Обзор корпуса Cooler Master CMP 520 (CP520-KGNN-S00)

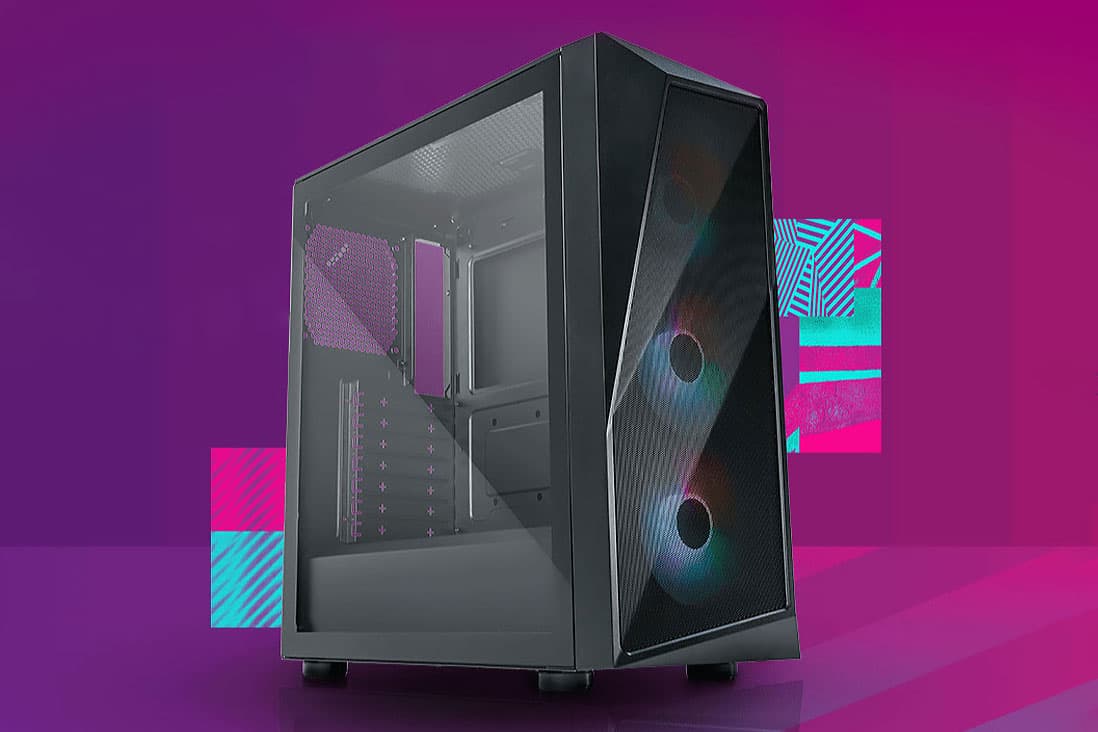

К нам на тесты попал относительно бюджетный игровой корпус с ARGB-подсветкой и стеклянной боковой панелью: Cooler Master CMP 520 (CP520-KGNN-S00). На момент публикации обзора его розничная стоимость начиналась с 8 тысяч рублей.

Внешнее покрытие — гладкое, матовое, черного цвета. Пластик окрашен в массе, и все внешние поверхности у передней панели матовые, кроме, разумеется, решетки, что дает вполне обоснованную надежду на ее низкий износ в процессе эксплуатации. Кнопки имеют довольно высокое качество исполнения и функционируют вполне стабильно — без перекосов и заеданий.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно снять, открутив винт.

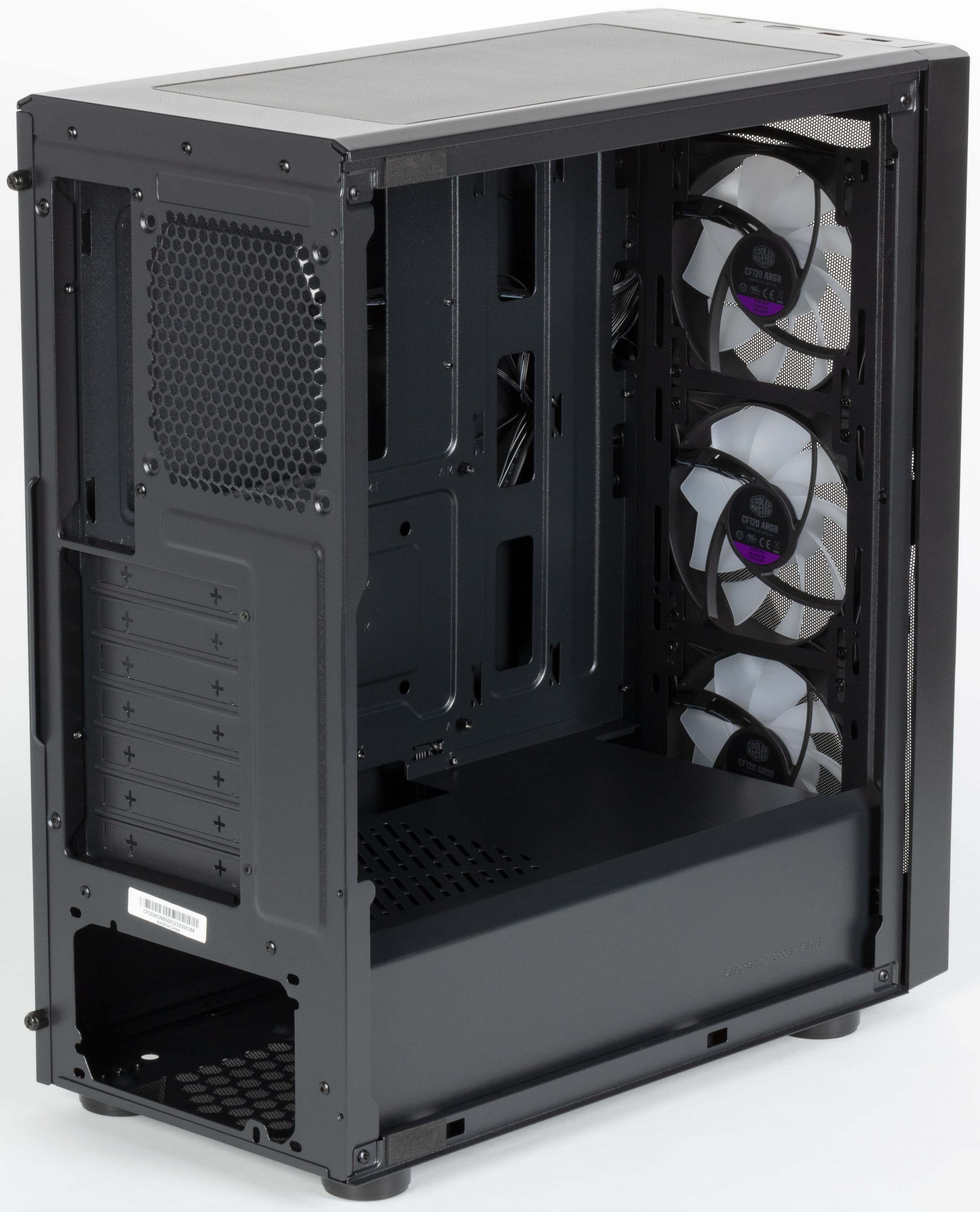

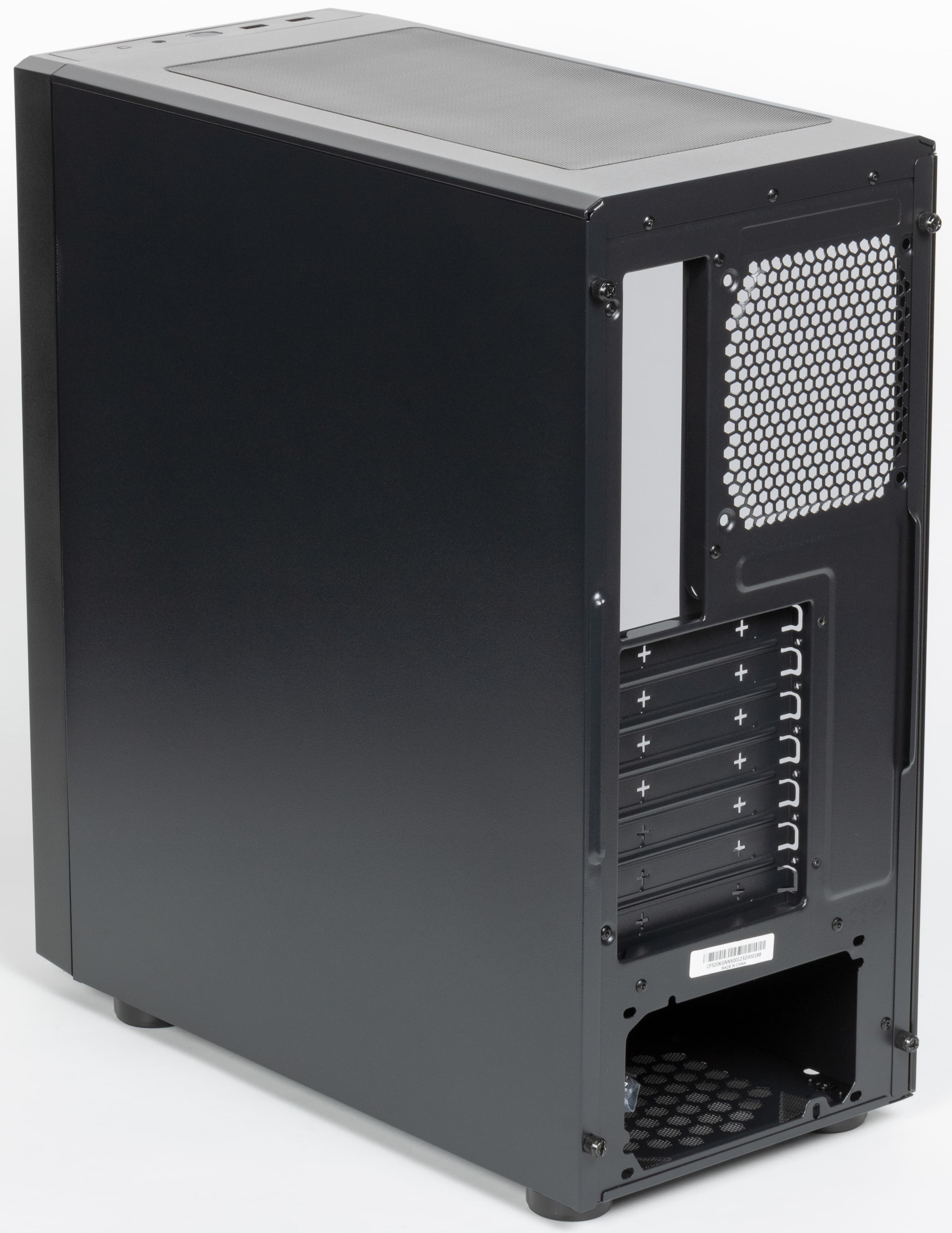

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Кожух закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

Посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют. Так что компоновка вполне типовая для современных решений, никаких заметных особенностей нет.

Система подсветки

В корпусе реализована разветвленная система подсветки с управлением на базе штатного контроллера.

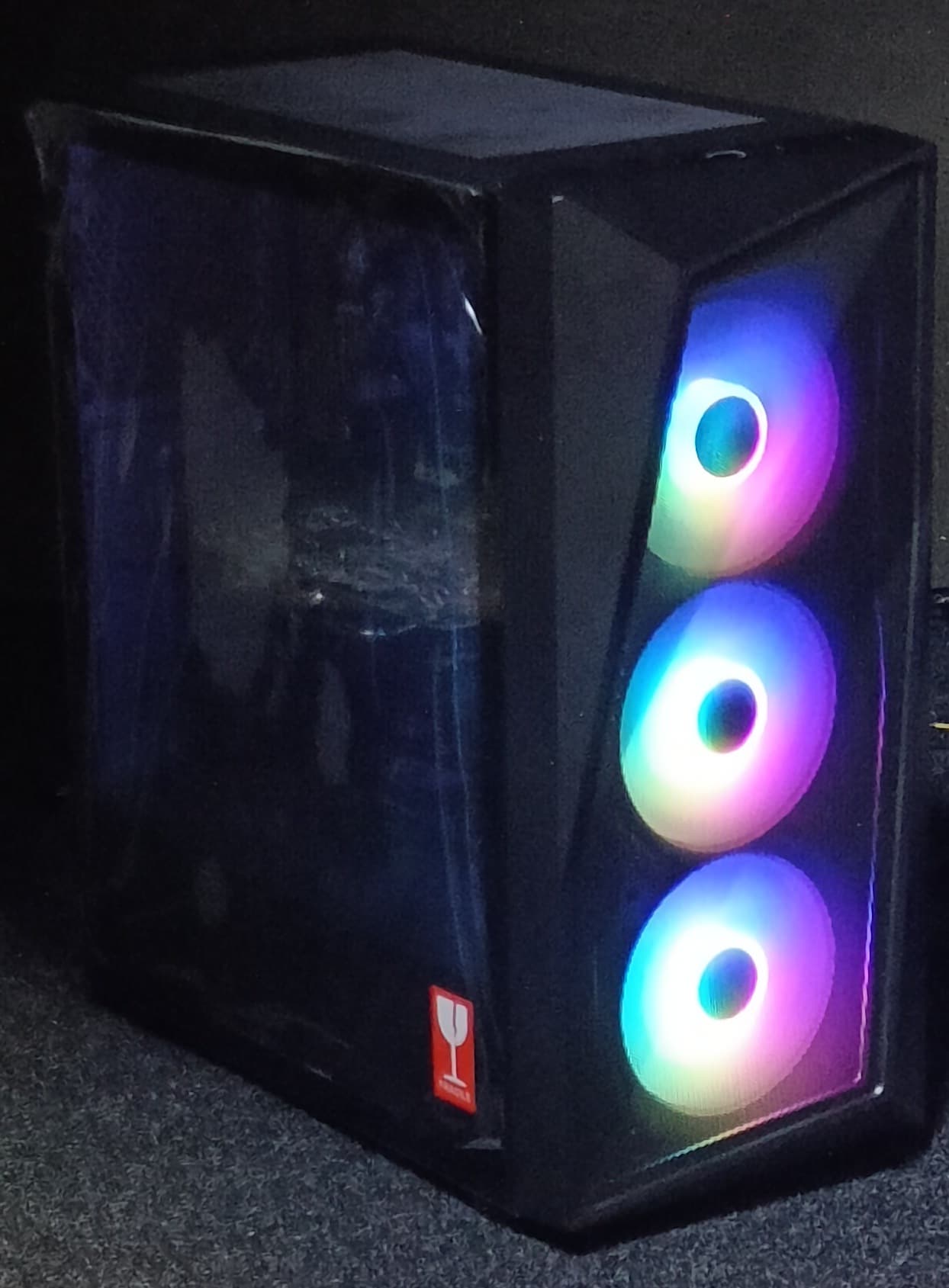

В качестве источников света используются три передних вентилятора с индивидуальной адресацией светодиодов, которые подключаются ко встроенному контроллеру при помощи стандартных трехконтактных разъемов типа ARGB.

Контроллер поддерживает ручное управление от кнопки перезагрузки на верхней панели, также поддерживается управление через Asus Aura Sync и аналогичные программные решения. Питание системы подсветки осуществляется через разъем SATA Power.

Система охлаждения

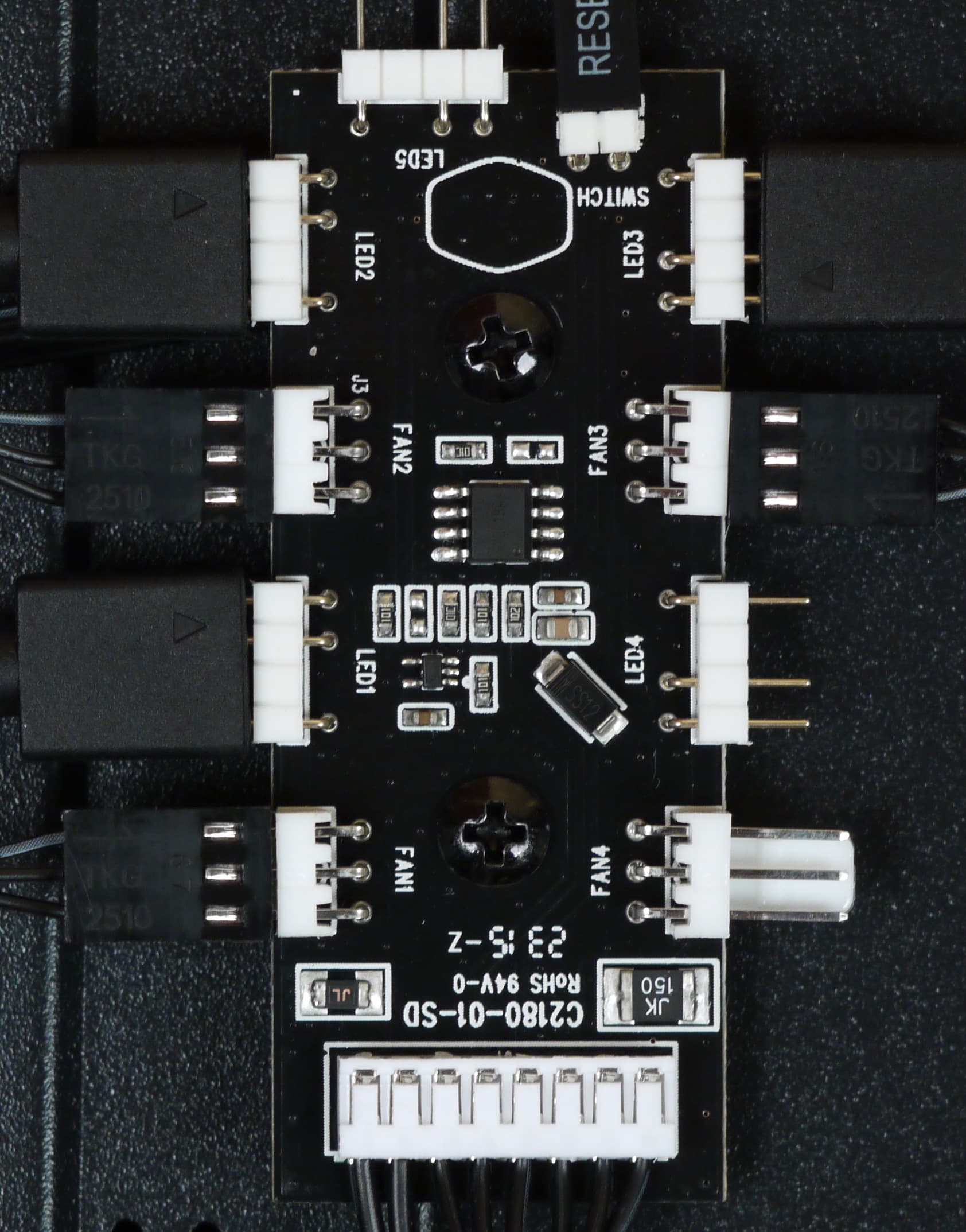

Контроллер в корпусе установлен действительно многофункциональный: помимо управления подсветкой, он умеет управлять еще и скоростью вращения четырех вентиляторов с трехконтактными разъемами с управлением скоростью вращения питающим напряжением.

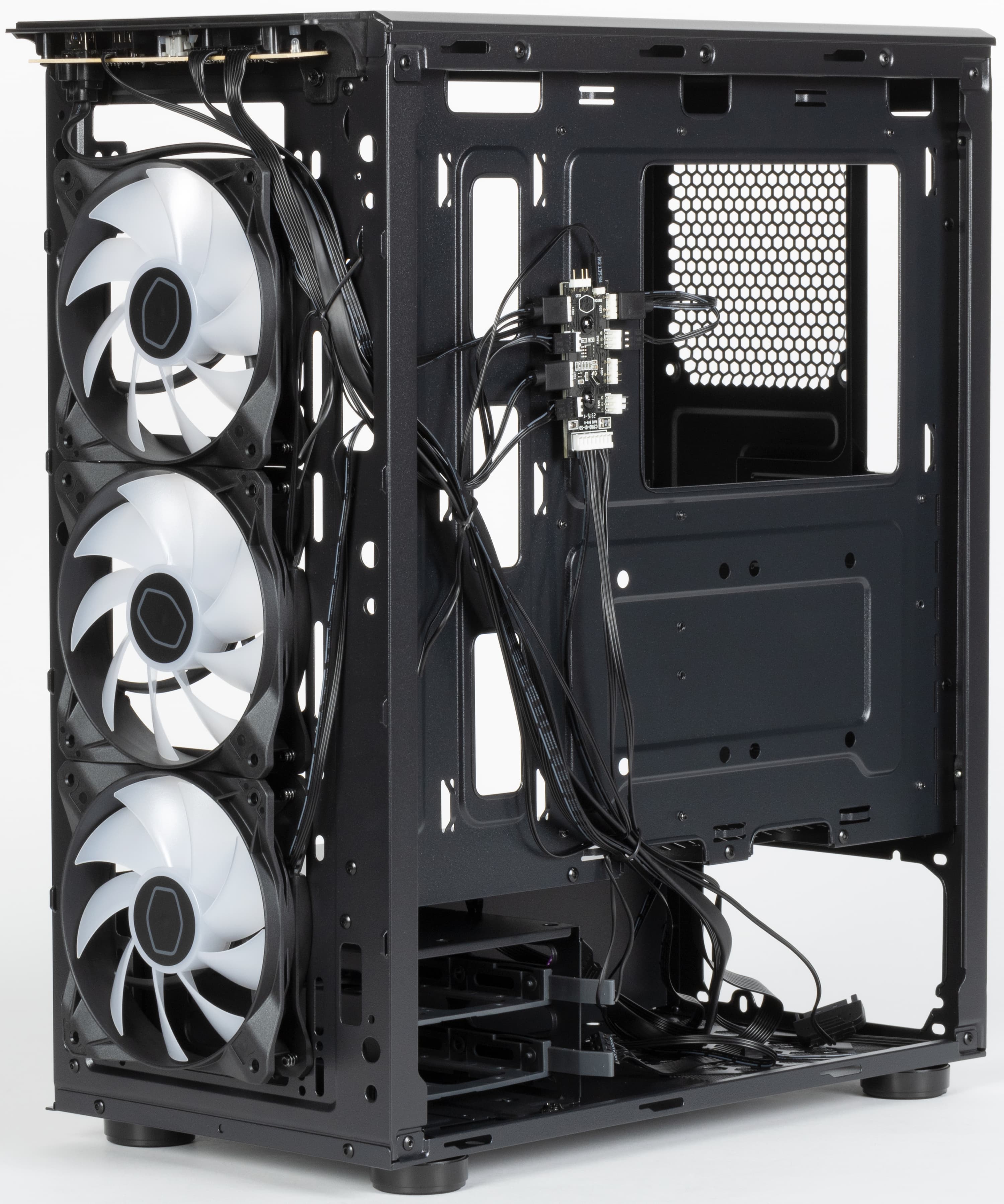

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм, посадочные места для них имеются спереди, сверху и сзади. Штатно установлено три вентилятора типоразмера 120 мм — все спереди. Эти вентиляторы имеют по два разъема: стандартный трехконтактный разъем с возможностью подключения к системной плате с управлением питающим напряжением и стандартный трехконтактный c колодкой 1×4 (ARGB) для управления подсветкой. Также в корпус можно установить до трех радиаторов, причем спереди — до 280 мм, а сверху — до 240 мм.

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

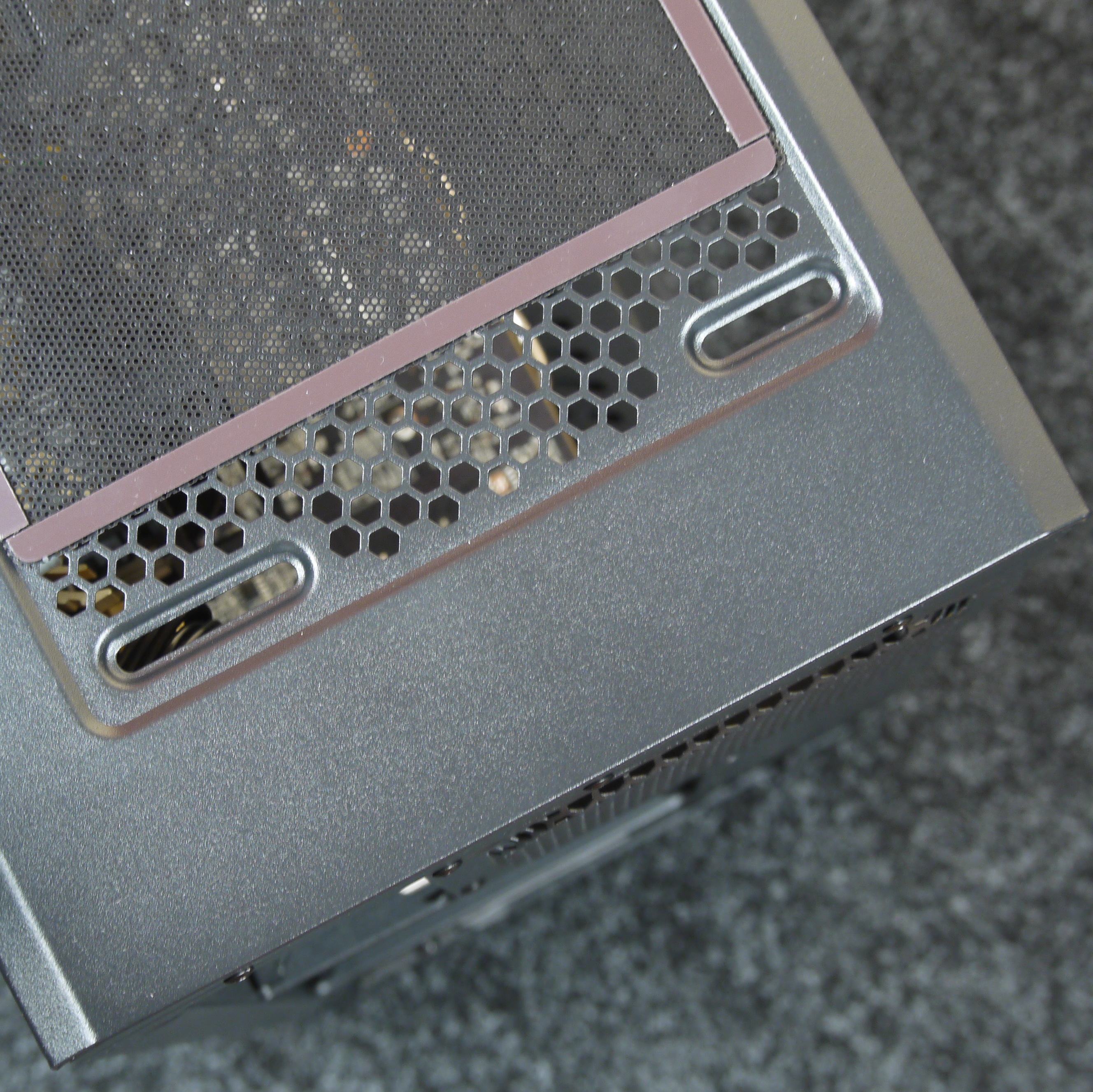

Фильтр под блоком питания выполнен из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет, а удерживается в прорезях нижней стенки шасси, поэтому снимать и устанавливать его обратно на ощупь довольно затруднительно.

Спереди фильтра нет в принципе, если не считать таковым стальную решетку, закрывающую часть передней панели.

Для ее очистки придется снимать переднюю панель целиком и промывать ее, или же можно воспользоваться пылесосом. Никаких электрических соединений к передней панели не подходит, так что демонтировать ее удобно. Сквозного отверстия на нижнем торце передней панели нет, что стоит оценить положительно, так как в этом случае весь поток воздуха поступает внутрь только через переднюю решетку.

В целом защита от проникновения пыли у корпуса находится на невысоком уровне, так как фильтры есть только сверху и снизу, да и их фильтрующая способность оставляет желать лучшего. Спереди же полноценного фильтра нет в принципе.

Конструкция

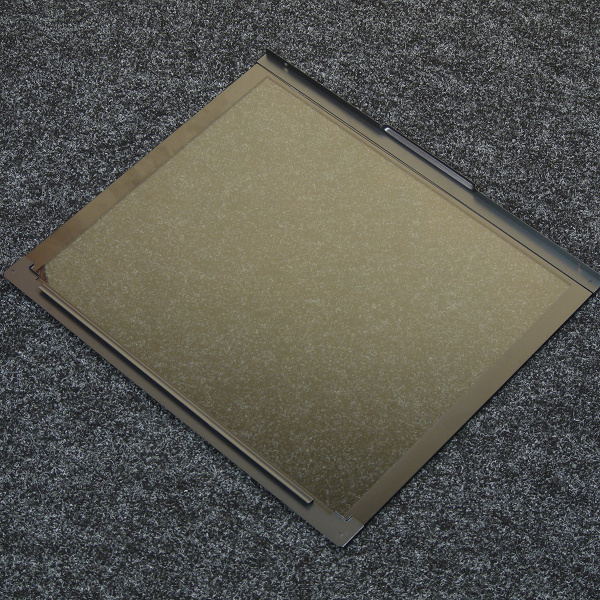

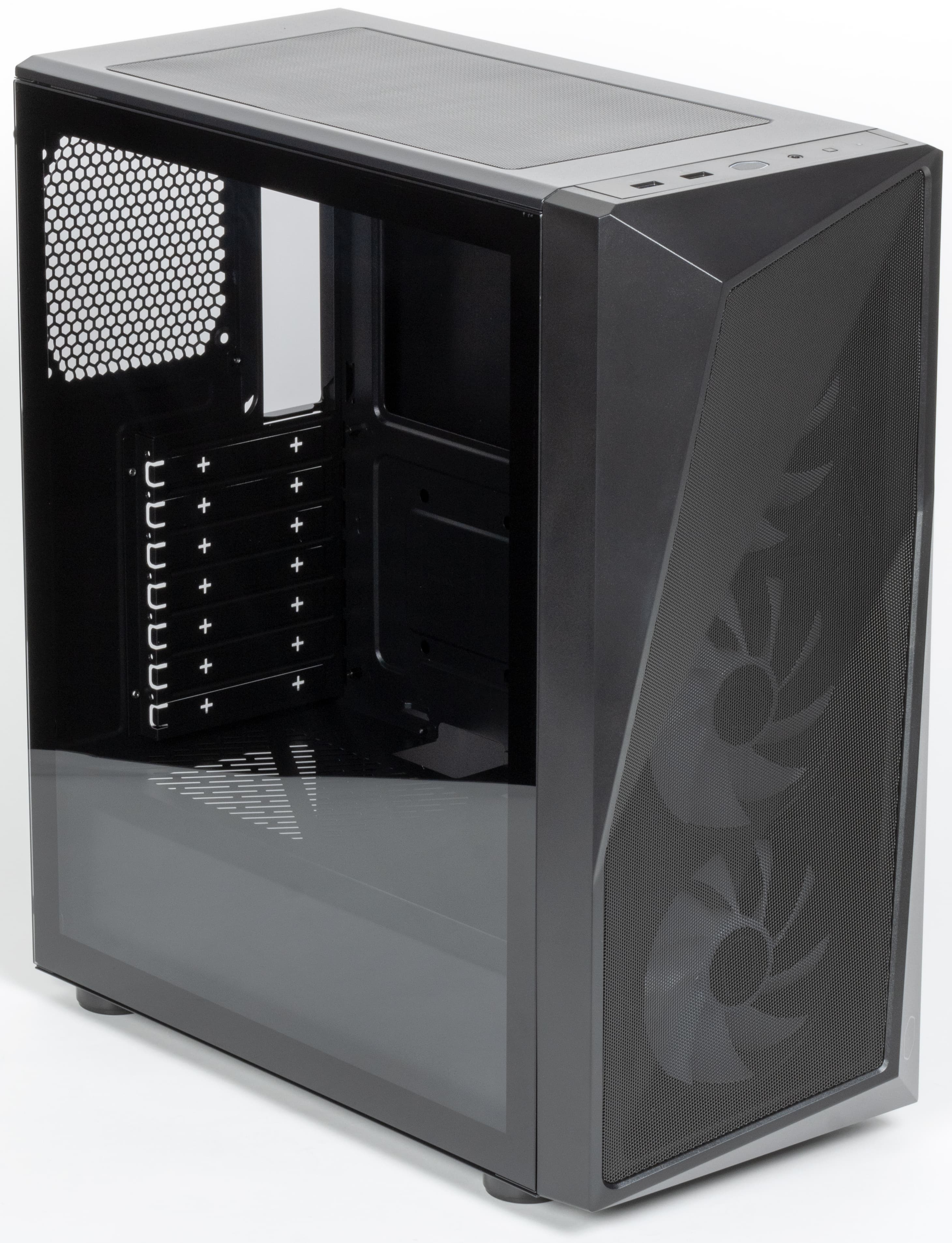

Левая боковая стенка выполнена из закаленного стекла со стальными накладками. Система крепления — распашного типа: в передней части стенки имеется зацеп, которым она надевается на борт шасси, благодаря чему и фиксируется.

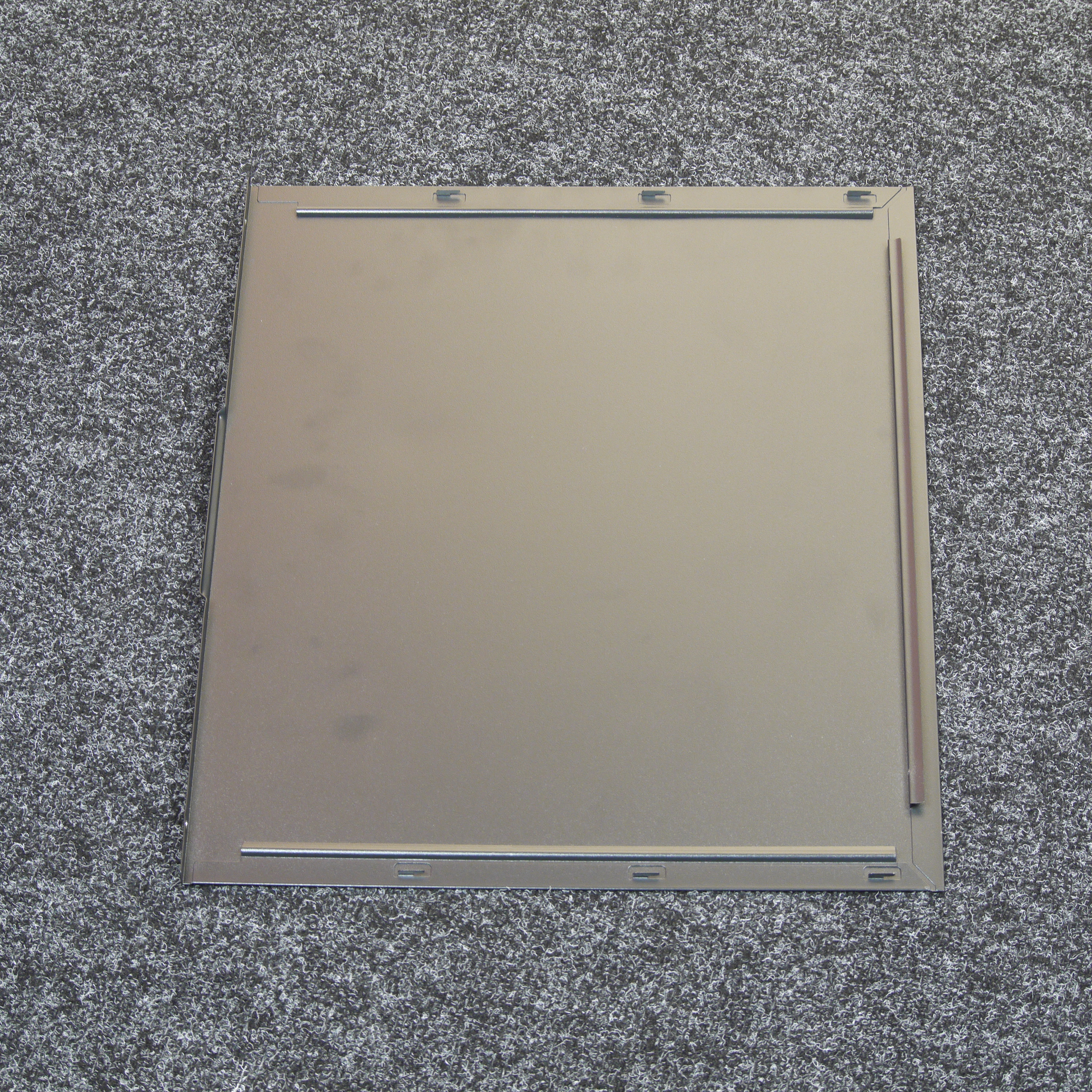

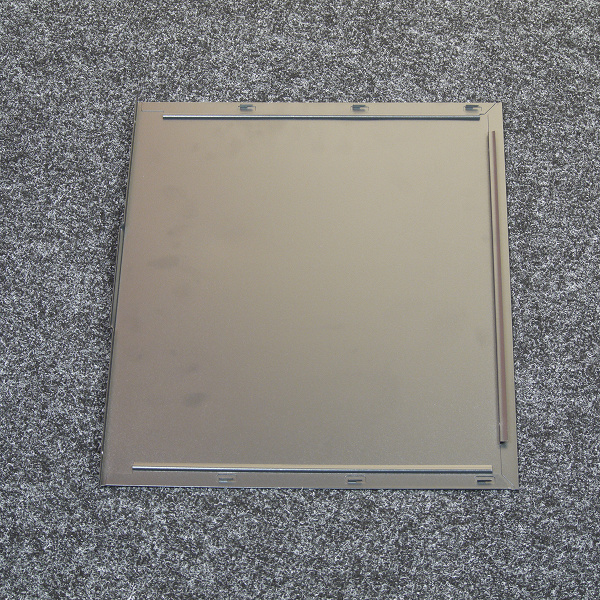

Правая стенка полностью стальная, система крепления — пазогребенная. В передней части имеется зацеп.

Шасси корпуса используется бюджетное, но вполне качественное, что особенно заметно при знакомстве с корпусом изнутри. Заметны усилия, направленные как на увеличение жесткости конструкции путем использования деталей специальной формы, так и на увеличение удобства при сборке.

Масса корпуса составляет около 5,7 кг, из них 1,6 кг весит стеклянная стенка.

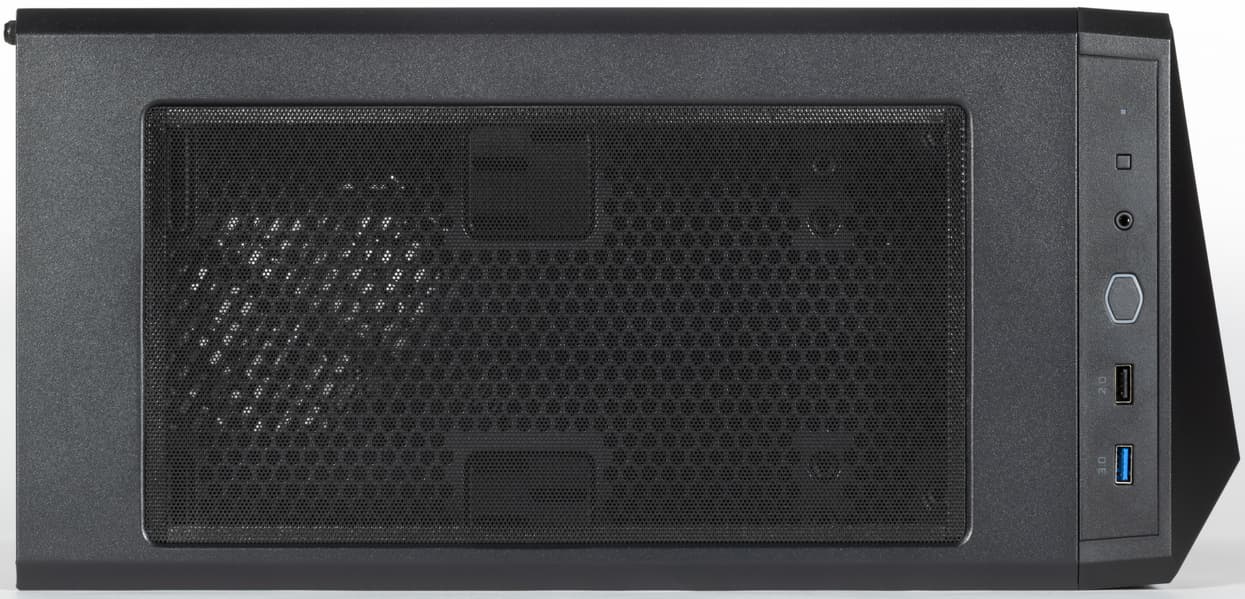

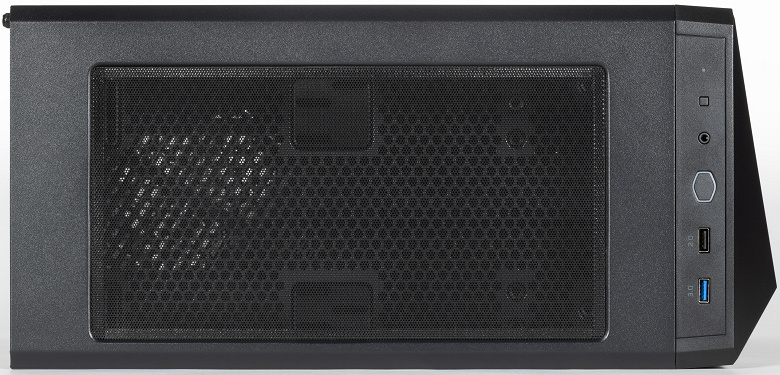

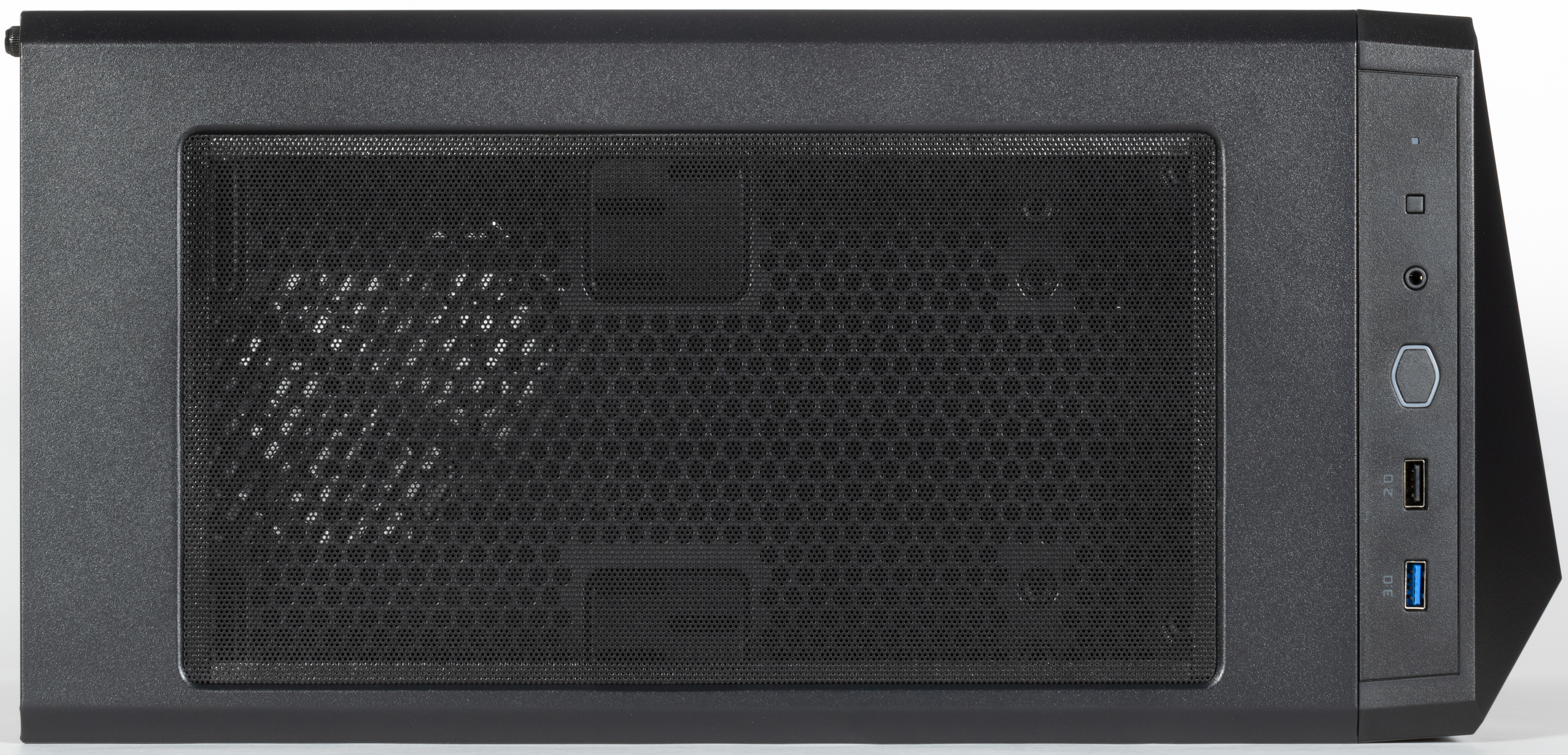

Верхняя панель выполнена из стали, имеется большое вентиляционное отверстие, которое закрывает сверху фильтр.

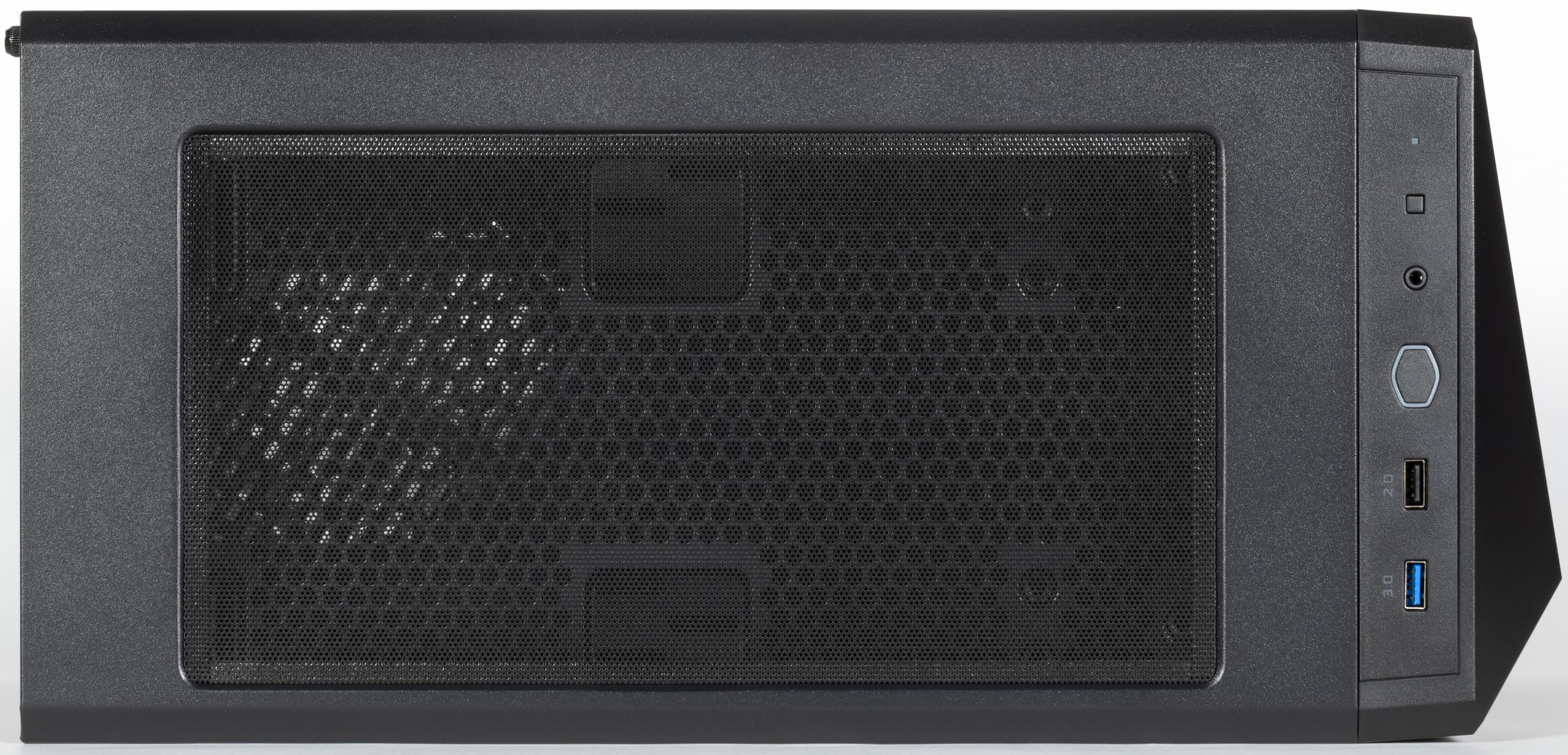

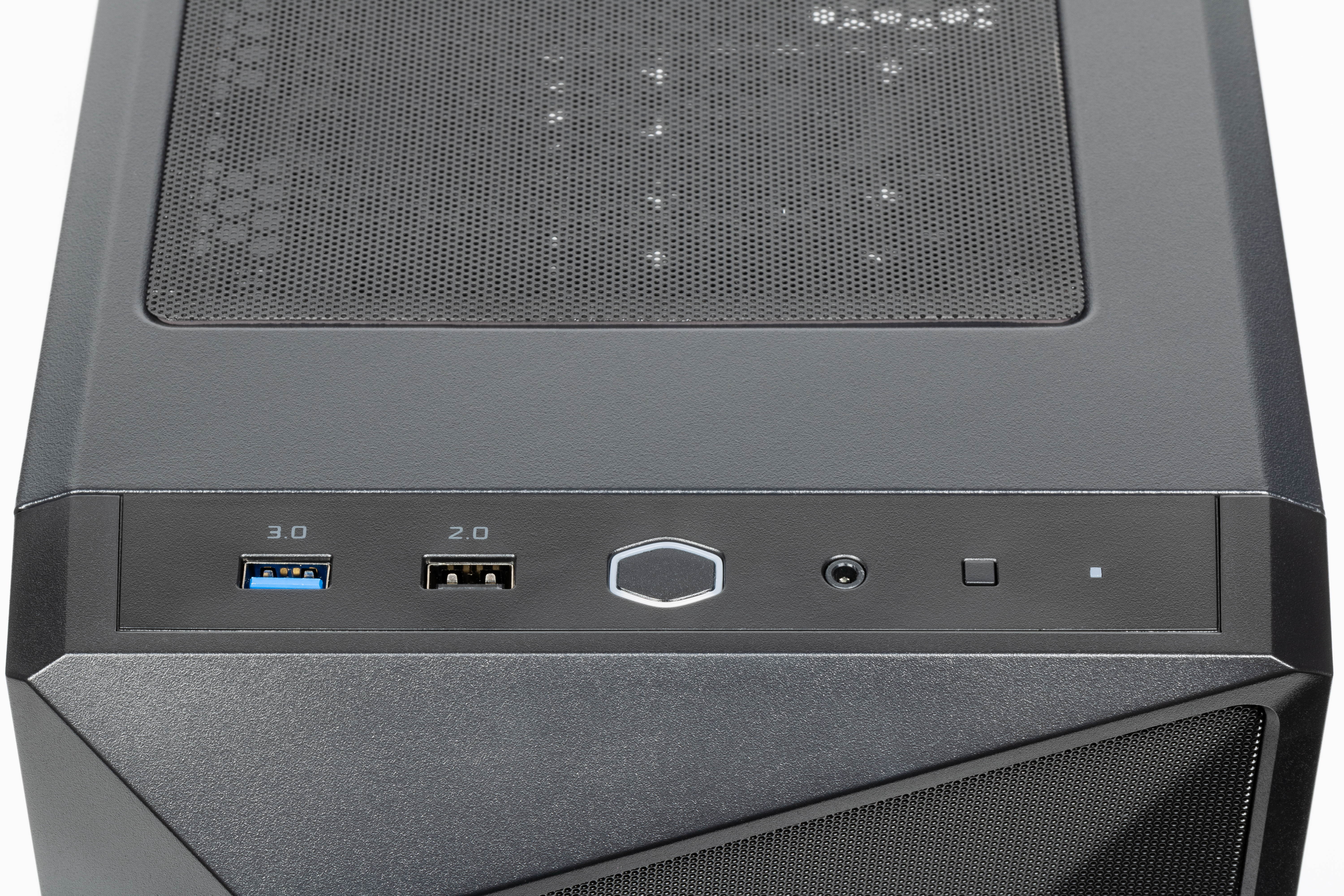

В передней части верхней стенки размещены органы управления и коммутации, в том числе один порт USB 3.0 и один порт USB 2.0, а также два отдельных аудиоразъема (для наушников и микрофона). Разъемов USB все-таки хотелось бы видеть чуть больше, два разъема не всегда достаточно, и уж точно непонятно, что́ мешало сделать хотя бы два разъема USB 3.0.

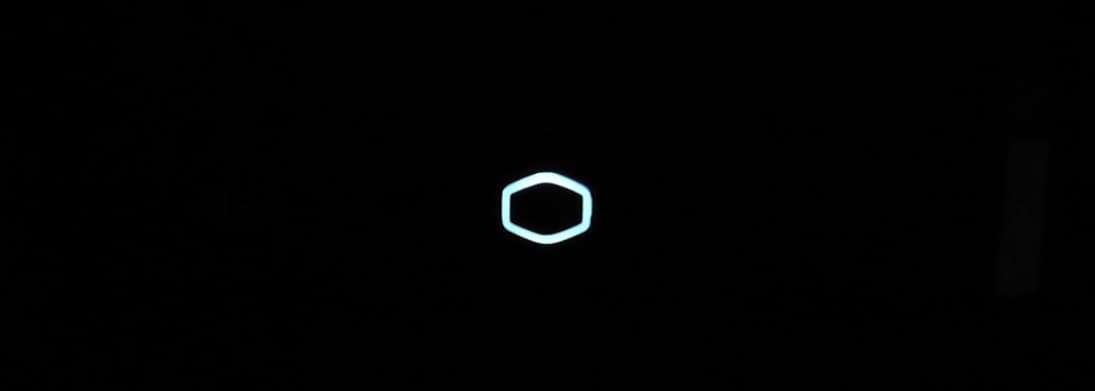

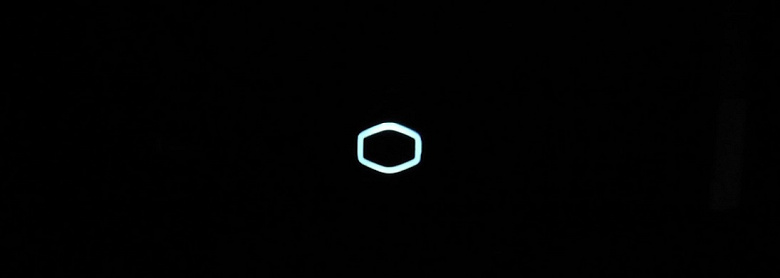

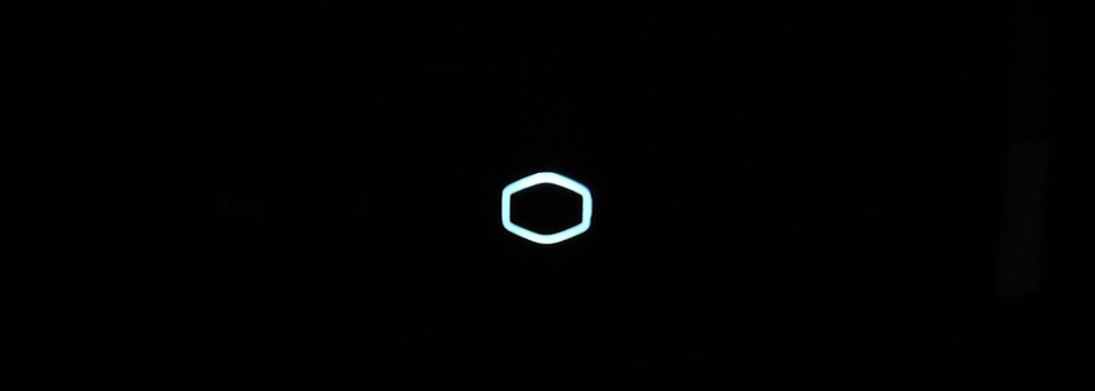

Кнопки включения и перезагрузки имеют разные размеры и форму и размещены на достаточном расстоянии друг от друга, что удобно. По умолчанию кнопка перезагрузки используется для управления подсветкой. Вокруг кнопки включения имеется опоясывающий индикатор белого цвета.

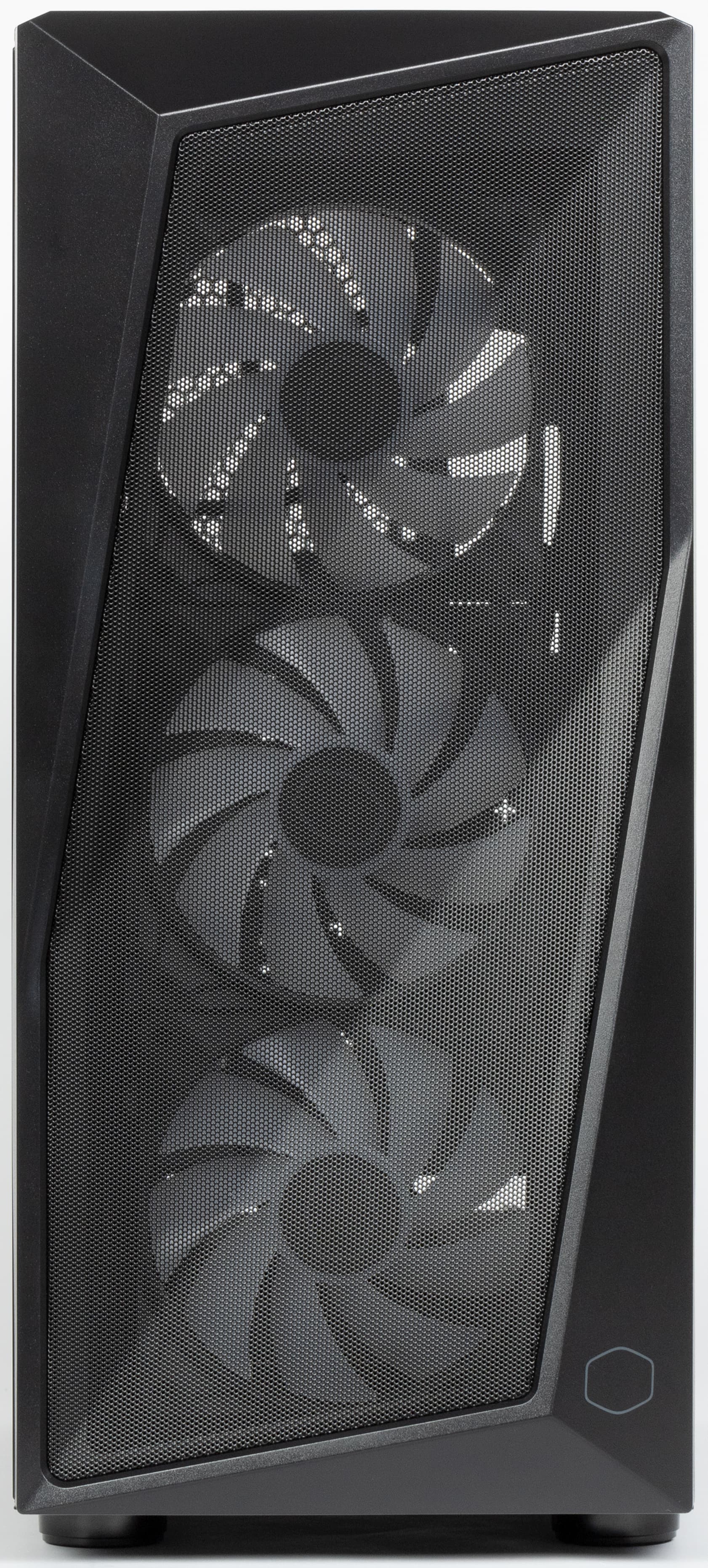

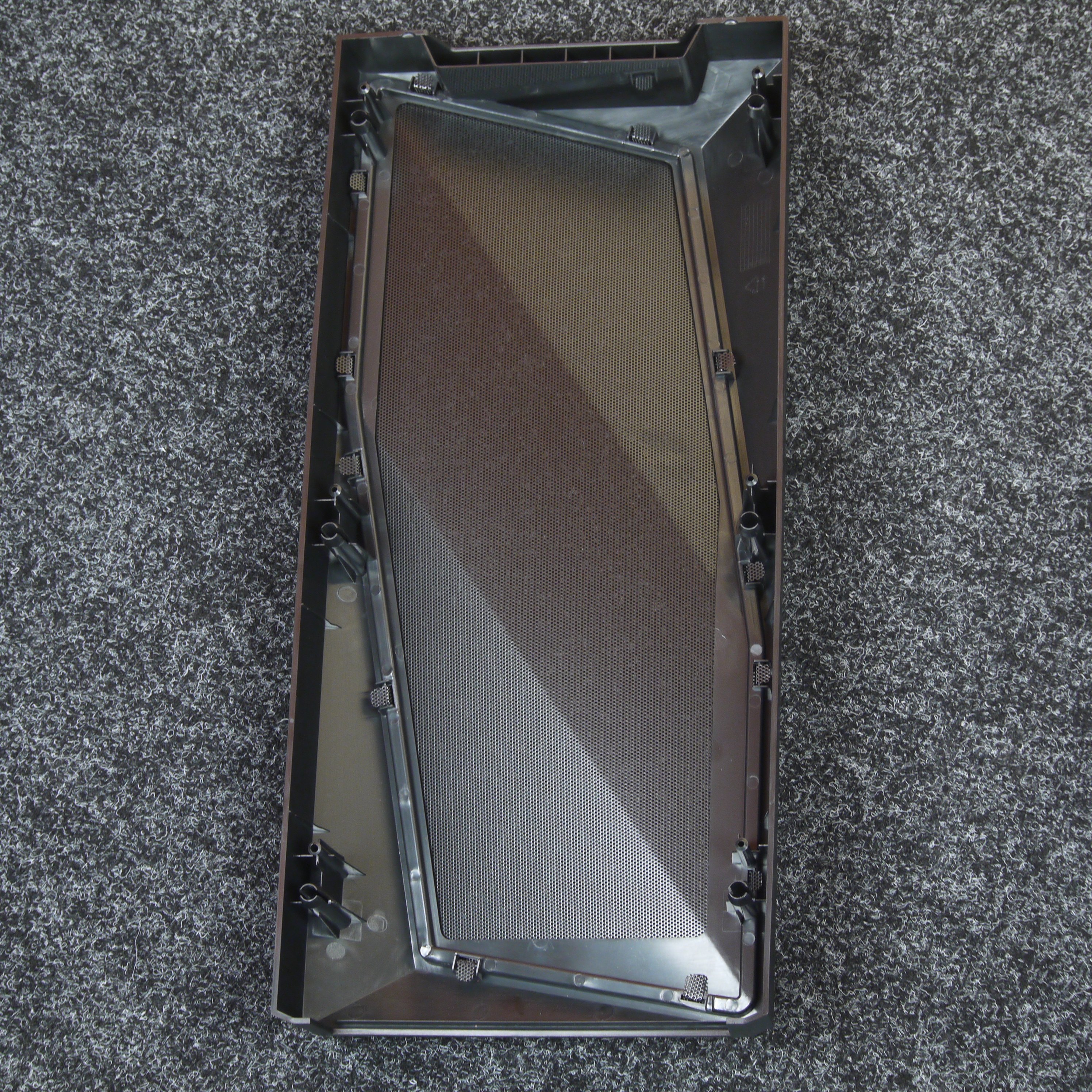

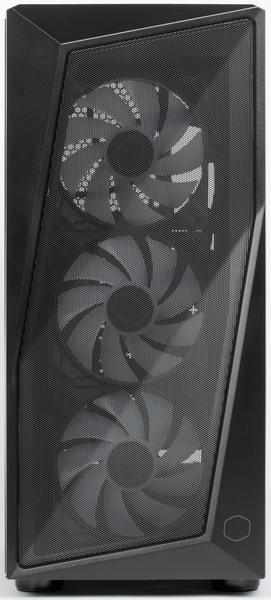

Передняя панель имеет пластиковое основание, внутри которого закреплена стальная решетка.

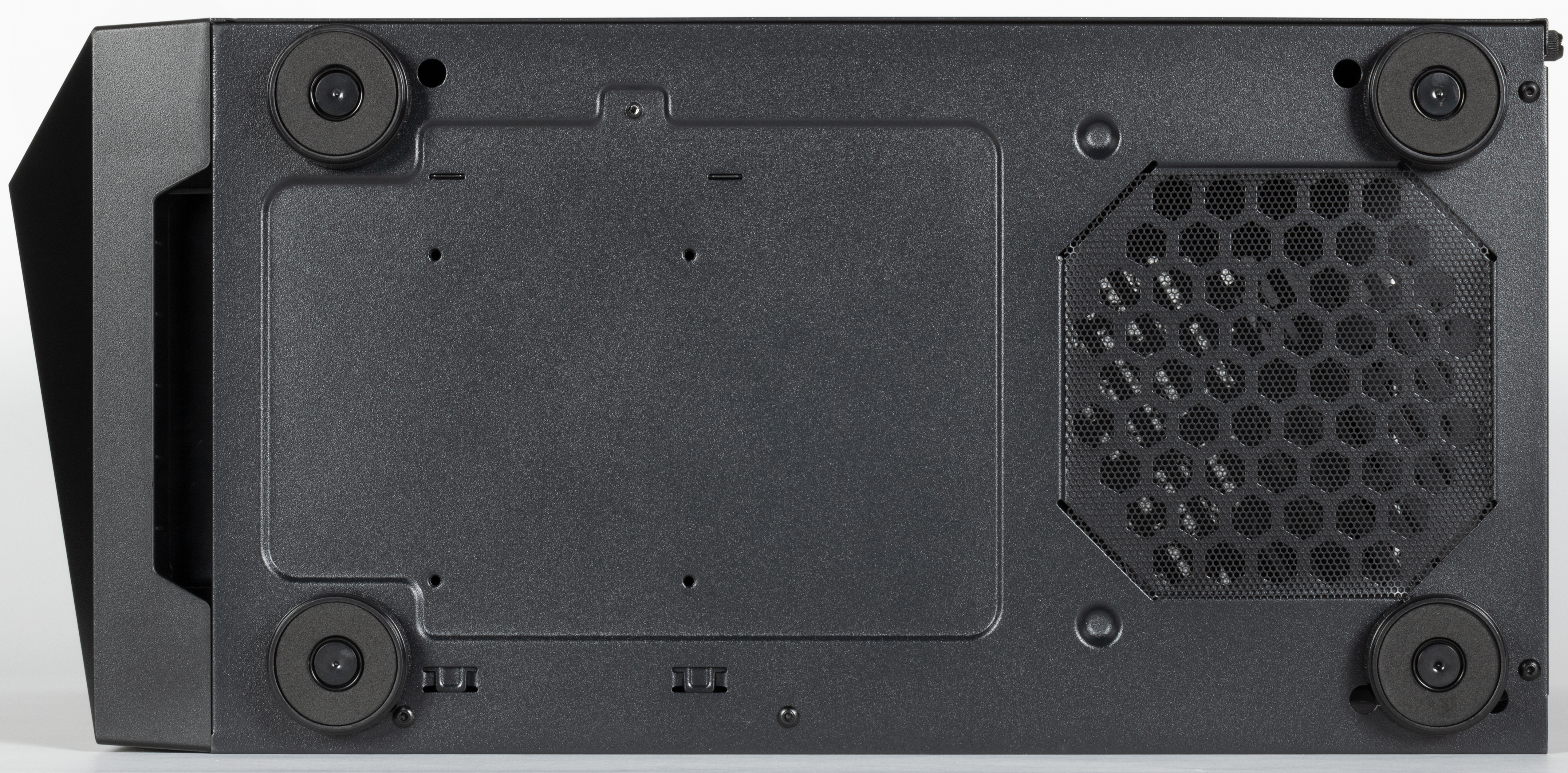

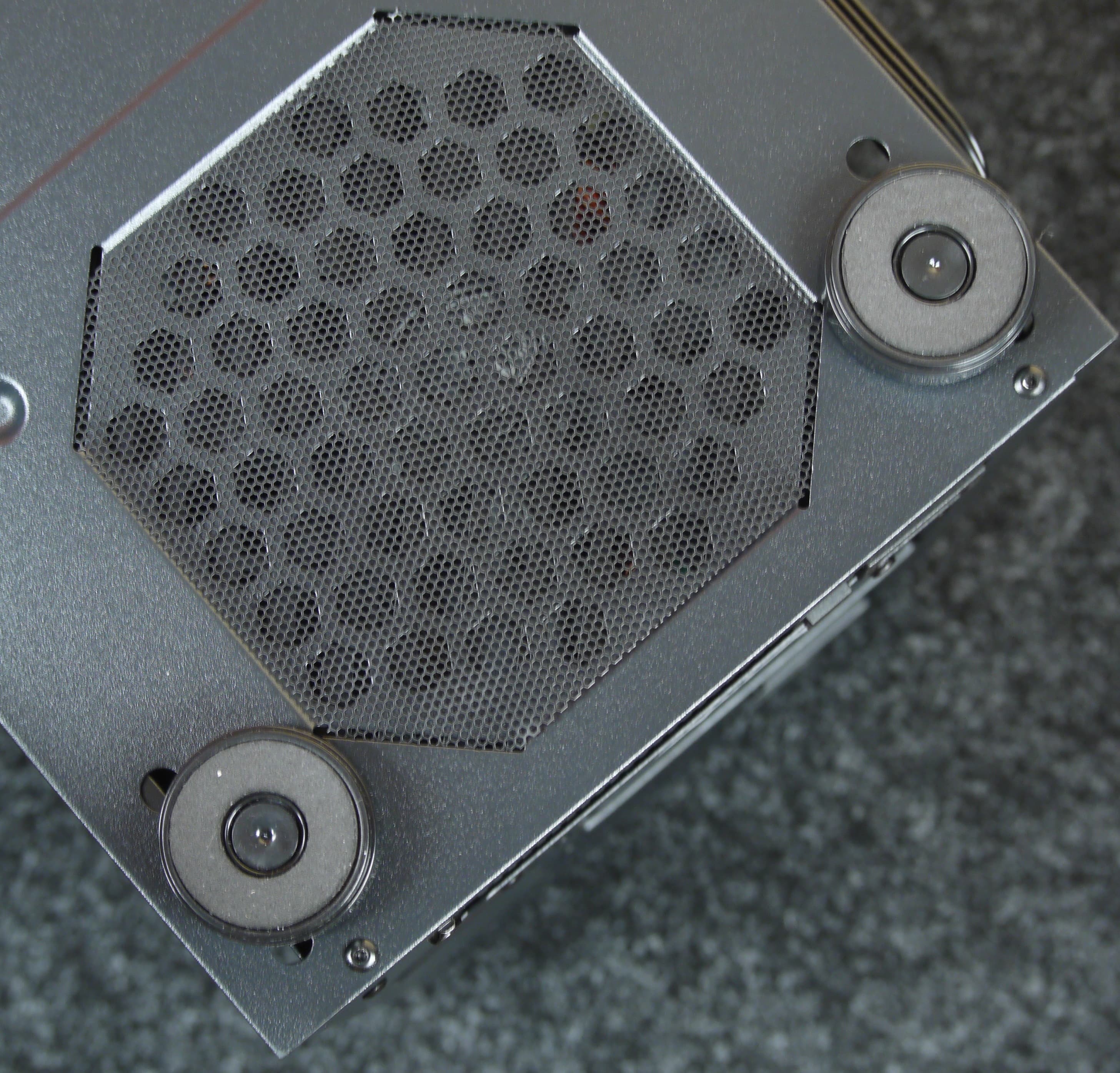

Ножки у корпуса целиком пластиковые, они оснащены противоскользящими накладками из вспененного материала, свои задачи в целом выполняют нормально.

Накопители

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину.

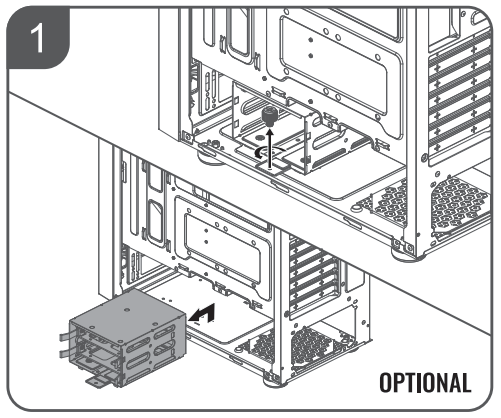

Корзина в данном случае выполнена съемной.

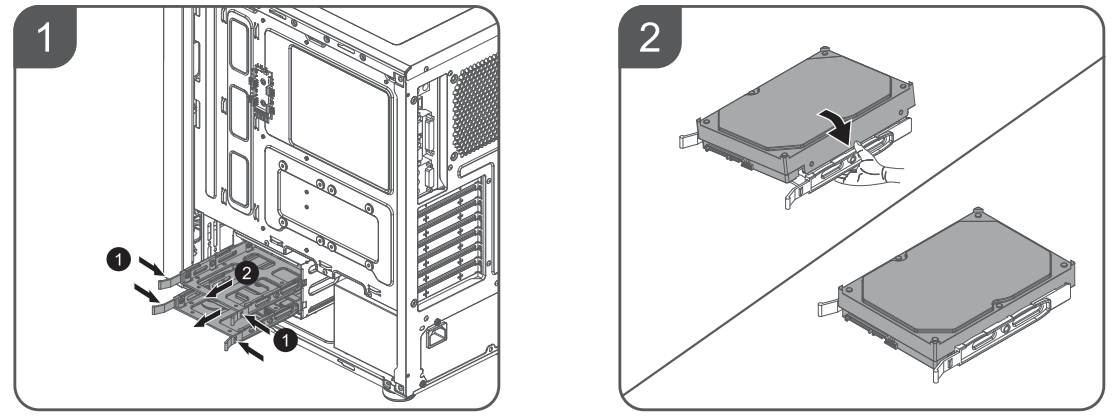

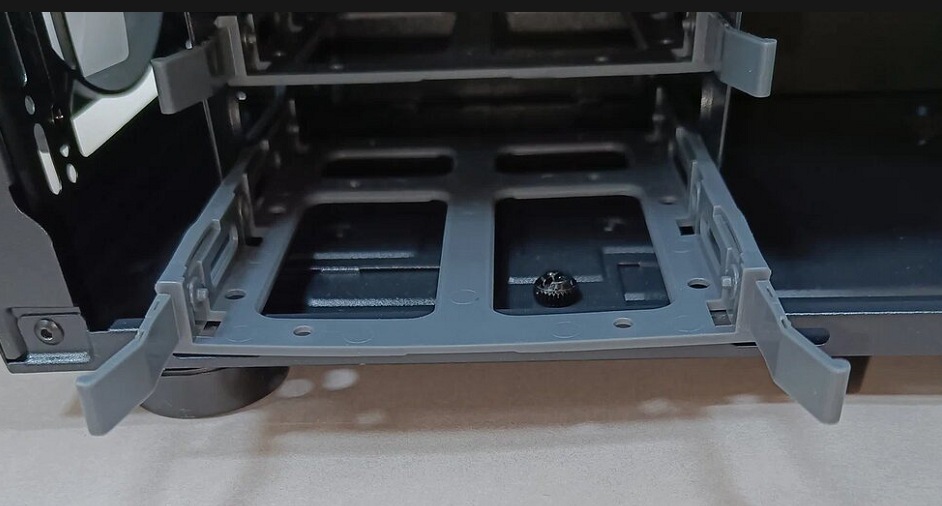

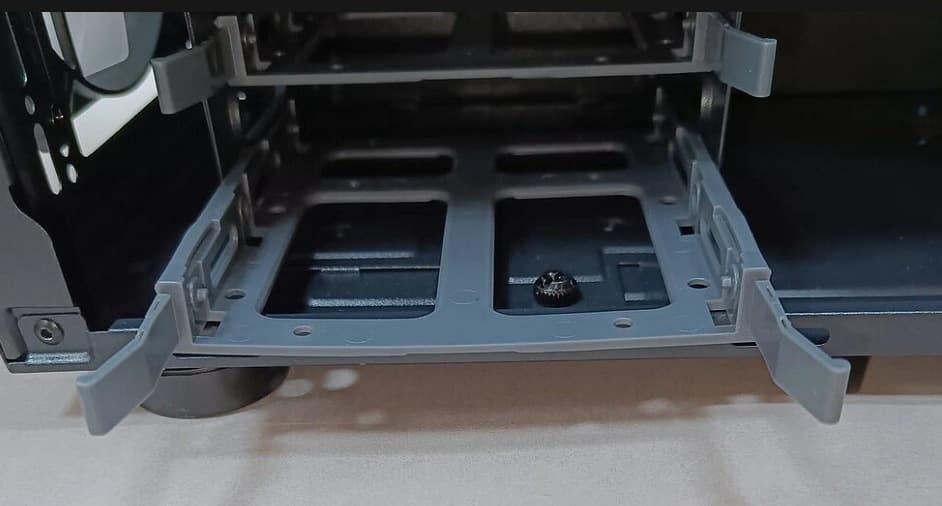

Диски устанавливаются в корзину через пластиковые рамки, фиксируются при помощи винтов через дно и сбоку. В корзину можно установить как полноразмерный диск, так и накопитель формата 2,5 дюйма.

Каких-либо амортизирующих элементов не предусмотрено.

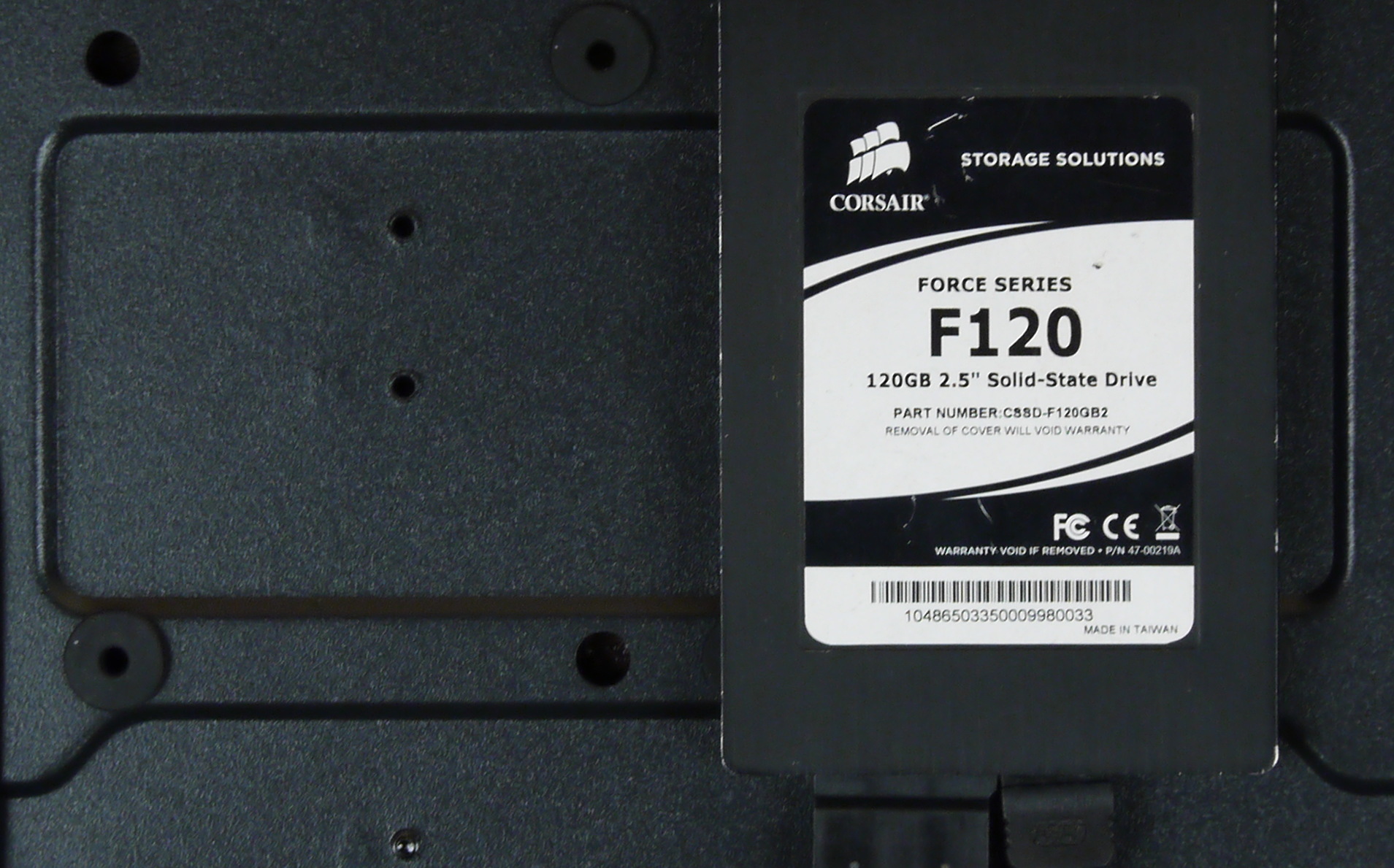

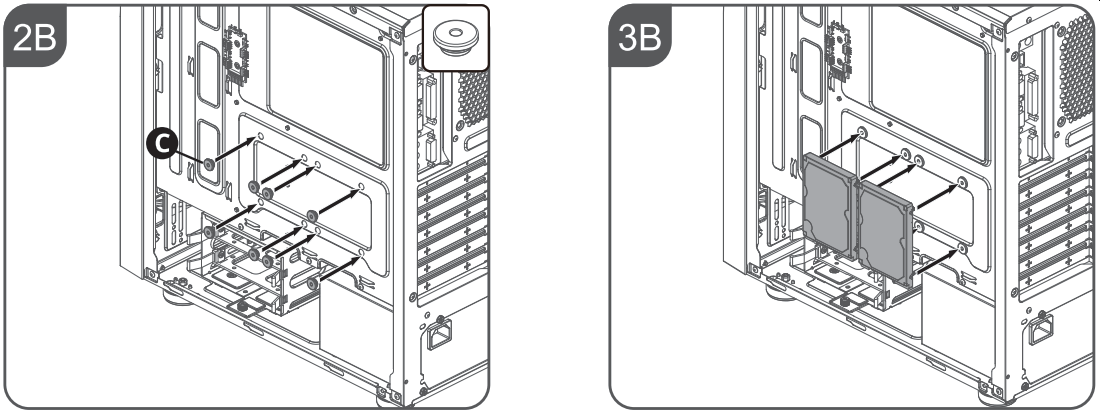

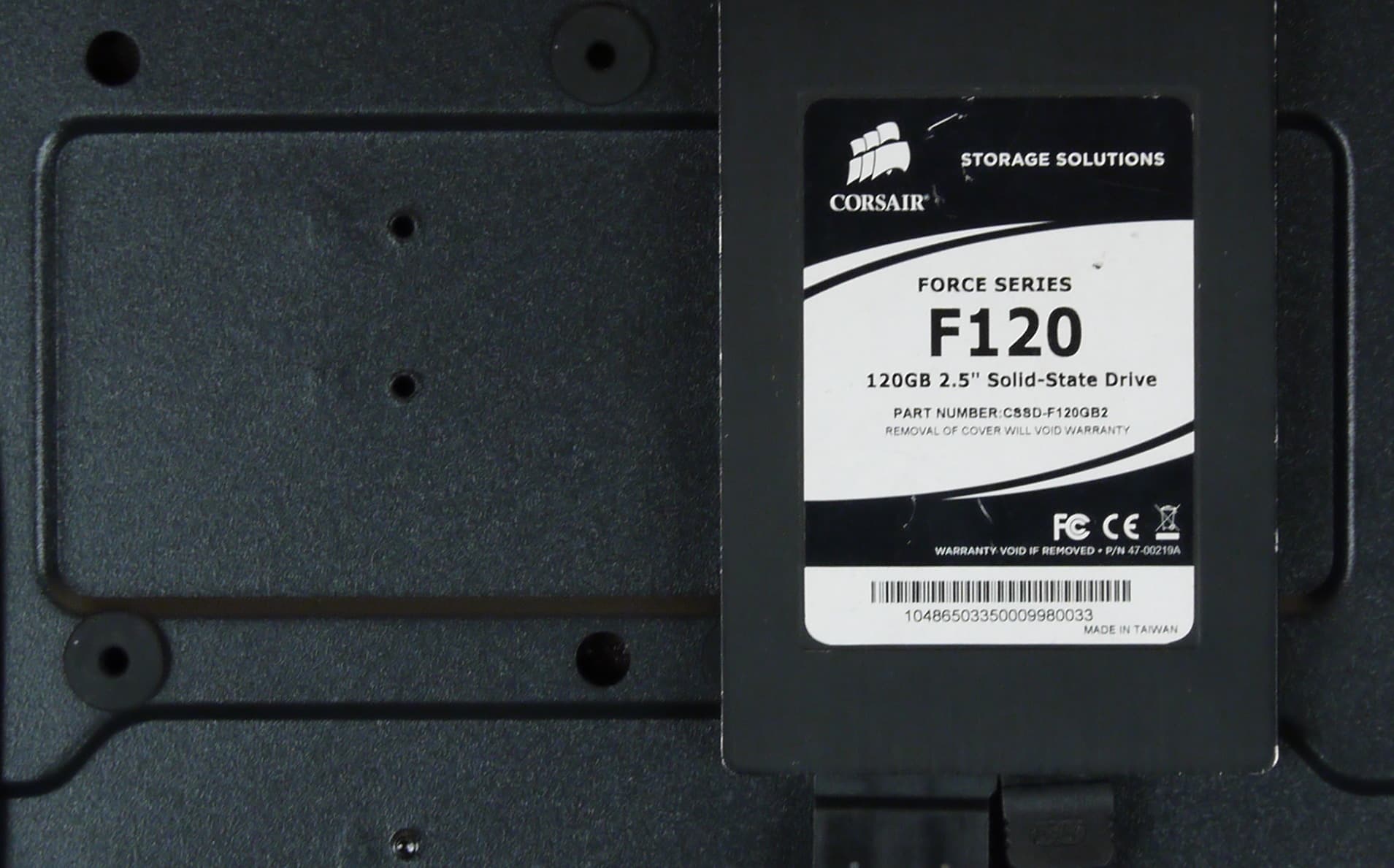

Для установки накопителей формата 2,5 дюйма дополнительно предусмотрены два одинаковых посадочных места на оборотной стороне основания системной платы.

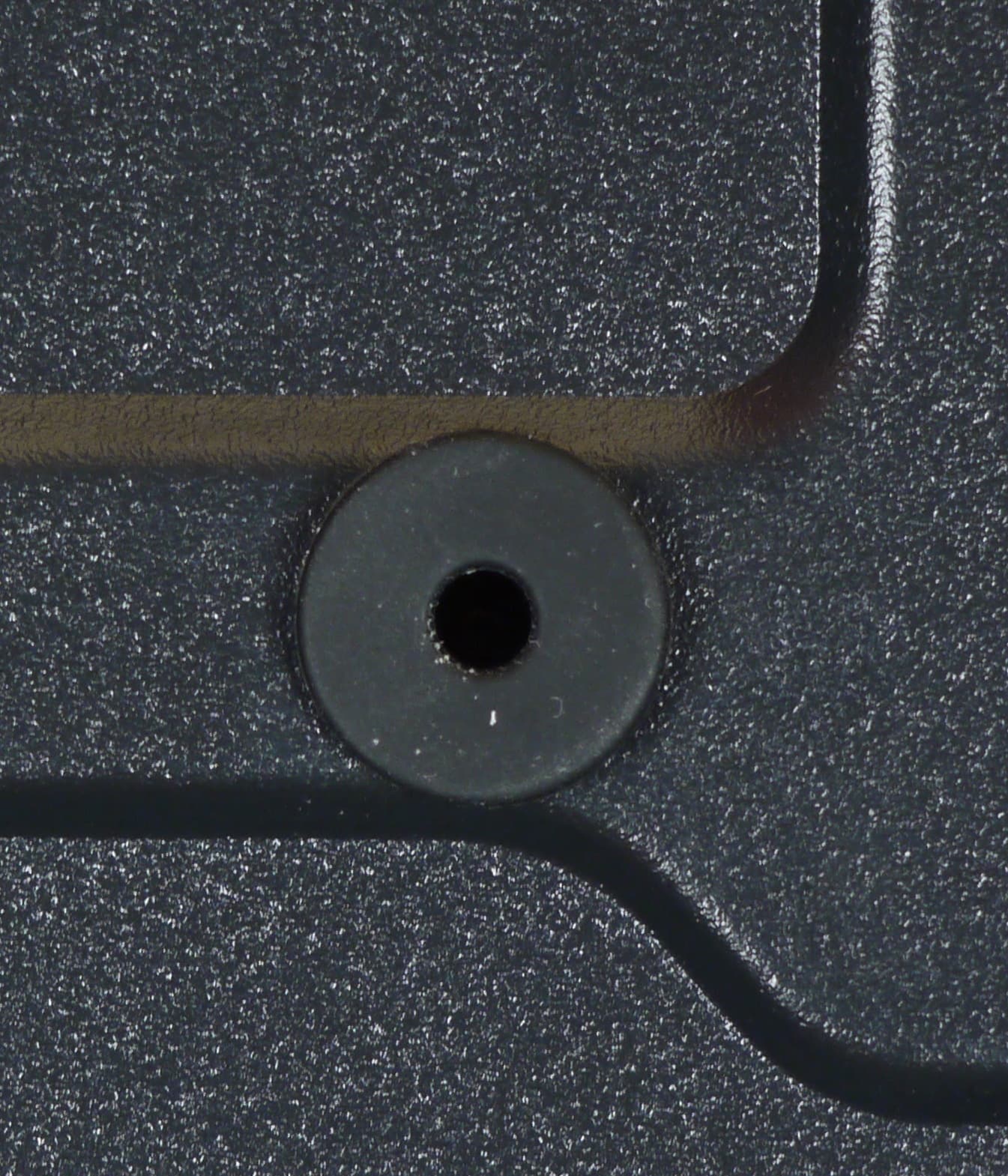

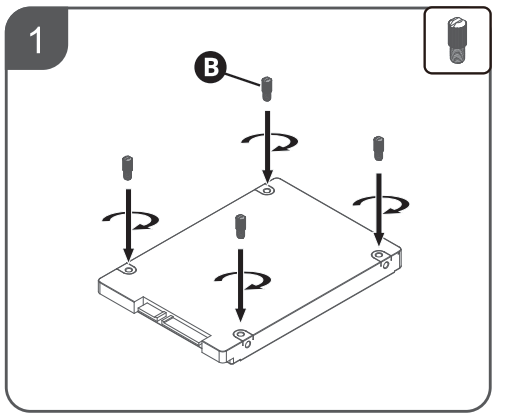

Конструкция крепления достаточно оригинальная: в накопитель вкручиваются винты с цилиндрической головкой, которые вставляются в резиновые втулки, вдетые в монтажные отверстия, то есть фиксация осуществляется только за счет силы трения.

Сразу стоит пояснить, что втулки в монтажные отверстия корпуса вдевать придется сборщику, так как они лежат в пакете вместе с винтами. Что помешало сделать это на производстве — не совсем понятно, тем более что у части корпусов Cooler Master втулки уже установлены по умолчанию.

Для SSD подобный вариант установки вполне приемлем, а вот с установкой ноутбучных жестких дисков на эти места возможны некоторые неудобства, особенно если диски будут относительно массивные.

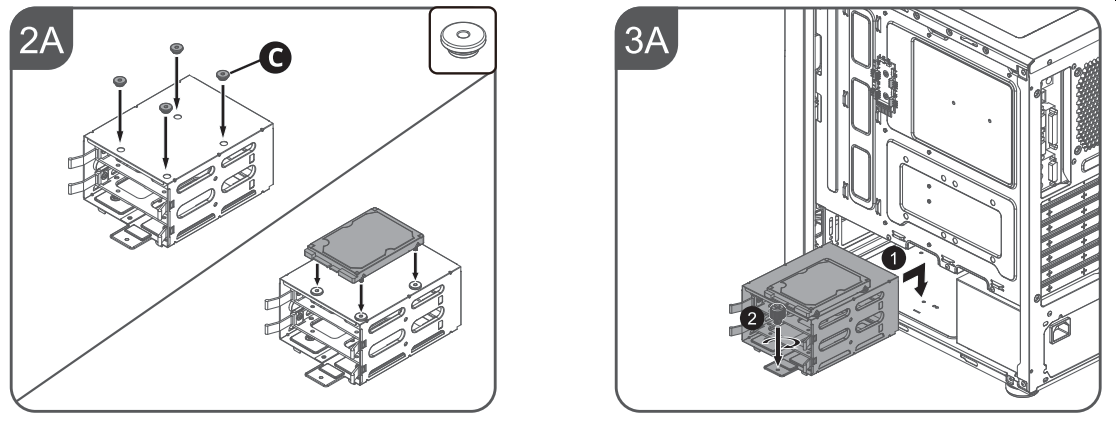

Еще одно посадочное место есть на верхней плоскости корзины для накопителей, но отдельного набора резиновых втулок для этого варианта установки не предусмотрено.

Всего в корпус можно установить 4 накопителя формата 2,5 дюйма или 2×3,5″ и 2×2,5″. Этого более чем достаточно для типичного домашнего или офисно-рабочего компьютера. Корзину обдувает передний вентилятор.

Сборка системного блока

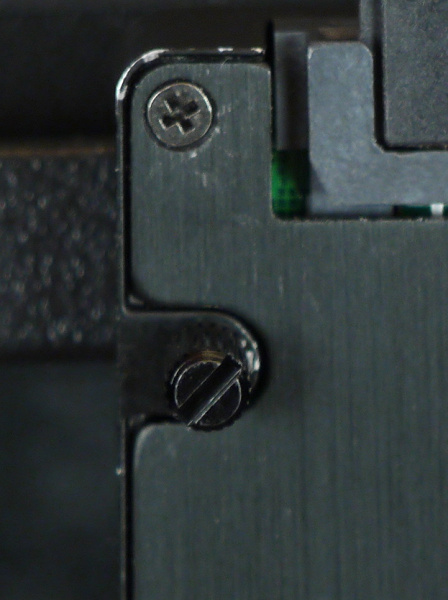

Обе стенки крепятся с помощью двух винтов с накатной головкой. Стенки имеют стандартные размеры, стеклянную стенку достаточно удобно надевать и на стоящий вертикально корпус, стальная стенка в этом плане заметно хуже.

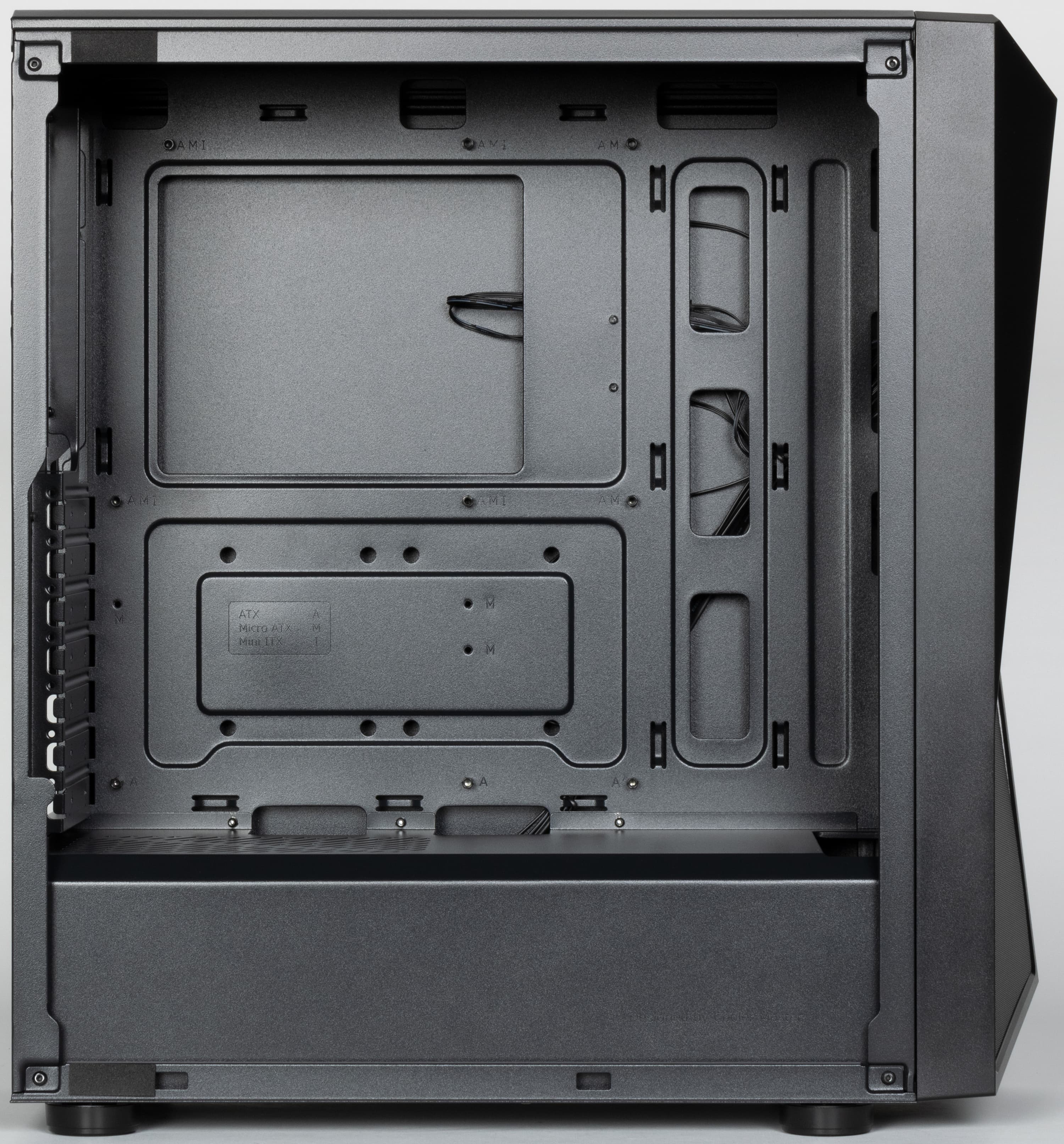

Все стойки для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов полноразмерной платы формата ATX шириной 244 мм.

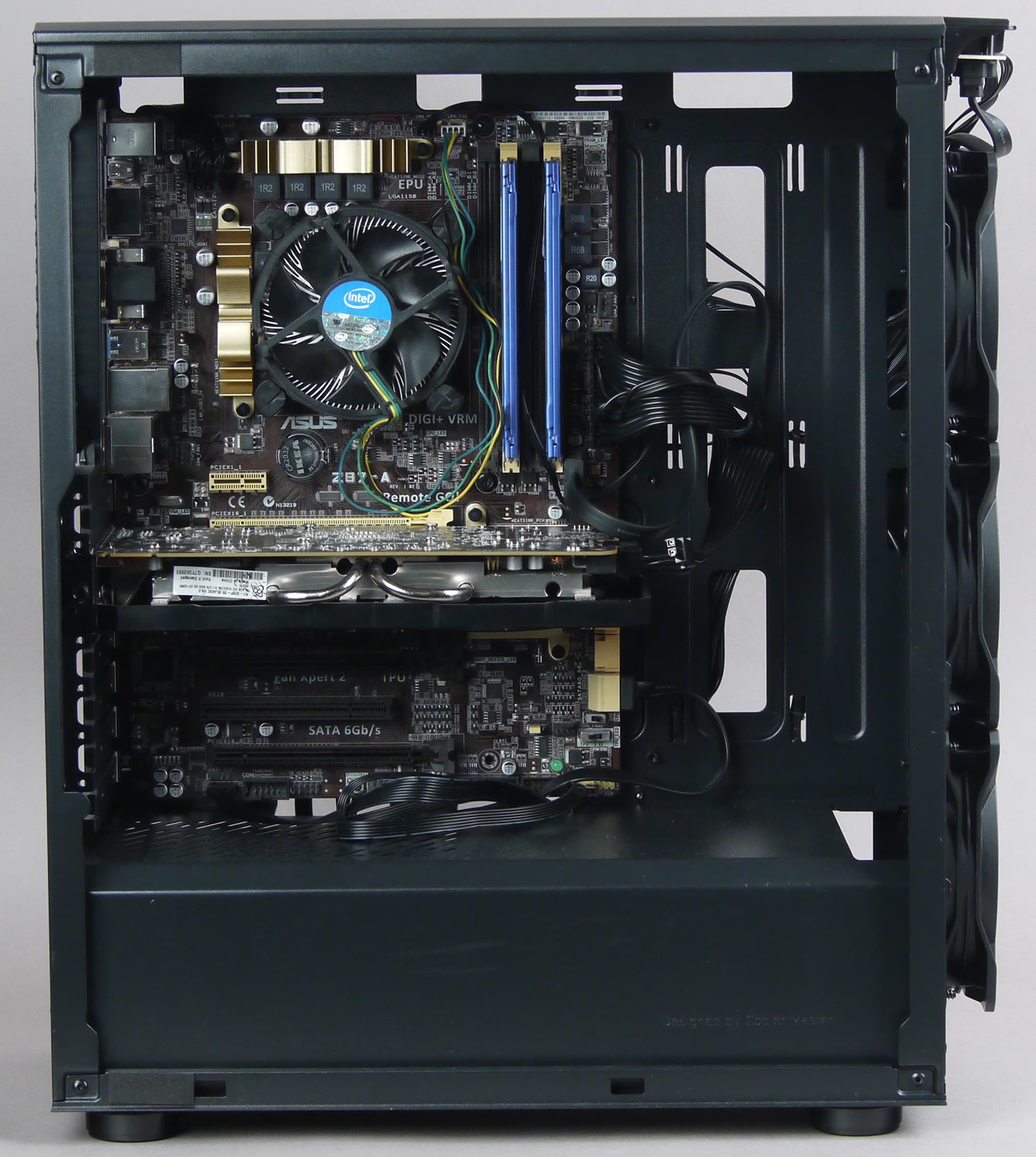

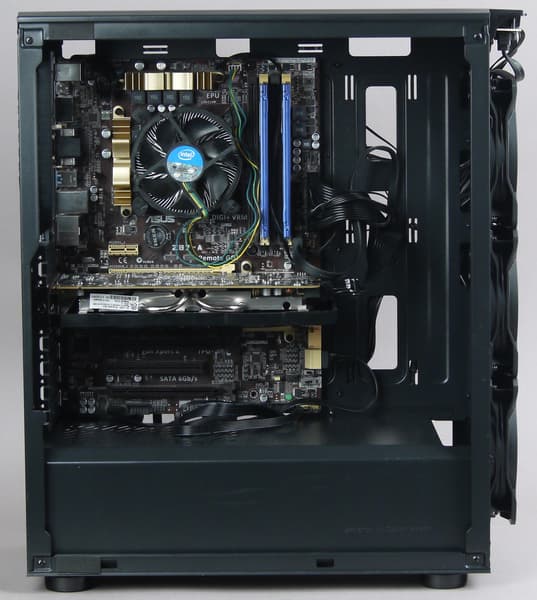

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. БП устанавливается с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП виброизолирующие накладки отсутствуют.

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 160 мм включительно. Расстояние между задней панелью корпуса и корзиной в штатном положении составляет около 215 мм. Мы тоже рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 161 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 180 мм.

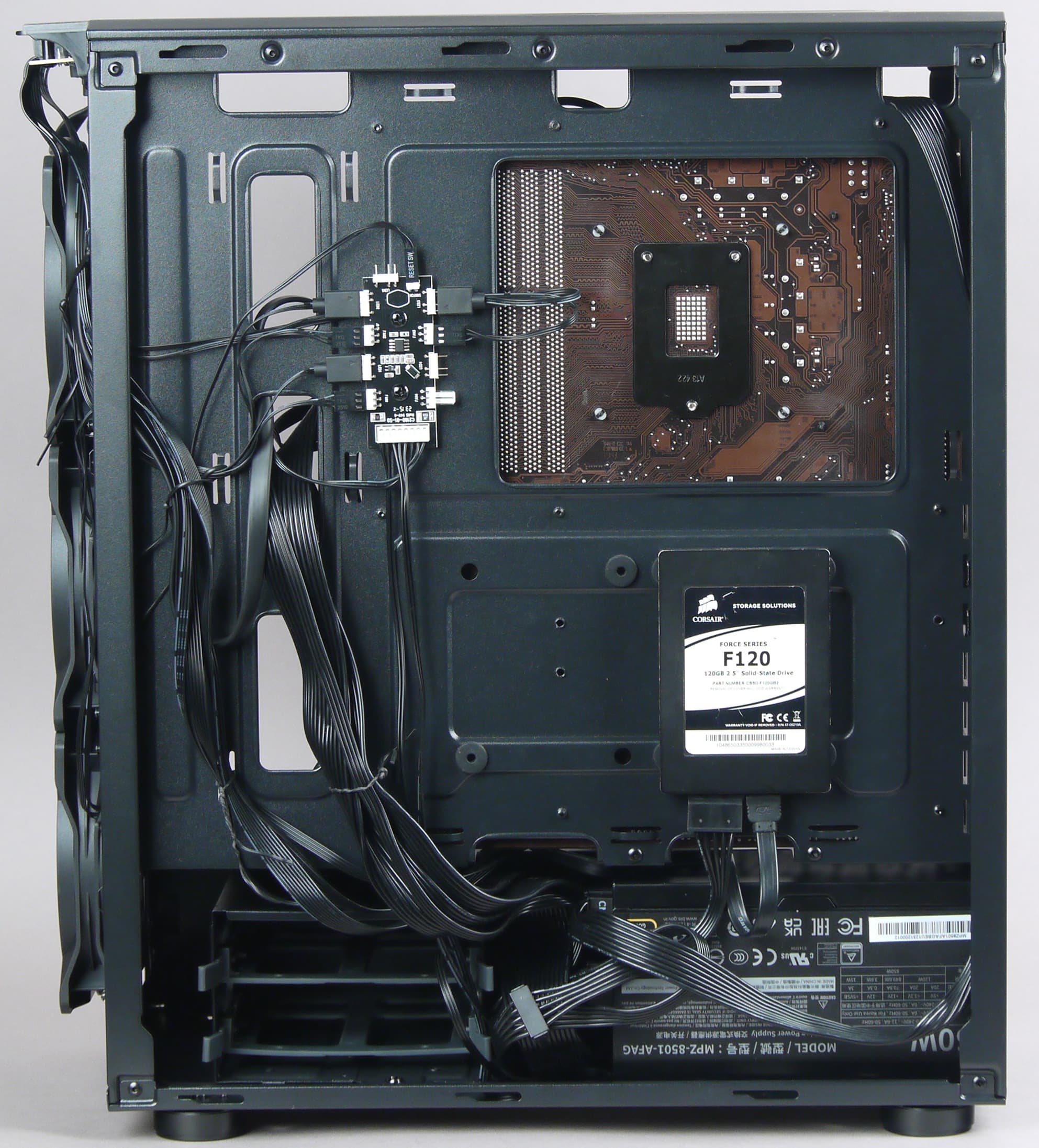

Глубина отсека для прокладки проводов составляет около 17 мм у задней стенки. Это не так уж много, поэтому блок питания лучше предпочесть с ленточными проводами. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях на основании для системной платы лепестковые мембраны отсутствуют.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 350 мм, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. Если ориентироваться на удобство манипулирования и штатные вентиляторы, то максимальный размер видеокарты составит около 265 мм от задней панели ввода-вывода, чего вполне достаточно для большинства современных видеокарт.

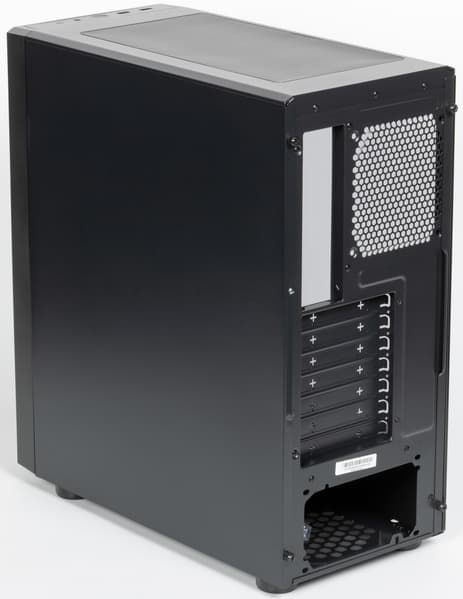

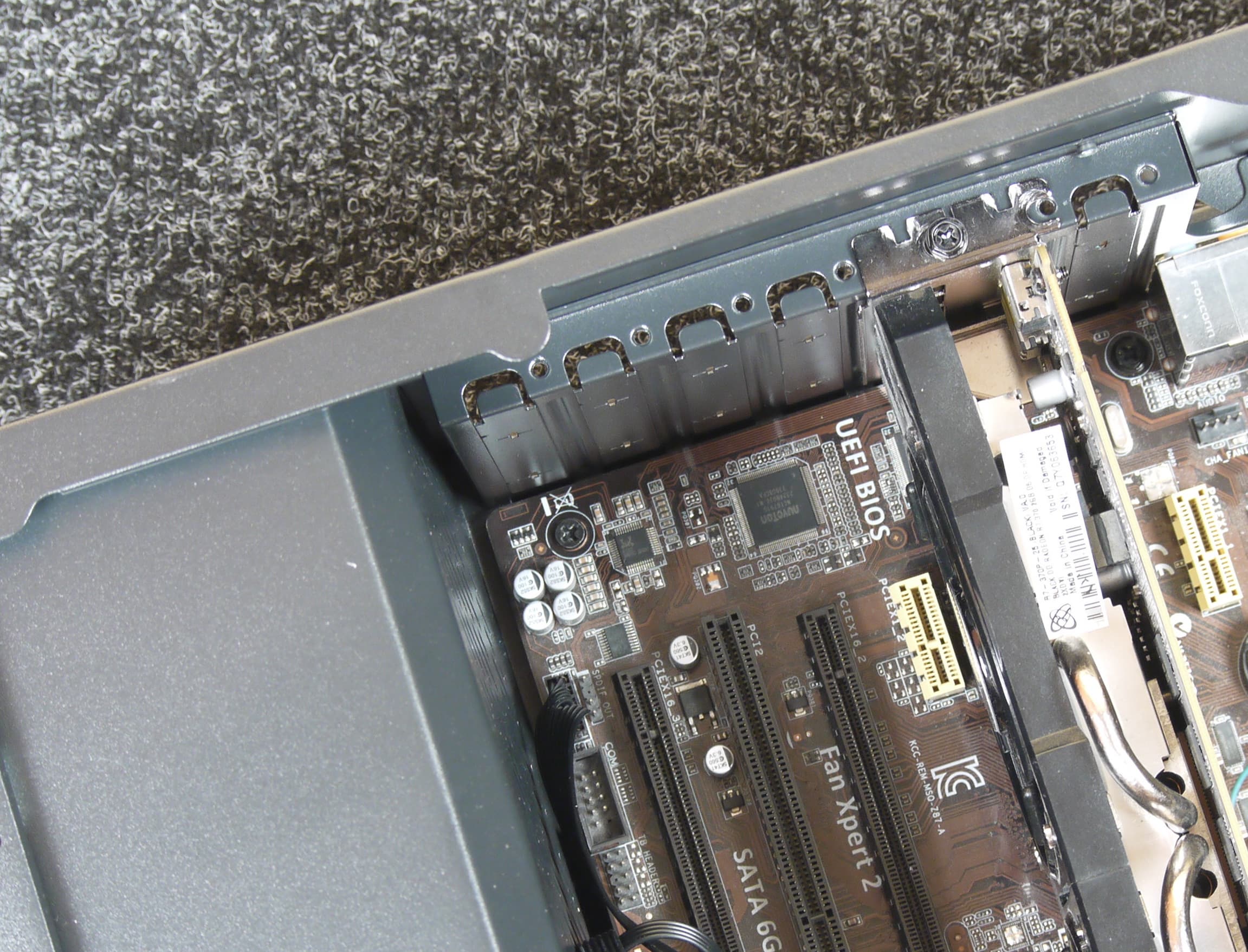

Система фиксации карт расширения самая обычная — крепление на винтах изнутри корпуса. Все заглушки на задней панели одноразовые, их требуется выломать перед установкой плат расширения. И действовать нужно аккуратно, поскольку выломать заглушки не так-то просто, а вот погнуть заднюю панель около заглушек можно довольно легко. Для опытного сборщика это не будет большой проблемой, просто займет чуть больше времени, а вот начинающий вполне может переусердствовать вплоть до разрушения элементов корпуса.

Порты и кнопки передней (в данном случае верхней) панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Акустическая эргономика

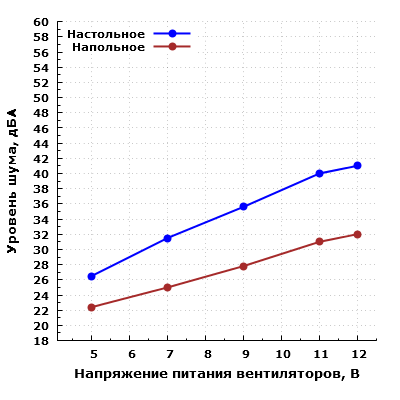

Уровень шума штатной системы охлаждения изменяется от 26 до 41 дБА при расположении микрофона в ближнем поле.

При питании вентилятора напряжением 5 В уровень шума находится на низком уровне. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от среднего (31,5 дБА) до высокого (40 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как низкий при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.

Итоги

Особых сюрпризов Cooler Master CMP 520 не преподнес. Корпус имеет современную конструкцию, но выполнен из относительно тонкой стали и не слишком богато оснащен. Это бюджетный вариант, который наверняка найдет своего покупателя благодаря низкой стоимости. Корпус не очень хорошо защищен от проникновения пыли, поскольку все фильтры имеют достаточно крупные отверстия, а для их очистки потребуются определенные усилия, особенно в случае нижнего фильтра. Собирать системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, в корпусе не очень удобно из-за его небольших габаритов, хотя техническая возможность для этого имеется. Лучше ограничиться башенным кулером с вентилятором 120 мм. В целом, собрать игровую систему средней ценовой категории в корпусе будет несложно. Отдельно стоит отметить наличие многофункционального контроллера, который управляет не только подсветкой, но и скоростью вращения вентиляторов.

Корпус позволяет собрать относительно компактный системный блок с использованием стандартных комплектующих и выглядит при этом вполне достойно, хотя свои недостатки у него тоже есть.
