Линейка H500, относящаяся к серии корпусов MasterCase компании Cooler Master, продолжает развиваться: помимо уже знакомой нам модели MasterCase H500P, доступны и другие варианты, в основном отличающиеся оформлением: MasterCase H500P Mesh, MasterCase H500M, а также корпус Cooler Master MasterCase H500 (MCM-H500-IGNN-S00), который мы и рассмотрим в этом обзоре.

Напомним: особенностью серии является модульность — предлагается некая база и подразумевается, что владелец сможет оснастить ее различными дополнениями по своему усмотрению, причем не только опциональными вентиляторами, а целым спектром наружных и внутренних частей, позволяющих сборщику создать корпус с интерьером и экстерьером, наиболее соответствующим его представлениям о необходимом и достаточном для конкретного компьютера. Такая модульная идеология получила у производителя собственное название FreeForm.

Без малого год назад, описывая модель H500P, мы критиковали подачу информации в русскоязычном разделе сайта производителя: тексты и надписи были даны на английском, а на русский переведены лишь некоторые элементы навигации. С сожалением отметим, что за прошедшее время ситуация не поменялась: для всех четырех упомянутых изделий всё обстоит точно так же.

Не появился в разделе «RU», посвященном корпусам, и подраздел «Аксессуары», который есть, например, в англоязычном разделе. А это ставит под вопрос замечательный принцип модульности: непонятно, будут ли доступны российским владельцам корпусов MasterCase какие-либо дополнения, которые позволили бы придать индивидуальность конструкции.

И это при том, что ассортимент аксессуаров нельзя назвать богатым и в англоязычном разделе. Так было год назад, и сегодня серьезных изменений нет. Поэтому остается лишь вновь выразить надежду, что в обозримом будущем появятся дополнительные аксессуары.

Переходим к описанию корпуса MasterCase H500.

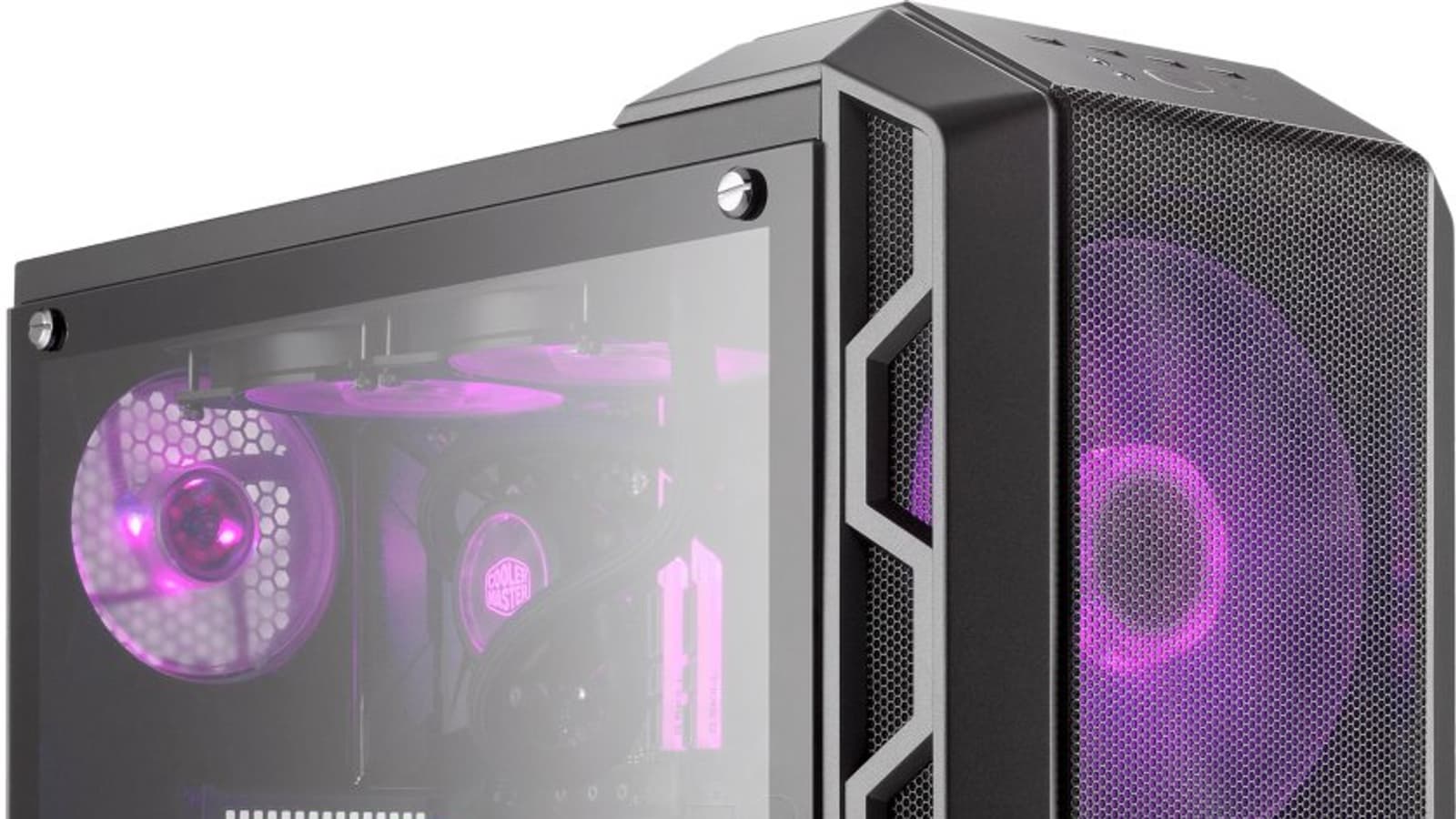

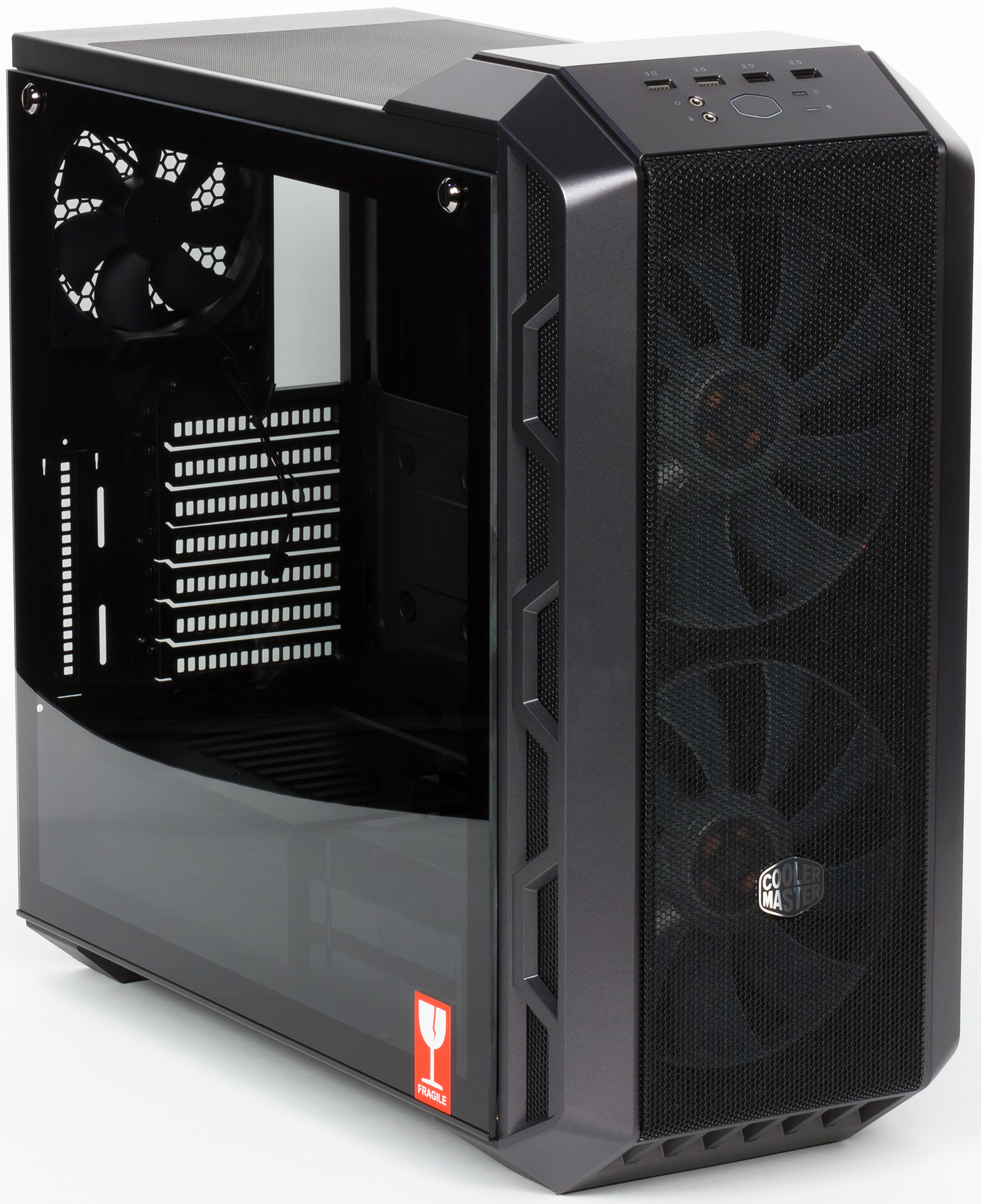

Расцветка предлагается единственная — сочетание черных металлических поверхностей и серо-стальных, почти черных, пластиковых. Пластика в оформлении корпуса меньше, чем в H500P: у H500 нет сплошной пластмассовой накладки сверху, да и нижние конструкции, образующие ножки, не такие широкие.

Если сравнить размеры, то H500 немного меньше по всем трем осям (за счет этого уменьшился и предельный размер устанавливаемых системных плат), и при этом заметно легче, чем H500P.

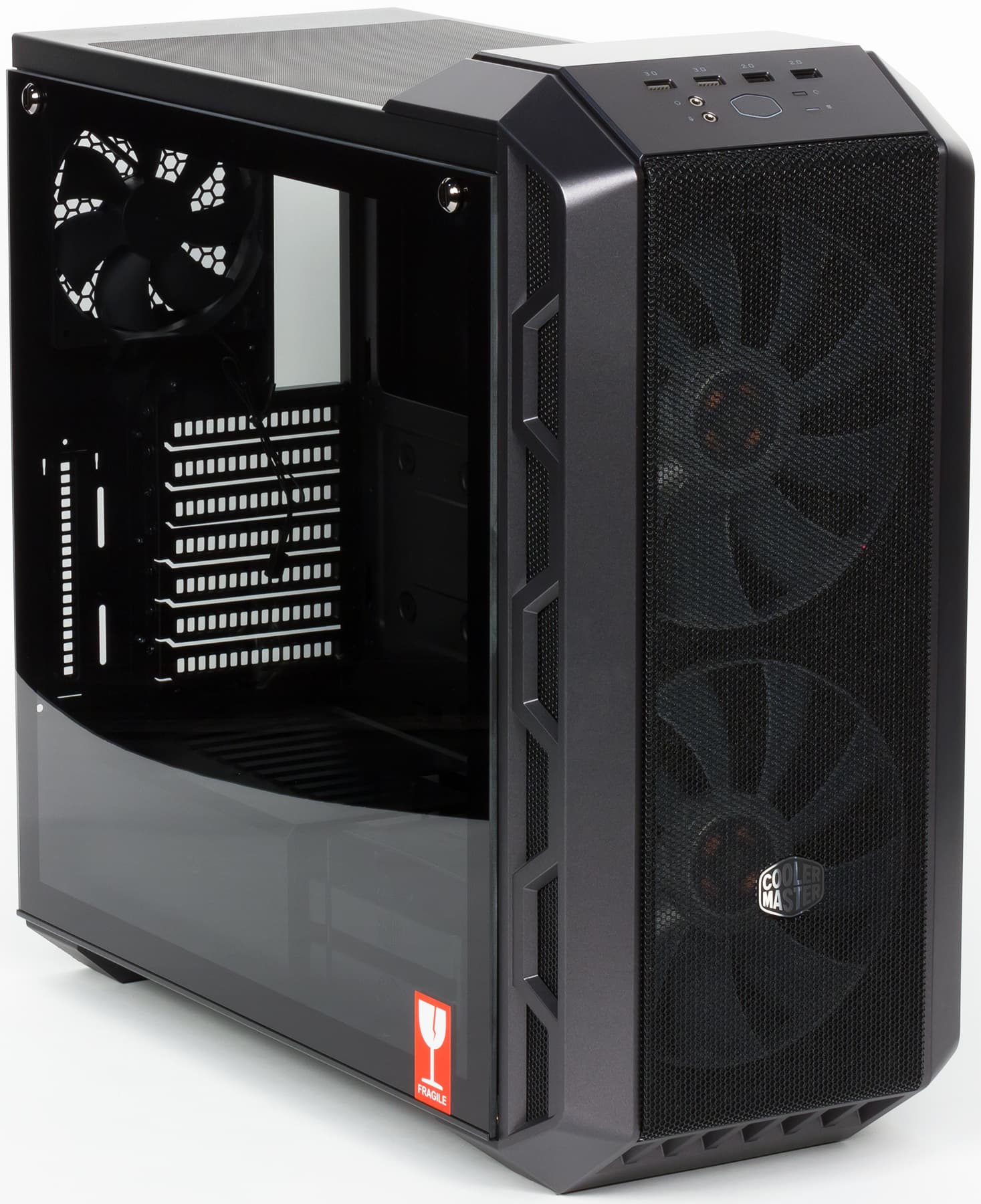

Стенка из закаленного тонированного стекла у обоих корпусов одна — левая, но у H500 спереди декоративная металлическая сетка, а у H500P вместо нее прозрачная акриловая панель. Подобная панель (только плоская, а не выпуклая) есть в комплекте H500, и ее при желании можно установить спереди вместо сетки.

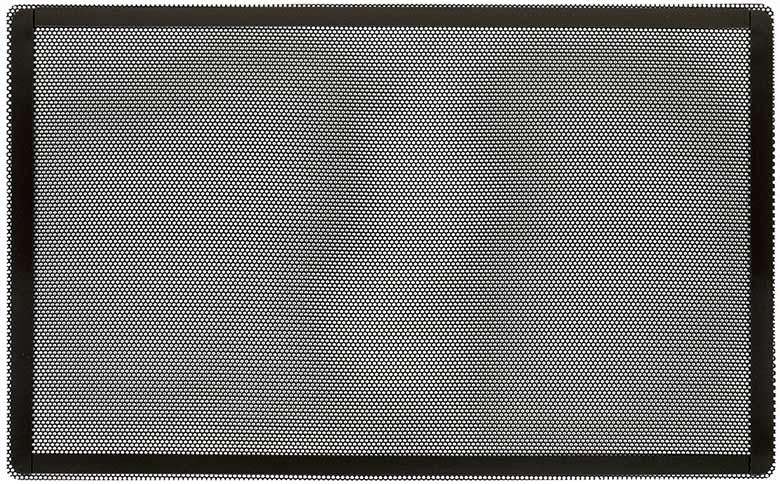

Заметим: для H500P в списке аксессуаров англоязычного раздела есть лицевая панель с сеткой, которая является штатной в модели H500P Mesh (слово «mesh» как раз и переводится как «сетка»).

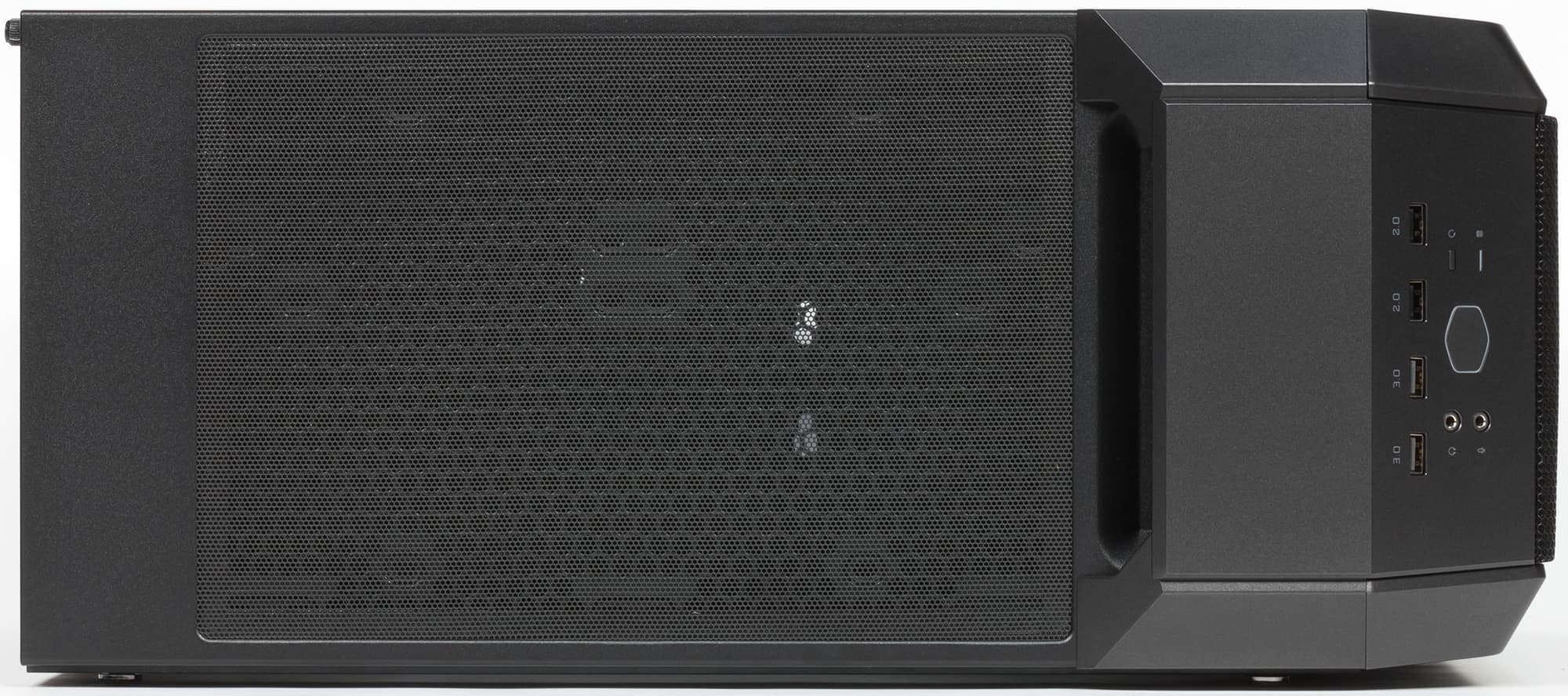

В прочем дизайн очень похож, особенно если не брать в расчет верхнюю панель: разработчики всё так же активно используют элементы, форма которых так или иначе связана с трапецией — именно так оформлены декоративные решетки вентиляционных прорезей, расположенные на боковых гранях лицевой панели.

Упаковка более бюджетная, чем у H500P: коробка из обычного картона с монохромным оформлением и прорезями по бокам для захвата руками при переноске.

Компоновка

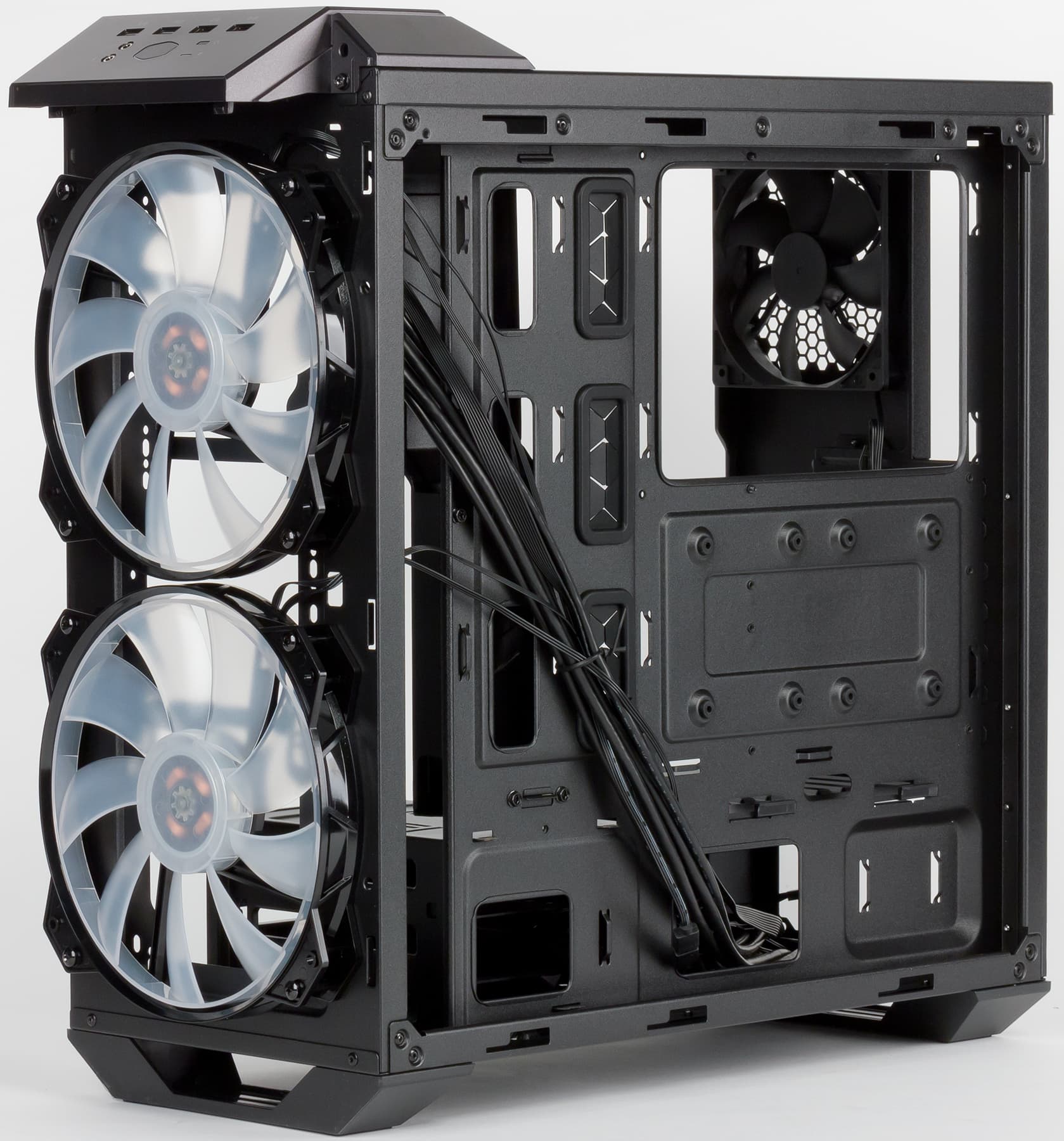

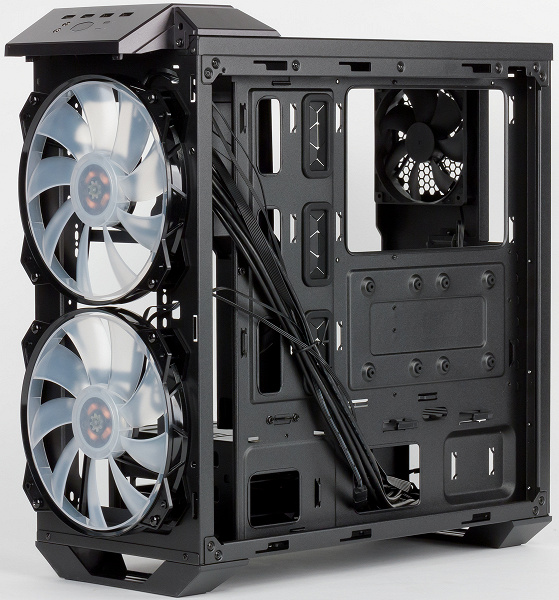

Корпус Cooler Master MasterCase H500 представляет собой miditower с нижним расположением блока питания, рассчитанный на установку системных плат форматов ATX/microATX/Mini-ITX и имеющий семь прорезей для плат расширения.

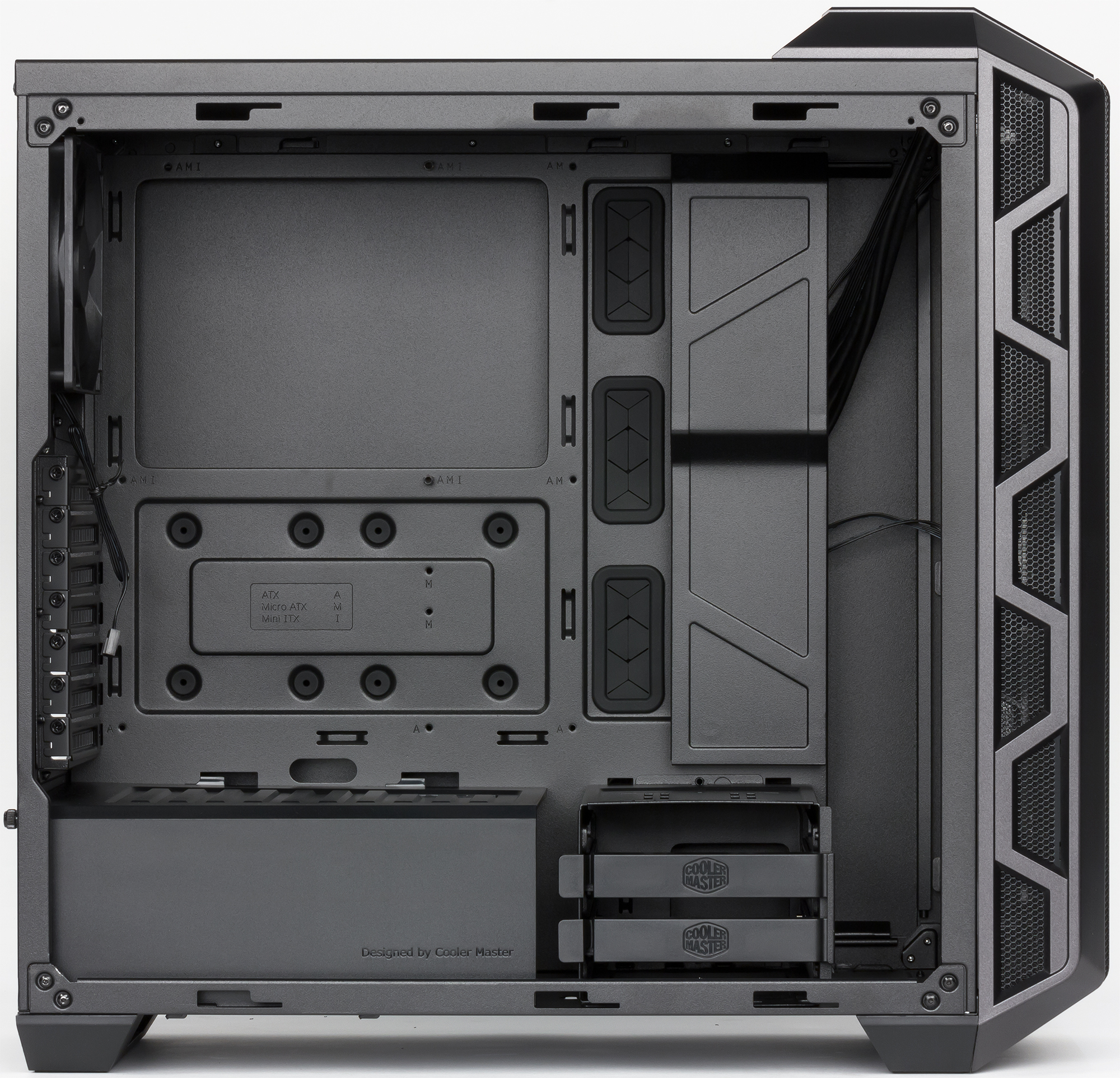

Во внутреннем объеме корпуса пластиковая Г-образная перегородка отделяет отсек для блока питания. В отличие от H500P, эта перегородка занимает не всю длину от передней до задней стенки, а чуть больше половины сзади.

Ближе к передней стенке находится двухместная стойка для накопителей, очень похожая на ту, что имеется в H500P, только без лотка для 2,5-дюймовых накопителей сверху. На верхней части перегородки мест для таких лотков тоже нет.

Возможности по установке накопителей для корпуса такого размера можно назвать минимальными: уже упоминавшаяся стойка позволит разместить два HDD или SSD размерностью 3,5 или 2,5 дюйма, есть еще два места для 2,5-дюймовых дисков за основанием для системной платы. Для устройств, требующих выхода на лицевую панель, посадочных мест нет вовсе, что стало вполне обычным в современных корпусах.

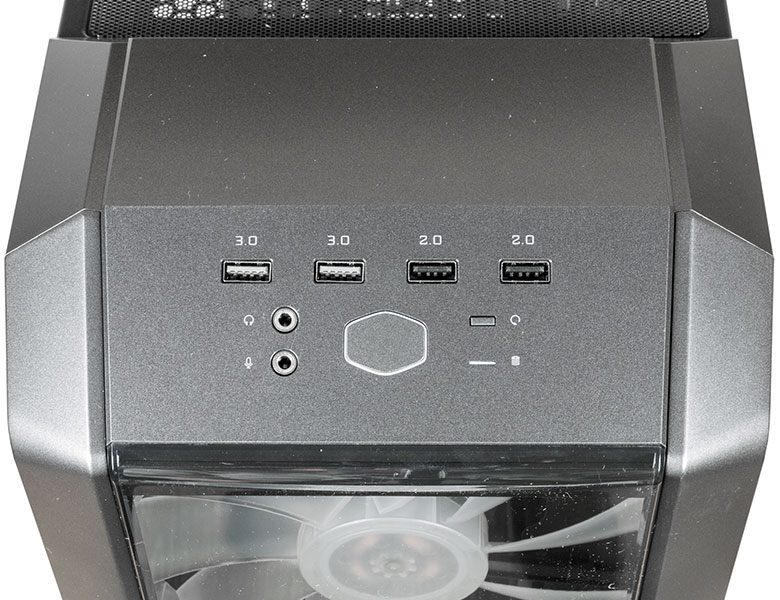

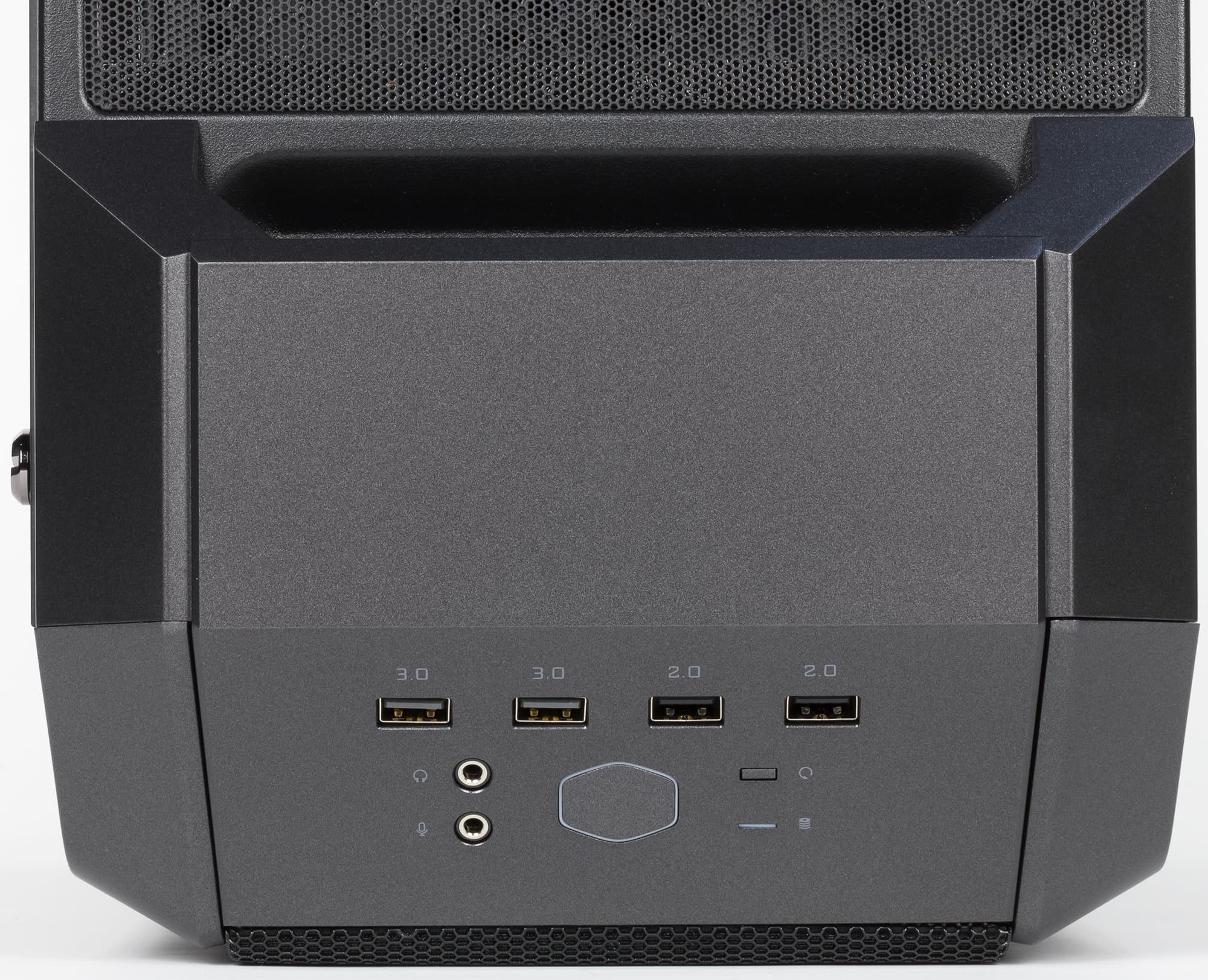

Как и в других корпусах серии, органы управления и внешние порты расположены очень удачно: на широком наклонном переходе от лицевой панели к верхней. То есть они будут легко доступны при любом размещении компьютера — на столе, на полу или на низкой подставке. Но угол наклона панели управления таков, что она «смотрит» скорее вверх, чем вперед, и если сидящий рядом с компьютером оператор имеет рост ниже среднего, то при настольной установке ему, скорее всего, придется приподниматься.

Содержимое панели управления расположено в два ряда, в верхнем находятся порты — по два USB 2.0 и USB 3.0 (без цветовой маркировки, но с цифровыми обозначениями сверху). Разъемы ориентированы в одну линию, а зазор между ними составляет 11 мм, поэтому возможны проблемы при одновременном подключении широких устройств в соседние порты.

В центре нижнего ряда крупная кнопка Power, выполненная в виде шестиугольника с обрамляющей подсветкой белого цвета. Слева от нее пара аудиоразъемов, справа — крошечная кнопка Reset и индикатор дисковой активности, также белого цвета.

Кнопка Power мягкая, но значительный свободный ход убережет от срабатываний при случайных прикосновениях, а Reset не только маленькая, но еще и очень узкая, и нажать ее даже специально не так-то просто.

По заявлению производителя, в корпус можно устанавливать видеоадаптеры и другие карты расширения длиной до 410 мм, наш замер показал даже 430 мм, но, возможно, в спецификации учтен иной возможный способ установки фронтальных вентиляторов. В любом случае можно ставить любую из имеющихся в продаже: даже у самых современных и высокопроизводительных видеокарт длина редко превышает 300 мм.

Предусмотрен и иной способ размещения плат расширения — вертикальный. Но если у H500P для этого на задней стенке были две вертикальные прорези с заглушками, то у H500 такая прорезь одна, её заглушку надо выламывать.

Процессорный кулер может иметь высоту до 167 мм по данным производителя, наш замер показал расстояние в 186 мм от основания системной платы до левой боковой стенки.

В комплекте немалое количество крепежа, десять одноразовых стяжек, переходник для питания вентиляторов от блока питания, мультиязычная книжечка-инструкция и салфетка для ухода за прозрачными поверхностями. Спикер для системной платы, которым комплектовались некоторые другие корпуса Cooler Master, в данном случае отсутствует, зато есть контроллер подсветки, о котором подробно мы скажем позднее, а пока отметим: ничего подобного у H500P не было.

Конструкция

Габариты Cooler Master H500P — 225(Ш)×502(В)×525(Г) мм, включая выступающие элементы. Вес нетто 9,2 кг, напомним: H500P весил 11,3 кг; конечно, сказалось уменьшение размера, но и толщина стальных элементов у H500 тоже поменьше: 0,75-0,85 мм, а у H500P — 0,8-0,9 мм. Однако из-за меньших размеров на жесткости конструкции это не сказалось, разве что лишенная пластиковой накладки верхняя панель в этом плане немного подкачала.

Как уже говорилось, 5,25- или 3,5-дюймовых слотов с выходом на лицевую панель в корпусе нет.

Для дисковых накопителей в передней части днища шасси имеется небольшая стойка, в которую на салазках можно устанавливать HDD или SSD обеих размерностей. Стойку можно снять, открутив один винт, но передвинуть, как в H500P, нельзя.

Напомним сказанное выше: есть еще два 2,5-дюймовых места за подложкой системной платы.

Для блока питания с выходящими из него кабелями при установленной стойке остается 260 мм — современные БП в основном имеют длину от 140 до 180 мм, и лишь у самых мощных она может достигать 230 мм, но такие используются очень редко. То есть места вполне достаточно для подавляющего большинства доступных БП, а если нужно установить очень мощный, то придется пожертвовать дисковой стойкой.

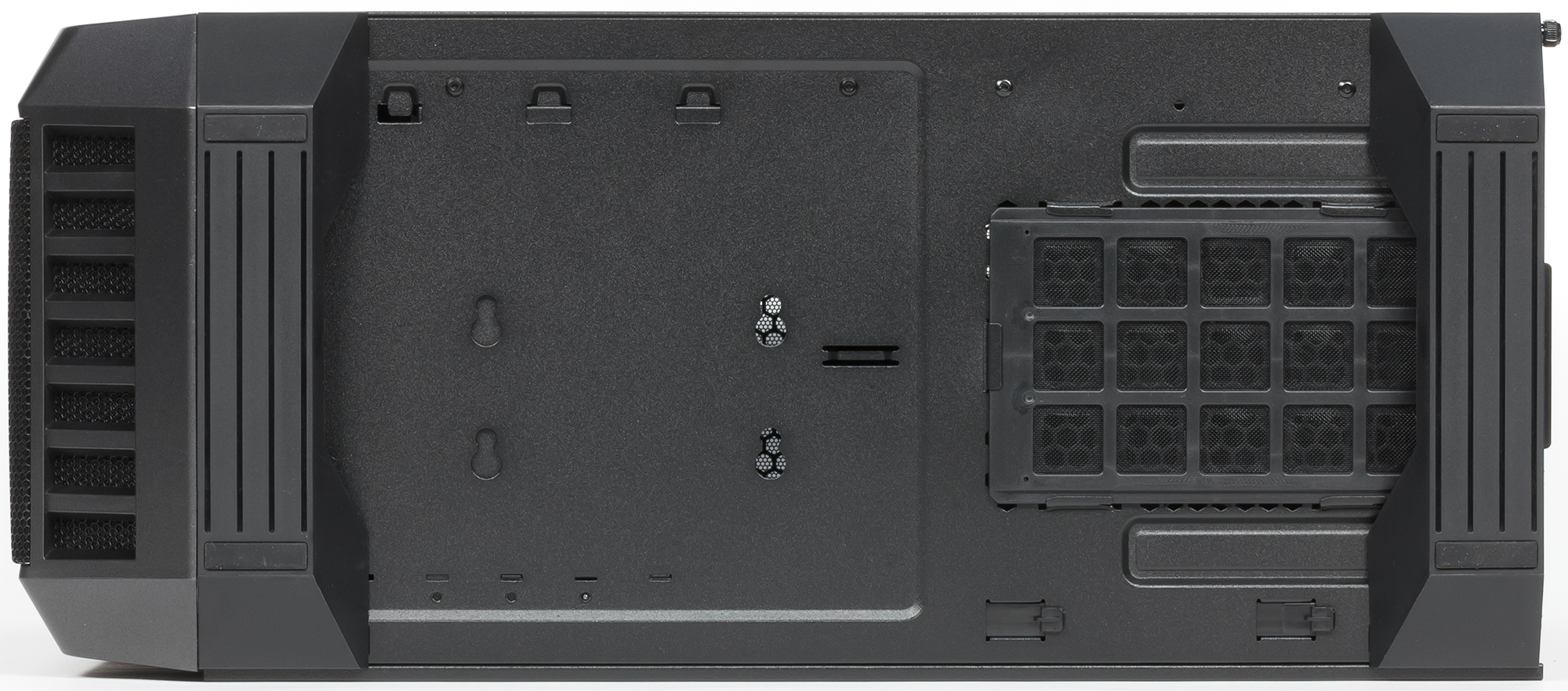

Ножки корпуса — сложной формы пластиковые элементы, оснащенные снизу амортизирующими накладками из резины.

Система вентиляции

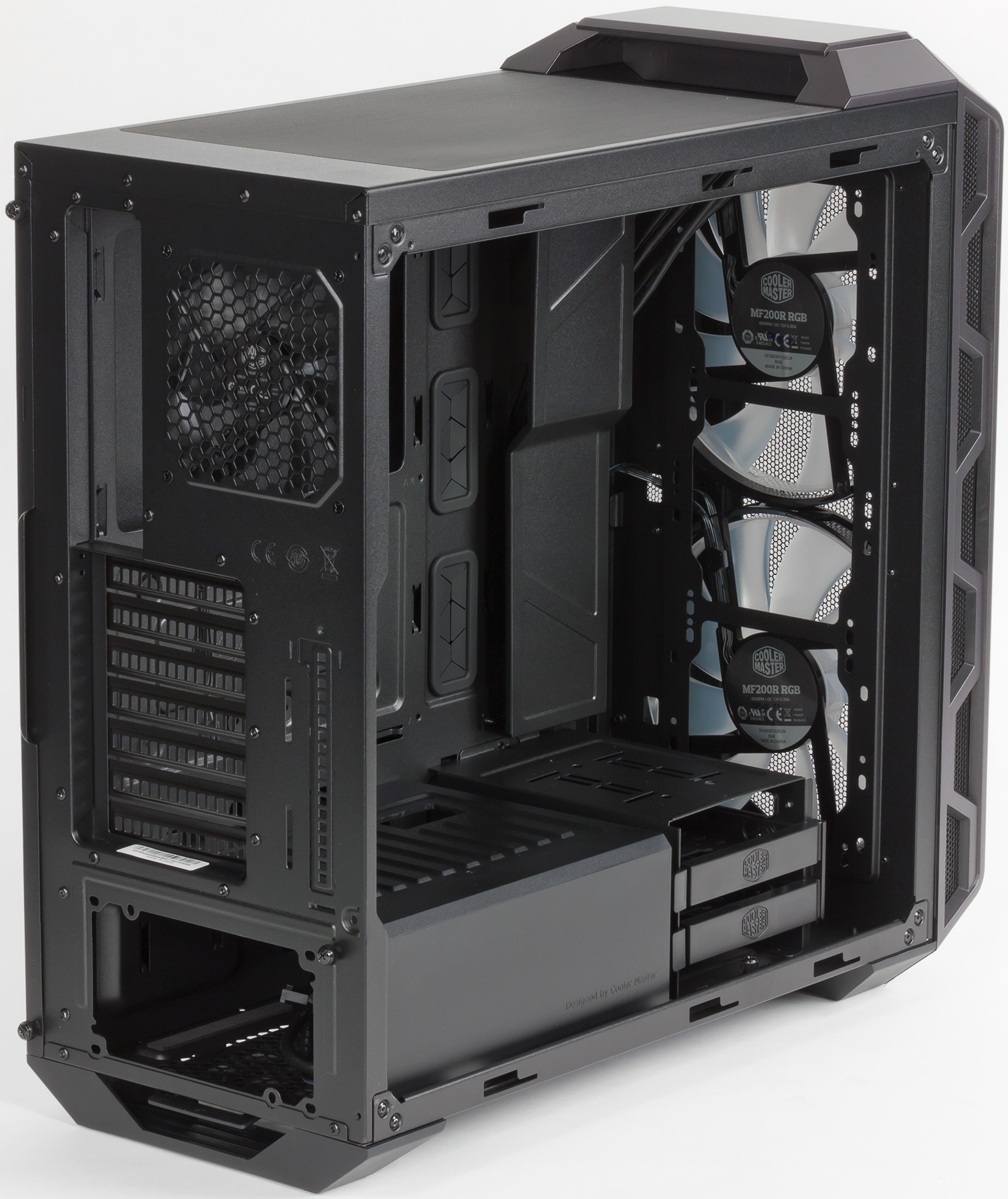

Корпус MasterCase H500 укомплектован тремя вентиляторами. Задний вытяжной, размерность 120 мм, без подсветки, оснащен стандартным 3-контактным коннектором.

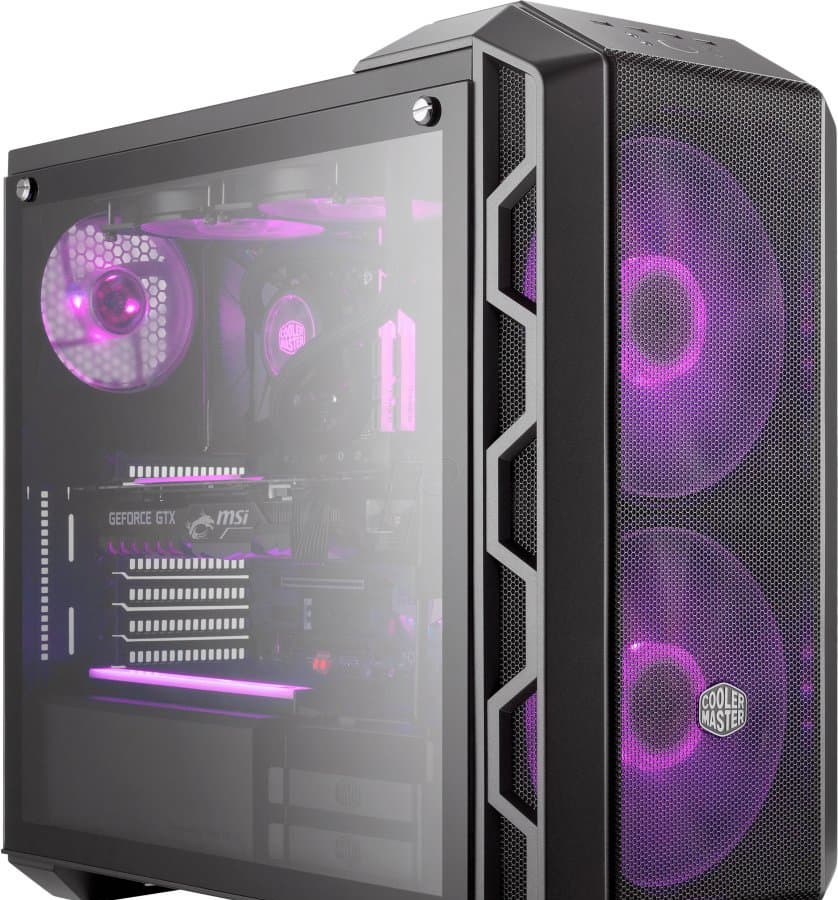

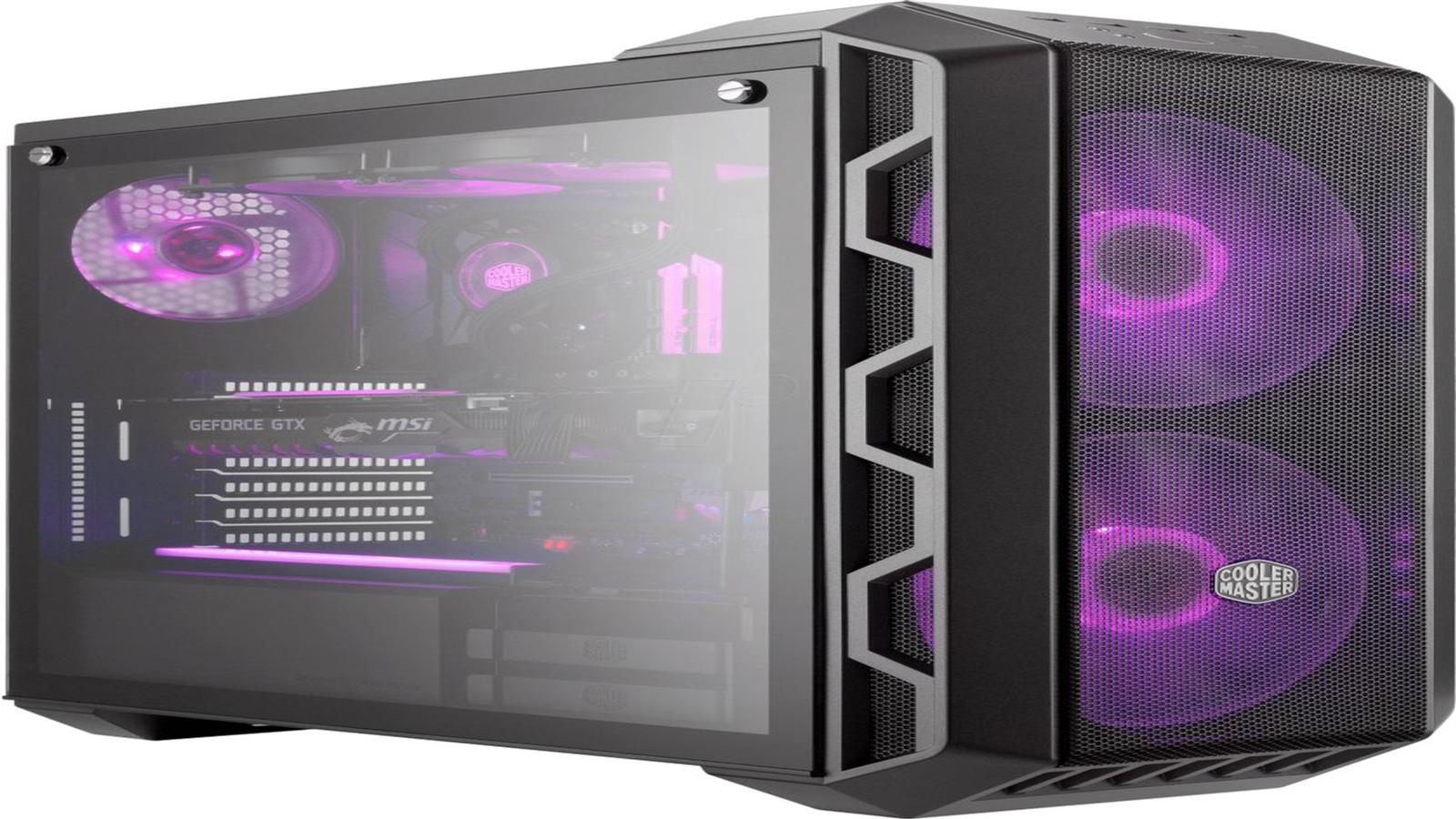

Спереди установлены два очень больших 200-миллиметровых вентилятора с RGB-подсветкой, они работают как нагнетающие. Из каждого выходят два кабеля: трехпроводный для питания и контроля самого вентилятора, четырехпроводный для подсветки.

Встроенного контроллера частоты вращения в H500 нет, как и в H500P. Вентиляторы можно подключить к системной плате или, используя комплектный переходник, попросту запитать от БП — есть еще и «размножитель», к которому подключены фронтальные вентиляторы и можно подключить задний, но без функции контроля: объединяются и задействуются только шины питания.

Чтобы обеспечить максимум визуальных эффектов, на которые способна RGB-подсветка фронтальных вентиляторов, без контроллера не обойтись. Такие контроллеры с соответствующим управляющим ПО есть на многих системных платах, у разных производителей которых подобные функции носят разные наименования, а поддерживающие их платы маркируются соответствующими фирменными символами.

В отсутствие RGB-контроллера на выбранной для сборки компьютера системной плате для H500P придется искать такое устройство у стороннего производителя: компания Cooler Master ничего подобного не предлагает. Но не предлагает (и то, возможно, лишь пока) только в качестве аксессуара: у H500 RGB-контроллер имеется в комплекте!

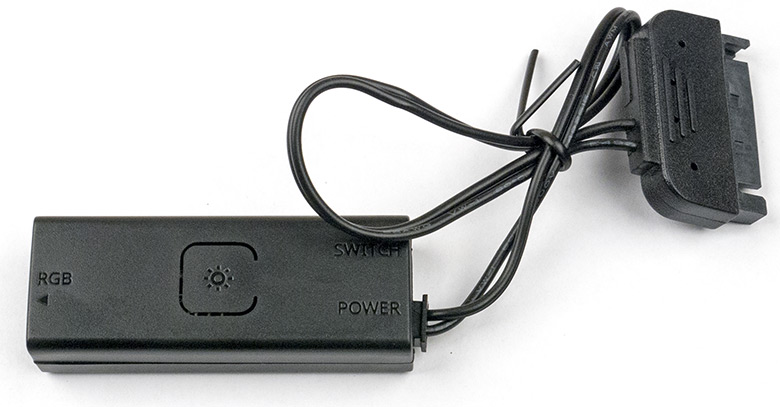

Это маленькая коробочка с кнопкой на одном боку и выходящим из одного торца кабелем для подключения к SATA-коннектору блока питания. На другом торце есть 4-контактный разъем для подключения подсветки вентиляторов, причем и для нее есть свой «размножитель» на три RGB-устройства — два штатных и один дополнительный, например, RGB-лента, которая имеется в списке корпусных аксессуаров Cooler Master.

Управление режимами подсветки можно осуществлять только что упомянутой кнопкой контроллера, который должен помещаться внутри корпуса. А это далеко не всегда удобно, разве что нужно выбрать какой-то один режим и использовать только его.

Вывести контроллер наружу теоретически можно, но это будет некрасиво. Однако предусмотрена и возможность оперативной смены режимов: у контроллера есть двухконтактный разъем, к которому можно подключить кнопку Reset панели управления корпуса. Эта кнопка по прямому назначению обычно используется очень редко, и ее применение для управления подсветкой вполне можно назвать оригинальным, хотя и бюджетным, решением.

Последовательными нажатиями той или иной кнопки выбираются режимы: постоянное свечение одним из цветов (не только синим, красным, зеленым, но и несколькими смешанными), мерцание одним цветом и переливающимися цветами.

Возможности трансформации системы вентиляции тоже предусмотрены. Спереди можно поставить до трех вентиляторов размером 120 мм или до двух по 140 мм, а вверху установить дополнительные — один 200-миллиметровый или два по 120/140 мм.

Штатные фронтальные вентиляторы установлены на шасси снаружи. Естественно, они при этом выступают за габариты вперед, но их закрывает объемная лицевая панель.

На днище шасси есть лишь отверстия в месте расположения блока питания, причем размер перфорированной области может быть маловат для самых больших 230-миллиметровых БП. Боковые стенки (и левая стеклянная, и правая металлическая) сплошные, размещение вентиляторов на них также невозможно.

Итого в корпусе может быть размещено до 6 вентиляторов, обычно этого бывает вполне достаточно. Их можно заменить и на радиаторы систем жидкостного охлаждения. Спереди размерность ограничивается 360 миллиметрами, вверху — 240 мм.

Возможные места поступления воздуха на лицевой панели закрыты фильтрами из мелкоячеистой капроновой сетки. Обслуживать эту сетку удобнее всего вместе с самой панелью.

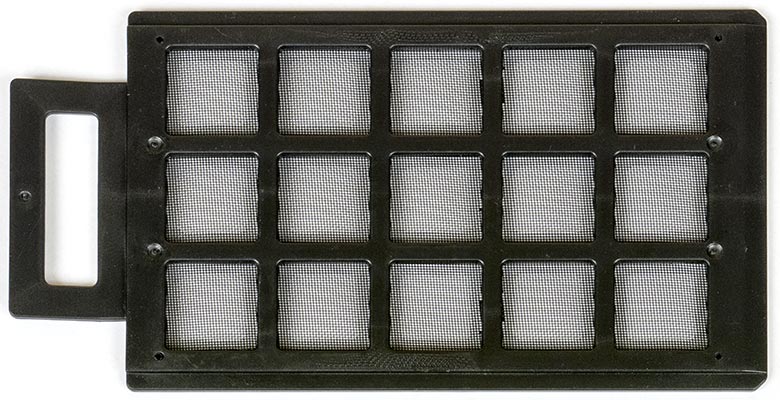

Перфорация днища шасси в месте расположения блока питания закрыта быстросъемным фильтром. Он извлекается движением назад из-под корпуса, а его сетка закреплена на пластиковой рамке.

Отверстия в верхней крышке снаружи закрыты листом пластика с мелкими отверстиями, который удерживается гибкими магнитными полосами, приклеенными по периметру.

Из дополнительных отверстий есть только прорези в заглушках слотов расширения. Отверстий для внешних СВО, которые сплошь и рядом встречаются даже в самых дешевых корпусах, в MasterCase H500 нет. Такие системы охлаждения не являются широко распространенными, и потому подавляющему большинству возможных покупателей каких-то проблем это не доставит.

Сборка системного блока

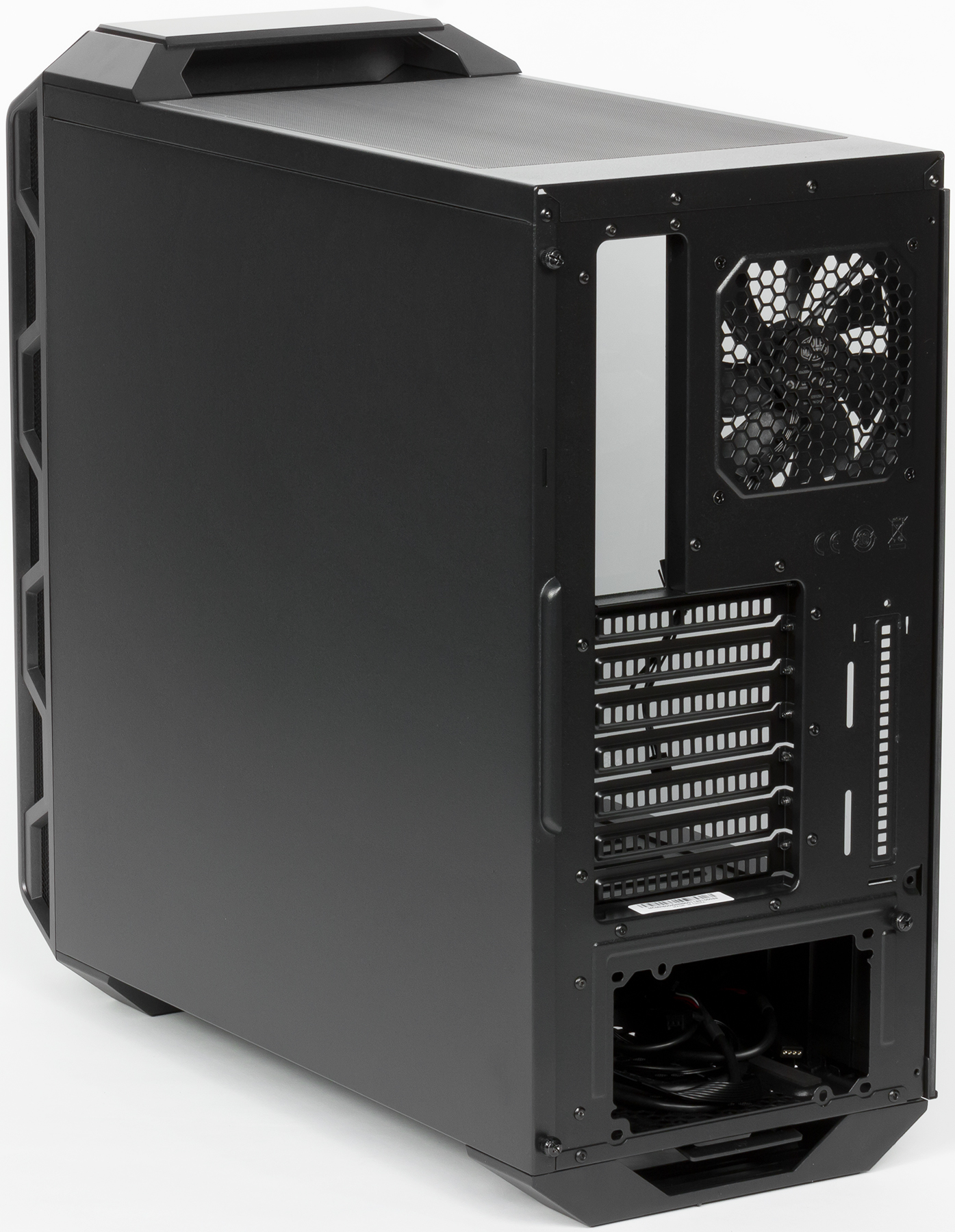

Крепление боковых стенок корпуса, сделанных из разных материалов, тоже разное. И немного отличается от того, что мы видели в H500P.

Правая металлическая стенка фиксируется парой невыпадающих винтов с накатными головками, после освобождения которых ее надо сдвинуть назад на пару сантиметров (на задней кромке предусмотрен штампованный выступ для захвата пальцами). Но после этого её надо придержать, чтобы она не упала вниз, а в H500P это предотвращалось специфической формы зацепами на нижней кромке.

Левая стеклянная стенка тоже не точно такая, как в H500P. Она также имеет элемент из металла, но только снизу: это фигурная планка, приклеенная к внутренней части и имеющая зацеп для фиксации на нижней кромке соответствующего проема шасси. Вверху стенка крепится двумя винтами с головками большого диаметра и прямыми шлицами, откручивать их лучше не отверткой, а монетой. После освобождения винтов стенка удерживается нижним зацепом, ее надо немного наклонить и снять движением вверх-наружу.

Отверстия под винты в стекле оснащены резиновыми вставками, которые не только играют роль амортизирующих прокладок, но и не дают винтам выпасть при снятой стенке.

Съемная фронтальная крышка крепится шестью пластиковыми защелками, её полному снятию ничто не мешает — панель управления с выходящим из нее пучком проводов выполнена в виде отдельного блока, установленного на шасси и заметно заходящего на верхнюю крышку. Эта верхняя часть сзади имеет нишу под захват рукой; корпус таким образом мы переносили с места на место, но, честно говоря, полностью собранный компьютер всё же так носить не стали бы: прочность подобной рукоятки вызывает сомнения.

Для снятия декоративной решетки (вместе с сеткой) нужно удалить восемь небольших саморезов с внутренней стороны фронтальной крышки, после чего вместо нее можно будет установить акриловую панель, закрепляя её теми же саморезами.

Для установки блока питания нужно снять Г-образную перегородку, для чего откручиваем крепящий её винт с накатной головкой на задней стенке и сдвигом вперед освобождаем зацепы.

БП крепится винтами непосредственно к задней стенке, а для правильного позиционирования на днище шасси предусмотрены выступы, оснащенные резиновыми амортизирующими наклейками. Располагать БП лучше вентилятором вниз: от его верхней плоскости до сплошной горизонтальной части перегородки промежуток всего несколько миллиметров.

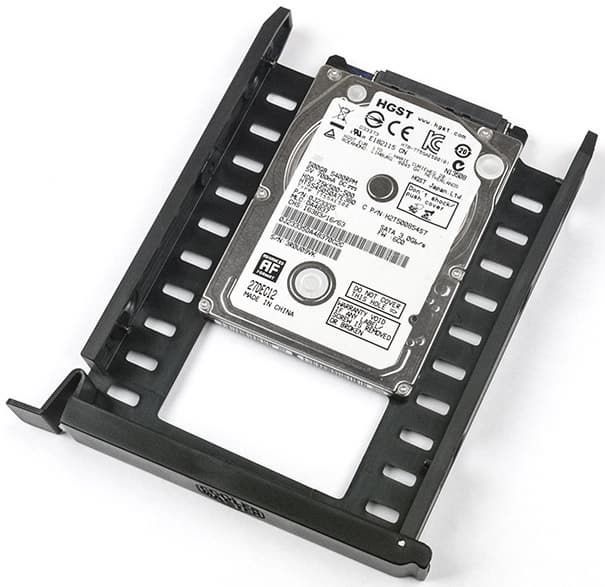

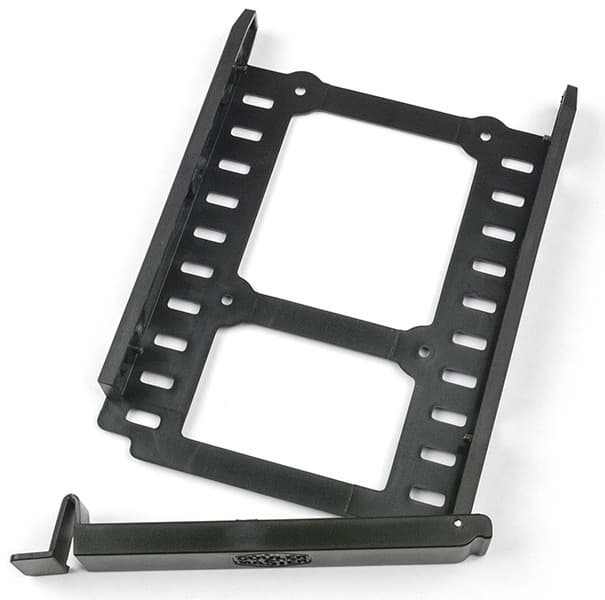

Используемые в дисковой стойке H500P универсальные двухформатные салазки уже встречались нам в других побывавших у нас корпусах Cooler Master. Они целиком пластиковые, передняя грань оформлена поворотной деталью, которая одновременно служит рукояткой для извлечения из стойки и креплением: с одной стороны у нее защелка, с другой фиксирующий выступ. Днище имеет отверстия, способствующие охлаждению нижней стороны накопителя, на которой расположена плата с электронными компонентами.

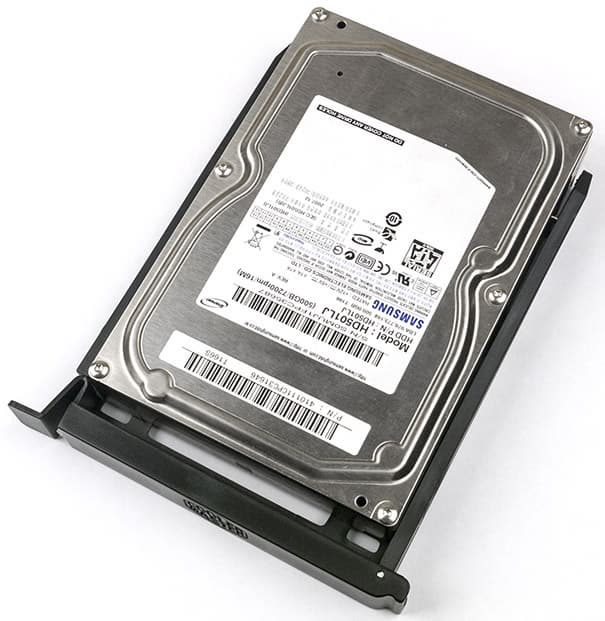

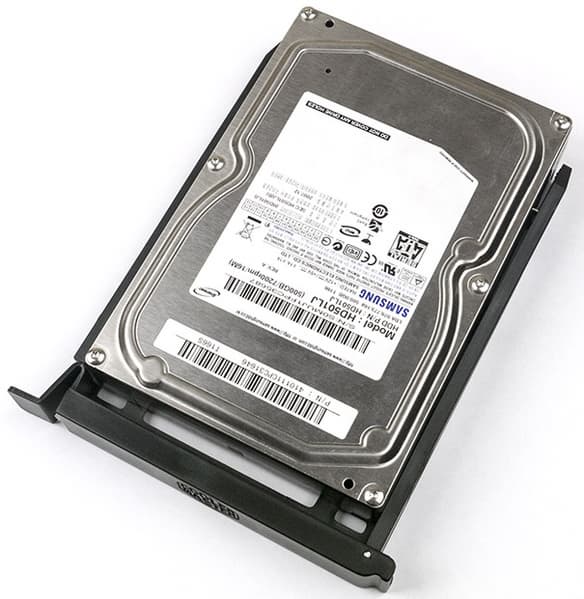

Крепление 3,5-дюймовых дисков в салазках осуществляется боковыми штифтами, оснащенными резиновыми амортизаторами для снижения вибраций. Возможно и дополнительная фиксация винтами, по одному с каждой стороны. 2,5-дюймовые SSD/HDD крепятся винтами снизу, для них амортизатором будет сам пластик днища салазок.

Поскольку стойка снимается очень легко, логично было бы предусмотреть под ней место для накопителя с креплением винтами через отверстия в днище шасси, что в данном случае и сделано, в отличие от H500P. Однако и тут дело не доведено до конца: конфигурация отверстий подразумевает использование резиновых вставок специфической формы, а их в комплекте нет. Однако насверлить небольшие отверстия при необходимости не составит труда, и тогда мест для дисков при удаленной стойке всё же будет не два, а три.

Отдельных лотков для дисков размерностью 2,5″, которые мы видели в H500P, здесь нет. Такие накопители придется крепить к отверстиям в основании для системной платы, причем делать это можно без снятия платы: отверстия оснащены резиновыми уплотнителями, а в нижнюю часть накопителя следует ввернуть винты с головками специфической формы, которые имеются в комплекте, а потом с усилием вставить справа в отверстия уплотнителей.

Конечно, между основанием и правой крышкой предусмотрено достаточно места и для этих накопителей, и для прокладки проводов и кабелей.

Для салазок при любом размере накопителя можно использовать SATA-кабели и с прямыми, и с Г-образными коннекторами, для расположенных справа 2,5-дюймовых дисков — только с прямыми.

В отверстии для портов ввода-вывода системной платы выламывать ничего не надо, а горизонтальные прорези для плат расширения снабжены многоразовыми заглушками, закрепленными винтами с шлицами под крестовую отвертку.

Вертикальную прорезь можно использовать не только для каких-либо плат расширения, но и для размещения дополнительных планок с портами ввода-вывода.

Как часто бывает в корпусах Cooler Master, предустановлены только две стойки для системной платы. Остальные (они имеются в комплекте) придется устанавливать самостоятельно, и для удобства есть переходник на шестигранник для крестовой отвертки.

В основании системной платы есть большая прорезь, которая обеспечивает возможность снятия некоторых типов кулеров CPU без демонтажа самой платы. Пластиковой крышки, закрывающей у корпуса MasterCase H500P это отверстие справа, в данном случае нет.

Нет и еще одной крышки — металлической, которая закрывала справа проём для прокладки кабелей. Рассказывая о корпусе H500P, мы говорили, что декоративная функция этой крышки сомнительна: ее всё равно закрывает сплошная правая боковая стенка, и в реальности она лишь способствует удержанию кабелей без необходимости их тщательной фиксации стяжками и т. п.

Но еще одна крышка, левая, осталась. Её функция очевидна: она загораживает от взгляда через прозрачную левую стенку кабели, провода, а также вертикальный ряд отверстий для них, имеющийся в основании системной платы. Эту крышку можно удалить, открутив два винта внизу (доступ к ним справа) и освободив зацеп вверху.

Есть и второй ряд таких отверстий, не попавший под крышку, но они оснащены резиновыми заглушками с разрезными лепестками, а потому и без крышки выглядят вполне прилично.

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только HD Audio, а порты USB 3.0 подключаются к внутренним разъемам системной платы.

Кромки металлических конструкций либо завальцованы, либо скруглены, чтобы снизить риск повреждения рук при сборке.

Акустическая эргономика

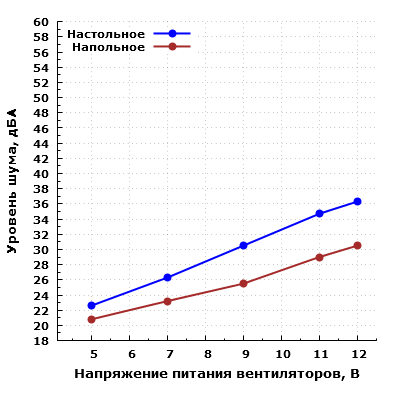

Уровень шума системы охлаждения изменяется от 22,6 до 36,8 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В уровень шума находится на минимально заметном уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (26,3 дБА) до среднего (34,7 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения не достигает пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

Позиционирование и выводы

Если сравнить модели Cooler Master MasterCase H500 и H500P, то становится понятно: первая — это удешевленный вариант второй, и снижение цены в основном произошло за счет более скромного оформления. Размеры у H500 поменьше, и это сказалось на диапазоне размеров устанавливаемых системных плат, но надо сказать, что сегодня даже платы ATX используют редко, а уж E-ATX, которые допустимы для H500P, и вовсе проходят по разряду редкостей.

Оснащение тоже чуть более скромное: иное крепление 2,5-дюймовых SSD/HDD, поменьше размер заднего вентилятора, отсутствуют некоторые внутренние элементы.

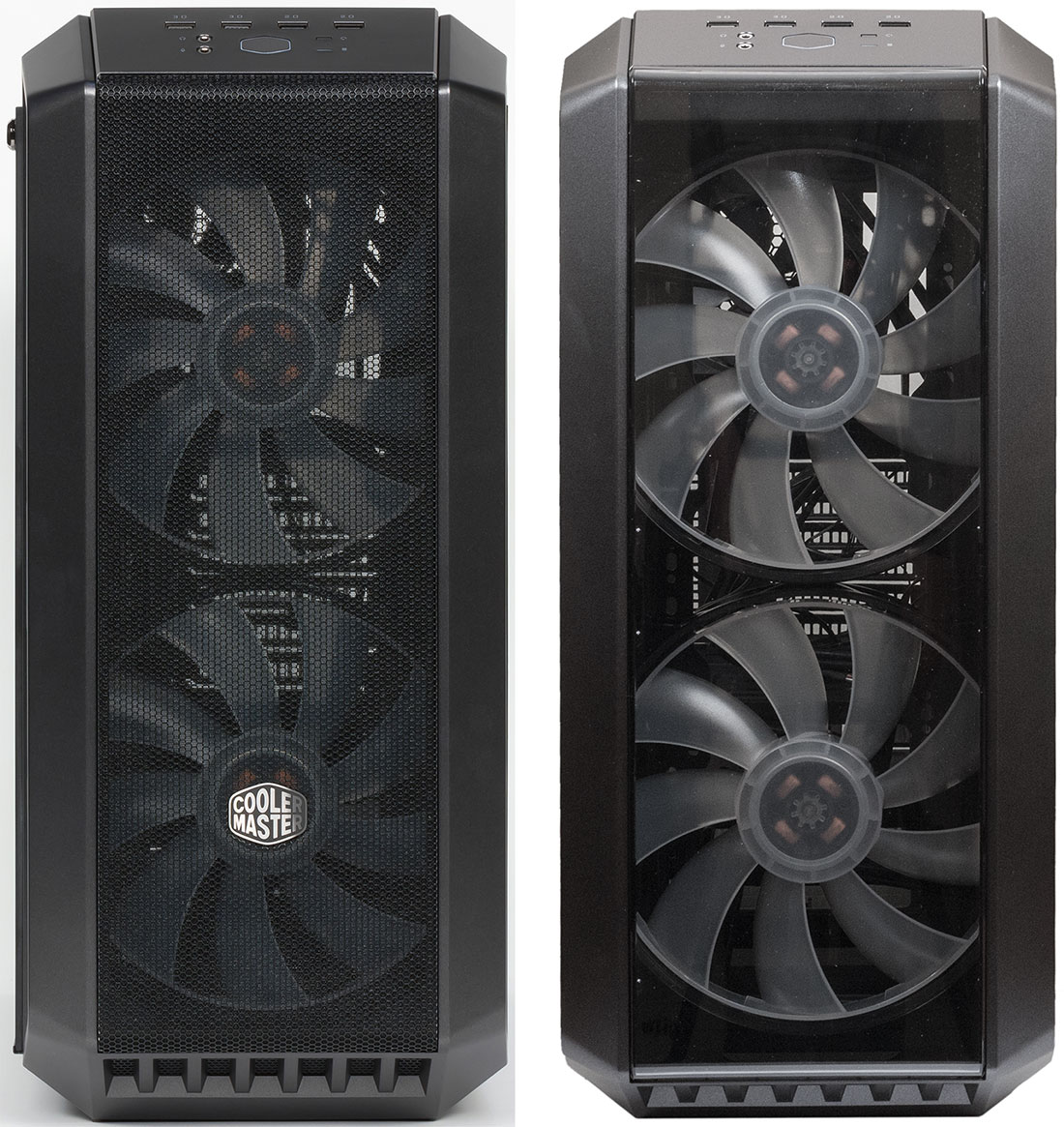

Зато в комплекте есть сменная лицевая панель: сетка обеспечит лучшую подачу воздуха фронтальными вентиляторами, а если в этом нет насущной необходимости, то можно установить полупрозрачный акрил, который придаст необычность внешнему виду компьютера. Поменять же акрил на сетку в H500P можно только при условии, что сетчатую панель удастся найти в продаже.

Наконец, вспомним о наличии у H500 штатного контроллера подсветки, которого нет у H500P. Правда, сегодня такими контроллерами оснащены едва ли не большинство системных плат.

Эти два фактора в сочетании с заметно меньшей, чем у H500P, ценой делают корпус Cooler Master MasterCase H500 интересным вариантом для тех конфигураций компьютеров, которые не предусматривают большого количества накопителей.
