Девиз серии Silent Base — бесшумная работа и функциональность. Фраза, в принципе, вполне стандартная для корпусов премиального сегмента, к которому продукты этой серии относит be quiet!. На данный момент в серию Silent Base входит три модели: 801, 601 и 600. Каждая из них имеет два варианта исполнения: с окном или со сплошной левой стенкой.

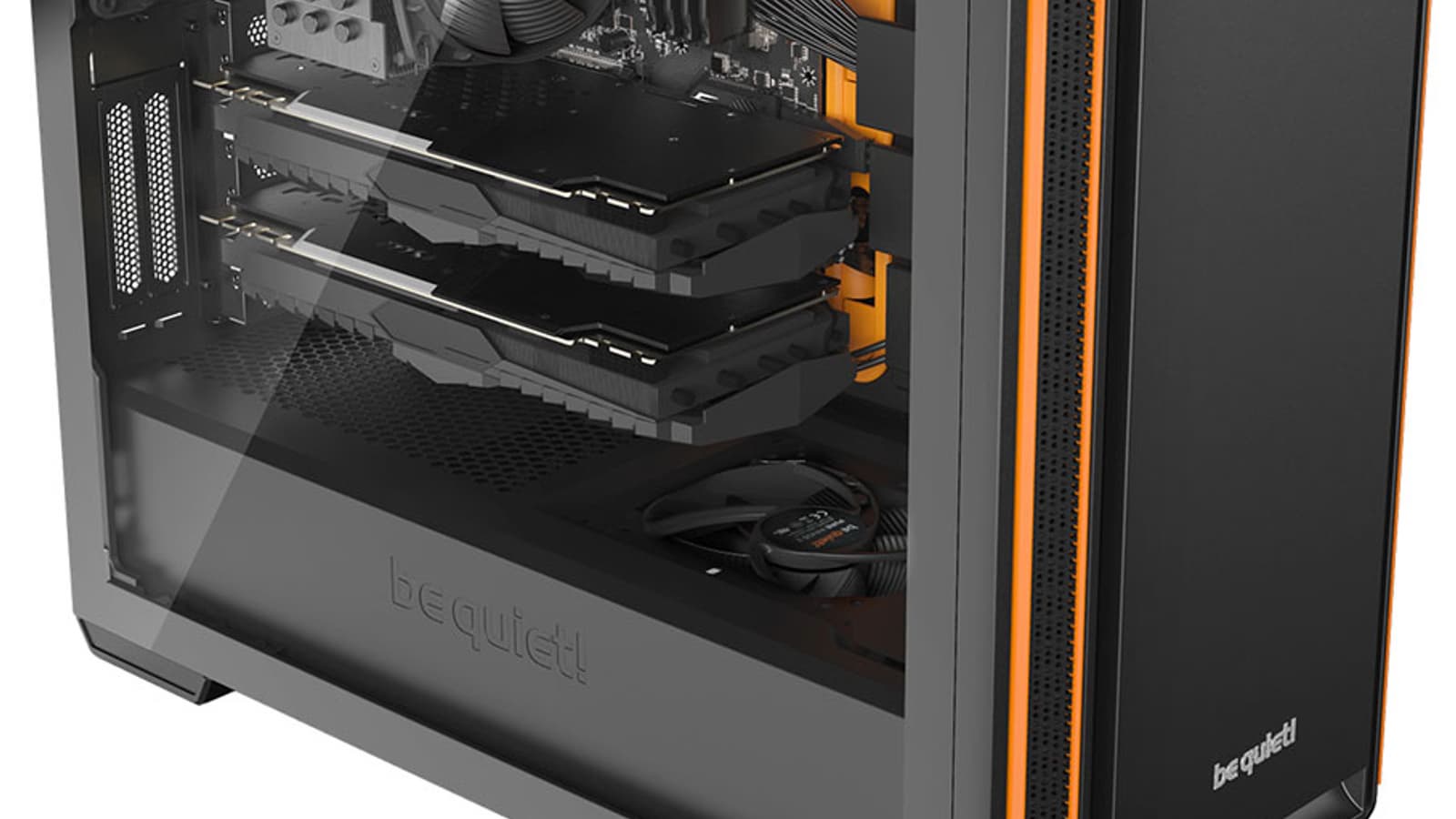

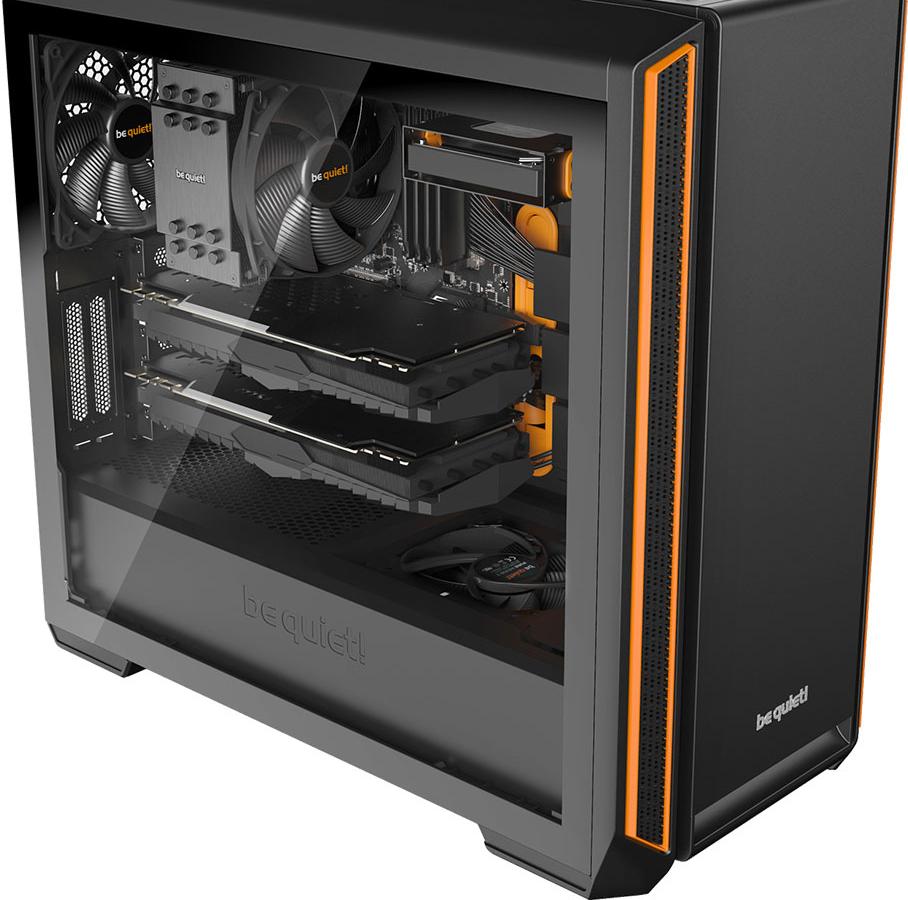

К нам на тестирование попал корпус be quiet! Silent Base 601 Window Orange, который представляет собой вариант исполнения модели 601 с окном и оранжевыми рамками окантовки вентиляционных отверстий в передней части корпуса. Также существуют варианты расцветки Black (полностью черный) и Silver (серебристые рамки).

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект, рассортированный по типам крепежных элементов, что удобно.

Массо-габаритные характеристики
Длина 550 мм
Ширина 242 мм
Высота 505 мм
Объем 0,0672 м³
Масса (без БП) 11,2 кг
Масса корпуса в упаковке 13 кг
Массо-габаритный коэффициент 166,67

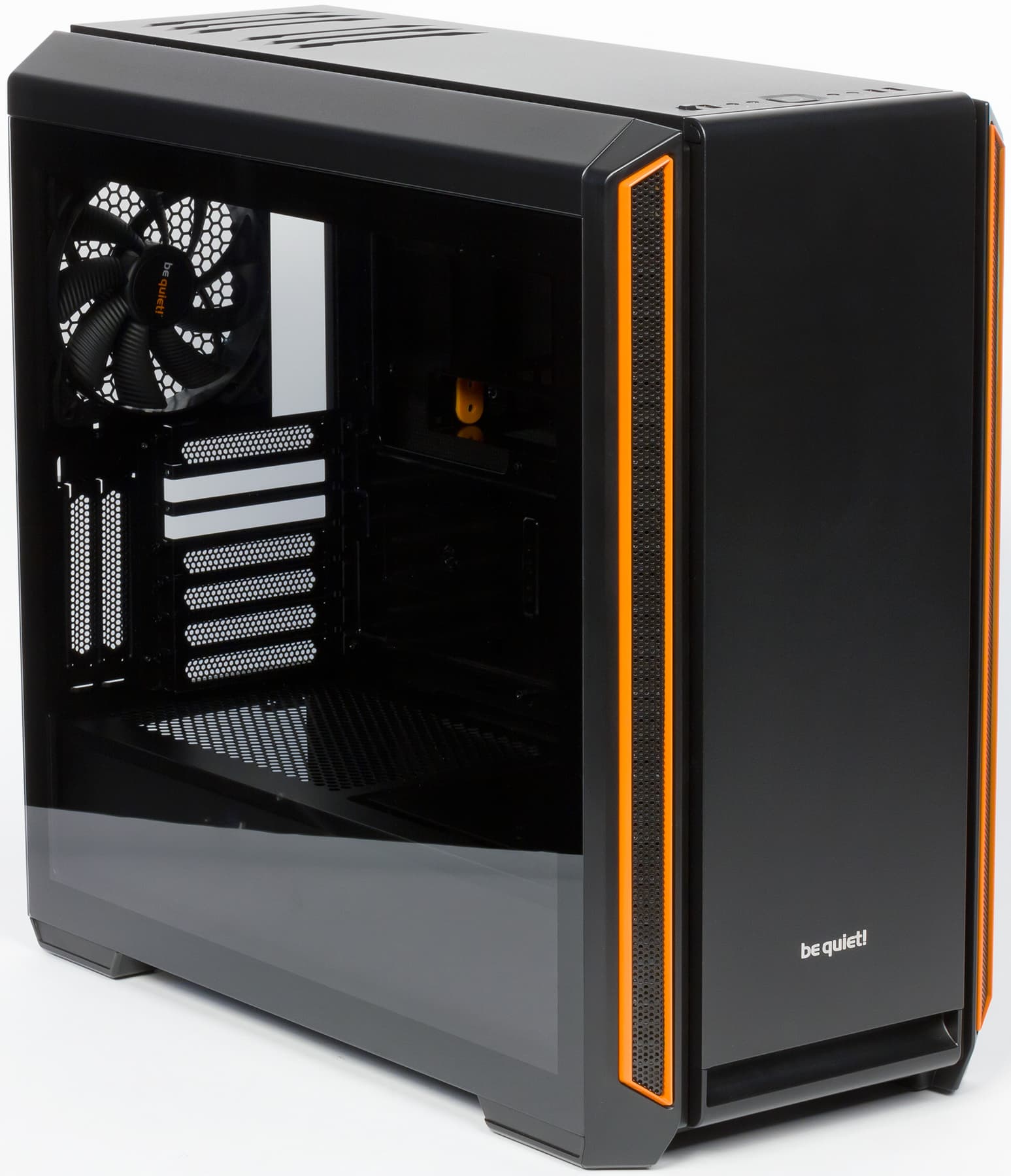

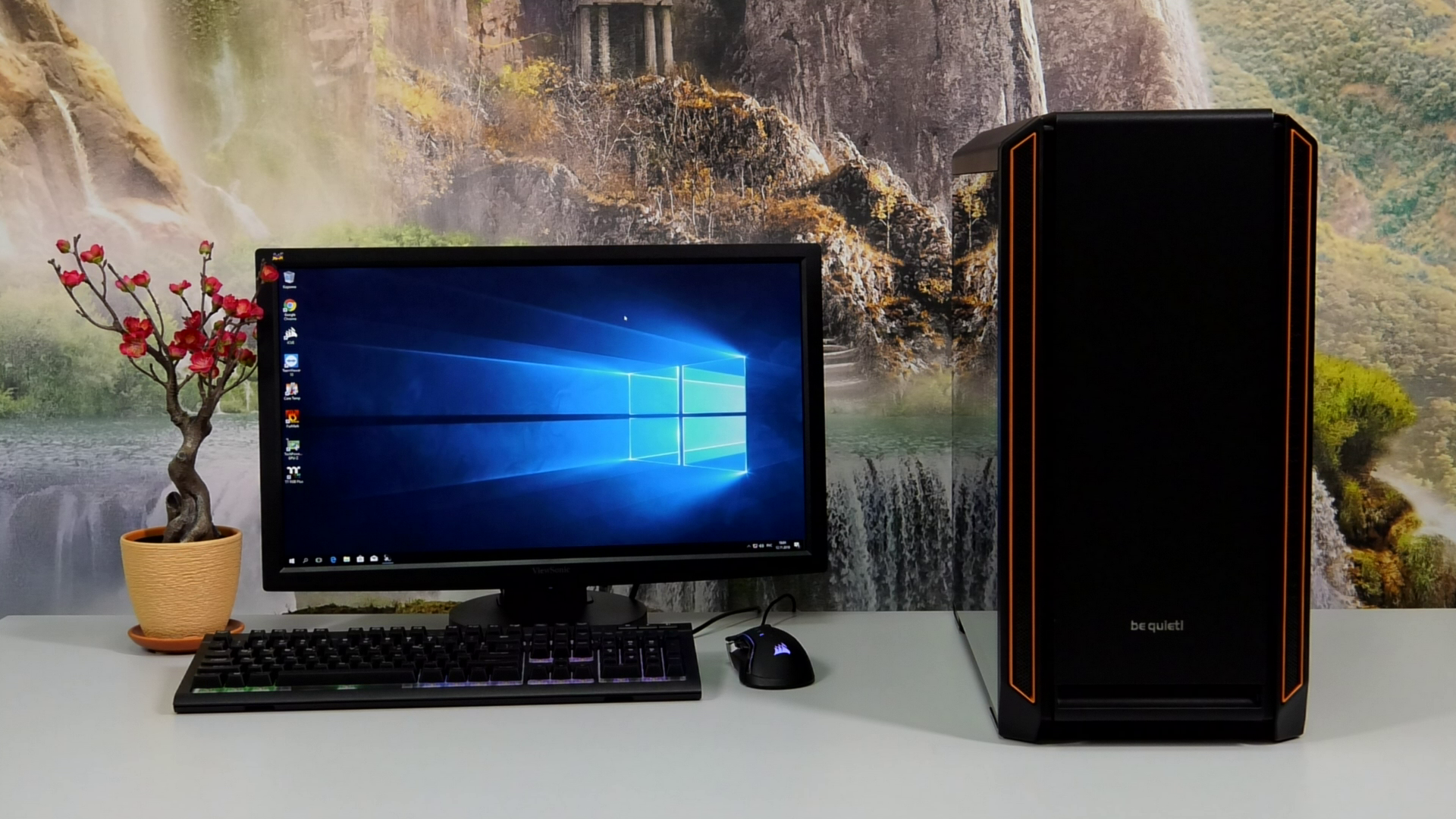

Дизайн корпуса тут явно не для любителей причудливых форм. Охарактеризовать внешний вид данной модели можно как лаконичный и даже технологичный, что достигается благодаря большому количеству ровных поверхностей и классических форм, а также оригинальному оформлению вытяжного вентиляционного отверстия на верхней стенке, которое напоминает жабры, и похожий дизайн вентиляционных отверстий часто можно увидеть у различного промышленного оборудования.

Компоновка

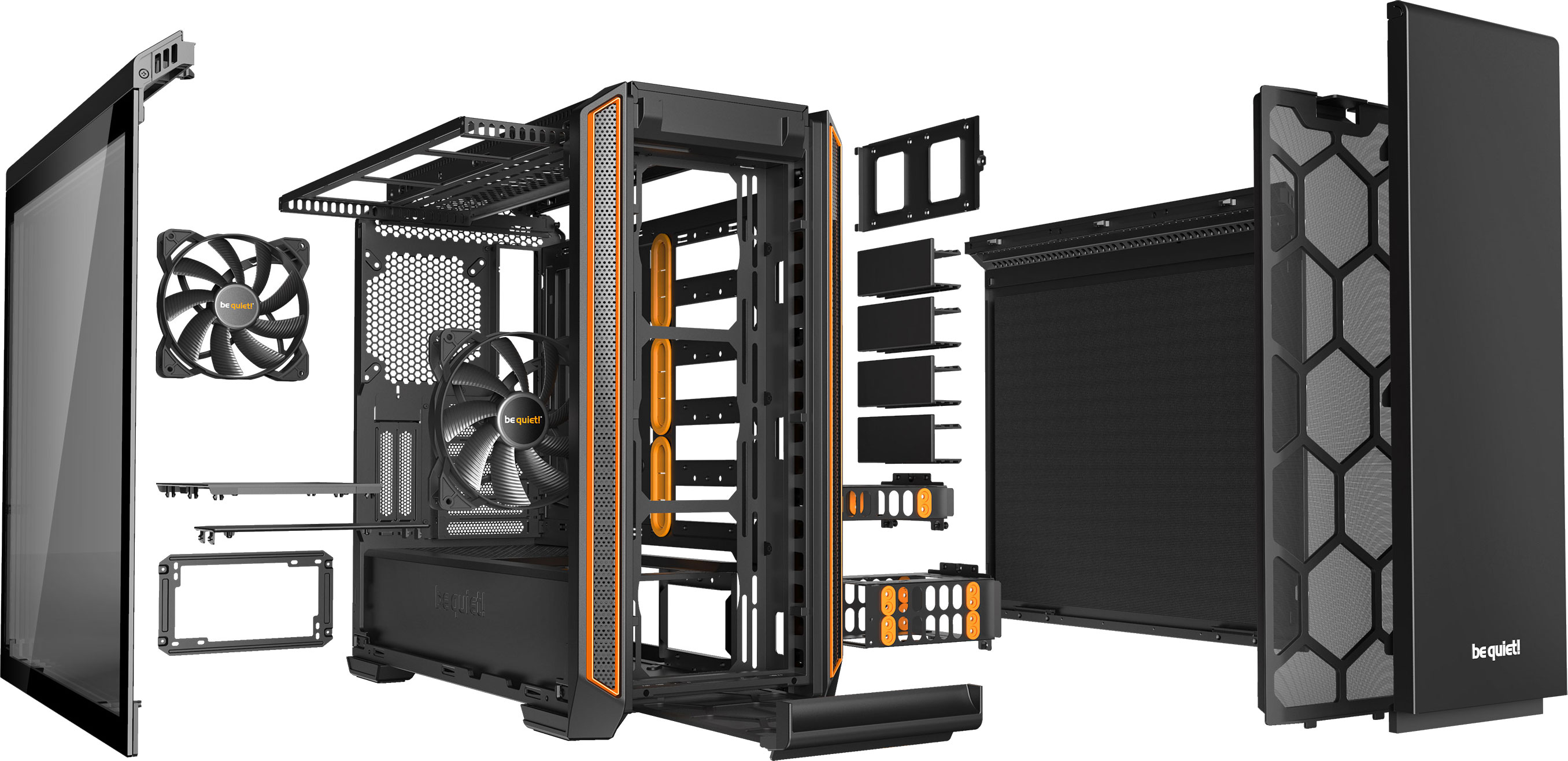

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска.

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 280 мм) или ATX (и менее габаритной) и нижнерасположенным блоком питания с горизонтальным размещением.

Кожух блока питания в данном случае имеет вентиляционную решетку, что не позволяет надеяться на изолирующие свойства этого конструкционного элемента от нагретого воздуха в общем объеме и от «выхлопа» видеокарты. Судя по его конструкции, кожух для этого и не предназначен, в основном он исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны. Также кожух создает место для скрытой установки блока питания с выводом проводов сразу за основание для системной платы, что выглядит более эстетично.

В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.

Система охлаждения

В общей сложности в данном корпусе предусмотрено восемь посадочных мест под вентиляторы и три радиатора:

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120/140 мм 3×120/140 мм 1×120/140 мм нет нет
Установленные вентиляторы 1×140 мм нет 1×140 мм нет нет
Посадочные места для радиаторов 120/140/240/280/360 мм 120/240/360 мм 120/140 мм нет нет

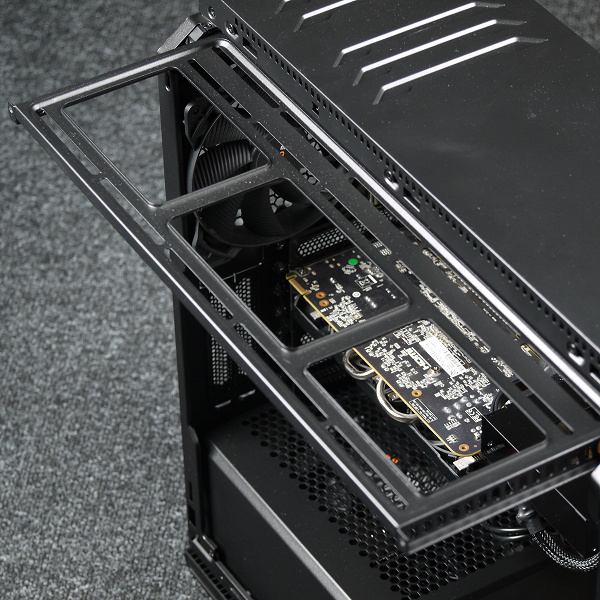

Если спереди и сзади вентиляторы устанавливаются вполне привычно, то сверху для элементов системы охлаждения предусмотрен съемный кронштейн, который размещается под верхней стенкой корпуса и фиксируется винтами.

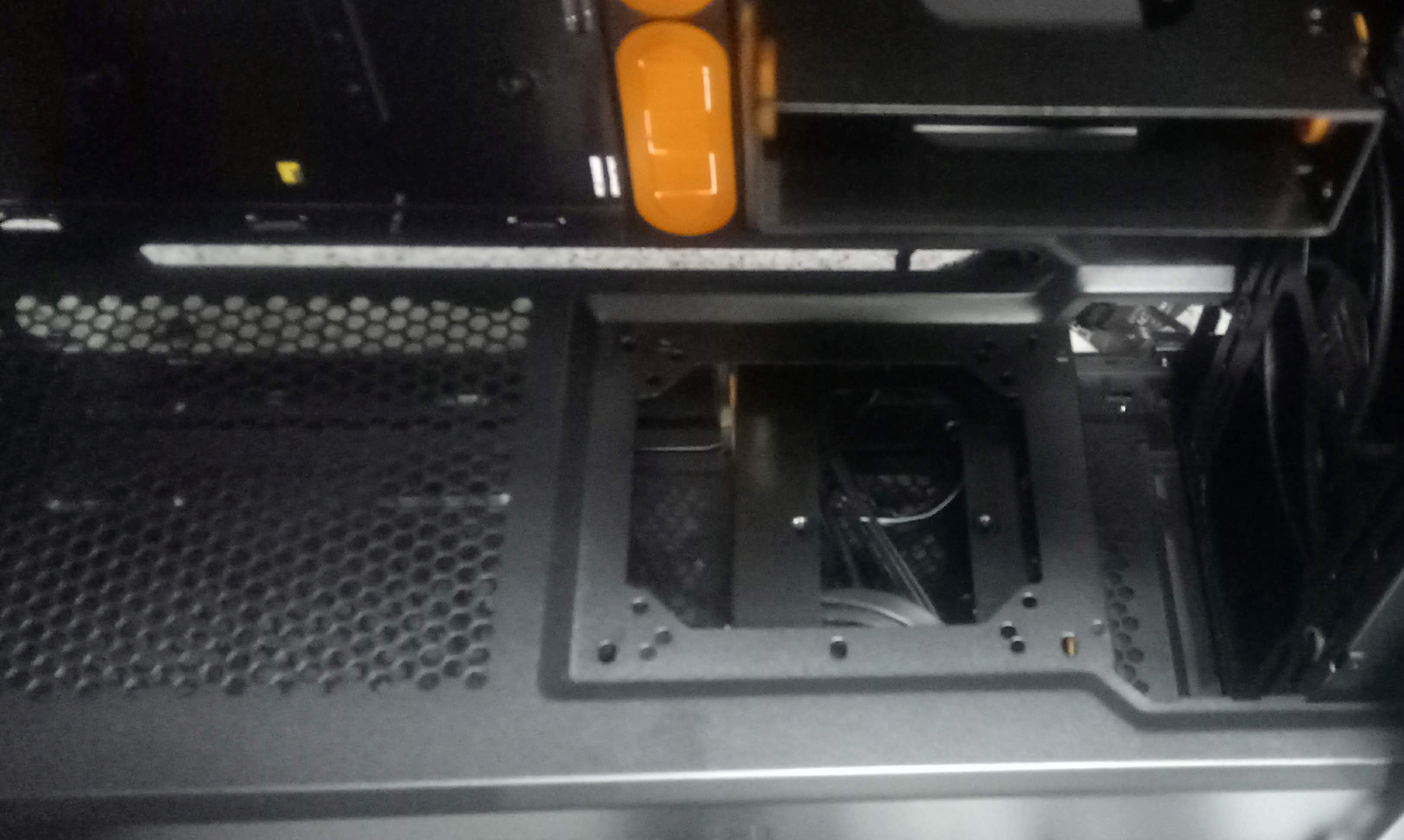

Есть посадочное место для вентилятора и в кожухе блока питания, но по умолчанию оно закрыто пластмассовой заглушкой. Также заглушкой закрыто монтажное отверстие, предназначенное для установки длинных радиаторов.

В корпусе имеется штатный контроллер вентиляторов с трехпозиционным переключателем. Автоматического режима не предусмотрено. Питание контроллер получает через разъем SATA Power.

Предустановлены в корпусе два вентилятора Pure Wings 2 типоразмера 140 мм со скоростью вращения около 1000 об/мин: один спереди и один сзади. Все вентиляторы подключаются стандартным трехконтактным разъемом(с поддержкой системных плат).

Стоит отметить, что места́ для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать на 3-5 см по вертикали, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а виде прорезей значительной длины.

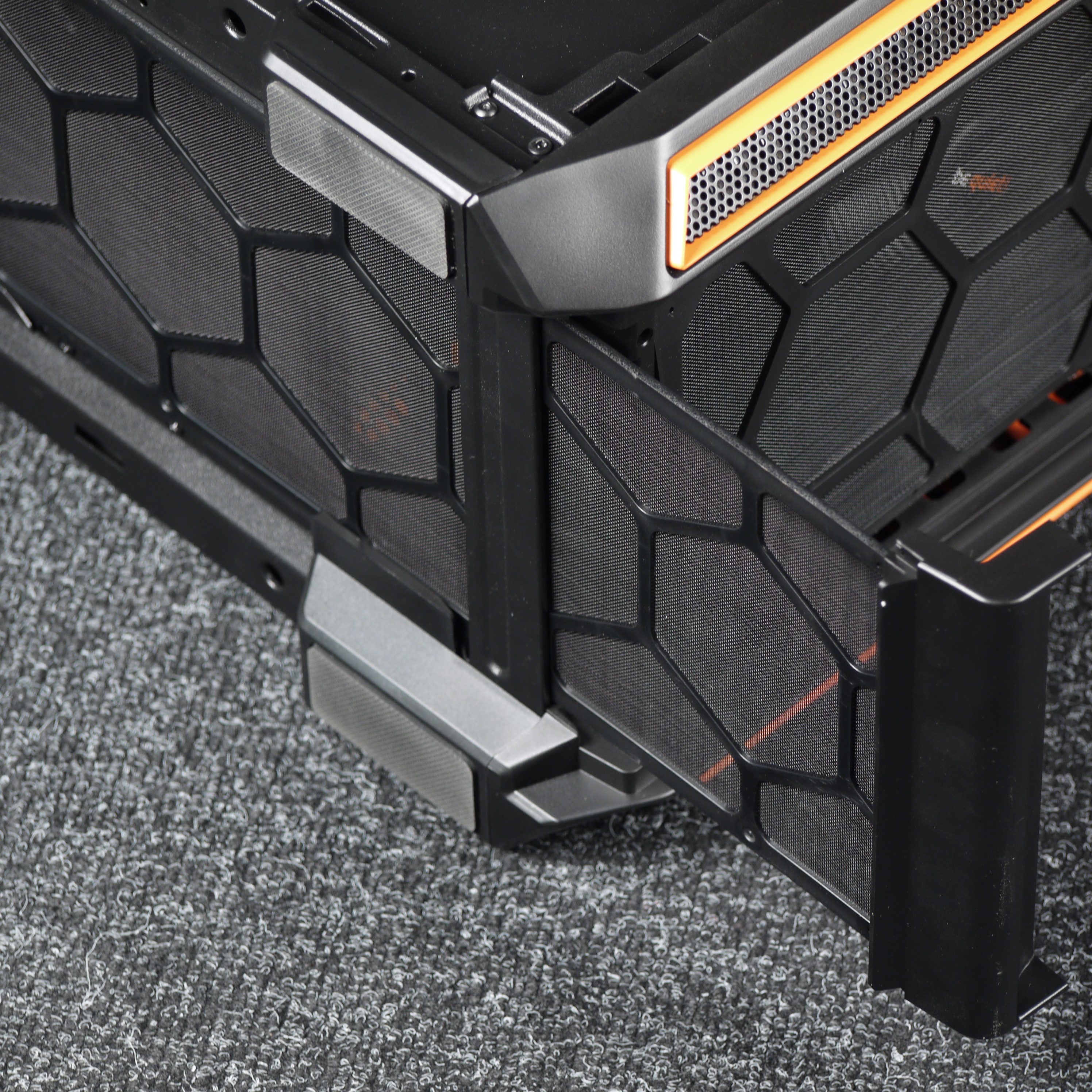

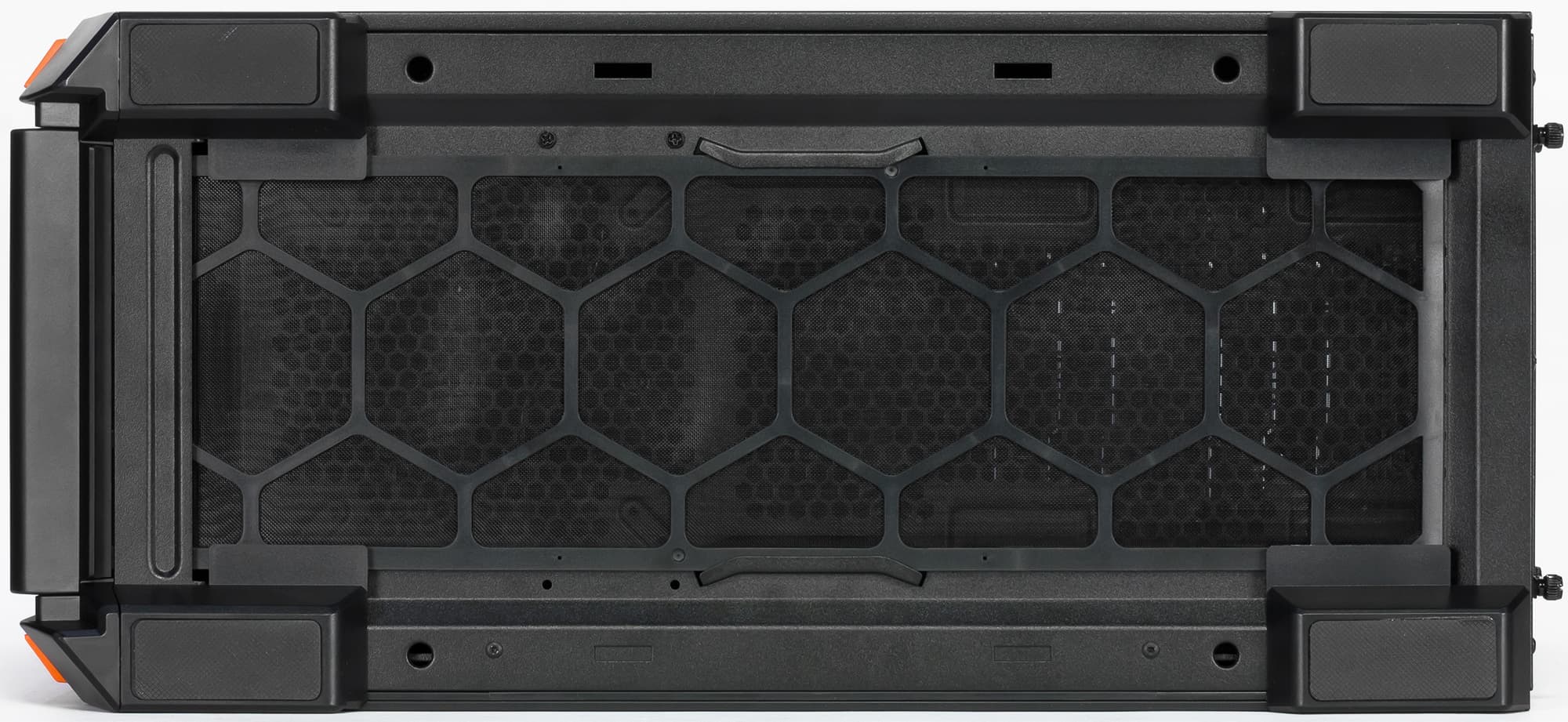

Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий. Аналогичный по конструкции фильтр установлен и спереди, но для его очистки нужно снимать крышку передней панели.

На верхней панели фильтра нет, но с учетом ее конструкции он там и не нужен.

Конструкция

Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из закаленного стекла, которое установлено на стальной рамке. Ее крепление — гильотинного типа, с фиксацией при помощи запорного механизма, находящегося в верхней части корпуса. Механизм управляется при помощи кнопки, расположенной на задней стенке корпуса, что очень удобно. Правая стенка имеет аналогичное крепление, выполнена она из стали, а с внутренней стороны к ней приклеен слой плотного мелкоячеистого поролона толщиной около 10 миллиметров, который выступает в роли шумоизолирующего покрытия.

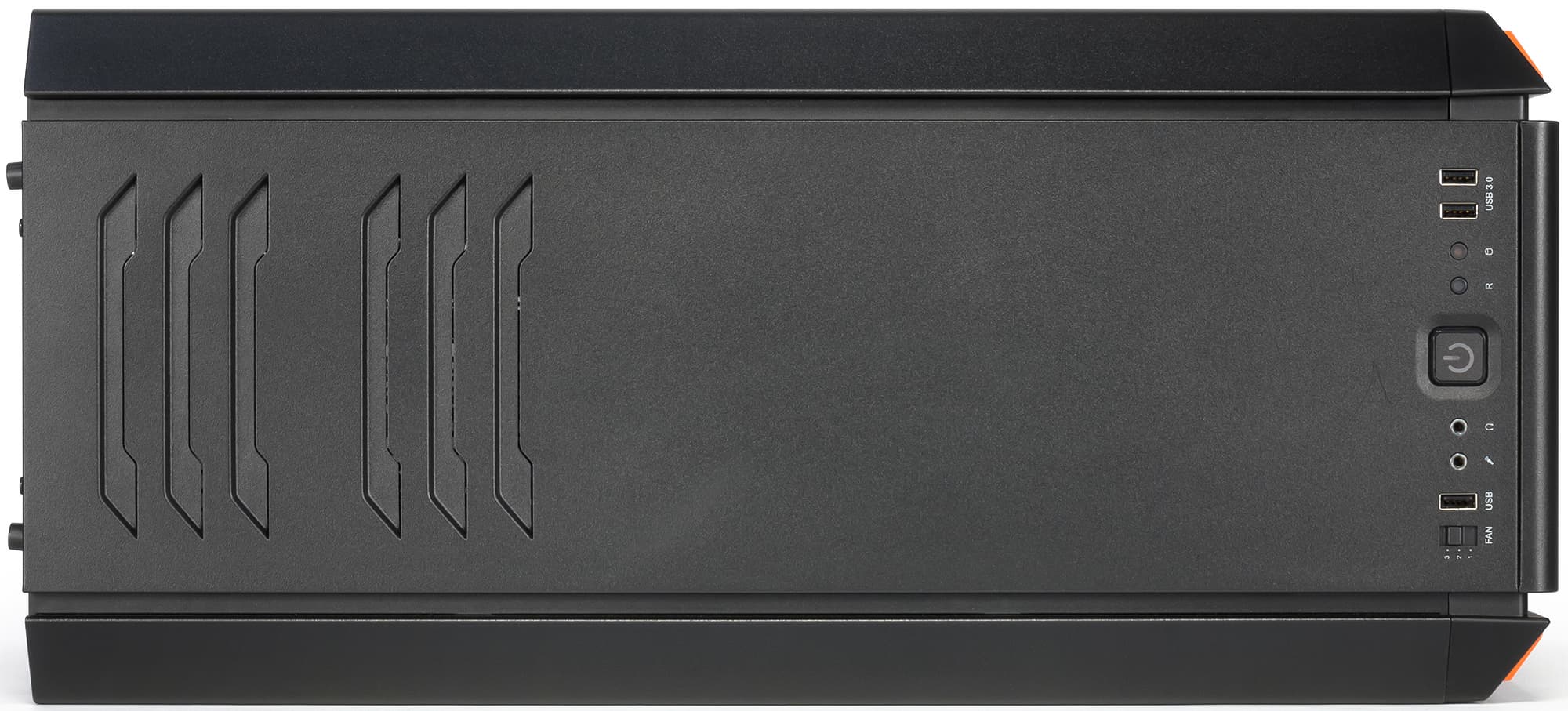

Верхняя панель выполнена из стали, на ней имеется небольшая по площади вентиляционная решетка в виде своеобразных жабр, что препятствует попаданию внутрь пыли или каких-либо предметов. Также есть два ряда отверстий на торцах панели.

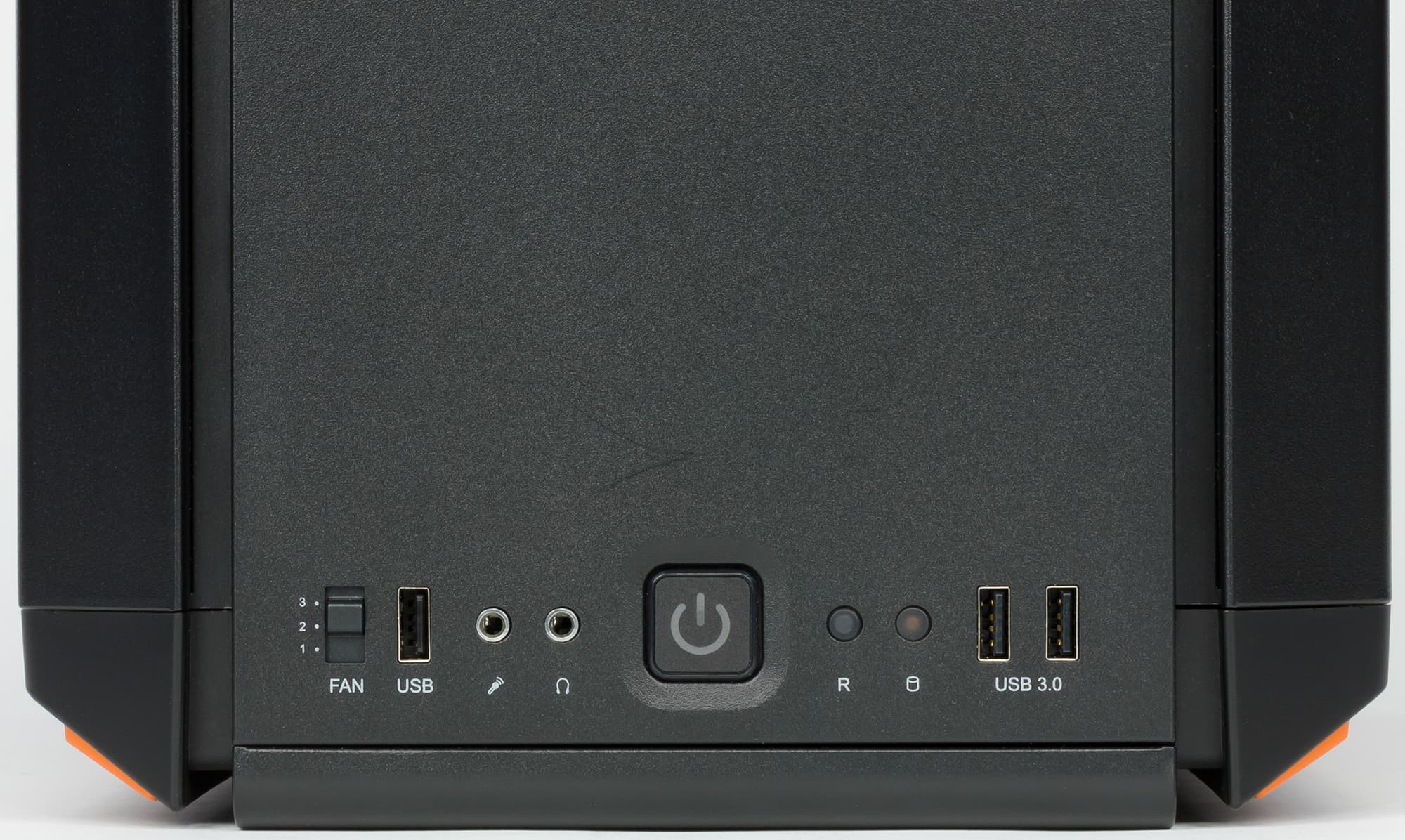

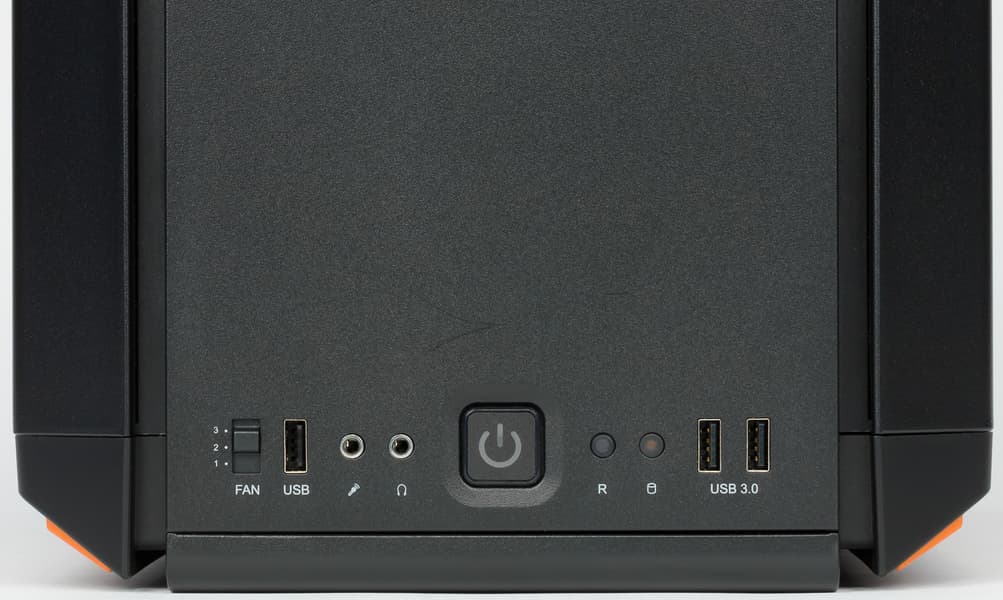

В передней части верхней панели имеется блок с органами управления и коммутации. В его состав входят: переключатель режимов работы вентиляторов, два порта USB 3.0, один USB 2.0, стандартные разъемы для подключения микрофона и наушников, круглая кнопка включения с минимальным рабочим ходом и кнопка перезагрузки. Индикатор включения встроен в «свою» кнопку. Кнопка перезагрузки имеет минимальные размеры, но нажать на нее пальцем вполне реально, так как для срабатывания не требуется утапливать ее глубоко.

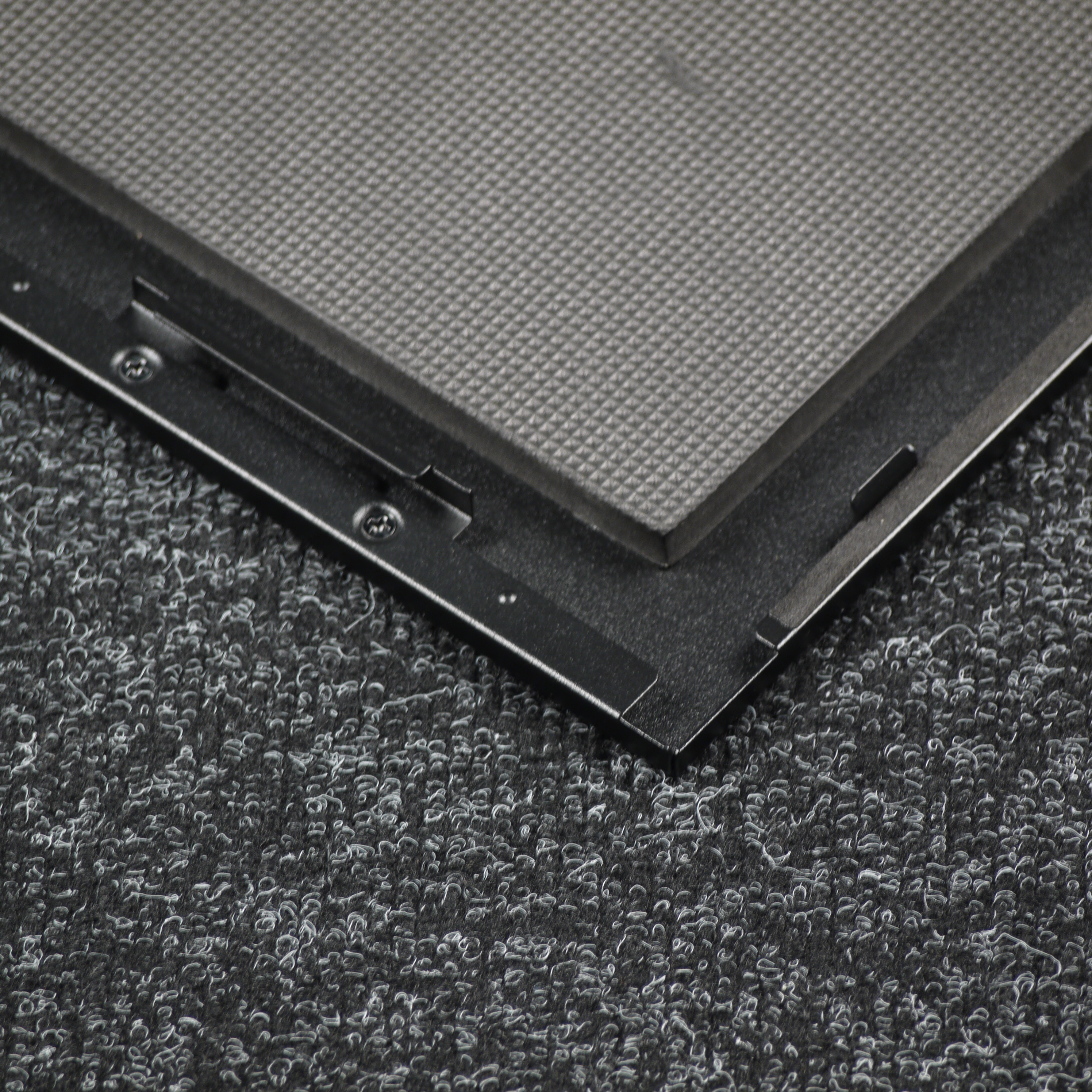

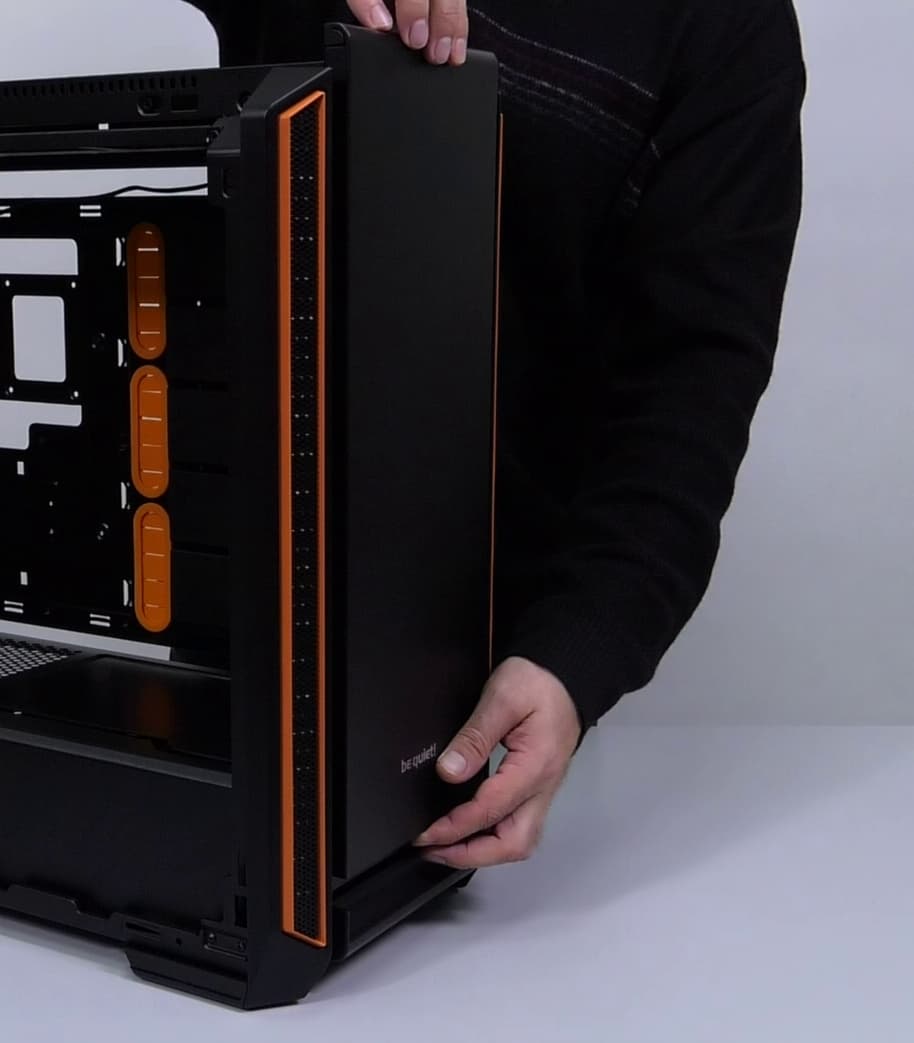

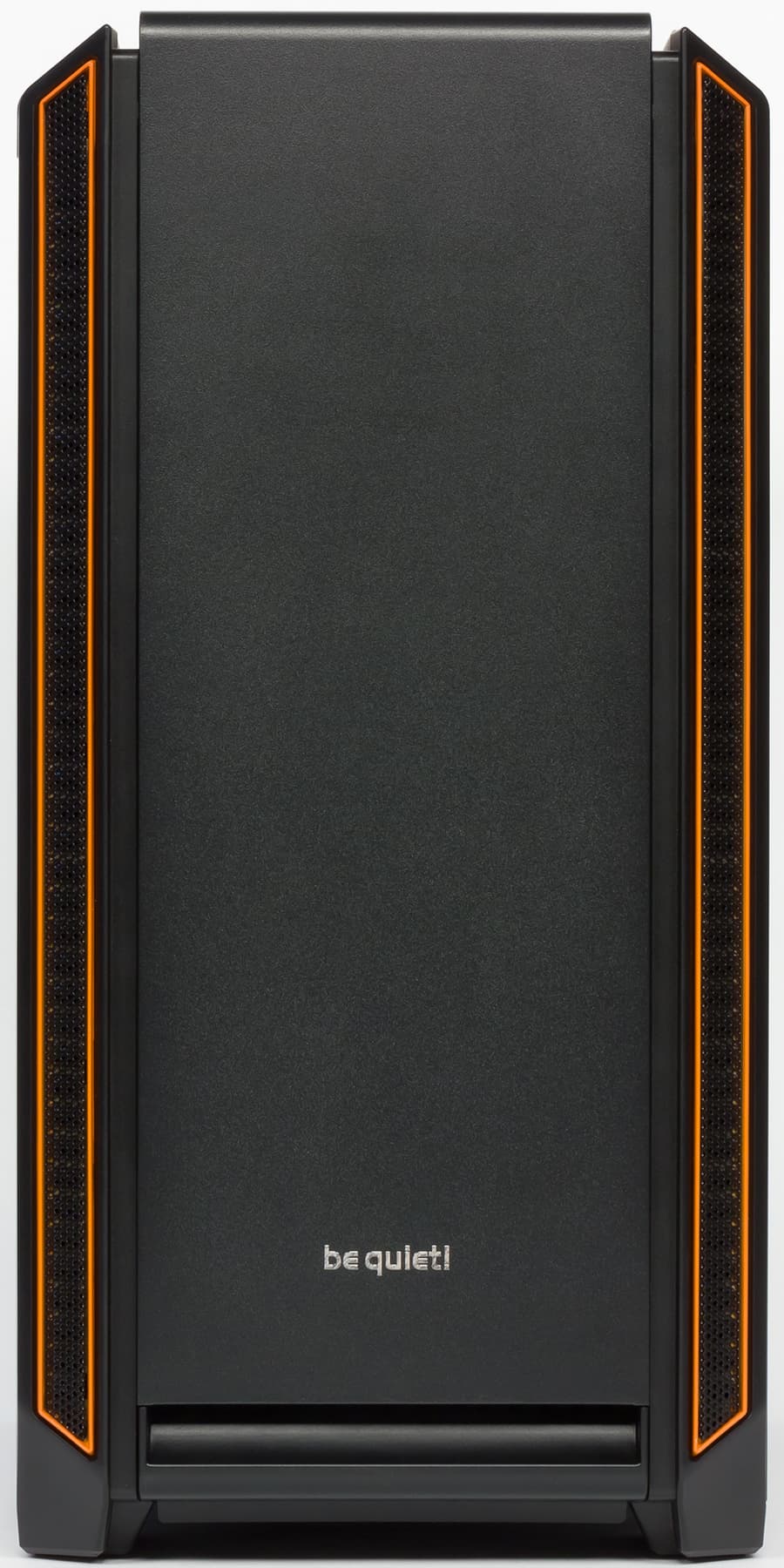

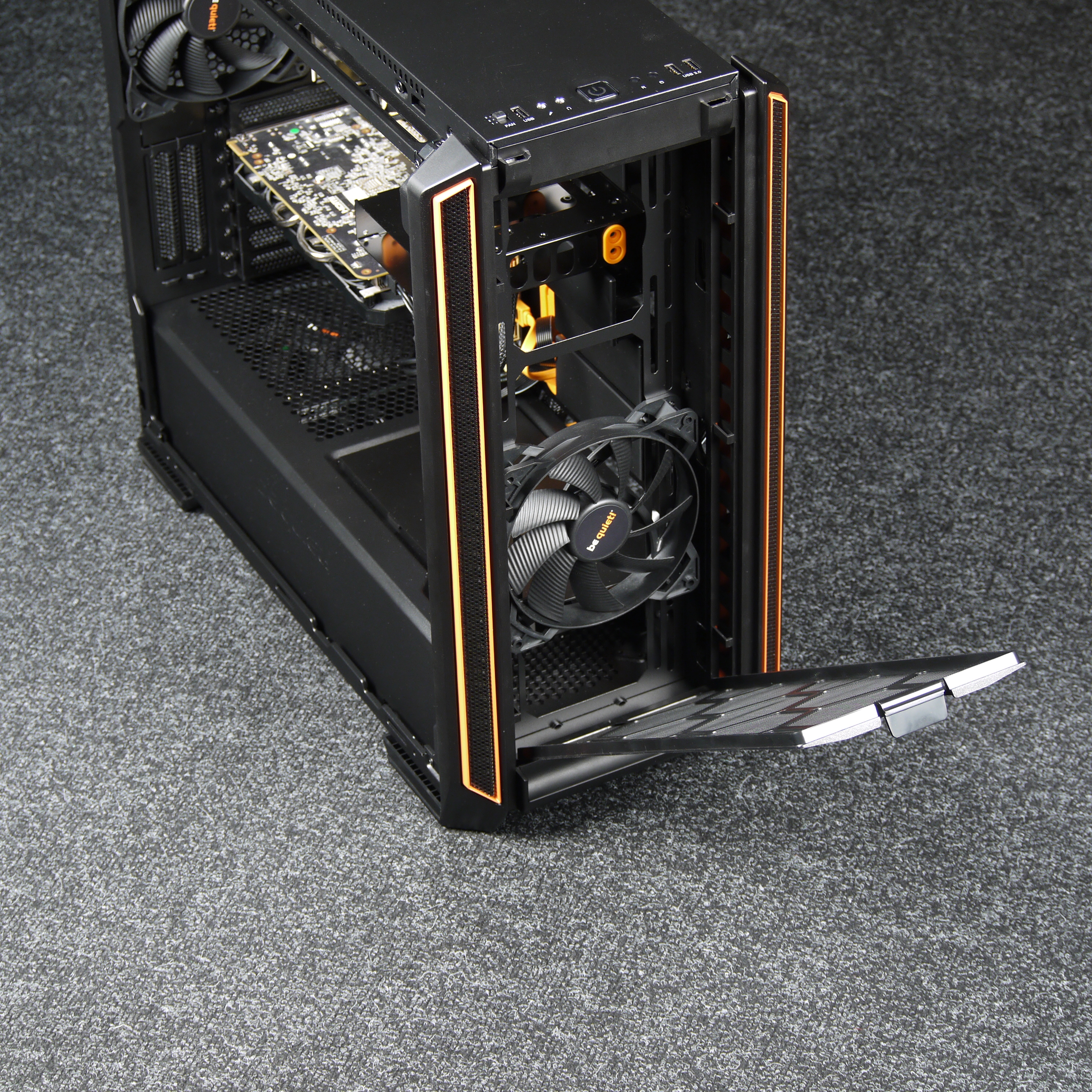

Передняя панель тут состоит из двух частей: основы и съемной крышки, под которой располагается пылевой фильтр. С внутренней стороны крышки наклеен аналогичный поролоновый слой для шумоизоляции. Снимается крышка довольно легко: достаточно потянуть ее вверх. При желании можно снять и основную часть, но необходимости делать это просто нет.

Ножки у корпуса пластиковые, с толстыми резиновыми накладками толщиной около 3 мм.

Сборка системного блока

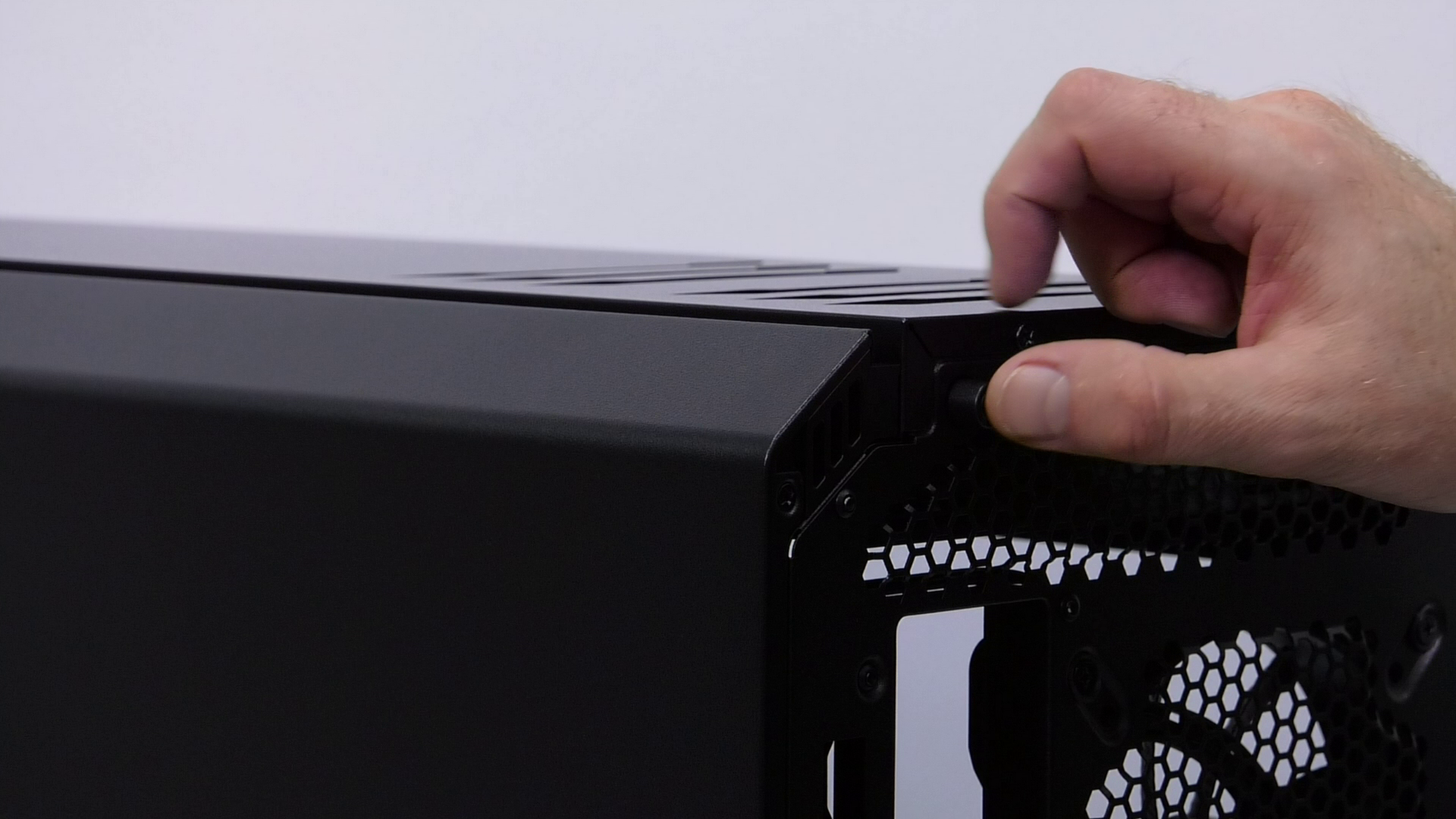

Боковые стенки снимаются очень легко и быстро — надо лишь нажать кнопку фиксатора и поднять панель немного вверх, что очень удобно.

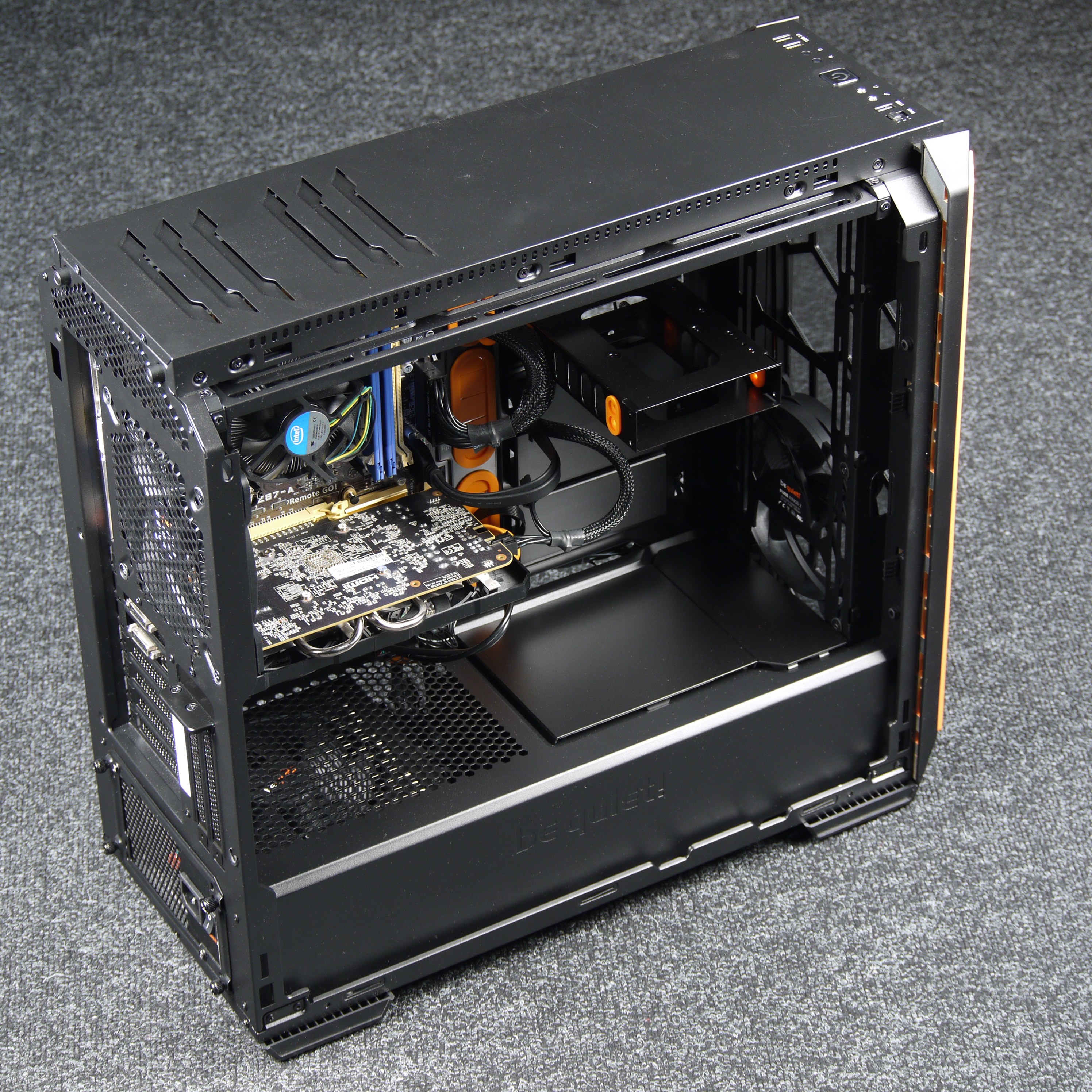

Все стойки для монтажа системной платы заранее проставлены производителем. Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

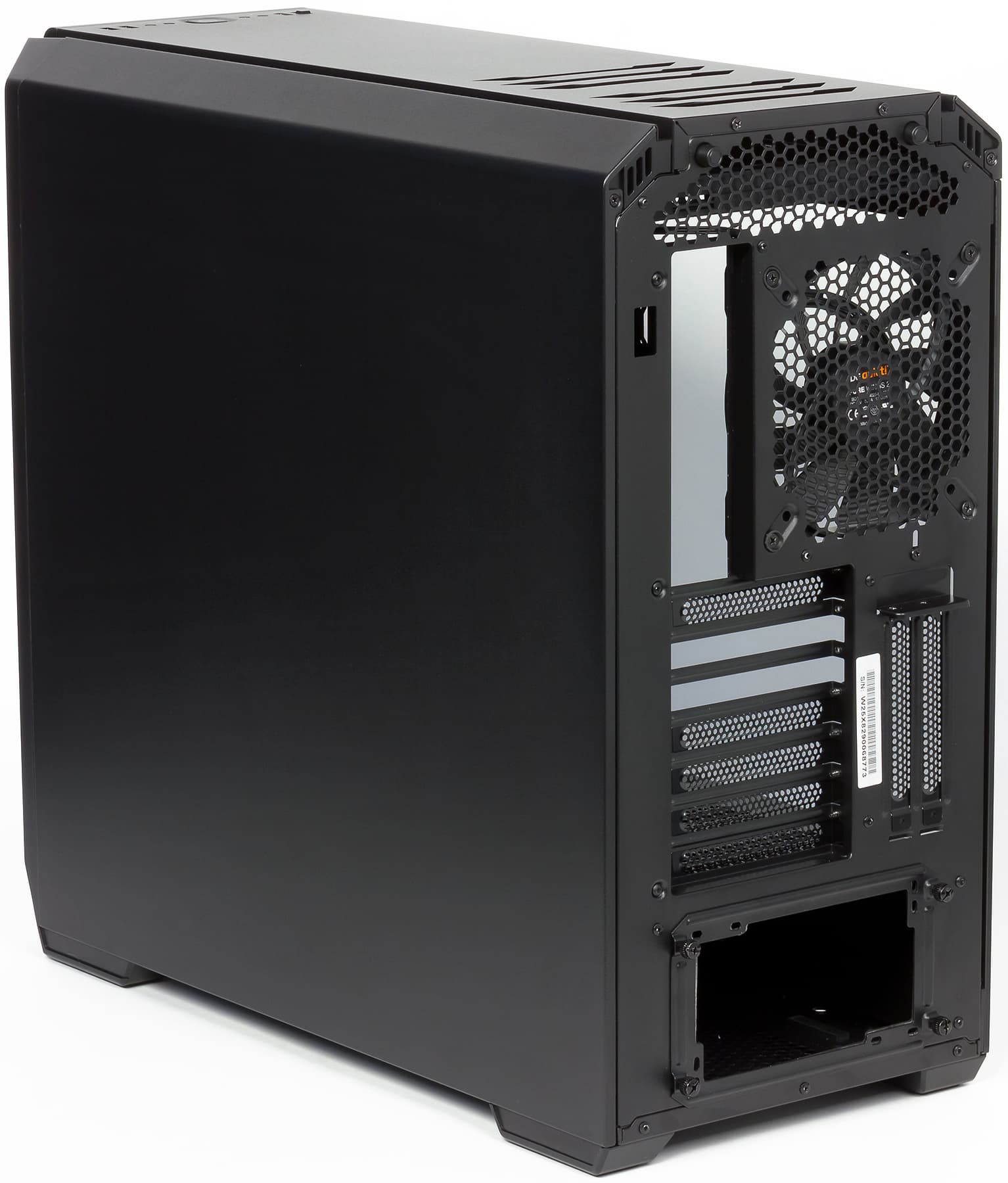

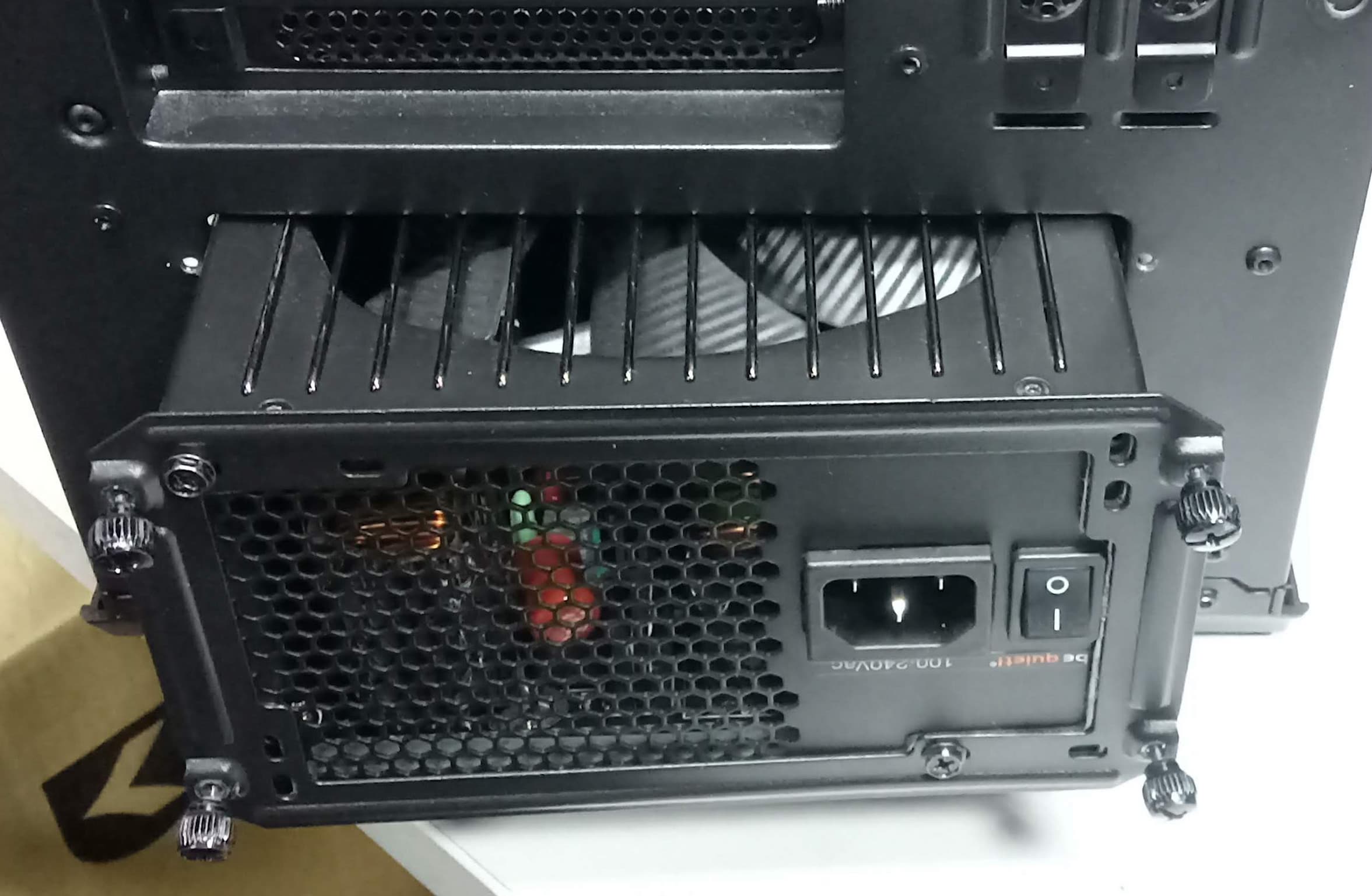

Для установки блока питания необходимо в первую очередь демонтировать стальную рамку с задней стенки корпуса. Блок питания прикручивается к рамке четырьмя винтами, заводится в корпус, после чего рамка прикручивается обратно с помощью четырех винтов с накатной головкой. Возможность двухсторонней установки БП обеспечивается переворотом рамки на 180 градусов. Для размещения невостребованных или излишне длинных проводов есть место в нижней части корпуса, но остается его там не очень много, особенно если БП увеличенной длины.

В месте установки блока питания предусмотрены амортизаторы из резиноподобного материала.

В корпус можно установить процессорный кулер высотой до 185 мм: расстояние от основания для системной платы до противоположной стенки составляет около 200 мм.

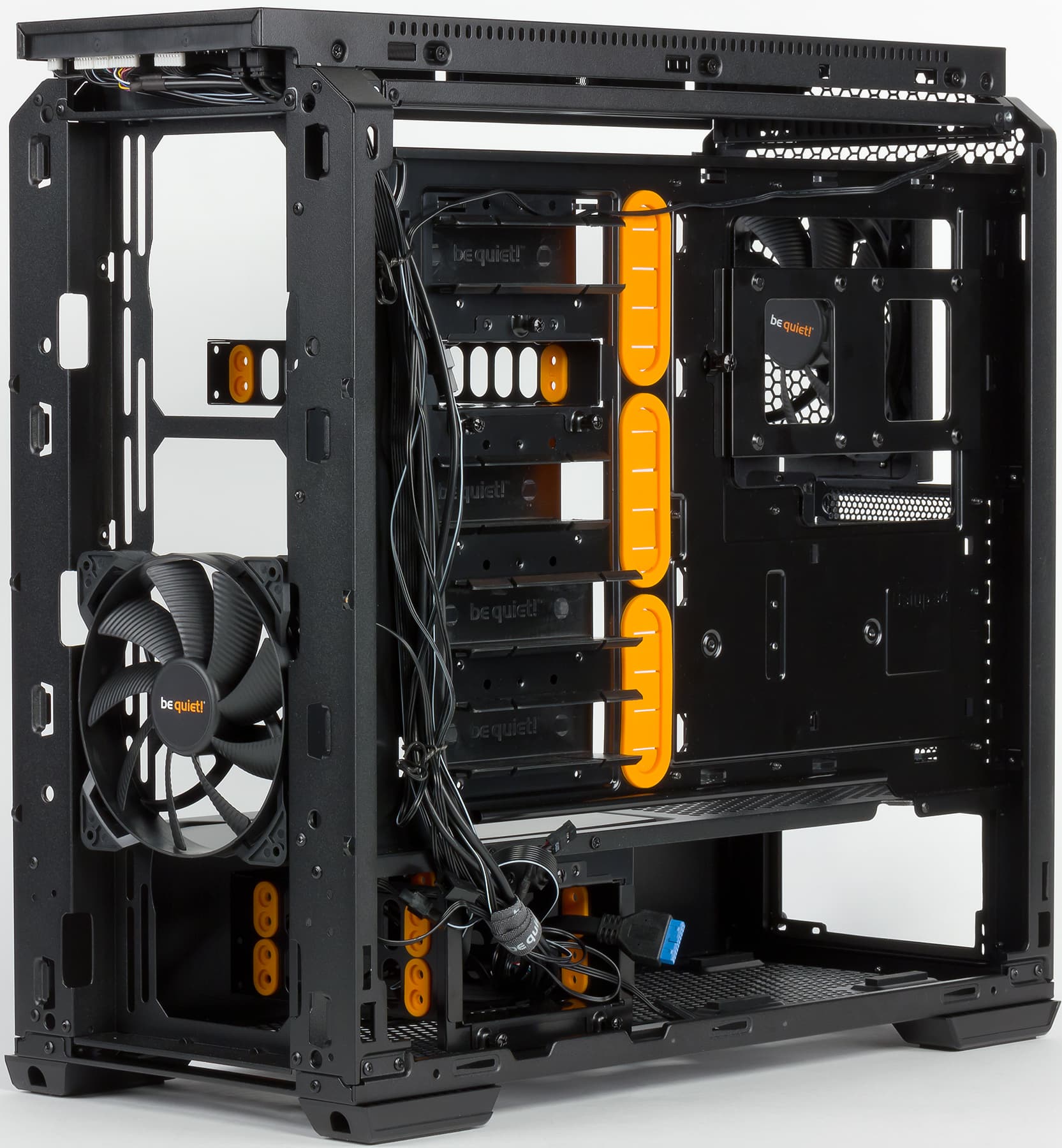

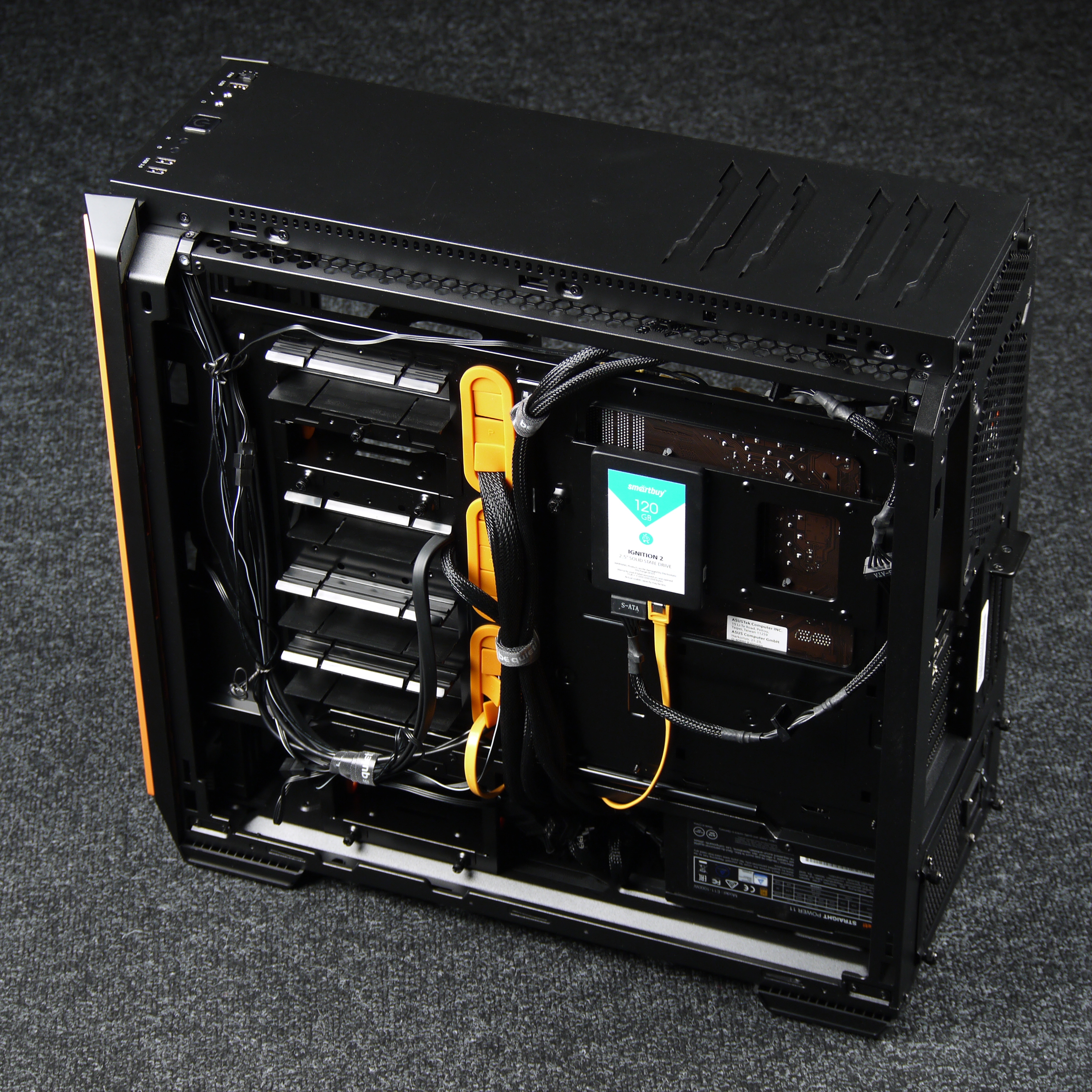

Глубина отсека для скрытной прокладки проводов у боковой стенки составляет около 30 мм. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. Набор многоразовых нейлоновых стяжек с застежками типа Velcro («липучки») идет в комплекте.

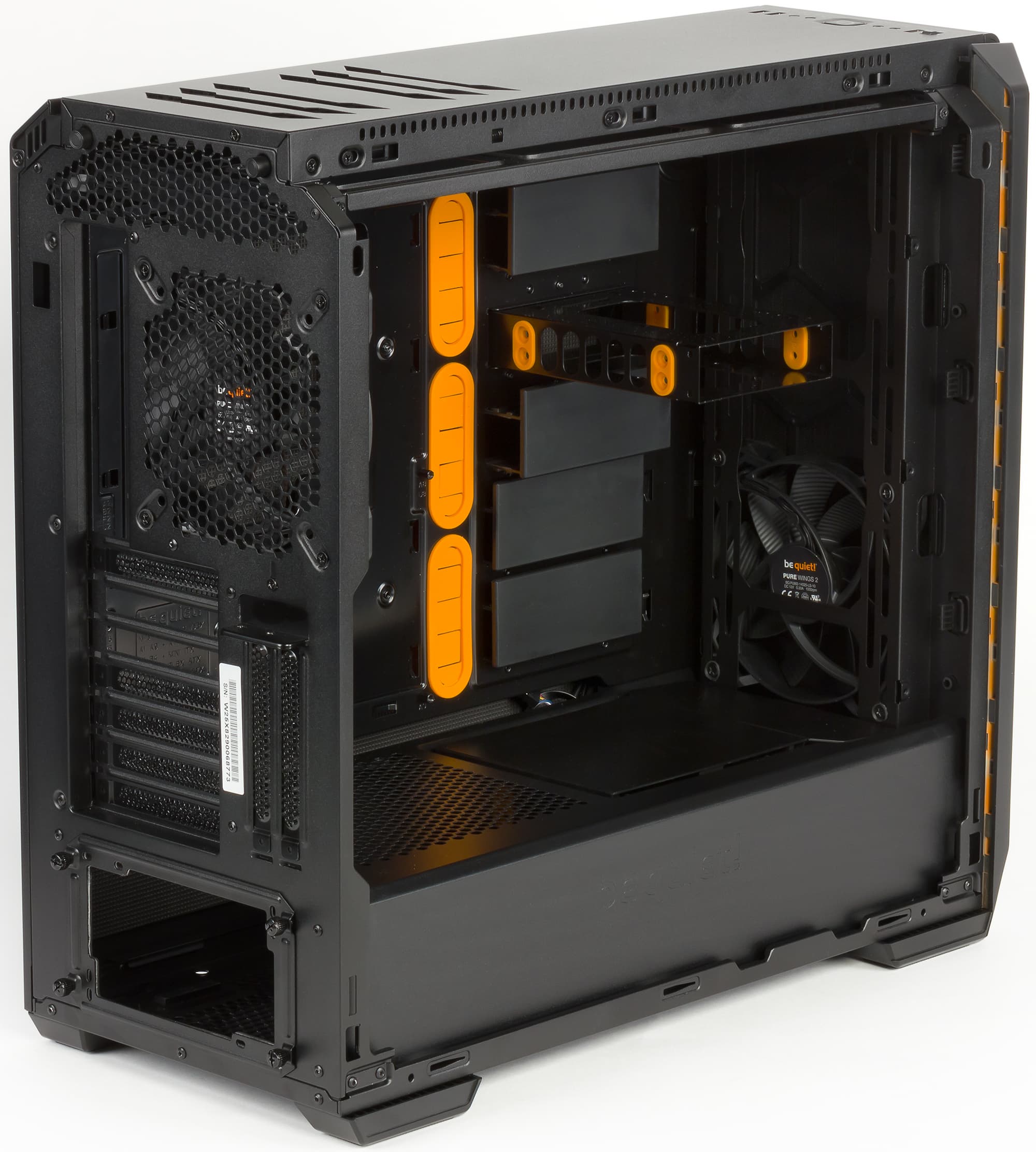

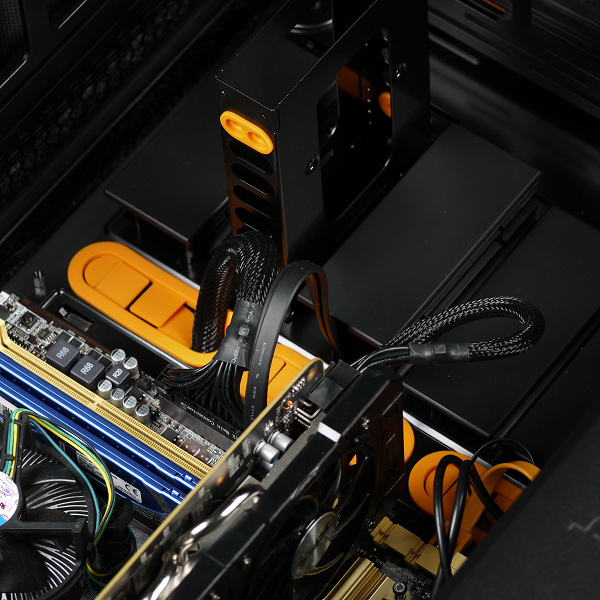

В монтажных отверстиях установлены лепестковые мембраны, а также фирменные заглушки be quiet! под названием HDD Slot cover, располагающиеся между системной платой и передней стенкой. Заглушки могут находиться в трех положениях: полностью закрыто, частично открыто и полностью открыто. В последних двух положениях через них можно протягивать провода и кабели различного диаметра, что иногда позволяет добиться более аккуратного вида, чем при использовании отверстий с лепестковыми мембранами.

В реальности эти два варианта прокладки вполне можно комбинировать. Если заглушку снять, то на ее место можно установить одноместный контейнер для дисков, который поставляется в комплекте. В него можно установить одно устройство формата 3,5 дюйма с креплением через резиновые втулки или два устройства формата 2,5 дюйма с креплением через дно. В принципе, если устройство формата 3,5 дюйма низкопрофильное («одноблиновое»), то вполне можно установить дополнительно и диск формата 2,5 дюйма.

Некоторые установочные размеры
Заявленная высота кулера процессора 185 мм
От основания для системной платы до противоположной боковой панели 200 мм
От верхнего края системной платы до ближайшей детали вверх 35 мм
Длина основной видеокарты 470 мм
Длина дополнительной видеокарты 470 мм
Глубина отсека для скрытной прокладки проводов 30 мм

Другая корзина для дисков похожей конструкции расположена в привычном месте — около передней стенки шасси на нижней панели. В данном случае корзина поддерживает установку уже двух накопителей формата 3,5 дюйма и до 2 устройств формата 2,5 дюйма. Обе корзины фиксируются винтами с накатной головкой.

Для установки дисков формата 2,5 дюйма предназначена монтажная стальная пластина, закрепленная на обратной стороне основания для системной платы. Она фиксируется на корпусе благодаря небольшим пазам в правой части и одному винту с накатной головкой в левой. Каждый из дисков следует прикрутить к пластине четырьмя винтами под крестовую отвертку. Всего туда можно установить два диска.

Таким образом, в корпусе можно установить 6 накопителей формата 2,5″ или 3 накопителя формата 3,5″ и еще 2 накопителя формата 2,5″. Такой набор позволяет собрать достаточно развитую дисковую подсистему, которая способна обслуживать не только типовой домашний компьютер, но и производительные рабочие решения.

Для части накопителей можно обеспечить принудительную приточную вентиляцию, что может оказаться весьма полезным.

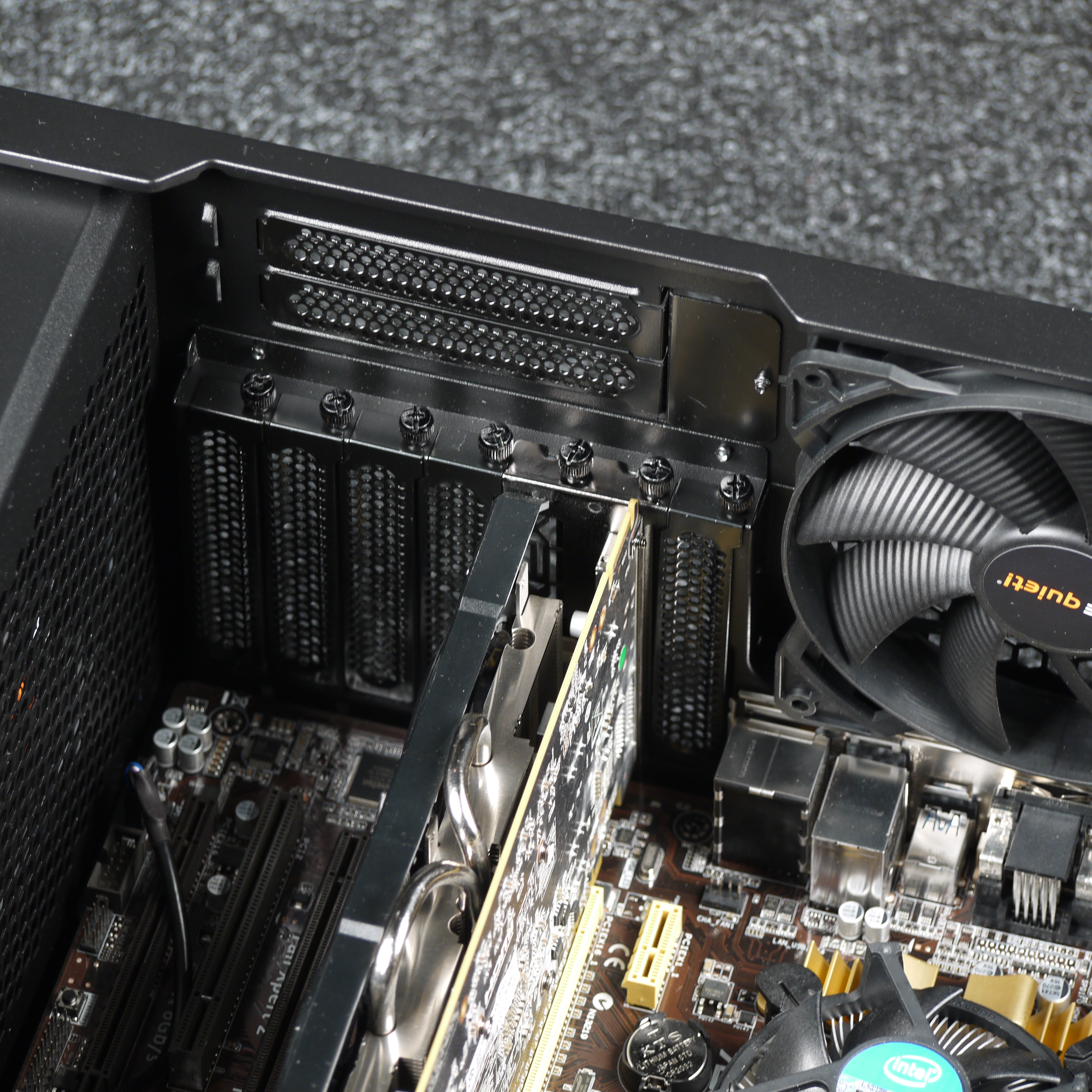

Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — «рассыпухой».

На фронтальном блоке разъемов достаточно места только для двух крупных устройств USB, так как разъемы USB 3.0 расположены слишком близко друг к другу.

Акустическая эргономика

В корпусе установлен одноканальный контроллер вентиляторов с трехпозиционным переключателем режимов: 1, 2, 3, где 1 соответствует минимальной скорости вращения, а 3 — максимальной. Всего к контроллеру можно подключить три вентилятора со стандартными трехконтактными разъемами.

Орган управления контроллера имеет небольшие габариты, что вызывает определенное неудобство при попытке переключить его во второе (центральное) положение. При эксплуатации, скорее всего, регулятор будет устанавливаться преимущественно в крайние положения 1 и 3, что вызвано особенностями его эргономики.

Уровень шума при настольном размещении корпуса и измерении в ближнем поле на расстоянии 0,35 метра от передней панели изменяется в относительно широких пределах в зависимости от положения переключателя контроллера.

Режим Уровень шума (настольное размещение) Оценка Уровень шума (напольное размещение) Оценка
1 21,3 дБА минимально заметный 20 минимально заметный
2 26,5 пониженный 24 низкий
3 30,5 пониженный 26 пониженный

При напольном размещении и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается.

Разница между измеренными значениями уровня шума при установленной и снятой крышке передней панели составила около 5 дБА, что демонстрирует хорошие шумоизоляционные способности данного корпуса.

Акустическая эргономика модели очень хорошая, так как на минимальных оборотах установленных по умолчанию вентиляторов шум очень низкий, а на максимальных оборотах обеспечивается достаточно высокая производительность системы охлаждения корпуса, однако шум при этом не превышает эргономичные границы.

Итого

Корпус be quiet! Silent Base 601 Window Orange является современным решением с интересным дизайном, качественным исполнением и достойными потребительскими качествами. Инновации, если так можно выразиться, тут были направлены на улучшение удобства при сборке системы, и они его действительно в какой-то мере улучшают. Также разработчики уделили много внимания акустической эргономике корпуса, поэтому на его основе вполне можно собрать очень тихий системный блок, не прибегая к дополнительной оптимизации самого корпуса.

В заключение предлагаем посмотреть наш видеообзор корпуса be quiet! Silent Base 601 Window Orange:

Наш видеообзор корпуса be quiet! Silent Base 601 Window Orange можно также посмотреть на iXBT.Video
