Обзор корпуса Asus TUF GT501

Розничные предложения

Asus возвращается!

Так вполне можно было бы назвать данный материал. Все-таки достаточно долгое время в ассортименте компании корпусов не было вообще, хотя когда-то имелась целая серия Vento, куда входили не только простые офисные решения, но и довольно интересные варианты с нестандартным дизайном — например, Vento 3600. Но все это дела давно минувших дней, сейчас же компания Asus выпустила модель TUF GT501 в довольно спокойном дизайне в рамках TUF Gaming Alliance.

Узнать подробнее о данном проекте можно на его официальной странице, мы же приведем краткое описание:

В рамках программы TUF Gaming Alliance компания Asus сотрудничает с крупнейшими производителями компьютерных компонентов, включая такие бренды, как Antec, Apacer, Ballistix, Cooler Master, Corsair, Deepcool, Enermax, G.Skill, GeIL, In Win, SilverStone, Scythe, Team Group и XPG, чтобы обеспечить как аппаратную совместимость, так и эстетическую гармонию. В постоянно растущем списке продуктов под маркой TUF Gaming Alliance можно найти все, что нужно для сборки компьютера, от корпусов и блоков питания до процессорных кулеров и модулей памяти. Мы постоянно расширяем число брендов, охваченных данной программой, и требуем от наших партнеров, чтобы продукция, отмеченная знаком TUF Gaming Alliance, тестировалась еще более строго, чем того требуют общепринятые промышленные стандарты, а это означает еще более высокое качество, стабильность и надежность.

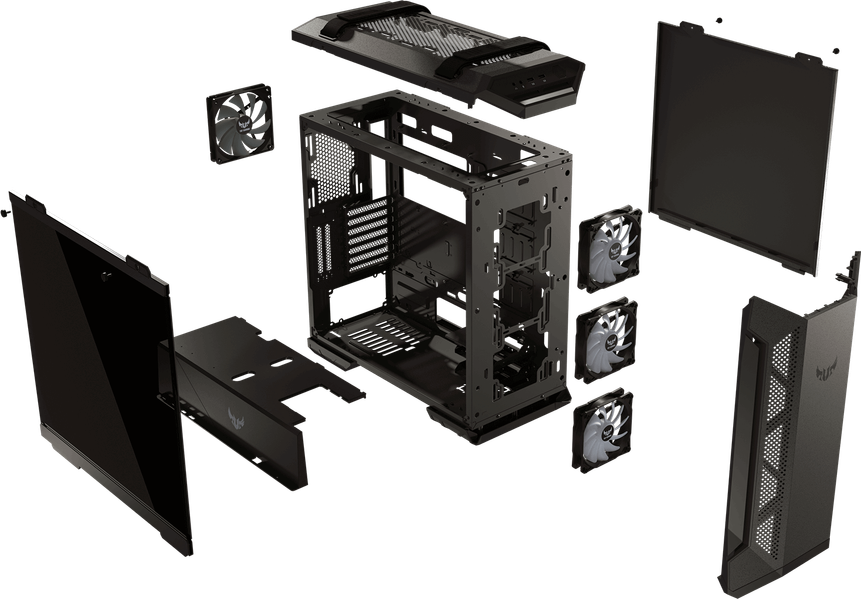

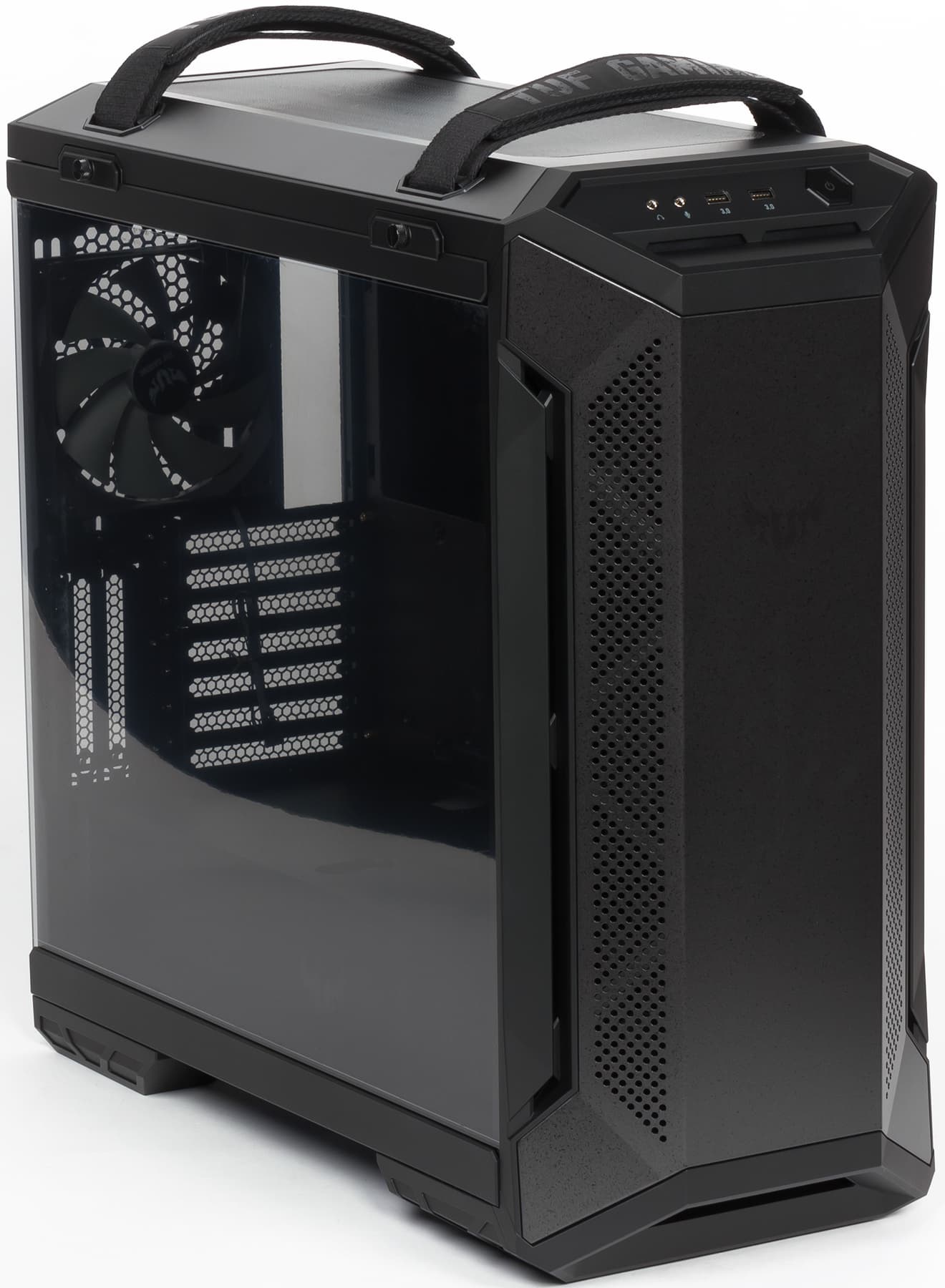

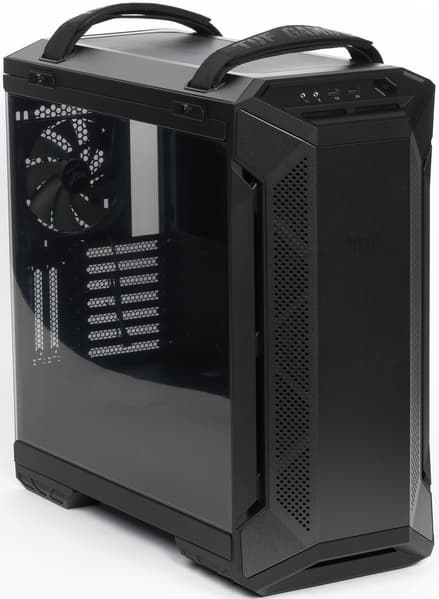

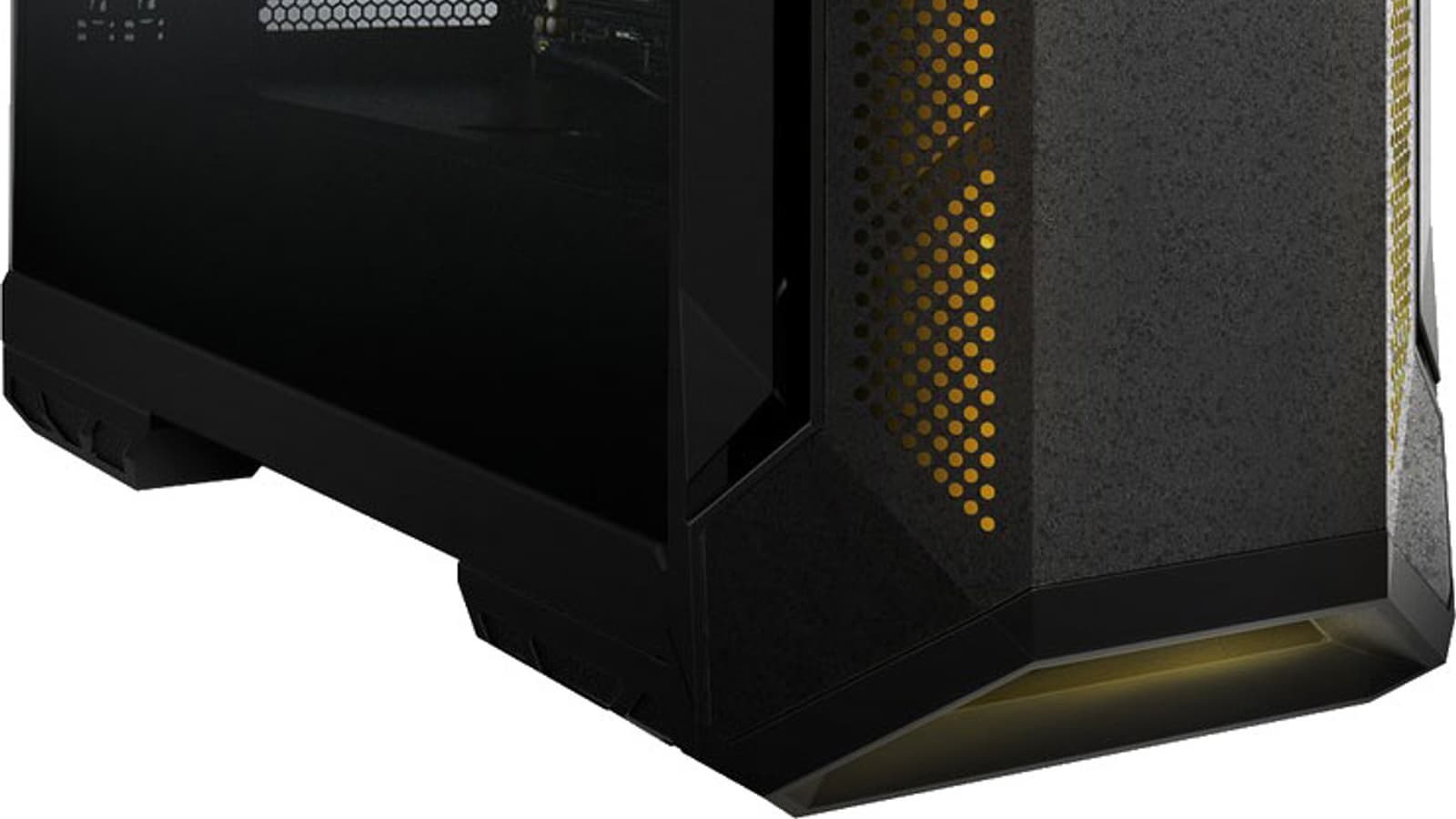

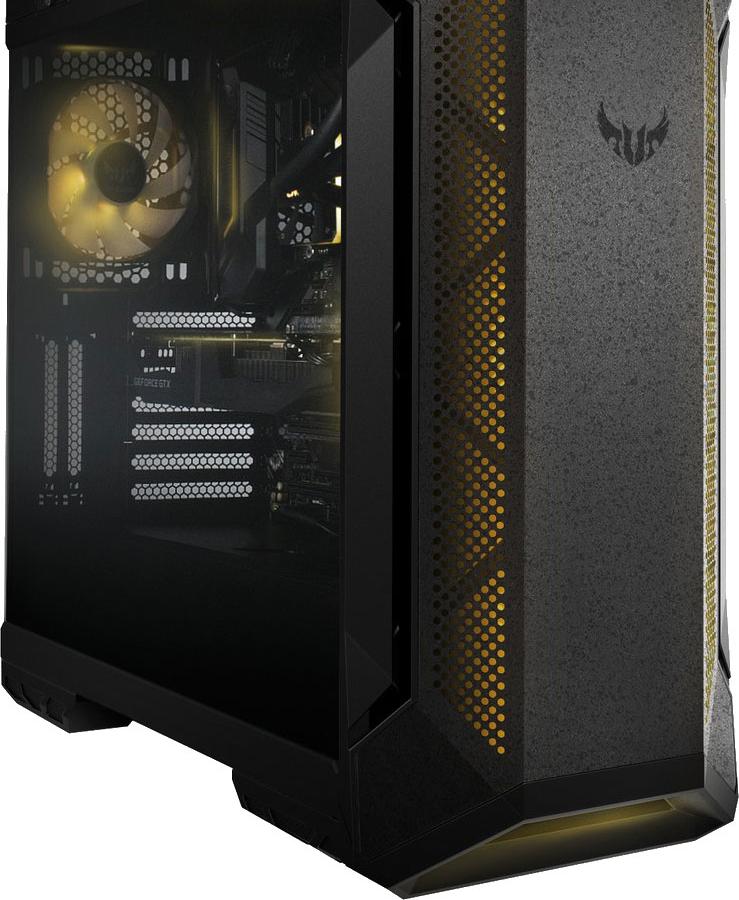

Оценивая внешний вид TUF GT501, можно отметить, что дизайну тут уделили значительное внимание. Корпус лишен вычурных форм и кричащей расцветки, внешний вид вполне позволяет вписать его в офисный или домашний интерьер, особенно рядом с другой техникой. Определенно, корпус задумывался как основа для игровой станции, но и прочие варианты использования ему не противопоказаны.

Компоновка

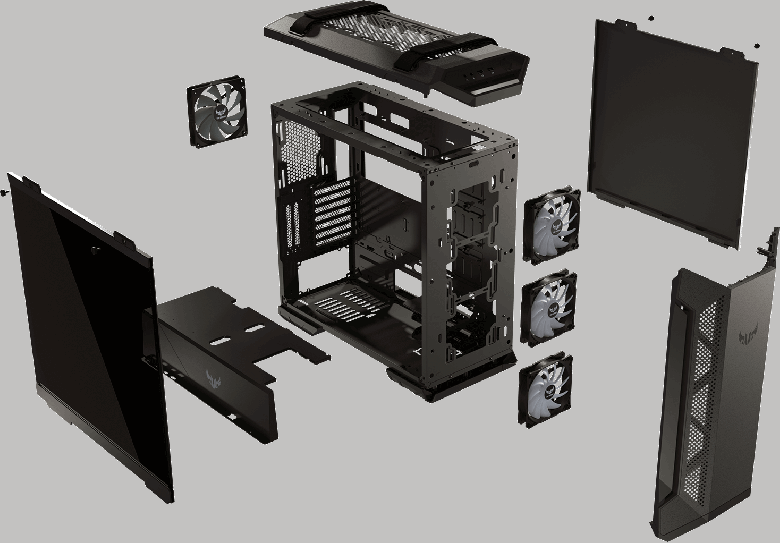

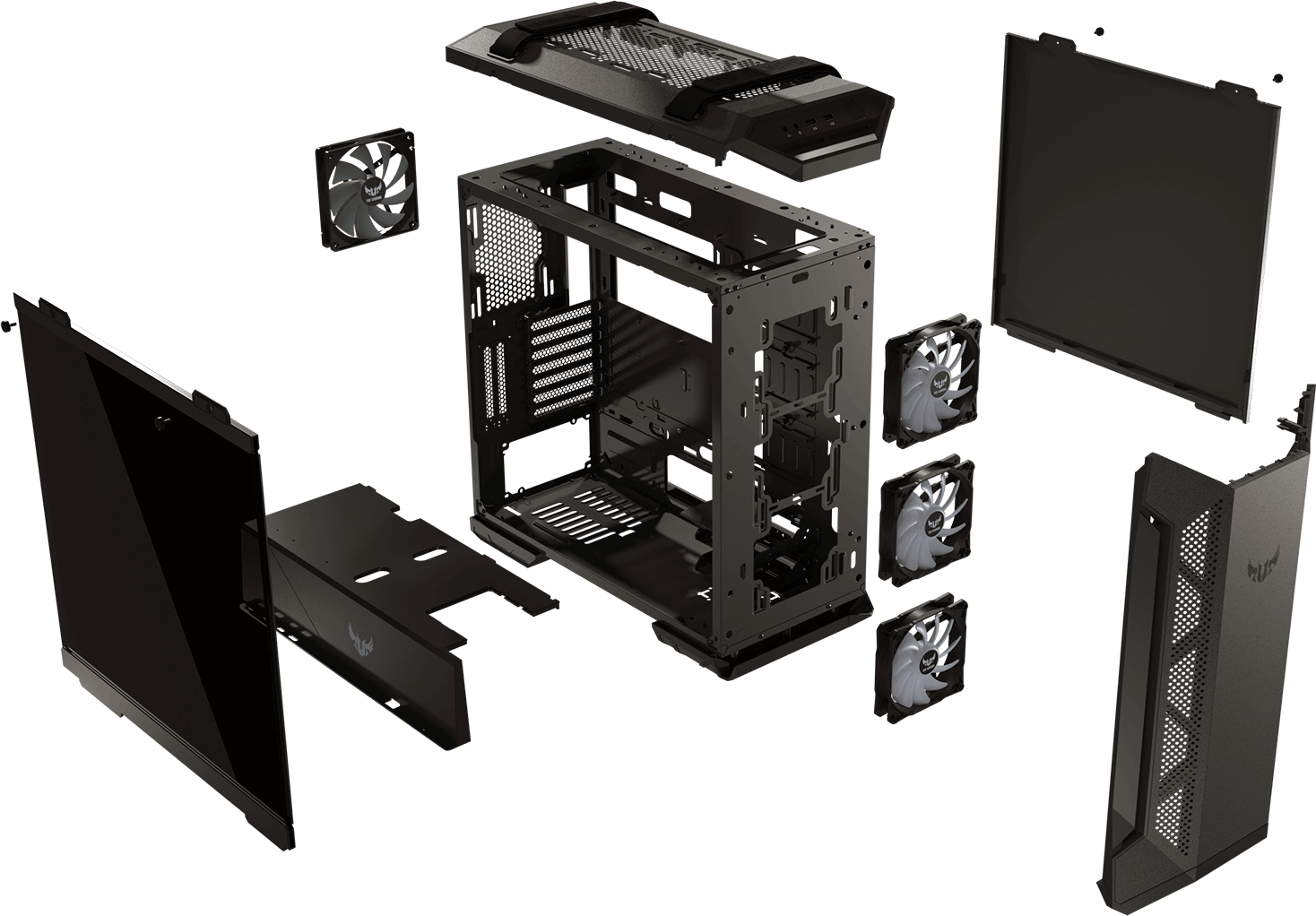

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска.

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 280 мм) или ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Производитель относит данную модель к типоразмеру middle tower, хотя корпус относительно крупный и объемный, но для современных корпусов с подобным позиционированием такая ситуация вполне привычна. Огромным корпус тоже назвать нельзя. Масса пустого корпуса составляет около 11 кг.

В корпусе установлена съемная пластмассовая перегородка, выполняющая привычную роль кожуха блока питания. Она закрывает место установки блока питания со стороны прозрачной стенки, придавая внутреннему виду корпуса аккуратность и законченность.

В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.

Система подсветки

Реализована система подсветки тут вполне типично. В качестве источников света используются три вентилятора с индивидуальной адресацией светодиодов, которые подключаются к системной плате отдельным четырехконтактных разъемом. Поддерживается управление через Asus Aura Sync и аналогичные решения. В комплекте поставляется четырехпортовый разветвитель для системы подсветки. Есть в комплекте и простой контроллер подсветки, смонтированный на проводе и имеющий отдельное питание от разъема SATA Power.

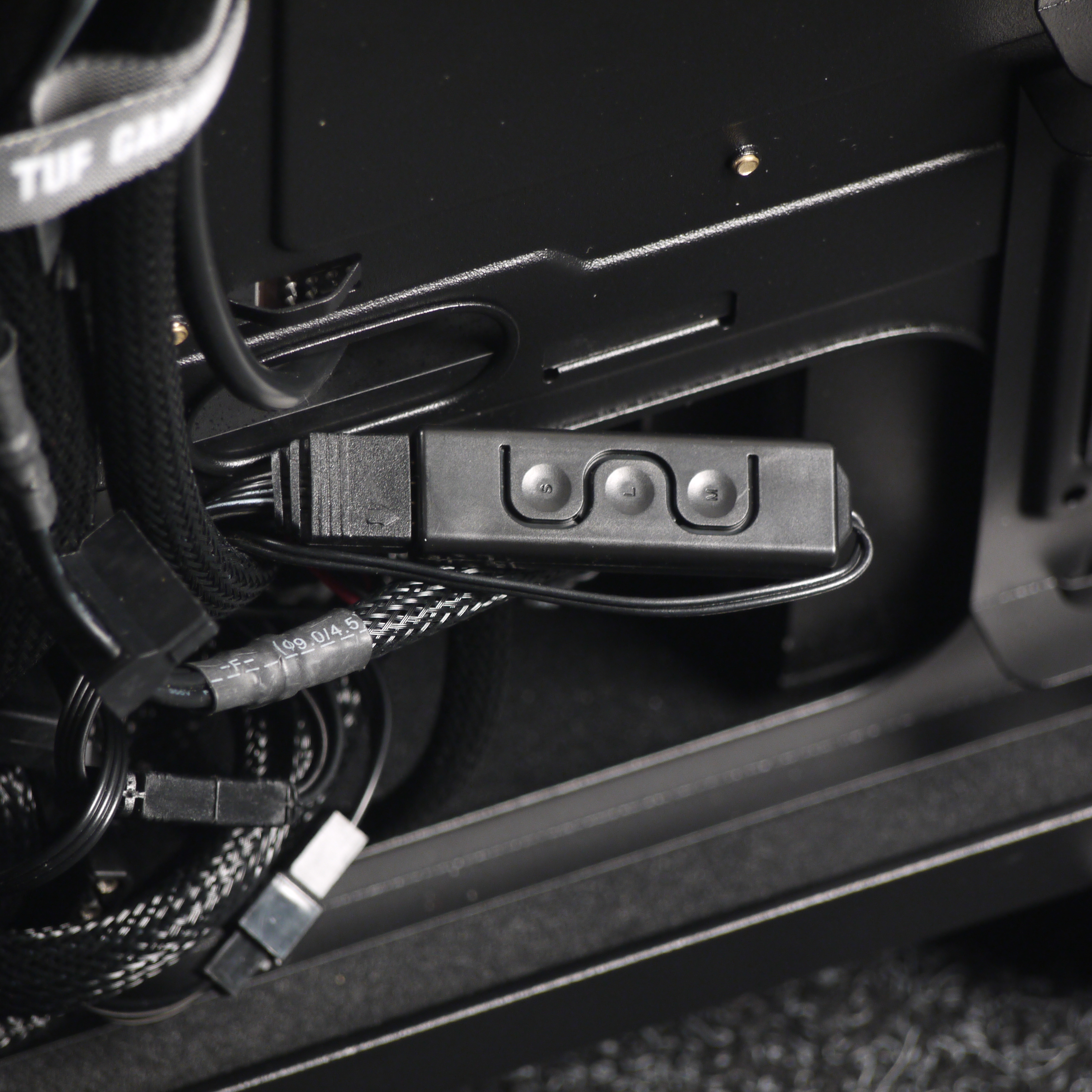

На корпусе контроллера имеется пульт управления, на котором находятся три кнопки: выбор типа подсветки, выбор цвета, выбор скорости. При переключении всех трех параметров реализован алгоритм карусельного типа, т. е. после достижения последнего значения следующее нажатие на кнопку возвращает к первому значению.

Типов подсветки пять:

  • однотонная постоянная
  • однотонная мигающая
  • однотонная пульсирующая
  • многоцветная мигающая
  • многоцветная пульсирующая

Во всех режимах, кроме первого, можно выбирать частоту зажигания светодиодов из трех вариантов. В режиме мигающей подсветки яркость светодиодов нарастает и уменьшается плавно, а в режиме пульсирующей подсветки яркость нарастает и уменьшается очень быстро.

Как и у всех контроллеров, смонтированных на проводе, тут есть сложности с размещением снаружи корпуса. С другой стороны, сейчас подавляющее большинство плат игрового сегмента оснащены поддержкой подсветки данного типа, поэтому отдельный контроллер будет не нужен.

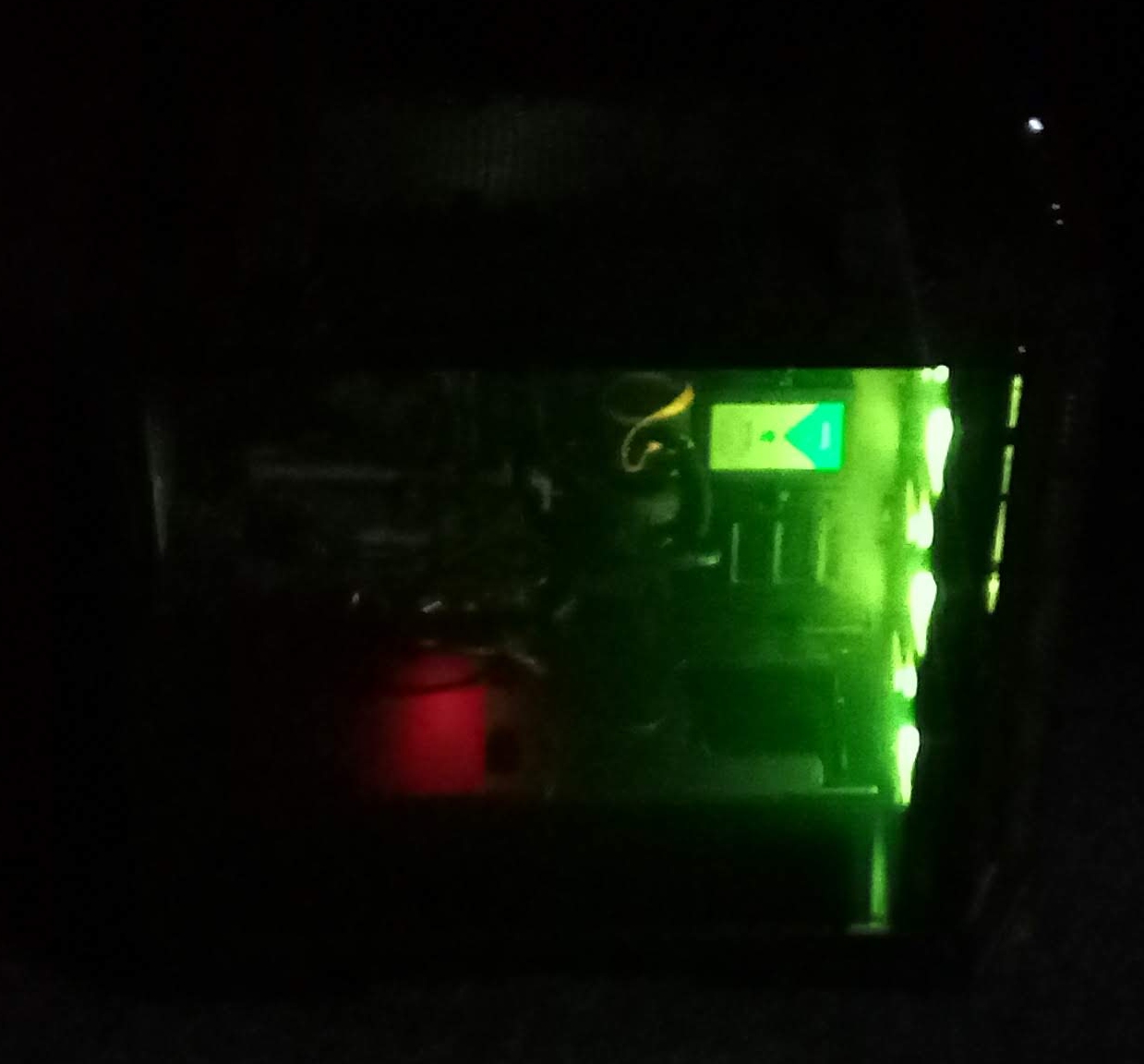

Функционирующая подсветка почти не освещает пространство перед корпусом, так как вентиляторы частично перекрываются передней панелью, а видно подсветку только через решетки. Внутри корпуса ситуация похожая: освещается только передняя часть, где установлены накопители, да и то не слишком сильно.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120/2×140 мм 3×120/140 мм 1×120/140 мм нет нет
Установленные вентиляторы 3×120 мм нет 1×140 мм нет нет
Посадочные места для радиаторов 120/140/240/280/360 мм 120/140/240/280/360 мм 120/140 мм нет нет
Фильтр сетка штамповка нет нет нет

Предустановлено в корпусе четыре вентилятора: один типоразмера 140 мм с ШИМ-управлением сзади и три типоразмера 120 мм с управлением питающим напряжением и индивидуально адресуемой RGB-подсветкой спереди. Передние вентиляторы имеют трехконтактные разъемы, задний — четырехконтактный. Так что с точки зрения комплектации вентиляторами получается сборная солянка. И все бы ничего, но корпус, в котором штатно установлено четыре вентилятора, не имеет никаких встроенных средств для управления ими. Это может оказаться весьма неудобно, особенно если системная плата в компьютере не может по каким-либо причинам управлять четырьмя дополнительными вентиляторами.

Для передних трехконтактных вентиляторов в комплекте есть трехпортовый разветвитель, который оканчивается… периферийным разъемом, подключаемым непосредственно к БП. Соответственно, если воспользоваться данным разветвителем, то регулировка скорости вращения передних вентиляторов будет недоступна в принципе. Не самое ожидаемое конструкционное решение в корпусе стоимостью около 200 долларов. Все-таки, если и не полноценный контроллер вентиляторов, то хотя бы хаб, управляемый от системной платы, в комплект положить можно было бы. Как вариант вместо имеющего зоопарка можно было бы установить три одинаковых вентилятора типоразмера 140 мм с ШИМ-управлением и RGB-подсветкой, что выглядело бы более выигрышно внешне и упростило бы их подключение.

В общем, экономия копеечная, а эффект для пользователя может оказаться неприятным.

В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 280 или 360 мм. Для установки радиатора 360 мм спереди предусмотрено отверстие в кожухе блока питания около передней стенки шасси. Толщина: сверху — до 85 мм, спереди — до 80 мм. То есть стандартные комплекты AIO войдут без проблем и даже с некоторым запасом, что не может не радовать. На дне имеется набор монтажных отверстий для установки помпы для СЖО на дискретных компонентах.

Стоит отметить, что места для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать на 3-5 см по вертикали, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий.

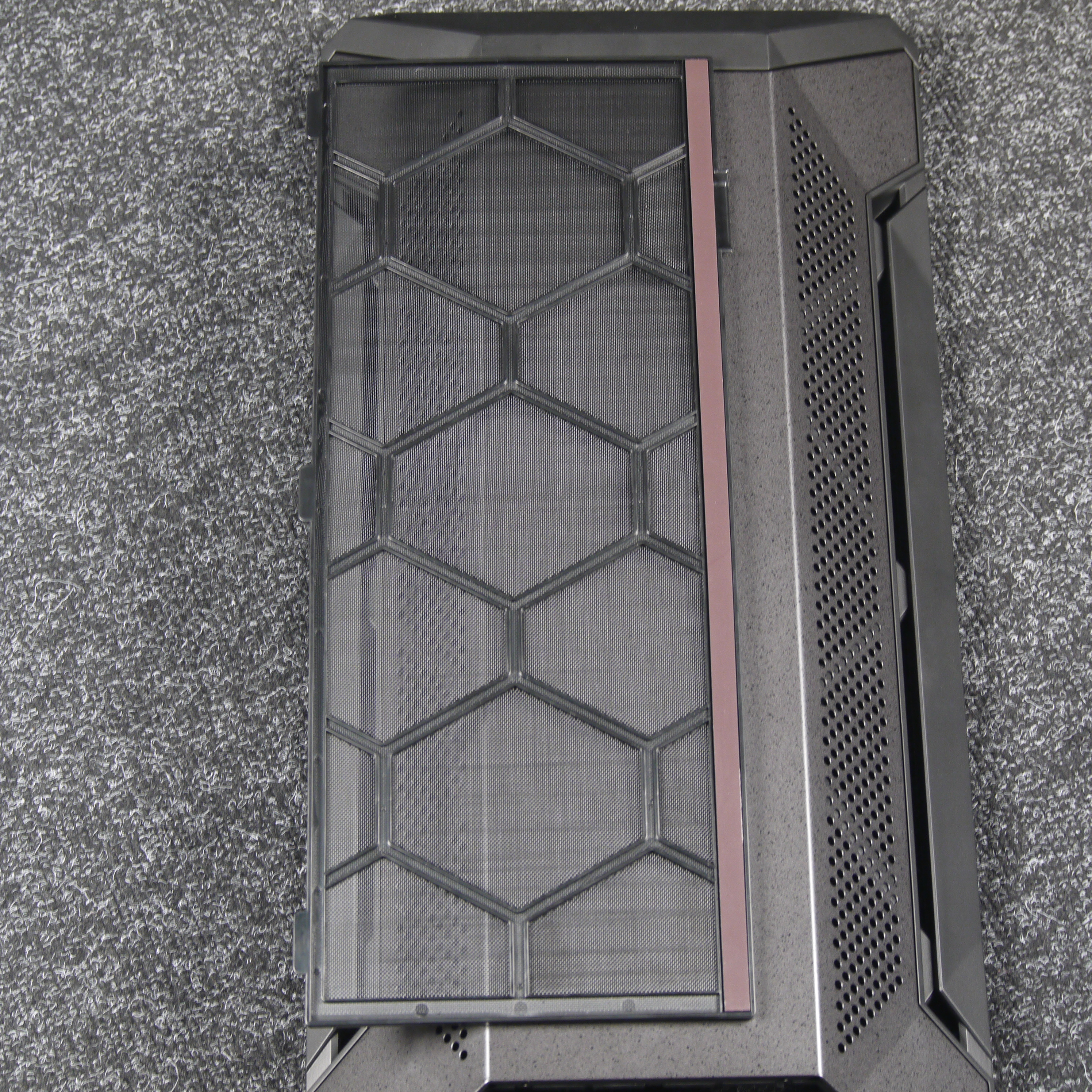

Передний фильтр имеет похожую конструкцию, но фиксируется на магнитах. Располагается он под передней панелью, которую нужно снять перед его извлечением. Крепление на магнитах — это не самый надежный вариант в случае транспортировки корпуса, так как всегда есть вероятность, что фильтр оторвет от стенки шасси и он будет находиться в «свободном полете» в пространстве под передней панелью.

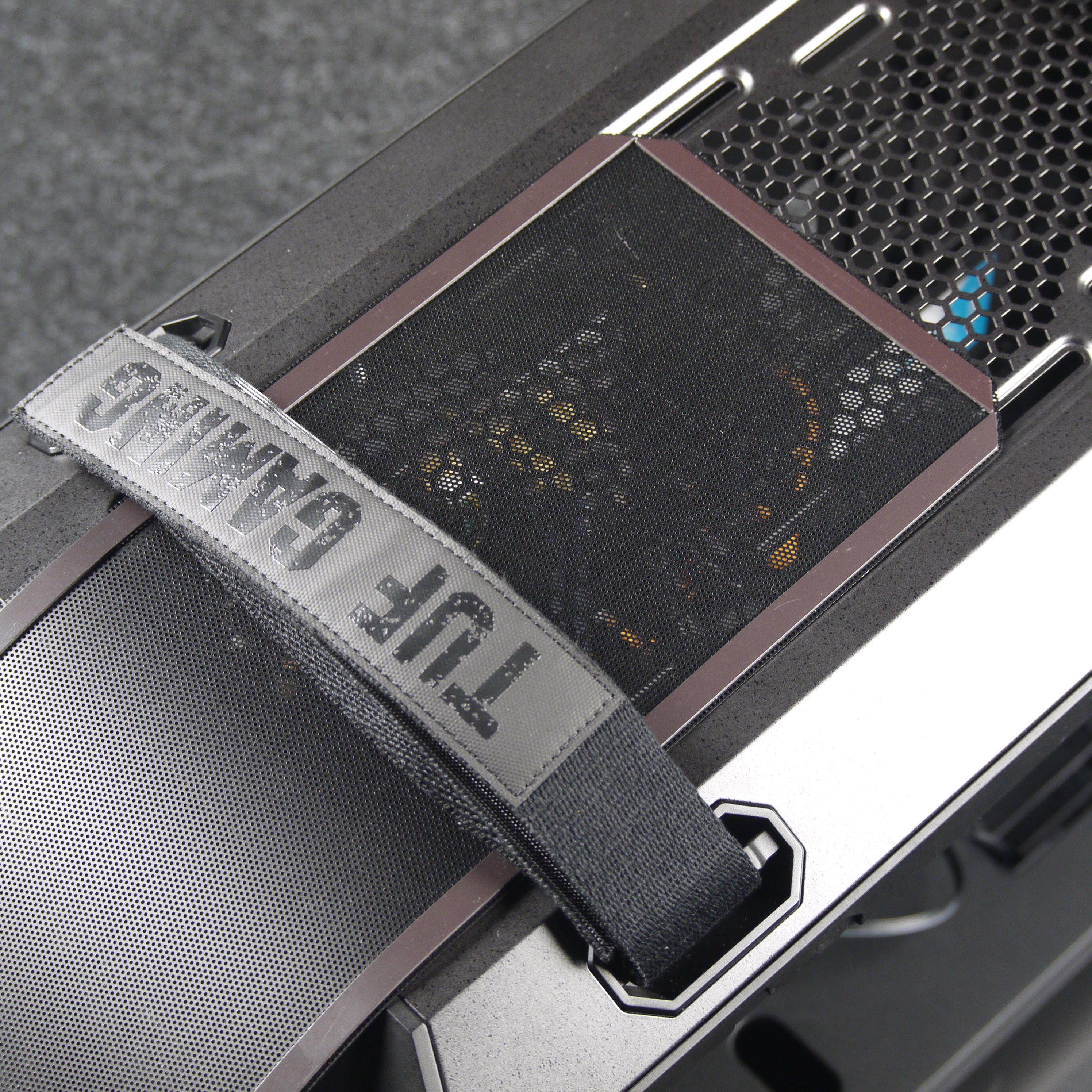

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

Конструкция

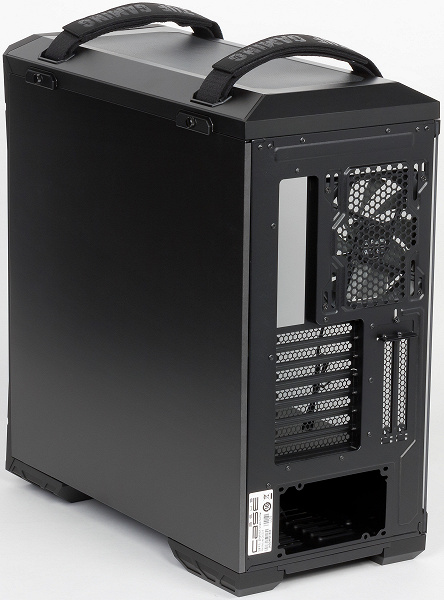

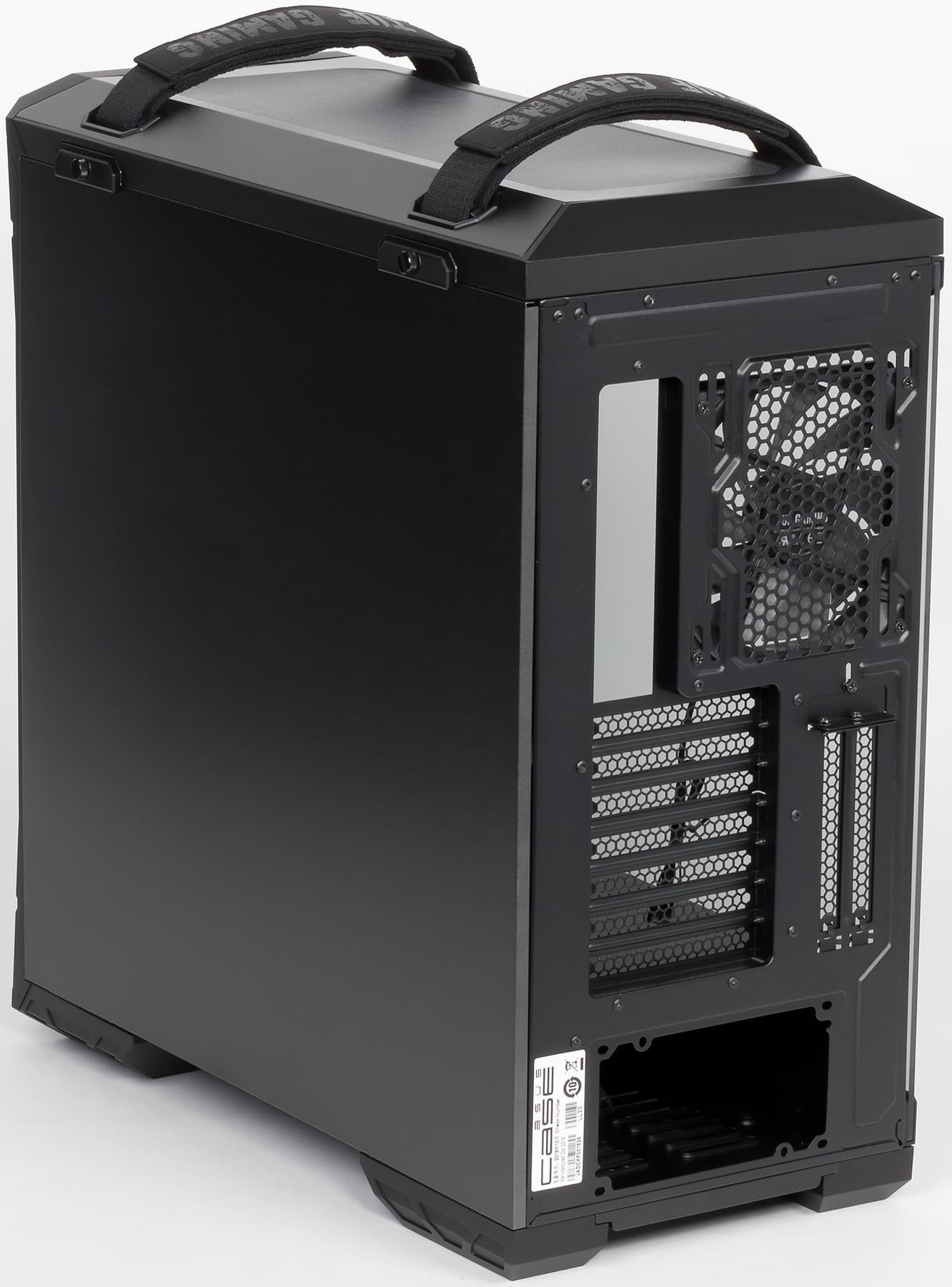

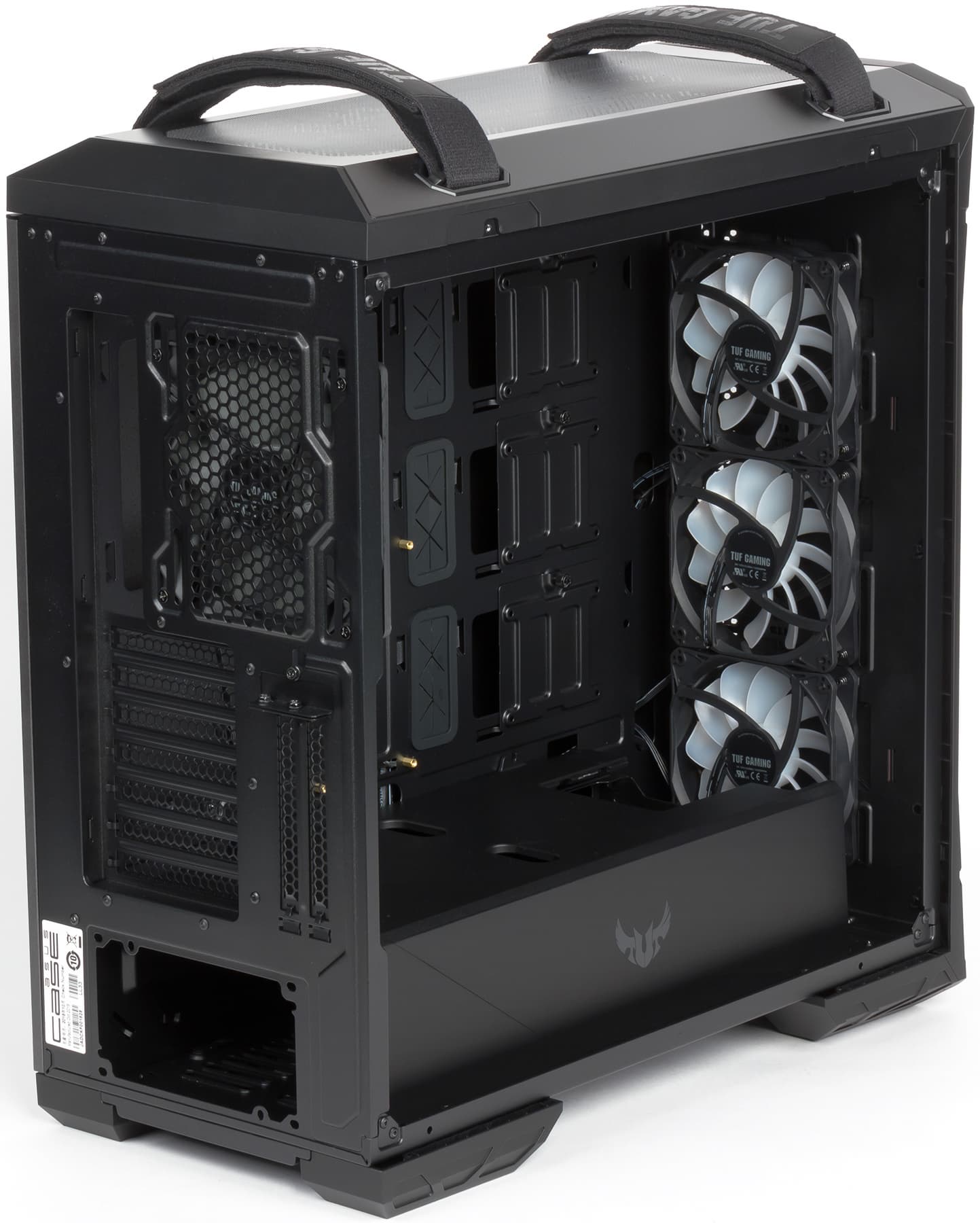

Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из закаленного стекла, которое имеет окантовку сверху и снизу. Ее крепление — гильотинного типа, с фиксацией при помощи двух винтов с накатной головкой, находящихся в верхней части панели. Правая стенка имеет аналогичное крепление, но выполнена она из стали.

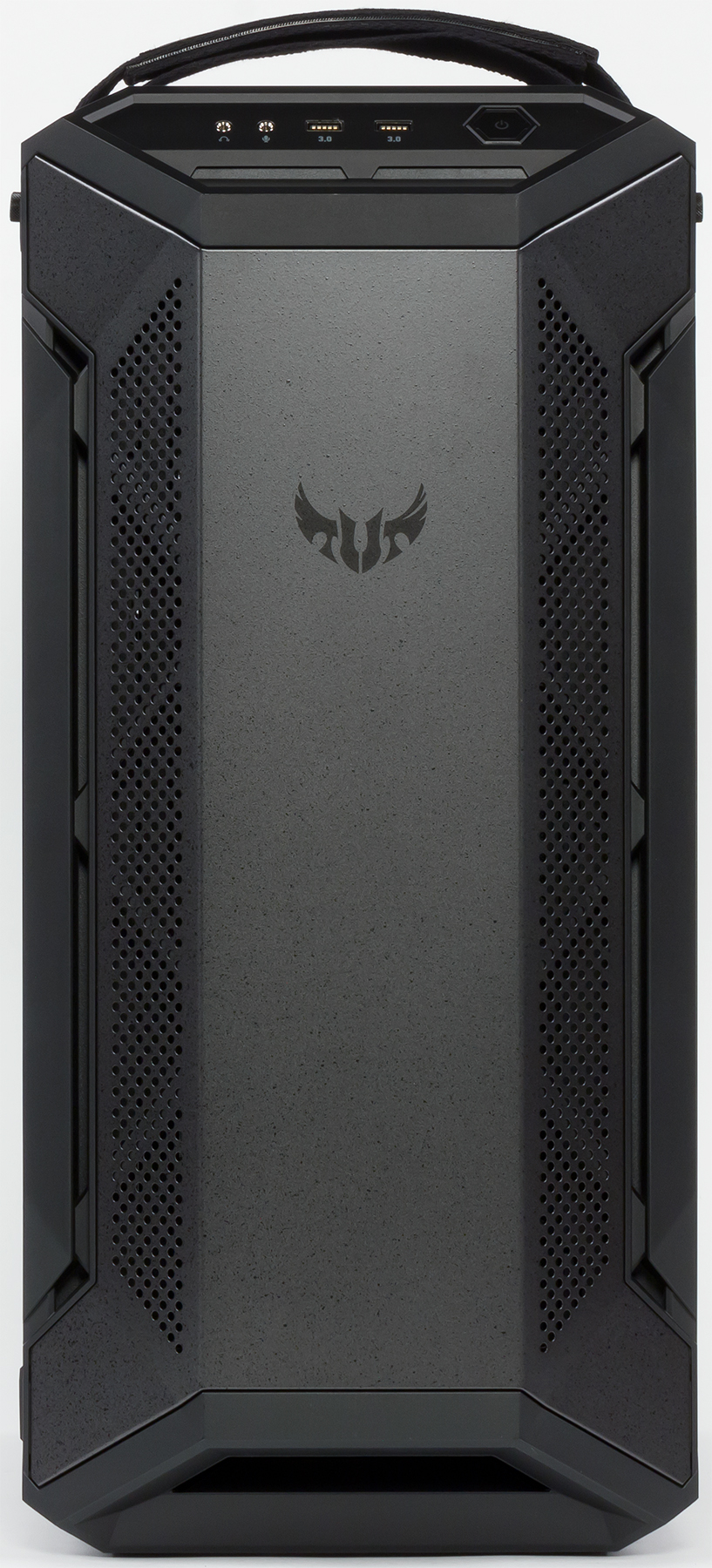

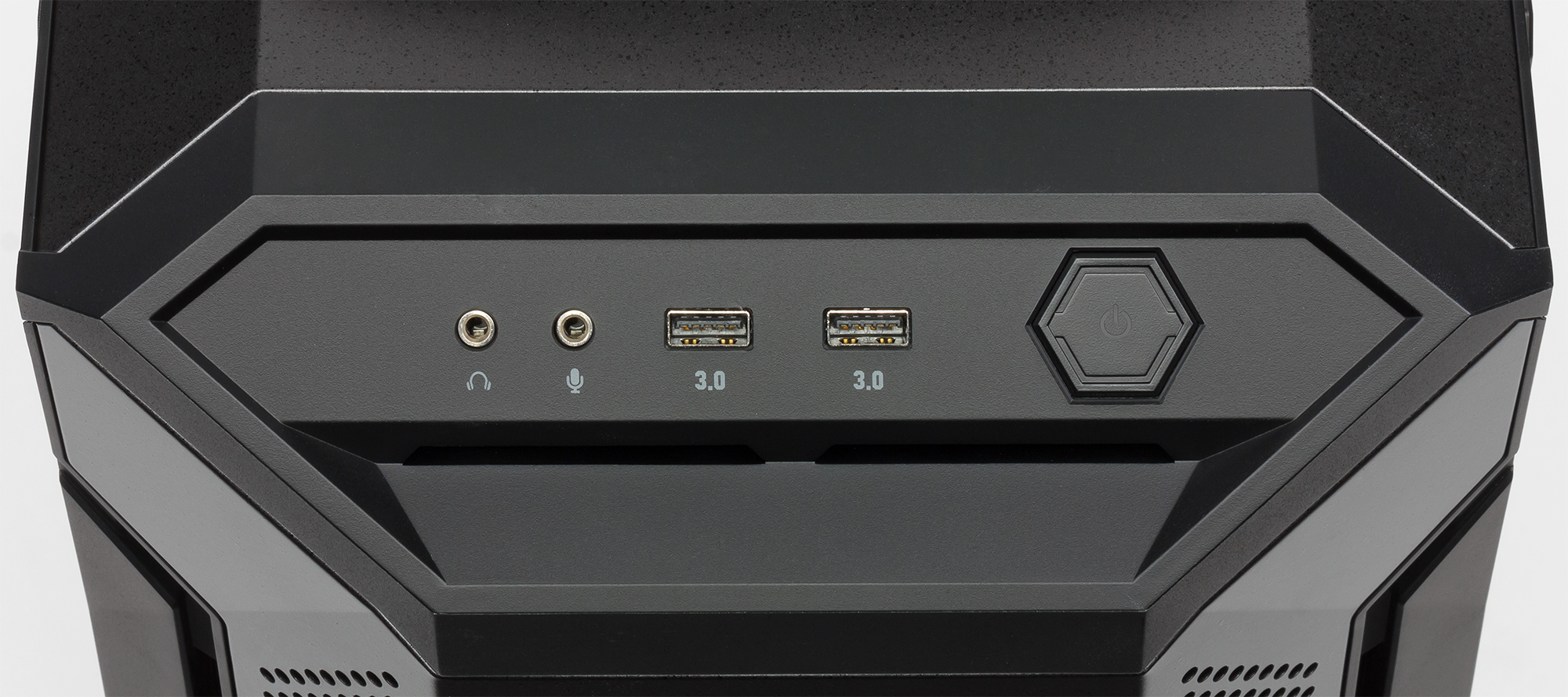

Передняя панель переходит в верхнюю через скошенную площадку, на которой размещены органы управления и коммутации. В их состав входят: два разнесенных друг от друга примерно на 8 мм порта USB 3.0, стандартные разъем для подключения микрофона и наушников, кнопка включения.

Измеренные размеры Корпус Шасси
Длина 555 мм 490 мм
Ширина 266 мм 235 мм
Высота 548 мм 465 мм
Масса 10,5 кг

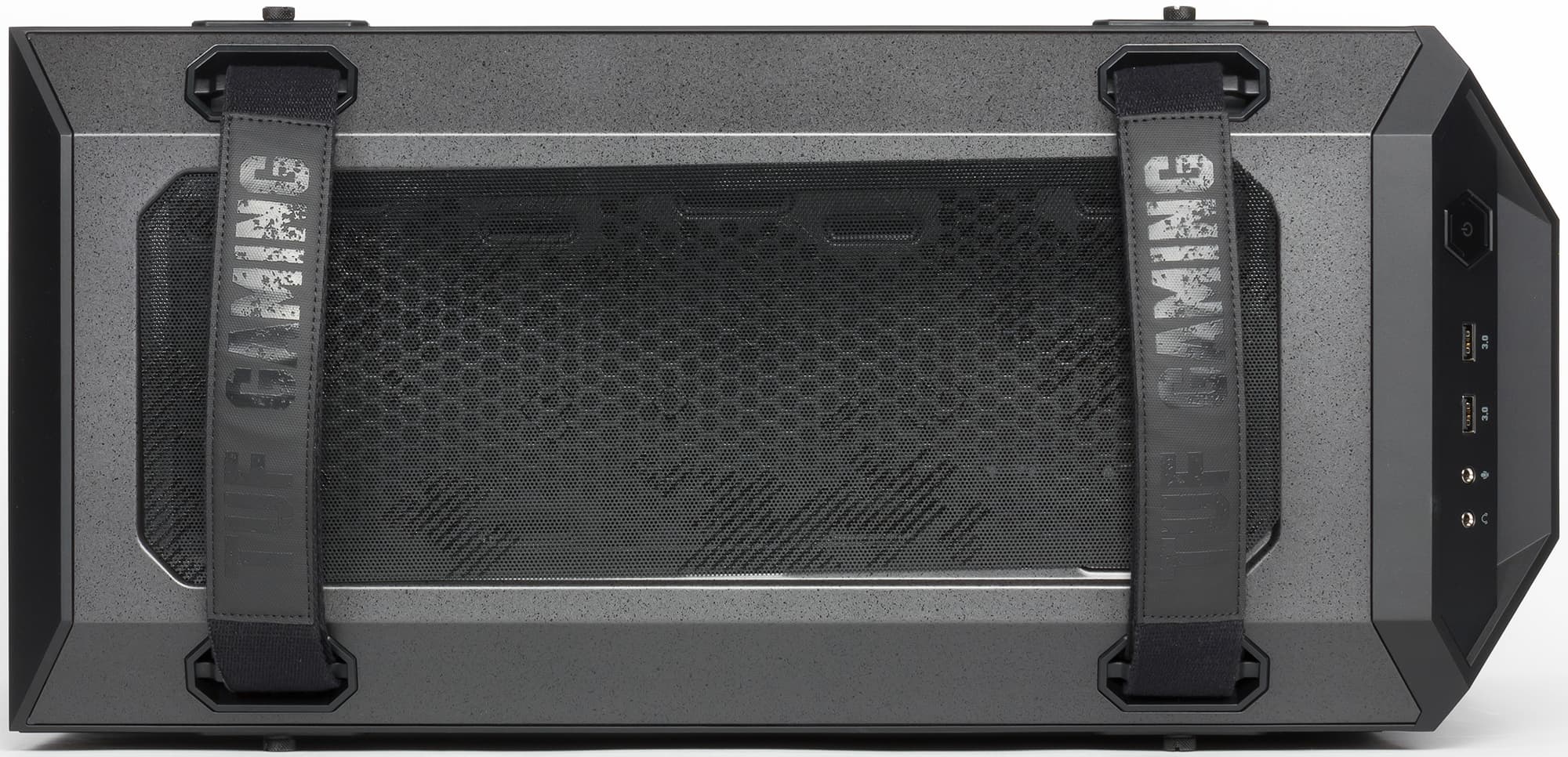

Сверху на корпусе предусмотрены две тканевые ручки для переноски из плетеных нейлоновых лент. Продеты они в стальные петли, расположенные на верхней панели. Присоединяется вся эта конструкция к шасси надежно — при помощи винтов. При переноски никаких сложностей с этим элементом не возникло. Можно отметить, что переставлять с места на место или переносить на небольшие расстояния корпус с собранной системой вполне удобно. Так что идея с подобными тканевыми ручками выглядит вполне здравой. Сами ручки разъемные, соединение ленты осуществляется при помощи застежки Velcro (липучка).

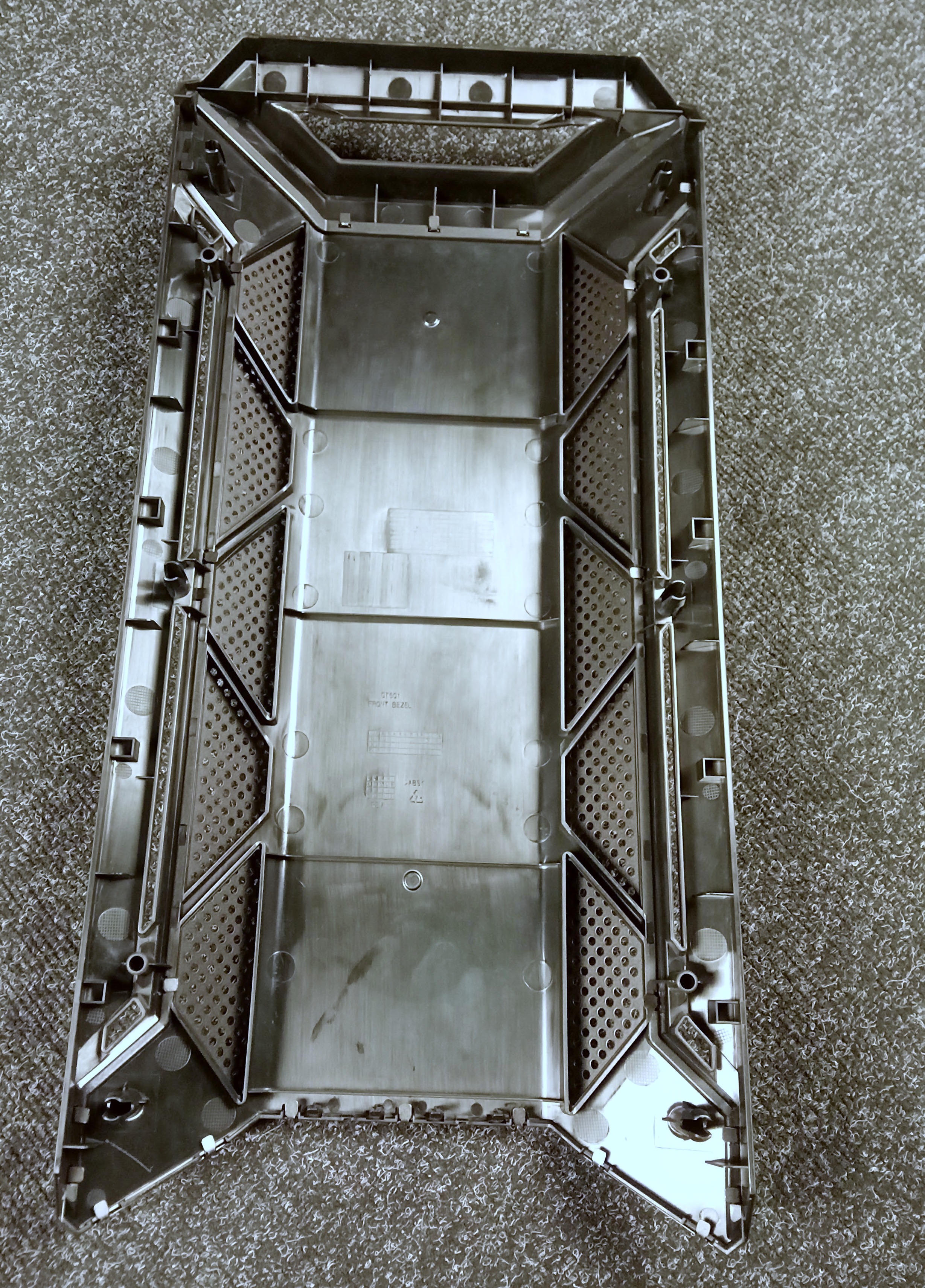

Передняя панель комбинированная: основание выполнено из пластмассы, окрашенной в массе, поверх которой размещены стальные элементы, первично обработанные, видимо, методом гальванизации. Поверх первого слоя покрытия нанесен второй слой способом набрызга черной краски, который создает фактуру прилипшего песка на поверхности стальных пластин.

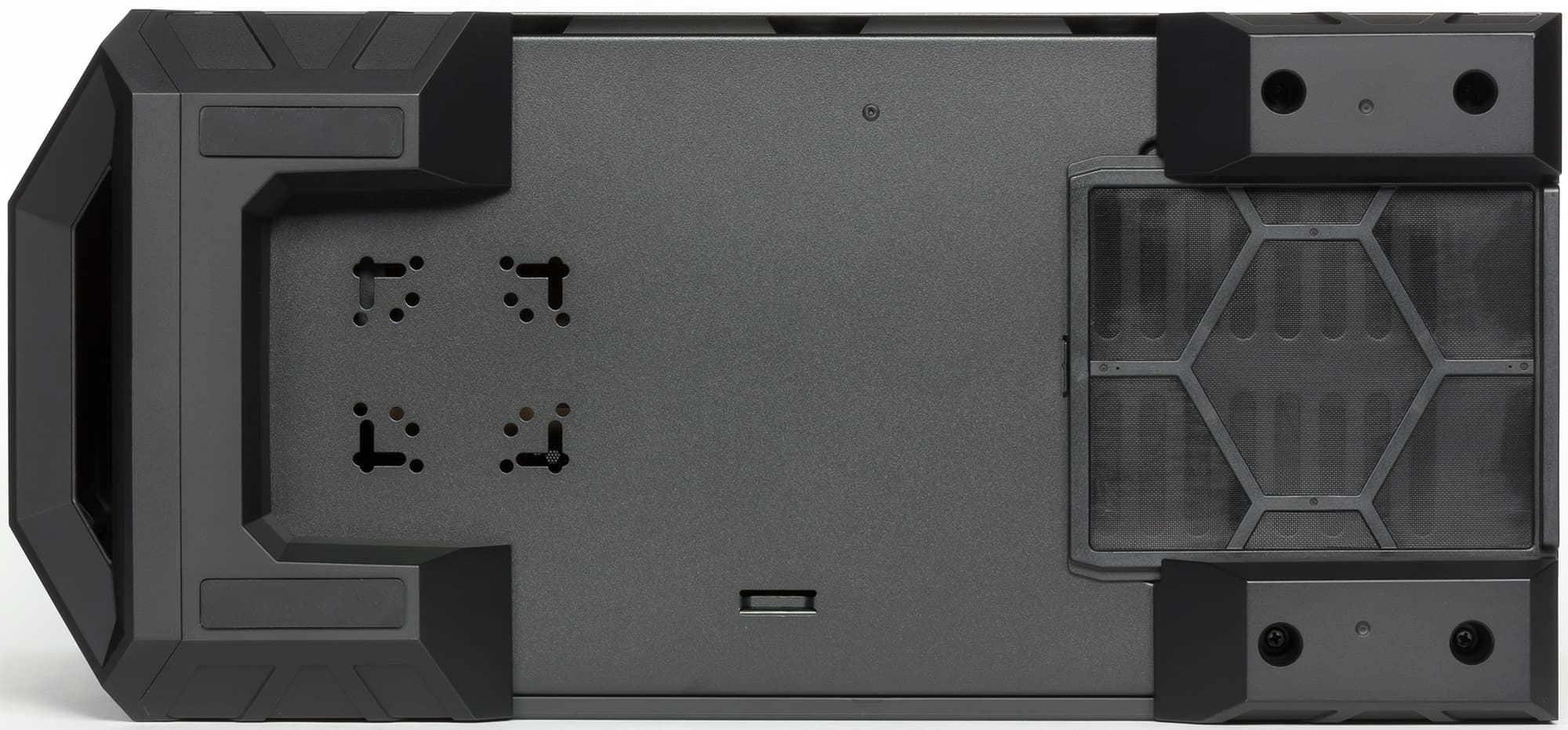

Корпус опирается на два больших пластмассовых опорных элемента, причем на переднем наклеены полоски из резиноподобного материала толщиной около 3 мм, а вот задний элемент этих полосок лишен. И не очень понятно зачем было так делать.

Накопители

Максимальное количество накопителей 3,5″ 4
Максимальное количество накопителей 2,5″ 7
Количество накопителей в передней корзине 2×2,5″/3,5″
Количество накопителей с лицевой стороны основания для системной платы 3×2,5″
Количество накопителей с обратной стороны основания для системной платы 2×2,5″/3,5″

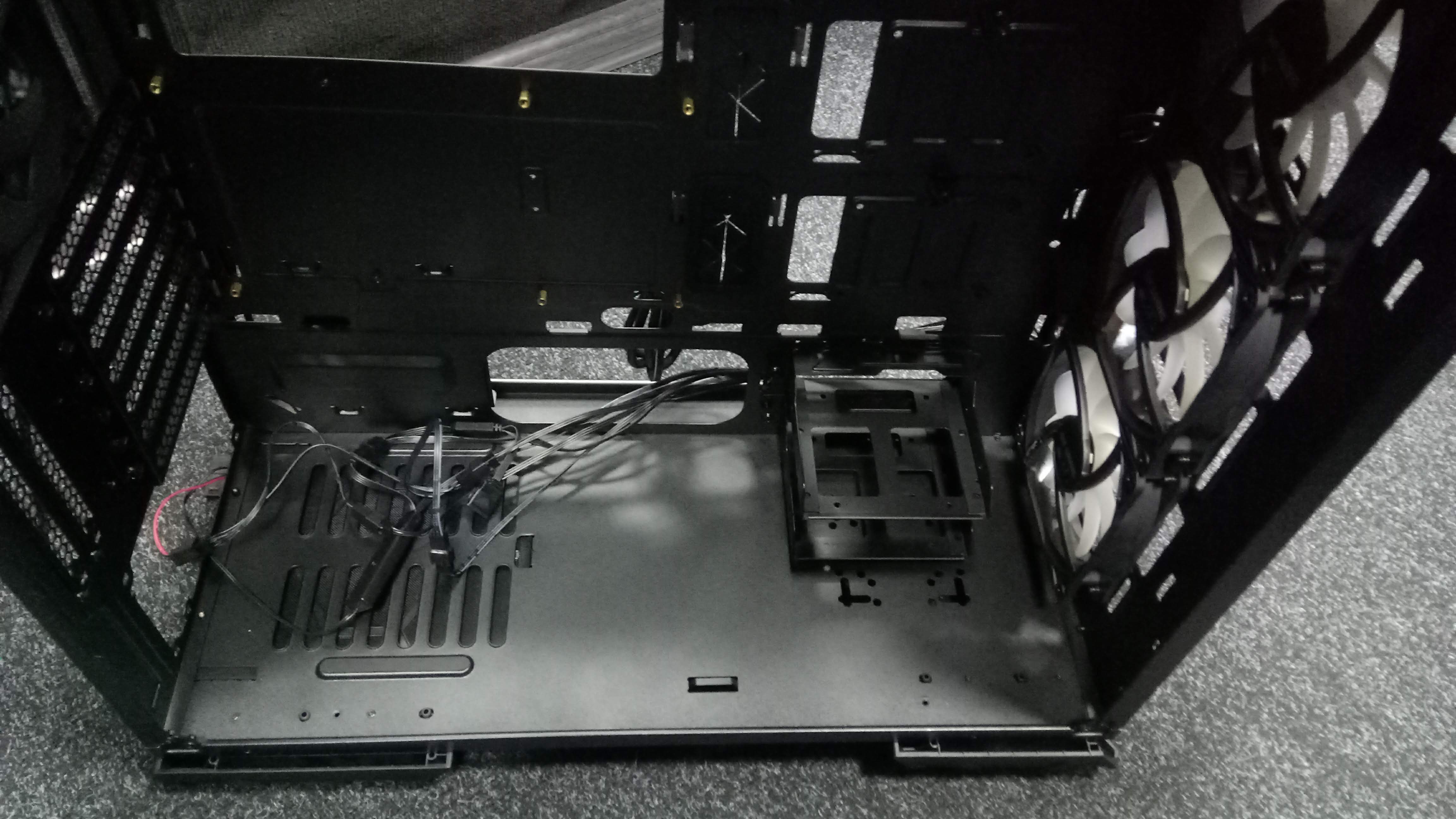

Под кожухом блока питания имеется два универсальных посадочных места для накопителей, выполненных в виде стальных рамок с винтовым креплением к основанию для системной платы.

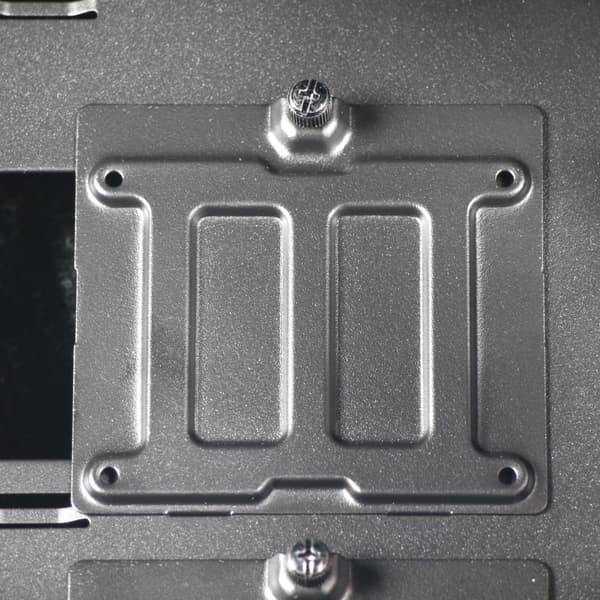

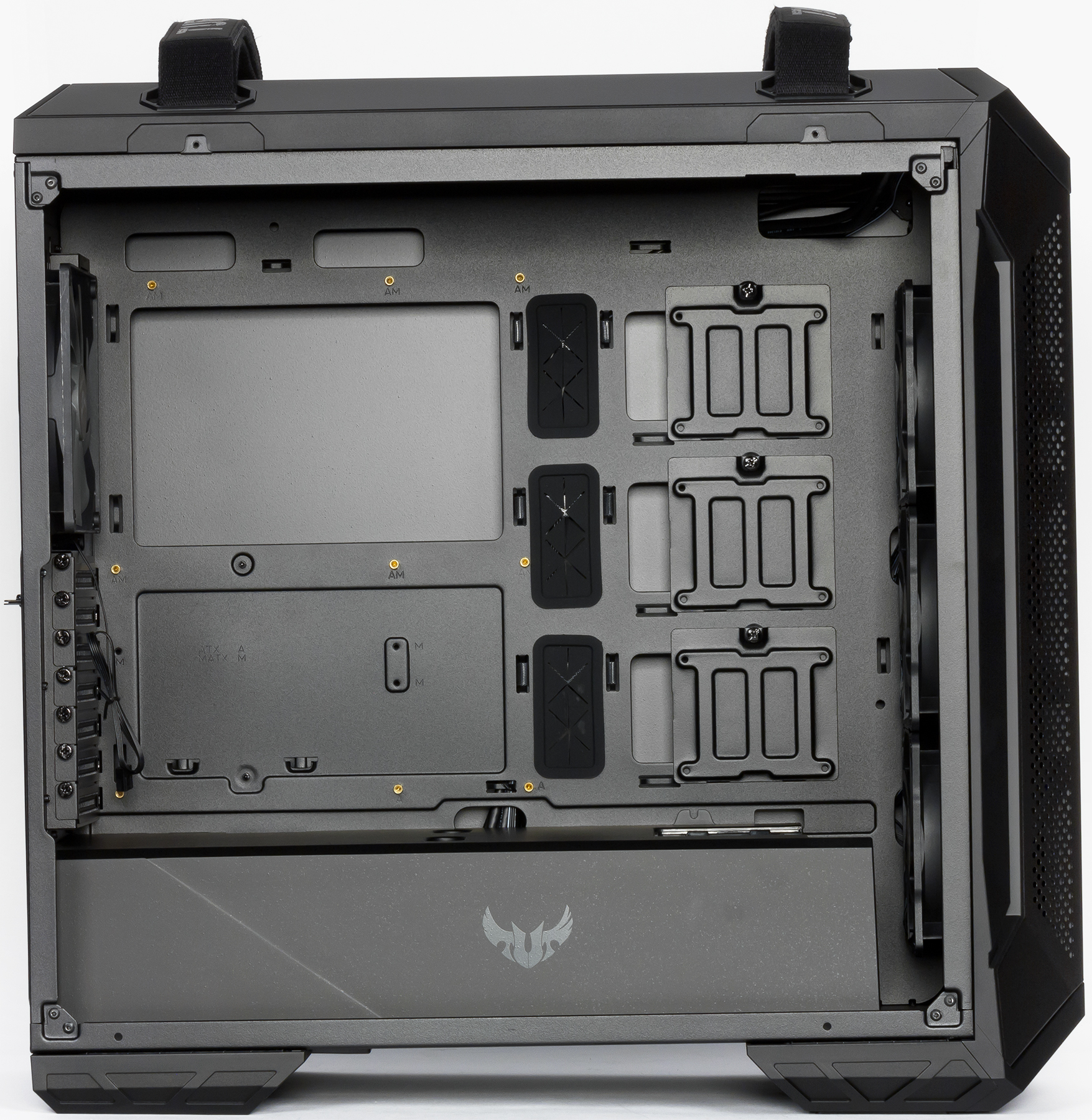

В верхней части основания для системной платы около передней панели предусмотрены три посадочных места для накопителей формата 2,5 дюйма. Крепление накопителей осуществляется на съемную стальную пластину, которая фиксируется одним винтом с накатной головкой. Никакой амортизации не предусмотрено.

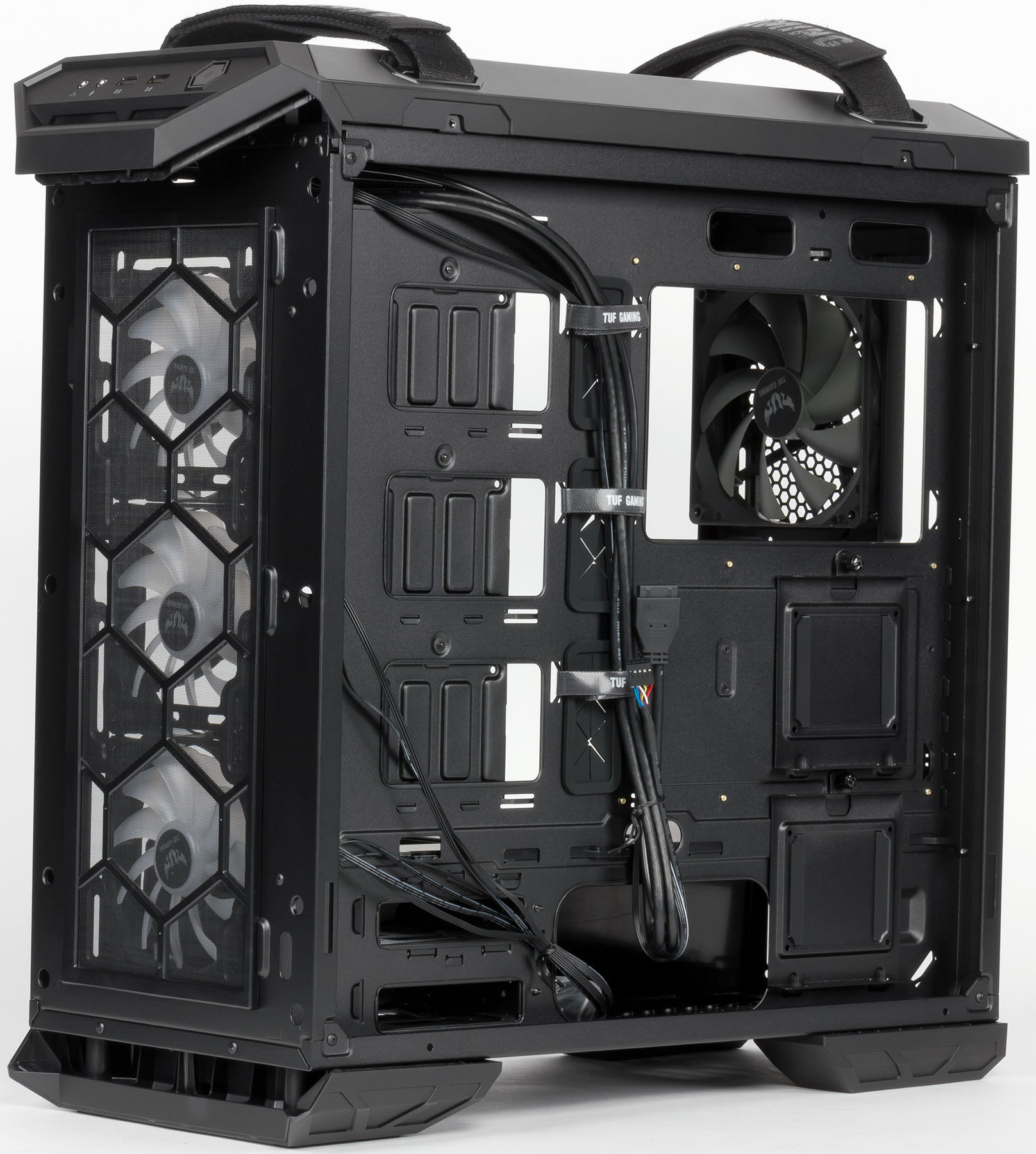

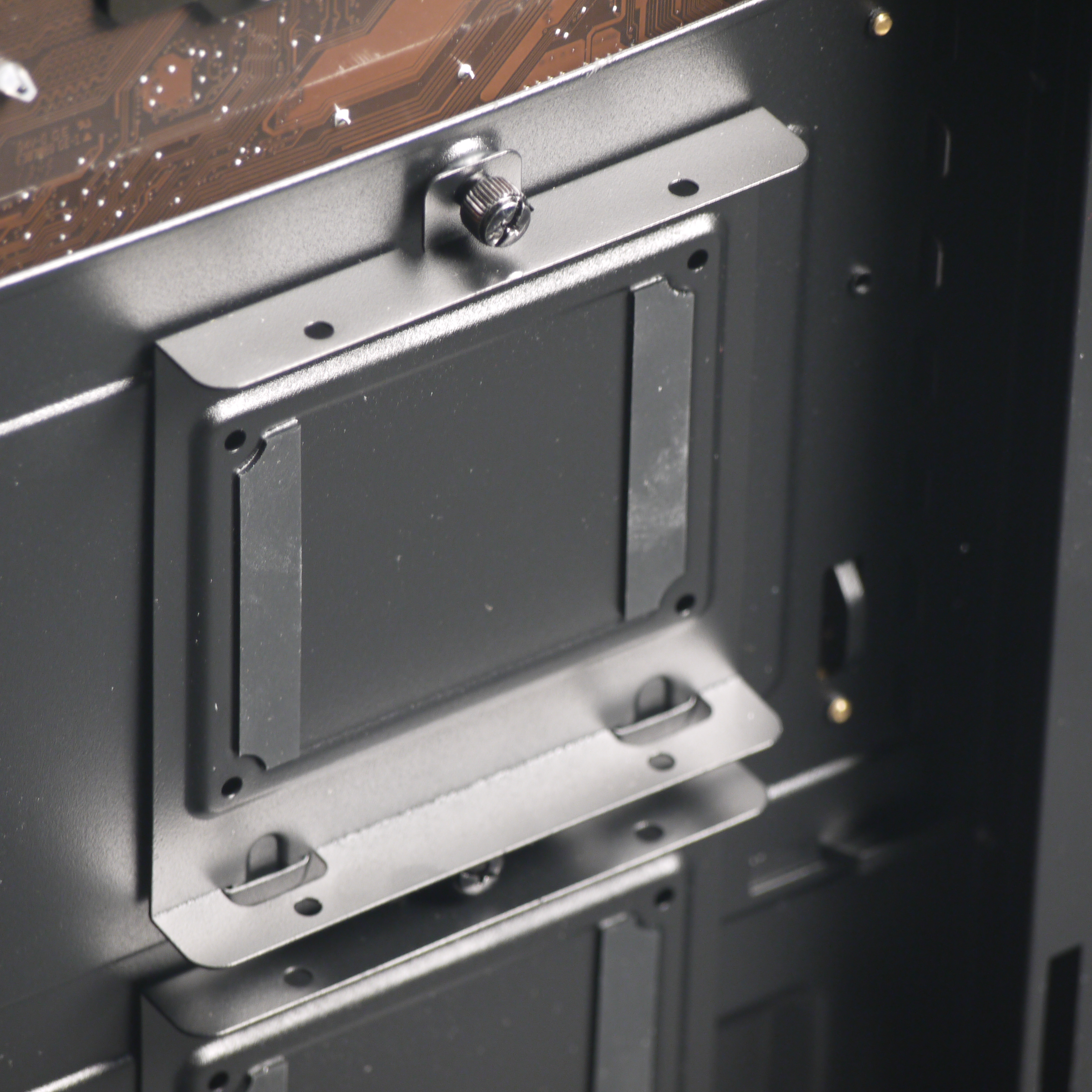

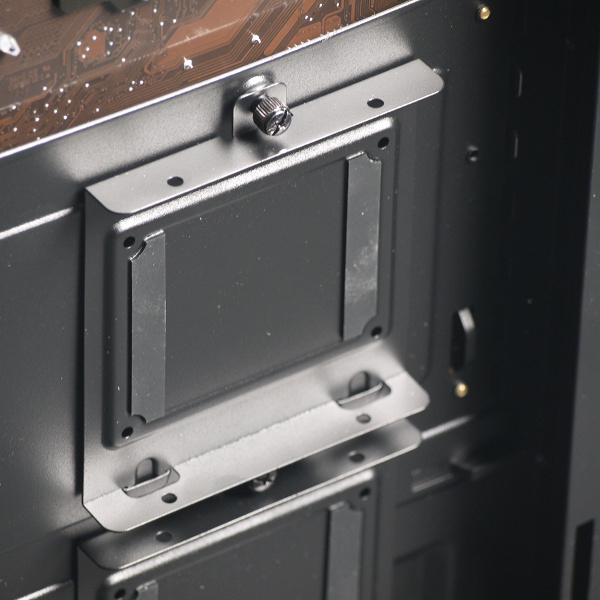

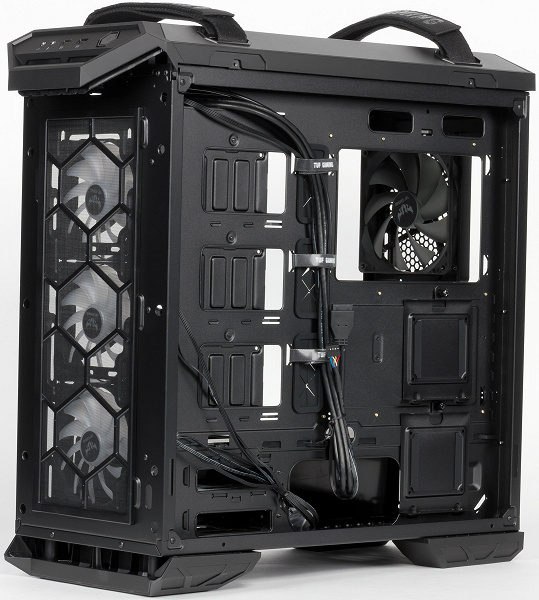

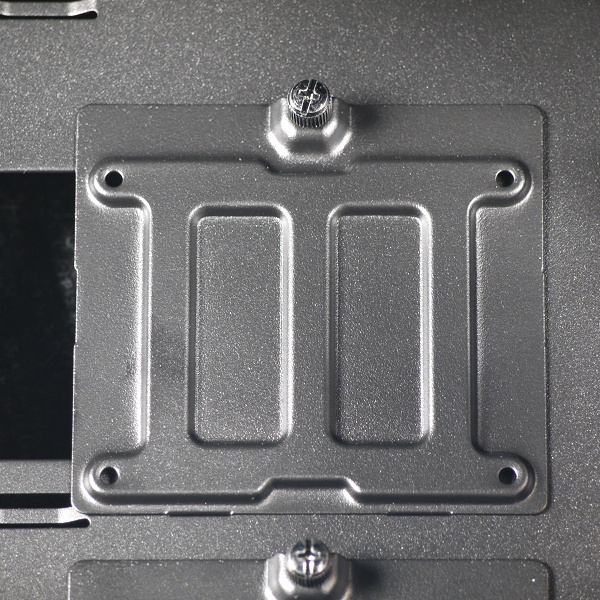

На обратной стороне основания для системной платы есть два универсальных посадочных места для накопителей, выполненных в виде стальных контейнеров с винтовым креплением к основанию для системной платы.

Накопители в передней части корпуса обеспечены обдувом от фронтальных вентиляторов.

Всего можно установить семь накопителей формата 2,5 дюйма или 4×3,5″ и 3×2,5″. Таким образом, дисковая подсистема, которую тут можно разместить, вполне позволяет собрать не просто игровой или офисный компьютер, а рабочую станцию с весьма развитой дисковой подсистемой.

Сборка системного блока

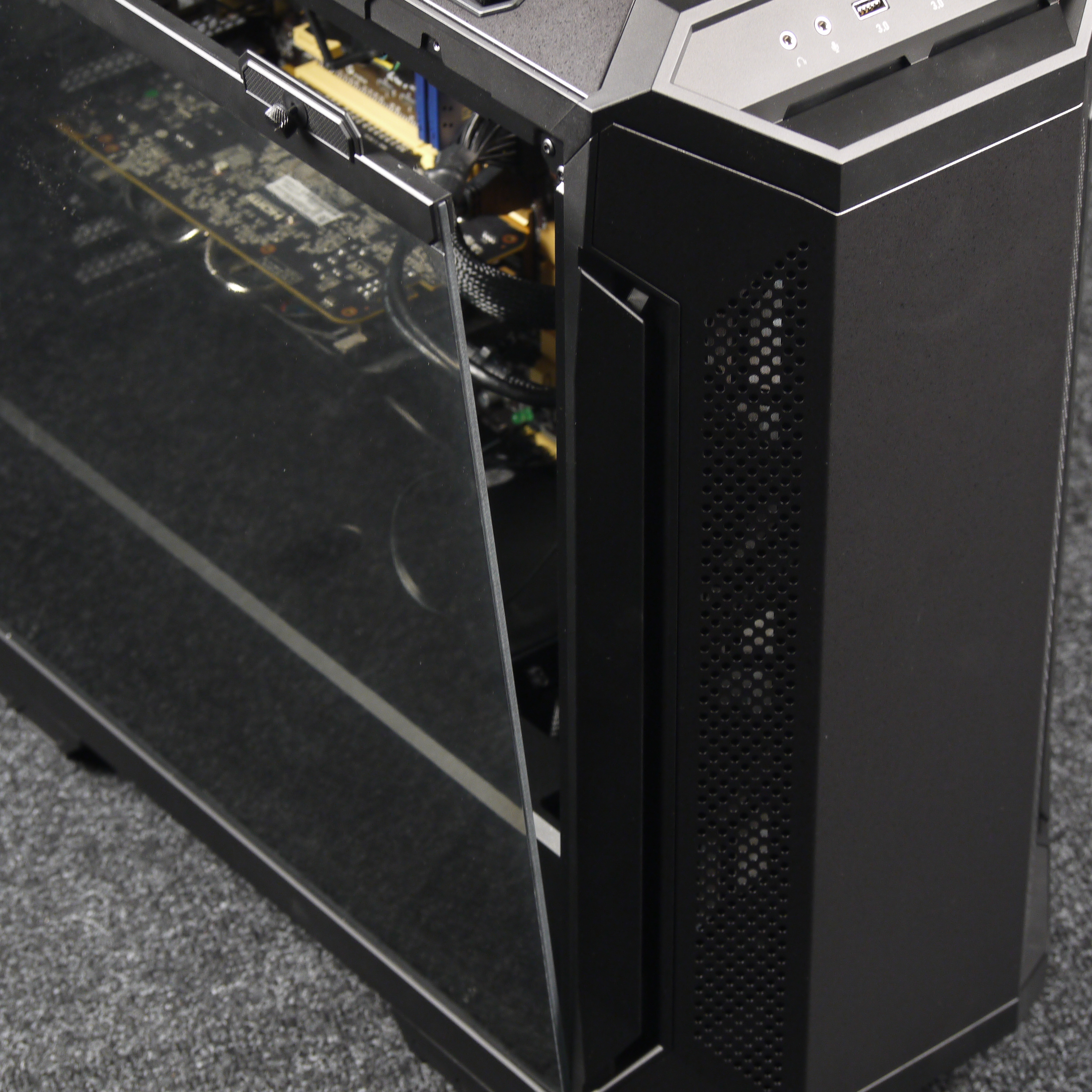

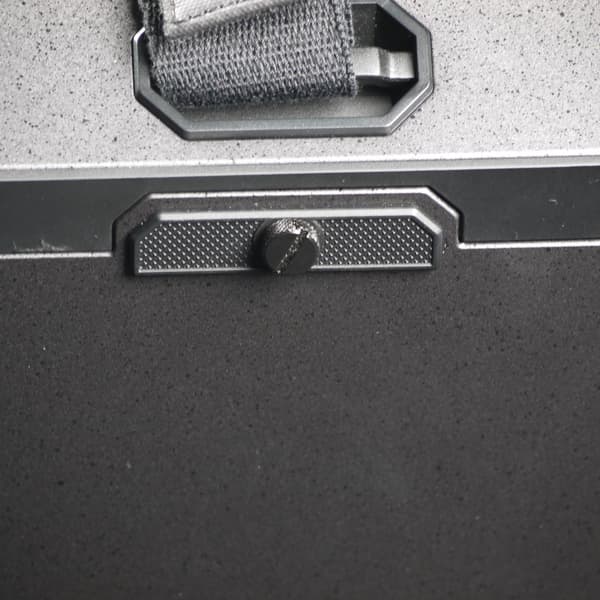

Обе стенки фиксируются при помощи двух винтов с накатной головкой, которые вкручиваются с лицевой стороны панели через сквозное отверстие в пластиковой рамке в шасси корпуса. Винты использованы с противосъемной нарезкой, то есть они не выпадают из отверстия после откручивания.

После откручивания винтов стенка не отваливается сама собой — для извлечения ее нужно немного отклонить по вертикали, чтобы можно было захватить ее пальцами. На нижней части каждой из стенок имеется зацеп, который предназначен для фиксации стенки в установленном положении, что позволило отказаться от нижней пары винтов.

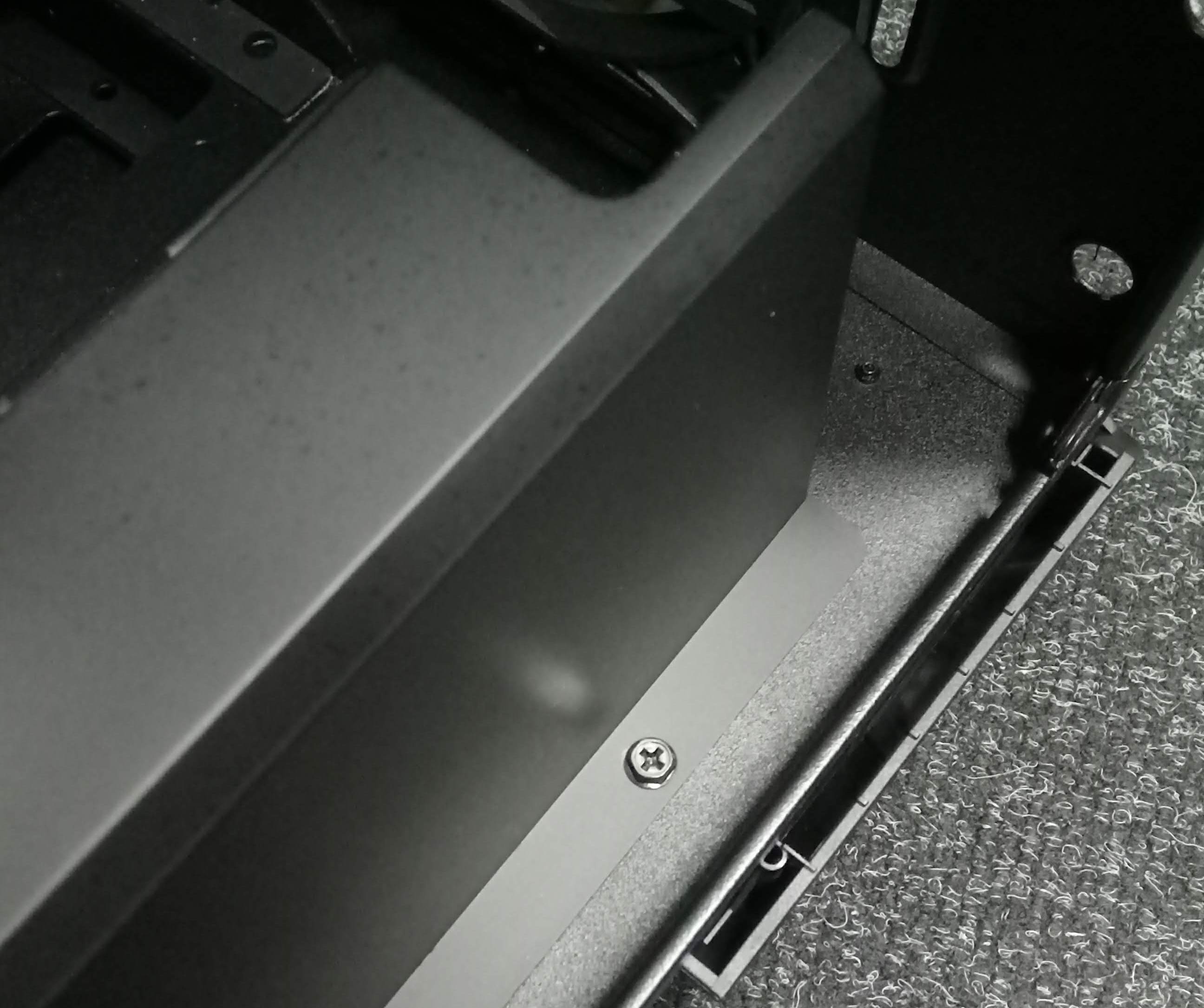

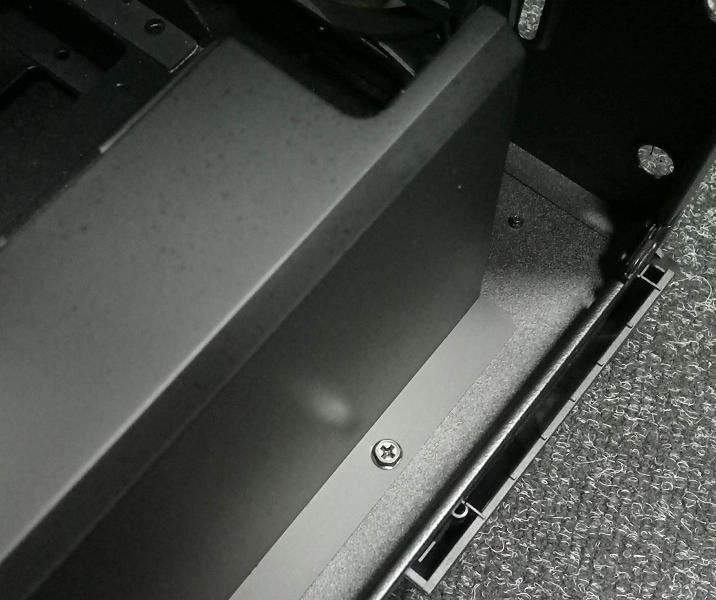

Для установки блока питания необходимо открутить винты, фиксирующие кожух БП, в количестве двух штук. Расположены они с внутренней стороны на дне корпуса, что удобно.

Далее нужно сдвинуть кожух в сторону передней панели, чтобы гребни вышли из пазов на основании для системной платы. Никаких сложностей тут не возникает.

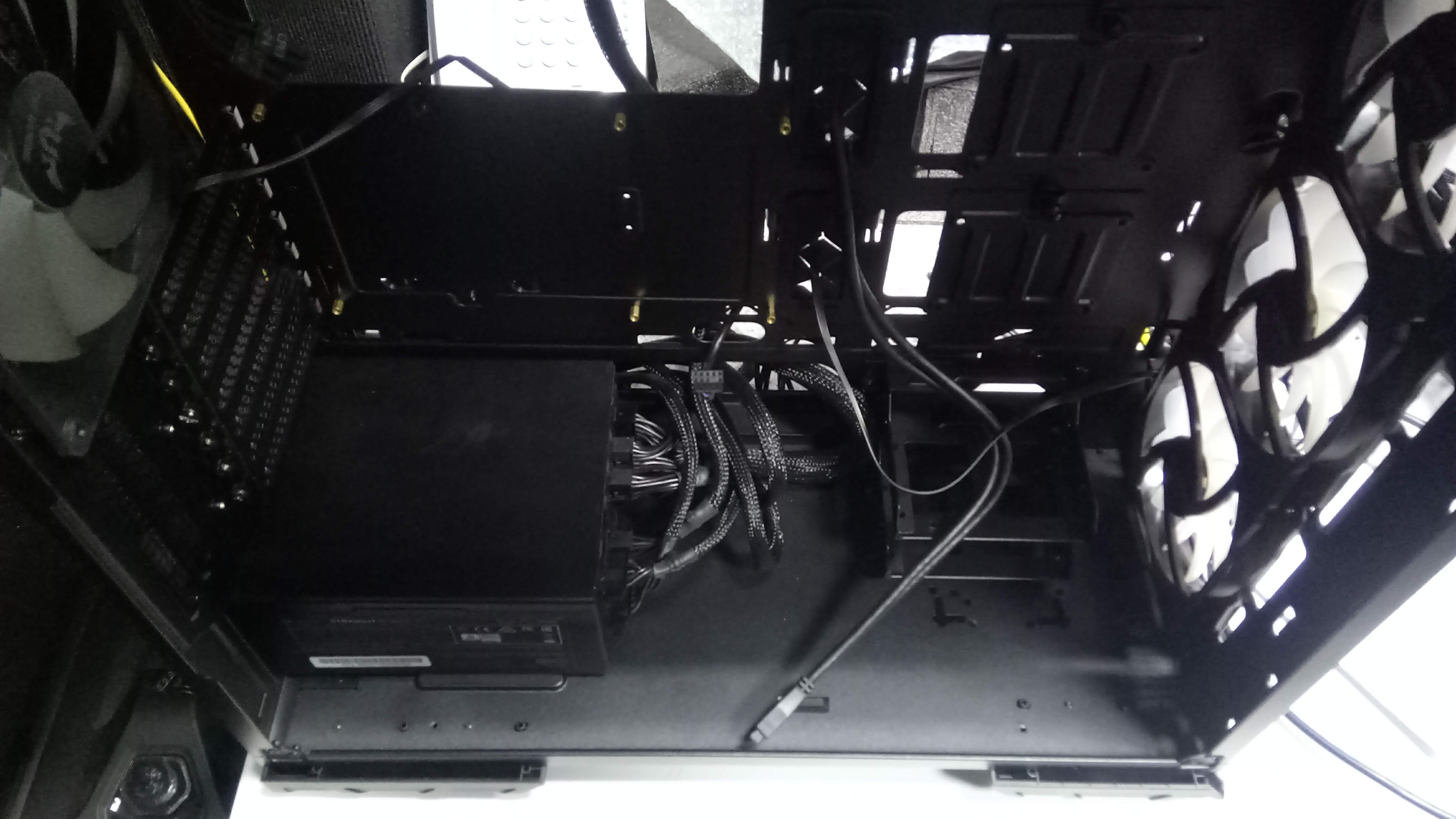

На месте установки блока питания имеется две полосы из резиноподобного материала. Блок питания можно установить почти любых размеров: формально — до 240 мм.

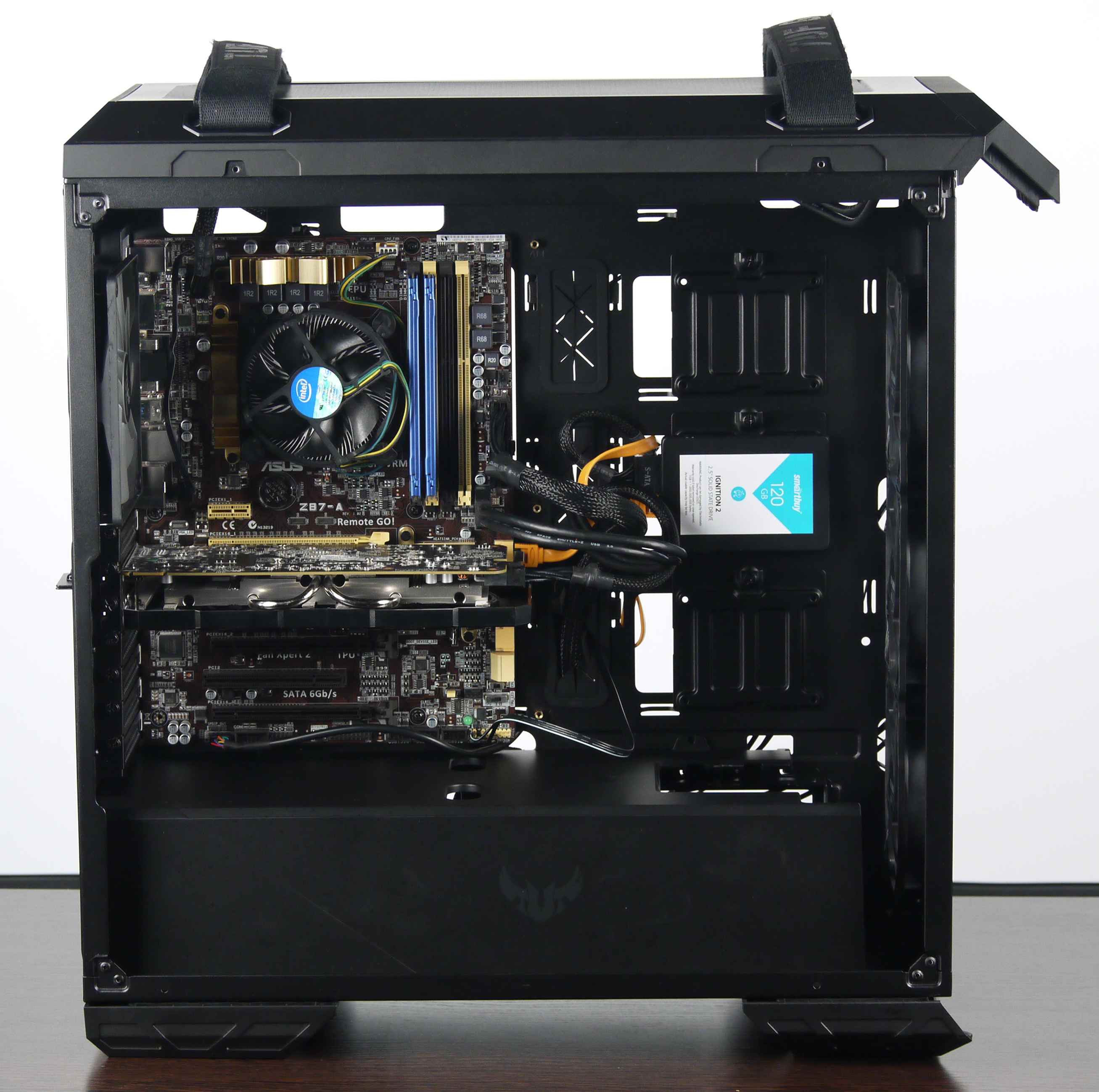

Далее производим установку системной платы. Все стойки для монтажа системной платы заранее проставлены производителем. Подключаются порты и разъемы передней панели вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, Power switch — двухконтактным разъемом, а Power LED — двумя одноконтактными разъемами. А кнопка Reset тут не предусмотрена в принципе, как и HDD LED.

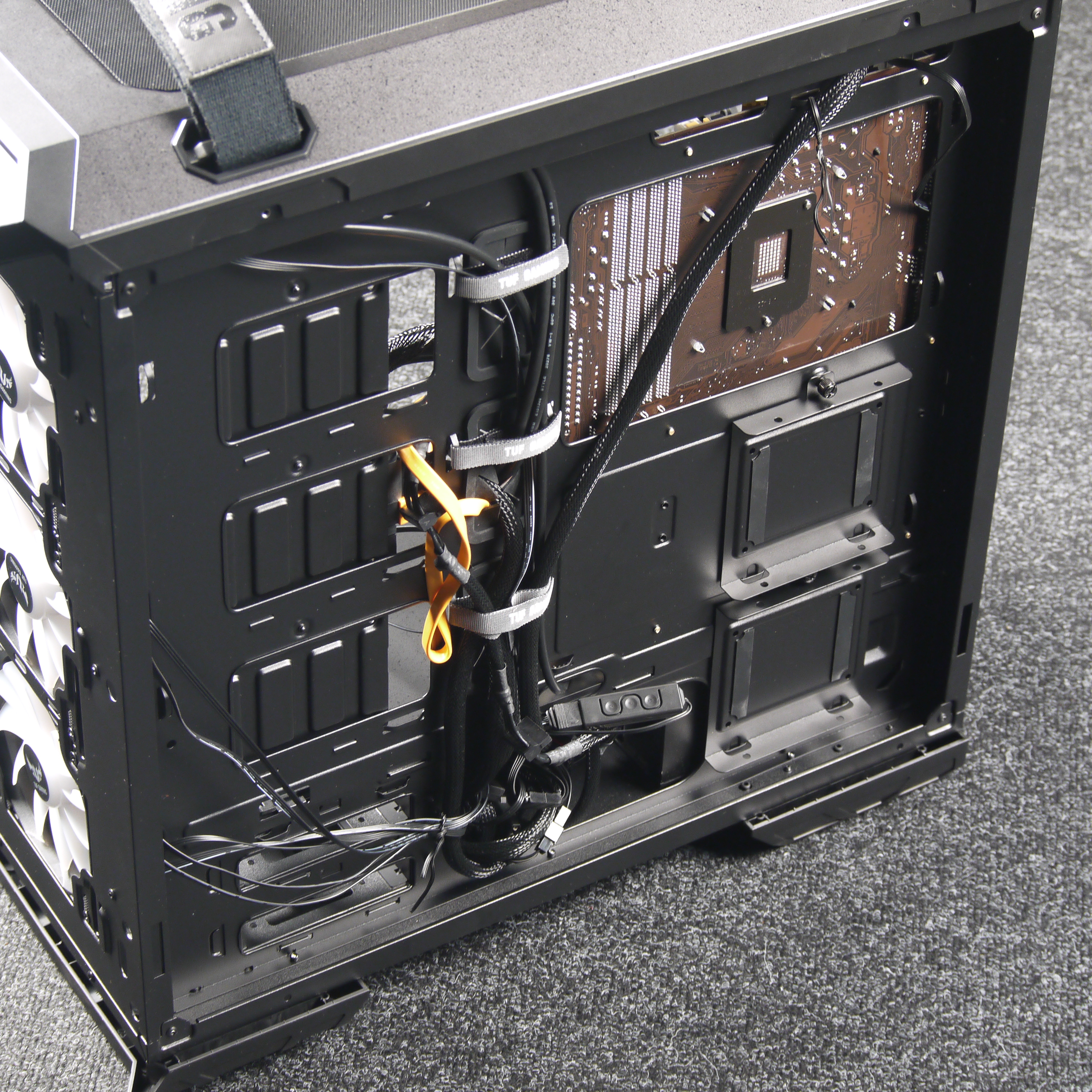

Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. Несколько многоразовых нейлоновых стяжек с застежками типа Velcro («липучки») идет в комплекте. В монтажных отверстиях установлены лепестковые мембраны.

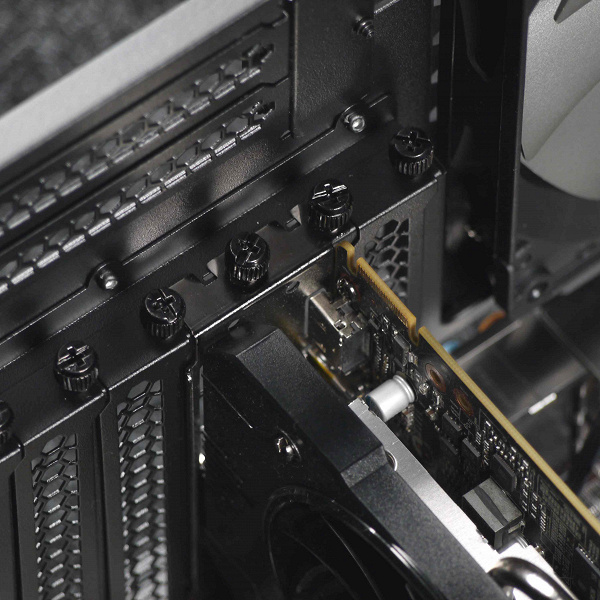

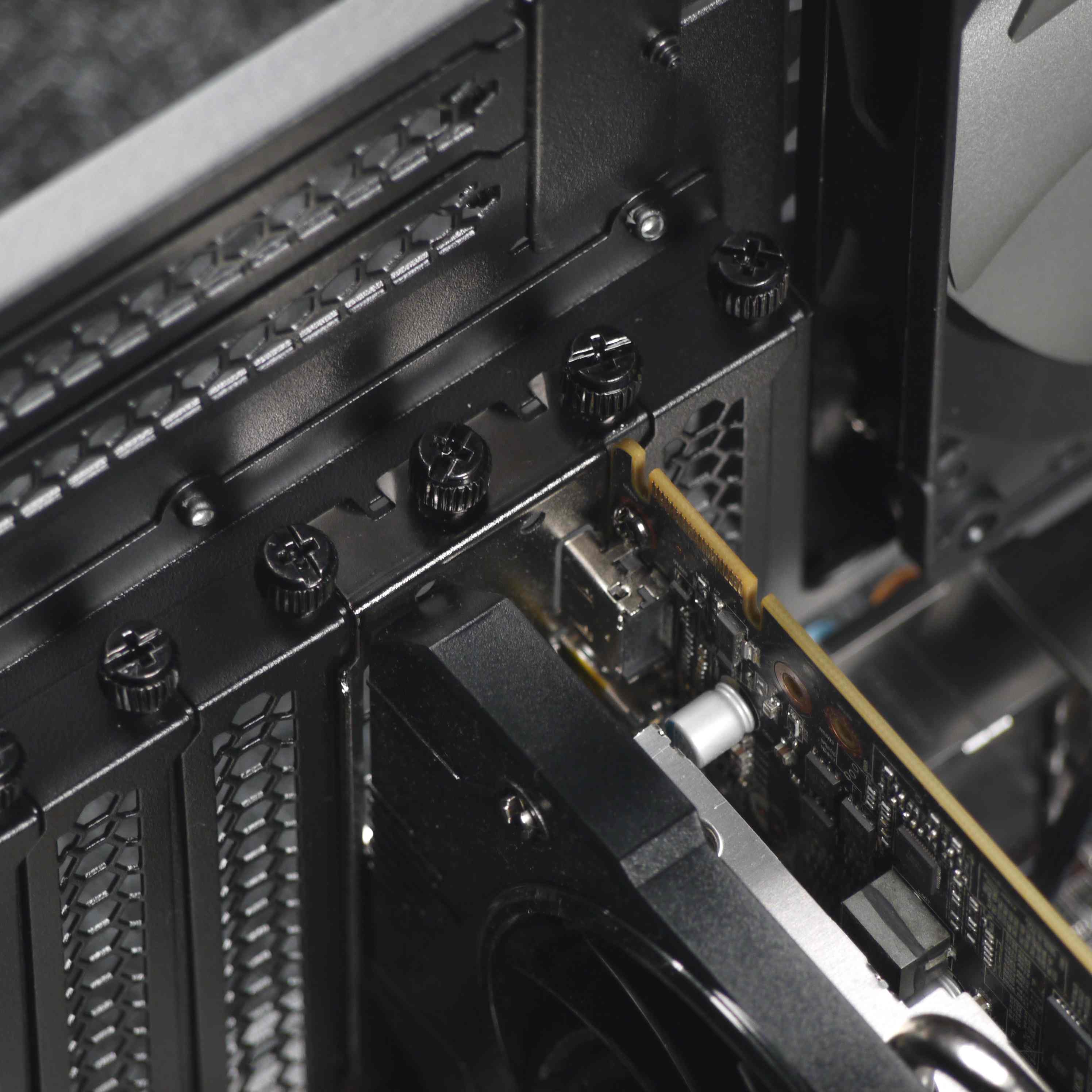

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 42 см. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.

Не забудет подключить и комплектные вентиляторы соответствующим образом. В нашем случае: разъемы, отвечающие за подсветку к контроллеру, а разъемы питания к БП через прилагающийся разветвитель в случае фронтальных вентиляторов, тыловой вентилятор подключается просто к системной плате.

На фронтальном блоке разъемов достаточно места только для одного крупного устройства USB, так как разъемы USB 3.0 расположены слишком близко друг к другу.

Некоторые установочные размеры
Заявленная высота кулера процессора 180 мм
Глубина отсека системной платы 200 мм
Глубина отсека для прокладки проводов 32 мм
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 85 мм
Расстояние от платы до верхней стенки шасси 50 мм
Длина основной видеокарты 420 мм
Длина дополнительной видеокарты 420 мм
Длина блока питания 240 мм
Ширина системной платы 280 мм

Манипулировать внутри корпуса удобно благодаря достаточно большому количеству свободного места, а также конструкции, учитывающей эргономику при сборке системы. Даже съемный кожух БП не ухудшает заметно удобство, что бывает крайне редко.

Акустическая эргономика

В ходе изменения уровня шума все вентиляторы управлялись путем изменения питающего напряжения в диапазоне от 5 до 12 вольт.

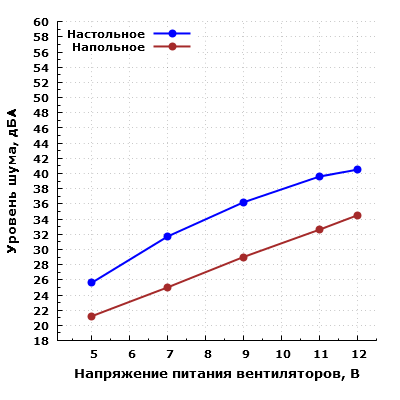

Уровень шума системы охлаждения изменяется от 25,6 до 40,5 дБА при расположении микрофона в ближнем поле. При питании вентилятора напряжением 5 В шум находится на низком уровне при расположении микрофона в ближнем поле.

Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от среднего (31,7 дБА) до повышенного (39,6 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. При питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения превышает пороговые 40 дБА.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентилятора от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.

Система охлаждения корпуса в большей степени ориентирована на высокую производительность, а не на максимально тихую работу, но в целом при правильном регулировании скорости вращения вентиляторов можно обеспечить акустический комфорт на достойном уровне.

Для регулирования скорости вращения вентиляторов потребуется приобрести системную плату с четырьмя соответствующими разъемами или же отдельный контроллер вентиляторов с поддержкой управления вентиляторами путем изменения питающего напряжения, так как корпус никакими встроенными средствами управления вентиляторами не оснащен.

Итого

Корпус в целом оставил хорошее впечатление. У него довольно интересный дизайн, качественное исполнение основных «силовых» элементов конструкции, а также внешних элементов декора. Процесс сборки, несмотря на габариты и наличие съемного кожуха для БП, удобный. Удобны и оригинальные плетеные ленточные ручки.

Однако, как это часто бывает, есть ряд нюансов, которые в народе называют экономией на спичках — для корпуса стоимостью около 200 долларов это выглядит неуместно. В первую очередь — управление вентиляторами: никаких средств для этого в корпусе не предусмотрено, а сами вентиляторы установлены разного типа, что несколько усложняет выбор стороннего контроллера. Также в данной модели отсутствует нормальная виброразвязка на посадочных местах для жестких дисков. Тонкие резиночки, которые там приклеены, таковой признать сложно. Очень оригинально выполнены ножки корпуса с резиновыми накладками только с одной стороны — не исключаем, что это какая-то очень современная технология, понятная далеко не всем, но обычно резинки клеят с обеих сторон. Передний фильтр тоже заслужил внимание: в некоторых случаях он выпадает со своего штатного места, потому что от него отклеивается магнитный держатель, хотя данная модель позиционируется в качестве решения для мобильной рабочей станции, то есть все должно быть рассчитано на регулярную транспортировку.

Резюмируя, можно сказать, что продукт у компании Asus получился весьма достойный, но не лишенный определенных, иногда весьма досадных, недостатков, которые точно не хочется видеть в корпусе подобной стоимости.

7 мая 2019 Г.
