Новости про появление в продаже блоков питания Aerocool из серии Project 7 появились весной 2017. В данную серию входят три источника питания мощностью 650, 750 и 850 Вт, которые характеризуются наличием сертификатов 80Plus Platinum, а также использованием только японских конденсаторов. Сегодня мы познакомимся с моделью мощностью 750 Вт.

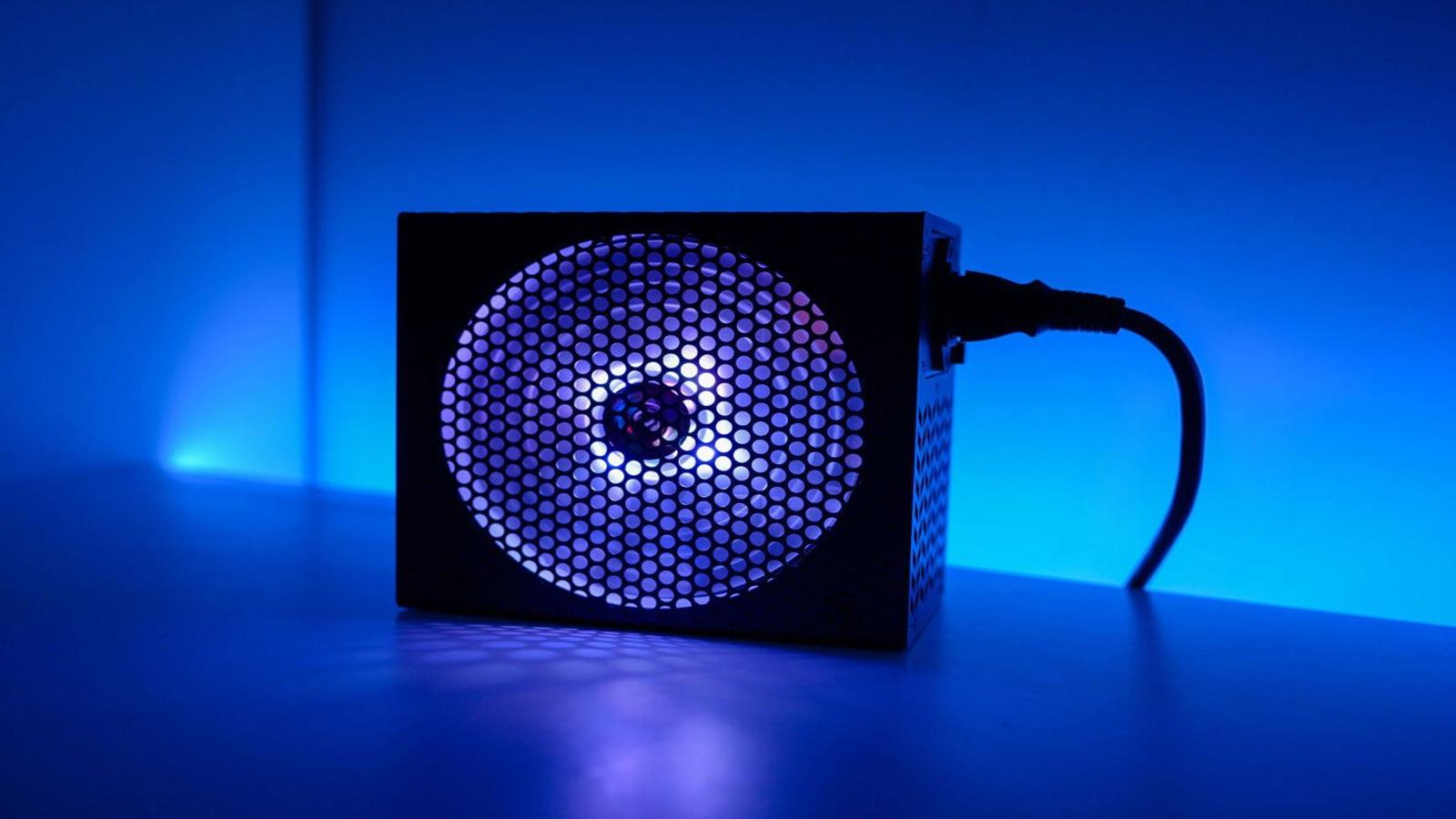

Из интересных моментов стоит упомянуть наличие RGB-подсветки, которая будет работать только при использовании системной платы с поддержкой данной функции или хаба-контроллера Aerocool P7-H1, который в розничный комплект поставки БП не входит (им комплектуется корпус Aerocool P7-C0 Pro, рассмотренный нами ранее).

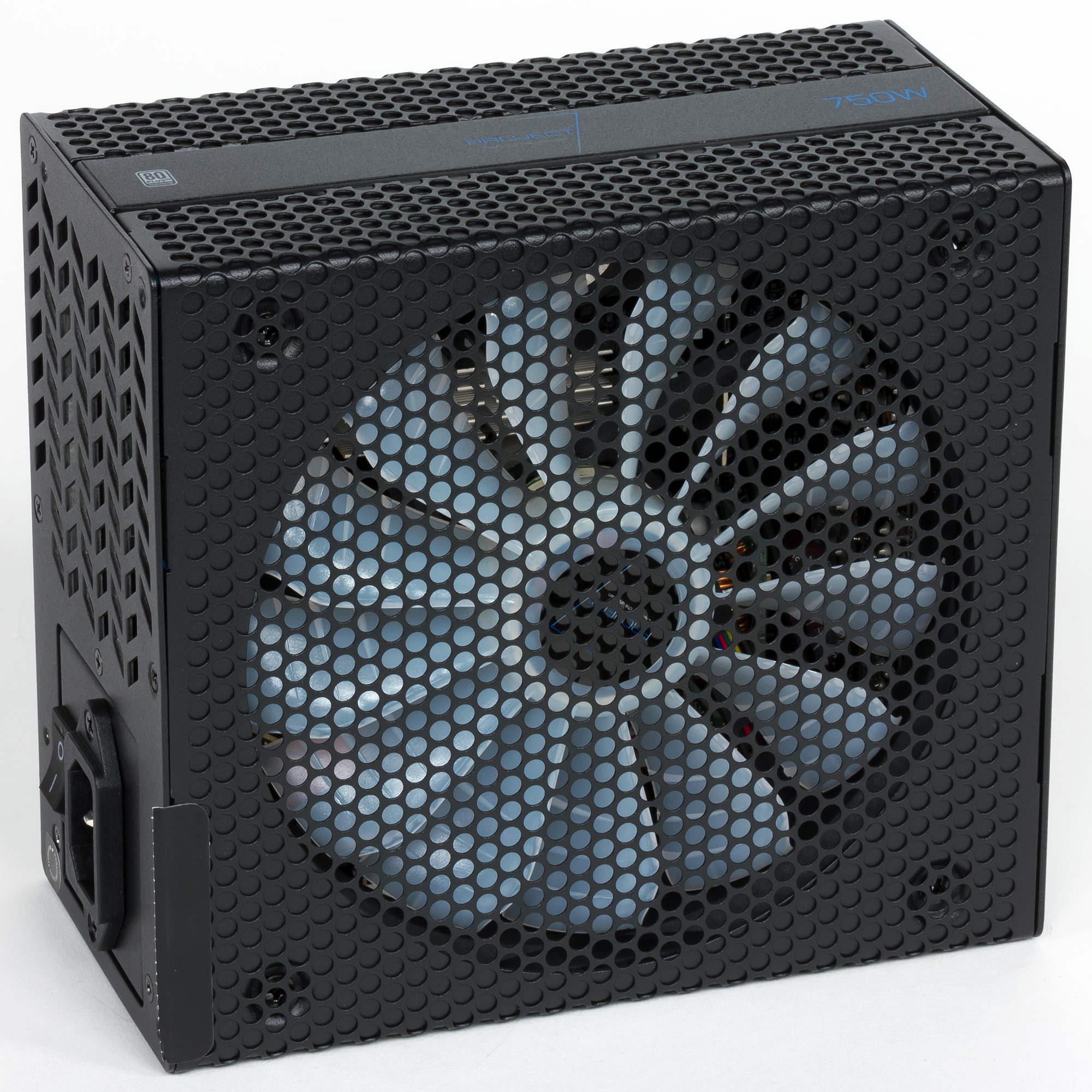

Внешний вид корпуса БП достаточно своеобразен. Возможно, дизайнеры посчитали обертывание блока питания в лист штампованной сетки оригинальным, и даже наверняка найдутся почитатели такого дизайна. С практической же точки зрения подобная решетка будет отлично собирать пыль, а в некоторых случаях будет создавать сложности при монтаже в корпус. С другой стороны, блок питания устанавливается один раз, а за красоту надо платить, в том числе и удобством.

Решетка над вентилятором штампованная, но с довольно большой рабочей площадью вентиляционных отверстий, что в итоге не должно привести к сильному увеличению уровня шума из-за повышения аэродинамического сопротивления.

Упаковка

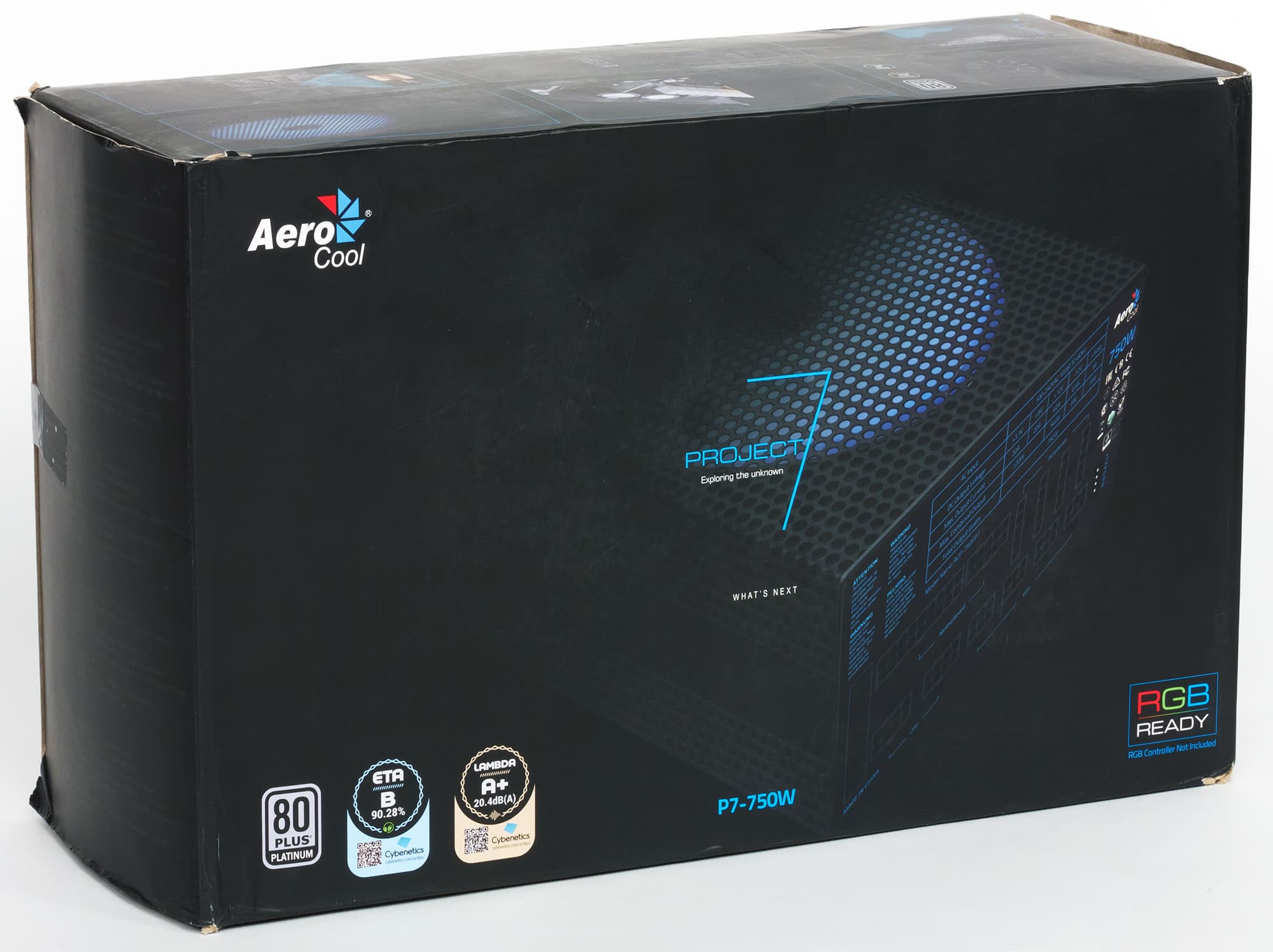

Упаковка, как у многих дорогих решений, стала двухслойной: неокрашенная картонная коробка, поверх которой надета суперобложка из плотной бумаги. Верхний слой обычно одноразовый, а картонную коробку можно использовать повторно. Упаковка выглядит вполне аккуратно, но без особых изысков.

Характеристики

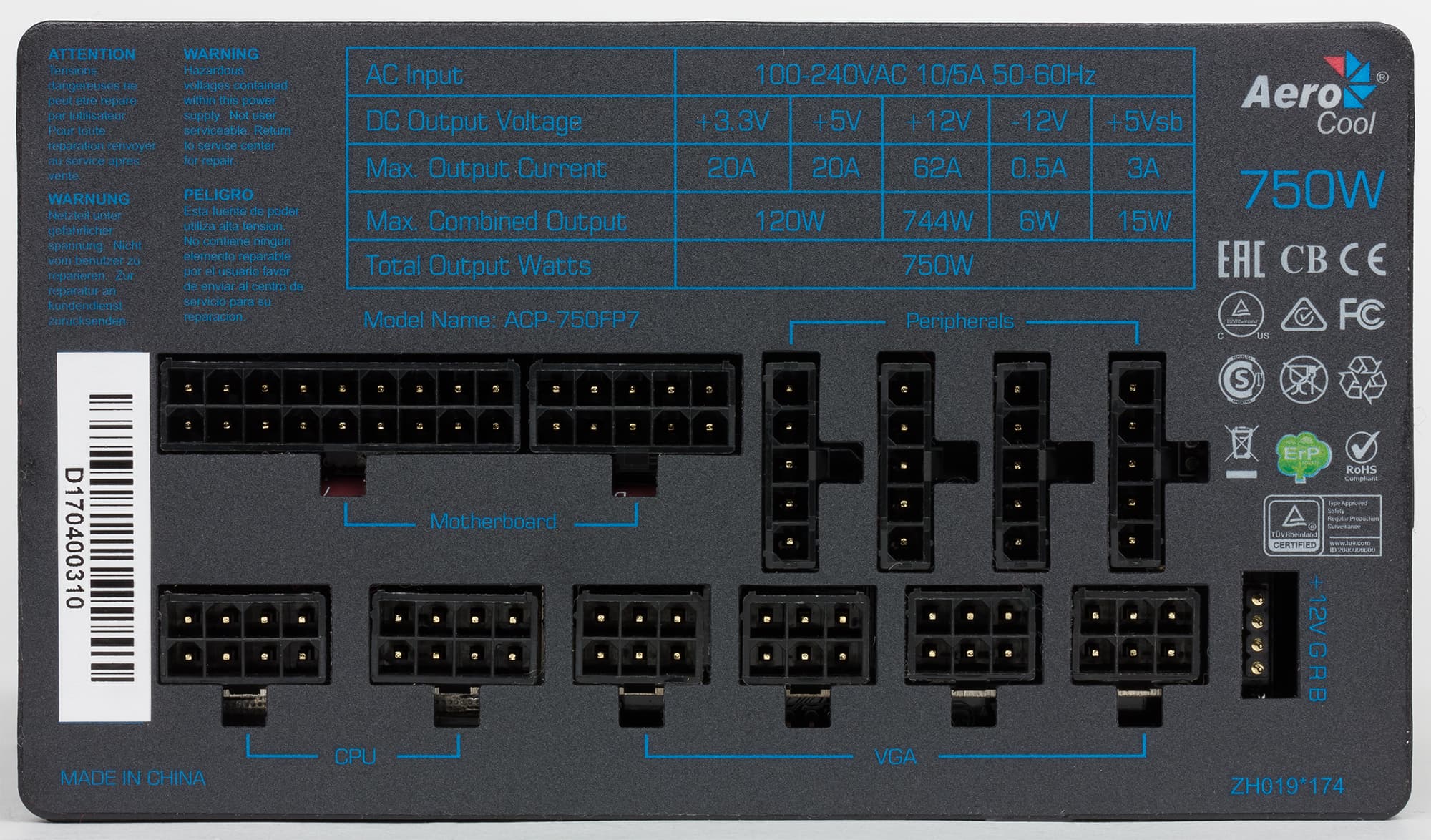

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 744 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем.

Характеристики

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 6 разборные
4 pin Peripheral Connector 6
15 pin Serial ATA Connector 10 на трех шнурах
4 pin Floppy Drive Connector 1 через переходник

Длина проводов до разъемов питания

  • до основного разъема АТХ — 70 см
  • до процессорного разъема 8 pin SSI — 70 см
  • до процессорного разъема 8 pin SSI — 70 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60-65 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — 70 сантиметров. Таким образом, с подавляющим большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным (например, 75-80 см), чтобы обеспечить максимальное удобство при сборке системы.

Количество разъемов для подключения компонентов внутри системного блока позволяет обеспечить питанием почти любую систему: 3 видеокарты и 10 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Для подключения SATA-накопителей предусмотрены только три шнура, один из которых комбинированный и помимо двух разъемов SATA Power несет на себе и пару «молексов», в то время как было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов.

С положительной стороны стоит отметить использование только ленточных проводов, что повышает удобство при сборке.

Все разъемы питания SATA Power угловые, кроме двух крайних на каждом из шнуров.

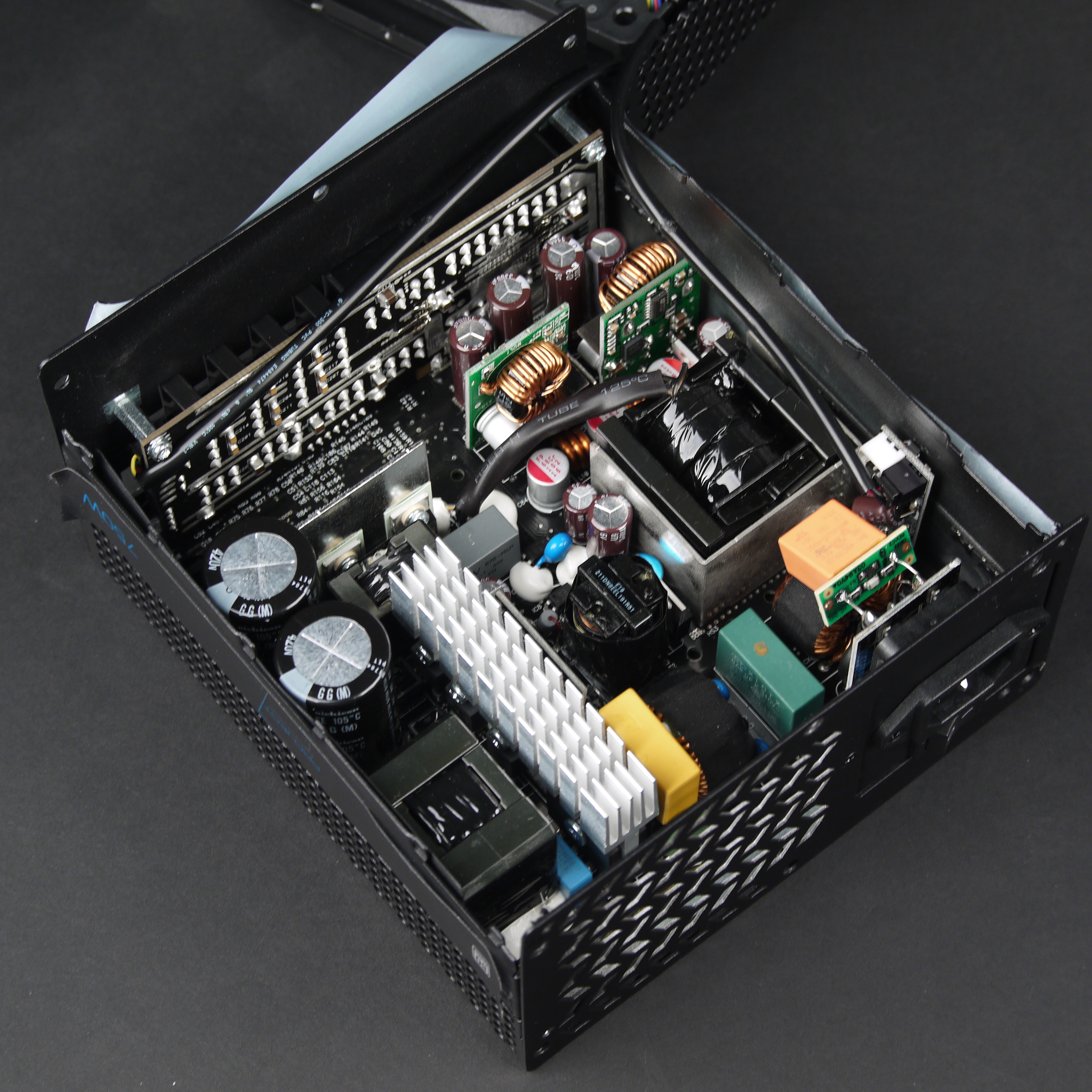

Внутреннее устройство

Полупроводниковые элементы высоковольтных цепей размещены на радиаторе средних размеров. Элементы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлен теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерних печатных платах и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Конденсаторы в блоке питания имеют преимущественно японское происхождение. В основной массе — это продукция под торговыми марками Nichicon (высоковольтные) и Nippon Chemi-Con. Установлено и большое количество полимерных конденсаторов.

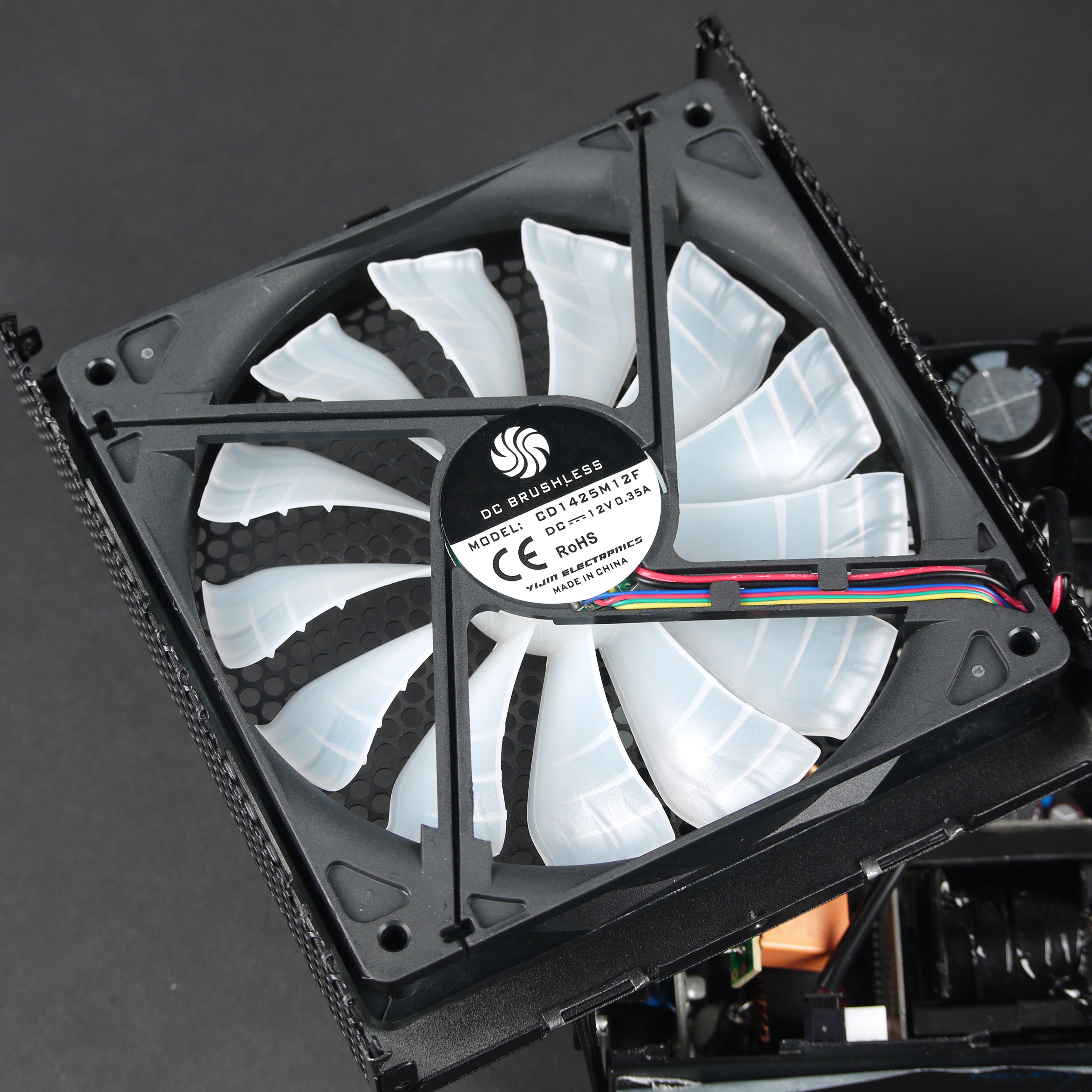

В блоке питания установлен 140-миллиметровый вентилятор CD1425M12F производства компании Yijin Electronics. Найти информацию про Yijin Electronics нам не удалось, но Aerocool заявляет о применении в данном вентиляторе гидродинамического подшипника.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

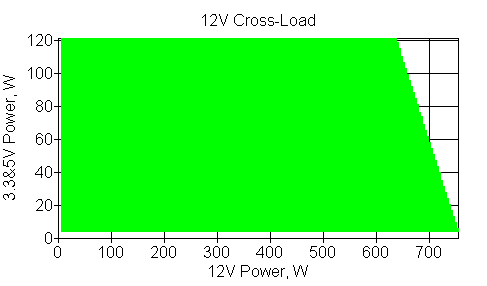

Кросс-нагрузочная характеристика

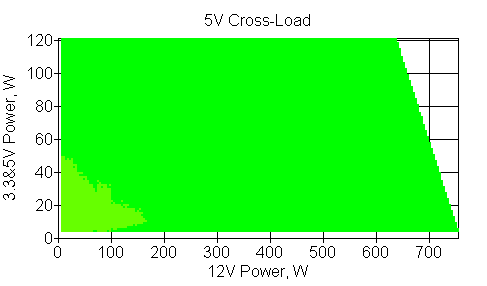

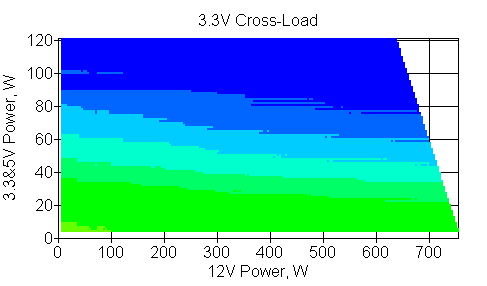

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают одного процентов во всем диапазоне мощности, что является отличным результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по каналу +12VDC и 2% по каналам +5VDC и +3.3VDC. Впрочем, стоит отметить невысокую нагрузочную способность канала +3.3VDC в целом.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

Отклонения действующих значений напряжения от номинала при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет около 240 Вт при отклонении в пределах 3%, что позволяет использовать достаточно мощные видеокарты уровня GeForce GTX 1080.

Отклонения действующих значений напряжения от номинала при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что тем более позволяет использовать очень мощные видеокарты.

Отклонения действующих значений напряжения от номинала при нагрузке через четыре разъема PCI-E

В случае использования двух шнуров питания с двумя разъемами на каждом максимальная мощность по каналу +12VDC составляет около 480 Вт при отклонении 3% и свыше 650 Вт при отклонении 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарты, потребляющие суммарно свыше 480 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Отклонения действующих значений напряжения от номинала при нагрузке через четыре разъема PCI-E

При нагрузке через четыре разъема PCI-E, расположенных на индивидуальных шнурах, мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%, что позволяет использовать две максимально мощные видеокарты.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет свыше 200 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор, включая решения для разъемов Socket 2011 и Socket AM4, в том числе в разгоне.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания процессора

При использовании двух разъемов питания процессора максимальная мощность по каналу +12VDC составляет свыше 450 Вт при отклонении 3%, что безусловно позволяет использовать данный БП в многопроцессорных системах.

Экономичность и эффективность

Экономичность блока питания

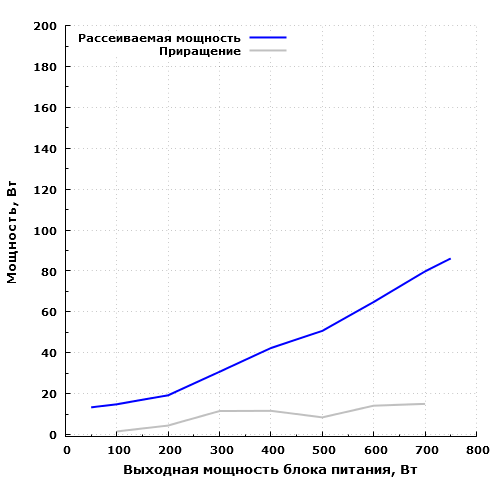

Экономичность модели находится на очень хорошем уровне: на максимальной мощности БП рассеивает около 86,1 Вт, 60 Вт он рассеивает на мощности порядка 534 Вт. На мощности 50 Вт блок питания рассеивает около 13,3 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,3 Вт, а в режиме холостого хода — около 3,5 Вт.

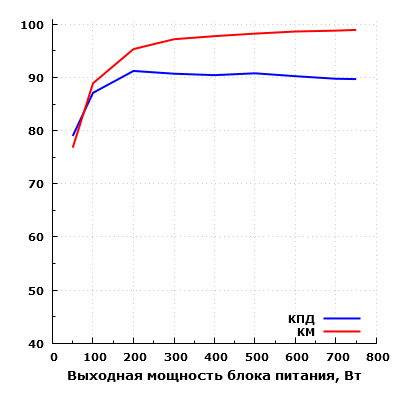

КПД блока питания

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 90% в диапазоне мощности от 200 до 600 ватт, максимальное зарегистрированное значение составило около 91,2% на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 79%.

Температурный режим

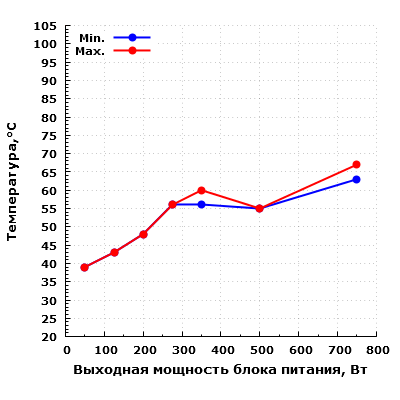

Температура конденсаторов

В данной модели включение и выключение вентилятора производится только в зависимости от температуры на термодатчике, а не как в некоторых других гибридных блоках питания — в зависимости от температуры и от мощности.

Несмотря на использование только канала температуры для запуска вентилятора, разработчикам удалось создать такую систему охлаждения, которая обеспечивает отсутствие резких колебаний температуры при работе на постоянной мощности, что само по себе является нелегкой задачей.

Включается вентилятор при приближении к температуре около 60 градусов, выключается — около 56 градусов, то есть диапазон достаточно узкий. Несмотря на это, частых циклов старт/стоп при работе не наблюдалось. На мощности 350 Вт и менее блок питания может долговременно работать с остановленным вентилятором. Но если для значений мощности не выше 275 Вт подобная работа возможна в течение двух и более часов, то на мощности 350 Вт через час работы блок питания уже начинает периодически включать вентилятор. На мощности 500 Вт и выше вентилятор вращается постоянно после запуска по температуре. Скорость вентилятора при работе на максимальной мощности ощутимо меняется, вследствие чего происходит изменение температуры в диапазоне от 62 до 67 градусов, а также изменение уровня шума.

В целом температурный режим конденсаторов можно считать вполне нормальным.

Акустическая эргономика

В данном материале мы продолжаем использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

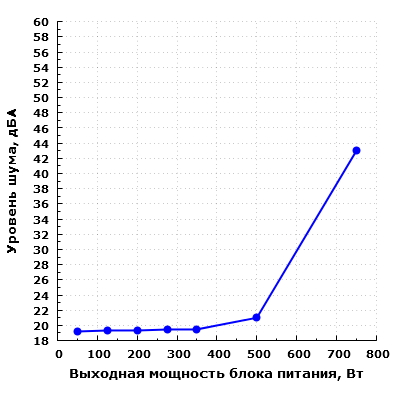

Уровень шума блока питания

Данная модель имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости от температуры на термодатчике.

При работе в диапазоне до 500 Вт включительно шум блока питания находится на минимально заметном уровне — в пределах 23 дБА с расстояния 0,35 метра. Включившийся вентилятор в данных режимах не ухудшит общую акустическую эргономику компьютера даже ночью. Для некоторых пользователей принципиально важным моментом является именно отсутствие вращающегося вентилятора в блоке питания, но это скорее психологический фактор. Небольшая разница в уровне шума на номиналах до 350 Вт есть, то реально ее ощутить будет крайне сложно, особенно в собранном работающем компьютере.

При нагрузке в 750 Вт шум блока питания преодолевает эргономичный предел в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 500 Вт, причем как раз до данного значения мощности блок питания работает очень тихо.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует.

Шум электроники можно считать относительно низким во всем измеренном диапазоне, хотя он имеет тенденцию к увеличению вместе с ростом выходной мощности блока питания.

Функционирование при повышенной температуре

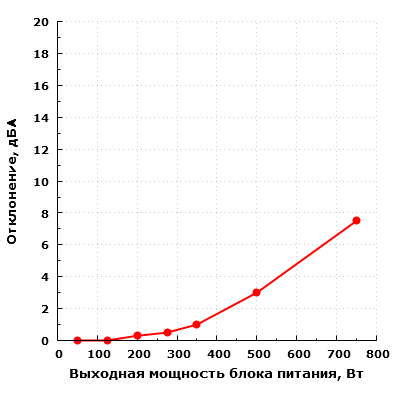

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 125 Вт.

Уровень шума при работе на повышенной температуре не изменился, а рост температуры составил от 1 до 14 градусов, что говорит о наличии определенного запаса у системы охлаждения.

Потребительские качества

Потребительские качества Aerocool P7-750W Platinum находятся на хорошем уровне. Этому способствуют очень хорошая акустическая эргономика, высокая нагрузочная способность канала +12VDC, большое количество разъемов, а также высокая экономичность. Есть и некоторые недоработки: не самая большая длина шнуров до разъема питания процессора, высокий шум на максимальной мощности, а также необходимость подключать пару топовых видеокарт четырьмя шнурами питания. Правда, в большинстве реальных рабочих сценариев две топовые видеокарты не используются, так что с этим мало кто столкнется.

По сути, Aerocool P7-750W Platinum позволяет реализовать два варианта: собрать очень тихую топовую систему с одной видеокартой или же установить две топовые видеокарты, но с более высоким уровнем шума при высоких нагрузках. Собрать очень тихий компьютер с двумя топовыми видеокартами — задача в принципе не самая простая, так что все логично.

С положительной стороны отметим комплектацию блока питания японскими конденсаторами, а также вентилятором с заявленным гидродинамическим подшипником.

Итоги

Блок питания получился достаточно удачным, если не считать специфического внешнего вида, поэтому успех продукта будет зависеть в основном от реальной розничной стоимости и маркетинговой активности производителя по его продвижению в массы.

В заключение предлагаем посмотреть наш видеообзор блока питания Aerocool P7-750W Platinum:

Наш видеообзор блока питания Aerocool P7-750W Platinum можно также посмотреть на iXBT.Video

Блок питания предоставлен на тест производителем
