Магнитооптические накопители фирмы Fujitsu


Магнитооптические (далее МО) накопители являются одними из самых старейших представителей устройств со сменным носителем информации. Современные МО сочетают в себе большую емкость, высокую надежность и возможность переносить данные.

Существуют два типоразмера МО накопителей 5,25 и 3,5 дюйма. 5,25-дюймовые МО диски бывают емкостью — 650 МБ, 1,3 ГБ, 2,6 ГБ, 4,6 ГБ. Так как диски этого формата двусторонние, то общая емкость складывается из емкостей двух поверхностей, т. е. 1,3 ГБ = 650 МБ + 650 МБ.

3,5″ МО диски бывают емкостью — 128 МБ, 230 МБ, 540 МБ, 640 МБ. Диски этого формата односторонние. МО накопители представленные в этой статье используют диски 3,5″ размера.

В момент своего появления МО накопители 3.5″ имели емкость носителя 128 или 230 МБ, по тем временам эта емкость позволяла делать полные резервные копии не только с РС но и небольших серверов, современные МО накопители имеют емкость 640 МБ, а уже в этом году должны появиться в продаже МО накопители 3,5″ емкостью 1,3 МБ от фирмы Fujitsu.

Фирма Fujitsu всегда занималась исключительно производством МО накопителей 3,5″, фактически на данный момент в секторе рынка 3,5″ МО накопителей емкостью 640 МБ эта фирма осталась полным монополистом.

Немаловажно, что МО накопители и носители для них сразу были стандартизированы международной ассоциацией ISO, что позволило обеспечить высокую совместимость МО накопителей и носителей от разных производителей.

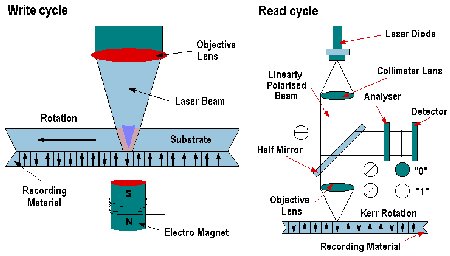

MO накопитель объединяет в себе магнитные и лазерные технологии. Во время процесса записи интенсивный лазерный луч фокусируется на диске, покрытом уникальным кристаллическим сплавом, который может сохранять магнитное поле. После нагревания сплава до критической температуры (см. точка Кюри), кристаллы сплава cтановятся достаточно свободными, для того чтобы перемещаться под воздействием пишушей магнитной головки, которая намагничивает кристаллы сплава. Изменение магнитного поля кристаллов сплава позволяет создавать биты. Эти биты могут быть прочитаны во время отражения лазерного луча от кристаллов сплава; магнитное поле кристаллов сплава на MO диске фактически поляризует луч лазера. Это изменение полярности может быть обнаружено и использовано для того, чтобы читать данные.

Обьединение этих двух технологий является залогом высокой надежности хранения данных на МО носителях. Поскольку критическая температура нагрева сплава МО диска для того, чтобы кристаллы сплава перешли в состояние, когда магнитное поле может влиять на них, составляет порядка 300 °С, то вероятность того, что информация на носителе будет уничтожена, очень мала.

Мы произвели небольшой эксперимент: положили на МО диск с данными довольно сильный постоянный магнит, через некоторое время мы без всяких проблем считали данные (та же операция с диском от накопителя ZiP+ привела к полной потере данных).

Также, немаловажно, что в процессе чтения/записи головки не соприкасаются с поверхностью носителя, что способствует очень долгому использованию МО носителей.

К сожалению, применение МО технологий имеет и свои обратные стороны, это очень наглядно видно на процессе записи данных. Из-за сложной техники записи, скорость с которой МО накопители производят эту операцию очень невысока, хотя я полагаю, что это невысокая цена за высокую степень надежности хранения.

Частично эта проблема может быть решена с применением в изготовлении МО носителей технологии LIMDOW (Light Intensity Modulation Direct OverWrite) ее аналог это спецификация OW (OverWrite), которая разработана для МО накопителей, чтобы они могли работать с МО дисками, изготовленными по данной технологии. Как правило, МО накопители и носители, работающие по технологии OW, имеют соответствующий логотип.

Недостаток стандартной MO технологии — медленная скорость перезаписи, из-за цикла стирания перед записью новых данных на диск. Обычные диски требуют процесса с тремя проходами — стирания, записи, и проверки. Хотя цикл проверки, как правило, не используется для сокращения времени записи и перезаписи. Для устранения прохода стирания была разработана спецификация, получившие названиe OverWrite. Согласно этой спецификации, используя специальный MO носитель, можно избежать прохода стирания. Диски, созданные по технологии LIMDOW, совместимы с спецификацией OverWrite и позволяют существенно повысить производительность МО накопителя.

LIMDOW технология была изобретена и запатентована корпорацией Nikon три года назад. Технология LIMDOW устраняет проход стирания, что дает 50% увелечение производительности. Без проверяющего прохода в обеих технологиях, LIMDOW дает 100% увелечения производительности, требуя только прохода перезаписи. Также, LIMDOW диски имеют более долгий срок хранения информации.

Мы получили на тестирование два МО накопителя фирмы Fujitsu. Внешний накопитель DynaMO640 и внутренний MCB3064SS.

Внешний накопитель DynaMO640 представляет собой весьма симпатичную коробочку, которую удобно носить в сумке или дипломате. На задней стенке есть два 50 pin разьема типа SCSI-1 и селектор SCSI адресов. Накопитель может работать в асинхронном (5 МБ/с) или синхронном (10 МБ/с) режиме, что немаловажно при использовании накопителя совместно с другими устройствами на одном шлейфе, т. к. очень часто, при использовании UW SCSI адаптера, приходиться разносить медленные устройства на один канал, а более быстрые на другой.

Этот МО накопитель относиться к базовой модели M2513A2 — имеющей скорость вращения шпинделя 3600 rpm и встроенный кэш 512 КБ. Модели с литерой A6 имеют кэш память размером 2 МБ.

Ниже приведены основные временные параметры этого накопителя и данные полученные нами во время тестирования:

Seek time (track to track)20 ms8.3 ms
Seek time (average)35 ms11.5 ms
Seek time (full track)70 ms28.9 ms
Average latency time8.3 ms4.8 ms
Rotational speed3600 rpm3600 rpm
Loading time7 сек или менее4 сек
Unload time4 сек или менее3 сек

Параметры скорости передачи данных были представлены на сайте фирмы довольно скромно, так что ниже приведены те данные, которые мы получили сами:

Read (MBytes/sec.)
Linear Speed At Track 1:0.7
Linear Speed At Track 604:3.4
Average Linear Speed:2.8
Min. Linear Speed:0.7
Max. Linear Speed:3.4
Max. Cache Read Speed:6.7
Random Read Speed:1.3
Write (KBytes/sec) Стандартный МО диск
Linear Speed At Track 1:54
Linear Speed At Track 604:70
Write (KBytes/sec) OW МО диск
Linear Speed At Track 1:86
Linear Speed At Track 604:115

Подключение накопителя заключается в простом подсоединении его к разъему контроллера и выставлению соответствующего SCSI ID.

Операционная система Win98 попросила дистрибутив для того, чтобы установить необходимые драйвера, а в NT 4.0 просто появился removable накопитель.

Форматирование диска заняло пару минут, с использованием встроенных средств операционной системы, диск форматировался под FAT, так что после форматирования 640 МБ диска получилось порядка 620 МБ доступного пространства.

В данный момент накопители, основанные на серии M2513A2, со скоростью вращения шпинделя 3600 rpm заменяются новой серией, основанной на накопителях MCB3064SS, имеющих скорость вращения шпинделя 4300 rpm.

Внутренний накопитель MCB3064SS, как уже говорилось выше, представитель нового поколения МО со скоростью вращения шпинделя 4300 rpm. Он также отличается конструкцией маханизма загрузки картриджа и, в отличии от предыдущей серии, все накопители данной серии имеют кэш память размером 2 МБ.

Ниже приведены основные временные параметры этого накопителя по данным фирмы и результаты, полученные нами во время тестирования:

Seek time (track to track)20 ms8.3 ms
Seek time (average)35 ms11.1 ms
Seek time (full track)70 ms28.7 ms
Average latency time8.3 ms4.6 ms
Rotational speed4300 rpm4300 rpm
Loading time7 сек или менее4 сек
Unload time4 сек или менее3 сек

Параметры скорости передачи данных:

Read (MBytes/sec.)
Linear Speed At Track 1:0.7
Linear Speed At Track 604:3.7
Average Linear Speed:3.1
Min. Linear Speed:0.7
Max. Linear Speed:3.9
Max. Cache Read Speed:7.3
Random Read Speed:1.6
Write (KBytes/sec) Стандартный МО диск
Linear Speed At Track 1:61
Linear Speed At Track 604:75
Write (KBytes/sec) OW МО диск
Linear Speed At Track 1:91
Linear Speed At Track 604:124

Если честно, то я ожидал, что с увеличением числа оборотов шпинделя с 3600 до 4300 rpm, скорость чтения возрастет более значительно.

Подключение и настройка накопителя практически аналогична настройке внешнего накопителя и не вызывает никаких затруднений.

Из интересных особенностей этого накопителя стоит отметить полный сброс содержимого кэш памяти на диск, если нажата кнопка извлечения диска.

Был также проведен небольшой эксперимент по созданию загрузочного диска с разными операционными системами, в частности Win98 и NT 4.0. В случае, когда использовался стандартный MO диск c размером сектора 512 КБ, эта процедура проходила достаточно нормально. Но в случае с 640 МБ диском, у которого размер сектора 2048 КБ, ничего не получилось. Система упорно заявляла о том? что не найдено Boot устройство.

Итого

Представленные в обзоре МО накопители фирмы Fujitsu очень просты в установке и использовании. Несмотря на то, что процесс записи данных очень медленный, cчитывание данных осуществляется с очень неплохой скоростью. Надежность хранения данных очень высокая. Cтоимость хранения данных достаточно низкая: $0,02 за 1 МБ (для сравнения Zip — $0,12; Jaz — $0,046).

Для тех пользователей, которым необходимо надежно хранить свои данные и время от времени переносить их с собой (а может даже вместе с накопителем), представленные MO накопители фирмы Fujitsu являются лучшим выбором.

Оборудование для тестирования предоставлено компанией True System
