Пример отчета тестирования усилителя для наушников E-MU 1616m


Тестируемое устройство E-MU 1616m
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m External loopback (HP Out - Dock A)
Версия RMAA 6.0.5 PRO

Краткий отчет

Зависимость максимальной неискаженной мощности от резистивной нагрузки

Подробный отчет

Нагрузка резистивная, Ом
Мощность на 1 кГц, мВт
16
33
100
300

Фильтр 20 Гц — 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.3 дБ / -0.3 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 16
Мощность на 1 кГц, мВт 6
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ

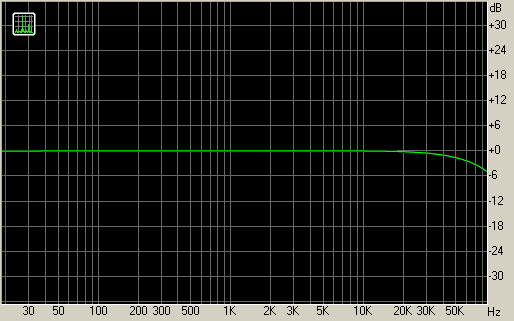

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.21, +0.01
От 40 Гц до 15 кГц, дБ
-0.11, +0.01

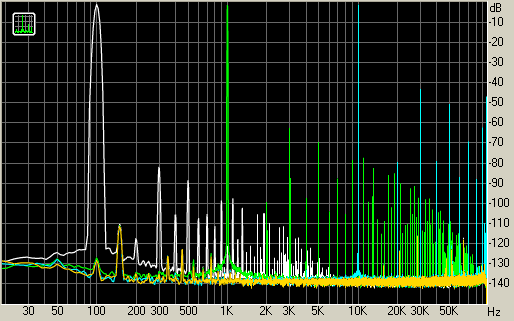

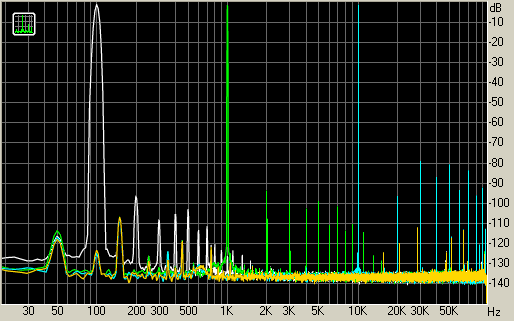

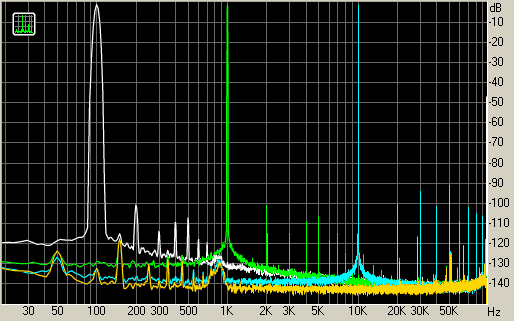

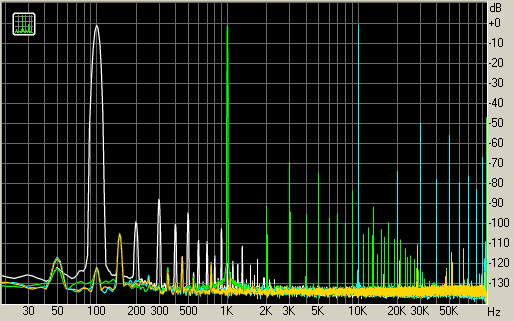

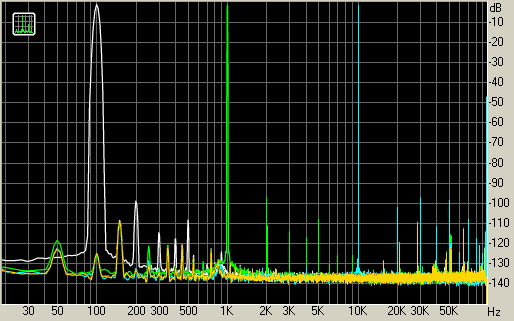

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0105
+0.0919
+0.8395
Гармонические искажения + шум , %
+0.0105
+0.0919
+0.0078
Гармонические искажения + шум (A-взвеш.), %
+0.0065
+0.1193
+0.0028

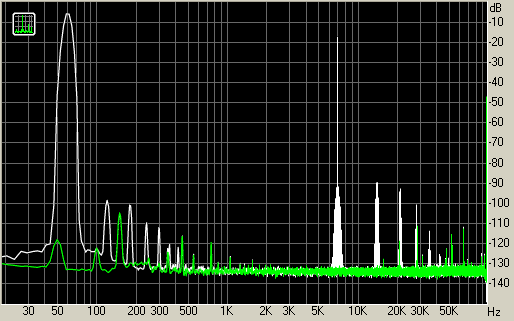

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.1470
Интермодуляционные искажения + шум (A-взвеш.), %
+0.1405

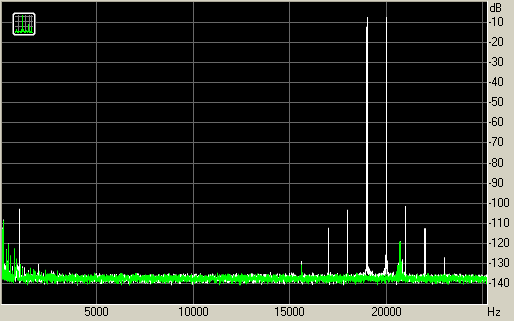

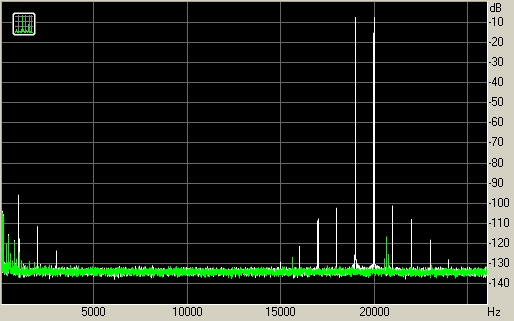

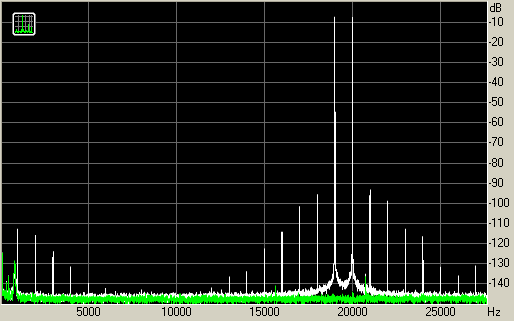

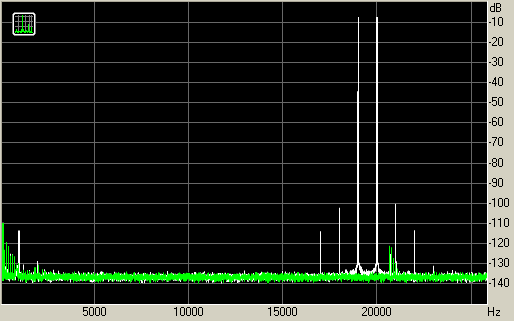

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.3191
Интермодуляционные искажения + шум (A-взвеш.), %
+0.1358

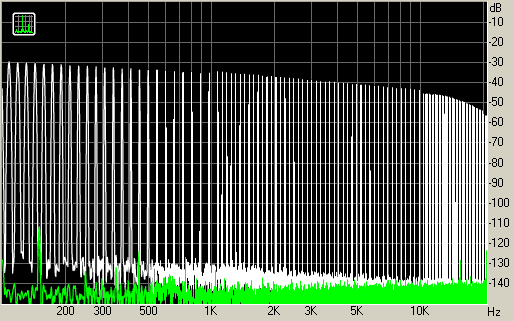

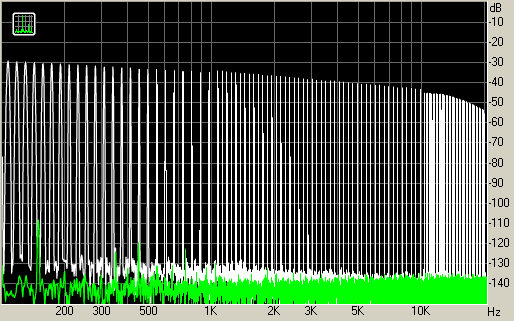

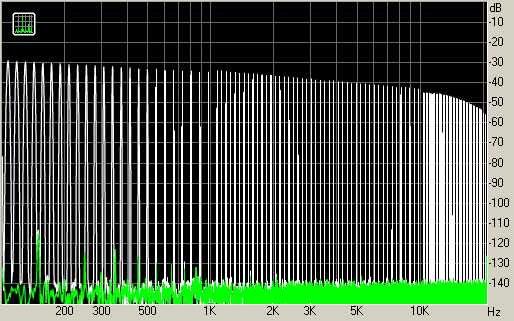

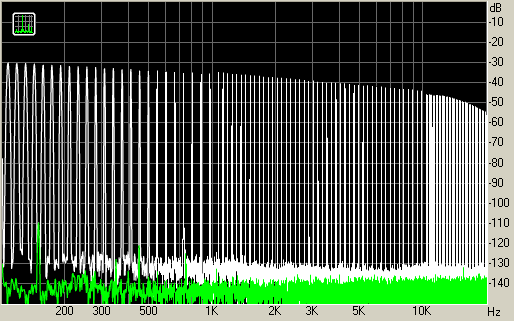

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
21/93
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
35/63

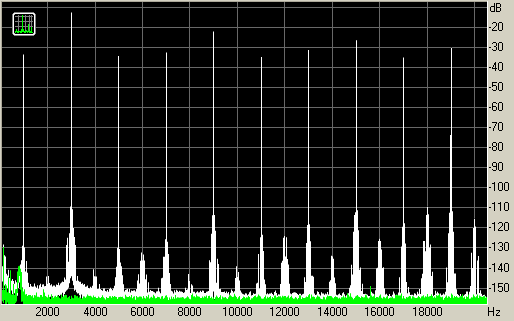

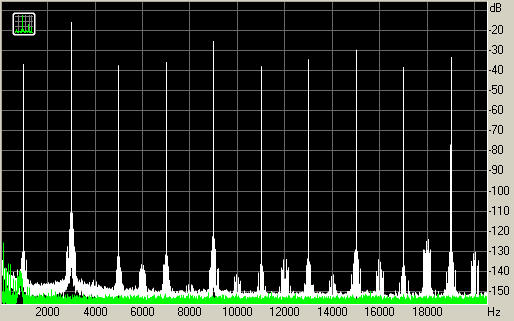

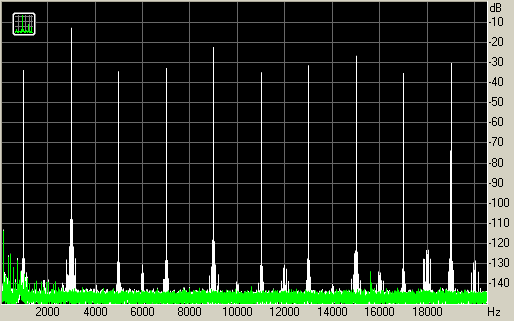

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц — 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.0 дБ / -1.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 16
Мощность на 1 кГц , мВт 0,6
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.22, +0.01
От 40 Гц до 15 кГц, дБ
-0.11, +0.01

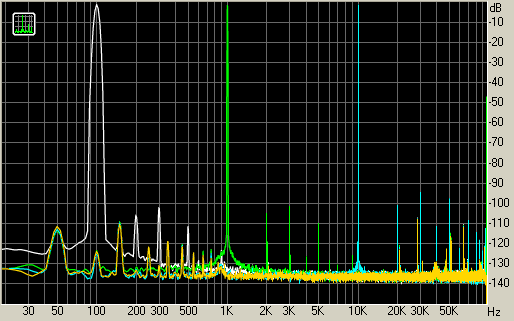

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0056
+0.0439
+0.4058
Гармонические искажения + шум , %
+0.0059
+0.0439
+0.0153
Гармонические искажения + шум (A-взвеш.), %
+0.0035
+0.0574
+0.0055

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0136
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0103

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0928
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0399

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/85

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.6 дБ / -0.6 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 33
Мощность на 1 кГц, мВт 1,2
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.20, +0.01
От 40 Гц до 15 кГц, дБ
-0.10, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0021
+0.0032
+0.0188
Гармонические искажения + шум , %
+0.0025
+0.0035
+0.0016
Гармонические искажения + шум (A-взвеш.), %
+0.0014
+0.0042
+0.0010

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0034
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0024

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0040
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0032

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
13/99
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
11/99
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
2/93

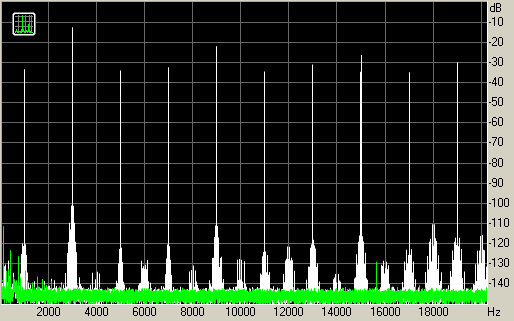

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.2 дБ / -0.2 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 33
Мощность на 1 кГц, мВт 0,3
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.21, +0.01
От 40 Гц до 15 кГц, дБ
-0.10, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0024
+0.0031
+0.0042
Гармонические искажения + шум , %
+0.0028
+0.0035
+0.0027
Гармонические искажения + шум (A-взвеш.), %
+0.0016
+0.0043
+0.0015

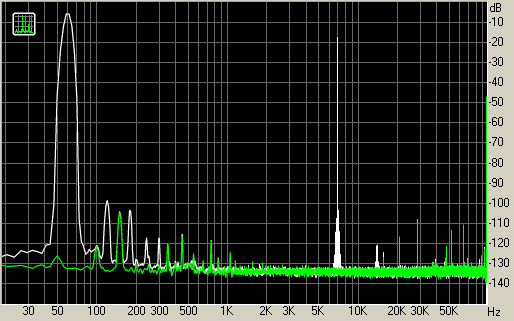

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0041
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0030

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0038
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0035

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
12/98
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
7/99
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
1/92

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -4.0 дБ / -4.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 100
Мощность на 1 кГц, мВт 12
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения ДА

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.18, +0.01
От 40 Гц до 15 кГц, дБ
-0.08, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0015
+0.0012
+0.0044
Гармонические искажения + шум , %
+0.0019
+0.0017
+0.0013
Гармонические искажения + шум (A-взвеш.), %
+0.0012
+0.0020
+0.0010

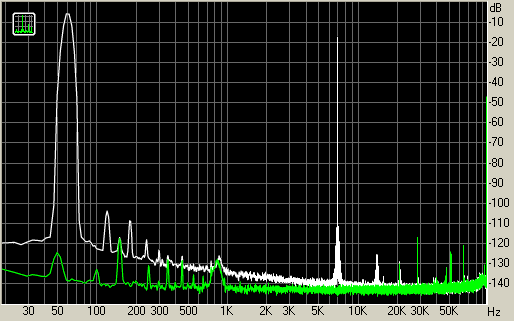

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0021
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0015

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0024
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0017

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
1/100

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.0 дБ / -1.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 100
Мощность на 1 кГц, мВт 0,4
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.19, +0.01
От 40 Гц до 15 кГц, дБ
-0.09, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0014
+0.0017
+0.0024
Гармонические искажения + шум , %
+0.0018
+0.0020
+0.0013
Гармонические искажения + шум (A-взвеш.), %
+0.0011
+0.0024
+0.0009

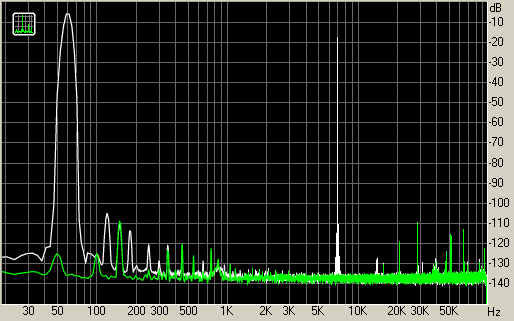

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0021
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0016

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0023
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0018

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
6/106
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
4/103
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/95

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.0 дБ / -1.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 300
Мощность на 1 кГц, мВт 43
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.16, +0.01
От 40 Гц до 15 кГц, дБ
-0.07, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0008
+0.0011
+0.0100
Гармонические искажения + шум , %
+0.0010
+0.0013
+0.0058
Гармонические искажения + шум (A-взвеш.), %
+0.0007
+0.0016
+0.0021

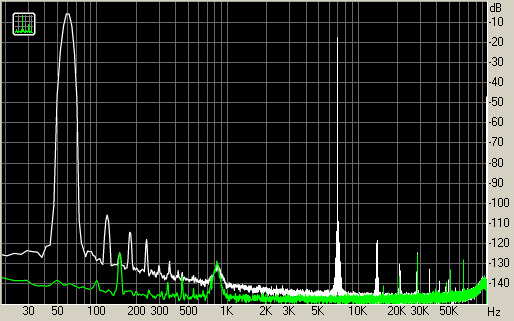

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0016
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0013

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0031
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0015

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
17/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
12/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
4/100

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 дБ / -0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 300
Мощность на 1 кГц, мВт 0,1
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.18, +0.01
От 40 Гц до 15 кГц, дБ
-0.09, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0013
+0.0012
+0.0029
Гармонические искажения + шум , %
+0.0018
+0.0018
+0.0014
Гармонические искажения + шум (A-взвеш.), %
+0.0012
+0.0020
+0.0011

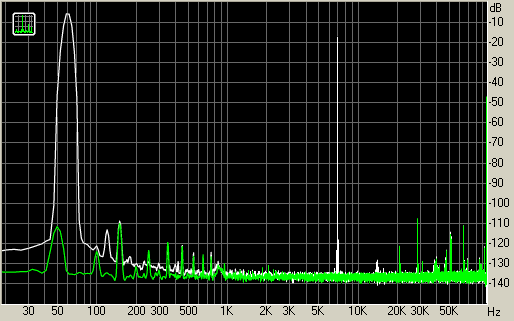

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0020
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0015

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0022
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0015

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
5/110
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
0/106
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/95

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Ссылки

Подробнее о E-MU1616m можно узнать из обзора E-MU 1616M CardBus / 1616M PCI






Дополнительно

Методика тестирования усилителей мощности (и усилителей для наушников) - Пример отчета тестирования усилителя для наушников E-MU 1616m

Пример отчета тестирования усилителя для наушников E-MU 1616m

Тестируемое устройство E-MU 1616m
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m External loopback (HP Out - Dock A)
Версия RMAA 6.0.5 PRO

Краткий отчет

Зависимость максимальной неискаженной мощности от резистивной нагрузки

Подробный отчет

Нагрузка резистивная, Ом
Мощность на 1 кГц, мВт
16
33
100
300

Фильтр 20 Гц — 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.3 дБ / -0.3 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 16
Мощность на 1 кГц, мВт 6
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.21, +0.01
От 40 Гц до 15 кГц, дБ
-0.11, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0105
+0.0919
+0.8395
Гармонические искажения + шум , %
+0.0105
+0.0919
+0.0078
Гармонические искажения + шум (A-взвеш.), %
+0.0065
+0.1193
+0.0028

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.1470
Интермодуляционные искажения + шум (A-взвеш.), %
+0.1405

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.3191
Интермодуляционные искажения + шум (A-взвеш.), %
+0.1358

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
21/93
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
30/82
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
35/63

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц — 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.0 дБ / -1.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 16
Мощность на 1 кГц , мВт 0,6
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.22, +0.01
От 40 Гц до 15 кГц, дБ
-0.11, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0056
+0.0439
+0.4058
Гармонические искажения + шум , %
+0.0059
+0.0439
+0.0153
Гармонические искажения + шум (A-взвеш.), %
+0.0035
+0.0574
+0.0055

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0136
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0103

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0928
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0399

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/95
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/85

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.6 дБ / -0.6 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 33
Мощность на 1 кГц, мВт 1,2
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.20, +0.01
От 40 Гц до 15 кГц, дБ
-0.10, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0021
+0.0032
+0.0188
Гармонические искажения + шум , %
+0.0025
+0.0035
+0.0016
Гармонические искажения + шум (A-взвеш.), %
+0.0014
+0.0042
+0.0010

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0034
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0024

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0040
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0032

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
13/99
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
11/99
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
2/93

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.2 дБ / -0.2 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 33
Мощность на 1 кГц, мВт 0,3
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.21, +0.01
От 40 Гц до 15 кГц, дБ
-0.10, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0024
+0.0031
+0.0042
Гармонические искажения + шум , %
+0.0028
+0.0035
+0.0027
Гармонические искажения + шум (A-взвеш.), %
+0.0016
+0.0043
+0.0015

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0041
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0030

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0038
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0035

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
12/98
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
7/99
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
1/92

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка



Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -4.0 дБ / -4.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 100
Мощность на 1 кГц, мВт 12
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения ДА

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.18, +0.01
От 40 Гц до 15 кГц, дБ
-0.08, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0015
+0.0012
+0.0044
Гармонические искажения + шум , %
+0.0019
+0.0017
+0.0013
Гармонические искажения + шум (A-взвеш.), %
+0.0012
+0.0020
+0.0010

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0021
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0015

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0024
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0017

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
15/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/102
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
1/100

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.0 дБ / -1.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 100
Мощность на 1 кГц, мВт 0,4
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.19, +0.01
От 40 Гц до 15 кГц, дБ
-0.09, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0014
+0.0017
+0.0024
Гармонические искажения + шум , %
+0.0018
+0.0020
+0.0013
Гармонические искажения + шум (A-взвеш.), %
+0.0011
+0.0024
+0.0009

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0021
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0016

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0023
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0018

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
6/106
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
4/103
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/95

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -1.0 дБ / -1.0 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 300
Мощность на 1 кГц, мВт 43
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.16, +0.01
От 40 Гц до 15 кГц, дБ
-0.07, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0008
+0.0011
+0.0100
Гармонические искажения + шум , %
+0.0010
+0.0013
+0.0058
Гармонические искажения + шум (A-взвеш.), %
+0.0007
+0.0016
+0.0021

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0016
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0013

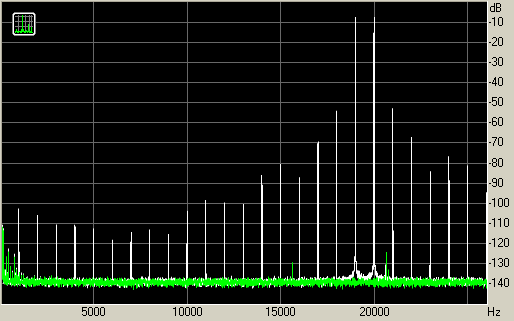

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0031
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0015

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
17/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
12/105
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
4/100

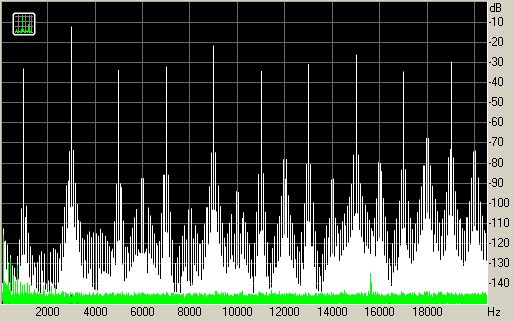

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 дБ / -0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 300
Мощность на 1 кГц, мВт 0,1
Калибровка АЧХ НЕТ
Выставленный уровень громкости -
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.18, +0.01
От 40 Гц до 15 кГц, дБ
-0.09, +0.01

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0013
+0.0012
+0.0029
Гармонические искажения + шум , %
+0.0018
+0.0018
+0.0014
Гармонические искажения + шум (A-взвеш.), %
+0.0012
+0.0020
+0.0011

Интермодуляционные искажения — 60 и 7 кГц



Интермодуляционные искажения + шум, %
+0.0020
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0015

Интермодуляционные искажения — 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0022
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0015

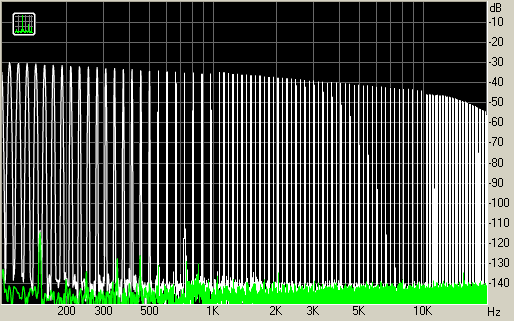

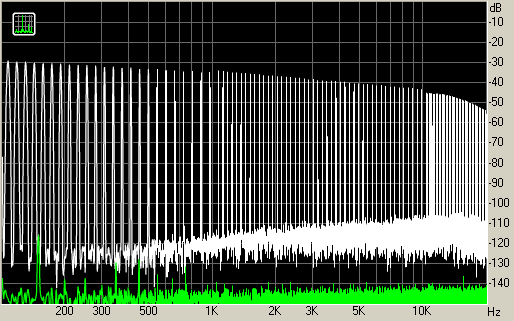

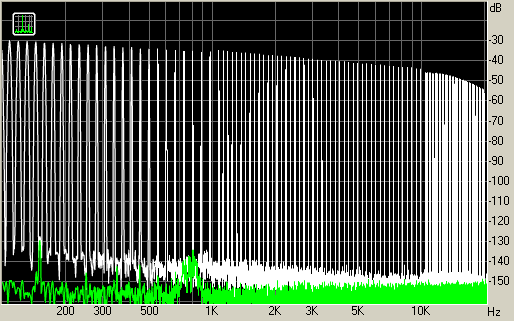

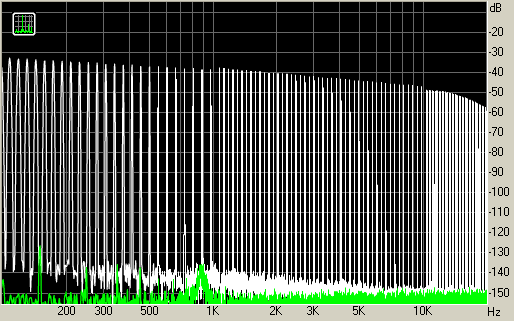

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
5/110
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
0/106
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
0/95

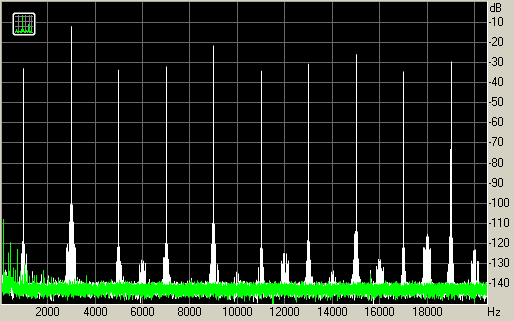

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка

Ссылки

Подробнее о E-MU1616m можно узнать из обзора E-MU 1616M CardBus / 1616M PCI
