Обзор ИБП IPPON Back Verso 600

В нашей лаборатории тестируется очередная новинка из мира IPPON. Продукция этого бренда производится на мощностях тайваньской фирмы Centralion Industrial INC. В СНГ продвижением торговой марки IPPON занимается компания MERLION.

Описание

ИБП IPPON делятся на шесть серий. Тестируемый ИБП принадлежит к серии Back Verso. В серии представлены ИБП мощностью 400 и 600 ВА. Оригинальное название серии — iGuard. ИБП этой серии относятся к классу OffLine (аппроксимация).

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
Номинальное 220/230/240 В, 50/60 Гц
Выходное (при работе от батарей) напряжение, частота
220/230/240 В ±10% / 50–60 Гц ±1%
Автоматический регулятор напряжения
Нет
Выходная мощность
600 ВА / 300 Ватт
Форма выходного сигнала
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК с 15` монитором
11-15 минут
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
12 В 7 Ач — необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом
Время зарядки батарей до уровня 90%
16 часов
Индикаторы
Питание, Резервное питание, Неисправность
Звуковая сигнализация
Перехода в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
При включении
Фильтрация импульсных помех
Есть
Защита от перегрузки
Многоразовый предохранитель на 5 A

Выходные разъемы

4 × Schuko (Батарейное резервное питание)
2 × Schuko (Защита от всплесков напряжения)
Защита линий передачи данных
Защита телефонии, две розетки RJ-45
Интерфейс
RS-232, USB
Программное обеспечение

RS-232 и USB — Windows 98/2000/ME/XP

только RS-232 — Windows NT, Linux Sun Solaris, IBM Aix, CompaqTrue64, UnixWare, FreeBSD, HP-UX и MacOS

Размеры Ш×Д×В
202 × 164 × 166 мм
Вес
4,3 Кг
Условия работы
0—90% (без конденсации)
от 0 до +40°C

Комплектация и гарантия


коробка IPPON Back Verso 600

ИБП поставляется в коробке, оформленной в едином фирменном стиле "Просто как 1,2,3!". Размер упаковки 185×240×295 мм, вес запакованного комплекта около 5 Кг. Ручка для переноски не предусмотрена. Судя по стикеру на коробке, тестируемый ИБП произведен на Тайване.

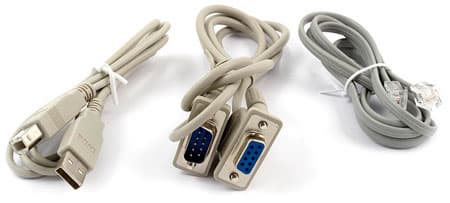

комплект поставки IPPON Back Verso 600

Комплект поставки включает в себя:

  • инструкция по эксплуатации на Русском языке
  • гарантийный талон на Русском языке
  • интерфейсный кабель для связи с ПК (USB A-B)
  • интерфейсный кабель для связи с ПК (RS-232)
  • телефонный кабель RJ-11 (6P2C)
  • CD с программным обеспечением WinPower

Качество комплектации можно оценить как отличное. Кабель для подключения в электросеть составляет одно целое с ИБП, а выходные розетки используются стандартные.

На изделие установлена стандартная гарантия на 2 года (включая батарею) от даты продажи ИБП, но не более 30 месяцев со дня производства. Дата выпуска определяется по серийному номеру. Гарантию осуществляет сеть авторизированных сервисных центров в 100 городах России.

Внешний вид

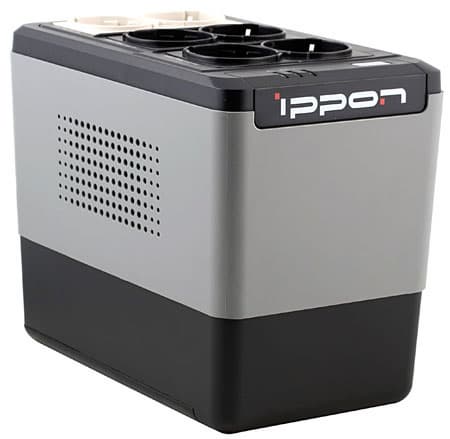

общий вид IPPON Back Verso 600

Корпус ИБП выполнен полностью из пластика, и состоит трех частей. В нижней части находится батарейный отсек, в средней — электроника ИБП, а в верхней размещены 6 розеток и блок управления. Все части соединены посредством пазов и шурупов. Для получения доступа к блоку электроники, необходимо отвернуть шуруп под гарантийной наклейкой. Качество литья и пластика хорошее, облоя не обнаружено. В верхней части ИБП находятся три светодиода индикации текущего режима работы. Справа от индикатора находится кнопка Power. На верхней панели находится блок из шести розеток типа Schuko. Две розетки подключены напрямую, и не отключаются кнопкой Power, а четыре обеспечивают бесперебойное питание подключенного оборудования. Розетки оборудованы защитой от попадания в них посторонних предметов.

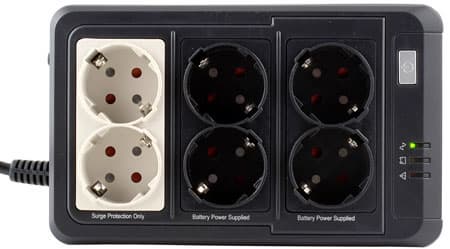

вид сверху IPPON Back Verso 600

В задней части ИБП находятся гнезда RJ-45 для подключения защищаемой телефонии. Выше него находится многоразовый автоматический предохранитель на 5 A, а правее, разъемы RS-232 и USB для подключения к ПК.

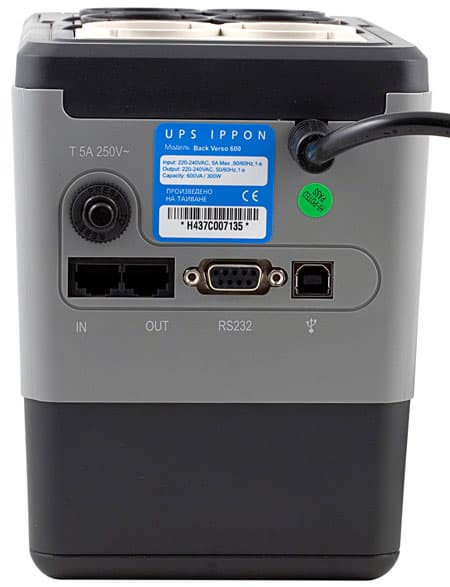

задняя панель IPPON Back Verso 600

В нижней части ИБП находится крышка батарейного отсека. Рудиментарные пластиковые ножки предполагают напольную и настольную установку.

Внутреннее устройство


Батарея

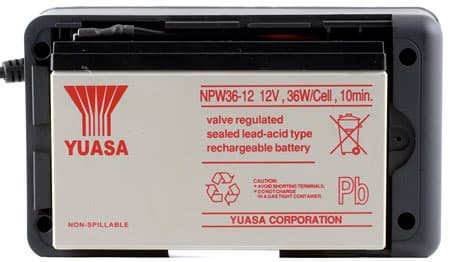

В ИБП применяется батарея NPW 36-12 фирмы YUASA, батарея произведена, как и большинство подобной продукции, в Китае. Серия NPW отличается увеличенной на 75% отдачей в режиме 10 минутного разряда.

батарея IPPON Back Verso 600

Замена батареи возможна силами пользователя. Процедура замены описана и показана на картинках в инструкции. Для замены потребуется открутить один винтик и сдвинуть крышку батарейного отсека.

Схемотехника


Вся основная электроника, расположена на одной односторонней печатной плате. Батарейный отсек отделен от электроники. Плата электроники и монтаж элементов на ней, выполнена качественно, подписано соответствие элементов принципиальной схеме. Монтаж элементов двухсторонний, на обратной стороне платы широко используются планарные компоненты. Указана версия и год разработки платы — 88903-04-751, 0747 модель MAX OFFICE III.

Плата позволяет аппаратно (путем отпаивания резистора) выставить режим работы инвертора, на 220 или на 240 В, а также выключить GreenMode — автовыключение ИБП при отсутствии нагрузки в режиме батарейной работы.

Фильтр от импульсных помех предельно упрощен, он состоит из варистора и одного конденсатора.

Защита RJ-45 разведена для всех 4 пар разъема RJ-45 и может быть использована для защиты локальной сети и телефонии. Земляная шина к защите не подведена.

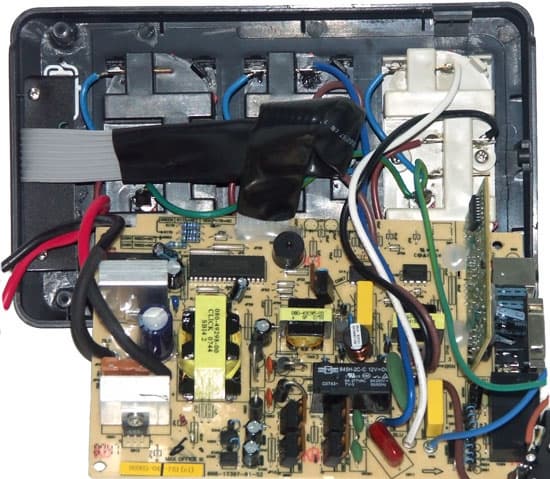

плата электроники IPPON Back Verso 600

Коммутацию осуществляют реле, максимальный коммутируемый ток составляет 8 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 2000 ВА.

Инвертор на четырех транзисторах CEP83A3 производства Chino-Excel Technology Co. формирует аппроксимированную синусоиду. Инвертор выполнен по высокочастотной схеме, что позволило отказаться от использования тяжелого, пятидесятигерцового, силового трансформатора. Потребляемая ИБП мощность, при работе от батарей без нагрузки составила 3  Вт. Каждый транзистор имеет мощность 100 Вт, рабочее напряжение 30 В и диапазон рабочих температур до 175°C. Транзисторы расположены на двух массивных радиаторах типоразмера 35x10x25мм.

Тестирование


Работа от электросети


Тестируемый ИБП относится к классу OffLine, и не оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

По результатам тестирования, установленную по умолчанию схему переключения на батарейное питание можно считать неудовлетворительной. ИБП обеспечивает выходное напряжение в пределах 170-260 В.

По результатам обсуждения пользователей и разработчиков ИБП, мы ввели шкалу качества работы системы AVR и инвертора.

209–242 В
Превосходно
198–253 В
Хорошо
187–264 В
Посредственно
<187 или >264 В
Плохо

Тестируемый ИБП обеспечивает посредственный результат при работе с повышенным напряжением, и плохой при работе с пониженным. И если первое можно оправдать тем, что модель является Offline, то переключатся на батареи только при падении напряжения до 170 В недопустимо.

Работа от батареи


При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает короткий сигнал периодичностью в 5 секунд. Работу ИБП с батареей, разряженной до критического уровня, индицирует звуковой сигнал периодичностью в одну секунду. Громкость сигнала ниже среднего.

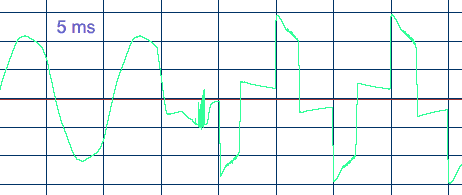

Время переключения ИБП на питание от батареи определялось по осциллограмме, и составило 4 ms.

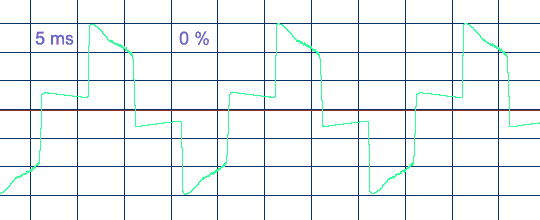

Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.


Стендовое тестирование


ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 233 В.


 Проценты
40%
50%
60%
80%
100%
Нагрузка
120 Вт
150 Вт
180 Вт
240 Вт
300 Вт

Как видим, во всем диапазоне нагрузок ИБП укладывается в ГОСТ-13109-97 и выдает в среднем 232 В. Рекомендуемая по результатам тестов мощность нагрузки ИБП составляет 300 Вт.

Тесты на реальной нагрузке


Для испытаний на реальной нагрузке было собрано три варианта конфигурации тестового компьютера:

Все варианты
конфигураций
Процессор
Системная плата
Память
Монитор
Жесткий диск
DIVX-SiS
Видеоадаптер
Блок питания
DIVX-ATI
3DM5-ATI
Видеоадаптер
Блок питания
3DM5-ATI-PFC
Видеоадаптер
Блок питания

На диаграмме отображается время работы тестового ПК, в четырех различных программно-аппаратных конфигурациях:


DIVX-SiS
Конфигурация со встроенным в материнскую плату видеоадаптером.
Воспроизведение с жесткого диска HD фильма, 1280×720×24, 1700 kbps битрейт видео, AC3 дорожка 384 kbps.
Загрузка процессора 17—25%.
DIVX-ATI
Воспроизведение с жесткого диска HD фильма, 1280×720×24, 1700 kbps битрейт видео, AC3 дорожка 384 kbps.
Загрузка процессора 17–25%.
3DM5-ATI
Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1.
Тест имитирует работу современной трехмерной игрушки.
3DM5-ATI-PFC
Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1.
Тест имитирует работу современной трехмерной игрушки.

По результатам тестирования на реальной нагрузке, ИБП показал себя с хорошей стороны. Время от сигнала разряда батареи до выключения было достаточным, и с небольшим разбросом по нагрузке. Следует учитывать, что для конфигураций с современными многоядерными процессорами и высокопроизводительными видеокартами, время работы будет существенно ниже, а игровая станция с современной видеокартой и вовсе может превысить допустимую для ИБП мощность.

Отдельно следует отметить, что в режиме 3DM5-ATI-PFC тестовый компьютер ушел в перезагрузку и его результат на диаграмме не представлен.

Заряд батареи

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а следовательно, и самого ИБП. Для примененной в ИБП батареи производителем установлен максимальный зарядный ток 2,15 А. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (300 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (150 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Восстановление заряда после глубокого разряда заняло 17 часов. Зарядный ток в начале зарядки составил 500 mA. В течение 6 часов ток заряда составлял в среднем 470 mA. Еще 10 часов потребовалось для достижения зарядного токи в 20 mA и напряжения 13,7 В. Восстановление батареи после интенсивного разряда заняло всего 6 часов.

Для проверки влияния сетевого напряжения на зарядку батареи, мы провели измерения зарядного тока в широком диапазоне входных напряжений.

Зарядка данного ИБП производится только в диапазоне рабочих напряжений, при включенном устройстве. В диапазоне от 170 до 255 В зарядный ток изменялся на 37%, это вполне удовлетворительный результат.

По результатам измерений, работа схемы зарядки признана хорошей. К недостаткам следует отнести зарядку батареи только при включенном устройстве, а к достоинствам — грамотно выбранное целевое напряжение и ток заряда, обеспечивающие максимум ёмкости батареи и приемлемый ресурс батареи.

Холодный старт и работа с APFC

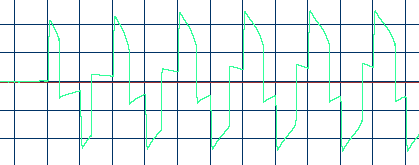

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке. Номинальное выходное напряжение установилось в течении 100 ms.

Для проверки совместимости с блоками питания, имеющими активный PFC и широкий диапазон входных напряжений, ИБП был подключен к компьютеру с блоком питания FSP550-60PLN оснащенный активным PFC и имеющий диапазон входных напряжений 100—240 В. Данная конфигурация работала нестабильно, включаясь и выключаясь. Мы не рекомендуем использовать этот ИБП и блоки питания с APFC.

холодный старт IPPON Back Verso 600

Интерфейс и программное обеспечение


Для связи с компьютером у ИБП предусмотрен 9 контактный RS-232 разъем и разъем USB type B. Протокол PnP и стандарт Smart Battery не поддерживается. После подключения ИБП по USB, в диспетчере устройств появились HID устройства.

USB HID устройство IPPON Back Verso 600

Связь с ИБП возможна с помощью прилагаемого софта. Ранее мы тестировали как прилагаемое ПО WinPower2004, так и предлагаемое для скачивания на сайте производителя ПО IPPON MONITOR. Заметим, что ПО WinPower обновилось до версии 2.2.0.1, поддерживается Windows Vista. Обзор изменений в ПО выходит за рамки этой статьи. Заметим только, непомерные системные требования — минимум 128 Мбайт памяти (256 рекомендуется) и 160 Мбайт места на жестком диске. В автозапуске диска прописан инсталлятор, который сразу начинает копировать файлы на жесткий диск. Такое поведение мы считаем некорректным!

Вывод

Тестируемый ИБП является бюджетной моделью, но несмотря на это, он обеспечивает заявленные производителем характеристики. Дизайн изделия позволяет использовать его самому неподготовленному пользователю, а кроме того, в ряде случаев, сэкономить на покупке сетевого фильтра при организации рабочего места.

Следует учитывать весьма ограниченную область применения данного ИБП. Для питания малопотребляющей, коммуникационной техники ИБП непригоден без отключения GreenMode, которая может быть выполнена только в условиях сервисного центра. Для питания современного игрового компьютера с монитором, его мощности недостаточно. Остаются современные, малопотребляющие, офисные компьютеры, не использующие блоки питания с активным PFC.

Достоинства
Полностью соответствует заявленной мощности
Схемотехнически современное, простое и качественное исполнение
Защита по линии RJ-45 выполнена для всех 4 пар
Стандартные розетки облегчают подключение оборудования
Батарея рассчитана для работы при интенсивном разряде
Недостатки
ИБП допускает попадание на вход защищаемого оборудования напряжения от 170 до 260 В.
Для отключения GreenMode требуется вмешательство в схему
Нет поддержки SmartBattery
Не работает с блоками питания имеющими активный PFC

Средняя текущая цена (количество предложений) в московской рознице: $58(133)

ИБП IPPON Back Verso 600 предоставлен компанией MERLION.



15 апреля 2009 Г.
