Обзор ИБП IPPON Back Power Pro 800

Сегодня мы в очередной раз тестируем ИБП торговой марки IPPON, которые производятся на мощностях тайваньской фирмы Centralion Industrial INC. В СНГ ИБП данной марки поставляет компания MERLION.Описание

ИБП IPPON делятся на 6 групп. Тестируемый ИБП принадлежит к серии Back Power Pro. Серия Back Power Pro отличается наличием дополнительных евророзеток и повышенным удобством использования. В серии представлены ИБП мощностью 400, 500, 600, 700 и 800 ВА.

Производитель заявляет следующие характеристики изделия:

Входное напряжение, частота
220 В ±25 %, 47-63 Гц
Выходное (при работе от батарей) напряжение, частота
220 В ±5 % 50 Гц ±5 %
Автоматический регулятор напряжения
1 повышающая ступень и 1 понижающая
Выходная мощность
800 ВА / 480 Ватт
Форма выходного сигнала
Аппроксимированная синусоида
Время переключения на батарею
3 мс
Время работы от батареи 5-30 минут в зависимости от мощности нагрузки.
Функция запуска оборудования без подключения к электросети
Есть
Тип, напряжение и емкость батареи
Необслуживаемая герметичная свинцово-кислотная батарея 12 В 9 Ач.
Время зарядки батарей до уровня 90% после разряда до уровня отключения нагрузки под половинной нагрузкой.
4 часа
Индикаторы
1 светодиод
Звуковая сигнализация
"Резервный режим", "Батареи разрядились", "Перегрузка"
Самодиагностика
Автоматическая диагностика при работе

Защита от импульсов

320 Дж, 2 мс
Защита по входу
Плавкий предохранитель
Защита от короткого замыкания по выходу
Есть
Автоматическое отключение при перегрузке
Есть
Защита телефонии   Фильтр RJ-11
Энергосбережение
Есть
Интерфейс
RS-232, USB
Мониторинг
программное обеспечение WinPower2004
Размеры Ш×Д×В
100×330×140 мм
Вес
6,5 кг

Выходные разъемы

3×IEC320
Уровень акустического шума на расстоянии 1 метра от устройства
<40 Дб
Условия работы
0—95%
от 0 до +40°C

упаковка IPPON Back Power Pro 800

ИБП поставляется в картонной коробке. Полиграфия этой серии выполнена в новом маркетинговом стиле "Просто, как 1,2,3". В верхней части коробки наличествует пластиковая ручка. Устройство надежно защищено от внешних воздействий (пакет и пенопластовые вставки). Страна изготовитель на коробке не указана.

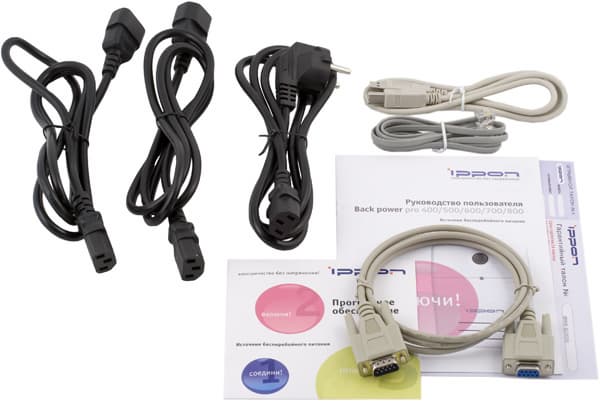

комплектация IPPON Back Power Pro 800

Комплект поставки включает в себя:

  • руководство пользователя на русском языке*
  • гарантийный талон на русском языке*
  • кабель для включения в электросеть
  • два кабеля для подключения оборудования (разъем IEC 320)
  • интерфейсный кабель для связи с ПК (RS-232)
  • интерфейсный кабель для связи с ПК (USB A-B)
  • телефонный кабель RJ-11
  • CD с программным обеспечением WinPower

* — В руководстве пользователя дан список из 99 авторизированных сервисных центров в 60 городах СНГ. Гарантийный талон упоминает лишь о 24 авторизированных сервисных центрах. Гарантия на устройство составляет 24 месяца со дня продажи, но не более чем 30 месяцев со дня производства.

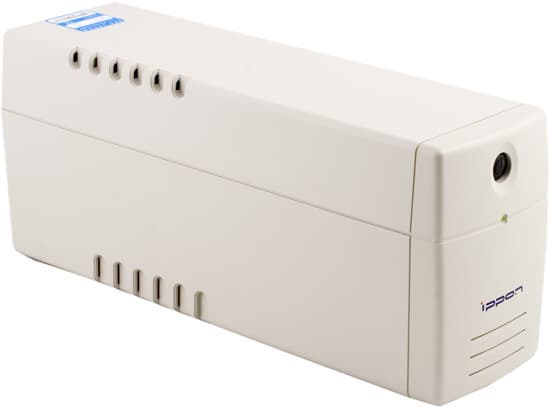

общий вид IPPON Back Power Pro 800

ИБП классической компоновки, рассчитан на напольную или настольную установку. На передней панели в выемке расположен выключатель питания и индикатор. В половинках корпуса имеются отверстия для вентиляции.

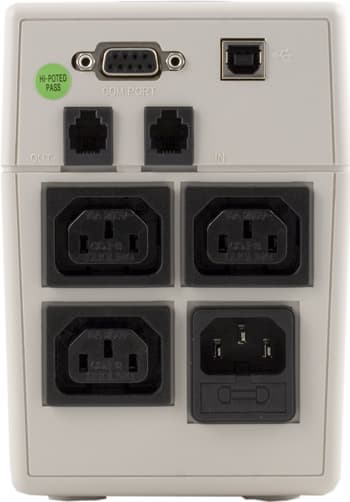

задняя панель IPPON Back Power Pro 800

Задняя панель имеет интерфейсные разъемы, USB и RS-232, для связи с ПК. Под ними расположены гнезда RJ-11 для защиты от перенапряжений в телефонной линии. В нижней части ИБП находятся 3 выходные розетки IEC320, и одна входная, с разъемом плавкого предохранителя. Устройство имеет четыре пластиковые ножки.Внутреннее устройство

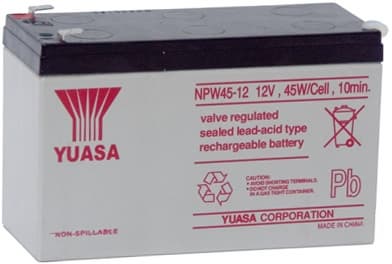

В ИБП установлен аккумулятор NPW 45-12 производства английской фирмы YUASA, ёмкостью 9 Ач, рабочее напряжение 12 В. Серия HPW отличается увеличенной на 75% отдачей в режиме 10 минутного разряда.

батарея IPPON Back Power Pro 800

Для замены батареи, требуется полная разборка корпуса ИБП. Для замены батареи производитель рекомендует обращаться в сервисный центр.

Дизайн внутреннего устройства ИБП традиционен, в нижней части находится трансформатор, блок розеток и батарея, в верхней плата электроники.

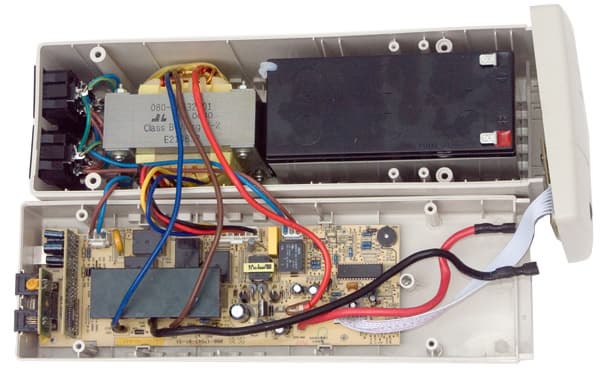

внутреннее устройство IPPON Back Power Pro 800

Вся основная электроника, расположена на одной однослойной печатной плате, текстолит применяется хорошего качества, монтаж элементов выполнен удовлетворительно. Соответствие элементов принципиальной схеме подписано. Блок защиты RJ-11 автономен, защита реализована для центральной жилы. Заземление предусмотрено схемой, но не распаяно.

Плата электроники ИБП IPPON Back Power Pro практически полностью идентична Back Comfo Pro.

Сетевой фильтр отсутствует, защита от бросков напряжения реализована при помощи варистора.

Коммутацию обмоток осуществляют реле, максимальный коммутируемый ток на одно реле, составляет 7  А при напряжении 270 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1800 ВА.

Инвертор на четырех транзисторах CEP83A3 производства Chino-Excel Technology Co. формирует аппроксимированную синусоиду. Силовые транзисторы расположены на массивном общем радиаторе площадью 120 кв.см. Транзисторы посажены на радиатор через термопрокладку и прижаты винтами. Каждый транзистор имеет мощность 100 Вт, рабочее напряжение 30 В и диапазон рабочих температур до 175°C.

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор на Ш-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень авто трансформации, на 18% при понижении напряжения и на 17% при повышении.Тестирование

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает сигнал периодичностью в 10 секунд. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 1 секунду. Потребляемая при работе от батарей, без нагрузки мощность составила 12 Вт. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.

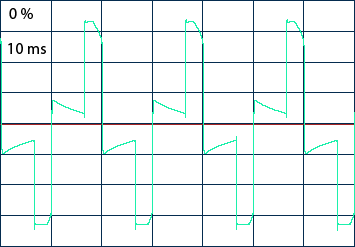

форма выходного напряжения при работе от батареи IPPON Back Power Pro 800

Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 7-9 В. Нижеприведенный график иллюстрирует работу AVR.

По результатам тестирования, работу AVR можно считать хорошей. ИБП обеспечивает стабилизацию в пределах -10% +11%, это незначительно выходит за требования ГОСТ 13109-97. Диапазон эффективной работы AVR 175—265 В. Мы можем рекомендовать производителю увеличить на 10-15 В напряжение, при котором работает понижающая ступень.

Переключение обмоток трансформатора AVR происходило за 3  мс. Процесс хорошо виден на осциллограмме.

переключение AVR IPPON Back Power Pro 800

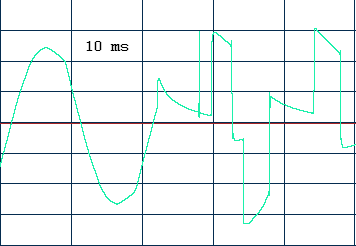

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 8 мс. Это несколько больше чем заявлено, но обычно некритично для подключаемого оборудования.

переход на батарею IPPON Back Power Pro 800

ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 227 В.


Проценты
1%
40%
50%
60%
80%
100%
Нагрузка
10 Вт
200 Вт
250 Вт
300 Вт
400 Вт
500 Вт

Как видим, во всем диапазоне нагрузок ИБП с запасом укладывается в ГОСТ-13109-97 и выдает в 211–227 В, в зависимости от нагрузки. ИБП без проблем выдерживает работу на номинальной нагрузке. Температура обмотки трансформатора была зафиксирована на уровне 65°C, а температура транзисторов инвертора составила всего 43°C. Сигнал разряда батарей срабатывал за 60-100 секунд до выключения. Отдельно заметим, что при нагрузке менее 25 Вт ИБП переходит в режим экономии электричества и обесточивает нагрузку через 5 минут. Для решения этой проблемы (отключения режима экономии), производитель рекомендует обращаться в сервис центр, либо провести переделку самостоятельно. Замечу, что переделка требует навыков пайки SMD элементов. Руководство по переделке доступно на сайте.

Для испытаний на реальной нагрузке использовался тестовый компьютер следующей конфигурации:

Процессор
AMD Sempron 3000+ BOX
Системная плата
Foxconn 761GXK8MC-S
Память
512MB Corsair DDR400 VS512MB400
Видеоадаптер
SiS Mirage 1™ Graphics и ATI Radeon X700
Жесткий диск
ST360020A
Монитор
15` Viewsonic G655 CRT
Блок питания
FSP400-50THN-P и FSP550-60PLN

Всего было собрано 4 варианта конфигурации тестового компьютера:

  1. Integrated SiS Mirage, БП 400 Вт с пассивным PFC: DIVX-SiS
  2. ATI X700, БП 400 Вт с пассивным PFC: DIVX-ATI
  3. ATI X700, БП 400 Вт с пассивным PFC: 3DM5-ATI
  4. ATI X700, БП 550 Вт с активным PFC и автовольтажем: 3DM5-ATI-PFC

На диаграмме слева направо:

DIVX-SiS — Конфигурация со встроенным в материнскую плату видеоадаптером. Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17–25%.

DIVX-ATI — Воспроизведение с жесткого диска HD фильма Шрек (1280×720×24×1700 kbps битрейт видео, AC3 дорожка 384 kbps). Загрузка процессора 17—25%.

 3DM5-ATI — Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

 3DM5-ATI-PFC — Конфигурация с блоком питания мощностью 550 Вт, активный PFC, автовольтаж 127—230 В. Выполнялся тестовый пакет 3Dmark05 v1.1.0, 1024×768 в режиме GT1, что должно имитировать работу современной игрушки.

Параметры зарядки АКБ являются одним из важнейших факторов, влияющих на срок службы батареи, а, следовательно, и самого ИБП. Для применяемой в ИБП батареи производителем рекомендован зарядный ток до 2150 мА. Учитывая важность режима зарядки батареи, было сделано два теста. В первом (жёлтая линия) ИБП был разряжен на нагрузку в 100% (500 Вт) до автовыключения, во втором (красная линия) после разряда на нагрузку в 50% (250 Вт), ИБП последовательно разряжался на меньшую нагрузку до полного разряда батареи.

Для восстановления 90 % заряда после глубокого разряда потребовались сутки. Полная зарядка батареи потребовала более 30 часов. Ток заряда в начале составил 350 mA, быстро снизившись до 280 mA. После 17 часов зарядки он стал снижаться, достигнув значения 25 mA через 31 час. Восстановление после интенсивного разряда на номинальной мощности 500 Вт заняло 5 часов. При пониженном напряжении электросети эффективность зарядки падает до двух раз. По результатам измерений, работа схемы зарядки признана удовлетворительной.

Для проверки системы "холодного старта" ИБП был подключен к нагрузке без подключения к сети. ИБП включился при полной номинальной нагрузке 500 Вт на активную нагрузку. На осциллограмме хорошо заметен плавный (в течении 50 мс) выход на номинальное напряжение.

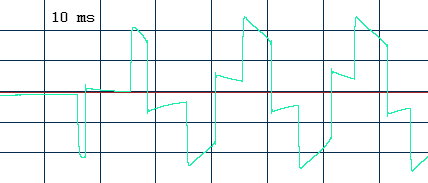

холодный старт IPPON Back Power Pro 800

Холодный старт тестового компьютера прошел нормально как с активным, так и с пассивным PFC.

Частота переменного тока при работе от батарей составила 50 Гц при всем диапазоне нагрузок.

Для связи с компьютером у ИБП предусмотрен 9 контактный RS-232 разъем и разъем USB type B. Протокол PnP и стандарт Smart Battery не поддерживается. После подключения ИБП по USB, в диспетчере устройств появились HID устройства.

IPPON Back Power Pro 800 в диспетчере устройств

Связь с ИБП возможна с помощью прилагаемого софта. Мы протестировали как прилагаемое ПО WinPower2004, так и предлагаемое для скачивания на сайте производителя ПО IPPON MONITOR. В обоих случаях никаких проблем не наблюдалось, ИБП определялся и выдавал показания корректно.Вывод

Тестируемое устройство является бюджетным ИБП, как схемотехнически, так и конструктивно. Существенным недостатком является необходимость обращения в сервисный центр, в случае необходимости замены батареи, и для отключения энергосберегающего режима при работе с маломощной нагрузкой.

ИБП можно рекомендовать для использования в домашних условиях.

Достоинства:

  • Стабильность выходного напряжения во всем диапазоне нагрузок
  • Полная комплектация
  • 2 года гарантии на изделие, включая батарею
  • Низкий уровень шума

Недостатки:

  • Не отключаемый пользователем режим энергосбережения
  • Замена батареи производится в сервис-центре
  • Нет поддержки Smart Battery
  • Перегрев корпуса в районе силового трансформатора

Средняя текущая цена (количество предложений) в московской рознице: $96(115)

ИБП IPPON Back Power Pro 800 предоставлен компанией MERLION



14 августа 2007 Г.
