Обзор внешних аккумуляторов фирмы TopON

Пять новых моделей уже известного нам производителя

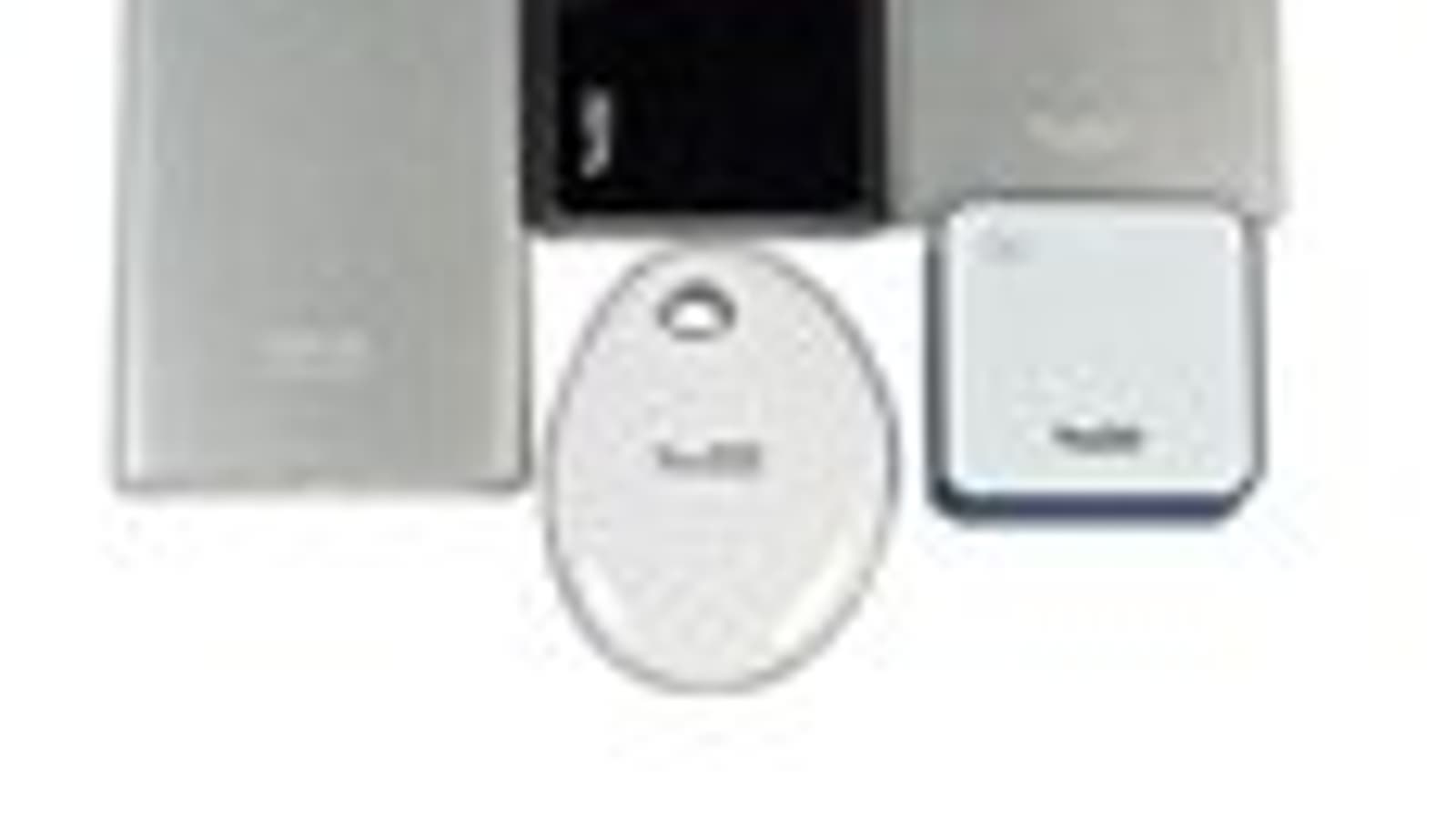

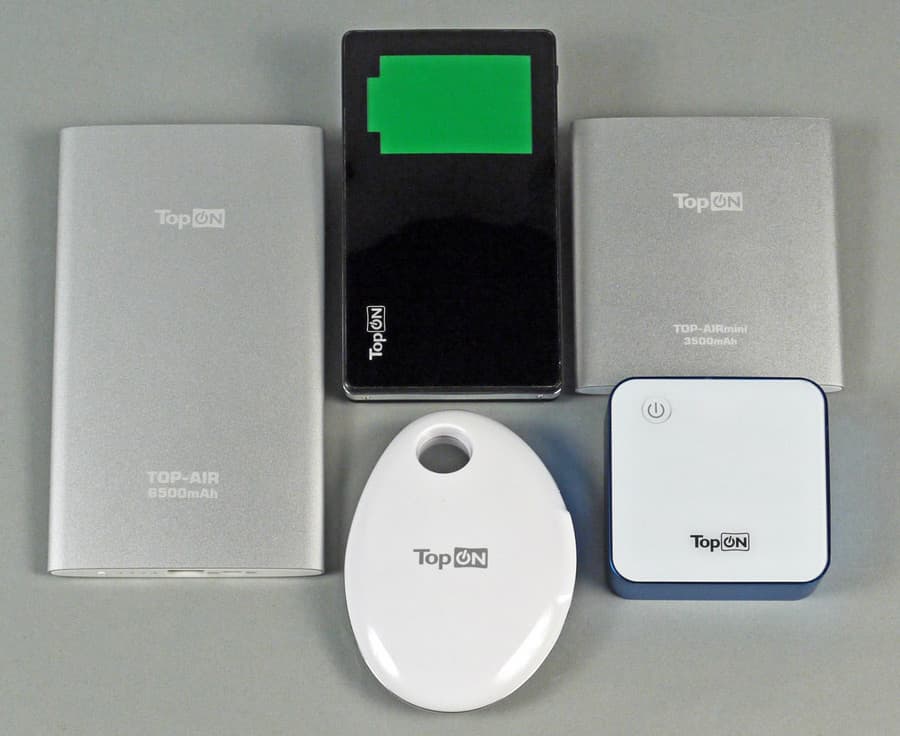

Внешние аккумуляторы TopON

С продукцией компании TopON мы уже не раз встречались, но производитель не стоит на месте и предлагает всё новые модели. На этот раз их целых пять, все они рассчитаны на работу с мобильными гаджетами, имеющими пятивольтовое питание, прежде всего со смартфонами, но некоторые образцы способны работать и с планшетами, потребляющими ток до 2 ампер.

На этот раз начнем с моделей, выделяющихся самой малой толщиной.

Универсальный внешний ультратонкий аккумулятор для смартфонов и планшетов Top-Air

Характеристики, внешний вид, функции

Универсальный внешний ультратонкий аккумулятор Top-Air

Действительно: толщина этого устройства и его модификации Top-Air-mini очень мала — пожалуй, более тонких нам еще не встречалось. По форме они напоминают фляжки, из которых герои боевиков после очередного подвига любят подкреплять силы глотком чего-нибудь крепкого. Правда, остальные два размера Top-Air ультрамалыми уже не назовешь, поэтому для ношения в кармане этот образец не очень годится.

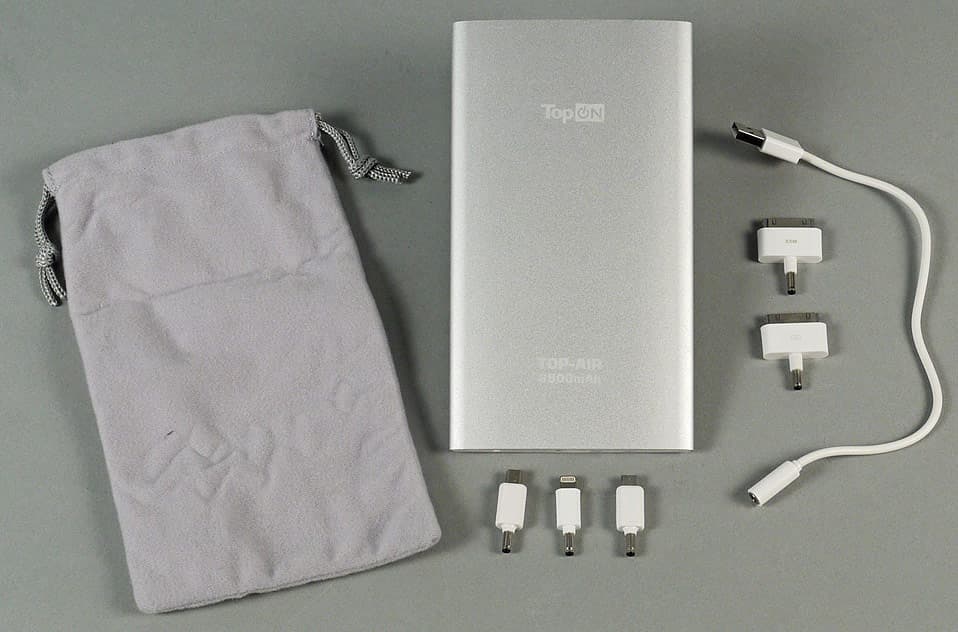

Эти модели еще и самое богатые по комплектации: есть и чехол для переноски, и набор из пяти переходников, в котором, кроме Mini- и Micro-USB, есть разъемы для самых популярных мобильных устройств — Apple (30-контактный и Lightning) и Samsung. Для подключения нагрузки используется кабель длиной 21 см, c одной стороны которого разъем USB, а с другой — коннектор для подключения переходников. Этот кабель используется и для заряда самой батареи от USB-разъема.

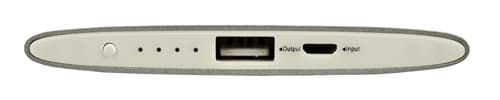

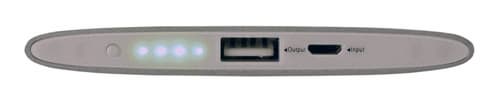

Корпус алюминиевый, с белыми пластиковыми вставками в торцах. На одном из торцов расположились входной Micro-USB и выходной USB разъемы, индикатор на четырех зеленых светодиодах и управляющая кнопка. Вскрыть корпус без риска повреждения нам не удалось, поэтому указать параметры использованных Li-ion-ячеек мы не можем.

Универсальный внешний ультратонкий аккумулятор Top-Air

Напряжение на выходе появляется при подключении нагрузки, нажатие кнопки не отключает устройство и лишь задействует индикатор. Функции индикатора привычные: светодиоды поочередно загораются при подключении нагрузки и при зарядке встроенных батарей, при нажатии на кнопку можно оценить уровень заряда. Отметим лишь, что кнопку нажимать не очень удобно: она и маленькая, и выступает из торцевой поверхности совсем чуть-чуть.

Универсальный внешний ультратонкий аккумулятор Top-Air

Упаковка сделана из прозрачного пластика и содержит информацию как о характеристиках устройства, так и о примерном времени работы от него различных мобильных гаджетов.

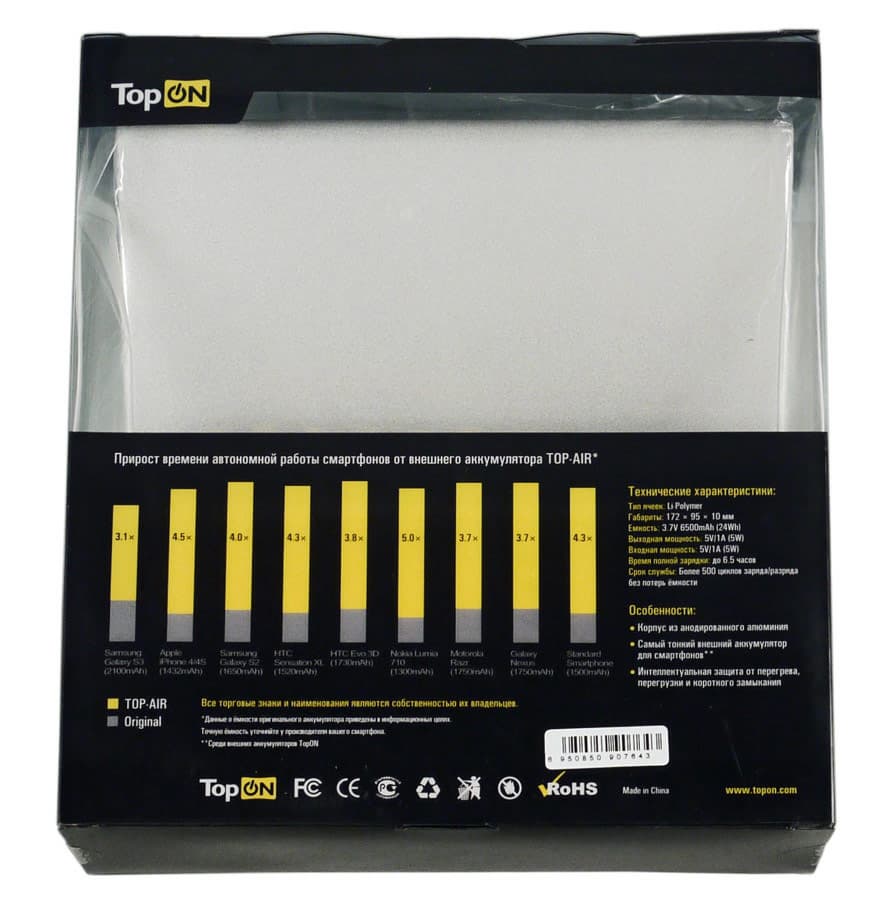

Универсальный внешний ультратонкий аккумулятор Top-Air: упаковка         Универсальный внешний ультратонкий аккумулятор Top-Air: упаковка

Характеристики Top-Air следующие:

Характеристики аккумулятора Top-Air
Емкость аккумулятора6500 мА·ч (3,7 В, 24 Вт·ч)
Тип аккумулятораLi-ion
Выход1 × USB (5 В, заявленный макс. ток 1 А)
Вход для зарядкиMicro-USB (5 В, заявленный макс. ток 1 А)
Наличие зарядного устройства от сети 220 Внет
Размеры172×95×10 мм
Вес (по нашему замеру):
устройства
комплекта с чехлом
в упаковке

275 г
310 г
450 г

Производитель заявляет о сроке службы более 500 циклов заряд/разряд без потери емкости.

Испытания

Заряд

Как обычно, заряжать аккумулятор мы пробовали и от порта USB 2.0 настольного компьютера, и от мощного пятивольтового источника. При этом фиксировался максимальный ток; такое значение действует в течение достаточно короткого времени, а затем зарядный ток начинает уменьшаться, и его средняя величина будет гораздо меньше, однако усреднить величину тока в процессе заряда с приемлемой точностью мы не можем.

По данным производителя, для полной зарядки Top-Air требуется не более 6,5 часов; как обычно, производитель поскромничал: даже от мощного источника среднее время заряда составило 10 часов 5 минут. Максимальный зафиксированный ток 0,8 А, нагрев практически не ощущался.

Заряд от порта USB 2.0 настольного компьютера занял еще больше времени: 12 часов 55 минут. Максимальный ток при этом зафиксирован на уровне 0,75 А (это превышает теоретические способности порта, но именно такое значение показал наш амперметр), хотя и наблюдался лишь недолгое время в самом начале, а затем достаточно быстро снижался. Однако заряд значительное время идет током, превышающим стандартное для порта USB 2.0 значение 0,5 А.

Надо отметить, что при зарядке штатным кабелем конструкция «кабель + переходник Micro-USB» получается довольно жесткой, и иногда контакт в разъеме нарушается: индикатор перестает показывать заряд. В моделях с кабелями Micro-USB — USB (без переходника) такого не наблюдалось.Разряд

В очередной раз напомним, что спецификация USB допускает лишь пятипроцентное отклонение напряжения для питания устройств high-power function (потребляемый ток свыше 100 мА), поэтому при тестировании мы считали нормальными значения в пределах 4,75–5,25 В. Время замерялось до автоматического отключения внешней батареи.

В качестве нагрузки используется многофункциональный электронный эквивалент нагрузки Unicorn SL-300, который позволяет задавать токи в широких пределах и с большой точностью.

При разряде всё полностью соответствует заявленным параметрам. На холостом ходу напряжение составляет 5,1 В, при токе нагрузки в 1 ампер уменьшается до 4,75 В, но по прошествии времени даже увеличивается: через час до 4,8 В, через 2 ч до 4,85 В, а затем опять снижается: через 3 часа до 4,8 В, в конце до 4,75 В; для расчета КПД мы приняли значение 4,8 В.

Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев, °C
1 А4,83:2916,770%7-8
0,5 А5,07:5819,983%3-4

Как видите, нагревается устройство очень мало, а вот коэффициент полезного действия, рассчитанный как отношение накопленной в аккумуляторе и отданной в нагрузку энергий, при токе нагрузки 1 А получился более чем средненьким даже среди рассматриваемых образцов, не говоря уже о лучших из побывавших у нас.Защита

Заявлена защита от перегрева (это исследовать мы не можем), перегрузки и короткого замыкания.

При токе 1,5 А выходное напряжение снижается до 4 вольт, однако устройство работает минимум 15 минут, не отключаясь.

Но уже при 1,55 А защита срабатывает в течение 2-3 секунд, а при дальнейшем увеличении тока и еще быстрее. Короткие замыкания однозначно отключают выход.

Вернуть устройство в рабочее состояние после срабатывания защиты чаще всего удается нажатием на кнопку, но иногда приходится кратковременно подключать на зарядку — например, к USB-порту компьютера.

Выводы

Никаких претензий к устройству у нас нет, всё соответствует заявленному. Лишь время полного заряда значительно превышает данные производителя, но подобное встречается сплошь и рядом: видимо, этот параметр зачастую получают не замером, а простым делением емкости батарей на максимальный входной ток. Ну, и КПД далек от лучших образцов, побывавших в нашей лаборатории.

Корпус действительно ультратонкий, а его форма вполне удобная. Возможно, заслугой алюминиевого корпуса является слабый нагрев устройства даже при максимальном токе нагрузки.

И комплектация достойная. В упаковке есть углубление, форма которого явно рассчитана на размещение зарядного устройства от сети 220 В — видимо, планировался и такой вариант комплектации, от которого впоследствии отказались. Ничего плохого в этом мы не видим: хорошее зарядное устройство заметно повысило бы цену, а без дешевенького лучше и вовсе обойтись.

При покупке необходимо учитывать, что максимальный выходной ток Top-Air составляет 1 А, а многие планшеты могут потреблять до 2 А, поэтому следует предварительно уточнить этот параметр в паспорте подключаемого устройства.

Универсальный внешний ультратонкий аккумулятор для смартфонов и планшетов Top-Air-mini

Характеристики, внешний вид, функции

Универсальный внешний ультратонкий аккумулятор Top-Air-mini

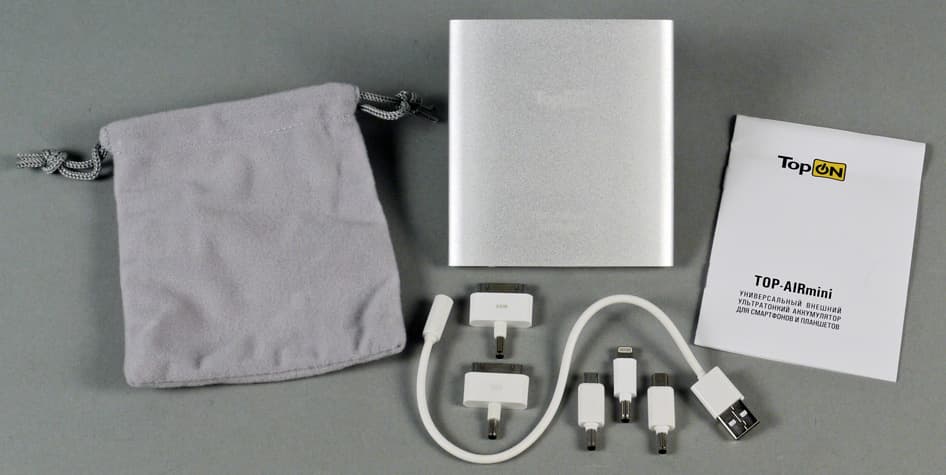

Собственно, всё сказанное выше про Top-Air относится и к Top-Air-mini, который просто заметно короче и легче, а потому лучше подходит для ношения в кармане, но имеет почти вдвое меньшую емкость. Поэтому повторять описательную часть не будем.

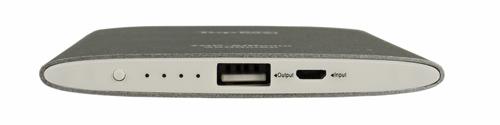

Универсальный внешний ультратонкий аккумулятор Top-Air-mini

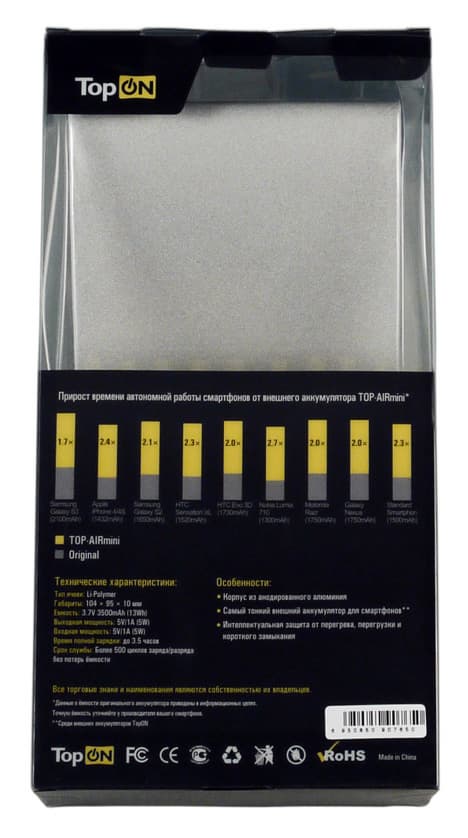

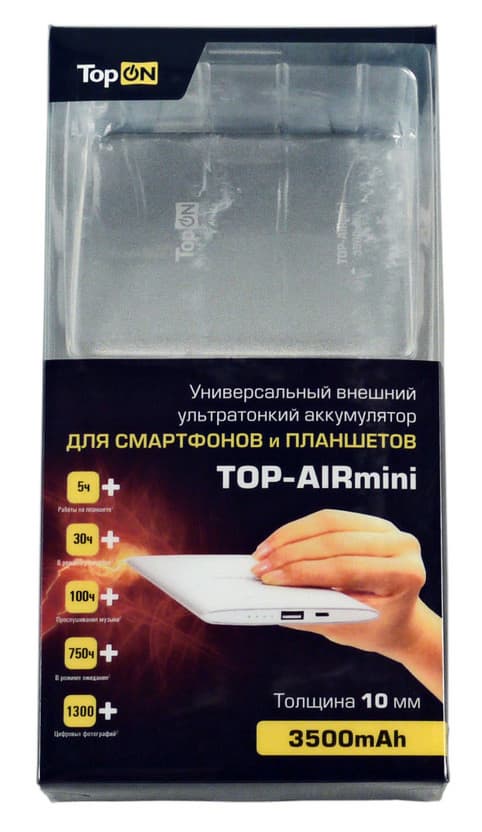

Упаковка такая же, только заметно меньшего размера.

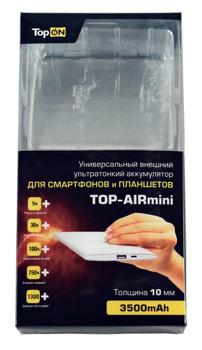

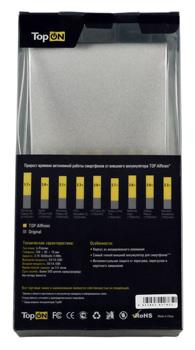

Универсальный внешний ультратонкий аккумулятор Top-Air-mini: упаковка               Универсальный внешний ультратонкий аккумулятор Top-Air-mini: упаковка

Характеристики Top-Air-mini следующие:

Характеристики аккумулятора Top-Air-mini
Емкость аккумулятора3500 мА·ч (3,7 В, 13 Вт·ч)
Тип аккумулятораLi-ion
Выход1 × USB (5 В, заявленный макс. ток 1 А)
Вход для зарядкиMicro-USB (5 В, заявленный макс. ток 1 А)
Наличие зарядного устройства от сети 220 Внет
Размеры104×95×10 мм
Вес (по нашему замеру):
устройства
комплекта с чехлом
в упаковке

160 г
195 г
300 г

Производитель заявляет о сроке службы более 500 циклов заряд/разряд без потери емкости.

Испытания

Заряд

Длительность полной зарядки Top-Air-mini производитель оценил в 3,5 часа, и вновь оценка существенно занижена: в нашем тесте от мощного источника среднее время заряда составило 5 часов 48 минут (максимальный зафиксированный ток 0,8 А), от USB-порта настольного компьютера — 7 часов 49 минут (максимальный ток 0,75 А). Нагрев в обоих случаях вновь практически не ощущался.Разряд

И опять полное соответствие заявленным параметрам. На холостом ходу напряжение составляет 5,1 В, под нагрузкой устройство ведет себя немного иначе, чем наш образец Top-Air, но отличия незначительные, вполне в рамках возможных отклонений конкретного образца. Так, при токе 1 ампер выходное напряжение поначалу составляет 4,85 В, через полчаса увеличивается до 4,9 В, через 2 часа падает до 4,7 В, а за 10–15 минут до исчерпания заряда и вовсе до 4,6 В, поэтому мы сделали еще один замер с током 0,9 А, при котором выходное напряжение было стабильным.

Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев, °C
1 А4,72:029,674%11-12
0,9 А4,92:1810,178%10-11
0,5 А5,04:0910,480%3-4

Как видите, всё как у Top-Air: нагрев слабый, коэффициент полезного действия не блестящий. Иного ожидать трудно, наверняка и тип Li-ion-ячеек, и схемотехника преобразователя у обоих моделей одинаковые.Защита

Заявлена защита от перегрева, перегрузки и короткого замыкания. Поведение опять аналогично Top-Air: при токе 1,5 А выходное напряжение снижается до 3,8 вольт, однако устройство работает минимум 15 минут, не отключаясь, но уже при 1,55 А защита срабатывает в течение 2-3 секунд, а при дальнейшем увеличении тока и еще быстрее; короткие замыкания отключают выход. Возврат в рабочее состояние после срабатывания защиты нажатием на кнопку, но иногда приходится кратковременно подключать на зарядку.

Выводы

Можно лишь полностью повторить сказанное выше про Top-Air, за одним исключением: в упаковке уже нет места для зарядного устройства — видимо, для этой модели такой вариант комплектации даже не планировался.

Внешняя тонкая батарея для смартфонов и цифровой техники Top-Mix

Характеристики, внешний вид, функции

Внешняя тонкая батарея Top-Mix

Если две предыдущие «фляжки» явно предназначены для мужской аудитории, то модель Top-Mix рассчитана на прекрасную половину человечества: неправильный овал ее корпуса очень напоминает пудреницу, и потому органично впишется в содержимое дамской сумочки. Это подчеркивает даже такая мелочь: оба Top-Air названы словом мужского рода — аккумулятор, а Top-Mix носит женское «имя» батарея.

Хотя толщина Top-Mix в два с половиной раза больше, чем у обоих Top-Air (и потому производитель называет ее просто тонкой, без «ультра»), а другие размеры сравнимы с Top-Air-mini, но вес немного меньше, а емкость даже больше. Уменьшение веса, вероятно, произошло за счет пластмассового корпуса — менее прочного, зато позволяющего предложить несколько вариантов окраски. Правда, сейчас предлагаются всего два варианта цвета: антрацитово-черный и молочно-белый, и такая скромная гамма вряд ли придется по душе потенциальным покупательницам. Единственным украшением служит серебристая вставка, опоясывающая корпус и закрывающая стык половинок корпуса.

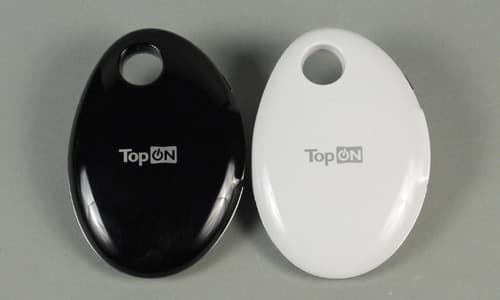

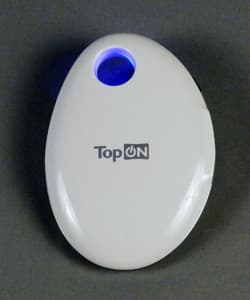

Внешняя тонкая батарея Top-Mix

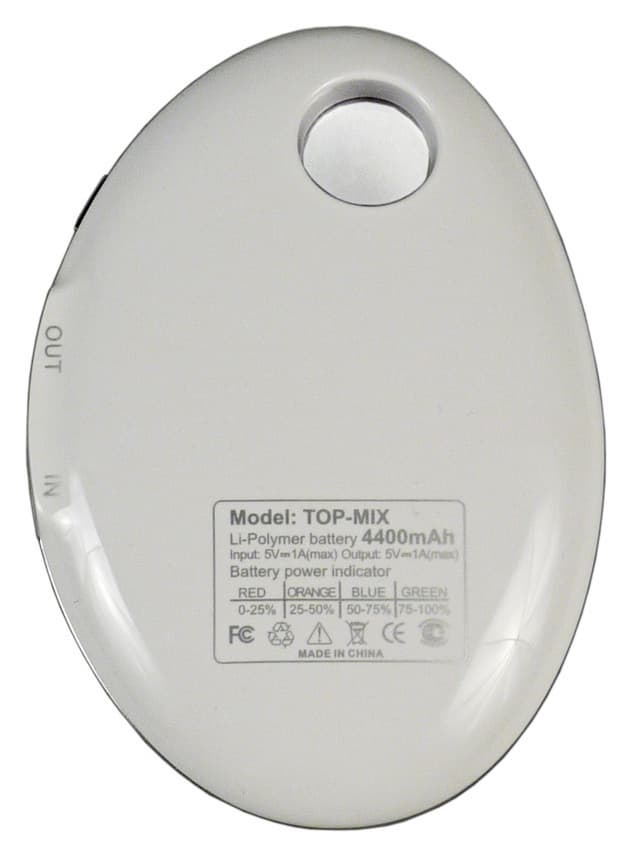

Внешняя тонкая батарея Top-Mix На корпусе выделяется большое круглое отверстие, и поначалу кажется, что оно предназначено для подвеса, но при ближайшем рассмотрении оказывается, что отверстие-то не сквозное: его перегораживает прозрачная пластинка, вставленная между половинками корпуса. Вдобавок в это отверстие выходят светодиоды индикатора — вот тут уже на краски не поскупились: их свечение понятным без особых пояснений образом показывает всё ту же степень заряженности, меняясь от спокойного зеленого при полном заряде через синий и желтый к тревожному красному, и эта иллюминация должна подсвечивать ту самую прозрачную вставку, однако заметно всё это плохо, лишь под определенным углом либо при слабом внешнем освещении. Логику дизайнеров, придумавших отверстие с перегородкой и малозаметный индикатор, мы комментировать не возьмемся: наверно, какие-то важные соображения на этот счет у них всё же были.

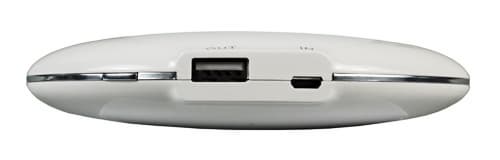

На кромке корпуса есть плоский участок, на котором разместились входной разъем Micro-USB и выходной USB, а рядом и кнопка, которая слабо выделяется на серебристой окантовке. Нажимать кнопку тоже не очень удобно.

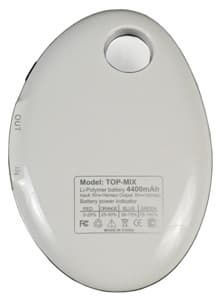

Внешняя тонкая батарея Top-Mix

Вскрыть корпус без риска повреждения нам опять не удалось, поэтому параметры использованных Li-ion-ячеек мы не приводим.

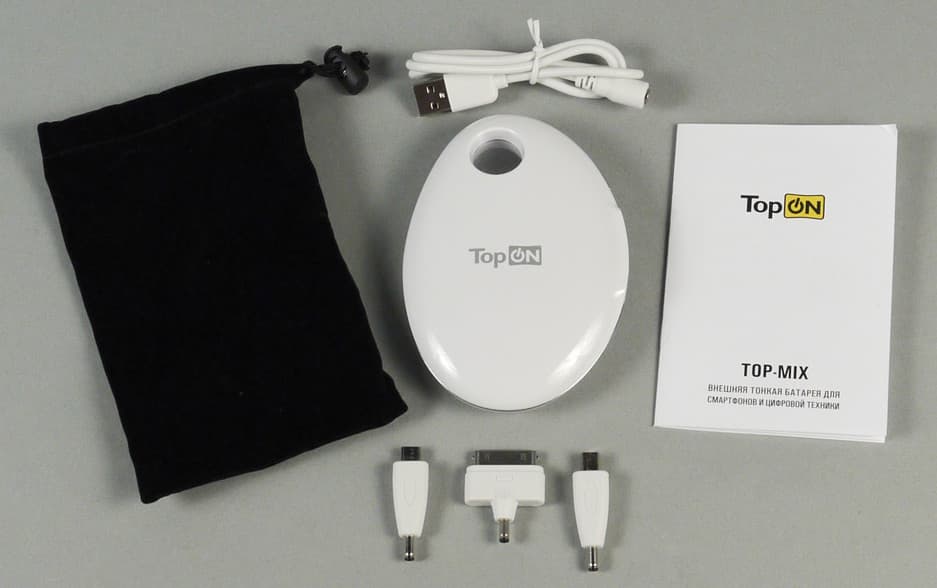

Комплектация немного беднее, чем у Top-Air: чехол есть, а переходников всего три — Mini- и Micro-USB, а также 30-контактный для Apple. Зато кабель самый длинный в нашем обзоре: 57 см. Отметим, что цвет кабеля и переходников соответствует цвету самой батареи, а чехлы в обоих образцах черные.

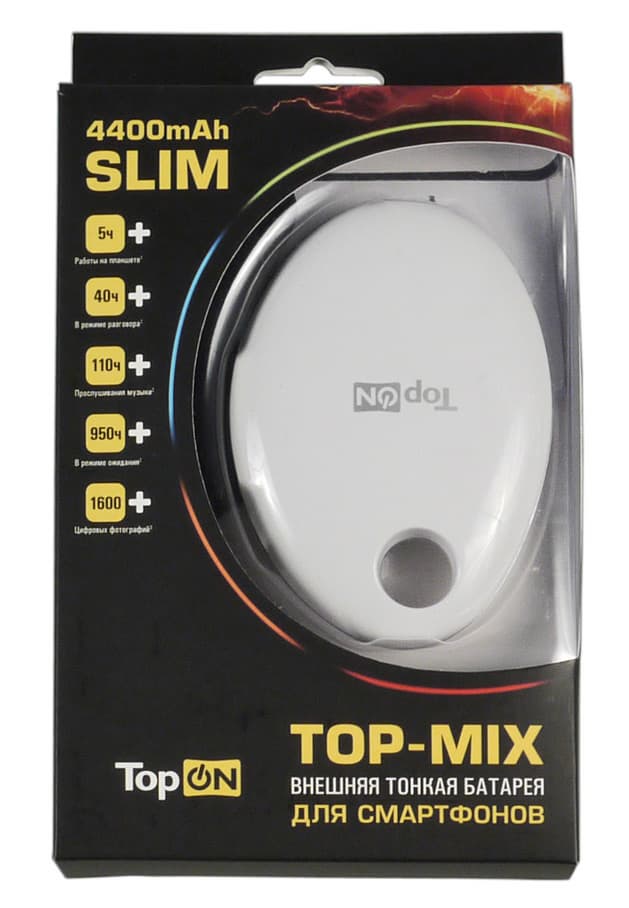

Упаковка сделана из прозрачного пластика и содержит информацию о характеристиках устройства и о примерном времени работы от него различных мобильных гаджетов.

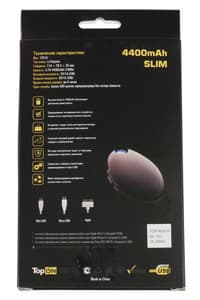

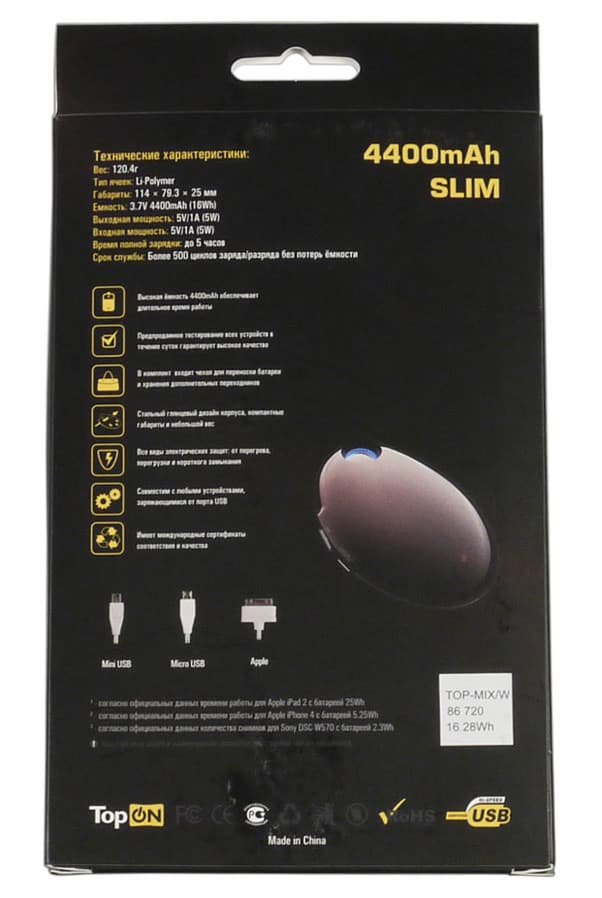

Внешняя тонкая батарея Top-Mix: упаковка               Внешняя тонкая батарея Top-Mix: упаковка

Напряжение на выходе появляется только после нажатия на кнопку. При снятии нагрузки выход через 20 секунд отключается, но при подключенной нагрузке нажатие на кнопку не приводит к отключению.

Характеристики Top-Mix следующие:

Характеристики батареи Top-Mix
Емкость аккумулятора4400 мА·ч (3,7 В, 16 Вт·ч)
Тип аккумулятораLi-ion
Выход1 × USB (5 В, заявленный макс. ток 1 А)
Вход для зарядкиMicro-USB (5 В, заявленный макс. ток 1 А)
Наличие зарядного устройства от сети 220 Внет
Размеры114×79×25 мм
Вес (по нашему замеру):
устройства
комплекта с чехлом
в упаковке

120 г
155 г
210 г
Внешняя тонкая батарея Top-Mix

Производитель заявляет о сроке службы более 500 циклов заряд/разряд без потери емкости.

Испытания

Заряд

Несоответствие данных производителя и реального времени полной зарядки стало уже привычным: при заявленных 5 часах среднее время заряда от мощного источника составило 7 часов 32 минуты (максимальный ток 0,98 А), от порта USB 2.0 настольного компьютера 8 часов 34 минуты (ток до 0,7 А). Нагрев при этом практически не ощущался.Разряд

А вот тут, в отличие от Top-Air, у обоих имевшихся у нас экземпляров ситуация с соответствием заявленным параметрам не блестящая: при токе 1 А выходное напряжение составляет 4,6 В и быстро начинает понижаться; при 0,9 А начальное напряжение 4,75 В, но медленно падает, через час до 4,68 В — этот результат мы условно приняли в зачет. И лишь при 0,72 А выходное напряжение стабильно составляло 4,8 В.

Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев, °C
0,94,73:0212,880%13-14
0,724,83:4412,981%10-11
0,5 А4,85:4813,987%6-7

Как видите, нагревается устройство очень мало, а коэффициент полезного действия при токах, близких к максимальному заявленному, находится на том же уровне, что и у других моделей в данном обзоре.Защита

Заявлена защита от перегрева (это исследовать мы не можем), перегрузки и короткого замыкания.

Защита от перегрузки срабатывает очень нечетко: при токе 1,15 А работает не менее 10 минут, но выходное напряжение падает с 4,1 В до 3,5 В. С токами 1,4–2,2 А выход не отключается в течение минимум 5 минут, хотя напряжение на нем еще меньше. Даже при 3,0 А устройство не отключается несколько минут, нагреваясь возле разъемов на 31-32 градуса, после чего срабатывает защита, но явно от перегрева. После остывания вернуть Top-Mix в рабочее состояние можно только подключением к зарядному устройству.

Свыше трех ампер мы выходной ток не повышали — и без того трехкратная перегрузка. А вот короткие замыкания однозначно отключают выход.

Выводы

Кроме оригинальной формы (но с чересчур необычным оформлением индикатора) и наличия чехла, ничем выдающимся Top-Mix похвастать не может. И даже заниженный по сравнению с заявленным максимальный выходной ток вряд ли можно списать на особенность конкретного образца: оба доставшихся нам экземпляра вели себя фактически одинаково.

Тем не менее, возможностей устройства достаточно для работы с большинством смартфонов, а на подключение планшетов Top-Mix и не рассчитан.

Универсальный внешний аккумулятор для смартфонов и планшетов Top-Duos

Характеристики, внешний вид, функции

Универсальный внешний аккумулятор Top-Duos

Модель с самой большой заявленной емкостью аккумуляторов среди рассматриваемых: используется семь Li-ion-ячеек производства Samsung, соединенных в плотный пакет, каждая на 3,7 В 1430 мА·ч.

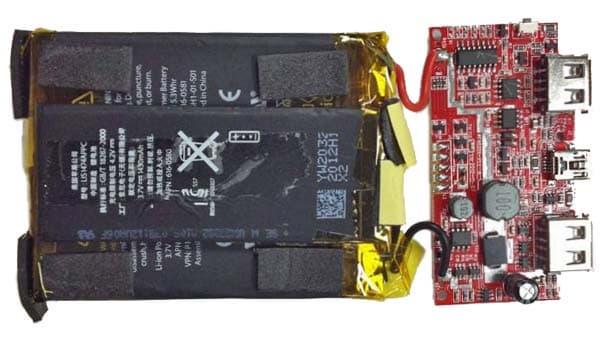

Универсальный внешний аккумулятор Top-Duos: Li-ion-ячейки

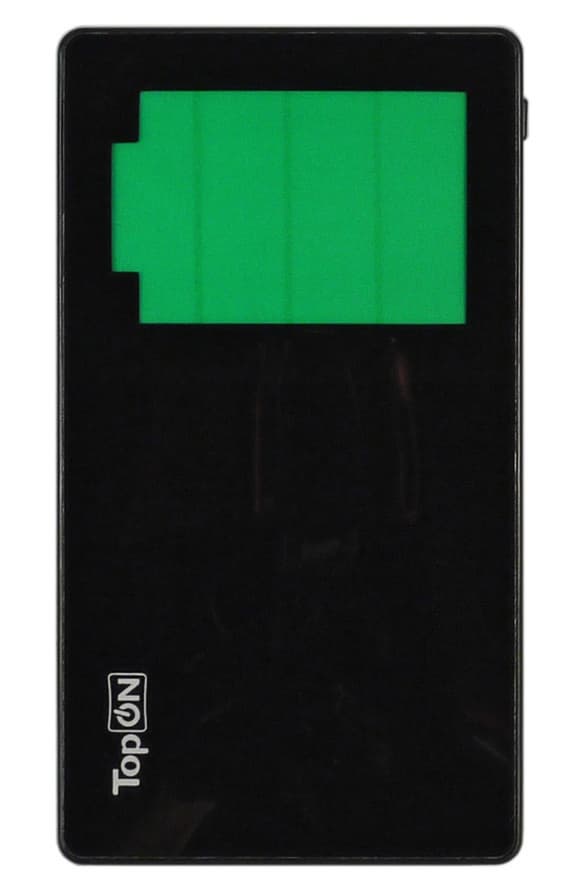

По внешнему виду устройство напоминает толстенький смартфон, роль экрана которого играет индикатор с неяркой зеленой подсветкой, занимающий около трети глянцевой верхней плоскости и отображающий состояние батарей. Нижняя крышка имеет покрытие soft-touch, а боковые кромки украшены вставкой под хром.

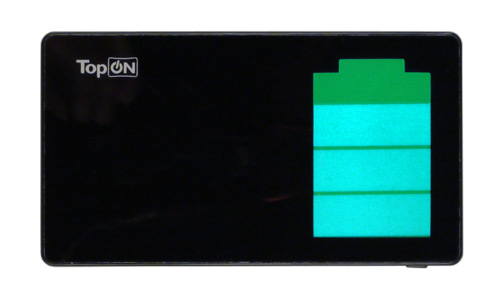

Универсальный внешний аккумулятор Top-Duos: индикатор

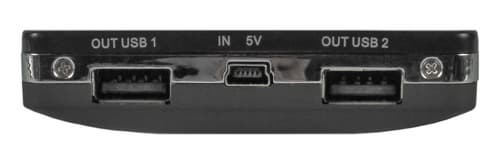

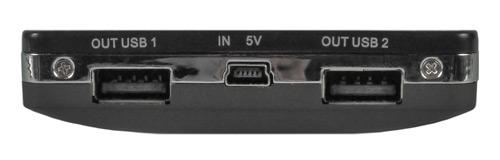

На ближнем к индикатору торце расположились два выходных разъема USB и входной Mini-USB (именно Mini, а не Micro — редкое исключение из попадавших к нам моделей). На прилегающем торце кнопка, нажатие на нее задействует индикатор, четыре сегмента которого позволяют оценить степень заряженности батареи. При заряде или разряде эти сегменты последовательно загораются уже без нажатия кнопки, а вот определить при этом, насколько заряжен или разряжен аккумулятор, невозможно.

Универсальный внешний аккумулятор Top-Duos: разъемы

Напряжение на выходах появляется либо при нажатии на кнопку, либо при подключении нагрузки, а при снятии нагрузки выходы через 20 секунд отключаются. Повторное нажатие на кнопку ранее 20 секунд в отсутствие нагрузки и в любое время при подключенной нагрузке отключает выходы, поэтому будьте внимательны и не нажимайте на кнопку без необходимости.

Нам достался экземпляр черного цвета, о других расцветках информации нет.

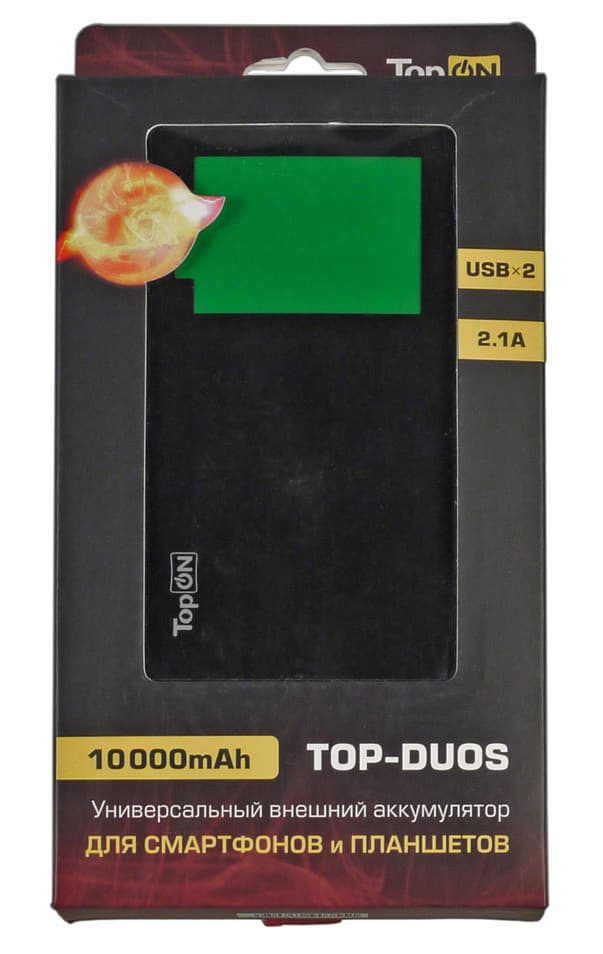

Внешний аккумулятор Top-Duos: упаковка         Внешний аккумулятор Top-Duos: упаковка

Характеристики следующие:

Характеристики аккумулятора Top-Duos
Емкость аккумулятора:10000 мА·ч (3,7 В, 37 Вт·ч)
Тип аккумулятораLi-ion
Выходы USB5 В, заявленный макс. ток 2,1 А
5 В, заявленный макс. ток 1 А
суммарный ток не более 2,1 А
Вход для зарядкиMini-USB (5 В, заявленный макс. ток 1 А)
Наличие зарядного устройства от сети 220 Внет
Размеры138×76×18 мм
Вес (по нашему замеру):
устройства
комплекта
в упаковке

245 г
265 г
315 г

Как видите, размеры и вес «карманными» назвать сложно, разве что для большого кармана, а вот в среднего размера сумке место вполне найдется.

Время заряда самого Top-Duos производитель оценивает как «до 8 часов». Конечно, заряжать можно как от USB-порта компьютера или ноутбука, так и от любого пятивольтового источника, имеющего разъем USB, и надо лишь помнить, что время зарядки при этом может существенно отличаться.

Производитель заявляет о сроке службы более 500 циклов заряд/разряд без потери емкости. Естественно, проверить это заявление мы не можем.

А вот про температурные рамки при эксплуатации для всех пяти моделей не сказано ничего, кроме «использовать внутри помещений», и мы должны напомнить, что Li-ion батареи не любят как нагрева свыше 45–50°C, так и отрицательных температур.

Еще один неприятный момент: имеющаяся в таблице пометка о том, что суммарный ток по обоим выходам не должен превышать 2,1 А, сделана нами на основании надписи на тыльной стороне упаковки, которая нанесена едва заметными серыми буквами на черном фоне, а в инструкции ничего подобного нет, и совершенно напрасно: как будет видно из дальнейшего, эта надпись соответствует действительности. Вообще-то и в инструкции есть запись «Два порта USB, сила тока до 2,1 А», но ее можно понимать двояко: нет четкого указания, что речь идет о суммарном токе по обоим выходам.

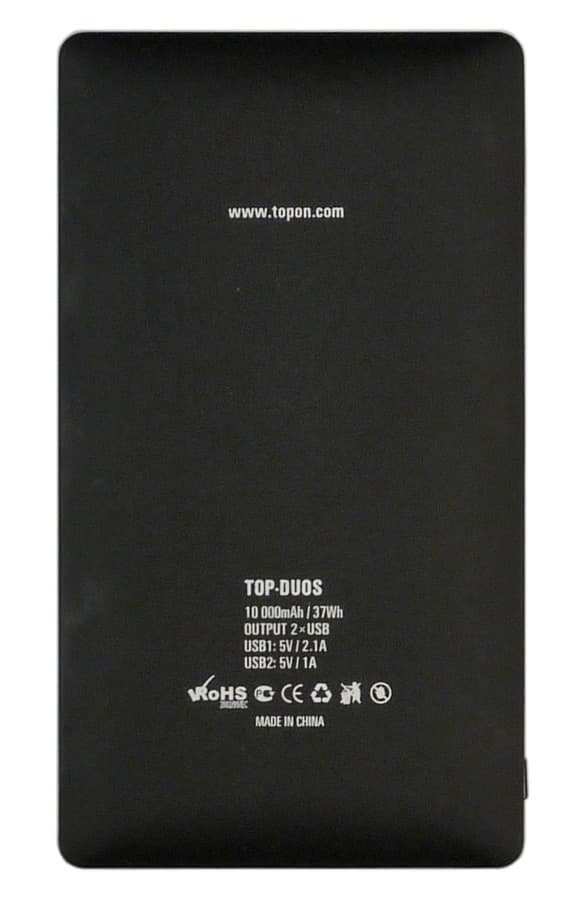

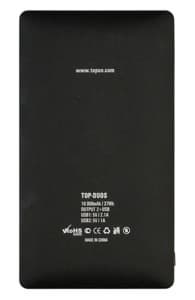

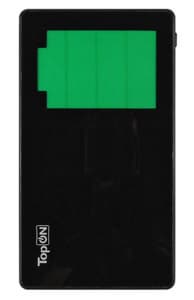

Внешний аккумулятор Top-Duos                 Внешний аккумулятор Top-Duos

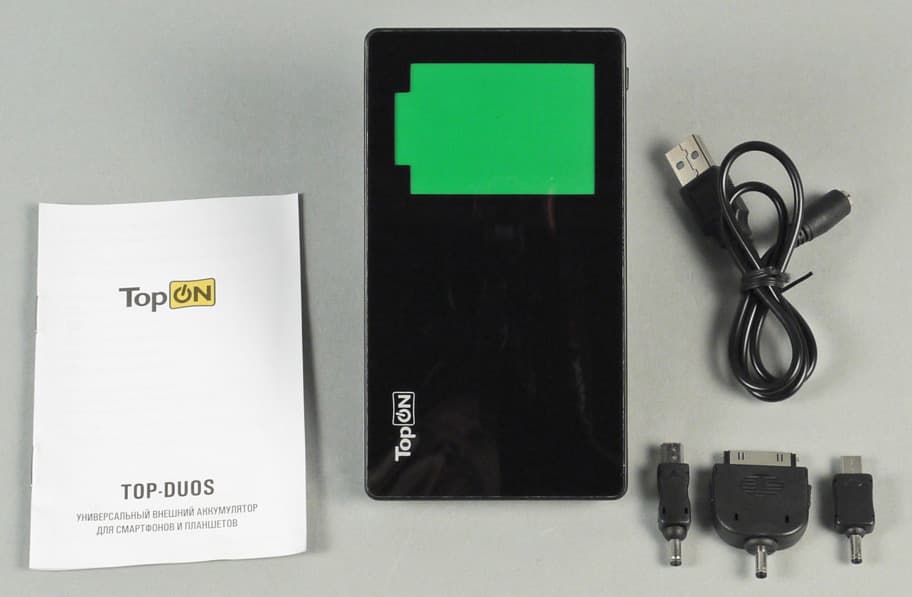

В комплекте, кроме самого аккумулятора и инструкции, есть кабель длиной 45 см, а также переходники Mini-USB, Micro-USB и 30-контактный для Apple. Кабель и переходники черного цвета.

А вот чехла для переноски нет, и упаковочная коробка из картона с пластиковой вставкой на такую роль совершенно не годится.

Испытания

Заряд

Время заряда от мощного источника составило в среднем 18 часов 1 минуту, что в два с лишним раза превышает оценку производителя. А вот максимальный ток заряда вполне соответствует заявленному: 0,99 А. Нагрев при этом слабый.

Заряжать аккумулятор от порта USB 2.0 мы не стали, поскольку это заняло бы более суток, лишь определили максимальный ток: 0,75 А.Разряд

Начали мы с порта USB1, имеющего максимальный заявленный ток. На холостом ходу напряжение на нем составило 5,3 В, и при подключении нагрузки с током 2,1 А уменьшилось до 4,95 В, но через 10 минут устройство отключилось. Зато с током нагрузки 1,9 А Top-Duos отработал полный цикл, поддерживая стабильные 5,0 В на выходе, хотя и очень сильно нагрелся, особенно горячей была металлизированная полоска возле разъема.

На выходе USB2, рассчитанном на токи до 1,0 А, под нагрузкой выходное напряжение подобралось к нижней границе пятипроцентного отклонения лишь при токе 0,93 ампера, поначалу составив 4,8 В, однако за короткое время упало ниже 4,7 В.

Вновь зарядив батарею до 100%, еще немного уменьшили ток. При 0,92 А cначала была норма — 5,0 В, однако через полчаса напряжение снизилось до 4,75 В, а через 2,5 часа и до 4,7 В, после чего уже не менялось. Что же, такой результат может пойти в зачет, хотя и с долей условности; за среднее выходное напряжение мы приняли 4,75 В.

После очередного полного заряда мы продолжили уменьшать нагрузку, и лишь при токе 0,85 А Top-Duos показал стабильные 5,0 В.

Теперь тест с двумя нагрузками. Сначала попытались задать суммарный ток больше 2,1 А, ориентируясь лишь на выходные напряжения, которые должны оставаться в пределах пятипроцентного отклонения, причем при значительных токах изменение нагрузки на одном выходе меняет выходное напряжение на втором. При токах 1,8 и 0,9 А (на USB1 и USB2 соответственно) напряжения поначалу были вполне приемлемыми, но быстро снижались. При 1,7+0,8 А выходные напряжения были стабильными и нормальной величины, однако за неполные 40 минут Top-Duos в районе разъемов нагрелся на 38 градусов и отключился. И лишь при 1,5+0,65 А тест прошел нормально — что же, результат вполне соответствует заявленному: суммарный ток 2,15 А.

Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев, °C
1,95,02:5627,975%34-35
0,924,756:4829,780%21-22
0,855,06:5929,780%15-16
1,5+0,655,0+5,12:1223,864%32-33

Здесь и далее нагрев указан относительно температуры в помещении и для максимально горячей области корпуса (чаще всего возле выходного разъема).

При больших нагрузках слышен слабый свист, заметный лишь в тихом помещении. Такой же звук есть и на начальных этапах зарядки от мощного источника, когда ток максимальный.Защита

Производитель заявляет о трех уровнях защиты: от перегрева, перегрузки и короткого замыкания. Исследовать перегрев в нашей лаборатории возможности нет, а вот две другие защиты мы опробовали.

Срабатывание защиты от перегрузки мы описали выше, напомним кратко: для обоих выходов защита четко срабатывает лишь при больших токах, свыше 2,2 ампер, а при токах порядка 2,0–2,1 А устройство может работать длительно, хотя выходное напряжение находится на неприемлемом уровне. Восстановить работоспособность можно нажатием на кнопку.

Защита от короткого замыкания также срабатывает, но для дальнейшей работы придется хотя бы на короткое время подключить батарею к зарядному устройству или USB-порту.

Выводы

Некоторое занижение реальных максимальных токов нагрузки по сравнению с заявленными (0,85 А вместо 1,0 А и 1,9 А вместо 2,1 А) можно отнести к особенностям конкретного экземпляра, а вот КПД, вычисляемый нами как отношение отдаваемой в нагрузку энергии к значению, полученному из характеристик используемых батарей, к рекордным отнести явно нельзя, хотя и критически низким его не назовешь. Да и время зарядки получается очень уж большим: даже с вечера до утра и даже от мощного источника полностью зарядить Top-Duos не получится.

Набор переходников для подключения нагрузок хоть и минимальный, но вполне достаточный для наиболее распространенных моделей мобильной техники. Жаль только, что нет чехла для переноски и хранения.

Универсальный внешний аккумулятор для смартфонов и планшетов Top-Quad

Характеристики, внешний вид, функции

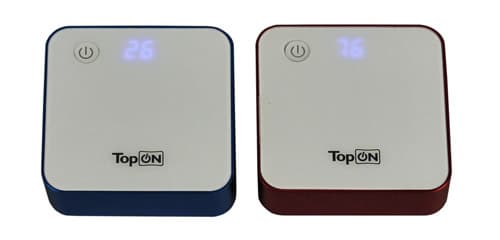

Универсальный внешний аккумулятор Top-Quad

Внешне Top-Quad напоминает небольшую шкатулку, пластиковые верхняя и нижняя плоскости которой квадратные, со скругленными углами, молочно-белого цвета. Пластик довольно мягкий и легко покрывается царапинами: так было с одним из доставшихся нам образцов, который, по-видимому, до нас уже успел попутешествовать в сумке или кармане. Зато торцевая часть корпуса сделана из окрашенного алюминия, причем на выбор предлагаются две расцветки: малиновая и темно-синяя.

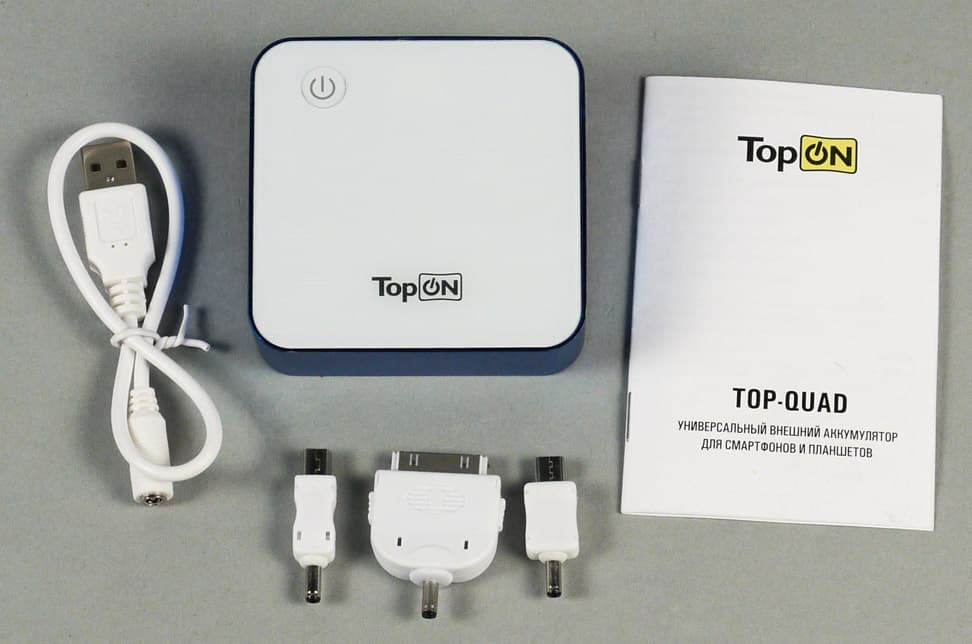

Комплектация такая же, как у Top-Duos: кабель (вдвое короче: 23 см) и три таких же переходника; единственное отличие в том, что и кабель, и переходники белого цвета. Чехла для переноски также нет. Упаковка на этот раз целиком пластиковая, но и она не годится на роль футляра, в котором можно переносить аккумулятор с комплектом принадлежностей.

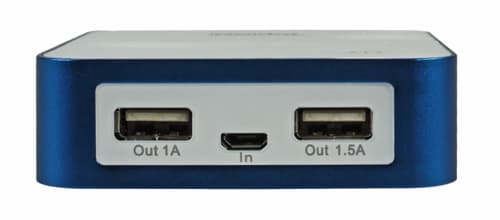

На одном из торцов расположились входной Micro-USB и два выходных USB-разъема, а рядом, на верхней панели, круглая кнопка и индикатор.

Универсальный внешний аккумулятор Top-Quad: разъемы

Индикатор цифровой и двухразрядный, он обеспечивает очень удобное отображение остатка заряда встроенной батареи, показывая его значение в процентах. Насколько точно — сказать трудно, но все равно это нагляднее и наверняка точнее, чем отображение с помощью четырех светодиодов. О точности косвенно можно судить по такому факту: когда на индикаторе появился ноль, аппарат проработал на нагрузку 1,5 А с полминуты и отключился.

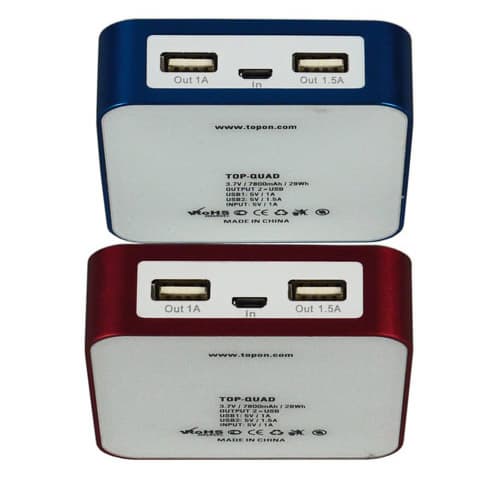

Универсальный внешний аккумулятор Top-Quad

В отличие от Top-Duos, напряжение на выходах появляется только после нажатия на кнопку. Как и в Top-Duos, при снятии нагрузки выходы через 20 секунд отключаются, а повторное нажатие на кнопку ранее 20 секунд в отсутствие нагрузки и в любое время при подключенной нагрузке отключает выходы, поэтому будьте внимательны и не нажимайте на кнопку без необходимости.

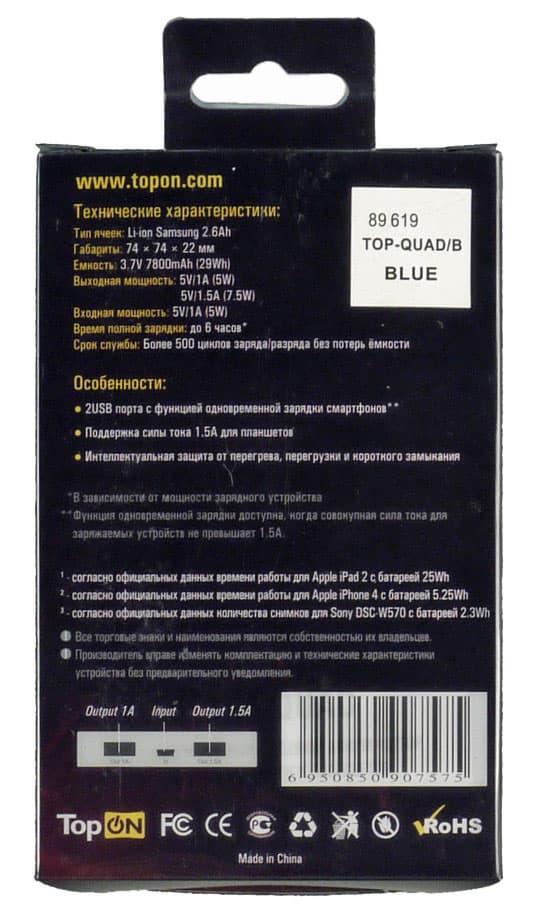

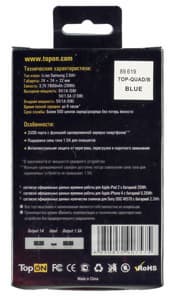

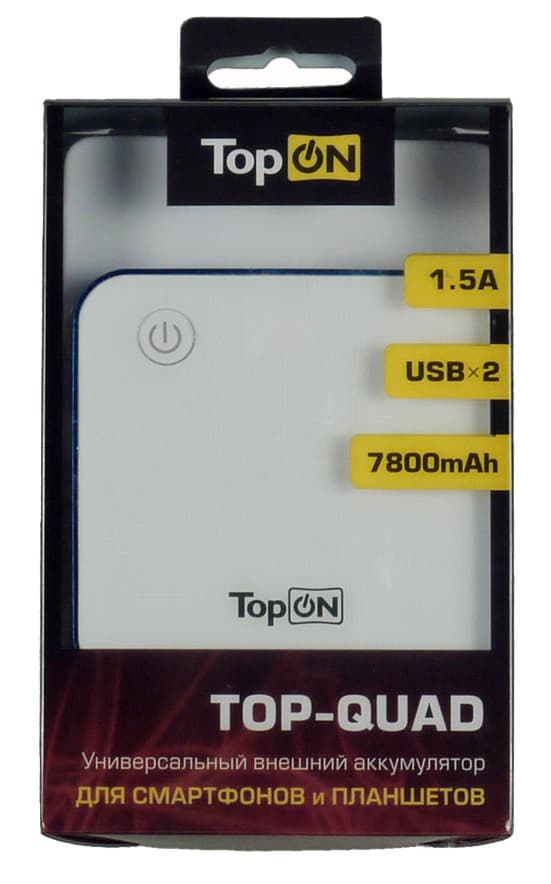

Универсальный внешний аккумулятор Top-Quad: упаковка             Универсальный внешний аккумулятор Top-Quad: упаковка

Характеристики Top-Quad следующие:

Характеристики аккумулятора Top-Quad
Емкость аккумулятора7800 мА·ч (3,7 В, 29 Вт·ч)
Тип аккумулятораLi-ion
Выходы USB5 В, заявленный макс. ток 1,5 А
5 В, заявленный макс. ток 1 А
суммарный ток не более 1,5 А
Вход для зарядкиMicro-USB (5 В, заявленный макс. ток 1 А)
Наличие зарядного устройства от сети 220 Внет
Размеры74×74×22 мм
Вес (по нашему замеру):
устройства
комплекта с чехлом
в упаковке

200 г
225 г
245 г

Производитель заявляет о сроке службы более 500 циклов заряд/разряд без потери емкости.

На этот раз есть в инструкции есть прямое указание, что суммарный ток по обоим выходам не должен превышать 1,5 А. Написано это и на упаковке, но тоже малозаметным шрифтом.

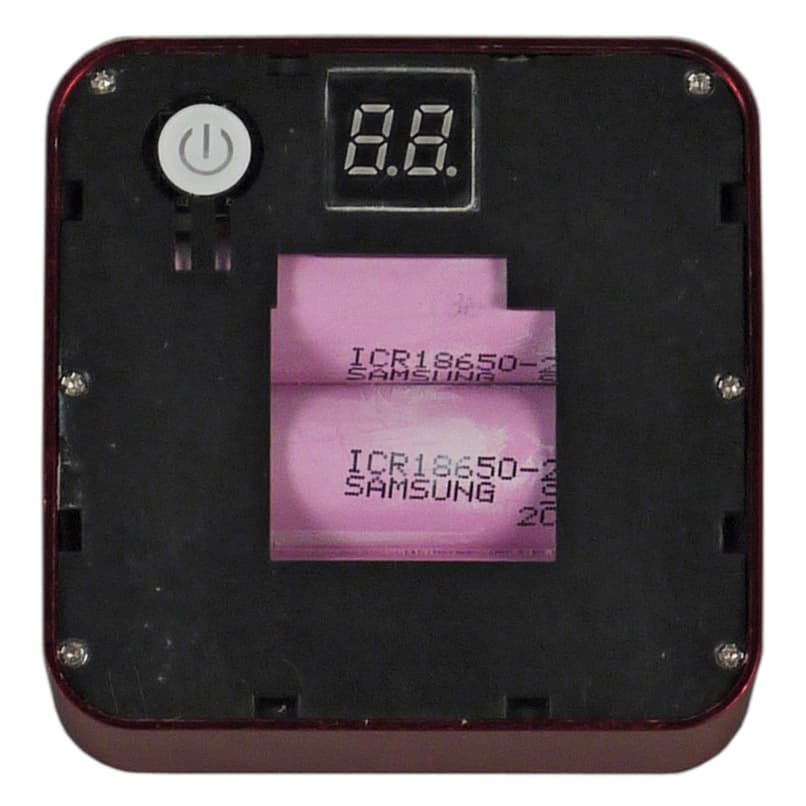

В устройстве использованы три литий-ионных ячейки ICR18650-26F производства Samsung с параметрами 2600 мА·ч 3,7 В.

Универсальный внешний аккумулятор Top-Quad: батареи

Испытания

Заряд

Производитель считает, что для полной зарядки Top-Quad достаточно 6 часов, и опять сильно ошибается: от мощного источника среднее время заряда составило 11 часов 31 минуту, максимальный зафиксированный ток 0,97 А, нагрев слабый.

Естественно, заряд от USB-порта настольного компьютера должен занять значительно больше времени, однако на этот раз мы сделали замер и получили 25 часов 55 минут (максимальный ток 0,7 А).

Процесс заряда сопровождается изменением показаний индикатора и миганием младшего разряда; когда на индикаторе появится «99», причем вторая девятка перестанет мигать, инструкция предлагает считать, что встроенная батарея заряжена, однако зарядный ток при этом остается на заметном уровне в 250–300 мА, и лишь через 20–30 минут снижается до нуля.

Универсальный внешний аккумулятор Top-Quad
Разряд

Напряжения без нагрузки на обоих выходах составили соответственно 5,1 В.

Выход на 1,5 А работает безукоризненно, даже позволяет подключать нагрузки с током, немного превышающим максимальный заявленный — 1,6 А. Правда, только в одном из двух имевшихся у нас экземпляров, а у второго выходное напряжение укладывалось в нормативные 4,75 В лишь при токе 1,45 А; что же, подобный разброс параметров у разных образцов дело вполне обычное. Тем не менее, в итоговую таблицу мы внесли лучшие результаты.

А вот второй выход серьезно разочаровал: для нагрузки 1 А его выходное напряжение оказалось менее 4 вольт. Мы начали постепенно снижать ток, но даже при 0,5 А выходное напряжение составляло всего 4,55 В, и лишь при 0,32 А мы увидели приемлемые 4,8 В. И полбеды, если бы это было особенностью конкретного экземпляра, но у второго Top-Quad наблюдалась еще более удручающая картина: в пятипроцентное отклонение этот выход укладывался лишь при токе 0,25 А. Явный незачет, трудно представить себе нагрузку из числа мобильных гаджетов, которая удовлетворится столь малым током. Конечно, реальные устройства не столь критичны к параметрам зарядного устройства, и порой могут удовлетвориться напряжениями 4,5 В и даже ниже, так что заряжать их от второго выхода Top-Quad будет можно, хотя и за более длительное время, поэтому мы перешли к следующему этапу теста: работе на две нагрузки.

Здесь также есть взаимное влияние — изменение нагрузки на одном выходе меняет выходное напряжение на втором. Но у Top-Quad превысить максимальный заявленный суммарный ток не удалось: уже при 1,3+0,32 А напряжение на втором выходе даже в начале составило 4,5 В. И лишь при токах 0,8+0,3 А напряжения составили 5,0 и 4,7 В, оставаясь стабильными, что мы с долей условности и приняли за зачетный результат.

Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев, °C
1,64,83:0423,681%31-32
1,54,83:1823,882%27-28
1,04,94:5624,283%13-14
0,324,816:5025,989%5-7
0,8+0,35,0+4,74:3524,886%10-11

Как видите, при больших токах устройство вновь сильно нагревается, да и коэффициент полезного действия, рассчитанный как отношение накопленной в аккумуляторе и отданной в нагрузку энергий, опять получился средненьким.

В одном из двух имевшихся у нас образцов при разряде максимальным током, как и у Top-Duos, был слышен легкий свист, только более высокой тональности. Правда, второй образец работал тихо.Защита

Заявлена защита от перегрева (это исследовать мы не можем), перегрузки и короткого замыкания.

При токе 1,9–2,0 А на 1,5-амперном выходе защита от перегрузки срабатывает через 2-3 секунды, при меньших токах устройство может проработать и дольше: так, при 1,8 А Top-Quad работал 3 минуты, а напряжение составляло 4,6 В.

Второй выход может работать в течение нескольких минут при токах 1,2–1,3 А, хотя выходное напряжение 3,6–3,7 В рабочим назвать нельзя. При увеличении тока защита срабатывает в течение 2-3 секунд. Короткие замыкания однозначно отключают выход.

Для возврата устройства в рабочее состояние после срабатывания защиты приходится кратковременно подключать его на зарядку — например, к USB-порту компьютера.

Выводы

Главная претензия — практически неработоспособный второй выход: даже с учетом слабой критичности многих мобильных устройств к величине внешнего питающего напряжения, тех токов, которые способен обеспечить этот порт при более-менее приемлемом снижении выходного напряжения, в большинстве случаев будет недостаточно даже для зарядки сильно разряженного аккумулятора гаджета, не говоря уже об одновременной его работе. То же можно сказать и про подключение сразу двух нагрузок.

Другой, менее критический недостаток — большое время заряда встроенных в Top-Quad батарей. Еще можно упомянуть не слишком высокий КПД.

А вот 1,5-амперный выход ведет себя вполне достойно. Да и цифровой индикатор заряда очень понравился: самый информативный среди рассматриваемых.

Средняя текущая цена устройств в московской рознице составляет:

TopON Top-DuosН/Д(0)
TopON Top-QuadН/Д(0)
TopON Top-AirН/Д(0)
TopON Top-Air-miniН/Д(0)
TopON Top-MixН/Д(0)


Устройства предоставлены на тестирование производителем



7 ноября 2013 Г.

TopON: Top-Mix, Top-Air, Top-Air-mini, Top-Duos, Top-Quad

TopON

  TopON

TopON , . , , , , , 2 .

, .


Top-Air

, ,

    Top-Air

: Top-Air-mini — , . , - . , Top-Air , .

: , , , Mini- Micro-USB, — Apple (30- Lightning) Samsung. 21 , c USB, — . USB-.

, . Micro-USB USB , . , Li-ion- .

    Top-Air

, . : , . , : , -.

    Top-Air

, .

    Top-Air:             Top-Air:

Top-Air :

Top-Air
6500 · (3,7 , 24 ·)
Li-ion
1 × USB (5 , . 1 )
Micro-USB (5 , . 1 )
220
172×95×10
( ):



275
310
450

500 / .

, USB 2.0 , . ; , , , .

, Top-Air 6,5 ; , : 10 5 . 0,8 , .

USB 2.0 : 12 55 . 0,75 ( , ), , . , USB 2.0 0,5 .

, « + Micro-USB» , : . Micro-USB — USB ( ) .

, USB high-power function ( 100 ), 4,75–5,25 . .

Unicorn SL-300, .

. 5,1 , 1 4,75 , : 4,8 , 2 4,85 , : 3 4,8 , 4,75 ; 4,8 .

, , , :, ·, °C
1 4,83:2916,770%7-8
0,5 5,07:5819,983%3-4

, , , , 1 , .

( ), .

1,5 4 , 15 , .

1,55 2-3 , . .

, — , USB- .

, . , : , , . , , .

, . , .

. , 220 — , , . : , .

, Top-Air 1 , 2 , .


Top-Air-mini

, ,

    Top-Air-mini

, Top-Air Top-Air-mini, , , . .

    Top-Air-mini

, .

    Top-Air-mini:                   Top-Air-mini:

Top-Air-mini :

Top-Air-mini
3500 · (3,7 , 13 ·)
Li-ion
1 × USB (5 , . 1 )
Micro-USB (5 , . 1 )
220
104×95×10
( ):



160
195
300

500 / .

Top-Air-mini 3,5 , : 5 48 ( 0,8 ), USB- — 7 49 ( 0,75 ). .

. 5,1 , , Top-Air, , . , 1 4,85 , 4,9 , 2 4,7 , 10–15 4,6 , 0,9 , .

, , , :, ·, °C
1 4,72:029,674%11-12
0,9 4,92:1810,178%10-11
0,5 5,04:0910,480%3-4

, Top-Air: , . , Li-ion-, .

, . Top-Air: 1,5 3,8 , 15 , , 1,55 2-3 , ; . , .

Top-Air, : — , .


Top-Mix

, ,

   Top-Mix

«» , Top-Mix : , . : Top-Air — , Top-Mix «» .

Top-Mix , Top-Air ( , «»), Top-Air-mini, , . , , — , . , : - -, . , .

   Top-Mix

   Top-Mix , , , , - : , . — : , , , , . , , : , - .

, Micro-USB USB, , . .

   Top-Mix

, Li-ion- .

, Top-Air: , — Mini- Micro-USB, 30- Apple. : 57 . , , .

.

   Top-Mix:                  Top-Mix:

. 20 , .

Top-Mix :

Top-Mix
4400 · (3,7 , 16 ·)
Li-ion
1 × USB (5 , . 1 )
Micro-USB (5 , . 1 )
220
114×79×25
( ):



120
155
210
   Top-Mix

500 / .

: 5 7 32 ( 0,98 ), USB 2.0 8 34 ( 0,7 ). .

, Top-Air, : 1 4,6 ; 0,9 4,75 , , 4,68 — . 0,72 4,8 .

, , , :, ·, °C
0,94,73:0212,880%13-14
0,724,83:4412,981%10-11
0,5 4,85:4813,987%6-7

, , , , , .

( ), .

: 1,15 10 , 4,1 3,5 . 1,4–2,2 5 , . 3,0 , 31-32 , , . Top-Mix .

— . .

( ) , Top-Mix . : .

, , Top-Mix .


Top-Duos

, ,

   Top-Duos

: Li-ion- Samsung, , 3,7 1430 ·.

   Top-Duos: Li-ion-

, , . soft-touch, .

   Top-Duos:

USB Mini-USB ( Mini, Micro — ). , , . , , , .

   Top-Duos:

, , 20 . 20 , .

, .

  Top-Duos:           Top-Duos:

:

Top-Duos
: 10000 · (3,7 , 37 ·)
Li-ion
USB5 , . 2,1
5 , . 1
2,1
Mini-USB (5 , . 1 )
220
138×76×18
( ):



245
265
315

, «» , , .

Top-Duos « 8 ». , USB- , , USB, , .

500 / . , .

, « », , Li-ion 45–50°C, .

: , 2,1 , , , , : , . - « USB, 2,1 », : , .

  Top-Duos                   Top-Duos

, , 45 , Mini-USB, Micro-USB 30- Apple. .

, .

18 1 , . : 0,99 . .

USB 2.0 , , : 0,75 .

USB1, . 5,3 , 2,1 4,95 , 10 . 1,9 Top-Duos , 5,0 , , .

USB2, 1,0 , 0,93 , 4,8 , 4,7 .

100%, . 0,92 c — 5,0 , 4,75 , 2,5 4,7 , . , , ; 4,75 .

, 0,85 Top-Duos 5,0 .

. 2,1 , , , . 1,8 0,9 ( USB1 USB2 ) , . 1,7+0,8 , 40 Top-Duos 38 . 1,5+0,65 — , : 2,15 .

, , , :, ·, °C
1,95,02:5627,975%34-35
0,924,756:4829,780%21-22
0,855,06:5929,780%15-16
1,5+0,655,0+5,12:1223,864%32-33

( ).

, . , .

: , . , .

, : , 2,2 , 2,0–2,1 , . .

, USB-.

(0,85 1,0 1,9 2,1 ) , , , , , . : Top-Duos .

, . , .


Top-Quad

, ,

   Top-Quad

Top-Quad , , , - . : , , -, . , : -.

, Top-Duos: ( : 23 ) ; , , . . , , .

Micro-USB USB-, , , .

   Top-Quad:

, , . — , , . : , 1,5 .

   Top-Quad

Top-Duos, . Top-Duos, 20 , 20 , .

   Top-Quad:                Top-Quad:

Top-Quad :

Top-Quad
7800 · (3,7 , 29 ·)
Li-ion
USB5 , . 1,5
5 , . 1
1,5
Micro-USB (5 , . 1 )
220
74×74×22
( ):



200
225
245

500 / .

, 1,5 . , .

- ICR18650-26F Samsung 2600 · 3,7 .

   Top-Quad:

, Top-Quad 6 , : 11 31 , 0,97 , .

, USB- , 25 55 ( 0,7 ).

; «99», , , , 250–300 , 20–30 .

   Top-Quad

5,1 .

1,5 , , — 1,6 . , , 4,75 1,45 ; , . , .

: 1 4 . , 0,5 4,55 , 0,32 4,8 . , , Top-Quad : 0,25 . , , . , , 4,5 , Top-Quad , , : .

— . Top-Quad : 1,3+0,32 4,5 . 0,8+0,3 5,0 4,7 , , .

, , , :, ·, °C
1,64,83:0423,681%31-32
1,54,83:1823,882%27-28
1,04,94:5624,283%13-14
0,324,816:5025,989%5-7
0,8+0,35,0+4,74:3524,886%10-11

, , , , .

, Top-Duos, , . , .

( ), .

1,9–2,0 1,5- 2-3 , : , 1,8 Top-Quad 3 , 4,6 .

1,2–1,3 , 3,6–3,7 . 2-3 . .

— , USB- .

— : , , - , , . .

, — Top-Quad . .

1,5- . : .



:

TopON Top-Duos
TopON Top-Quad
TopON Top-Air
TopON Top-Air-mini
TopON Top-Mix
