Блок питания XFX 650W XXX
(P1-650X-NLG9)
| Полная галерея фотографий модели от iXBT.com |
| Данная модель на сайте производителя |
Компания XFX до недавнего времени была известна в основном как производитель видеокарт на чипсетах от nVidia, но в 2009 году она заметно расширила спектр представляемой продукции за счет решений на чипах от AMD (ATI) и блоков питания. Одному из которых и посвящен данный материал.
Производственная линейка блоков питания XFX, представленная на российском рынке, включает в себя две серии: XXX Edition и Black Edition. К последней серии относятся две модели мощностью 750 и 850 ватт соответственно, а к серии XXX Edition относится единственная модель - XFX 650W XXX (P1-650X-NLG9) с заявленной мощностью 650 ватт, которую мы и рассмотрим сегодня.

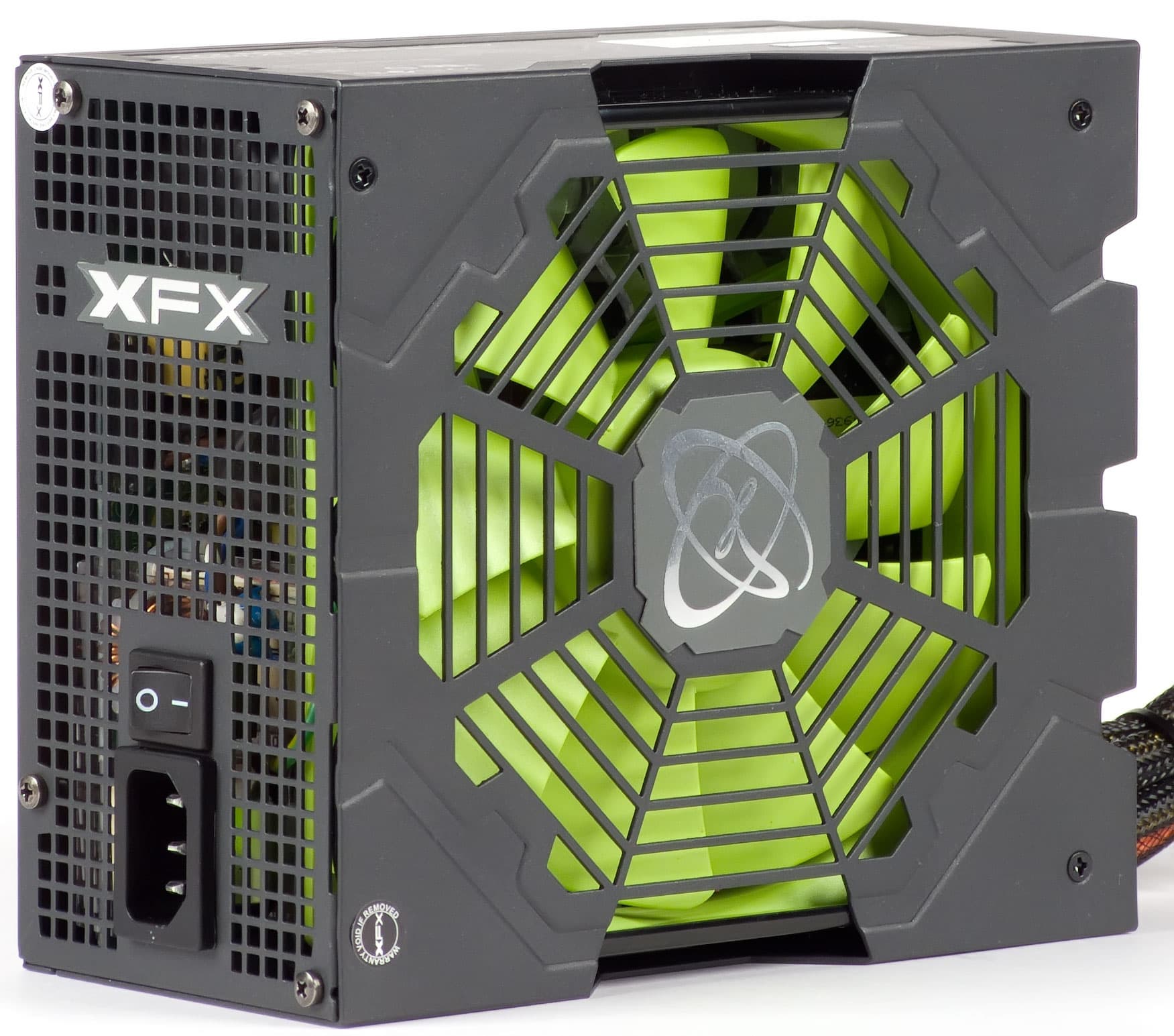

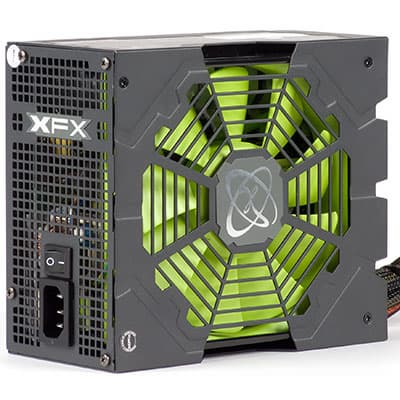

Внешний вид блока питания достаточно необычен, чему способствует ряд примененных дизайнерских решений: пластиковая накладка со стилизацией под камень со стороны вывода проводов, вырезы на верхней панели, а также использование в оформлении нетипичных цветовых решений и материалов довольно высокого качества. Причем, использованные решения хоть и являются весьма оригинальными, но не вызывают отторжения и выглядят весьма гармонично. Качество изготовления упаковки блока питания также заслуживает хорошей оценки, причем визуальная сочетаемость у блока питания и его упаковки очень хорошая, то есть они не выглядят как два разнородных предмета, а составляют достаточно гармоничный комплект. У упаковки данной модели есть еще одно очень большое, но и весьма редкое достоинство – ей удобно, а значит и приятно пользоваться.

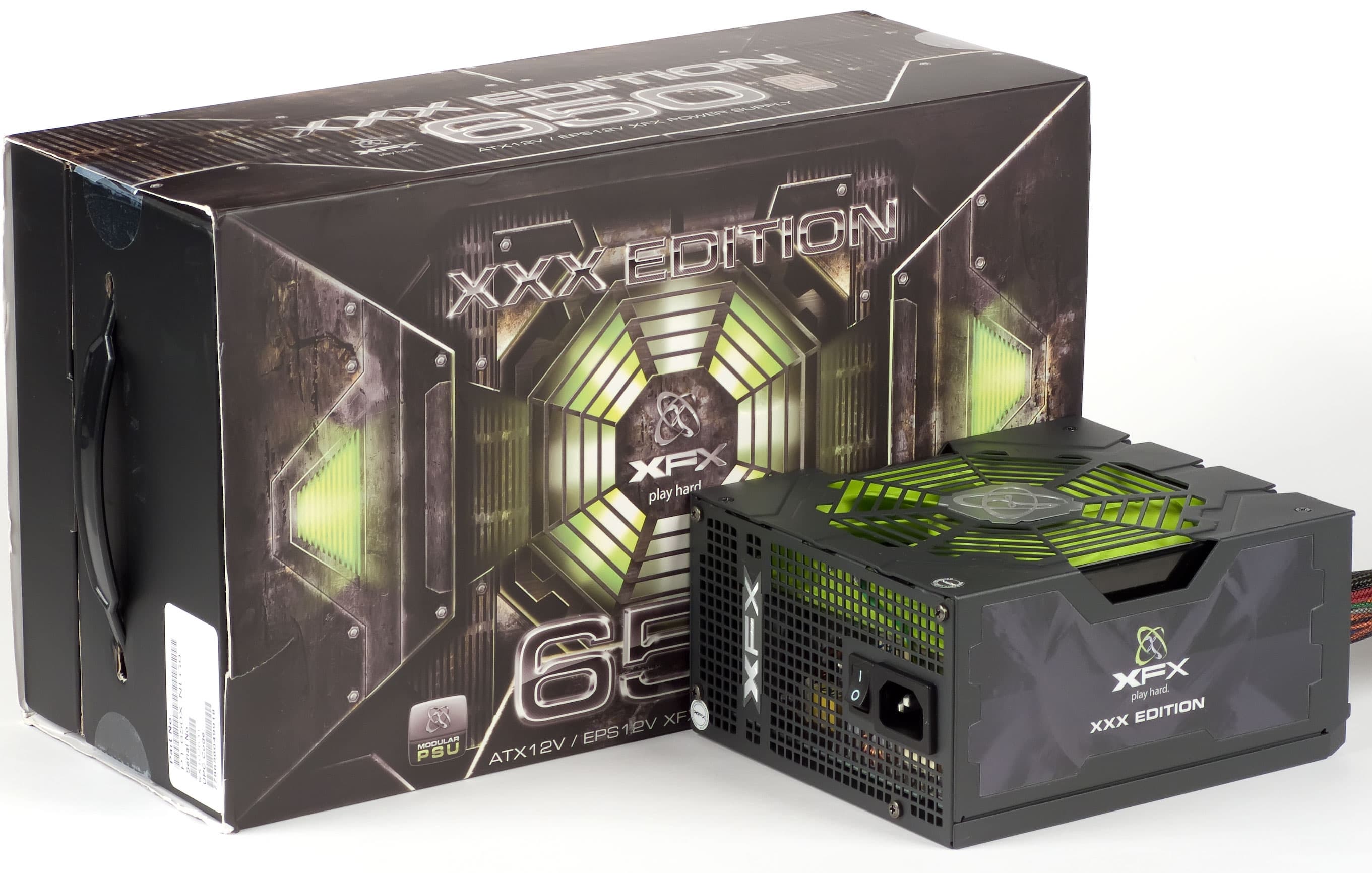

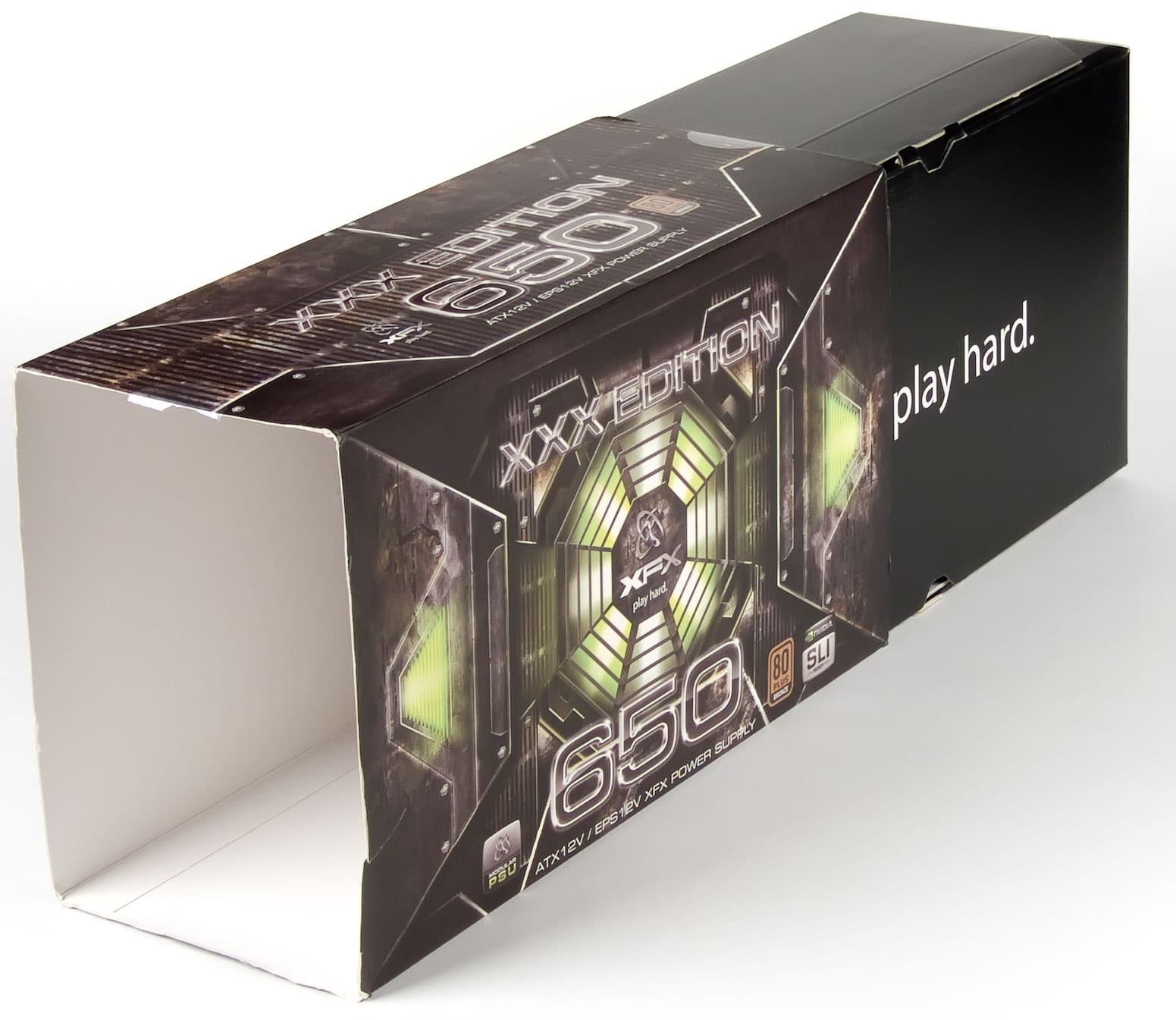

На самом деле типы упаковки блоков питания можно разделить на две группы: просто коробки, внутри которых располагается блок питания и уплотняющие элементы, и сложные составные конструкции, собираемые из нескольких элементов. Так вот в большинстве своем составные конструкции умеренно удобно разбираются, но вот собирать их обратно, как правило, весьма неудобно. Тут как раз все и разбирается, и что немаловажно, собирается достаточно легко, чему также способствует и большой размер упаковки.
Характеристики

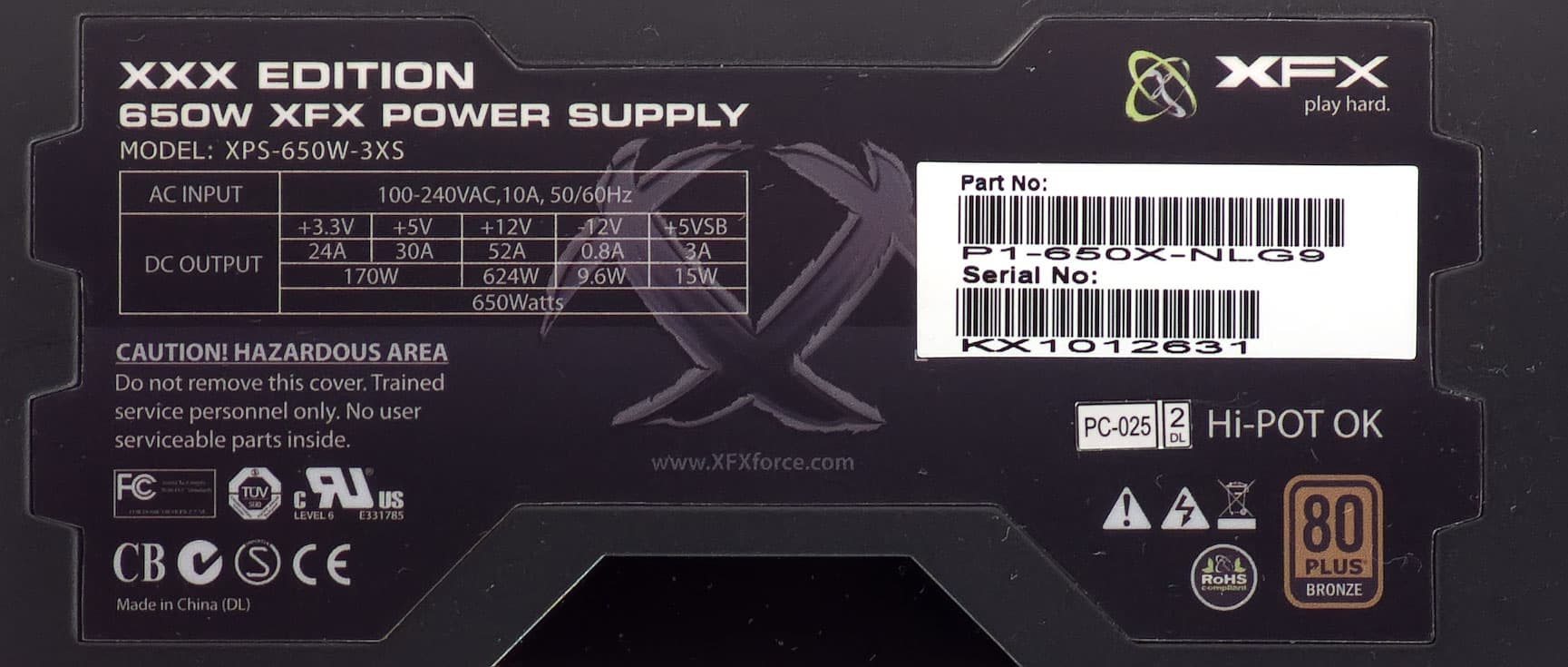

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 624 Вт. Данная величина соответствует значению типового блока питания мощностью 650 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,96.
|
Наименование блока питания
|
Максимальный
ток, А
|
Максимальная мощность, Вт
|
КНС12В
|
|||||||
|
3,3V
|
5V
|
12V1
|
12V2
|
12V3
|
12V4
|
3,3&5V
|
12V
|
Общая
|
||
|
ATX12V ver. 2.3 180W
|
13
|
14
|
10
|
— | — | — |
80
|
120
|
175
|
0,686
|
|
ATX12V ver. 2.3 220W
|
13
|
14
|
14
|
— | — | — |
80
|
168
|
215
|
0,781
|
|
ATX12V ver. 2.3 270W
|
19
|
15
|
17
|
— | — | — |
97
|
204
|
265
|
0,77
|
|
ATX12V ver. 2.3 300W
|
21
|
15
|
11
|
8
|
— | — |
103
|
216
|
295
|
0,732
|
|
ATX12V ver. 2.3 350W
|
21
|
15
|
11
|
14
|
— | — |
103
|
264
|
345
|
0,765
|
|
ATX12V ver. 2.3 400W
|
24
|
15
|
17
|
14
|
— | — |
120
|
300
|
395
|
0,76
|
|
ATX12V ver. 2.3 450W
|
24
|
15
|
17
|
16
|
— | — |
120
|
360
|
445
|
0,81
|
|
EPS12V ver. 2.91 550W
|
24
|
24
|
16
|
16
|
14 | 8 |
140
|
492
|
550
|
0,895
|
|
EPS12V ver. 2.91 600W
|
24
|
24
|
16
|
16
|
16 | 16 |
140
|
576
|
600
|
0,96
|
|
XFX 650W XXX (P1-650X-NLG9)
|
24
|
30
|
52
|
—
|
—
|
—
|
170
|
624
|
650
|
0,96
|
|
EPS12V ver. 2.91 650W
|
24
|
30
|
16
|
16
|
16 | 16 |
170
|
624
|
650
|
0,96
|
|
EPS12V ver. 2.91 700W
|
24
|
30
|
16
|
16
|
16 | 16 |
170
|
672
|
700
|
0,96
|
|
EPS12V ver. 2.91 750W
|
24
|
30
|
16
|
16
|
16 | 18 |
170
|
720
|
750
|
0,96
|
|
EPS12V ver. 2.91 800W
|
24
|
30
|
16
|
16
|
16 | 18 |
170
|
768
|
800
|
0,96
|

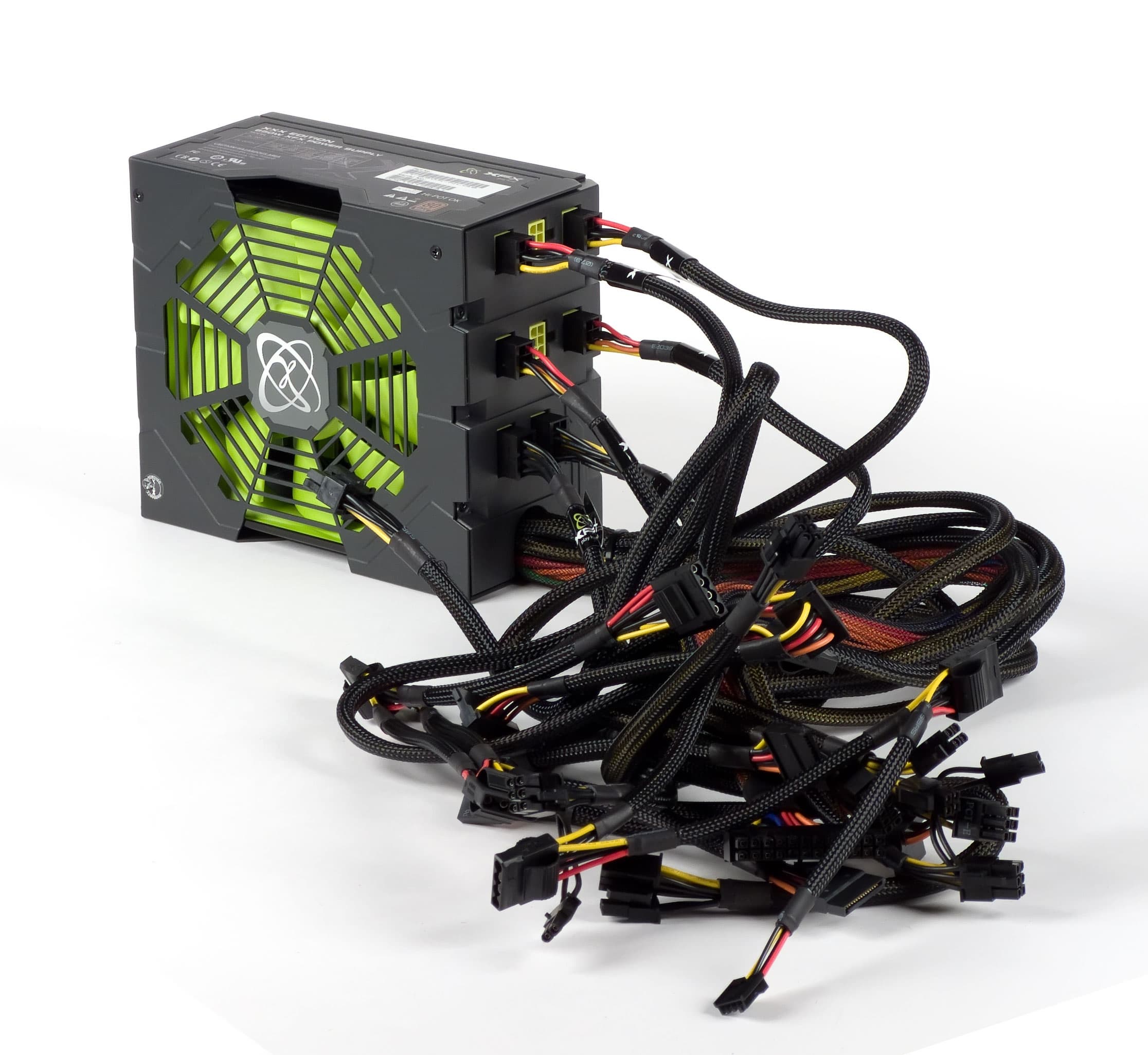

Длина проводов и количество разъемов
- до основного разъема АТХ — 52 см
- до процессорного разъема 8 pin SSI — 53 см
- до процессорного разъема 8 pin SSI — 53 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 57 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 57 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 57 см
- до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
- до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
- до разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема Peripheral Connector (молекс) и 15 см до разъема питания FDD
- до разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема Peripheral Connector (молекс) и 15 см до разъема питания FDD
Наименование разъема |
Количество коннекторов |
Примечание | |
всего |
съемных | ||
| 24 pin Main Power Connector | 1 | - | разборный |
| 4 pin 12V Power Connector | - | - | SSI Processor Connector |
| 8 pin SSI Processor Connector | 2 | 1 | 1 разборный |
| 6 pin PCI-E 1.0 VGA Power Connector | 2 | - | |
| 8 pin PCI-E 2.0 VGA Power Connector | 4 | 1+1 | разборные |
| 4 pin Peripheral Connector | 6 | 3+3 | эргономичные |
| 15 pin Serial ATA Connector | 6 | 3+3 | |
| 4 pin Floppy Drive Connector | 2 | 1+1 | |
Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower с нижним расположением блока питания.
Для использования в корпусах типоразмера fulltower с нижним расположением блока питания недостаточна длина проводов до разъема питания процессора SSI/ATX12V. Использовать данную модель в подобных корпусах можно, но потребуются дополнительные удлинители, в частности, для разъема SSI/ATX12V.
Конструкторы предусмотрели возможность подключения трех видеокарт с двойным питанием, а также двух процессоров, но при этом наградили данную модель всего шестью разъемами SATA Power на двух жгутах, чего не всегда достаточно, особенно при наличии более чем трех жестких дисков и хотя бы одного оптического привода, которые сейчас также поголовно используют для питания разъемы SATA Power.
Своеобразную картину с разъемами завершают шесть разъемов Peripheral Connector (молекс) и два разъема питания FDD.
Конструкция
Корпус блока питания выполнен из стали толщиной 1 мм. Это достаточно нетипичное решение, так как обычно корпуса блоков питания изготавливаются из стали толщиной 0,5-0,7 мм. Скорей всего в данной случае конструкторы пытались создать максимально жесткий корпус, обеспечив тем самым отсутствие возможных призвуков, возникающих из-за колебания отдельных элементов в конструкции вследствие вибрации. На такую мысль наводят и другие конструкционные решения, примененные в данном блоке питания: так, например, вентилятор прикручен через резиновые шайбы не к верхней панели БП, а к специальной раме, также выполненную из 1 мм стали, которая выступает дополнительным элементом жесткости. Большинство намоточных элементов также приклеены герметиком, что должно предотвратить их паразитное звучание.
Также стоит отметить стопроцентное использование японских конденсаторов производства Nippon Chemi-con, причем все конденсаторы рассчитаны на максимальную температуру 105 градусов. Во входном выпрямителе установлен конденсатор серии SMQ емкостью 470 мкФ (400В), в выходном каскаде установлены конденсаторы серии KZE.

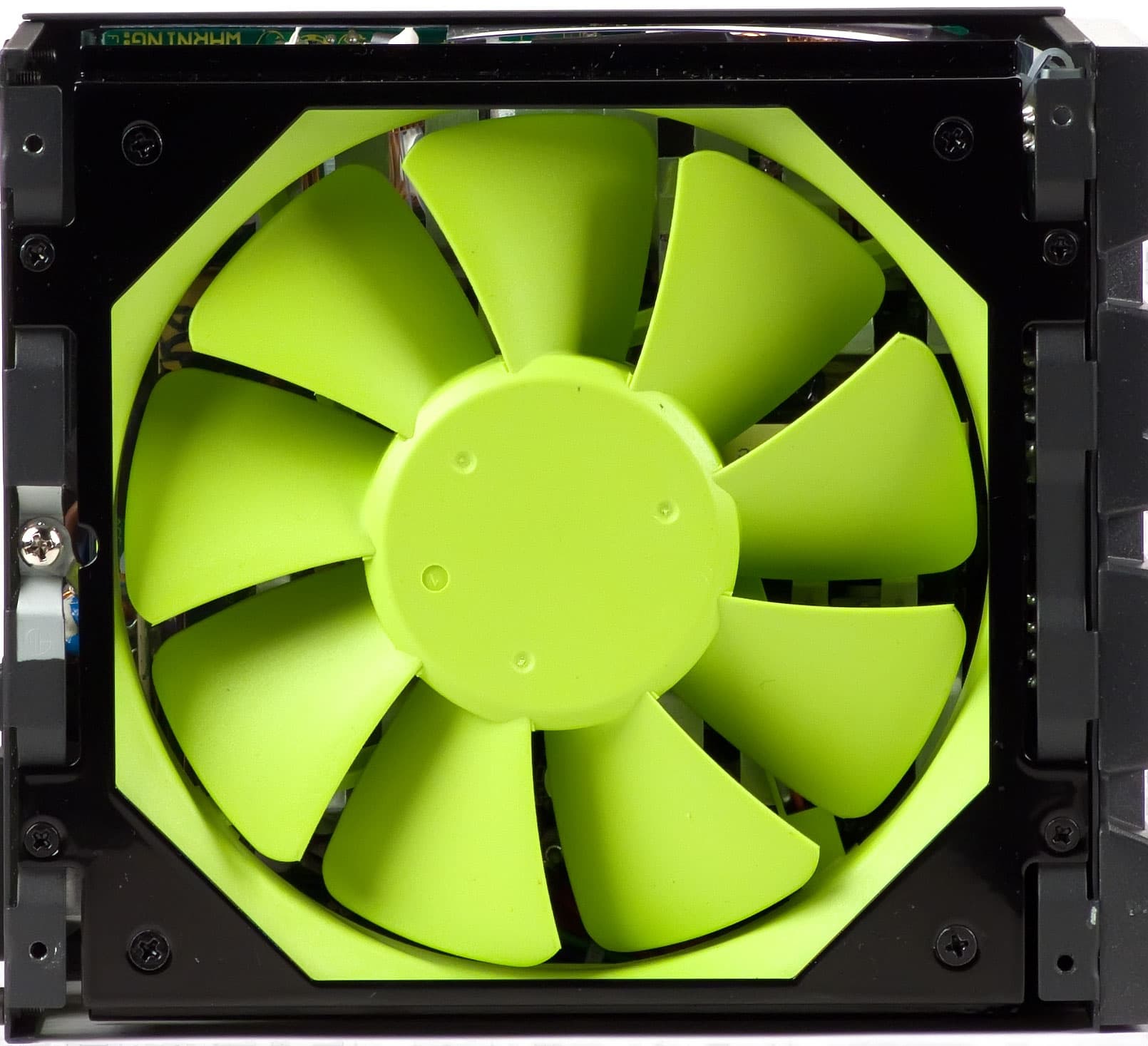

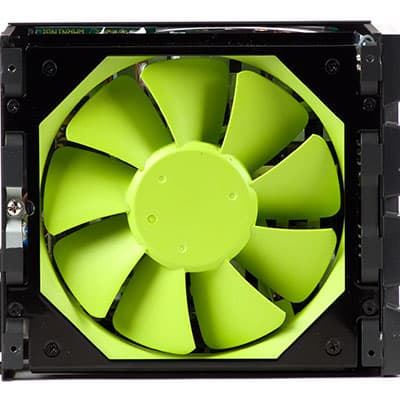

Вентилятор типоразмера 135 мм производства ADDA Corporation окрашен в салатовый цвет, однако, использованный оттенок не является «кислотным» и выглядит вполне естественно. Такое же цветовое решение использовано и при оформлении набортных разъемов для жгутов дополнительного питания.
Вентилятор прикрыт пластиковой накладкой, обеспечивающей локальное повышение нагнетаемого потока воздуха. Качество изготовления и крепления накладки – среднее, она представляет собой согнутую пластину из тонкого пластика и дополнительно закреплена двумя винтами. Накладка перекрывает около трети площади вентилятора (45 мм).
По характернуму дизайну и расположению элементов можно предположить, что в блоке питания использована OEM-платформа производства компании Seasonic.
| Характеристики | |
| Максимальная выходная мощность, Вт | 650 |
| Рабочий диапазон входных напряжений, В | расширенный |
| Наличие и тип ККМ (PFC) | есть, активный (APFC) |
| Длина корпуса, мм | 170 мм |
| Типоразмер вентилятора | 135 мм |
| Модель вентилятора | ADDA ADN512HB-A91 |
| Подключение вентилятора | двухпроводное |
| Пластиковая накладка на вентиляторе (нагнетатель) | есть |
| Решетка перед вентилятором | штампованная |
| Количество радиаторов | 2 |
| Толщина основания радиаторов | 3 мм |
| Линейные размеры основания | 105х30 мм |
| Производитель конденсаторов | Nippon Chemi-con (SMQ и KZE) |
| Наличие выключателя сетевого питания | есть |
| Наличие защитной втулки в отверстии для проводов | есть |
| Подсветка | нет |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости огра значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.
| Обозначение размера отклонений выходных напряжений от номинала | ||
| Цвет | Диапазон отклонения | Качественная оценка |
| 1 процент | отлично | |
|---|---|---|
| 2 процента | очень хорошо | |
| 3 процента | хорошо | |
| 4 процента | удовлетворительно | |
| 5 процентов | плохо | |
| более пяти процентов | неудовлетворительно | |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания, можно посмотреть в одной из предыдущих статей, например, здесь.
| Отклонения значений выходных напряжений от номинала | |||
| +3,3VDC | +5VDC | +12VDC | |
 |
 |
 |
 |
| 12V Power, W - Мощность по шине +12VDC, Вт | |||
| 3,3V | 5V | 12V | Общая | |
| По всей полуплоскости | хорошо | хорошо | очень хорошо | 3,57 (хорошо) |
| В рабочем диапазоне | очень хорошо | очень хорошо | очень хорошо | 4 (очень хорошо) |
Диапазон значений выходных напряжений и их стабильность находятся на хорошем уровне, отклонения свыше трех процентов отсутствуют в измеренном диапазоне мощности, в том числе на его краях. При этом отклонения по линии +12VDC укладываются в два процента – это очень хороший показатель.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле даже немного превысила максимальную мощность блока питания и по нашим правила поледнюю мы и заситали в качестве реальной системной мощности.
Коэффициент маркетинговой корректности (КМК) – показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 650/650 = 1
Это отличный показатель для современной модели.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.
| Средний КПД блока питания | ||
| Диапазон мощности, Вт | Значение | Оценка |
| Полный | 83,5 | очень хорошо |
| 50-250 | 80,8 | хорошо |
| 100-500 | 85,9 | отлично |
В целом коэффициент полезного действия находится на достойном уровне, а в диапазоне от ста до пятисот ватт КПД находится на отличном уровне. Среднее значение коэффициента мощности по всему диапазону составило 95,2 процента – это вполне типичный показатель для моделей оснащенных активным корректором коэффициента мощности.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума данного блока питания при работе на типичной мощности можно оценить, как находящийся на уровне ниже среднего, с ростом мощности уровень шума постепенно возрастает. В целом акустическую эргономику данной модели можно оценить как находящуюся на очень хорошем уровне.
Позиционирование и рекомендации по использованию
Несмотря на то, что вендор позиционирует данную модель, как геймерскую, то есть предназначенную в первую очередь для игровых систем, нужно отметить, что блок питания XFX XPS-650 может быть использован в любых высокопроизводительных системах соответствующей мощности. Набор потребительских качеств данной модели без всяких скидок позволяет отнести ее к классу премиум. Возможно, это и не наилучшая по техническим характеристикам модель на рынке сегодня – в середине 2010, но, вместе с тем, глупо отрицать, что модель явно удачная, чему способствовала, как использованная платформа, так и ее удачный тюнинг, а также минимальная экономия на компонентах. Розничная цена на момент написания обзора также находилась на вполне конкурентоспособной отметке в 160 долларов.
При приобретении данной модели стоит учитывать, что длина корпуса данного блока питания составляет 170 мм и еще порядка 12 мм требуется для разъемов, с помощью которых подключается часть проводов к БП.
Итоги
Блок питания оставил в целом очень хорошее впечатление. Понятно, что стоит он не три копейки и вроде бы за такие деньги продукт должен соответствовать цене, но в реальности, зачастую, возможны варианты, хотя повторюсь, что в данном случае все довольно хорошо, если рассматривать блок питания применительно к использованию в высокопроизводительных системах, для чего он и предназначен по идее.
Из недочетов можно отметить в основном только не слишком длинные провода до разъемов питания процессора, тем более, что в блоке питания их два, до одного уж можно было сделать провода и подлиннее. Да и соотношение разъемов SATA/Molex : 6/6, выглядит довольно странно для середины 2010 года. Хотя такие особенности присущи не только данной модели, но и большинству блоков питания, выпускаемых в мире на данный момент времени.
Вместе с тем, хочется отметить интересный стиль как оформления упаковки, так и дизайна блока питания в целом, что встречается не так уж часто. Таким образом данная модель блока питания награждается двумя редакционными наградами: Original Design и Excellent Package за июнь 2010 года.
| Средняя текущая цена (количество предложений) |
| Блок питания XFX 650W XXX (P1-650X-NLG9) |
предоставлен производителем
| 16 июня 2010 |
Александр Мишин
|
