Блок питания Chieftec Navitas 650W (GPM-650C)

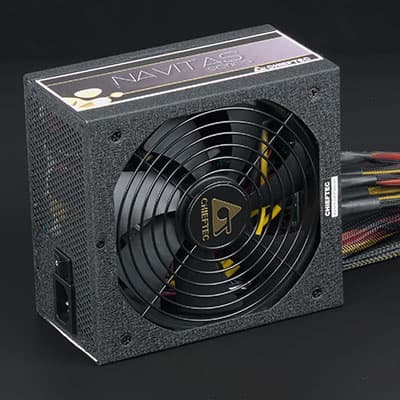

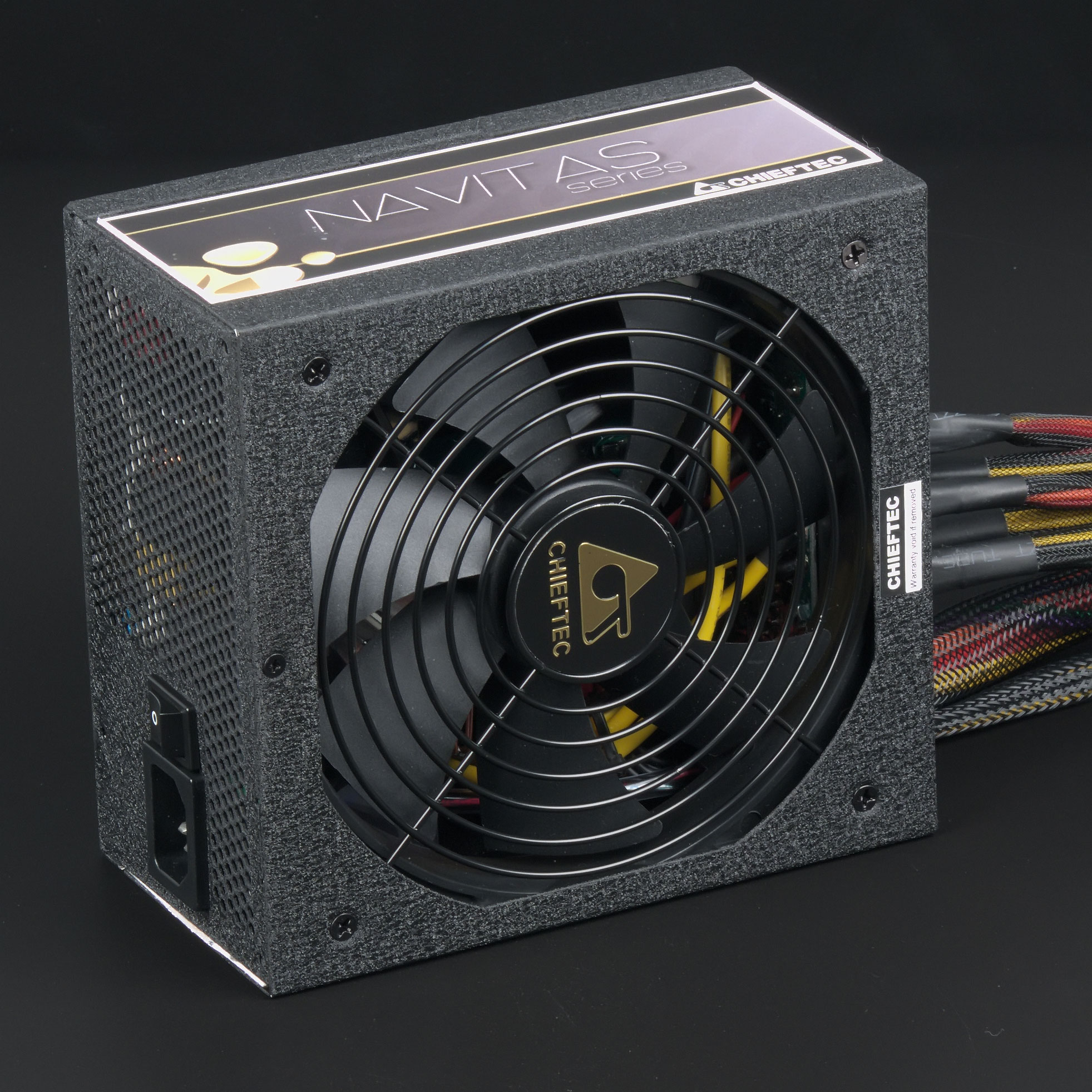

Внешний вид блока питания Chieftec Navitas 650W (GPM-650C)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия Navitas была анонсирована в ноябре 2013 года и довольно быстро появилась на прилавках российских магазинов, как это обычно и бывает с блоками питания Chieftec. На данный момент серия насчитывает пять моделей мощностью 650, 750, 850, 1000 и 1250 Вт. Выбор номиналов вполне удачный. Правда, к сожалению, младшая модель имеет мощность 650 Вт, а не 550 или даже 450, что в большинстве случаев более оправдано, если в системе не эксплуатируется пара топовых видеокарт.

Оформление упаковки выполнено в серых тонах. Присутствует весьма стильная иллюстрация, говорящая о том, что над дизайном поработали профессиональные оформители с художественным образованием. Коробка изготовлена из картона достаточной толщины.

Упаковка блока питания Chieftec Navitas 650W (GPM-650C)

Корпус блока питания имеет покрытие серого цвета с достаточно крупной фактурой на поверхности, что привносит некий налет премиальности.

Характеристики

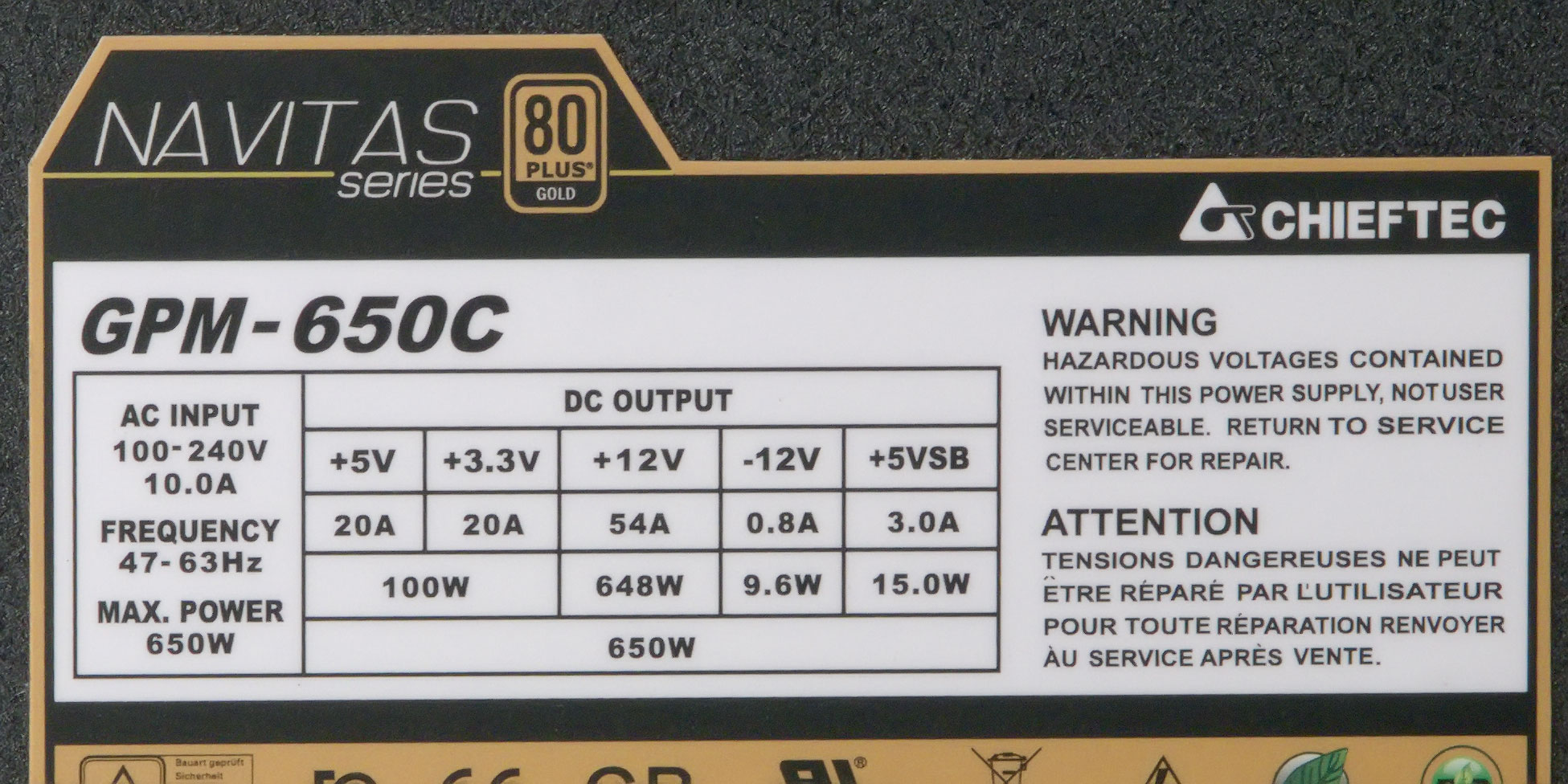

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 648 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,997, что является отличным показателем.

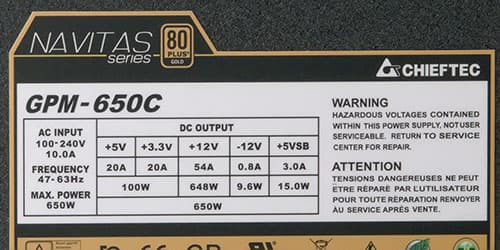

Характеристики блока питания Chieftec Navitas 650W (GPM-650C)

Длина проводов и количество разъемов

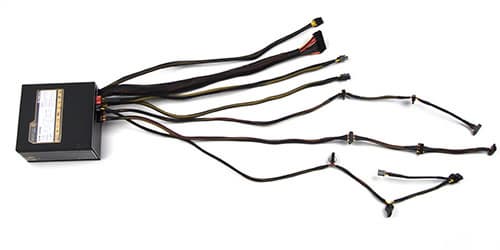

Провода и разъемы блока питания Chieftec Navitas 650W (GPM-650C)

Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 55 см
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до первого разъема SATA Power Connector — 57 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 57 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector3эргономичные
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

По поводу длины проводов до разъемов — она несколько короче типовых значений для данной ценовой категории. Например, длина проводов до разъема питания процессора несколько меньше типовых 60-65 сантиметров и составляет порядка 55 сантиметров. Впрочем, такой длины все равно будет достаточно для почти любого корпуса с верхним расположением блока питания, также ее будет достаточно почти для всех корпусов типоразмера miditower с нижним расположением блока питания, однако тут возможны нюансы с удобством прокладки проводов. А вот для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания провода с коннектором питания процессора могут оказаться коротковаты.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, порядка 8 штук на трех жгутах, а вот к количеству разъемов питания видеокарты особых претензий нет, их как раз нужное количество без излишков.

Система охлаждения

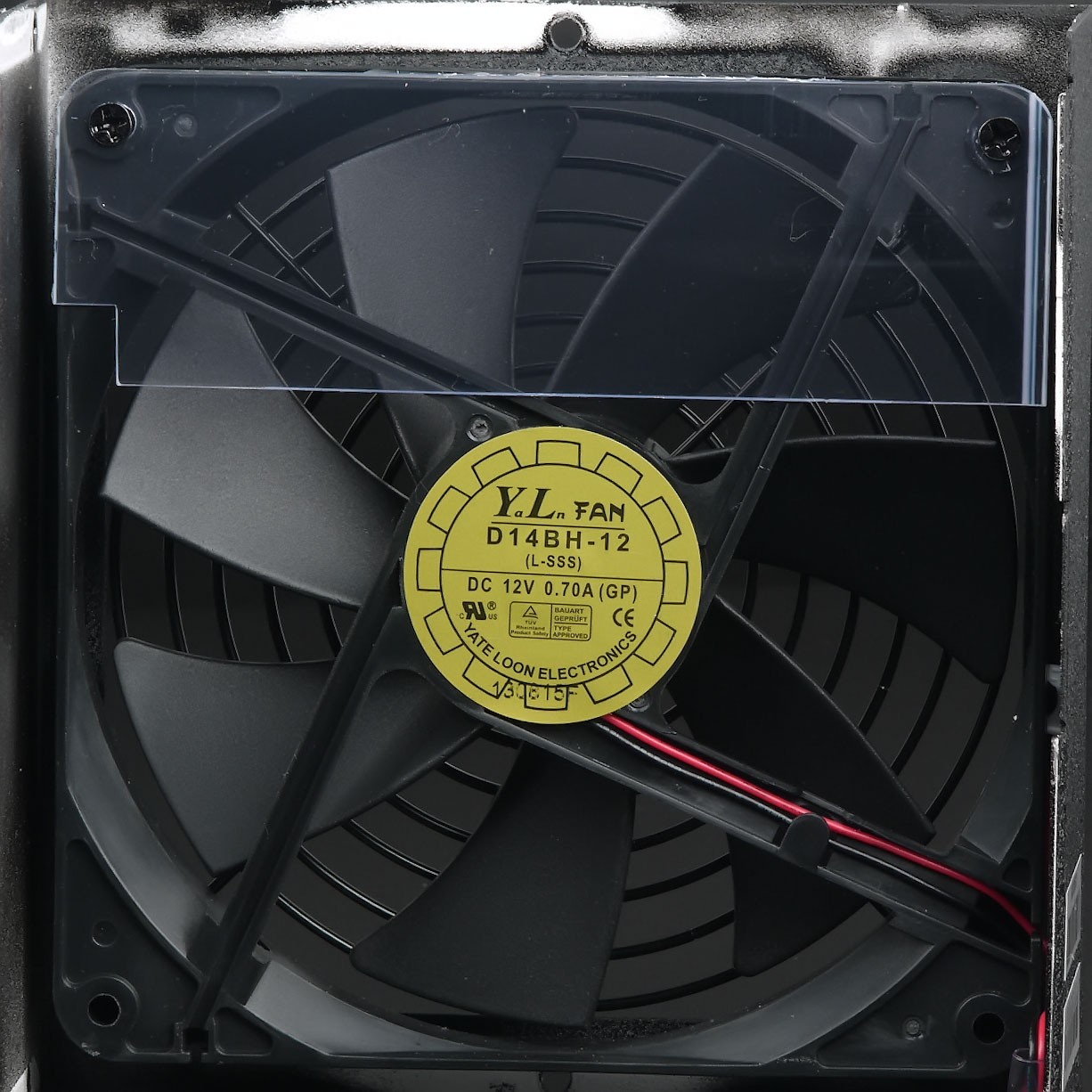

Вентилятор блока питания Chieftec Navitas 650W (GPM-650C)

В блоке питания установлен вентилятор типоразмера 140 мм — D14BH-12, имеющий, по данным производителя, максимальную скорость вращения 2800 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на сроке его службы. Произведен вентилятор компанией Yate Loon Electronics.

Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины без оребрения толщиной около 6 мм, а вот транзисторы синхронного выпрямителя располагаются на дочерней плате, установленной вертикально, и не имеют дополнительного теплоотвода. DC/DC-конверторы напряжений +3.3VDC и +5VDC также незаметны на первый взгляд — они расположены на дополнительной плате с разъемами. Благодаря такой компоновке образуется достаточно много свободного места во внутреннем объеме блока питания, что снижает сопротивление воздушному потоку от вентилятора и обеспечивает более эффективное охлаждение компонентов. Этой цели служит и использование уменьшенного количества проводов для внутреннего подключения в цепи +12VDC, но провода при этом имеют увеличенное сечение.

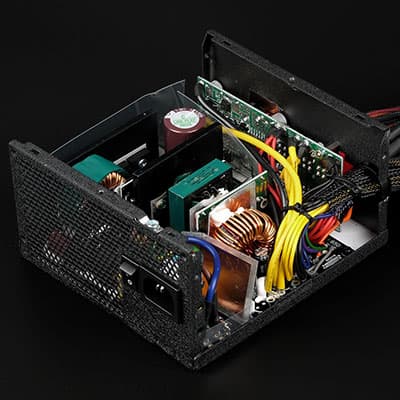

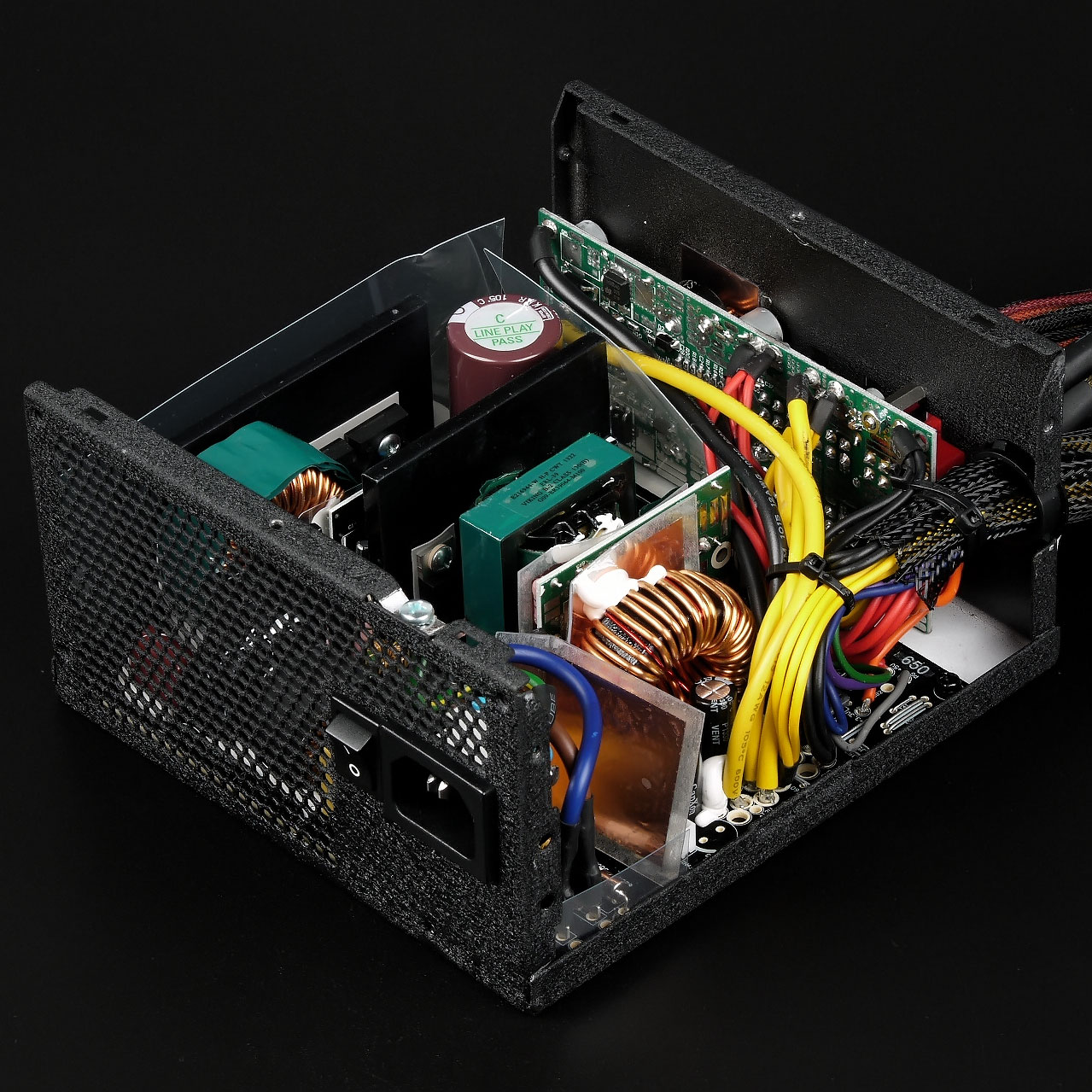

Вид платы блока питания Chieftec Navitas 650W (GPM-650C)

В блоке питания установлен высоковольтный конденсатор производства Nippon Chemi-Con, а вот в выходном каскаде емкости уже попроще — производства Capxon.

Тестирование блока питания

Работа на максимальной мощности блока питания Chieftec Navitas 650W (GPM-650C)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

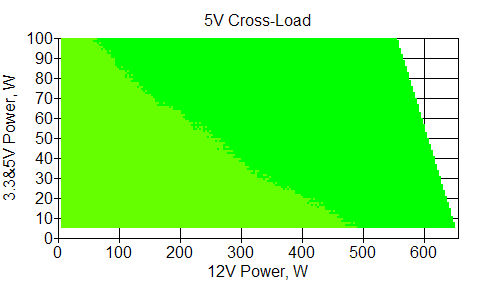

Отклонения значений выходных напряжений от номинала

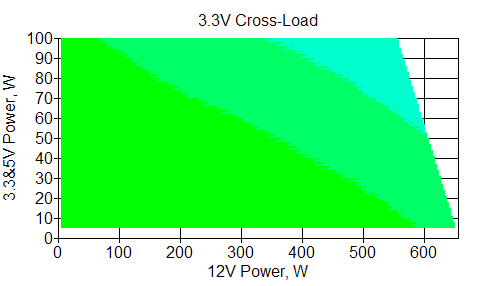

Отклонения по линии +3,3 VDC
Отклонения по линии +5 VDC

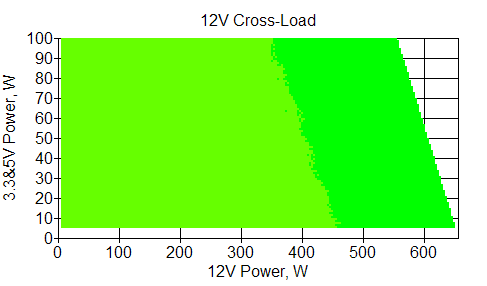

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, во всем диапазоне измеренным значениям напряжений удалось уложиться в три процента отклонений, что можно считать очень хорошим показателем. При типичном распределении мощности по каналам отклонения значений напряжений по основным каналам не превышают двух процентов.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

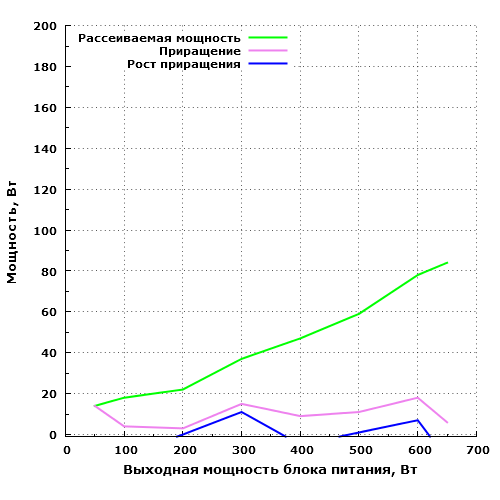

Рассеиваемая мощность Chieftec Navitas 650W (GPM-650C)

Экономичность данной модели находится на хорошем уровне, но без особых рекордов среди одноклассников по сертификации 80Plus Gold. До рассеивания 100 Вт блок питания так и не добрался, а 60 Вт он рассеивает на мощности порядка 500 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0010
STB0,1370,4
Zload0,1444,8

Что касается работы в малонагруженных и ненагруженных режимах, то тут также все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — чуть менее 5 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

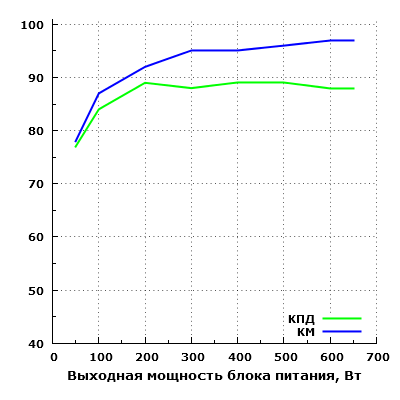

Эффективность Chieftec Navitas 650W (GPM-650C)

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 88% в диапазоне мощности от 200 до 650 ватт, максимальное зарегистрированное значение составило около 89,85% на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 77,5%.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

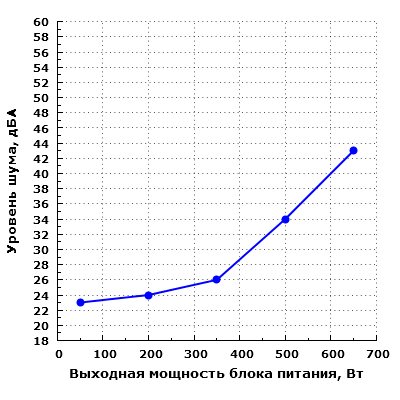

Уровень шума Chieftec Navitas 650W (GPM-650C)

Шум блока питания при работе в диапазоне до 200 Вт включительно находится на очень низком уровне: 23-24 дБА с расстояния 0,35 метра (что соответствует настольному размещению системного блока). Заметить источник с таким уровнем шума можно разве что ночью на небольшом (менее 1 метра) расстоянии, если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна. На мощности 350 Вт шум становится более заметным, но его уровень по-прежнему можно охарактеризовать как весьма низкий. На мощности 500 Вт шум заметно повышается, и его уровень приближается к среднетипичному для жилого помещения в дневное время суток. На максимальной мощности шум уже превышает эргономичный уровень в 40 дБА и его можно охарактеризовать как очень высокий.

Данная модель блока питания имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора осуществляется в зависимости от температуры. Мы провели исследование временны́х характеристик функционирования системы управления вентилятором, в ходе которого было произведено шесть этапов тестирования длительностью около 30 минут каждый.

Выходная мощность, ВтЗапуск из холодного состояния, мин.Остановка после разогрева, мин.
5034не происходит
2008не происходит
3503не происходит

По результатам испытаний можно сделать вывод, что данный БП не способен долговременно работать в безвентиляторном режиме. К тому же при мощности нагрузки 50—200 Вт вентилятор у данной модели постоянно рабоатет в цикле старт-стоп. Существенным достоинством Chieftec Navitas 650W является отсутствие скачкообразного повышения уровня шума при раскрутке вентилятора в момент перехода из пассивного режима охлаждения в активный.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательного звука. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, то никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать на расстоянии около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен0
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данной модели находятся на хорошем уровне, некоторых нареканий заслуживает разве что набор разъемов и длина проводов, а также работа системы управления вентилятором. Несмотря на это, акустическая эргономика продукта находится на хорошем уровне, также у БП весьма достойные электрические характеристики, как и экономичность.

С точки зрения целевого использования, наилучшим вариантом будет эксплуатация Chieftec Navitas 650W в высокопроизводительных системах игровой или рабочей направленности, требующих помимо качественного питания еще и улучшенной акустической эргономики.

Итоги

В принципе, Chieftec Navitas 650W имеет почти все, что жаждет увидеть рядовой пользователь: высокая мощность, сертификат высокого уровня 80Plus Gold, гибридная система охлаждения. Правда, реализация последнего оставляет желать лучшего, так как в безвентиляторном режиме блок питания все равно не может работать долговременно, а ресурс вентилятора на постоянные запуски расходуется, да и акустическую эргономику такая работа вентилятора явно не улучшает.

В целом потребительские качества продукта находятся на хорошем уровне, но более длинные провода и японские конденсаторы улучшили бы впечатление о модели еще сильнее.

Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10573215
Предложения Chieftec Navitas 650W (GPM-650C) по данным Яндекс.Маркет
L-10573215-10


Блок питания Chieftec Navitas 650W (GPM-650C)
предоставлен на тестирование производителем



Справочник по ценам

28 марта 2014 Г.

Chieftec Navitas 650W (GPM-650C): 80Plus Gold

Chieftec Navitas 650W (GPM-650C)


    Chieftec Navitas 650W (GPM-650C)

Navitas 2013 , Chieftec. 650, 750, 850, 1000 1250 . . , , 650 , 550 450, , .

. , , . .

   Chieftec Navitas 650W (GPM-650C)

, .

. +12VDC 648 . +12VDC 0,997, .

   Chieftec Navitas 650W (GPM-650C)

     Chieftec Navitas 650W (GPM-650C)

— 50
8 pin SSI — 55
PCI-E 2.0 VGA Power Connector — 55
PCI-E 2.0 VGA Power Connector — 55
SATA Power Connector — 57 , 15 15
SATA Power Connector — 57 , 15 15
Peripheral Connector («») — 55 , 15 15 , 15 FDD

24 pin Main Power Connector1
4 pin 12V Power Connector
8 pin SSI Processor Connector1
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2
4 pin Peripheral Connector3
15 pin Serial ATA Connector6 2
4 pin Floppy Drive Connector1

. , .

— . , 60-65 55 . , , miditower , . full tower .

, SATA Power, 8 , , .

   Chieftec Navitas 650W (GPM-650C)

140 — D14BH-12, , , 2800 . , . Yate Loon Electronics.

, 6 , , , . DC/DC- +3.3VDC +5VDC — . , . +12VDC, .

    Chieftec Navitas 650W (GPM-650C)

Nippon Chemi-Con, — Capxon.

      Chieftec Navitas 650W (GPM-650C)

. .

, .

() , 3,3&5 ( ) 12 — . .


 +5
 +4
 +3
 +2
 1
 −2
 −3
 −4
 −5


, .

   +3,3 VDC
   +5 VDC
   +12 VDC

. , , . .

, , . , .

  Chieftec Navitas 650W (GPM-650C)

, 80Plus Gold. 100 , 60 500 .

I, P,
PWR_Off0,0010
STB0,1370,4
Zload0,1444,8

, : 1 , — 5 .


 Chieftec Navitas 650W (GPM-650C)

. , 88% 200 650 , 89,85% 200 . , 50 77,5%.

, . , 0,35 110-, . , . 20 , .

. . , , , .


20 0,35
  Chieftec Navitas 650W (GPM-650C)

200 : 23-24 0,35 ( ). ( 1 ) , , . 350 , - . 500 , . 40 .

, , . . ́ , 30 .

, , . , .
5034
2008
3503

, . 50—200 -. Chieftec Navitas 650W .

, . . , 5 , . 10 , , , .

40 , ́ . : (STB Stand by) , .

,
. 0
STB0

, .

, , . , , , .

, Chieftec Navitas 650W , .

, Chieftec Navitas 650W , : , 80Plus Gold, . , , , , .

, .


price.ru
.
T-10573215
Chieftec Navitas 650W (GPM-650C) .
L-10573215-10


Chieftec Navitas 650W (GPM-650C)
