Блок питания Antec Basiq BP550 Plus - EC

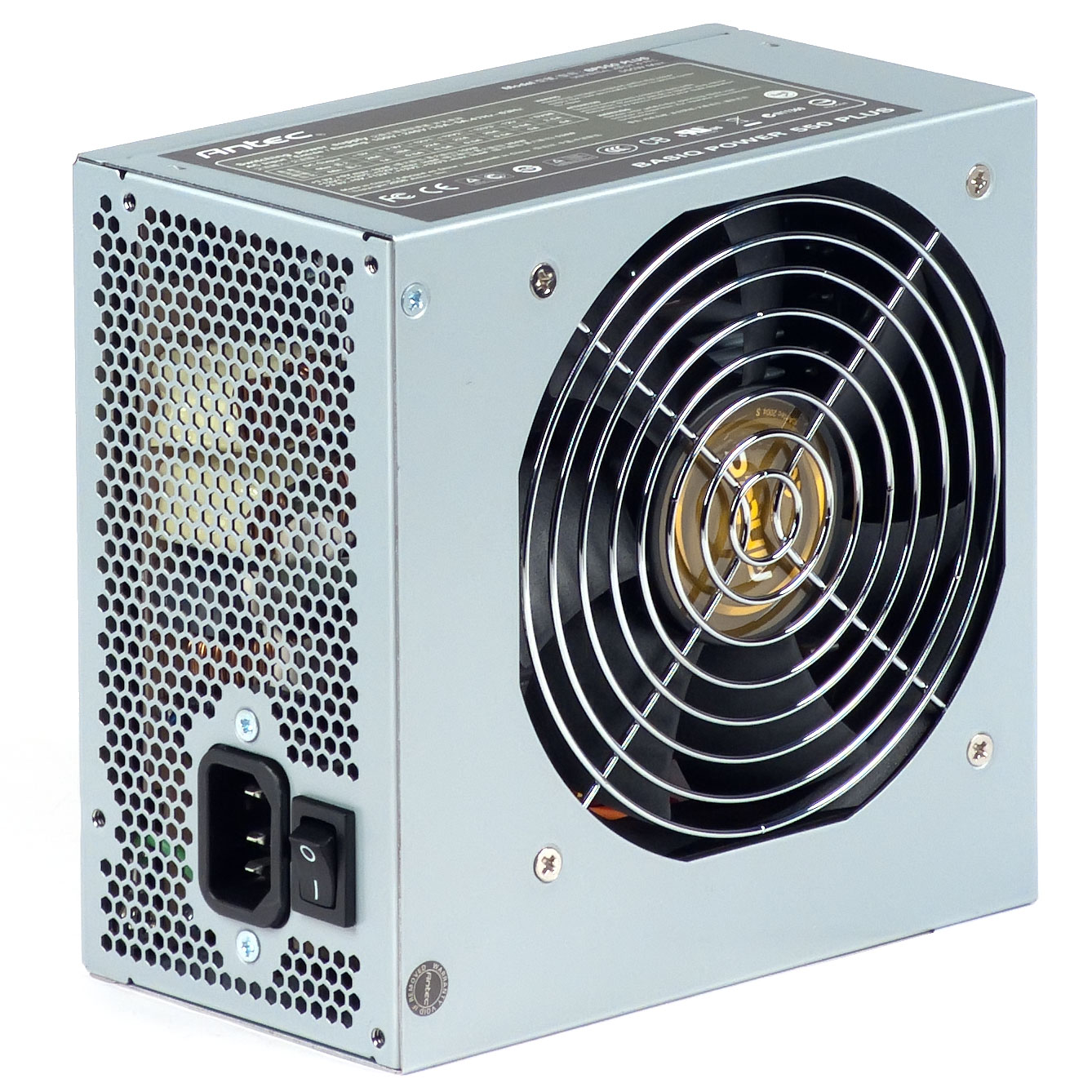

Внешний вид блока питания Antec Basiq BP550 Plus - EC
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В спектре блоков питания, предлагаемых компанией Antec, существует несколько серий. С представителями серий True Power и Earthwatts мы уже знакомы, на этот раз мы решили рассмотреть продукт из бюджетной серии Basiq. Данная серия является начальной, на нынешний момент в ней представлены четыре модели мощностью от 350 до 550 Вт. В нашем распоряжении оказалась старшая модель BP550 Plus - EC.

Упаковка блока питания Antec Basiq BP550 Plus - EC

Поставляется блок питания в упаковке, предназначенной для розничной продажи и представляющей собой компактную картонную коробку с глянцевой полиграфией.

Характеристики

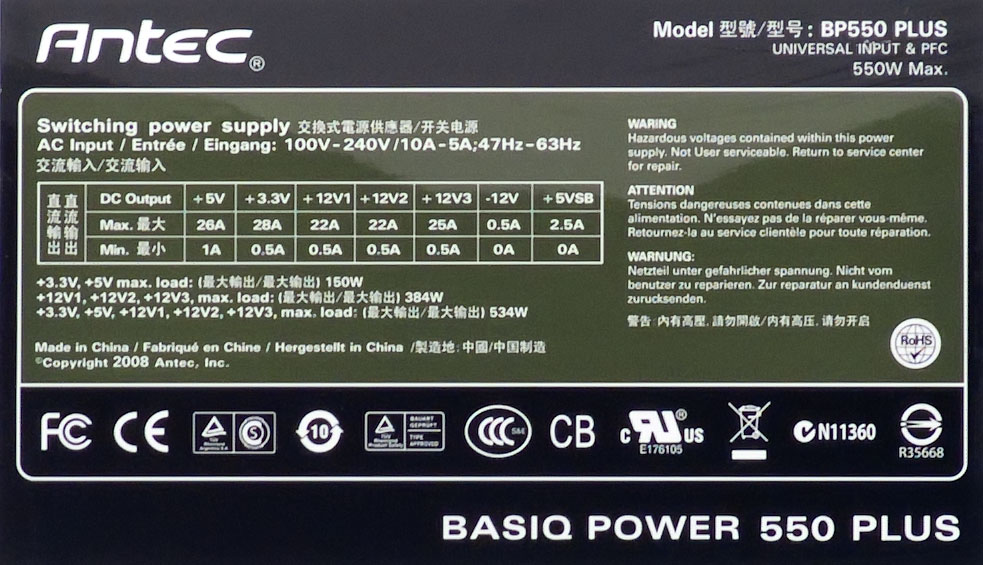

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 384 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,72, что является низким показателем для современных решений подобной мощности.

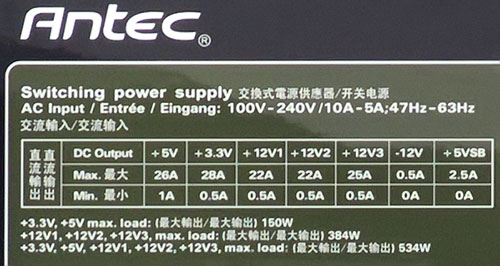

Характеристики блока питания Antec Basiq BP550 Plus - EC

Наименование блока питанияМаксимальный ток, АМаксимальная мощность, ВтКНС12В
3,3V5V12V112V212V312V43,3&5V12VОбщая
ATX12V ver. 2.3 180W
131410801201750,686
ATX12V ver. 2.3 220W
131414801682150,781
ATX12V ver. 2.3 270W
191517972042650,77
ATX12V ver. 2.3 300W
21151181032162950,732
ATX12V ver. 2.3 350W
211511141032643450,765
ATX12V ver. 2.3 400W
241517141203003950,76
ATX12V ver. 2.3 450W
241517161203604450,81
Antec BP550 Plus - EC26282222251503845340,72
EPS12V ver. 2.91 550W
242416161481404925500,895
EPS12V ver. 2.91 600W
2424161616161405766000,96
EPS12V ver. 2.91 650W
2430161616161706246500,96
EPS12V ver. 2.91 700W
2430161616161706727000,96
EPS12V ver. 2.91 750W
2430161616181707207500,96
EPS12V ver. 2.91 800W
2430161616181707688000,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 50 см
  • до процессорного разъема 8 pin SSI — 51 см
  • до процессорного разъема 4 pin ATX12V — 50 см
  • до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 50 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего разъема SATA Power Connector
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего разъема SATA Power Connector
  • до разъема Peripheral Connector (молекс) — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD
  • до разъема Peripheral Connector (молекс) — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема

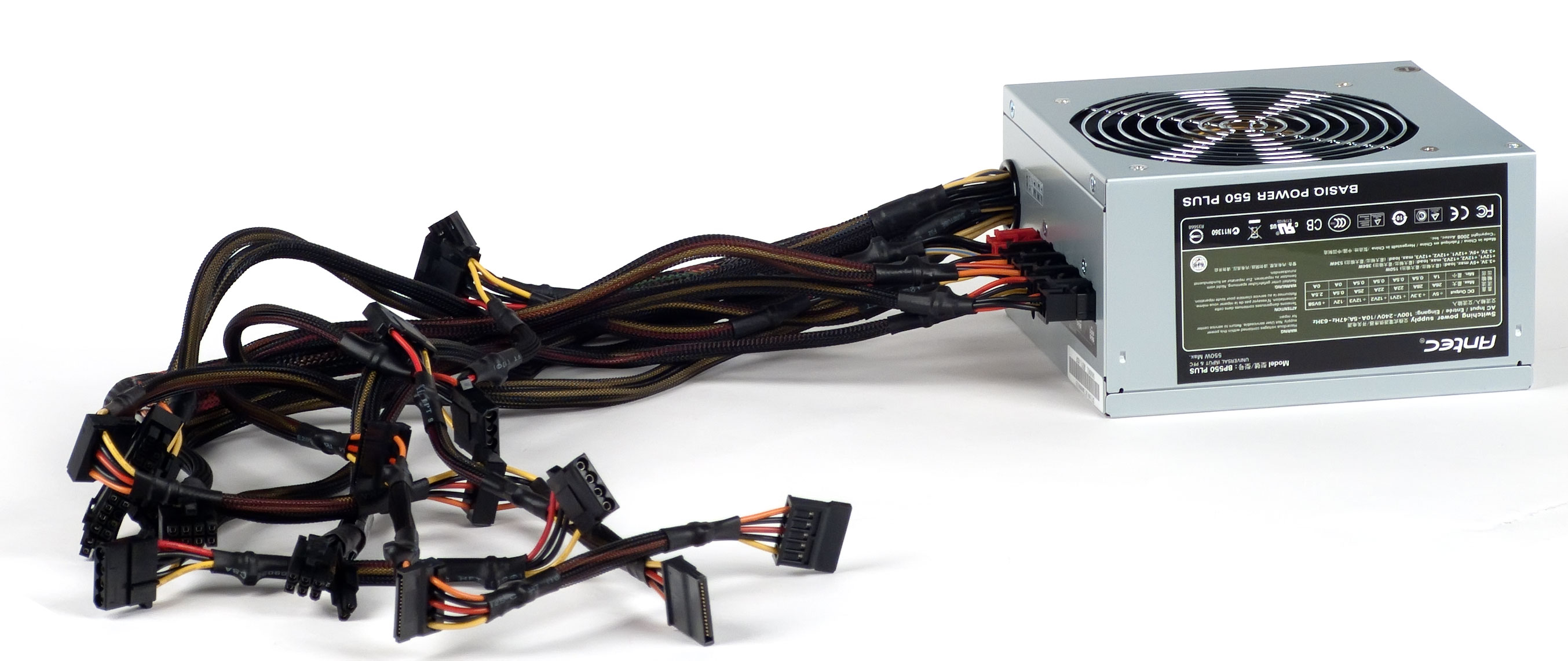

Провода и разъемы блока питания Antec Basiq BP550 Plus - EC
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connector1монолитный
6 pin PCI-E 1.0 VGA Power Connector11
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector63+3
15 pin Serial ATA Connector63+3
4 pin Floppy Drive Connector11

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут. Также несколько излишним выглядит количество разъемов Peripheral Connector (молекс): в современном системном блоке найти в таком количестве потребителей с подобным разъемом питания довольно затруднительно. По сути, сегодня запитать от разъемов Peripheral Connector можно лишь некоторые накопители (например, внутренние картоводы), платы расширения (например, звуковые карты), а также различные универсальные панели и контроллеры вентиляторов. Однако, несмотря на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности достаточно 2-3 разъемов на двух жгутах.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания возможно окажется недостаточной длина проводов до коннектора питания процессора.

Отрадно, что производитель озаботился возможностью штатного подключения высокопроизводительных видеокарт, имеющих сдвоенный разъем питания. В данной модели предусмотрено два разъема питания видеокарт на индивидуальных жгутах.

Единственное, что выглядит не слишком логично — это наличие двух разъемов питания преобразователя процессора, так как есть сильные сомнения, что покупатели подобных блоков питания будут использовать двухпроцессорные конфигурации. В данном случае более предпочтительным решением было бы наличие одного разъема, но на жгуте проводов порядка 75 сантиметров. При желании второй разъем можно было сделать отключаемым аналогично разъемам для питания видеокарт.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под проволочной решеткой установлен вентилятор AD1212HS-A71GL типоразмера 120 мм производства ADDA Corporation. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2200 об/мин. Стоит отметить, что применение вентиляторов на подшипниках скольжения не является оптимальным решением в столь термонагруженном узле, которым является блок питания.

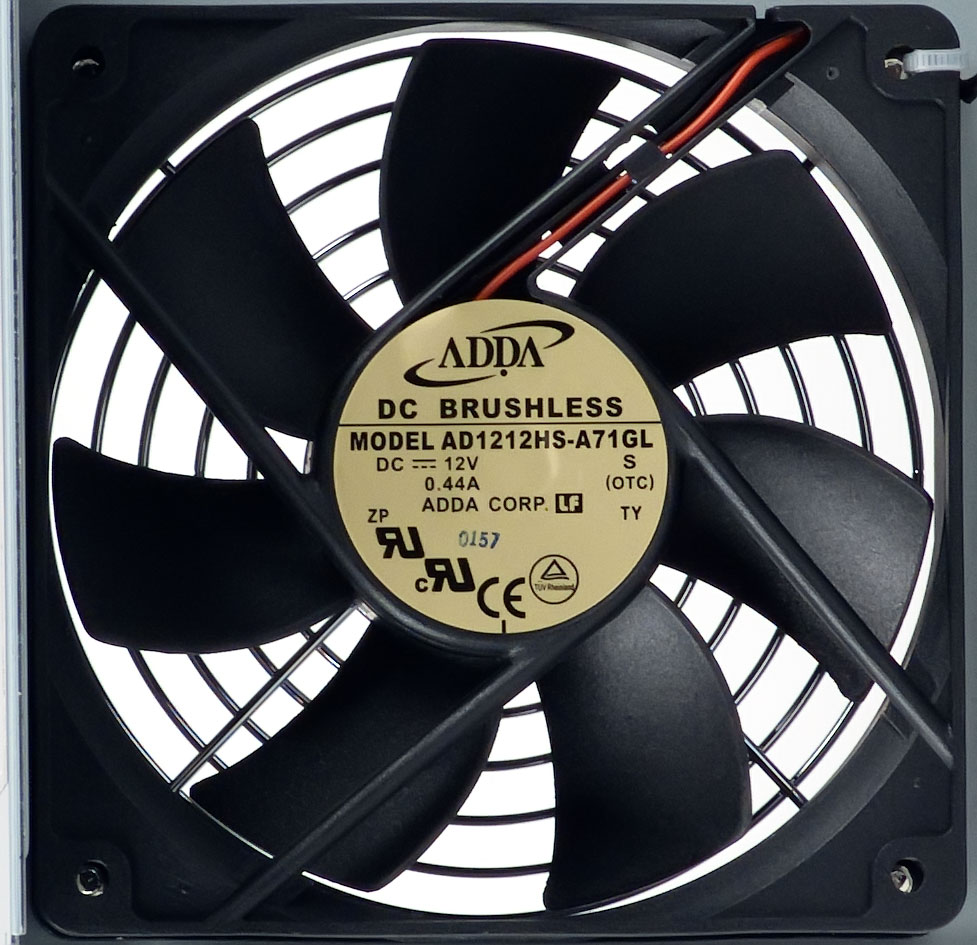

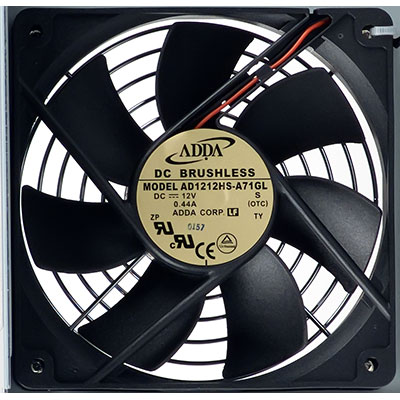

Вентилятор блока питания Antec Basiq BP550 Plus - EC

Основные полупроводниковые элементы установлены на двух радиаторах, которые представляют собой пластины толщиной около 4 мм с продольным оребрением в верхней части.

Практически все конденсаторы, установленные в блоке питания, произведены компаниями Aishi, Taicon, Ltec. В выходном каскаде установлены конденсаторы, рассчитанные на максимальную рабочую температуру 105 градусов.

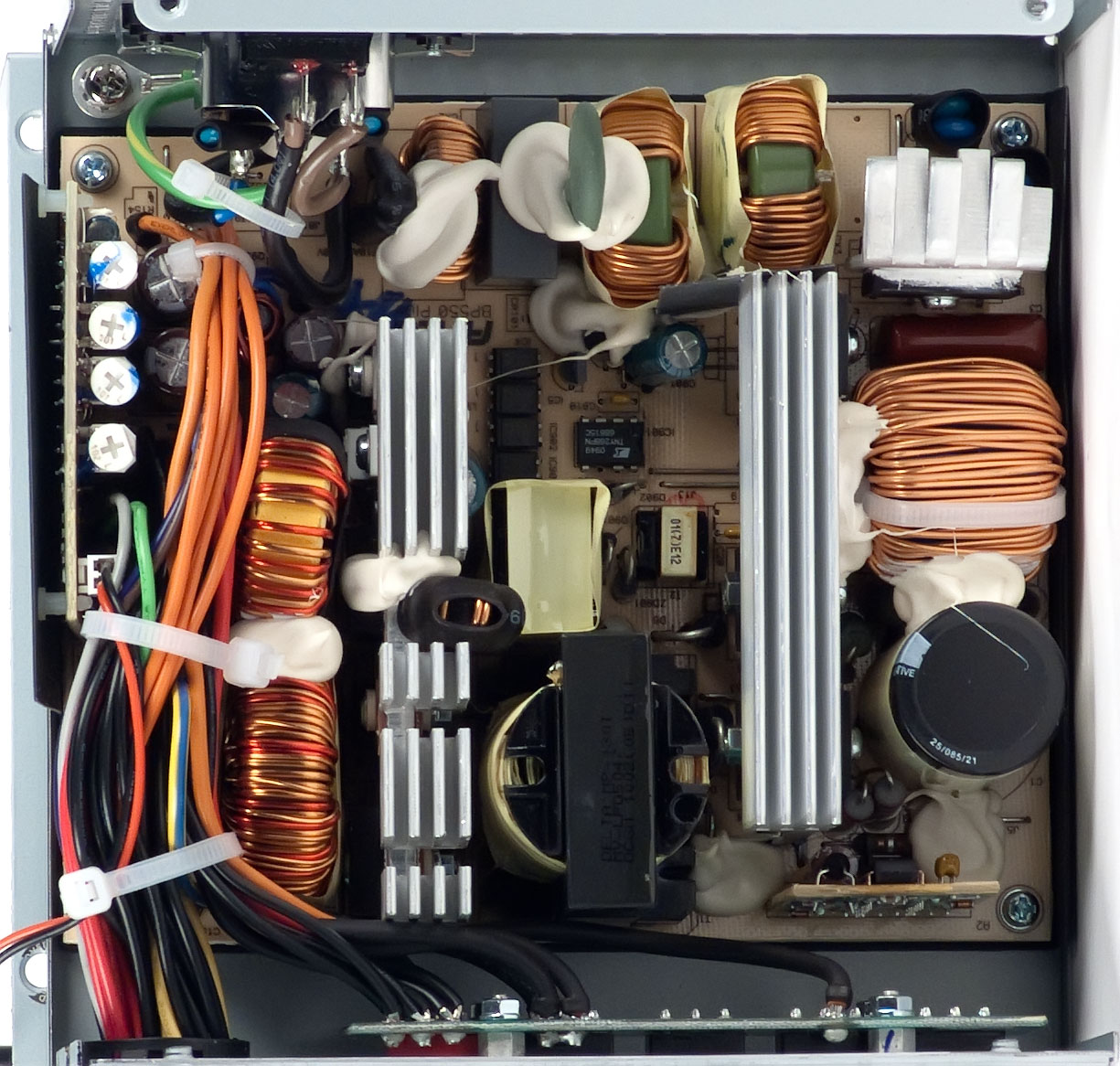

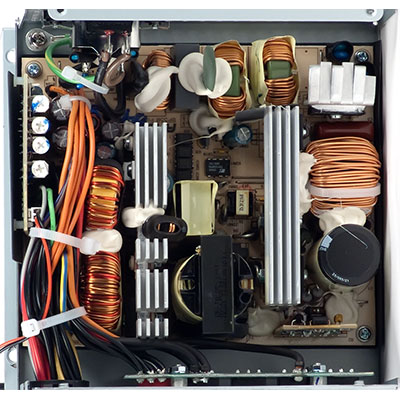

Вид платы блока питания Antec Basiq BP550 Plus - EC

Практически все намоточные элементы дополнительно зафиксированы термоусадкой или накладками из синтетического материала и герметиком.

Произведена данная модель, судя по маркировке на одном из трансформаторов, на заводе компании Delta Electronics.

Конструкция
Максимальная выходная мощность534 Вт
Рабочий диапазон входных напряжений расширенный
Наличие и тип ККМ (PFC)  есть, активный (APFC)
Длина корпуса155 мм
Масса (без упаковки)2,2 кг
Типоразмер вентилятора120 мм
Модель вентилятораADDA AD1212HS-A71GL
Подключение вентиляторадвухпроводное
Пластиковая накладка на вентиляторе (дефлектор)нет
Решетка перед вентиляторомпроволочная
Количество радиаторов2
Толщина основания радиаторов4 мм
Линейные размеры основания80×25 и 90×25 мм
Производитель конденсаторовAishi, Taicon, Ltec
Наличие выключателя сетевого питанияесть
Наличие защитной втулки в отверстии для проводовесть
Подсветканет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостихорошохорошонеудовлетворительно1,29 (плохо)
В рабочем диапазонеотличноотличноочень хорошо4,43 (очень хорошо)

При типичном распределении мощности по каналам отклонения не превышают двух процентов для канала +12VDC, и одного процента для каналов +3,3VDC и +5VDC — это хороший показатель, причем не только для среднебюджетного решения.

При нетипичных нагрузках отклонения значений напряжений +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, составила 426 ватт.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 426/550 = 0,775

Подобное значение можно считать неудовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный78,3удовлетворительно
50—250 Вт79,4удовлетворительно
100—500 Вт81,1хорошо

КПД данной модели находится на удовлетворительном уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума блока питания — средний во всем измеренном диапазоне мощности. Таким образом, данная модель малопригодна для систем со сверхнизким уровнем шума малой мощности, а вот для более производительных компьютеров, с классическими воздушными системами охлаждения, шум блока питания вряд ли будет заметен на общем фоне при работе кулеров системы охлаждения в типичных условиях.

С целью определения уровня шума электроники, как в рабочем режиме, так и в режиме ожидания, а также оценки влияния данного параметра на уровень шума блока питания в целом, стандартная методика была нами дополнена рядом измерений, выполняемых на малом расстоянии от блока питания.

В режиме ожидания уровень шума электроники минимален — фактически, на типичном расстоянии (от полуметра и более) услышать какие-либо звуки, издаваемые блоком питания в таком режиме работы, невозможно, но при прослушивании вплотную к вентиляционной решетке кое-что расслышать можно.

В рабочем режиме шум от электроники немного выше, но заметным назвать его нельзя, никаких звуков, похожих на писк, у данного экземпляра отмечено не было.

Позиционирование и рекомендации по использованию

Наиболее полно блок питания раскроет свои возможности в системах средней мощности с высокопроизводительными современными процессорами и видеокартами среднего уровня по энергопотреблению — такими, как Radeon HD 6950 и GeForce GTX 560. Небольшим, но приятным бонусом можно считать модульное подключение проводов с разъемами питания комплектующих.

Итоги

У данной модели мы не выявили заметных недостатков. Из достоинств стоит отметить очень хорошие выходные электрические параметры. В то же время, остальные параметры блока питания, включая акустическую эргономику и универсальность подключения оборудования в корпусах различного размера, находятся на среднем уровне.

Средняя текущая цена (количество предложений)
Блок питания Antec Basiq BP550 Plus - EC
Н/Д(0)


Блок питания Antec Basiq BP550 Plus - EC
предоставлен на тестирование производителем



27 апреля 2011 Г.
