В перечне продукции предлагаемой компанией Antec блоки питания занимают значительное место наряду с компьютерными корпусами. Собственно, эти два направления присутствуют в спектре продукции довольно давно, и не просто присутствуют, но и активно развиваются, демонстрируя ежегодные новинки и снабжая авторов обзоров компьютерного оборудования по всему миру значительным объемом работы.
На данный момент времени в перечне продукции компании Antec присутствуют шесть серий блоков питания: Basiq, EarthWatts, TruePower New, TruePower Quattro, CP, Signature. С момента последнего знакомства с продукцией Antec стройные ряды производственной линейки покинули серии NeoPower и TruePower Trio. И если последняя была частично заменена моделями серии TruePower New, то преемников серии NeoPower пока не наблюдается. Таким образом, в сегменте до 500 ватт включительно компанию Antec теперь представляют только две бюджетные серии: Basiq и EarthWatts. С одним из представителем последней, а именно с блоком питания Antec EA-500D, мы сегодня и познакомимся. Тут нужно отметить, что на сайте компании Antec, по всей видимости, произошла небольшая «пересортица», так как блок питания с такой маркировкой там формально отсутствует, есть только блоки питания с маркировками EA 500-EC и EA 500D Green. Поэтому приобретая конкретный продукт, стоит внимательней относится к маркировке изделия.

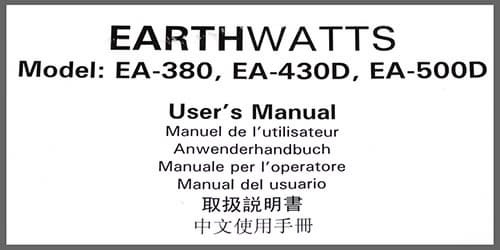

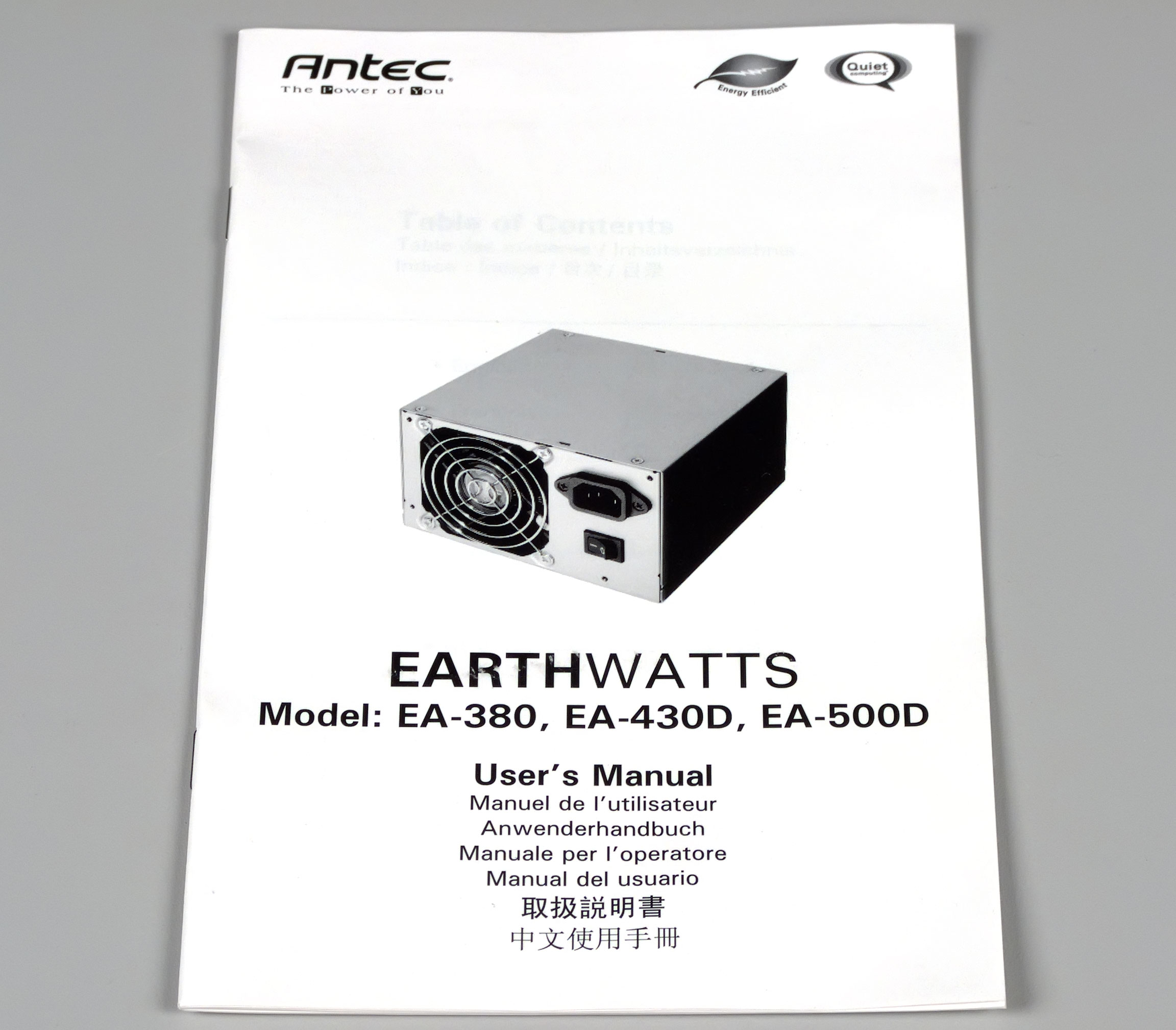

Прилагаемая инструкция по эксплуатации также утверждает, что перед нами модель EA-500D, хотя она идентична и для моделей EA-380, EA-430D. В московской рознице также в подавляющем большинстве имеются именно блоки питания EA-500D.
Поставляется блок питания Antec EA-500D в компактной картонной коробке с цветной полиграфией, выполненную к коричневых тонах и символизирующую близость к земле, так как одной из основных особенностей серии EarthWatts заявлена экологичность и бережное отношение к окружающей природе.
Характеристики

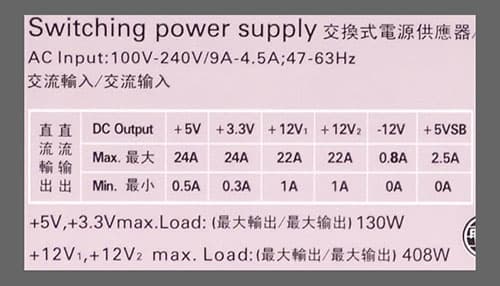

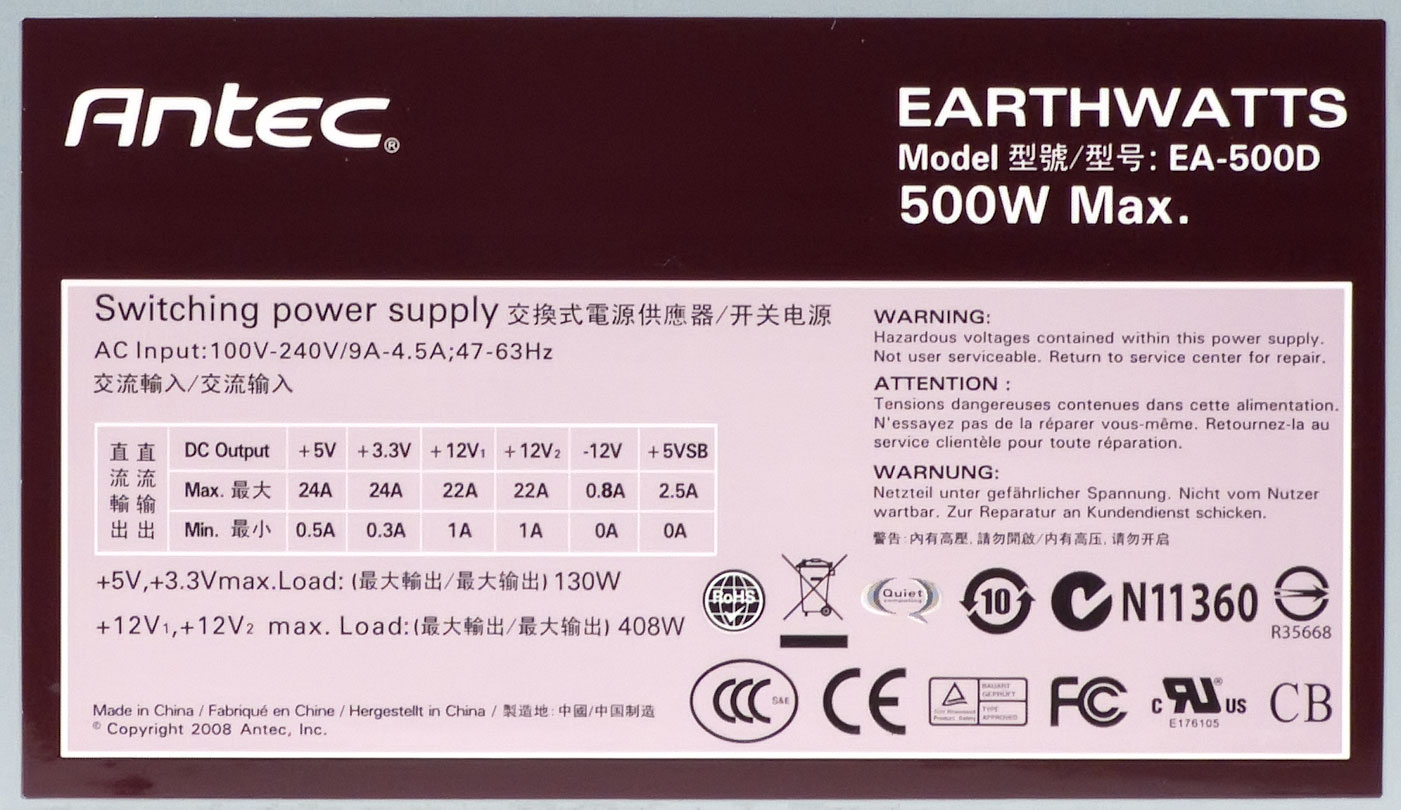

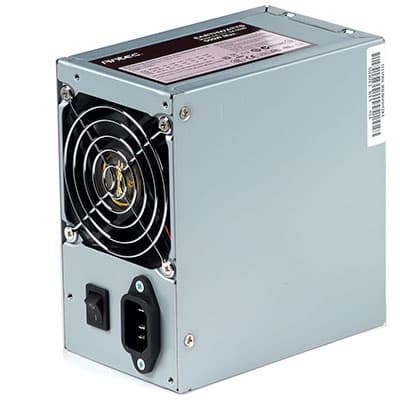

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 408 Вт. Данная величина находится между соответствующими значения типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,816, что является средним показателем.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | — | — | — | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | — | — | — | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | — | — | — | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | — | — | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | — | — | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | — | — | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | — | — | 120 | 360 | 445 | 0,81 |
Antec EarthWatts 500D (EA-500D) | 24 | 24 | 22 | 22 | — | — | 130 | 408 | 500 | 0,816 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |

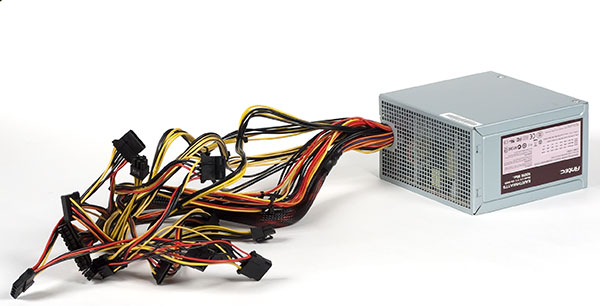

Длина проводов и количество разъемов
- до основного разъема АТХ — 52 см
- до процессорного разъема 4 pin ATX12V — 51 см
- до процессорного разъема 8 pin SSI — 51 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 50 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 50 см
- до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема
- до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема
- до разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема Peripheral Connector (молекс)
- до разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема Peripheral Connector (молекс) и 15 см до разъема питания FDD
Наименование разъема | Количество коннекторов | Примечание | |
всего | съемных | ||
| 24 pin Main Power Connector | 1 | – | разборный |
| 4 pin 12V Power Connector | 1 | – | |
| 8 pin SSI Processor Connector | 1 | – | монолитный |
| 6 pin PCI-E 1.0 VGA Power Connector | 2 | – | |
| 8 pin PCI-E 2.0 VGA Power Connector | – | – | |
| 4 pin Peripheral Connector | 6 | – | |
| 15 pin Serial ATA Connector | 4 | – | |
| 4 pin Floppy Drive Connector | 1 | – | |
Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower с нижним расположением блока питания.
Для использования в корпусах типоразмера fulltower с нижним расположением блока питания недостаточна длина проводов до разъема питания процессора SSI/ATX12V. Использовать данную модель в подобных корпусах можно, но потребуются дополнительные удлинители, в частности, для разъема SSI/ATX12V.
Надо отметить, что у блока питания достаточно странное количество разъемов: SATA Power всего четыре штуки на двух жгутах, а молексов аж шесть штук. Хотя в реальности все должно обстоять ровно наоборот.
Отрадно, что производитель озаботился возможностью штатного подключения мощных видеокарт типа GTX275, имеющих сдвоенный разъем питания. В данной модели предусмотрено два шестиконтактных разъема на индивидуальных жгутах.

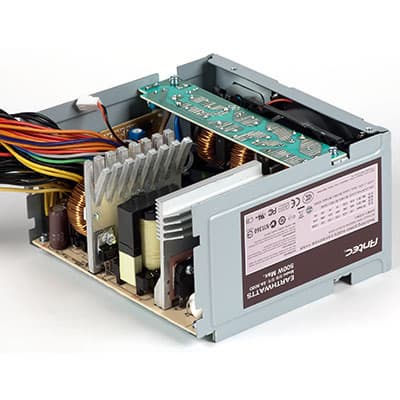

Конструкция

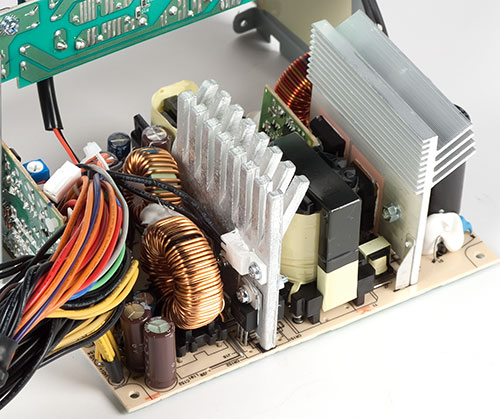

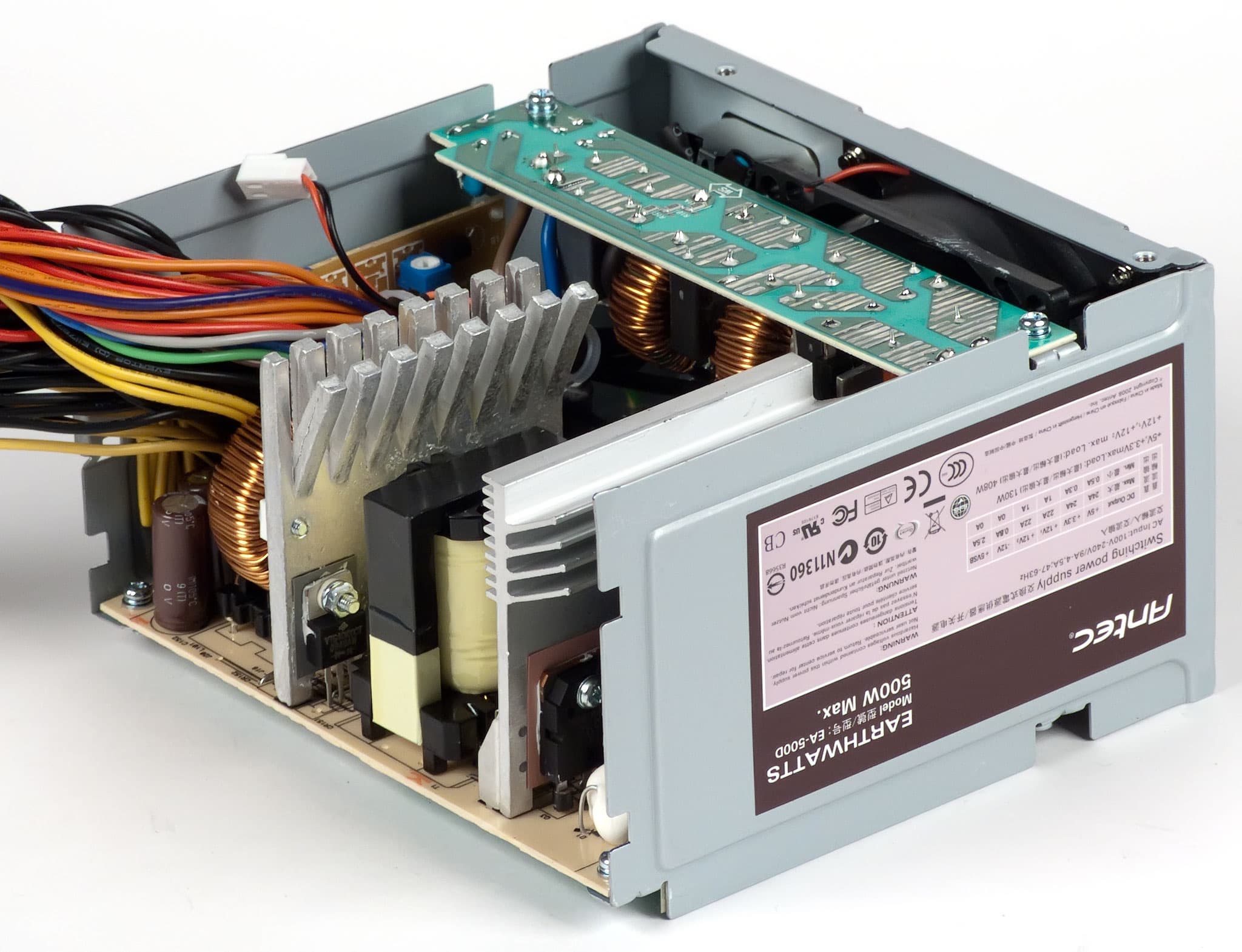

Во входном каскаде установлена батарея из двух конденсаторов AISHI, каждый из которых имеет емкость 180 мкФ (420 В) и рассчитан на максимальную рабочую температуру 105 градусов.
В выходном каскаде установлены преимущественно конденсаторы, рассчитанные на максимальную рабочую температуру 105 градусов различных производителей: Nippon Chemi-Con серии KZH, Samxon, но в основном Ltec.

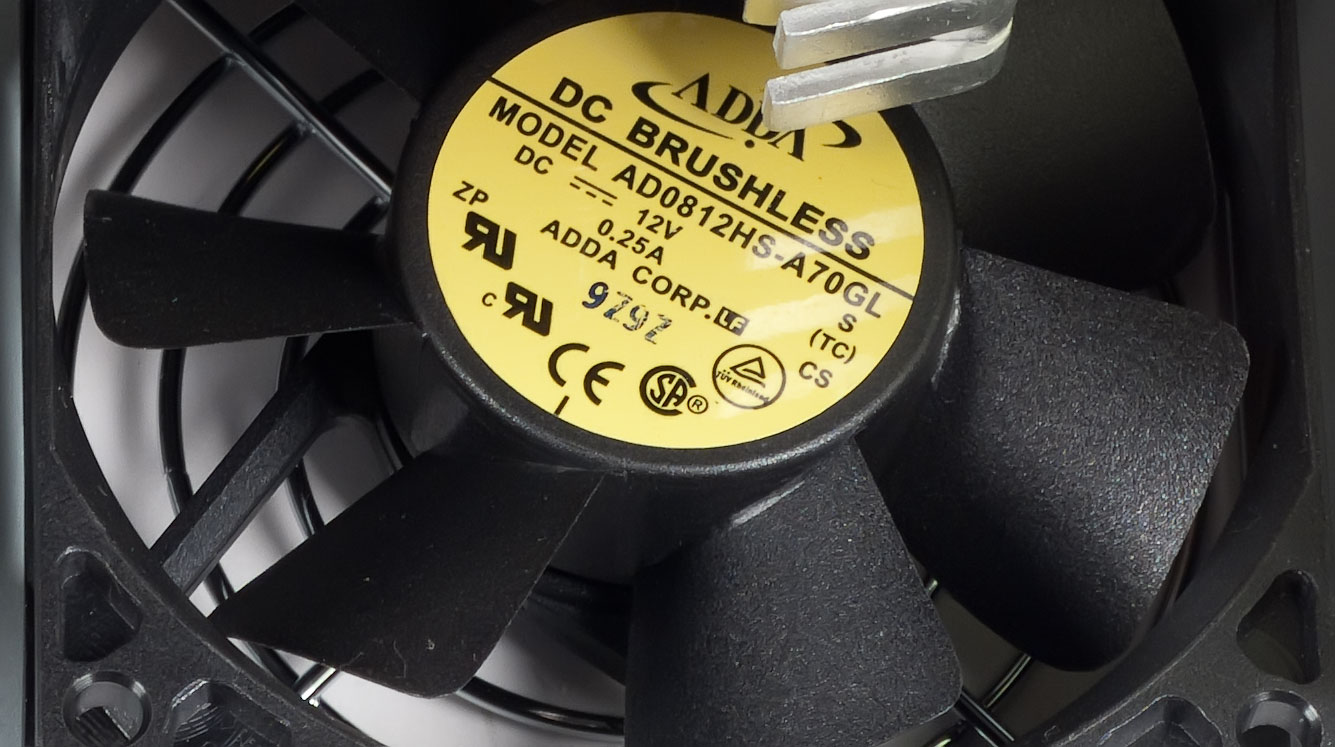

В блоке питания установлен вытяжной вентилятор типоразмера 80 мм производства Delta Corporation. Использование подобных вентиляторов в системах охлаждения блоков питания не является само по себе недостатком, как это думают многие покупатели, также как и гарантией низкого уровня шума блока питания не является наличие в его системе охлаждения вентилятора типоразмера 120 или 140 мм. Тут все зависит от реализации системы вентиляции в конкретной модели блока питания, а также во многом от режима эксплуатации последнего. Не говоря уже о том, что вентилятор меньшего размера одинакового качества просто дешевле.
В целом, с учетов использованных компонентов и конструкции блок питания можно отнести к экономичному сегменту среднебюджетных решений.
Судя по ряду особенностей, скорей всего блок питания основан на ОЕМ-платформе производства Delta Electronics.
| Характеристики | |
| Максимальная выходная мощность, Вт | 500 |
| Рабочий диапазон входных напряжений, В | расширенный |
| Наличие и тип ККМ (PFC) | есть, активный (APFC) |
| Длина корпуса, мм | 140 мм |
| Масса (без упаковки), кг | 1,9 |
| Типоразмер вентилятора | 80 мм |
| Модель вентилятора | ADDA AD0812HS-A70GL |
| подключение вентилятора | двухпроводное |
| пластиковая накладка на вентиляторе (нагнетатель) | нет |
| Решетка перед вентилятором | проволочная |
| Количество радиаторов | 2 |
| Толщина основания радиаторов | 3 и 5 мм |
| Линейные размеры основания | 68х65 и 63х40 мм |
| Производитель конденсаторов | Nippon Chemi-con, Ltec, AISHI |
| Наличие выключателя сетевого питания | есть |
| Наличие защитной втулки в отверстии для проводов | нет |
| Подсветка | нет |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости огра значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.
| Обозначение размера отклонений выходных напряжений от номинала | ||
| Цвет | Диапазон отклонения | Качественная оценка |
| 1 процент | отлично | |
|---|---|---|
| 2 процента | очень хорошо | |
| 3 процента | хорошо | |
| 4 процента | удовлетворительно | |
| 5 процентов | плохо | |
| более пяти процентов | неудовлетворительно | |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания, можно посмотреть в одной из предыдущих статей, например, здесь.
| Отклонения значений выходных напряжений от номинала | |||
| +3,3VDC | +5VDC | +12VDC | |
 |  |  |  |
| 12V Power, W - Мощность по шине +12VDC, Вт | |||
| 3,3V | 5V | 12V | Общая | |
| По всей полуплоскости | отлично | неудовлетворительно | неудовлетворительно | 0,71 (неудовлетворительно) |
| В рабочем диапазоне | отлично | очень хорошо | отлично | 4,71 (очень хорошо) |
При типичном распределении мощности по каналам отклонения не превышают двух процентов для канала +5VDC и одного процента для каналов +3,3VDC и +12VDC - это очень хороший показатель, причем не только для среднебюджетного решения.
При нетипичных нагрузках, отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Однако, происходит это только в самых крайних точках, к которым в реальной системе, а не на на тестовом стенде приблизиться практически невозможно.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, составила 450 ватт.
Коэффициент маркетинговой корректности (КМК) – показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 450/500 = 0,9
В лучшем случае, подобное значение можно считать удовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.
| Средний КПД блока питания | ||
| Диапазон мощности, Вт | Значение | Оценка |
| Полный | 82,3 | хорошо |
| 50-250 | 83,1 | очень хорошо |
| 100-500 | 84,4 | очень хорошо |
Коэффициент полезного действия находится на вполне приличном уровне для современного среднебюджетного решения. Кюэффициент мощности в среднем находится на уровне около 95 процентов,что вполне типично для современных решений, оснащенных активным корректором коэффициента мощности.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума предоставленного нам экземпляра блока питания на типичной мощности находился на среднем уровне, с ростом мощности нагрузки уровень шума заметно повышался.
В ходе тестирования был отмечен нехарактерный спектр шума блока питания заметно отличающийся от типичного аэродинамического шума, возникающего при движении воздушного потока. После принудительной остановки вентилятора вручную выяснилось, что специфический звук на средней частоте издает один из намоточных элементов в электрической схеме блока питания. Поэтому немалая доля в шуме создаваемым блоком питания принадлежит именно дросселю.
Возможно, что нам не повезло с экземпляром и подобной особенностью обладает только он. Тем не менее при покупке не стоит сбрасывать данный факт со счетов и предусмотреть возможность обмена или возврата товара.
В целом, акустическую эргономику предоставленного экземпляра блока питания можно оценить как находящуюся на уровне ниже средней.
Позиционирование и рекомендации по использованию
По всей видимости блок питания проектировался в качестве надежного недорогого устройства с улучшенными, относительно низкобюджетных решений, потребительскими качествами, предназначался для питания достаточно мощных систем на базе современных четырехъядерных процессорах и мощных видеоадаптеров с двойным питанием, о чем говорит как наличие восьмиконтактного разъема питания процессора и двух разъемом питания видеокарт.
Получилось, правда, не совсем то, что хотелось бы. То есть наряду с весьма достойными электрическими характеристиками присутствует довольно посредственная акустическая эргономика и цена, которая на момент написания статьи составляла чуть менее 100, не вполне соответствующая набору потребительских качеств у протестированного экземпляра.
В принципе, для использования в офисных рабочих станциях уровень шума может оказаться малозначительным фактором при работе, тем более что он, практически, находится на среднем уровне, правда, и в режиме простоя тоже, а не только при работе на средней мощности. Домашние же пользователи сейчас достаточно разборчивы и довольно придирчивы к уровню шумы системы особенно в режиме простоя, поэтому для них блок питания с подобной акустической эргономикой может оказаться неоптимальным выбором.
Итоги
Мы не знаем доподлинно, чем вызваны особенности акустической эргономики, наблюдавшиеся у тестового экземпляра, то ли это брак конкретного экземпляра, то ли особенность конструкции данной модели, тем более, что заметить данную особенность достаточно сложно – для этого нужны соответствующие условия, а часто блок питания с системе оказывает устройством с далеко не самым высоким уровнем шума, особенно, если он стоит в высокопроизводительной системе с мощной видеокартой. Однако, для систем со сверхнизким уровнем шума, по всей видимости, данная модель не подойдет.
В остальном же – это достаточно неплохая среднебюджетная модель, имеющая как довольно приличные электрические параметры, так и использующая довольно экономичные компоненты.
