Корпус Enermax Hoplite ECA3220: хорошо вооружен, но совсем не опасен

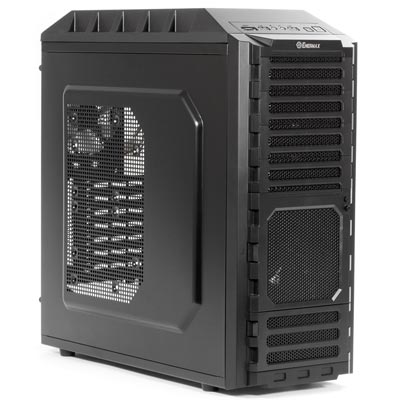

Корпус Enermax Hoplite ECA3220

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Фирма Enermax выпускает компьютерные блоки питания, вентиляторы, а также ряд периферийных устройств — от клавиатур до внешних систем охлаждения для ноутбуков.

Еще одно из направлений деятельности фирмы — корпуса для компьютеров, причем отнюдь не бюджетных. К нам на тестирование попала модель из серии с «говорящим» названием Hoplite. Для тех, кто подзабыл школьный курс истории, напомним: гопли́тами в Древней Греции назывались тяжеловооруженные воины-пехотинцы, сражавшиеся в составе фаланги. Видимо, в оформлении корпуса разработчики пытались передать свое представление о таком воине, и в какой-то степени преуспели в этом — корпус производит весьма монументальное впечатление. Однако сетчатая передняя панель напоминает скорее не панцирь, а кольчугу, которой у гоплитов не было, да и основное отличие гоплита — круглый тяжелый щит гоплон (по которому эти бойцы и получили свое название) — как-то не нашел особого отражения в экстерьере корпуса: единственным круглым элементом, заметным снаружи (да и то при включенном питании), являются дугообразные линии подсветки вентилятора на лицевой панели, в совокупности образующие узор в форме диска.

Однако бесспорным является факт, что наш «гоплит» имеет очень богатое вооружение, в чем мы вскоре и убедимся.

Серия Hoplite содержит три варианта корпусов: доставшийся нам ECA3220, а также ECA3221 и ECA3222; размеры и оформление у них одинаковые, а различие заключается в возможностях установки и подключения накопителей HDD и SSD (об этом также чуть ниже). Все они спереди оснащены вентилятором Vegas (собственной разработки фирмы), имеющим кольцевую подсветку из 24 светодиодов, синий и красный свет от которых позволяет задавать 11 световых эффектов, выбирая их кнопкой на передней панели.

Цвет элементов конструкции (всех снаружи и почти всех внутри, включая комплект крепежных винтов) — черный; других вариантов не предлагается.

Внешний вид корпуса можно оценить на прилагаемом видеоролике.

Компоновка

Корпус Enermax Hoplite ECA3220 — однообъемный miditower с нижним расположением блока питания (сам блок питания в комплект не входит). Такое расположение блока питания позволит разделить потоки нагретого воздуха от блока питания и от остальных компонентов компьютера, обеспечив уменьшение их взаимного теплового воздействия.

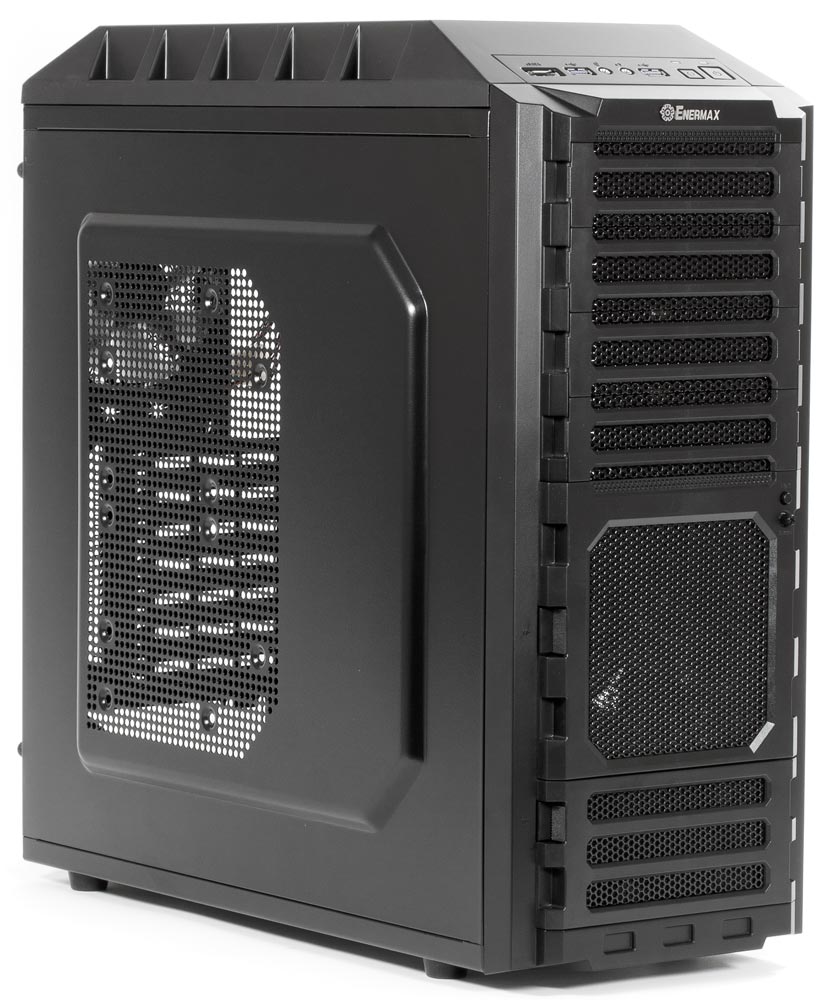

Внешний вид Enermax ECA3220

Отвод воздуха — через верхнюю панель корпуса; чтобы обеспечить нормальное охлаждение, не следует размещать корпус в невысоких нишах или ставить на его верхнюю панель какие-либо предметы.

Слотов для 5,25-дюймовых устройств четыре, все с выходом на переднюю панель; а вот установка 3,5-дюймовых устройств, требующих выхода наружу, не предусмотрена вовсе.

Зато жестких дисков можно установить аж девять, причем в самых разных вариантах. Имеется поперечная корзина на четыре 3,5- и два 2,5-дюймовых диска; в нижней части лицевой панели за небольшой дверцей скрываются два контейнера для 3,5-дюймовых дисков с возможностью оперативной замены. Наконец, на верхней панели имеется прикрытая подпружиненными шторками прорезь для отсека, в который можно устанавливать как 3,5-, так и 2,5-дюймовый SATA-накопитель (HDD или SSD).

Enermax ECA3220: Верхняя панель с доком для SATA-накопителей, HDD или SSD

Отметим, что такие диски устанавливаются вертикально, а потому будут заметно выступать за габариты корпуса (особенно 3,5-дюймовые); это, во-первых, требует запаса свободного пространства над корпусом, а во-вторых — некоторой осторожности, чтобы случайно не задеть торчащий вверх диск. Однако отрадным является само наличие такого дока в корпусе: при нынешних ценах на накопители всё больше людей обзаводятся дополнительными дисками для создания архивов или медиатек, и им не придется покупать лишние устройства для их подключения.

Инструкция по эксплуатации не требует подключать накопители только при выключенном компьютере, отсылая за информацией к описанию материнской платы. В общем случае, если SATA-контроллер работает в нативном режиме, а в качестве ОС используется Windows Vista или Windows 7, то диск должен определиться операционной системой сразу после подключения.

В количестве устанавливаемых дисков и заключается разница между моделями серии Hoplite: у ECA3221 нет верхнего дока (всё прочее — как у 3220), а у ECA3222 док есть, но внутренняя поперечная корзина рассчитана на три 3,5-дюймовых диска и четыре 2,5-дюймовых.

Поперечное расположение внутренней корзины для HDD оставляет достаточно места для практически любых современных высокопроизводительных видеокарт, имеющих длину до 315 мм.

В корпус можно устанавливать полноразмерные материнские платы ATX, а также все более компактные варианты плат.

Конструкция

Размеры собственно корпуса 490×200×486 мм (В×Ш×Г), выступающие элементы и ножки увеличивают габариты до 503×214×503 мм.

Производитель заявляет об использовании в конструкции стали разной толщины — 0,6 и 0,8 мм; по нашим наблюдениям, шасси в основном сделано из 0,6-миллиметровой стали (и потому получилось не слишком жестким), а более толстый металл использован в съемных боковых панелях.

Такое решение сделало корпус, при всей его кажущейся внешней массивности, довольно легким: вес без упаковки и блока питания — 7,6 кг (с упаковкой — на один килограмм больше).

Средняя часть боковых стенок немного выступает наружу — примерно на сантиметр; это позволяет закрепить на левой стенке дополнительные вентиляторы, даже если используется видеокарта или процессор с весьма габаритной системой охлаждения. На правой стенке аналогичный выступ сделан как для симметрии, так и для того, чтобы можно было без проблем пропустить пучок кабелей и шлейфов за подложкой материнской платы.

Ножки корпуса сделаны из довольно жесткой пластмассы, что делает их амортизирующую способность сомнительной.

Передняя и верхняя панели корпуса выполнены из прокрашенного в массе пластика, слегка шероховатая поверхность которого хорошо скрадывает отпечатки рук. Боковые панели металлические, и на них оставленные руками следы более заметны.

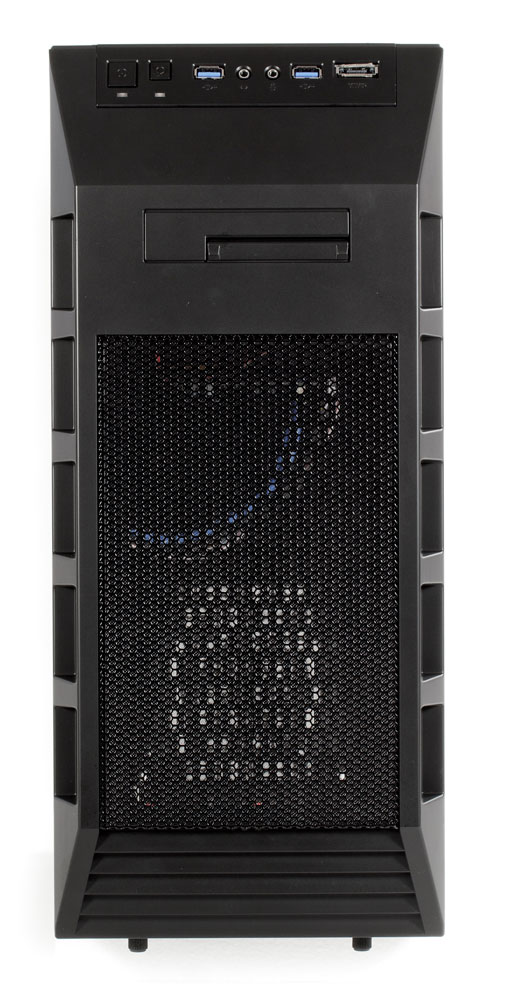

Лицевая панель Enermax ECA3220

Лицевая часть корпуса имеет сложный рельеф, местами довольно глубокий. Так, по обоим бокам идут вертикальные ряды крупных пазов, в которые входят защелки заглушек 5,25-дюймовых слотов и двух распашных дверей, расположенных в нижней половине панели. Верхняя дверца побольше, она нужна для доступа к лицевому вентилятору — например, с целью очистки его самого́ или сетчатого фильтра. За нижней дверцей находятся оба hot-swap-контейнера для дисков.

Дверцы открываются немного непривычно — слева направо. Фиксируются они пластиковыми защелками; сама фиксация достаточно надежная, но насколько долговечной окажется такая конструкция, сказать трудно. Открытые дверцы не болтаются свободно: петли довольно тугие.

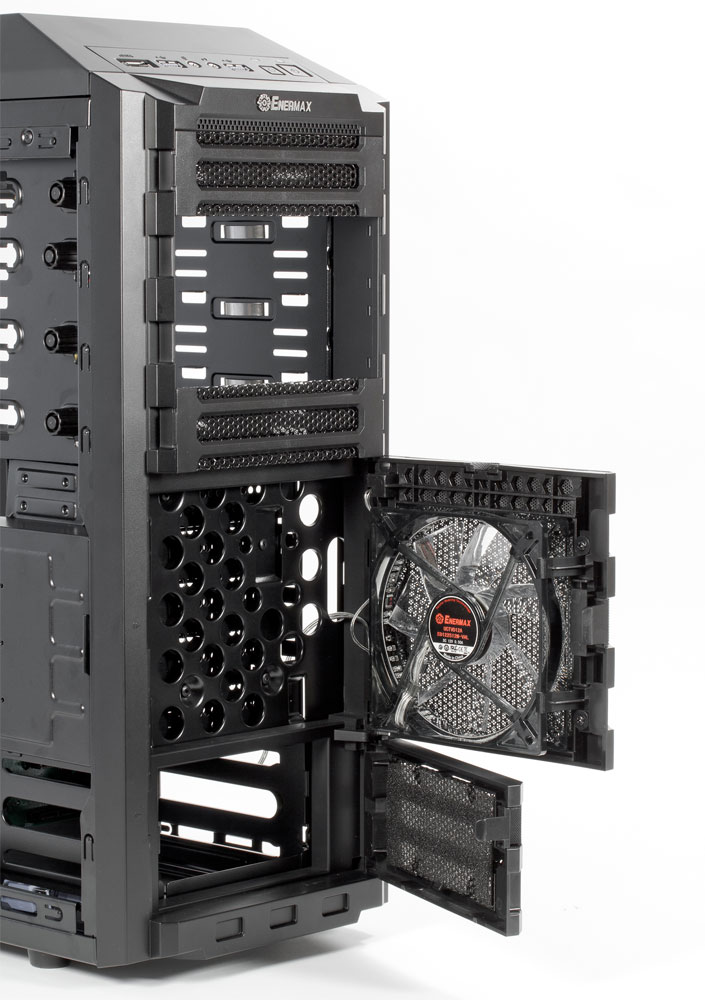

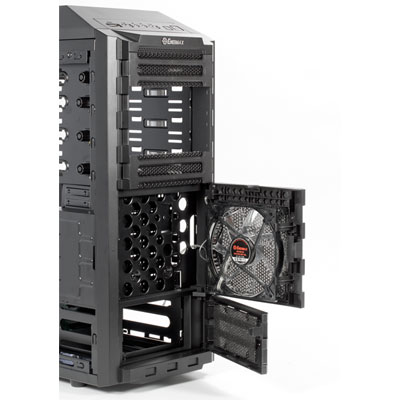

Enermax ECA3220: Дверцы лицевой панели, вентилятор Vegas

Кнопки и разъемы размещены в один ряд на скошенной вперед части верхней крышки; такое расположение будет удобным для доступа к ним при любом размещении корпуса — как на столе, так и на полу.

Кнопки (Power побольше и Reset поменьше) занимают правую часть ряда, затем идет разъем USB 3.0, два аудиоразъема (без цветовой маркировки), потом еще один USB 3.0, и слева замыкает ряд разъем eSATA без дополнительного питания. Таким образом, возможно одновременное подключение двух достаточно широких устройств USB.

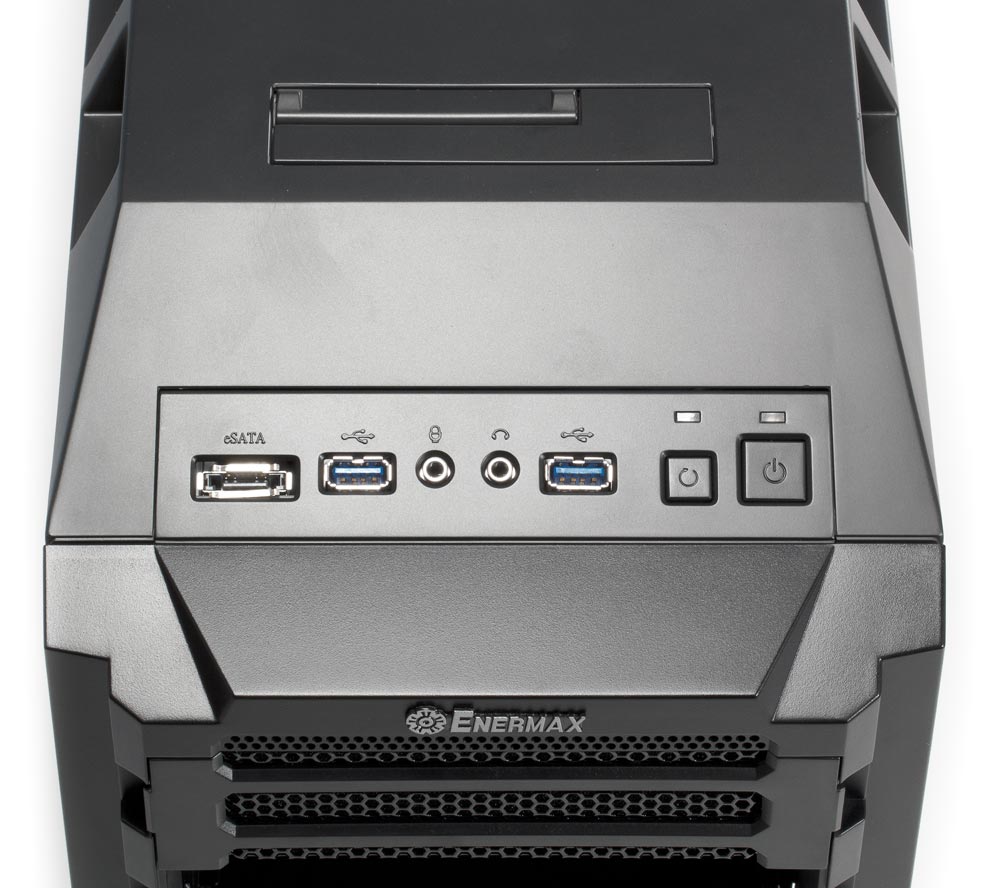

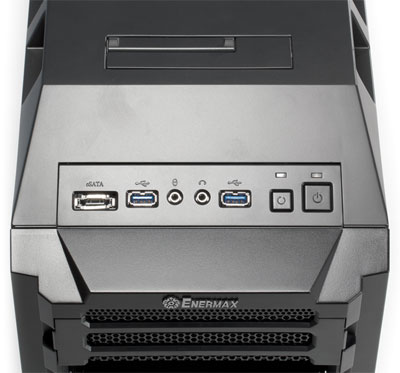

Кнопки и разъемы Enermax ECA3220

Чтобы кнопки сработали, их нужно утопить довольно глубоко, что предотвращает нажатие при случайном касании; ход кнопок четкий, люфт почти отсутствует.

Индикаторы питания (синий) и активности HDD (красный) расположены над кнопками.

Заглушки 5,25-дюймовых слотов и дверцы представляют собой пластиковые рамки, в которые вставлена довольно редкая металлическая сетка, сквозь которую проглядывают «потроха» компьютера.

Система вентиляции

Корпус укомплектован двумя 12-сантиметровыми вентиляторами.

Один из них — Vegas, собственного производства Enermax, закреплен на дверце лицевой панели. Правда, эффективность его весьма сомнительна: хотя в передней стенке шасси есть много крупных отверстий, зато расположенная сразу за ней стенка корзины для HDD имеет всего лишь несколько рядов отверстий малого диаметра, часть из которых к тому же будет перекрыта боковинами установленных дисков.

Так что этот вентилятор, имеющий упоминавшуюся выше хитрую систему подсветки, нужен больше для эстетики, чем для охлаждения компонентов компьютера; и уж совершенно ничтожно его влияние на диски в нижних hot-swap-отсеках, корзина для которых практически изолирована от воздействия этого вентилятора.

Зато вентиляторы Vegas оснащены патентованными подшипниками Twister с самосмазывающейся втулкой «Nano», имеют низкий уровень шума и увеличенный срок службы. Скорость вращения может задаваться как с материнской платы компьютера через 3-контактный разъем, так и собственным регулятором (можно уменьшить скорость примерно в два раза), расположенным в правом верхнем углу дверцы. Там же расположена и кнопка управления световыми эффектами.

От пыли вентилятор защищен фильтром из пластиковой сетки; для обслуживания фильтра его можно просто вытащить вверх, открыв дверцу.

Второй штатный вентилятор (попроще — без подсветки, и не производства Enermax, а OEM) закреплен на задней стенке шасси. Сам по себе вентилятор явно не из самых дешевых — выполнен из качественной полупрозрачной пластмассы, но нельзя не отметить: хотя в плане охлаждения роль этого вентилятора гораздо больше, чем переднего, однако он оснащен лишь разъемом Molex (двойным — male+female) для подключения к блоку питания, а потому лишен регулировки скорости вращения. К тому же штатный пылевой фильтр для него не предусмотрен.

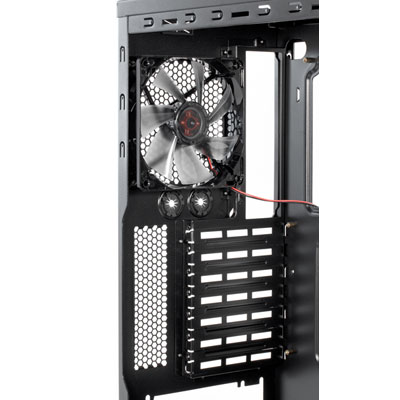

Вентилятор на задней стенке

А вот для самостоятельного творчества в плане охлаждения компьютера владельцам предоставляются широкие возможности. Во-первых, можно установить один или два вентилятора (12/14 см) на верхней панели шасси; для них в съемной верхней пластиковой крышке предусмотрен фильтр из частой капроновой сетки (чистить его можно просто под струей воды, сняв крышку); выпуклость в верхней части корпуса выводит вентиляторы за пределы «полезной» части объема, и не приходится опасаться, что их установке помешает нестандартно крупная система охлаждения процессора.

Во-вторых, на левой боковой стенке имеются крепежные отверстия для двух 12-сантиметровых вентиляторов или одного 18-сантиметрового. Правда, никаких фильтров для них не предусмотрено.

Наконец, на днище шасси в месте, где располагается блок питания, предусмотрено отверстие для его вентиляции. Оно закрыто легкосъемным фильтром из капроновой сетки на пластиковой рамке, который можно извлечь снаружи, не открывая корпус и не снимая БП. Однако эта часть системы вентиляции корпуса будет работать, лишь если сам блок питания установлен встроенным в него вентилятором вниз; а если блок перевернуть на 180 градусов, то его корпус практически полностью перекроет это отверстие.

Для крепления дополнительных вентиляторов в комлекте имеются саморезы; правда, их всего четыре, зато они, как и остальной крепеж, черного цвета.

Конечно, не остались без внимания и любители жидкостных систем охлаждения: на задней стенке шасси имеются отверстия, закрытые резиновыми заглушками с разрезными лепестками.

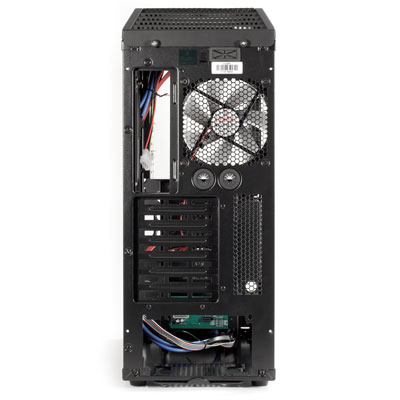

Задняя панель

Есть и дополнительные вентиляционные отверстия — в заглушках 5,25-дюймовых слотов (как уже было сказано, они прикрыты сеткой, а также тонким поролоновым фильтром), а также вертикальная перфорированная полоса в задней стенке шасси, рядом с прорезями для плат расширения. Часто встречающийся вырез на нижней грани лицевой панели, облегчающий к тому же ее снятие, в данном случае отсутствует.

Сборка системного блока

Боковые крышки крепятся обычной системой пазов и гребенок, а фиксируются парами винтов с пластиковыми накатными головками. Откручиваем винты и пытаемся снять крышки привычным сдвигом немного назад — не тут-то было! Сидят они довольно плотно, а ухватиться не за что — удобных выступов для пальцев не предусмотрено. Приходится поддевать загнутый край плоской отверткой или другим подручным средством.

Зато обратная операция (установка) благодаря достаточно толстому металлу, который делает крышки жесткими, не вызывает проблем даже для левой стороны, где на крышке имеется обильная перфорация.

Со снятыми стенками глазу открывается приятная картина: все штатные кабели корпуса (а их немало) аккуратно спрятаны за подложкой материнской платы. Отверстий для прокладки кабелей шесть, так что и добавляемые при сборке провода можно будет уложить не менее красиво, причем размеры отверстий достаточны для свободного прохождения любых компьютерных разъемов. Пять отверстий прикрыты резиновыми уплотнителями с разрезными лепестками, а вот нижнему, самому большому, такого уплотнителя почему-то не досталось.

Предусмотрены и ушки для закрепления пучков кабелей одноразовыми нейлоновыми стяжками (две штуки имеются в комплекте) или скрутками из отрезков провода; дополнительно «причесать» кабели можно с помощью двух многоразовых лент-липучек.

Правда, обилие кабелей, спрятанных за подложку матплаты, несколько затрудняет установку правой боковой стенки. К тому же при выборе блока питания надо ориентироваться на модели с достаточной длиной проводов.

При желании установить «потолочные» вентиляторы, лучше сделать это сразу, для чего нужно снять верхнюю пластиковую крышку; она фиксируется двумя винтами, также с накатными головками.

Часть латунных шестигранных стоек для материнской платы уже установлена, дополнительные имеются в комплекте. Отверстие для портов ввода-вывода на задней панели не имеет заглушки, а вот прорези для плат расширения придется освобождать, выламывая одноразовые заглушки.

Крепление плат расширения винтовое; в боковой кромке шасси, которая расположена напротив, предусмотрен вырез для удобства работы отверткой.

Большие окна в подложке материнской платы позволят устанавливать или снимать процессорный кулер, не демонтируя саму плату.

Подключение фронтальных аудиоразъемов — монолитным коннектором (только HD Audio, AC’97 отсутствует); кабель экранированный. Все фронтальные разъемы, а также кнопки и индикаторы закреплены на отдельной небольшой пластиковой панели, расположенной на верхней крышке шасси, и потому не мешают снятию верхней и лицевой панелей.

Кабели от фронтальных разъемов USB 3.0 (имеют маркировку USB3) заканчиваются привычной USB-вилкой, а не коннектором для подключения к материнской плате; очевидно, это связано с почти полным отсутствием в настоящее время внутренних разъемов этого стандарта на матплатах и контроллерах, где для подключения устройств используются только разъемы с выходом на заднюю панель. Значит, кабель от фронтальных разъемов надо вывести наружу; это также предусмотрено: в верхней части задней панели шасси имеется небольшое отверстие с резиновой заглушкой. Длины кабелей вполне хватит для подключения к внешним разъемам материнской платы, причем даже если сам кабель протянуть за подложкой; а вот если используется USB3-контроллер, вставляемый в слот расширения, то для подключения к его разъемам придется пожертвовать аккуратностью прокладки кабеля.

При этом останется недовольной многочисленная армия владельцев материнских плат без USB 3.0: им тоже придется подключать фронтальные USB-разъемы корпуса к внешним разъемам платы. Однако новый стандарт получает всё более широкое распространение, и подобное неудовольствие, скорее всего, будет временным: корпус покупается не на один год, и рано или поздно придется обзаводиться USB 3.0 хотя бы в виде контроллера для PCI-E.

Лицевая панель закреплена на шасси тремя парами пластиковых защелок. Собственно, снимать ее вряд ли понадобится: заглушки 5,25-дюймовых слотов легко извлекаются снаружи (и на шасси нет заглушек, которые надо выламывать), для вентилятора и отсеков hot-swap предусмотрены дверцы.

Свободного пространства в корпусе достаточно, а потому блок питания можно ставить и после установки материнской платы; как уже отмечалось, предусмотрено его расположение вентилятором и вверх, и вниз. Крепится он непосредственно к задней панели, без всяких дополнительных рамок; нет и подиума, приподнимающего БП над днищем шасси. Устанавливать как оптические накопители, так и HDD можно без снятия правой стенки корпуса; но, конечно, работать будет проще, если ее все же удалить.

Благодаря имеющимся справа в отсеках плоским пружинам, оптические накопители вставляются очень плотно; слева для их фиксации предусмотрены удобные «невыпадающие» винты с пластиковыми головками большого размера, по два на каждый слот. Если же и такое крепление кому-то покажется недостаточно прочным, накопитель можно дополнительно закрепить винтами с правой стороны.

Чтобы установить в корзину 3,5- или 2,5-дюймовые накопители, нужно сначала открыть имеющуюся слева небольшую крышку, которая фиксируется металлической пружинной защелкой и дополнительным винтом с накатной головкой. Вставлять диски в корзину нужно слева, причем так, чтобы разъемы диска смотрели направо. Дальше, чем необходимо, диск в корзину не вставишь — помешают ограничители (они же не дадут вставить диск справа). При этом до правой боковой стенки остается достаточное расстояние, чтобы можно было использовать SATA-кабели как с Г-образными, так и с прямыми разъемами; а сами кабели сразу можно спрятать за подложку материнской платы.

Диски можно не крепить дополнительно — благодаря пружинящим пластиковым вставкам они держатся достаточно плотно, а закрытая крышка корзины не даст им сдвинуться с места даже при сильной тряске; эти вставки создают и дополнительный амортизирующий эффект. Предусмотрена и дополнительная фиксация с одной стороны винтами из комлекта крепежа (а тогда крышку корзины можно убрать). Правда, в любом случае теплоотвод от корпуса диска на шасси практически отстутствует.

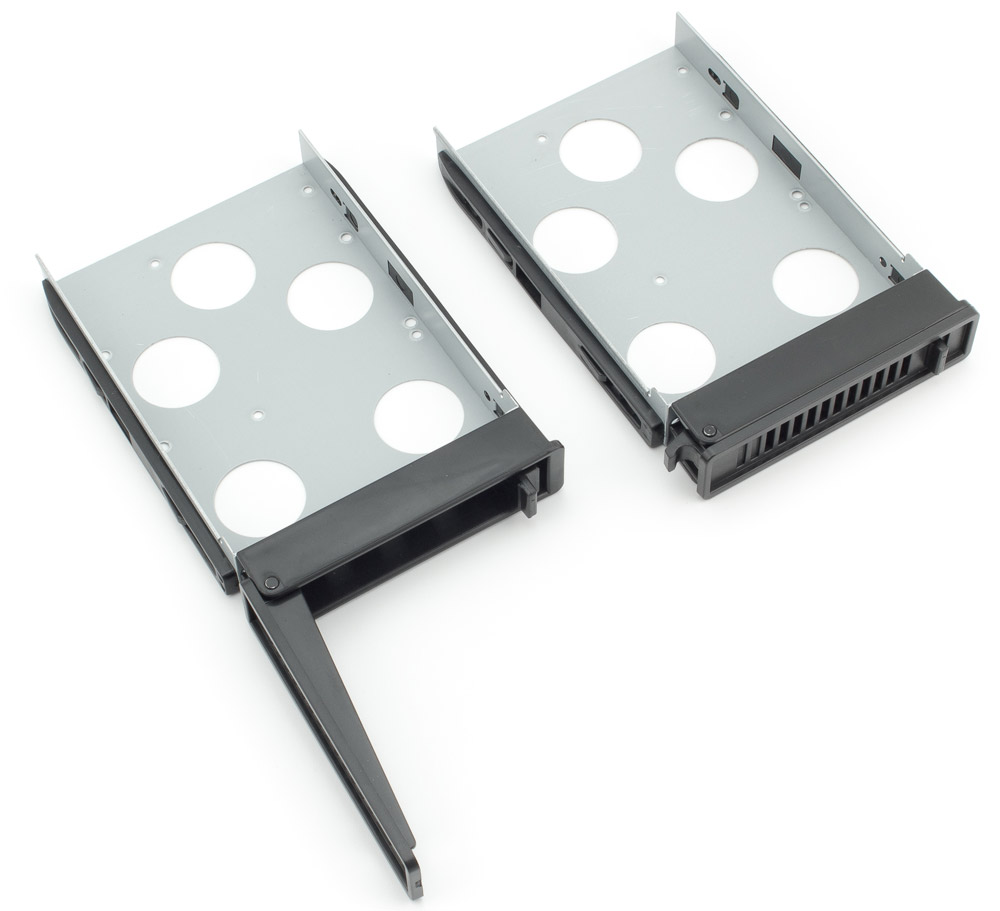

Съемные контейнеры для 3,5-дюймовых дисков в нижних продольных отсеках hot-swap фиксируются оригинальной и удобной системой, состоящей из защелки и подпружиненной откидной ручки с зацепом. Нажимая на защелку, мы освобождаем ручку, она поворачивается пружиной на 90 градусов и выходит из зацепления с шасси; тянем за ручку и извлекаем контейнер. Обратная операция так же проста: вставляем контейнер, досылаем до упора, а потом возвращаем ручку в закрытое положение, где она фиксируется защелкой.

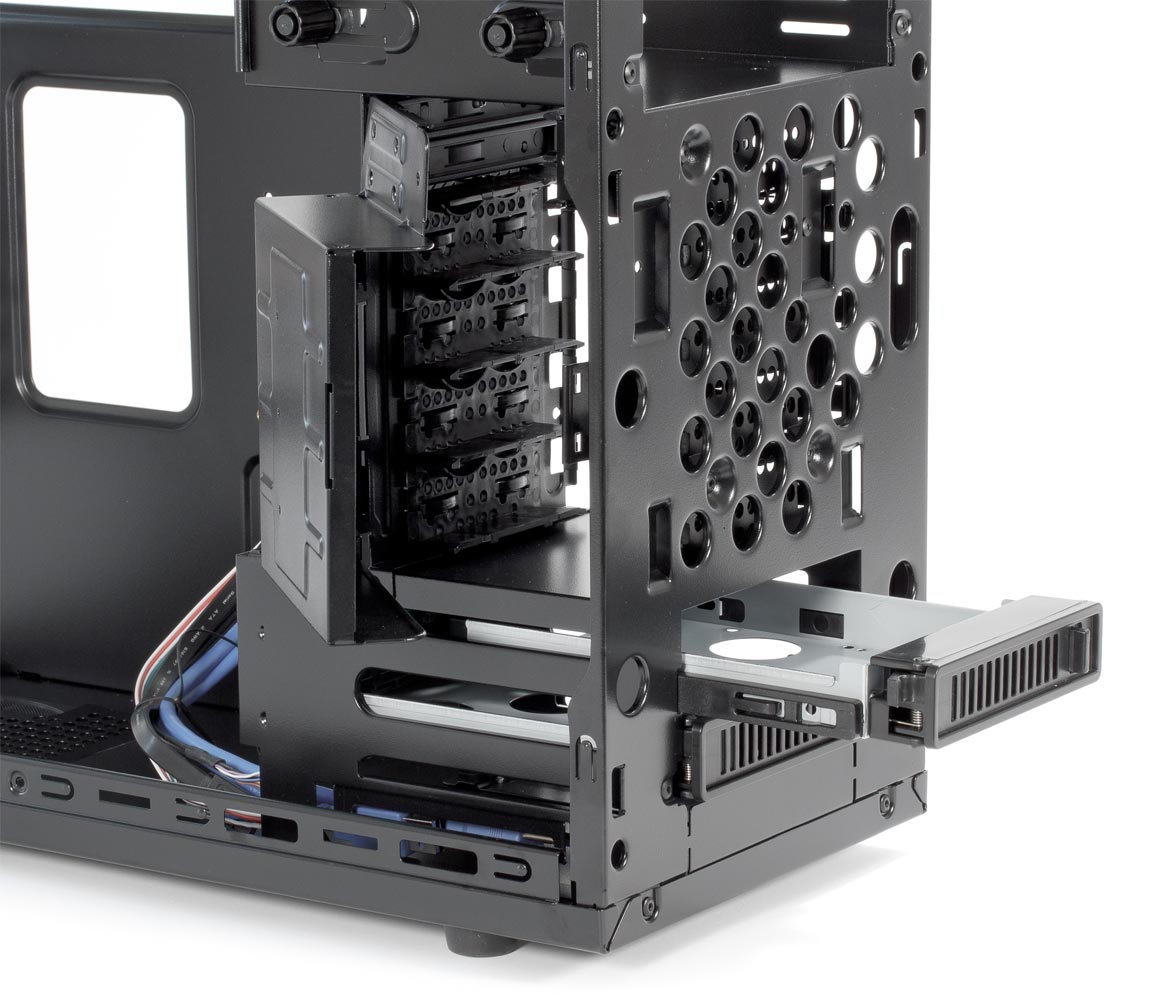

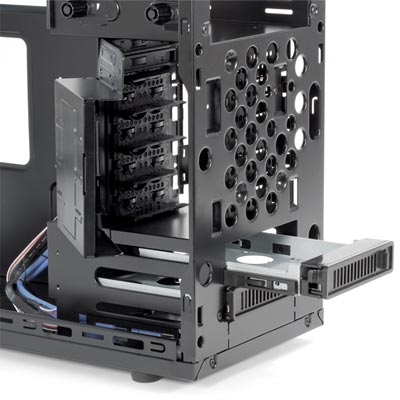

Компоновка Enermax ECA3220

Сами диски крепятся в контейнерах винтами из комплекта; металлический каркас контейнера способствует дополнительному отводу тепла от диска, а пластиковые направляющие контейнеров немного амортизируют вибрации от работающего диска.

Компоновка Enermax ECA3220

Подключение питания к обоим дискам в hot-swap-корзине — через один 4-контактный периферийный разъем; кстати, и для питания верхнего дока установлен переходник на такой разъем с SATA. Подобная предусмотрительность похвальна: в современных блоках питания 4-контактных разъемов обычно с избытком, а вот разъемов питания SATA, особенно при установке нескольких дисков, может и не хватать.

Отметим еще, что бо́льшая часть кромок шасси завальцована, и риск повреждения рук сборщика минимален; а весь комплект крепежа аккуратно рассортирован по пакетикам с бирками, на которых указано назначение.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

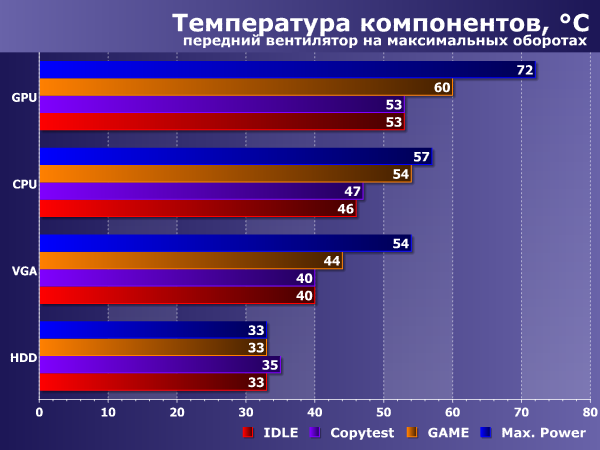

Температура компонентов находится на вполне нормальном уровне при работе фронтального корпусного вентилятора как в максимальном, так и в минимальном положении регулятора. Задний вентилятор был запитан непосредственно от блока питания номинальным напряжением 12 В. Возрастание температуры при минимальном положении регулятора заметно мало.

Температурные показатели жесткого диска даже в режиме постоянной нагрузки в виде копирования файлов находятся на отличном уровне.

Как можно заметить, при уменьшении производительности системы вентиляции корпуса вынужденно увеличивается производительность вентилятора процессорного кулера.

Таким образом, мы приходим к выводу, что корпус вполне справится с мощными конфигурациями, особенно при условии использования штатных вентиляторов и наличия у видеокарты «внешнего выхлопа».

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

При различных вариантах расположения корпуса расстояние до головы пользователя также будет весьма заметно отличаться. В данном случае мы приводим по два значения для каждого варианта производительности системы вентиляции.

Сразу стоит отметить, что разница в уровне звукового давления двух вариантов хорошо заметна почти в любых условиях, кроме особо шумных. При напольном размещении корпус вполне можно эксплуатировать и в режиме максимальной производительности системы вентиляции, шум будет хоть и хорошо заметен, но вполне терпим для большинства пользователей. При настольном размещении, с учетом минимизации расстояния до головы пользователя, режим максимальной производительности использовать не сто́ит, так как в этом случае уровень шума превышает 40 дБА, что уже вызывает довольно быструю утомляемость.

В режиме минимальной производительности системы вентиляции корпуса уровень шума находится на эргономичном уровне при обоих вариантах размещения. Правда, для любителей сверхтихих систем и такой режим может показаться несколько некомфортным, но в типичной офисной обстановке устройство с подобным уровнем шума не будет обращать на себя внимание. То же касается и эксплуатации в дневное время суток в жилых помещениях, а вот для эксплуатации в ночное время в обитаемых помещениях в большинстве случаев такой уровень шума будет также неприемлем.

В целом акустическая эргономика корпуса находится на среднем уровне.

Оценка потребительских качеств

Корпус имеет довольно интересный и «незамыленный» дизайн с оригинальной системой подсветки. Правда, тут стоит упомянуть довольно кислотные цвета, использованные при реализации данной функции, но возможно, что и они придутся кому-то по душе.

Контроллер вентиляторов хоть и выполняет свои прямые обязанности, но, к сожалению, не в силах регулировать скорость вращения заднего вентилятора, который оснащен разъемом питания для периферийных устройств, не совместимым с контроллером.

Функцией, заметно выделяющей корпус среди схожих моделей, является возможность быстрого подключения сразу нескольких жестких дисков, хотя верхний вертикальный док не слишком удобен и требует значительного пространства над корпусом для манипуляций с полноразмерным жестким диском.

Эргономика корпуса находится на среднем уровне как по акустической составляющей, так и по удобству сборки и эксплуатации. Хотя в последнем случае разработчики приняли некоторые дополнительные меры для повышения удобства.

Корпус оставил неплохое впечатление, но осталось чувство, что можно было сделать и лучше, причем с минимальными изменениями.

Выводы

Корпуса серии Hoplite пригодны для создания широкого спектра производительных компьютеров — графических станций, домашних видеостудий, мини-серверов, и особенно в случаях, когда необходимо наличие быстрозаменяемых дисков. Тем, кто любит быть на шаг впереди остальных, придется по вкусу наличие фронтальных разъемов USB 3.0, да и разъем eSATA для многих не будет лишним. Световые эффекты фронтального вентилятора понравятся любителям игровых компьютеров, а возможность их отключения примирит с корпусом поклонников более строгого стиля.

Цена корпуса, хоть и немалая, благодаря обилию возможностей не кажется чрезмерной. Заметную ее часть составляет стоимость вентилятора Vegas, однако его замечательная светодиодная подсветка нужна далеко не каждому, поэтому хотелось бы видеть в серии модель без светового оформления, но подешевле, а в идеале — чтобы и на задней панели стоял вентилятор с регулировкой частоты вращения. Ну, а тех, кто намерен активно использовать hot-swap-диски, порадовало бы наличие в комплекте запасного контейнера для них. Однако в целом корпус хорошо продуман и богато оснащен, и потому достоин редакционной награды Original Design.
