| Логистика | |
| Длина, мм | 484 |
| Ширина, мм | 191 |
| Высота, мм | 421 |
| Объем, метры куб. | 0,0389 |
| Масса корпуса с комплектным БП | - |
| Масса без БП | 6 |
| Масса корпуса в упаковке | - |
| Массо-габаритный коэффициент | 154,24 |
| Компоновка | |
| Типоразмер | miditower |
| Формат системной платы (максимальный) | ATX |
| Количество объемов в корпусе | 1 |
| Расположение блока питания | сверху горизонтально |
| Блок питания в отдельном объеме (да/нет) | нет |
| Двухсторонняя установка блока питания | нет |
| Передняя панель | |
| Конструкция | перфорированная |
| Материал | пластик |
| Способ окраски | в массе, напылением |
| Декоративная дверь | нет |
| Материал | - |
| Способ окраски | - |
| Угол открытия | - |
| Амортизация | - |
| Внешние порты ввода/вывода | |
| USB | 2 |
| Подключение широких устройств USB (макс.) | 1 |
| IEEE1394 (FireWire) | нет |
| eSATA | нет |
| Audio | стандарт |
| Нативный формат Audio port | HD Audio |
| Зона размещения блока портов | в центре передней панели |
| Материал изготовления | |
| Шасси | сталь |
| Боковые панели | сталь |
| Верхняя панель | сталь |
| Материал ножек | пластик |
| Конструкционная жесткость (50-100) | |
| Общая | 60 |
| Верхняя панель | 60 |
| Боковые панели | 60 |
| Задняя стенка шасси | 60 |
| Отсек для жестких дисков без уст. Дисков | 60 |
| Основание для системной платы | 55 |
| Жесткие диски | |
| Количество отсеков | 1 |
| Крепление отсеков | стационарное |
| Ориентация отсеков | продольное |
| Аэродинамика с учетом в/потока от переднего вентилятора | хорошая |
| Количество посадочных мест для HDD 3,5 дюйма | 5 |
| Количество посадочных мест для HDD 2,5 дюйма | нет |
| Система крепления жестких дисков | безвинтовая или винтовая |
| Способ установки жесткого диска | прижим планкой |
| Фиксация диска | штырьки |
| Амортизация | нет |
| Прямой теплоотвод на шасси | есть |
| Расстояние между дисками по монтажным отверстиям, мм | 30 |
| Система вентиляции корпуса | |
| Передняя панель | сплошная перфорация |
| Тип пылевого фильтра | синтетический фильтр |
| Особенности | фильтр несъемный |
| Штатные места под вентиляторы | 80, 92, 120 |
| Установленные вентиляторы | нет |
| Наличие подсветки | нет |
| Разъем подключения вентилятора | - |
| Правая панель | - |
| Тип пылевого фильтра | - |
| Особенности | - |
| Штатные места под вентиляторы | - |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Левая панель | CAG 1.1 с воздуховодом |
| Тип пылевого фильтра | фильтра нет |
| Особенности | - |
| Штатные места под вентиляторы | - |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Нижняя панель | - |
| Тип пылевого фильтра | - |
| Особенности | - |
| Штатные места под вентиляторы | - |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Верхняя панель | - |
| Тип пылевого фильтра | - |
| Особенности | - |
| Штатные места под вентиляторы | - |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Задняя панель панель | стандартное отверстие 120 мм |
| Тип решетки | штампованная |
| Особенности | в комплекте переходник 3 pin — molex |
| Штатные места под вентиляторы | 80, 92, 120 |
| Установленные вентиляторы | 1х120 мм |
| Наличие подсветки | нет |
| Разъем подключения вентилятора | 3-pin |
| Дополнительные вентиляторы внутри корпуса | нет |
| Особенности | - |
| Штатные места под вентиляторы | - |
| Установленные вентиляторы | - |
| Наличие подсветки | - |
| Разъем подключения вентилятора | - |
| Возможность отключения подсветки | - |
| Возможность регулировки яркости подсветки | - |
| Управление скоростью вращения вентиляторов | от системной платы |
| Вентиляционное отверстие под БП | нет |
| Установка компонентов и сборка | |
| Крепление устройств в отсеках 5,25 дюйма | безвинтовое |
| Крепление устройств в отсеках 3,5 дюйма | безвинтовое |
| Тип крепления плат расширения | безвинтовое |
| Возможность фиксации винтом без демонтажа СБК | есть |
| Крепление заглушек | сплошное |
| Тип крепления блока питания | винтовое |
| Наличие подиума с амортизацией для БП | нет |
| Возможность установки БП без снятия кулера | ограниченно |
| Крепление боковых панелей | винты |
| Фиксация винтами | есть |
| Форма верхнего и нижнего края боковых панелей | пазо-гребенная |
| Присоединение боковых панелей к шасси | прислонно-сдвижное |
| Тип крепления системной платы | винтовое |
| Часть креплений под винт предустановлена (да/нет) | нет |
| Съемное основание для сист. платы (да/нет) | нет |
| Размер основания в процентах от высоты корпуса | 100 |
| Размер основания в процентах от длины корпуса | 60 |
| Тип основания для системной платы | сплошное |
| Некоторые установочные размеры, мм | |
| От основания для системной платы до противоположной боковой панели | 170 |
| От верхнего края системной платы до ближайшей детали вверх | 15 |
| Длина основной видеокарты, мм | 305 |
| Длина дополнительной видеокарты, мм | 305 |
Недавно один мой знакомый был озадачен выбором бюджетного корпуса с возможностью стандартной установки двух 120 мм вентиляторов, но при этом без блока питания в комплекте. Анализ характеристик моделей, представленных в продаже, показал, что первое требование выполняется, если и не в 100 процентах случаев, то в подавляющем большинстве бюджетных корпусов типоразмера miditower имеются места для установки двух 120 мм вентиляторов: по одному спереди и сзади. Такая конфигурация системы вентиляции сейчас является практически стандартом де-факто для современных бюджетных решений.
С выполнением второго требования возникли некоторые проблемы, так как модификаций или комплектаций моделей недорогих корпусов стоимостью 50-65 долларов без блока питания в продаже довольно немного, а нормальных корпусов из этого подмножества еще меньше.
Достаточно широко представлены только корпуса Cooler Master и Thermaltake, в частности Cooler Master Elite 33x и Thermaltake Mambo. Их вполне реально найти в комплектации без блока питания. Также они имеют идентичную компоновку и схожую конструкцию, хотя, судя по всему, изготовлены разными ОЕМ производителями.
Таким образом, данный обзор посвящен одной упомянутых моделей, а именно Cooler Master Elite 332. В данной маркировке помимо наименования вендора (Cooler Master) указана серия (Elite 33x), а также вариант внешнего исполнения — за это отвечает последняя цифра (2). Таким образом в данной серии выпускается несколько моделей отличающихся дизайном, а также комплектом поставки, в частности наличием в последнем блока питания. Для обзора был предоставлен корпус без блока питания.
Дизайн
Внешний вид корпуса скорее домашний, чем офисный, несмотря на использование типичных для офиса цветов: черного и серебристого. Домашний вид корпусу придает передняя панель, выполненная в стиле современных геймерских корпусов. В целом же, для бюджетного корпуса дизайн скорее удачный, чем наоборот. Нет никакой аляповатой мишуры, а небольшие зеркальные вставки использованы к месту. Желающие могут самостоятельно ознакомиться с возможными вариантами внешнего оформления серии Elite 33x на сайте Cooler Master.
Компоновка

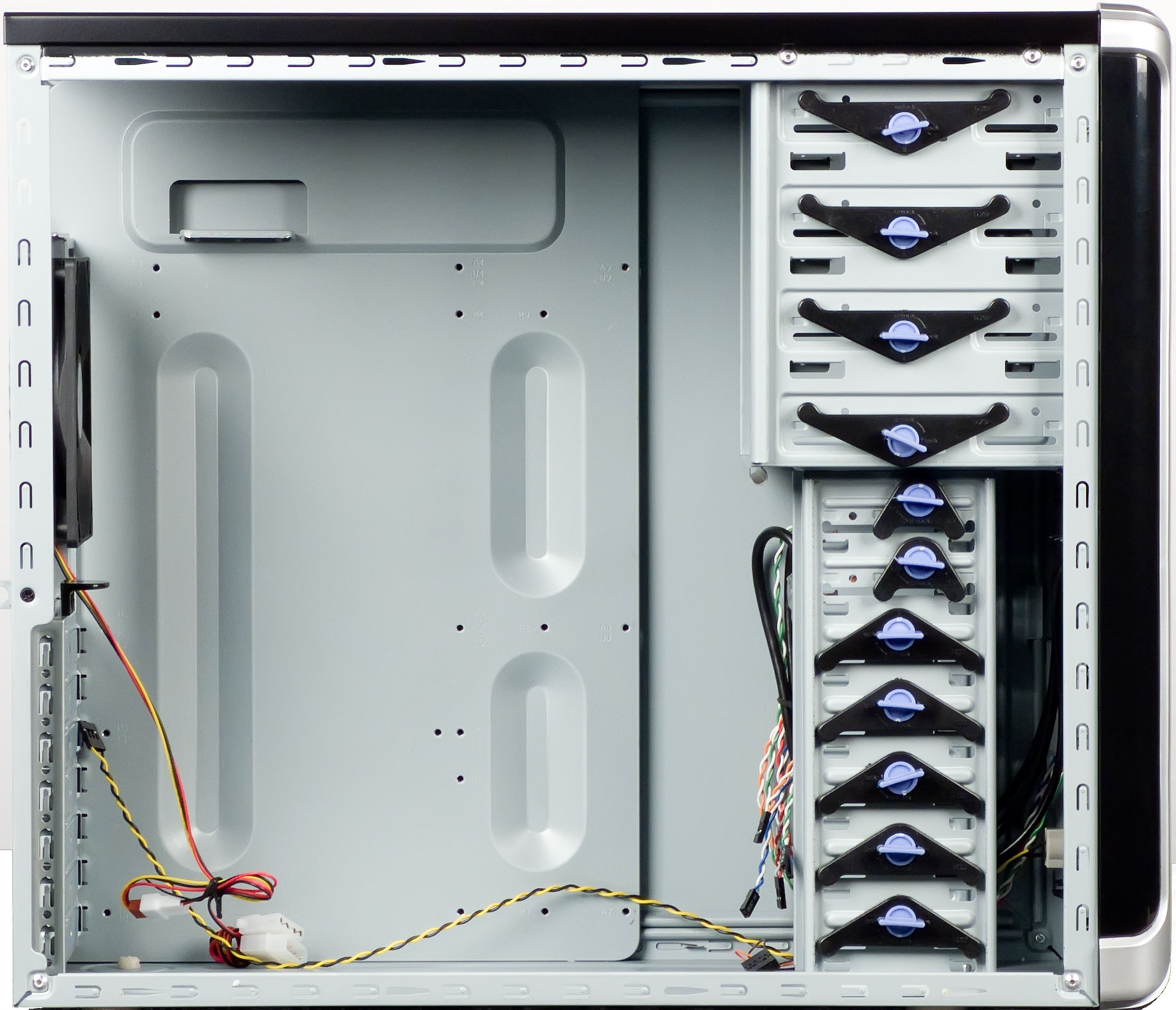

Корпус Cooler Master Elite 332 представляет собой однообъемную модель с верхнерасположенным блоком питания и продольно расположенным отсеком для жестких дисков в передней части корпуса. Компоновка типичная и наиболее актуальная для недорогих бюджетных решений.
Конструкция
Корпус выполнен из стали толщиной около 0,6 мм, его жесткость можно оценить, как находящуюся на удовлетворительном уровне. Ощущения особой хлипкости не возникает, вместе с тем стоит отметить, что пользователям, предпочитающим корпуса из стали толщиной 0,8 мм, данная модель вряд ли подойдет. По общей жесткости конструкции корпуса Cooler Master серии Elite 33x сравним с такими решениями как серия TSAA от Foxconn и EAR от Inwin.
Передняя панель корпуса выполнена из пластика, основная часть которого черного цвета окрашена в массе, части серебристого цвета окрашены методом напыления, под верхним покрытием данных участков деталь имеет серый цвет, но отличающийся по оттенку от верхнего слоя.

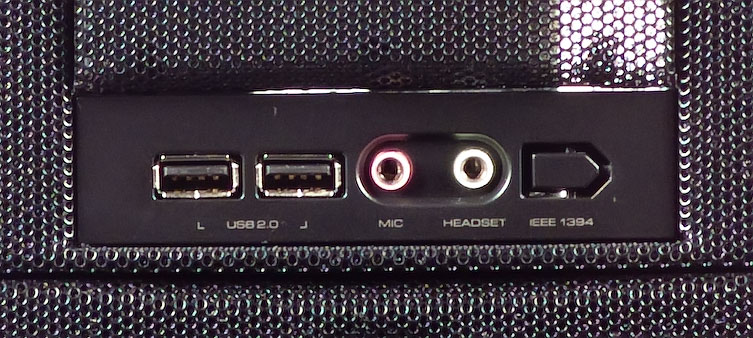

Фронтальные порты ввода-вывода расположены в центральной части передней панели. Данный вариант размещения не является наиболее удобным в случае напольной установки корпуса, он более удобен в случае настольного размещения системного блока, но, как правило, корпуса подобного типоразмера основная масса пользователей устанавливает на пол или же на невысокие подиумы. Правда, тут стоит отметить, что подобный вариант расположения фронтальных портов далеко не худший, так как существуют и гораздо более неудобные варианты.
Фронтальные порты располагаются на заглушке отсека 3,5 дюйма с внешним доступом, заглушка прикреплена не к передней панели, как это обычно бывает, а непосредственно к шасси. Таким образом, при снятии передней панели фронтальные порты остаются на посадочном месте в корпусе.
Органы управления располагаются в нижней трети передней панели. При напольном размещении они вполне досягаемы для пользователя, сидящего на стуле около системного блока. Размер кнопки включения (POWER) очень удобен, особых проблем с качеством изготовления также не отмечено. Размер кнопки перезагрузки (RESET) также вполне удобен для манипулирования для пользователей с любым размеров руки. Заслуга тут не только размера кнопки, но и удобной ниши, выполненной вокруг кнопки.
Система вентиляции корпуса

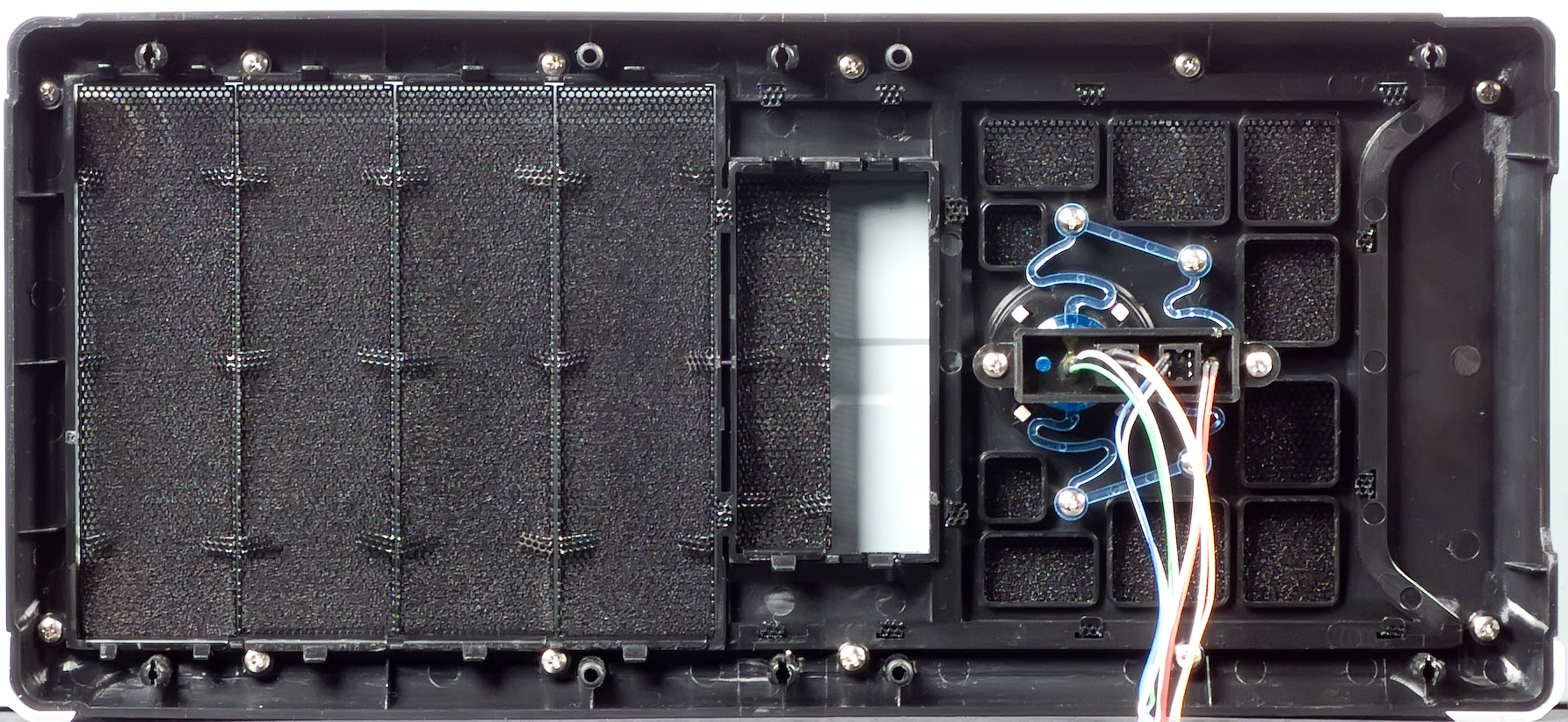

Большая часть передней панели имеет перфорацию, так что сходство с геймерскими корпусами не только визуальное, но и конструкционное. С внутренней стороны передняя панель покрыта синтетическим материалом, который является в данном случае пылевым фильтром.

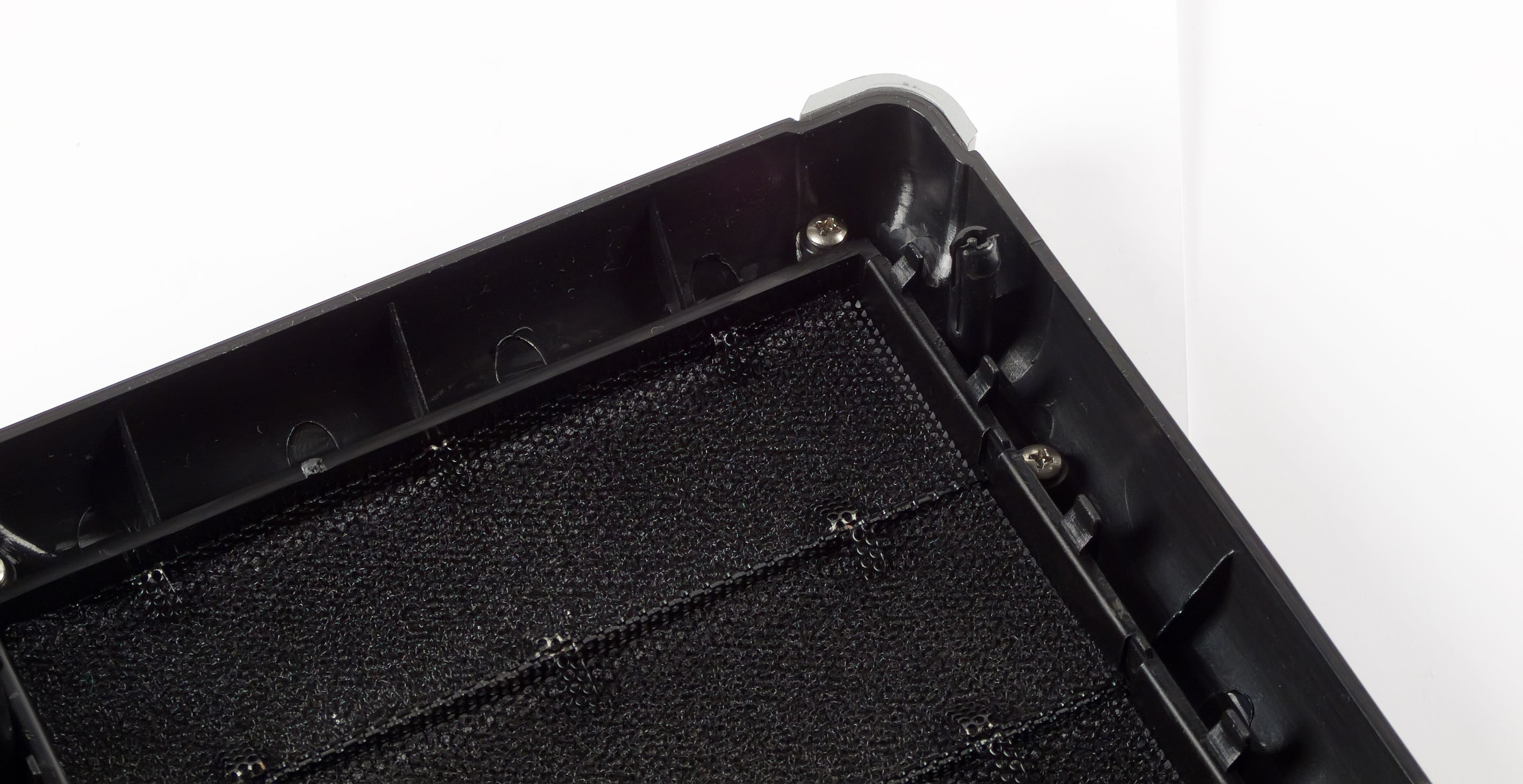

Правда, эффективность данного фильтра под большим вопросом, так как в нижнем торце передней панели есть довольно типичных размеров отверстие никакими фильтрами не закрытое.
Также к недостаткам стоит отнести отсутствие возможности быстрого демонтажа фильтра и его промывки или стирки. По идее фильтр можно пылесосить даже снаружи, а вот со стиркой могут возникнуть проблемы, так как электрические цепи органов управления и коммутации расположены на передней панели, что существенно затрудняет погружение данной детали во влажные среды.
Верхняя и правая панель, если смотреть спереди, выполнены сплошными. На левой панели имеются вентиляционные отверстия соответствующие спецификации CAG ver. 1.1, то есть в данном случае этих отверстий два: одно прямоугольное в нижней части и одно круглое в центральной части. Последнее оснащено воздуховодом с внутренней стороны.

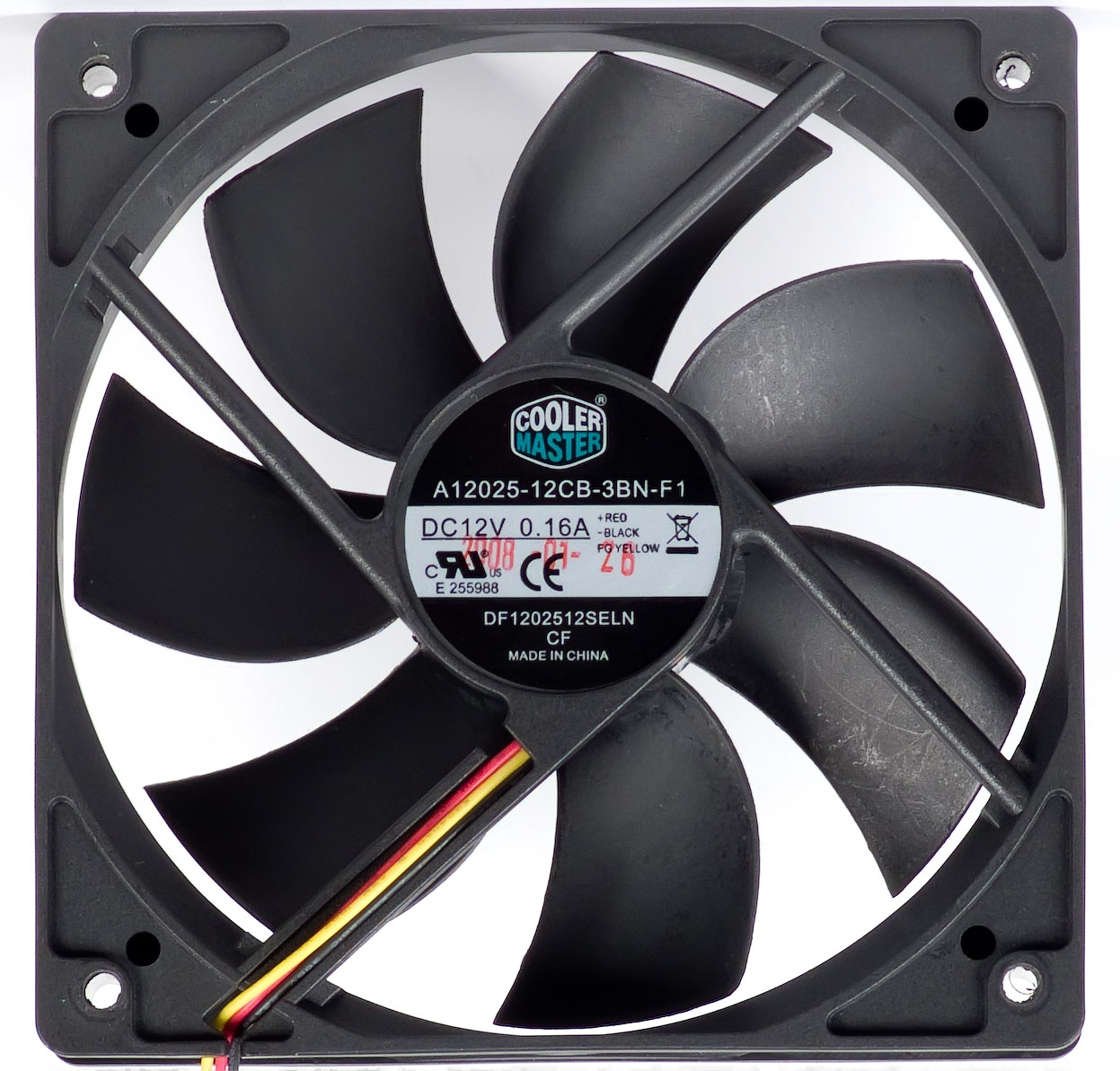

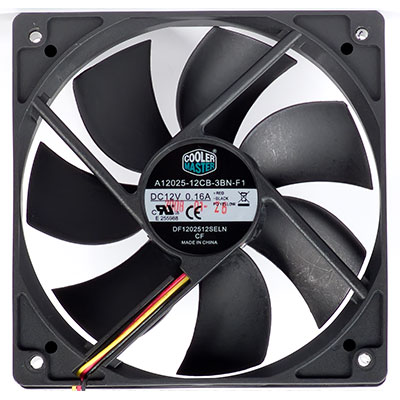

На передней стенке шасси предусмотрено посадочное место для одного вентилятора типоразмеров: 80, 92 или 120 мм. Вентилятор располагается напротив отсека для жестких дисков. На задней стенке шасси предусмотрено посадочное место для одного вентилятора типоразмеров: 80, 92 или 120 мм. На заднее посадочное место предустановлен вентилятор типоразмера 120 мм, оснащенный трехконтактным разъемом для подключения к системной плате, в комплект поставки входит переходник, позволяющий подключать вентилятор непосредственно к блоку питания.
Все вентиляционные отверстия в корпусе штампованные.

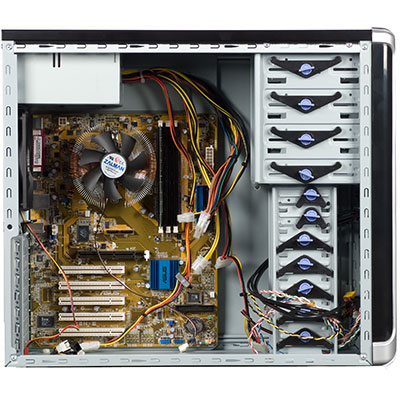

Сборка системного блока
Заглушка портов ввода-вывода не предустановленна, что экономит время при сборке, так как при желании ее таки использовать в любом случае придется снимать штатную заглушку и устанавливать заглушку из комплекта системной платы.
Осуществить монтаж блока питания, при уже установленной системной плате с кулером Zalman CNPS 9500, не составляет особых проблем, а вот если кулер будет выше, то установка блока питания может оказаться проблематичной. Если же осуществлять установку до монтажа платы, то никаких проблем не возникает.
При попытке разместить плату с установленным габаритным кулером, приходится производить дополнительные телодвижения, заключающиеся в демонтаже воздуховода на боковой панели. Эта несложная процедура займет порядка минуты времени.
Установка системной платы производится стандартным способом на шестигранные стойки с резьбой, которые пользователь должен вкрутить самостоятельно в основание для системной платы.
Подключение фронтальных разъемов производится при помощи монолитных коннекторов, аудио разъемы имеют нативную поддержку HD Audio, также имеется запараллеленый разъем для AC’97.
Установка жестких дисков в количестве пяти штук осуществляется в продольно расположенный отсек, находящейся в передней части корпуса. В принципе, данный отсек является общим для устройств типоразмера 3,5 дюйма, как с внешним, так и с внутренним доступом, поэтому ничто не мешается установить вместо двух устройств с внешним доступом еще два жестких диска, конструкционных препятствия тут нет. Правда, мы не рекомендуем набивать весь отсек дисками вплотную, в данном случае, лучше устанавливать их через одно посадочное место.

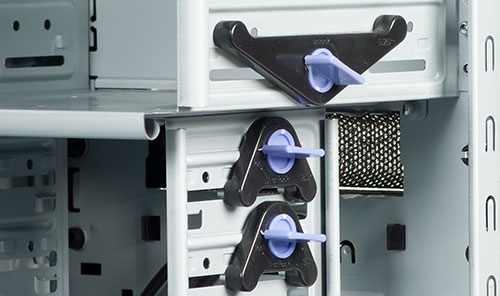

Крепление жестких дисков, а также устройств типоразмера 3,5 и 5,25 дюймов с внешним доступом штатно осуществляется при помощи накладной безвинтовой системы крепления. В целом система обеспечивает удовлетворительное качество фиксации, но основное достоинство этой системы не в этом, а в том, что она заменяется винтами без каких-либо дополнительных телодвижений.

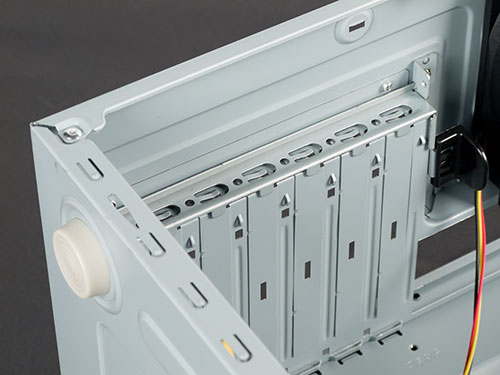

Фиксация плат расширения осуществляется при помощи безвинтовой системы крепления, представляющей собой Г-образную стальную планку, прижимающую сразу все платы. Как ни странно, но качество фиксации данной системой находится на хорошем уровне, и использовать винту по большому счету стоит только для тяжелых видеокарт с двухслотовым охлаждением.
Длина проводов как до органов управления и индикации, так и до фронтальных разъемов достаточна для подключения платы, лежащей на углу корпуса.
В данный корпус можно устанавливать платы расширения длиной до 305 мм, то есть установка современных высокопроизводительных видеоадаптеров проблем вызывать не должна. Но стоит учитывать, что при установке плат расширения длиной свыше 250 мм блокируется доступ минимум к одному посадочному месту для жестких дисков.
Фиксация плат расширения осуществляется при помощи винтов, заглушки выламывать не требуется, так как это действие производитель произвел заранее.
Тестирование эффективности системы вентиляции корпуса
Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса.
Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.
Данный корпус был протестирован в трех режимах с установленным комплектным вентилятором на задней панели корпуса.
В целом значения температур вполне адекватны и не вызывают опасений даже при переключении комплектного вентилятора на питание от пяти вольт. Хотя температура жесткого диска заставляет задуматься об установке в передней части корпуса нагнетающего вентилятора.
При работе с отключенным вытяжным вентилятором в режиме копирования файлов (Copytest) температура жесткого диска составила 43 градуса при фиксации накопителя винтами и 44 градуса при условии безвинтового монтажа, что вполне удовлетворительно.
Измерение уровня шума и оценка вибрации
Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума при работе комплектного вентилятора на номинальных оборотах, то есть при питании от 12 В, находится на уровне ниже среднего. При работе на низких оборотах, то есть при питании вентилятора от 5 В, уровень шума заметно снижается и становится едва слышим на расстоянии свыше одного метра от место положения вентилятора.
Вибрации от системы вентиляции на корпусе не ощущаются при работе вентилятора на максимальных оборотах.
Далее мы решили выяснить какое ослабление уровня шума обеспечит данный корпус. Для этого в корпус была установлена системная плата с процессором и кулером Zalman CNPS 7000 AlCu, оснащенным вентилятором типоразмера 80 мм со скоростью вращения 3000 оборотов в минуту.
Здесь никаких сюрпризов нет. Можно наблюдать весьма заметное ослабление уровня шума от источника внутри корпуса в точке, расположенной над центром верхней панели корпуса, в месте с тем ослабление в точке со стороны передней панели и на некотором удалении от нее, практически отсутствует. Что не удивительно, так как верхняя панель у корпуса сплошная, а передняя — перфорированная.
Позиционирование и рекомендации по использованию
Корпус является неплохим бюджетным решением. На основе даже вполне реально собрать игровую систему с достаточно мощной видеокартой уровня GTX 275. Тихой такая система, при использовании референсного кулера на видеокарте, не будет в любом случае, а с эффективностью охлаждения у данной модели все довольно прилично.
При активной нагрузке на дисковую подсистему или при установке нескольких жестких дисков можно рекомендовать установку фронтального нагнетающего вентилятора. А от безвинтовых элементов крепления жестких дисков лучше избавиться при первой же сборке системы.
По многим потребительских качествам корпус аналогичен моделям TSAA от Foxconn и EAR от Inwin, которые, по сути, и являются его основными конкурентами, но, в отличие от вышеназванных корпусов, Cooler Master Elite 33x вполне реально приобрести без блока питания, что для рачительного компьютерщика может оказаться решающим фактором при конечном выборе модели.
Итоги
Cooler Master Elite 332 — это бюджетное решение, с набором потребительских характеристик вполне соответствующим цене продукта. За свои 60-65 долларов — это вполне нормальный корпус, даже местами удивительно нормальный. Во всяком случае тихие вентиляторы и пылевые фильтры встречаются в продуктах данного ценового сегмента совсем не так часто, как этого бы хотелось. Да и возможность подключения вентилятора, как к системной плате, так и к блоку питания напрямую, пусть и небольшой, но приятный бонус.
Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)
