LG LW70 — тест матрицы
Тест матрицы
Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.
Определение времени отклика
Измерения времени отклика проводилось с использованием
разработанного нами программно-аппартного комплекса. Для начала были
проведены измерения в соответствии с рекомендациями ANSI (при
переключении черного поля на белое и обратно измеряется время
перехода от 10% до 90% яркости, при этом яркость черного поля
принимается за 0%, а яркость белого — 100%) для заводских установок
матрицы (в случае с ноутбуками, яркость устанавливается на максимум).
Время отклика, мс | ||
вкл. | выкл. | сумма |
15 | 7,3 | 22,3 |
Оценка яркости и качества цветопередачи
Для оценки качества цветопередачи использовали колориметр
SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой:
Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость
белого поля, а также цветовая температура на
участках шкалы серого, полученные при максимальной яркости матрицы.
Цветовая температура на различных участках шкалы серого, К | Яркость, кд/м2 | ||
50% | 75% | 100% | |
120,9 |
Яркость матрицы не выдающаяся.
Измерение равномерности черного и белого полей и углов обзора
Для измерения яркости небольшого участка экрана в заданном
направлении мы изготовили высокочувствительный узконаправленный
(4+/-0,5 градуса) датчик. При измерении равномерности белого и
черного полей датчик последовательно размещался в 25 точках экрана,
расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана
не включены). При этом ось датчика была направлена строго
перпендикулярно к поверхности экрана. Измерения проводились при
заводских настройках монитора. Аппроксимированные поверхности
яркости черного и белого полей и контрастности (отношения яркости
белого к яркости черного) показаны на рисунках.
Поверхность, построенная по значениям яркости белого поля. Изолинии через 2 кд/м2
Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,015 кд/м2
Поверхность, построенная по значениям контрастности. Изолинии через 10 единиц
Контрастность матирцы очень хорошая, правда, наблюдается засветка черного поля внизу экрана.
В таблице приведены средние значения и минимальные и максимальные
отклонения от средних значений.
Параметр | Среднее | Отклонение от среднего | |
мин., % | макс., % | ||
яркость черного поля | 0,36 кд/м2 | -16,3 | 23 |
яркость белого поля | 105,7 кд/м2 | -9,9 | 14,4 |
контрастность | 300:1 | -19,7 | 13,3 |
Не самая выдающаяся яркость матрицы компенсируется низким уровнем засветки черного поля, в результате значения контрастности получились очень хорошими.
Чтобы выяснить, как меняется яркость монитора при отклонении от
перпендикуляра к экрану, мы провели серию измерений яркости черного,
белого и оттенков серого в центре экрана в широком диапазоне углов,
отклоняя ось датчика в двух направлениях — вертикальном и
горизонтальном. Результаты — на графиках ниже.

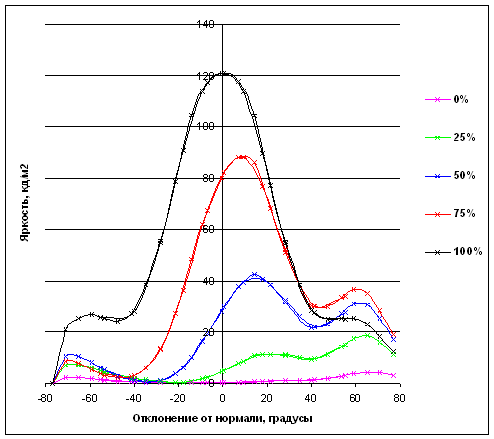

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — вниз, положительные значения — вверх) от нормали к экрану в вертикальной плоскости
Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — влево, положительные значения — вправо) от нормали к экрану в горизонтальной плоскости

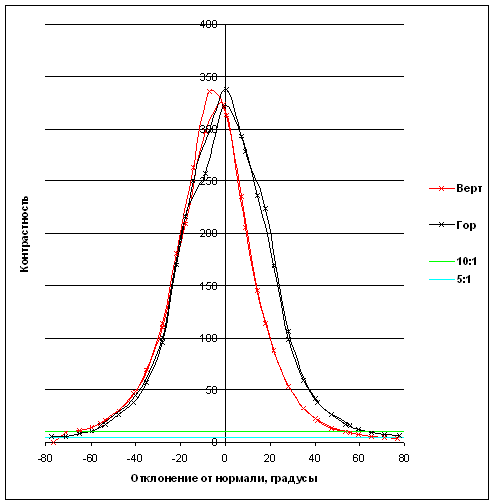

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения — вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия — отношение 10:1, голубая — 5:1
Углы обзора достаточно неплохие для ноутбучной матрицы, хотя при отклонении от нормали вверх контрастность падает резковато. Если смотреть только на нее ,то
при CR = 5:1 вертикальные: -75
+70 = 145, горизонтальные -80 +80 = 160
при CR = 10:1
вертикальные: -65 +55 = 120, горизонтальные -60 +60 = 120.
Если взглянуть на графики полутонов, то можно убедиться, что реальные вертикальные углы комфортного просмотра чуть меньше — при отклонении от нормали вниз полутона 0% и 25% сливаются уже при -20°, а при -35° к ним присоединяется и полутон 50%. При отклонении вверх на 35° инвертируются полутона 100 и 75%. Впрочем, данный эфукт присущ практически всем матрицам, используемым в ноутбуках
По результатам теста матрицы можно сделать вывод, что достоинства матрицы — хорошая контрастность и приемлемые углы обзора. К недостаткам можно отнести разве что не слишком высокую яркость.
