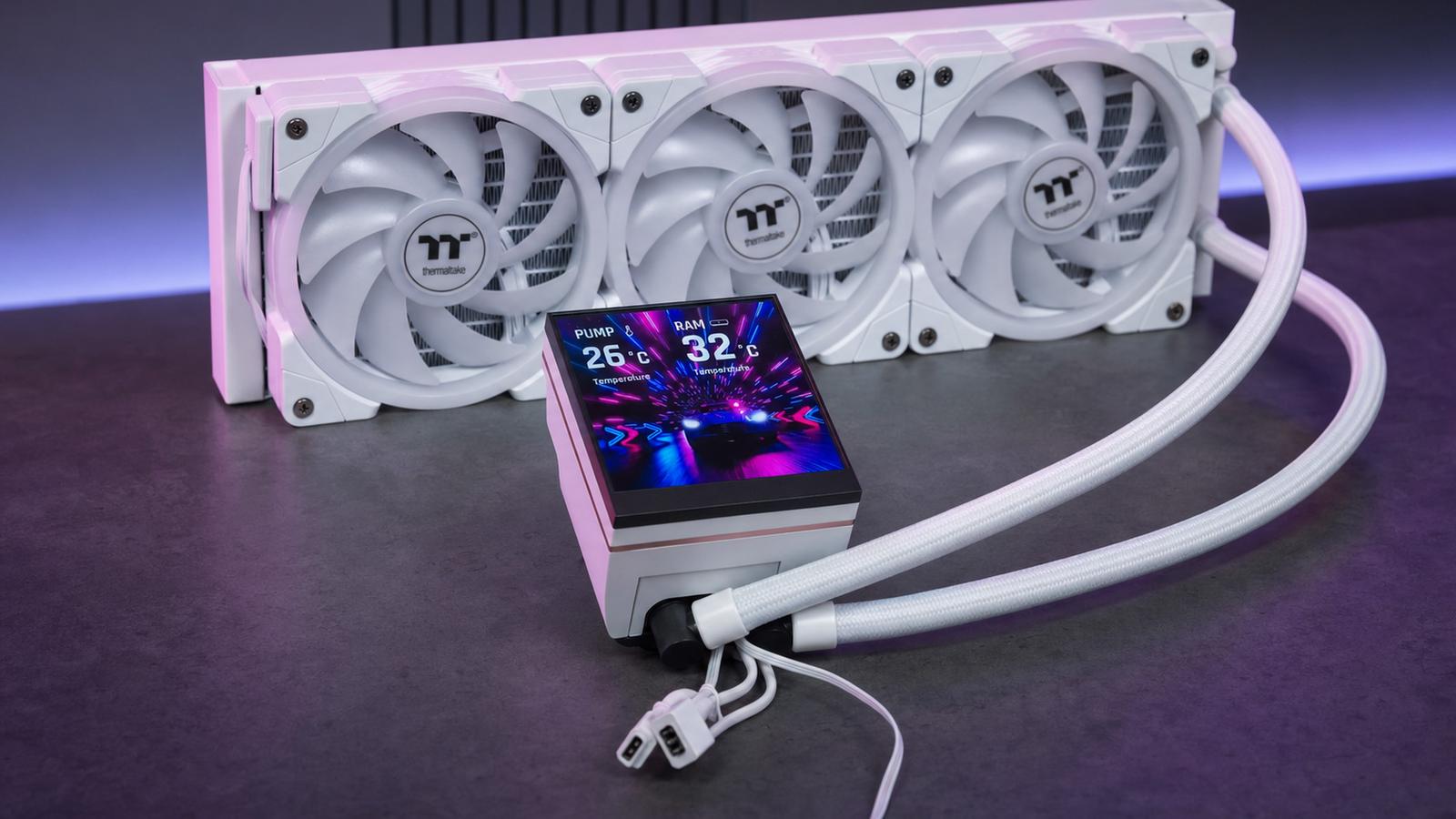

Обзор трехсекционной системы жидкостного охлаждения Thermaltake MAGFloe 360 Ultra ARGB Sync Snow Edition

Рынок систем охлаждения центральных процессоров за последние годы существенно изменился не только в России, но и глобально. Несмотря на то, что, казалось бы, сами кулеры (как жидкостные, так и «воздушные») стали очень однообразными, новые производители постоянно появляются и сейчас. Придумать что-то неординарное не могут ни они, ни старые участника рынка. Вовсе не из вредности или потому, что разучились — просто и подходы к охлаждению давно не меняются, поскольку стабилизировались «потребности» тех же процессоров. То есть все уже знают, как надо, и именно так и делают. Разнообразию взяться неоткуда, так что приходится работать над вторичными параметрами — в частности, внешним видом. Либо бросить все силы на снижение цены, благодаря чему те же необслуживаемые СЖО давно уже перестали быть чем-то дорогим — некоторые модели давно уже непосредственно конкурируют с топовыми «воздушными» системами. Понятно, что какие-то различия и между сходными кулерами сохраняются, так что где-то по мелочи можно выжать чуть больше эффективности, но именно по мелочи — глобальных прорывов ожидать не приходится. Для них надо что-то в конструкции менять не менее радикально — а нечего и не на что.

Несмотря на это и давление со стороны новичков, заслуженные гранды рынка с него не уходят. Со всех сегментов, хотя среди бюджетных моделей их предложения обычно выглядят не слишком убедительно. Да и вообще при прочих равных на первый взгляд проигрывают примерно аналогичным кулерам новичков. Другой вопрос, что те же самые различия в эффективности и у конструктивно сходных моделей бывают, а потому нередко работает эмпирическое правило — где дороже, там и мелкие детали проработаны лучше, а серьезных недостатков уж точно не найдется. Но бюджетный сегмент — не то место, где слишком обращают внимание на детали даже при небольшой разнице в цене. Зато, если уж человек размахнулся на покупку чего-нибудь эдакого, увеличить бюджет ему психологически уже не слишком сложно. Пусть, даже, это ничего с практической точки зрения и не улучшит — душевный комфорт вообще бесценен. А проще всего его обеспечить покупая знакомую продукцию. Тем более, когда делать это приходится не слишком часто, так что и шансов успеть перестроиться не так и много.

Или просто незачем. Например, сегодняшняя героиня обзора, а именно Thermaltake MAGFloe 360 Ultra ARGB Sync Snow Edition — СЖО не дешевая, но и далеко (мягко говоря) не самая дорогая. При этом можно и немного сэкономить, ограничившись исполнением в черном цвете — белые системы моднее и объективно дороже, поскольку их на рынке банально меньше. Можно и доплатить, выбрав примерно то же самое, но с индексом «420»: с вентиляторами по 140 мм и, соответственно, увеличенным радиатором — в данном случае вообще сравнение цен становится сложным, поскольку таких систем тоже гораздо меньше (как бы не на порядок), чем «ширпотребных» 3×120. При этом речь идет о безоговорочно топовой СЖО, где производитель не экономил ни на чем — даже и на мелочах. В общем, очень любопытный продукт, заслуживающий подробного изучения.

Паспортные характеристики, комплект поставки и цена

Описание

Поставляется система жидкостного охлаждения Thermaltake MAGFloe 360 Ultra ARGB Sync Snow Edition в красочно оформленной коробке из среднего по толщине гофрированного картона. Внутри нее находится разбитый на отсеки короб из пористого картона, куда и уложены аккуратно все компоненты. Почти все надписи — на английском языке, и только список ключевых особенностей системы на одном из торцов продублирован на 11 языках, включая русский. Для защиты и распределения деталей используются форма из пористого картона и пластиковые пакеты. Подошва теплосъемника защищена простой наклейкой.

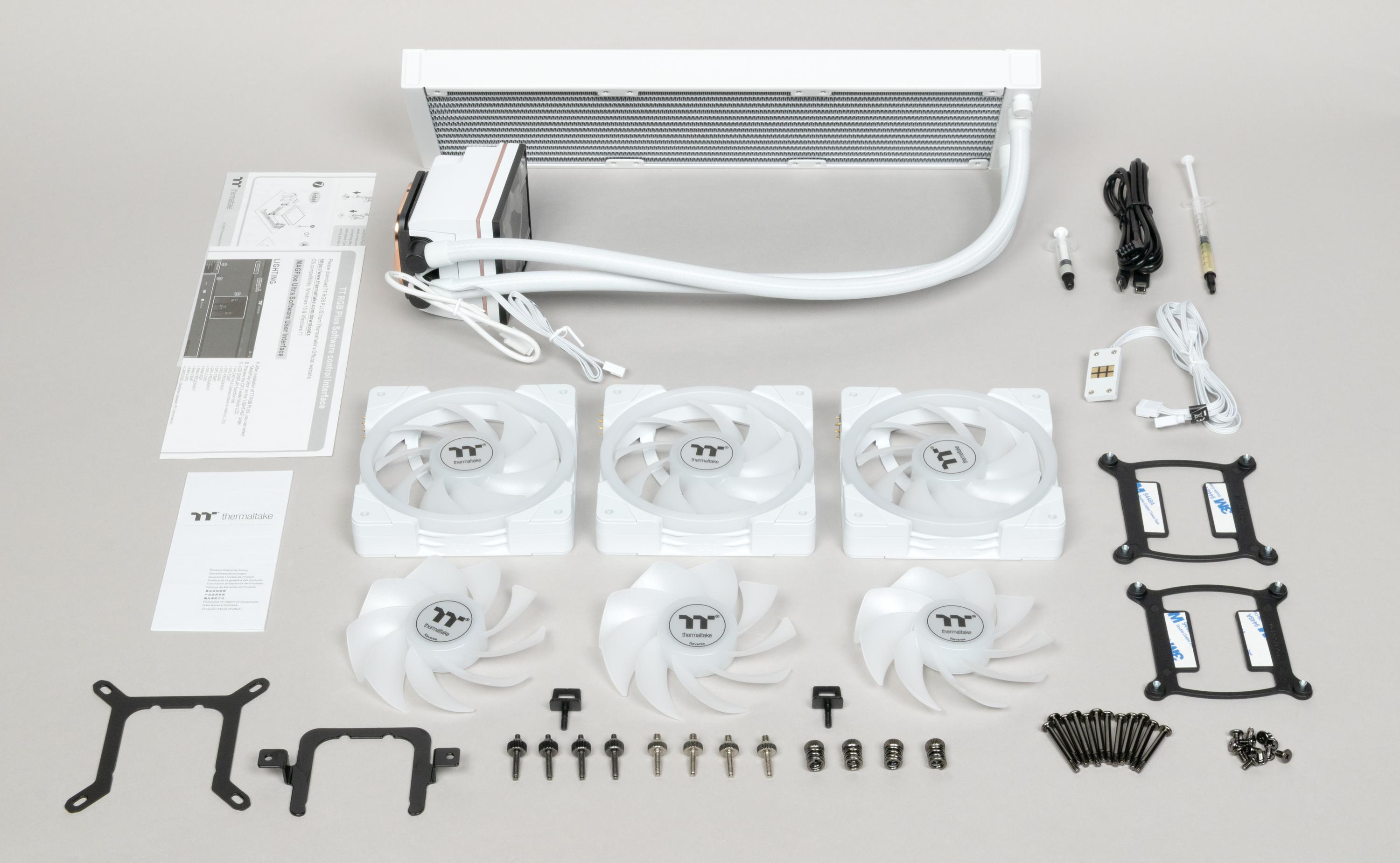

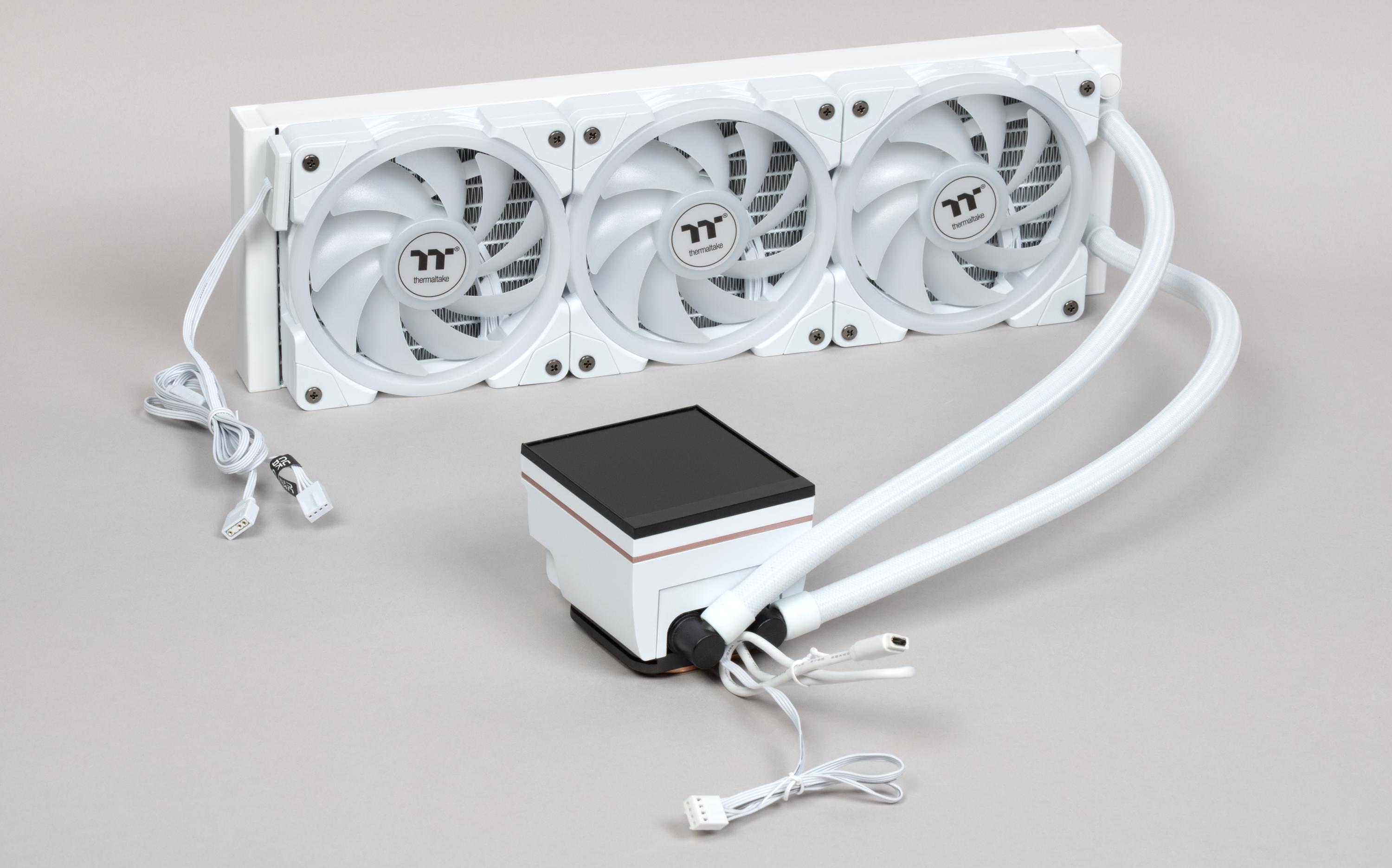

Внутри коробки находятся перечисленные в таблице выше элементы:

Сразу же отметим, что сухое перечисление неспособно в полной мере отразить восторг, охватывающий мужчину средних лет при извлечении из коробки всех компонентов этого интеллектуального конструктора. Тем более, что некоторые выглядят совсем непривычно, да и привычные здесь своеобразны.

В комплекте есть инструкция по установке на условно английском языке, ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому переводить в ней почти нечего.

Что касается непривычного, то, в первую очередь нужно отметить крепеж. Точнее, совместимость с практически всеми платформами AMD и Intel, включая исторические. Например, СЖО можно установить и на неуказанные в списке совместимости процессоры под AM3 или, даже, AM2 — поскольку не нужно даже снимать установленную штатную рамку. Зачем это может пригодиться сейчас не знаем — но можно же. Также не забыты Intel LGA2011/2066, а для массовых платформ Intel в комплекте две разных пластины на обратную сторону платы, вместо более привычной одной, но регулируемой. Впрочем, возможно, так было просто дешевле — поскольку обе пластины тонкие пластиковые. С другой стороны, для компактного и легкого водоблока этого будет точно достаточно, да и вообще пластиковые пластины у всех производителей встречаются всё чаще и чаще. На этом нюансы крепежа заканчиваются.

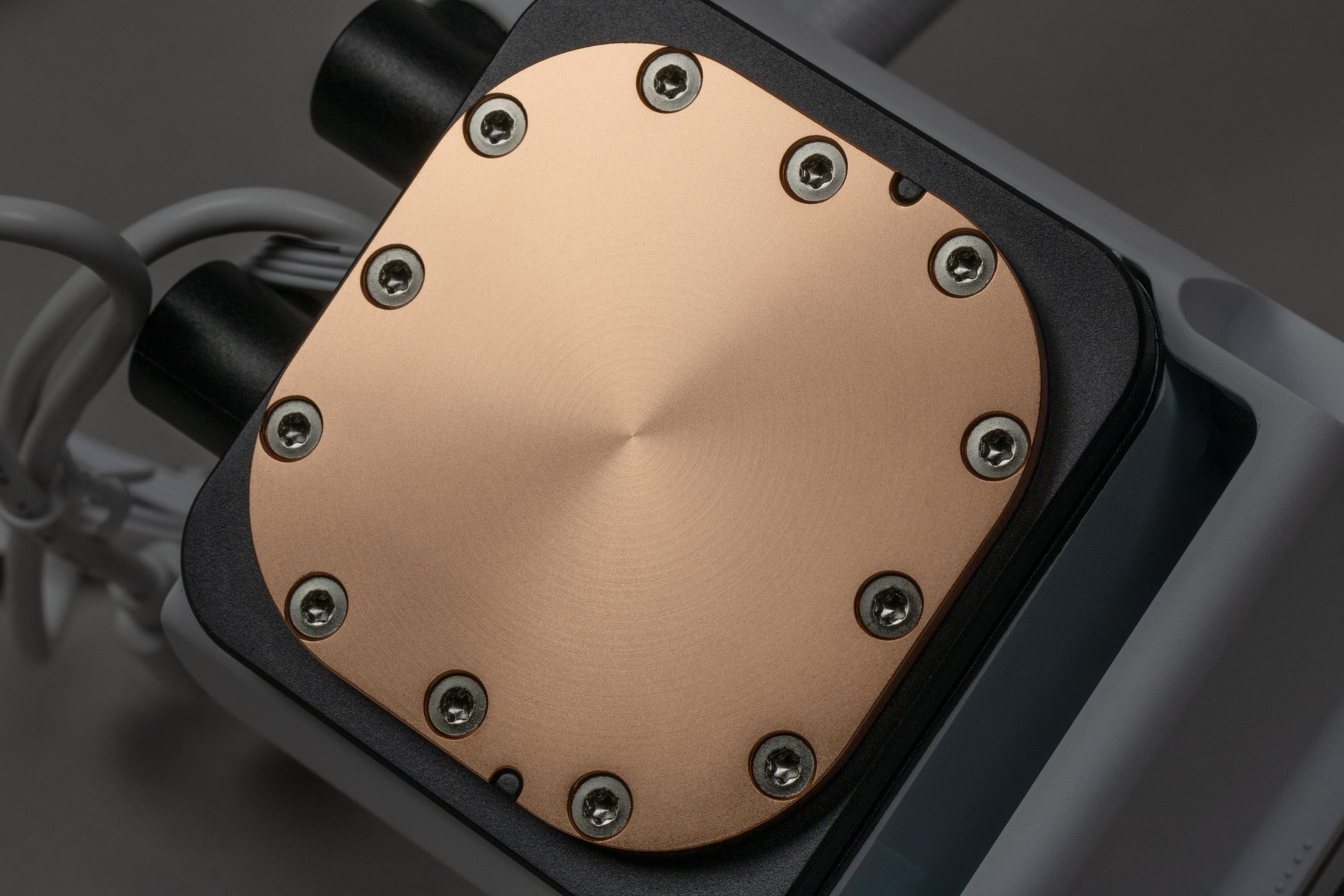

Система герметичная, заправлена, готова к использованию — нужно только установить вентиляторы на посадочные места. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, шлифованная и слегка полированная. К центру она выпуклая с перепадом порядка 0,2-0,3 мм.

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 43×43 мм. Преднанесенного термоинтерфейса нет, но в тестах для унификации мы всё равно всегда используем одинаковую качественную термопасту для всех устройств, приобретенную в обычном магазине.

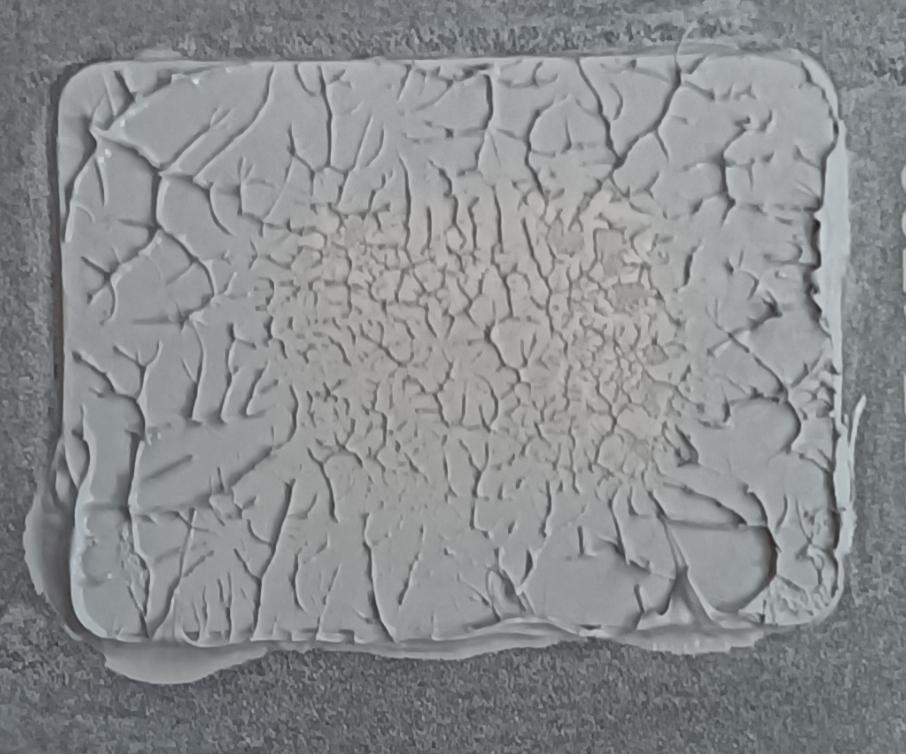

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-13900K:

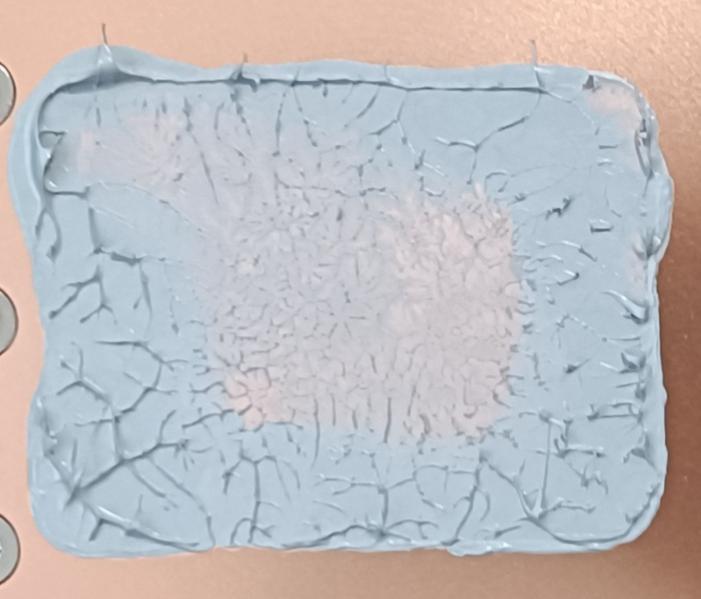

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем по всей площади крышки процессора, а ее избытки выдавились за края. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру, а распределение термопасты, конечно, немного изменилось при разъединении процессора и теплосъемника.

Блок помпы и в сборе выглядит очень просто и элегантно. На первый взгляд даже не скажешь, что он разбирается. Но на деле как и в большинстве подобных систем он состоит из двух частей, удерживаемых вместе магнитами. Смотреть внутри особо не на что. Снаружи внимания заслуживает разве что оригинальный подход к USB-кабелю — сделан он разъемным посредством типичного Micro-USB. Теоретически это могло бы позволить вынести дисплей наружу, однако кабель всё равно крепится к несъемной части водоблока, да и дизайн съемной не рассчитан на ее закрепление где-либо, кроме штатного посадочного места. Зато кабель к стандартной двухпортовой гребенке разделяется на два разъема Micro-USB, дисплею нужен только один — значит второй можно задействовать для чего-либо еще (по крайней мере, теоретически).

Что естественно, для использования дисплея нужно обязательно установить и держать запущенной управляющую программу — хотя все они используют для подключения USB 2.0, стандартизация и универсальность в этой области где-то в будущем, если вообще возможна.

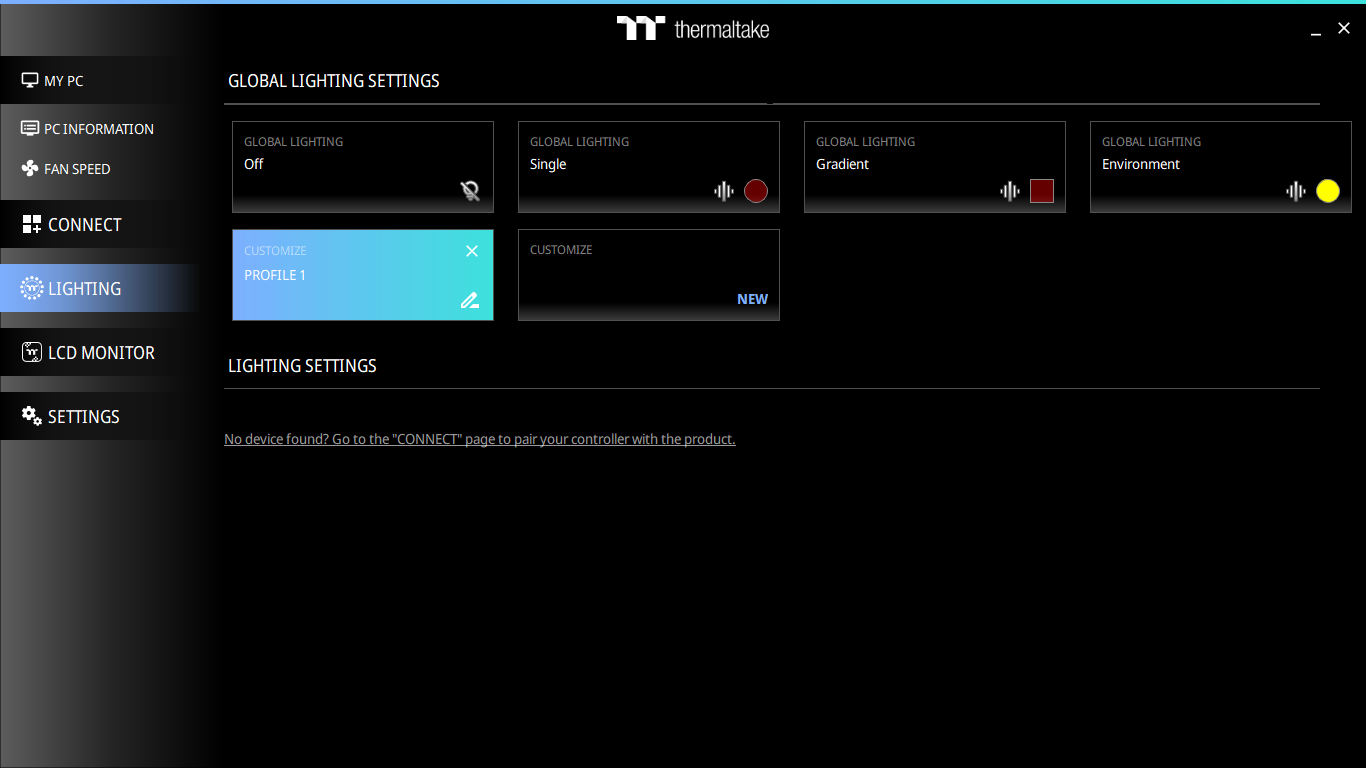

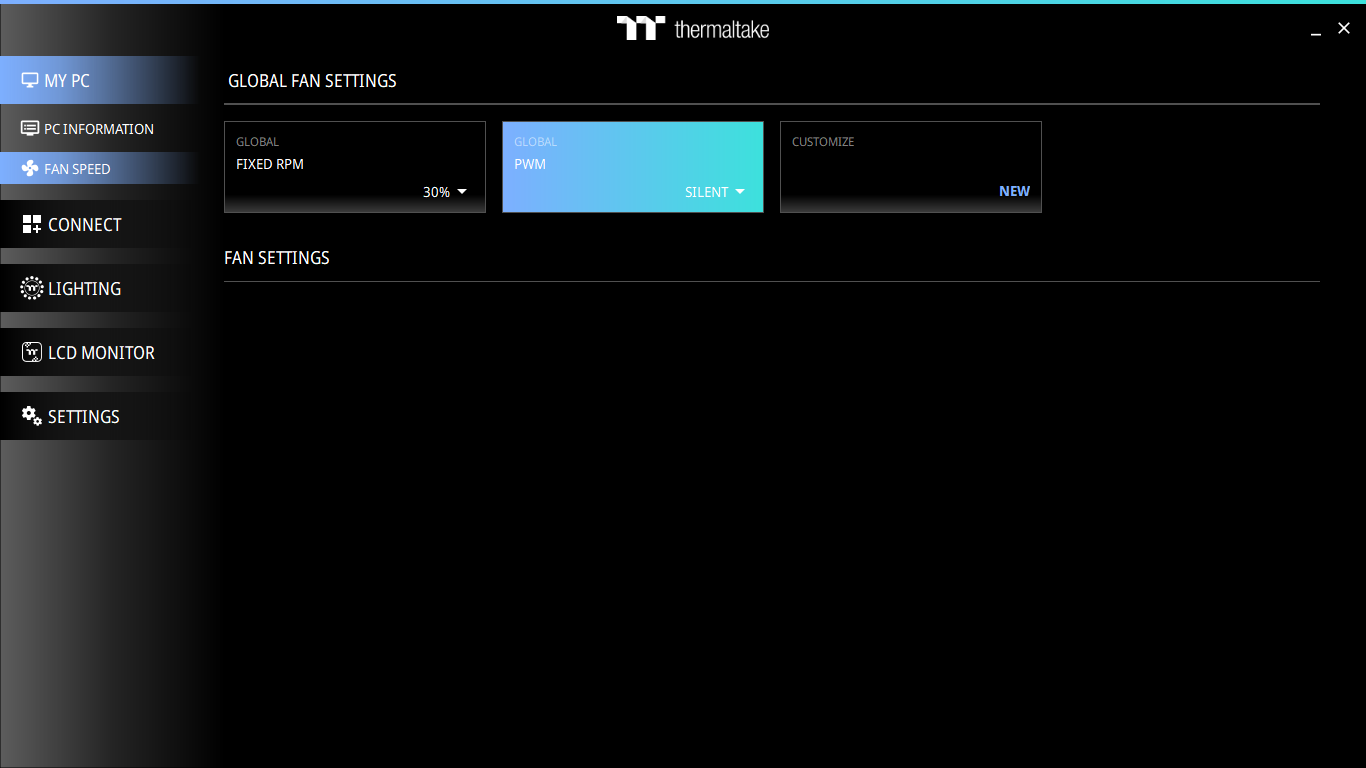

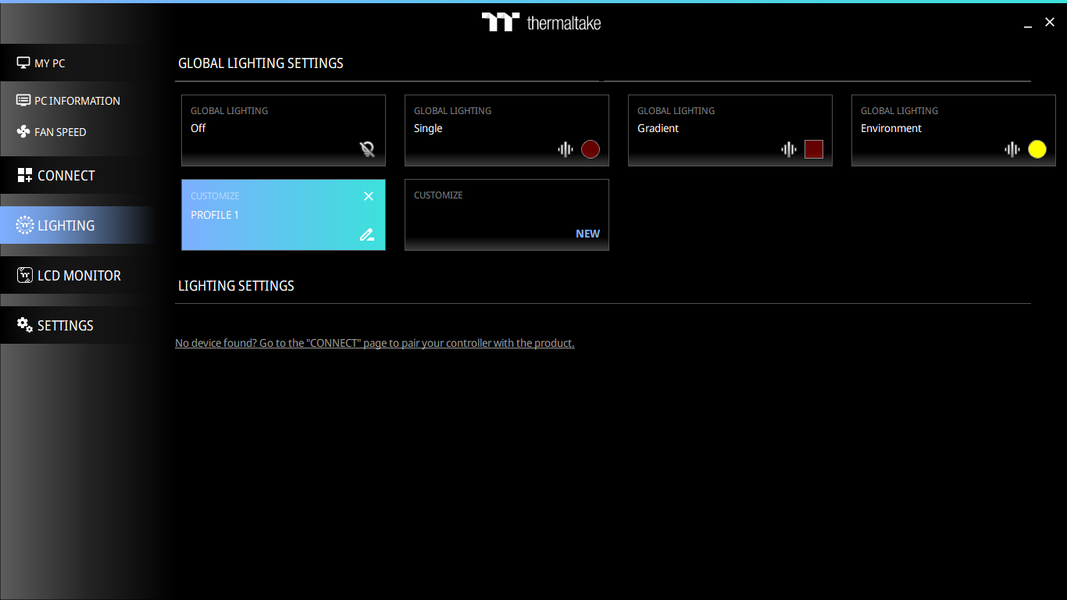

Но собственные приложения все производители продвигают всегда — даже для управления вентиляторами или подсветкой, хотя это-то давно уже стандартизовано.

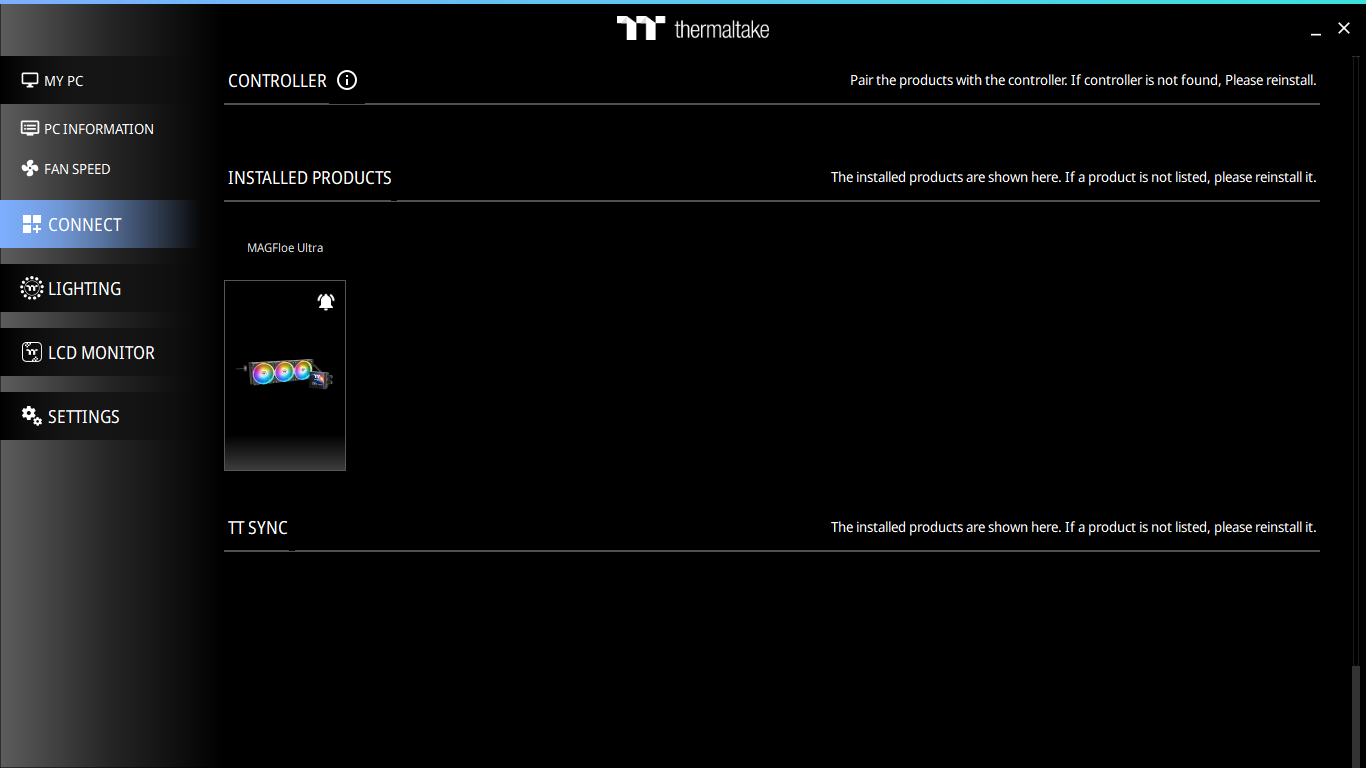

Кроме того, все такие приложения в основной массе универсальны и работают с разными продуктами какого-либо производителя. Исключения встречаются, но всё реже.

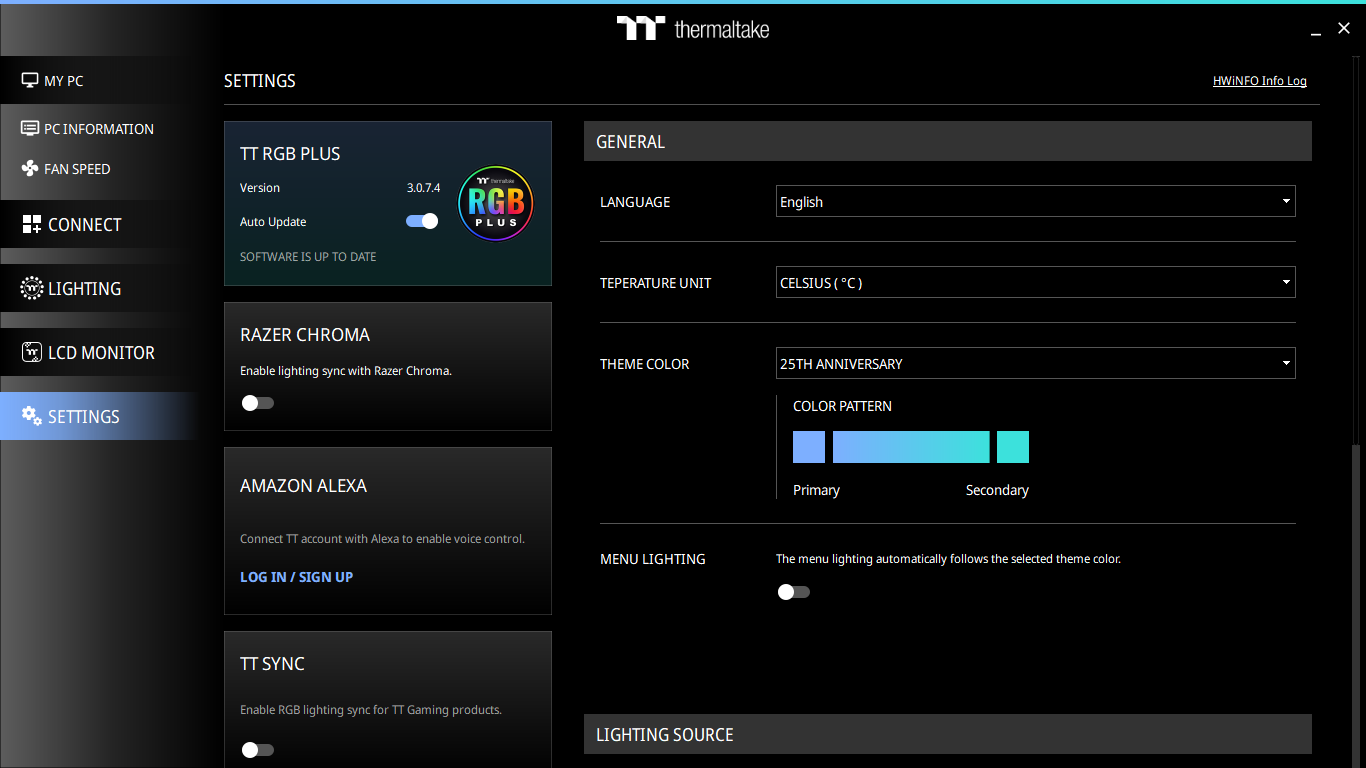

Зато всё чаще наблюдаются зачатки глобализации. Например, программу можно подключить к Alexa и управлять ее голосом. А можно включить синхронизацию подсветки с Razer Chroma — эта экосистема очень популярна среди производителей игровой периферии. В общем, на единые стандарты в этой отрасли рассчитывать сложно, но кооперация разных разработчиков постепенно увеличивается.

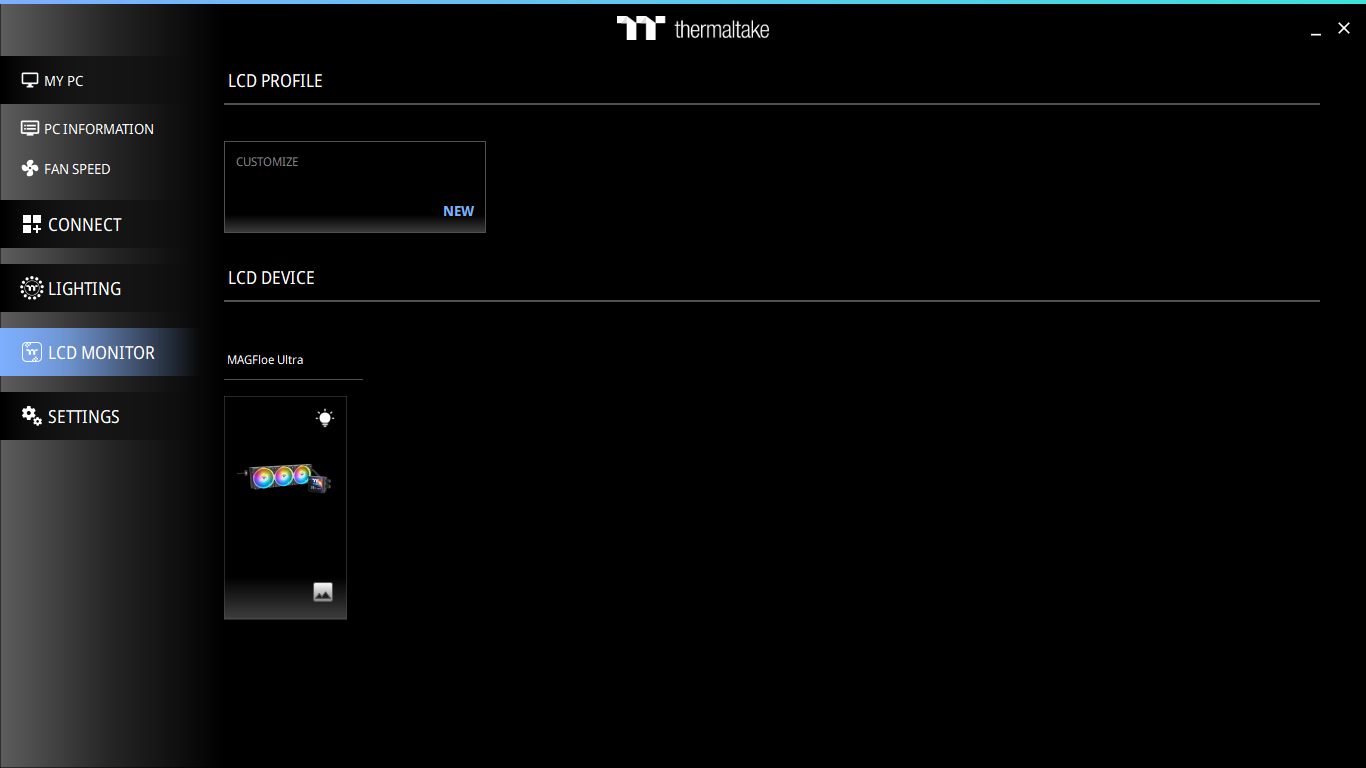

Нас же интересует в первую очередь настройка экрана. Или экранов — совместимых в одной системе (может и не сегодня, но завтра) может оказаться несколько. Пока же у нас один — на помпе.

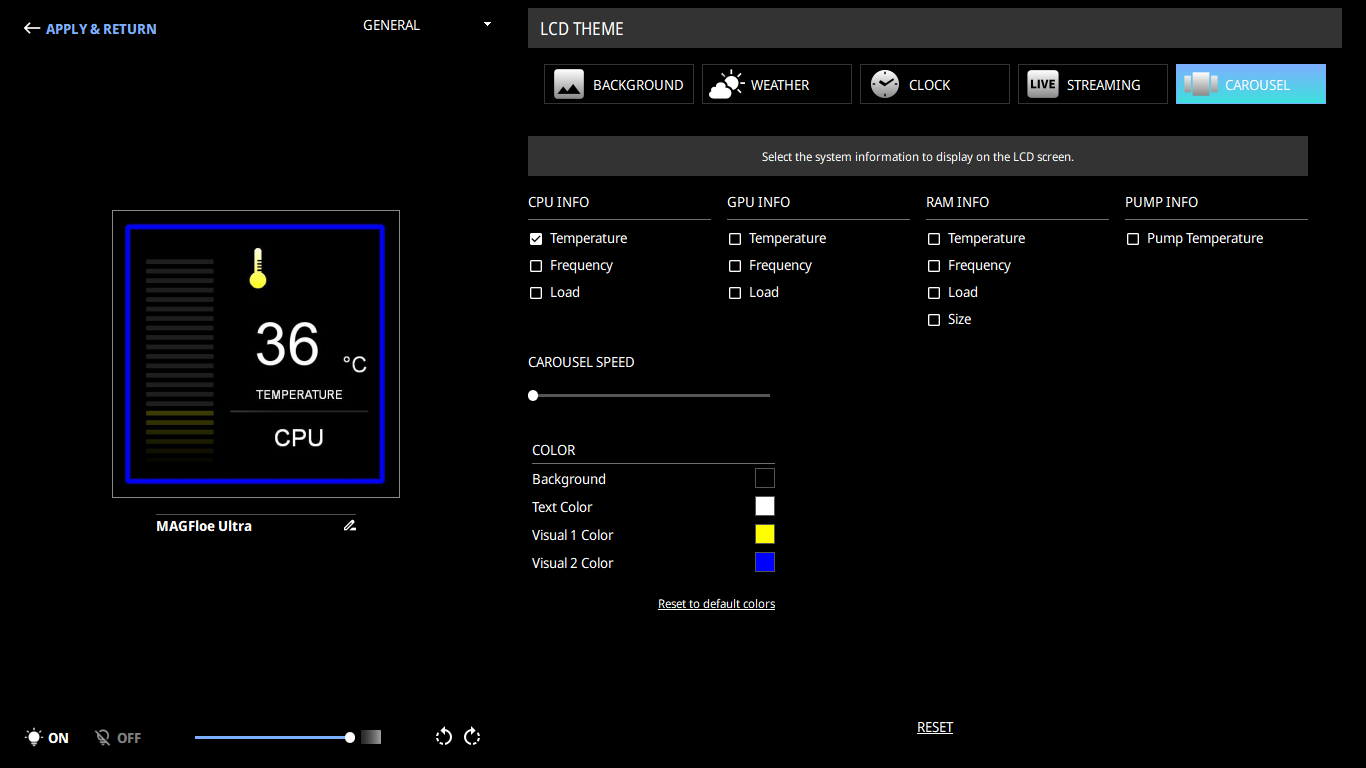

Настройки в целом похожи на то, что мы уже видели в других аналогичных системах. Но не идентичны им — в частности, Thermaltake в числе прочих схем предлагает простую и строгую карусель: когда на экран выводится хоть вся мониторинговая информация, но не сразу, а в виде отдельных строгих и хорошо читаемых экранов.

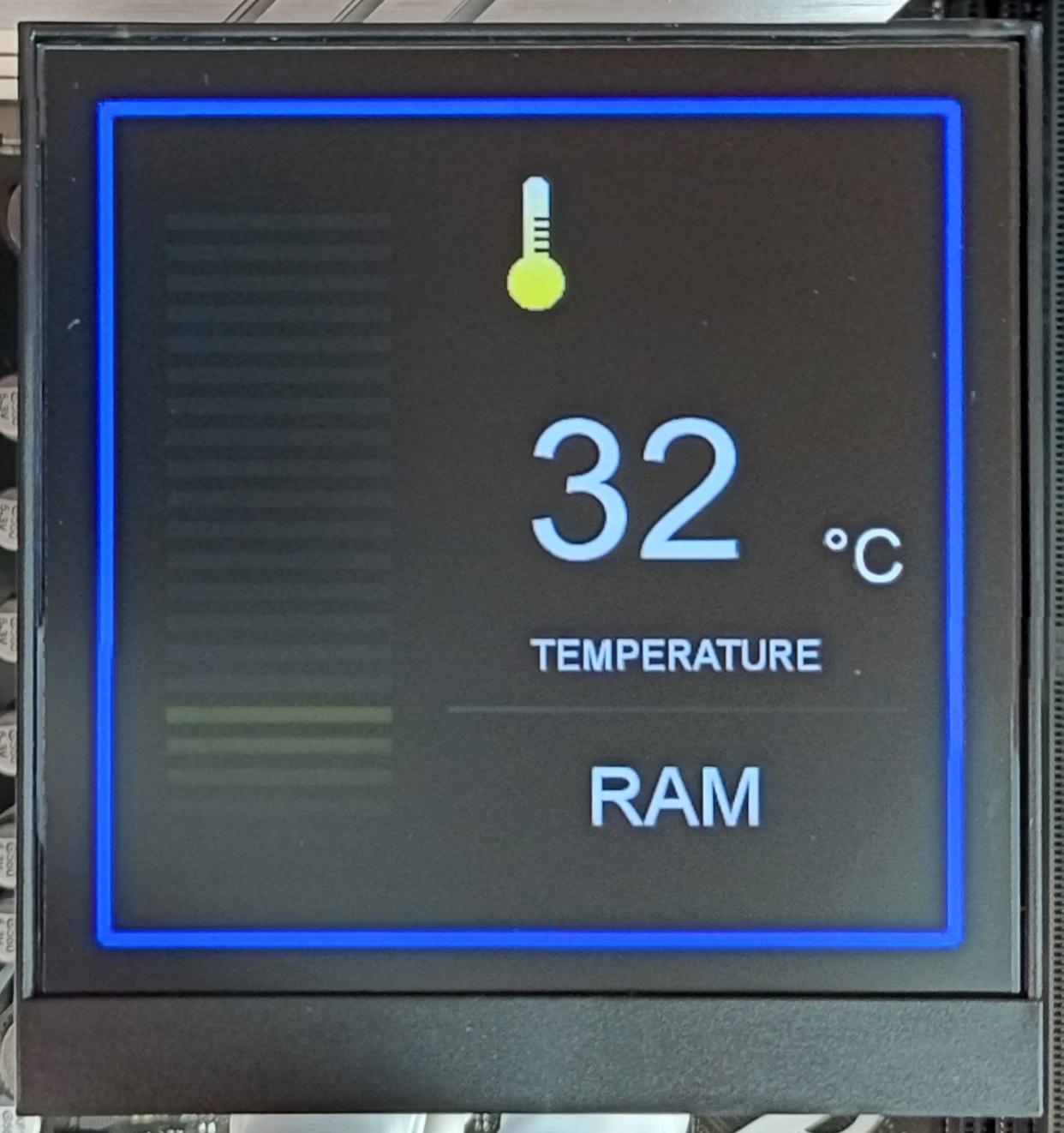

Выглядит это примерно так.

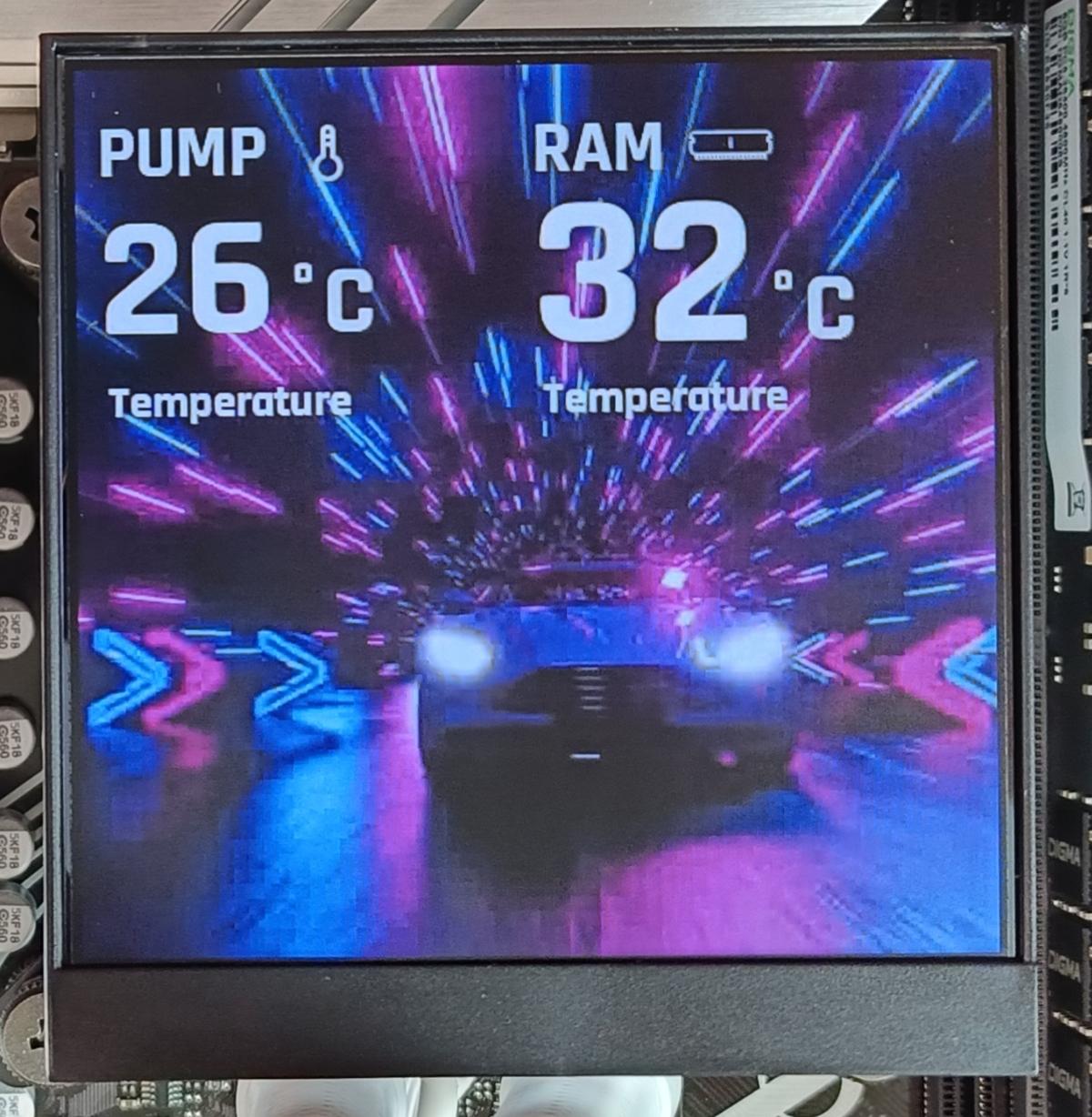

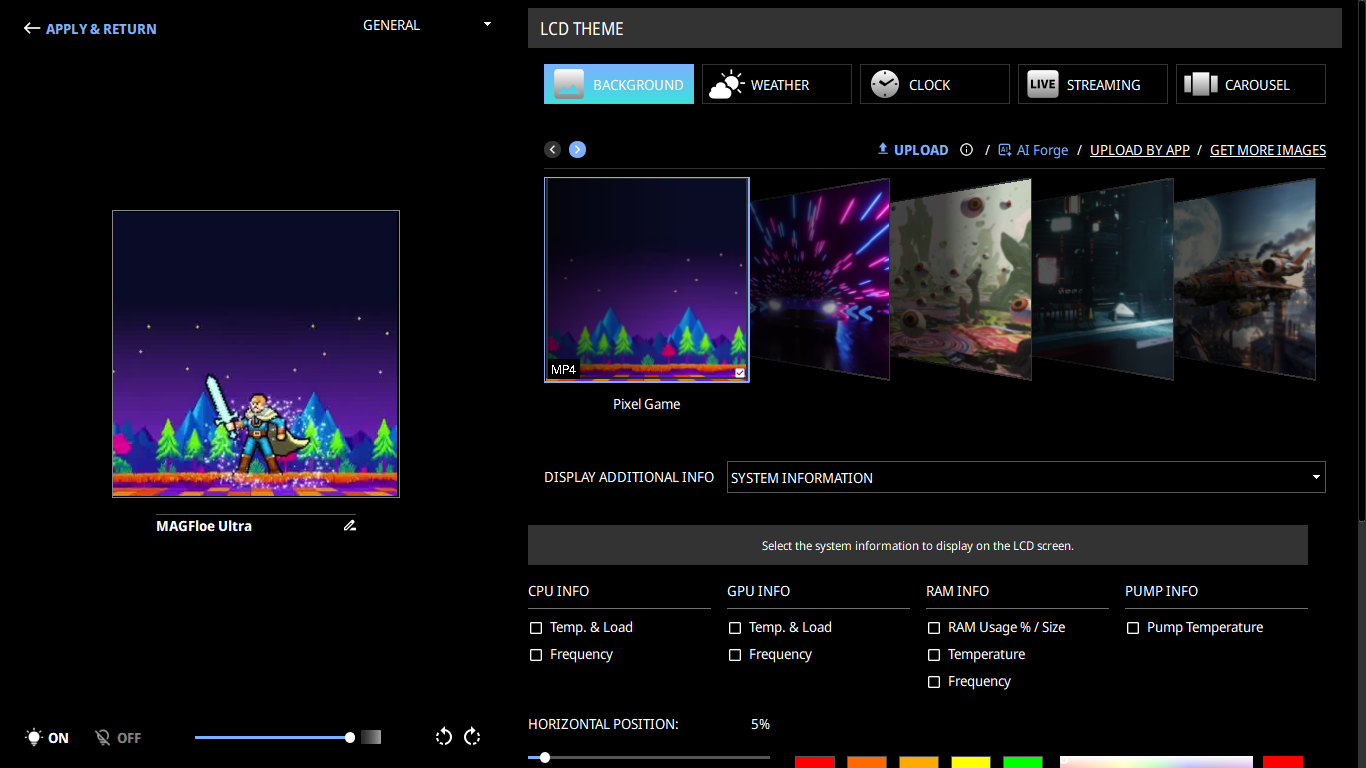

Но есть и более привычный режим с одновременным выводом нескольких параметров на нарядном фоне — можно и динамическом. Фоны можно загружать самостоятельно, но самым писком моды сегодня, пожалуй, стоит считать AI Forge — с ее помощью фон можно нарисовать, просто задав соответствующий промпт. По понятным причинам, без обходных путей это в России не работает — поскольку доступ к «чату гопоты» нам не положен. А кому положен, тем... Правильно — придется платить, что нашему человеку в любом случае чуждо. Но не отдать должное умению производителя ориентироваться в современных трендах и их осваивать мы не можем.

На деле же несложно пойти вообще очень простым (и бесплатным!) путем, начав с фонов, предоставляемых Thermaltake и дополнив их полезными данными. Выбор здесь немногим меньше, чем в карусели.

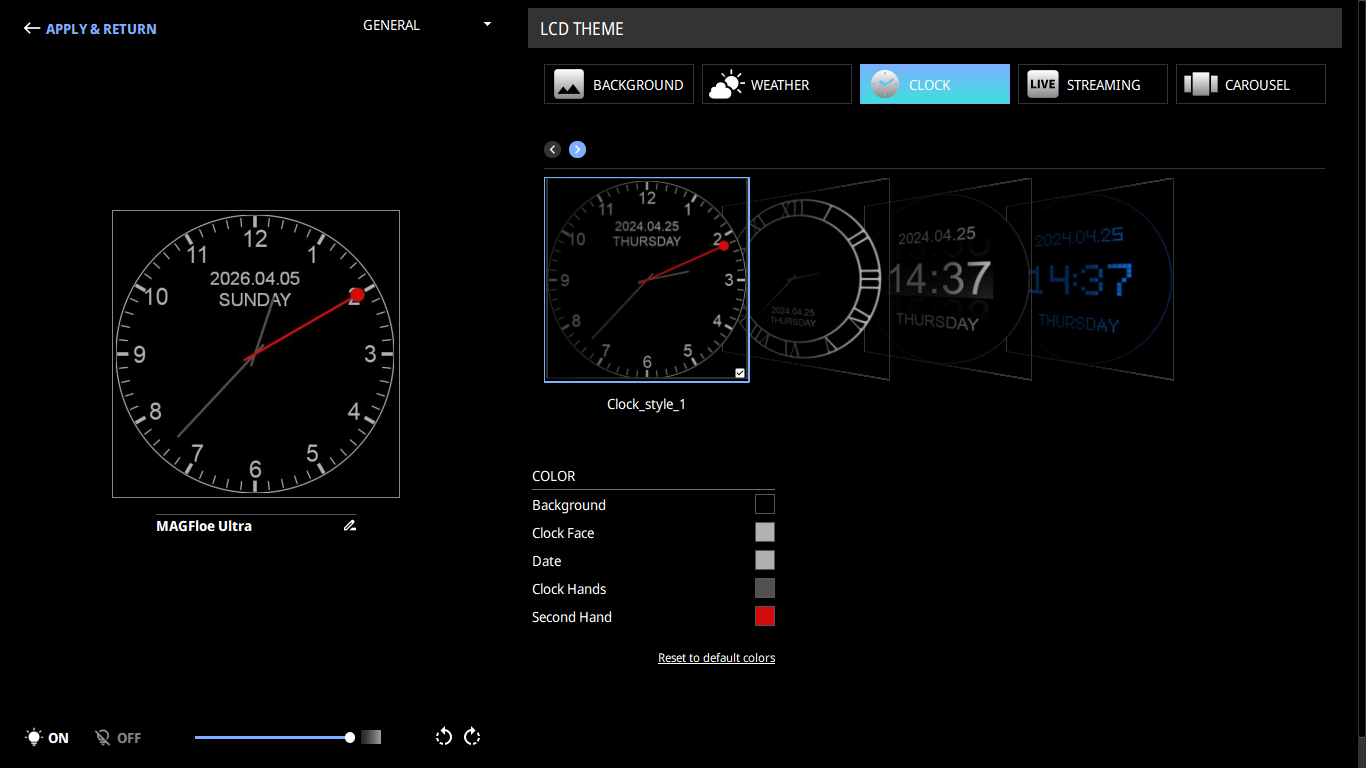

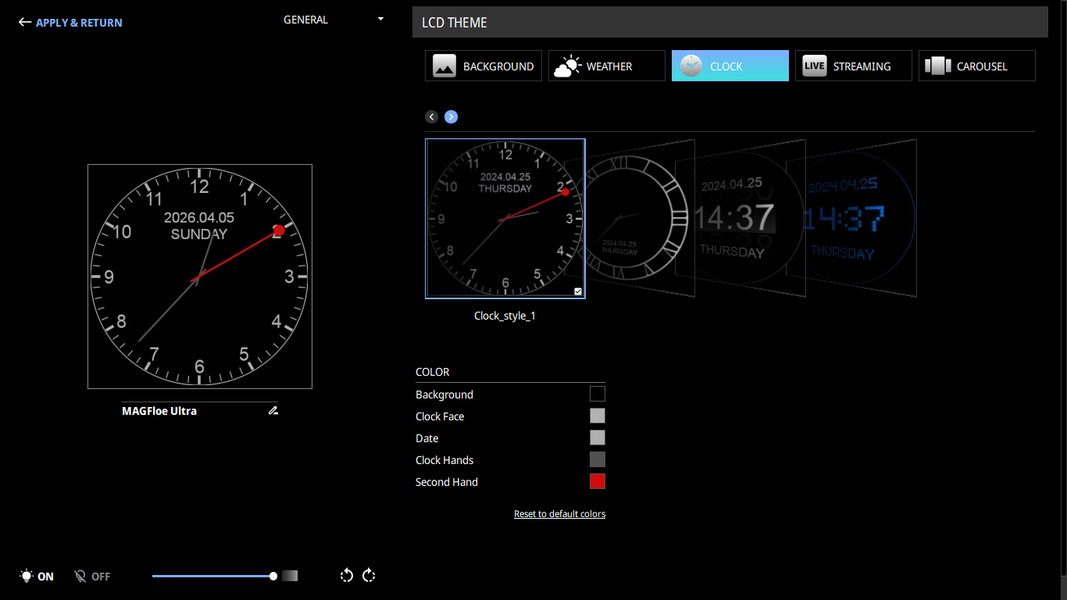

Из интересного, но не связанного с мониторингом является возможность вывода на экран погодного виджета (информация подтягивается из интернета), либо его превращение в простые часы. Нужно или нет — решать придется самостоятельно, но забавно, по крайней мере.

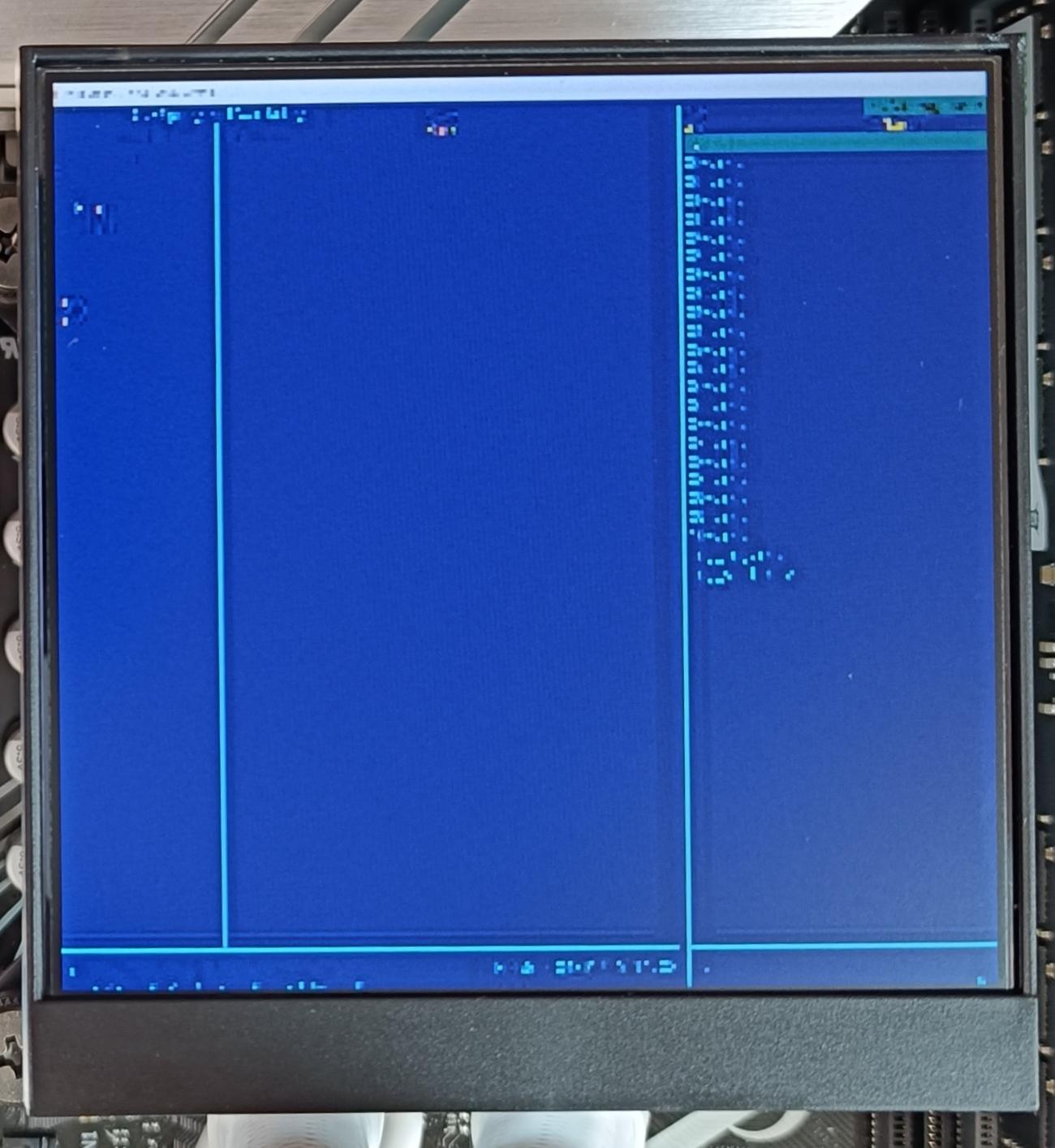

Самым же нестандартным способом использования дисплея является вывод на него части какого-либо выбранного пользователям окна любого приложения. Не все одинаково полезны — FAR Manager, к примеру, превращается в такое вот малопонятное. С мультимедийными же и игровыми программами можно поиграть. Так что запуск Doom на встроенном дисплее вовсе не мем, а вполне реальность.

Но подробное изучение работающих и (пока) заблокированных возможностей несколько выходит за рамки простого обзора. Заострить же внимание хотим на следующем моменте — в Thermaltake экспериментов не боятся. Изначально все использовали дисплеи для вывода диагностической информации, специально их под это затачивая, но и при внедрении полностью графических экранов многие производители так от старой парадигмы и не ушли. В данном случае и это направление осталось, но адаптировалось под модные тенденции (те же ИИ-фоны), а также в компании нашли смелость проработать и другие — напрямую с СЖО (да и вообще — с компьютером) не связанные. Либо связанные, но не слишком стандартные — типа трансляции вывода любого приложения. Насколько они актуальны — вопрос. Но здесь он по крайней мере возможен, а у большинства производителей пока нет. Напрямую на основных характеристиках системы он не сказывается. Но возможности кастомизации внешнего вида существенно расширяет.

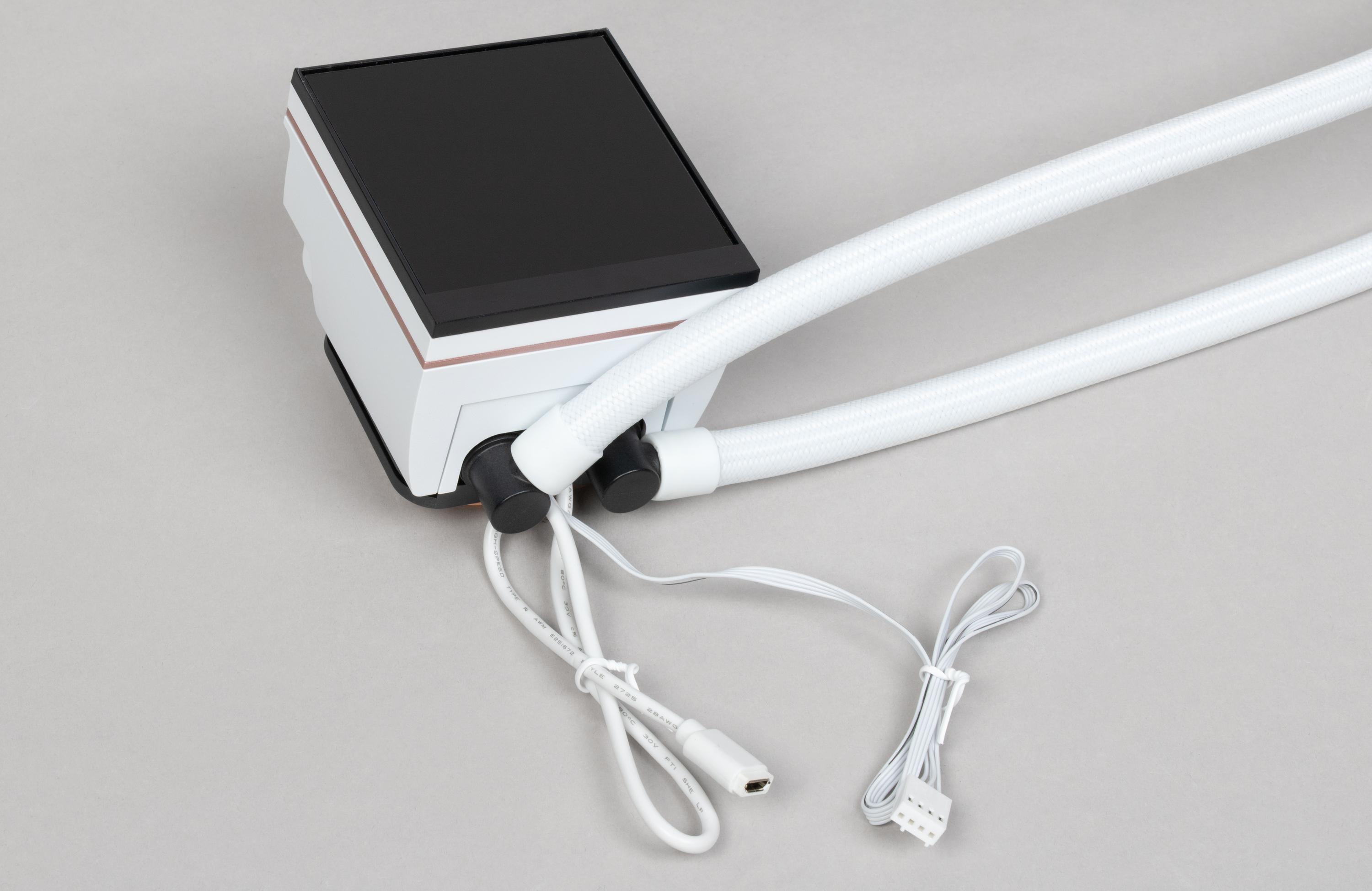

А мы же вернемся на грешную землю и отметим, что остальные детали конструкции в основном повторяют другие системы жидкостного охлаждения. Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12 мм. Длина шлангов по гибкой части без учета обжимных гильз 38,8 см (довольно длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет матовое белое (в нашей модели) или черное относительно стойкое покрытие. Максимальная толщина радиатора с закрепленными вентиляторами составляет 52 мм.

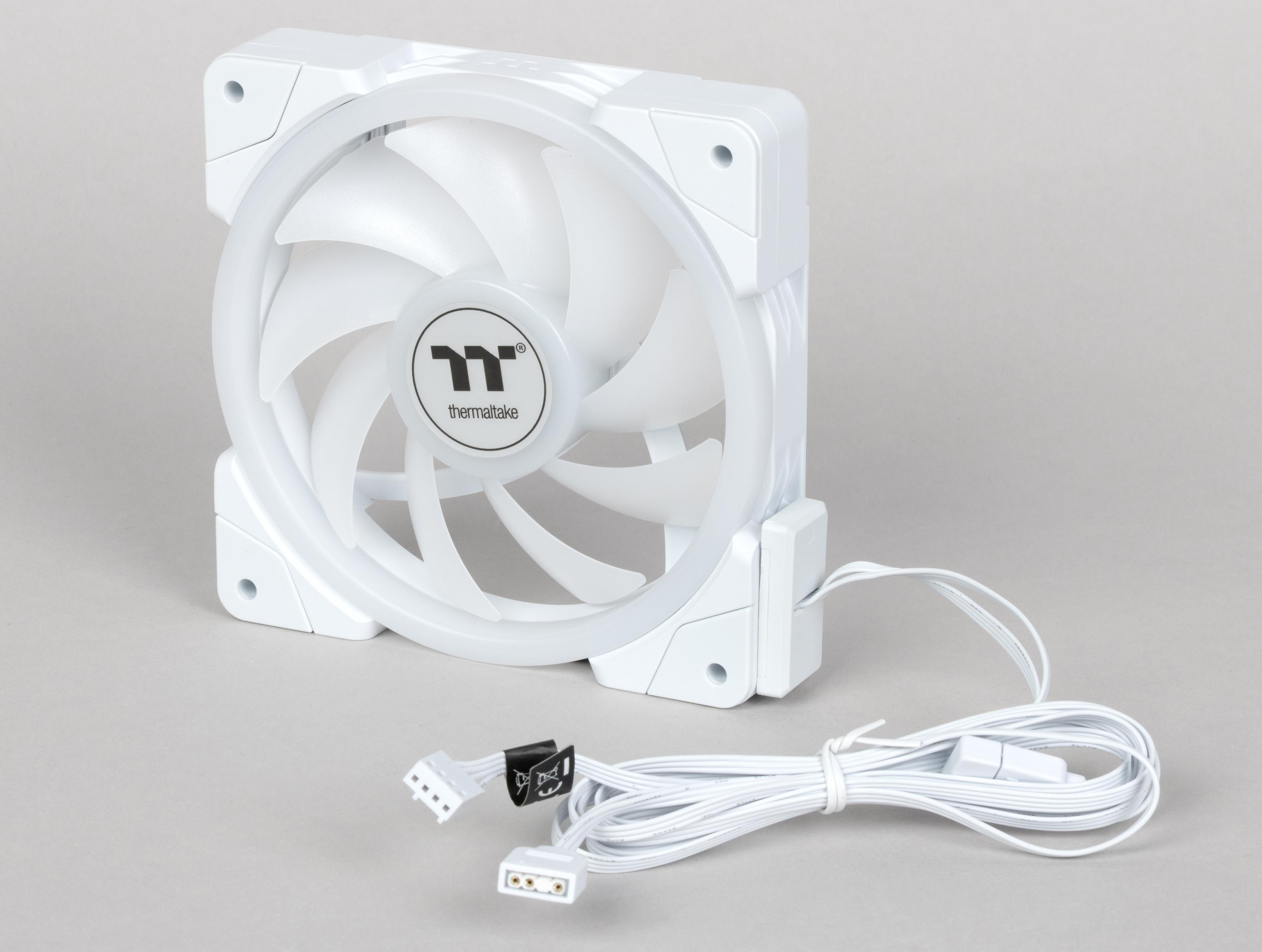

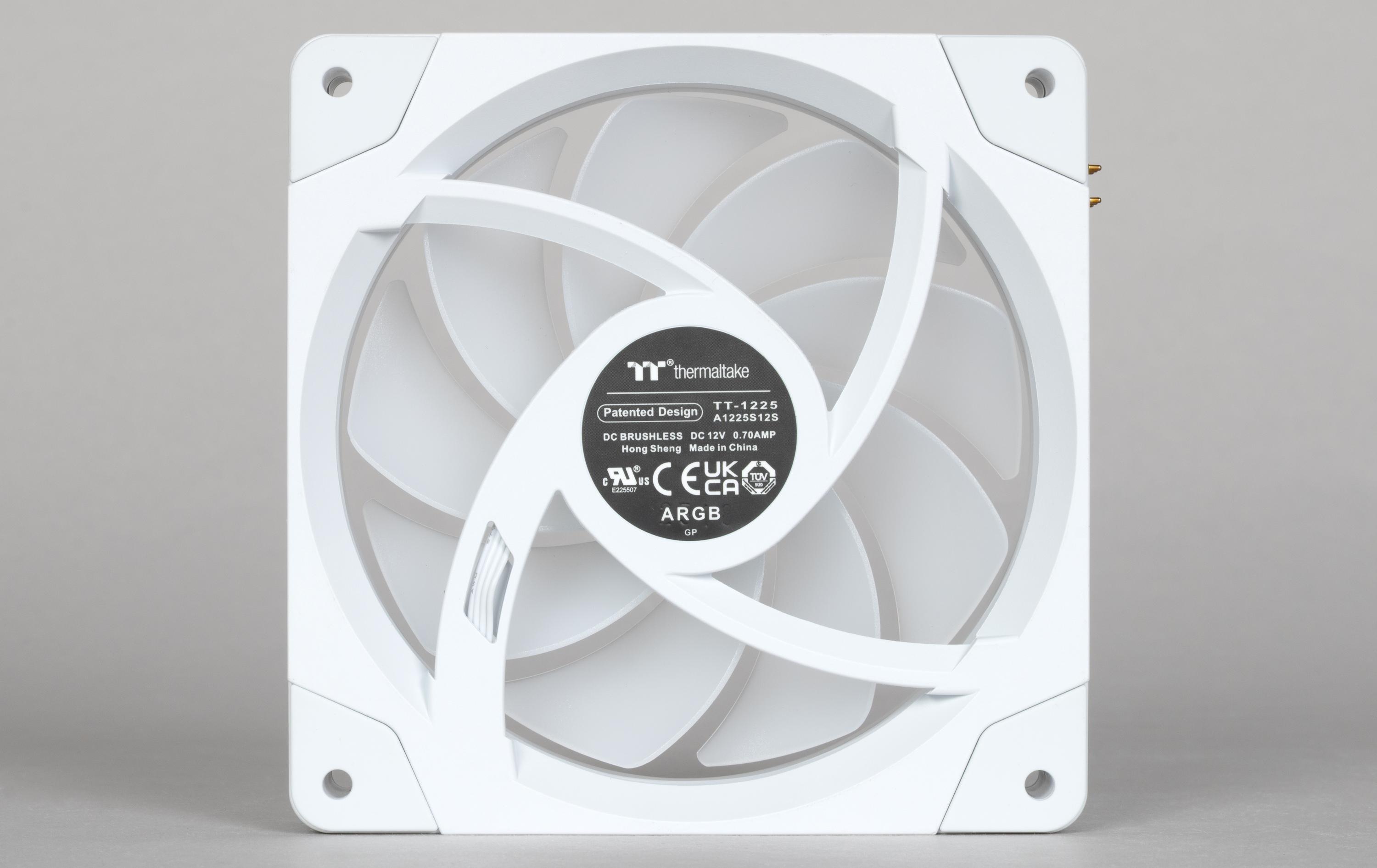

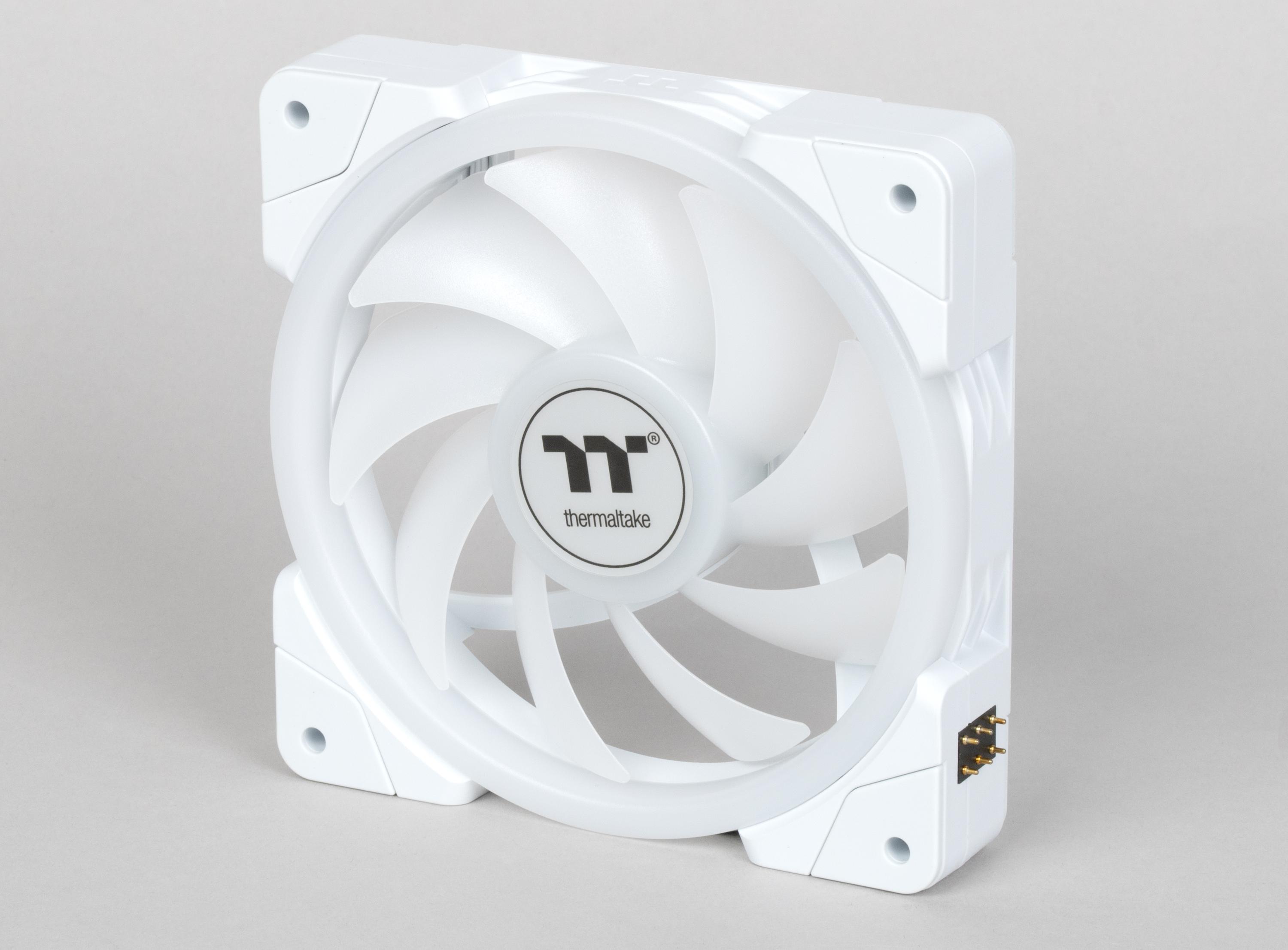

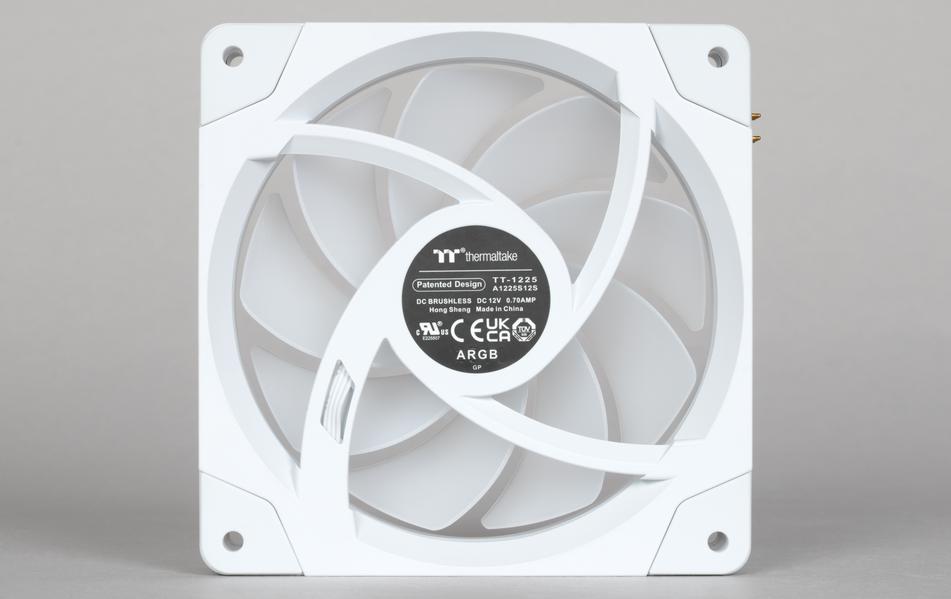

Вентиляторы SWAFAN EX12 — основная гордость производителя, информацию о чем как раз и продублировали на упаковке на разных языках. Изготовлены они из прочного белого пластика. Либо черного в соответствующих моделях, но лопасти всё равно будут белыми — из-за подсветки.

Одна из ключевых их особенностей даже вошла в название системы. Речь о магнитных соединителях MagForce 2.0, позволяющей собирать вентиляторы в сборку без проводов.

К крайнему в цепочке при этом просто подсоединяется удлинитель с магнитным же креплением — и всё. Очень красиво и элегантно. Если не потребуется ремонт, конечно. Впрочем, можно и просто купить комплект из тройки таких вентиляторов в рознице — Thermaltake всегда заботится и о запасных частях для своих продуктов. Но следует учитывать, что, например, в Москве такие комплекты в одних и тех же магазинах продаются лишь на 20% дешевле, чем вся эта СЖО в сборе, что делает лобовой подход к ремонту нецелесообразным.

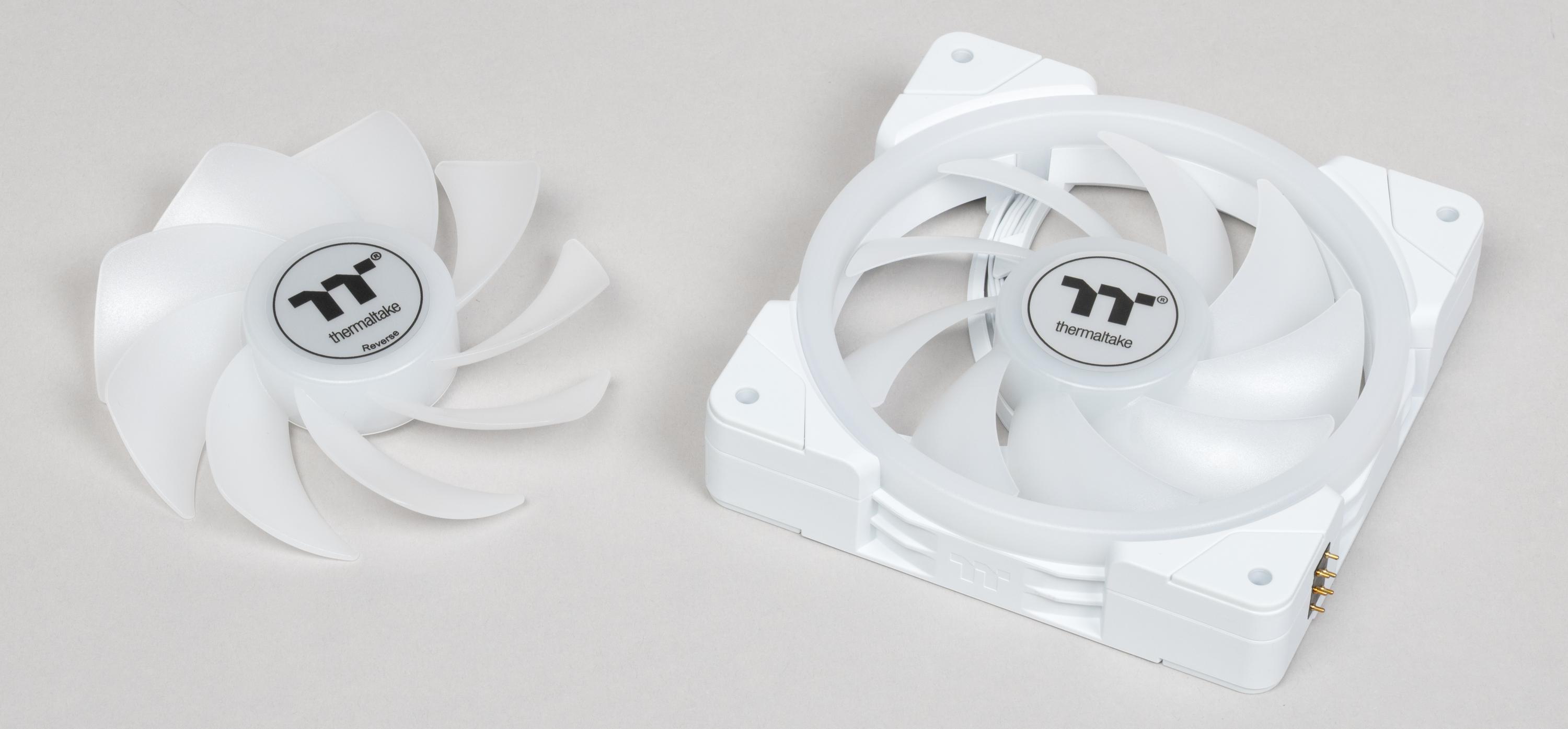

Еще одной интересной особенностью этих вентиляторов является легкая замена крыльчатки, причем дополнительный набор таковых для обеспечения реверсивного воздушного потока входит в комплект. Для чего он может пригодиться? Например, мы отдаем приоритет охлаждению именно процессор — и хотим, чтобы радиатор СЖО всегда охлаждался холодным забортным воздухом: в этом случае воздух через него как раз и нужно «просасывать» снаружи, а не продувать изнутри. Побочным эффектом будет, конечно, подогрев воздуха внутри системного блока, но иногда это вполне оправдано (особенно если радиатор СЖО не получается установить под верхнюю крышку конкретного корпуса, так что его приходится крепить спереди). В общем, есть с чем поэкспериментировать — для чего компания всё подготовила. На стендовых испытаниях, разумеется, принципиальной разницы в любом случае не будет (хотя заявленные характеристики для реверсивных крыльчаток немного, но хуже), почему мы эту схему тестировать не стали — но она возможна, если нужна.

В общем и целом, внимательное изучение СЖО Thermaltake MAGFloe 360 Ultra ARGB Sync Snow Edition показывает, что одним лишь дисплеем на помпе ее интересные особенности не ограничиваются, да и сферы применения последнего шире, чем обычно. В итоге цена перестает казаться высокой — скорее, наоборот. В том числе, и учитывая богатый комплект поставки на все случаи жизни. Если на чем-то в Thermaltake и экономили, так это на гарантии — всего два года, что для топового продукта маловато (некоторые и на бюджетные линейки давно уже три года дают). Но понятно, что лучшая гарантия — та, которой не пришлось пользоваться, а с этим всё равно не угадаешь :) Так что просто посмотрим, как это всё работает на деле.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,1 ГГц.

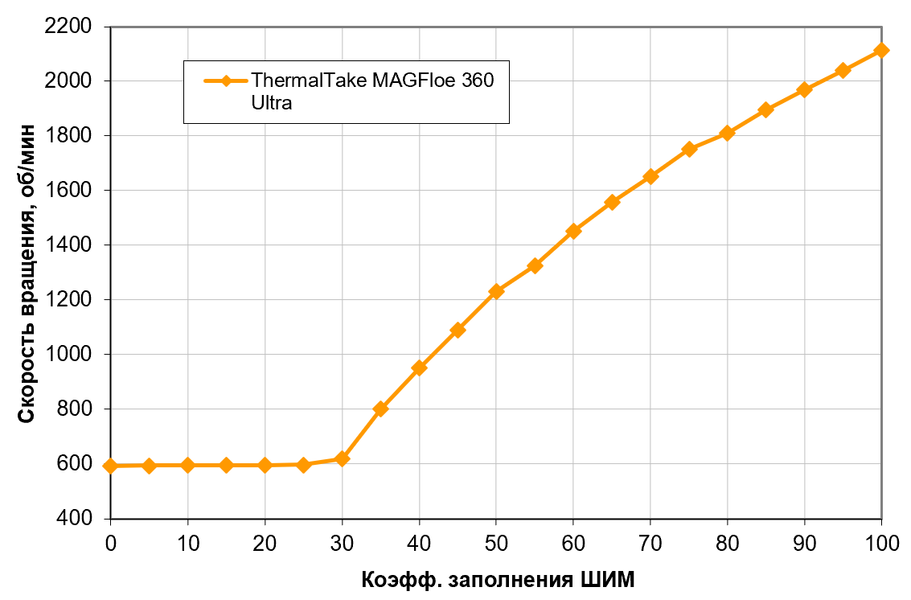

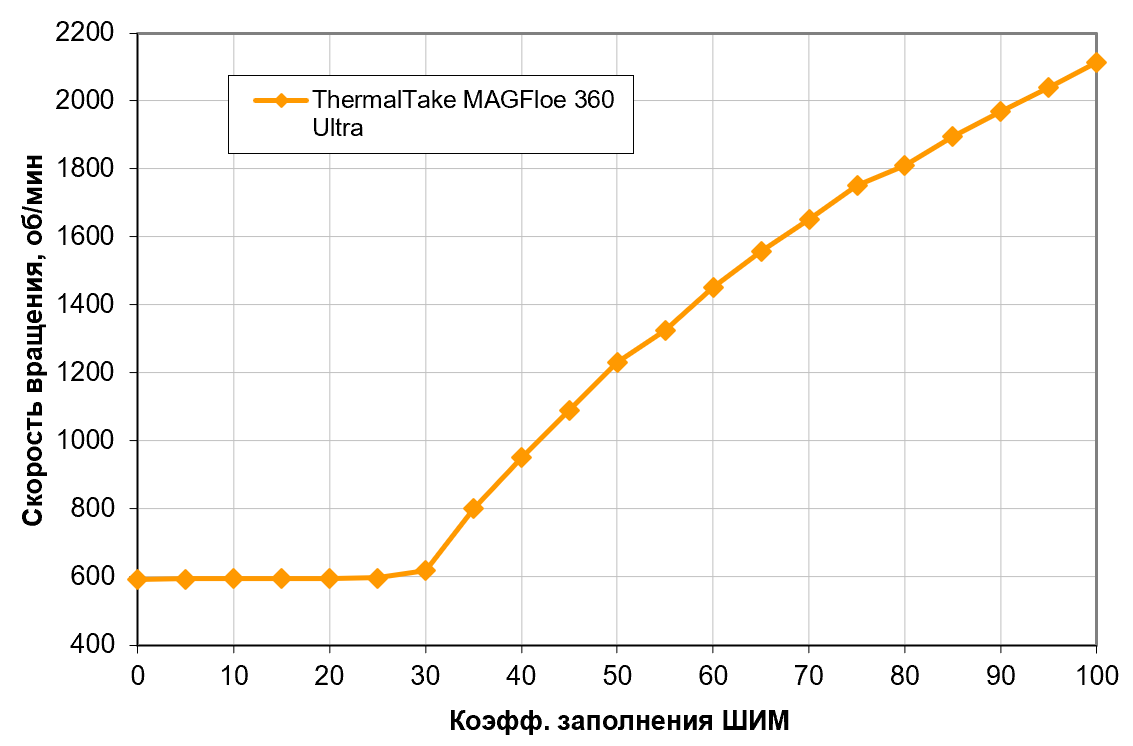

Определение зависимости скорости вращения вентиляторов СЖО от коэффициента заполнения ШИМ и/или напряжения питания

Результат отличный — практически монотонный рост скорости вращения в широком диапазоне регулировки скорости вращения. При КЗ 25% и ниже (практически можно считать, что и от 30%) скорость вращения стабилизируется примерно на 600 об/мин. На этом уровне обеспечивается достаточный воздушный поток для минимальной вентиляции корпуса, почему такой подход вообще традиционен для большинства СЖО. Если же для решения этой задачи будут использоваться прочие корпусные вентиляторы, эти можно и остановить — для чего придется прибегнуть к снижению напряжения.

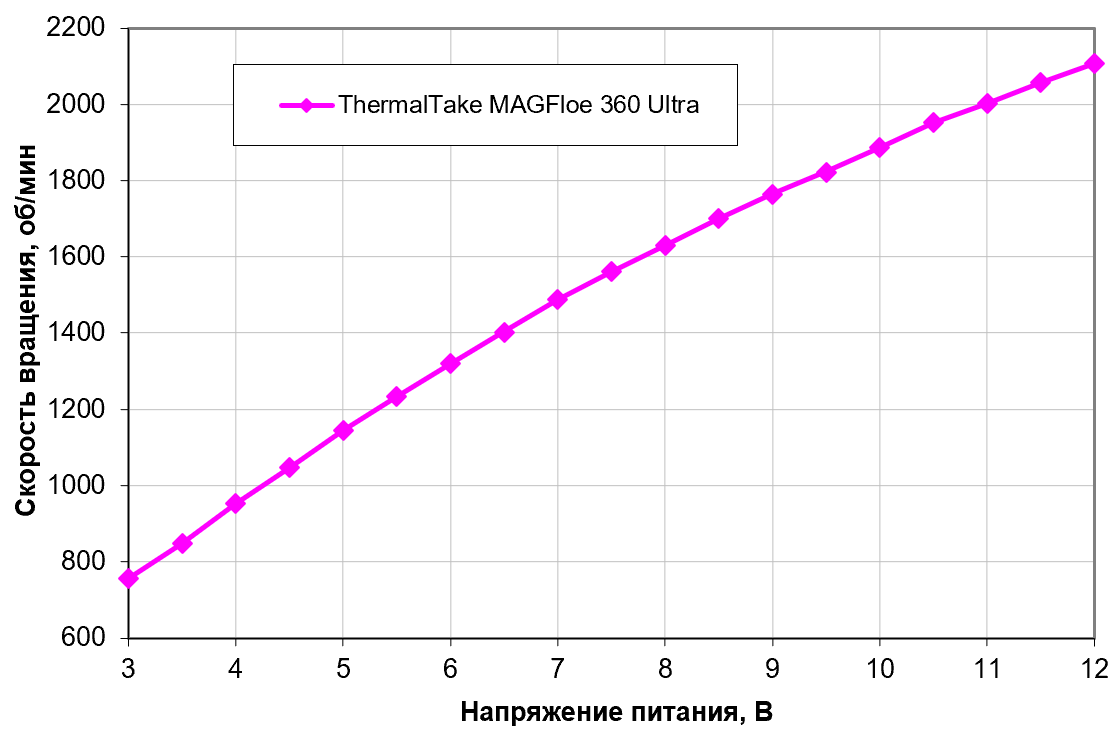

Поиграть с напряжением можно и в других целях, поскольку мы имеем лишь немного меньший диапазон, чем при работе с ШИМ, но всё ту же монотонность графика. Отключаются вентиляторы на 2,9 В, включаются обратно — на 3,1 В. Вентиляторы допустимо подключать к источнику с напряжением 5 В, хотя в современных условиях это особого смысла уже не имеет.

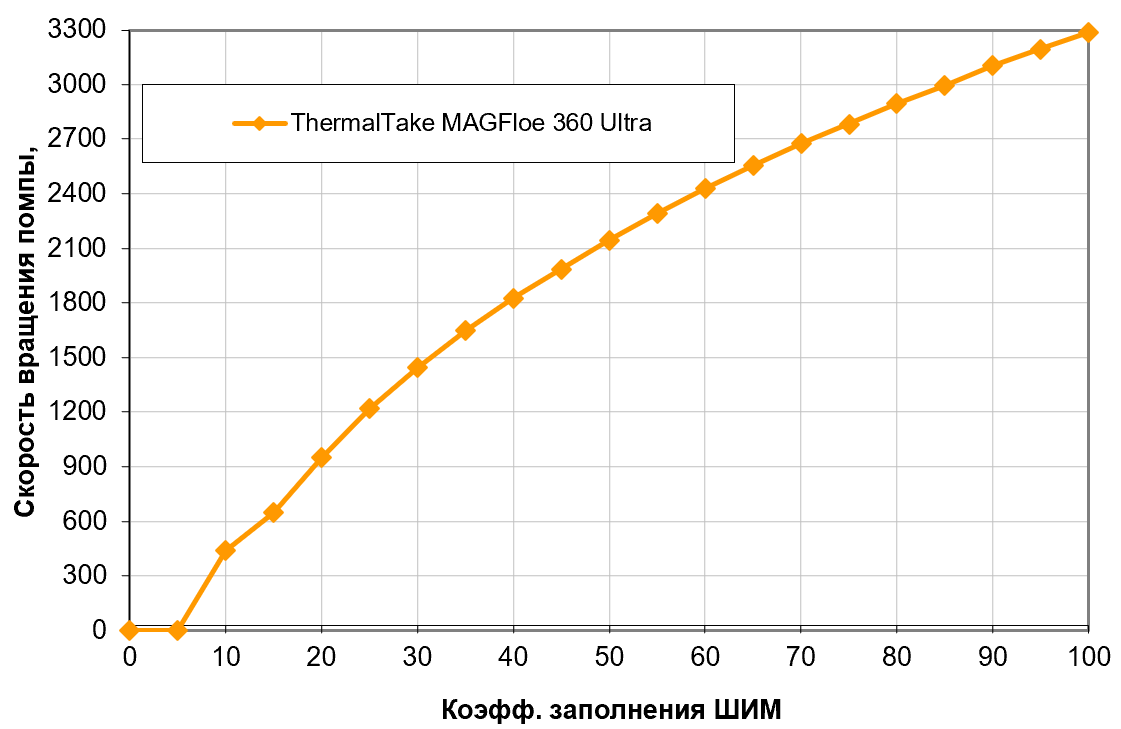

Определение зависимости скорости вращения помпы СЖО от коэффициента заполнения ШИМ и/или напряжения питания

Главной особенностью помпы в Thermaltake MAGFloe 360 Ultra ARGB Sync Snow Edition является не то, что ее скоростью вращения можно управлять посредством ШИМ (таких систем сегодня много — жаль, что пока не все), а то, что таким методом ее можно и просто остановить. Строго говоря, в таком режиме СЖО уже перестает быть системой охлаждения процессора, но в простое и/или при многих небольших нагрузках это уже и не требуется. А вентиляторы продолжат вращаться, превратившись в обычные корпусные. Единственное, что следует учитывать — считается, что для долговременной надежной работы помп с гидродинамическим подшипником обороты не должны снижаться ниже половины от максимальных, т. е. не стоит уменьшать КЗ ниже 30%. Или даже 50% — чего для тихого режима в общем-то достаточно.

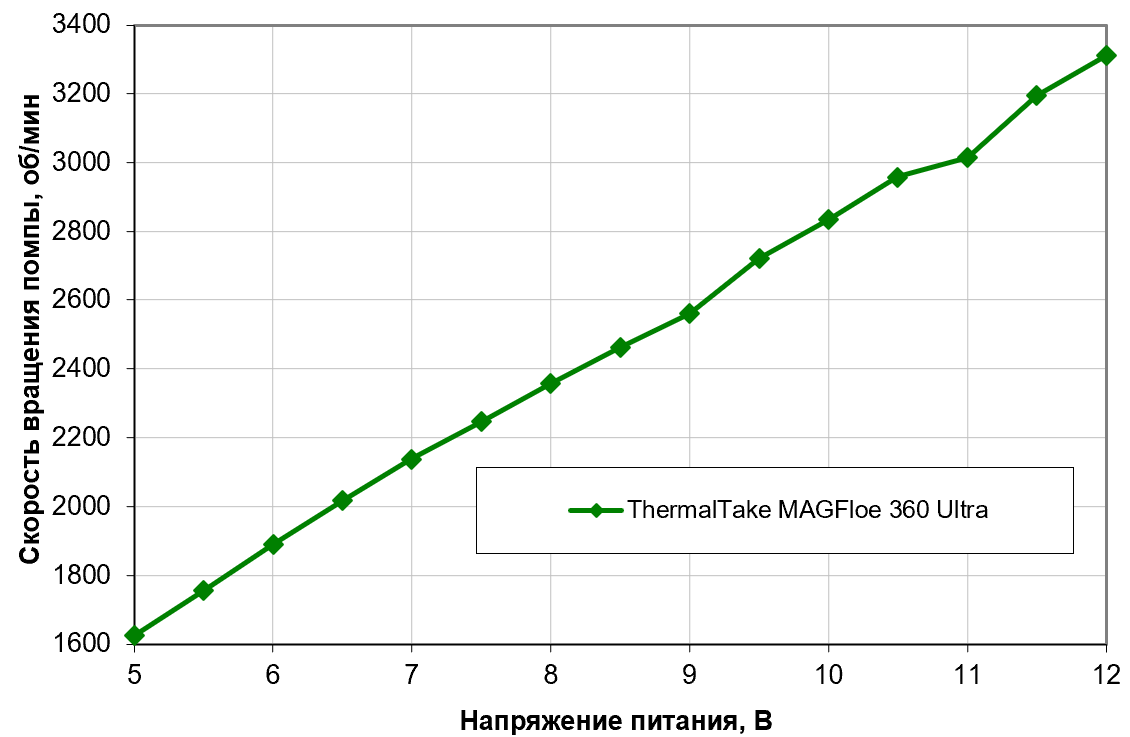

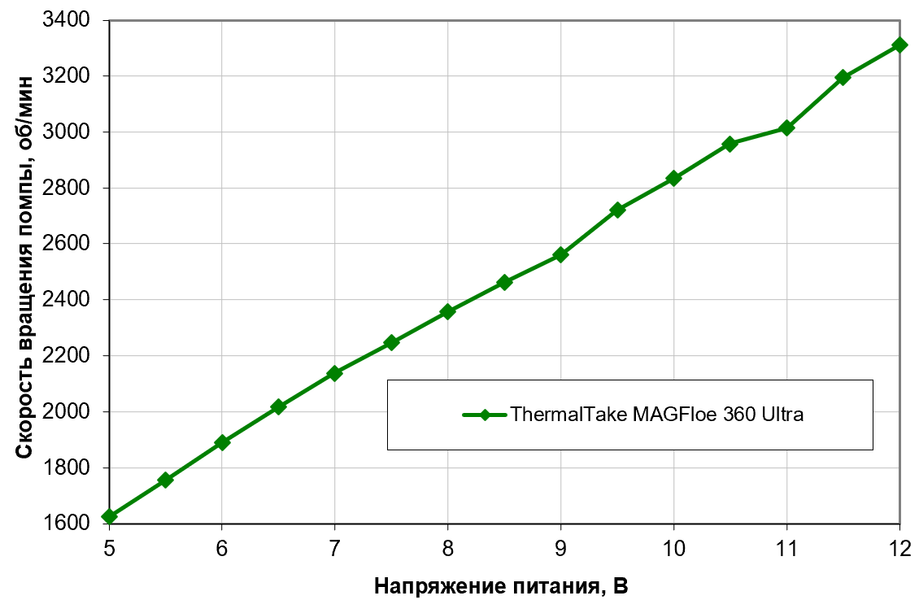

При регулировке скорости вращения посредством напряжения питания получилась своеобразная защита от дурака — до половины от максимальной снижается она примерно на 5,5 В, а ниже 5 В просто отключается. Разумеется, к источнику питания с напряжением 5 В подключать ее нельзя. Но, как нам кажется, такая СЖО будет прямо подталкивать владельца к работе с ШИМ и отказу от унаследованных технологий, типа регулировки напряжения.

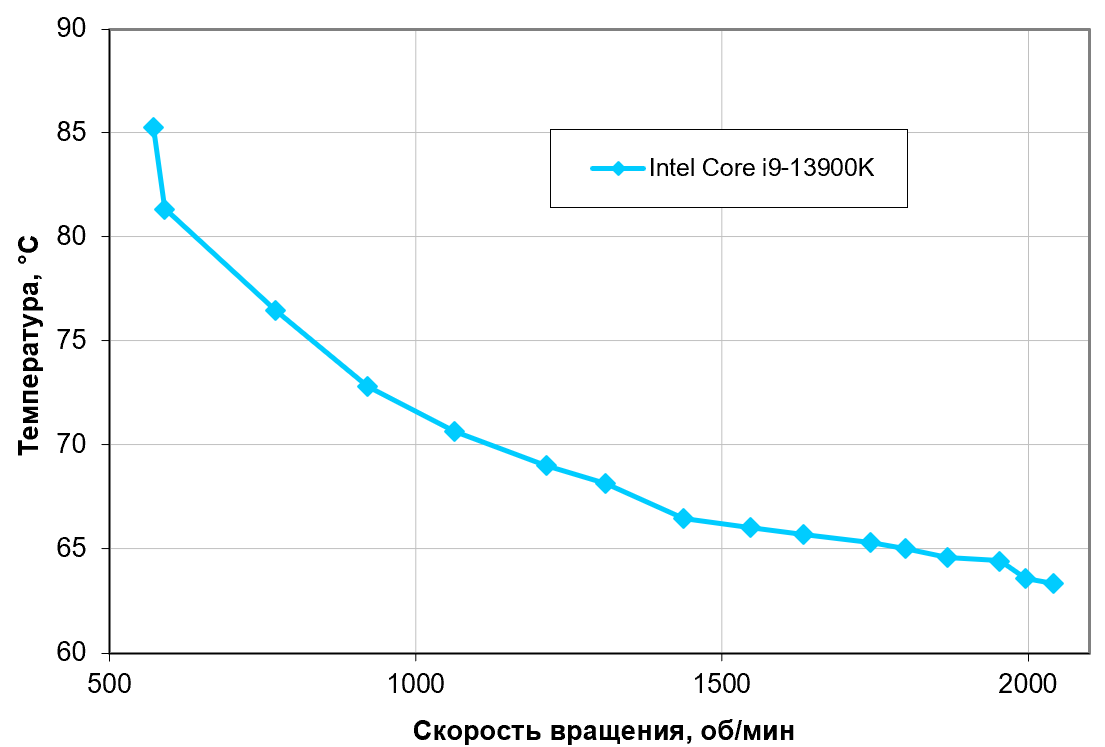

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на фиксированной частоте 4,1 ГГц. В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 25% с шагом в 5% (ниже не имеет смысла, поскольку скорость вращения вентиляторов стабилизируется, а далее и вовсе отключается помпа). Помпа работала от 12 В.

Впрочем, и выше плавная регулировка оборотов помпы приводит к быстрому росту температуры с понижением КЗ ШИМ — то есть такой эффект на графике связан не только с вентиляторами. Но даже и в этом случае процессор Intel Core i9-13900K далек от перегрева (при 24 °C окружающего воздуха) на любых оборотах вентиляторов и помпы. При этом максимальное потребление по данным мониторинга составило порядка 263 Вт, а по разъемам для питания процессора — 297 Вт. Напомним, что базовая мощность этого процессора в полностью штатном режиме составляет всего 125 Вт, а максимальная кратковременная (турбо-лимит) — 253 Вт.

Но нам, напомним, важны не абстрактные температуры в каком-то определенном окружении, а возможность рассчитать что угодно по реальным характеристикам кулера, полученным в результате тестирования. Один из примеров расчетов (при заданных граничных условиях) мы приводим в каждом материале (и ниже он, как обычно, будет), а любые другие можно получить самостоятельно при помощи онлайн-калькулятора — заодно сравнив друг с другом любые кулеры из протестированных.

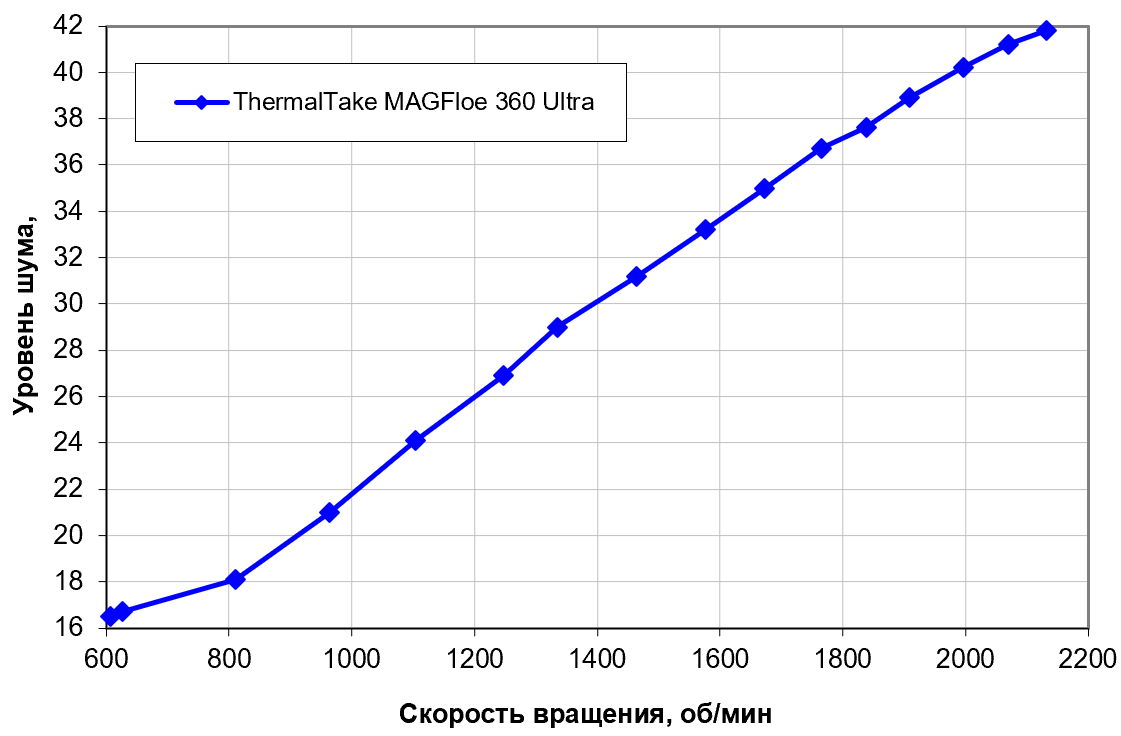

Определение уровня шума в зависимости от скорости вращения вентиляторов и помпы кулера

Уровень шума меняется в очень широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков (при их наличии); а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,8 дБА (условное значение, которое показывает шумомер).

По такой шкале система попадает в очень шумные лишь на максимальной скорости вращения вентиляторов, да и то — краешком. Регулировка же оборотов помпы вышибает с поля один из последних аргументов против СЖО, а именно высокий минимальный уровень шума. В данном случае он ровно такой же, как и у воздушных кулеров — фоновый. В практических условиях реального системного блока в обычном помещении — на фоне теряющийся полностью.

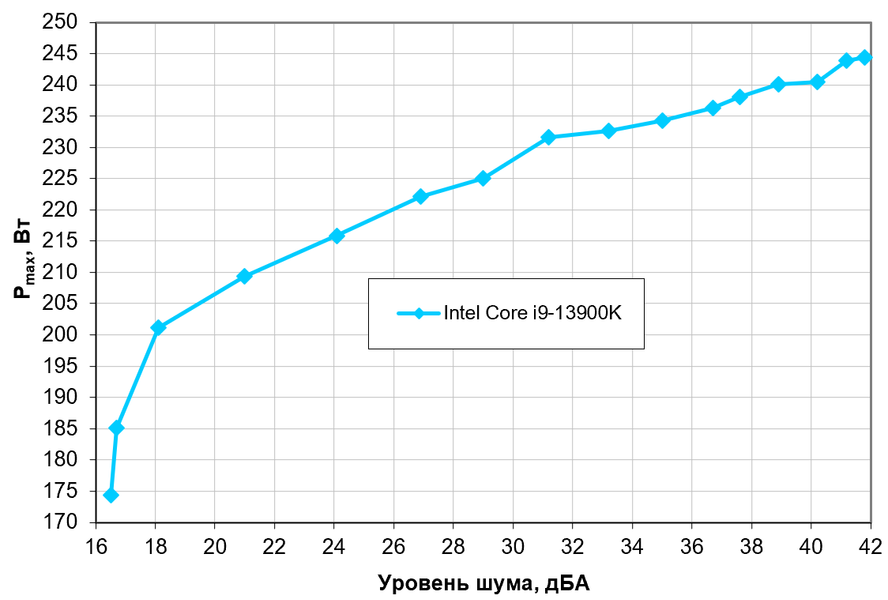

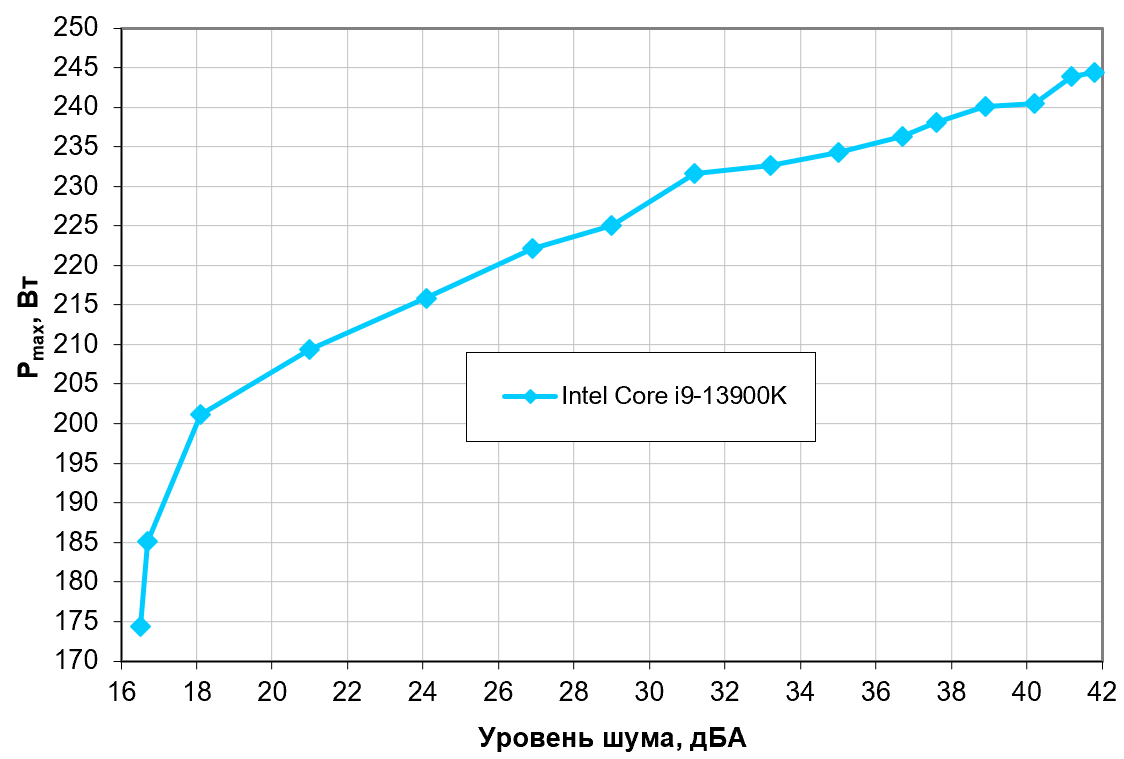

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это возможный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Безо всяких натяжек это 218 Вт для процессора Intel Core i9-13900K и ему подобных). Если не обращать внимания на уровень шума в разумных пределах, то потолок мощности можно увеличить примерно до 235 Вт или, даже, 245 Вт, на чем возможности системы заканчиваются. Но расстраиваться не стоит — фактически система оптимизирована даже под условную, а под полную бесшумность. Воздушные кулеры тоже умеют укладываться в 20 дБА, но даже лучшие модели неспособны при этом отвести 200 Вт тепла в принципе. Нужно оно или нет конкретному пользователю — ему и решать. Главное, что можно.

И, еще раз уточним — это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха и/или увеличении максимально допустимой температуры процессора (для него допустимо 100 °C) указанные пределы мощности для бесшумной работы и максимальной мощности радикально возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту СЖО с несколькими другими, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами и СЖО, протестированными ранее.

Выводы

Для правильного понимания выводов нужно иметь в виду, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера по возможности не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.

На основе системы жидкостного охлаждения Thermaltake MAGFloe 360 Ultra ARGB Sync Snow Edition можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 218 Вт, а температура внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора или менее жестких требованиях к уровню шума пределы мощности можно увеличить.

В целом результаты соответствуют другим трехсекционным моделям, в том числе более дешевым. Это нормально, и компании в любом случае нужно было оставить место для упомянутых в начале обзора модификаций с индексом «420», то есть с вентиляторами по 140 мм и увеличенным радиатором. В современных условиях именно такие модели претендуют на максимальную эффективность, хотя подходят не для всех корпусов. Но подходящих всё больше, да и цены MAGFloe 360 Ultra и 420 Ultra не слишком отличаются, что упрощает выбор для всех, кто в принципе не желает идти на компромиссы. А модели с радиаторами 360 мм — это все-таки компромисс. Но за исключением габаритов радиатора и, соответственно, эффективности топовые решения Thermaltake не отличаются ничем, и обеим моделям есть чем привлечь даже самого привередливого пользователя, а с некоторыми интересными особенностями (например, полной остановкой помпы при помощи ШИМ) мы вообще сталкиваемся впервые.
