Обзор материнской платы MSI MPG Z690 Carbon WiFi на чипсете Intel Z690

Если кого интересуют сами процессоры Intel 12-го поколения, их сравнение с предыдущими и конкурентами от AMD, то имеется материал нашего автора Андрея Кожемяко, где все детали на сей счет имеются.

А мы с вами продолжаем изучать материнские платы на базе нового чипсета Intel Z690. И снова глянем на краткую таблицу отличий в чипсетах трех последних поколений. Эта таблица пока еще побегает по обзорам, ибо является важным вступлением к повествованию о каждой материнской плате c чипсетом Intel Z690.

Чипсет стал поддерживать PCIe 4.0 (12 из 28 линий PCI-e, остальные — 3.0). В целом высокоскоростных портов (High Speed In Out, HSIO) стало 38. Еще мы видим поддержку до 4х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z690 или сторонних хабов).

12е поколение процессоров добавляет к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами. Напомню про процессорный сокет LGA 1700, так что взаимной совместимости с процессорами 11го и 10го поколений нет.

Опытные пользователи знают, что у компании MSI имеется три основных сегмента игровых материнских плат: MEG, MPG и MAG.

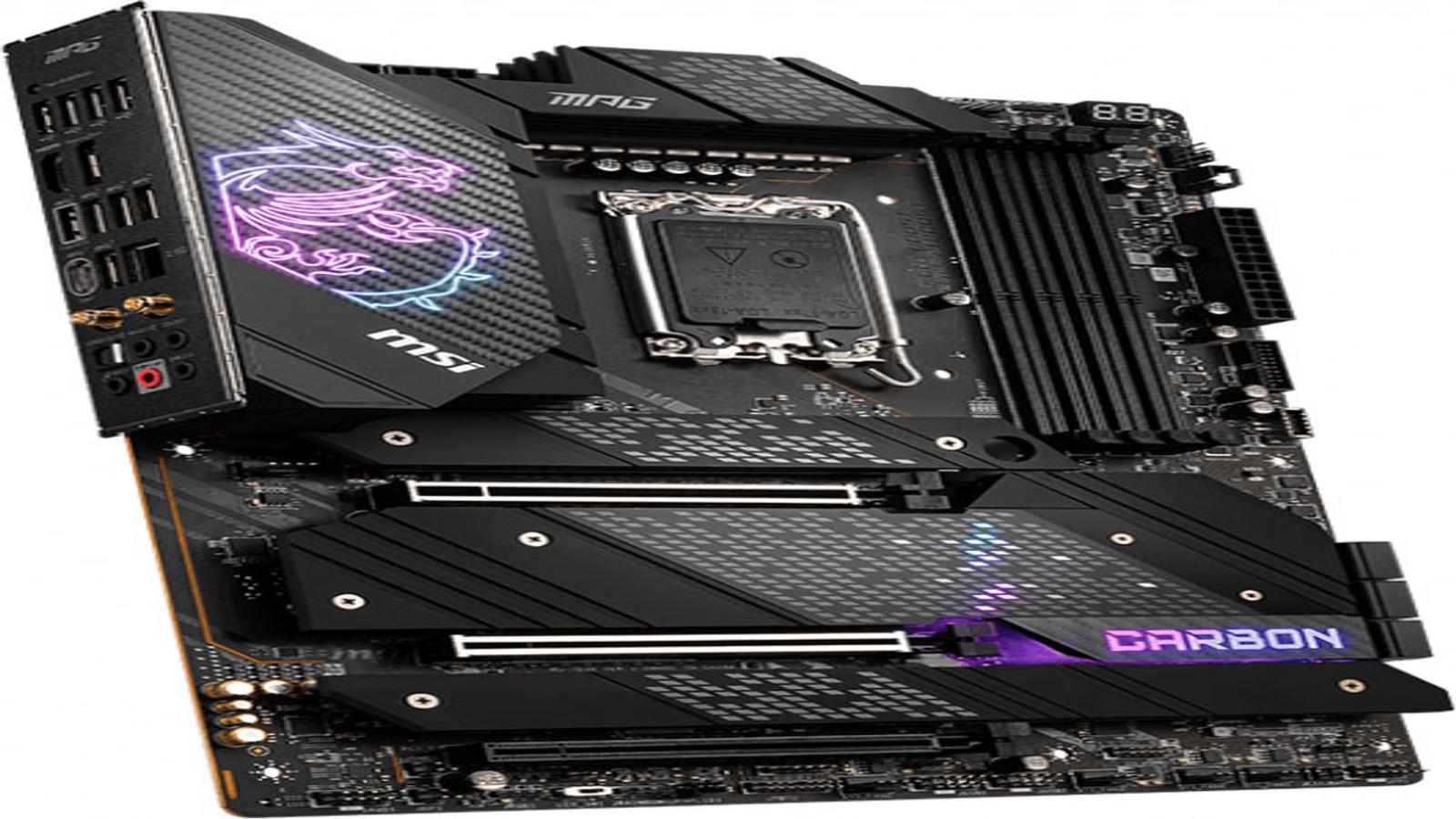

Герой нынешнего обзора — MSI MPG Z690 Carbon WiFi. То есть материнка из семейства MPG (MSI Performance Gaming), которая не относится к топовым (все флагманы — в семействе MEG), однако являет собой все равно очень мощный инструмент для современного ПК, обладая всеми широкими возможностями как по набору периферии, так и по возможностям питания.

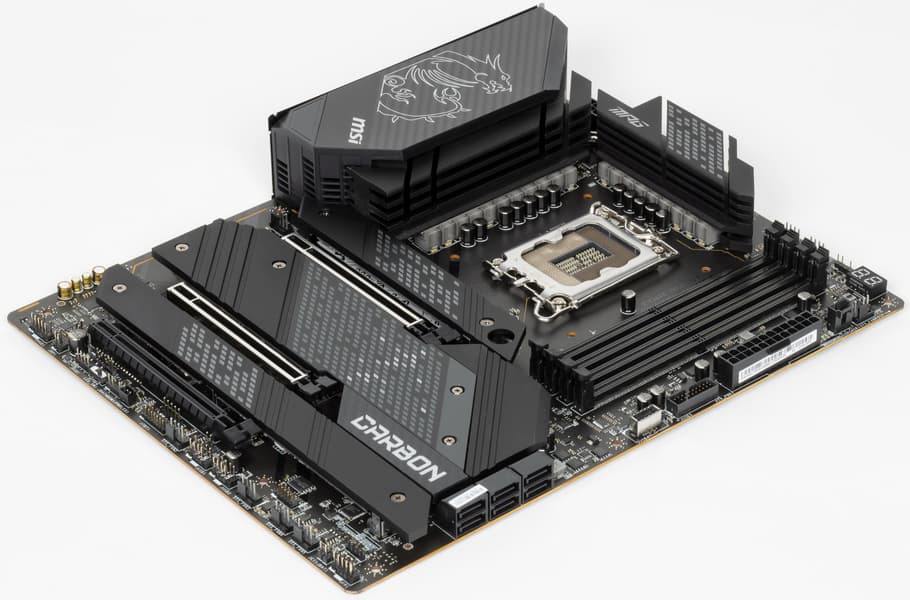

Ну и вот сама матплата.

MSI MPG Z690 Carbon WiFi поставляется в стандартной коробке фирменного дизайна серии MPG. Комплект размещен под платой в отдельном отсеке (только лишь антенна беспроводной связи закреплена над материнкой).

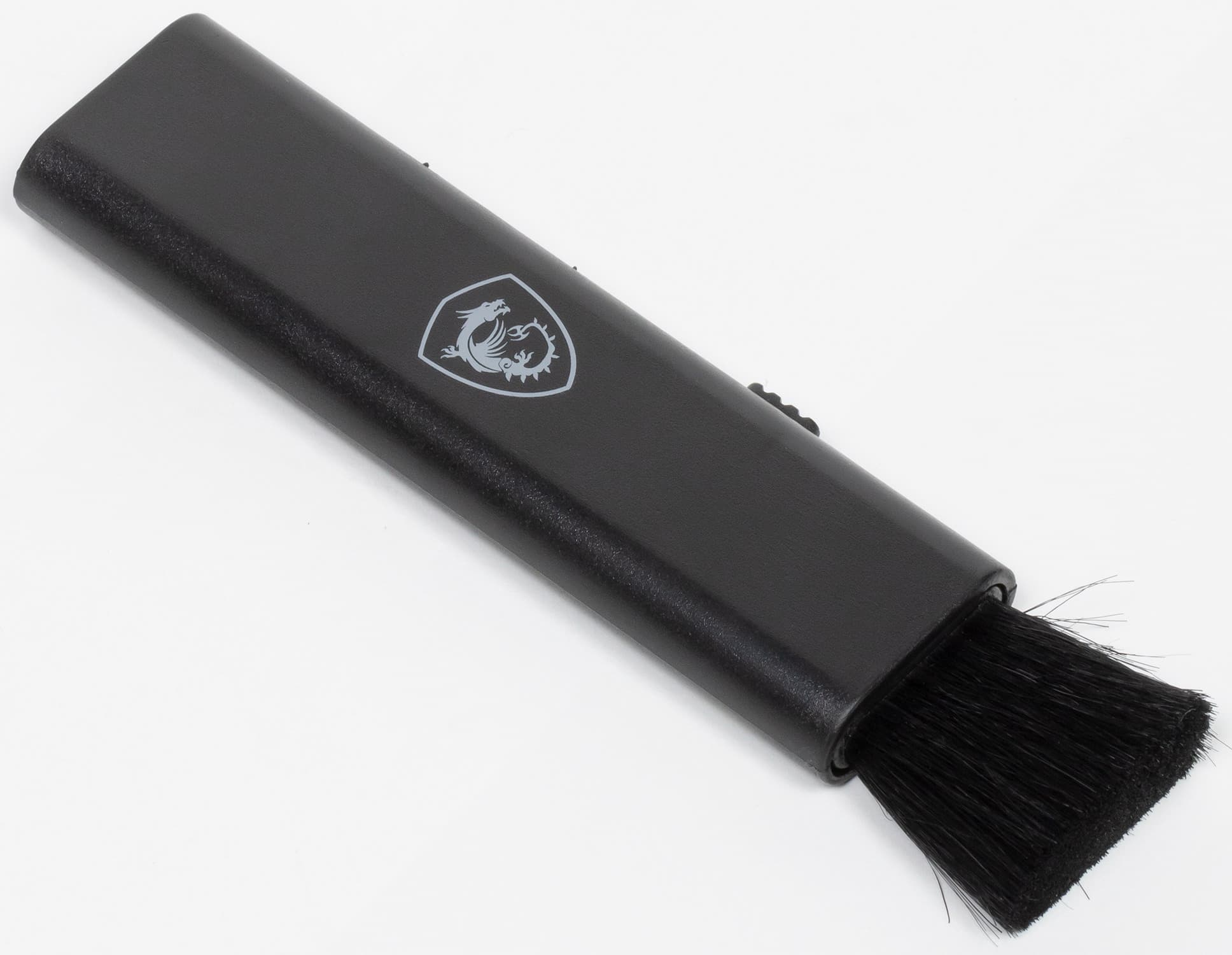

Комплект поставки весьма хорош: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются USB-накопитель с ПО, антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, разветвители для подключения подсветок, бонусные стикеры, подарочные ключи-отвертки и щетка.

ПО поставляется на накопителе типа USB-flash-drive, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. Примечательны бонусы: это двухсторонняя компактная щетка с мягкой и жесткой щетиной для уборки ПК и периферии от пыли, которая может стать прекрасным и очень нужным девайсом в повседневной жизни пользователя ПК.

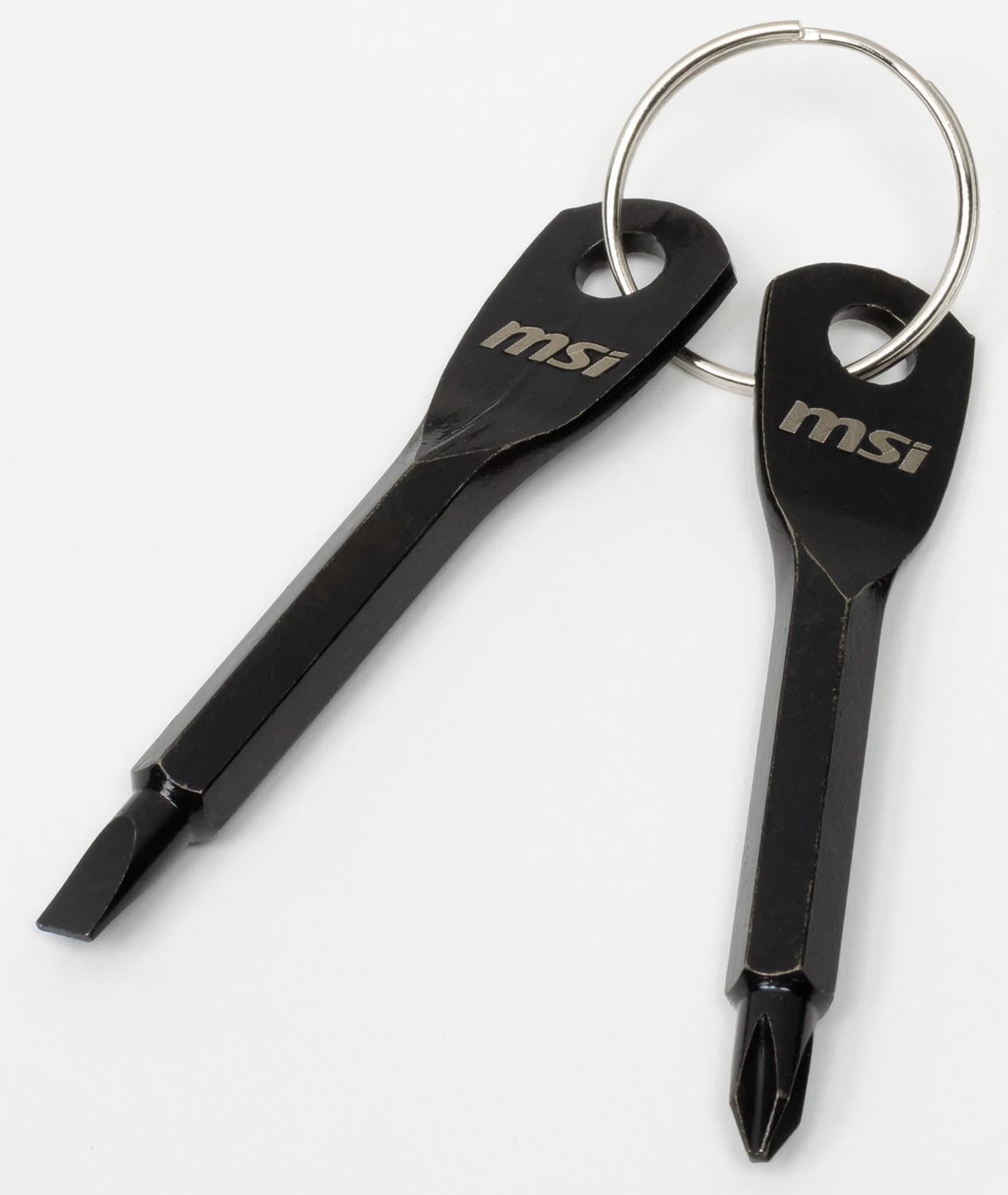

А также есть две отвертки (плоская и крестовидная), выполненные в виде ключей на кольце. Тоже полезный сувенир!

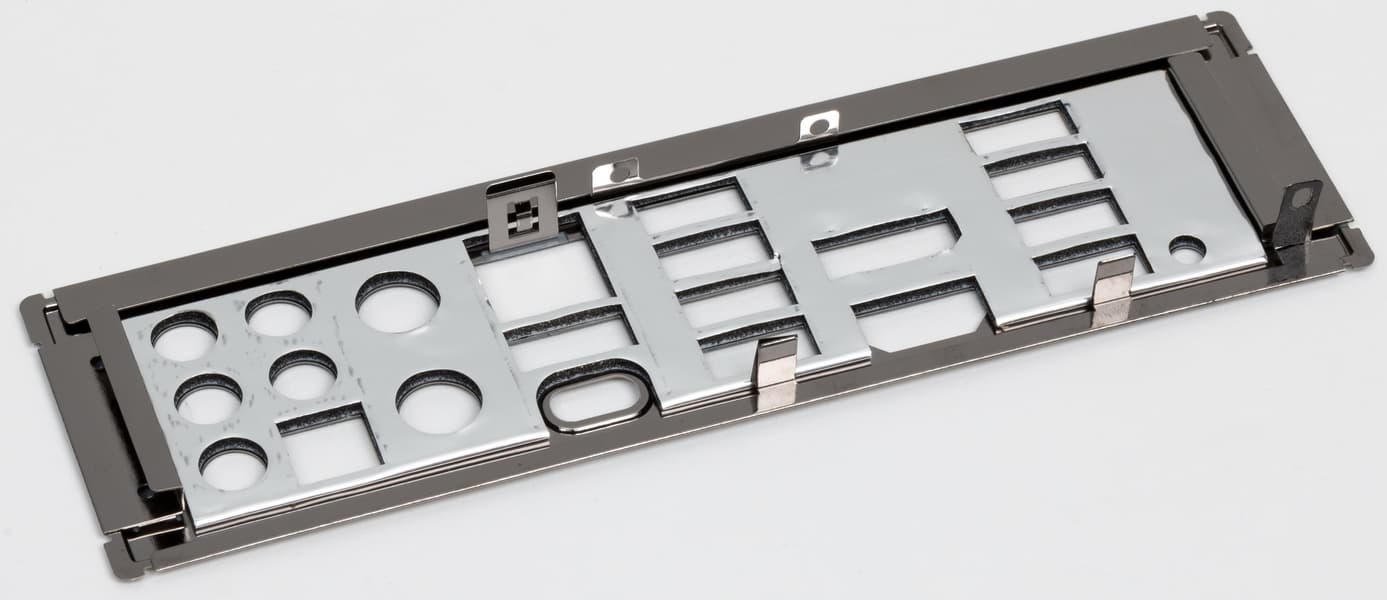

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MPG Z690 Carbon WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

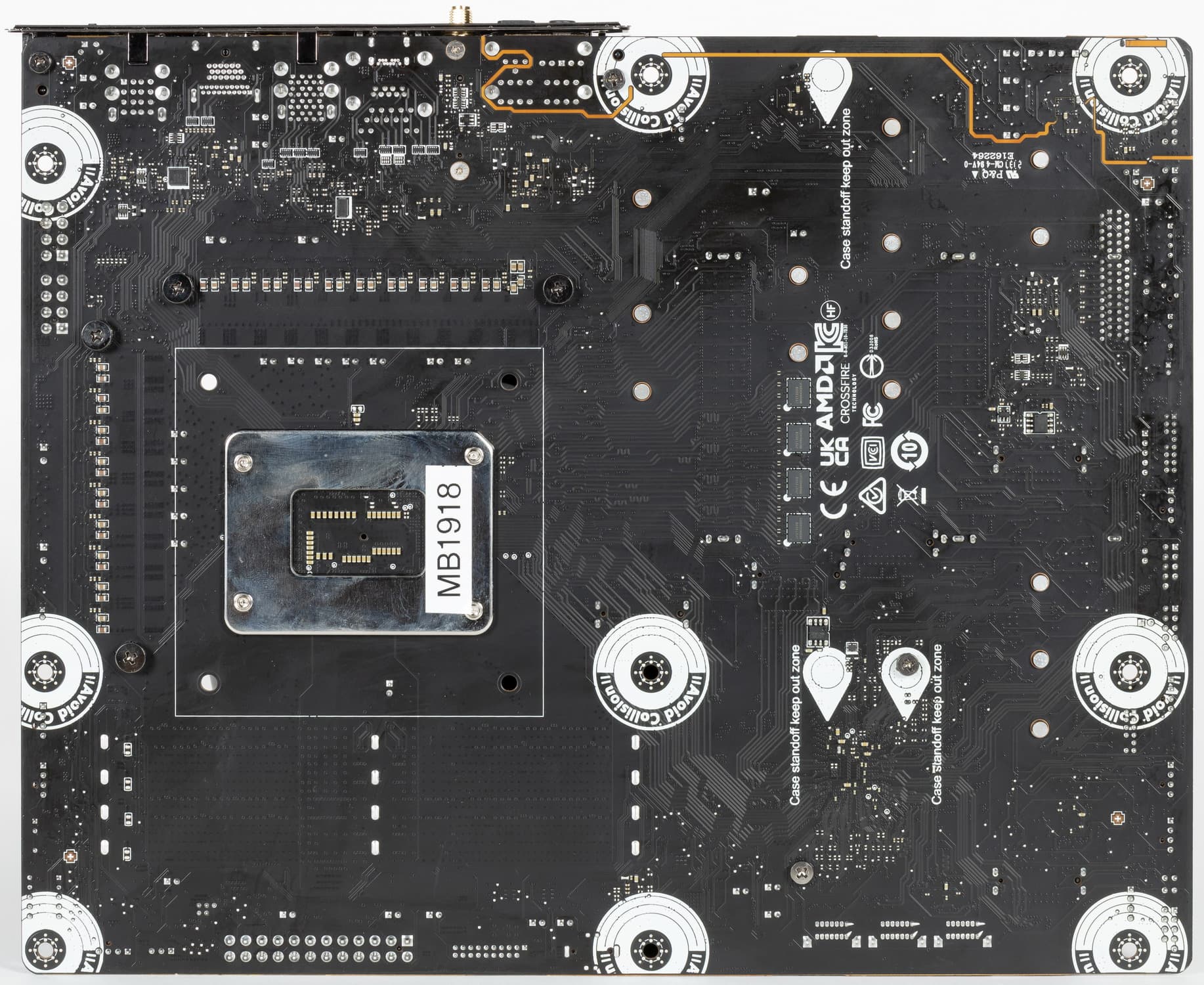

Оборотная сторона — не пустая, там расположена некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано.

Однако это не все. По традиции у всех плат от MSI на оборотной стороне обозначены места, где могут оставаться ненужные в данный момент крепежные втулки (чаще всего латунные), на которые обычно ложится матплата в корпусе, и к которым ее прикручивают. Эти места отмечены белой краской, и нарочно в них нет никаких электропроводных элементов, чтобы в случае установки матплаты не было случайных замыканий или повреждений от лишней крепежной втулки.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

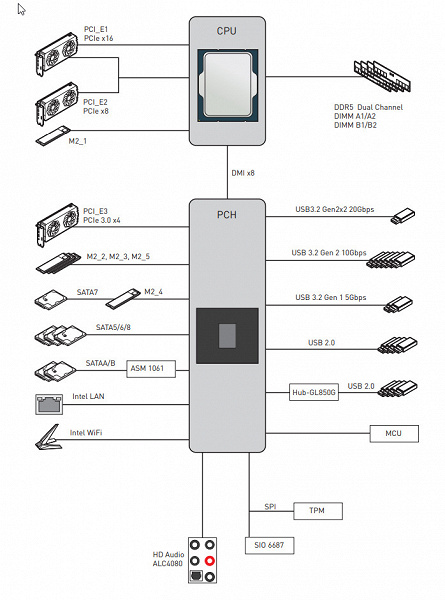

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 6666 МГц.

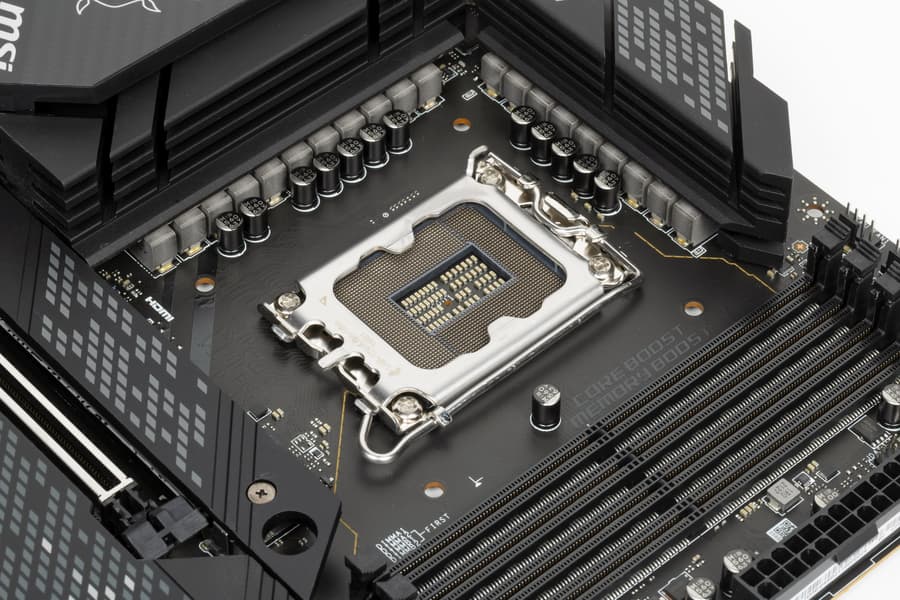

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:

• до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

Еще раз надо напомнить, что MSI MPG Z690 Carbon WiFi поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200. Но при этом следует иметь в виду, что ряд старых СО все же сможет быть применим, лишь придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что новые процессоры 12ххх на 0.8 мм тоньше предшественников, и кулеры с жесткой установкой в матплате на фиксированную высоту просто не достанут до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор.

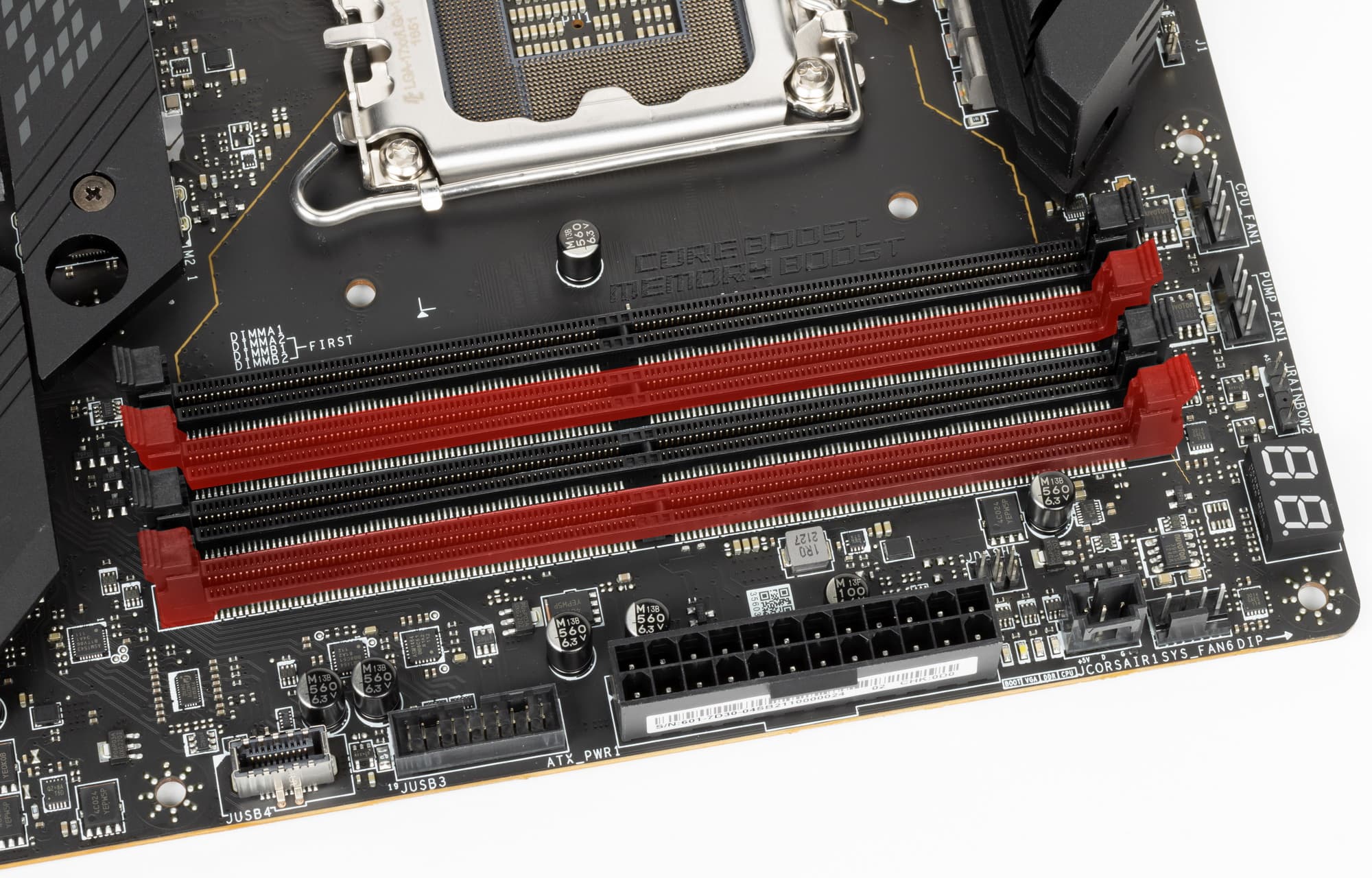

Для установки модулей памяти на плате MSI имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):

• Слот PCIe x16_3 (4 линии PCIe 3.0;
• порты SATA_5/6/8: 3 линии PCIe 3.0;
• ASMedia ASM1061 (SATA_A/B) (1 линия PCIe 3.0);
• Слот M.2_2 (4 линии PCIe 4.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Переключатель: или слот M.2_4 или порт SATA_7 (максимально 4 линии PCIe 3.0);
• Слот M.2_5 (4 линии PCIe 4.0);
• Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
• Intel AX210NGW WIFI/BT (Wireless) (1 линия PCIe 3.0)

26 линий PCIe оказались занятыми (12 PCIe 4.0 + 14 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллеры GL850G для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:

• Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий

Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий.

Теперь в целом про слоты PCIe.

Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x16 (но фактически имеющий 4 линии). Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x16_3 подключен к Z690 и работающий в режиме х4.

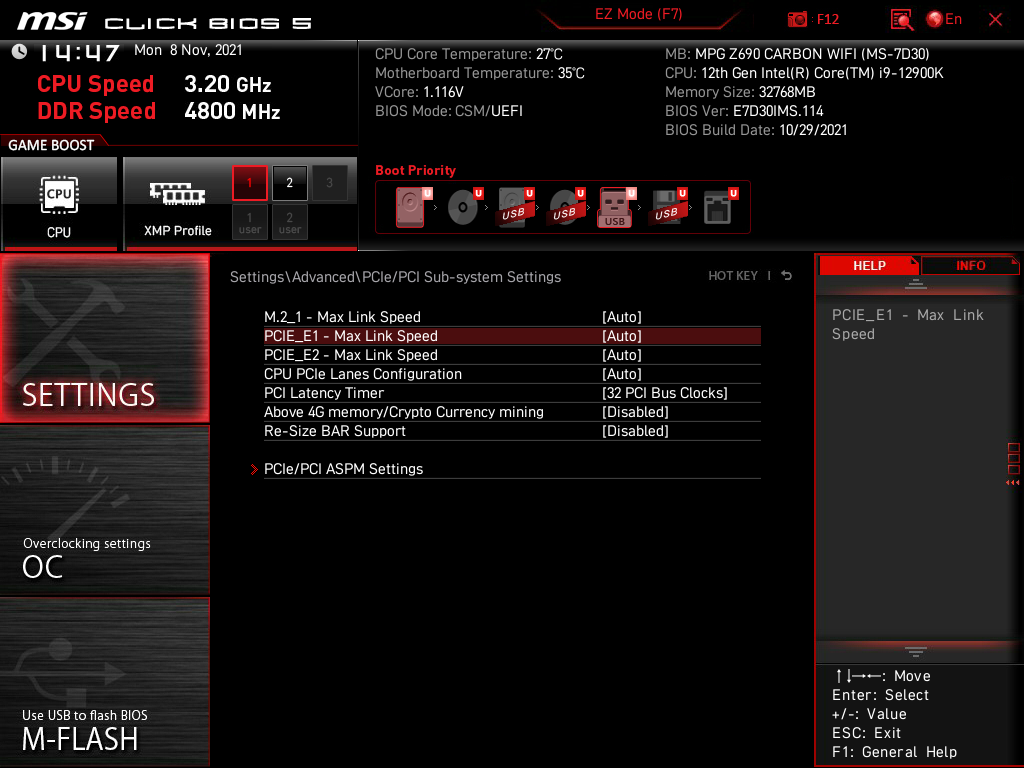

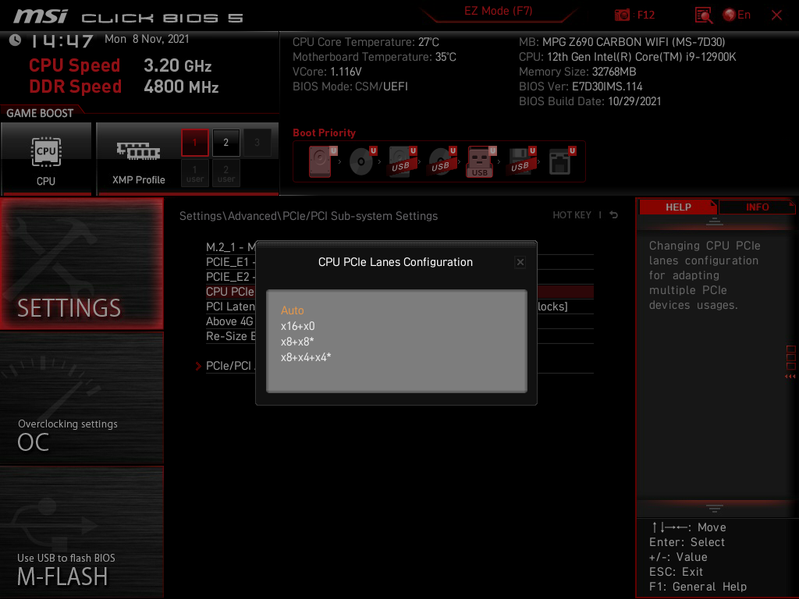

Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры Lerain.

Два верхних слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

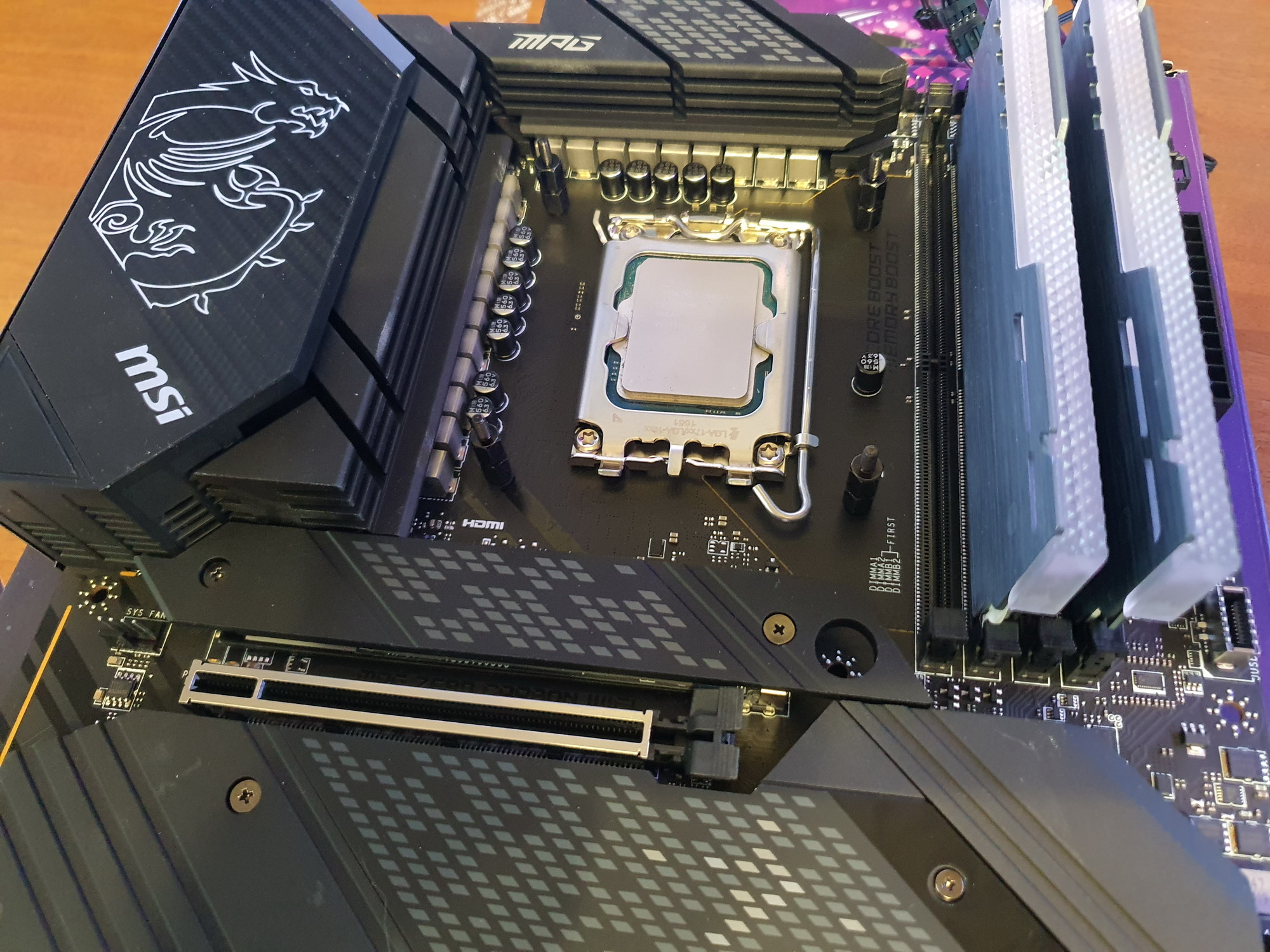

Матплата позволяет смонтировать СО любого размера.

Для поддержания стабильных частот на шине PCIe имеются усилители (ре-драйверы) сигнала PCIe 4.0 от Diodes Inc.

На очереди — накопители.

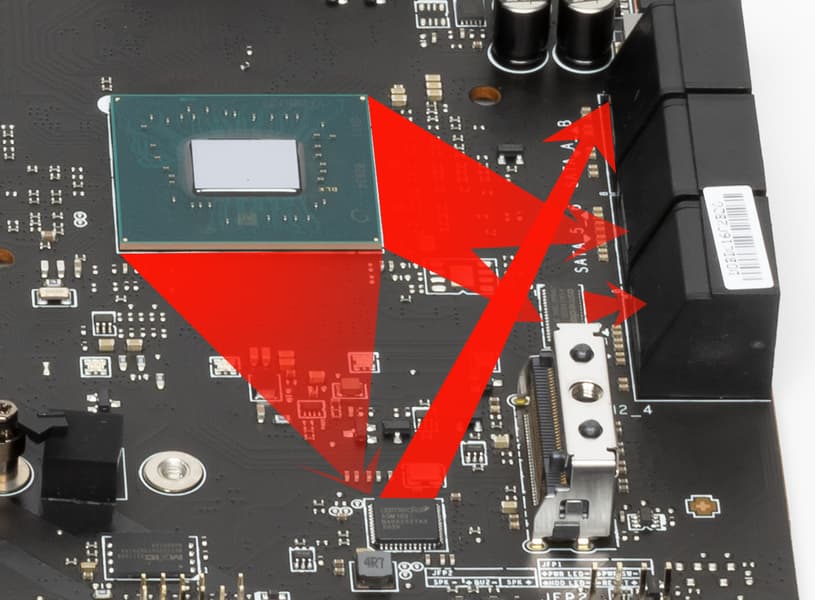

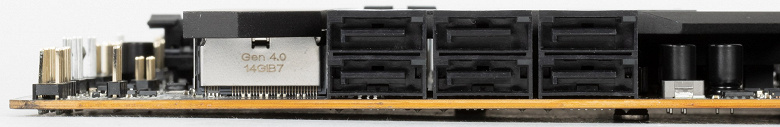

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 5 (пять!) слотов для накопителей в форм-факторе M.2. Порты SATA странно промаркированы, начиная с 5 ( 5, 6, 7, 8), 4 из них реализованы через чипсет Z690 и поддерживают создание RAID. При этом порт SATA 7 делит ресурсы с портом М.2_4.

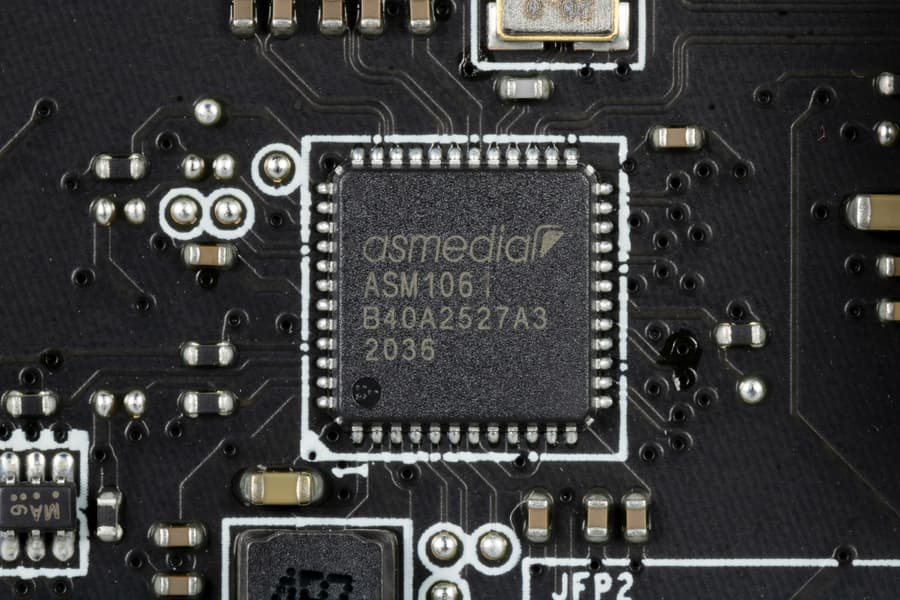

Остальные 2 порта SATA A/B реализованы через ASM1061 от ASMedia.

Материнская плата имеет 5(!!!) гнезд форм-фактора М.2.

Второй, третий, четвертый и пятый слоты M.2 получают данные от чипсета Z690, при этом М.2_2, 2_3, 2_5 поддерживают PCIe 4.0, а M.2_4 – PCIe 3.0. Первый M.2_1 получает данные от CPU (PCIe 4.0). При этом М.2_4 и М.2_5 поддерживают модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.

Все слоты М.2 поддерживают размеры модулей 2260/2280, а также М.2_1, М.2_3 позволяет установить накопители размером до 22110, а в М.2_3 и М.2_4 установятся и с размером 2242. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory. Слот М.2_4 делит ресурсы с портом SATA 7: при использовании в М.2_4 накопителя с SATA интерфейсом порт SATA 7 отключен.

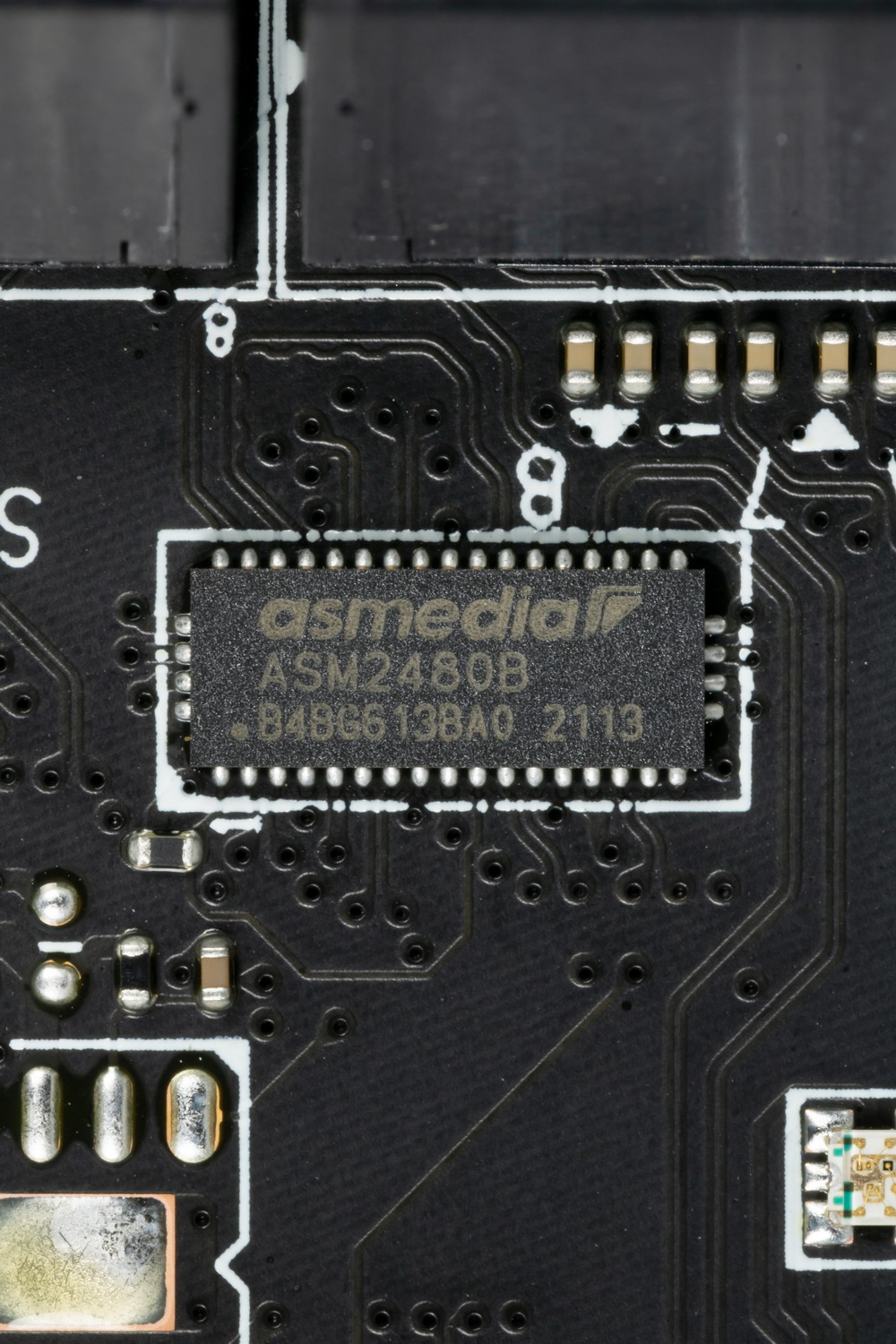

Для реализации этого переключения имеется мультиплексор ASM2480 от ASMedia.

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным радиатором, когда как остальные слоты M.2 имеют общие радиаторы (у М.2_2 и М.2_3 общий радиатор с чипсетом).

Другие особенности («фенечки») на плате

Расскажем и о других «прибамбасах» на плате. Кнопок питания и перезагрузки нет, как и положено в серии MPG.

Cобственно, плата у нас просто игровая, не относится к оверклокерским, поэтому все эти технологии, помогающие оверклокерам (набор перемычек, кнопок или переключателей) тут не задействованы, легкий оверклокинг возможен лишь с помощью опций в BIOS, ну и через фирменную утилиту MSI Center.

Тем не менее, перемычка сброса CMOS имеется.

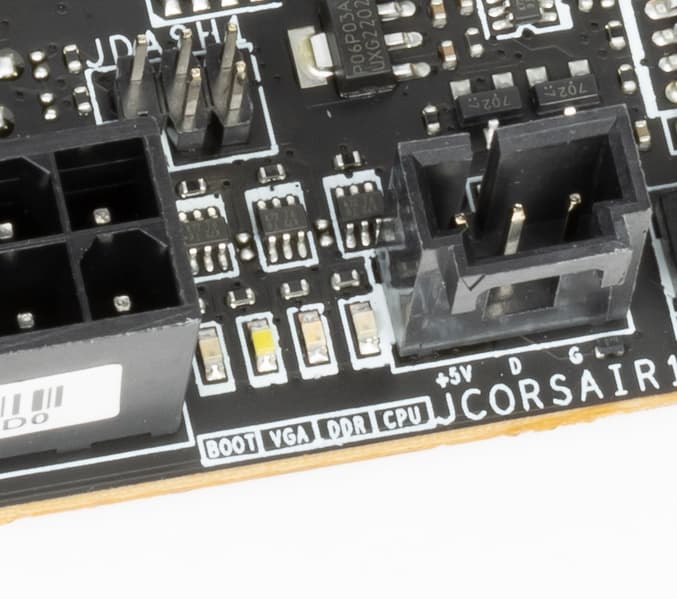

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. В ролике на примере матплаты MSI MEG Z590 Ace ниже это хорошо видно.

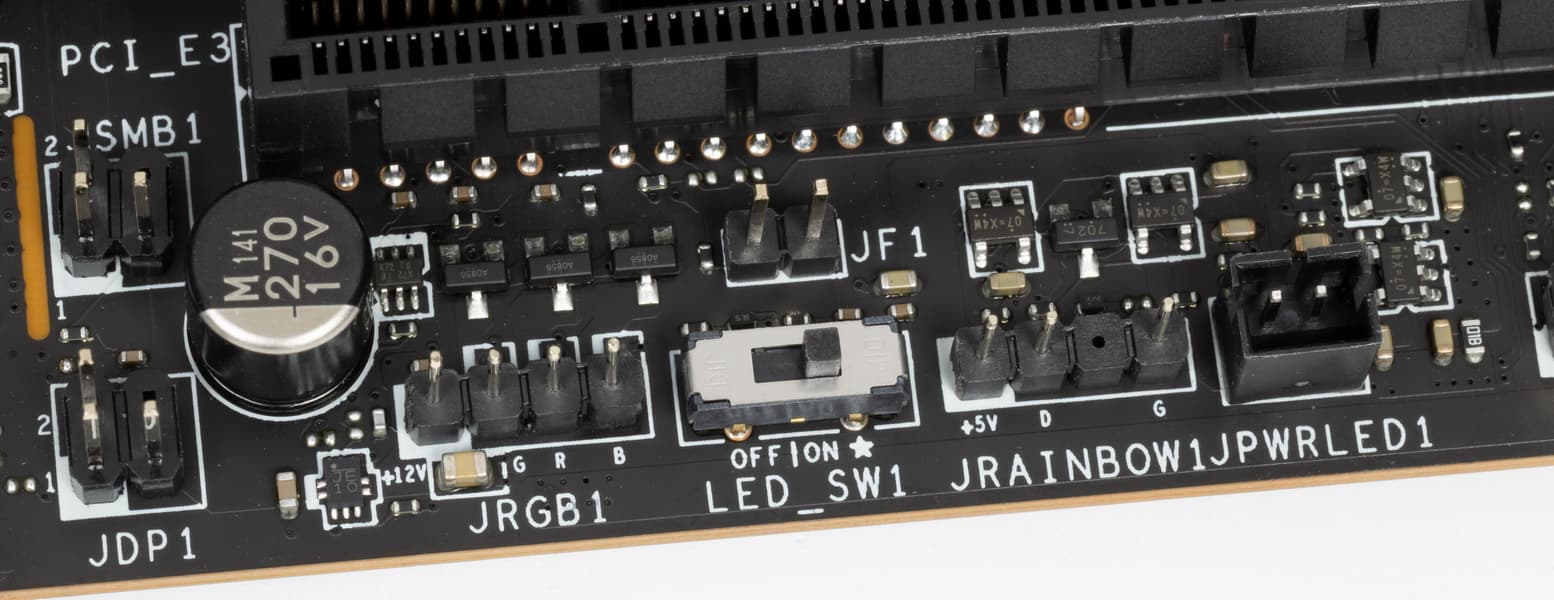

Кого все эти индикаторы раздражают, тот может их выключить единым щелчком.

Кроме того имеется и табло POST-кодов (или Debug-кодов), извещающее о текущем состоянии платы в процессе запуска и работы.

Продолжая разговор о световых штучках, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств, 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств и 1 проприетарный разъем для подключения подсветок от Corsair. Разъемы объединены в пары, разнесенные на противоположные края платы.

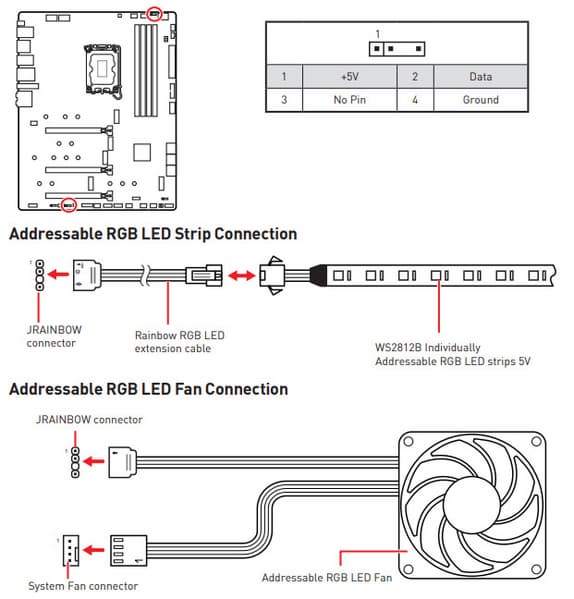

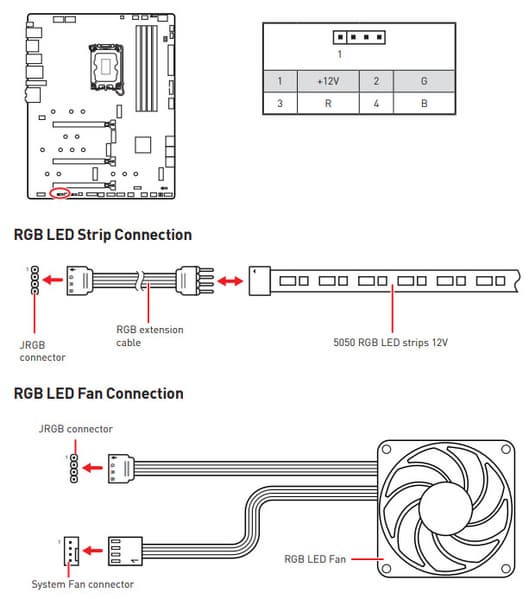

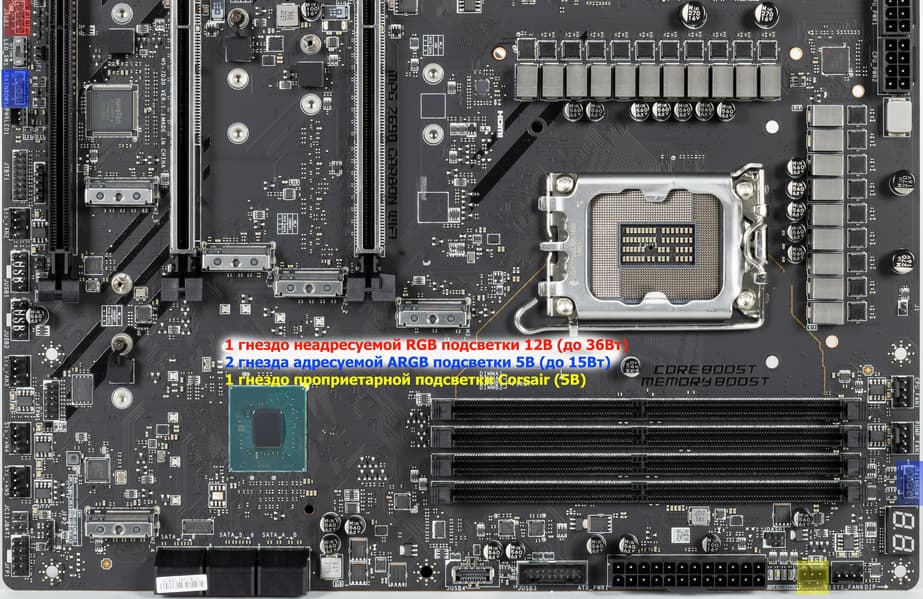

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Что касается поддержки световых функций, реализованных в устройствах Corsair, то для их синхронизации с материнской платой MSI есть особый разъем.

Контроль по синхронизации работы подсветки возложен на контроллер NUC126 от Nuvoton.

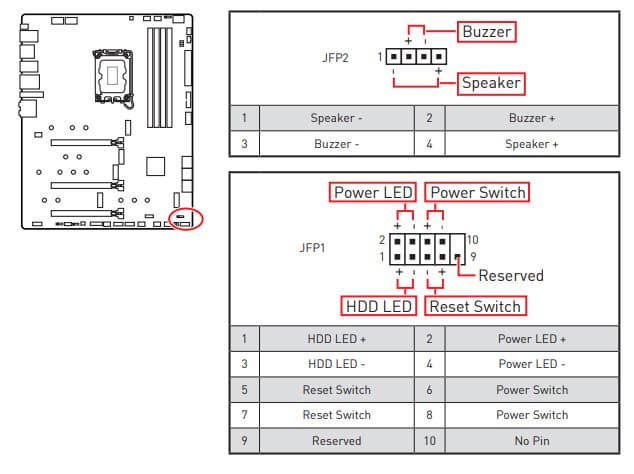

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Для размещения прошивки UEFI/BIOS использована микросхема MXIC MX25U25673GZ4I от Macronix.

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flash BIOS.

Для такого обновления BIOS версию прошивки надо вначале переименовать в MSI.ROM и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

Матплата не обладает собственным набором Intel Thunderbolt, но поддерживает работу карт расширения, несущих данный суперскоростной интерфейс. Для этой цели имеется особый разъем.

Для подключения Tuning контроллера (он не входит в комплект поставки, представляет собой некий пульт с кнопками легкого разгона частот, старта, перезагрузки и т.п., крепится на магнитах сзади корпуса ПК) имеется особый разъем.

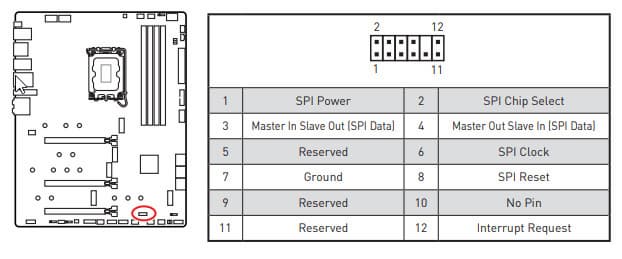

Ну и наверно последний «прибамбас» — это разъем TPM для подключения разных систем безопасности.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

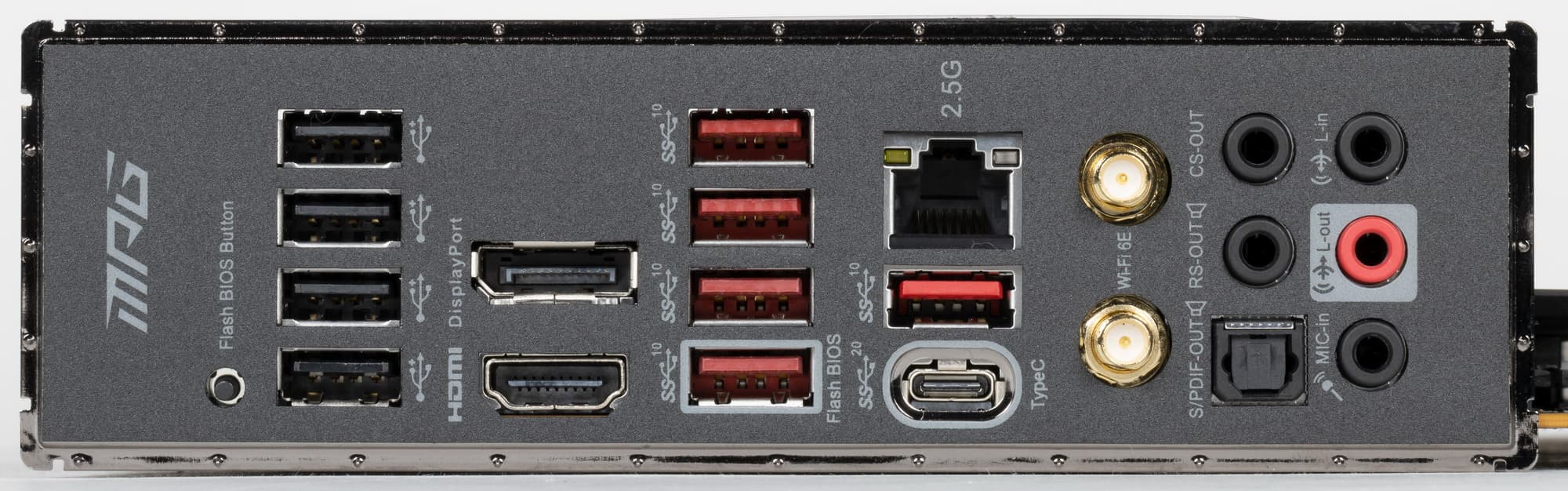

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 26 линий из 28).

И что мы имеем? Всего на материнской плате — 17 портов USB:

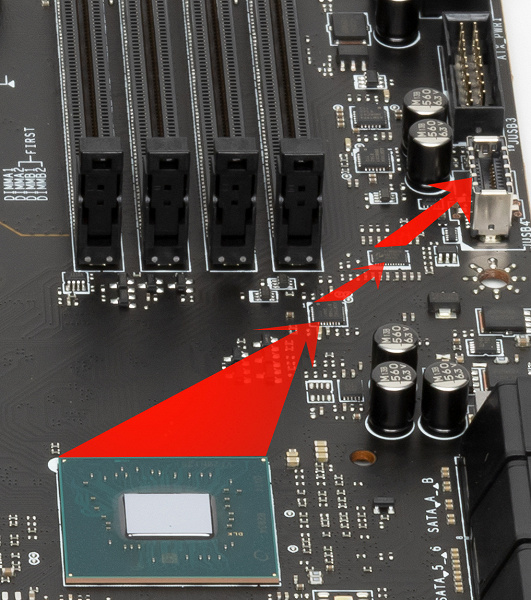

• 1 порт USB 3.2 Gen2x2: реализован с помощью двух линий USB 3.2 Gen2 от Z690 и представлен внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);

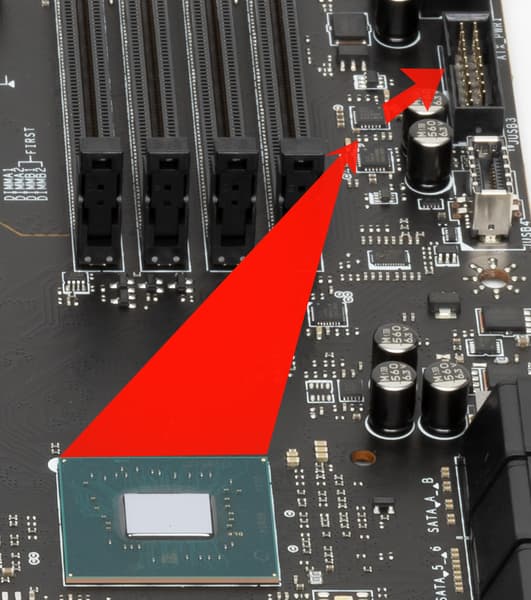

• 6 портов USB 3.2 Gen2: все реализованы через Z690 и представлены на задней панели: 5 – портами Type-A (красного цвета); 1 – портом Type-C;

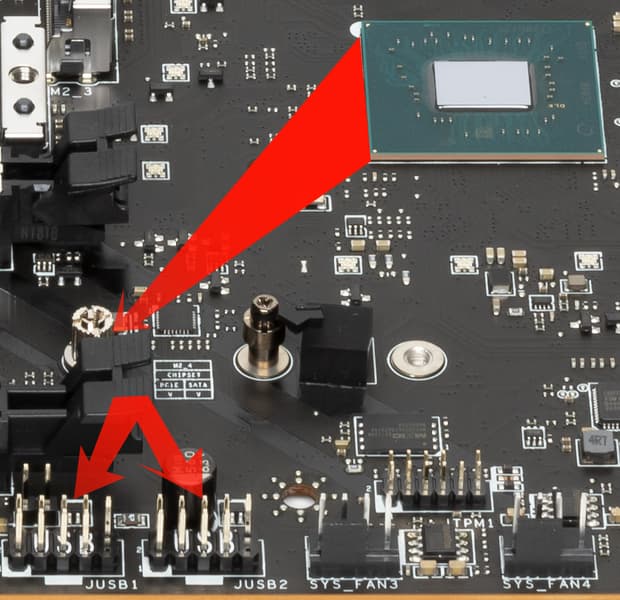

• 2 порта USB 3.2 Gen1: все реализованы через Z690 и представлены внутренним разъемом



  на материнской плате на 2 порта);
• 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G



  (на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами на материнской плате (каждый на 2 порта);



  еще 4 реализованы через второй контроллер Genesys Logic GL850G



  (на него потрачена 1 линия USB 2.0) и представлены на задней панели 4 портами Type-A (черного цвета).

Таким образом, у нас 4 контроллера используют USB линии:

• Genesys Logic GL850G (2 USB 2.0) (1 линия USB 2.0);
• Genesys Logic GL850G (2 USB 2.0) (1 линия USB 2.0);
• Audio (1 линия USB 2.0);
• Bluetooth (AX210) (1 линия USB 2.0).

Итак, через чипсет Z690 реализовано высокоскоростных портов USB:

• 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
• + 6 выделенных USB 3.2 Gen2
• + 2 выделенных USB 3.2 Gen1
• + 2 USB 3.2 Gen2 на поддержку USB 3.2 Gen2x2

= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.

Ну и 26 линий PCIe, выделенных на поддержку иной периферии.

Итого у Z690 в данном случае реализовано 36 высокоскоростных портов из 38.

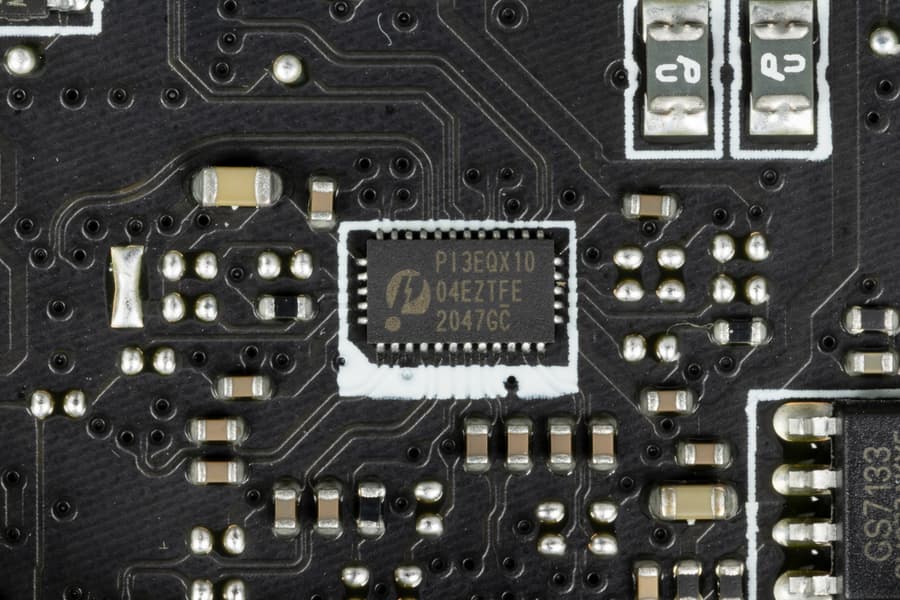

Все быстрые USB порты Type-C оснащены ре-драйверами от Diodes Inc, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

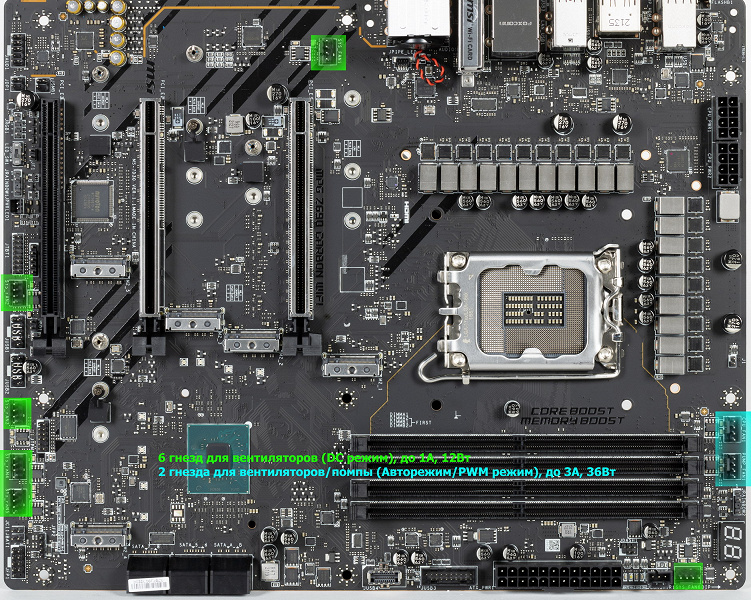

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

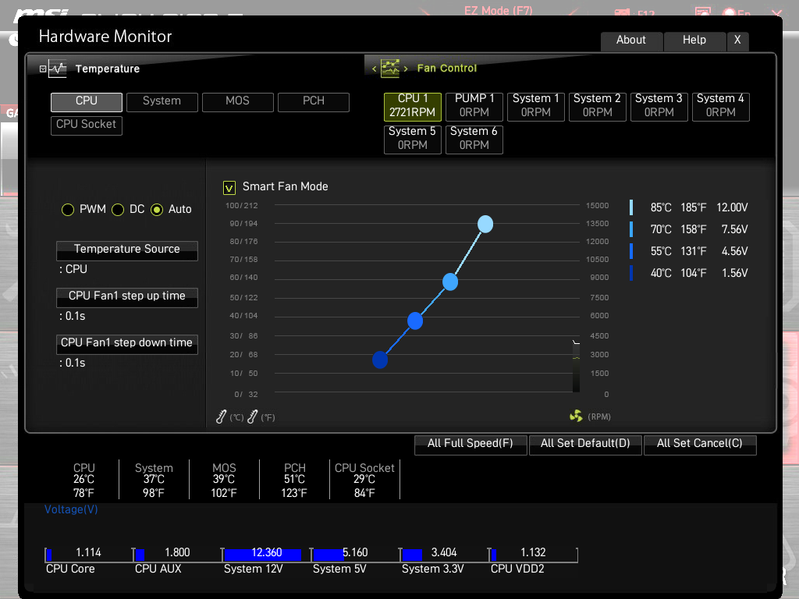

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6687D.

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет два гнезда вывода:

• HDMI 2.1, однако графика в 12м поколении процессоров Intel имеет встроенную поддержку версии HDMI 2.0b, поэтому для конвертации (усиления, так сказать) версии до 2.1 имеется особый контроллер IT66318 (ITE).



• DisplayPort 1.4, здесь же для конвертации версии до 1.4 имеется контроллер NB7N (On Semi).

Аудиоподсистема

Мы знаем, что уже достаточно давно в большинстве современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц .Но теперь с переводом поддержки аудиокодеков полностью на USB-линии, стало возможным применить кодек ALC4080 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.

В тракте используется операционный усилитель Savitech SV3H712.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.

Все аудиоразъемы на задней панели имеют позолоченное покрытие, однако нет привычной цветовой окраску разъемов, поэтому ориентироваться можно только по обозначениям.

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	MSI MPG Z690 Carbon WiFi
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.13, +0.06	Отлично
Уровень шума, дБ (А)	-83.7	Хорошо
Динамические диапазон, дБ (А)	84.0	Хорошо
Гармонические искажения, %	0.00463	Очень хорошо
Гармонические искажения + шум, дБ(A)	-76.3	Средне
Интермодуляционные искажения + шум, %	0.032	Хорошо
Взаимопроникновение каналов, дБ	-68.9	Хорошо
Интермодуляции на 10 кГц, %	0.014	Очень хорошо
Общая оценка	Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.38, +0.01	-0.26, +0.13
От 40 Гц до 15 кГц, дБ	-0.06, +0.01	+0.06, +0.13

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-83.2	-83.1
Мощность RMS, дБ (A)	-83.8	-83.7
Пиковый уровень, дБ	-57.5	-57.7
Смещение DC, %	-0.0	-0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+83.8	+83.7
Динамический диапазон, дБ (А)	+84.0	+83.9
Смещение DC, %	-0.00	-0.00

Гармонические искажения + шум (−3 дБ)

	Левый	Правый
Гармонические искажения, %	0.00450	0.00476
Гармонические искажения + шум , %	0.01521	0.01511
Гармонические искажения + шум (A-взвеш.), %	0.01539	0.01528

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.03235	0.03239
Интермодуляционные искажения + шум (A-взвеш.), %	0.03055	0.03048

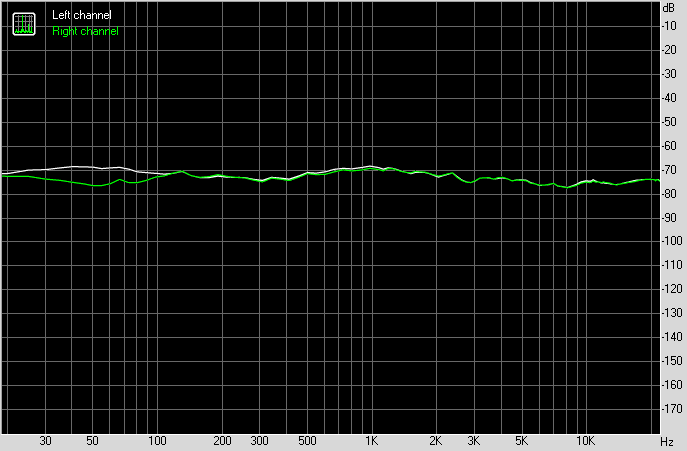

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-70	-72
Проникновение на 1000 Гц, дБ	-67	-68
Проникновение на 10000 Гц, дБ	-74	-74

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц, %	0.01385	0.01369
Интермодуляционные искажения + шум на 10000 Гц, %	0.01391	0.01385
Интермодуляционные искажения + шум на 15000 Гц, %	0.01419	0.01424

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

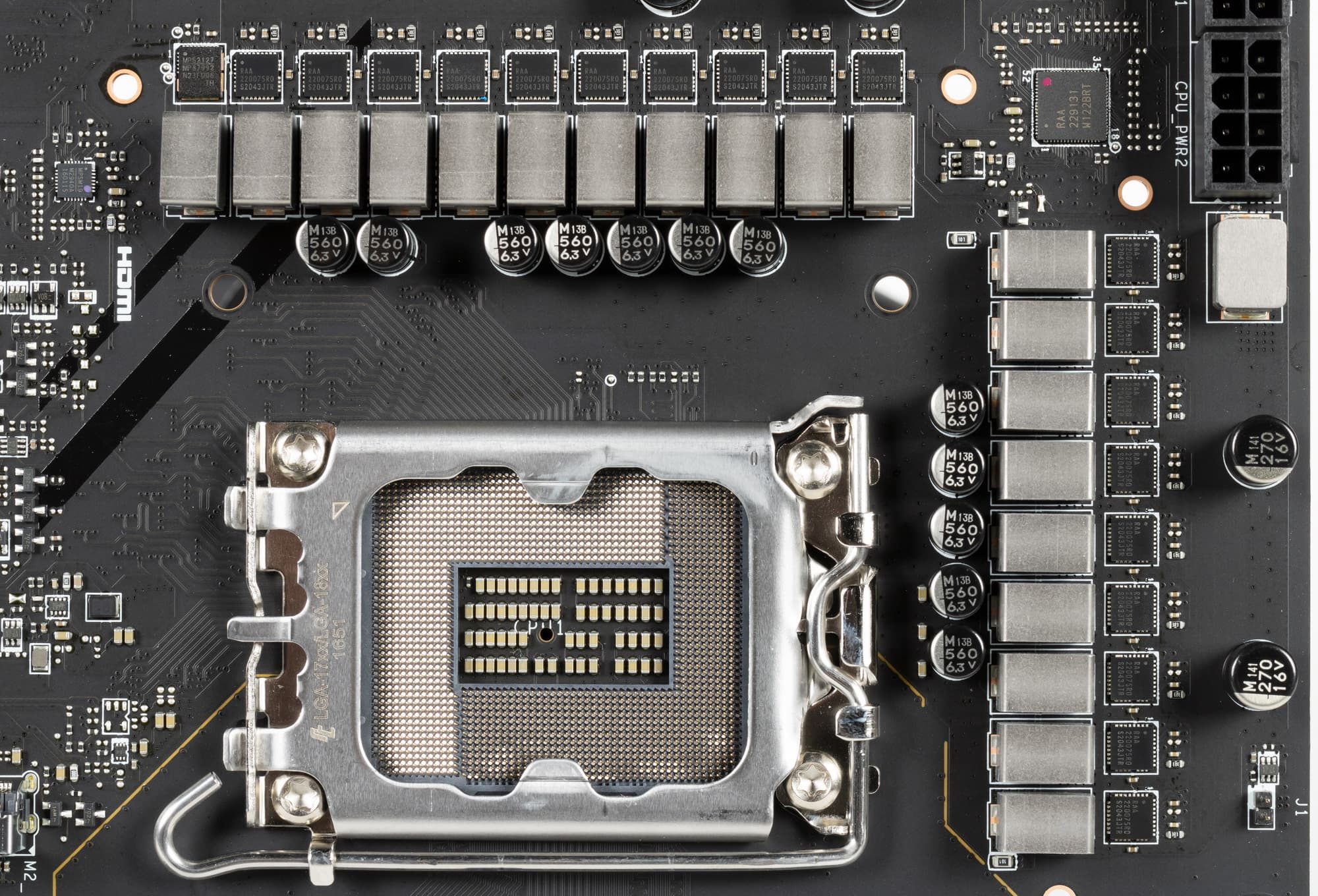

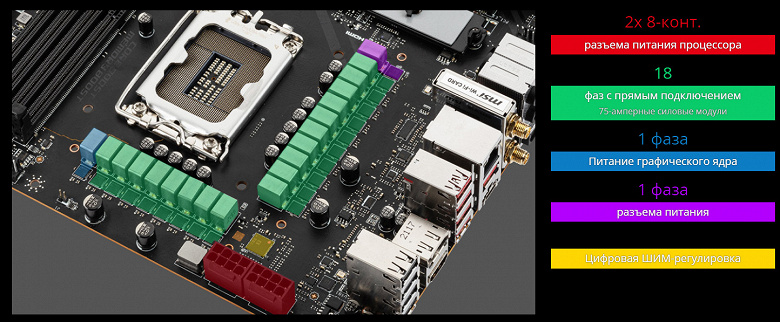

Схема питания процессора выполнена по схеме 18+1+1 (всего 20 фаз, 16 на VCore, 1 на iGPU и 1 на VCCSA).

Каждый канал фазы имеет суперферритовый дроссель и RAA 220075RO MOSFET от Renesas на 75 А для VCore и встроенного графического ядра и MP87992 от Monolithic Power Systems для VCCIO на 70А.

Управляет схемой питания VCore и iGPU ШИМ-контроллер RAA229131 от того же Renesas, рассчитанный максимум на 20 фаз.

Так что мы видим, что схема питания полноценно прямая без удвоителей или параллельных потоков. А для одной фазы VCCIO имеется свой ШИМ-контроллер от Monolithic Power Systems.

Питание VCCSA,как и модулей оперативной памяти имеет однофазную схему.

Теперь про охлаждение.

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

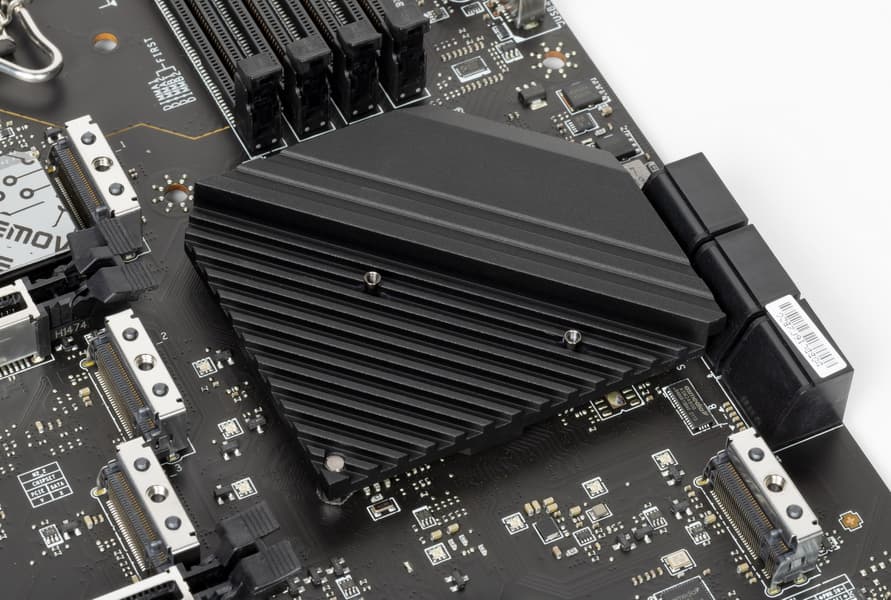

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

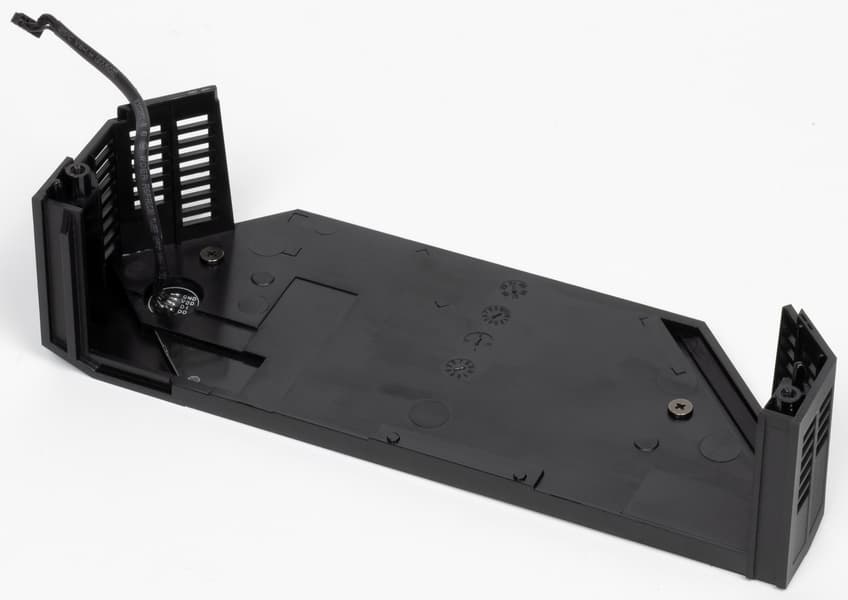

Подсветка заднего блока портов сделана в особом пластиковом кожухе поверх радиатора VRM.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у М.2_3 и М.2_2 – общий радиатор с Z690. Также и М.2_4 и М.2_5 имеют свой общий радиатор.

Подсветка

Все о внешней красоте

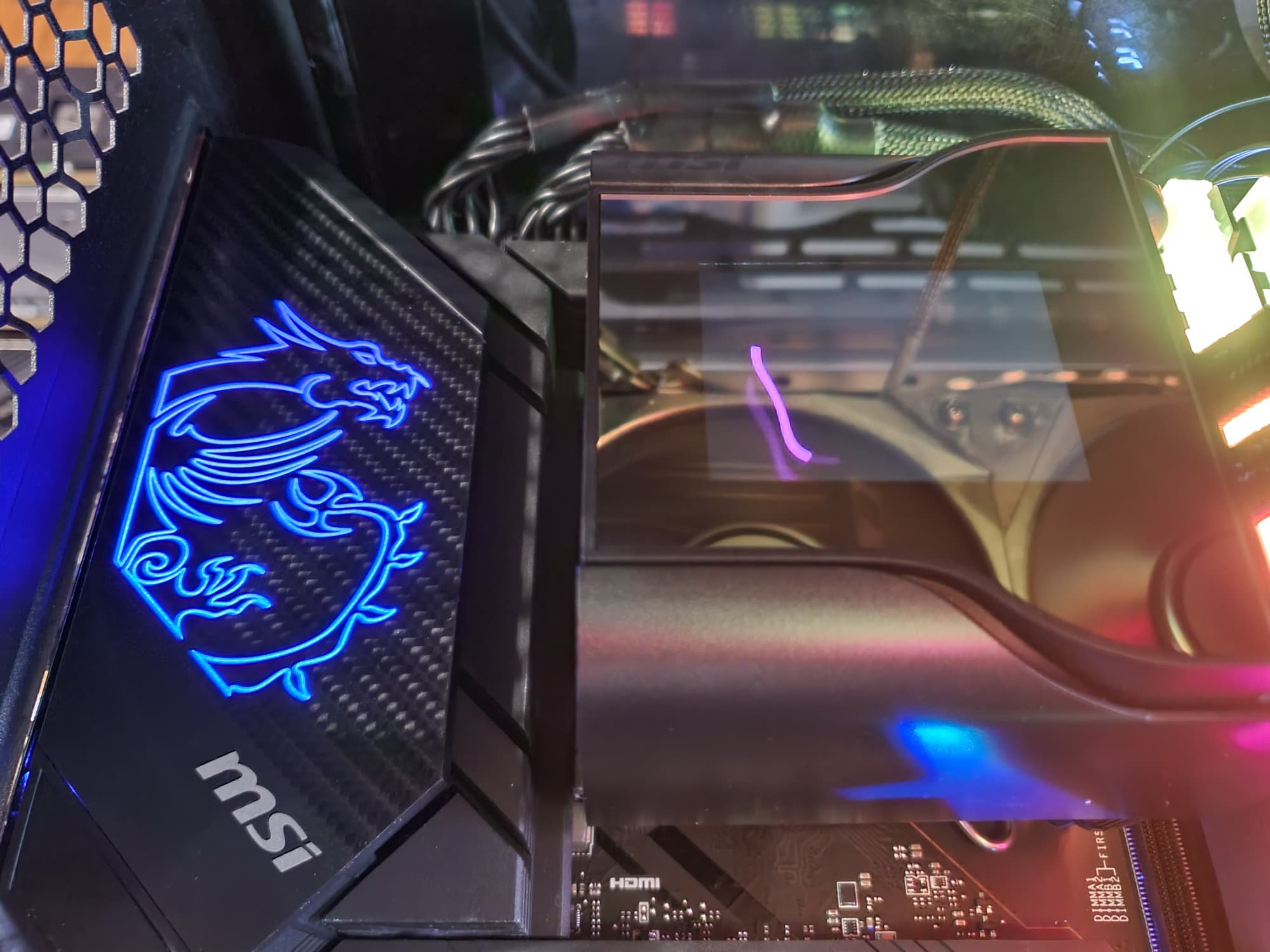

Топовые платы MSI (как и других производителей) всегда имеют красивую подсветку. В данном случае подсвечены кожухи заднего блока портов и чипсетного радиатора.

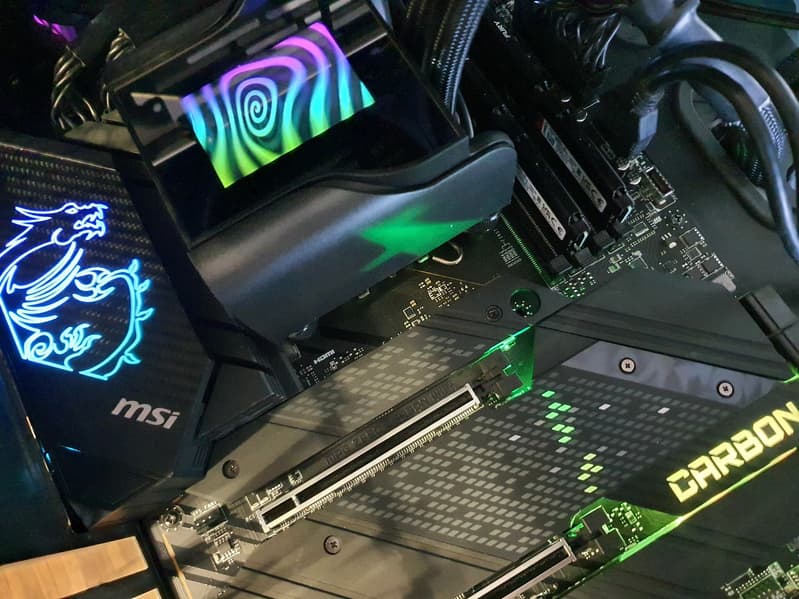

Как эффектное дополнение общей схемы подсветки мы использовали новую СЖО от MSI – MEG Coreliquid S360.

Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через раздел Mystic Light в комплексной утилите MSI Center (когда-то она называлась Dragon Center). К сожалению на момент написания материала раздел Mystic Light в MSI Center не поддерживал данную матплату.

Каким-то пользователям нравятся все эти световые дела, каким-то пользователям это не нравится, но они могут всегда отключить подсветку. Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая MSI.

Программное обеспечение под Windows

Фирменное ПО MSI

Все программное обеспечение можно скачать с сайта производителя msi.com. По сути это одна глобальная программа — MSI Center (ex Dragon Center). Собственно, все остальные утилиты теперь входят в него.

Вначале рассмотрим раздел управления подсветкой Mystic Light. К прискорбию, на момент написания материала данный раздел не поддерживал еще нашу матплату. Но в целом, мы помним, что утилита имеет 25 (!) вариантов подсветки для элементов системы свечения платы (три разъема RGB плюс проприетарный разъем для RGB-устройств Corsair). Позволительно выбрать режим свечения как для отдельных элементов, так и для всей группы в целом. Ну и, разумеется, можно выключить подсветку вообще. Также утилита определяет наличие видеокарт от MSI и модулей памяти от ряда известных производителей.

Подсветку можно синхронизировать (правда тогда вариантов станет меньше).

Выше я уже отметил, что для тестирования этой матплаты я использовал систему жидкостного охлаждения также от MSI – MEG Coreliquid S360, и вот как раз с ней проблем у MSI Center не было.

СЖО имеет довольно большой экран, управление который как раз возложено на MSI Center. Можно выбрать ориентацию экрана, выключить или включить его. На экран можно выводить мониторинг состояния процессора и блоков самой Со.

Также на экран можно выводить предустановленные анимации или создать свои собственные, а также надписи.

Так как у данной СЖО вентиляторы на внешнем радиаторе можно подключить непосредственно к самому водоблоку (помпе), то и управление ими осуществляется через MSI Center.

У MSI Center имеется и мониторинг работы основных блоков в целом .

Можно мониторинг включить в виде отдельного окна, которое можно переключать, если количество отмеченных в мониторинге элементов не умещается в нем. Это окно можно разместить где-то сбоку для удобства просмотра ситуации с «железом», например, в случае разгона или серьезной нагрузки в игре. Правда тогда придется отказаться от режима «полного экрана» в той же игре.

MSI Center имеет две темы оформления: светлую и темную.

Разумеется, кроме управления подсветкой и мониторинга у этой программы есть много иных встроенных утилит.

Для автоматического оверклокинга без захода в BIOS имеется вкладка с предустановленными настройками частот и вольтажей.

Еще имеется вкладка по управлению сетевыми подключениями: программа позволит пользователю упорядочить обращение к сетевым соединениям со стороны того или иного приложения. Это бывает нужно для организации самого быстрого обмена информацией, например, для игр.

Надо еще отметить фирменную панель управления звуком от Nahimic, которая сопровождает текущий драйвер аудиотракта Realtek.

Собственно, можно настроить звук «под себя» как в играх, так и просто при прослушивании музыки. Особенно интересны настройки для вывода звука в наушники.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

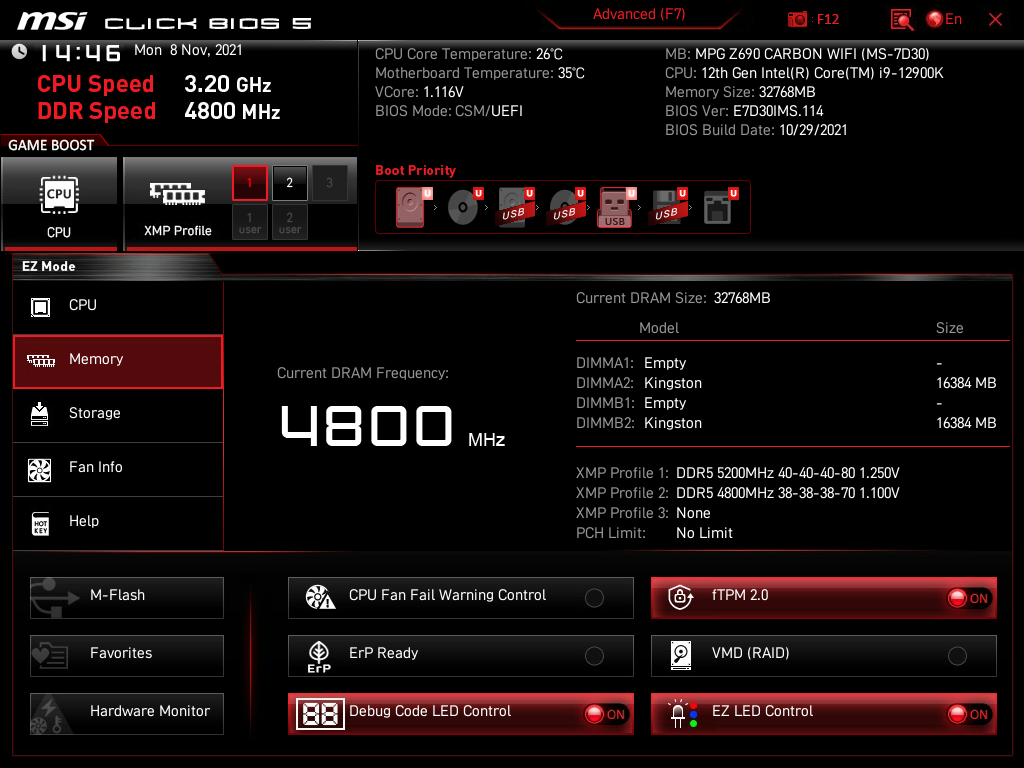

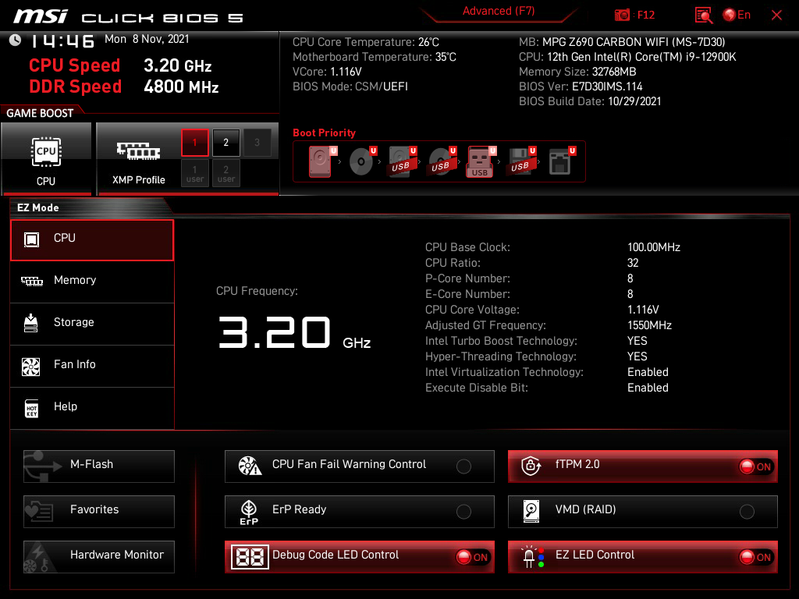

Попадаем в общее «простое» меню, где по сути одна информация (с легким выбором ряда опций), так что нажимаем F7 и попадаем уже в «продвинутое» меню.

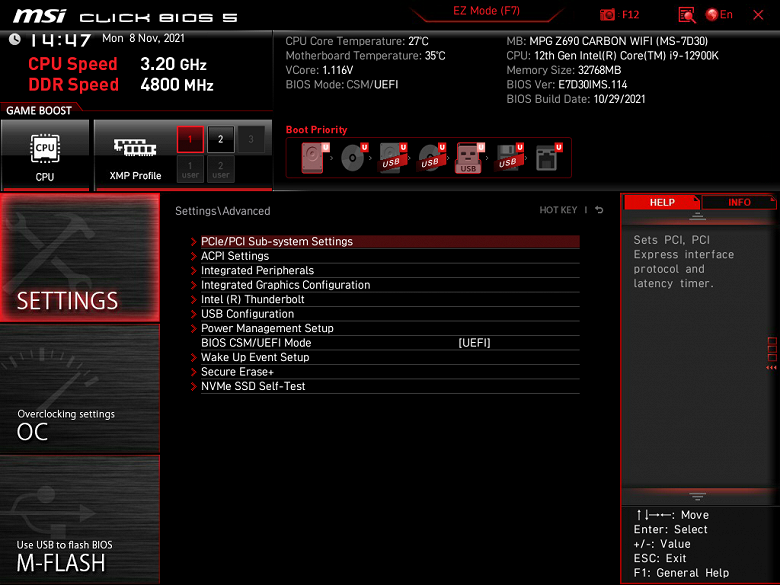

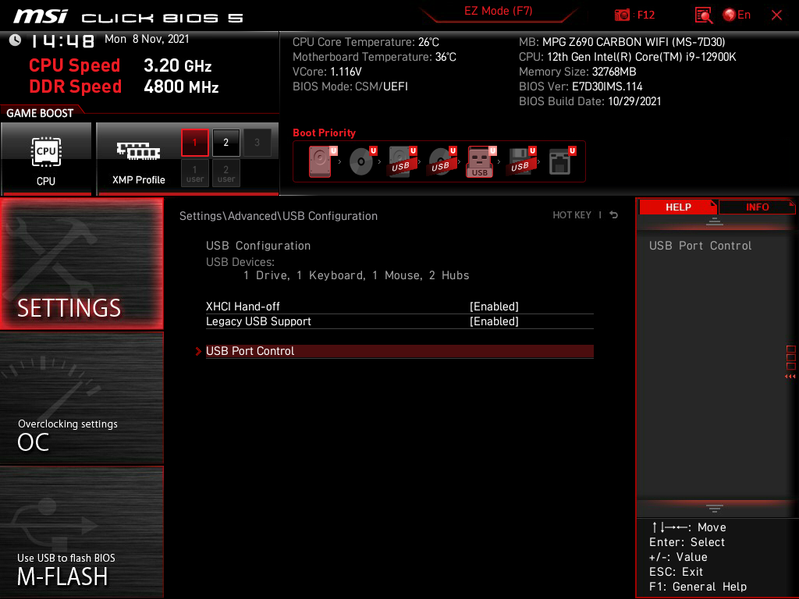

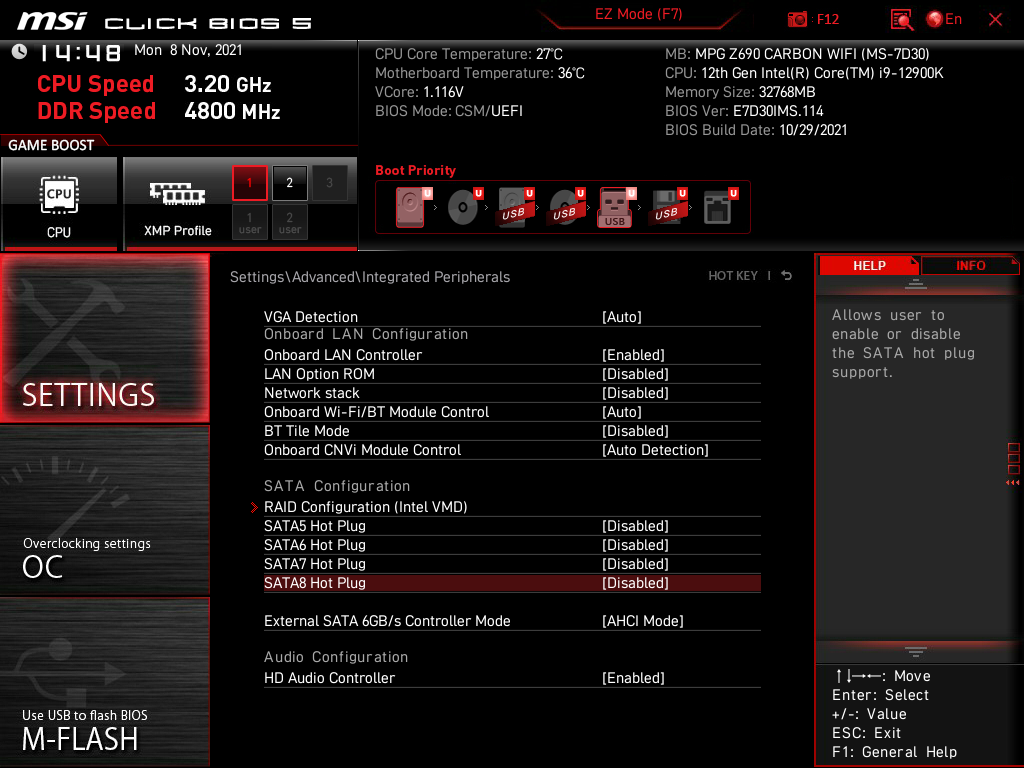

Расширенные настройки. Имеется много интересных позиций, когда каждым портом USB можно управлять. Как и менять режимы работы слотов PCIe и M.2. Следует особо обратить внимание в разделе на управление M.2 и SATA, делящими ресурсы меж собой.

Мониторинг и опции загрузочного меню — всем хорошо известны. В разделе мониторинга можно настроить работу гнезд для вентиляторов.

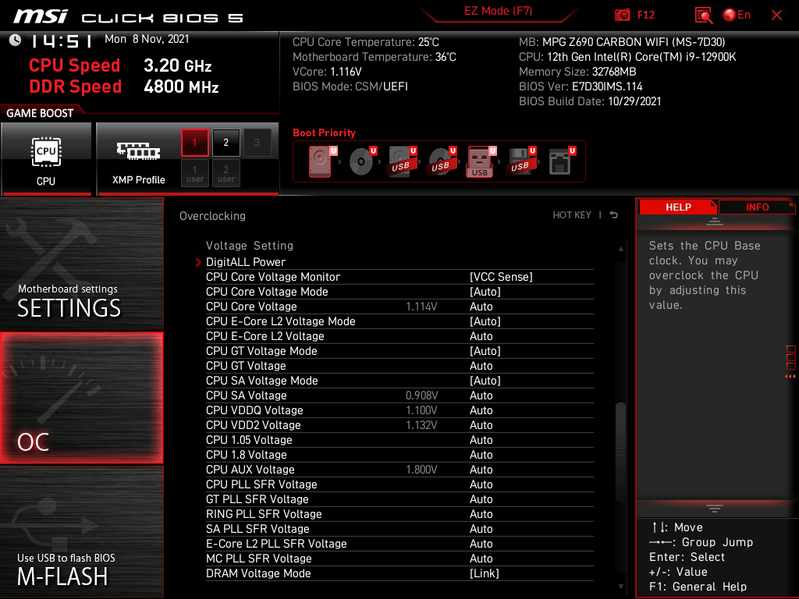

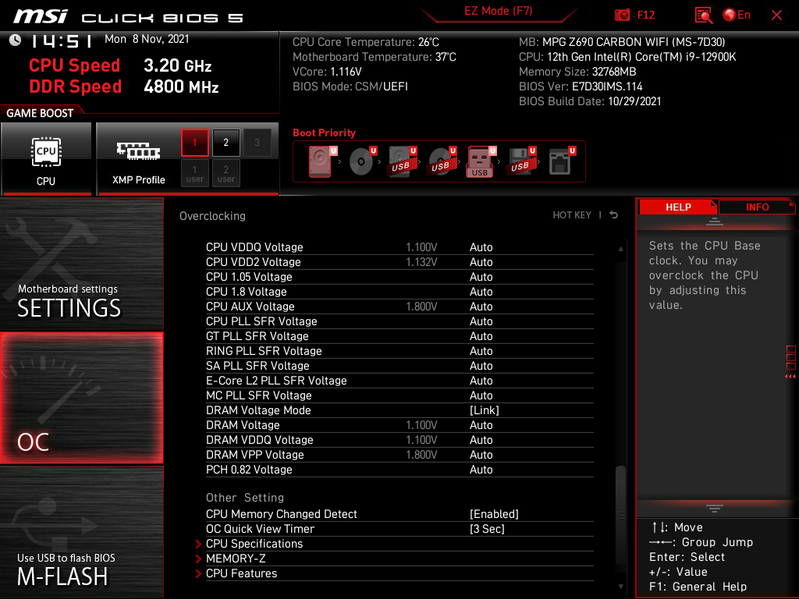

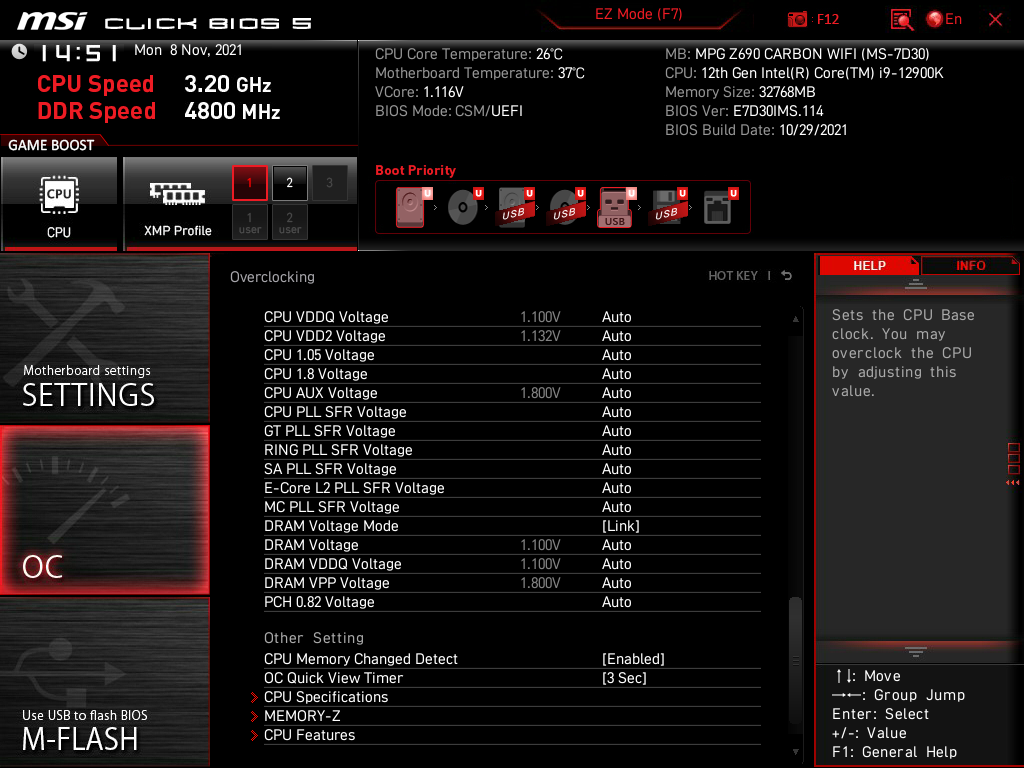

Ассортимент опций по оверклокингу здесь намного более скромный, чем в семействе MEG-решений. Впрочем для современных топовых процессоров наверно многие опции и так бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel TurboBoost, не говоря уж о MCE).

Как показывает опыт, оверклокинг во многом будет упираться по сути в возможности системы охлаждения CPU.

Как я уже говорил ранее, тем, кому авторазгон (TurboBoost) — помеха, может все это выключить, и выбирать опции овеклокинга по своему усмотрению. Кому-то нужна только минимальная штатная частота (например, ради тихой работы СО). Также и технология SpeedShift, которая стремится при любой возможности понижать частоты работы ядер (ну типа энергосбережение) кого-то может раздражать.

Еще раз надо отметить технологию Multi-Core Enhancement (MCE), которая базируется на той же TurboBoost, однако подразумевает снятие любых ограничений по энергопотреблению, то есть частоты работы CPU могут подниматься максимально, пока не наступит ограничение по нагреву. Если кому важно оставаться в заданных лимитах TDP, то MCE следует отключать.

Работоспособность (и разгон)

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.

В который раз мы видим, что без ручного вмешательства автоматически выставляется 4.9 ГГц по всем P-ядрам, и 3.7 ГГц по всем Е-ядрам, и это очень хороший авторазгон! Стоит напомнить, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. Наверно уже третий раз уже мы видим, что система по умолчанию, определив очень мощное питание матплаты, выставила очень приличный авторазгон.

Сразу же попробуем дотянуться до максимумов и вручную выставить 5.2 ГГц по всем Р-ядрам и 3.9 ГГц по всем Е-ядрам.

Во!! Получилось! Помнится, что с предыдущей «водянкой» тот же процессор даже на более флагманских матплатах почти не давал выходить на 5.2 ГГц по всем Р-ядрам, тут же появлялся троттлинг. А здесь, хоть минут через 15 и появился перегрев и троттлинг, но все же это 5200 МГц!!! Все остальные параметры работы в норме.

Выставление частот на 5,1 ГГц дало уже приемлемый результат, и в стресс-тестах перегрева не было. Что означает, что в принципе можно использовать без особых опасений.

Понятно, что можно поиграться с настройками и как-то выйти на 5,2 ГГц по всем ядрам, однако не думаю, что есть какой-то смысл в этом. Особых приростов производительности это не даст, но стабильность работы уменьшится.

Выводы

Материнская плата MSI MPG Z690 Carbon WiFi — представитель околофлагманской серии MPG с примерной стоимостью в районе 40 тысяч рублей. Это немало, но платы на Z690 будут весьма дорогим товаром, тут даже не спишешь на стартовый ажиотаж. Ждем выхода моделей попроще и подешевле.

Рассмотренная модель предназначена для поддержки 12-го поколения процессоров Intel Core, она создана для геймеров, но, разумеется, и для всех остальных, кому хочется попробовать в деле первые гетерогенные x86-процессоры. У платы 17 USB-портов, включая 8 очень быстрых USB 3.2 Gen2, а также один самый быстрый USB 3.2 Gen2×2 в виде внутреннего Type-C. Есть 3 слота PCIe х16, два из которых получают от процессора 16 линий PCIe, причем версии 5.0, а третий работает в режиме х4. Также у платы целых 5 слотов M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z690 линиями PCIe 4.0, и один — линиями PCIe 3.0.

Еще у этой модели 6 портов SATA и 8 разъемов для вентиляторов. Несмотря на то что плата относится к серии MPG (а не к топовой серии MEG), система питания процессора у нее очень мощная, она способна обеспечить работу любых совместимых процессоров с запасом на разгон. Также мы видим очень грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности хорошие: быстрый проводной контроллер 2,5 Гбит/с, а также один самый современный беспроводной. В числе плюсов платы можно упомянуть неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств.

Разумеется, MSI MPG Z690 Carbon WiFi предлагает широкие возможности для любителей разгона в виде множества настроек в BIOS Setup и фирменных утилитах — лишь бы кулер справлялся.

Обязательно стоит упомянуть и бонус поставки: универсальную щетку и набор отверток.

Эта модель достойна внимания со стороны продвинутых геймеров, также она станет приятным подарком для любого компьютерного энтузиаста.

В номинации «Оригинальный дизайн» плата MSI MPG Z690 Carbon WiFi получила награду:

В номинации «Отличная поставка» плата MSI MPG Z690 Carbon WiFi получила награду:

Благодарим компанию MSI Russia
и лично Алексея Рыбакова
за предоставленную на тестирование плату

Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда

Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W
