Как всегда, имеет смысл напомнить, что здесь вы можете ознакомиться с материалами по материнским платам, а если кого интересует обзор непосредственно процессоров 12-го поколения от Intel, то имеется материал нашего автора Андрея Кожемяко.
Также повторим краткую таблицу отличий в чипсетах трех последних поколений, ну она достаточно важная, поэтому имеет смысл копировать ее из обзора в обзор.
| Особенности | Z690 | Z590 | Z490 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
| Количество линий PCIe (процессор) | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 | 3.0 |
| Количество линий PCIe (чипсет) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
| Версия DMI | 4.0 | 3.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x4 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 8 | 6 | 6 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 4 | 3 | 0 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 6 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |
Да, наконец-то мы дожили до того времени, когда системный чипсет от Intel перестал по сути копировать функциональность предыдущих версий (добавления если и были, то не столь кардинальными или важными): посмотрите сами на отличия между Z590 и Z490, ничего прямо такого революционного смена номера с 4 на 5 не принесла. А вот Z690 получил поддержку PCIe 4.0 (12 из 28 линий PCI-e, остальные — 3.0), свободных PCIe линий стало на 4 больше. А в целом высокоскоростных портов (High Speed In Out, HSIO) стало 38 (вместо 30 как у предыдущих версий). Еще мы видим поддержку до 4х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z690 или сторонних хабов).
12е поколение процессоров добавляет к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами. Напомню про процессорный сокет LGA 1700, так что взаимной совместимости с процессорами 11го и 10го поколений нет.
Опытные пользователи знают, что у компании MSI имеется три основных сегмента игровых материнских плат: MEG (самый «топчик»), MPG (это MEG, но без ряда «фишек» по оверклокингу, ну и в целом наворотов мало) и MAG (а это самый дешевый игровой сегмент, где «штучек-дрючек» нет, но упор делается на надежность компонентов (меня всегда веселили такие маркетинговые уловки, мол у MEG/MPG компоненты не такие надежные, раз только в MAG нам вещают о «танковой» надежности конденсаторов и дросселей).
Герой нынешнего обзора относится к топовой группе — MEG. И прибыла к нам в составе роскошного медиа-кита, комплекта, который MSI рассылала по ведущим обозревателям.

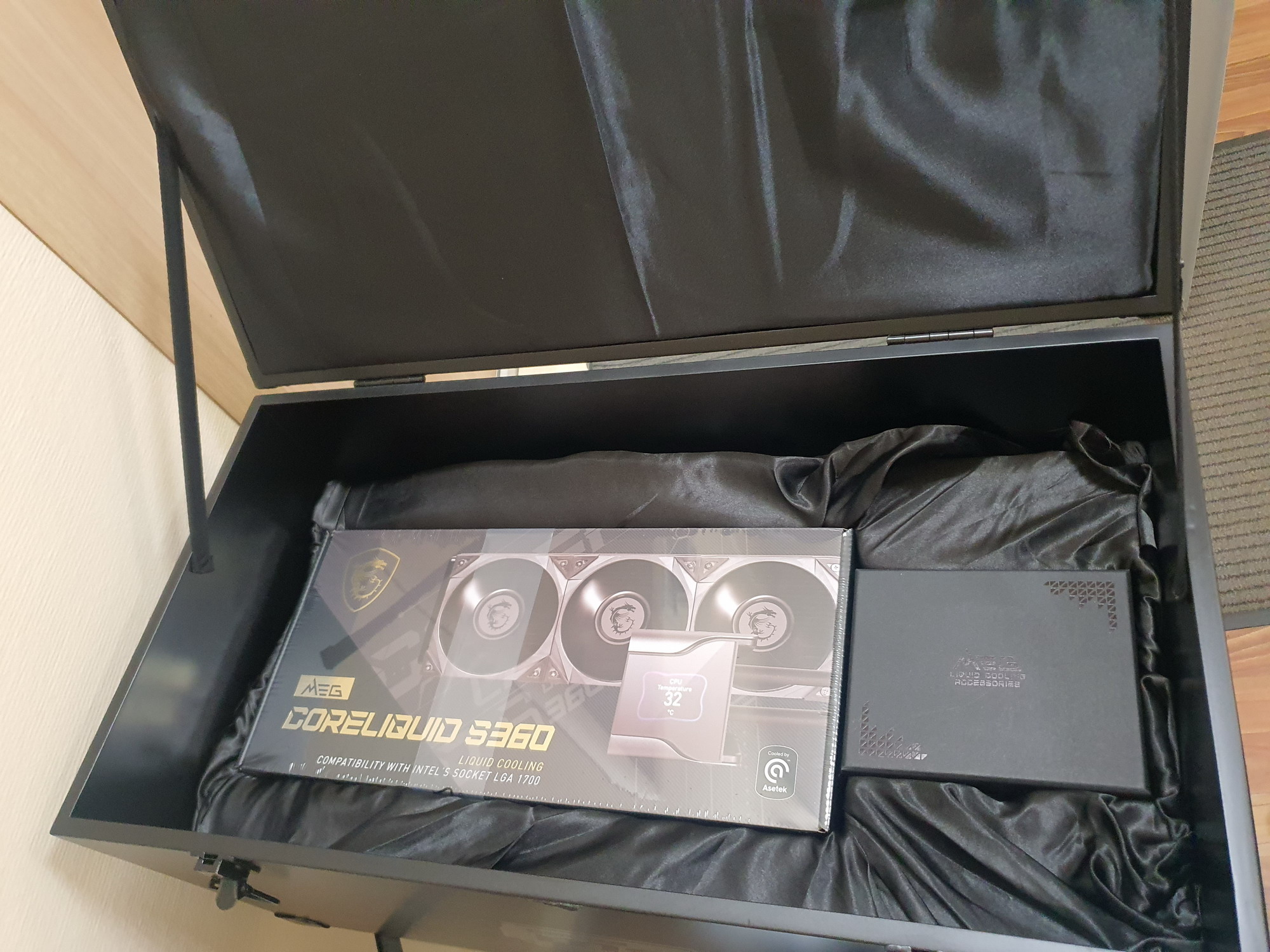

Вот этот сундук был еще упакован в огромную коробку (хорошо, что не из дерева :)). В принципе, если нутро у этого ящика максимально освободить, то неплохой сундук для хранения чего-либо.

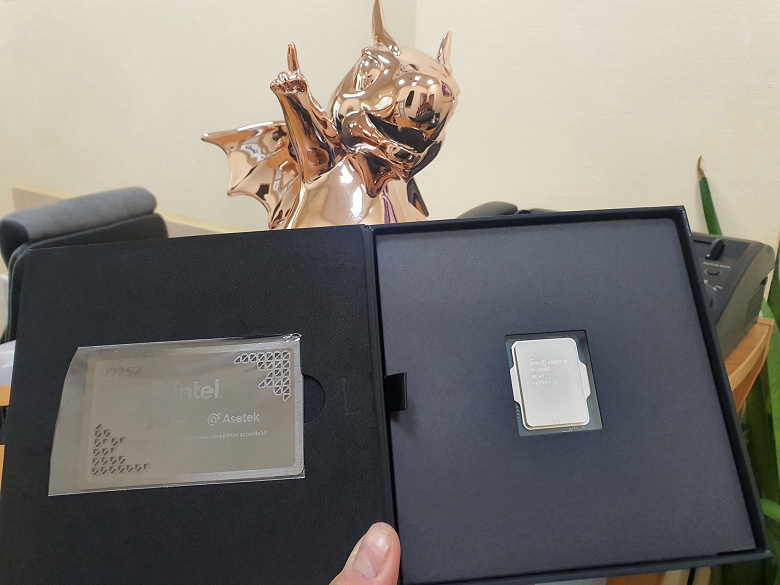

Комплект нежно упакован в шелк на манер боевых наград за мужество нахождения памяти DDR5 (которую на момент написания материала найти в продаже было вообще невозможно). Казалось бы, зачем для матплаты, процессора и набора памяти такой глубокий ящик? — А вот зачем.
«Нижним» этажом идет не менее волшебно упакованная система жидкостного (водяного) охлаждения MSI MEG CoreLiquid S360, а в коробочке справа — дополнительные элементы дизайна для экрана на помпе этой СЖО. Да, с учетом того, что предыдущие СО могут оказаться несовместимыми с LGA1700, в компании MSI позаботились о полноценном тестировании своей матплаты. Разумеется, сам герой дня — процессор Core i9-12900K упакован не менее роскошно в отдельную премиальную коробку.

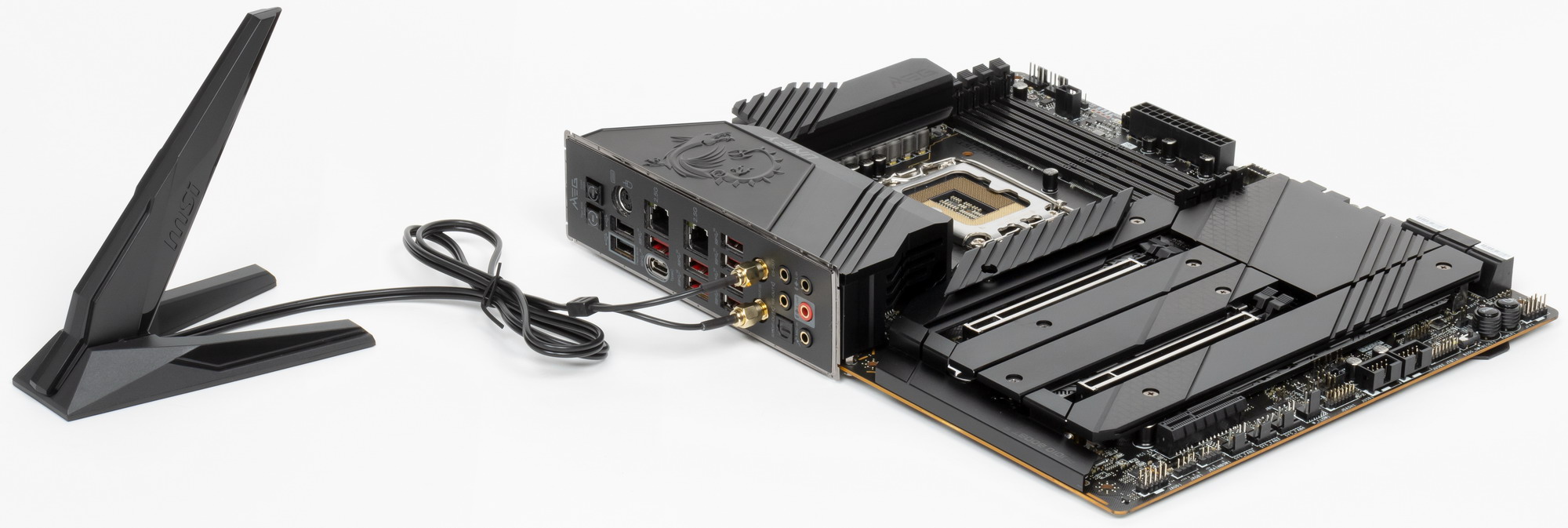

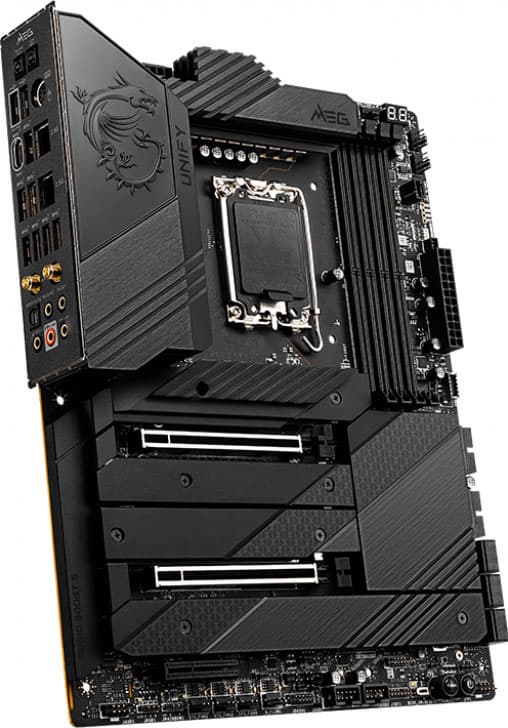

Так вот, весь этот огромный ящик с сопутствующим содержимым — для того, чтобы обозреватели могли полноценно проверить, протестировать и восхититься новым черным чудом — MSI MEG Z690 Unify. Да, эта материнка из семейства MEG (MSI Enthusiast Gaming), которая, несмотря на полное отсутствие подсветки (это как раз фирменная «фишка»), относится к топовым.
Ну что же, погнали изучать героя материала.

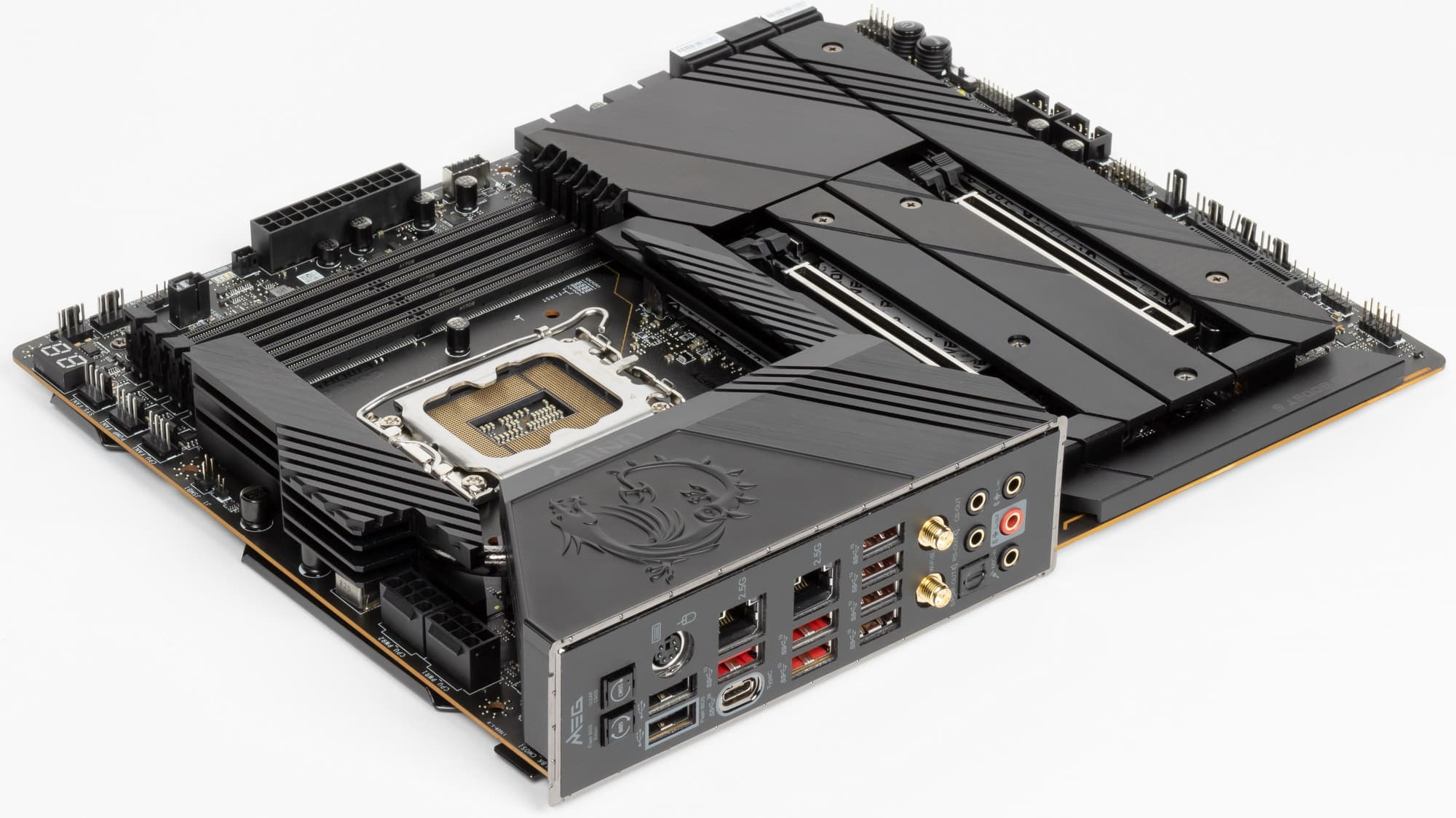

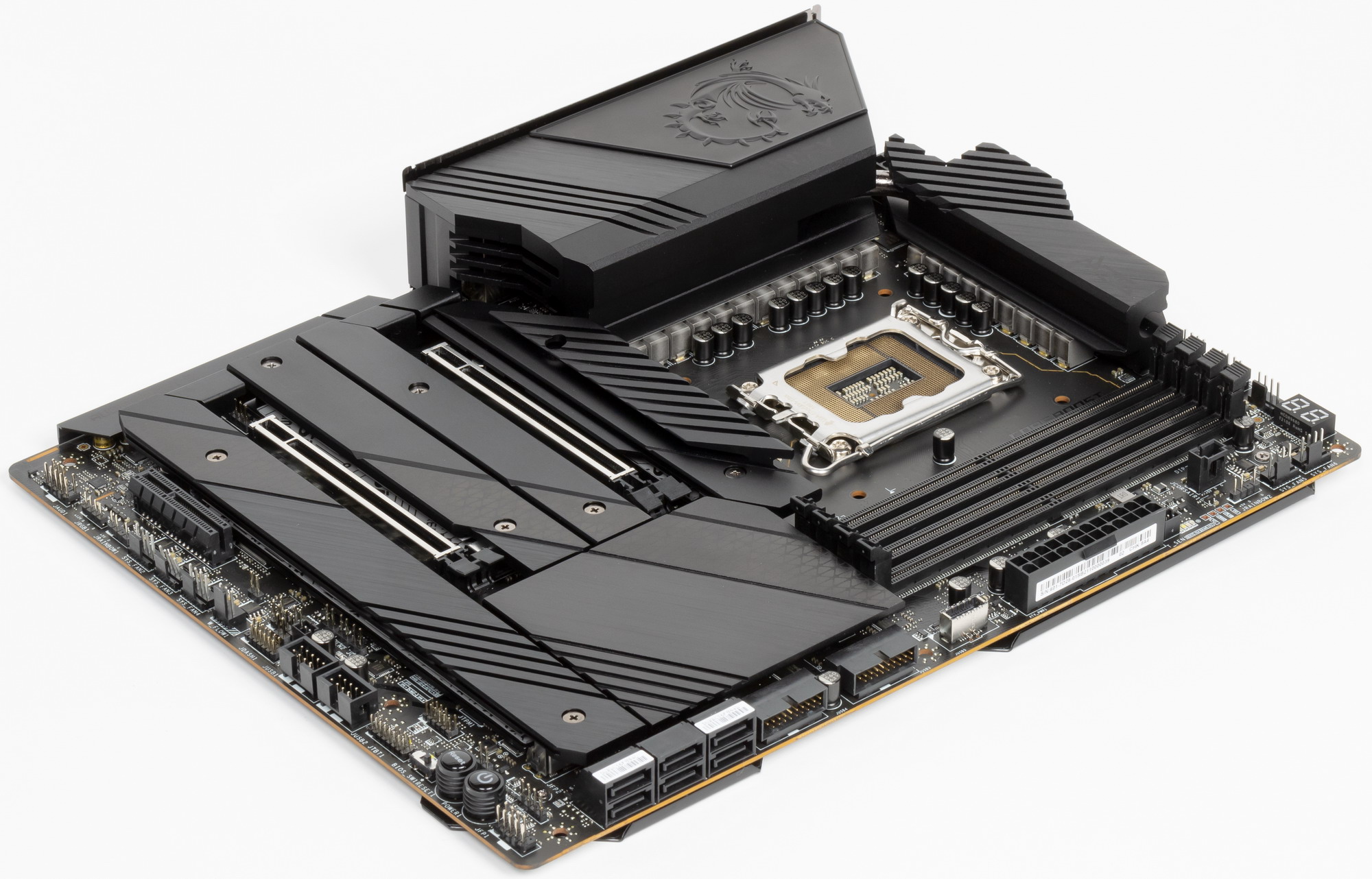

MSI MEG Z690 Unify поставляется в большой коробке фирменного дизайна серии MEG с ручкой (опять же «фишка».серии). Комплект размещен под платой в отдельной коробке.

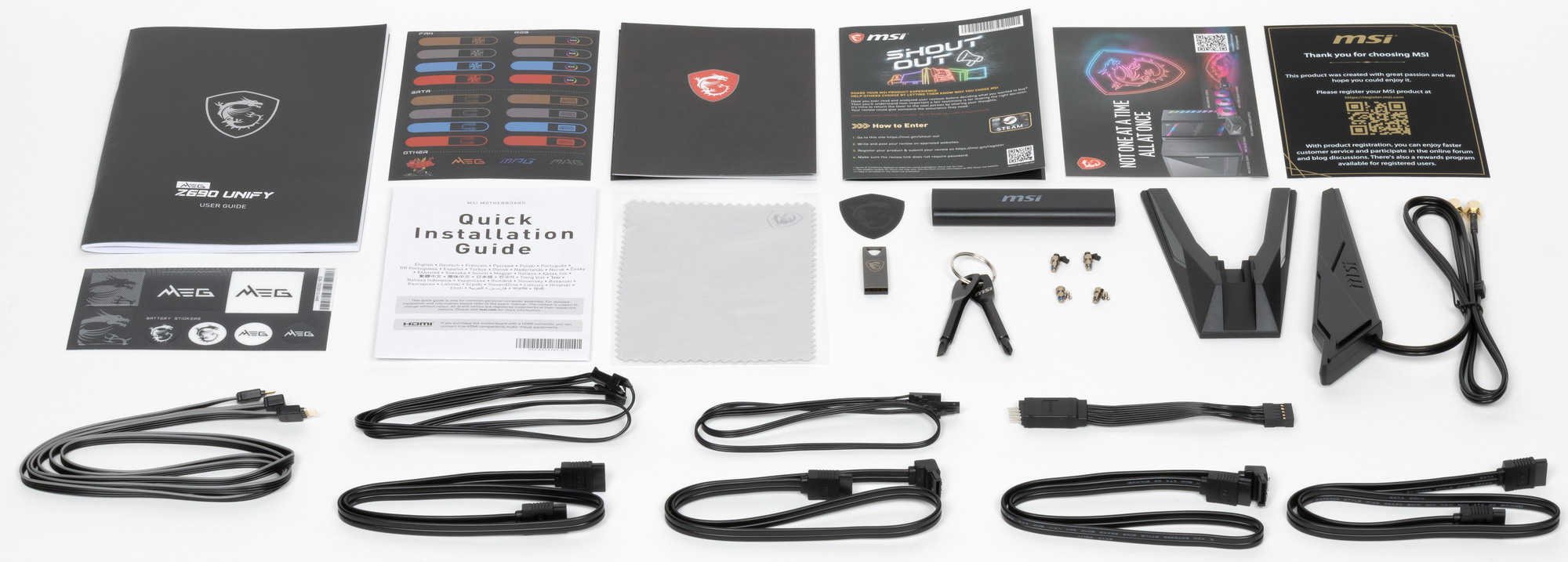

Комплект поставки весьма хорош: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются USB-накопитель с ПО, антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, разветвители для подключения подсветок, адаптер для более простого подключения передней панели, бонусные стикеры, подарочные ключи-отвертки и щетка.
ПО поставляется на накопителе типа USB-flash-drive, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

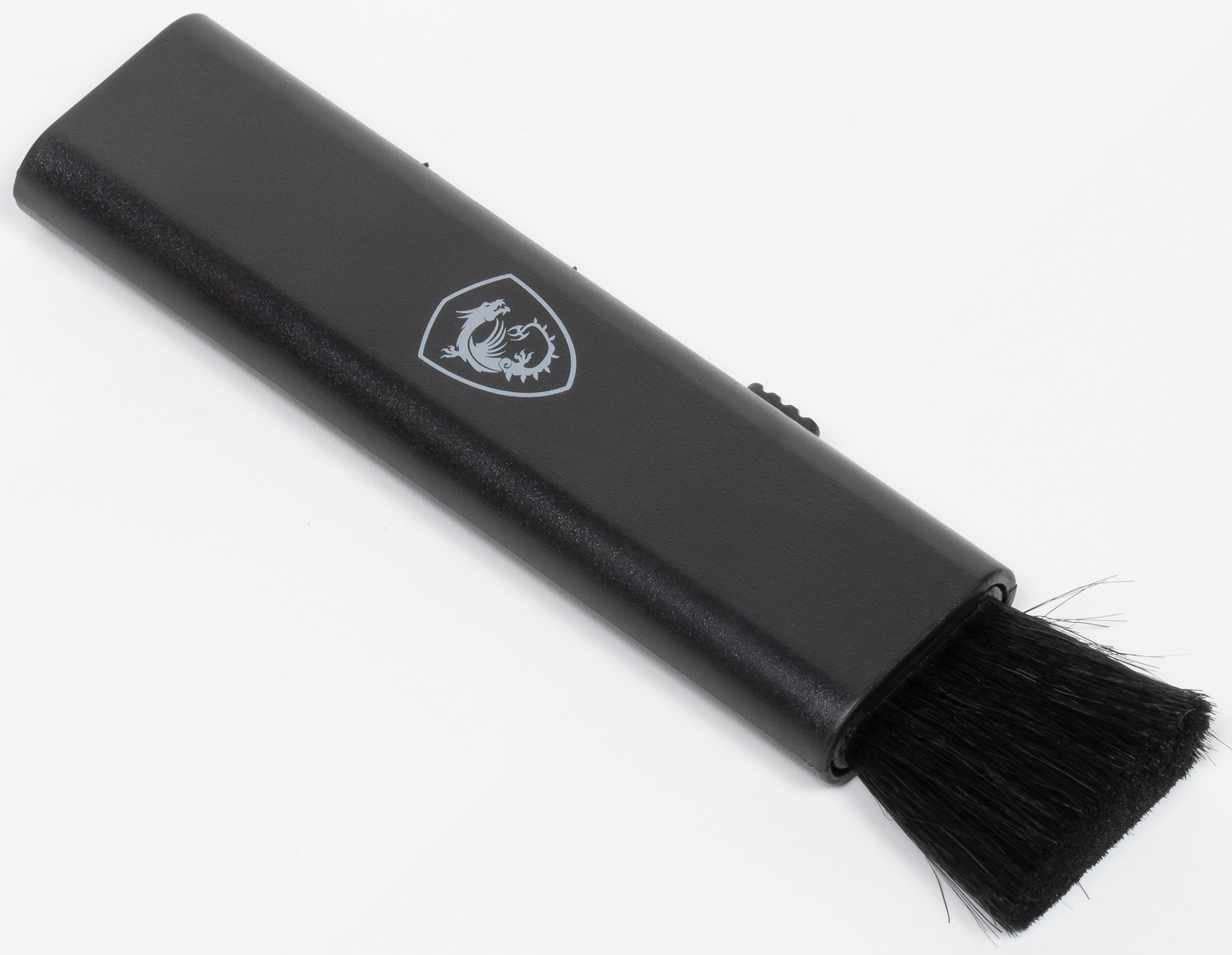

Еще раз хочется отметить бонусы поставки: это двухсторонняя компактная щетка с мягкой и жесткой щетиной для уборки ПК и периферии от пыли, которая может стать прекрасным и очень нужным девайсом в повседневной жизни пользователя ПК.

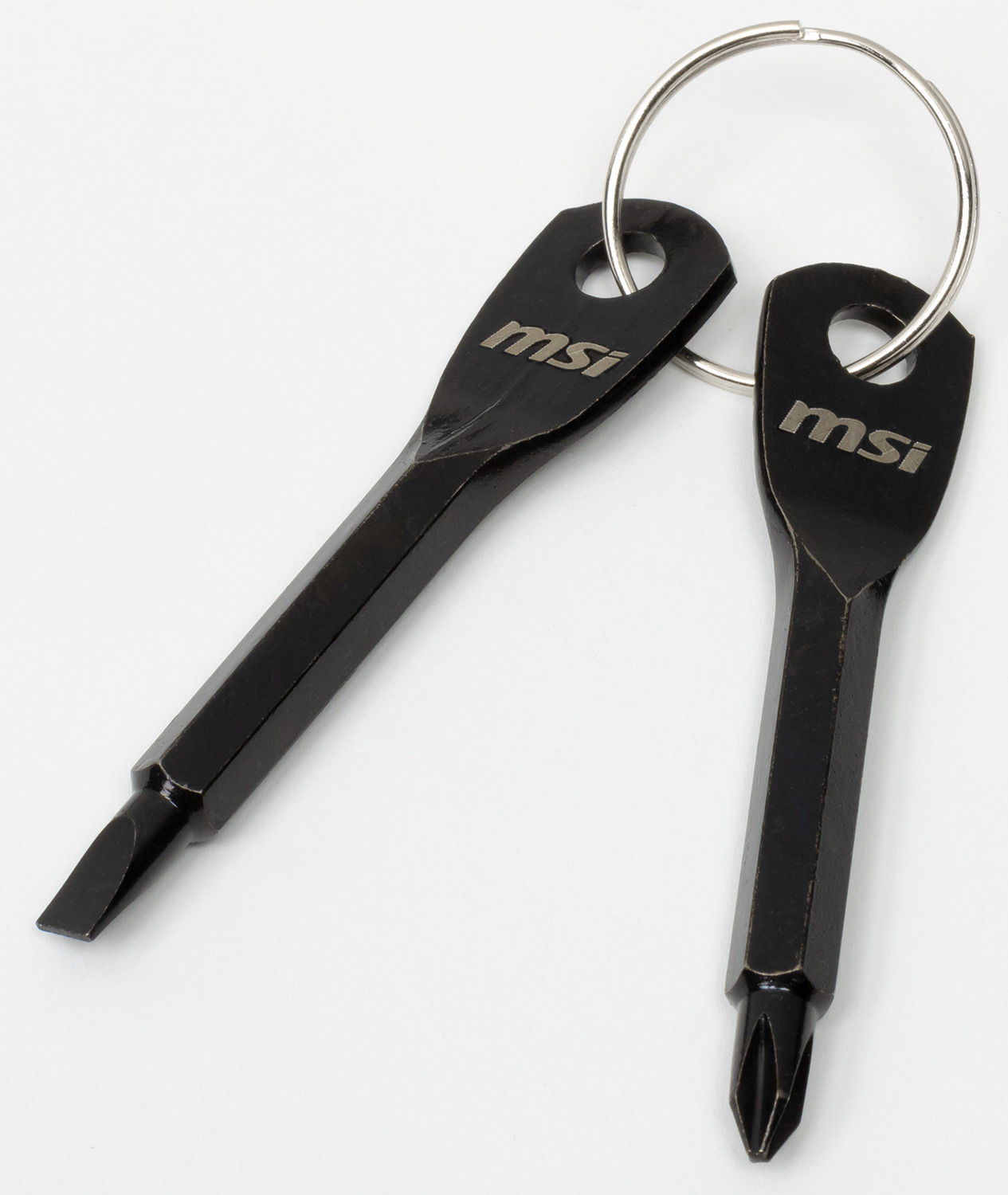

А также есть две отвертки (плоская и крестовидная), выполненные в виде ключей на кольце. Оба сувенира могут стать очень нужными предметами для многих пользователей ПК (да и не только ПК).
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

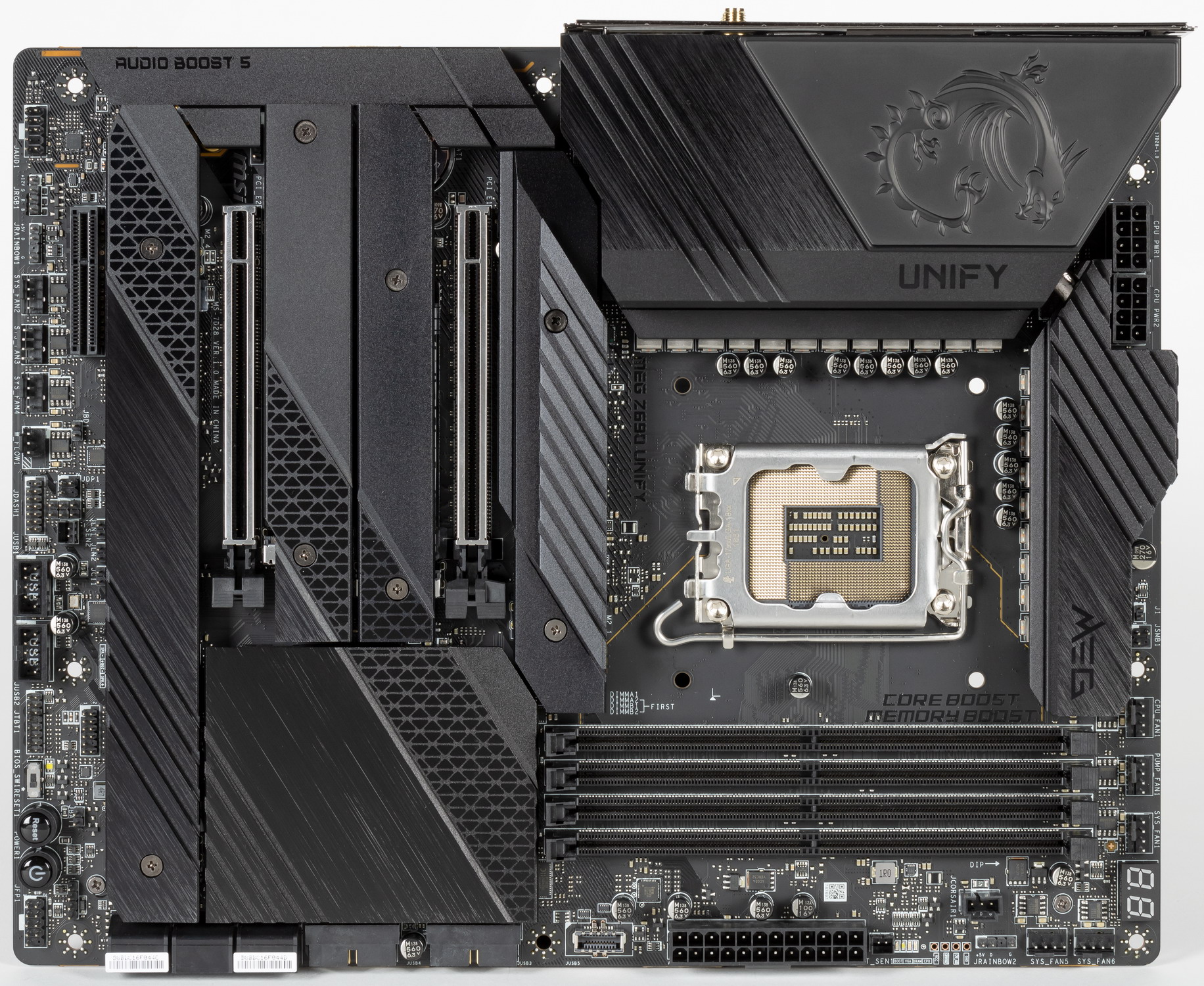

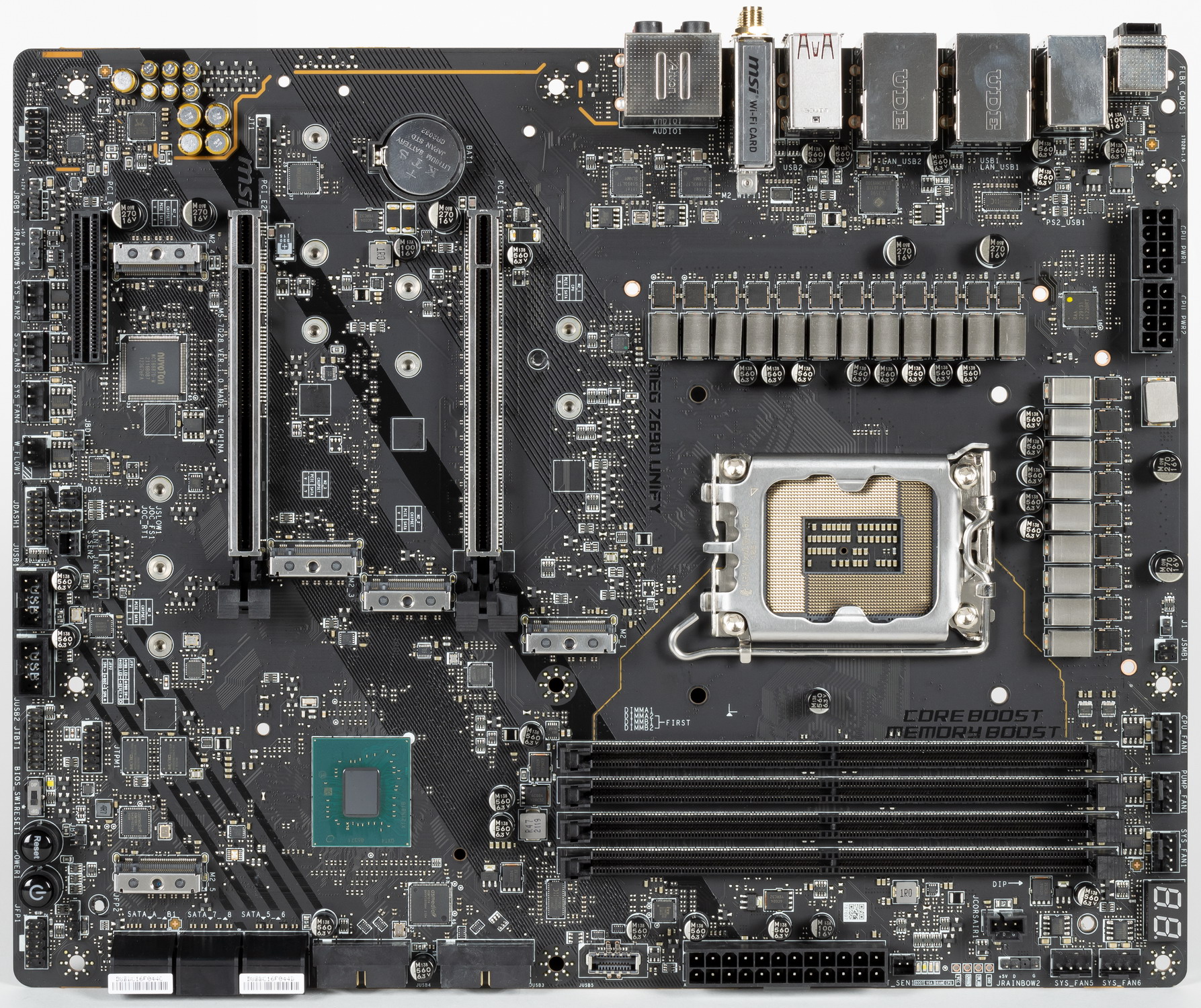

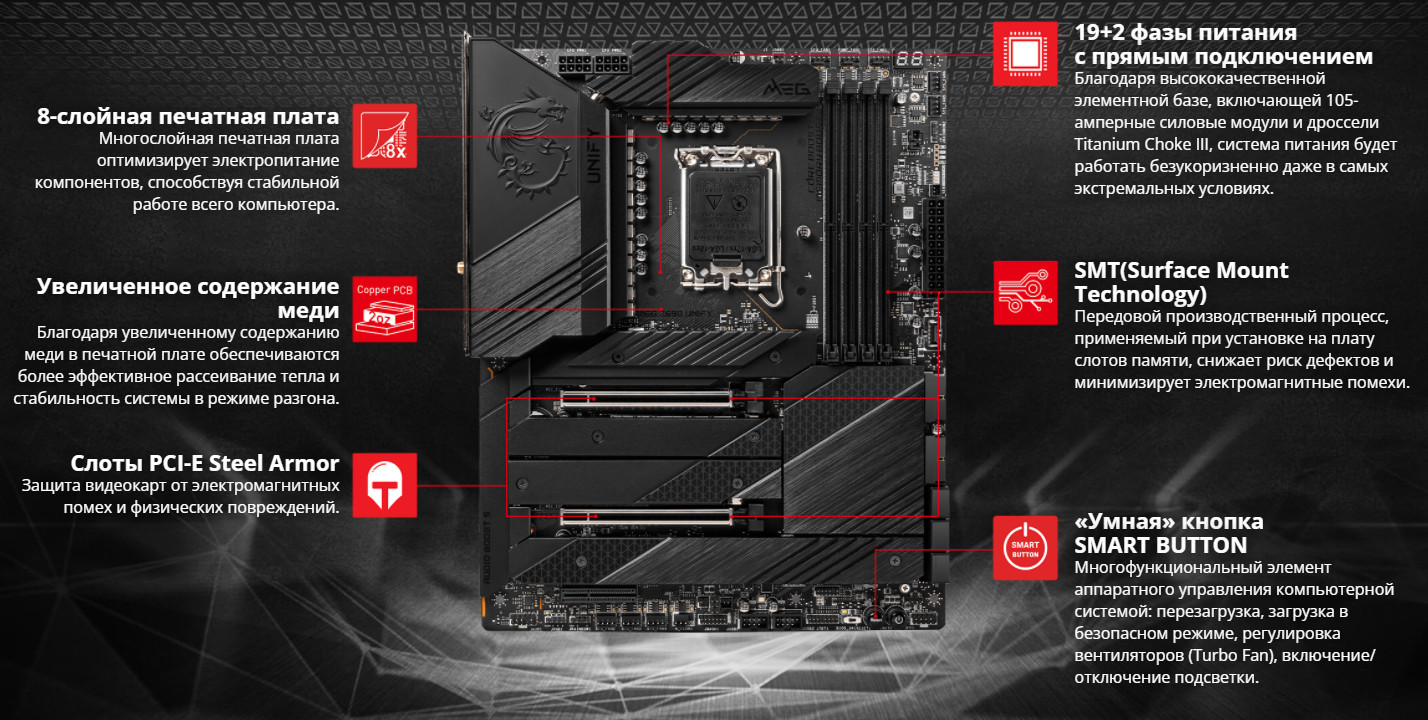

Форм-фактор

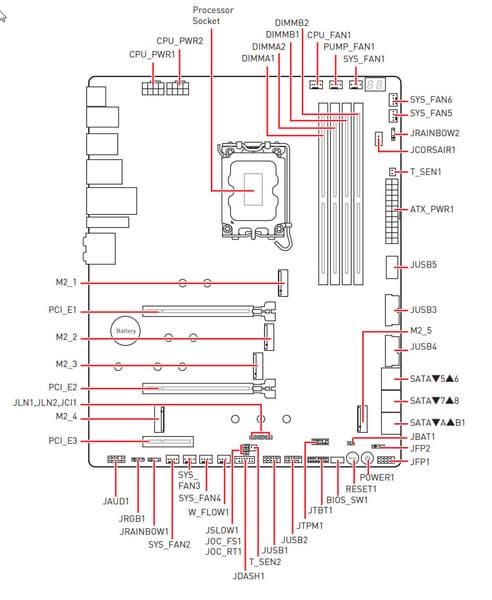

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MEG Z690 Unify имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Одно из отверстий перекрыто радиатором охлаждения М.2 — слота.

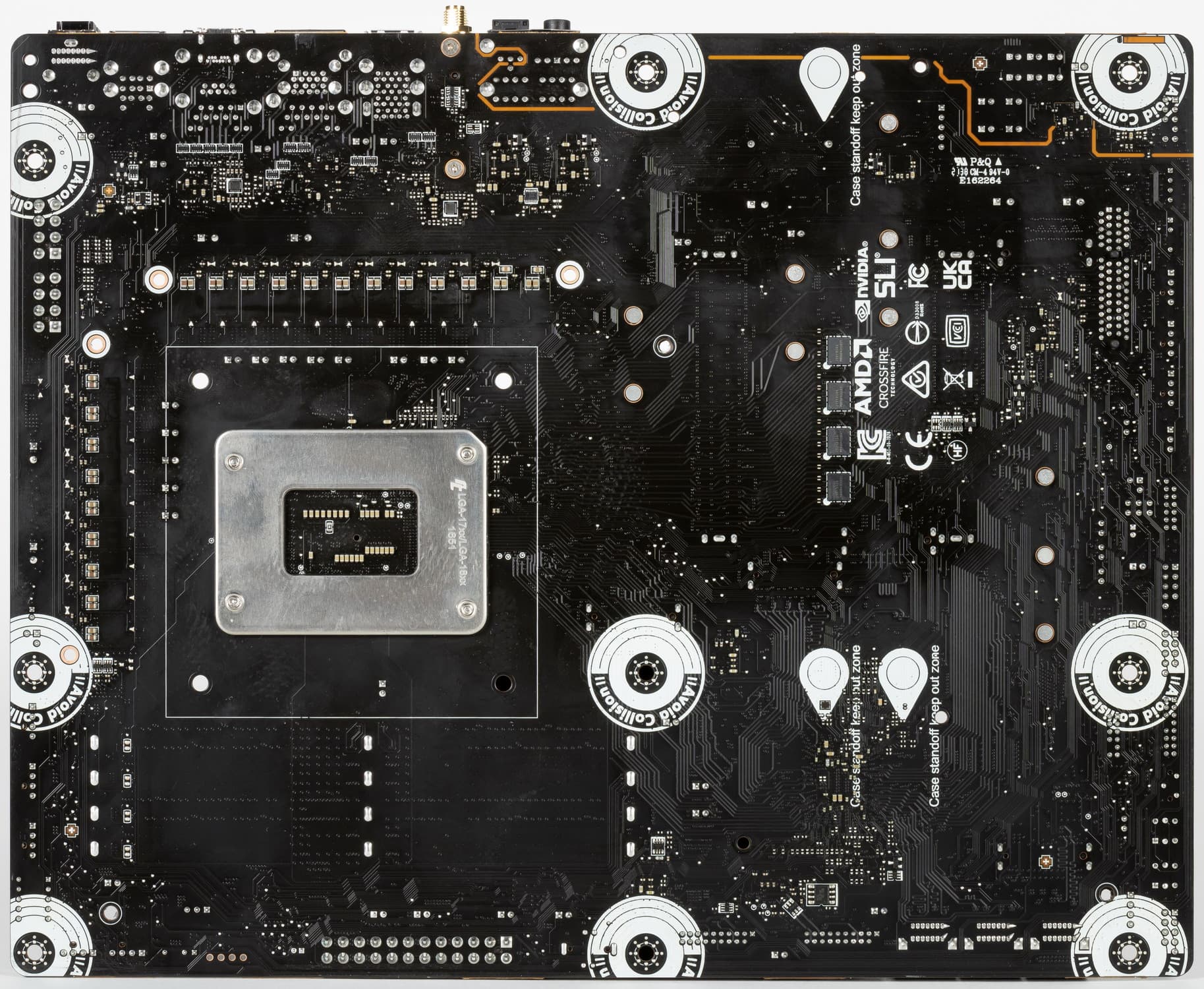

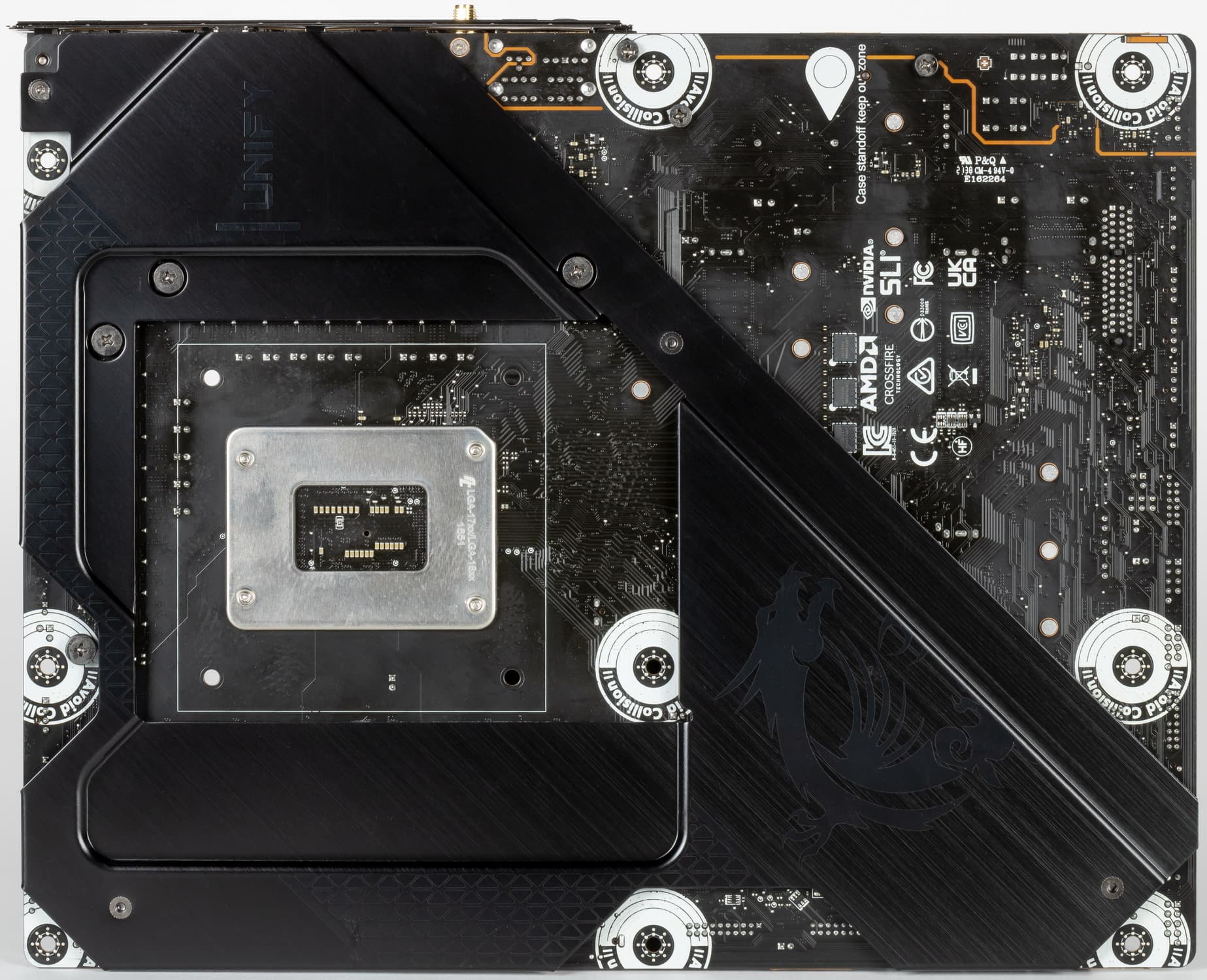

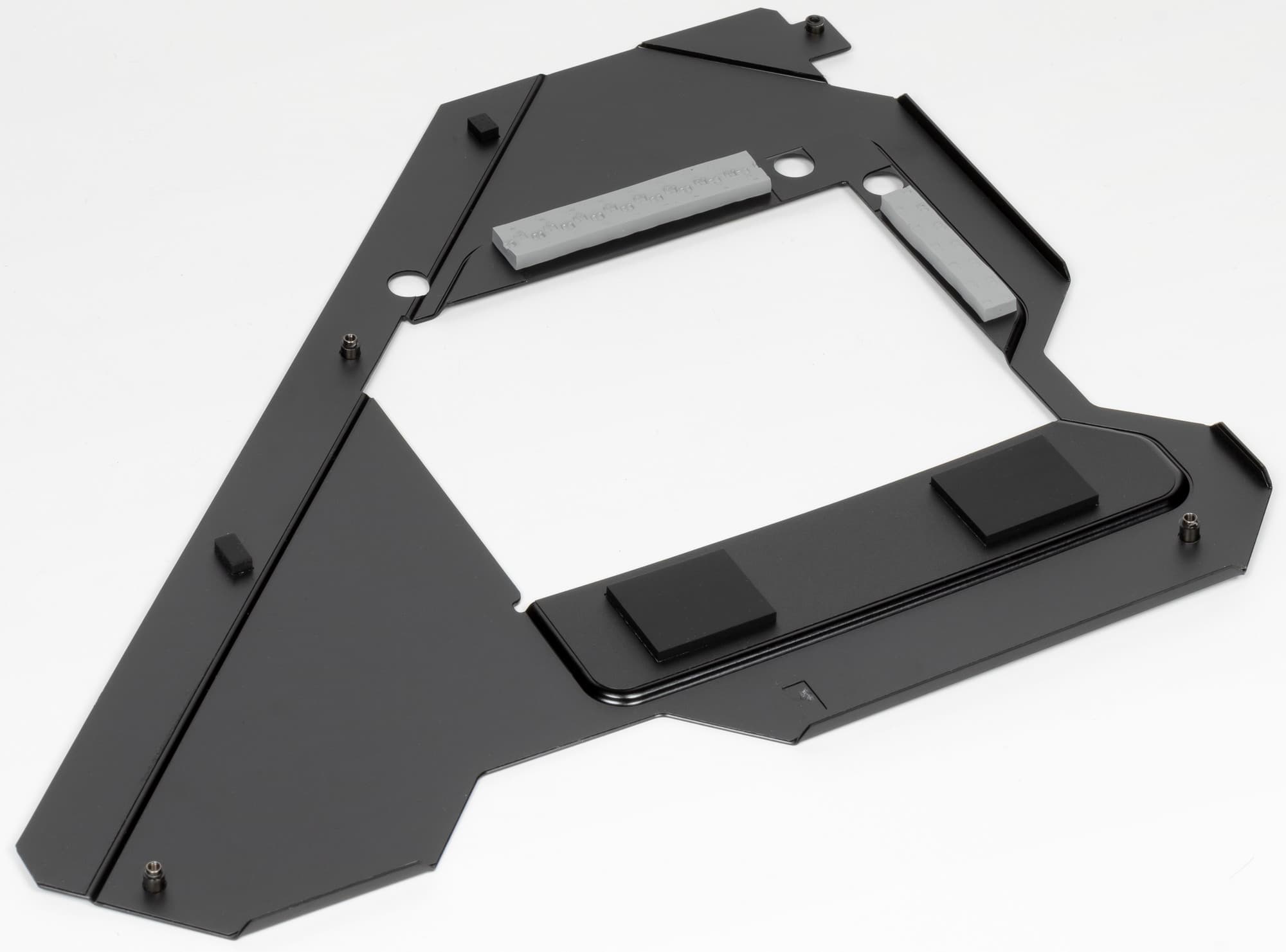

Оборотная сторона — не пустая, там расположен ряд контроллеров и некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. С той же стороны установлена пластина из алюминия с наноуглеродным покрытием. Также пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы.

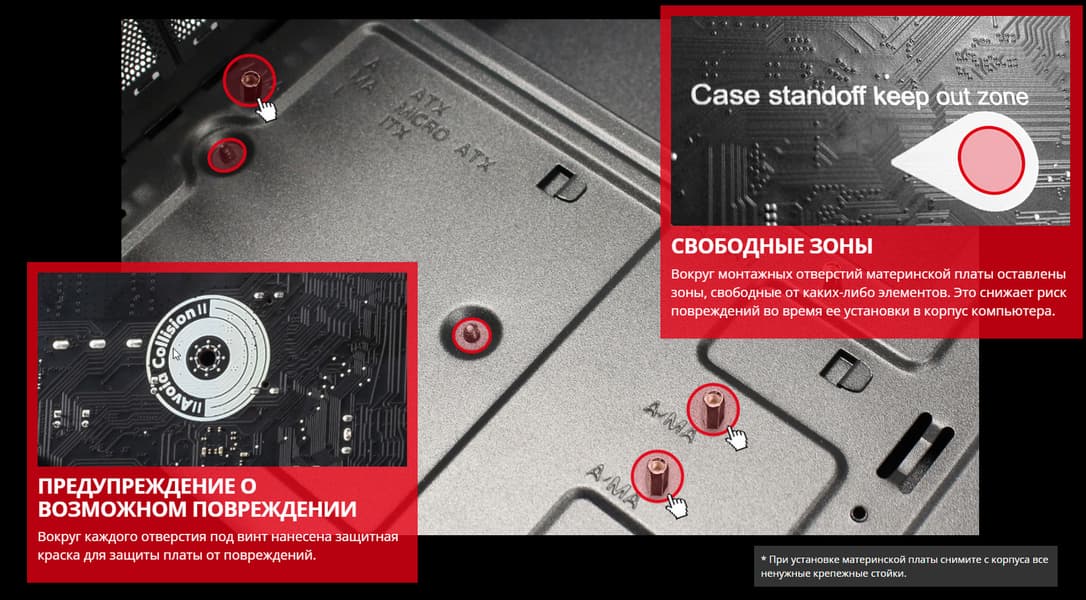

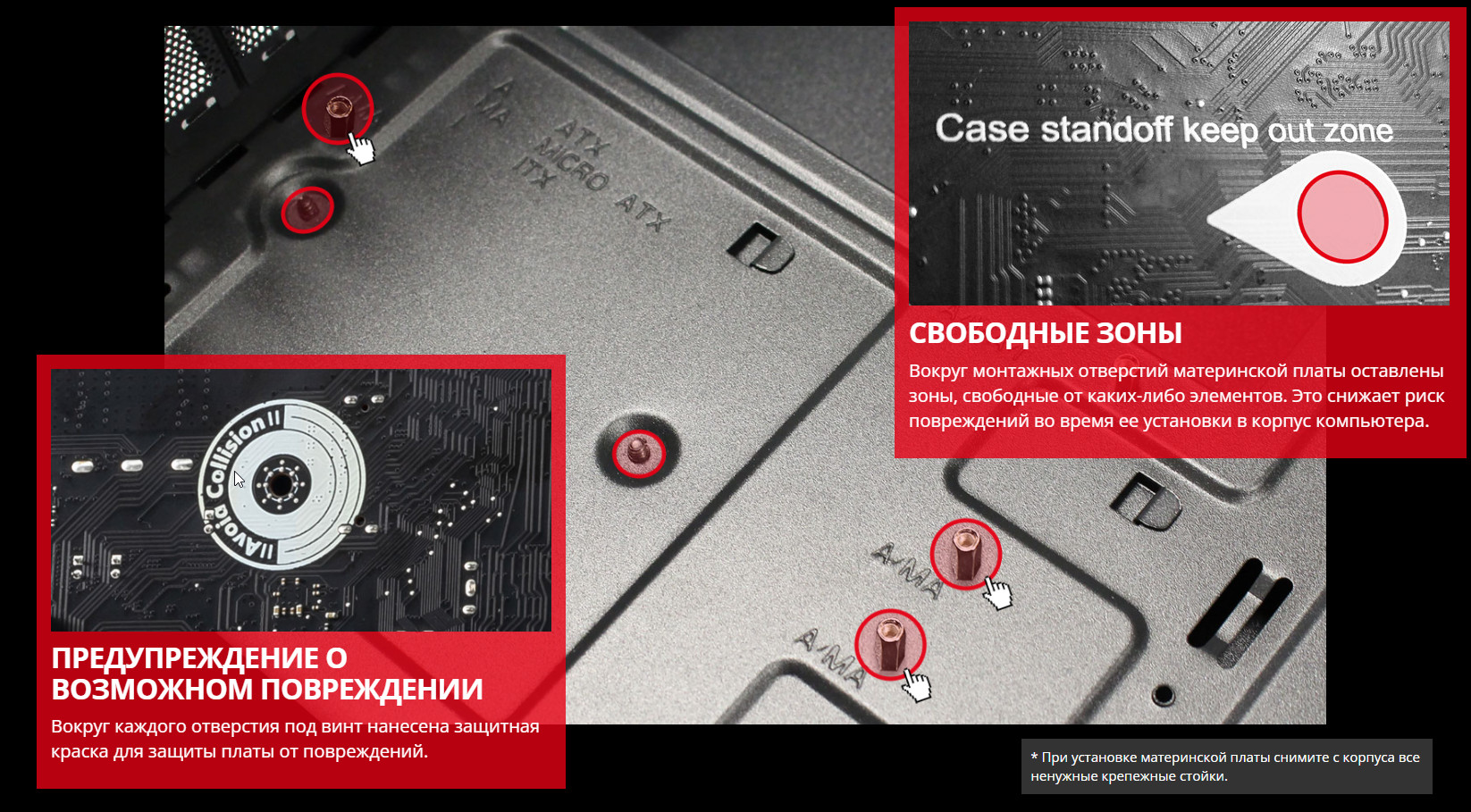

Однако это не все. По традиции у всех плат от MSI на оборотной стороне обозначены места, где могут оставаться ненужные в данный момент крепежные втулки (чаще всего латунные), на которые обычно ложится матплата в корпусе, и к которым ее прикручивают. Эти места отмечены белой краской, и нарочно в них нет никаких электропроводных элементов, чтобы в случае установки матплаты не было случайных замыканий или повреждений от лишней крепежной втулки.
Также в местах крепления платы нанесены предупреждения о возможных повреждениях при монтаже.

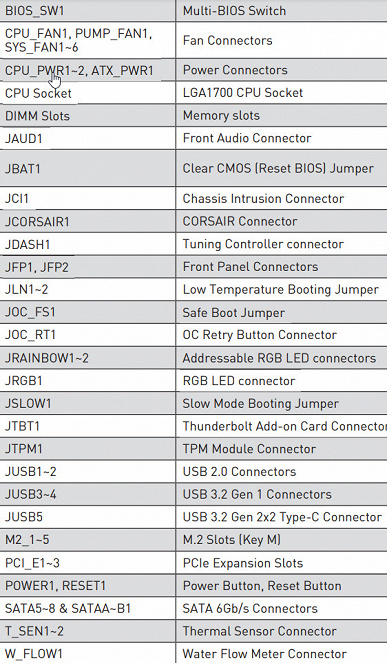

Технические характеристики
Традиционная таблица с перечнем функциональностных особенностей.

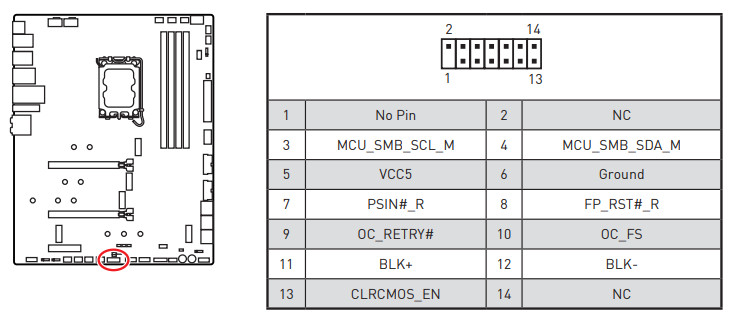

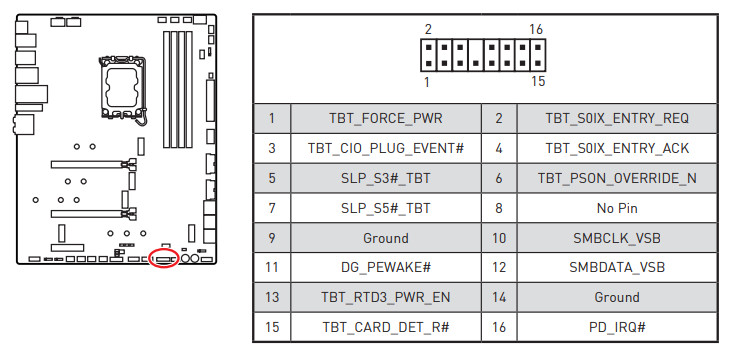

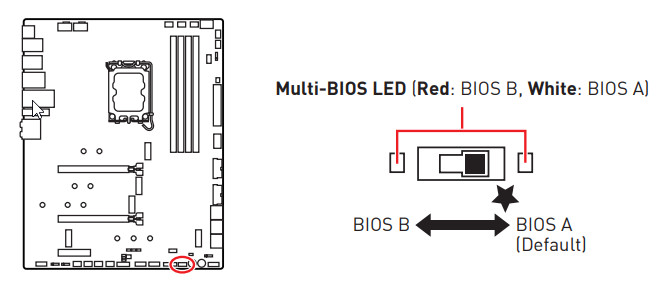

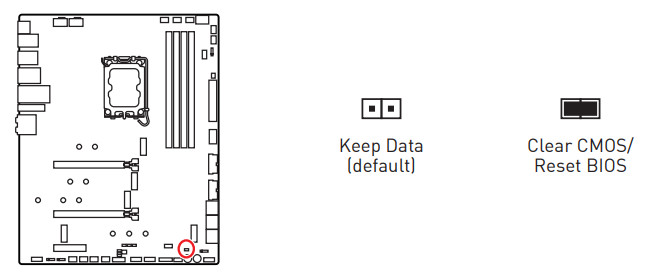

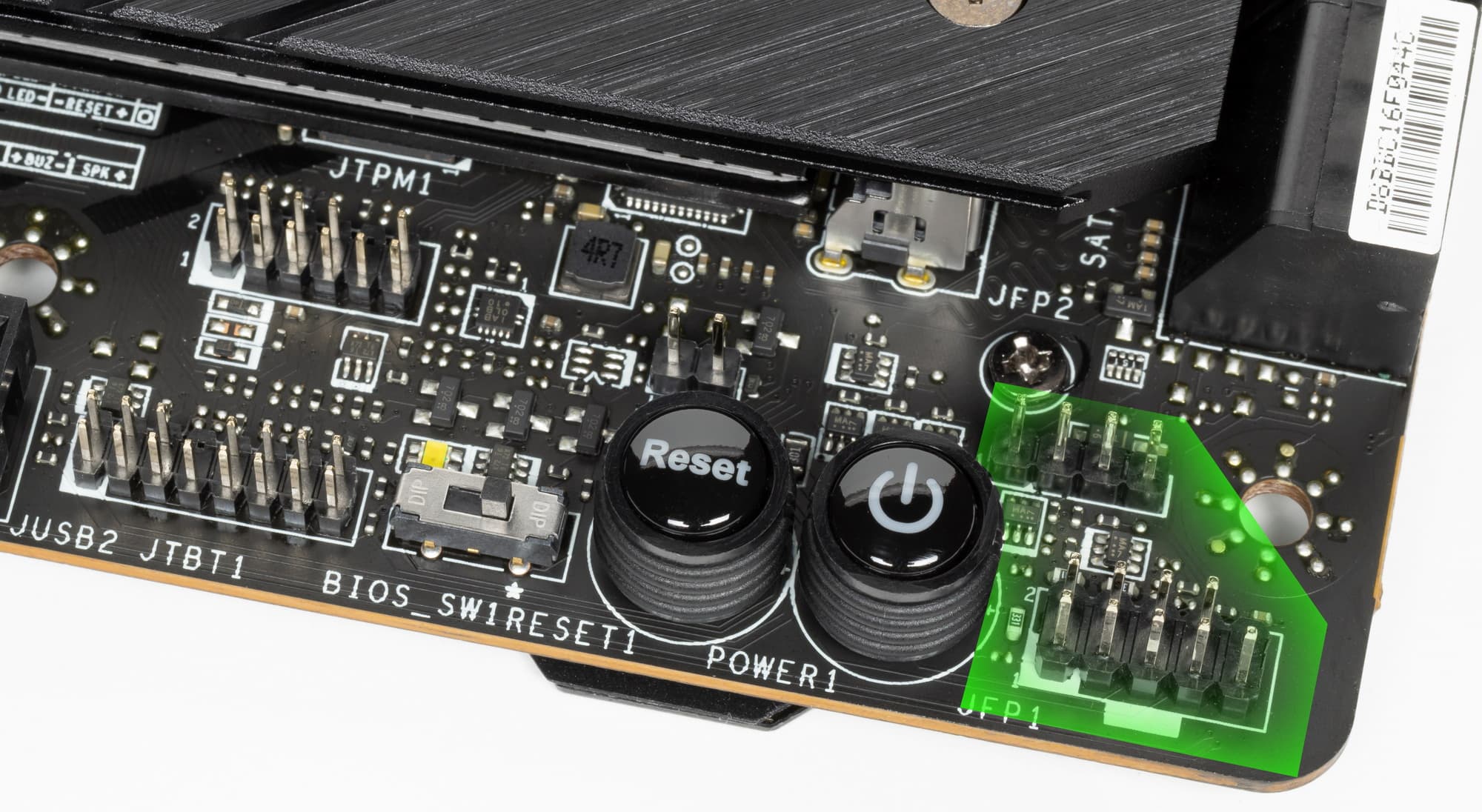

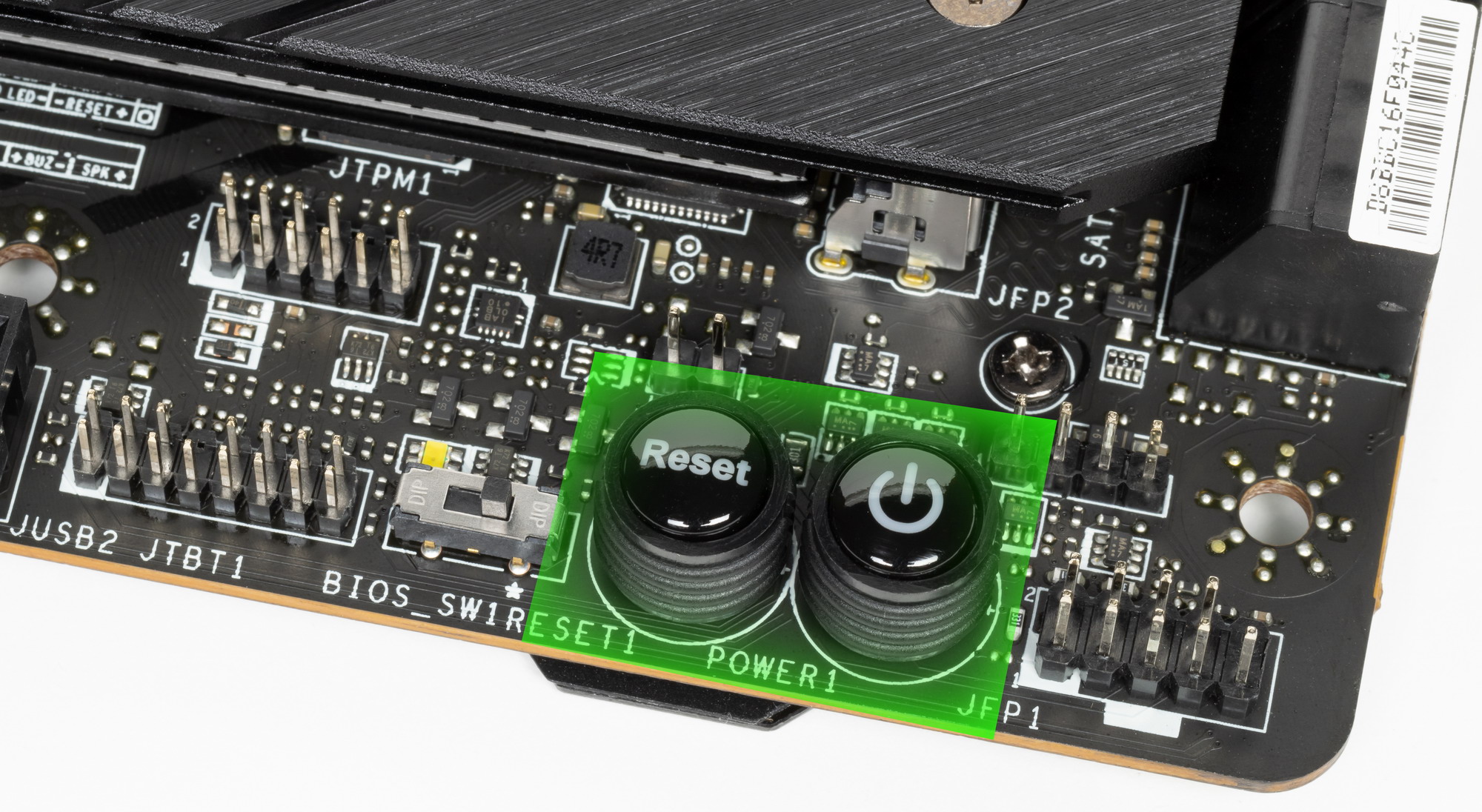

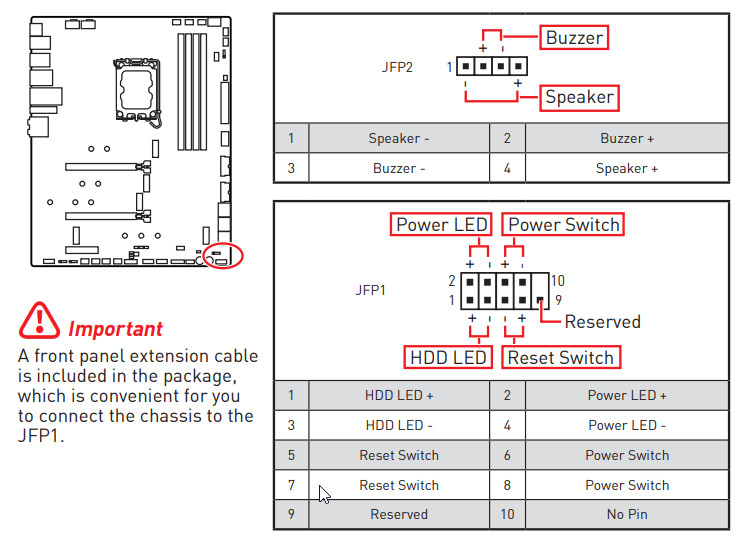

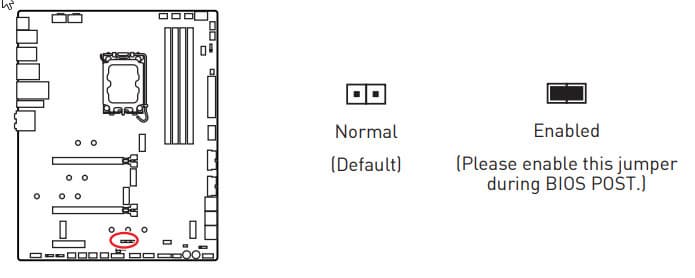

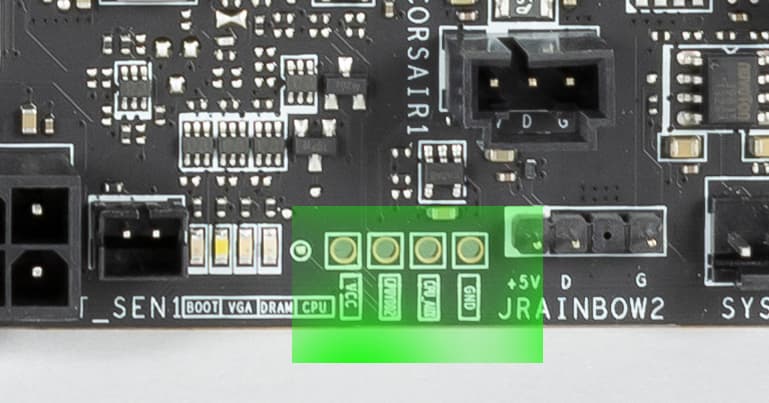

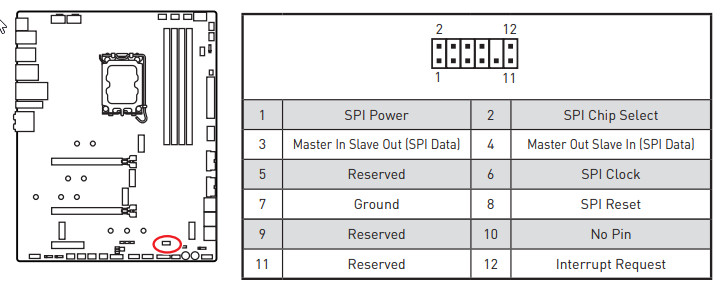

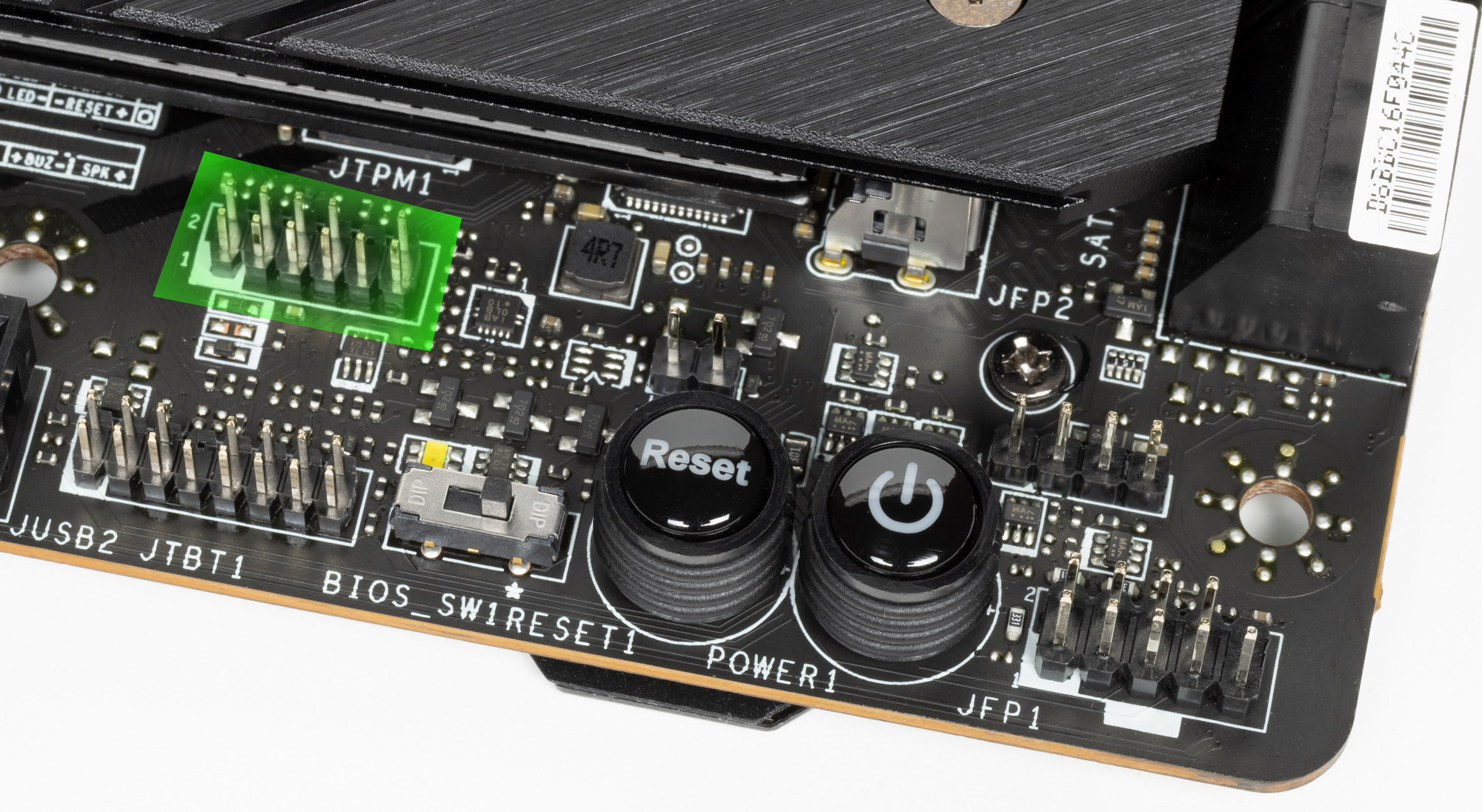

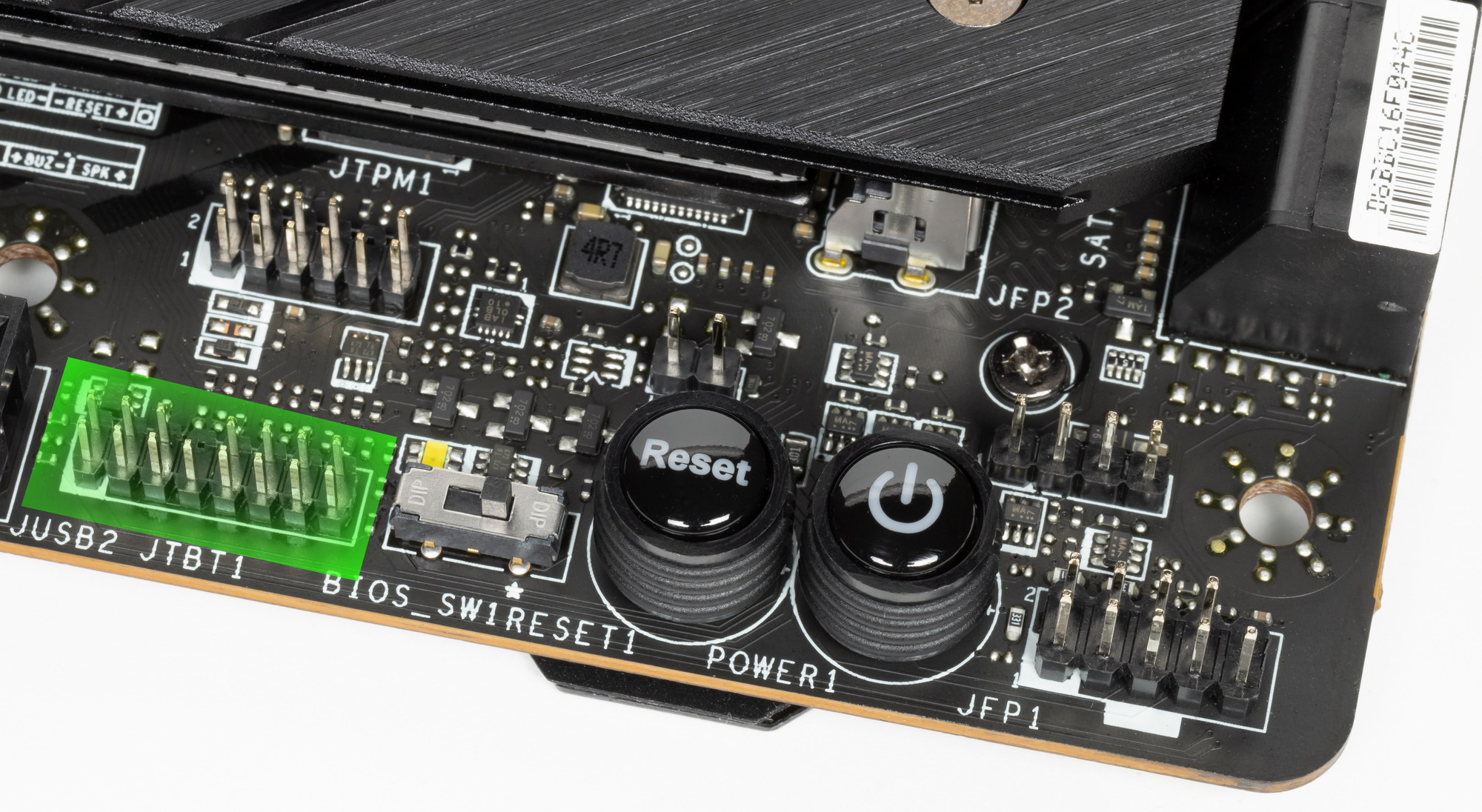

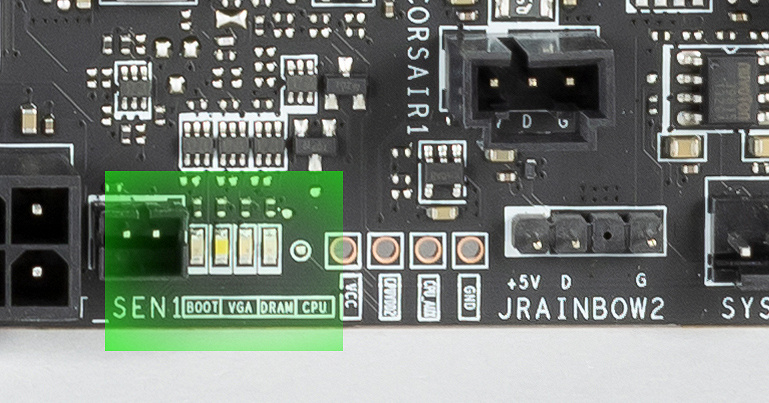

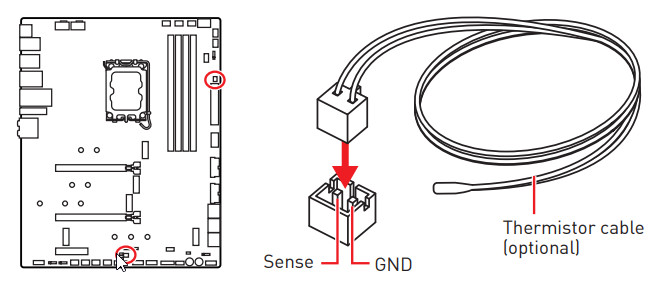

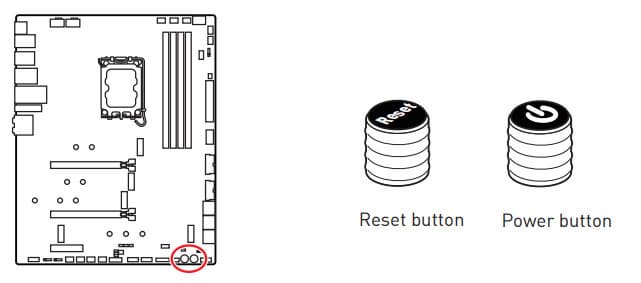

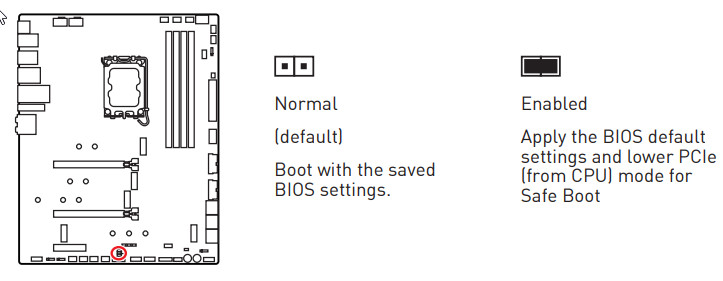

| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z690 |
| Память | 4 × DDR5, до 6666 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL4080 (7.1) + операционный усилитель Savitech SC3H712 |
| Сетевые контроллеры | 2 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5/6 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 2 × PCIe 5.0 x16 (режимы x16, x8+x8) 1 × PCIe 3.0 x4 (режим x4) |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z690+ASM1061) 1 × M.2 (M.2_1: CPU, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_2: Z690, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_3: Z690, PCIe 4.0 x4 для устройств формата 2260/2280/22110) 1 × M.2 (M.2_4: Z690, PCIe 3.0 x4/SATA для устройств формата 2260/2280) 1 × M.2 (M.2_5: Z690, PCIe 4.0 x4/SATA для устройств формата 2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 2 × USB 2.0: 4 порта Type-A (черные) (Z690) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z690) 1 × USB 3.2 Gen2x2: 1 порт Type-C (Z690) 3 × USB 3.2 Gen2: 3 порта Type-A (красные) (Z690) 4 × USB 3.2 Gen2: 4 порта Type-A (красные) (GL3590) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 7 × USB 3.2 Gen2 (Type-A) 2 × USB 2.0 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 разъем S/PDIF 2 антенных разъема 1 универсальный разъем PS/2 кнопка сброса CMOS кнопка перепрошивки BIOS — Flash BIOS |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2×2 Type-C 2 разъемa для подключения 4 портов USB 3.2 Gen1 2 разъема 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 2 разъема адресуемой ARGB-ленты и 1 разъем для устройств Corsair) 1 разъем для дискретной карты Intel Thunderbolt 1 разъем для TPM 1 разъем для подключения адаптера управления с передней панели корпуса 1 разъем для Tuning Controller 3 разъема для настроек оверклокинга 1 переключатель версий BIOS 2 кнопки: питания и перезагрузки |
| Форм-фактор | ATX (305×244 мм) |
| Средняя цена | около 50 тысяч рублей на момент подготовки обзора |
Основная функциональность: чипсет, процессор, память

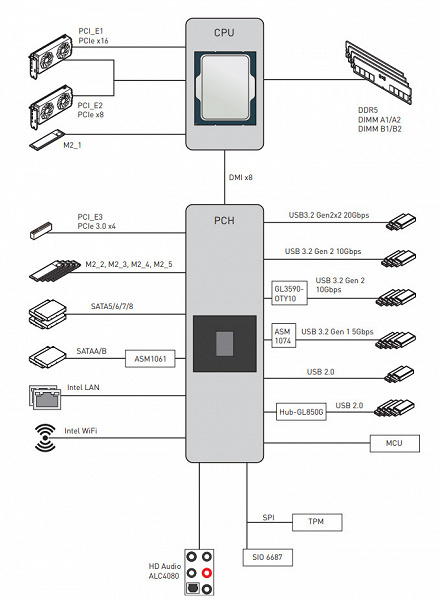

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 6666 МГц.

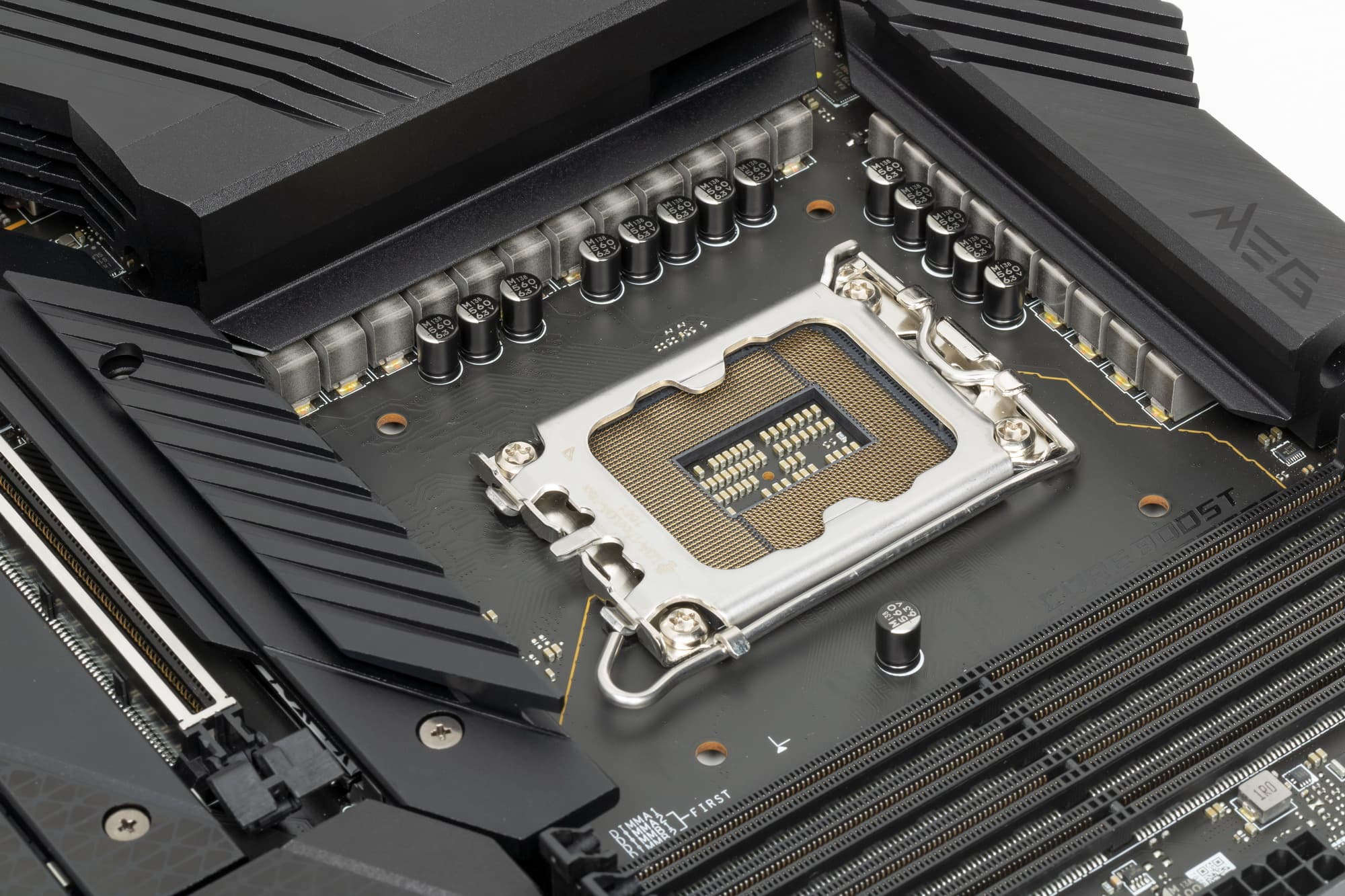

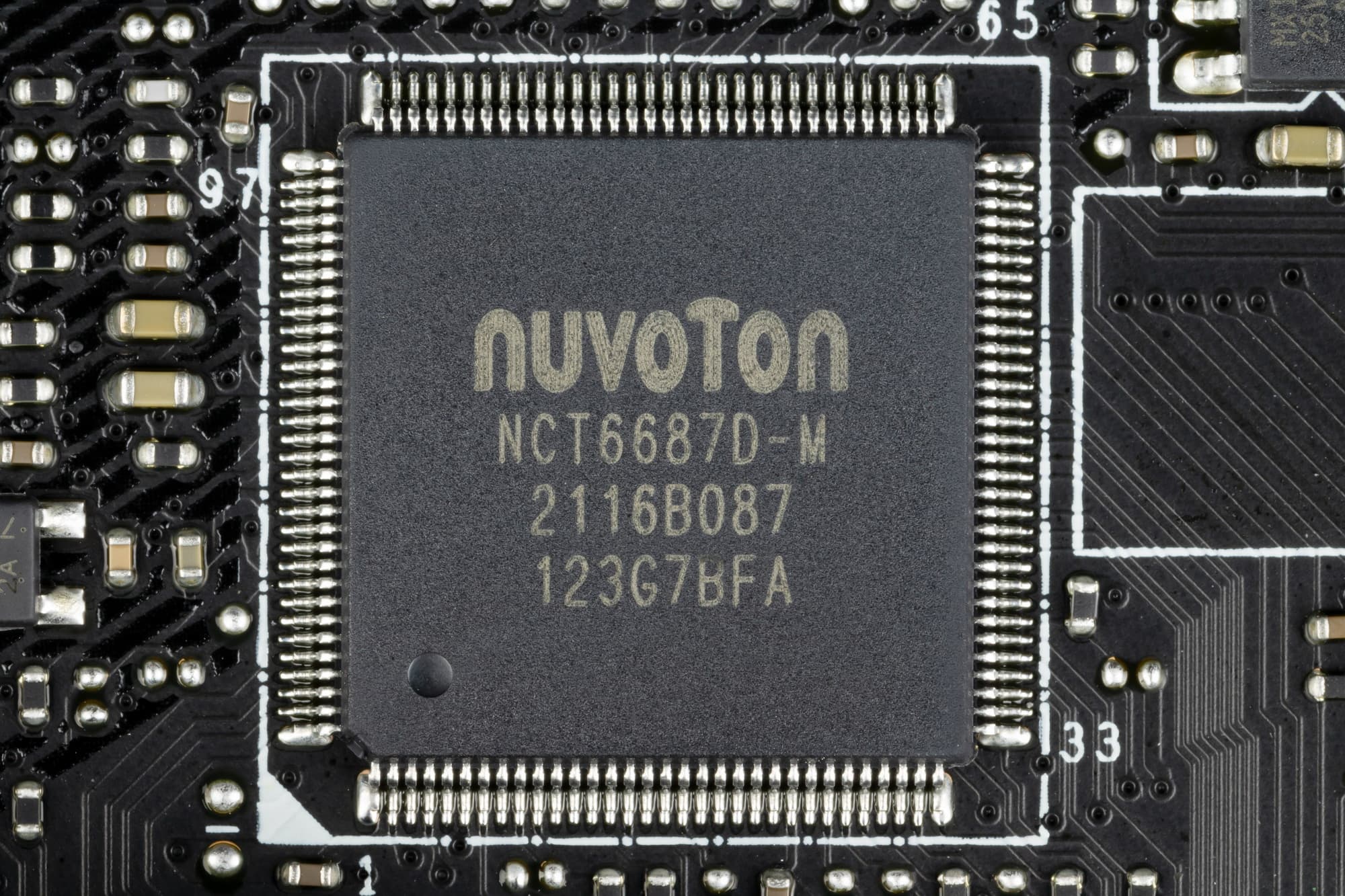

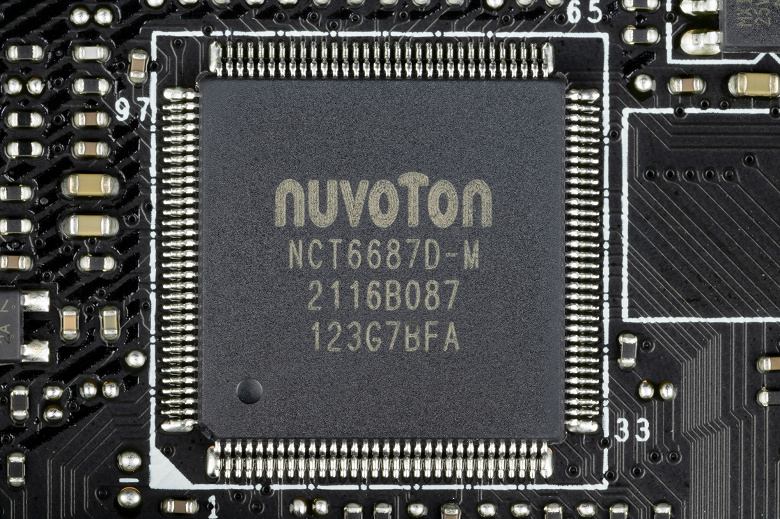

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

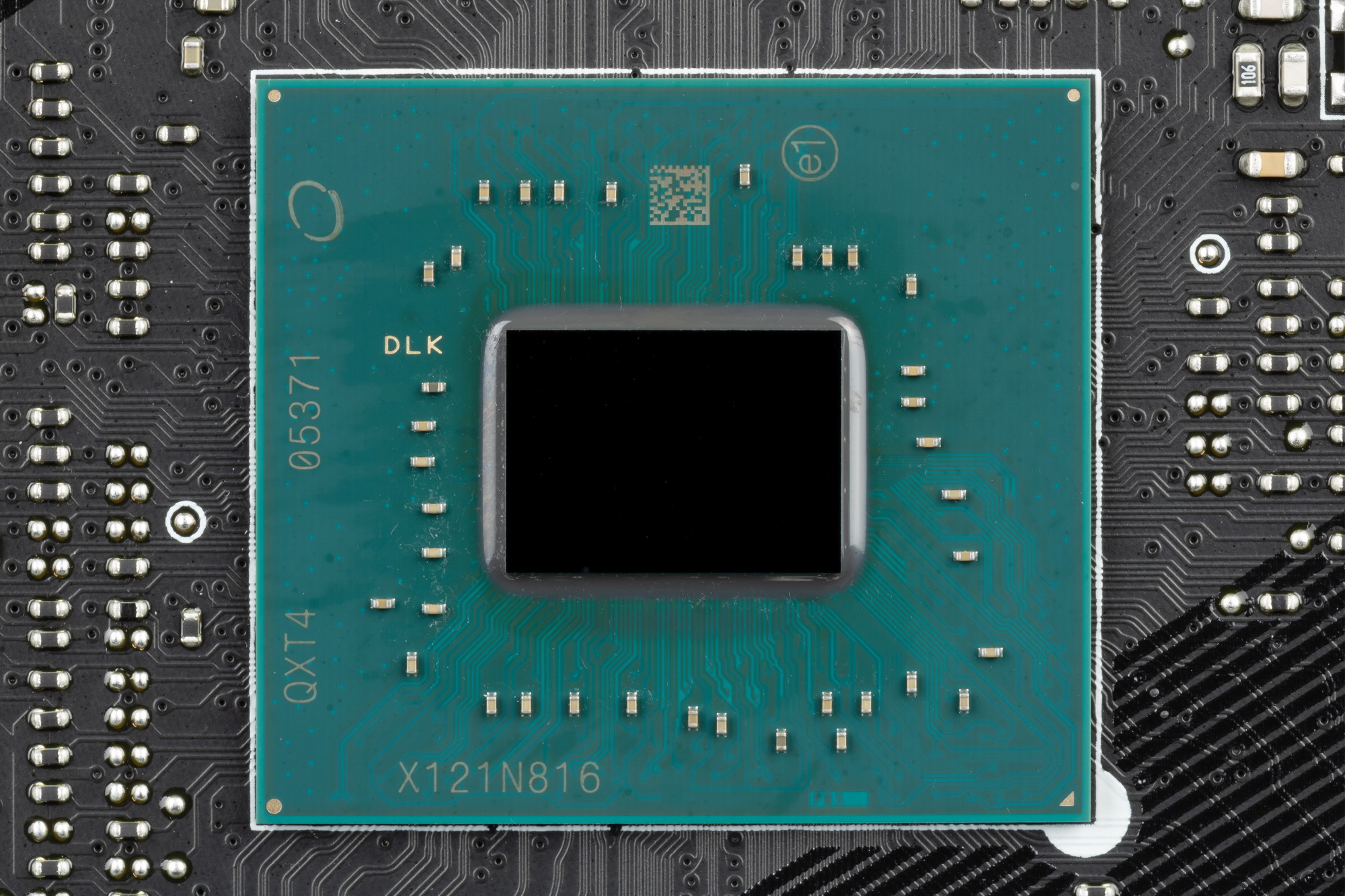

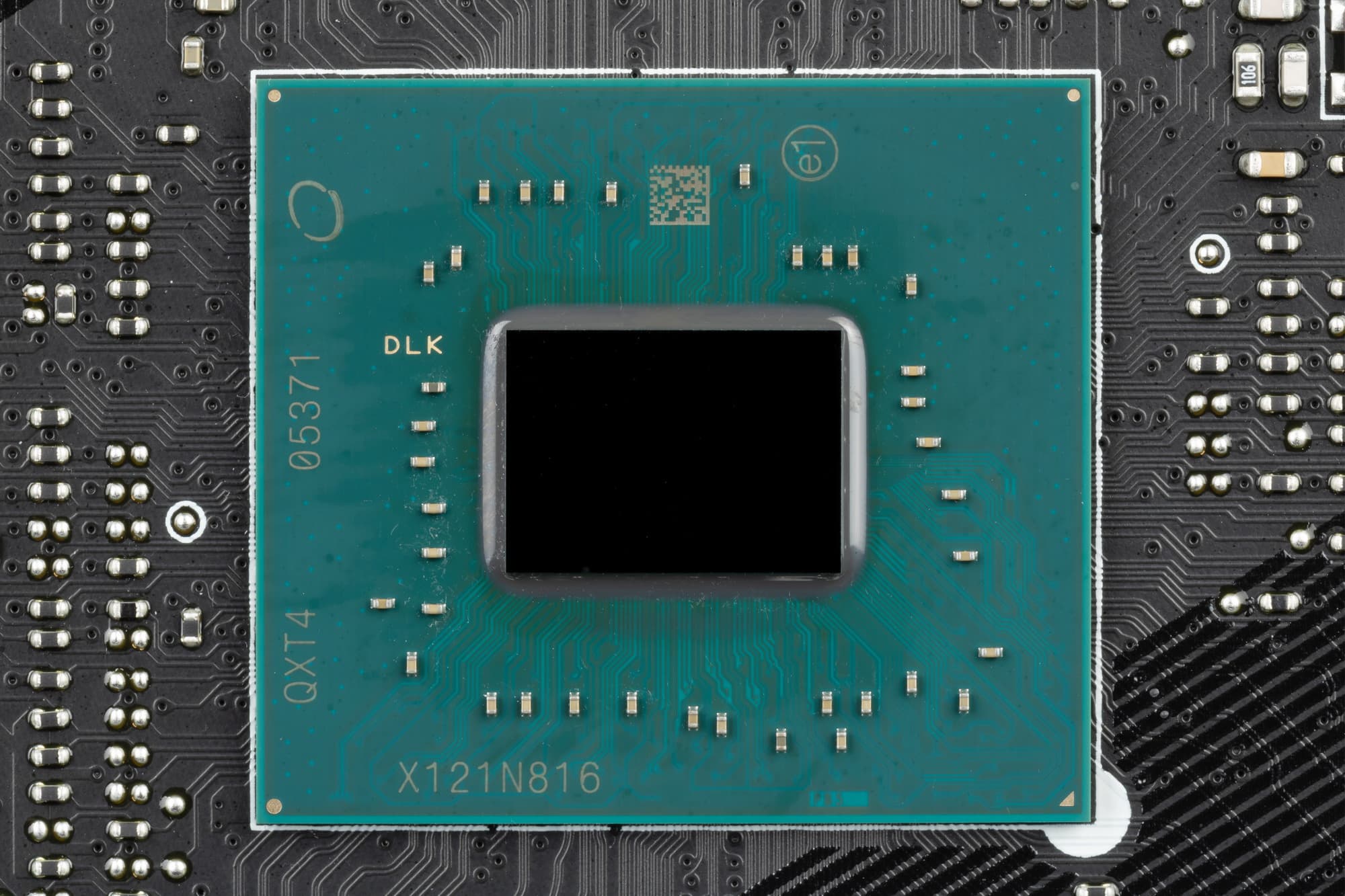

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).
Еще раз надо напомнить, что MSI MEG Z690 Unify поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200. Но при этом следует иметь в виду, что ряд старых СО все же сможет быть применим, лишь придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что новые процессоры 12ххх на 0.8 мм тоньше предшественников, и кулеры с жесткой установкой в матплате на фиксированную высоту просто не достанут до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор.

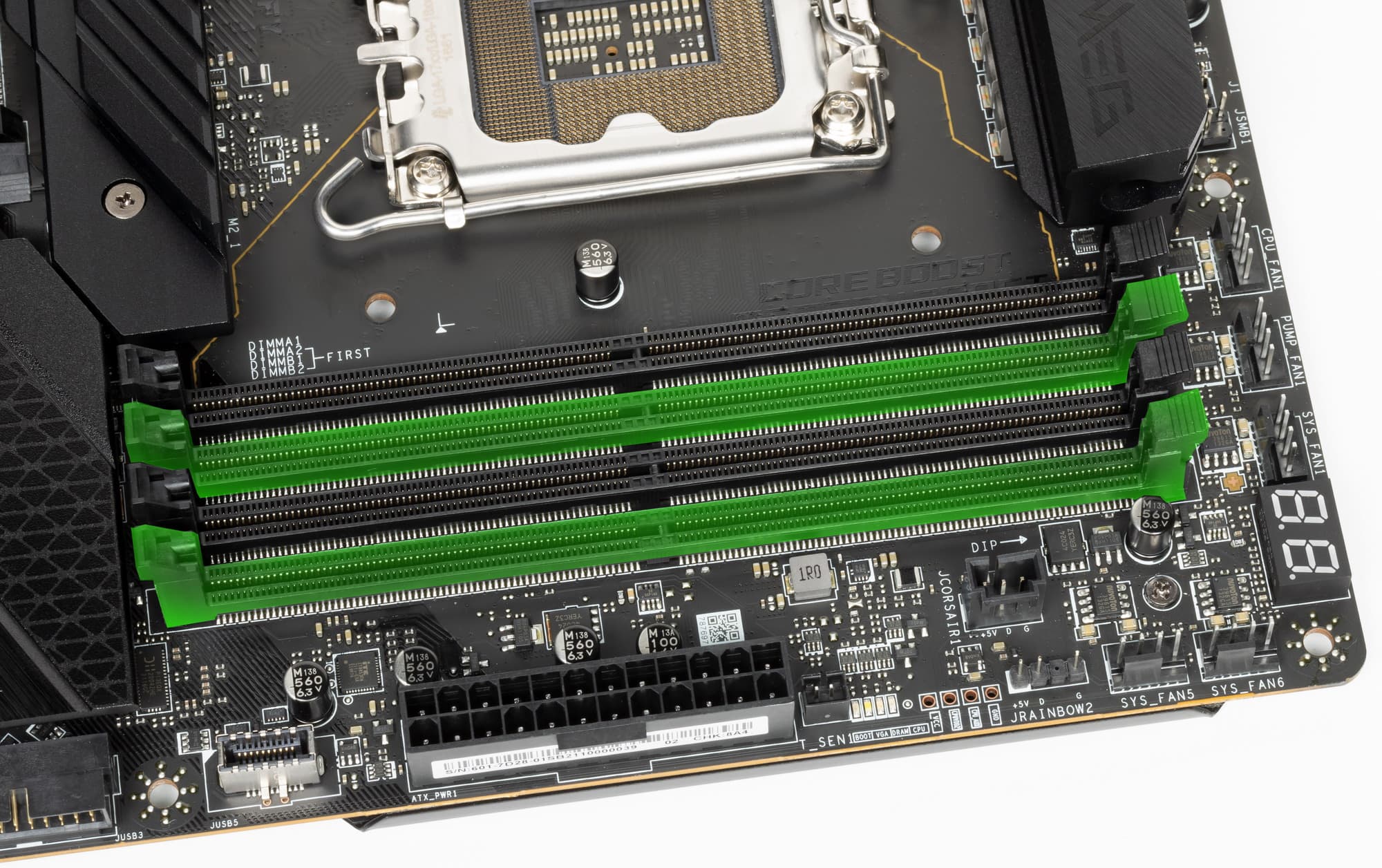

Для установки модулей памяти на плате MSI имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (помечены зеленым цветом). Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Слот PCIe x4 (4 линии PCIe 3.0);
- порты SATA_5/6/7/8: (4 линии PCIe 3.0);
- ASMedia ASM1061 (SATA_A/B) (1 линия PCIe 3.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_4 (4 линии PCIe 3.0);
- Слот M.2_5 (4 линии PCIe 4.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Intel AX211NGW WIFI/BT (Wireless) (1 линия PCIe 3.0)
Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллеры GL850G/GL3590/ASM1074 для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.

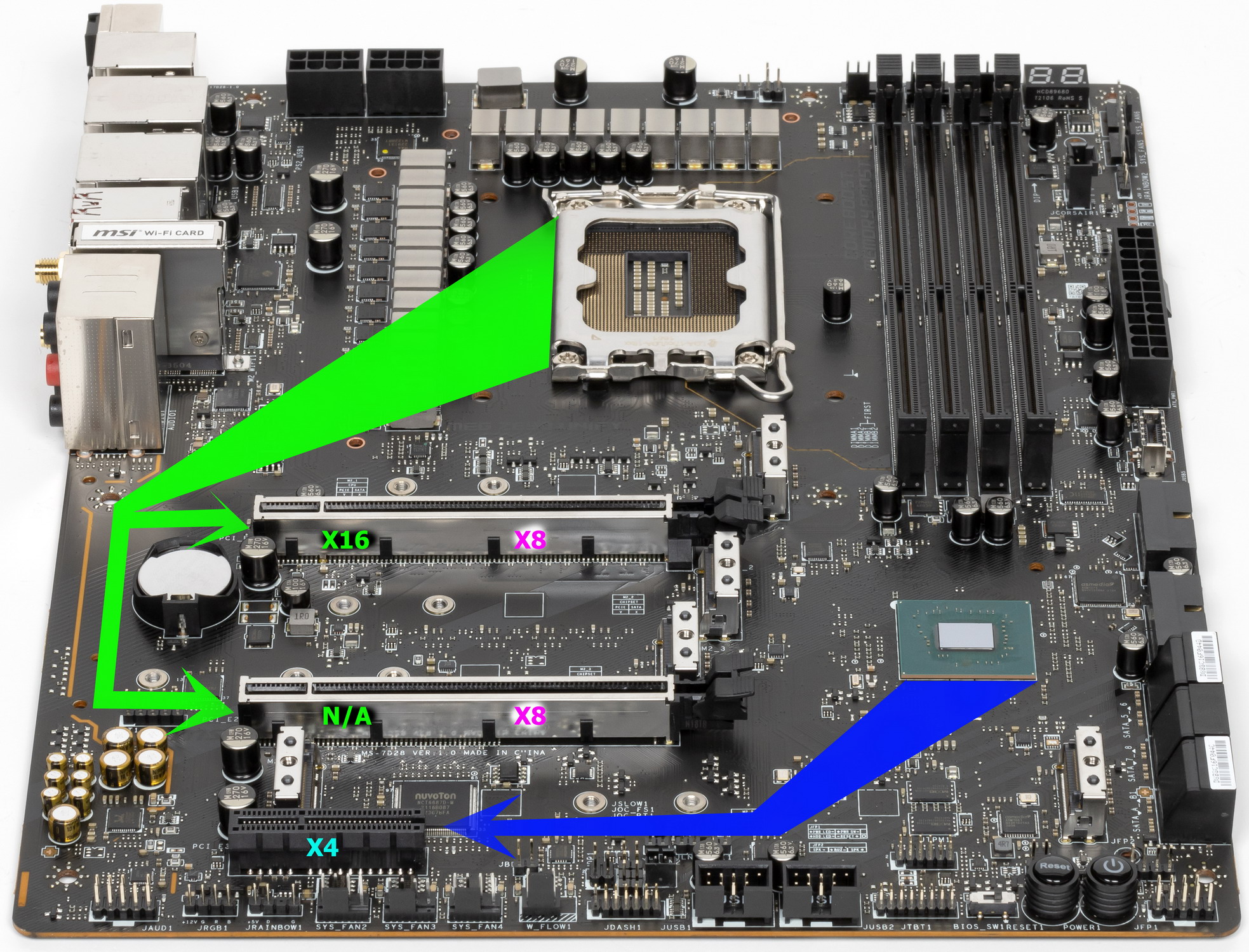

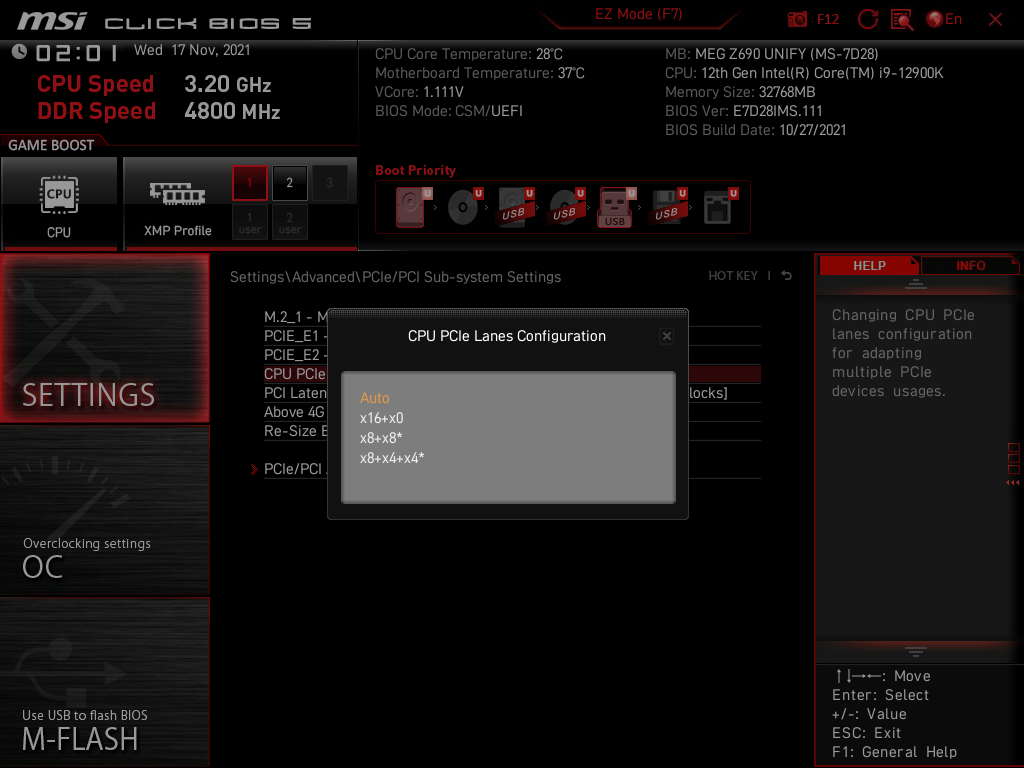

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий

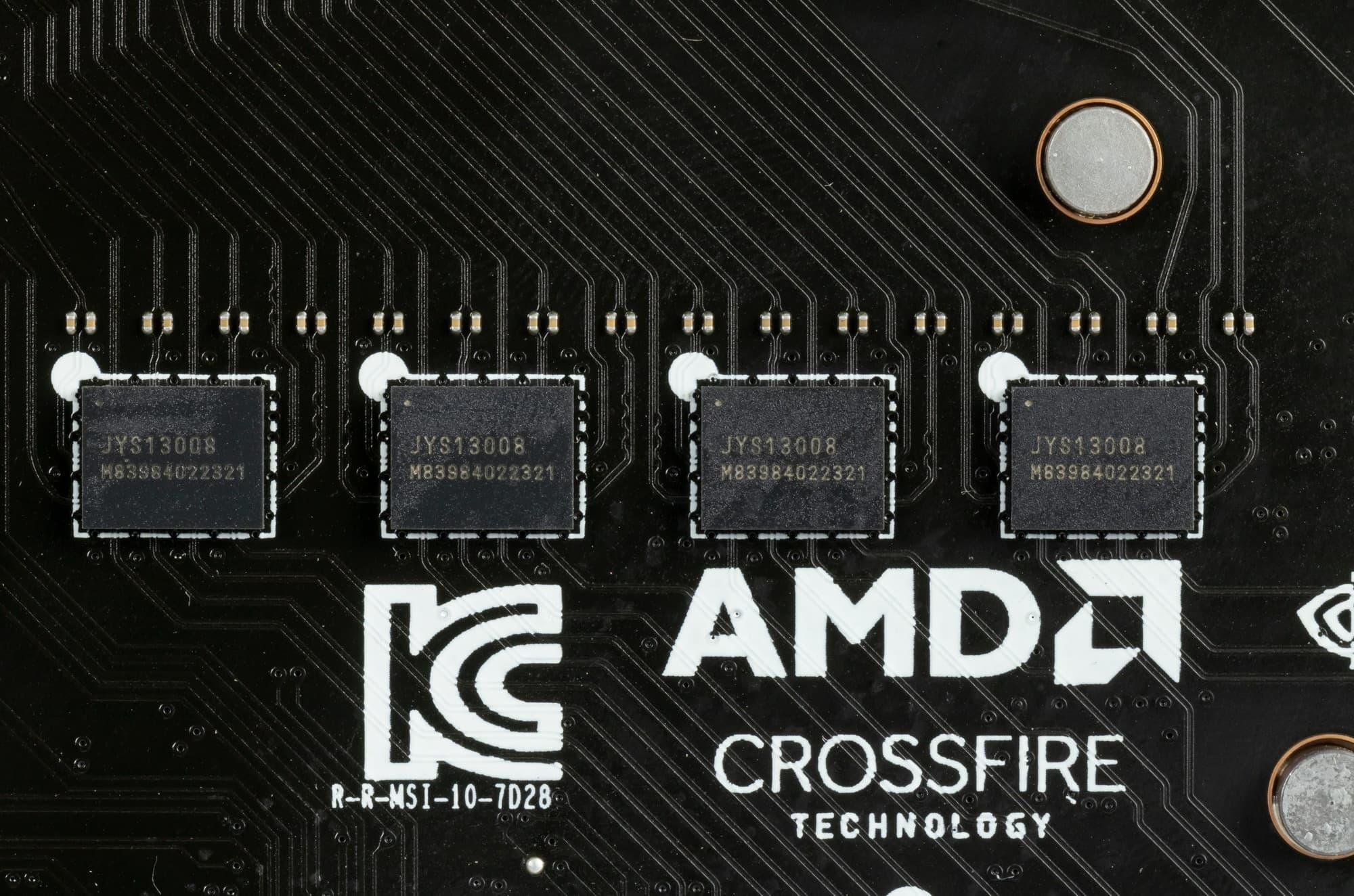

Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий.
Теперь в целом про слоты PCIe.
Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x4. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x4 подключен к Z690 и работающий в режиме х4.
Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры Lerain.

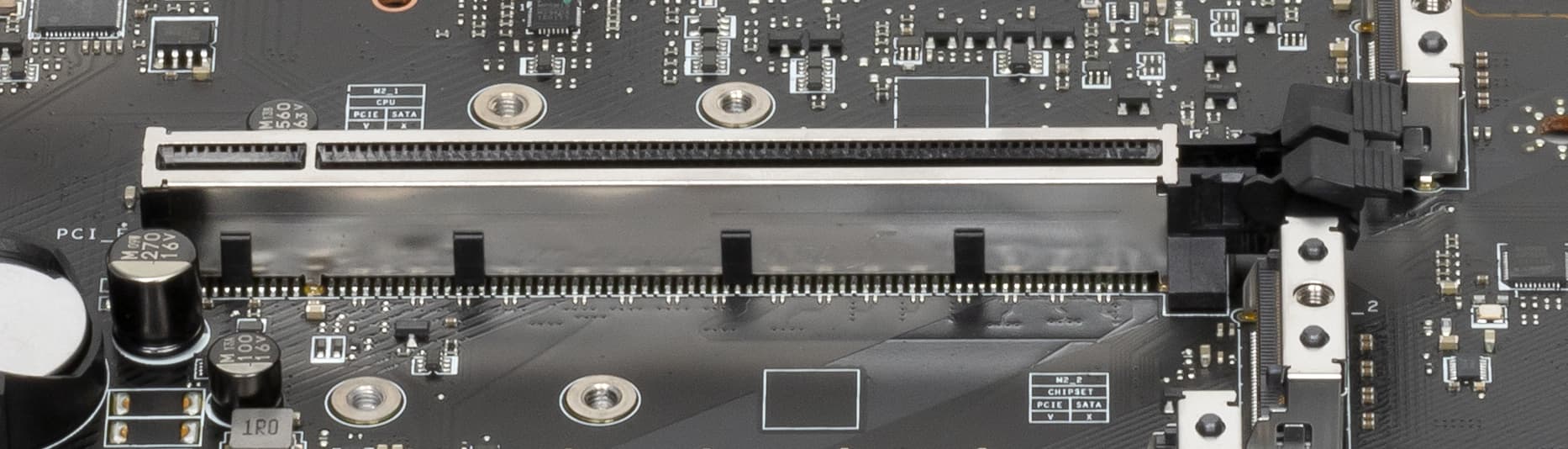

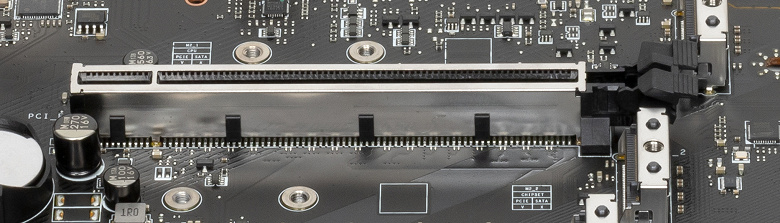

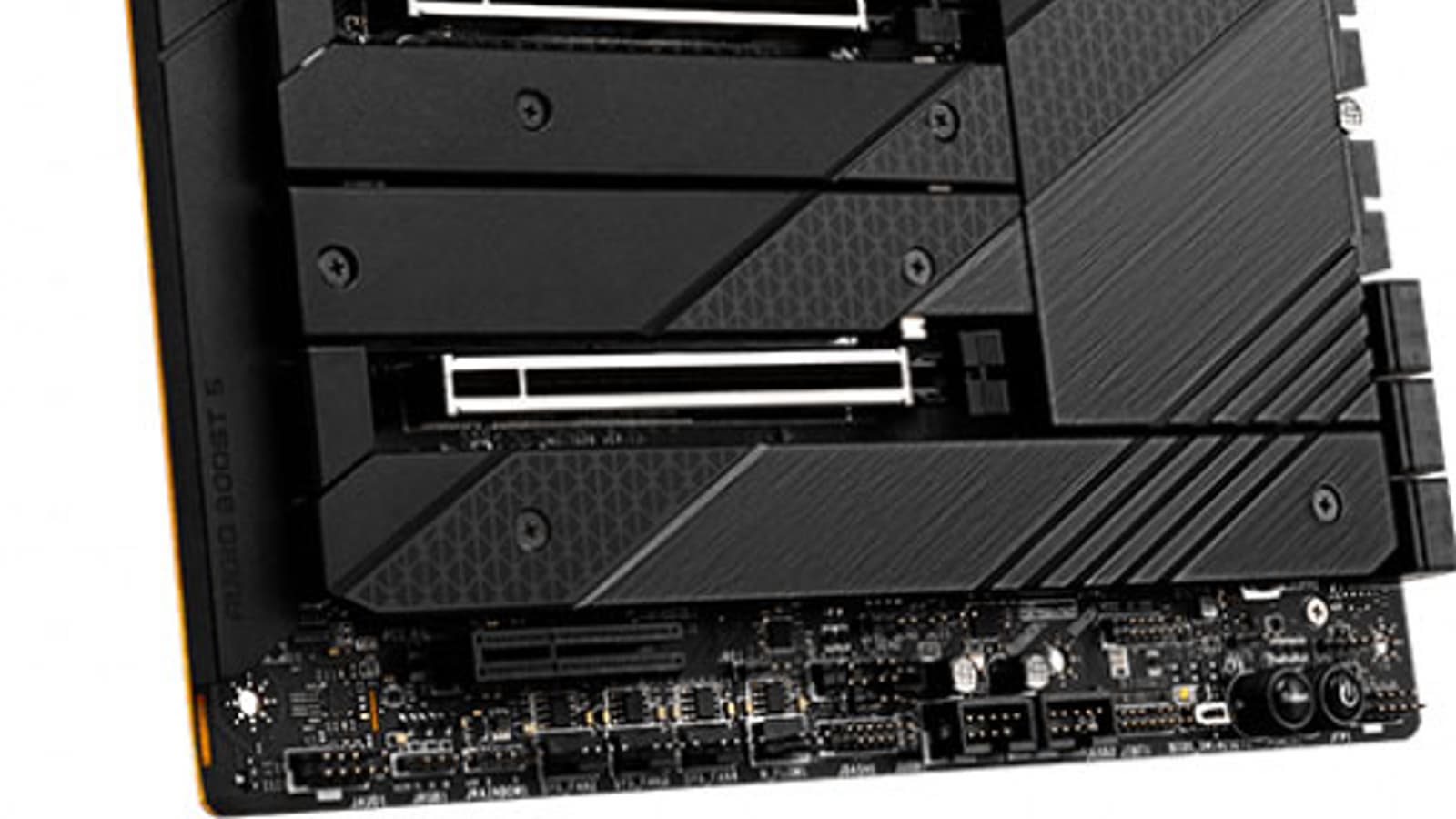

Два верхних слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера. Для поддержания стабильных частот на шине PCIe имеются усилители (ре-драйверы) сигнала PCIe 4.0.
На очереди — накопители.

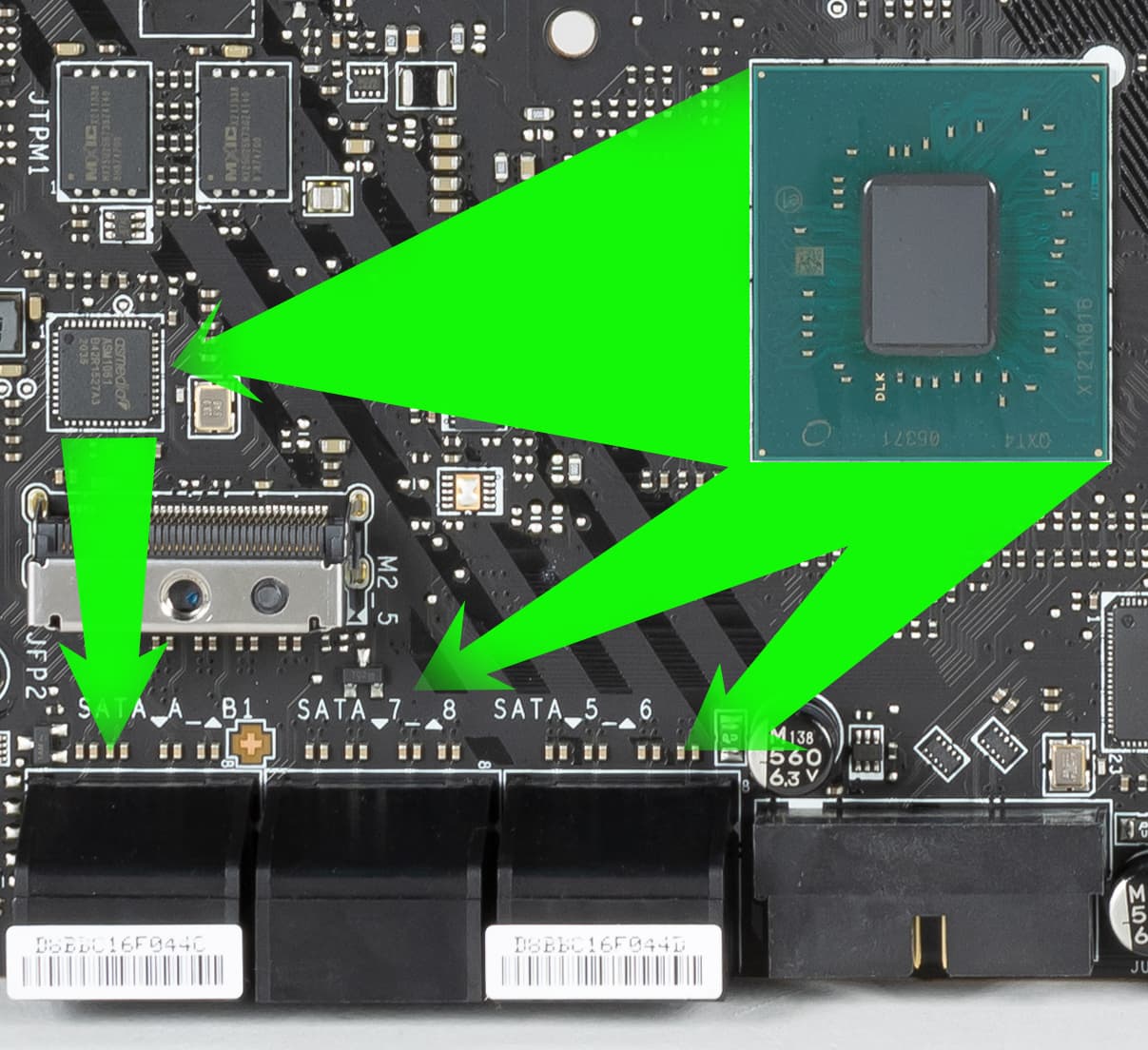

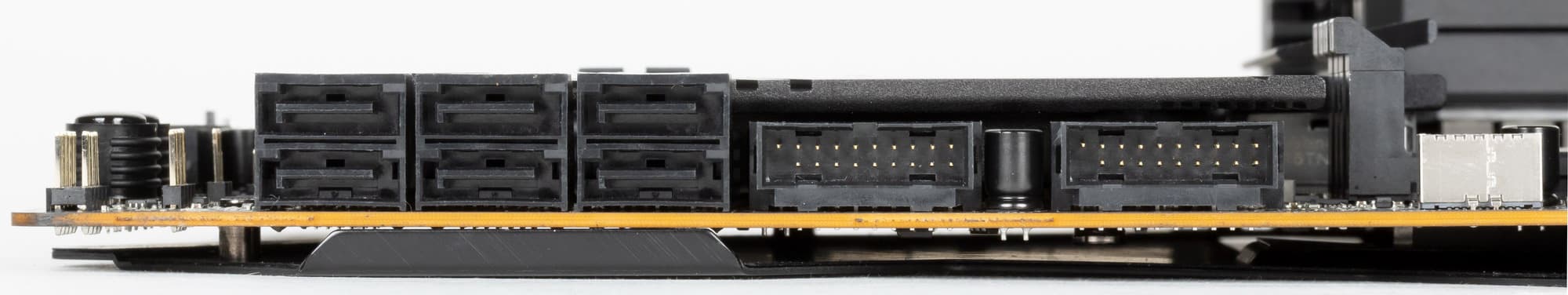

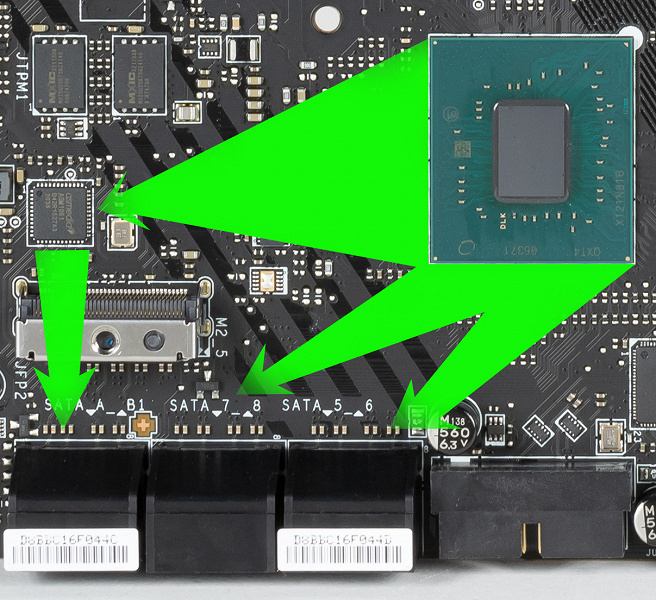

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 5 (пять!) слотов для накопителей в форм-факторе M.2. Порты SATA промаркированы очень странно, начиная с 5 ( 5, 6, 7, 8), 4 из них реализованы через чипсет Z690 и поддерживают создание RAID.

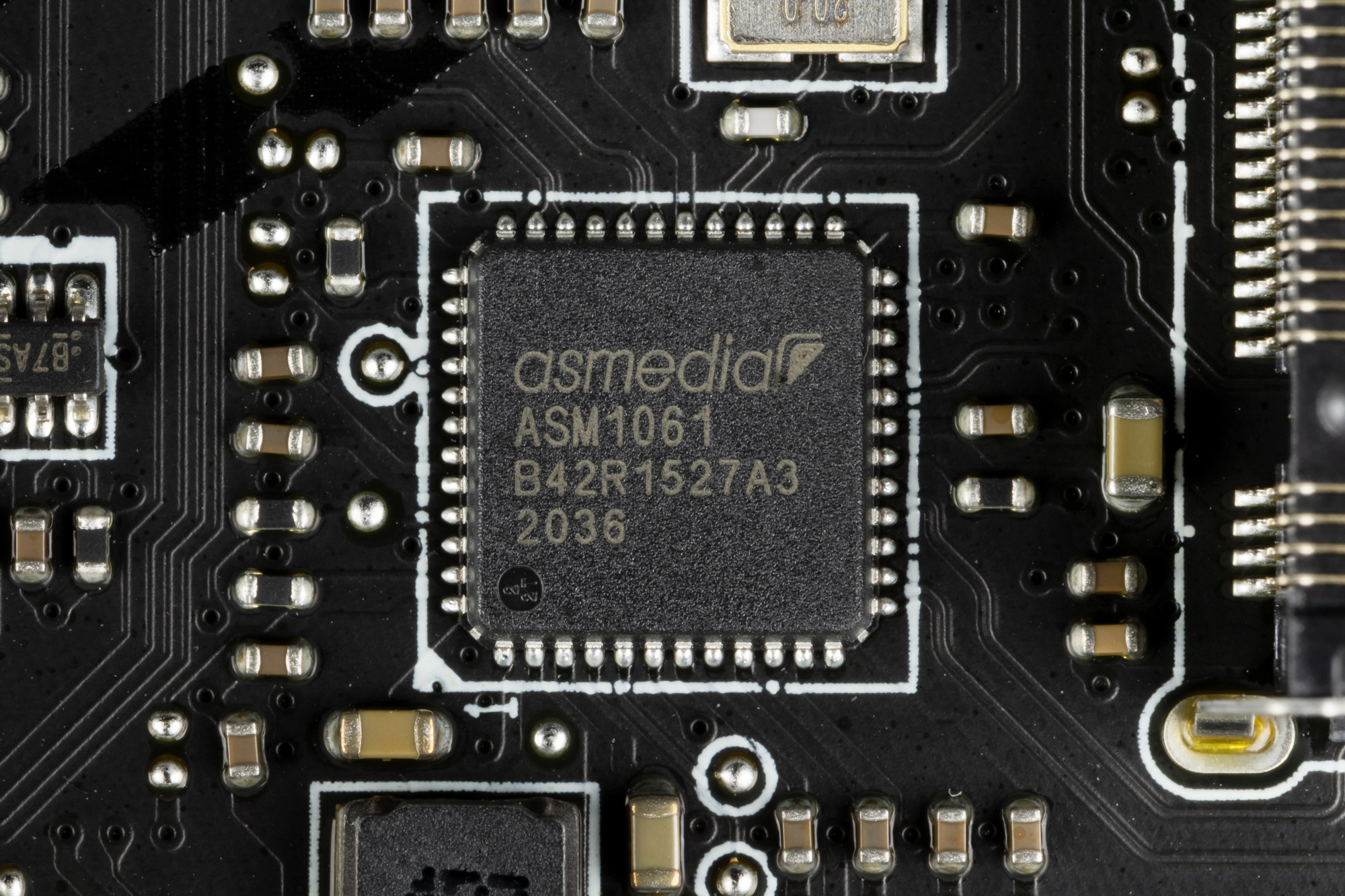

Остальные 2 порта SATA A/B реализованы через ASM1061 от ASMedia.

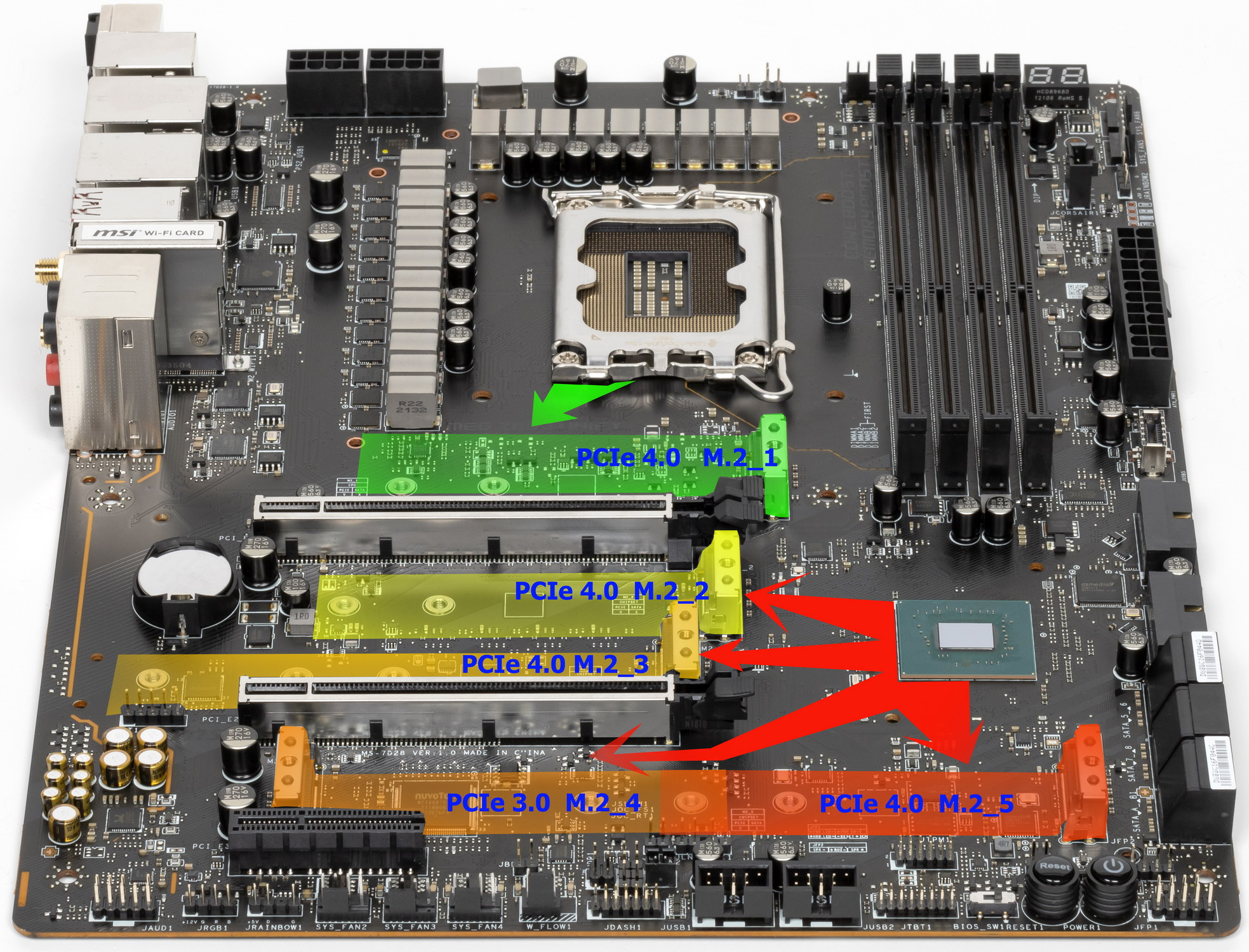

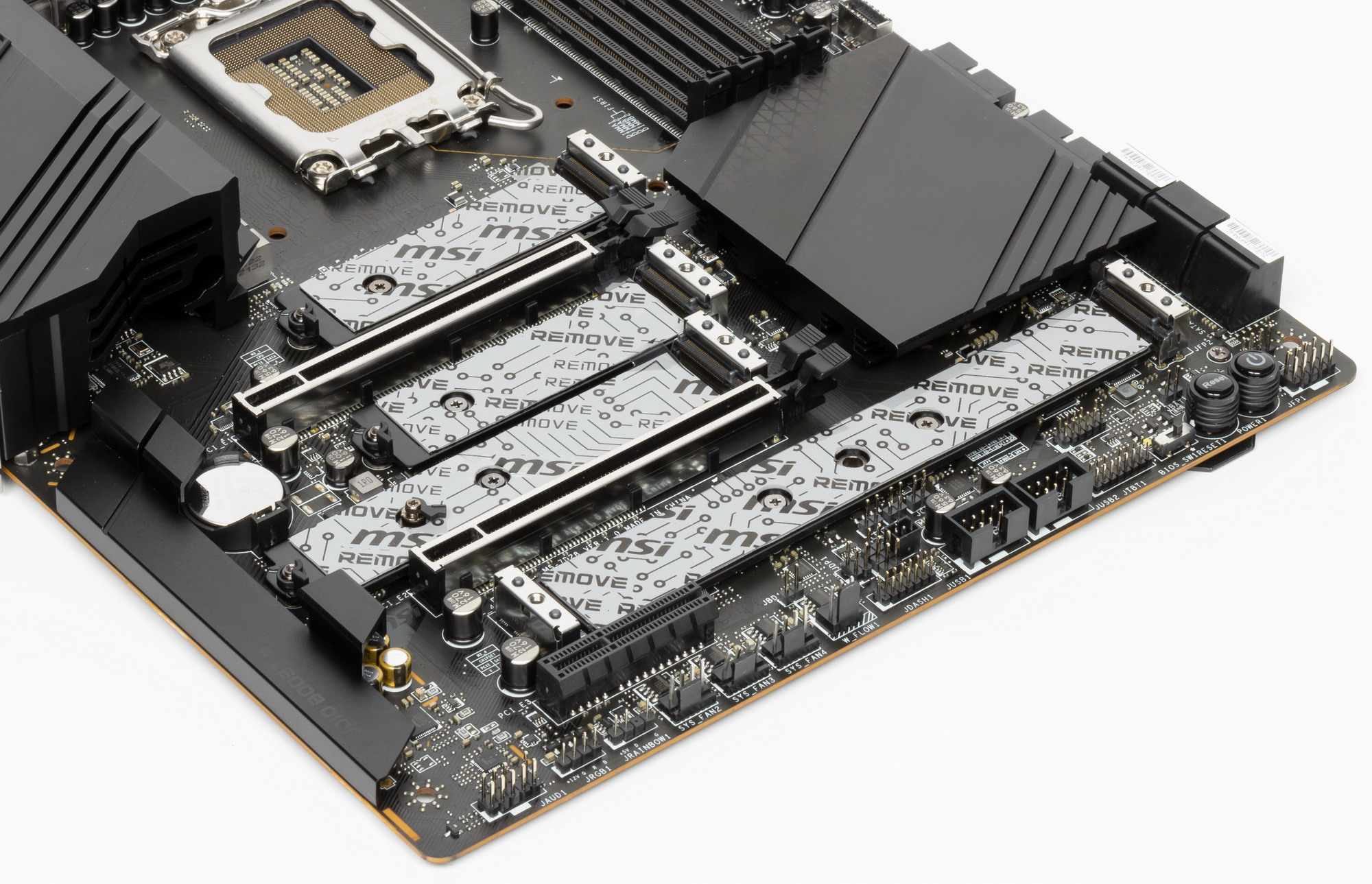

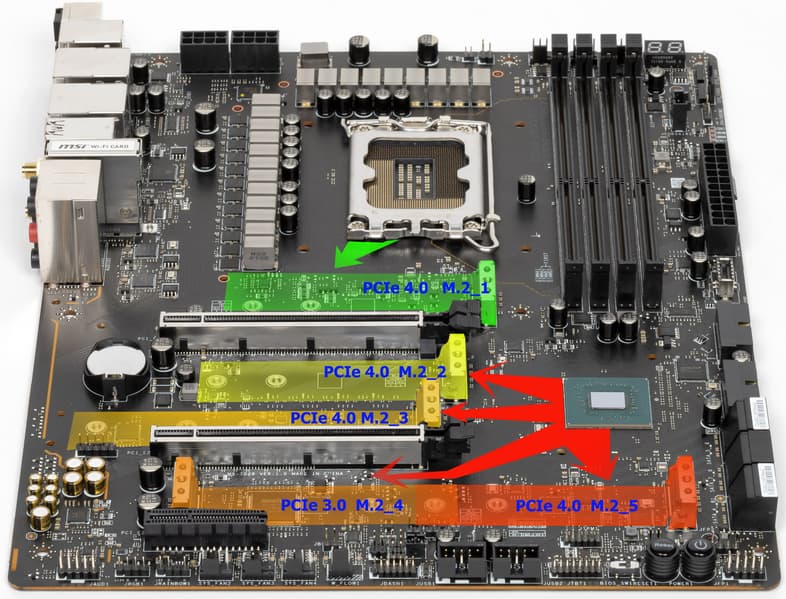

Материнская плата имеет 5(!!!) гнезд форм-фактора М.2.
Второй, третий, четвертый и пятый слоты M.2 получают данные от чипсета Z690, при этом М.2_2, 2_3, 2_5 поддерживают PCIe 4.0, а M.2_4 — PCIe 3.0. Первый M.2_1 получает данные от CPU (PCIe 4.0). При этом М.2_3 поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Все слоты М.2 поддерживают размеры модулей 2260/2280, а также М.2_3 позволяет установить накопители размером до 22110. На всех M.2 можно организовать RAID, а использовать для Intel Optane Memory можно все, кроме М.2_1.

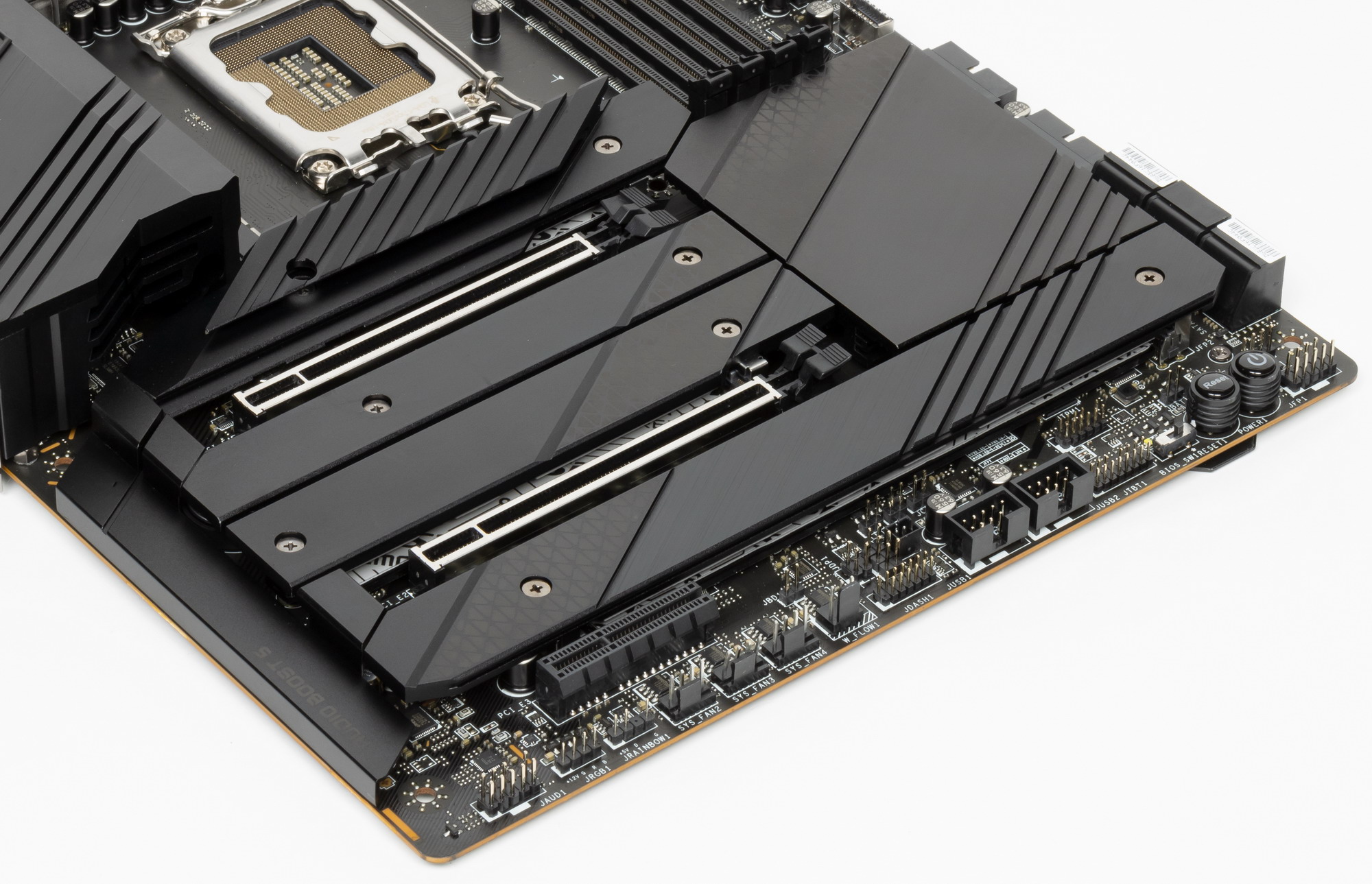

Все M.2 слоты имеют радиаторы. M.2_1/М.2_2/М.2_3 обладают отдельными радиаторами, когда как остальные слоты M.2_4/М.2_5 имеют общий радиатор.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

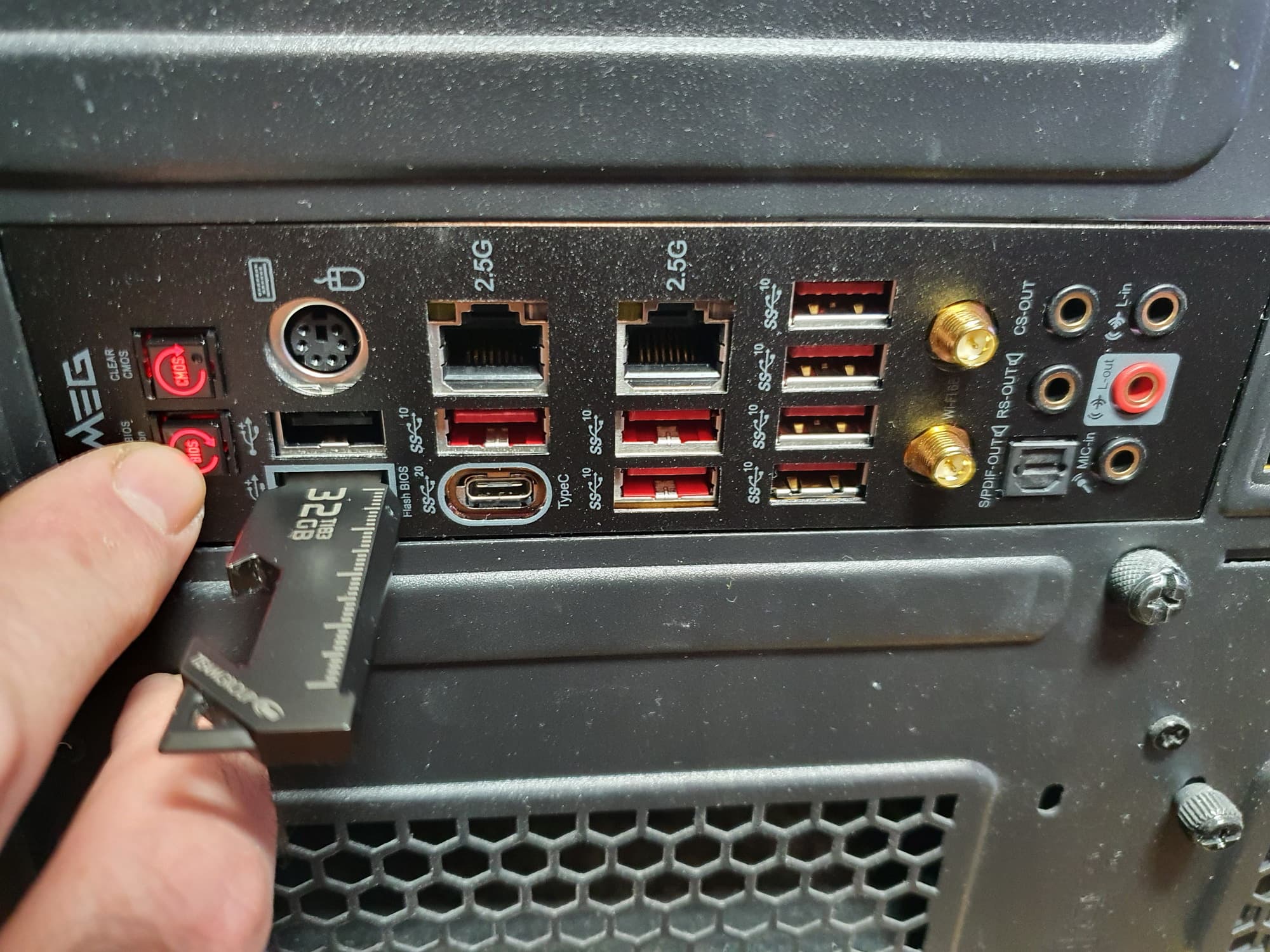

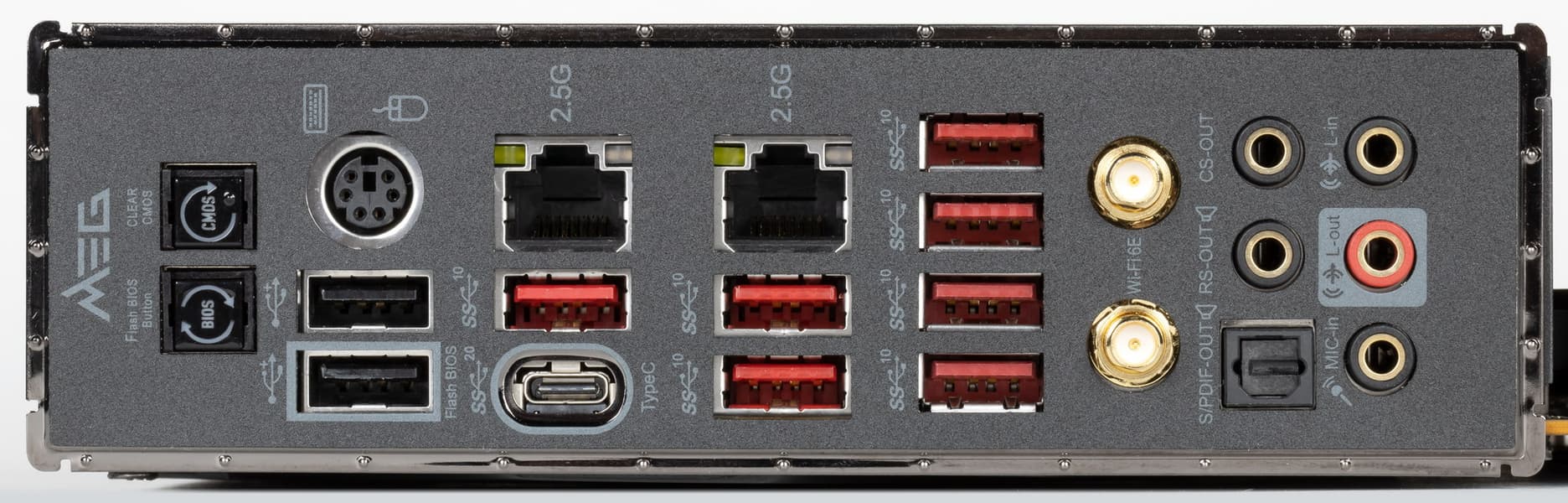

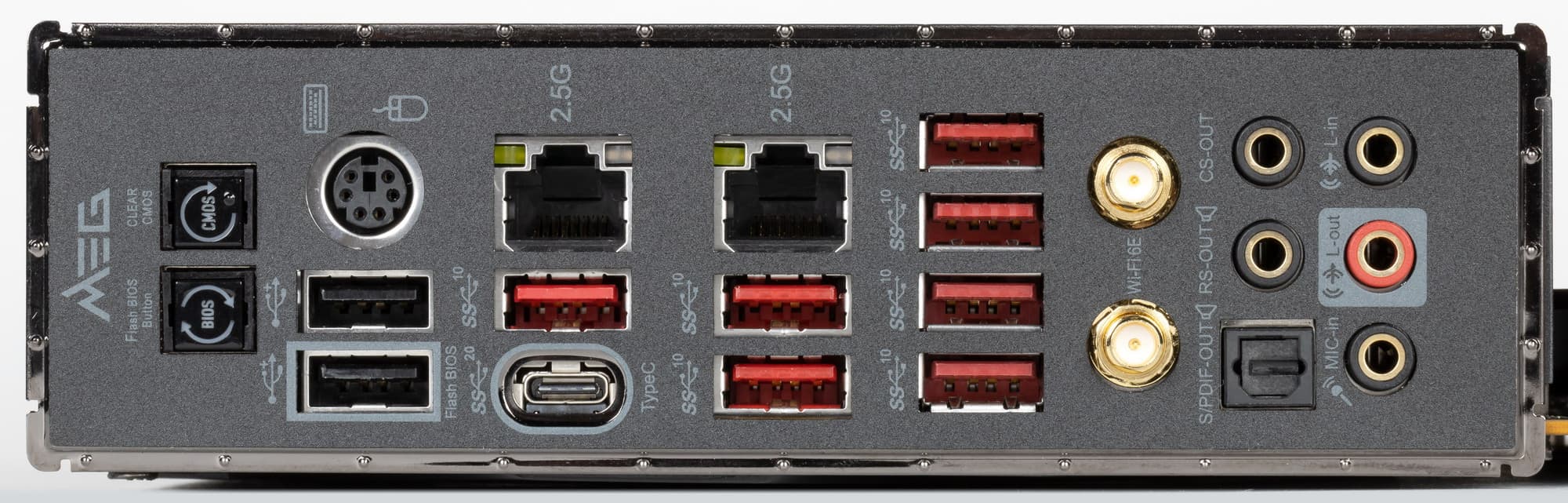

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 26 линий из 28).
И что мы имеем? Всего на материнской плате — 19 портов USB:
- 2 порта USB 3.2 Gen2x2: оба реализованы с помощью 4х линий USB 3.2 Gen2 от Z690 и один представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса), а второй — портом Type-C на задней панели;
- 7 портов USB 3.2 Gen2: 3 реализованы через Z690 и представлены на задней панели: 3 портами Type-A (красного цвета); 4 реализованы через Genesys Logic GL3590
(на него потрачена 1 линия USB 2.0) и также представлены на задней панели 4 портами Type-A (красного цвета); ;

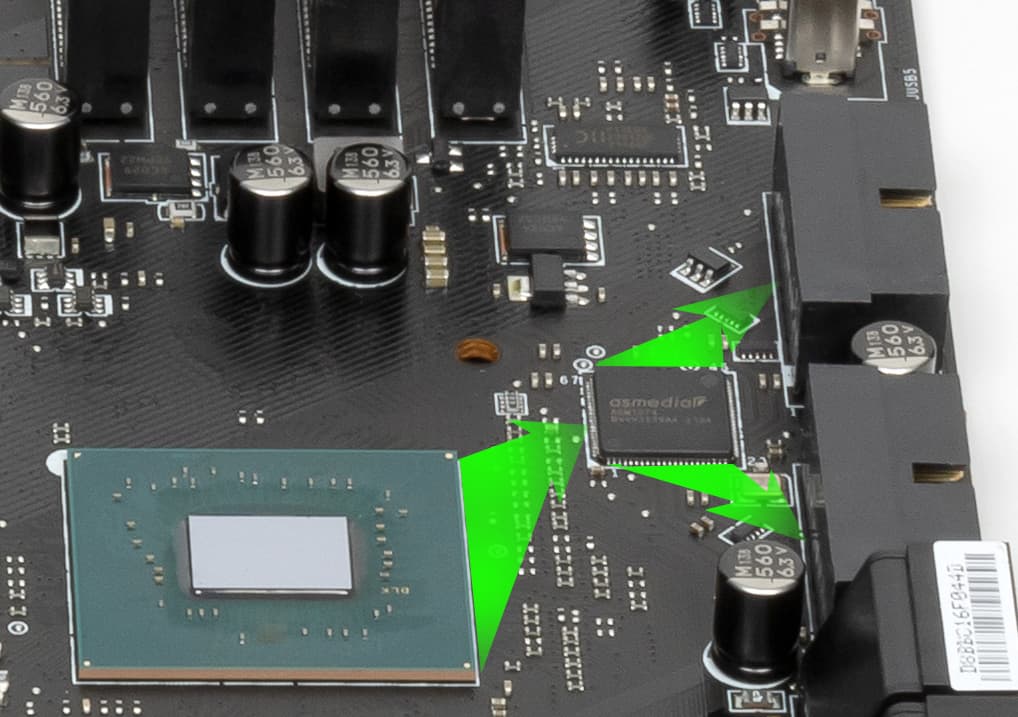

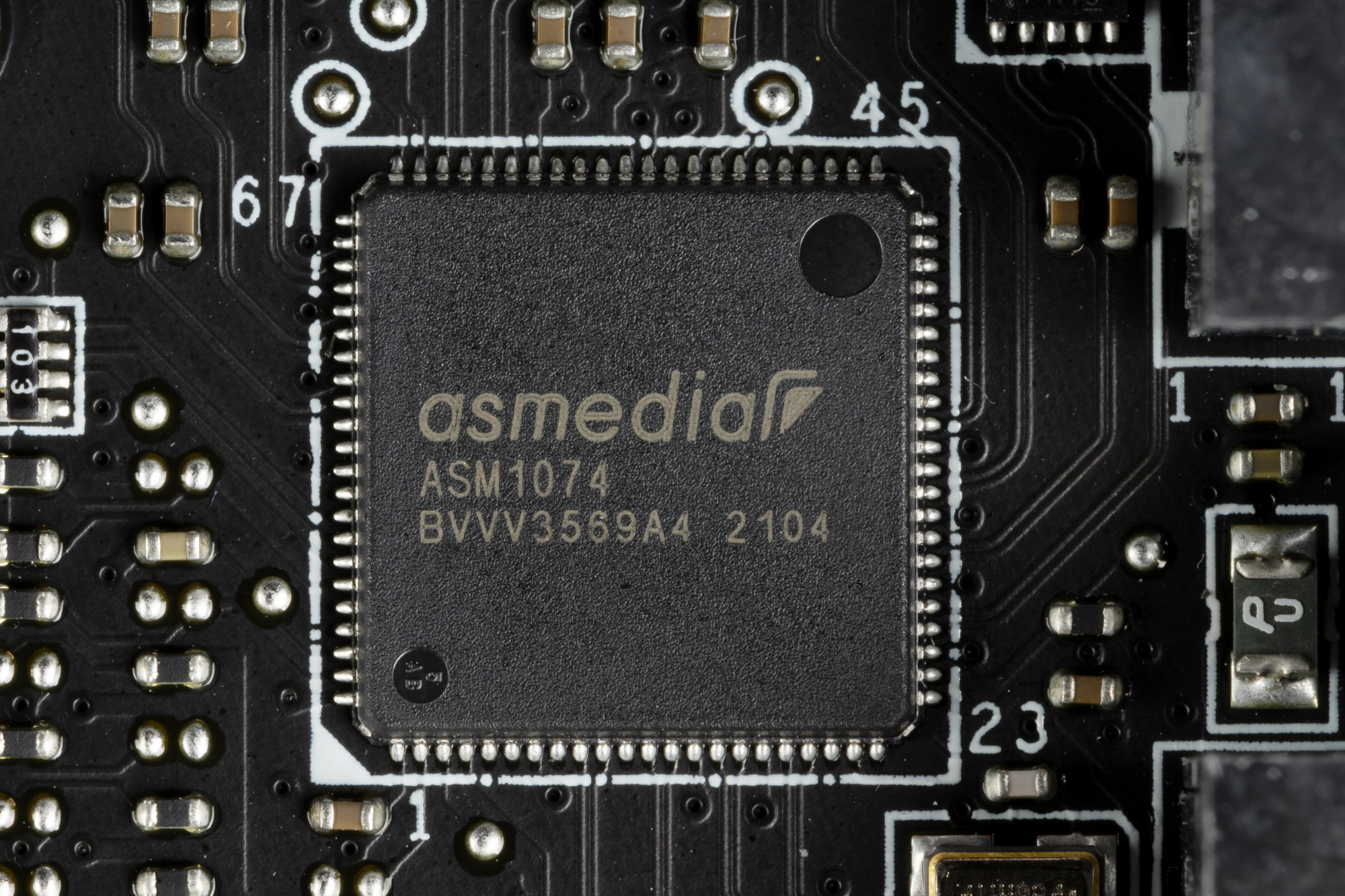

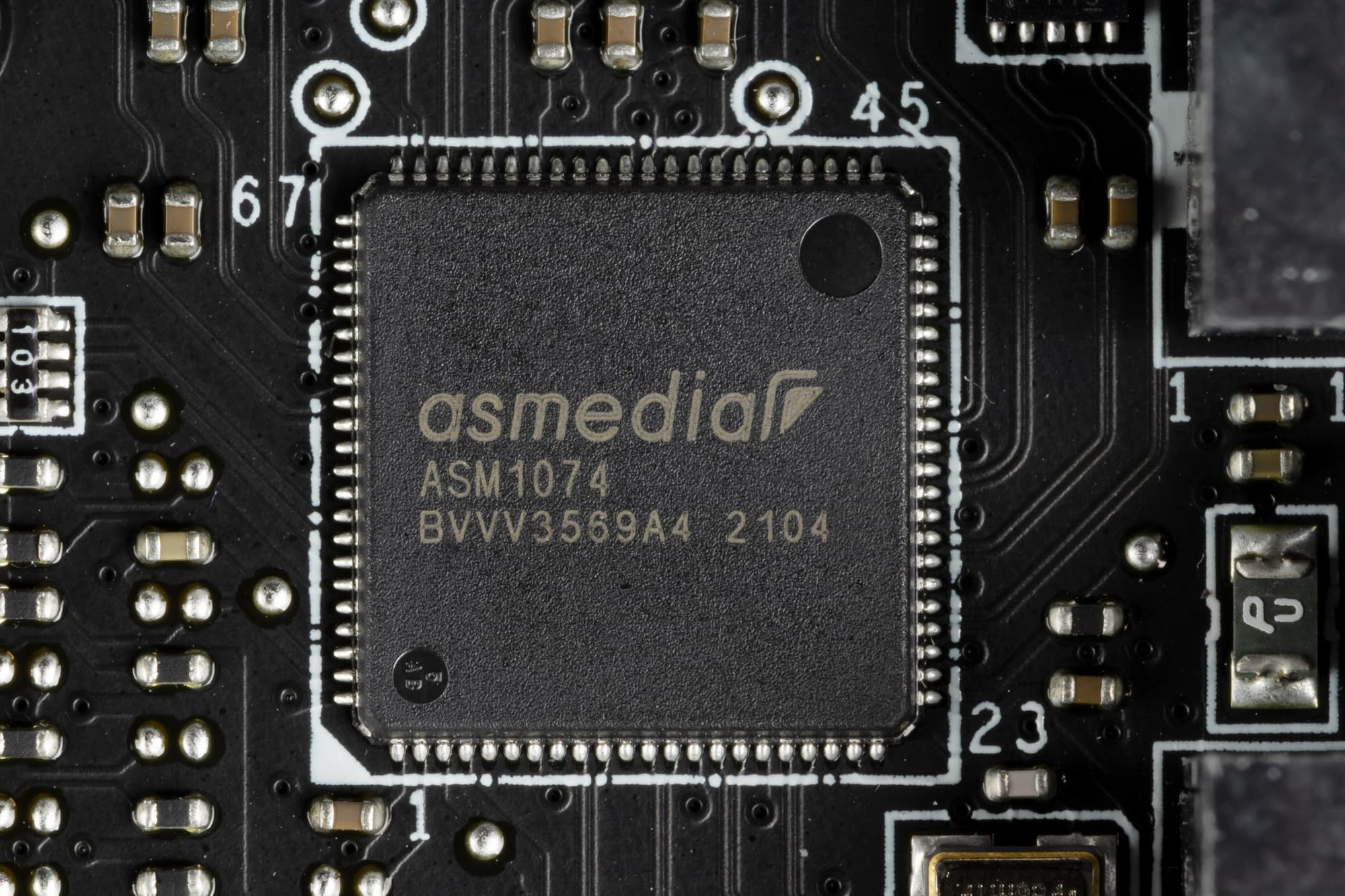

- 4 порта USB 3.2 Gen1: все реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта);

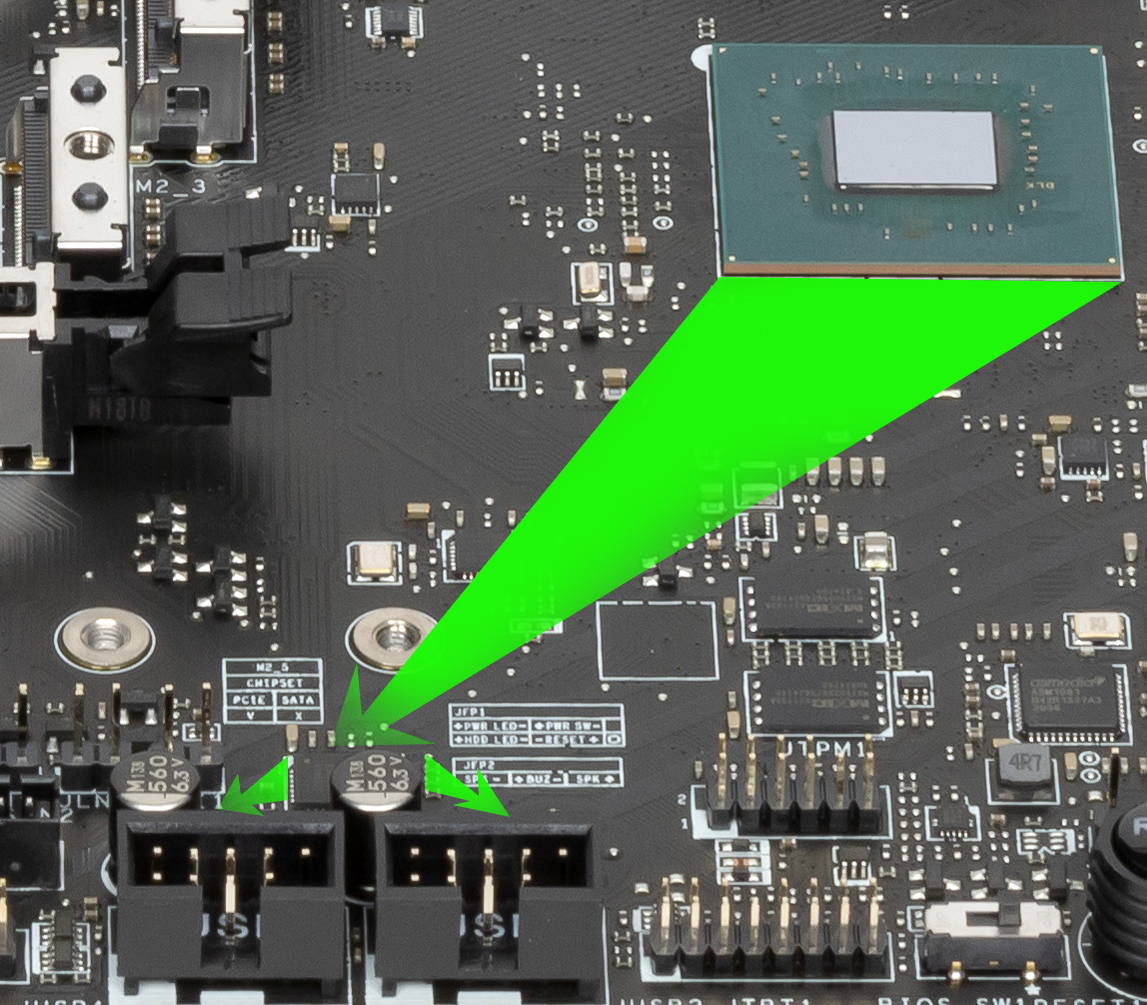

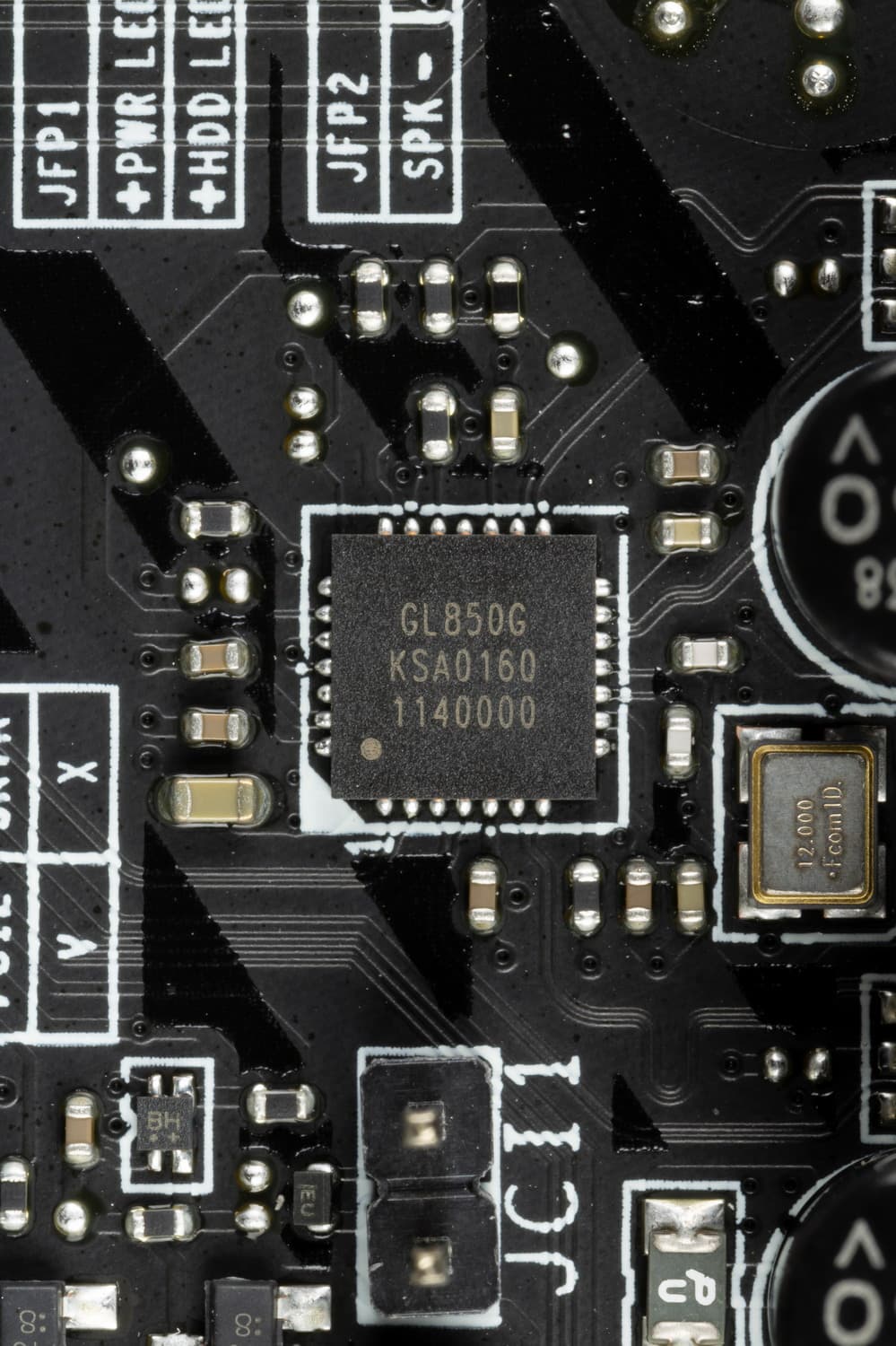

- 6 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта); еще 2 реализованы Z690 и представлены на задней панели 2 портами Type-A (черного цвета).
Таким образом, у нас 5 контроллеров используют USB линии:
- Genesys Logic GL850G (4 USB 2.0) (1 линия USB 2.0);

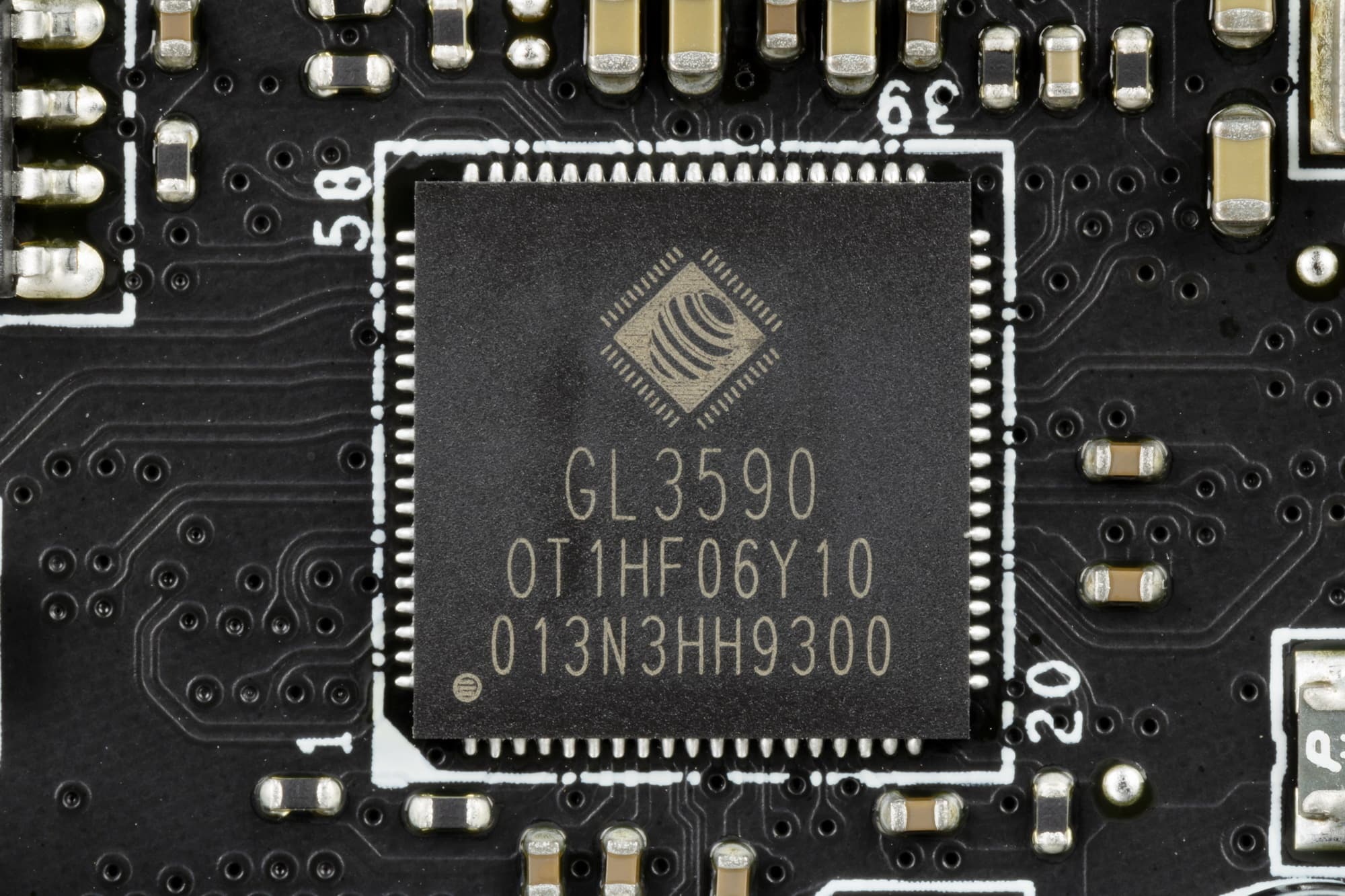

- Genesys Logic GL3590 (4 USB 3.2 Gen2) (1 линия USB 2.0);
- ASMedia ASM1074 (4 USB 3.2 Gen1) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth (AX211) (1 линия USB 2.0).
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 3 выделенных USB 3.2 Gen2
- + 0 выделенных USB 3.2 Gen1
- + 4 USB 3.2 Gen2 на поддержку 2x USB 3.2 Gen2x2
= 7 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 7 портов USB 2.0 также занято. Плюс 5 портов USB 2.0 на обеспечение контроллеров и 2 выделенных порта USB 2.0. Всего 14 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализовано 35 высокоскоростных портов из 38.

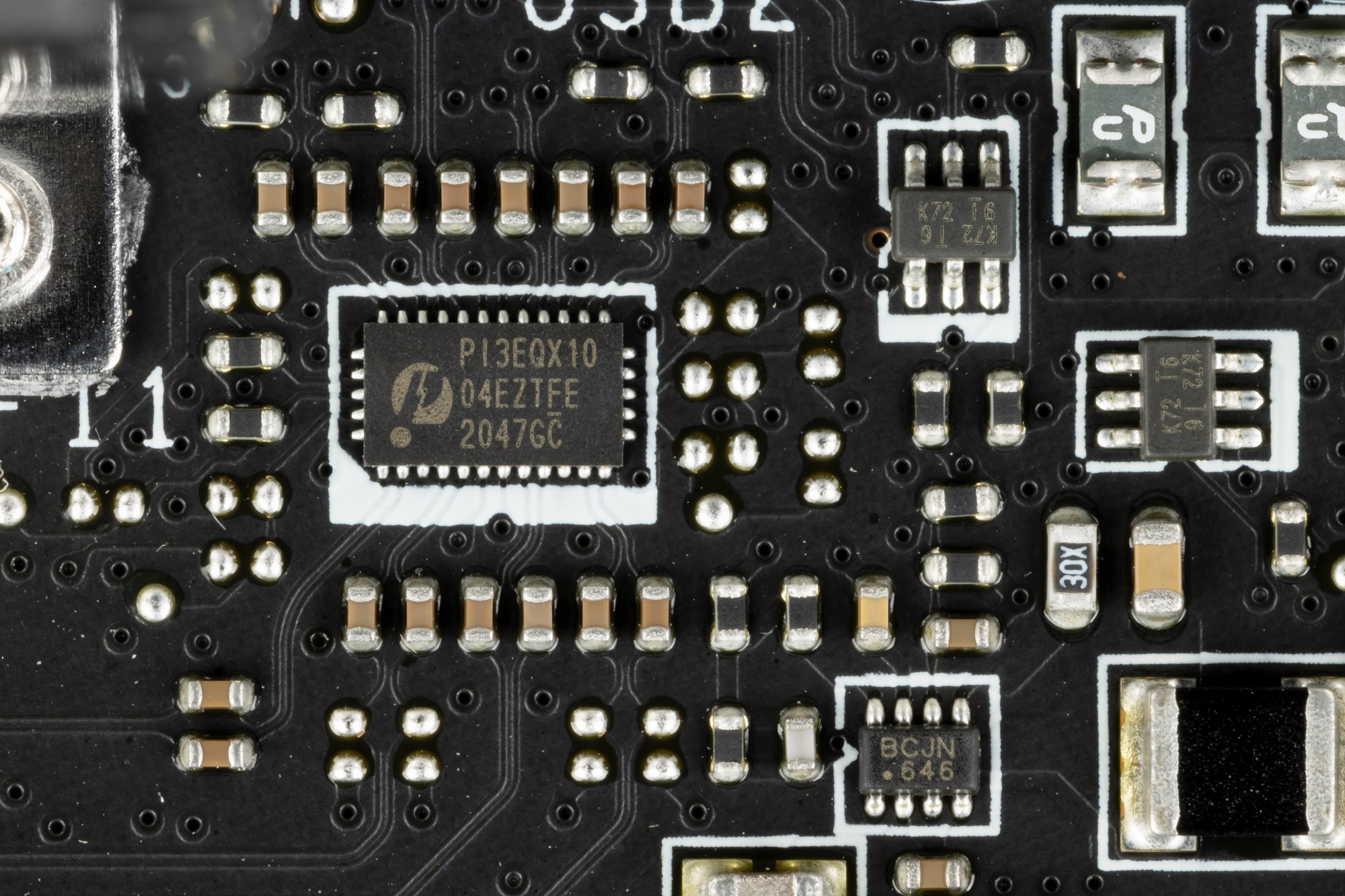

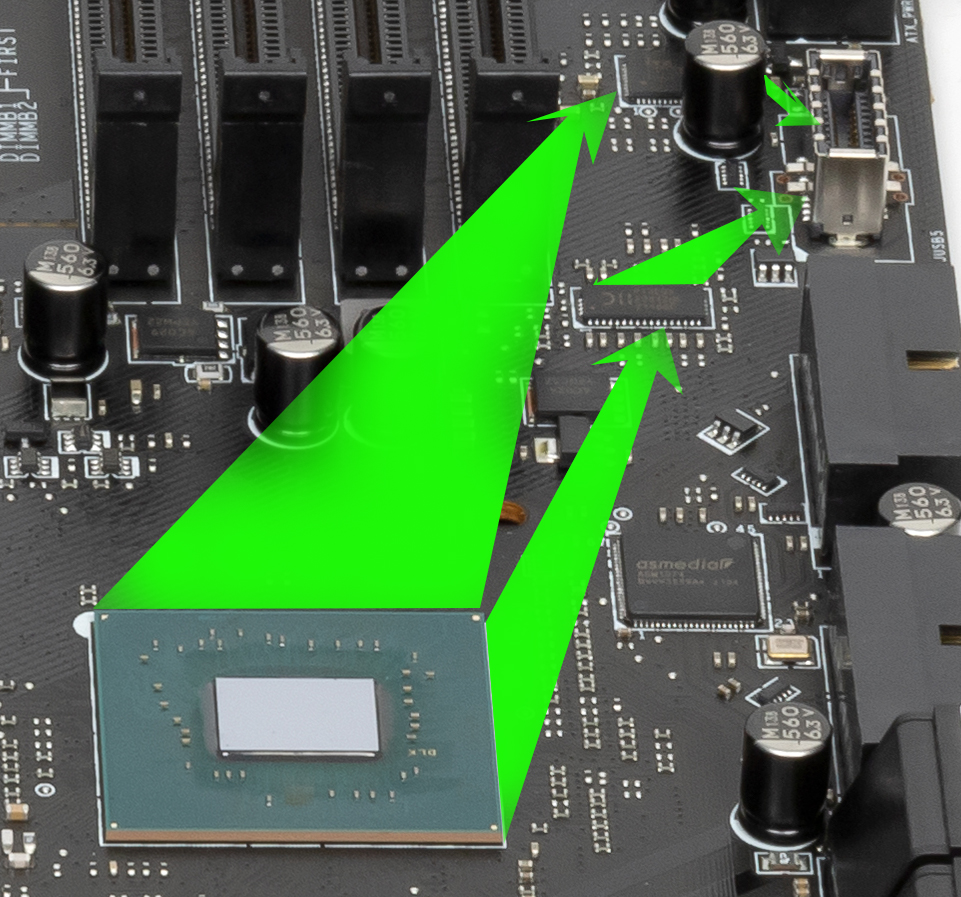

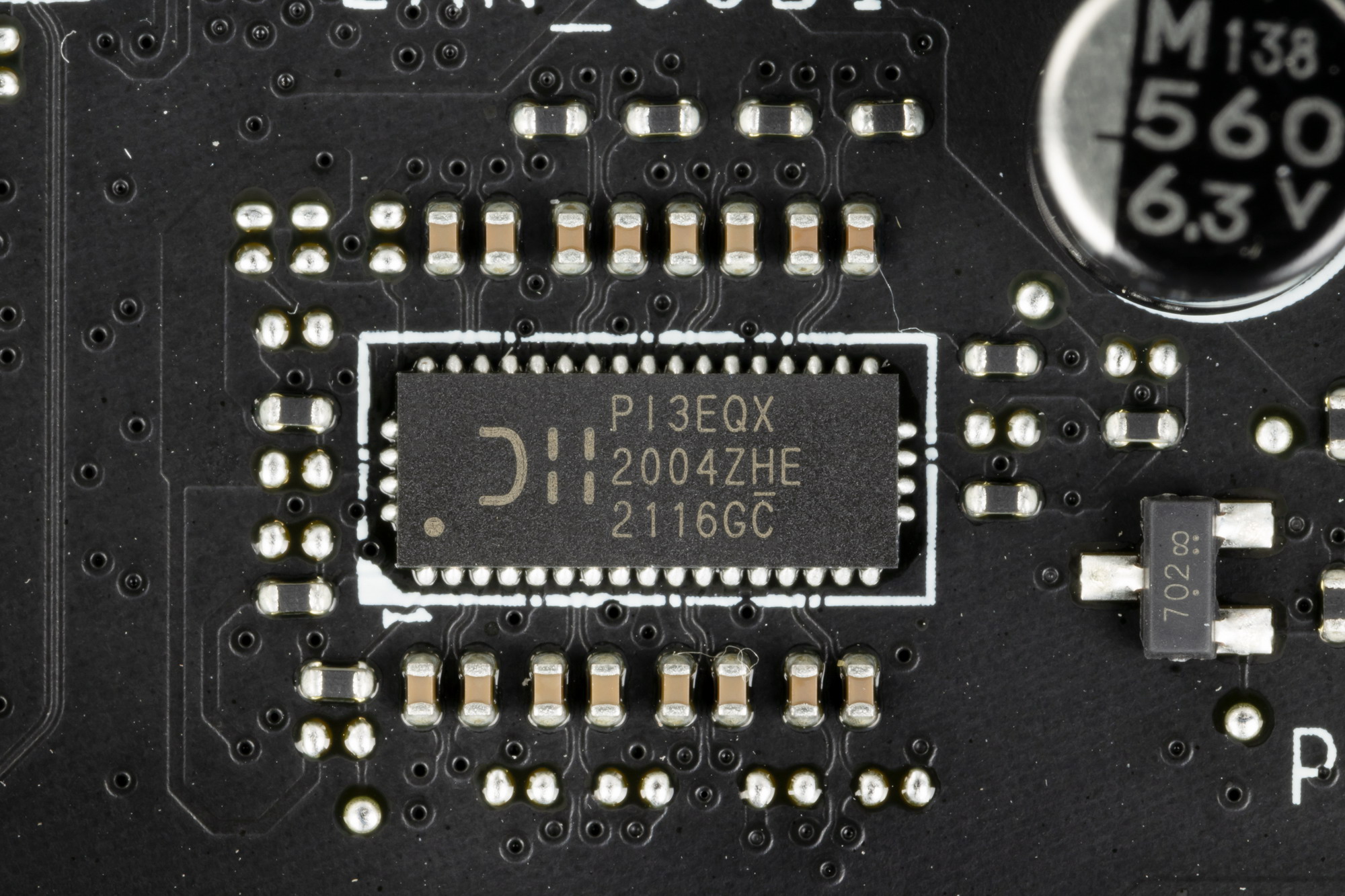

Все быстрые USB порты Type-C оснащены ре-драйверами от Diodes Inc, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

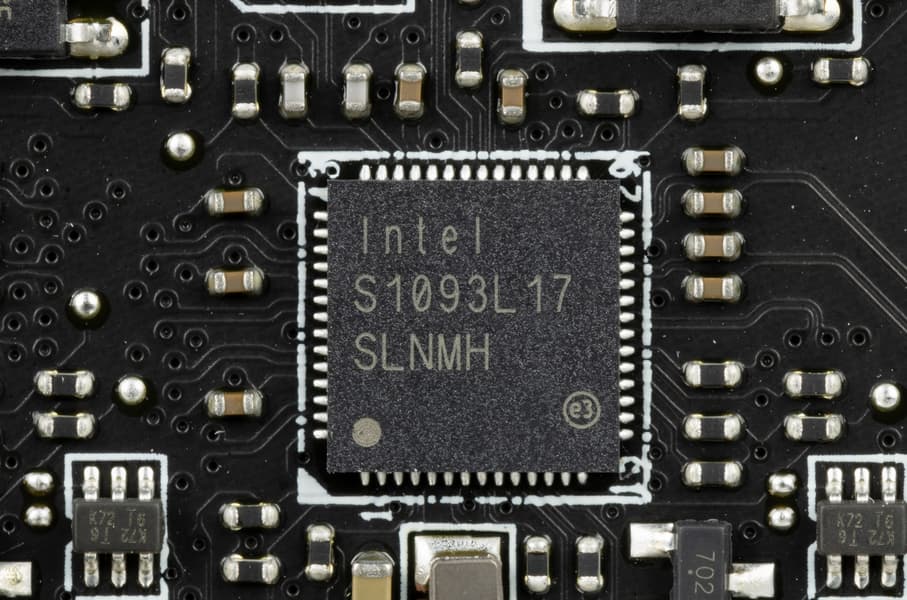

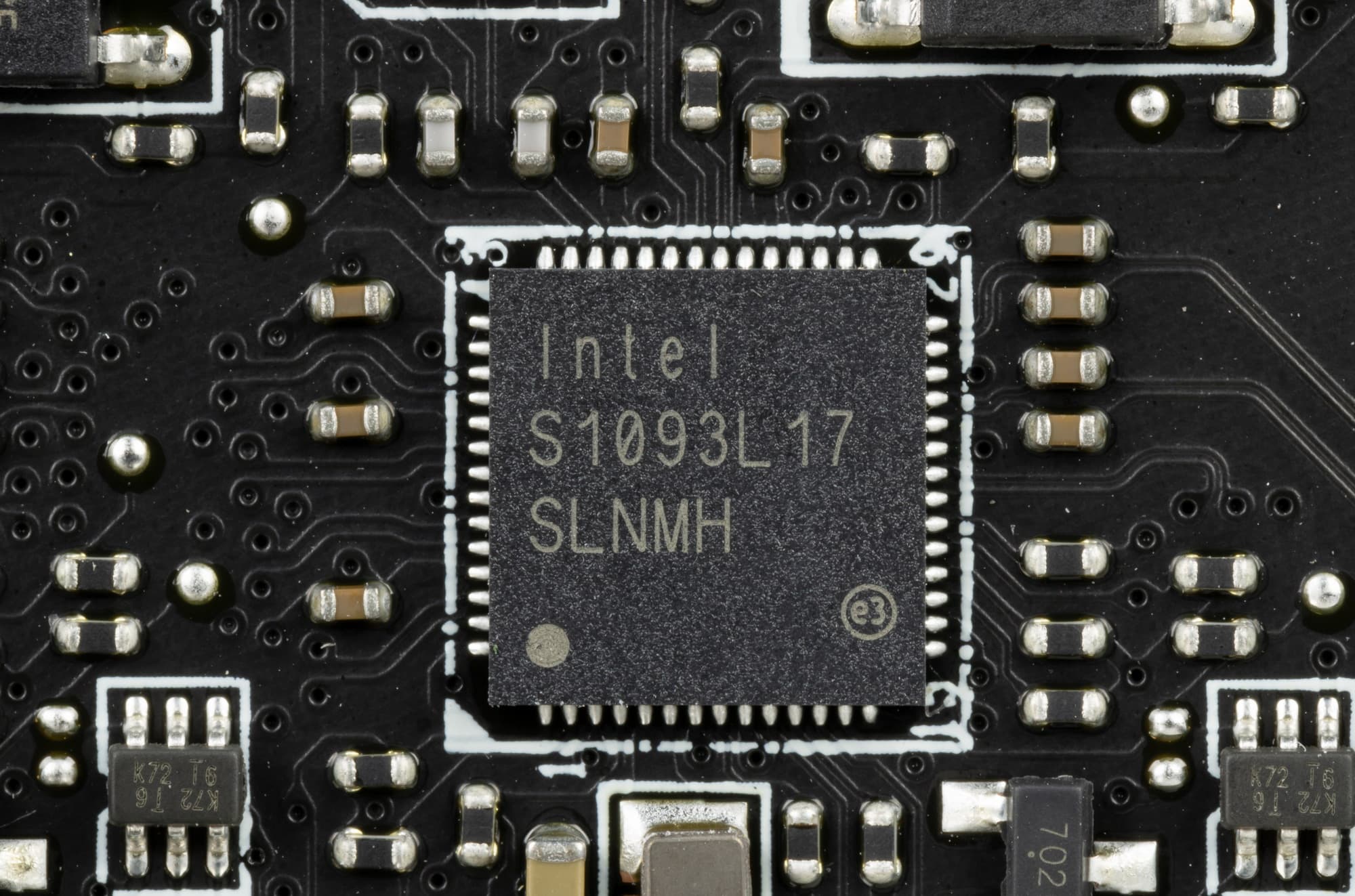

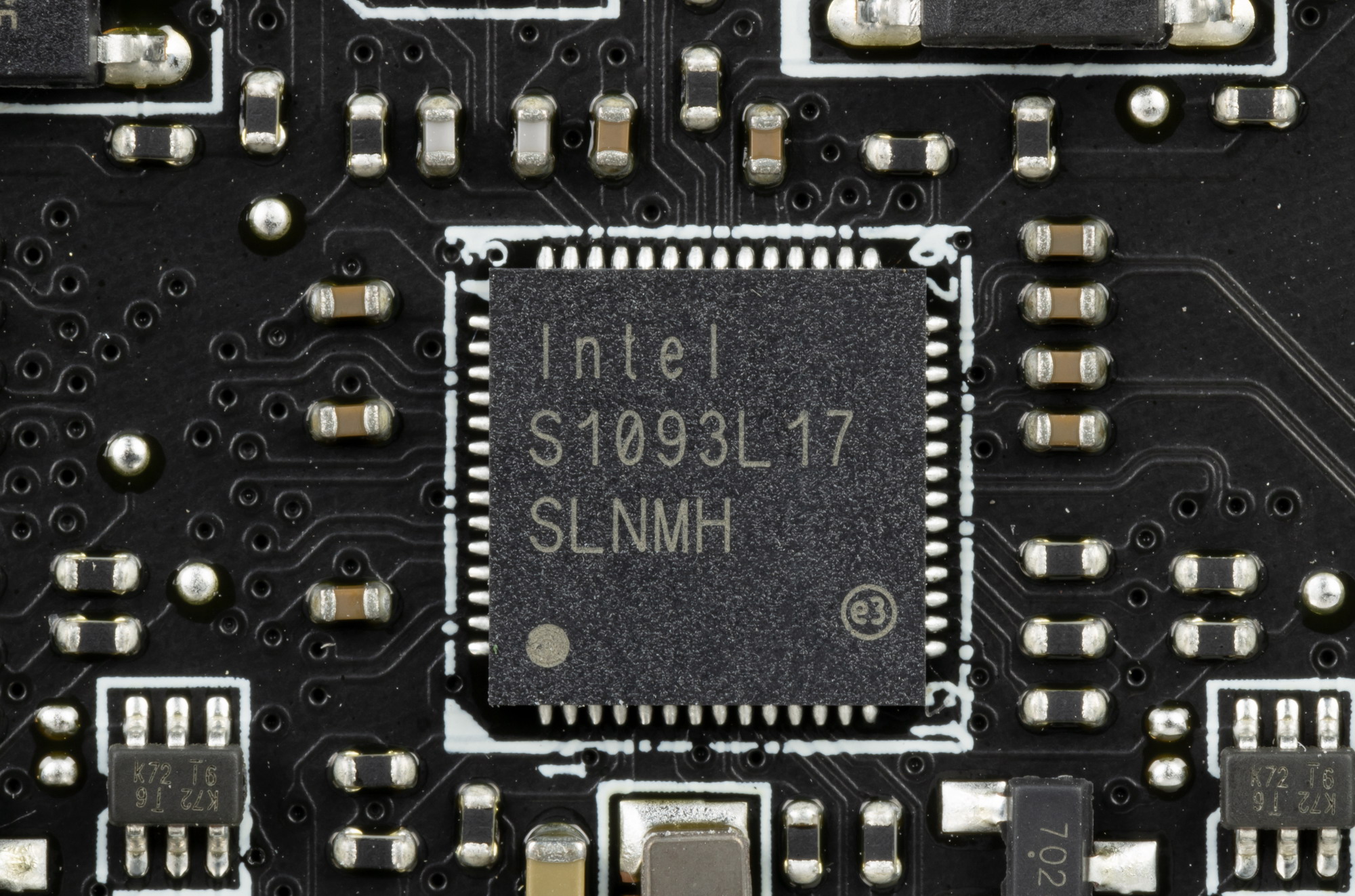

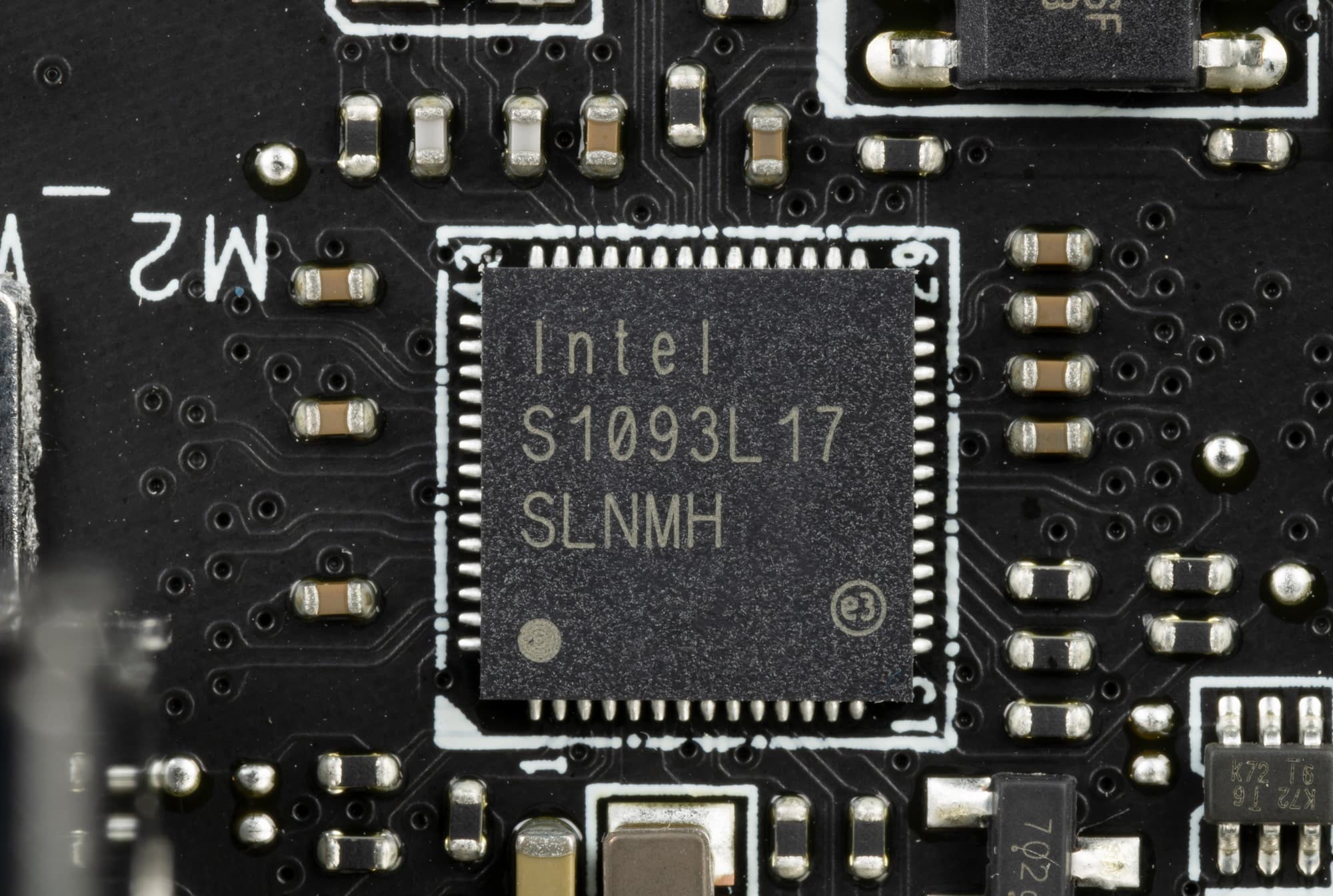

Материнская плата оснащена средствами связи отлично. Имеется два скоростных Ethernet-контроллера Intel I225-V, каждый из который способен работать по стандарту 2,5 Гбит/с.

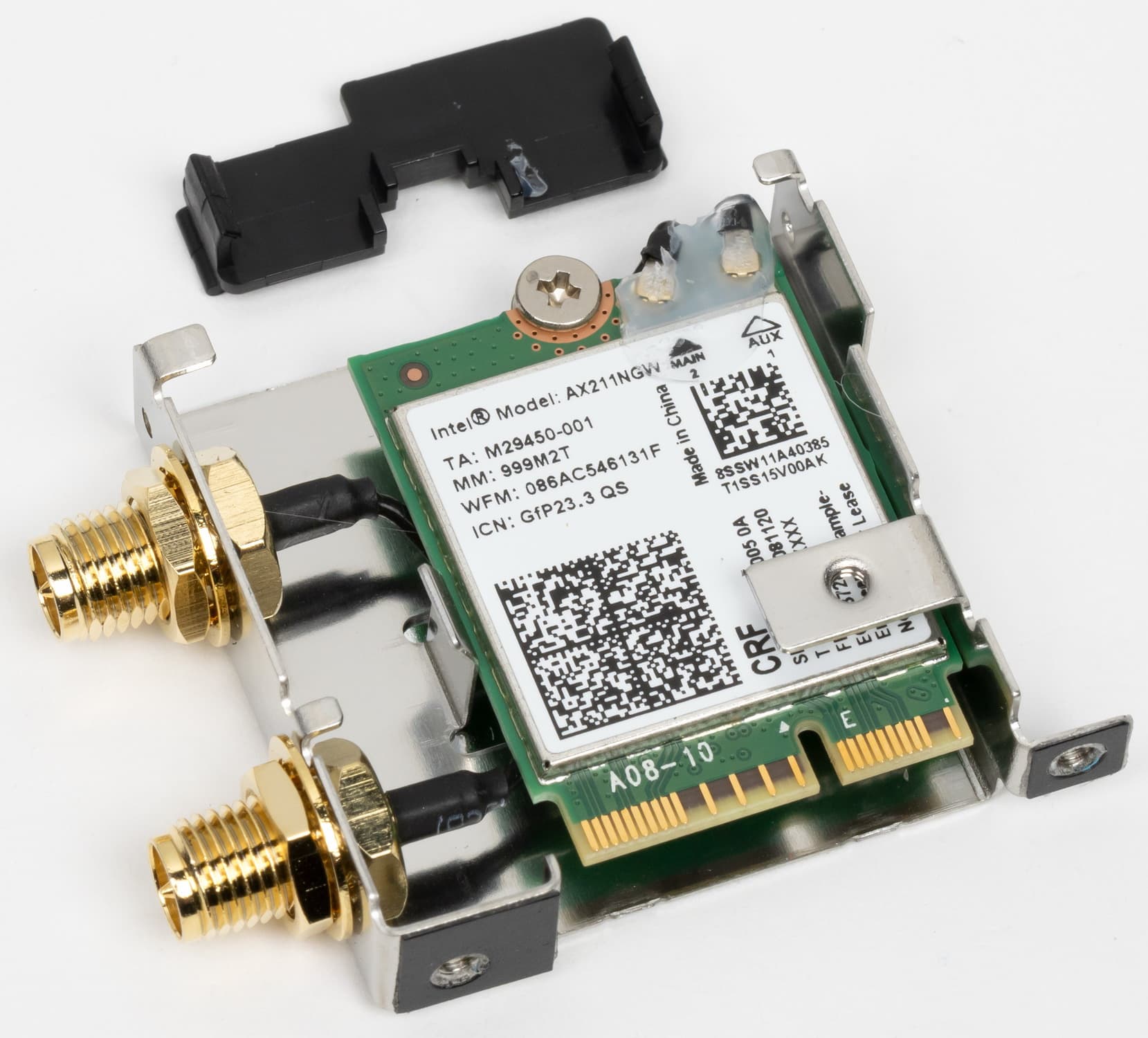

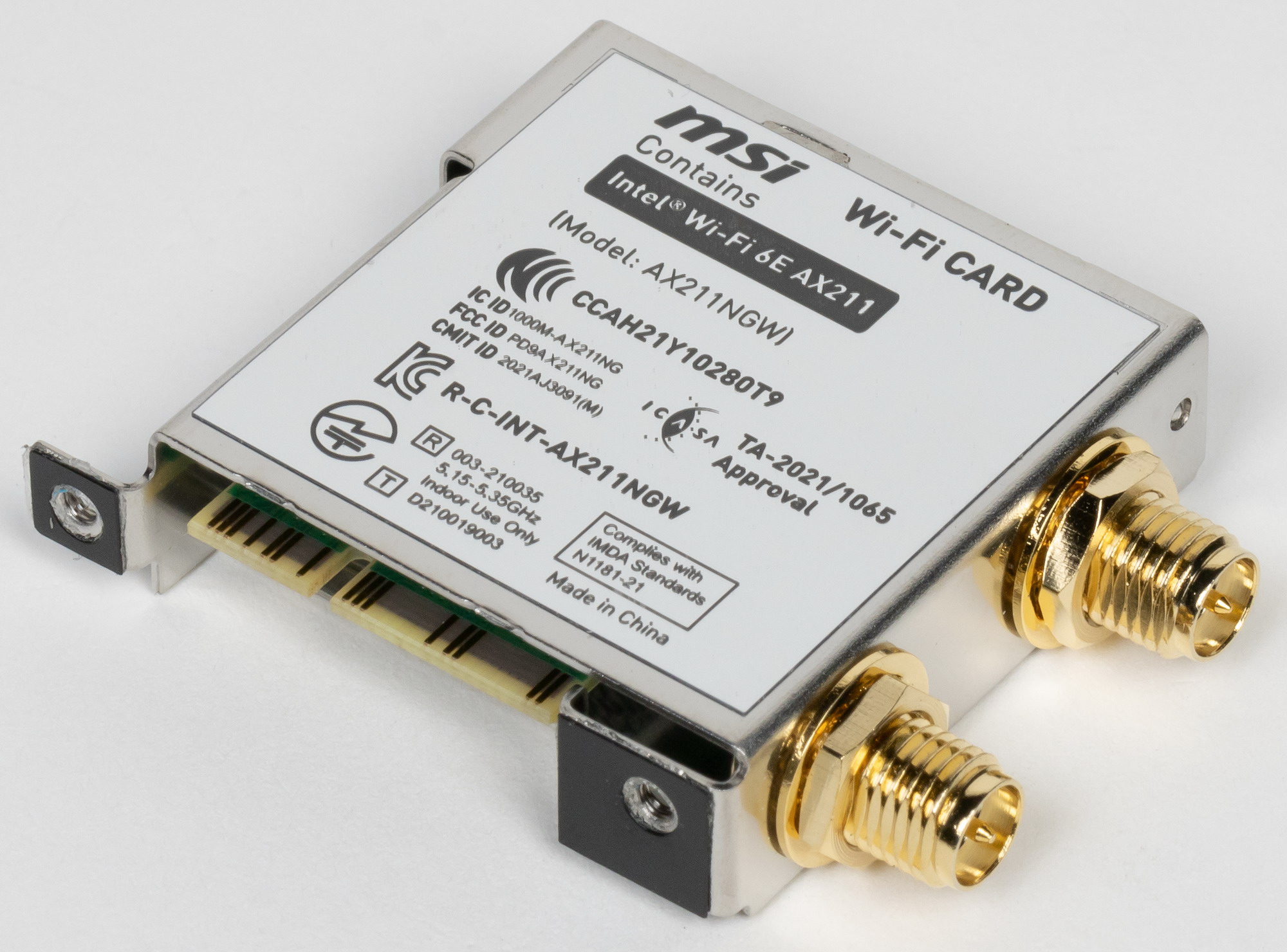

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

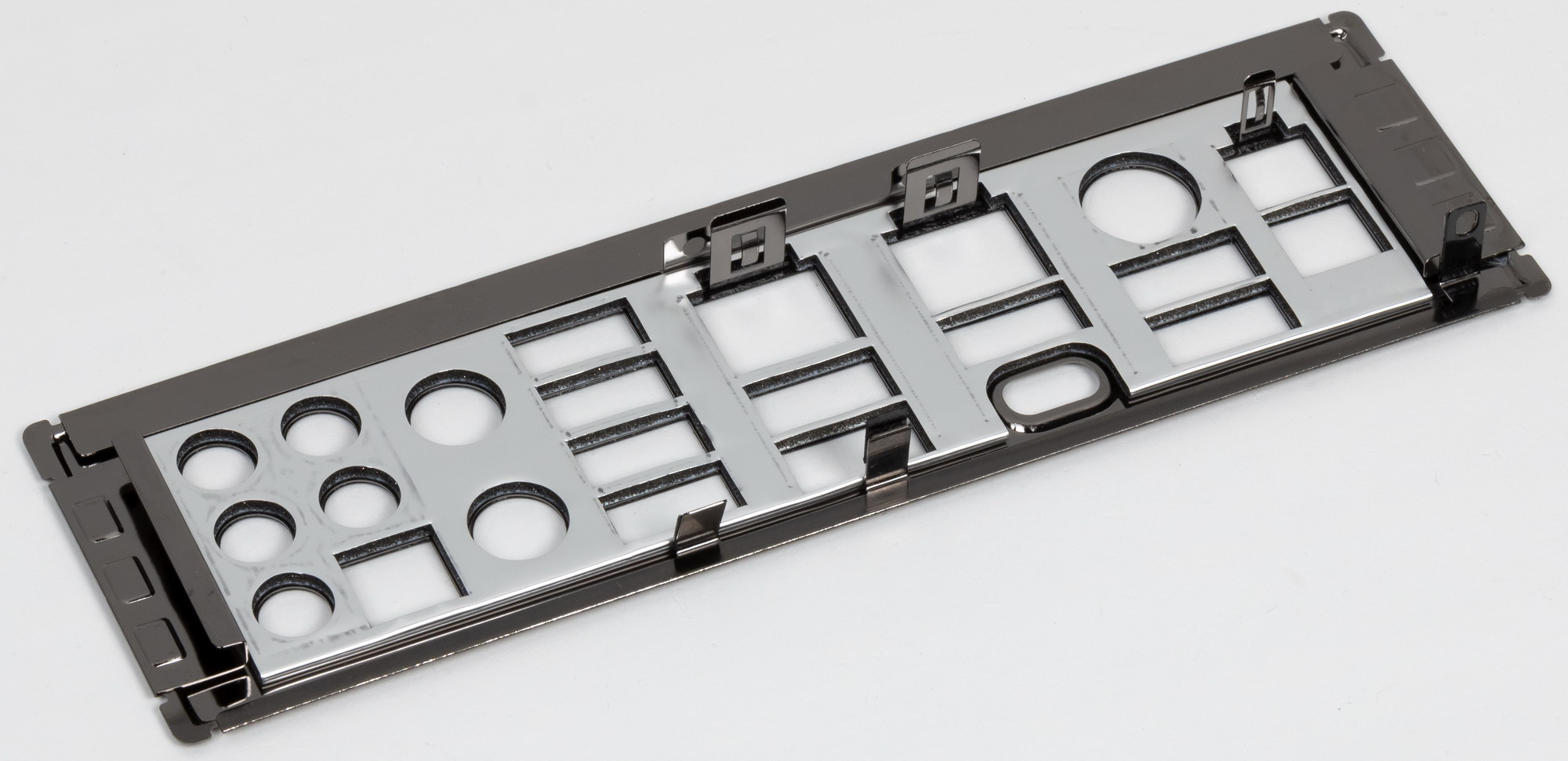

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

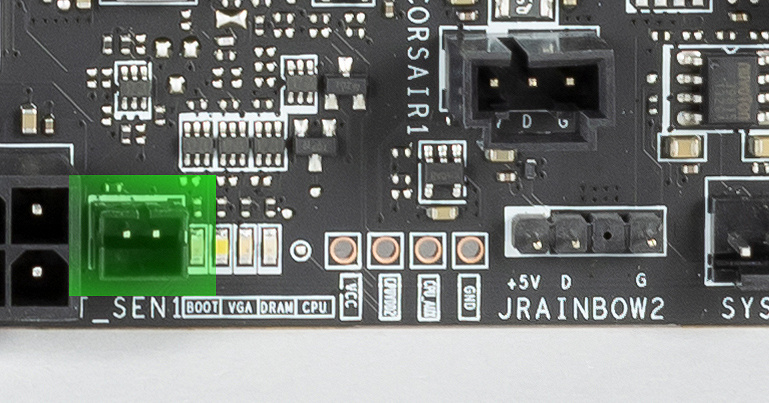

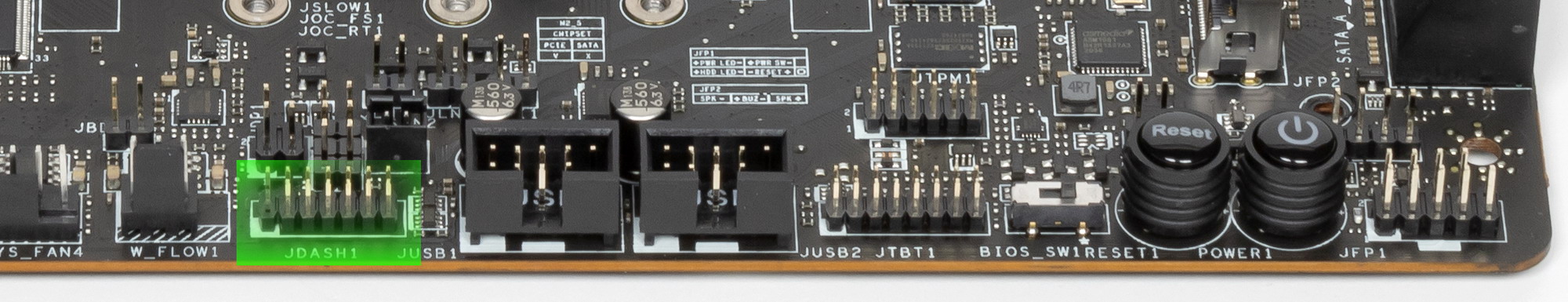

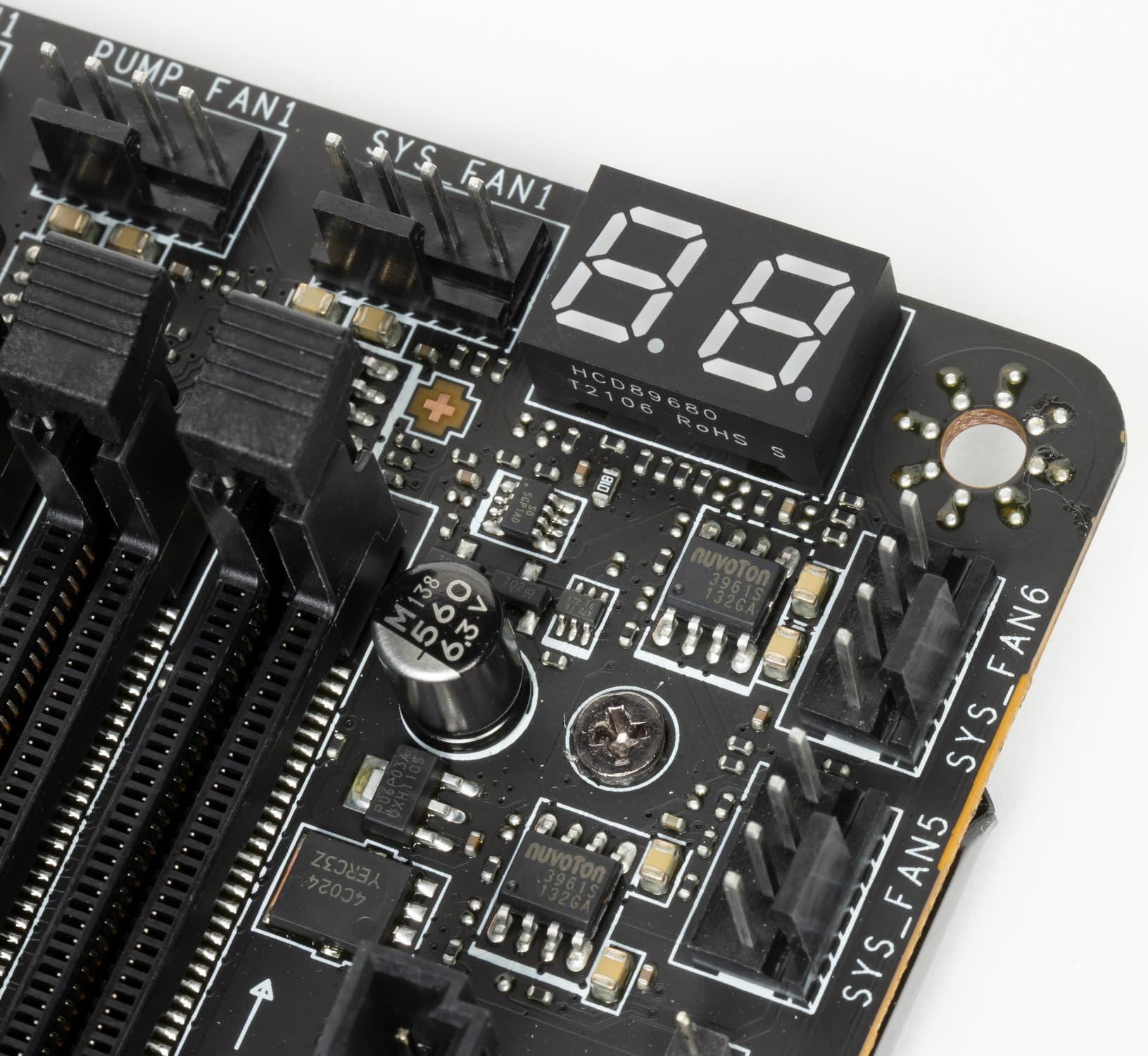

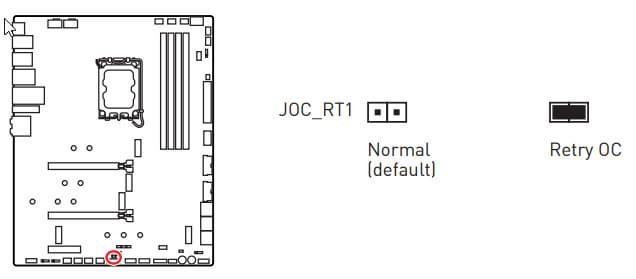

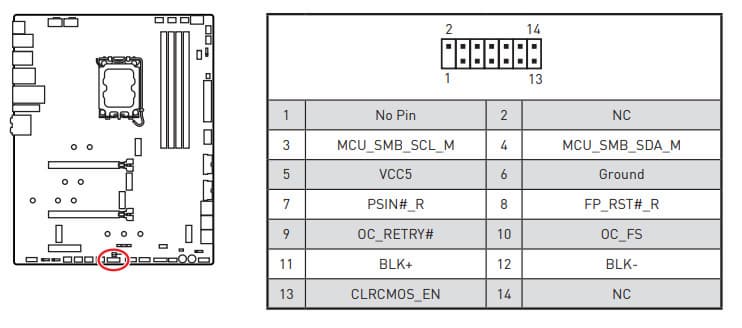

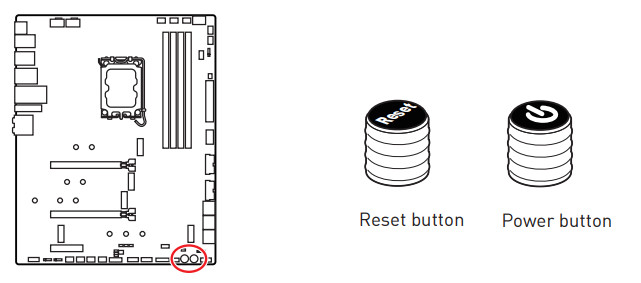

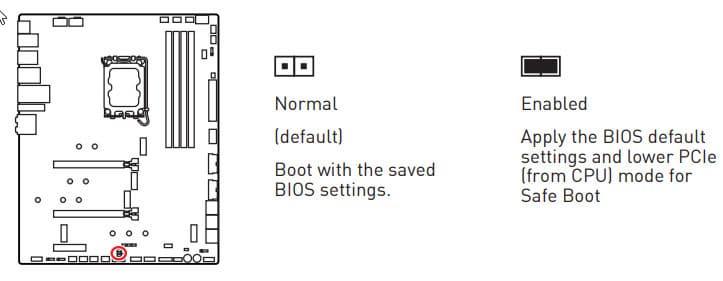

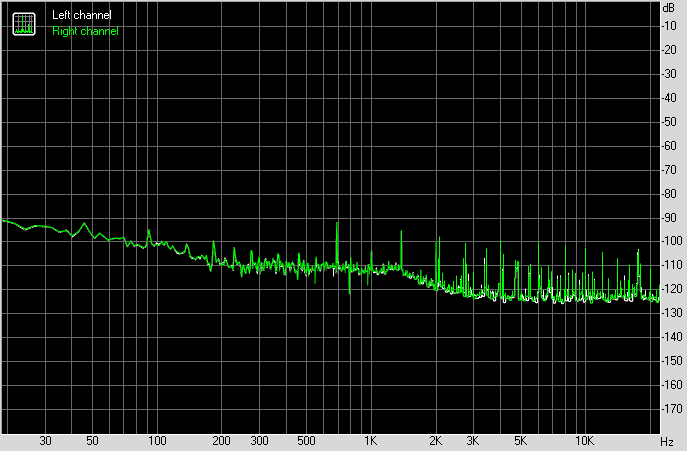

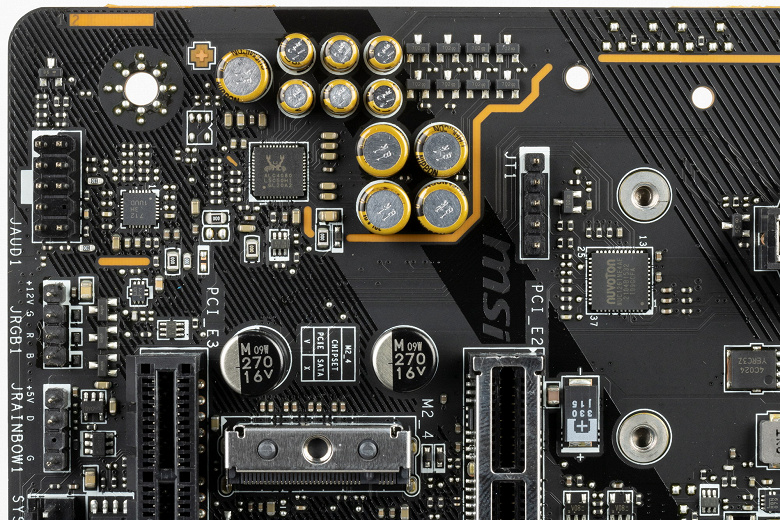

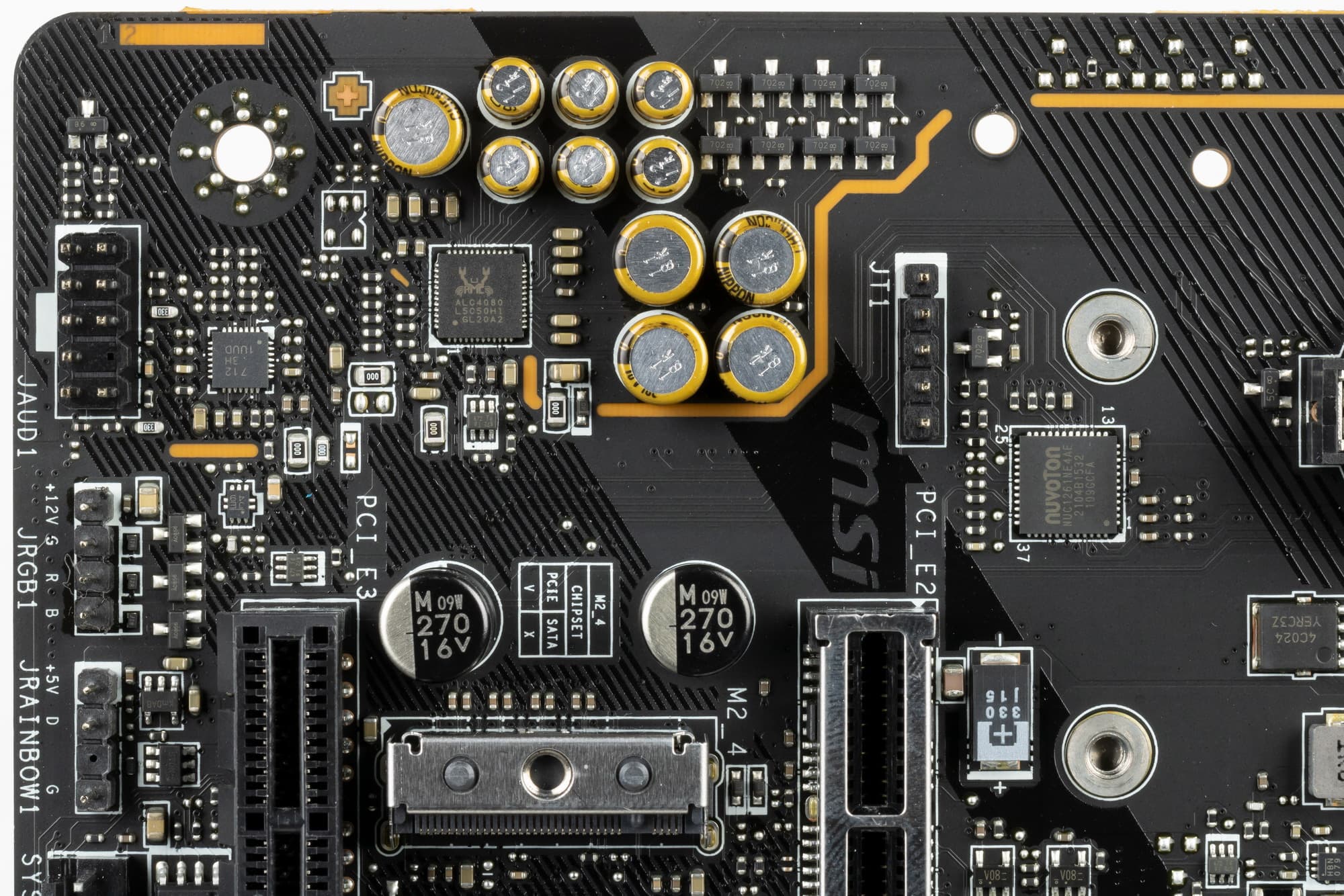

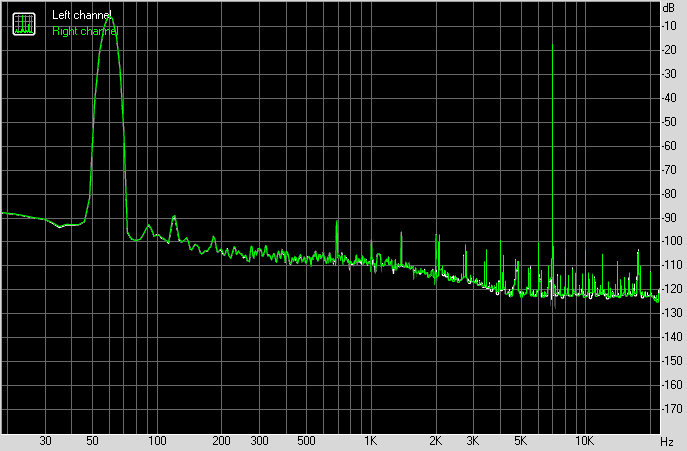

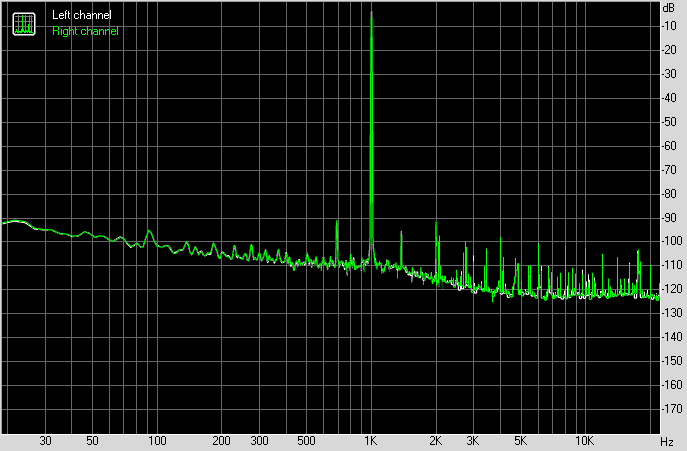

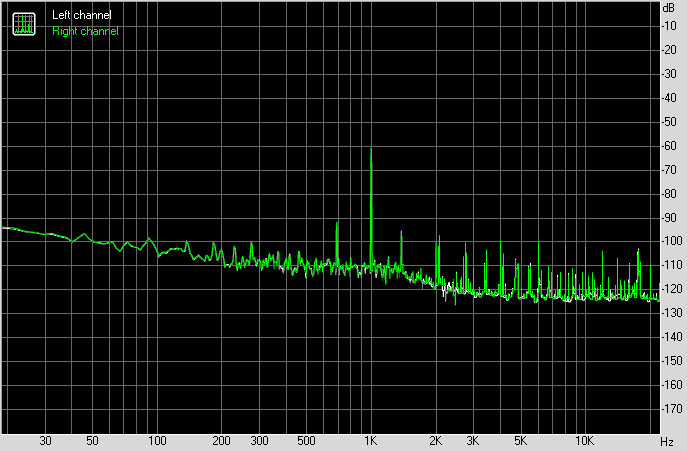

Аудиоподсистема

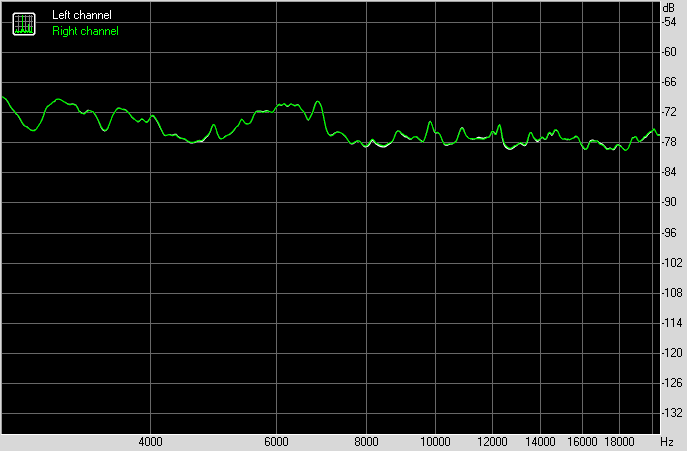

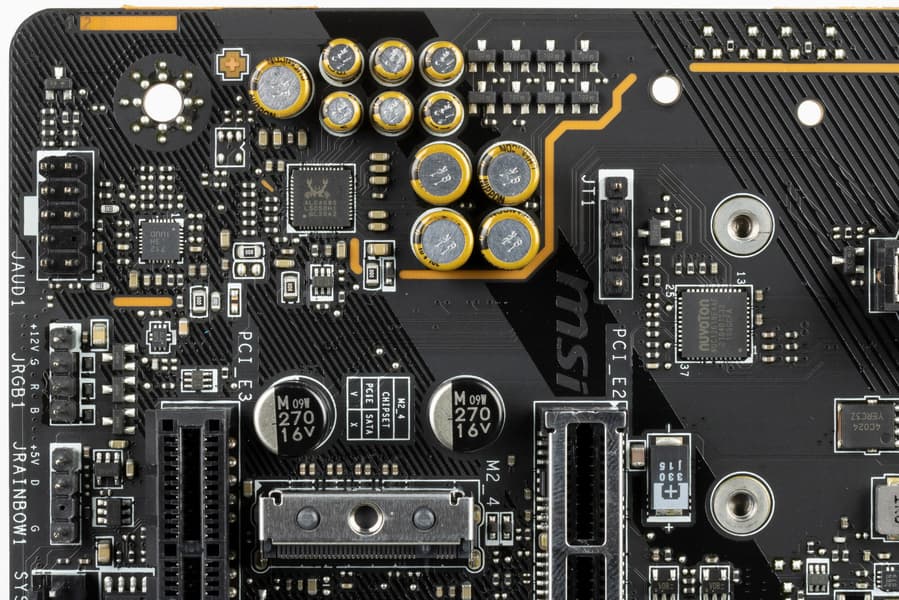

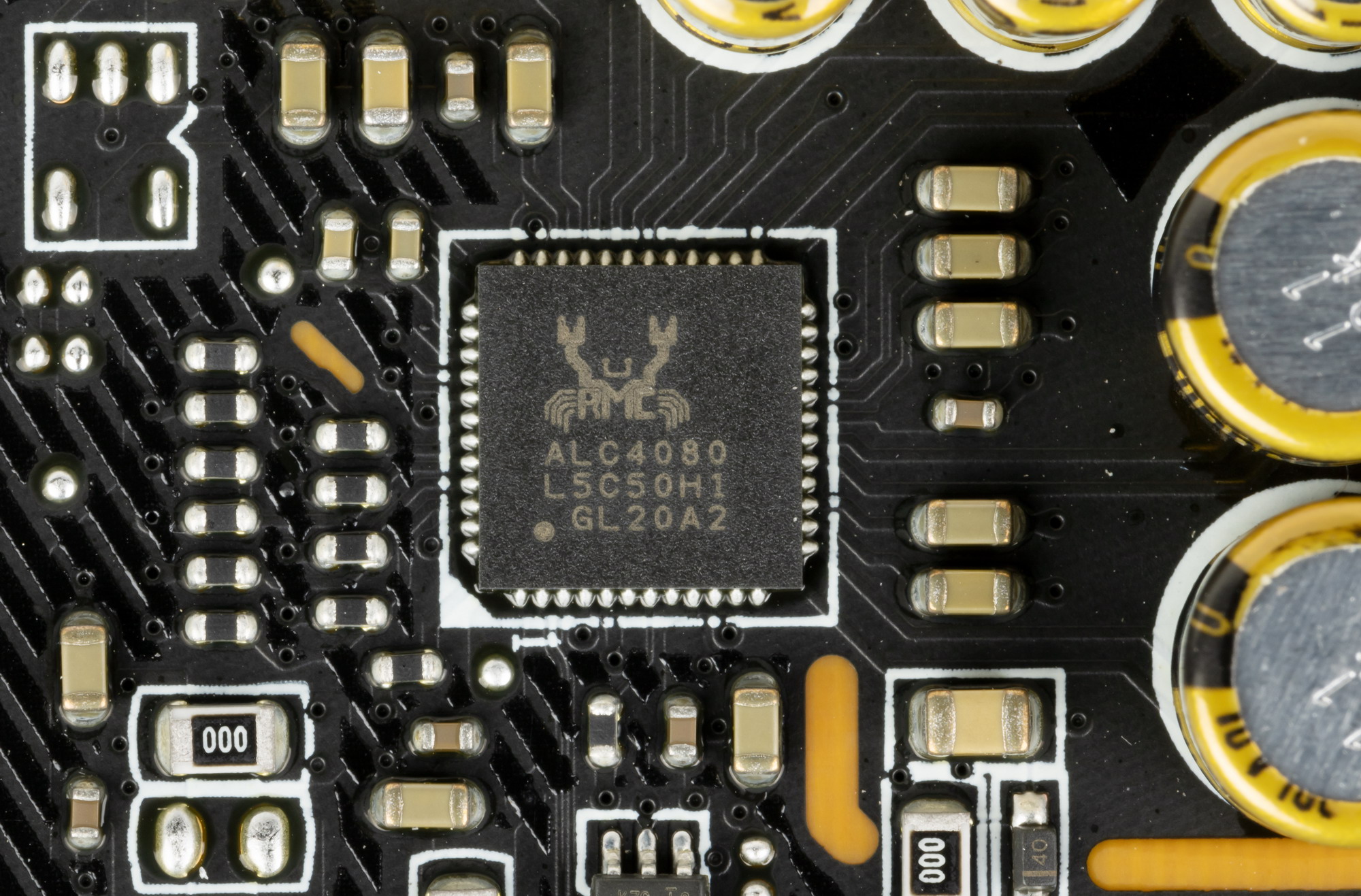

Мы знаем, что уже достаточно давно в большинстве современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц .Но теперь с переводом поддержки аудиокодеков полностью на USB-линии, стало возможным применить кодек ALC4080 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.

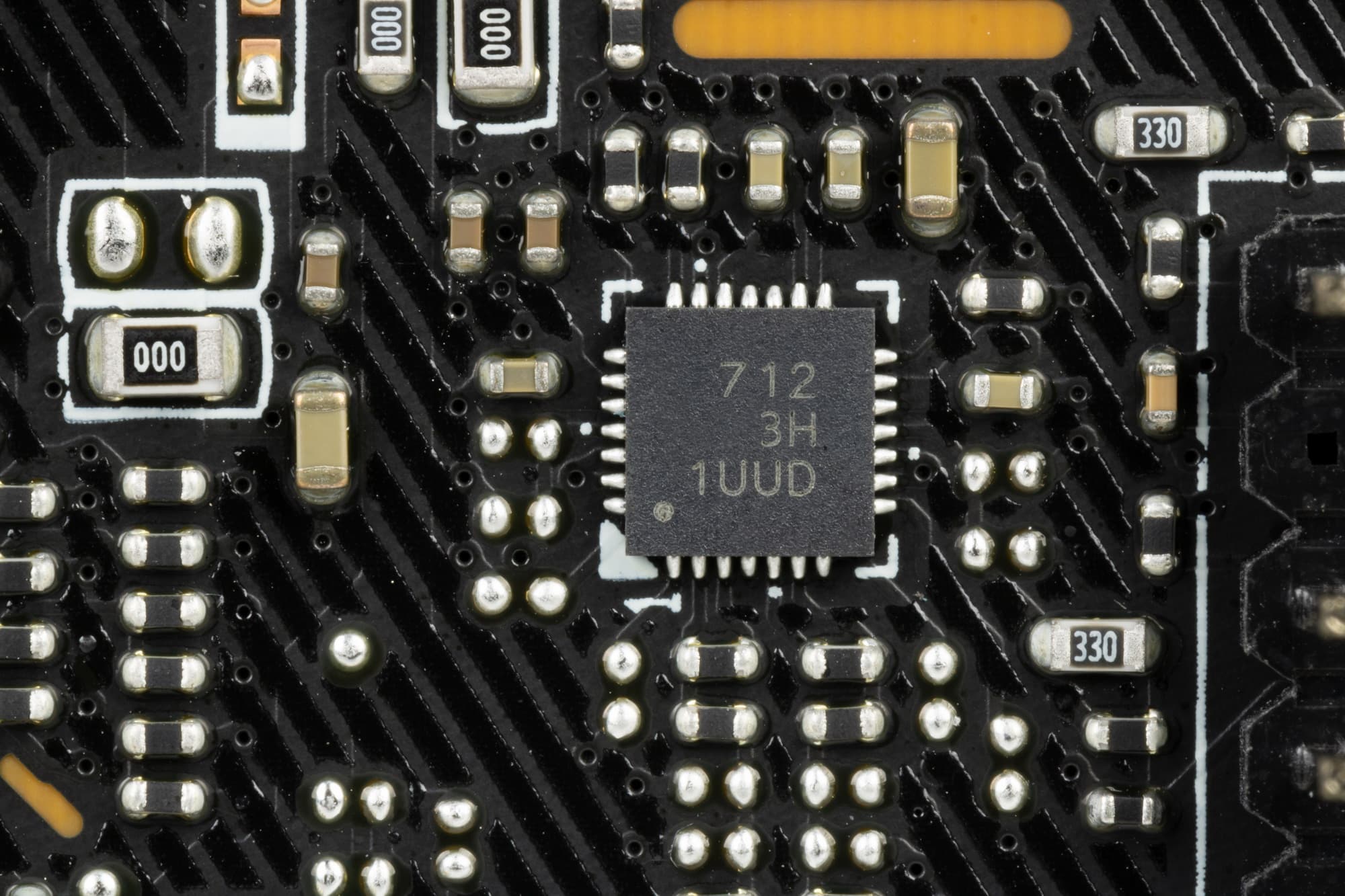

В тракте используется операционный усилитель Savitech SV3H712.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.
Все аудиоразъемы на задней панели имеют позолоченное покрытие, однако нет привычной цветовой окраску разъемов, поэтому ориентироваться можно только по обозначениям.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

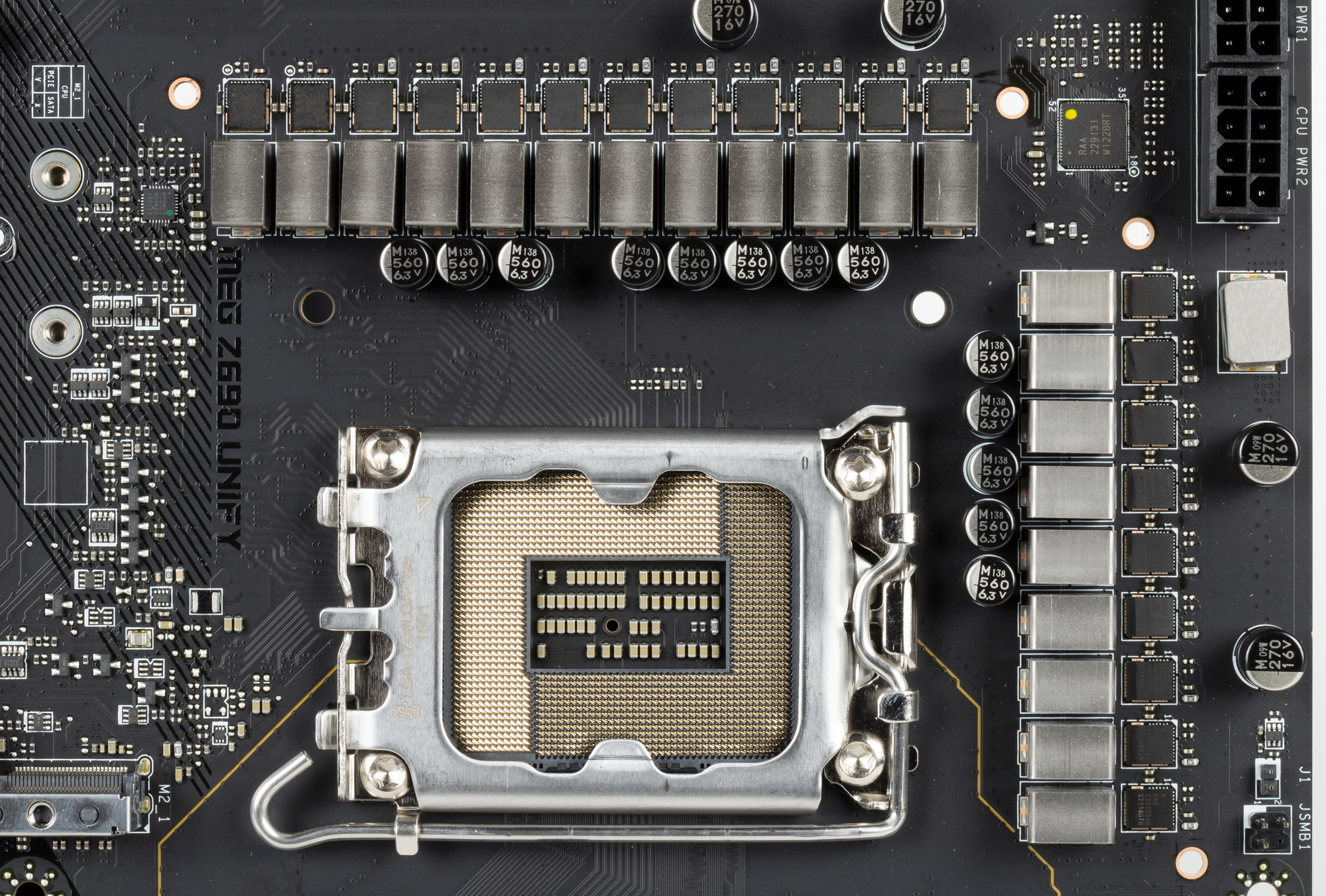

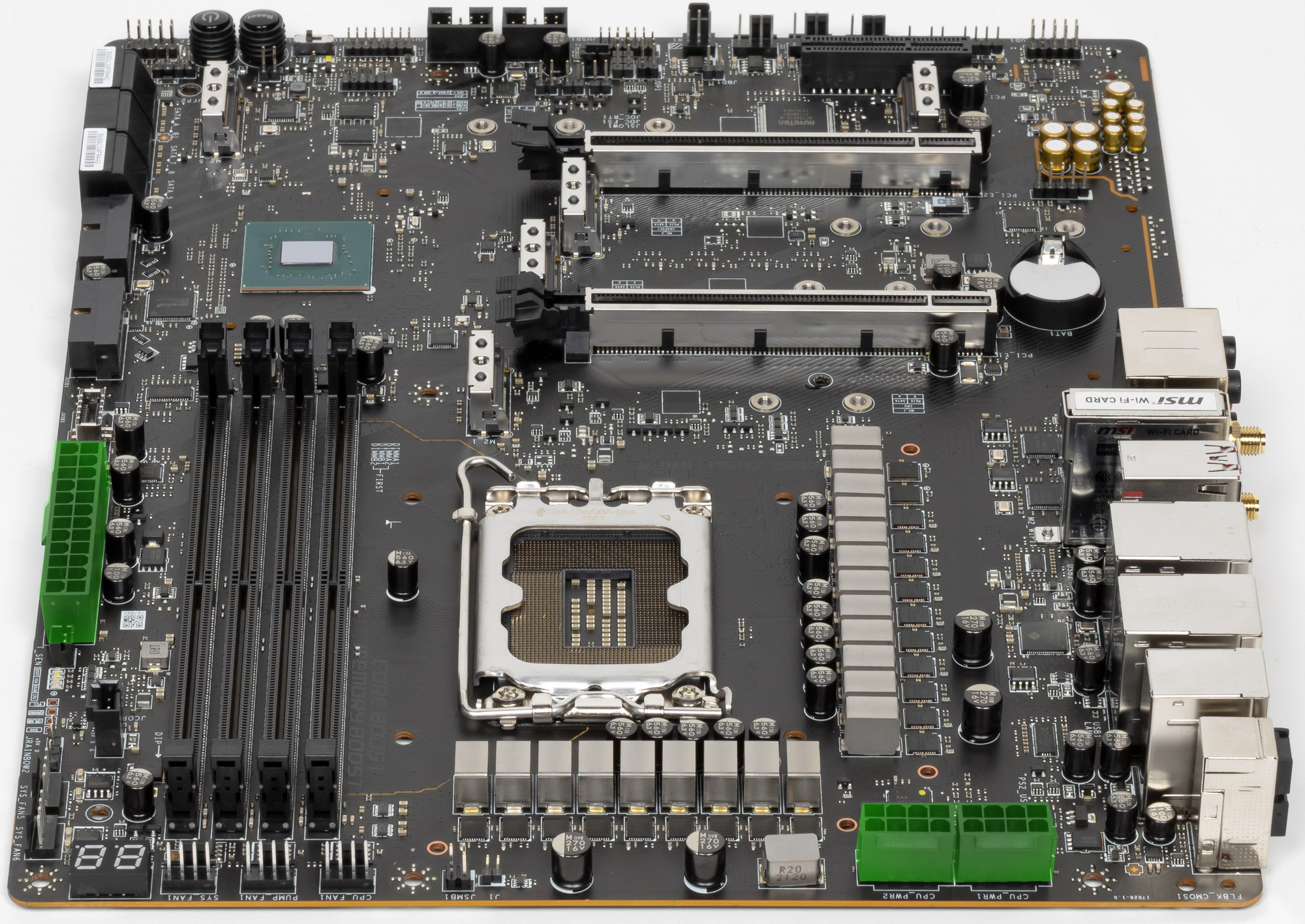

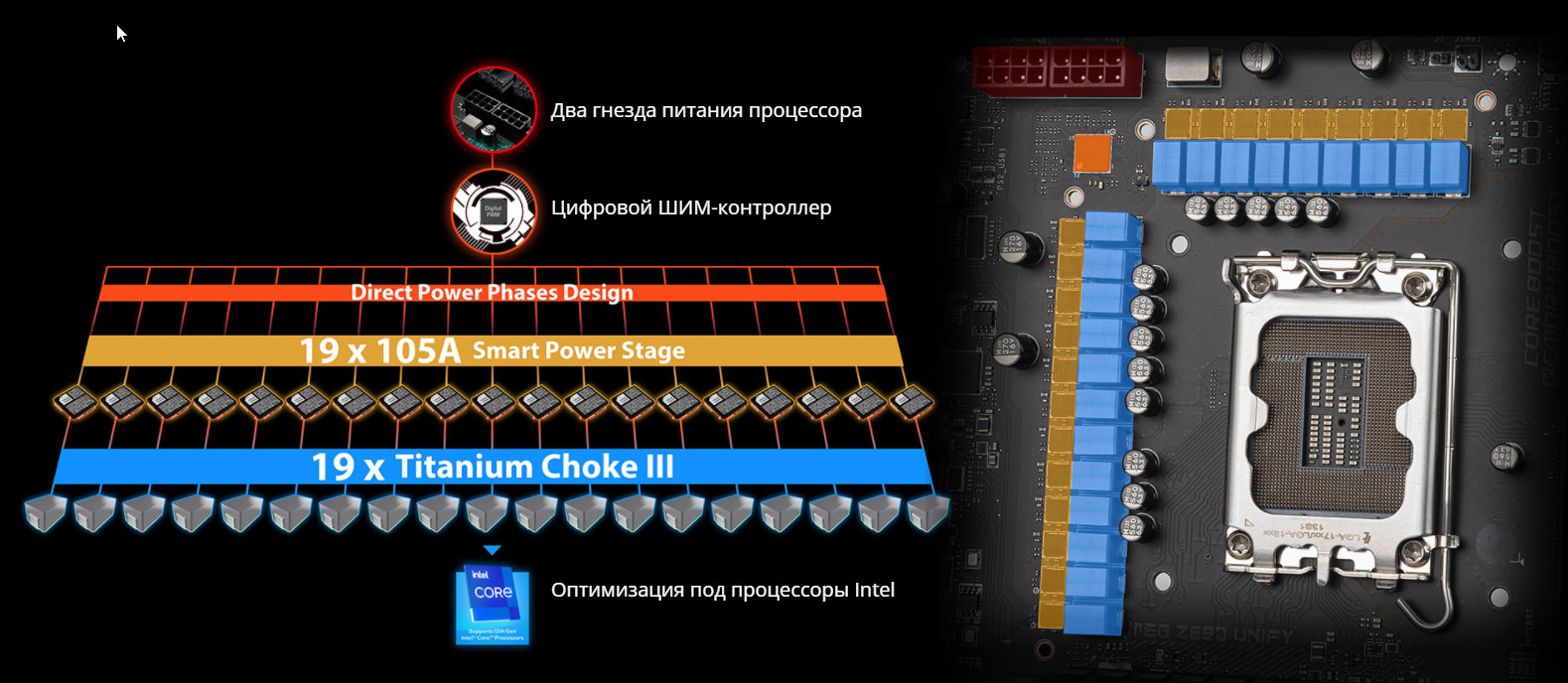

Схема питания процессора выполнена по схеме 19+1+1 (всего 21 фаза, 19 на VCore, 1 на iGPU и 1 на VCCSA).

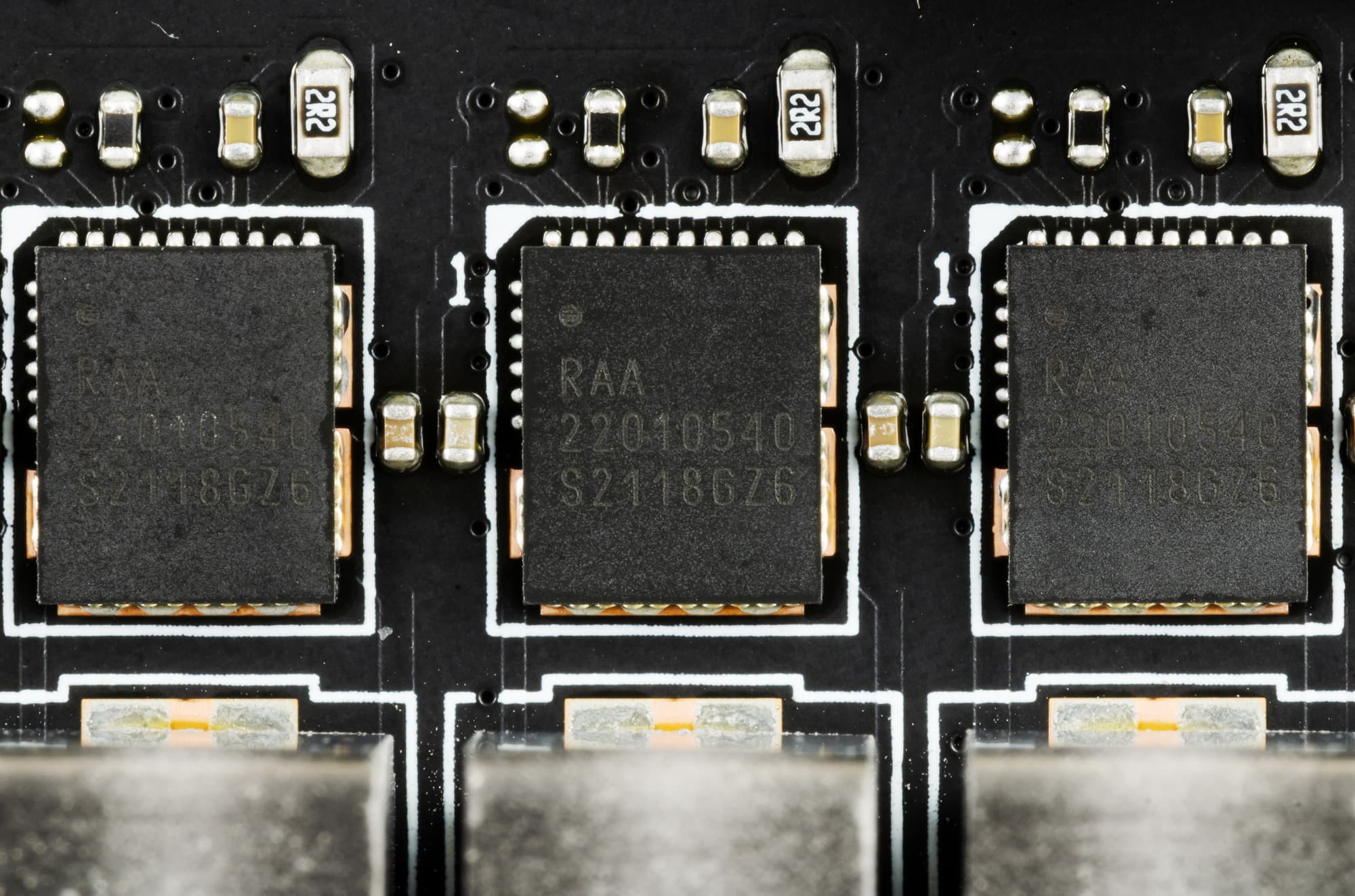

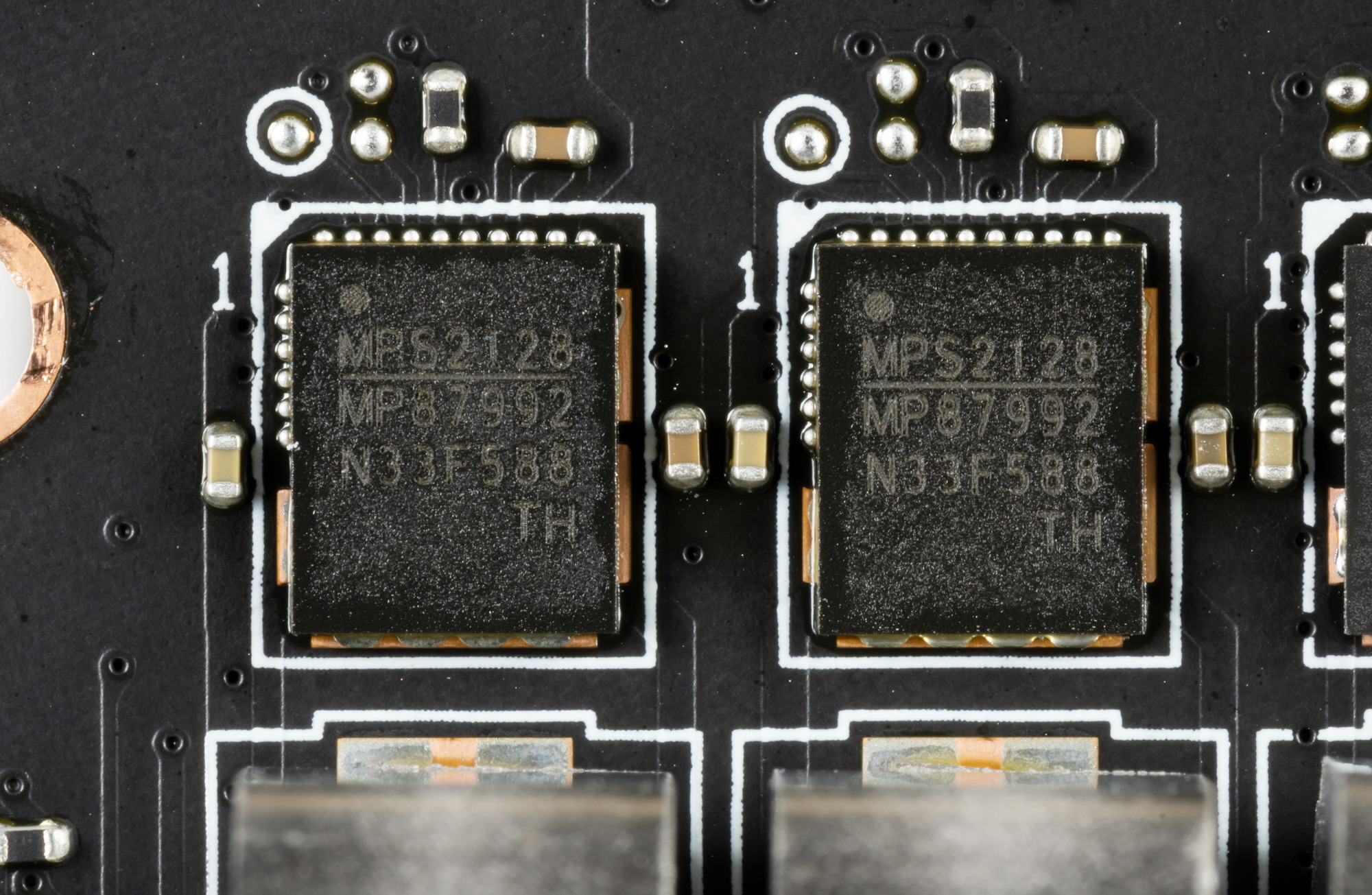

Каждый канал фазы имеет суперферритовый дроссель и RAA 22010540 MOSFET от Renesas на 105 А для VCore и встроенного графического ядра и MP87992 от Monolithic Power Systems для VCCIO на 70А.

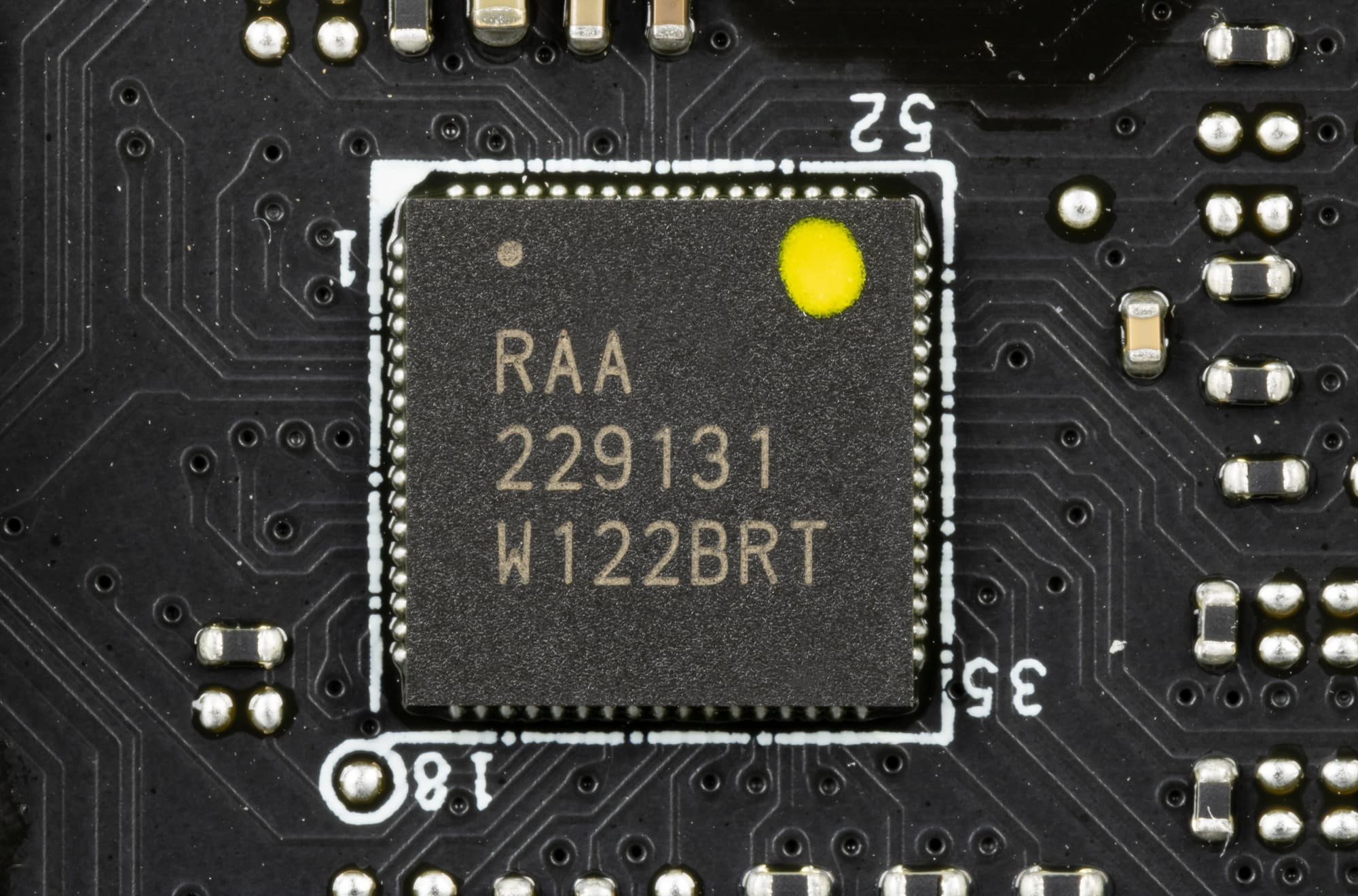

Управляет схемой питания VCore и iGPU ШИМ-контроллер RAA229131 от того же Renesas, рассчитанный максимум на 20 фаз.
Так что мы видим, что схема питания полноценно прямая без удвоителей или параллельных потоков. А для одной фазы VCCIO имеется свой ШИМ-контроллер от Monolithic Power Systems.

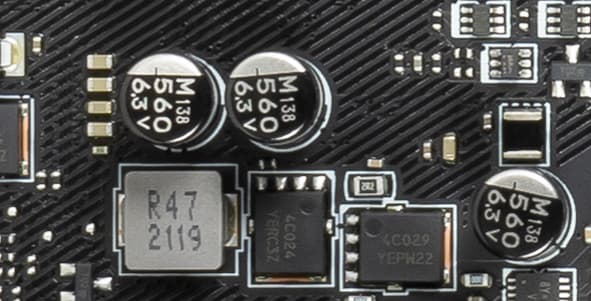

Питание VCCSA,как и модулей оперативной памяти имеет однофазную схему.

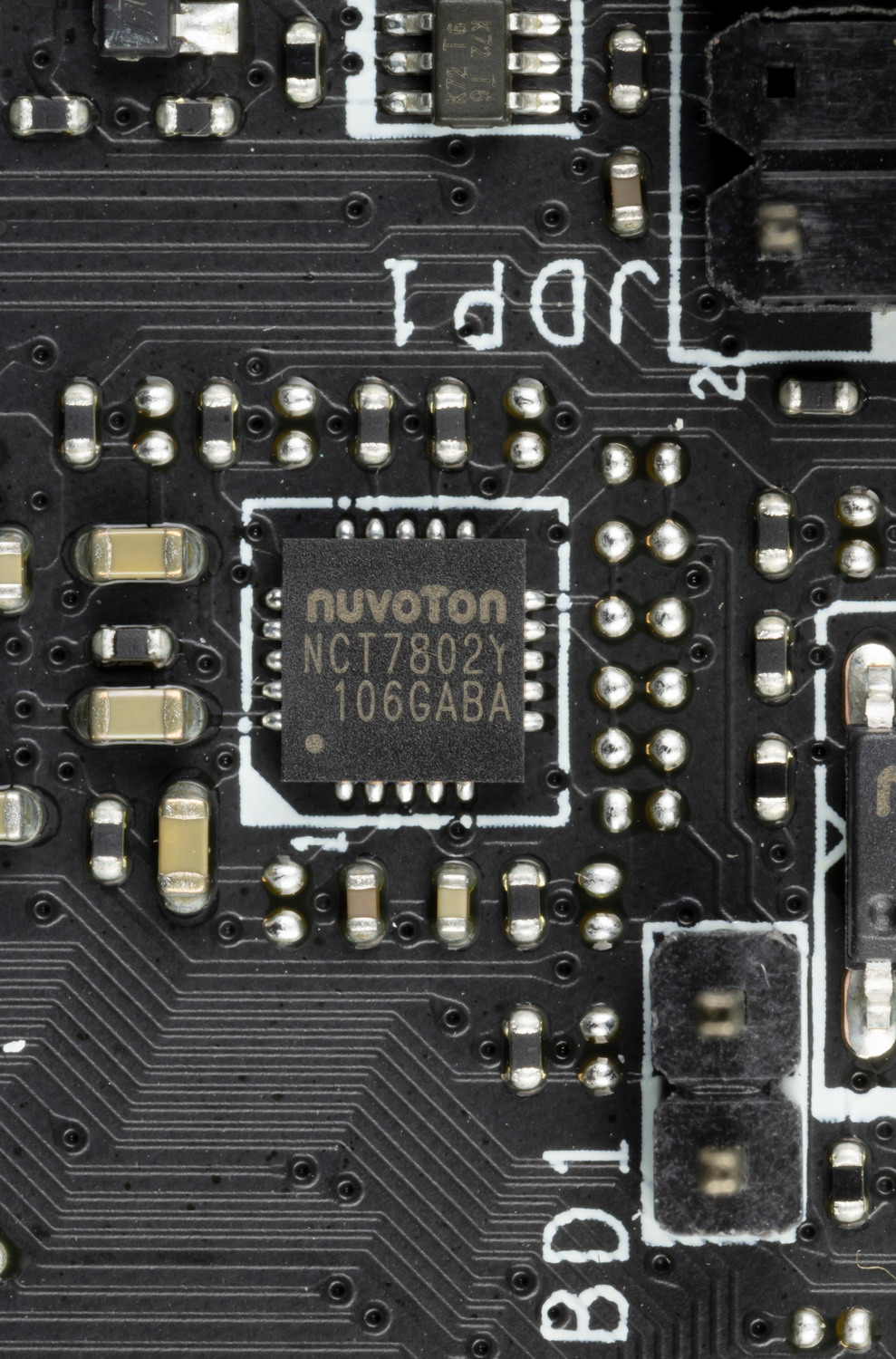

Теперь про охлаждение.

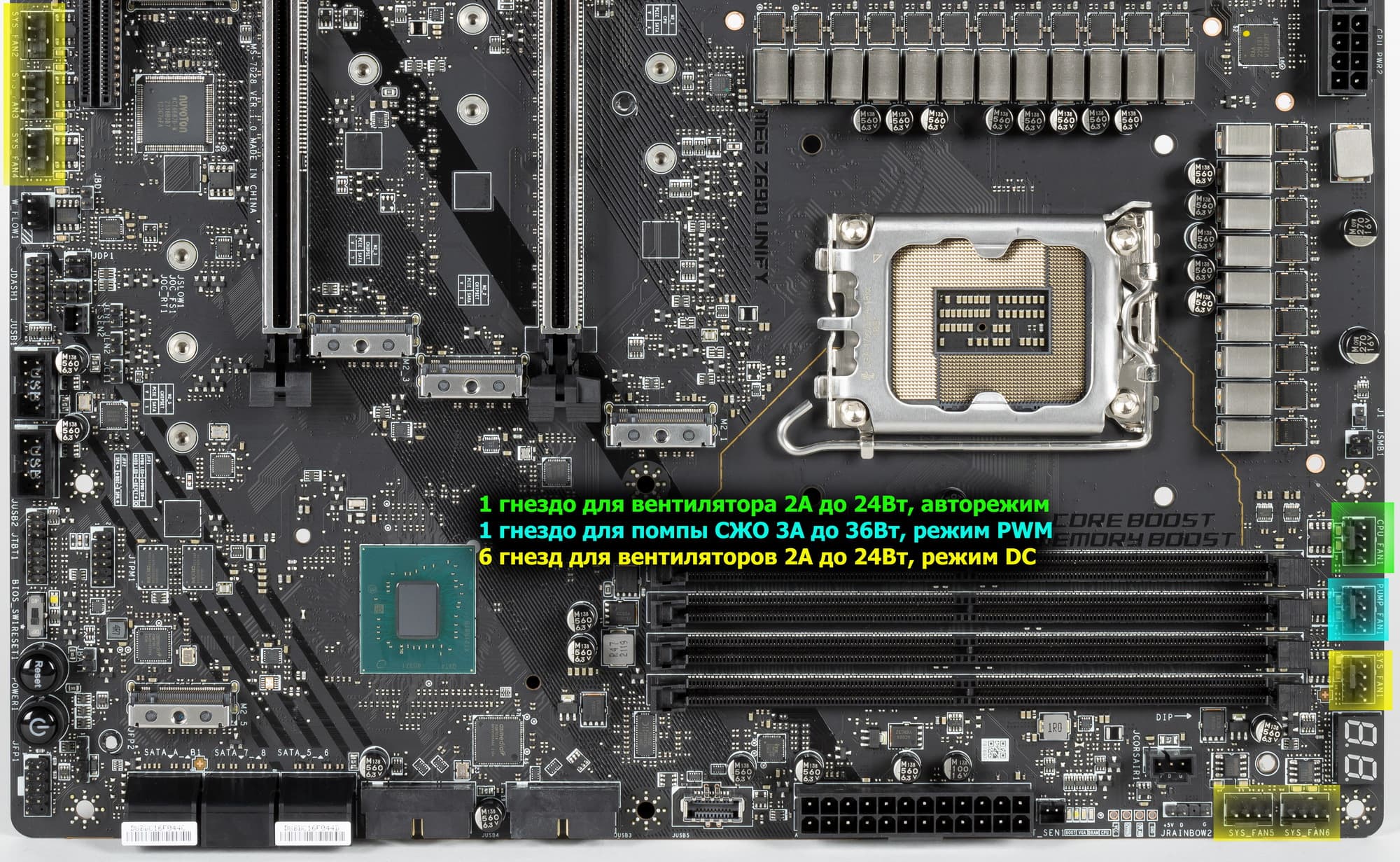

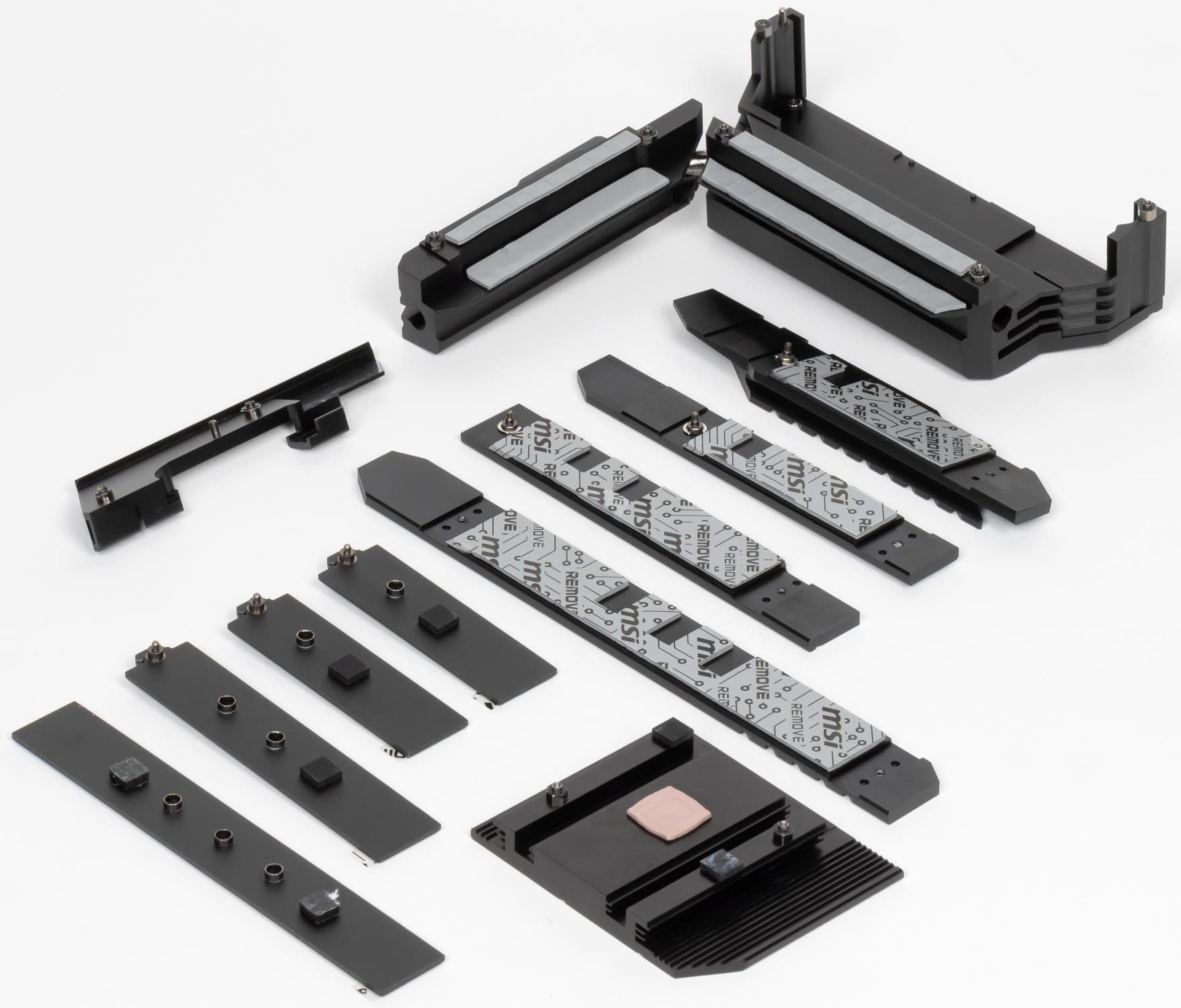

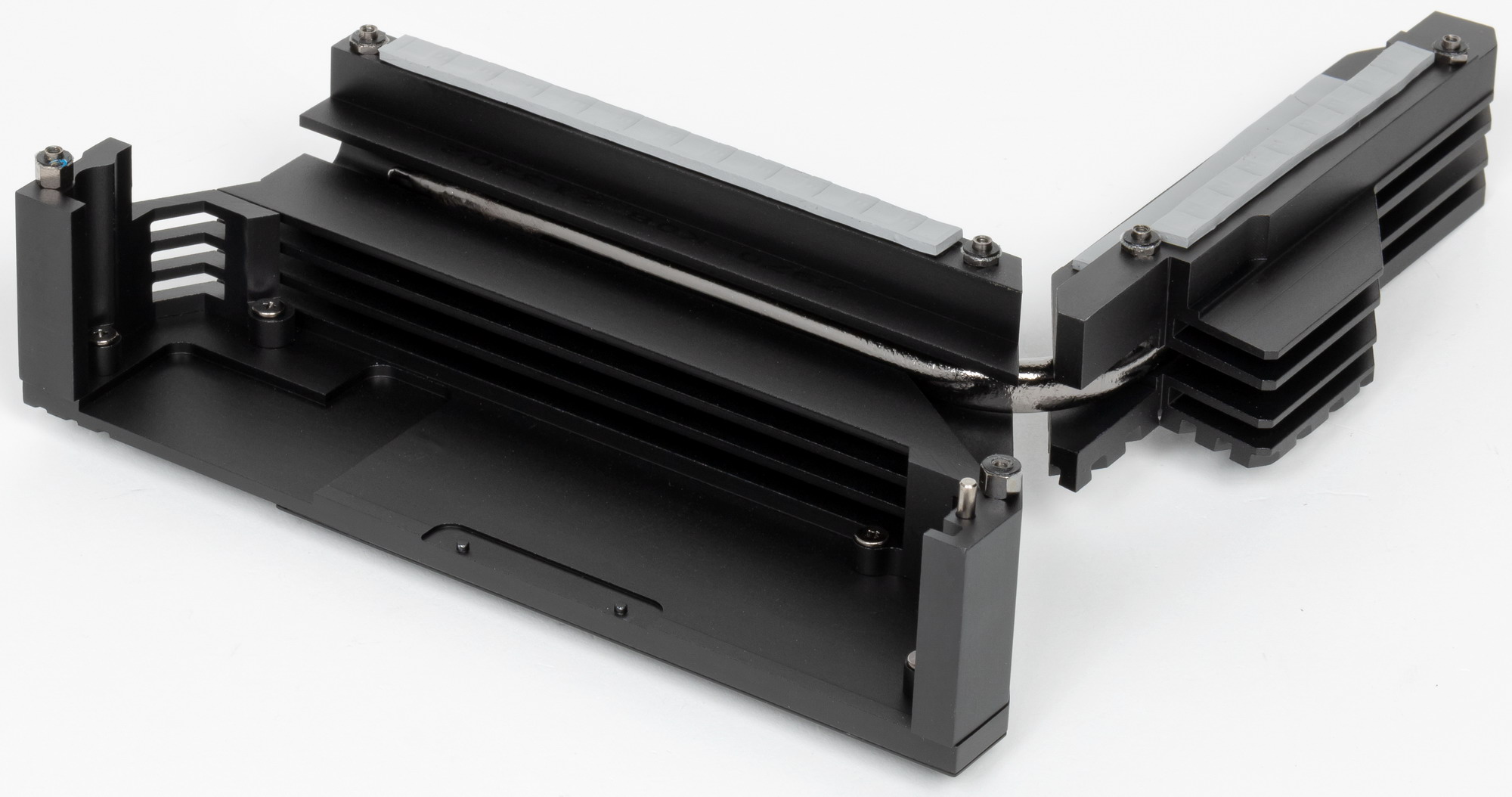

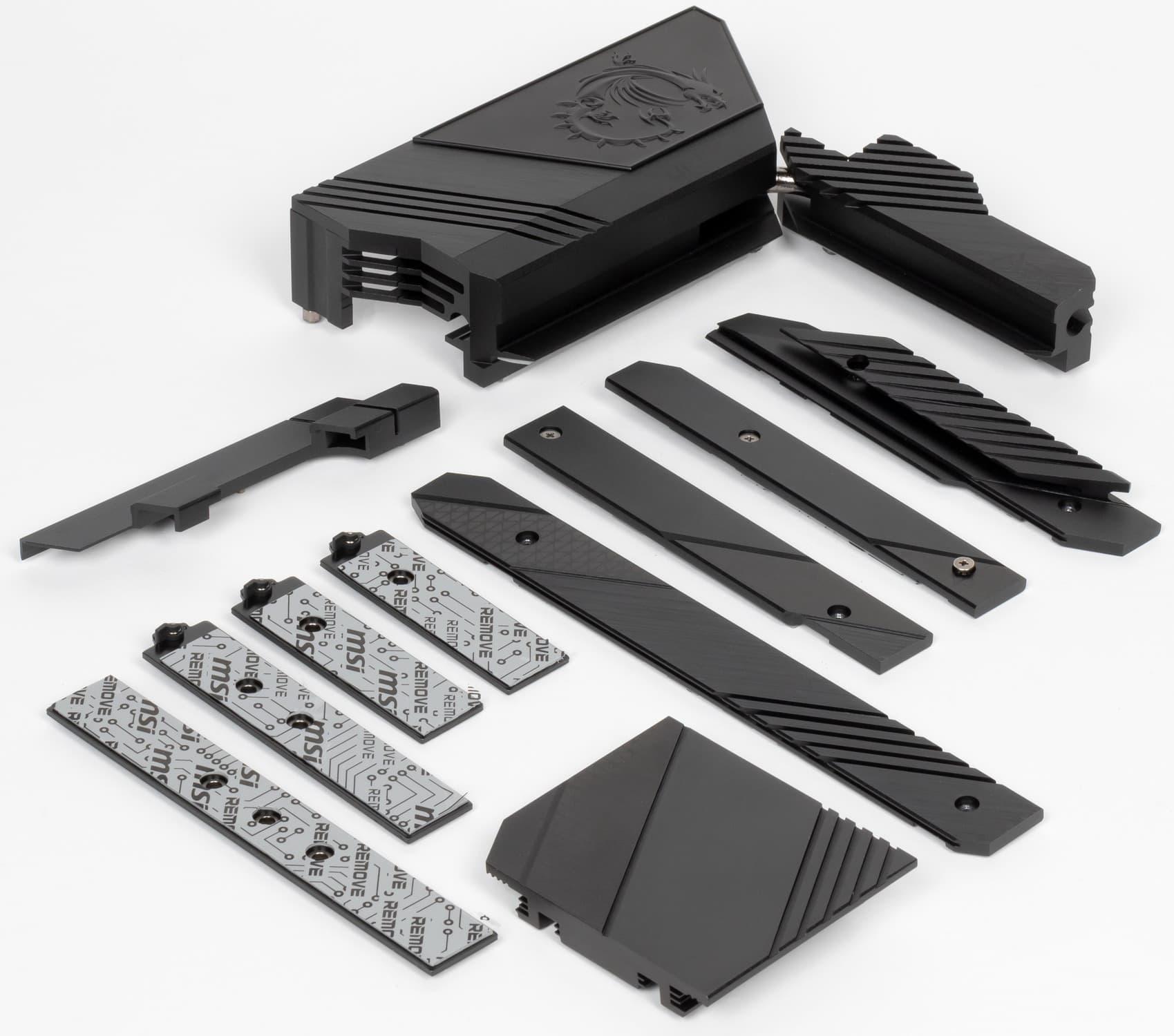

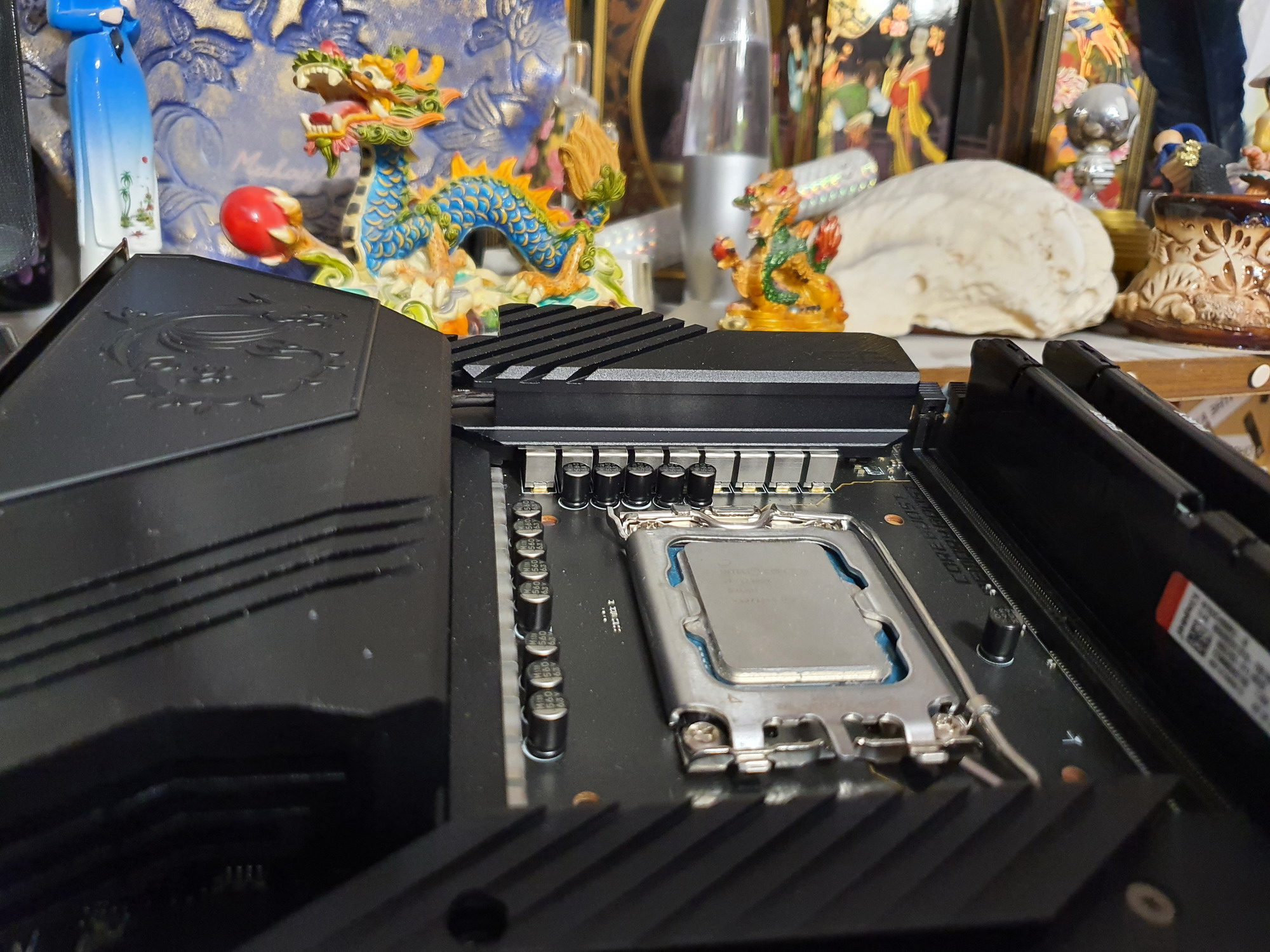

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

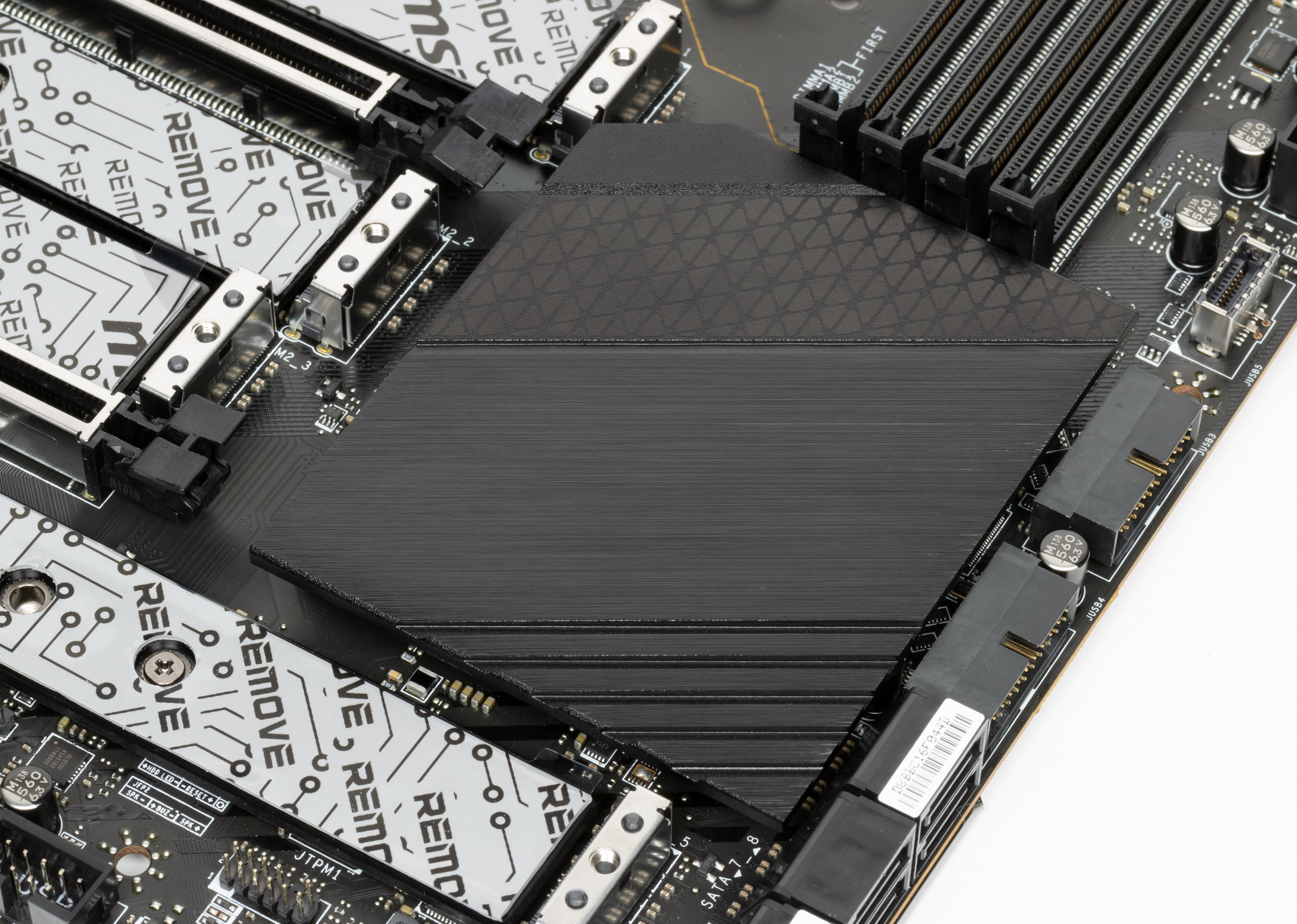

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у М.2_1, 2_2, 2_3 — свои персональные радиаторы, а М.2_4 и М.2_5 имеют свой общий радиатор.

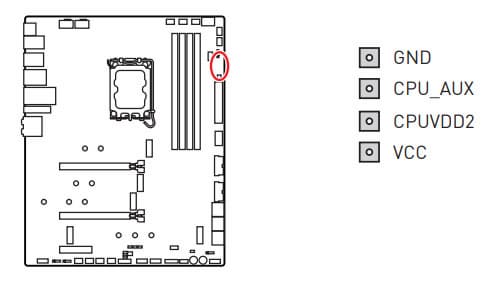

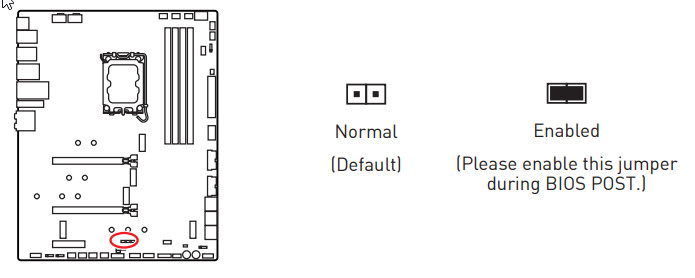

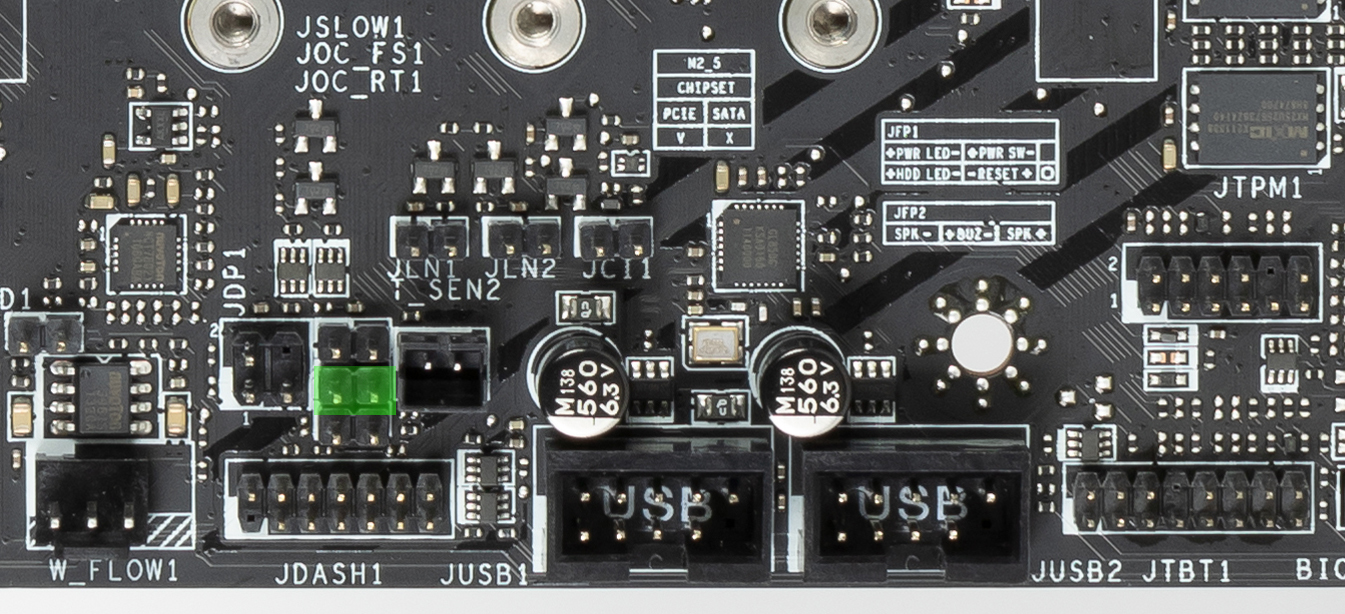

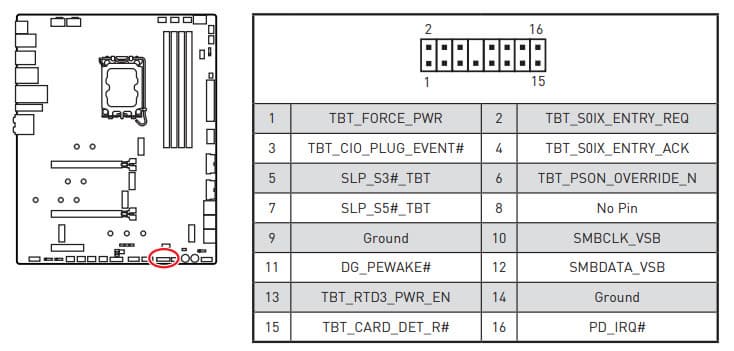

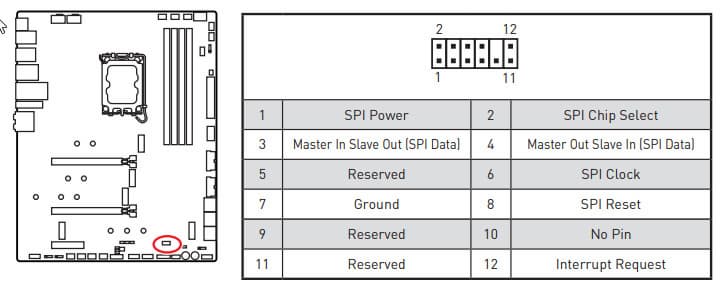

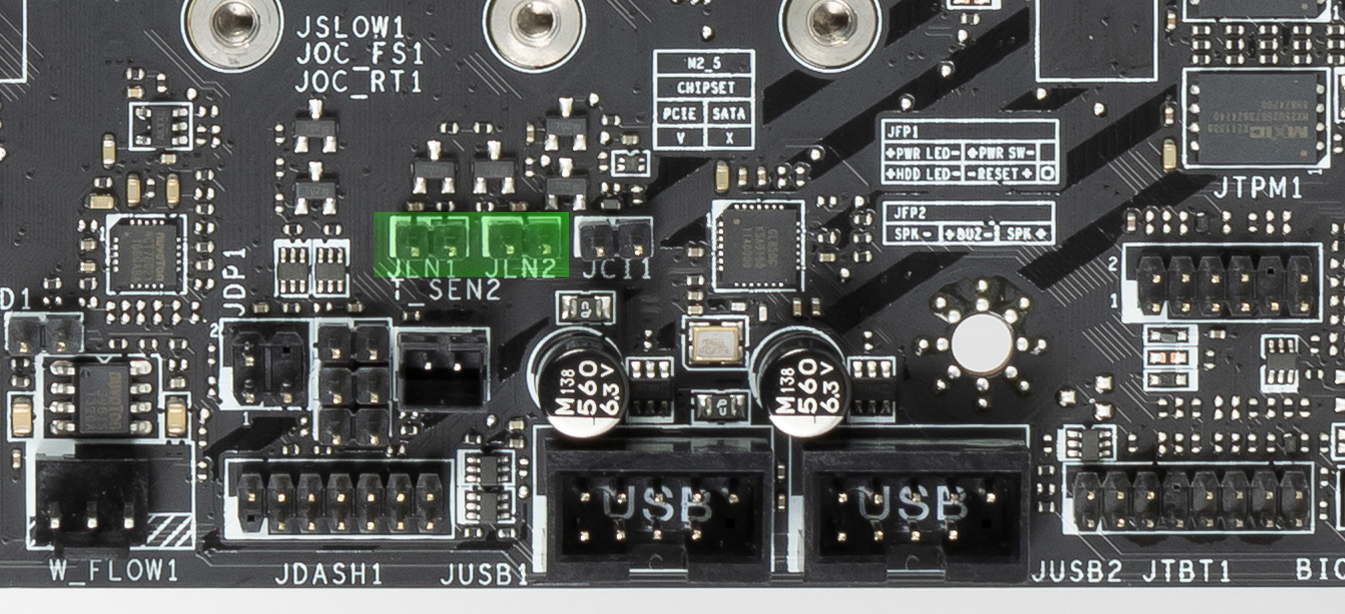

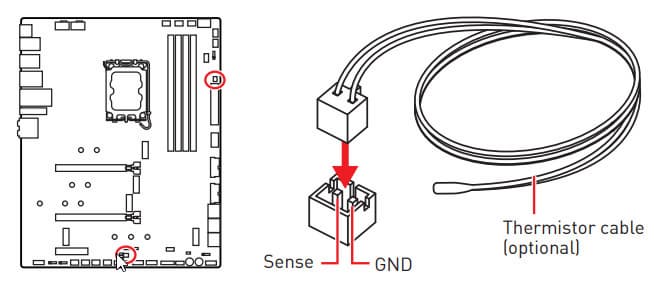

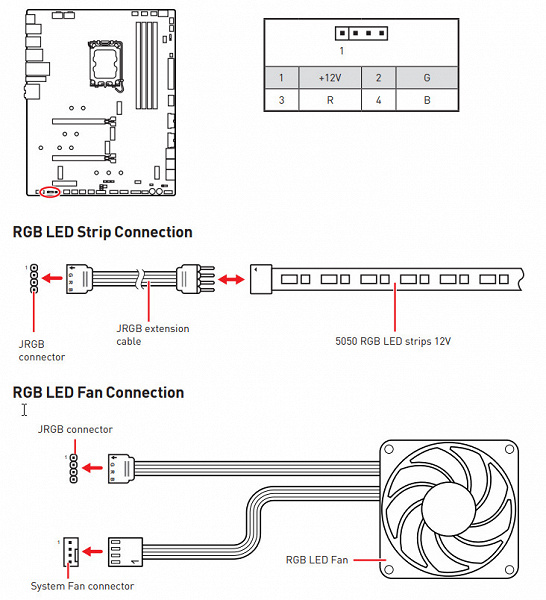

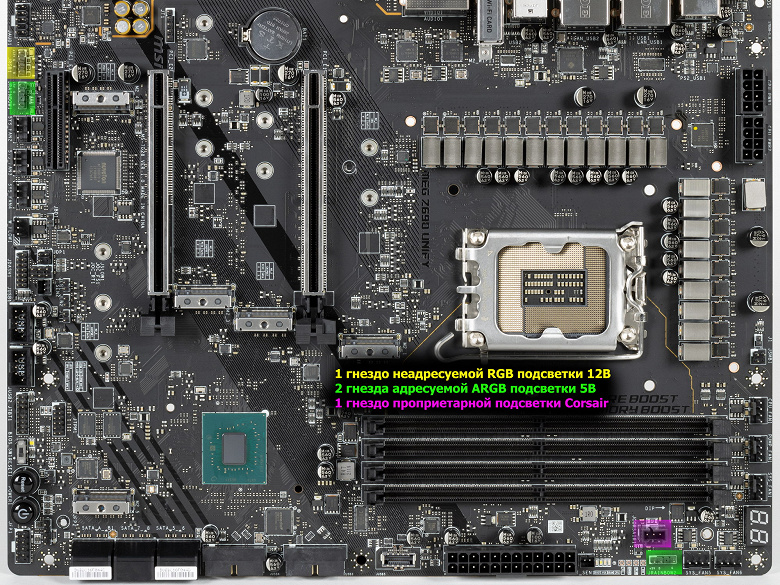

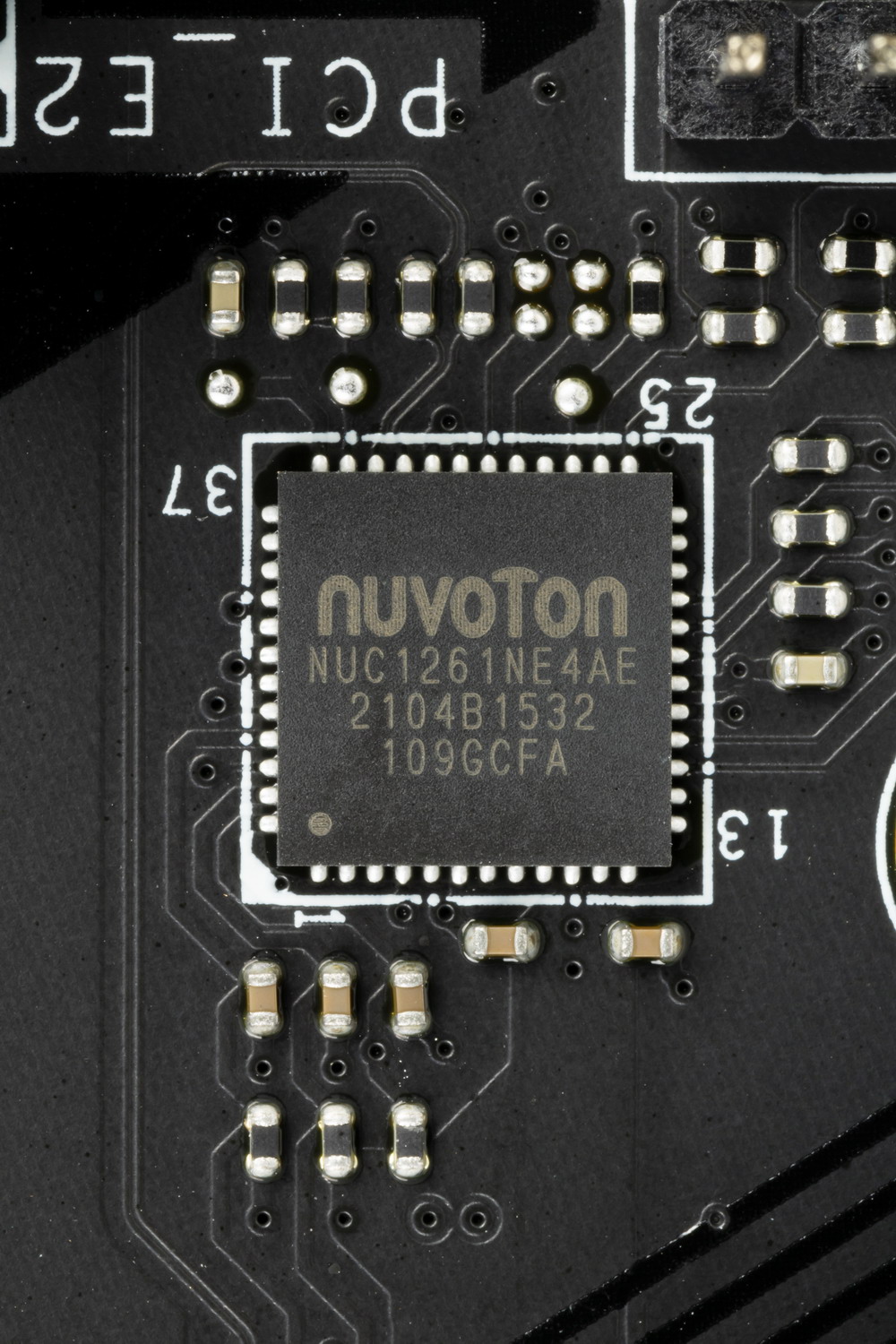

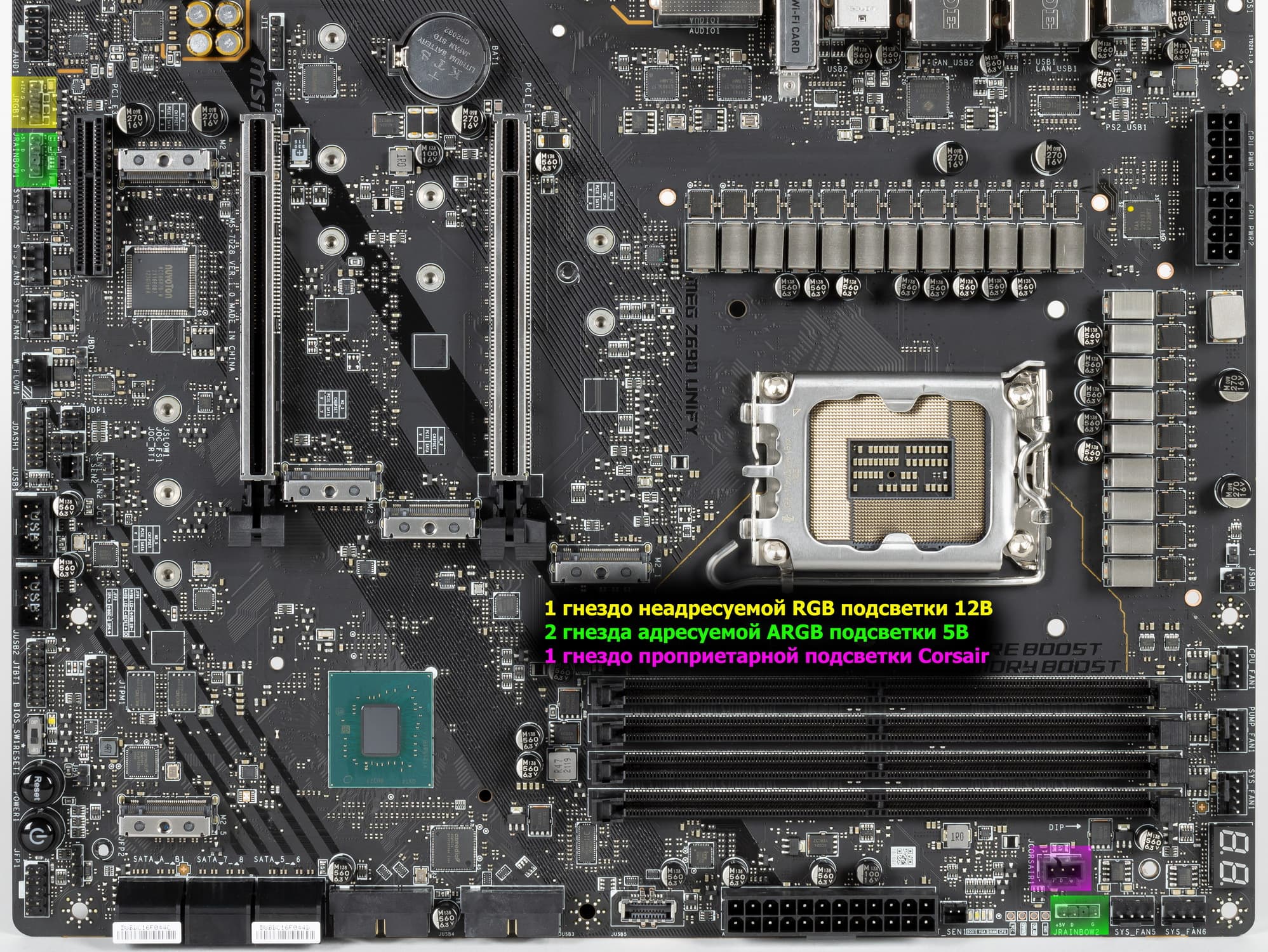

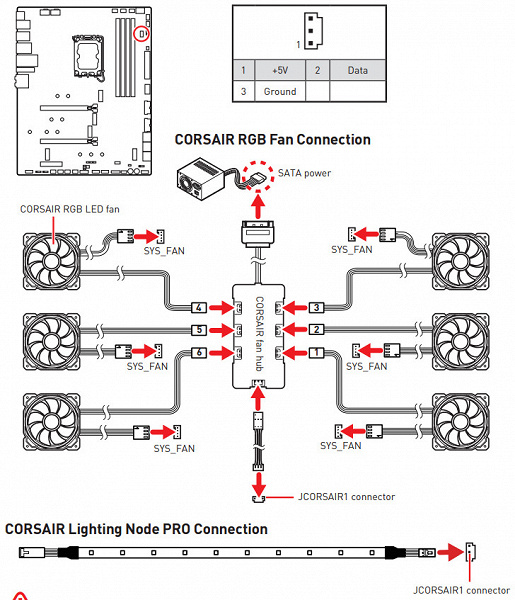

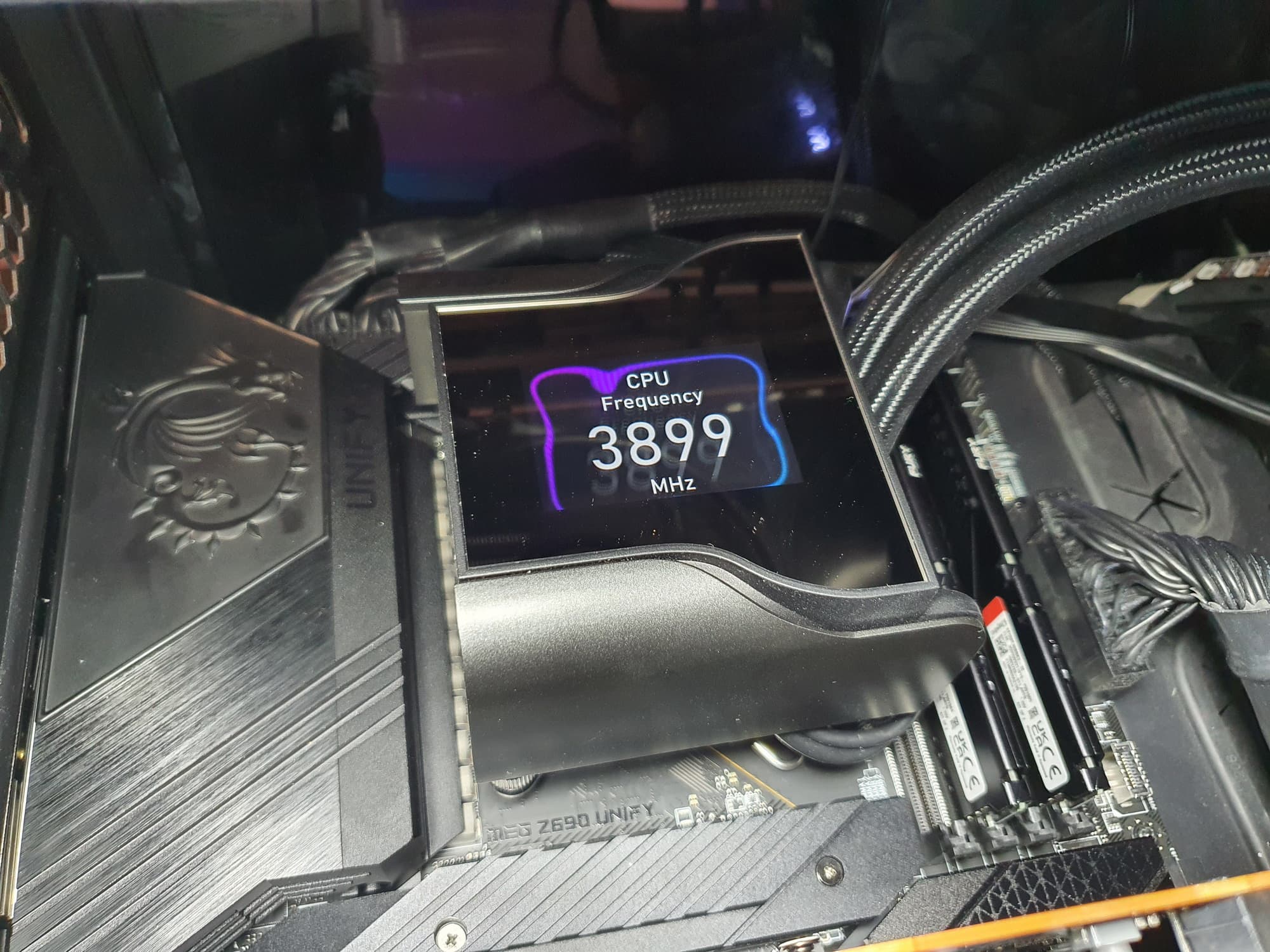

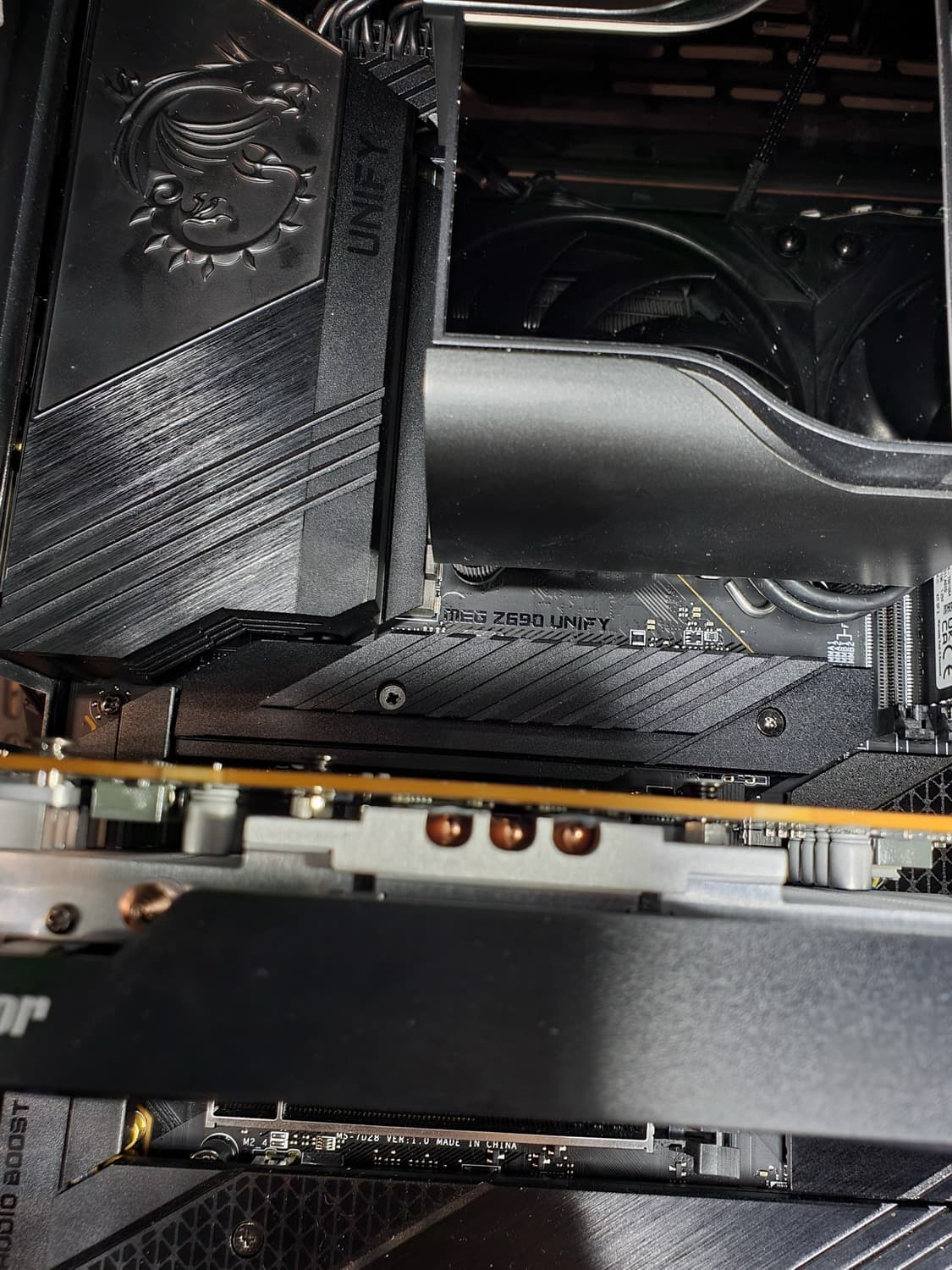

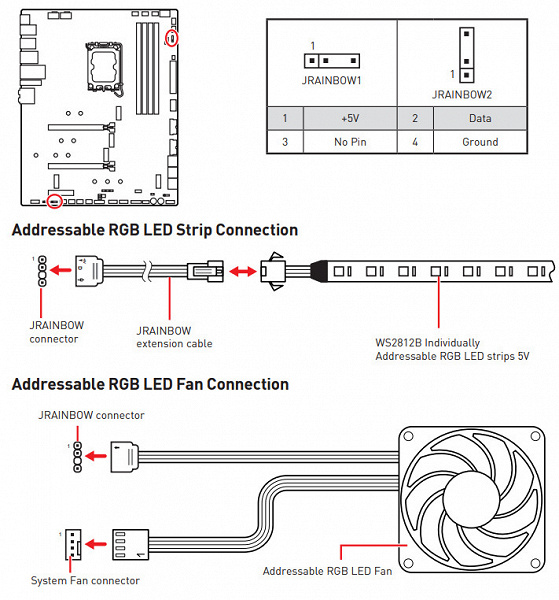

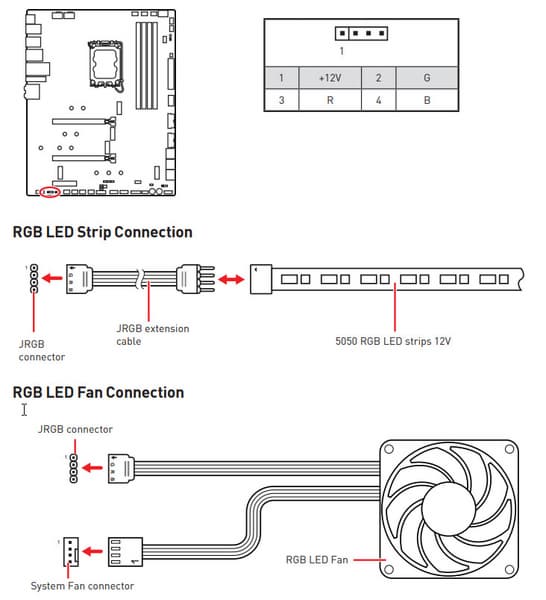

Подсветка
Программное обеспечение под Windows

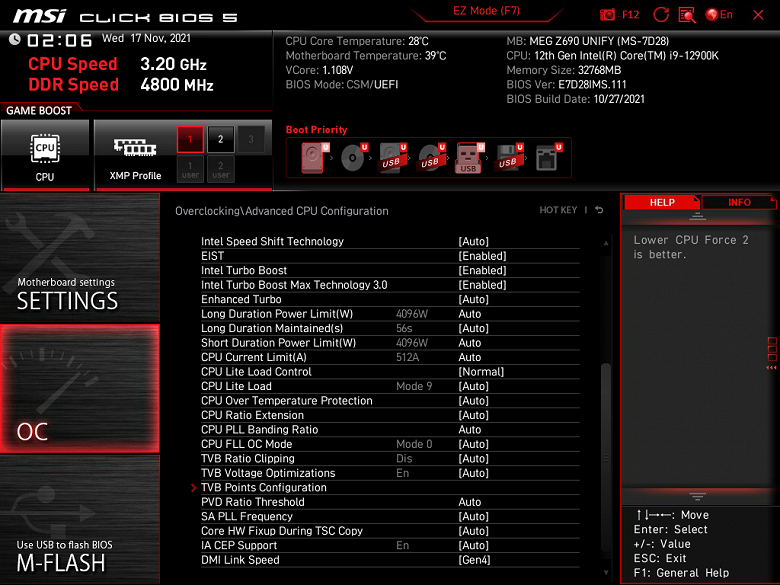

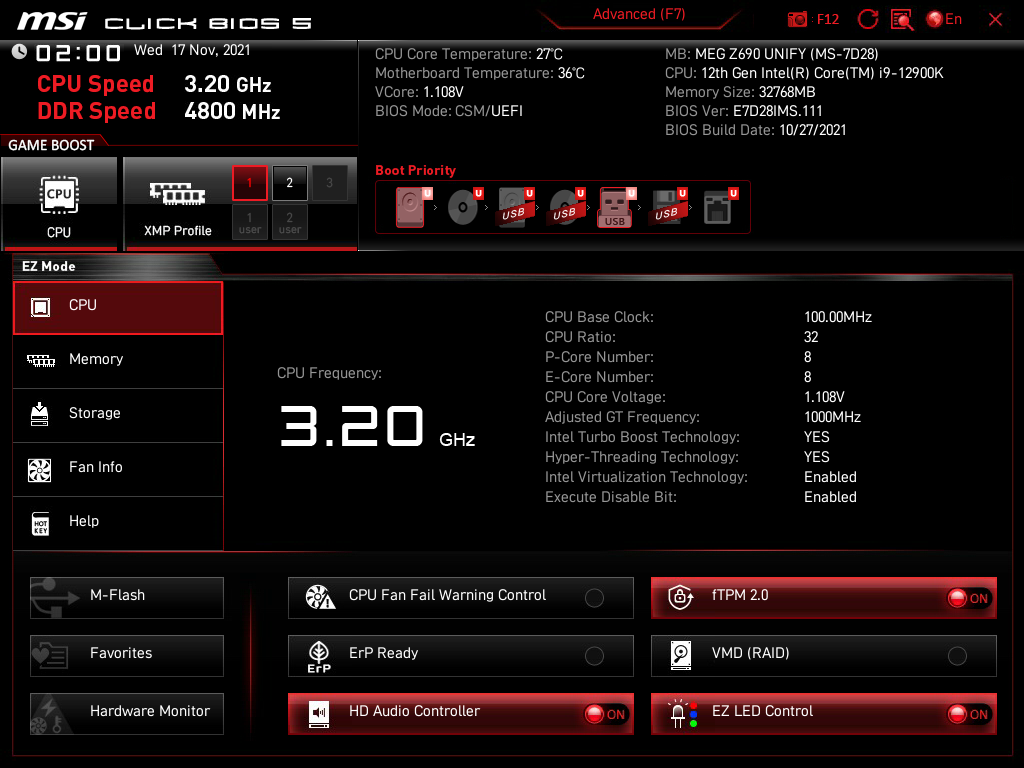

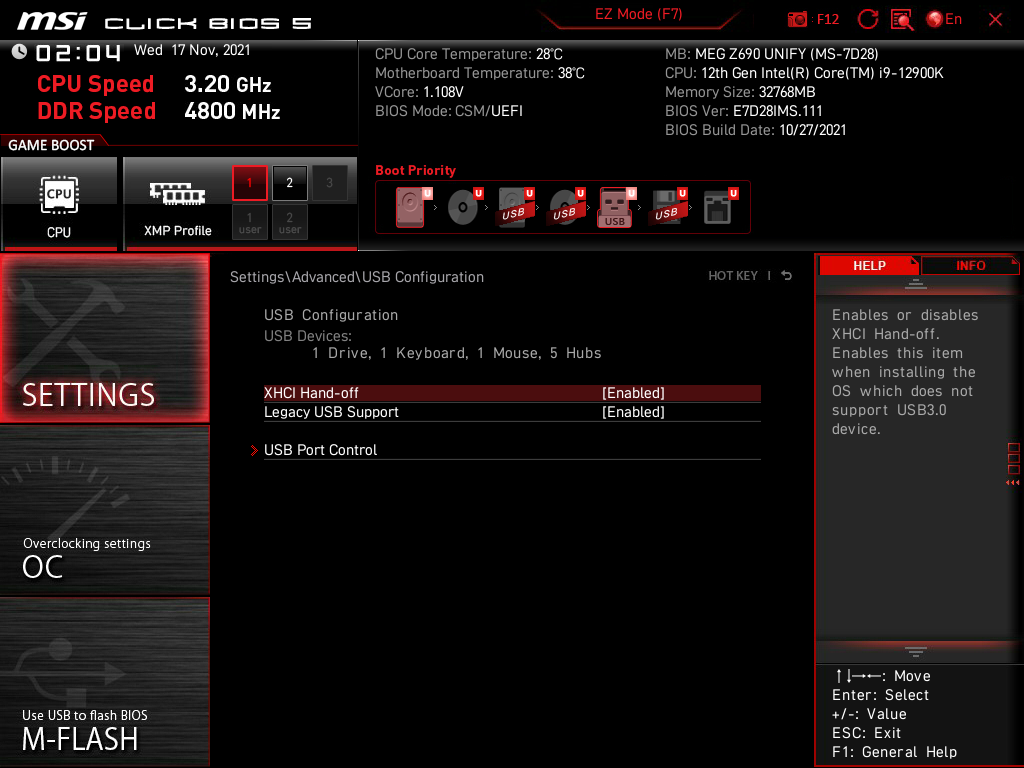

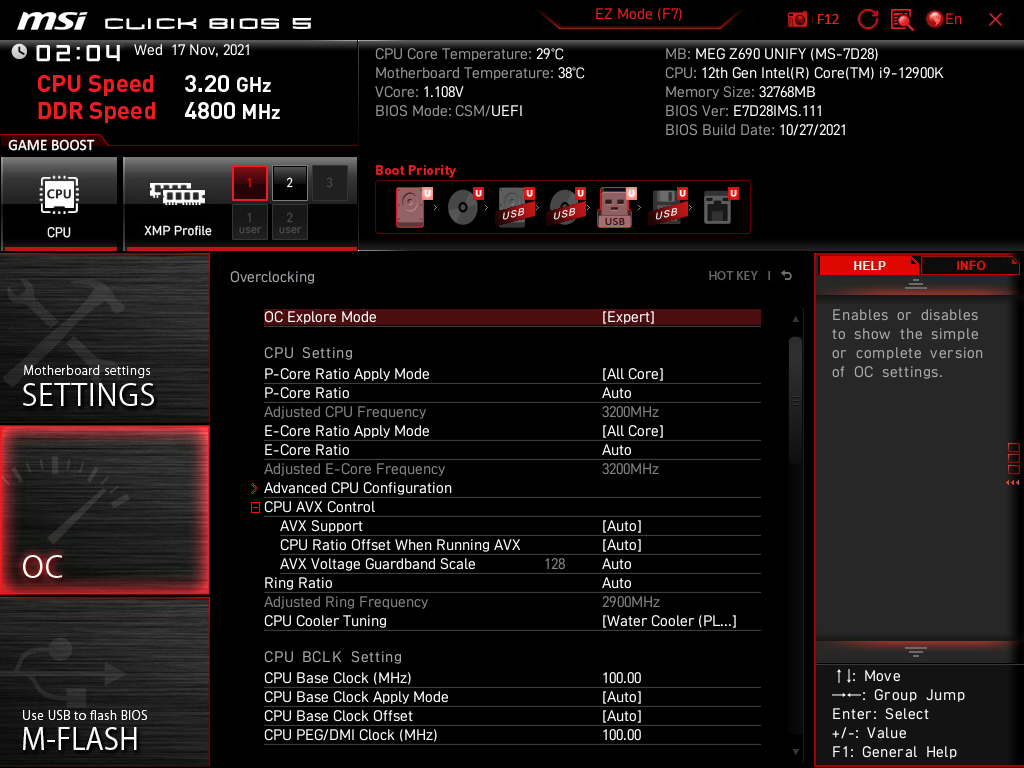

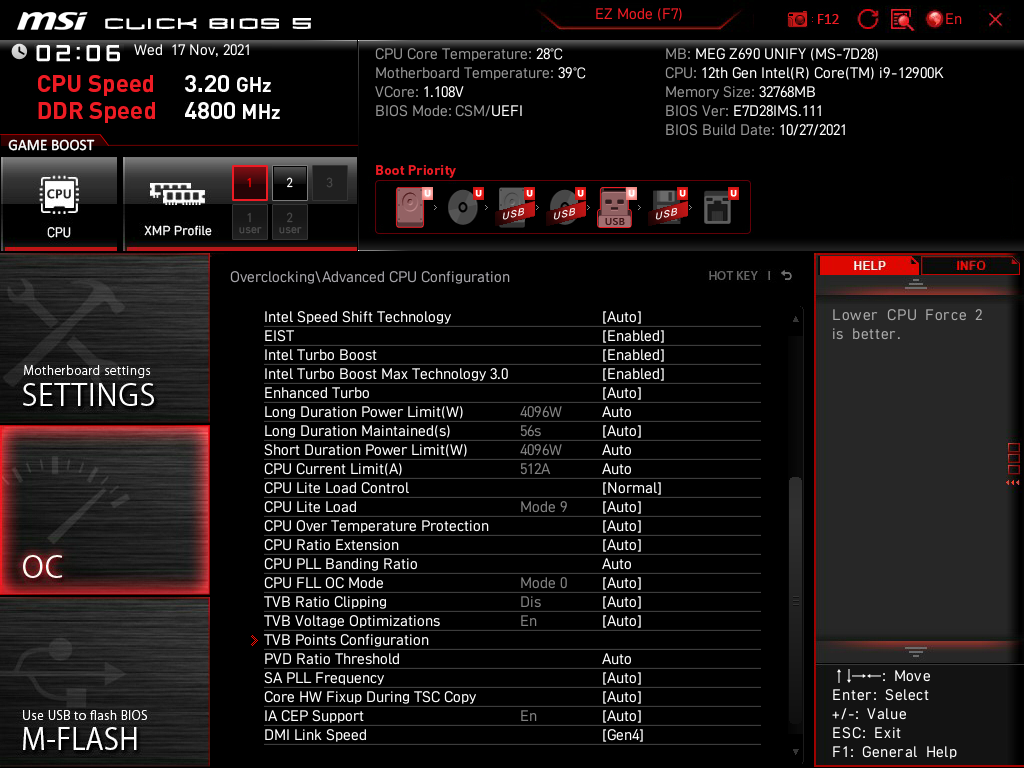

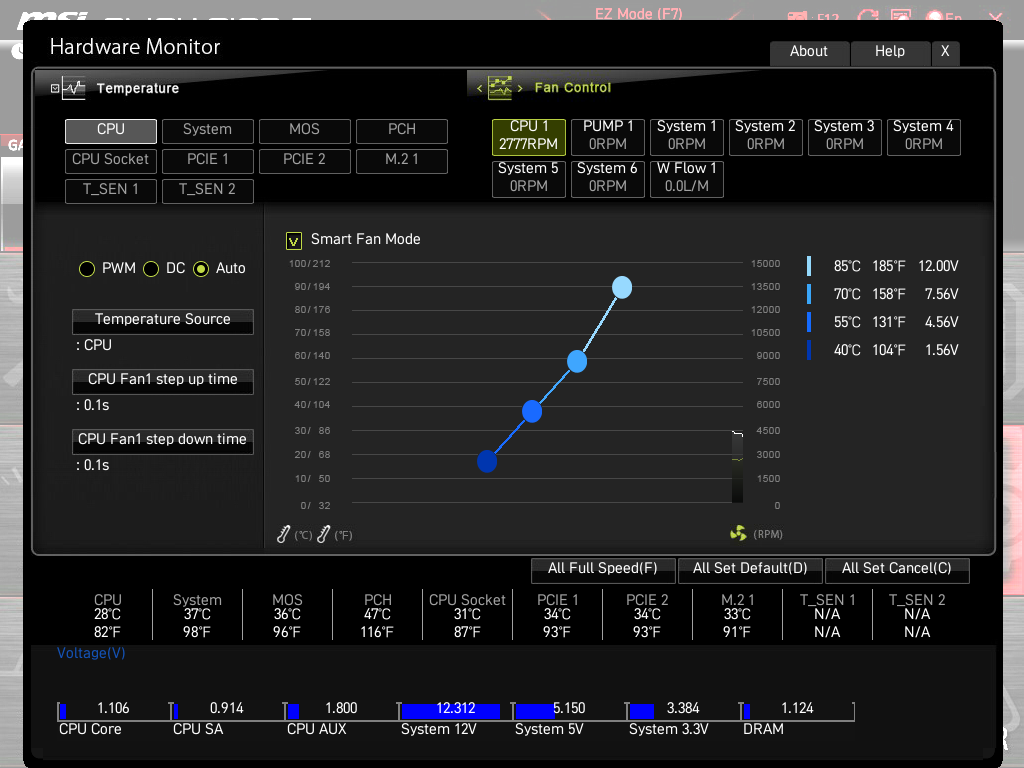

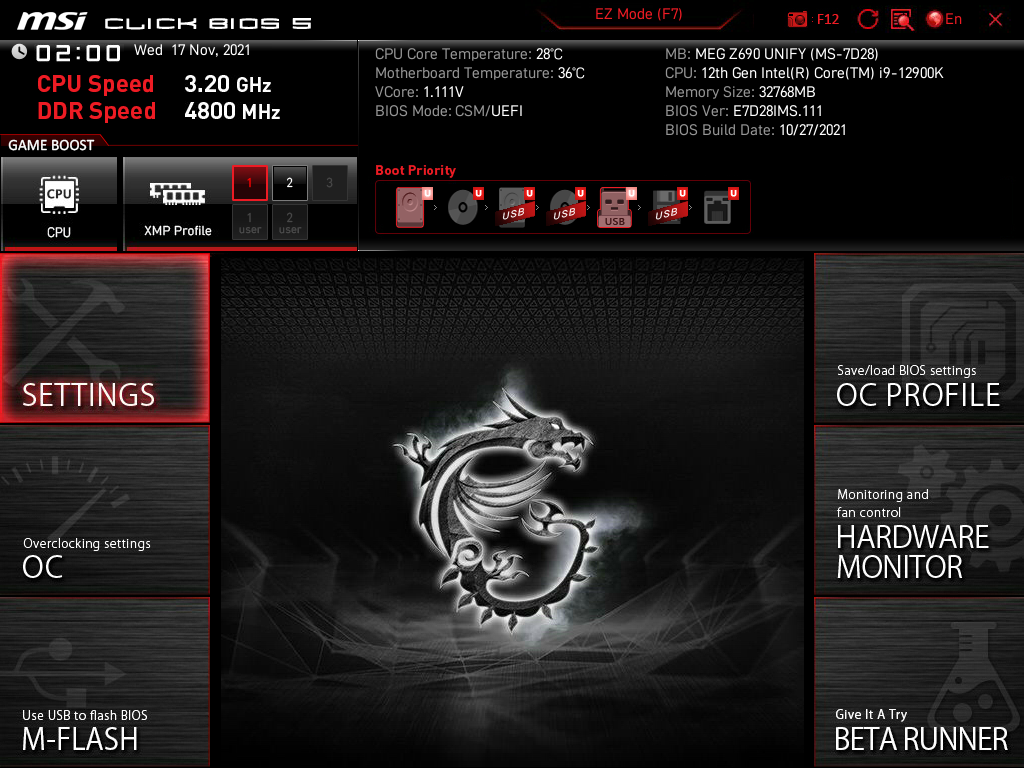

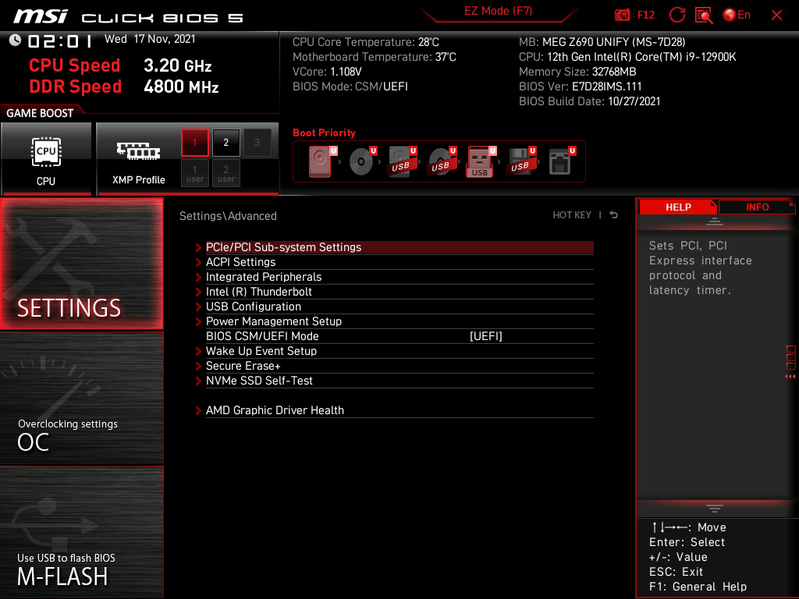

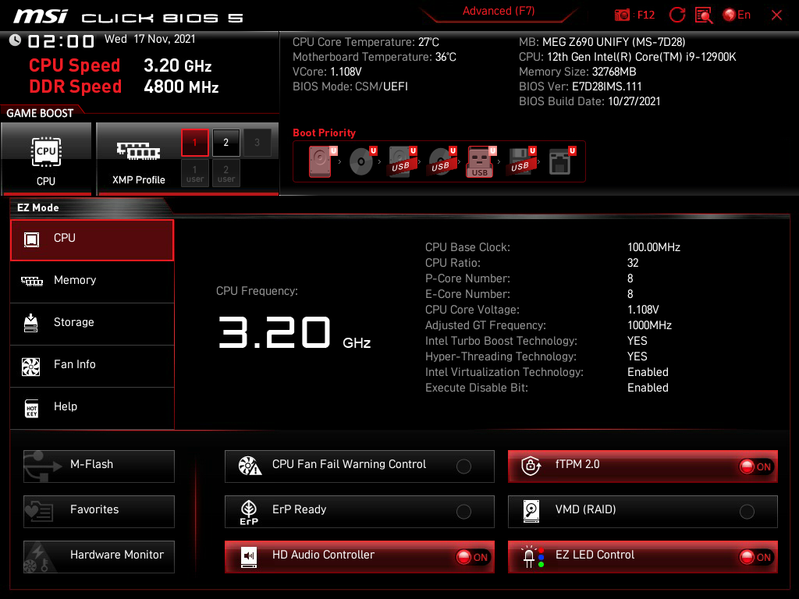

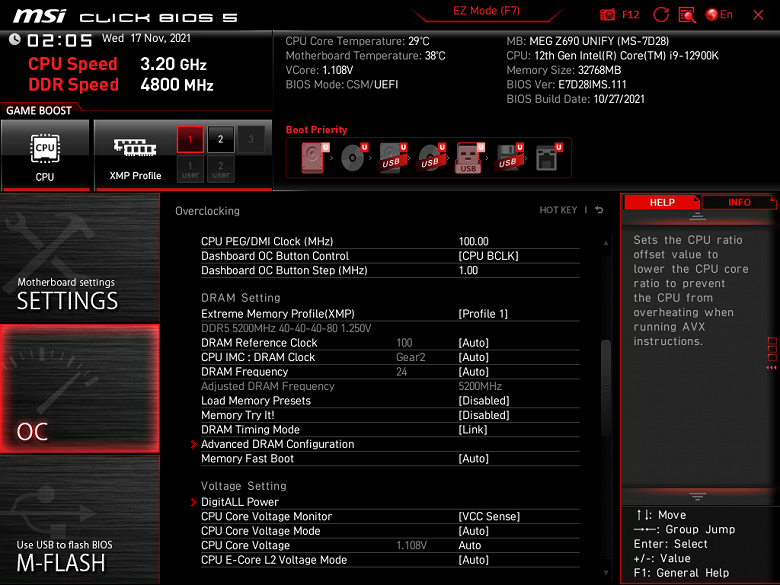

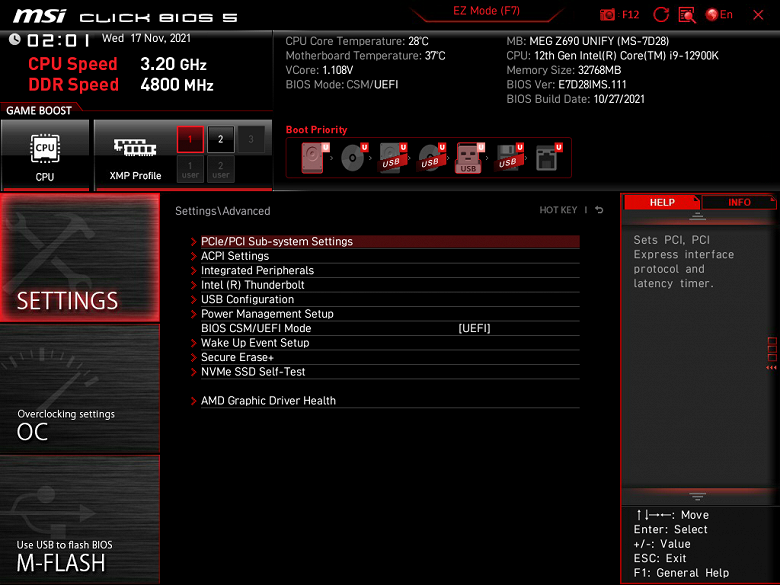

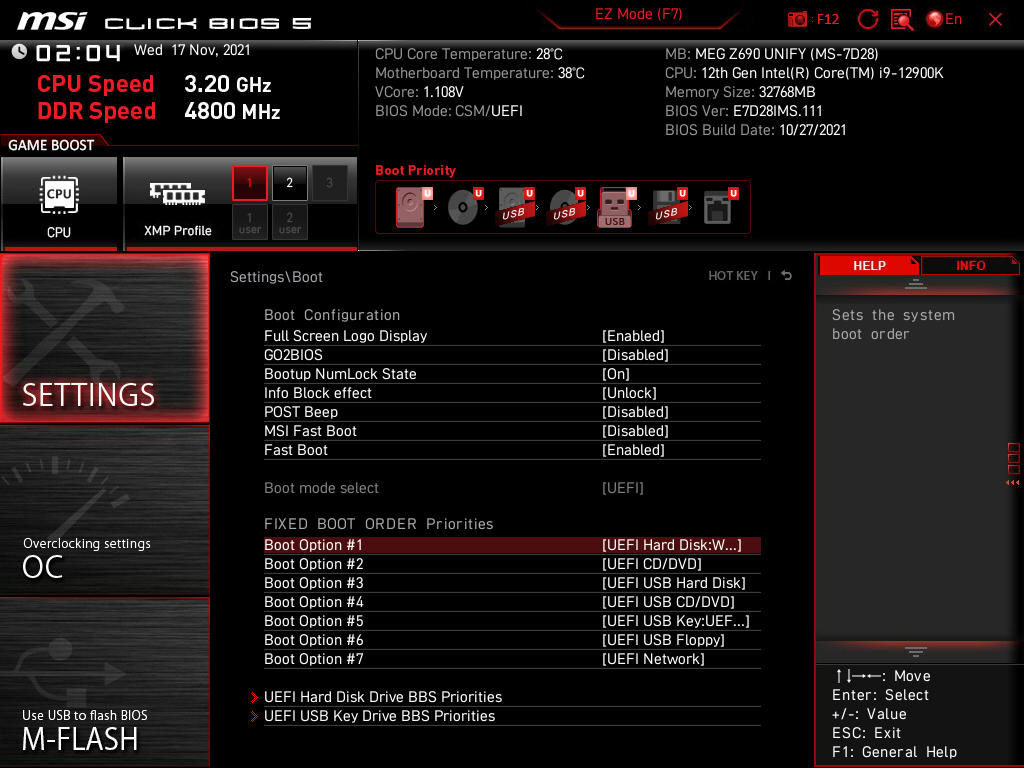

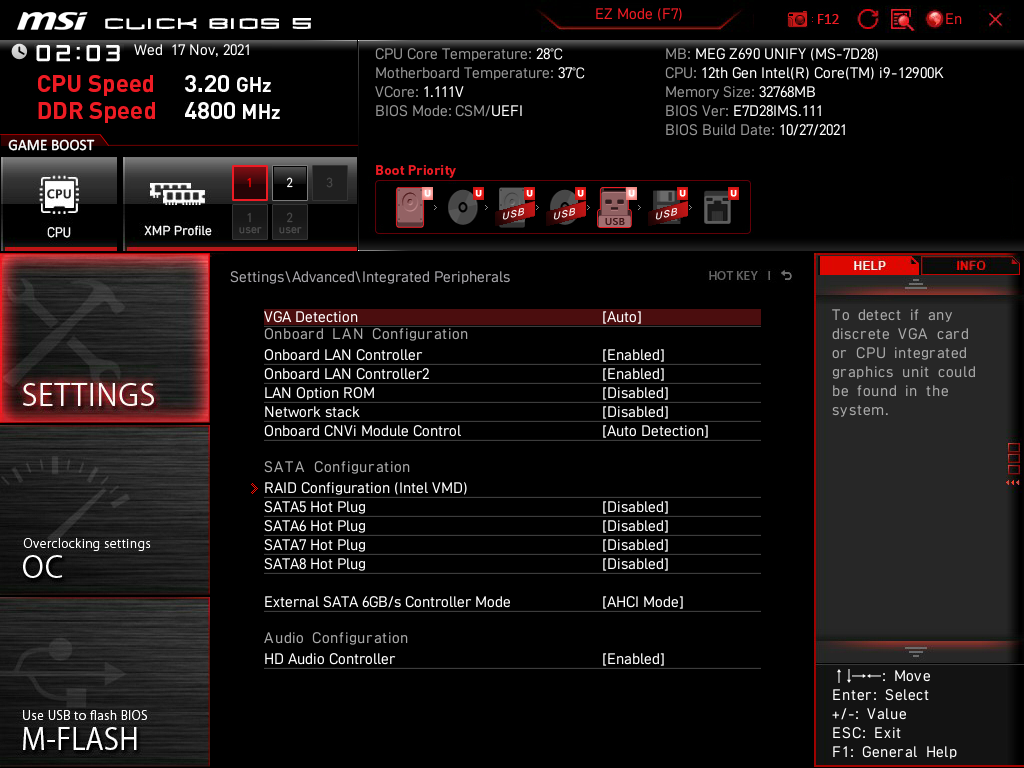

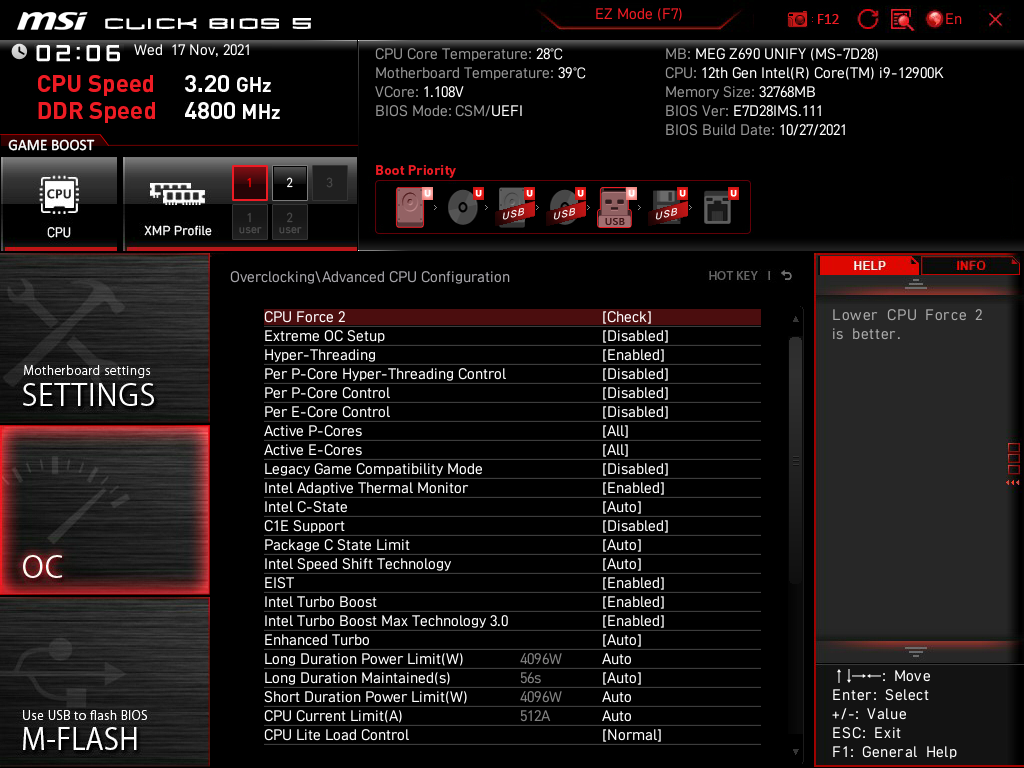

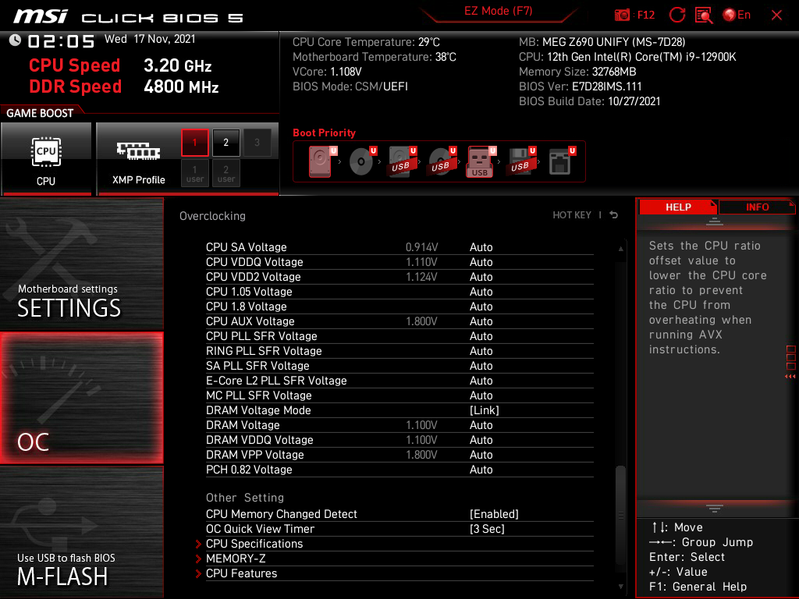

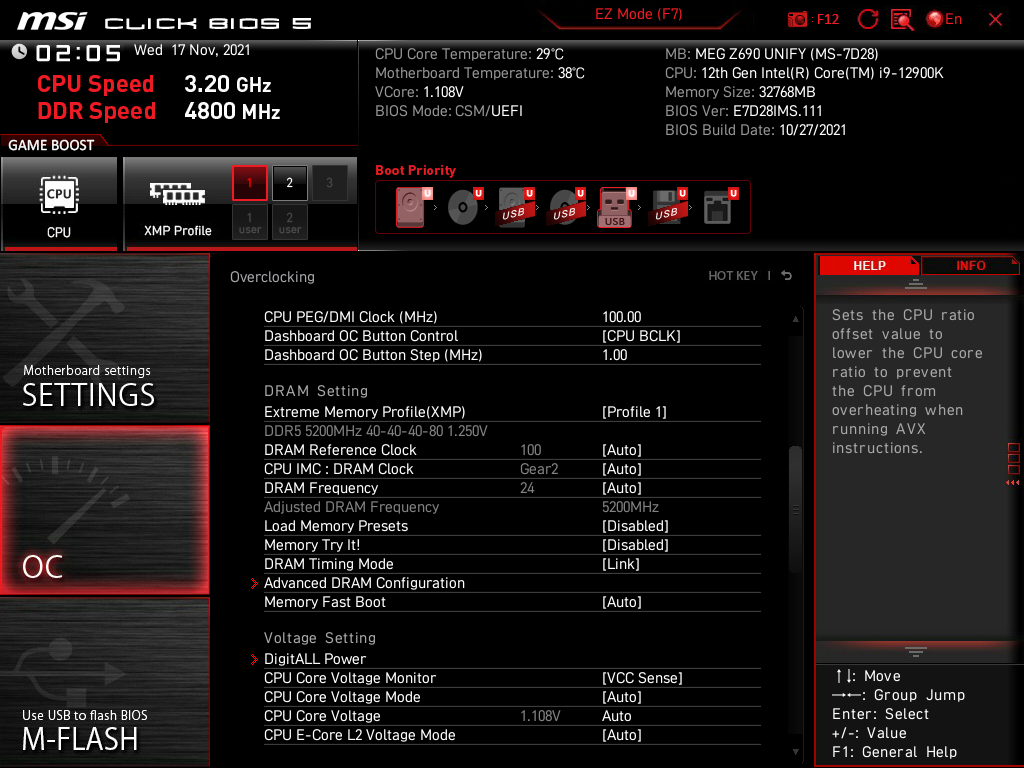

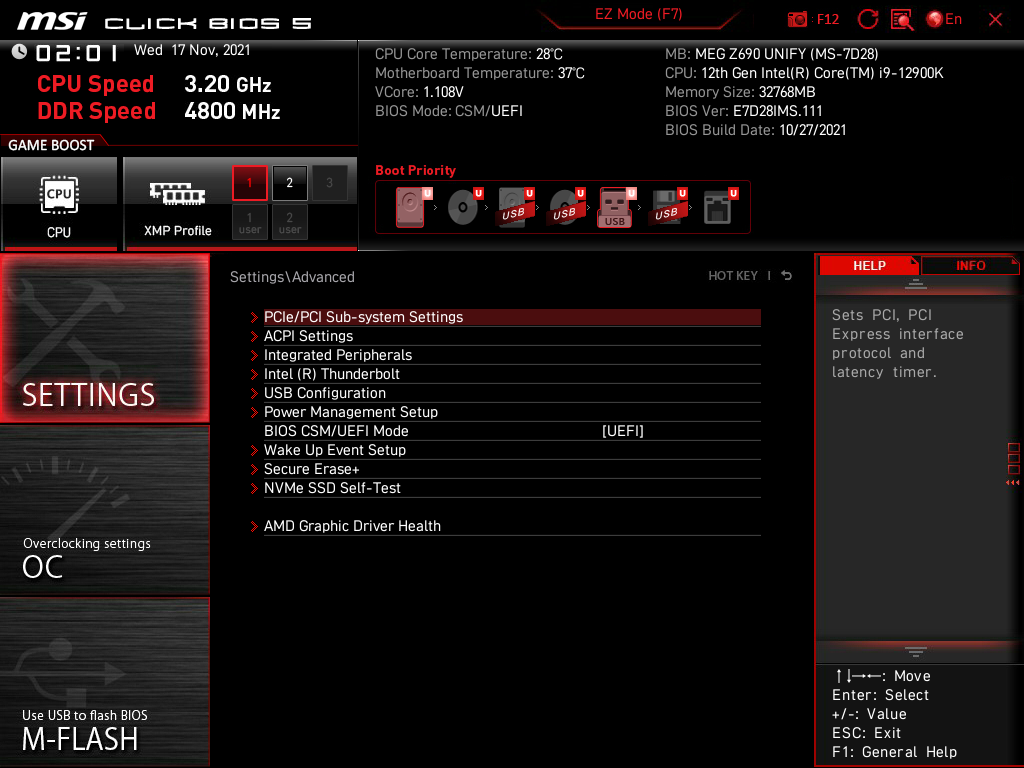

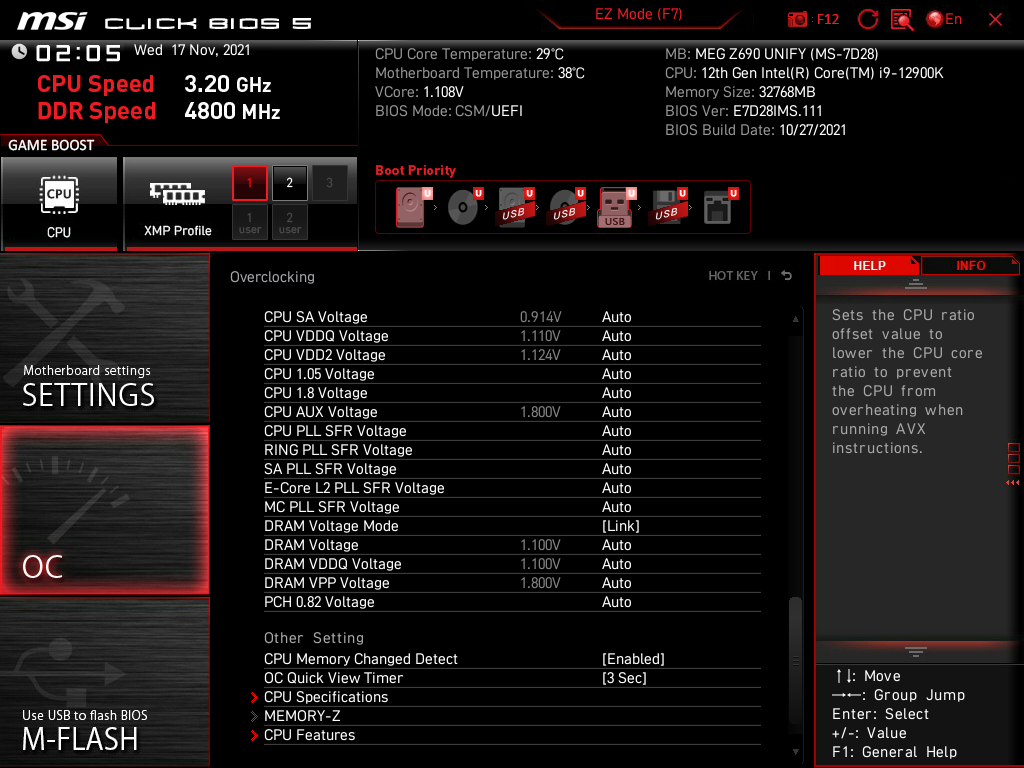

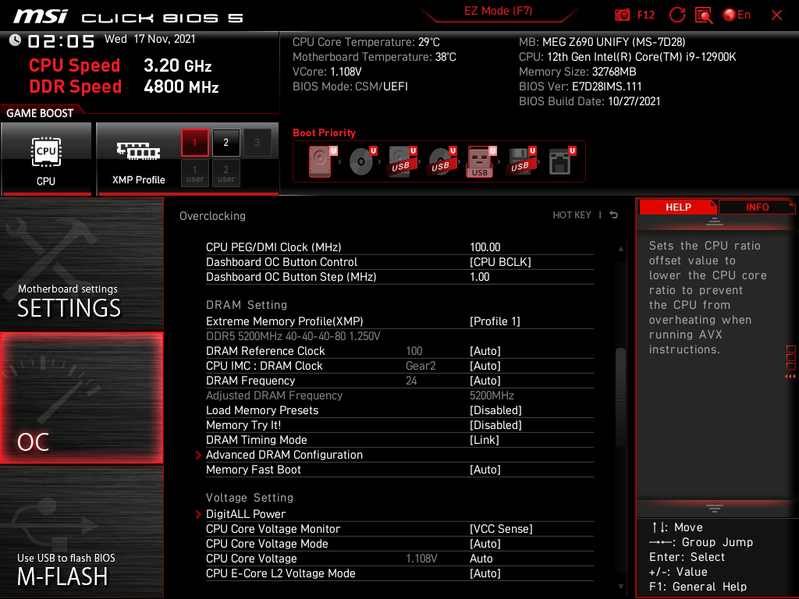

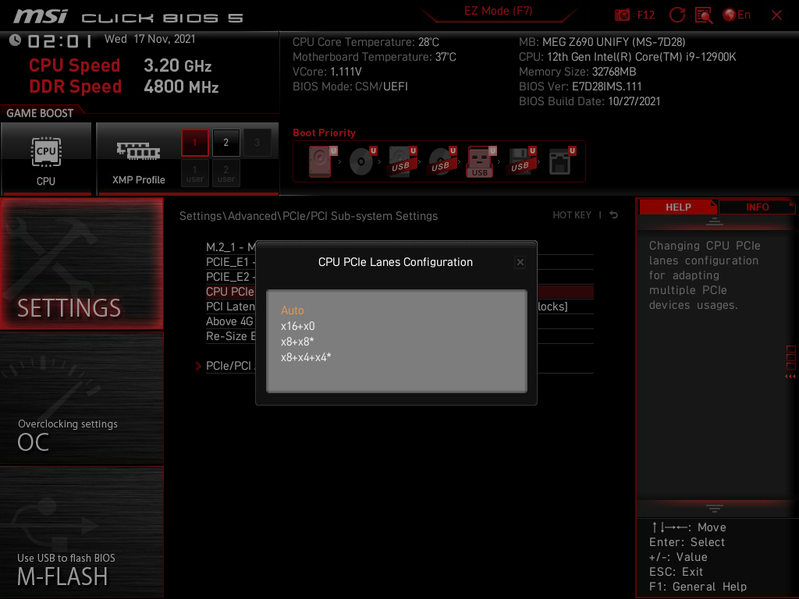

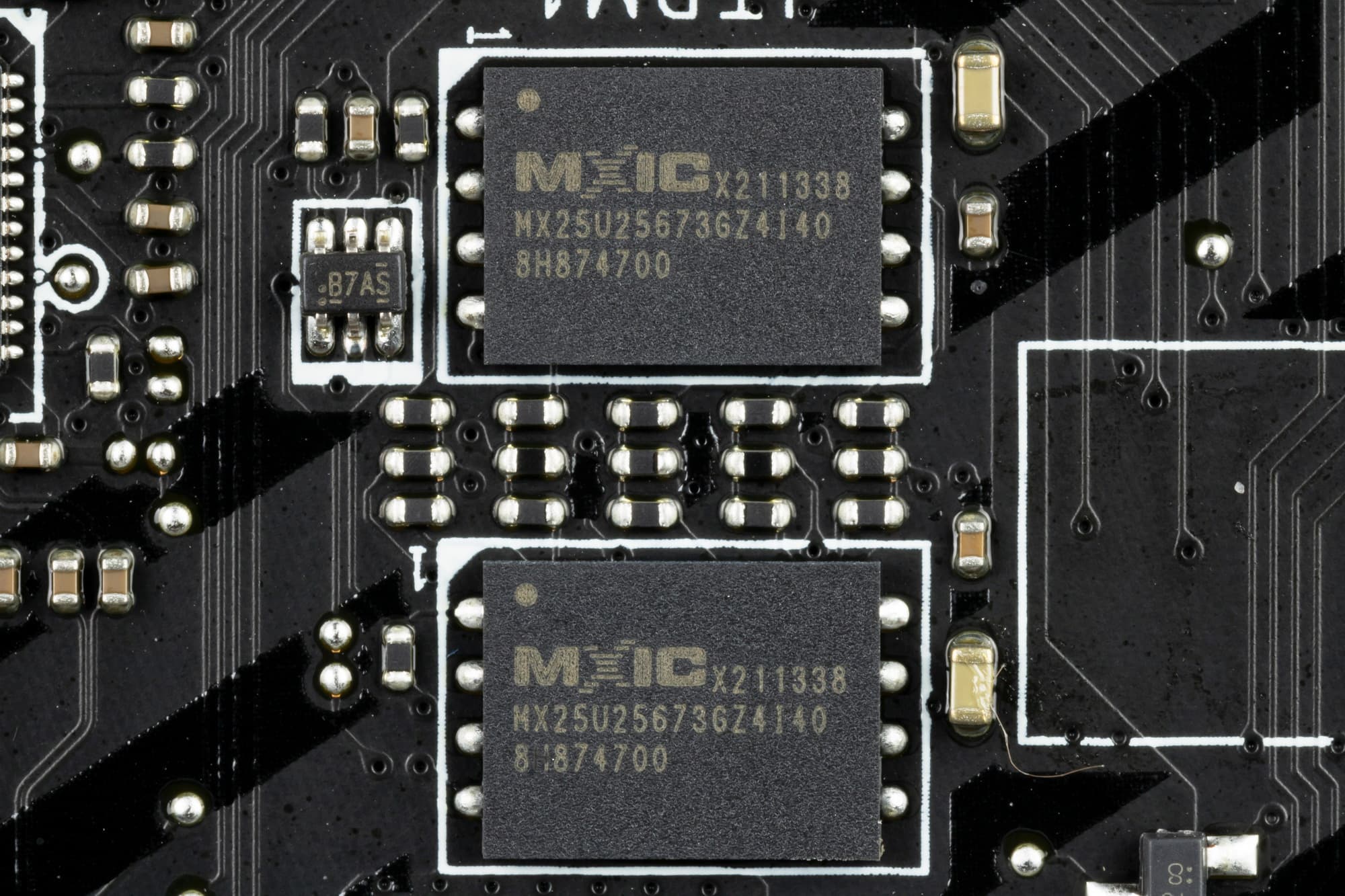

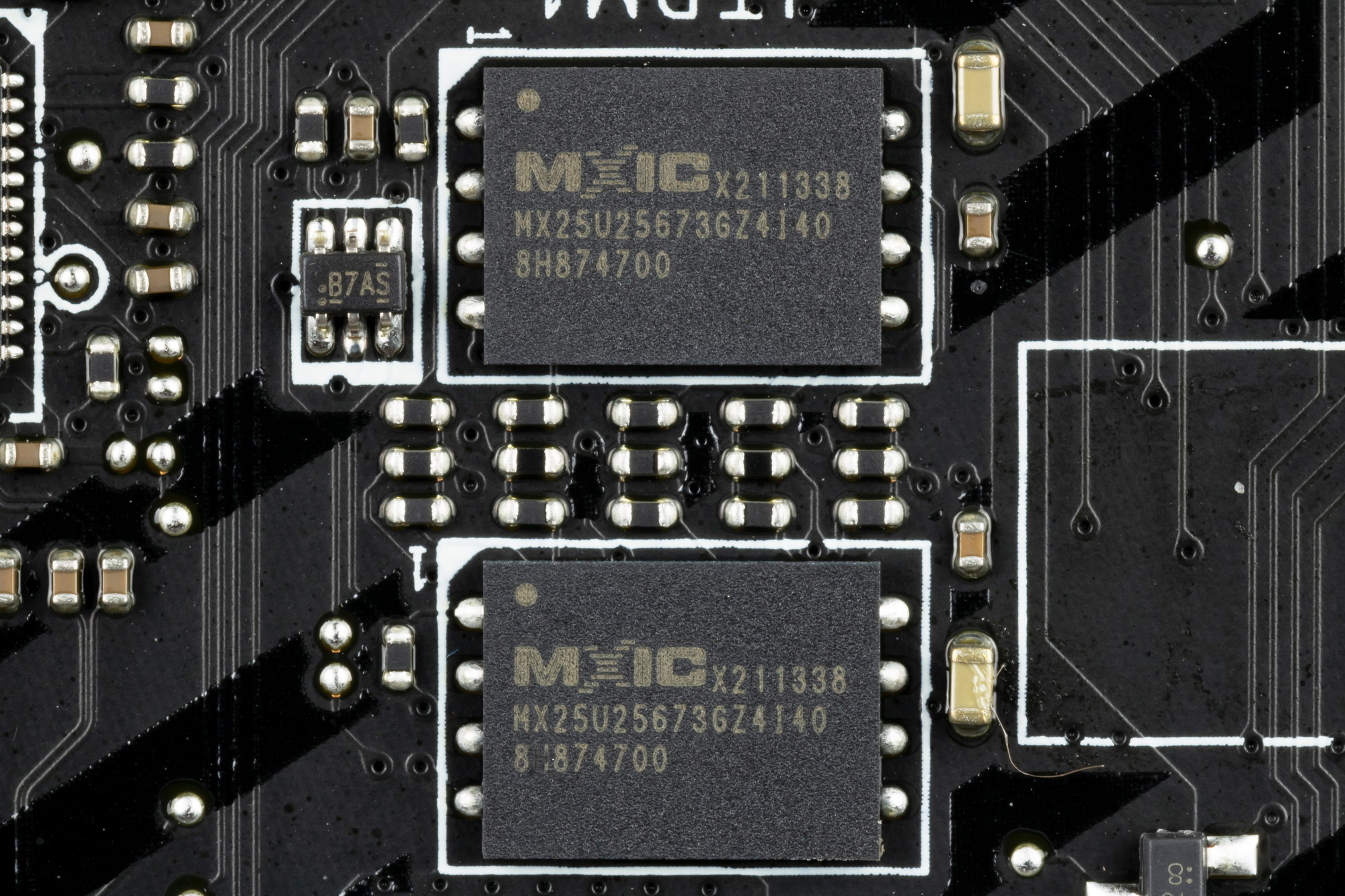

Настройки BIOS

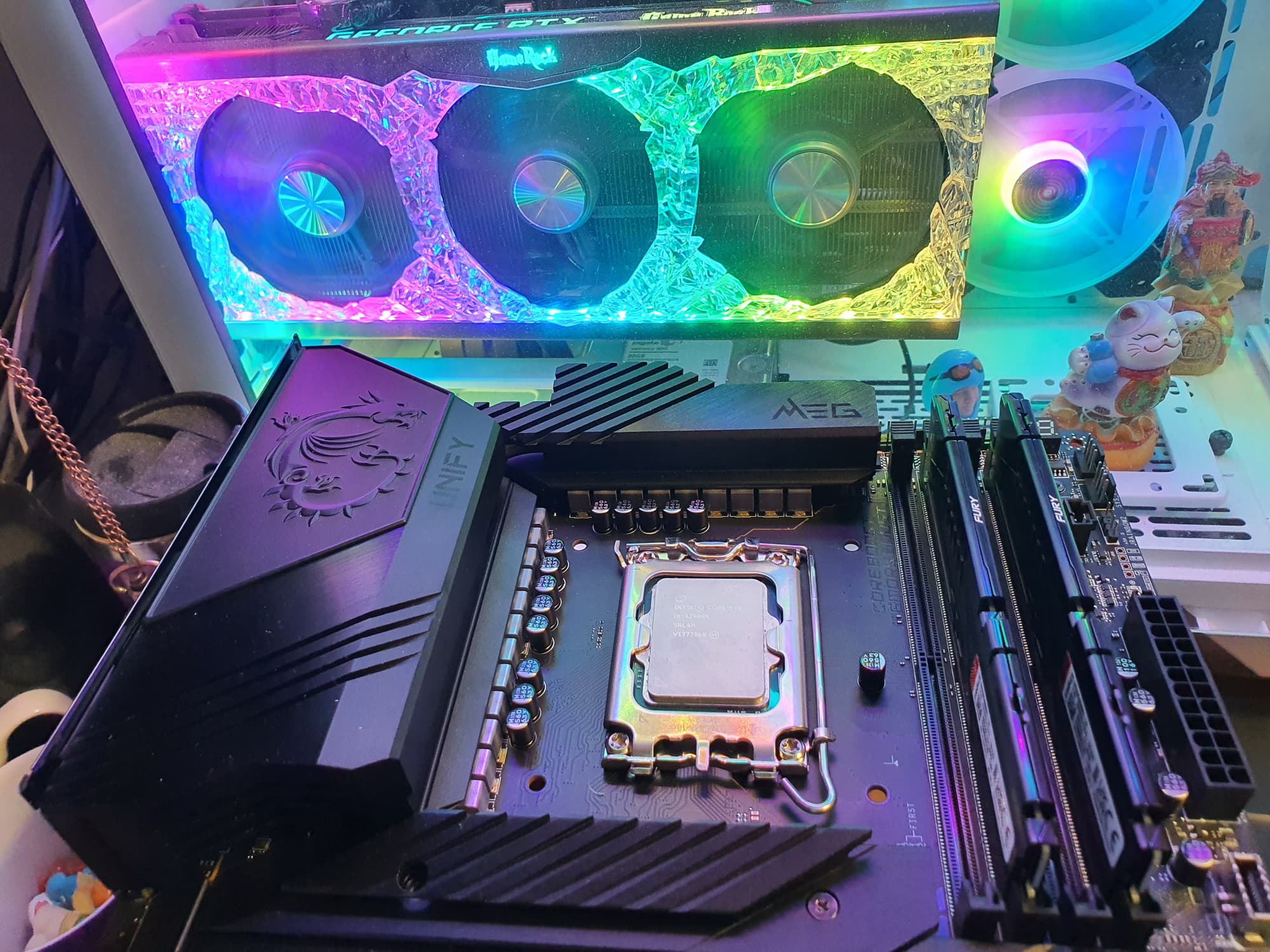

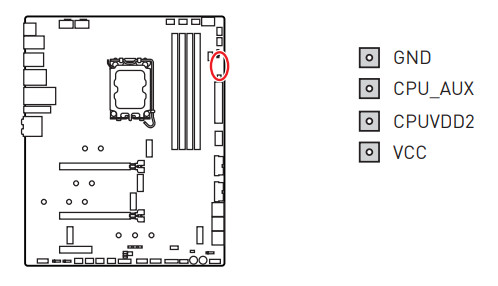

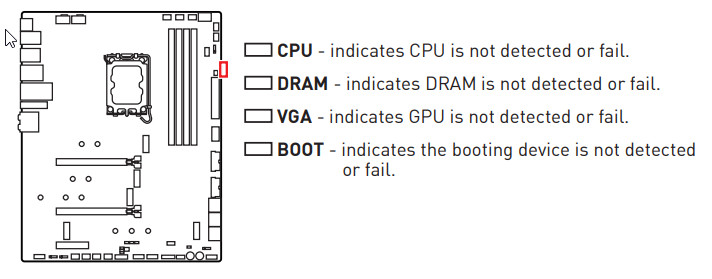

Работоспособность (и разгон)

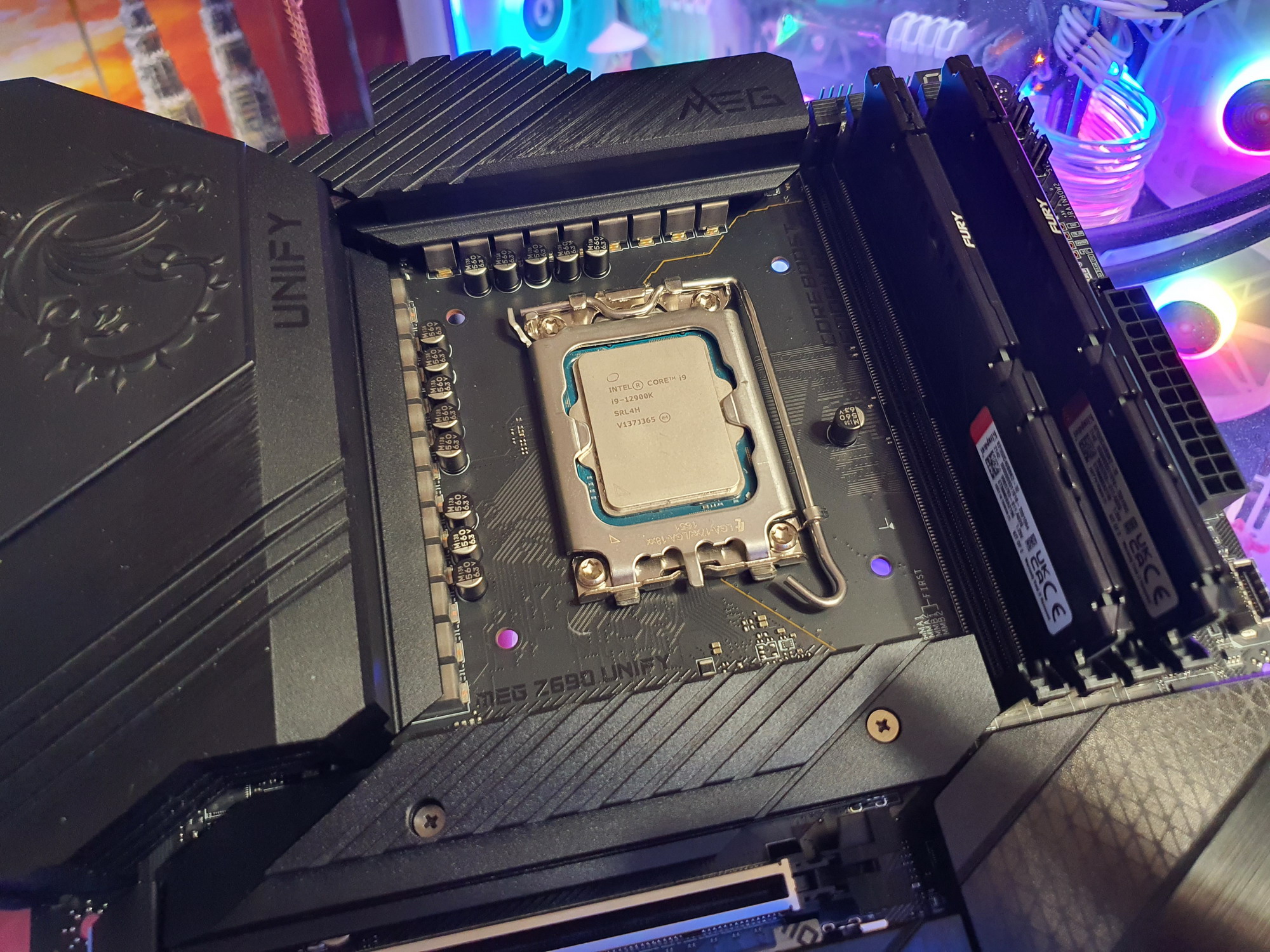

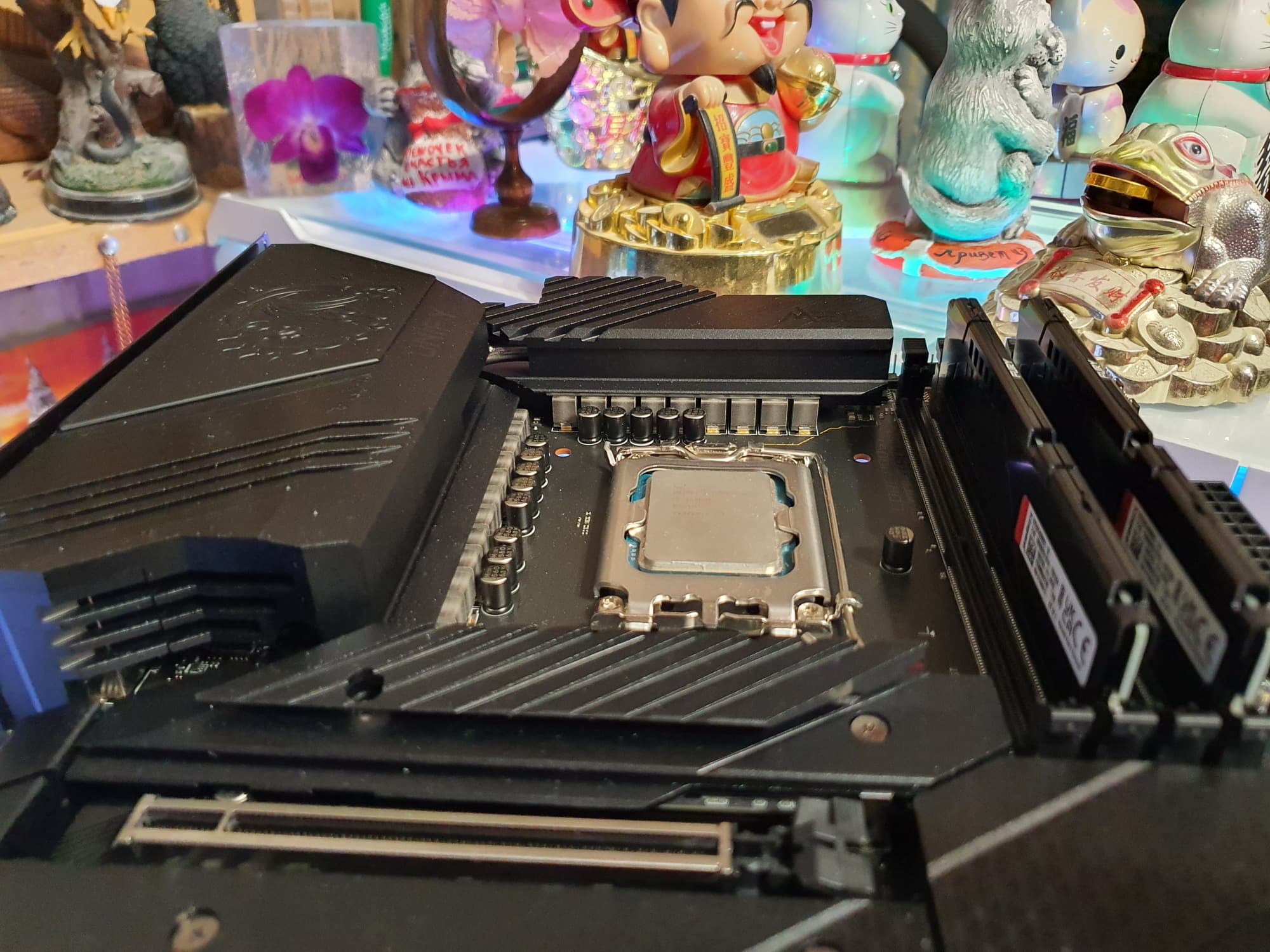

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.

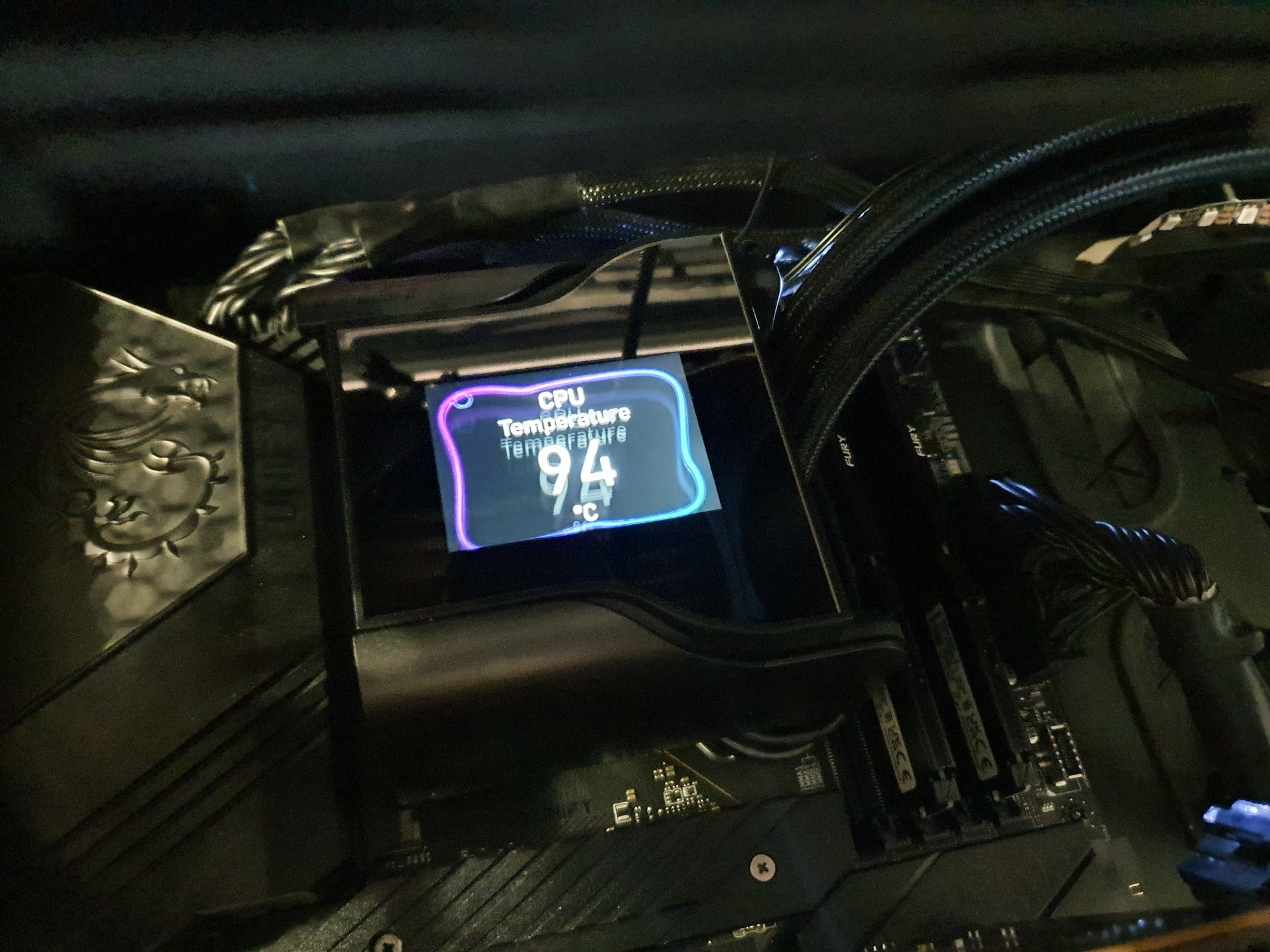

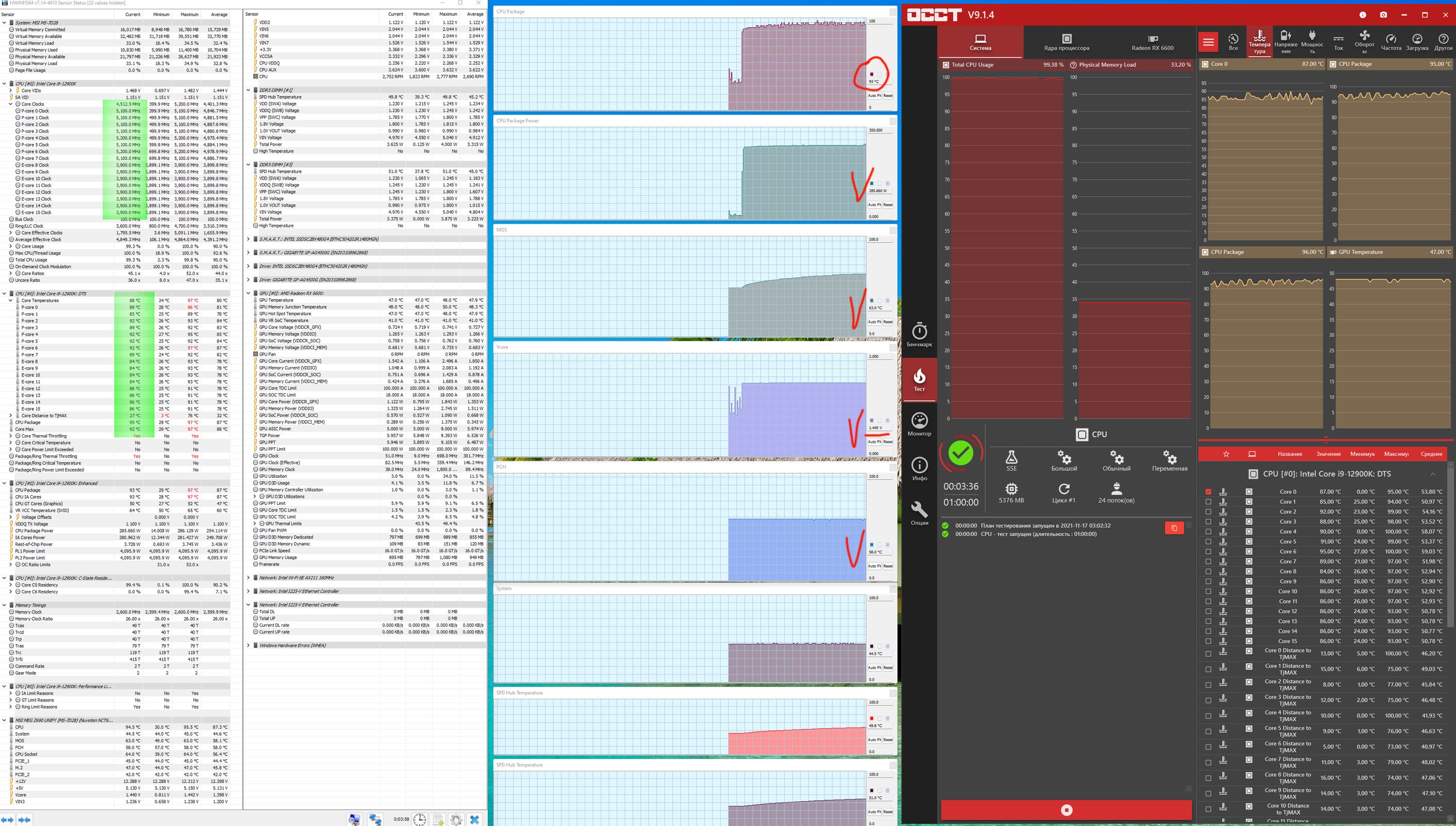

Вот это да! Сходу, по умолчанию нам система выставила 5,1 — 5,2 ГГц по Р-ядрам и 3,9 ГГц по Е-ядрам! Это просто шикарно! То есть вообще по сути ничего не надо разгонять, процессор и так автоматом «выставился» на максимально возможные для него частоты. При этом в стресс-тестах нагрев хоть и подбирался к критическим величинам, но в целом до троттлинга дело не доходило (вернее он был зафиксирован на 1 секунду буквально).
Надо напомнить, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. Мало того, что уже 4-й раз мы видим, что система по умолчанию, определив очень мощное питание матплаты, выставила очень приличный авторазгон, так здесь вообще рекорд в этом плане!
Понятно, что можно поиграться с настройками и как-то выйти на 5,2 ГГц по всем ядрам, однако не думаю, что есть какой-то смысл в этом. Особых приростов производительности это не даст, но стабильность работы уменьшится.
Выводы
Материнская плата MSI MEG Z690 Unify — стильный представитель флагманской серии MEG с примерной стоимостью в районе 50 тысяч рублей. Конечно же, это дорого, но что поделать: и серия топовая, и платы на Z690 — изначально недешевый товар (хотя сравнительно бюджетные модели среди них все-таки есть).
Рассмотренная модель предназначена для поддержки 12-го поколения процессоров Intel Core, она создана для заядлых геймеров, не менее фанатичных оверклокеров, ну и, разумеется, для всех остальных, кому хочется иметь самое передовое железо. У платы 19 USB-портов, включая 7 очень быстрых USB 3.2 Gen2, а также два самых быстрых USB 3.2 Gen2×2. Имеется 3 слота PCIe х16, два из которых получают от процессора 16 линий PCIe, причем версии 5.0, а третий работает в режиме х4. Также у платы целых 5 слотов M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z690 линиями PCIe 4.0, и один — линиями PCIe 3.0.
Еще у этой модели 6 портов SATA и 8 разъемов для вентиляторов. Полностью отвечая флагманскому позиционированию, плата имеет очень мощную систему питания, способную обеспечить работу любых совместимых процессоров с запасом на разгон (при этом очень грамотно выставлены параметры авторазгона, позволяющие сразу по умолчанию получить максимальное повышение частоты ядер процессора). Также мы видим очень грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности отменные: два быстрых проводных контроллера 2,5 Гбит/с, а также один самый современный беспроводной. В числе плюсов платы можно упомянуть широкие возможности для подключения ARGB/RGB-устройств.
Бонус поставки: универсальная щетка и набор отверток.
Эта модель достойна внимания со стороны хардкорных геймеров, также она станет приятным подарком для заядлого компьютерного энтузиаста.
В номинации «Оригинальный дизайн» плата MSI MEG Z690 Unify получила награду:
В номинации «Отличная поставка» плата MSI MEG Z690 Unify получила награду:
