Обзор системы жидкостного охлаждения MSI MAG CoreLiquid E360

Паспортные характеристики, комплект поставки и цена

Описание

На тестах у нас побывала система жидкостного охлаждения MSI MAG CoreLiquid E360 черного цвета. Однако, судя по информации на сайте производителя, есть и белый вариант такой же системы.

Поставляется система жидкостного охлаждения в коробке из среднего по толщине гофрированного картона.

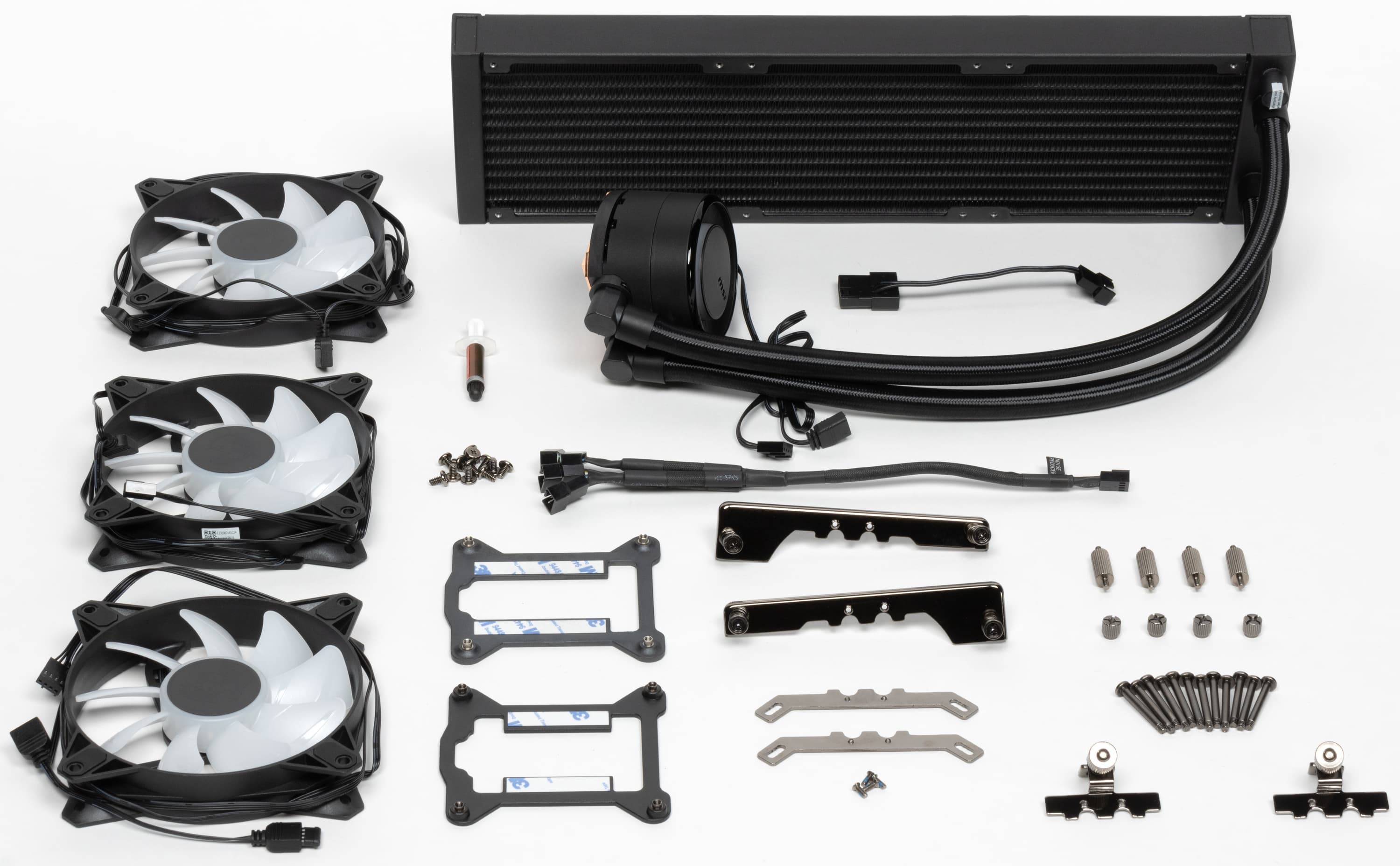

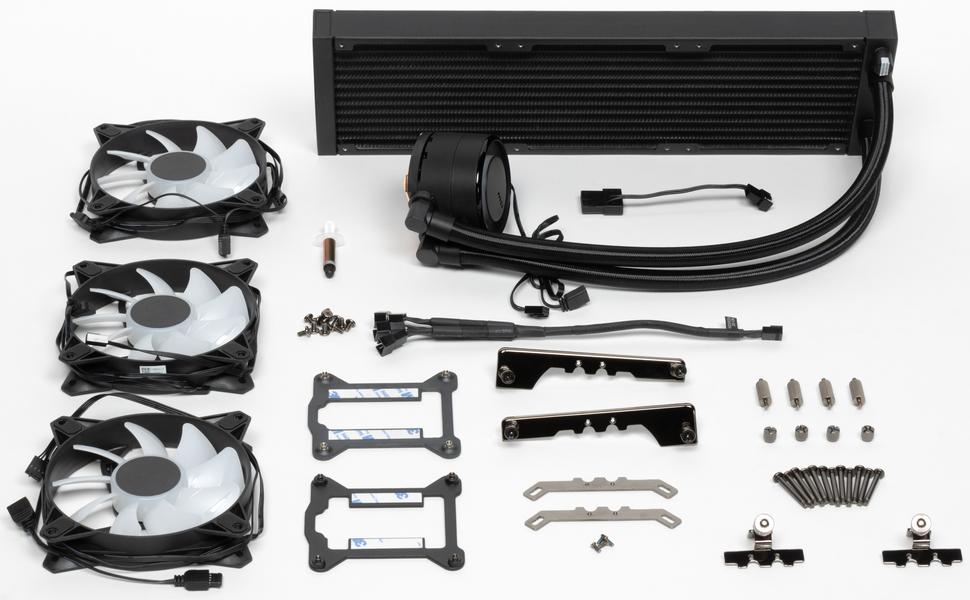

Внутри коробки мы обнаружили почти все, что перечислено в таблице выше, не досталось только простого без резисторов разветвителя для питания вентиляторов:

Инструкции по установке в напечатанном виде нет, ее предлагаю загрузить с сайта компании по QR-коду.

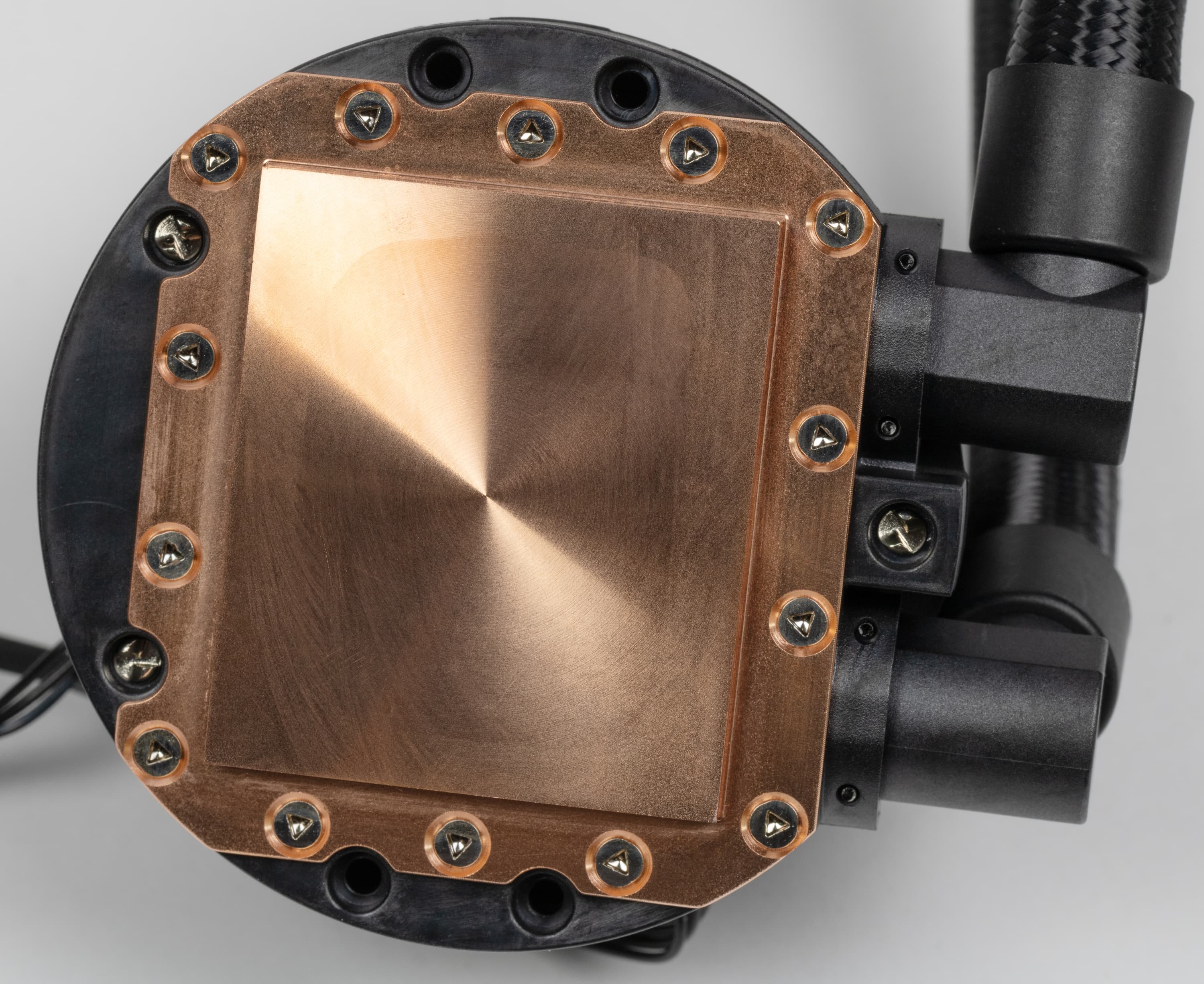

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность отшлифована и слегка полирована. К центру поверхность выпуклая с перепадом порядка 0,2 мм.

Габариты рабочей части этой пластины — 47,5×41 мм.

Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты хватит на один раз точно, и в самом в лучшем случае на два, если процессор будет с небольшой площадью крышки, а расход экономным. Во всех тестах использовалась качественная термопаста другого производителя.

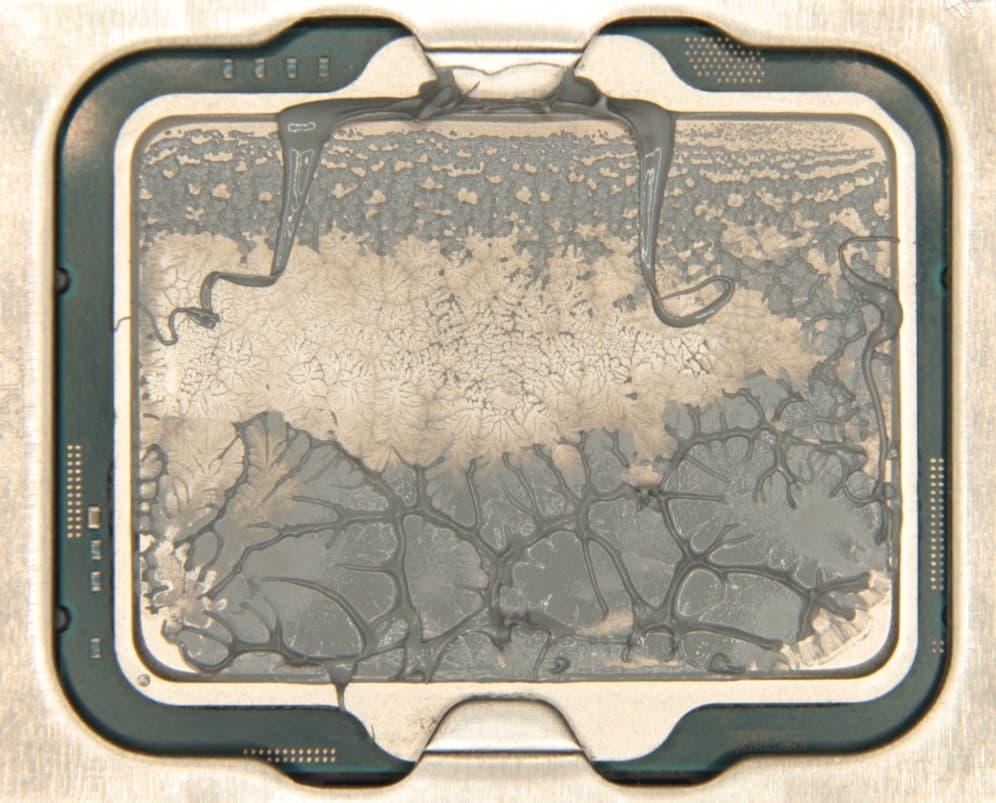

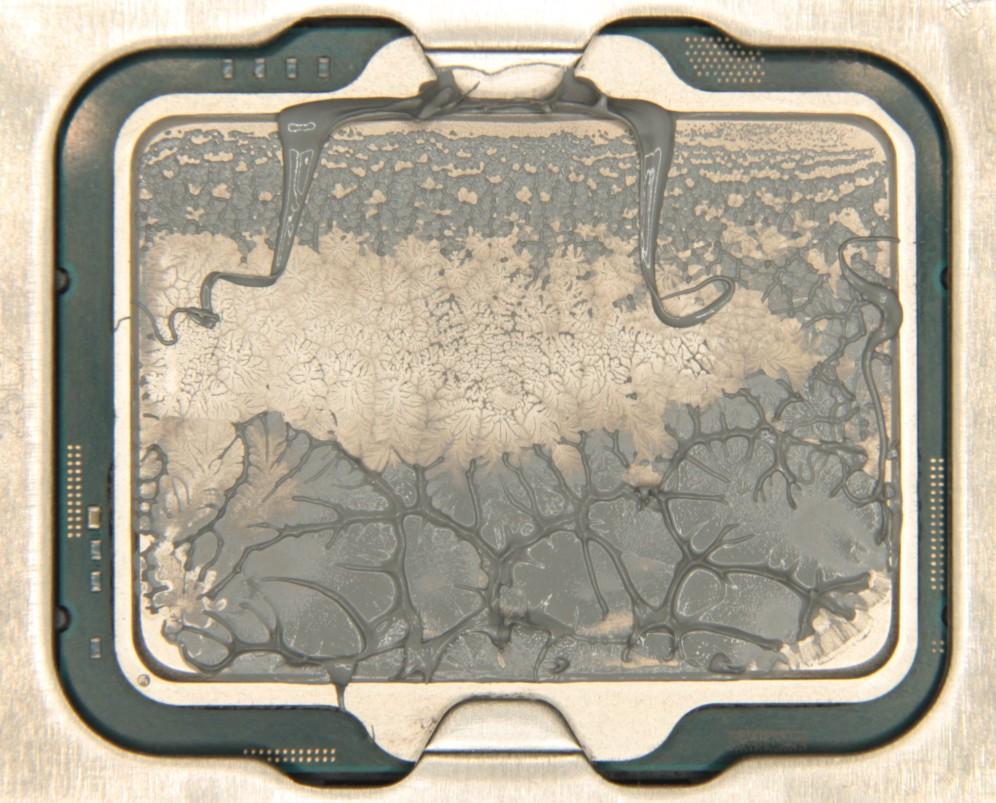

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-13900K:

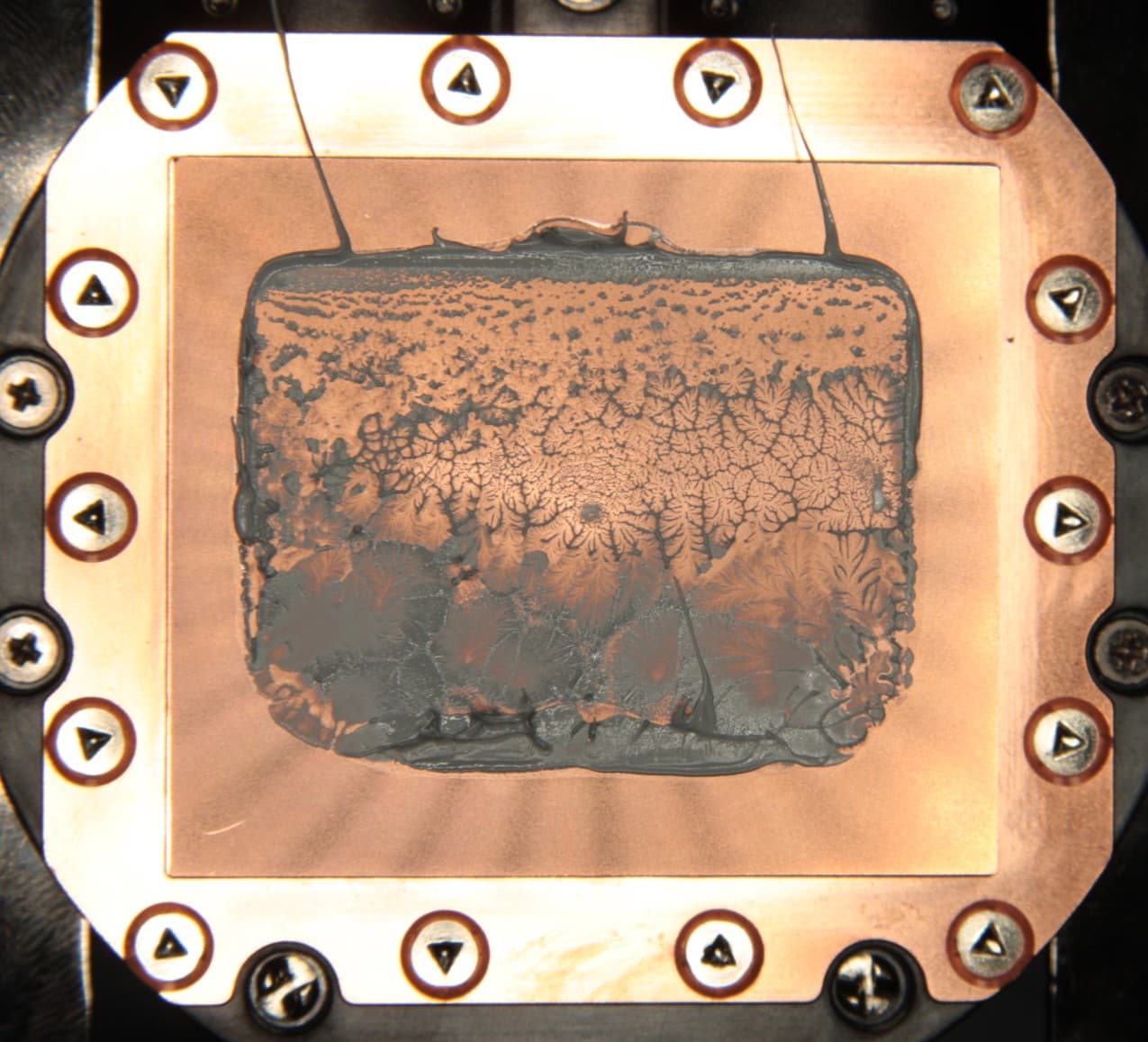

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем практически на всю площадь крышки процессора, а ее избытки выдавились за края. Участок плотного контакта расположен примерно по центру и имеет большую площадь. Впрочем, небольшой перекос явно есть — с одного края слой термопасты толще. Устранить этот перекос сложно из-за выпуклой поверхности теплосъемника и отсутствия возможности регулировки усилия прижима, так как все четыре гайки приходится закручивать до упора. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

Корпус помпы изготовлен из твердого черного пластика.

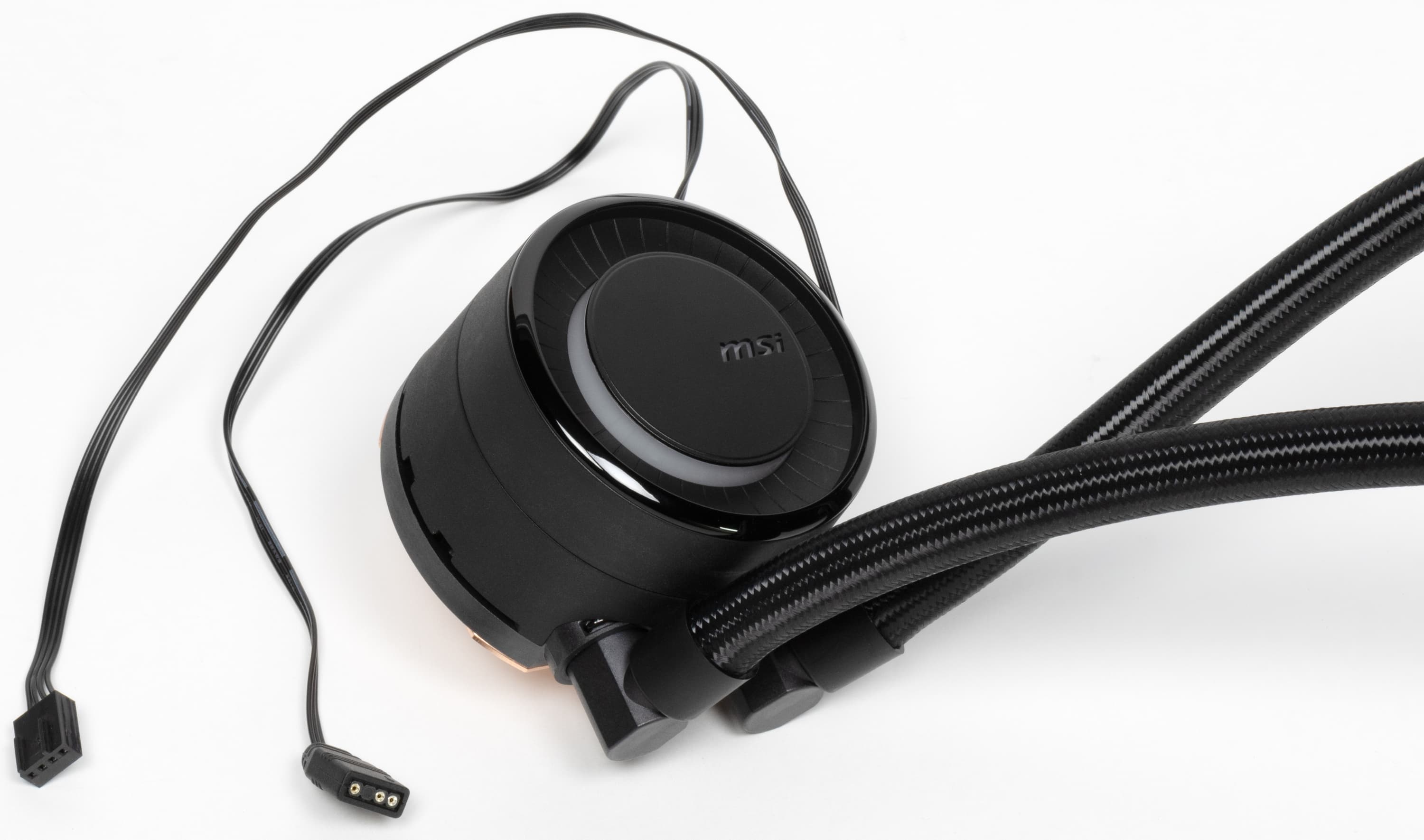

Крышку с декоративной подсветкой можно вращать относительно корпуса помпы примерно на 270 градусов, что позволит в большинстве случаев выставить логотип в правильную ориентацию. Высота помпы 55 мм, диаметр корпуса 75 мм. От помпы отходят два кабеля: первый (длиной 30 см) с колодкой 3 контакта подключается к ответной колодке ARGB-подсветки на системной плате или на стороннем контроллере; второй (29,5 см) с 4-контактным разъемом подключается к разъему для вентилятора (или помпы) на системной плате. Скоростью вращения помпы можно управлять или изменением КЗ ШИМ и/или изменением напряжения.

Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12,5 мм. Длина шлангов по гибкой части без учета гильз 37,5 см (довольно длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие.

Рамка вентиляторов изготовлена из прочного черного пластика. На уголках рамок вентиляторов есть резиновые виброизолирующие накладки. Однако масса вентилятора и жесткость этих накладок позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств.

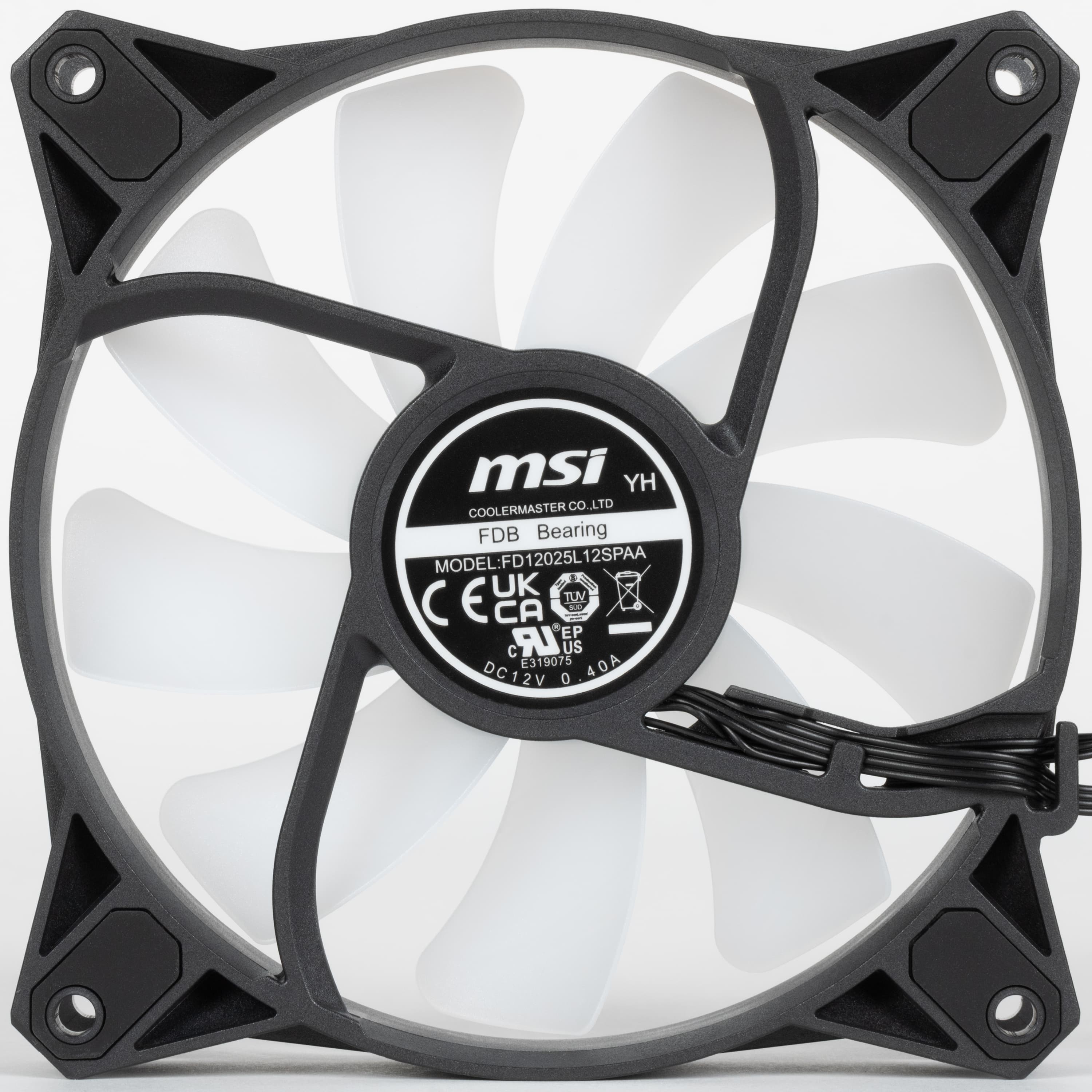

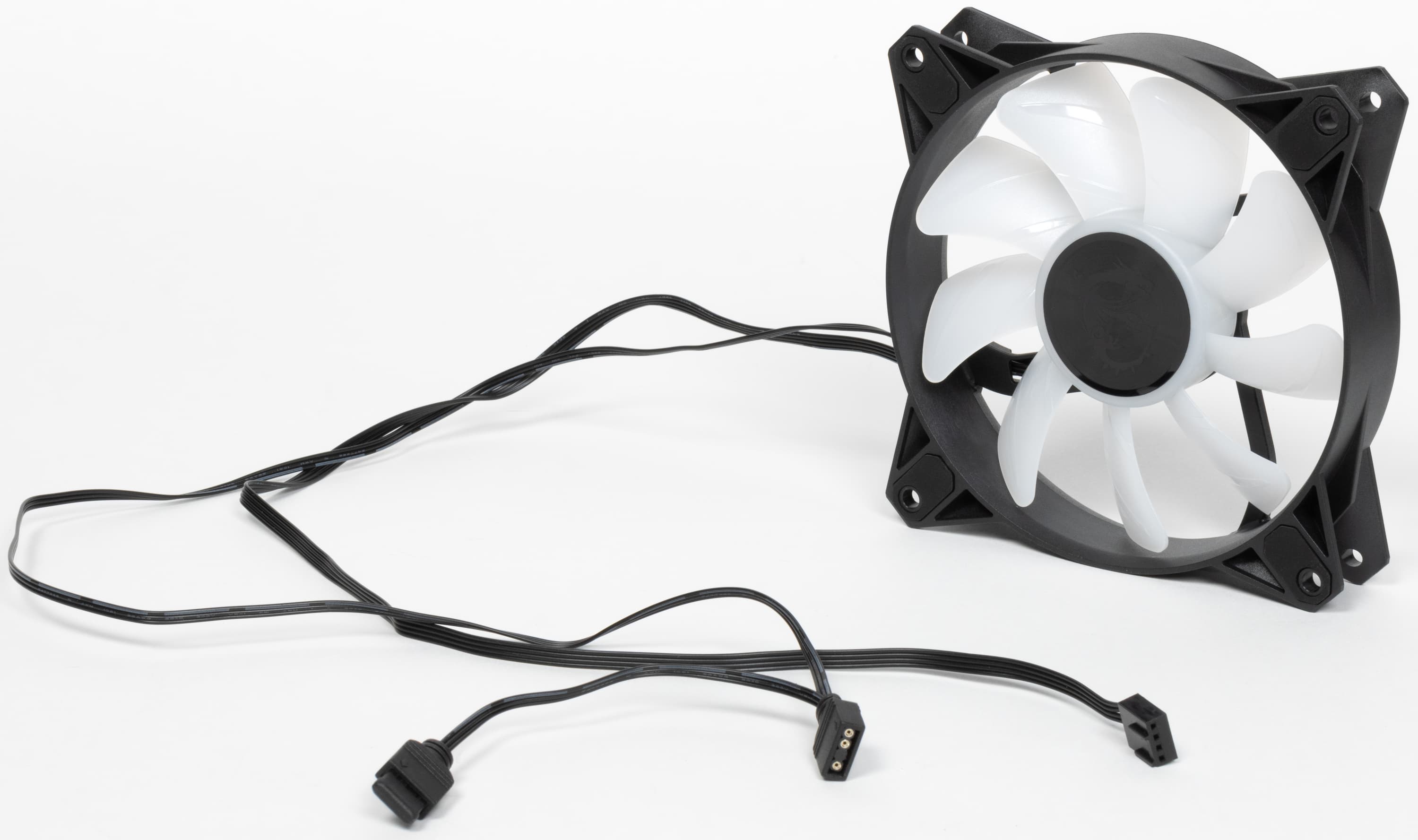

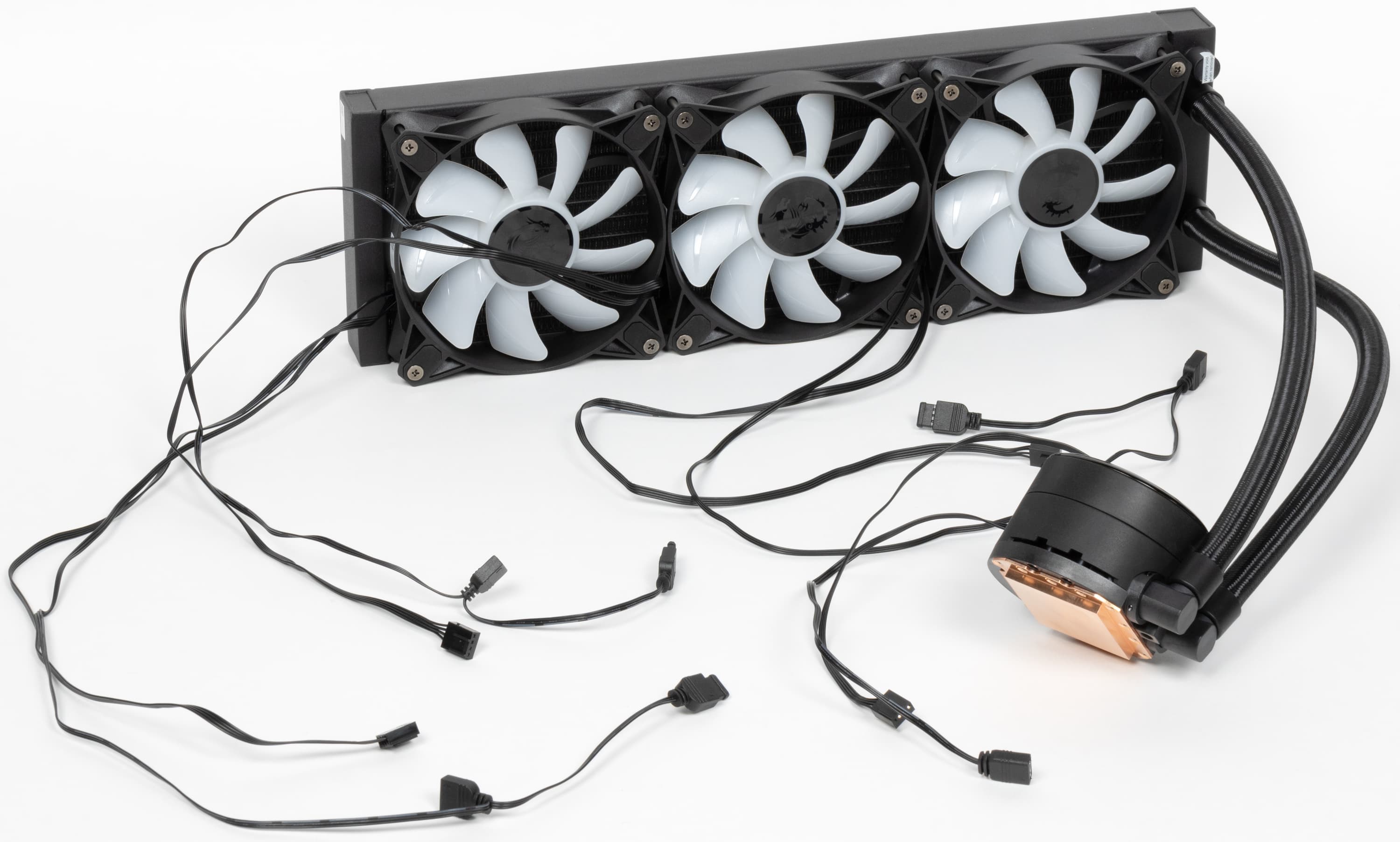

Вентиляторы поддерживают управление с помощью ШИМ. Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. На статоре вентилятора по окружности размещены ARGB-светодиоды, которые подсвечивают крыльчатку изнутри. Кабели от вентиляторов оснащены стандартными четырех- и трехконтактными разъемами для подключения моторов и адресуемой подсветки. Длина этих кабелей 50 см и 55 см (+10 см до проходного разъема), соответственно.

Работа подсветки помпы и вентиляторов (режим по умолчанию при подключении к стороннему контроллеру) показана на видео ниже:

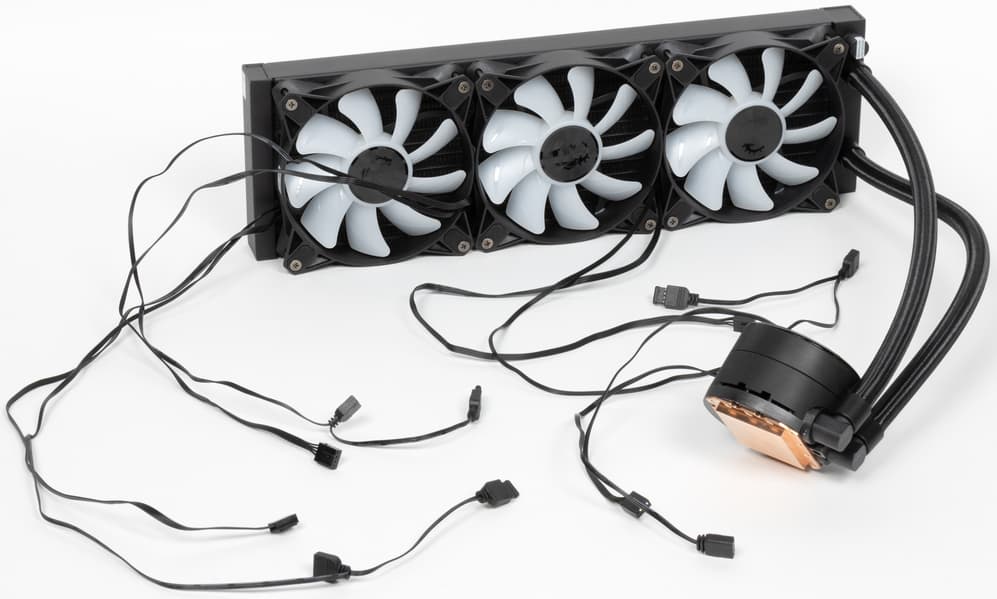

Система в сборе с крепежом под LGA 1700 имеет массу 1603 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамки на обратную сторону системной платы (для процессоров Intel) изготовлены из прочного пластика и оснащены стальными резьбовыми гнездами.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

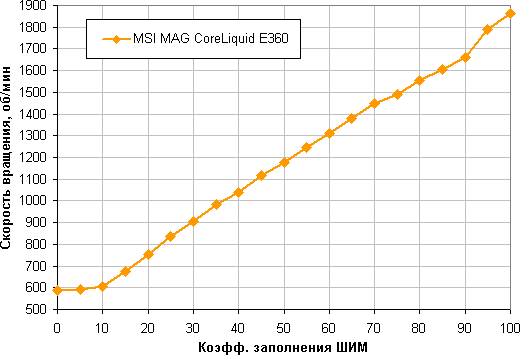

Отличный результат — монотонный и близкий к линейному рост скорости вращения при изменении коэффициента заполнения от 10% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

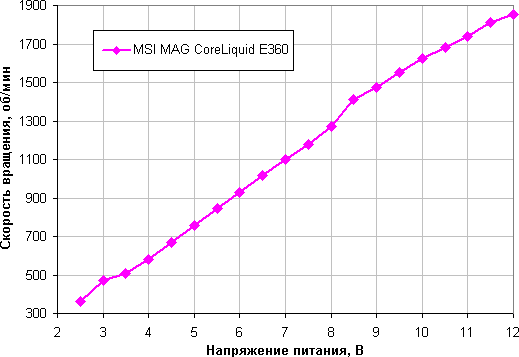

Регулировка с помощью напряжения позволяет получить устойчивое вращение в немного более широком диапазоне. Вентиляторы останавливаются при снижении напряжения до 1,9—2,0 В и запускаются от 3,1—3,4 В. Вентиляторы допустимо подключать к источнику с напряжением 5 В. Если использовать комплектный разветвитель с резисторами для питания вентиляторов, то максимальная скорость вращения снижается до 1500 об/мин.

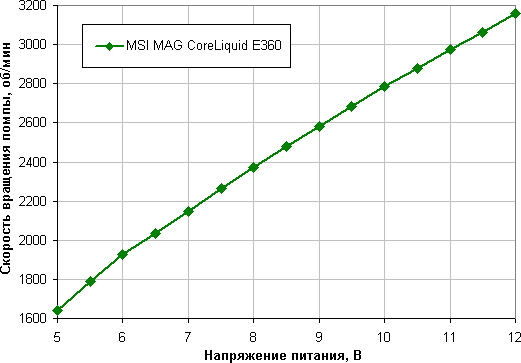

Скорость вращения помпы также можно регулировать с помощью ШИМ и напряжения питания. Приведем соответствующие графики.

При снижении коэффициента заполнения (КЗ) до 5% помпа останавливается, и запускается при 6% (питание 12 В). Помпа останавливается при 4,7 В и запускается при 4,8 В. Помпу лучше не подключать к 5 В.

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,1 ГГц. Помпа и вентиляторы на радиаторе управлялись с помощью ШИМ.

В этом тесте процессор Intel Core i9-13900K не перегревается (при 24 градусов окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 20%, что соответствует примерно 750 об/мин. При этом максимальное потребление по данным мониторинга составило порядка 217 Вт, а по разъемам для питания процессора — 289 Вт. Напомним, что базовая мощность этого процессора составляет всего 125 Вт, а штатная максимальная кратковременная (турбо-лимит) — 253 Вт.

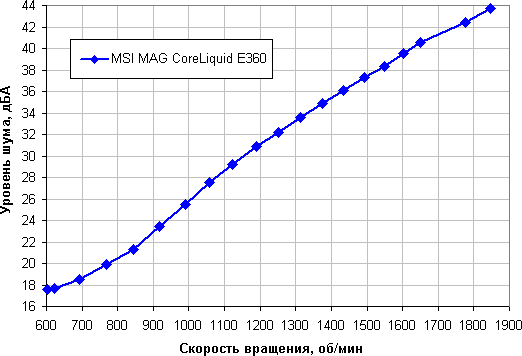

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,4 дБА (условное значение, которое показывает шумомер).

Построение зависимости реальной максимальной мощности от уровня шума

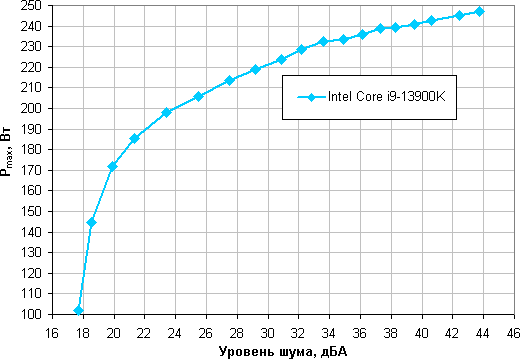

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это реалистичный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 205 Вт для процессора Intel Core i9-13900K. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить почти до 250 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха и/или увеличении максимально допустимой температуры процессора (для него допустимы 100 °C) указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту СЖО с несколькими другими, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами и СЖО, протестированными ранее.

Выводы

Для правильного понимания выводов нужно иметь в виду, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера по возможности не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.

На основе системы жидкостного охлаждения MSI MAG CoreLiquid E360 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 205 Вт, а температура внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора (можно до 100 °C) или менее жестких требованиях к уровню шума пределы мощности можно увеличить. По факту, если Intel Core i9-13900K не разгонять и не повышать пределы мощности, то данной СЖО хватит для его бесшумного охлаждения в любых реальных сценариях нагрузки. Украшением внутреннего пространства системного блока послужит подсветка на помпе и вентиляторах. Отметим хорошее качество изготовления и оплетку шлангов.
