Обзор материнской платы Gigabyte Z390 Aorus Pro на чипсете Intel Z390

Материнская плата Gigabyte Z390 Aorus Pro на новом наборе системной логики Intel Z390 относится к среднему классу, расположившись между старшими Xtreme, Master и Ultra, а также младшей Elite. Тем не менее, в сравнении со своей предшественницей на чипсете Intel Z370 — платой Z370 Aorus Ultra Gaming — изменения в ней более чем заметны и затронули практически каждый компонент на текстолите, за исключением, пожалуй, сетевого контроллера. Подогревает интерес к этому факту и то, что сам набор системной логики Intel Z370 отличается от Z390 в минимальной степени. Тогда вполне резонно возникает вопрос: за счет чего инженеры Gigabyte внесли в плату столько изменений и что именно Z390 Aorus Pro готова предложить поклонникам серии? Ответы на эти и другие вопросы вы найдете в статье.

Технические характеристики

Процессорный разъем LGA1151-v2
Чипсет Intel Z390
Память 4 × DDR4, до 64 ГБ, до DDR4-4266 МГц
Аудиоподсистема Realtek ALC1220-VB + конденсаторы Wima FKP2 и Nichicon
Сетевые контроллеры Intel Ethernet Connection i219-V (10/100/1000 Мбит/с, поддержка cFosSpeed)
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8
1 × PCI Express 3.0 x4
3 × PCI Express 3.0 x1
Разъемы для накопителей 6 × SATA 6 Гбит/с
2 × M.2 (для 1 накопителя форматов 2242/2260/2280/22110 и 1 накопителя форматов 2242/2260/2280)
USB-порты 3 × USB 3.1 Gen2 (3 порта на задней панели)
6 × USB 3.1 Gen1 (3 порта на задней панели)
8 × USB 2.0 (4 порта на задней панели)
Разъемы на задней панели 4 × USB 2.0
1 × HDMI
3 × USB 3.1 Gen1
3 × USB 3.1 Gen2
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
Прочие внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания EPS12V
4-контактный разъем питания ATX12V
1 разъем для подключения жидкостной системы охлаждения ЦП
4 разъема для подключения корпусных вентиляторов
2 разъема для вентилятора системы/помпы СЖО
2 разъема для подключения неадресуемых RGB-лент
2 разъема для подключения адресуемых RGB-лент
6 разъемов SATA 6 Гбит/с
2 разъема M.2 Socket 3
2 разъема для подключения внешних термодатчиков
1 разъем для подключения порта USB 3.1 Gen1 Type-C
1 разъем для подключения 2 портов USB 3.1 Gen1
2 разъема для подключения 4 портов USB 2.0
группа разъемов для кнопок и индикаторов передней панели корпуса
группа аудиоразъемов для передней панели корпуса
1 разъем Thunderbolt1
1 разъем TPM-модуля
1 перемычка для очистки CMOS
Форм-фактор ATX (305 × 244 мм)
Средняя цена
Розничные предложения

Упаковка и комплектация

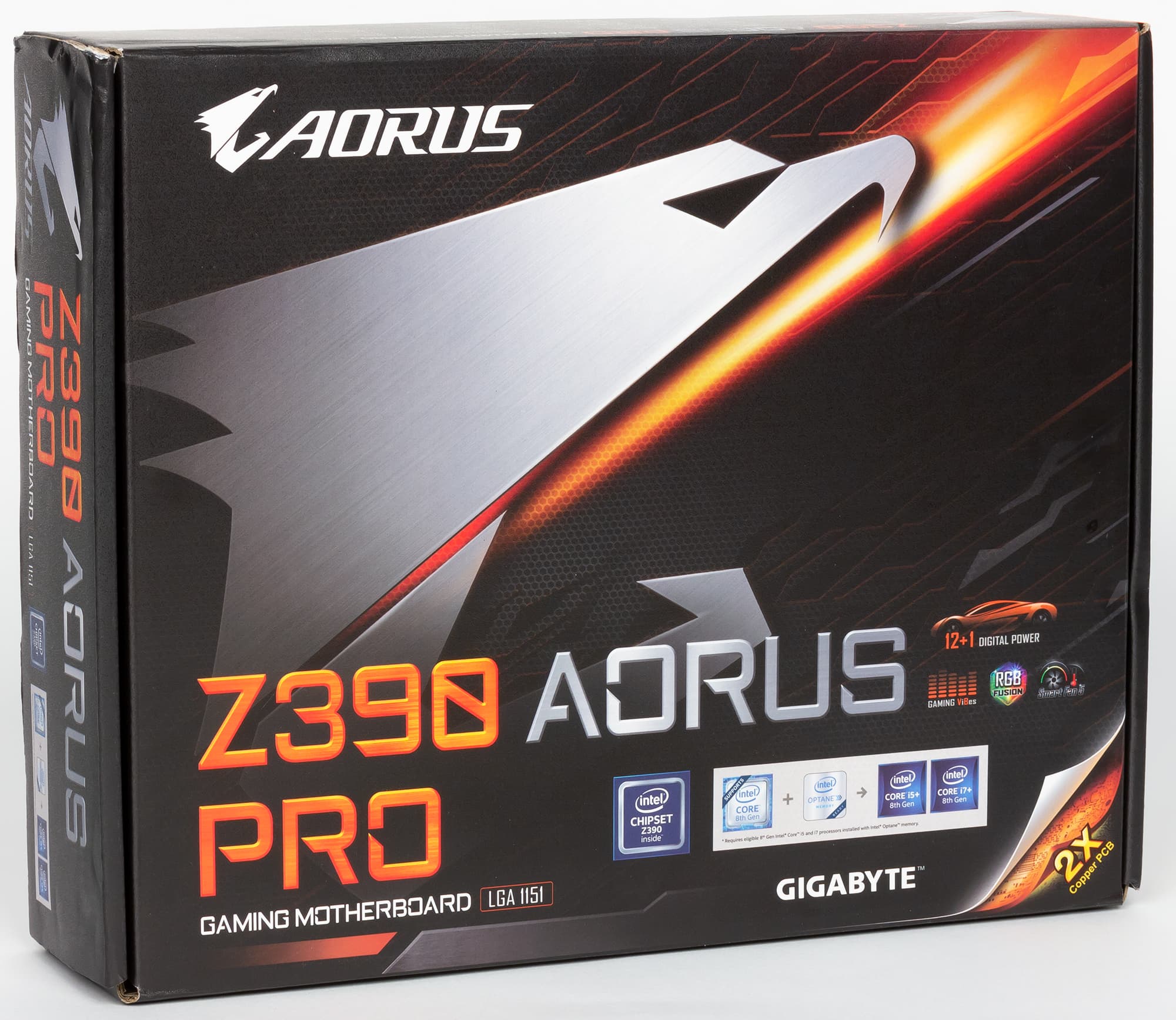

Оформление упаковки Gigabyte Z390 Aorus Pro не претерпело дизайнерских изменений в сравнении с коробками плат предыдущего цикла. На ее лицевой стороне по-прежнему схематично изображен взмывающий ввысь сокол, а снизу указаны модель платы, поддерживаемые процессоры и ключевые особенности.

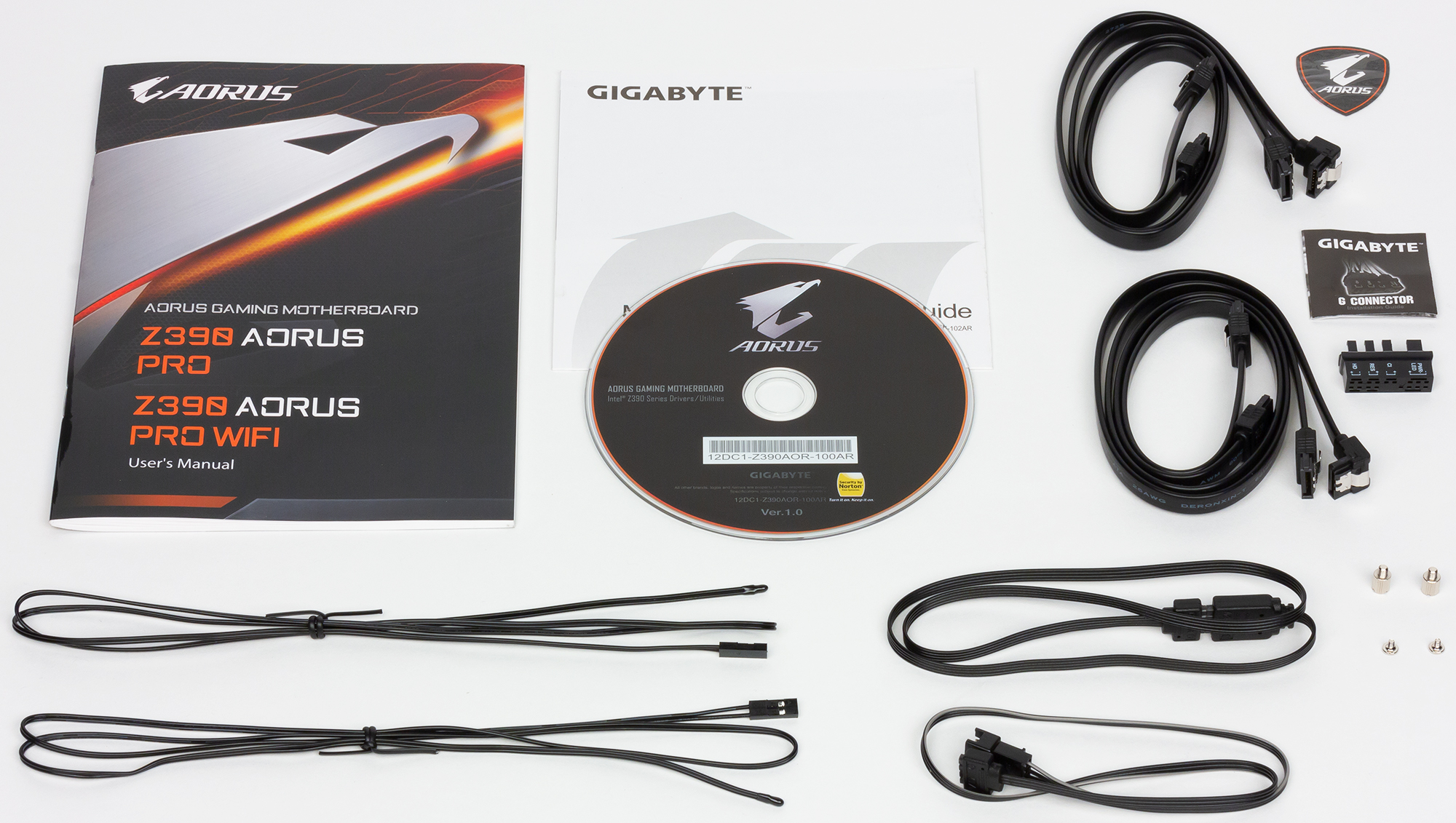

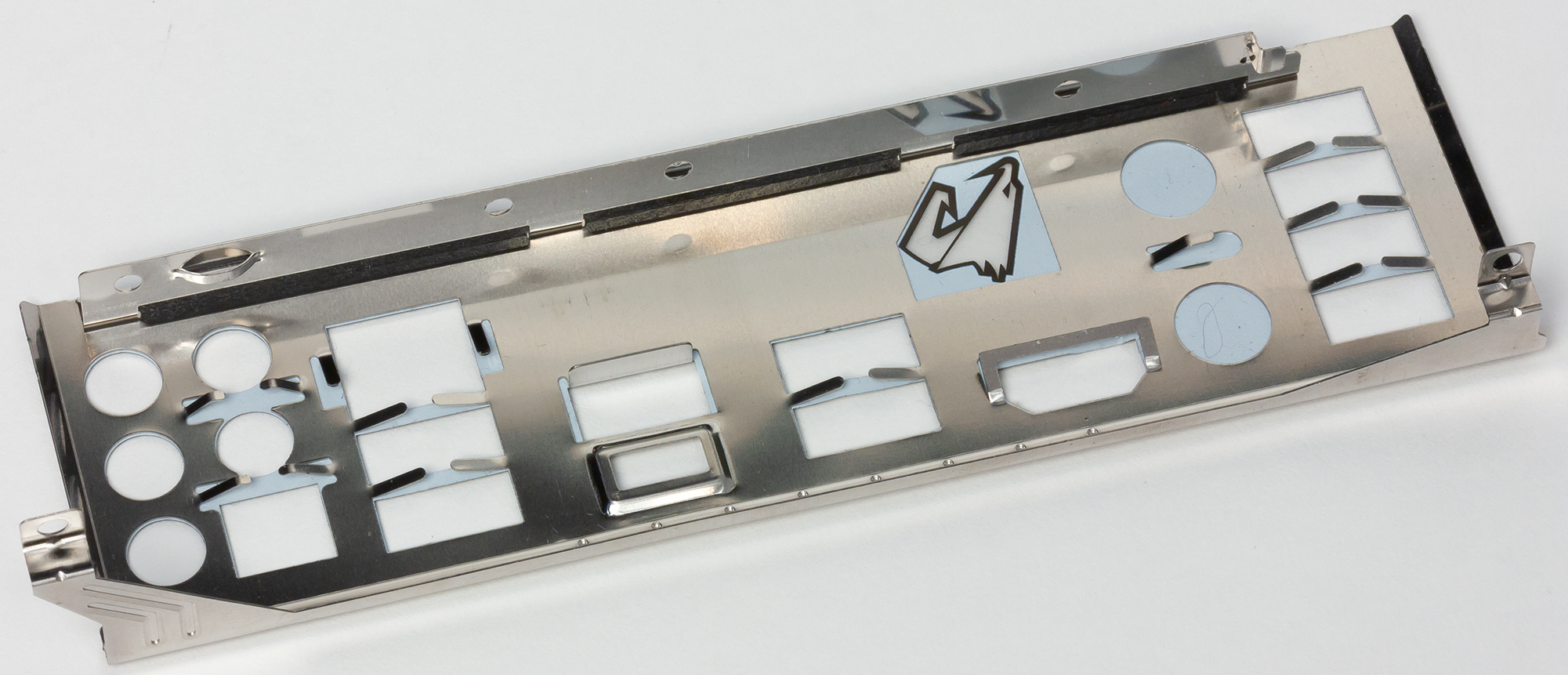

В комплект поставки Gigabyte Z390 Aorus Pro входят инструкция по эксплуатации, два кабеля с термодатчиками, DVD с драйверами и утилитами, четыре SATA-кабеля с защелками, наклейка Aorus, колодка для удобного подключения кабелей передней панели корпуса, два кабеля для лент RGB-подсветки и винты для крепления накопителей в портах M.2.

Плата производится на Тайване и обеспечивается трехлетней гарантией. В России Gigabyte Z390 Aorus Pro уже продается и стоит около 14 тысяч рублей — это средний ценовой уровень для платформ на наборе системной логики Intel Z390. Добавим, что в ассортименте Gigabyte есть точно такая же плата, но со встроенным беспроводным контроллером Wi-Fi, стоимость которой примерно на 700 рублей выше.

Дизайн и особенности

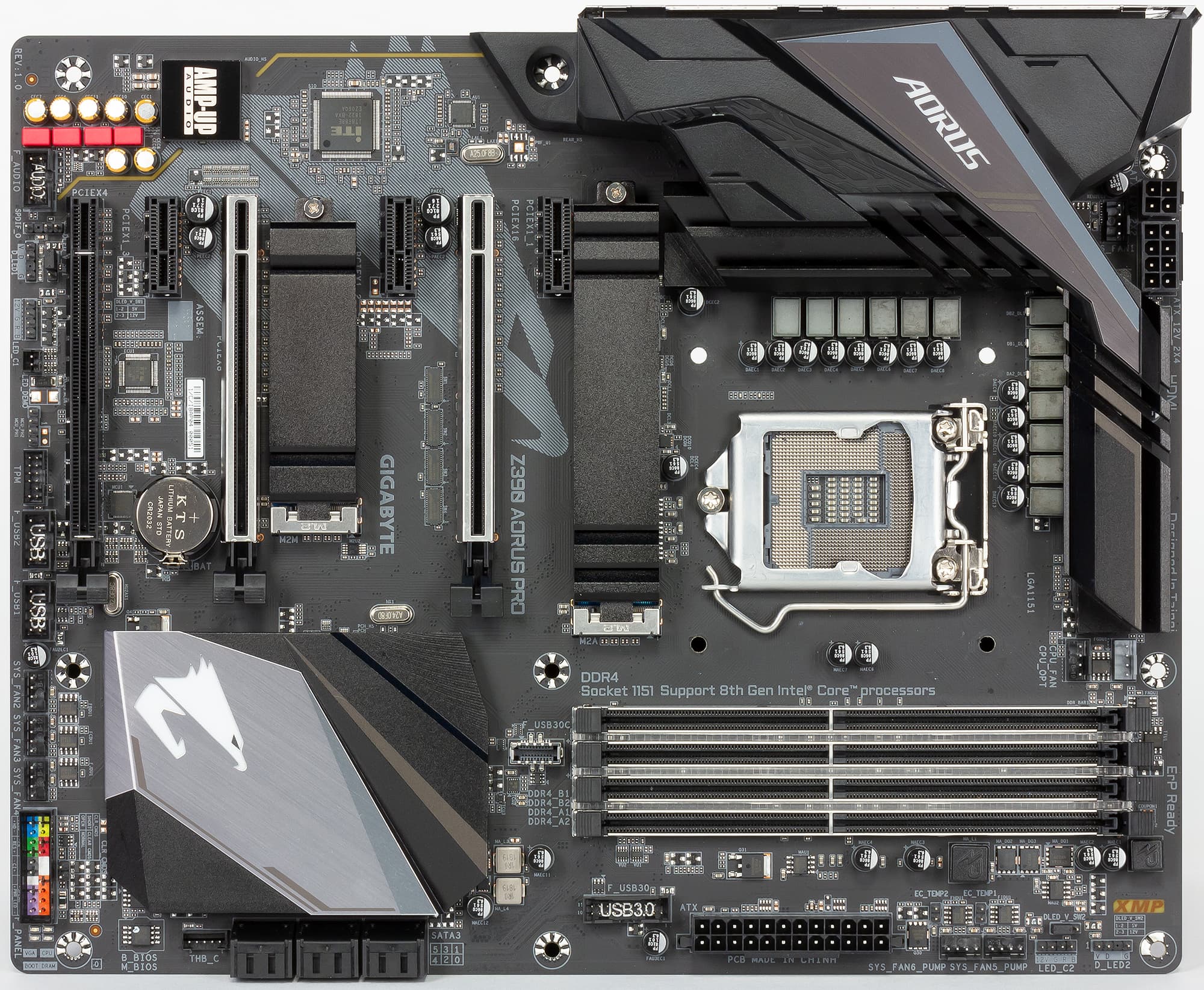

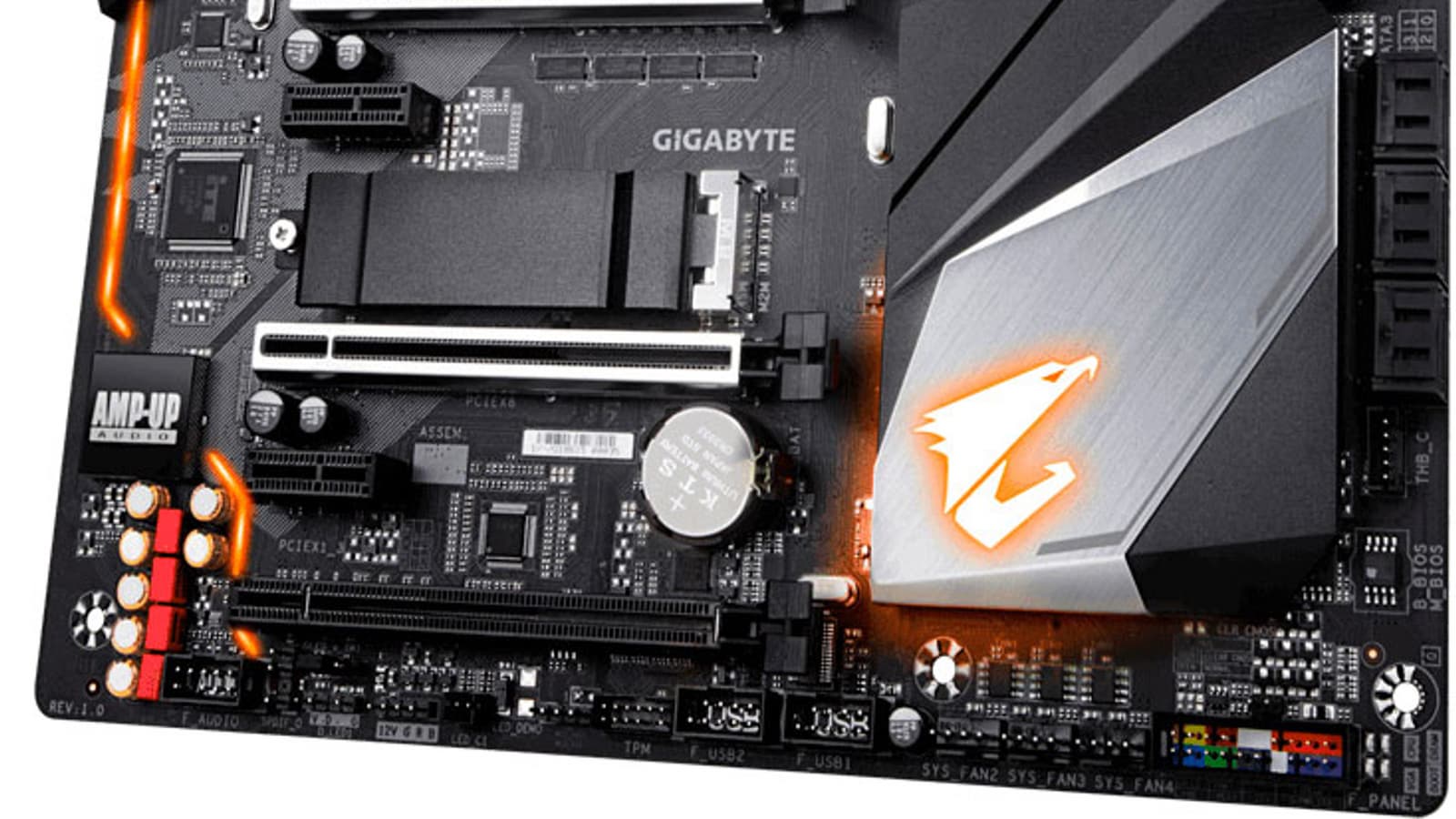

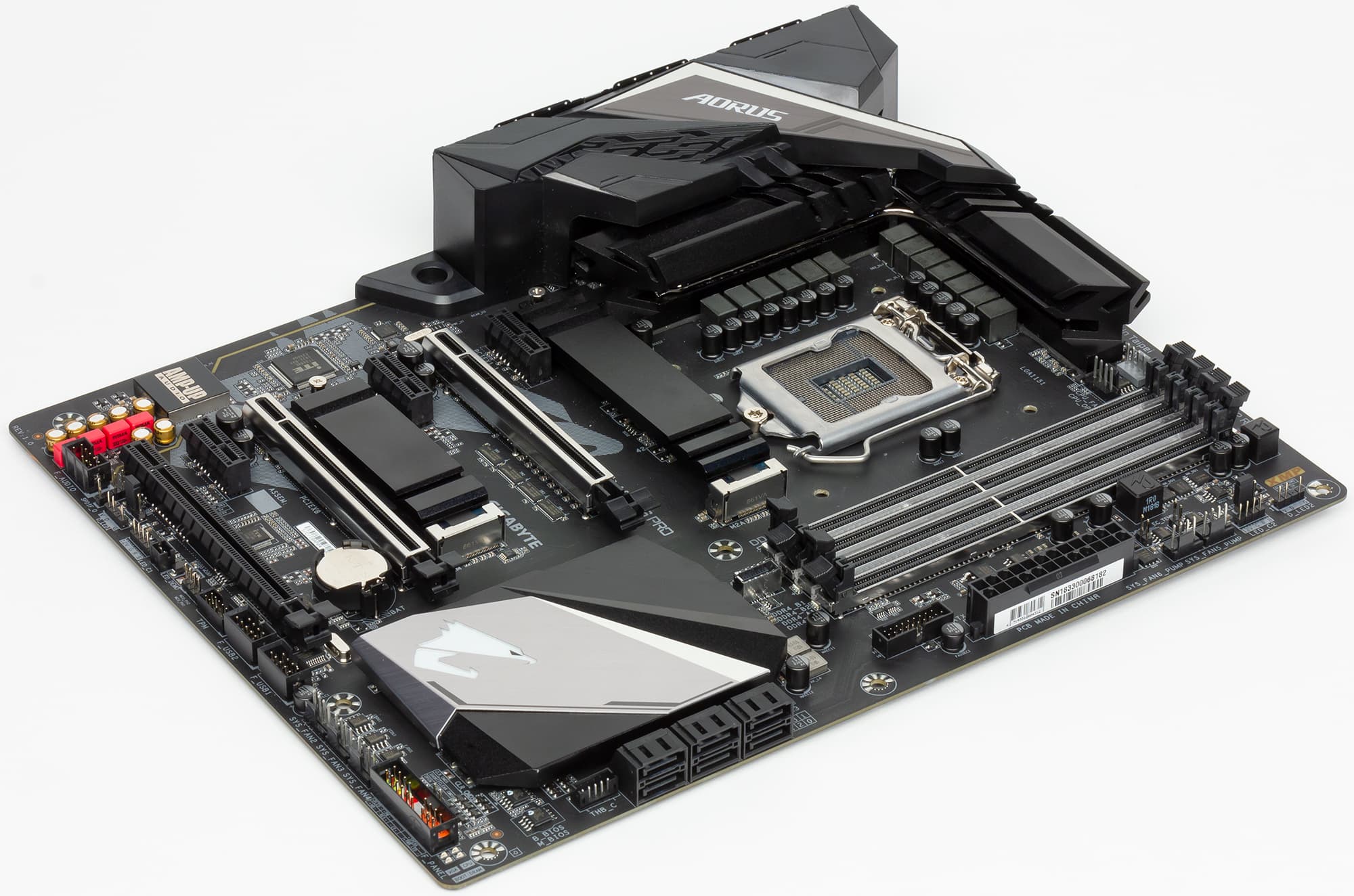

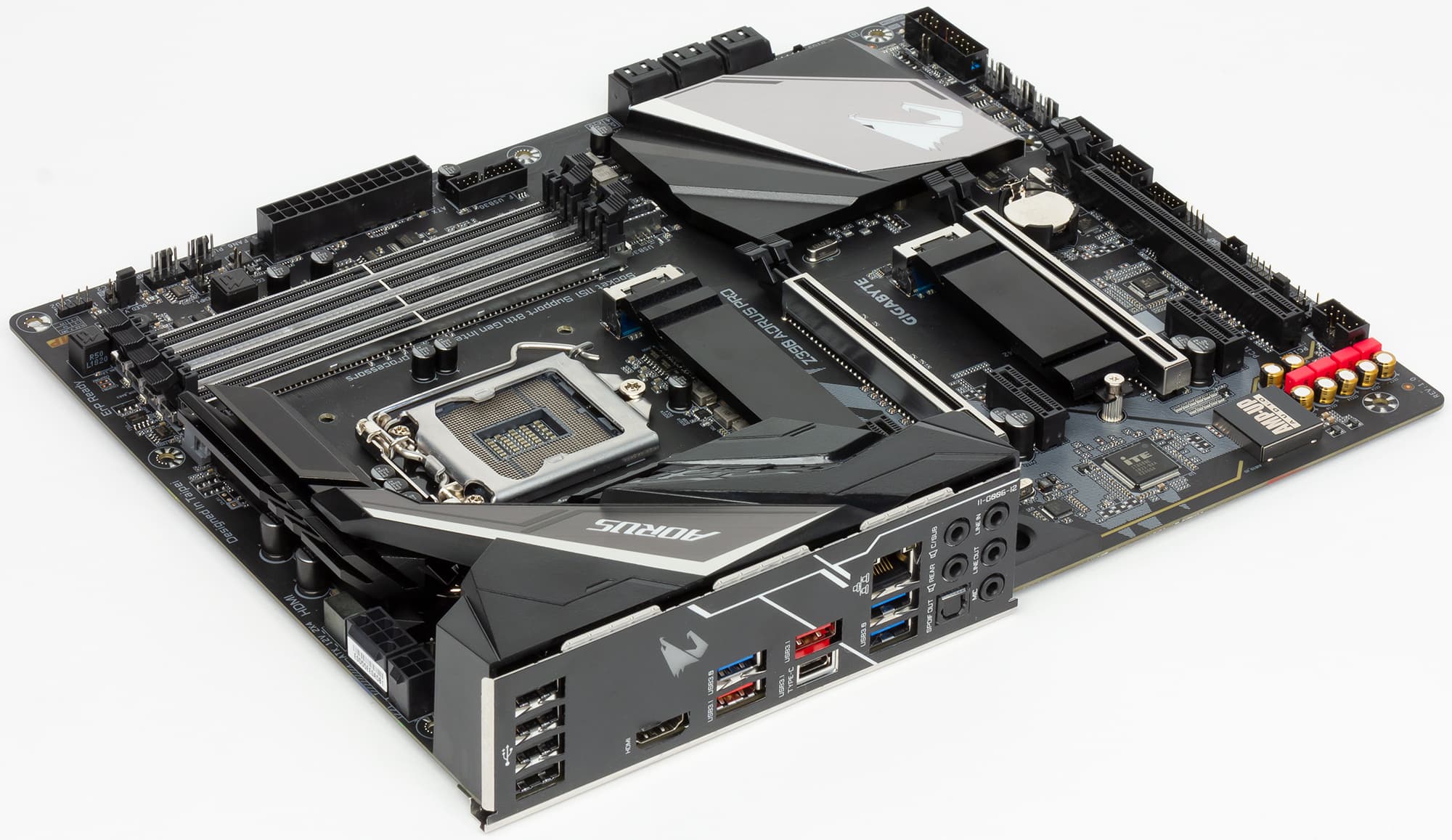

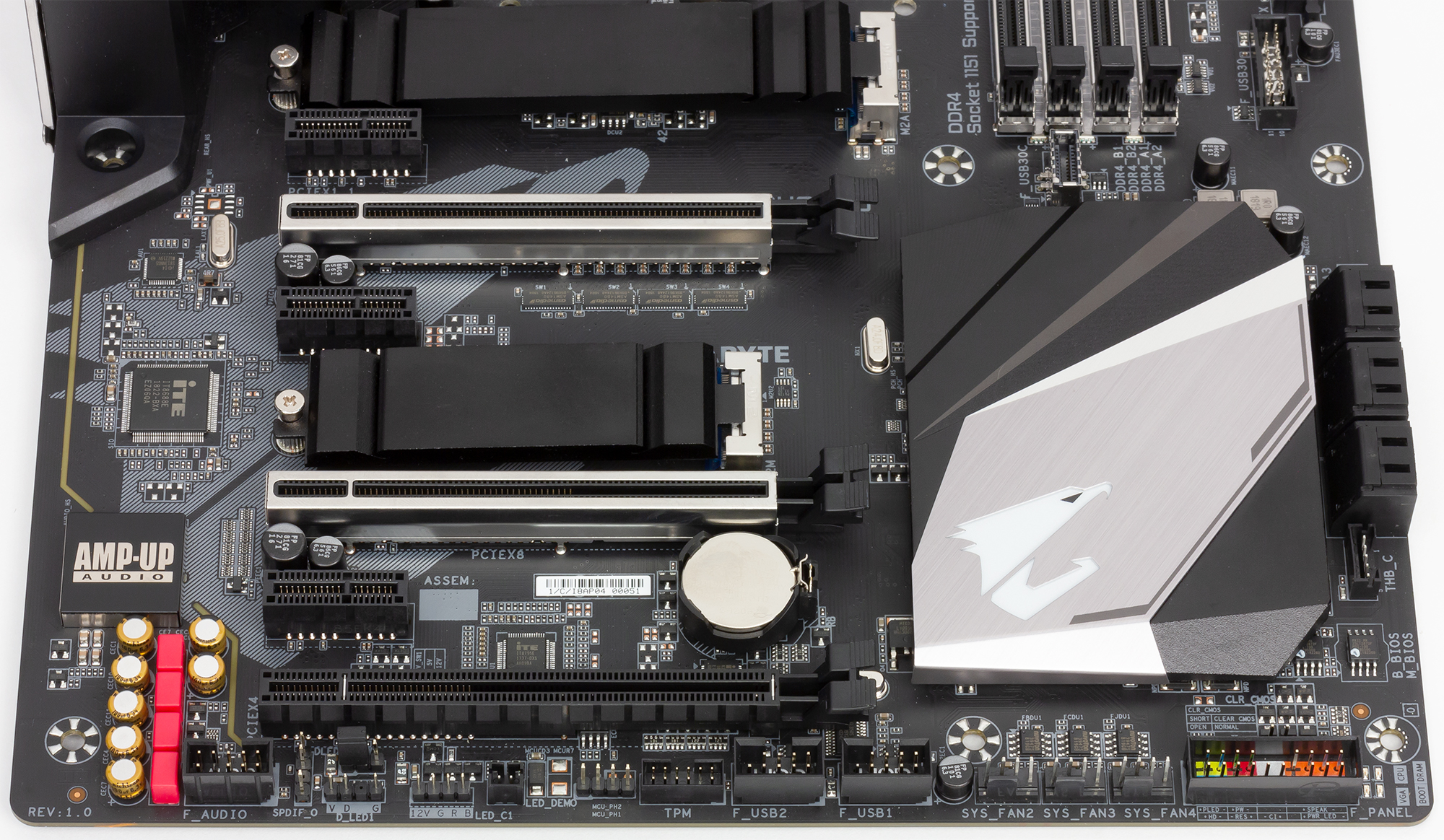

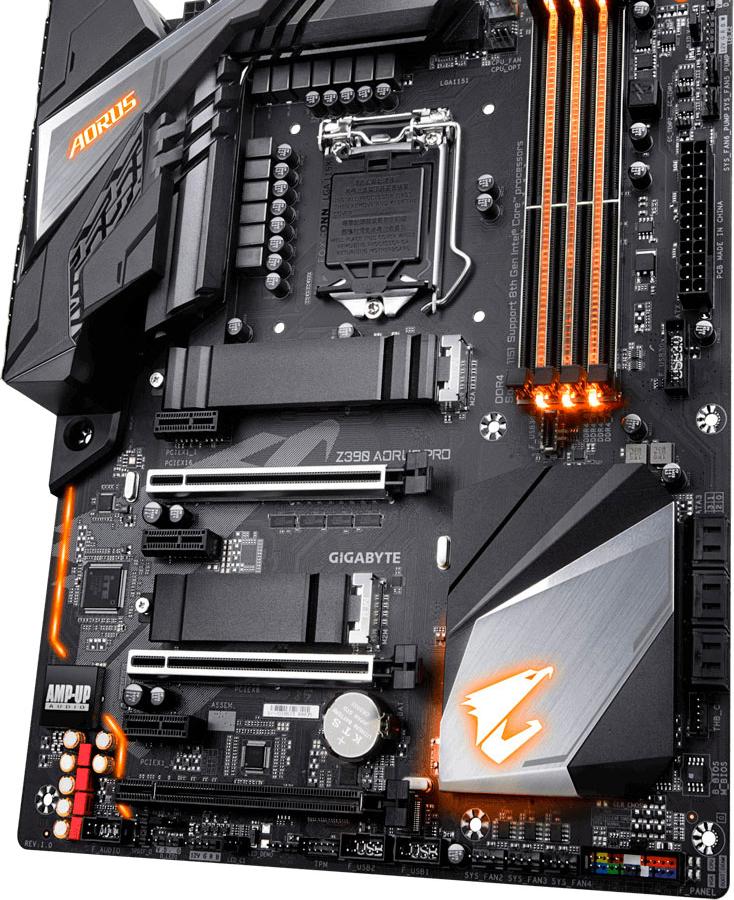

В плане дизайна плата выделяется массивными радиаторами на силовых цепях, частично накрытыми кожухом, и плоским радиатором чипсета довольно большой площади.

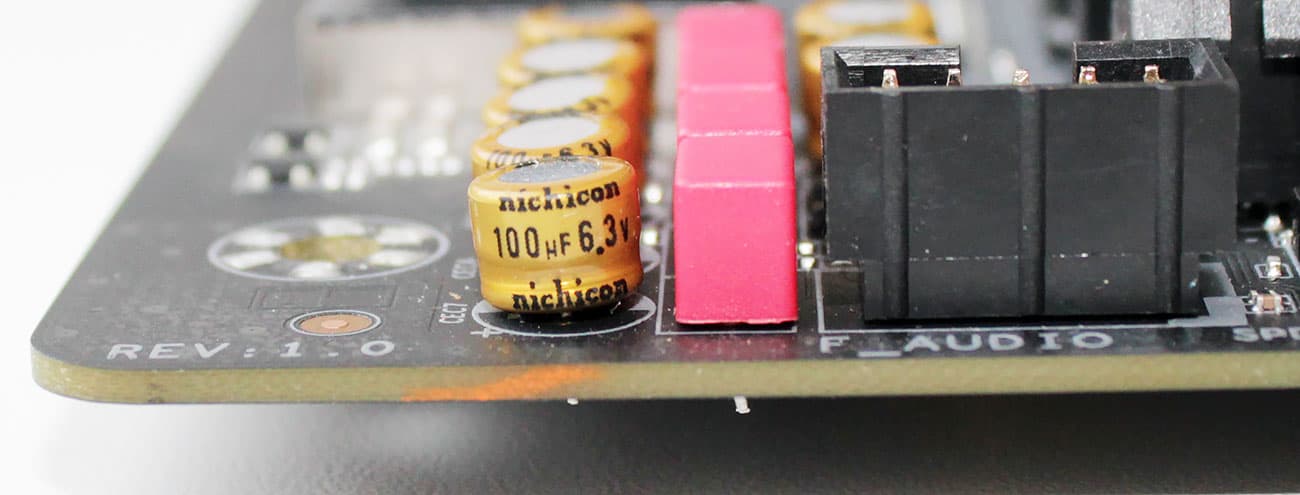

Также обращают на себя внимание яркие конденсаторы аудиокодека и ребристые по краям радиаторы накопителей в портах M.2.

Размеры платы составляют 305×244 мм, то есть она имеет форм-фактор ATX.

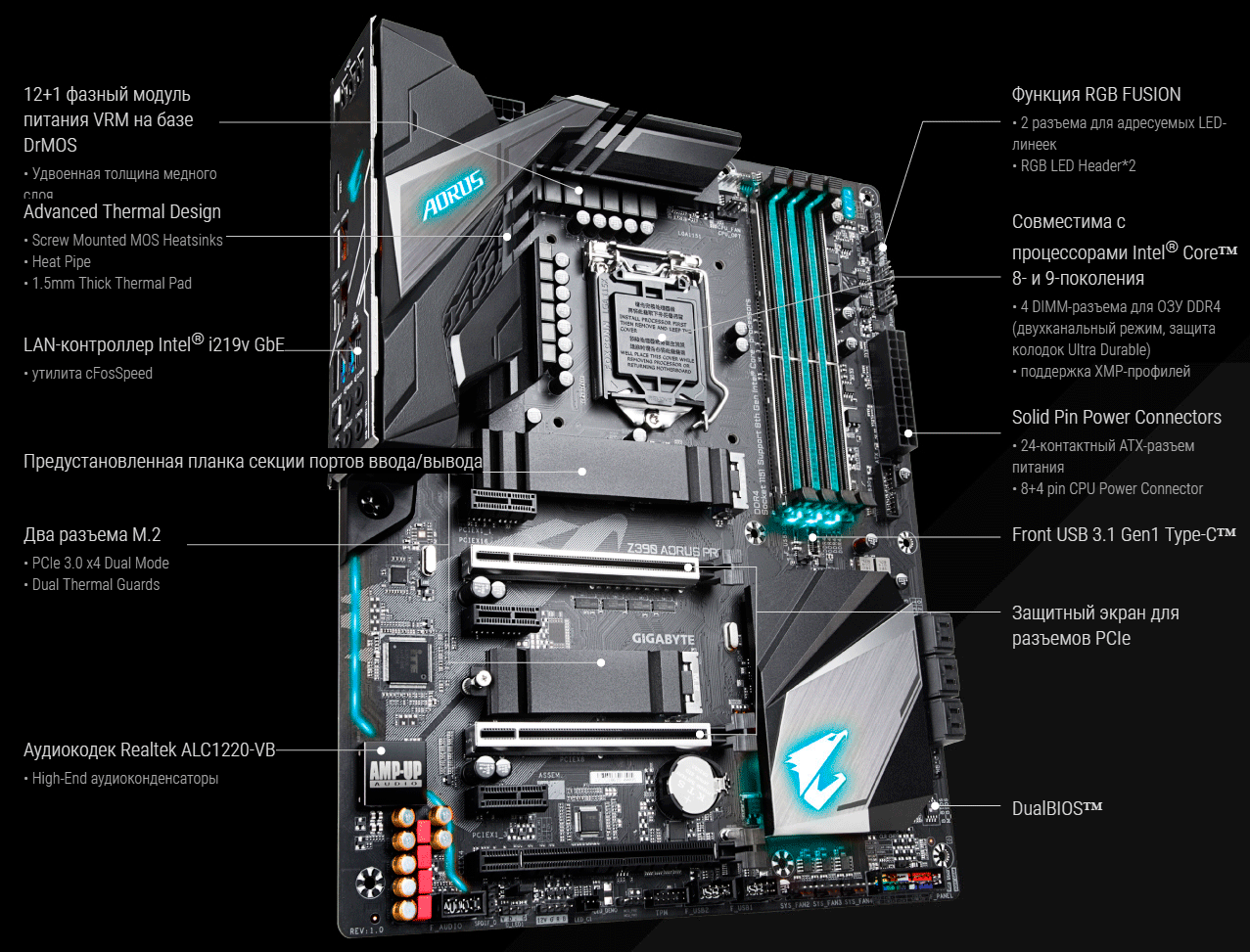

Большинство достоинств новой Gigabyte Z390 Aorus Pro приведены на картинке ниже. Среди них отметим усиленную систему питания процессора с переработанным охлаждением, дополнительно оптимизированный аудиокодек, металлизированные оболочки двух слотов PCI Express, двойной BIOS и равномерно распределенную по текстолиту подсветку.

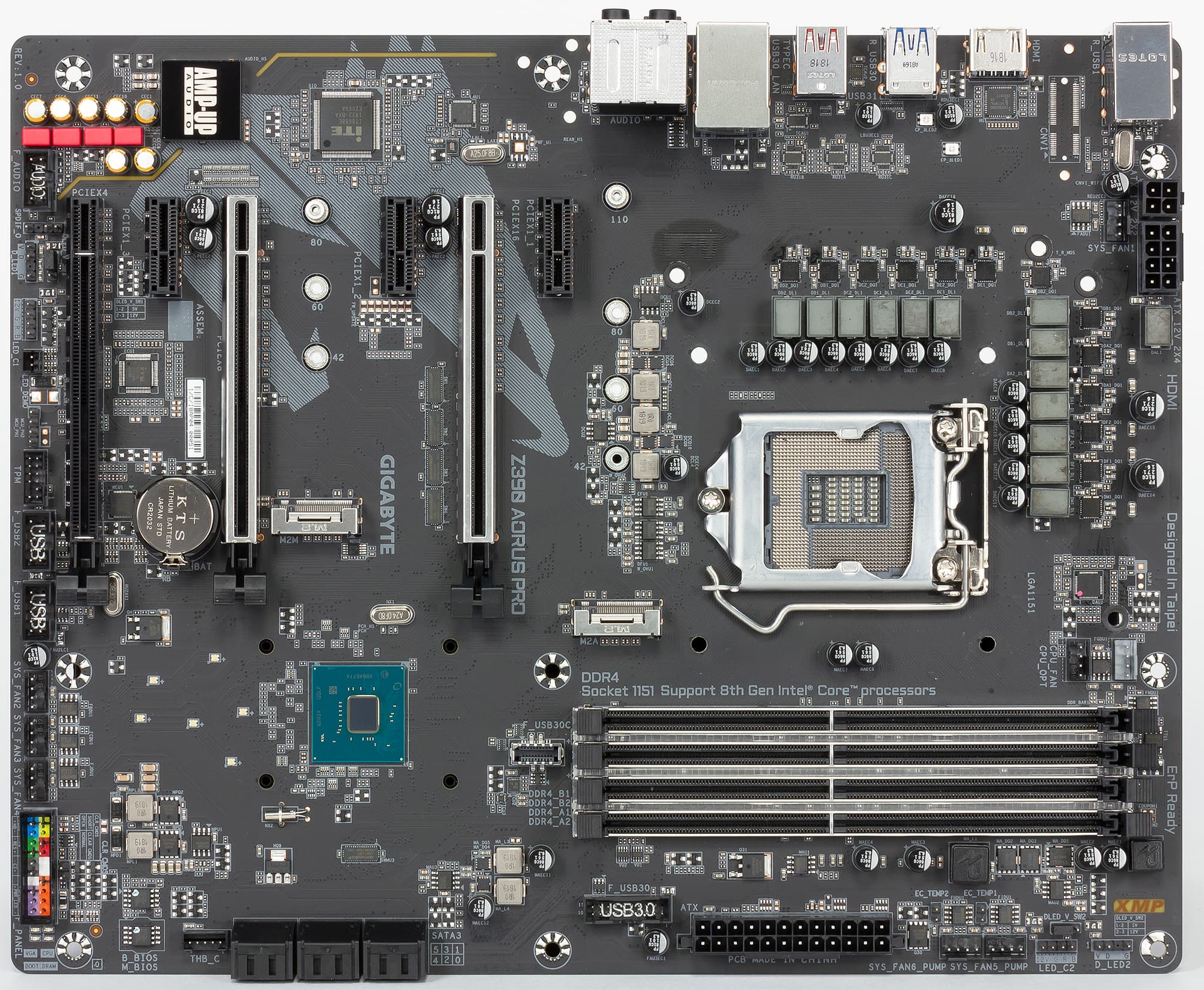

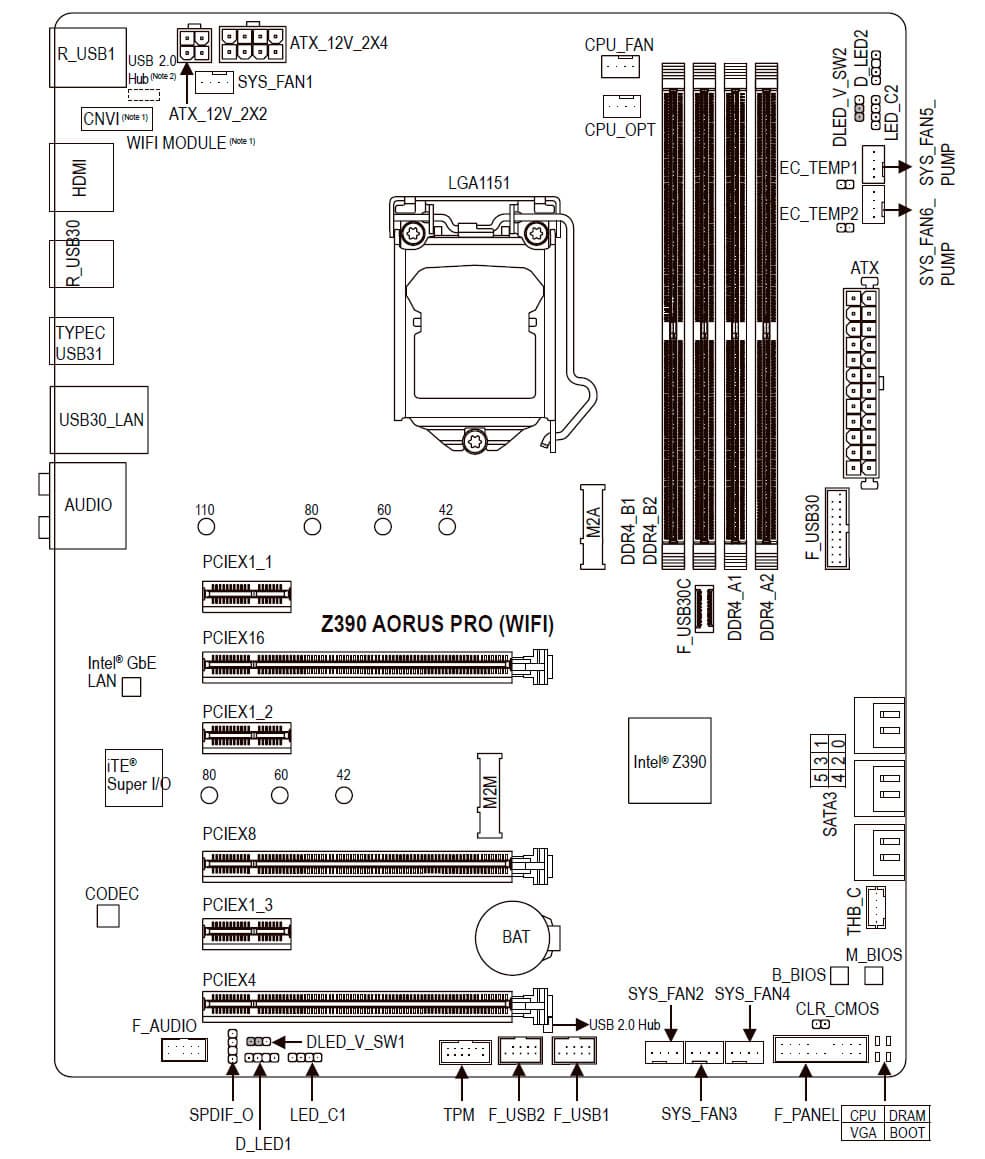

Детально со всеми элементами и контроллерами платы можно ознакомиться по схеме из инструкции по эксплуатации.

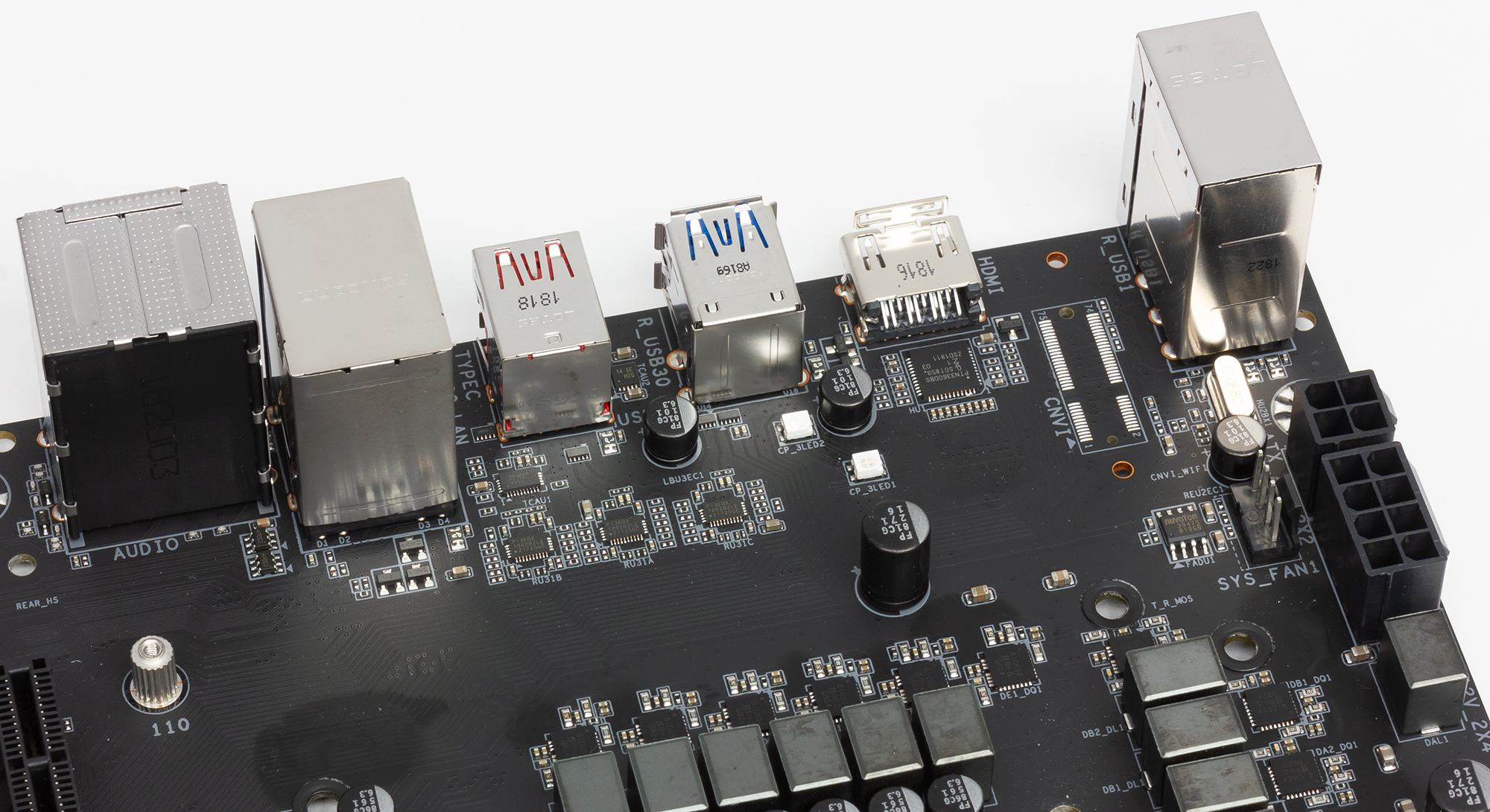

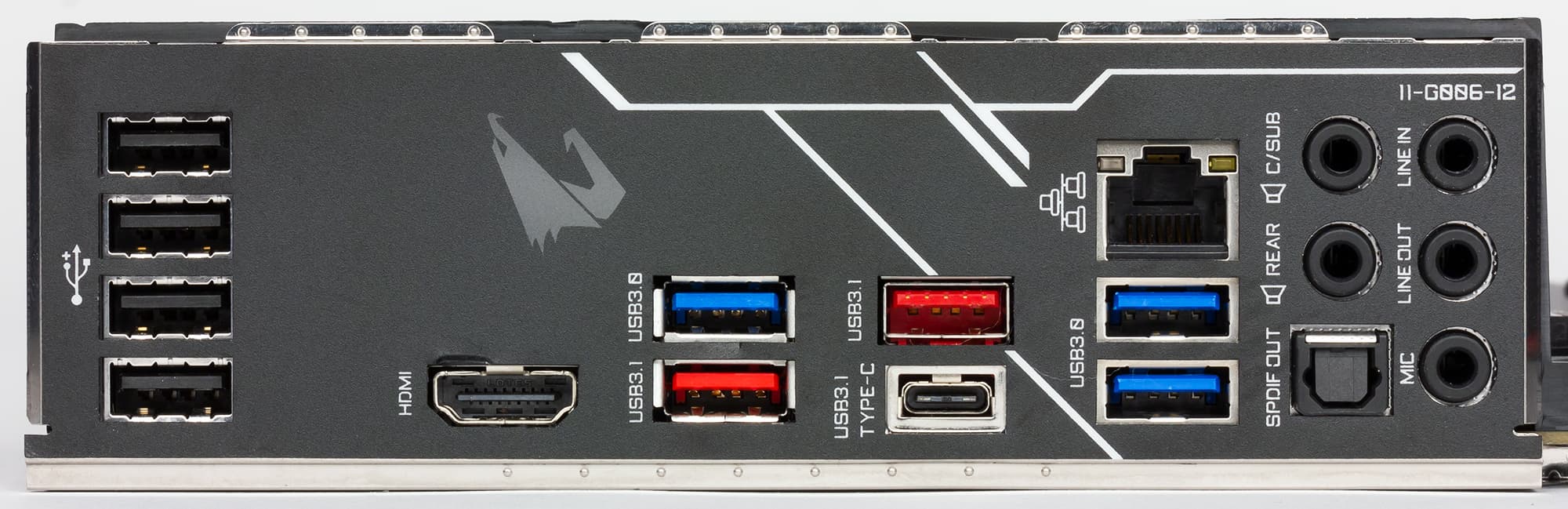

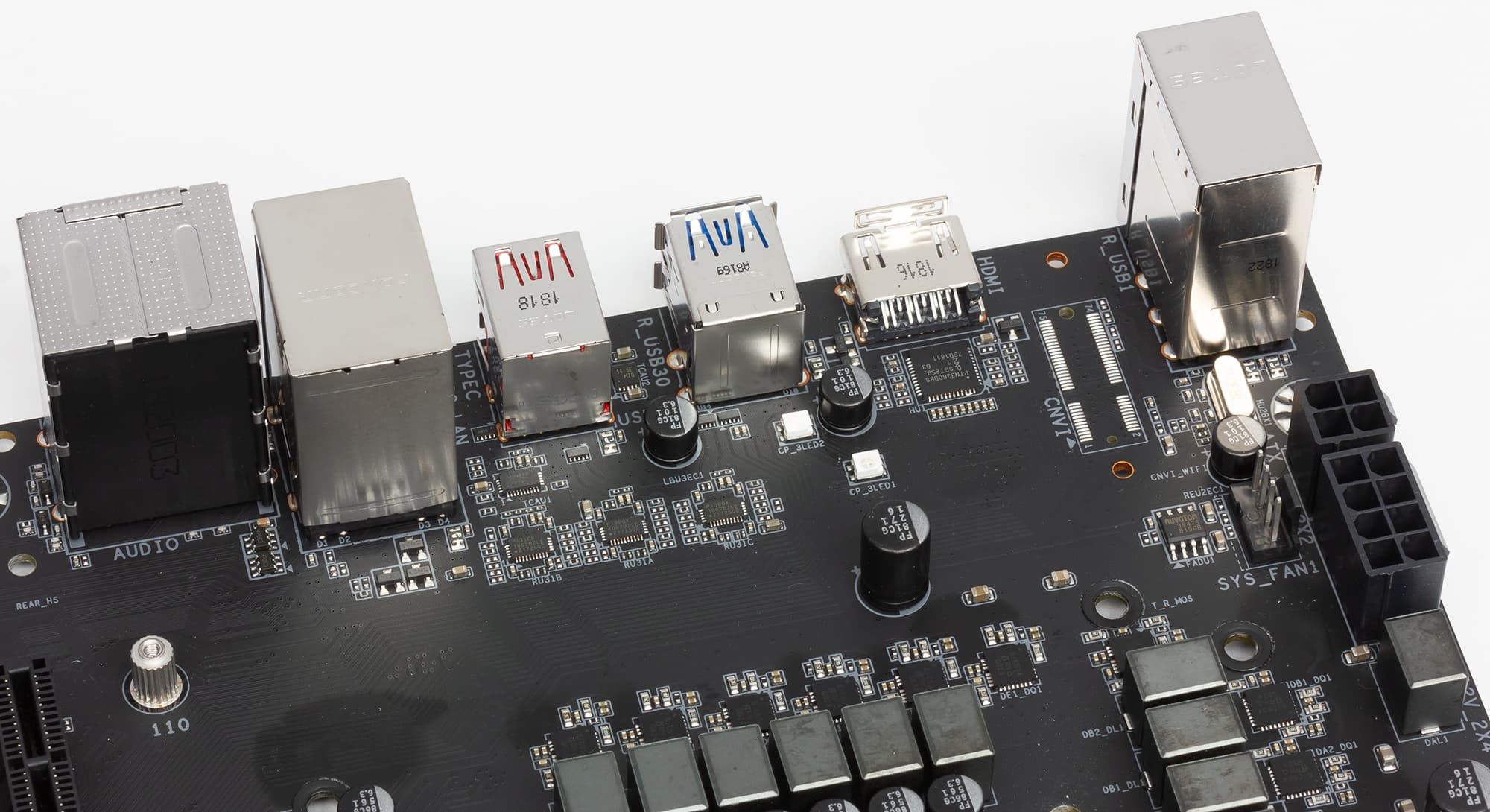

Интерфейсная панель Gigabyte Z390 Aorus Pro содержит сразу десять портов USB, HDMI-выход, сетевую розетку RJ-45 и шесть аудиовыходов, включая S/PDIF.

Здесь нужно отметить два момента. Во-первых, все порты подписаны, что очень удобно при подключении. Во-вторых, встроенную интерфейсную панель портов. Впрочем, последнюю при необходимости всегда можно снять, поскольку крепление у нее винтовое, а не клеевое.

Набор системной логики Intel Z390, прямо сказать, не изобилует функциональностью, поэтому все элементы платы расположены на ее лицевой стороне.

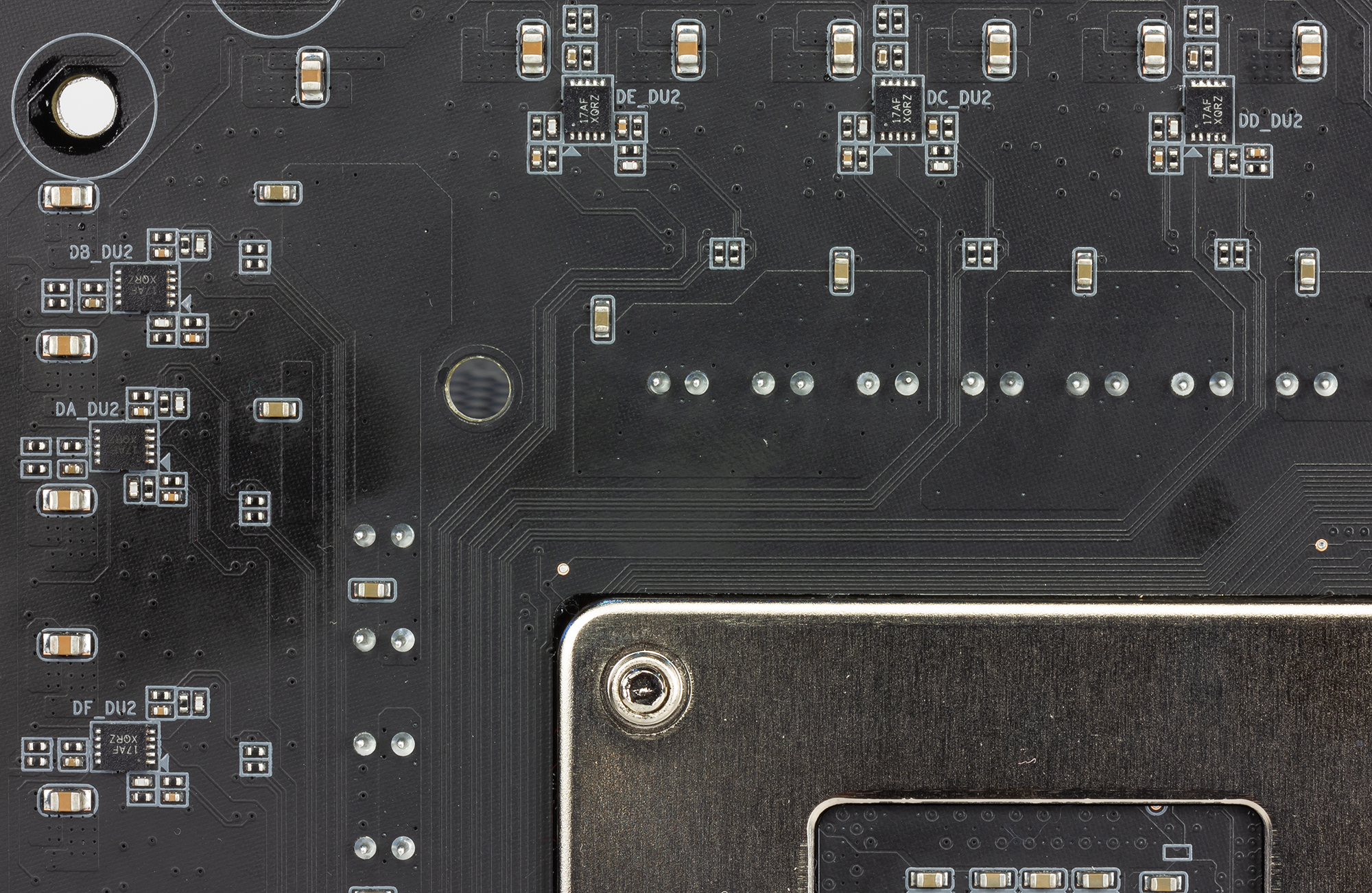

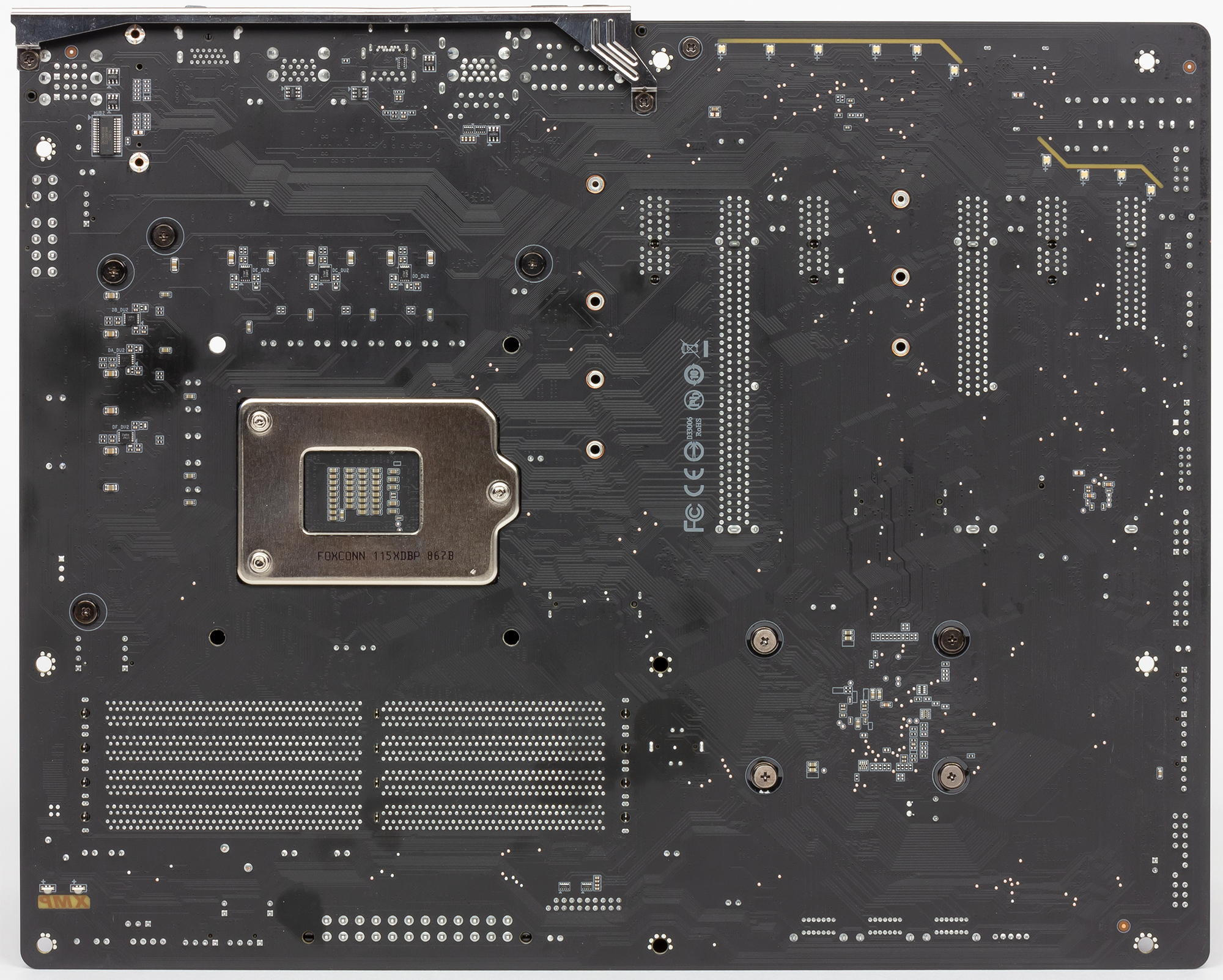

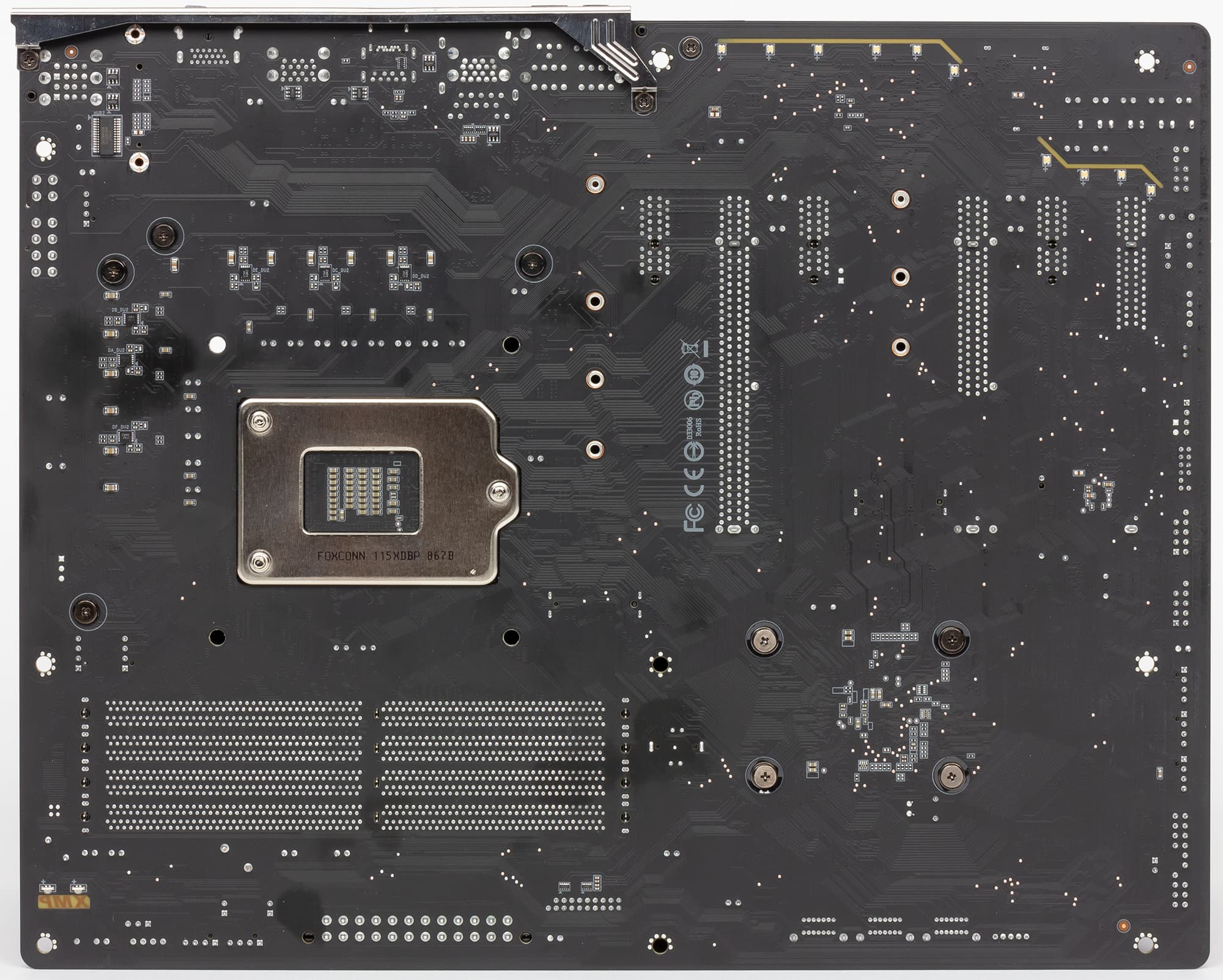

На обратную вынесены только дублеры элементов силовой цепи питания процессора и пара мелких микросхем.

Традиционно отметим высокое качество сборки Gigabyte Z390 Aorus Pro, здесь вы не найдете криво распаянных элементов или излишков припоя некачественной пайки. Все выполнено очень аккуратно и точно. Кроме того, текстолит платы содержит медные слои удвоенной толщины, что позволяет повысить стабильность и удерживать более низкую температуру при высоких нагрузках.

Крепления всех навесных элементов к текстолиту винтовое, поэтому не придется возиться со снятием неудобных пластиковых клипс-гвоздей, а также беспокоиться о недостаточном прижиме радиаторов к охлаждаемым ими элементам.

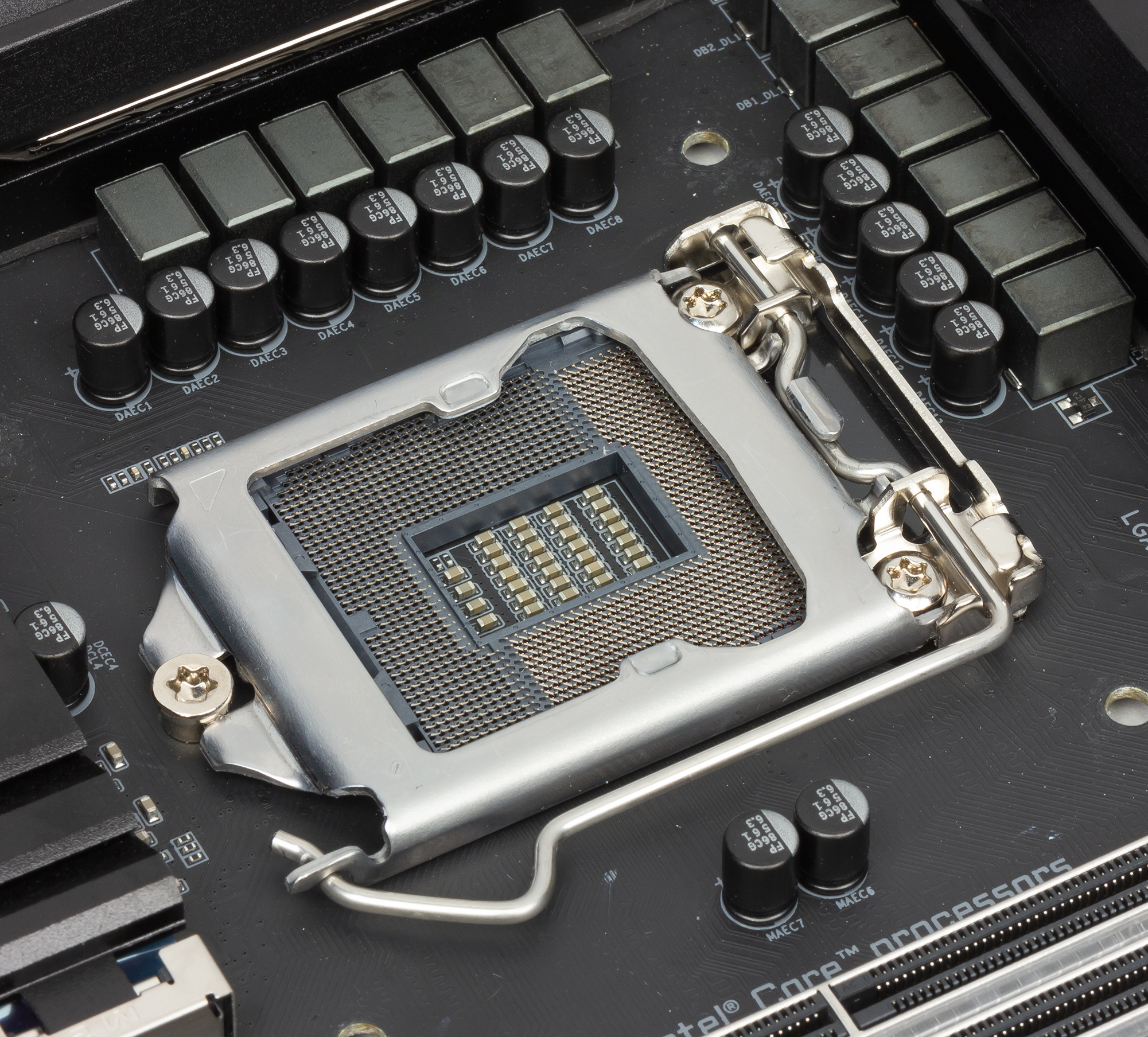

Поскольку процессорный разъем LGA1151-v2 здесь не имеет какой-то оптимизации или фирменных особенностей, поддерживая все выпускаемые в данном конструктивном исполнении процессоры, то сразу посмотрим на силовые цепи.

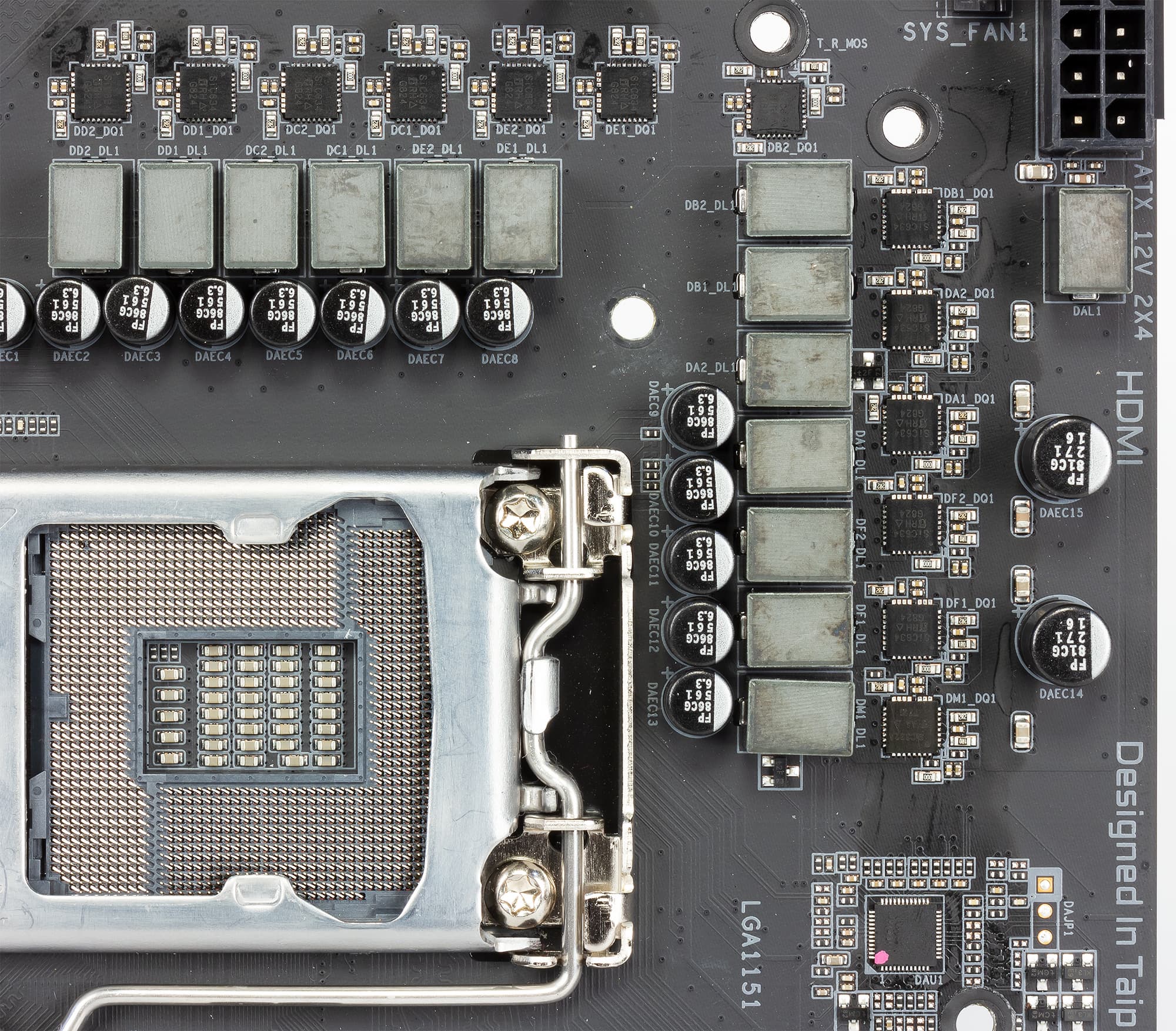

На официальной странице платы заявлено применение системы питания процессора с использованием сборок DrMOS по схеме «12+1» на транзисторах Vishay Siliconix SiC634 (50А) с дублерами ISL6617A с обратной стороны платы.

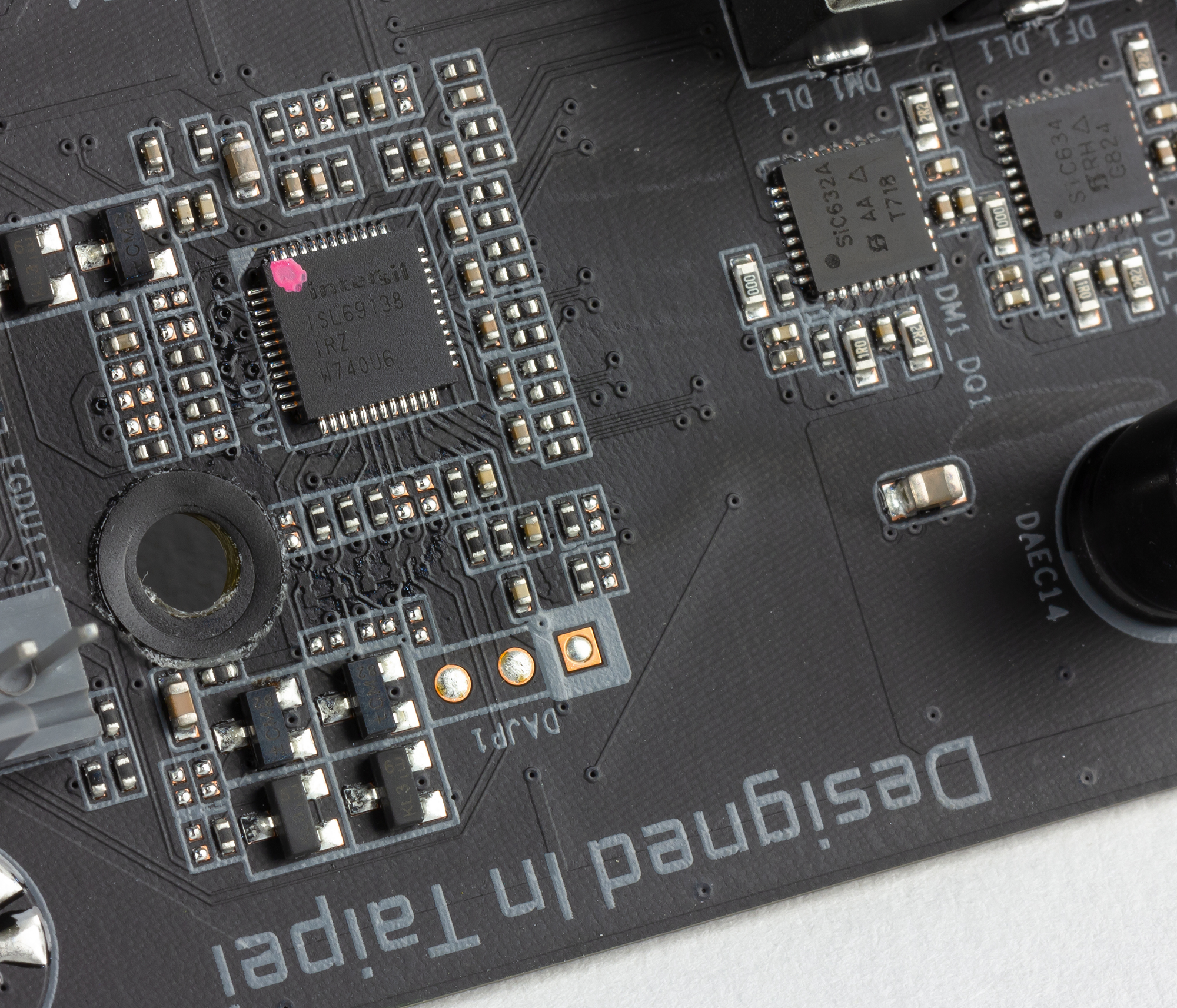

Еще одним элементом цепи питания является силовой транзистор SiC620A (60A), отвечающий за встроенное в процессор графическое ядро. За управление питанием процессора отвечает семиканальный PWM-контроллер Intersil ISL69138.

Два стандартных разъема питания с 24 и 8 контактами на Gigabyte дополнены еще одним четырехконтактным. Подключение к нему кабеля не обязательно.

Кстати, все контактные иглы внутри разъемов цельнометаллические, а не полые внутри.

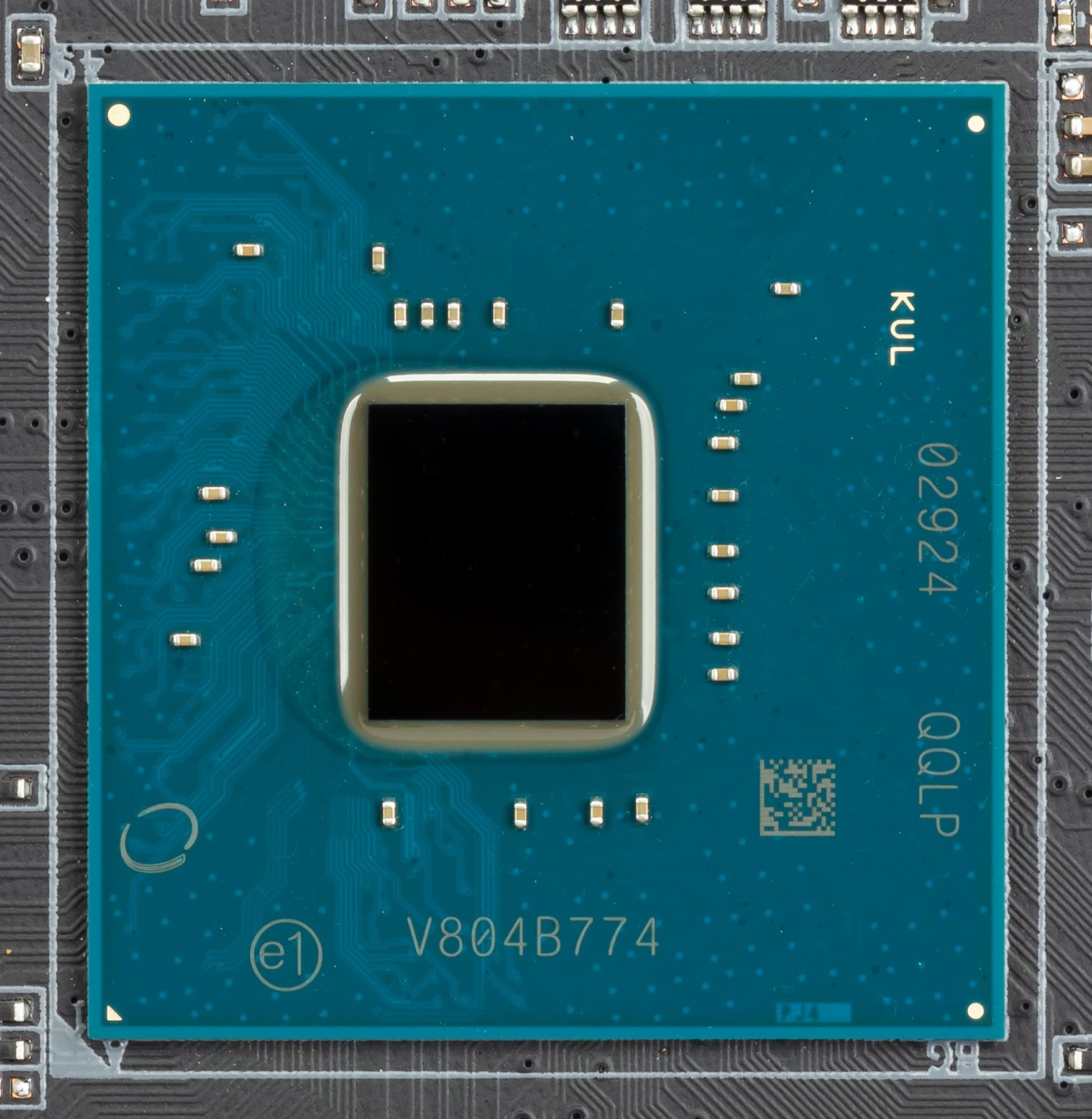

Кристалл чипсета Intel Z390 контактирует с радиатором через термопрокладку, поэтому отчищать его от термоклея или термопасты на Gigabyte Z390 Aorus Pro не требуется.

Несмотря на тот факт, что Z390 Aorus Pro не относится к флагманским моделям Gigabyte на этом наборе системной логики, все ее слоты DIMM оперативной памяти получили металлизированную оболочку Ultra Durable Memory Armor, которая не только усиливает сами разъемы, но и защищает контакты в них от электромагнитных помех.

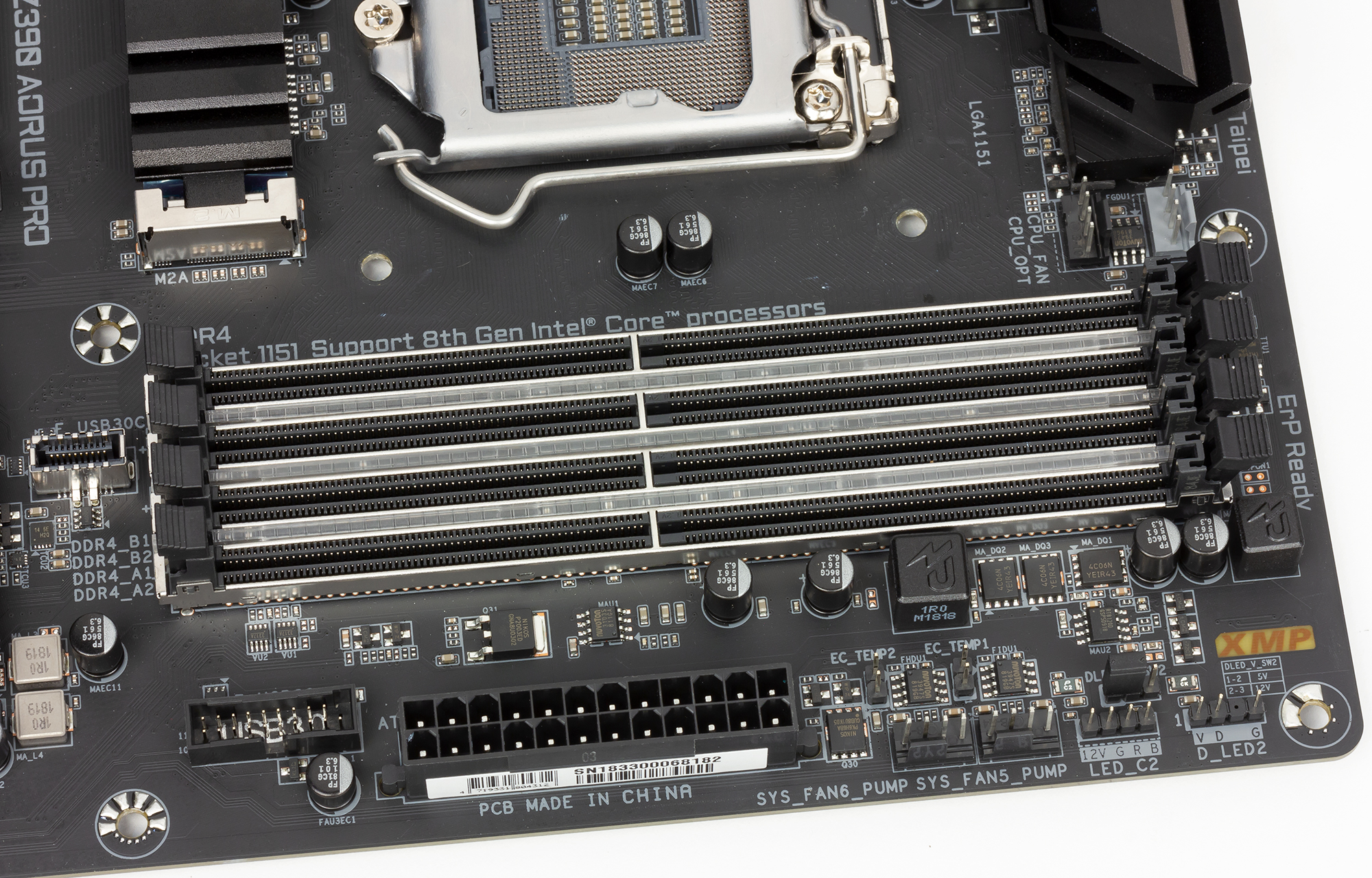

Платой поддерживаются DDR4-модули суммарным объемом 64 ГБ с частотами от 2133 до 4266 МГц и XMP (Extreme Memory Profile), а с перечнем сертифицированных для данной модели платы комплектов памяти можно ознакомиться на официальном сайте.

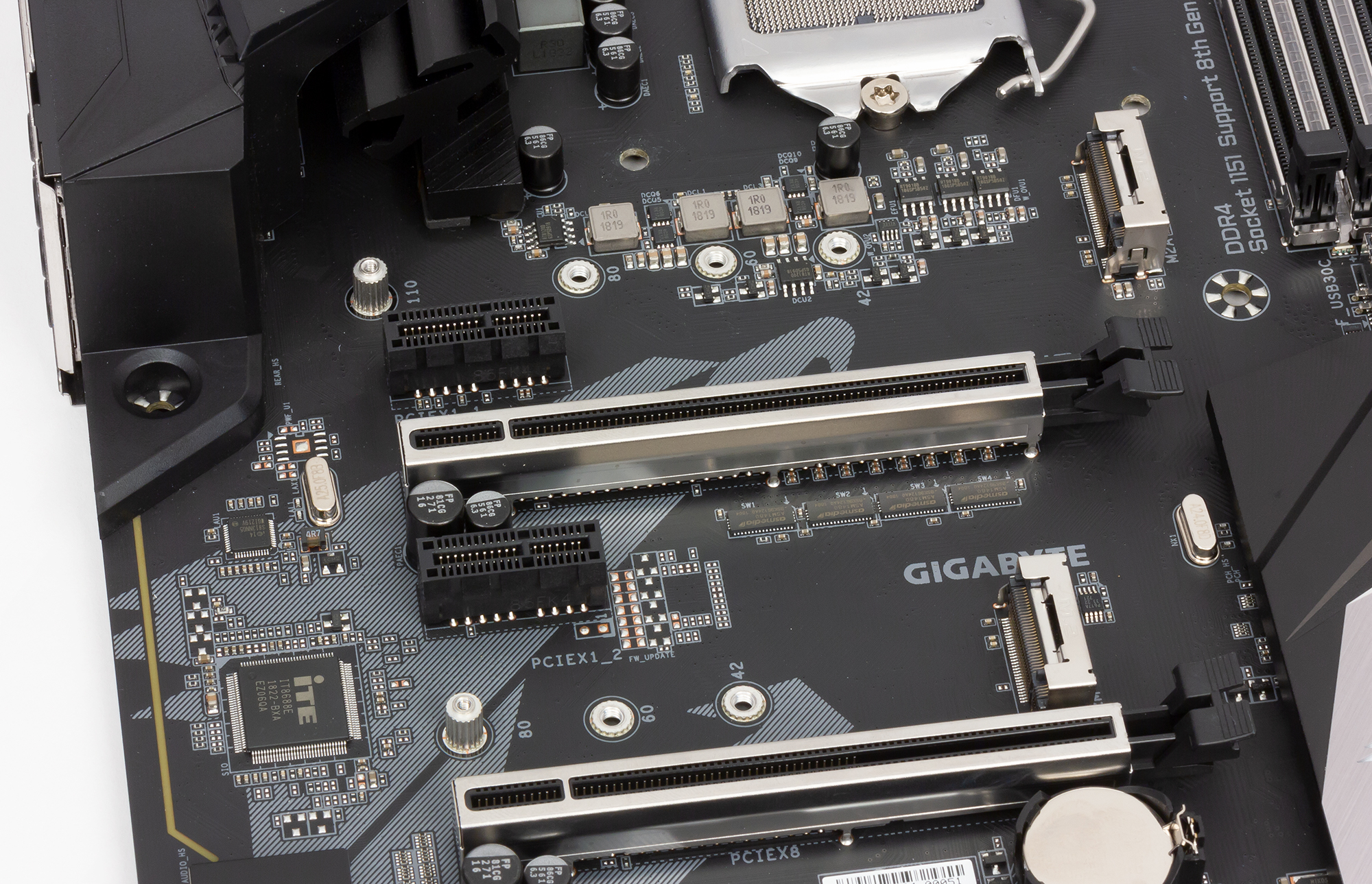

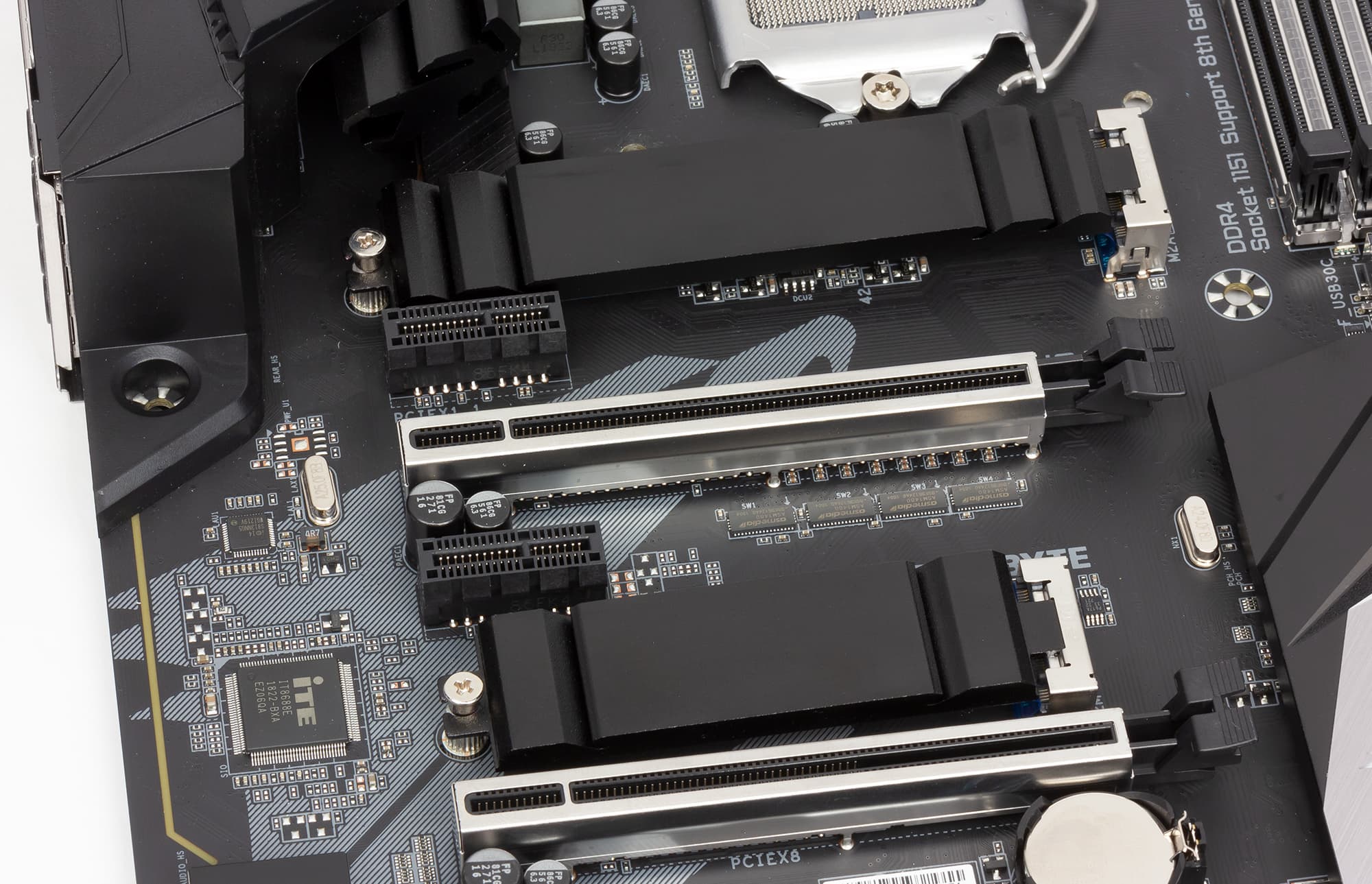

Gigabyte Z390 Aorus Pro оснащена шестью слотами PCI Express, три из которых выполнены в конструктивном исполнении x16 и два из них имеют дополнительную металлическую оболочку, усиливающую слоты на излом в 1,7 раза и в 3,2 раза на выдергивание.

При этом только один «металлизированный» слот является полноценным 3.0 x16, подключен к процессору и может работать с видеокартами на максимальной пропускной способности 15,8 ГБ/с. Второй такой слот способен работать только в режиме x8, что позволит объединить в них две видеокарты Nvidia в 2-way SLI или в две AMD в 2-way CrossFireX. Теоретически на этой плате будут работать и три видеокарты, но только если они базируются на графических процессорах AMD и их объединение будет реализовано по схеме х8/х8/х4.

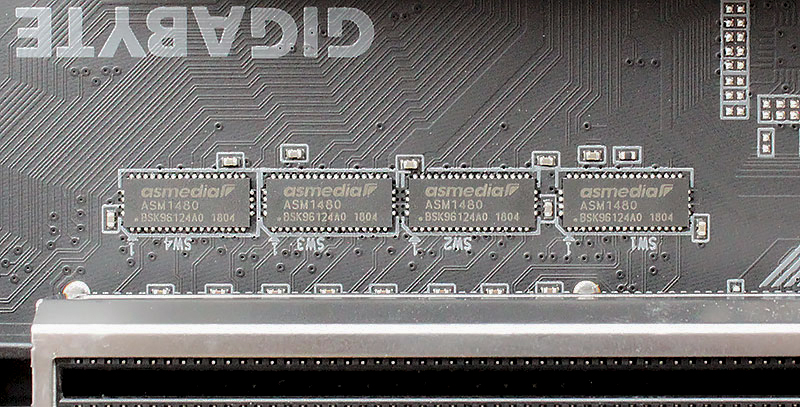

За коммутацию линий PCI Express на Gigabyte Z390 Aorus Pro отвечают четыре микросхемы-мультиплексора ASM1480 производства ASMedia.

Остальные 4 слота PCI Express могут работать только в режиме x1 и предназначены для различных карт расширения.

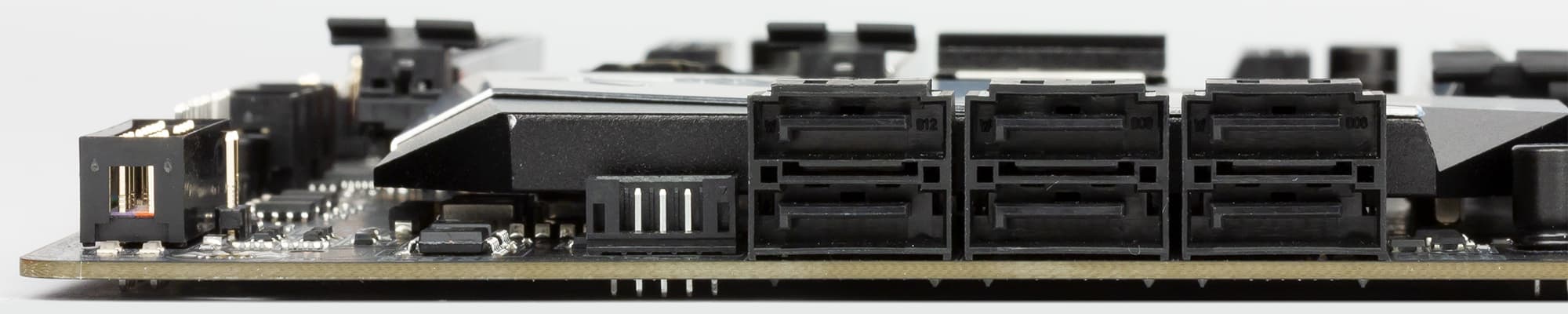

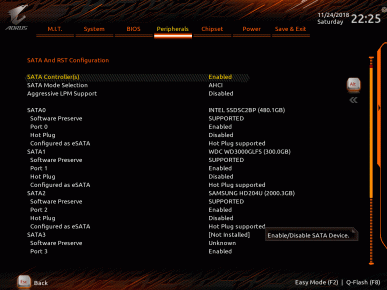

Все шесть портов SATA600 с пропускной способностью до 6 Гбит/с на плате реализованы возможностями чипсета и расположены в горизонтальной ориентации.

Ими поддерживается создание массивов RAID уровней 0, 1, 5 и 10, а также различных технологий хранения данных Intel.

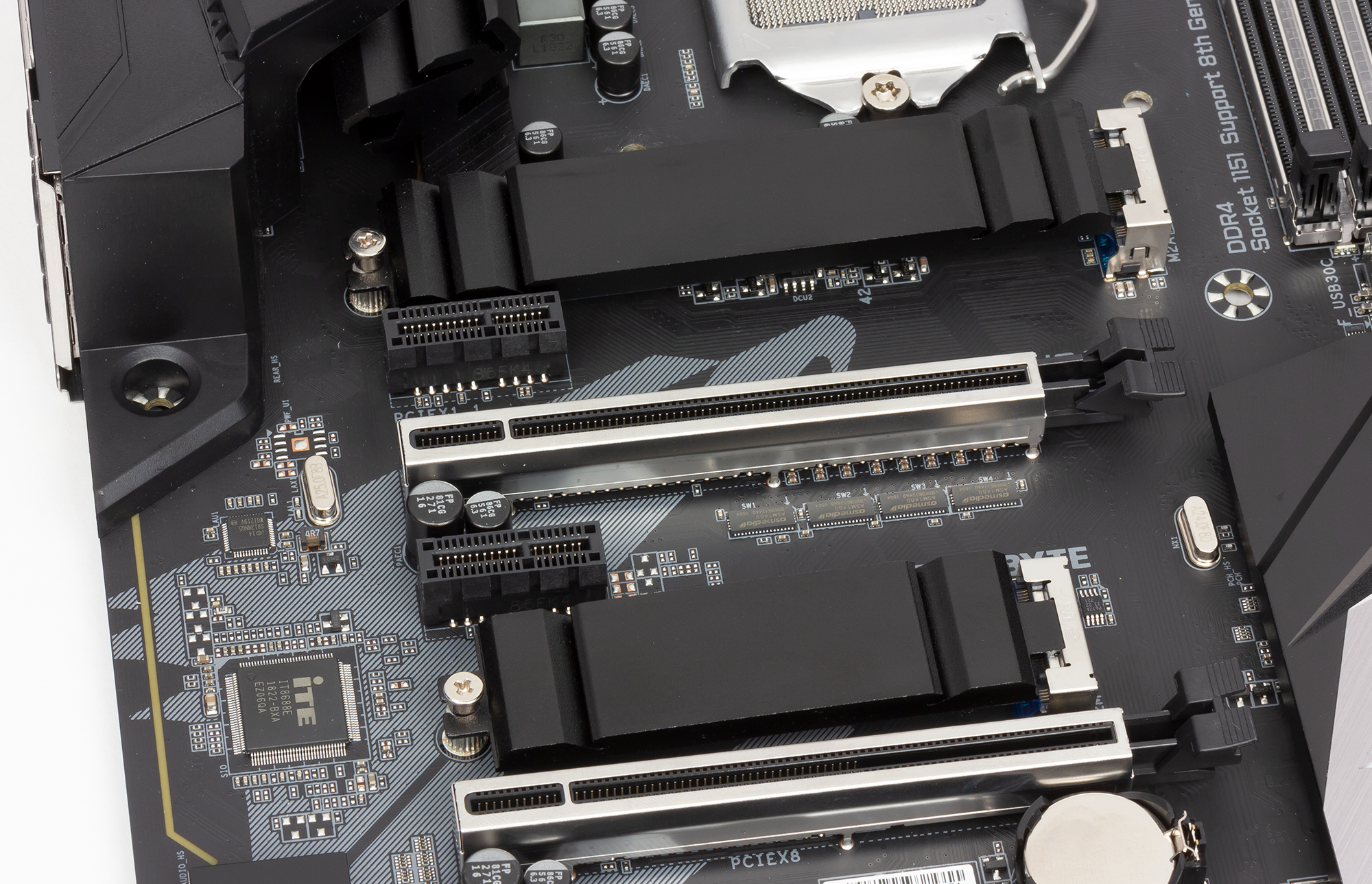

Для высокоскоростных накопителей SSD на плате есть два порта M.2 с пропускной способностью до 32 Гбит/с.

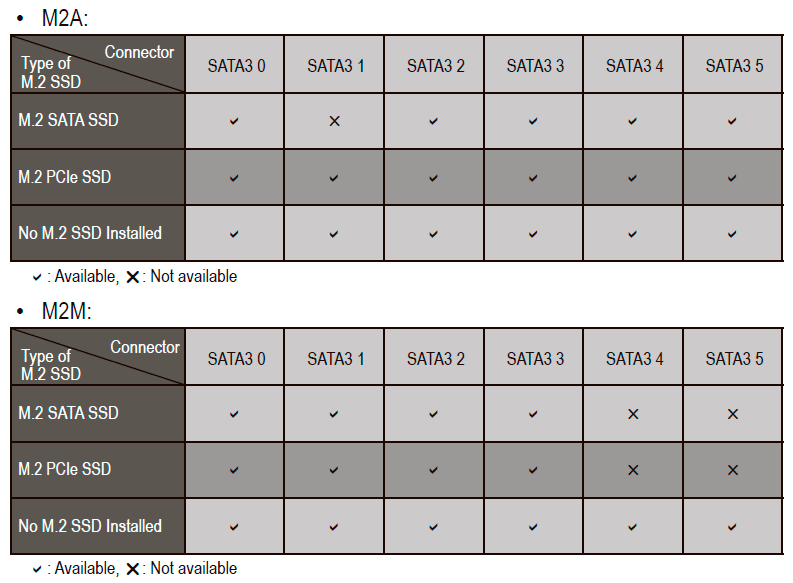

Оба порта поддерживают как SATA-, так и PCIe-накопители, но в верхний можно установить модули длиной от 42 до 110 мм, а в нижний — длиной от 42 до 80 мм. Отметим, что для накопителей в обоих портах предусмотрены массивные радиаторы, что ранее было редкостью для плат данного ценового сегмента. Ограничения по одновременному использованию подключенных к плате накопителей приведены в таблице.

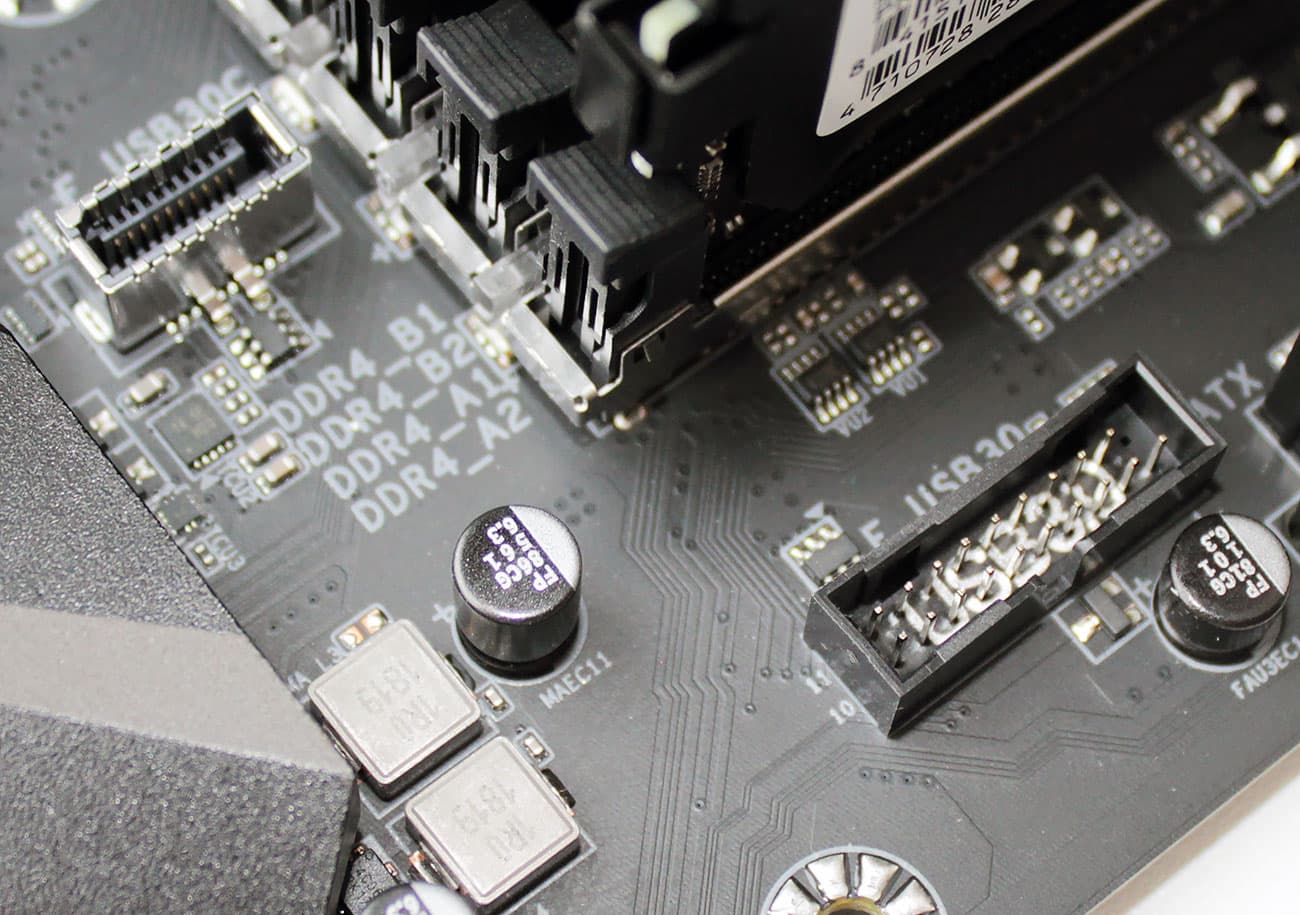

Недостатка в USB-портах у Gigabyte Z390 Aorus Pro нет. Их общее число равно 17, из которых 10 выведены на заднюю панель, а 7 размещены непосредственно на текстолите. В числе последних есть и порт USB 3.1 Gen1 Type-C для передней панели корпуса системного блока.

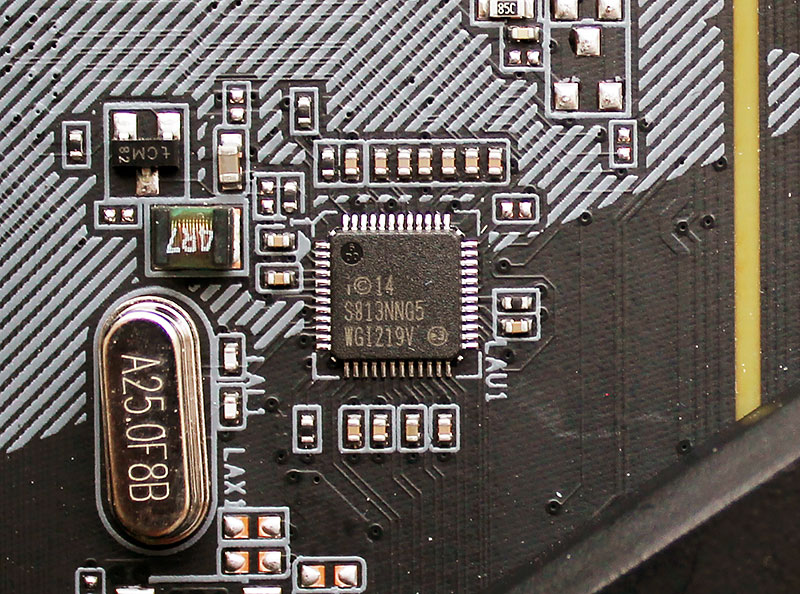

Беспроводной сети на плате нет, а проводная реализована проверенным временем контроллером Intel i219-V.

Данный контроллер поддерживает технологию приоритезации трафика cFosSpeed, способствующую уменьшению задержек и снижению времени отклика.

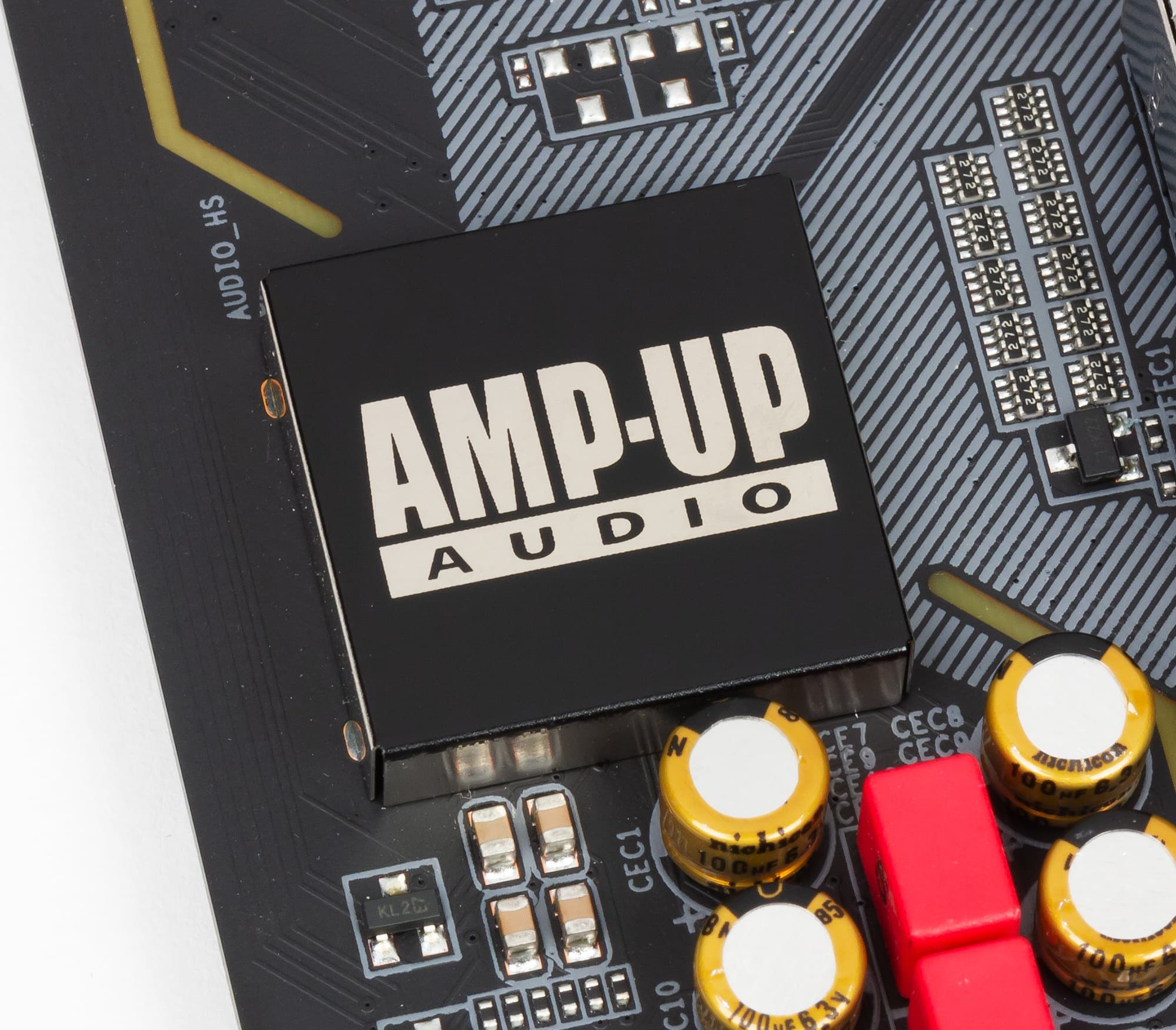

В основе звукового тракта платы лежит 7.1-канальный HDA-аудиокодек Realtek ALC1220-VB, экранированный металлическим колпачком.

Отсутствие встроенного усилителя в аппаратной части звукового тракта разработчики попытались компенсировать семью «аудиофильскими» конденсаторами Nichicon японского производства и четырьмя Hi-Fi-конденсаторами Wima FKP2.

Не забыта на плате и изоляция аудиозоны парой токонепроводящих полосок.

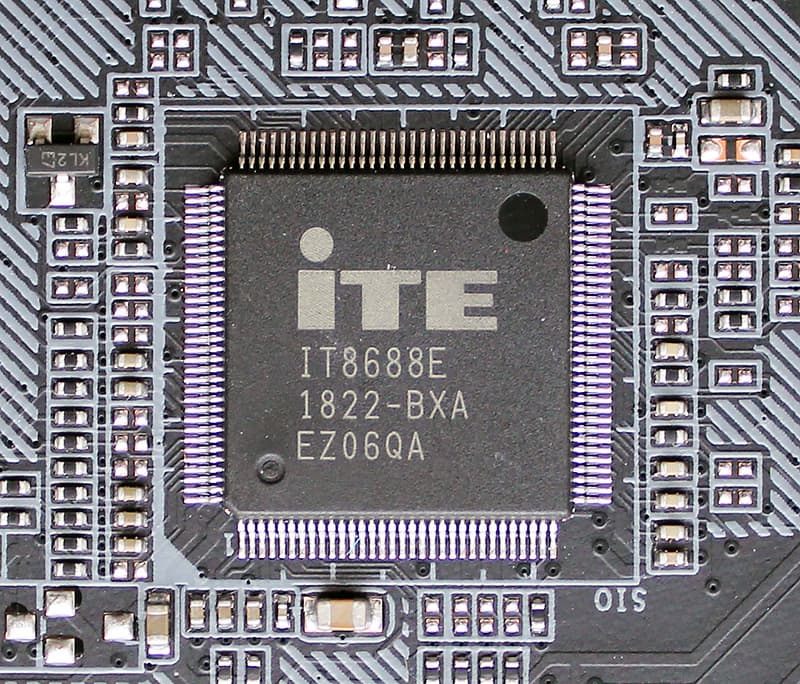

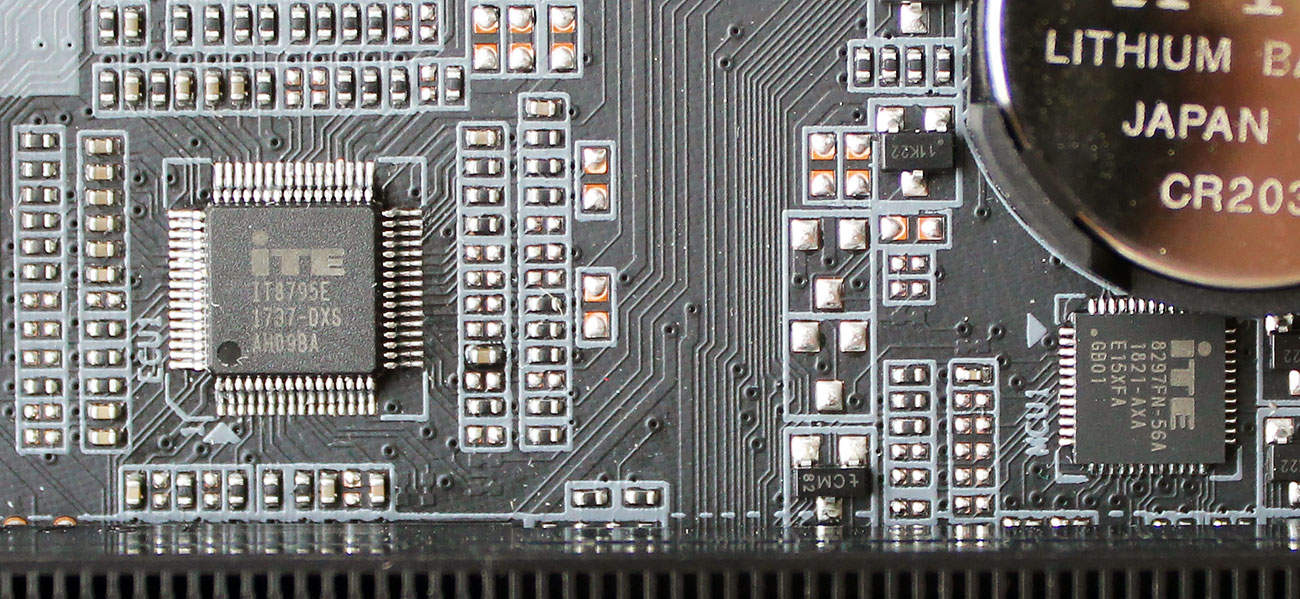

За функции Super I/O и мониторинга на Gigabyte Z390 Aorus Pro отвечает контроллер iTE IT8688E.

К плате можно подключить сразу восемь вентиляторов с ШИМ-управлением, причем два из них имеют повышенную до 2 А силу тока для обслуживания энергоемких помп систем жидкостного охлаждения.

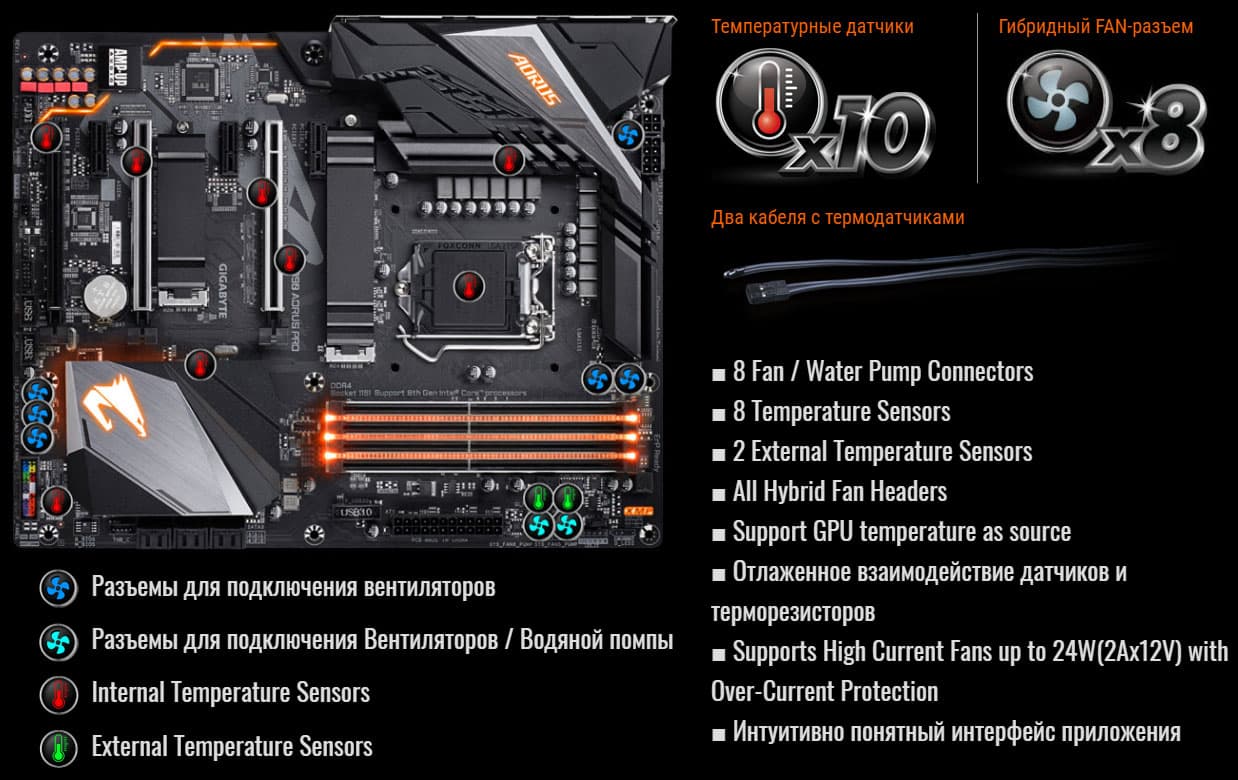

Кроме того, плата имеет восемь встроенных термодатчиков и два коннектора для подключения внешних термодатчиков. На наш взгляд, это попросту отменное оснащение для мониторинга. При этом на плате нет индикатора POST-кодов, его частично заменяют четыре светодиода в верхнем правом углу текстолита, но это, прямо говоря, слабое утешение.

Контроллер iTE 8295E на Gigabyte Z390 Aorus Pro отвечает за работу подсветки RGB Fusion.

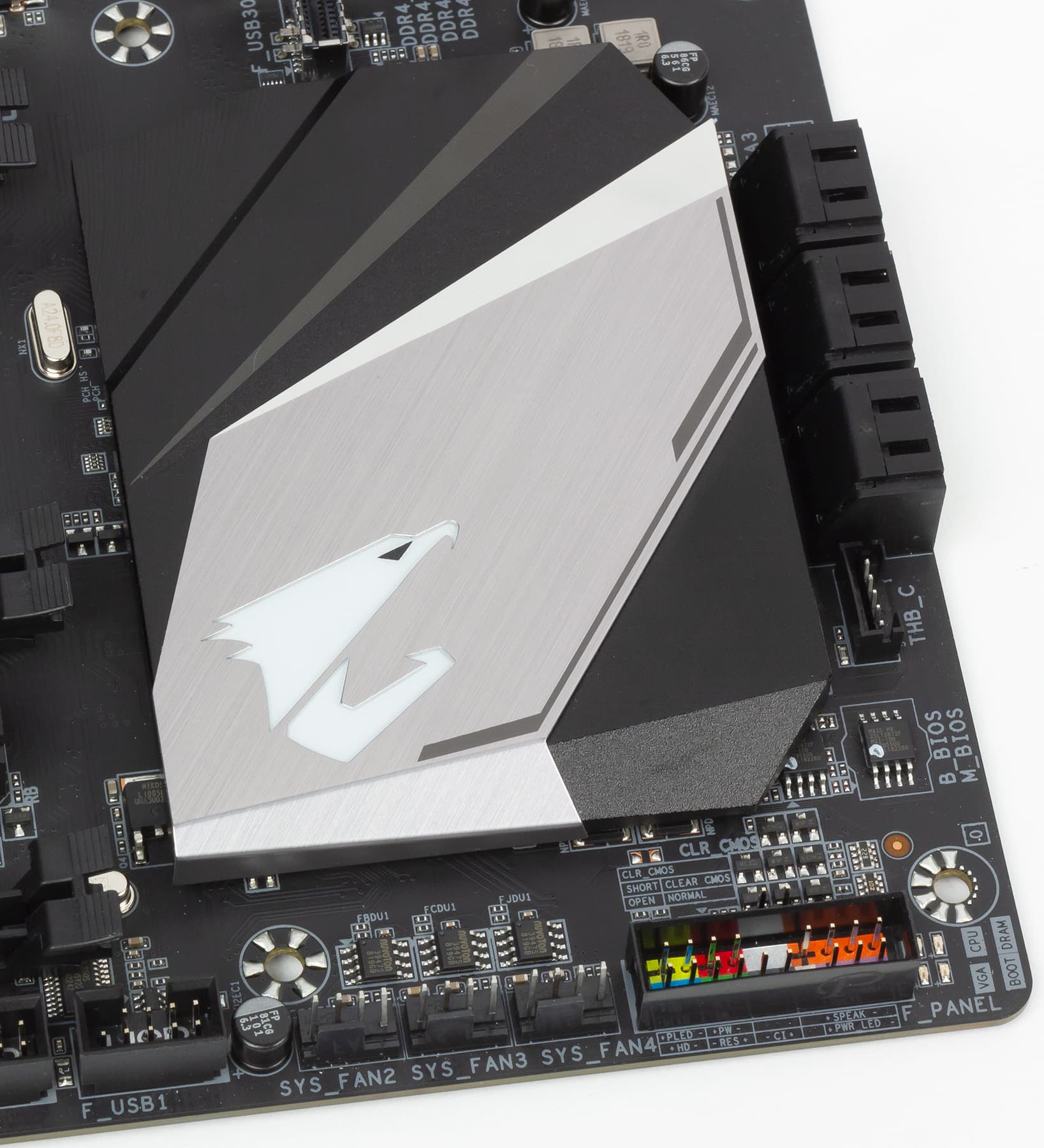

На самой плате подсвечивается зона радиатора чипсета, логотип Aorus на кожухе радиаторов VRM, две полоски экранирования зоны аудио, а также слоты оперативной памяти.

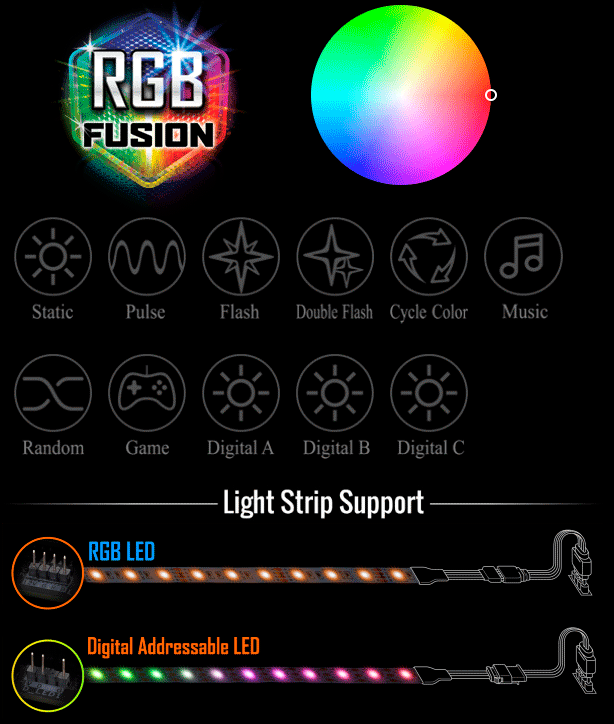

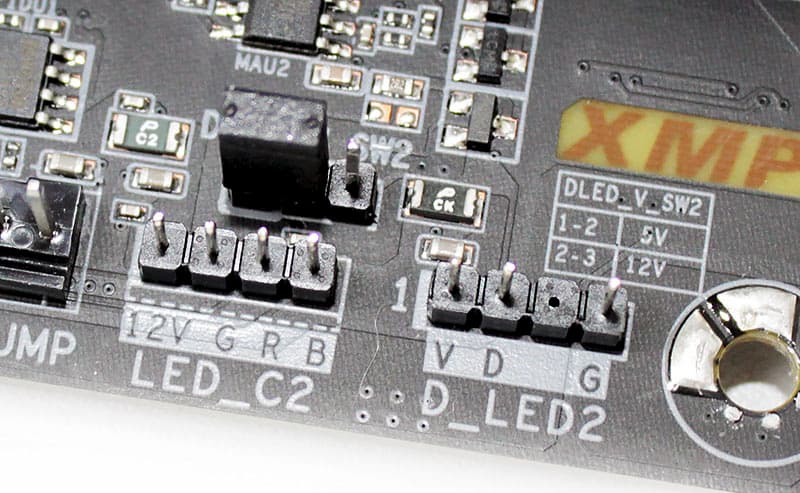

Кроме встроенной подсветки, к плате можно подключить две адресуемые и две не адресуемые светодиодные ленты, длина каждой из которых может достигать двух метров. Управление подсветкой и синхронизация подсветки RGB-лент осуществляется через фирменное приложение Gigabyte RGB Fusion.

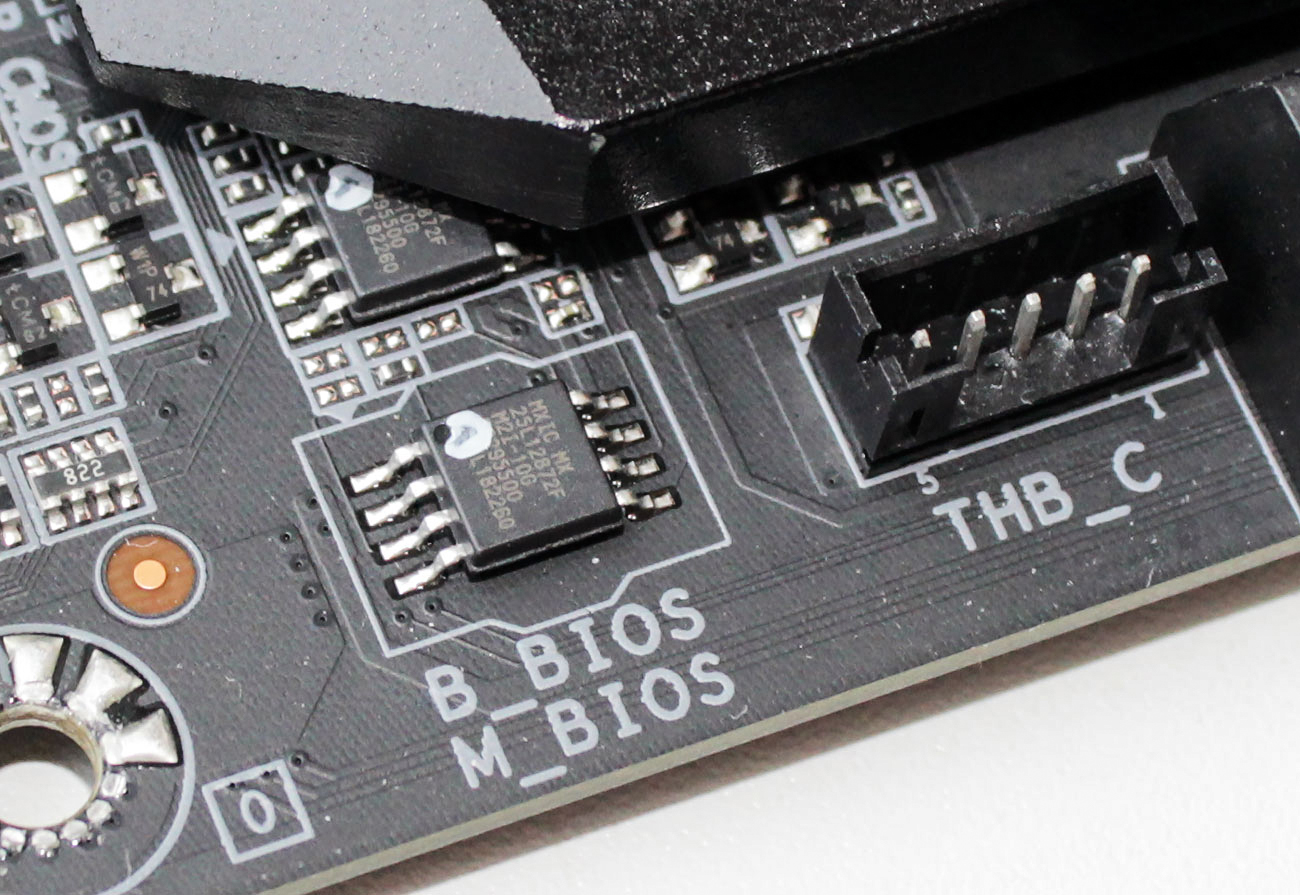

Gigabyte Z390 Aorus Pro имеет две 128-мегабитные микросхемы BIOS: основную и резервную.

В случае повреждения микрокода основной микросхемы BIOS, восстановление из резервной осуществляется в автоматическом режиме. Эмпирически мы выяснили, что, чтобы загрузиться с резервной микросхемы, нужно задержать клавишу включения на три-четыре секунды.

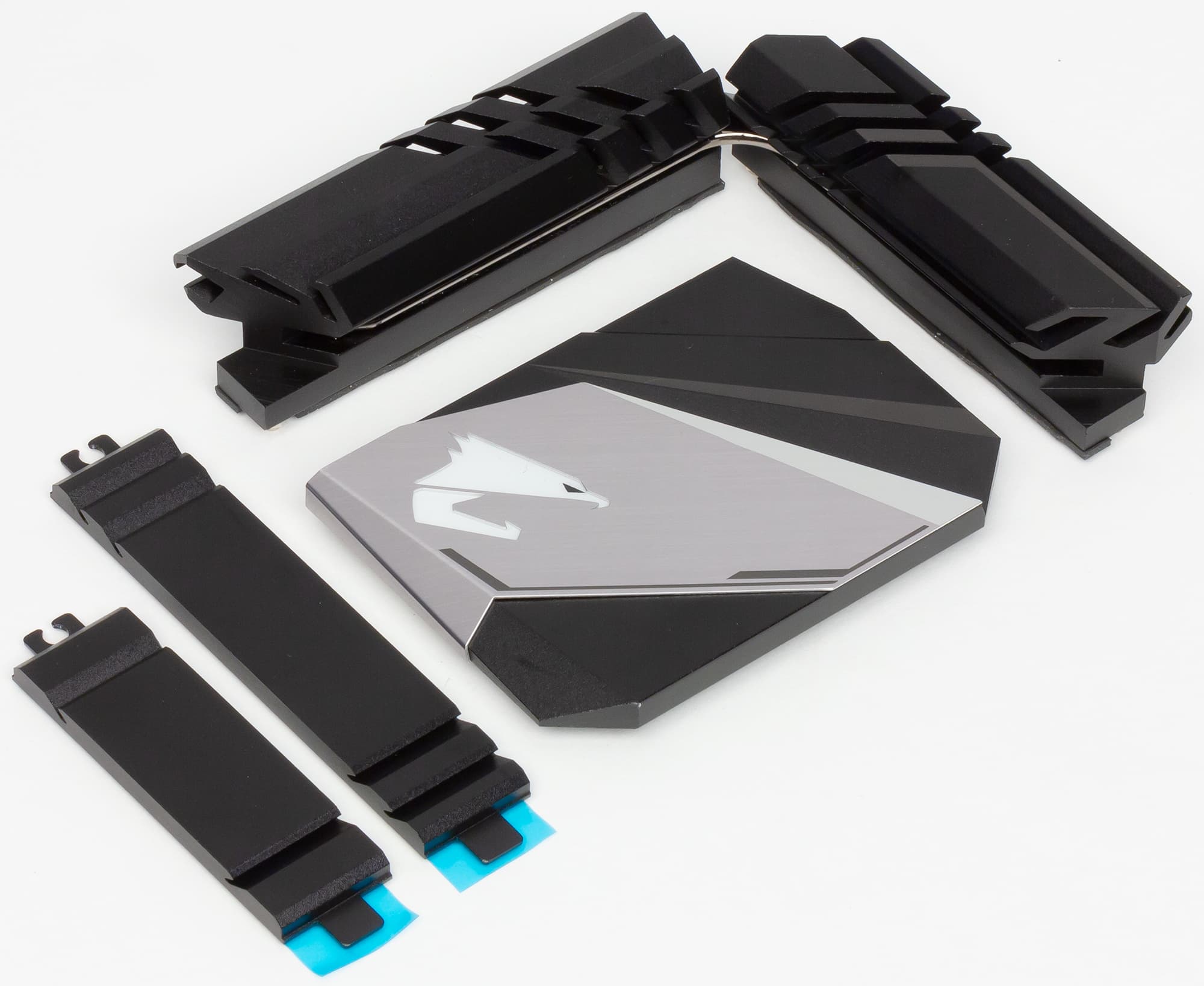

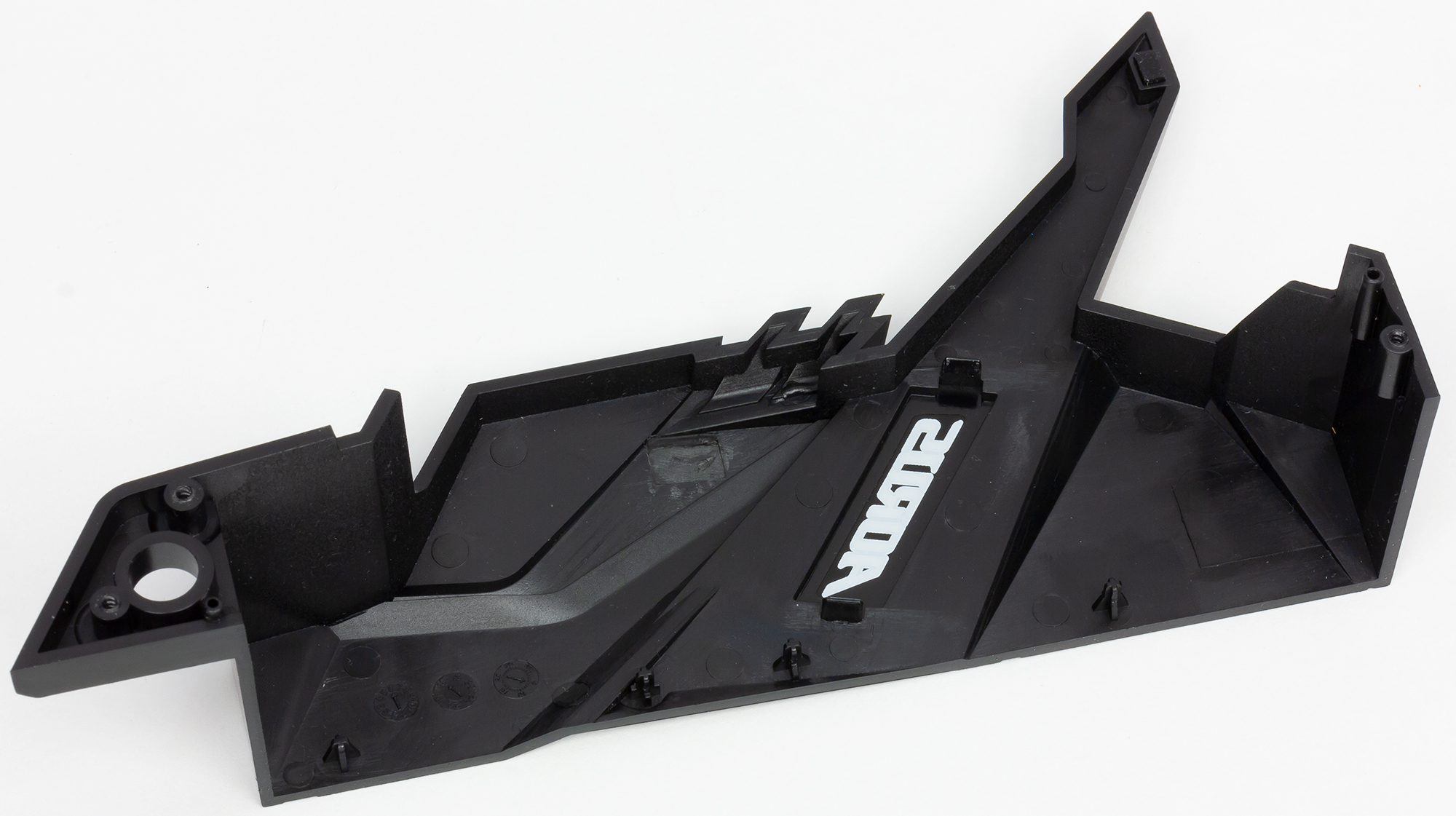

Пластиковый кожух закрепляется на плате тремя винтами и выполняет исключительно декоративную функцию.

Винтовое крепление имеют и все радиаторы Gigabyte Z390 Aorus Pro.

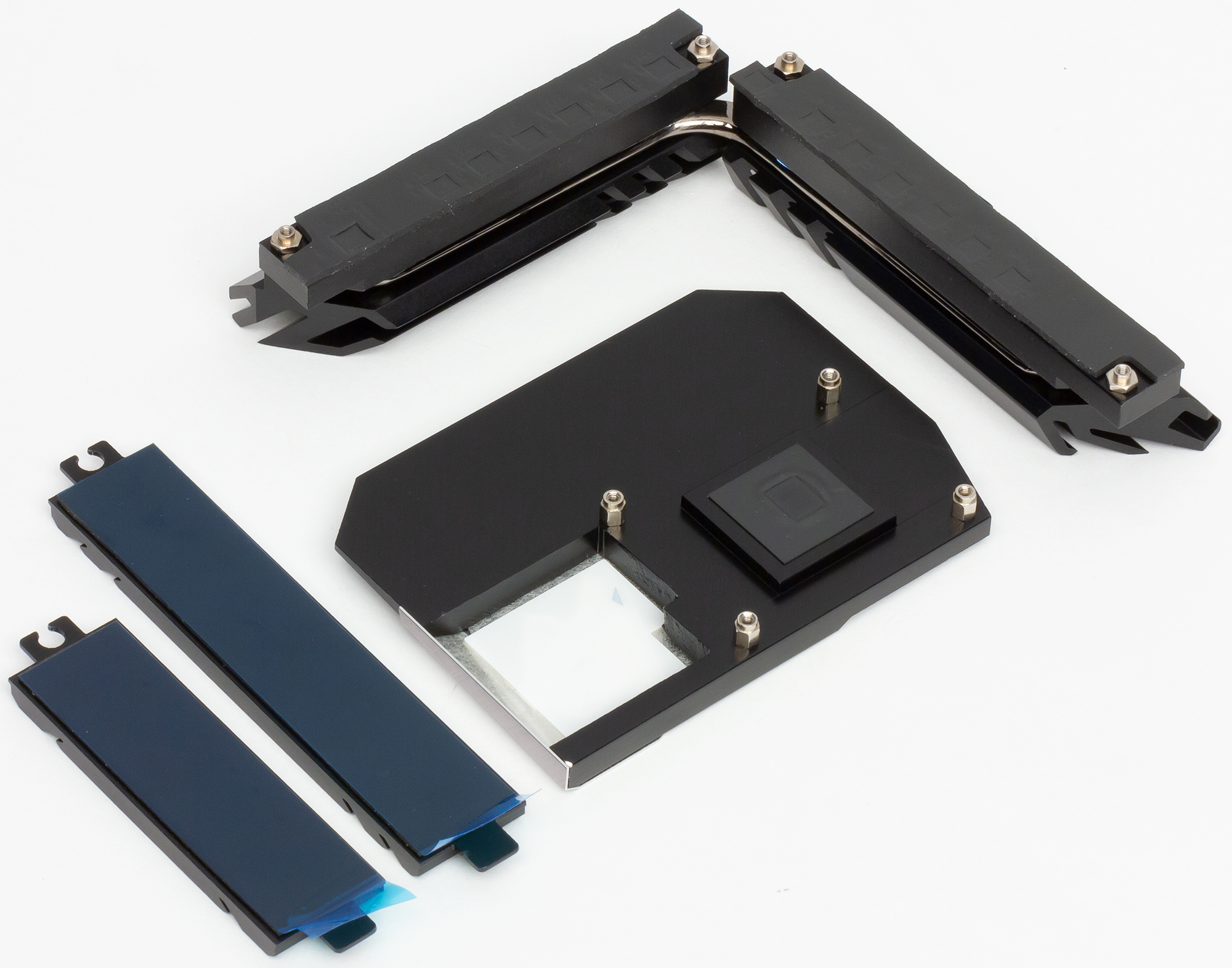

Они выполнены из алюминия и имеют термопрокладки, а пара радиаторов на VRM-цепях соединена друг с другом 6-миллиметровой тепловой трубкой.

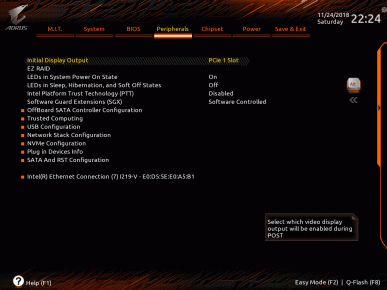

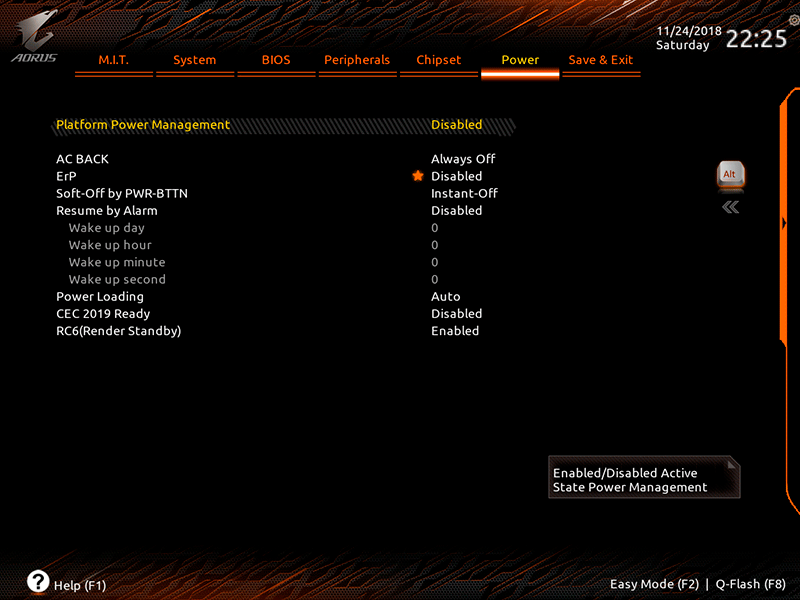

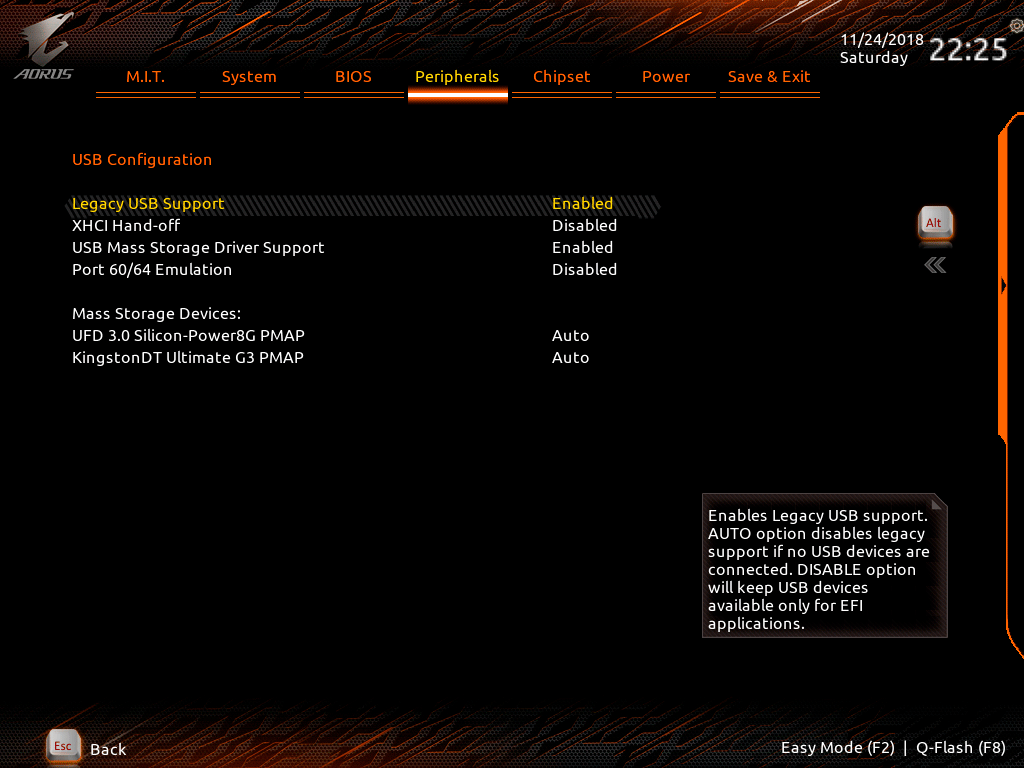

Возможности UEFI BIOS

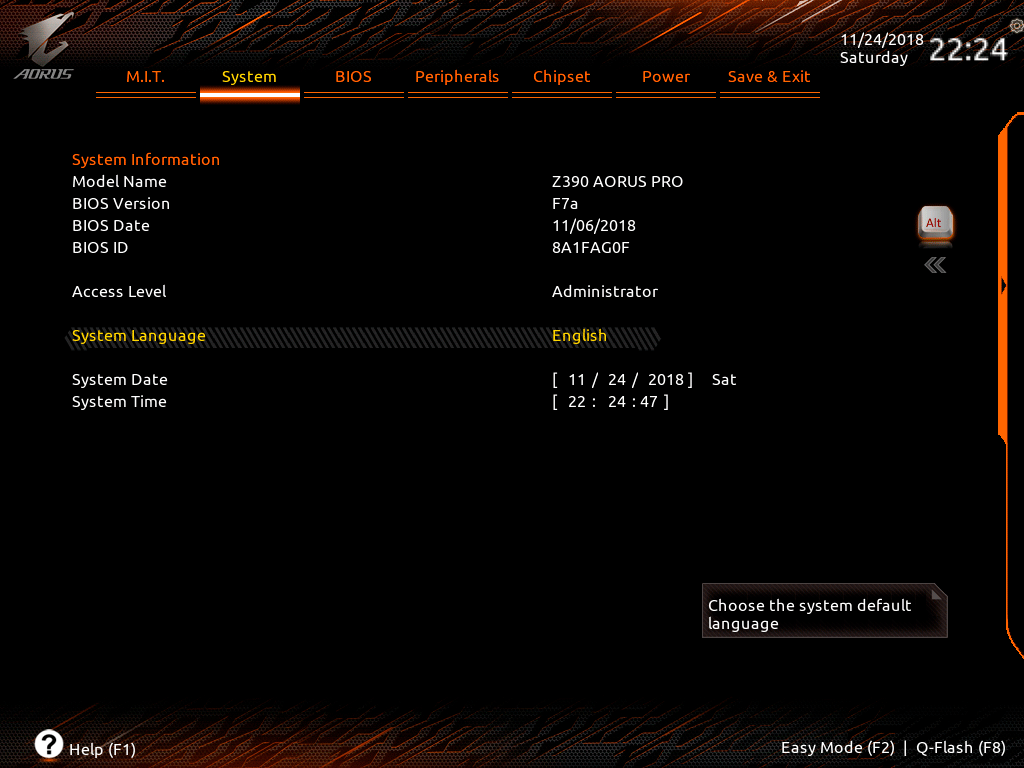

Во время тестирования нами Gigabyte Z390 Aorus Pro последний доступный BIOS F7a был в бета-статусе и датирован 7 ноября 2018 года. Он и был прошит в основную микросхему на плате. В этом разделе мы сразу же приведем скриншоты BIOS с настройками процессора и памяти, которых нам удалось достичь при разгоне в процессе тестирования и о которых мы расскажем уже в следующем разделе.

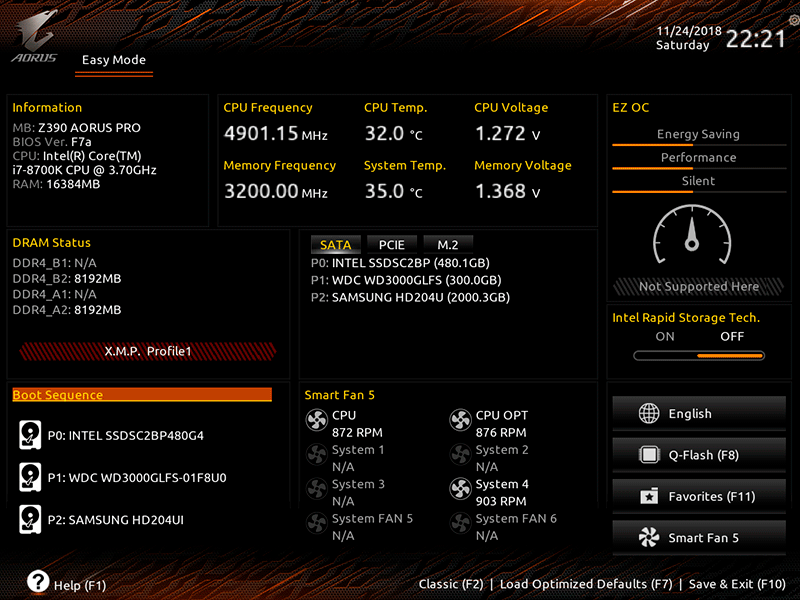

Сначала загружается упрощенный режим EZ Mode, который в большей степени является информационным, нежели функциональным. Здесь можно выбрать загрузочный накопитель, отрегулировать скорость вентиляторов и активировать один из запрограммированных в BIOS режимов работы платформы: энергосберегающий, повышенной производительности или тихий.

Переключение в классический режим BIOS происходит при нажатии на F2 и здесь уже доступны семь основных разделов с вложенными в них подразделами. Сразу же обращает на себя внимание несколько иное цветовое оформление оболочки, чем в платах Gigabyte Aorus предыдущей серии. Дополнительно появилось большее количество подсказок, а звездочками помечены пункты, добавляемые в подраздел «Избранное» (или наиболее часто используемые).

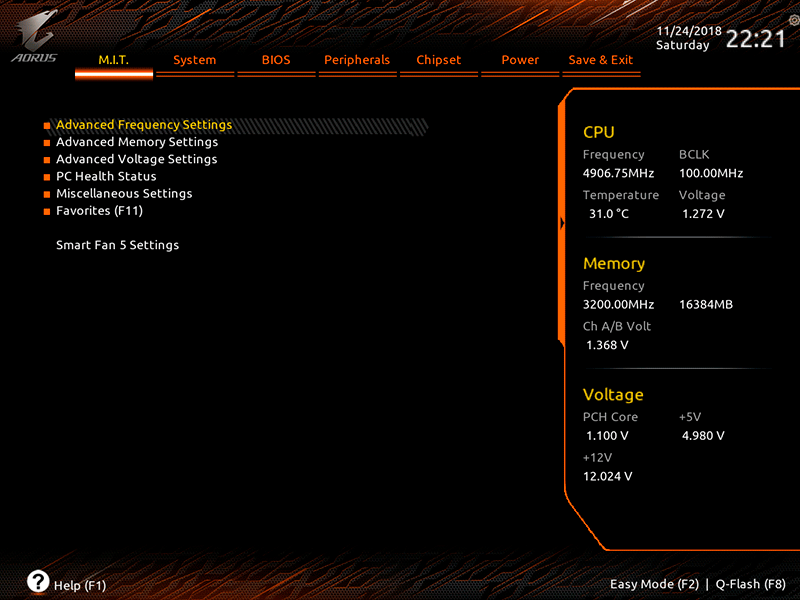

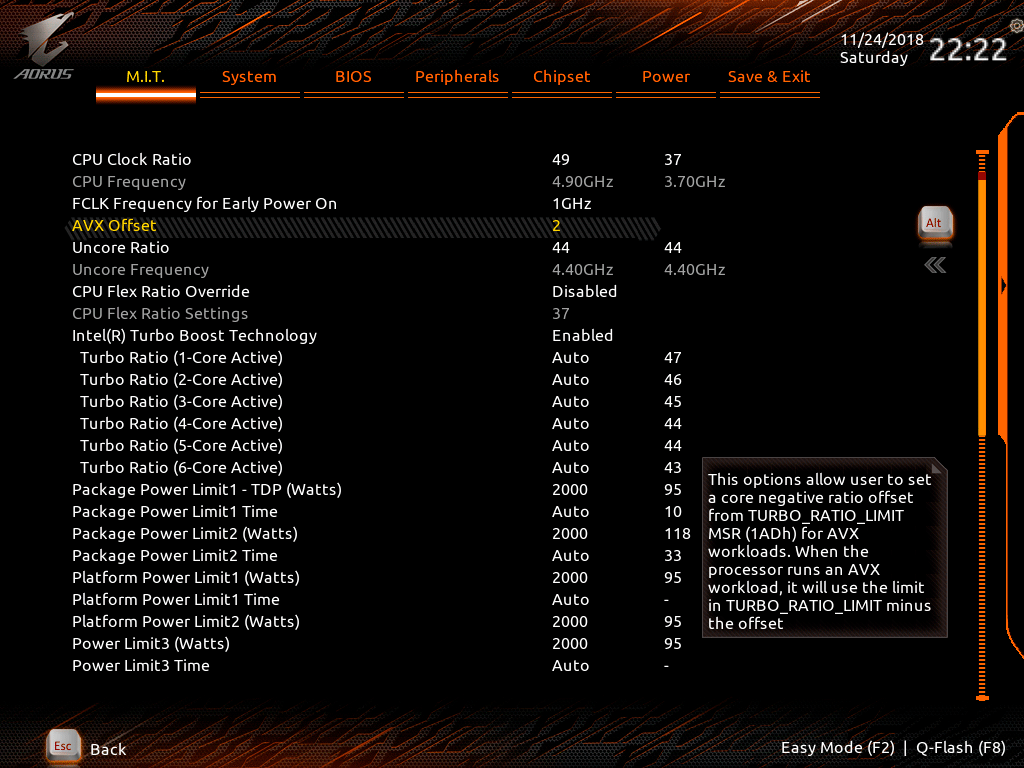

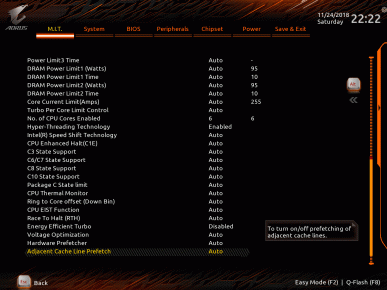

Сначала пользователь сразу же попадает в основной раздел M.I.T. (MB Intelligent Tweaker), где собраны шесть подразделов с возможностями разгона процессора и оперативной памяти, а также встроенная утилита Smart Fan 5.

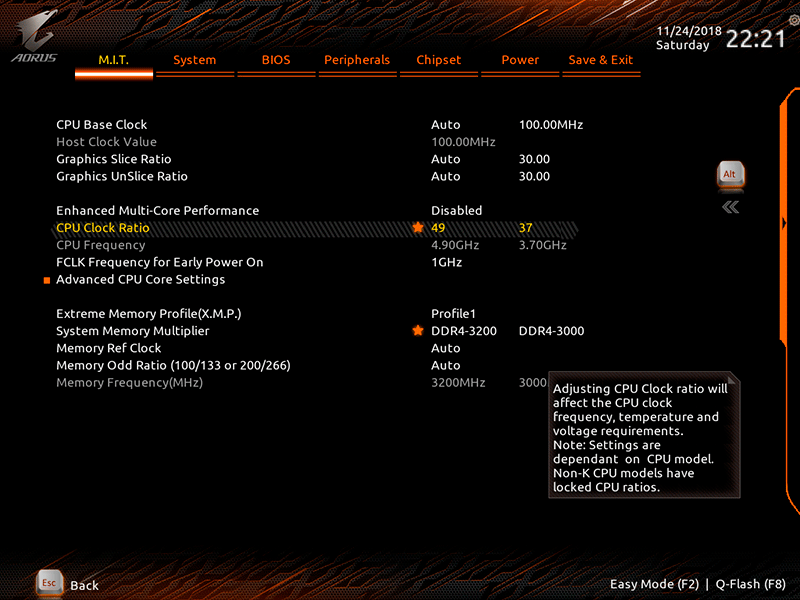

Первый подраздел относится к базовым настройкам частоты и множителя процессора, а также основным параметрам работы оперативной памяти.

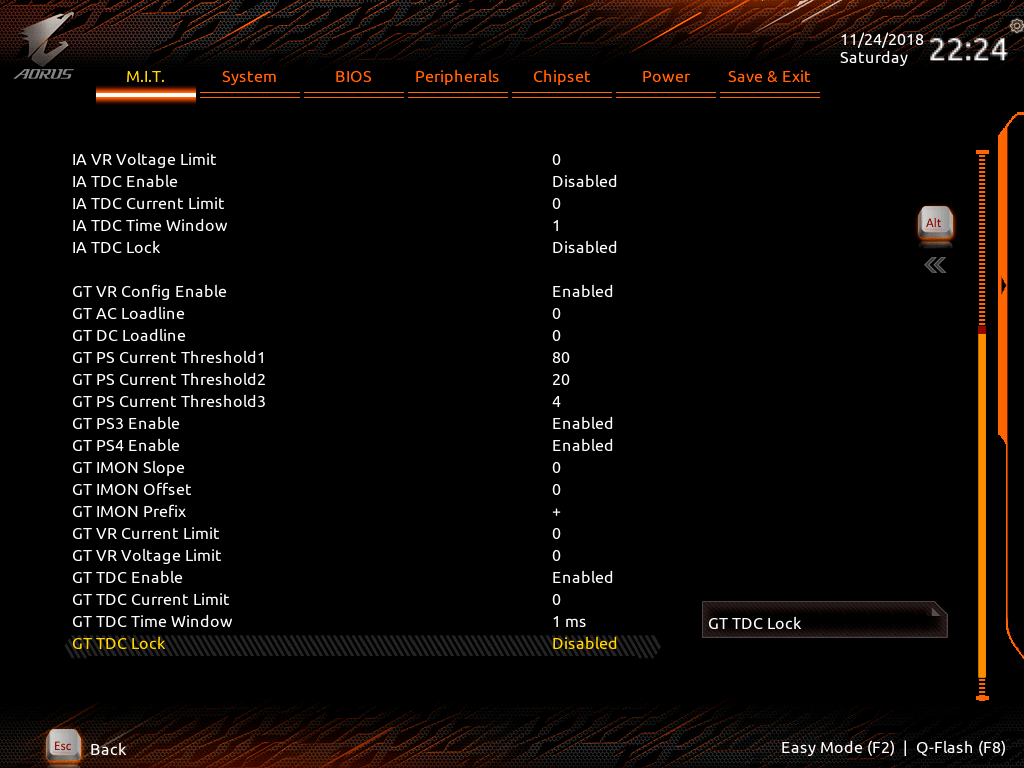

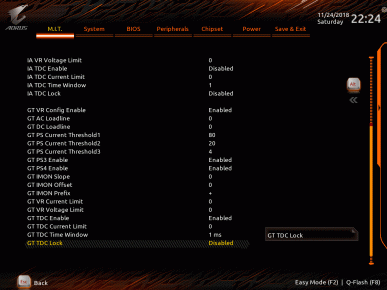

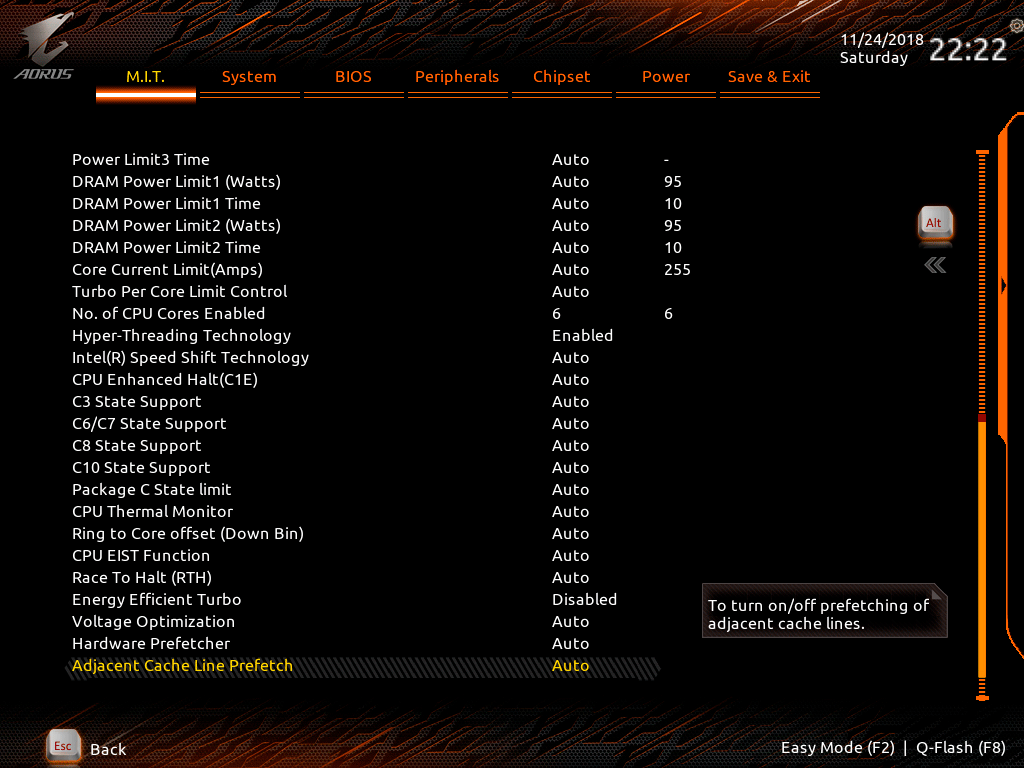

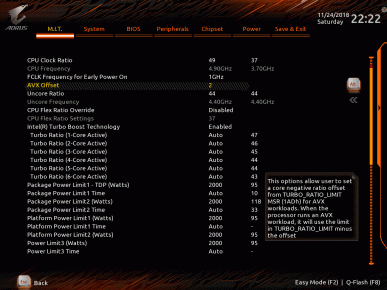

Проваливаясь глубже в подраздел дополнительных настроек процессора, можно увидеть огромное количество доступных к изменению параметров, включая занижение множителя при выполнении AVX-инструкций и настройку множителя для каждого ядра процессора, что будет полезно при изучении предела его оверклокерских возможностей.

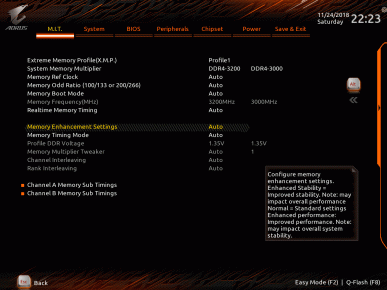

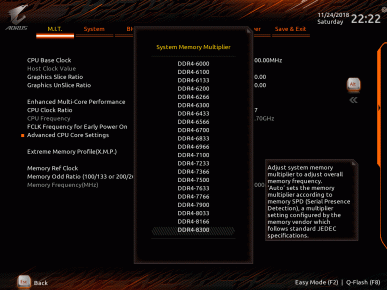

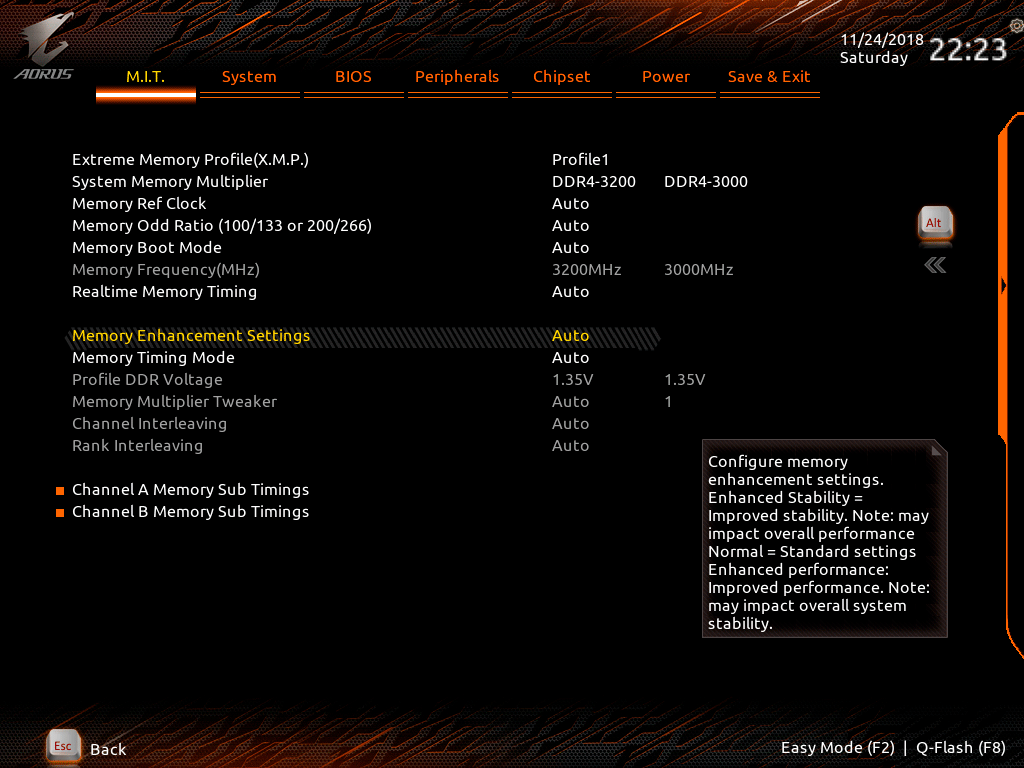

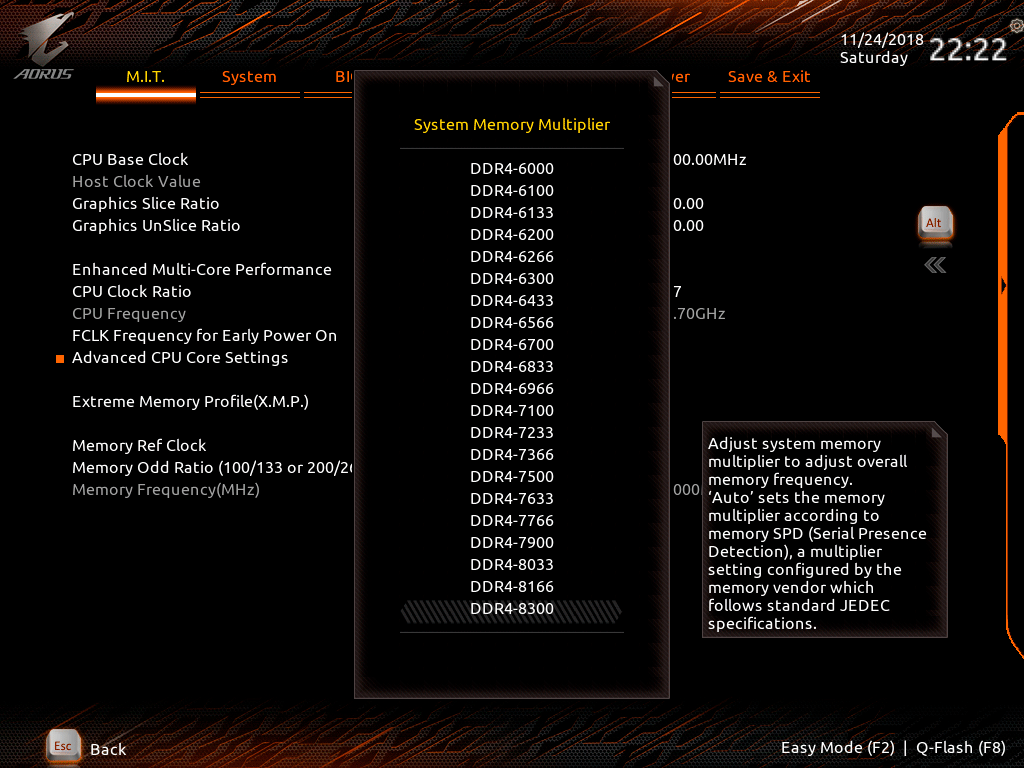

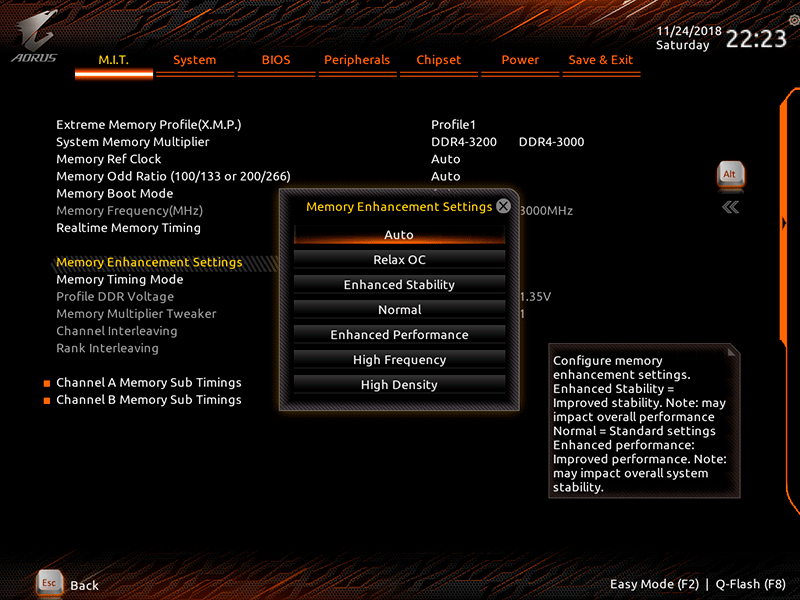

Для модулей оперативной памяти предусмотрен неограниченный выбор частот.

Кроме того, здесь же доступны шесть профилей работы памяти от стандартного до высокочастотного.

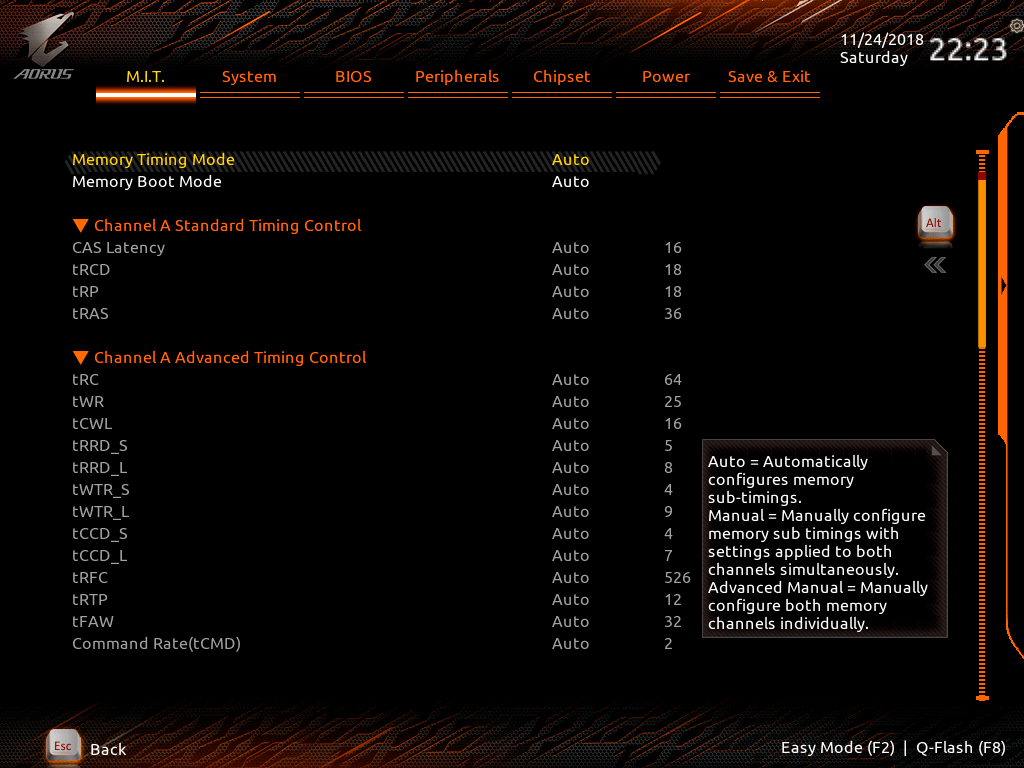

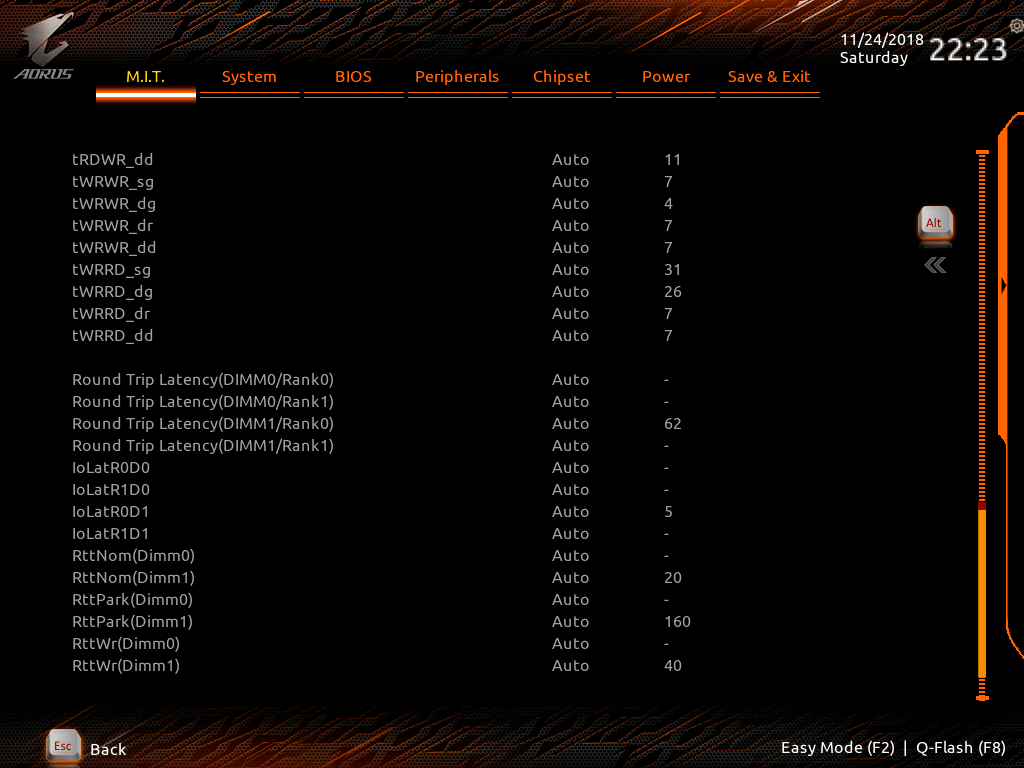

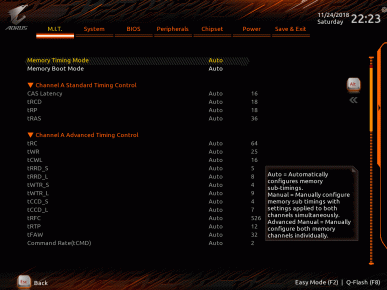

Для прожигателей времени не забыта и возможность ручной настройки таймингов памяти.

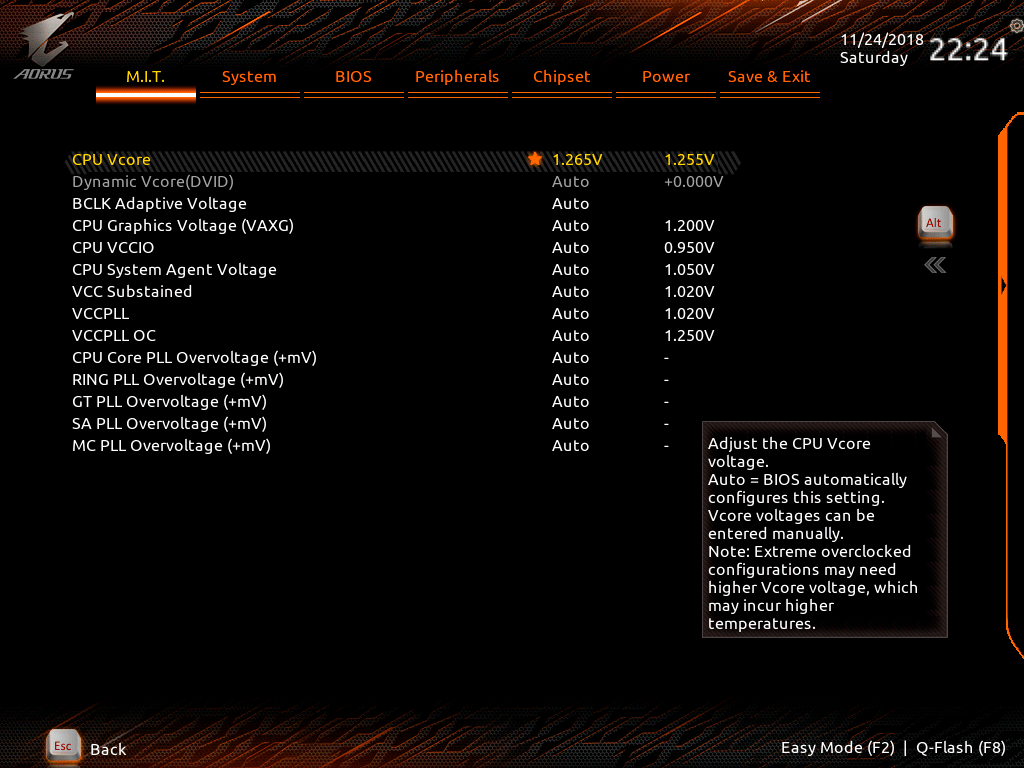

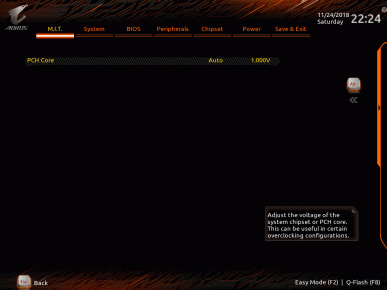

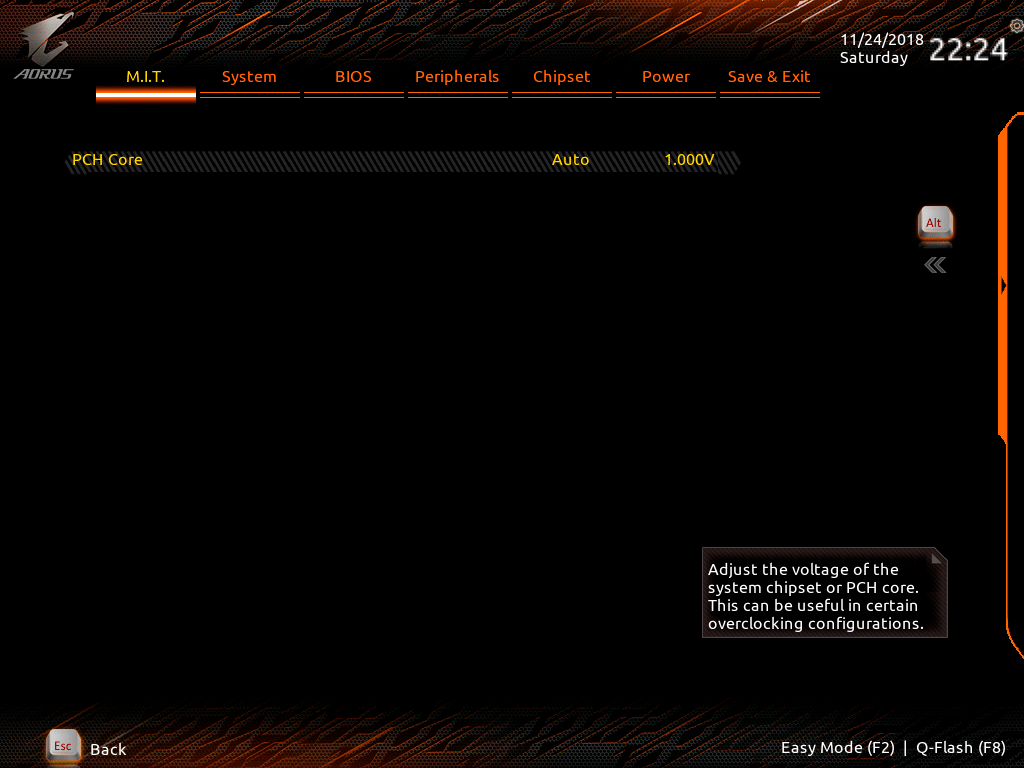

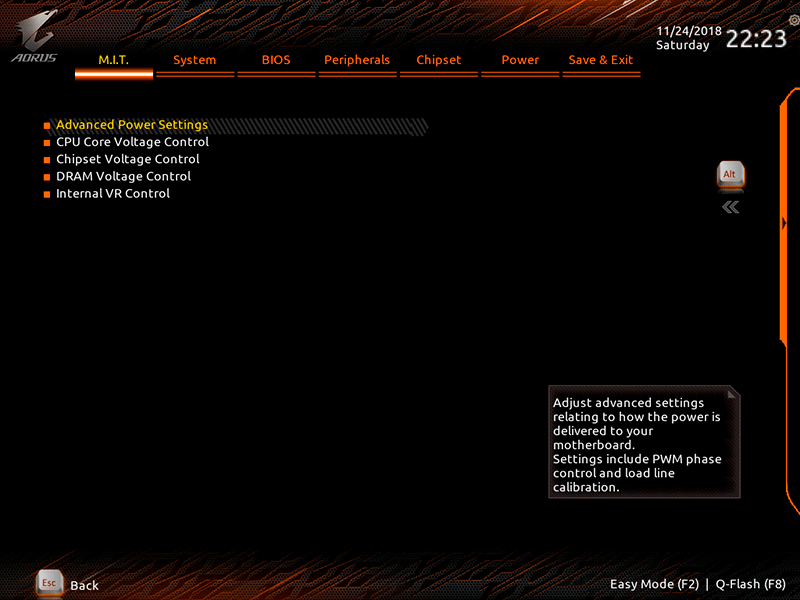

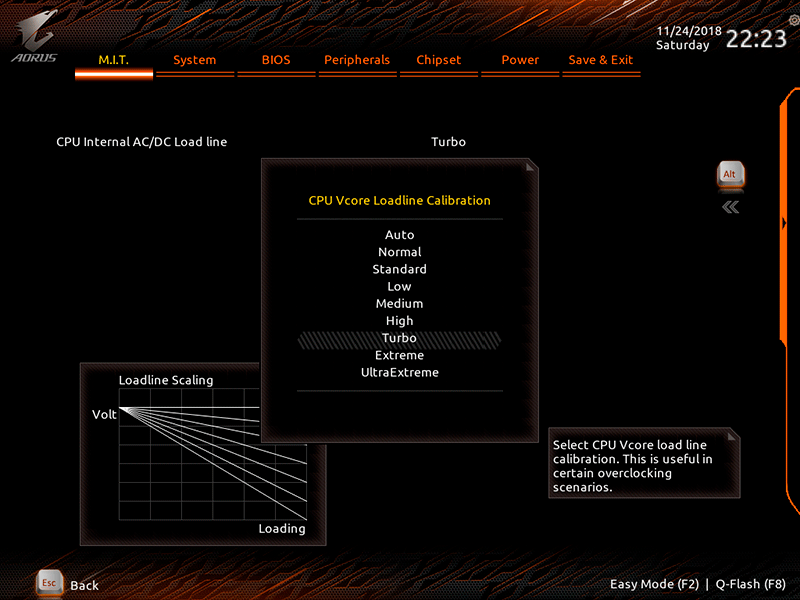

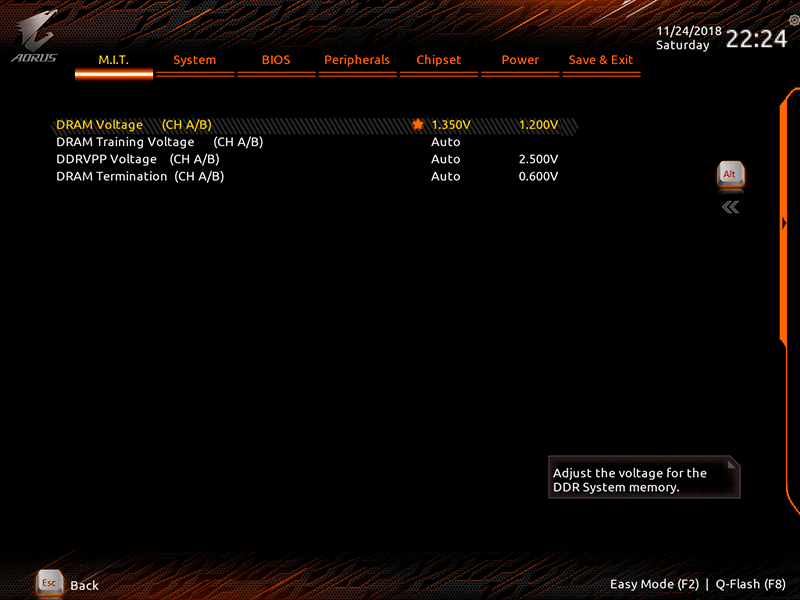

Следом за ним идет подраздел с параметрами регулировки напряжений и режимами их стабилизации.

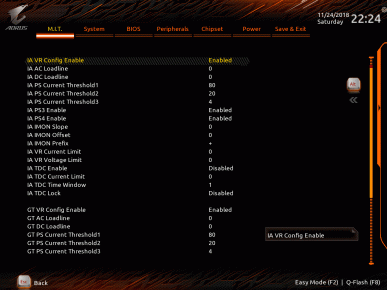

Для процессора здесь предусмотрены сразу же восемь уровней стабилизации напряжения (LLC). Удобно, что при выборе каждого из них, на простеньком графике показывается, в какой степени напряжение будет стабилизировано.

Забегая вперед, можно добавить, что в процессе тестирования мы выяснили, что уровень стабилизации Turbo точнее остальных держит заданное напряжение на ядре, тогда как уровни Extreme и UltraExtreme его завышают. Кстати, кроме процессорного, ручной регулировке в BIOS платы доступно огромное количество других напряжений.

Перечислим основные из них с границами изменений и шагом.

Напряжение Минимальное значение, В Максимальное значение, В Шаг
CPU VCore 1,100 1,800 0,005
CPU GTCore 0,500 1,500 0,005
CPU VCCIO 0,800 1,500 0,010
CPU System Agent 0,800 1,500 0,010
VСС Substained 0,800 1,500 0,010
VСС PLL 0,800 1,500 0,010
VCC PLL OC 0,800 3,010 0,010
PCH Core 0,800 1,300 0,020
DRAM 1,000 2,000 0,010
DRAM VPP 1,980 3,020 0,040
DRAM Termination 0,506 1,125 0,005/0,006

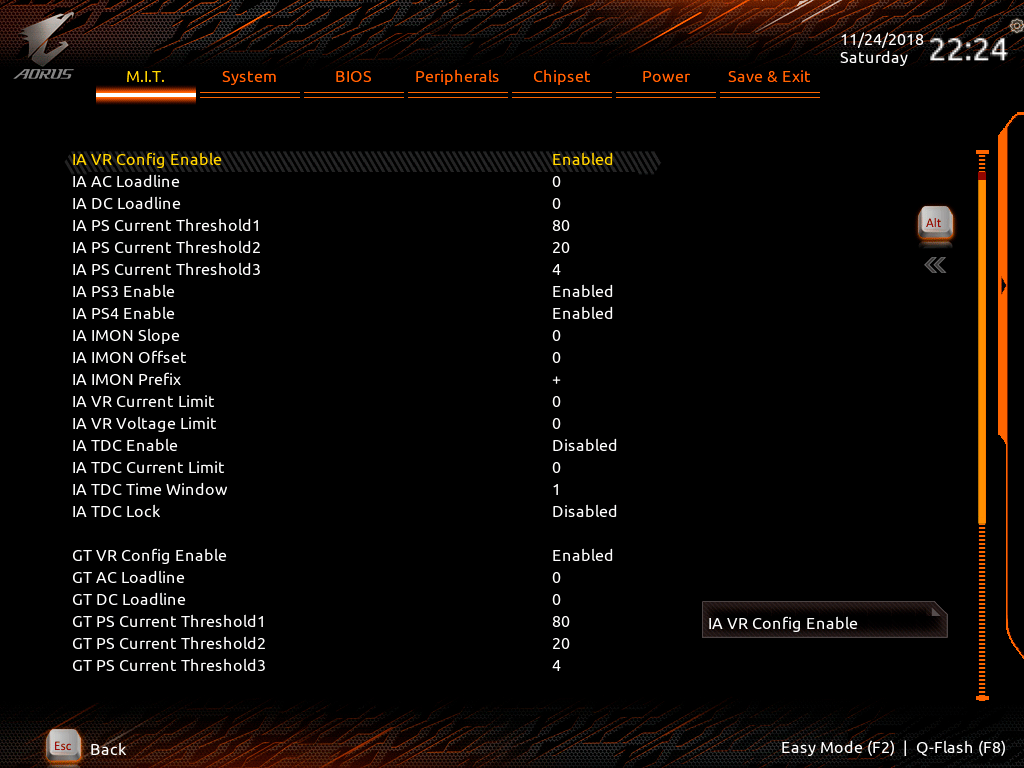

Вместе с этим к изменению доступен ряд второстепенных напряжений, а также масса параметров, относящихся к лимитам питания.

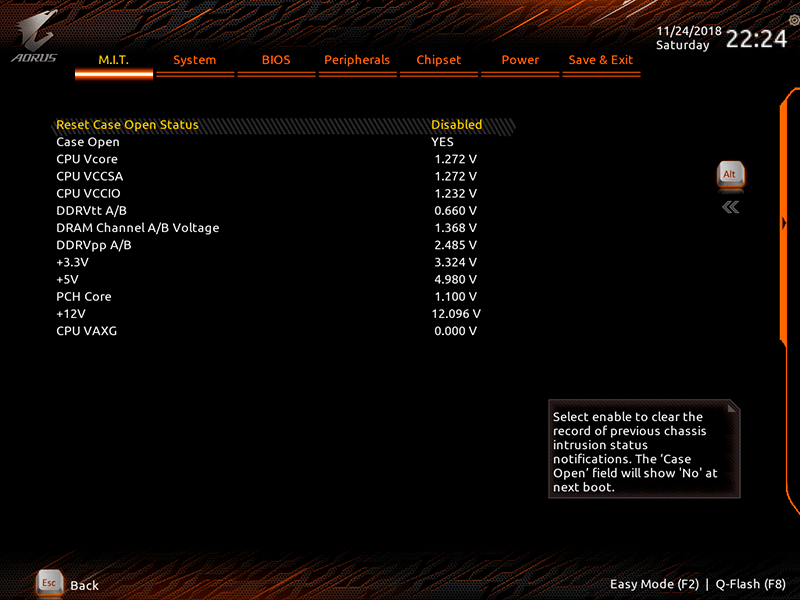

Здесь же расположен подраздел с мониторингом всех напряжений в реальном времени.

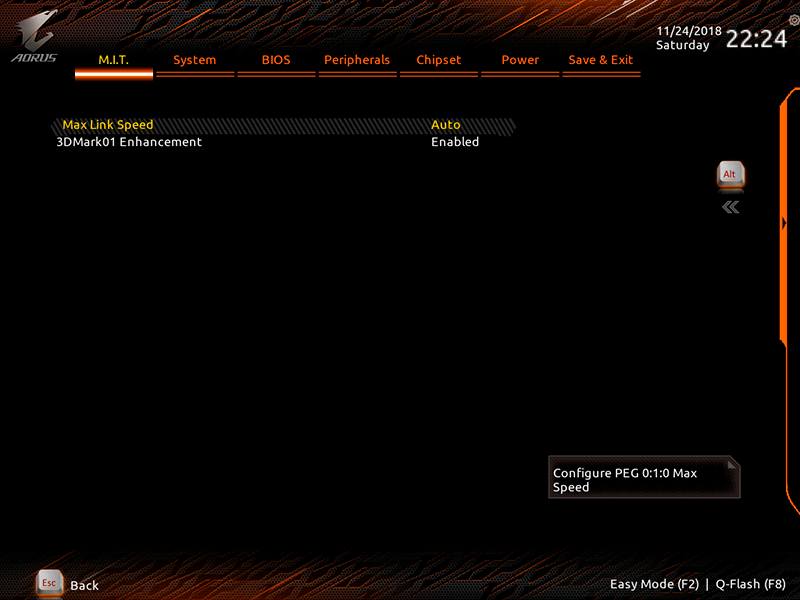

В предпоследнем подразделе основного раздела M.I.T. находятся два параметра: выбор режима работы главного порта PCI Express и активация оптимизаций для старых бенчмарков.

Встроенная в BIOS утилита для мониторинга параметров системы и управления скоростью вентиляторов Smart Fan 5 и ранее считалась одной из лучших среди себе подобных, но теперь она стала еще более функциональной и удобной.

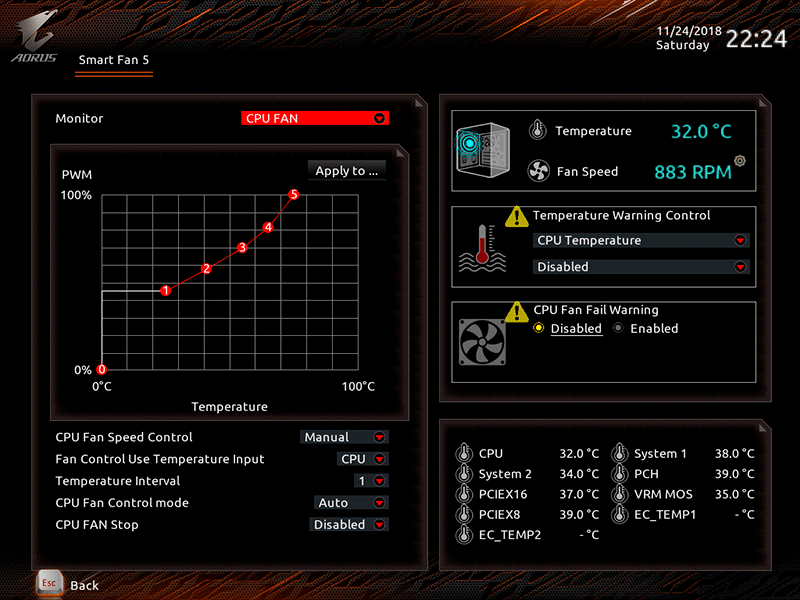

В ней можно настроить каждый подключенный к плате вентилятор индивидуально, либо все сразу в ручном режиме в зависимости от определенного датчика платы по алгоритму ШИМ-управления или изменением напряжения. Также здесь можно установить температурные границы, а все изменения применяются сразу же при их юстировке.

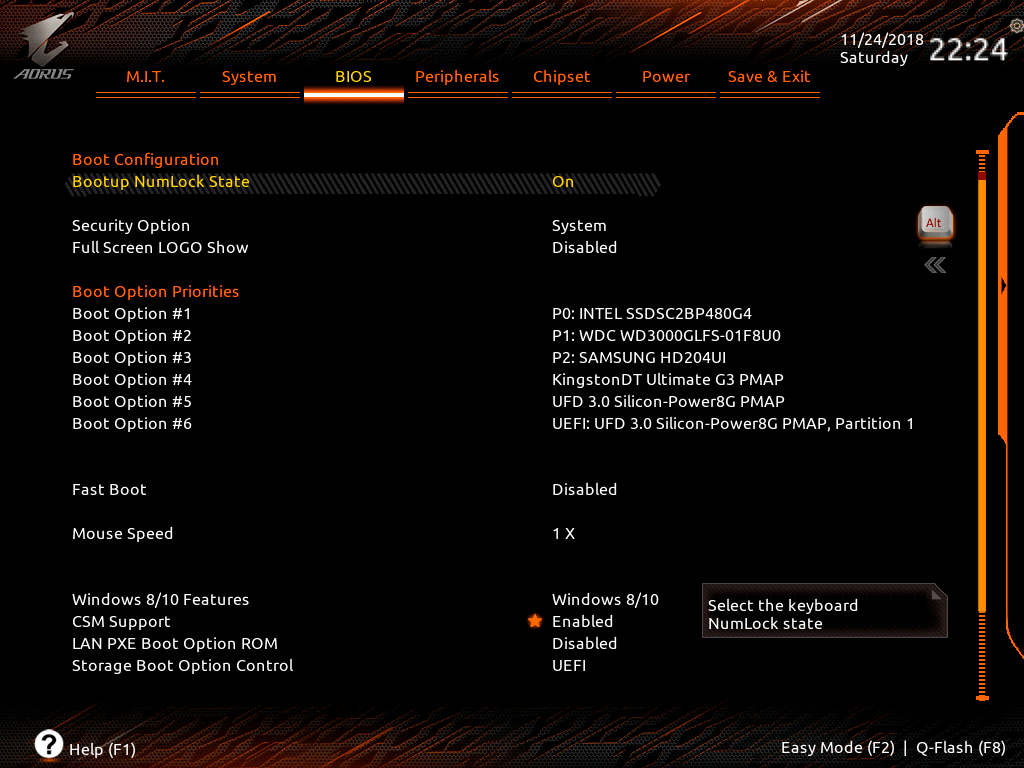

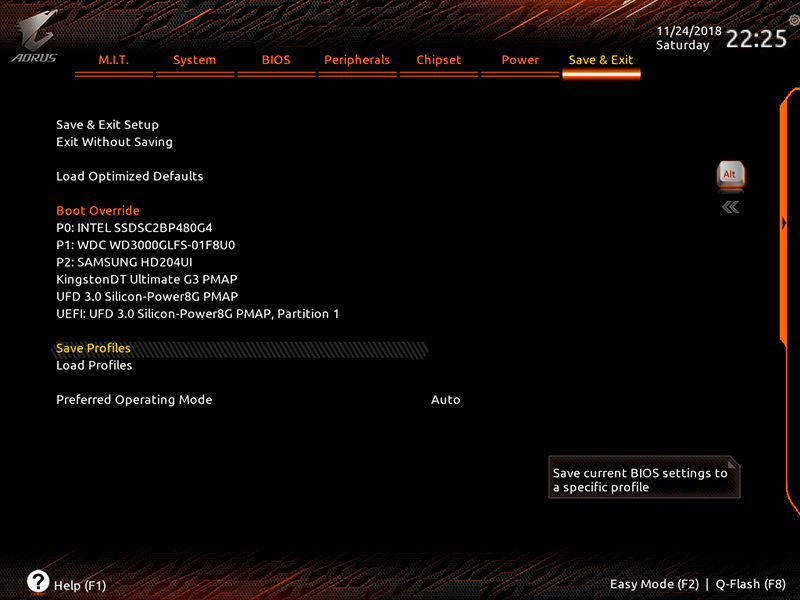

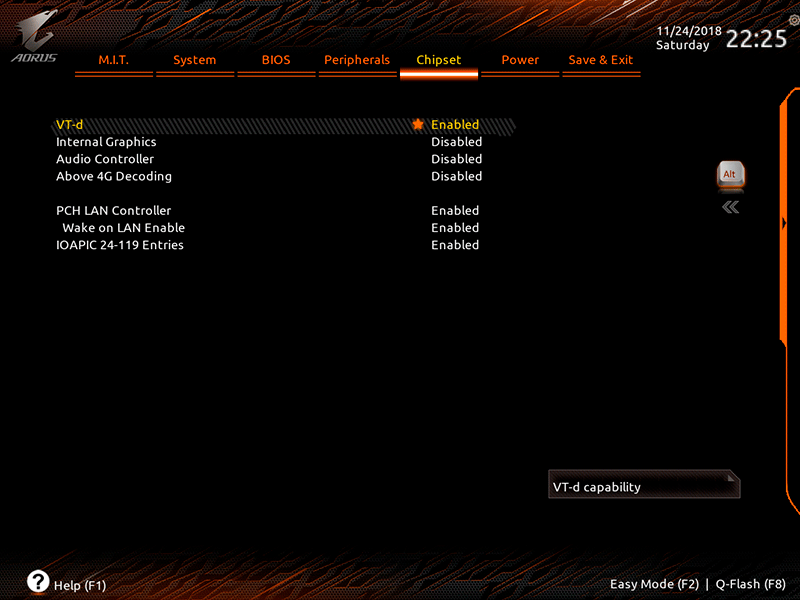

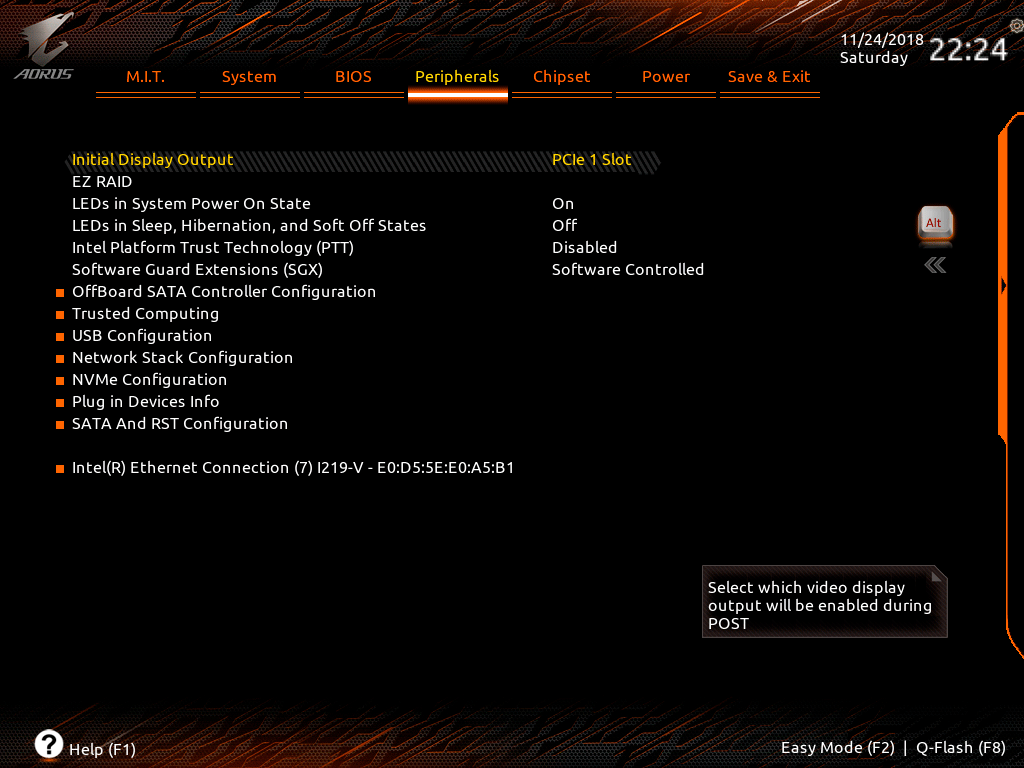

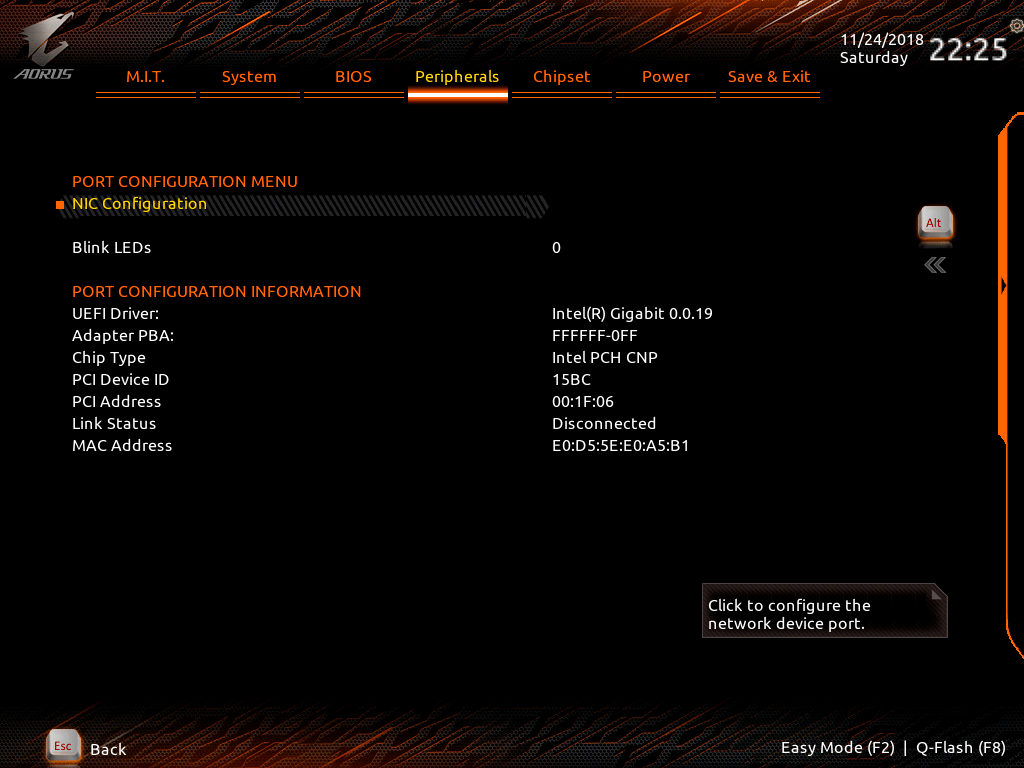

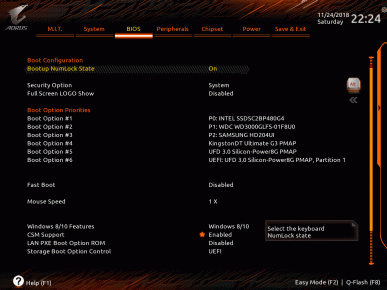

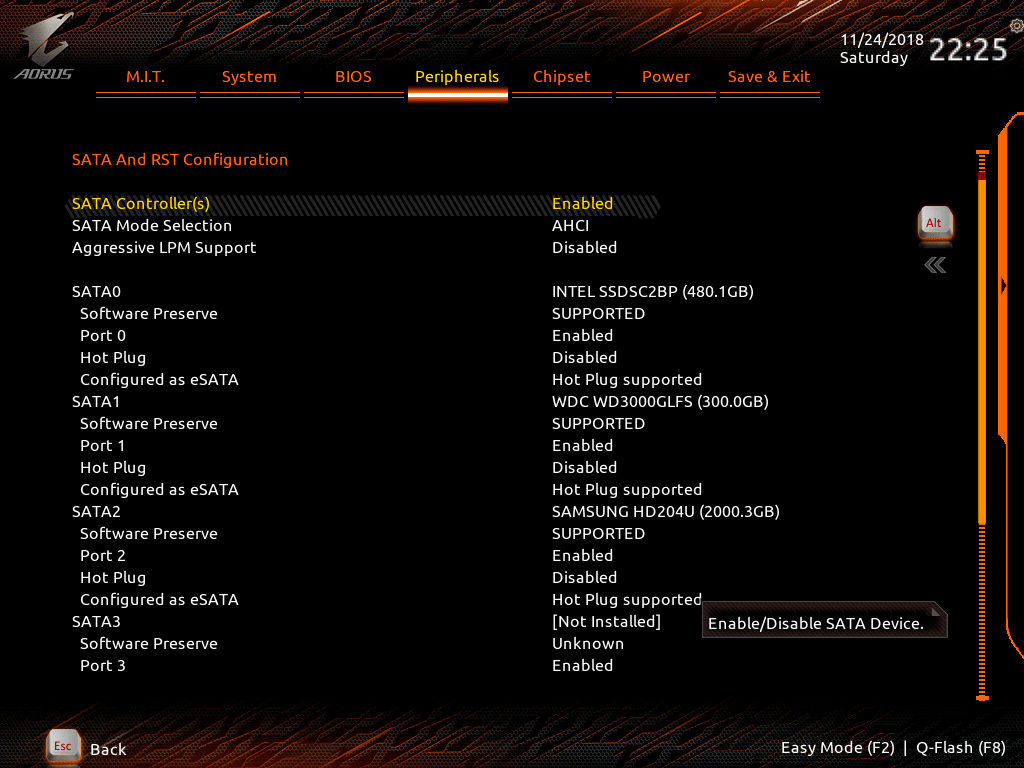

Остальные разделы BIOS материнской платы менее интересны и, на наш взгляд, не требуют комментариев, поэтому далее мы просто приведем их скриншоты.

Добавим, что в BIOS платы есть встроенная утилита Q-Flash, с помощью которой очень просто можно обновить микрокод материнской платы.

Сама оболочка работает очень шустро, а ее старт на Gigabyte Z390 Aorus Pro и вовсе можно назвать мгновенным. При выходе из BIOS отображаются все измененные настройки, чтобы их можно было еще раз перепроверить.

Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы Gigabyte Z390 Aorus Pro была проведена в закрытом корпусе системного блока при температуре в помещении около 25 градусов Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:

  • системная плата: Gigabyte Z390 Aorus Pro (Intel Z390, LGA1151-v2, BIOS F7а от 7.11.2018);
  • процессор: Intel Core i7-8700K 3,7/4,7 ГГц (Coffee Lake, 14++ нм, U0, 6 × 256 КБ L2, 12 МБ L3, TDP 95 Вт);
  • система охлаждения CPU: Noctua NH-D15 (два вентилятора Noctua NF-A15 140 мм на 740—1530 об/мин);
  • термоинтерфейс: Arctic MX-4;
  • видеокарта: Nvidia GeForce RTX 2080 Founder’s Edition 8 ГБ/256 бит, 1515—1800(1965)/14000 МГц;
  • оперативная память: 2 × 8 ГБ DDR4 GeIL Super Luce RGB (GLS416GB3000C16ADC), XMP 3000 МГц 16-18-18-36 CR2 при 1,35 В;
  • системный диск: Intel SSD 730 480 ГБ (SATA600, BIOS vL2010400);
  • диск для программ и игр: Western Digital VelociRaptor 300 ГБ (SATA300, 10 000 об/мин, 16 МБ, NCQ);
  • архивный диск: Samsung Ecogreen F4 HD204UI 2 ТБ (SATA300, 5400 об/мин, 32 МБ, NCQ);
  • звуковая карта: Auzen X-Fi HomeTheater HD;
  • корпус: Thermaltake Core X71 (6 × be quiet! Silent Wings 2 [BL063] на 900 об/мин: 3 — на вдув, 3 — на выдув);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), вентилятор 140 мм.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro (1803 17134.441) с установкой следующих драйверов:

  • чипсет материнской платы Intel Chipset Drivers — 10.1.17833.8098 WHQL от 08.11.2018;
  • Intel Management Engine Interface (MEI) — 12.0.1165 WHQL от 14.11.2018;
  • драйверы видеокарты — Nvidia GeForce 416.94 WHQL от 14.11.2018.

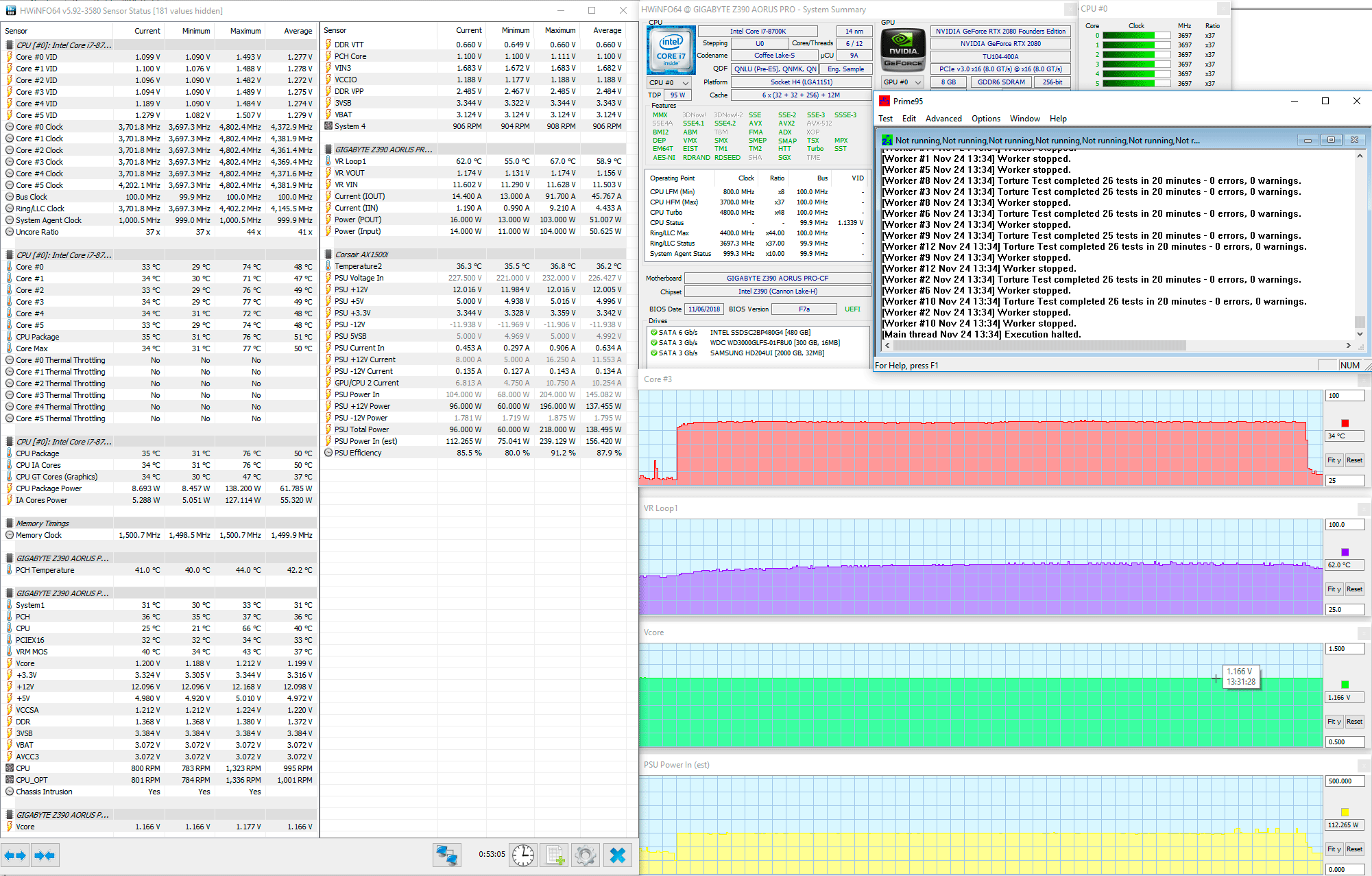

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 29.4 build 8 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 5.92-3580.

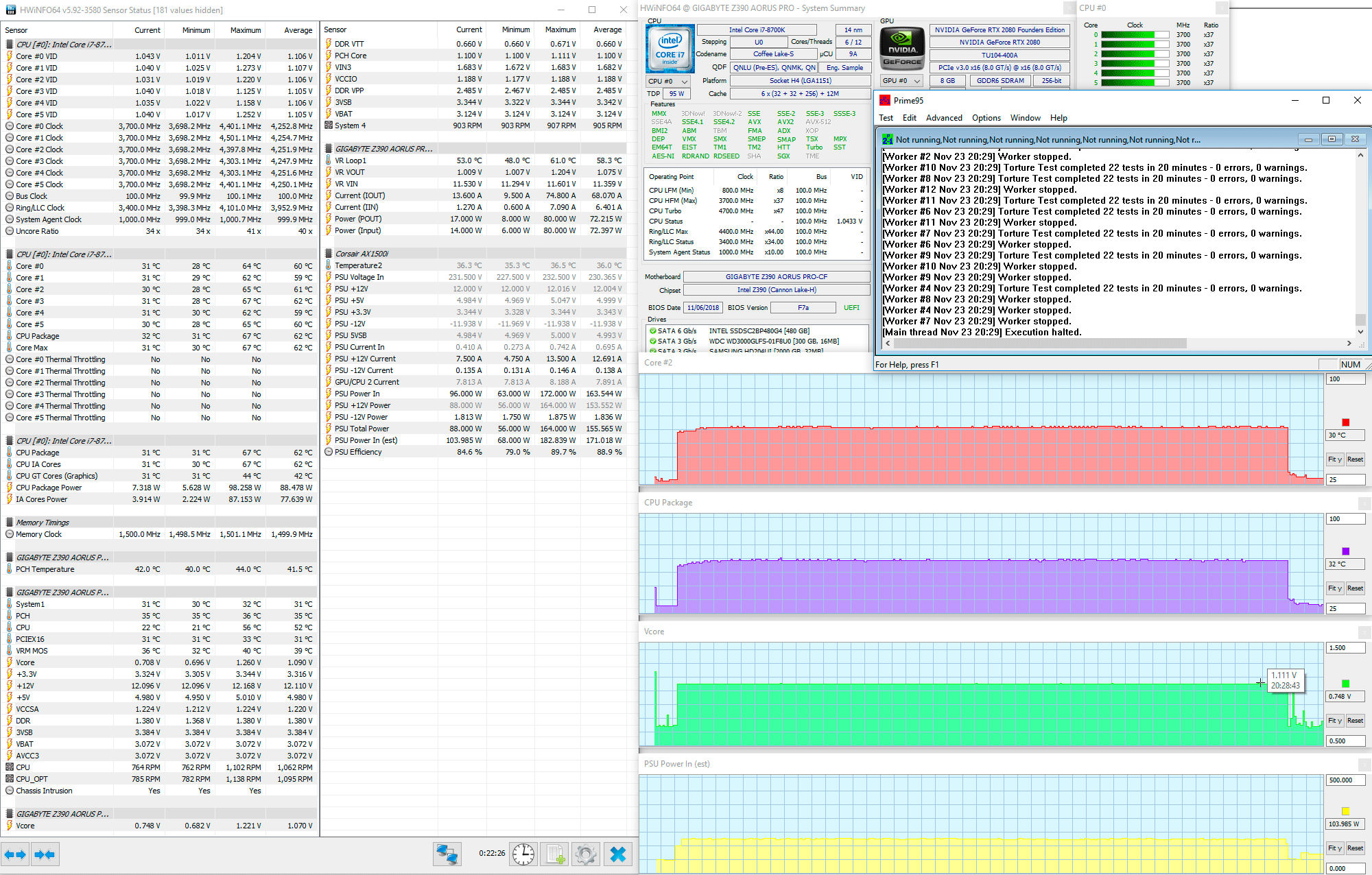

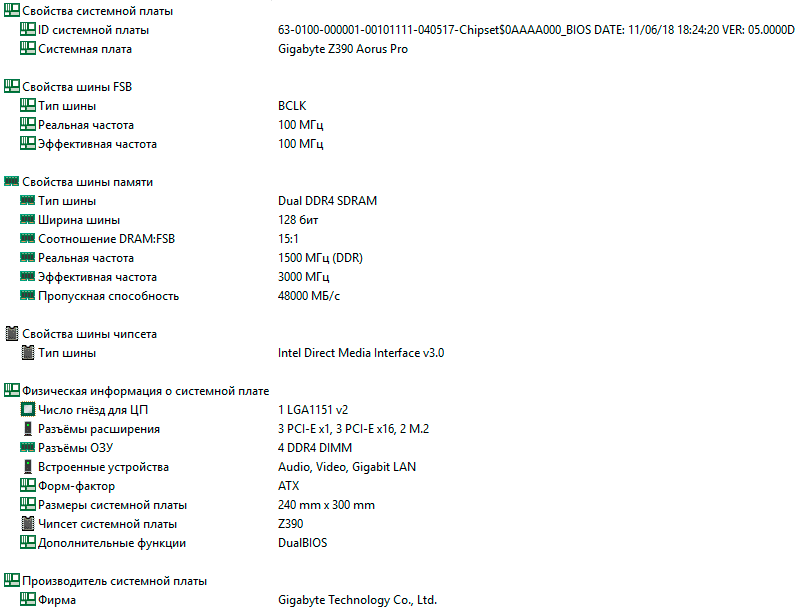

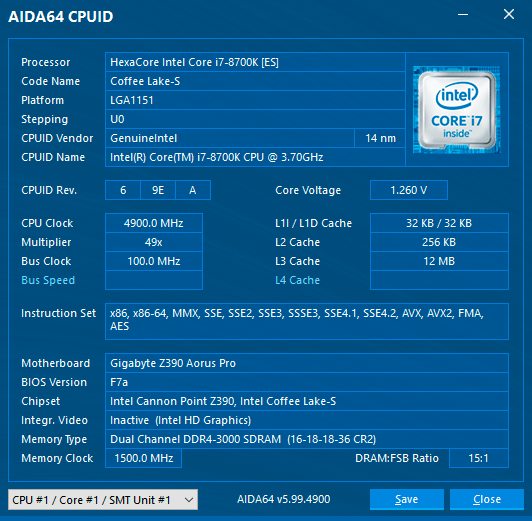

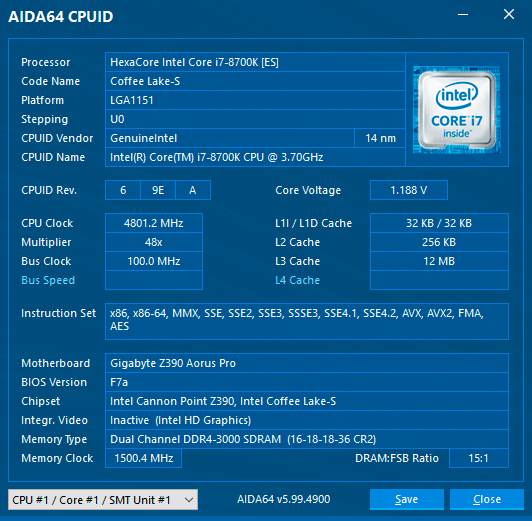

Характеристики платы Gigabyte Z390 Aorus Pro мы приведем из утилиты AIDA64 Extreme.

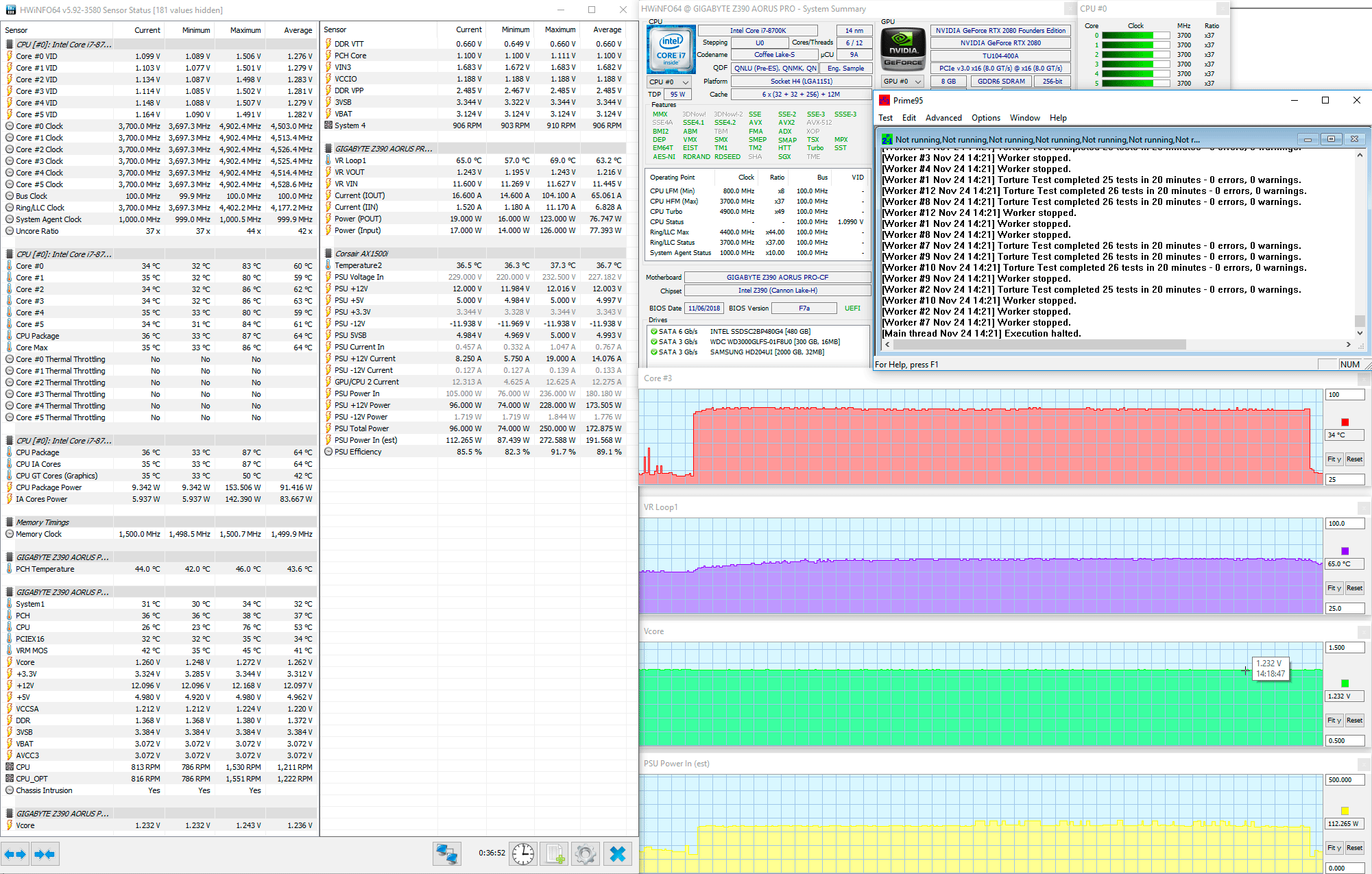

Первый тест Prime95 на собранной конфигурации мы проводили при автоматических настройках BIOS, за исключением активации профиля XMP оперативной памяти.

Никаких неприятных сюрпризов плата Gigabyte Z390 Aorus Pro не преподнесла, обеспечив стабильную работу процессора на частотах от 3700 до 4500 МГц при напряжении от 0,696 до 1,260 В.

Температура наиболее горячего ядра процессора не превысила отметку 67 градусов Цельсия, а энергопотребление системы в целом ограничилось 183 ваттами. Отметим, что без нагрузки энергопотребление оказалось ниже 70 ватт. То есть автоматические настройки BIOS платы вполне хорошо подходят для повседневного использования системы в таком режиме, не перегревают процессор, как это бывало на платах предыдущего поколения (когда приходилось подбирать напряжение и LLC вручную), и удерживают платформу в достаточно сбалансированном с точки зрения энергопотребления состоянии. Теперь перейдем к разгону.

Попытки разгона процессора мы начали с довольно скромной частоты 4,8 ГГц с последующим подбором уровня LLC и напряжения. По ходу тестирования удалось выяснить, что уровень Turbo точнее семи других стабилизирует напряжение, которое потребовалось зафиксировать на 1,185 В.

С таким разгоном процессора плата справилась довольно легко, а его температуры не превысили 77 градусов Цельсия.

Энергопотребление системы в нагрузке в сравнении с автоматическими настройками BIOS платы возросло со 183 до 239 Вт, а в режиме простоя практически не изменилось.

Следующей ступенькой разгона нашего экземпляра процессора Intel Core i7-8700K стали 4,9 ГГц, для достижения которых при том же уровне стабилизации пришлось повысить напряжение до 1,255 В.

Пиковая температура процессора выросла примерно на 10 градусов Цельсия, но все еще оставалась во вполне допустимых пределах. А вот с дальнейшей ступенькой разгона процессора — 5,0 ГГц — плата уже не справилась, поскольку температура процессора в процессе тестирования едва переходила отметку 95 градусов Цельсия и далее стабильности не удавалось достичь даже при дальнейшем повышении напряжения. Ранее на платах с чипсетом Intel Z370 (в том числе на Gigabyte Z370 Aorus Gaming 7) в сопоставимых условиях нам удавалось добиться стабильности от этого же экземпляра процессора на частоте 5,0 ГГц при максимальных температурах около 100 градусов Цельсия. Но здесь влияние могли оказывать как все же несколько иные условия, так и иной алгоритм стабилизации напряжения на ядре процессора.

Тем не менее, полученный на Gigabyte Z390 Aorus Pro результат разгона процессора — вполне достойный, тем более, что разница в производительности от дополнительных 0,1 ГГц мизерна. Это нам косвенно подтвердит и блиц-тестирование производительности в следующем разделе статьи.

Производительность

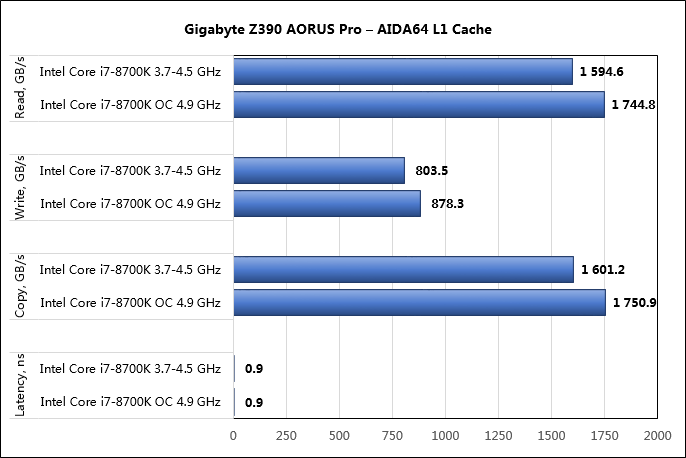

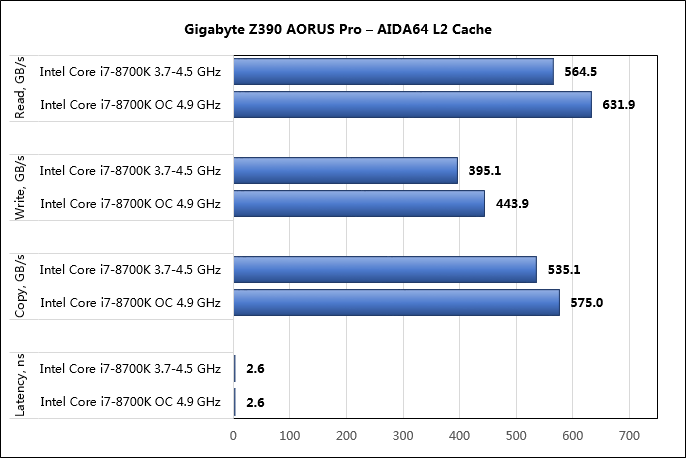

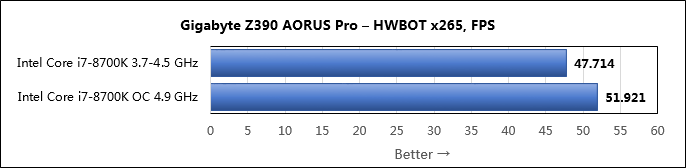

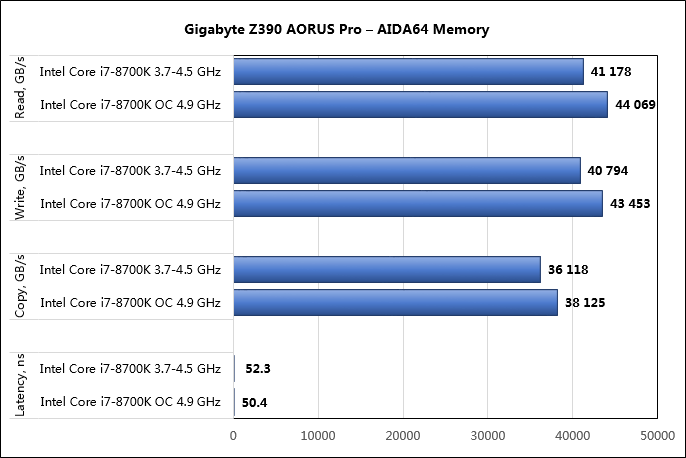

Производительность системы, собранной на Gigabyte Z390 Aorus Pro, мы проверили в двух режимах: при автоматических настройках BIOS с активированным XMP оперативной памяти, а также при разгоне процессора до 4,9 ГГц и повышении частоты памяти до 3,2 ГГц. Результаты девяти разнообразных тестов позволят оценить прирост производительности от разгона платформы, который, как оказалось, не такой уж и впечатляющий.

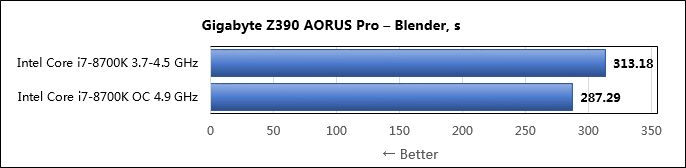

Прирост производительности от разгона процессора на Gigabyte Z390 Aorus Pro составил около 10% в среднем по всем тестам. Это довольно скромное значение, особенно учитывая серьезно возросшее тепловыделение процессора и энергопотребление при разгоне.

Заключение

Совсем не выдающиеся функциональные изменения нового чипсета Intel Z390 в сравнении с предшественником в лице Intel Z370 не помешали новой Gigabyte Z390 Aorus Pro сделать заметный шаг вперед по отношению к плате предыдущего поколения серии Aorus. В первую очередь мы имеем в виду усиленную систему питания центрального процессора и массивные радиаторы на ней с тепловой трубкой. Получили свои радиаторы и накопители в портах M.2, применен еще более качественный звуковой кодек, увеличено число подключаемых к плате вентиляторов и термодатчиков, дальнейшее развитие получила и система подсветки. Преобразился интерфейс BIOS Setup, причем он стал не только более удобен внешне, но и вырос в функциональном плане. Из недостатков отметим только отсутствие индикатора POST-кодов, но это уже, по замыслу Gigabyte, прерогатива старших и более дорогих моделей. В целом плата оставила очень приятное впечатление зрелого и стабильного продукта по вполне приемлемой в нынешних реалиях стоимости.
