Да, уже довольно давно вышли чипсеты от Intel 7xx-й серии. Однако с учетом того, что по функциональности B660 мало чем отличается от своего последователя – B760, а матплаты на первом продолжают выходить, да и на рынке их весьма много, мы продолжаем изучать такие продукты на базе среднебюджетных чипсетов Intel B660, которые, хоть и успели подешеветь за год существования на рынке, но все равно остаются очень востребованными.
То есть, для тех, кто хочет купить Core 14ххх и уже имеет материнку на базе того или иного чипсета 6хх серии, менять ничего по сути не потребуется (только надо обновить BIOS). Все чипсеты 6хх и 7хх серий поддерживают три поколения процессоров 12ххх/13ххх/14ххх
Таблица основных отличий чипсетов B660, H670 и Z690.
| Особенности | B660 | H670 | Z690 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12/13/14 Gen Core | 12/13/14 Gen Core | 12/13/14 Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (6 x 4.0 & 8 x 3.0) | 24 (12 x 4.0 & 12 x 3.0) | 28 (12 x 4.0 & 16 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 4 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
Напомню основные моменты и отличия B660:
- связь между чипсетом и процессором по DMI урезана в 2 раза (по сравнению с Z690), очевиден искусственно сделанный шаг маркетологами от Intel;
- общее количество линий PCIe — 14: 6 линий PCIe 4.0 и 8 линий PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z690;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z690 4 порта SATA уже входят;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
12е,13е и 14е поколения процессоров дают еще 20 линий PCIe, при этом 16 линий версии PCIe 5.0, 4 линии — PCIe 4.0. Процессоры 12/13/14xxx умеют поддерживать как DDR5, так и DDR4.
Мы рады снова исследовать очередную материнскую плату компании Gigabyte.

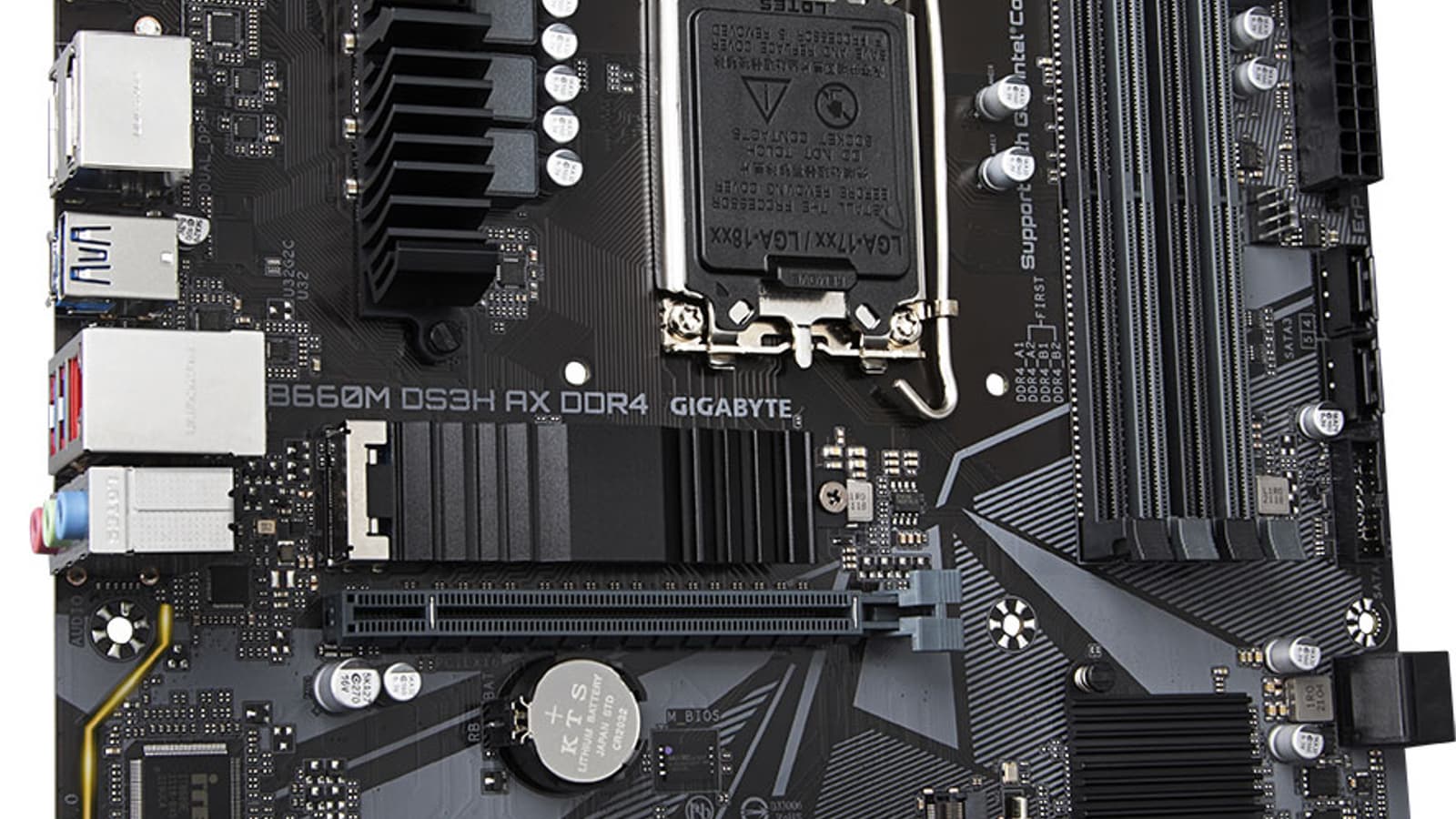

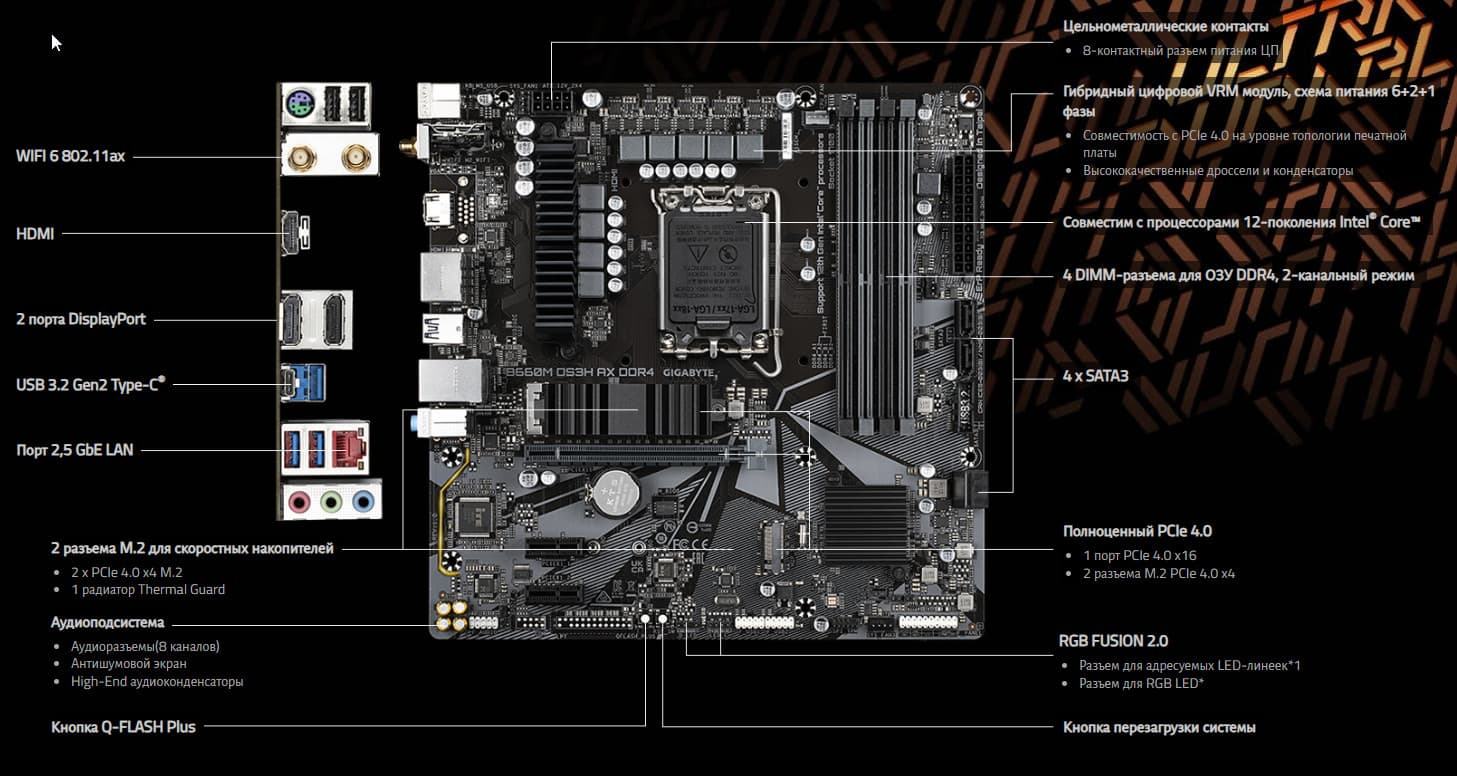

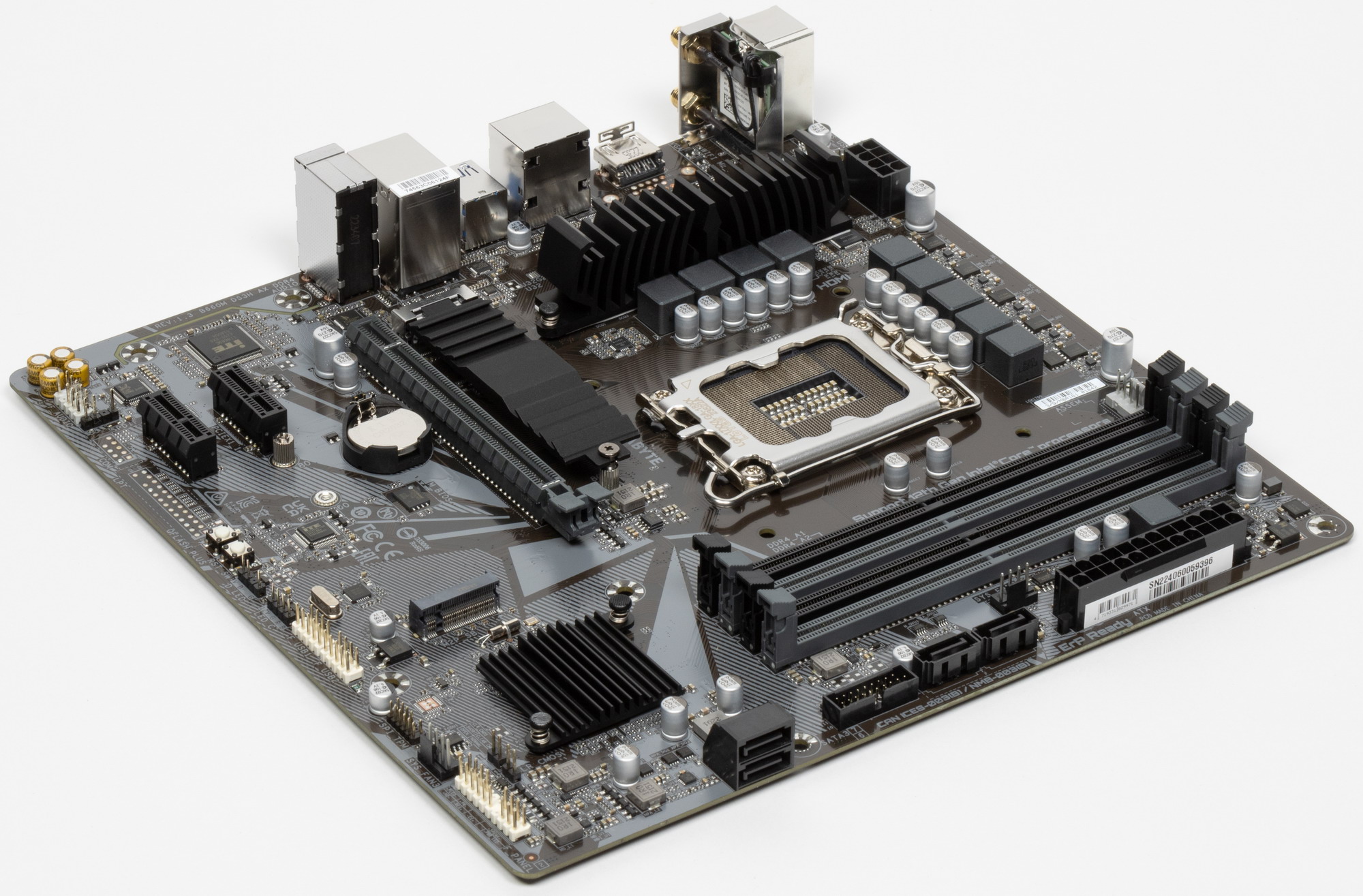

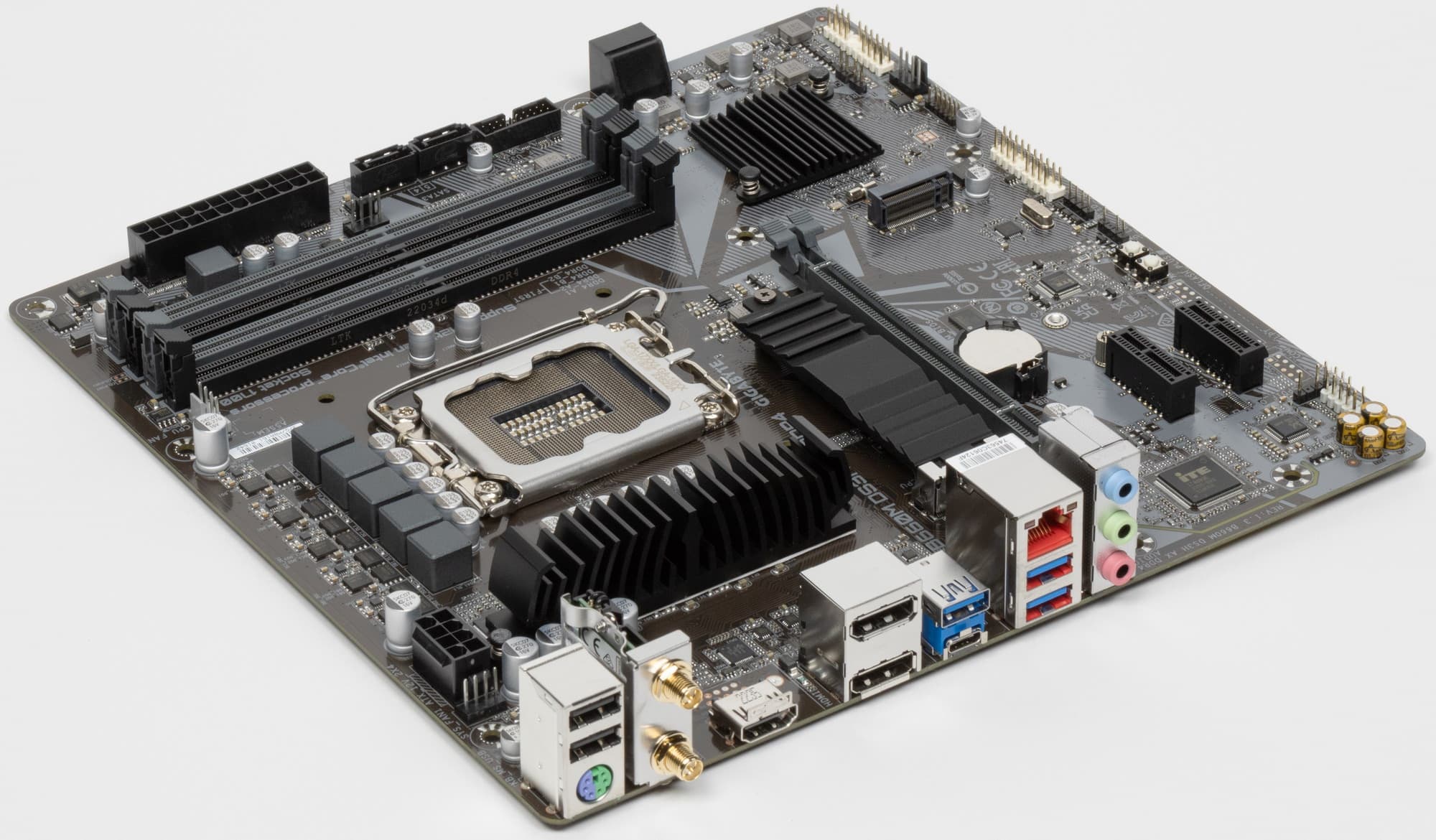

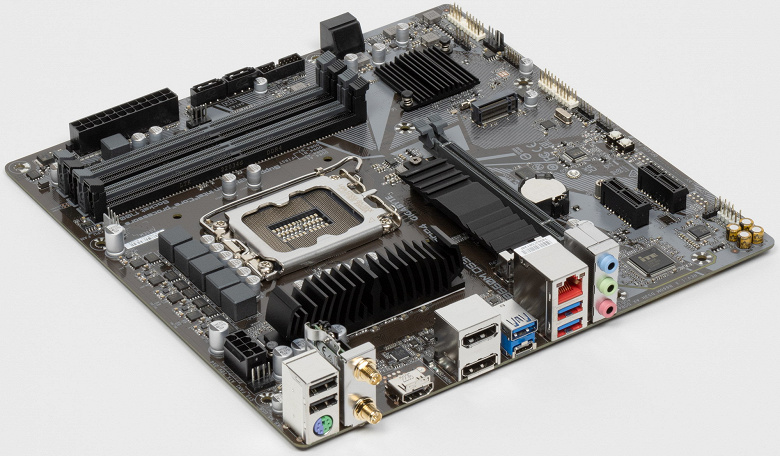

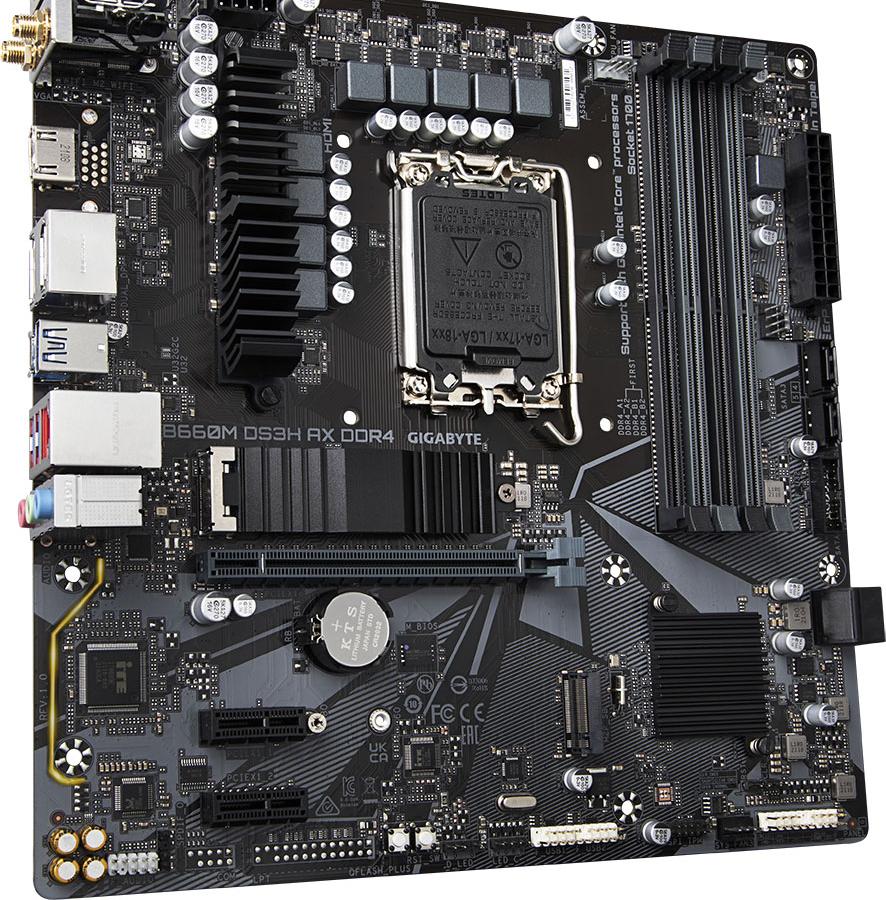

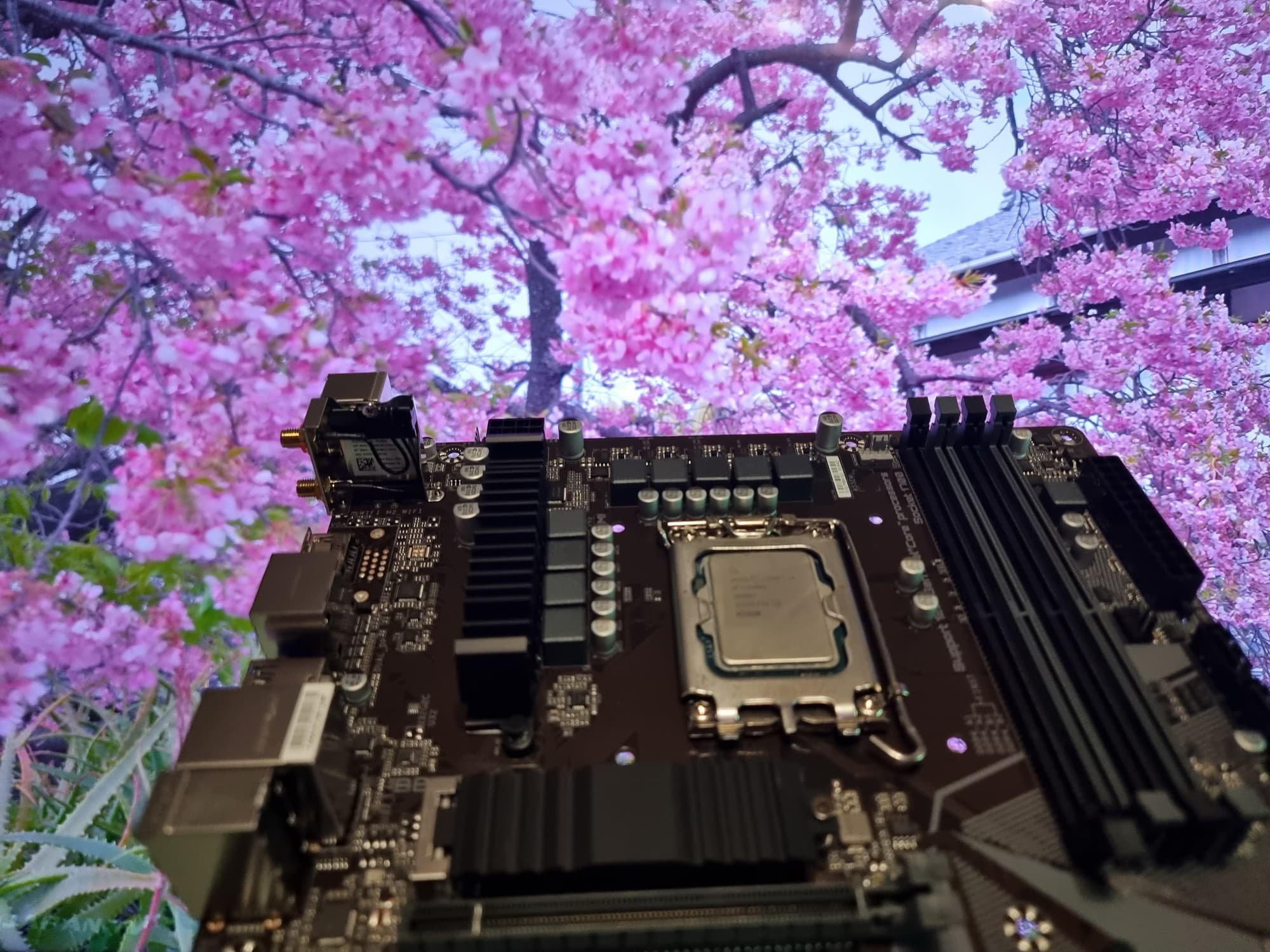

Герой нынешнего обзора — Gigabyte B660M DS3H AX DDR4. Матплата малобюджетная, поэтому не входит ни в какую из игровых серий Gigabyte, специально создана для небольших ПК, поэтому имеет форм-фактор micro-ATX.
Начнем, как обычно, с упаковки.
Gigabyte B660M DS3H AX DDR4 поставляется в стандартной коробке. Комплект размещен под платой в отдельном отсеке.

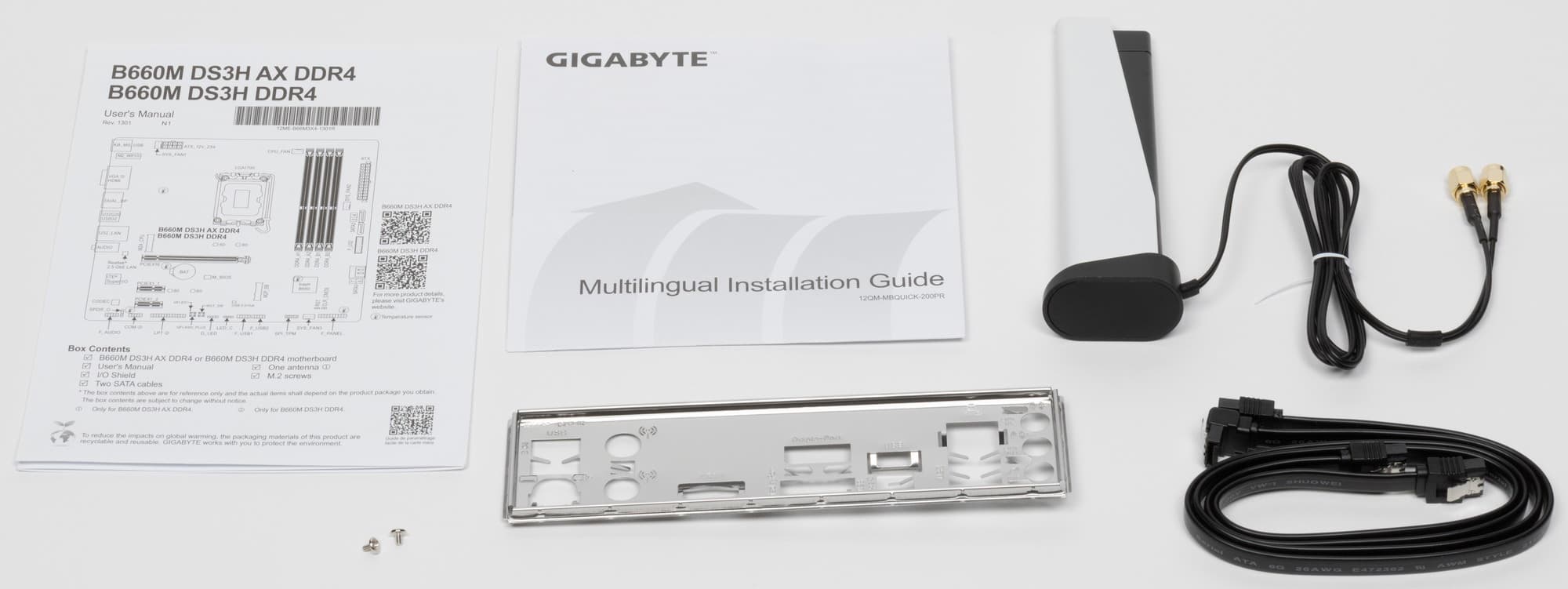

Комплект поставки скромный: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеется антенна беспроводной связи и «заглушка» для задней панели.
ПО не поставляется, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

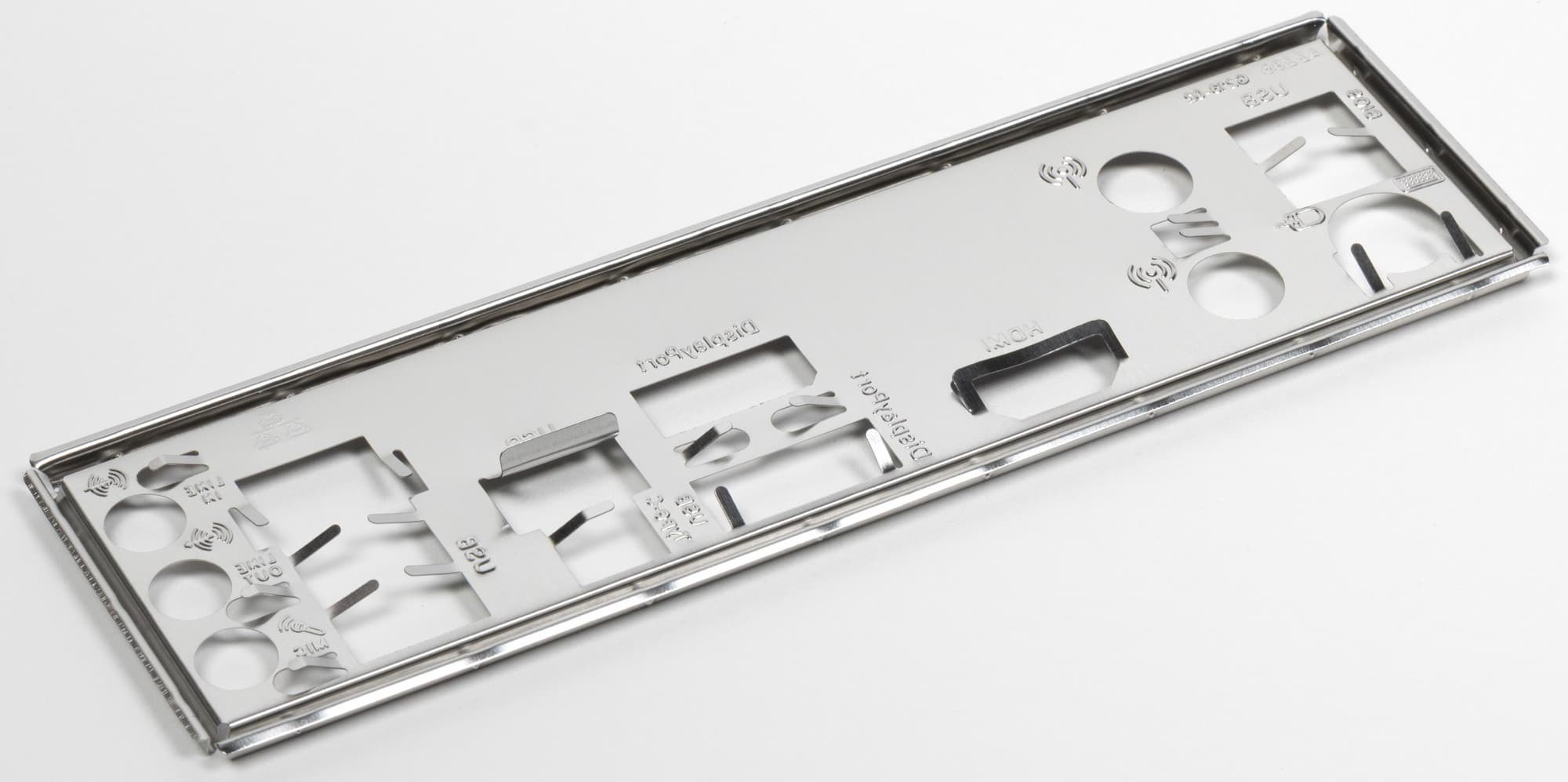

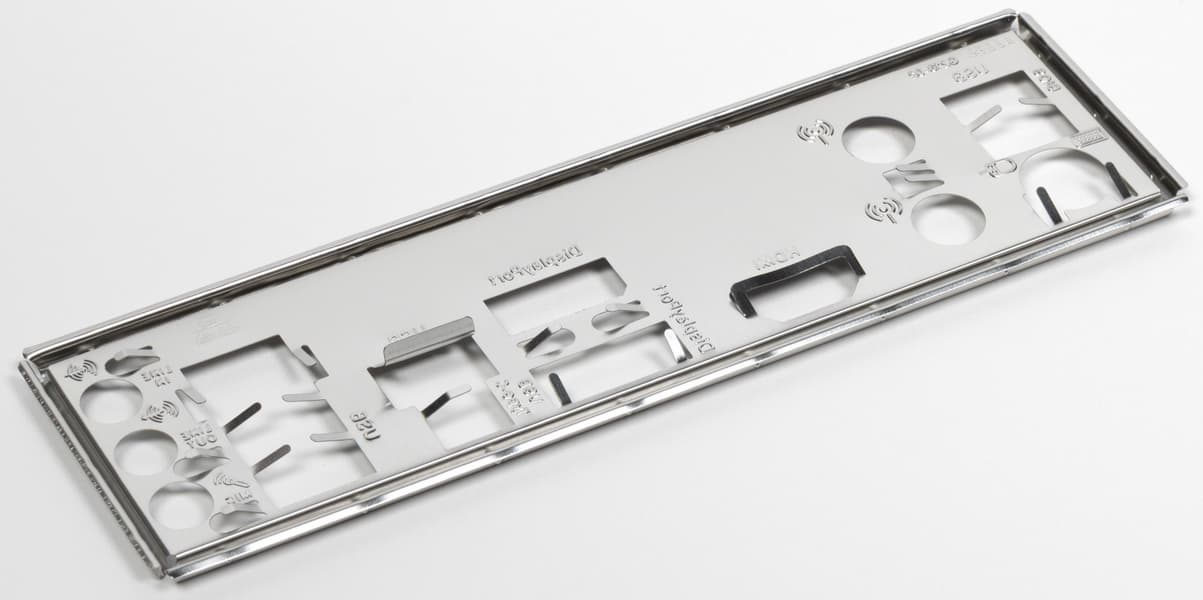

«Заглушка» на заднюю панель с разъемами идет отдельно в комплекте, не установлена на самой плате.

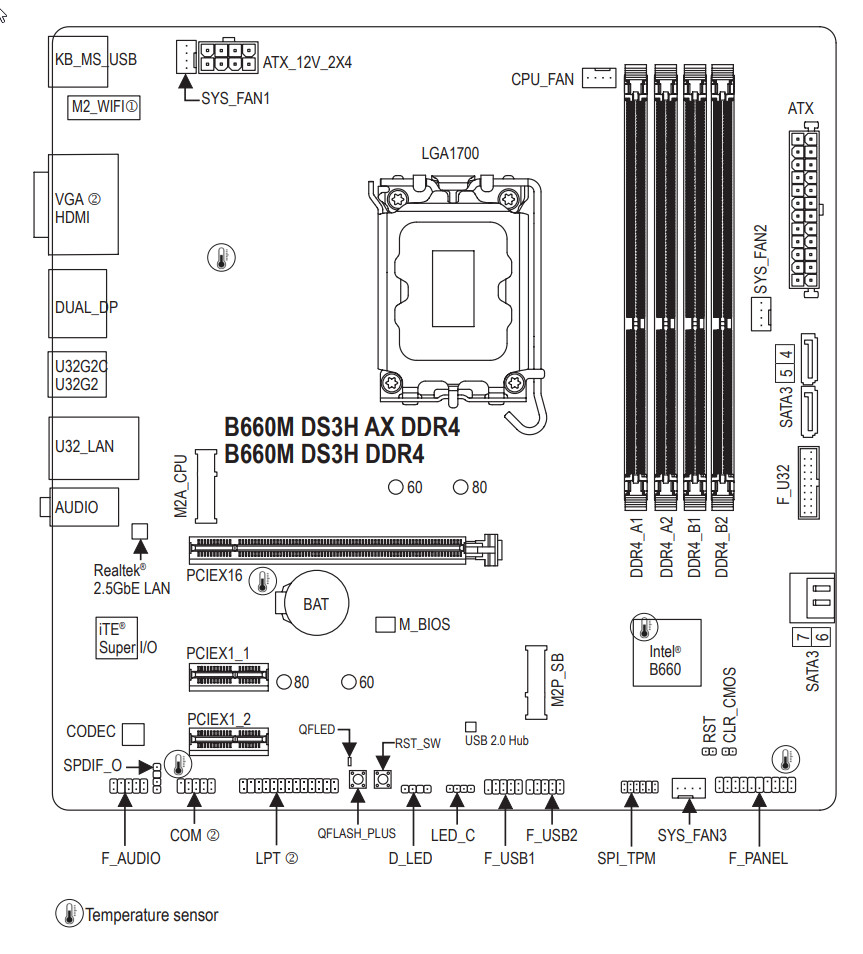

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170x170 мм, micro-ATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte имеет размеры 244×244 мм, выполнена в форм-факторе micro-ATX, и на ней имеются 8 монтажных отверстий для установки в корпус .

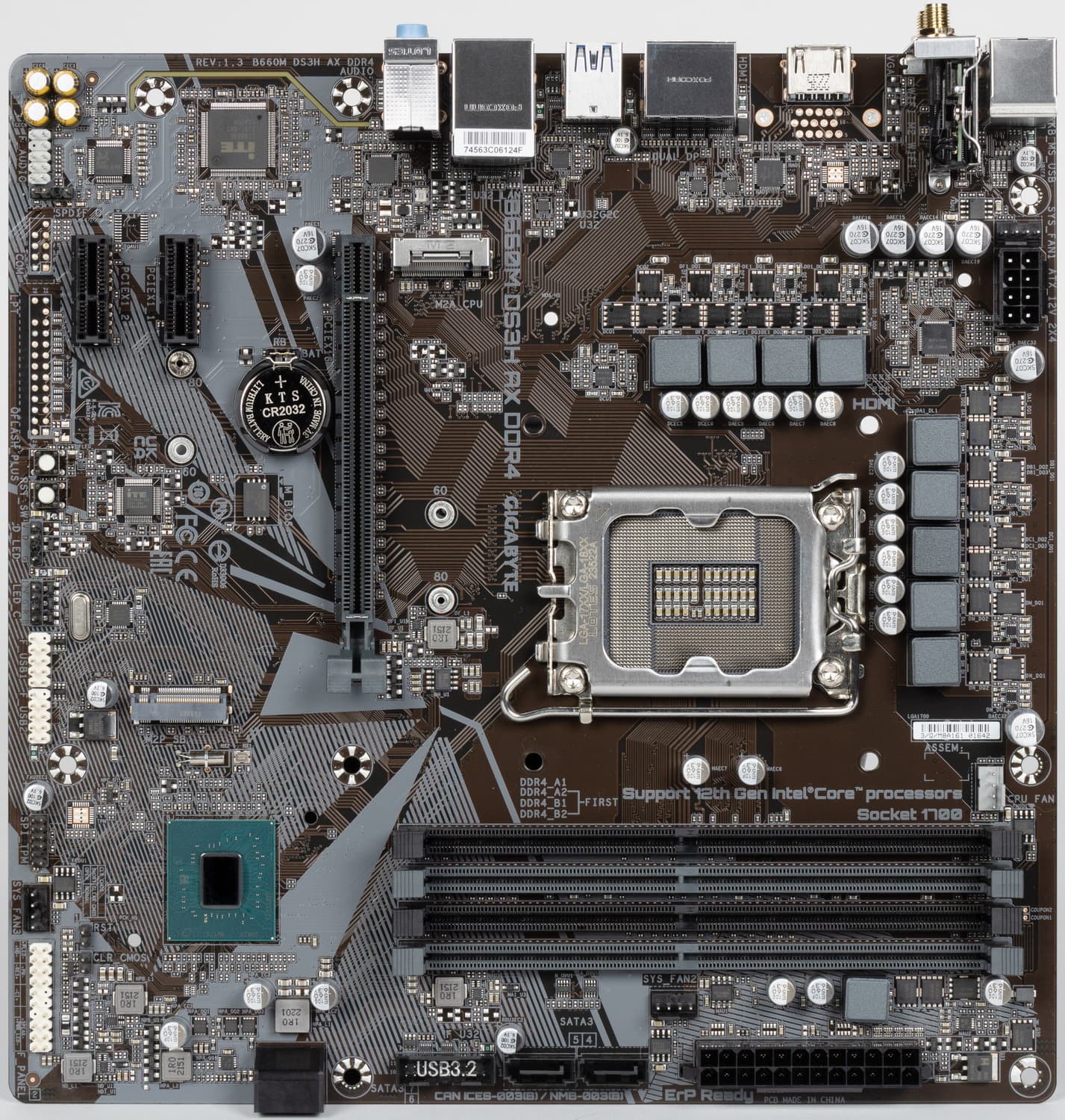

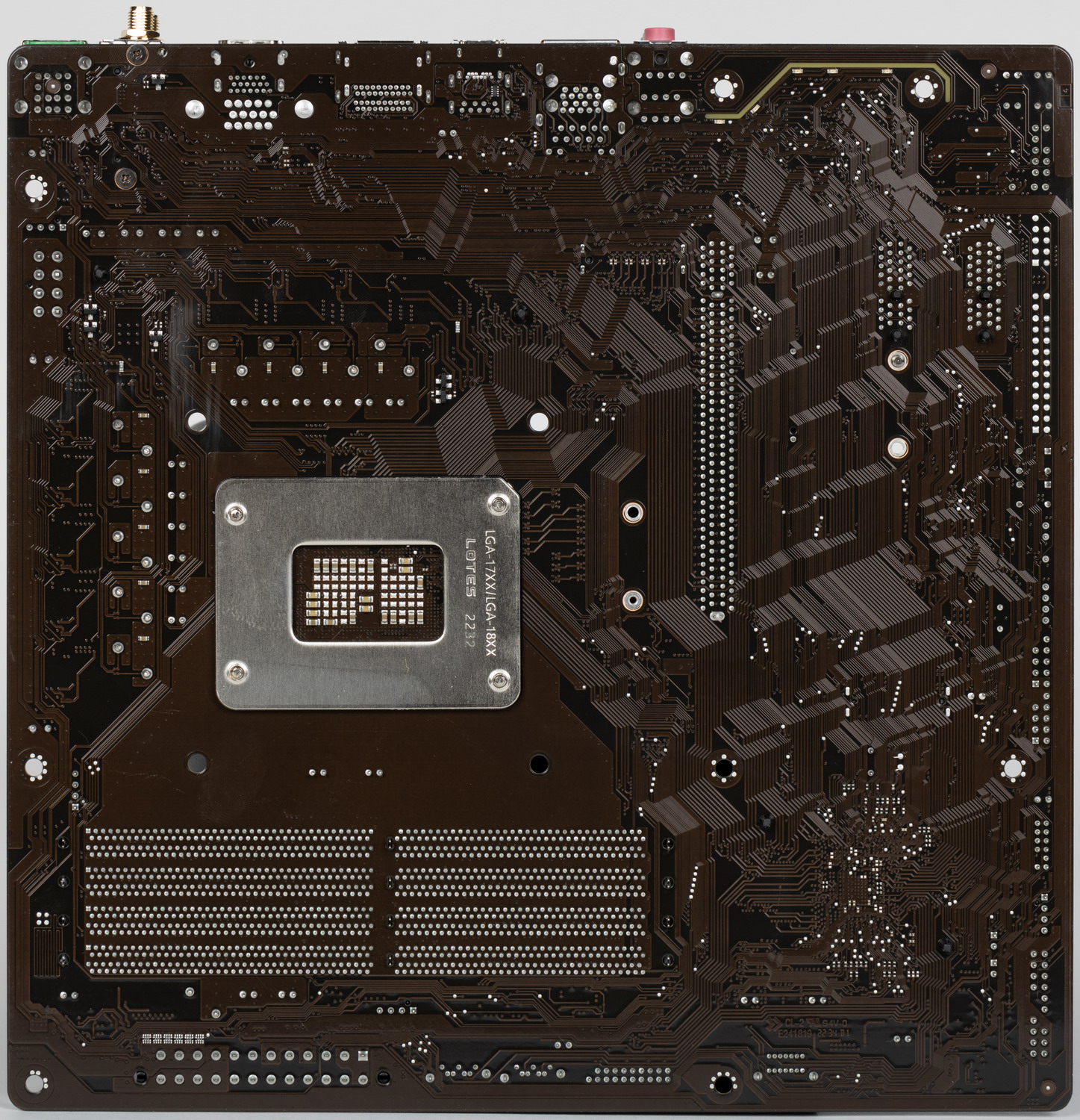

На оборотной стороне практически ничего нет, текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B660 |
| Память | 2 × DDR4, до 5000 МГц (XMP), до 64 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × MediaTek MT7921K (AMD RZ608)Dual Band (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2 ) |
| Слоты расширения | 1 × PCIe 4.0 x16 (режим x16) 2 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B660) 1 × M.2 (M2A_CPU,CPU, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M2P_SB,B660, PCIe 4.0 x4 для устройств формата 2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 2 × USB 2.0: 2 порта Type-A (черные) (B660) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B660) 3 × USB 3.2 Gen1: 3 порта Type-A (синие) (B660) 1 × USB 3.2 Gen2: 1 порт Type-C (B660) |
| Разъемы на задней панели | 3 × USB 3.2 Gen1 (Type-A) 1 × USB 3.2 Gen2 (Type-C) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 2 антенных разъема 1 разъем HDMI 2.1 out 2 разъема Display Port 1.4 out 1 универсальный разъем PS/2 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key) занят адаптером беспроводных сетей 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 4 разъема для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 1 разъем адресуемой ARGB-ленты) 2 разъема для подключения адаптера управления с передней панели корпуса 1 разъем TPM для подключения устройств безопасности |
| Форм-фактор | microATX (244×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

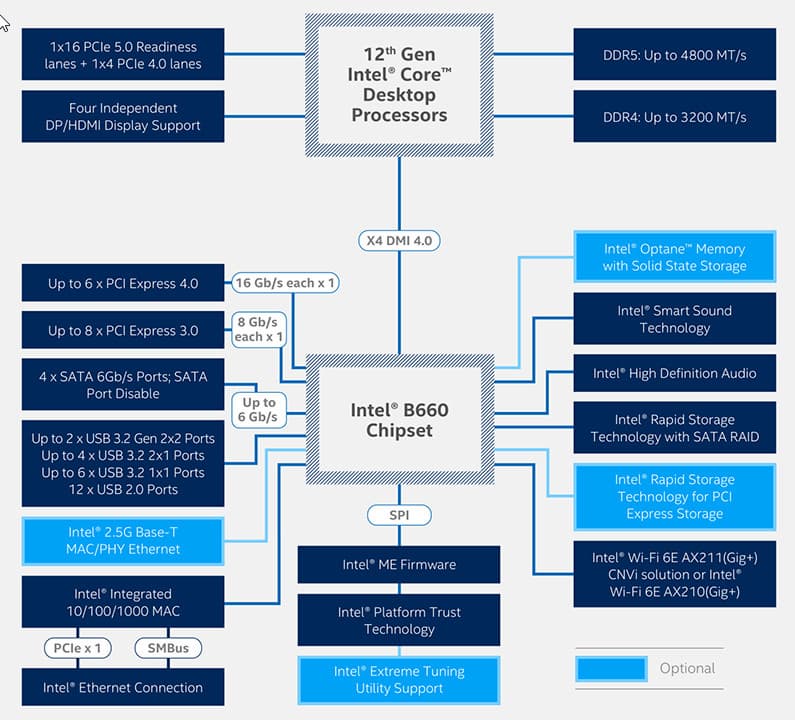

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 6000 МГц. В частности данная плата поддерживает частоты DDR4 до 5333 МГц.

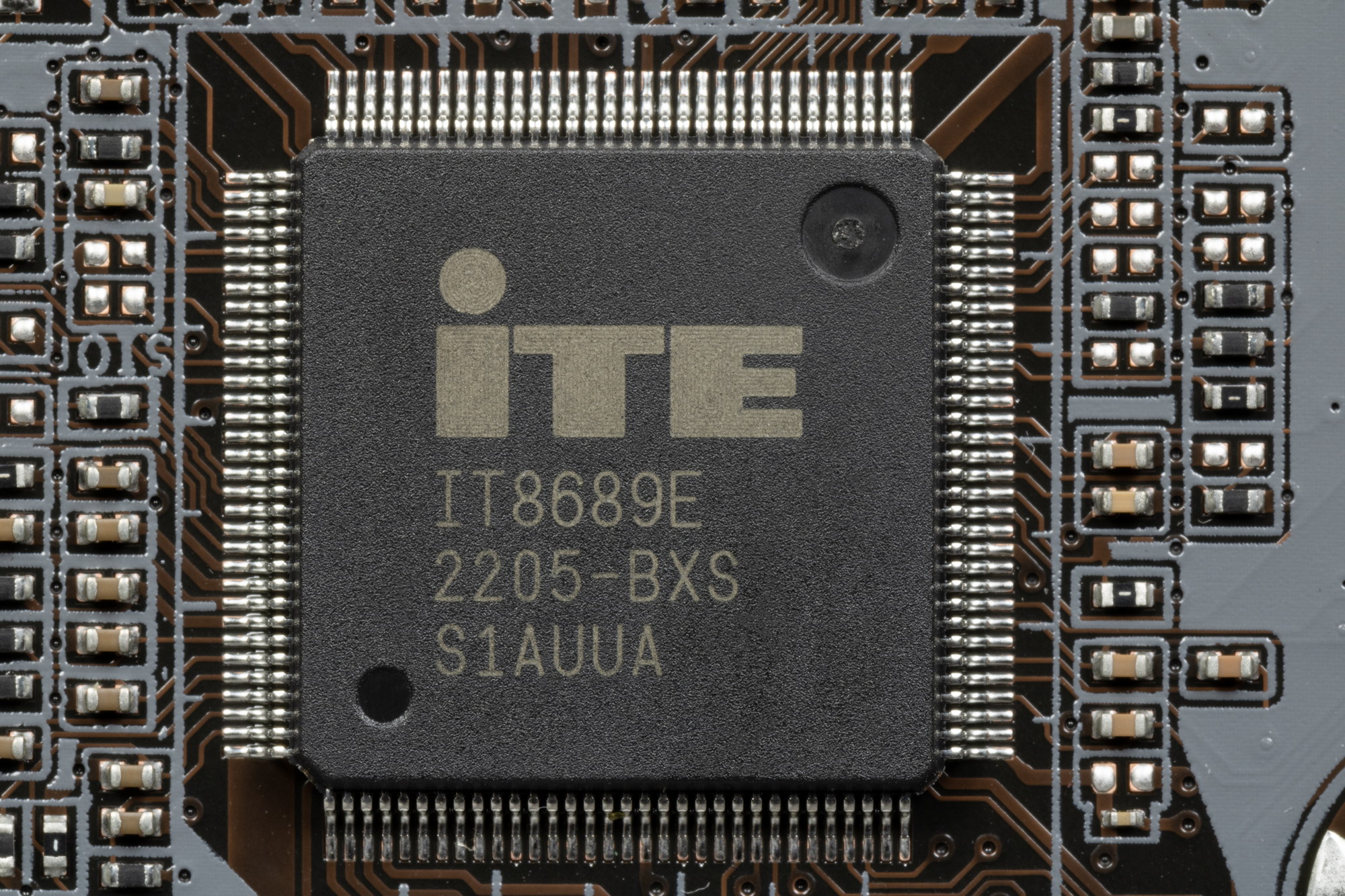

Процессоры Intel Core 12/13/14-го поколений (совместимые с сокетом LGA1700 и поддерживаемые B660) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B660 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

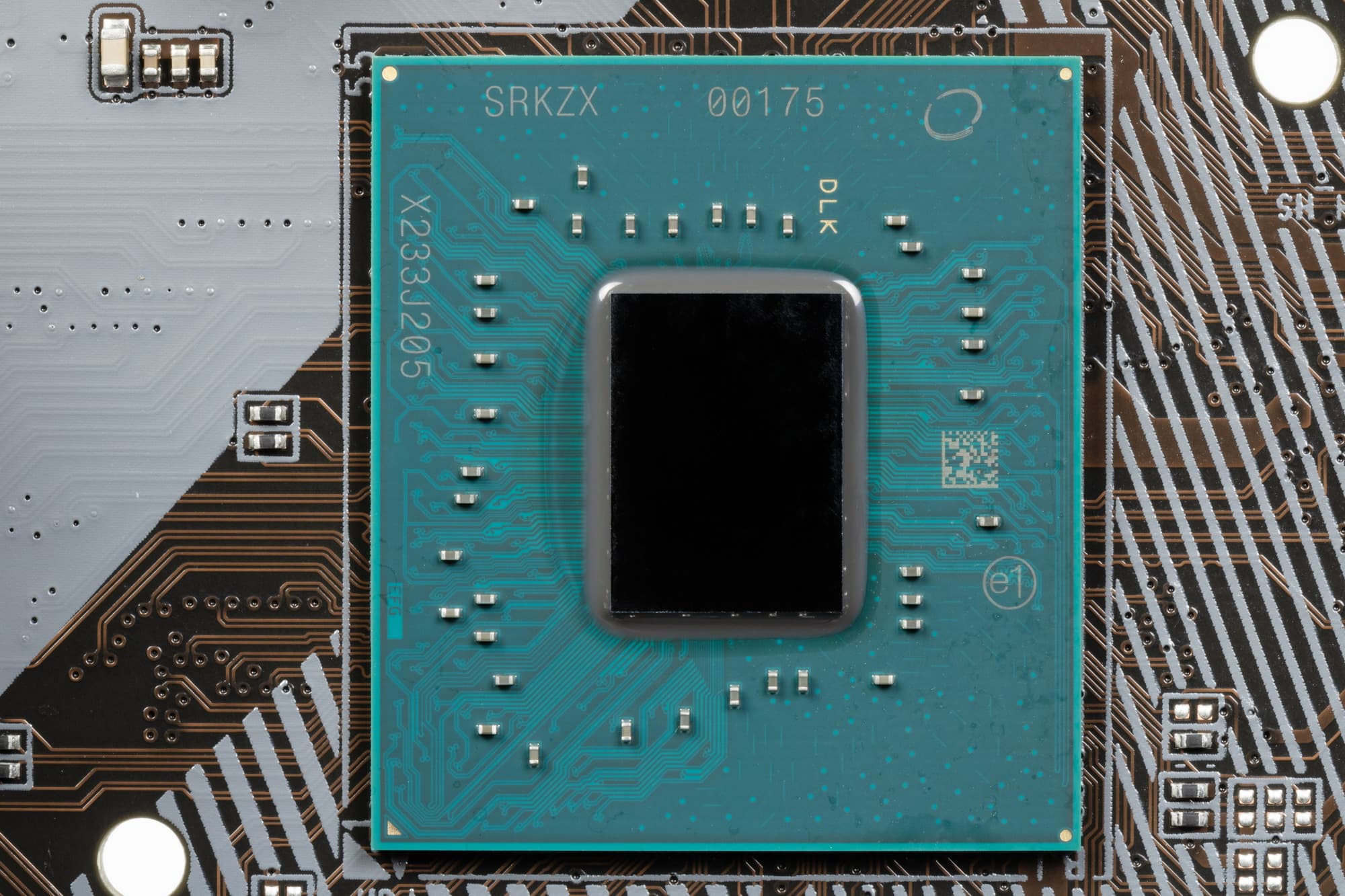

В свою очередь чипсет B660 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (8 версии 3.0 и 6 версии 4.0).

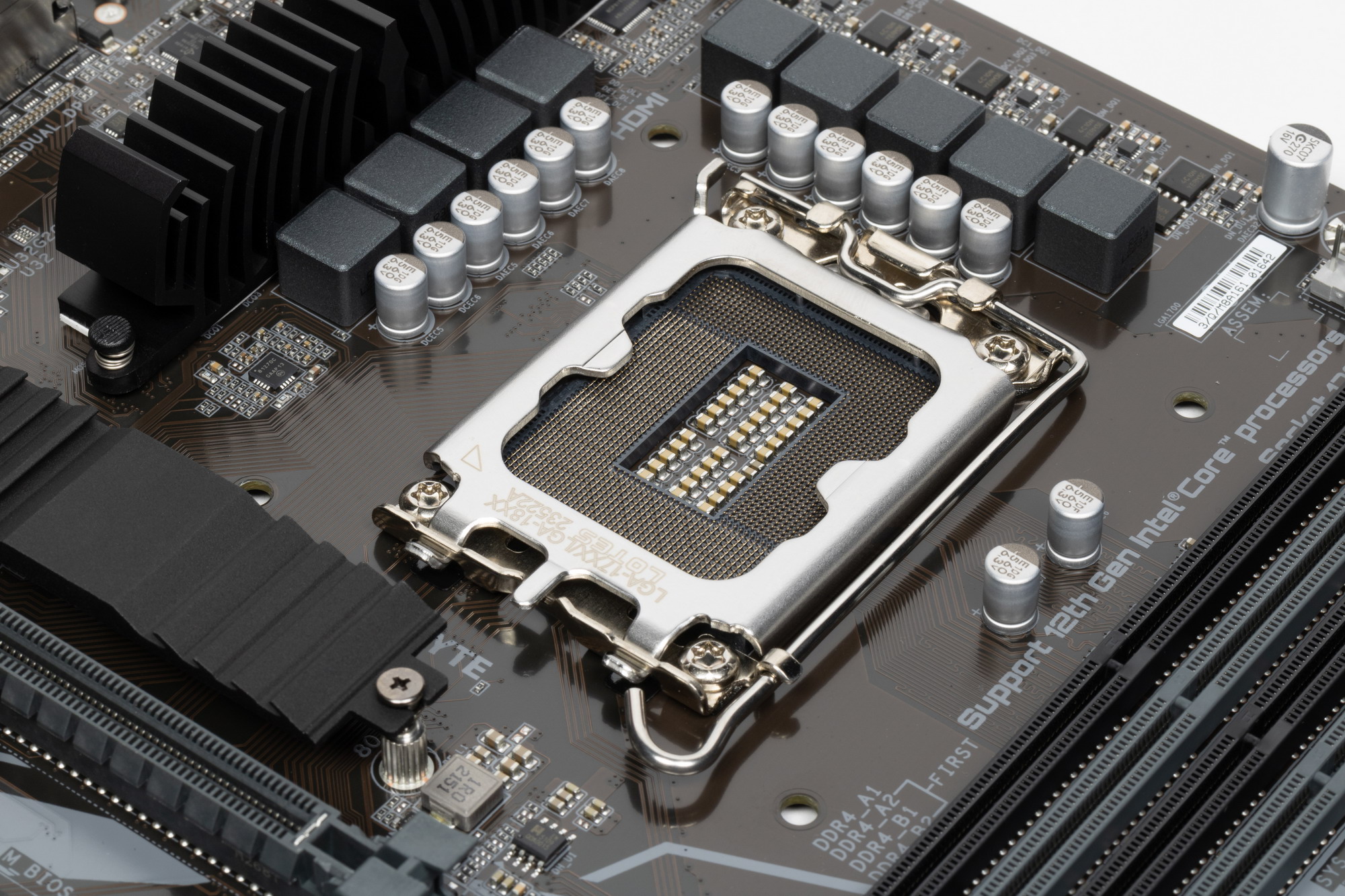

Gigabyte B660M DS3H AX DDR4 поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

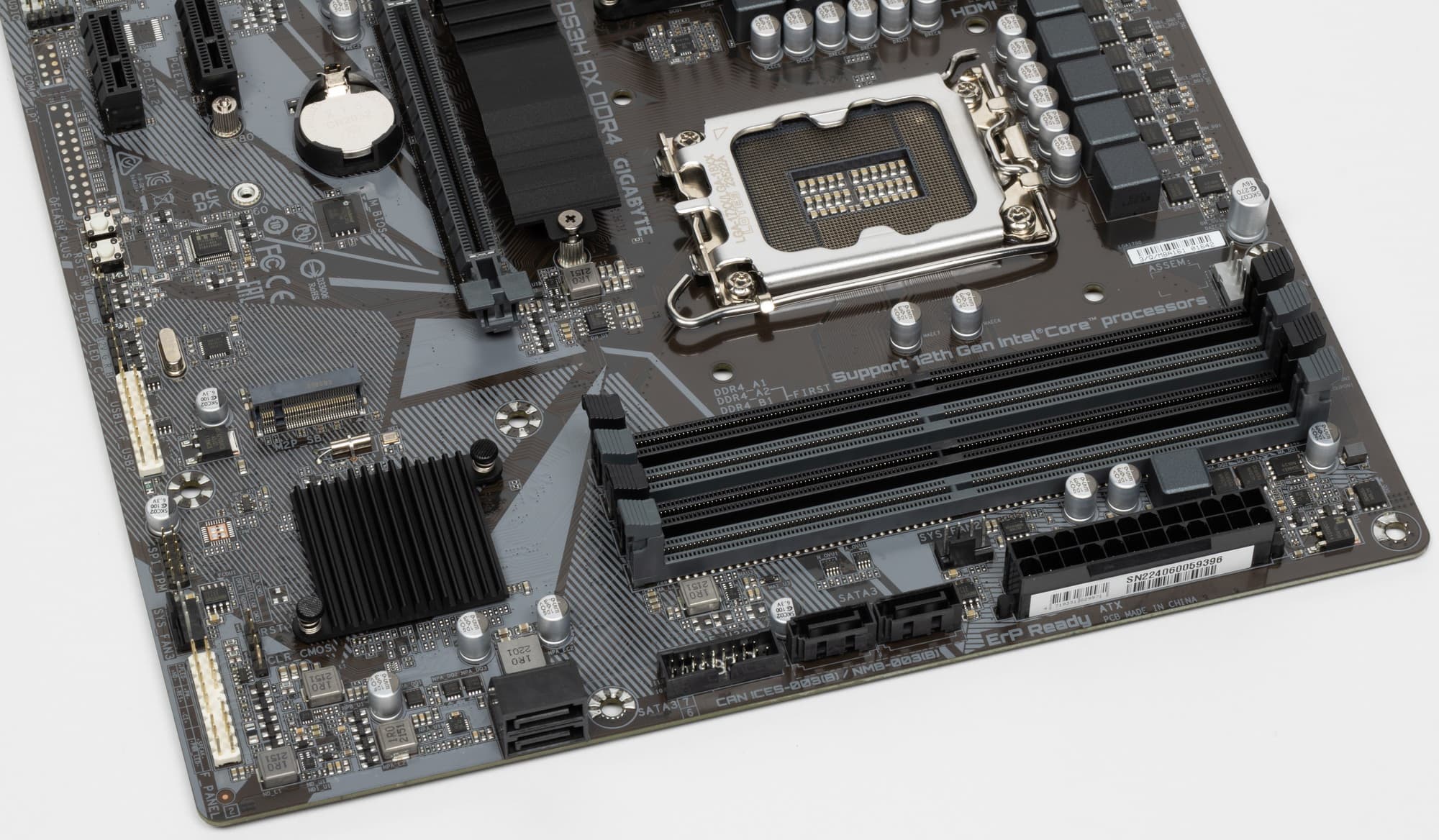

Для установки модулей памяти на плате Gigabyte имеется четыре DIMM-слота (Dual Channel). В случае двух модулей их рекомендуется устанавливать в разъемы А2 и B2 (отмечены темно-серым цветом). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.

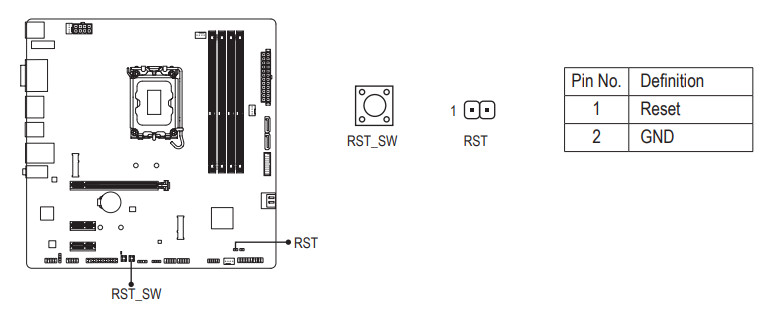

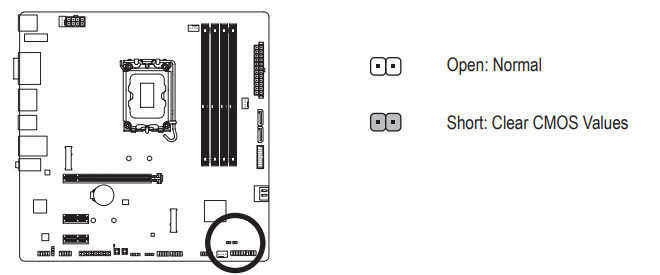

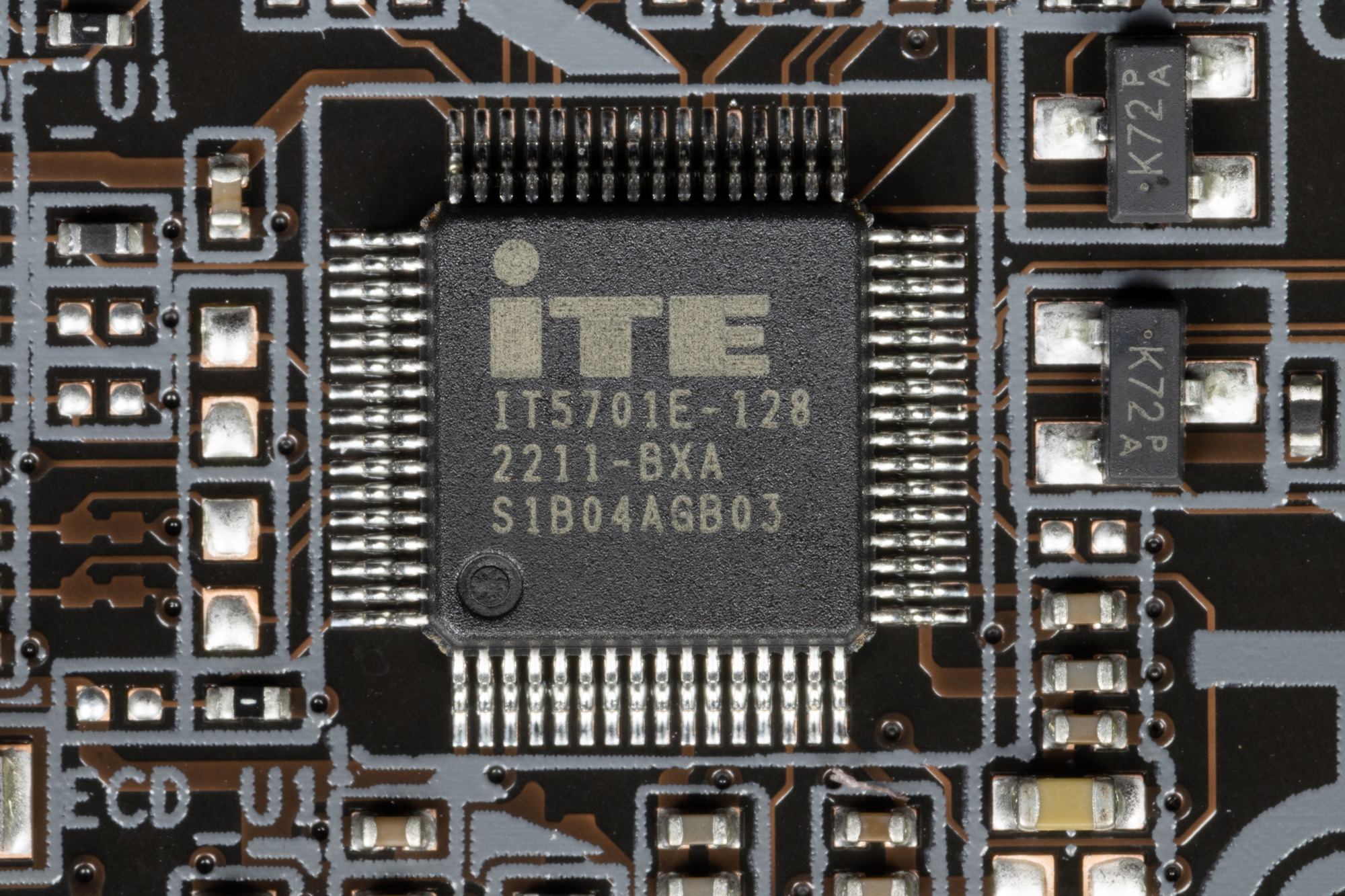

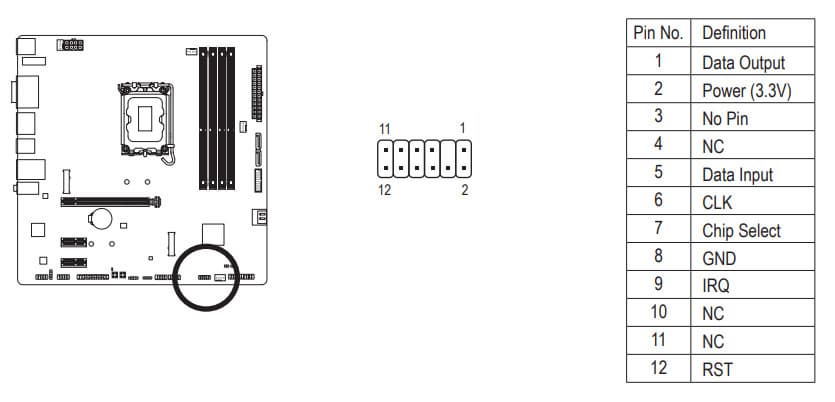

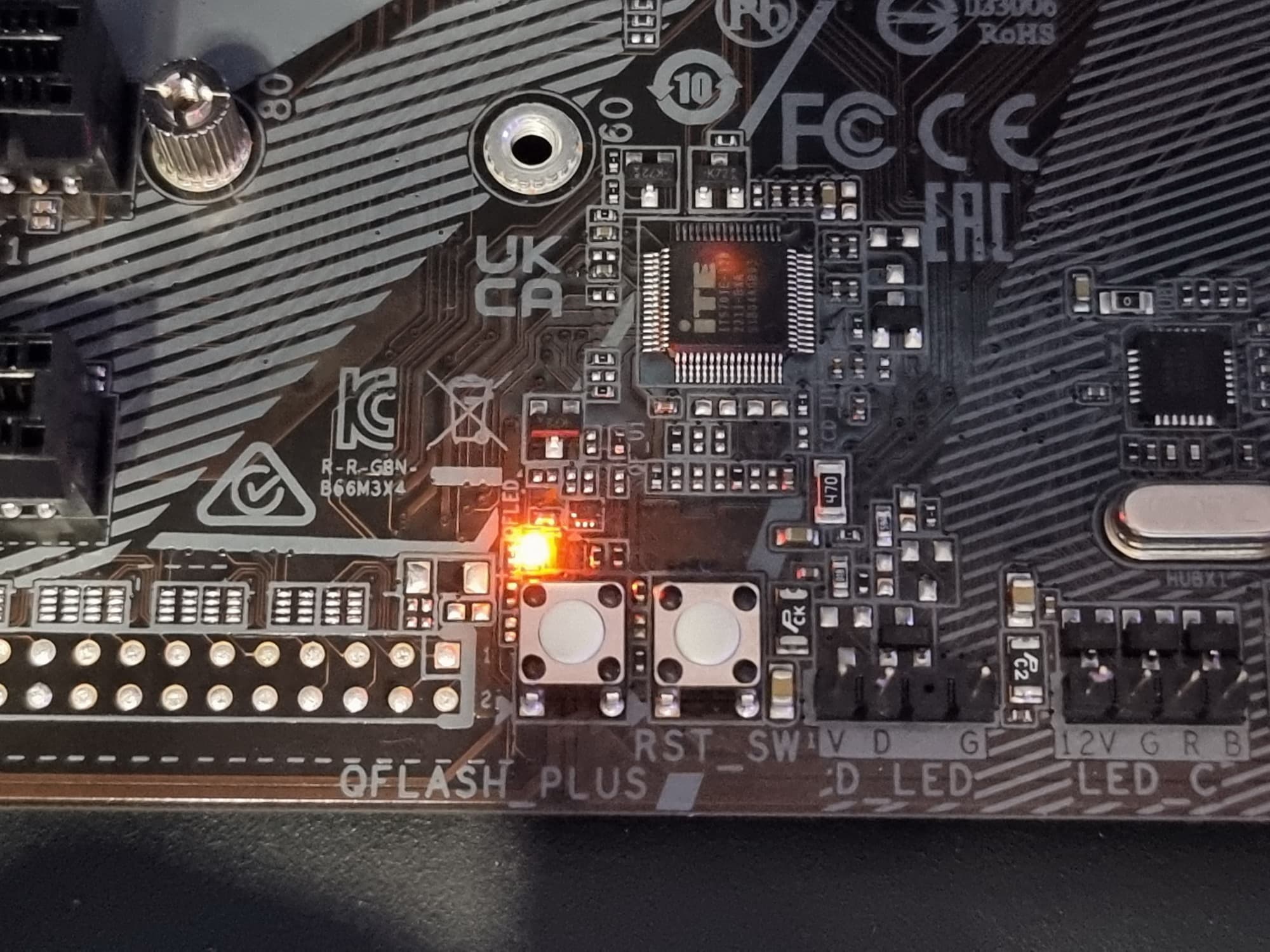

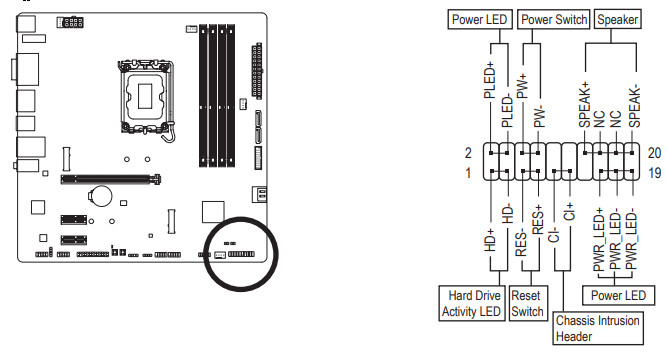

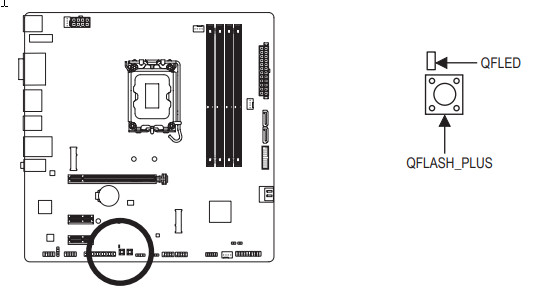

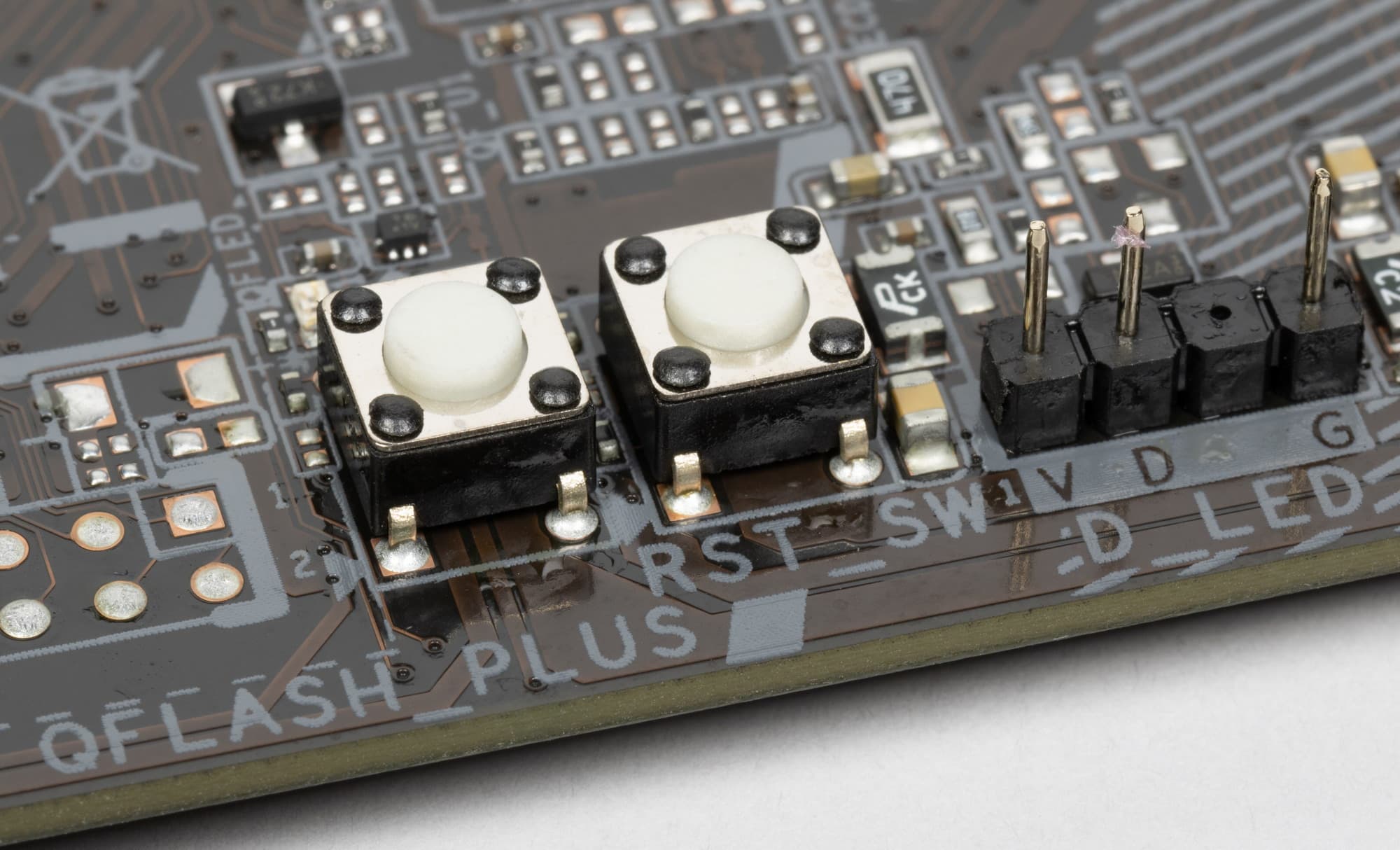

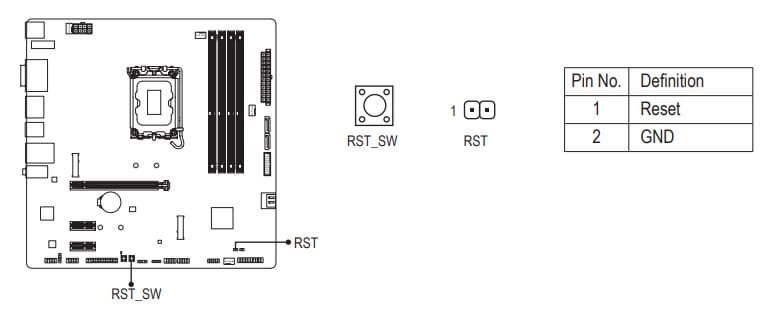

Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема B660+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B660 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 6 линий PCIe 4.0 и 8 линий PCIe 3.0):
- порты SATA_1/2/3/4 (4 линии PCIe 3.0);
- слот M.2 (M2P_SB) (4 линии PCIe 4.0);
- слот PCIe x1_1 (1 линия PCIe 3.0);
- слот PCIe x1_2 (1 линия PCIe 3.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- MediaTek MT7921K (AMD RZ608) (Wireless)(слот M.2 (ключ E) (1 линия PCIe 3.0)
12 линий PCIe оказались занятыми (4 PCIe 4.0 + 8 PCIe 3.0), включая 4 порта SATA. В данном случае связь с аудиокодеками идет через HDA-соединение (USB 2.0 не тратится). Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и 1 линия USB 2.0 идет на хаб GL850G. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2A_CPU).

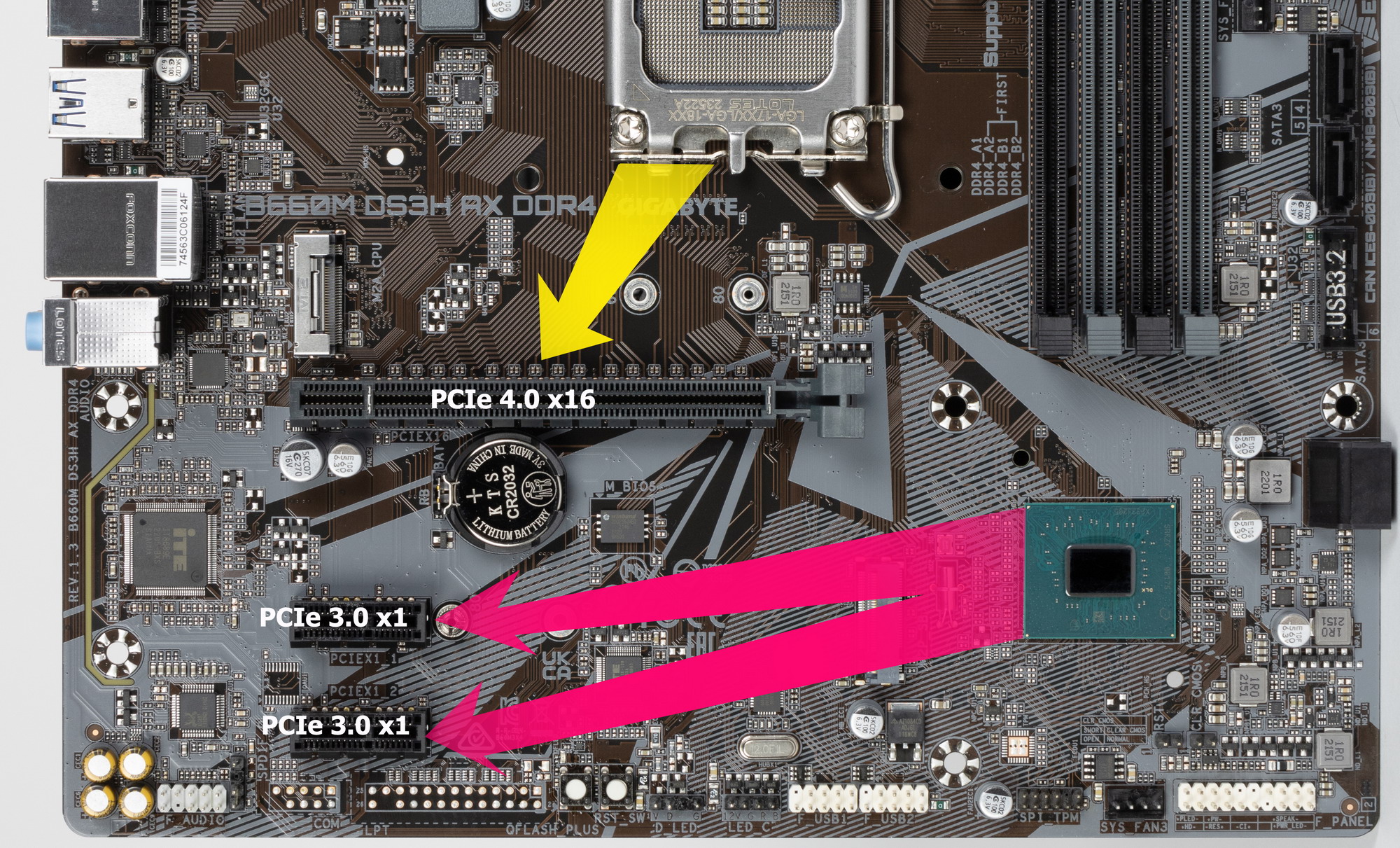

Оставшиеся 16 линий PCIe 4.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей. .
Слот PCIe x16 не имеет металлического армирования.

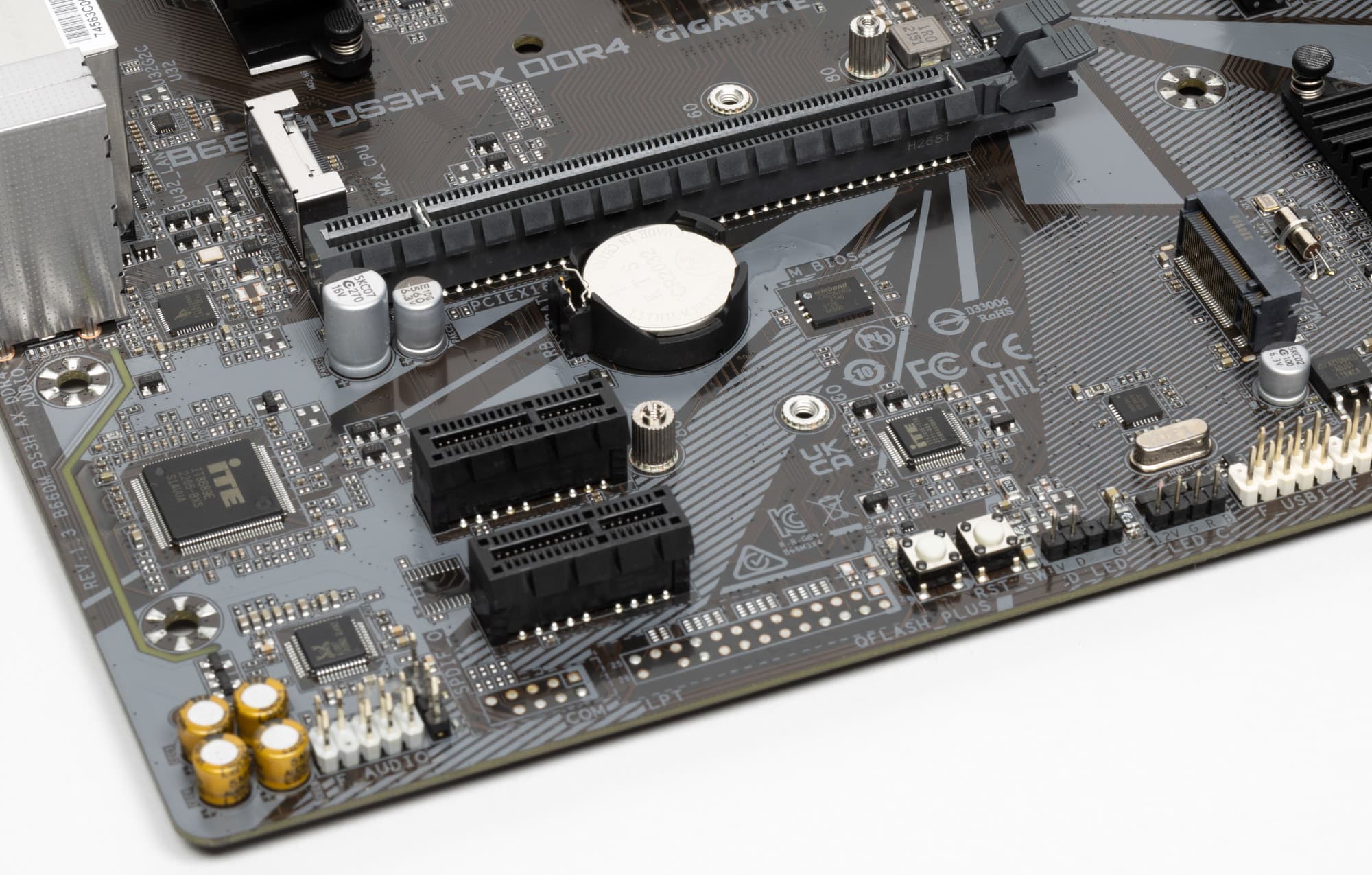

Также материнка содержит еще 2 «коротких» слота PCIe, но уже подключенных к чипсету B660, от которого каждому назначено по 1 линии PCIe 3.0.
Матплата позволяет смонтировать СО почти любого размера.
На очереди — накопители.

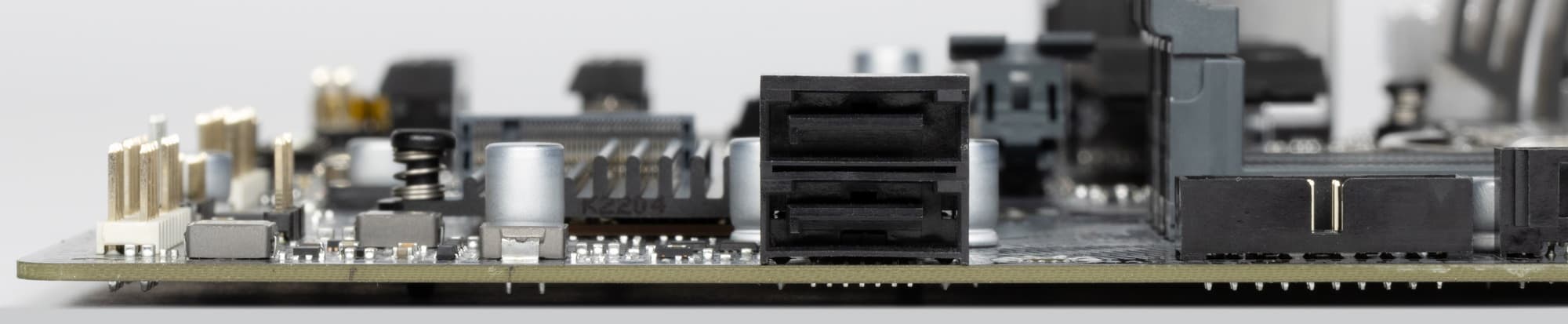

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2.

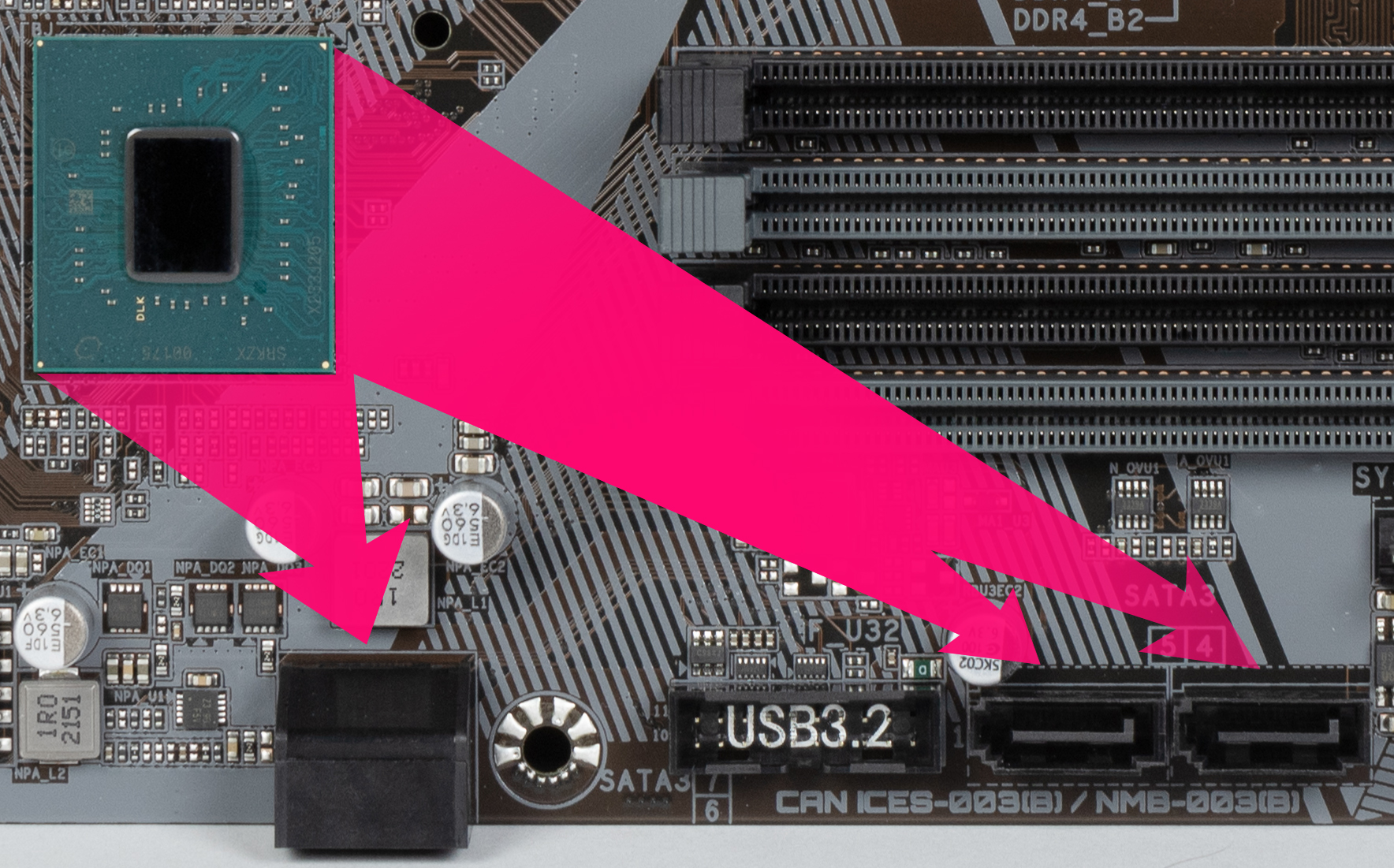

Все 4 слота SATA реализованы через чипсет B660 и поддерживают создание RAID.

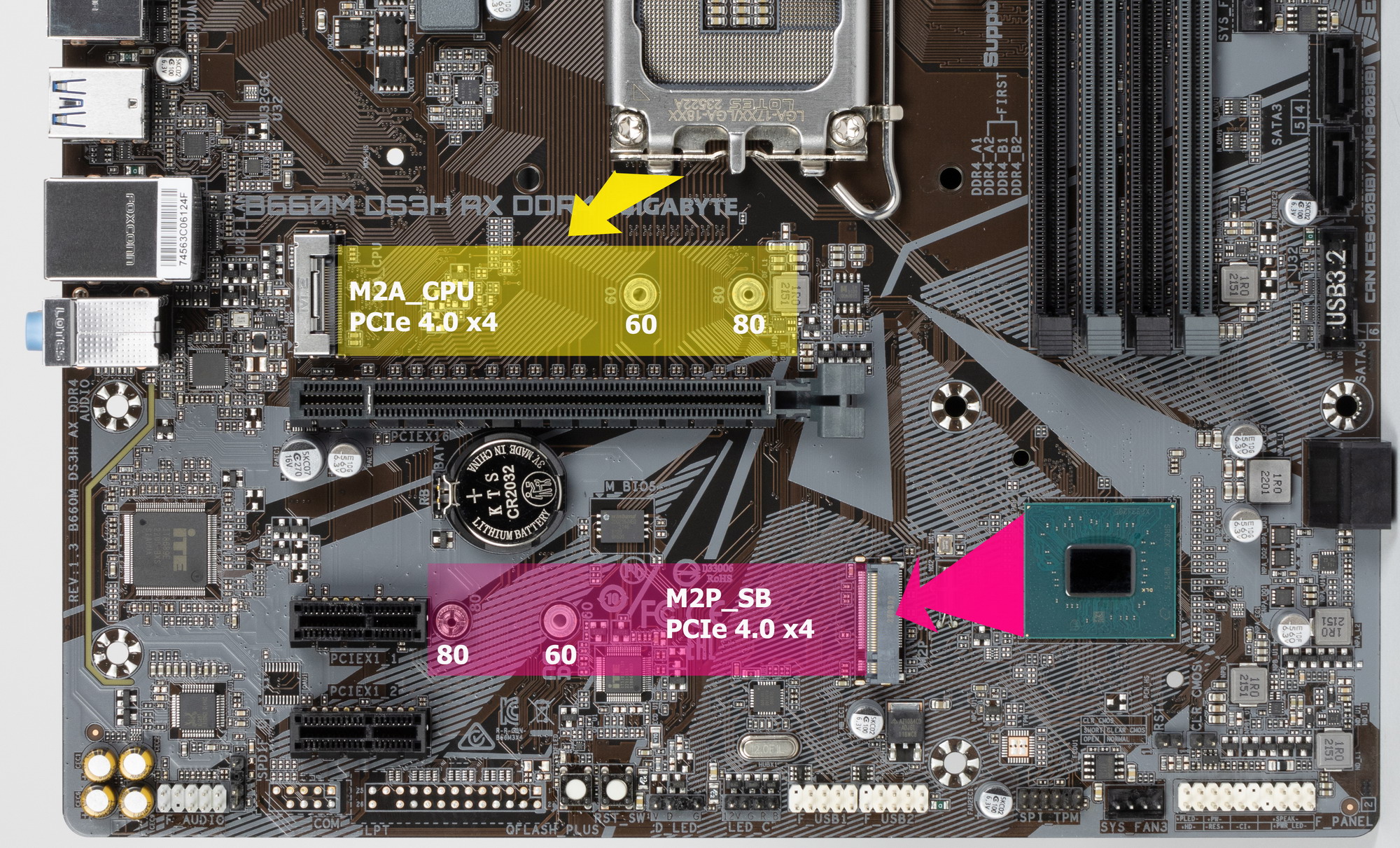

Материнская плата имеет 2 гнезда форм-фактора М.2.
Второй M.2 (M2P_SB) получает данные от чипсета B660 (PCIe 4.0), а первый M.2 (M2A_CPU) получает данные от CPU (PCIe 4.0), и оба поддерживают модули только с интерфейсом PCIe.
Оба слота М.2 поддерживают размеры модулей 2260/2280, на них можно организовать RAID, а также M2P_SB использовать для Intel Optane Memory.

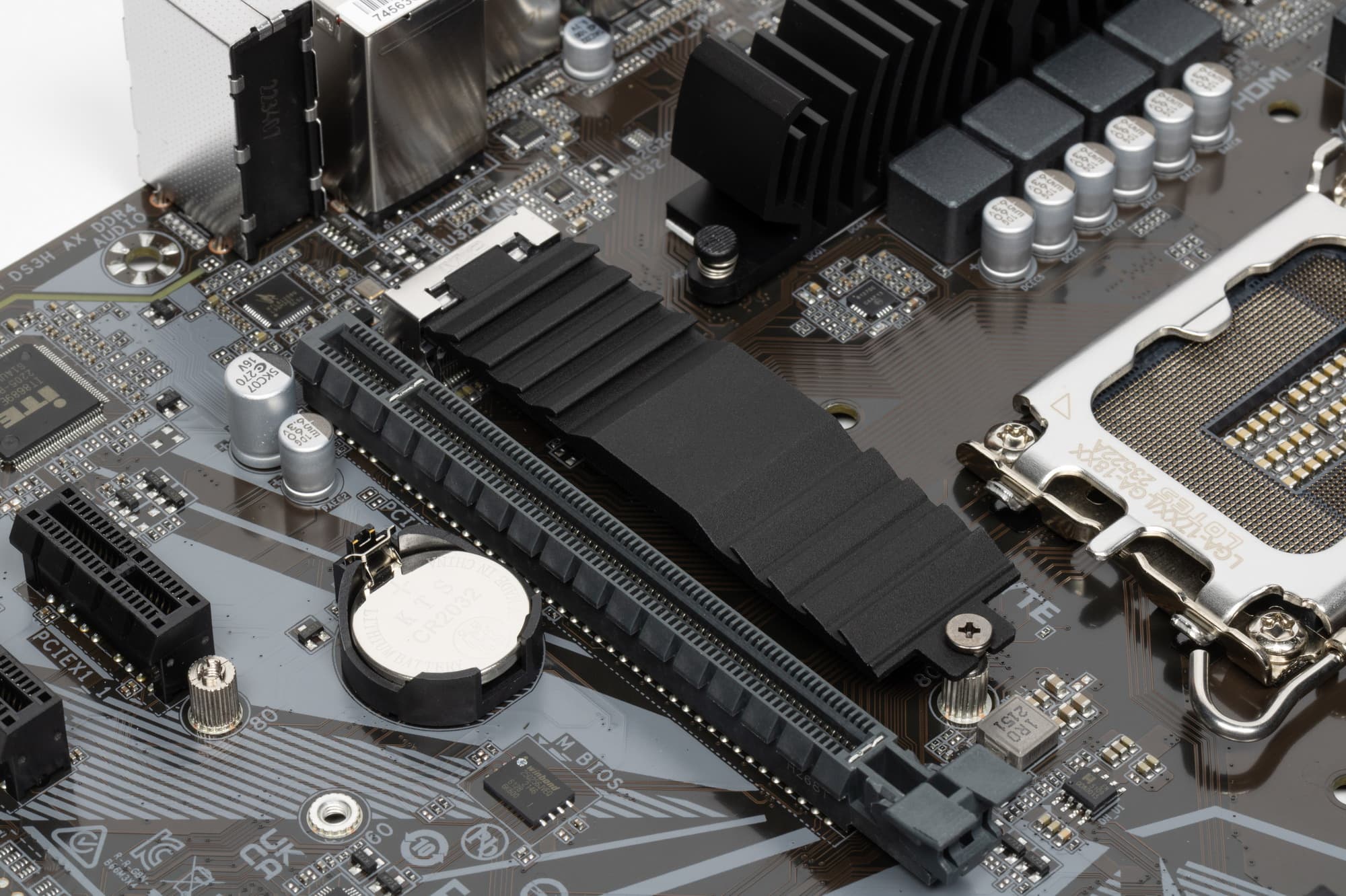

Слот M2A_CPU имеет радиатор. Второй слот М2P_SB без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

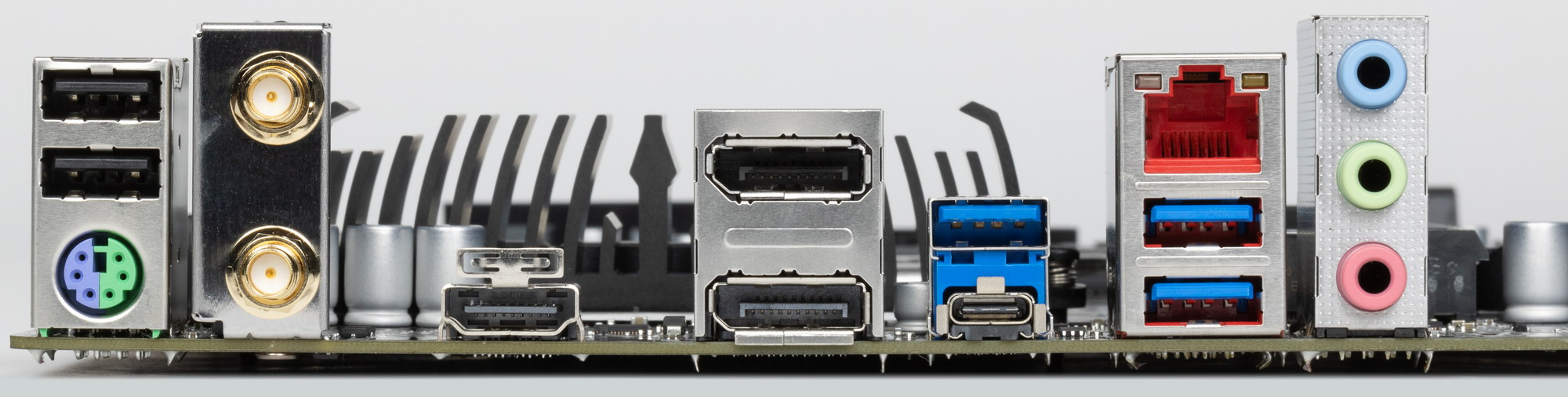

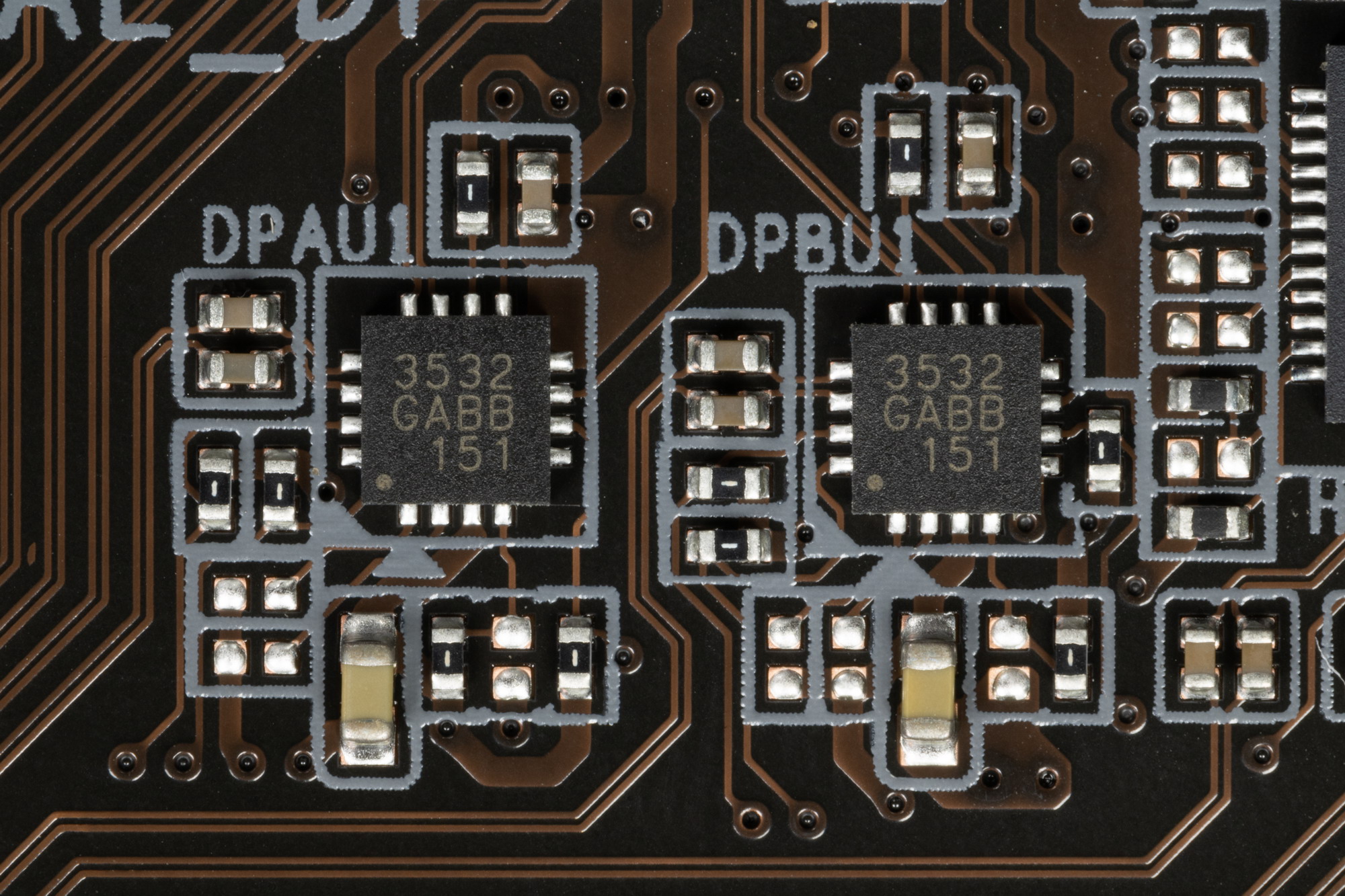

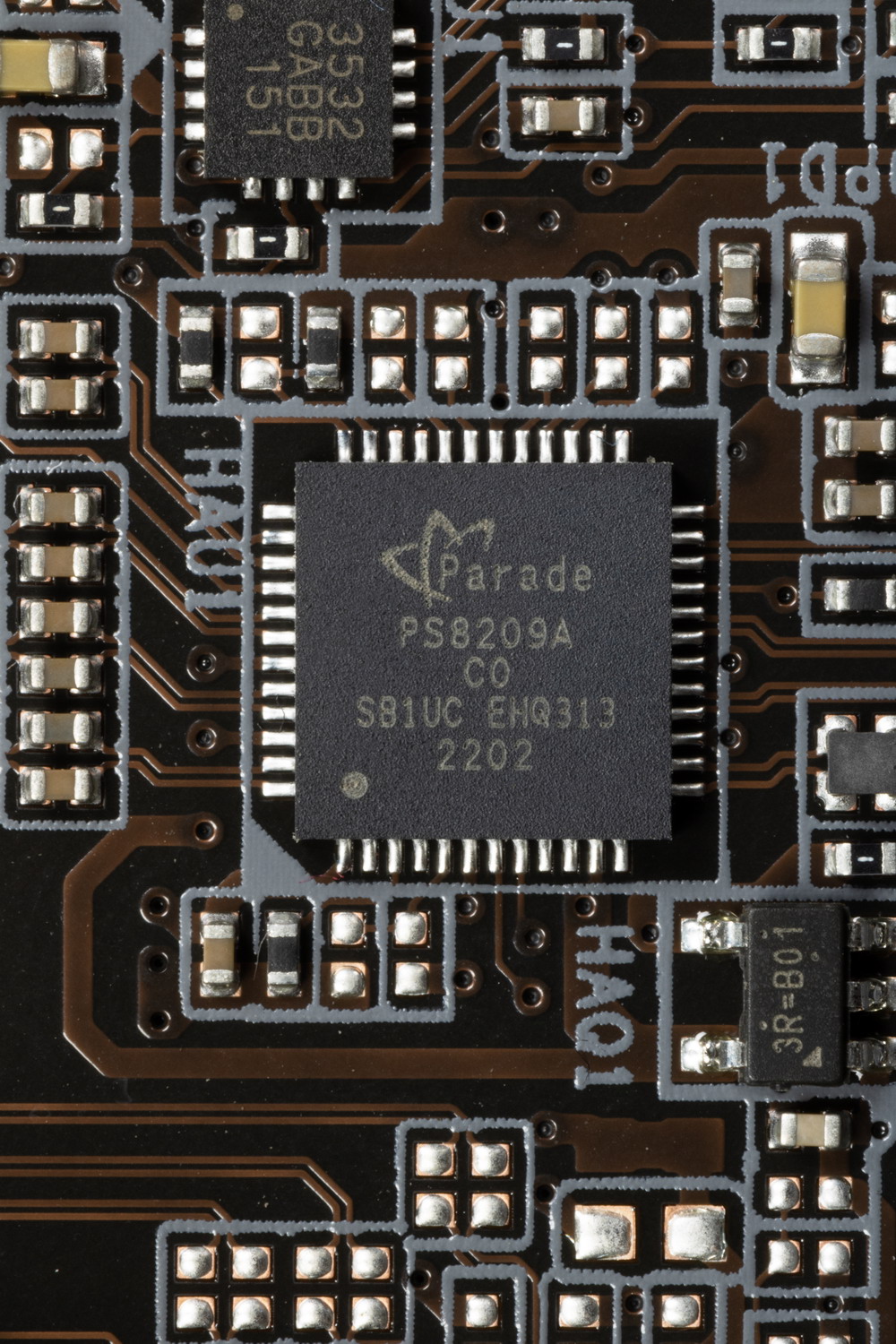

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B660 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 12 линий из 18).
И что мы имеем? Всего на материнской плате — 12 портов USB:
- 1 порт USB 3.2 Gen2: реализован через B660 и представлен портом Type-C на задней панели;

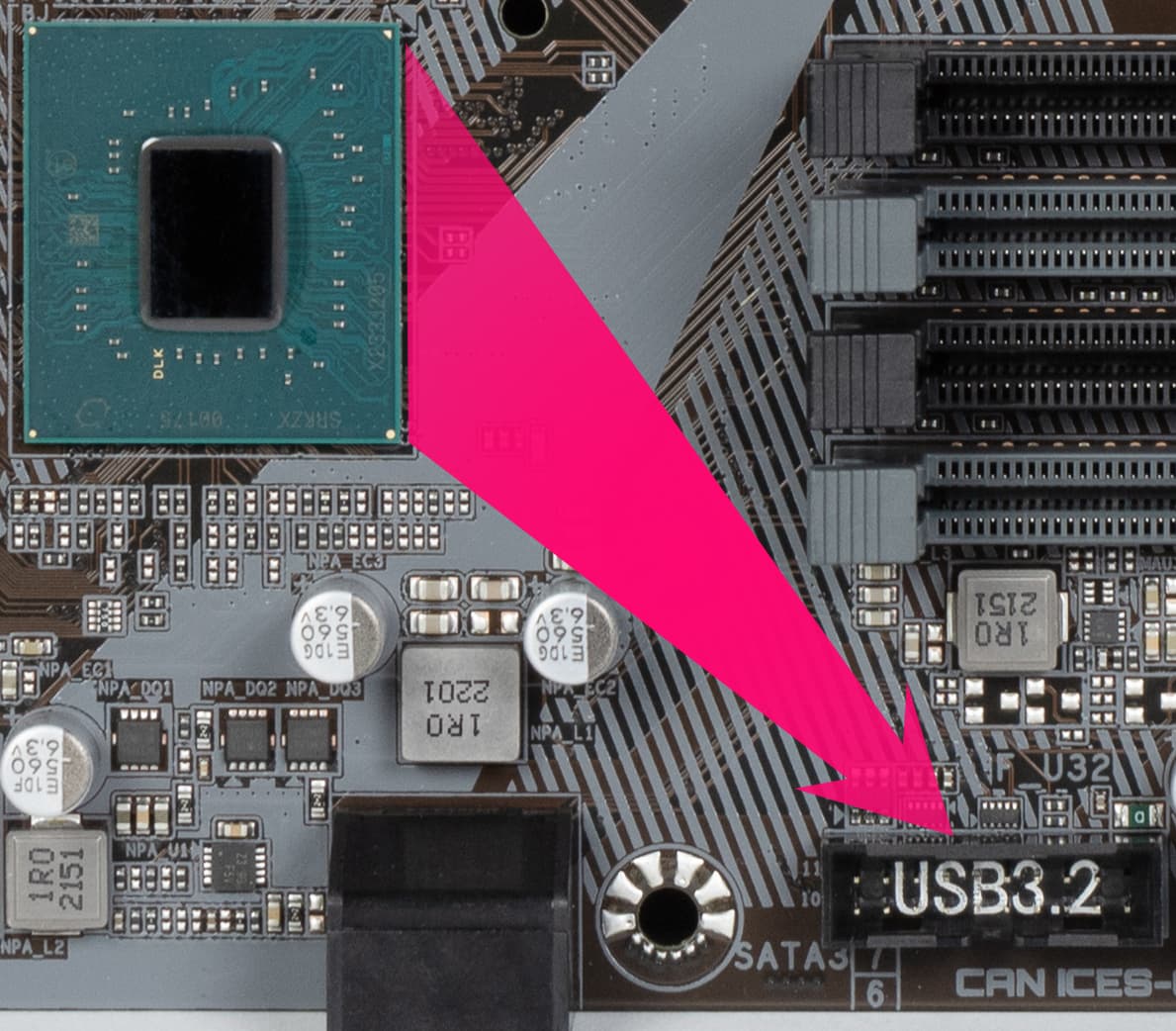

- 5 портов USB 3.2 Gen1:все реализованы через B660 и 2 представлены внутренним разъемом
на материнской плате на 2 порта; еще 3 представлены 3 портами Type-A (синего цвета) на задней панели;

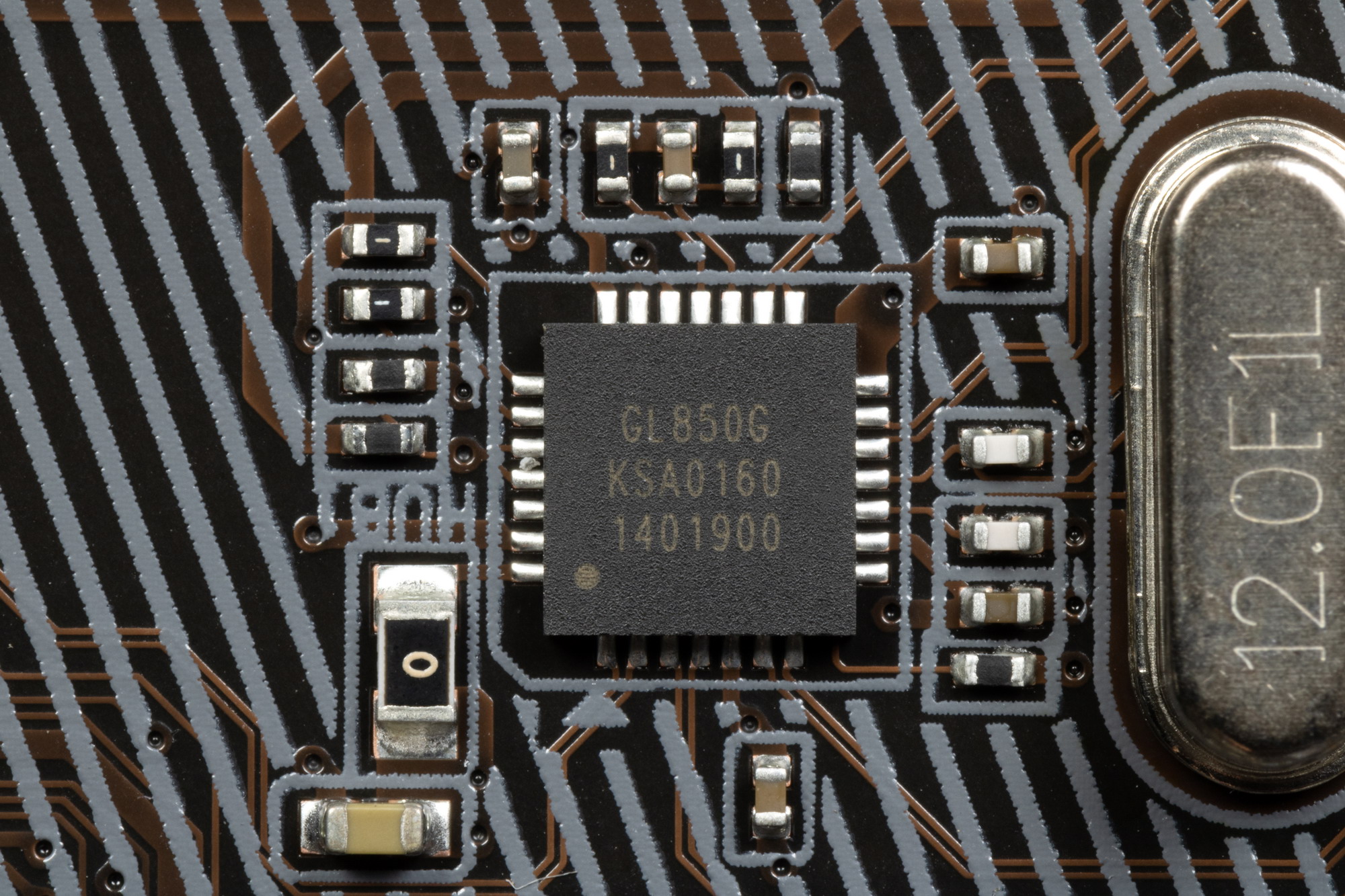

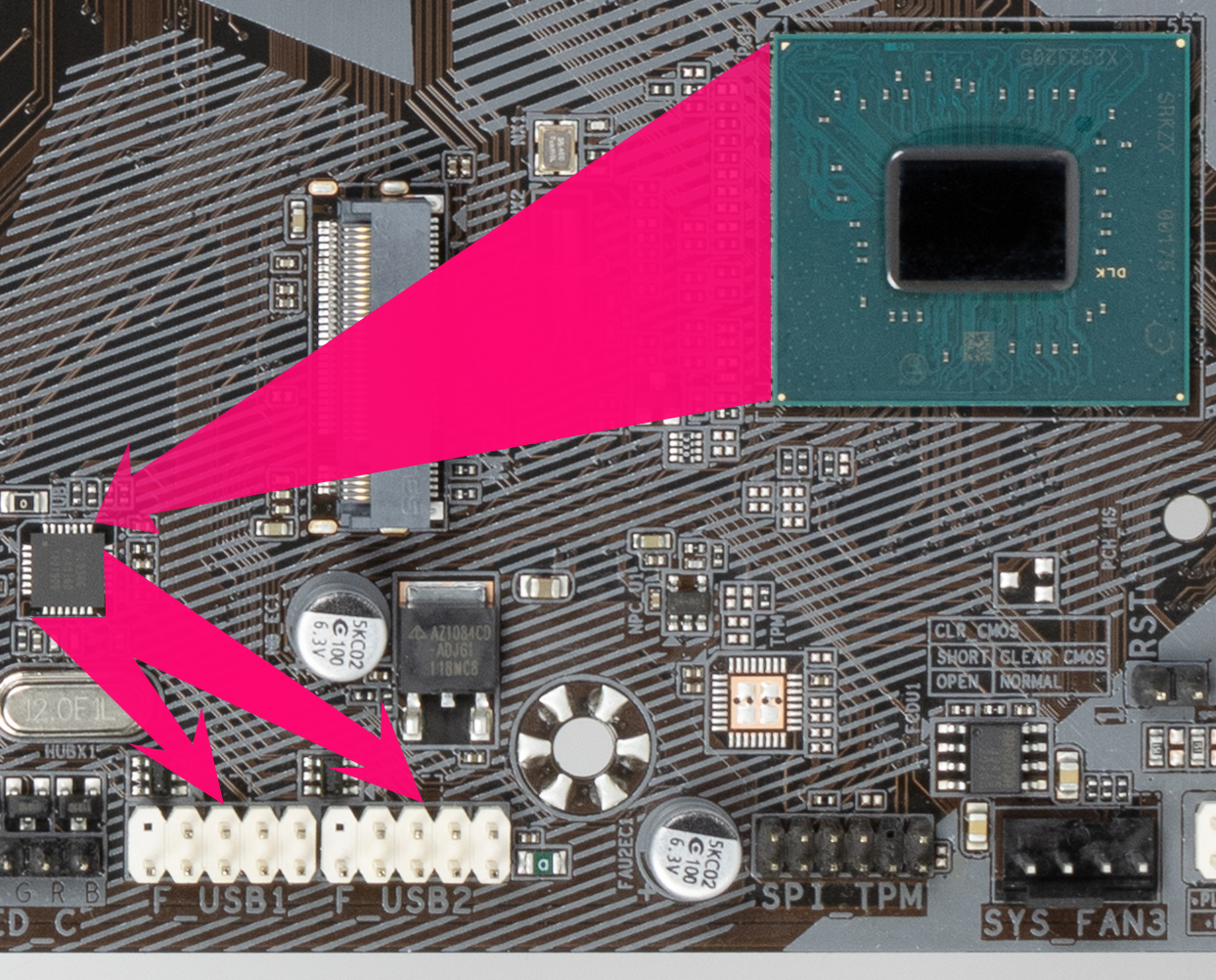

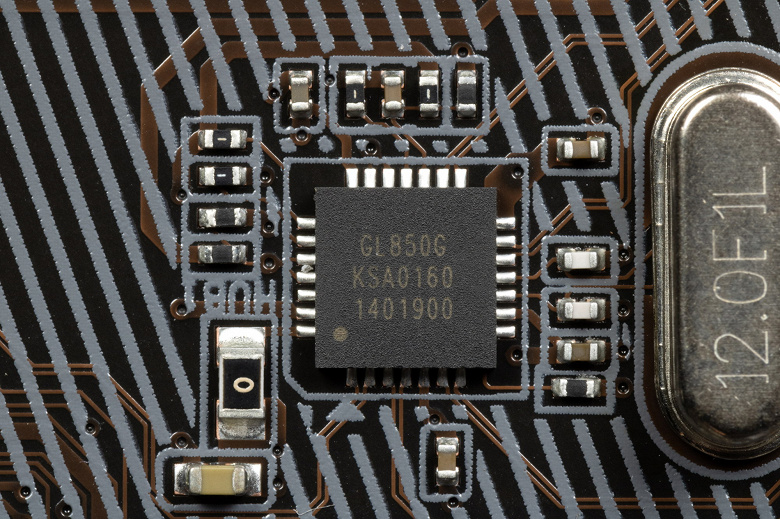

- 6 портов USB 2.0/1.1: 4 реализованы через хаб Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от B660) и представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта); еще 2 реализованы через B660 и представлены 2 портами Type-A (черного цвета) на задней панели.
Также у нас 2 контроллера использует USB линии:
- Слот M.2 (E-key) для устройств беспроводной связи (1 линия USB 2.0);
- Хаб для 4х портов USB 2.0 Genesys Logic GL850G (1 линия USB 2.0)
Итак, через чипсет B660 реализовано выделенных 1 USB 3.2 Gen2 и 5 USB 3.2 Gen1.
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 2 выделенных портов USB 2.0 и 2 порта USB 2.0 на поддержку контроллера. Всего 10 USB портов реализовано.
Ну и 12 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B660 в данном случае реализовано 18 (12+6) высокоскоростных портов из 24.

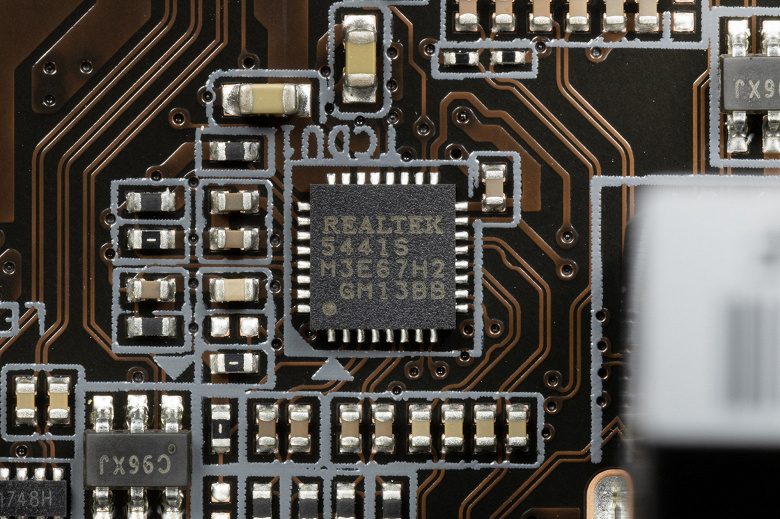

Порт USB 3.2 Gen2 Type-C на задней панели оснащен контроллером от Realtek, который отвечает за усиление питания, так что через данный порт можно заряжать мобильные устройства (даже в режиме быстрой зарядки).
Теперь о сетевых делах.

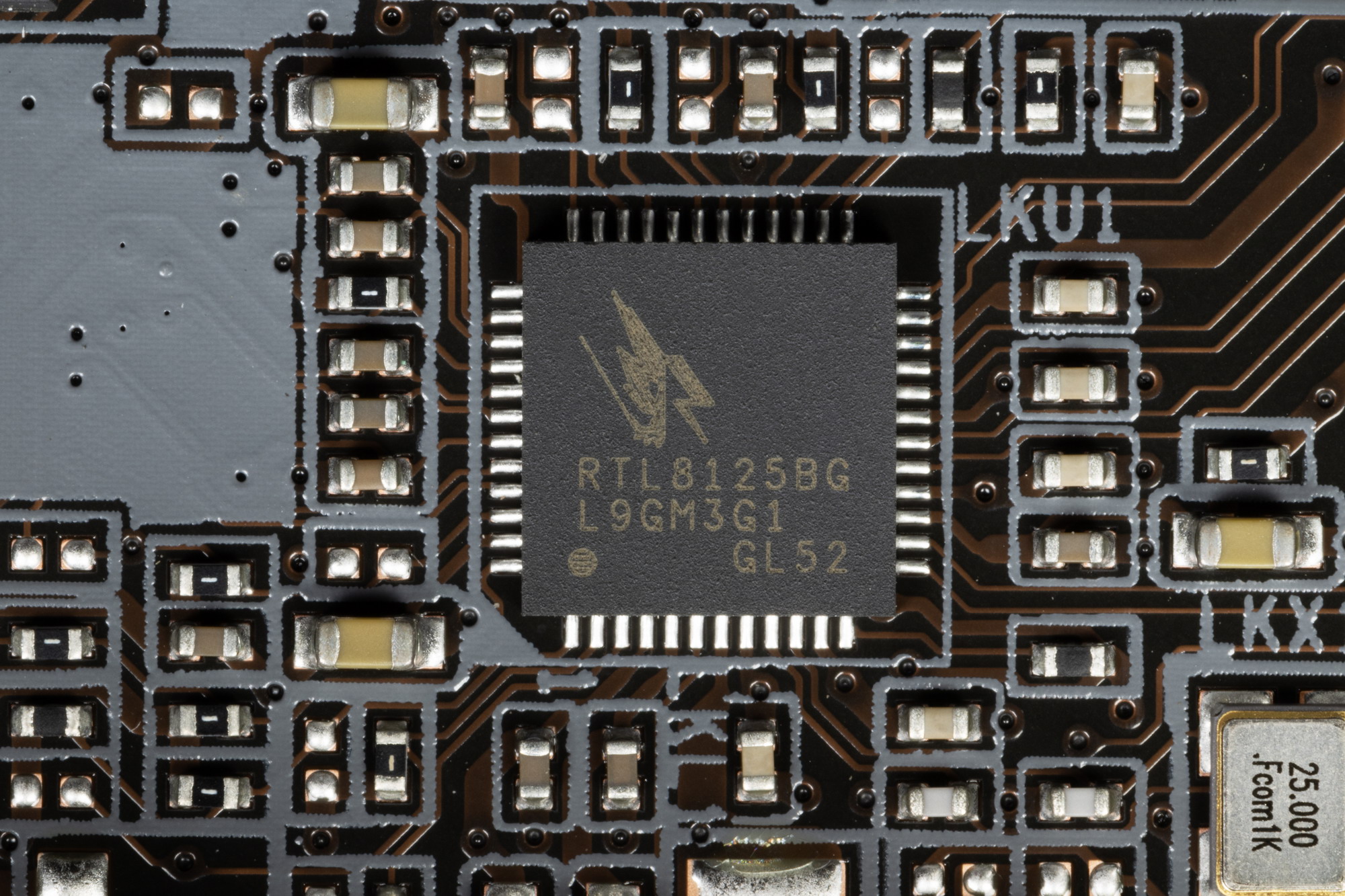

Материнская плата оснащена средствами связи нормально. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

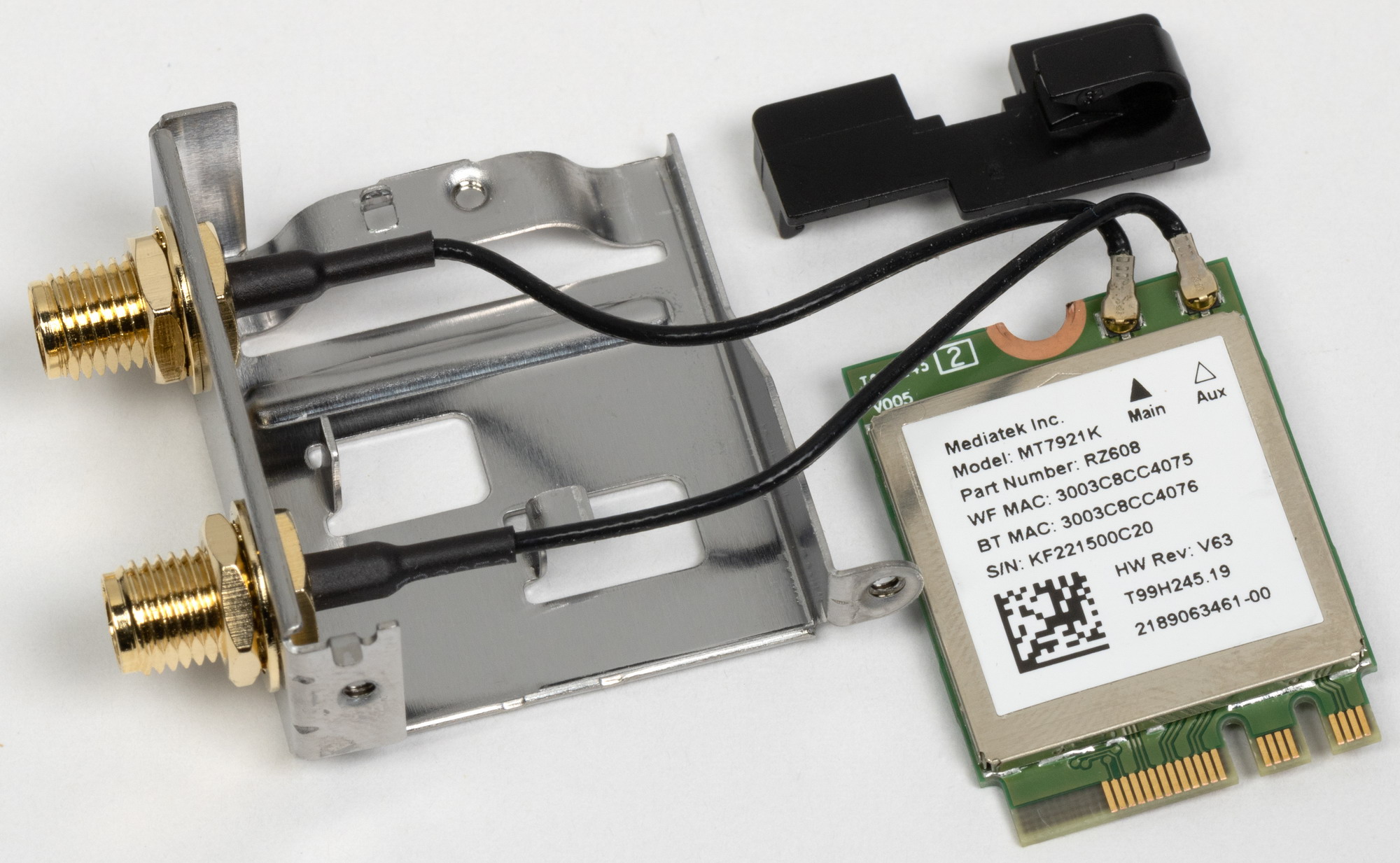

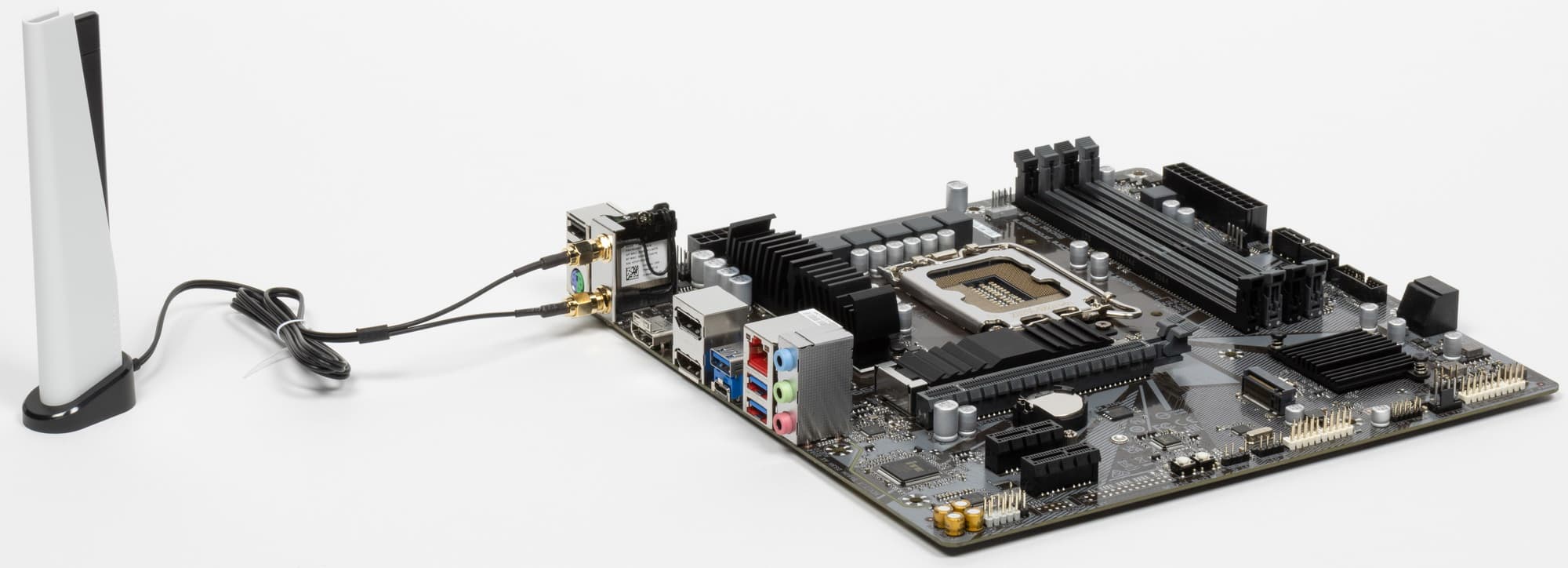

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7921K (AMD RZ608), через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае не надета, а поставляется отдельно в комплекте.

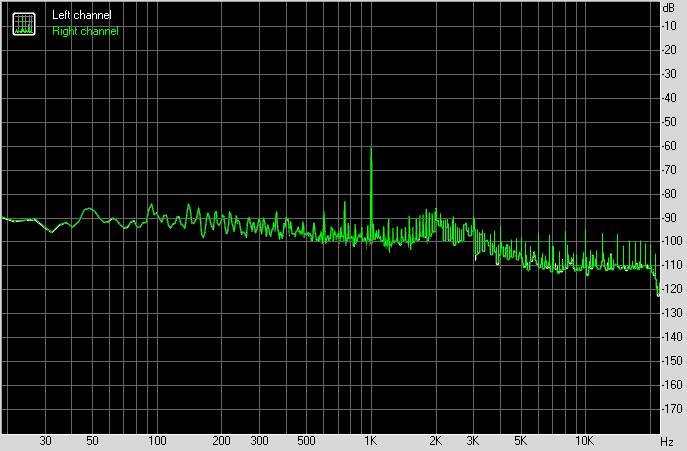

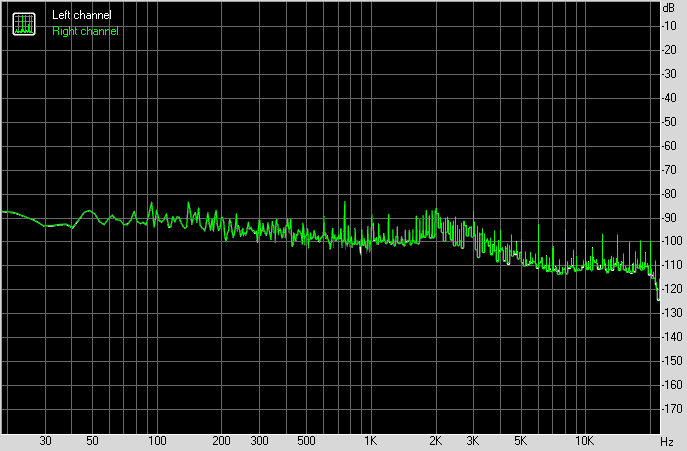

Аудиоподсистема

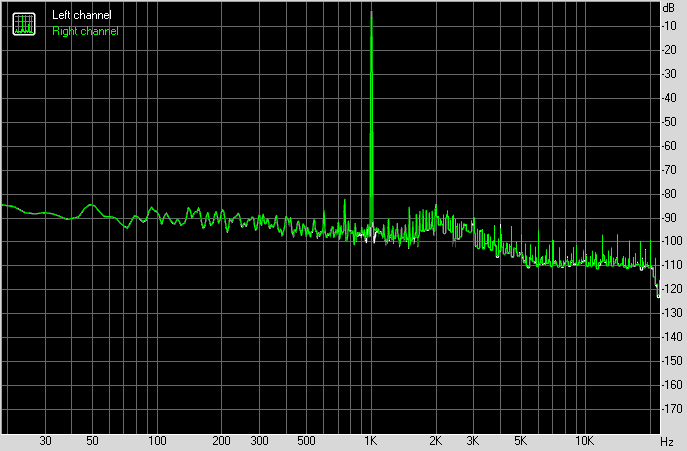

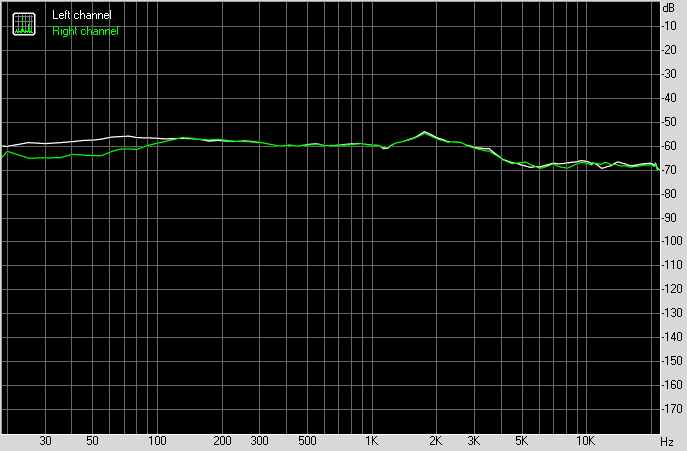

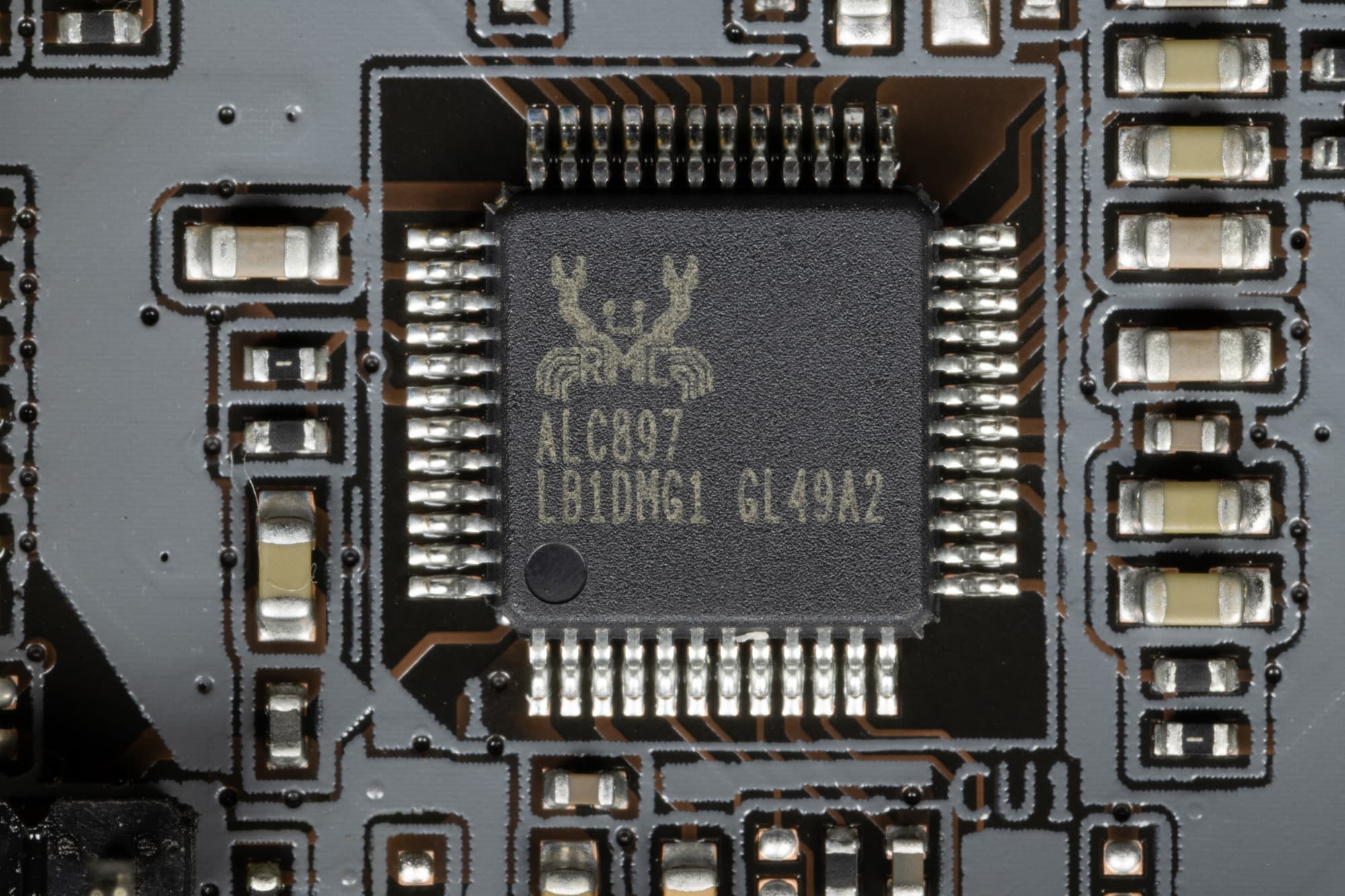

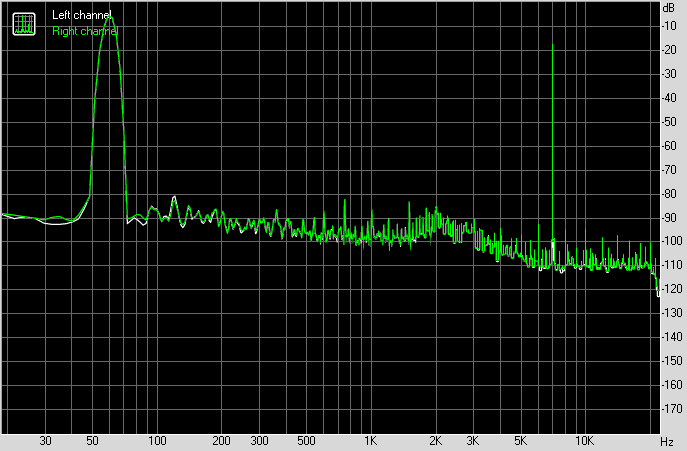

На данной матплате звуком заведует уже очень старый аудиокодек Realtek ALC897. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.

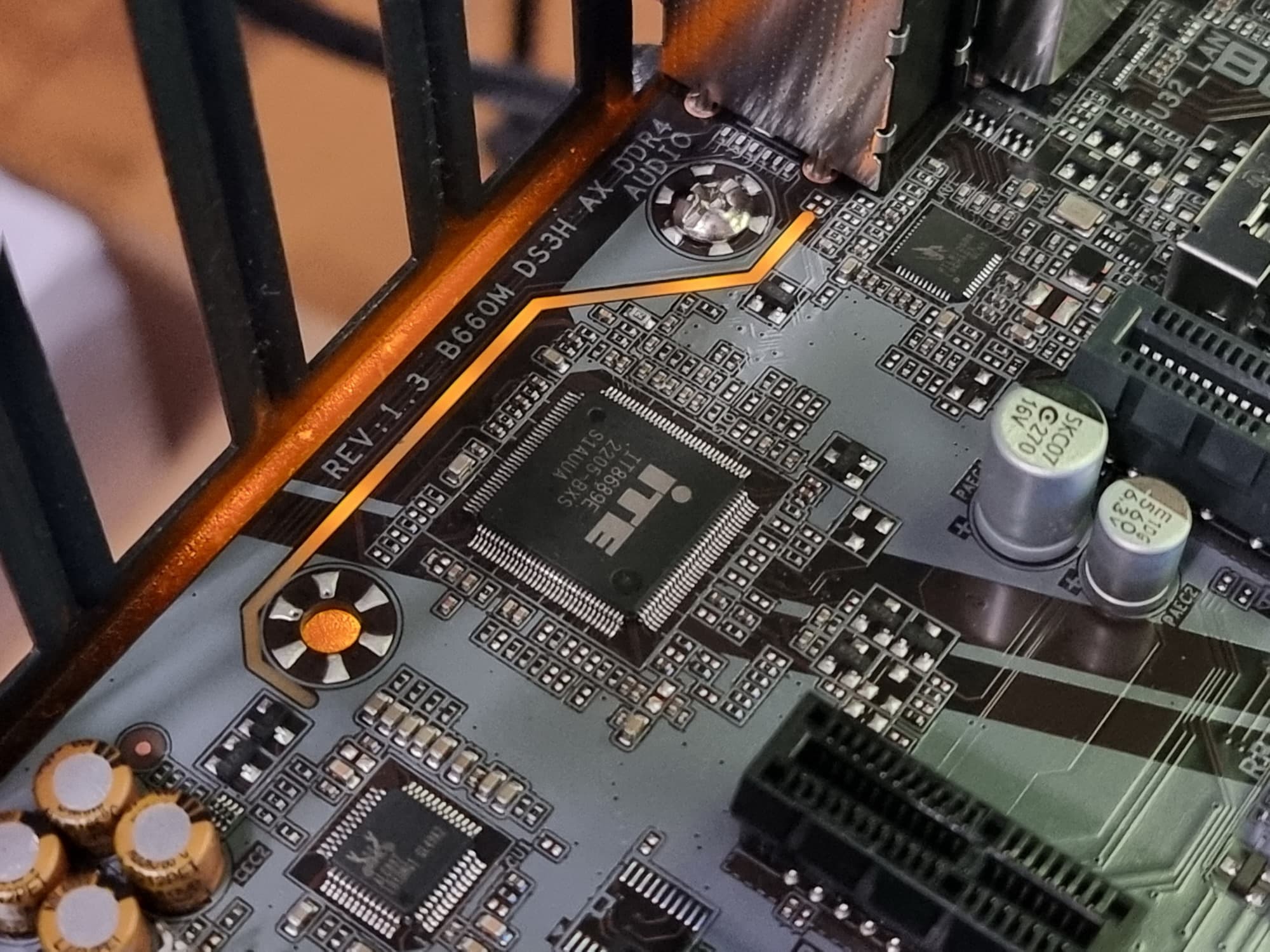

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold. Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.

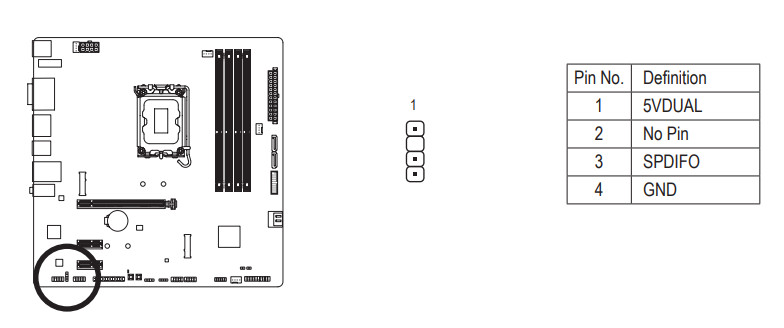

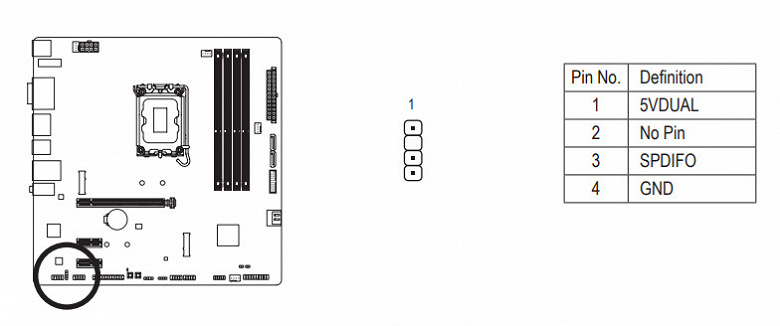

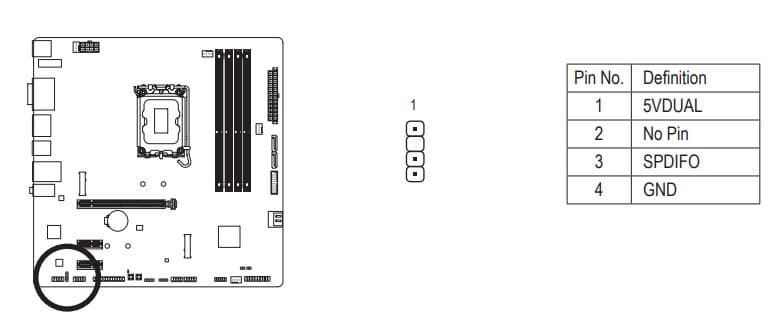

Все аудиоразъемы на задней панели имеют привычную цветовую окраску разъемов. Реализация вывода в формате 7.1 предусмотрена только через переднюю панель корпуса, также имеется вывод через S/PDIF, который представлен в виде внутреннего разъема.
Питание, охлаждение

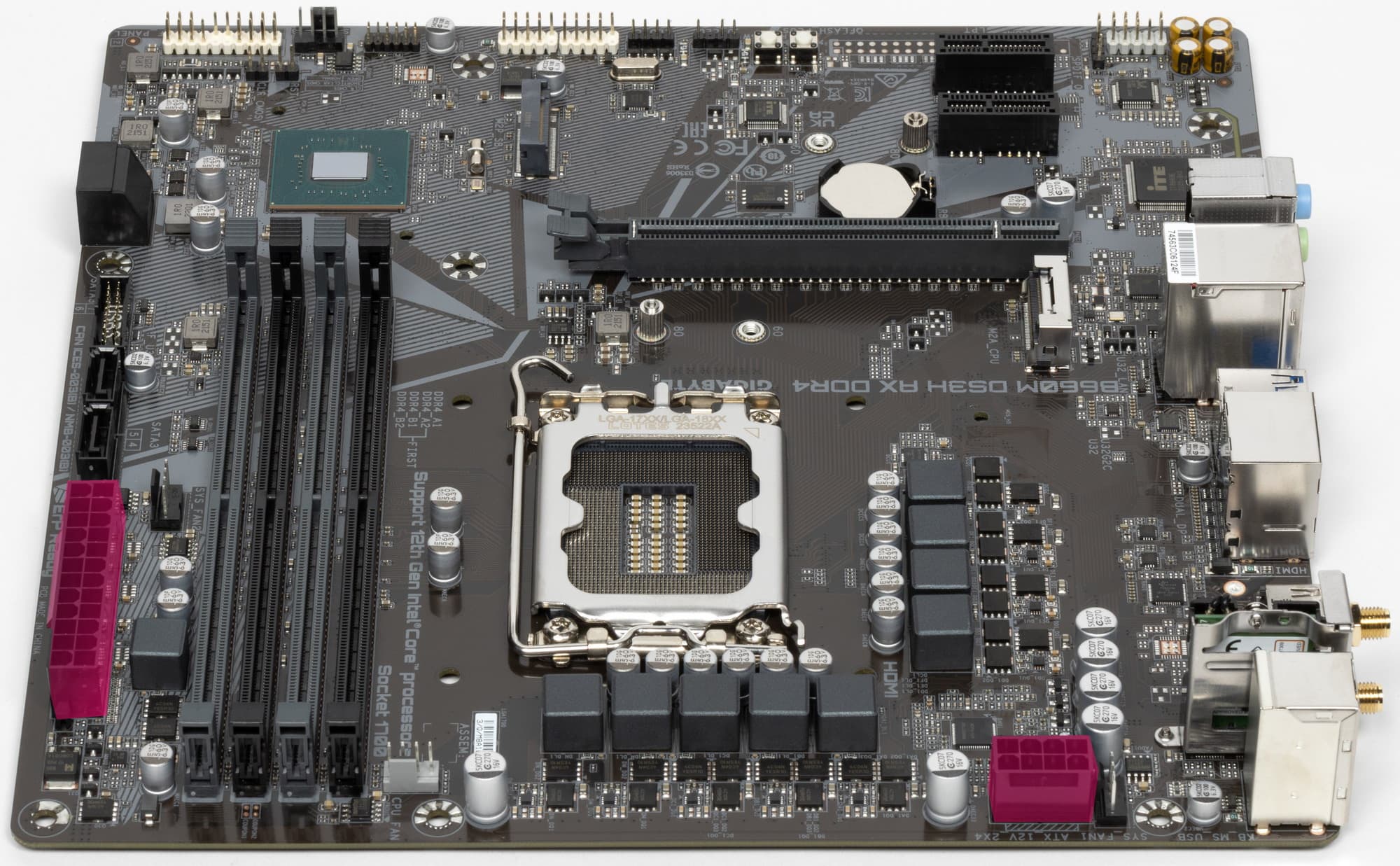

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

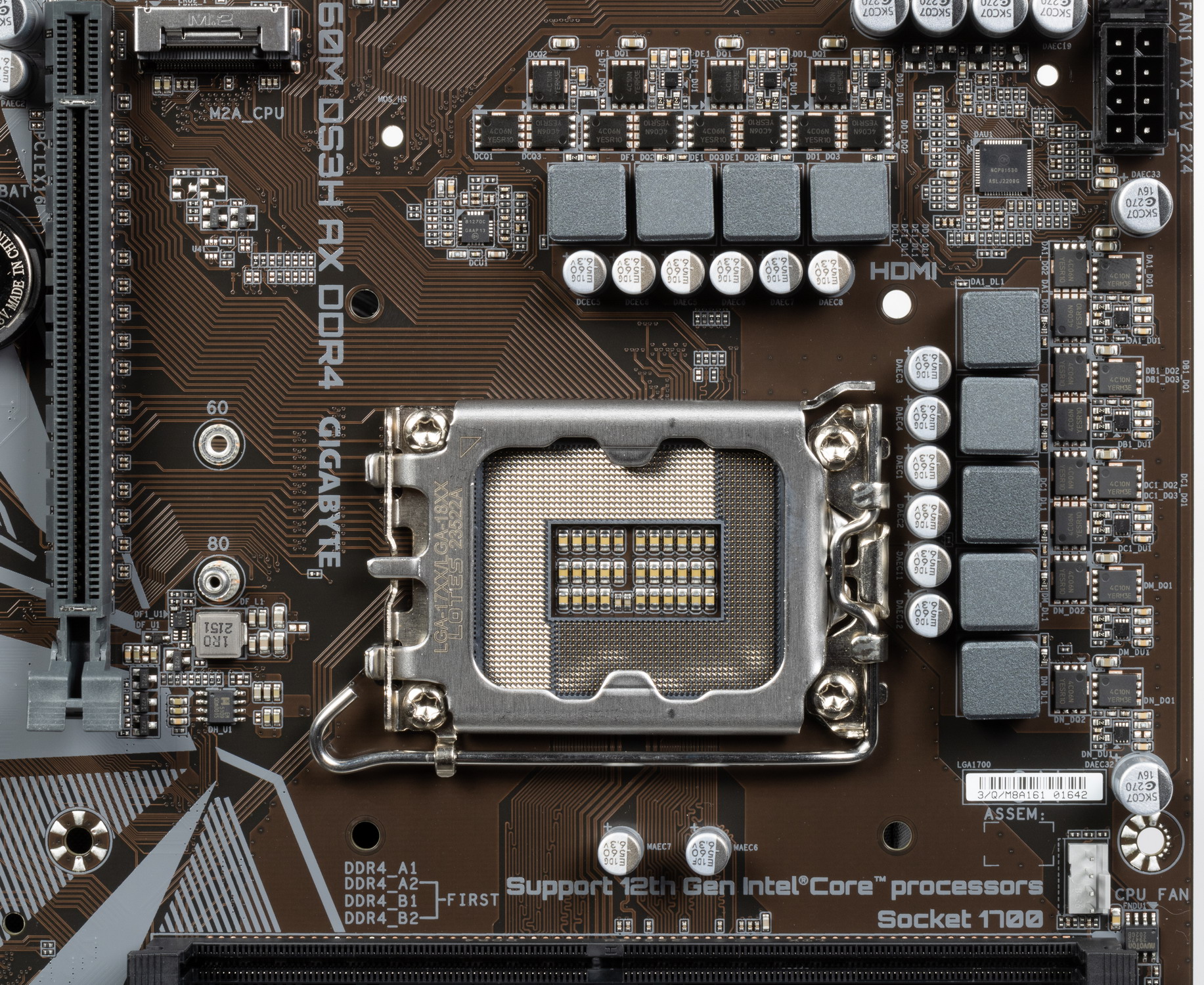

Схема питания процессора выполнена по схеме 6+1+1+1 (всего 9 фаз, 6 на VCore, по 1 на iGPU, на VCCIO и на VCCSA).

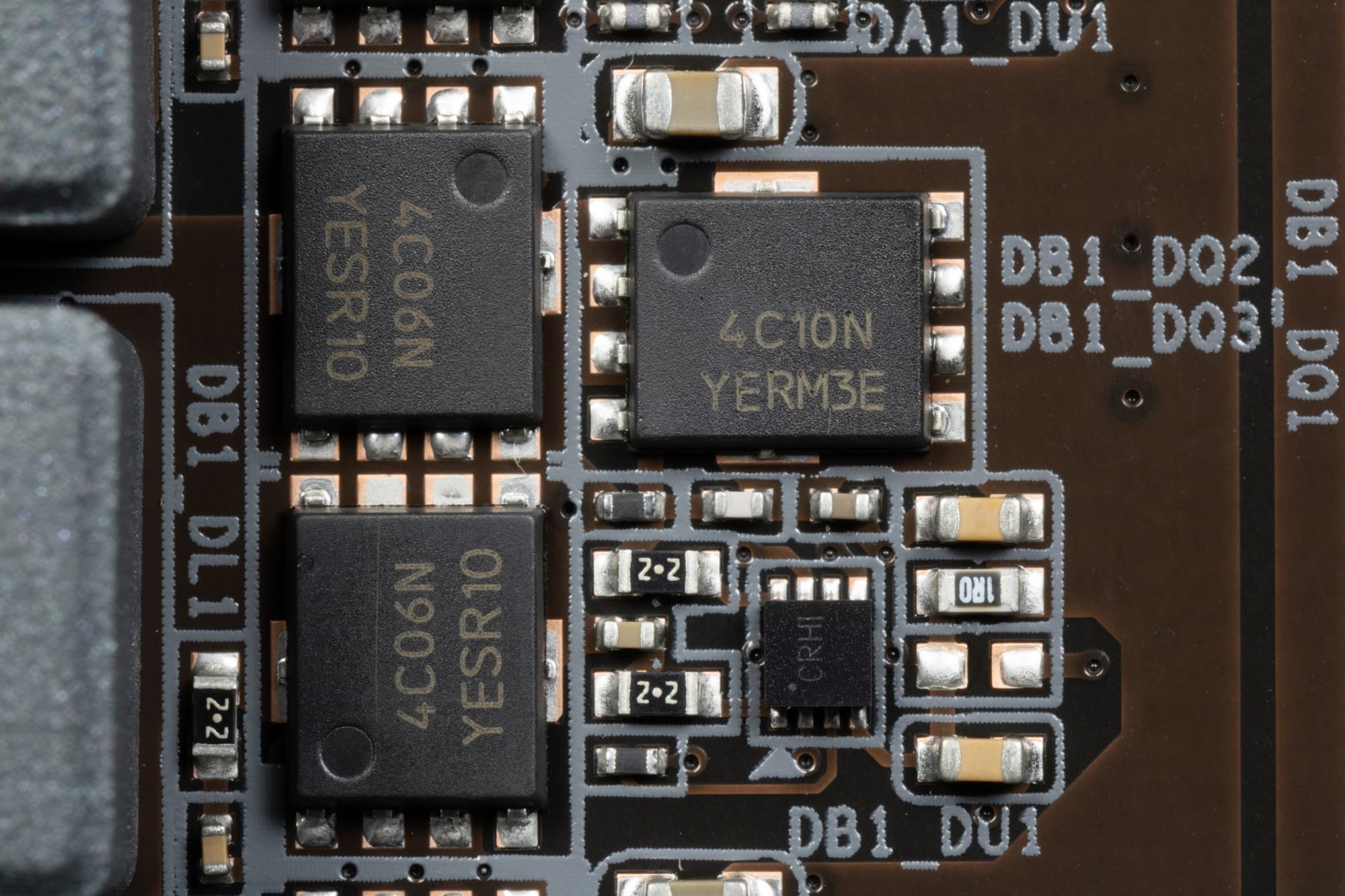

Каждый канал фазы для Vcore, iGPU, VCCSA и VCCIO имеет суперферритовый дроссель набор полевых МОП-транзисторов NTMFS4C06/4C10 от On Semi на 69A.

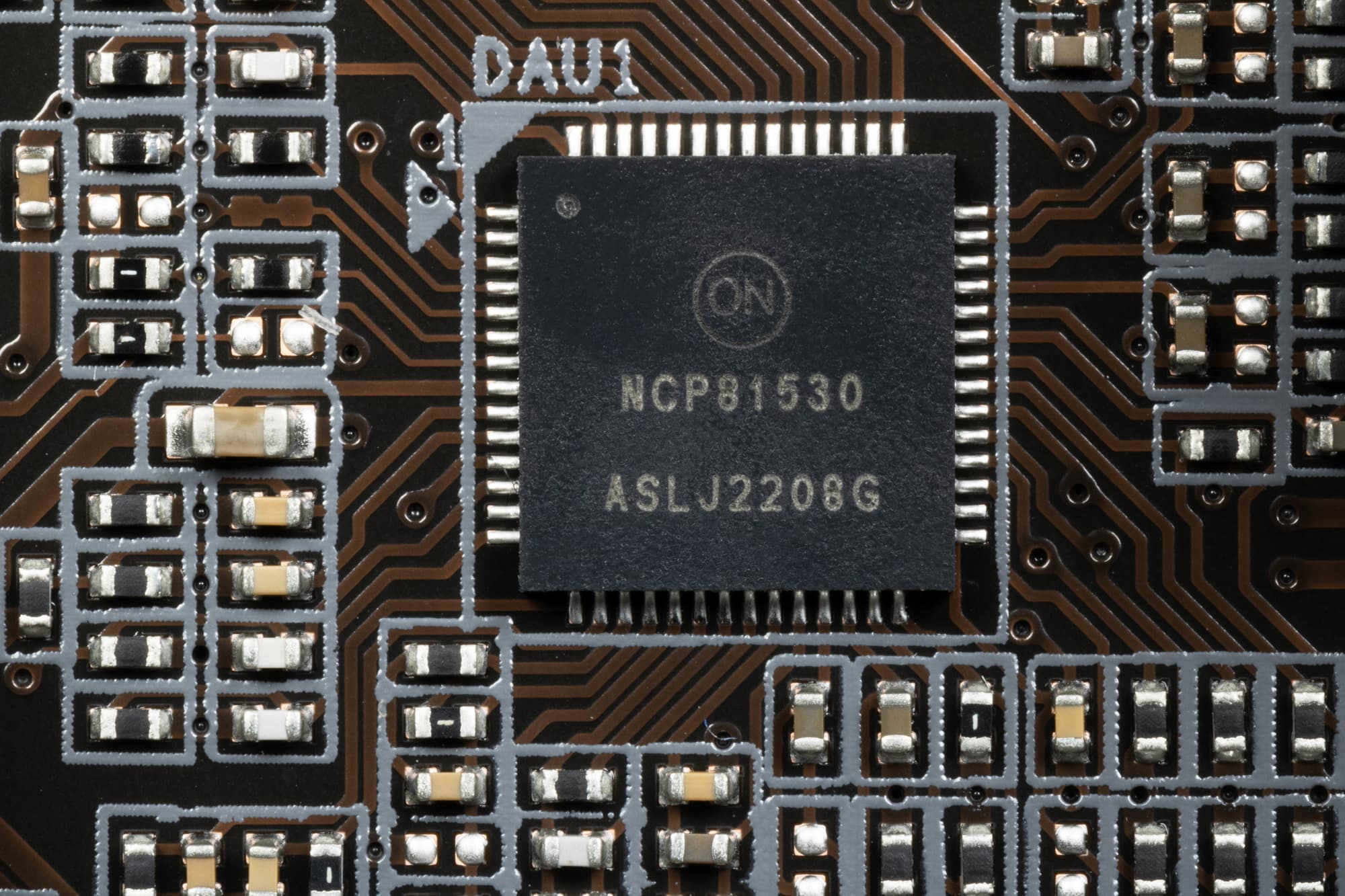

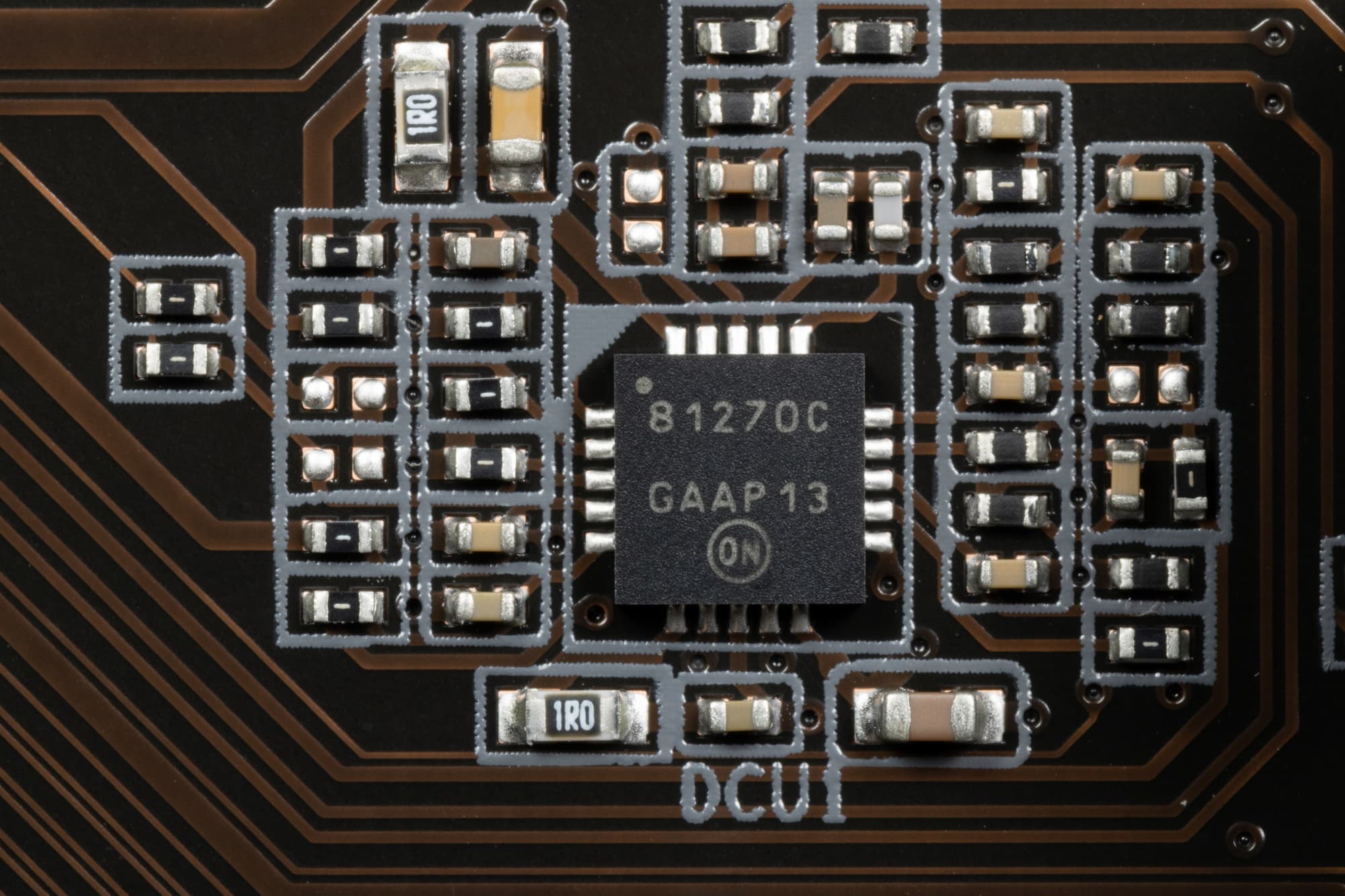

Управляет схемой питания VCore, VCCIO и iGPU ШИМ-контроллер NCP81530 от On Semi, рассчитанный максимум на 10 фаз.
Так что мы видим, что схема питания полноценно прямая без удвоителей или параллельных потоков. А для одной фазы VCCSA имеется свой ШИМ-контроллер от On Semi.

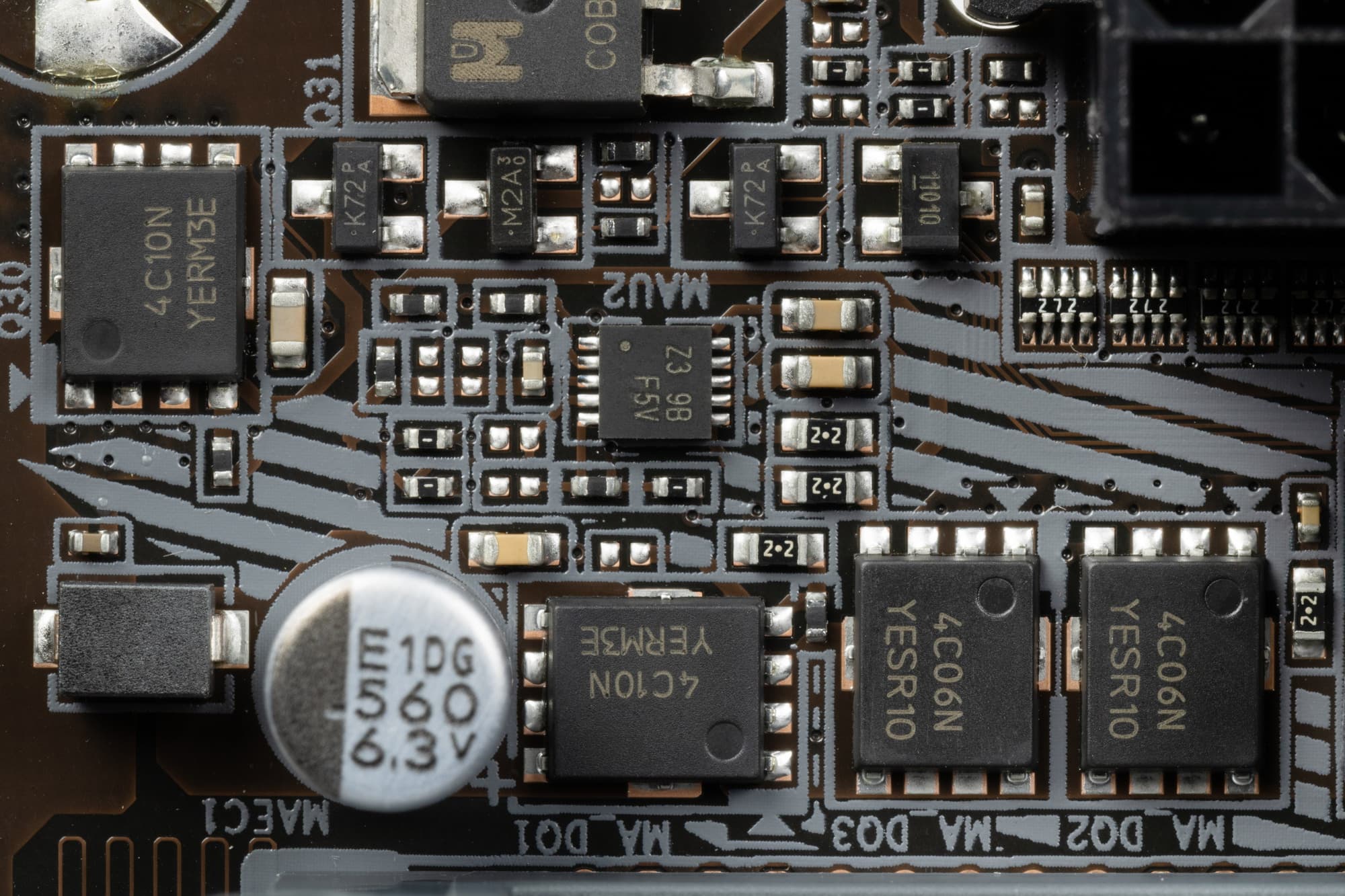

Питание модулей оперативной памяти имеет также однофазную схему.

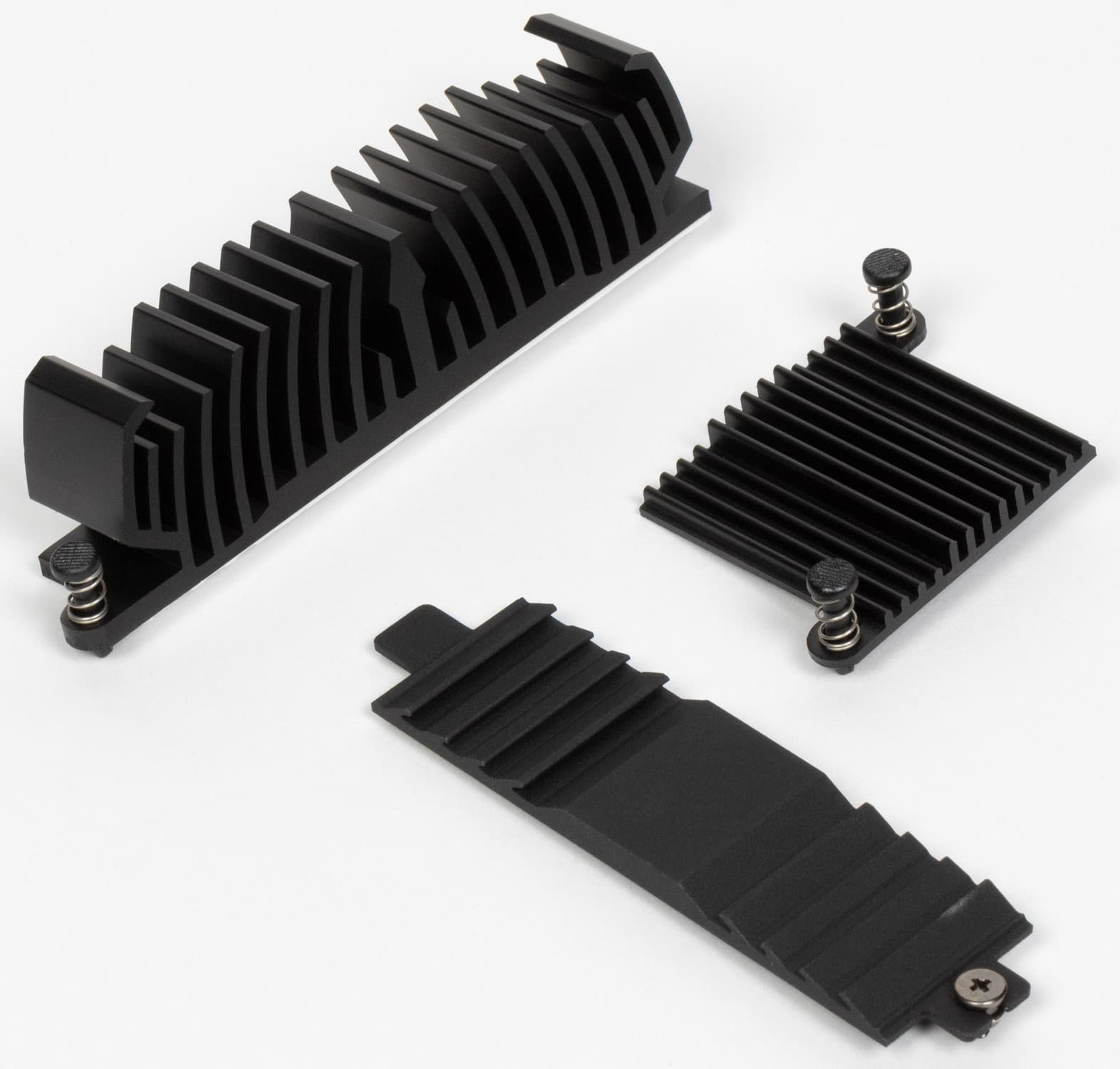

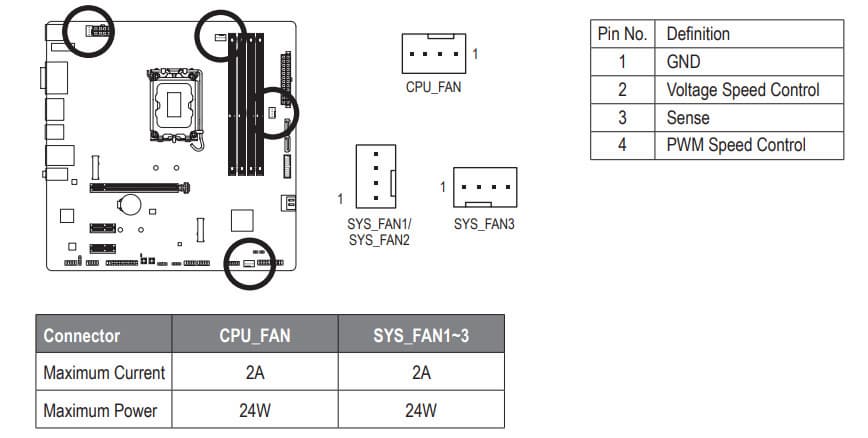

Теперь про охлаждение.

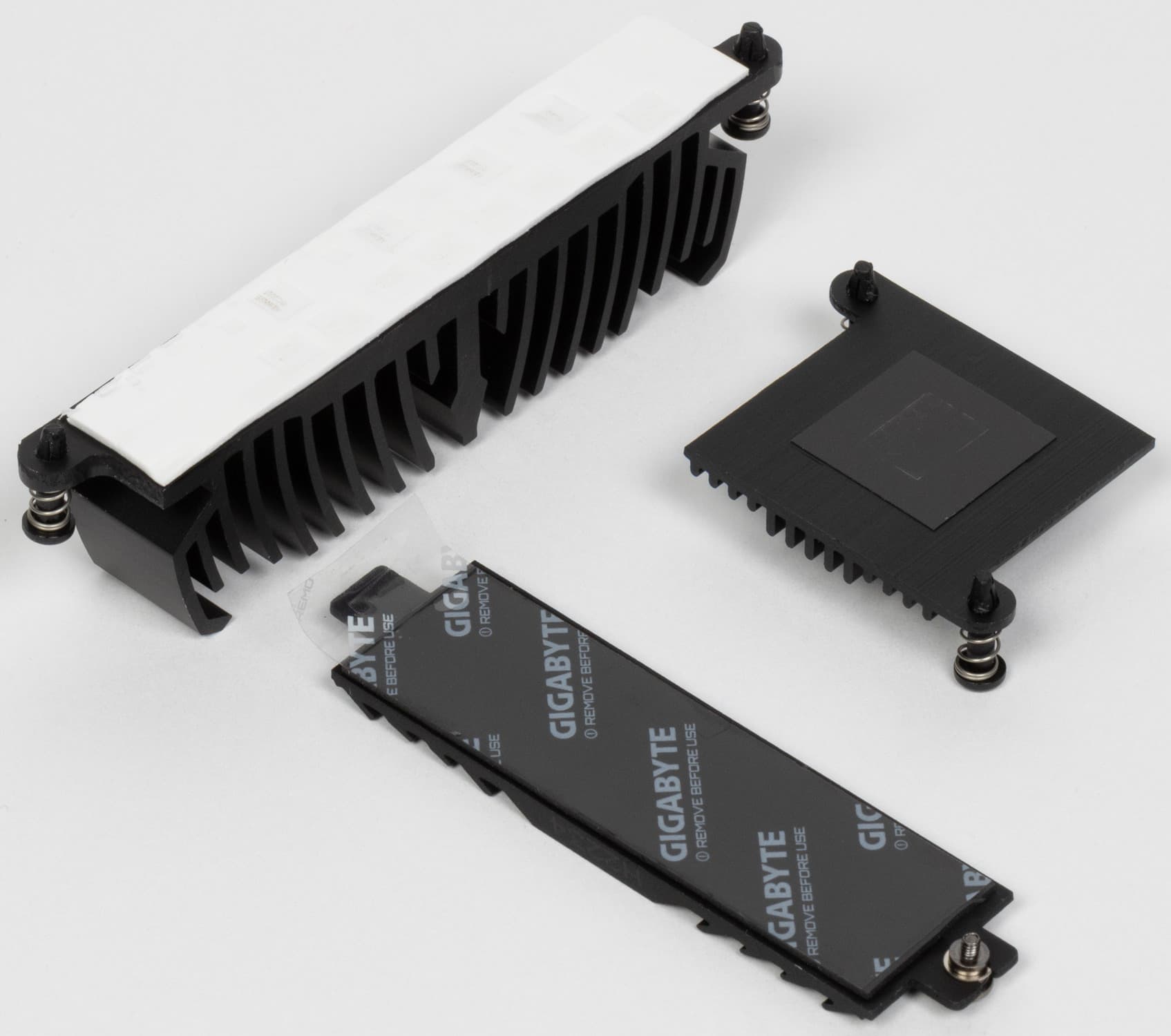

Далеко не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

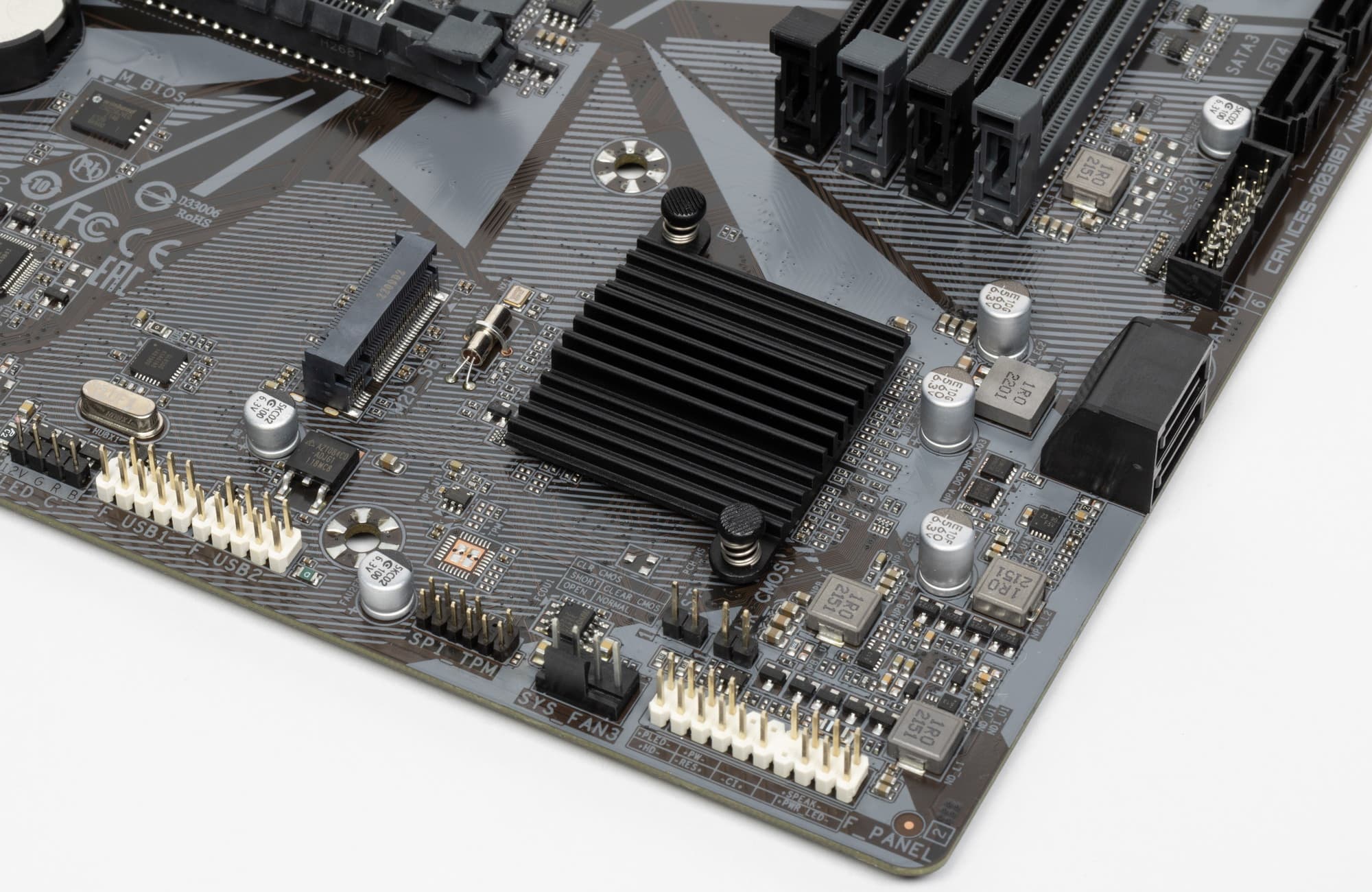

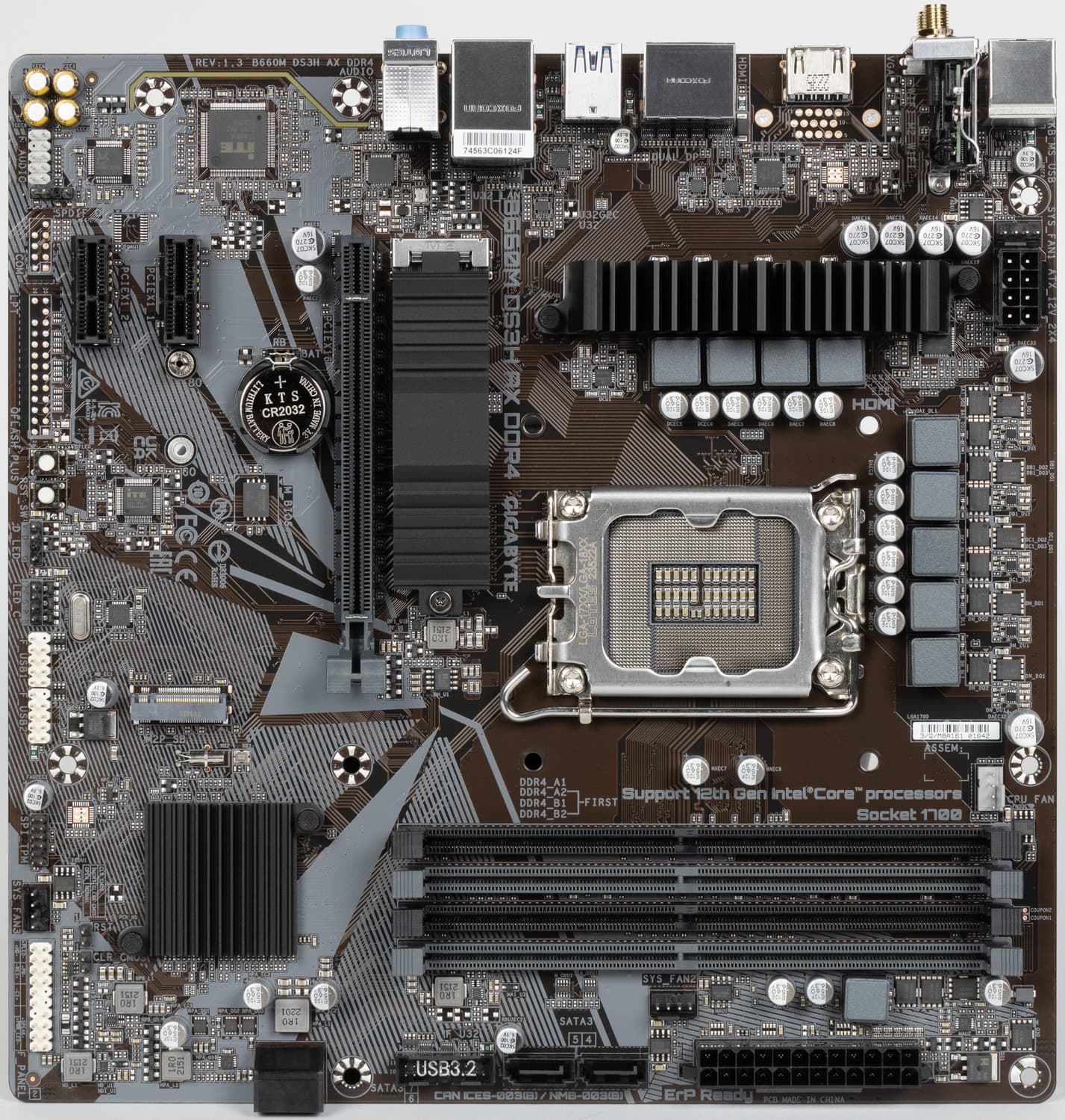

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет только один радиатор, покрывающий лишь 4 фазы вдоль задних портов вывод, остальные 5 фаз – без охлаждения. Очень странное решение.
Как я уже упоминал ранее, «процессорный» M.2 слот имеет радиатор, когда как «чипсетный» слот M.2 – без охлаждения.

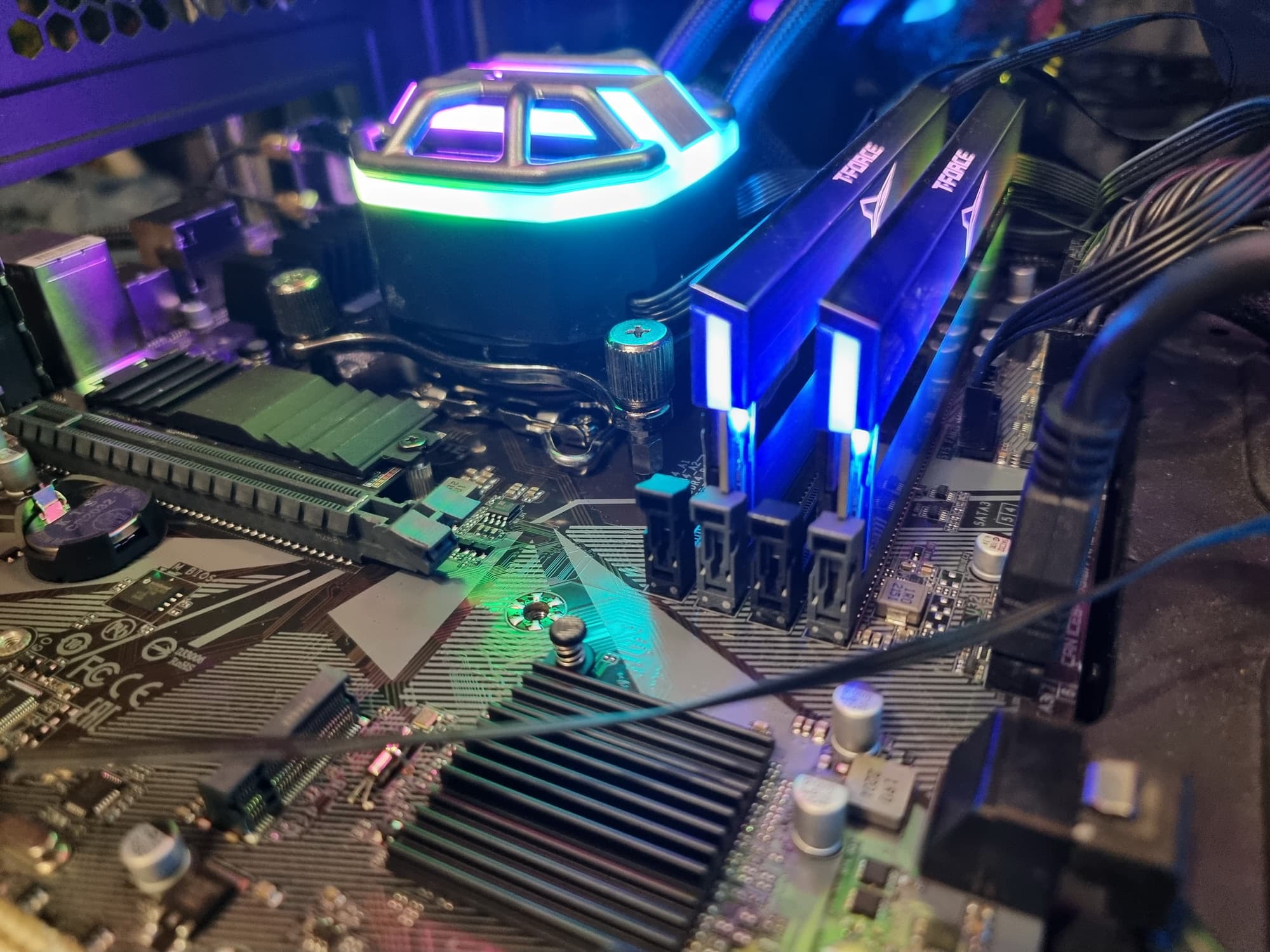

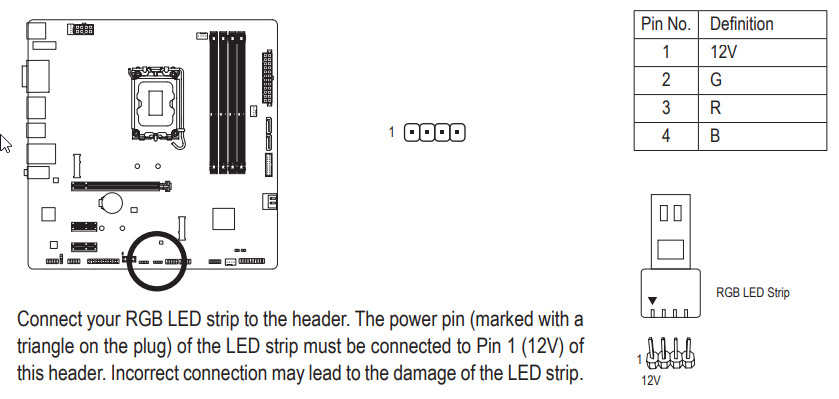

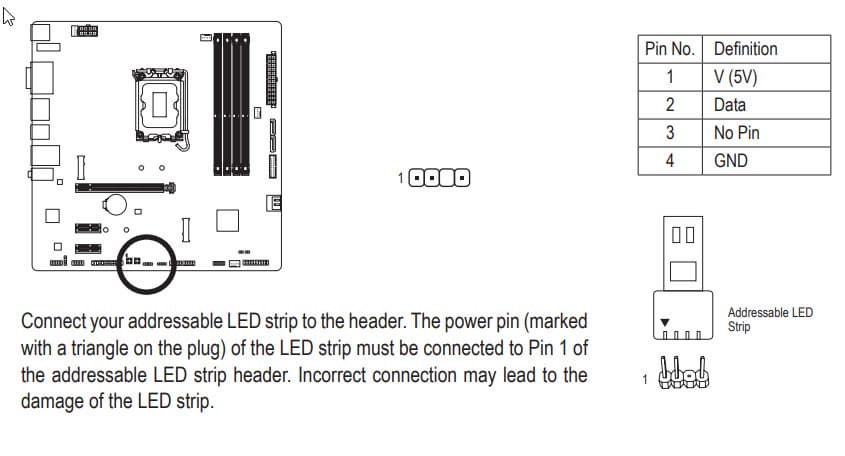

Подсветка

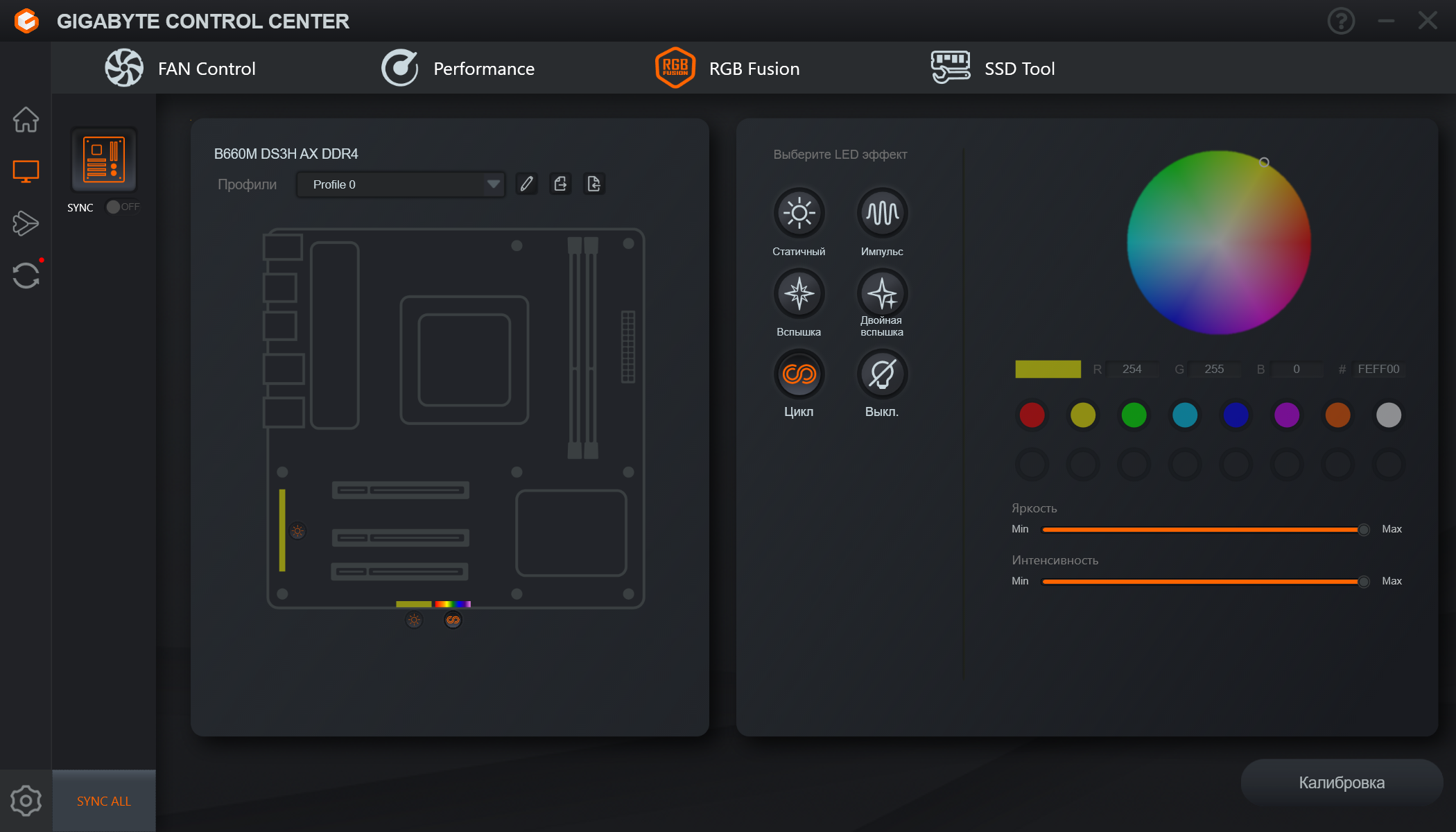

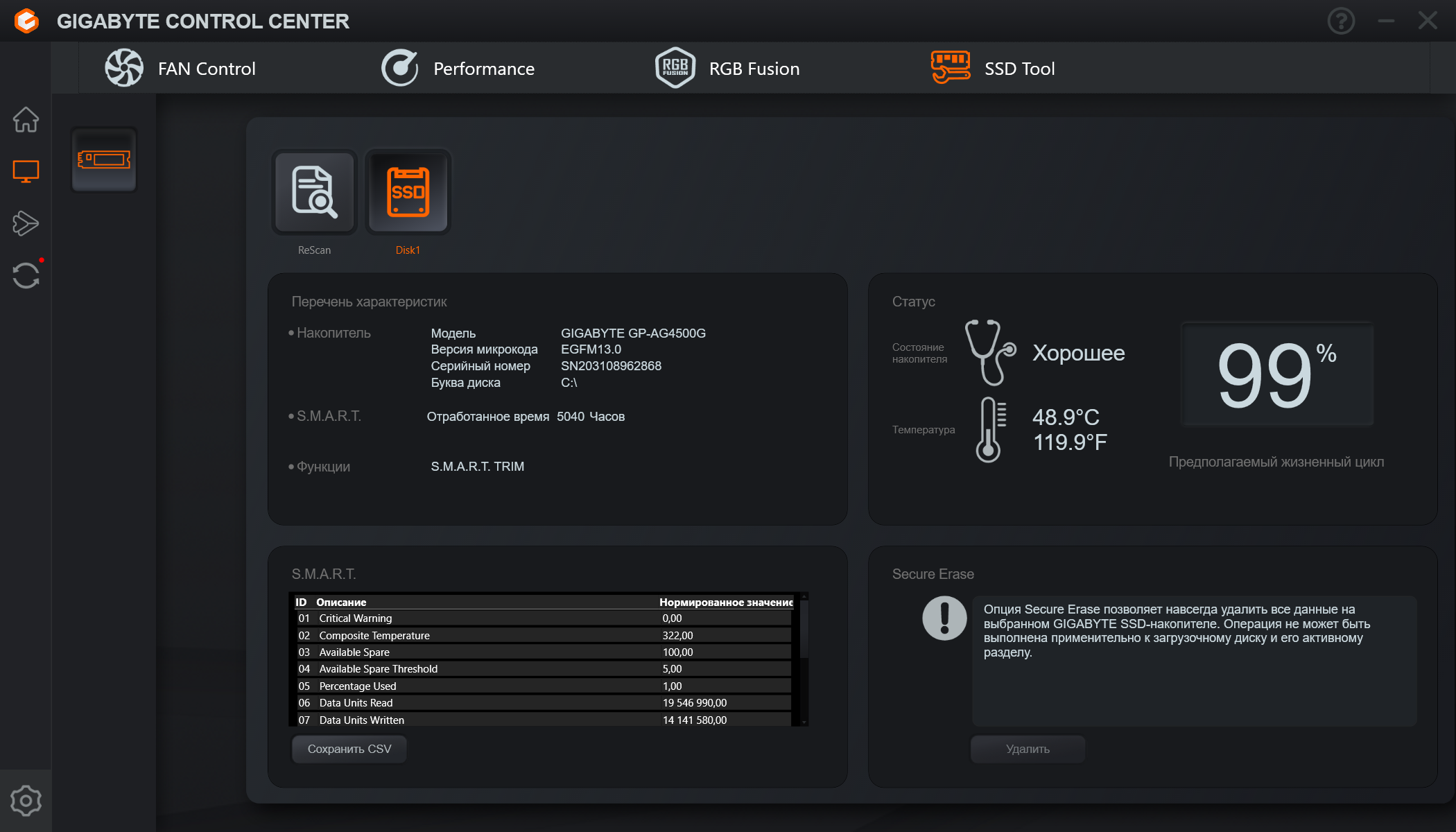

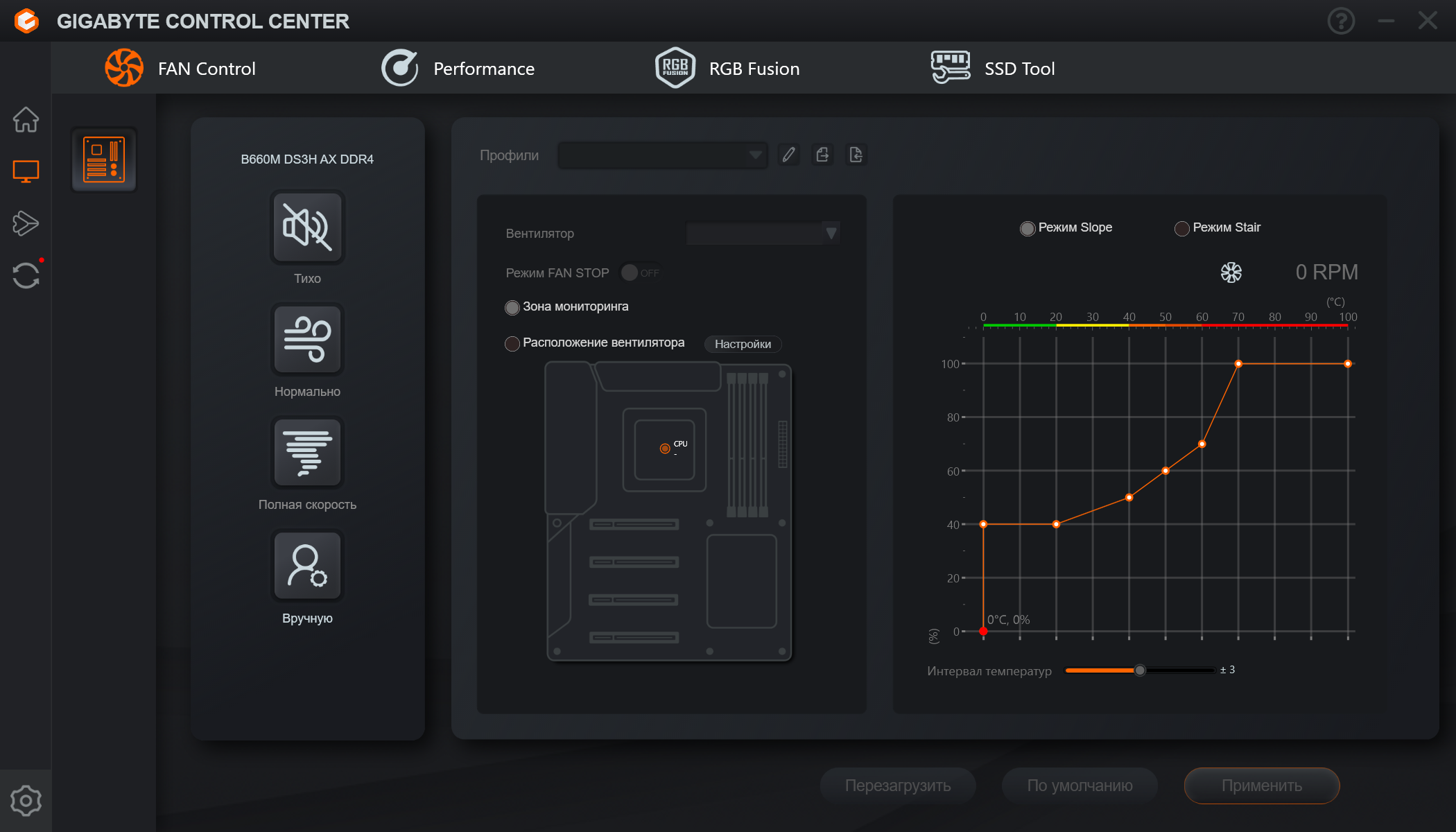

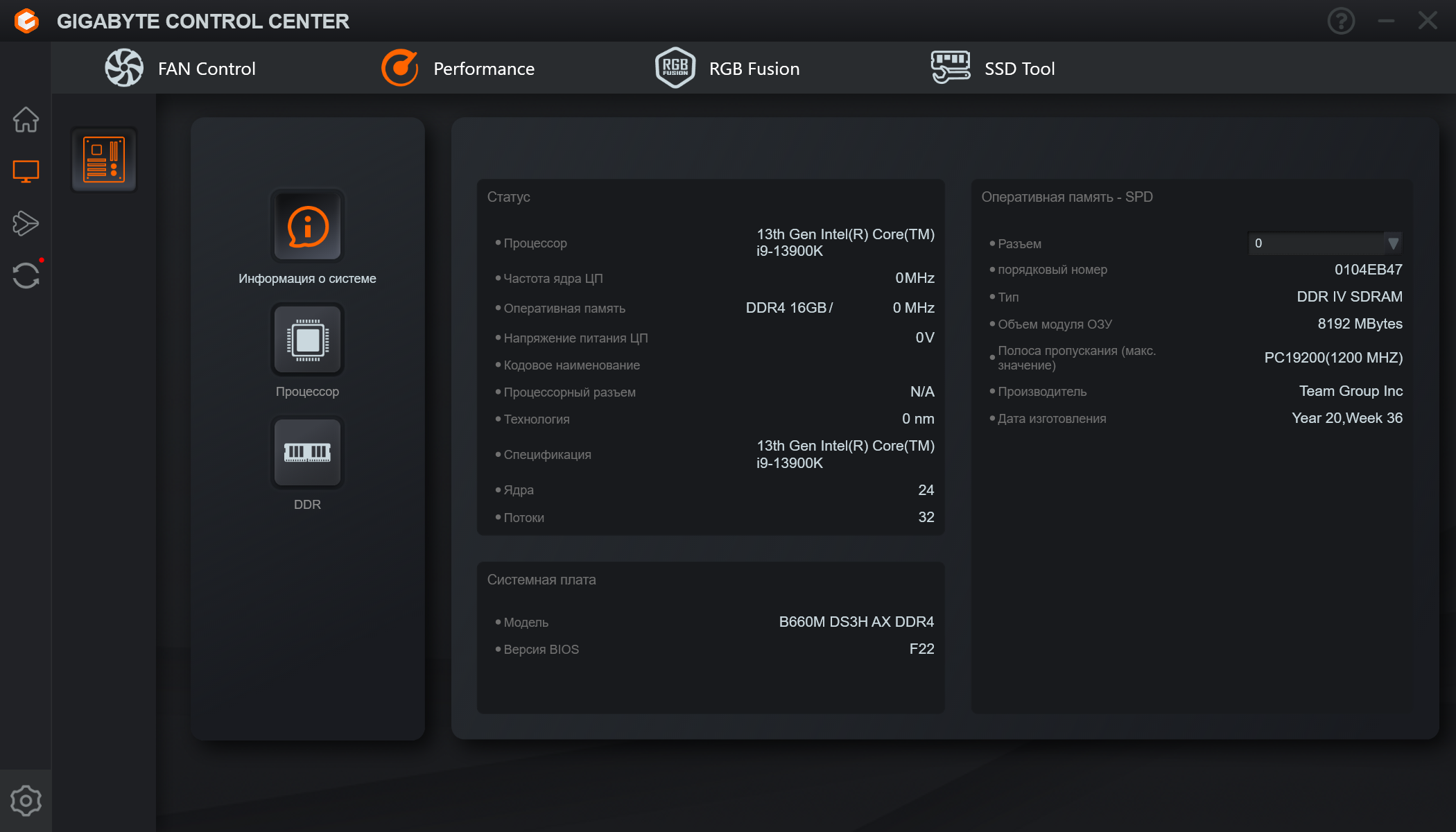

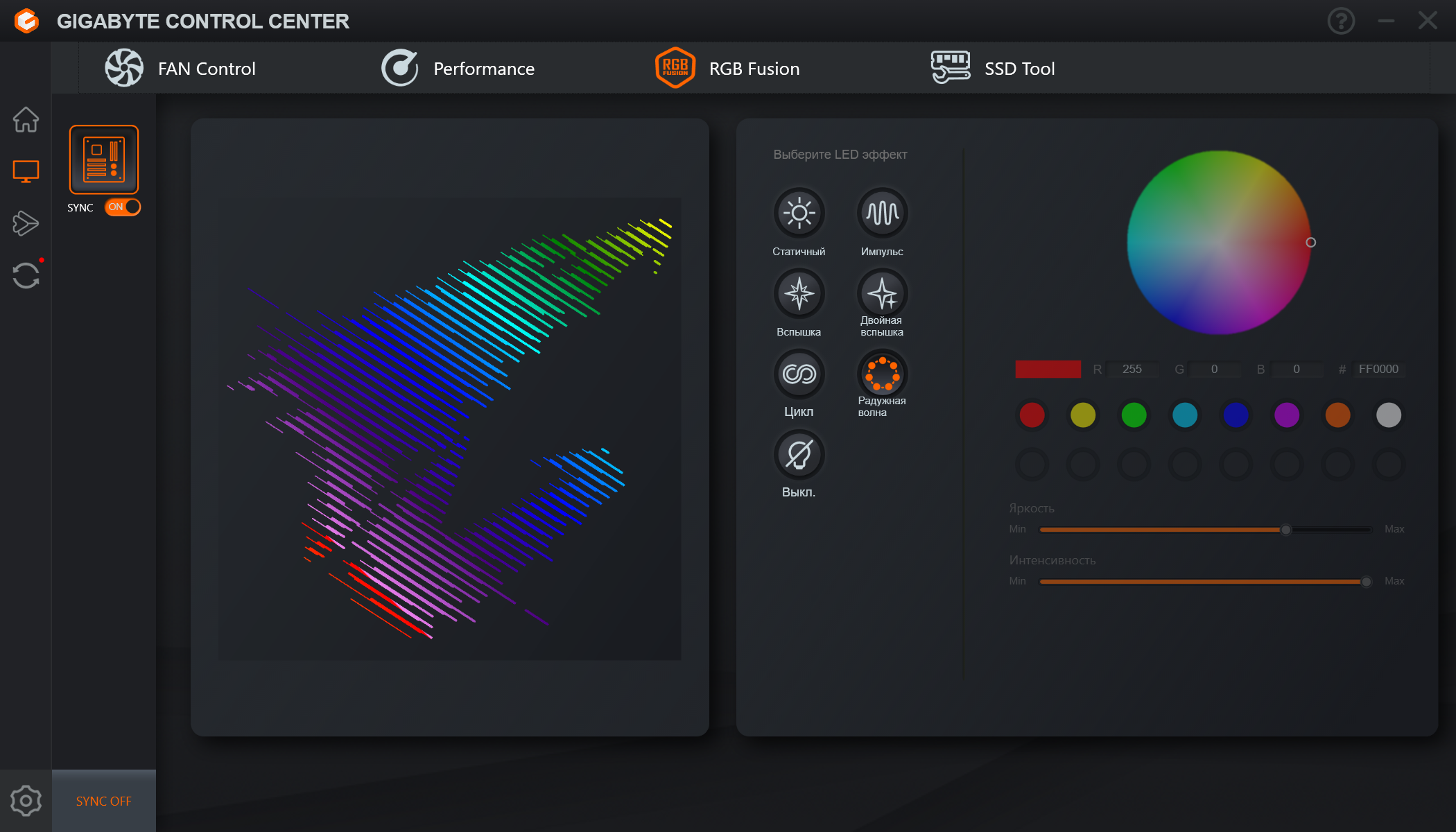

Программное обеспечение под Windows

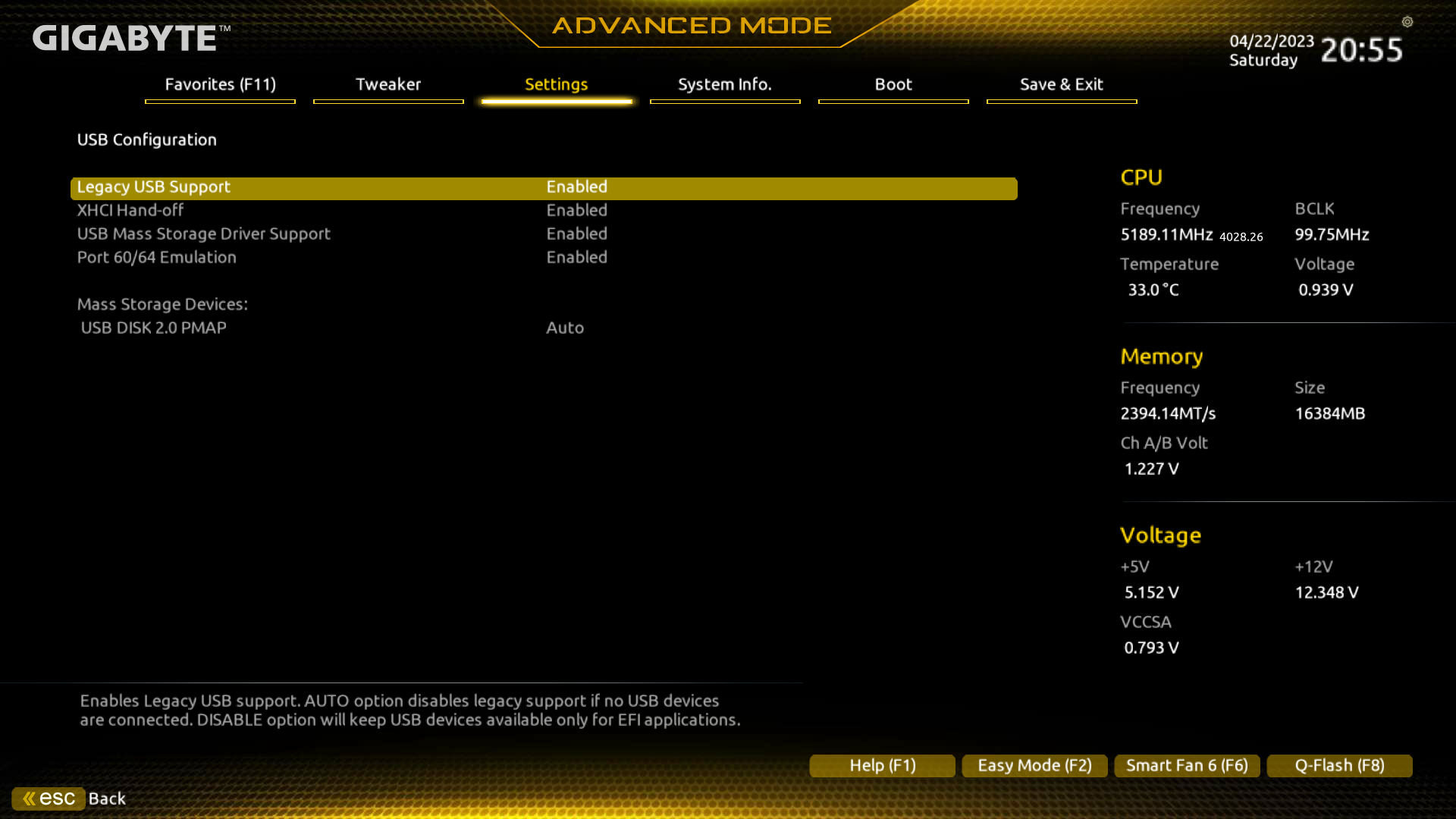

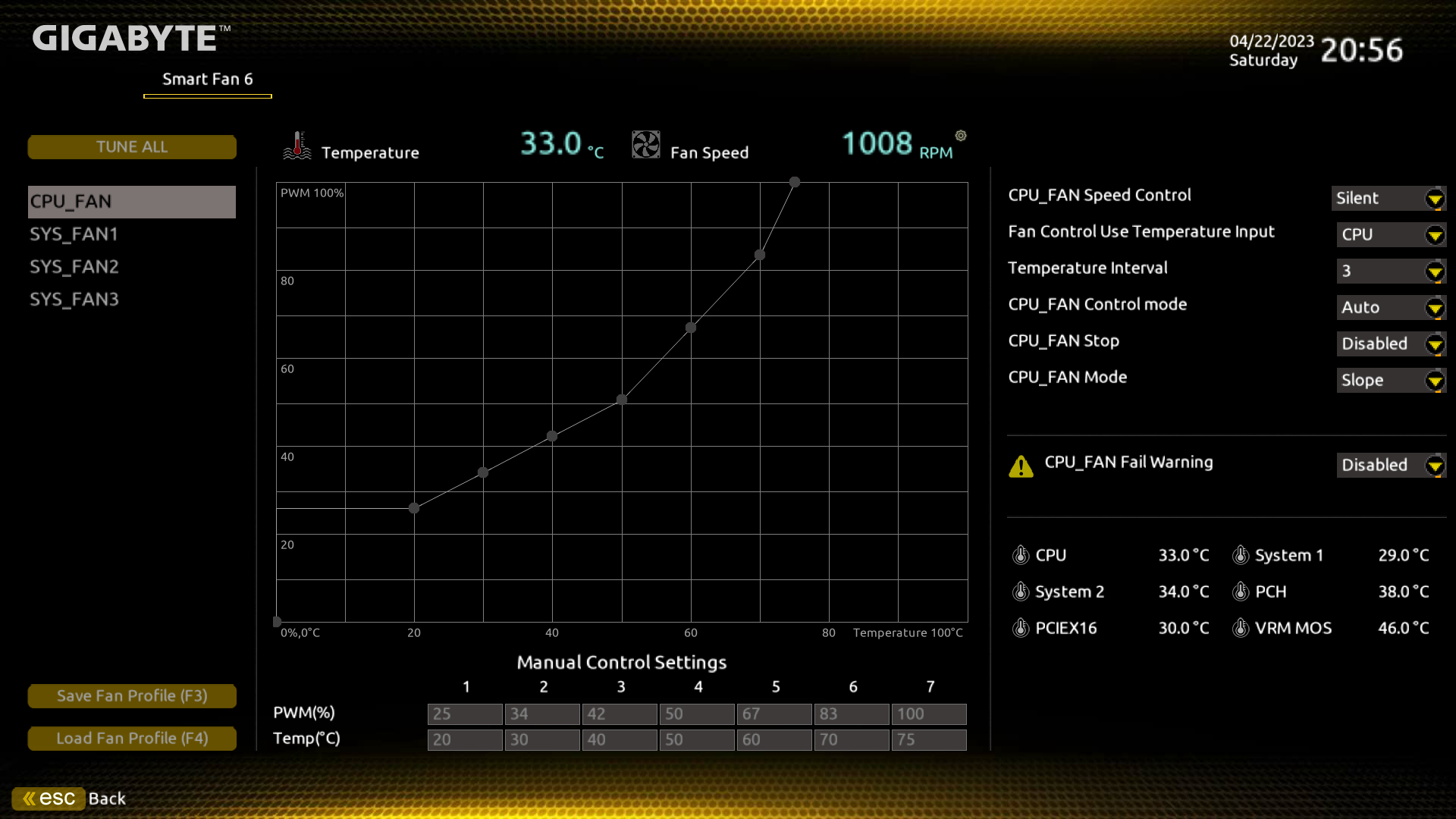

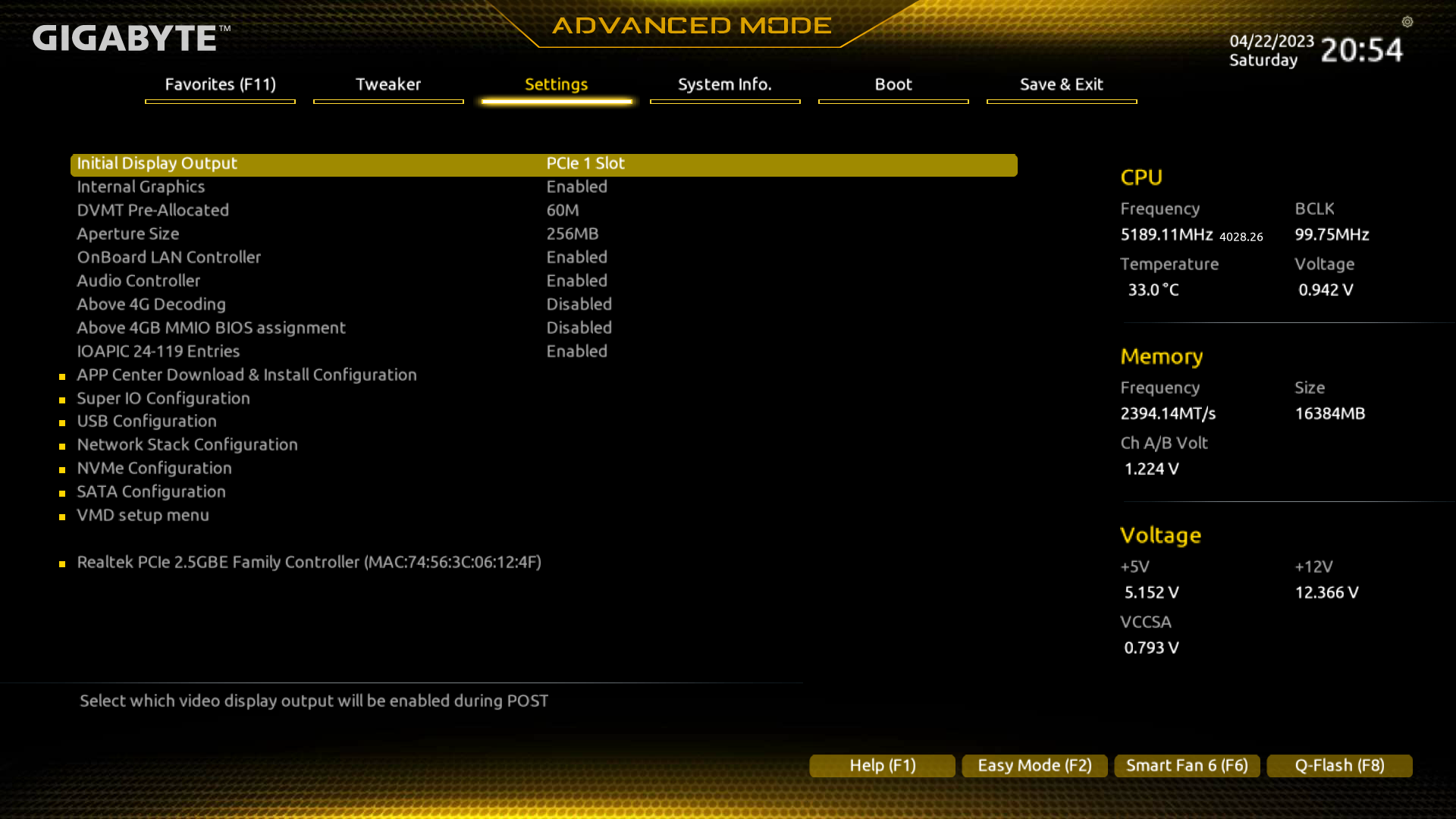

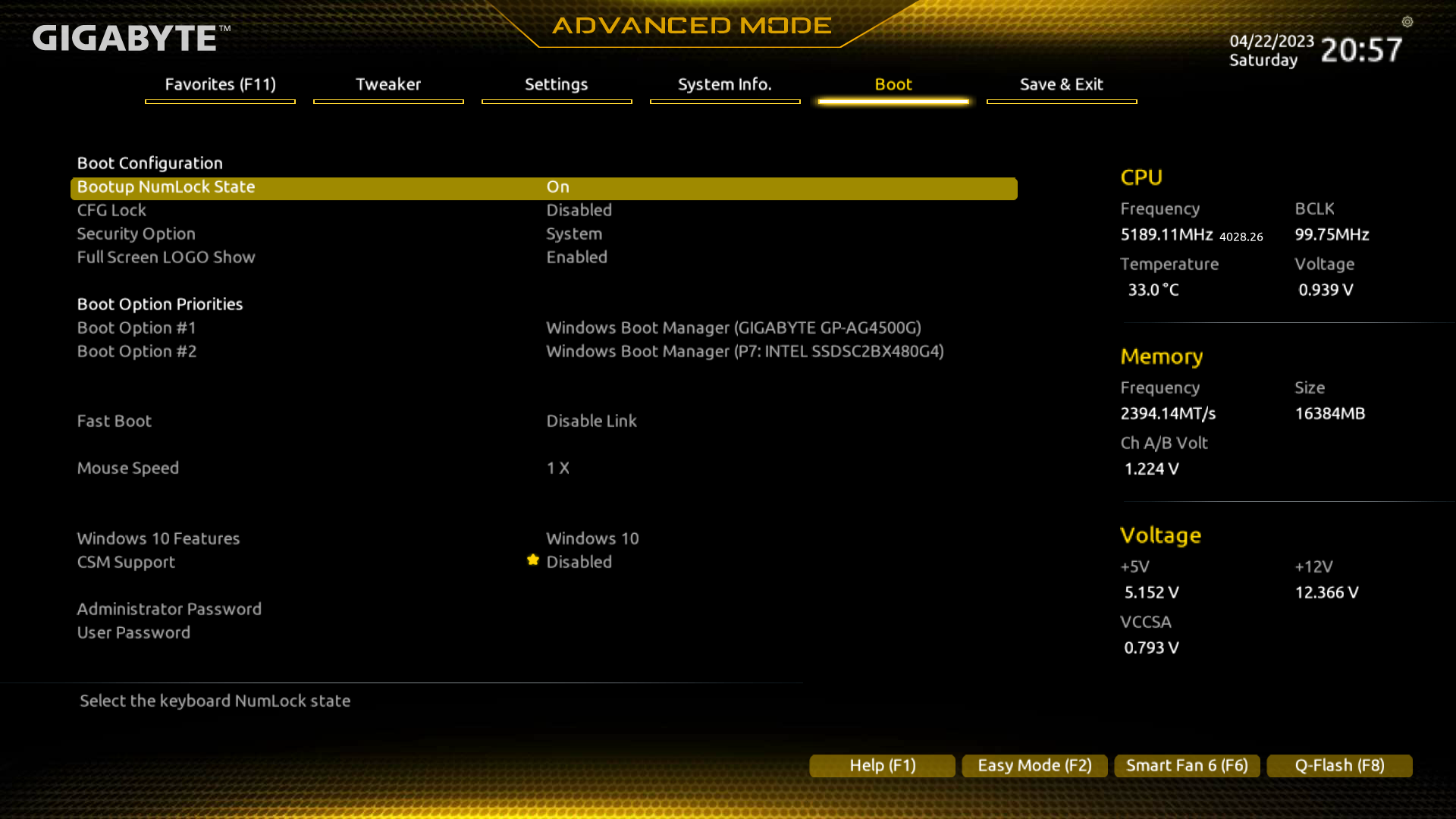

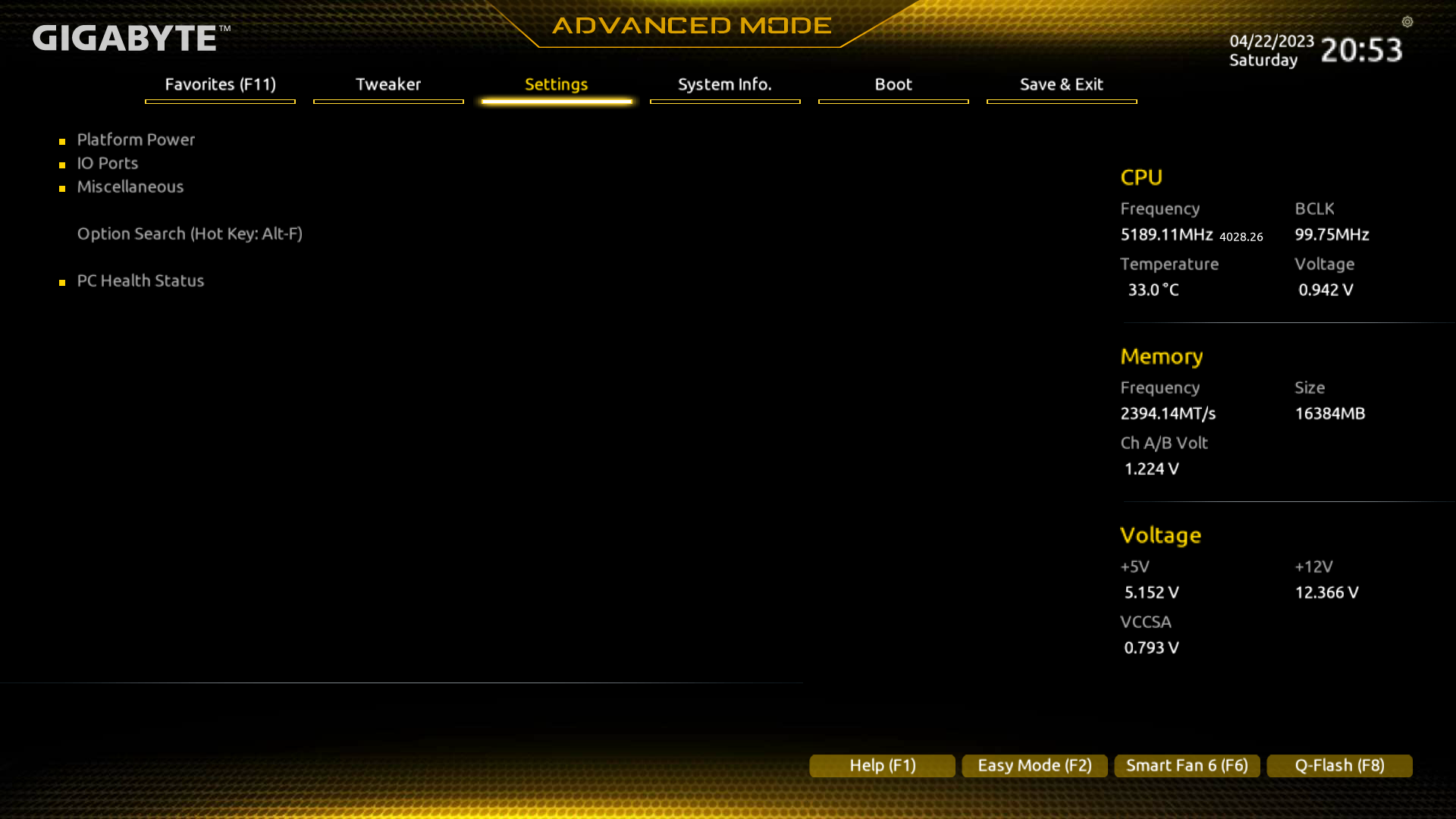

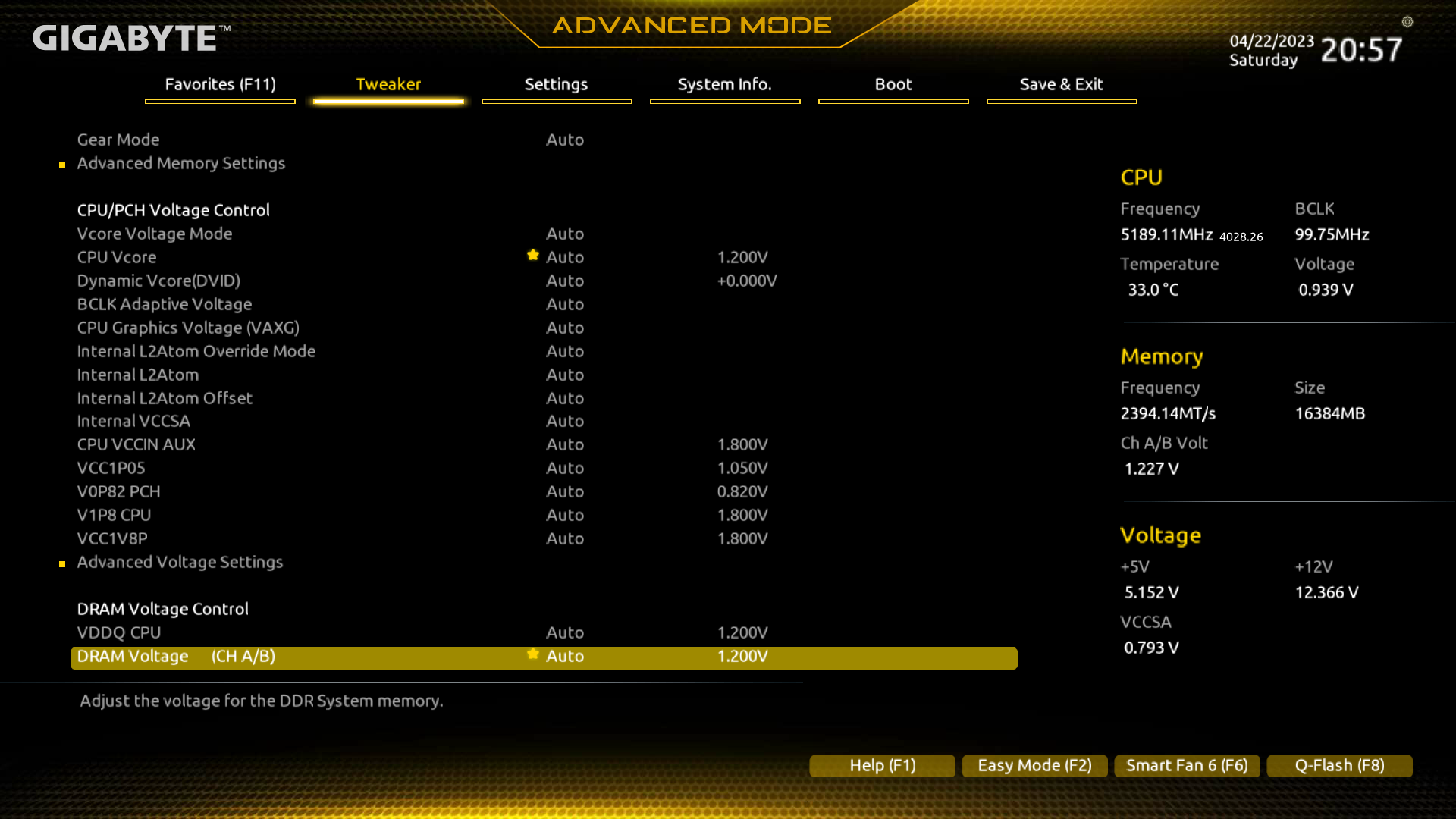

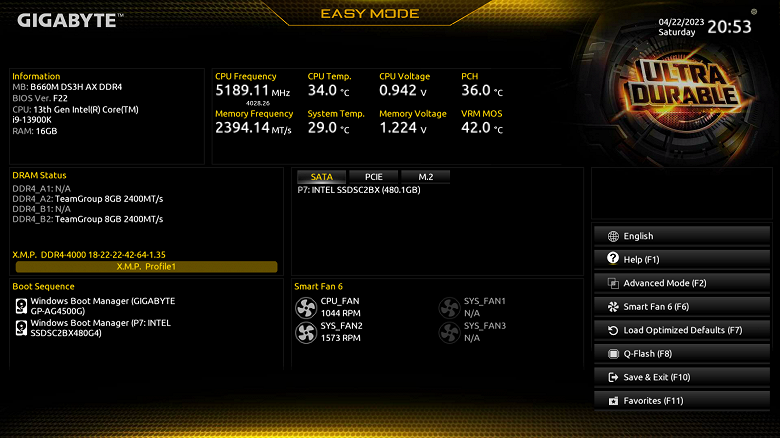

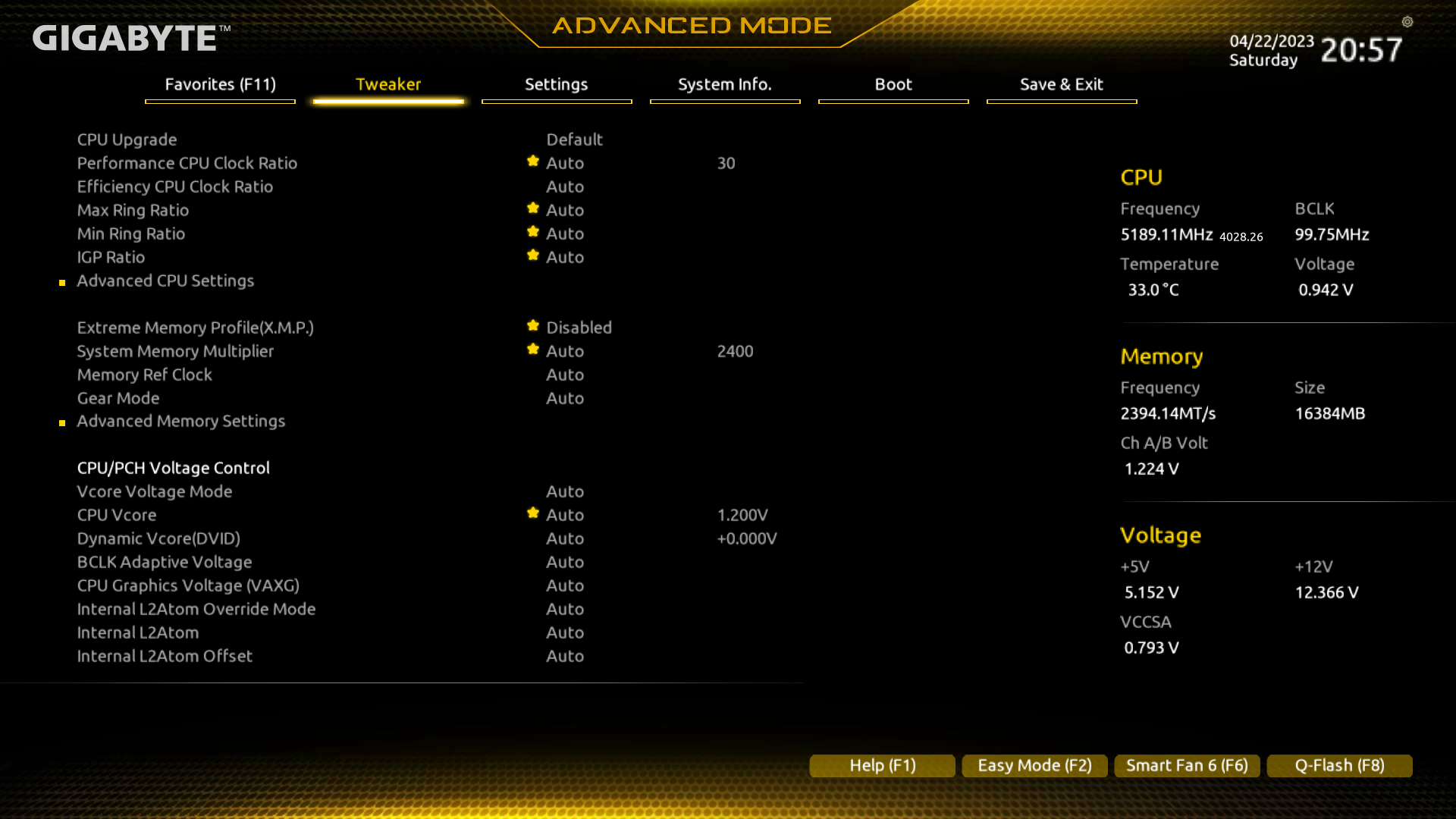

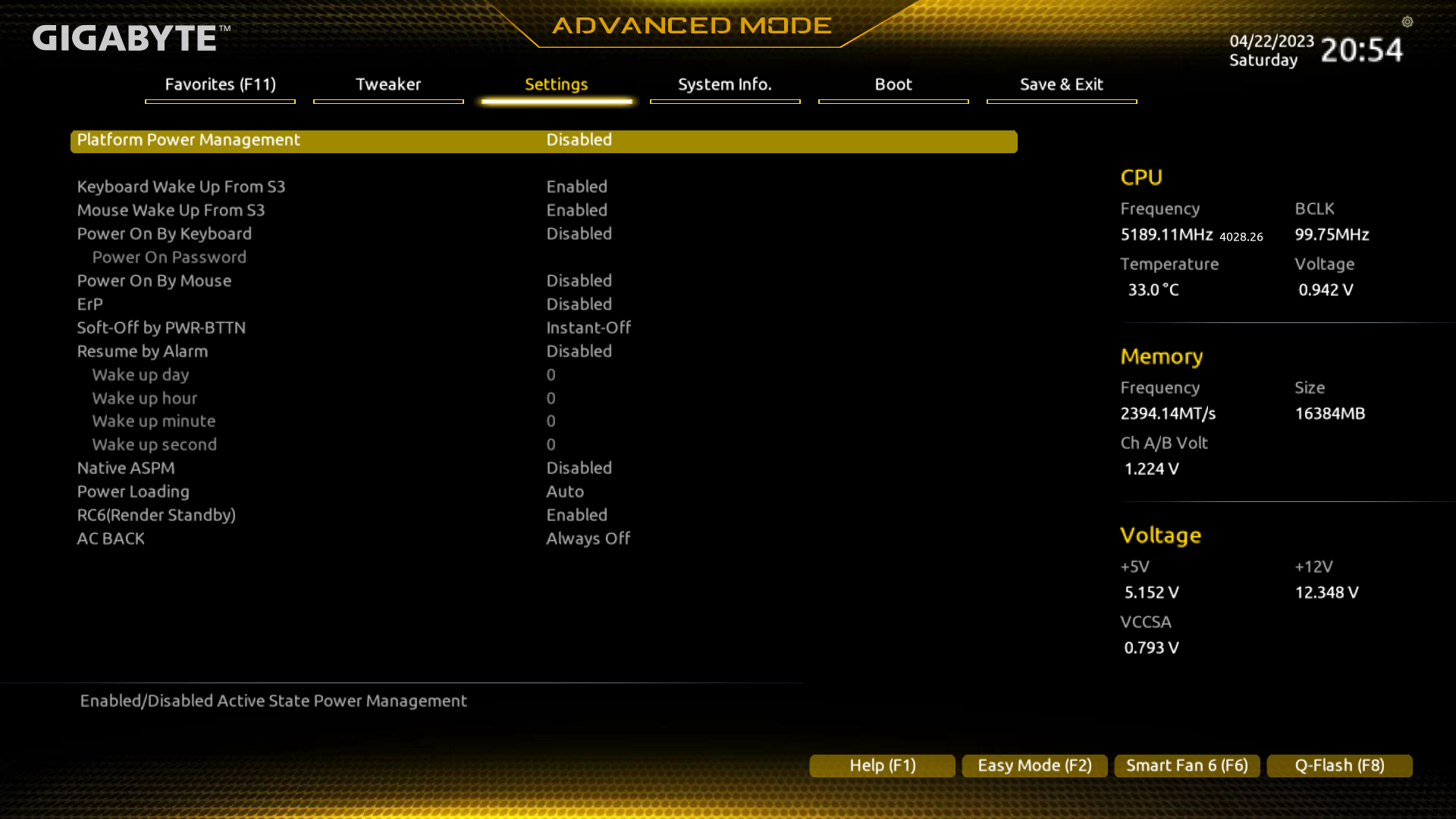

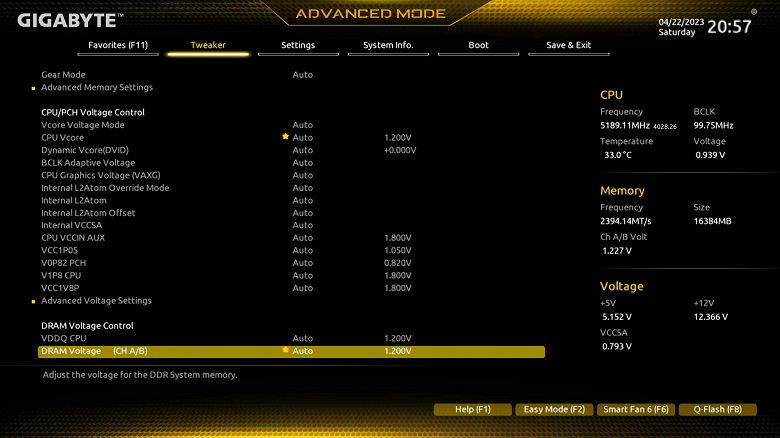

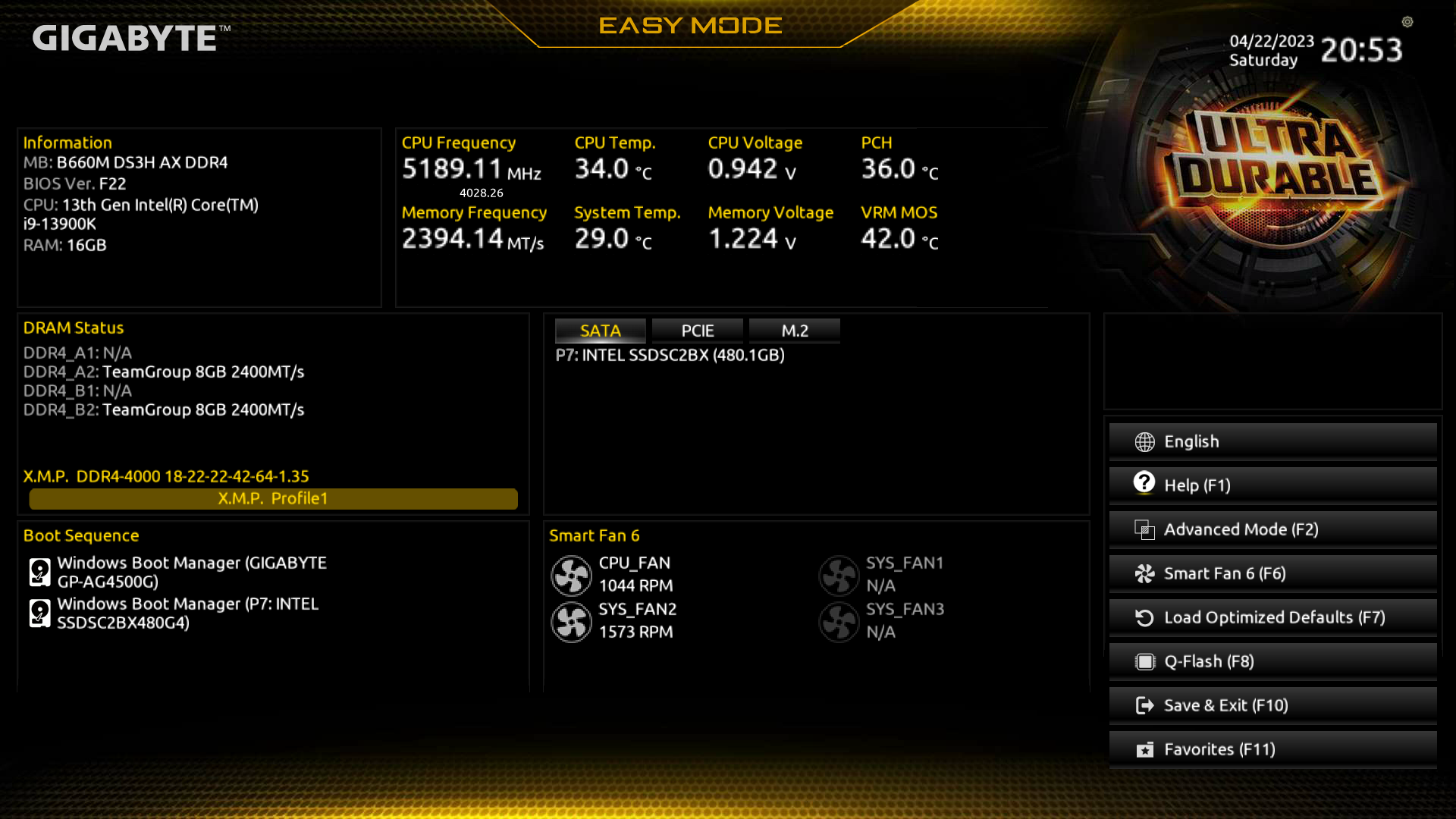

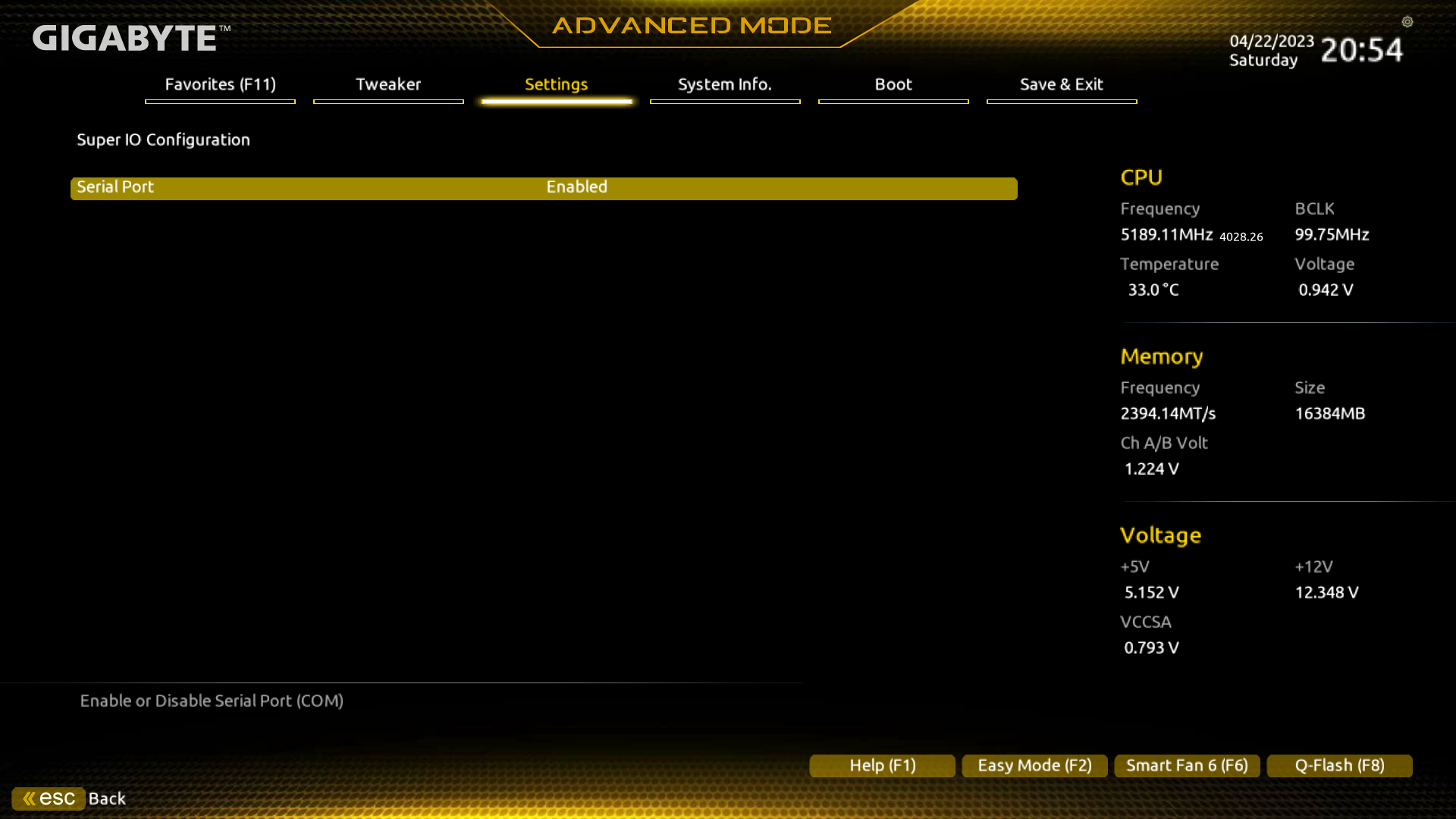

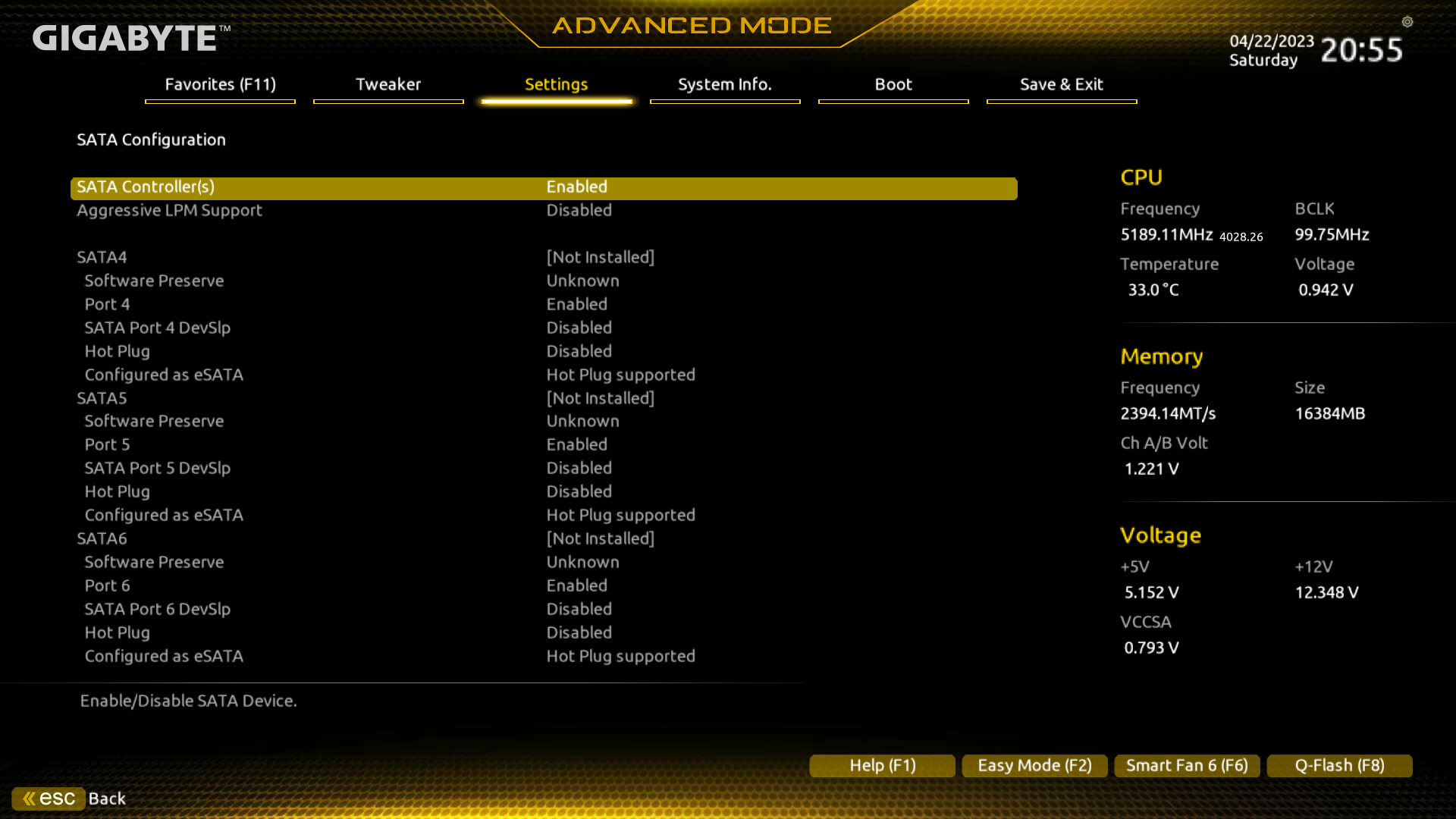

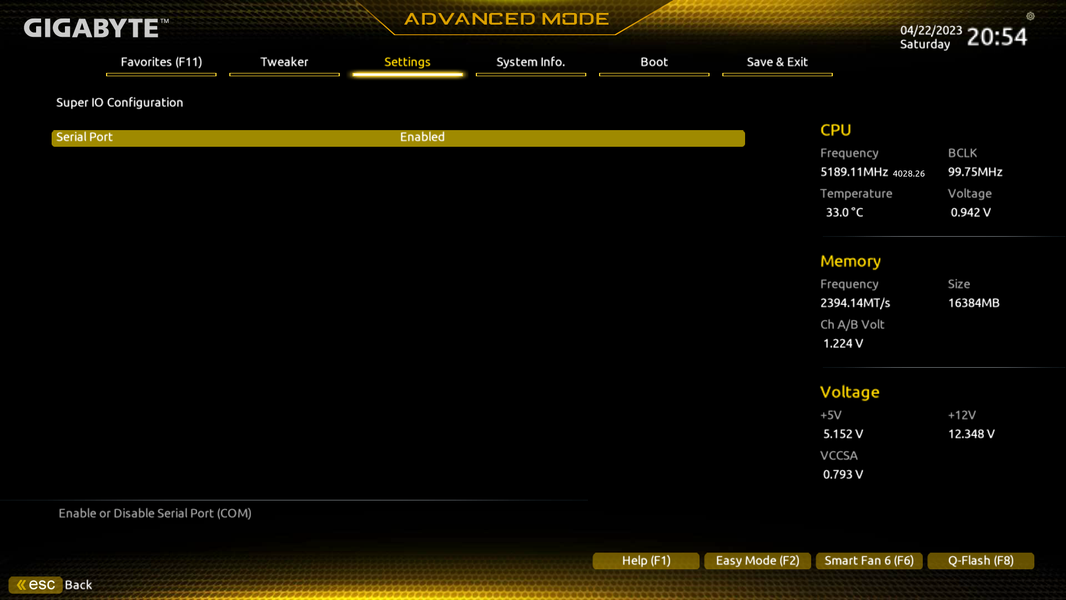

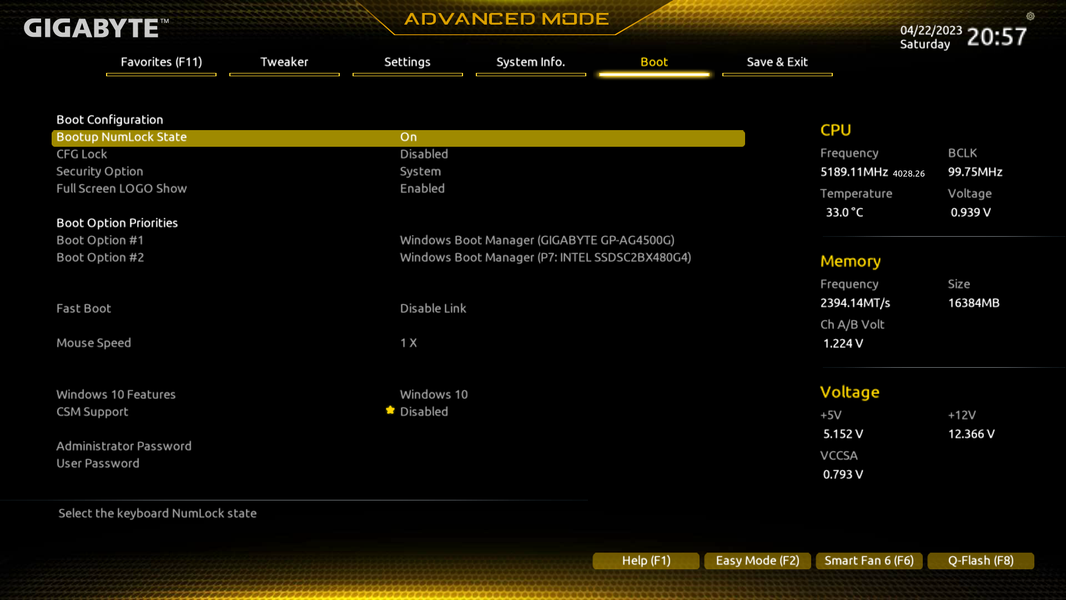

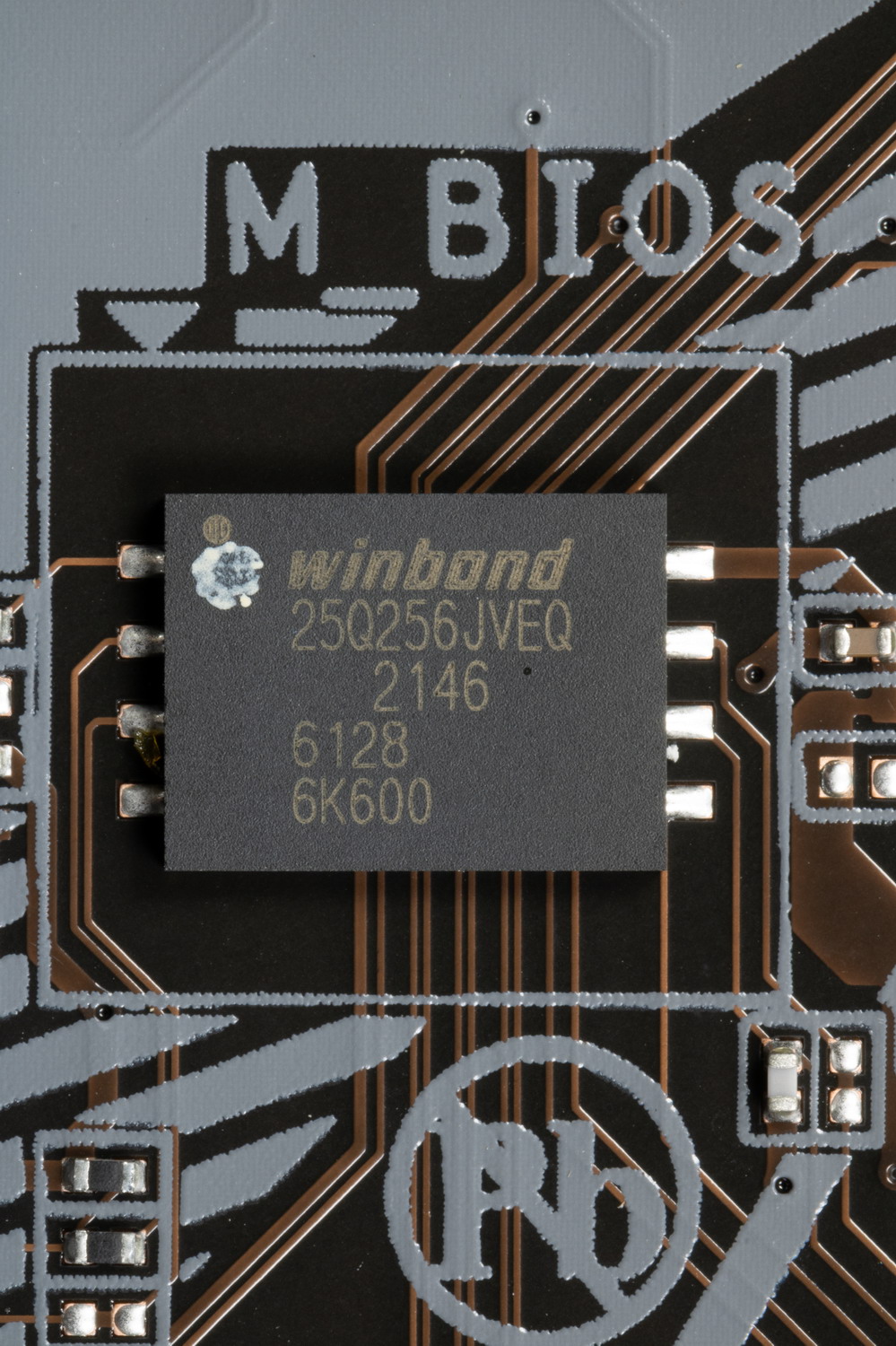

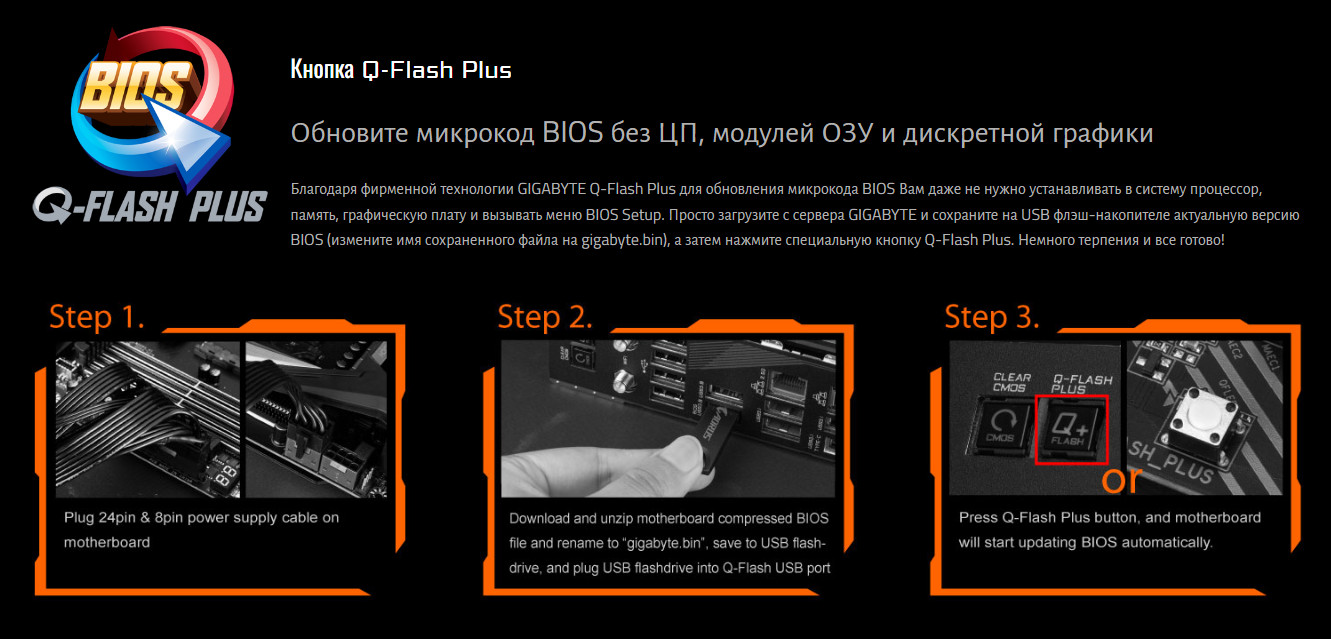

Настройки BIOS
Работоспособность (и разгон)

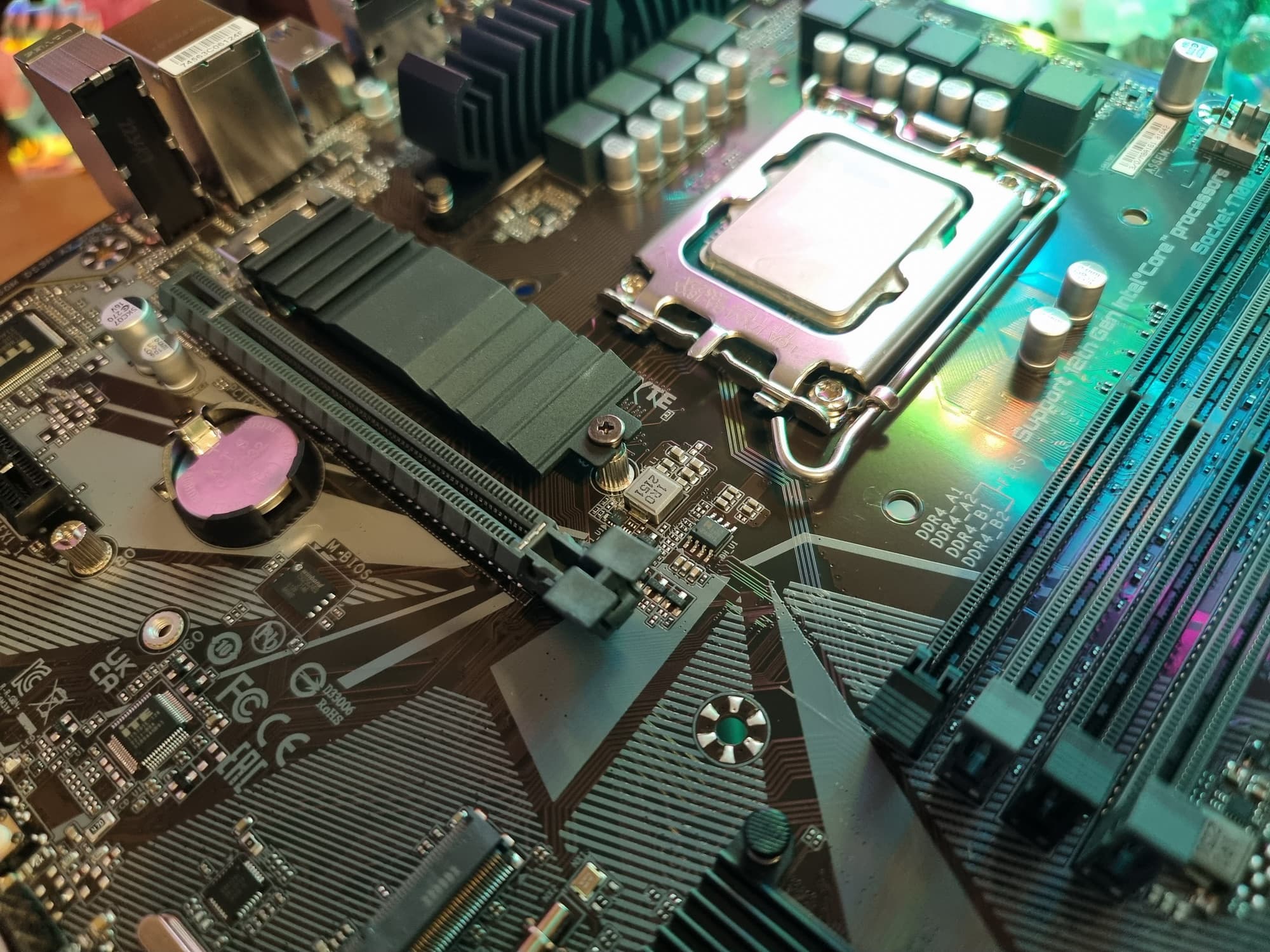

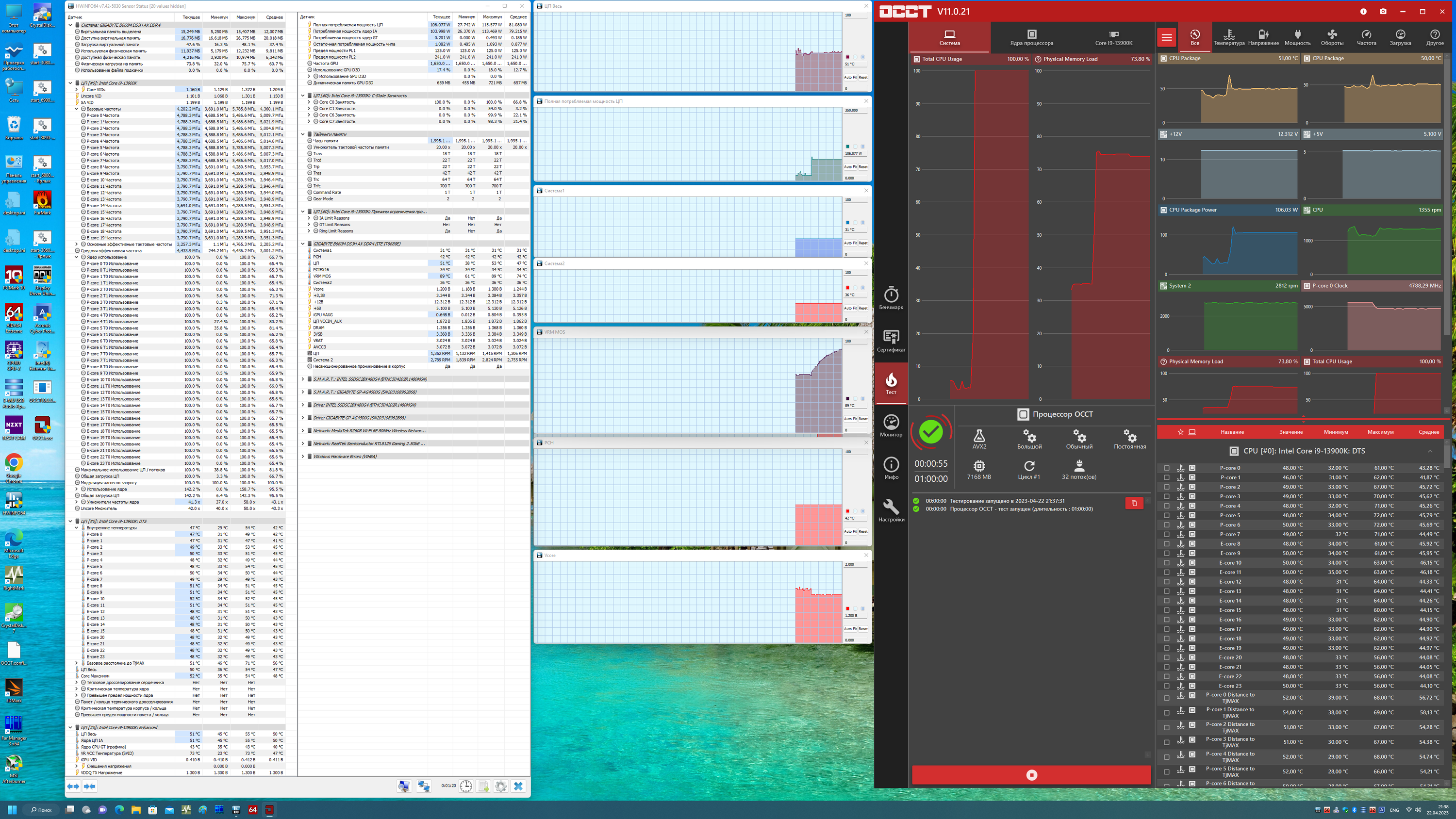

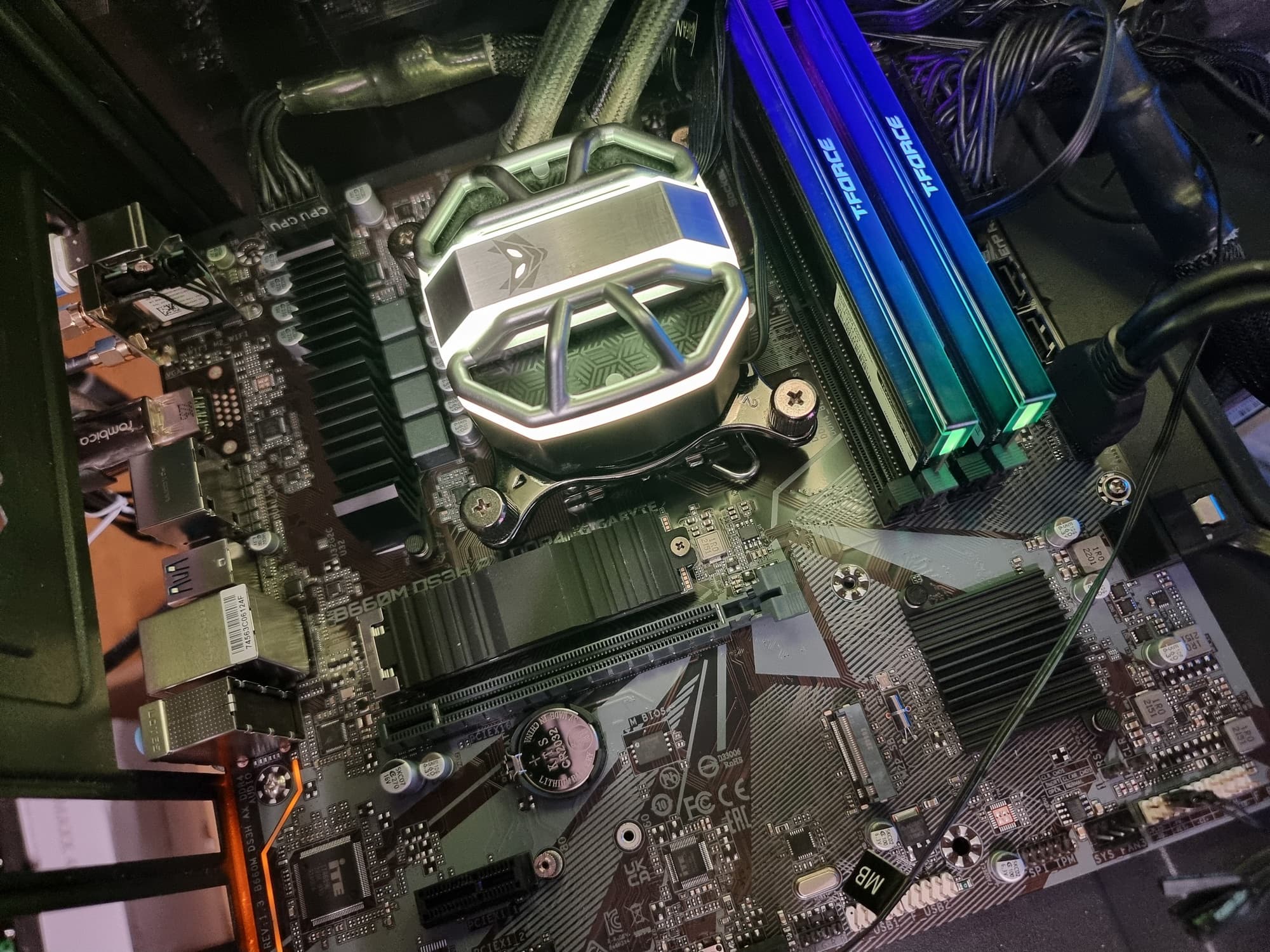

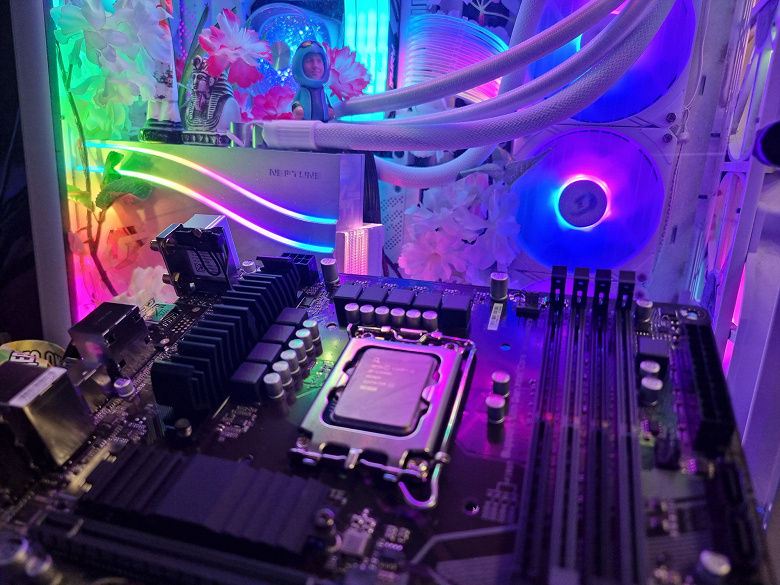

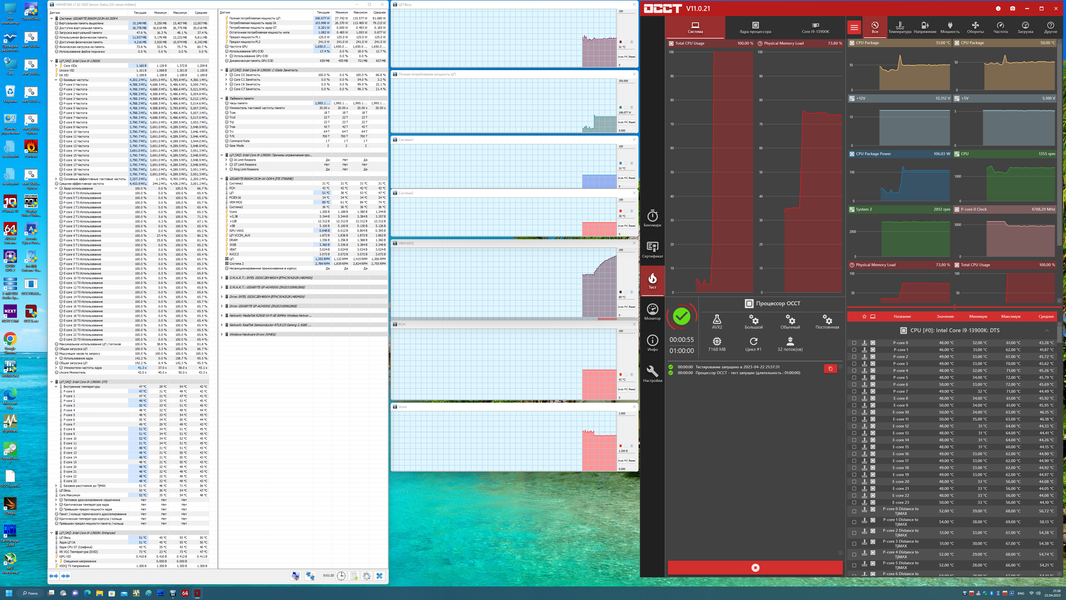

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
В режиме авторазгона мы получили 4.8 ГГц по всем P-ядрам, и 3.8 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку.
Для весьма маленькой и довольно простой материнской платы, которая предназначена для использования в небольших ПК, такой авторазгон более чем хорош (к тому же плата не на топовом чипсете). Все остальные параметры системы по нагреву компонентов были в норме, кроме, как и ожидалось, нагрева преобразователей VRM, ибо на половине из них нет охлаждения, что уже себя показало с негативной стороны.
Понятно, что процессоры уровня i9-13900K в подобные матплаты устанавливать не станет, все же не тот сегмент, так что с более простыми процессорами эта материнка справится еще проще и с меньшим нагревом.
То есть мы видим, что система питания для такого среднебюджетного продукта весьма продвинутая, поэтому и авторазгон неплох, но вот то, что блок VRM оснащен охлаждением очень странно, приводит к чрезмерному нагреву силовых элементов.
Выводы
Материнская плата Gigabyte B660M DS3H AX DDR4 со стоимостью в районе 10 тысяч рублей предназначена для небольших ПК, в которых она будет работать с процессорами уровня Core i3/i5, возможно даже с Core i7, но явно не с Core i9. Ограничений на размер кулера она не накладывает, места для установки достаточно.
У платы есть 12 USB-портов, включая 1 очень быстрый USB 3.2 Gen2, а также 5 портов USB 3.2 Gen1. Единственный «длинный» слот для карт расширения — PCIe х16, который подключен к процессору 16 линиями PCIe 4.0. Есть и два слота PCIe 3.0 x1 (подключены к чипсету). Из 2 слотов M.2 один подключен напрямую к процессору, а другой — к B660, оба линиями PCIe 4.0. Второй слот M.2 без охлаждения. На компонентах VRM установлен только один радиатор на 4 фазы питания, остальные — без охлаждения, так что слишком мощный процессор здесь использовать нежелательно.
Еще у этой модели 4 порта SATA и 4 разъема для вентиляторов. Система питания процессора сама по себе умеренно мощная для продукта на бюджетном чипсете, потенциально она способна обеспечить работу любых совместимых процессоров с некоторым запасом на разгон. Сетевые возможности включают быстрый проводной контроллер 2,5 Гбит/с и беспроводной контроллер Wi-Fi 6E/Bluetooth 5.2. В числе других плюсов можно упомянуть возможность подключения RGB-устройств подсветки.
