Обзор системы жидкостного охлаждения DeepCool LS720

Паспортные характеристики, комплект поставки и цена

Производитель DeepCool
Модель LS720
Код модели R-LS720-BKAMNT-G-1; EAN: 6933412727477
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами:
Intel: LGA2066/2011-v3/2011/1700/1200/1151/1150/1155; AMD: sTRX4/sTR4/AM5/AM4
Тип вентиляторов осевой (аксиальный), 3 шт.
Модель вентилятора FC120 FDB (DF1202512CM)
Питание вентилятора мотор: 12 В, 0,29 А; подсветка: 5 В, 1,8 Вт (6-контактный разъем: общий, питание мотора, датчик вращения, управление ШИМ, данные подсветки, питание подсветки)
Размеры вентилятора 120×120×25
Скорость вращения вентилятора 500—2250 об/мин
Производительность вентилятора максимум 146 м³/ч (85,85 фут³/мин)
Статическое давление вентилятора максимум 32,1 Па (3,27 мм вод. ст.)
Уровень шума вентилятора 32,9 дБA максимум
Подшипник вентилятора гидродинамический (Fluid Dynamic Bearing)
Срок службы вентилятора 50 000 ч
Размеры радиатора 402×120×27 мм
Материал радиатора алюминий
Материал шлангов нет данных
Длина шлангов 410 мм
Помпа интегрирована с теплосъемником
Размеры помпы (Д×Ш×В) 86×74×57 мм
Питание помпы мотор: разъем 3 контакта (общий, питание, датчик вращения, 12 В, 0,47 А);
подсветка: разъем 3 контакта (адресная светодиодная подсветка: общий, данные, питание, 5 В, 2,2 Вт)
Уровень шума помпы 19 дБA
Срок службы помпы нет данных
Материал теплосъемника медь
Термоинтерфейс теплосъемника нанесенная термопаста
Особенности
  • многоцветная и многозонная подсветка вентиляторов и помпы
  • шланги и кабели в оплетке
  • 3 года гарантии
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентиляторы, 3 шт.
  • удлинительный кабель для подключения вентиляторов
  • кабель для подключения подсветки и питания вентиляторов к системной плате и к питанию
  • фиксатор шлангов, 2 шт.
  • дополнительная накладка на крышку помпы
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • руководство по установке
  • описание гарантии
Цены 11 тысяч рублей в DNS на момент публикации обзора

Описание

Поставляется система жидкостного охлаждения DeepCool LS720 в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка), на котором в цвете изображен сам продукт, а также перечислены основные технические характеристики, приведено описание системы антипротечки (встроенный в радиатор гидроамортизатор) и другая дополнительная информация. Почти все надписи на английском языке и только отсылка на сайт компании за дополнительной информацией продублирована на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше и пластиковые пакеты. Пакеты с аксессуарами убраны в картонную коробочку, там же в картонном конверте находится документация. Подошва теплосъемника и термопаста на ней защищены фигурной накладкой из прозрачного пластика.

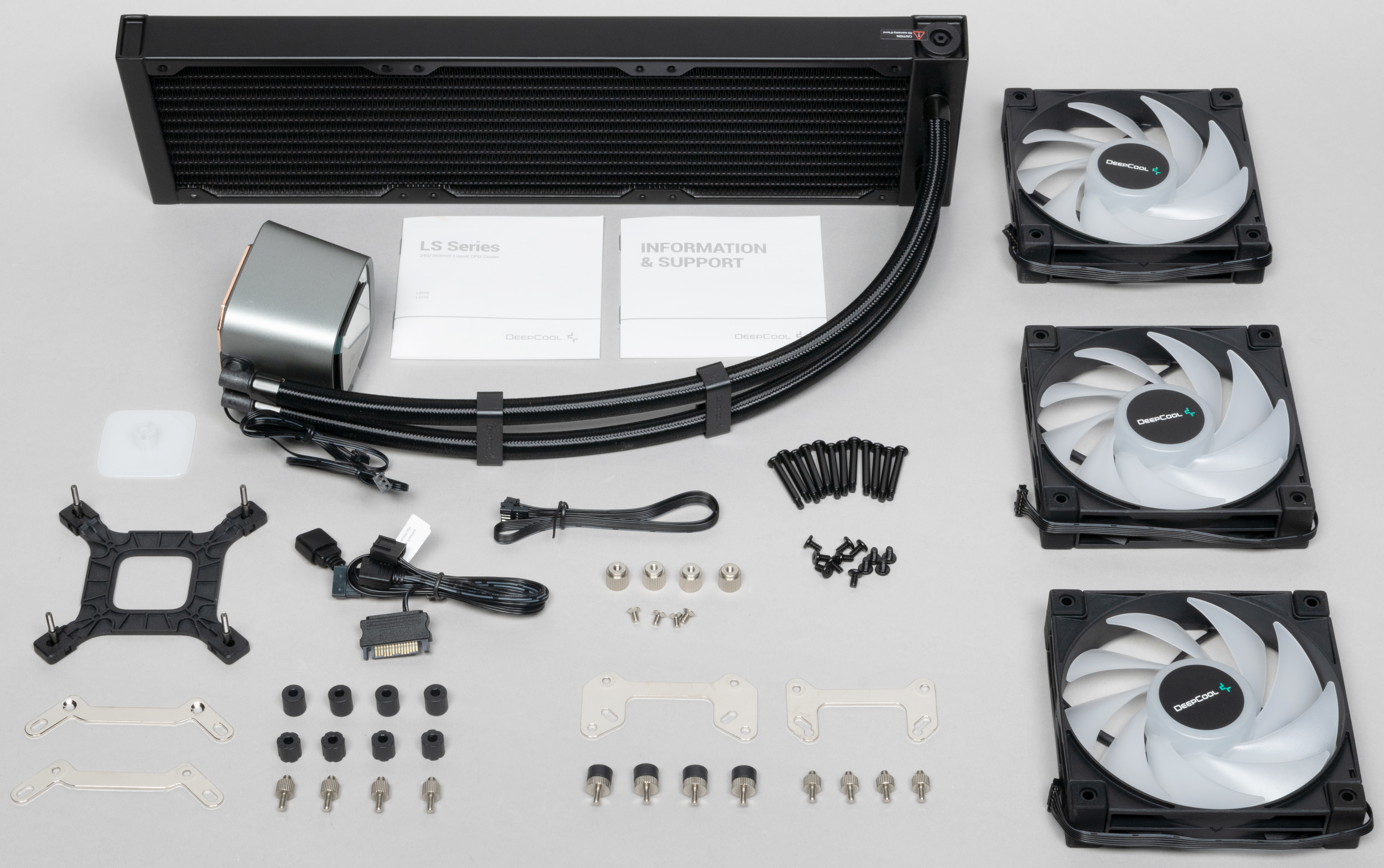

Внутри коробки находится то, что перечислено в таблице выше:

Инструкция по установке и описание гарантии — это книжечки хорошего полиграфического качества. Информация в инструкции представлена в основном в виде картинок и в переводе не нуждается. На сайте компании есть описание системы и ссылка на PDF-файл с инструкцией по установке.

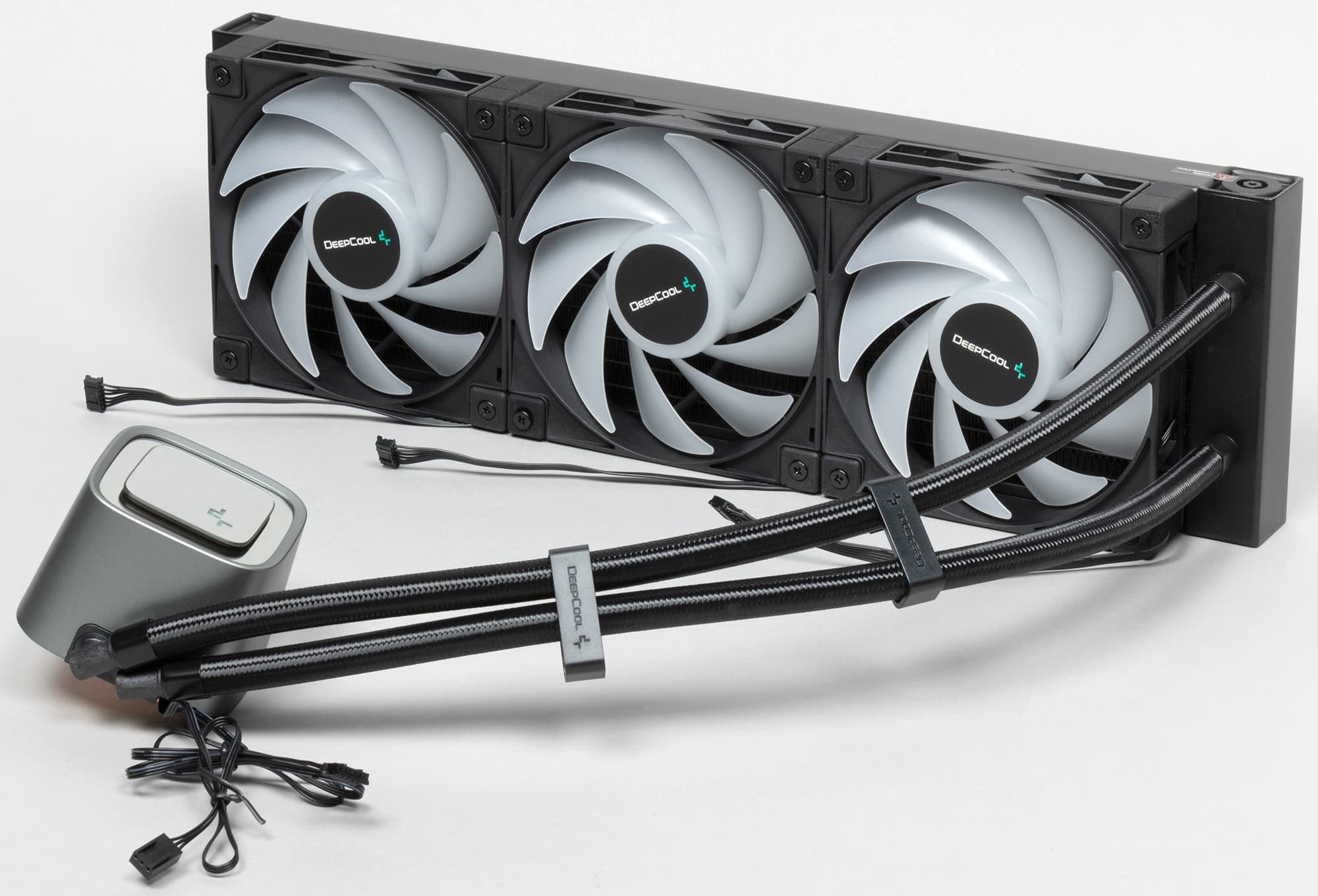

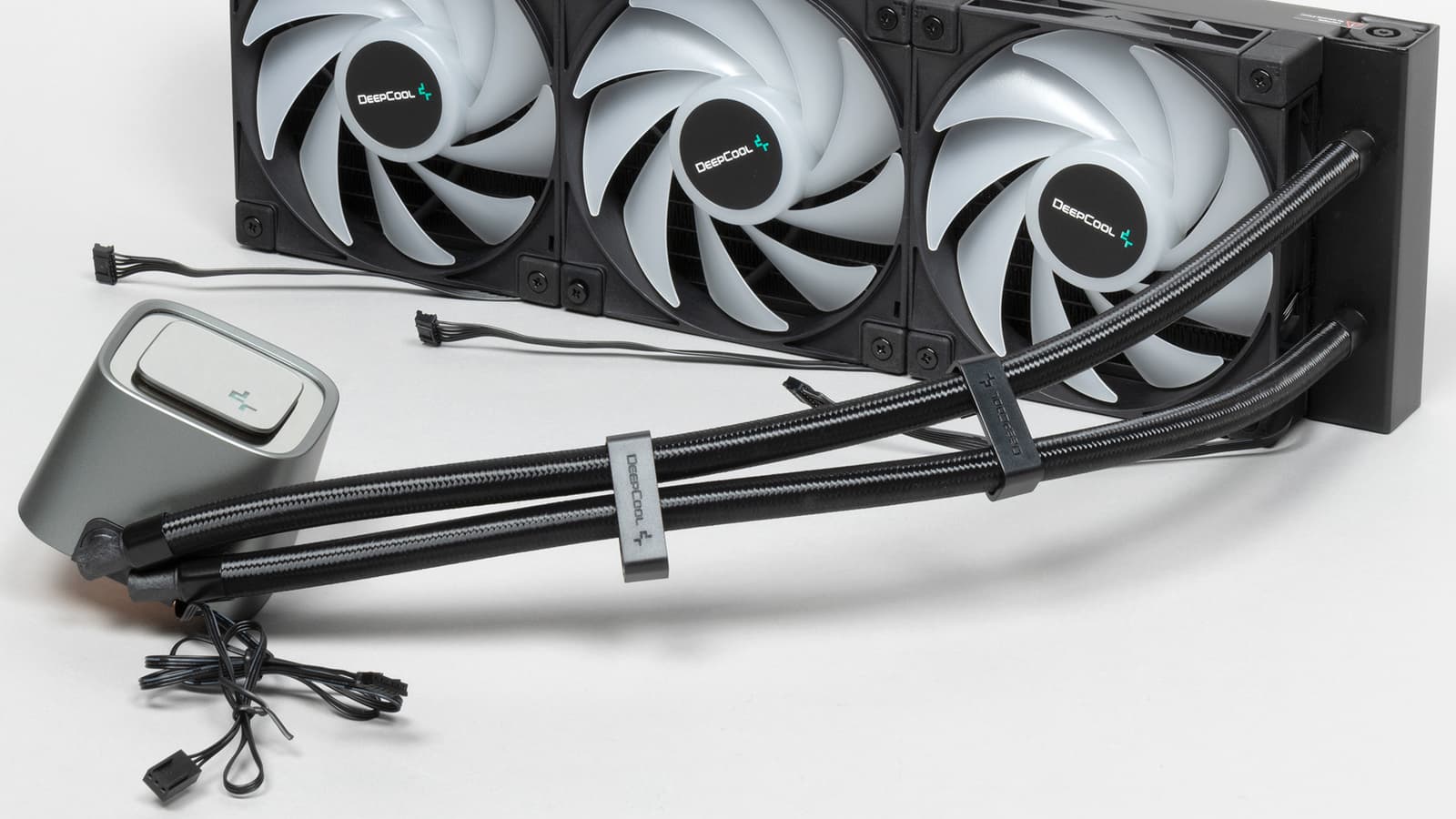

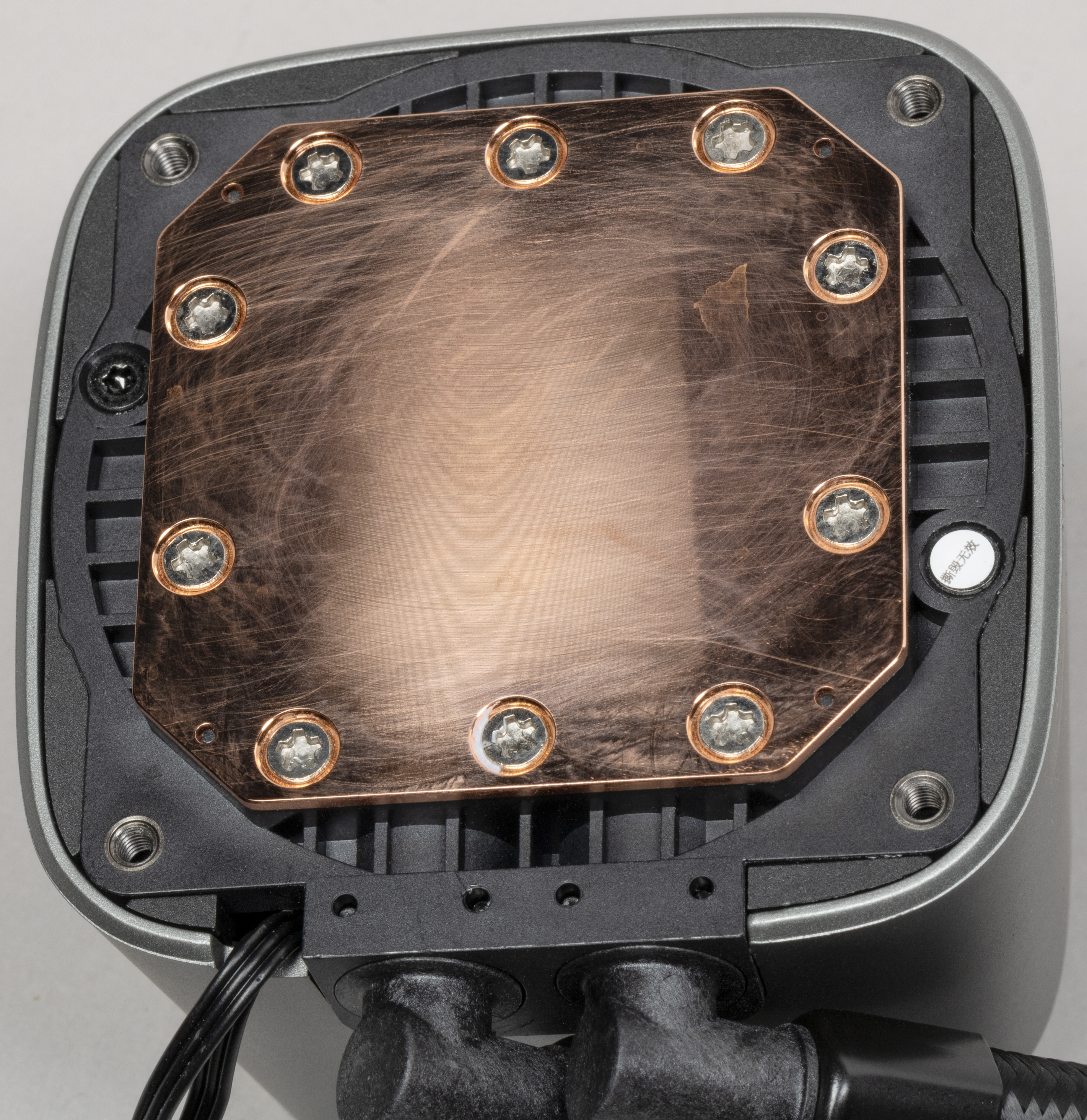

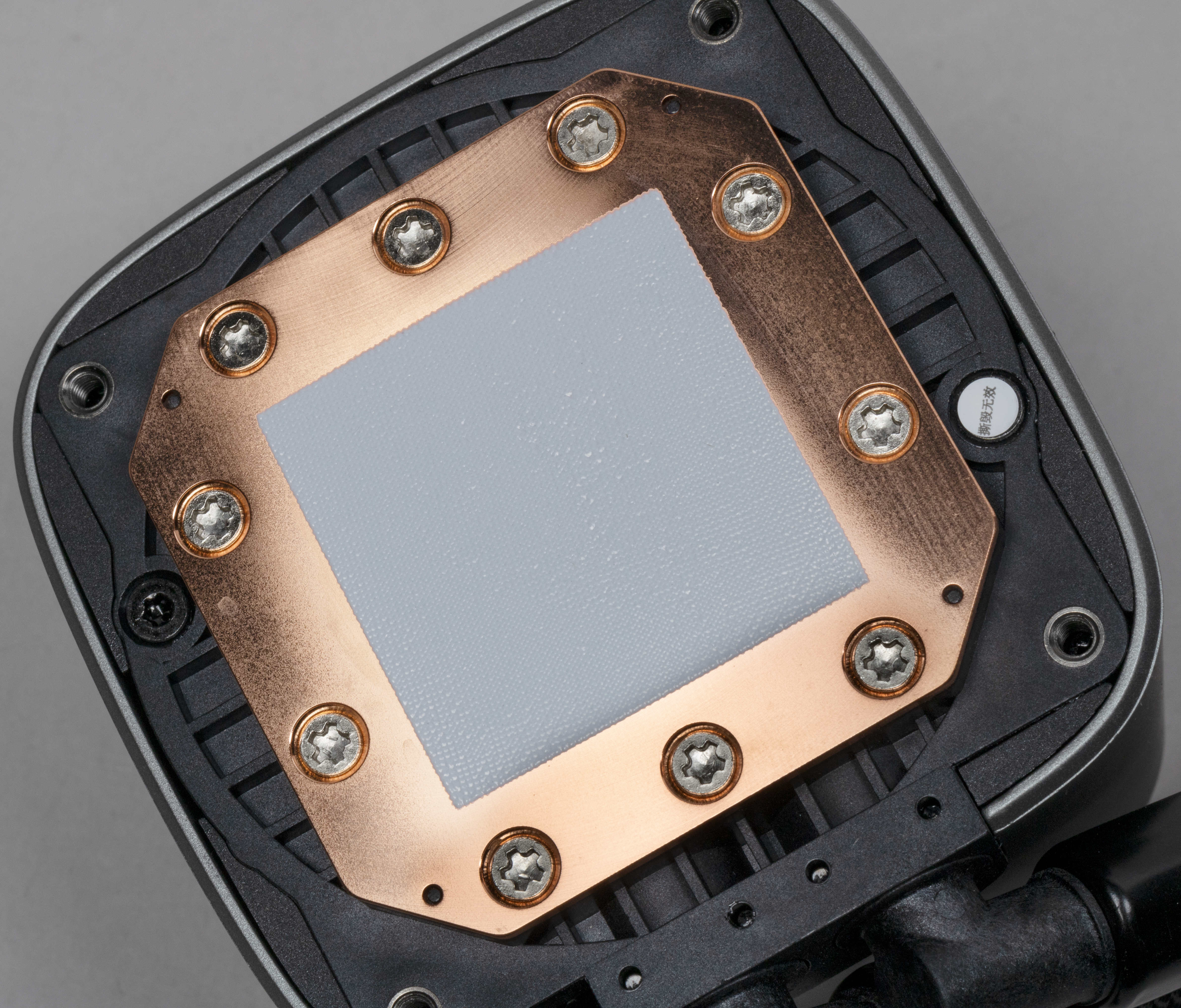

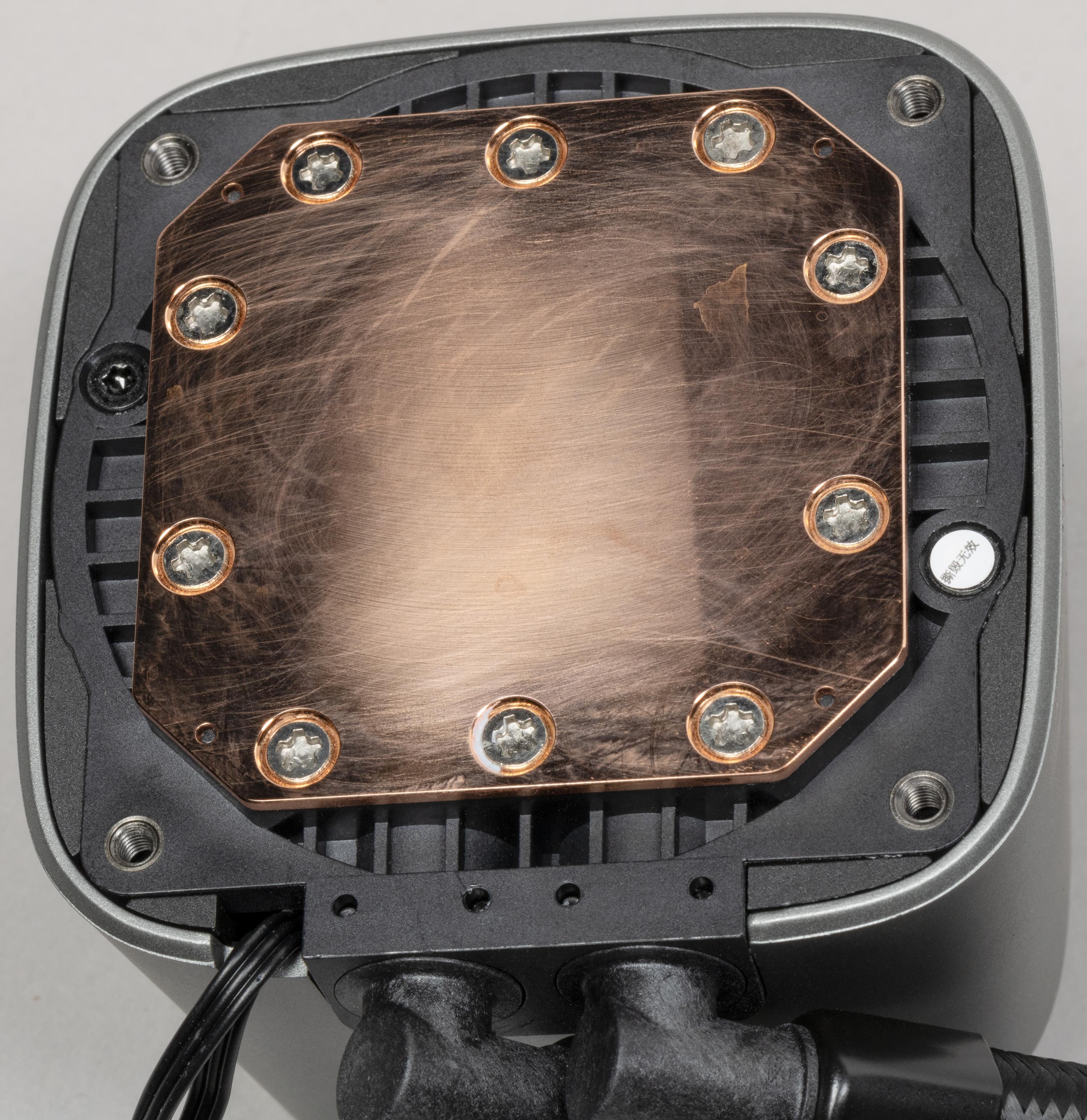

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, шлифованная и слегка полированная. К центру она выпуклая с перепадом порядка 0,2 мм.

Габариты этой пластины — 54×54 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 40×40 мм. Ее центральную часть изначально занимает нанесенная тонким слоем термопаста.

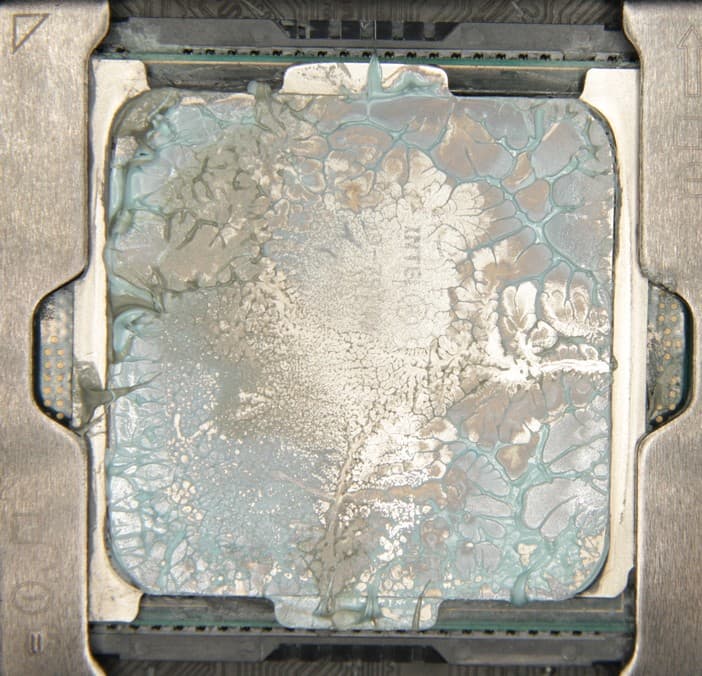

Запаса для ее восстановления в комплекте поставки, к сожалению, нет. В тестах использовалась не менее качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

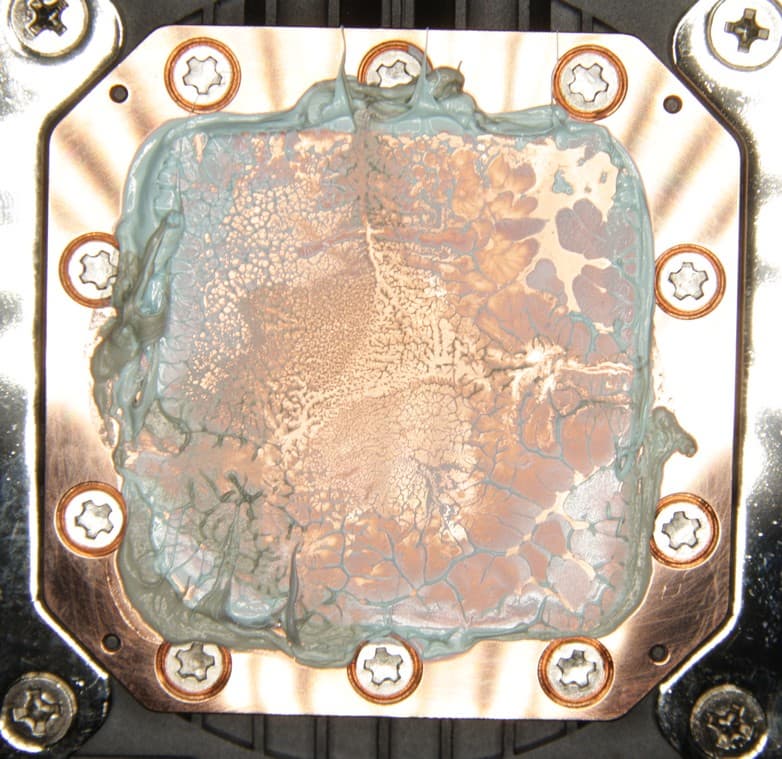

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем на всю площади крышки процессора, а ее избытки выдавились за края. Участок плотного контакта расположен примерно по центру и имеет большую площадь. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

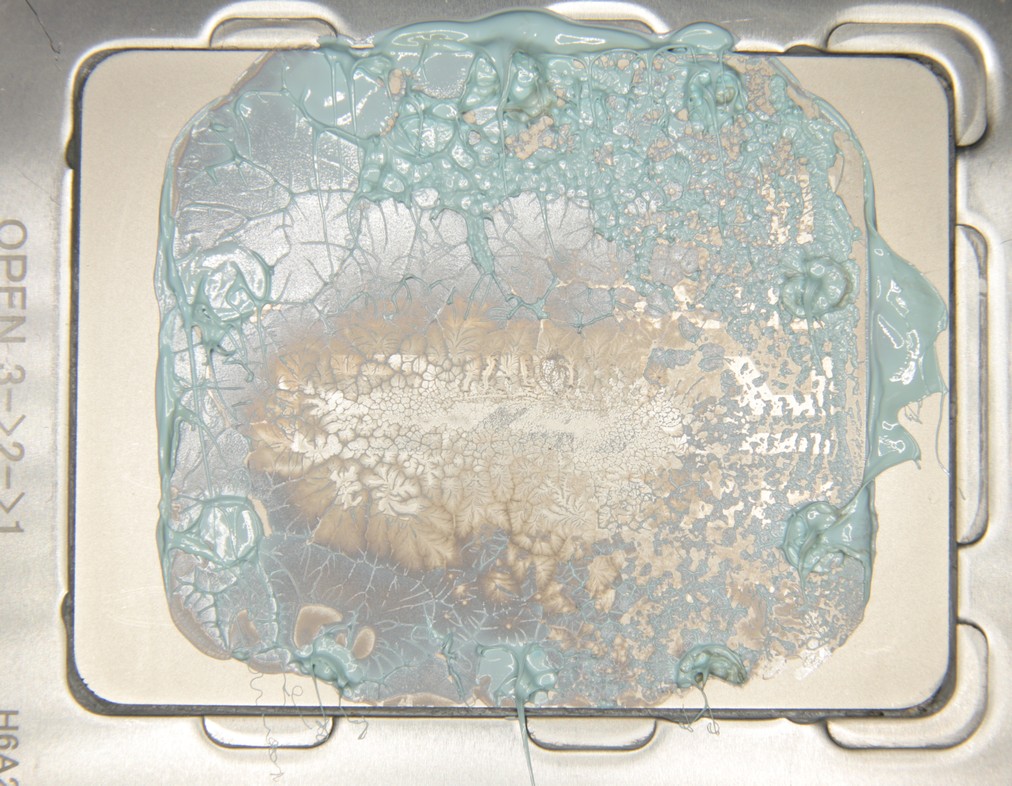

В случае процессора AMD Ryzen Threadripper 2990WX. На процессоре:

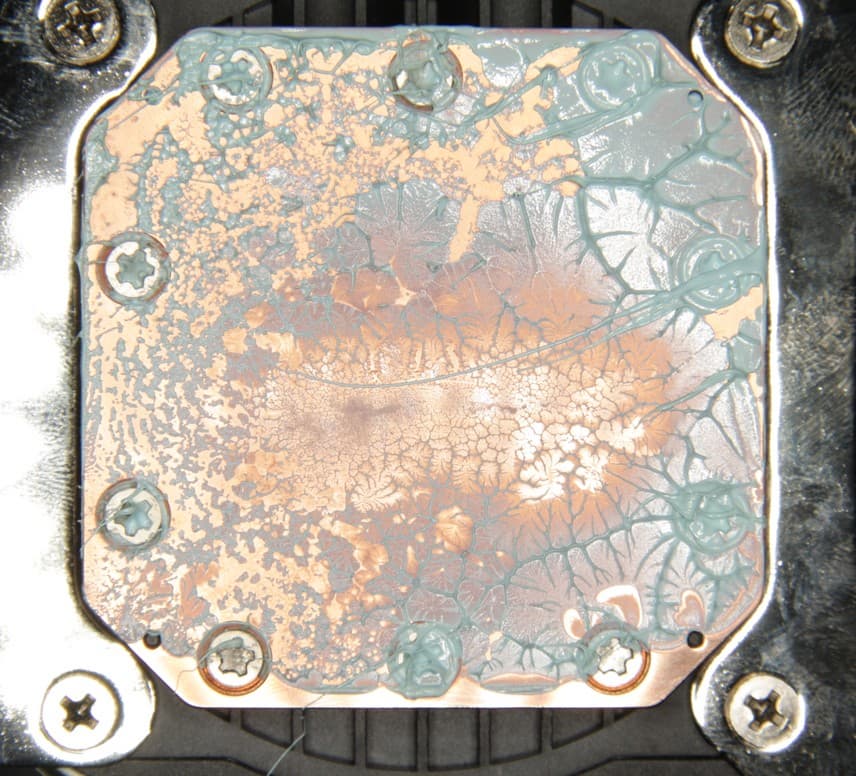

На подошве теплосъемника:

В данном случае рабочая площадь теплосъемника существенно меньше площади крышки процессора. Пятно плотного контакта большое, но оно явно не охватывает все четыре кристалла этого процессора.

Корпус помпы изготовлен из твердого черного пластика. Сверху на помпе закреплена крышка сложной конструкции. Основными ее частями являются внешний кожух из пластика с серо-серебристой поверхностью, центральный светорассеиватель из белого полупрозрачного пластика и пластина по периметру из пластика, имеющего свойства полупрозрачного зеркала. Под этой пластиной вдоль ее краев есть два светорассеивателя, а ниже — еще одна пластина с зеркальной поверхностью. Эти светорассеиватели подсвечиваются несколькими адресуемыми RGB-светодиодами, управляемыми извне по трехпроводному интерфейсу. Свет от них отражается между верхней и нижней пластинами, что создает эффект уходящего вниз тоннеля (не глубокого, правда). Центральный светорассеиватель просто подсвечивается двумя белыми светодиодами. В отверстие этого светорассеивателя вставлена пластиковая накладка с прозрачной зеркальной пластиной. Участки с отсутствующим зеркальным покрытием формируют логотип производителя, под которым закреплен светорассеиватель фирменного сине-зеленого цвета. В итоге этот логотип в дополнение к RGB-подсветке просто подсвечивается при работе помпы.

Накладку можно без ограничений вращать относительно центра (есть слабая фиксация с шагом 45 градусов), что позволяет выставить логотип в правильную ориентацию.

В комплекте поставки есть еще одна накладка просто из белого полупрозрачного пластика. Пользователь с ее помощью может оформить верх помпы так, как ему нравится. Для этого нужно на (полу)прозрачном материале распечатать (нарисовать) нужное изображение, вырезать и наклеить его на накладку и закрепить ее вместо штатной. На сайте компании есть ссылка на PDF-файл с шаблоном и примерами изображений.

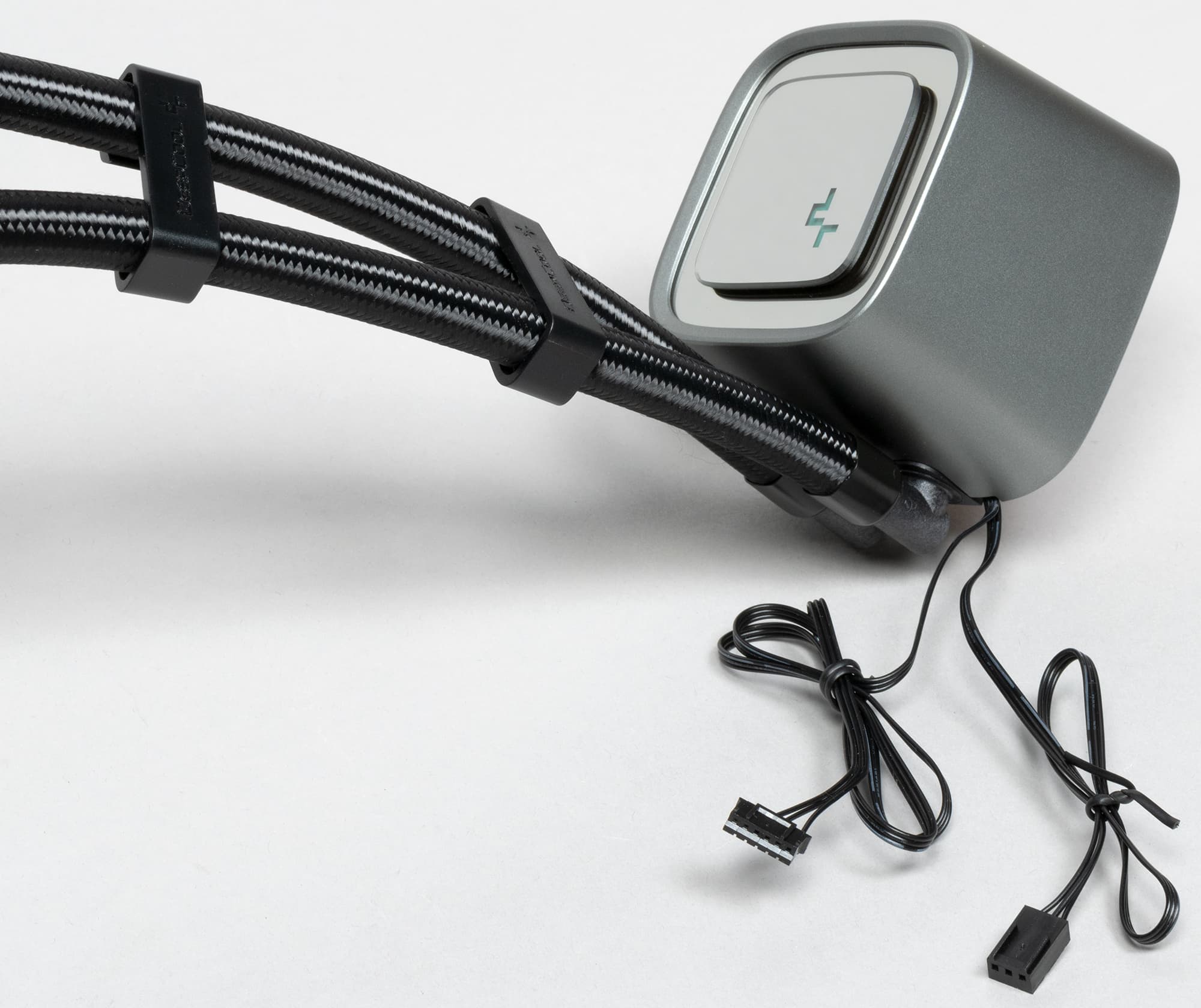

Длина кабеля питания от помпы — 26 см, кабеля подсветки — 46,5 см.

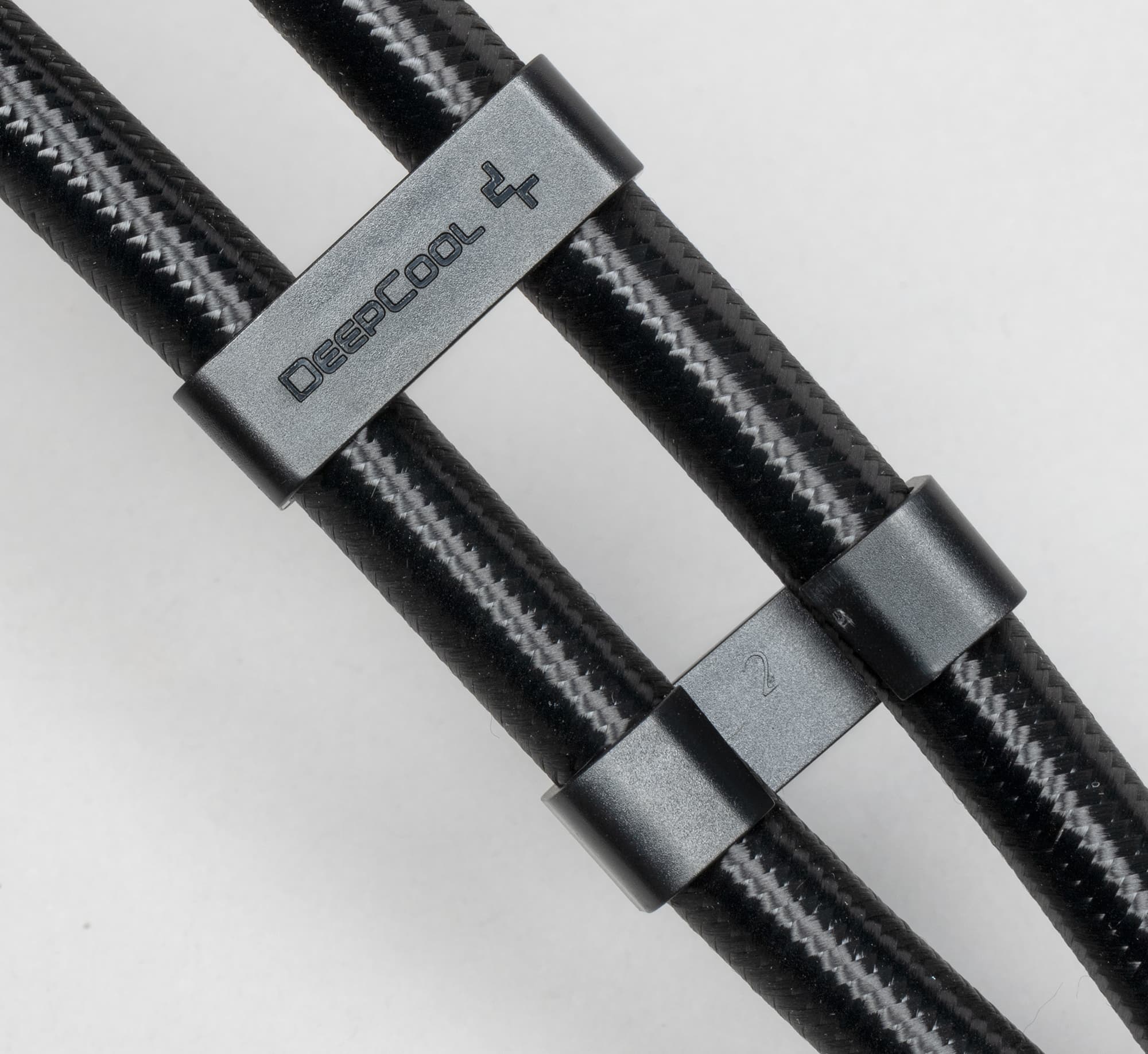

Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12 мм. Длина шлангов по гибкой части без учета обжимных гильз 38,5 см (довольно длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. В комплект поставки входят две пластиковый скобки, с помощью которых можно зафиксировать шланги и придать системе более опрятный вид.

Радиатор изготовлен из алюминия и снаружи имеет матовое черное относительно стойкое покрытие. Максимальная толщина радиатора с закрепленными вентиляторами составляет 55 мм.

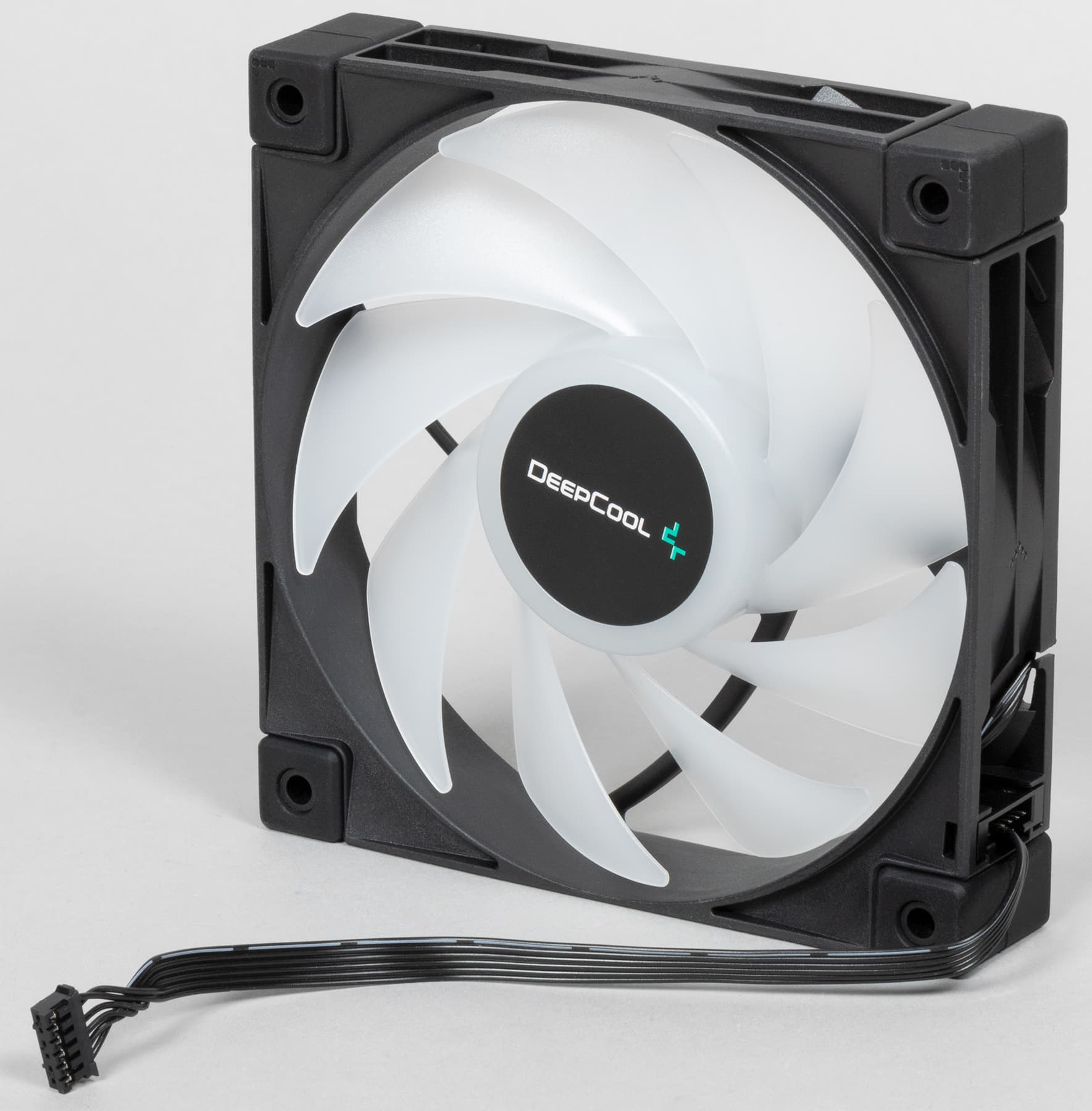

Рамка вентилятора изготовлена из прочного черного пластика.

На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

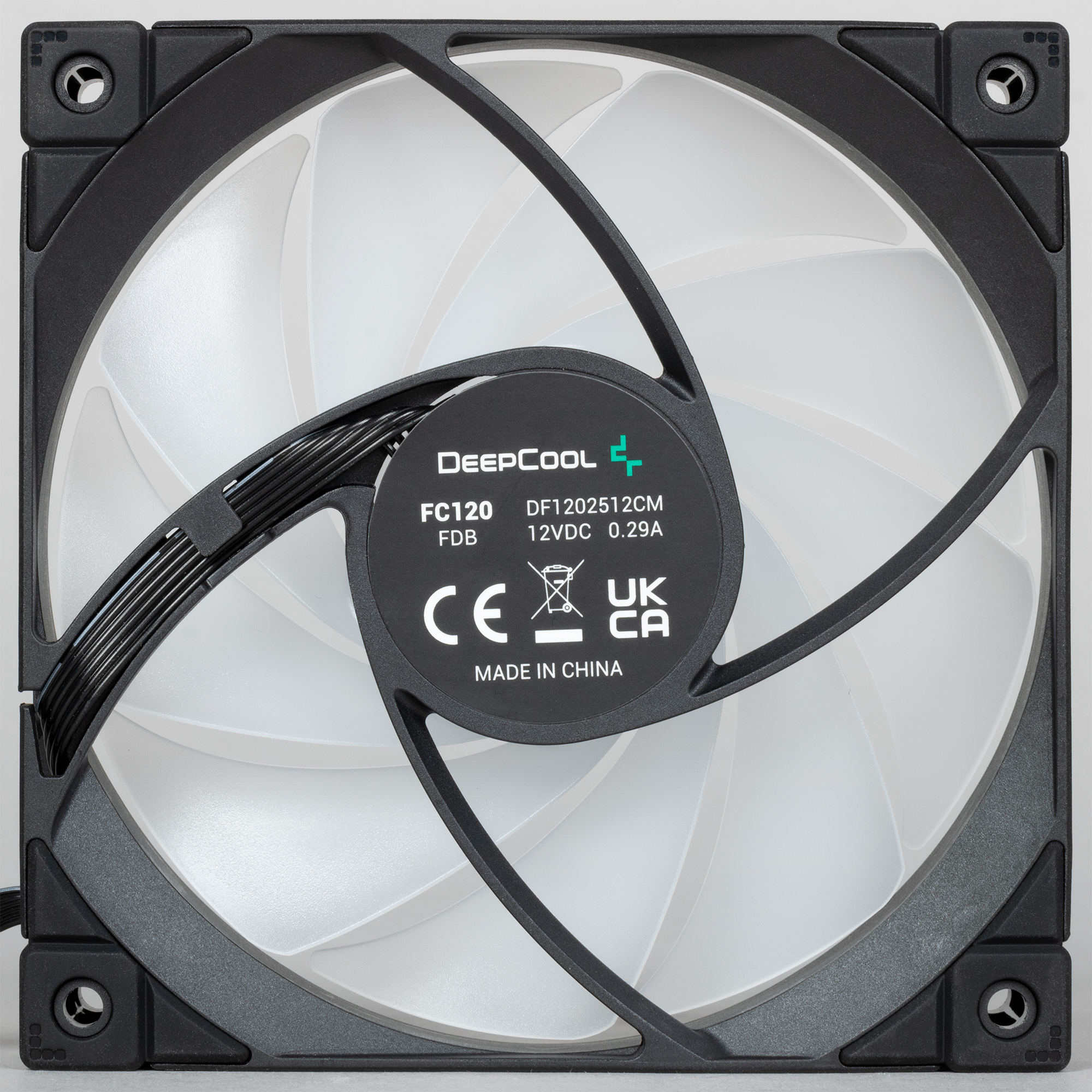

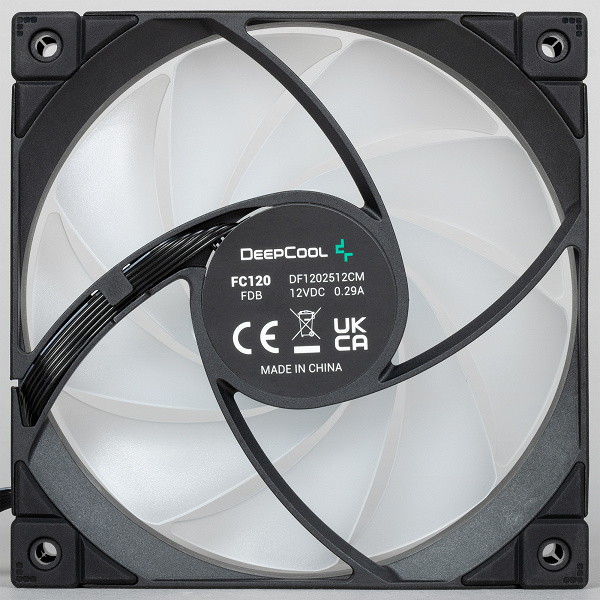

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. На статоре вентилятора по окружности размещены шесть ARGB-светодиодов, которые подсвечивают крыльчатку изнутри.

Вентилятор имеет шестиконтактный разъем (общий, питание мотора, датчик вращения, управление ШИМ, данные подсветки, питание подсветки) на конце плоского кабеля длиной всего 16,5 см. Также на вентиляторе есть проходной разъем, в котором отсутствует контакт датчика вращения. Малая длина кабеля обусловлена оригинальной схемой подключения: первый (от ввода шлангов) вентилятор на радиаторе своим кабелем подключается к следующему в проходной разъем, тот — к следующему и только кабель от третьего вентилятора подключается к многофункциональному разветвителю (отслеживается скорость вращения только этого вентилятора). От разъема на этом разветвителе отходит три кабеля: к разъему для вентилятора на системной плате (35 см; используется только датчик вращения), к разъему питания SATA (35 см; используется только 12 В), к разъему для управления адресуемой подсветкой на системной плате (35 см; плюс ответвление 10 см с проходным разъемом для подключения следующих устройств в цепочке). Если длины этих ответвлений не хватит, то можно использовать удлинительный кабель (40 см), который подключается между третьим вентилятором и разветвителем. При этом кабель подсветки от помпы подключается к проходному разъему на первом вентиляторе (используются только контакты общий, данные подсветки, питание подсветки). Мотор от помпы подключается непосредственно к разъему для вентилятора на системной плате (общий, питание, датчик вращения).

В целом, такой хитрый способ подключения позволяет получить аккуратно собранную систему и свести к минимуму количество проводов и разъемов, требующих укладки внутри корпуса. Правда, замена на другие вентиляторы все испортит, но хотя бы помпа не останется без подсветки, так как ее можно подключить в обход вентиляторов.

Если систему не подключать к разъему для управления адресуемой подсветкой на системной плате (или на стороннем контроллере), то подсветка на вентиляторах и на помпе работает в режиме по умолчанию, как при этом подсвечиваются вентиляторы и помпа можно посмотреть на видео ниже:

Система в сборе с крепежом под Threadripper имеет массу 1592 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие или лакокрасочное покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика и оснащена стальными резьбовыми стойками. На систему DeepCool LS720 установлена гарантия в 3 года.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для основного теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).

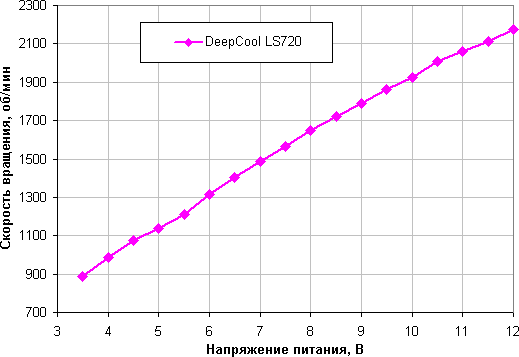

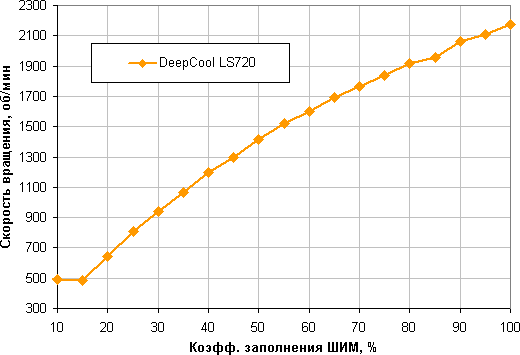

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Хороший результат — монотонный рост скорости вращения при изменении коэффициента заполнения от 15% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

Регулировка с помощью напряжения позволяет получить устойчивое вращение в более узком диапазоне. Вентиляторы останавливаются при снижении напряжения до 3,2—3,3 В и запускаются от 3,3—3,4 В. Вентиляторы вполне допустимо подключать к источнику с напряжением 5 В.

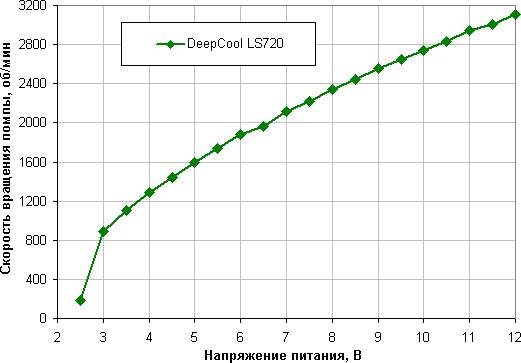

Скорость вращения помпы можно регулировать с помощью изменения напряжения питания:

Помпа останавливается при 2,3, а при 2,4 В запускается. Помпу также допустимо подключать к 5 В.

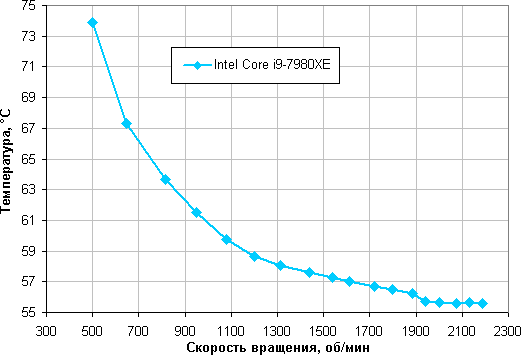

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 15% с шагом в 5%. Помпа работала от 12 В.

В этом тесте наш процессор с TDP 140 Вт не перегревается (при 24 градусов окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 15%, что соответствует примерно 500 об/мин.

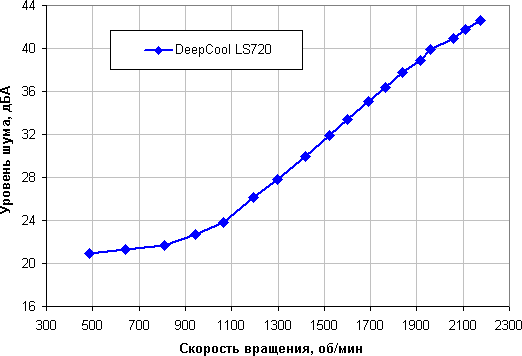

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). Помпа работает очень тихо — 20,8 дБА на максимальных оборотах. Именно с точки зрения снижения шума нет необходимости снижать скорость вращения помпы, но, когда не требуется высокая производительность, это все же можно делать, чтобы продлить срок службы помпы.

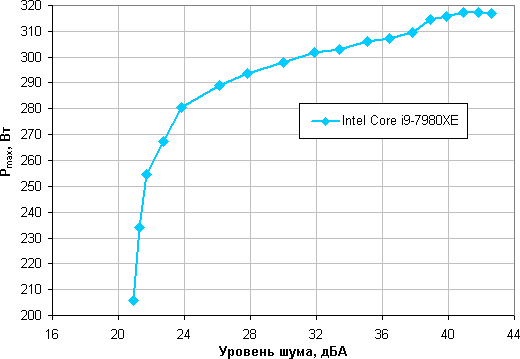

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это реалистичный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 285 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 315 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). Видно, что данная СЖО в условиях средней и высокой производительности одна из лучших, то есть охлаждает лучше, а шумит меньше.

Тестирование на процессоре AMD Ryzen Threadripper

Также мы решили выяснить, как данная система справится с охлаждением процессора Ryzen Threadripper 2990WX, максимальное потребление которого достигает 335 Вт. В тесте все ядра процессора работали на фиксированной частоте 3,5 ГГц (множитель 35). В качестве нагрузочного теста применялась программа powerMax (с использованием системы команд AVX).

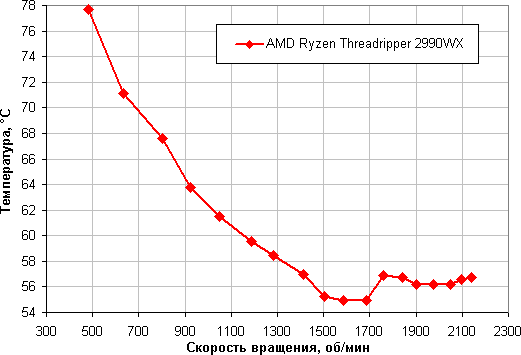

Зависимость температуры процессора AMD Ryzen Threadripper 2990WX при его полной загрузке от скорости вращения вентиляторов:

По факту процессор 2990WX при 24 градусах окружающего воздуха не перегревается на оборотах вентиляторов, достигаемых при КЗ 15%. В начале теста есть аномальное изменение температуры — то ли процессор, то ли системная плата на какое-то время решили снизить потребление процессора, но потом типичное поведение восстановилось.

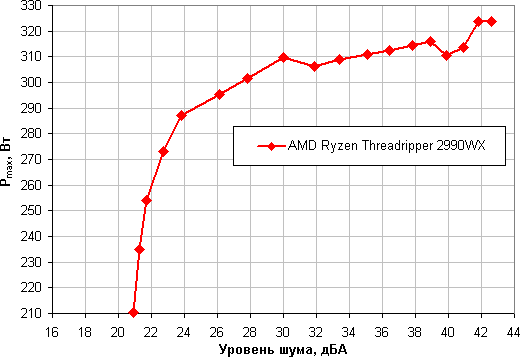

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума уже в случае AMD Ryzen Threadripper 2990WX:

Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 290 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 320 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат для СЖО, явно не оптимизированной под AMD Ryzen Threadripper, великолепный.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen Threadripper 2990WX

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими, протестированными по такой же методике (список систем пополняется) с процессором AMD Ryzen Threadripper 2990WX. Результат отличный — во всем рабочем диапазоне эта СЖО существенно лучше, чем все остальные, протестированные нами к моменту публикации этой статьи.

Выводы

На основе системы жидкостного охлаждения DeepCool LS720 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 285 Вт, а температура внутри корпуса не повысится выше 44 °C. Процессор типа AMD Ryzen Threadripper 2990WX эта СЖО может бесшумно охлаждать, если потребление процессора не превысит 290 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех случаях можно увеличить. В случае первого процессора в области средней и высокой производительности эта СЖО одна из самых эффективных в своем классе среди протестированных в нашей лаборатории, тогда как в случае второго — просто лучшая. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку вентиляторов и помпы, имеющую стандартное трехконтактное подключение, а также возможность кастомизации оформления крышки помпы. Среди прочих достоинств отметим хорошее качество изготовления, оплетку шлангов, подключение питания вентиляторов и подсветки к разъему питания SATA, аккуратную последовательную систему подключения и довольно длинные шланги. К недостаткам можно отнести нестандартные разъемы для подключения вентиляторов и подсветки помпы.

За внешний вид и за оригинальную систему электрических соединений система жидкостного охлаждения DeepCool LS720 получает редакционную награду Original Design
