Обзор строенных вентиляторов типоразмера 360 мм марок Cougar, Formula V Line, Jonsbo и Ocypus

Паспортные характеристики и цены

Описание

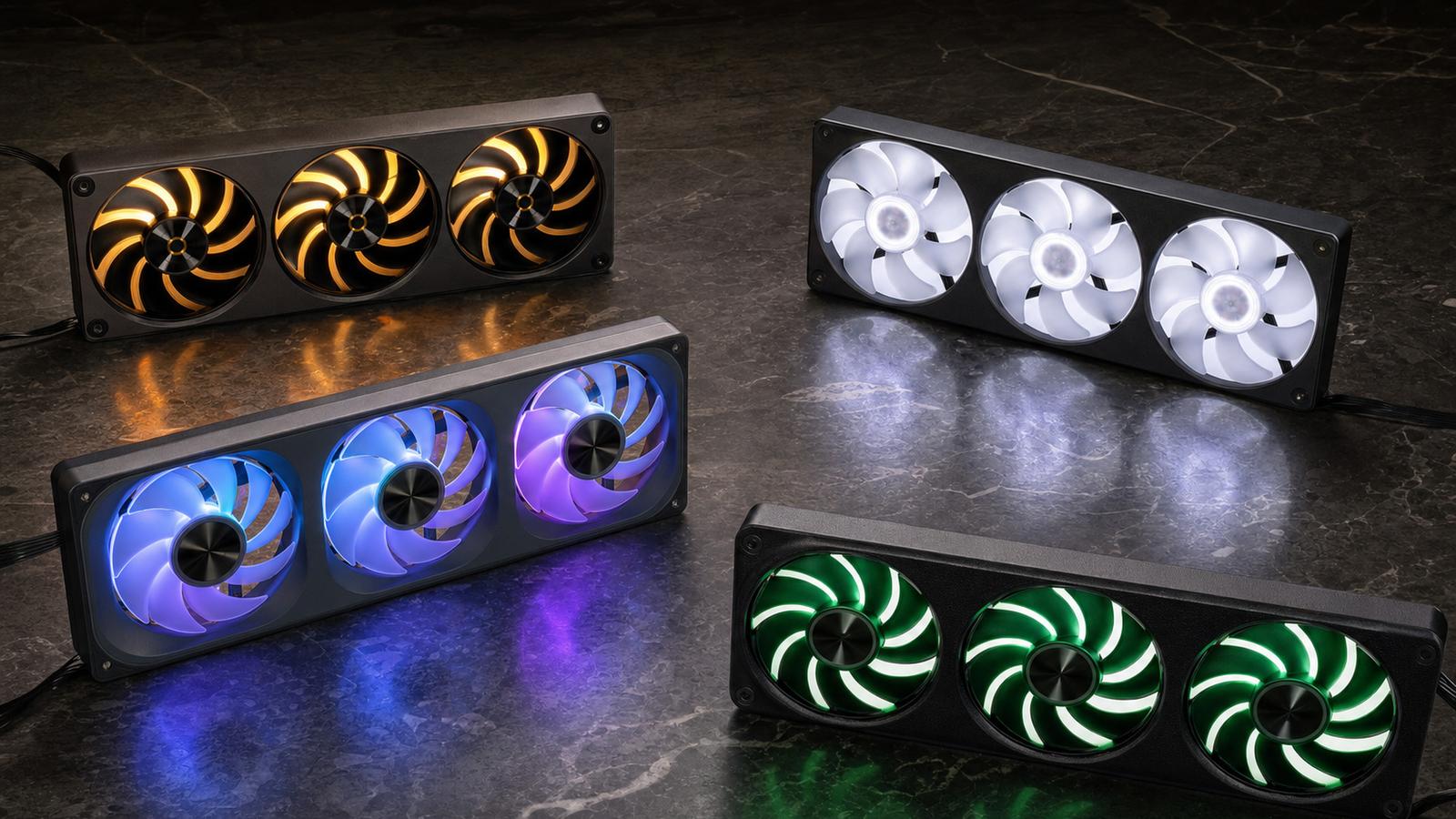

В этом обзоре мы опишем и приведем результаты тестирования четырех моделей строенных вентиляторов типоразмера 360 мм марок Cougar, Formula V Line, Jonsbo и Ocypus. Такие вентиляторы способны заменить три вентилятора 120 мм на радиаторе СЖО или в корпусе. С нашей точки зрения, преимуществами этих вентиляторов являются удобство монтажа (достаточно закрепить их в четырех точках, вместо 12 в случае трех раздельных вентиляторов 120 мм) и подключения (один кабель вместо трех), а также более аккуратный внешний вид и интересные варианты подсветки, недостижимые в случае раздельных вентиляторов. К недостаткам отнесем отсутствие возможности изменения конфигурации (строго три крыльчатки в ряд) и невозможность замены одного вентилятора из трех в случае выхода его из строя (а такое случается). Отметим, что для сохранения всей красоты при различных вариантах установки в случае Cougar, Formula V Line и Jonsbo есть аналогичные модели с реверсивными крыльчатками, а для белых корпусов подойдут белые версии всех четырех моделей. Рассмотрим каждую модель подробнее.

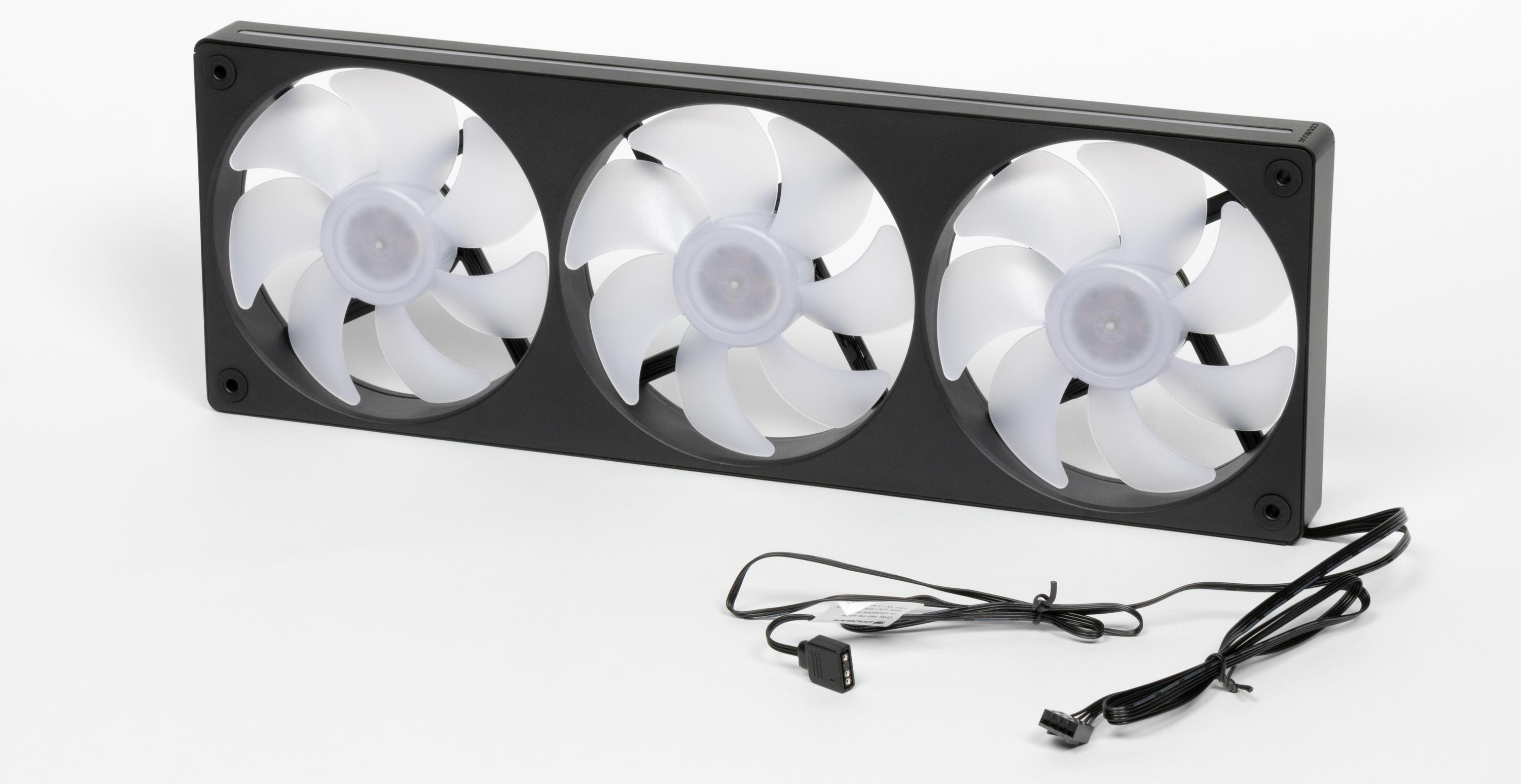

Cougar Unity 360-FB ARGB

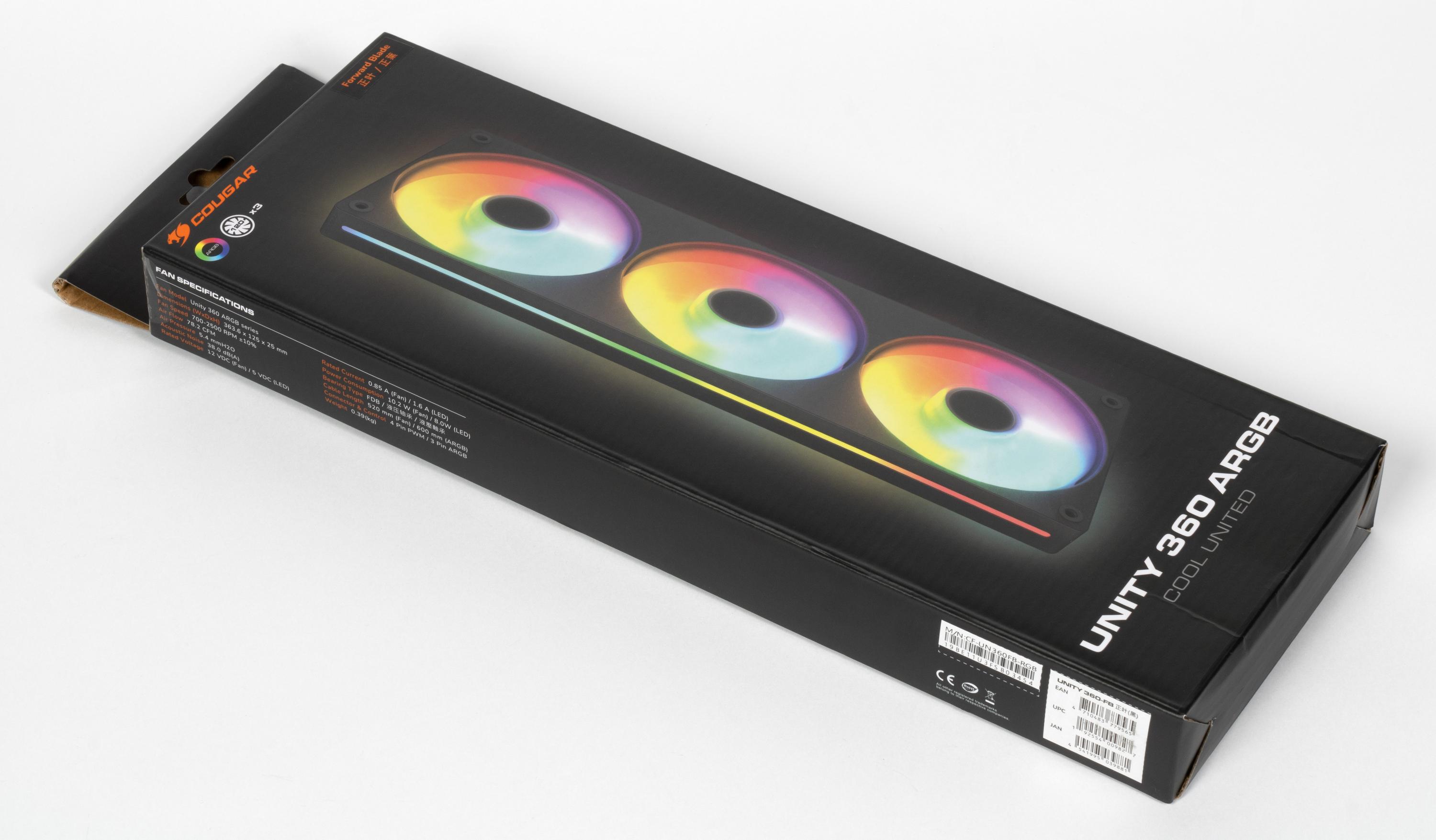

Упакован вентилятор в простую коробку с красочным оформлением и с достаточным количеством информации на гранях.

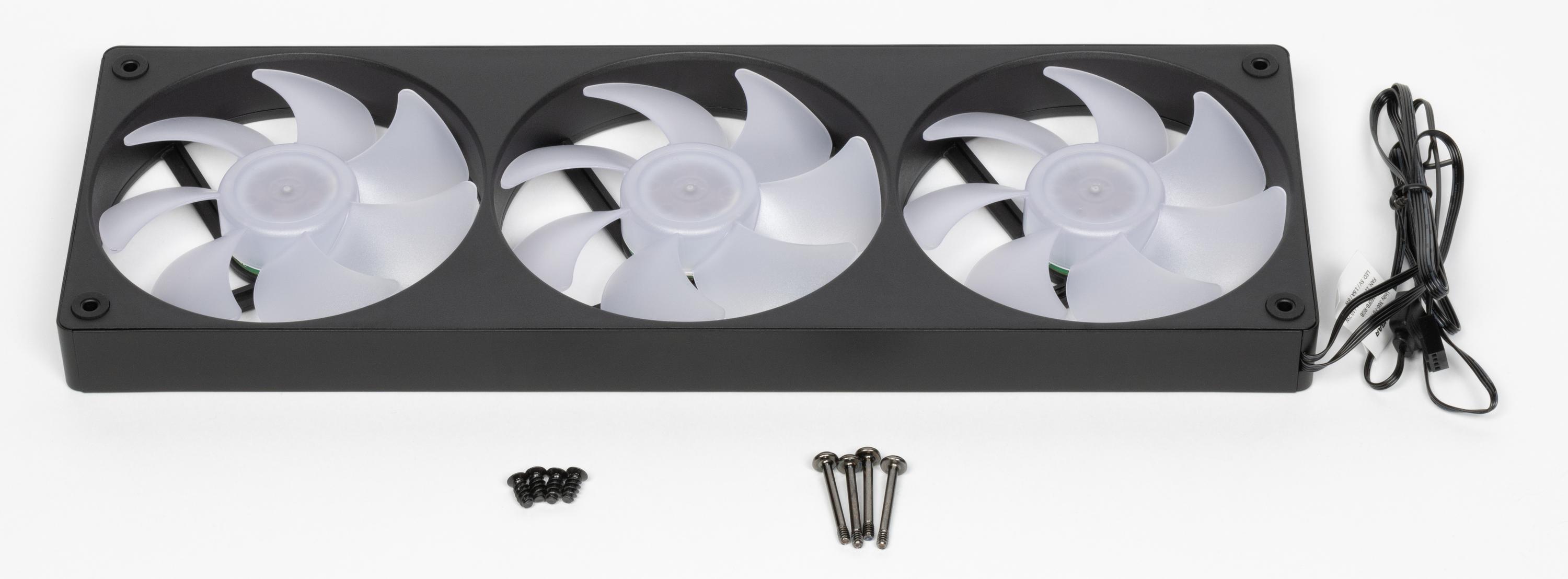

В комплект поставки входят четыре самореза для установки вентилятора в корпус и четыре винта для закрепления вентилятора на радиатор СЖО.

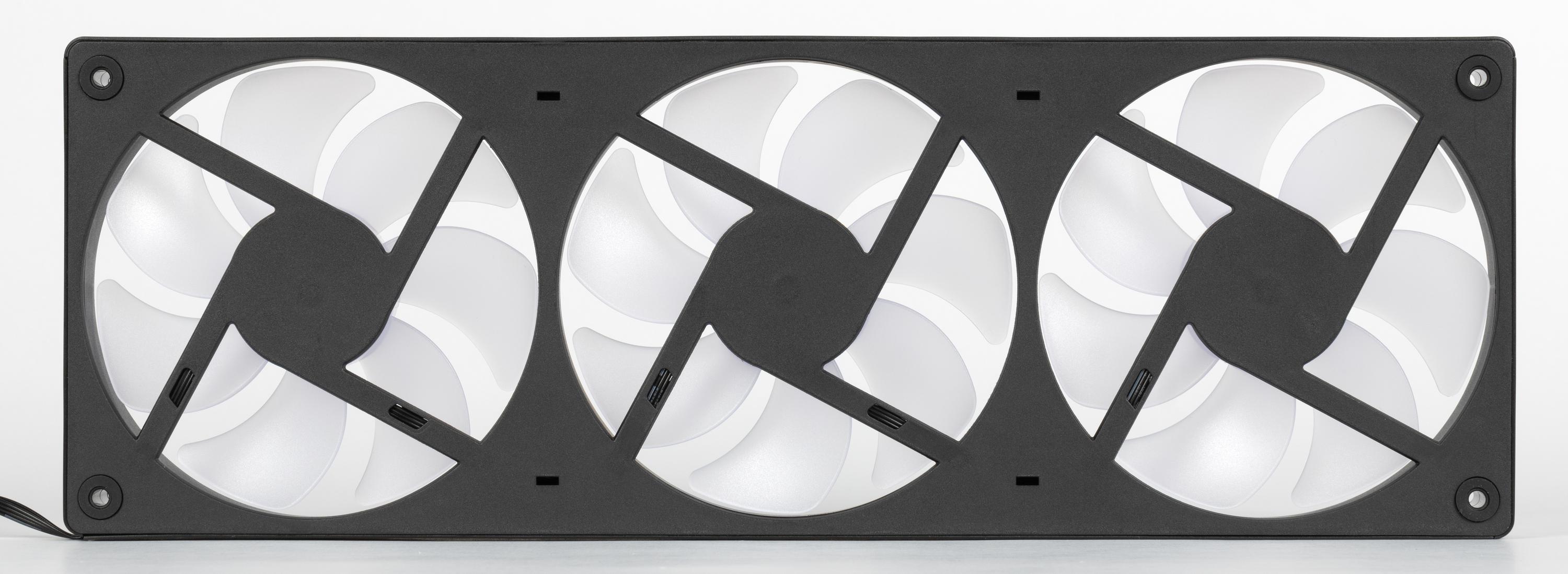

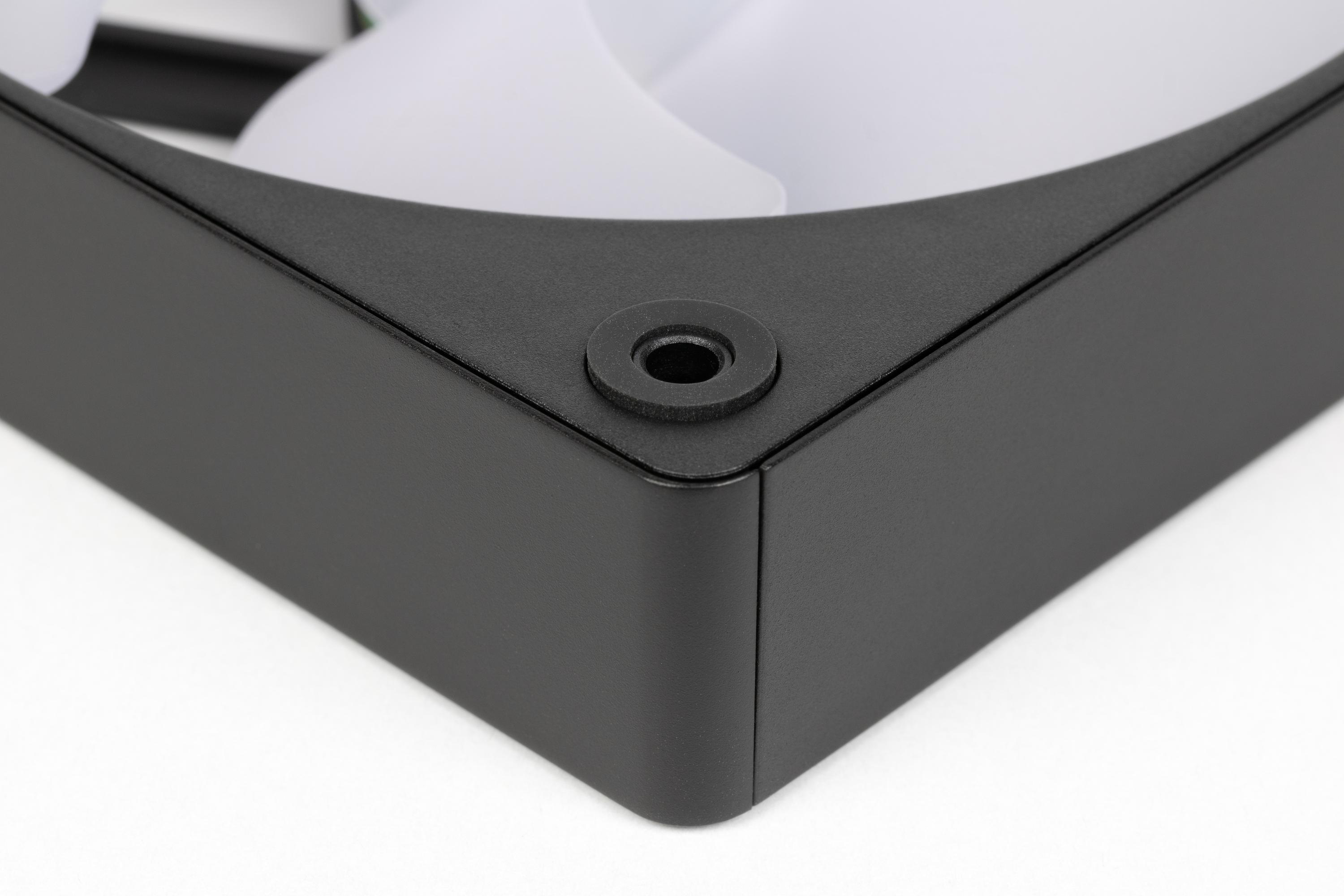

В углах рамки вентилятора есть резиновые виброизолирующие вставки. Отметим, что реальной пользы от них нет, как и от всех «виброизолирующих» элементов конструкций всех вентиляторов из этого обзора.

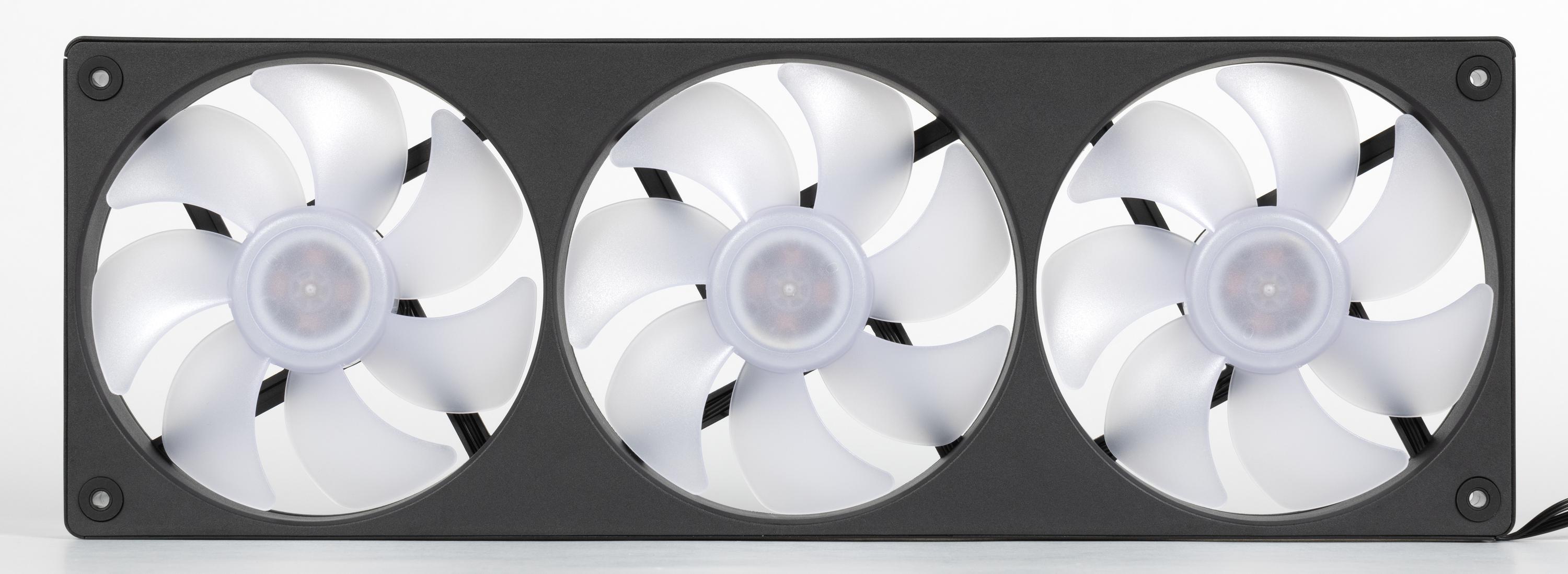

Крыльчатки изготовлены из полупрозрачного пластика.

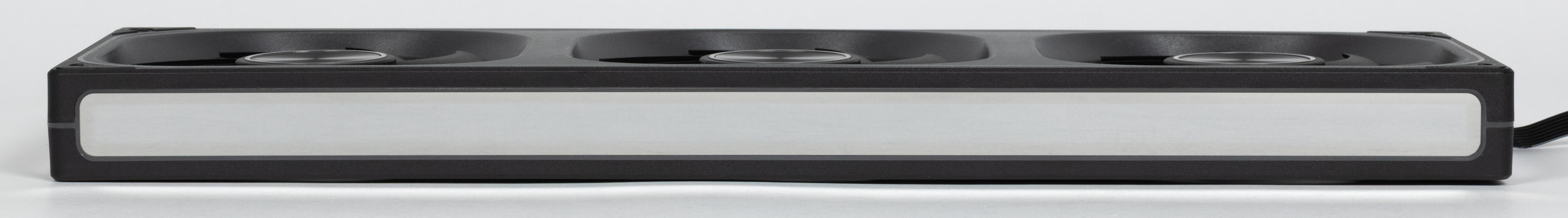

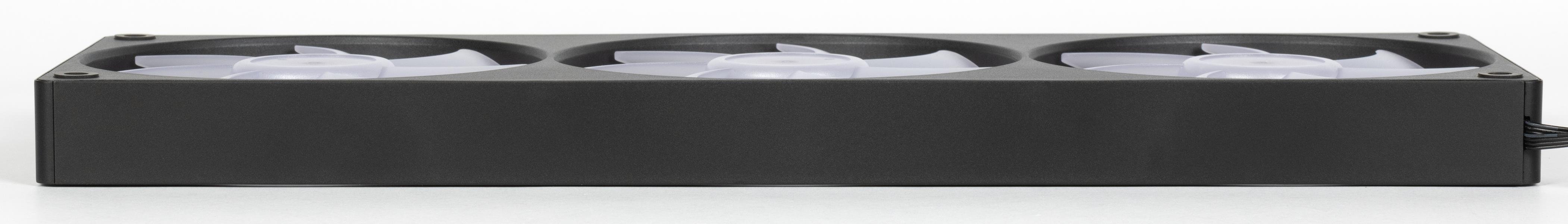

На статорах установлены адресуемые RGB-светодиоды, такими же светодиодами подсвечивается полоска на одной длинной боковой грани. Работу подсветки демонстрирует видео ниже:

Кабели подсветки и питания моторов раздельные, плоские.

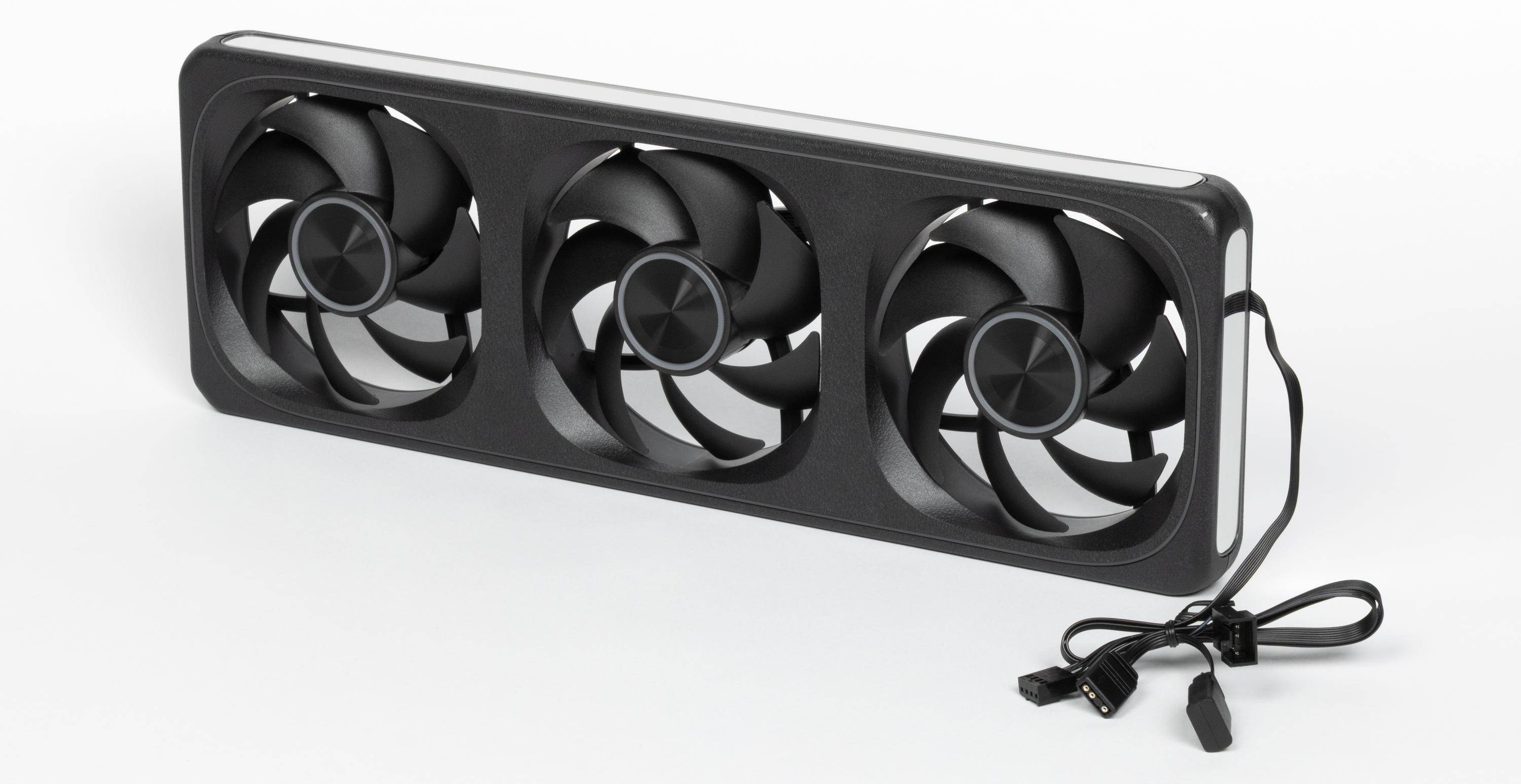

Formula V Line Air Fusion 3

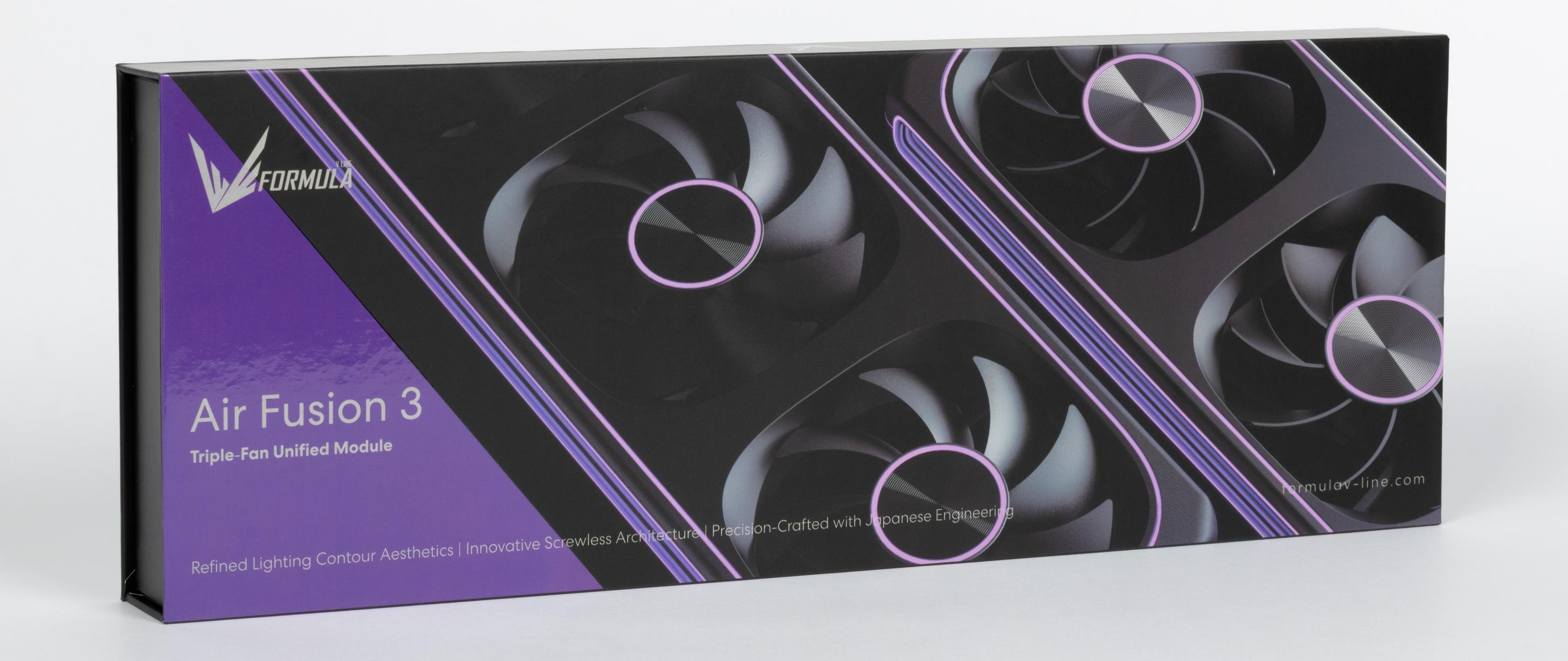

Упакован вентилятор в раскрывающуюся (с фиксацией на магнитах) коробку с красочным оформлением и с достаточным количеством информации на гранях.

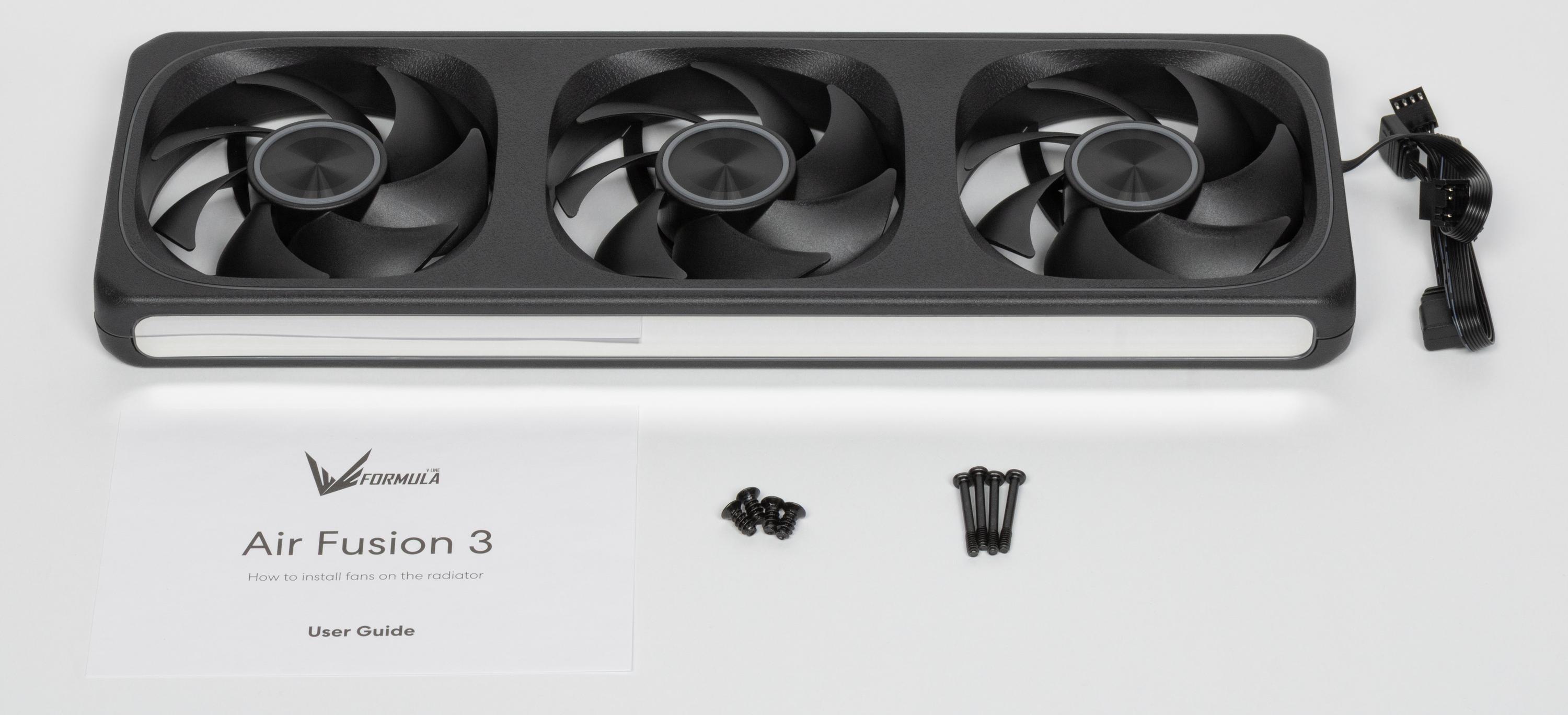

В комплект поставки входят четыре самореза для установки вентилятора в корпус и четыре винта для закрепления вентилятора на радиатор СЖО, а также руководство пользователя.

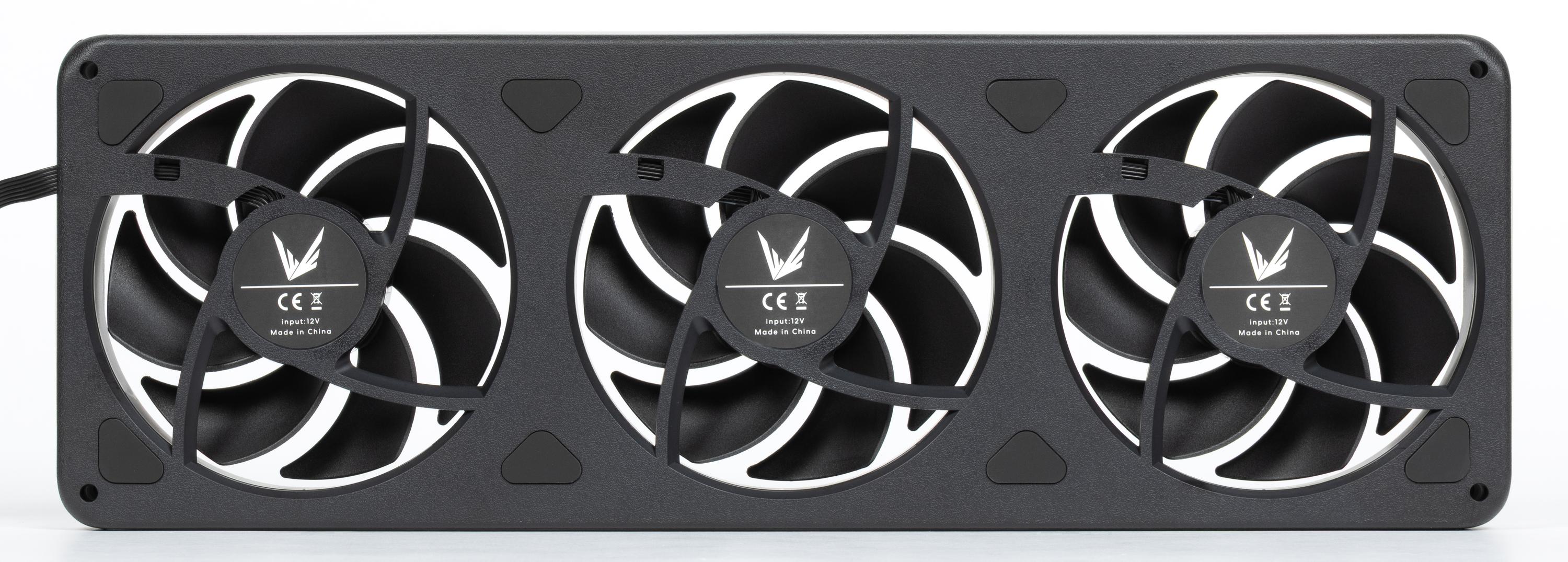

На тыловой стороне рамки вентилятора есть резиновые «виброизолирующие» накладки.

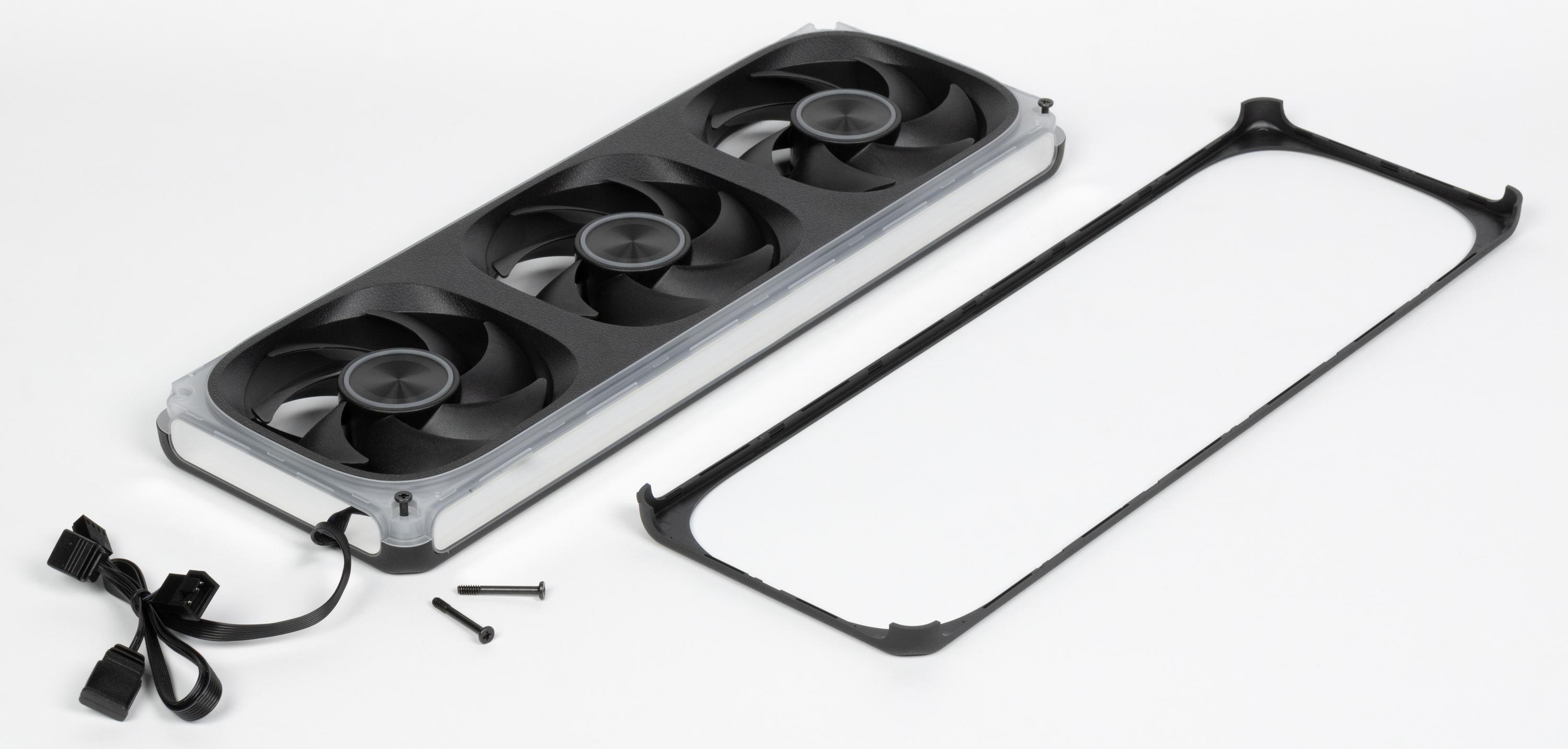

Для установки вентилятора на радиатор СЖО нужно снять фронтальную накладку, вставить винты, закрутить их в корпус радиатора и вернуть накладку на место.

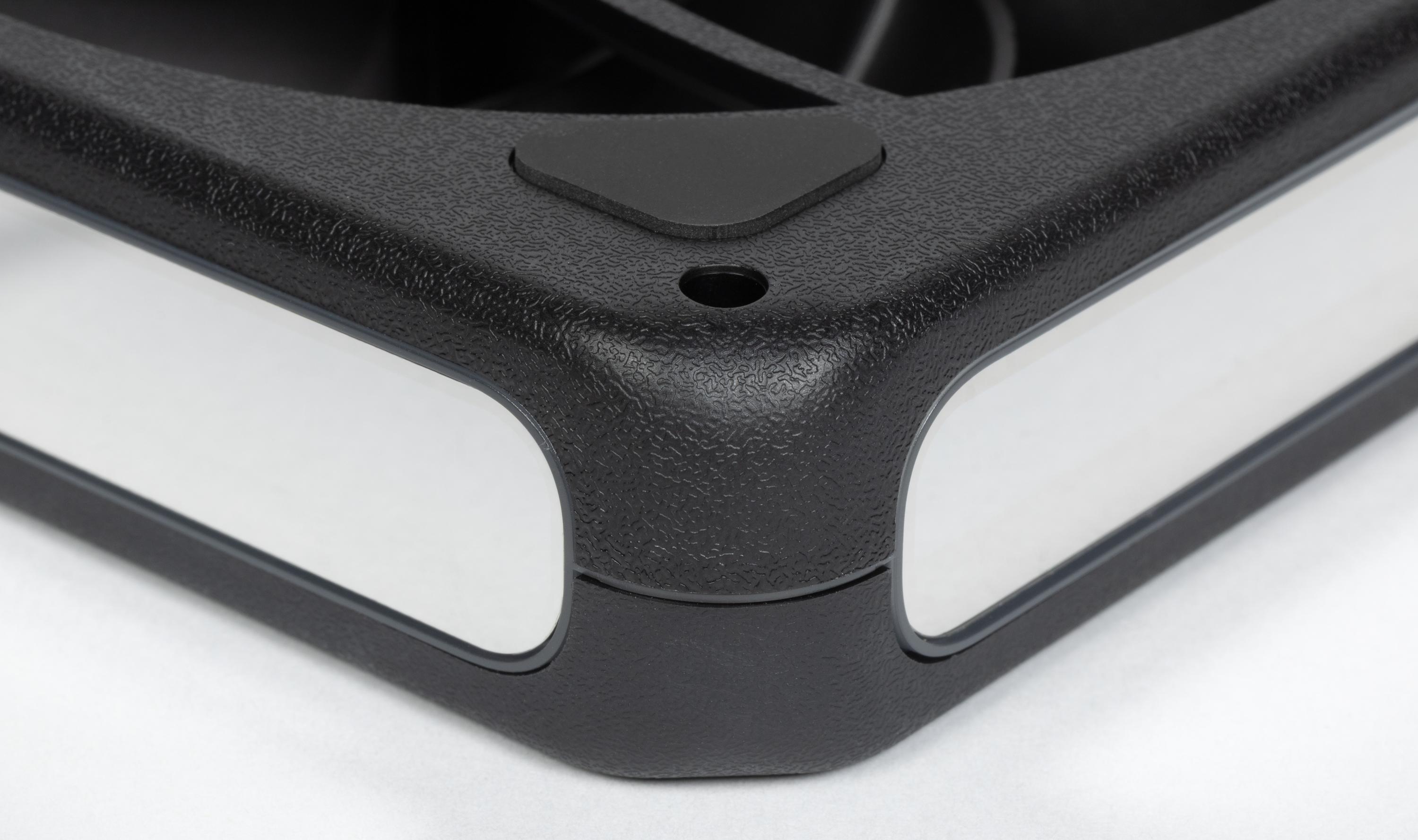

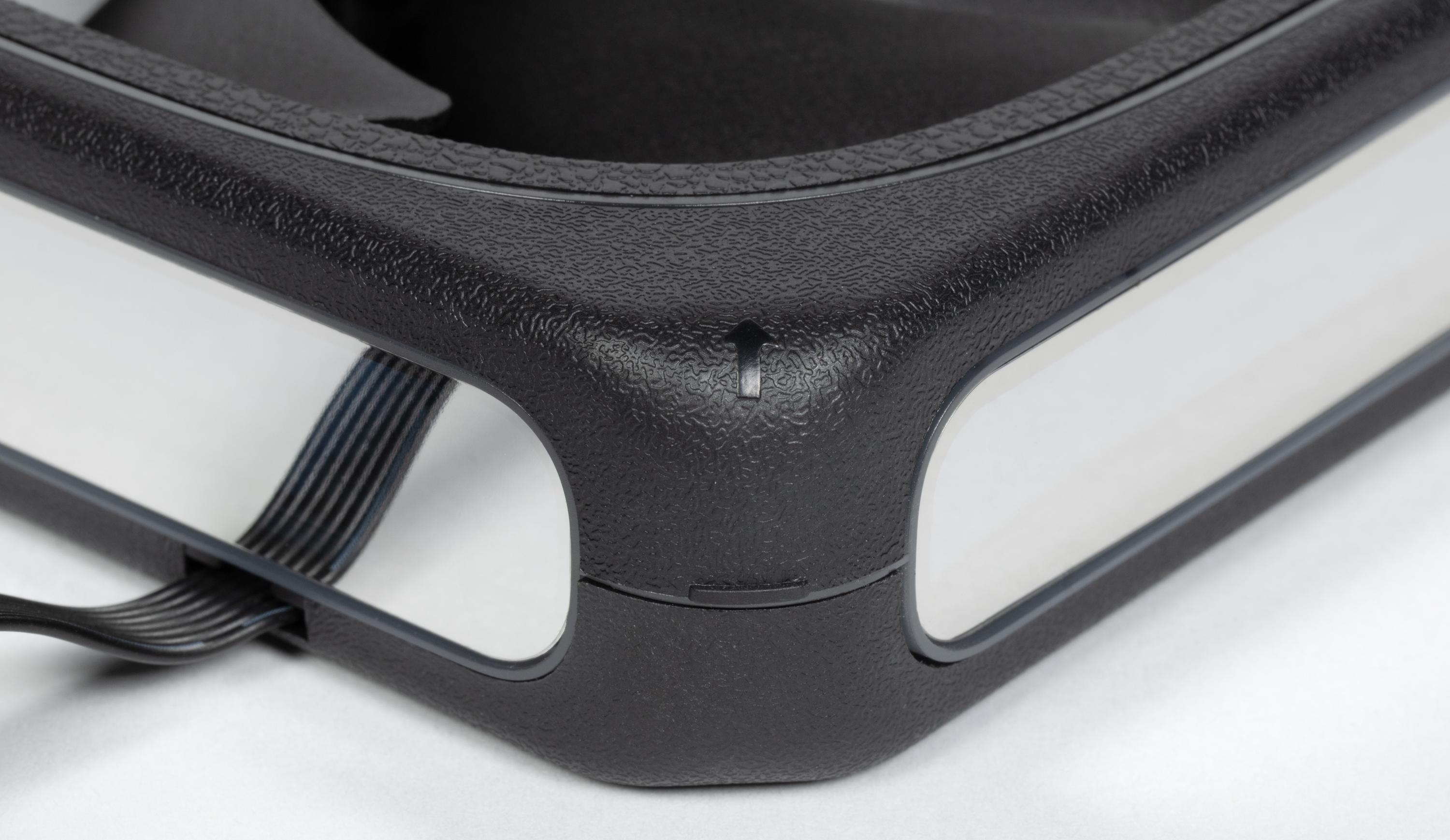

Стрелка и выступ в одном углу помогут снять эту накладку.

Крыльчатки изготовлены из черного пластика.

На статорах и в рамке установлены адресуемые RGB-светодиоды. Подсвечиваются кольцевые вставки на роторах крыльчаток, фронтальная вставка по периметру и вставки на боковых гранях. Окошки с полупрозрачным зеркальным покрытием за счет переотражения создают эффект уходящего в глубину тоннеля. Работу подсветки демонстрирует видео ниже:

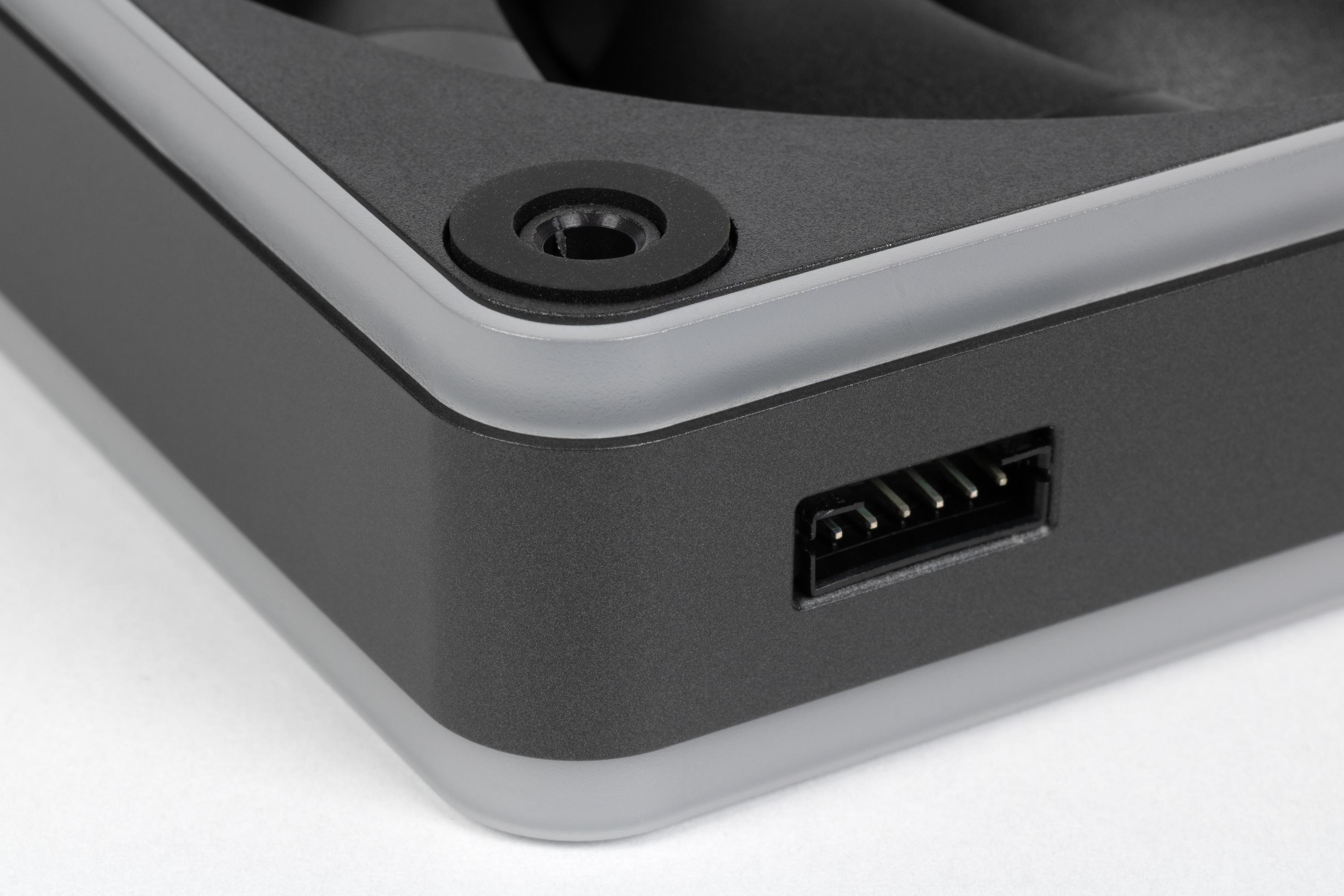

Кабель подсветки и питания моторов единый и плоский. При необходимости его можно разделить на два хвоста для подключения подсветки и моторов. Есть разъемы для проходного подключения подсветки и моторов.

Jonsbo ZA-360B

Эта модель во многом похода на описанную выше. Скорее всего, сделаны они одним и тем же производителем.

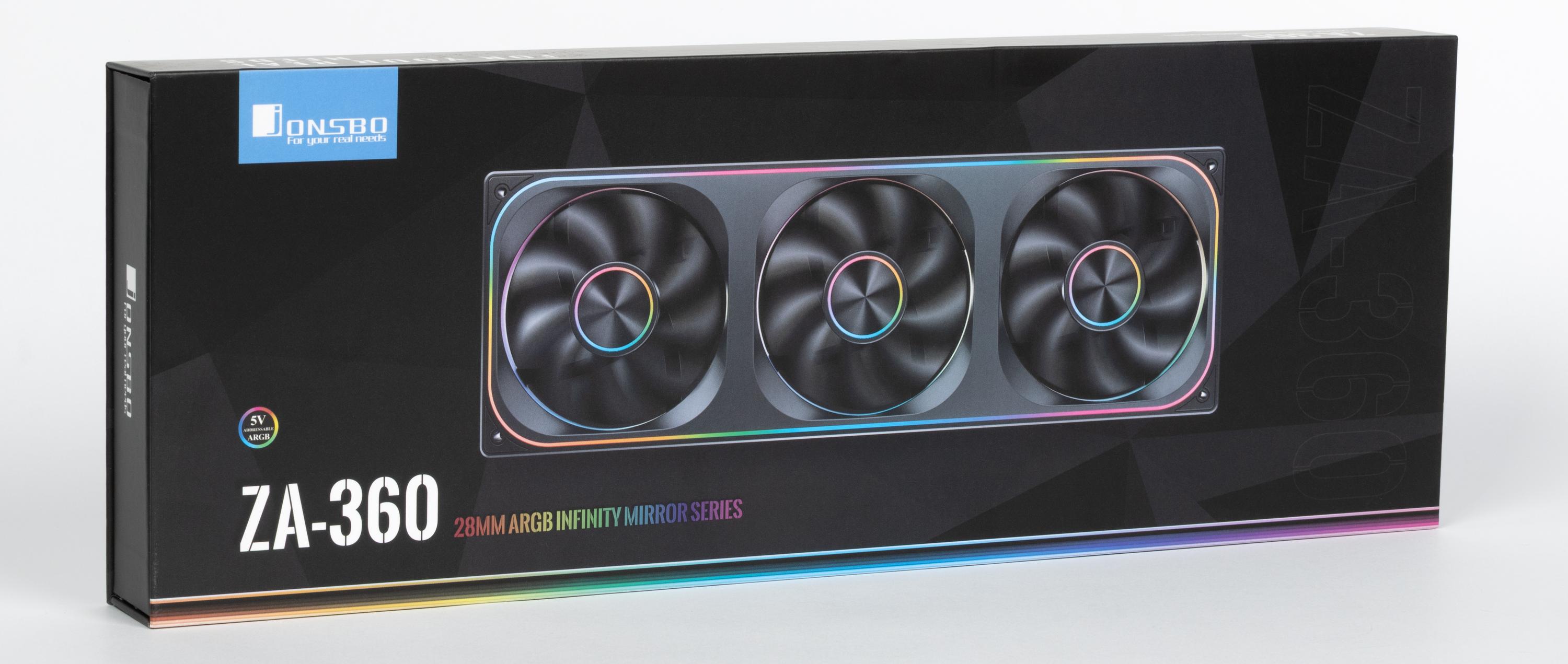

Упакован вентилятор в раскрывающуюся коробку (с фиксацией на магнитах) с красочным оформлением и с достаточным количеством информации на гранях.

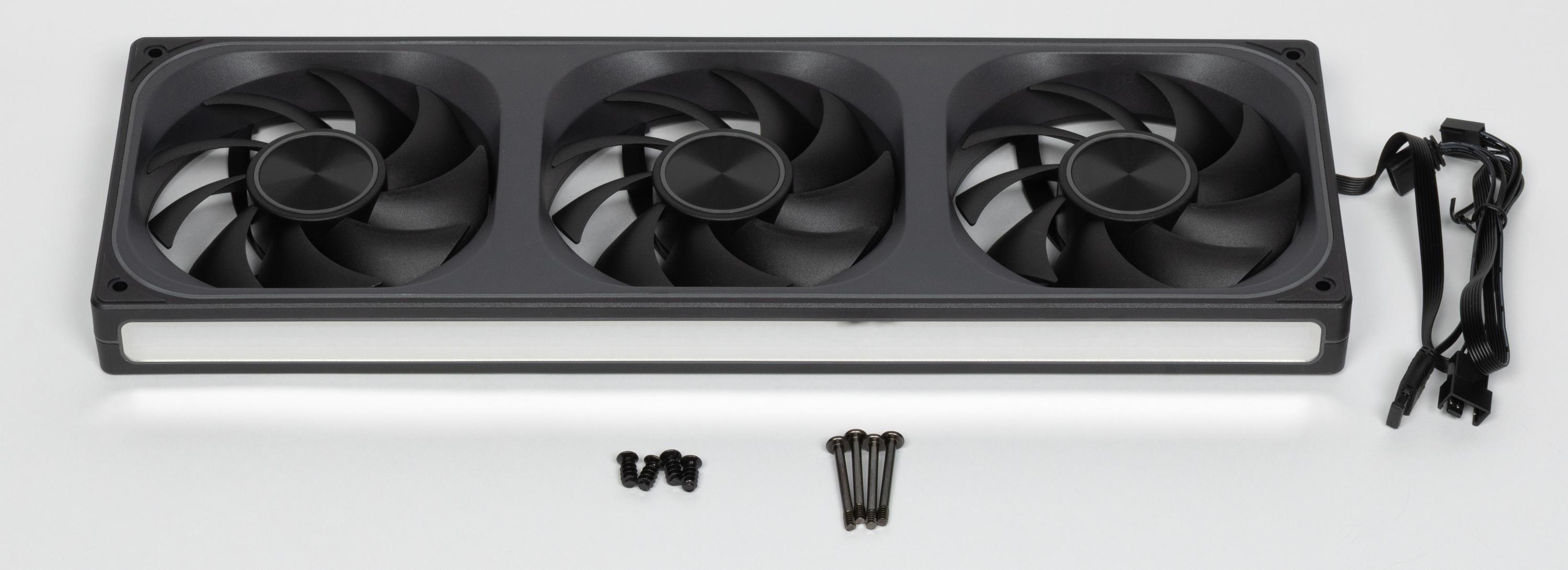

В комплект поставки входят четыре самореза для установки вентилятора в корпус и четыре винта для закрепления вентилятора на радиатор СЖО.

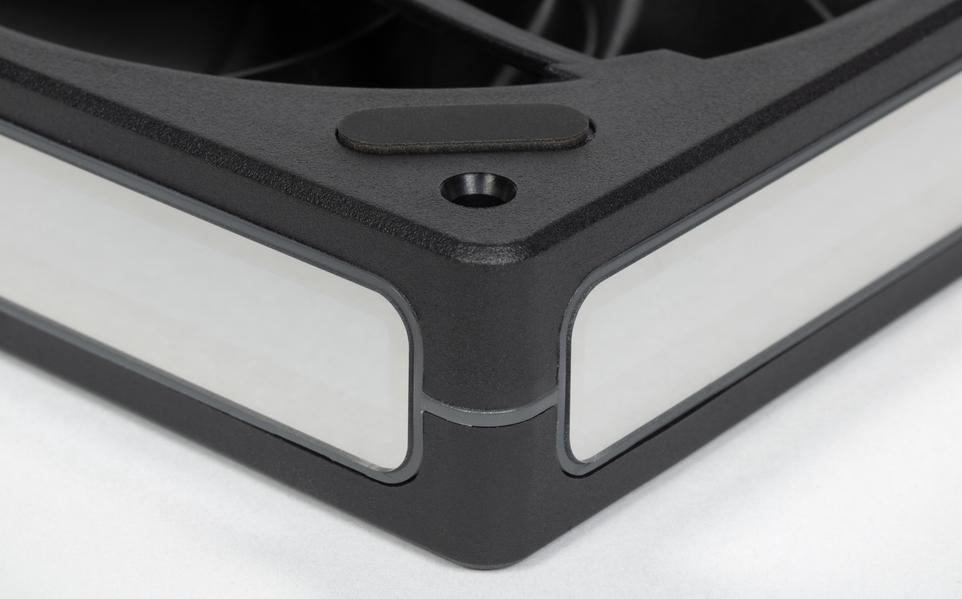

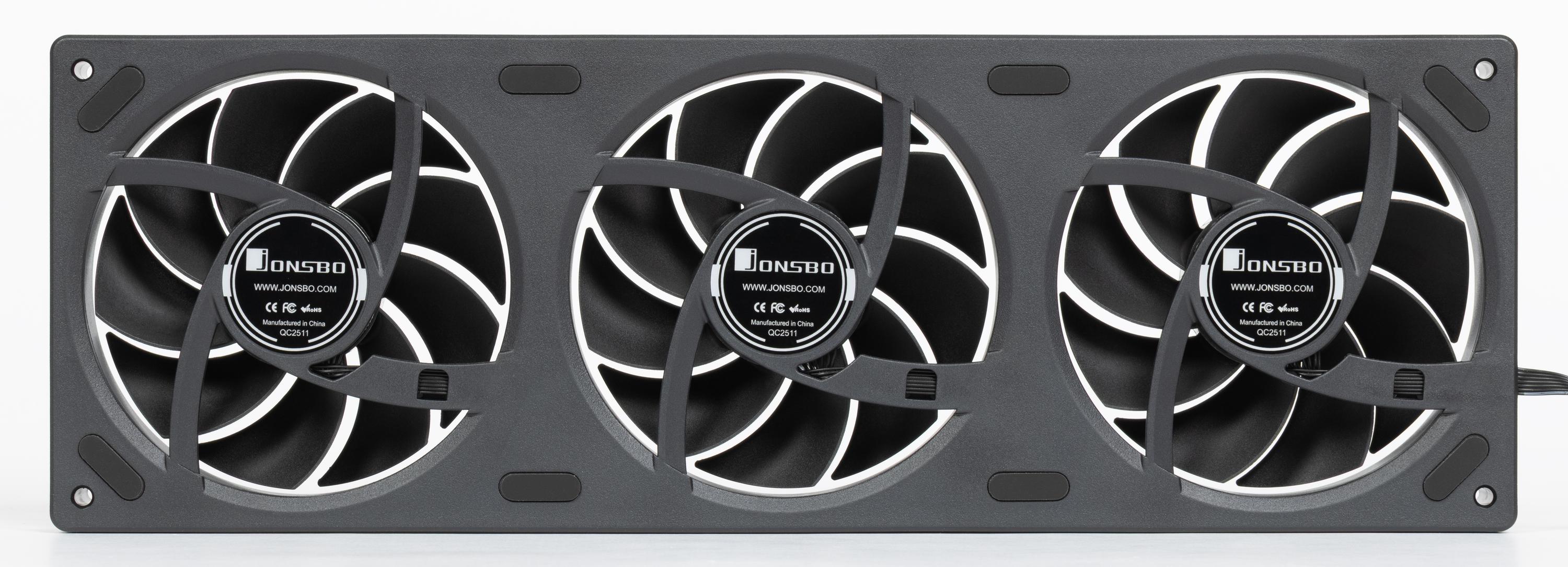

На тыловой стороне рамки вентилятора есть резиновые «виброизолирующие» накладки.

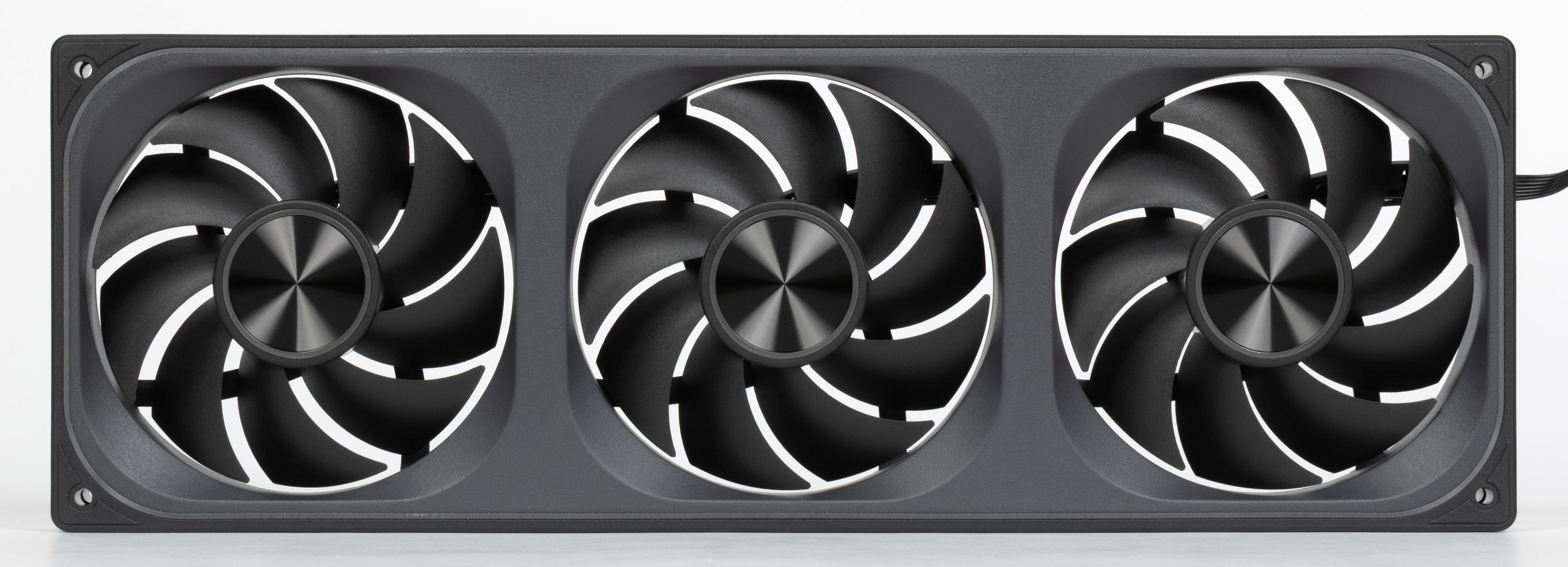

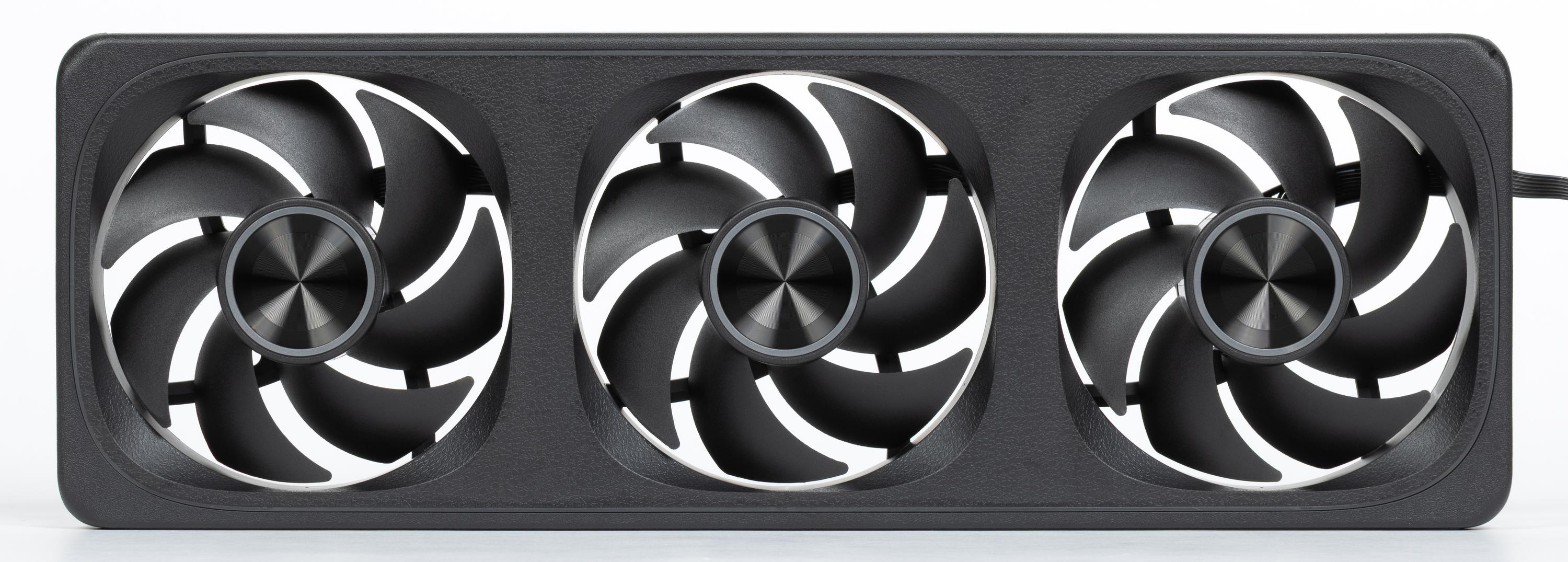

Крыльчатки изготовлены из черного пластика.

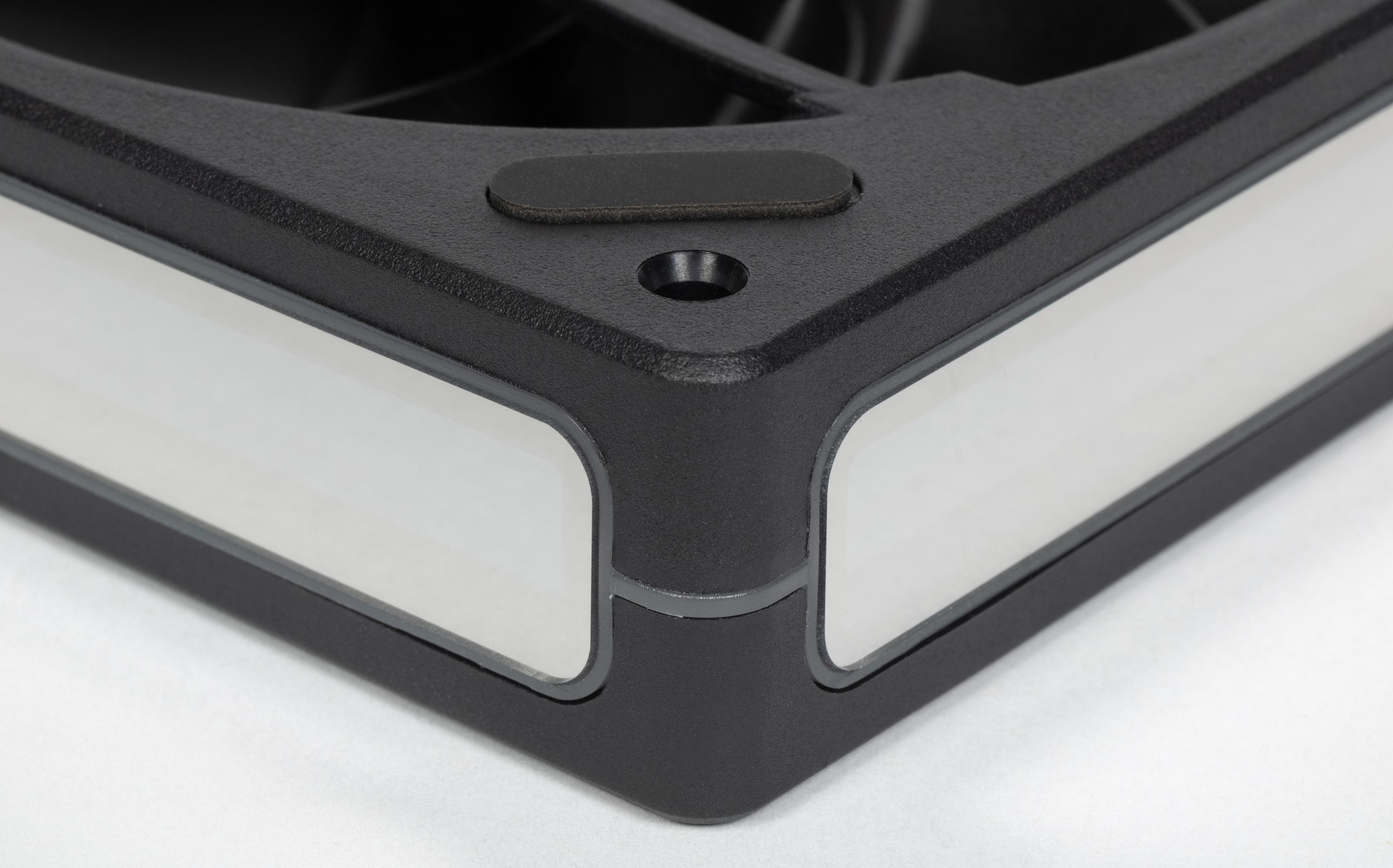

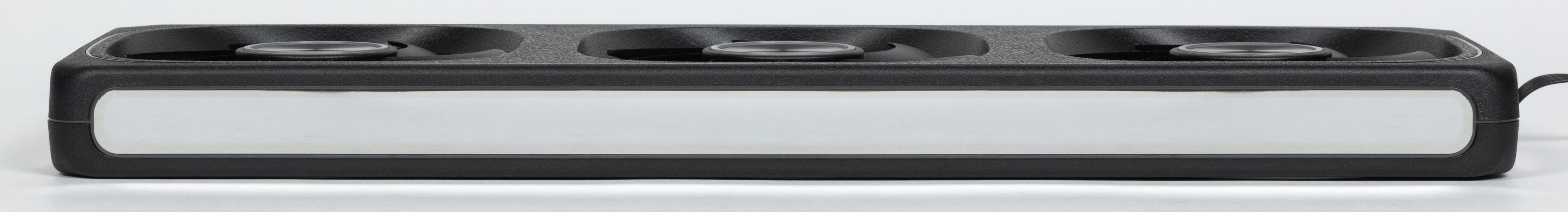

На статорах и в рамке установлены адресуемые RGB-светодиоды. Подсвечиваются кольцевые вставки на роторах крыльчаток, фронтальная вставка по периметру и вставки на боковых гранях. Окошки с полупрозрачным зеркальным покрытием за счет переотражения создают эффект уходящего в глубину тоннеля. Работу подсветки демонстрирует видео ниже:

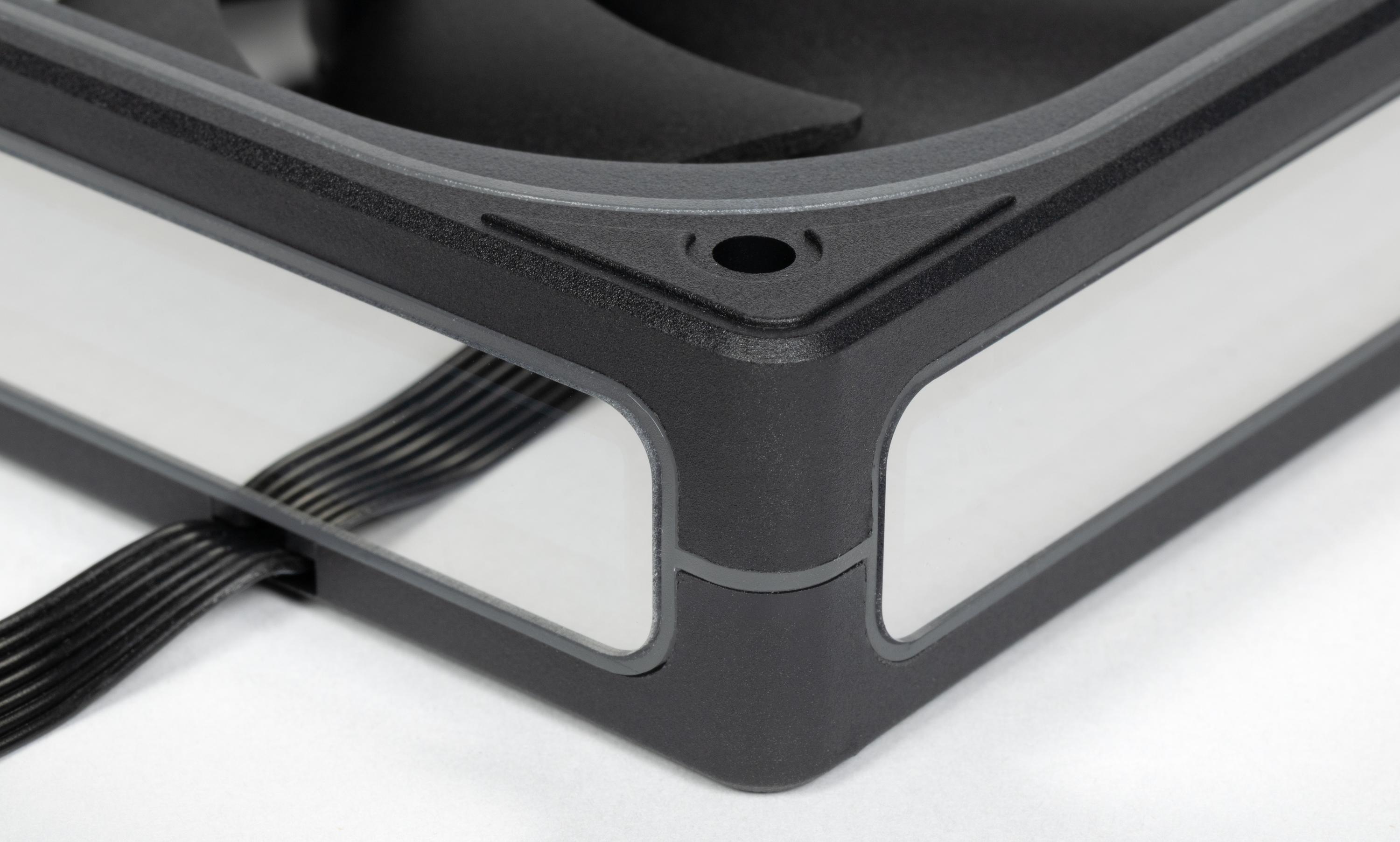

Кабель подсветки и питания моторов единый и плоский.

При необходимости его можно разделить на два хвоста для подключения подсветки и моторов. Есть разъемы для проходного подключения подсветки и моторов.

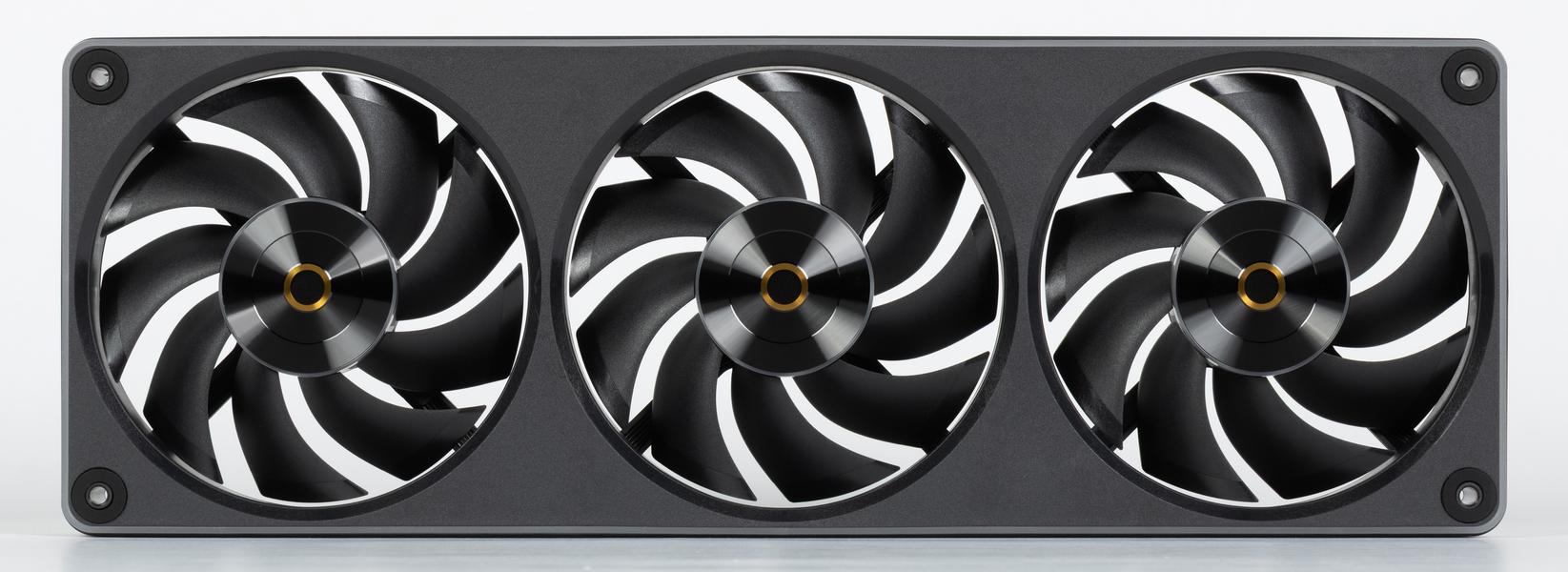

Ocypus Sigma F36 BK ARGB

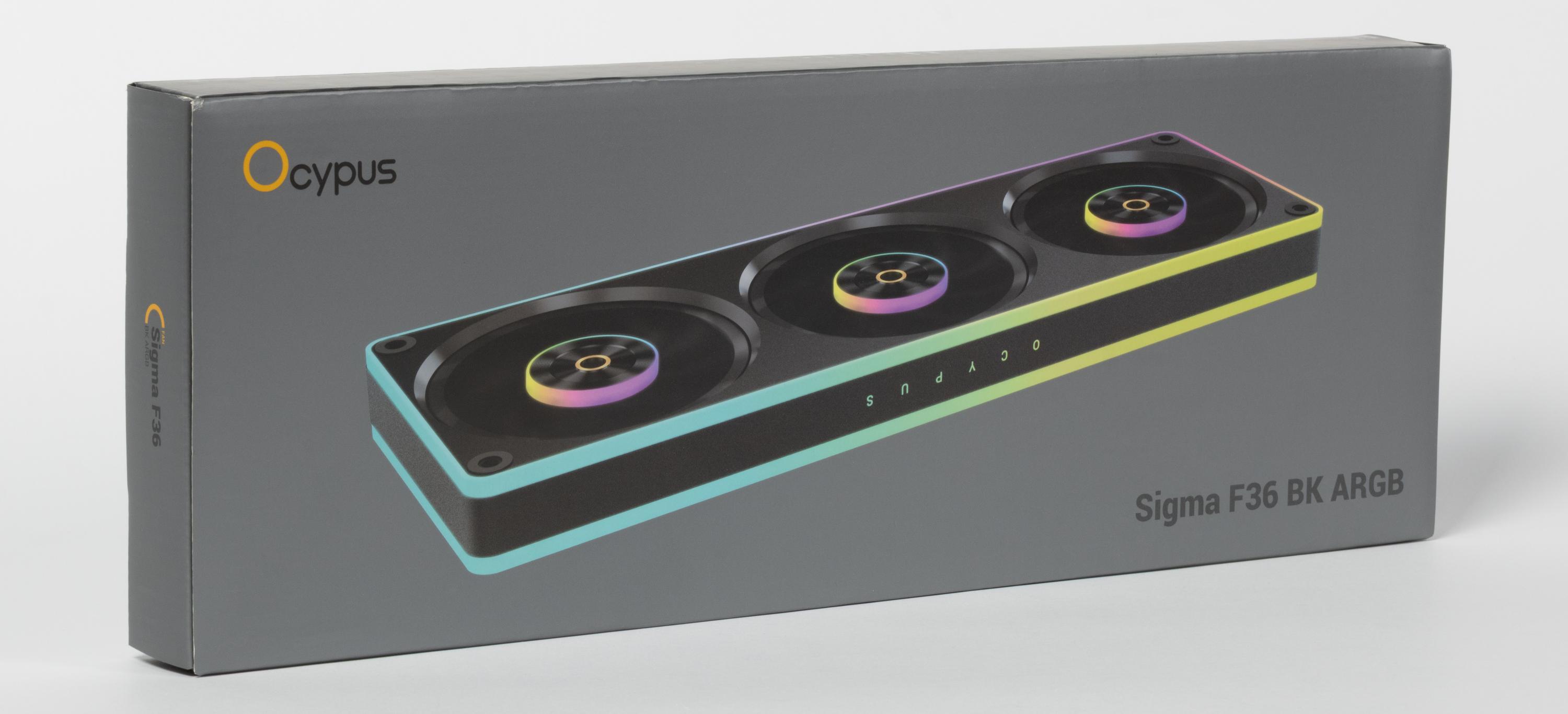

Упакован вентилятор в раскрывающуюся коробку с красочным оформлением и с достаточным количеством информации на гранях.

В комплект поставки входят четыре самореза для установки вентилятора в корпус и четыре винта для закрепления вентилятора на радиатор СЖО, вставка для снижения скорости вращения, а также руководство пользователя в виде вкладыша.

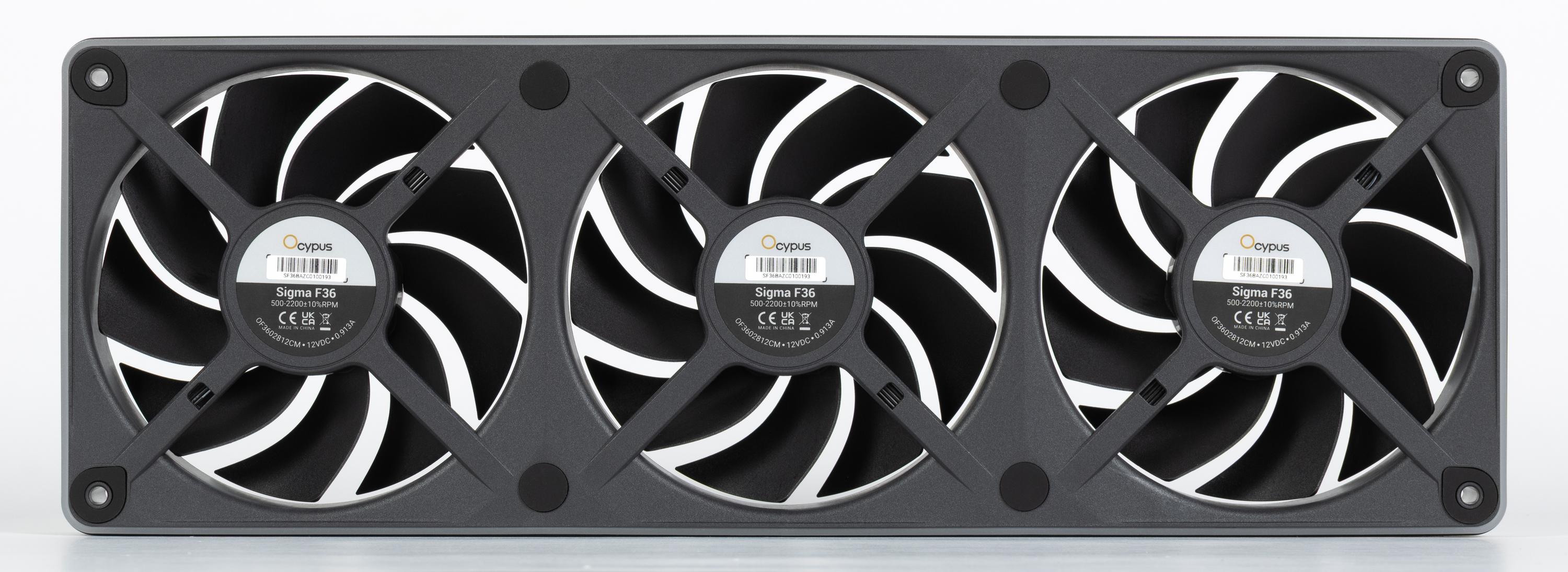

На тыловой и на фронтальной сторонах рамки вентилятора есть резиновые «виброизолирующие» накладки.

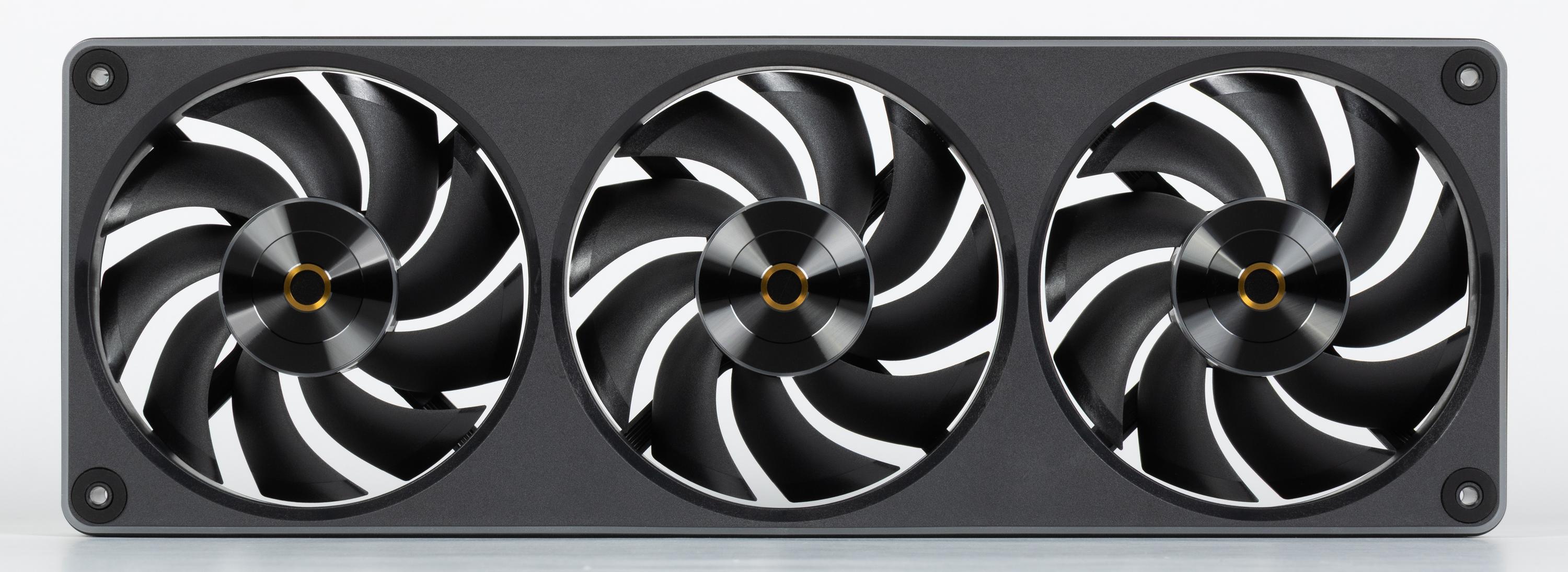

Крыльчатки изготовлены из черного пластика.

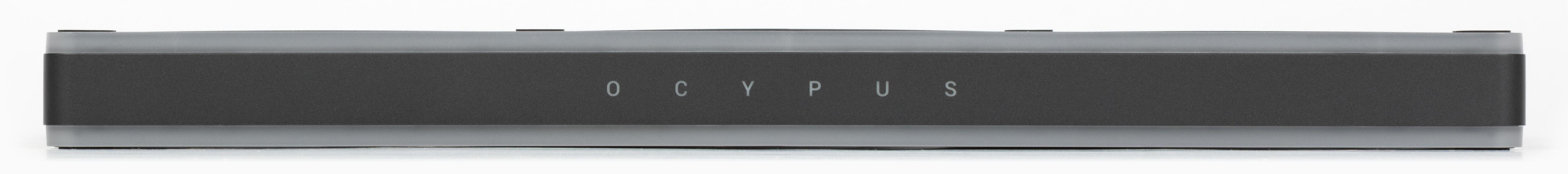

На статорах и в рамке установлены адресуемые RGB-светодиоды. Подсвечиваются кольцевые вставки на роторах крыльчаток, фронтальная и тыловая вставки по периметру и название бренда на длинных боковых гранях. Работу подсветки демонстрирует видео ниже:

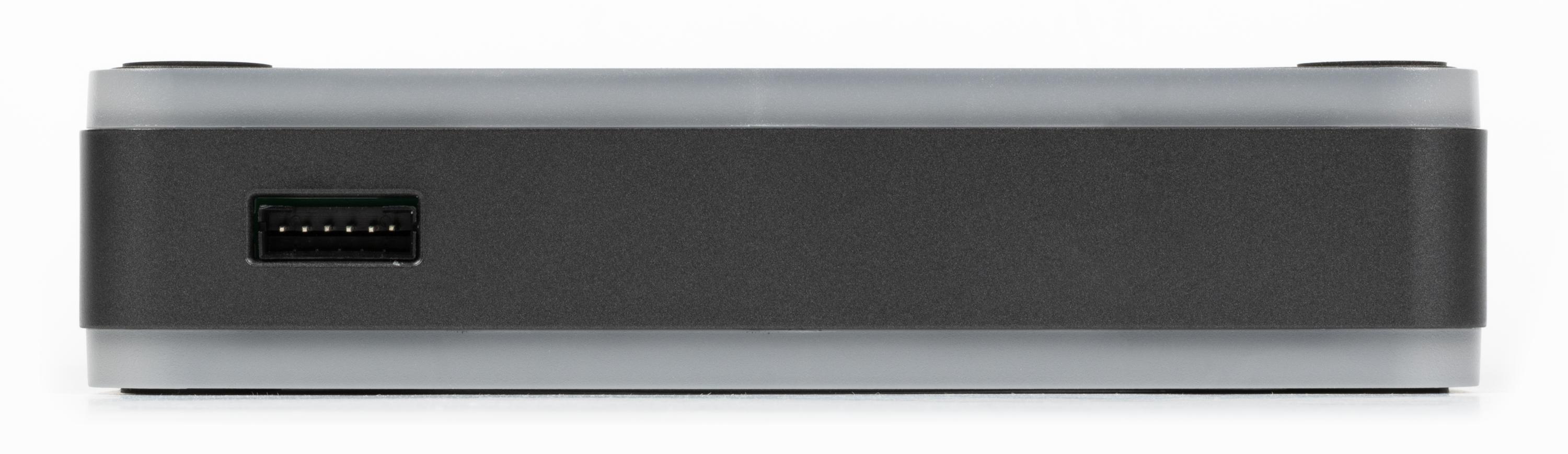

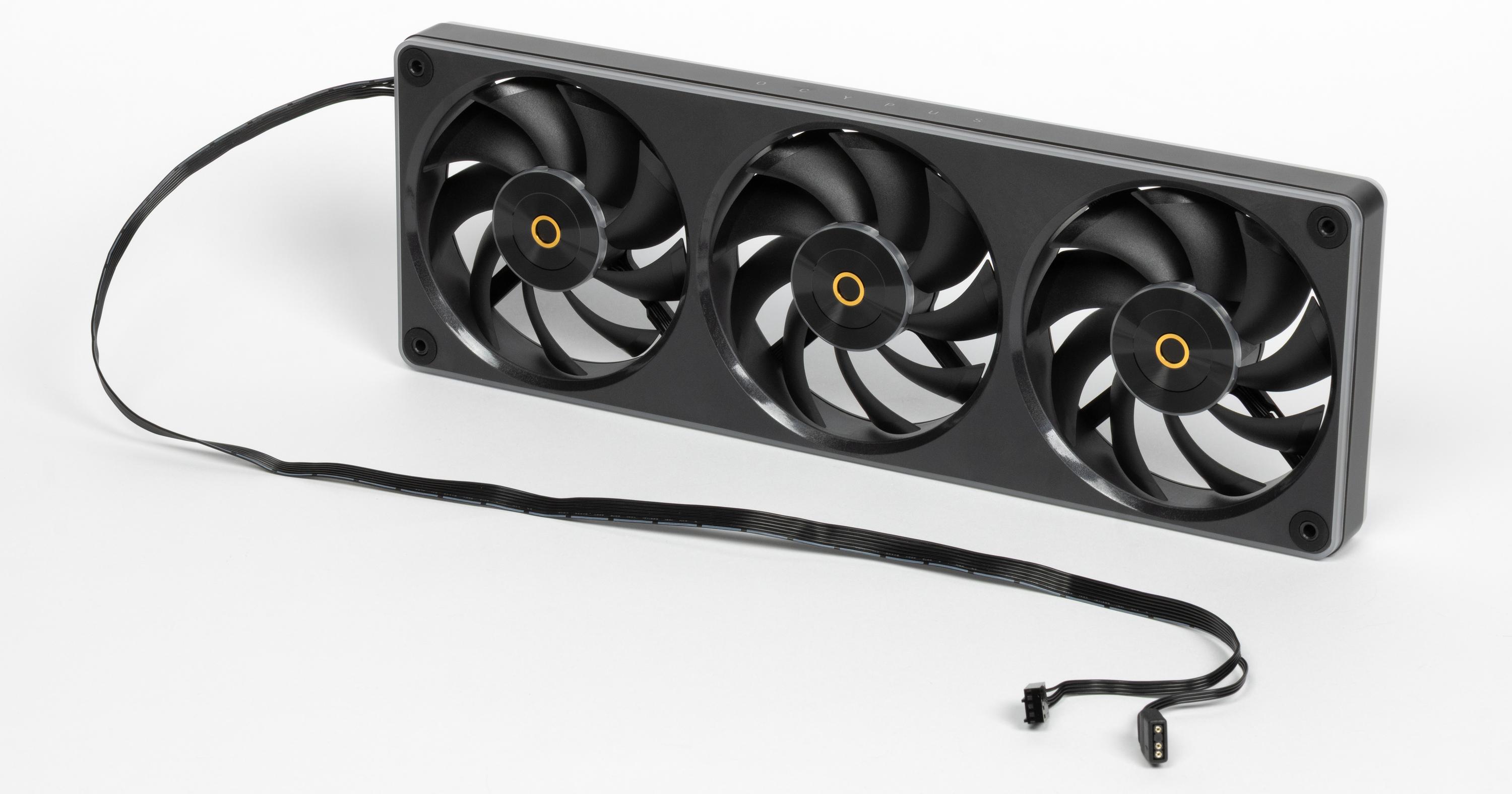

Кабель подсветки и питания моторов отсоединяемый, единый и плоский.

При необходимости его можно разделить на два хвоста для подключения подсветки и моторов.

Тестирование

Приведем результаты ряда измерений.

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов. В случае этих строенных вентиляторов все измерения, кроме замеров шума, проводились только для одного центрального вентилятора, и только шум измерялся при работе всех трех вентиляторов. Поэтому результаты нельзя сравнивать с результатами тестирования отдельных одиночных вентиляторов. В дальнейшем мы будем проводить раздельные измерения для вентиляторов различного типоразмера и компоновки (сдвоенные или строенные) и сравнивать только представителей одного вида.

Зависимость скорости вращения от напряжения питания

Диапазон регулировки скорости вращения с помощью напряжения довольно широкий и всех четырех вентиляторов. Только у Cougar Unity 360-FB ARGB есть стабилизация скорости вращения в диапазоне примерно 9,5 — 12 В.

Зависимость скорости вращения от коэффициента заполнения ШИМ

Диапазон регулировки в этом случае также широкий. При КЗ 0% ни один из вентиляторов не останавливается. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме. Комплектная вставка в кабель питания в случае Ocypus Sigma F36 BK ARGB снижает максимальную скорость вращения с чуть более 2000 об/мин до примерно 1800 об/мин, что не принципиально.

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление). Наибольшую производительность продемонстрировала модель Cougar Unity 360-FB ARGB, наименьшую — Formula V Line Air Fusion 3, а Jonsbo ZA-360B и Ocypus Sigma F36 BK ARGB работают очень похоже.

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. В этом тесте в сравнении с тремя конкурентами производительность чуть выше у Ocypus Sigma F36 BK ARGB.

Уровень шума от скорости вращения

При одинаковой скорости вращения на большей части диапазона самым шумным оказался вентилятор Ocypus Sigma F36 BK ARGB, а самым тихим — Cougar Unity 360-FB ARGB. Теперь соотнесем два самых важных параметра — шум и производительность.

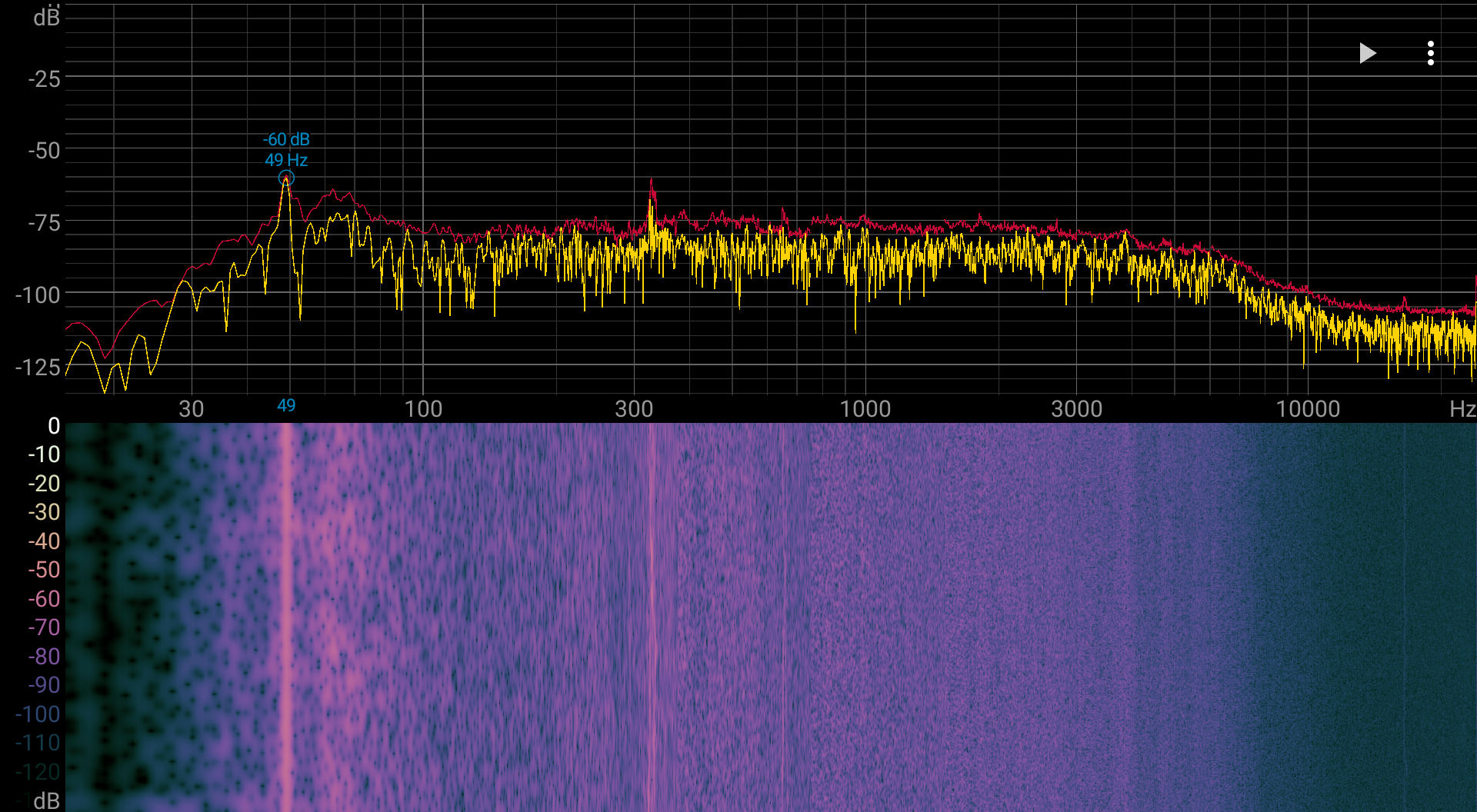

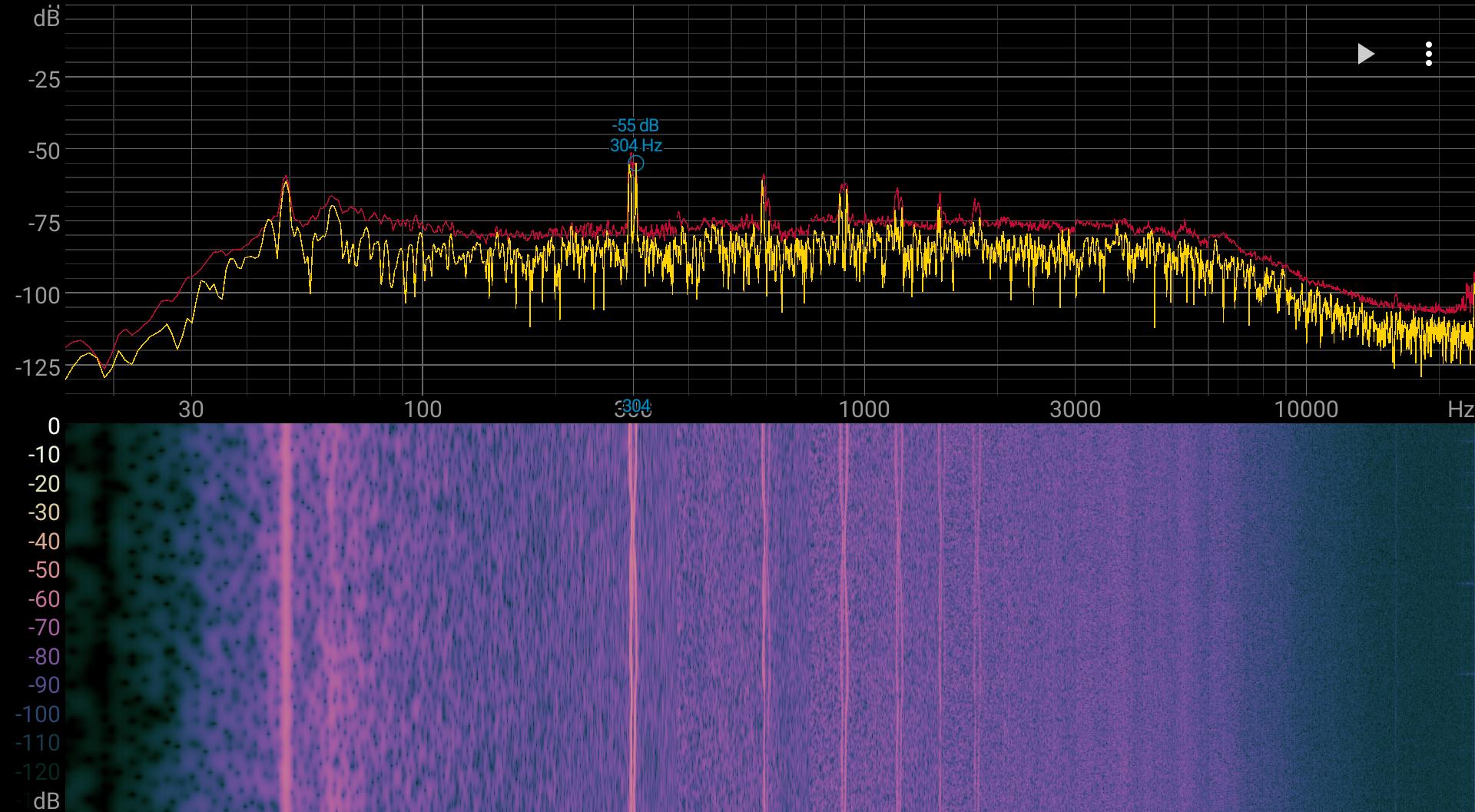

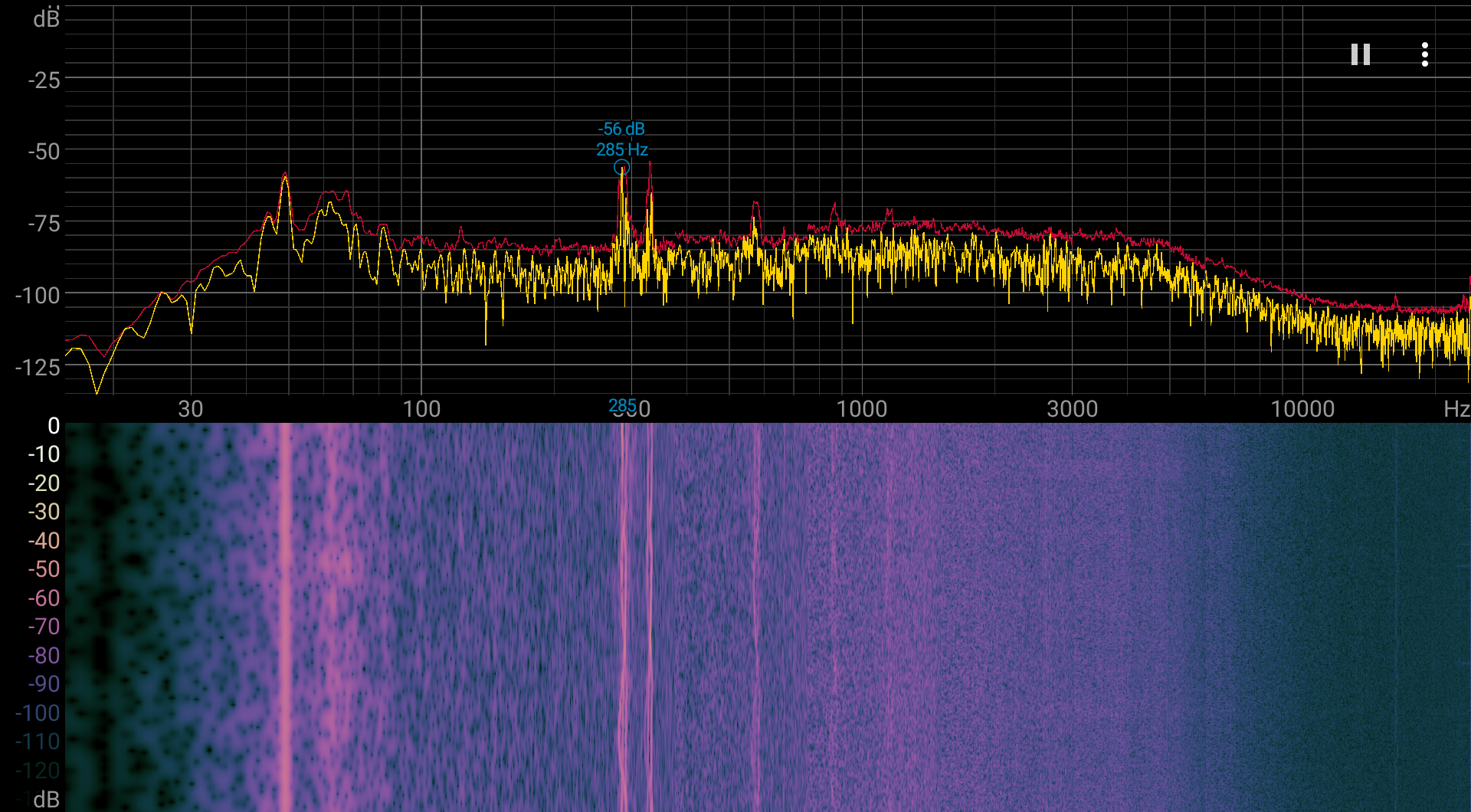

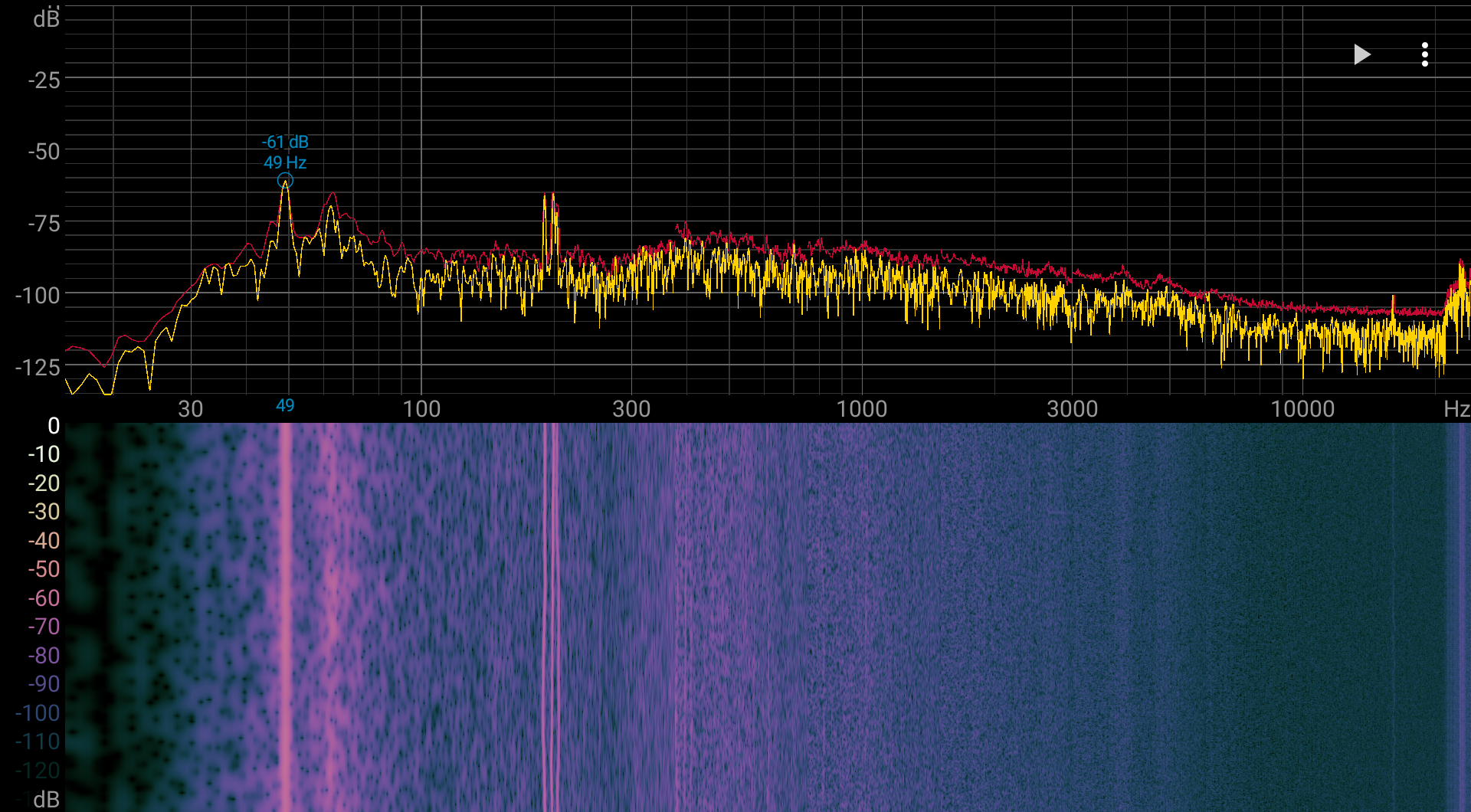

Приведем также спектры, полученные на максимальной скорости вращения:

Самый чистый спектр с небольшим количеством выделяющихся пиков у Jonsbo ZA-360B, что косвенно свидетельствует о наименее раздражающем звуке. Больше всего пиков в спектре Ocypus Sigma F36 BK ARGB, значит есть призвуки, которые могут быть неприятны на слух.

Уровень шума от объемной производительности

На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее. В данном случае и опять же на большей части диапазона лучшим оказался Cougar Unity 360-FB ARGB, худшим — Ocypus Sigma F36 BK ARGB.

Уровень шума от объемной производительности при минимальном сопротивлении

В данном варианте лучшим выступил снова Cougar Unity 360-FB ARGB, а худшими — Formula V Line Air Fusion 3 и Jonsbo ZA-360B.

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентиляторов при уровне шума 25 дБА для случая высокого и низкого сопротивления:

Наглядно видно, что лучшим является Cougar Unity 360-FB ARGB. Худшим — Formula V Line Air Fusion 3, а Jonsbo ZA-360B и Ocypus Sigma F36 BK ARGB поделили второе место.

Максимальное статическое давление

По этому параметру лучший результат у Jonsbo ZA-360B.

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.

Выводы

По техническим параметрам, то есть по производительности и уровню шума, лучшим вентилятором среди четырех протестированных стал строенный вентилятор Cougar Unity 360-FB ARGB. Однако у него самый скучный экстерьер и неинтересная подсветка. Внешний вид и световое украшение трех других моделей, с нашей точки зрения, более привлекательные. С учетом того, что эстетика часто имеет большое значение, выбор между четырьмя моделями этих строенных вентиляторов не однозначен.
