Обзор системы жидкостного охлаждения Corsair Hydro Series H100x

Паспортные характеристики, комплект поставки и цена

Производитель Corsair
Модель Hydro Series H100x
Код модели CW-9060040-WW
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: LGA 2066, 2011, 2011-3, 1156, 1155, 1151, 1150, 1366; AMD: FM2, FM1, AM4, AM3, AM2
Тип вентиляторов осевые (аксиальные), SP120, 2 шт.
Питание вентиляторов 12 В, 0,30 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ)
Размеры вентиляторов 120×120×25 мм
Скорость вращения вентиляторов 600—1700 об/мин
Производительность вентиляторов 97,2 м³/ч (57,2 фут³/мин.)
Статическое давление вентилятора 20,4 Па (2,08 мм вод. ст.)
Уровень шума вентилятора 37 дБА (на коробке — 28,3 дБА)
Подшипник вентиляторов нет данных
Размеры радиатора 275×120×27 мм
Материал радиатора алюминий
Помпа интегрирована с теплосъемником
Материал теплосъемника медь
Термоинтерфейс теплосъемника нанесенная термопаста
Подключение
  • помпа: к 3(4)-контактному разъему (датчик вращения) для вентилятора на материнской плате и к разъему питания SATA от БП
  • вентиляторы: в разветвитель, который подключается к 4-контактному разъему (общий, питание, датчик вращения, управление ШИМ) для вентилятора на материнской плате
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор, 2 шт.
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • кабель-разветвитель для питания вентиляторов
  • руководство по установке
  • описание гарантии
Страница продукта на сайте производителя Corsair Hydro Series H100x
Средняя текущая цена
Розничные предложения

Описание

Поставляется система жидкостного охлаждения Corsair Hydro Series H100x в коробке из среднего по толщине гофрированного картона. Оформление коробки красочное, но слегка мрачноватое. На внешних плоскостях коробки не только изображен сам продукт, но и перечислены основные особенности, технические характеристики, указана комплектация и есть чертеж радиатора с главными размерами. Надписи на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена, чехол из вспененного полиэтилена и пластиковые пакеты.

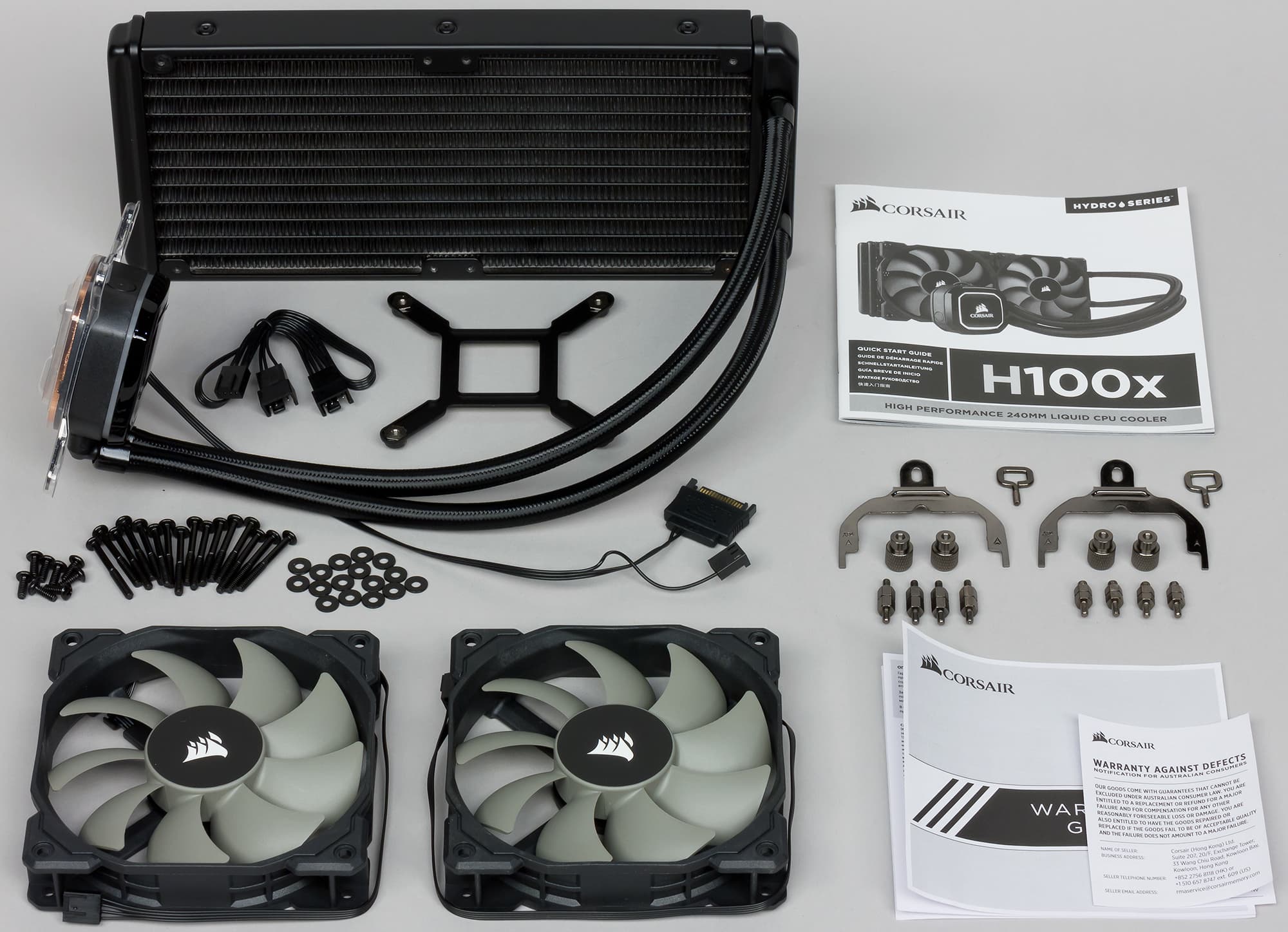

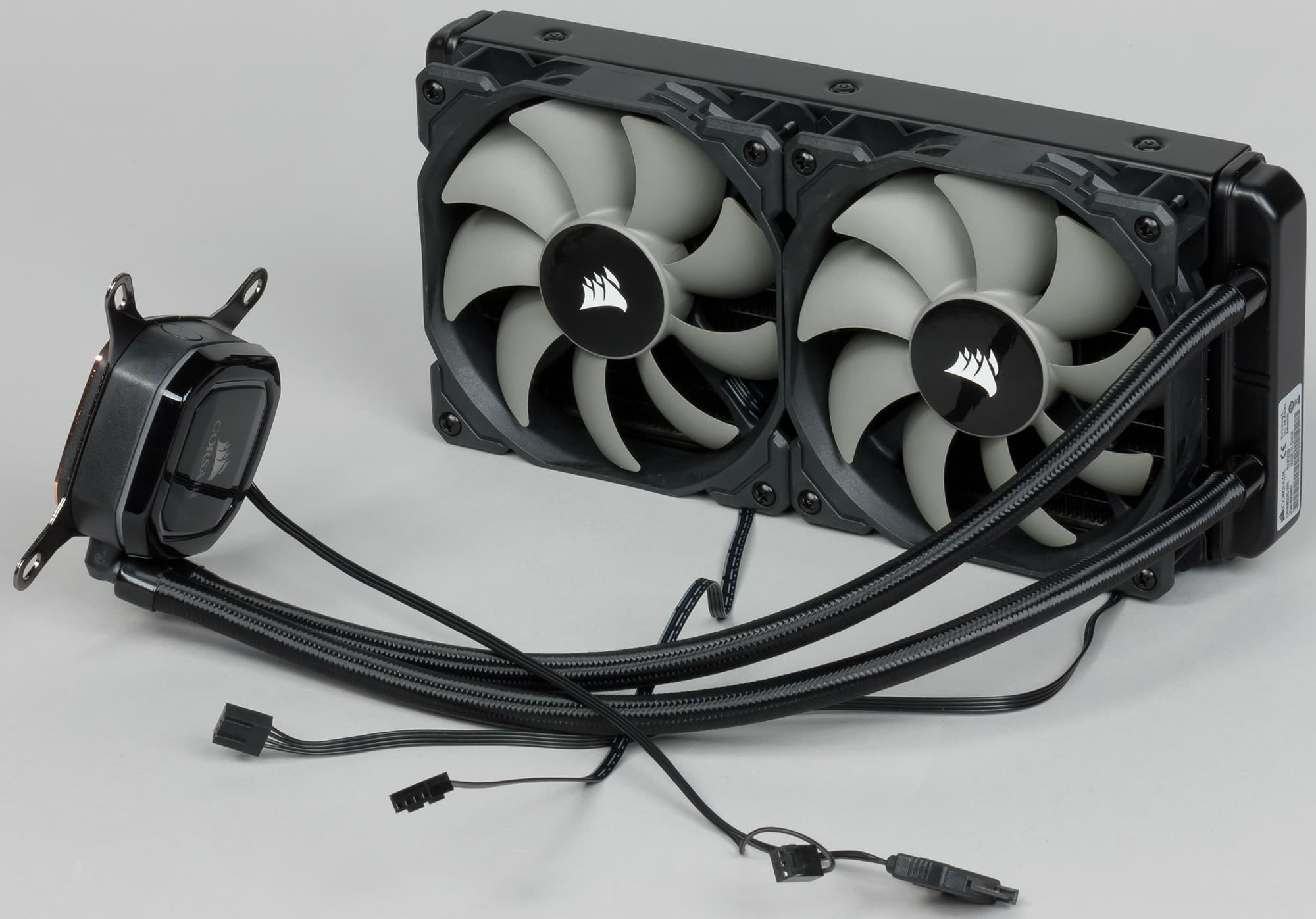

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, кабель-разветвитель, инструкция по установке и еще пара документов.

Инструкция с рисунками и поясняющими надписями также на нескольких языках, включая русский. На сайте компании есть описание системы и PDF-файл с инструкцией по установке. Система герметичная, заправлена, готова к использованию.

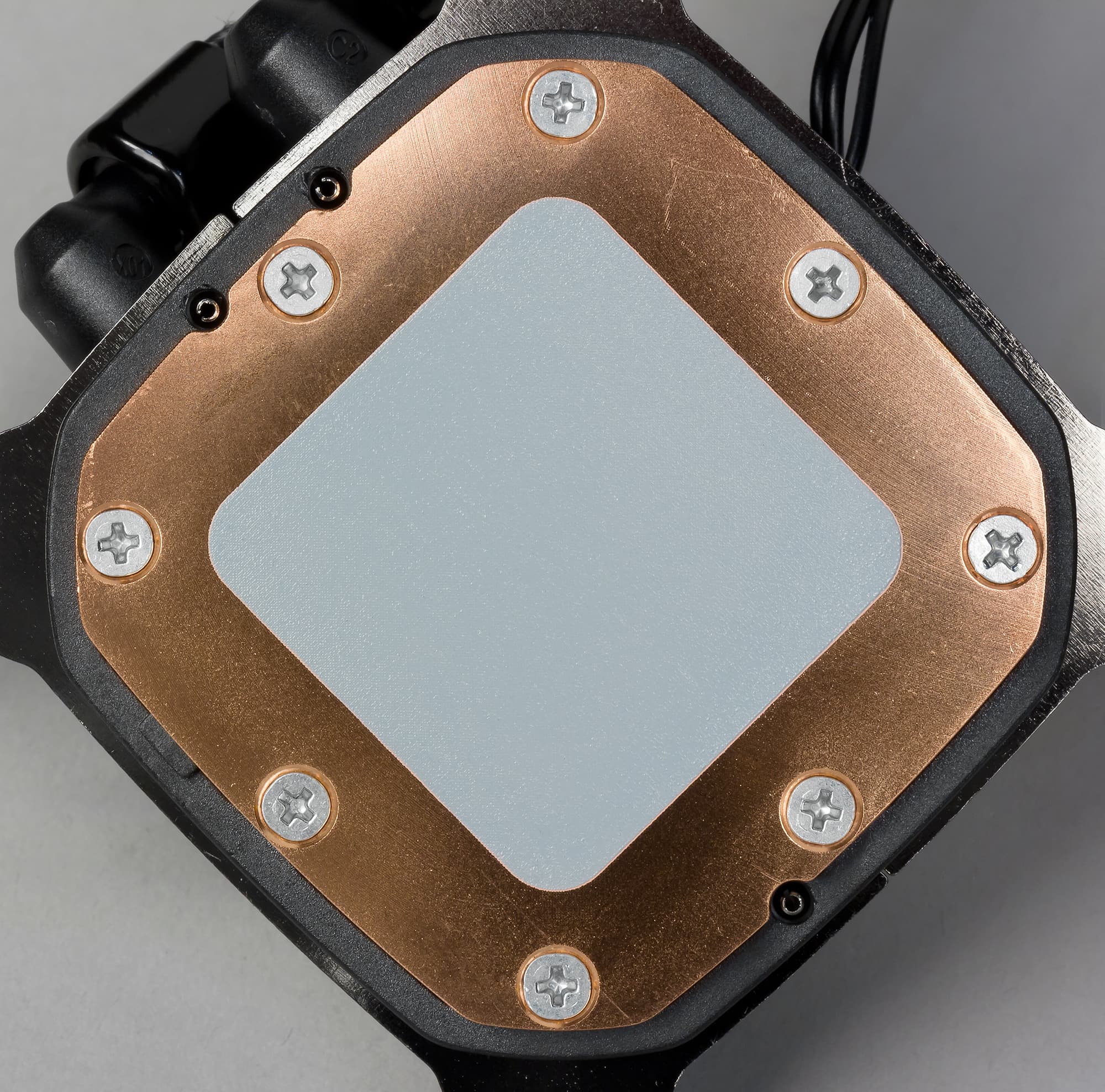

Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность шлифованная и слегка полированная. Плоскость подошвы чуть-чуть выпуклая к центру.

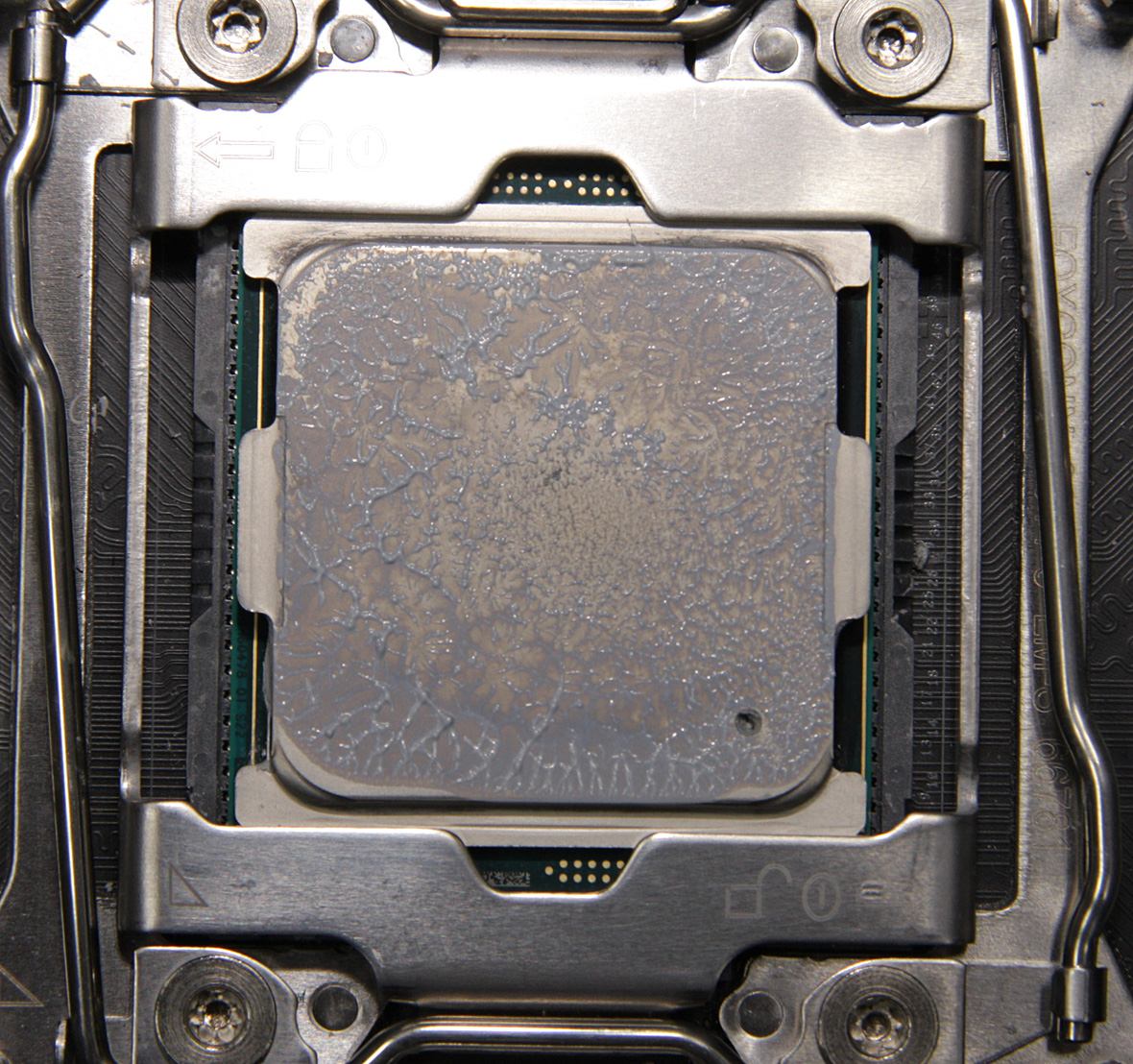

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями — 45×45 мм. Центральную часть медного основания занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

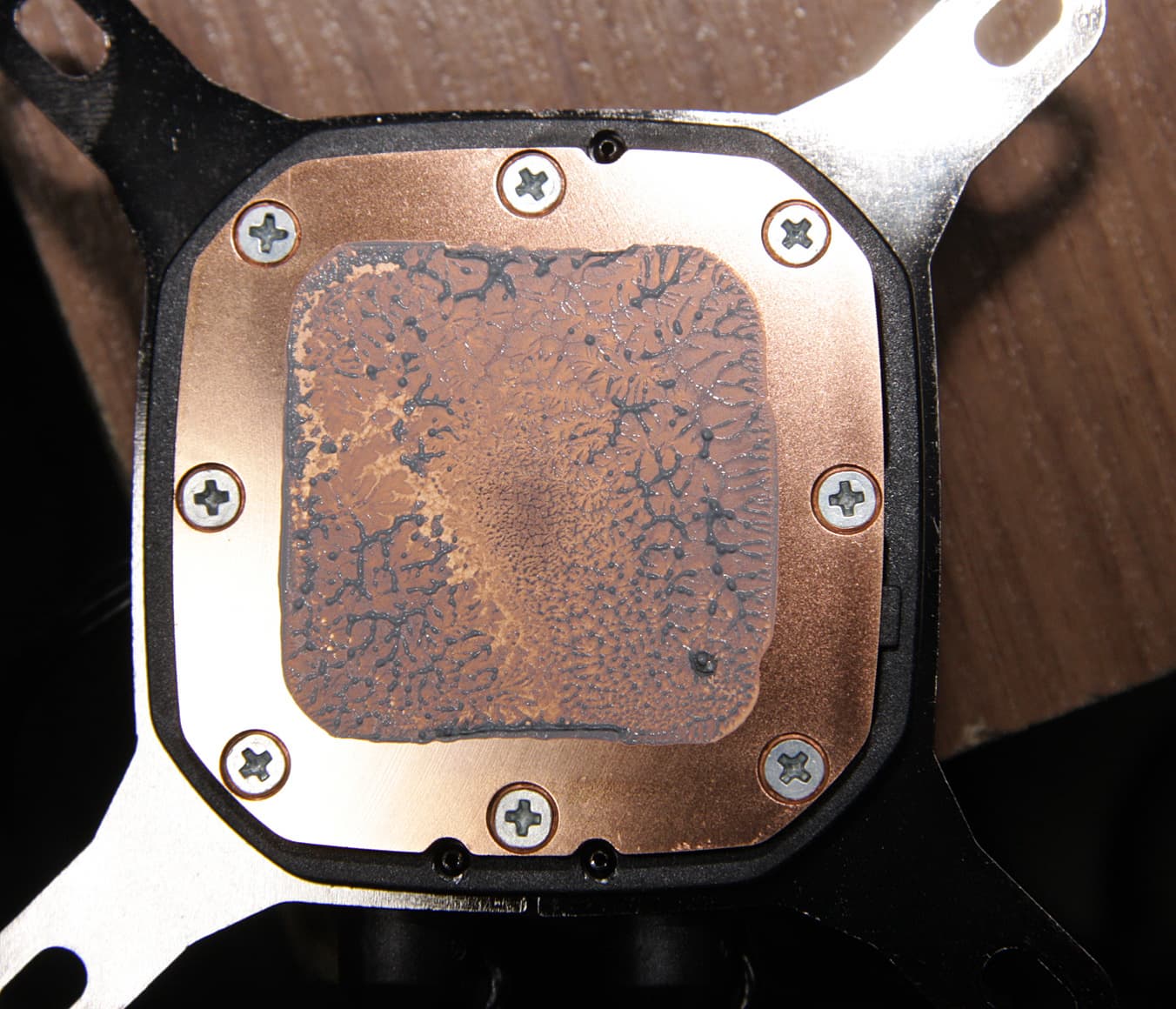

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем практически по всей площади крышки процессора, но в центральной части слой тоньше. Вряд ли это отрицательно сказывается на работе кулера, так как считается, что важнее хорошо охлаждать именно центральную часть крышки процессора.

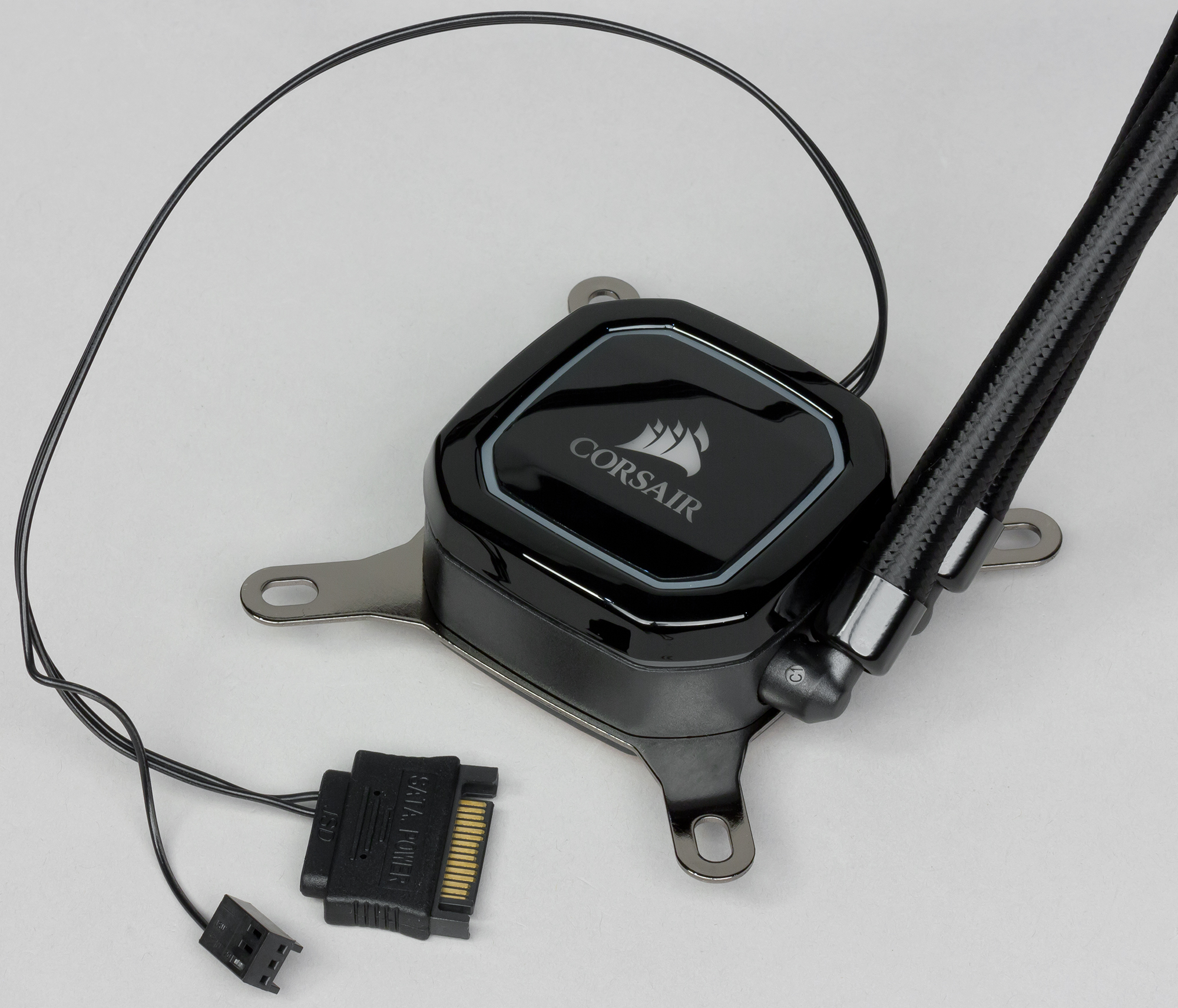

Основание корпуса помпы изготовлено из твердого черного пластика, а верхняя часть — из полупрозрачного белого пластика. Сверху помпа закрыта крышкой из прозрачного пластика с зеркально-гладкой поверхностью, на которую изнутри нанесен черный фон с трафаретным рисунком логотипа. Сверху по периметру корпуса помпы закреплена рамка из черного пластика с зеркально-гладкой поверхностью.

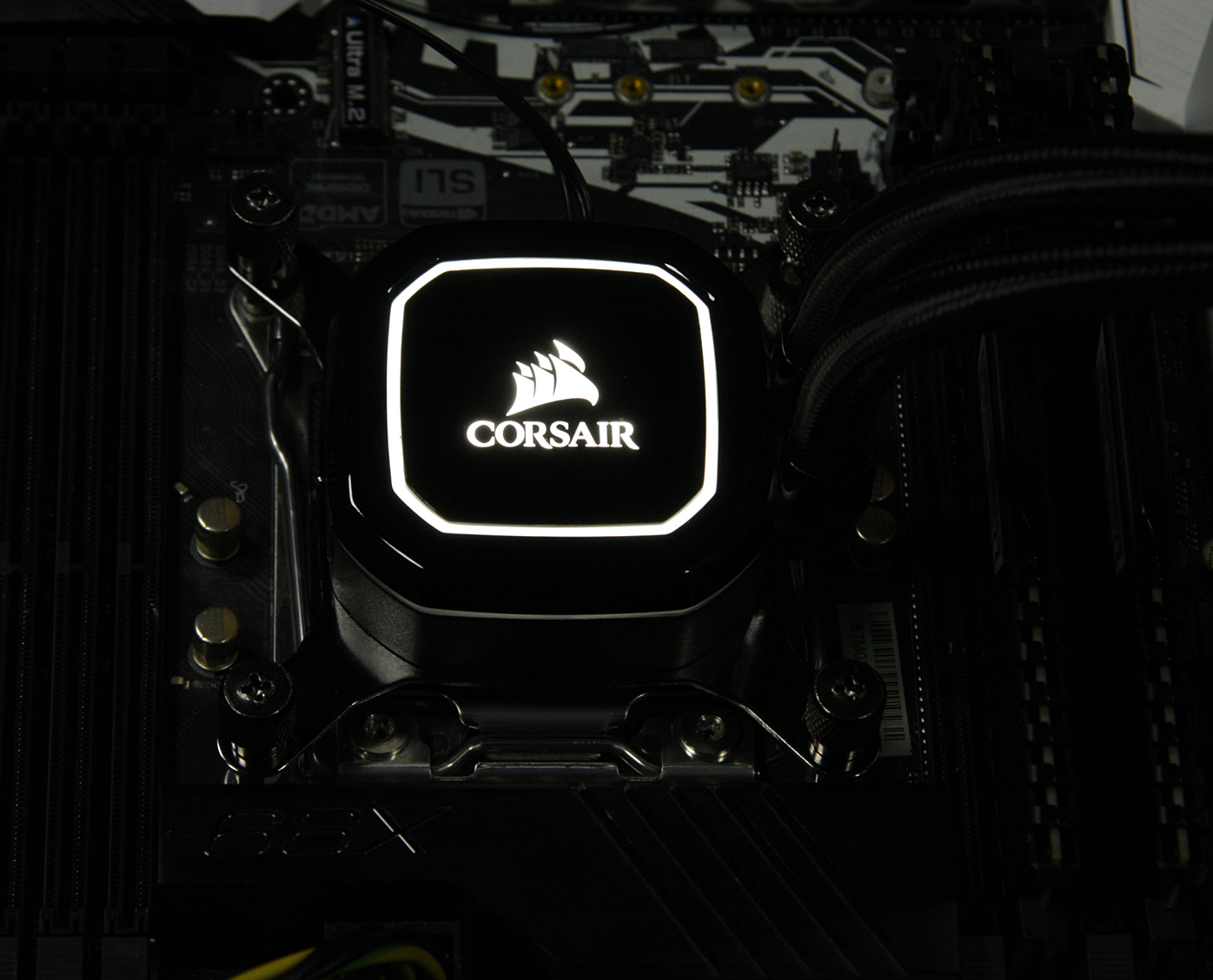

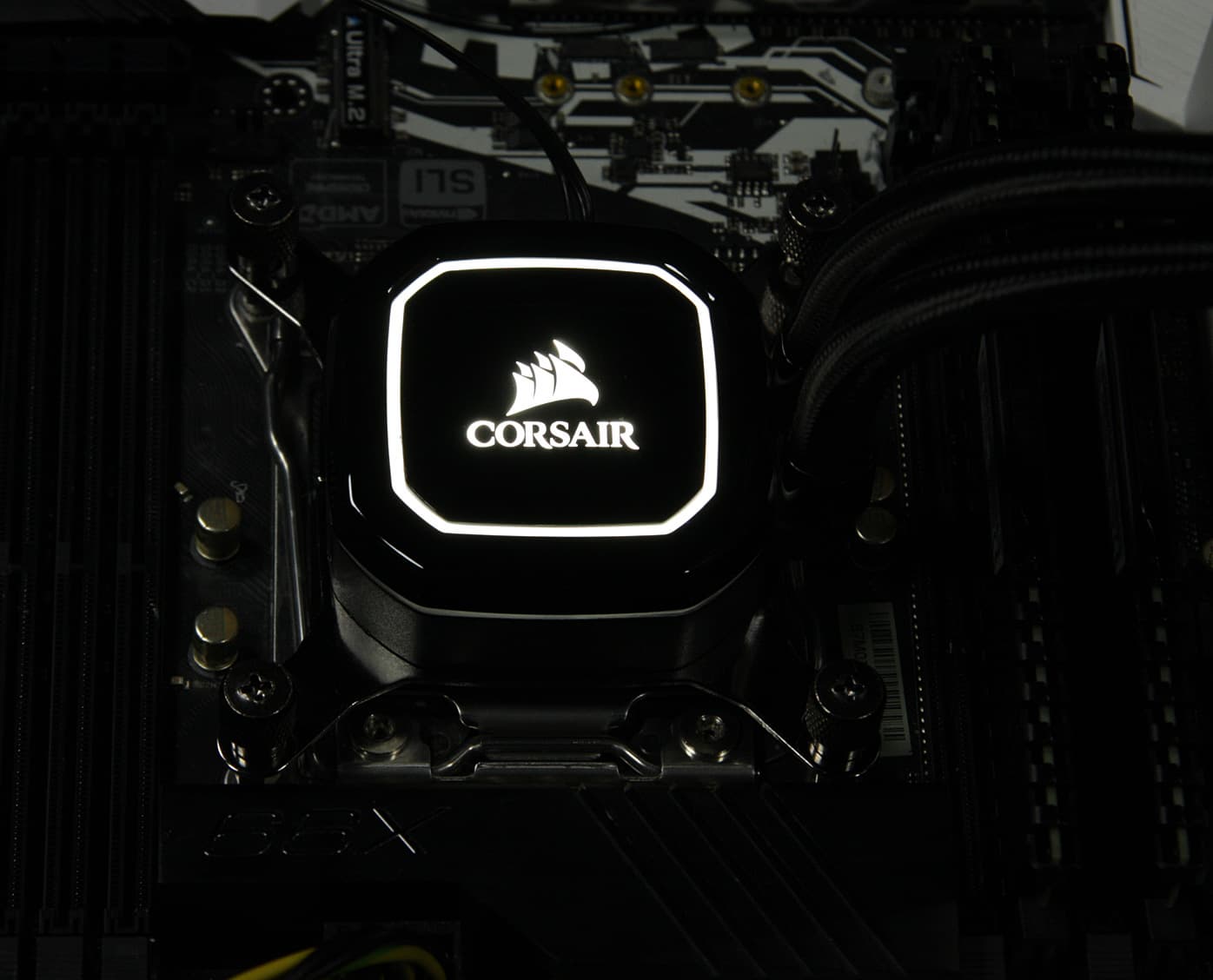

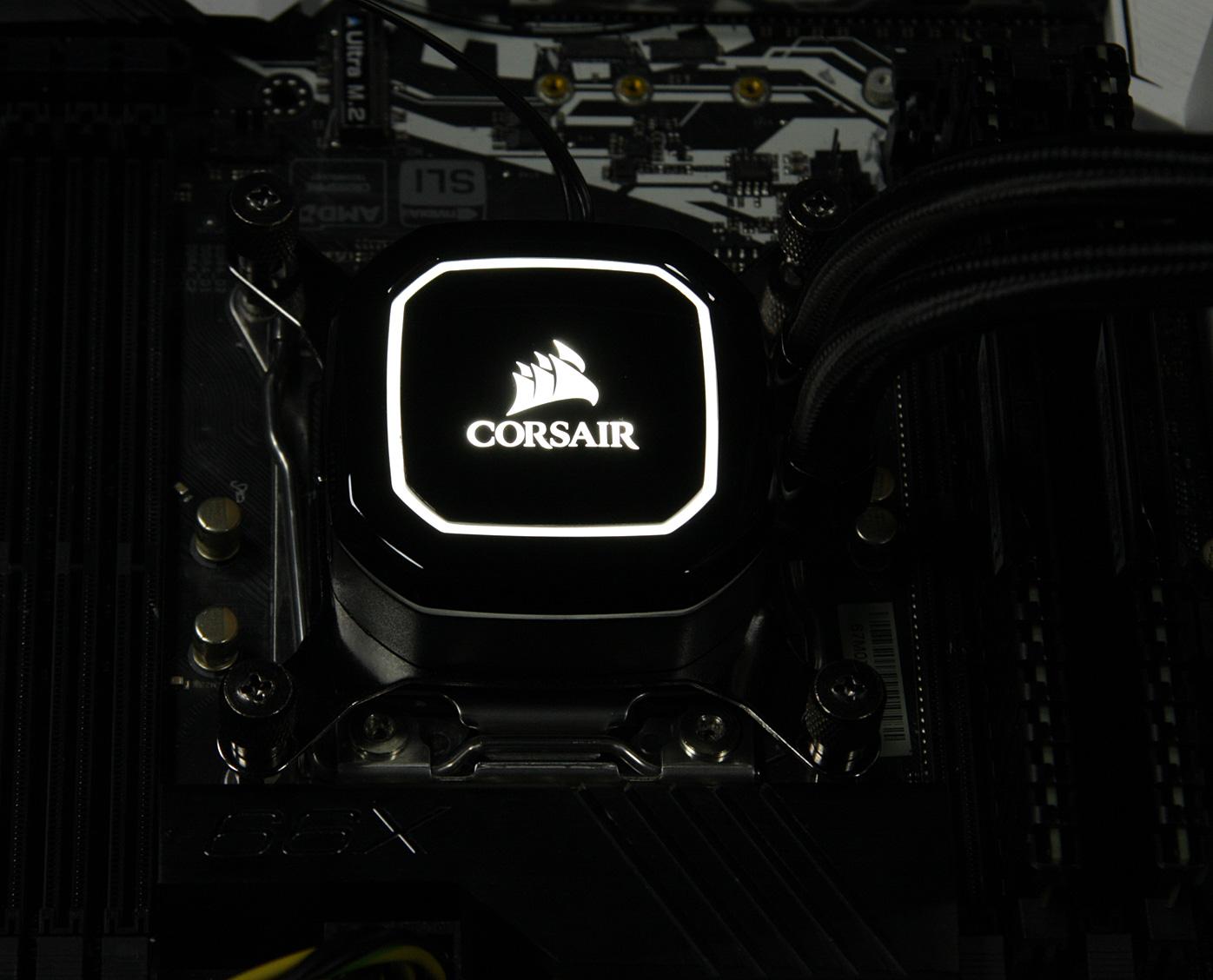

Помпа оснащена белой светодиодной подсветкой. Свечение ровное, выглядит это так:

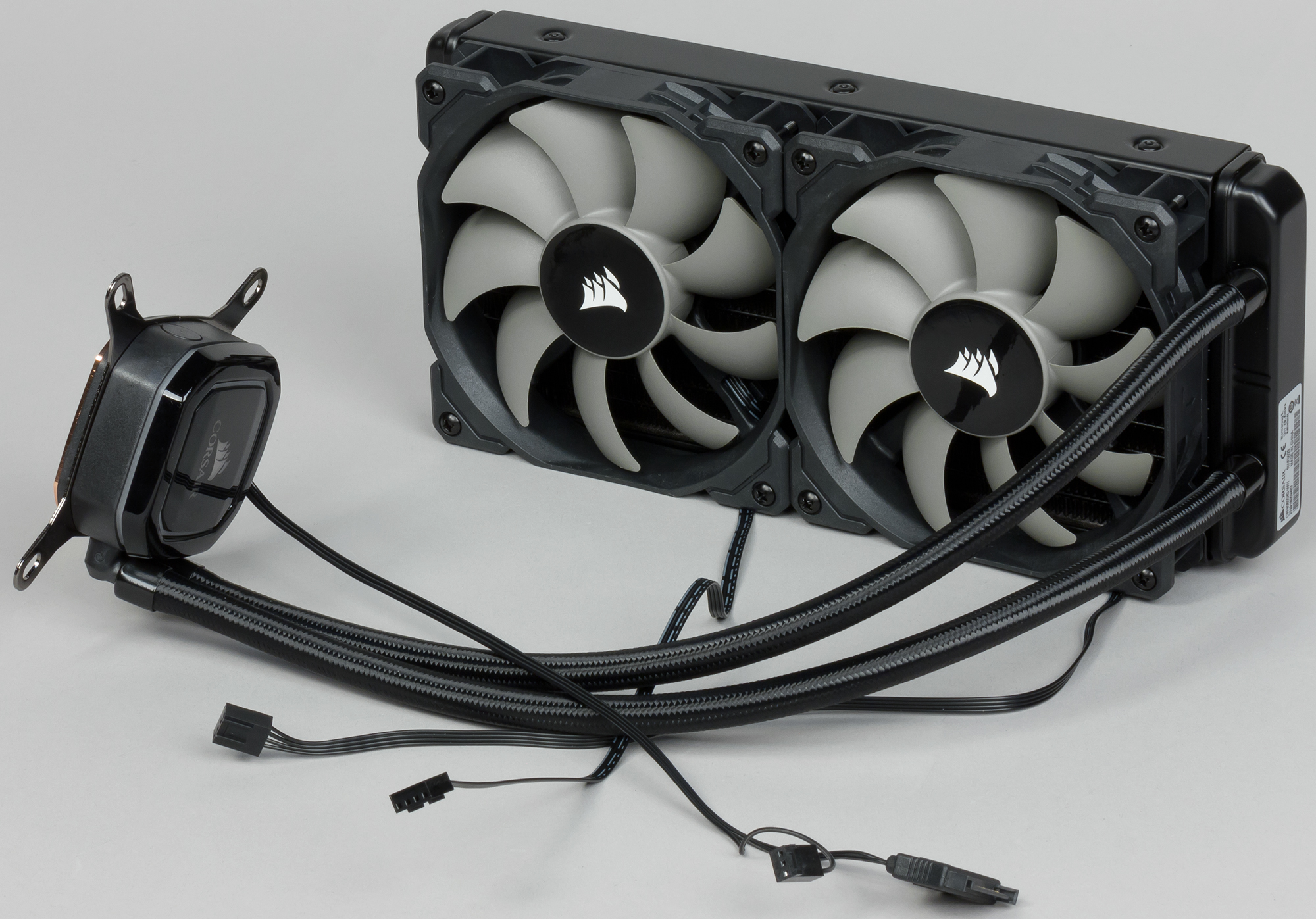

В плане корпус помпы — квадрат со скошенными и слегка закругленными углами с расстоянием между сторонами примерно 62 мм. Высота помпы всего 33 мм. Длина кабеля питания SATA от помпы 28 см, а длина кабеля в разъем вентилятора на системной плате 29 см. Шланги относительно жесткие и упругие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 10,5 мм. Длина шлангов — 35 см до гильз фиттингов. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 273,5×119×27 мм.

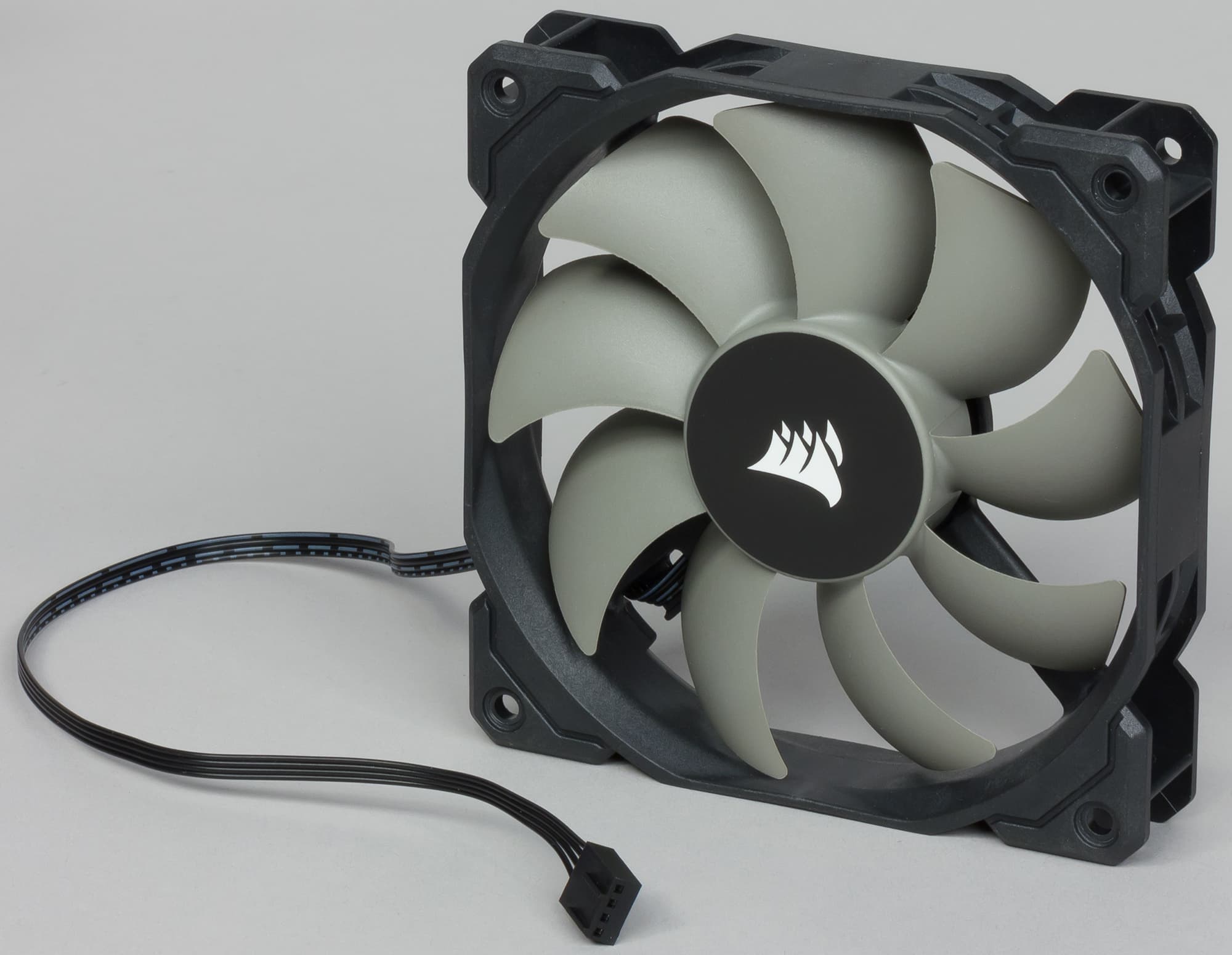

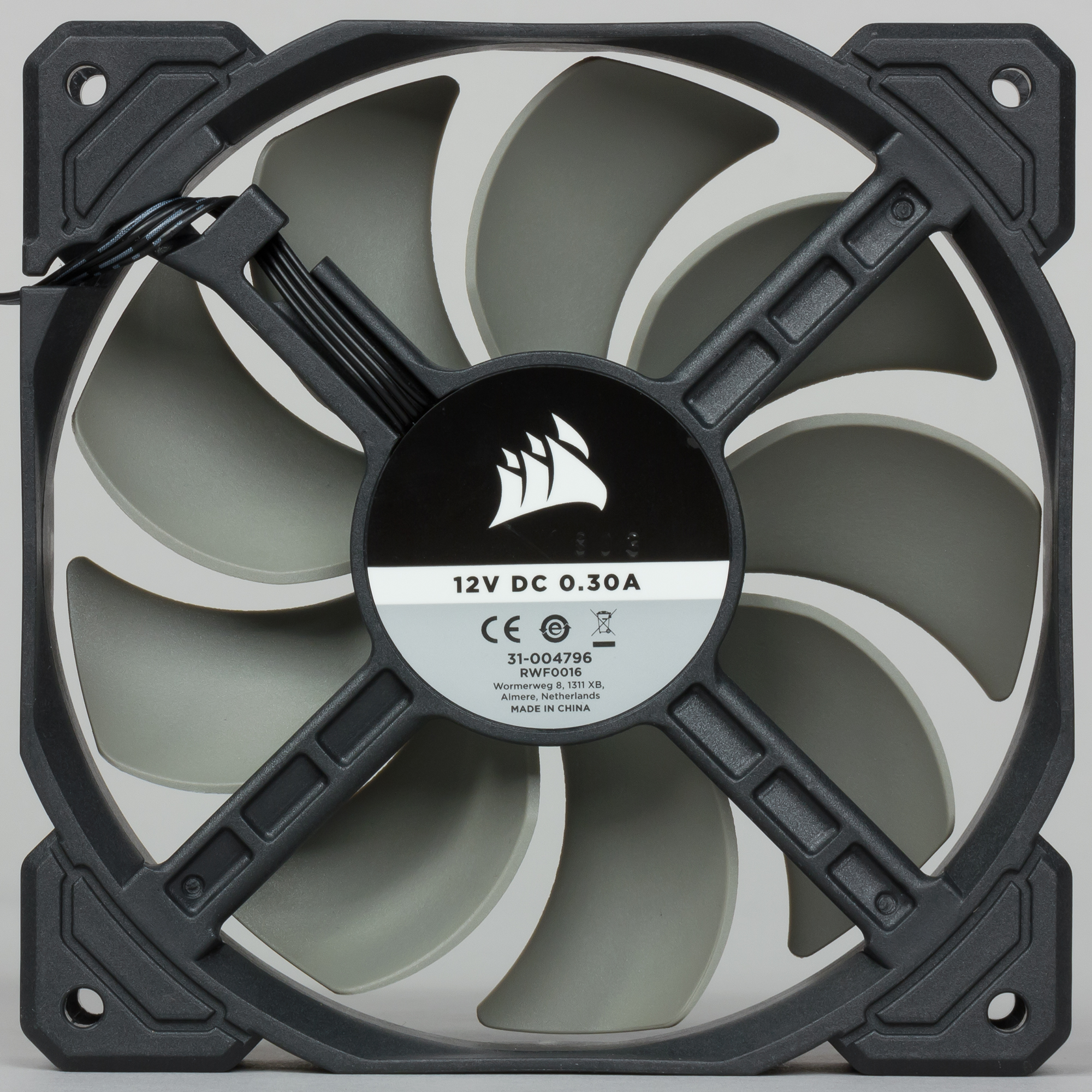

Крыльчатка вентилятора изготовлена из светло-серого пластика.

Нет ни подсветки, ни бесполезных якобы виброизолирующих вставок, ни декоративной оплетки кабеля, все просто.

Длина кабеля питания вентилятора составляет 30 см. Кабель-разветвитель для питания вентиляторов имеет длину 30 см до первого разъема и еще 6 см до второго.

Максимальная толщина радиатора с закрепленными вентиляторами составляет 56,5 мм. Система в сборе с крепежом под LGA 2011 имеет массу 1016 г.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или матово-черное (рамка на обратную сторону системной платы) покрытие. Отметим большие гайки с накаткой, благодаря которым нет необходимости использовать инструменты при установке помпы на процессор, а также то, что крепежные скобы просто вставляются в пазы на помпе, это очень удобно.

Никакого специального ПО для управления работой этой системы охлаждения производитель не предлагает. На систему Corsair Hydro Series H100x установлена гарантия в 5 лет.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Для теста под нагрузкой использовалась функция Stress FPU из пакета AIDA64. Во всех тестах, если не указано иное, помпа работает от 12 В.

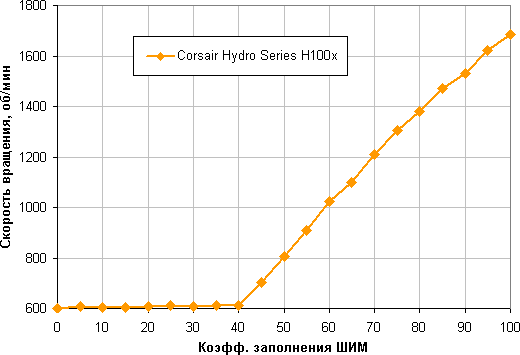

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Диапазон регулировки не очень широкий, но рост скорости вращения при изменении коэффициента заполнения от 40% до 100% плавный и близок к линейному. Отметим, что при КЗ 0% вентиляторы не останавливаются, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

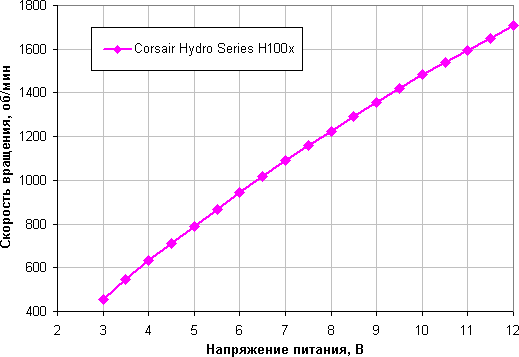

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения немного шире. Вентиляторы останавливаются при 2,7 В, а при 2,8/2,9 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В.

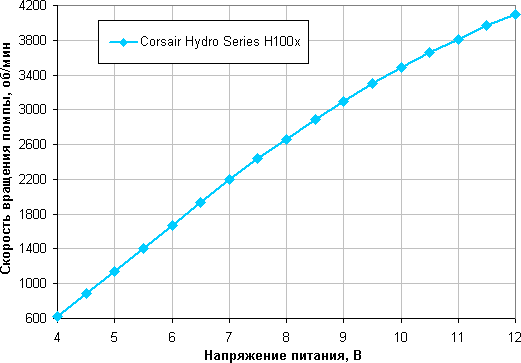

Приведем также зависимость скорости вращения помпы от величины напряжения:

Характер зависимости показывает, что помпой вполне допустимо управлять, изменяя напряжение питания, но питание от разъема SATA немного затрудняет реализацию данного способа. Останавливается помпа при 3,8 В и запускается при 4,4 В. В принципе, вся система сохраняет работоспособность при напряжении питания 5 В.

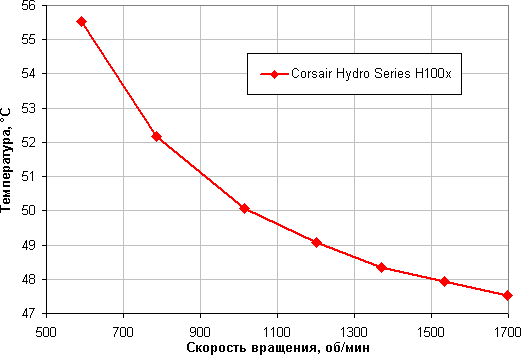

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ.

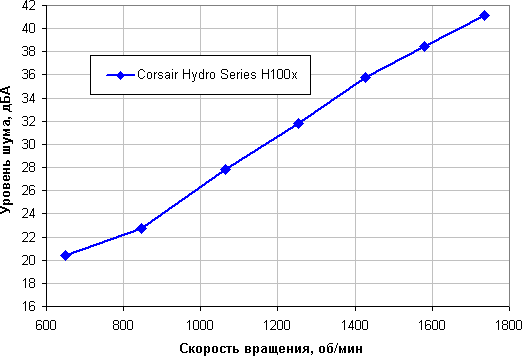

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

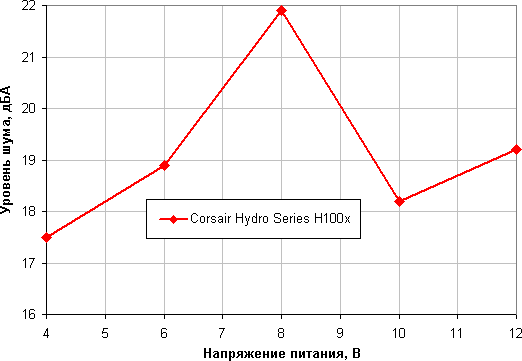

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 17,2 дБА (условное значение, которое показывает шумомер). Уровень шума только от помпы равен всего 19,2 дБА. Помпа очень тихая. Приведем зависимость уровня шума только помпы от напряжения.

Результат нетипичный. При понижении напряжения помпа сначала работает тише, но потом шум возрастает. В итоге лучше не экспериментировать, а использовать штатное подключение помпы к 12 В.

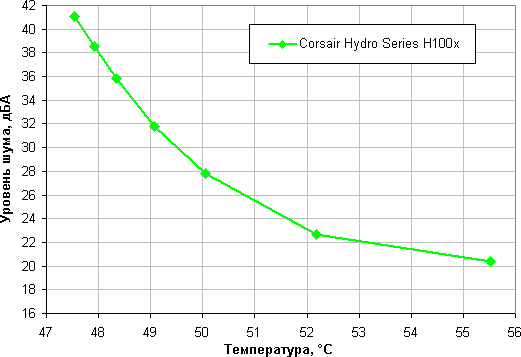

Построение зависимости уровня шума от температуры процессора при полной загрузке

Построение зависимости реальной максимальной мощности от уровня шума

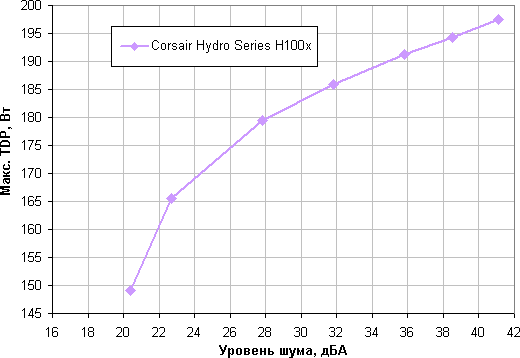

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами этих систем, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 170 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 195 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. В целом данная система является типичной по производительности в своем классе (на два вентилятора 120 мм).

Выводы

На основе системы жидкостного охлаждения Corsair Hydro Series H100x можно создать условно бесшумный компьютер, оснащенный процессором с тепловыделением порядка 170 Вт в максимуме. При этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры воздуха и/или менее жестких требованиях к уровню шума предел мощности можно увеличить. Белая подсветка помпы слегка приукрасит внутреннее пространство системного блока, но система эта явно не будет вожделенной покупкой для тех, кто занимается моддингом. Отметим хорошее качество изготовления, удобные в работе плоские кабели без оплетки, подключение к разъему питания SATA, удобный крепеж водоблока.

6 февраля 2019 Г.
