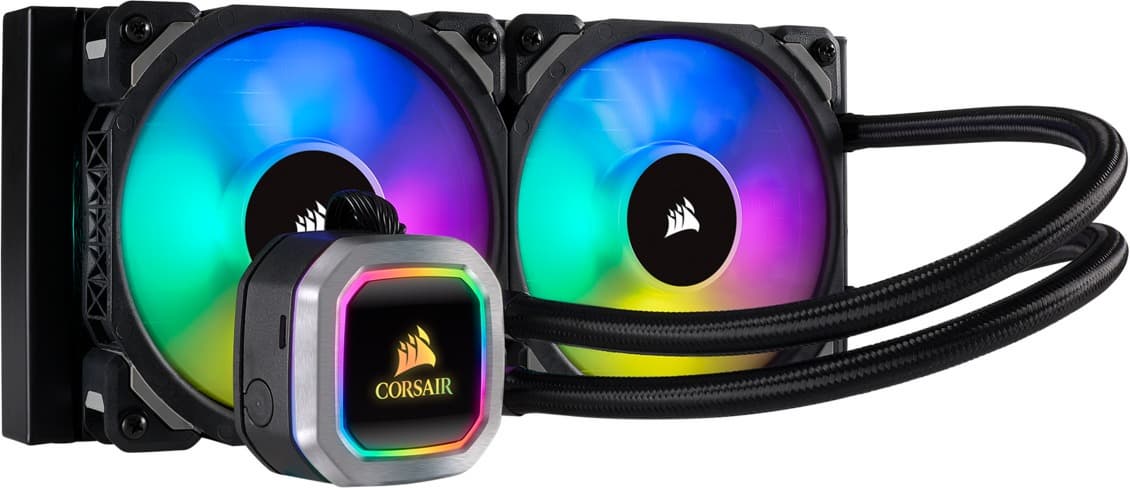

Обзор системы жидкостного охлаждения Corsair Hydro Series H100i RGB Platinum

Паспортные характеристики, комплект поставки и цена

Производитель Corsair
Модель Hydro Series H100i RGB Platinum
Код модели CW-9060039-WW
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: LGA 2066, 2011, 2011-3, 1156, 1155, 1151, 1150, 1366; AMD: TR4, FM2, FM1, AM4, AM3, AM2
Тип вентиляторов осевые (аксиальные), серия ML PRO, 2 шт.
Питание вентиляторов 12 В, 0,225 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ)
Размеры вентиляторов 120×120×25 мм
Скорость вращения вентиляторов 400—2400 об/мин
Производительность вентиляторов 127 м³/ч (75 фут³/мин)
Статическое давление вентилятора 41 Па (4,2 мм вод. ст.)
Уровень шума вентилятора 37 дБА
Подшипник вентиляторов нет данных
Размеры радиатора 277×120×27 мм
Материал радиатора алюминий
Помпа интегрирована с теплосъемником
Материал теплосъемника медь
Термоинтерфейс теплосъемника нанесенная термопаста
Подключение
  • помпа: к внутреннему разъему USB 2.0 на материнской плате, к 3(4)-контактному разъему (только датчик вращения) для вентилятора на материнской плате и к разъему питания SATA от БП
  • вентиляторы: к 4-контактным разъемам (общий, питание, датчик вращения, управление ШИМ) для вентиляторов на кабеле от помпы
  • RGB-подсветка от вентиляторов: к 4-контактным разъемам на кабеле от помпы
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор, 2 шт.
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • кабель USB для подключения помпы
  • руководство по установке
  • описание гарантии

Описание

Поставляется система жидкостного охлаждения Corsair Hydro Series H100i RGB Platinum в коробке из среднего по толщине гофрированного картона. Оформление коробки красочное, но слегка мрачноватое, так как используется черный фон. На внешних плоскостях коробки не только в цвете изображен сам продукт, но и перечислены основные особенности, технические характеристики, указана комплектация и есть чертеж радиатора с главными размерами. Надписи на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена, чехлы из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника и термопаста на ней защищены колпаком из прозрачного пластика.

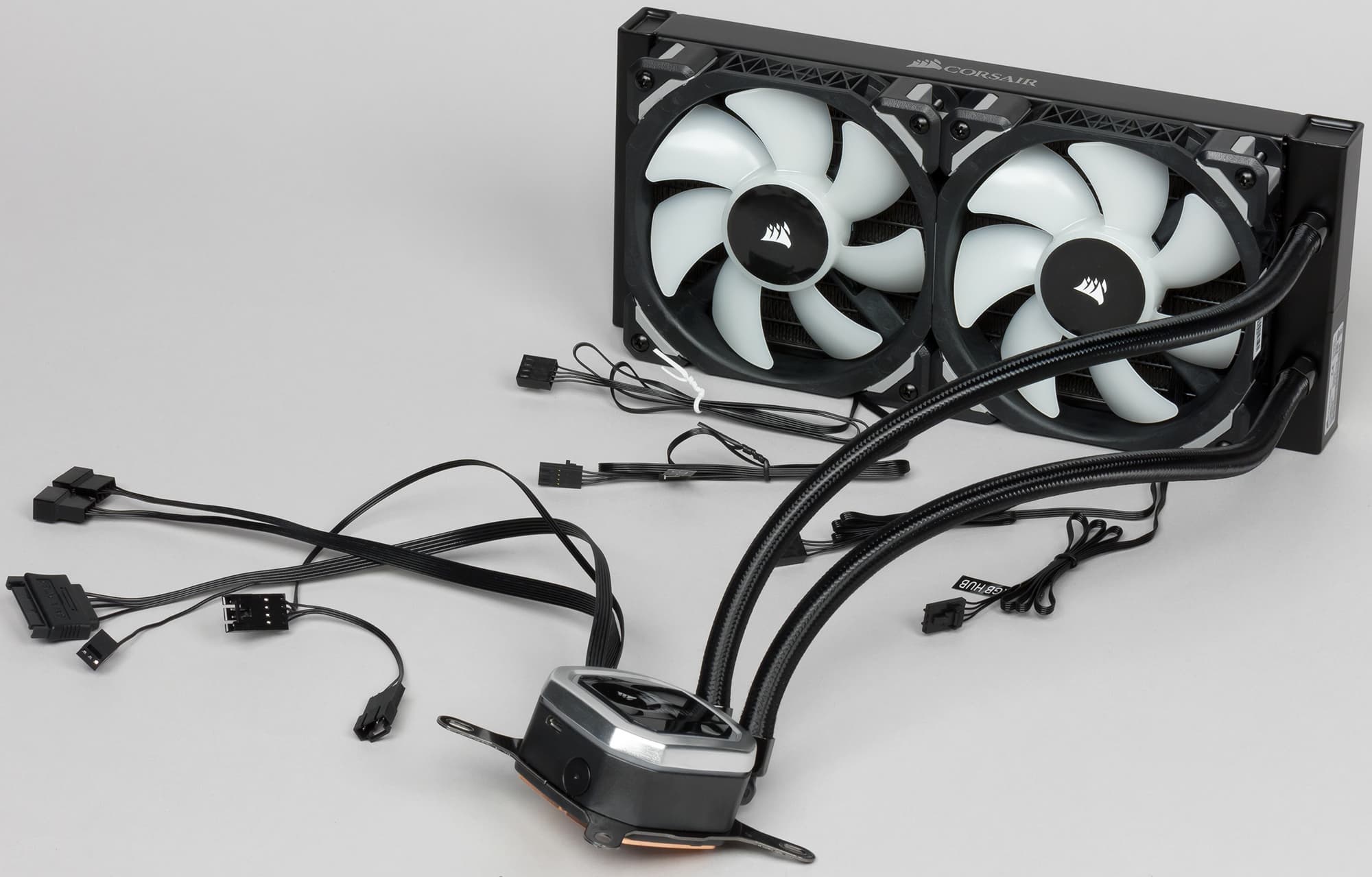

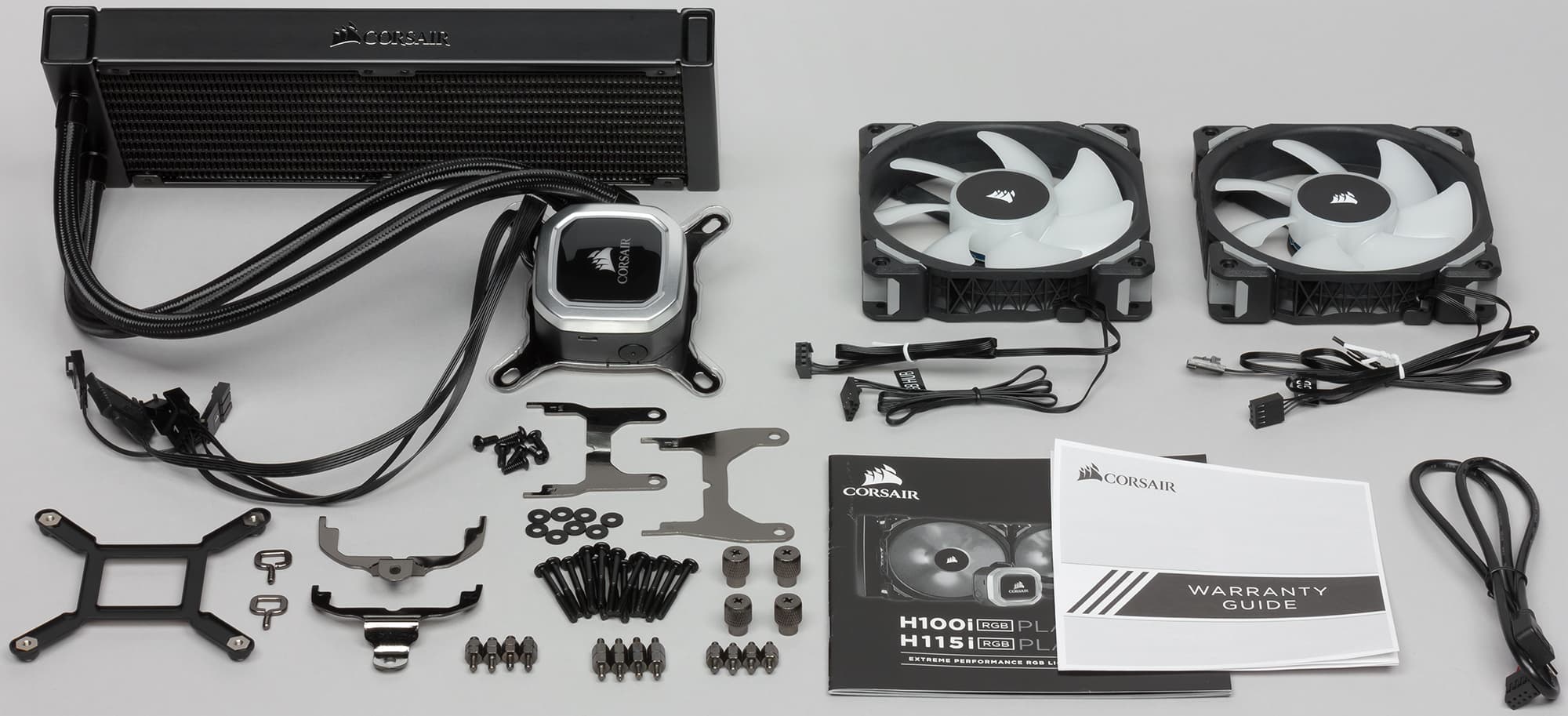

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, кабель USB, инструкция по установке и описание гарантии.

Инструкция с рисунками и поясняющими надписями также на нескольких языках, включая русский. На сайте компании есть описание системы, PDF-файл с инструкцией по установке, а также ссылка на дистрибутив актуальной версии ПО iCue. Система герметичная, заправлена, готова к использованию.

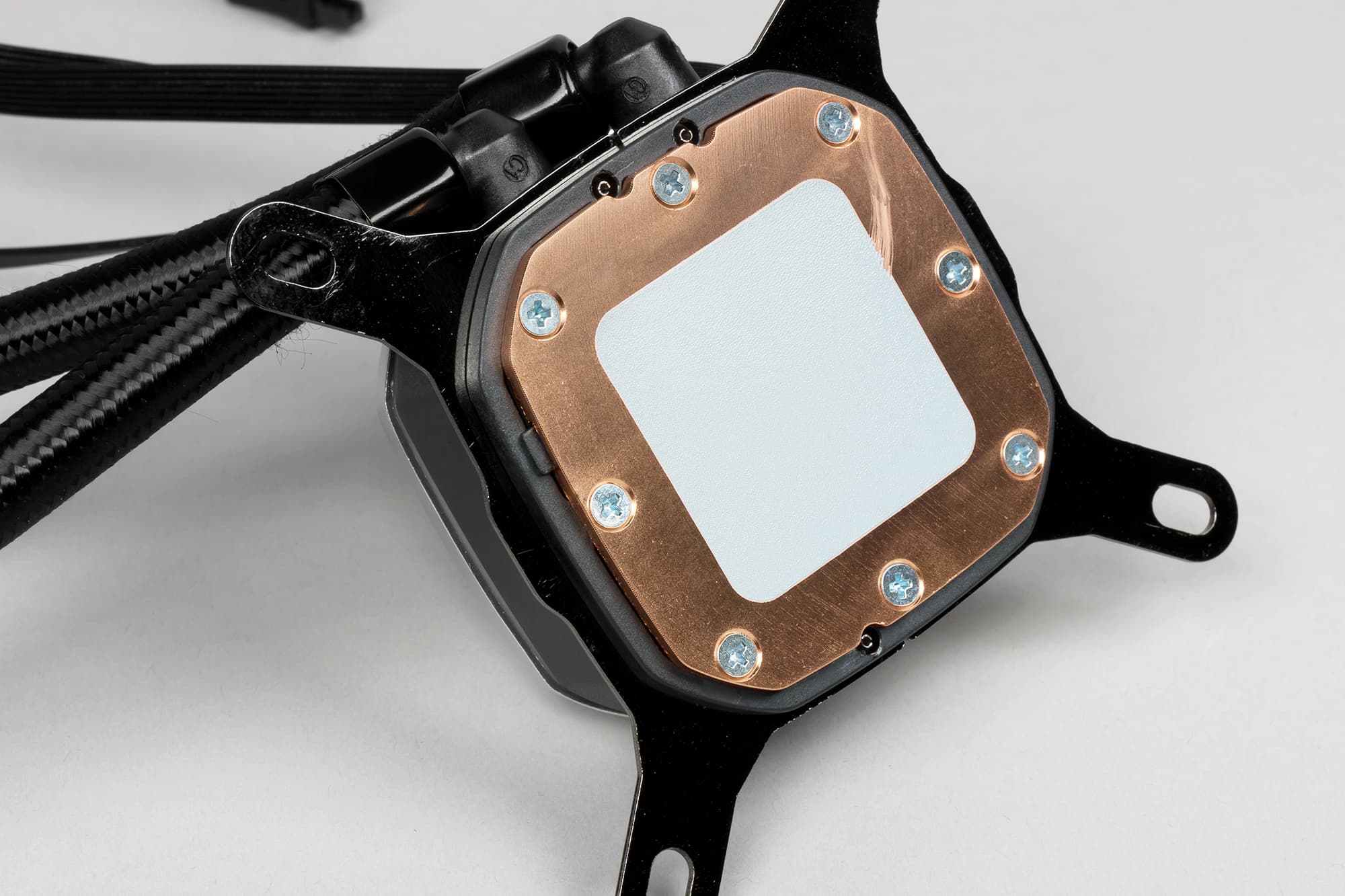

Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина (толщиной по видимой части 2,5 мм). Ее внешняя поверхность шлифованная и слегка полированная. Плоскость подошвы чуть-чуть (на 0,2-0,3 мм) выпуклая к центру.

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями — 45×45 мм. Центральную часть медного основания занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет. Из-за временных неполадок с тестовым ПК установленный на процессор водоблок пришлось снять до выполнения тестирования, поэтому во всех тестах использовалась термопаста другого производителя, расфасованная в шприц и более жидкая. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

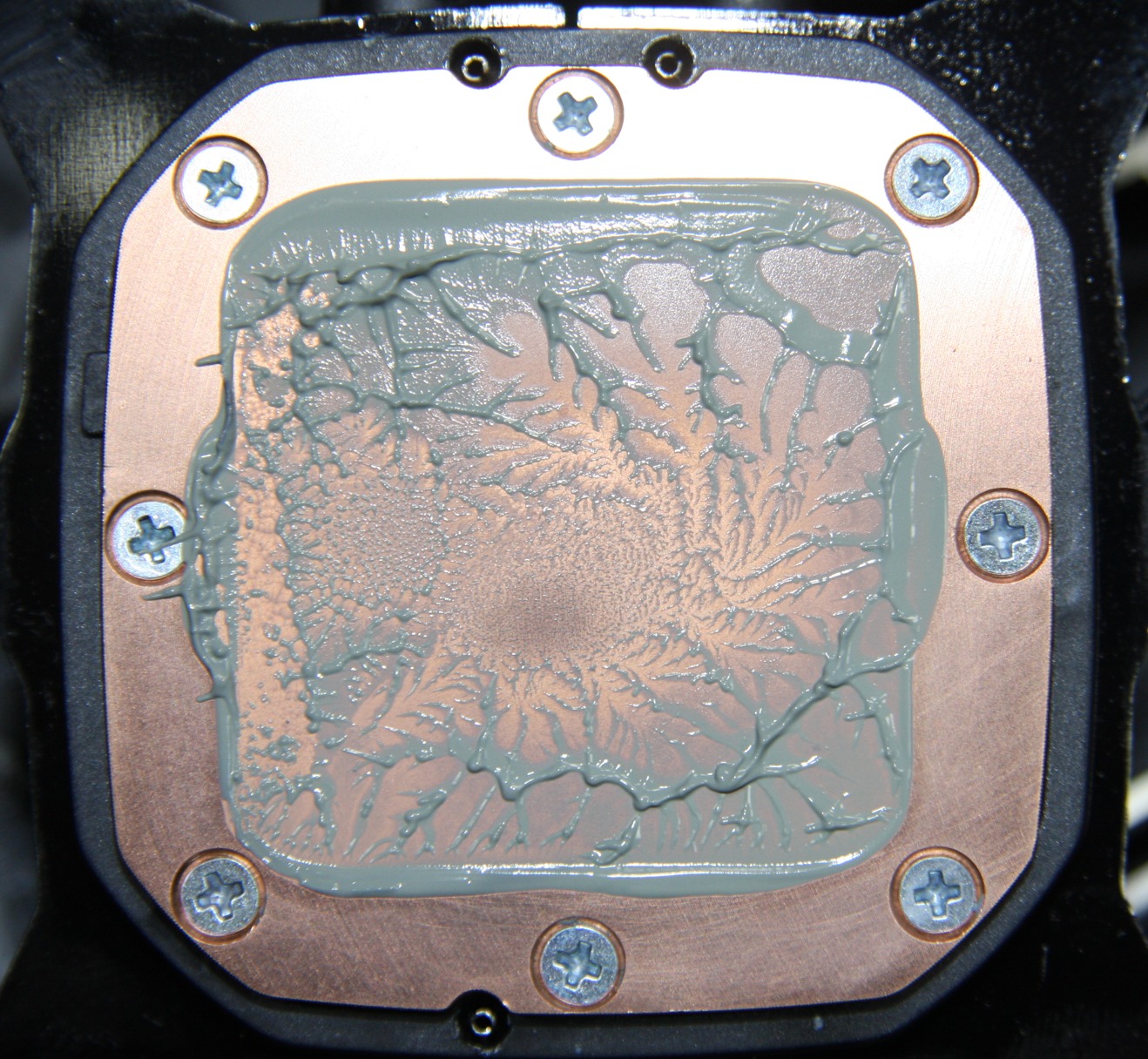

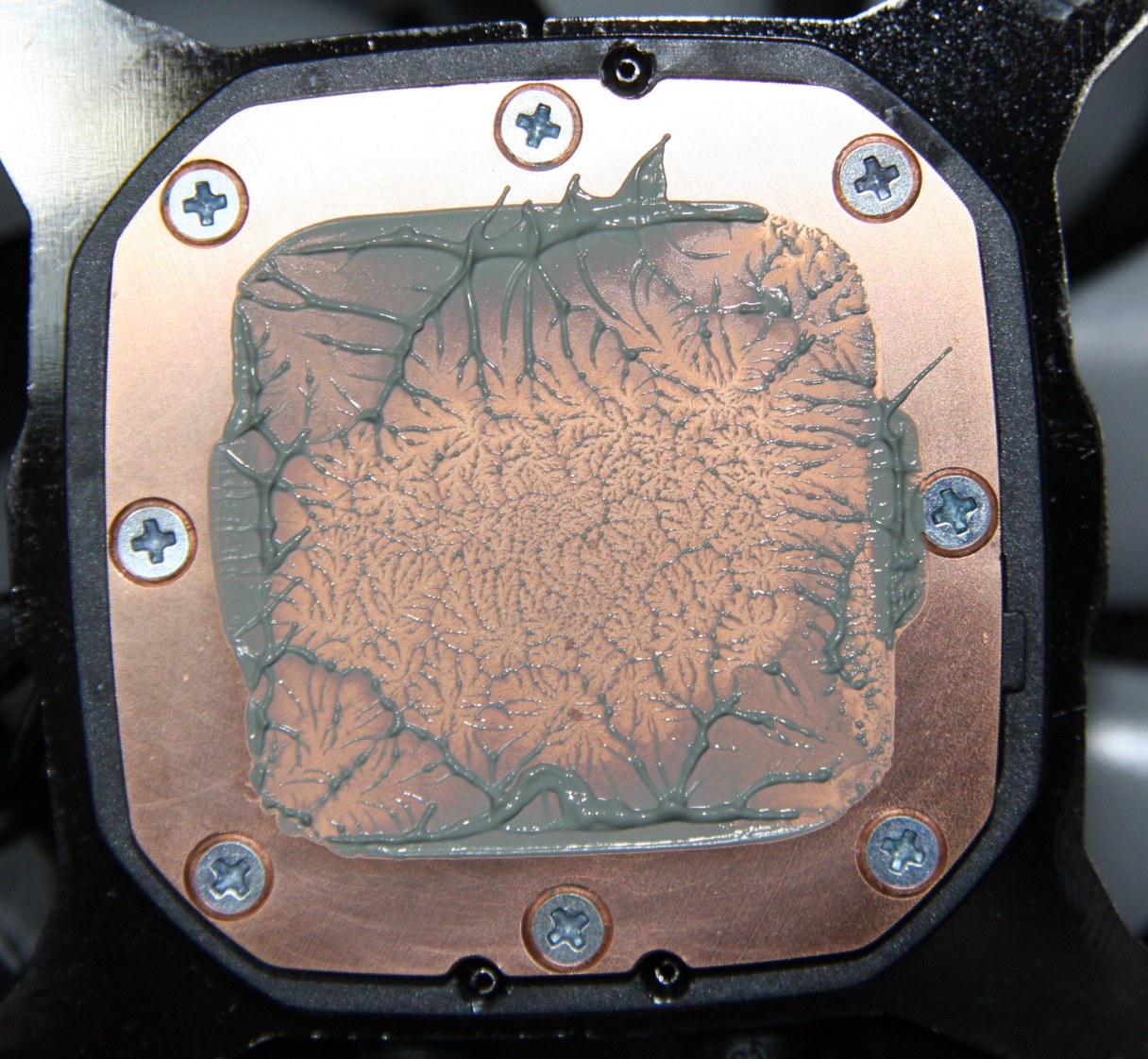

И на подошве помпы:

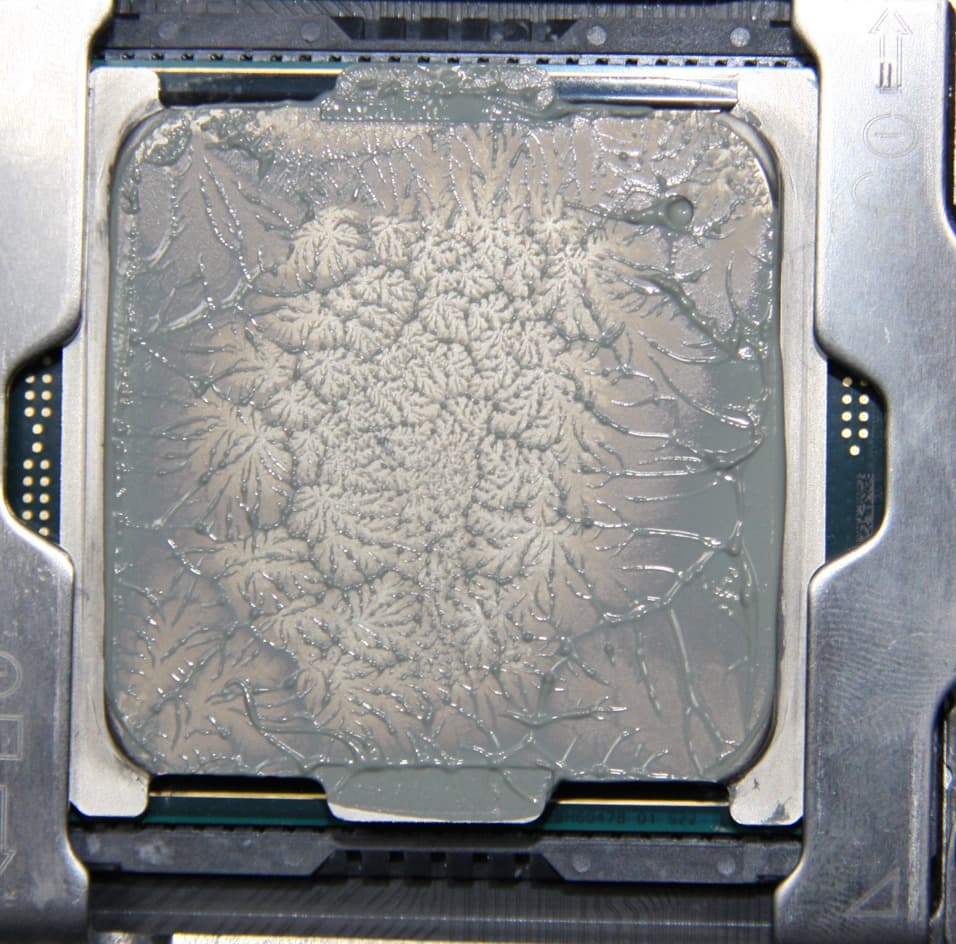

Видно, что термопаста распределилась практически по всей площади крышки процессора, а примерно по центру есть большой участок плотного контакта.

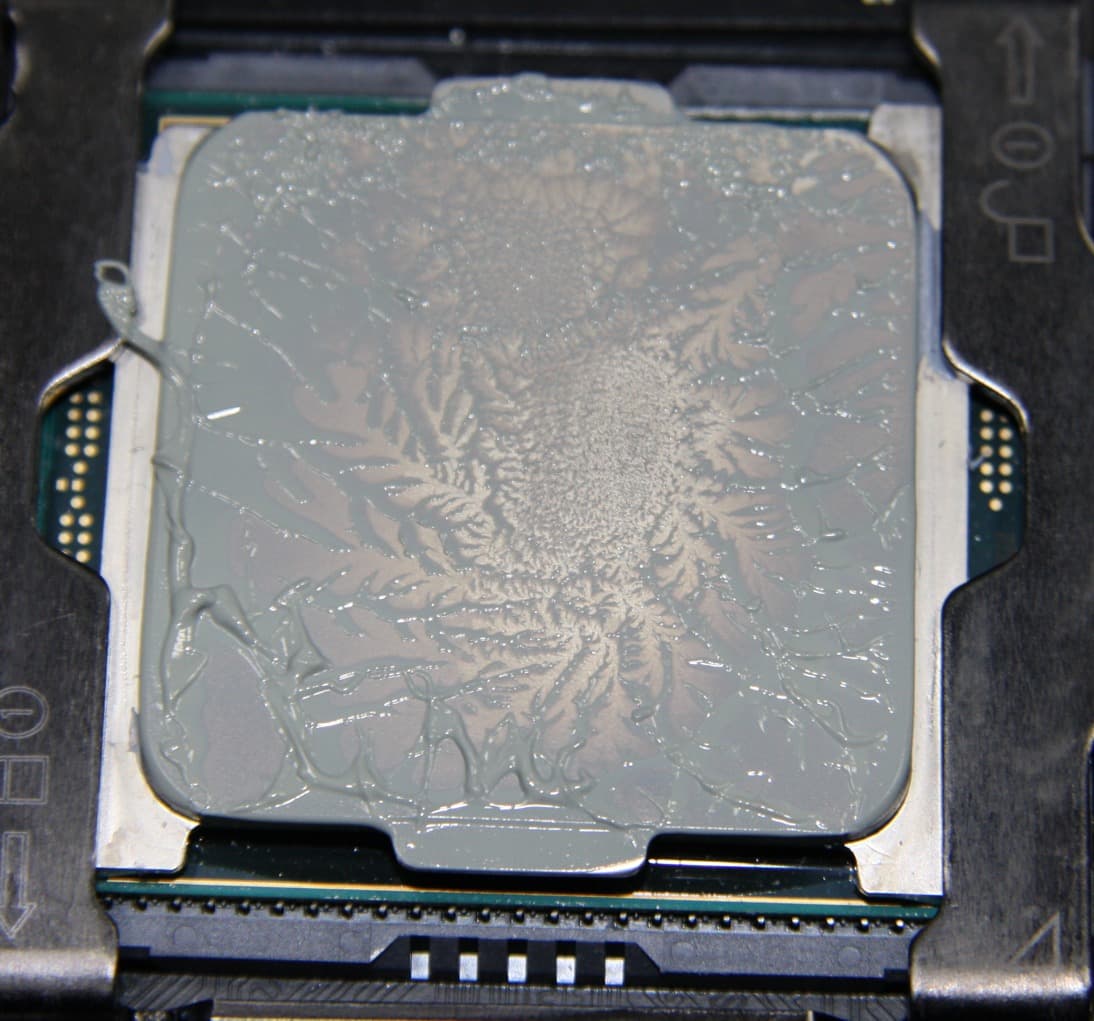

Также было проведено две серии дополнительных тестов с процессором Intel Core i9-7980XE и AMD Ryzen Threadripper 2990WX. Распределение термопасты на процессоре i9-7980XE:

На подошве помпы:

Характер распределения совпадает с предыдущим.

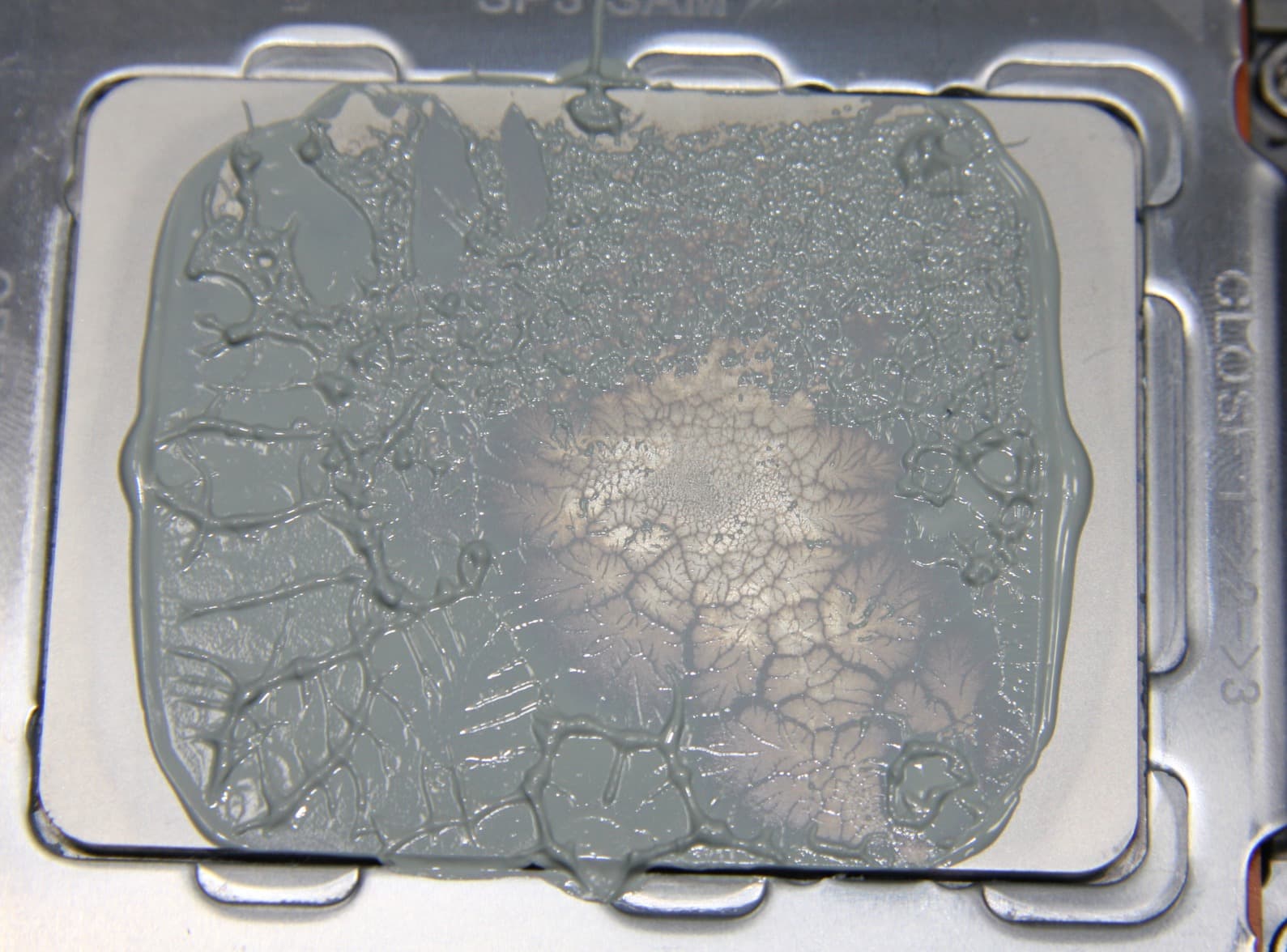

Распределение термопасты на процессоре 2990WX:

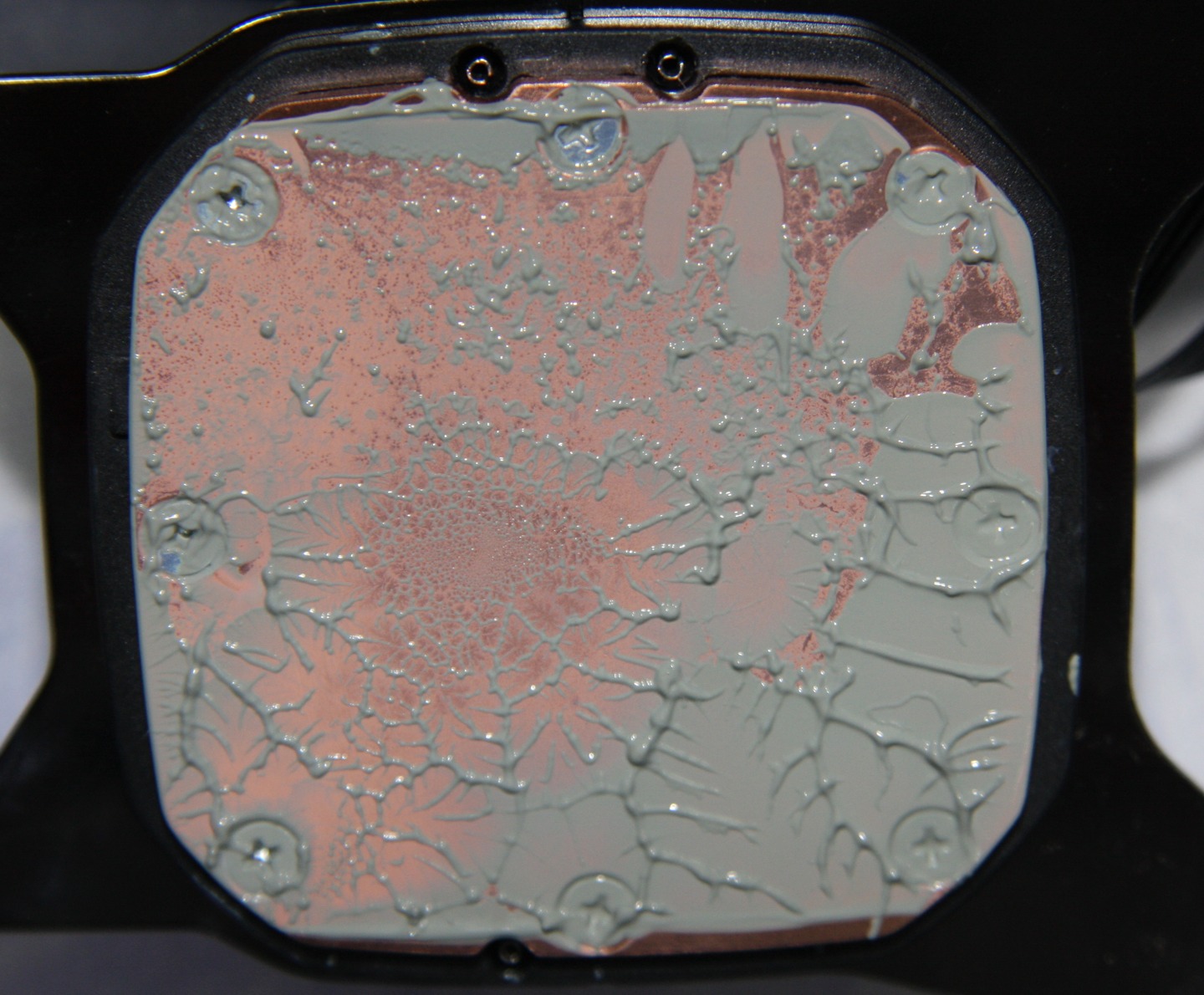

На подошве помпы:

В случае процессора AMD Ryzen Threadripper 2990WX пятно плотного контакта в процентном отношении от площади крышки процессора меньше. Видно, что к краям крышки слой термопасты весьма толстый, а у этого процессора четыре кристалла расположены со сдвигом от центра к четырем углам. То есть вряд ли стоит ожидать хорошей эффективности при охлаждении процессоров AMD Ryzen Threadripper.

Основание корпуса помпы изготовлено из твердого черного пластика с матовой поверхностью, а верхняя часть — из белого полупрозрачного пластика. Сверху помпа закрыта накладкой из прозрачного пластика с зеркально-гладкой поверхностью, на которую изнутри нанесено черное покрытие. Места, где оно отсутствует, образуют рисунок логотипа. Сверху по периметру корпуса помпы закреплена рамка из алюминия.

Помпа оснащена многоцветной многозонной (16 адресуемых RGB-светодиодов) подсветкой, управляемой встроенным в помпу контроллером. В плане корпус помпы — квадрат со скошенными и слегка закругленными углами с расстоянием между сторонами примерно 62 мм. По компонентный коллаж на сайте производителя раскрывает внутреннее устройство помпы:

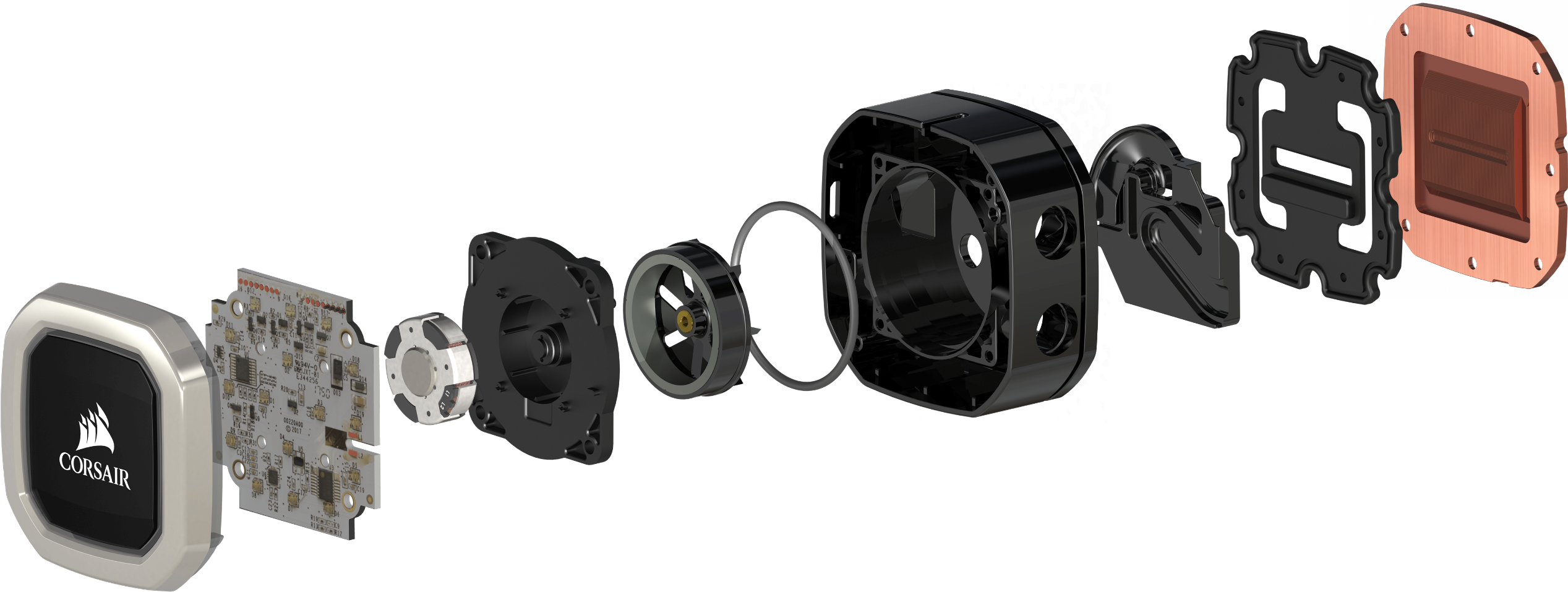

Покомпонентный коллаж

Видно, что помпа состоит из двух камер — в верхней вращается крыльчатка насоса, а в нижней вода проходит через микроканалы на теплосъемнике. Под крышкой на печатной плате расположены схема управления и RGB-светодиоды.

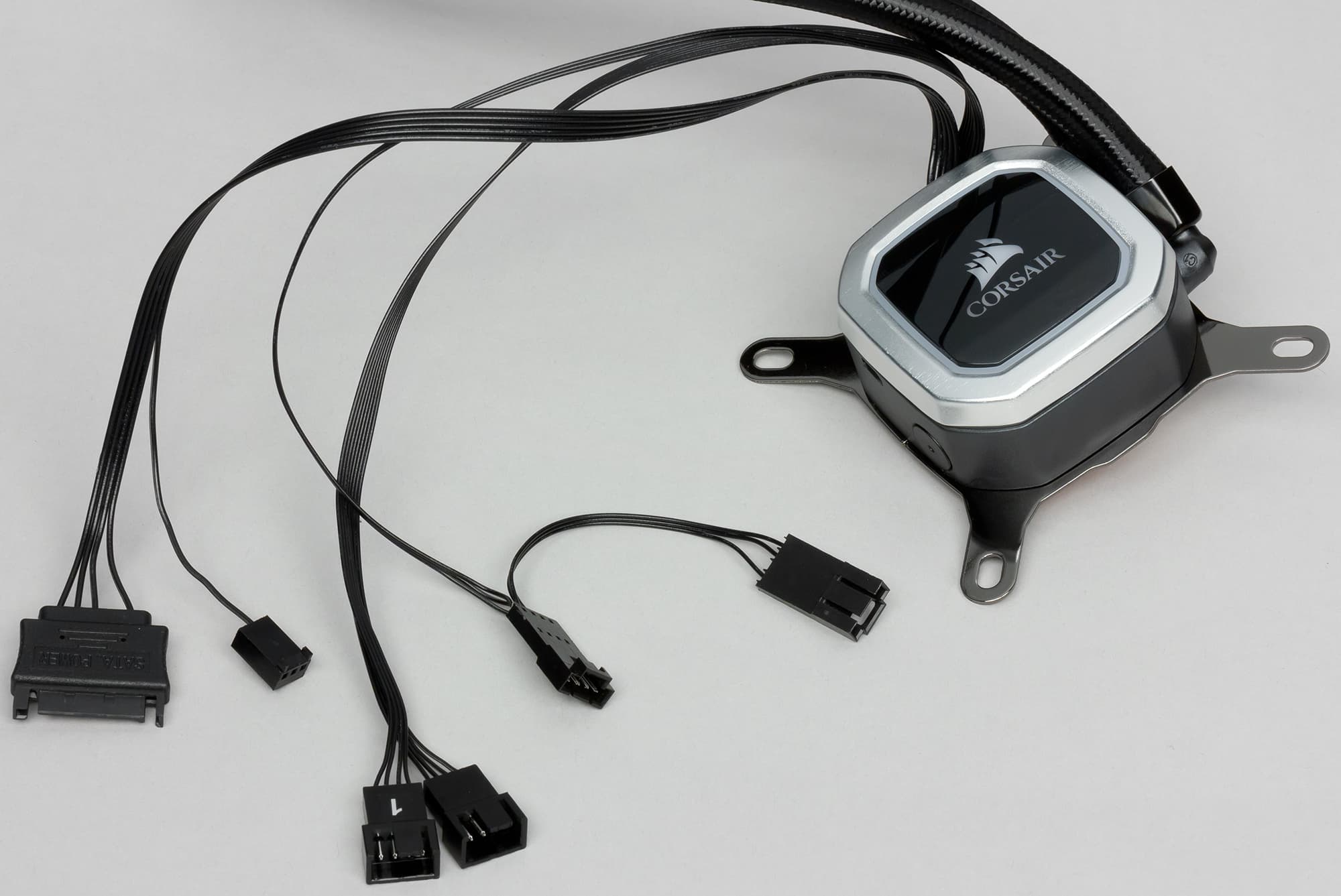

Высота помпы всего 37 мм. Длина кабеля питания SATA от помпы 30 см, а длина кабеля (один провод — передается только сигнал датчика вращения) в разъем вентилятора на системной плате 31 см. Длина кабеля с разъемами для питания вентиляторов 29 см, для подсветки вентиляторов 31 см до первого разъема и 8 см до второго. Длина кабеля USB — 62 см (Micro-USB на колодку).

Шланги относительно жесткие и упругие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 10 мм. Длина шлангов — 37,5 см (с гильзами). Шланги не короткие, но встречаются и длиннее на пару сантиметров. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 277,5×120×27,3 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 55 мм. Система в сборе с крепежом под LGA 2011 имеет массу 1304 г.

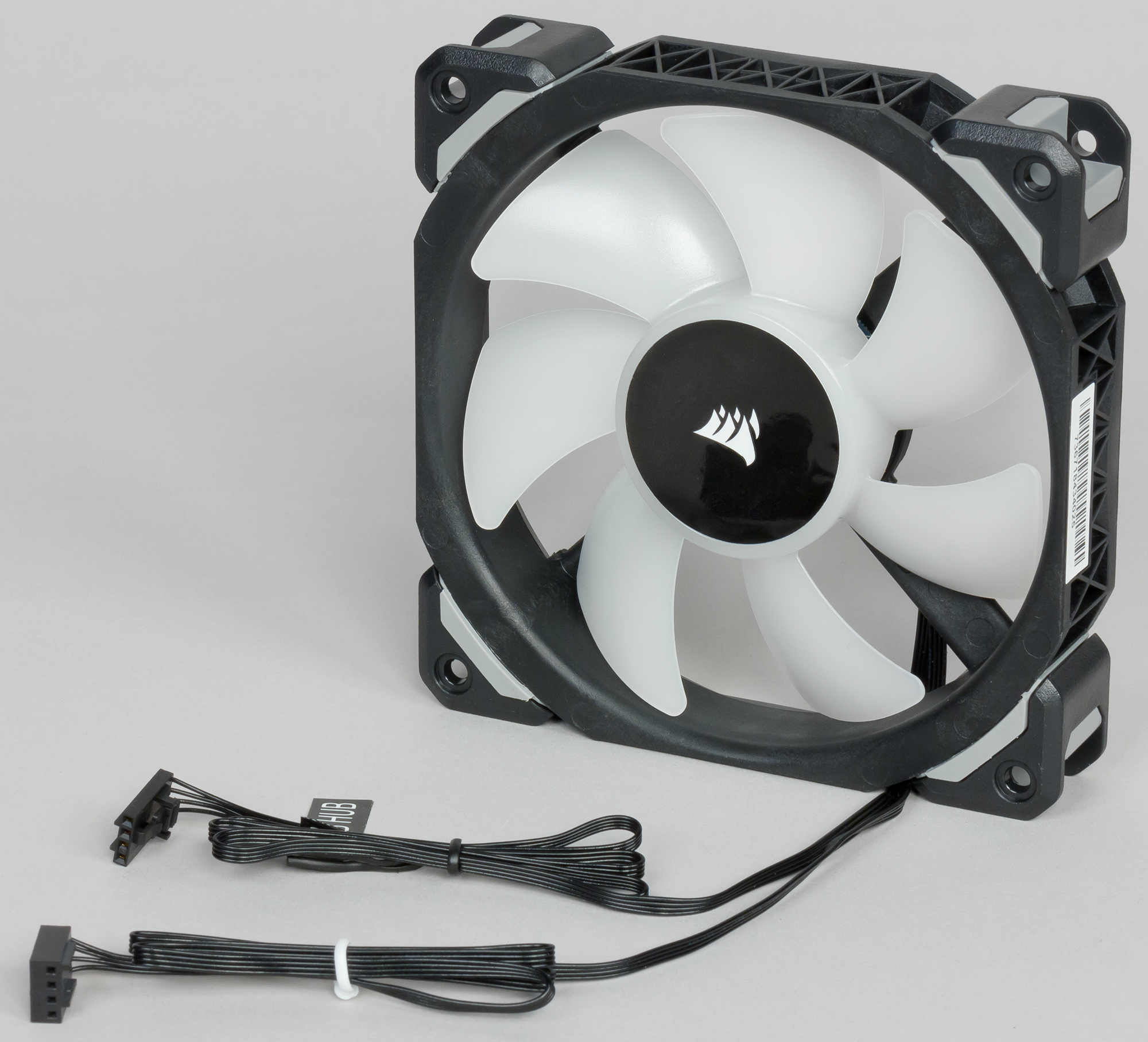

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика с матовой поверхностью. На статоре по кругу расположены 4 RGB-светодиода, которые подсвечивают крыльчатку из центра.

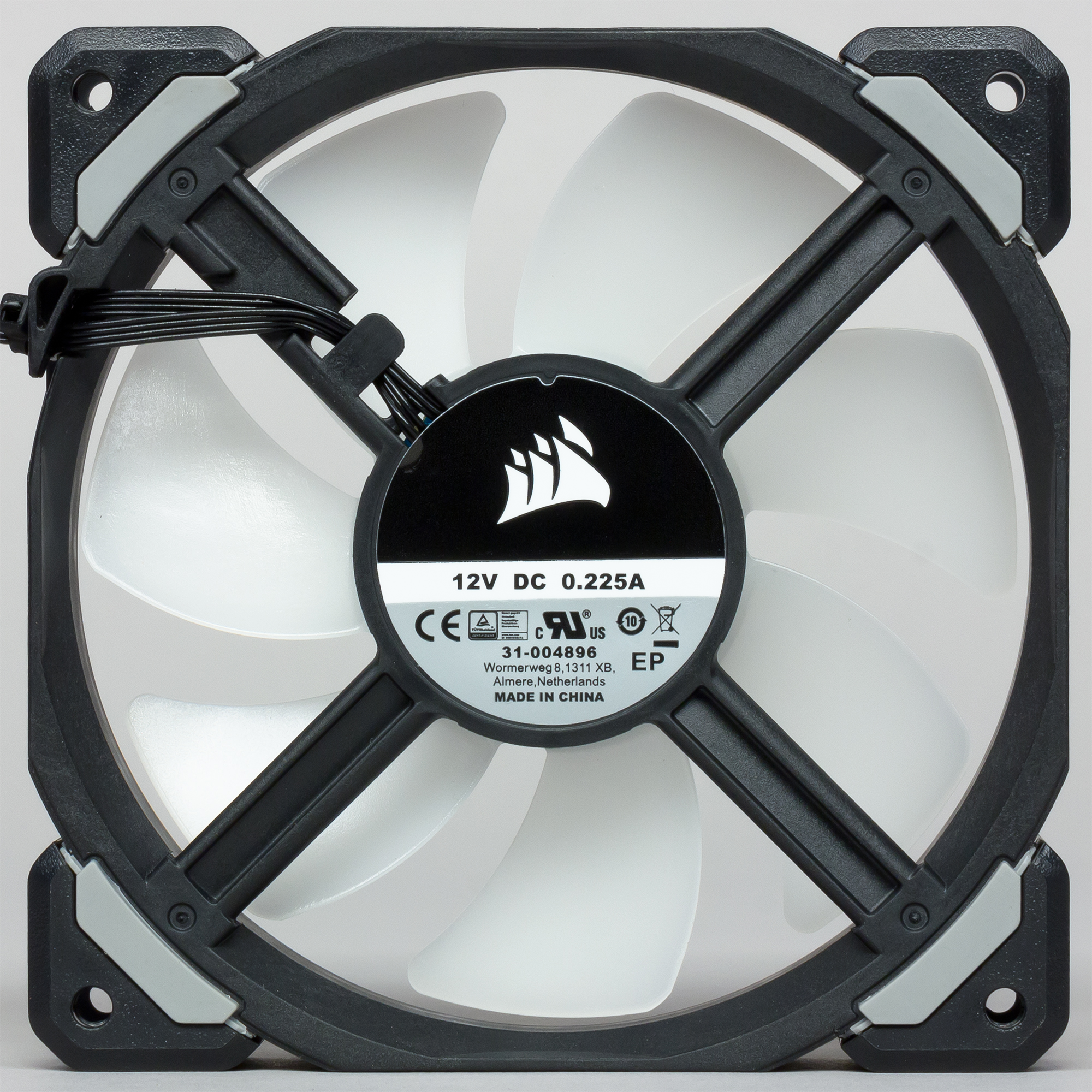

Крепежные проушины закреплены на рамке вентилятора через вставки из упругого пластика, но соотношение масса вентилятора и жесткости этих виброгасящих элементов позволяет обоснованно предположить, что из-за высокой резонансной частоты эта система крепежа в любом случае не будет иметь сколько-либо значимых антивибрационных свойств.

Высота рамки вентилятора 25 мм (27,4 мм высота по вставкам). Габариты рамки — 120 на 120 мм. Масса вентилятора с кабелями 207 г. Декоративной оплетки на кабелях от вентиляторов нет, как нет ее и на кабелях от помпы, что облегчает установку. Длина кабеля питания вентилятора составляет 60 см, а кабеля подсветки — 61 см.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или черное полуматовое лакокрасочное покрытие. Отметим большие гайки с накаткой, благодаря которым нет необходимости использовать инструменты при установке помпы на процессор, а также то, что крепежные скобы просто вставляются в пазы на помпе, это очень удобно.

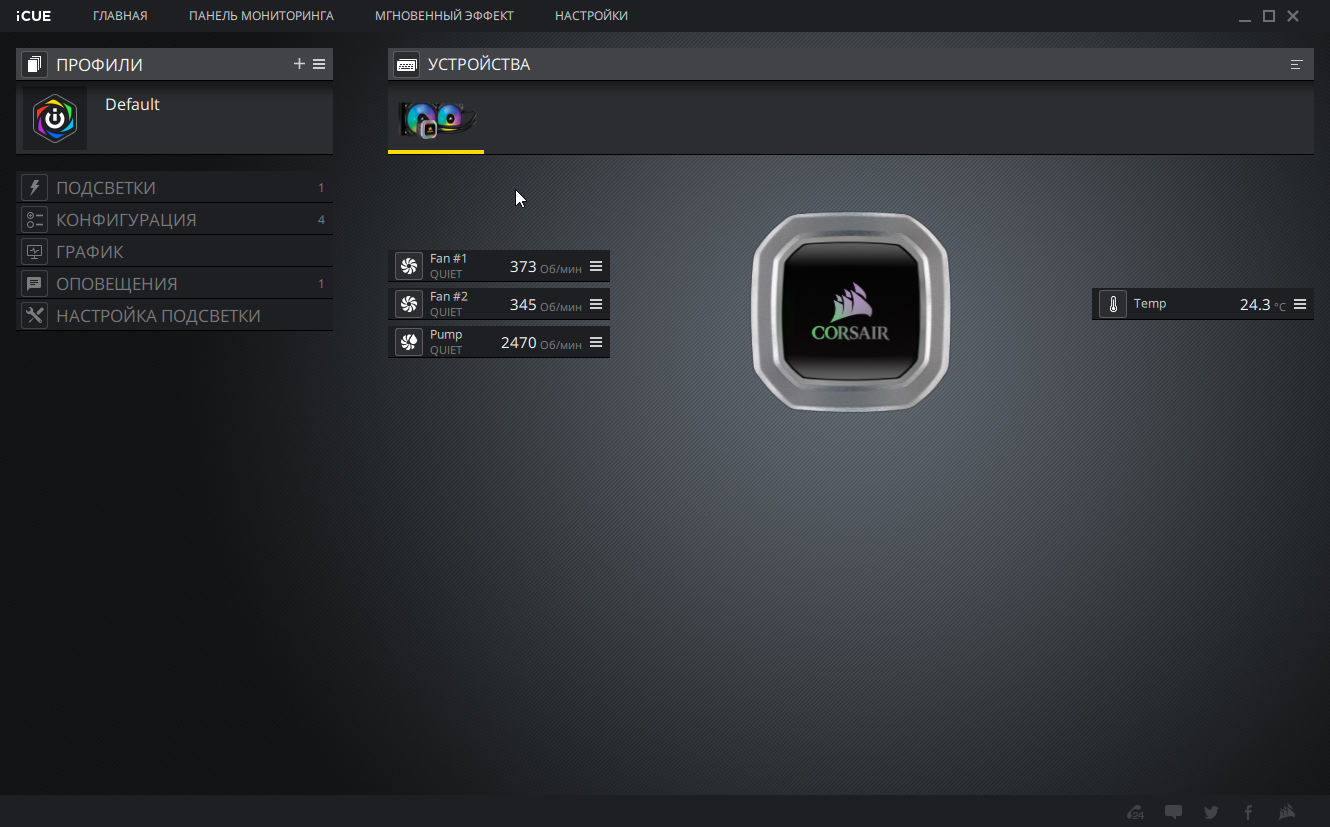

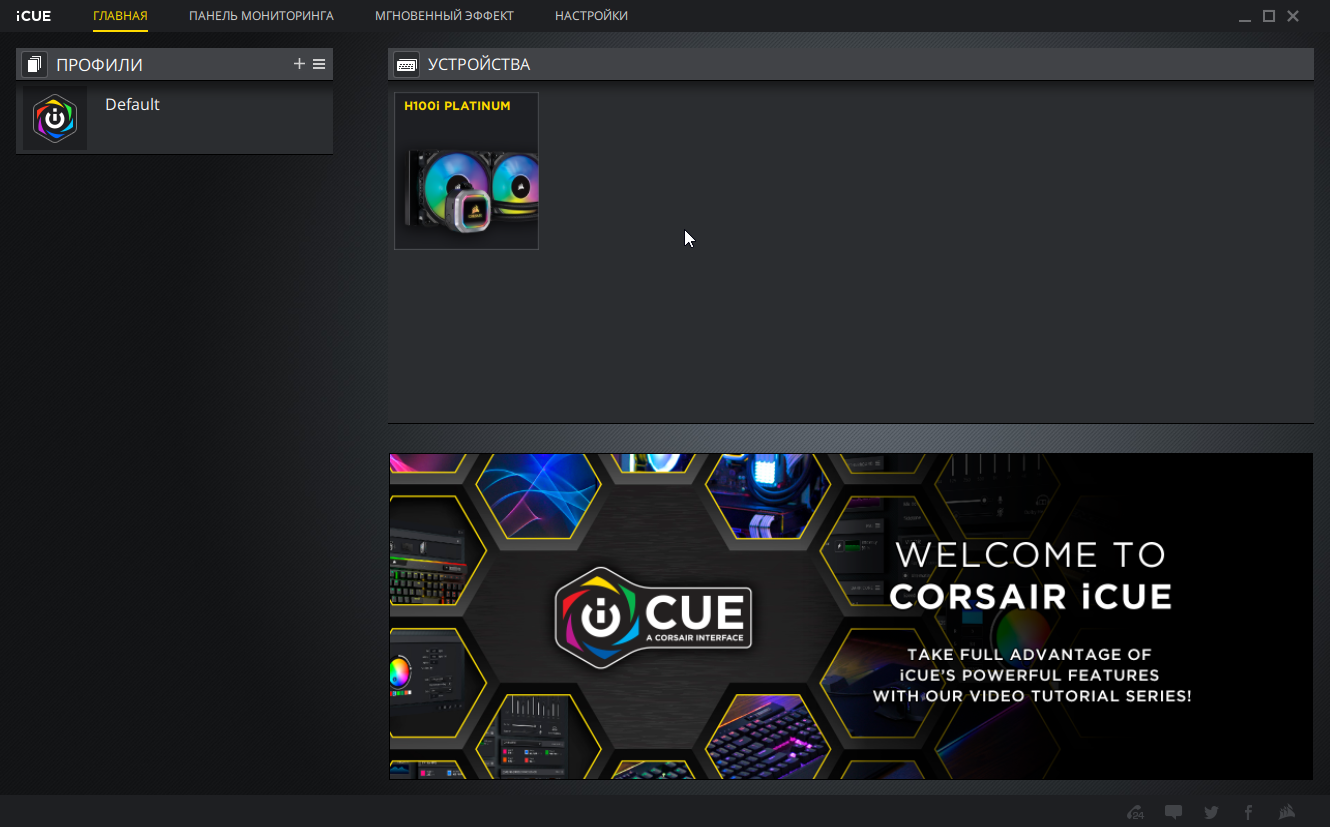

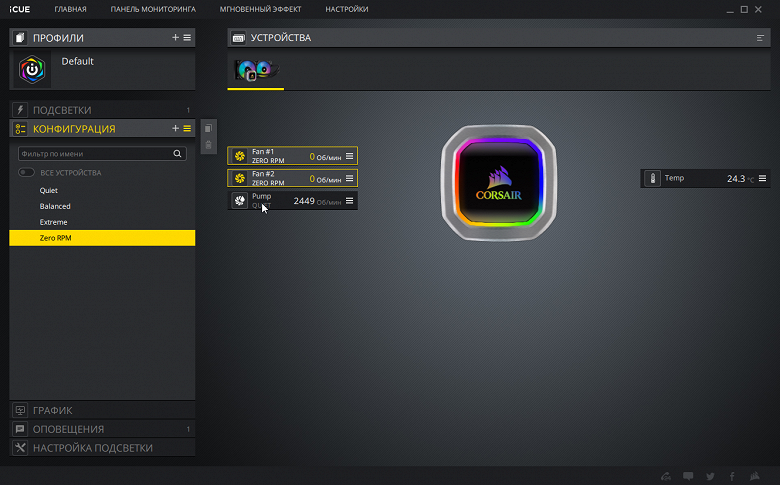

Для управления работой системы охлаждения, а именно работой вентиляторов, помпы и подсветки, на ПК нужно установить фирменное ПО iCue. По крайней мере, под Windows 10 установка этого ПО происходит в полуавтоматическом режиме, пользователю нужно только разрешить установку во всплывающем окне, появляющимся после подключения помпы к ПК по USB. Пройдемся по тем функциям, которые имеют непосредственное отношение к рассматриваемой системе охлаждения. Для доступа к ним нужно выбрать систему в главном окне.

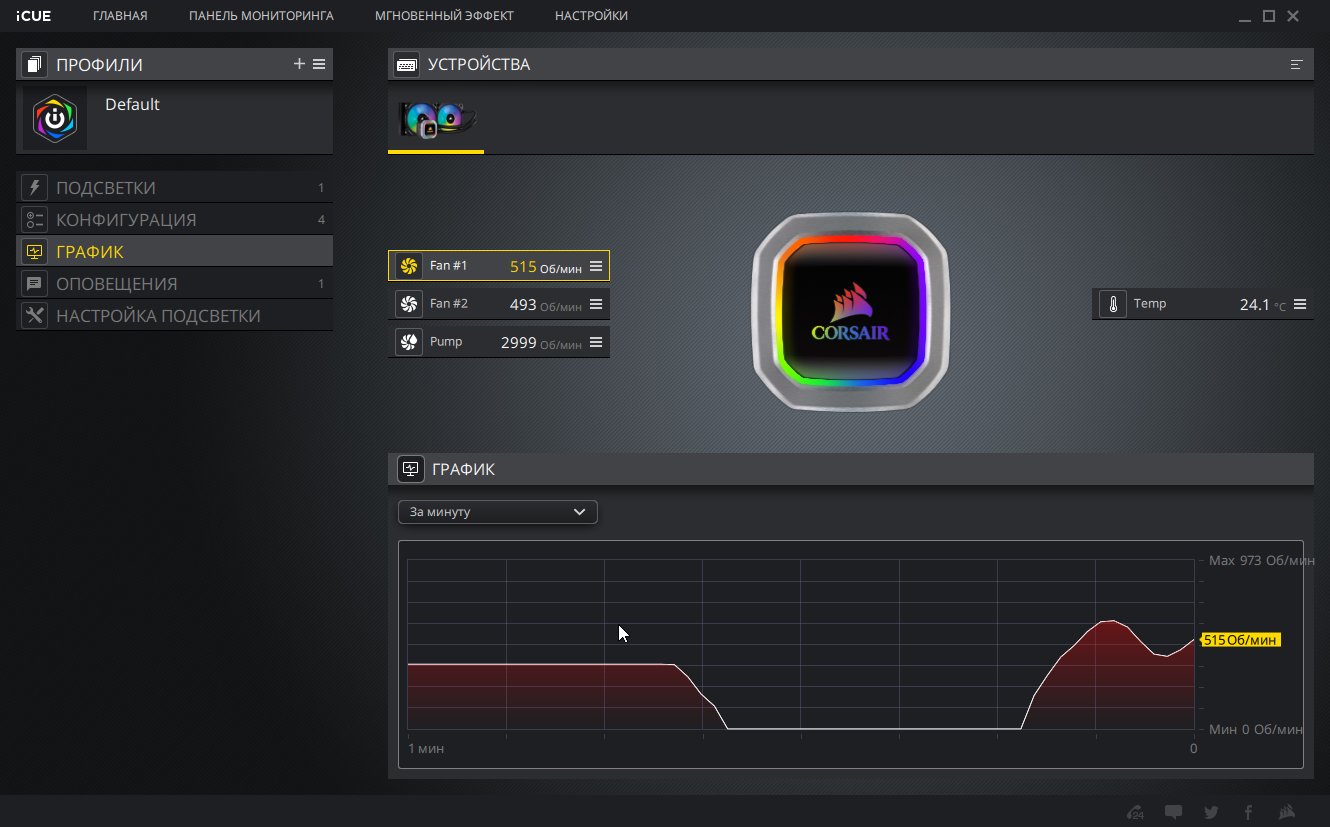

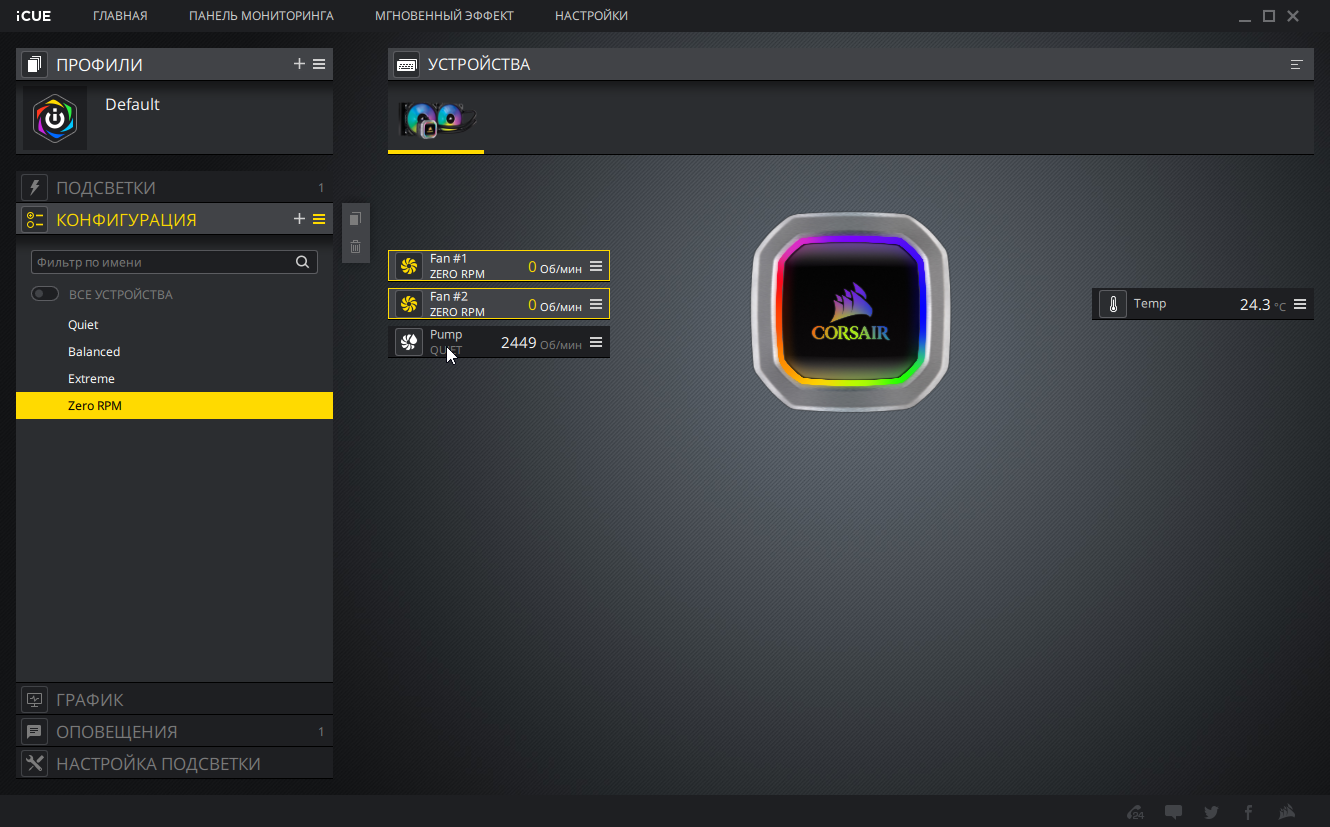

Можно отслеживать значения температуры охлаждающей жидкости, скорости вращения всех двух вентиляторов и помпы, в том числе и в виде графиков за определенный период времени.

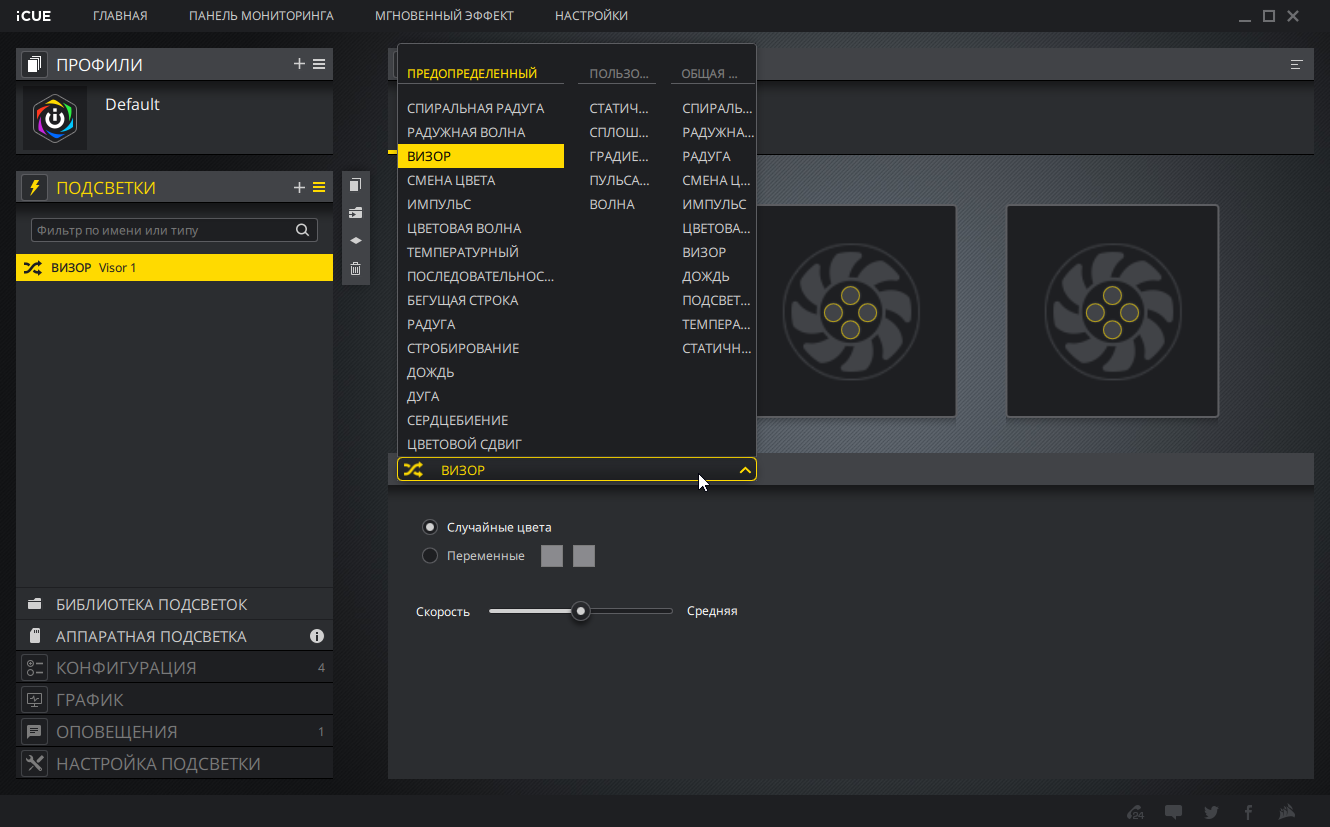

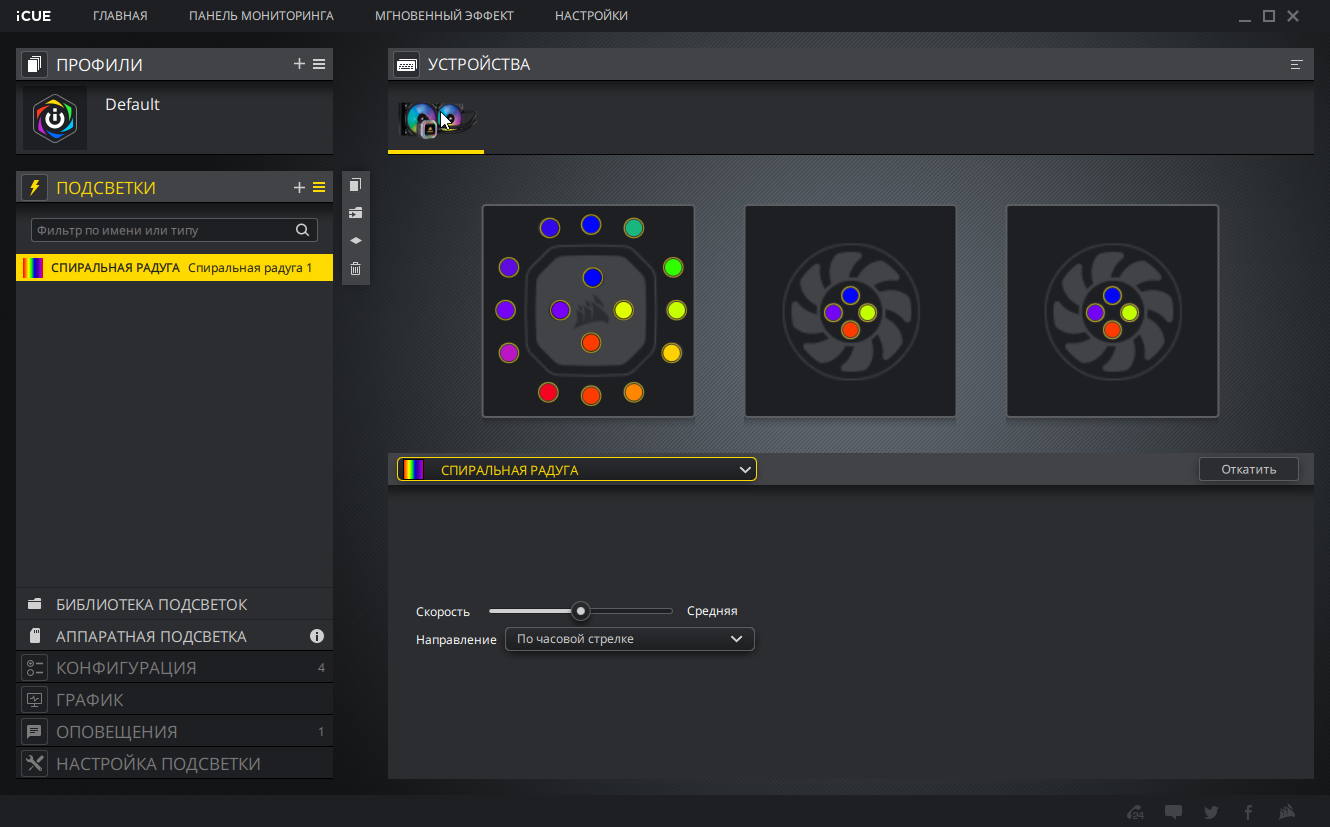

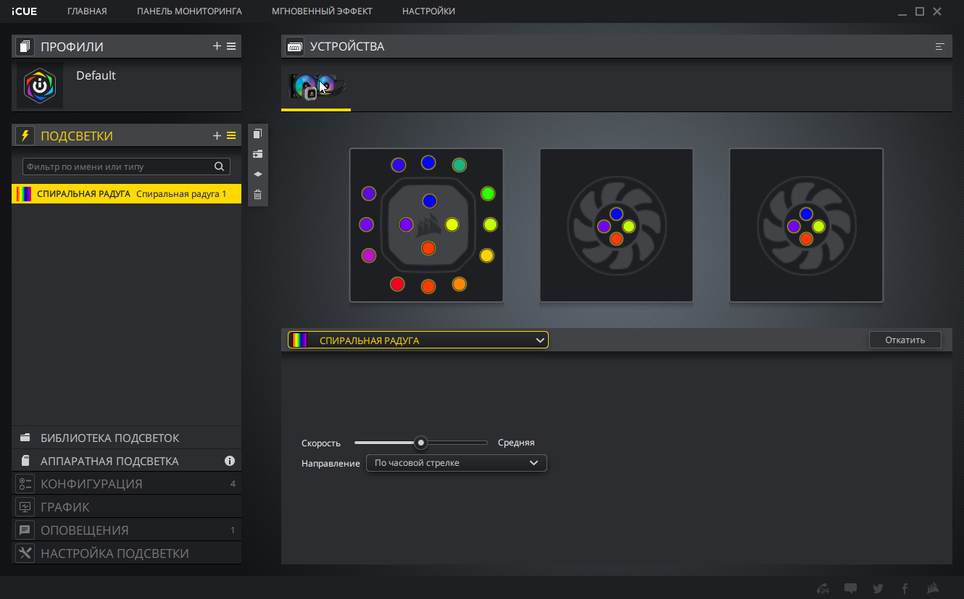

Доступны выбор профиля подсветки и его настройка.

Для вентиляторов и помпы можно выбрать один из предустановленных профилей с различными видами зависимости скорости вращения от температуры, при этом в случае вентиляторов доступен профиль с остановкой при низкой температуре.

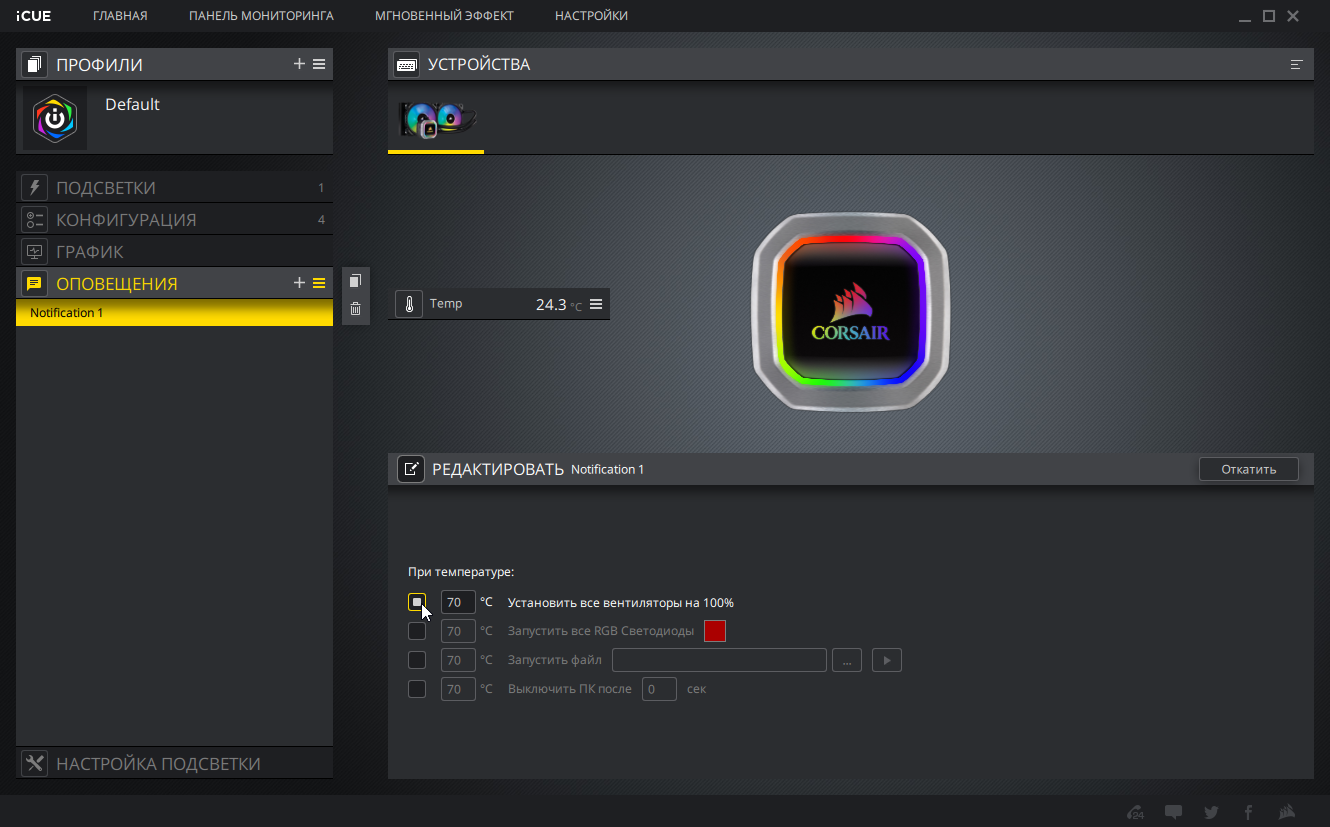

Можно выбрать действия, которые будут выполнятся при достижении пороговых значений датчика температуры.

Режимы подсветки с некоторыми вариантами настроек можно посмотреть на видео ниже:

На систему Corsair Hydro Series H100i RGB Platinum установлена гарантия в 5 лет.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Данная методика предполагает использование процессора Intel Core i7-6900K, устанавливаемого в разъем LGA 2011. На настоящий момент такая система является не очень актуальной, поэтому мы провели дополнительные тесты с процессором Intel Core i9-7980XE на ядре Skylake-X для более современной платформы Intel LGA2066 (использовалась материнская плата ASRock X299 Taichi). Скорее всего, в дальнейшем тестирование систем охлаждения будет выполнятся только с использованием процессора Intel Core i9-7980XE, если, конечно, будет совместимость с LGA2066. Для теста под нагрузкой традиционно использовалась функция Stress FPU из пакета AIDA64. Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 128 Вт при 45,9 °C температуры процессора до 147 Вт при 88,4 °C в случае Intel Core i7-6900K, а в случае Intel Core i9-7980XE — от 218 Вт при 47,3 °C температуры процессора до 227 Вт при 82,8 °C. Все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 2,8 ГГц (множитель 28).

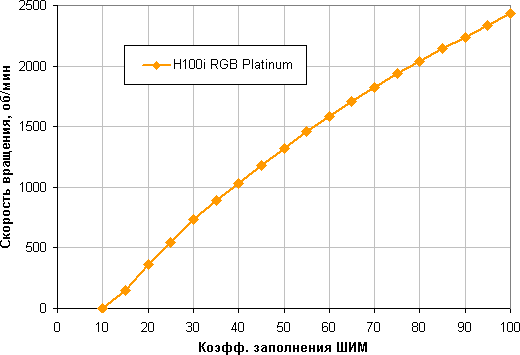

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — широкий диапазон регулировки и плавный рост скорости вращения при изменении коэффициента заполнения от 15% до 100%. Отметим, что при КЗ 0% (точнее, при 12%/13% и меньше) вентиляторы останавливаются, что может пригодиться в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке. При 13%/15% вентиляторы запускаются.

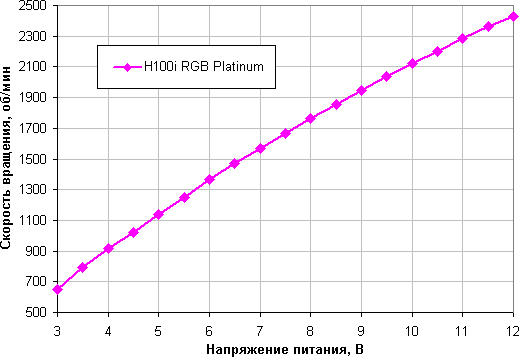

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения заметно у́же. Вентиляторы останавливаются при 2,8 В, а при 2,9 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В.

Управлять скоростью вращения помпы не из приложения iCue, изменяя напряжение питания, относительно трудно, так как, по всей видимости, помпа нормально работает только при питании от разъема SATA, в котором есть все три напряжения (12, 5 и 3,3 В).

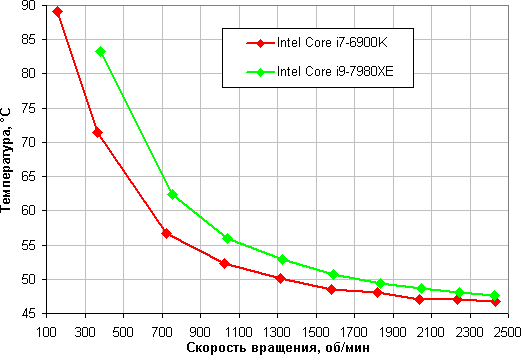

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

Формально в этом тесте наш процессор Intel Core i7-6900K с TDP 140 Вт не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ, но температура близка к критической. Процессор Intel Core i9-7980XE греется больше (TDP 165 Вт), и при КЗ = 15% система с его охлаждением уже не справляется.

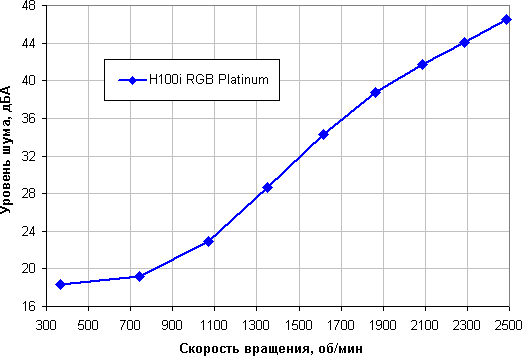

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается весь указанный диапазон, то есть в зависимости от скорости вращения вентиляторов система может быть как шумной, так и очень тихой. Фоновый уровень был равен 16,4 дБА (условное значение, которое показывает шумомер). Уровень шума только от помпы равен всего 18 дБА. Помпа очень тихая.

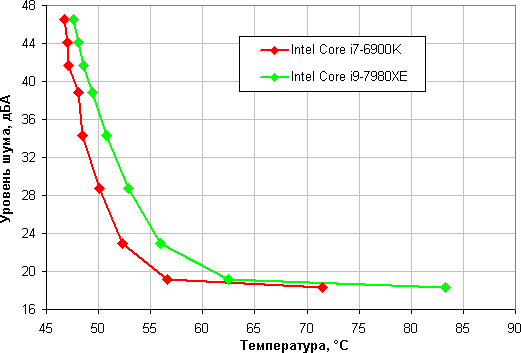

Построение зависимости уровня шума от температуры процессора при полной загрузке

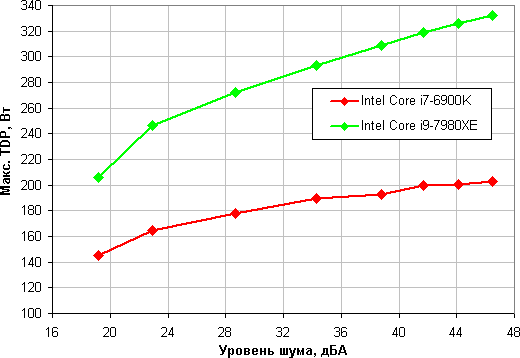

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 170 Вт для процессора Intel Core i7-6900K и целых 255 Вт в случае Intel Core i9-7980XE. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 200 Вт и 330 Вт, соответственно. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. В целом данная система является типичной по производительности в своем классе (на два вентилятора 120 мм).

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими, также с радиатором на два вентилятора 120 мм и протестированными по такой же методике (список систем пополняется). Это все для Intel Core i7-6900K.

Результаты показывают, что процессор Intel Core i9-7980XE охлаждается гораздо лучше, чем Intel Core i7-6900K, то есть первый греется немного больше, но потребляет гораздо больше энергии, чем второй. Данный факт можно объяснить разницей в площади кристалла. У Intel Core i9-7980XE она значительно больше — 484 мм² (Skylake-X (HCC)), — тогда как у Intel Core i7-6900K — всего 246 мм² (Broadwell-E). Отрицательным моментом является то, что при переходе на тестирование систем охлаждения с использованием Intel Core i9-7980XE не сохранится преемственность результатов, то есть результаты нельзя будет сравнивать с теми, что получены на процессоре Intel Core i7-6900K. Но производителям кулеров и СЖО формальное повышение охлаждающей способности явно придется по душе.

Тестирование на процессоре AMD Ryzen Threadripper

В качестве дополнительного теста мы решили посмотреть, как система Corsair Hydro Series H100i RGB Platinum справится с охлаждением процессора Ryzen Threadripper 2990WX, максимальное потребление которого достигает 335 Вт. Методика была адаптирована для процессоров семейства AMD Ryzen Threadripper. Использовался указанный процессор и материнская плата Asus ROG Zenith Extreme. Все ядра процессора работали на фиксированной частоте 3,5 ГГц (множитель 35).

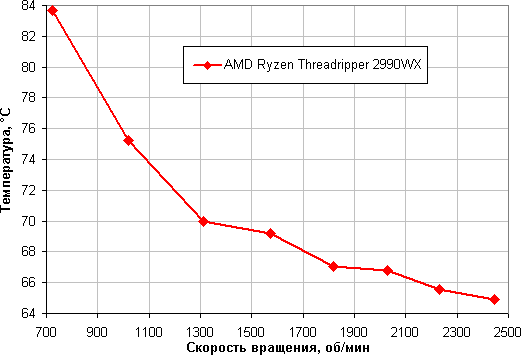

Зависимость температуры процессора AMD Ryzen Threadripper 2990WX при его полной загрузке от скорости вращения вентиляторов:

По факту процессор 2990WX при 24 градусах окружающего воздуха перегревается на оборотах вентиляторов, достигаемых при КЗ 30% и ниже (напряжение не менялось — 12 В).

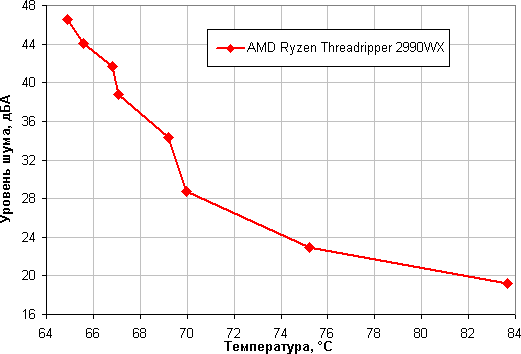

Зависимость уровня шума от температуры процессора при полной загрузке:

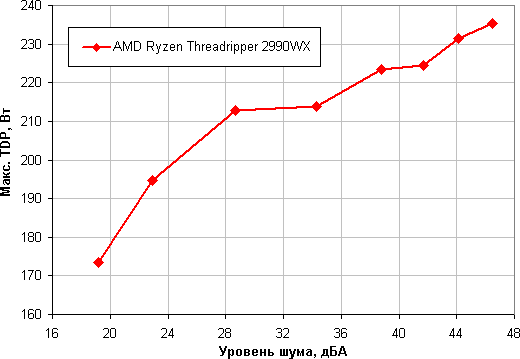

Потребляемая процессором мощность (в сумме по двум разъемам 12 В для питания процессора) меняется от 267 до 287 Вт по мере увеличения температуры процессора от 65,1 до 83,4 градусов. Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума уже в случае AMD Ryzen Threadripper 2990WX:

Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 200 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 235 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат для СЖО, не оптимизированной под AMD Ryzen Threadripper, неплохой, но хуже, чем в случае процессора Intel Core i9-7980XE. Это можно объяснить тем, что область теплосъемника (точнее, его активная часть) не охватывает всю площадь, на которой размещаются кристаллы процессора AMD Ryzen Threadripper.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими,  протестированными по такой же методике (список систем пополняется) с процессором AMD Ryzen Threadripper 2990WX.

Выводы

На основе системы жидкостного охлаждения Corsair Hydro Series H100i RGB Platinum можно создать условно бесшумный компьютер, оснащенный процессором типа Intel Core i7-6900K (LGA 2011, Broadwell-E) с тепловыделением порядка 170 Вт максимум. При этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии долговременной максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры воздуха и/или менее жестких требованиях к уровню шума предел мощности можно увеличить. В случае процессора типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)) мы получили предел в 255 Вт для условно бесшумного ПК, а для AMD Ryzen Threadripper 2990WX — 200 Вт. Любители моддинга оценят адресуемую многозонную RGB-подсветку помпы и вентиляторов, которая поможет украсить внутреннее пространство системного блока. Отметим хорошее качество изготовления, удобные в работе плоские кабели без оплетки, подключение к разъему питания SATA, удобный крепеж водоблока, а также функциональное ПО iCue, предназначенное для контроля и управления работой данной системы охлаждения и не только для этого.
