Обзор систем жидкостного охлаждения Cooler Master MasterLiquid ML240R RGB и ML360R RGB

Паспортные характеристики, комплект поставки и цена

Производитель Cooler Master
Семейство MasterLiquid
Модель ML240R RGB ML360R RGB
Код модели MLX-D24M-A20PC-R1 MLX-D36M-A20PC-R1
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: LGA 2066, 2011, 2011-v3, 1156, 1155, 1151, 1150, 1366, 775; AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Тип вентиляторов осевой (аксиальный), 2 шт. осевой (аксиальный), 3 шт.
Модель вентилятора MasterFan120AB ARGB (DF1202512RFUN)
Питание вентилятора 12 В, 0,54 А, разъем 4 контакта (общий, питание, датчик вращения, управление ШИМ) + 3 контакта (адресная светодиодная подсветка)
Размеры вентилятора 120×120×25 мм
Скорость вращения вентилятора 650—2000 об/мин
Производительность вентилятора максимум 113 м³/ч (66,7 фут³/мин)
Статическое давление вентилятора максимум 2,34 мм вод. ст.
Уровень шума вентилятора 6—30 дБA
Средняя наработка до отказа вентилятора (MTTF) 160 000 ч
Размеры радиатора 277×119,6×27 мм 394×119×27,2 мм
Материал радиатора алюминий
Материал гибкой подводки шланги из FEP (вид фторопласта) в оплетке
Помпа интегрирована с теплосъемником, две камеры в водоблоке
Размеры помпы 83,6×71,8×52,7 мм
Питание помпы от 3-контактного разъема для вентилятора (общий, питание, датчик вращения), 12 В
Уровень шума помпы <15 дБA
Средняя наработка до отказа (MTTF) 70 000 ч
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста MasterGel в шприце
Особенности
  • многоцветная и многозонная статичная или динамичная подсветка вентиляторов и помпы
  • ПО Cooler Master Lighting Control для ПК для управления подсветкой
  • шланги и кабели от вентиляторов в оплетке
  • 2 года гарантии
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор (ML240R RGB — 2 шт., ML360R RGB — 3 шт.)
  • контроллер подсветки
  • кабель-разветвитель для питания вентиляторов
  • кабель-разветвитель для подсветки вентиляторов
  • соединители (4 шт. на 3 контакта и 1 шт. на 4 контакта)
  • кабель USB тип A на Micro-USB
  • переходник с гнезда USB тип A на колодку 9 контактов
  • кабель для подключения контроллера к разъему RGB-подсветки на мат. плате
  • кабель для подключения контроллера к разъему ARGB-подсветки на мат. плате
  • кабель для подключения контроллера к датчику вращения в разрыв питания вентилятора
  • кабель для подключения контроллера к кнопке Reset
  • кабель для подключения контроллера разъему Reset на мат. плате
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • термопаста MasterGel в шприце
  • руководство по установке
  • описание гарантии
Средняя текущая цена модели ML240R RGB
Розничные предложения модели ML240R RGB

Cooler Master MasterLiquid ML240R RGB

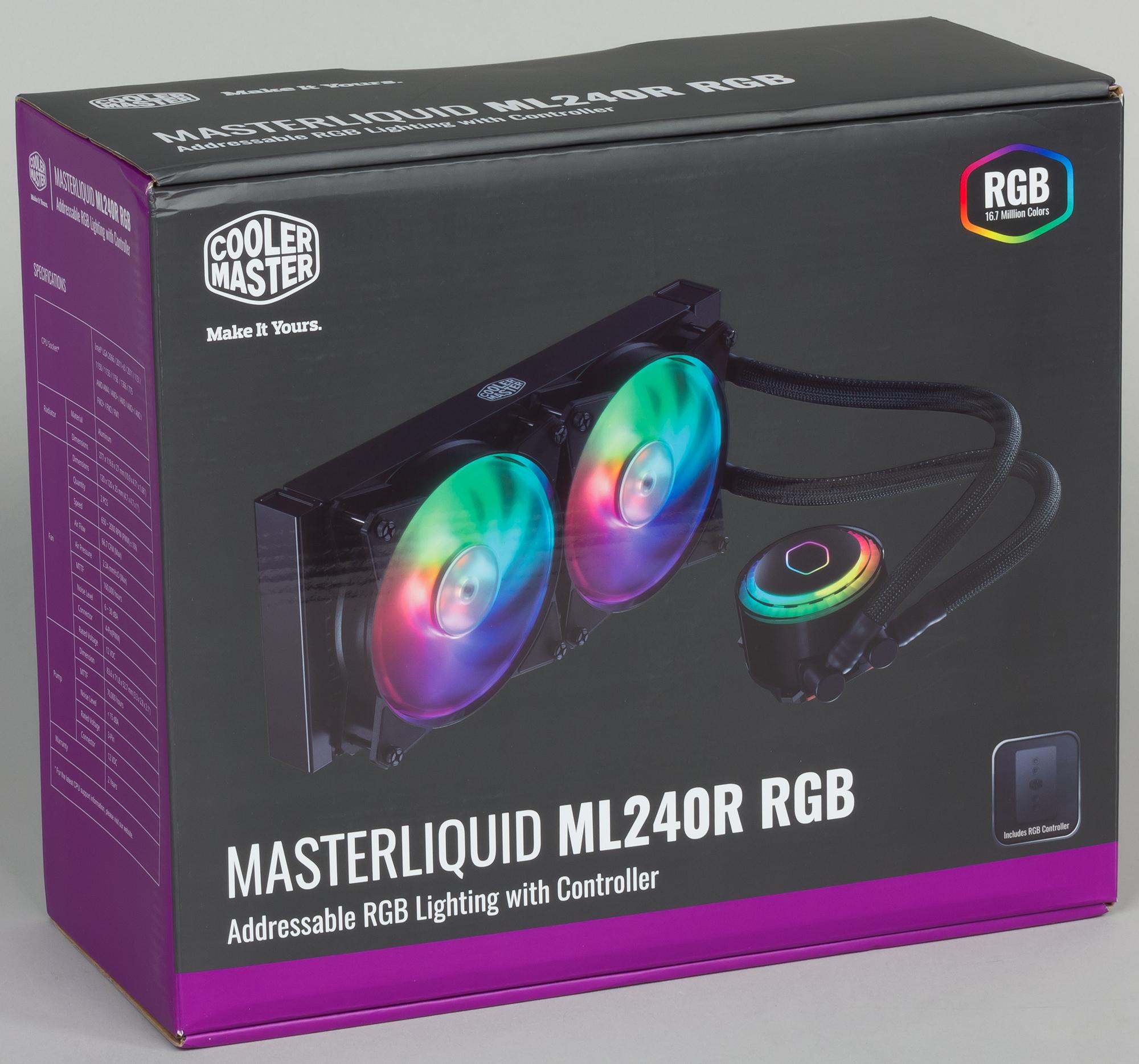

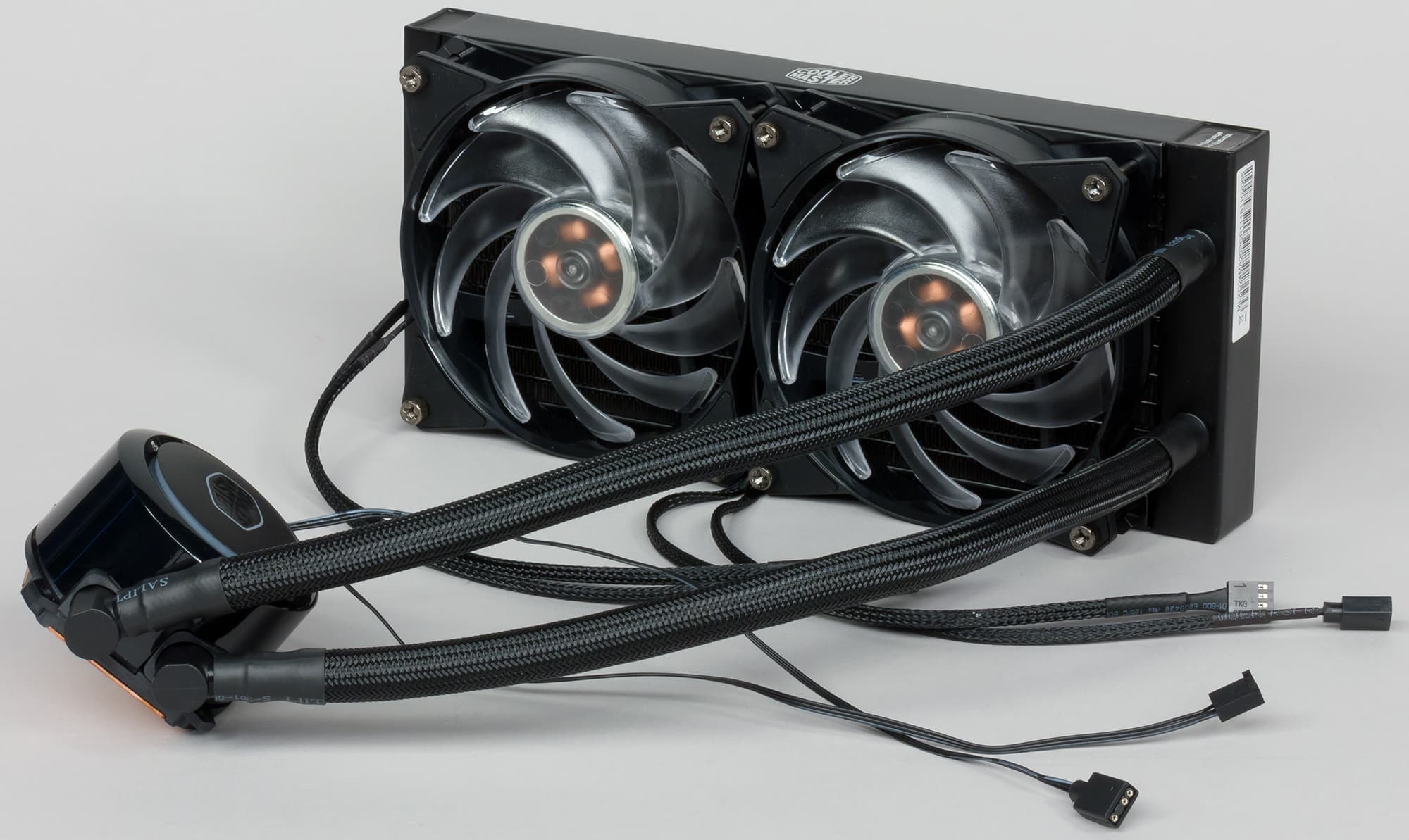

Поставляется система жидкостного охлаждения Cooler Master MasterLiquid ML240R RGB в коробке из среднего по толщине гофрированного картона. На внешних плоскостях обложки в цвете изображен сам продукт, а также перечислены основные особенности и технические характеристики. Надписи преимущественно на английском, но что-то продублировано на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладки из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника защищена пластиковой пленкой.

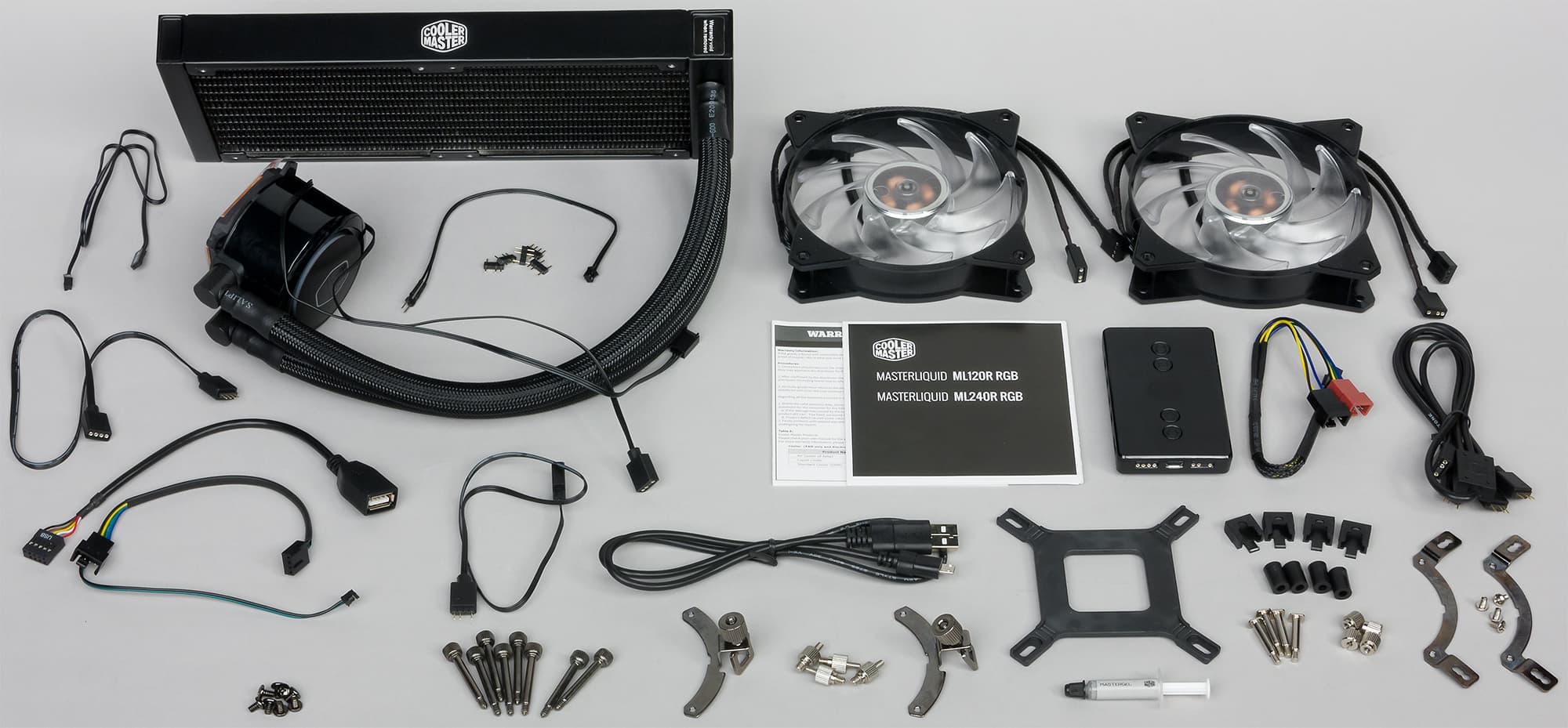

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, разветвители для подсветки и питания вентиляторов, инструкция по установке, описание гарантии, комплект контроллера подсветки и термопаста в шприце.

В комплекте идет инструкция по установке в виде книжки-гармошки хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается, хотя важное примечание есть на нескольких языках, включая русский. На сайте компании есть описание системы, PDF-файлы с инструкцией по установке, с описанием системы и контроллера подсветки, с введением в ПО для управления подсветкой, ПО Cooler Master Lighting Control, ПО для обновления прошивки контроллера и 3D-файл для изготовления крышки помпы.

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Производитель указывает, что водоблок двухкамерный, видимо сверху камера помпы, а снизу — камера теплосъемника. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность шлифованная, но не полированная и чуть-чуть выпуклая к центру.

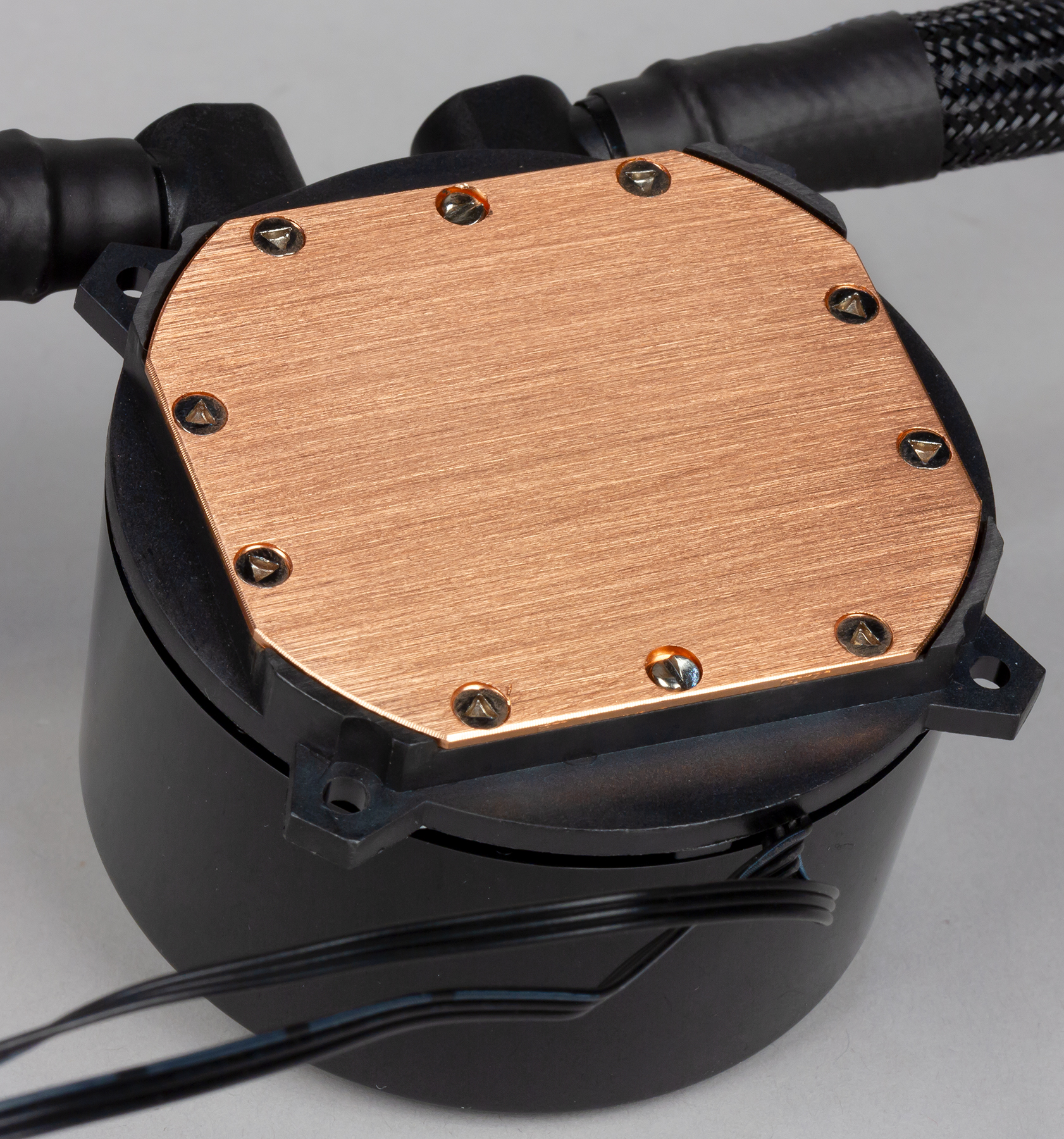

Габариты этой пластины — 61,5×55,3 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 51,6×45,5 мм. Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на три. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

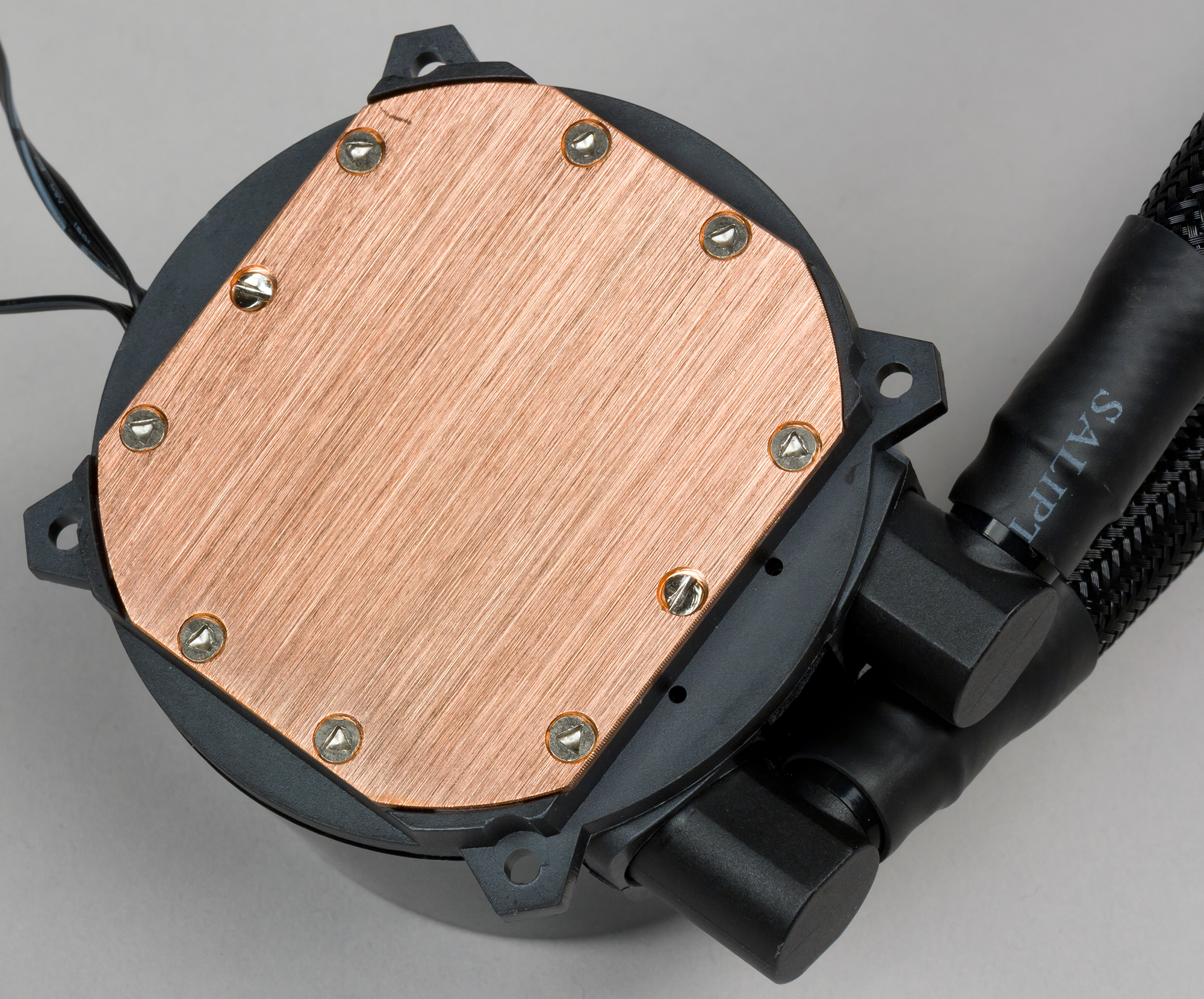

И на подошве помпы:

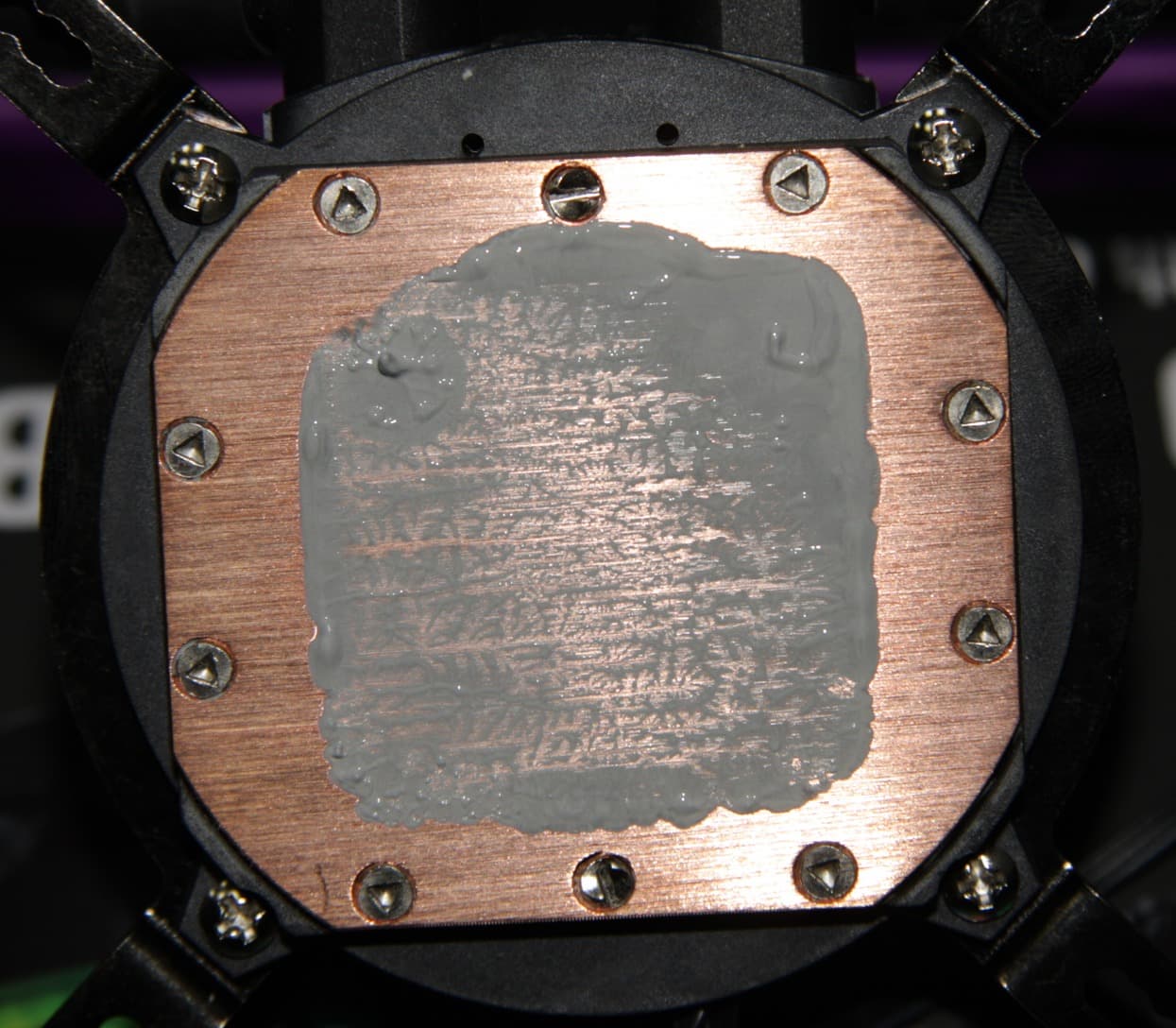

Видно, что термопаста распределилась очень тонким слоем на большей части (и главное в центре) площади крышки процессора, а ее избытки выдавились за края.

Основание корпуса помпы изготовлено из твердого черного пластика, а верхняя часть — из черного пластика, снаружи зеркально-гладкого и без покрытия.

Сверху на помпе закреплена круглая крышка из белого полупрозрачного пластика с черным матовым покрытием и логотипом сверху. Фигурная рамка вокруг логотипа образована участками без черного покрытия. Эту крышку на помпе можно установить в одном из четырех положений, с поворотом на 90 градусов относительно вертикальной оси помпы, чтобы при любом способе установки помпы логотип был в правильной ориентации. По всей видимости, пользователь может изготовить свой вариант крышки, воспользовавшись 3D-моделью, доступной на сайте производителя. Нам предоставили две специально изготовленные крышки с логотипом iXBT.com.

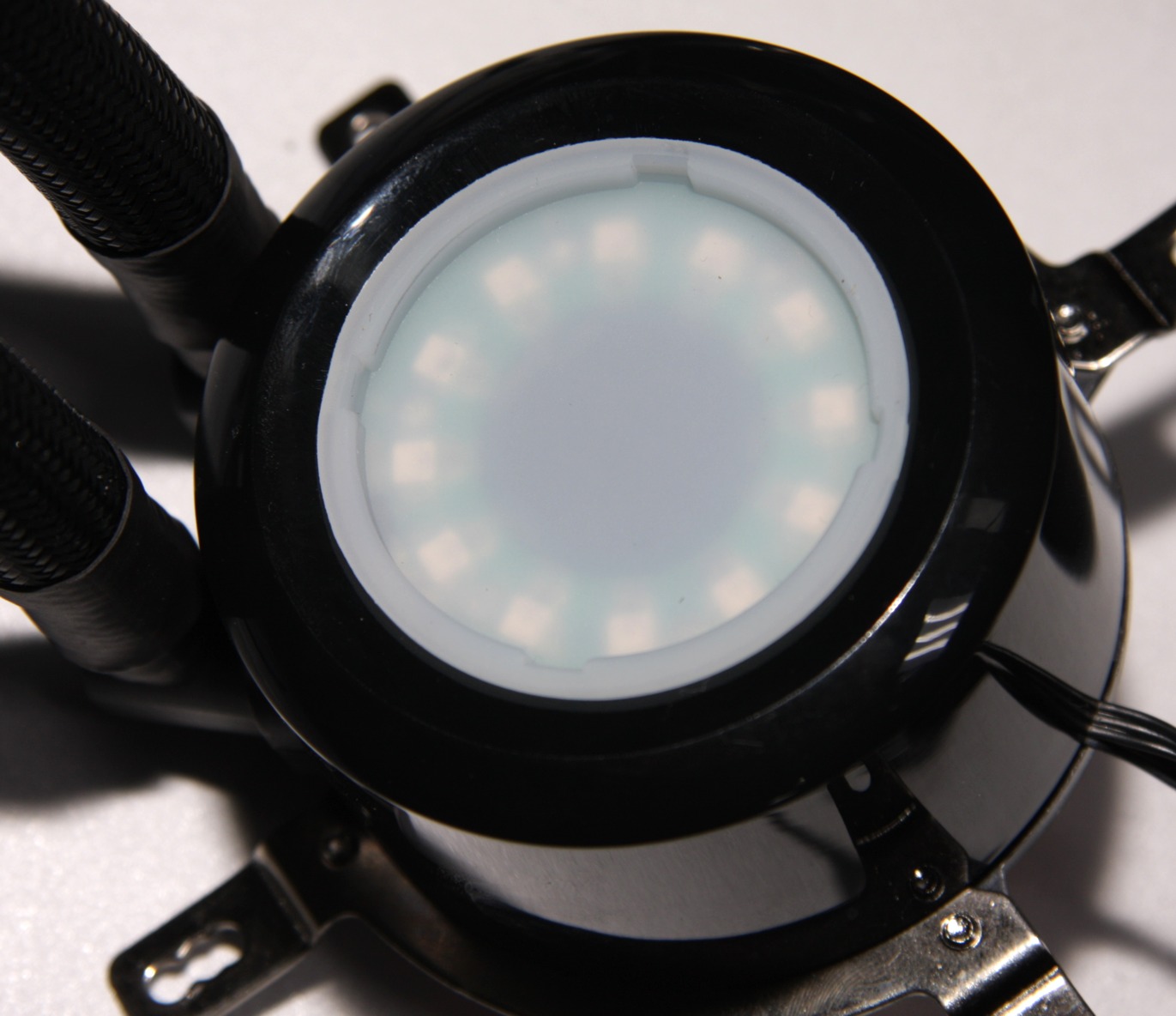

Под крышкой помпы по кругу расположены 12 адресуемых RGB-светодиодов, управляемых извне по трехпроводному интерфейсу.

Диаметр цилиндрической части корпуса помпы примерно 72 мм. Высота помпы 53 мм. Длина кабеля питания от помпы 31 см, а длина кабеля подсветки такая же. Шланги жесткие и упругие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 14 мм. Длина шлангов около 34 см (средний вариант). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 277×119×28 мм.

Типоразмер комплектных вентиляторов 120 мм. На проушины рамки вентилятора наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.

Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Провода от вентилятора заключены в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса. Длина кабеля питания вентилятора составляет всего 30 см. Но с учетом длины разветвителя (23 см, включая хвосты по 10 см) должно хватать.

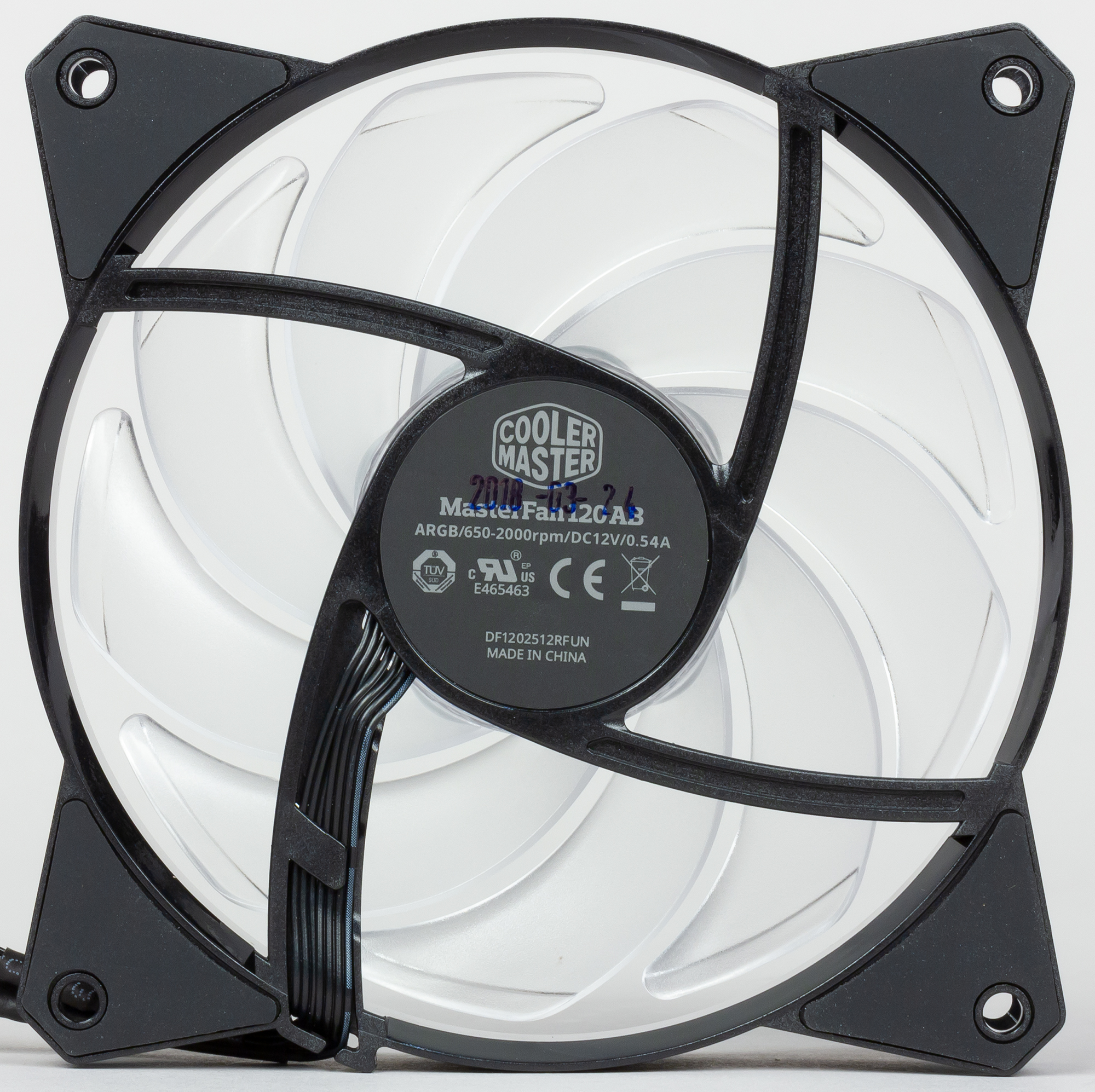

Крыльчатка вентилятора изготовлена из прозрачного пластика и снаружи слегка заматирована. На статоре вентилятора по окружности размещены восемь адресуемых RGB-светодиодов, которые подсвечивают крыльчатку изнутри. На подсветку идет отдельный кабель с трехконтактным разъемом. Длина кабеля подсветки 29 см. Для подключения подсветки также используется удлинитель-разветвитель (23 см от контроллера плюс 5 хвостов по 32,5 см на вентиляторы). Если на материнской плате или на другом контроллере подсветки есть стандартный трехконтактный разъем для подключения ARGB-подсветки, то контроллер из комплекта можно не использовать.

Максимальная толщина радиатора с закрепленными вентиляторами составляет 59 мм. Система в сборе (без контроллера подсветки и кабелей к нему) с крепежом под LGA 2011 имеет массу 1170 г.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика. Отметим удобную систему крепления помпы на процессор, хотя отвертки все же понадобятся, и то, что вентиляторы на радиатор можно закрепить без использования отвертки, так как винты имеют большие головки с накаткой (в них есть резьбовые отверстия для закрепления радиатора на панель корпуса через вентиляторы).

Cooler Master MasterLiquid ML360R RGB

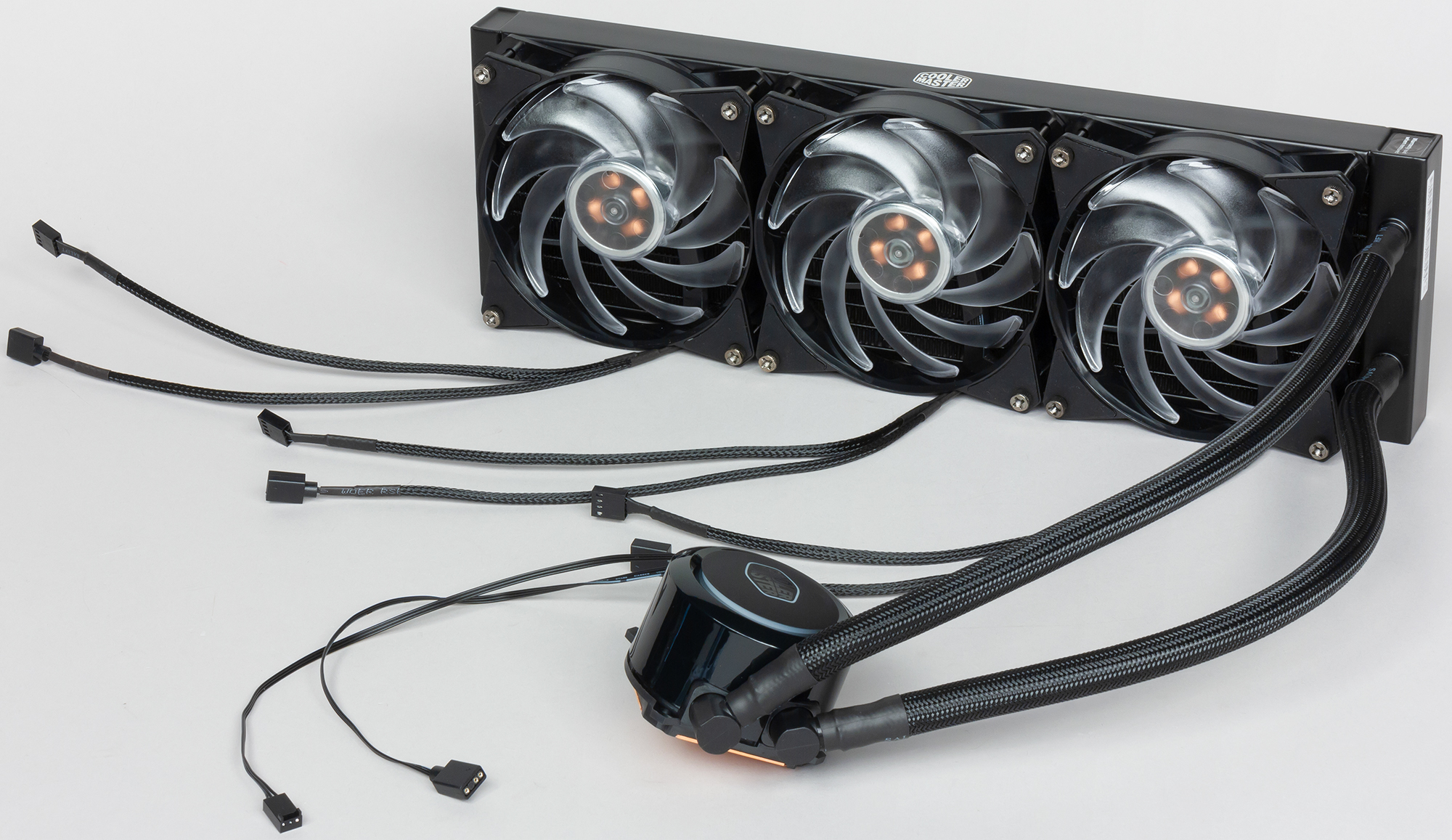

Система имеет аналогичные предыдущей комплектацию и устройство, только применяется радиатор на три вентилятора типоразмера 120 мм. Ограничимся рядом фотографий и результатами измерений.

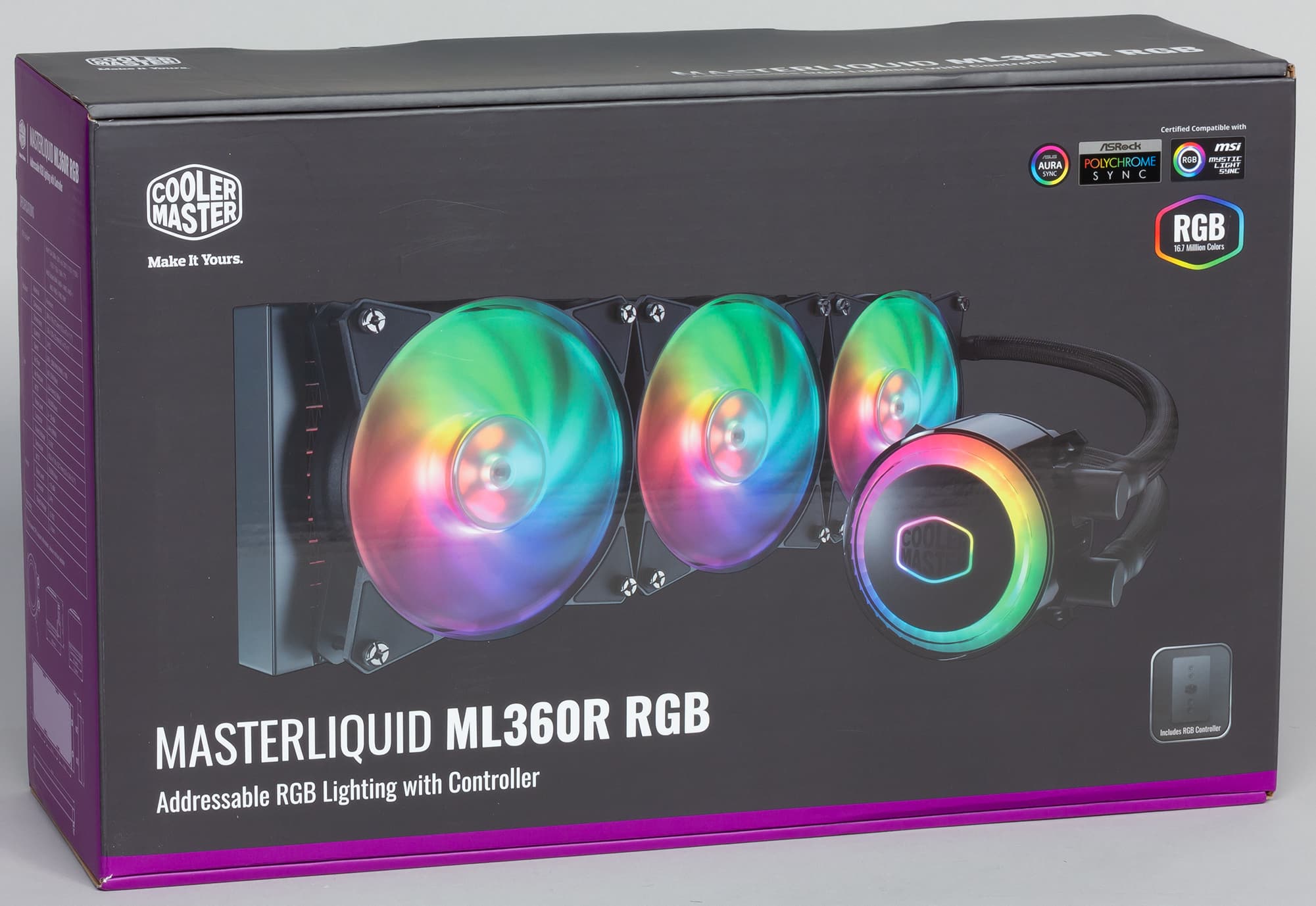

Коробка:

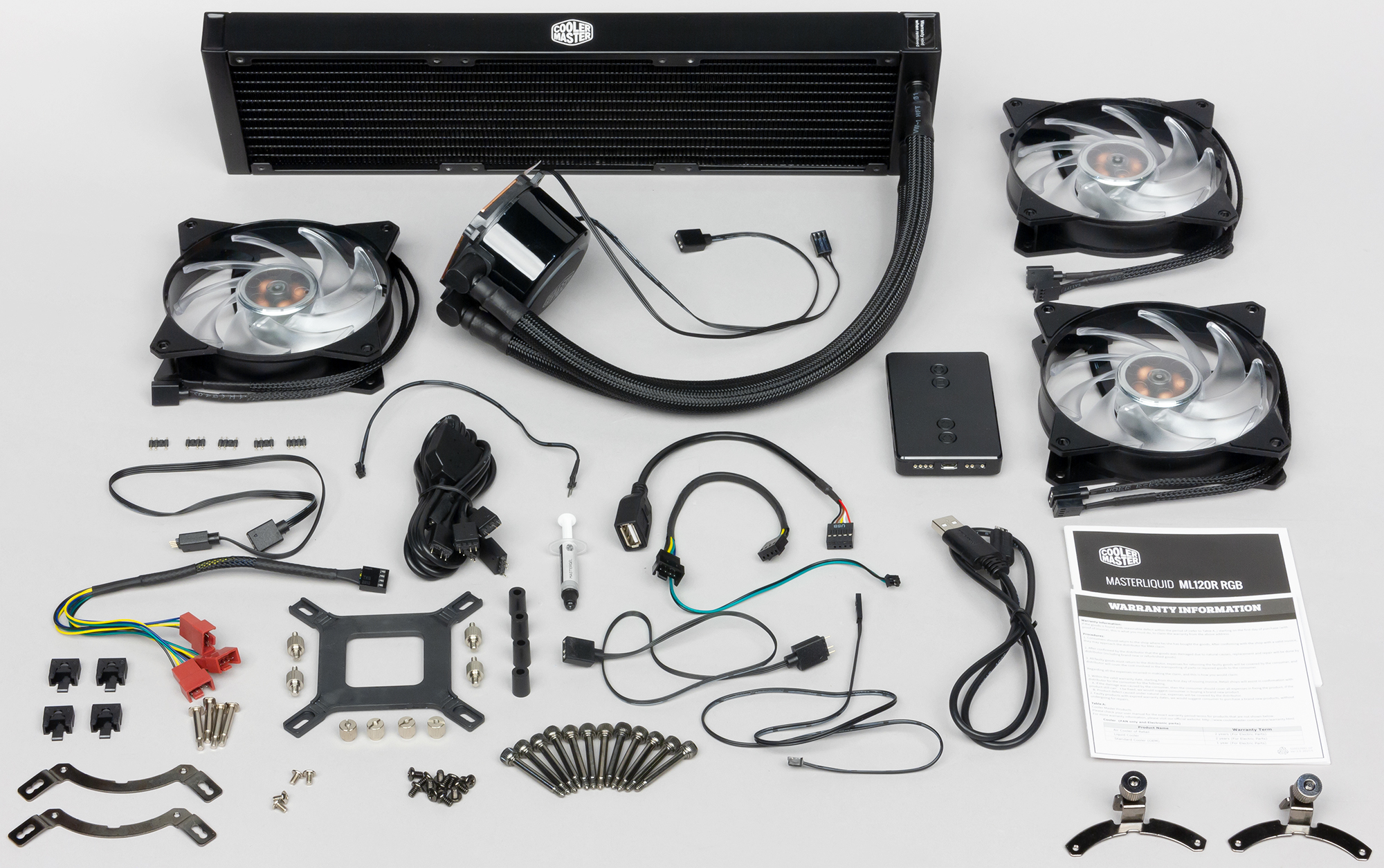

Комплект:

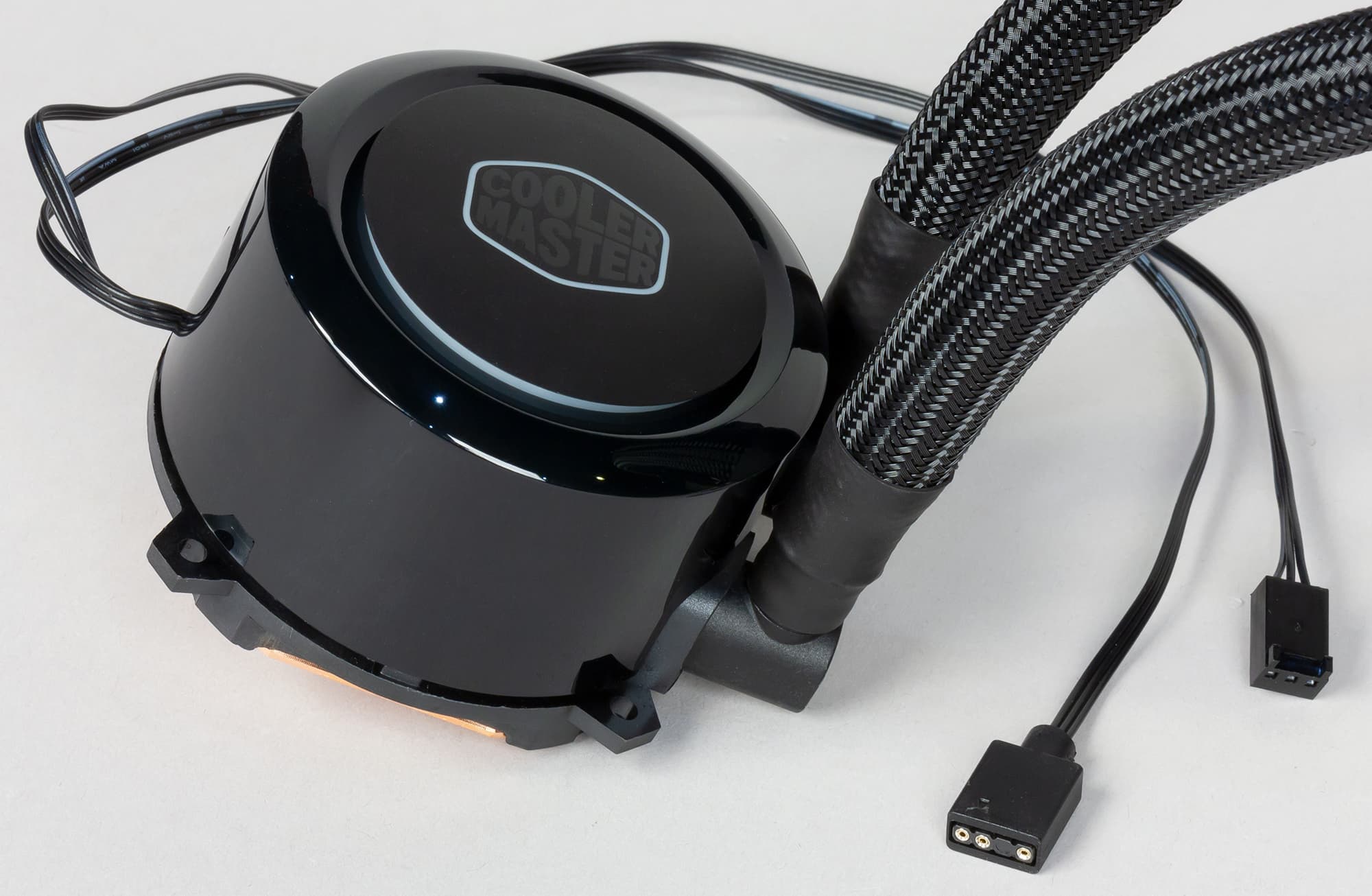

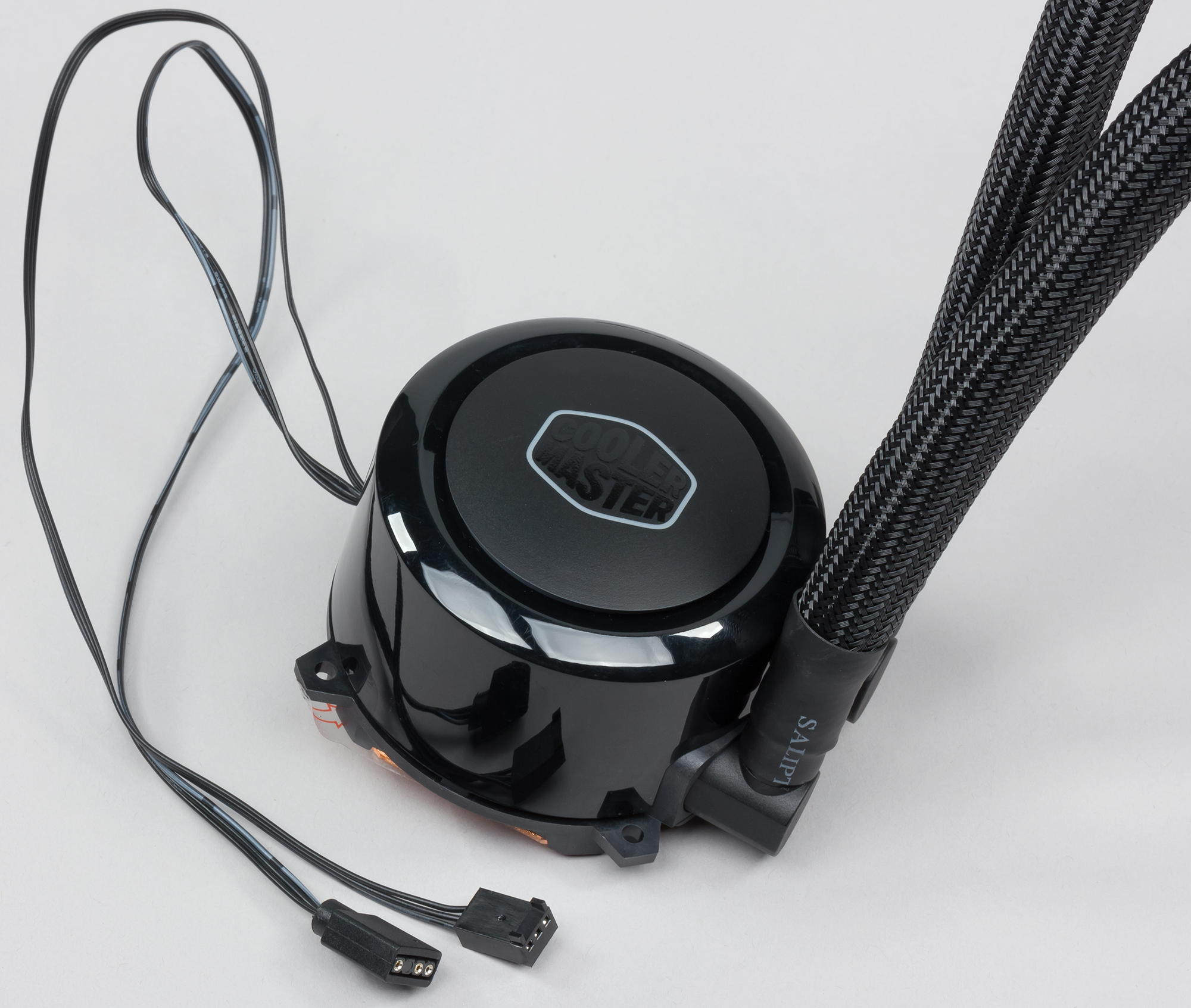

Помпа:

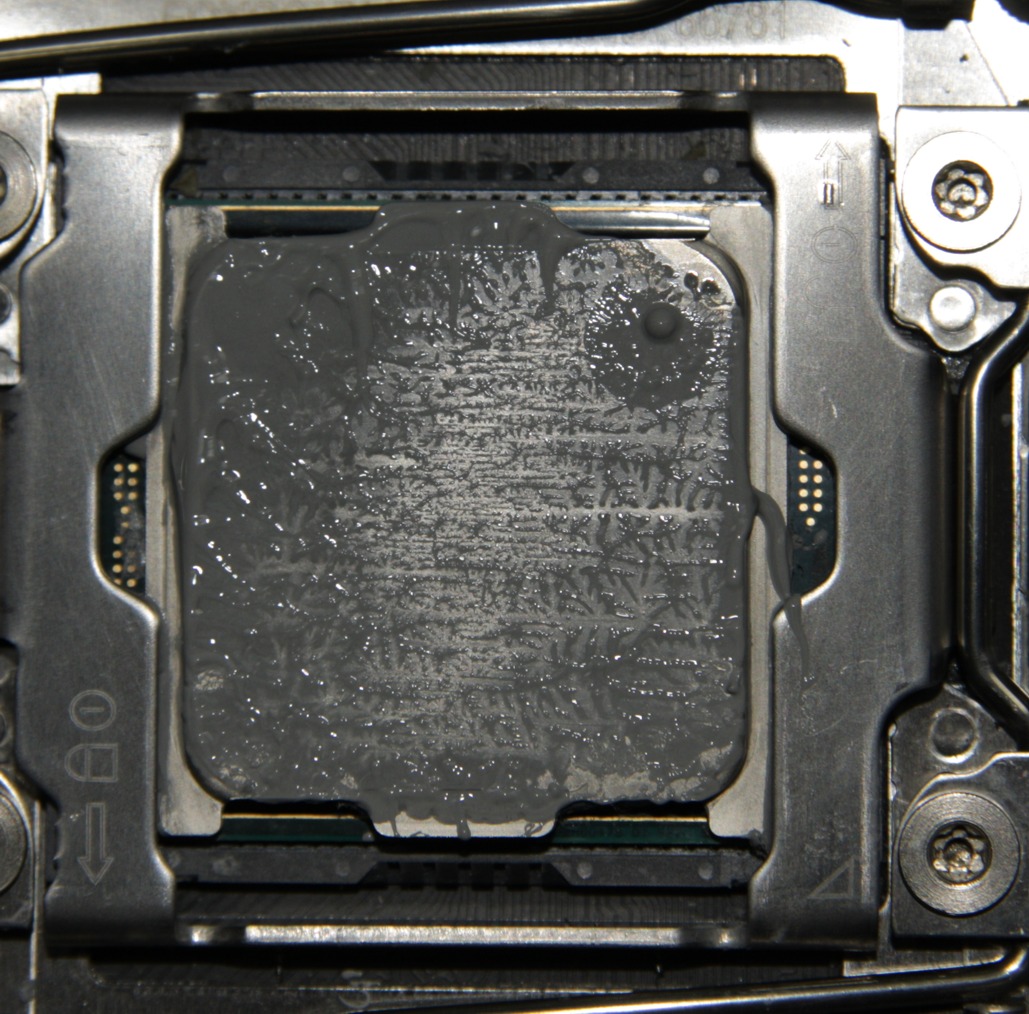

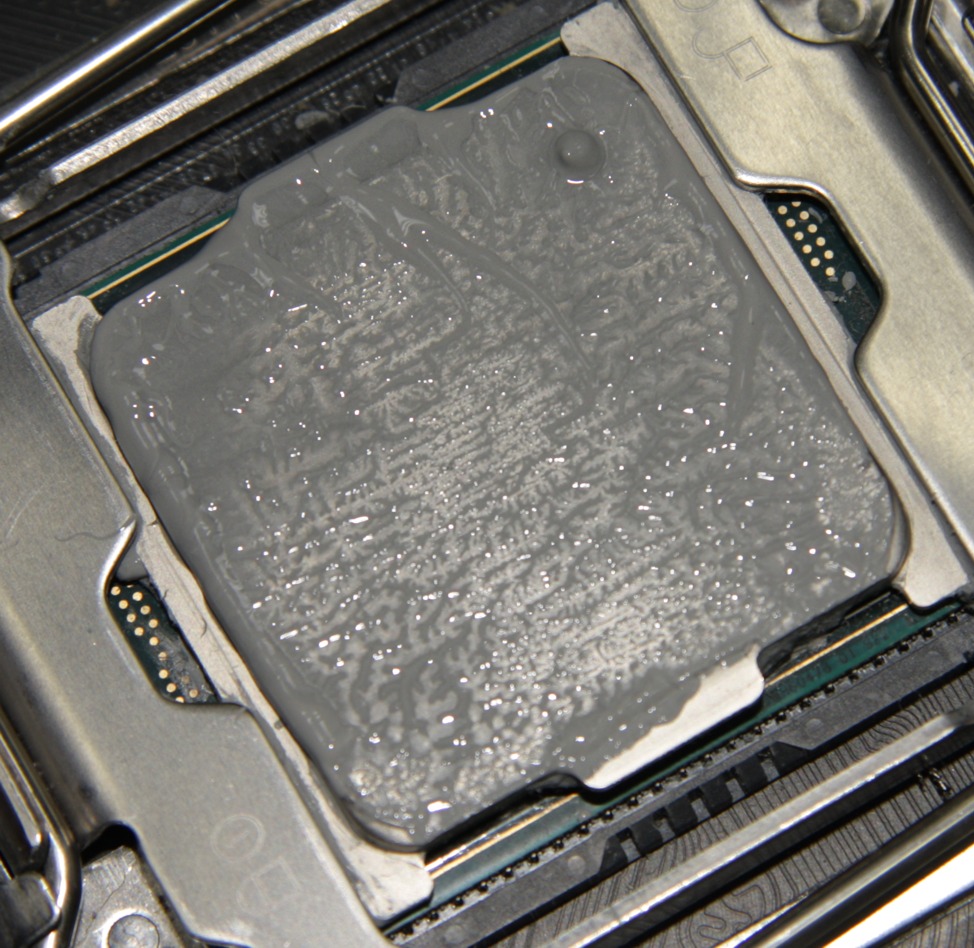

Распределение термопасты после завершения всех тестов. На процессоре:

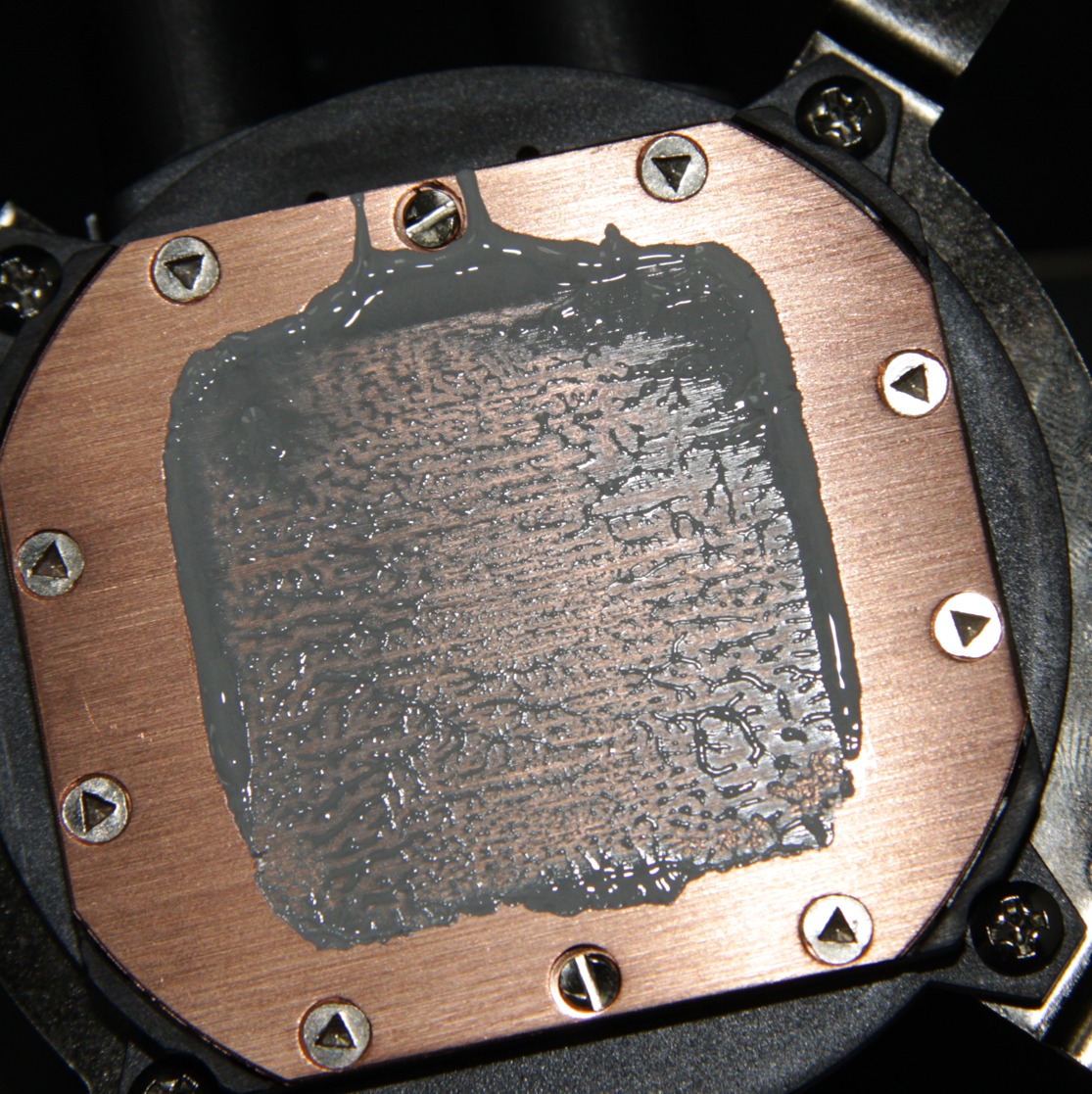

И на подошве помпы:

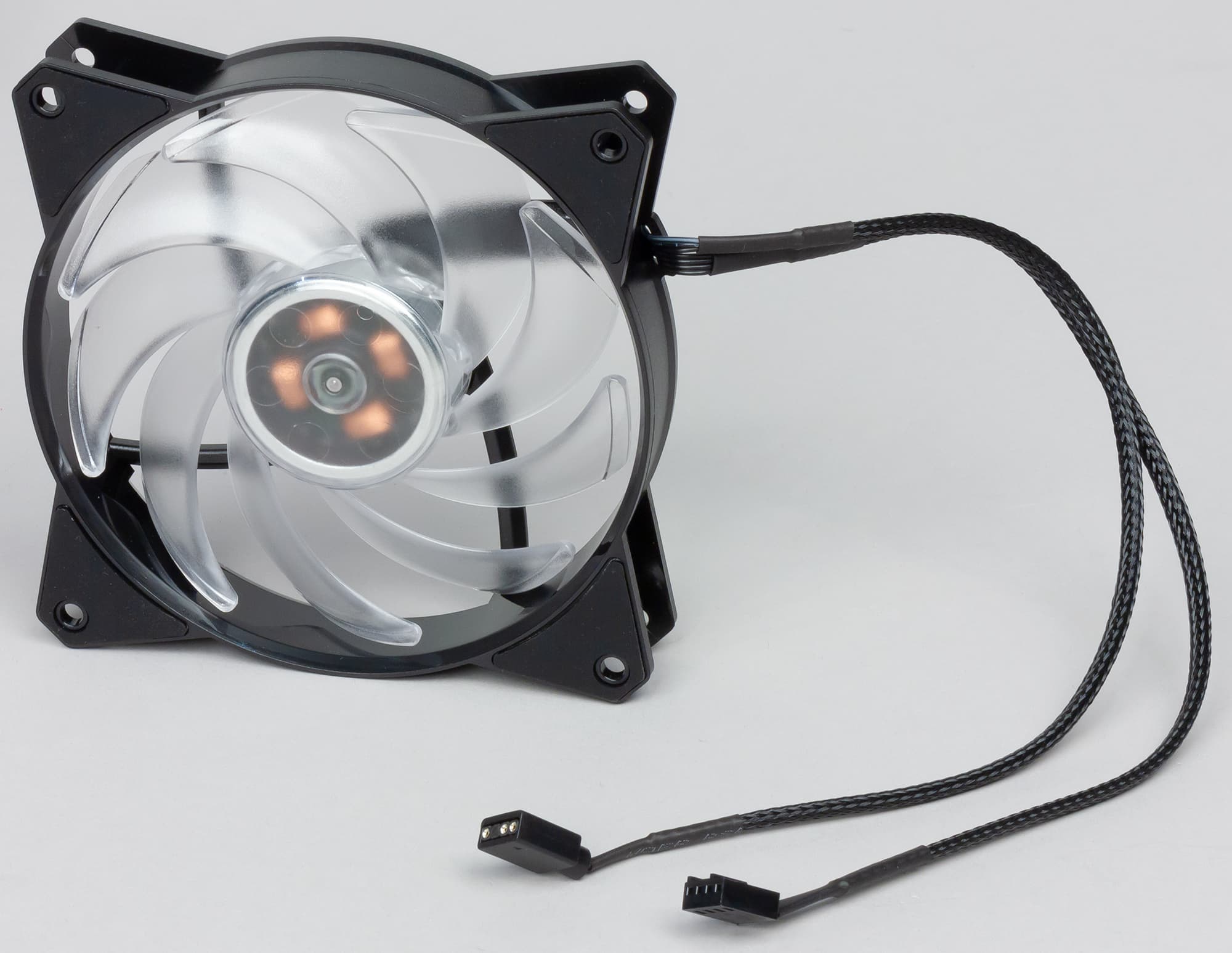

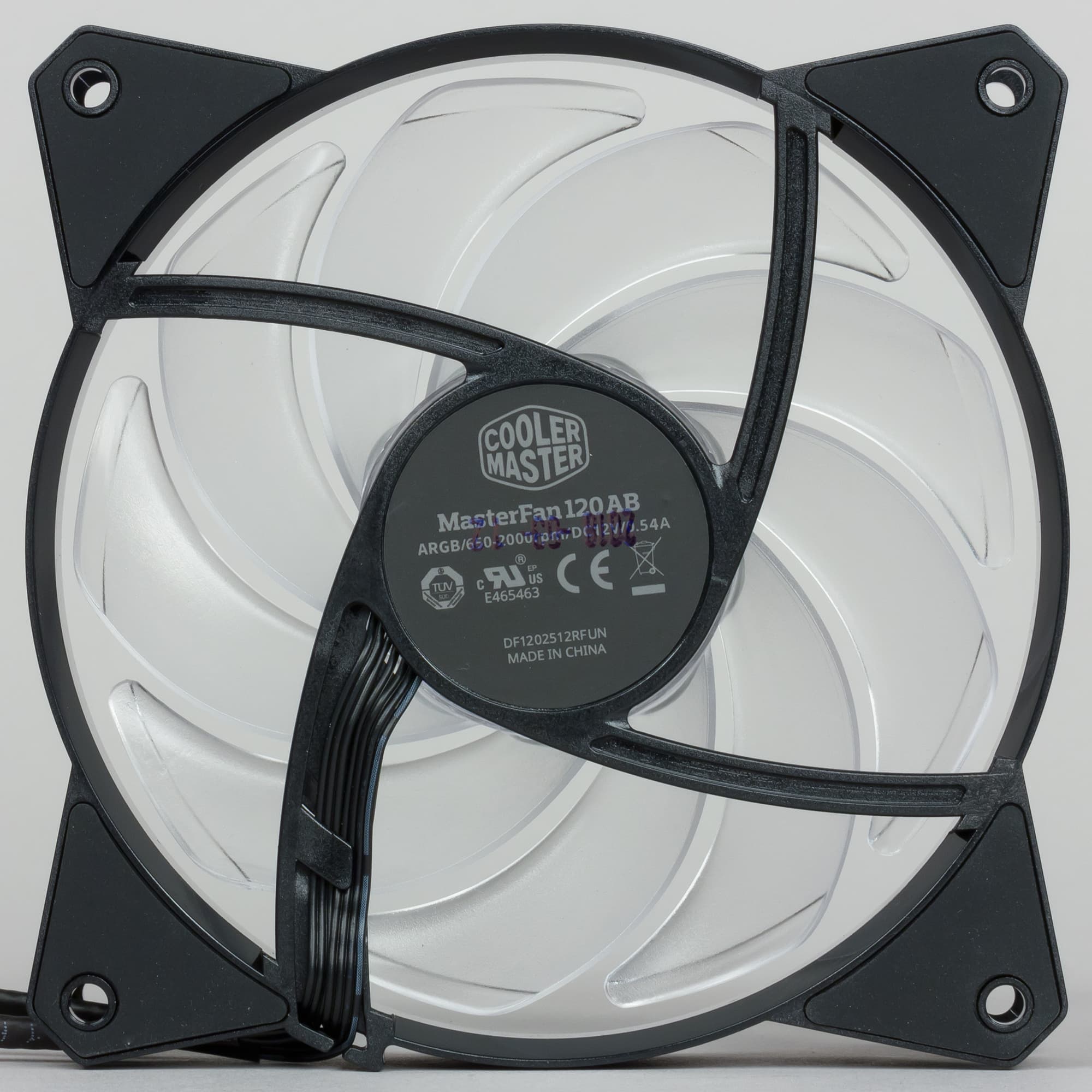

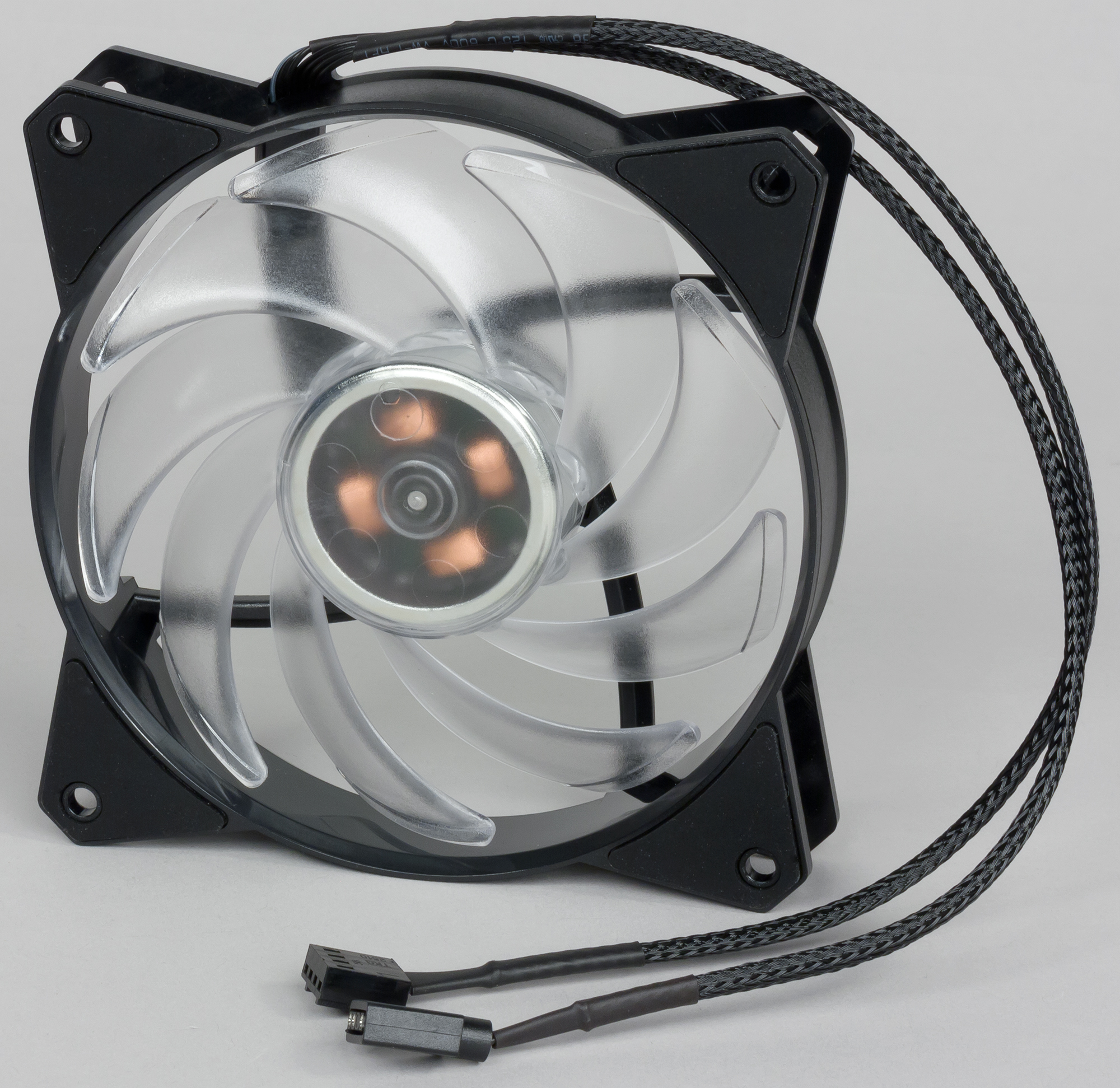

Вентилятор:

И система в сборе:

Габариты радиатора — 394×118,5×28 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 59 мм (по выступающим частям). Система в сборе с крепежом под LGA 2011 имеет массу 1512 г. Шланги, соединяющие помпу и радиатор немного длиннее, уже 37 см. В комплекте с этой системой идет разветвитель для подачи питания на три вентилятора, но в нем контакты тахометров всех трех разъемов для вентиляторов соединены между собой. В итоге сигналы с датчиков вращения накладываются друг на друга. Поэтому, чтобы корректно отслеживать скорость вращения хотя бы одного вентилятора, придется два проводка перекусить. В разветвителе к системе Cooler Master MasterLiquid ML240R RGB разводка правильная — на одном разъеме для вентилятора контакт тахометра присутствует, на втором его нет.

Управление подсветкой

Комплектный контроллер управляет только работой подсветки.

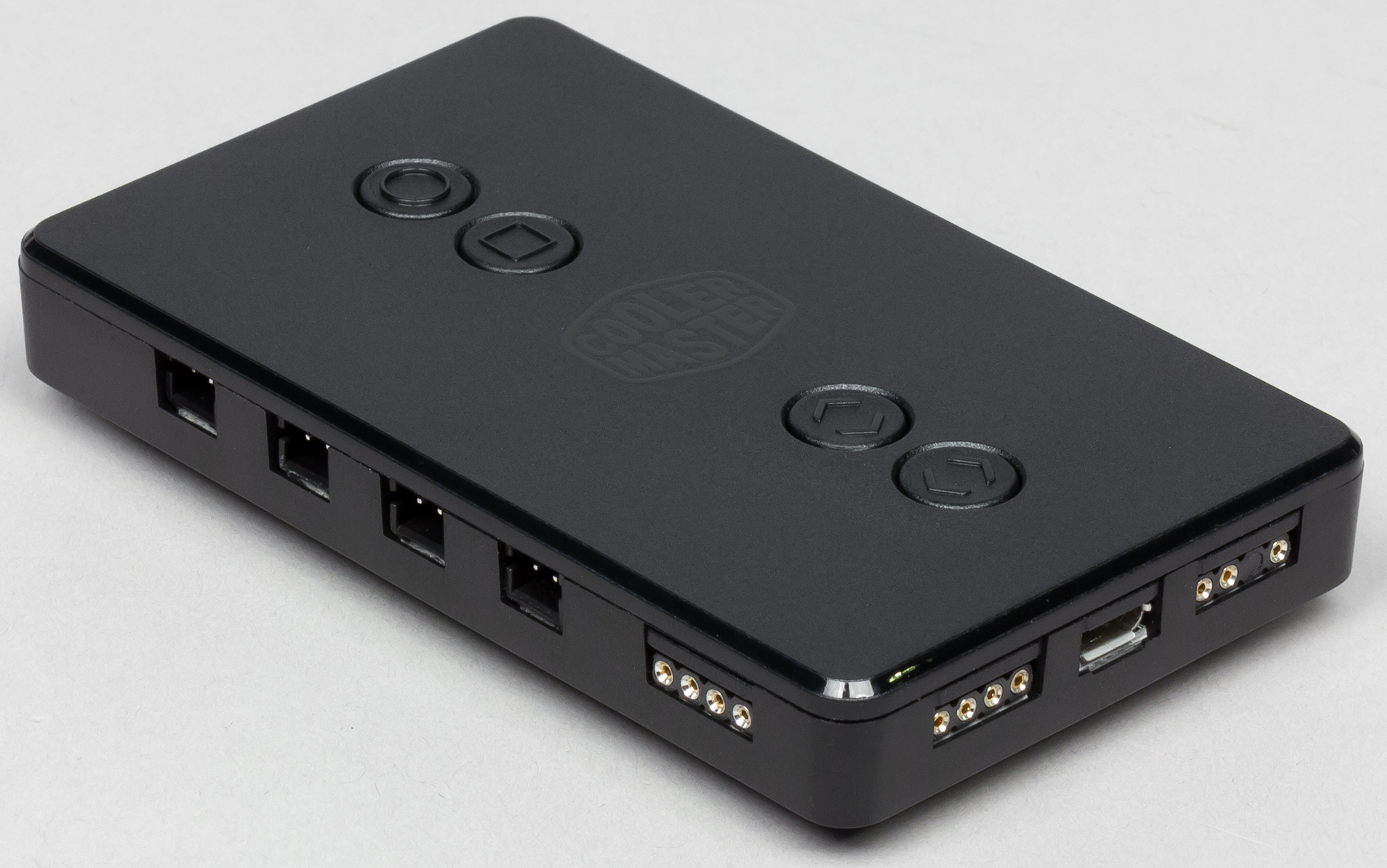

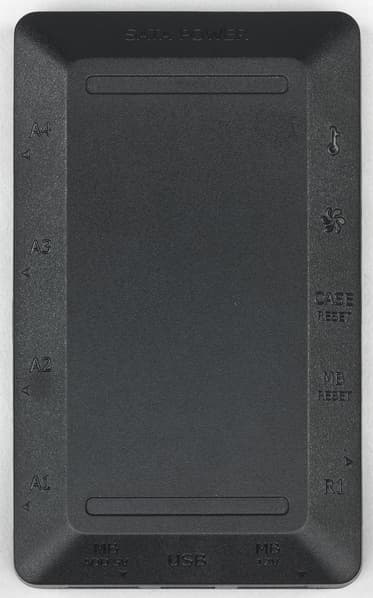

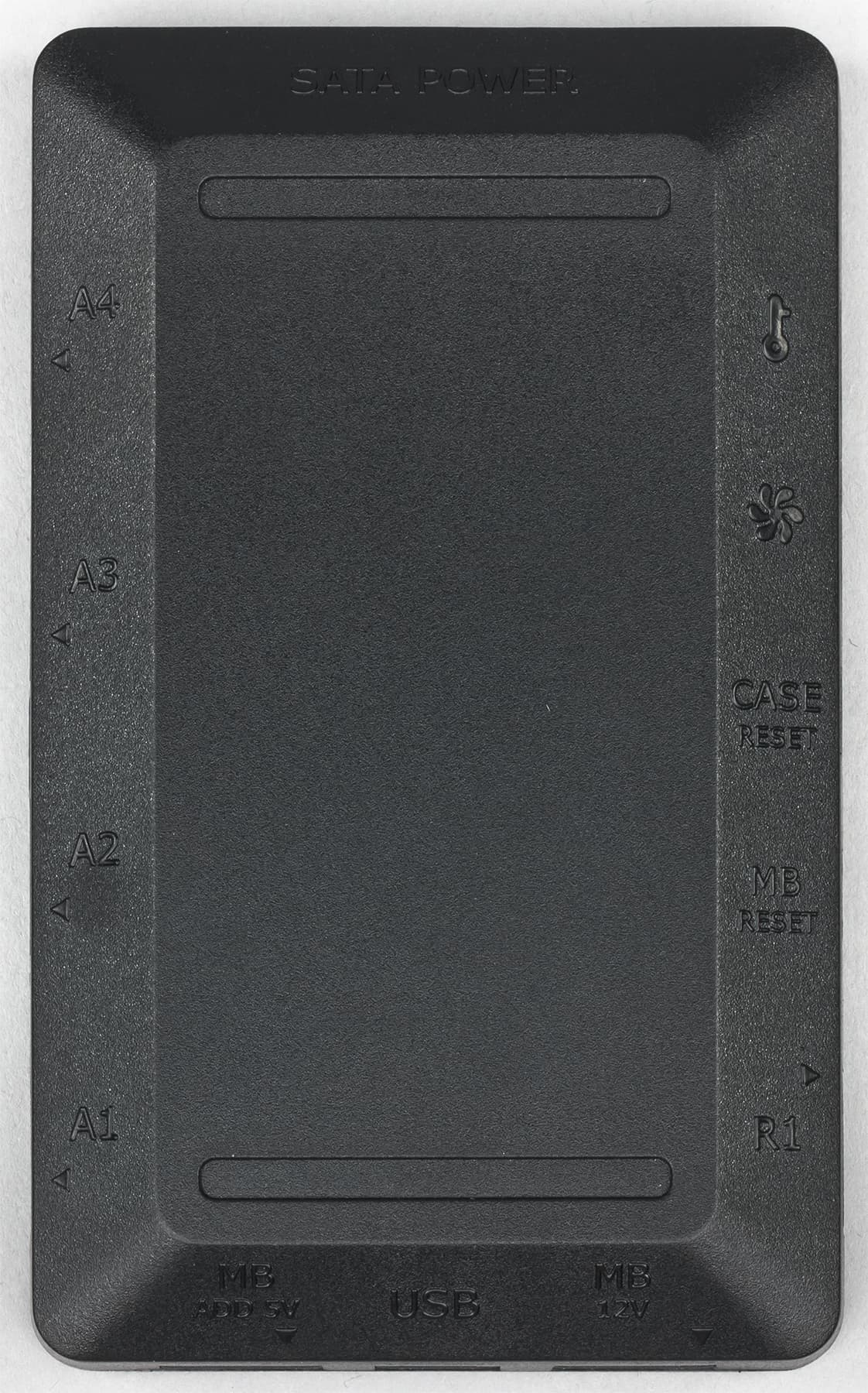

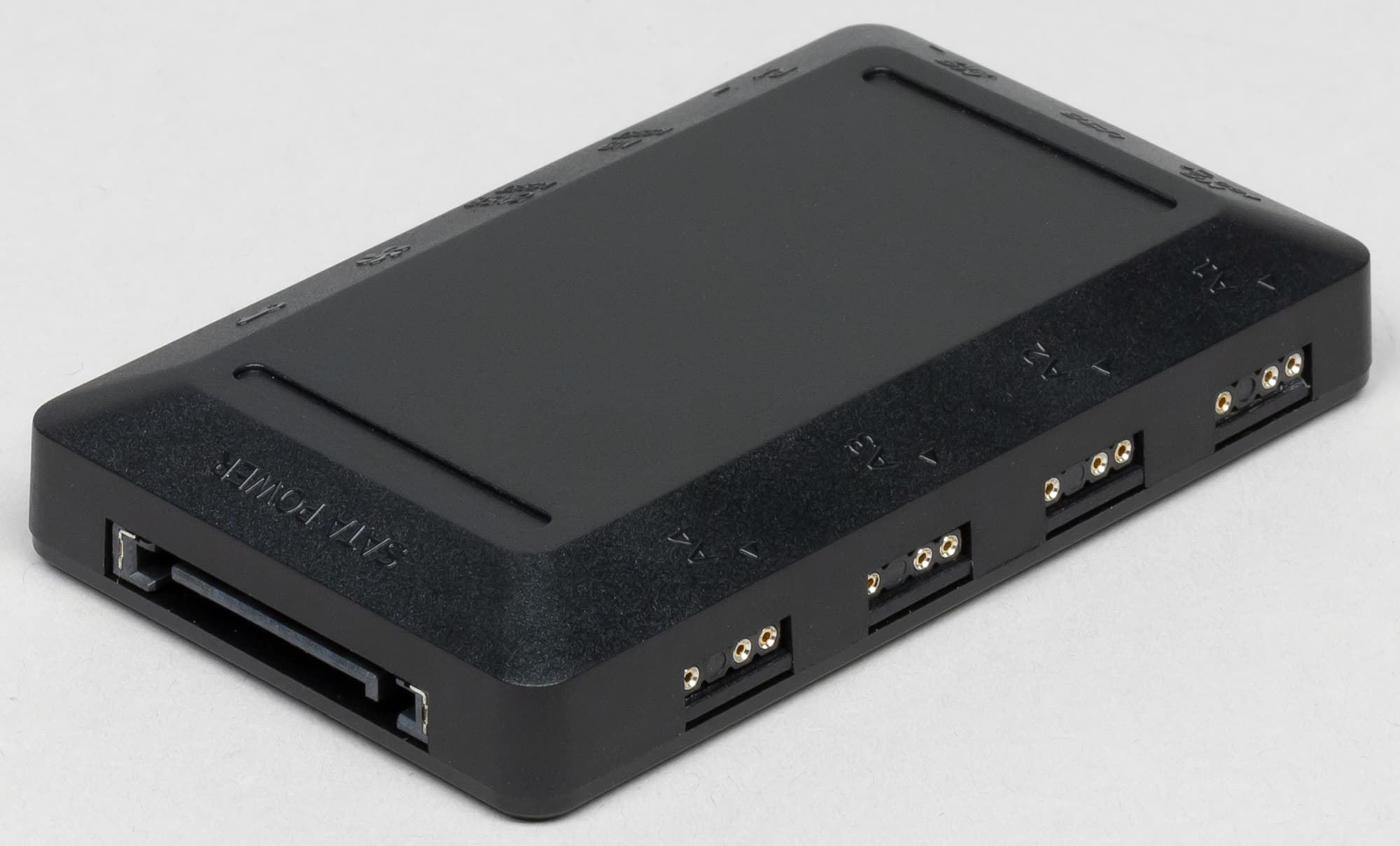

Контроллер примагничивается той плоскостью, где нет кнопок, что облегчает его установку в корпусе компьютера.

Контроллер подключается к кабелю питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Контроллер имеет 4 выхода (канала) для подключения устройств с адресной RGB-подсветкой (A1-4) и один выход для устройств с RGB-подсветкой (R1).

Управлять подсветкой подключенных к контроллеру устройств можно тремя способами: от портов RGB или ARGB на материнской плате, кнопками — на самом контроллере и/или кнопкой Reset (проходное подключение к кнопке на корпусе ПК), а также с помощью ПО ARGB Lighting Control (для ПК под Windows). В последнем случае контроллер нужно подключить к USB-порту (к обычному типа A или к колодке на материнской плате). Кнопками на контроллере выбирается режим подсветки, цвет (если применимо) и скорость переключения эффектов (тоже если применимо). Кнопкой Reset можно переключать режимы подсветки, это удобно, если контроллер находится в закрытом корпусе, а другие варианты управления подсветкой недоступны. Краткое нажатие на Reset переключает режимы, а длительное удерживание перезагружает компьютер. Отключение питания не сбрасывает выбранный режим. Режимы подсветки в случае их перебора кнопкой демонстрирует видеоролик ниже:

В этом списке режимов есть режим статичной подсветки, настраиваемой из ПО, и режим, в котором, по всей видимости, цвет зависит от показаний датчика температуры, правда самого датчика в комплекте нет, есть только разъем для него на контроллере. Кстати, в комплекте есть кабель, позволяющий передавать в контроллер сигнал с тахометра вентилятора, а в кратком руководстве к контроллеру есть упоминание о связанном с этим сигналом эффекте Mirage, но где и как он включается, осталось невыясненным. Возможно этот эффект появится после очередного обновления ПО.

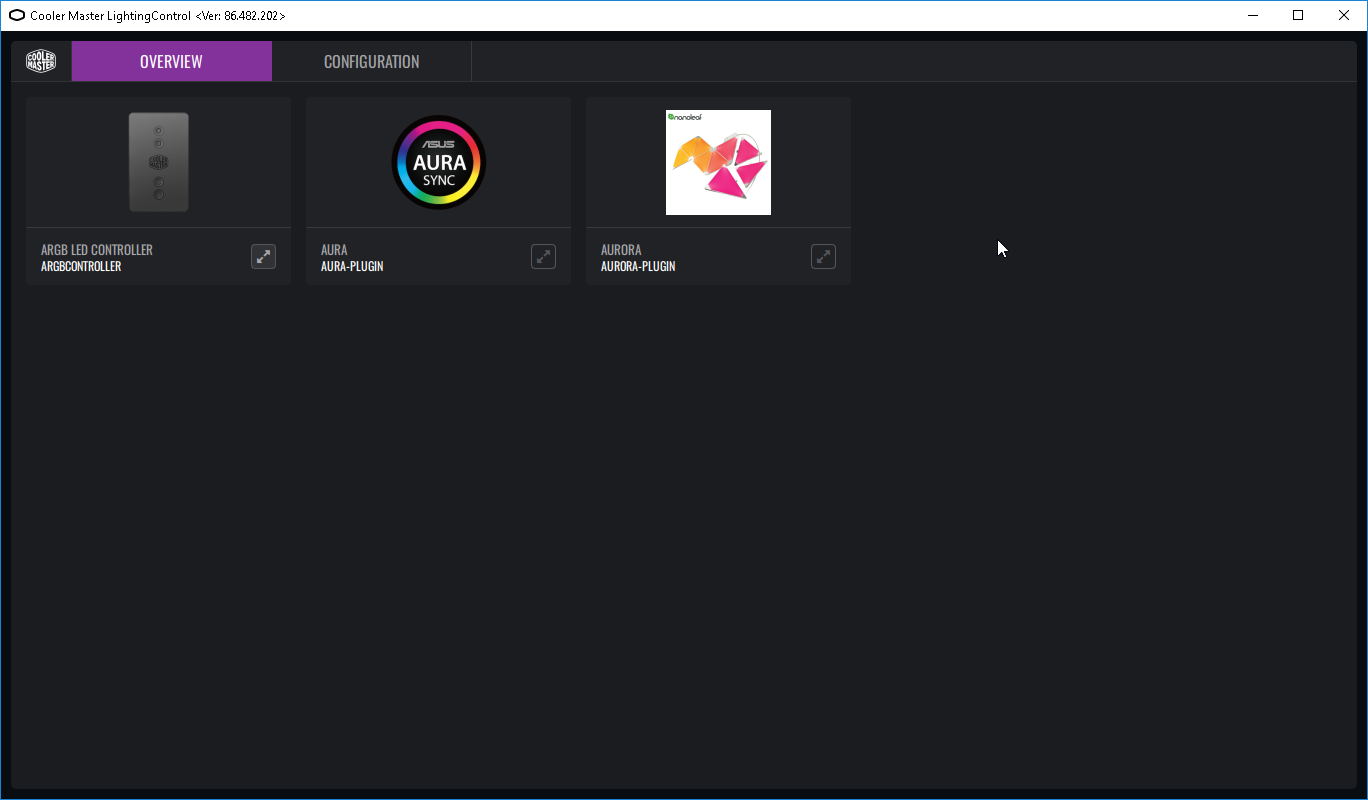

ПО Cooler Master Lighting Control поддерживает работу с описанным контроллером и, видимо, режимы Aura Sync и Aurora.

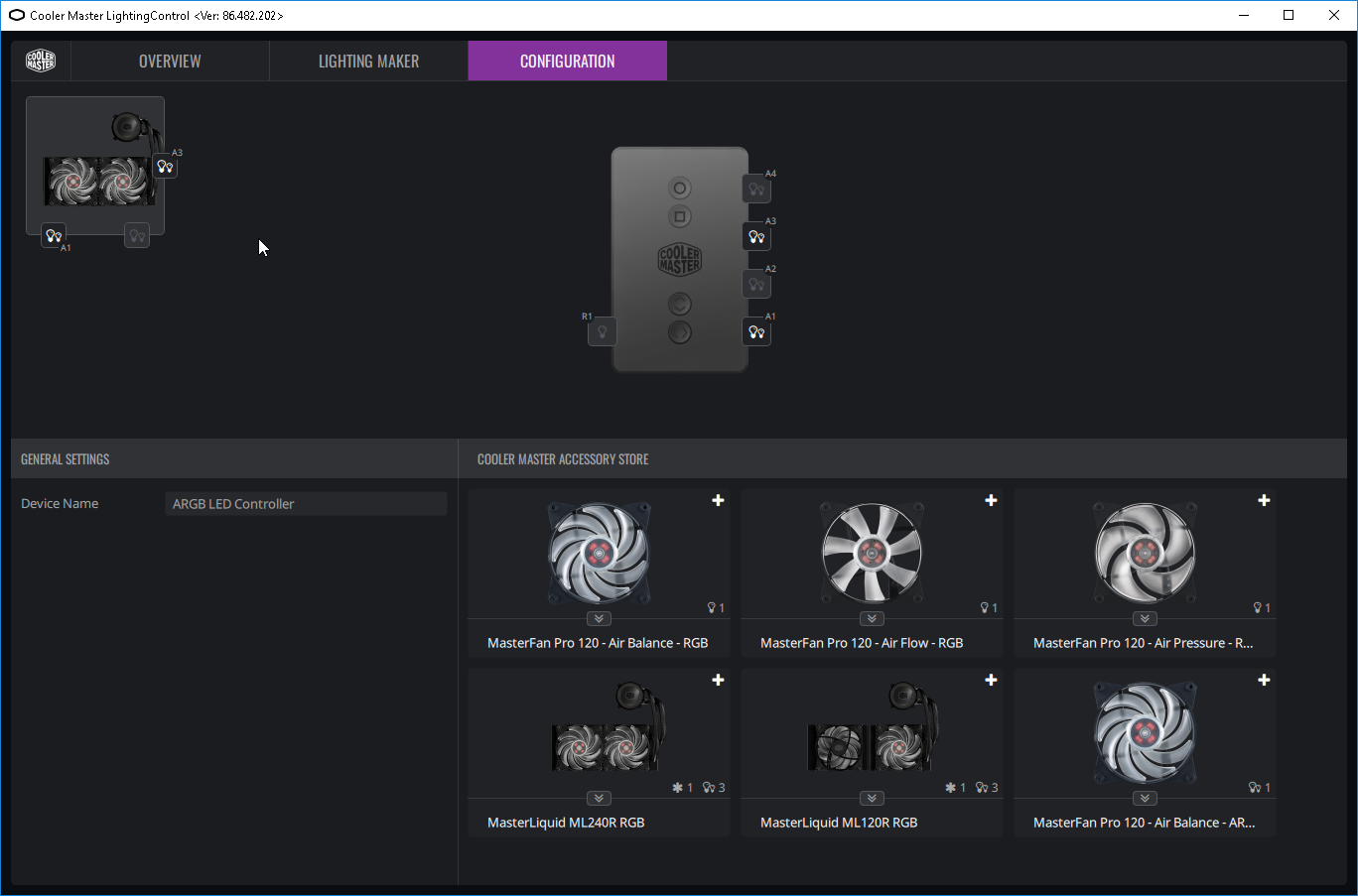

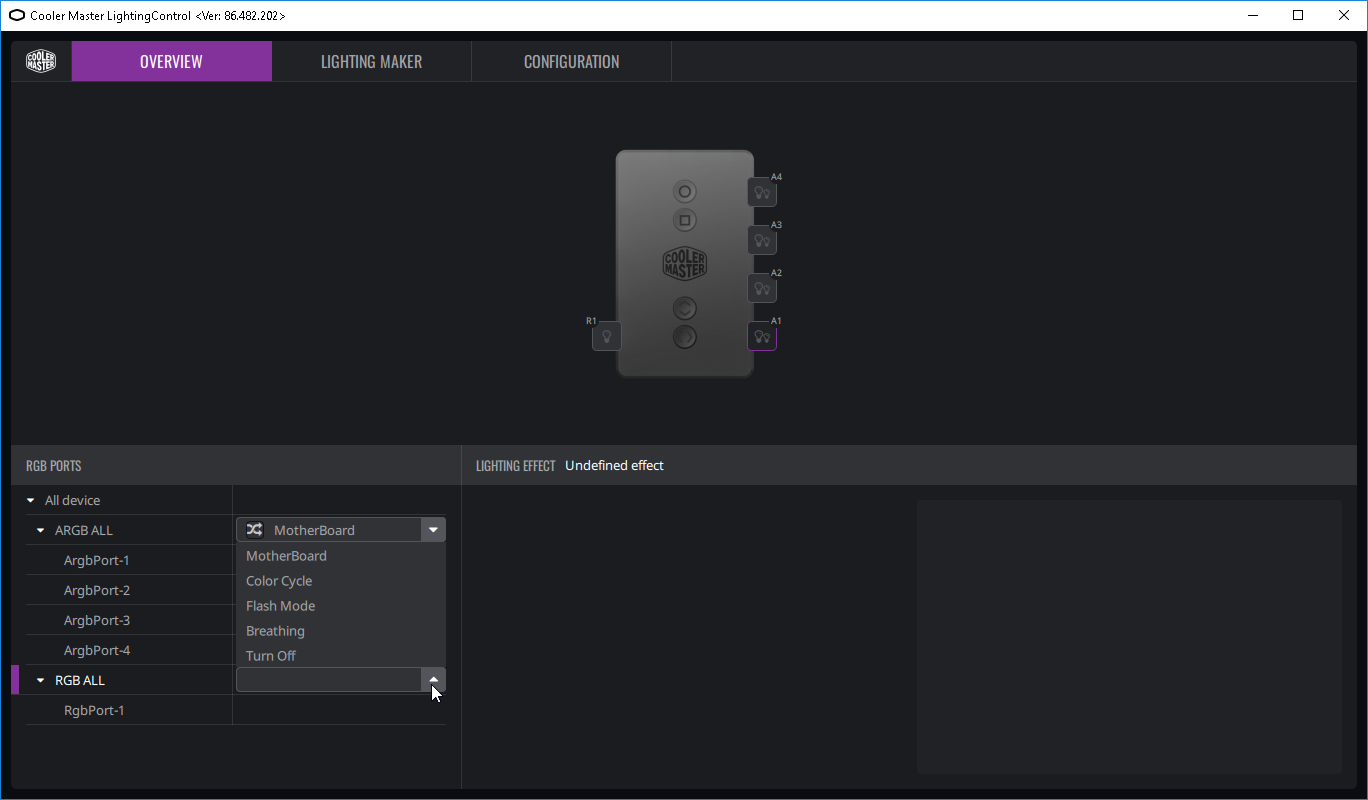

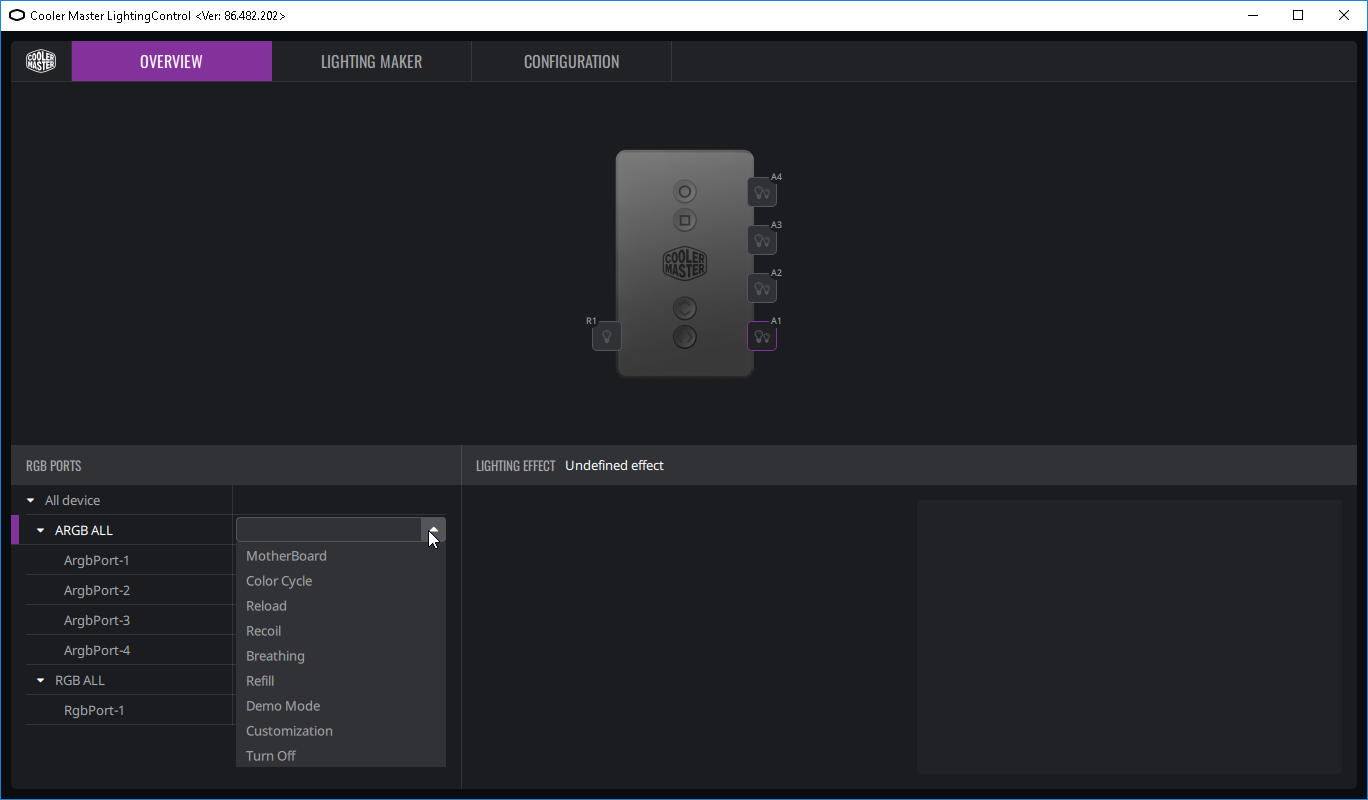

Кратко рассмотрим только работу с контроллером. На первом шаге пользователь в визуальном редакторе составляет схему подключения устройств к контроллеру, выбирая устройства (ML360R RGB в «магазине» еще нет) и связывая их порты с портами контроллера:

Отметим, что согласно инструкции все вентиляторы радиатора подключаются к разветвителю, а он подключается к одному порту контроллера, тогда как помпа подключается ко второму порту контроллера. Можно подключать каждый вентилятор к своему порту на контроллере (если хватит длины кабелей), но в случае предустановленных динамических эффектов это не дает преимуществ, так как эффект задается на все адресуемые порты сразу и отдельно на порт RGB. Далее можно выбрать один из шести динамических эффектов для адресуемых портов или один из трех динамических эффектов для порта RGB.

Подсветку на портах можно отключить, также можно выбрать режим управления от материнской платы (режим MotherBoard) и режим Customization, в котором для устройств, подключенных к портам с адресной подсветкой, задается цвет и яркость каждого из RGB-светодиодов (напомним, что их 12 в помпе и 8 в описанных выше вентиляторах). Динамические эффекты для адресуемых портов демонстрирует видеоролик ниже (где можно, был выбран вариант со сменой цветов по циклу):

И крупным планом помпа с логотипом iXBT.com:

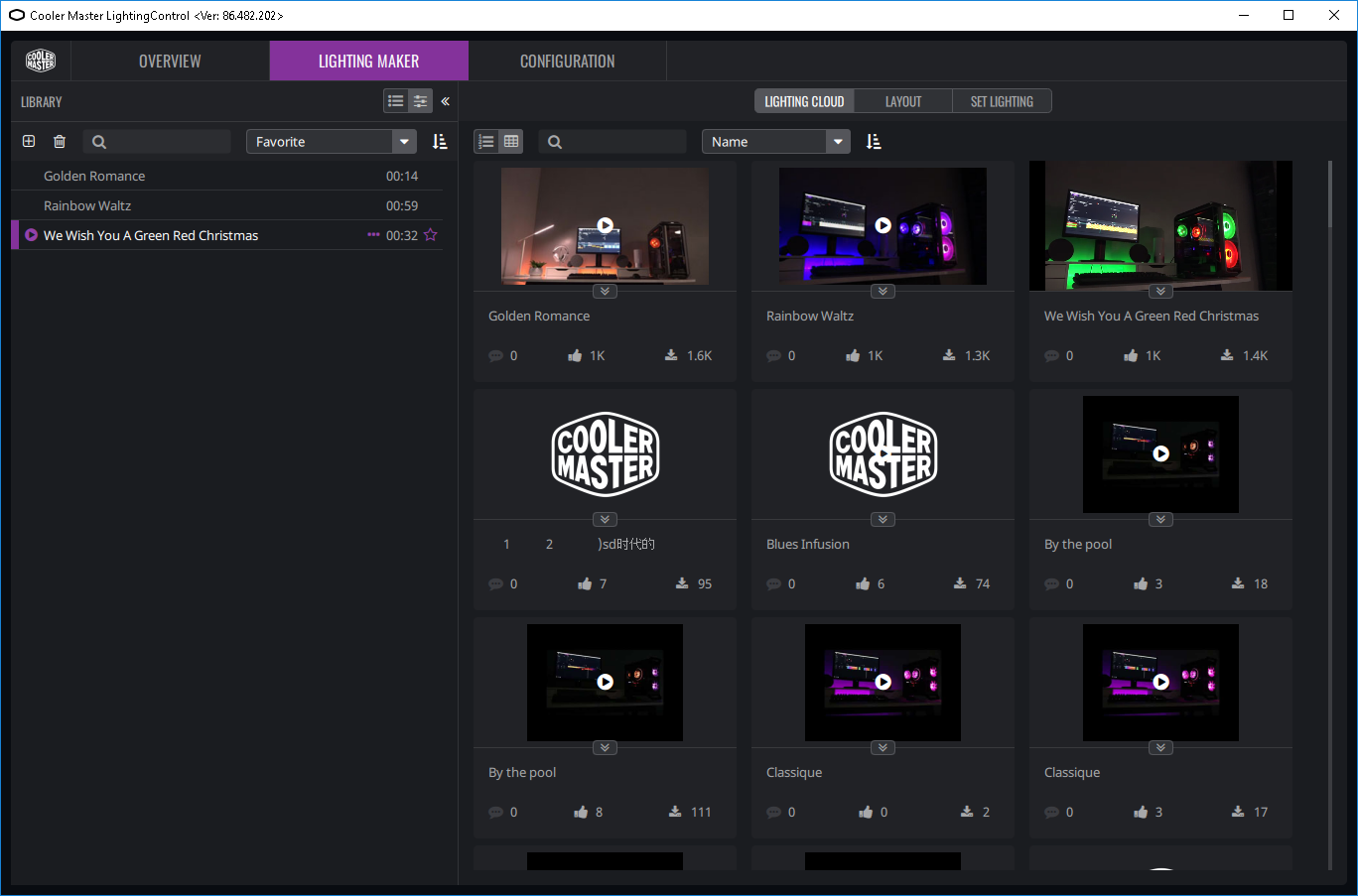

В режиме Lighting Maker пользователь может загрузить и включить готовое свето-музыкальное шоу:

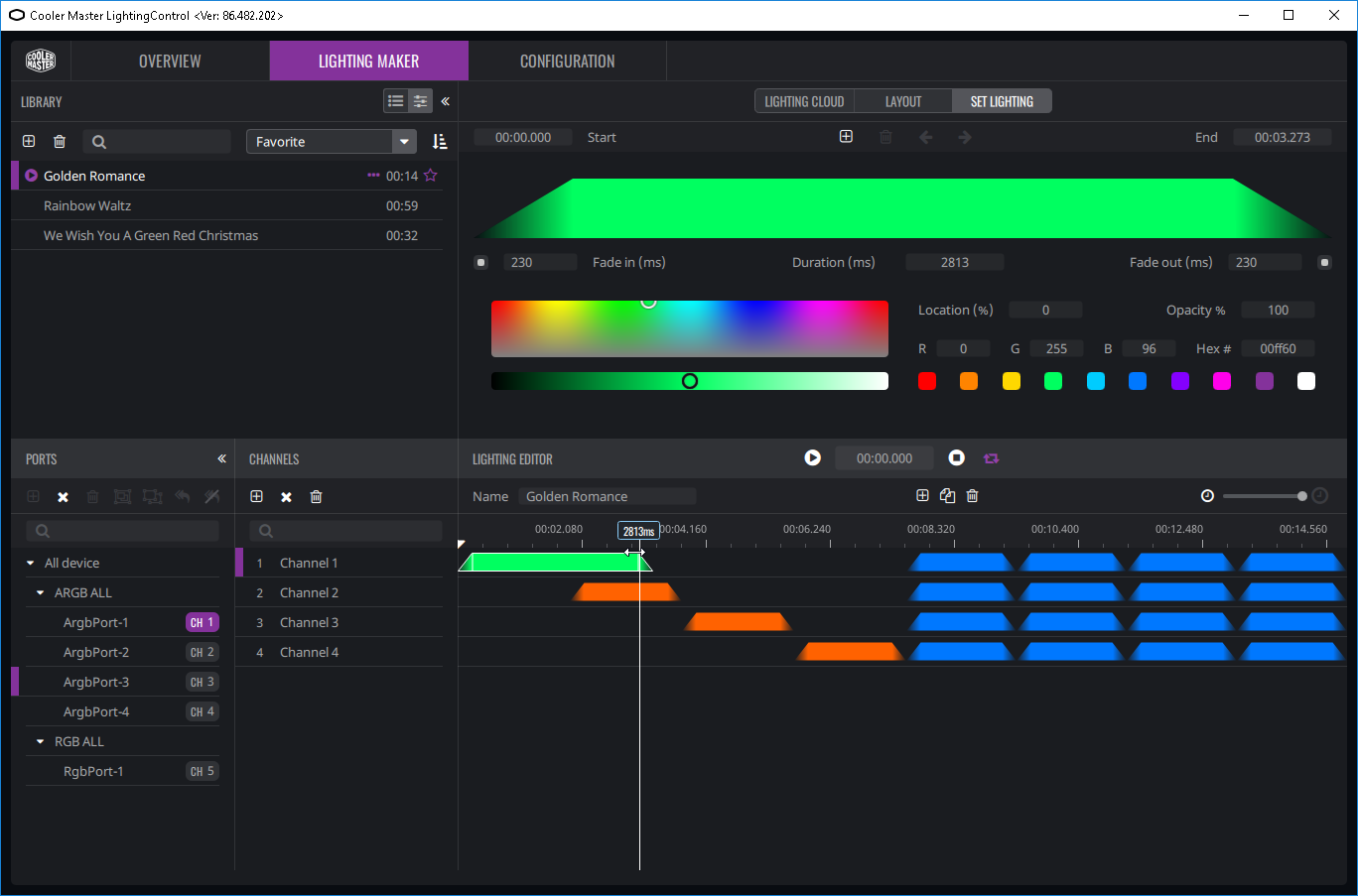

Или создать свое собственное, задав работу каналов в редакторе:

Вариант для энтузиастов, желающих почувствовать себя светорежиссером.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 125,4 Вт при 44,9 °C температуры процессора до 128,2 Вт при 54,0 °C. Для расчета промежуточных значений потребления использовалась линейная интерполяция.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

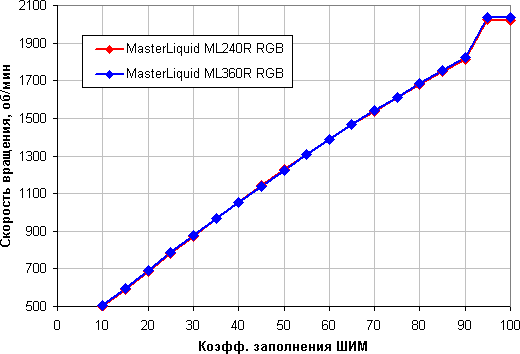

Отличный результат — рост скорости вращения при изменении коэффициента заполнения от 10% до 95%, диапазон регулировки широкий. Отметим, что при КЗ 0% (точнее, при 7%-8%) вентиляторы останавливаются, что может пригодиться в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке. Запускаются вентиляторы при КЗ 13%-14%.

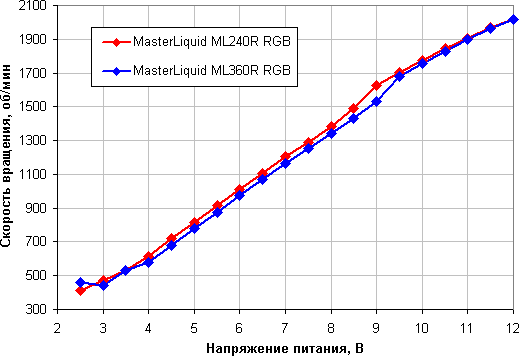

Изменение скорости вращения плавное, диапазон регулировки с помощью напряжения немного чуть шире, так как можно получить немного более низкую скорость вращения. Вентиляторы останавливаются при 2,4-2,5 В, а при 2,5-2,6 В запускаются.

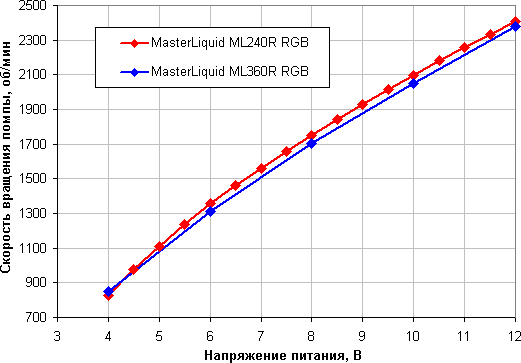

Приведем также зависимость скорости вращения помпы от величины напряжения:

Характер зависимости показывает, что помпой вполне допустимо управлять, изменяя напряжение питания. Останавливается помпа при 3,8 В и запускается при 4,0 В.

Этап 2. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

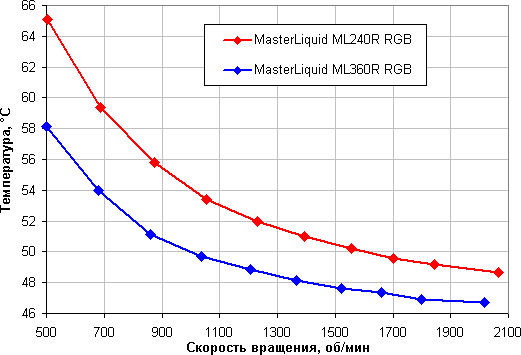

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентиляторов в случае штатного способа регулировки с помощью только ШИМ. Система с радиатором на три вентилятора ожидаемо охлаждает лучше, чем с радиатором на два вентилятора.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

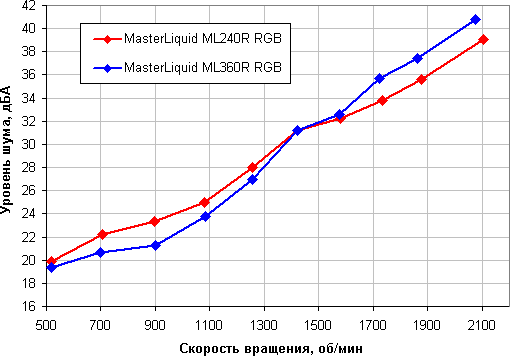

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Система с тремя вентиляторами на высоких оборотах вентиляторов шумит лишь немного громче, чем система с двумя вентиляторами, а на низких она даже чуть тише.

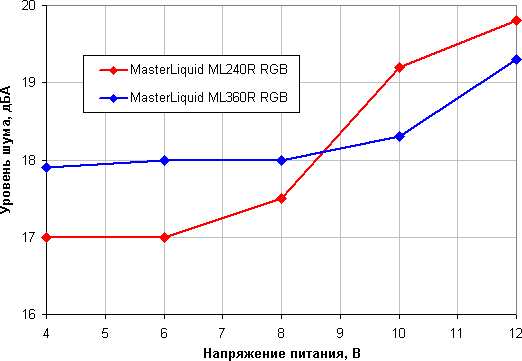

Шум только от работающей помпы при питании от 12 В составил 19-20 дБА. Сами по себе помпы очень тихие. Приведем зависимость уровня шума только помпы от напряжения.

К сожалению, по независящим от нас причинам, фоновый уровень шума в данных тестах различается. Впрочем, все равно ясно, что снижением напряжения питания, можно снизить шум от помпы, но особого смысла в этом нет. Правда, есть другая особенность работы систем. Это периодически возникающее бульканье теплоносителя. В руководстве сказано, что этот шум должен пропасть через 15 минут работы, но бульканье появлялось и после нескольких часов работы.

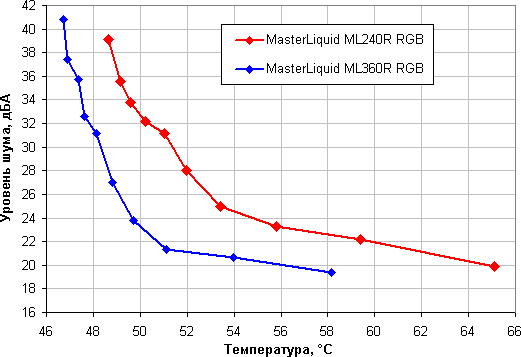

Этап 4. Построение зависимости уровня шума от температуры процессора при полной загрузке

Этап 5. Построение зависимости реальной максимальной мощности от уровня шума.

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами этих систем может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

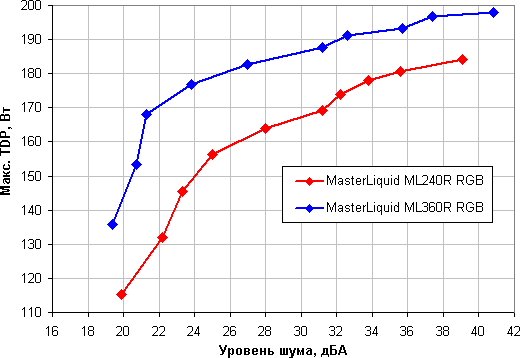

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 155 Вт для MasterLiquid ML240R RGB и 180 Вт для MasterLiquid ML360R RGB. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 185 и 200 Вт, соответственно.

Выводы

Системы жидкостного охлаждения Cooler Master MasterLiquid ML240R RGB и MasterLiquid ML360R RGB имеют радиаторы, предполагающие установку в ряд двух и трех вентиляторов типоразмера 120 мм соответственно. На основе этих систем можно создать условно бесшумный компьютер, оснащенный процессором с тепловыделением порядка 155 Вт в случае первой системы и 180 Вт для второй, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры воздуха и/или менее жестких требованиях к уровню шума предел мощности можно увеличить. Особенностью систем является многоцветная и многозонная статичная или динамичная подсветка вентиляторов и помпы, имеющая стандартное трехконтактное подключение. Подсветкой вентиляторов и помпы можно управлять с помощью, например, фирменного приложения, поддерживающего среди прочего создание цветомузыкальных композиций.
