Обзор материнской платы Asus WS Z390 Pro для рабочих станций

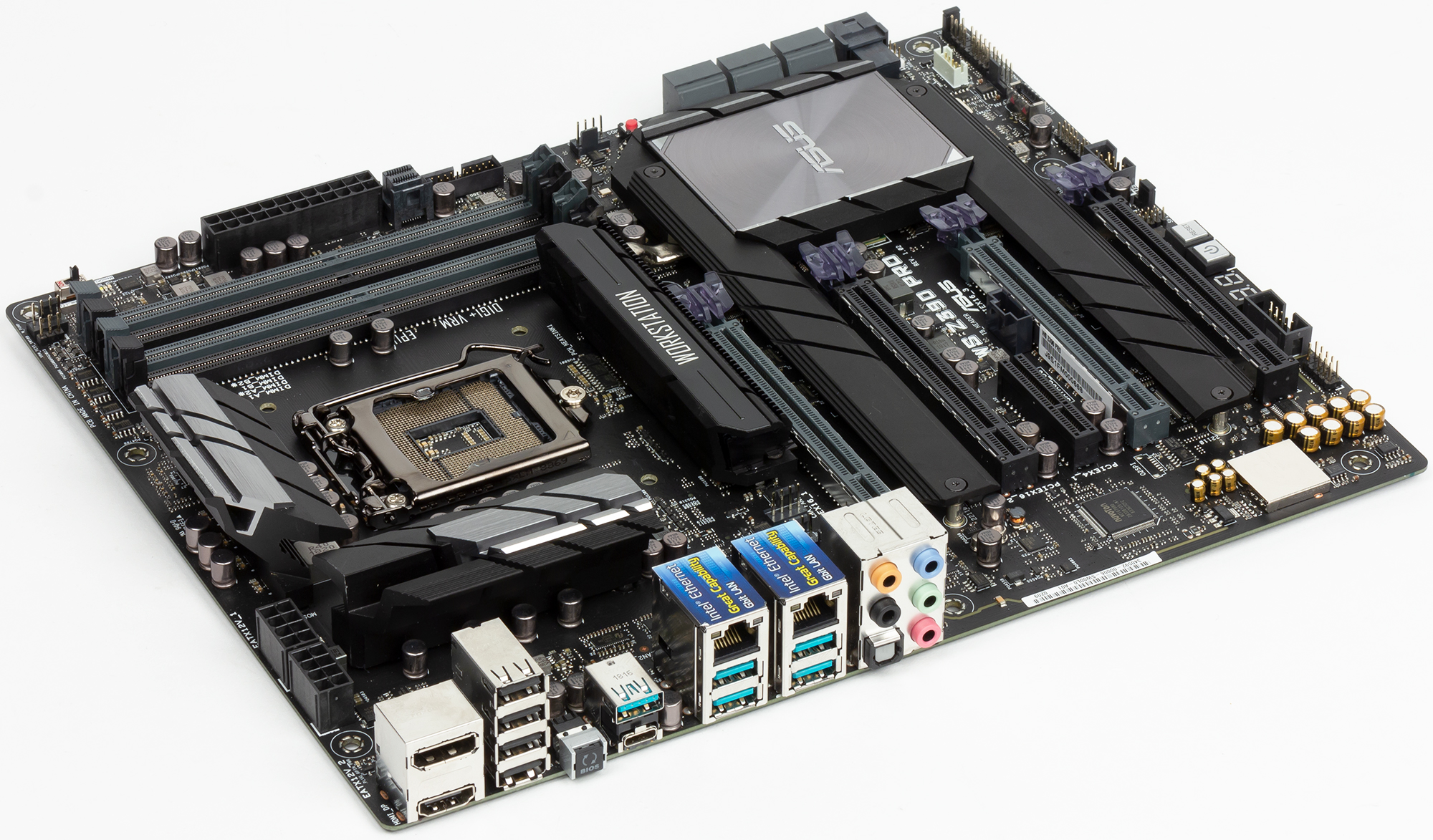

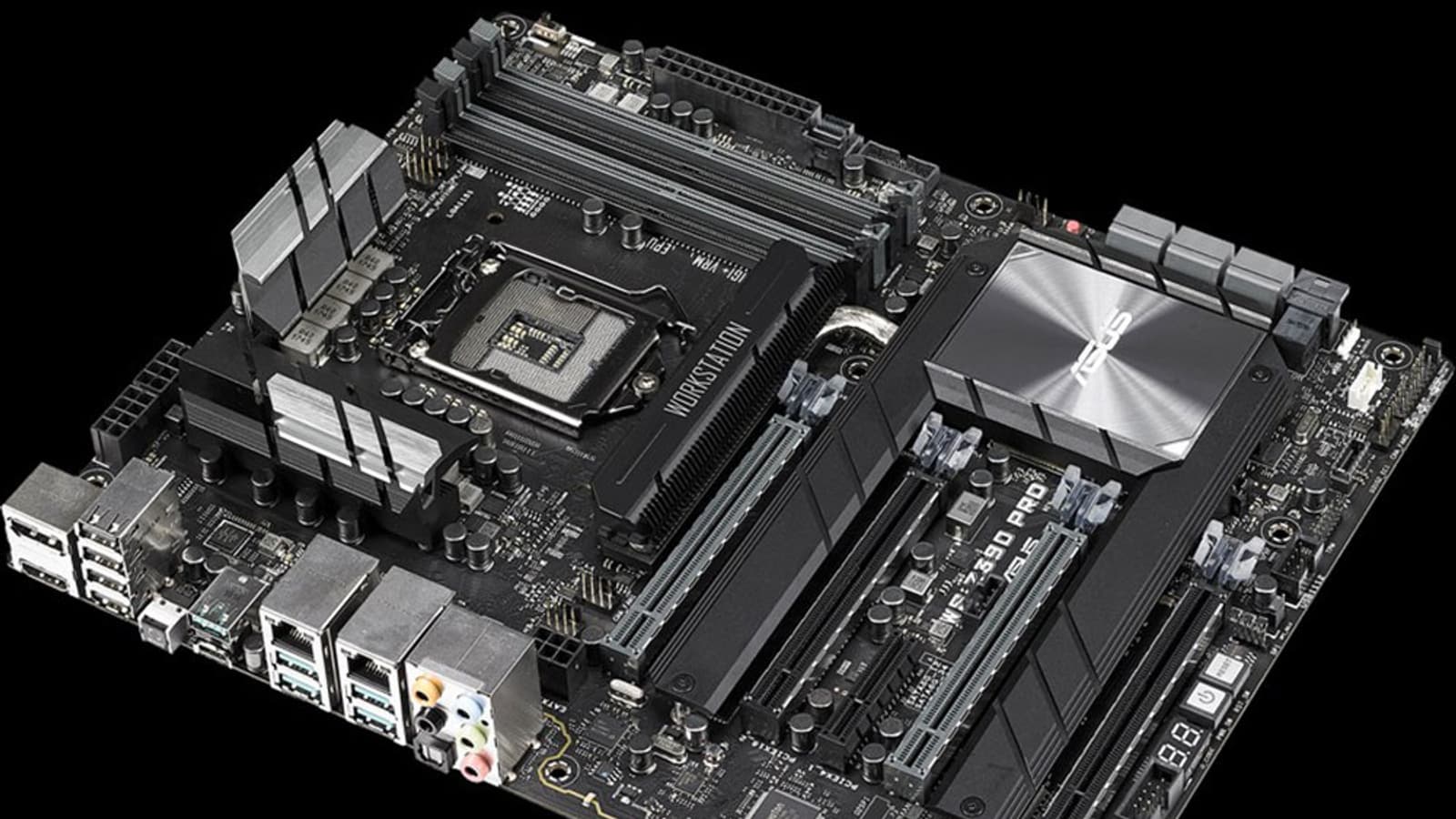

В этом обзоре мы рассмотрим новинку компании Asus — материнскую плату WS Z390 Pro на чипсете Intel Z390, которая позиционируется компанией как плата для рабочих станций (серия WS, WorkStation). Напомним, что в ассортименте компании нет моделей для рабочих станций на чипсете Intel Z370, и WS Z390 Pro — это вообще единственная плата для рабочих станций на чипсетах Intel 300-й серии.

Комплектация и упаковка

Плата WS Z390 Pro поставляется в средней по размере коробке черного цвета, на которой приводится изображение платы и ее краткая спецификация.

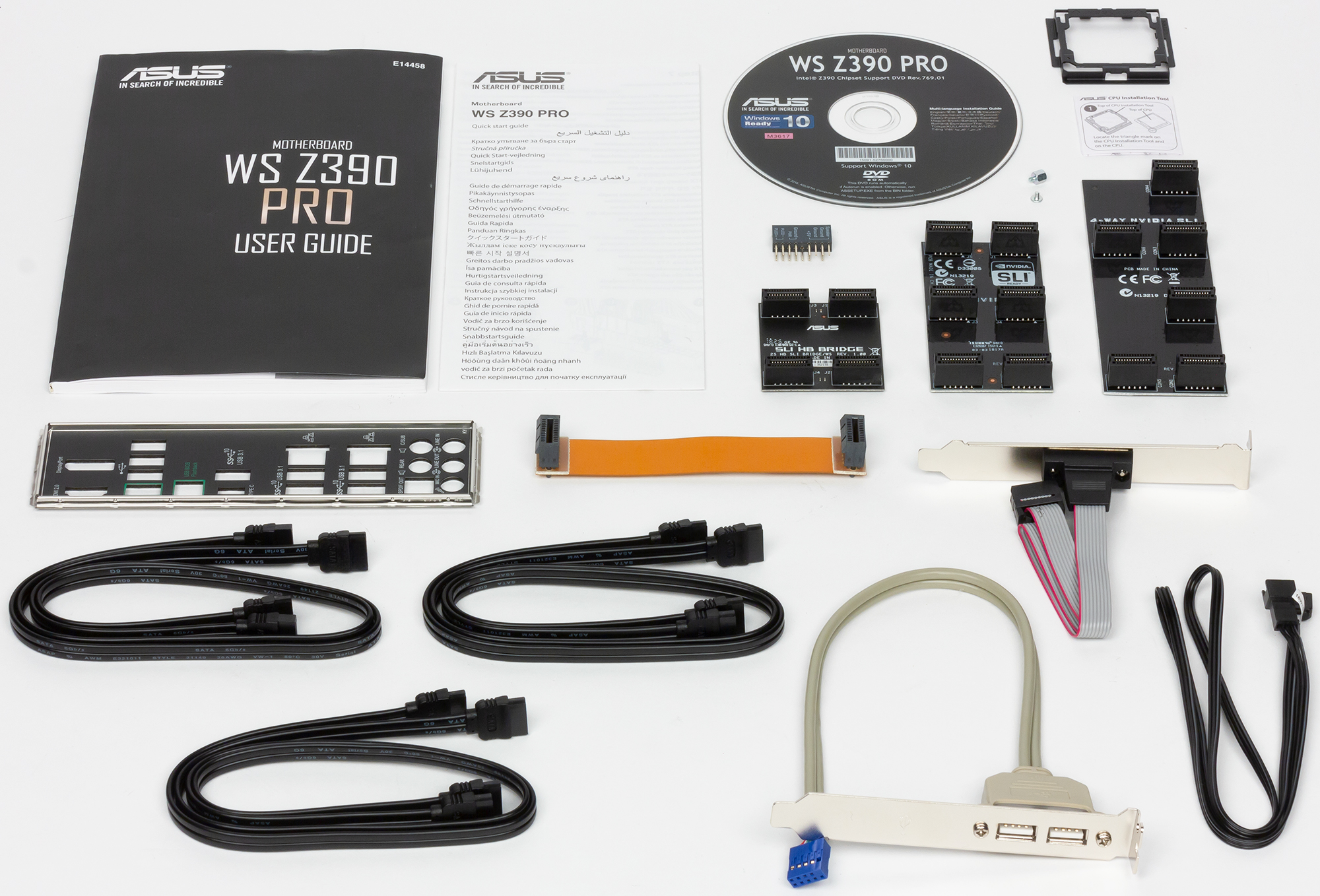

Комплект поставки включает шесть SATA-кабелей, руководство пользователя, DVD-диск с программным обеспечением и драйверами, мостики SLI на две, три и четыре видеокарты, подключаемую планку COM-порта, подключаемую планку на два порта USB 2.0, заглушку для разъемов задней панели, рамку для безопасной установки процессора в разъем, Q-Сonnector для облегчения подключения проводов к плате и даже кабель для подключения RGB-ленты (80 см).

Конфигурация и особенности платы

Сводная таблица характеристик платы WS Z390 Pro приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения, Intel Core 9-го поколения
Процессорный разъем LGA1151
Чипсет Intel Z390
Память 4 × DDR4 (до 128 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V
1 × Intel i210
Слоты расширения 2 × PCI Express 3.0 x16
2 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4
2 × M.2
2 × U.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 5 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 вертикального типа
2 × USB 3.0
6 × USB 2.0

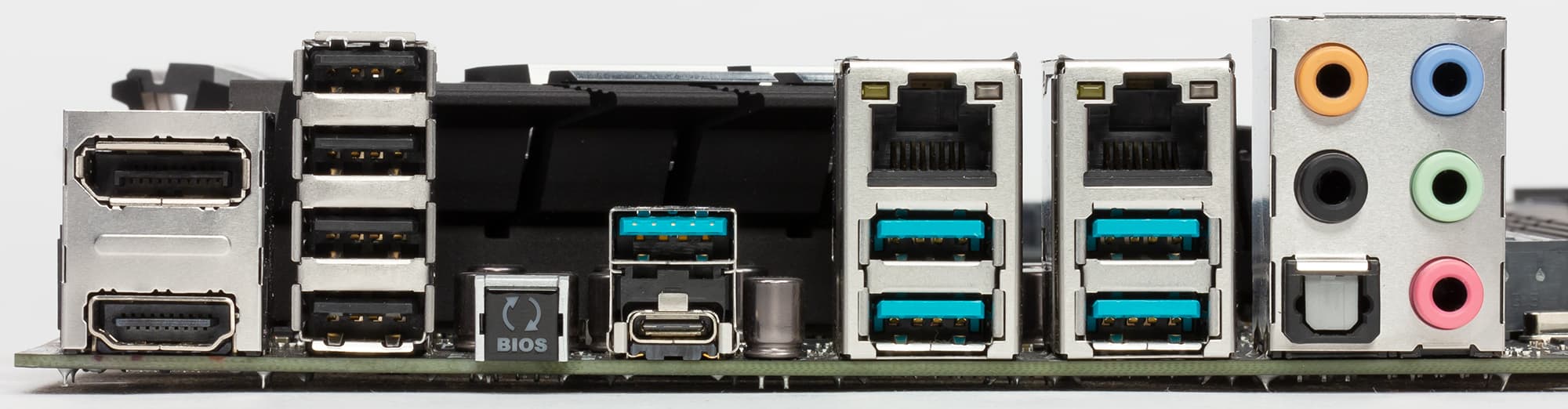

Разъемы на задней панели 1 × HDMI
1 × DisplayPort
1 × USB 3.1 (Type-C)
5 × USB 3.1 (Type-A)
4 × USB 2.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы 24-контактный разъем питания ATX
2 8-контактных разъема питания ATX 12 В
1 × 6-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
2 × U.2
7 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения платы Asus Extension Fan
1 вертикальный разъем для подключения фронтальных портов USB 3.1
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения неадресуемой RGB-ленты
1 разъем для подключения COM-порта
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

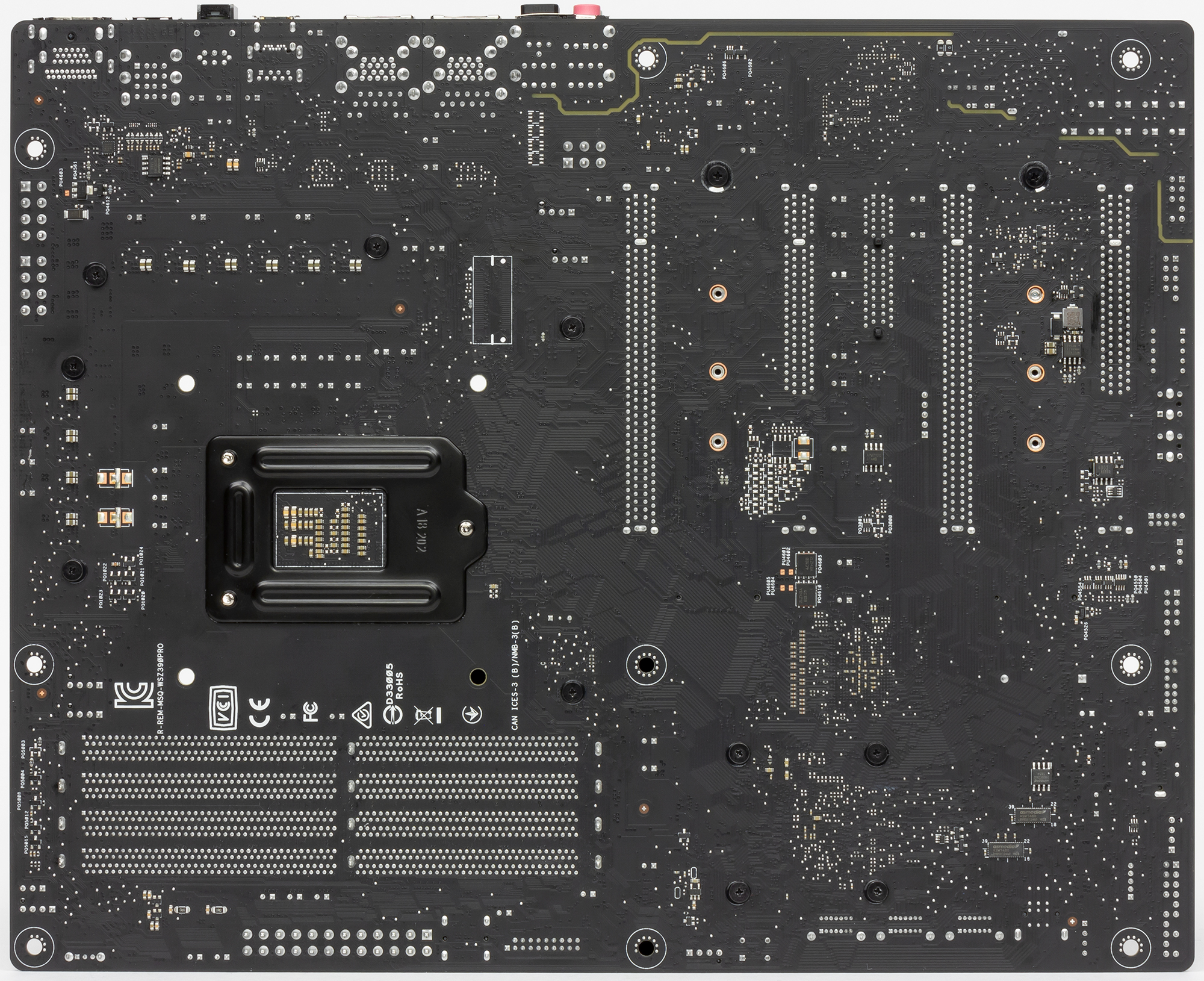

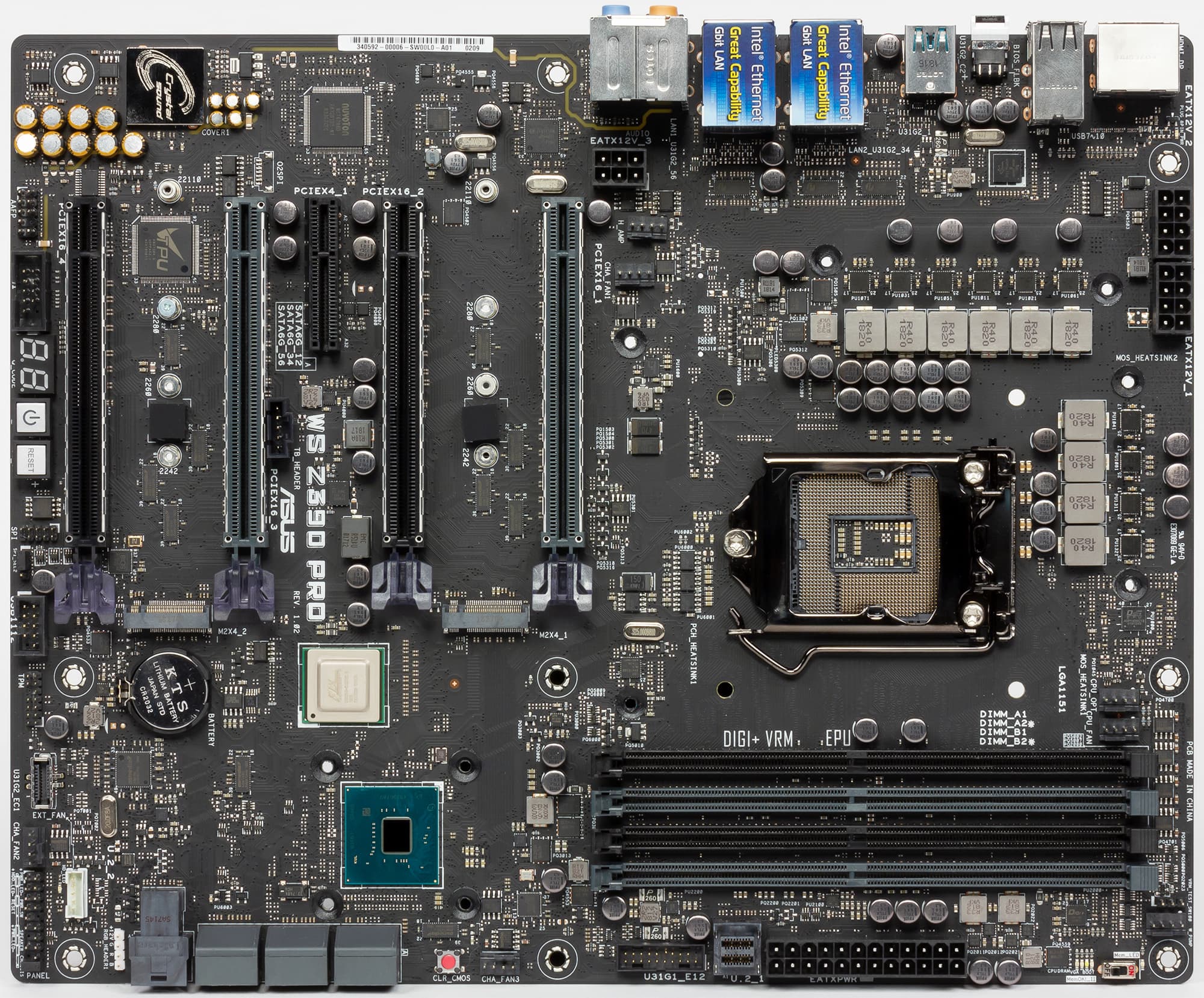

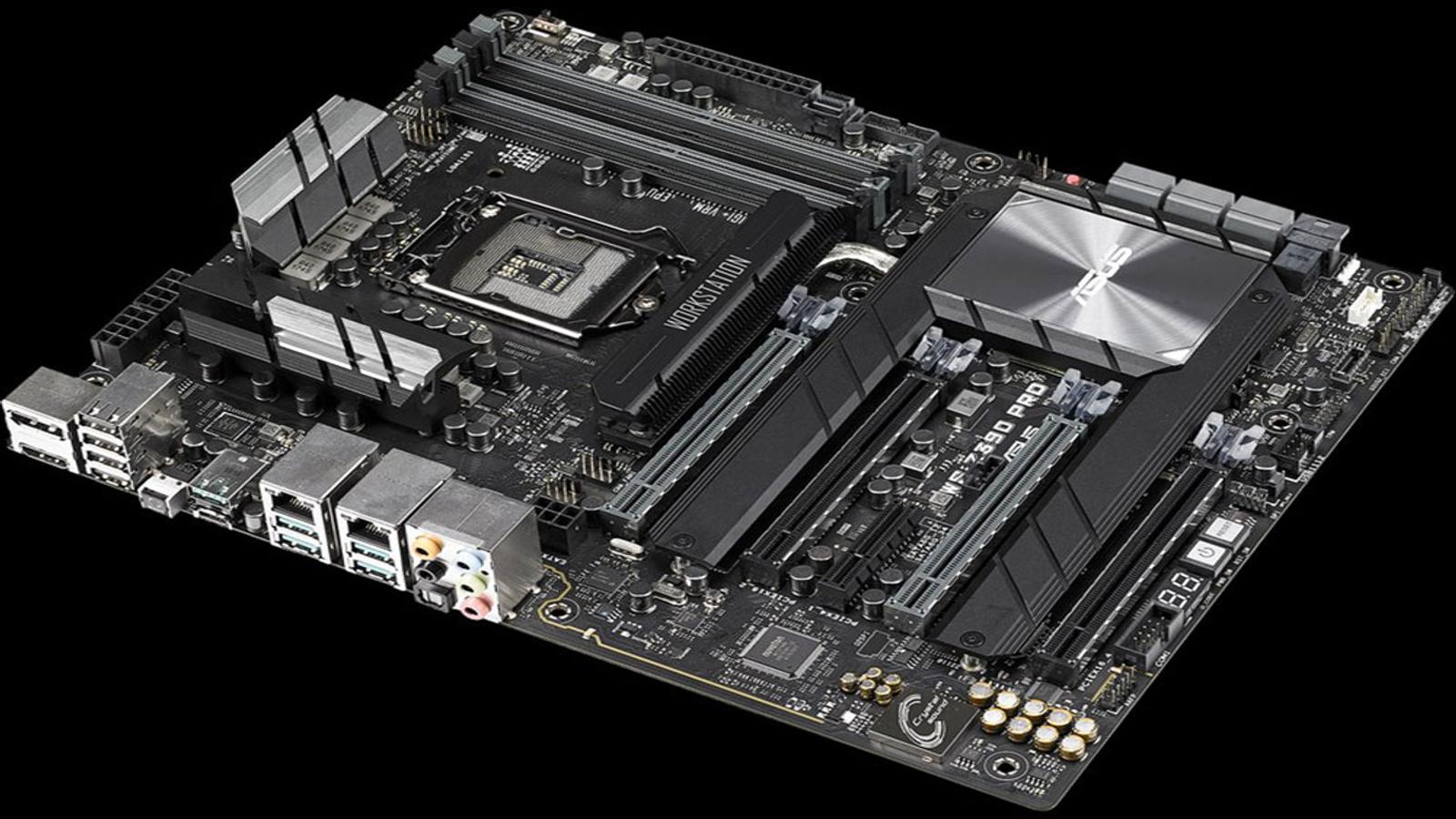

Плата WS Z390 Pro выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено девять стандартных отверстий.

Чипсет и процессорный разъем

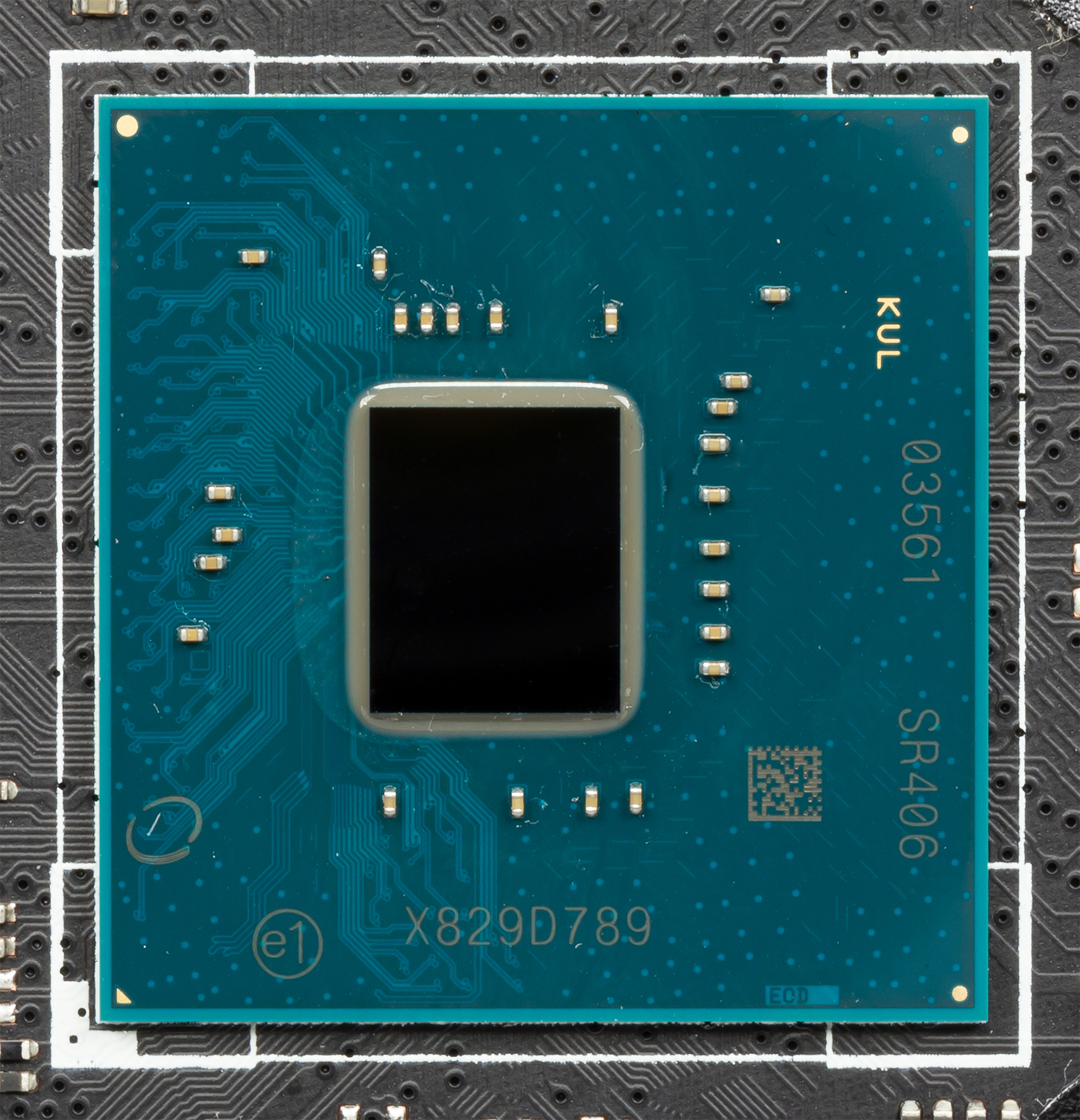

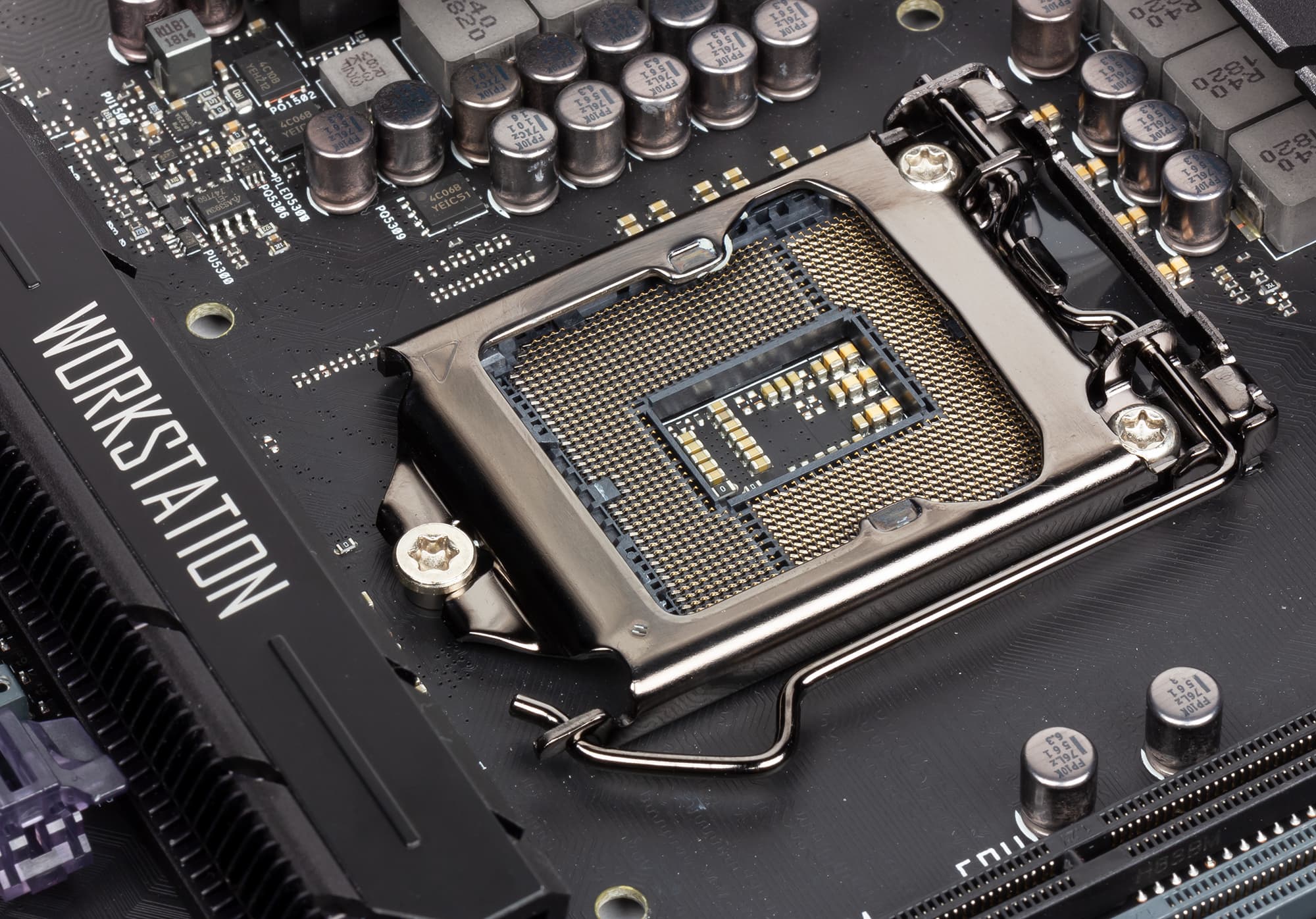

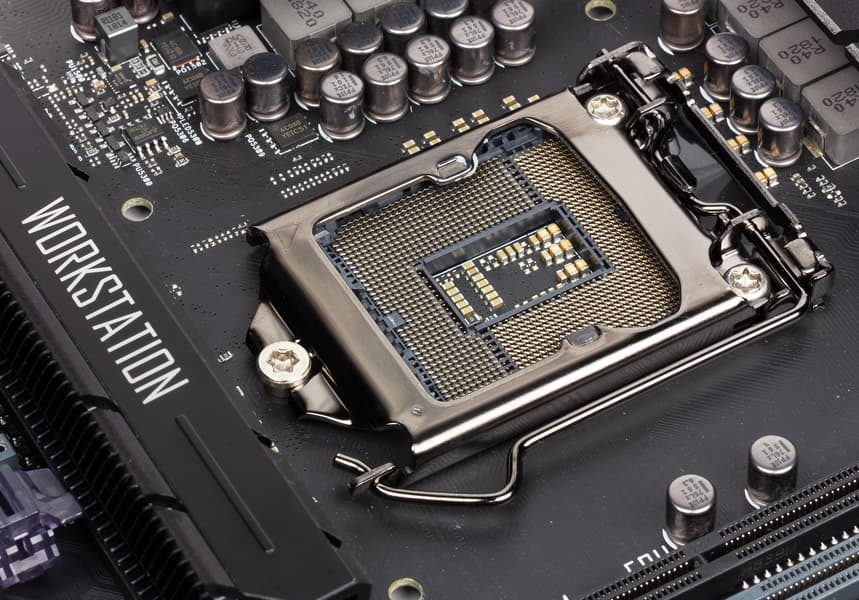

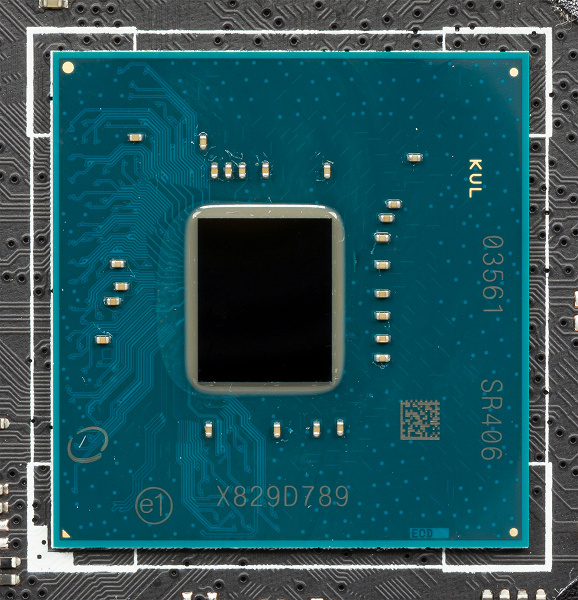

Плата WS Z390 Pro основана на чипсете Intel Z390 и поддерживает процессоры Intel Core 8-го поколения и новые процессоры Intel Core 9-го поколения с разъемом LGA1151.

Память

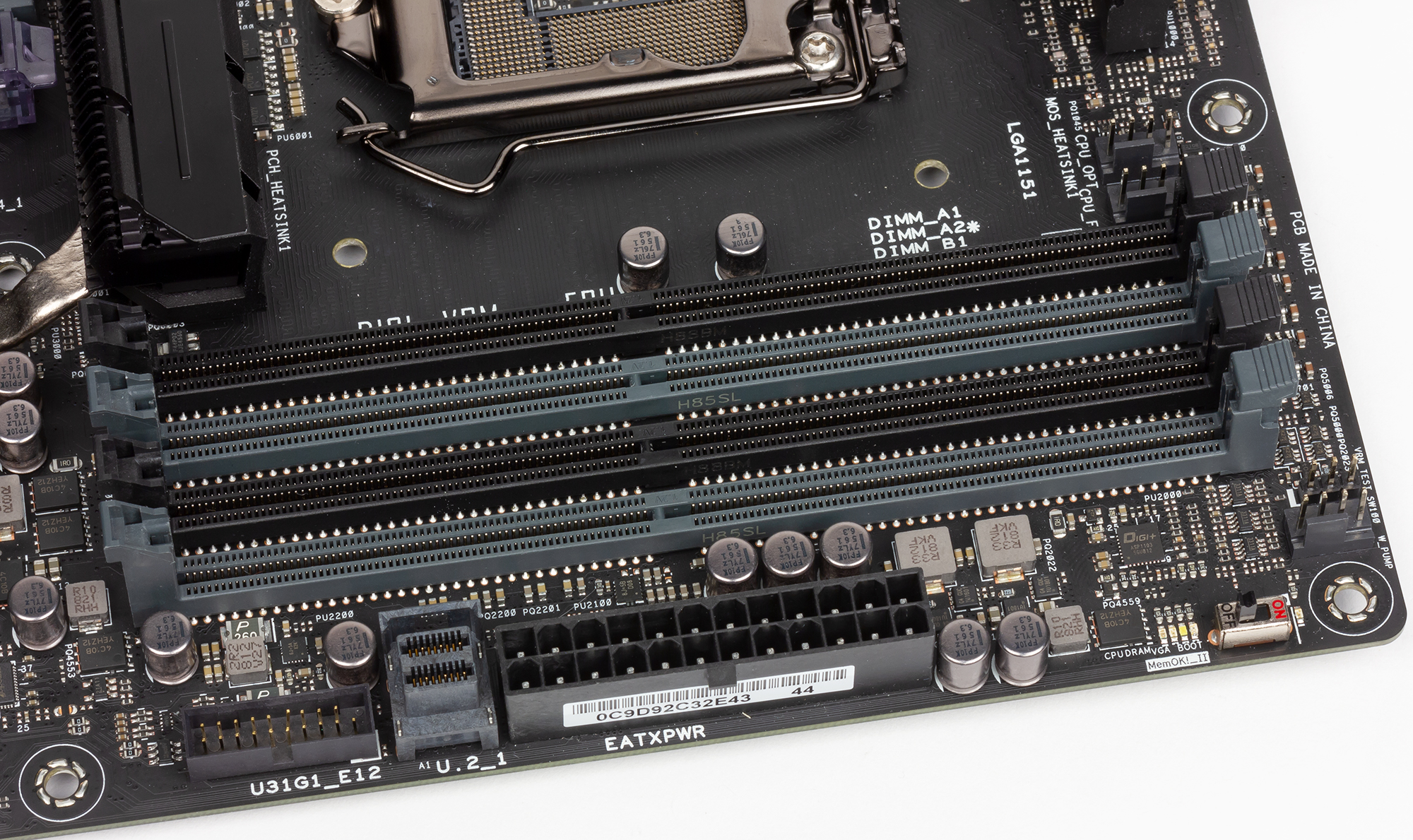

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС). В документации указан максимальный объем поддерживаемой памяти 64 ГБ (при использовании модулей емкостью по 16 ГБ), но после выхода соответствующей прошивки плата будет поддерживать до 128 ГБ памяти (при использовании модулей емкостью по 32 ГБ). Напомним, что все платы Asus на чипсете Intel Z390 после обновления прошивки будут поддерживать до 128 ГБ памяти.

Слоты расширения, разъемы M.2 и U.2

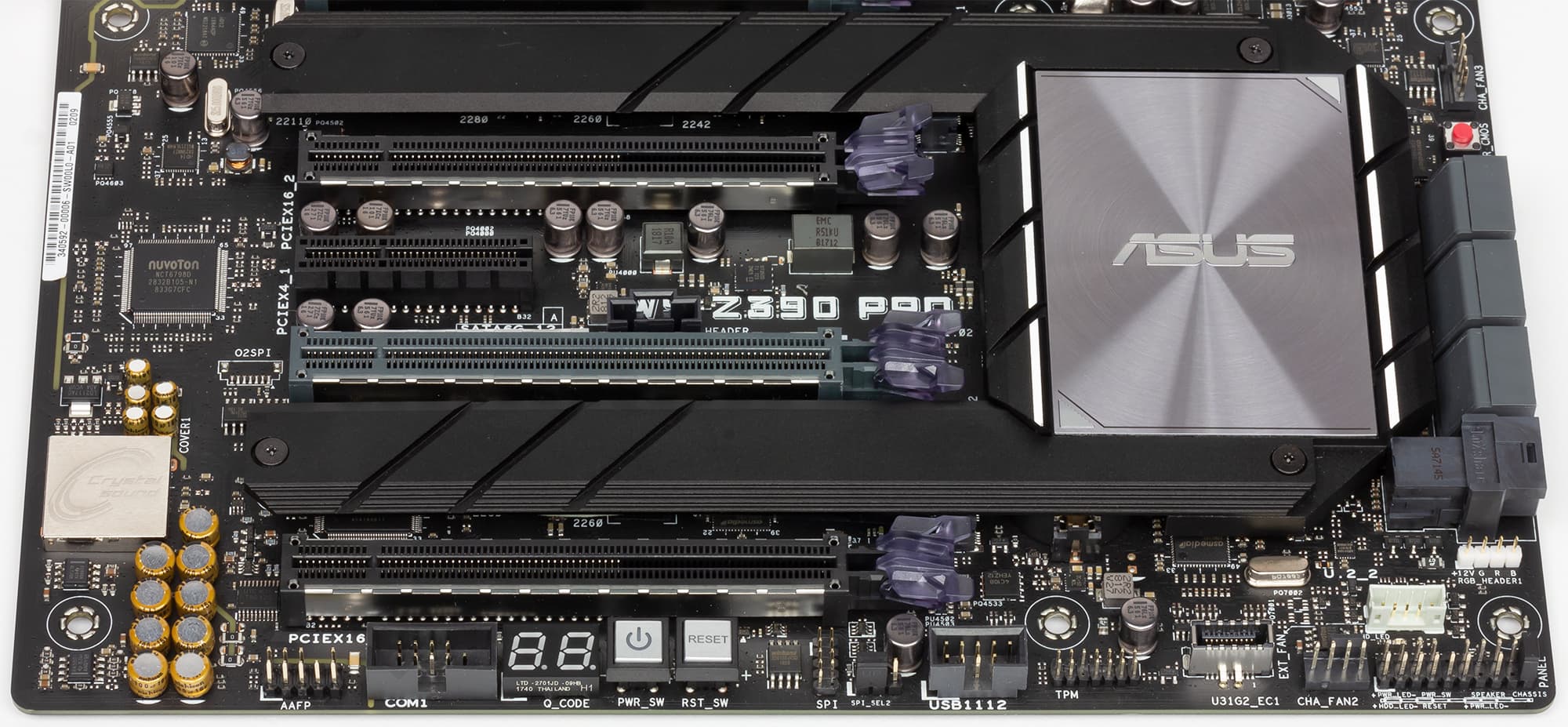

Для установки видеокарт, плат расширения и накопителей на материнской плате WS Z390 Pro имеется четыре слота с форм-фактором PCI Express x16, слота PCI Express 3.0 x4, два разъема M.2 и два разъема U.2.

Все слоты с форм-фактором PCI Express x16 реализованы на базе процессорных линий PCIe 3.0. Первый и третий (если считать от процессорного разъема) слоты переключаемые и могут работать на скоростях x16/x8, то есть представляют собой слоты PCI Express 3.0 x16/x8. Для переключения режимов работы этих слотов используются ASMedia ASM1480 — мультиплексоры/демультиплексоры линий PCIe 3.0.

Второй и четвертый слоты работают на скоростях x8, то есть представляют собой слоты PCI Express 3.0 x8 в форм-факторе PCI Express x16.

Режимы работы четырех слотов PCI Express 3.0 x16/x8 могут быть следующие: x16/–/x16/–, x8/x8/x16/–, x8/x8/x8/x8. Естественно, если задействуется только первый слот, то он будет работать на скорости x16.

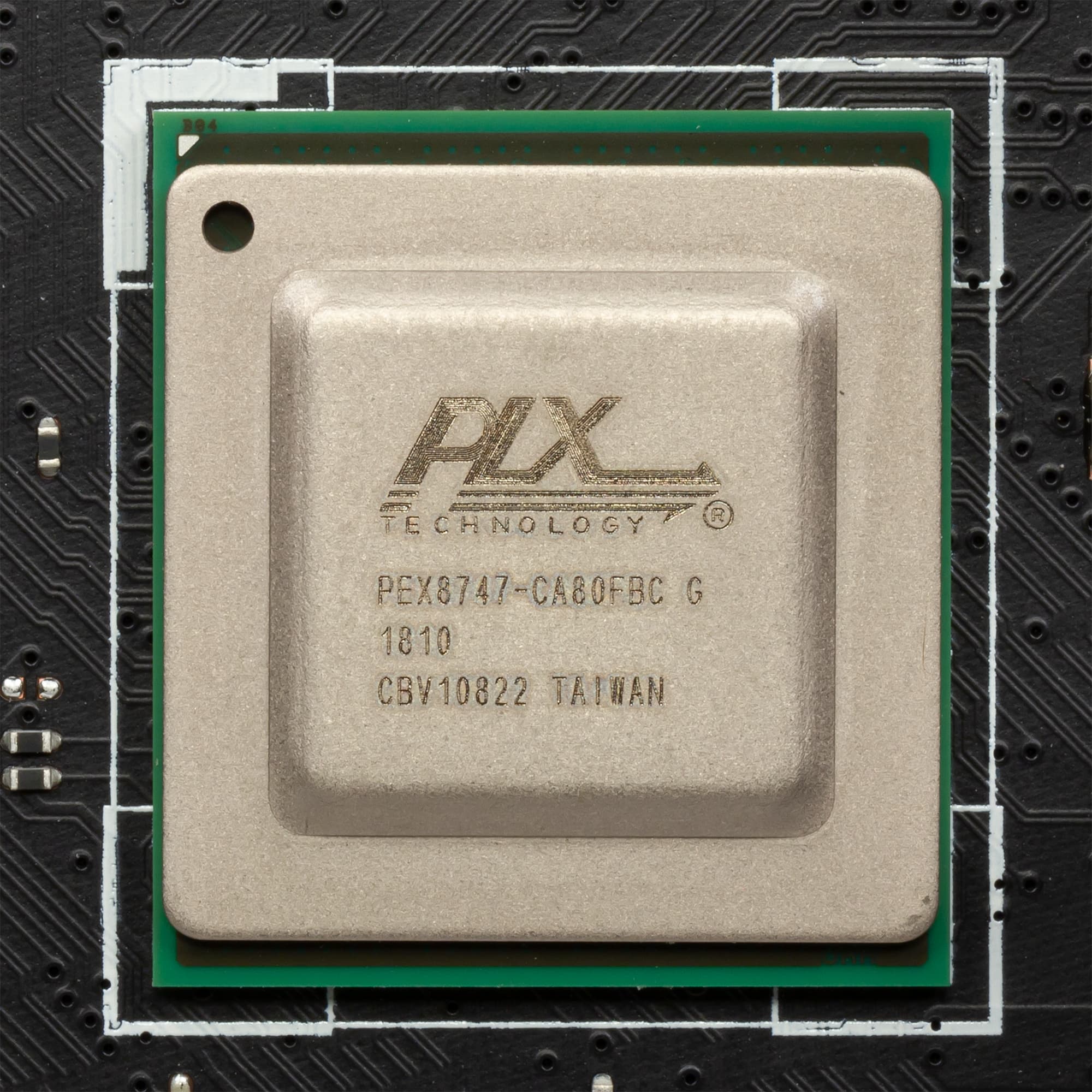

Как видим, при установке двух, трех и четырех видеокарт для реализации указанных режимов работы потребуется 32 линии PCIe 3.0. Но у процессора имеется в наличии только 16 линий PCIe 3.0. Для того чтобы «превратить» 16 линий PCIe 3.0 в 32 линии, используется пятипортовый коммутатор на 48 линий PCIe 3.0 PLX PEX8747. Этот коммутатор подключен к процессору 16 линиями PCIe 3.0 (один порт) и дает на выходе четыре порта по 8 линий PCIe 3.0 в каждом. За счет переключения этих портов обеспечиваются все указанные режимы работы слотов PCI Express 3.0 x16/x8.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX.

Слот PCI Express 3.0 x4 реализован на базе четырех чипсетных линий PCIe 3.0.

Разъемы M.2 и U.2 предназначены для установки (подключения) SSD-накопителей и реализованы через чипсет Intel Z390.

Оба разъема M.2 поддерживает устройства c интерфейсом PCIe 3.0 x4/x2 или SATA и позволяют устанавливать накопители типоразмера 2242/2260/2280/22110. Для накопителей, устанавливаемых в эти разъемы, предусмотрены радиаторы.

Разъемы U.2 поддерживают подключение накопителей с интерфейсом PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Intel Core 8-го и 9-го поколений имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 2.0 и DisplayPort 1.2.

SATA-порты

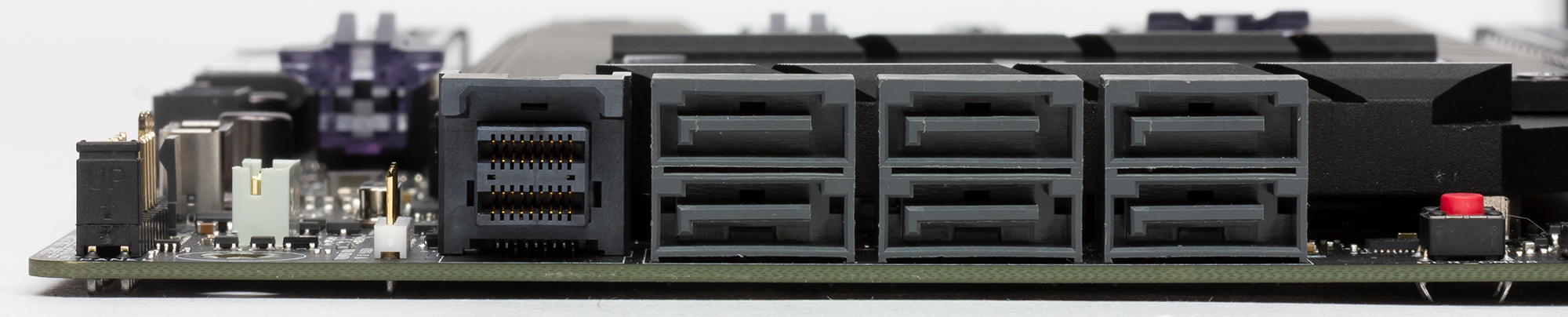

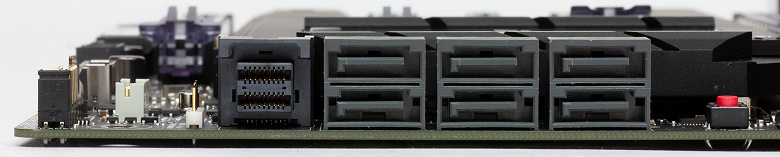

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z390 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено два порта USB 3.0, шесть портов USB 2.0 и до восьми портов USB 3.1.

Все порты USB 2.0 реализованы через чипсет Intel Z390. Четыре порта USB 2.0 выведены на заднюю панель разъемов платы, а для подключения еще двух портов предусмотрена соответствующая колодка.

Шесть портов USB 3.1 также реализованы чипсет Intel Z390. Эти порты выведены на заднюю панель разъемов платы, причем пять портов имеют разъем Type-A, а один — разъем Type-C.

Два порта USB 3.0 реализованы на базе двухпортового контроллера USB 3.0 ASMedia ASM1042A, который подключается к чипсету одной линией PCIe. Для подключения этих портов на плате имеется соответствующая колодка.

Кроме того, на плате есть еще контроллер USB 3.1 ASMedia ASM3142, который подключается к чипсету двумя линиями PCIe 3.0. На базе этого контроллера реализован вертикальный разъем USB 3.1, к которому можно подключить либо два порта USB 3.1 Type-A, либо один порт USB 3.1 Type-С.

Сетевой интерфейс

Для подключения к сети на плате WS Z390 Pro имеется два гигабитных сетевых интерфейса. Один реализован на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня), а другой — на базе выделенного сетевого контроллера Intel i210.

Как это работает

Напомним, что в чипсете Intel Z390 имеется 30 HSIO-портов, из которых может быть до 24 портов PCIe 3.0, до 6 портов SATA 6 Гбит/с и до 10 портов USB 3.0/3.1 (из которых до 6 портов могут быть USB 3.1, и всего может быть не более 14 портов USB 3.1/3.0/2.0).

Через чипсетные порты PCIe на плате реализованы: слот PCI Express 3.0 x4, два разъема M.2, два разъема U.2 и два сетевых контроллера. Кроме того, два USB-контроллера ASMedia требуют еще три линии PCIe. Все это в совокупности требует 25 портов PCIe 3.0. На плате через чипсет реализованы еще шесть портов SATA и шесть портов USB 3.1, что в совокупности дает еще 12 HSIO-портов. То есть всего получается 37 HSIO-портов. Что-то с чем-то должно разделяться.

Разделяются в данном случае, во-первых, слот PCI Express 3.0 x4 с контроллером USB 3.1 (ASMedia ASM3142). Если порты USB 3.1 от контроллера ASMedia ASM3142 доступны, то слот PCI Express 3.0 x4 работает в режиме x2. В результате для слота PCI Express 3.0 x4 и контроллера ASMedia ASM3142 в совокупности требуется только четыре линии PCIe 3.0.

Во-вторых, разъем M.2_2 разделяется по линиям PCIe 3.0 с разъемом U.2_2. Кроме того, разъем M.2_2 (соответственно, и разъем U.2_2) разделяется с двумя портами SATA (SATA#1, SATA#2). Два высокоскоростных порта чипсета могут конфигурироваться либо как SATA-порты, либо как порты PCIe 3.0.

В третьих, разъем M.2_1 также разделяется с двумя портами SATA (SATA#5, SATA#6). Два высокоскоростных порта чипсета могут конфигурироваться либо как SATA-порты, либо как порты PCIe 3.0. Если используются порты SATA, то разъем M.2_1 доступен только в режиме PCIe 3.0 x2.

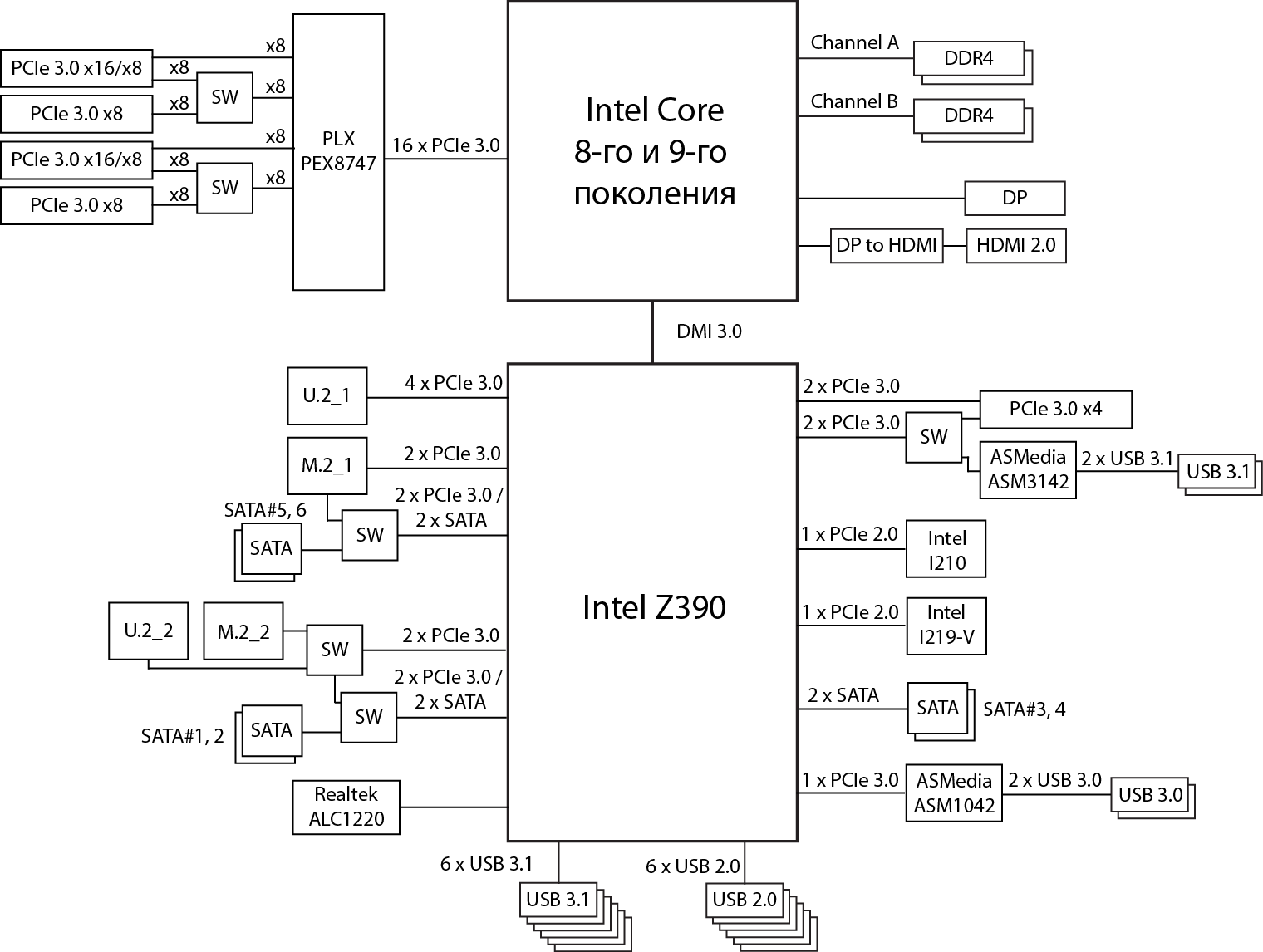

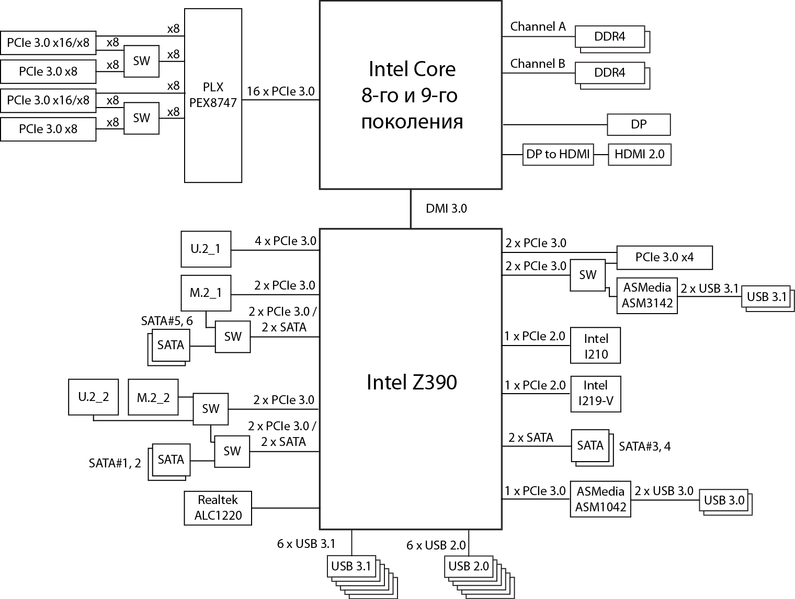

С учетом указанного разделения требуется уже лишь 27 HSIO-портов, из которых не более 19 портов PCIe 3.0. Блок-схема платы WS Z390 Pro показана на рисунке.

Дополнительные особенности

На плате WS Z390 Pro реализовано большое количество различных дополнительных функций.

Начнем с того, что есть кнопки включения и перезагрузки, а также индикатор POST-кодов.

Есть и кнопка сброса настроек BIOS (Clear CMOS).

Как и на всех новых платах Asus, кнопку MemOK! заменил переключатель MemOK! II.

На задней панели разъемов предусмотрена кнопка USB BIOS Flashback, которая, совместно с выделенным портом USB 2.0, позволяет обновлять BIOS без загрузки системы.

Наконец, на плате есть специальный четырехконтактный (12V/G/R/B) разъем для подключения обычной светодиодной ленты. Конечно, для рабочей станции это не самая востребованная функциональность, но использовать ее никто не заставляет.

Система питания

Как и большинство плат, модель WS Z390 Pro имеет 24-контактный и 8-контактный разъемы для подключения блока питания. В дополнение к этому есть еще один 8-контактный и один 6-контактный разъемы для подключения блока питания.

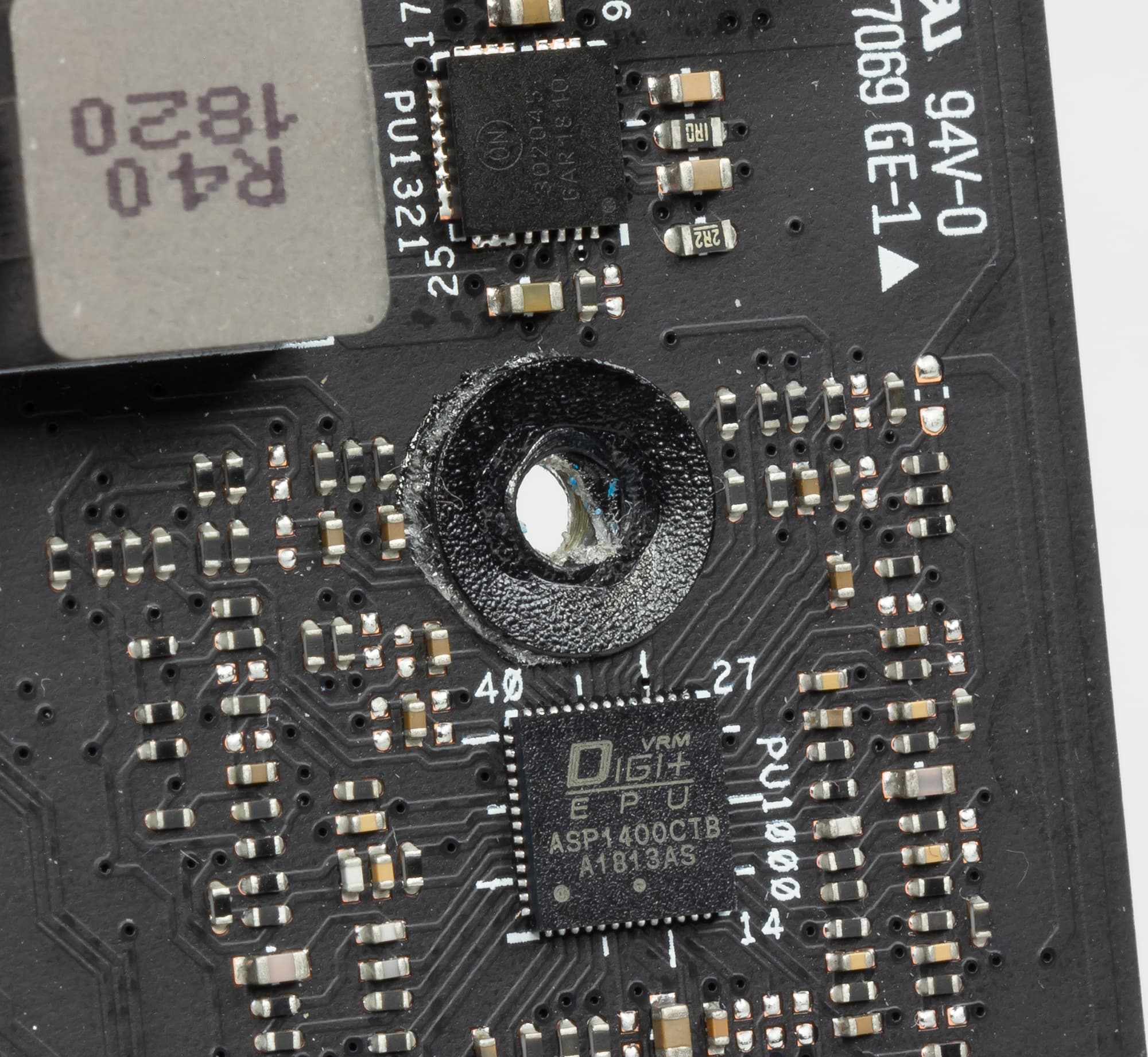

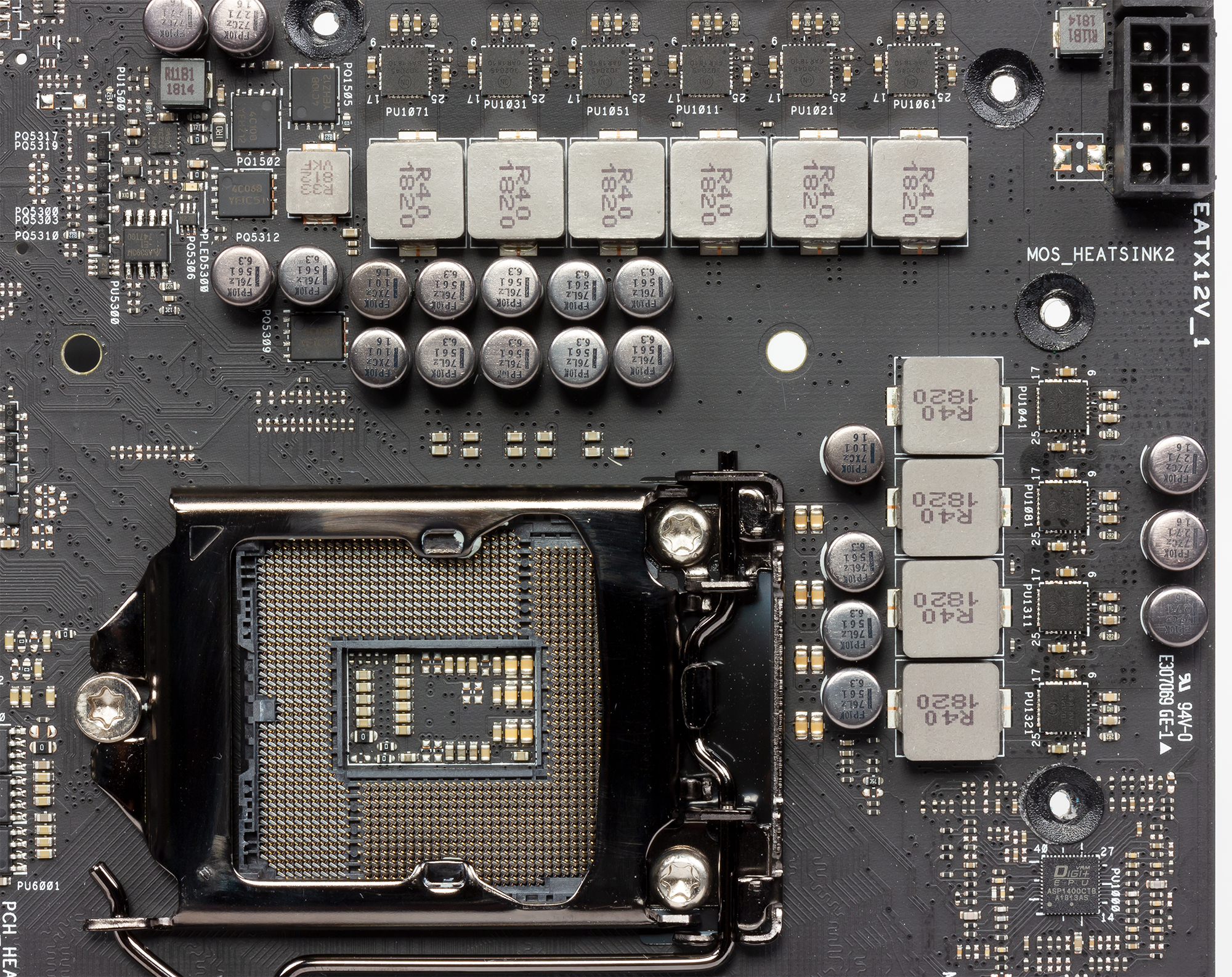

Регулятор напряжения питания процессора на плате является 10-канальным и управляется контроллером с маркировкой ASP1400СTB. В каждом канале питания используется по одному чипу On NCP302045, который объединяет в себе два MOSFET-транзистора (High и Low), а также MOSFET-драйвер.

Система охлаждения

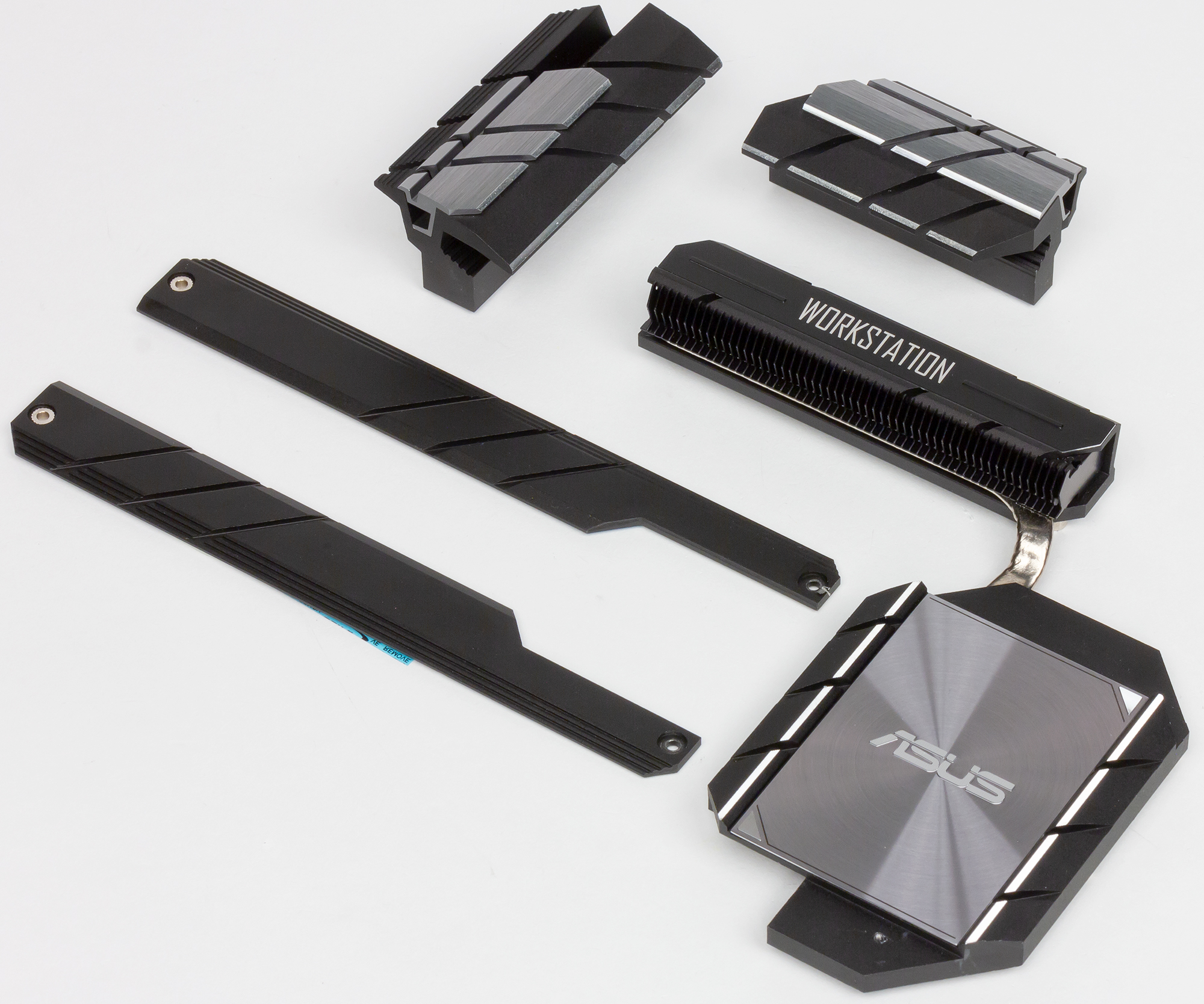

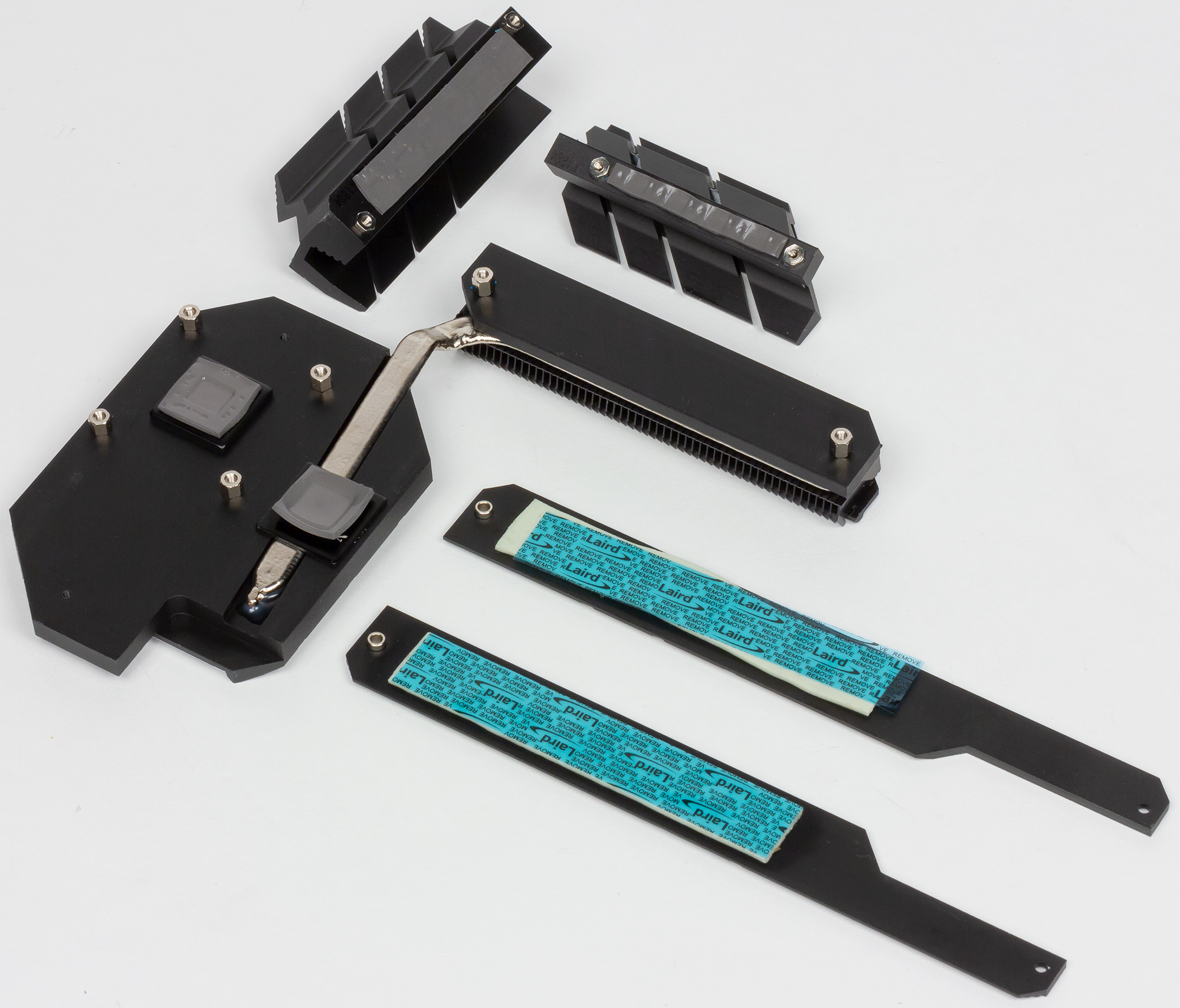

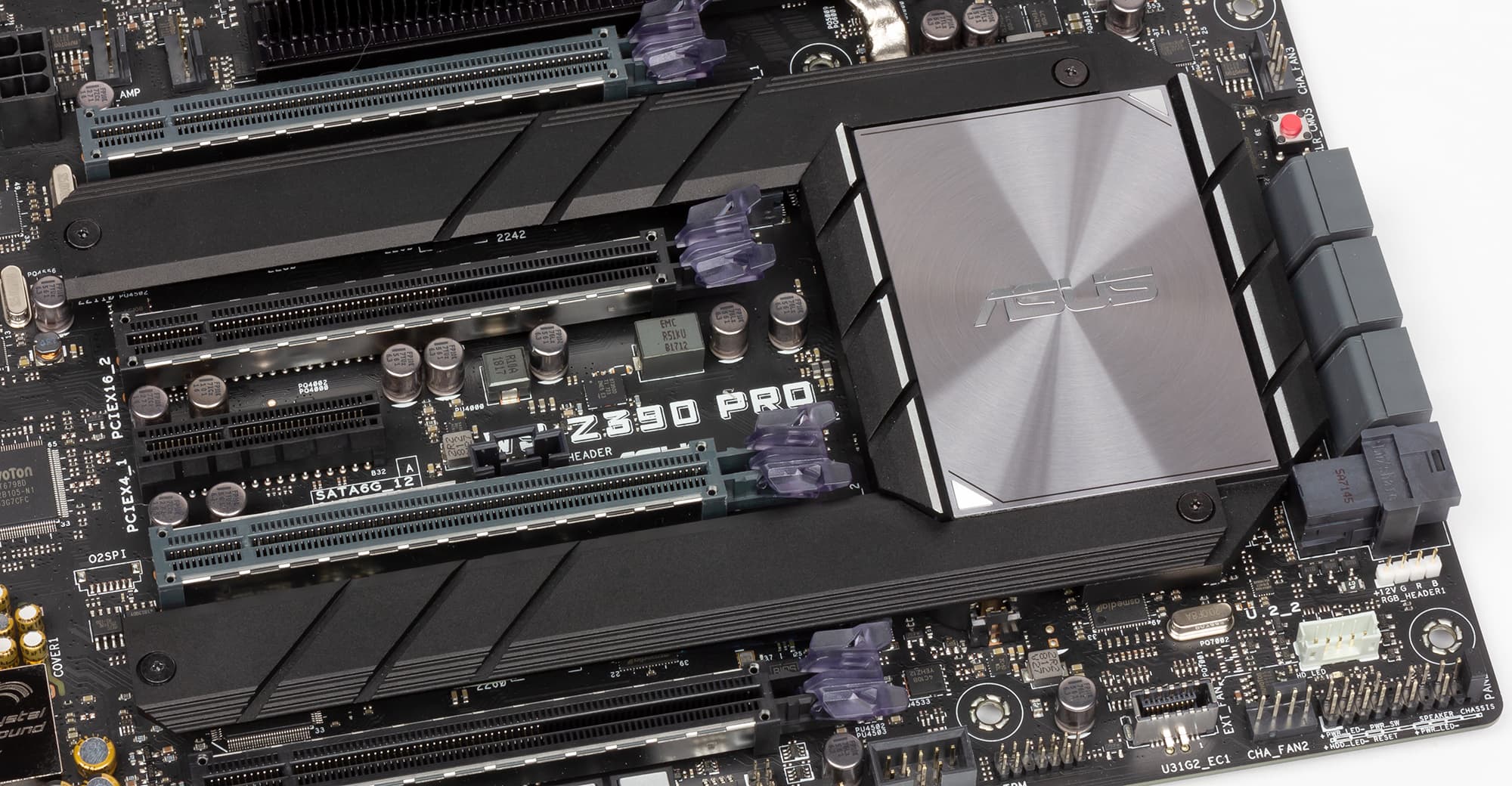

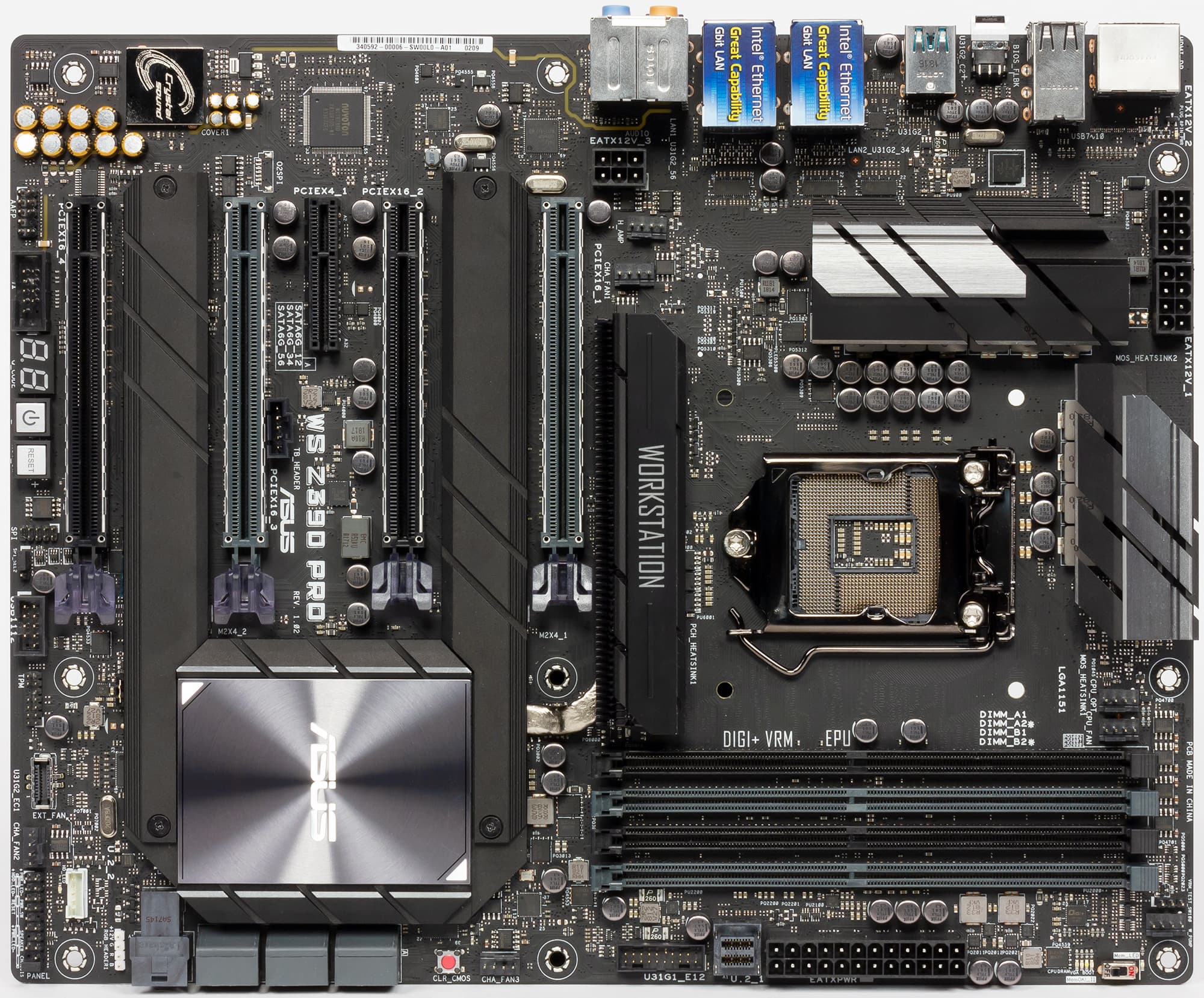

Система охлаждения платы WS Z390 Pro состоит из нескольких радиаторов. Два отдельных радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще два радиатора, связанные друг с другом тепловой трубкой, предназначены для охлаждения чипсета и PLX-коммутатора.

Кроме того, имеется два радиатора для SSD-накопителей, устанавливаемых в разъемы M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено семь четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов, еще два — для систем водяного охлаждения.

Кроме того, имеется пятиконтактный разъем Ext_Fan, позволяющий подключать плату Fan Extension (в комплект не входит), к которой можно подключать дополнительные вентиляторы и термодатчики. Вентиляторы, подключаемые к плате Fan Extension, управляются через UEFI BIOS материнской платы.

Аудиоподсистема

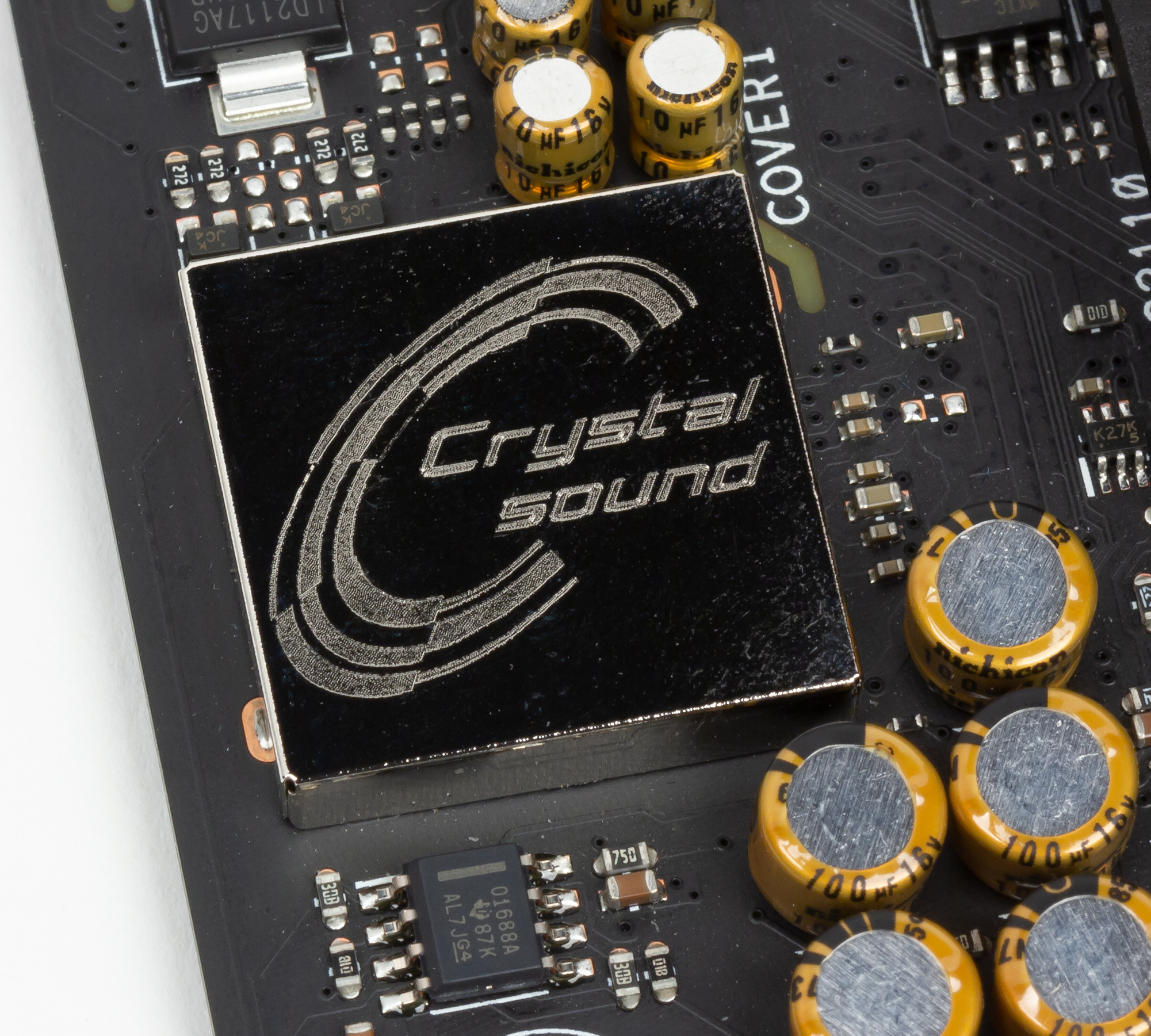

Конечно, для платы, которая позиционируется как основа рабочей станции, аудиоподсистема не столь важна. Но, тем не менее, возможность вывода звука тут есть, аудиоподсистема WS Z390 Pro основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

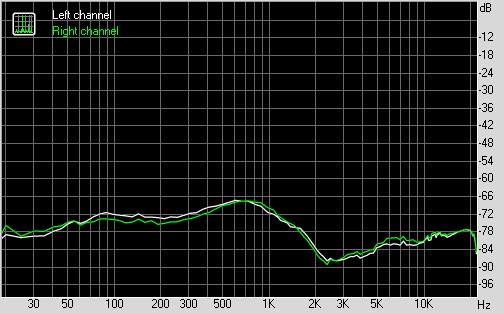

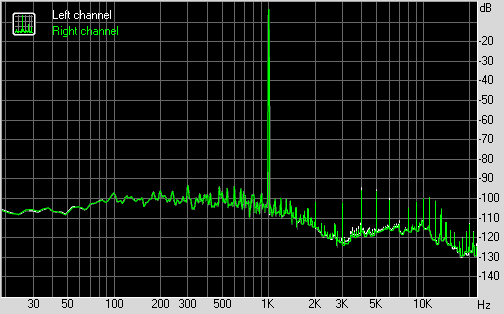

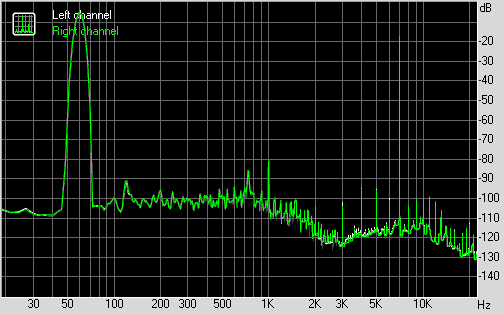

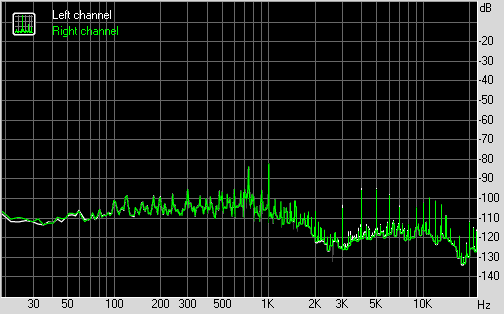

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате WS Z390 Pro получил оценку «Хорошо».


Полный отчет с результатами тестирования в программе RMAA 6.3.0

UEFI BIOS

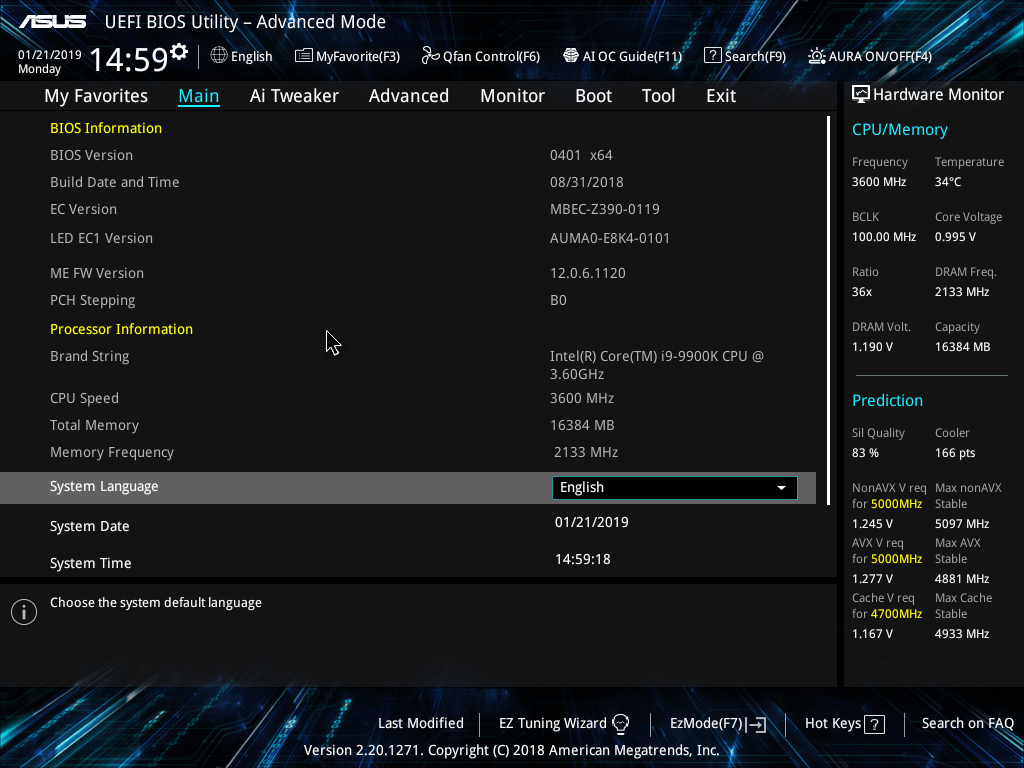

UEFI BIOS платы WS Z390 Pro можно назвать типичным для плат Asus на базе чипсета Intel Z390. Сам интерфейс немного отличается от того, что есть у плат других серий, но по функциональным возможностям здесь все то же самое.

Как и ранее, имеется два режима отображения: EZ Mode Mode и Advanced Mode. В упрощенном режиме EZ Mode можно лишь посмотреть основные параметры системы, а режим Advanced предназначен для тонкой настройки.

В режиме Advanced Mode пользователю доступно восемь традиционных вкладок.

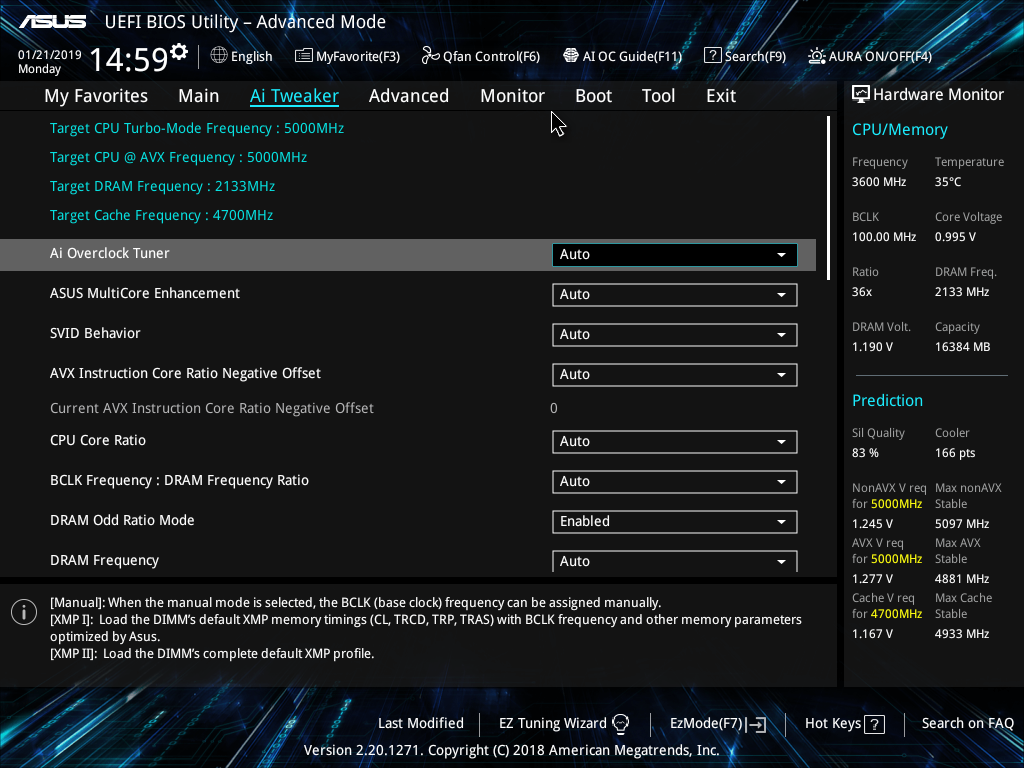

Хотя это плата для рабочих станций, есть и традиционная вкладка Extreme Tweaker, в которой собраны настройки для разгона системы.

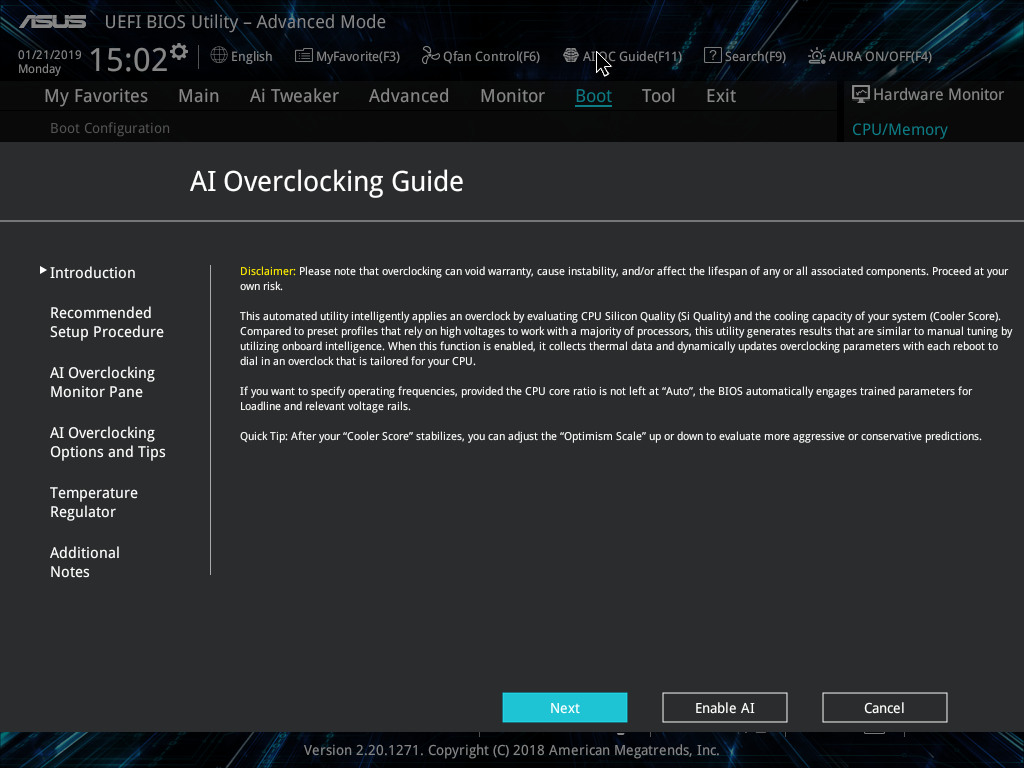

Одним словом, абсолютно все то же самое, что и в случае остальных плат Asus на чипсете Intel Z390. Есть даже встроенное руководство по автоматическому разгону процессора.

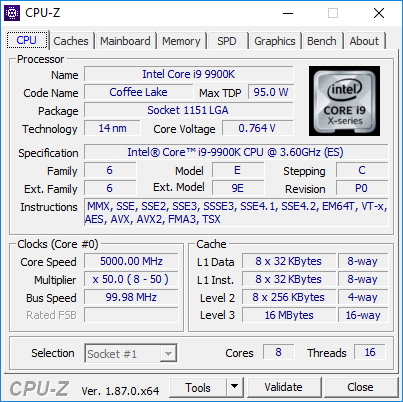

Понятно, что ручной разгон процессора часто позволяет добиться более высоких результатов разгона, чем автоматический. Но в варианте платы WS Z390 Pro эти результаты оказались идентичными. Мы разгоняли процессор 9-го поколения Intel Core i9-9900K, и в режиме автоматического разгона был получен результат 5,0 ГГц. В ручном режиме стабильной работы нашего процессора мы также добились только на частоте 5 ГГц.

Выводы

В целом, Asus WS Z390 Pro — это отличная плата с широкими функциональными возможностями, ориентированными на рабочие станции. Никакая другая плата на чипсете Intel Z390 не позволяет устанавливать до четырех видеокарт, объединяя их по технологии SLI или CrossFire. Есть и другие специфические именно для рабочих станций особенности: наличие двух разъемов U.2, наличие двух сетевых гигабитных портов, а также наличие COM-порта (и планка для его вывода в комплекте платы).

Гарантия на плату Asus WS Z390 Pro составляет 3 года. Кроме того, плата подпадает под программу 1-Day ARS (Advanced Replacement RMA Service), которая ранее касалась лишь серверных систем.

Средняя стоимость платы составляет около 30 тысяч рублей. Для решений серии WS это совсем немного: все же речь идет о плате с расширенными функциональными возможностями для рабочих станций. На наш взгляд, Asus WS Z390 Pro вполне заслуживает нашей редакционной награды «Original Design».

20 февраля 2019 Г.
