В разделе по материнским платам мы процессоры не тестируем, поэтому если кого интересует обзор непосредственно процессоров 12-го поколения от Intel, то имеется материал нашего автора Андрея Кожемяко. А здесь мы изучаем особенности той или иной материнской платы.
Повторенье – мать ученья! Поэтому снова изучаем краткую таблицу отличий в чипсетах трех последних поколений.
| Особенности | Z690 | Z590 | Z490 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
| Количество линий PCIe (процессор) | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 | 3.0 |
| Количество линий PCIe (чипсет) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
| Версия DMI | 4.0 | 3.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x4 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 8 | 6 | 6 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 4 | 3 | 0 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 6 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |
Я уже не так давно рассуждал на тему – зачем столько линеек материнских плат у того же Asus. Ведь и внутри каждой может быть около десятка моделей. Потребителям очень часто трудно разобраться – какую же игровую материнку выбрать, например. А ведь кроме топовой серии ROG в игровом сегменте продукции компании имеется и TUF Gaming. И на пересечении с ними – семейство Prime. Короче, голову сломать можно.
Одно понятно, что TUF Gaming – это игровые решения без излишеств, то есть нет кучи кнопок и перемычек для оверклокеров, нет подсветки, или она крайне минимальна, оформление и комплект тоже просты. Но при этом в BIOS и соответствующем ПО имеется много опций и режимов по тому же разгону. В какой-то степени TUF Gaming – конкурент младшей сери ROG Strix.

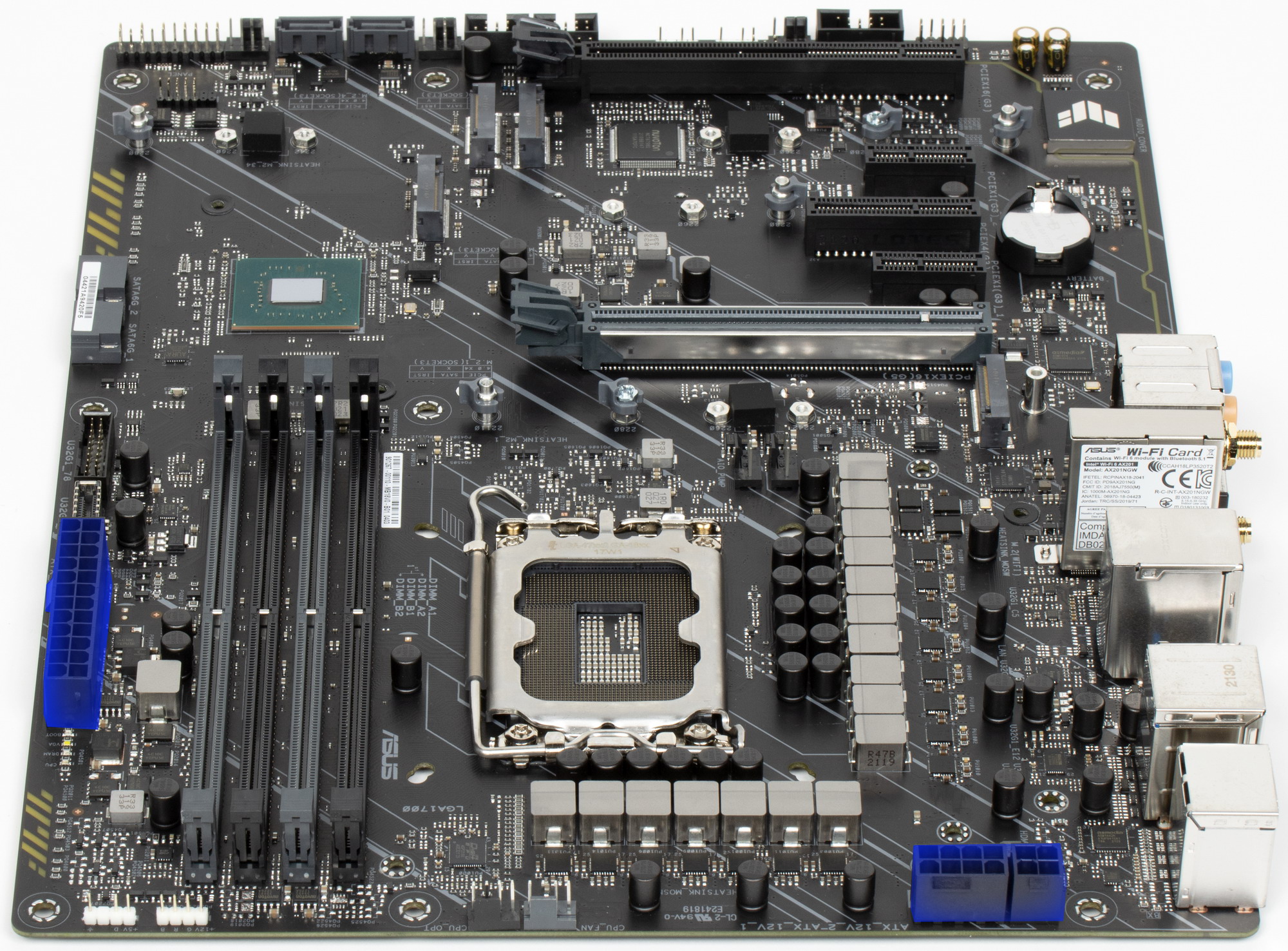

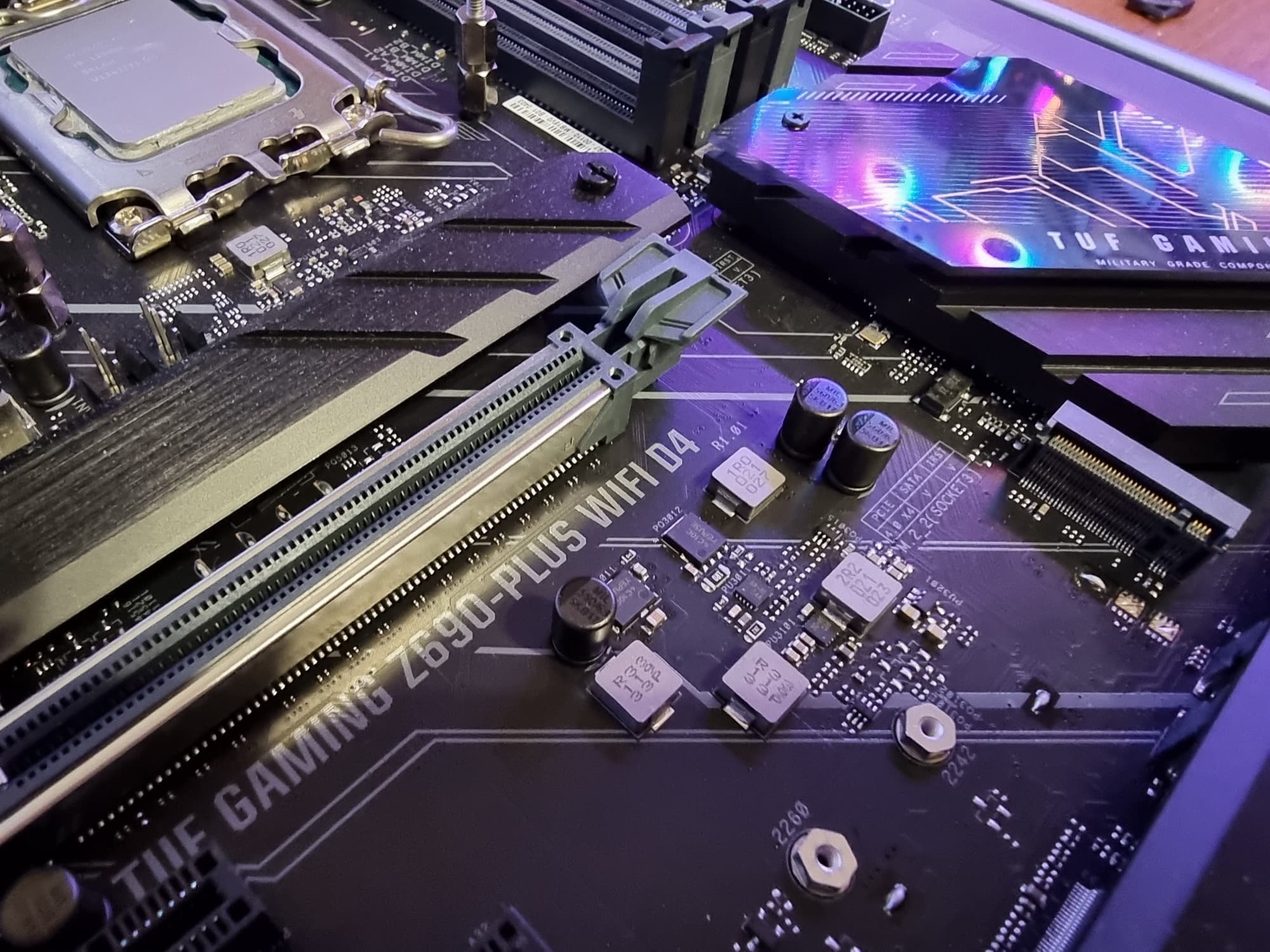

У меня в этот раз побывала материнская плата как раз из TUF Gaming на топовом чипсете Z690. Плата уникальна тем, что поддерживает DDR4, а значит на сегодня (когда DDR5 память весьма дорога) такая матплата может иметь неплохой спрос.

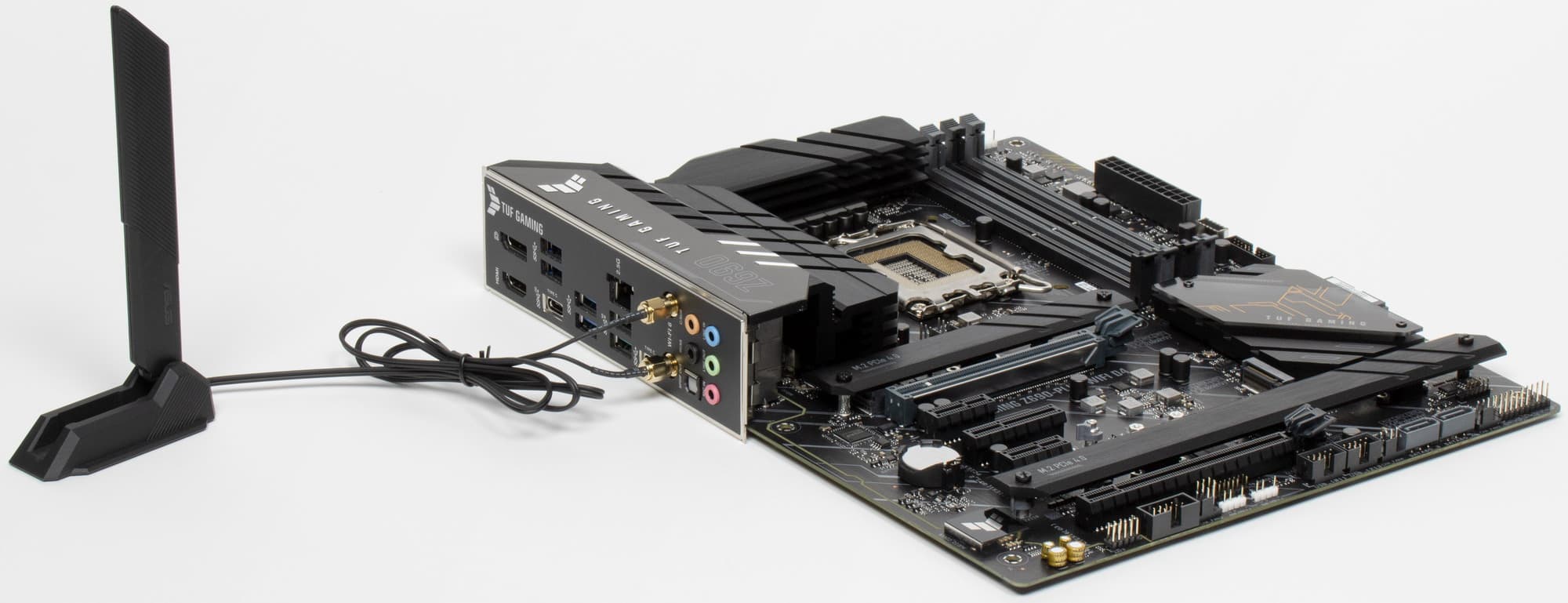

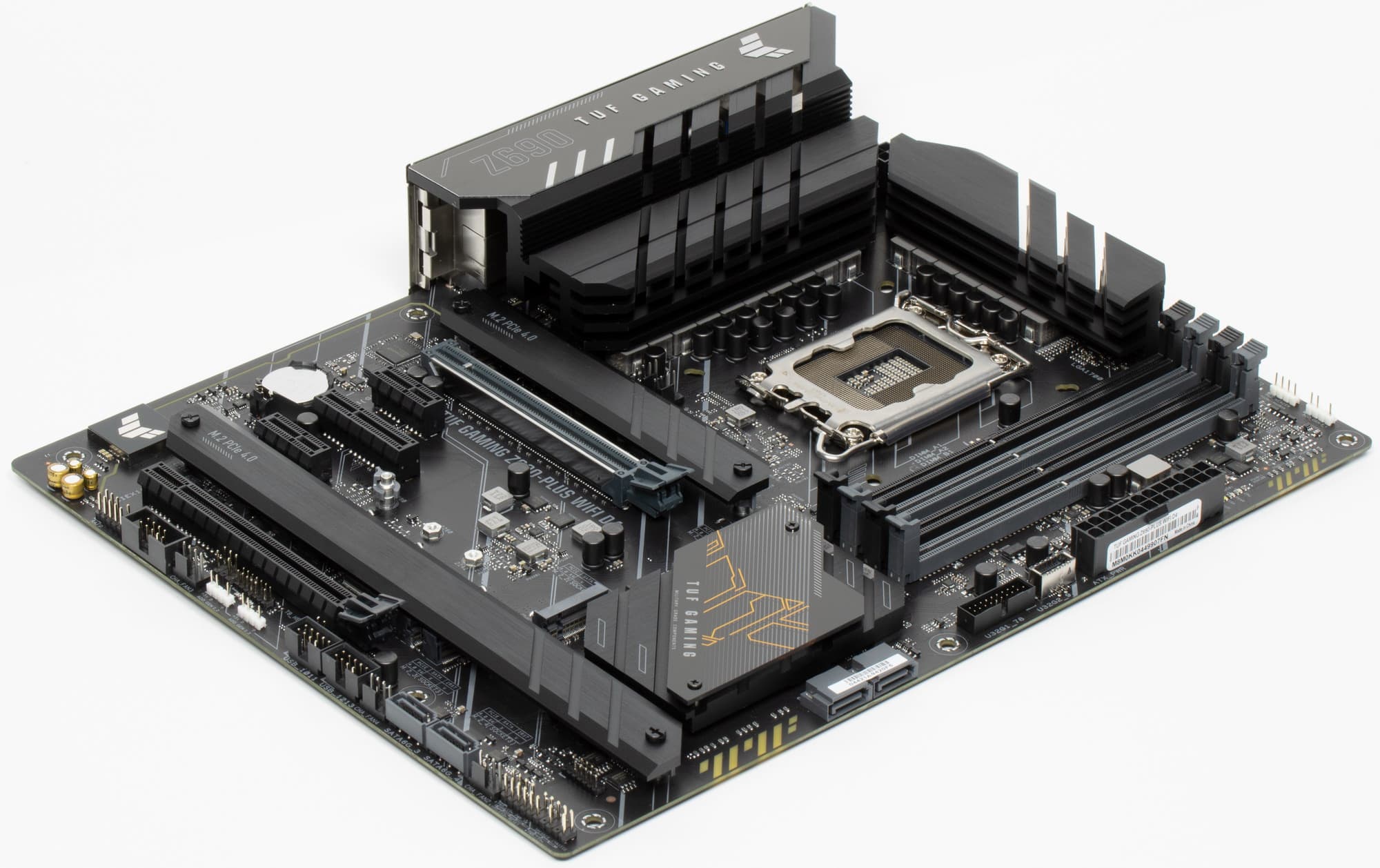

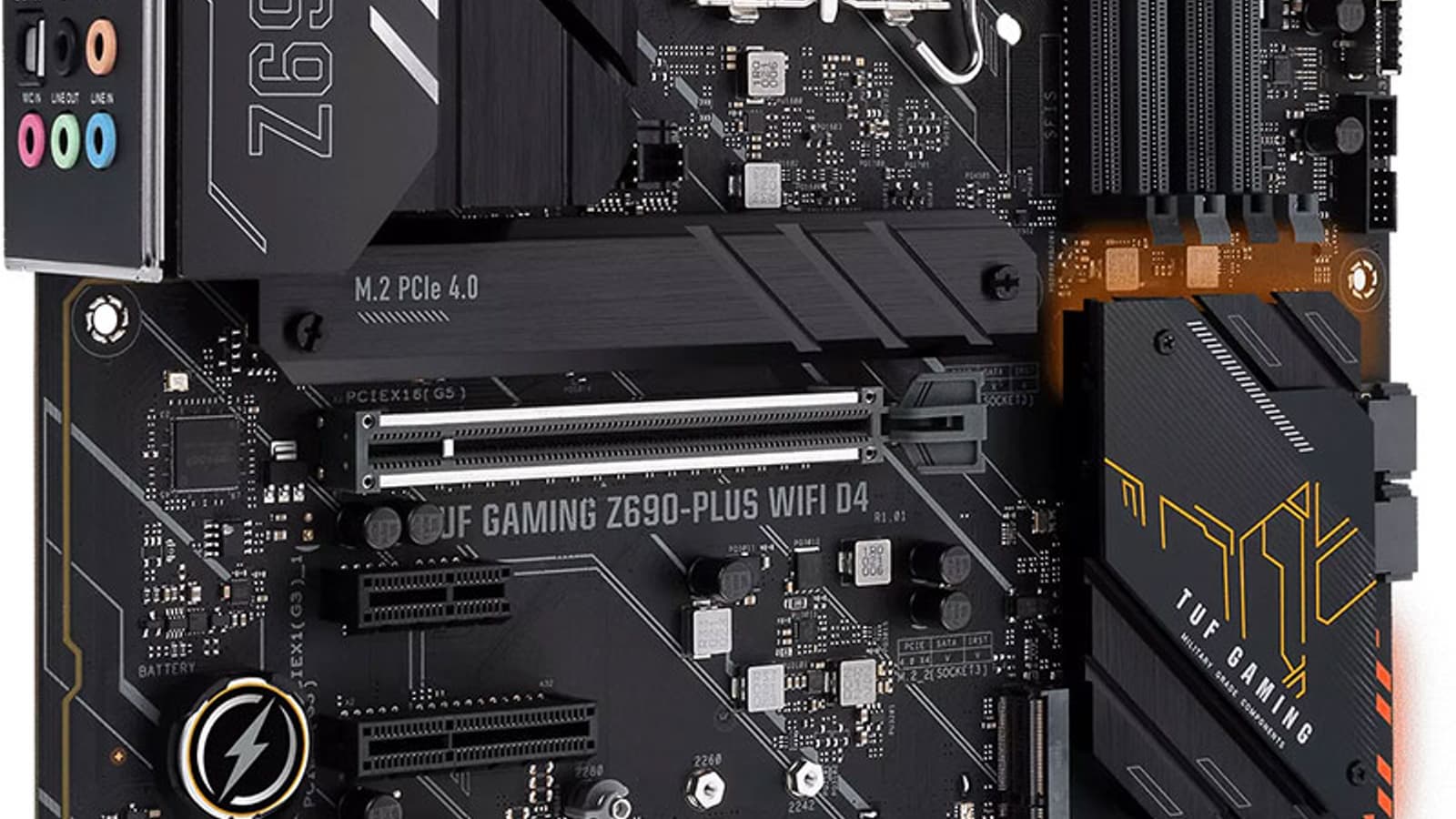

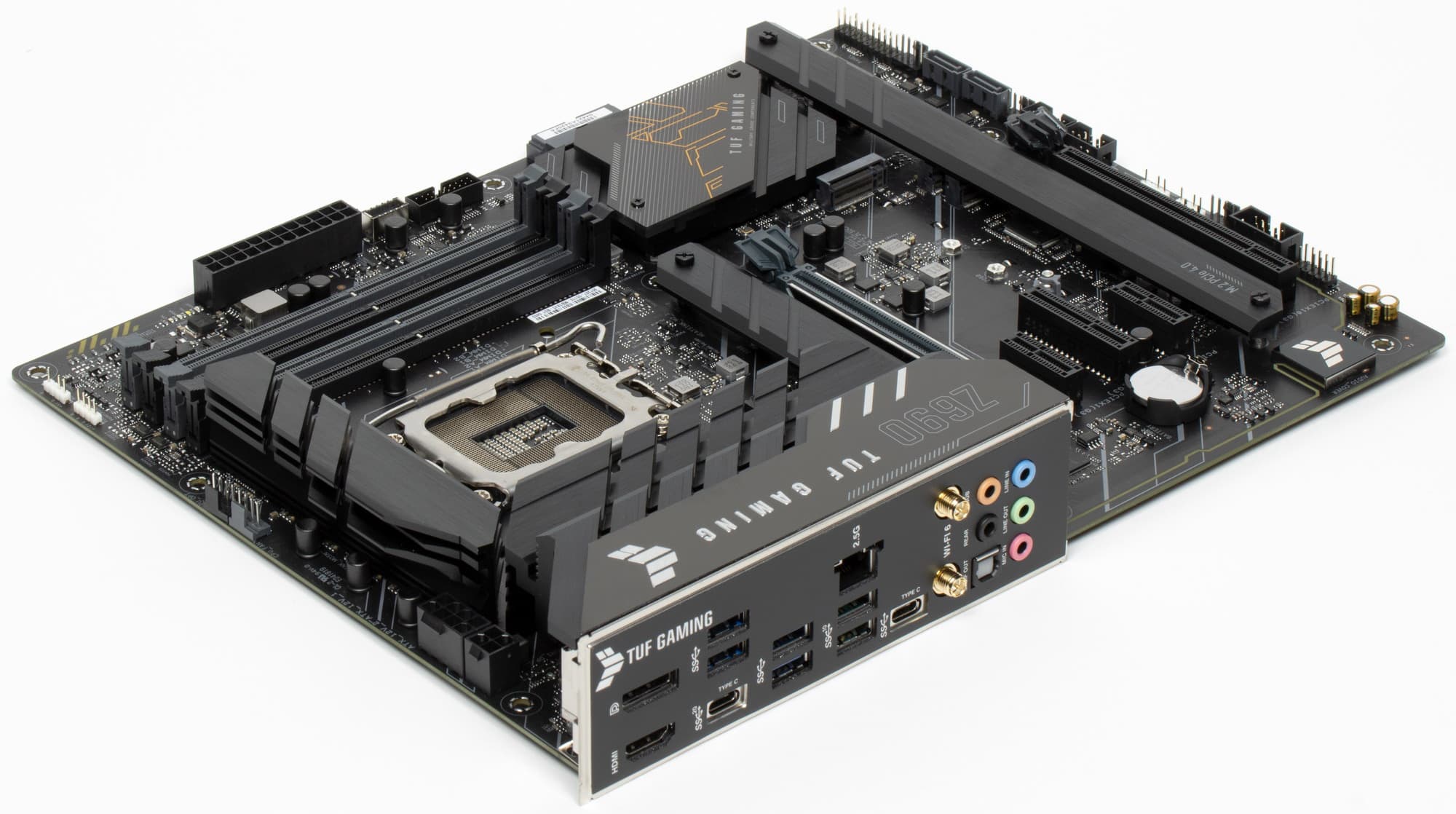

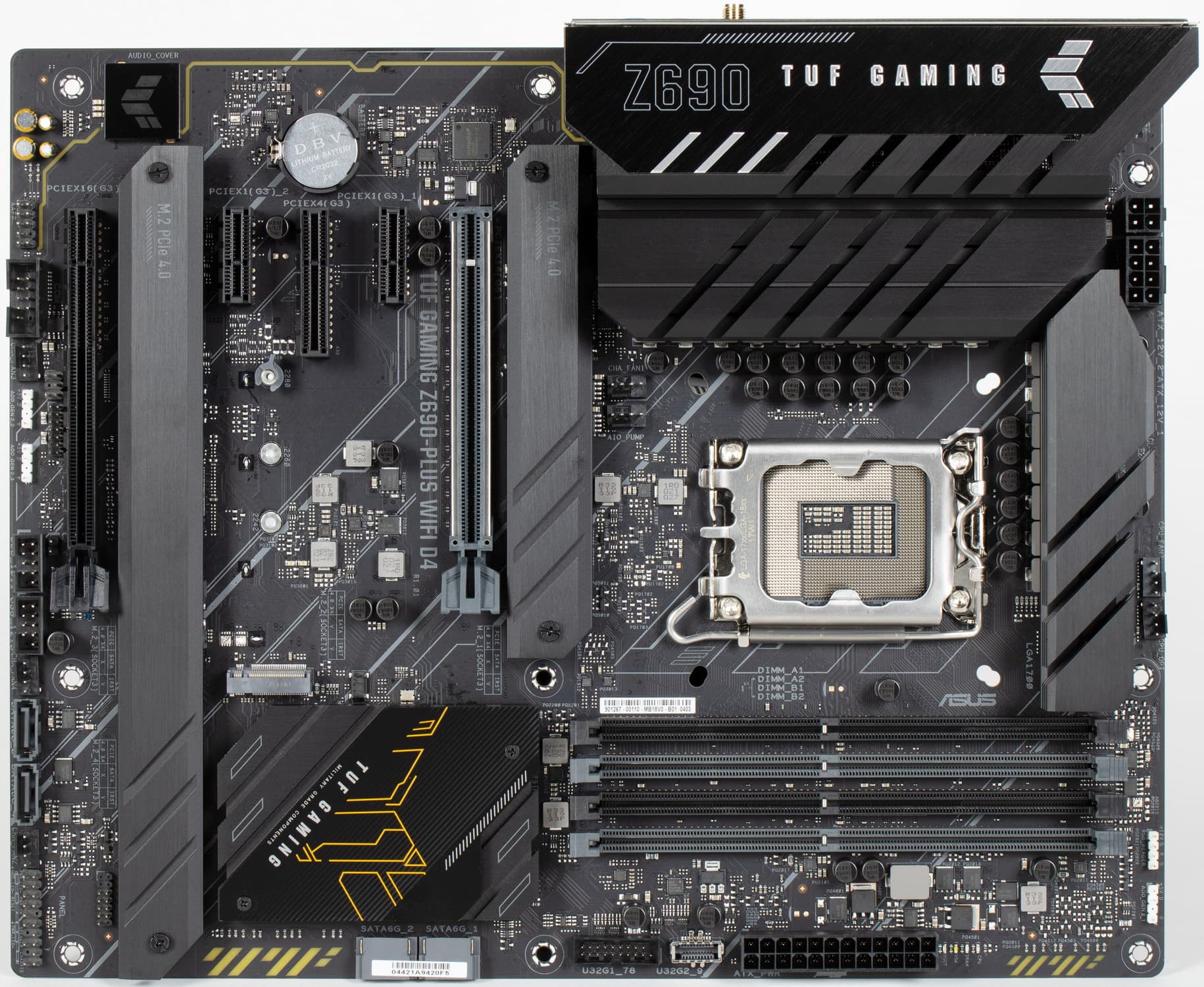

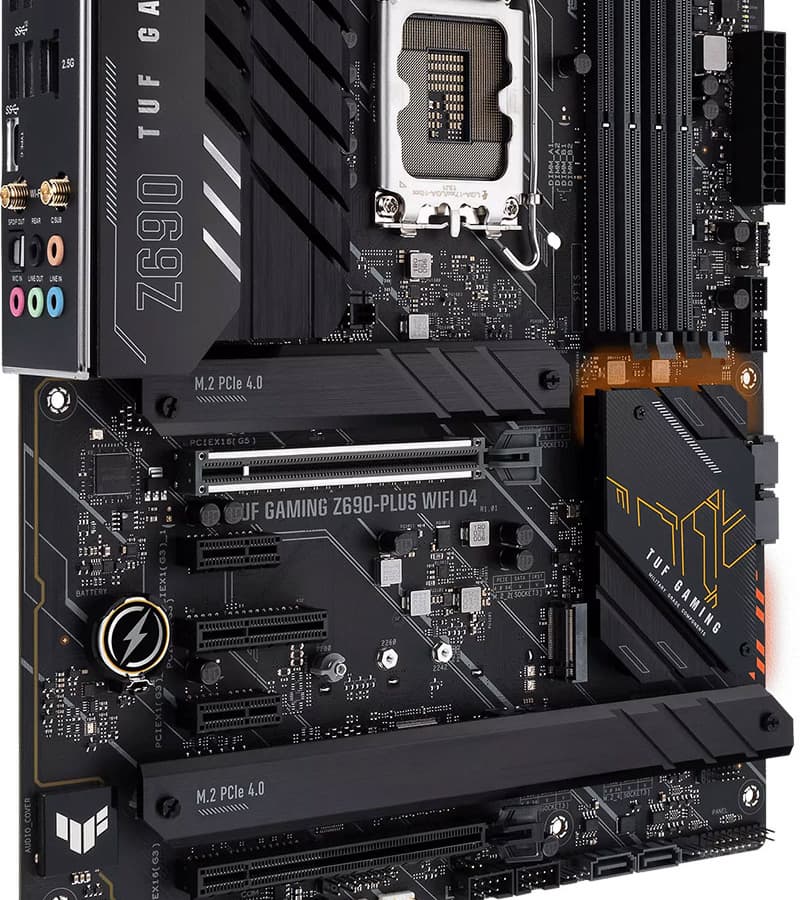

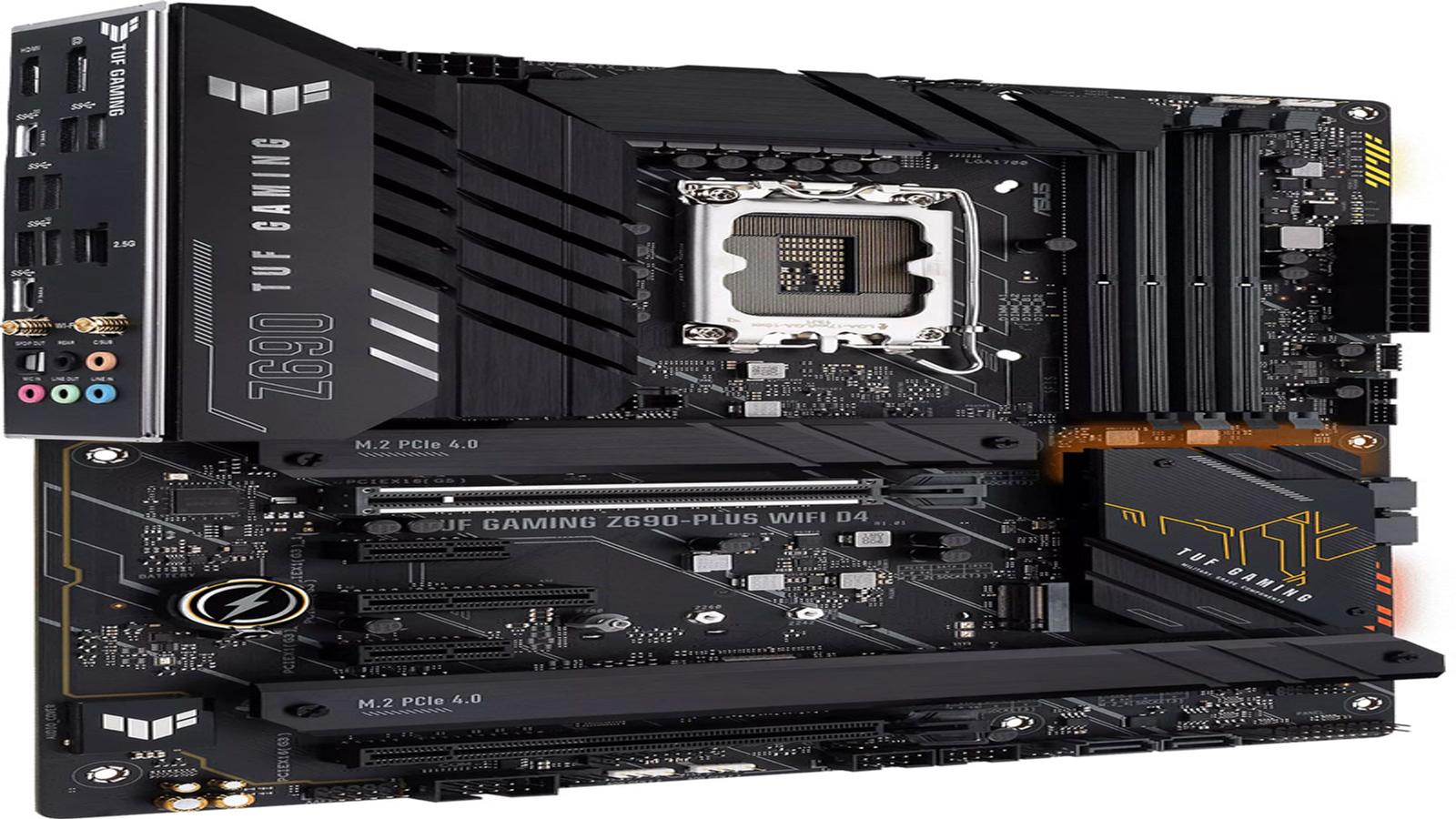

Итак, Asus TUF Gaming Z690-Plus WiFi D4.
Плата поставляется в стандартной коробке фирменного дизайна серии TUF Gaming. Комплект размещен под платой в отдельном отсеке.

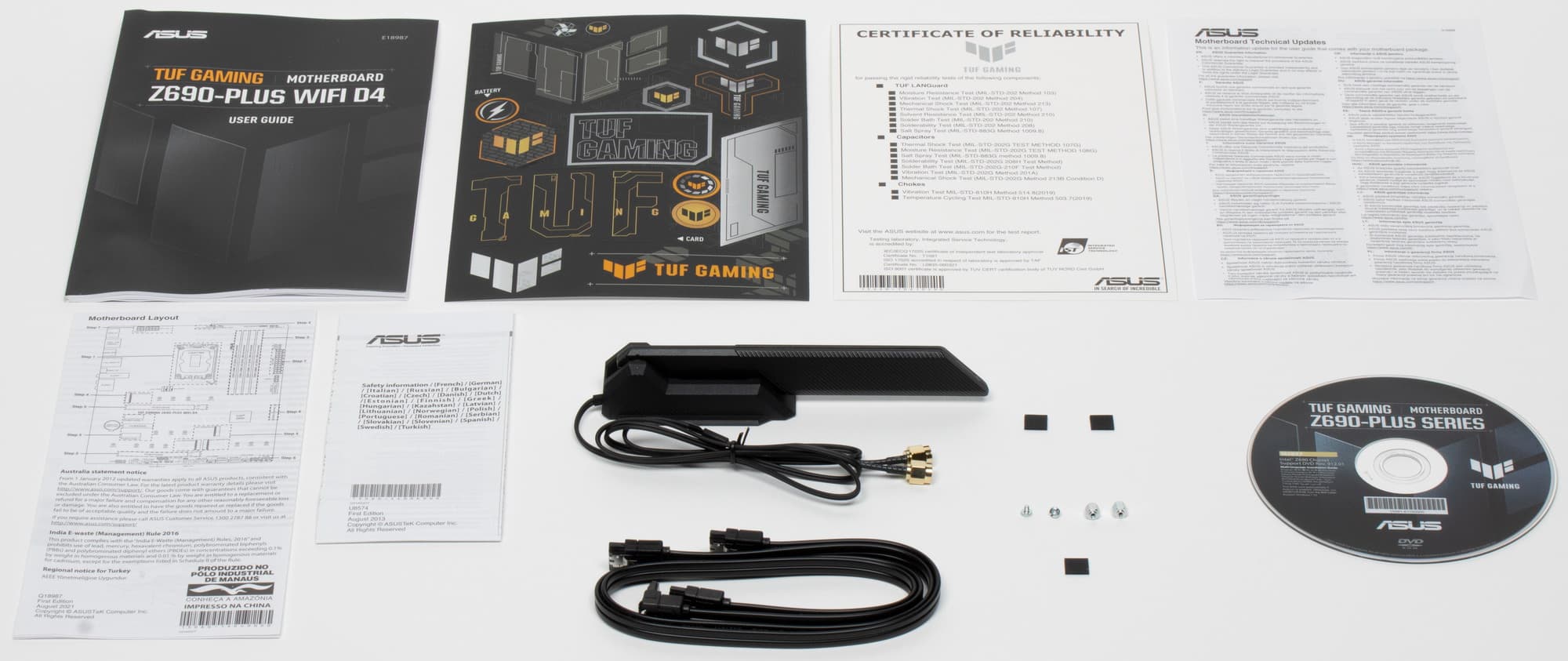

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает винтики для М.2 слотов, накопитель с ПО и антенну для беспроводной связи.
ПО поставляется на CD (промолчу... однако все равно надо скачивать последние версии ПО с вебсайта компании).
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

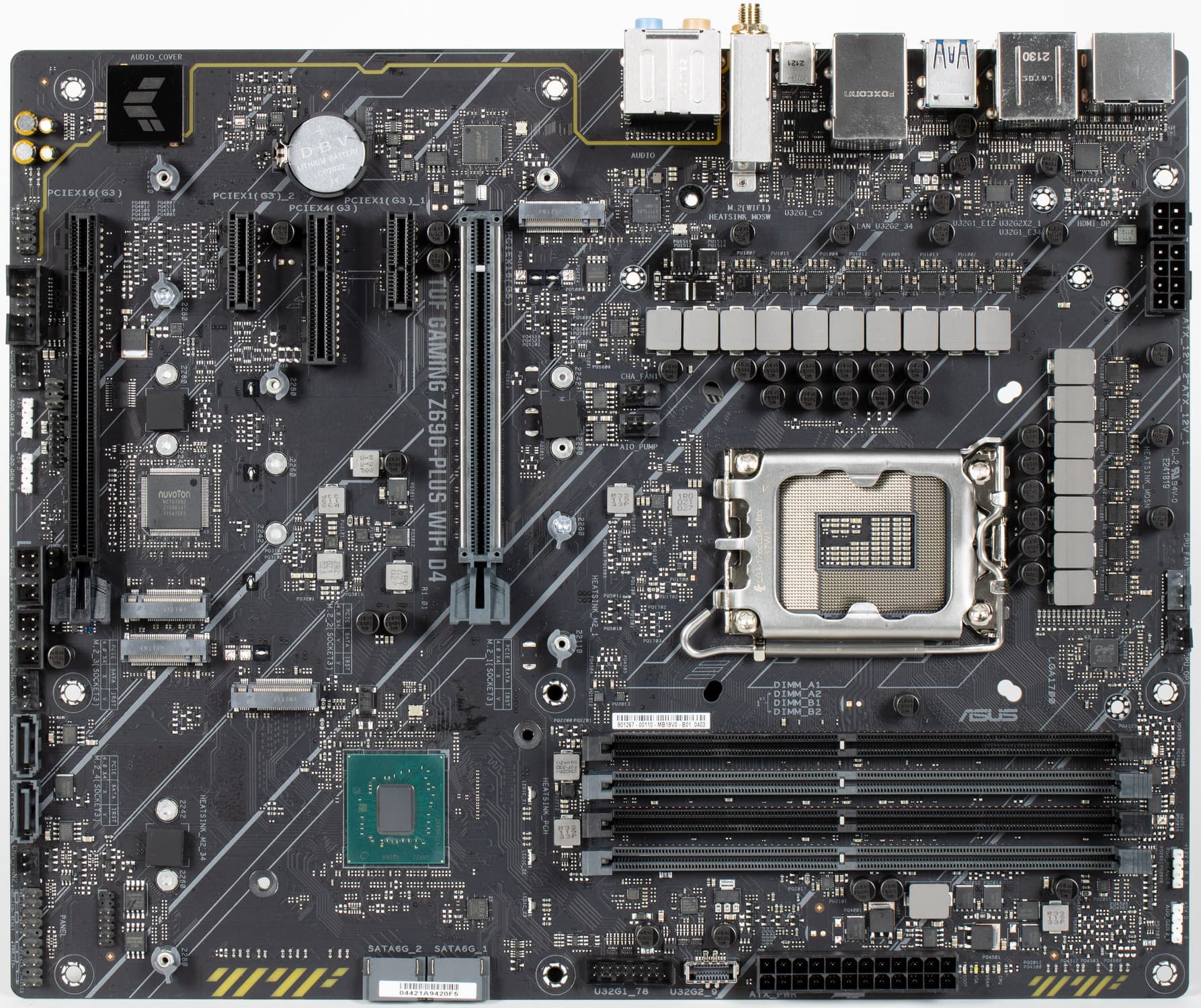

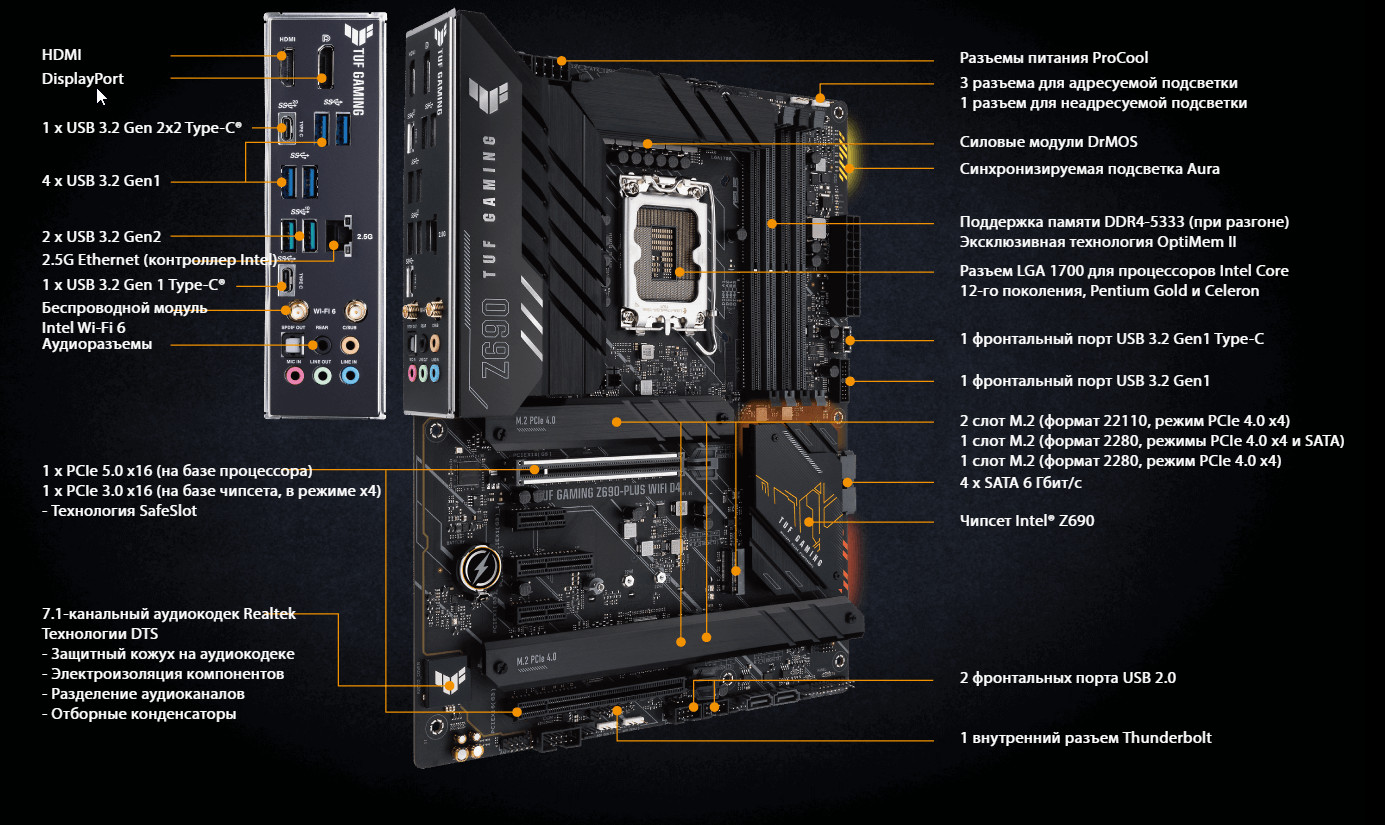

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming Z690-Plus WiFi D4 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

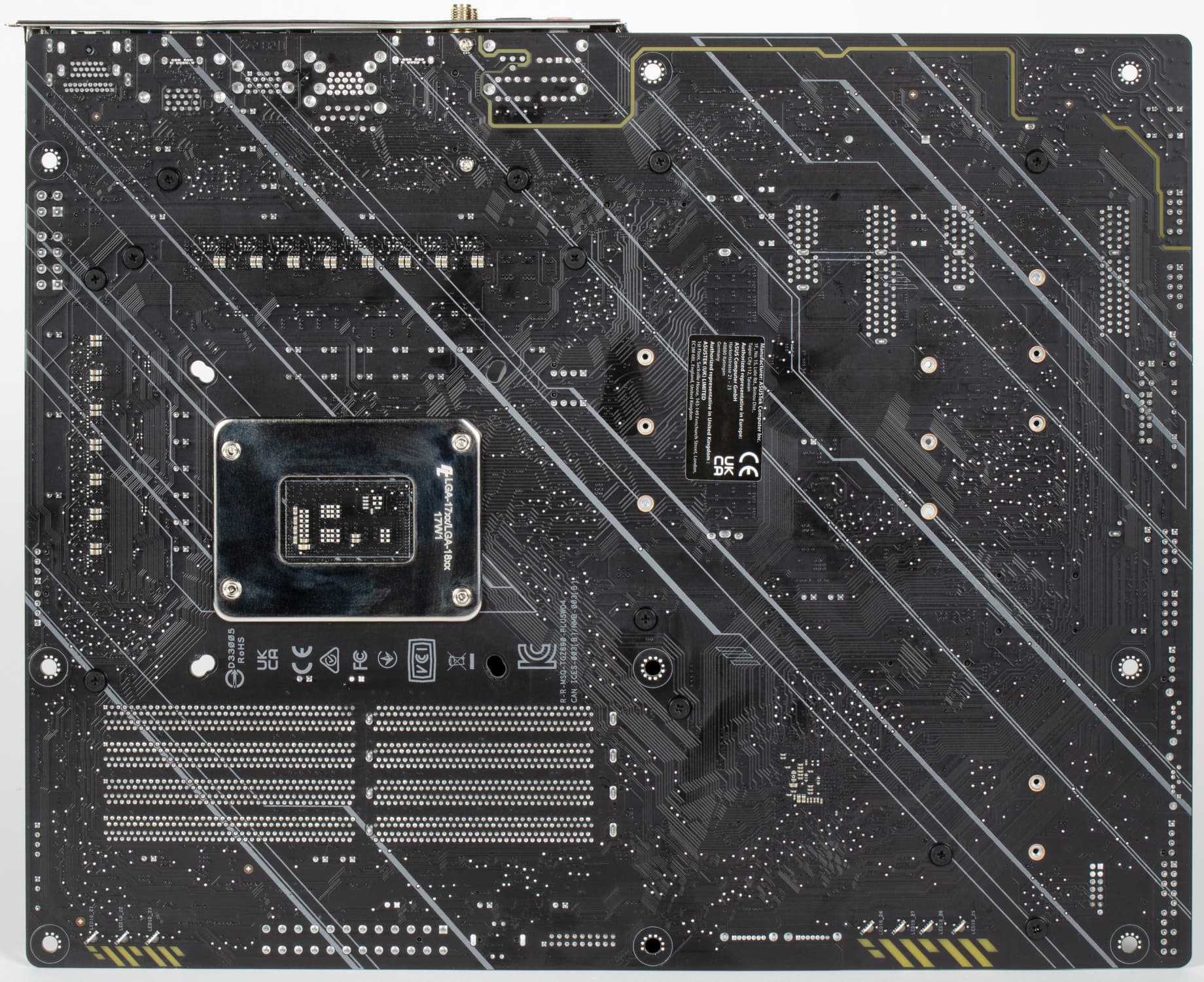

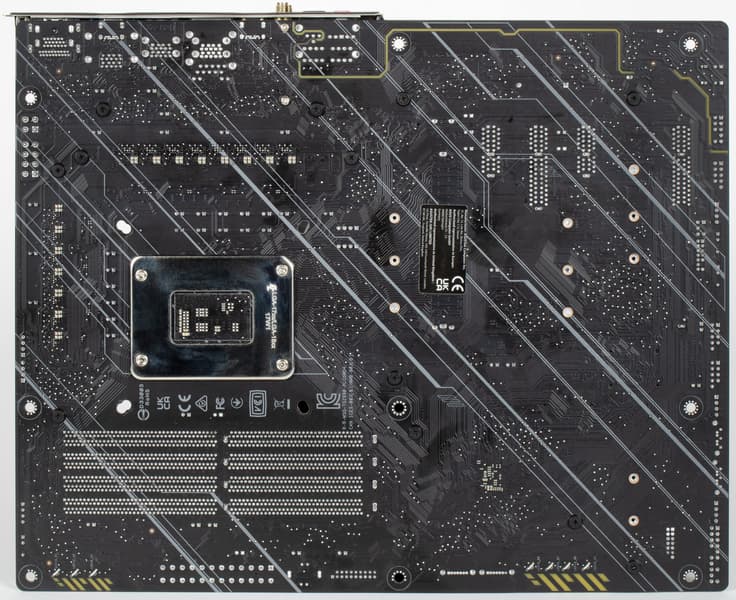

На оборотной стороне практически пусто. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

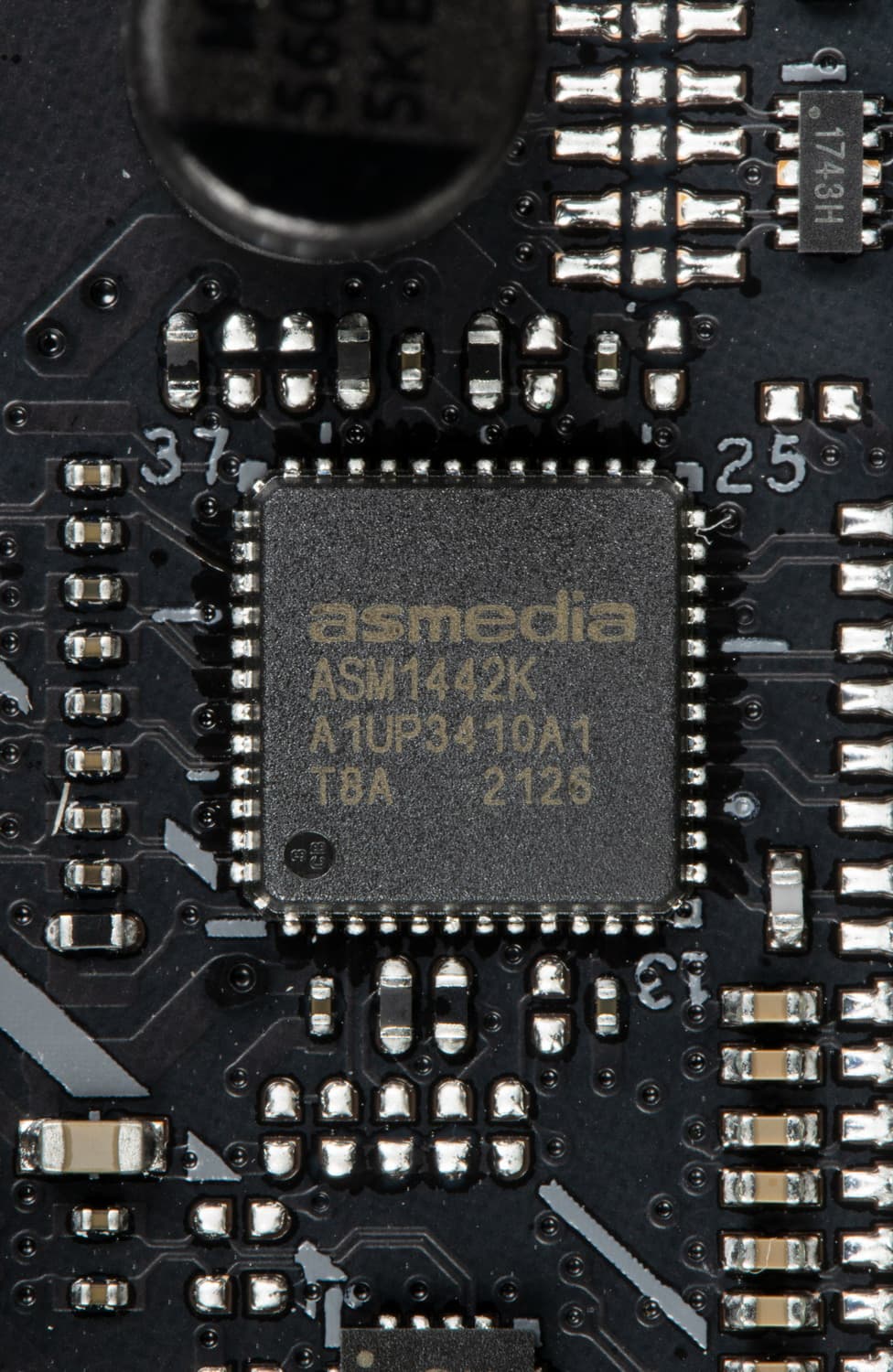

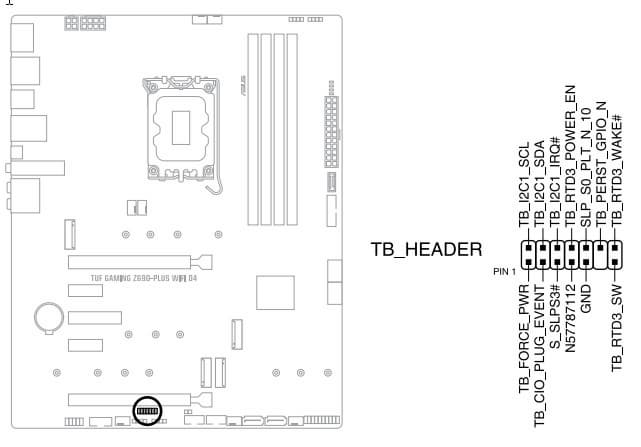

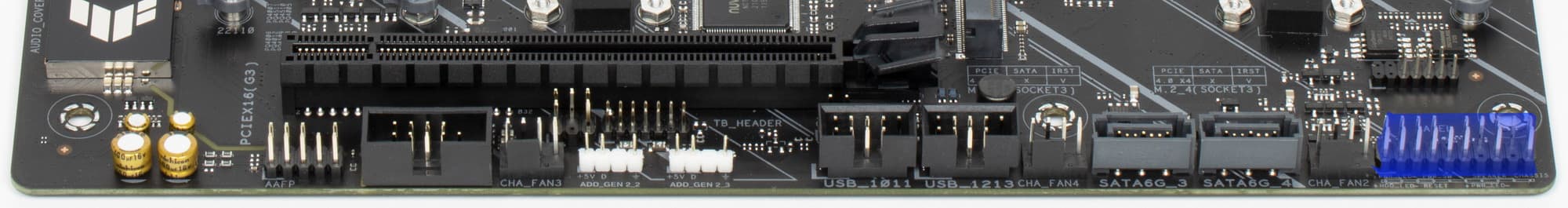

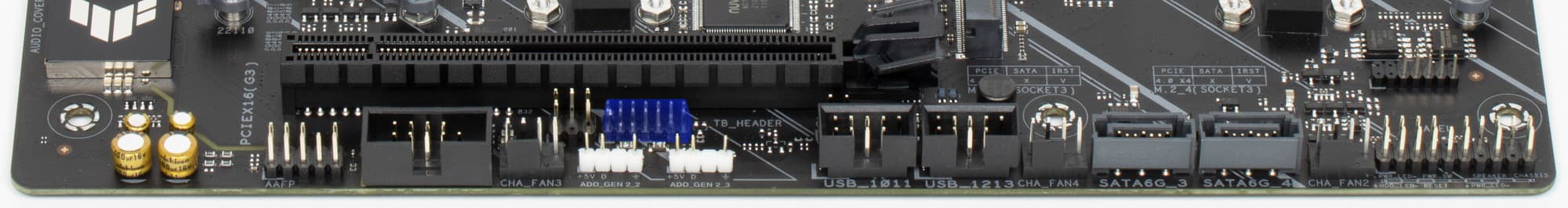

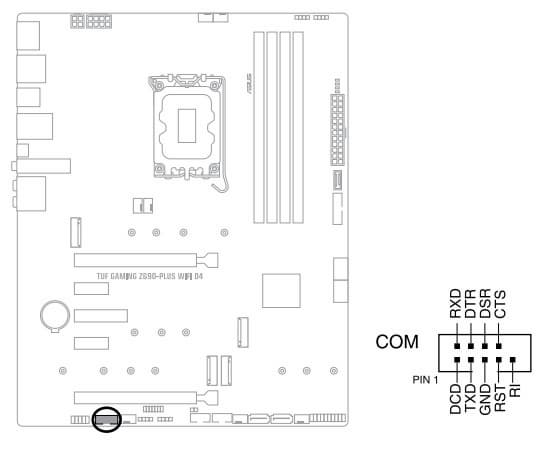

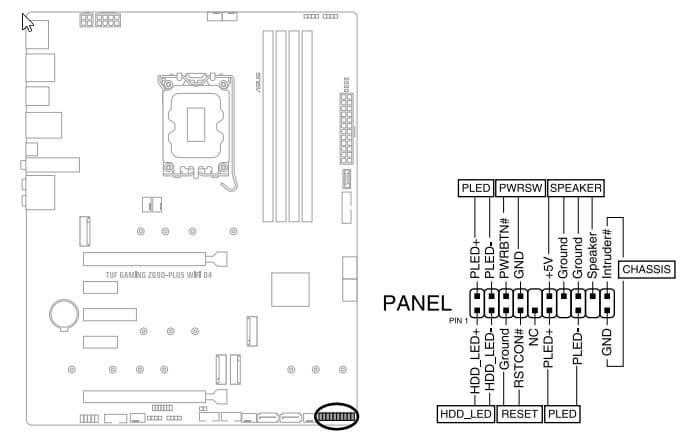

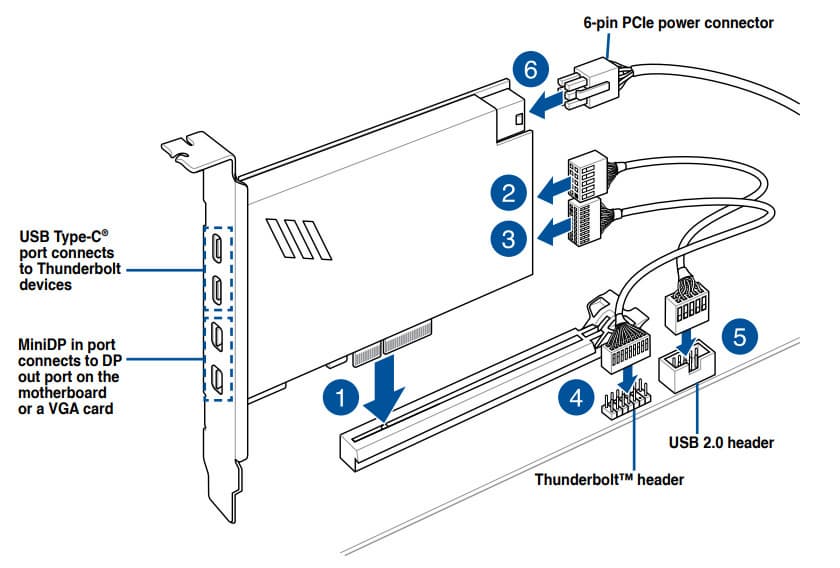

| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z690 |
| Память | 4 × DDR4, до 5333 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX201NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.1) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x16 (режим x4) 1 × PCIe 3.0 x4 2 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z690) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z690, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280) 1 × M.2 (Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Z690) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z690) 1 × USB 3.2 Gen1: 1 порт Type-C на задней панели (Z690) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z690) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (Realtek RTS5463+ITE IT8851) 2 × USB 3.2 Gen2: 2 порта Type-A (голубые) (Z690) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen1 (Type-C) 2 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 2 антенных разъема 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 2.1 1 × DP 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем COM-port 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

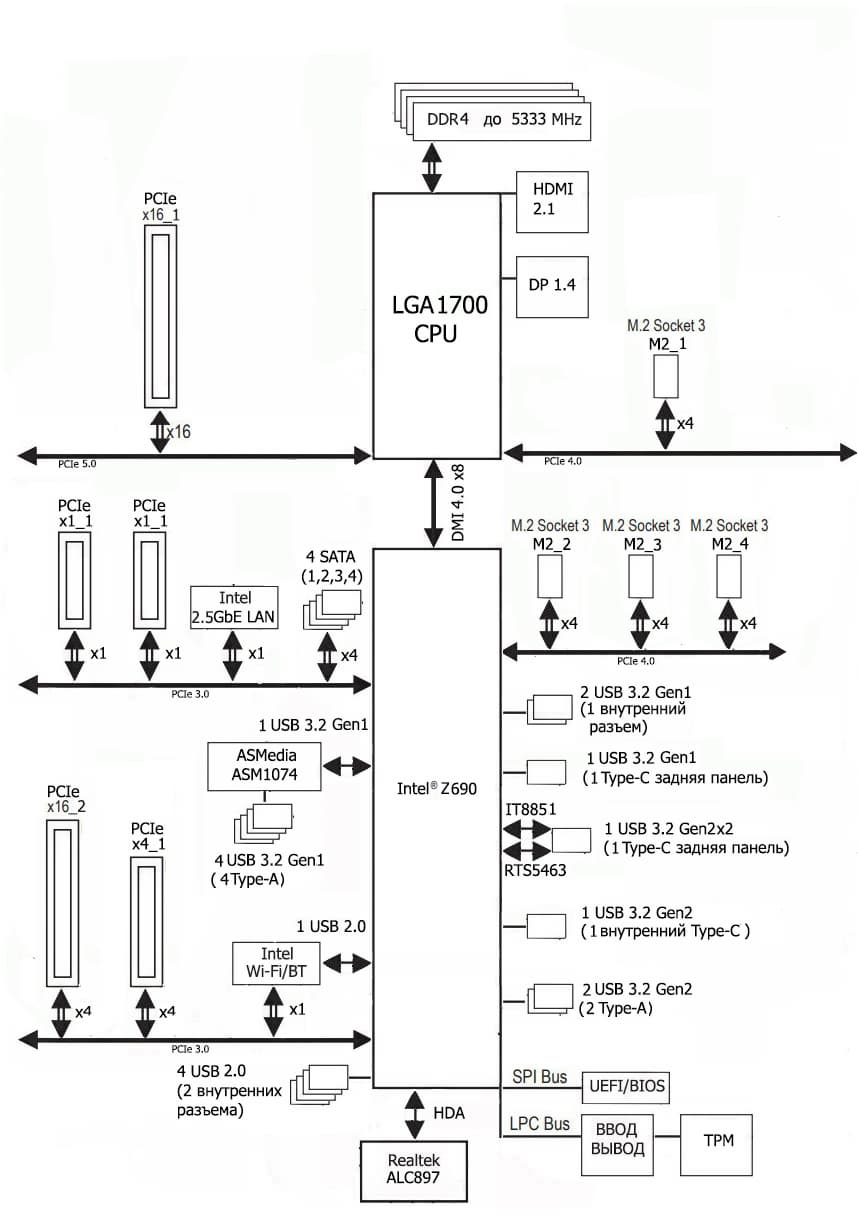

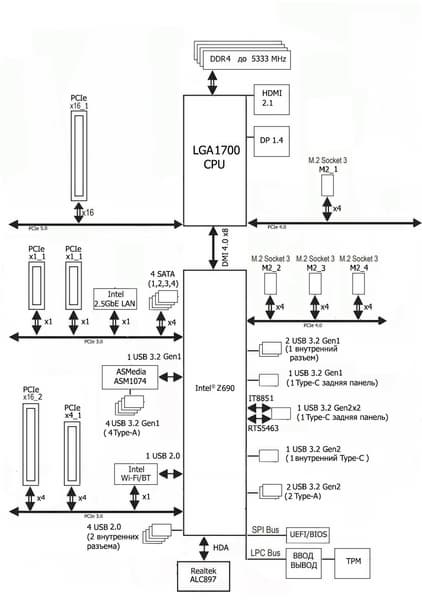

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5000 и выше МГц. В частности данная плата поддерживает частоты до 5333 МГц.
Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

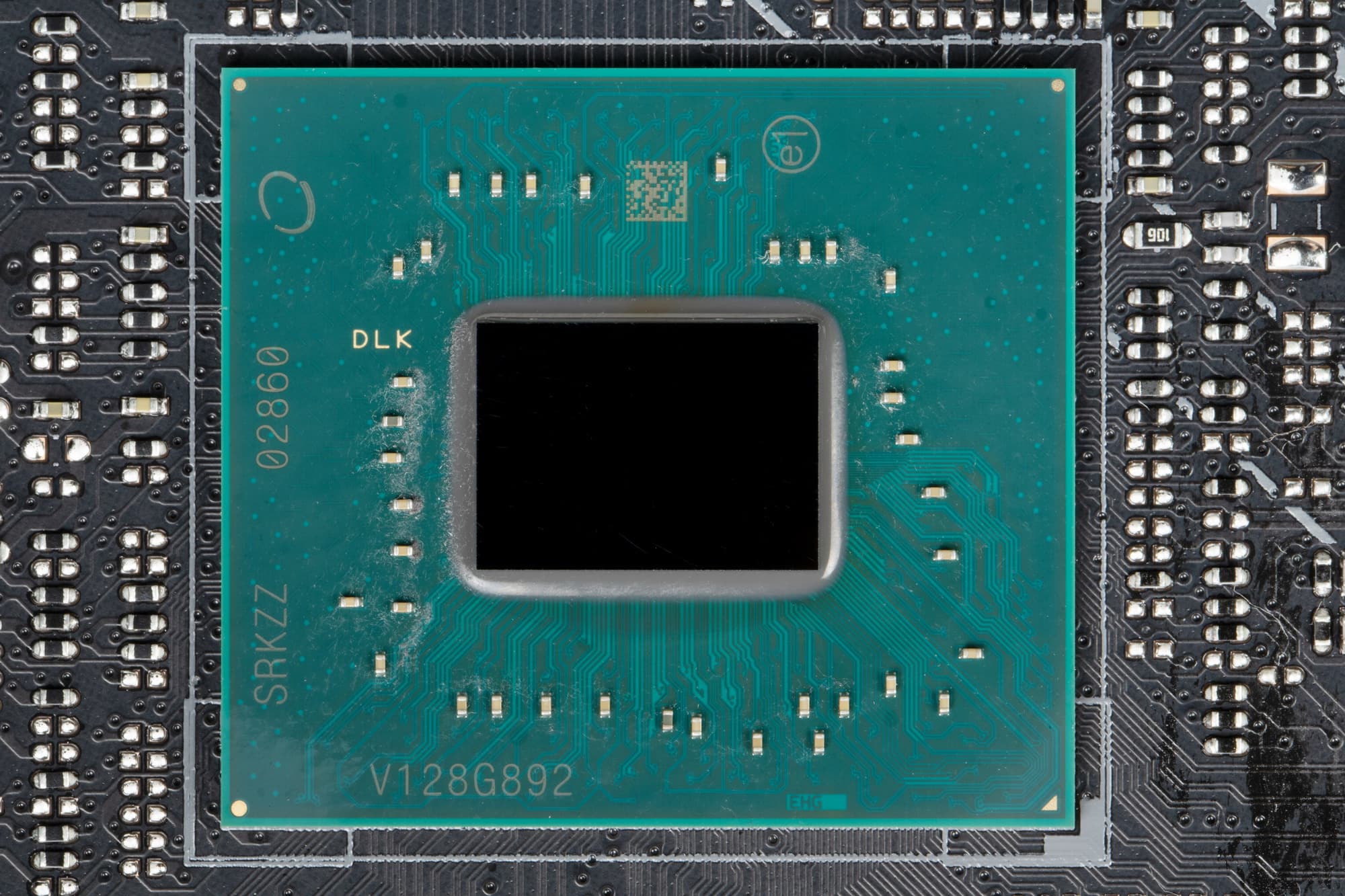

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).
Мы уже все усвоили, что матплаты подобные сегодняшней Asus TUF Gaming Z690-Plus WiFi D4, целиком и полностью поддерживает процессоры Intel Core 12-го поколения, которые можно установить только в разъем (сокет) LGA1700. Когда-то была официальная информация от Intel, что система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200. И что при использовании старых СО придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что новые процессоры 12ххх на 0.8 мм тоньше предшественников, и кулеры с жесткой установкой в матплате на фиксированную высоту просто не достанут до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор. Как показала практика, все же очень многие СО подходят для нового сокета без особых заморочек..

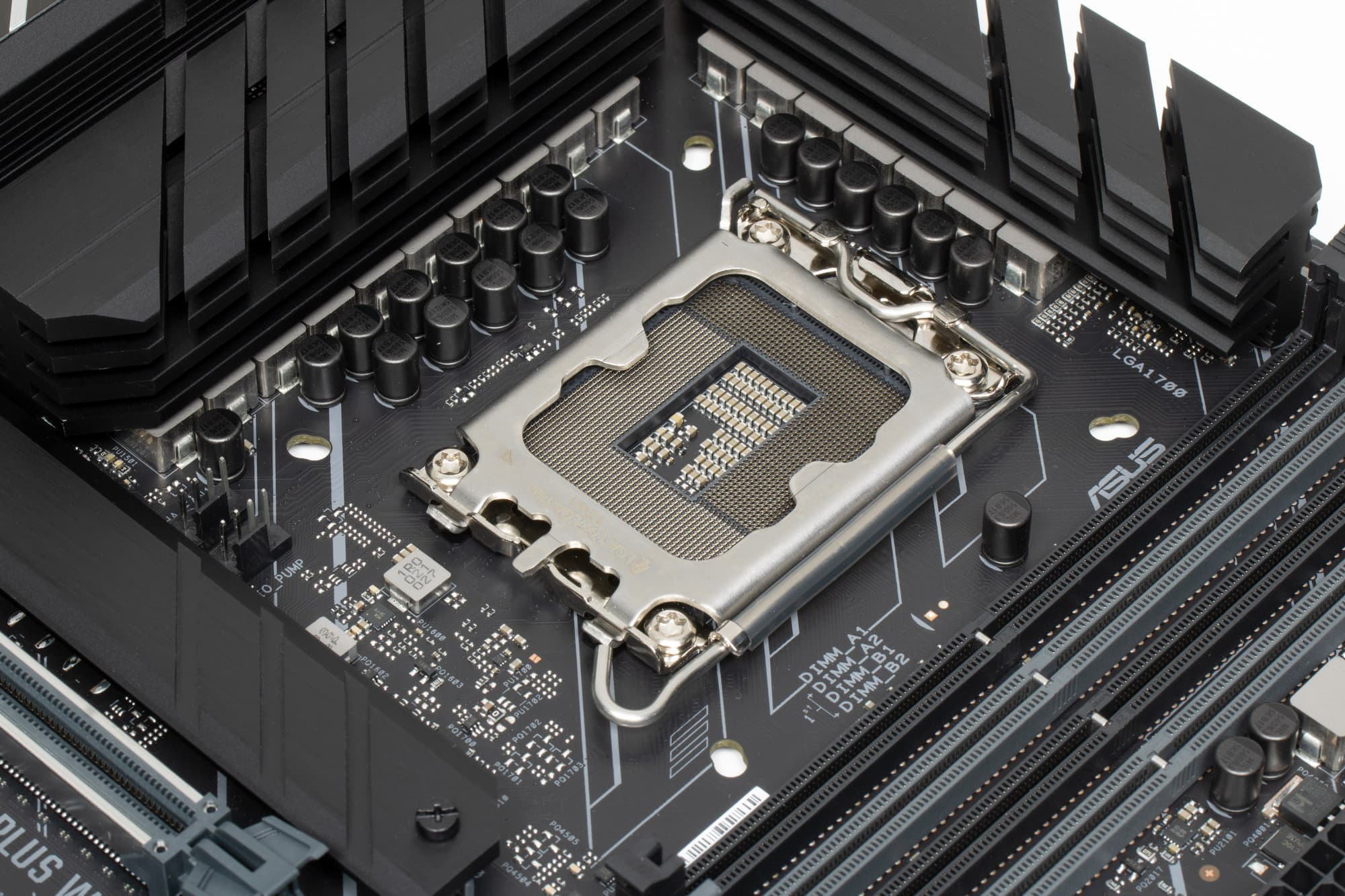

Тем не менее, для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета.

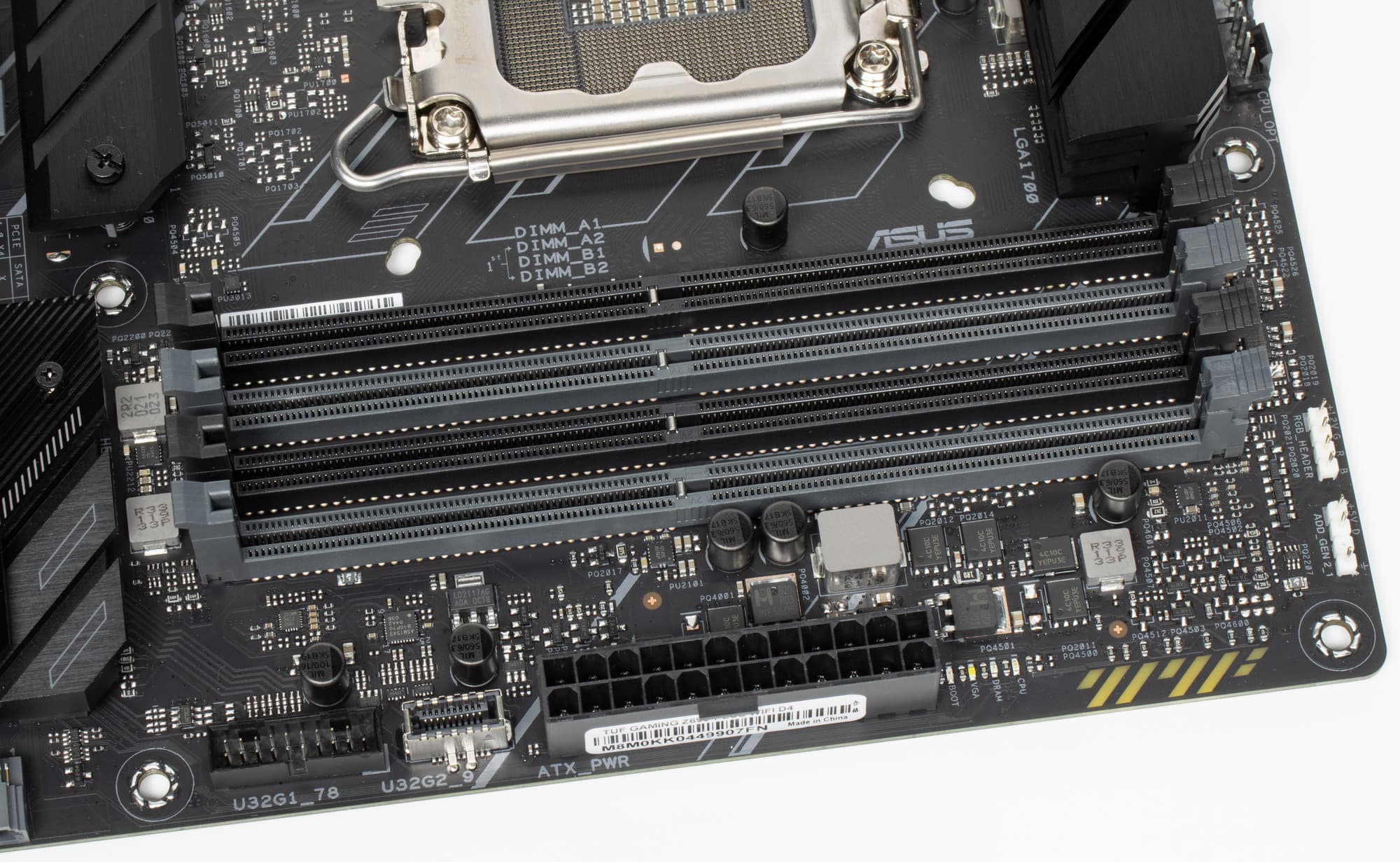

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (помечены серым цветом). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Слот PCIe x16_2 (4 линии PCIe 3.0);
- порты SATA_1/2/3/4: максимум 4 линии PCIe 3.0;
- Слот M.2_4 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 3.0);
- Слот PCIe x1_2 (1 линия PCIe 3.0);
- Слот PCIe x4_1 (4 линии PCIe 3.0);
- Intel AX201 (беспроводной сетевой адаптер) (1 линия PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0)
Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками старшего звена типа Realtek ALC4080/4082 идет через USB-порт, а вот для более старых поколения оставлена поддержка через канал HDA, поэтому в данном случае ALC897 работает через HDA. Одна линия USB 2.0 зарезервирована на поддержку беспроводного адаптера, а также контроллеры RTS5463 и IT8851 для своих нужд использует сигнальные линии USB 2.0. А вот ASMedia ASM1074 (USB 3.2 Gen1 хаб) для своих нужд потребляет сигнальную линию уровня USB 3.2 Gen1. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.

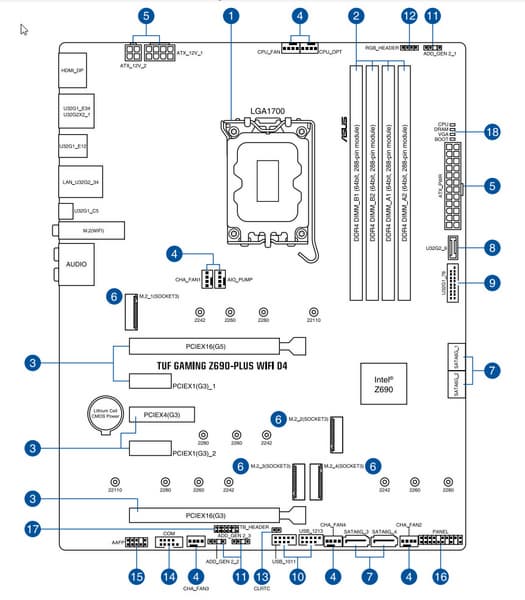

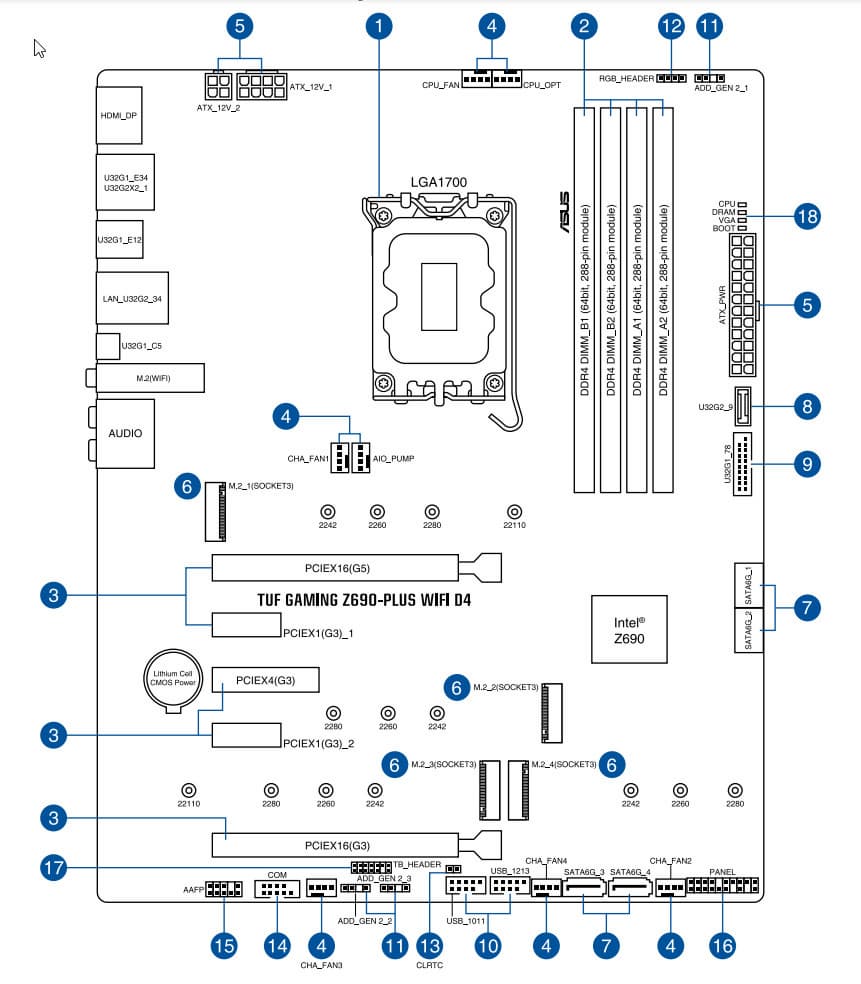

Теперь в целом про слоты PCIe. Всего на плате есть 5 слотов: два PCIe x16 (для видеокарт или других устройств), два PCIe x1 и один PCIe x4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 подключен к Z690, однако физически он получает лишь 4 линии PCIe 3.0.
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

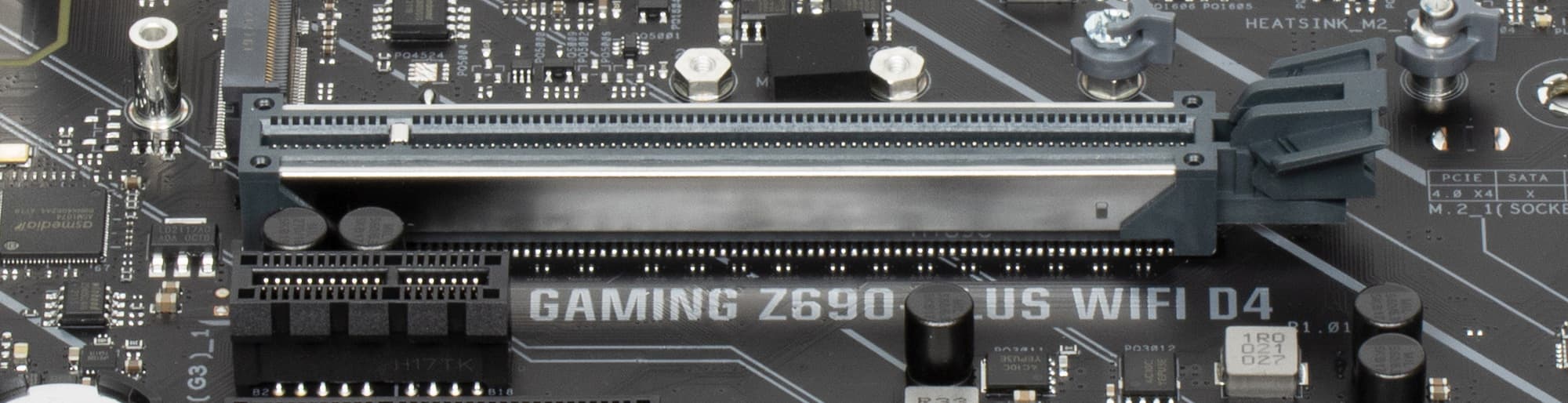

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

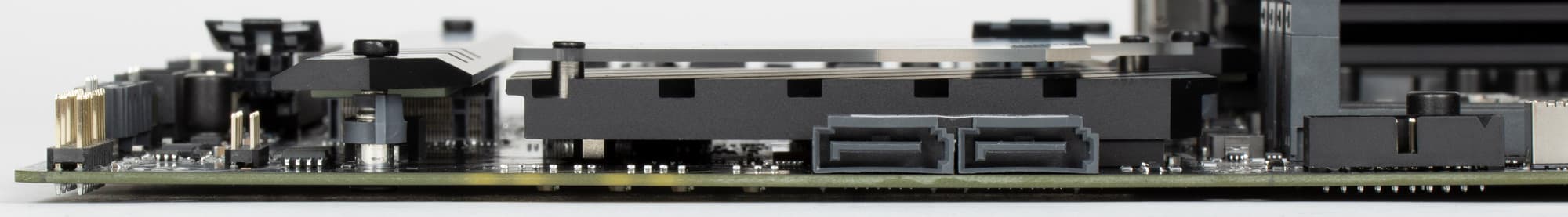

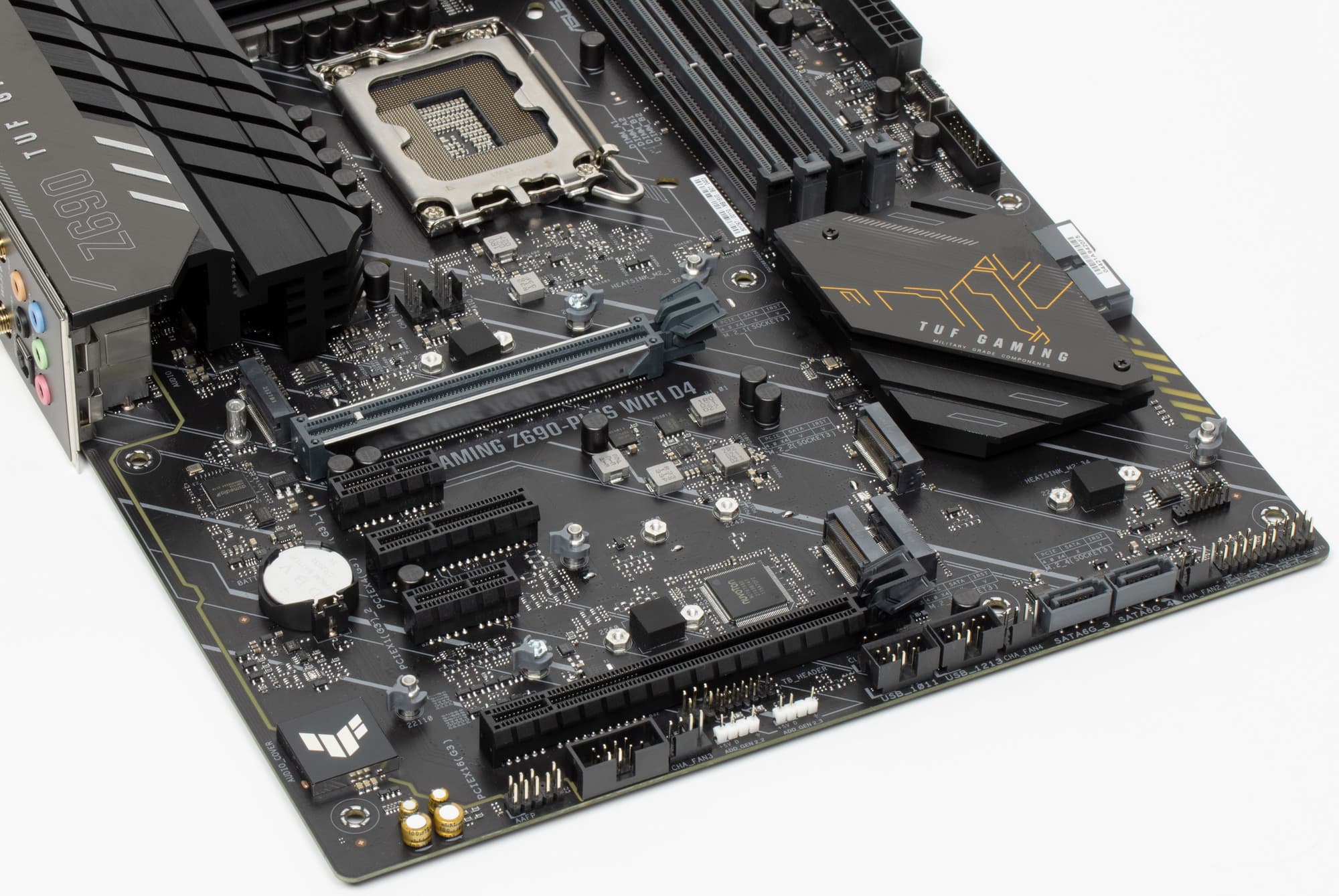

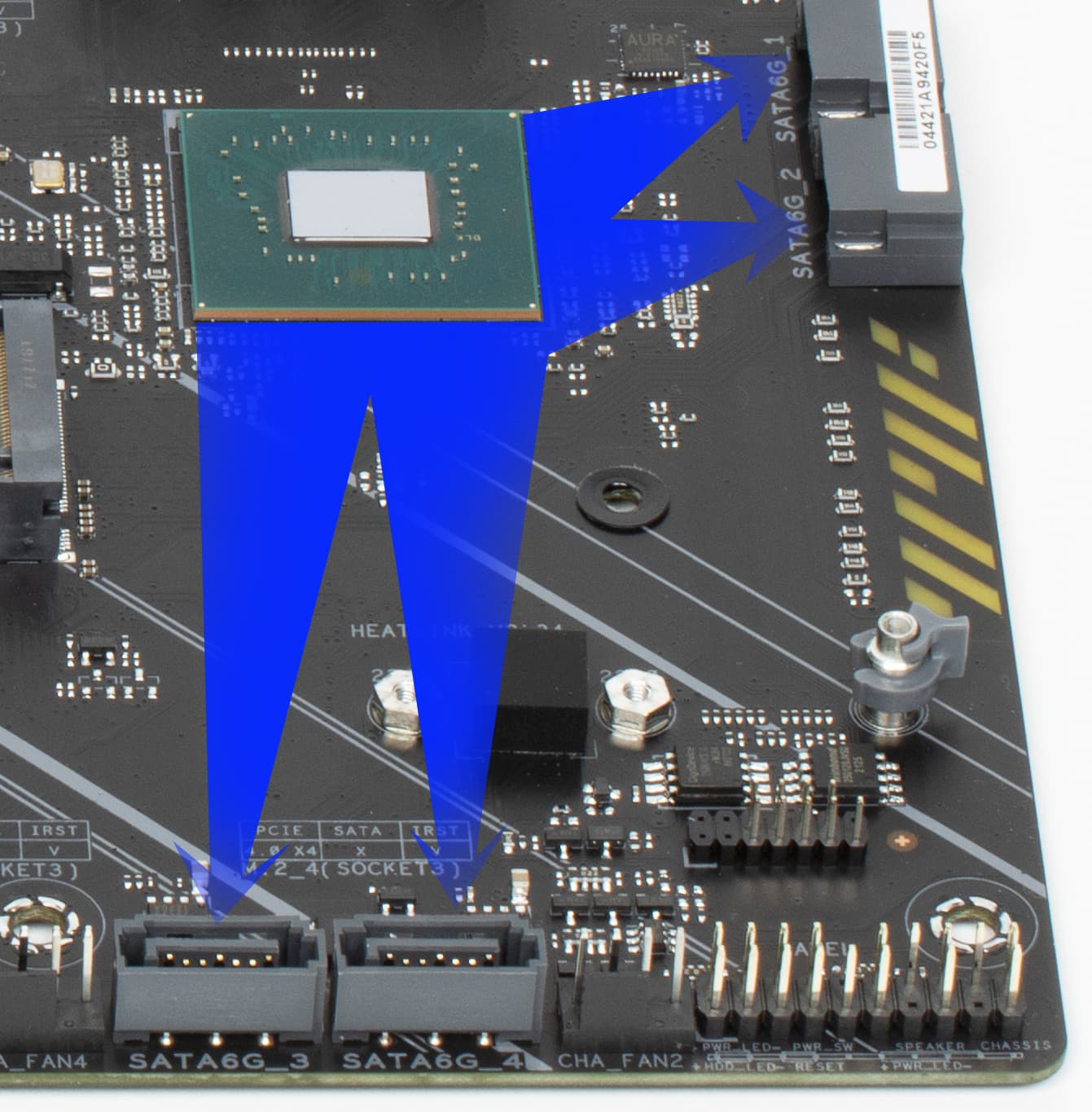

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID. Порты расположены по-парно на разных сторонах PCB, при этом первые два ориентированы горизонтально, а вторая пара – вертикально.
Материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2 (M2_2, M2_3, М2_4) получают данные от чипсета Z690, а первый — от CPU (PCIe 4.0). При этом только М2_2 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Никаких разделений ресурсов у слотов и портов нет.
Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

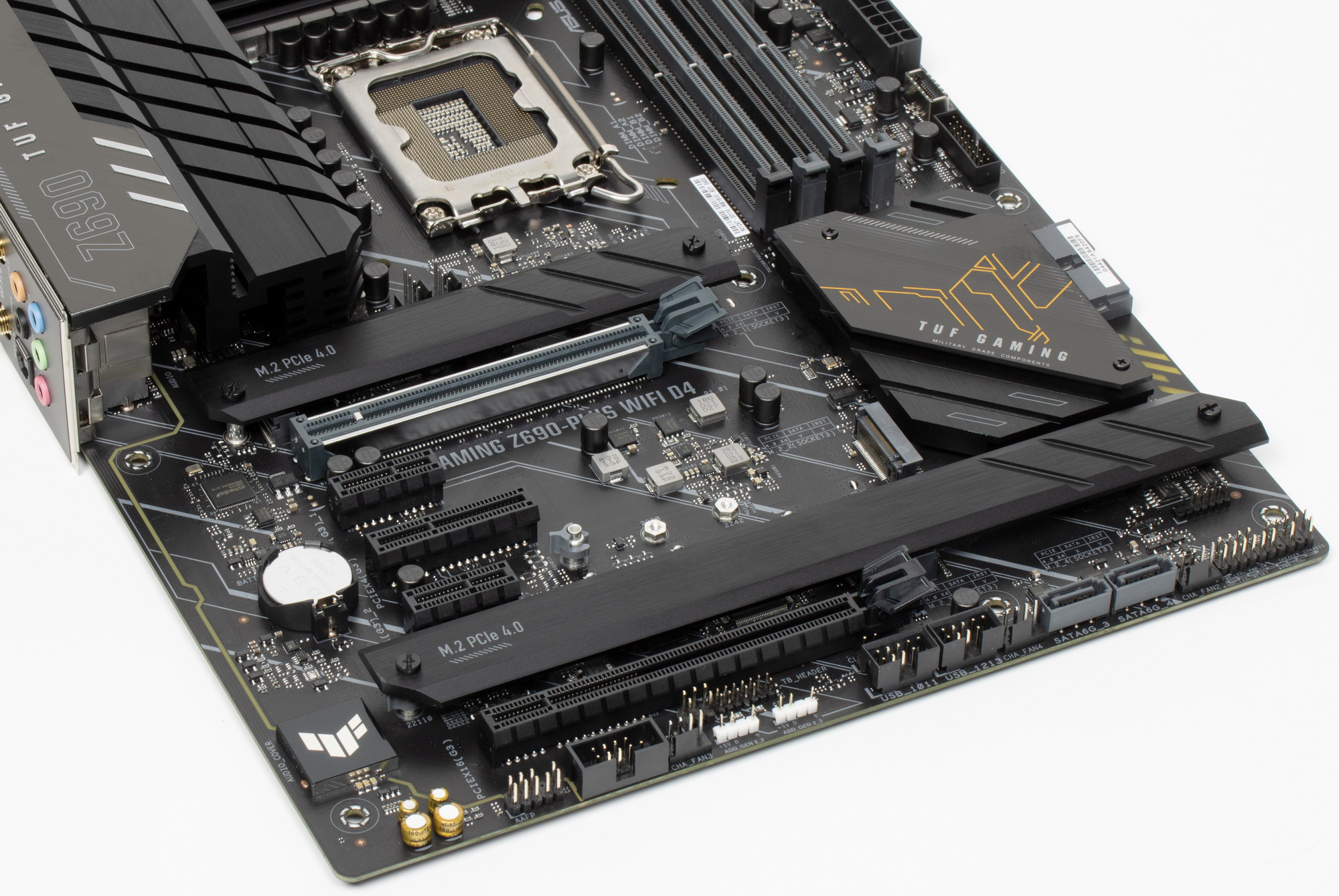

Не все M.2 слоты имеют радиаторы. M2_1 обладает своим отдельным радиатором, при этом термопрокладки имеются с обеих сторон накопителя. Два нижних слота M2_3 и М2_4 имеют общий радиатор. А вот М.2_2 без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

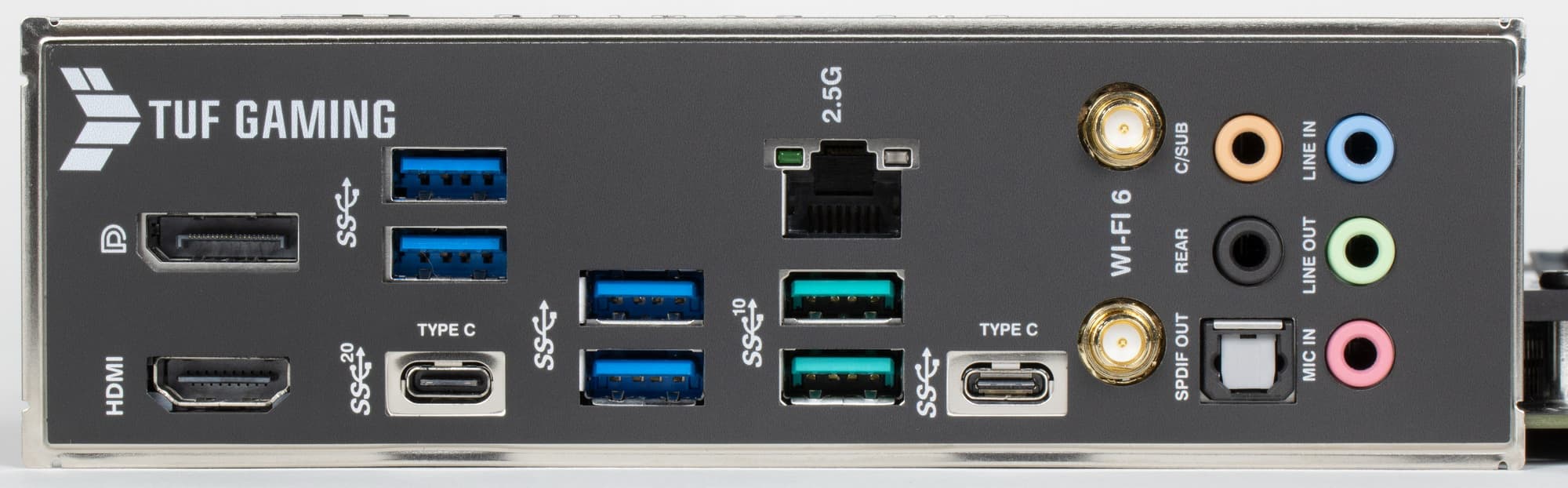

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:

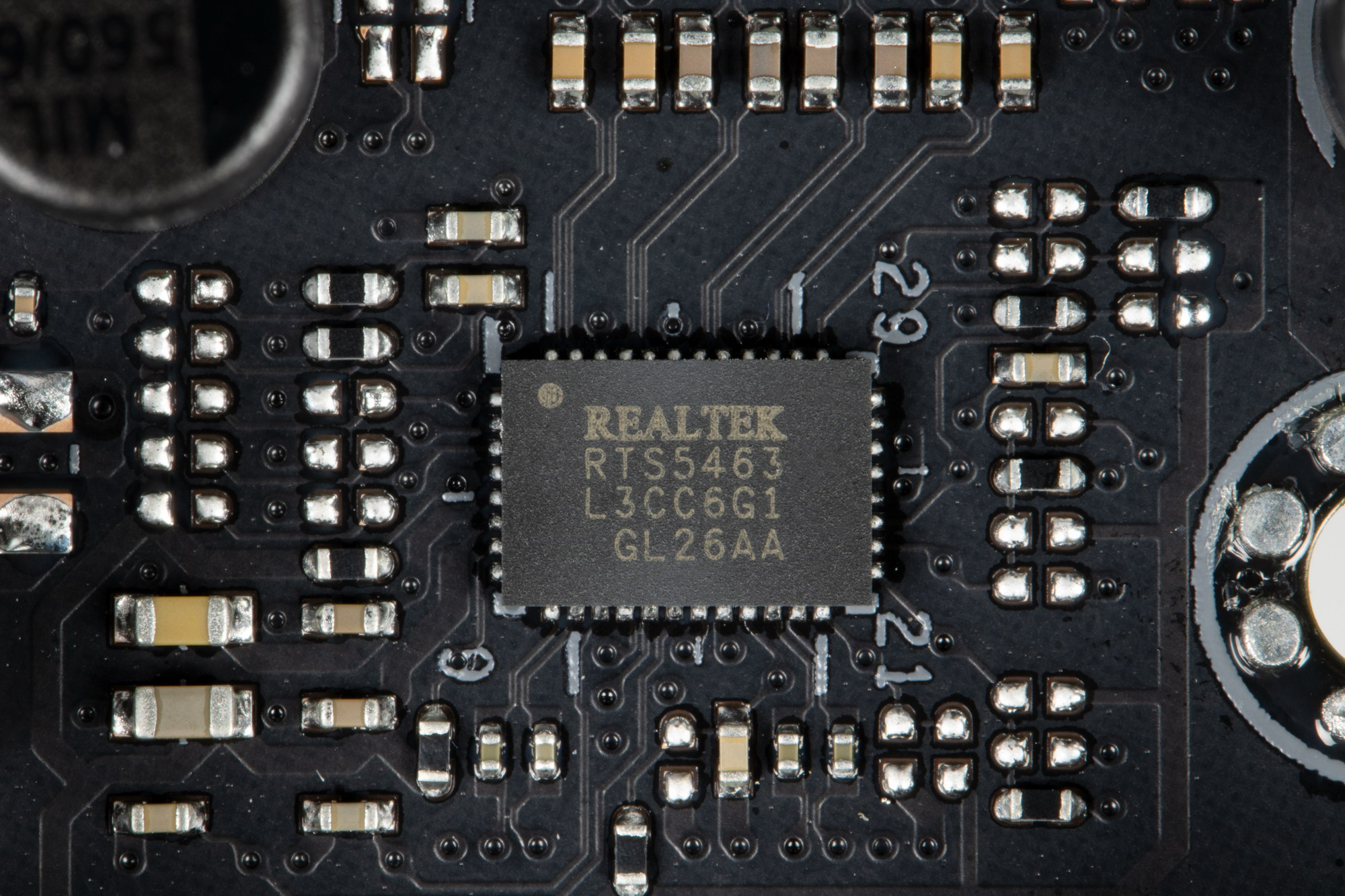

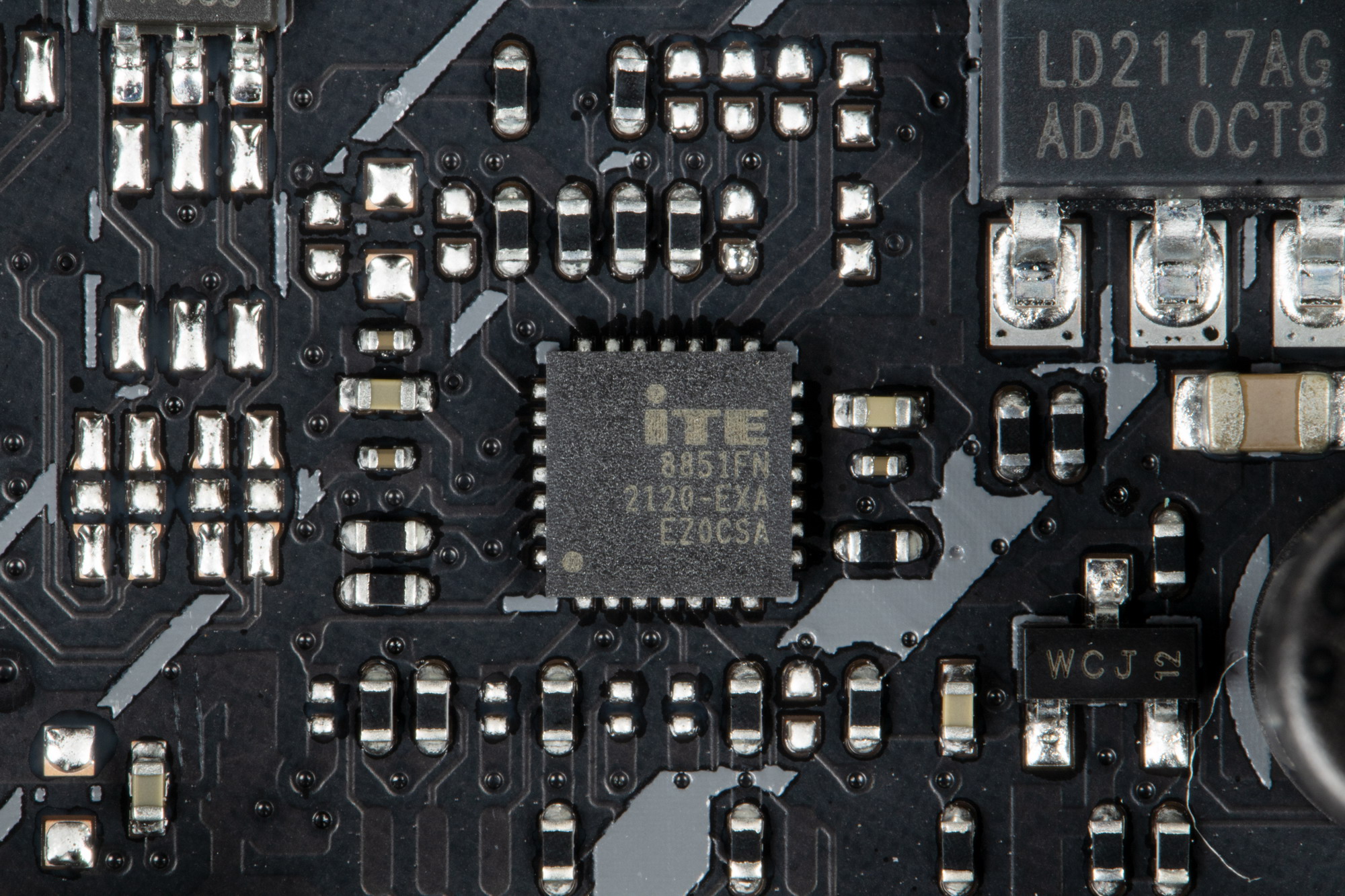

- 1 порт USB 3.2 Gen2x2: реализован с помощью двух хабов ITE IT8851
и Realtek RTS5463
(на них потрачены 2 линии USB 2.0) и представлен на задней панели портом Type-C;
- 3 порта USB 3.2 Gen2: все реализованы через Z690 и представлены: 2 - на задней панели портами Type-A (голубого цвета); 1 представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

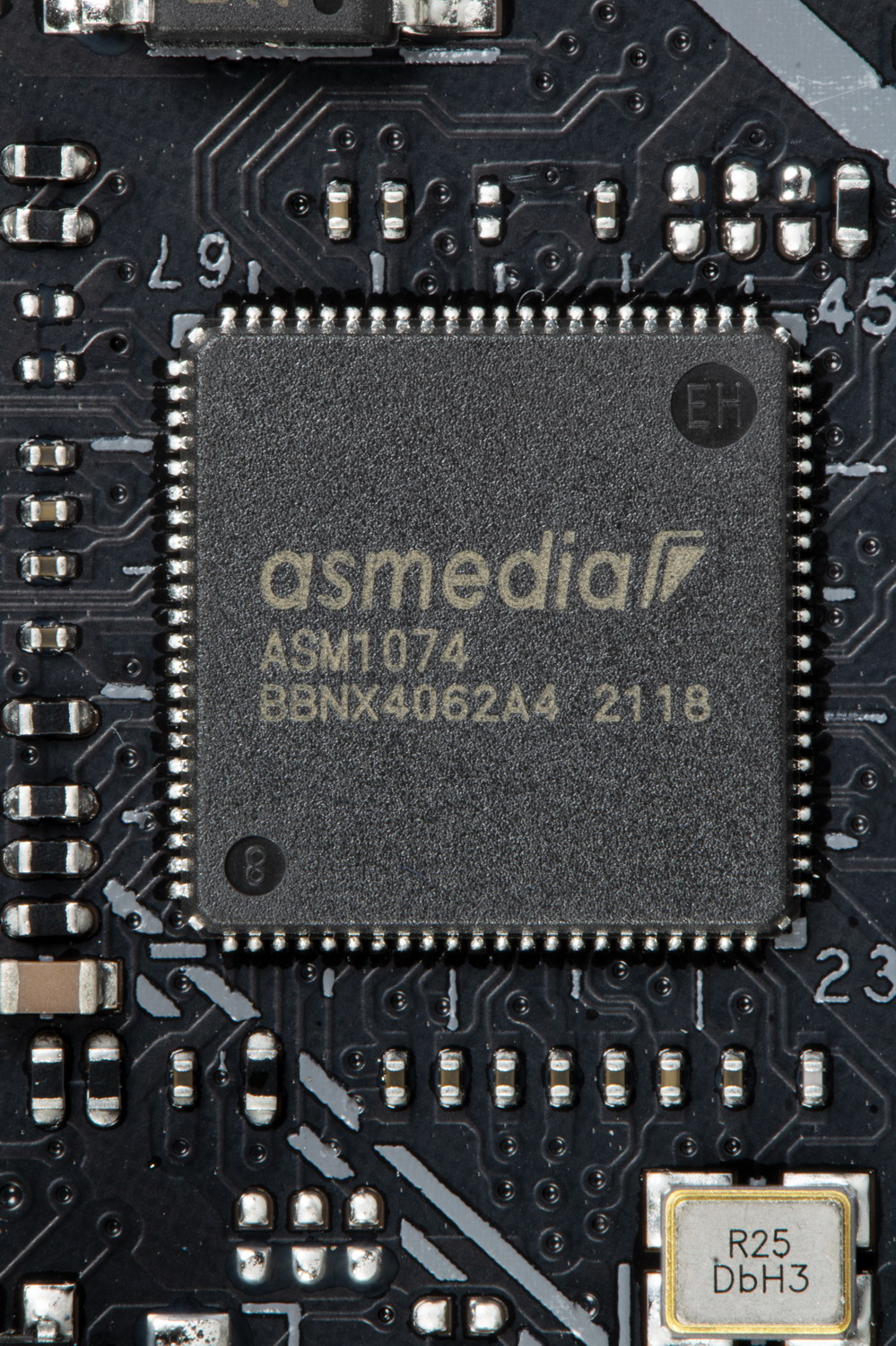

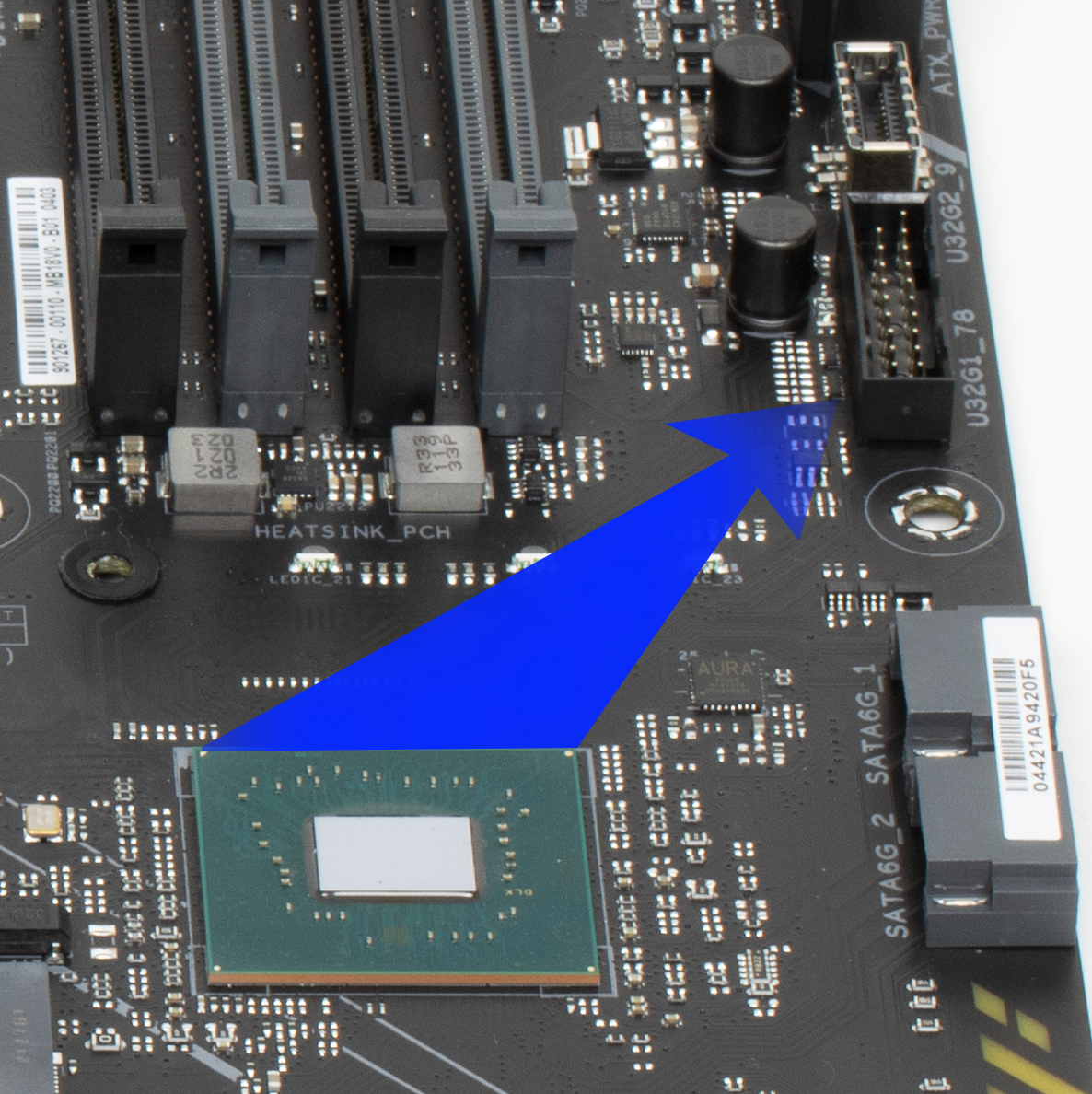

- 7 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 3.2 Gen1 от Z690) и представлены 4 портами Type-A на задней панели (синего цвета); еще 3 реализованы через Z690 и два из них представлены внутренним разъемом на материнской плате на 2 порта;
и последний представлен на задней панели портом Type-C;

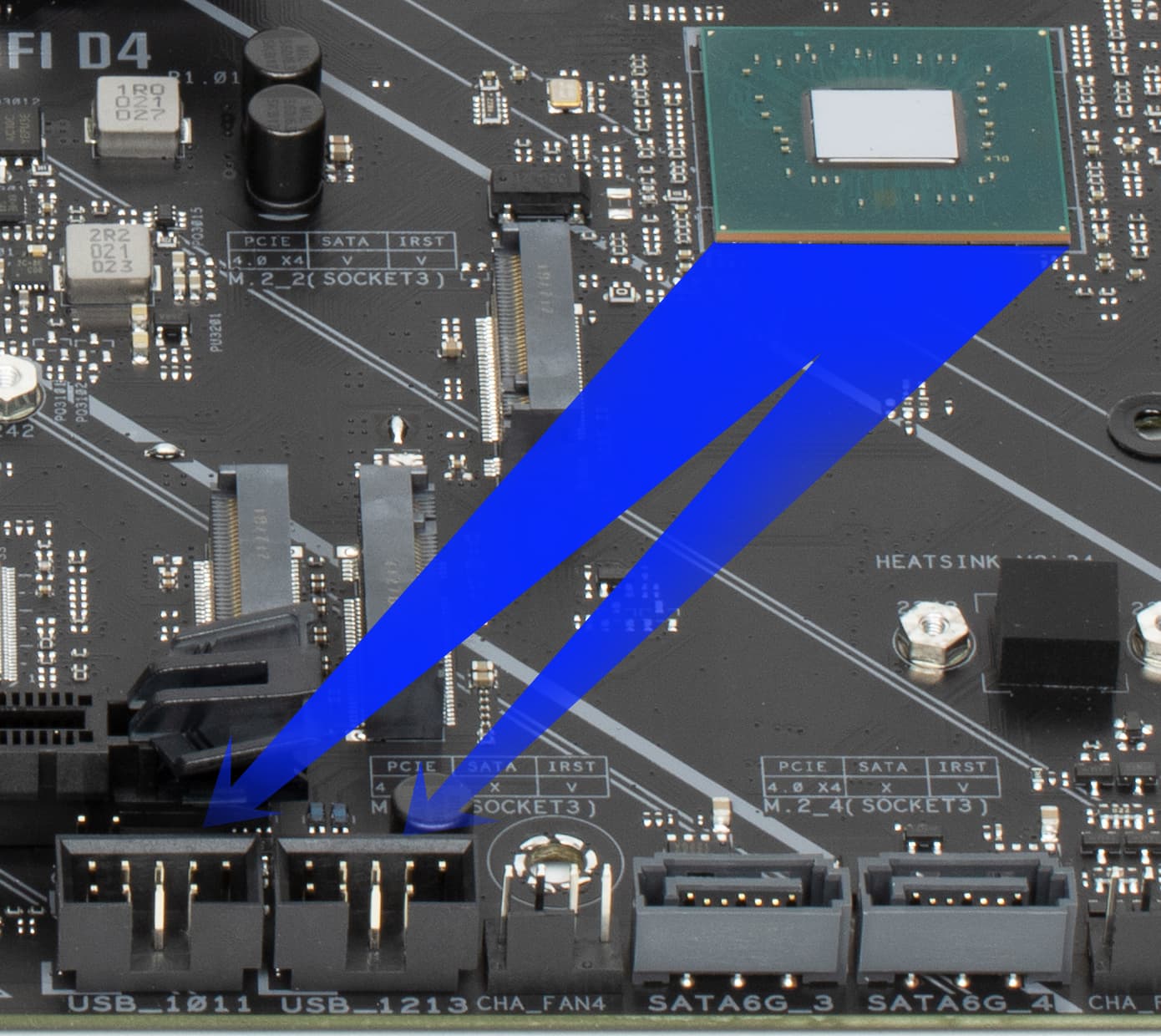

- 4 порта USB 2.0/1.1: 4 реализованы через Z690 и представлены двумя
внутренними разъемами (каждый на 2 порта).
Таким образом, у нас 3 контроллера используют USB линии:
- Realtek RTS5463 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
- ITE IT8851 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
- Bluetooth/WiFi (AX2хх) (1 линия USB 2.0).
Напомню, что в данном случае аудиокодек Realtek ALC897 использует линии не USB 2.0, а HDA.
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 3 выделенных USB 3.2 Gen2
- + 3 выделенных USB 3.2 Gen1
- + 1 USB 3.2 Gen1 для обеспечения ASMedia ASM1074
= 7 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 7 портов USB 2.0 также занято. Плюс 4 выделенных порта и 3 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализовано 35 высокоскоростных порта из 38.

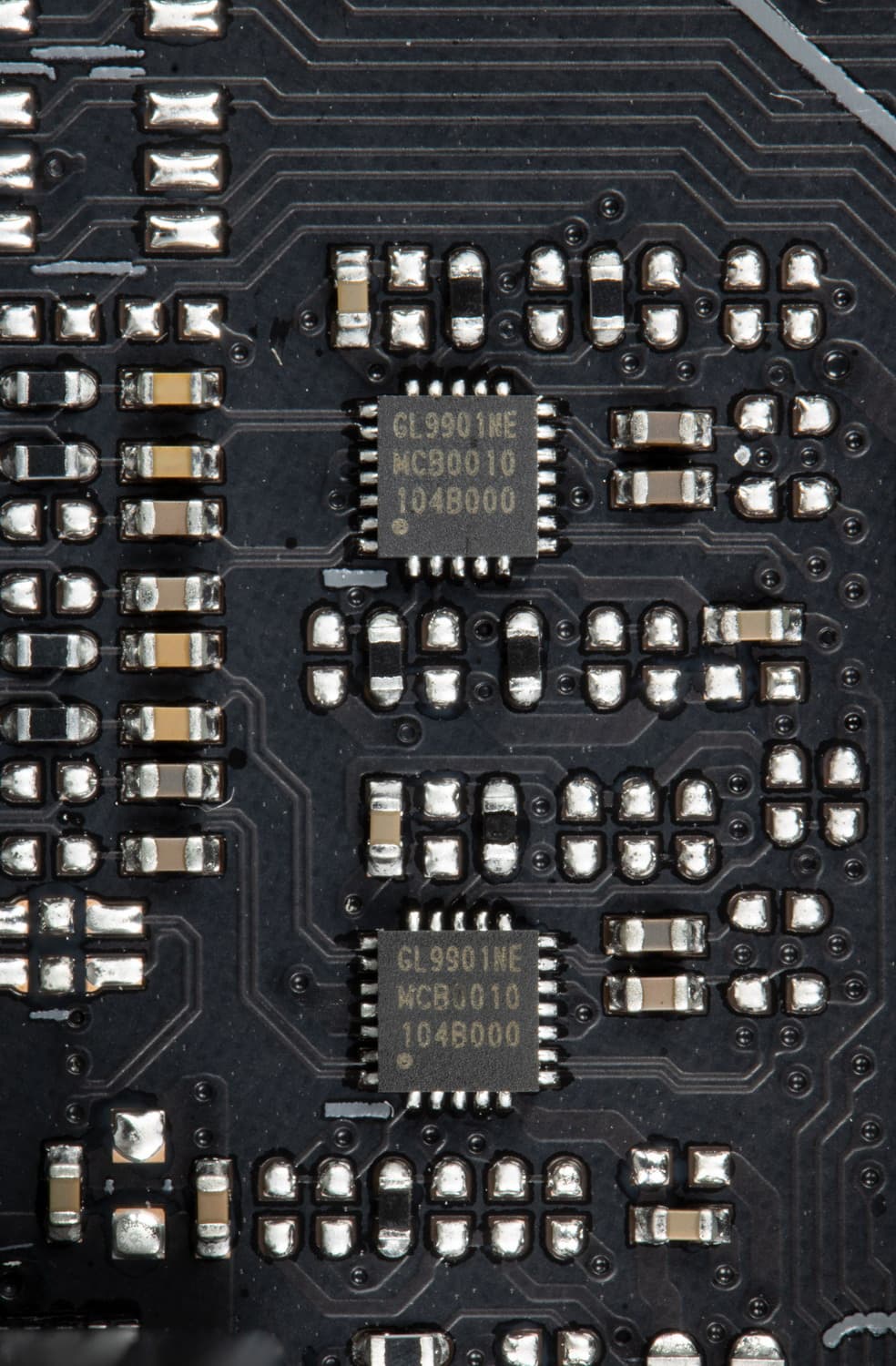

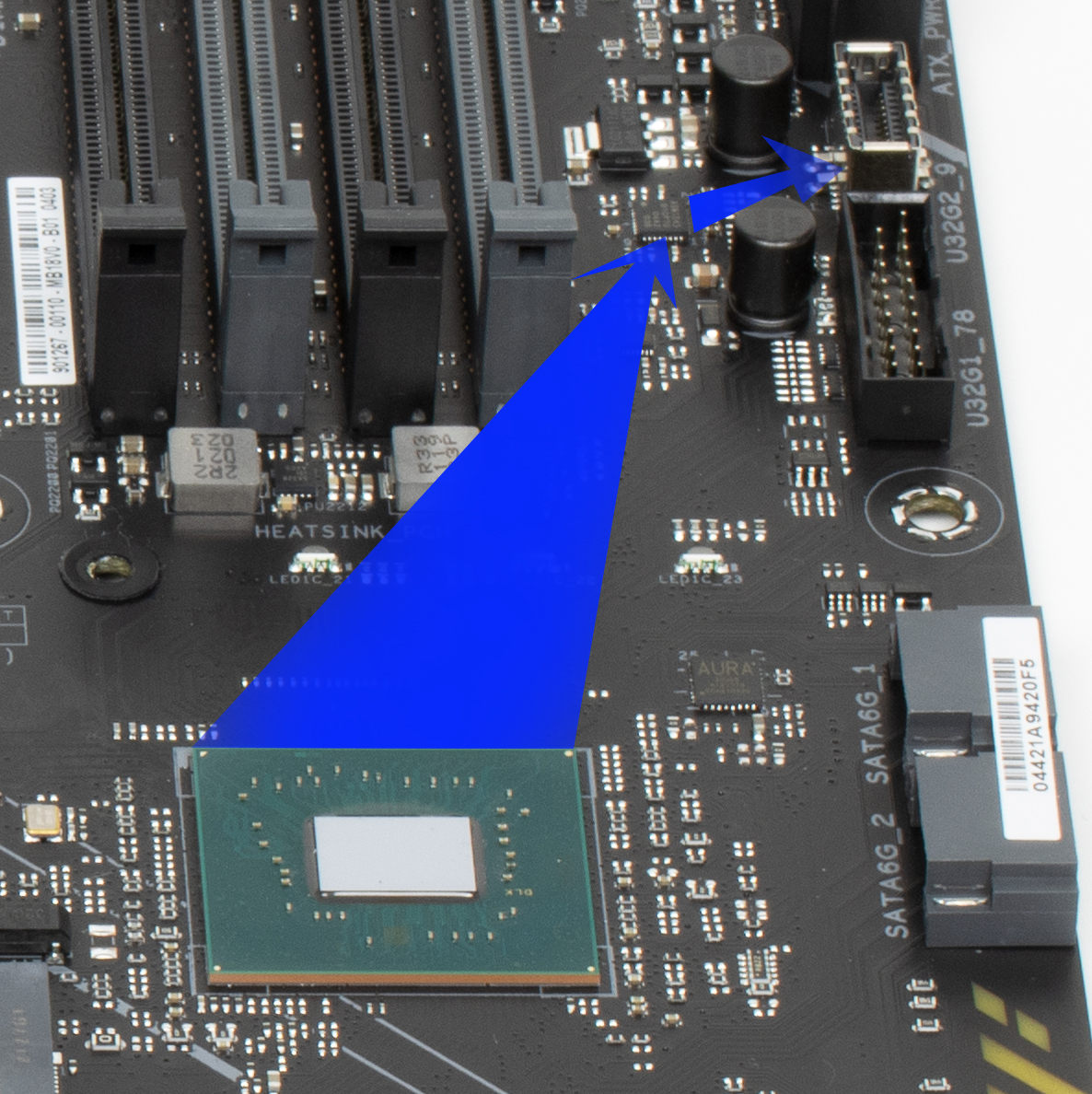

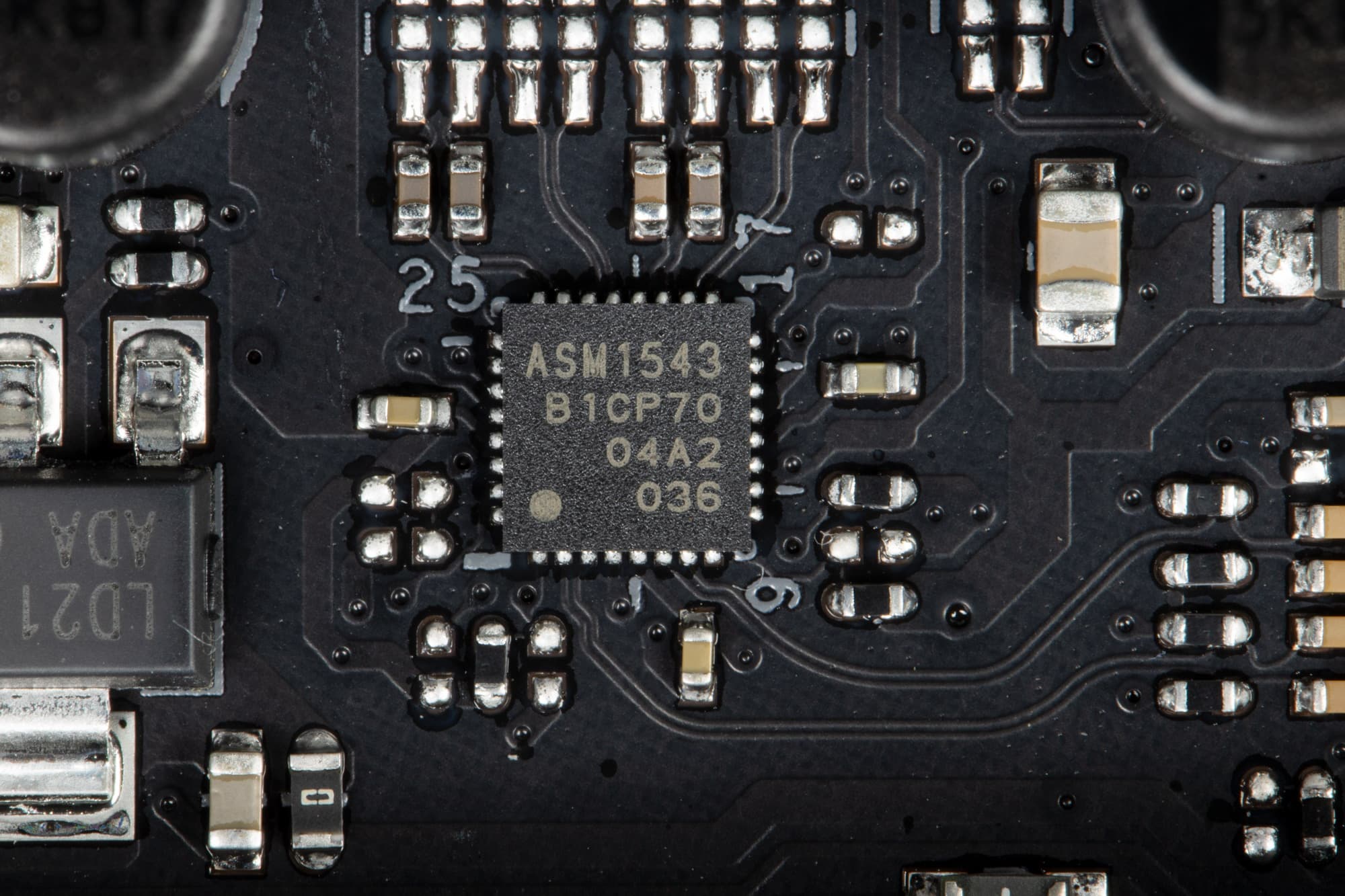

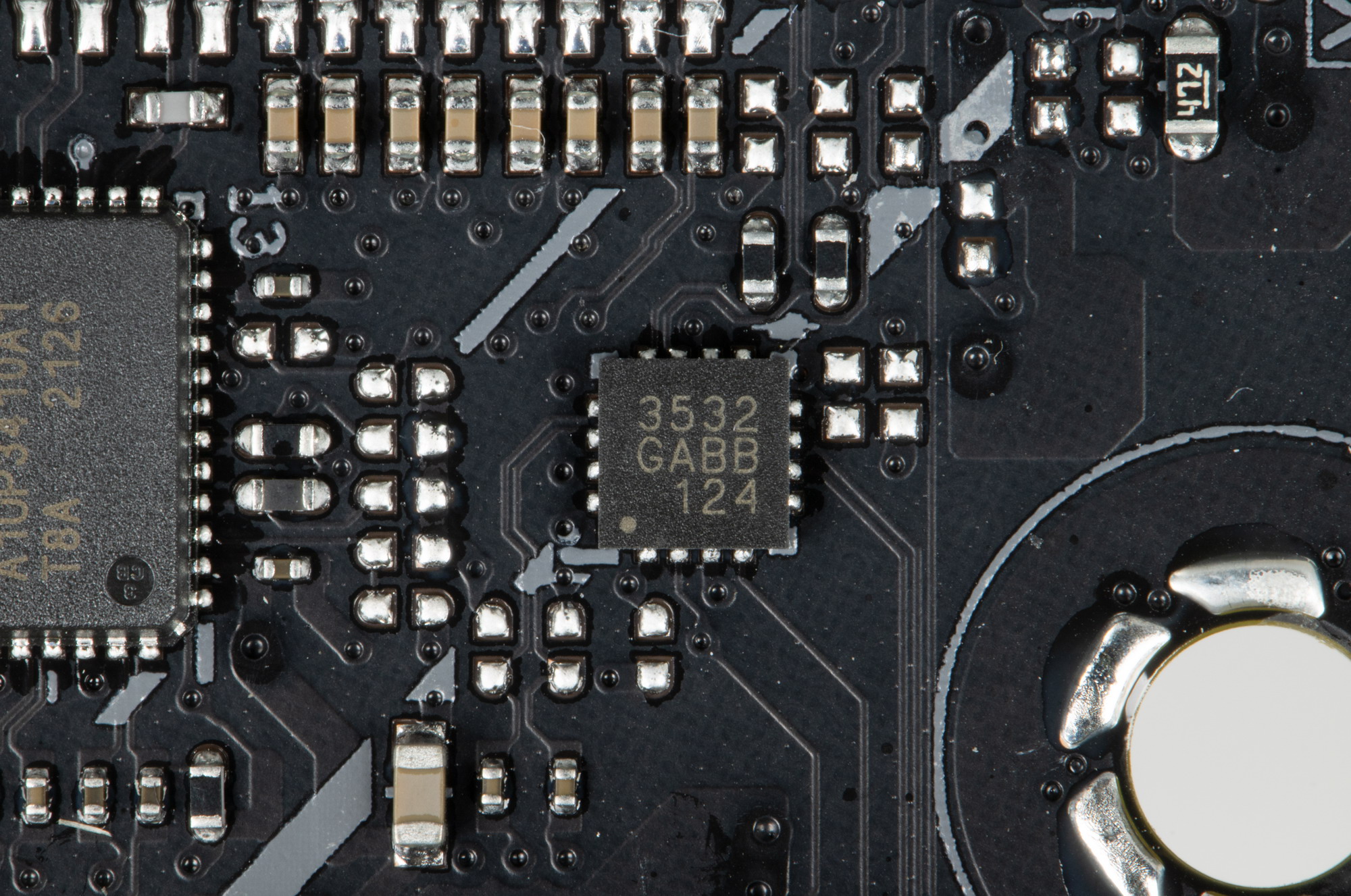

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

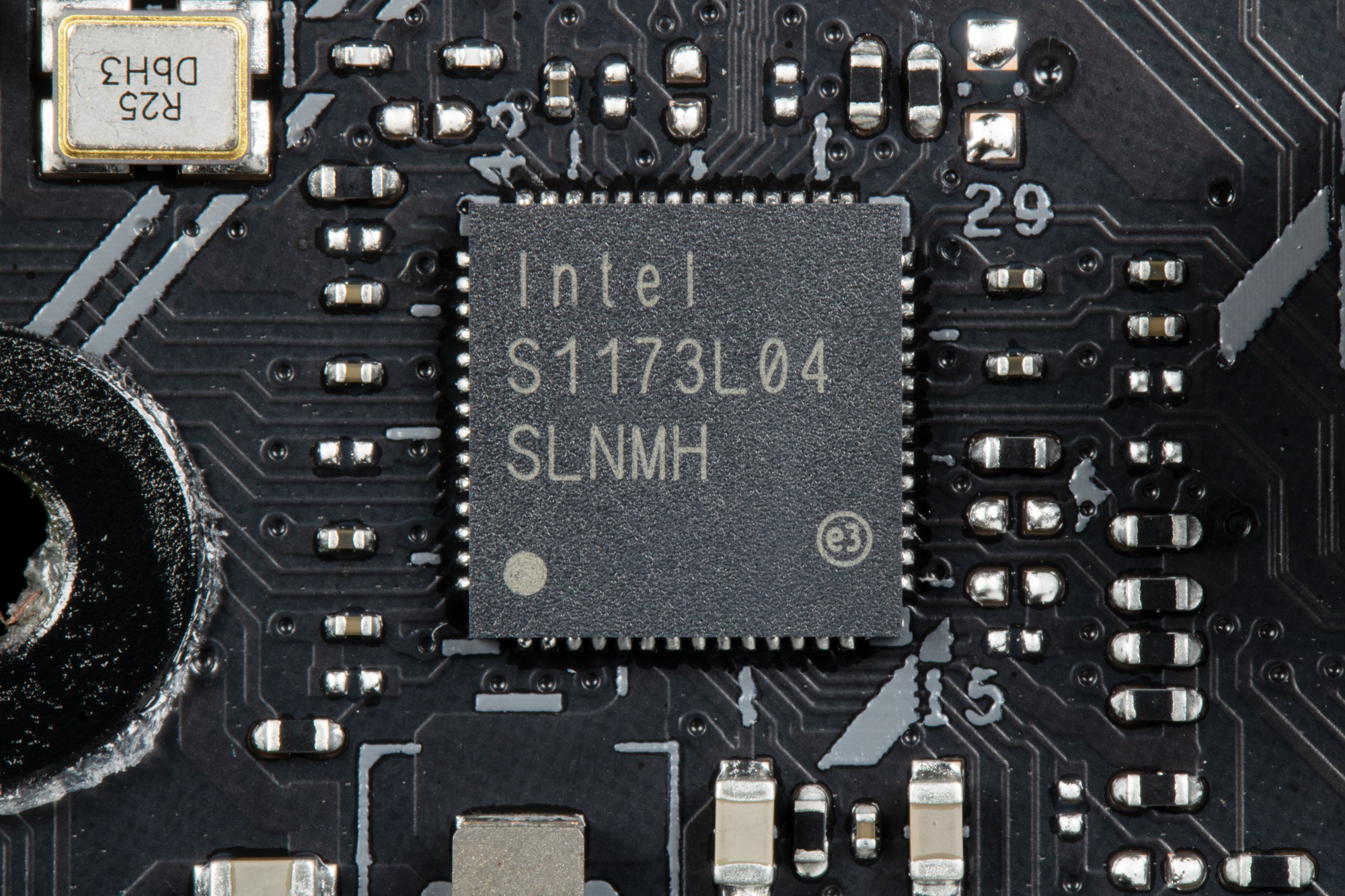

Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

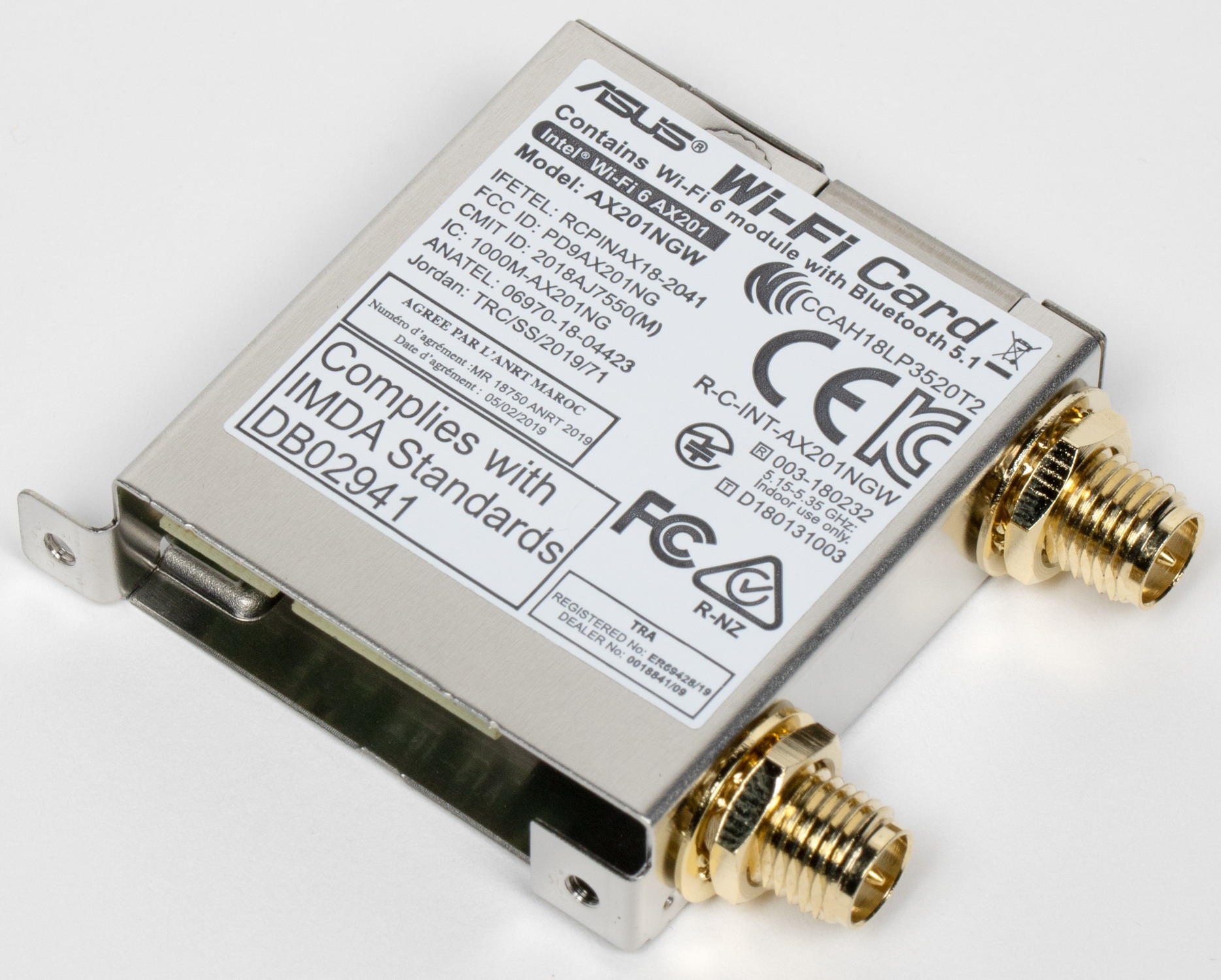

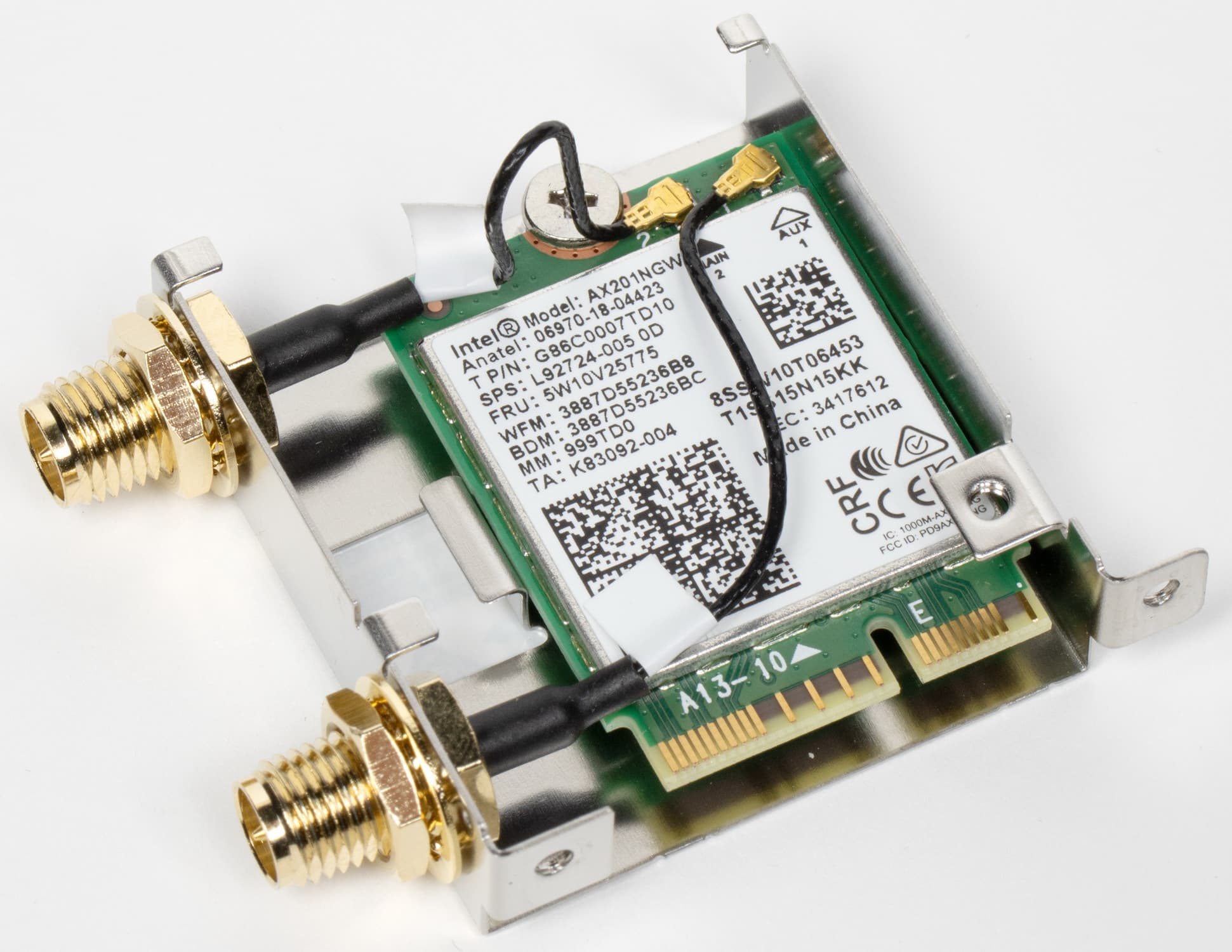

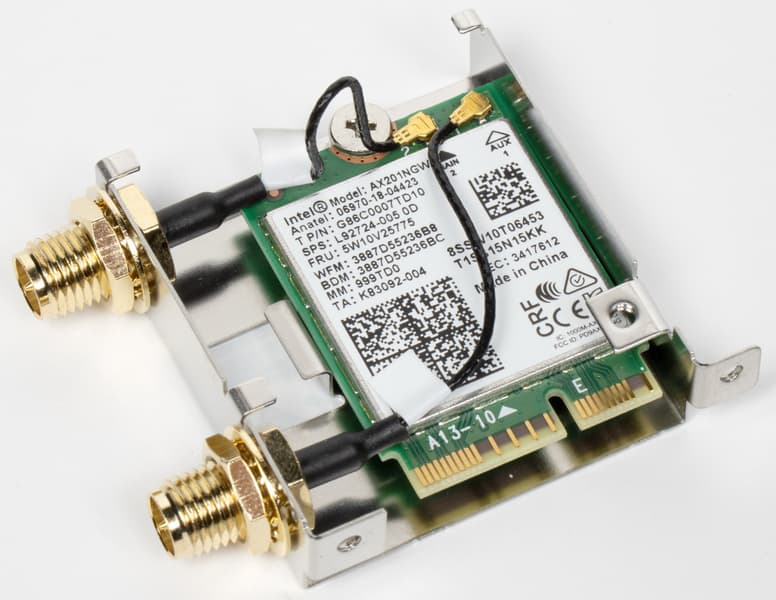

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-201NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.1. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель

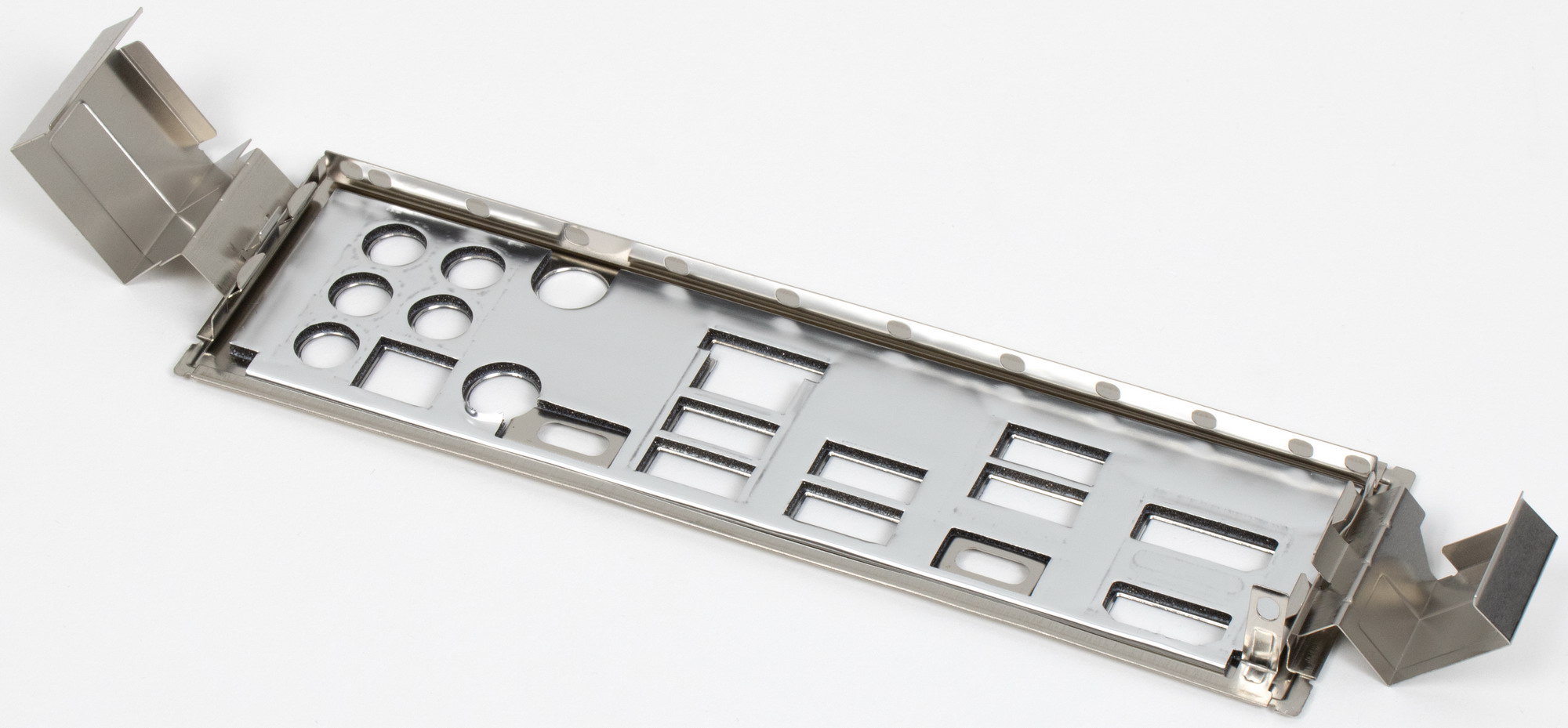

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

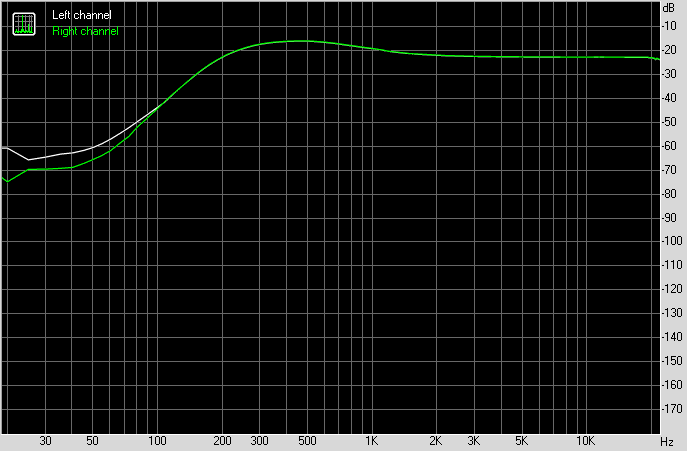

Аудиоподсистема
Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен не просто старый контроллер, а очень старый: Realtek ALC897, для работоспособности которого задействована шина HDA, а не линии USB (что стало уже стандартом у всех матплат последних лет). Проектировщики Asus тщательно скрывают маркировку кодека с помощью защитной крышки, однако ряд тестовых программ прекрасно определяют именно ALC897, а это значит всего 24 бит / 192 кГц.

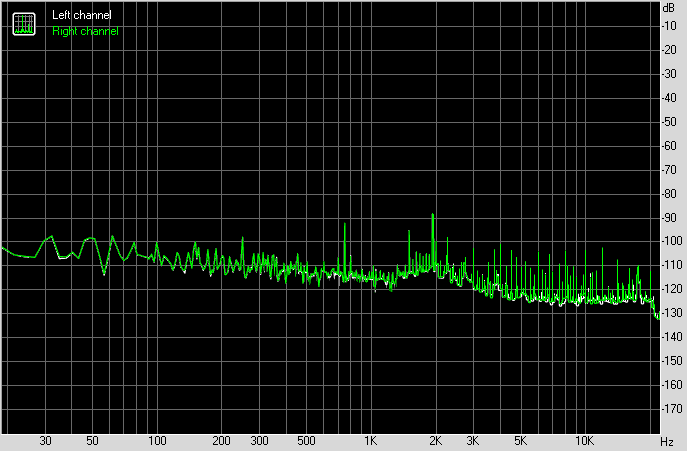

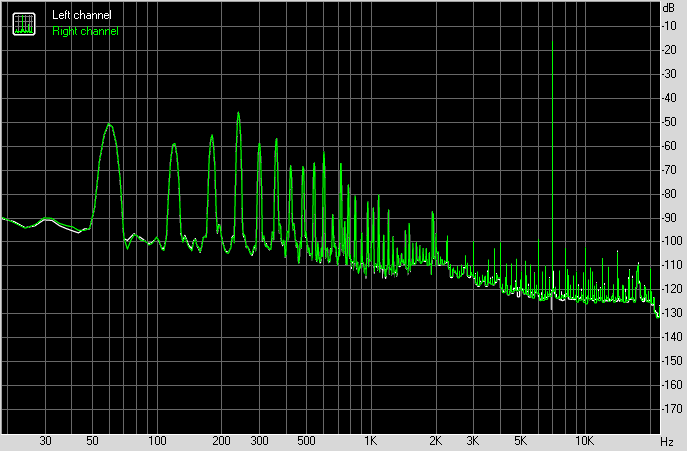

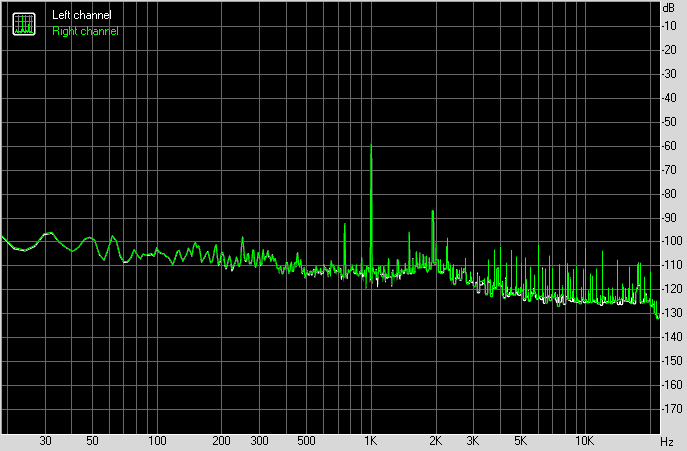

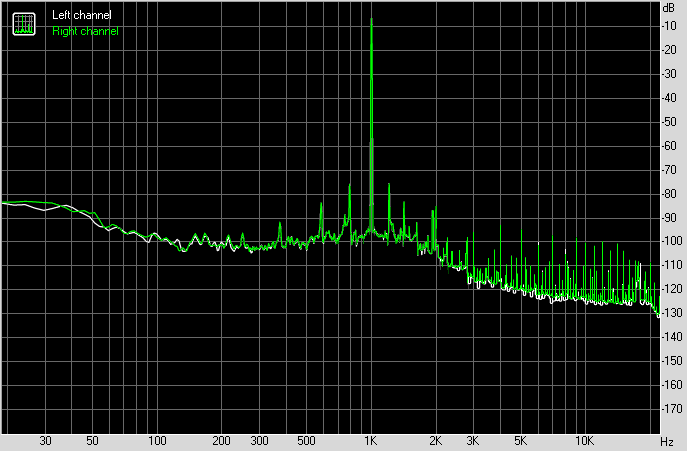

Аудиоподсистема к тому же очень проста: нет ни операционных усилителей, ни ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

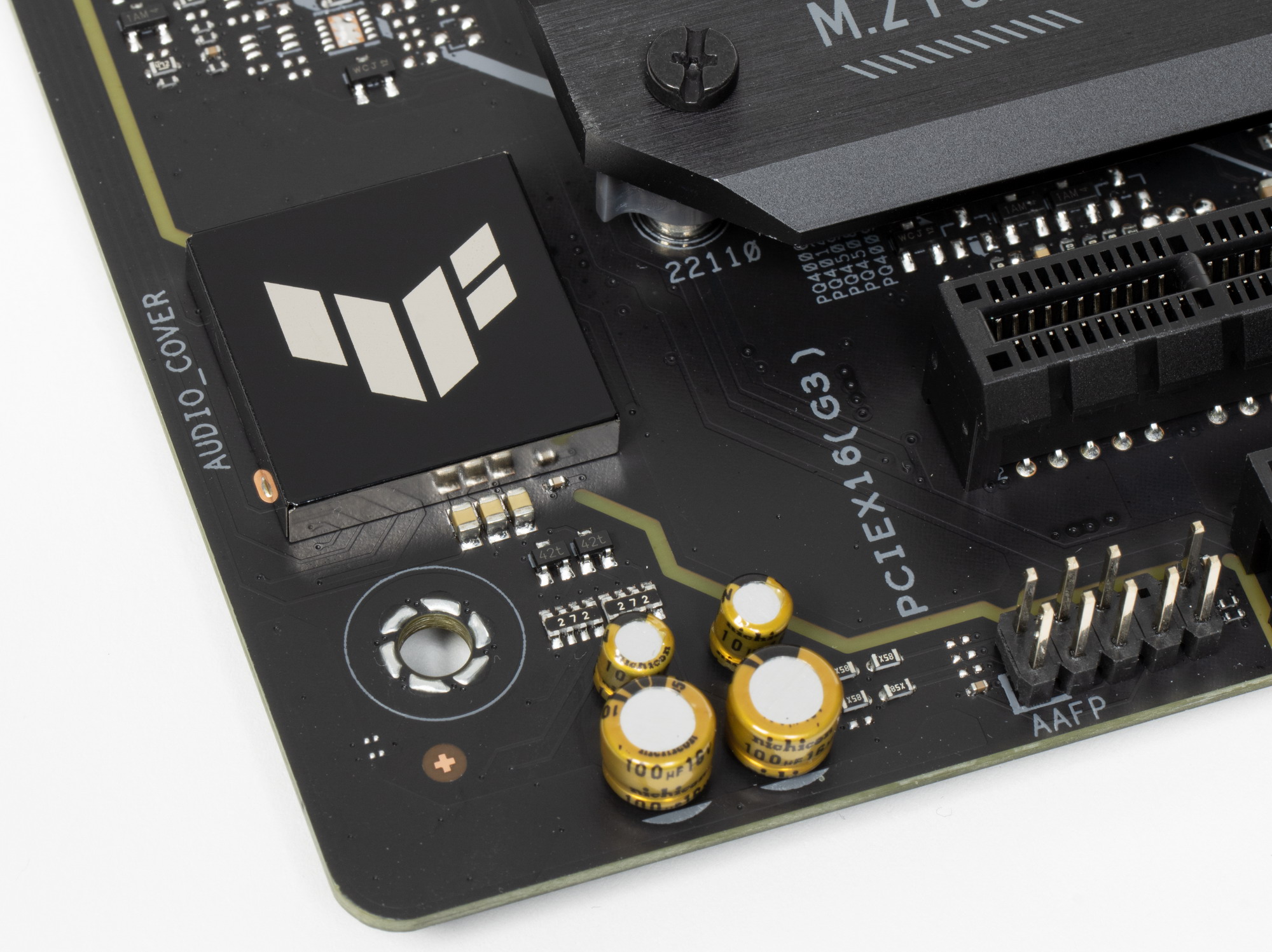

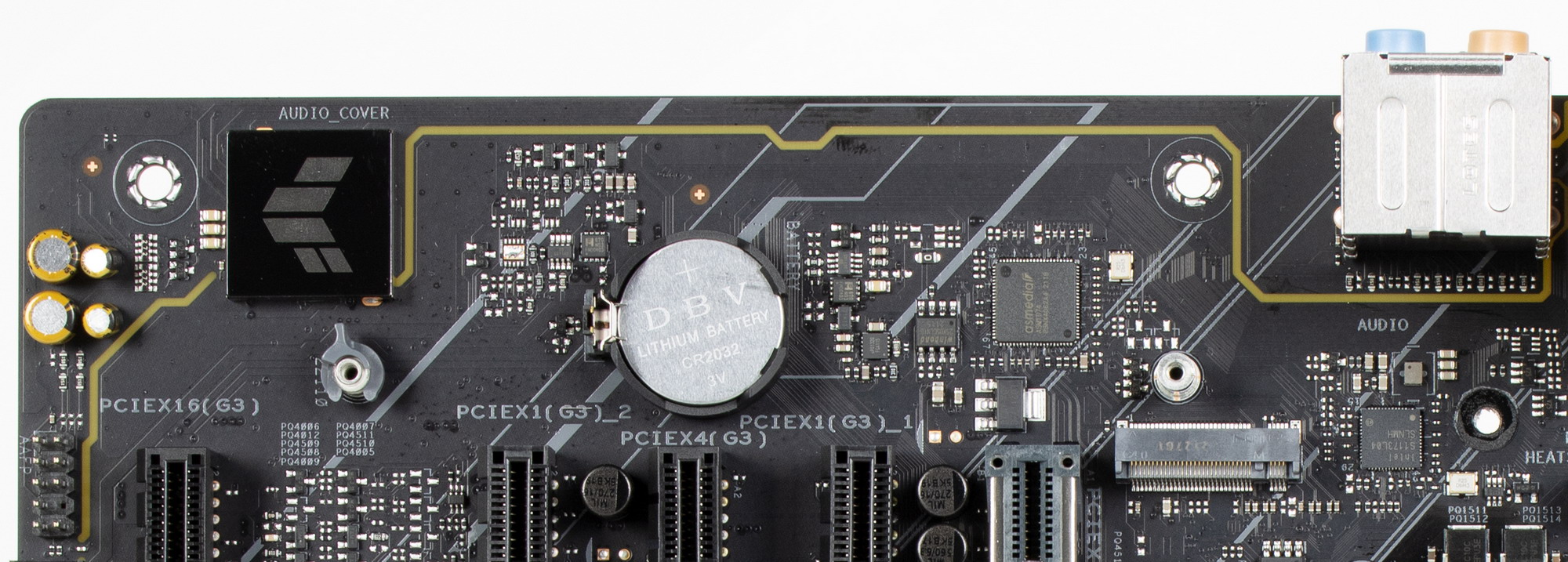

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще один 8-контактный и один 4-контактный EPS12V.

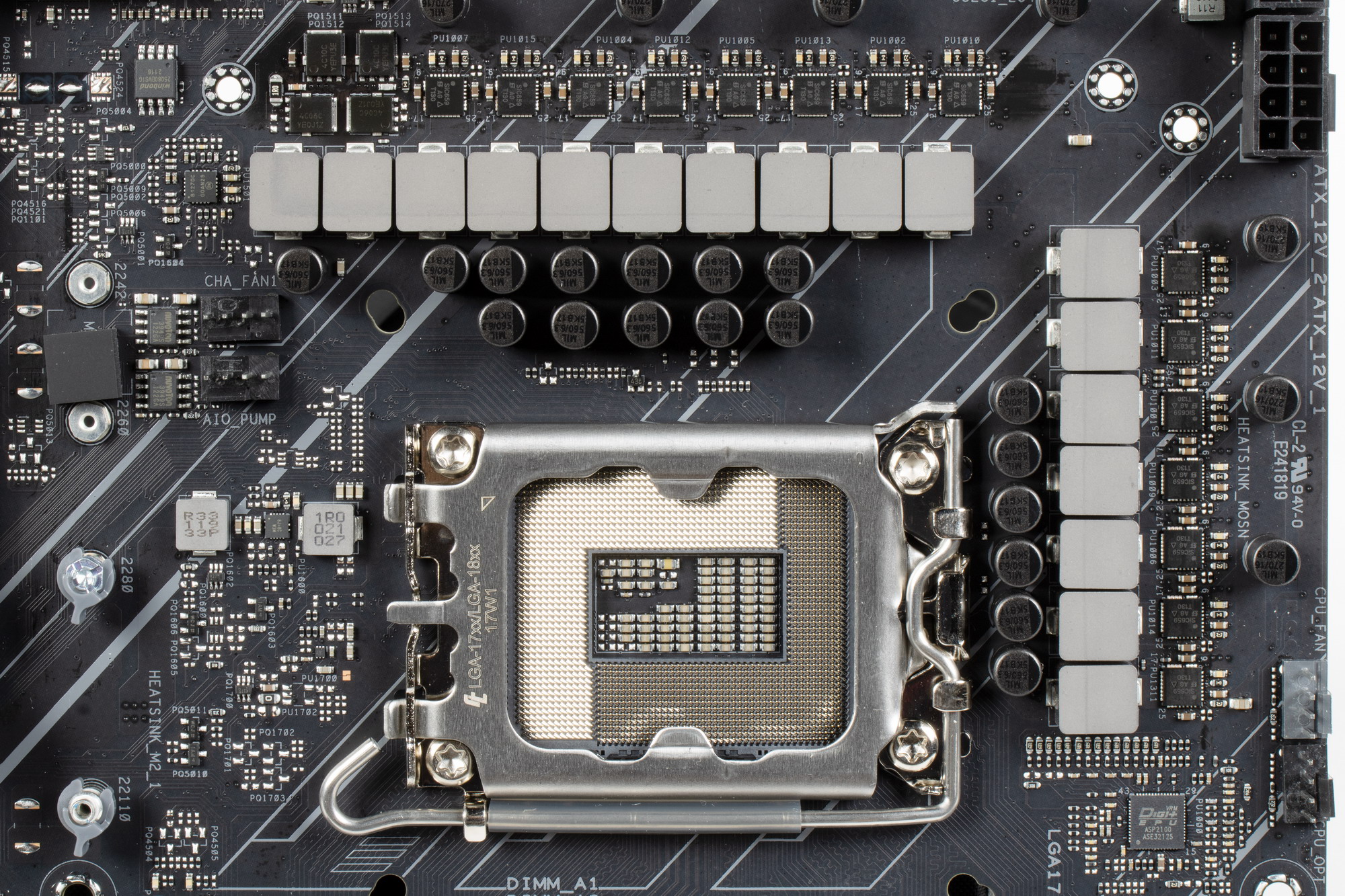

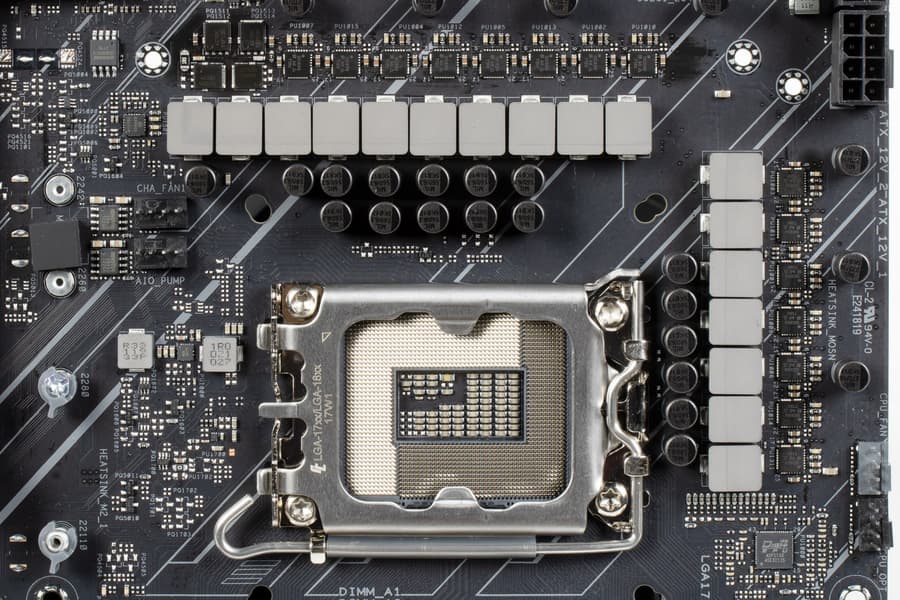

Схема питания процессора выполнена по схеме 14+2+1 (всего 17 фаз, 14 на VCore, 2 на VCCIO и 1 на интегрированное графическое ядро).

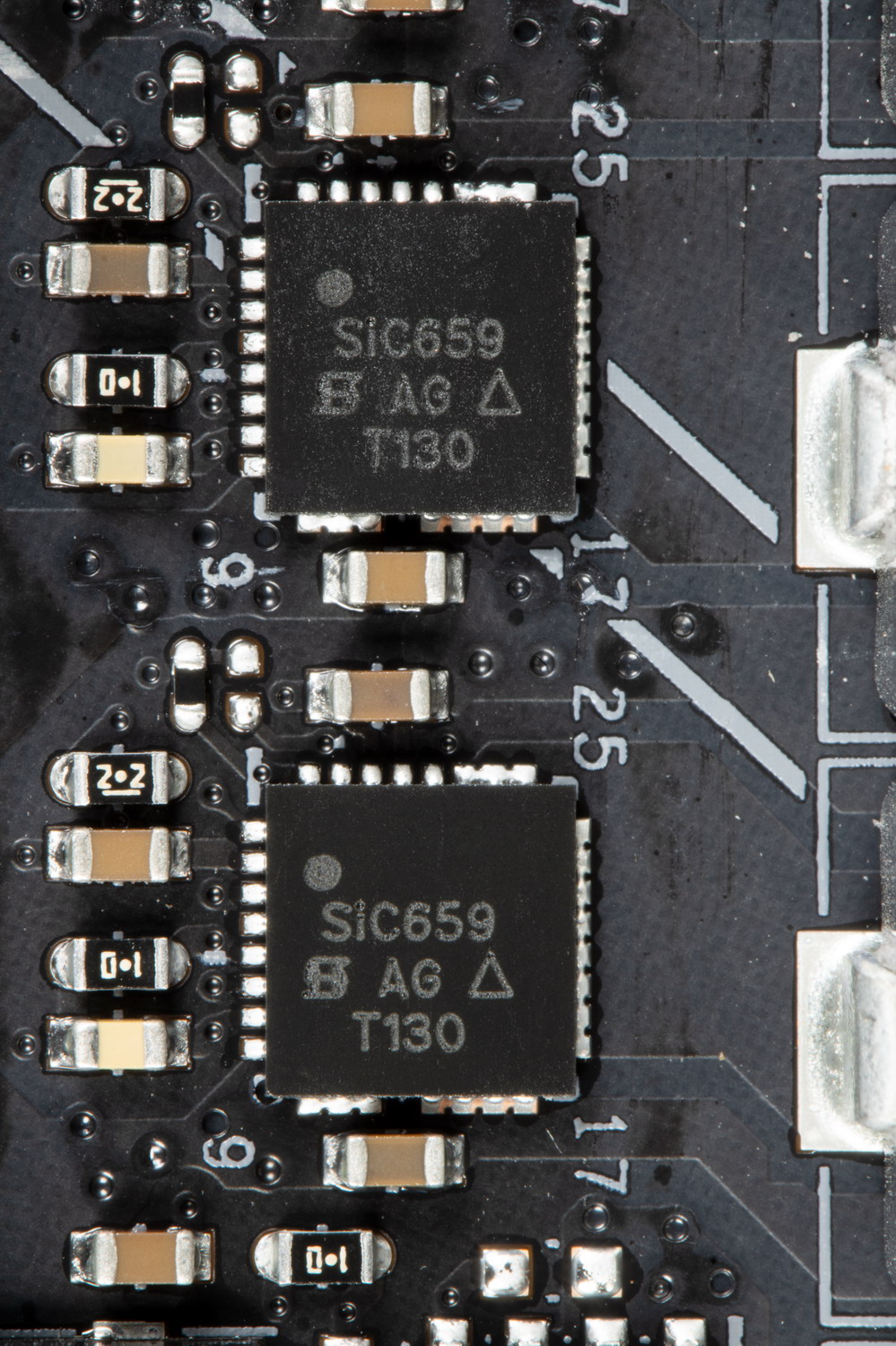

Каждый канал фазы имеет суперферритовый дроссель и SiC659 MOSFET от Vishay на 80 А.

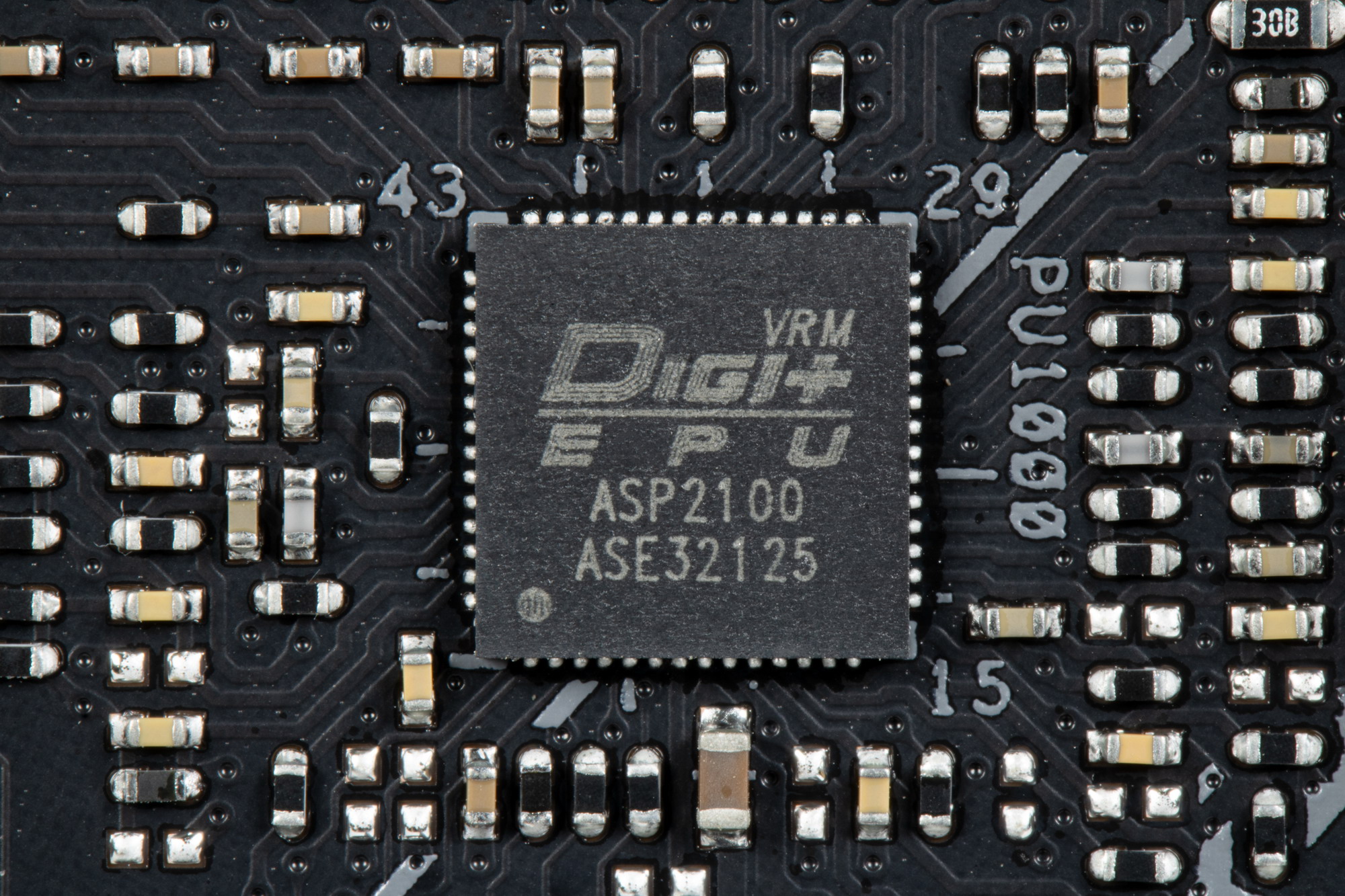

Управляет схемой фирменный ШИМ-контроллер DiGi+ ASP2100, рассчитанный максимум на 12 – 16 фаз (по разным сведениям).
Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз, даже если количество фаз огромно и превышает возможности ШИМ-контроллеров, поэтому практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, однако в данном случае он не требуется, ибо ASP2100 способен самостоятельно обеспечить управлением 15 фаз, а две фазы VCCIO имеют свой собственный ШИМ-контроллер On Semi.

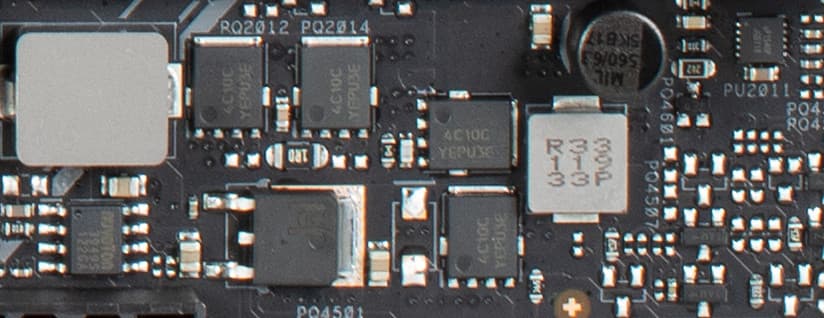

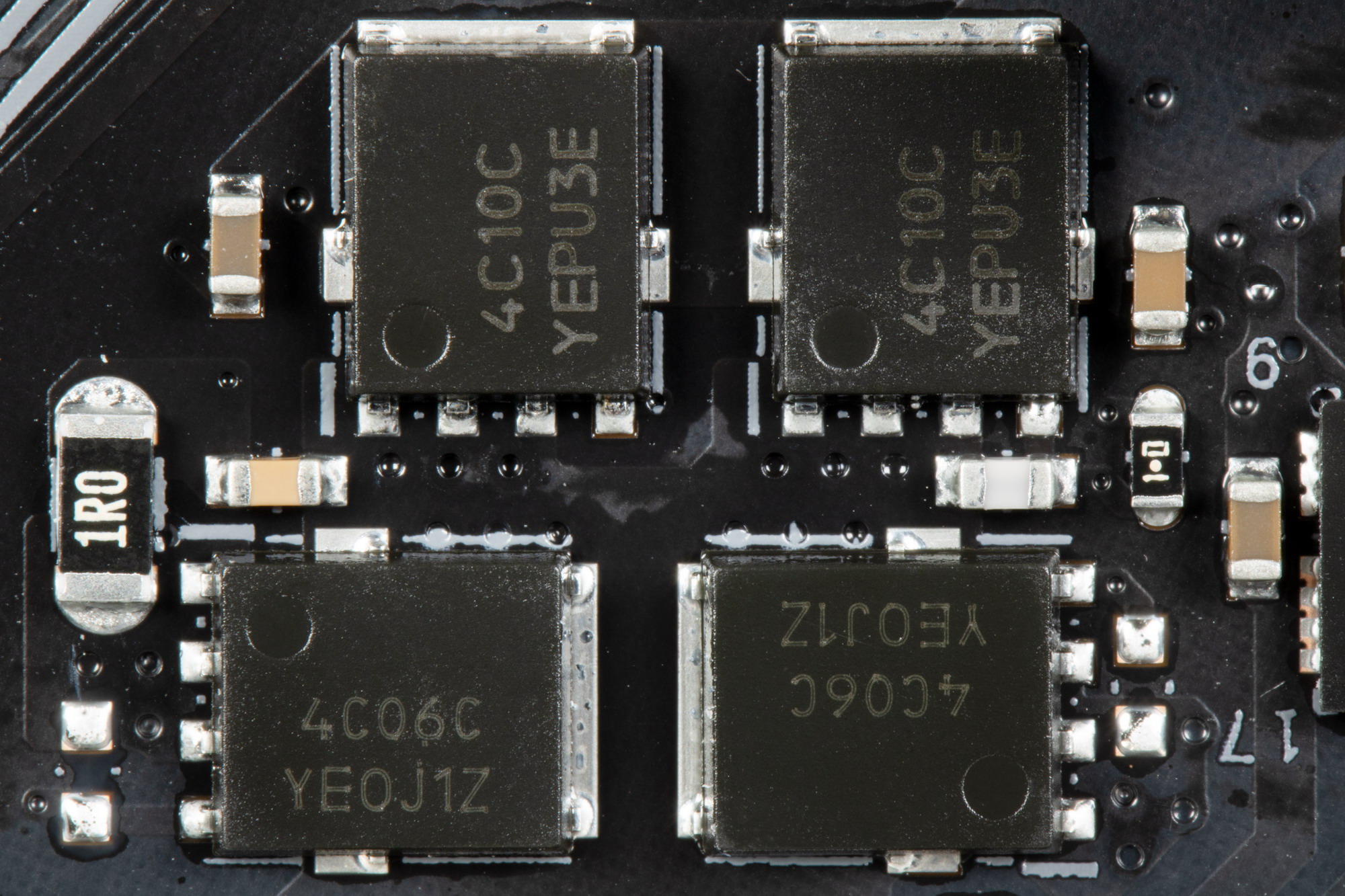

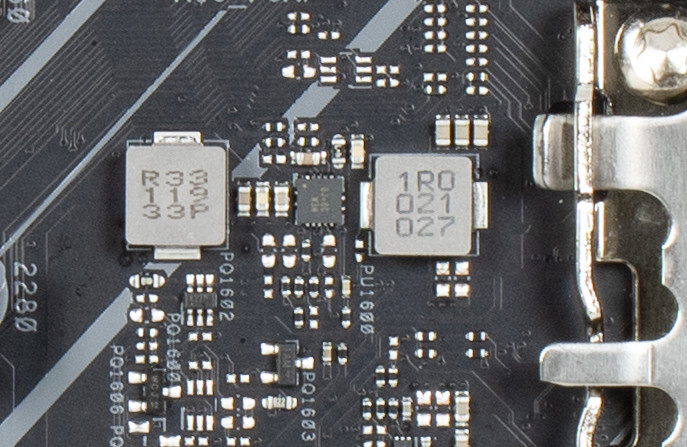

Ну и две фазы образованы уже не сборками, а отдельными полевыми транзисторами On Semi с максимальным током 46С.

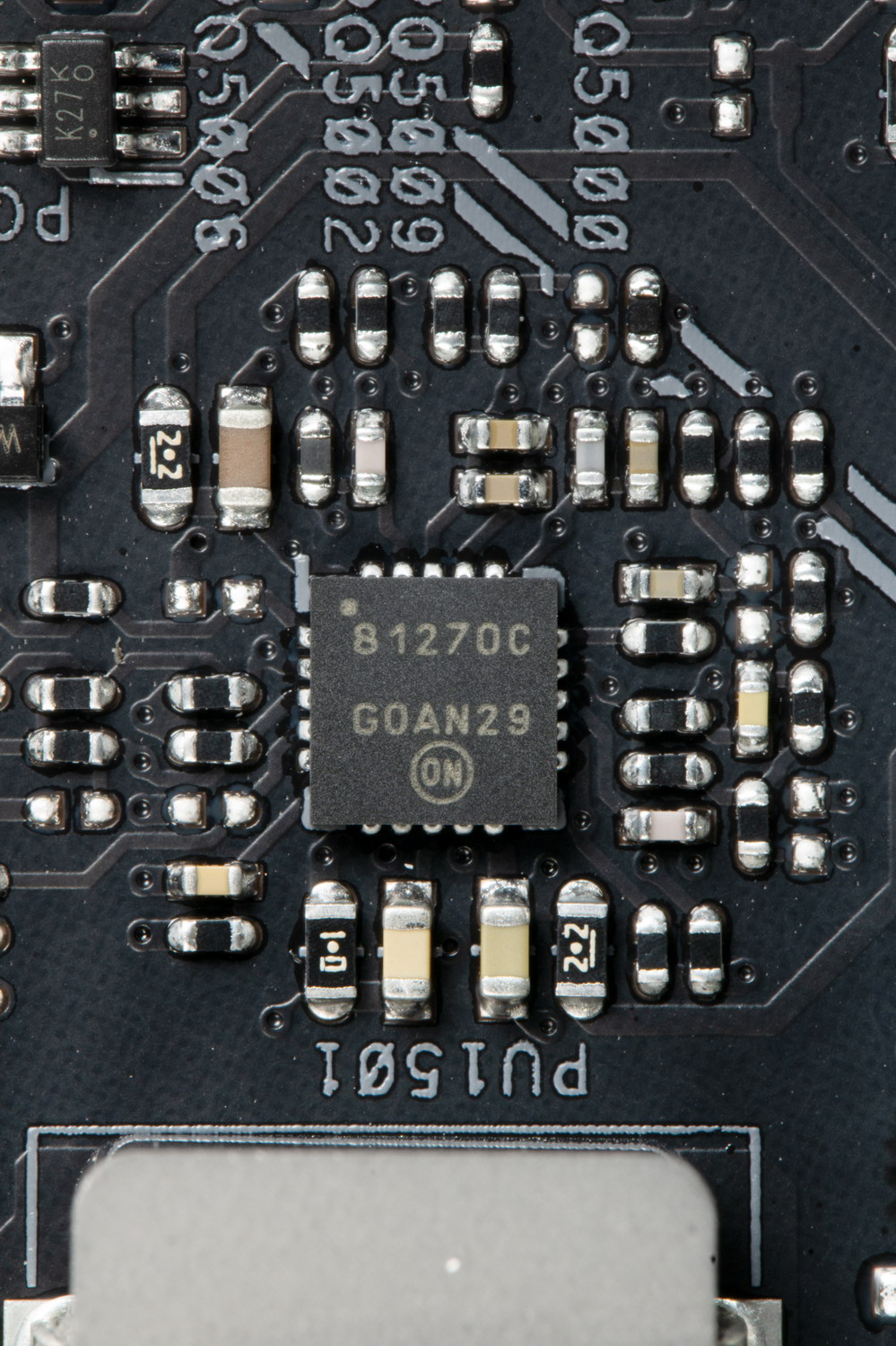

Блок VCCSA имеет свою отдельную однофазную схему питания.
Что касается модулей оперативной памяти, то здесь реализована однофазная схема.

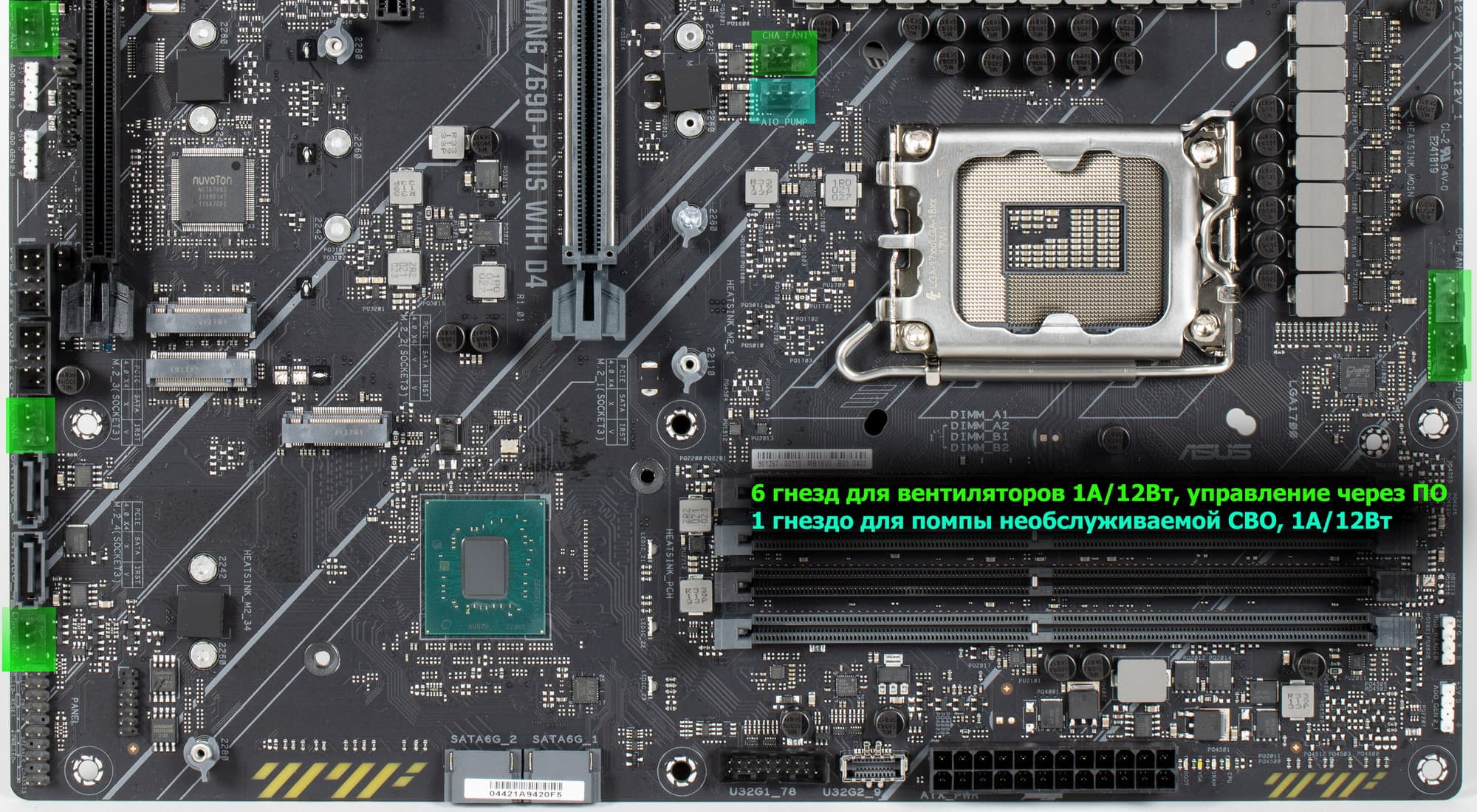

Теперь про охлаждение.
Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

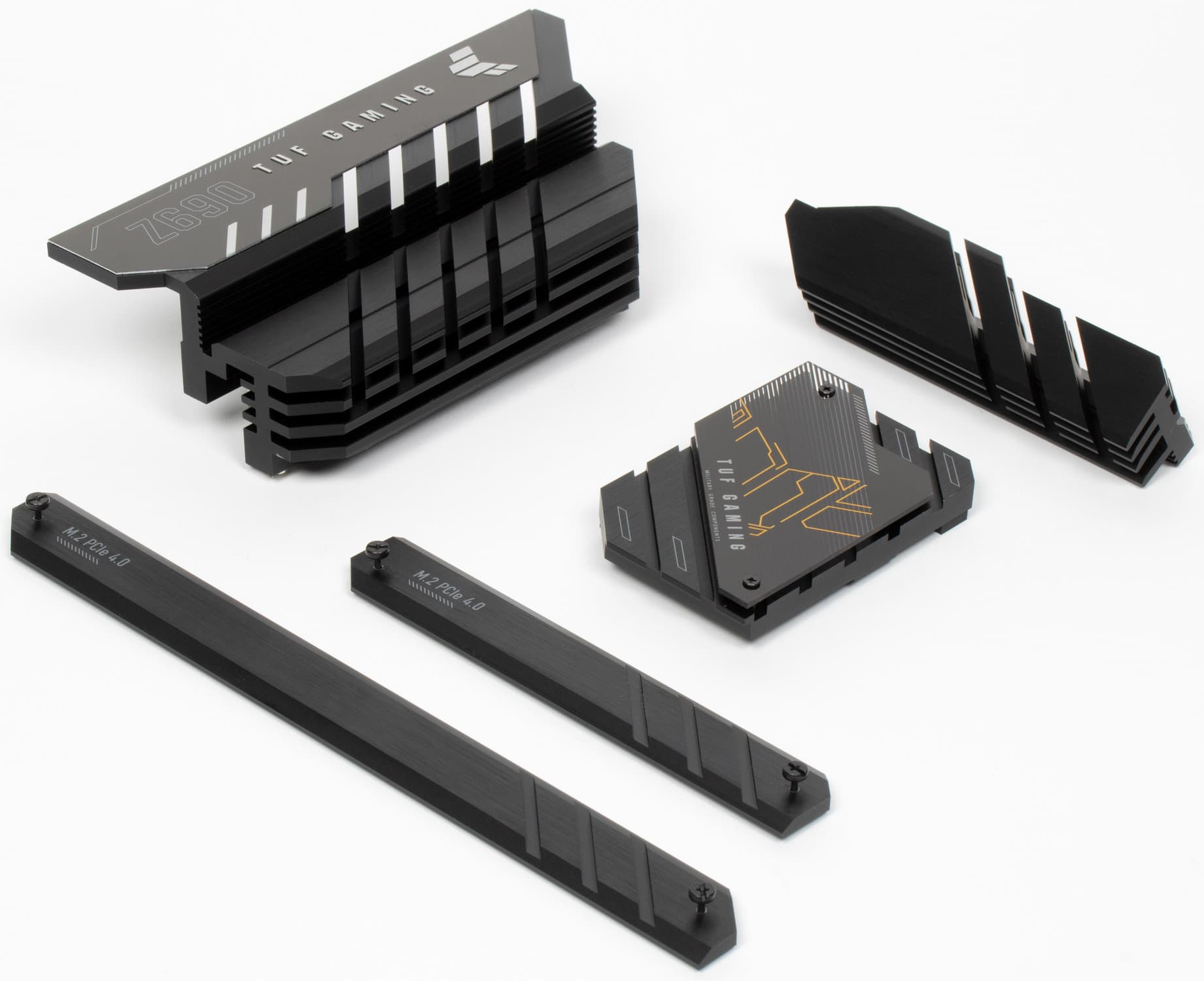

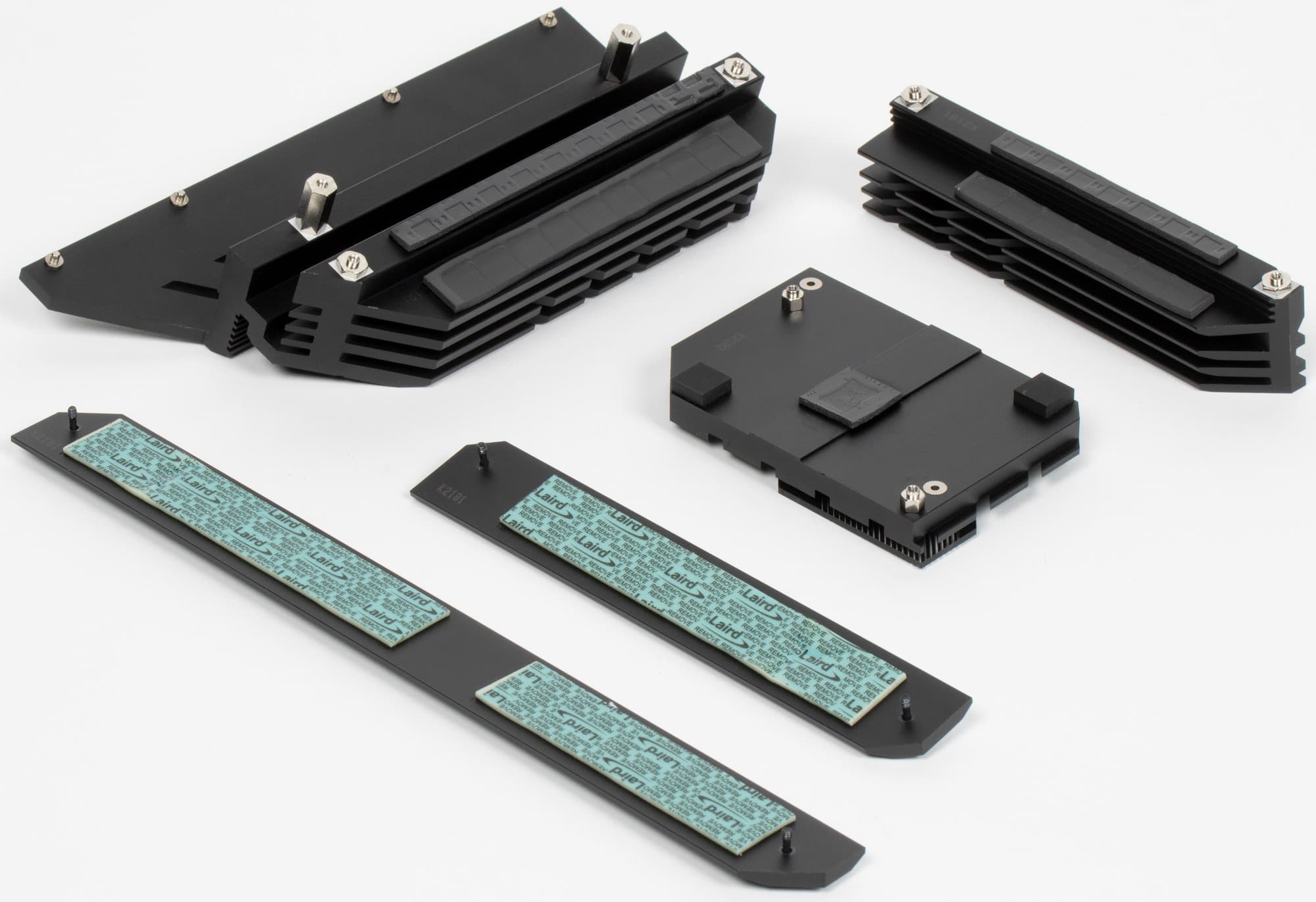

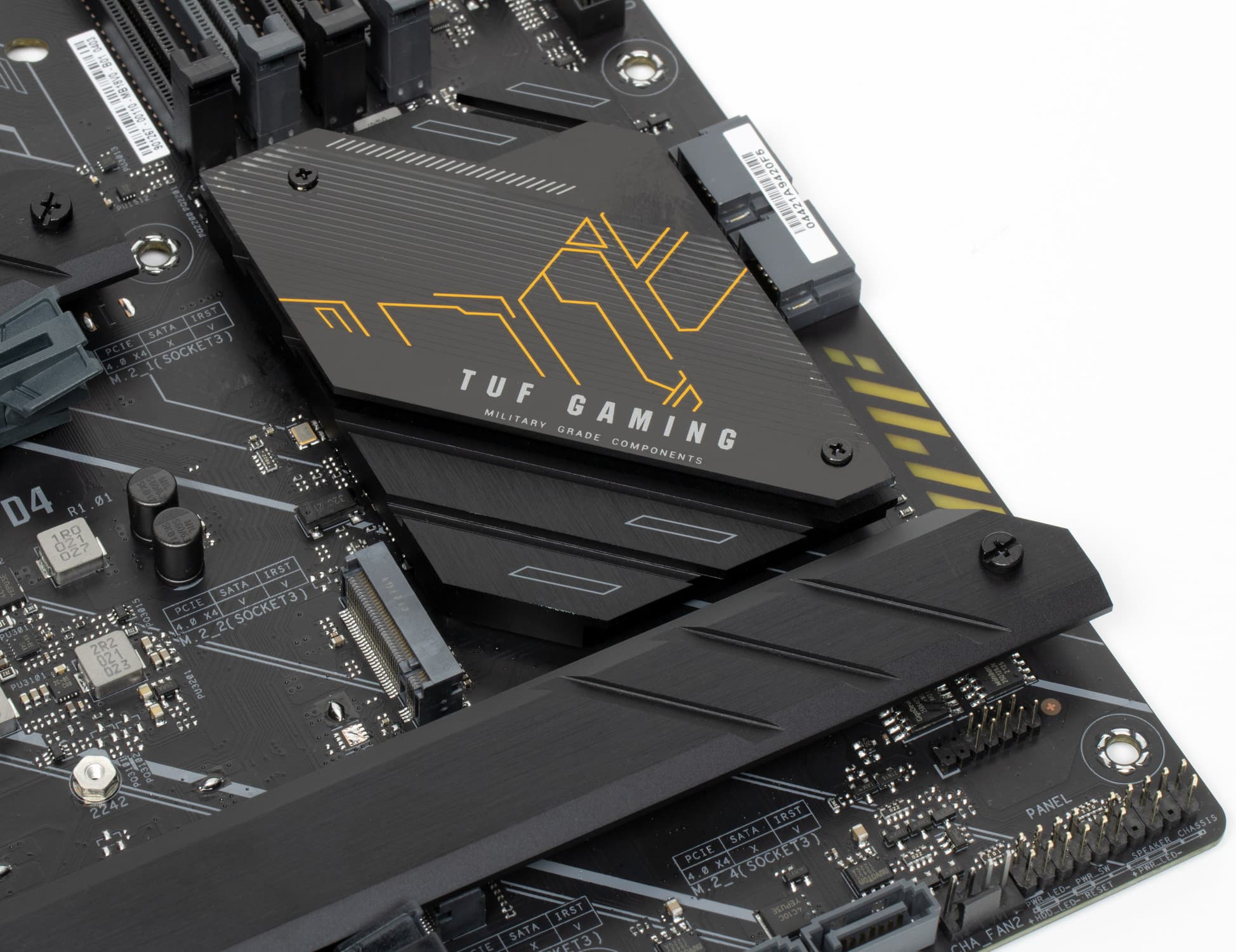

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и они не соединены.
Радиатор VRM, идущий вдоль заднего блока портов, не имеет подсветки, да и в целом она минимальна.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух нижних — общий. М.2_2 – без охлаждения.

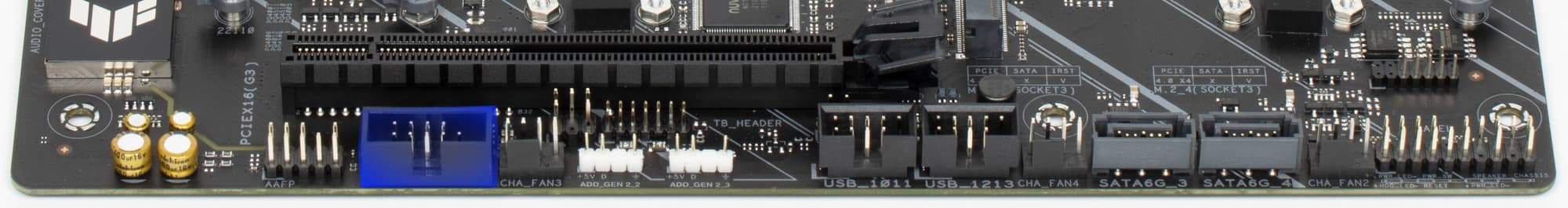

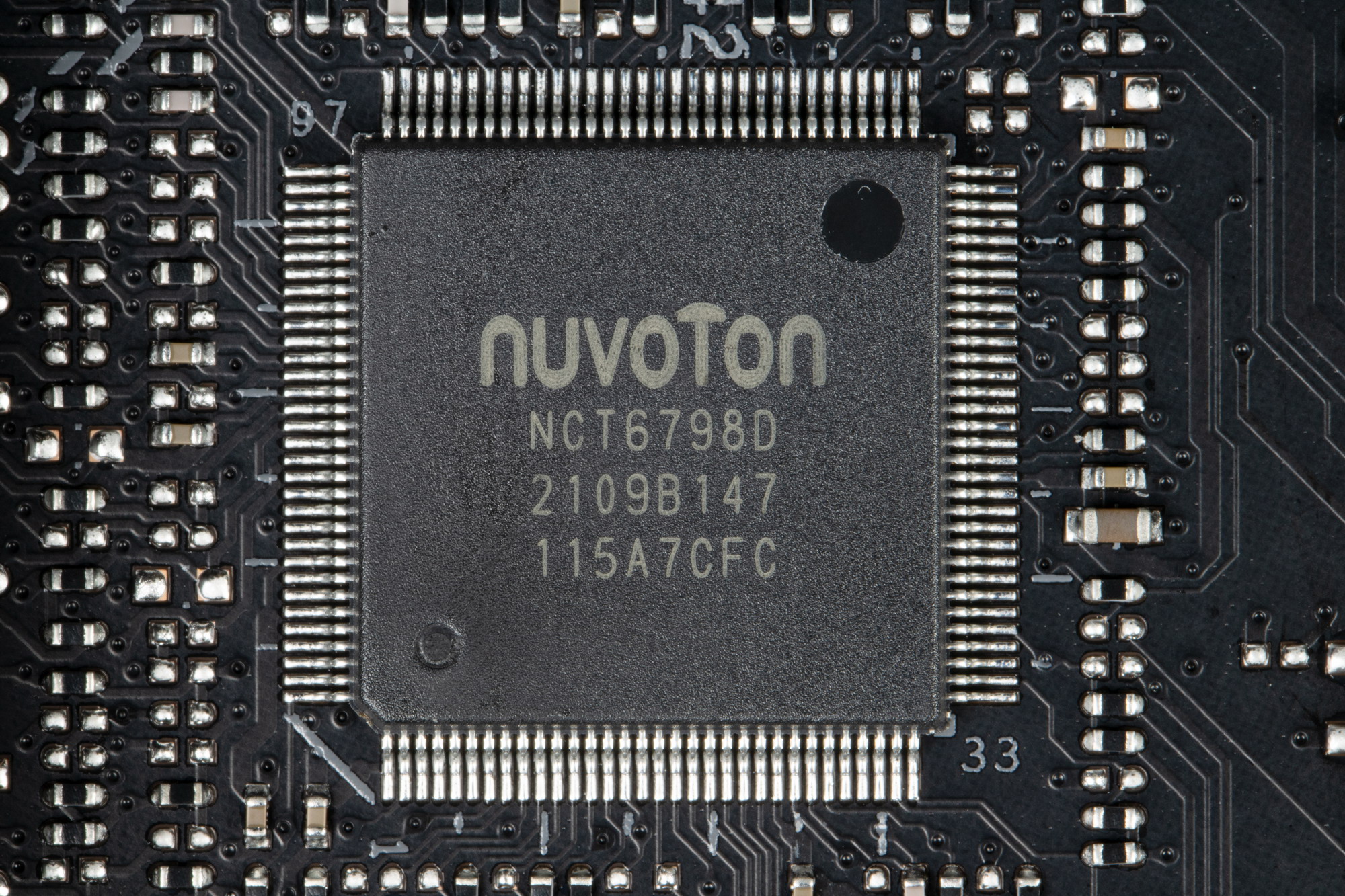

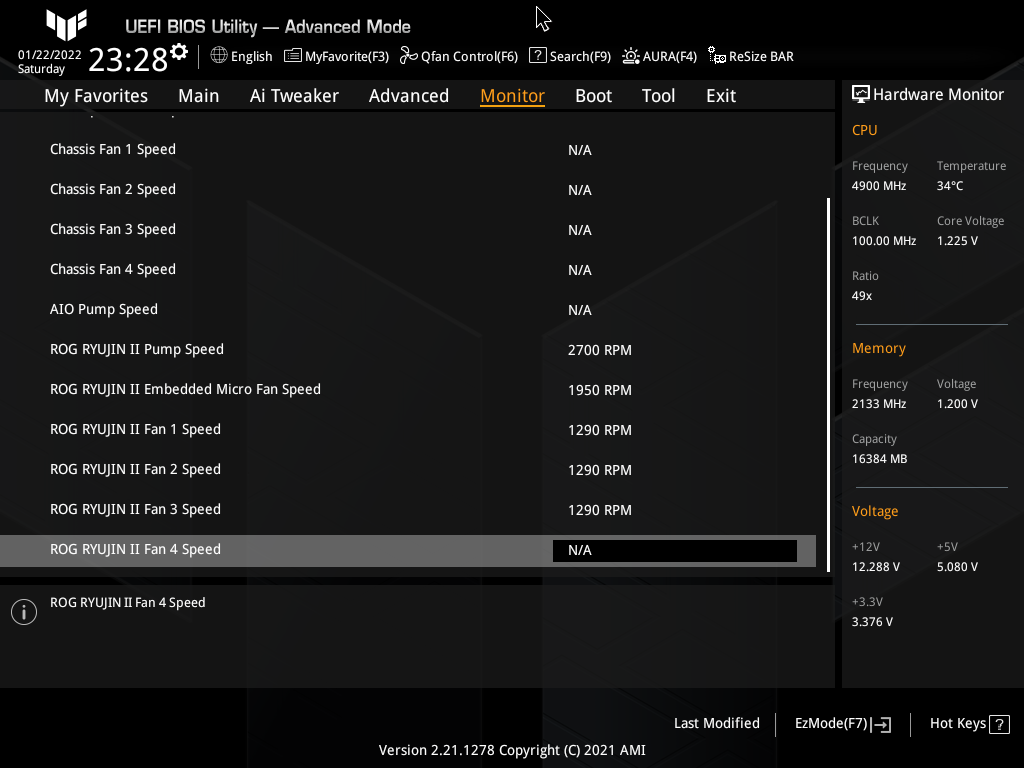

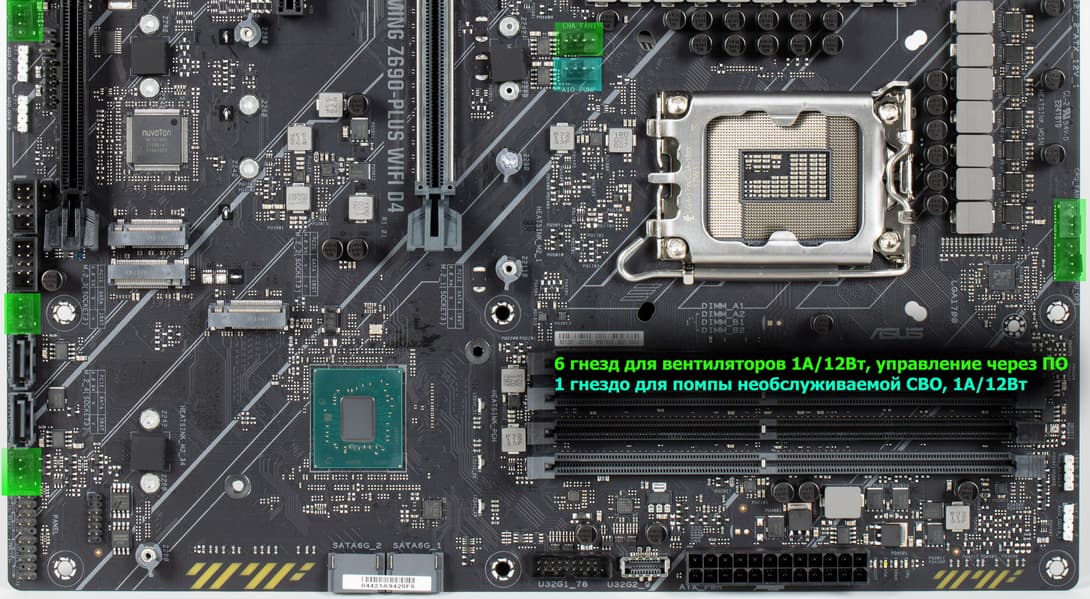

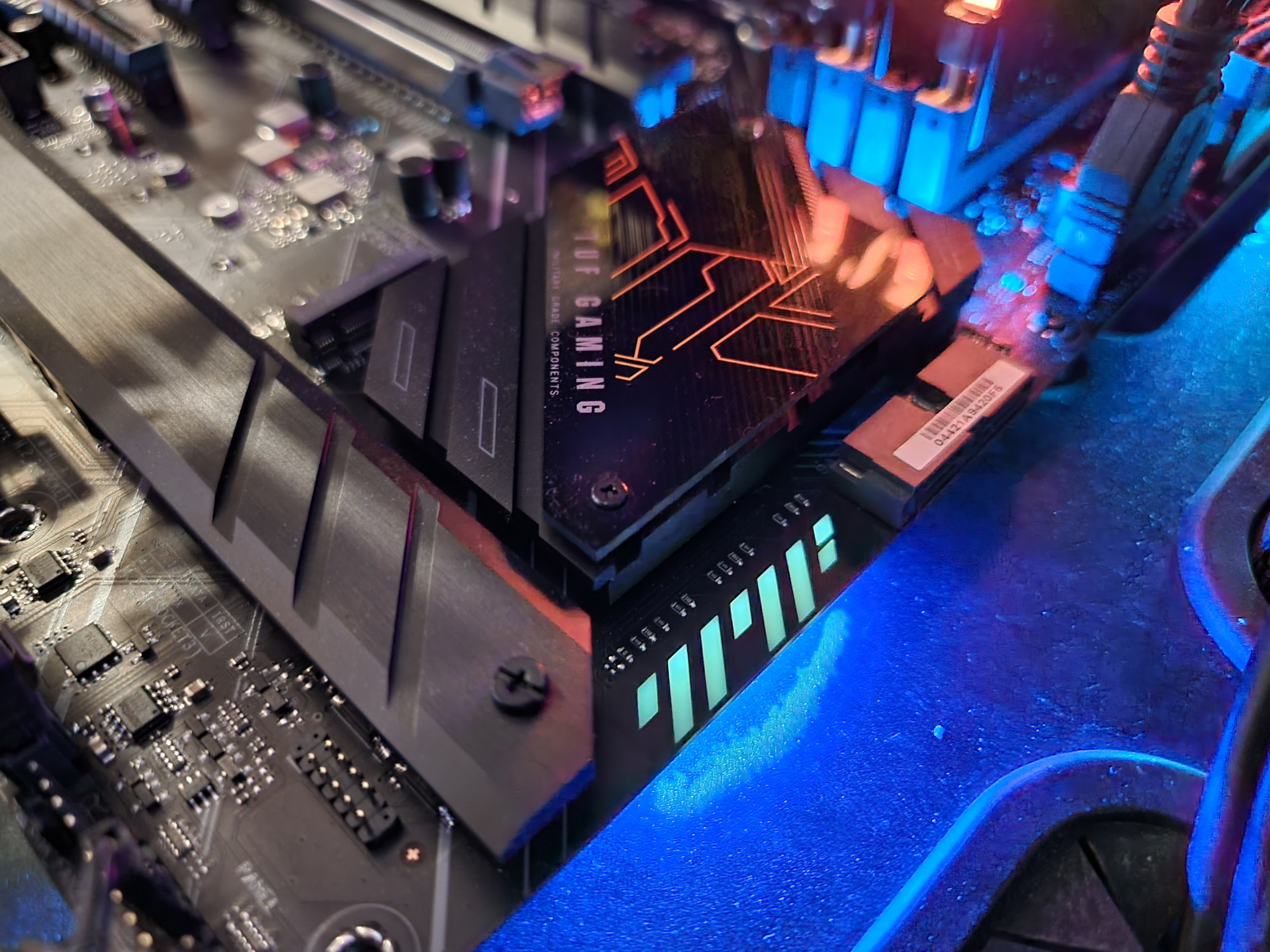

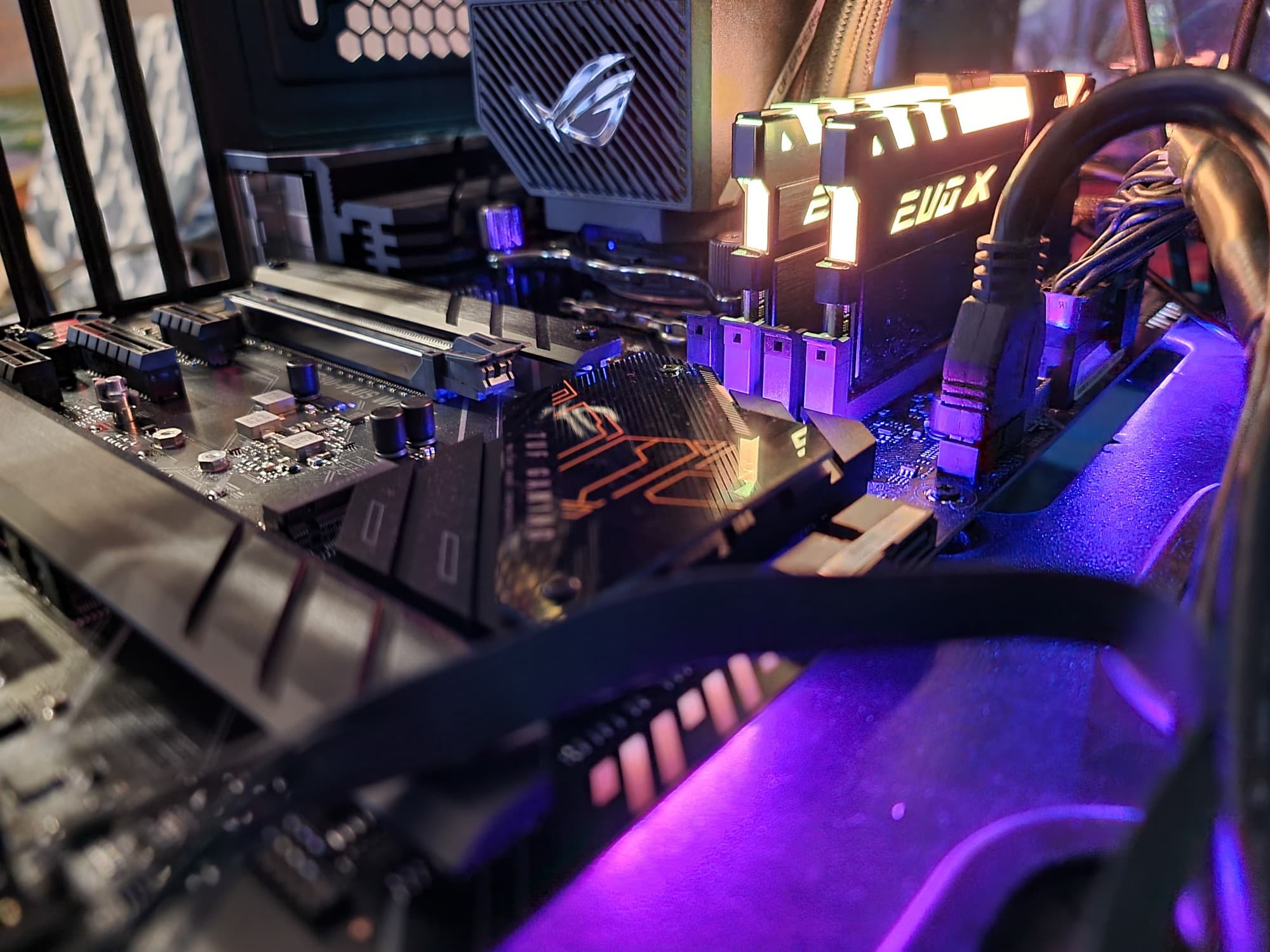

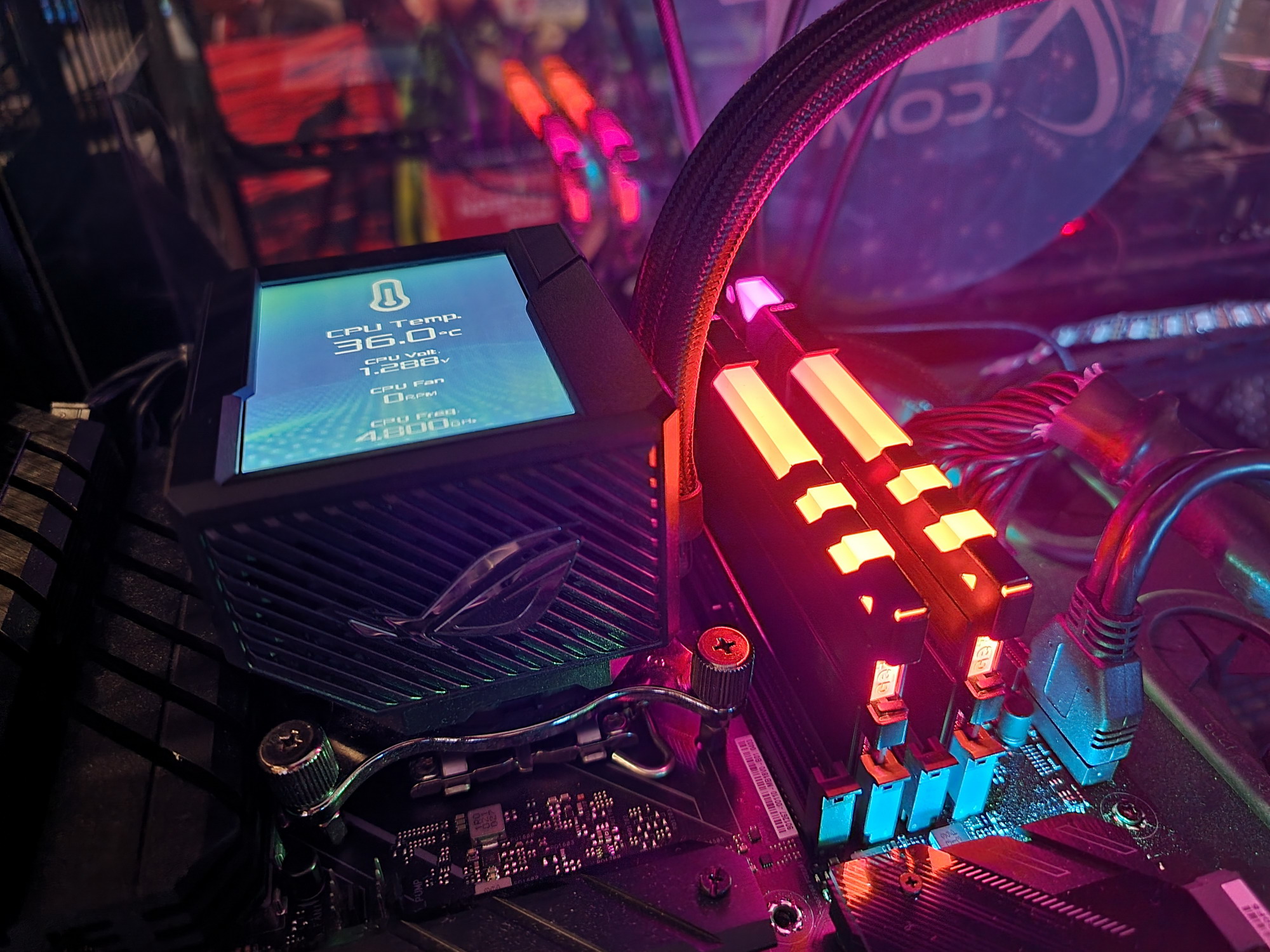

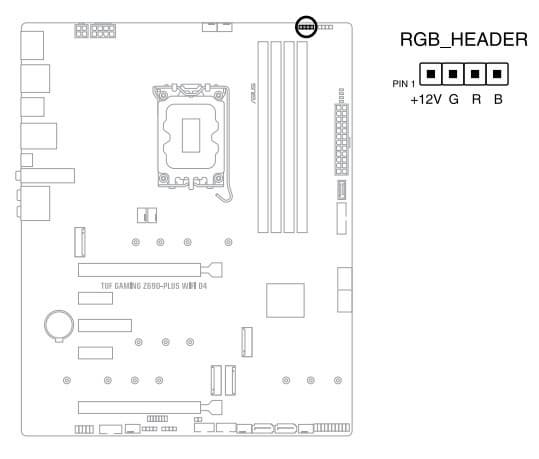

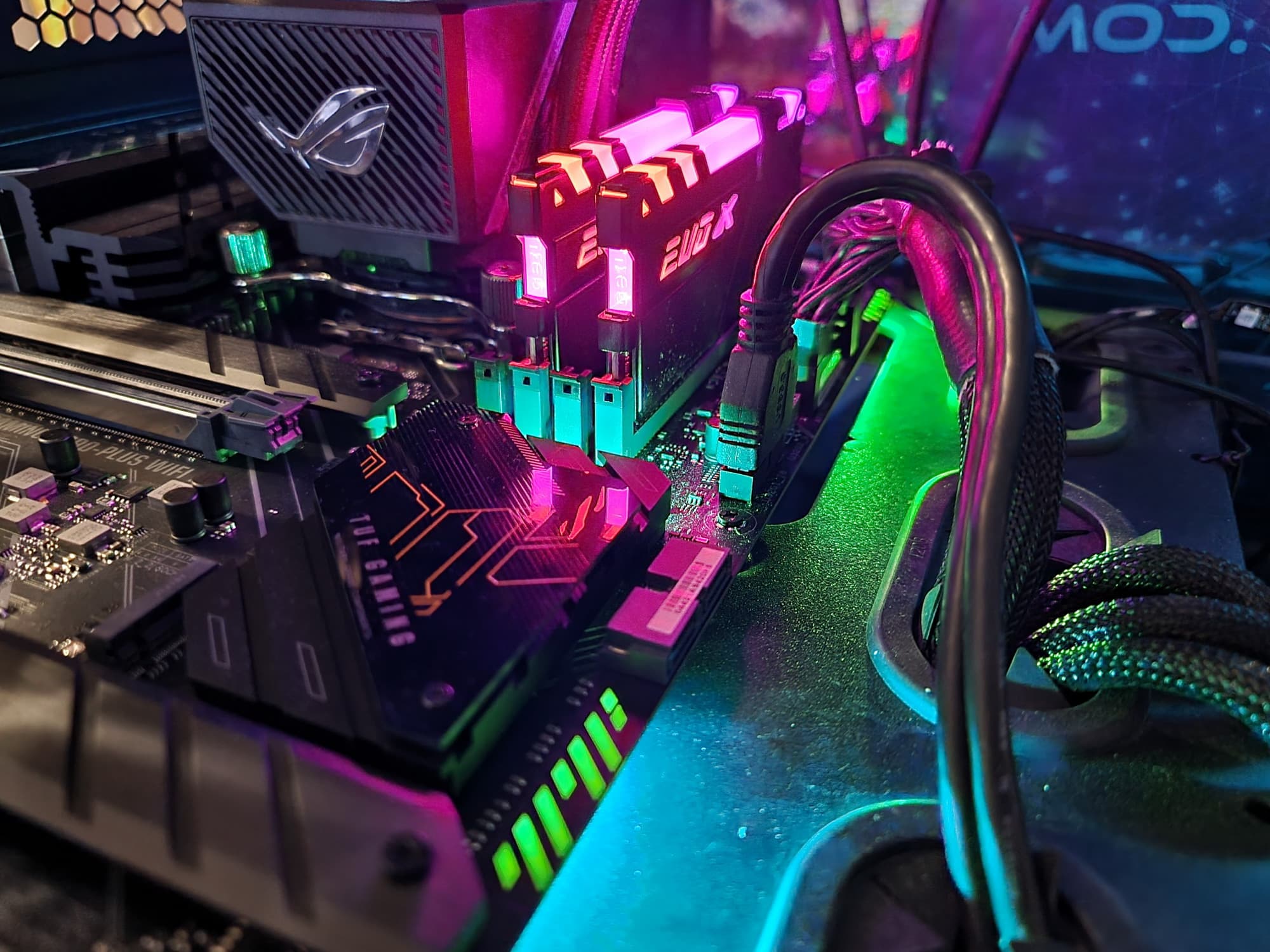

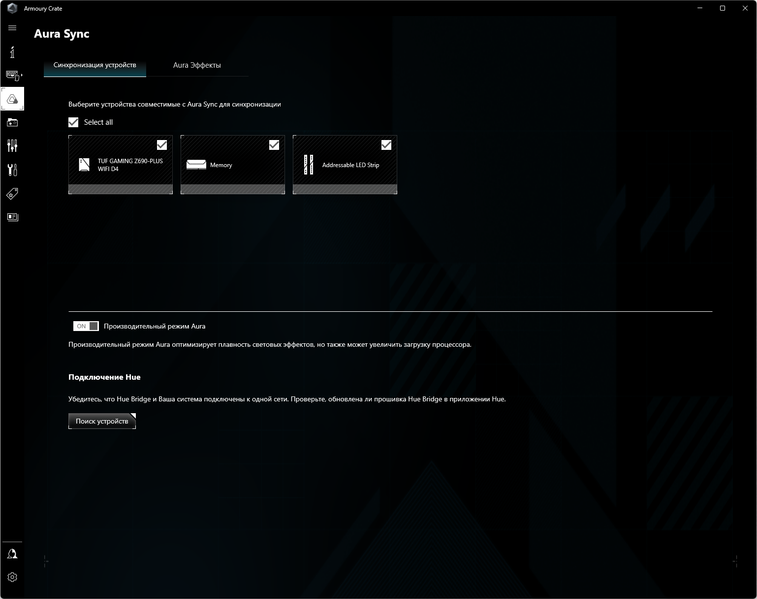

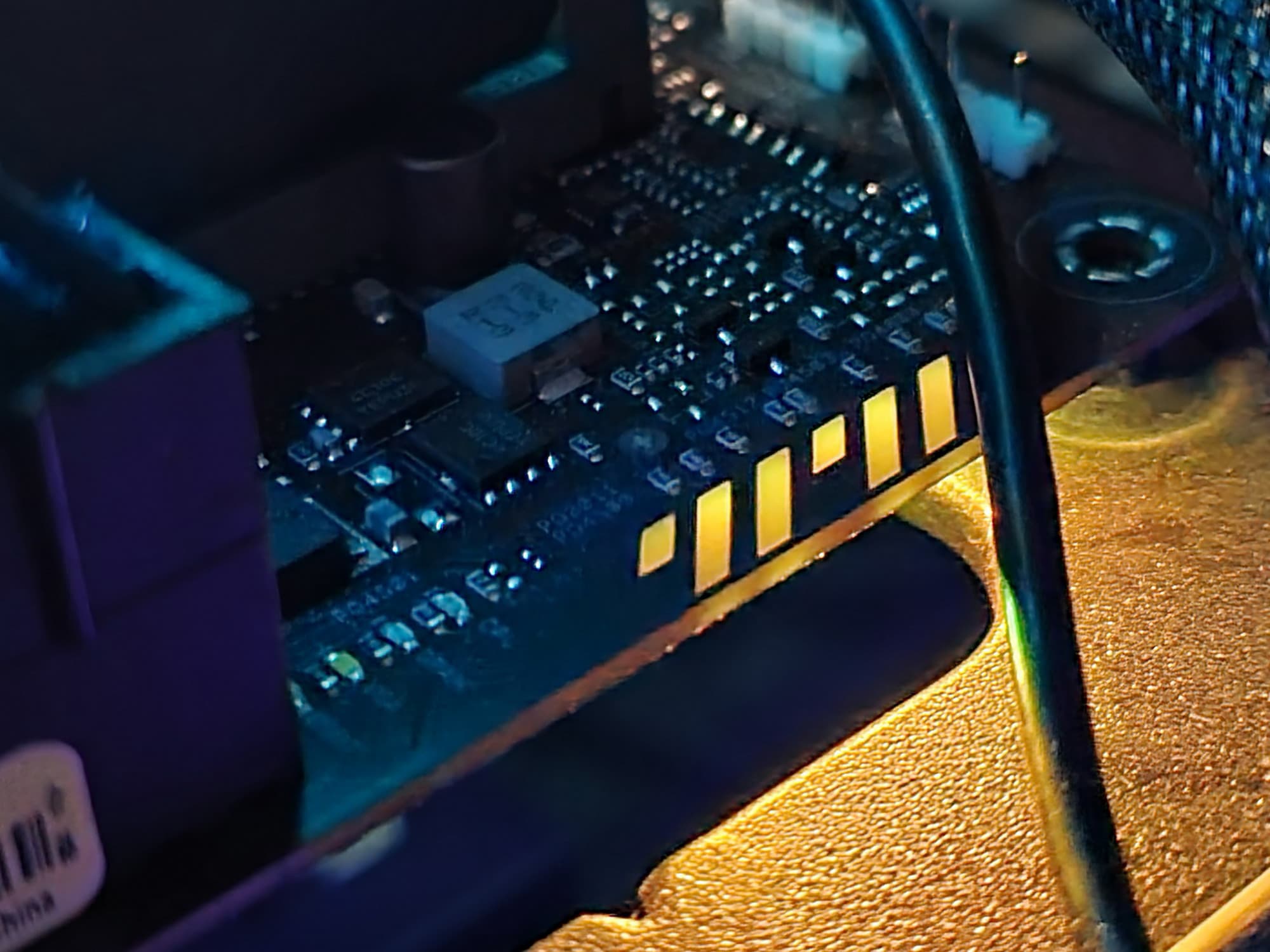

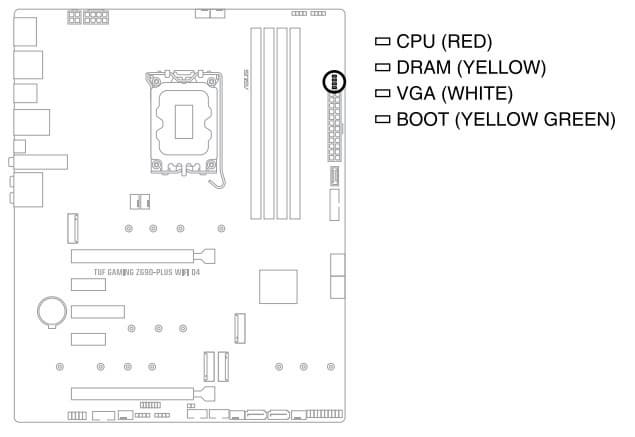

Подсветка

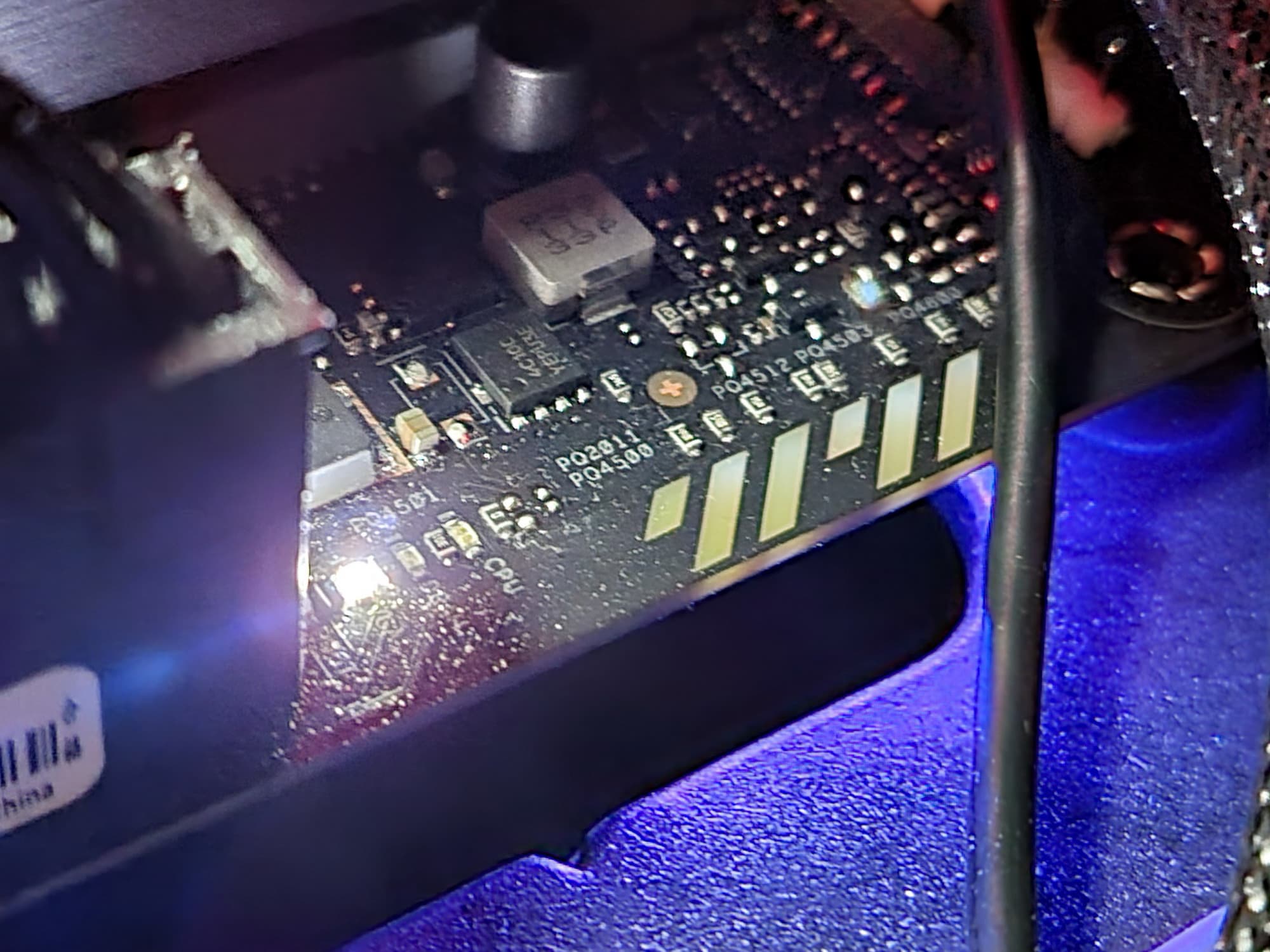

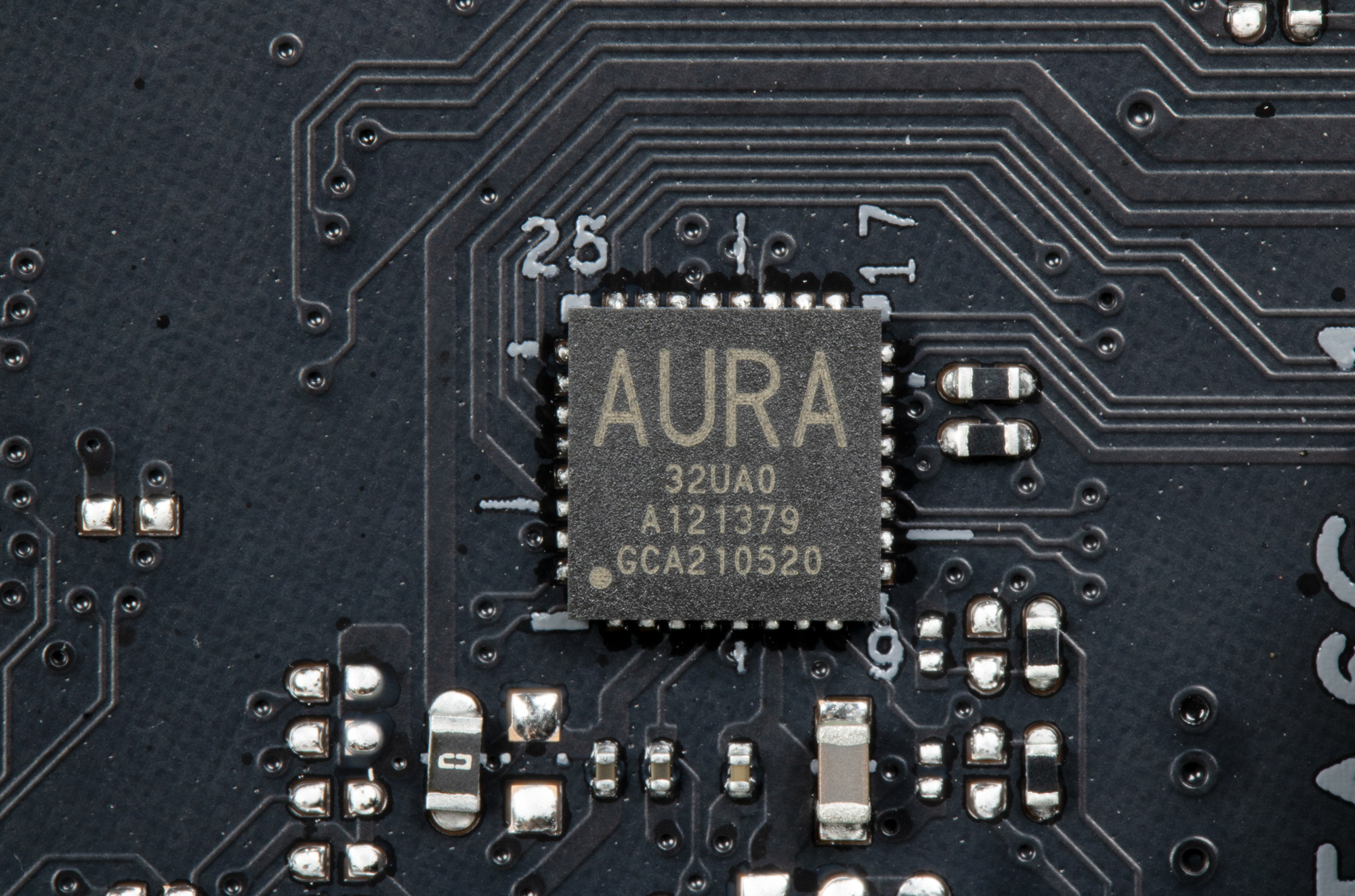

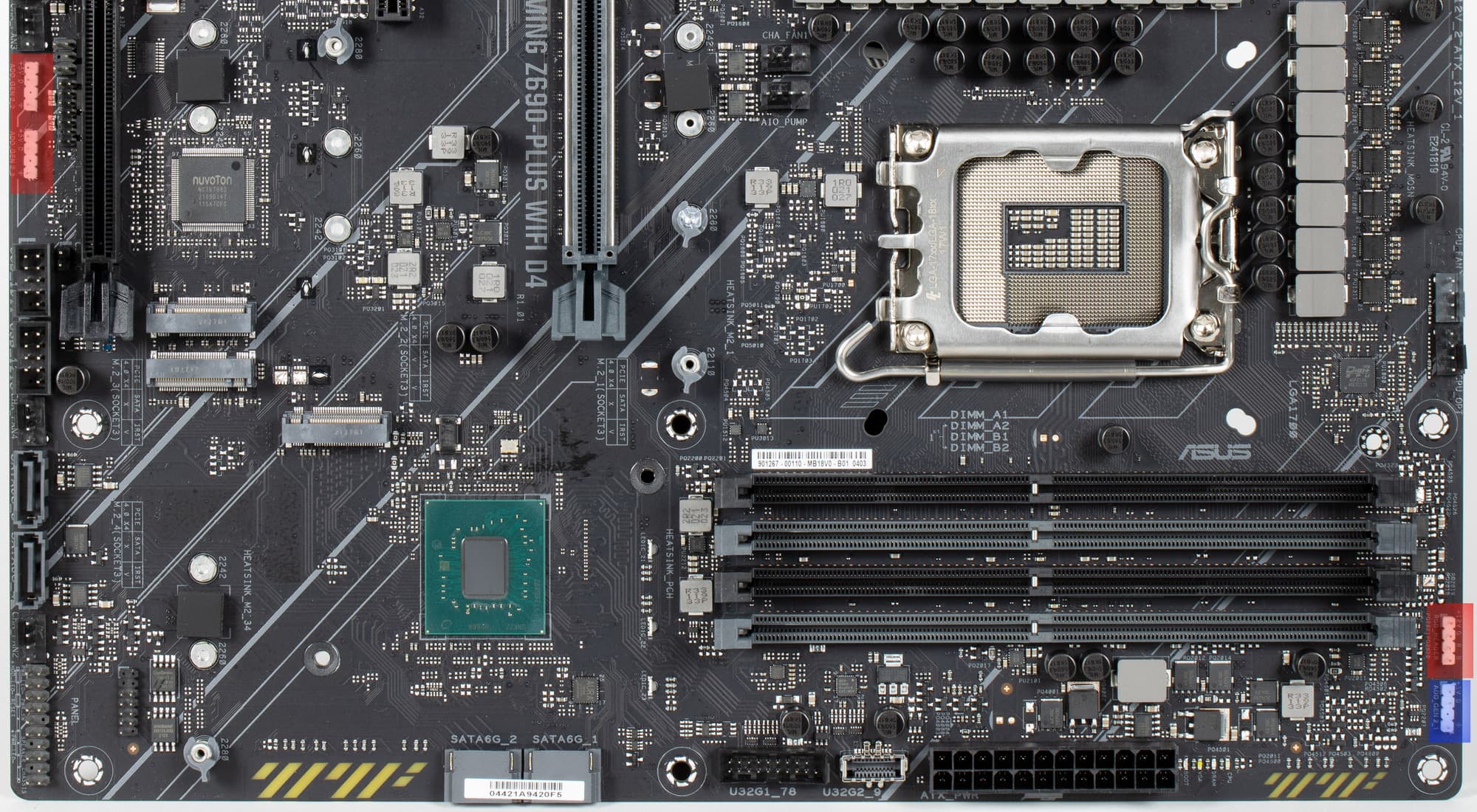

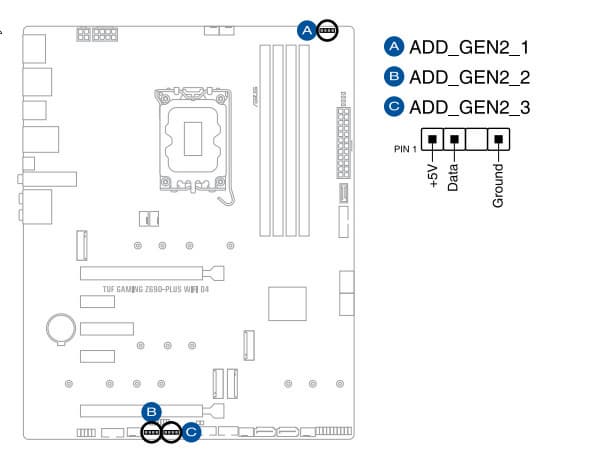

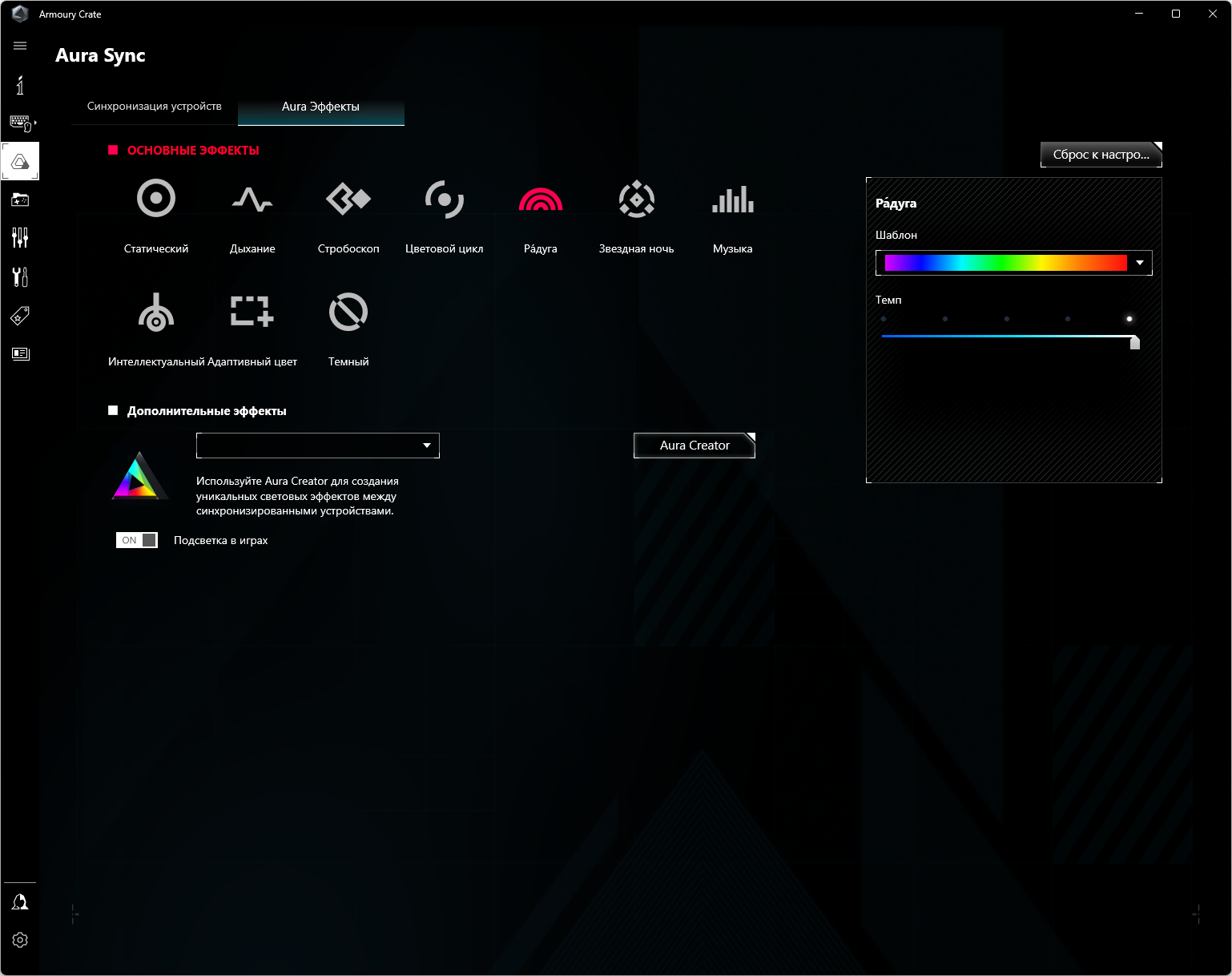

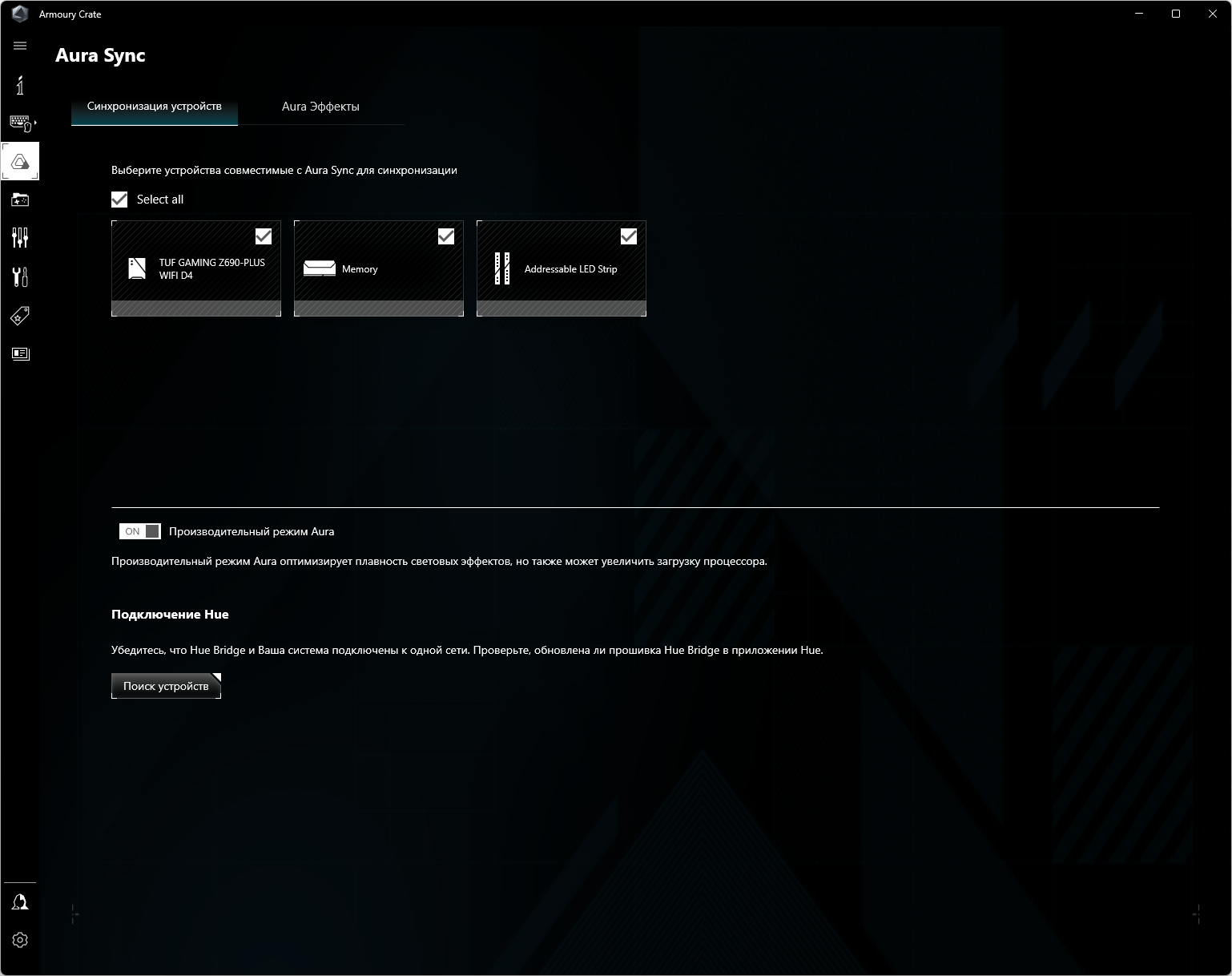

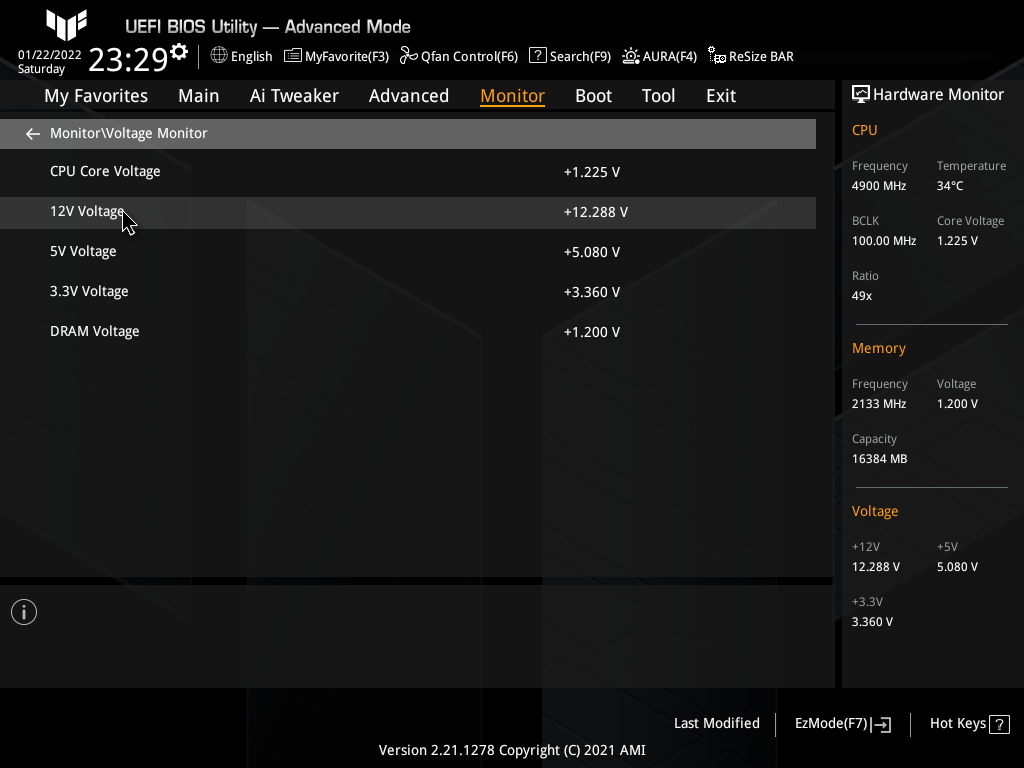

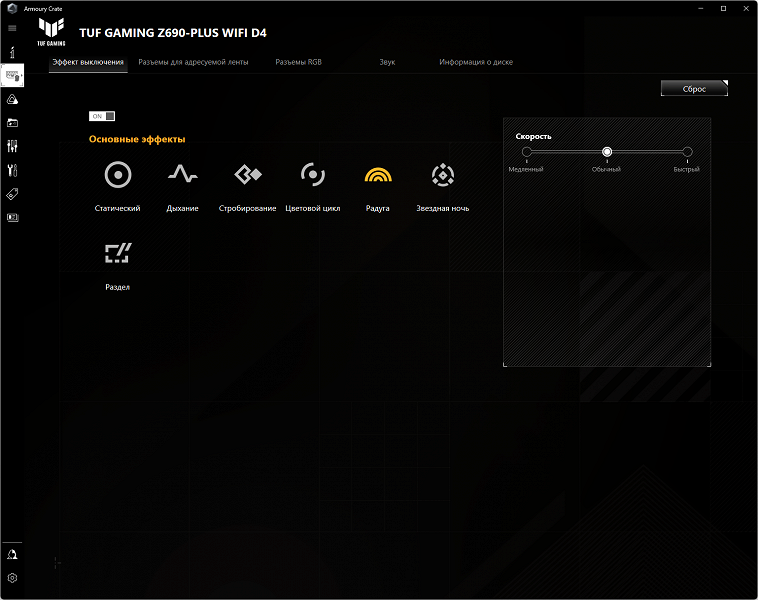

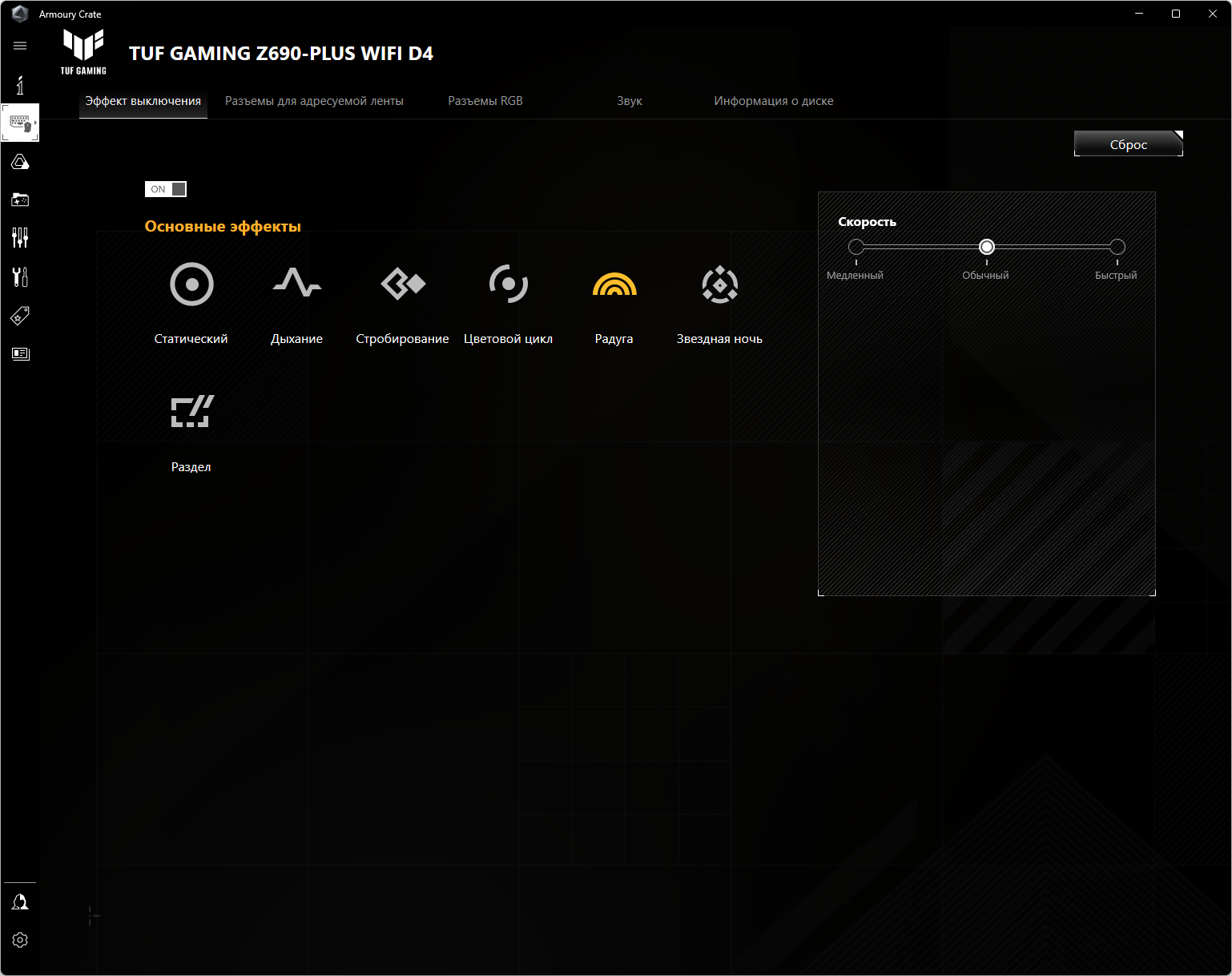

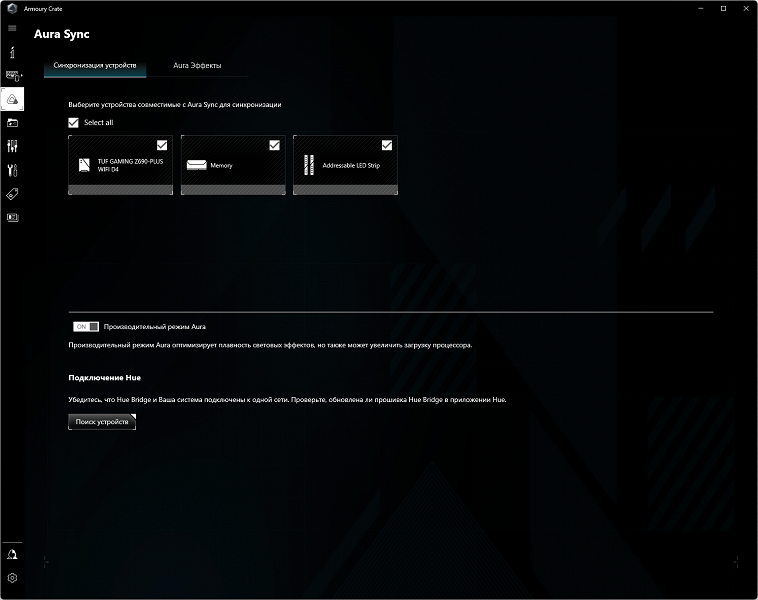

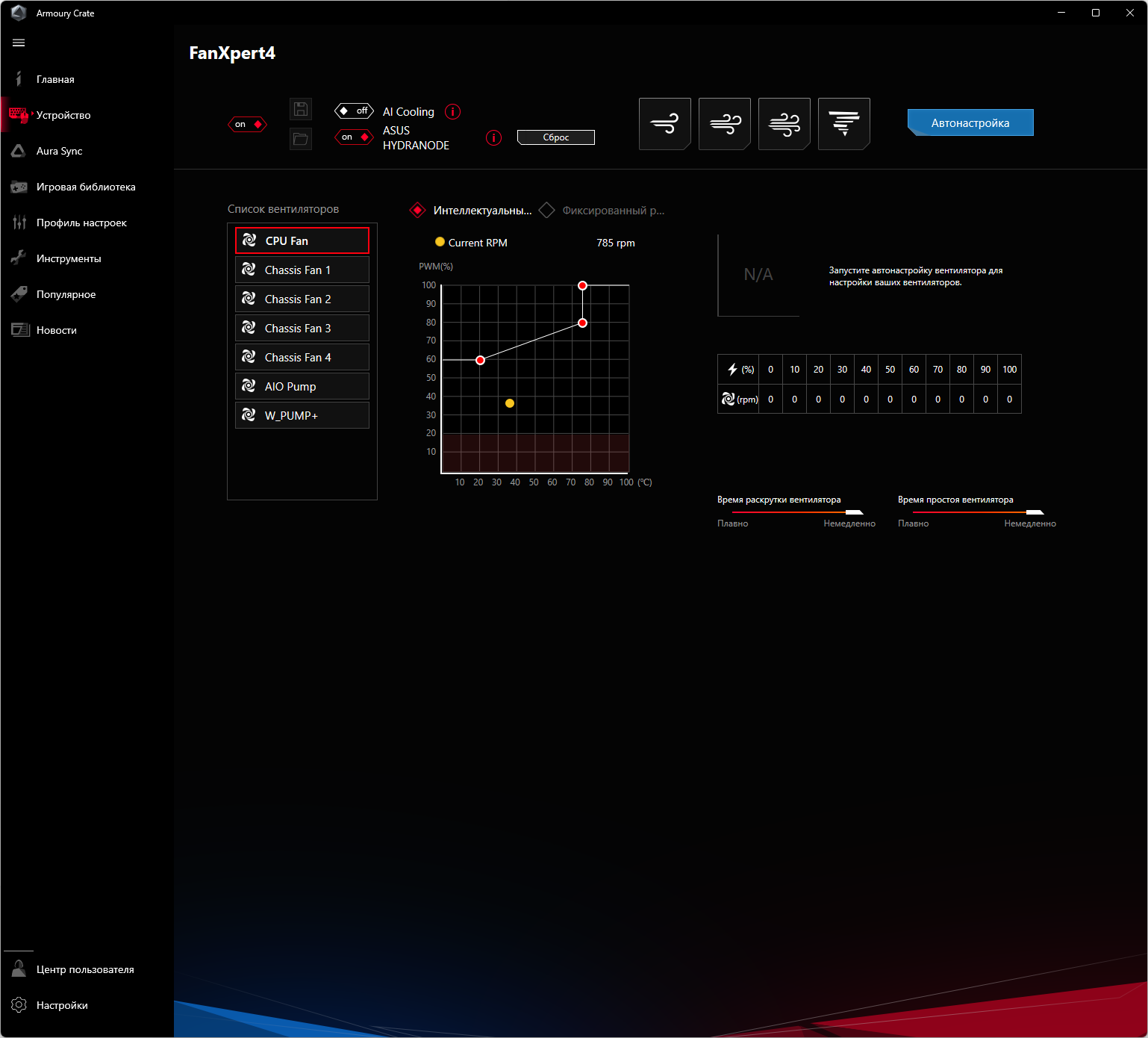

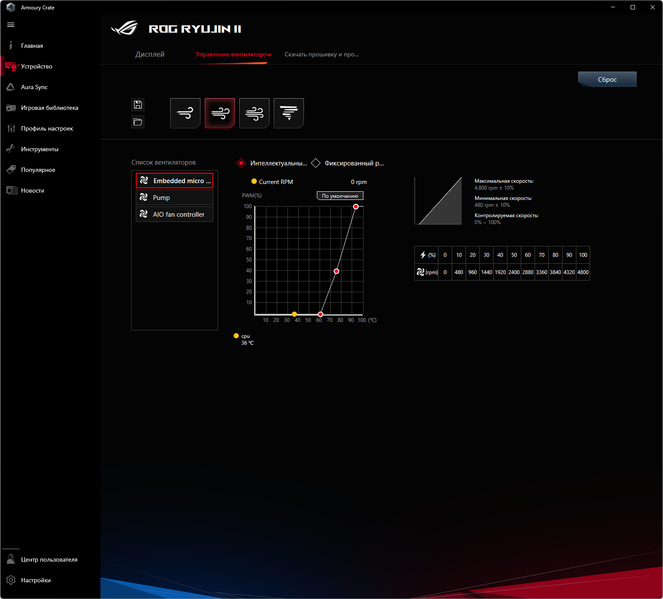

Программное обеспечение под Windows

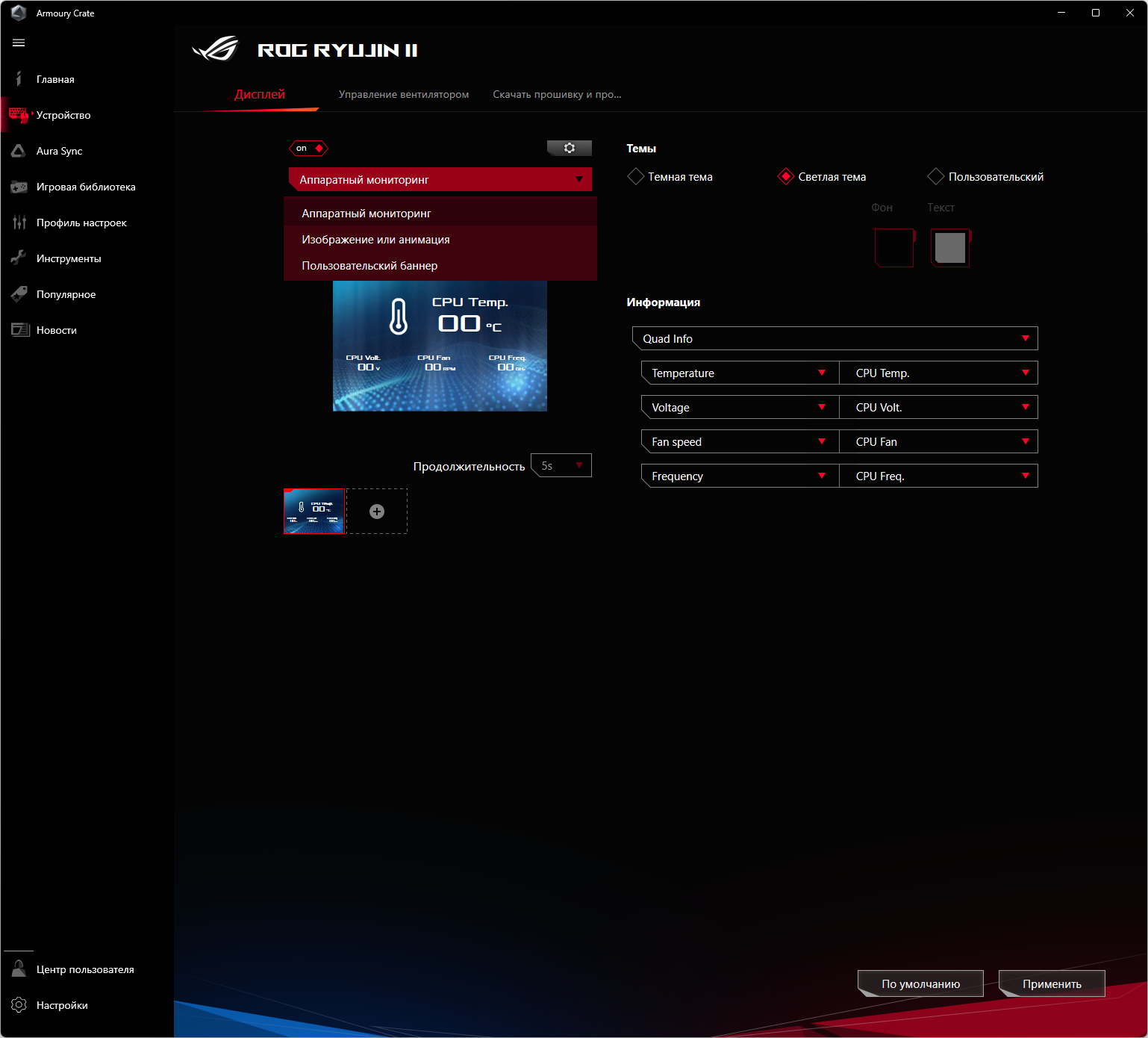

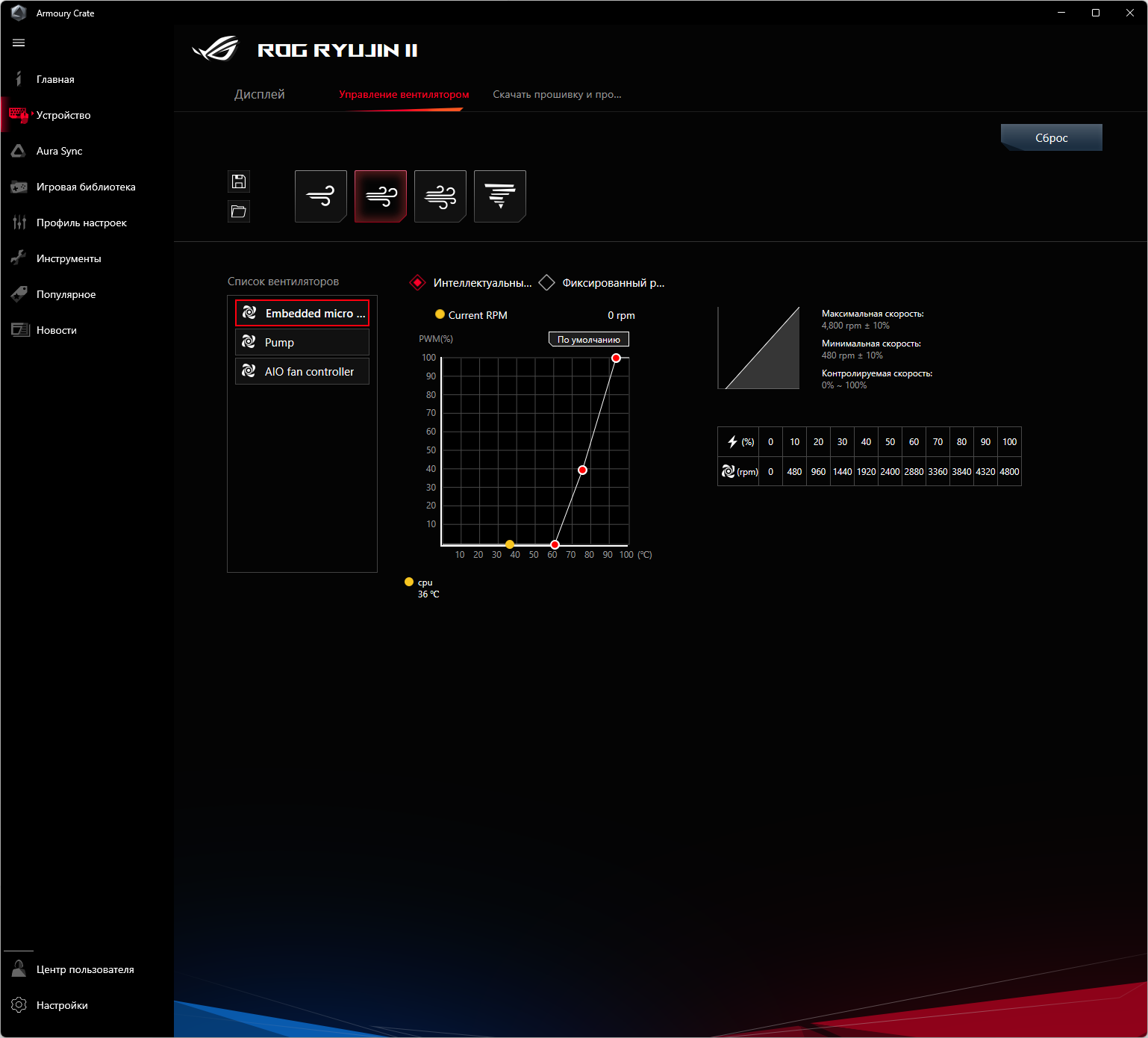

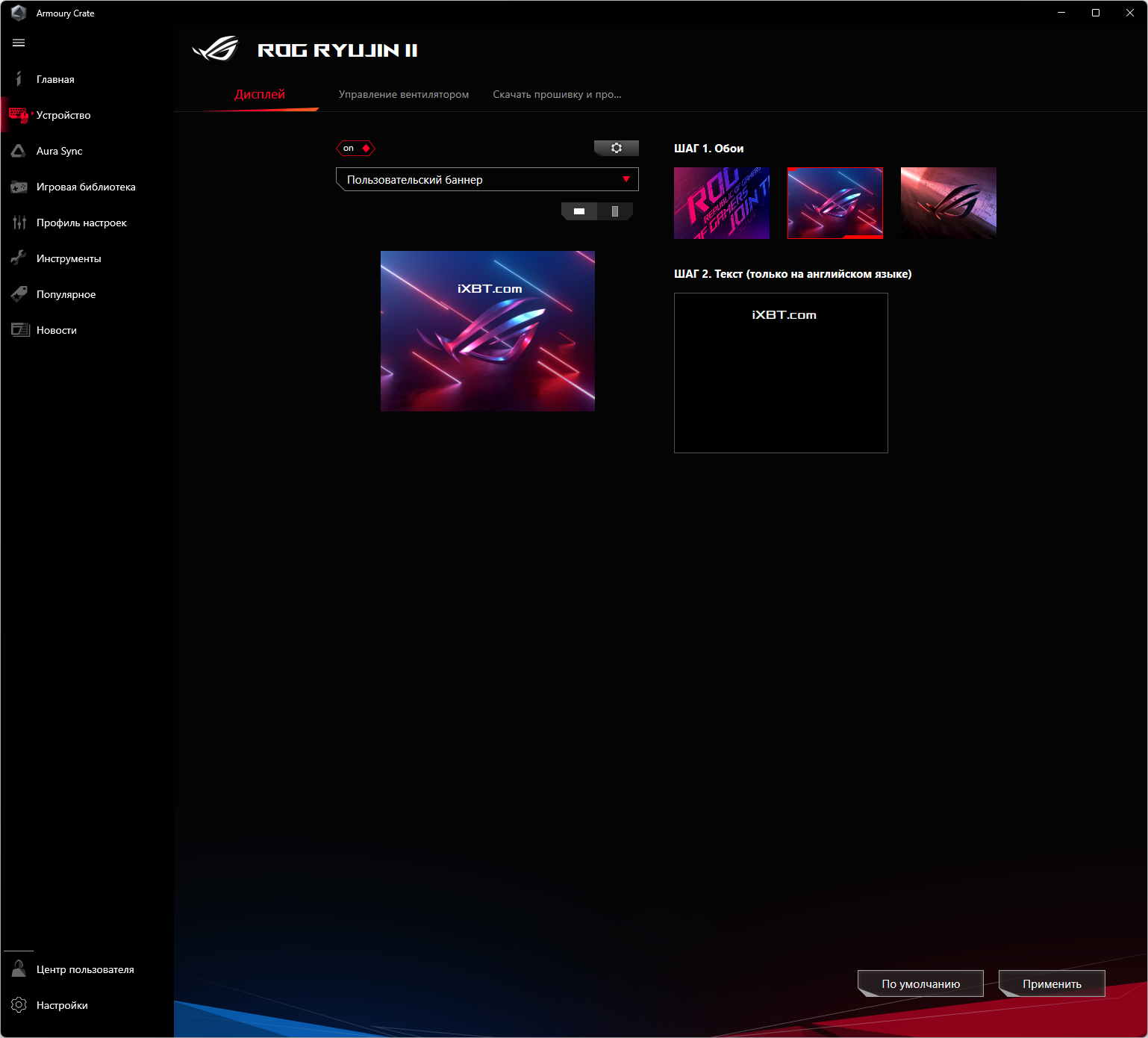

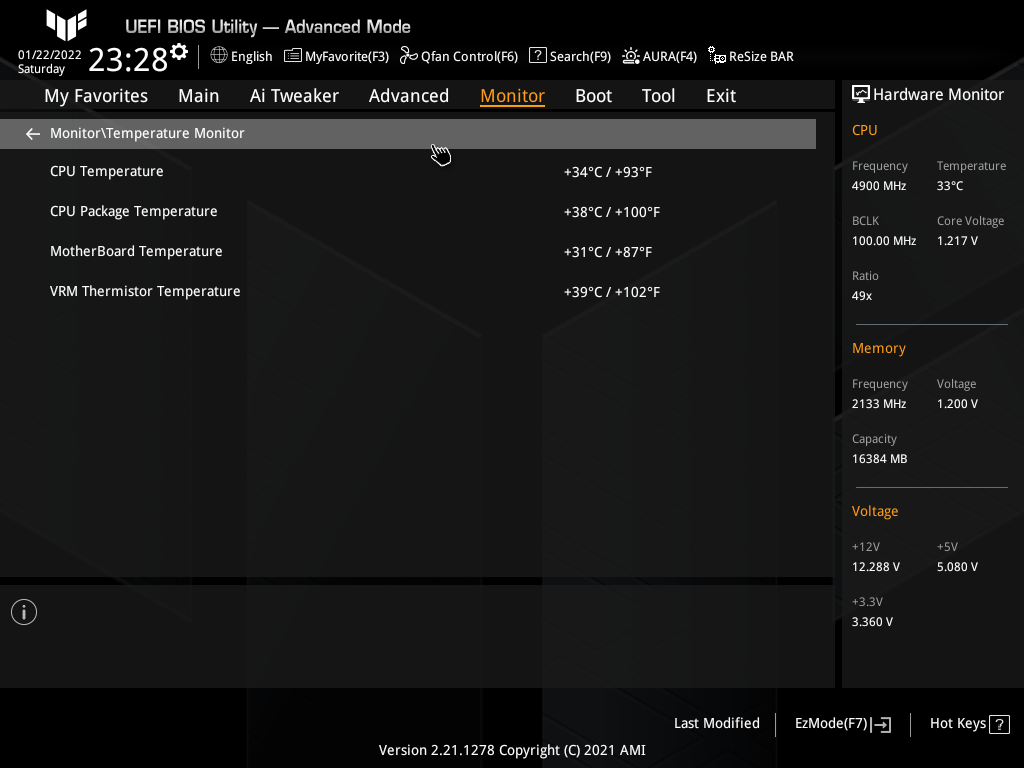

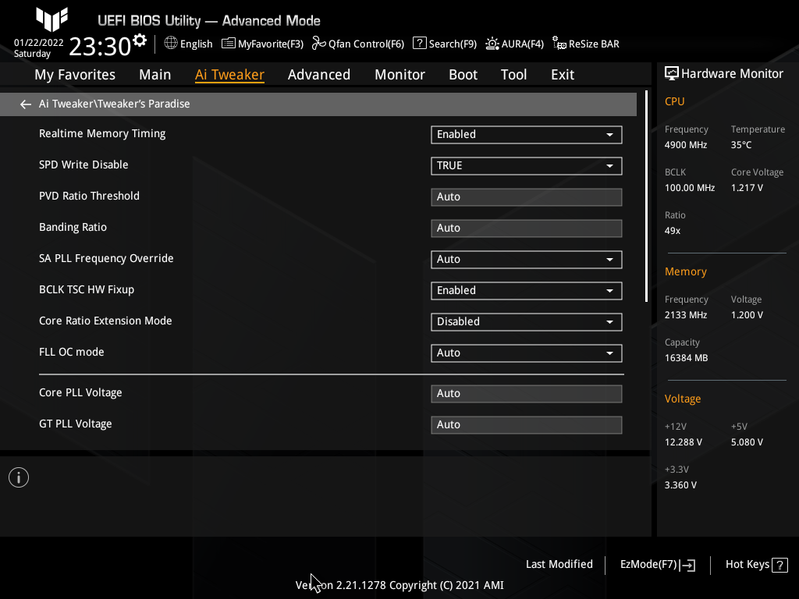

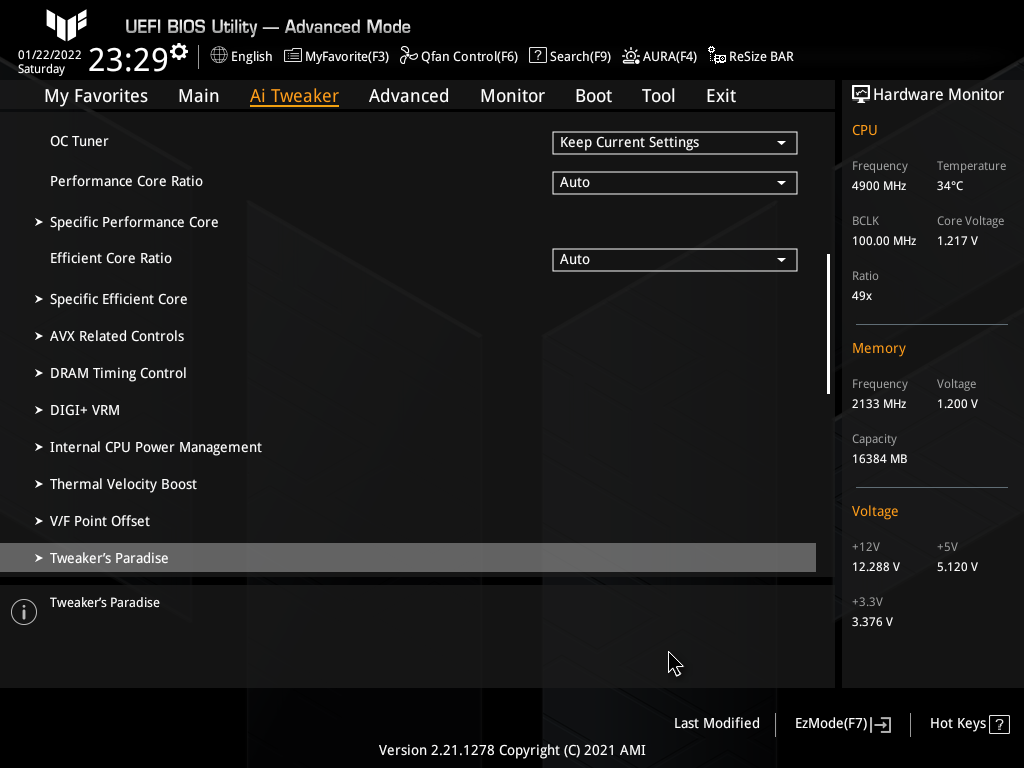

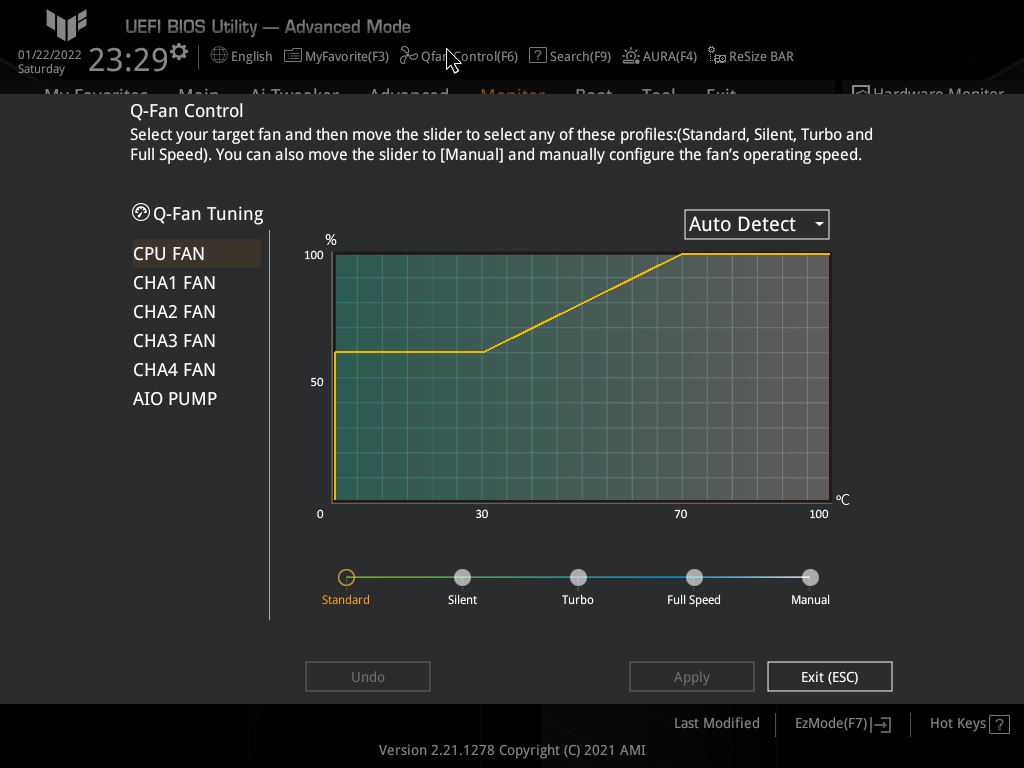

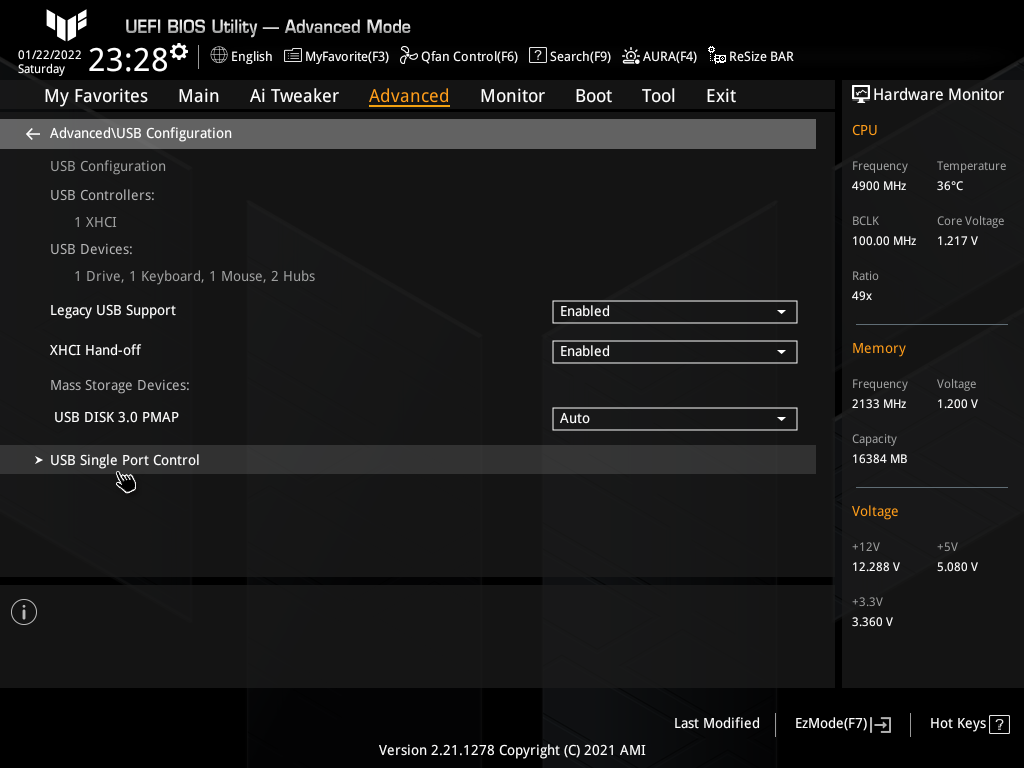

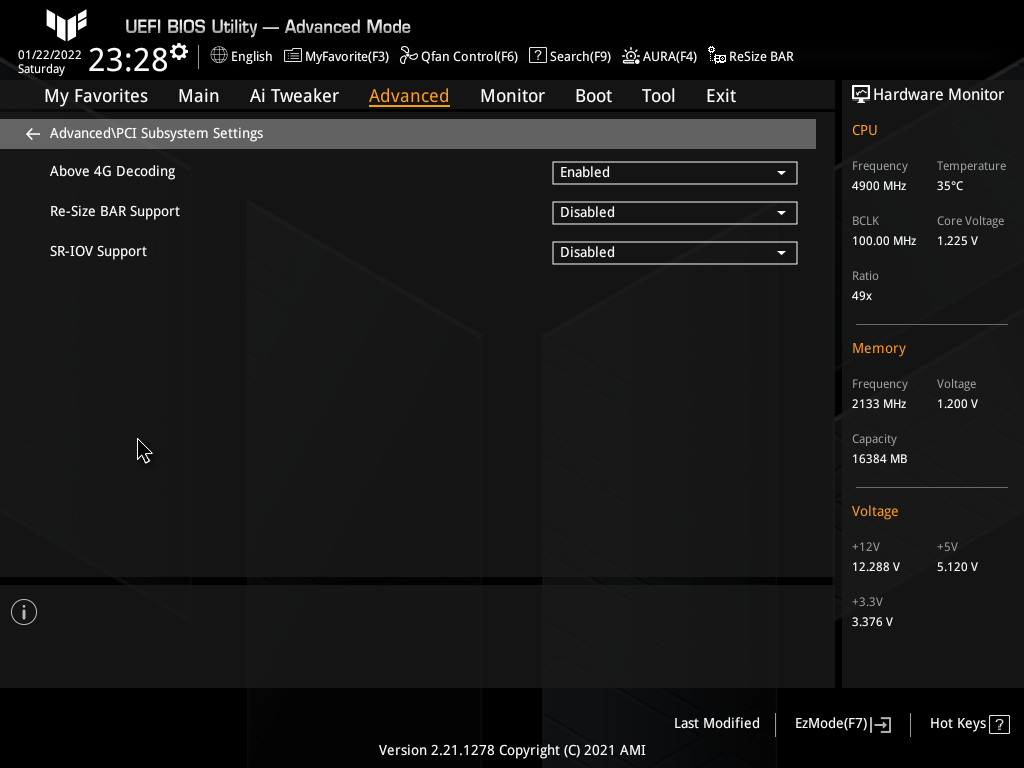

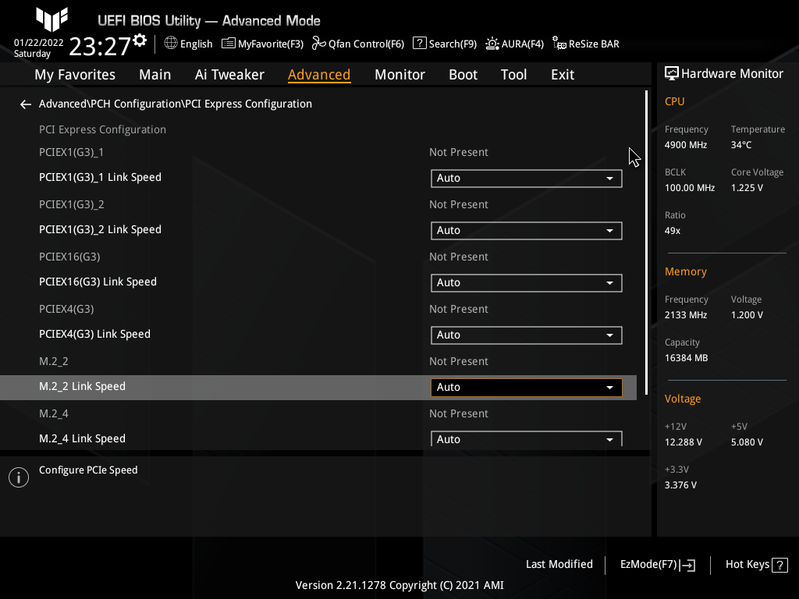

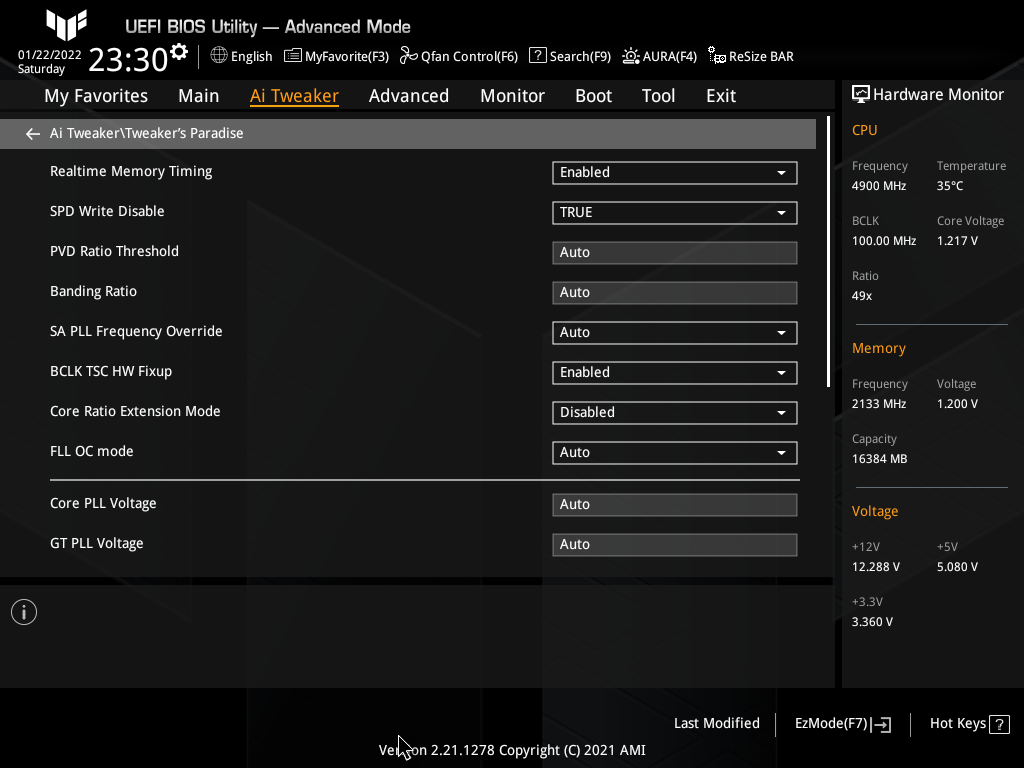

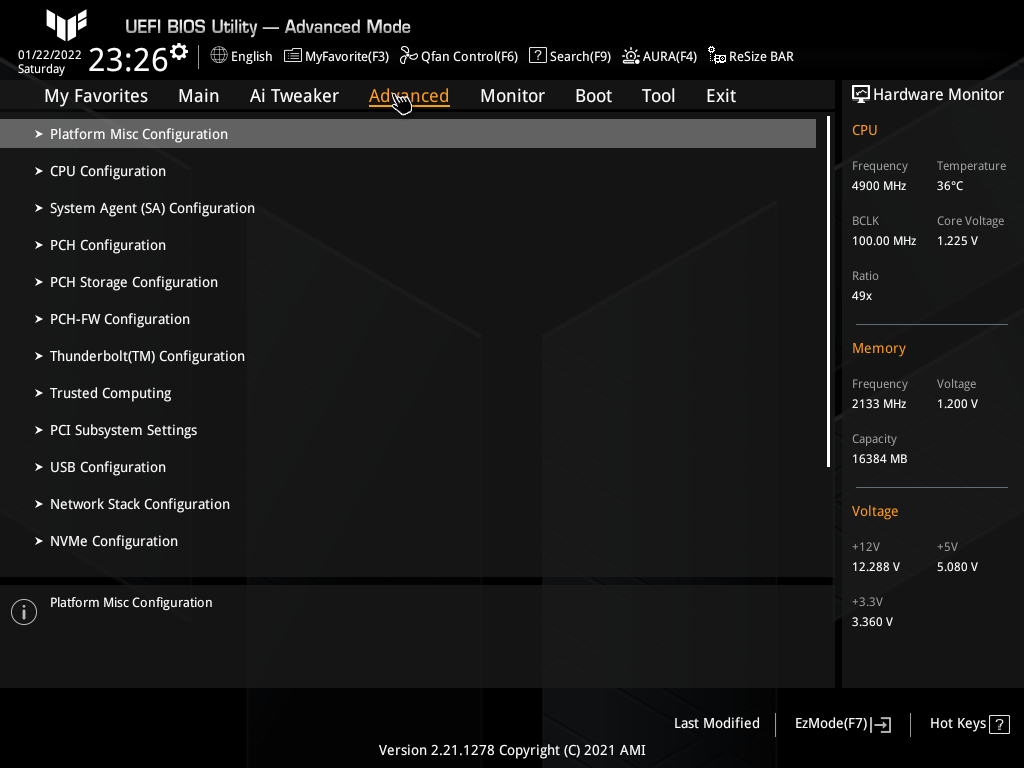

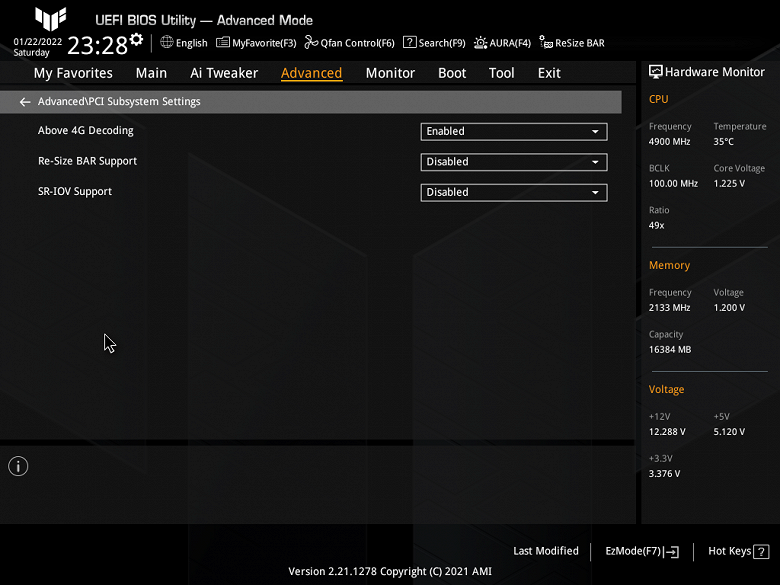

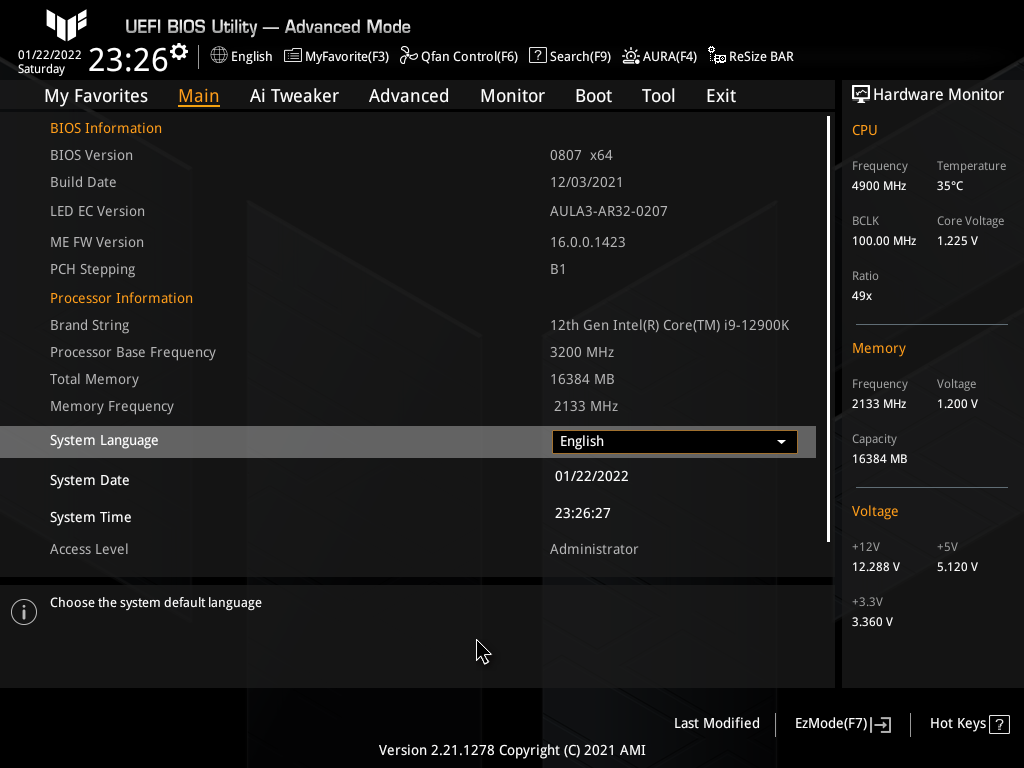

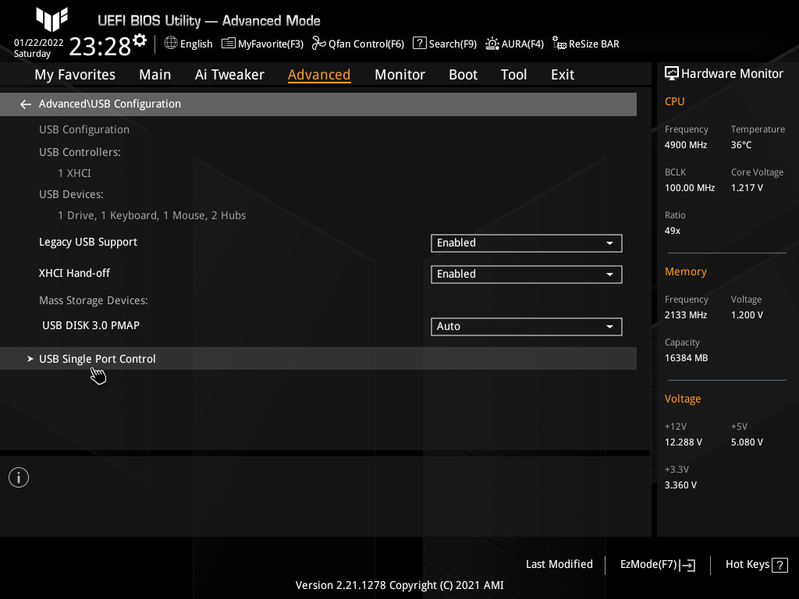

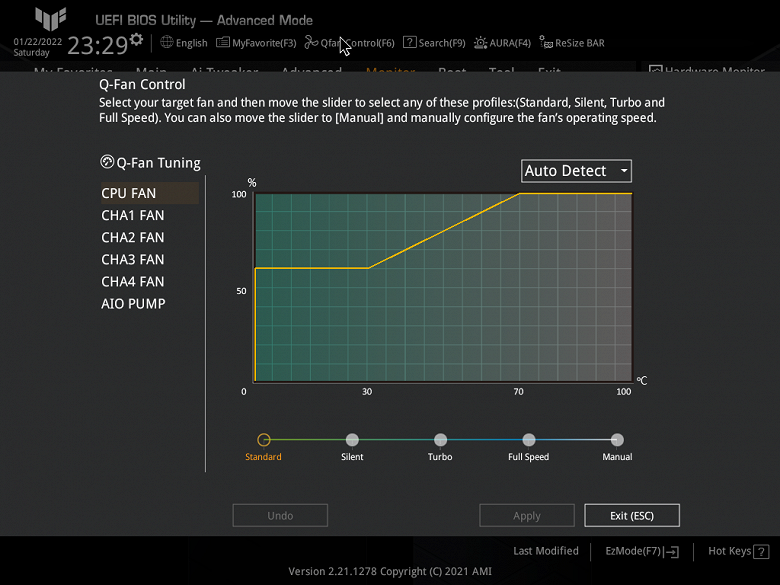

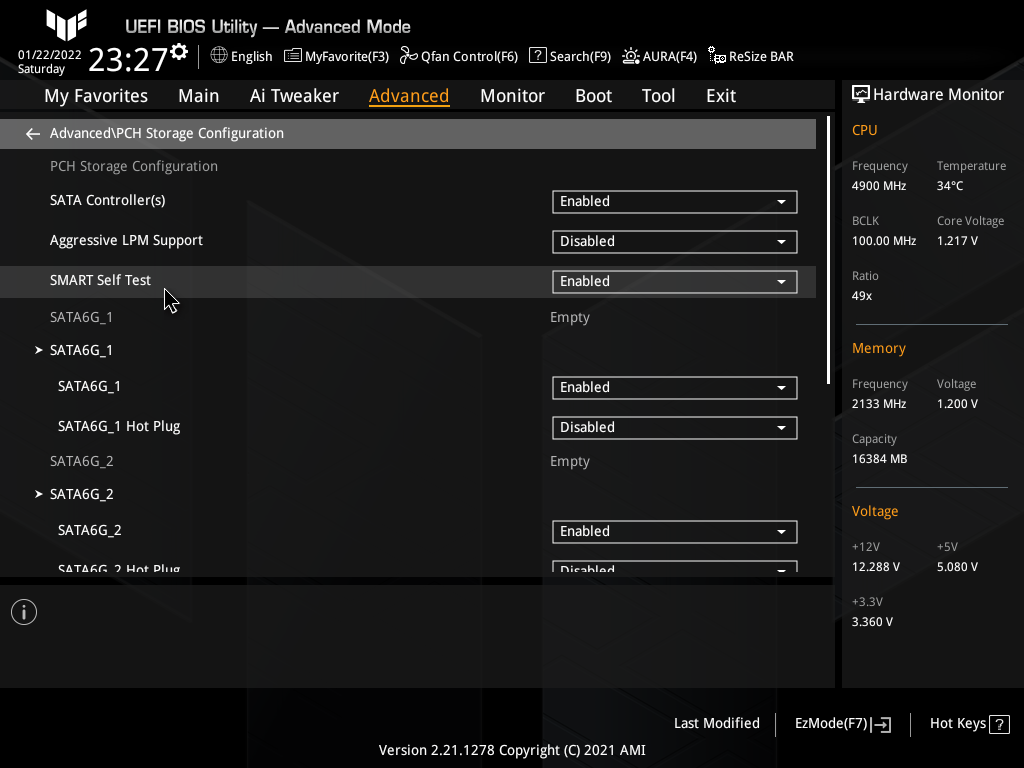

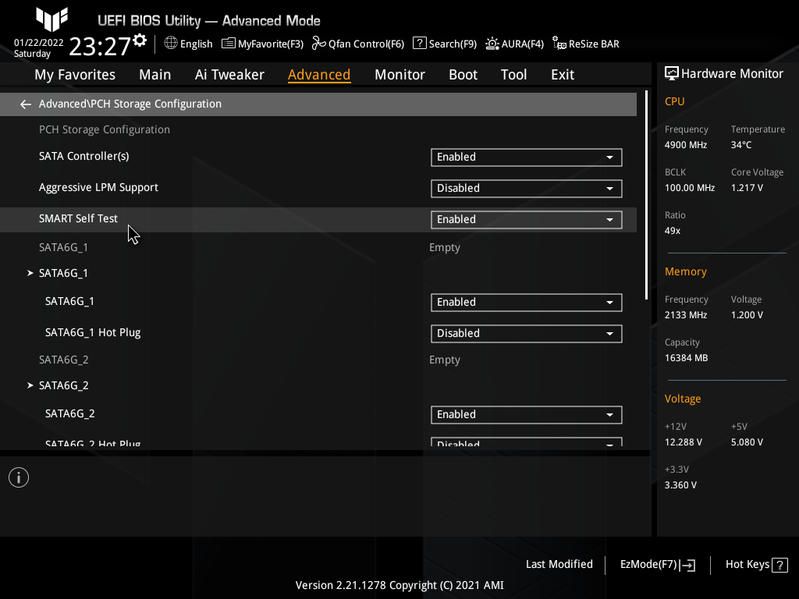

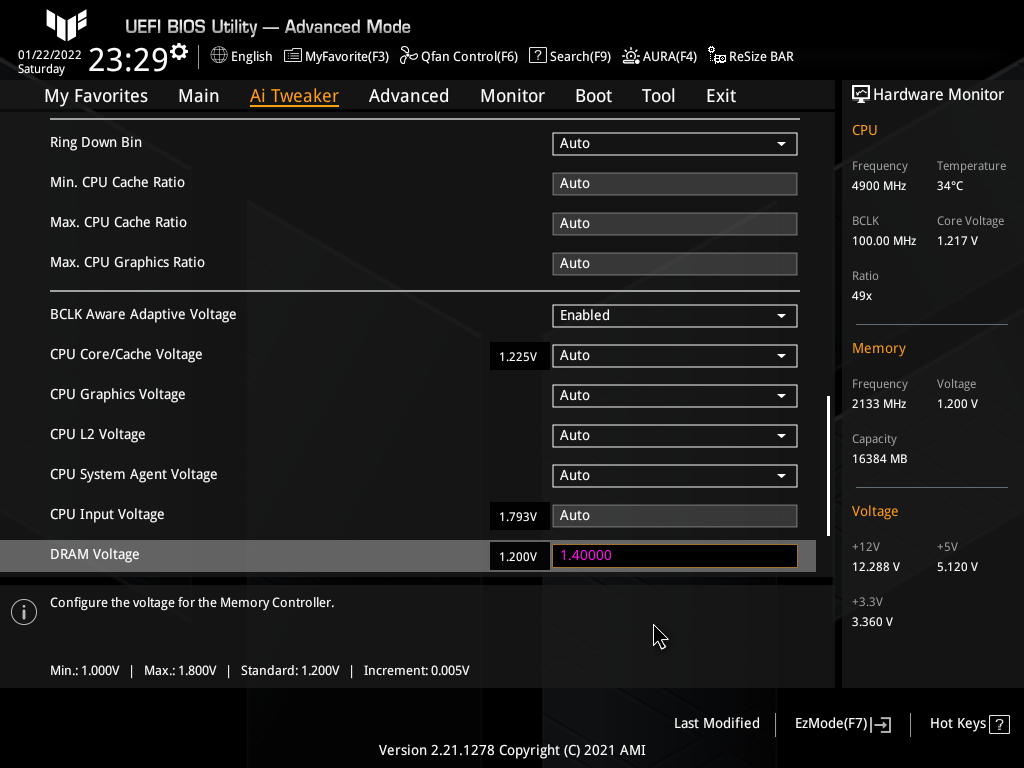

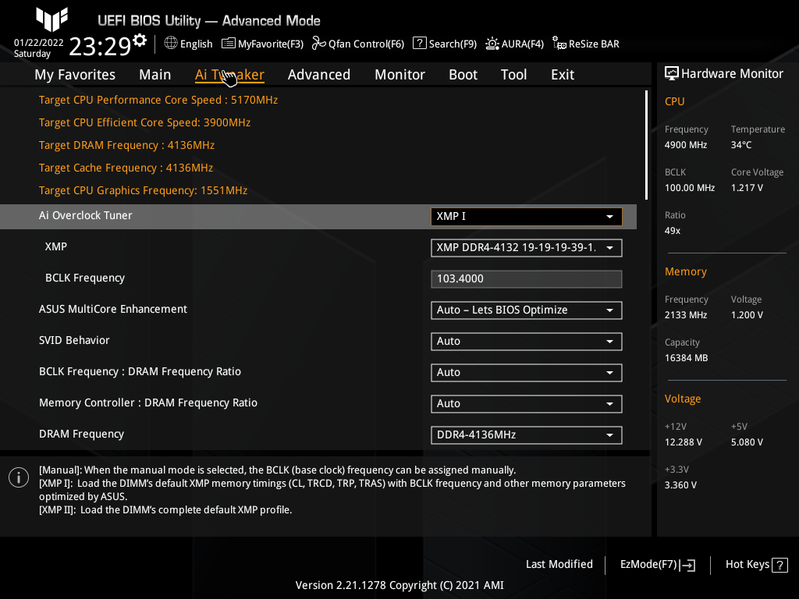

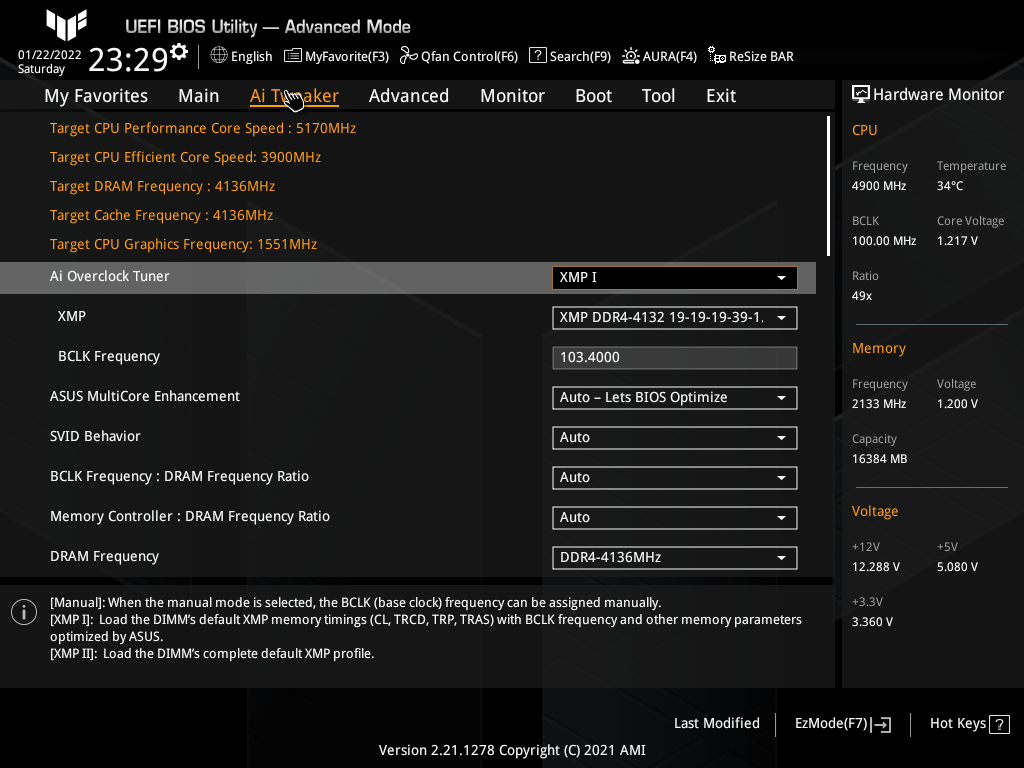

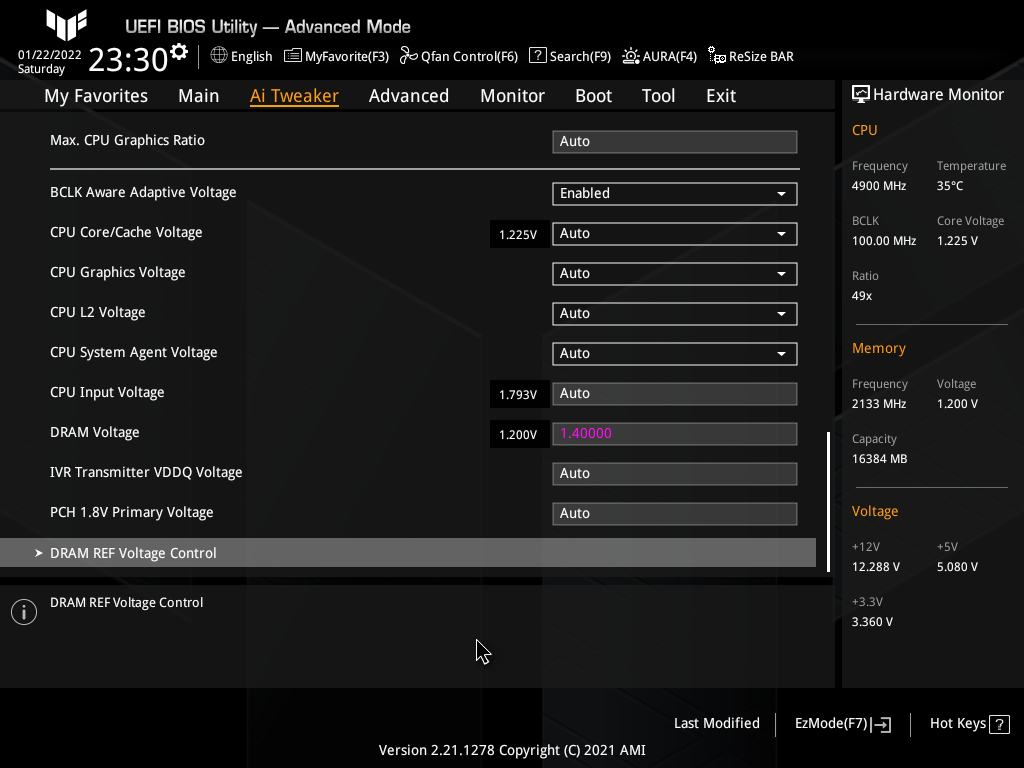

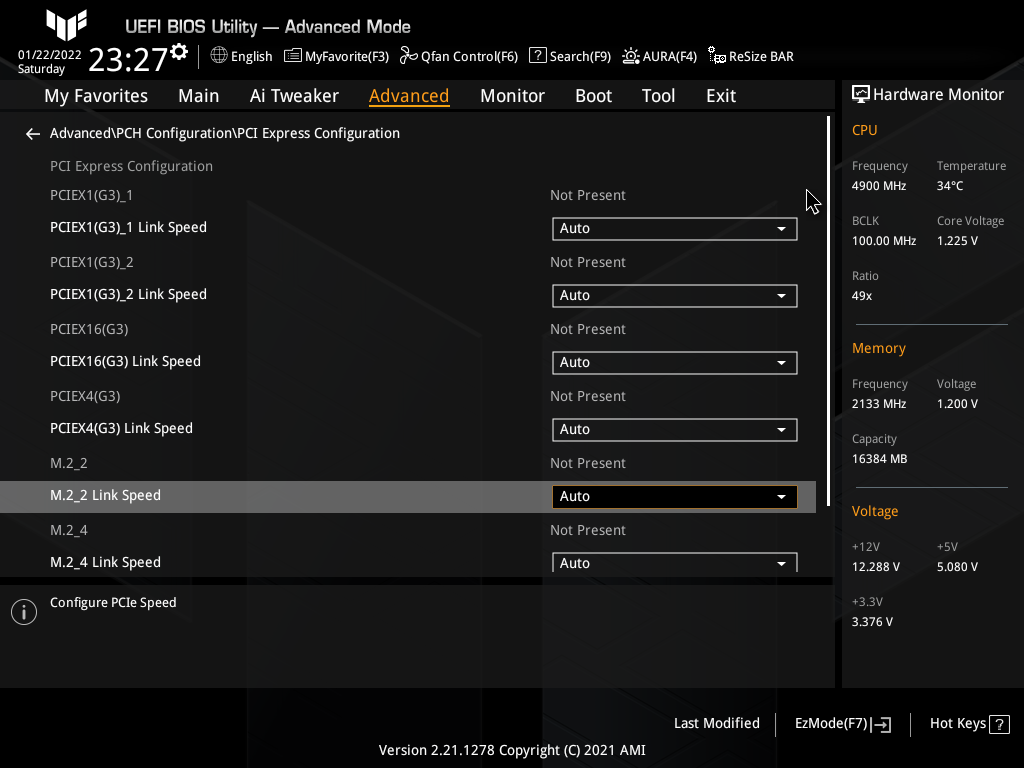

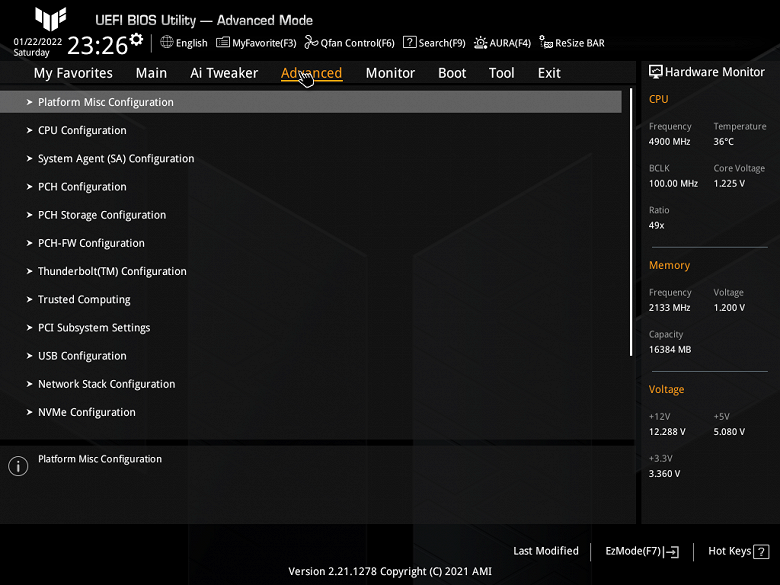

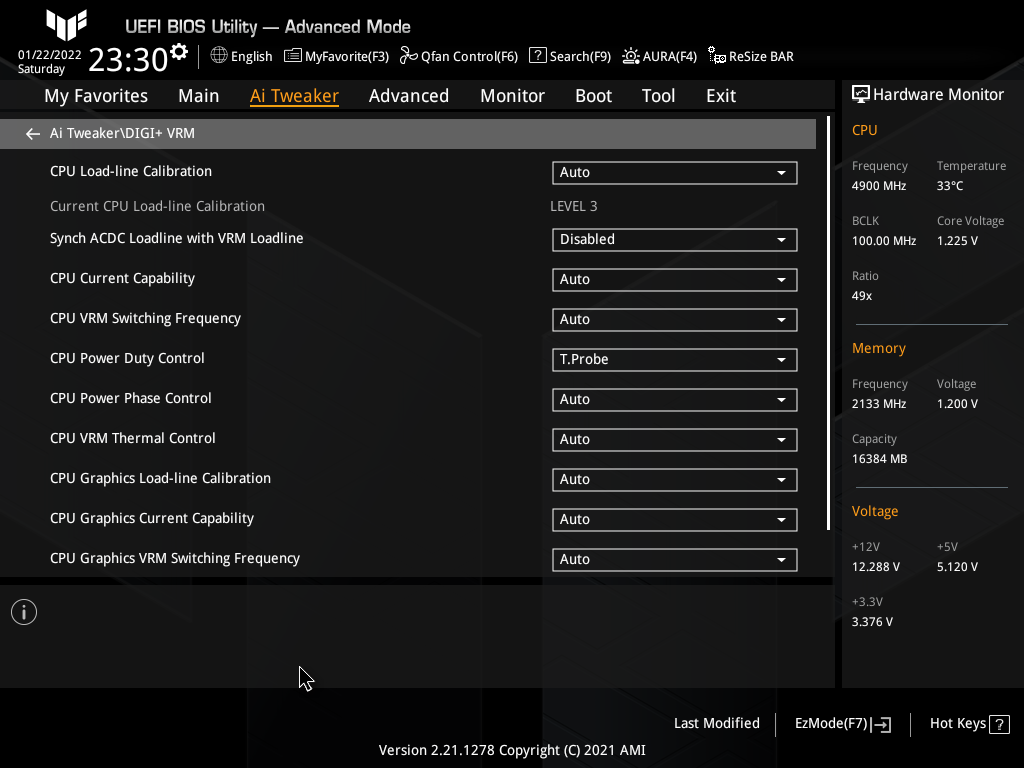

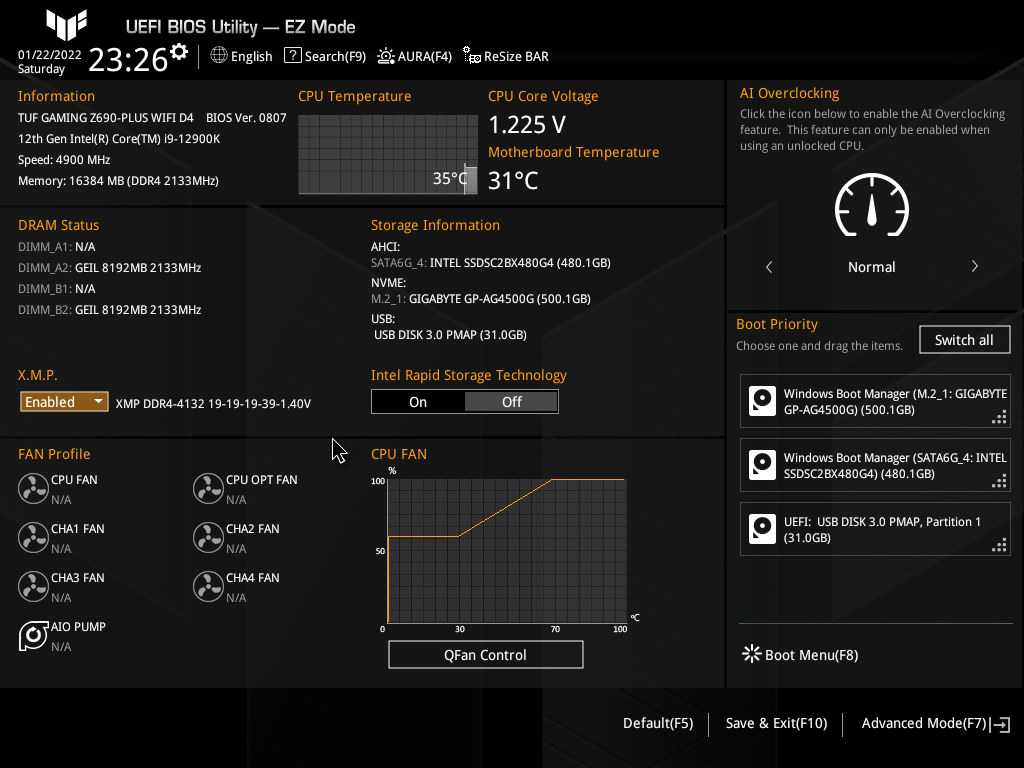

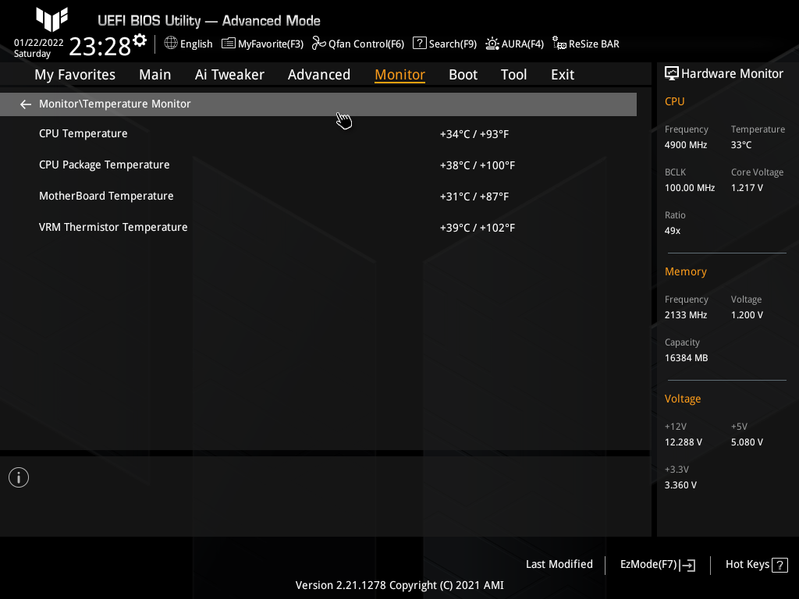

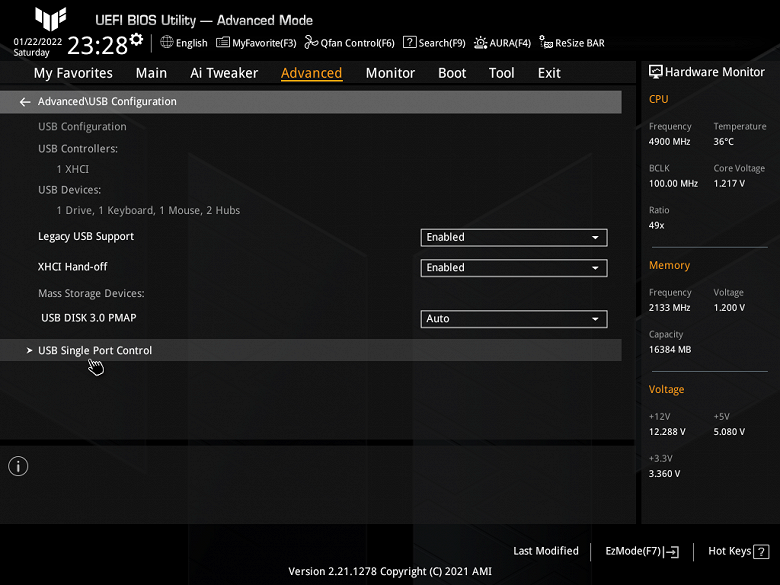

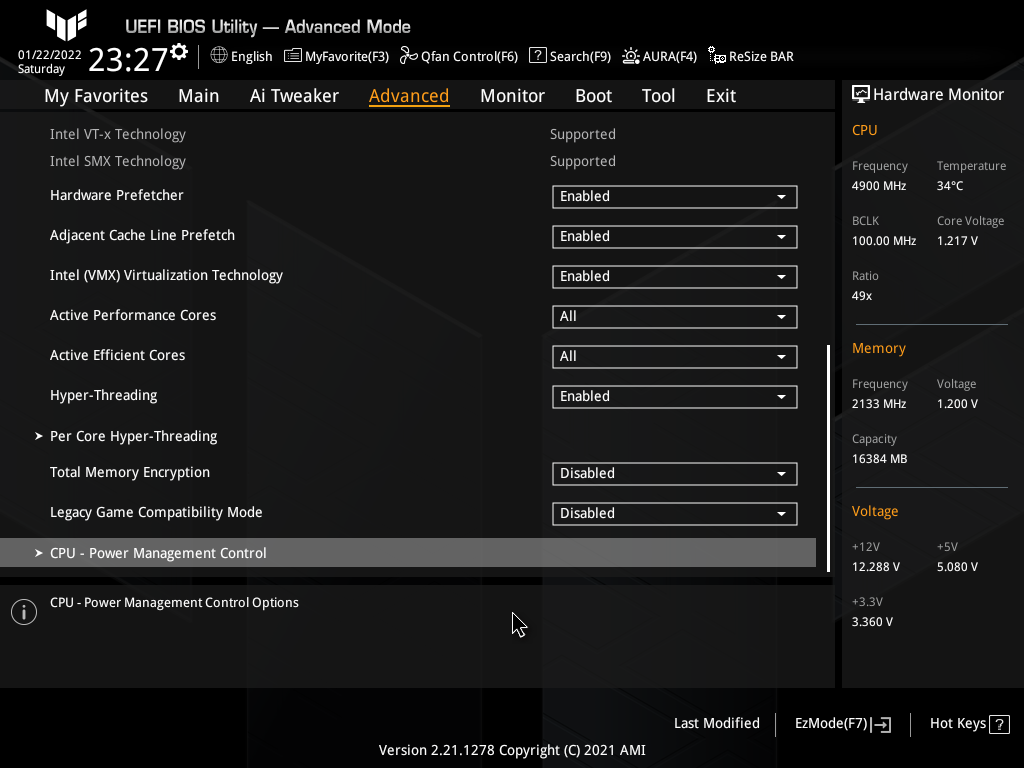

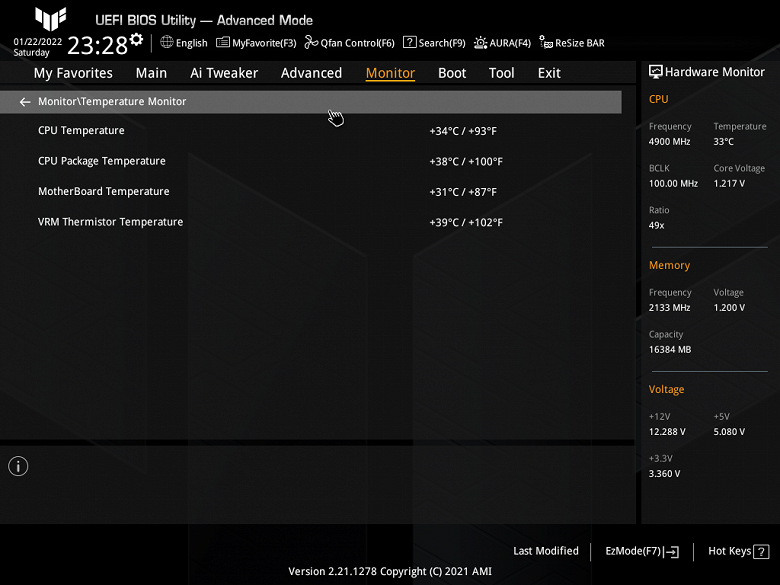

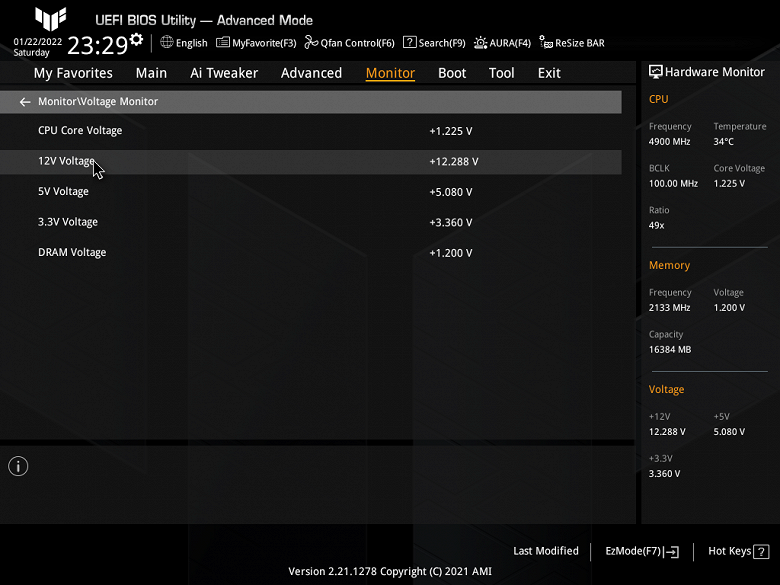

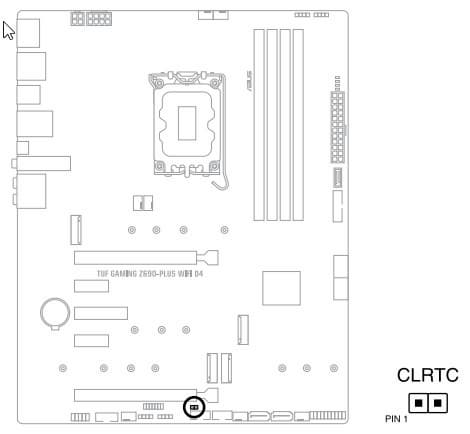

Настройки BIOS
Работоспособность (и разгон)

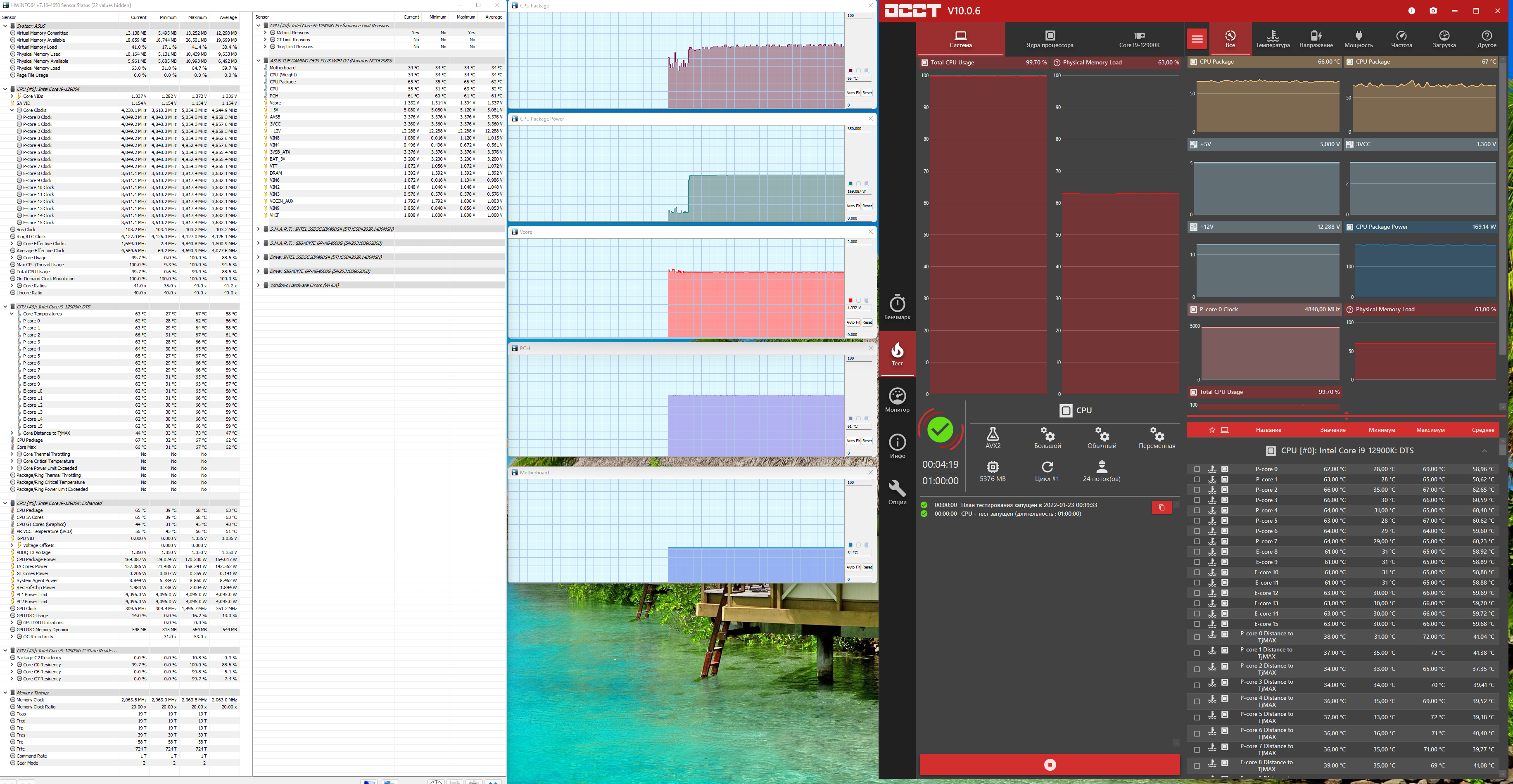

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
Снова мы видим очень хороший авторазгон на прежнем уровне: 4,9 ГГц по всем Р-ядрам и 3,7 ГГц по всем Е-ядрам. То есть программная система Turbo Boost, определив мощное питание, выставила очень высокие частоты работы.
И это на материнке, которая не входит во флагманскую серию ROG, но которая все равно для игровых ПК, базируется на топовом Z690. Можно сказать, что очень достойно! А как насчет 5.1 ГГц? Такая частота по Р-ядрам поддавалась далеко не всем матплатам.
Я просто выставил нужные параметры в BIOS. И что мы видим? – Да просто великолепная поддержка супероверклокинга!

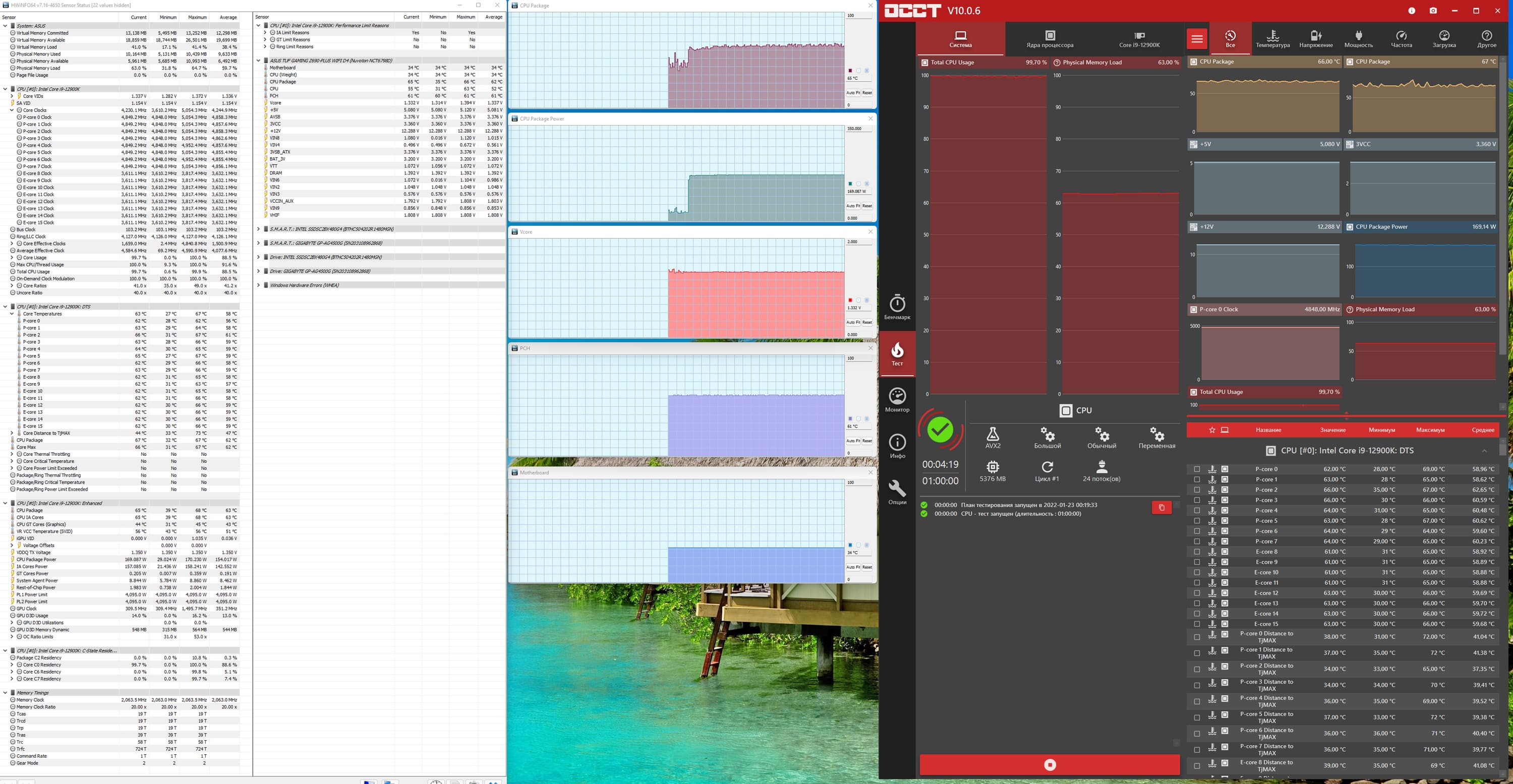

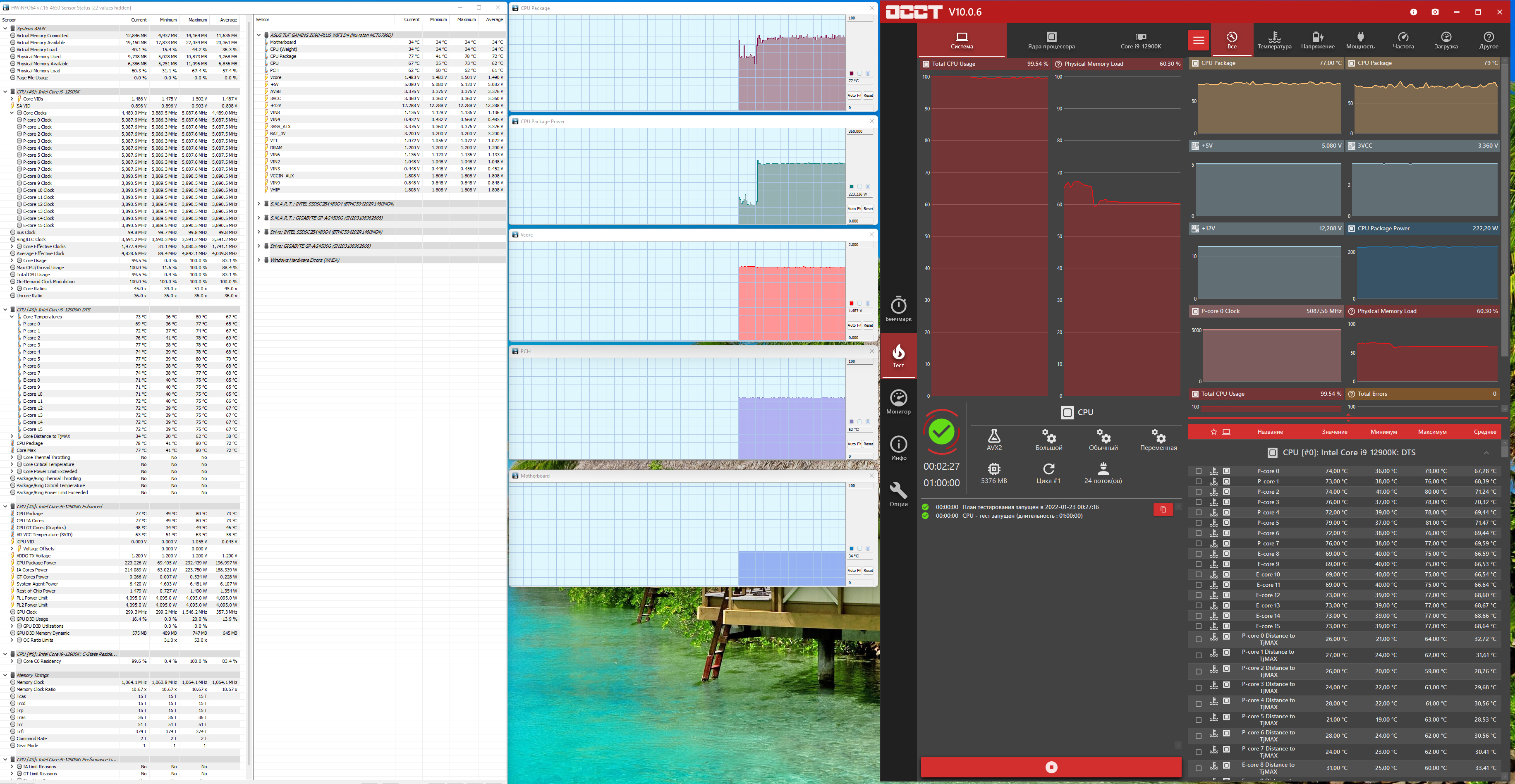

Процессор в стресс-тесте работал на 5,1/3,9 ГГц, потребляя более 220 Вт, фирменная СВО прекрасно справлялась с нагревом, критических отметок не было, VRM, чипсет также не нагревались до критических величин.
Выводы
Материнская плата Asus TUF Gaming Z690-Plus WiFi D4 представляет собой игровое решение из средней линейки компании, однако ценник у таких моделей был высоковат даже до февральских событий, хотя подобные платы не реализуют массу функций, присущих серии ROG. TUF Gaming — серия, скорее, без излишеств и с упором на очень качественную элементную базу и улучшенную защиту (а у флагманской серии ROG всегда в запасе еще продвинутые возможности для разгона).
Плата отличается тем, что работает не с новомодной памятью DDR5, а со старой доброй DDR4, обеспечивая хорошую преемственность при апгрейде ПК. У этой модели 15 портов USB разных видов (включая 1 самый быстрый USB 3.2 Gen2×2, а также 3 USB 3.2 Gen2), 2 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 5.0, а второй подключен к чипсету и работает в режиме х4), 2 слота PCIe x1, 1 слот PCIe x4, 4 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z690 линиями также PCIe 4.0), 4 порта SATA и 7 разъемов для вентиляторов. В принципе, для среднего уровня — очень достойная поддержка периферии. Также стоит отметить наличие двух сетевых контроллеров, проводного и беспроводного.
Система питания процессора способна обеспечить работу любых совместимых процессоров с запасом на очень хороший разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в слотах M.2, однако один из них все-таки лишен охлаждения. В числе плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств. К минусам надо отнести неважного качества аудиотракт.
Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату
Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда
Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W
