Обзор материнской платы Asus ROG Strix Z690-A Gaming WiFi D4 на чипсете Intel Z690
В разделе по материнским платам мы процессоры не тестируем, поэтому если кого интересует обзор непосредственно процессоров 12-го поколения от Intel, то имеется материал нашего автора Андрея Кожемяко. А здесь мы изучаем особенности той или иной материнской платы.
Обязательно повторим краткую таблицу отличий в чипсетах трех последних поколений.
| Особенности | Z690 | Z590 | Z490 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
| Количество линий PCIe (процессор) | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 | 3.0 |
| Количество линий PCIe (чипсет) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
| Версия DMI | 4.0 | 3.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x4 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 8 | 6 | 6 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 4 | 3 | 0 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 6 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |
Многим пользователям давно известно, что у компании Asus есть два игровых суббренда: премиальный ROG и чуть уровнем ниже — TUF. Под суббрендом ROG выходят самые навороченные современными технологиями продукты, в том числе и материнские платы. Внутри самого же ROG есть также свое деление на флагманов из серий Maximus, Crosshair, Zenith и т.д., и на продукты, объединенных в серию ROG Strix. Последние — значительно скромнее выглядят, хотя также, разумеется, имеют много чего современного и передового. Подчас трудно понять разницу между сериями ROG Strix и TUF.

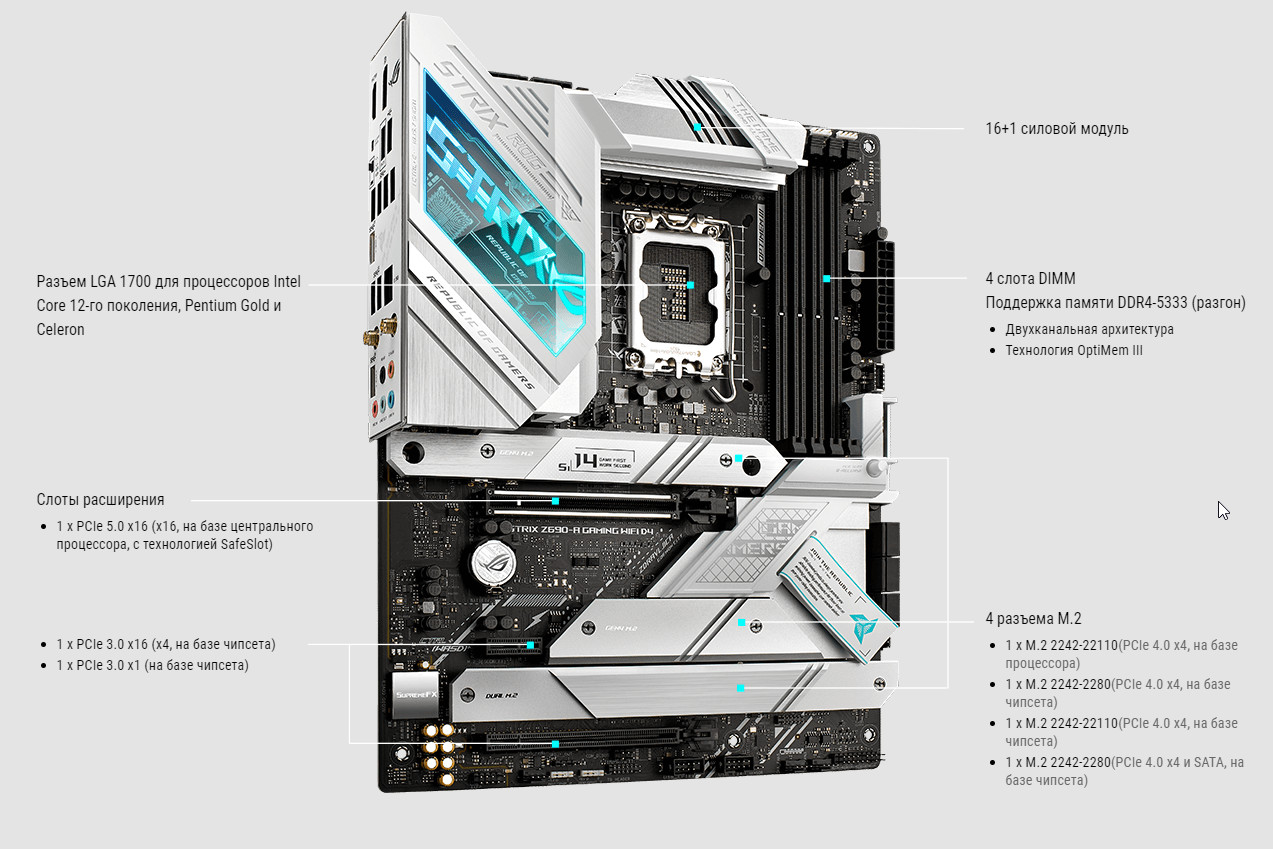

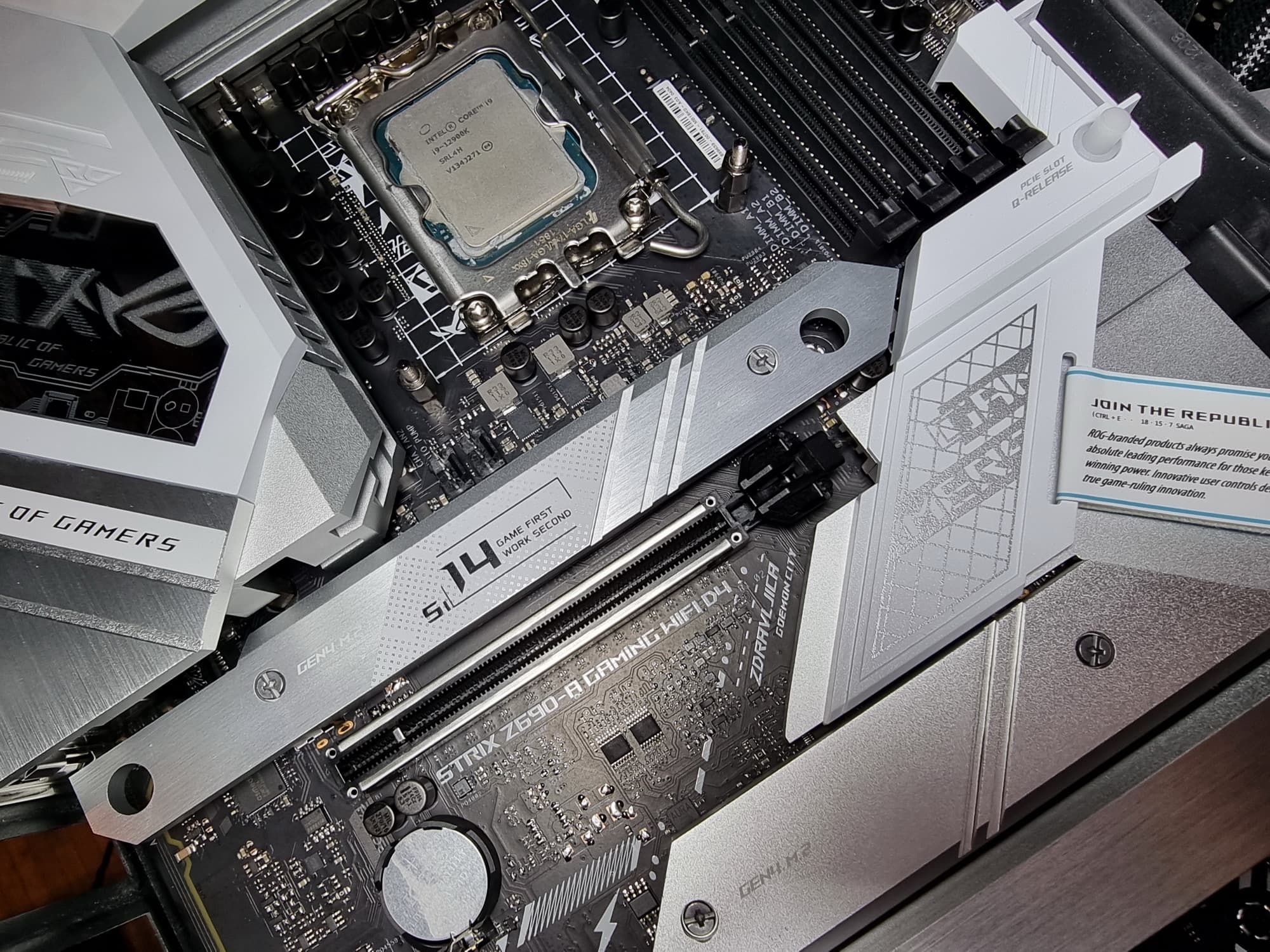

У нас сегодня на рассмотрении материнская плата, относящаяся к ROG Strix, то есть игровой продукт, но не флагман. Отличается от своего собрата с суффиксом «F» поддержкой памяти DDR4.

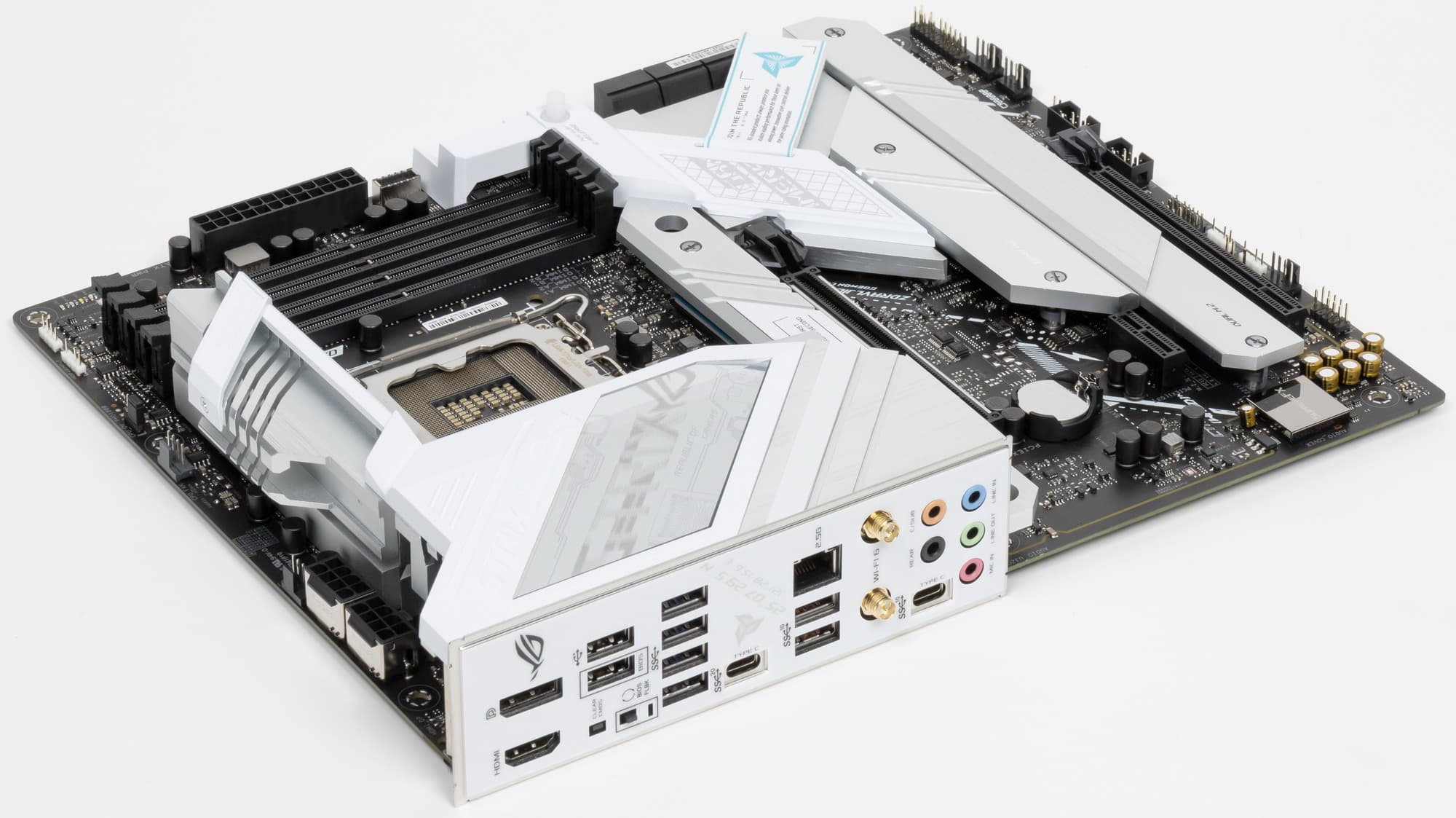

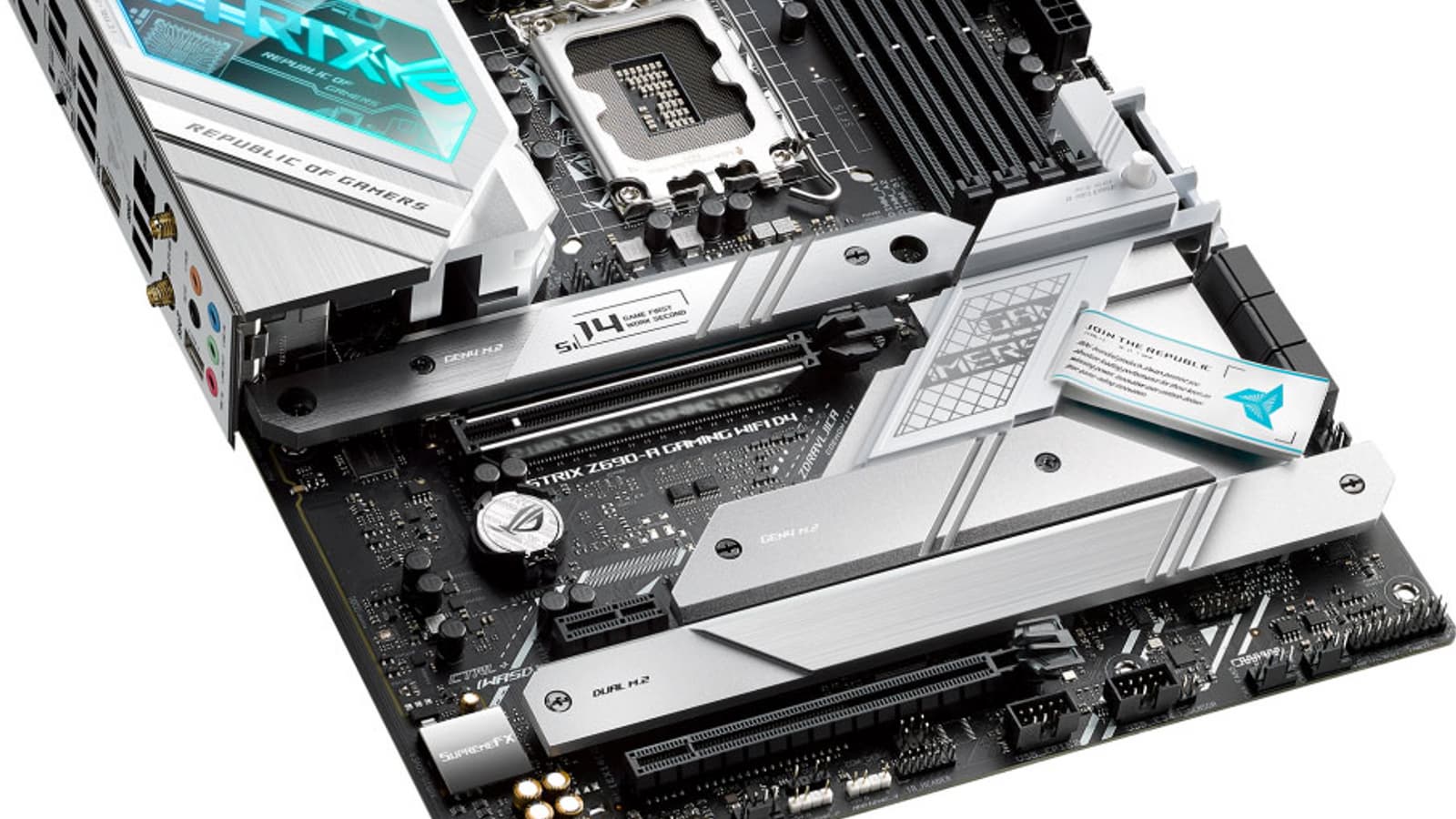

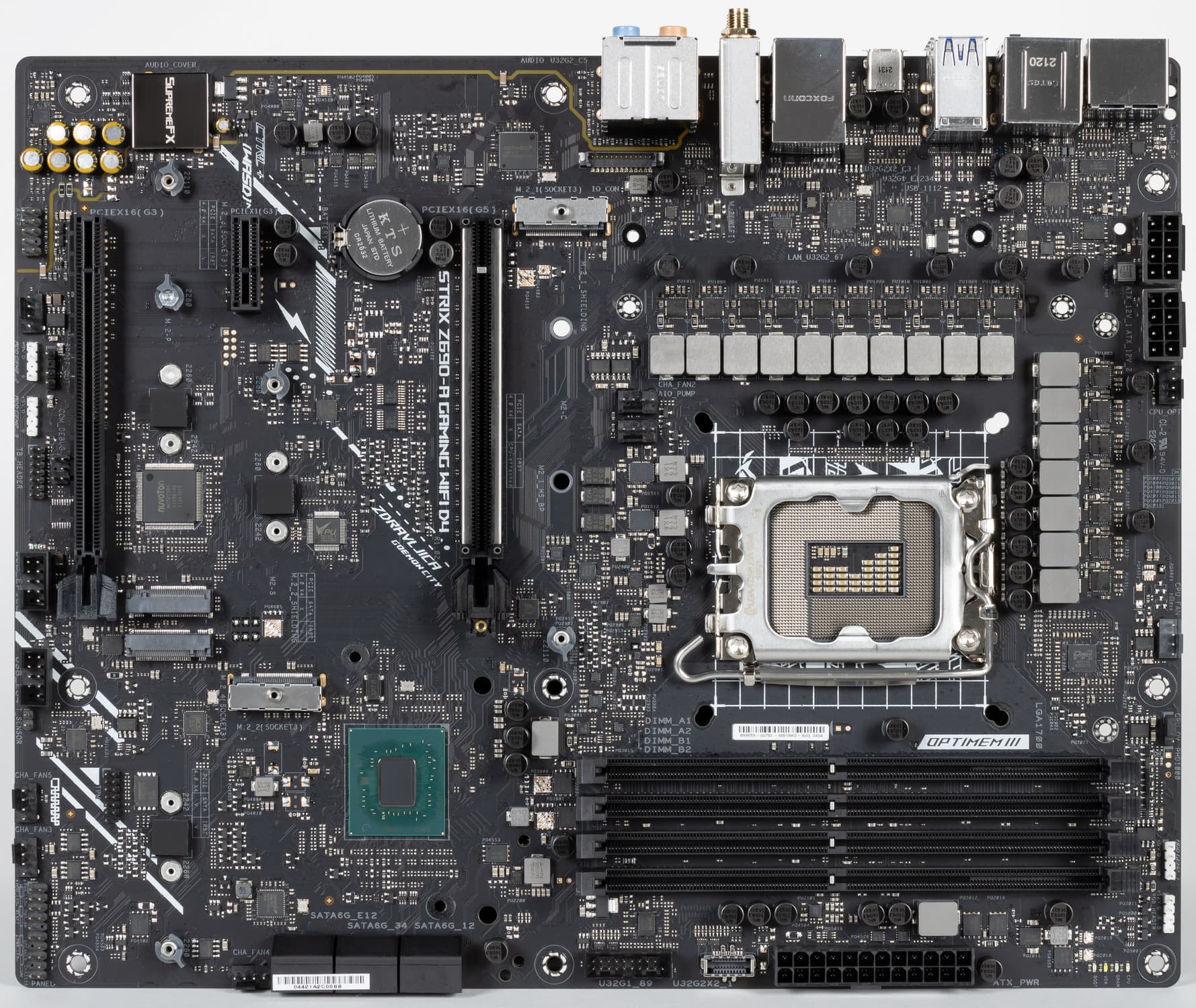

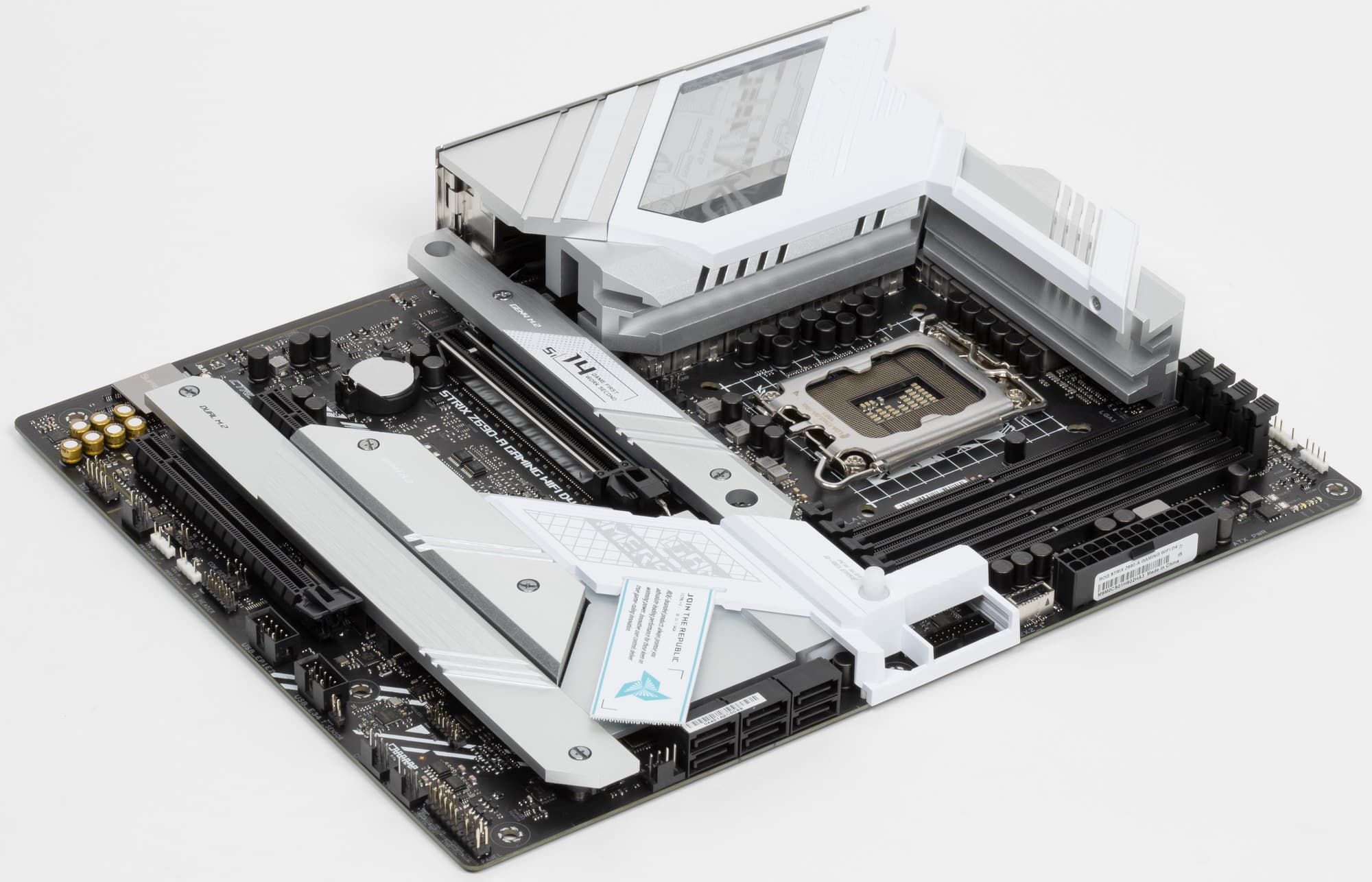

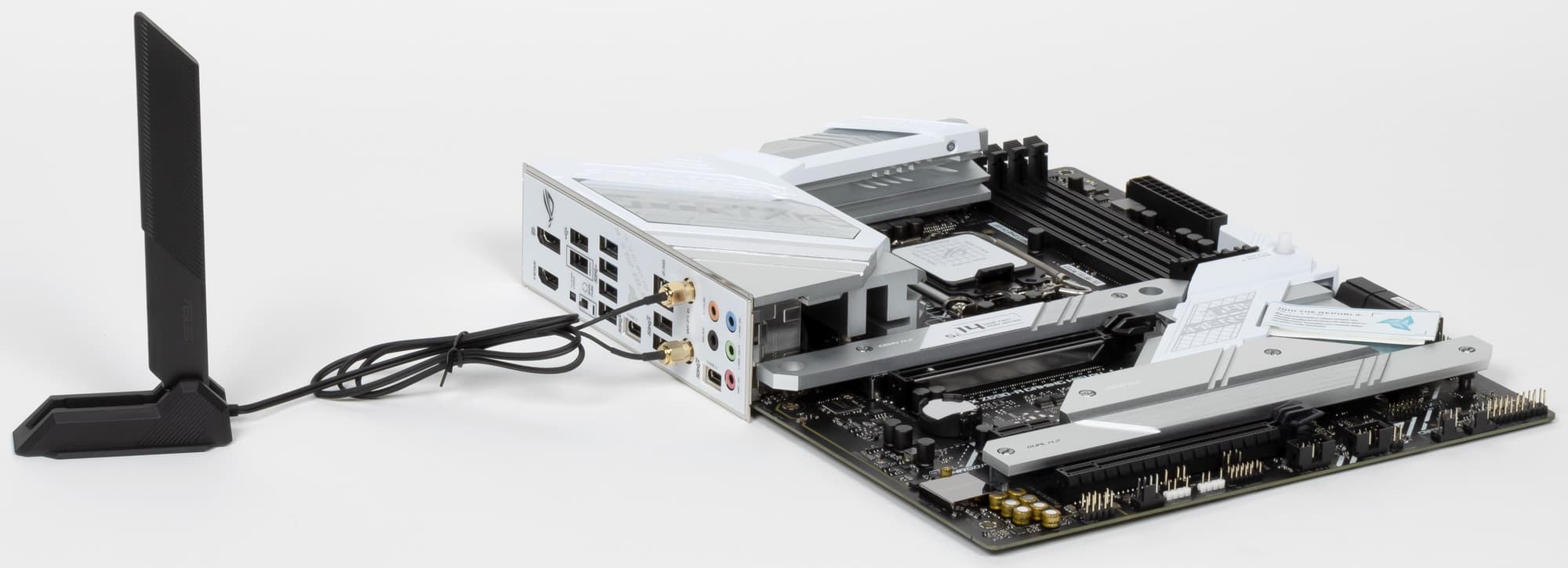

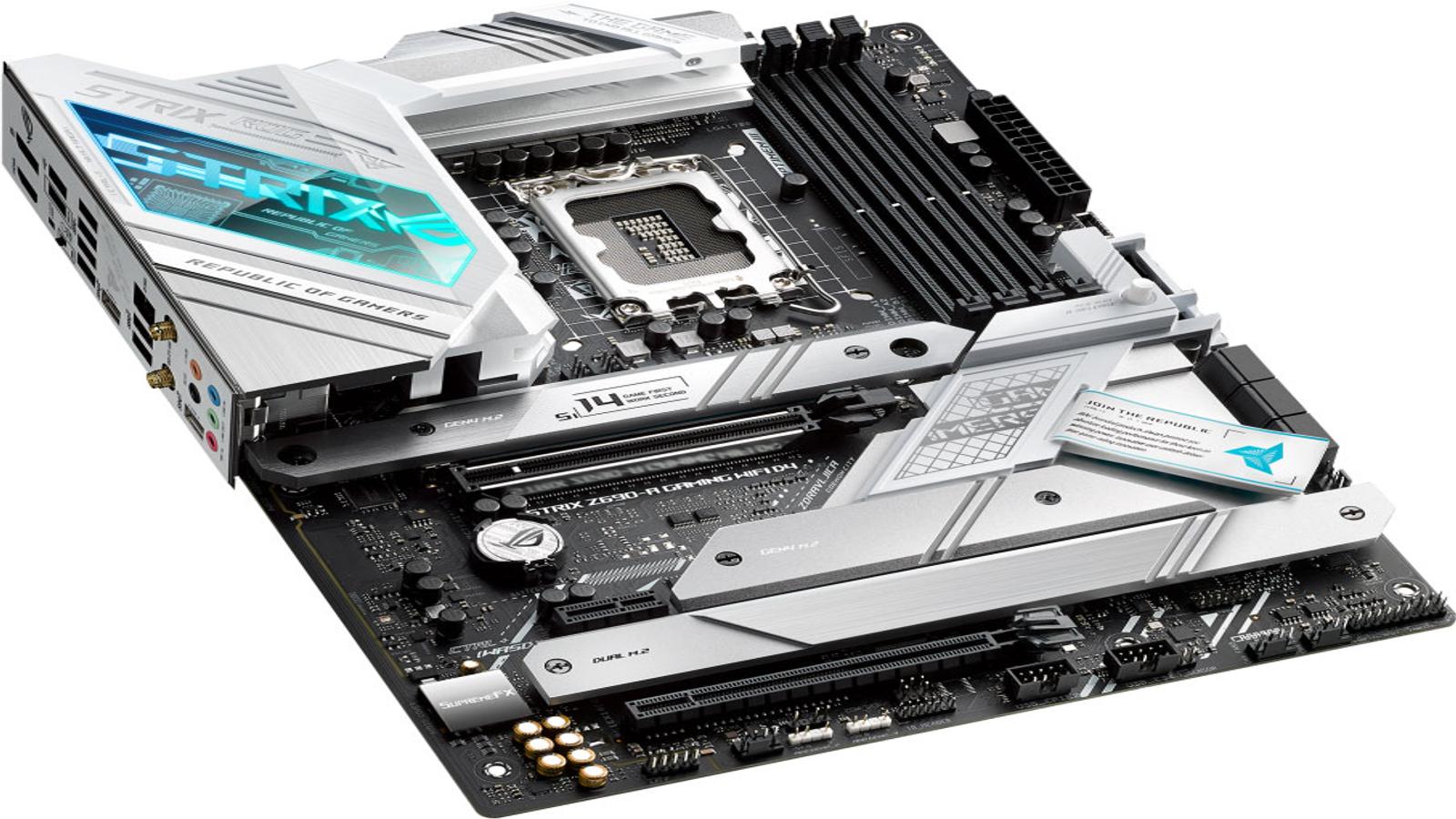

Итак, Asus ROG Strix Z690-A Gaming WiFi D4.
На сей раз дизайнеры решили отказаться от традиционно черно-красных тонов серии ROG, и плату оснастить белыми элементами, сделав ее схожей с серией Prime. И потому плата поставляется в стандартной коробке фирменного дизайна серии ROG, но уже белых тонов. Комплект размещен под платой в отдельном отсеке.

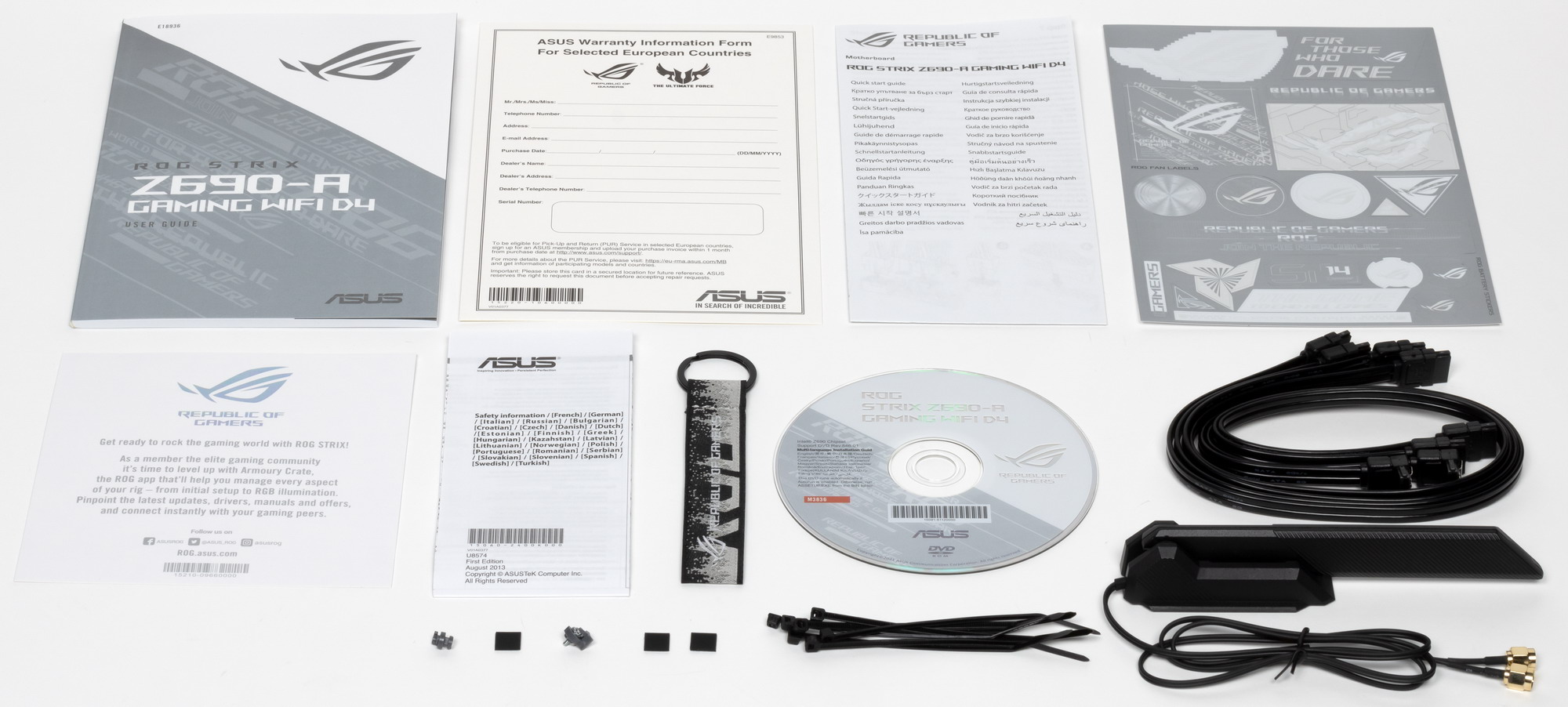

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает антенну встроенного Wi-Fi-модуля, винтики для М.2 слотов, бонусные стикеры, накопитель с ПО, брелок и стяжки.
ПО поставляется на CD (полный бред, конечно, однако все равно надо скачивать последние версии ПО с вебсайта компании). Брелок тоже не черно-красного цвета, а бело-черного.

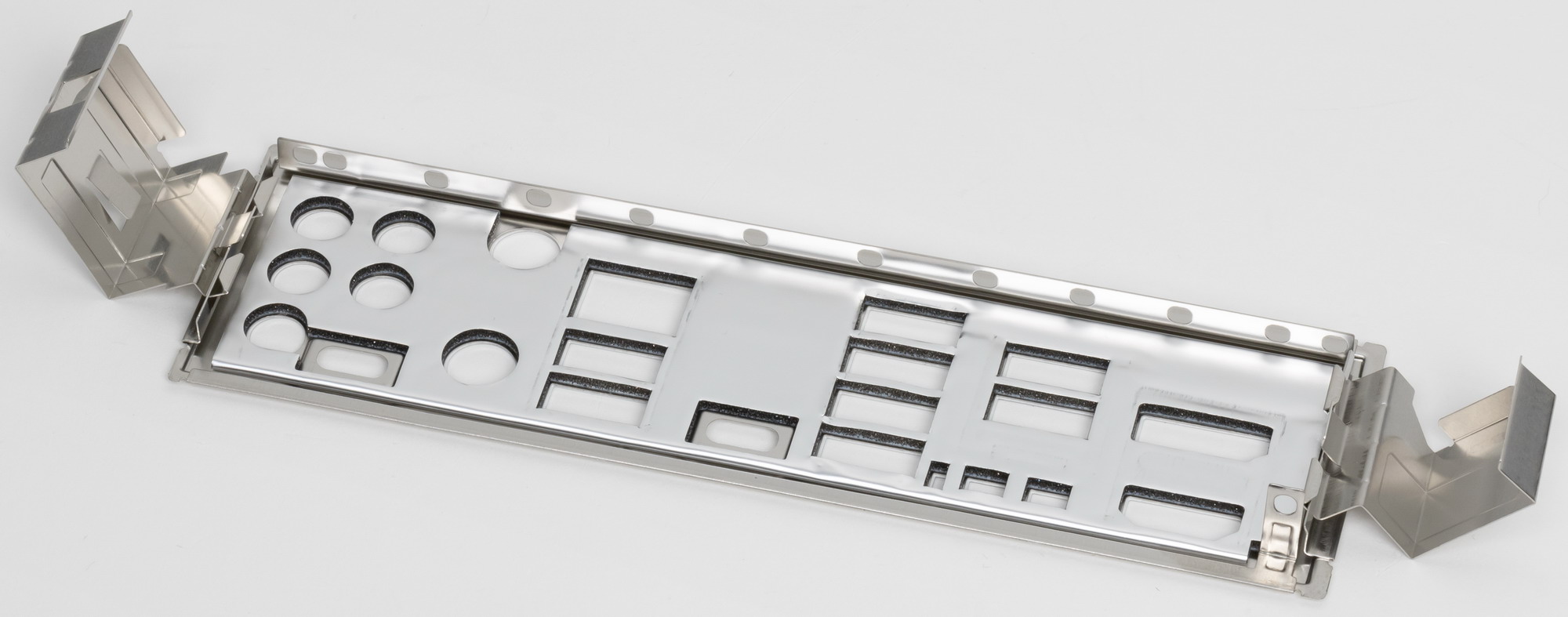

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

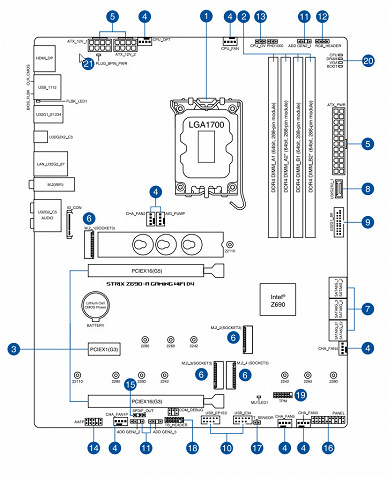

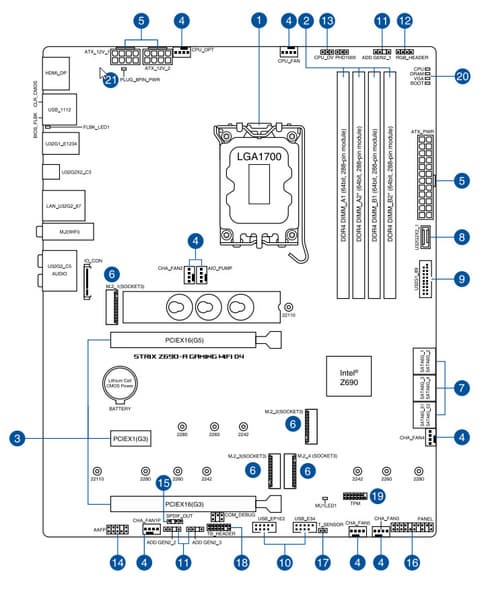

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix Z690-A Gaming WiFi D4 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

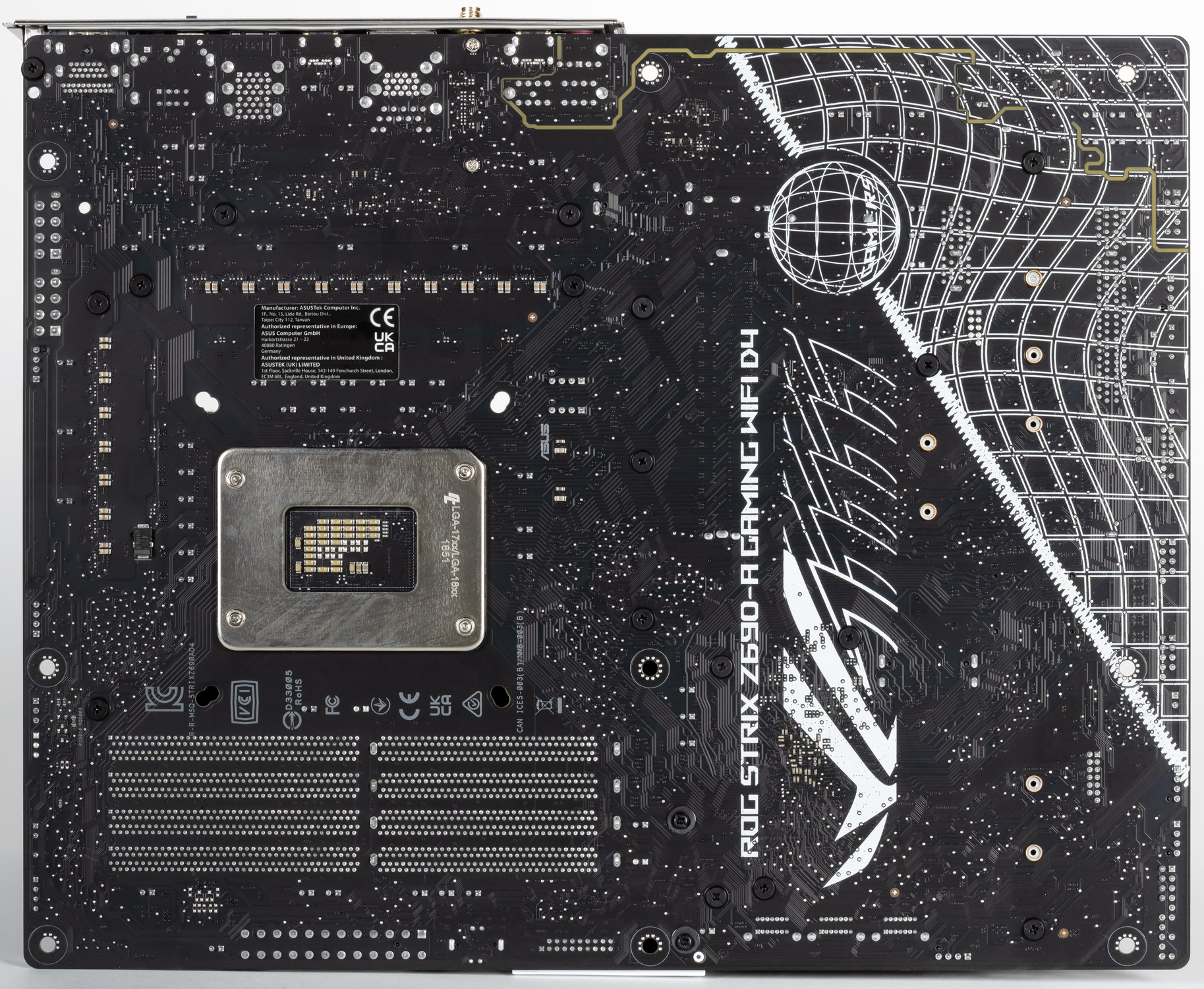

На оборотной стороне ничего по сути нет. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

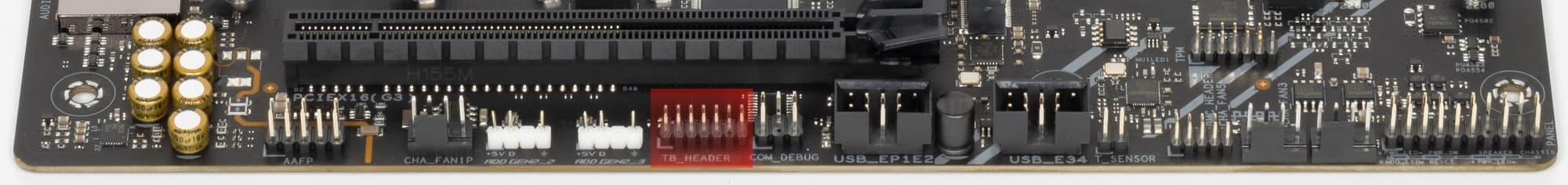

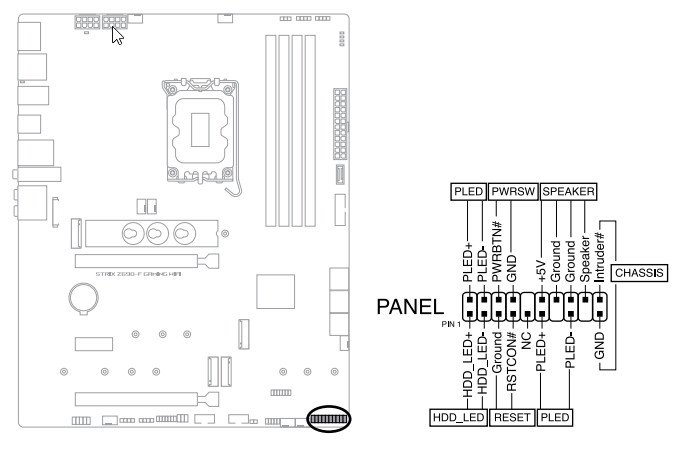

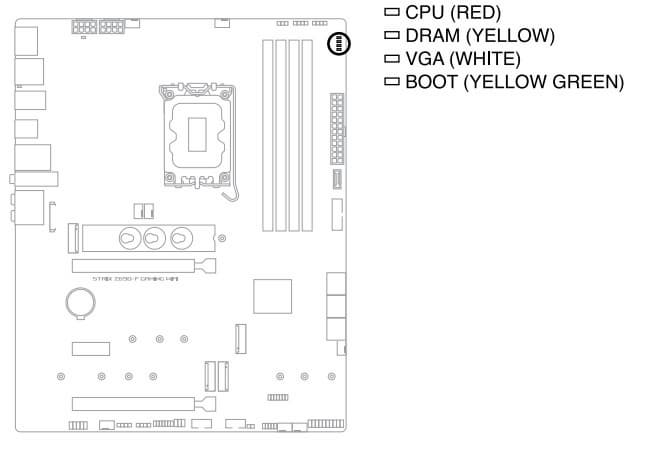

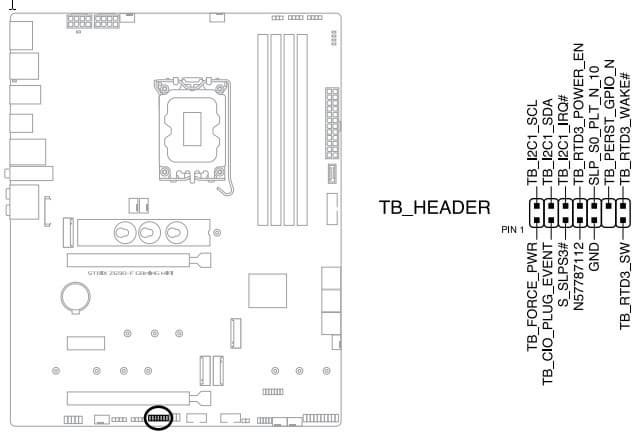

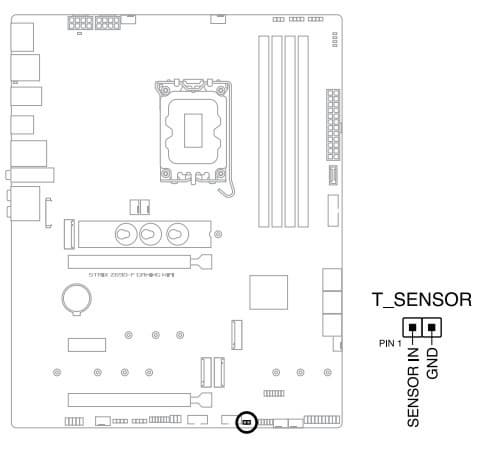

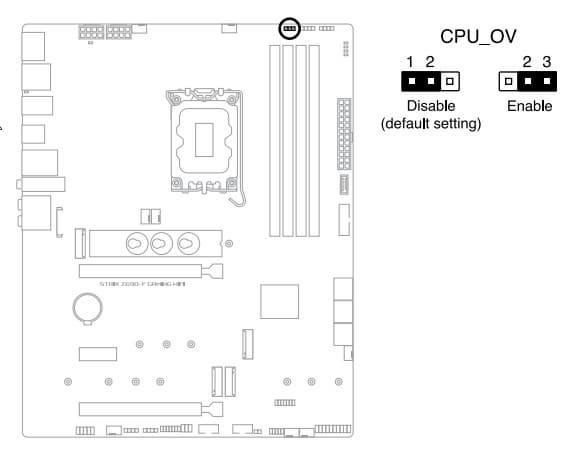

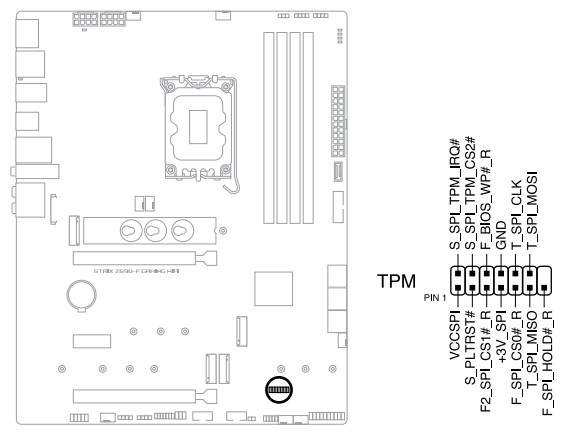

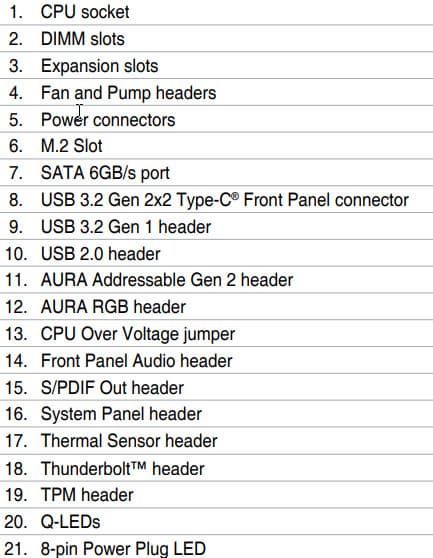

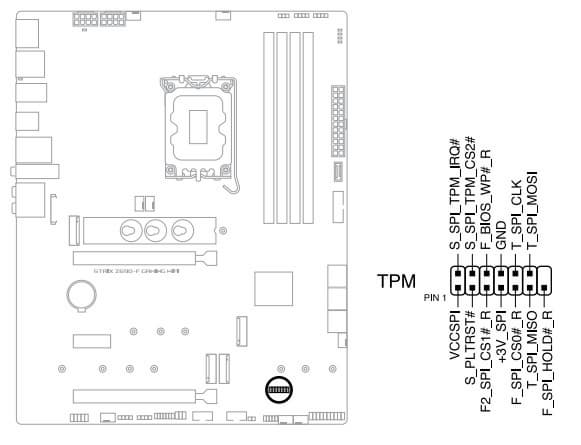

| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z690 |
| Память | 4 × DDR4, до 5333 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC4080 (7.1, переименован в SupremeFX) + операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX201NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.1) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x16 (режим x4, x4/x4) 1 × PCIe 3.0 x1 |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z690+ASMedia ASM1061) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z690, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Ancor Link AU6260) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Z690) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Realtek RTS5460) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z690) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (Realtek RTS5460+ITE IT8853) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (Z690) 2 × USB 3.2 Gen2: 2 порта Type-A (красные) (Z690) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-C) 2 × USB 3.2 Gen2 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × HDMI 2.1 1 × DP 1.4 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем S/PDIF (оптический, выход) 1 разъем TPM для устройств безопасности 1 разъем для термодатчикa 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |

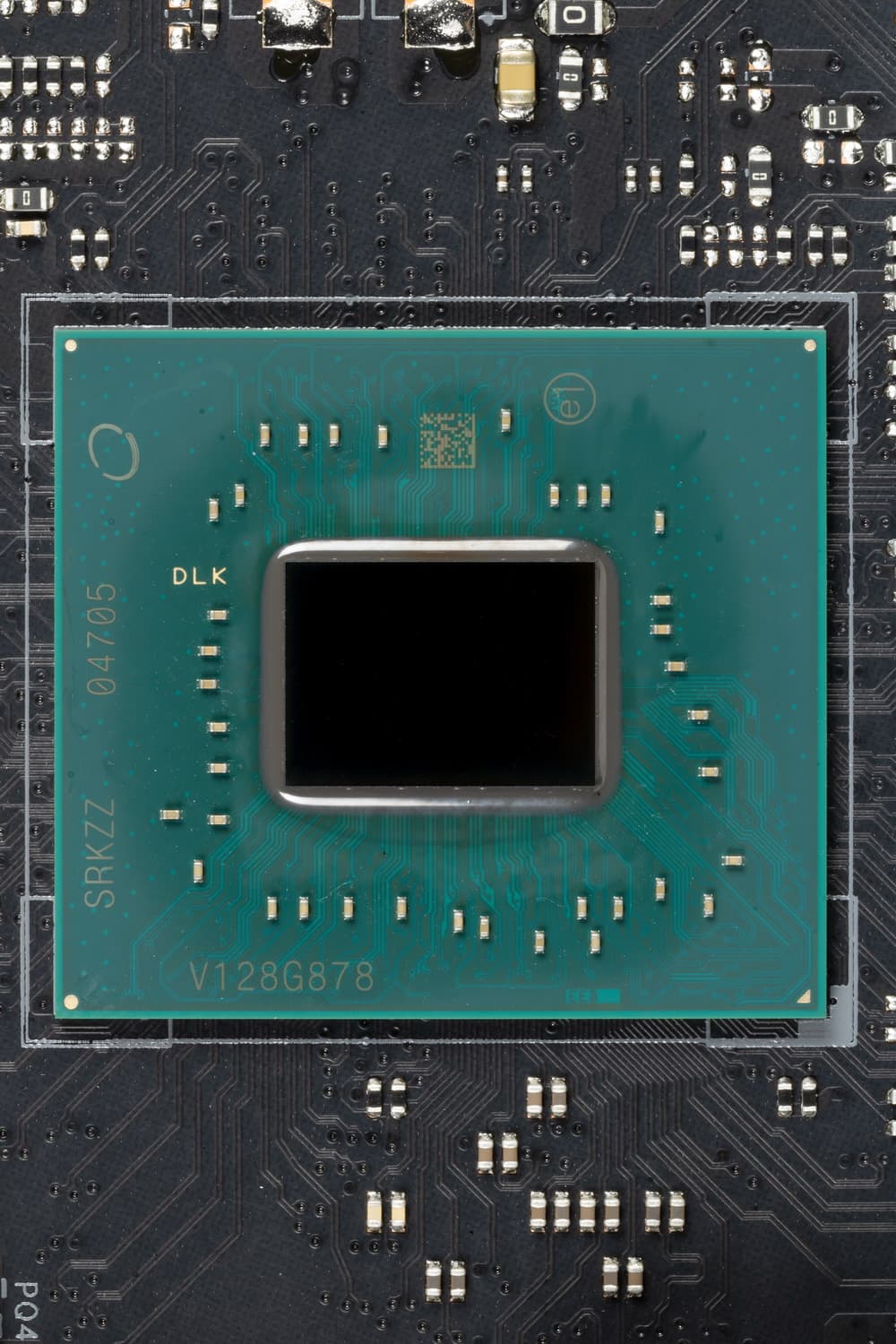

Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 5333 МГц (именно DDR4!, ибо эта материнская плата не поддерживает DDR5).
Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).
Еще раз надо напомнить, что Asus ROG Strix Z690-A Gaming WiFi D4 поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200. Для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета. Но следует иметь в виду, что при использовании старых СО придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что новые процессоры 12ххх на 0.8 мм тоньше предшественников, и кулеры с жесткой установкой в матплате на фиксированную высоту просто не достанут до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор.

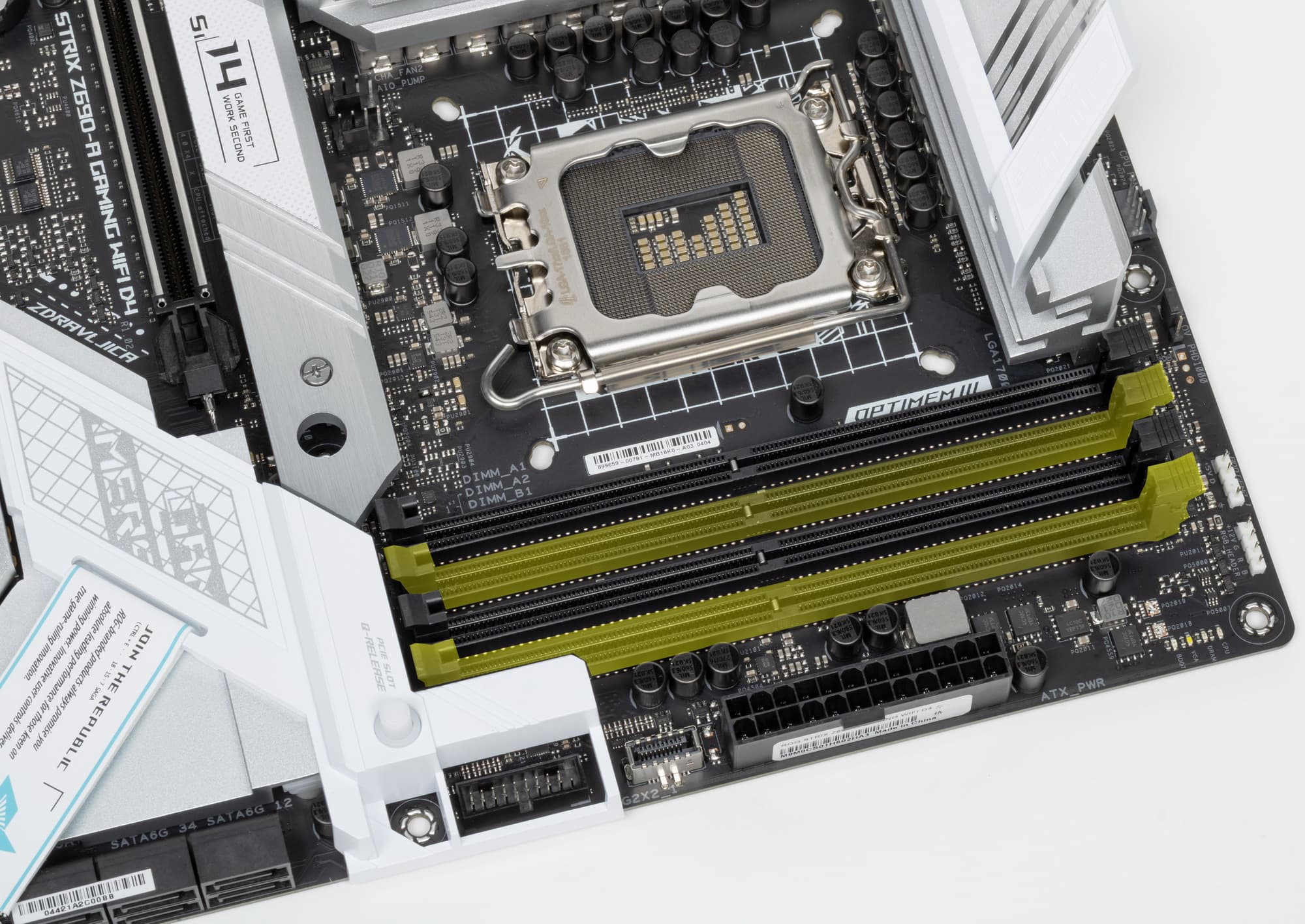

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (отмечены желтым). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP. Память DDR5 в данном случае не поддерживается!
Слоты DIMM не имеют металлической окантовки.

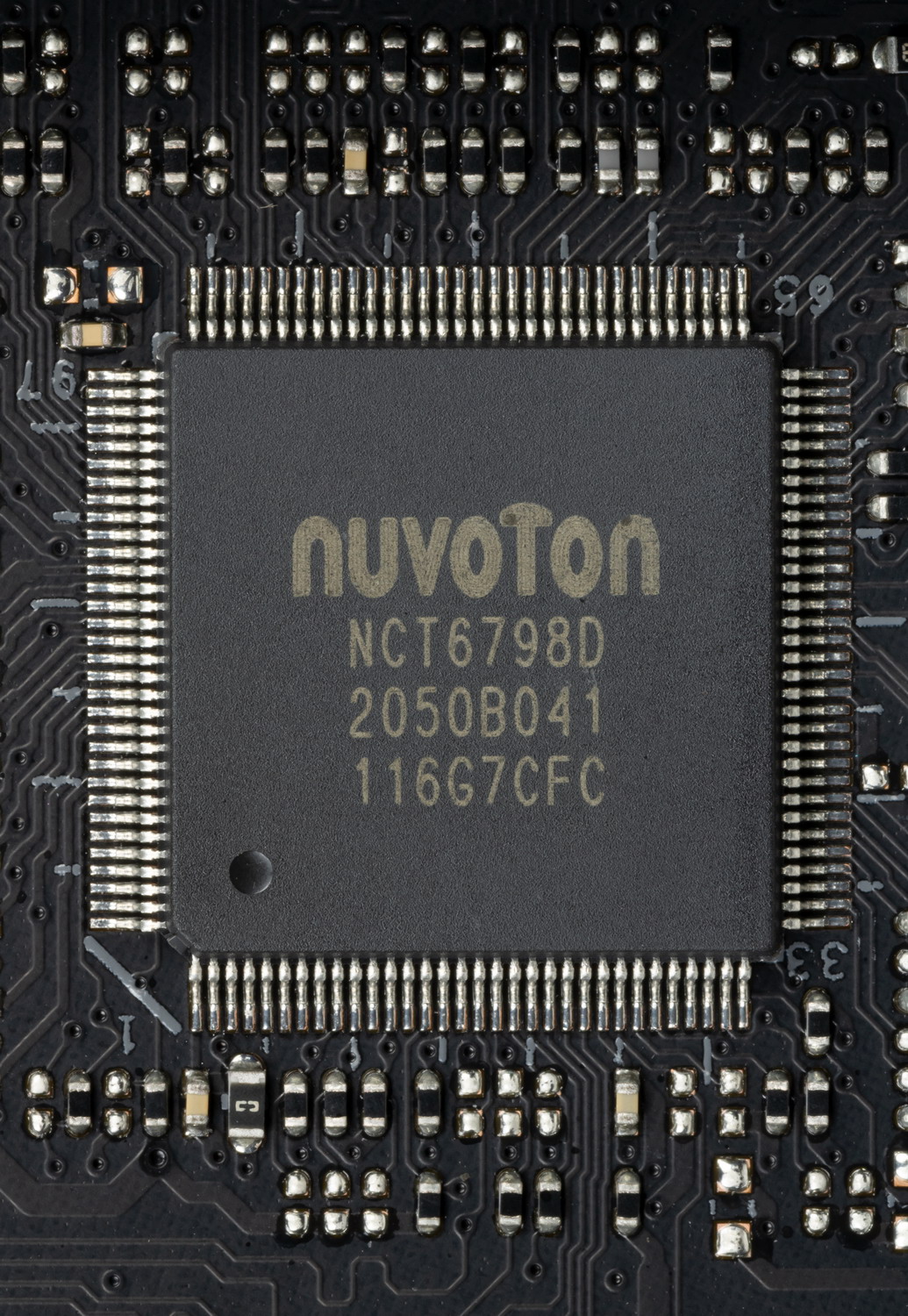

Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Переключатель: или слот PCIe x16_2 (4 линии) под любые нужды, или слот PCIe x16_2 вместе с любой PCIe картой для двух M.2 (2 слота М.2 по 4 линии): максимум 8 линий PCIe 3.0;
- Переключатель: или слот M.2_4 в режиме SATA (1 линия), или порт SATA_2: максимум 4 линии PCIe 4.0;
- порты SATA_1/3/4: максимум 3 линии PCIe 3.0;
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x1 (1 линия PCIe 3.0);
- ASMedia ASM1074 (USB 3.2 Gen1 хаб) (1 линия PCIe 3.0);
- ASMedia ASM1061 (SATA 5,6 хаб) (1 линия PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Intel AX210NGW WIFI/BT (Wireless) (1 линия PCIe 3.0)
Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллеры AU6260, RTS5463, IT8853 для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.
Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 подключен к Z690, и тут есть один очень важный момент.
Несмотря на то, что слот де-факто х8, все 8 линий рассчитаны на использование с картами, имеющими два порта M.2. Если в этом слоте PCIe x16_2 использовать любую иную карту, то будет доступно только 4 линии, то есть слот превратится в PCIe x4 версии PCIe 3.0.
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

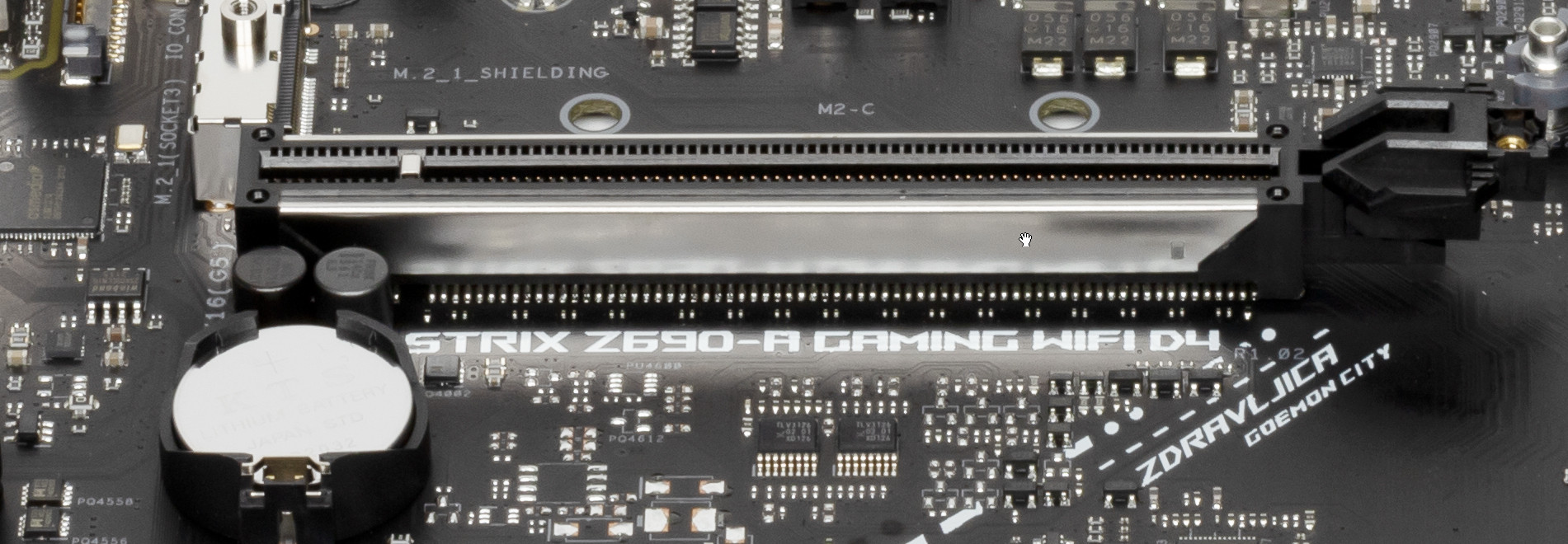

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.

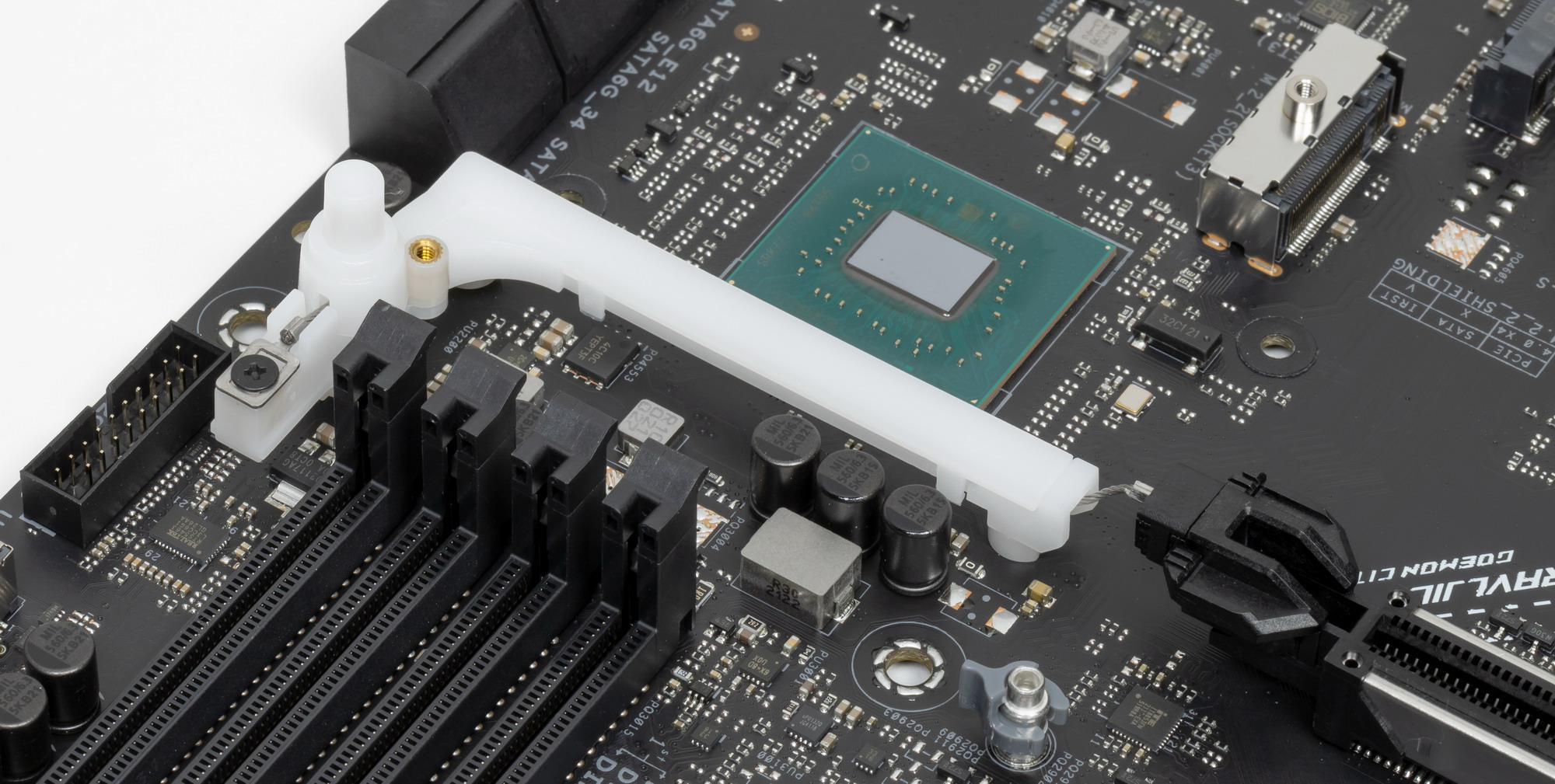

Следует особо отметить, что мы видим своего рода удобный рычаг для открытия защелки на первом PCIe x16_1 слоте — Q-Release.
Действительно, подчас крайне неудобно дотягиваться до «хвоста» слота, где требуется нажать на защелку для разблокирования карты в слоте, а тут вот такое приятное дополнение.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

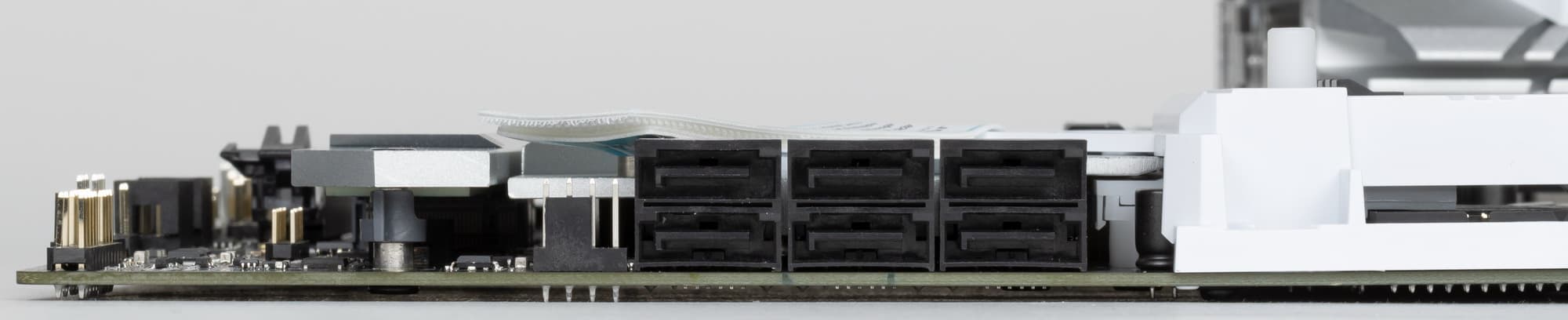

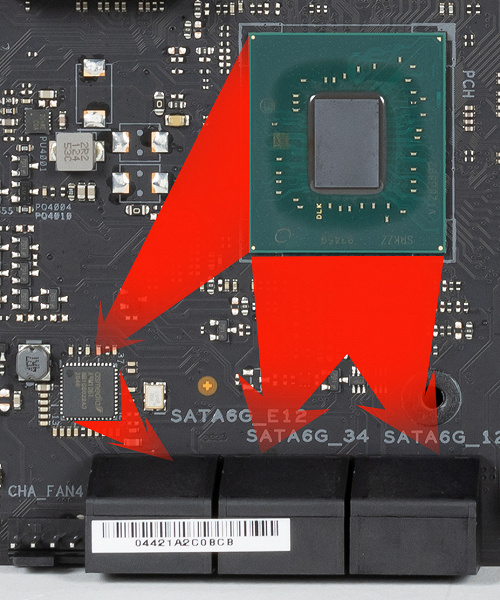

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID.

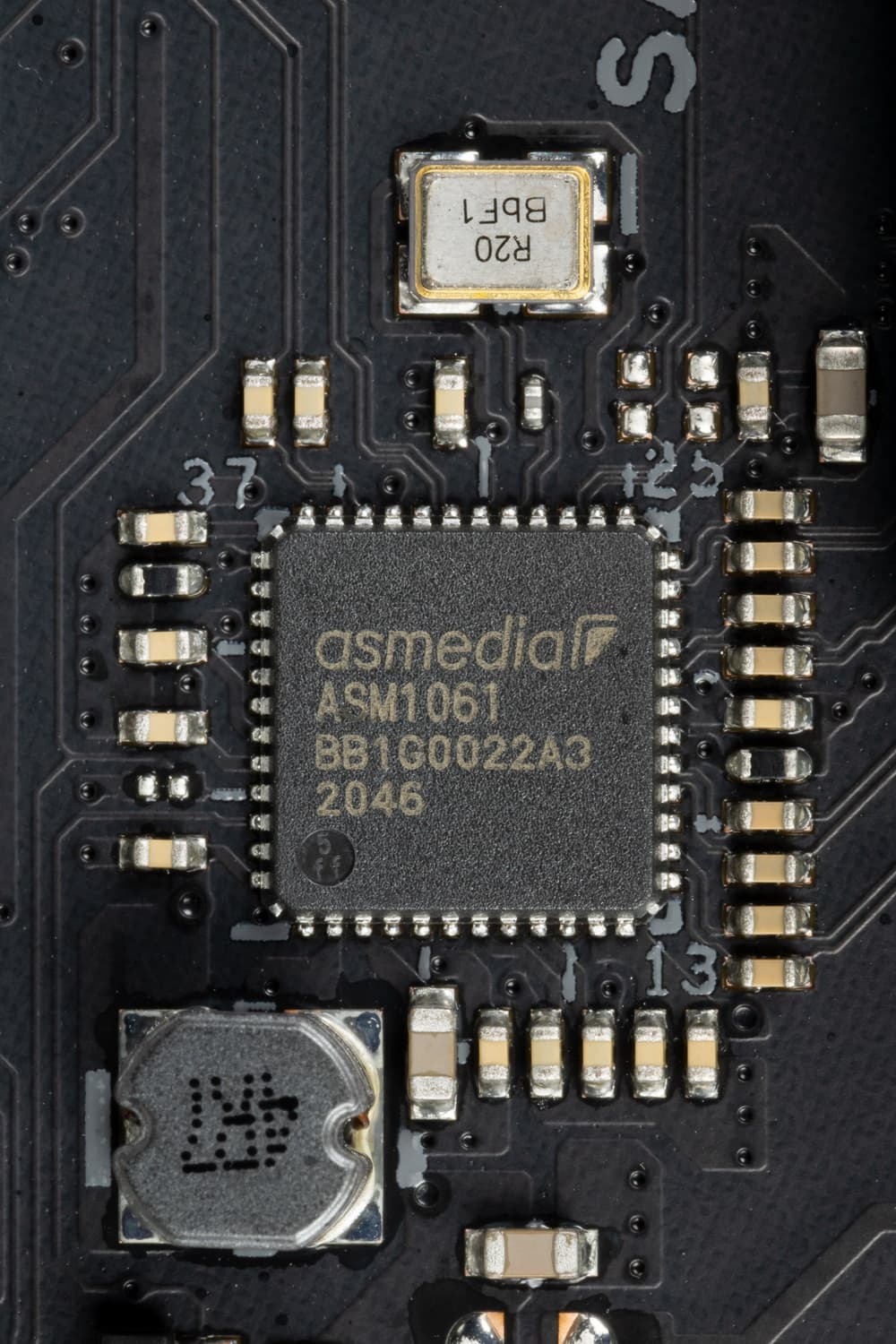

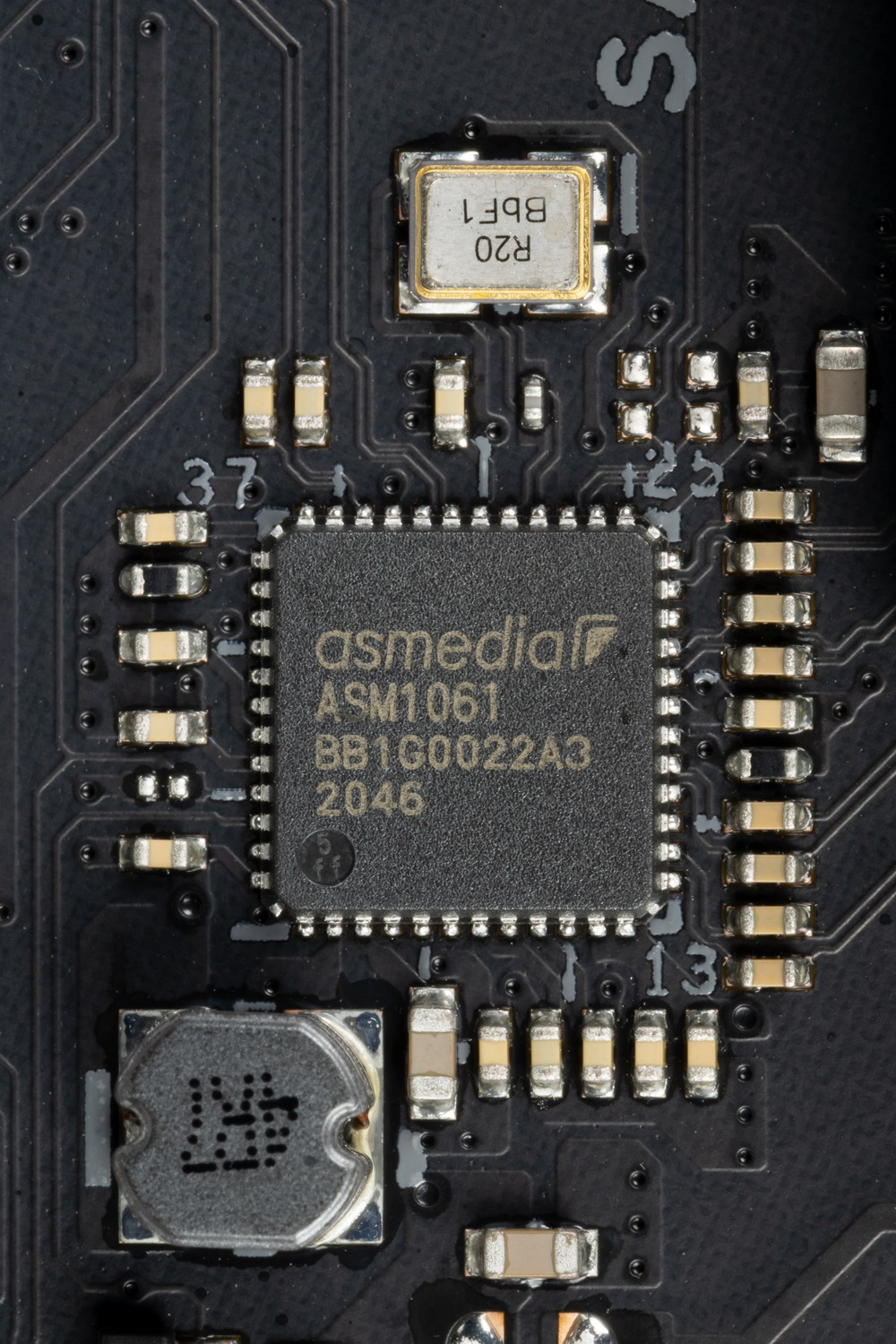

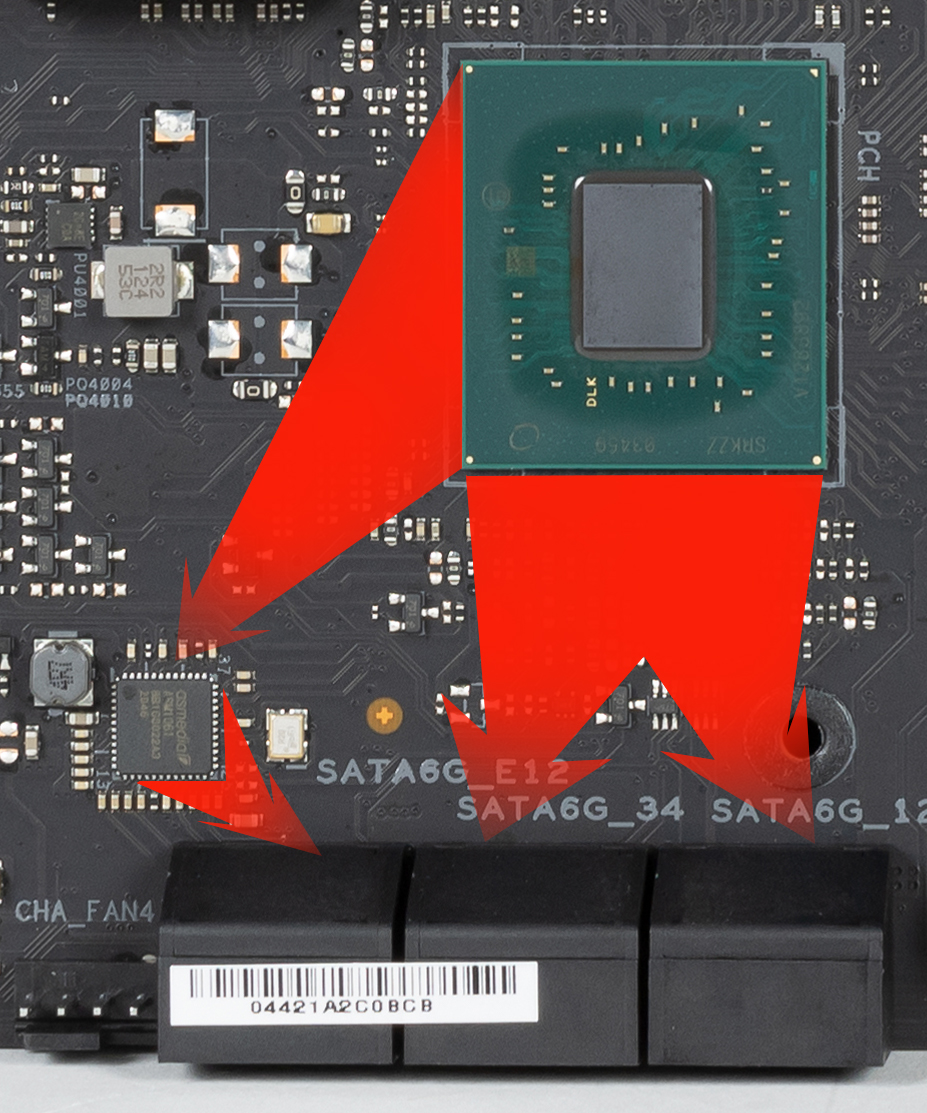

А два порта SATA 5,6 (промаркированные как E1, E2) реализованы через хаб ASM1061 от ASMedia (на него ушла 1 линия PCIe от Z690).

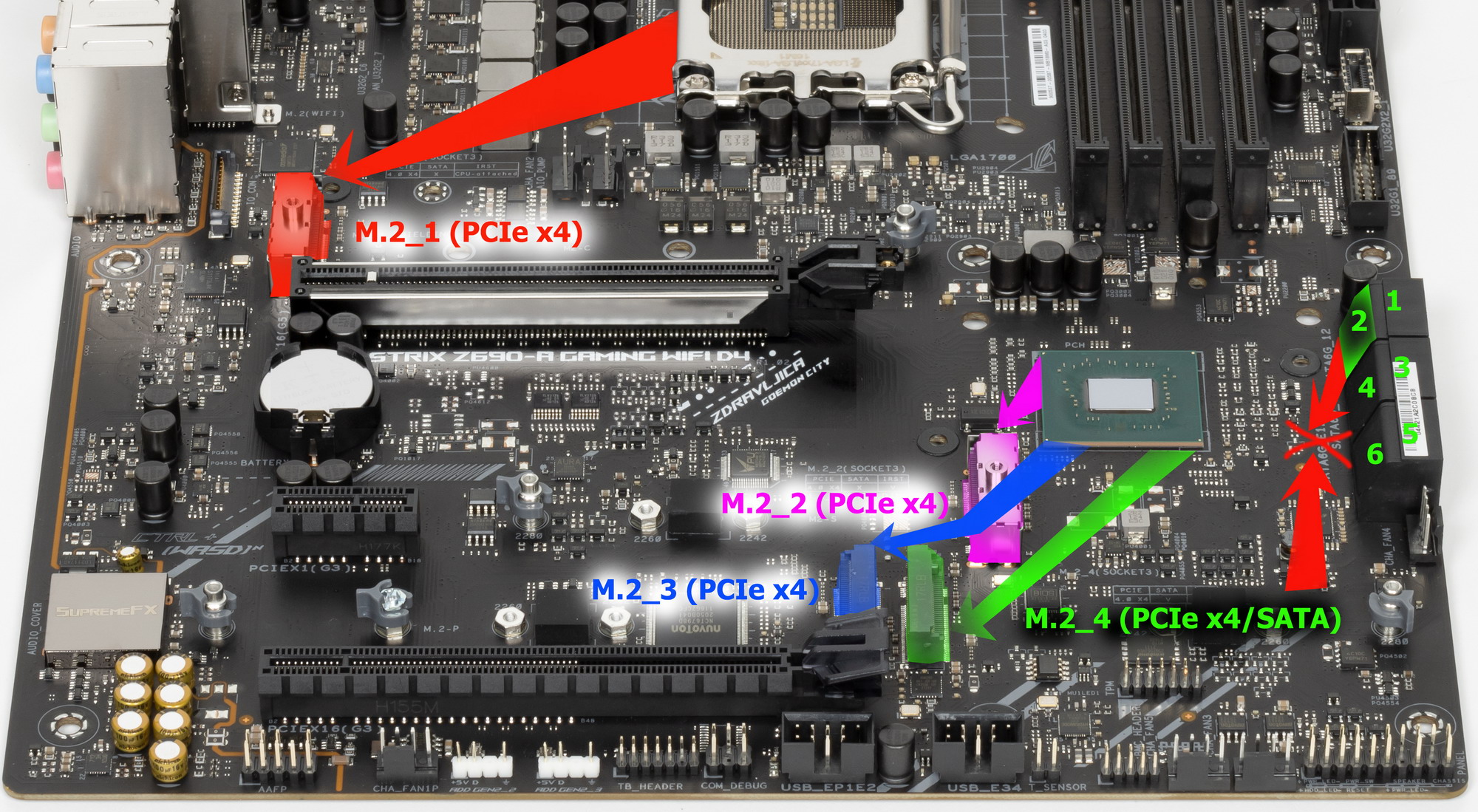

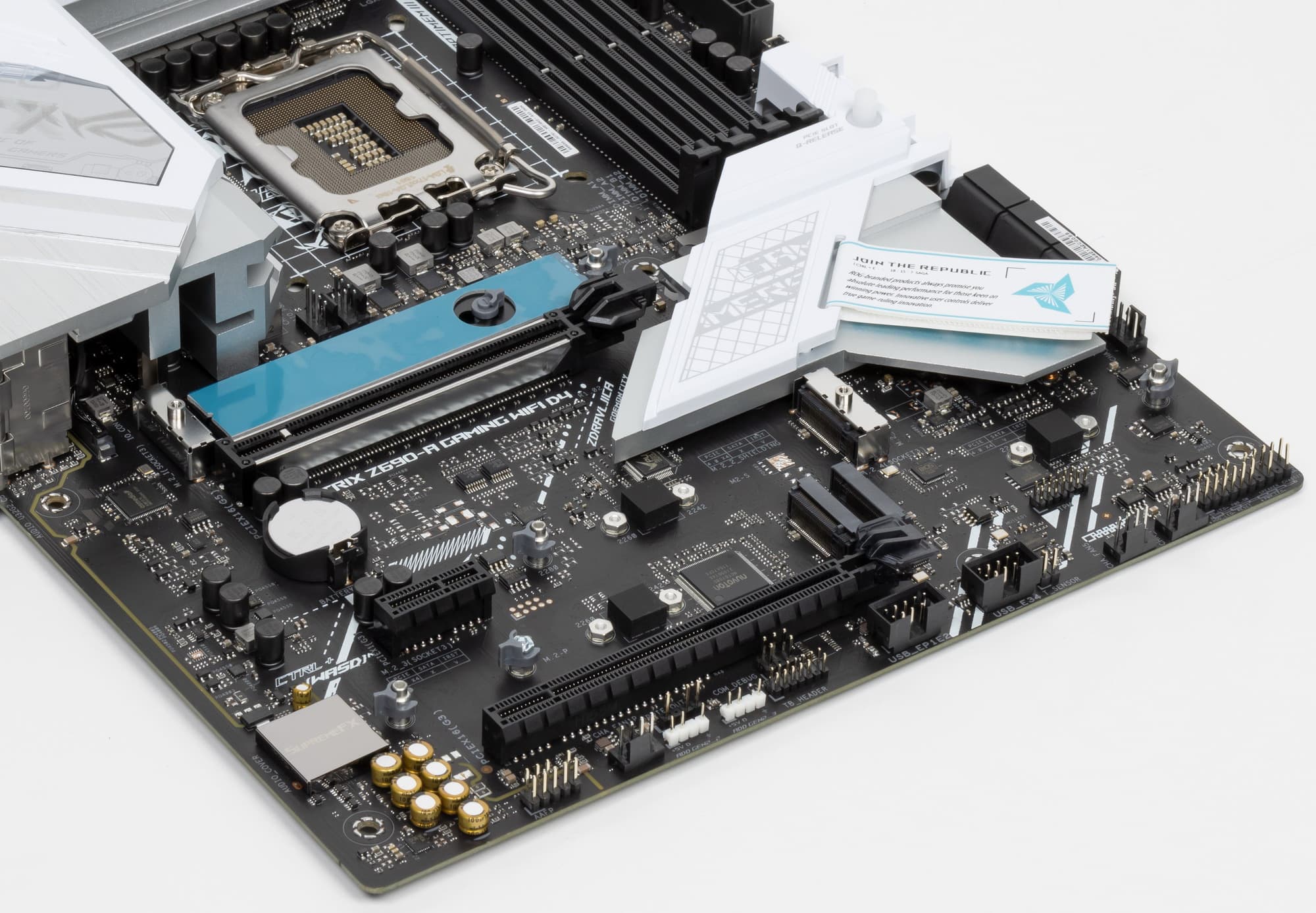

Материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2 (M2_2, M2_3, М2_4) получают данные от чипсета Z690, а первый — от CPU (PCIe 4.0). При этом только М2_4 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Особо надо отметить, что слот М2_4 в режиме SATA делит ресурсы с портом SATA_2.
Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.
Все M.2 слоты имеют радиаторы. M2_1 и М2_2 обладают отдельными радиаторами, когда как остальные два нижних слота M2_3 и М2_4 имеют общий радиатор.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

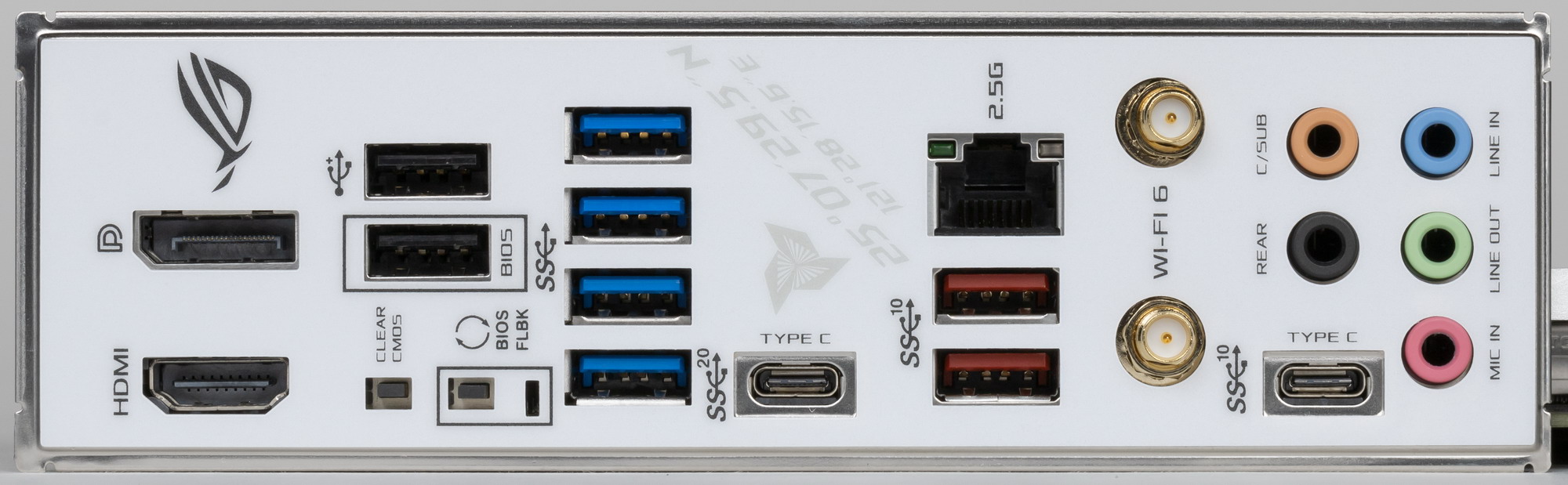

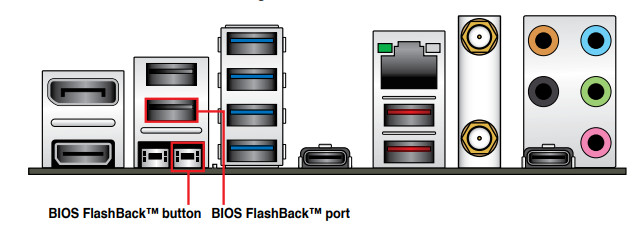

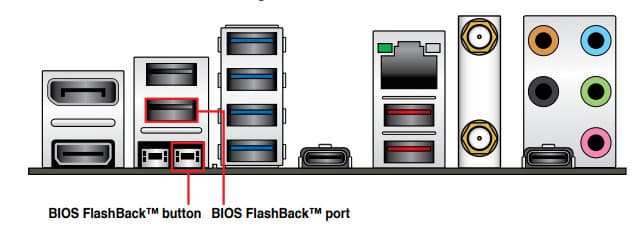

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).
И что мы имеем? Всего на материнской плате — 17 портов USB:

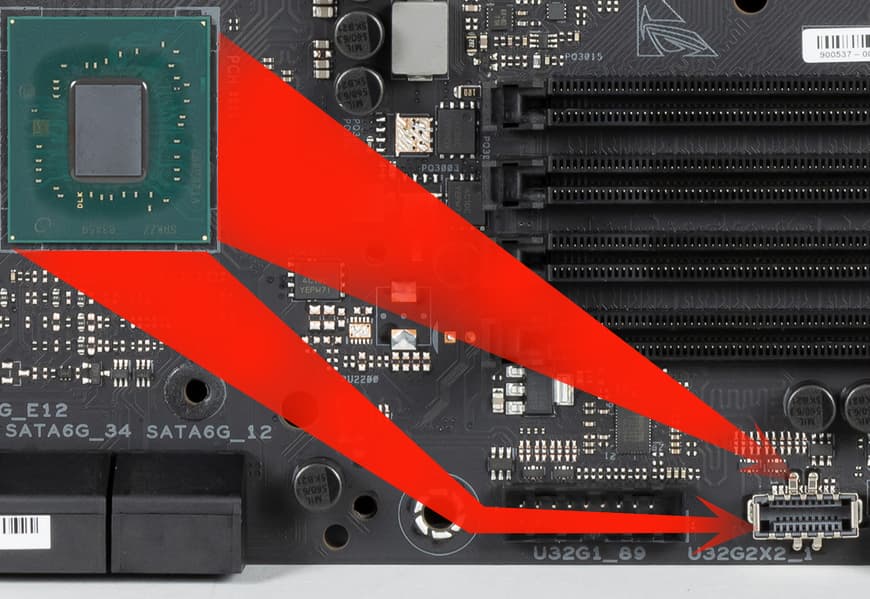

- 2 порта USB 3.2 Gen2x2: первый реализован с помощью двух хабов ITE IT8853 и Realtek RTS5463
(на них потрачены 2 линии USB 2.0) и представлен на задней панели портом Type-C, второй реализован силами Z690 и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 3 порта USB 3.2 Gen2: все реализованы через Z690 и представлены: 2 - на задней панели портами Type-A (красного цвета); 1 — на задней панели портом Type-C;

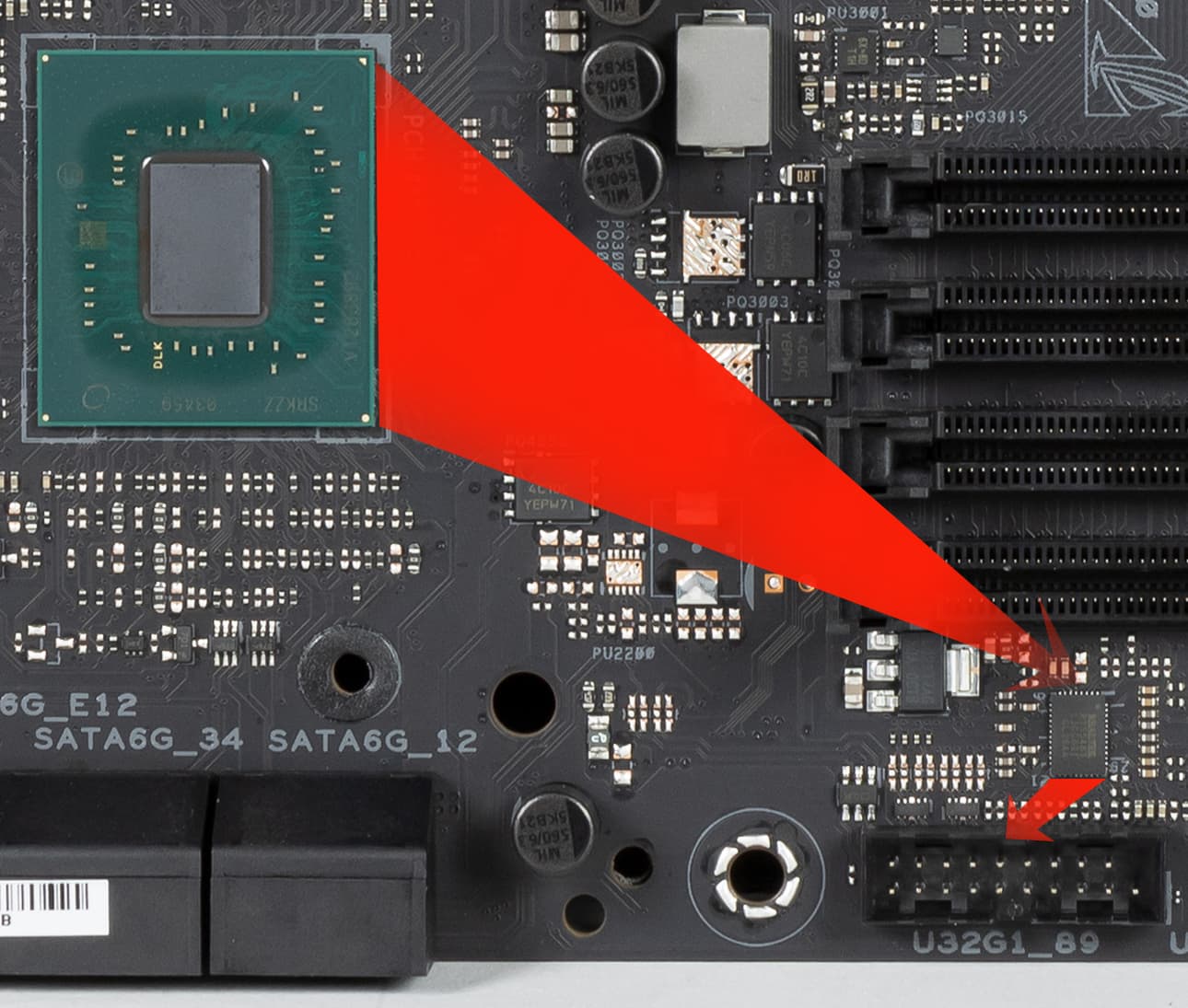

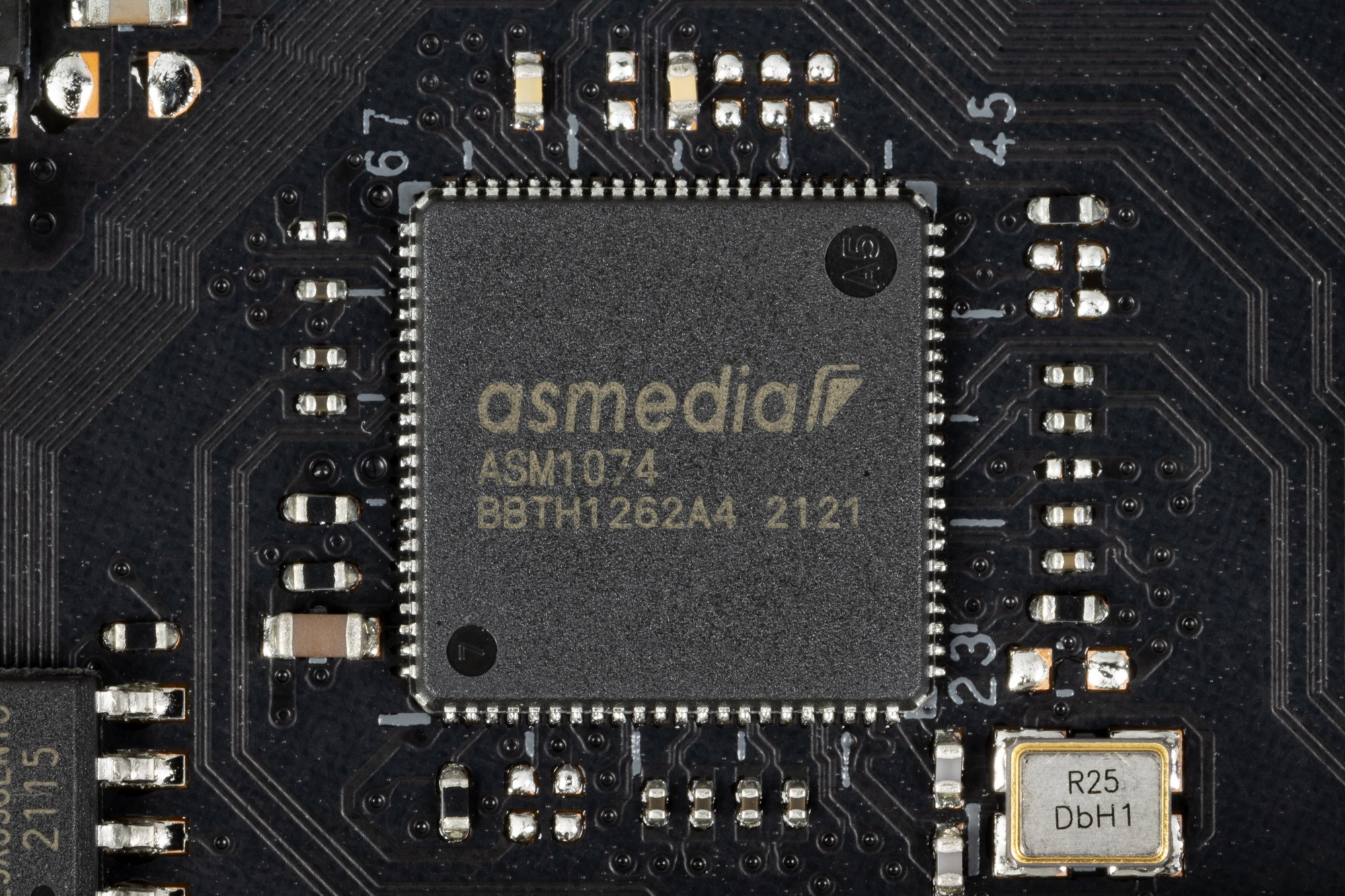

- 6 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074 (на него потрачена 1 линия PCIe 3.0) и представлены 4 портами Type-A на задней панели (синего цвета); еще 2 реализованы через второй Realtek RTS5463
(на него потрачена 1 линия USB 2.0) и представлены внутренним разъемом
на материнской плате на 2 порта;

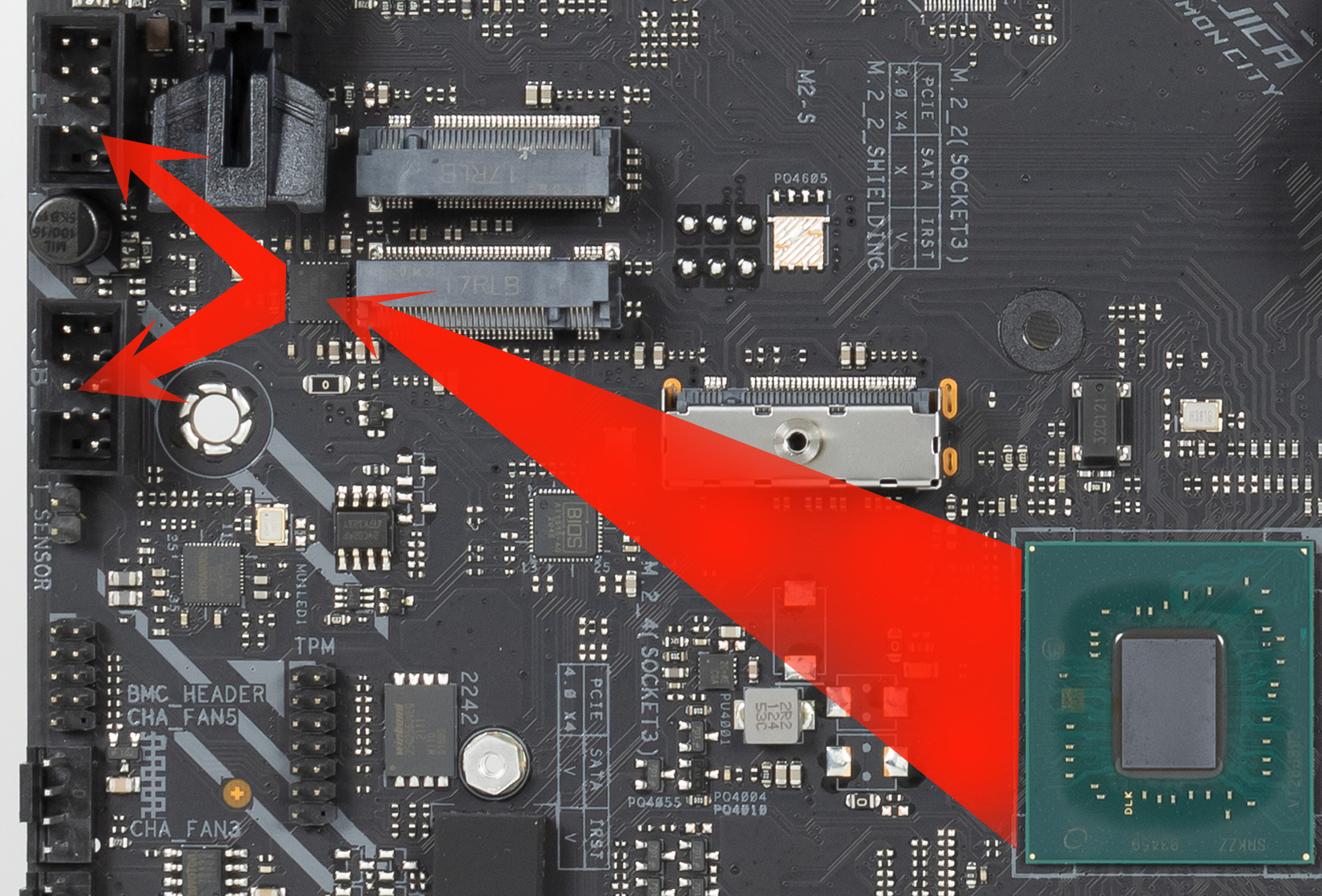

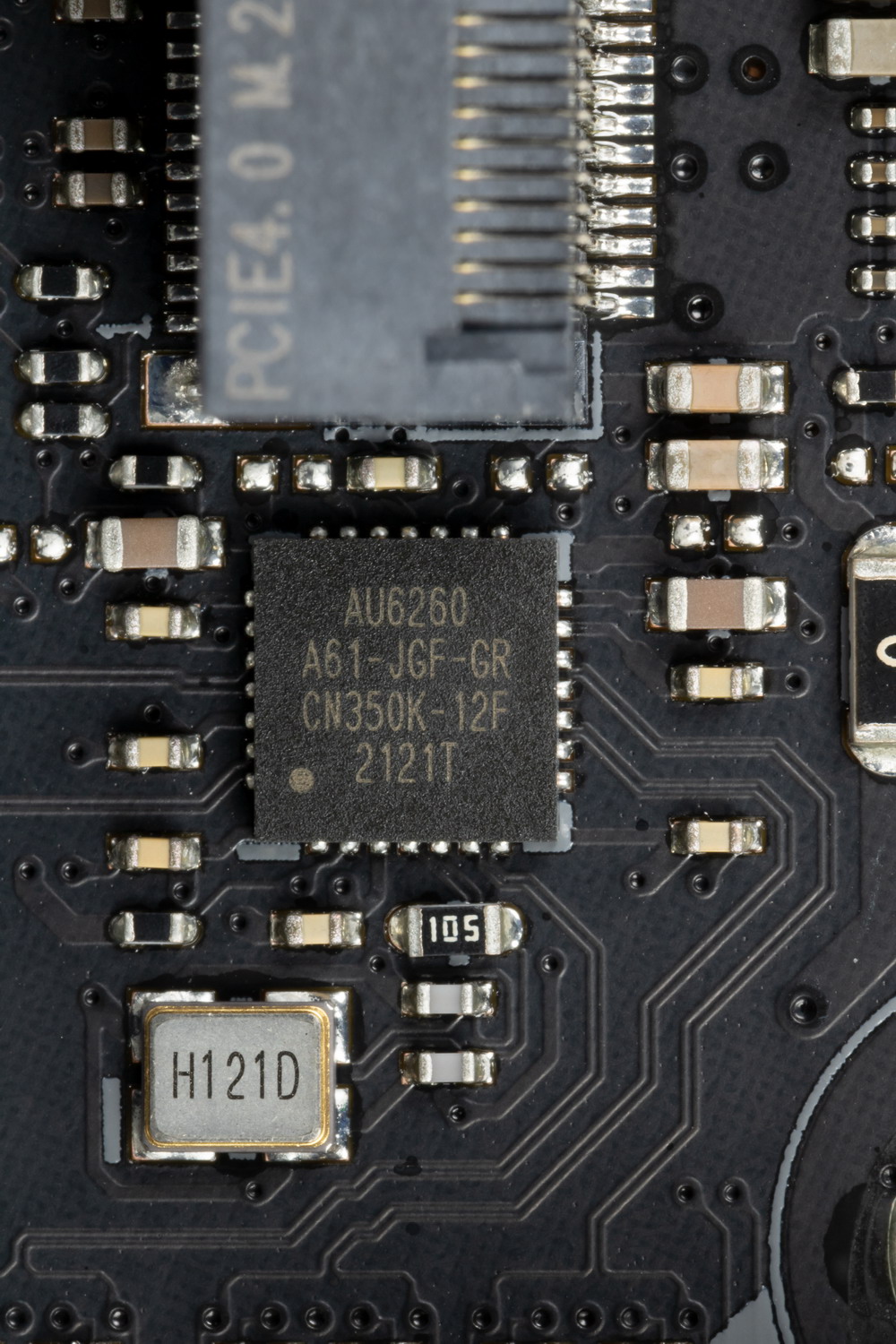

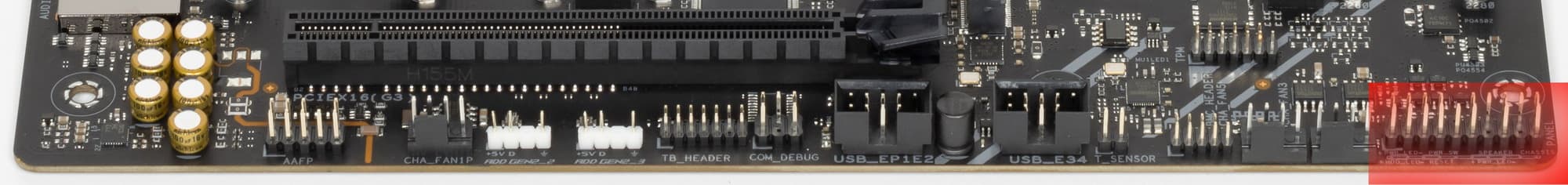

- 6 портов USB 2.0/1.1: 4 реализованы через контроллер Ancor Link AU6260 (на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами
(каждый на 2 порта), еще 2 реализованы через Z690 и представлены на задней панели портами Type-A (черного цвета).
Таким образом, у нас 6 контроллеров используют USB линии:
- Ancor Link AU6260 (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);

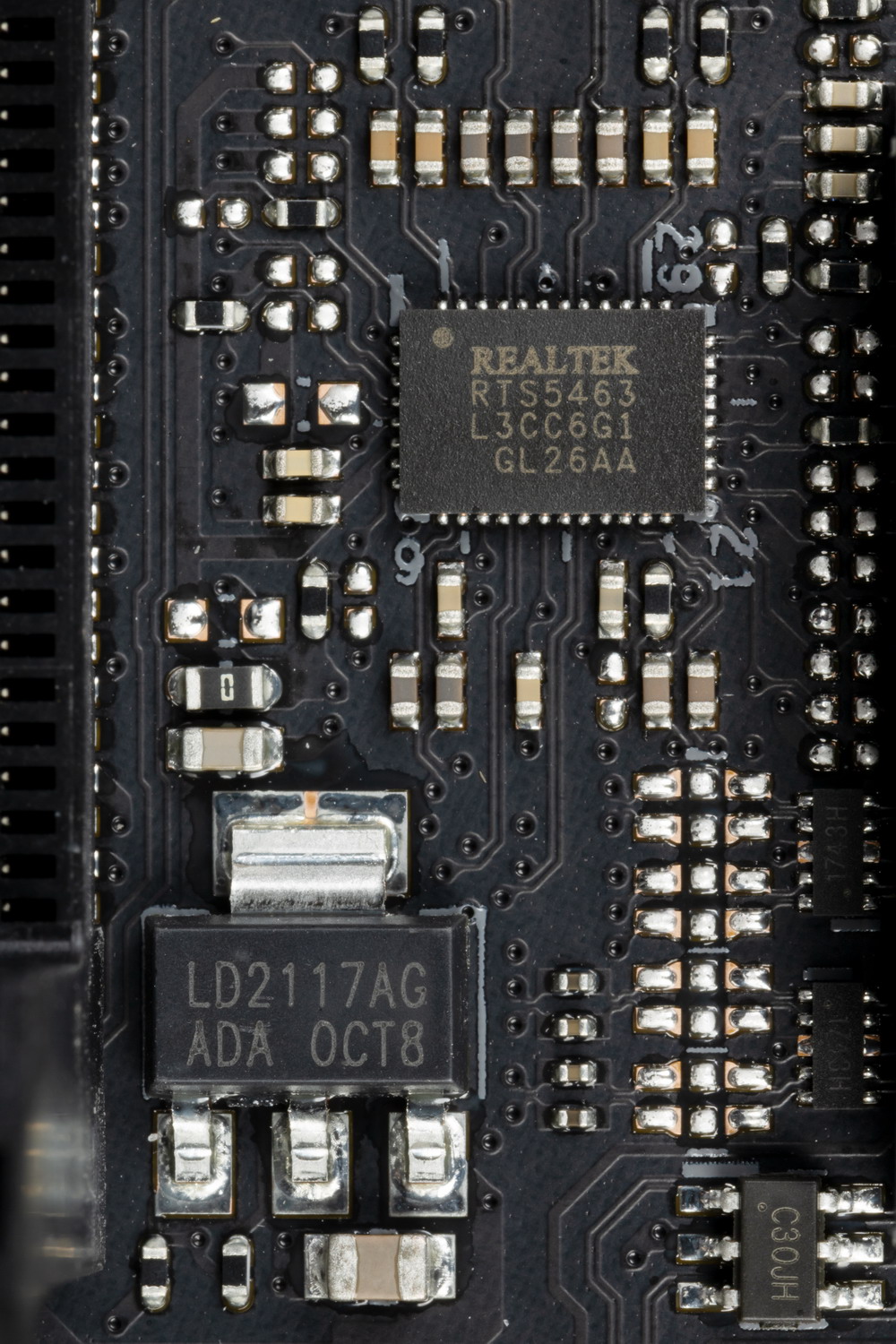

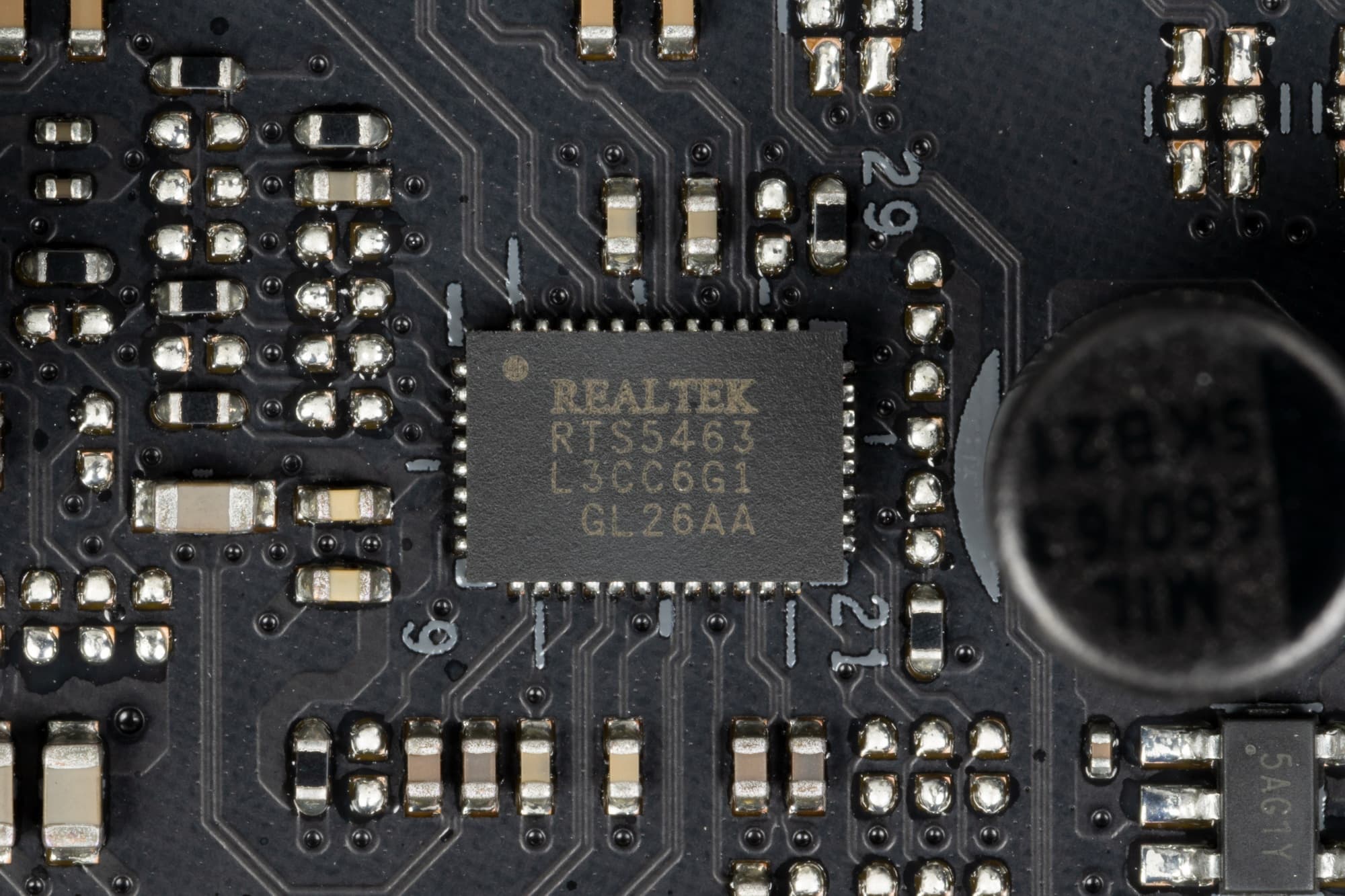

- 2 контроллера Realtek RTS5463 (2 USB 3.2 Gen1 и 1 USB 3.2 Gen2 для порта 2х2) (2 линии USB 2.0);

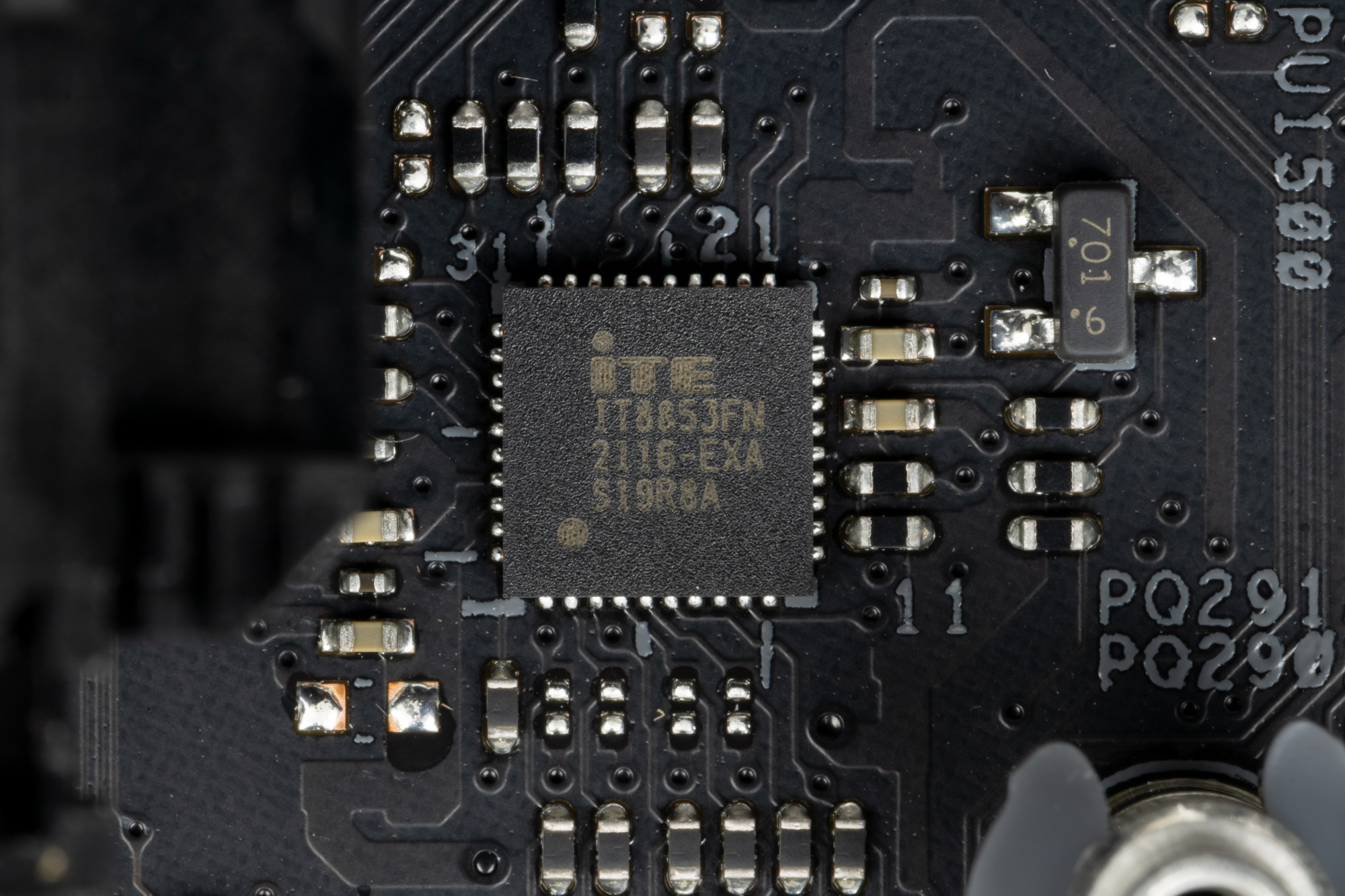

- ITE IT8853 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth (AX210) (1 линия USB 2.0).
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 3 выделенных USB 3.2 Gen2
- + 2 USB 3.2 Gen2 для организации USB 3.2 Gen2x2
= 5 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 5 портов USB 2.0 также занято. Плюс 2 выделенных порта и 6 портов USB 2.0 на обеспечение контроллеров. Всего 13 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализовано 33 высокоскоростных порта из 38.

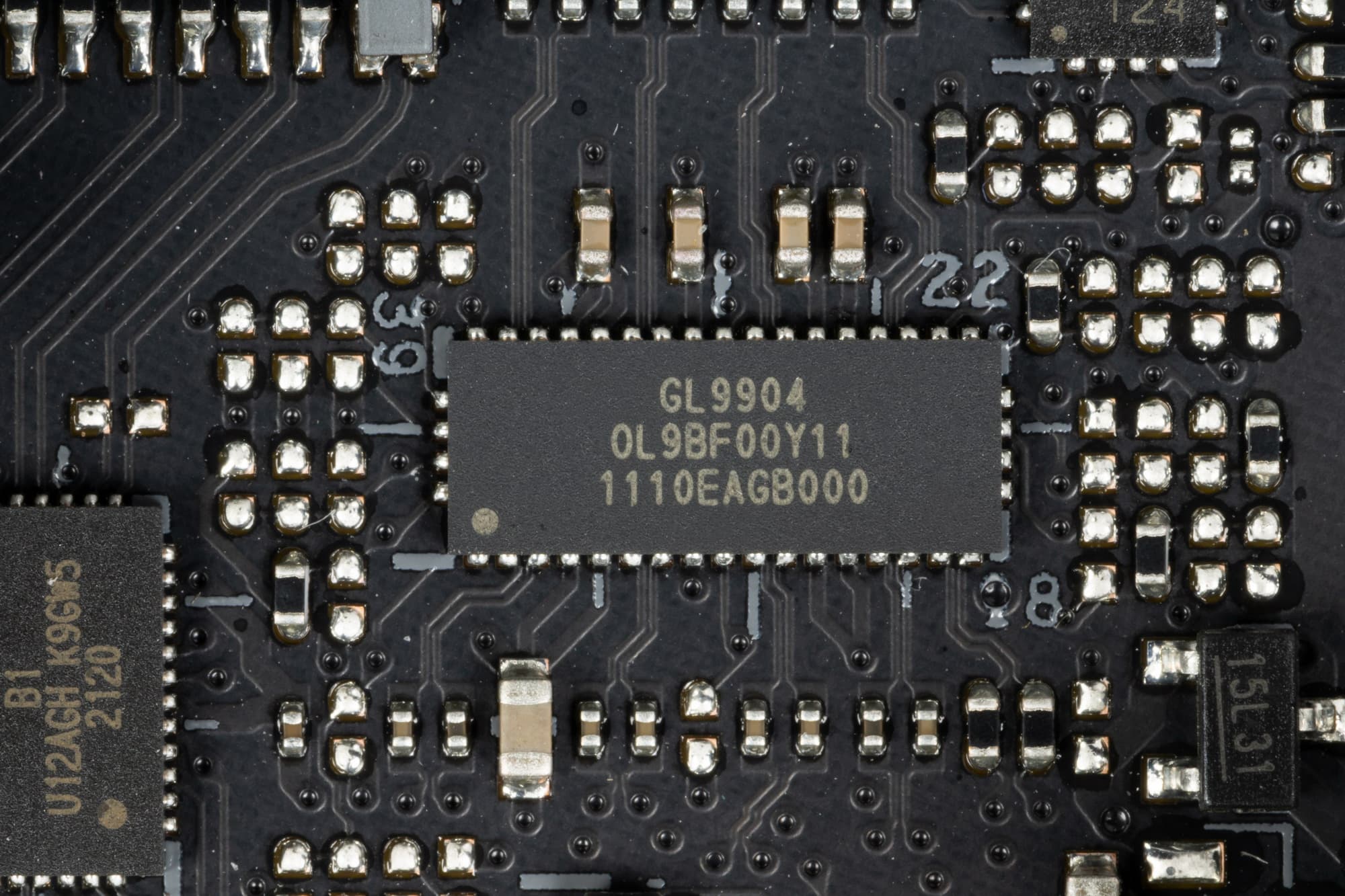

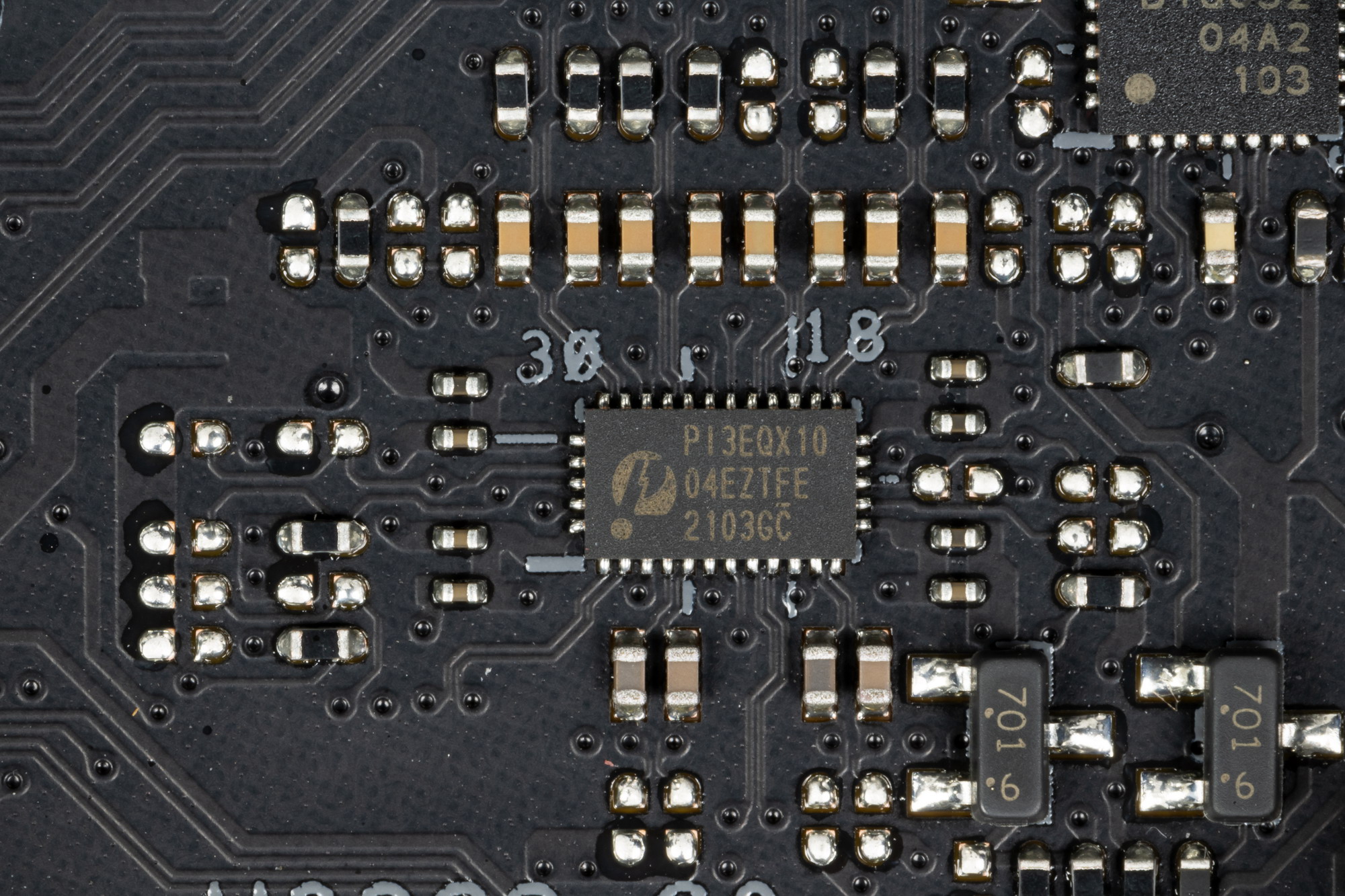

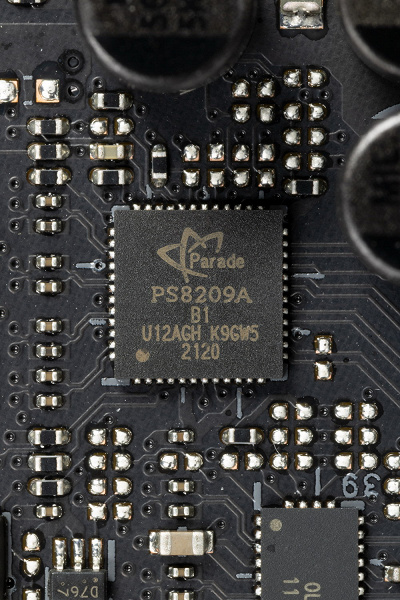

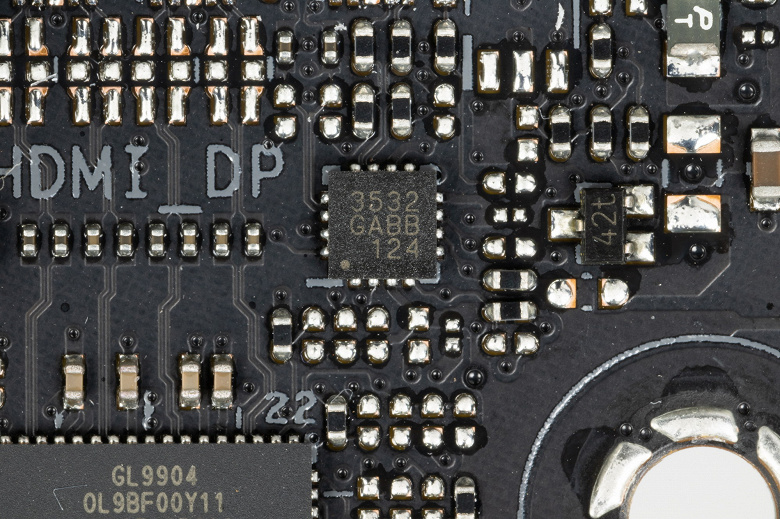

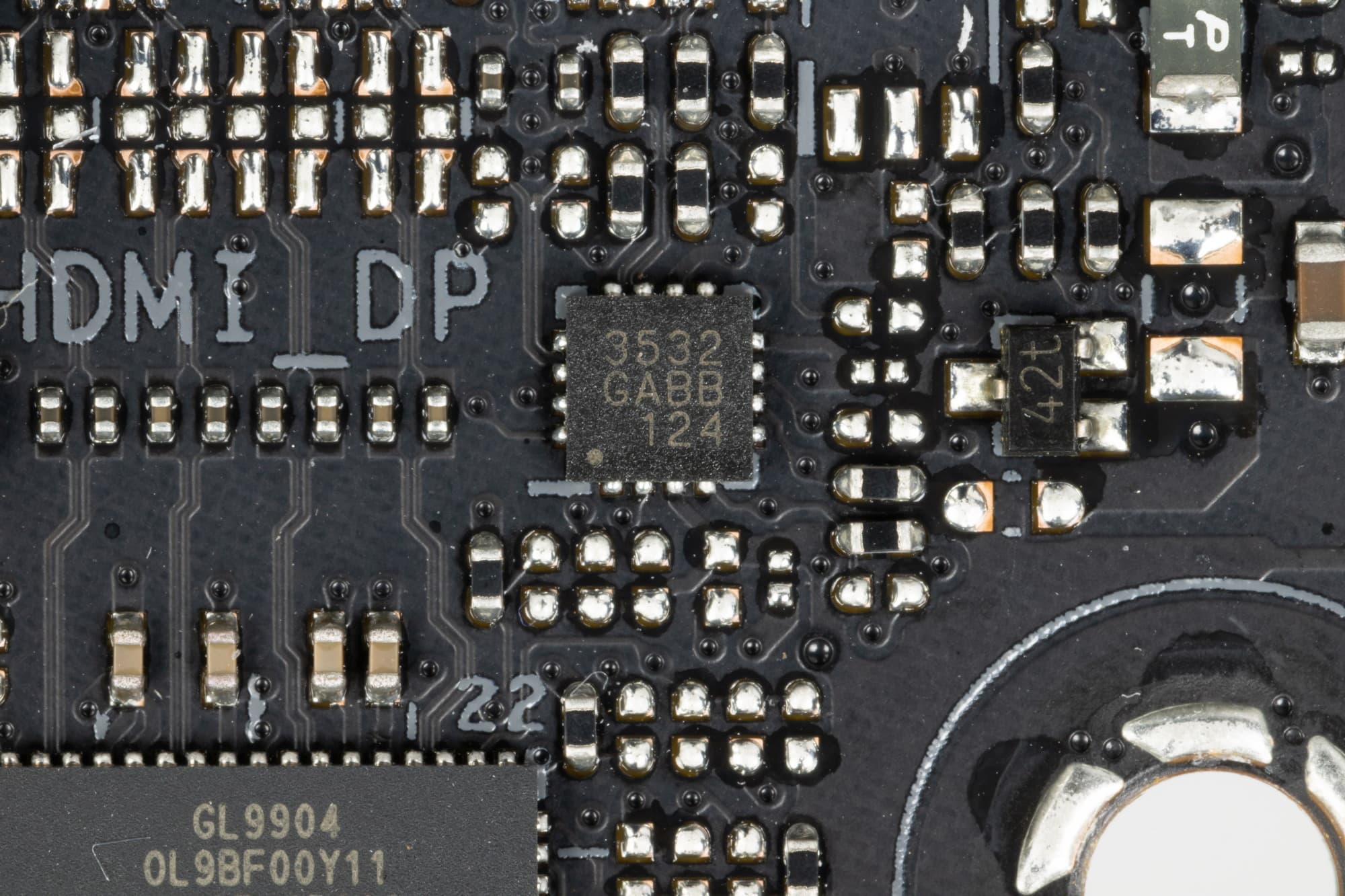

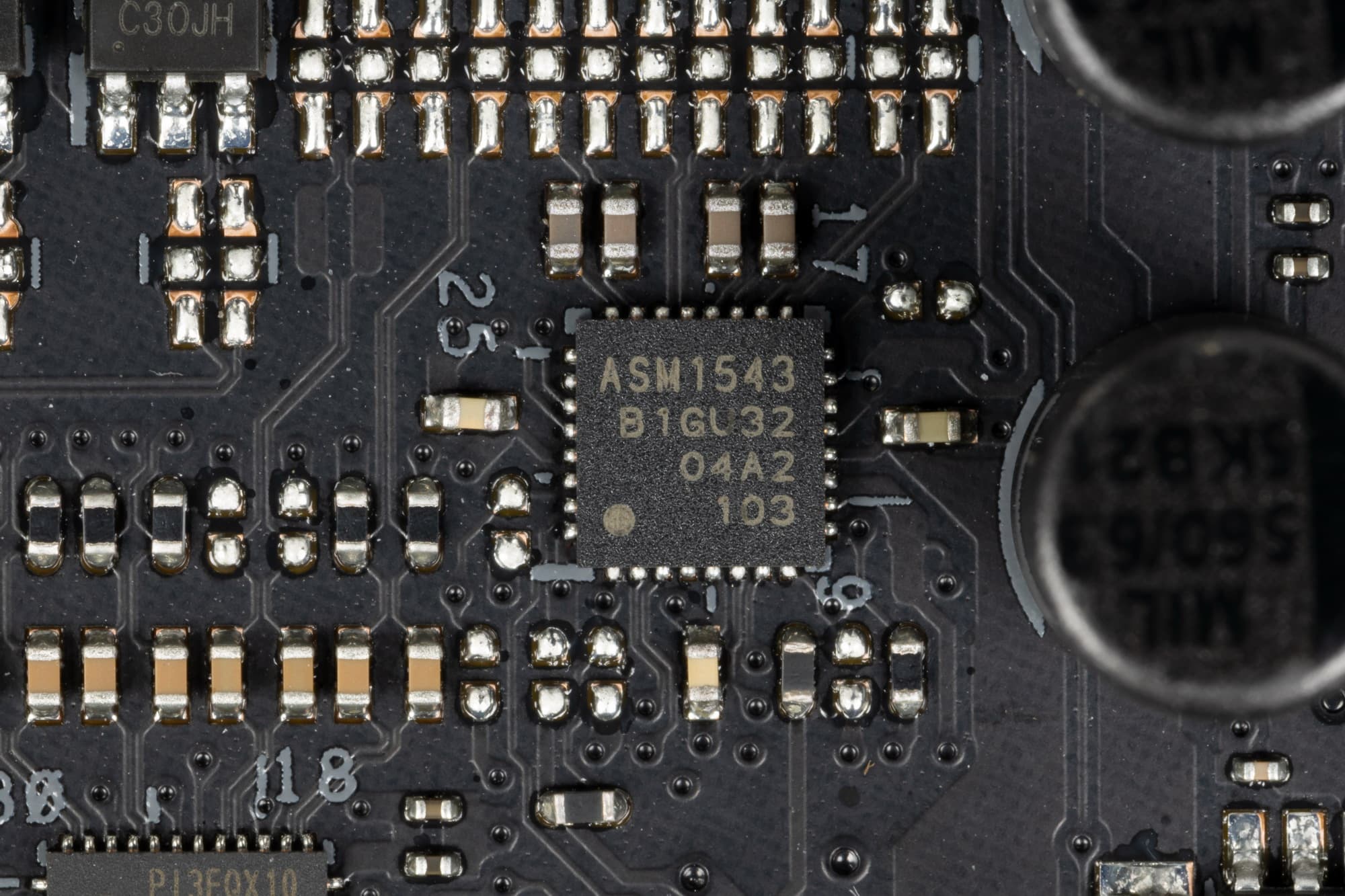

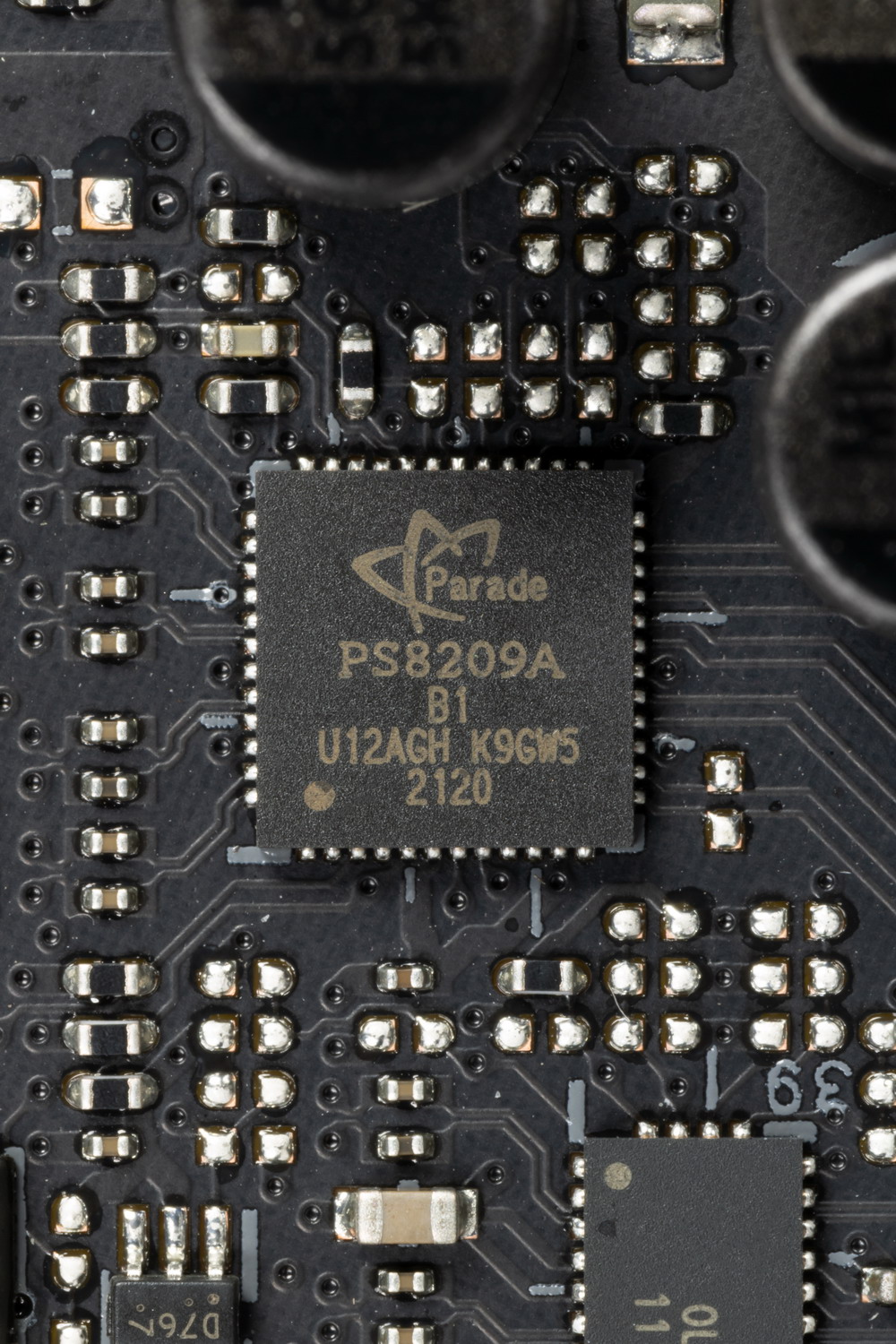

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

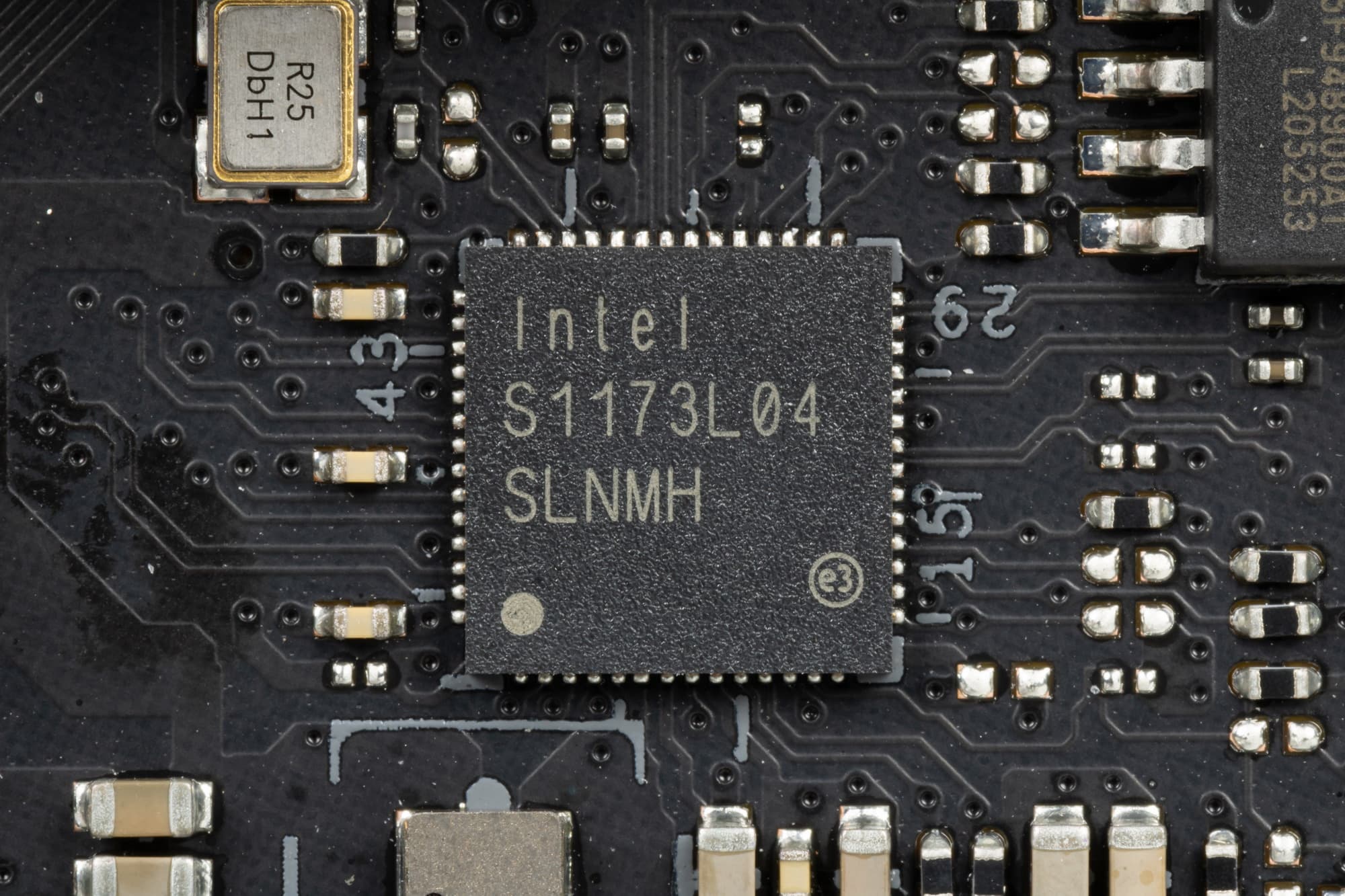

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

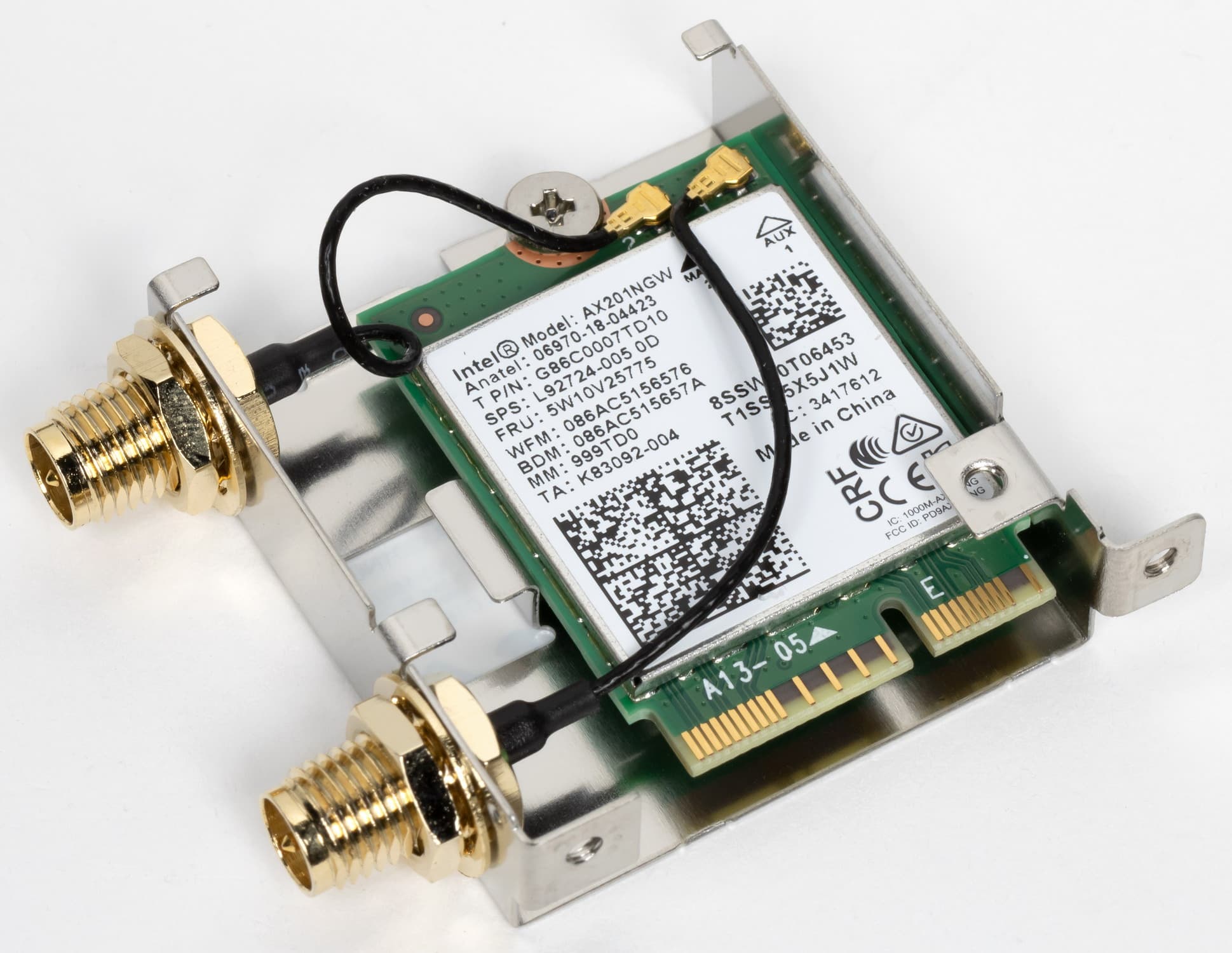

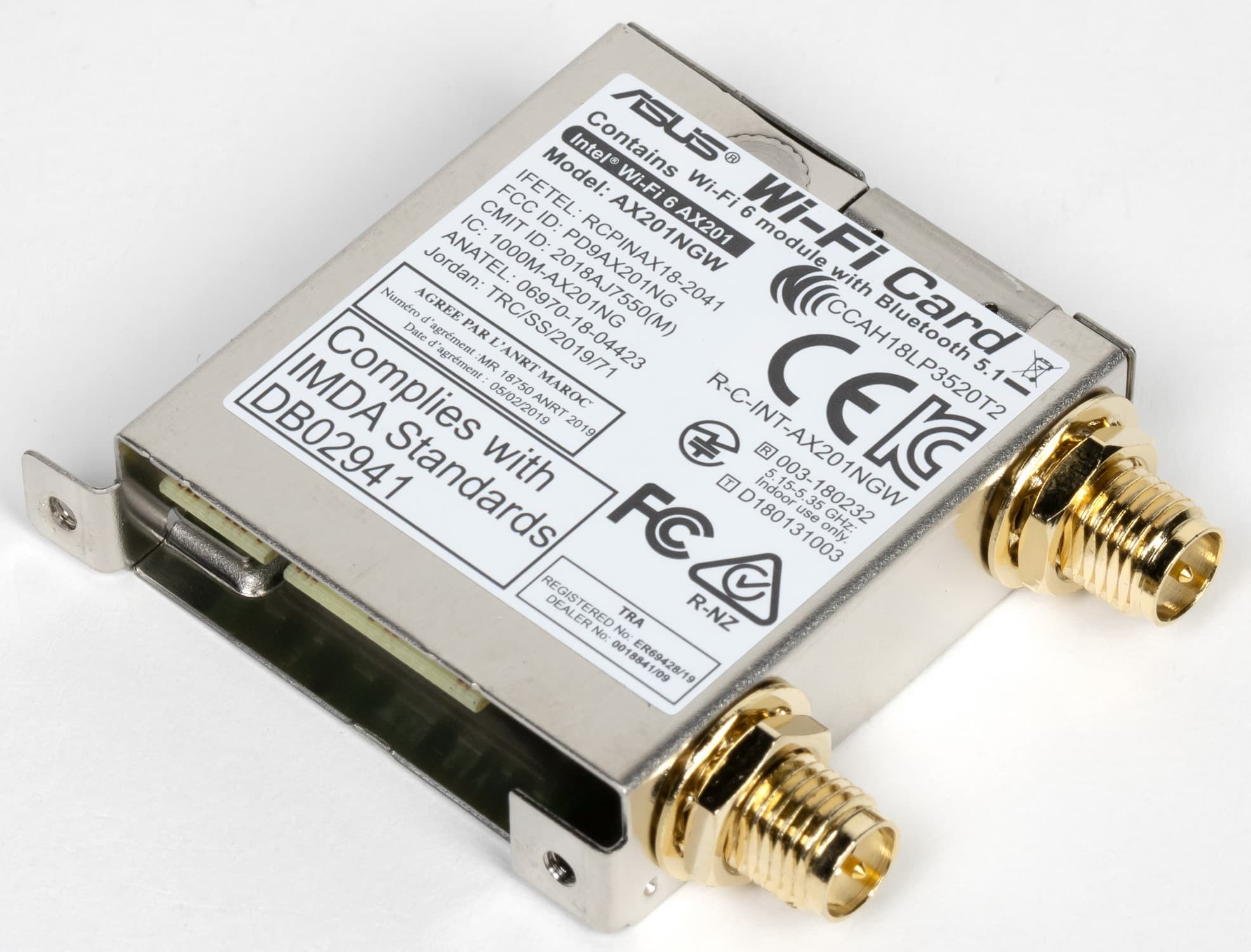

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-201NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.1. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

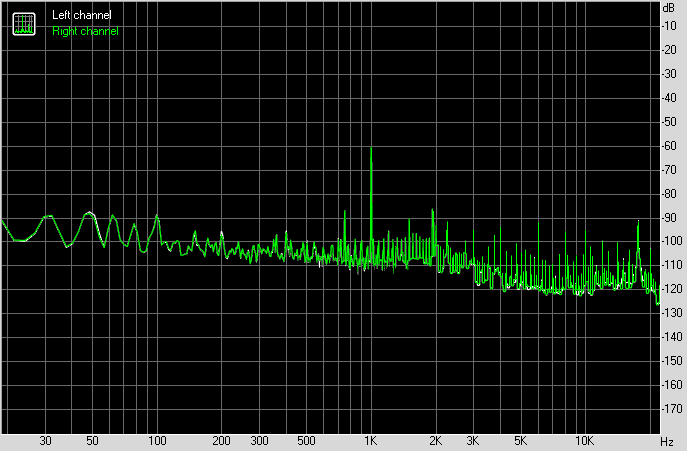

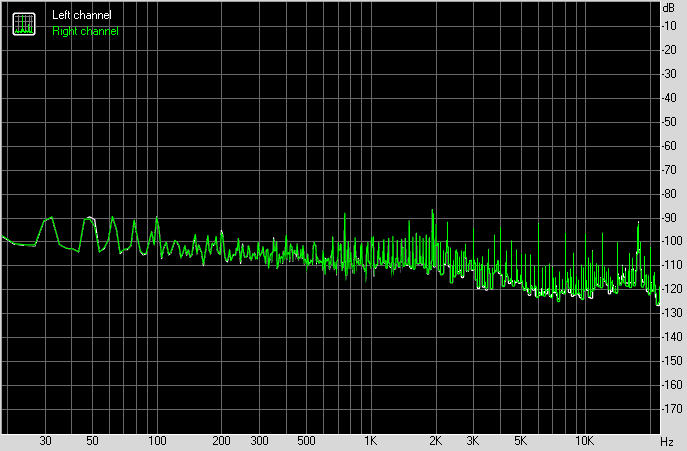

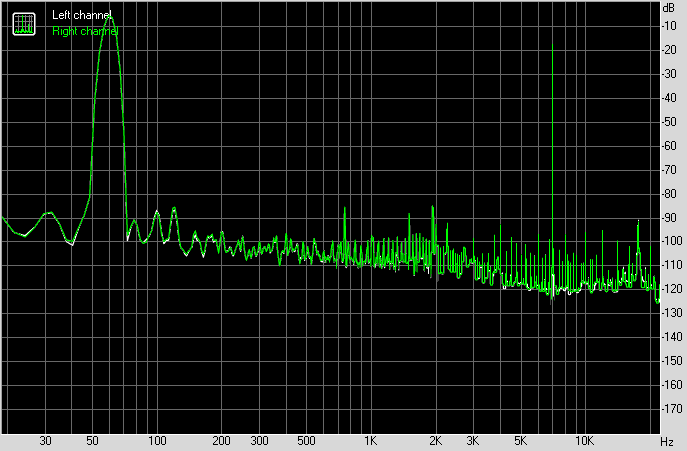

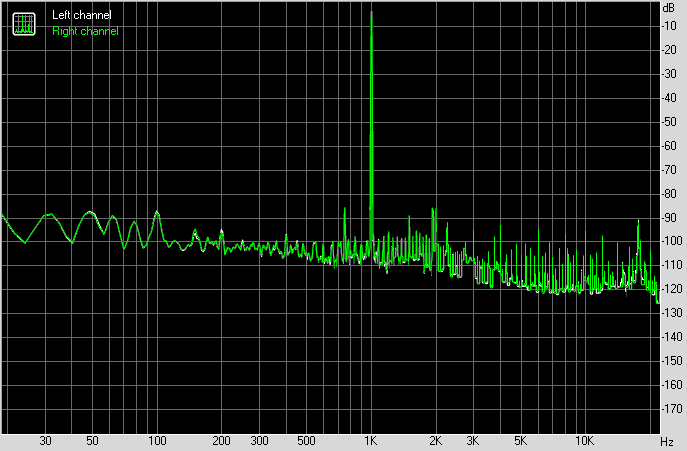

Аудиоподсистема
Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, а в частности в данном случае это ALC4080 с характеристиками 32 бит / 384 кГц.

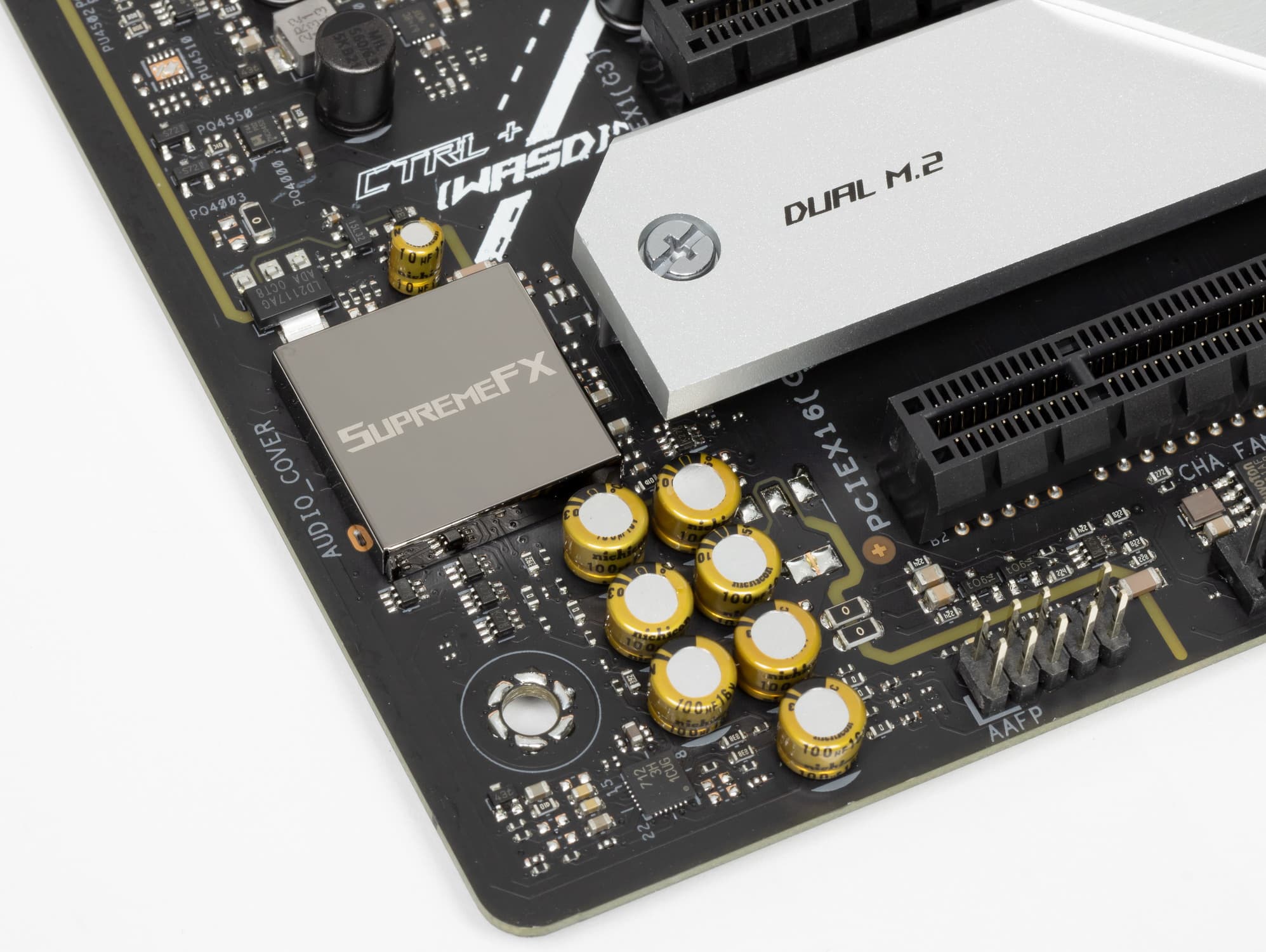

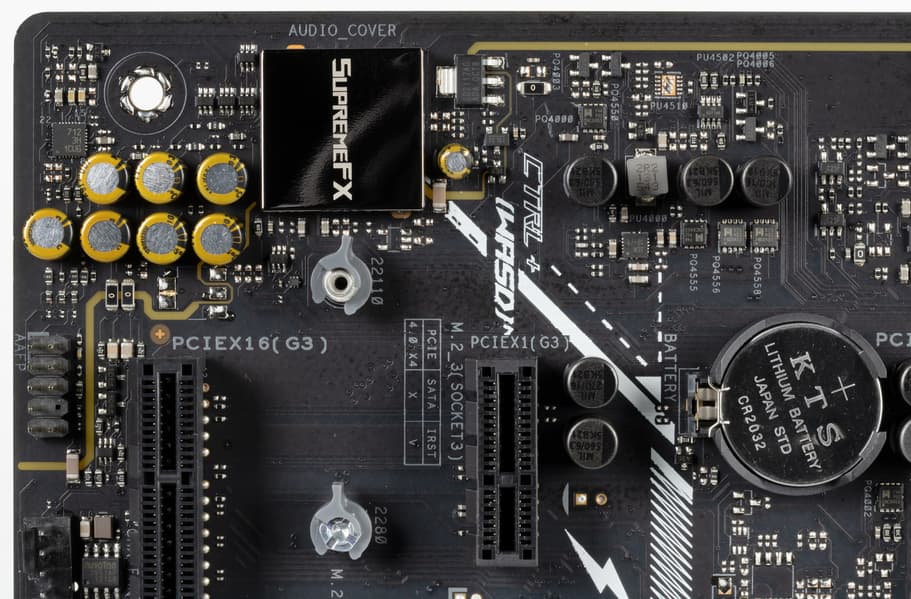

В традициях Asus накрывать микросхему кодека металлическим колпачком с собственным названием аудиоподсистемы SupremeFX.

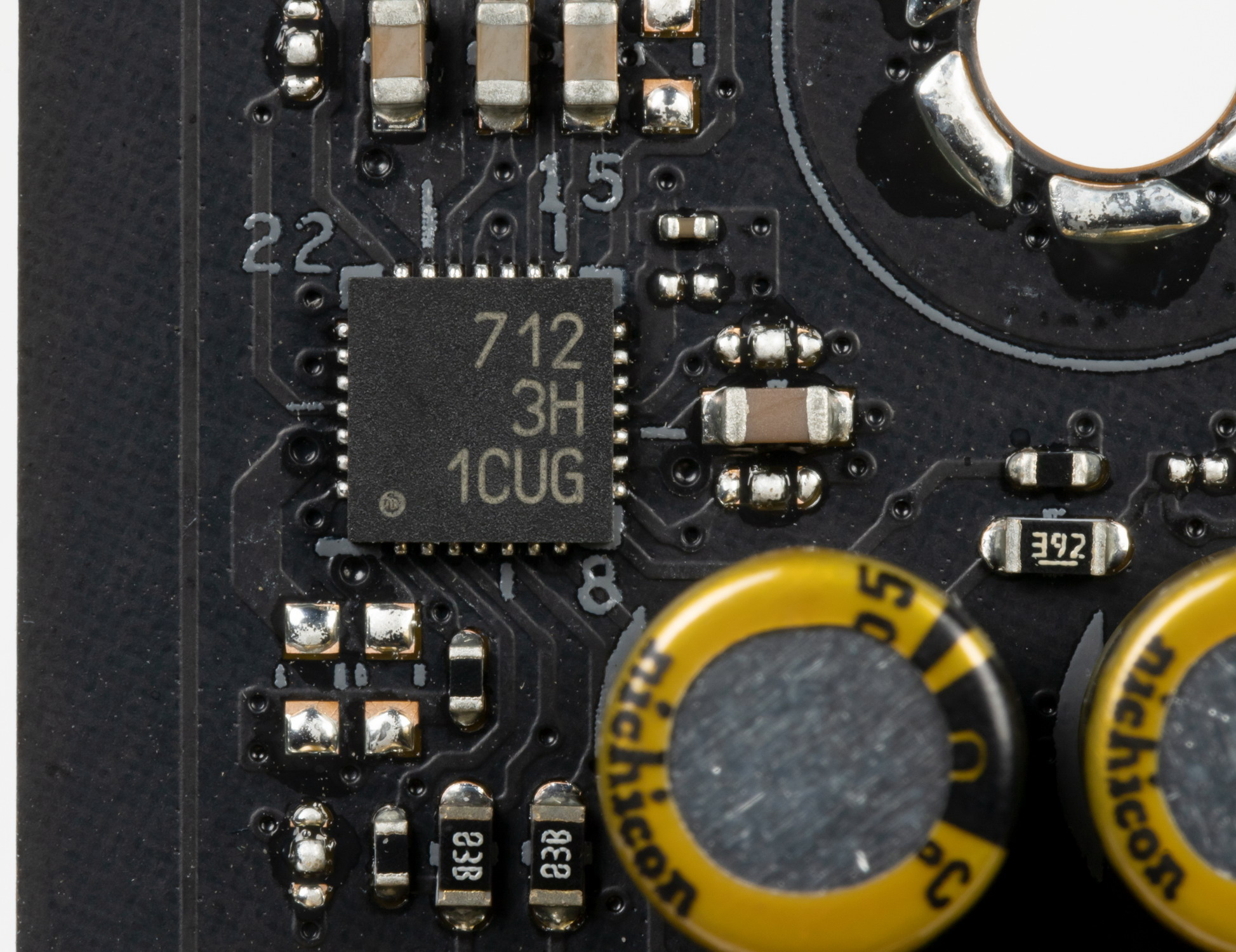

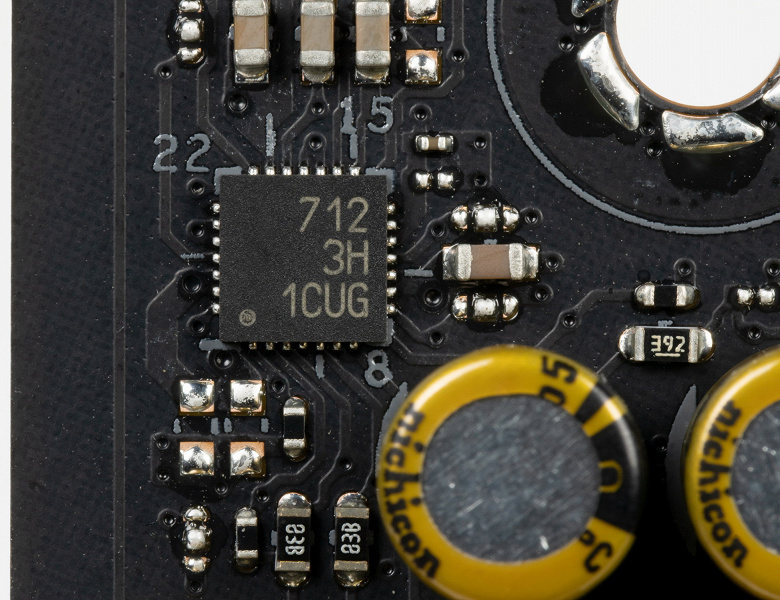

В тракте используется весьма популярный операционный усилитель Savitech SV3H712.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

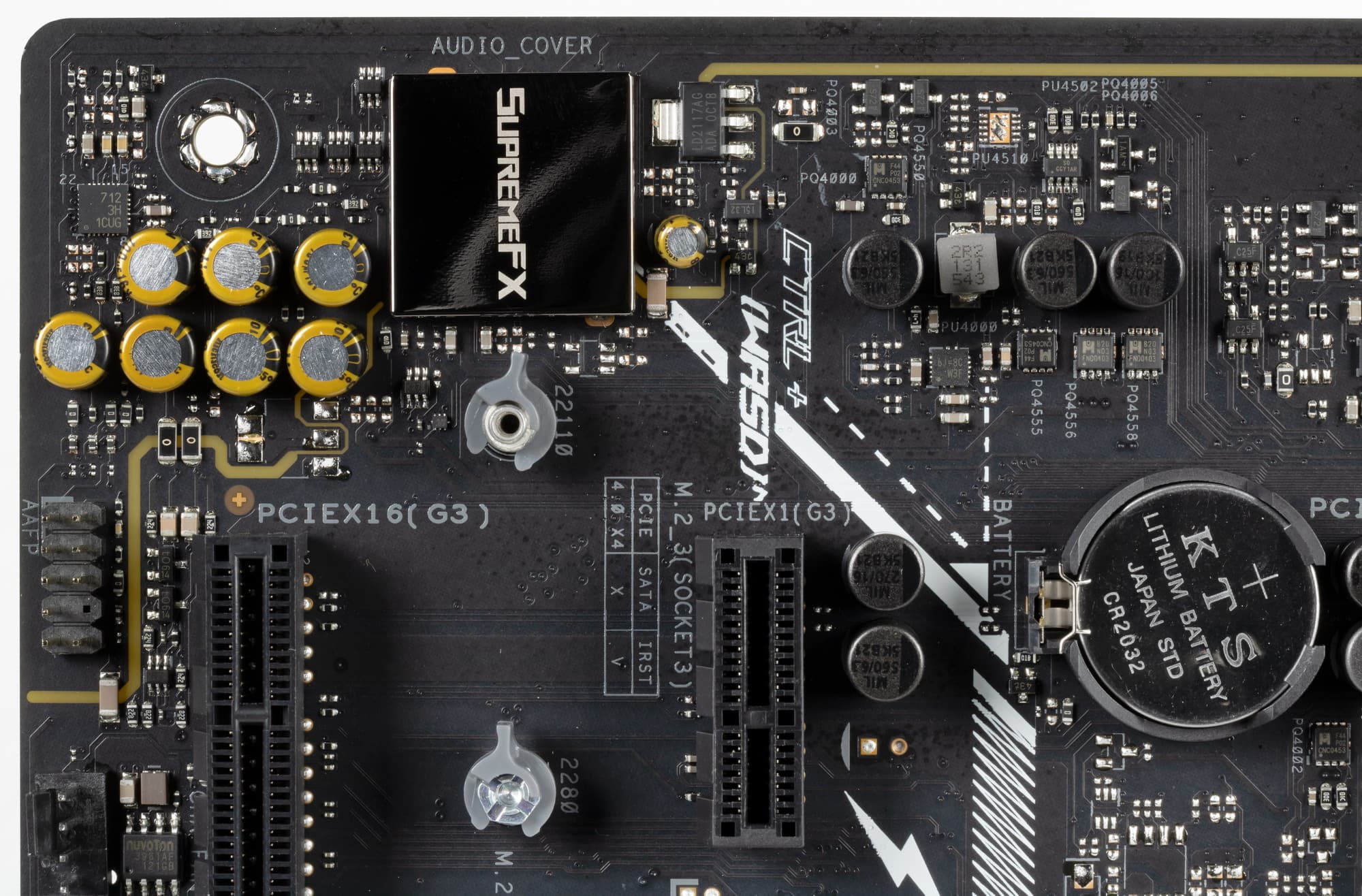

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.
Питание, охлаждение

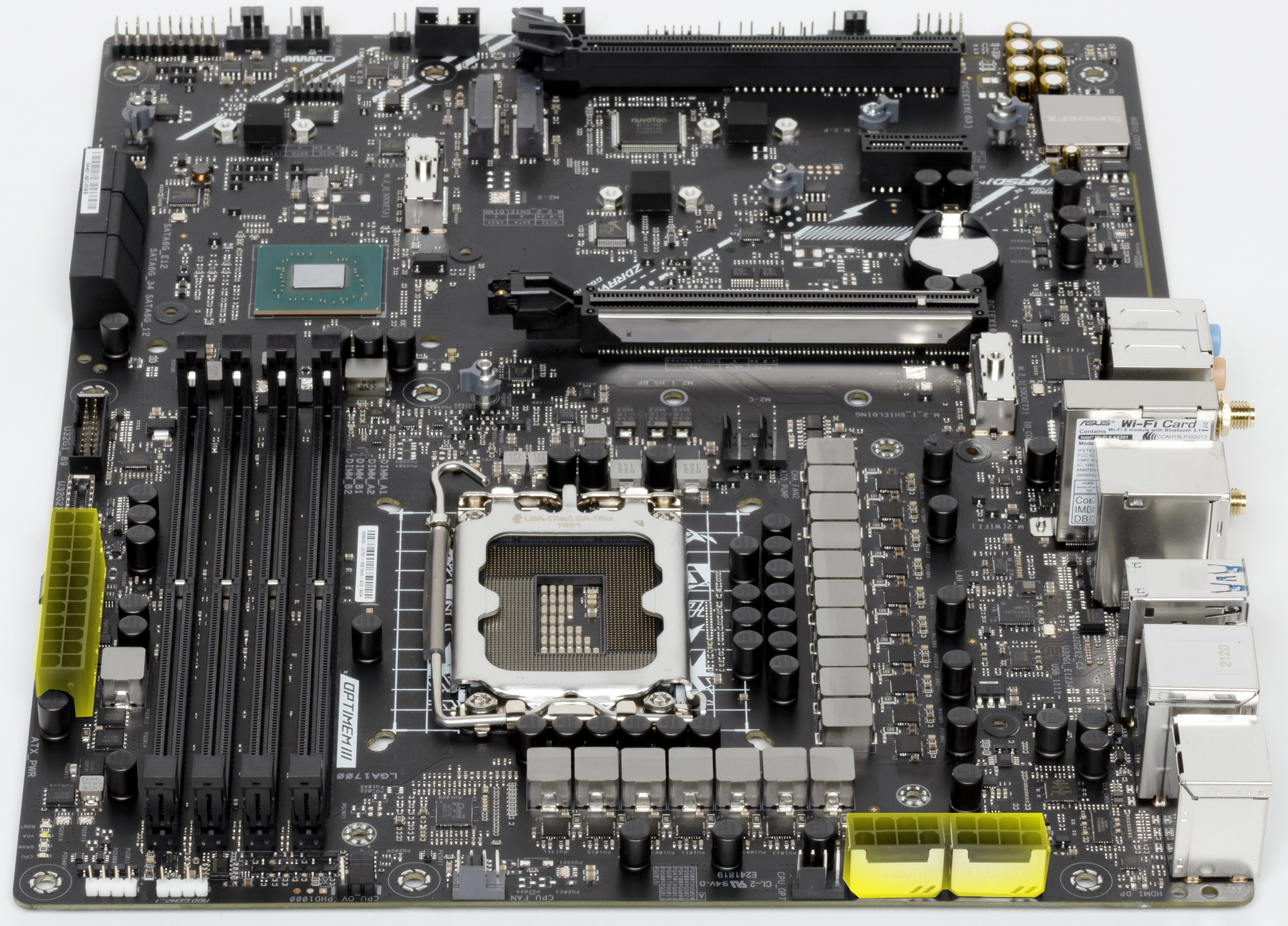

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

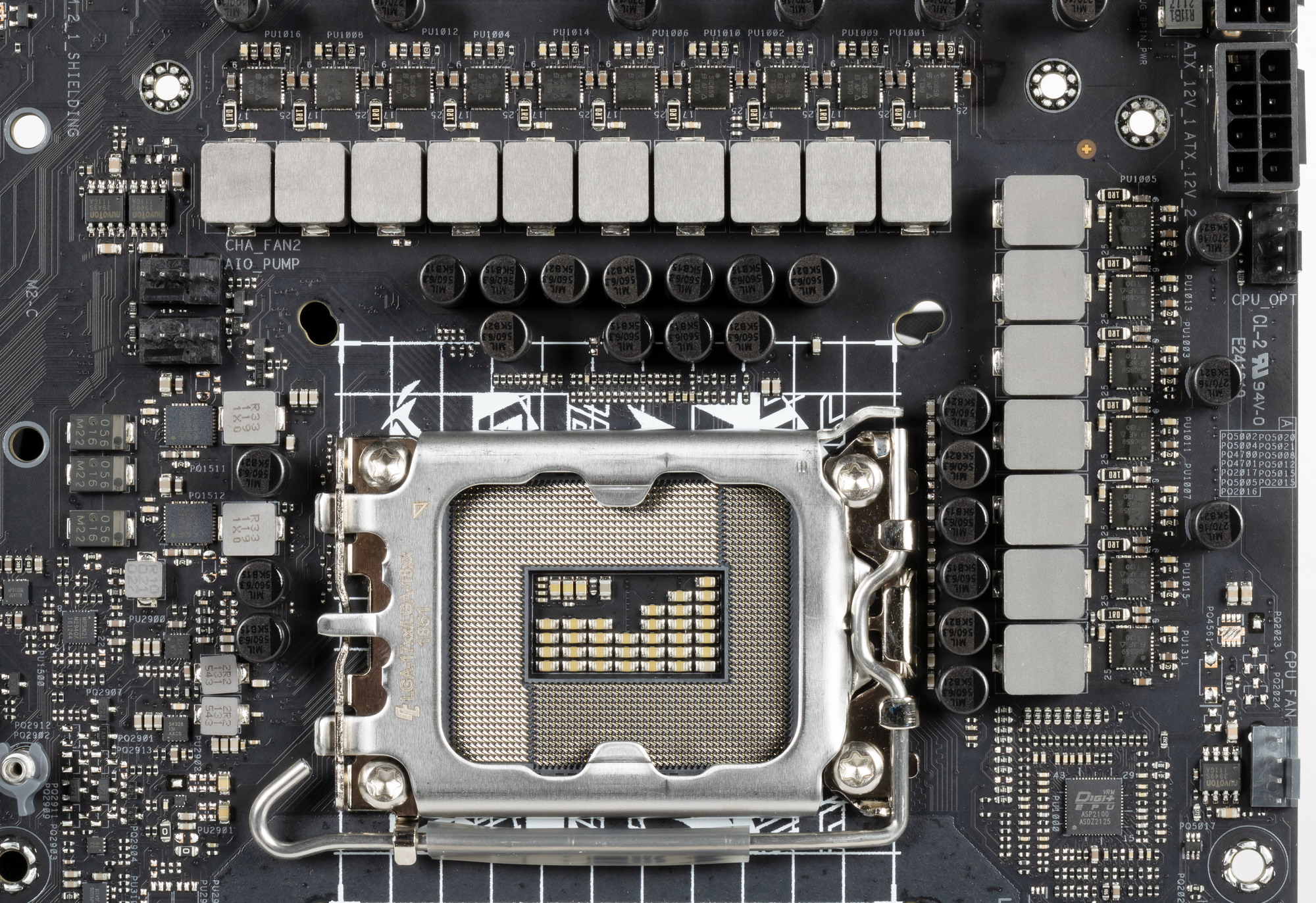

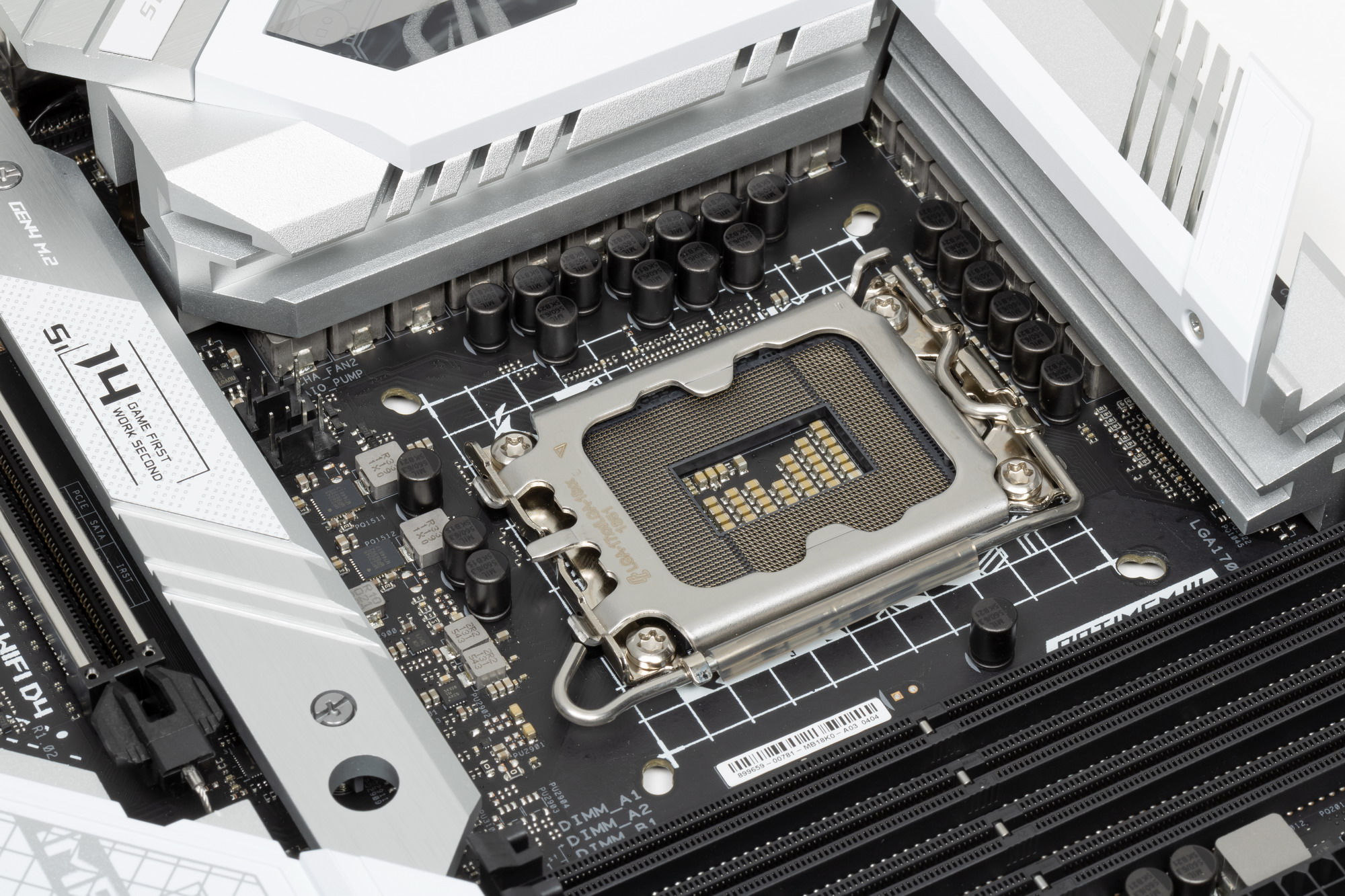

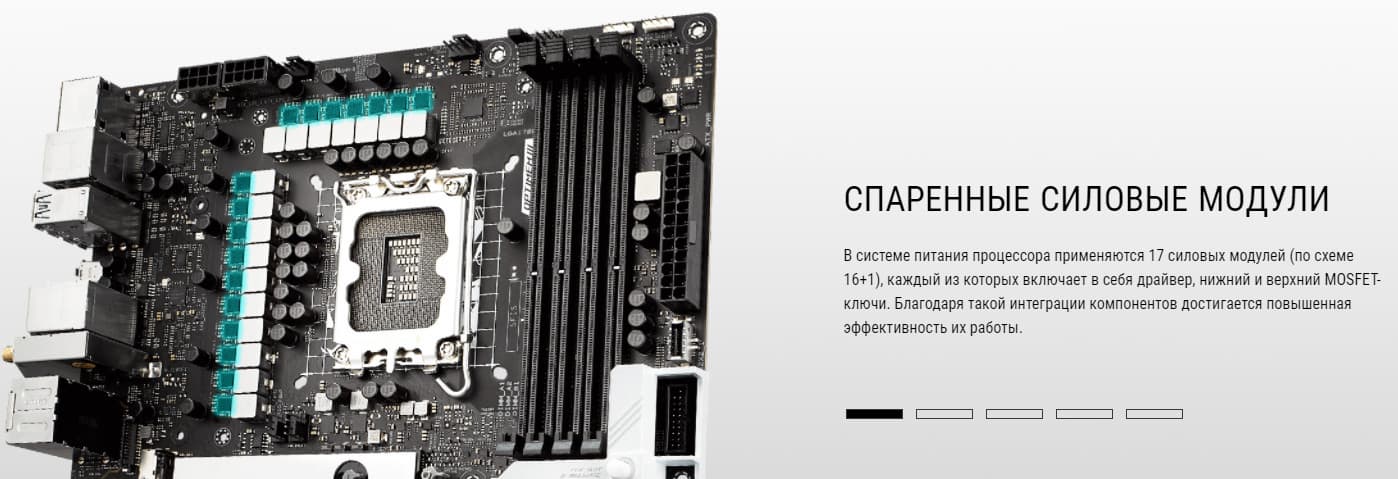

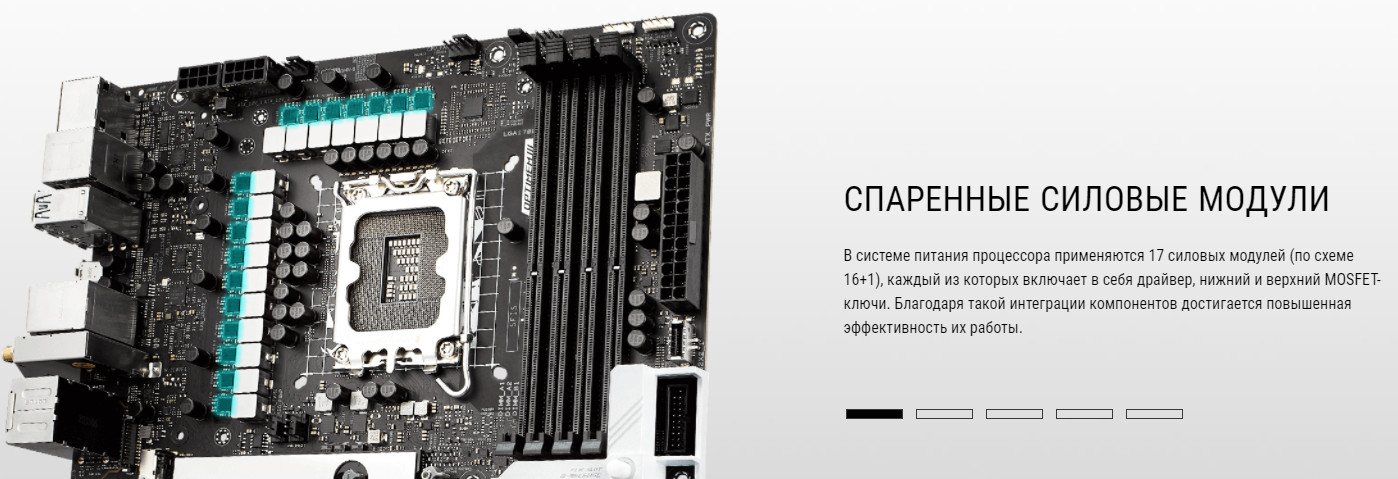

Схема питания процессора выполнена по схеме 16+1 (всего 17 фаз, 16 на VCore и 1 на интегрированное графическое ядро).

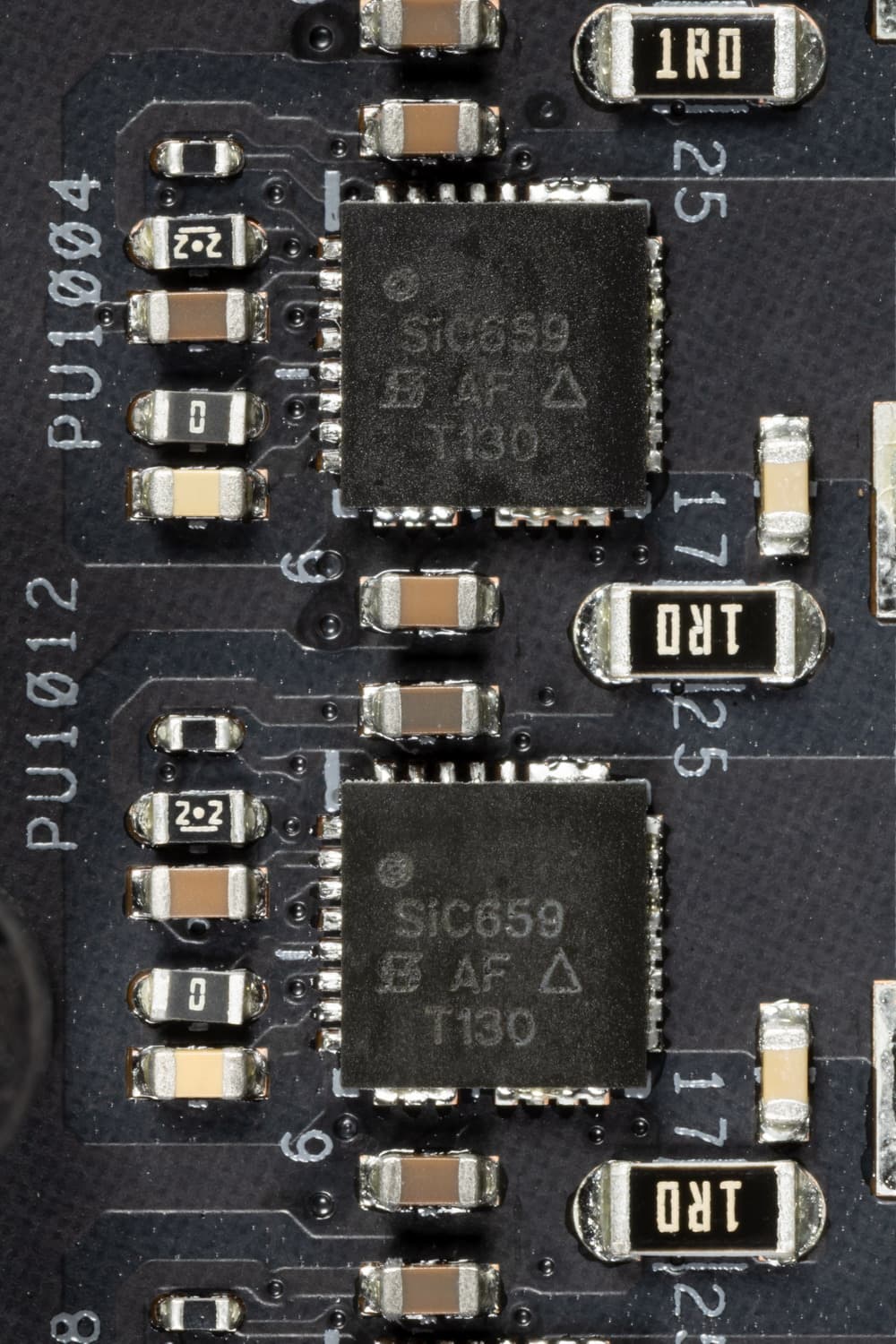

Каждый канал фазы имеет суперферритовый дроссель и SiC659 MOSFET от Vishay на 80 А.

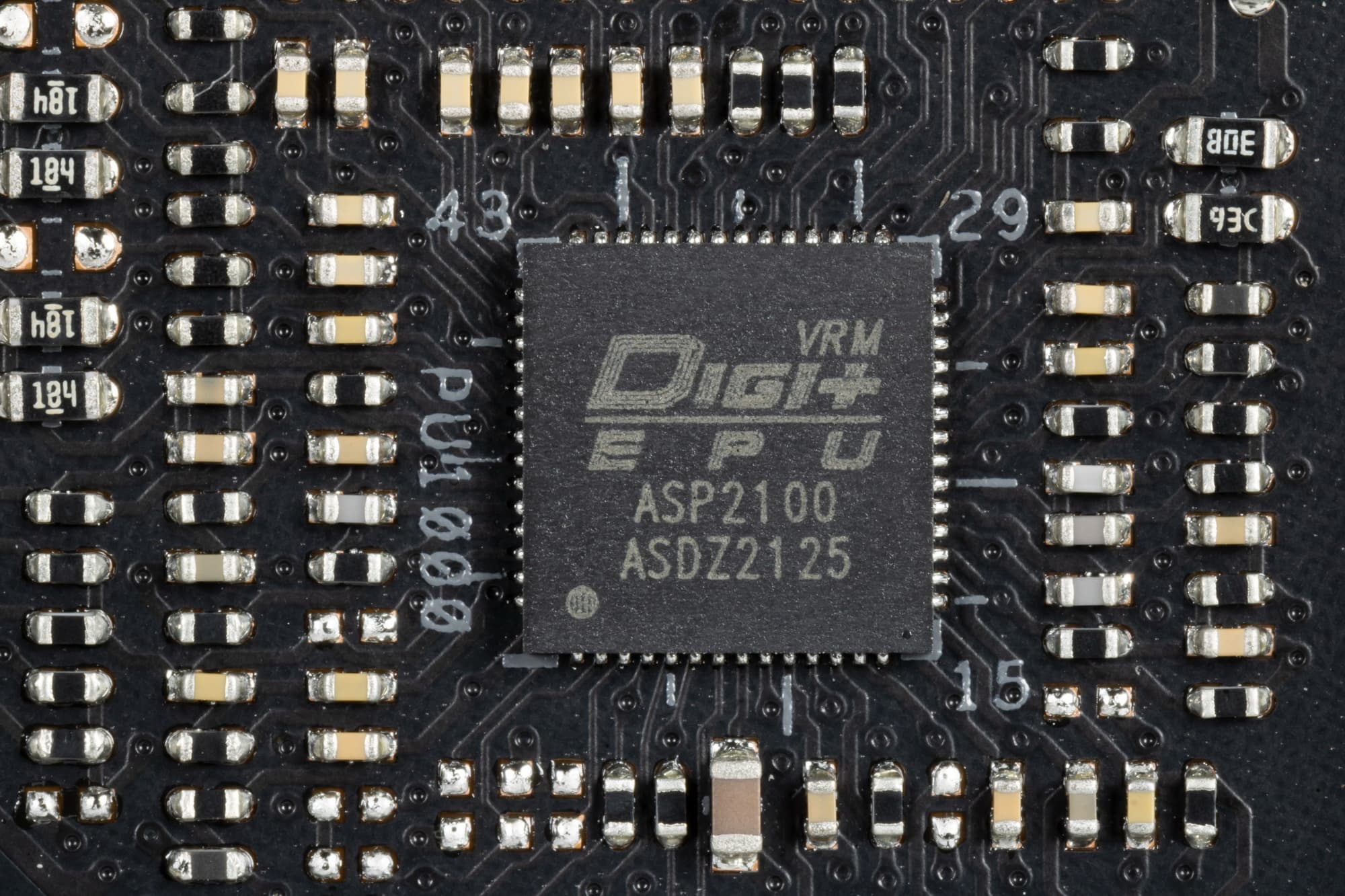

Управляет схемой фирменный ШИМ-контроллер Digi+ ASP2100 от Asus, рассчитанный максимум на 8 фаз.

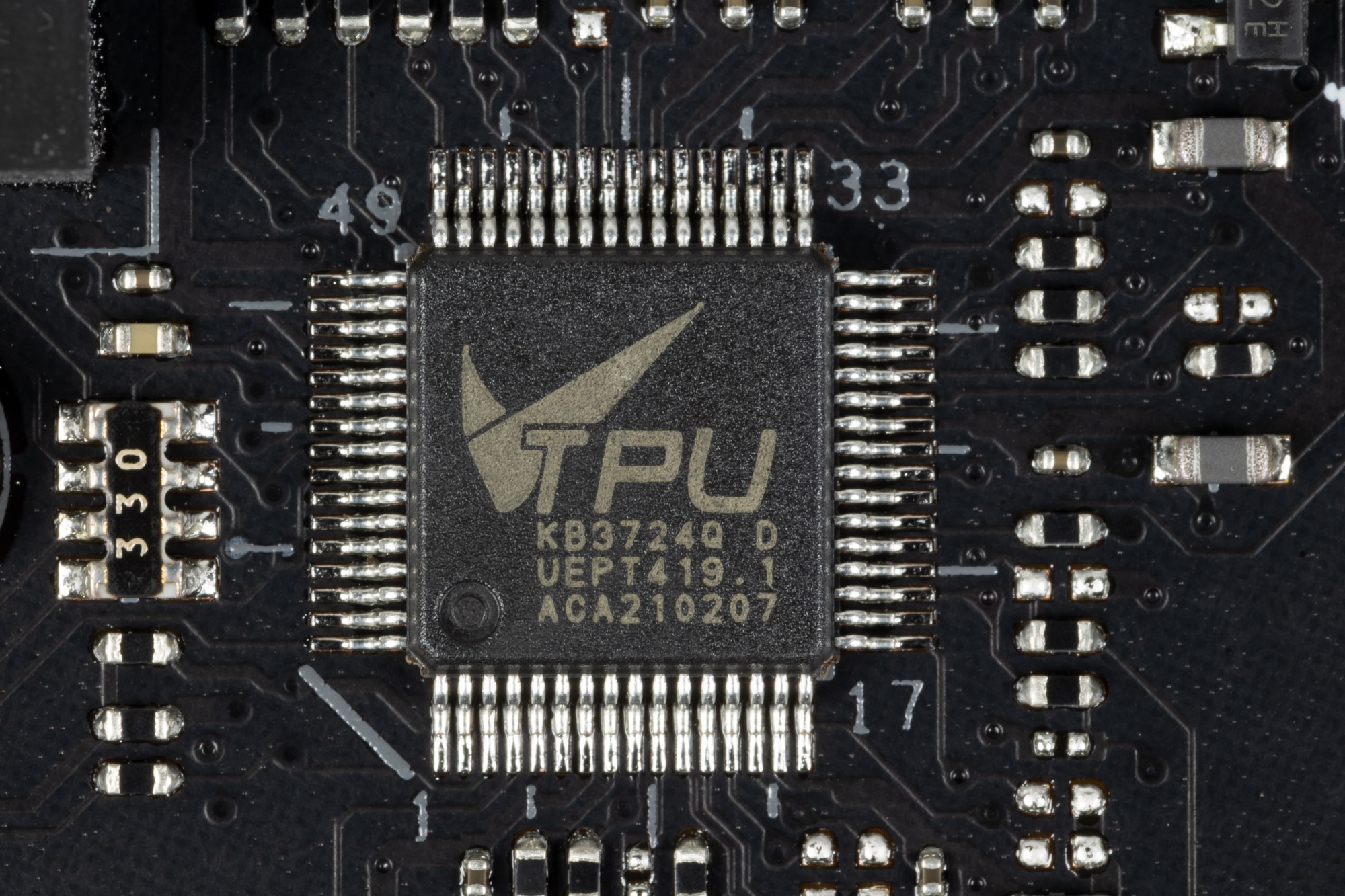

Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз, даже если количество фаз огромно и превышает возможности ШИМ-контроллеров., поэтому практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:

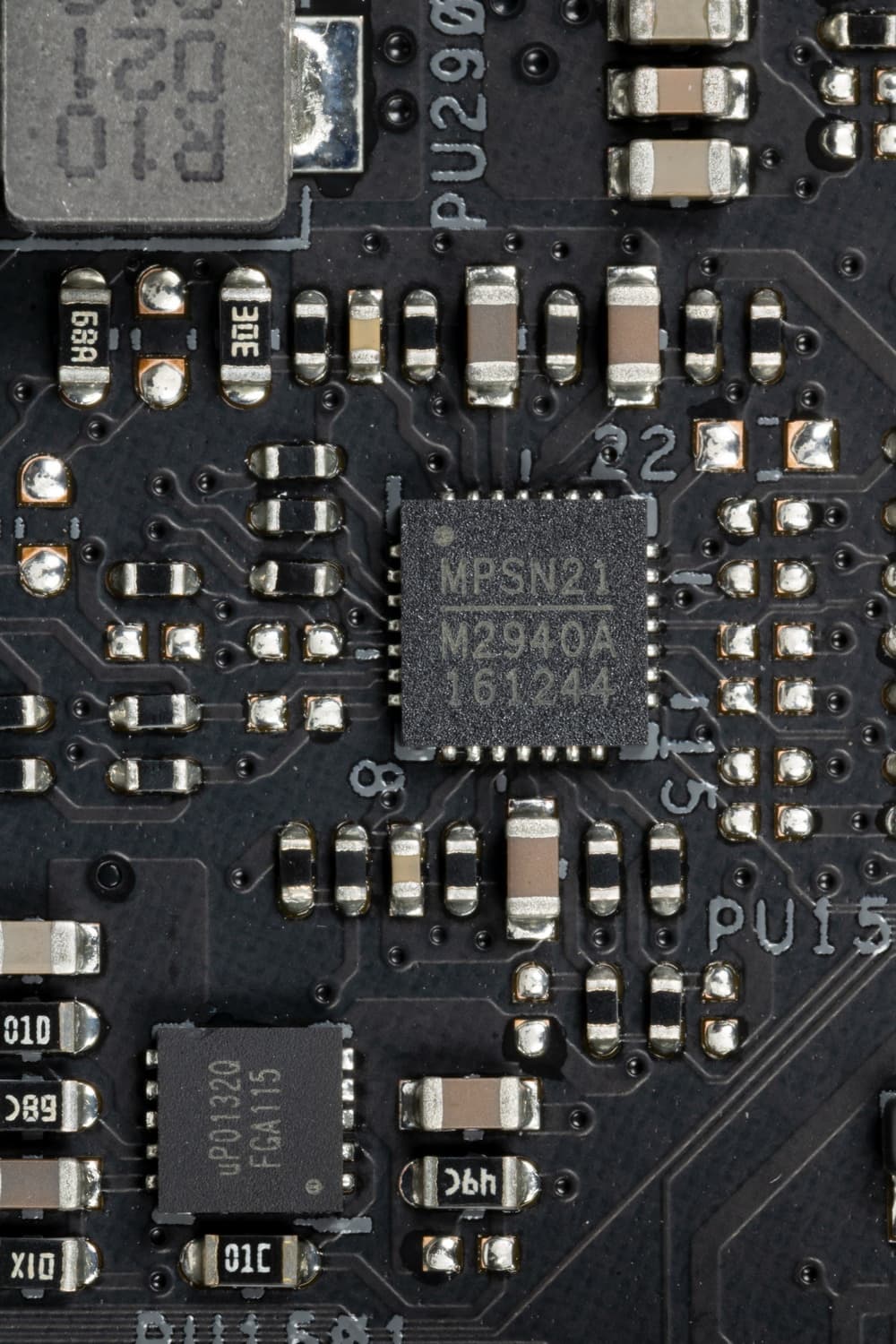

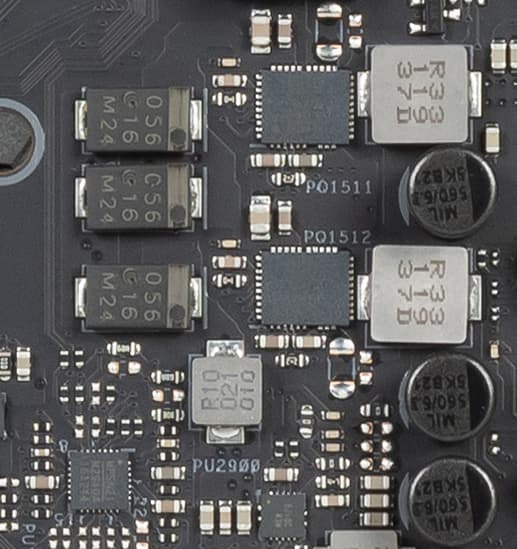

Блок VCCSA имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940A от Monolithic Power Systems.

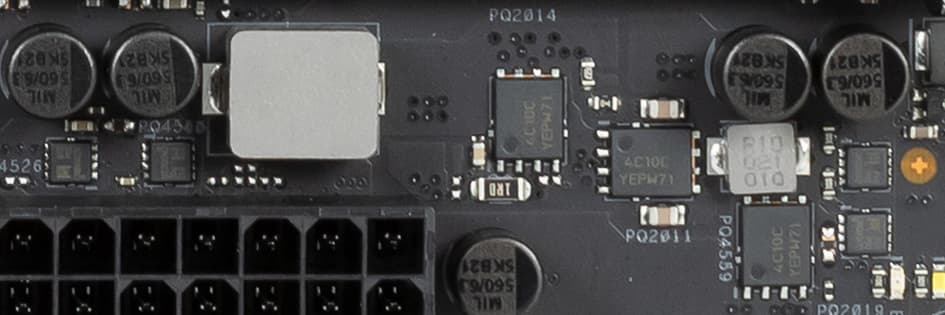

Что касается модулей оперативной памяти, то здесь реализована однофазная схема.

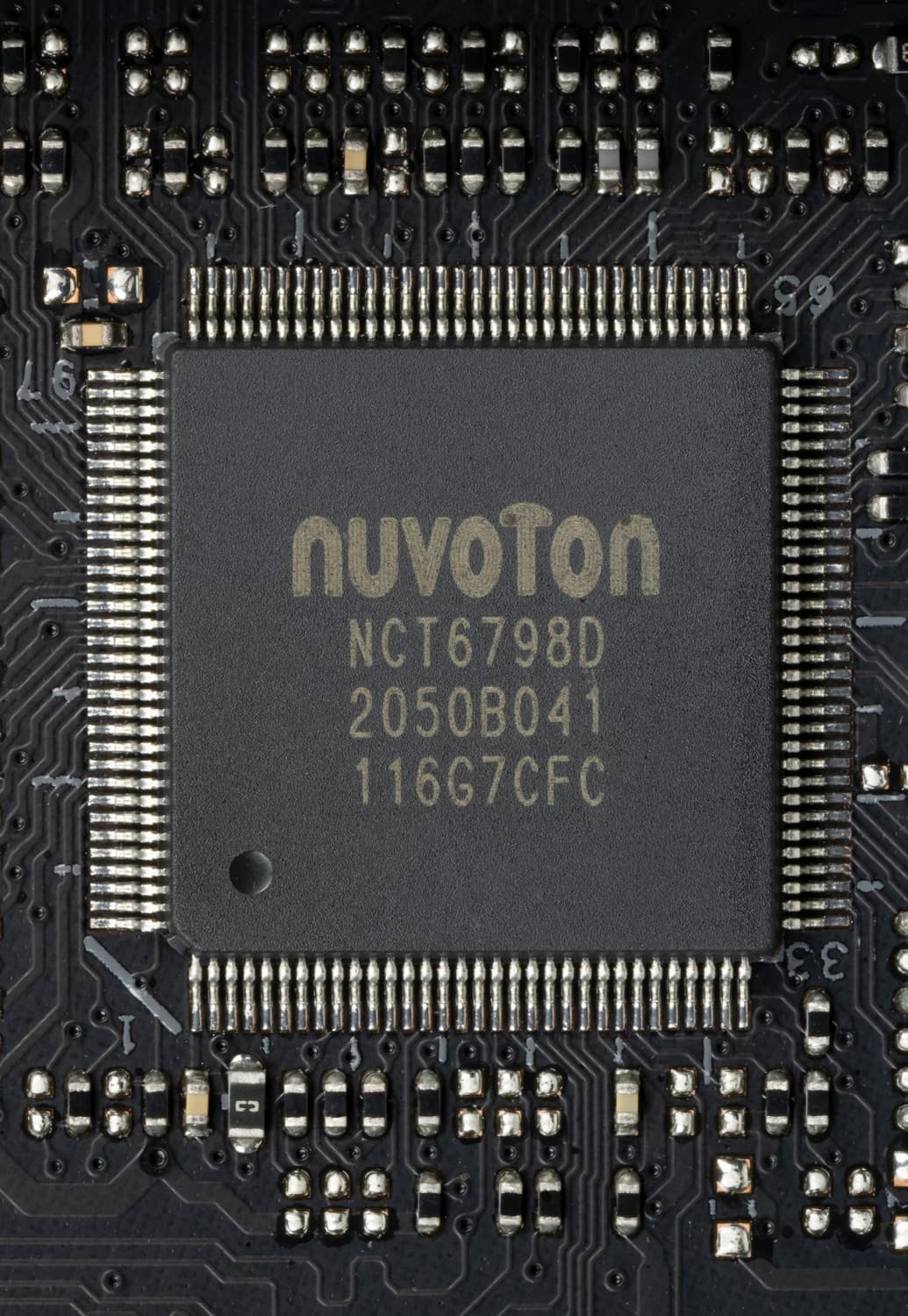

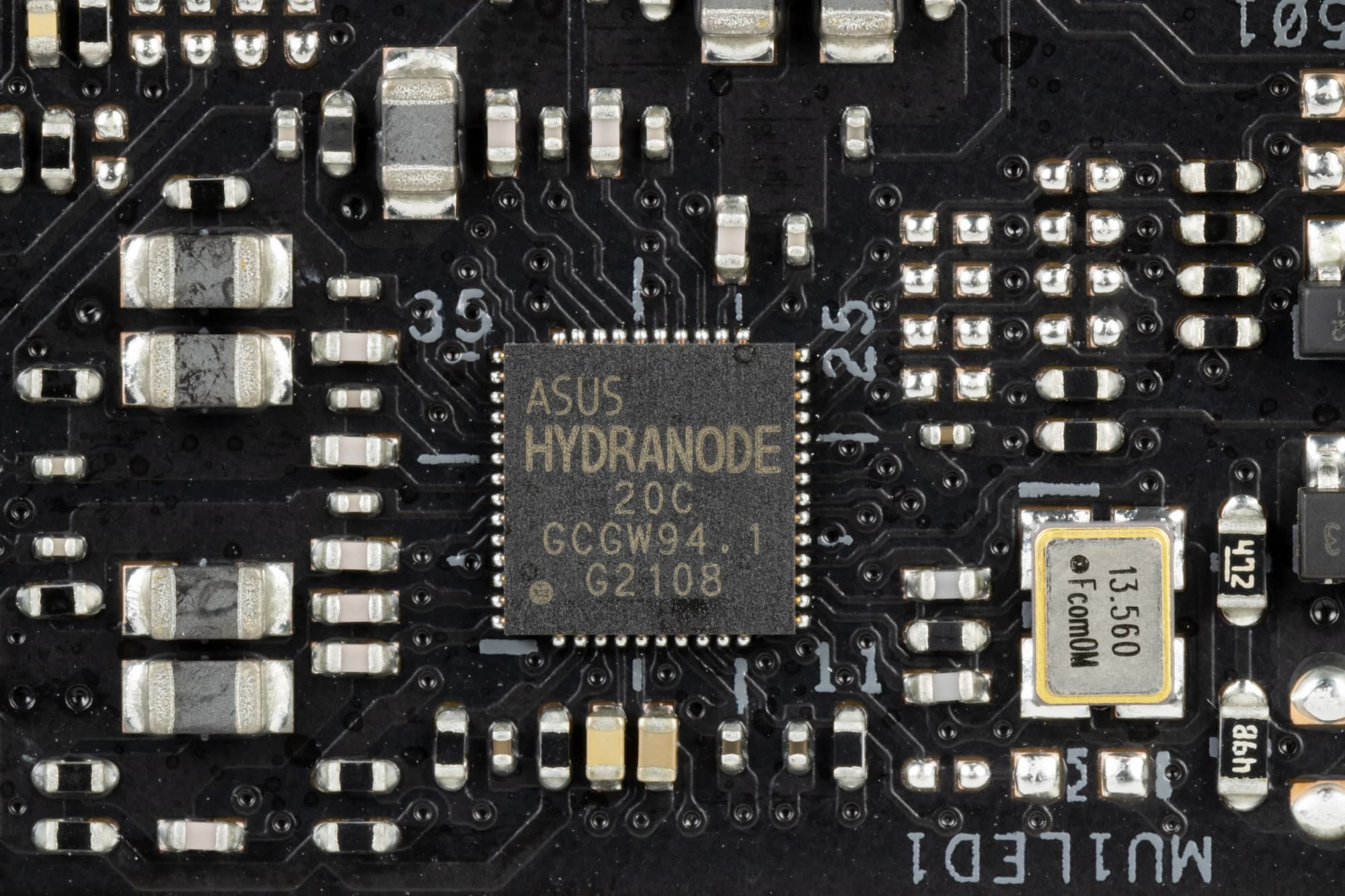

Теперь про охлаждение.

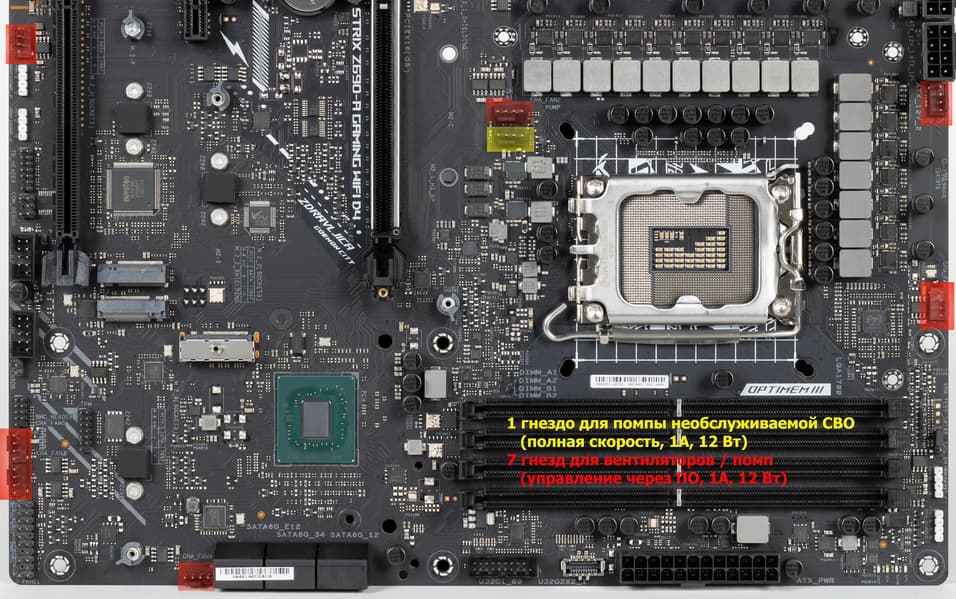

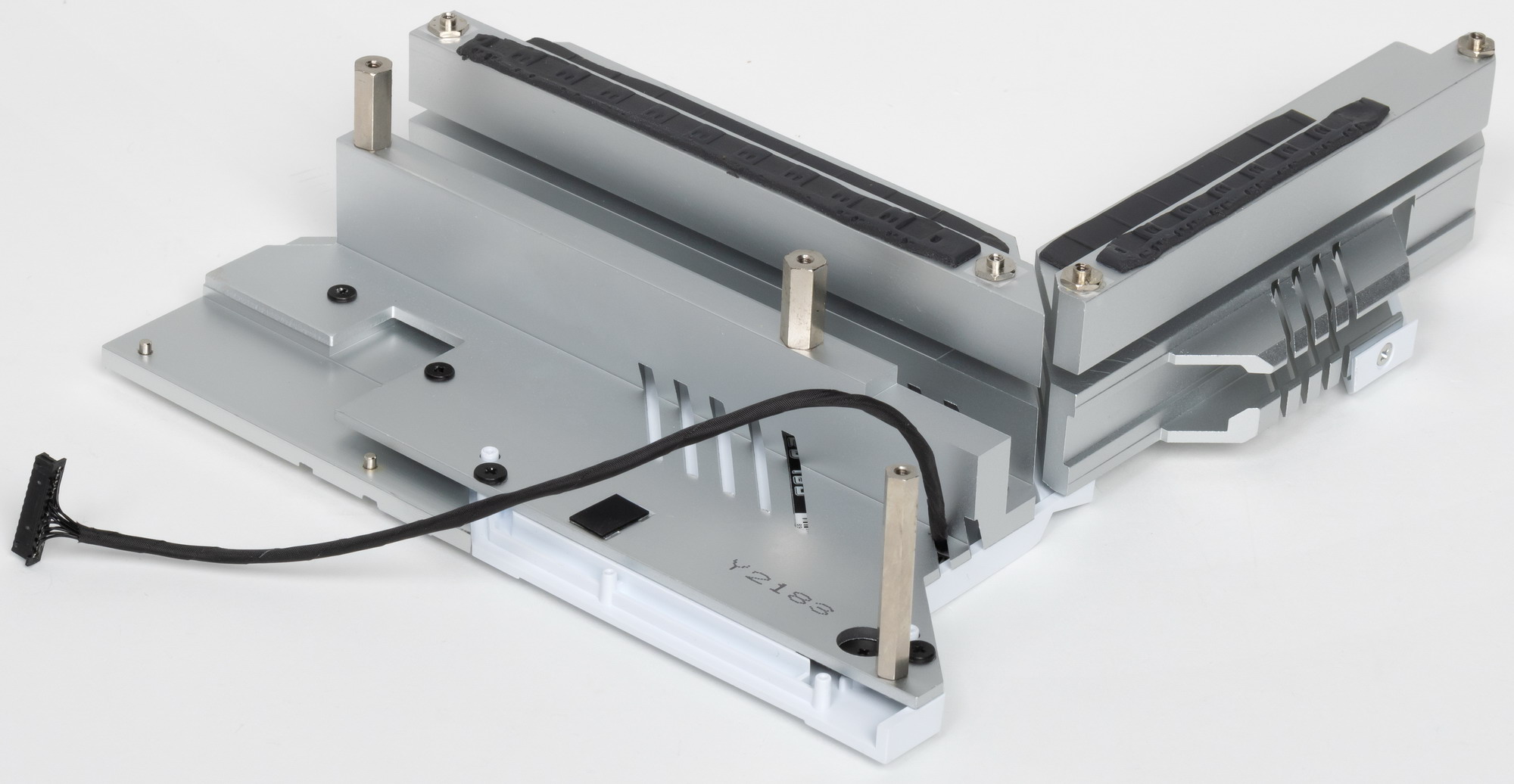

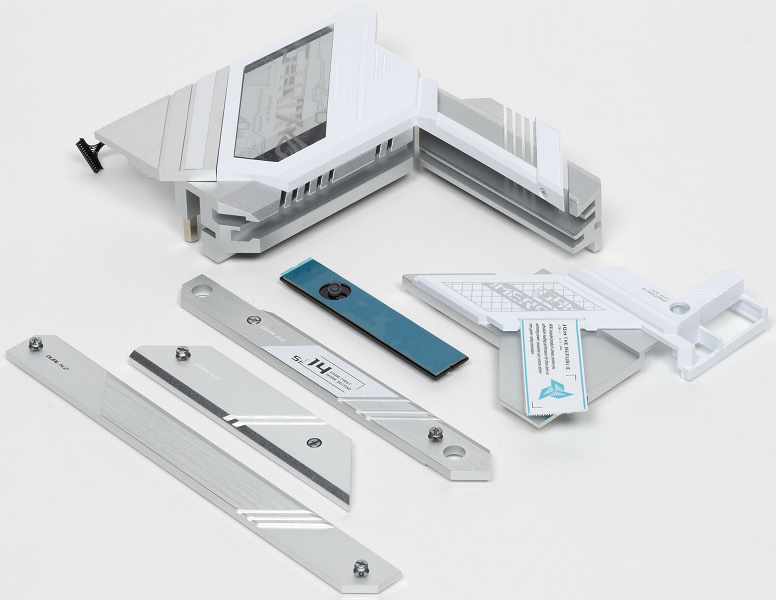

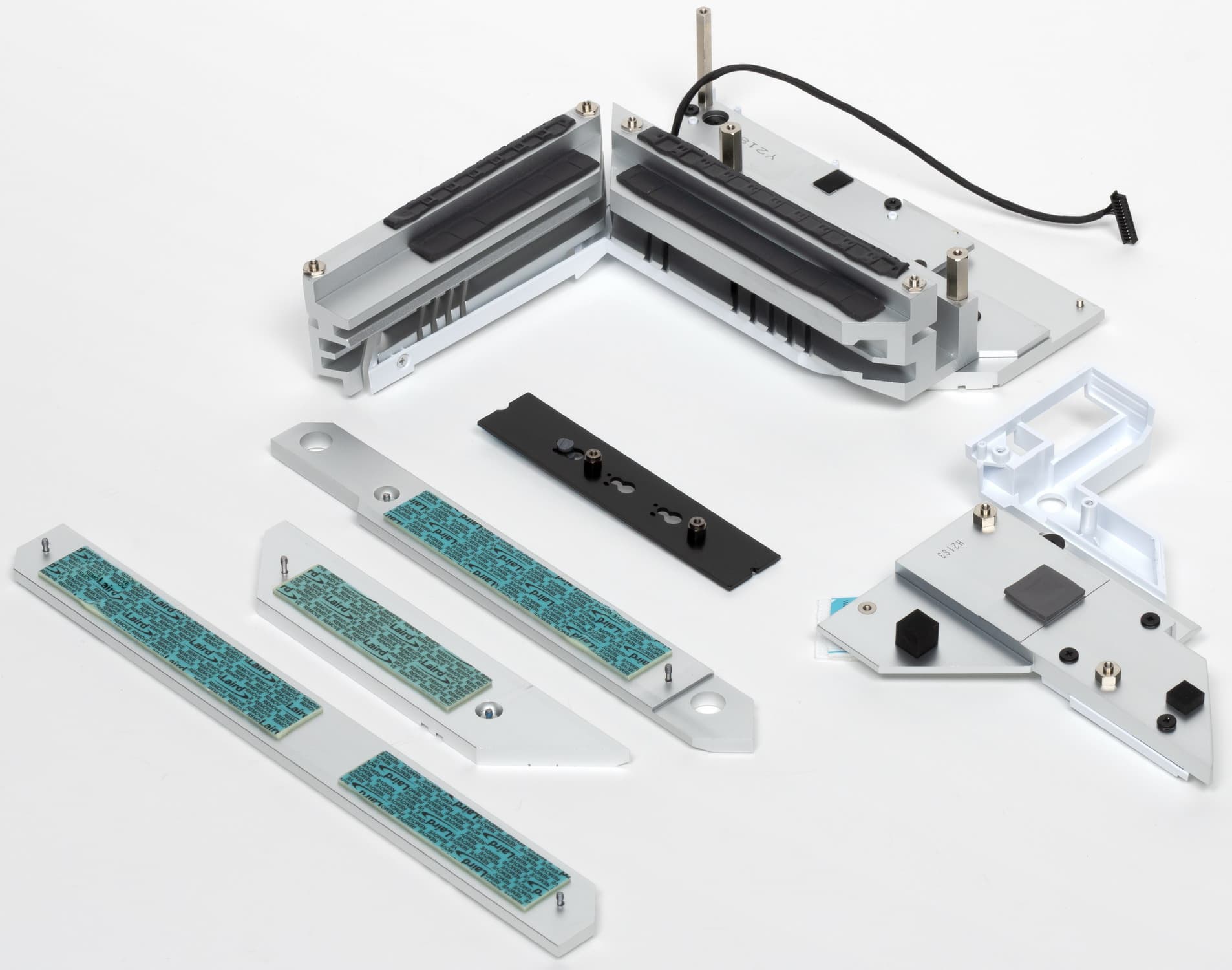

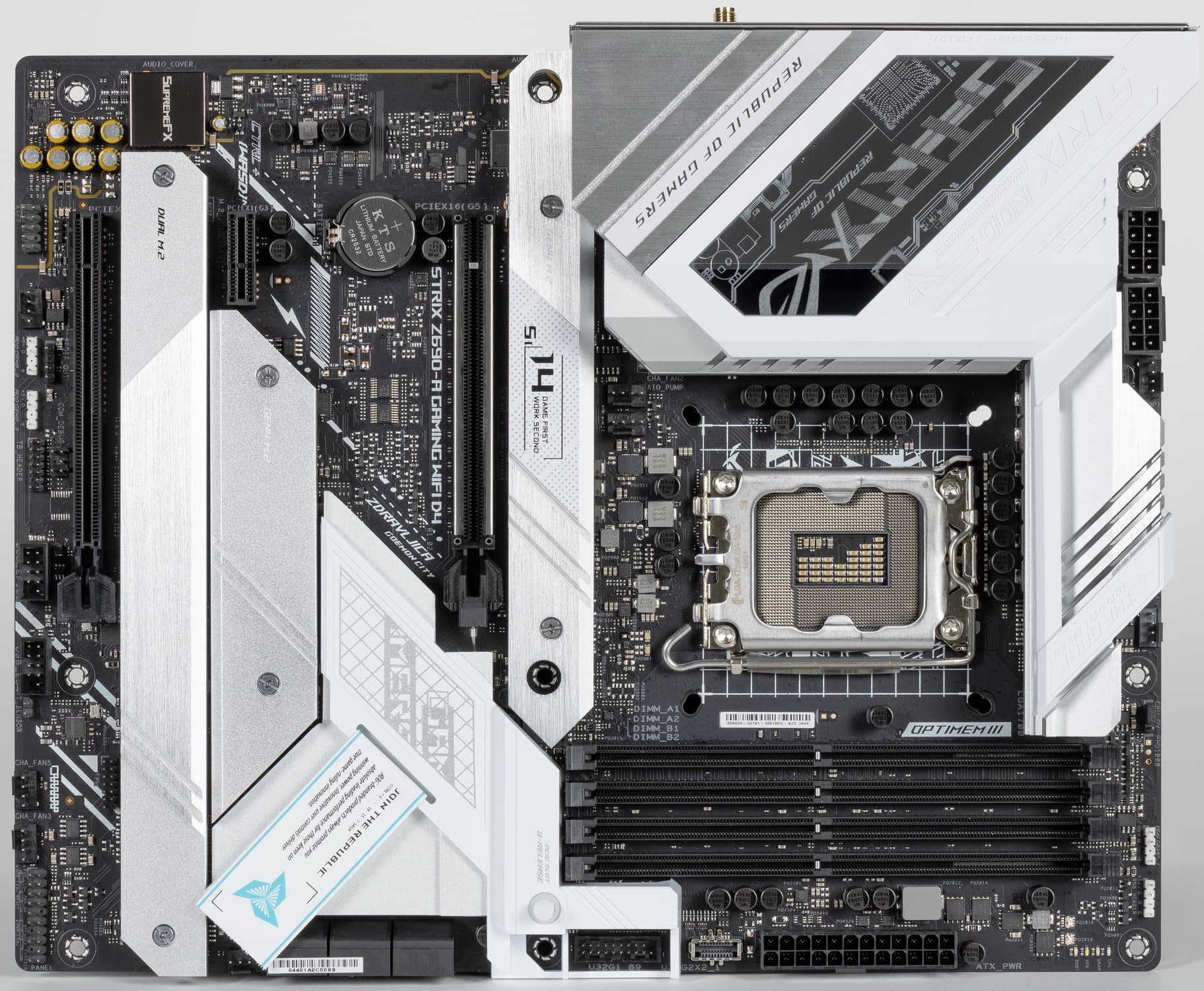

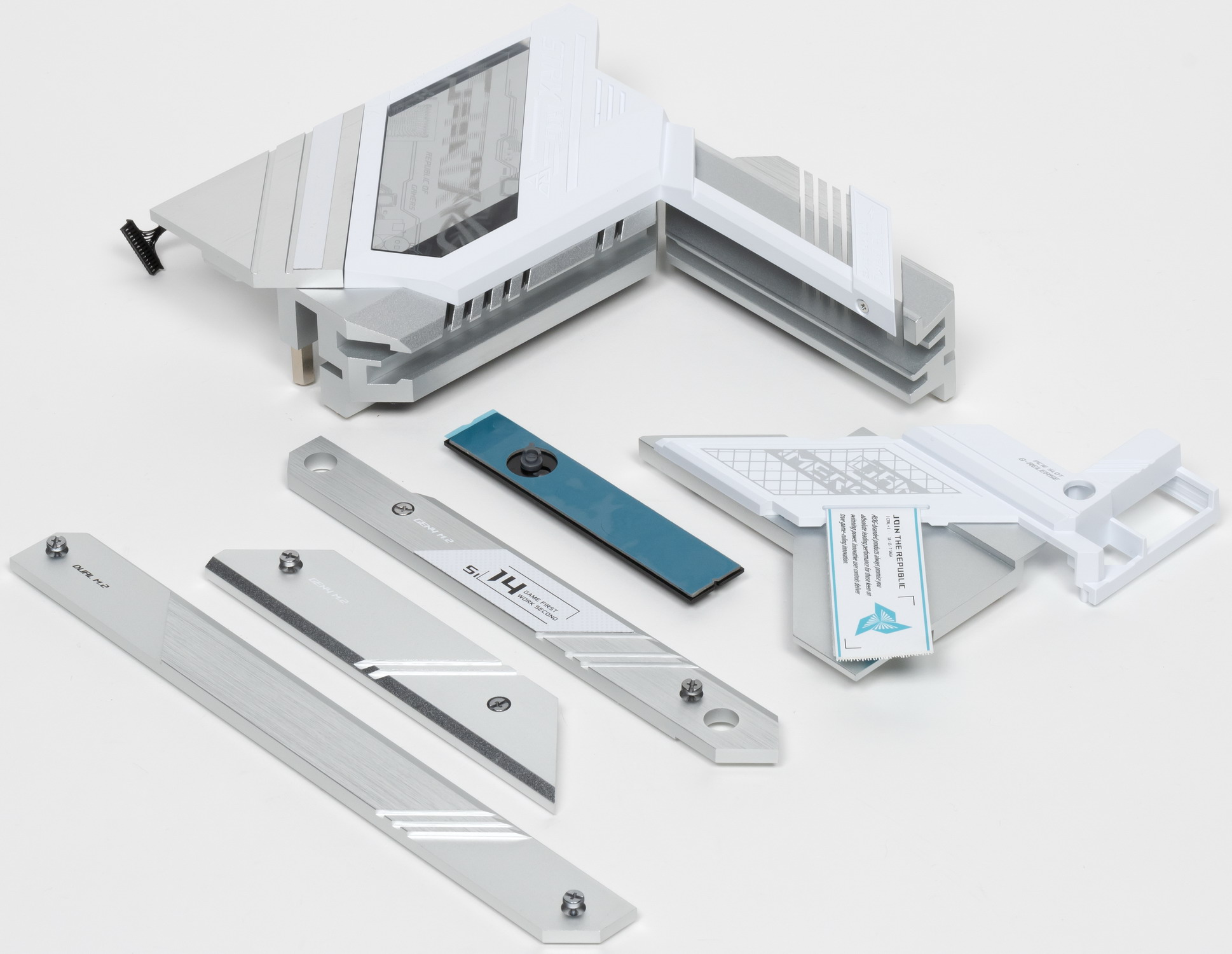

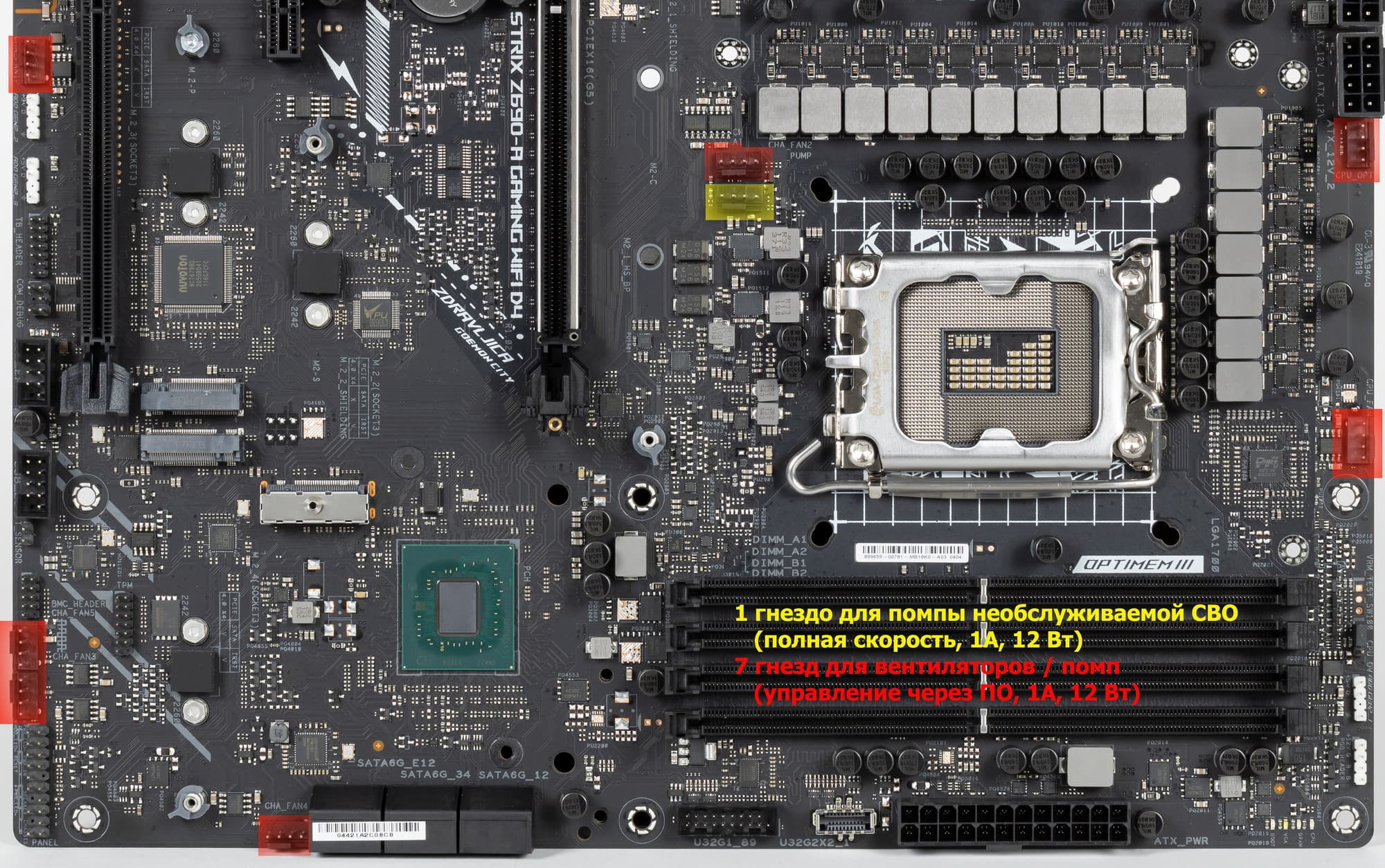

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

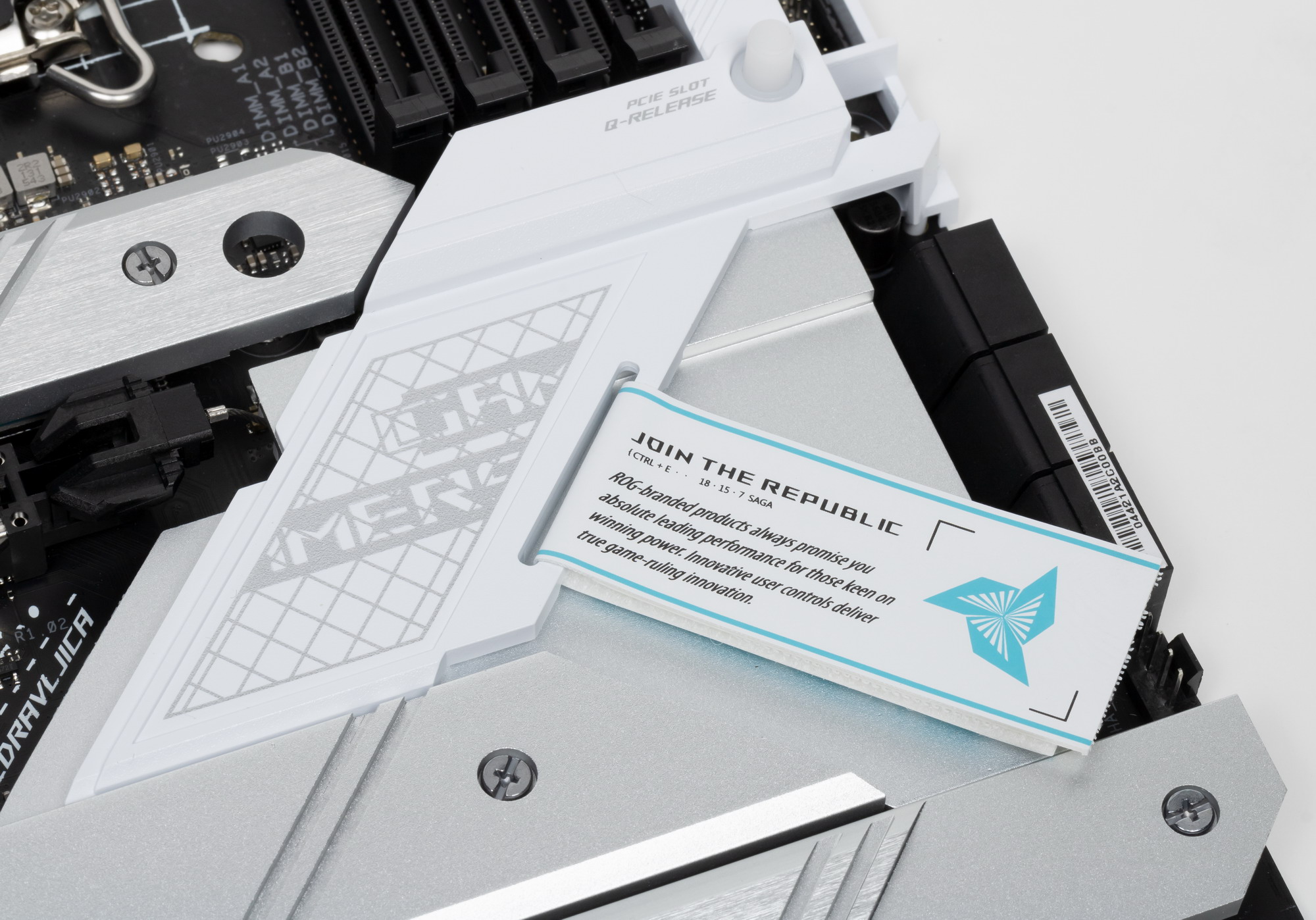

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.
Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, прикрывающий тот самый блок, оснащенный подсветкой.

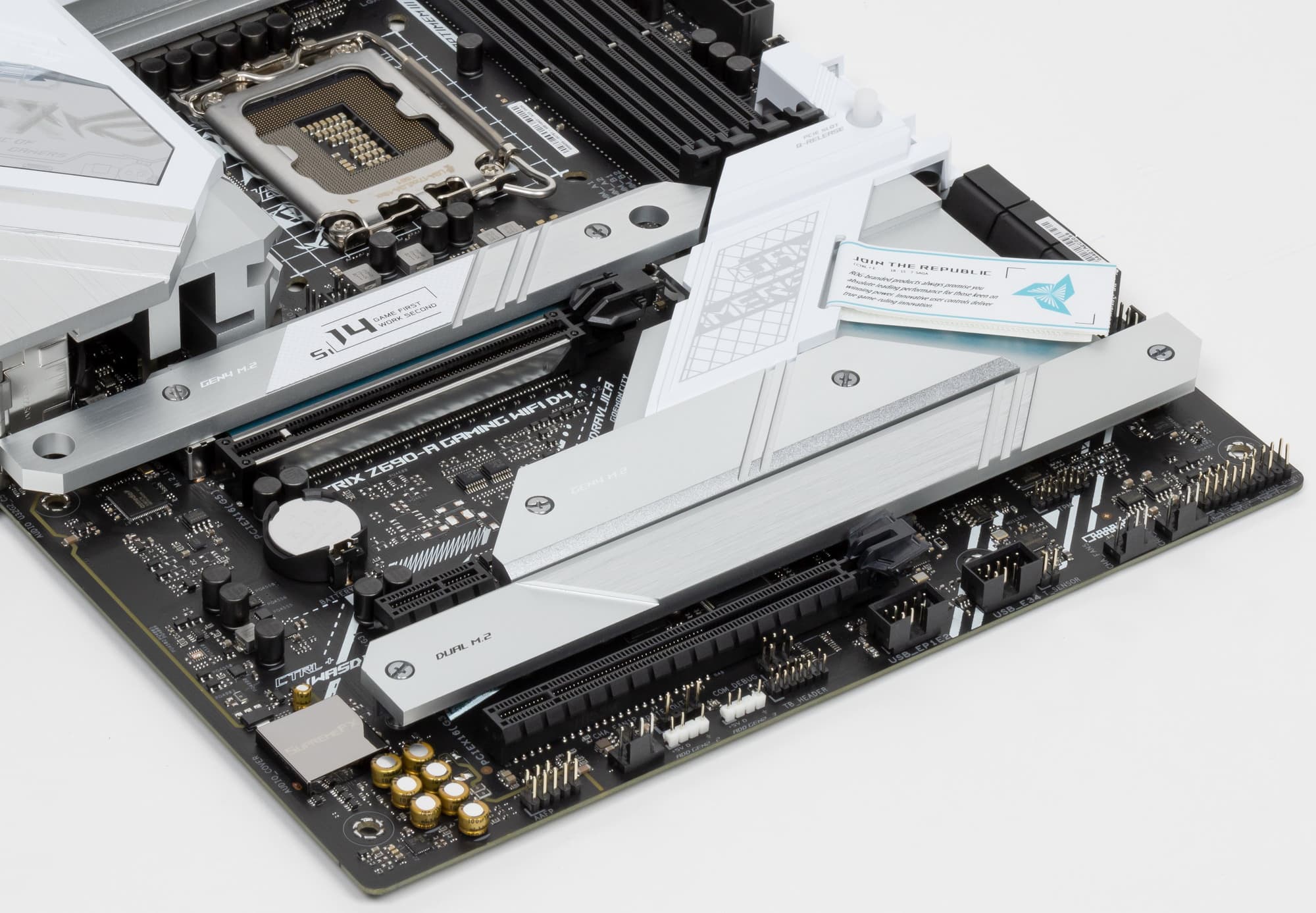

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего и среднего — свои персональные радиаторы, у двух нижних — общий.

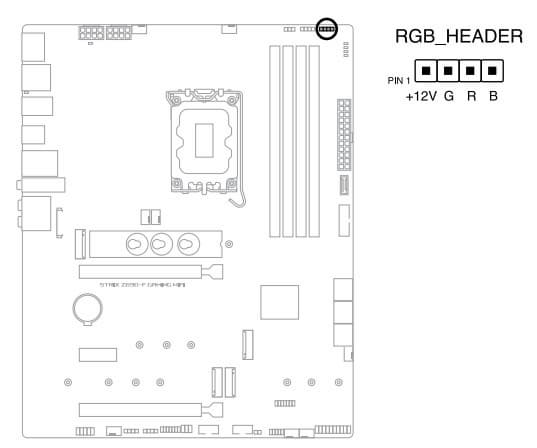

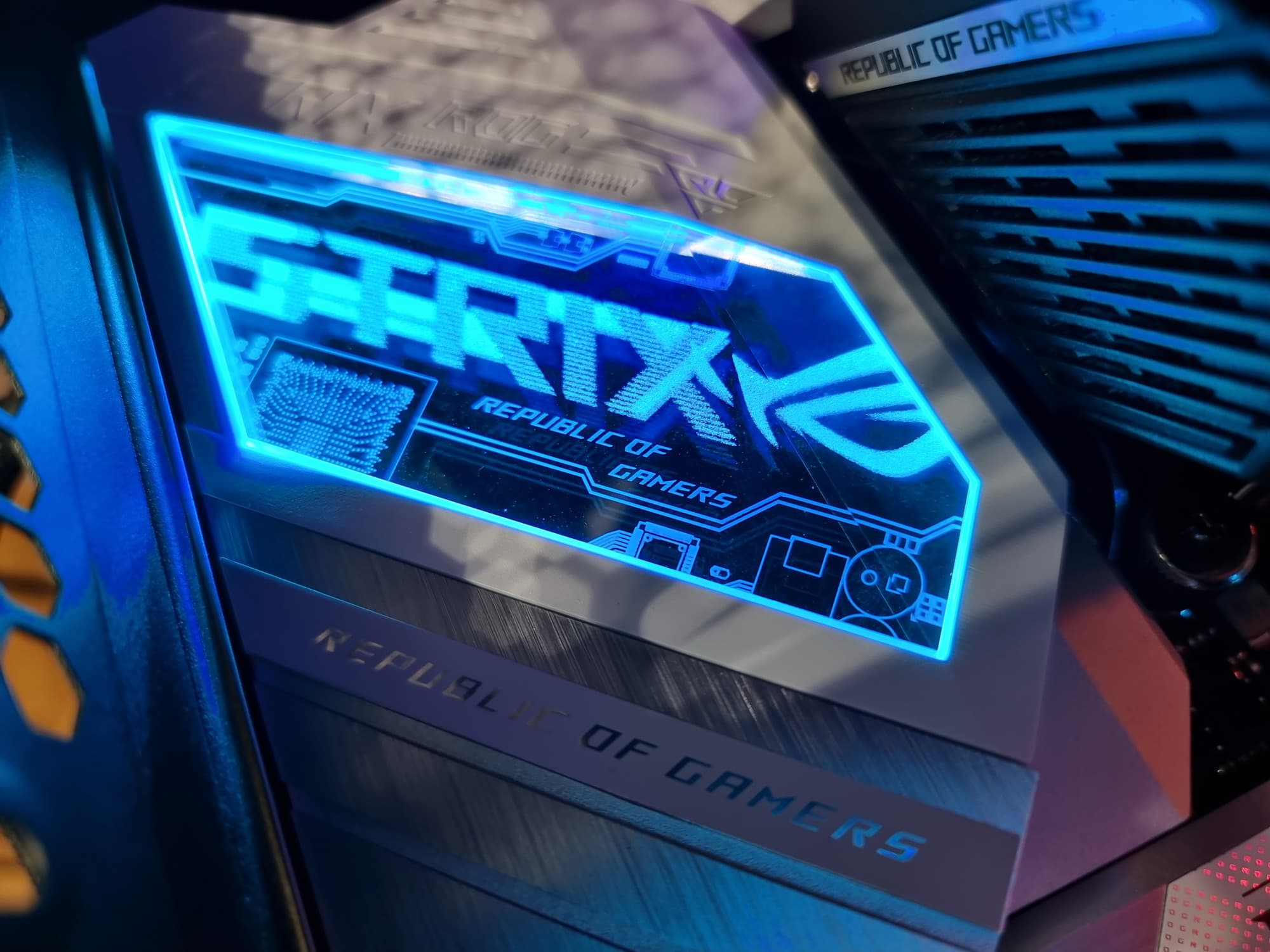

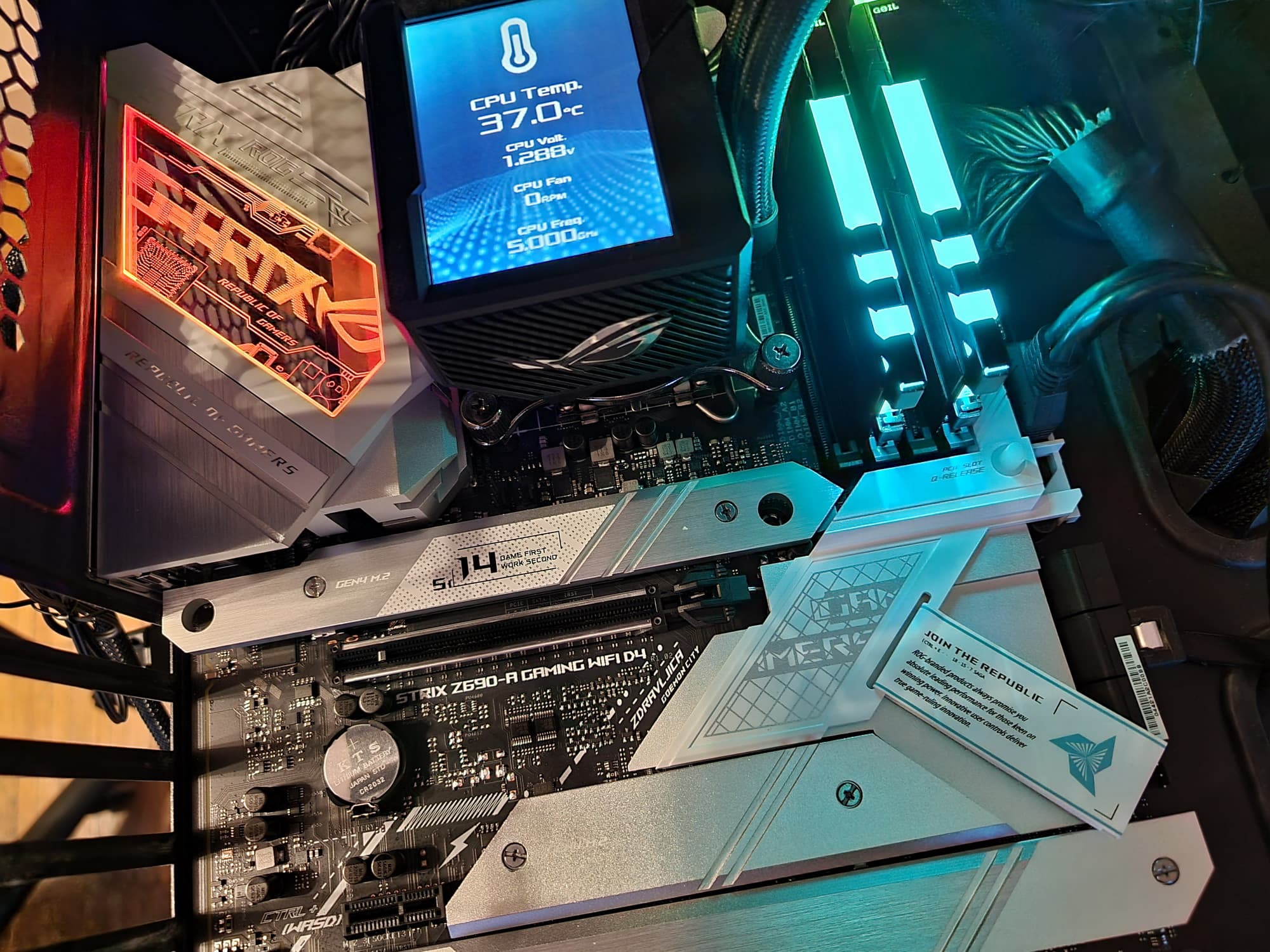

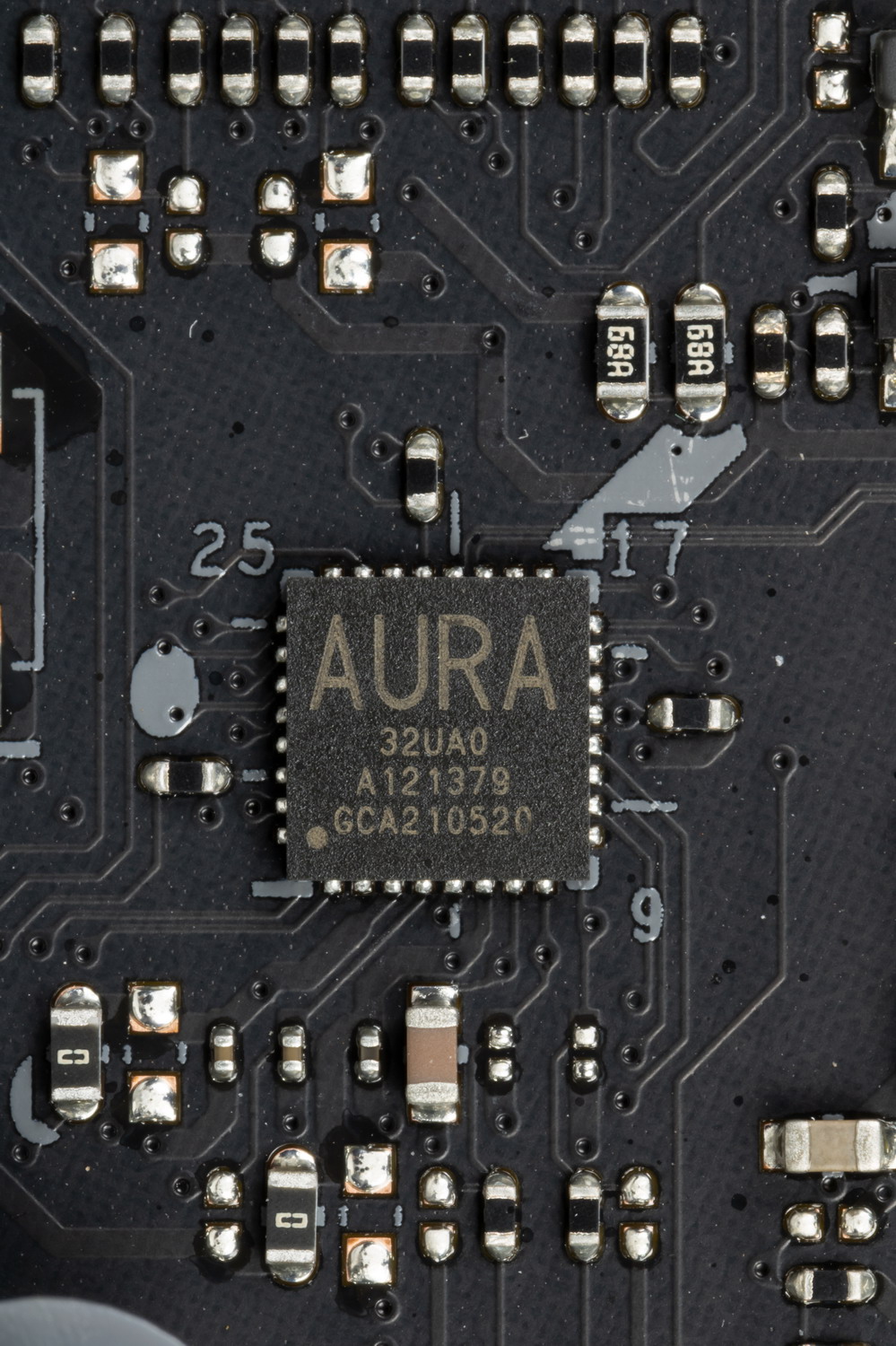

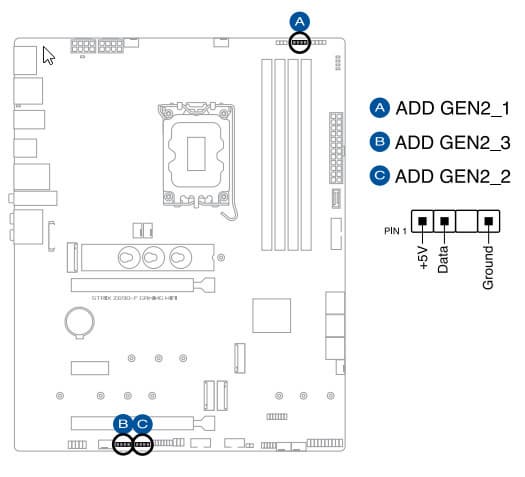

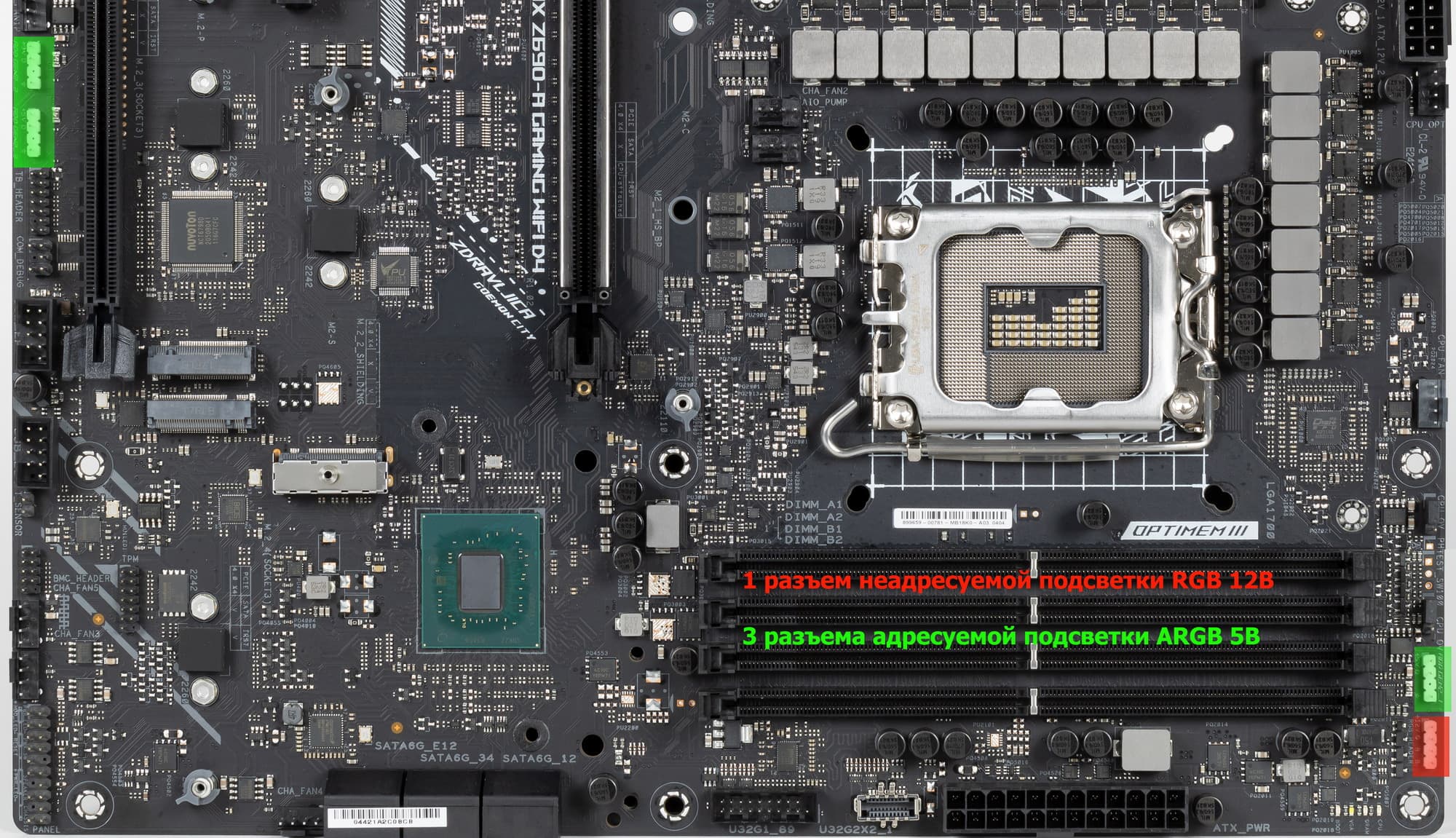

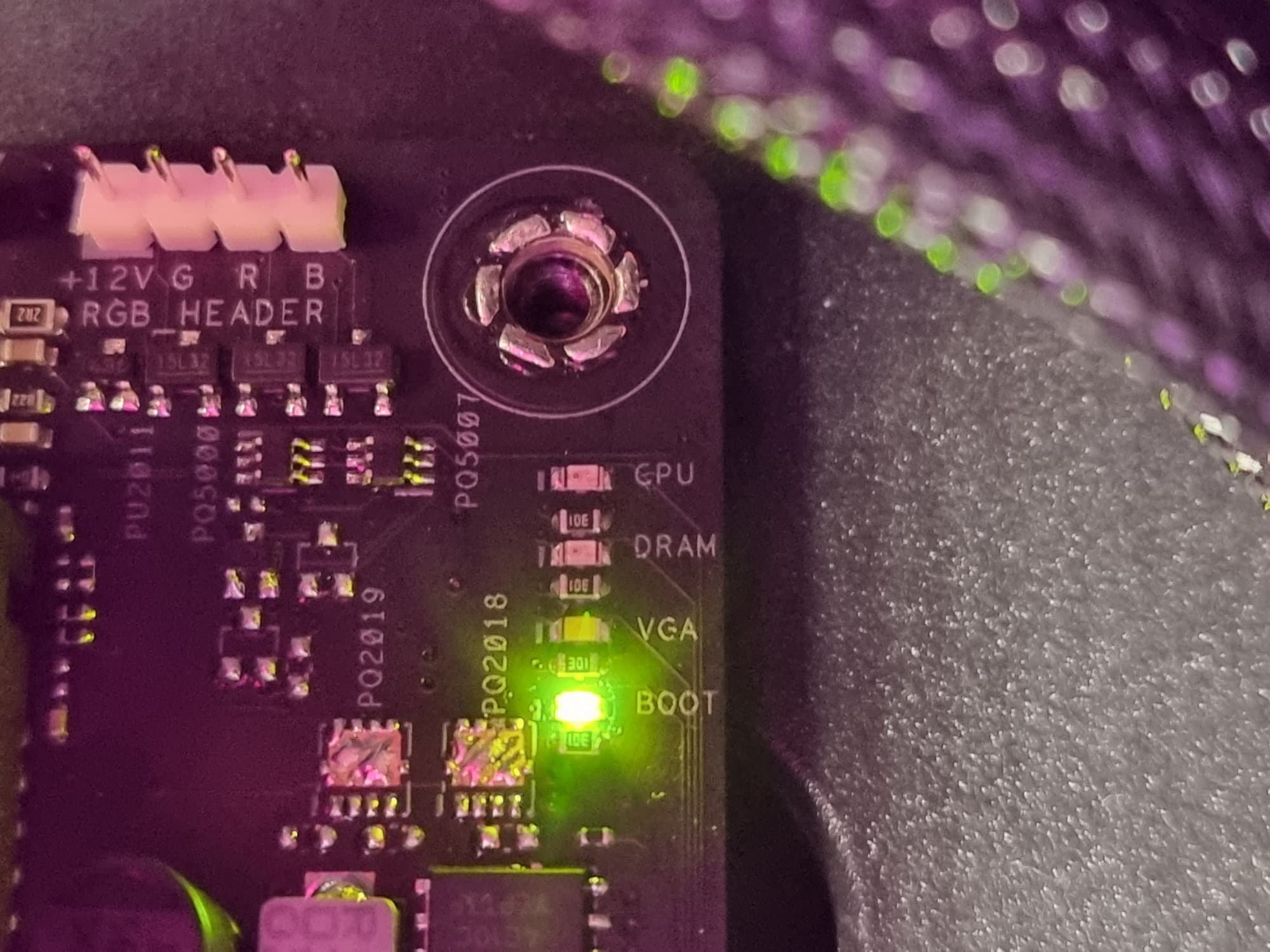

Подсветка

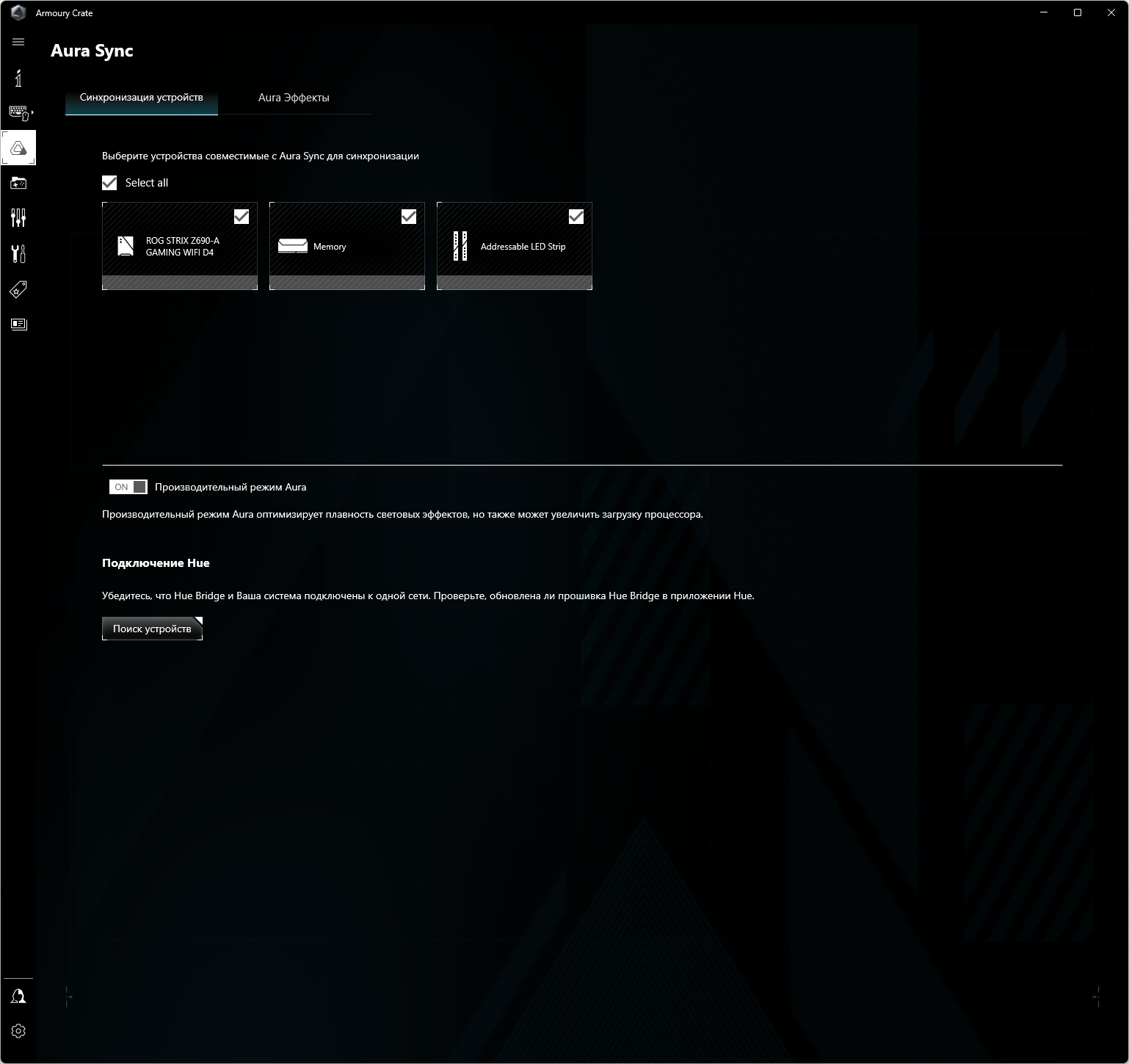

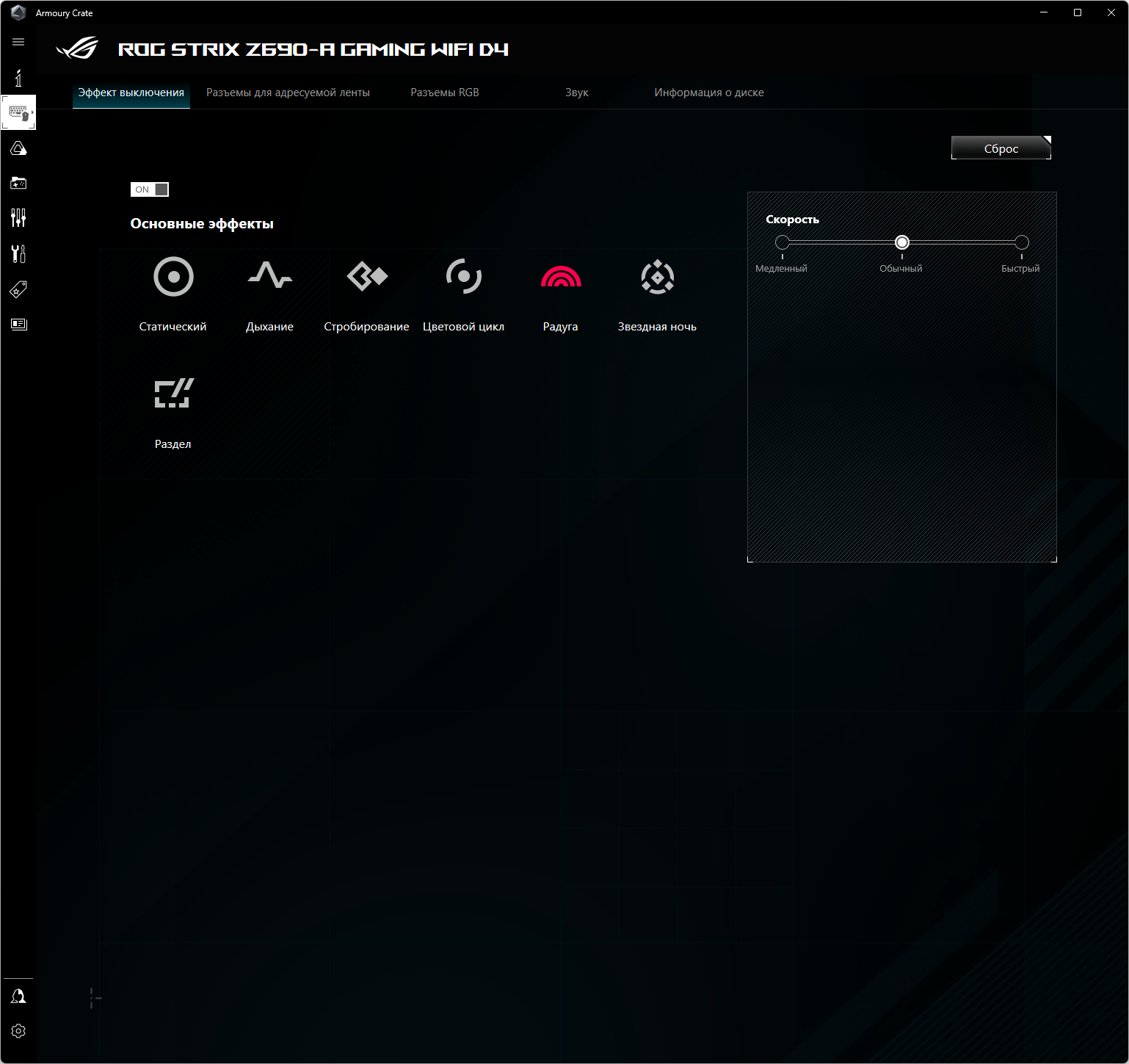

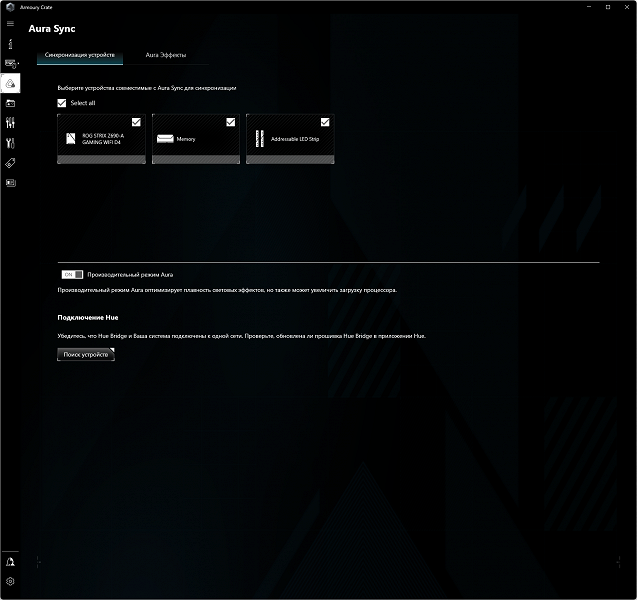

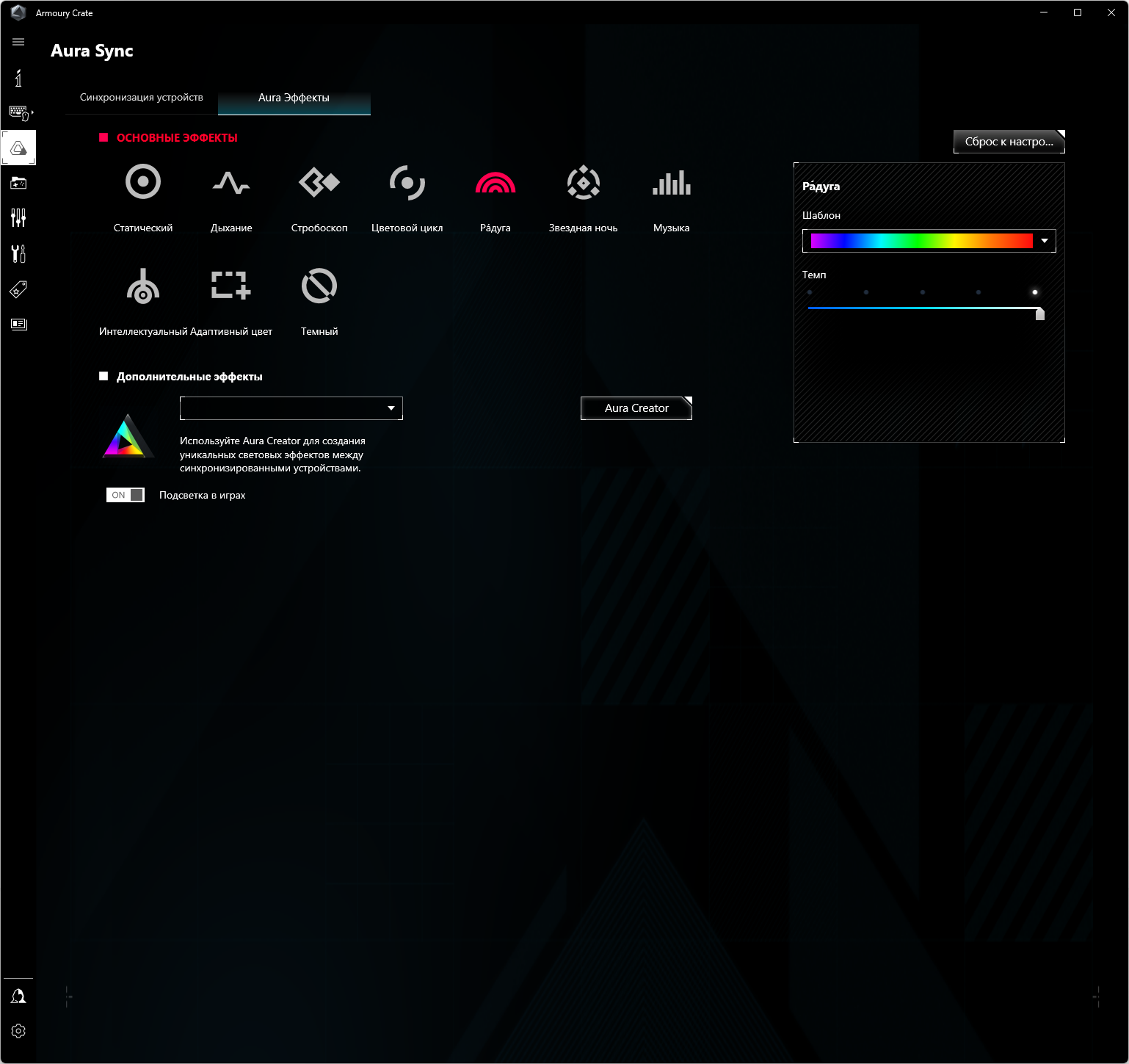

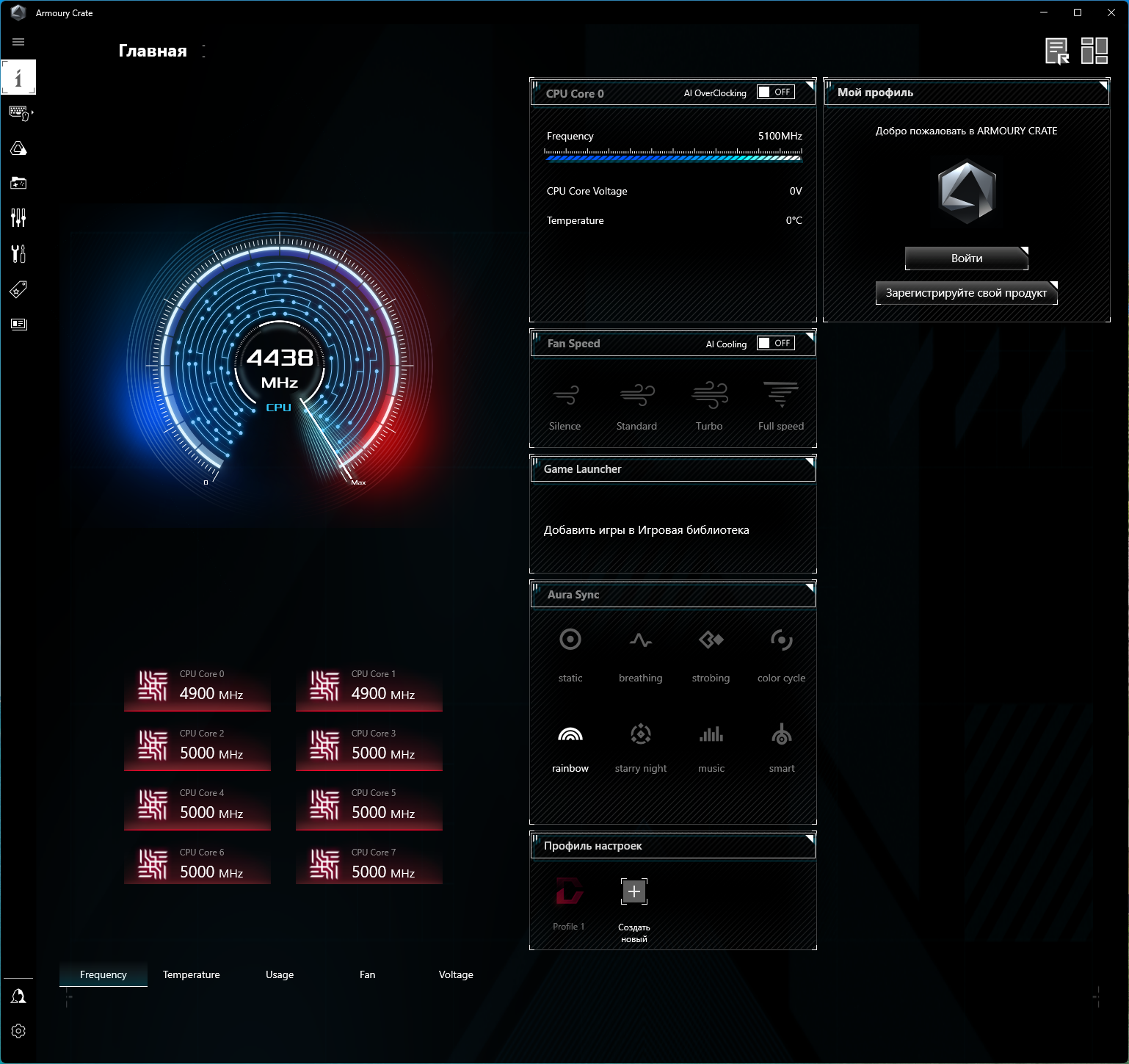

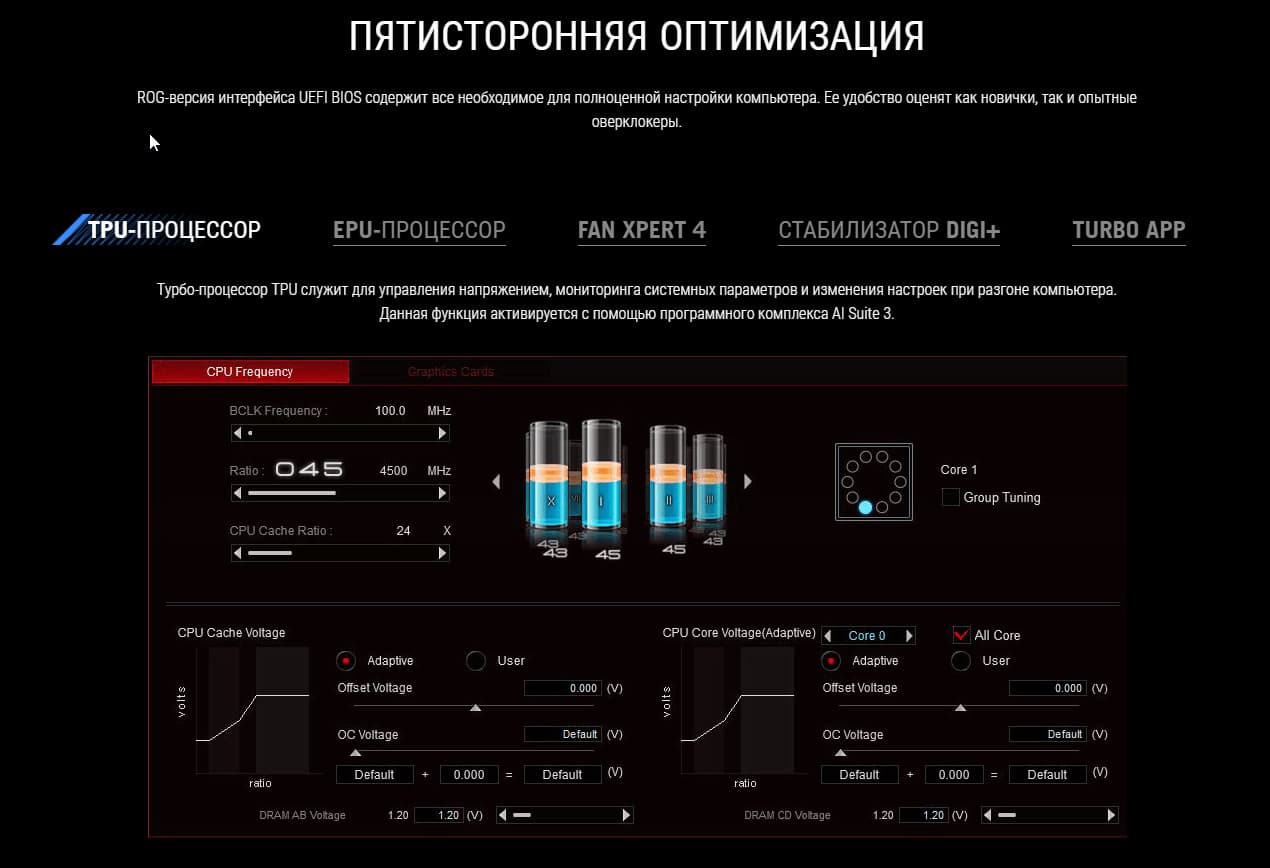

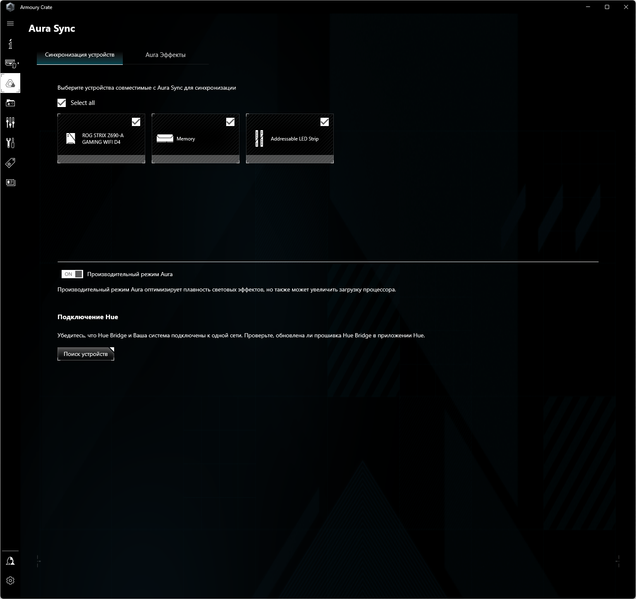

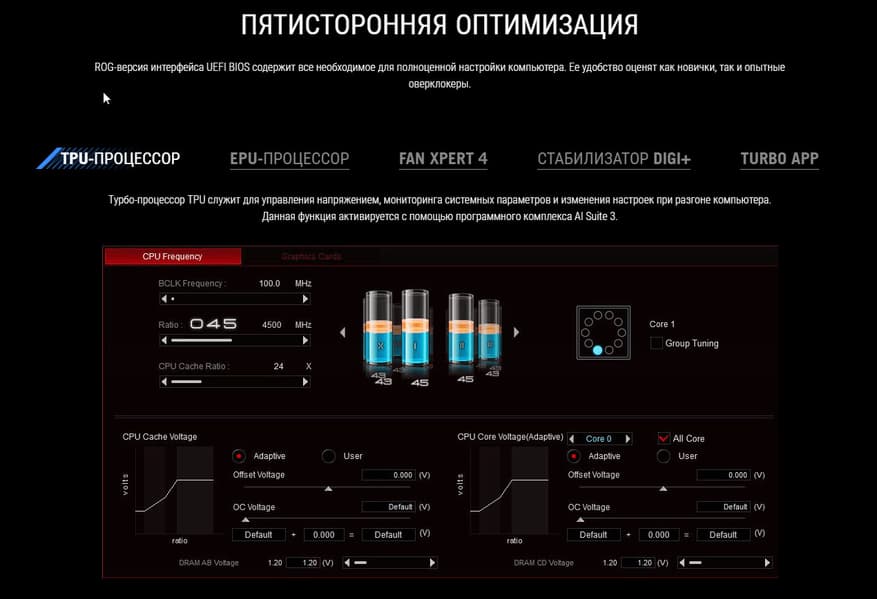

Программное обеспечение под Windows

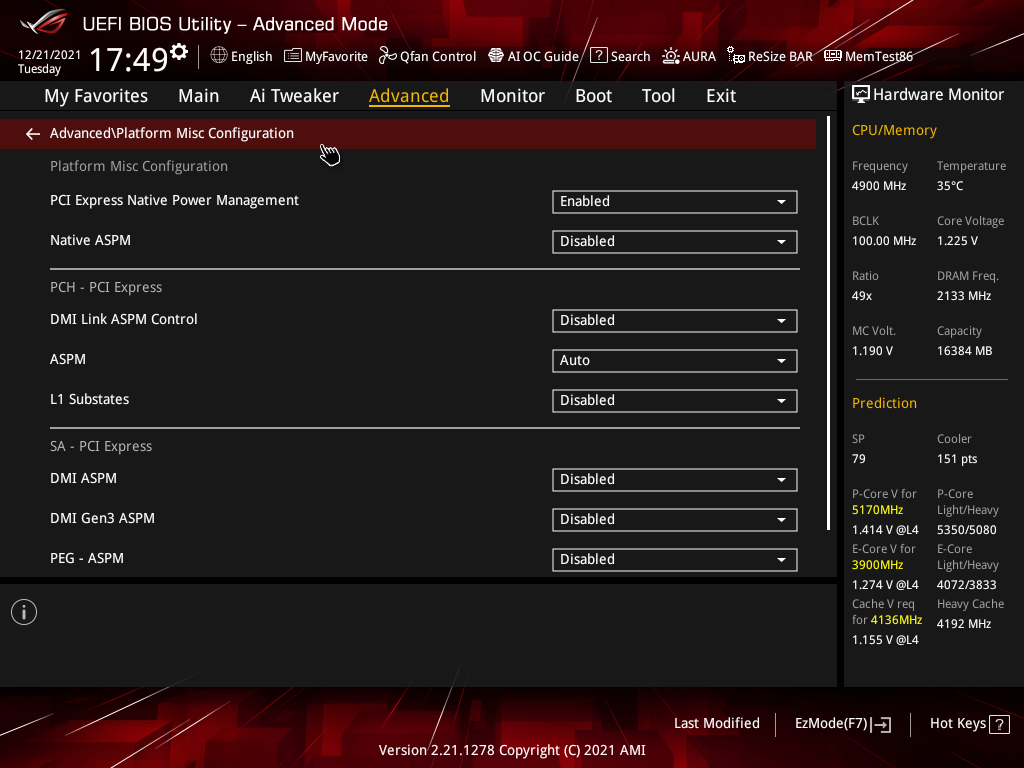

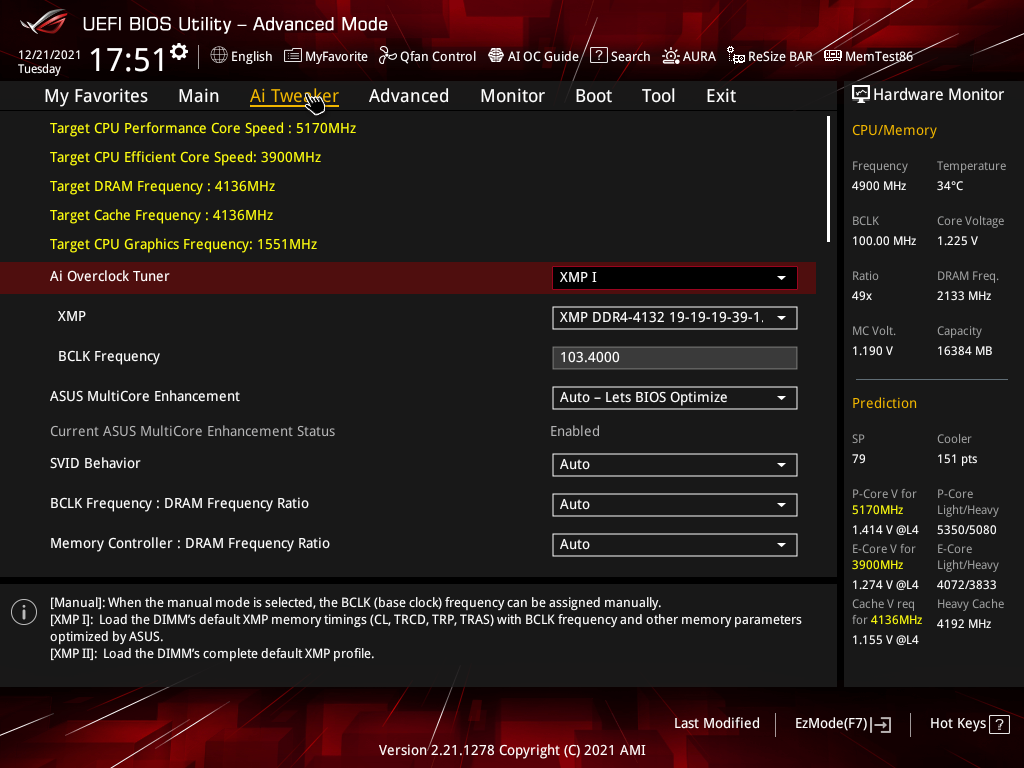

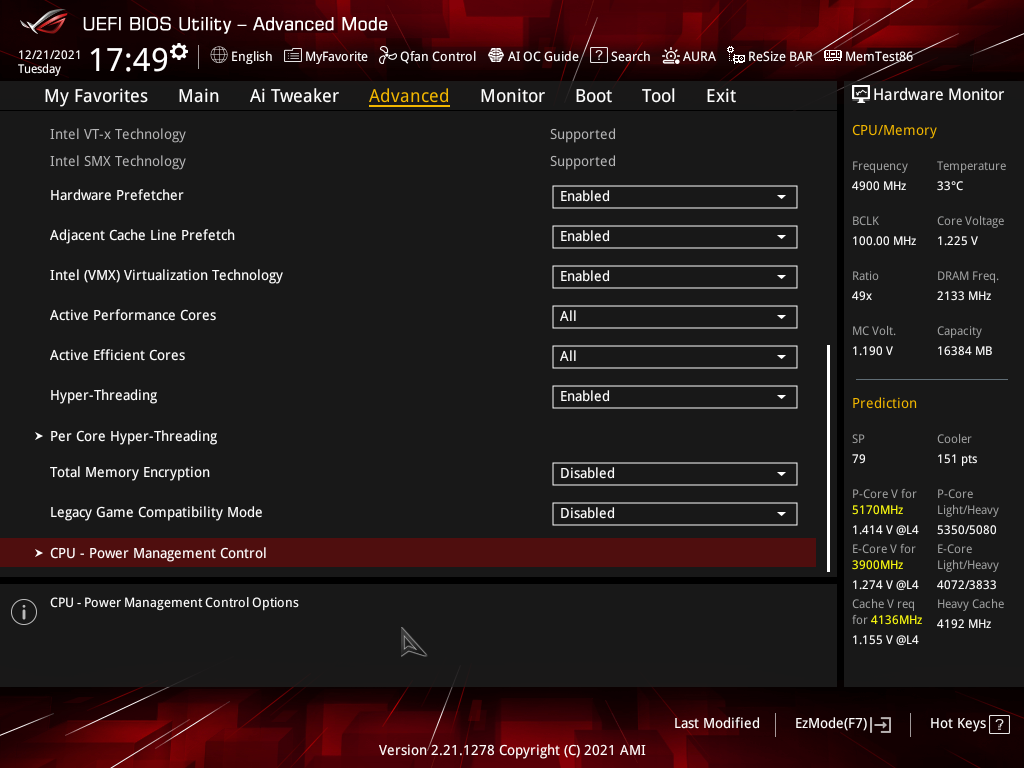

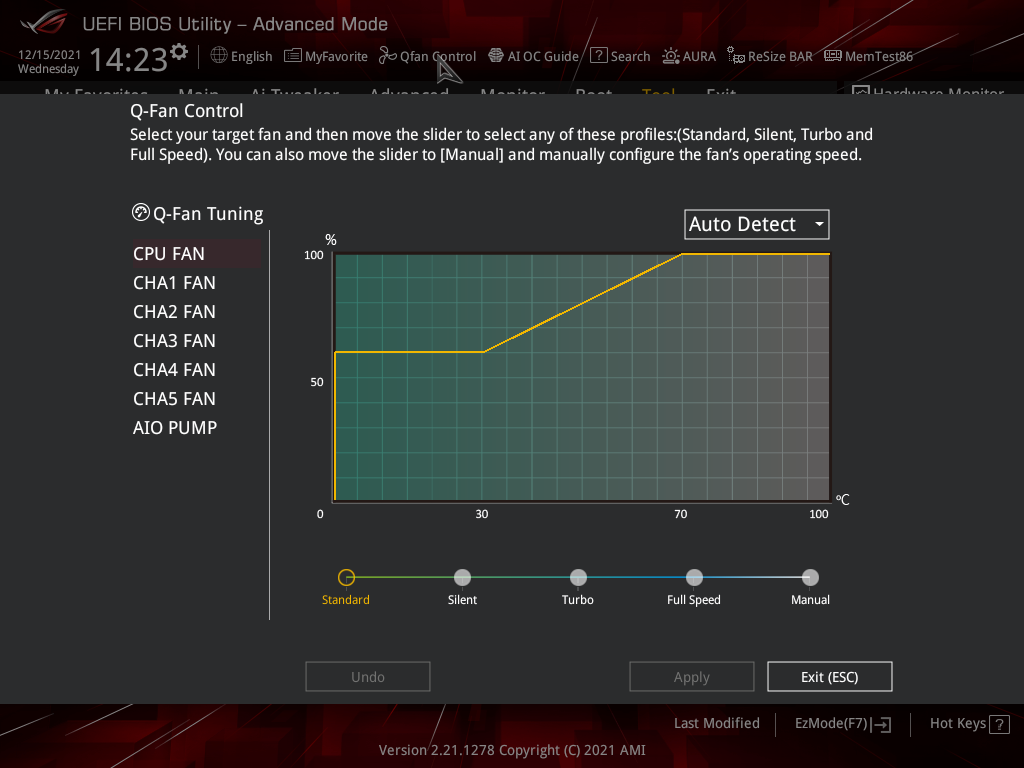

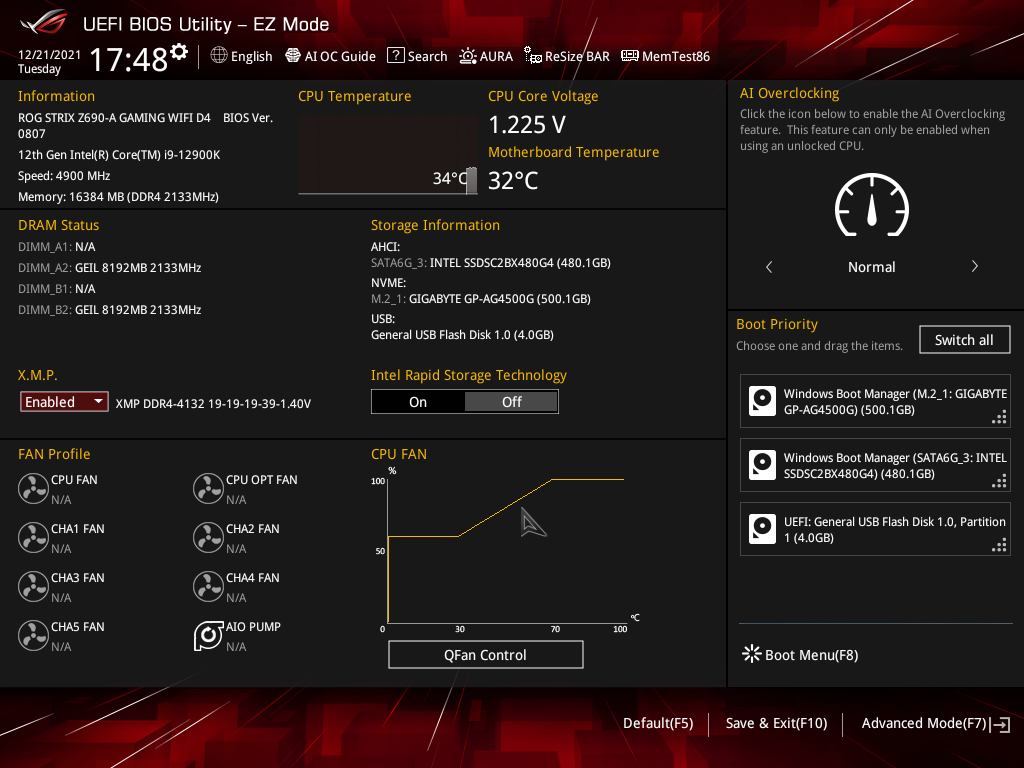

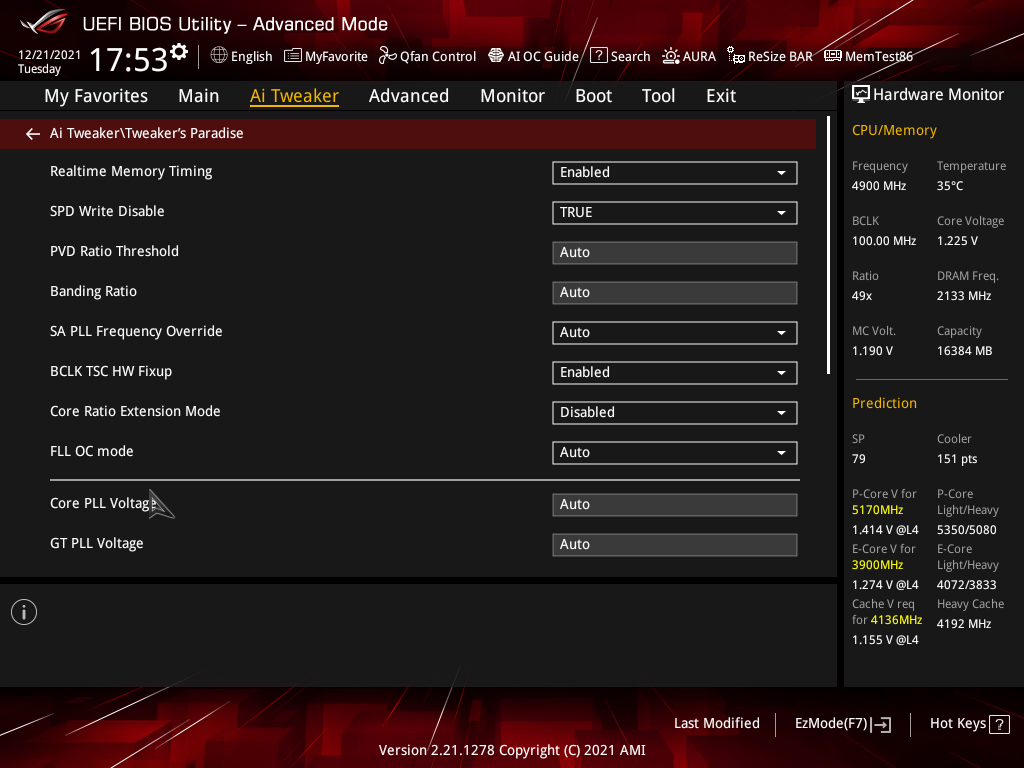

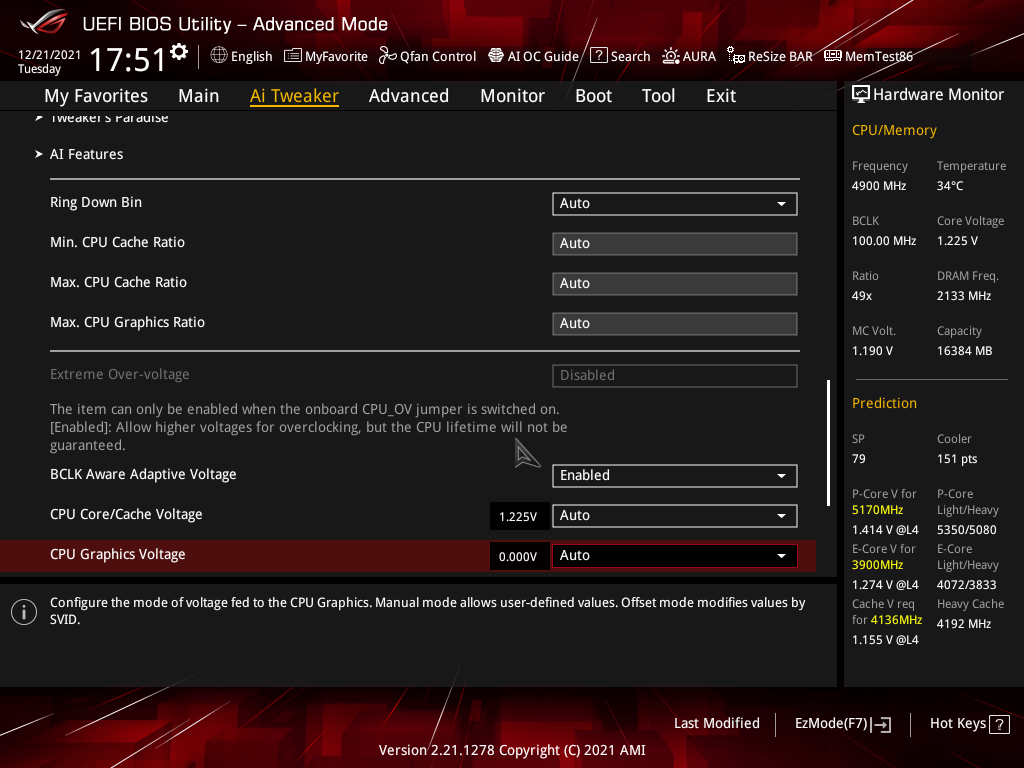

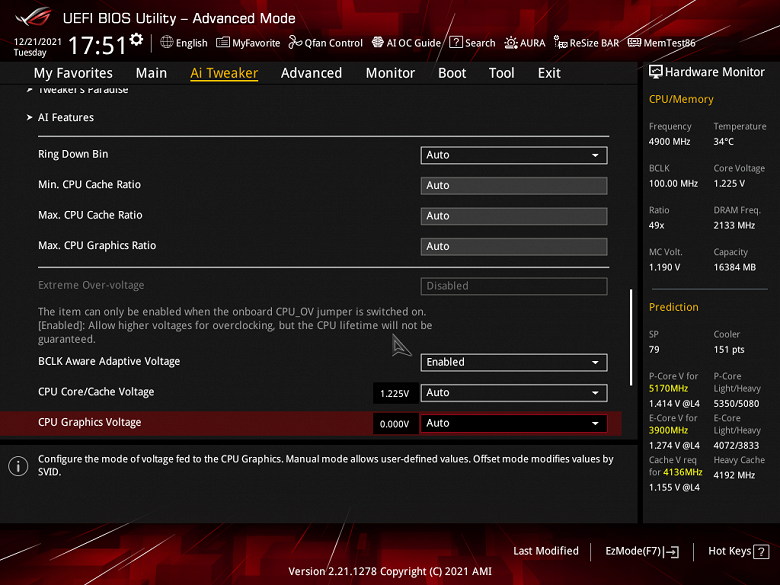

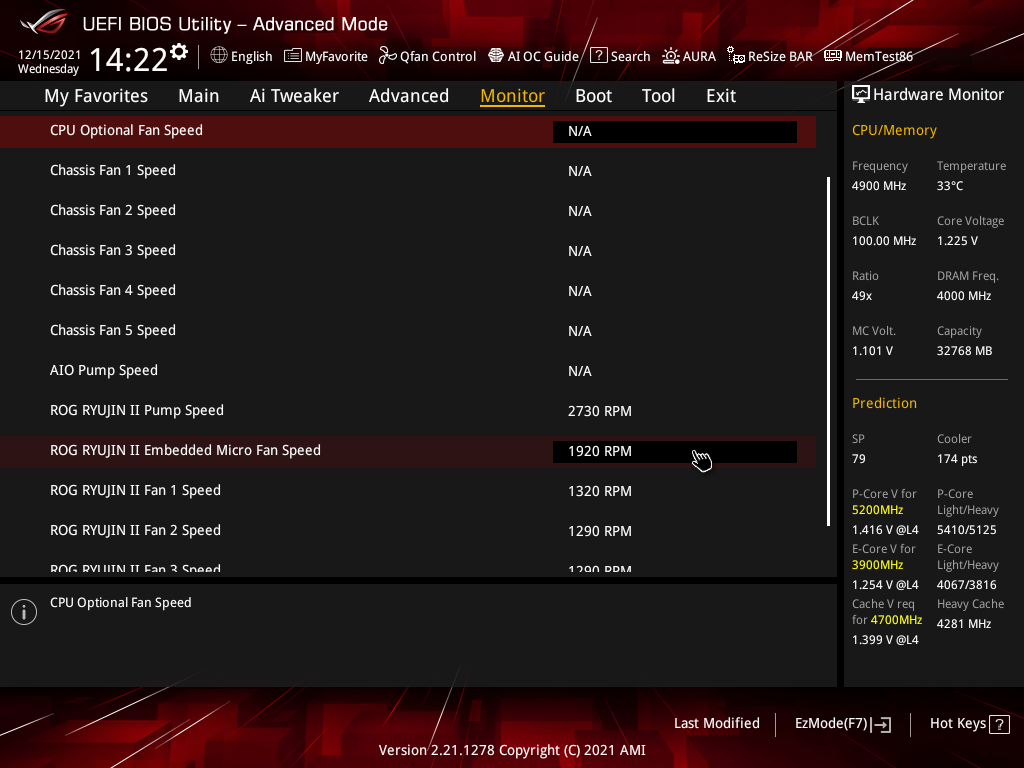

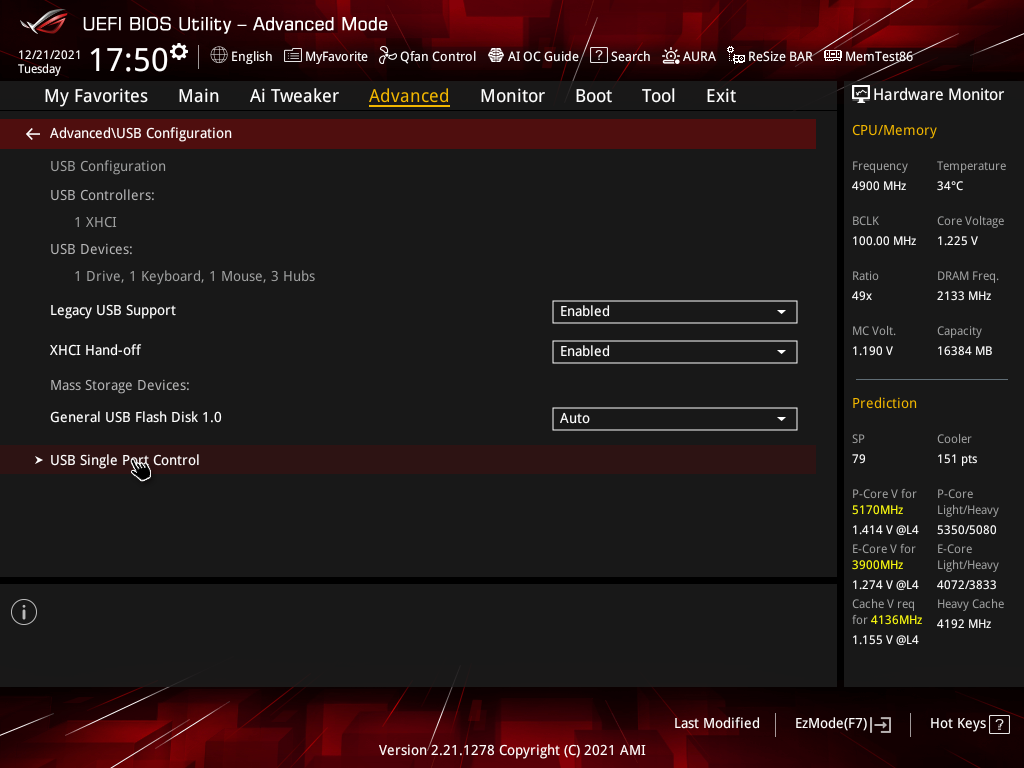

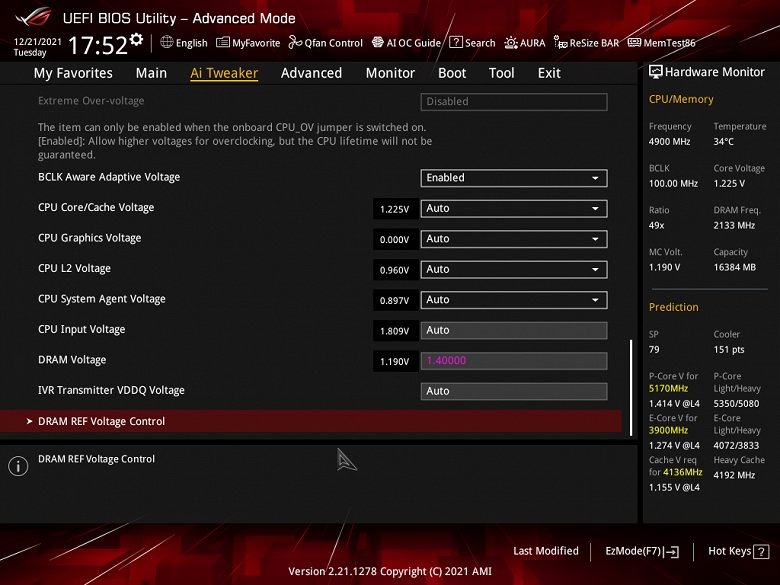

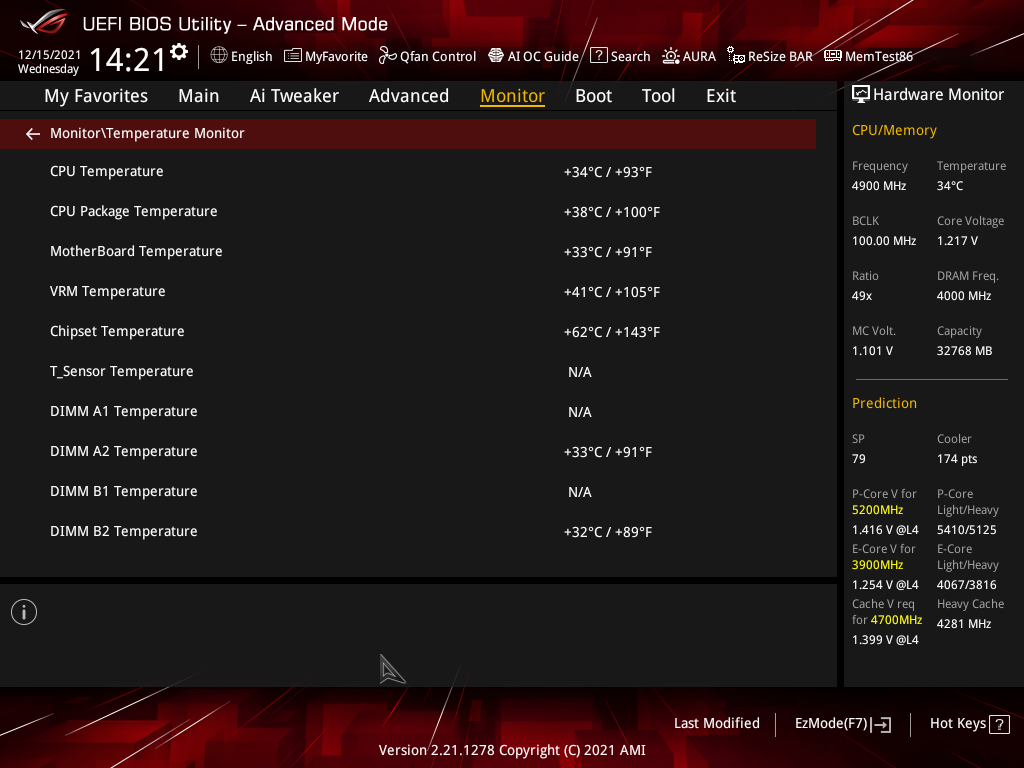

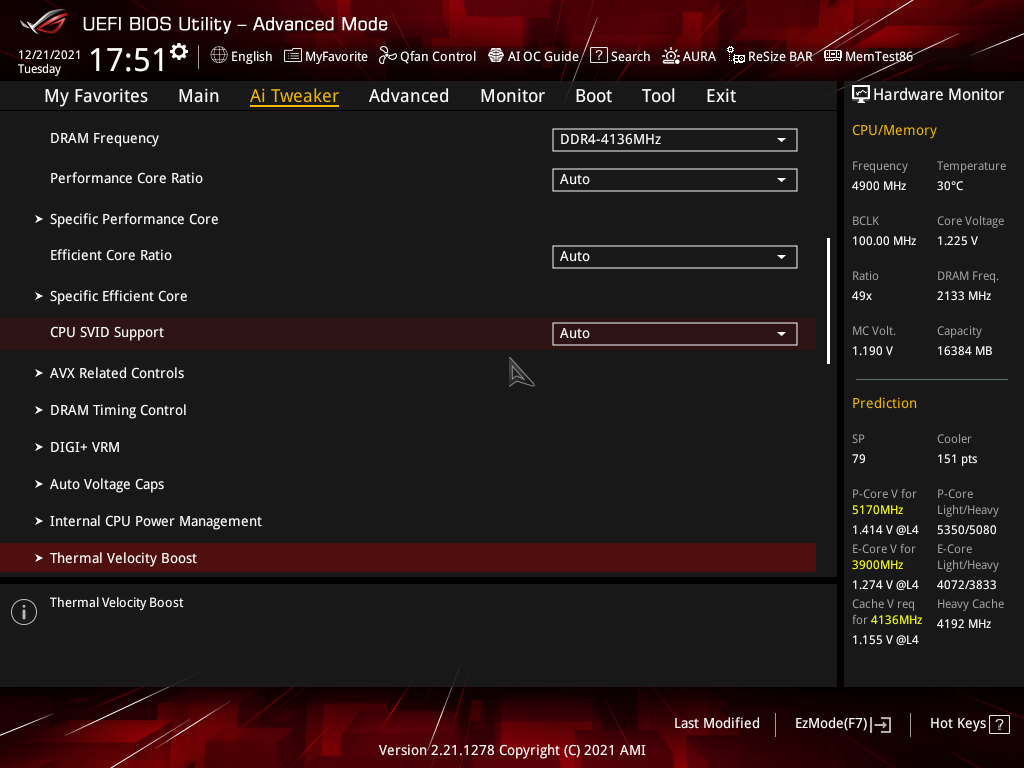

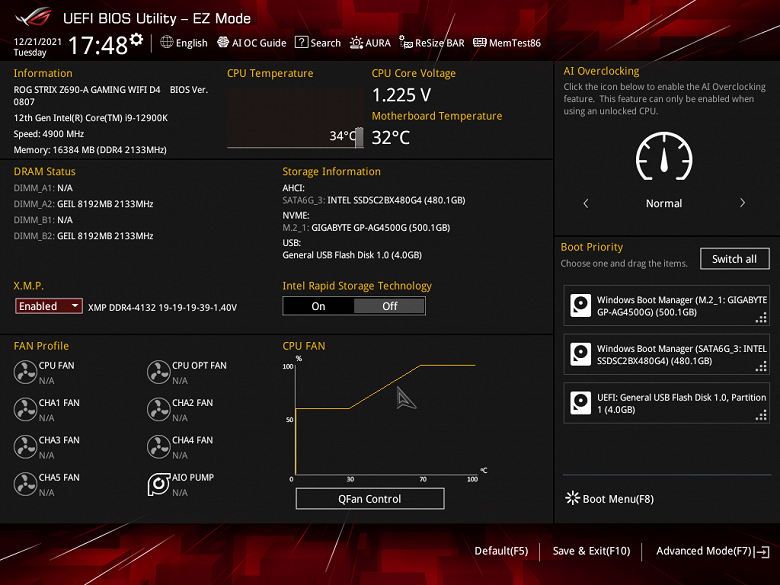

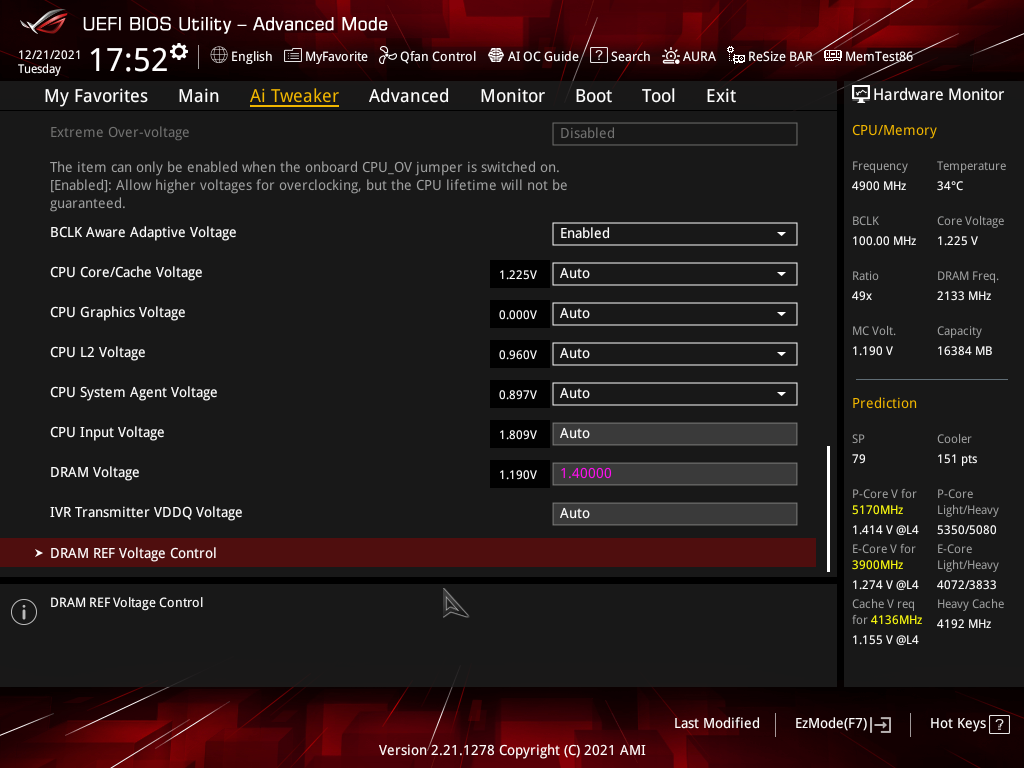

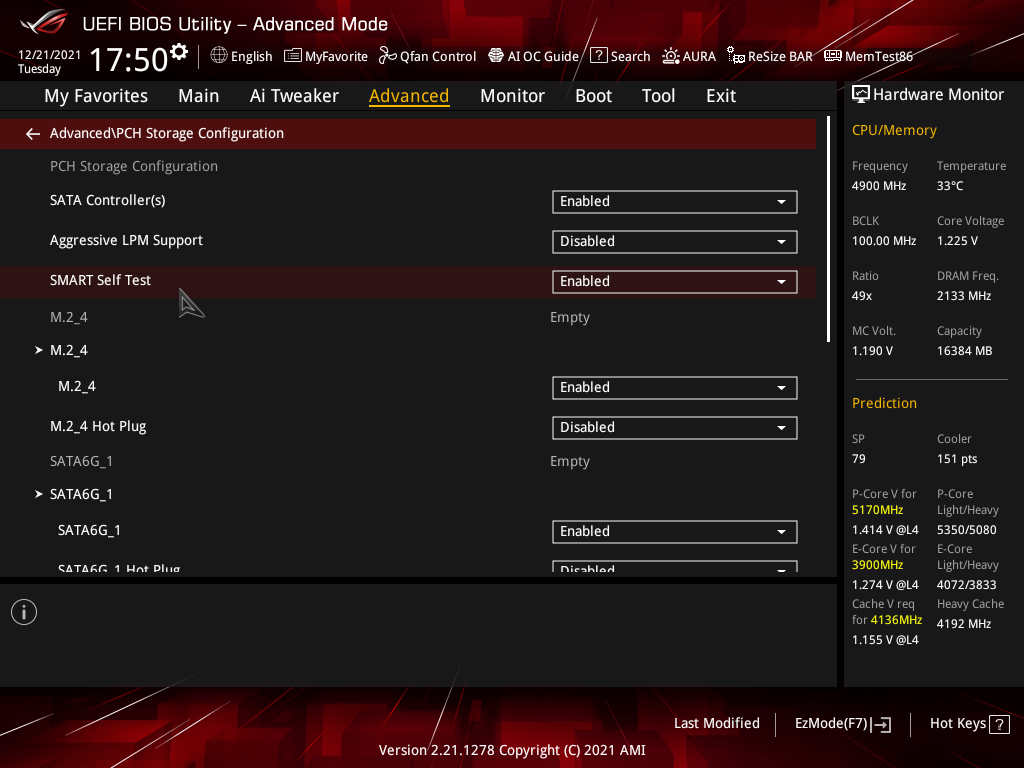

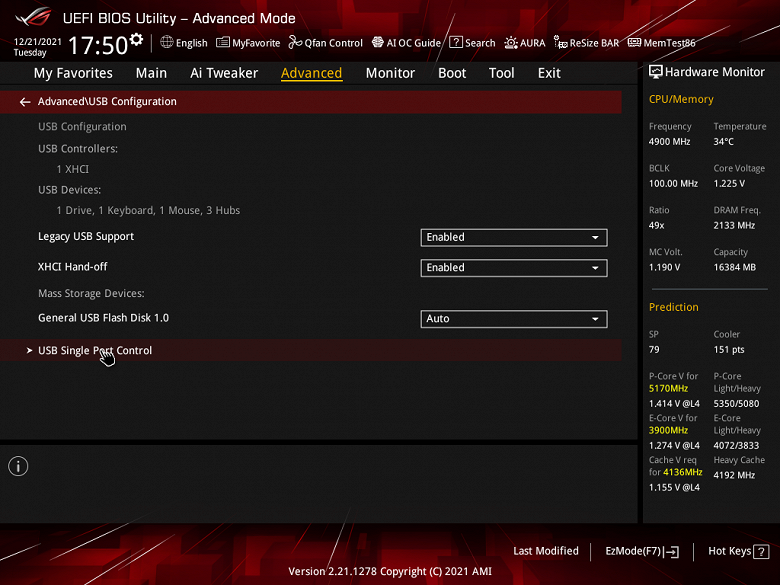

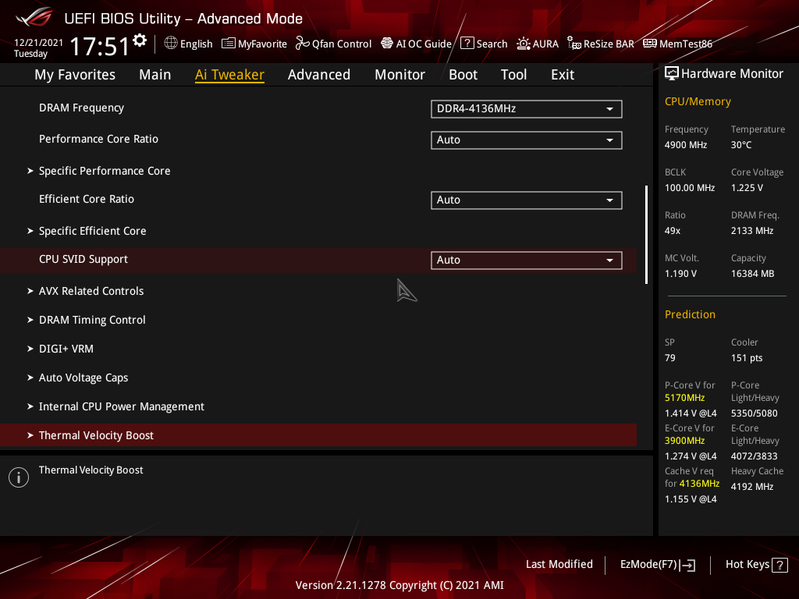

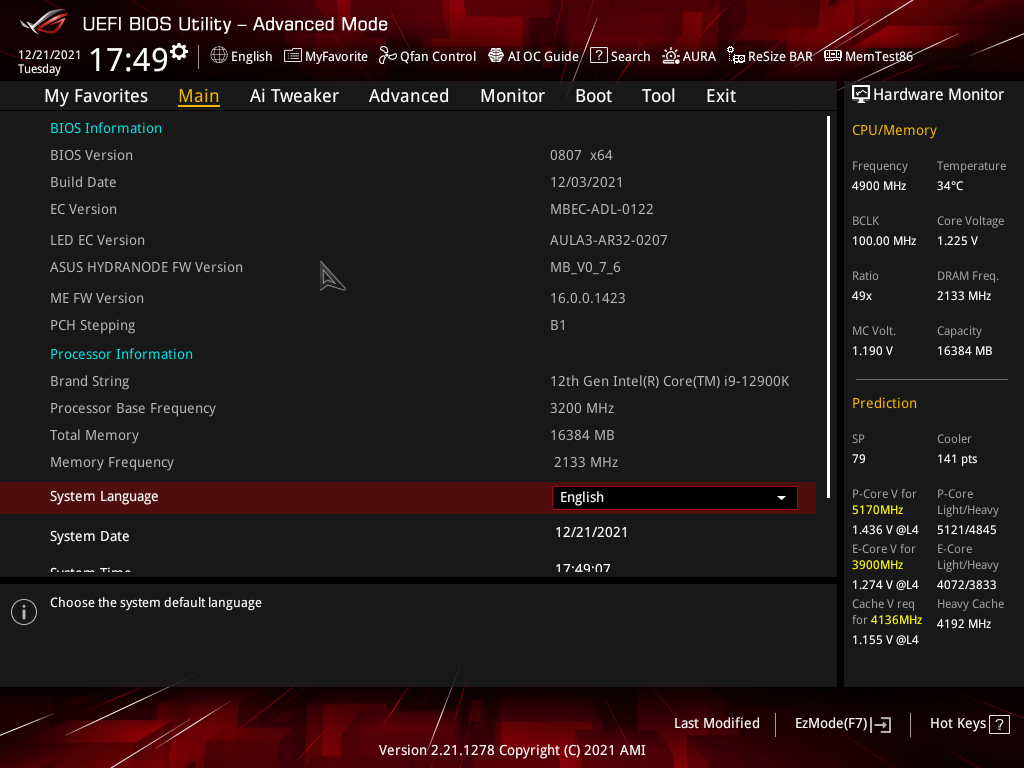

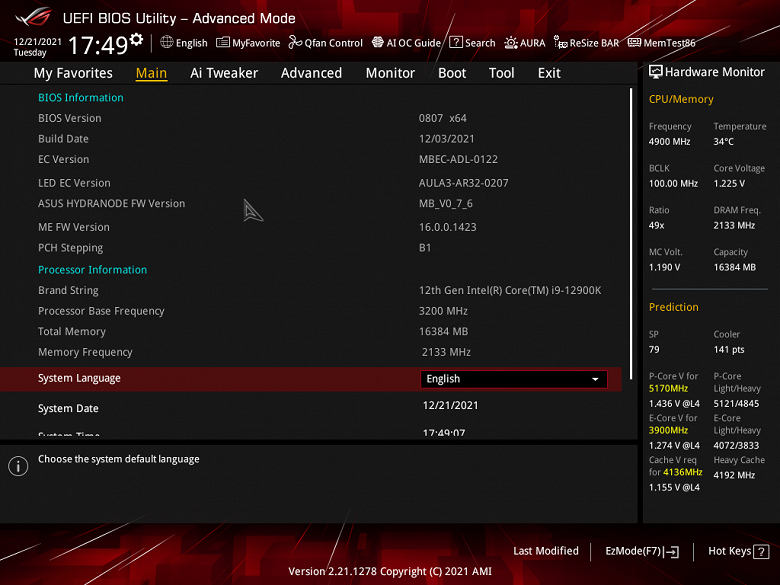

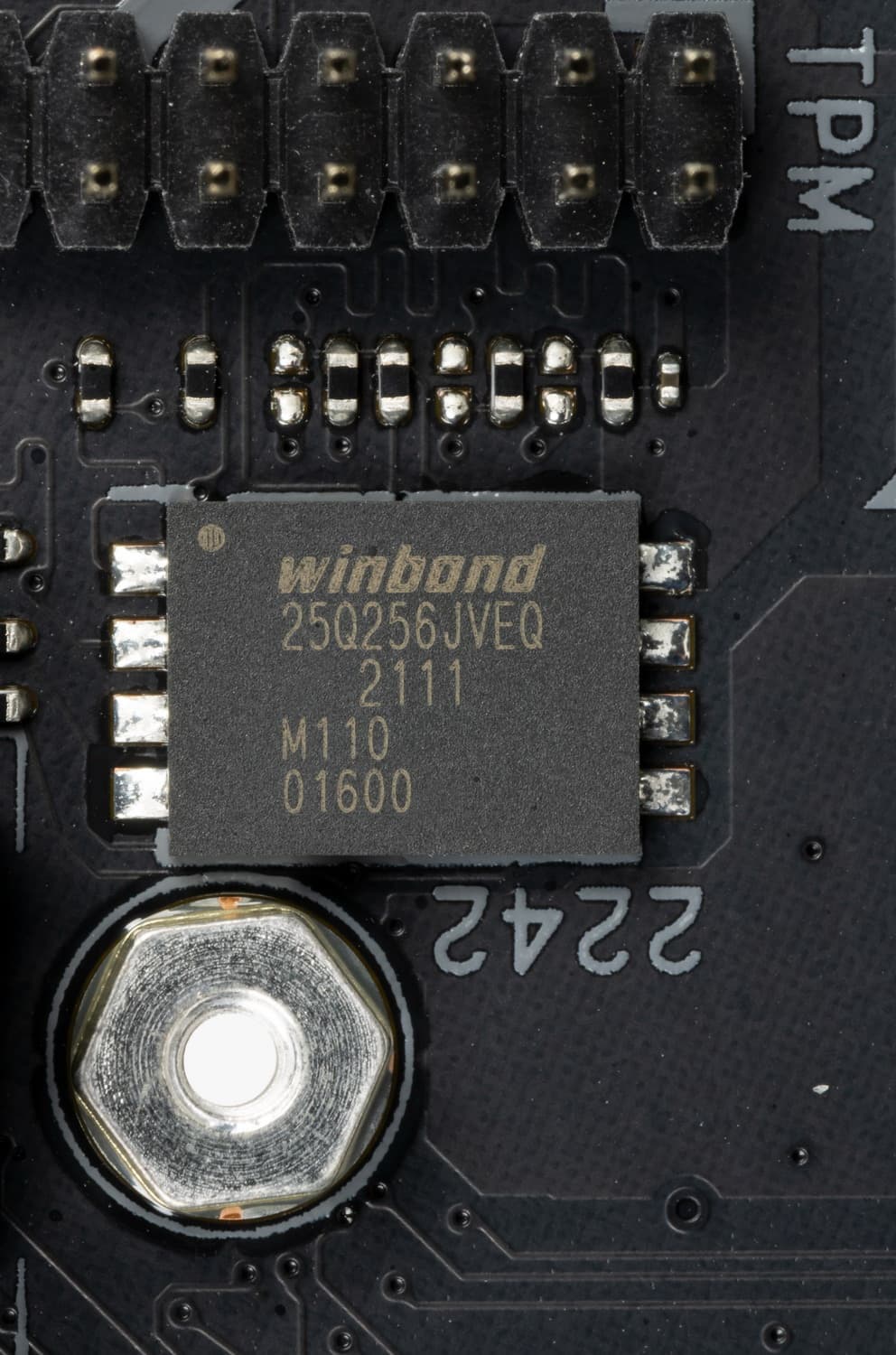

Настройки BIOS
Работоспособность (и разгон)

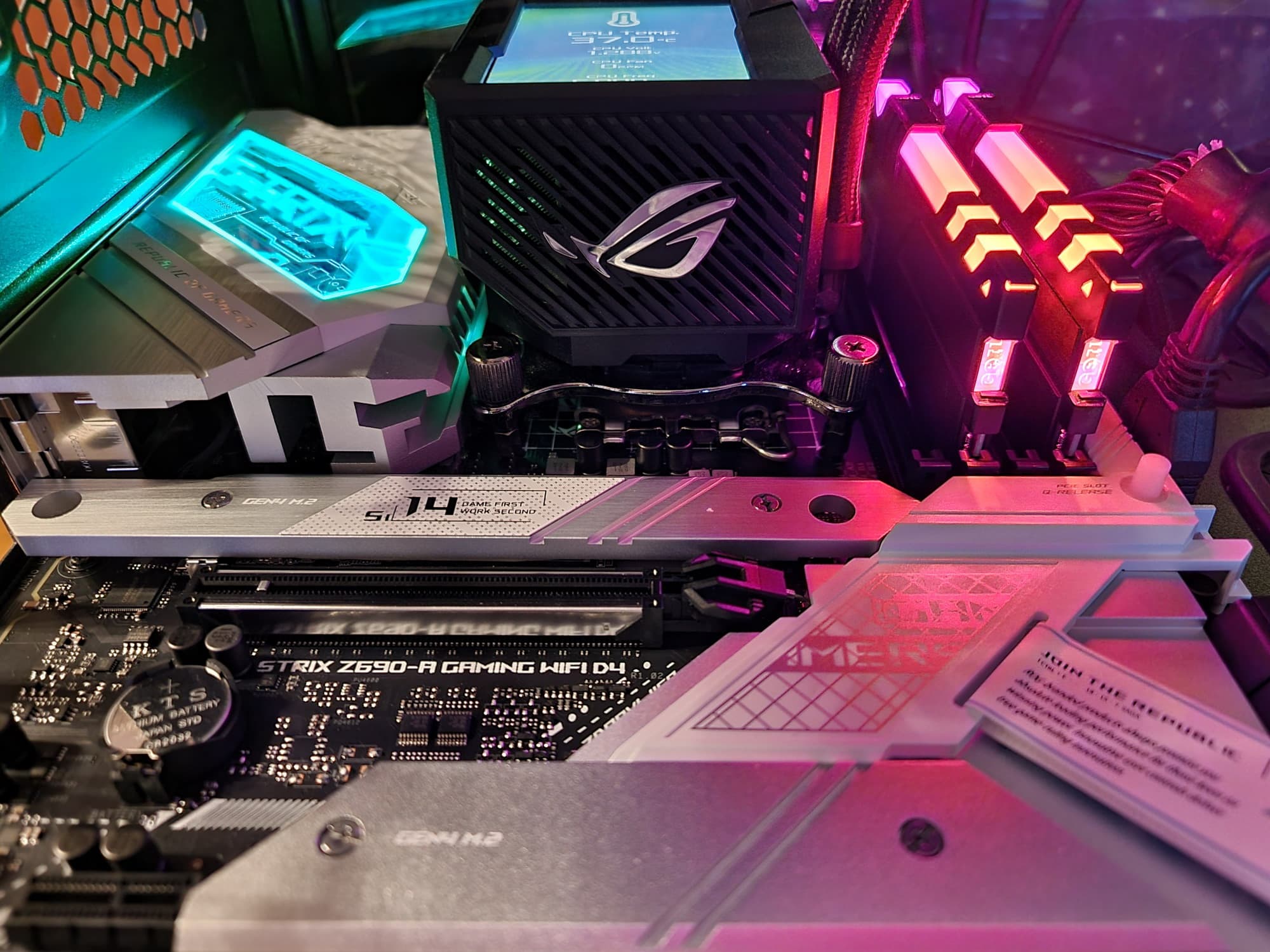

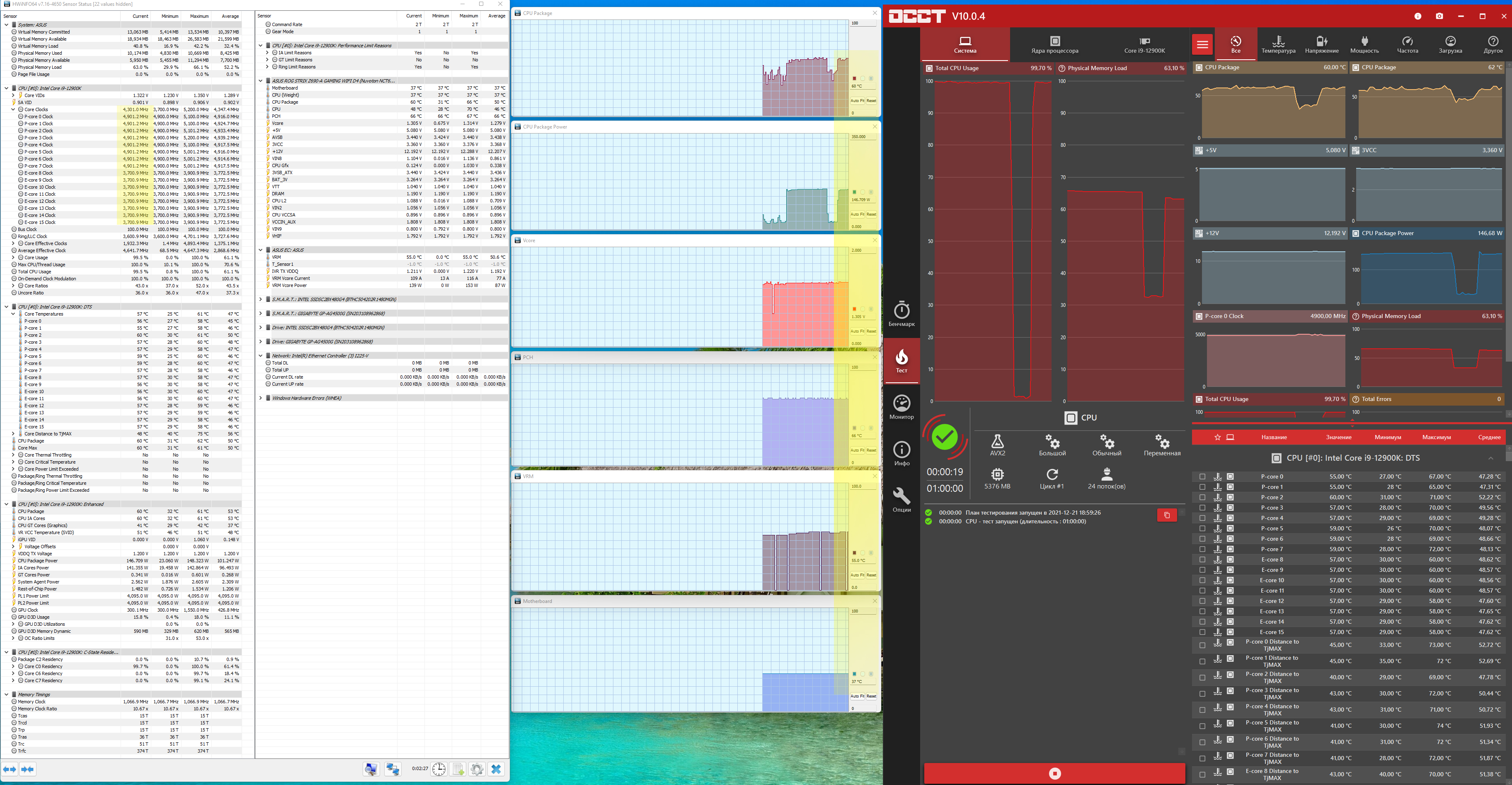

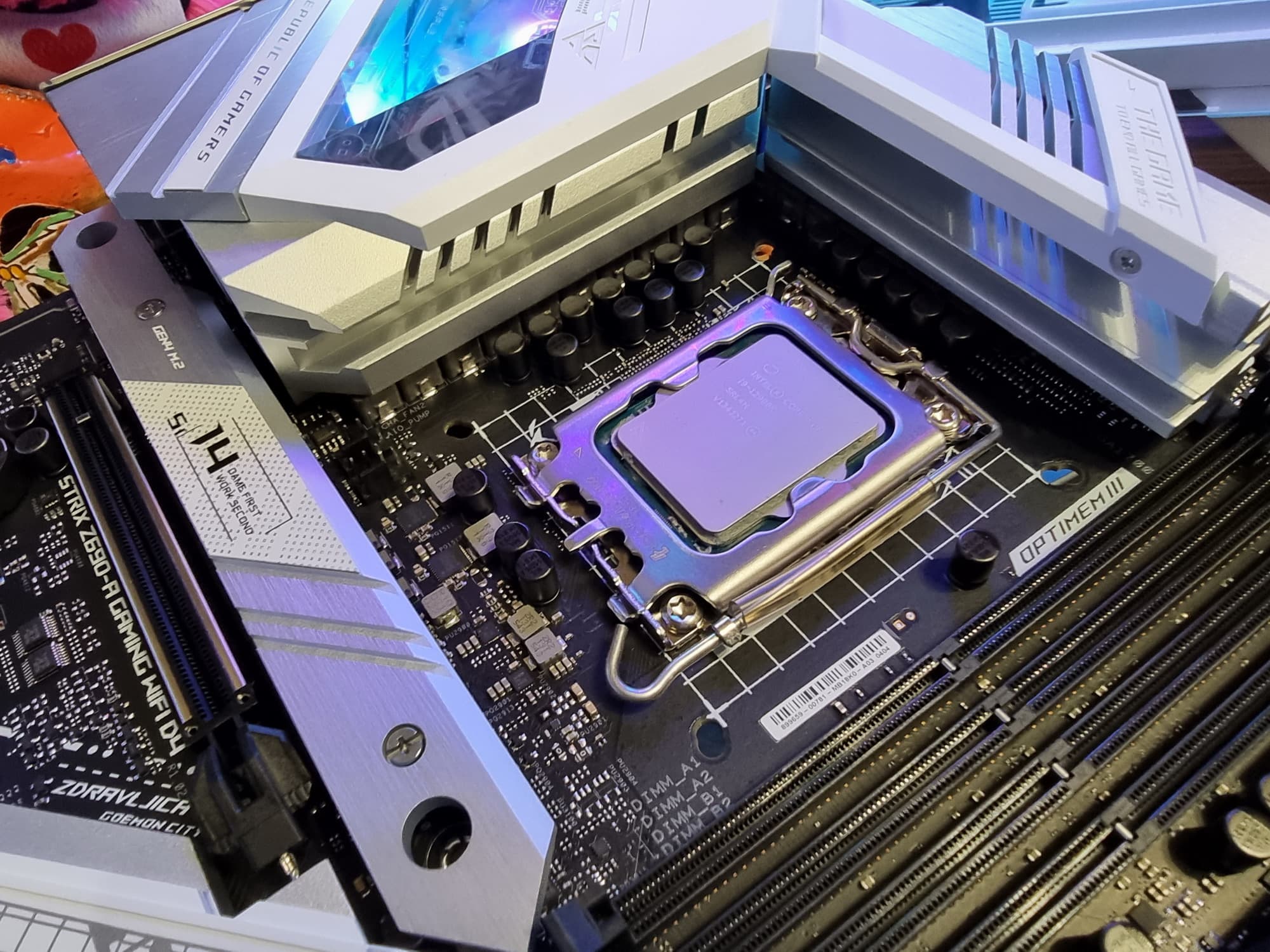

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
Как и в случае с матплатой от Asus, но с суффиксом Z690-F, мы получили неплохой автоматический разгон: 4,9 ГГц по всем P-ядрам (при этом всплески частот бывали и выше 5 ГГц) и 3,7 ГГц по всем Е-ядрам (напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку). В целом мы видим, что система по умолчанию, определив мощное питание матплаты, выставила очень приличный авторазгон. То есть по сути отличий от решения с поддержкой DDR5 пока мы не увидели. Один был лишь минус: активизация XMP профиля на памяти DDR4 вызывала BSOD, чего ранее я не наблюдал с этой памятью, и проверил после тестирования: память работает нормально, видимо проблема с версией BIOS у данной матери, поэтому пришлось тестировать на штатных частотах памяти без XMP. Ради любопытства прогнал ряд тестов, и выяснил, что при одинаковой частоте CPU (на Z690-F с DDR5 XMP 5200 MHz и на Z690-A с DDR4 2133 MHz) фактическая разница в производительности получилась менее 4%. Ну как бы вот... пока DDR5 себя не проявила в плане каких-то резких дивидентов.

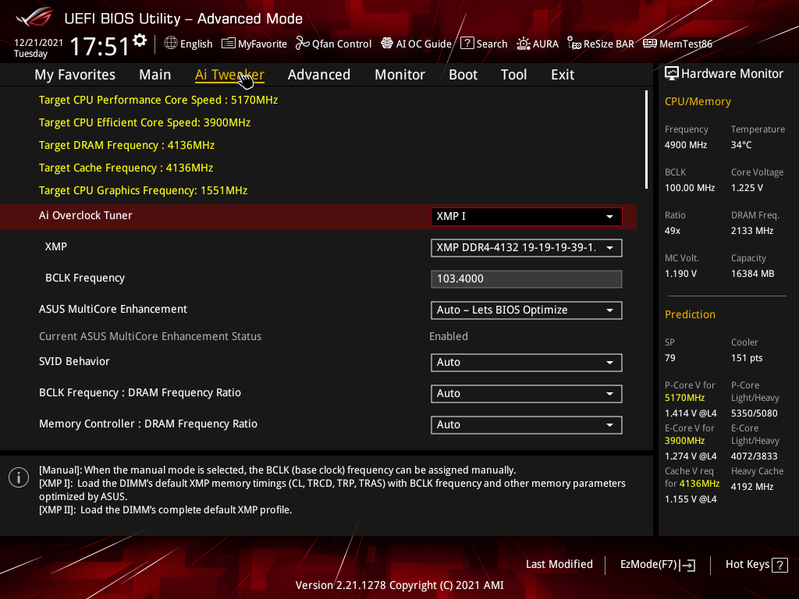

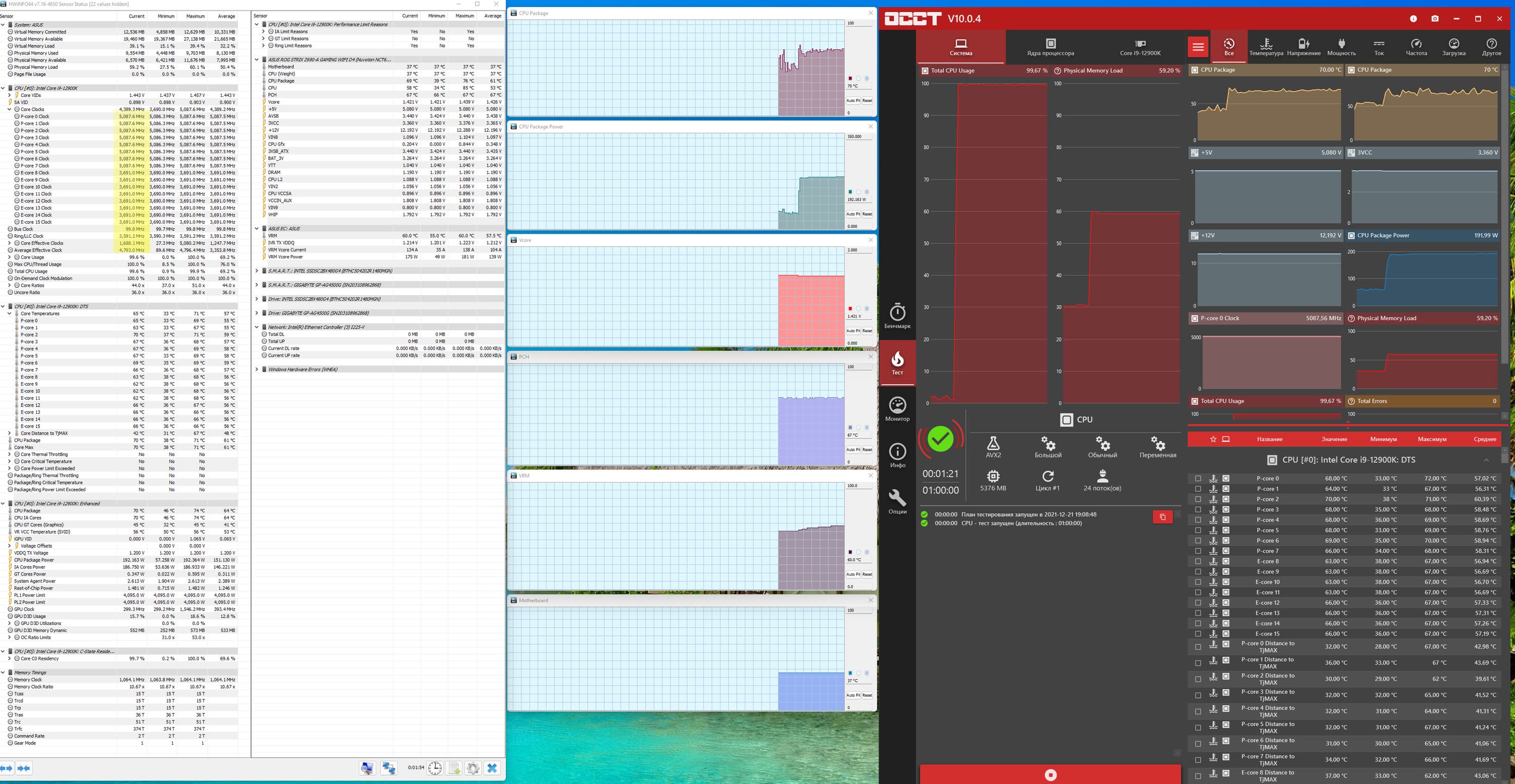

Проверил ручной разгон CPU до 5,1 ГГц по всем P-ядрам, все работало стабильно и без перегревов, ну так система питания очень даже неплоха.
Выводы
Материнская плата Asus ROG Strix Z690-A Gaming WiFi D4 — игровое решение среднего уровня со стоимостью в районе 35 тысяч рублей на момент публикации обзора. Плата интересна тем, что поддерживает 12-е поколение процессоров Intel Core, но имеет слоты под память DDR4, то есть не требует связываться со все еще слишком редкой и дорогой памятью DDR5.
У Asus ROG Strix Z690-A Gaming WiFi D4, как и у ее сестры Z690-F, имеется 17 портов USB разных видов, включая 2 очень быстрых USB 3.2 Gen2×2, а также 3 USB 3.2 Gen2, один слот PCIe 5.0 х16 версии 5.0, подключенный к процессору, и один «длинный» слот, работающий в режиме х4 или х4/х4 (с картами расширения, несущими слоты М.2, вроде Asus Hyper M.2 card). На самой плате есть 4 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0), 6 портов SATA, 8 разъемов для вентиляторов, 4 разъема для внешней подсветки. Система питания процессора — весьма мощная, она способна обеспечить работу любых совместимых процессоров с запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей есть с обеих сторон). Сетевые возможности хорошие: быстрый проводной контроллер 2,5 Гбит/с и один самый современный беспроводной. В числе плюсов платы можно упомянуть и улучшенный аудиокодек Realtek ALC4080.
В номинации «Оригинальный дизайн» плата Asus ROG Strix Z690-A Gaming WiFi D4 получила награду:
