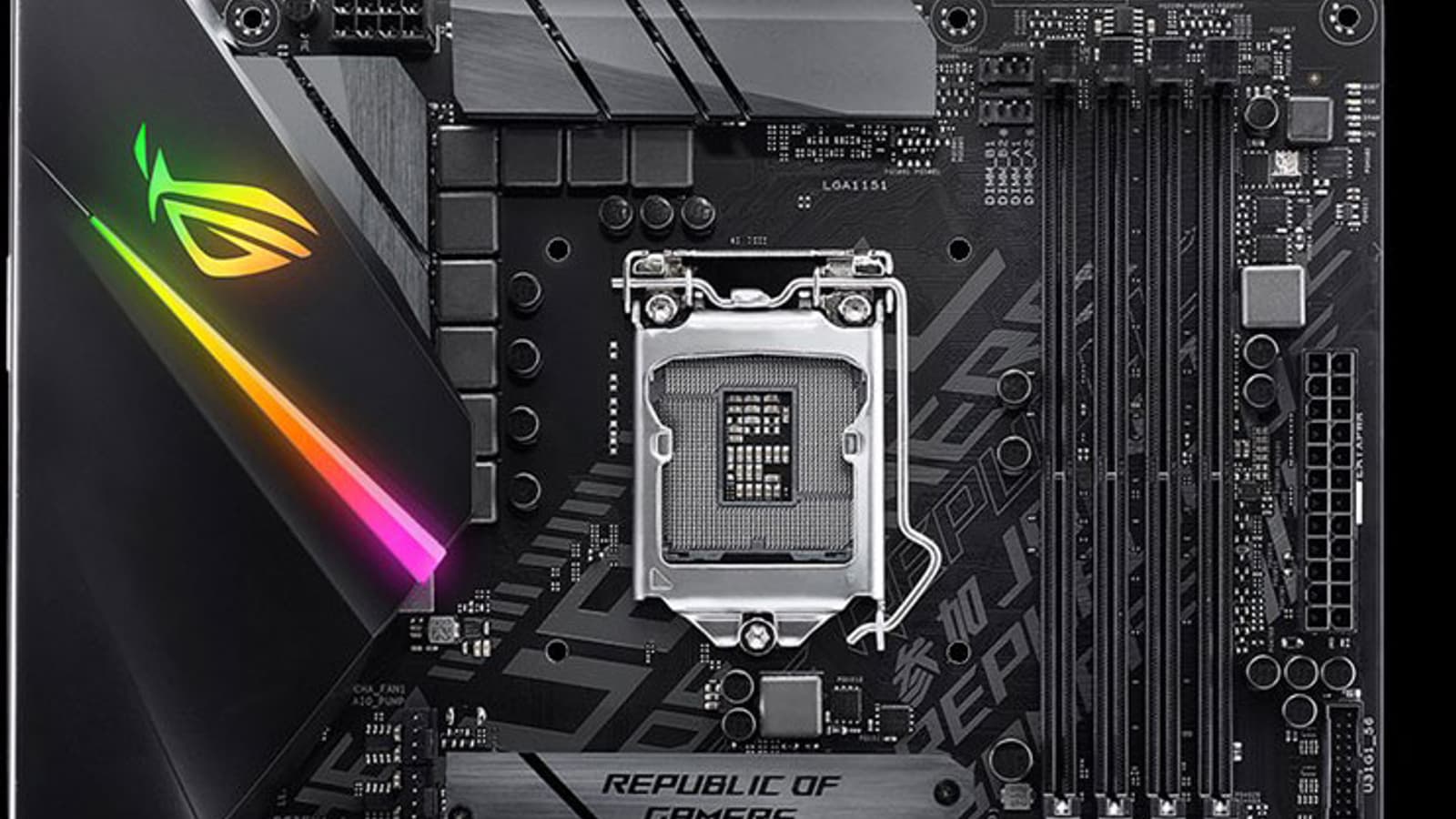

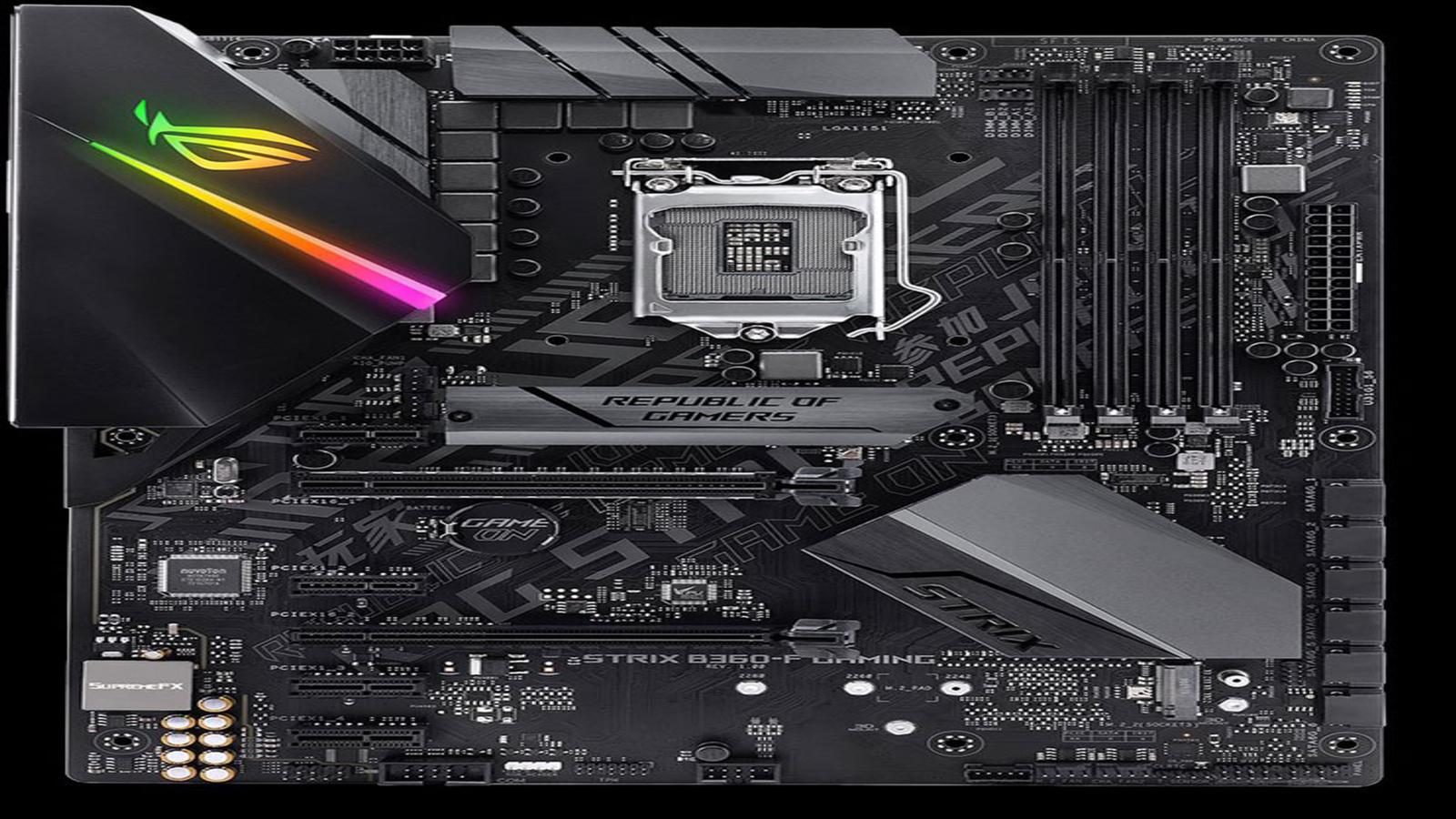

Обзор материнской платы Asus ROG Strix B360-F Gaming на чипсете Intel B360

Компания Asus представила новую игровую материнскую плату серии Asus ROG Strix на чипсете Intel B360 под процессоры Intel Core 8-го поколения. Это модель Asus ROG Strix B360-F Gaming, которую мы подробно рассмотрим в данной статье.

Комплектация и упаковка

Плата Asus ROG Strix B360-F Gaming поставляется в компактной черной коробке.

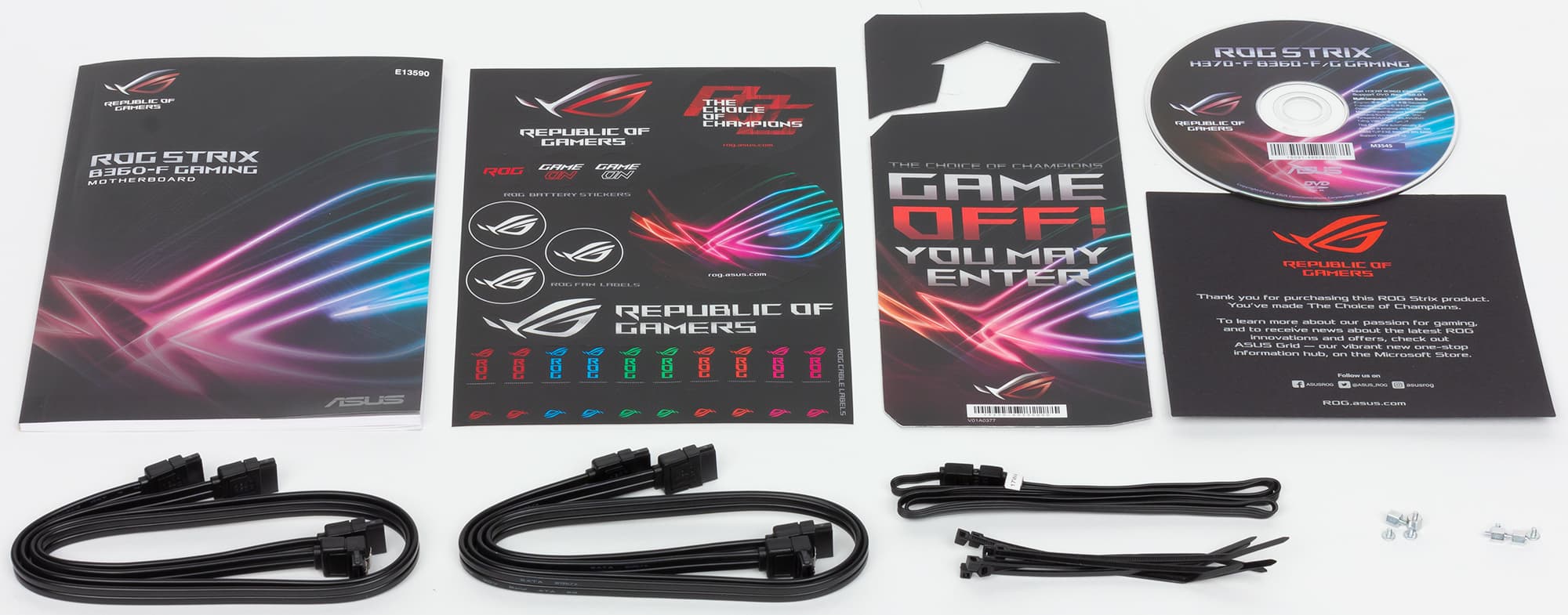

Комплект поставки минимален и включает в себя руководство пользователя, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), DVD-диск с драйверами, а также стикеры для кабелей и корпуса и даже пластиковые стяжки для монтажа платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix B360-F Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel B360
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер Intel i219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
4 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 2 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-С)
2 × USB 3.1 (Type-A)
6 × USB 2.0
Разъемы на задней панели 2 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-С)
4 × USB 2.0
1 × HDMI
1 × DVI-D
1 × DisplayPort
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический)
5 аудиоразъемов типа миниджек (3,5 мм)
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
6 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения платы Asus Fan Extension
1 разъем для подключения термодатчика
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения COM-порта
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

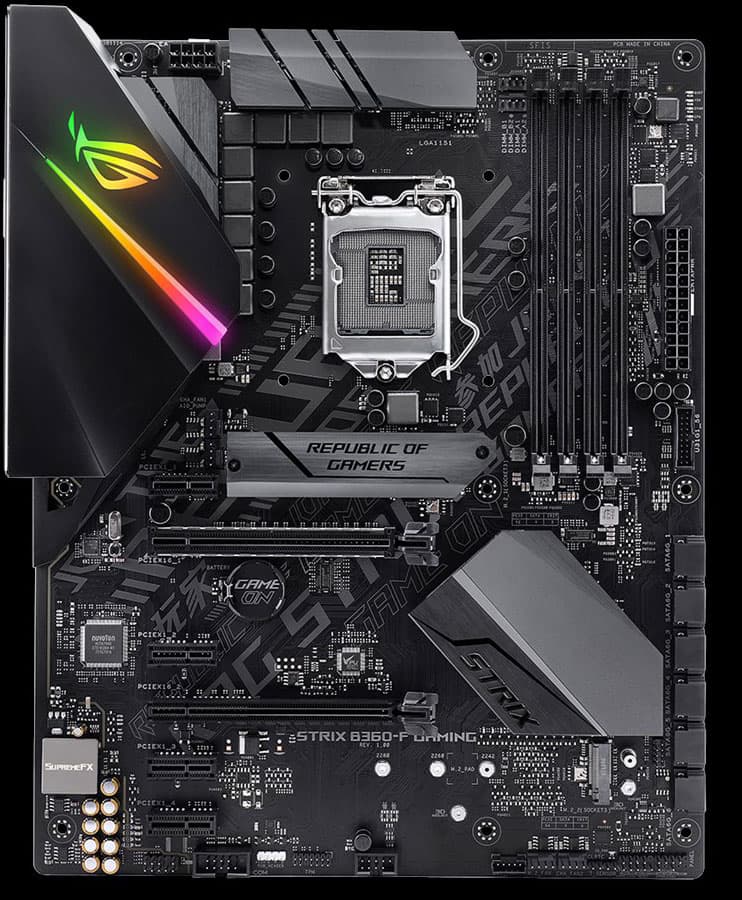

Плата Asus ROG Strix B360-F Gaming выполнена в форм-факторе ATX (305×244 мм). Для ее монтажа в корпус предусмотрено девять отверстий.

Чипсет и процессорный разъем

Плата Asus ROG Strix B360-F Gaming основана на новом чипсете Intel B360 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

Для установки модулей памяти на плате Asus ROG Strix B360-F Gaming предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4-2666 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

Для установки видеокарт, плат расширения и накопителей на плате Asus ROG Strix B360-F Gaming имеется два слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и два разъема M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16.

Второй слот с форм-фактором PCI Express x16 реализован на базе чипсетных линий PCIe 3.0, и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Естественно, плата не поддерживает технологию Nvidia SLI и допускает лишь объединение двух видеокарт по технологии AMD CrossFireX (в несимметричном режиме).

Четыре слота PCI Express 3.0 x1 реализованы через чипсет Intel B360.

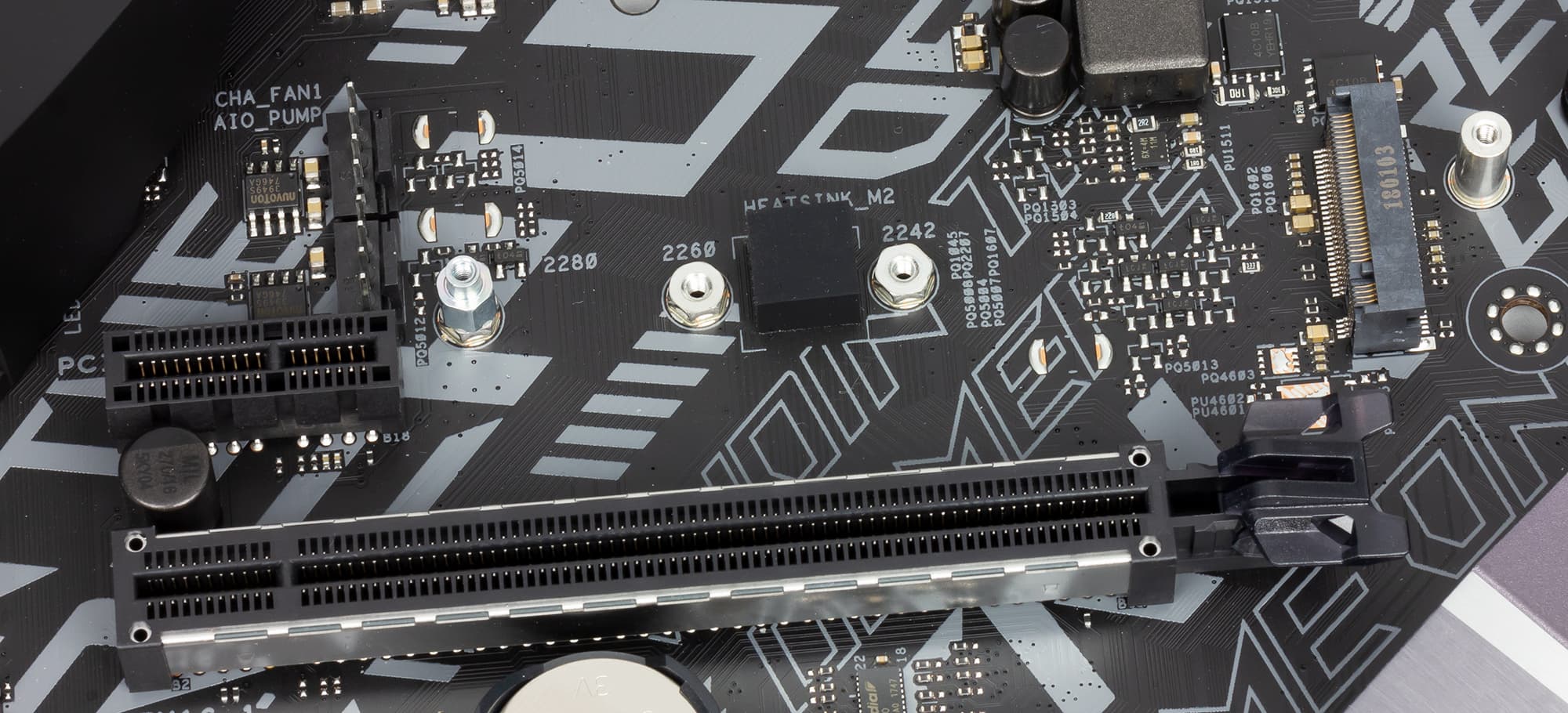

Как уже отмечалось, на плате имеются два разъема M.2, реализованные через чипсет. Эти разъемы предназначены для установки накопителей.

Один разъем (M.2_1) поддерживает накопители типоразмера 2242/2260/2280 с интерфейсом PCIe 3.0 x2 и SATA.

Второй разъем (M.2_2) поддерживает накопители типоразмера 2242/2260/2280 с интерфейсом только PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4, DVI-D и DisplayPort.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel B360 контроллера. Эти порты не поддерживают возможность создания RAID-массивов (ограничение чипсета).

Все порты на плате сделаны горизонтальными.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено два порта USB 3.0, шесть портов USB 2.0 и три порта порта USB 3.1.

Все USB порты реализованы непосредственно через новый чипсет Intel B360, который имеет встроенный контроллер USB 3.1.

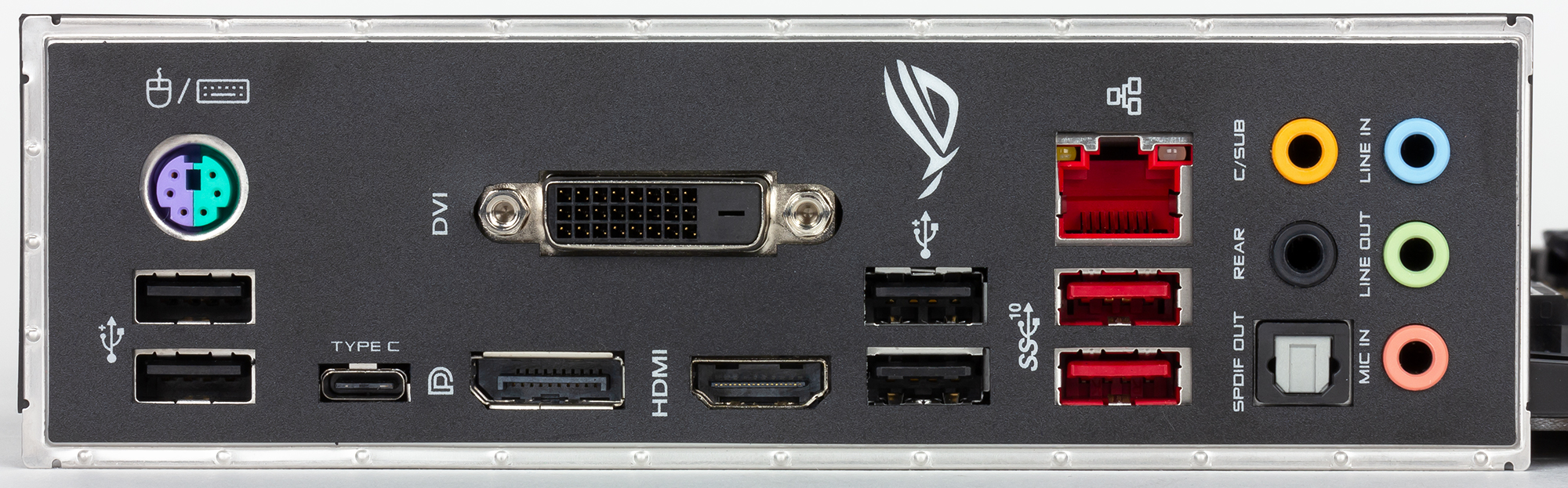

Два порта USB 3.1 (Type-A), один порт USB 3.1 (Type-C) и четыре порта USB 2.0 выведены на заднюю панель платы. Для подключения еще двух портов USB 2.0 и двух портов USB 3.0 на плате имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Strix B360-F Gaming предусмотрен гигабитный интерфейс на базе контроллера PHY-уровня Intel i219-V.

Как это работает

Мы уже писали об особенностях чипсета Intel B360 и сравнивали его с остальными чипсетами Intel 300-й серии, так что повторятся не будем. Напомним лишь, что чипсет Intel B360 имеет 24 HSIO-порта. При этом 12 портов PCIe 3.0, до 6 портов SATA, до 4 портов USB 3.1 и до шести портов USB 3.0, но так, чтобы общее количество портов USB 3.1 и USB 3.0 не превосходило шести.

А теперь посмотрим, как возможности чипсета Intel B360 реализованы в варианте платы Asus ROG Strix B360-F Gaming.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, четыре слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей и гигабитный сетевой контроллер. Все это в совокупности требует 15 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA, три порта USB 3.1 и два портов USB 3.0, а это еще 11 HSIO-портов. То есть всего получается 26 HSIO-портов. Но это мы не учли, что один разъем M.2 для SSD-накопителей может работать в SATA-режиме.

Понятно, что все это одновременно работать не может и что-то должно разделяться.

Прежде всего, слот PCI Express 3.0 x4 разделяется с двумя слотами PCI Express 3.0 x1 (PCIEX1_1 и PCIEX1_2). Когда задействуются слоты PCIEX1_1 и PCIEX1_2, слот PCI Express 3.0 x4 будет доступен только в режиме x2. Таким образом, получаем на два порта PCIe 3.0 меньше. Но этого все равно не достаточно, поскольку потребуется 13 портов PCIe 3.0, но в чипсете Intel B360 их только 12.

Далее, еще один слот PCI Express 3.0 x1 (PCIEX1_4) разделяется с разъемом M.2_1. С учетом данного разделения задействованных чипсетных портов PCIe 3.0 получается ровно 12.

Кроме указанных разделений разъем M.2_1 разделяется также с портом SATA#2 по линии SATA. То есть, если в разъем устанавливается накопитель с интерфейсом SATA, то порт SATA#2 будет недоступен. Если же к порту SATA#2 подключается накопитель, то разъем M.2_1 можно задействовать только в режиме PCIe.

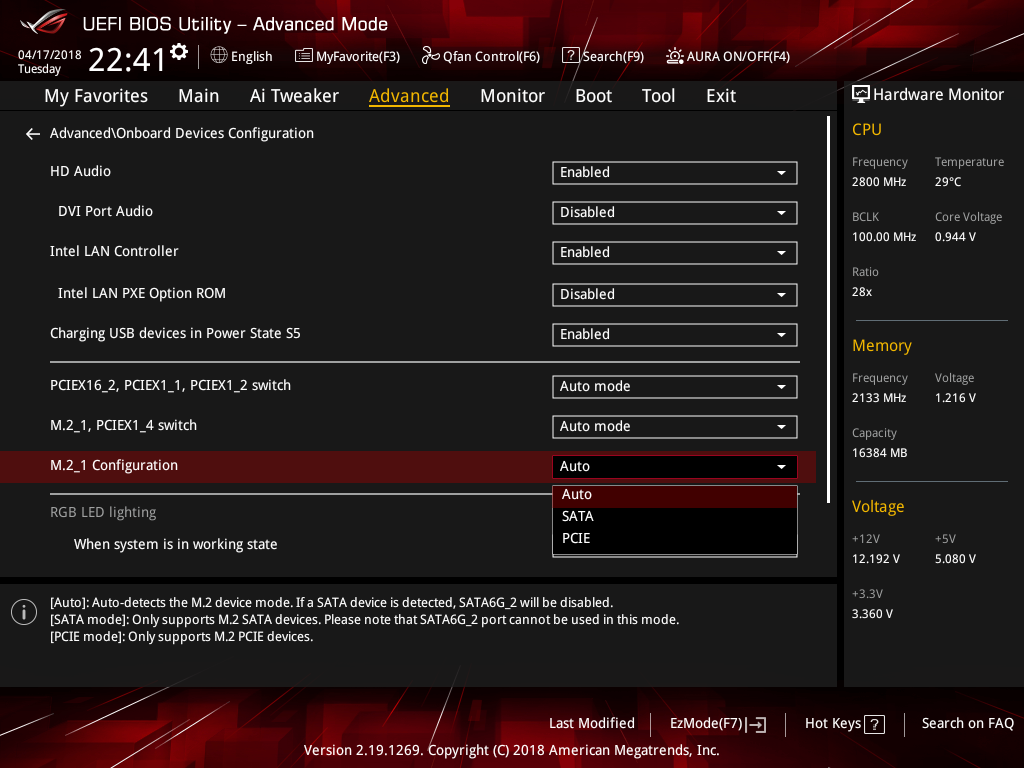

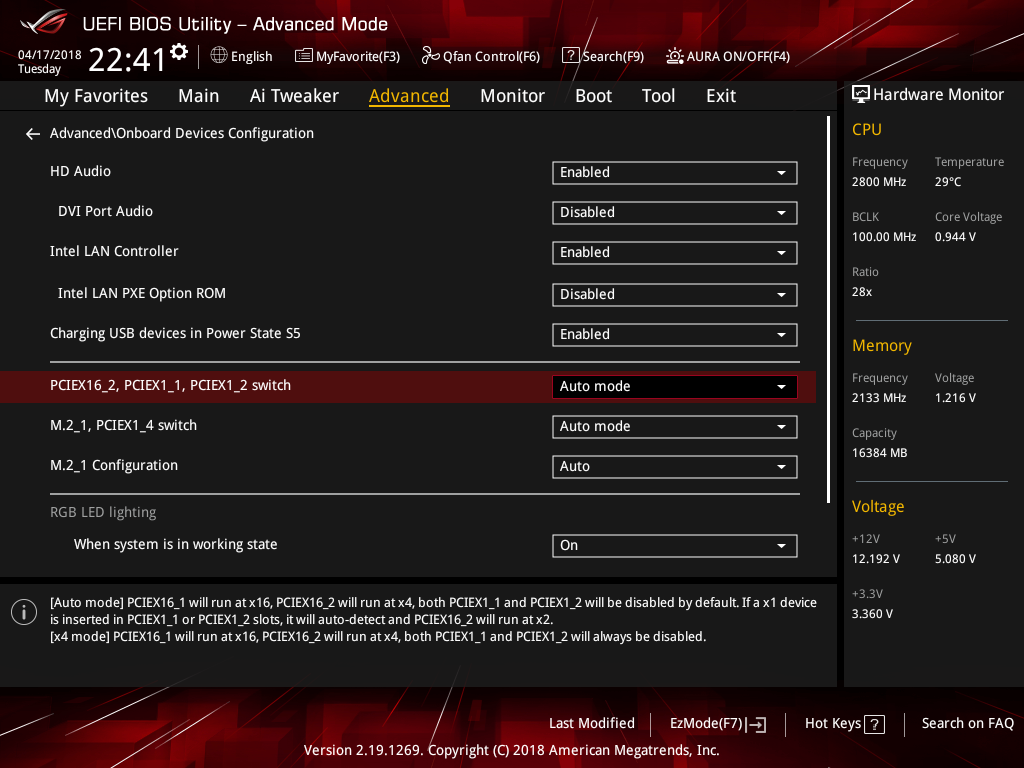

Режимы работы слотов PCIe и разъемов M.2 задаются в настройках UEFI BIOS.

Блок-схема платы Asus ROG Strix B360-F Gaming представлена далее.

Дополнительные особенности

Для плат на чипсете Intel B360 количество дополнительных особенностей, как правило, минимально. И плата Asus ROG Strix B360-F Gaming в данном случае не исключение. Тут нет ни кнопок, ни индикатора POST-кодов.

Можно отметить лишь подсветку кожуха панели разъемов.

Кроме того, имеется возможность подключить к плате светодиодную ленту. На плате есть четырехконтактный разъем (12V, G, R, B) для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 3 м.

В качестве дополнительной особенности можно также отметить наличие разъема для подключения морально устаревшего COM-порта, а также разъема для подключения термодатчика.

И последнее, что можно отметить, это наличие монтажных отверстий для крепления моддинговых «фишек», распечатанных на 3D-принтере. Но это, что называется, на любителя.

Система питания

Как и большинство плат, модель Asus ROG Strix B360-F Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

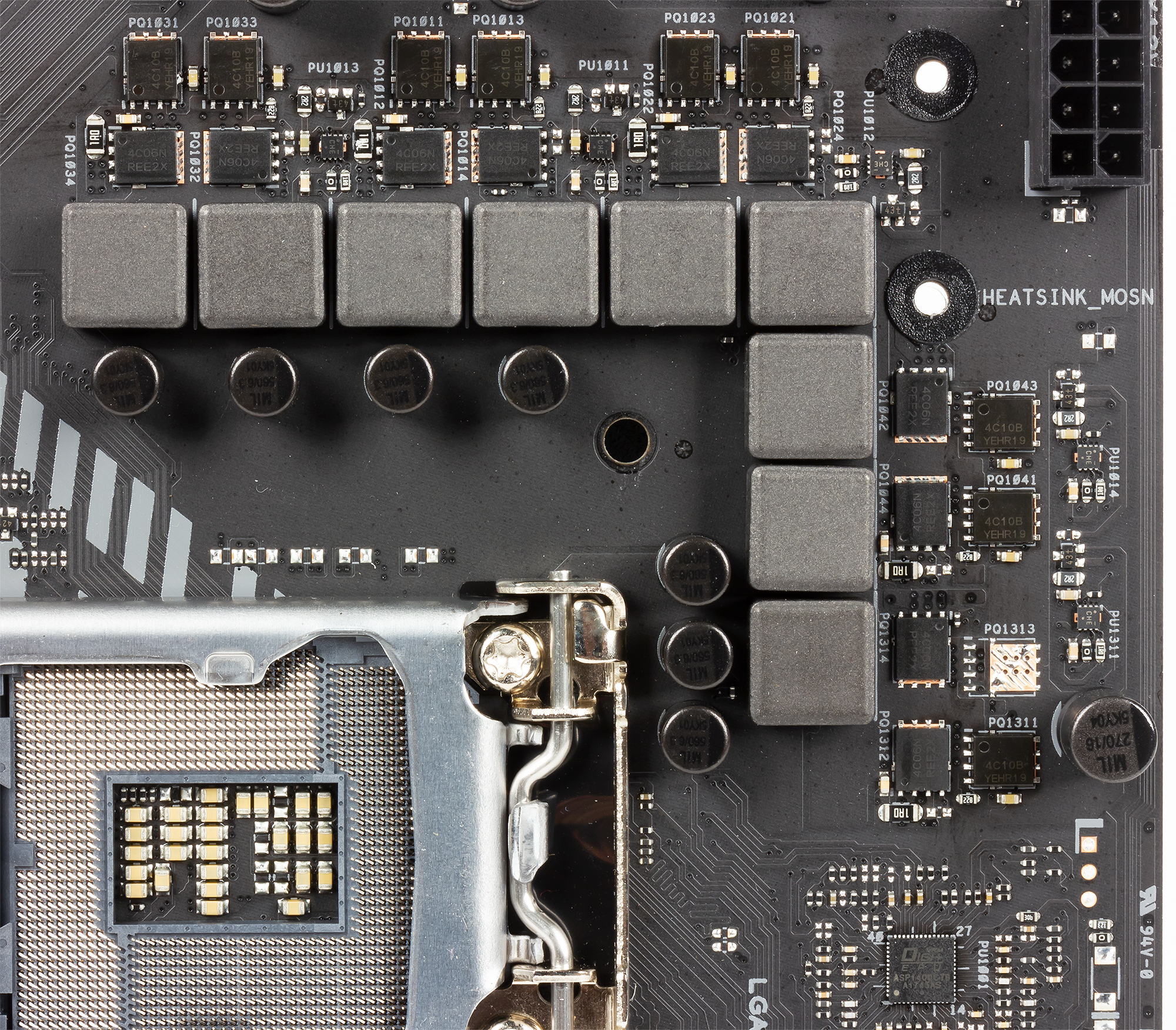

Регулятор напряжения питания процессора на плате является 9-канальным (6+3).

Управляется регулятор напряжения питания PWM-контроллером с маркировкой ASP1400CTB. В каждом канале питания используется пара MOSFET-транзисторов 4C06N и 4C10B компании On Semiconductor.

Система охлаждения

Система охлаждения платы Asus ROG Strix B360-F Gaming состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора.

Еще один радиатор предназначен для охлаждения чипсета.

Есть также радиатор, который устанавливается на SSD-накопитель разъема M.2_1.

Помимо этого, на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Два разъема (CPU_FAN, CPU_OPT) предназначены для кулеров процессора, еще два (CHA_FAN1, CHA_FAN2) — для дополнительных корпусных вентиляторов. Есть отдельный разъем (AIO_PUMP) для подключения помпы СВО, а также отдельный разъем (M.2_FAN2) для вентилятора SSD-накопителя, устанавливаемого в разъем M.2.

Кроме того, имеется разъем для подключения термодатчика (в комплект не входит) и пятиконтактный разъем EXT_FAN, который позволяет подключать плату Fan Extension (в комплект тоже не входит), к которой можно подключать еще дополнительные вентиляторы и термодатчики. Фишка тут в том, что вентиляторы, подключаемые к плате Fan Extension, управляются через UEFI BIOS материнской платы. Правда, где купить эту платку отдельно — вопрос.

Энергопотребление

Мы тестировали плату Asus ROG Strix B360-F Gaming с процессором Intel Core i5-8400. При тестировании не использовалась видеокарта (монитор подключался к процессорному графическому ядру). Кроме того, при тестировании использовалось четыре модуля памяти DDR-2400 по 4 ГБ каждый (всего 16 ГБ), а в качестве системного накопителя использовался SSD Seagate ST480FN0021.

В ходе тестирования измерялось энергопотребление всего стенда на базе платы Asus ROG Strix B360-F Gaming от розетки, а также энергопотребление процессора по линии 12 В и энергопотребление всей платы (без учета блока питания) с использованием измерительного блока, подключаемого в разрыв между платой и блоком питания.

Для стрессовой загрузки процессора использовалась утилита Prime95 (тест Small FFT).

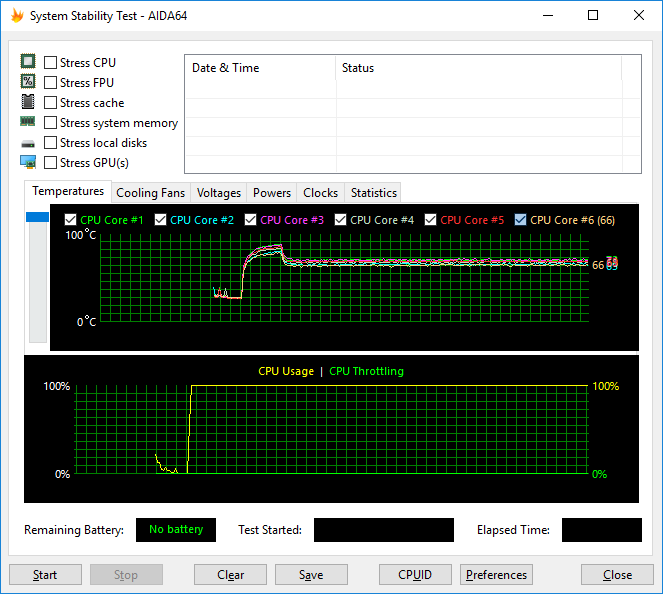

Итак, сначала энергопотребление всего стенда (с блоком питания) от розетки. Выяснилось, что в режиме простоя энергопотребление всего стенда составляет 27 Вт, а в режиме стрессовой загрузки процессора энергопотребление в установившемся режиме составляет 101 Вт. При этом процессор работал на частоте 3,3 ГГц, а его энергопотребление по данным утилиты AIDA64 (CPU Package) составляло 65 Вт.

Энергопотребление в простое 27 Вт
Энергопотребление при стрессовой загрузке процессора 101 Вт

Отметим, что в начальный момент времени энергопотребление стенда на базе платы Asus ROG Strix B360-F Gaming составляет 140 Вт, но по прошествии некоторого времени частота процессора и, соответственно, энергопотребление снижаются.

Результаты измерения энергопотребления системы с использованием аппаратного комплекса следующие. В режиме стрессовой загрузки процессора его установившееся энергопотребление составляет 75 Вт, а энергопотребление всей платы составляет 84 Вт.

Энергопотребление процессора по шине 12 В 75 Вт
Энергопотребление всей платы 84 Вт

Стоит также отметить, что в процессе стрессовой загрузки процессора радиатор VRM-модуля нагревается, по показаниям тепловизора, до 55 °C.

Аудиоподсистема

Аудиоподсистема платы Asus ROG Strix B360-F Gaming основана на кодеке Realtek ALC1120, изолирована на уровне слоев PCB от прочих компонентов платы и выделена в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Strix B360-F Gaming получил оценку «Очень хорошо».

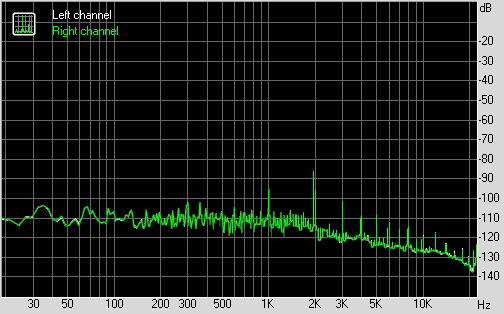

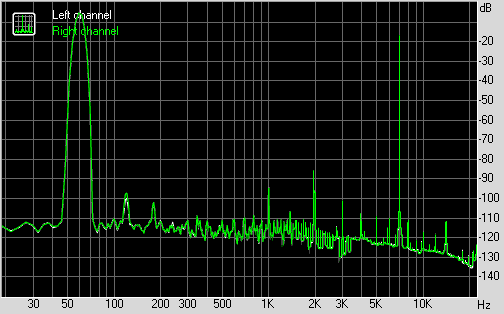

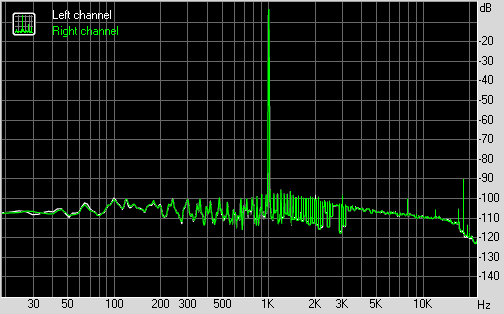

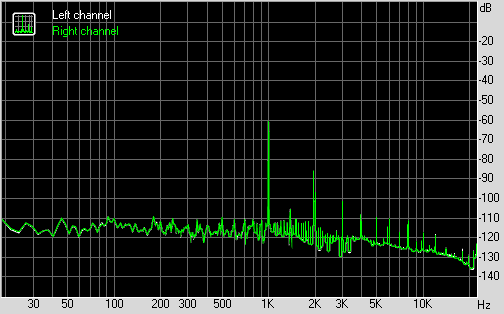

Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

Теперь о возможностях по настройке через UEFI BIOS. Собственно, здесь все стандартно и практически не отличается от UEFI BIOS на платах Asus с чипсетом Intel H370.

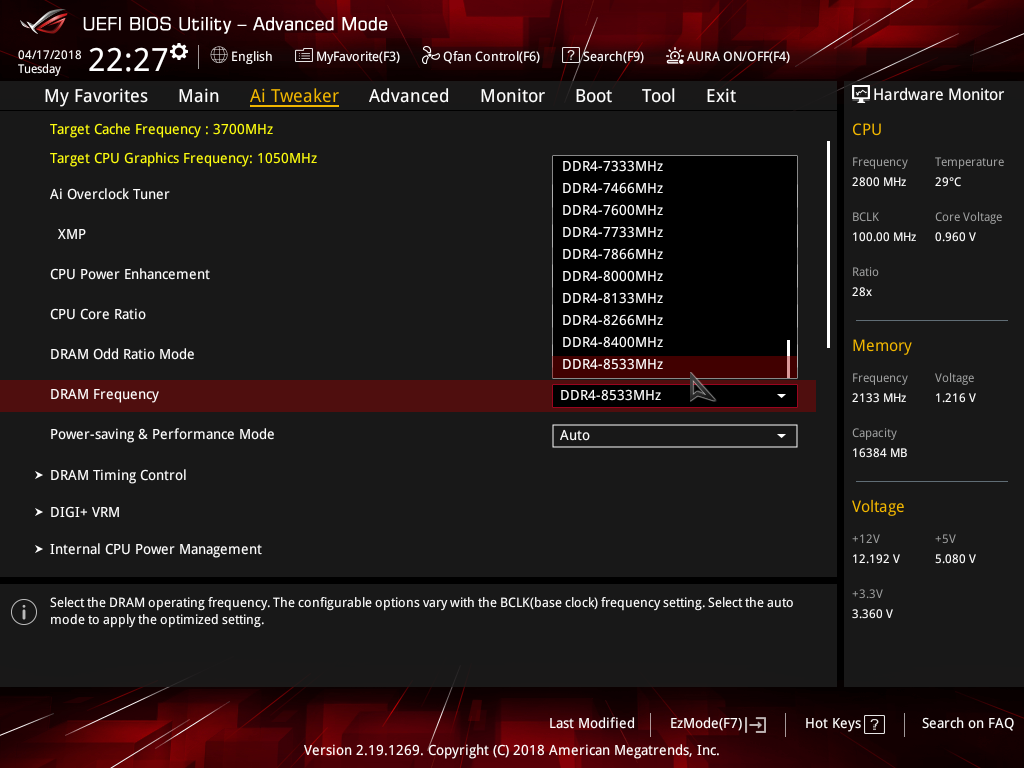

Напомним, что чипсет Intel B360 не позволяет разгонять процессор и память, однако, уже традиционно, в UEFI BIOS на платах Asus есть кажущаяся возможность разгона памяти. Но реально максимальная частота памяти, которая поддерживается, составляет 2666 МГц.

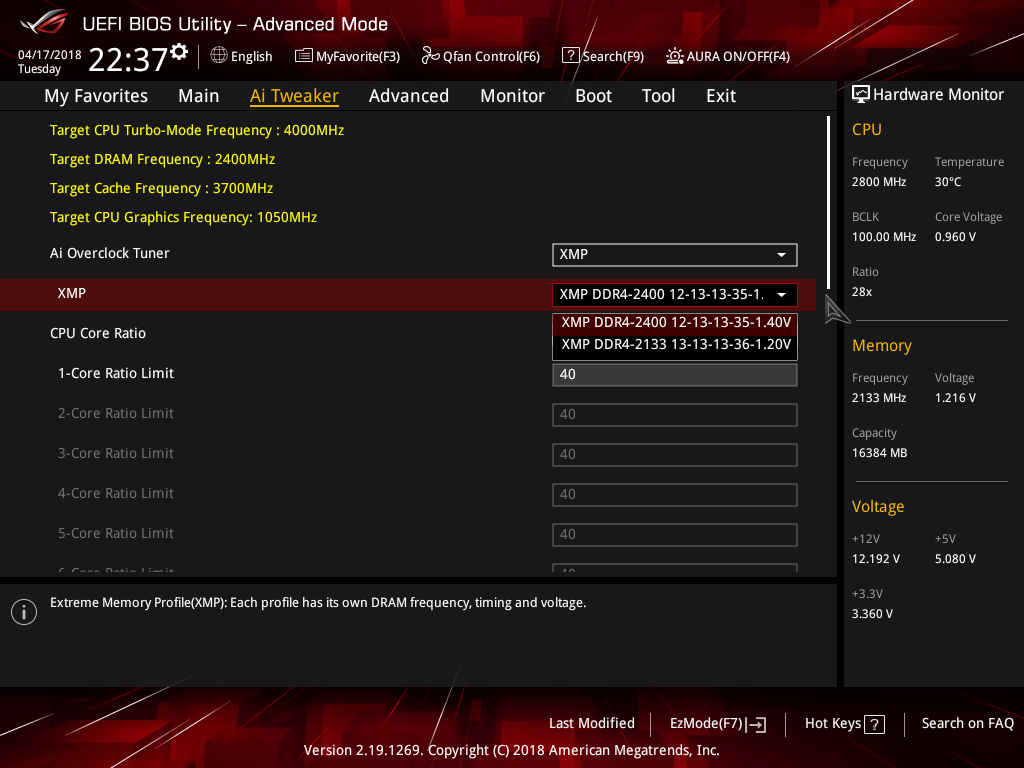

Кроме того, можно активировать XMP-профиль памяти, но, опять-таки, частота не будет превосходить 2666 МГц.

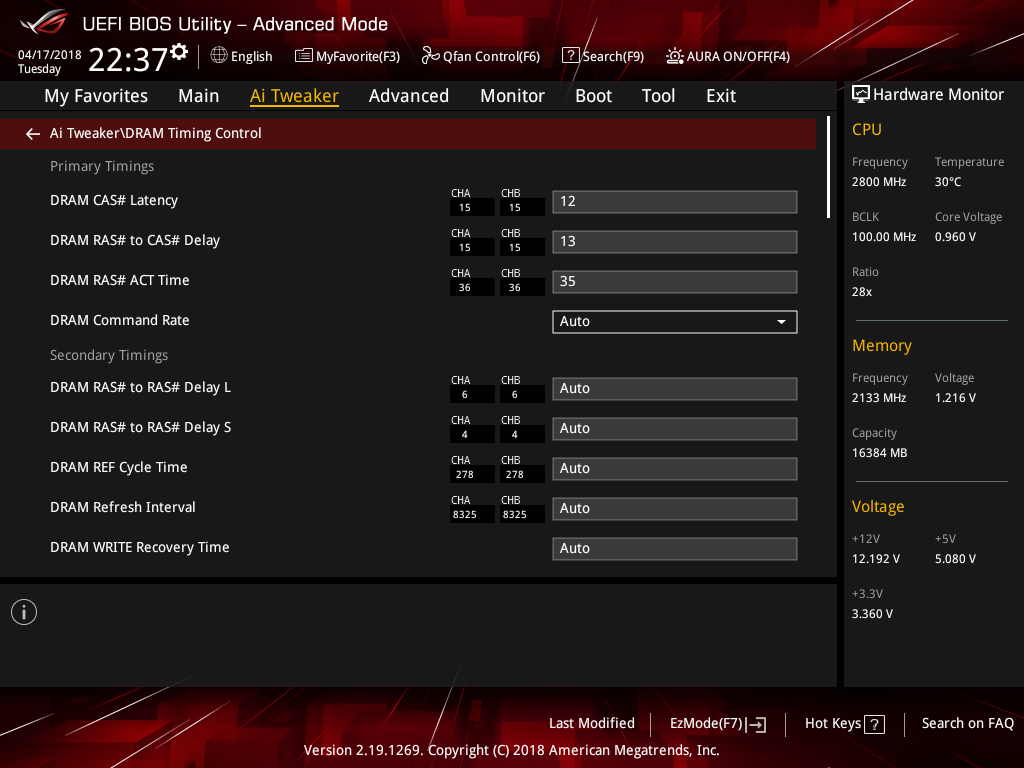

Естественно, можно поменять и тайминги памяти.

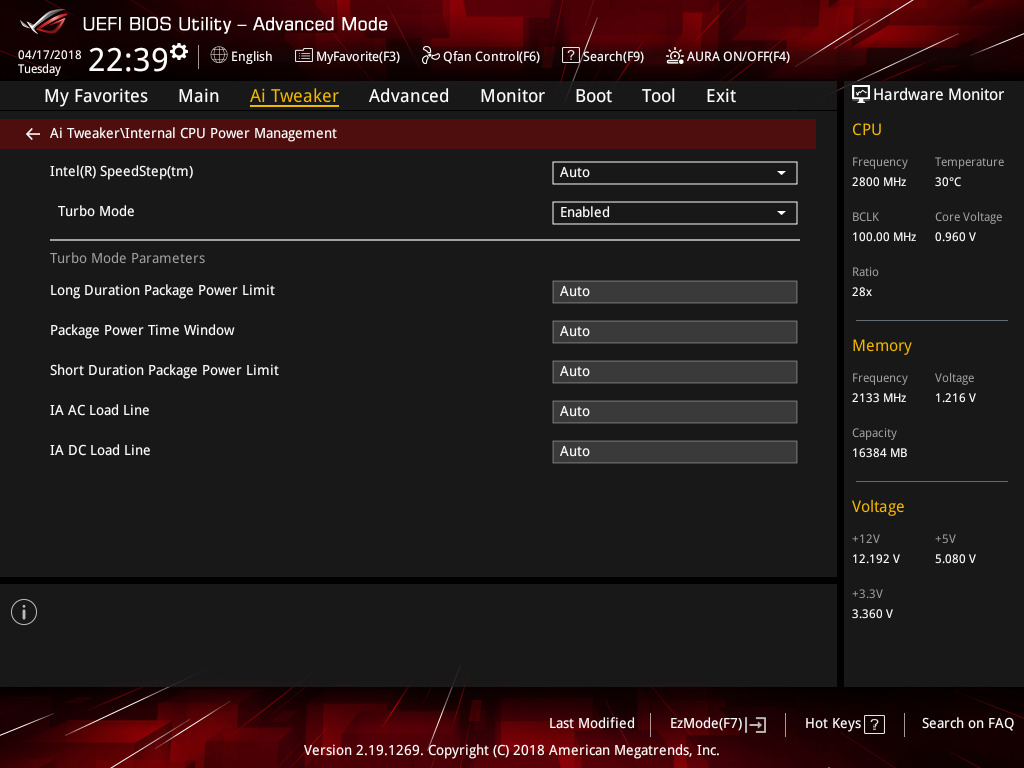

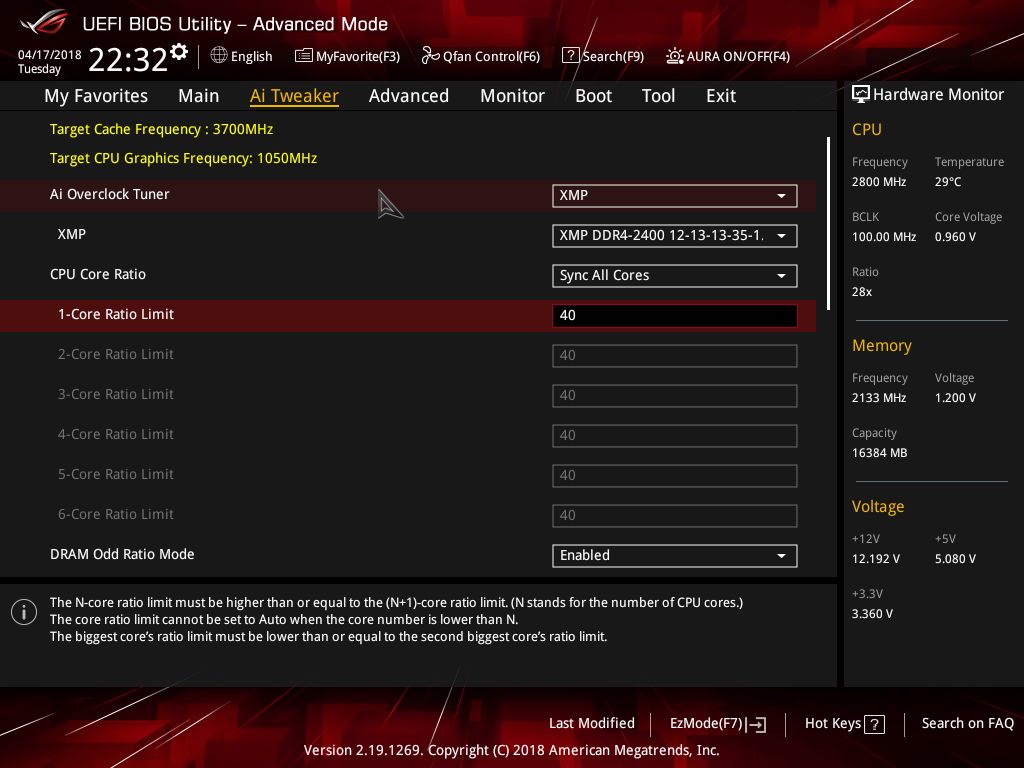

Процессор можно лишь немного разогнать, зафиксировав для всех ядер максимальное значение коэффициента умножения, определяемое режимом Turbo Boost. К примеру, для процессора Core i5-8400 максимальное значение частоты в режиме Turbo Boost составляет 4 ГГц. Соответственно, для всех ядер процессора можно зафиксировать коэффициент умножения, равный 40.

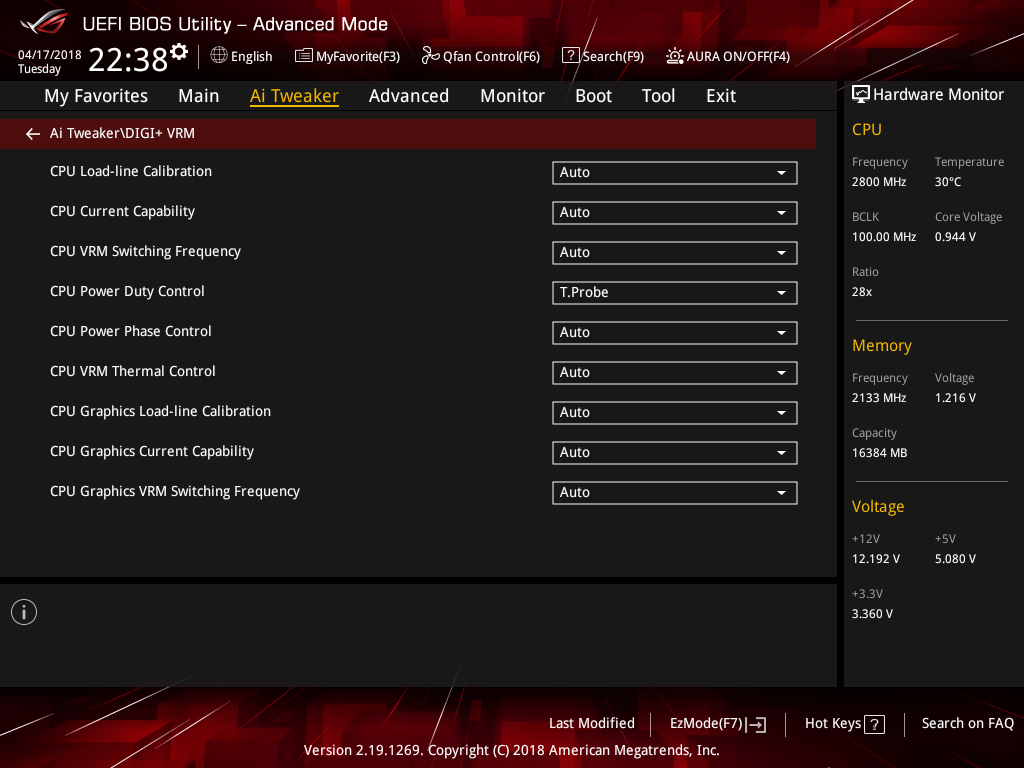

Есть возможность настройки регулятора напряжения питания процессора (как внешнего, так и внутреннего).

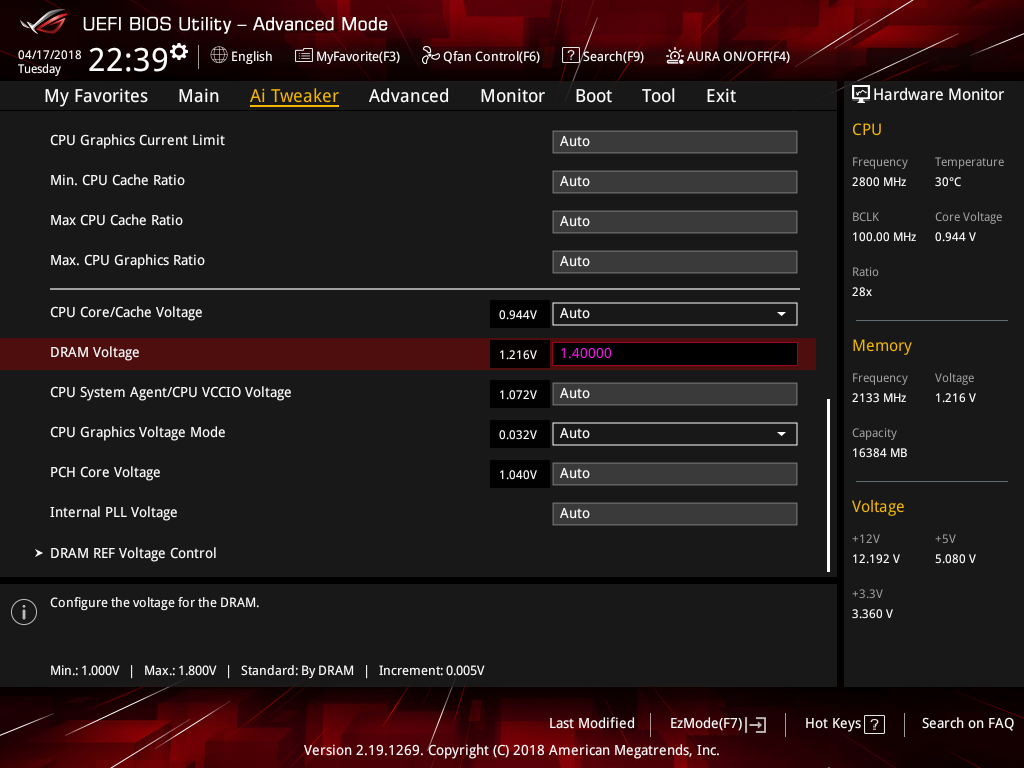

Также можно задать напряжения питания для различных компонентов.

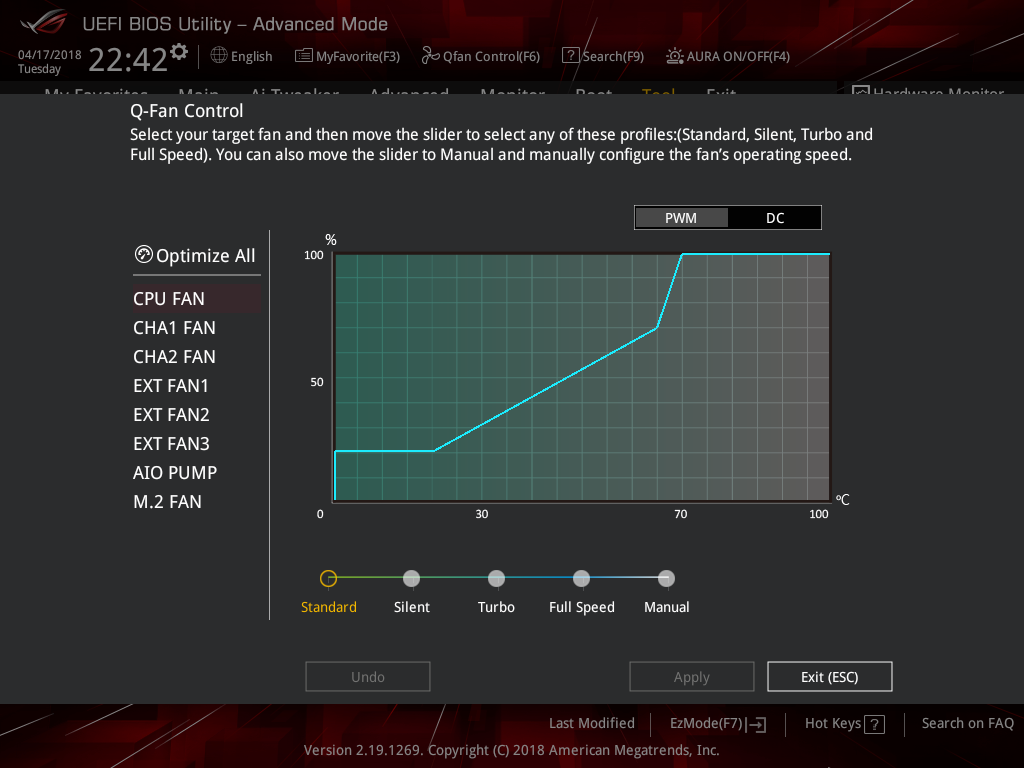

Остальные возможности, реализованные в UEFI BIOS, вполне типичные. К примеру, есть возможность по настройке скоростного режима работы вентиляторов, что типично для всех плат Asus.

Отметим также, что в UEFI BIOS появилась опция управления подсветкой Aura On/Off по быстрой клавише F4. Но конкретно на данной плате эта опция не работала.

Выводы

В целом, плата оказалась совсем неплохая. Можно, пожалуй, сказать, что это типичная модель на чипсете Intel B360. Дополнительных особенностей здесь минимум, но все, что действительно нужно, есть. Недаром платы на этом чипсете называют «народными». Розничная стоимость Asus ROG Strix B360-F Gaming составляет 9-10 тысяч рублей. Для плат на чипсете Intel B360 без модуля Wi-Fi это немного выше среднего, однако пока этих плат на рынке еще очень мало, так что говорить о средней стоимости преждевременно.
