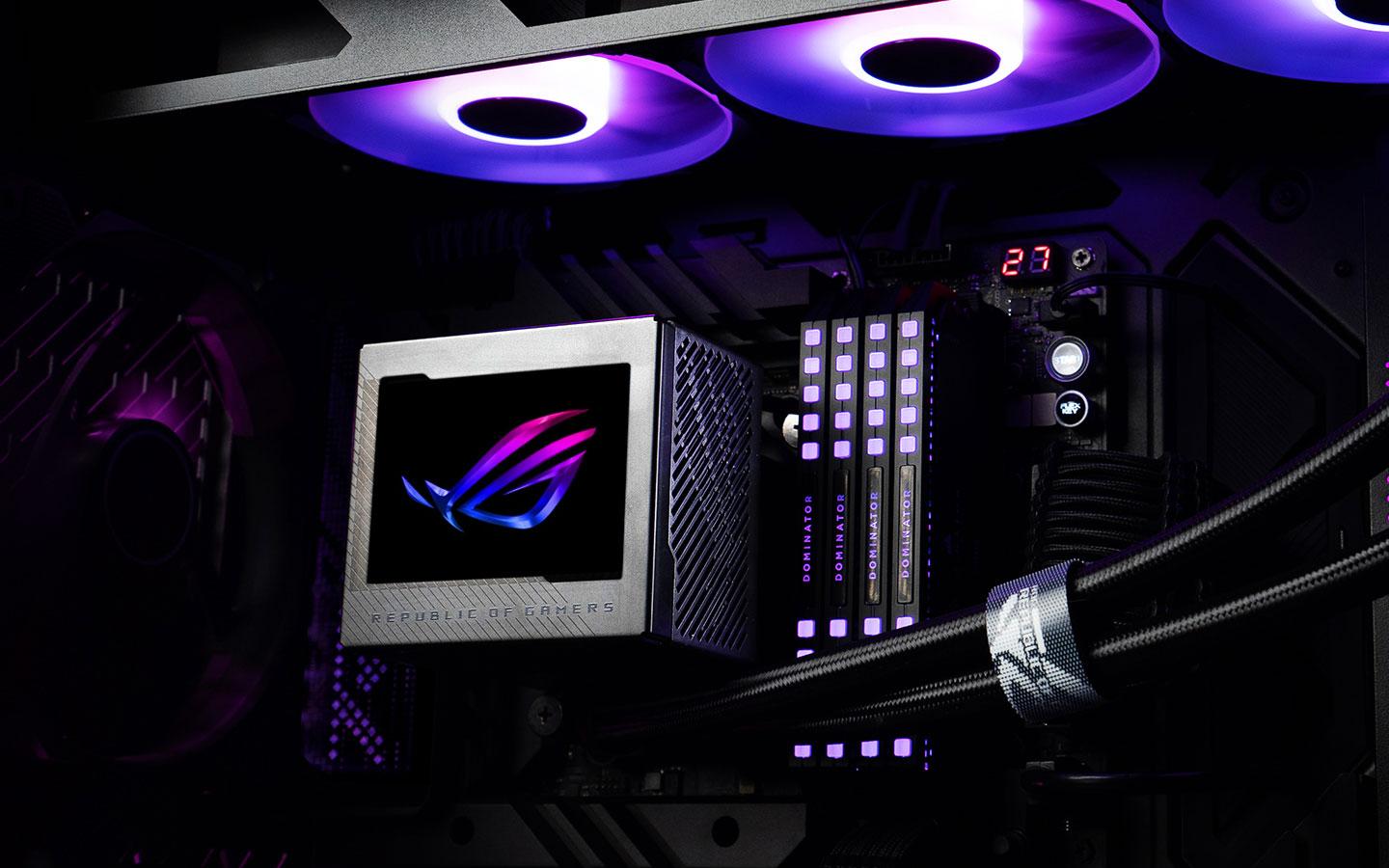

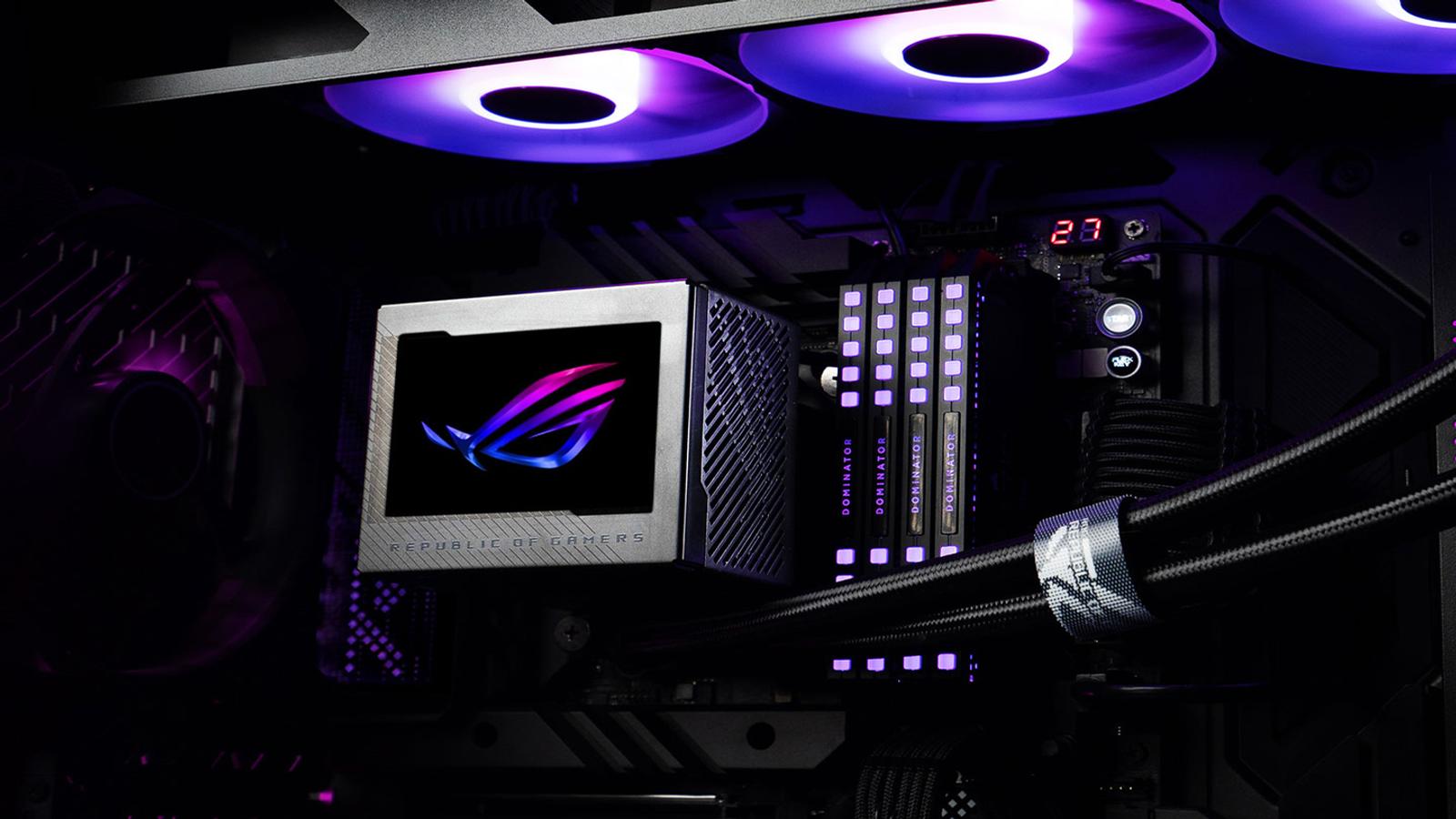

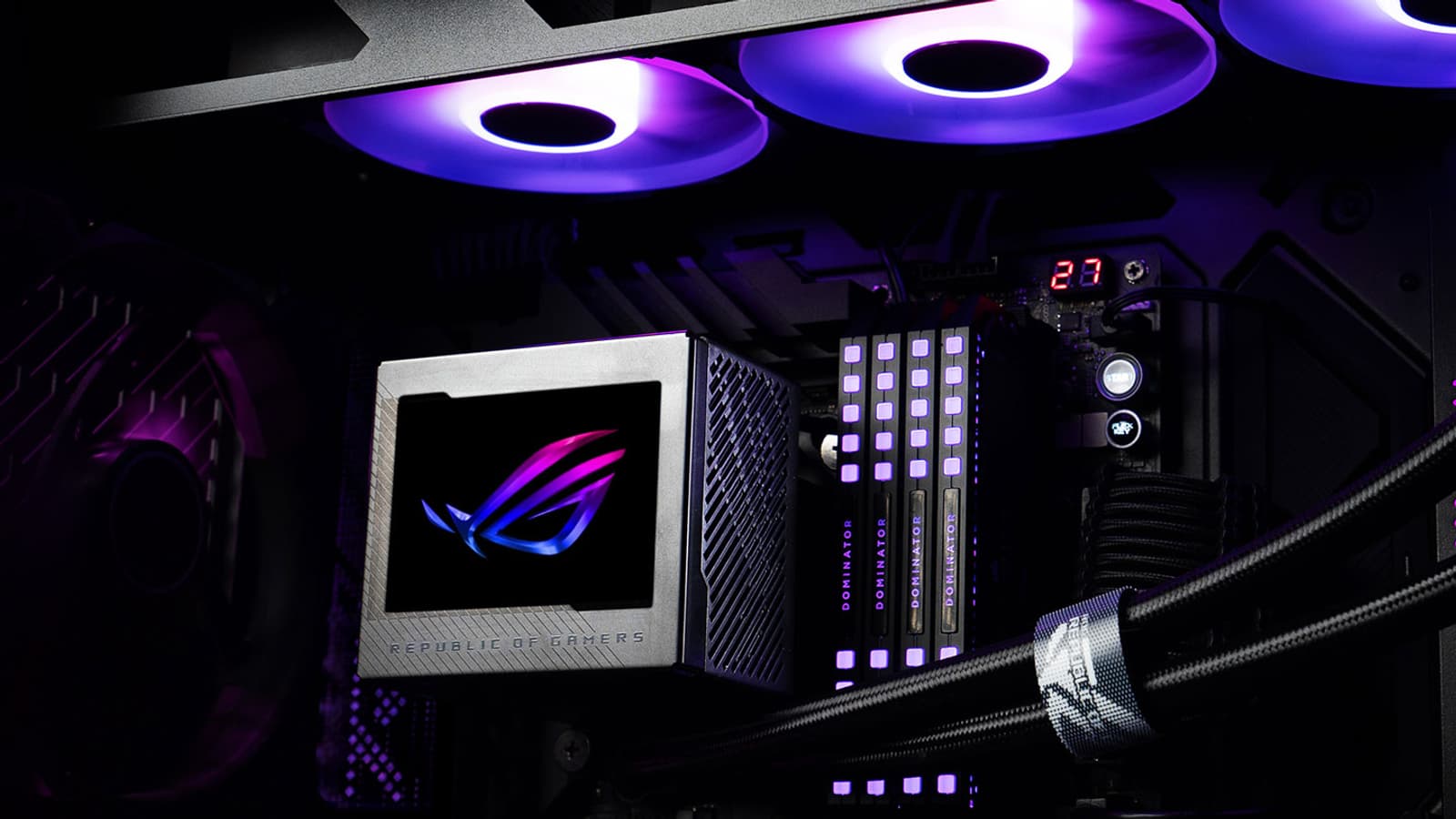

Обзор системы жидкостного охлаждения Asus ROG Ryujin III 360

Паспортные характеристики, комплект поставки и цена

Описание

Мы уже тестировали систему жидкостного охлаждения Asus ROG Ryujin II 360 с ЖК-экраном на помпе. В версии III нам как минимум обещают улучшенную поддержку анимации (расширенную с 16 до 32 МБ память для хранения изображений и поддержу до 2000 кадров вместо 500) и, главное, магнитные разъемы на вентиляторах, что, по мнению производителя, облегчает установку системы.

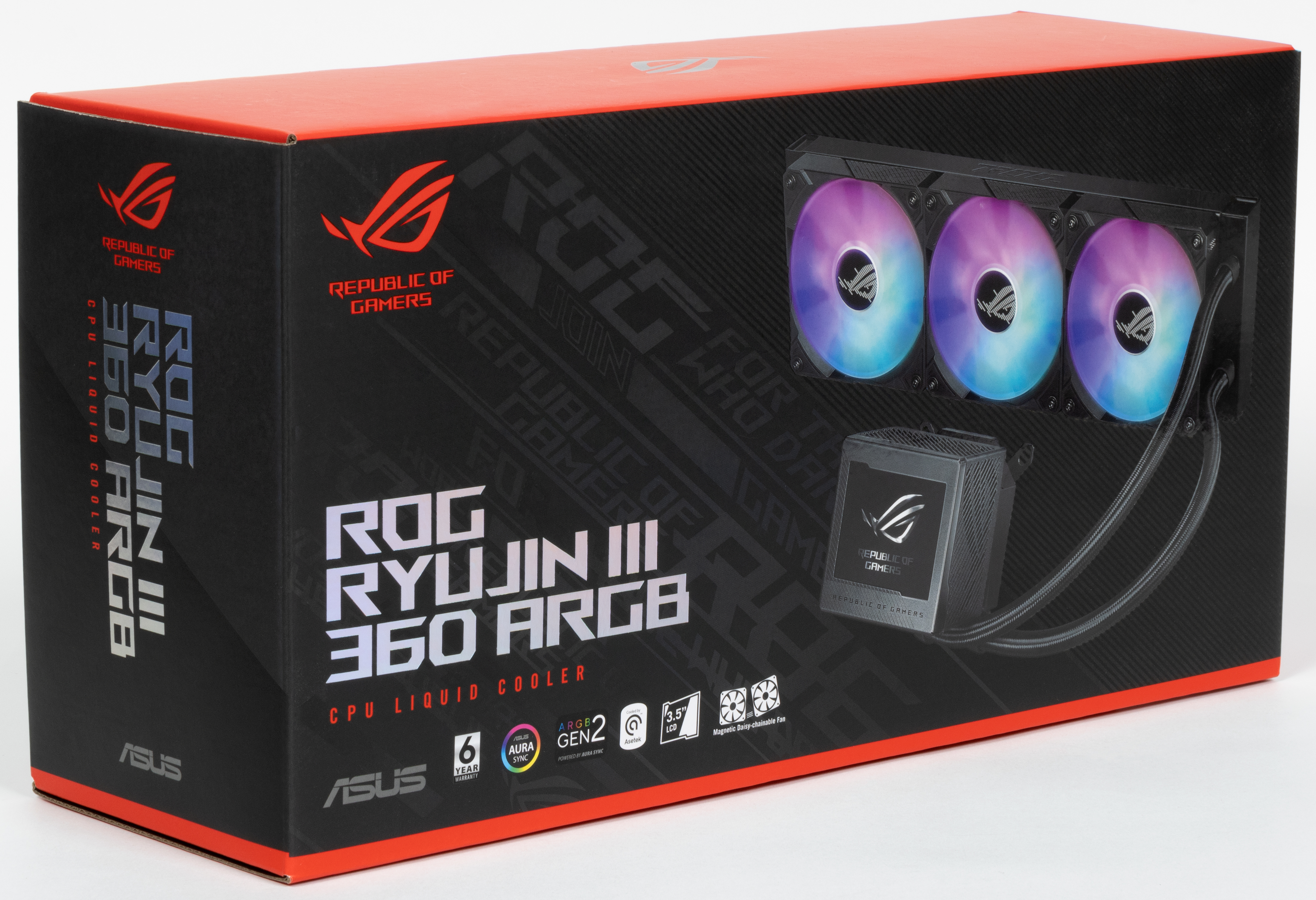

Поставляется система жидкостного охлаждения в коробке из среднего по толщине гофрированного картона. На внешних плоскостях коробки есть изображения самого продукта, а также перечислены основные особенности и технические характеристики. Часть изображений залакированы. Надписи преимущественно на английском, но некоторые из них продублированы на нескольких языках, включая русский. Для защиты и распределения деталей используются вкладки, прокладки и коробочки из гофрированного картона и пластиковые пакеты. Подошва теплосъемника и термопаста на ней защищены колпаком из прозрачного пластика, а ребра радиатора с двух сторон прикрывают накладки также из прозрачного пластика.

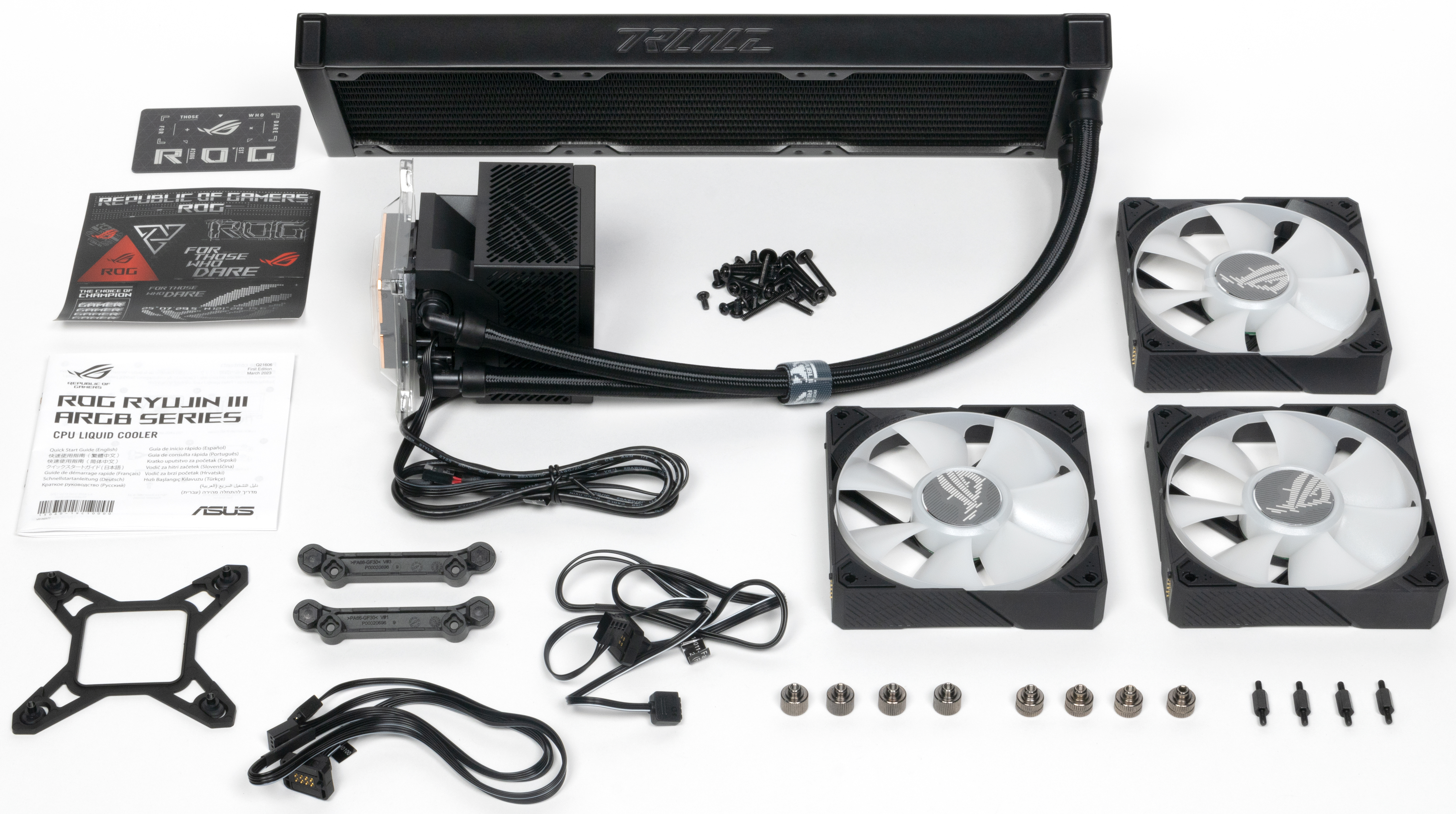

Внутри коробки находится то, что перечислено в таблице выше:

Инструкция по установке — это книжечка хорошего полиграфического качества. В ней присутствует вариант текста на русском языке. На сайте компании есть описание системы и PDF-файл с инструкцией по установке. Там же можно найти и ПО Armoury Crate, которое нужно использовать для управления и контроля.

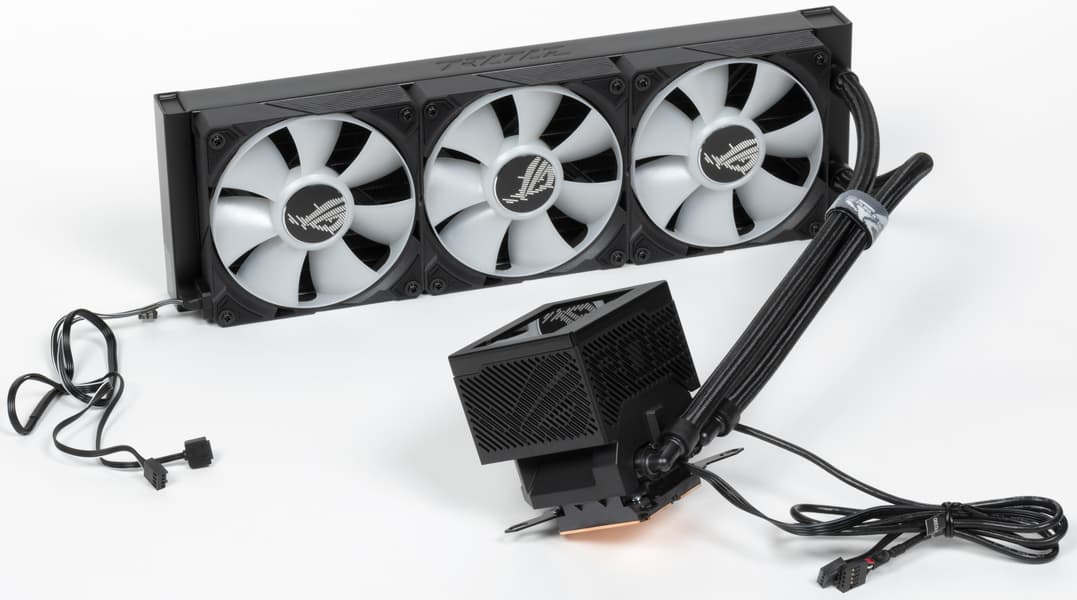

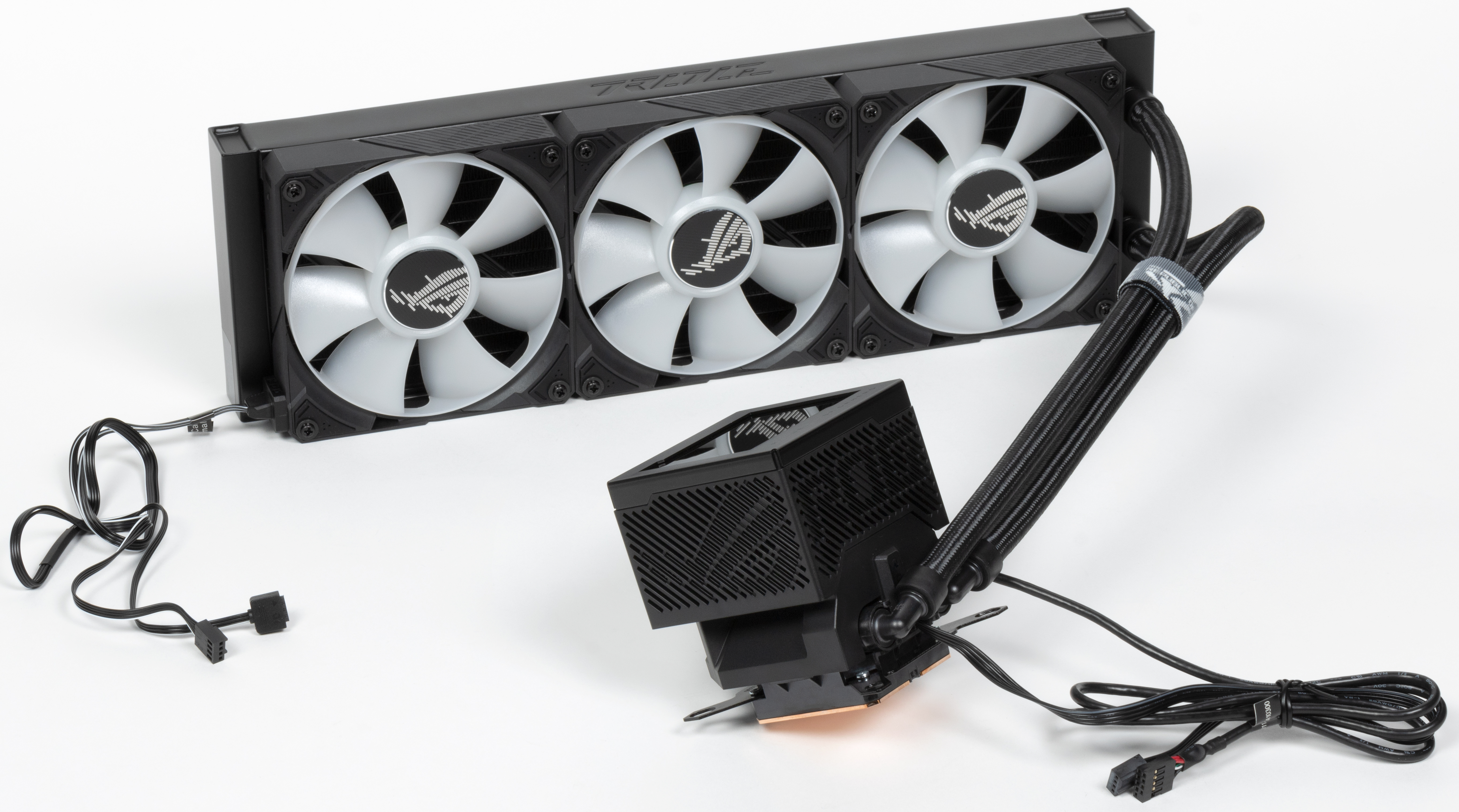

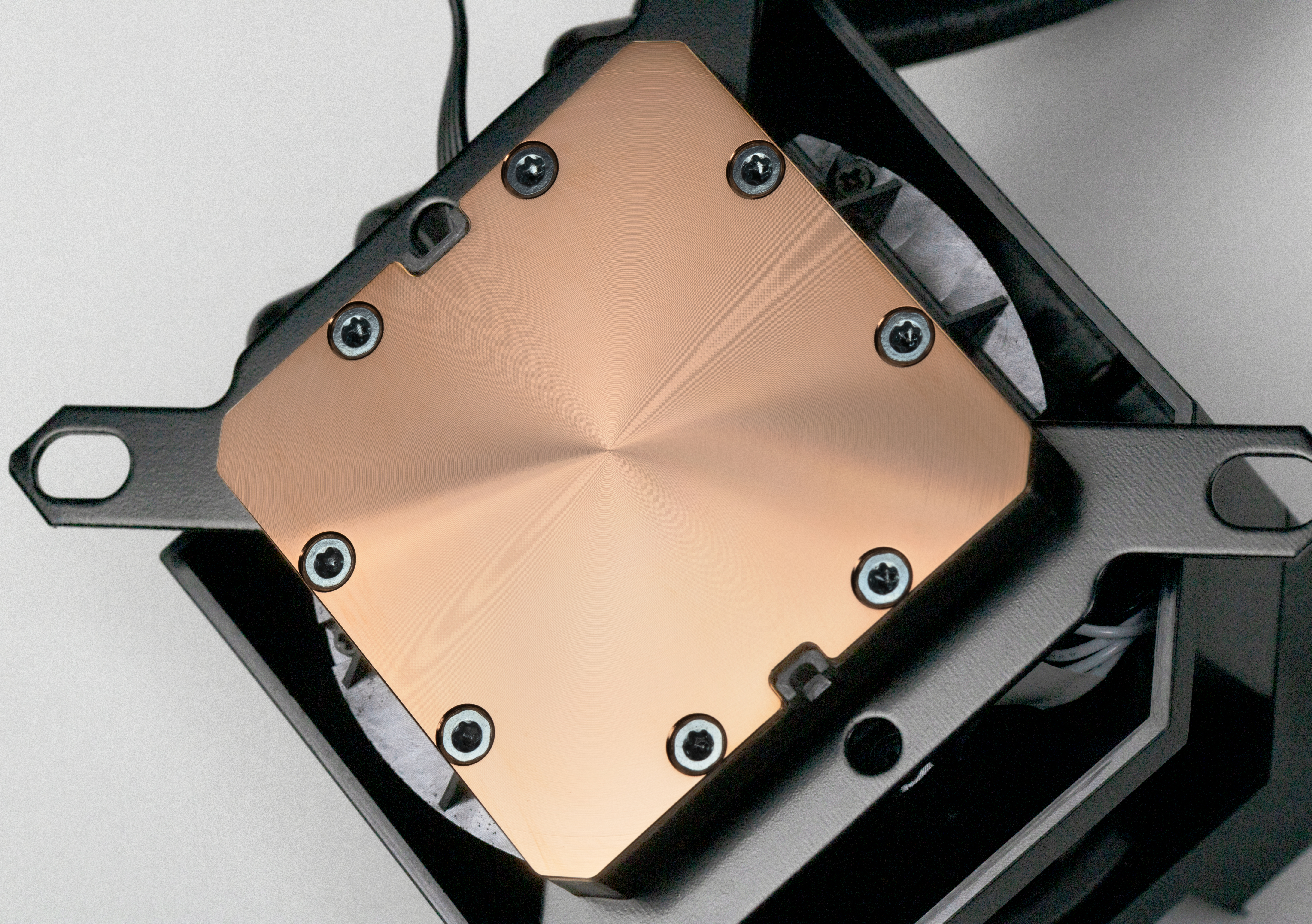

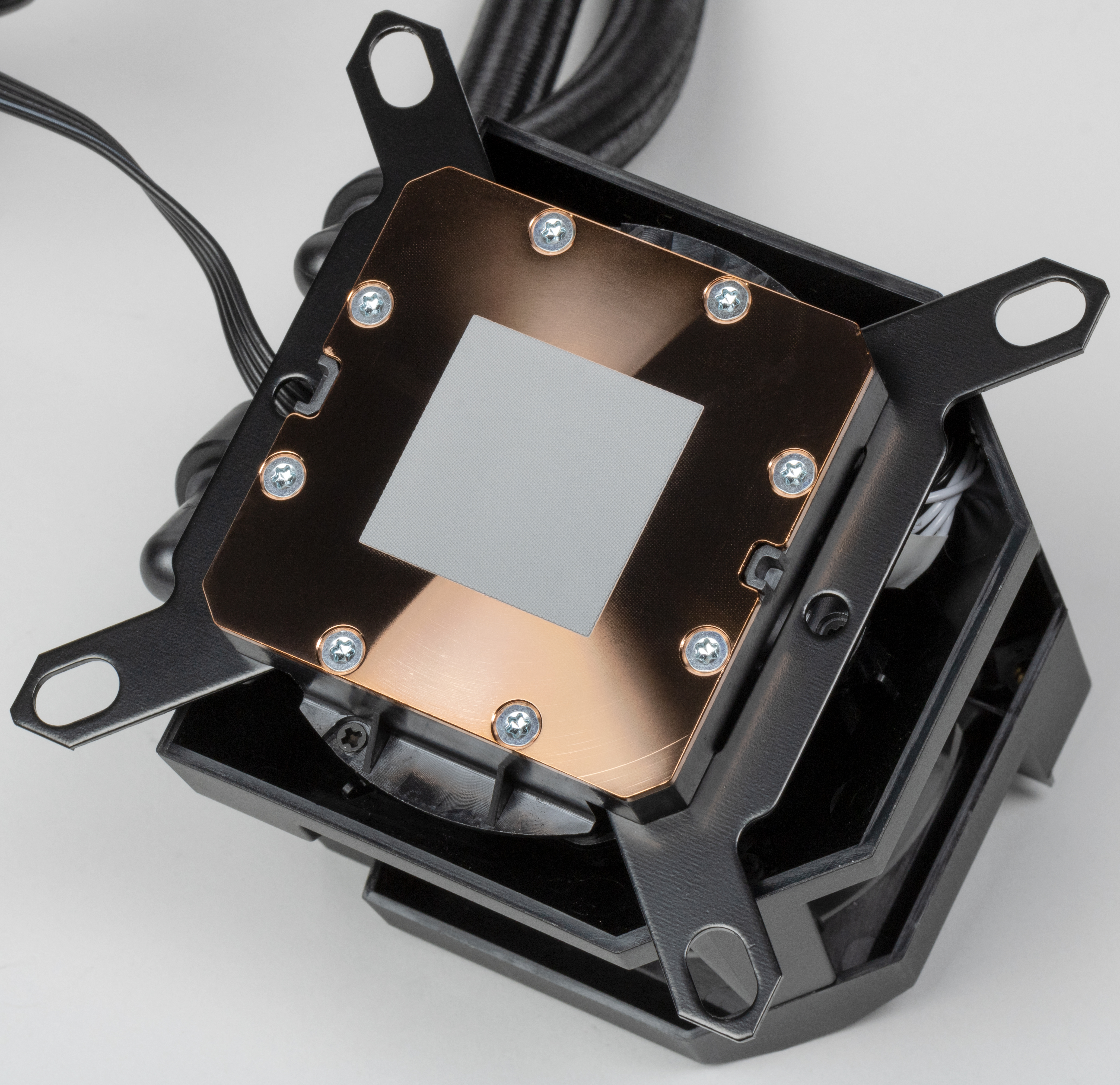

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность отшлифована и слегка полирована. К центру поверхность выпуклая с перепадом порядка 0,2 мм.

Габариты этой пластины — 55,5×55,5 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 45×45 мм.

Ее центральную часть занимает нанесенная тонким слоем термопаста.

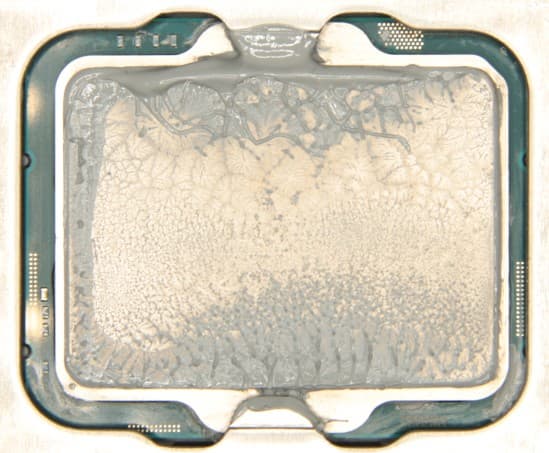

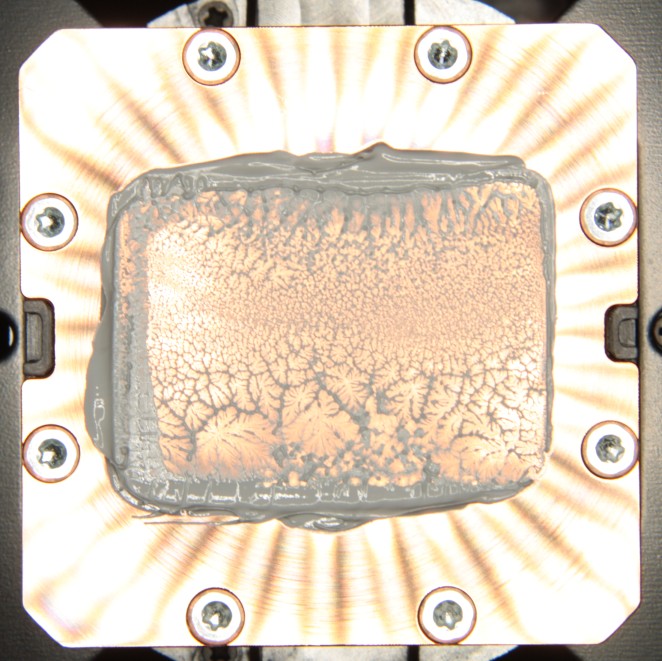

Запаса для ее восстановления в комплекте поставки, к сожалению, нет. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-13900K:

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем на всю площадь крышки процессора, а ее избытки выдавились за края. Участок плотного контакта расположен примерно по центру и имеет большую площадь. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

Корпус помпы изготовлен из твердого черного пластика.

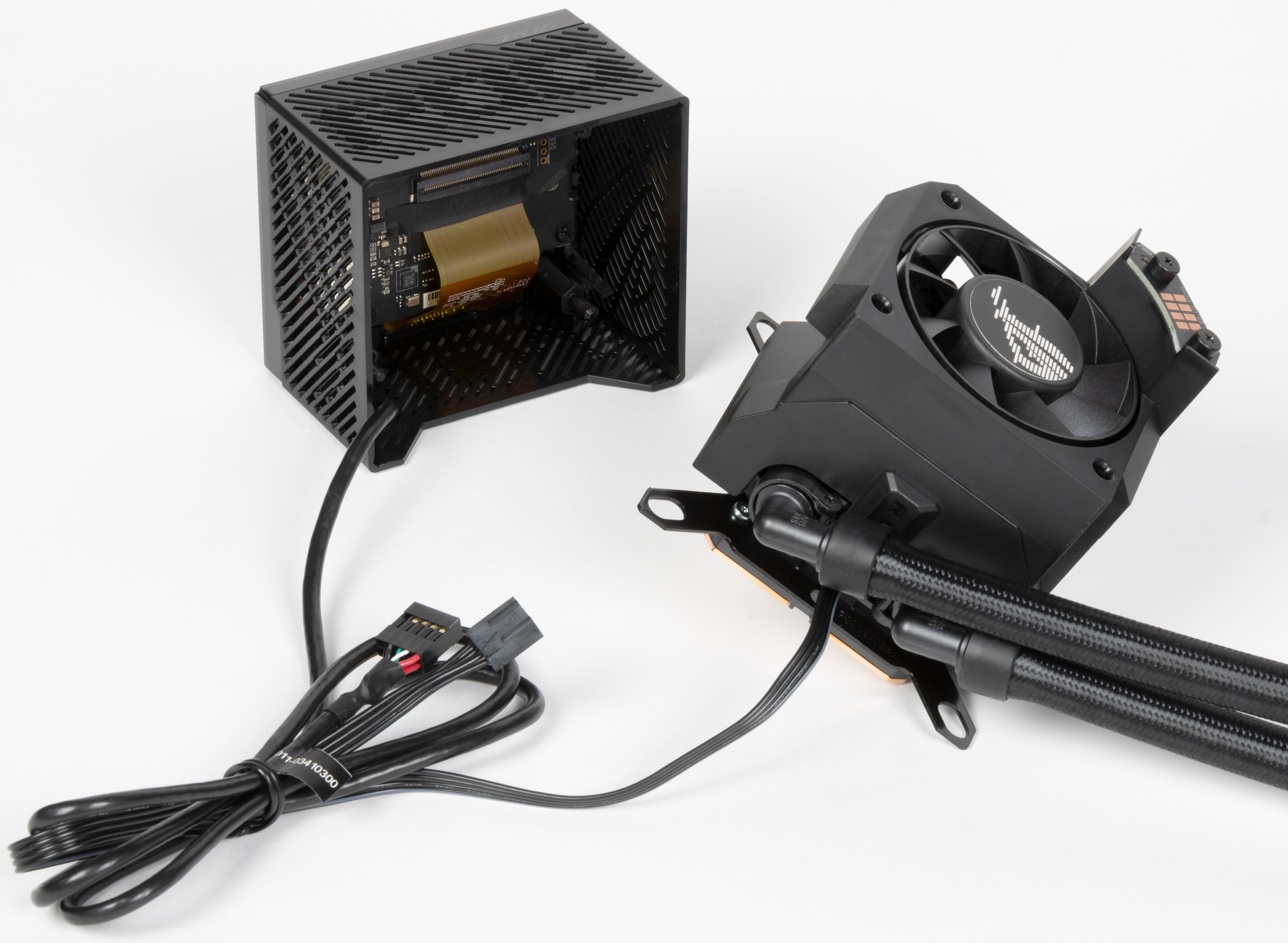

Сверху на помпе закреплен кожух, удерживаемый на месте магнитами. Кожух закрывает вентилятор, в задачу которого входит охлаждение блока регулировки напряжения (VRM). Воздух от этого вентилятора выдувается вниз.

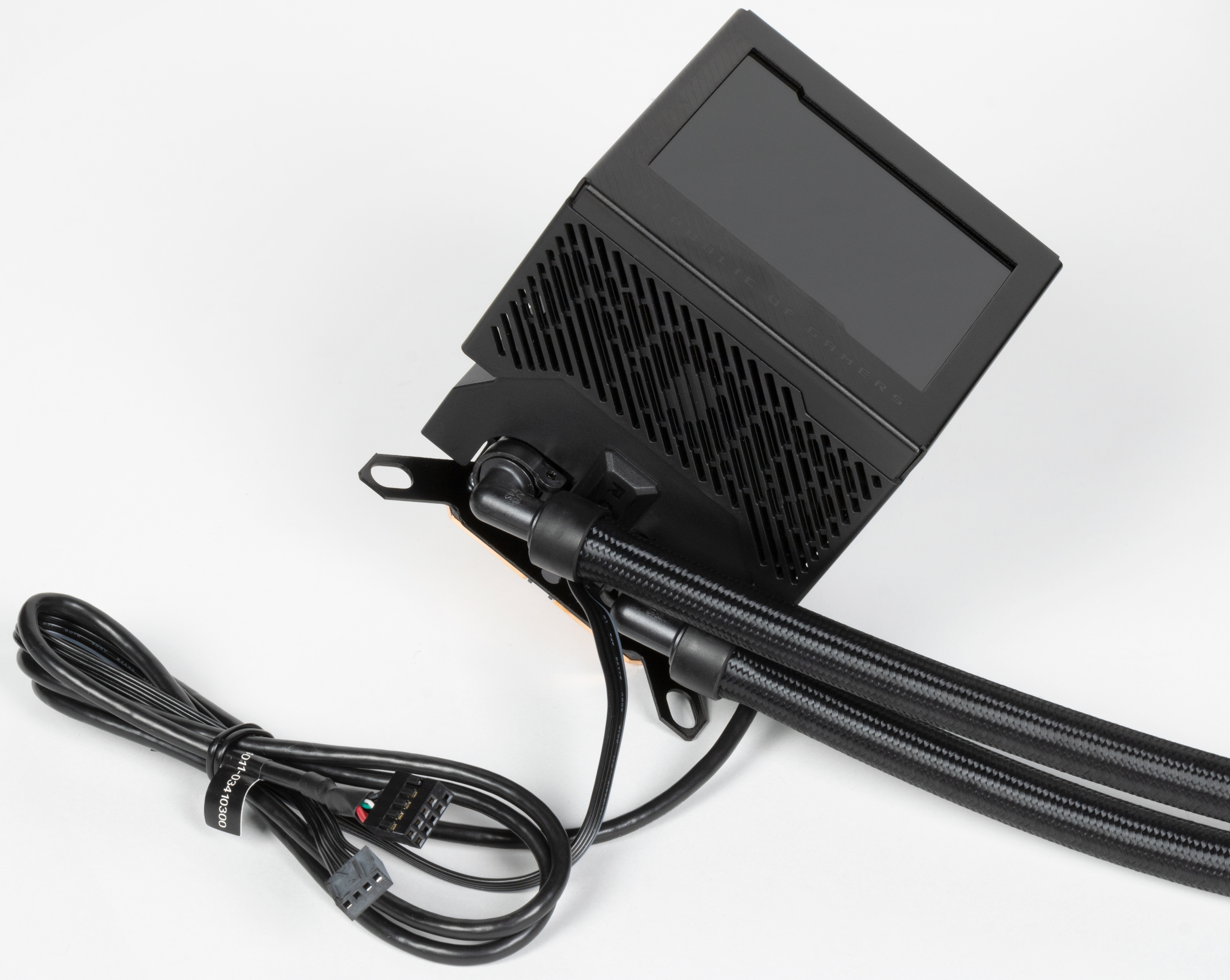

На кожухе закреплены плата управления и ЖК-экран. Поверхность собственно экрана выполнена, по всей видимости, из минерального стекла. От помпы отходят два кабеля: первый (длиной 91 см) с колодкой 9 контактов подключается к ответной USB-колодке на системной плате, второй (35 см) с 4-контактным разъемом подключается к разъему для вентилятора (или помпы) на системной плате.

Скоростью вращения помпы можно управлять или изменением КЗ ШИМ и/или изменением напряжения, или с помощью фирменного приложения. Скоростью вращения вентилятора на помпе можно управлять только с помощью этого приложения. Если кожух с контроллером не установлен, то этот вентилятор всегда вращается на максимальной скорости.

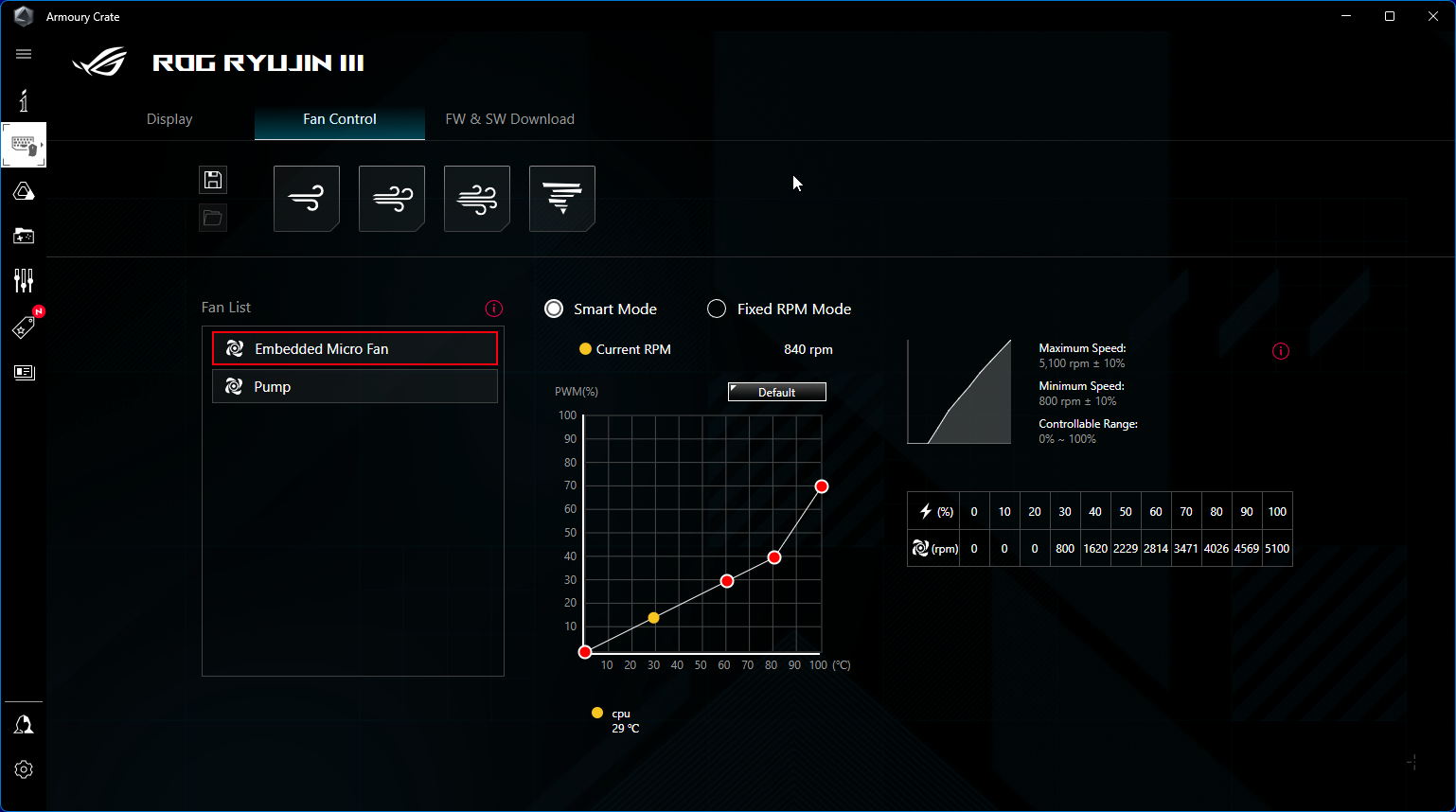

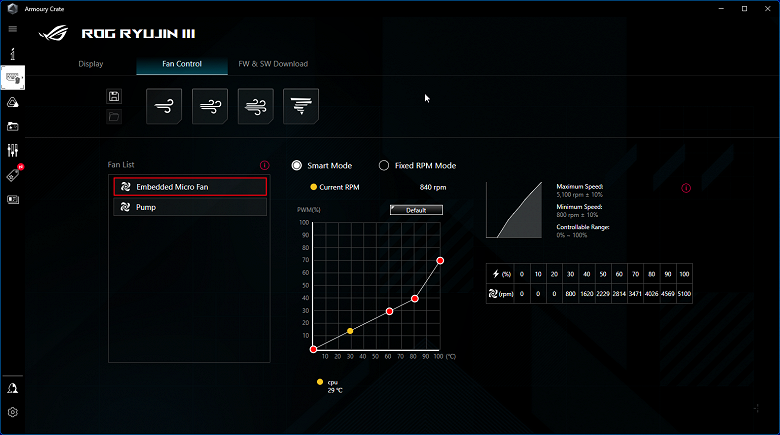

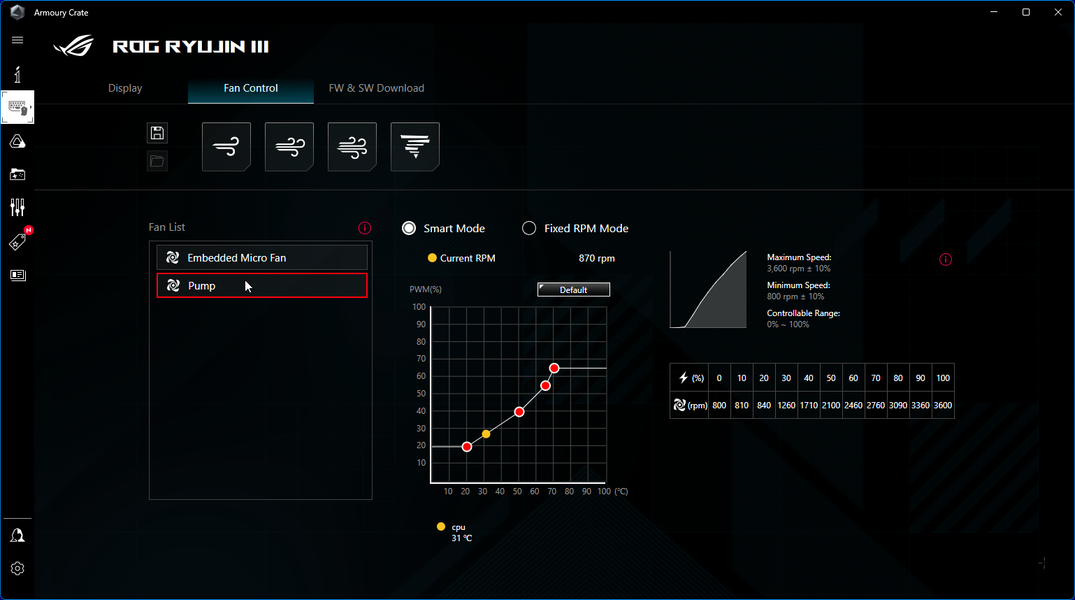

Для управления и контроля за работой этой СЖО на ПК нужно установить ПО Armoury Crate. Функциональность этого ПО, относящаяся к данной системе, заключается в том, что пользователь может отслеживать текущие значения скорости вращения вентилятора на помпе и ротора самой помпы, выбирать из имеющихся (четыре профиля) или создавать собственные профили скорости вращения вентилятора на помпе и помпы в зависимости от температуры процессора.

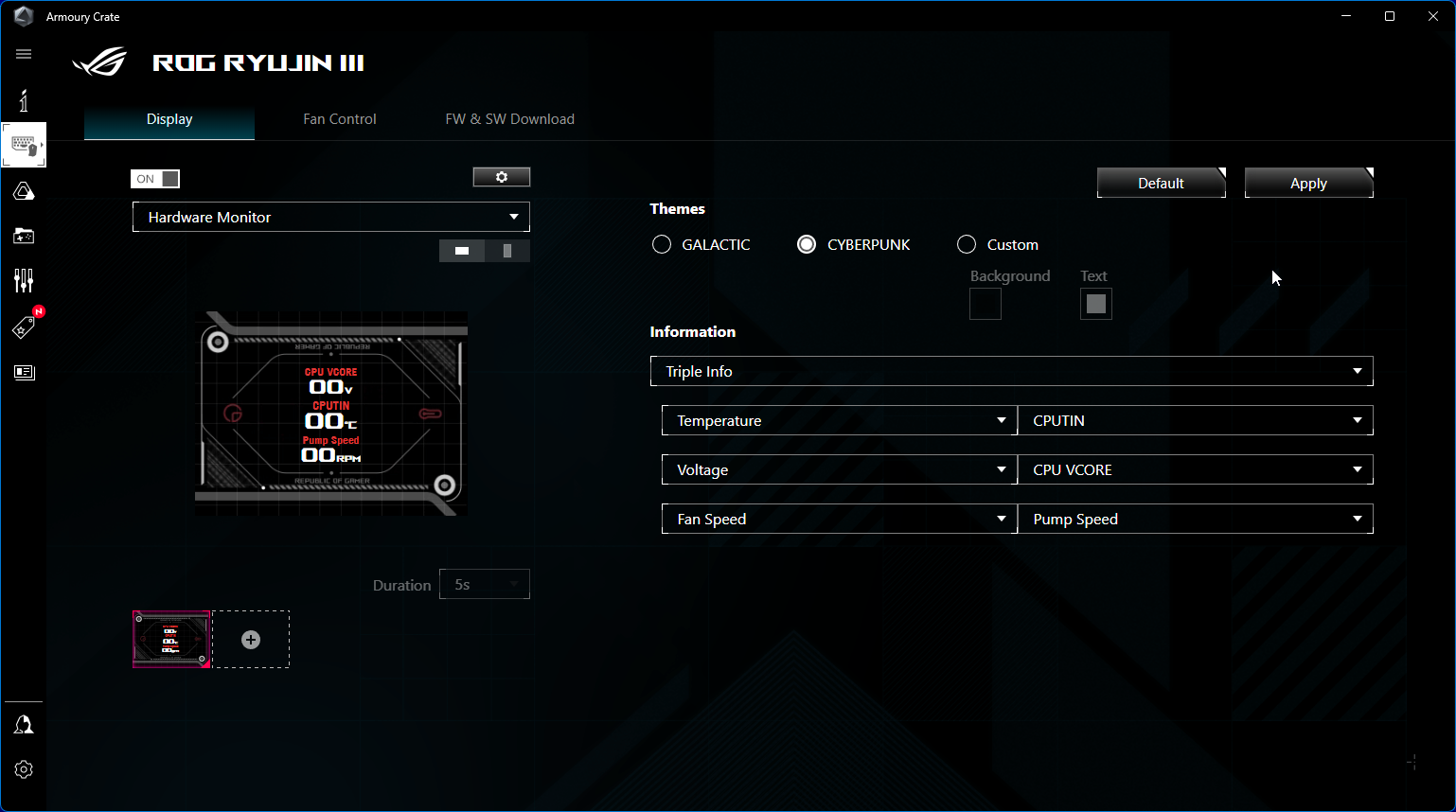

А также задавать то, что выводится на экран помпы. На экран помпы можно вывести ряд данных мониторинга ПК:

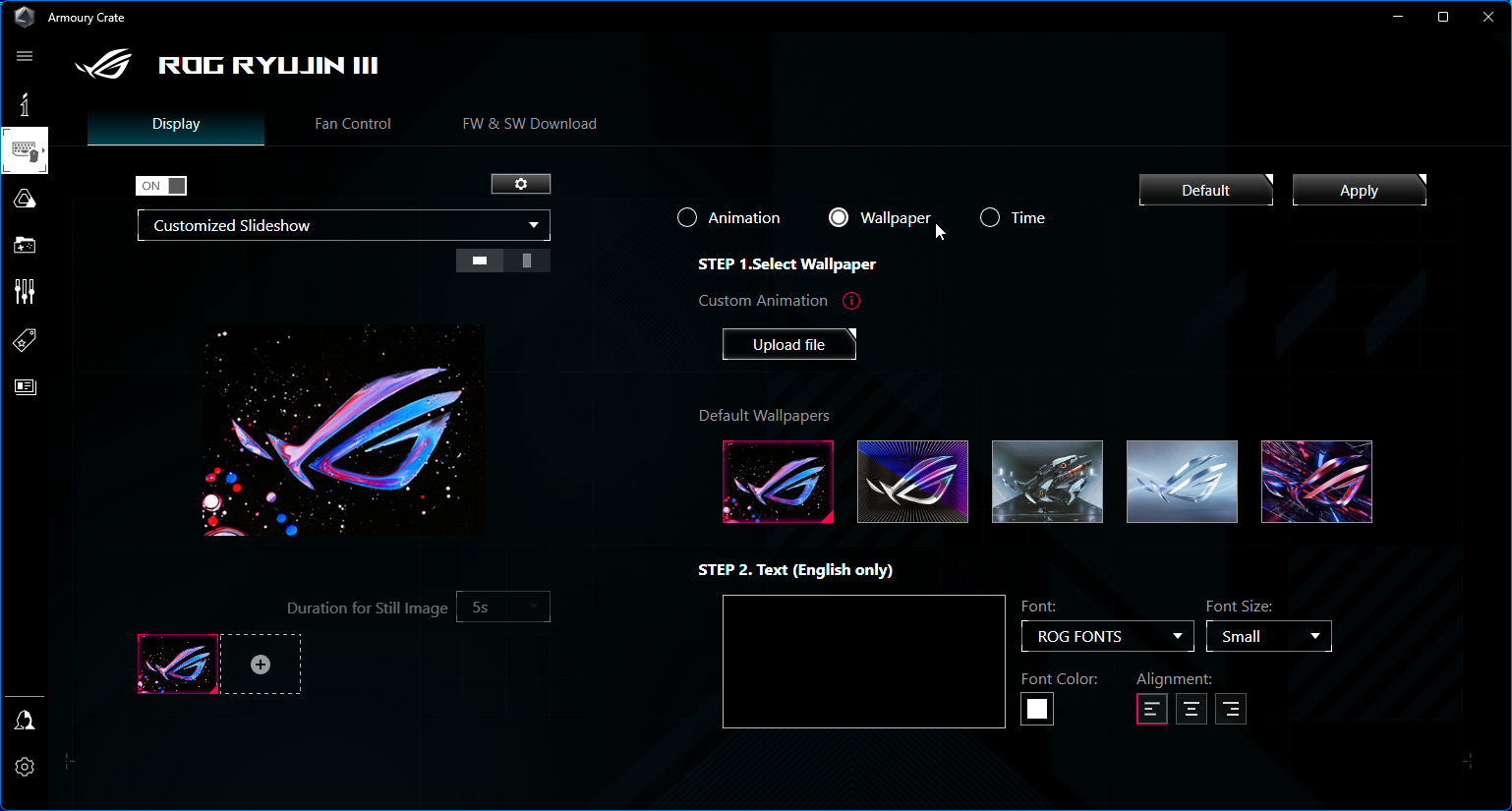

Статичную заставку с заданным текстом:

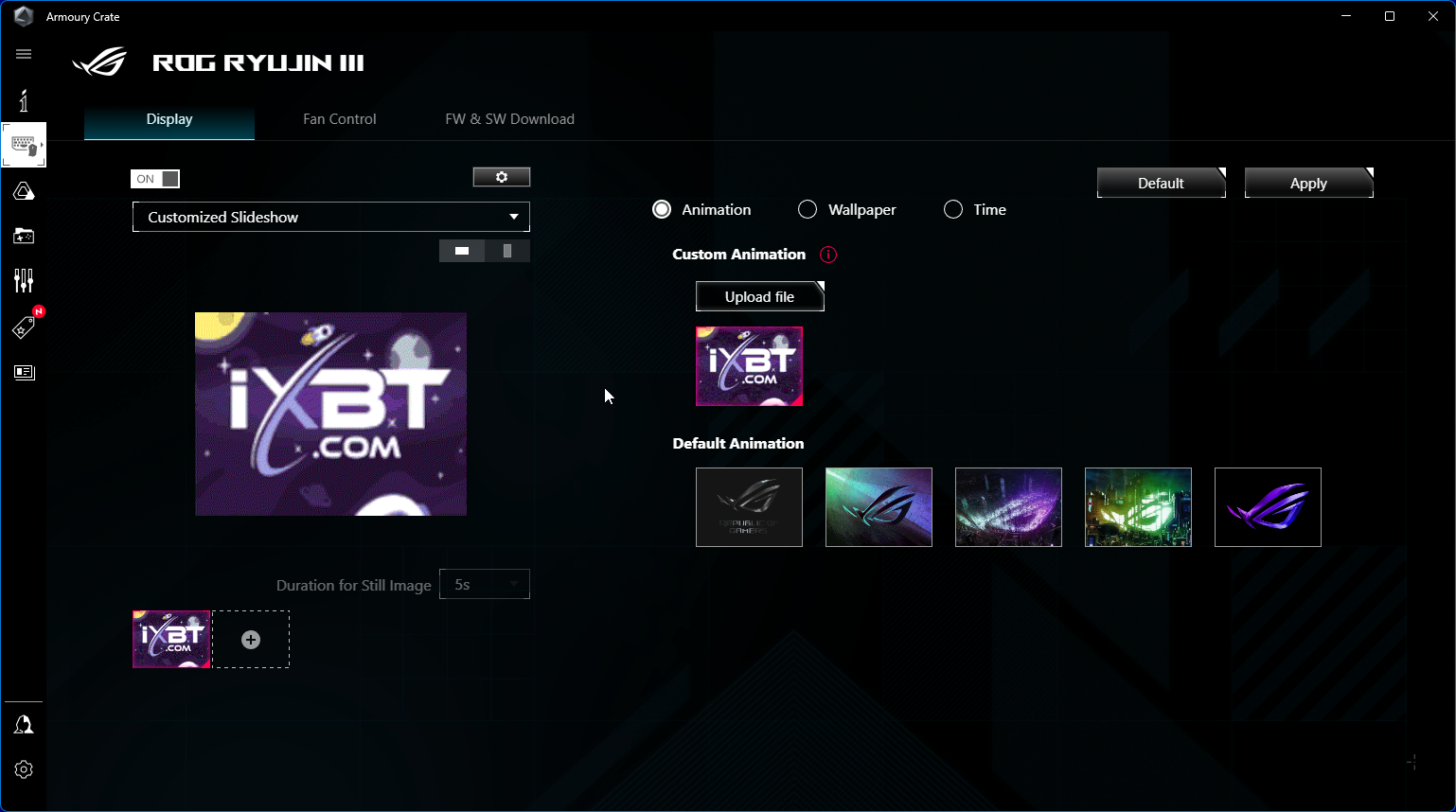

Или динамичную заставку, загруженную из файла анимированного GIF, и/или в виде слайд-шоу из статичных изображений:

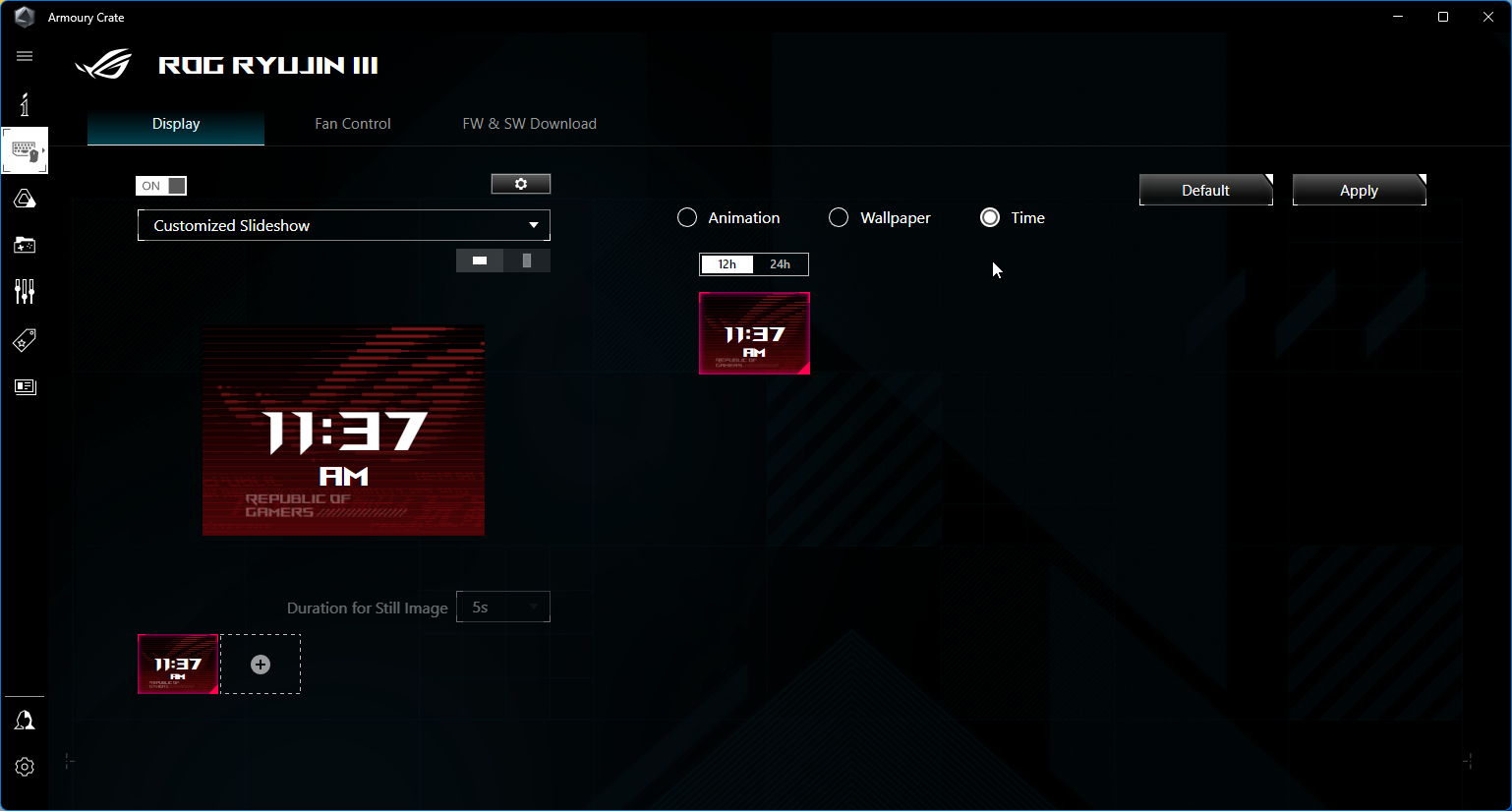

Или текущее время:

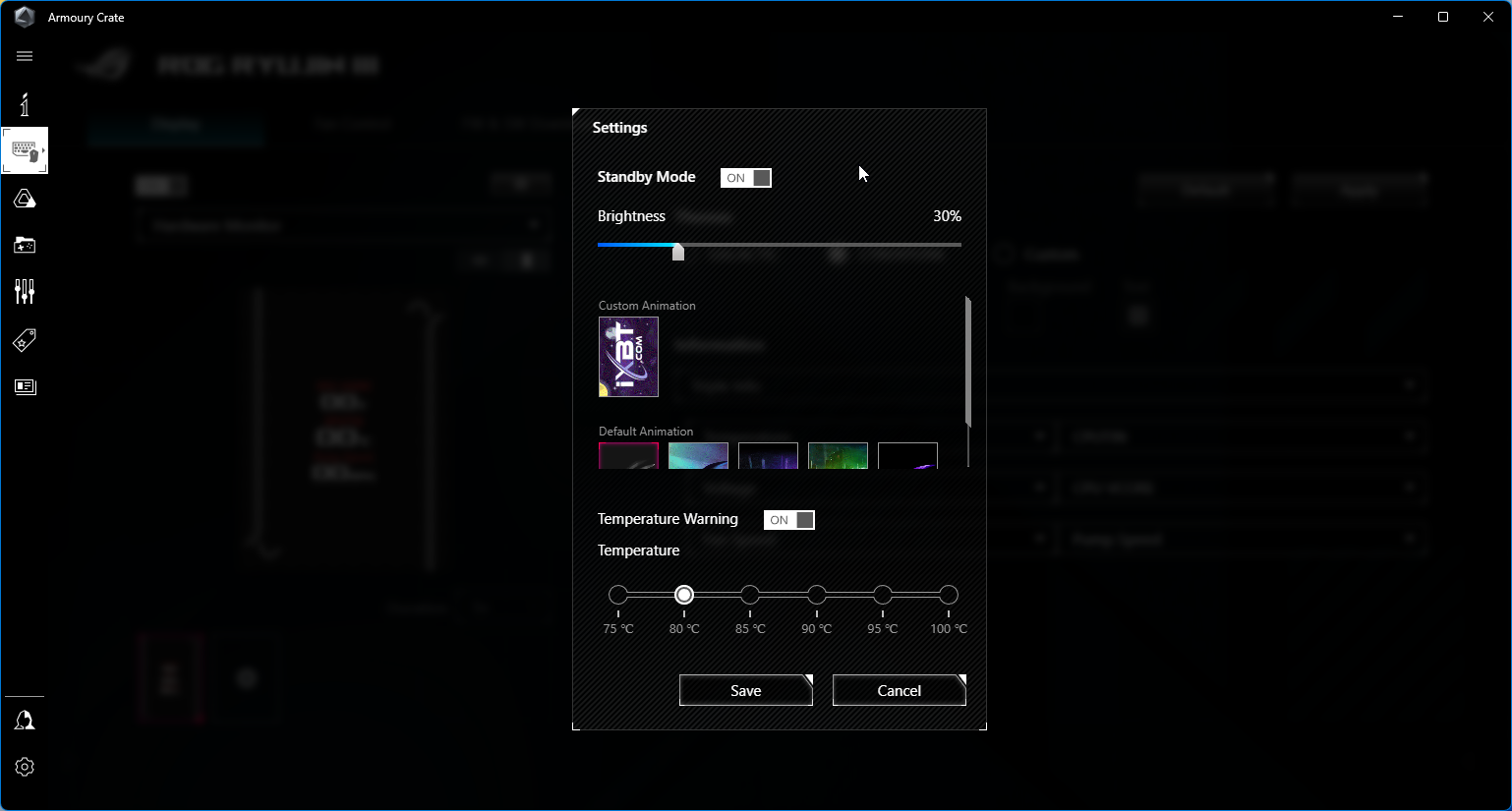

Для экрана можно задавать яркость, также можно установить температуру процессора, при достижении которой будет выведено предупреждающее сообщение:

Управление скоростью вращения и подсветкой вентиляторов на радиаторе в этот раз возложено на материнскую плату и/или сторонний контроллер.

Работу подсветки вентиляторов (режим по умолчанию при подключении к материнской плате) вывод данных мониторинга ПК и демонстрация анимированного GIF показаны на видео ниже:

Особенностью помпы является встроенный вентилятор, предназначенный для охлаждения блока регулятора напряжения (VRM) и других окружающих процессор компонентов. Есть мнение, что использование СЖО с обычными водоблоками может снижать стабильность системы из-за перегрева VRM, так как, в отличие от воздушных кулеров, в случае установки СЖО эти блоки охлаждаются хуже. Конечно, еще один вентилятор способствует увеличению уровня шума и снижает общую надежность системы, но в крайнем случае его можно отключить. То, что температура радиаторов VRM при работе такого вентилятора действительно снижается, мы убеждались не раз.

Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12 мм. Длина шлангов по гибкой части без учета гильз 38 см (довольно длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Шланги можно стянуть прилагаемой стяжкой с «липучкой».

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие.

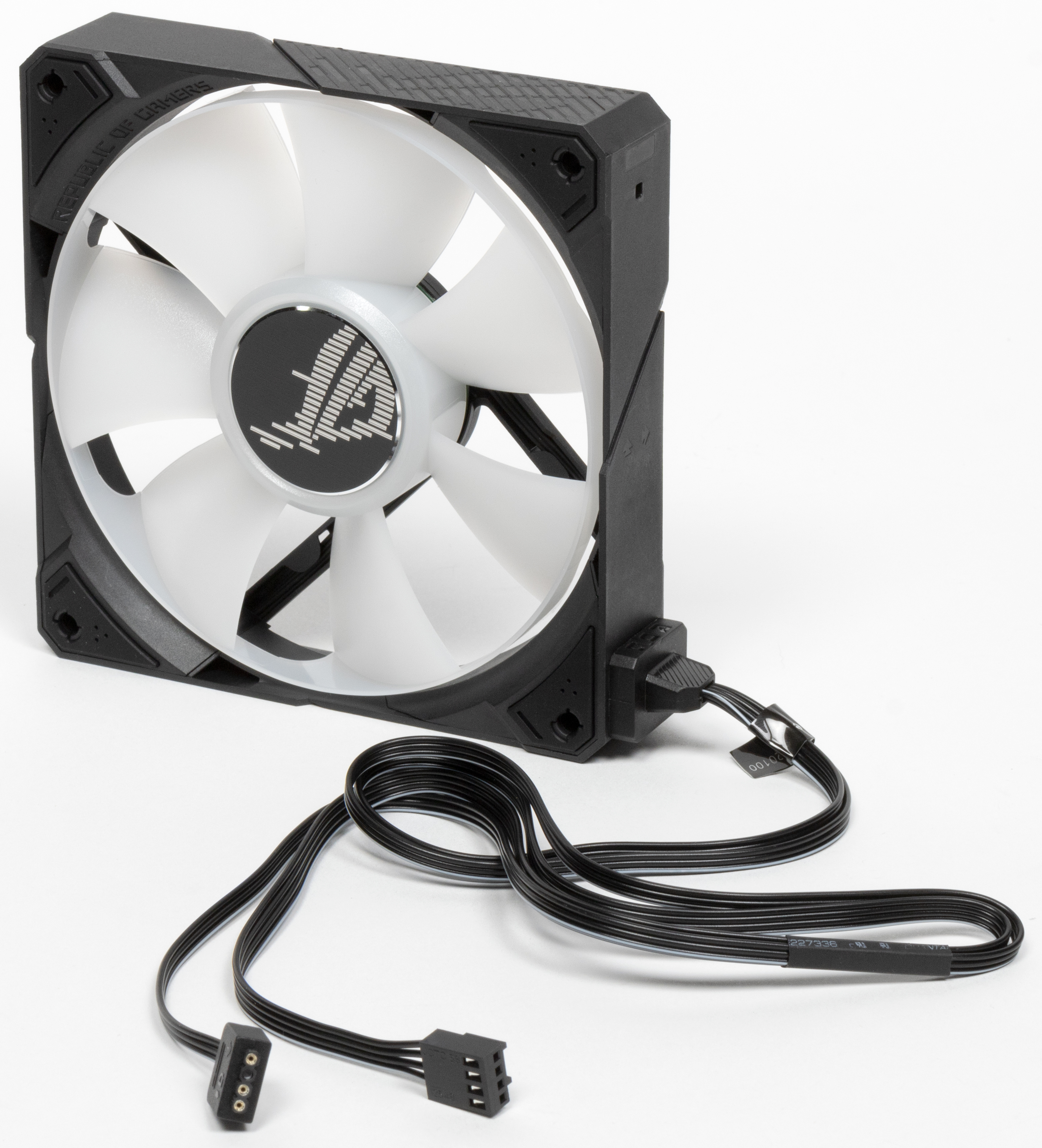

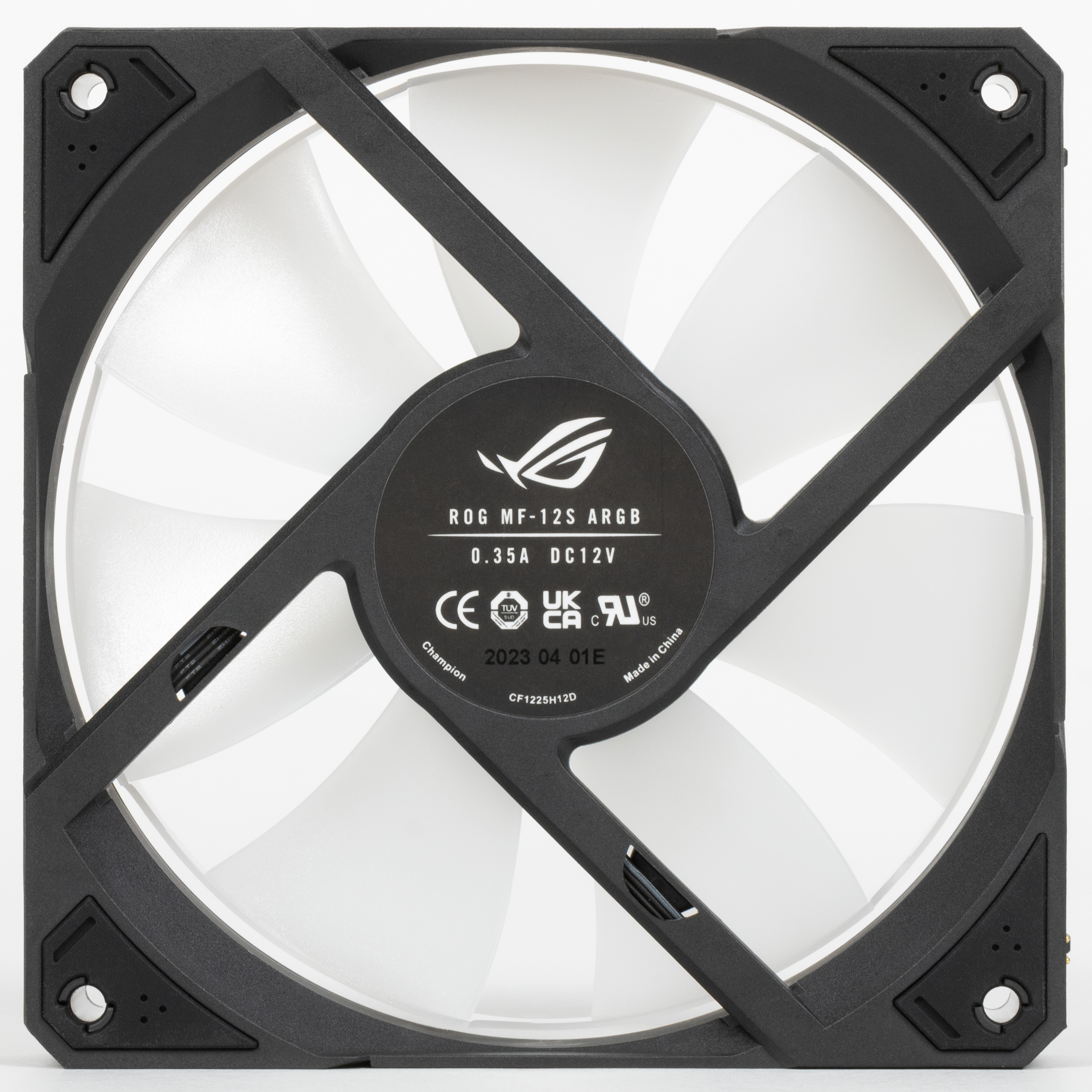

Рамка вентиляторов изготовлена из прочного черного пластика. На уголках рамок вентиляторов есть резиновые виброизолирующие накладки. Однако масса вентилятора и жесткость этих накладок позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств.

Вентиляторы поддерживают управление с помощью ШИМ. Лопасти крыльчатки заключены в кольцо, что может повышать эффективность вентилятора. Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. На статоре вентилятора по окружности размещены ARGB-светодиоды, которые подсвечивают крыльчатку изнутри.

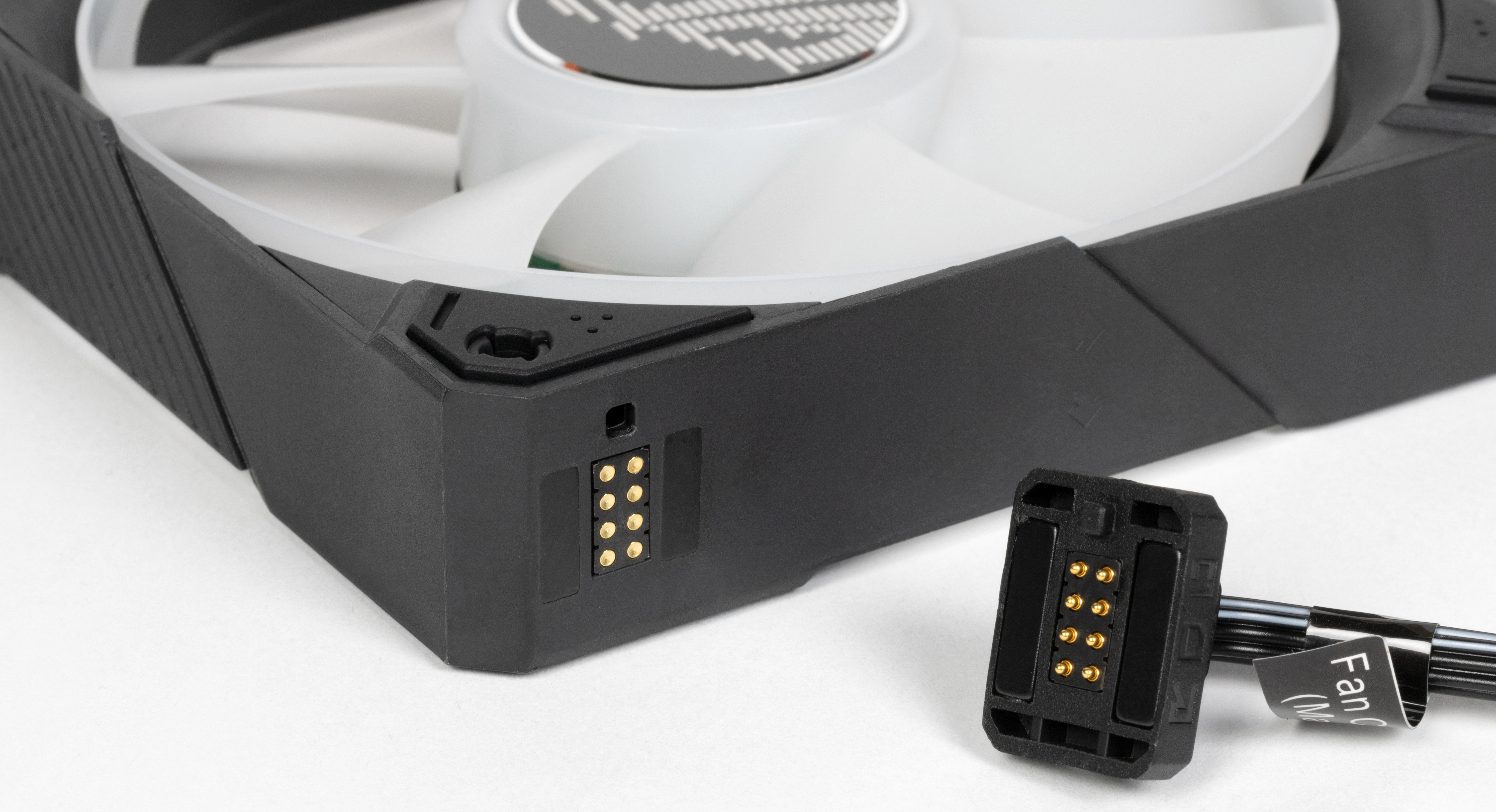

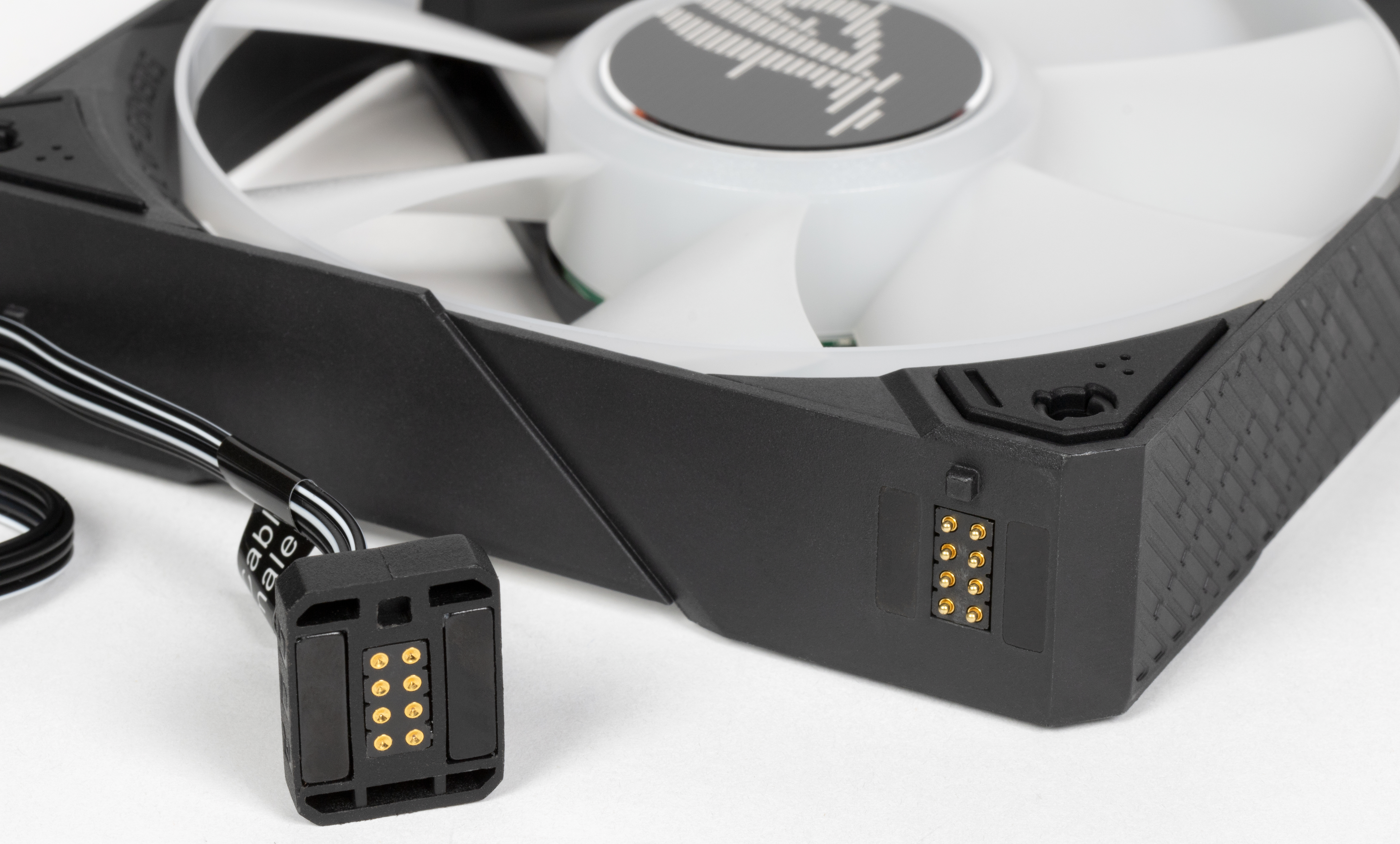

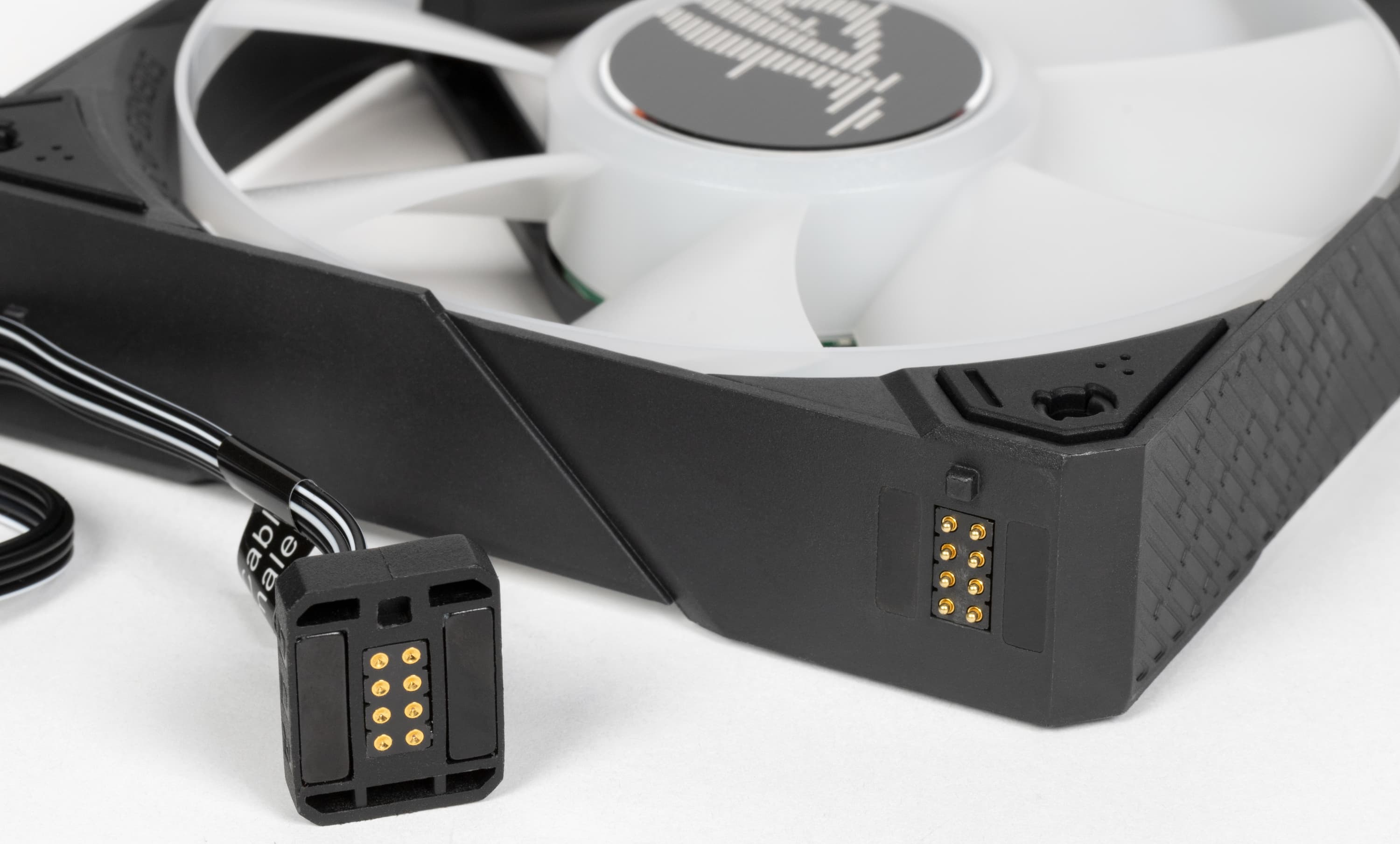

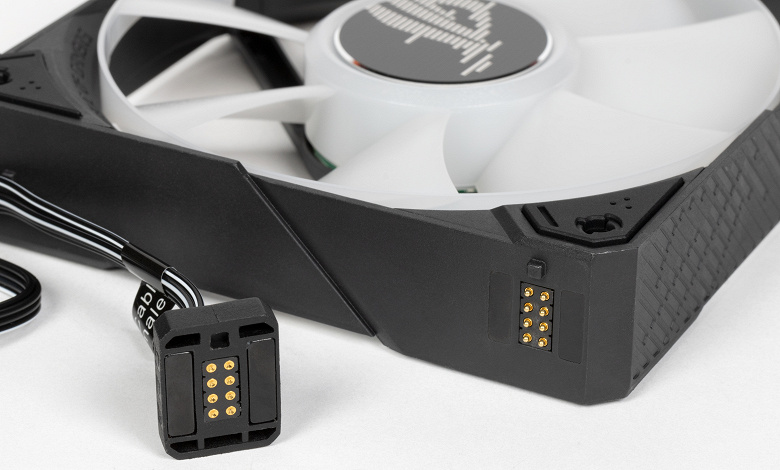

Электрические соединения системы не совсем обычные. Каждый из вентиляторов оснащен двумя разъемами с магнитной и довольно сильной фиксацией, притом один типа «мама», а второй типа «папа». Соединяться друг с другом могут, разумеется, только разнополые разъемы. В итоге вентиляторы можно соединять друг с другом, не использую традиционные разветвители, что упрощает установку системы и придает ей более аккуратный вид. Для подключения состыкованных вентиляторов к источникам питания моторов и подсветки используется один из двух кабелей (длиной 60,5 см) также с магнитными разъемами. Кабелей два, так как они подключаются с разных сторон вентилятора, то есть кабель можно подключить или условно к началу цепочки вентиляторов или к концу, так как удобнее пользователи и/или смотрится аккуратнее. Подключать нужно только один кабель.

Эти кабели оснащены стандартными четырех- и трехконтактными разъемами для подключения моторов и адресуемой подсветки.

Вентиляторы поддерживают управление с помощью ШИМ. С помощью ШИМ управляются все три вентилятора, но скорость вращения отслеживается только у одного, у того, к которому подключен кабель.

Система в сборе с крепежом под LGA 1700 имеет массу 1784 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или лакокрасочное покрытие. Рамка на обратную сторону системной платы (для Intel) и крепежные проставки для AMD) изготовлены из прочного пластика и оснащены стальными резьбовыми гнездами и стойками, соответственно.

На данную СЖО производителем установлена гарантия в 6 лет, но в наших реалиях нужно уточнять, будет ли такая гарантия у конкретного продавца. Впрочем, как минимум это свидетельствует о том, что производитель уверен в качестве своей продукции.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

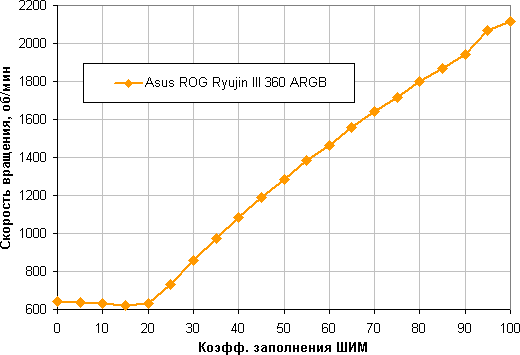

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — монотонный и близкий к линейному рост скорости вращения при изменении коэффициента заполнения от 20% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

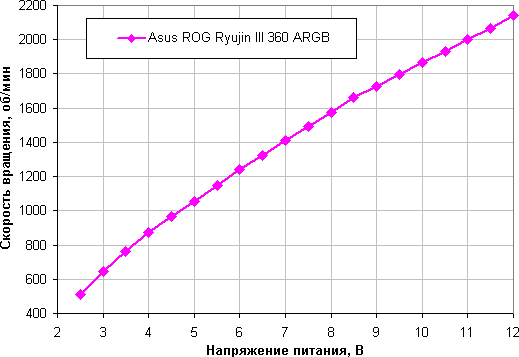

Регулировка с помощью напряжения позволяет получить устойчивое вращение примерно в таком же диапазоне. Вентиляторы останавливаются при снижении напряжения до 1,6 В (но сигнал тахометра перестает передаваться где-то при 2 В) и запускаются от 2,0—3,0 В. Вентиляторы допустимо подключать к источнику с напряжением 5 В.

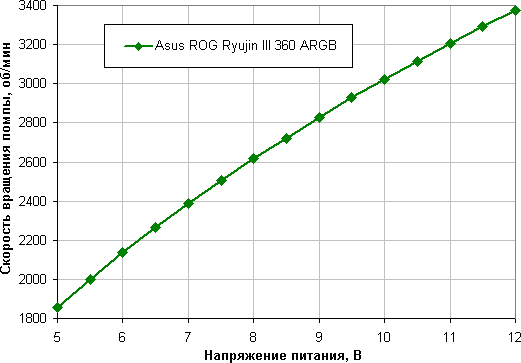

Скорость вращения помпы также можно регулировать с помощью ШИМ и напряжения питания. Приведем соответствующие графики.

При снижении коэффициента заполнения (КЗ) до 0% помпа не останавливаются, но останавливать ее не нужно в любом случае. Помпа останавливается при 4,4 В и запускается при 4,8 В. Помпу все же лучше не подключать к 5 В.

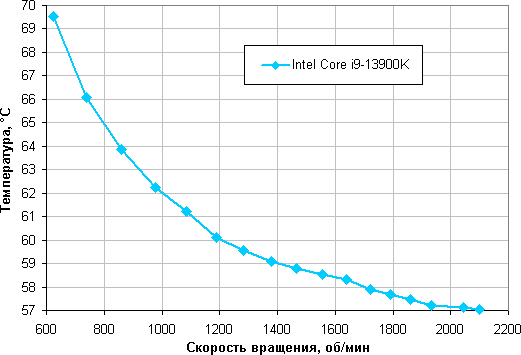

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,1 ГГц. Помпа и вентиляторы на радиаторе управлялись с помощью ШИМ. Режим работы вентилятора на помпе — по умолчанию.

В этом тесте процессор Intel Core i9-13900K не перегревается (при 24 градусов окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 20%, что соответствует примерно 630 об/мин. При этом максимальное потребление по данным мониторинга составило порядка 207 Вт, а по разъемам для питания процессора — 254 Вт. Напомним, что базовая мощность этого процессора составляет всего 125 Вт, а штатная максимальная кратковременная (турбо-лимит) — 253 Вт.

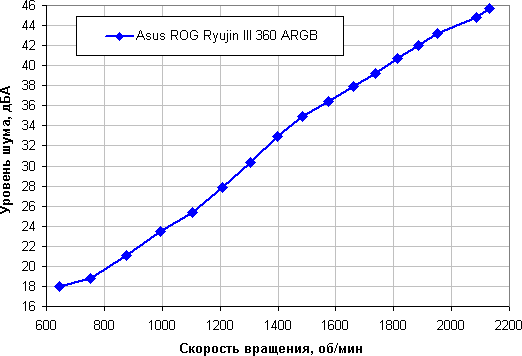

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,6 дБА (условное значение, которое показывает шумомер).

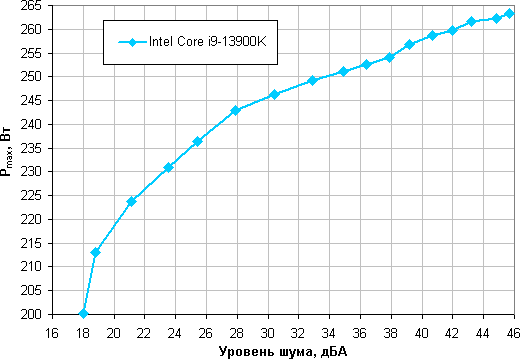

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это реалистичный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 235 Вт для процессора Intel Core i9-13900K. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить почти до 265 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха и/или увеличении максимально допустимой температуры процессора указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту СЖО с несколькими другими, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами и СЖО, протестированными ранее.

Выводы

Для правильного понимания выводов нужно иметь в виду, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.

На основе системы жидкостного охлаждения Asus ROG Ryujin III 360 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 235 Вт, а температура внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора (можно до 100 °C) или менее жестких требованиях к уровню шума пределы мощности можно увеличить. По факту, если Intel Core i9-13900K не разгонять и не повышать пределы мощности, то данной СЖО хватит для бесшумного его охлаждения в любых реальных сценариях нагрузки, и даже умеренный разгон вполне допустим.

ЖК-экран на помпе может не только украсить внутреннее пространство системного блока, но и принести пользу, помогая отслеживать текущие параметры ПК. Украшением послужит и подсветка на вентиляторах, а магнитные разъемы на них облегчат установку системы. Отметим хорошее качество изготовления, оплетку шлангов, а также вентилятор на помпе, предназначенный для охлаждения VRM и других окружающих процессор компонентов. Для управления и контроля за работой этой СЖО используется ПО Armoury Crate, имеющее весьма продвинутую функциональность.

За внешний вид и функциональное оснащение система жидкостного охлаждения Asus ROG Ryujin III 360 получает редакционную награду Original Design:
