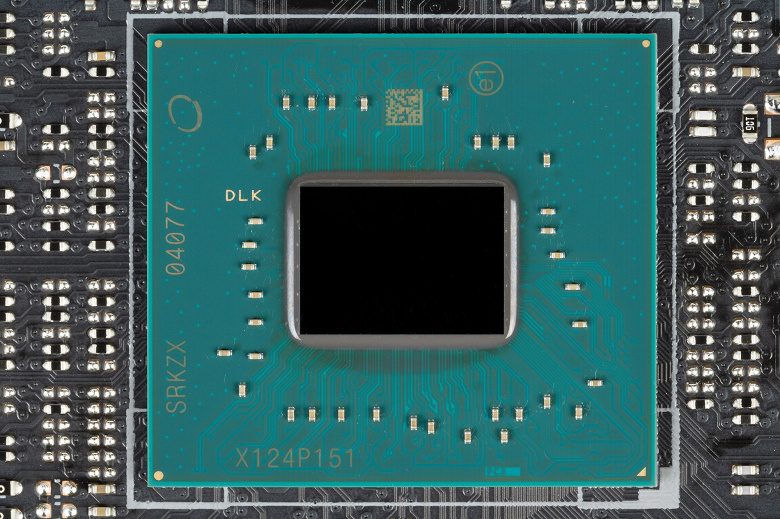

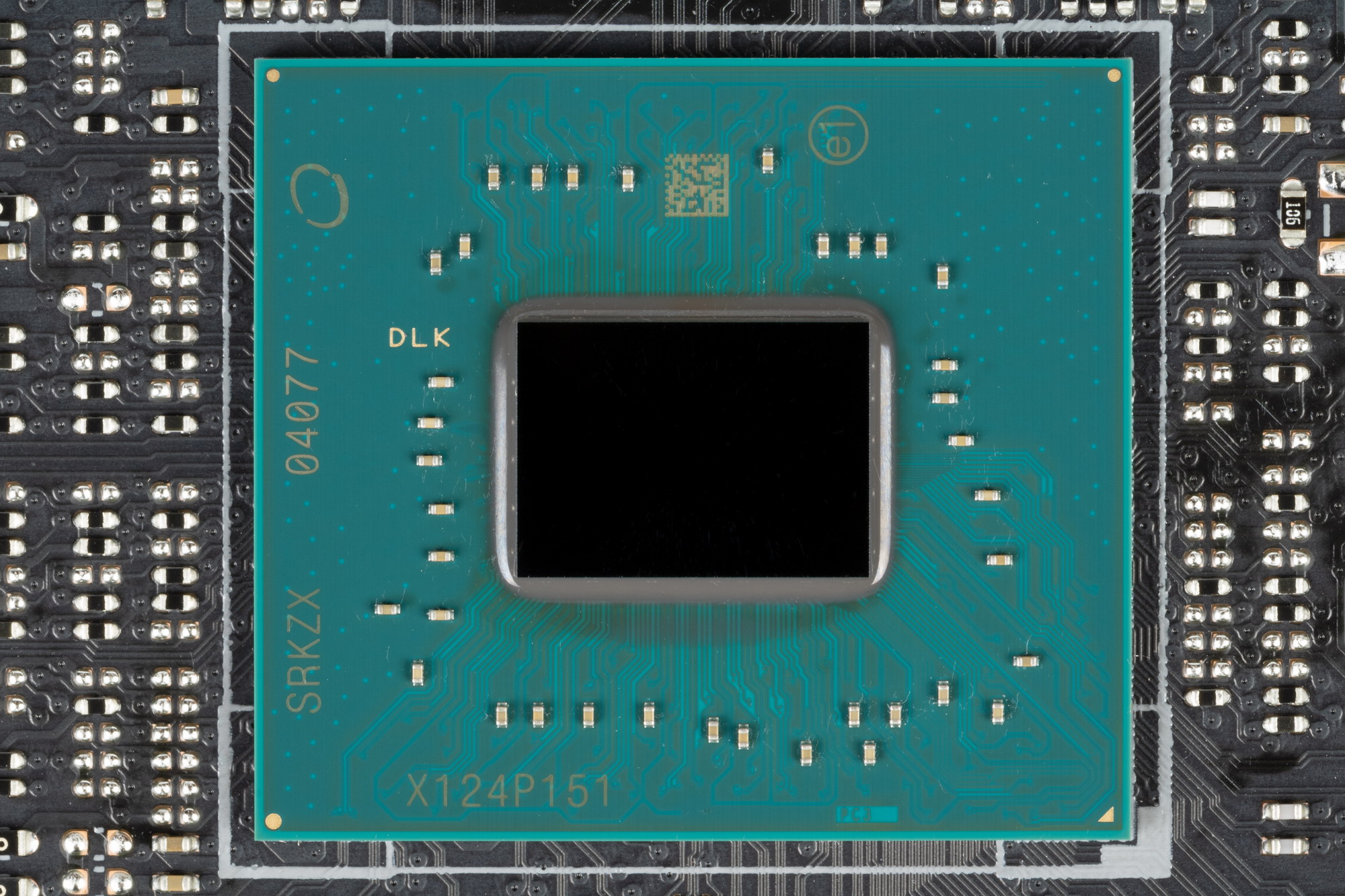

Давайте снова глянем на основные отличия чипсетов B660, H670 и Z690.
| Особенности | B660 | H670 | Z690 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 12th Gen Core | 12th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (6 x 4.0 & 8 x 3.0) | 24 (12 x 4.0 & 12 x 3.0) | 28 (12 x 4.0 & 16 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 4 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
Основные моменты и отличия B660:
- связь между чипсетом и процессором по DMI урезана в 2 раза, очевиден искусственно сделанный шаг маркетологами от Intel;
- общее количество линий PCIe – 14: 6 линий PCIe 4.0 и 8 линий PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z690;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z690 4 порта SATA уже входят;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
12е поколение процессоров добавляет к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами. Напомню про процессорный сокет LGA 1700, так что взаимной совместимости с процессорами 11го и 10го поколений нет.

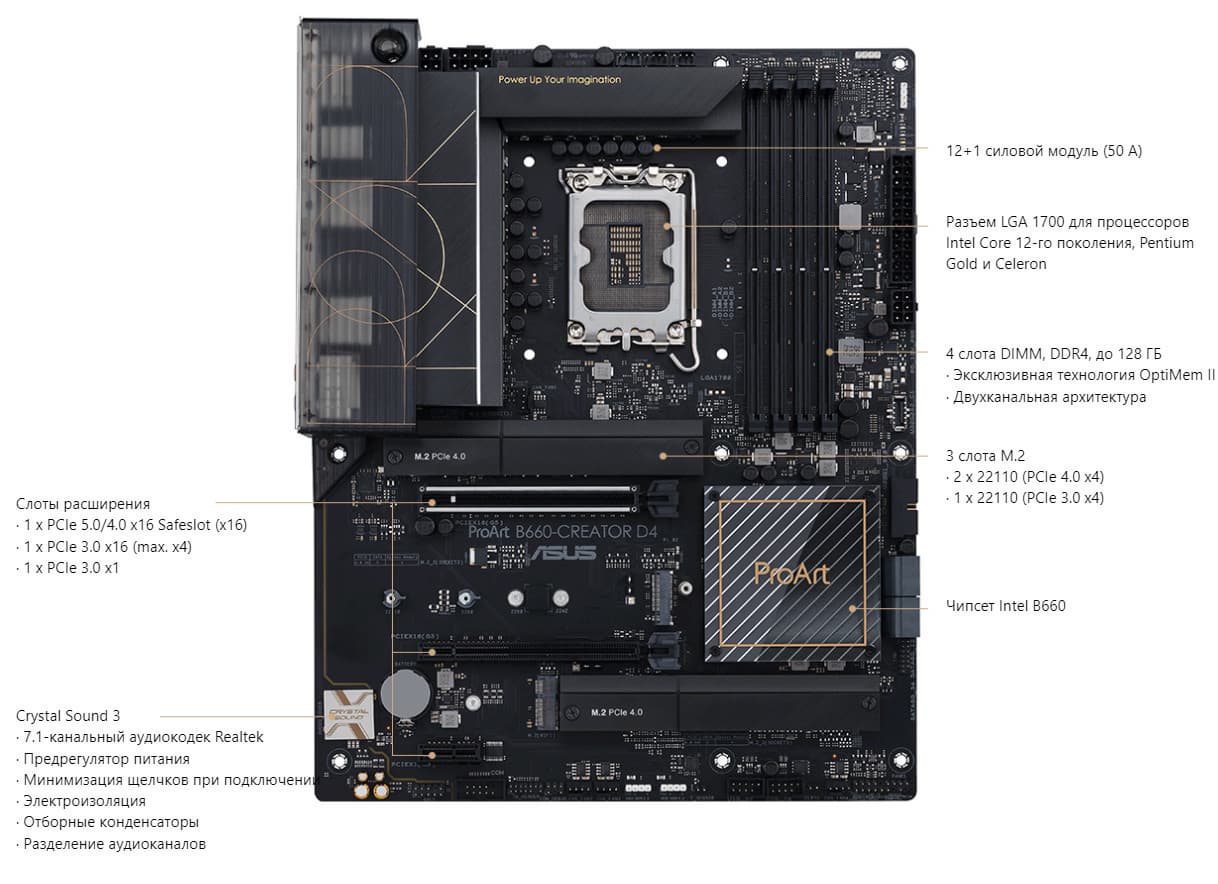

И снова у нас серия ProArt от Asus. Напомню, что это пока еще небольшое семейство материнских плат, позиционируемых для неигровых ПК, нацеленных на серьезную работу типа создания контента, моделирование и т.п. Как и у аналогичных серий от иных производителей, серия ProArt содержит матплаты с широким набором периферии, подчас включая даже Thunderbolt 4, а также обязательна поддержка старых портов типа COM. Внешне такие материнки с относительно строгим дизайном, который отражает стиль и направленность серии, у них нет подсветки, хотя поддержка внешних подключаемых к матплате светодиодных наборов имеется. Такие решения не имеют почти всех присущих игровым и оверклокерским платам «штучек» для удобства оверклокинга или легкости запуска и т.п.

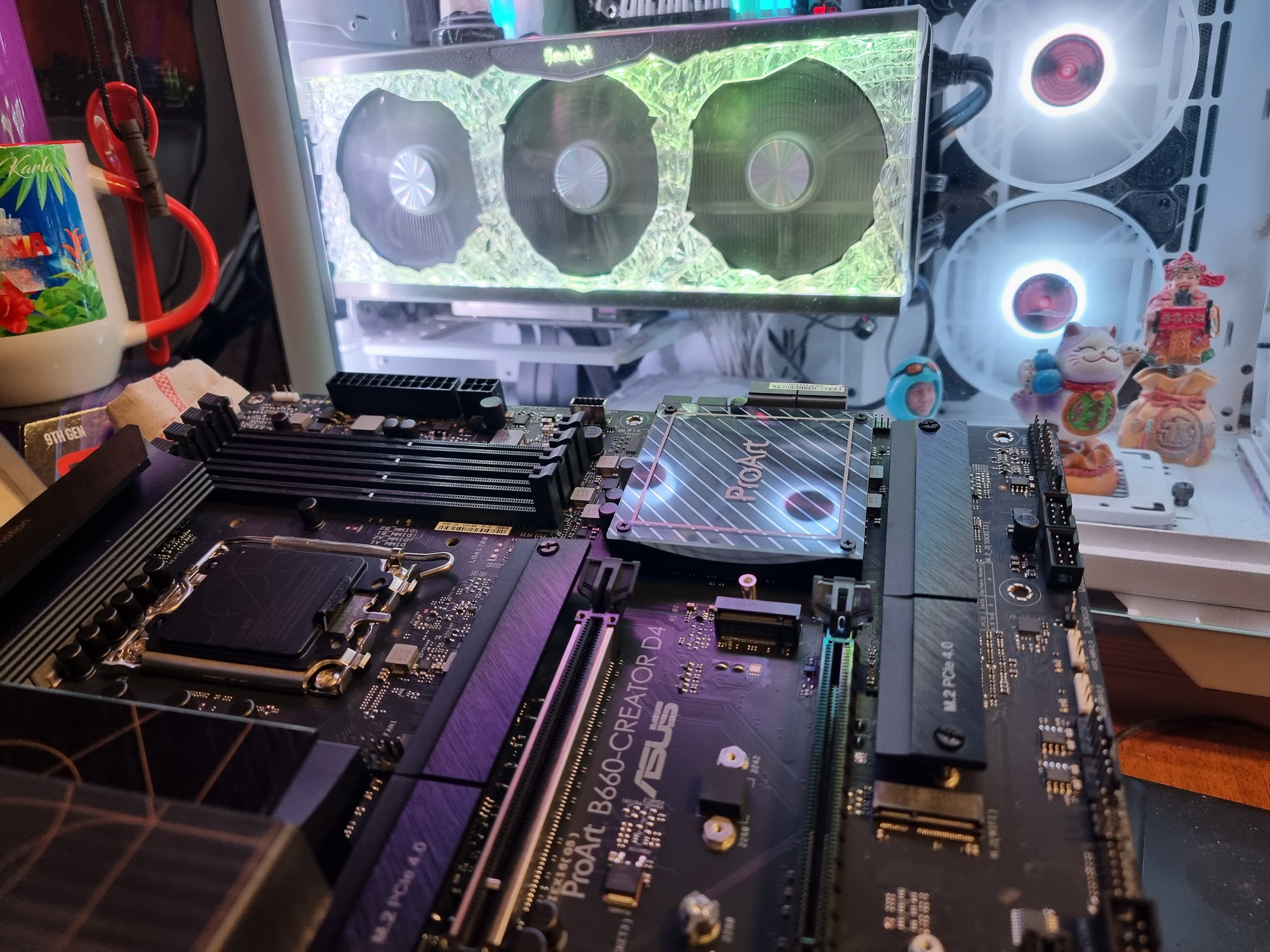

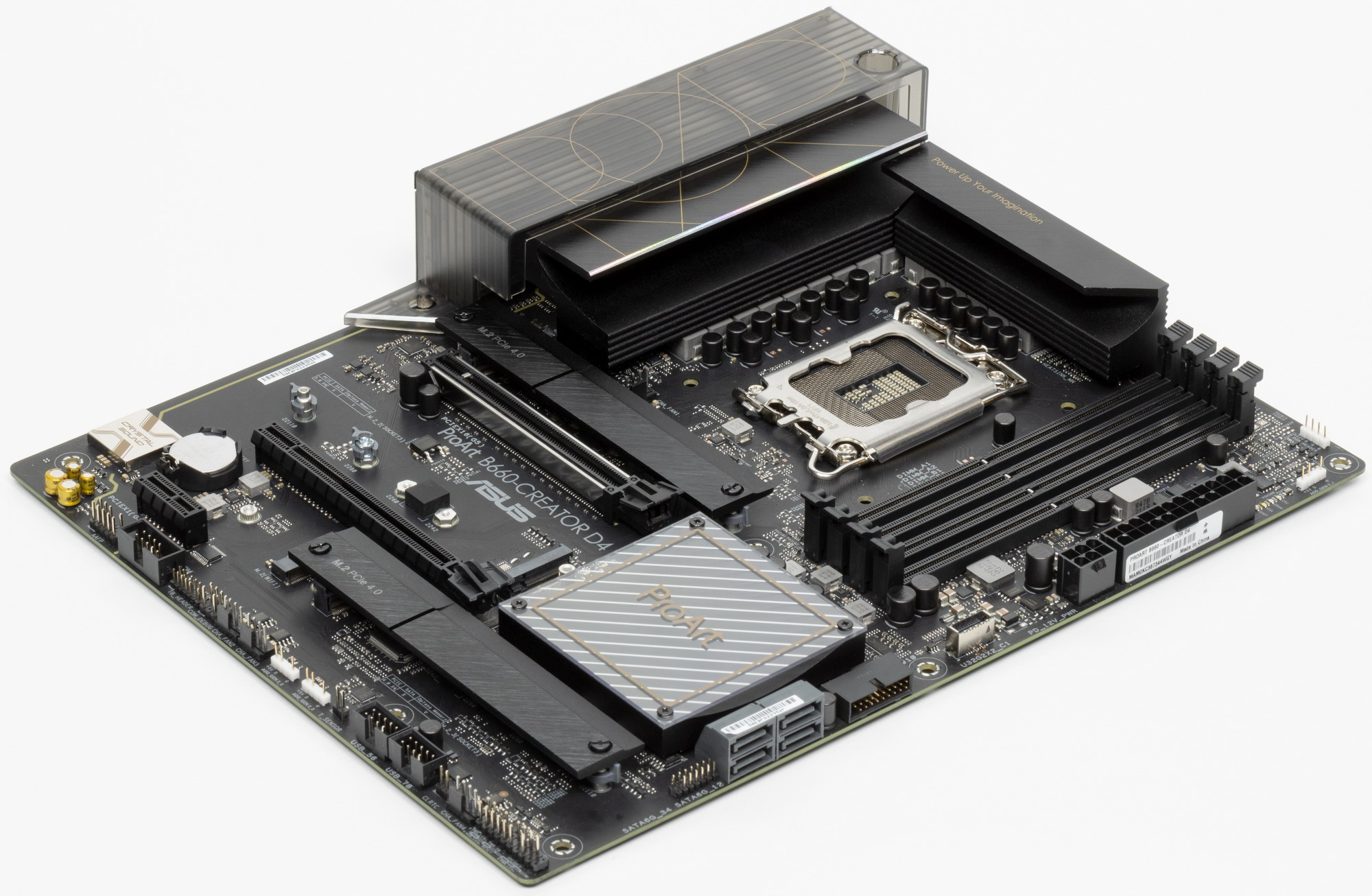

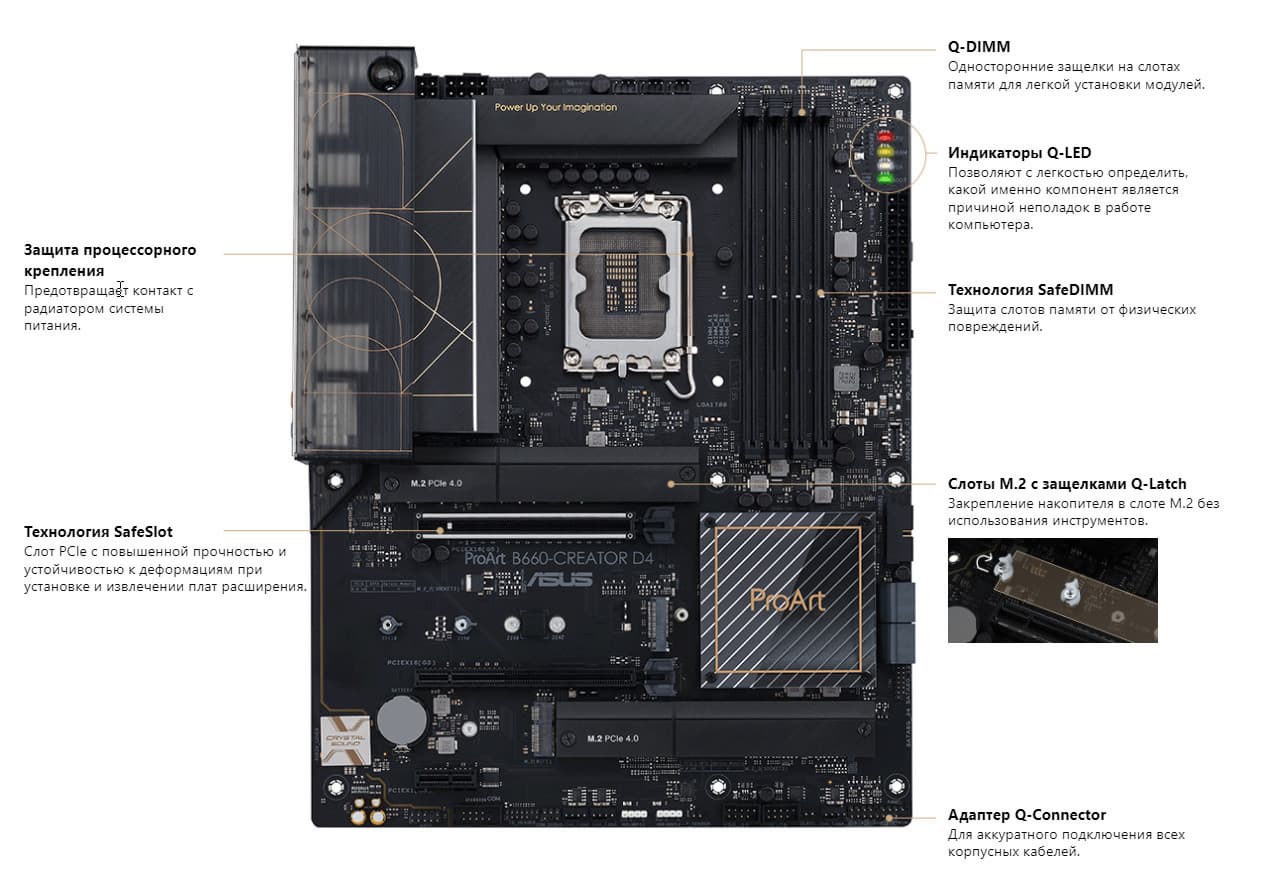

Герой нынешнего обзора — Asus ProArt B660-Creator D4. Сразу отмечу, что у компании Asus суффикс D4 в названиях означает поддержку памяти DDR4, что опять-таки очень важно для материнок среднего ценового сегмента из-за пока еще сильной дороговизны DDR5.

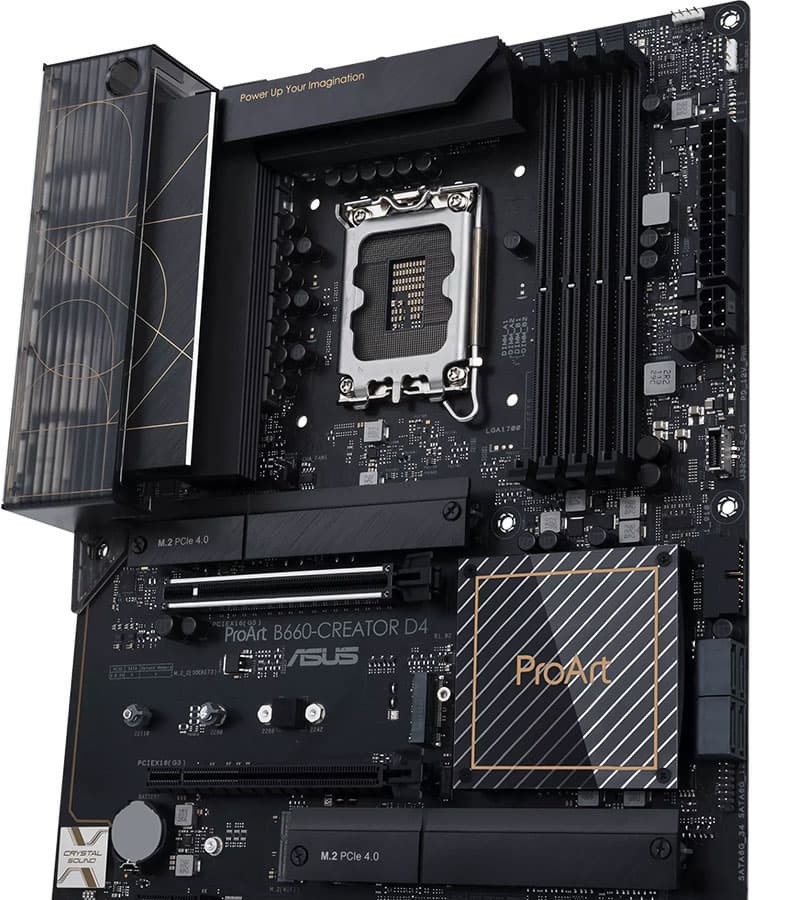

Asus ProArt B660-Creator D4 поставляется в стандартной коробке фирменного дизайна серии ProArt. Комплект размещен под платой в отдельном отсеке.

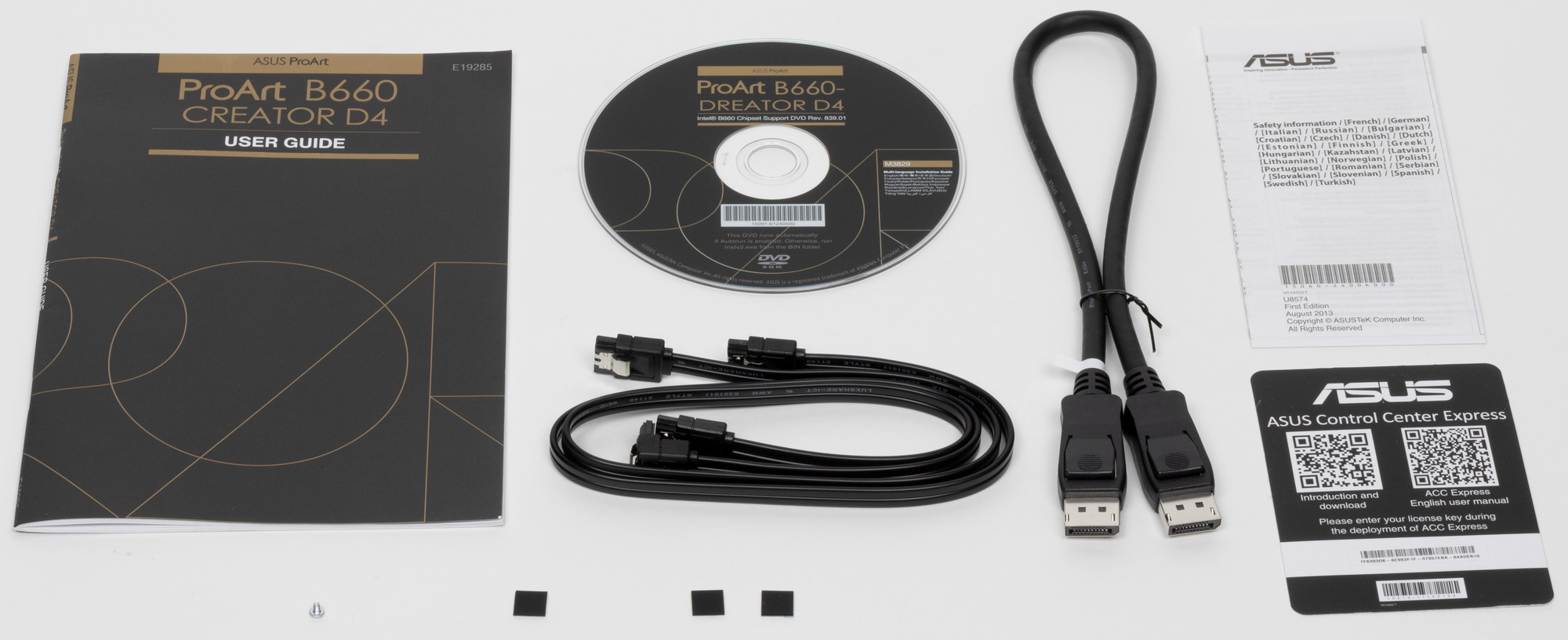

Комплект поставки традиционен для линейки: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, кабель переходник для подключения вывода Display Port с дискретной видеокарты к интегрированному DP на матплате, винтик для М.2, ну и карточка для скачивания специализированного ПО по QR-коду.
ПО поставляется на накопителе типа CD (не перестану возмущаться подобным фактам!), впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

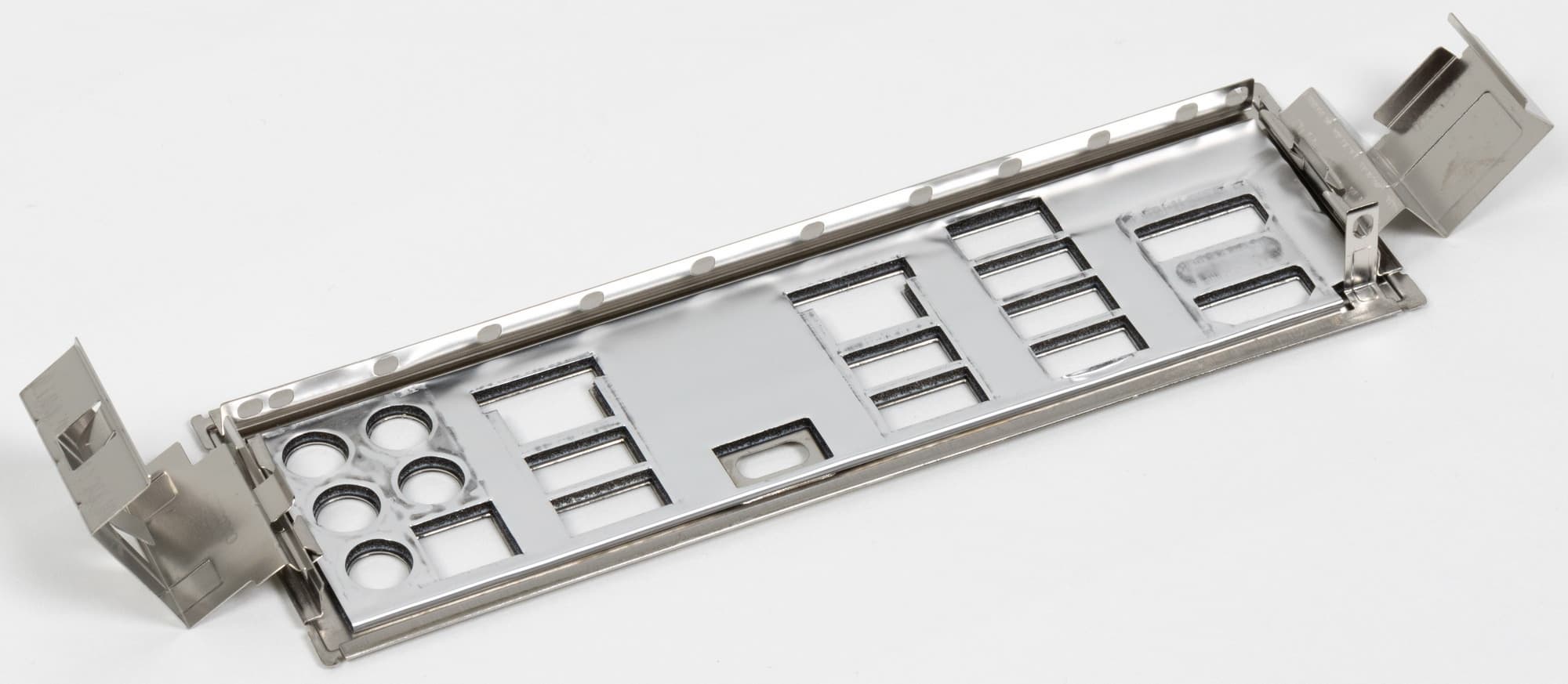

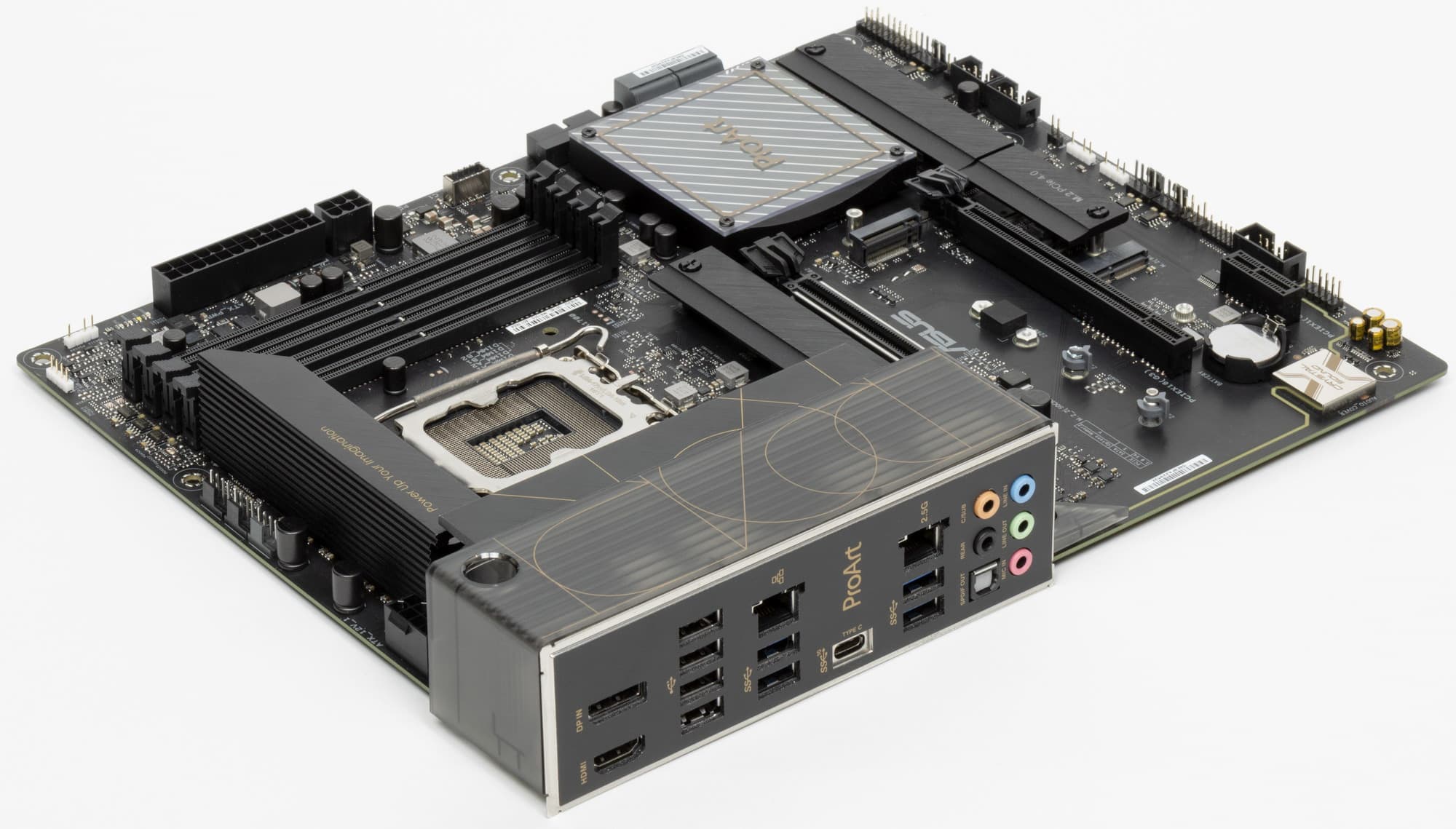

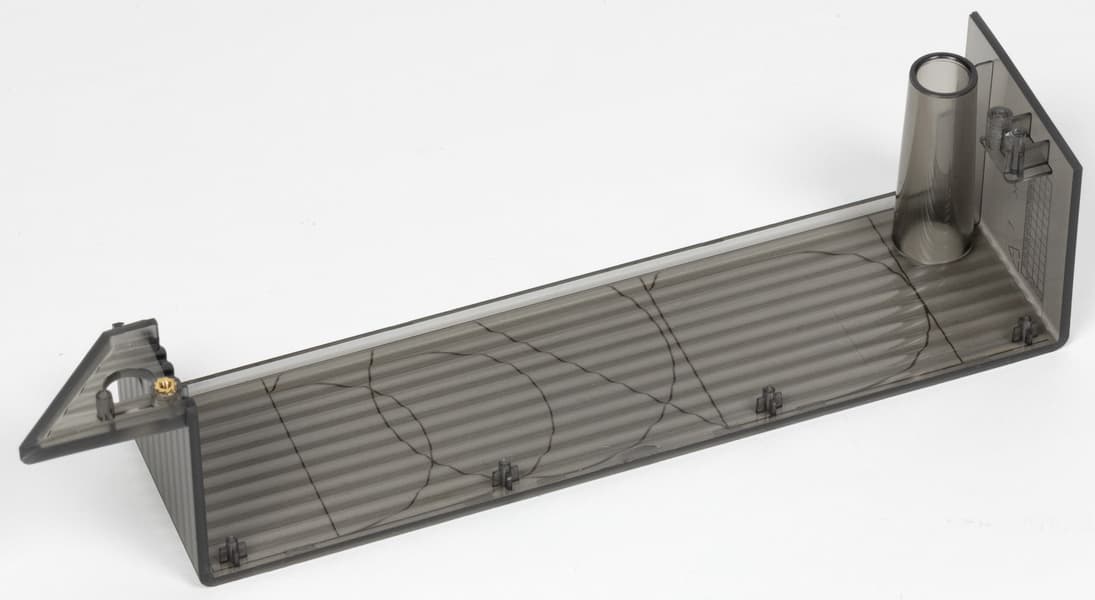

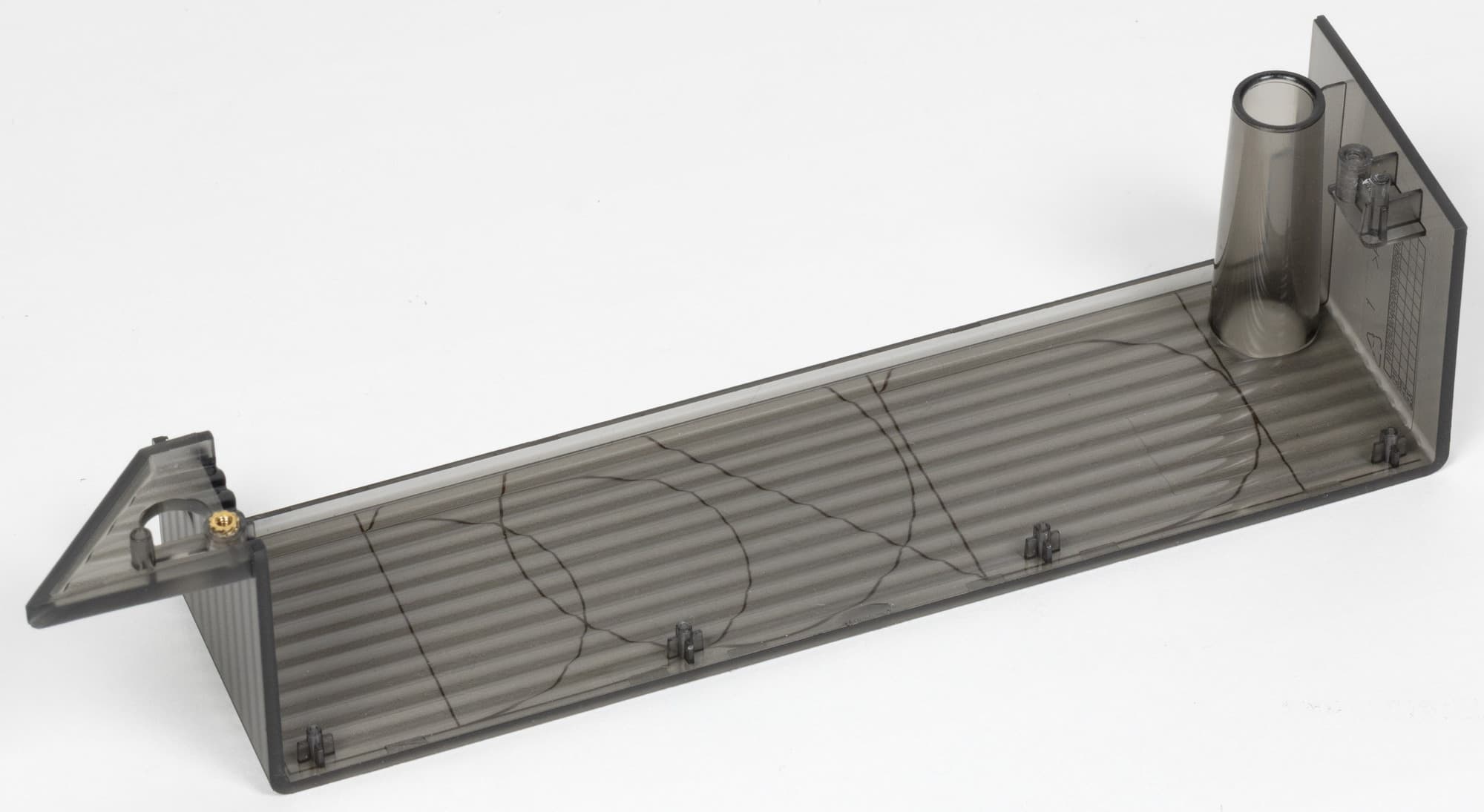

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

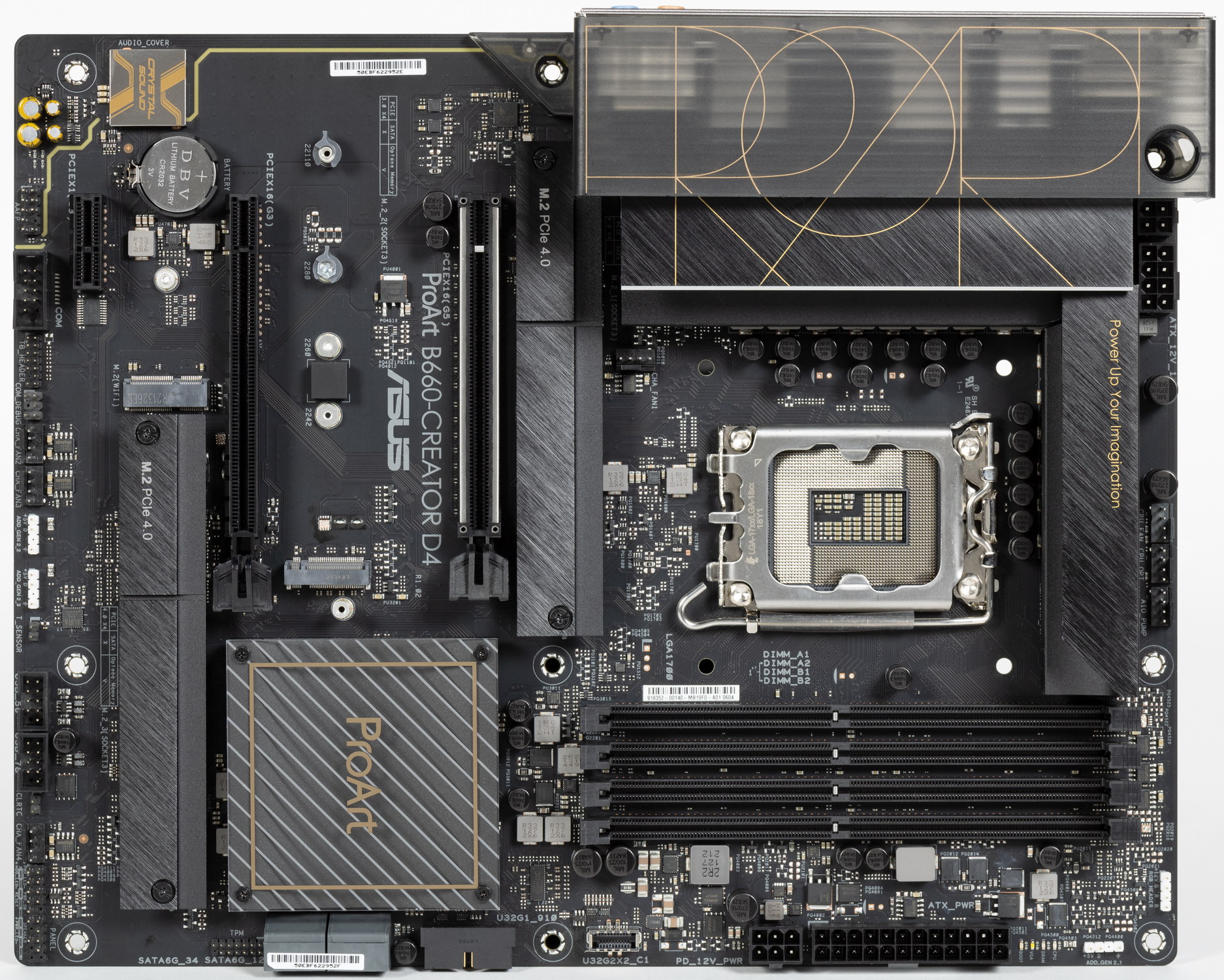

Форм-фактор Mini-ITX имеет размеры 170x170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ProArt B660-Creator D4 выполнена в форм-факторе ATX, имеет размеры 305×244 мм, и на ней имеются 9 монтажных отверстий для установки в корпус.

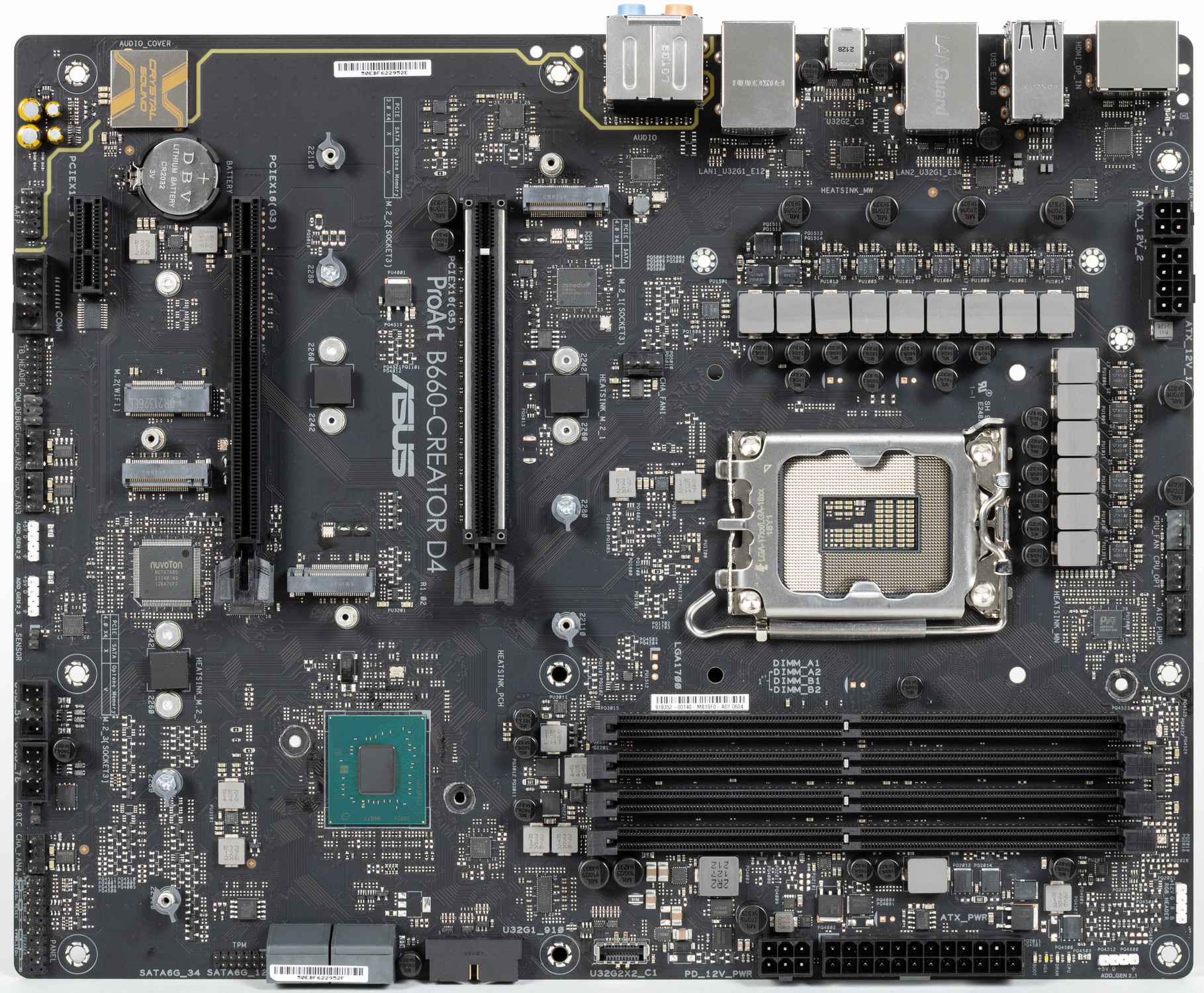

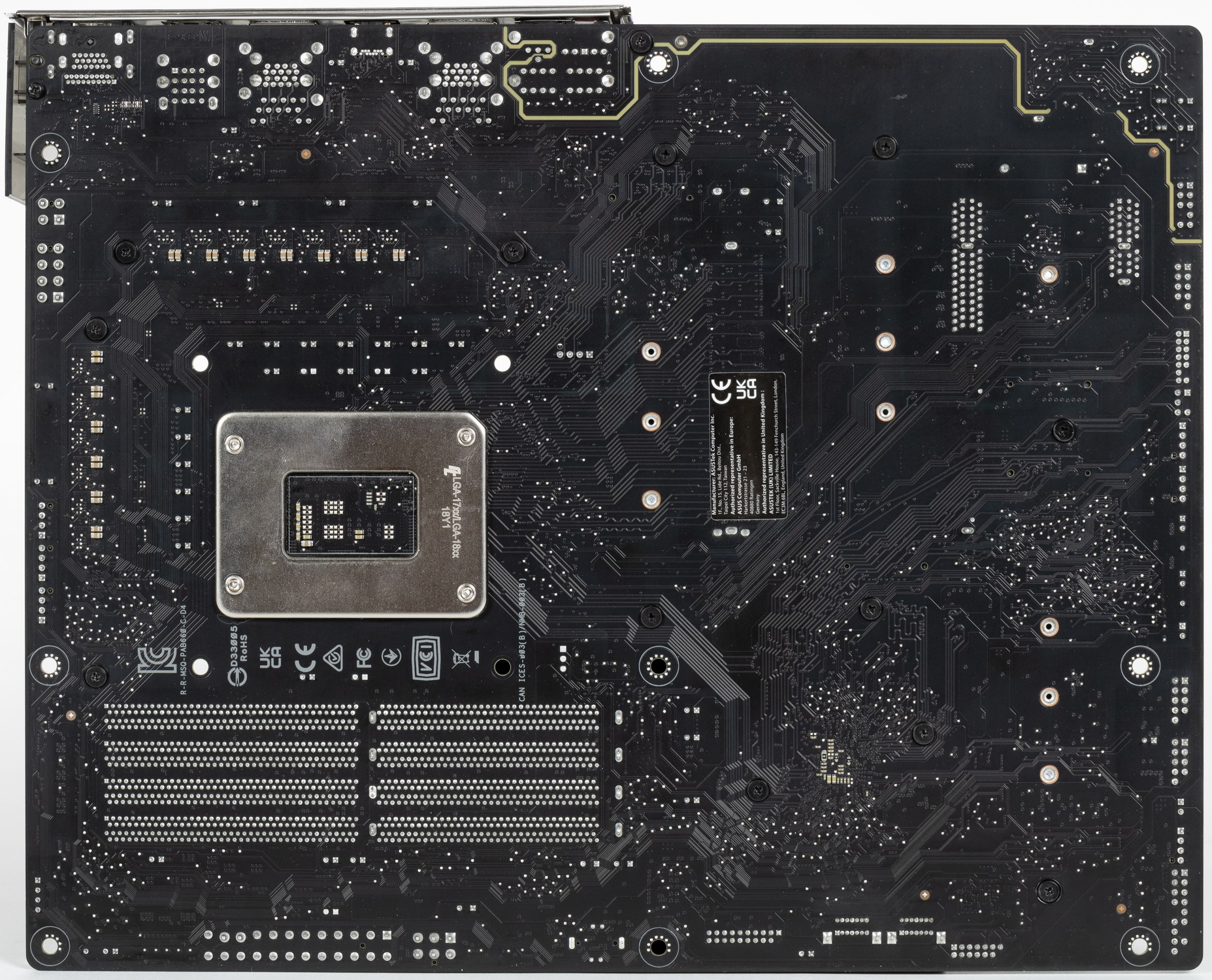

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны.
Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

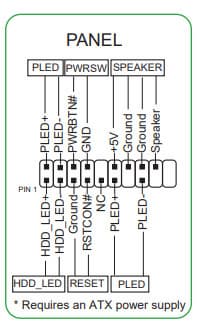

| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B660 |
| Память | 4 × DDR4, до 5333 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL1220 (7.1) |
| Сетевые контроллеры | 1 × Intel WGi219-V Ethernet 1,0 Гбит/с 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x16 (режим x4) 2 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B660) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (B660, PCIe 4.0 x2/x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (B660, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (B660) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (Genesys Logic GL850G) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B660) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (B660) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (B660) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 4 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 разъем S/PDIF 1 разъем HDMI out 1 разъем Display Port in |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key/WiFi) 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 3 разъема адресуемой ARGB-ленты) 1 разъем для подключения адаптера управления с передней панели корпуса 1 6-контактный разъем питания PCIe для быстрой зарядки устройств через порт USB 3.2 Gen2x2 |
| Форм-фактор | ATX (305×244 мм) |
| Средняя цена |
Основная функциональность: чипсет, процессор, память

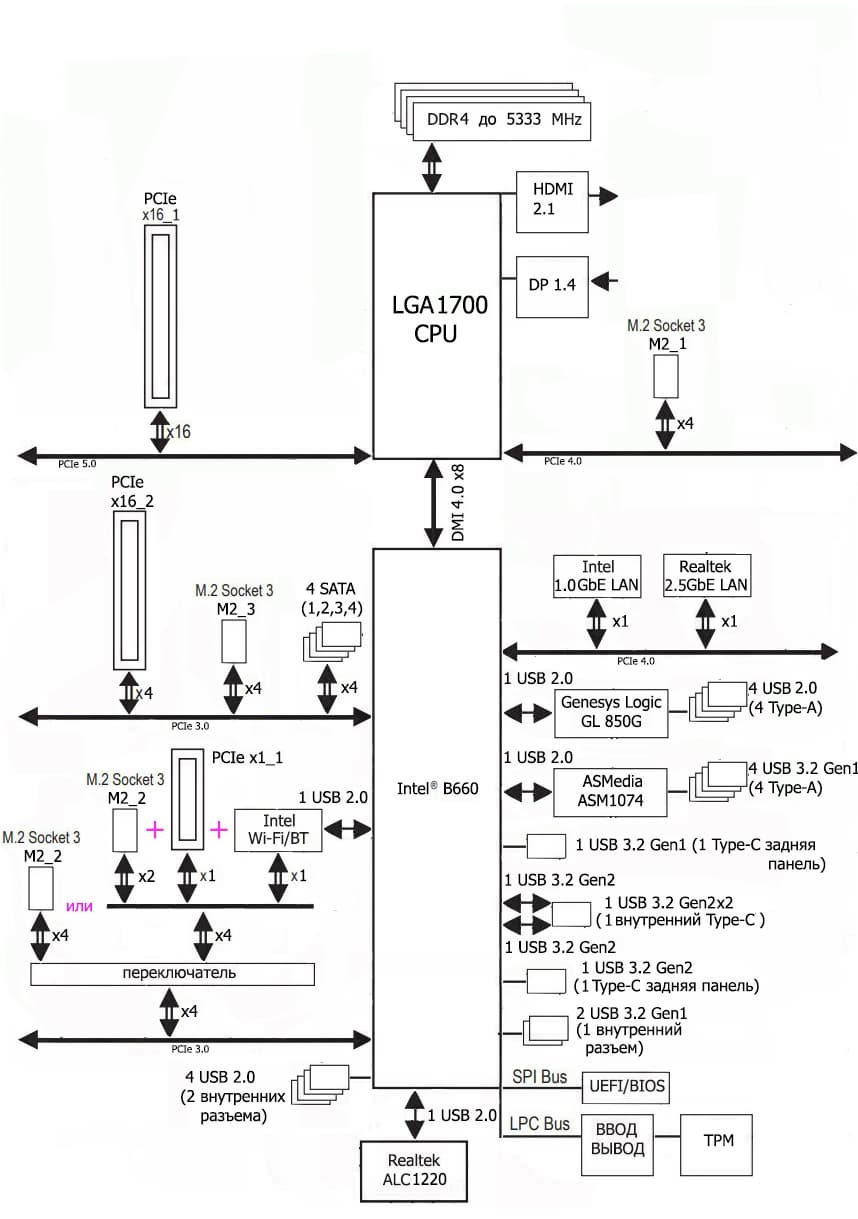

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 6000 МГц. В частности данная плата поддерживает частоты до 5333 МГц.

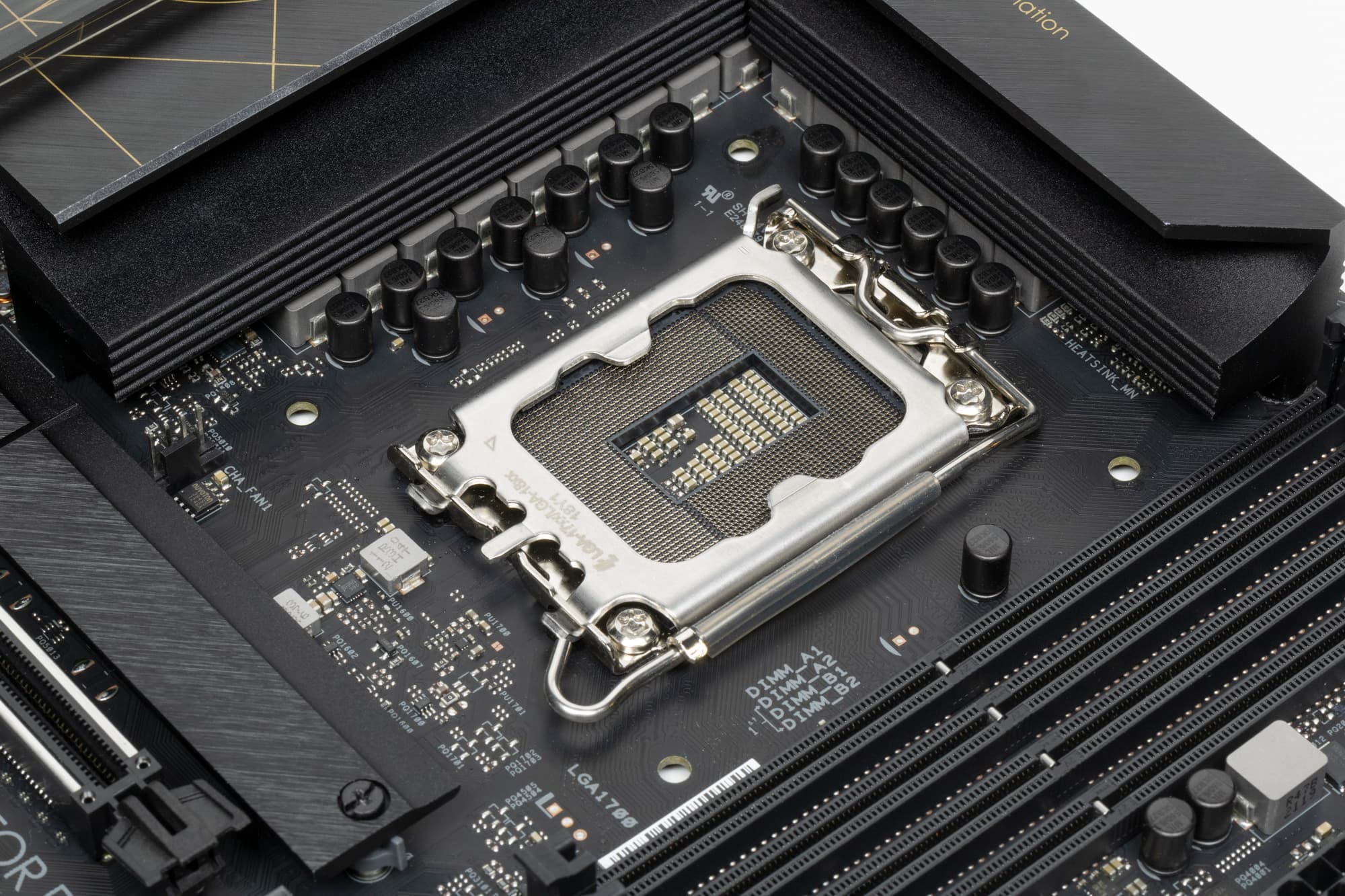

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые B660/Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B660 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет B660 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (8 версии 3.0 и 6 версии 4.0).
Asus ProArt B660-Creator D4 поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Официально система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200, однако все же ряд старых СО все же сможет быть применим, лишь придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что кулеры с жесткой установкой в матплате на фиксированную высоту могут не достать до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор.

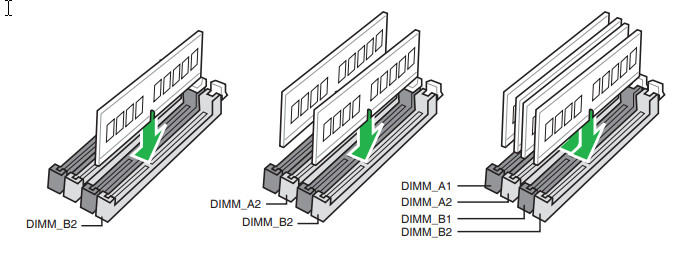

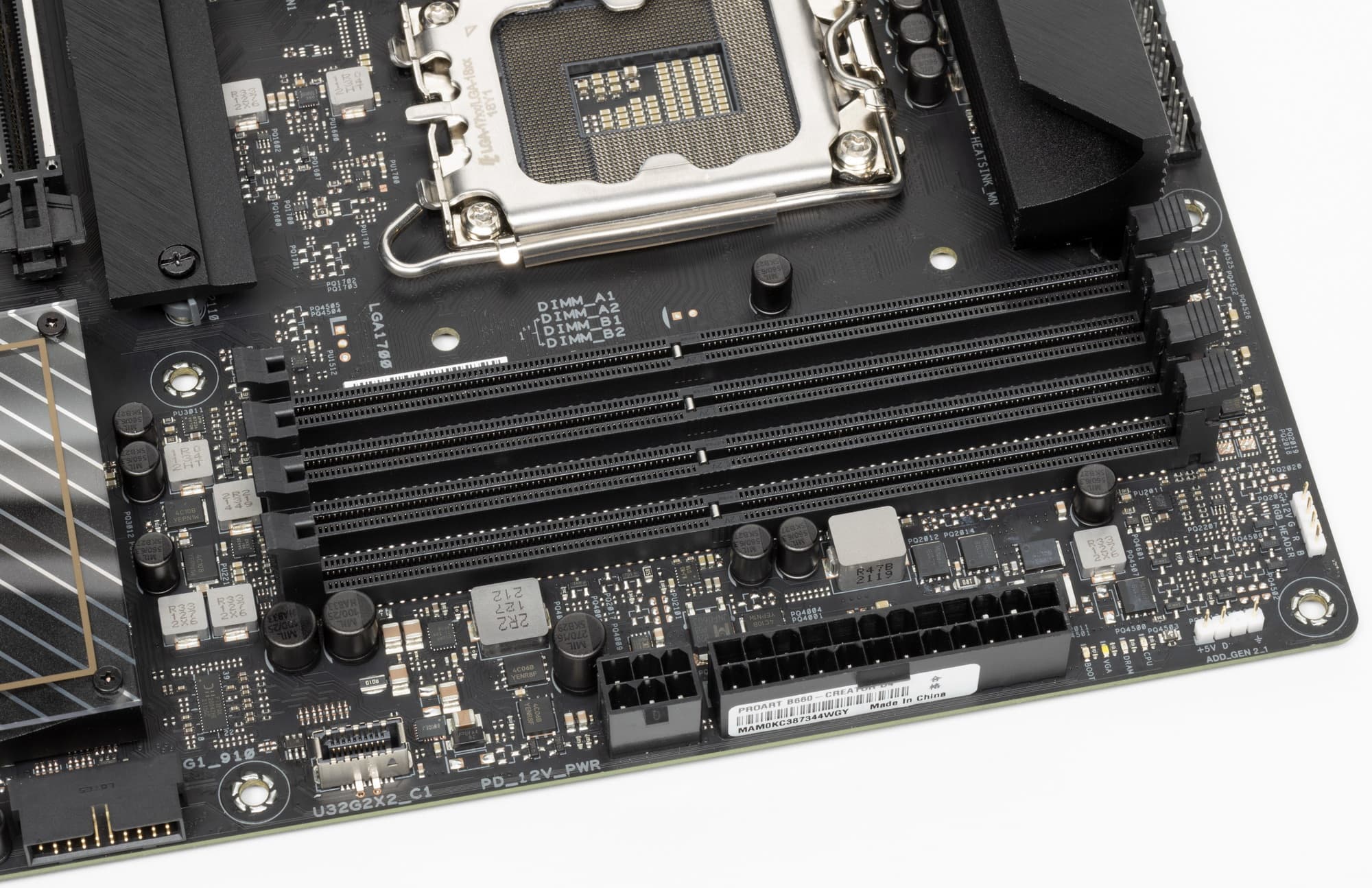

Для установки модулей памяти на плате Asus имеется 4 DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.

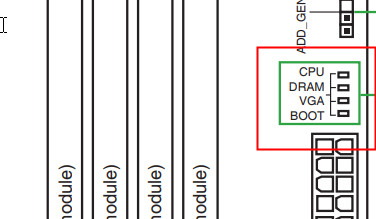

Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема B660+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B660 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 6 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x16_2 (4 линии PCIe 3.0);
- Переключатель: или слот PCIe x1_1 плюс слот M.2(WiFi) плюс слот M.2_2 в режиме х2 или слот M.2_2 в режиме х4 (максимум 4 линии PCIe 3.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Intel WGi219-V (Ethernet 1,0Gb/s) (1 линия PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
14 линий PCIe оказались занятыми (6 PCIe 4.0 + 8 PCIe 3.0) плюс порты SATA_1/2/3/4, суммарно потрачено 18 HSIO. В чипсете B660 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и хабы ASMedia ASM1074 и Genesys Logic GL850G используют линии USB 2.0 (детально в разделе ниже).
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

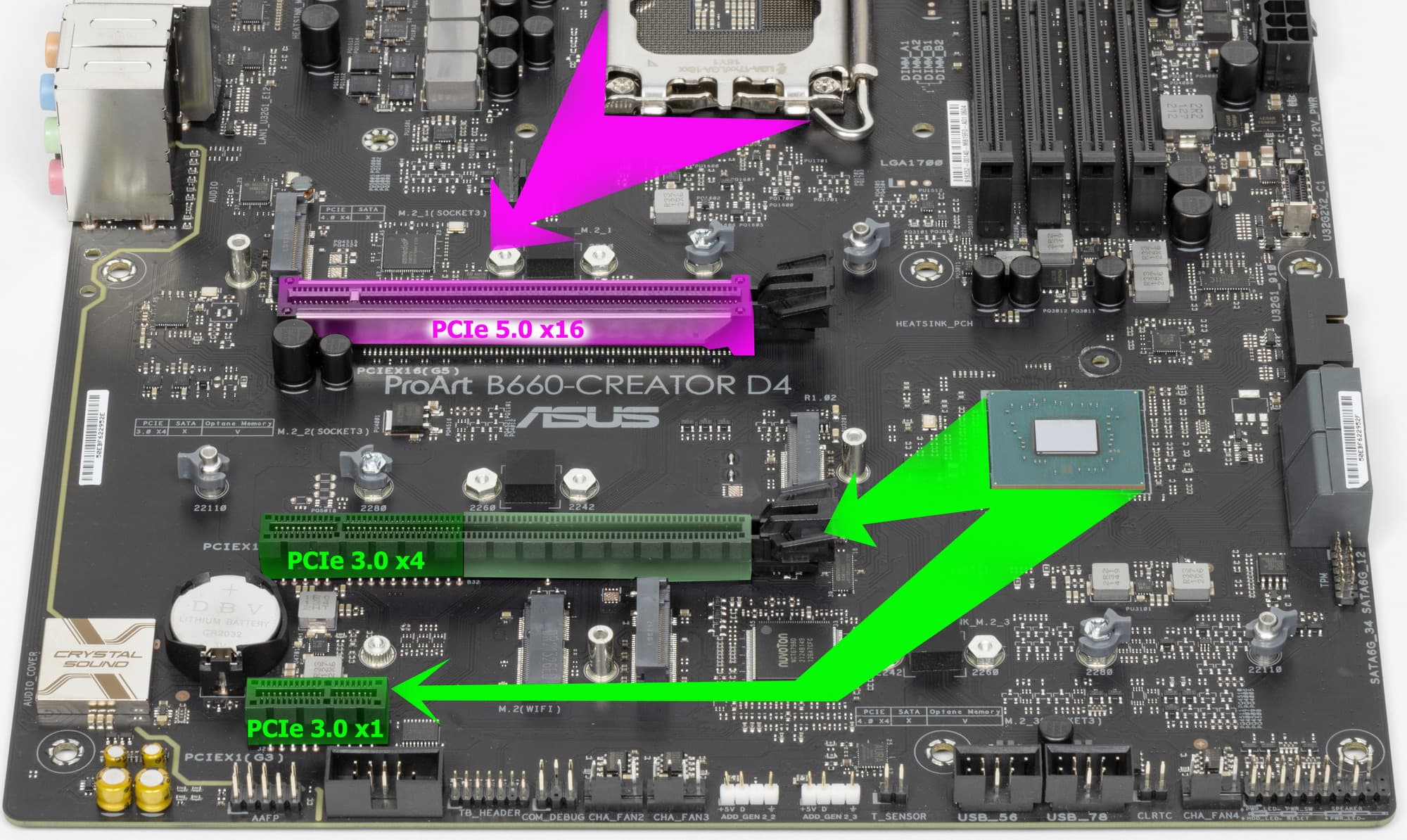

Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2, PCIe x1_1 подключены к B660.
Слот PCIe x1_1 делит ресурсы с другой периферией, ниже об этом расскажу.

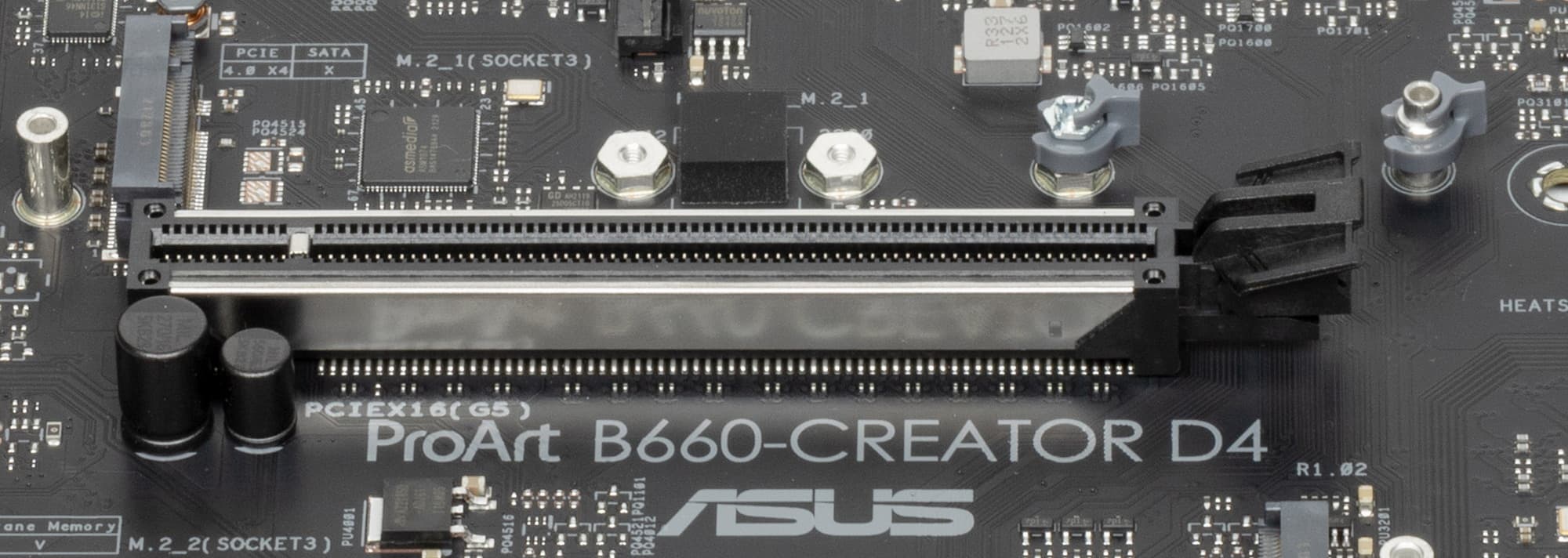

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

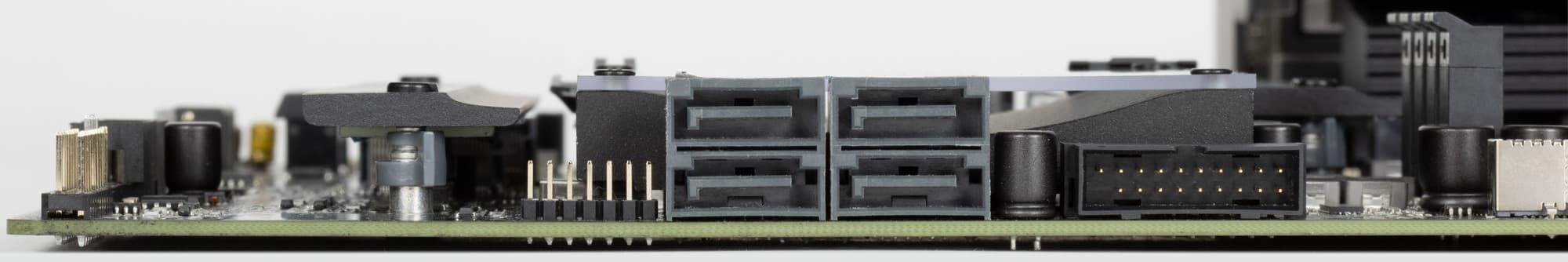

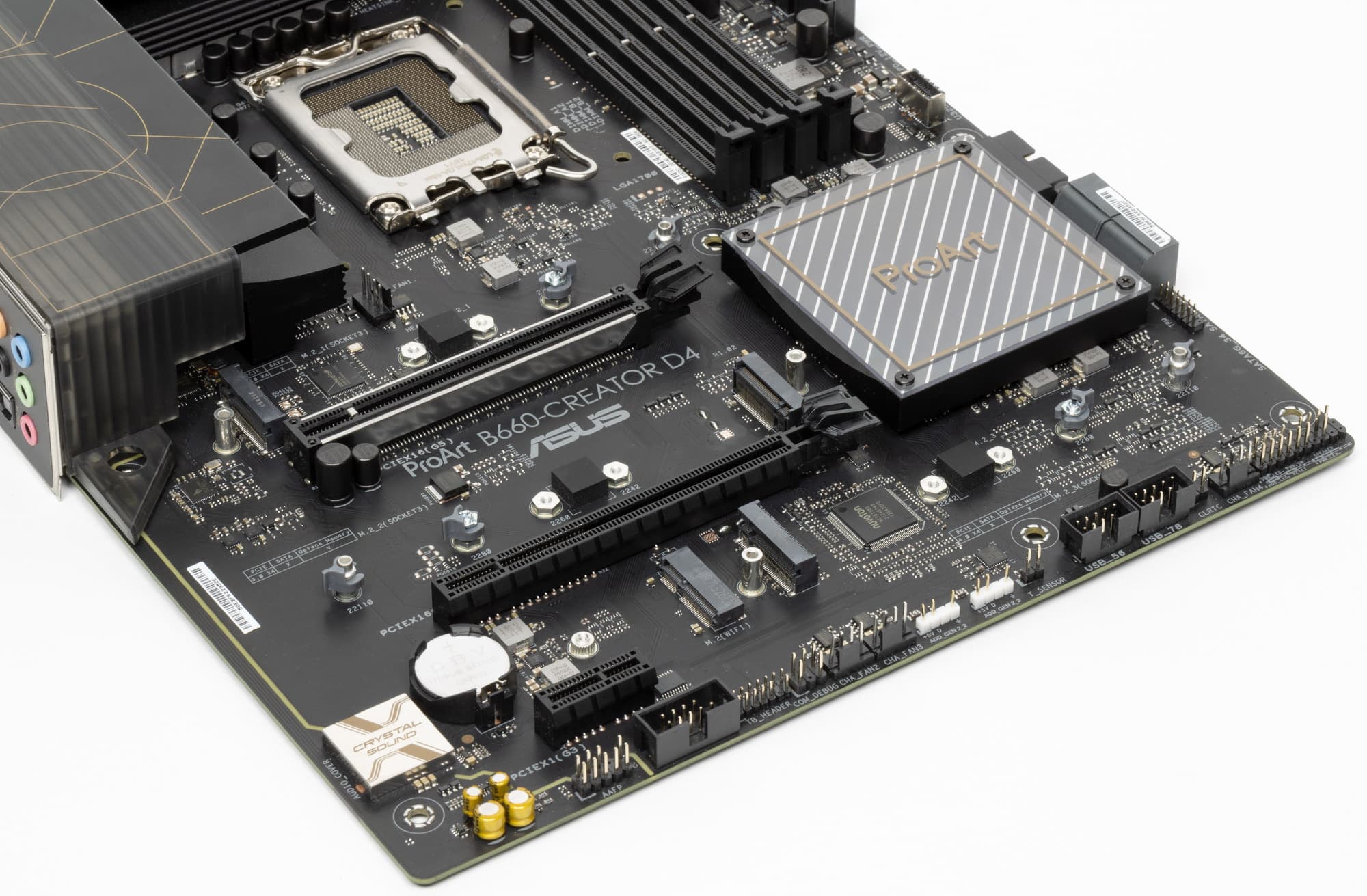

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2.

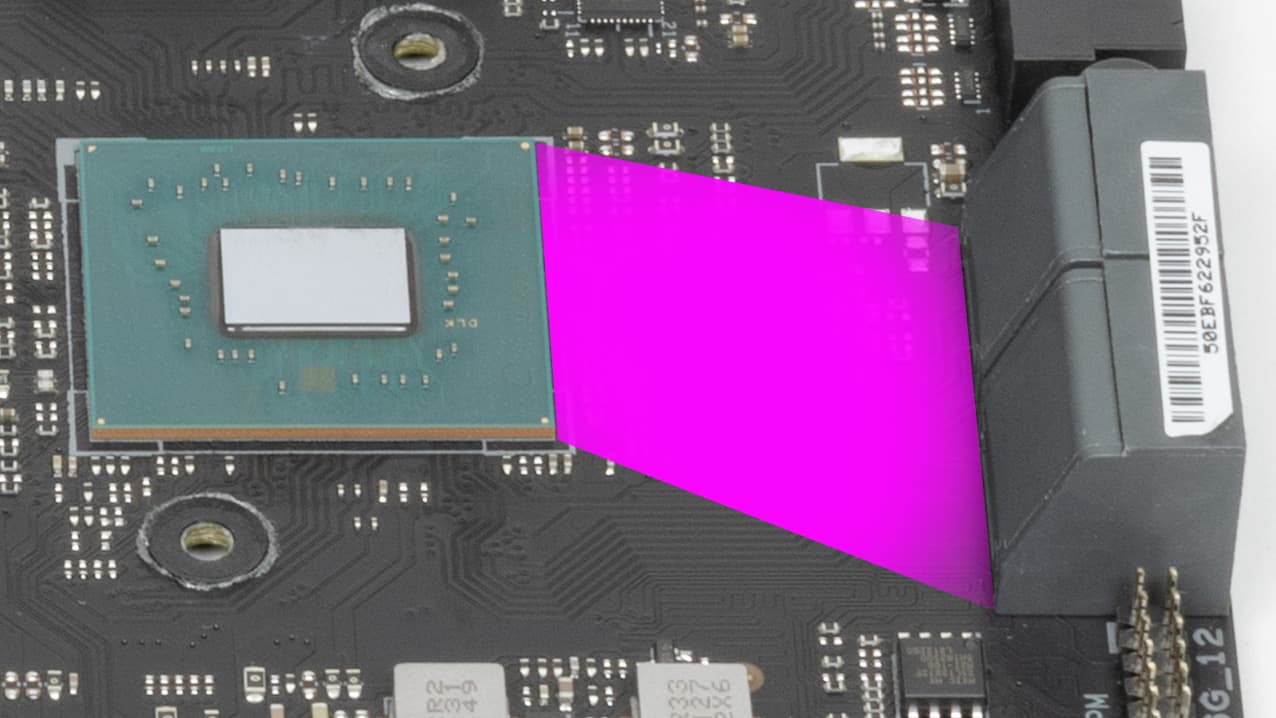

Порты SATA реализованы через чипсет B660 и поддерживают создание RAID.
Материнская плата имеет 3 слота форм-фактора М.2.
Все три слота работают с модулями только с PCIe интерфейсом 3.0/4.0 и поддерживают размеры модулей 2242/2260/2280/22110. Первый M.2_1 получает данные от CPU (PCIe 4.0) .

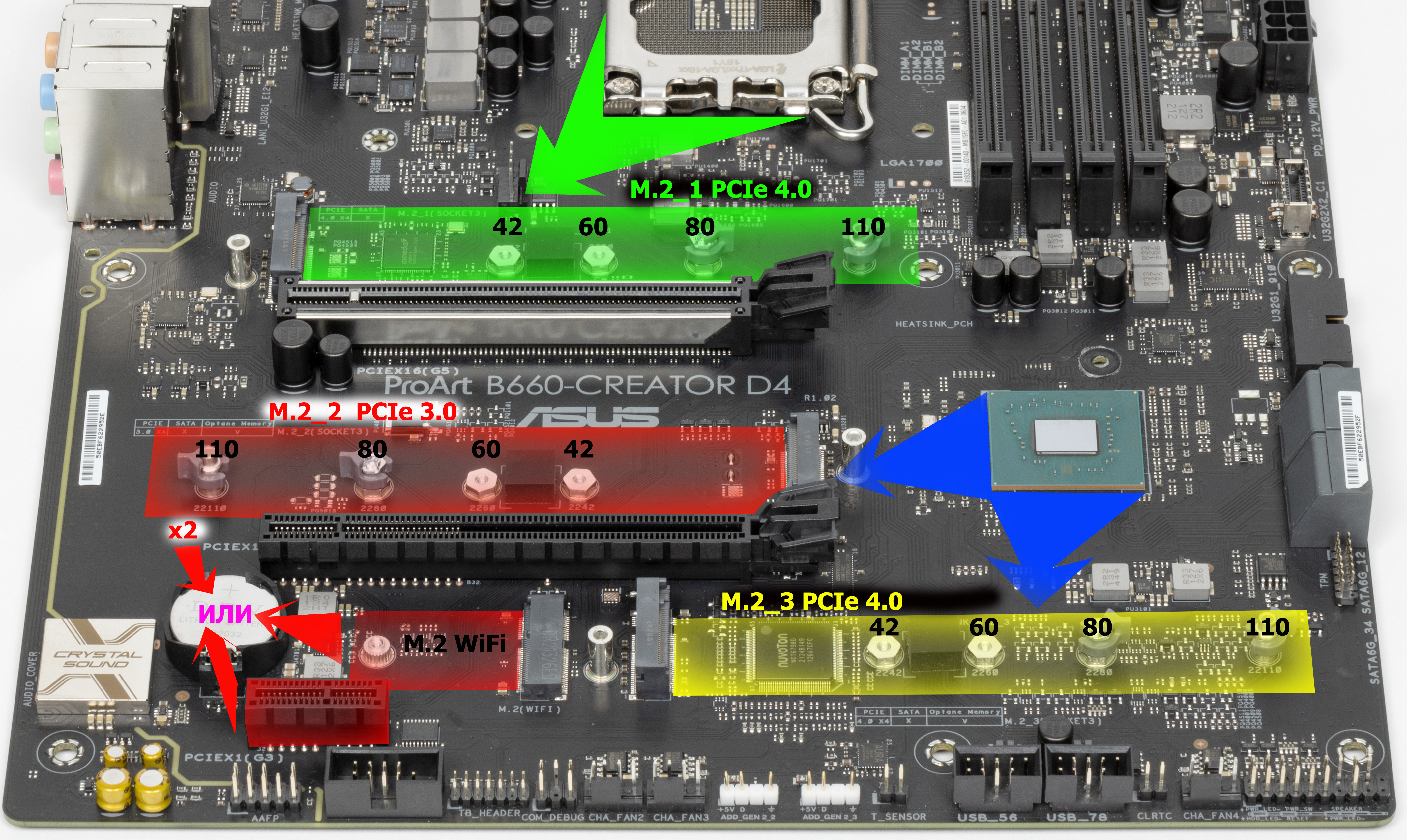

Второй M.2_2 и третий M.2_3 получают данные от чипсета B660. При этом M.2_3 работает в режиме PCIe 4.0 x4, а вот М.2_2 (PCIe 3.0) делит ресурсы с M.2 (Key E, WiFi) и слотом PCIe x1_1: если хотя бы один из перечисленных слотов занят, то М.2_2 переходит в режим х2, иначе – х4 (PCIe 3.0).

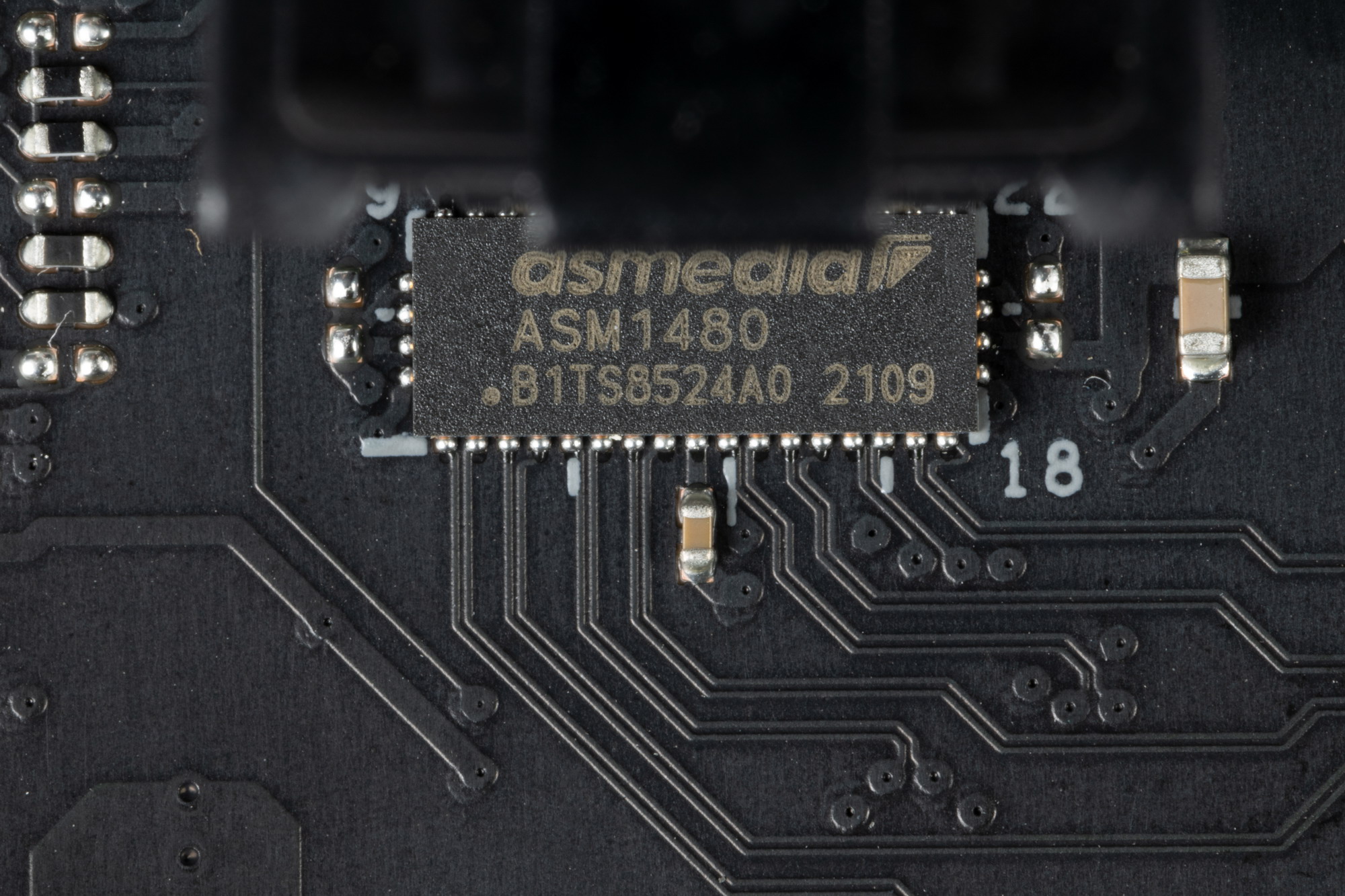

Переключением линий занимается мультиплексор от ASMedia.
На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory.

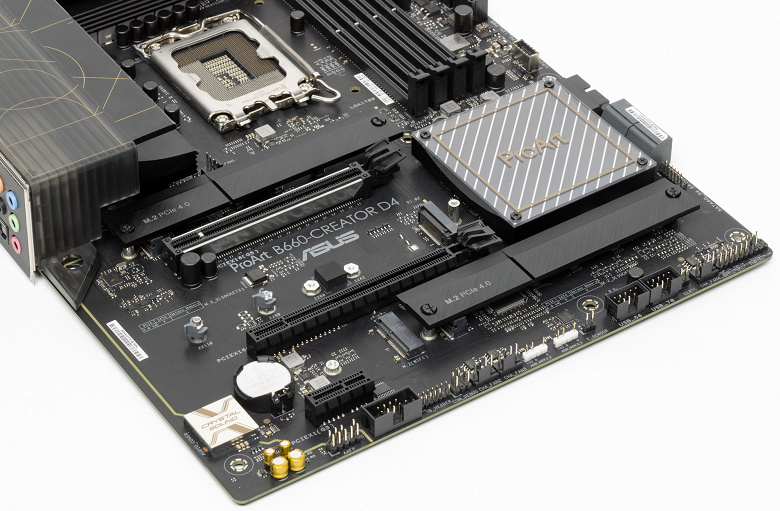

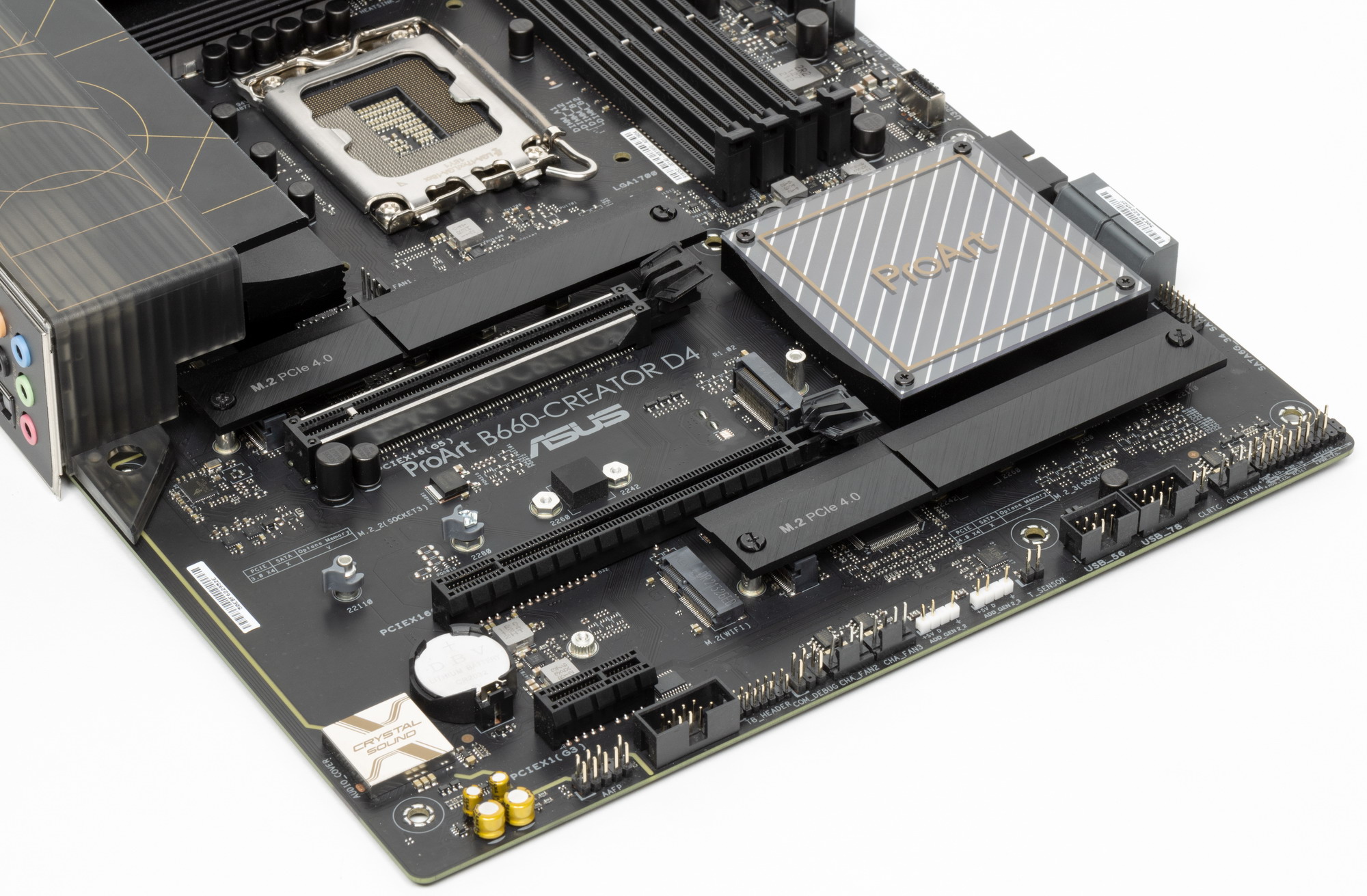

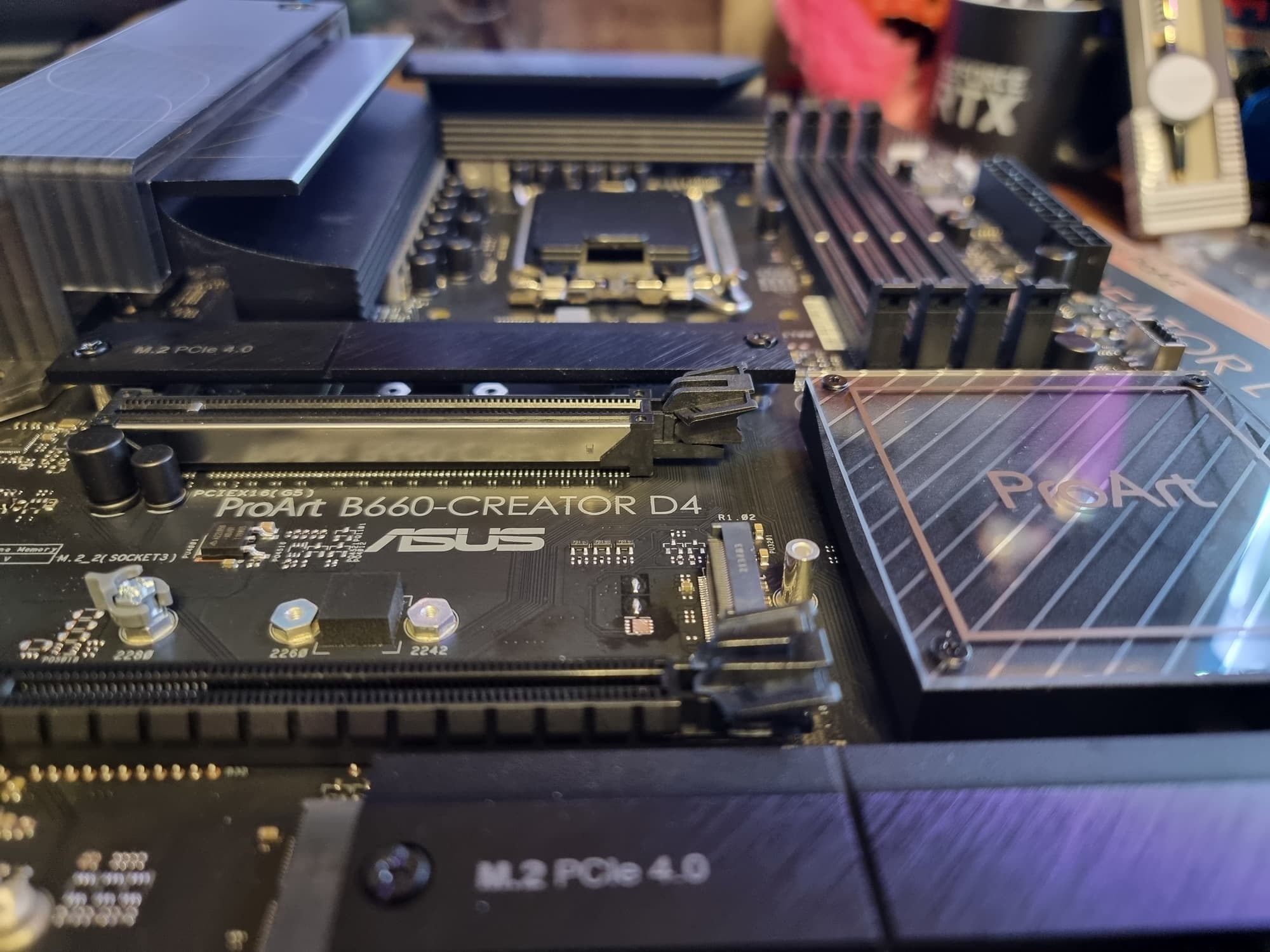

Слоты М.2_1 и M.2_3 оснащены отдельными радиаторами, а вот у M.2_2 охлаждения нет (в нем требуется использовать либо малогреющийся модуль, либо накопитель со своим радиатором). При этом системный чипсет охлаждается собственным радиатором, не объединенным с охлаждением для М.2 слотов.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

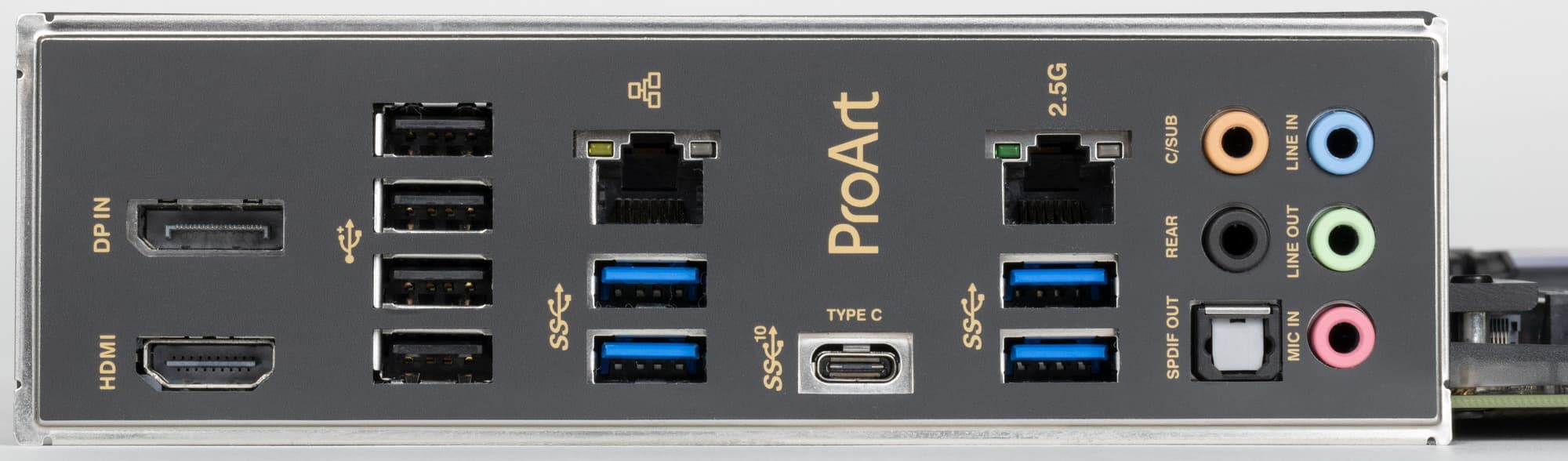

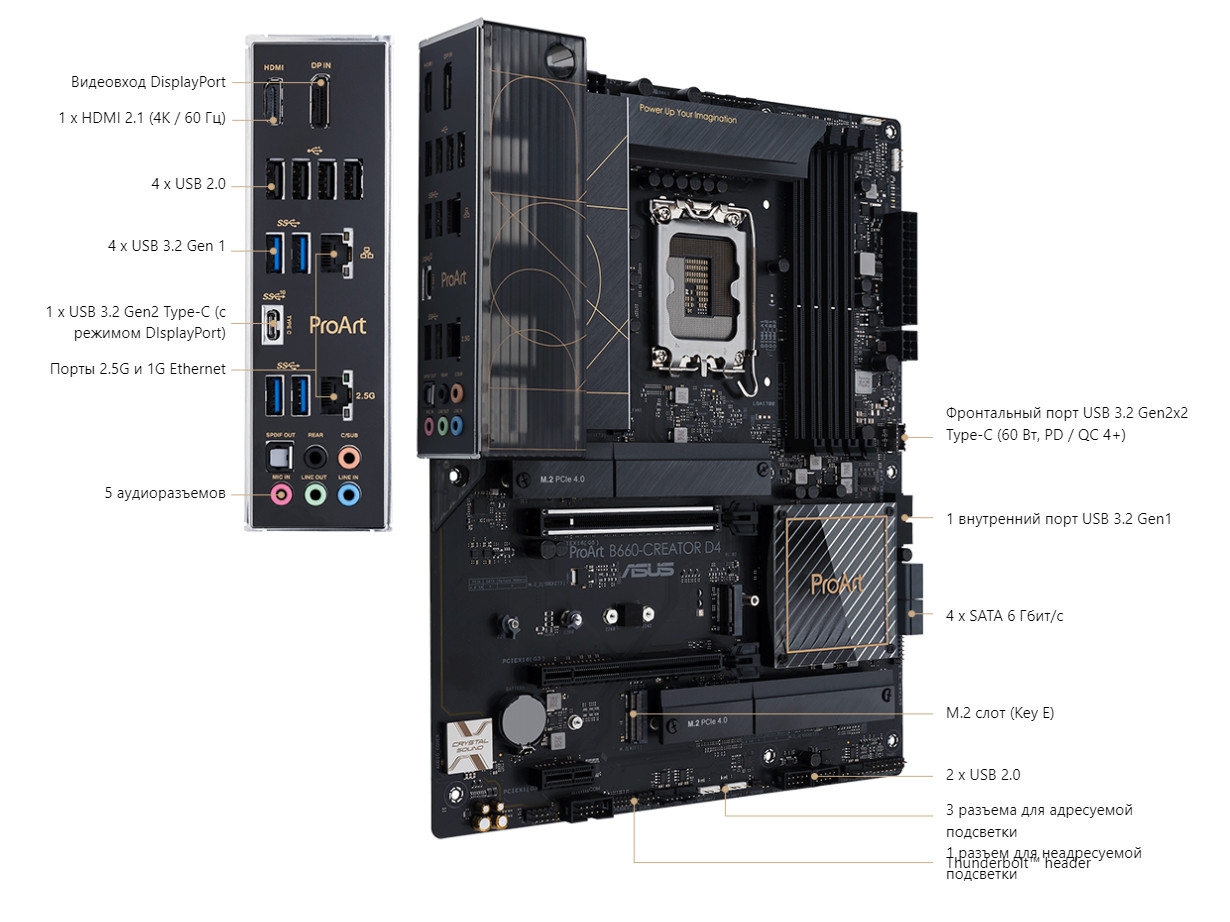

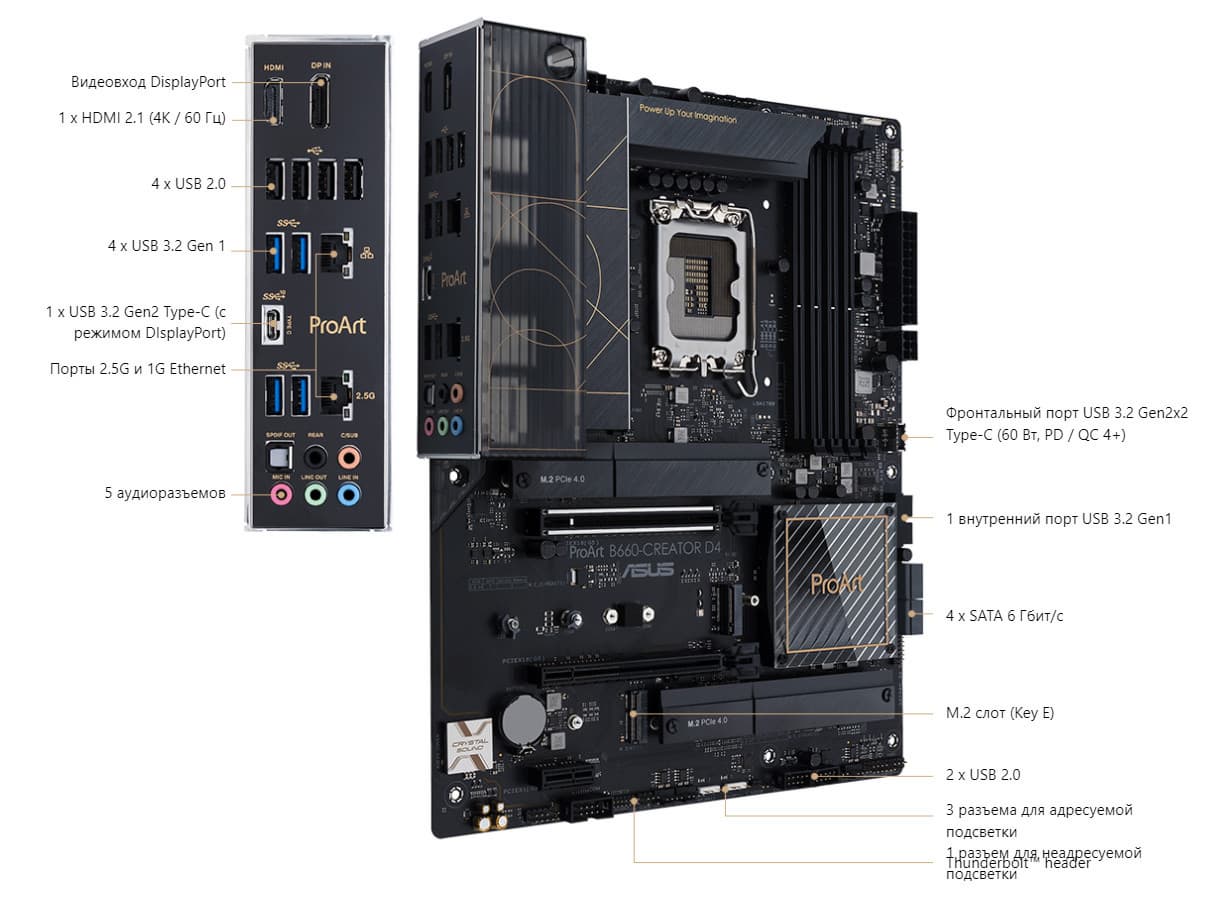

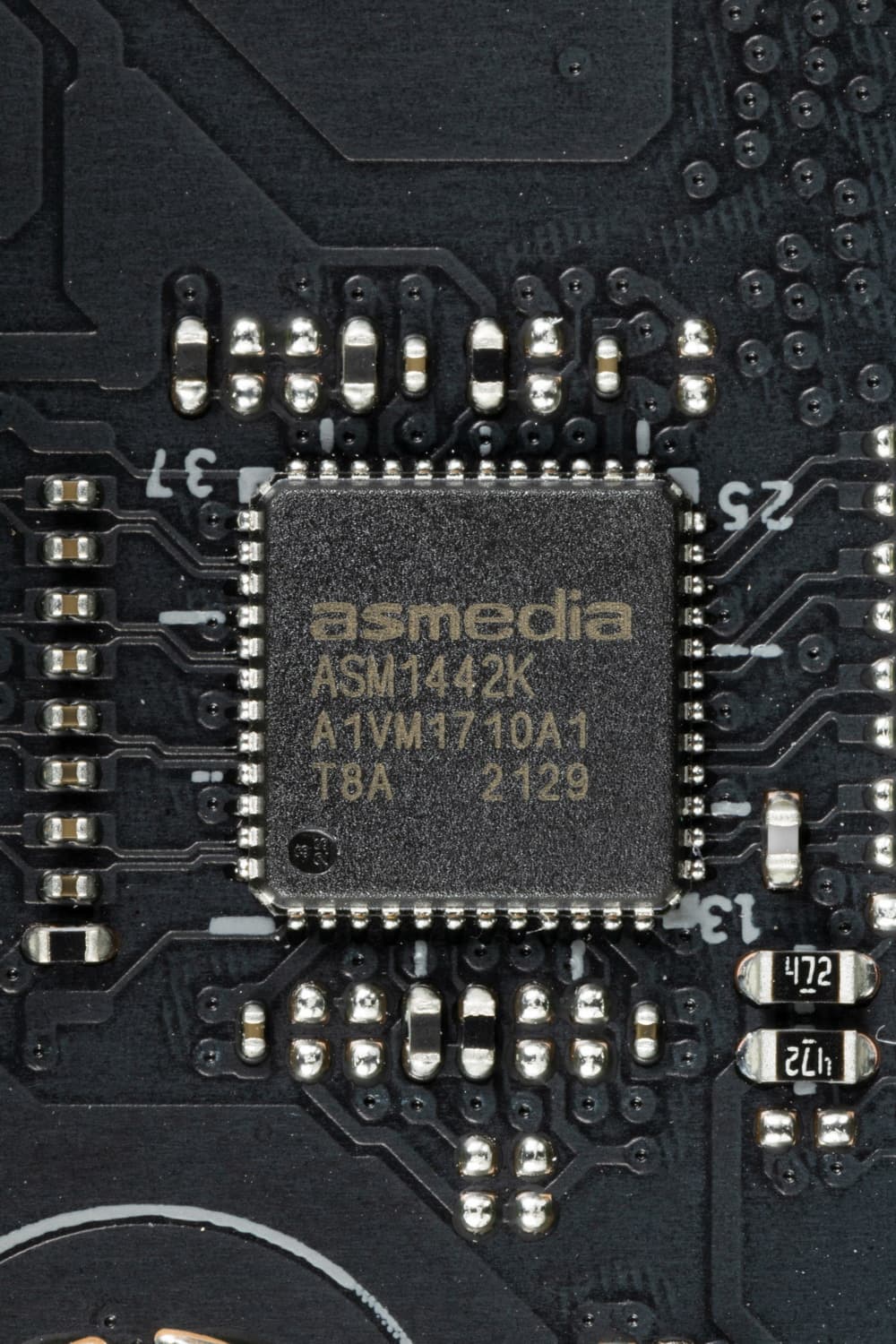

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B660 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий из 18).
И что мы имеем? Всего на материнской плате — 16 портов USB:

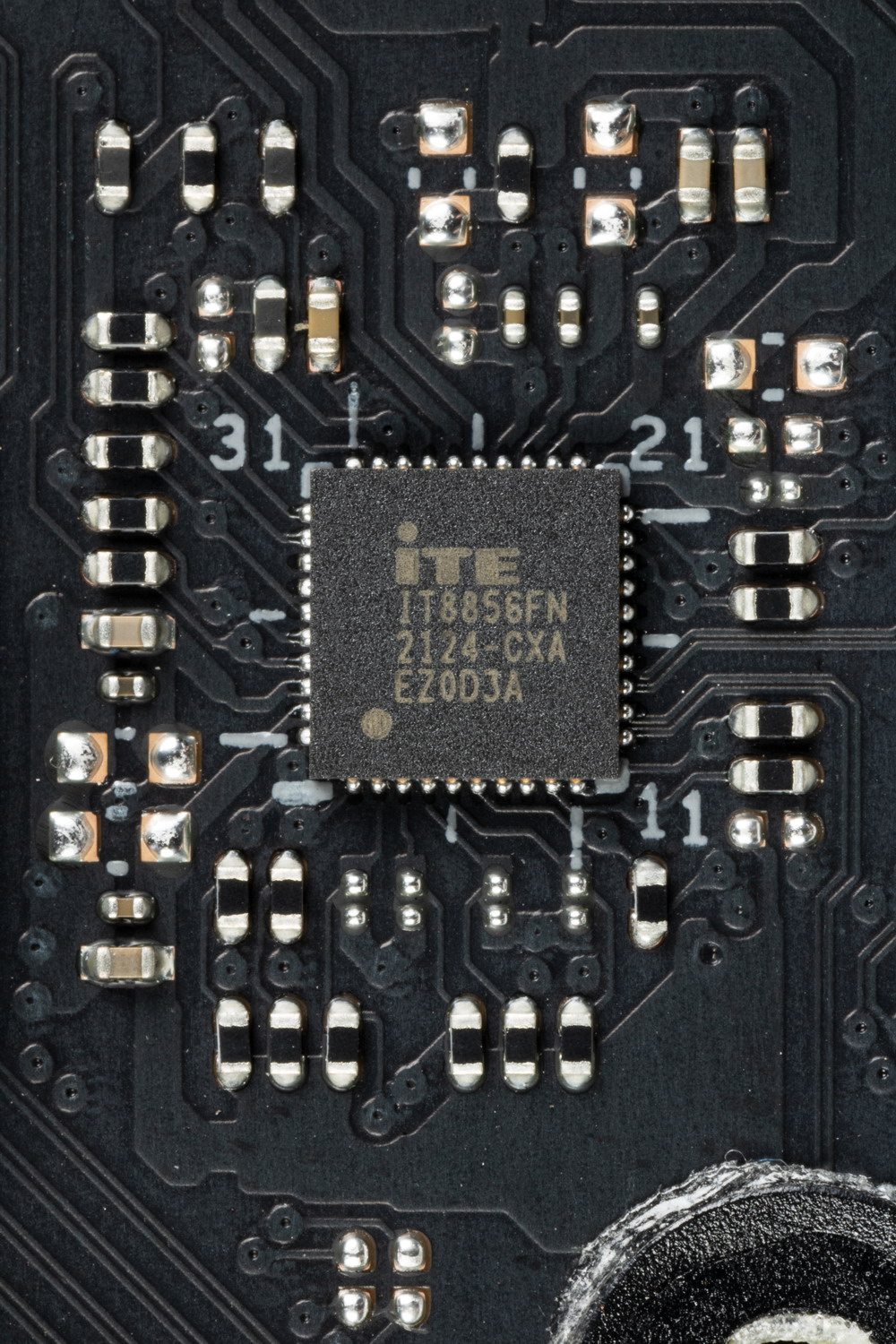

- 1 порт USB 3.2 Gen2x2: реализован с помощью двух линий USB 3.2 Gen2 (одна от B660 и вторая от ITE IT8856)
и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 1 порт USB 3.2 Gen2: реализован через B660 и представлен портом Type-C на задней панели;

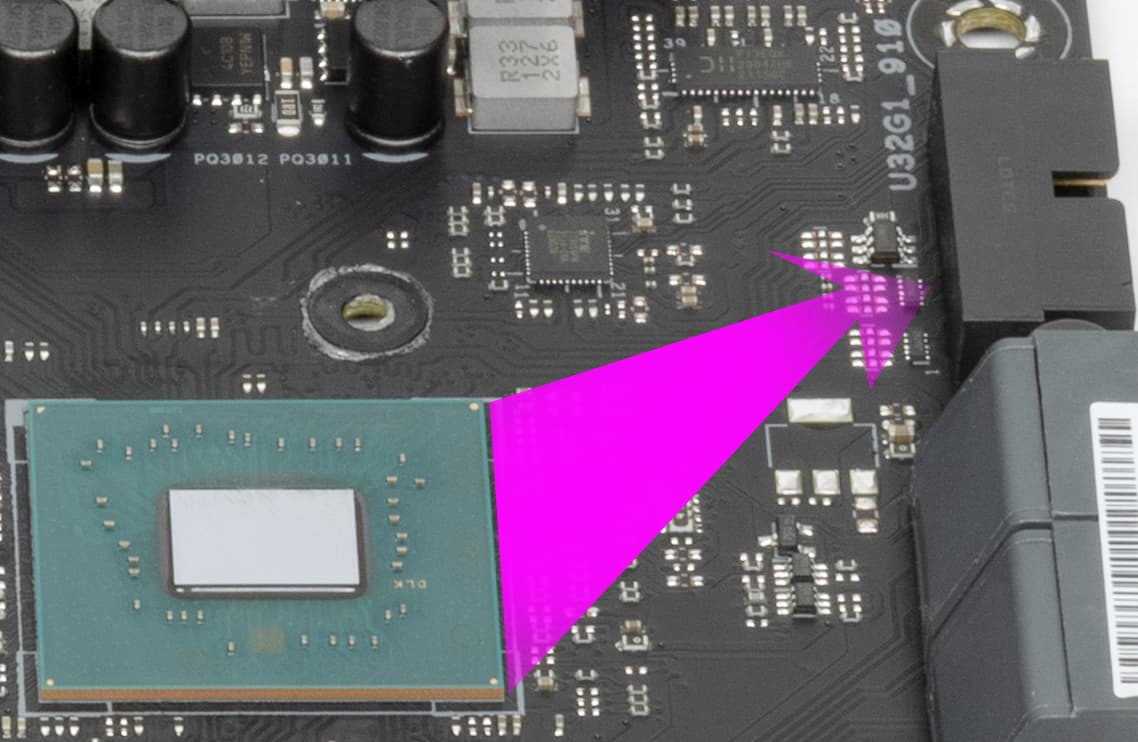

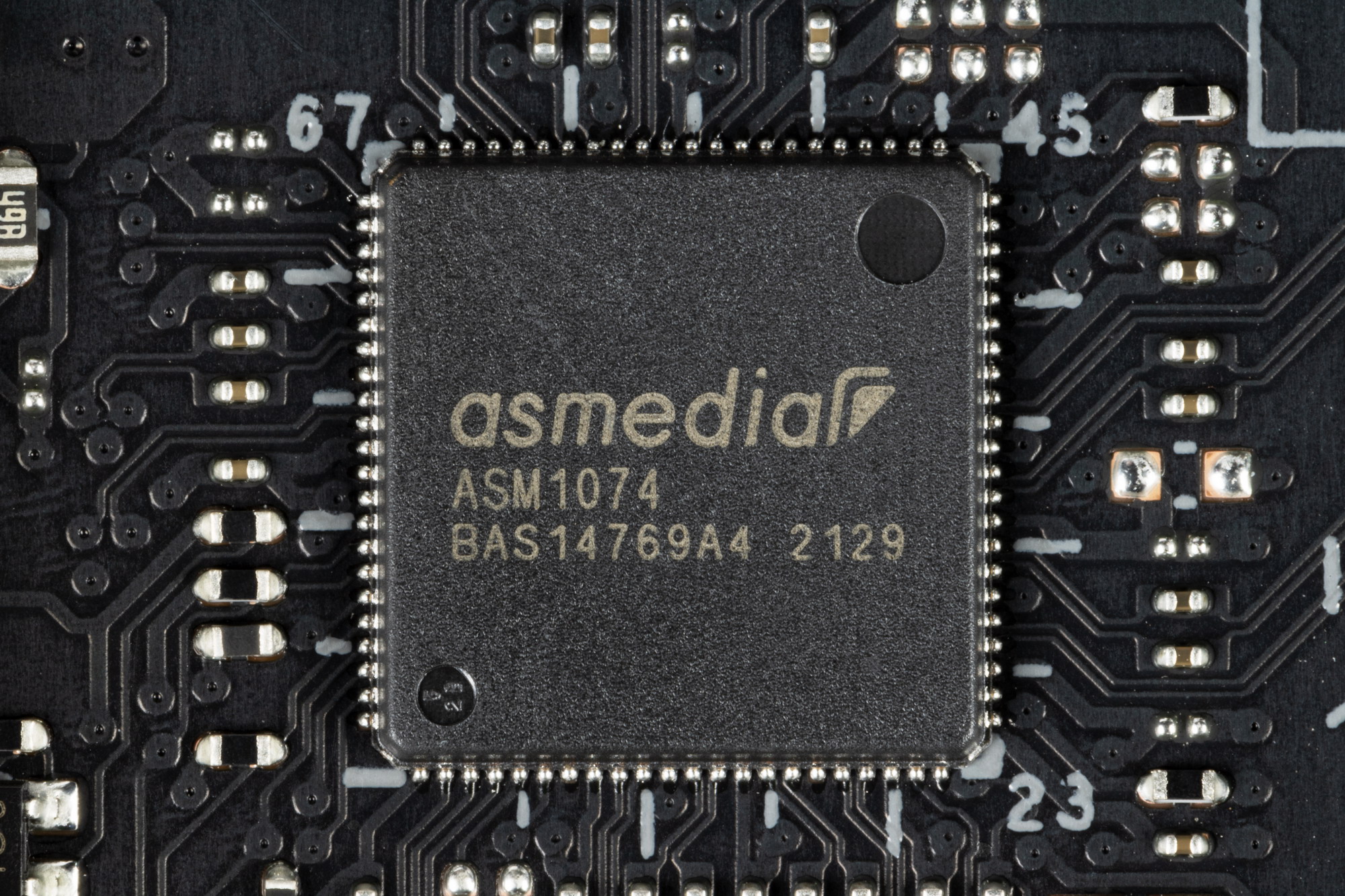

- 6 портов USB 3.2 Gen1: 4 реализованы через хаб ASMedia ASM1074
(на него потрачена линия USB 2.0 от B660) и представлены на задней панели 4 портами Type-A (синего цвета); остальные 2 реализованы через B660 и представлены внутренним разъемом
на материнской плате на 2 порта;

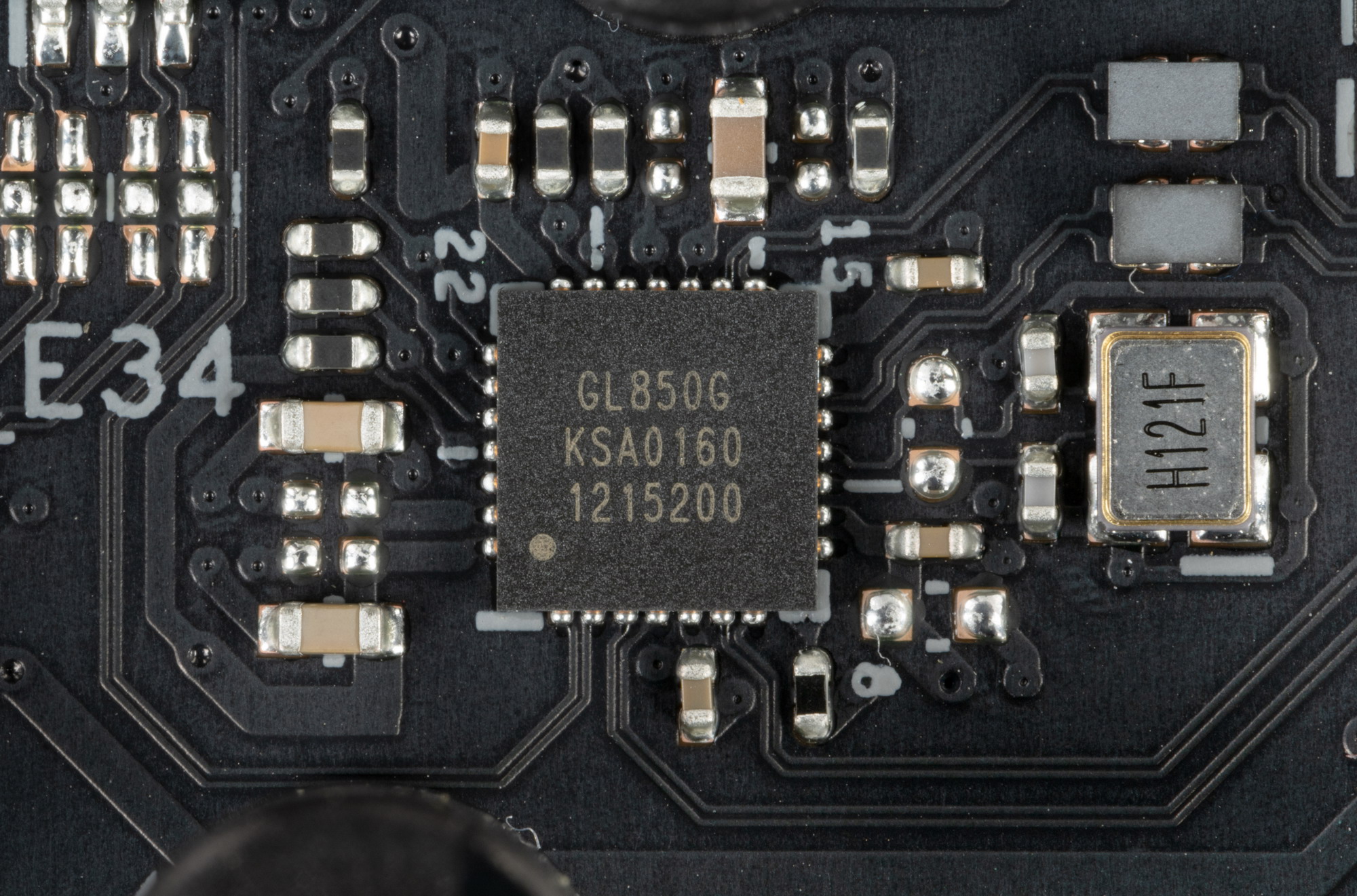

- 8 портов USB 2.0/1.1: 4 реализованы через хаб Genesys Logic GL850G
(на него потрачена линия USB 2.0 от B660) и представлены на задней панели 4 портами Type-A (черного цвета); еще 4 реализованы через B660 представлены двумя внутренними разъемами

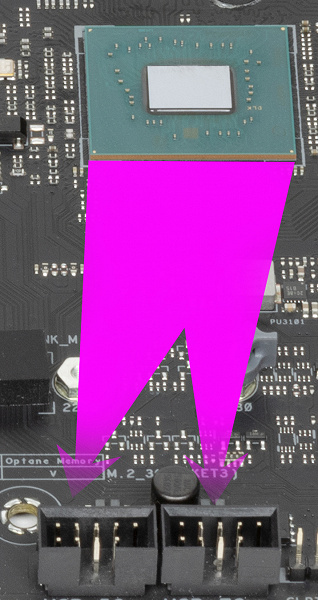

на материнской плате (каждый на 2 порта).
Таким образом, у нас 4 контроллера используют USB линии:
- ASMedia ASM1074 (1 линия USB 2.0);
- Genesys Logic GL850G (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- M.2 (WiFi/BT) (1 линия USB 2.0).
Итак, через чипсет B660 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 1 выделенный USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
- + 1 USB 3.2 Gen2 на поддержку USB 3.2 Gen2x2
= 4 высокоскоростных порта. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 4 порта USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0 и 4 порта на обеспечение контроллеров. Всего 12 USB портов реализовано.
Ну и 18 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B660 в данном случае реализован 22 высокоскоростных порта из 24.

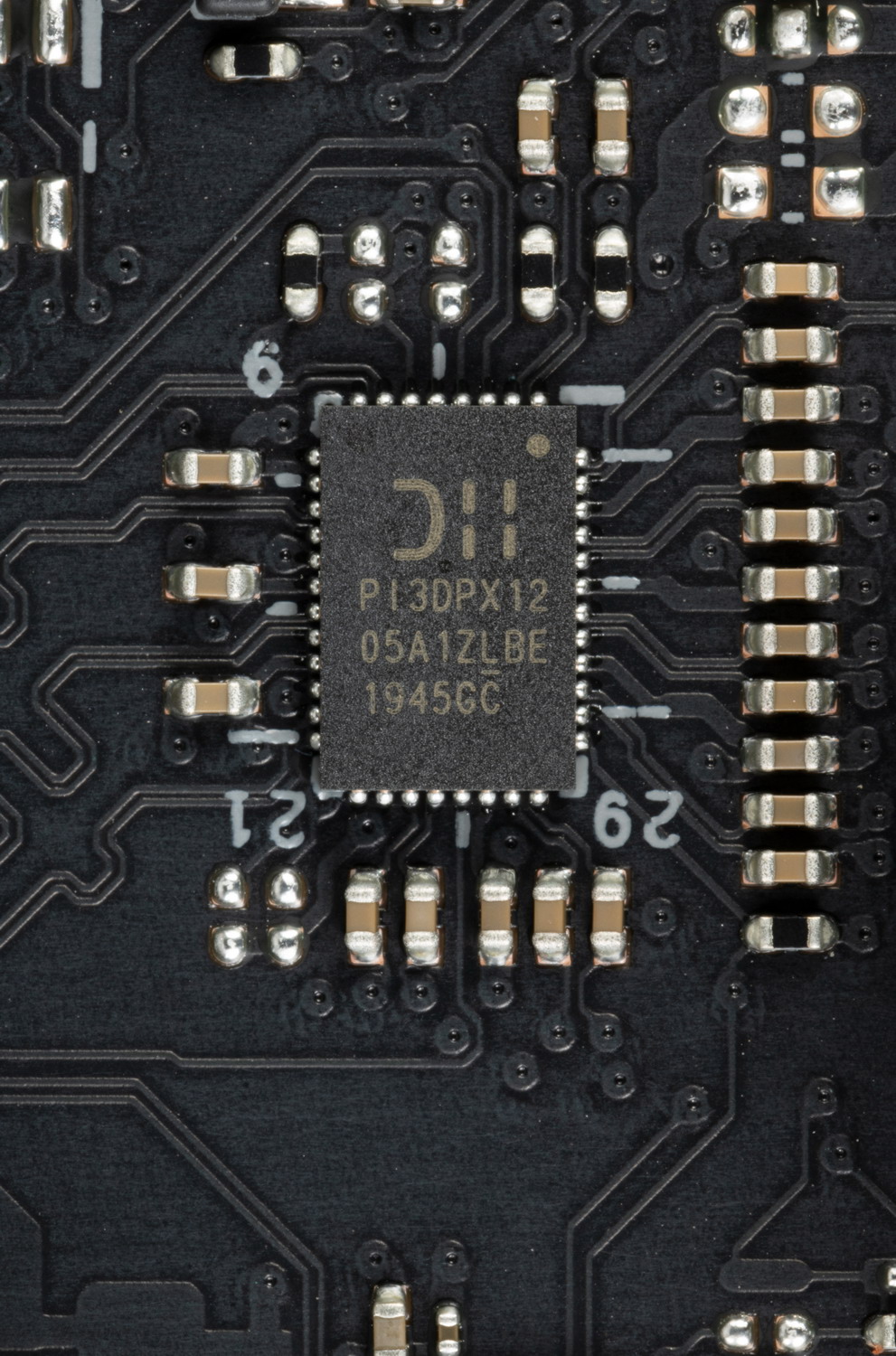

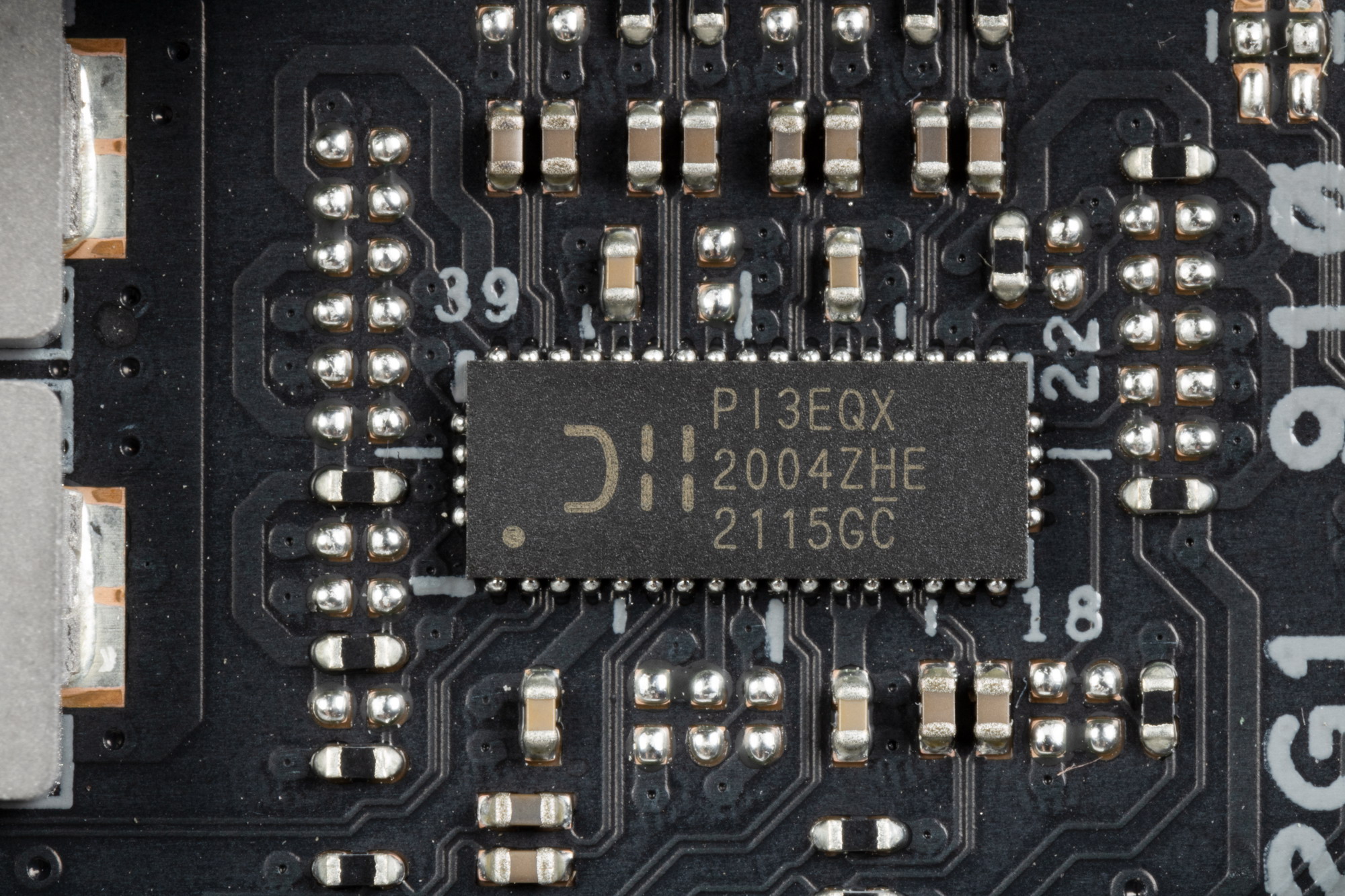

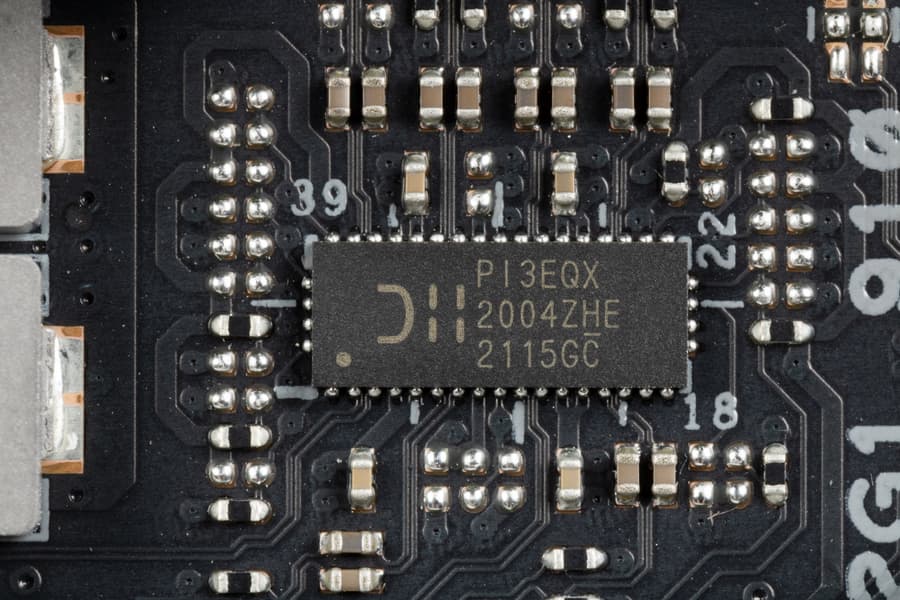

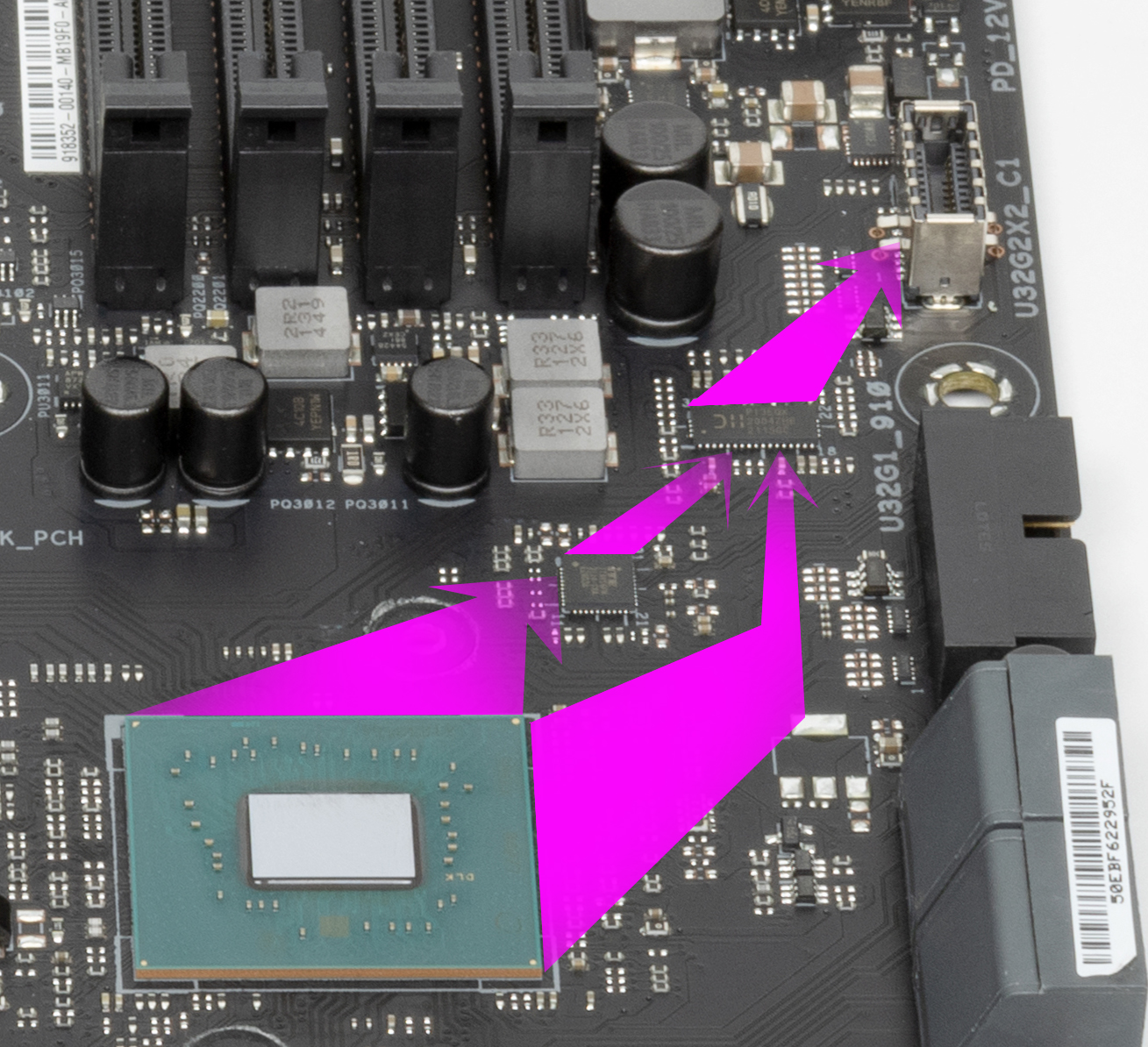

Самый быстрый USB порт Type-C (внутренний) оснащен ре-драйвером от Diodes Inc. Он же получил усиленное питание (через дополнительный разъем питания PCIe) для обеспечения быстрой зарядки мобильных устройств.
Теперь о сетевых делах.

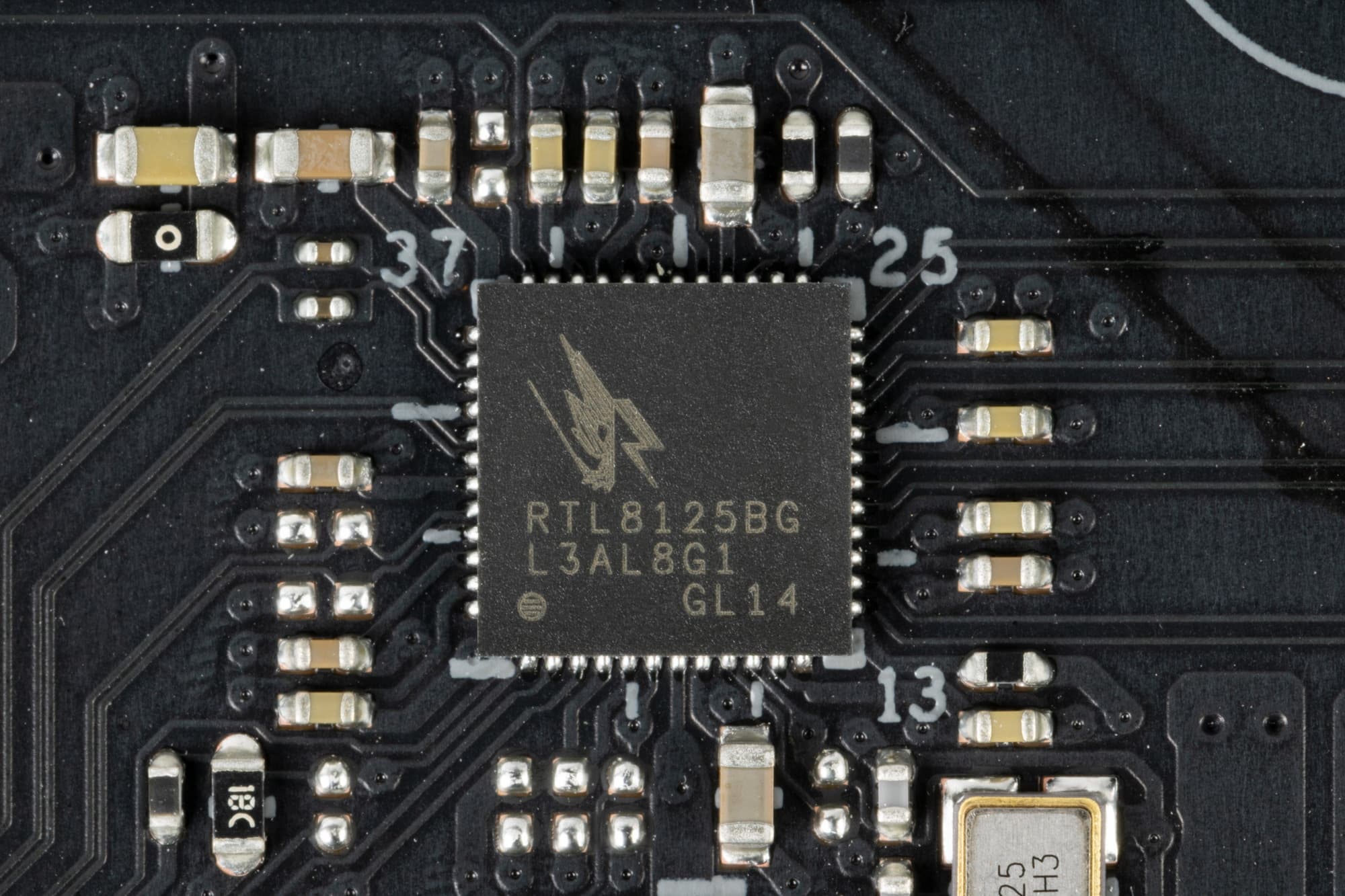

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

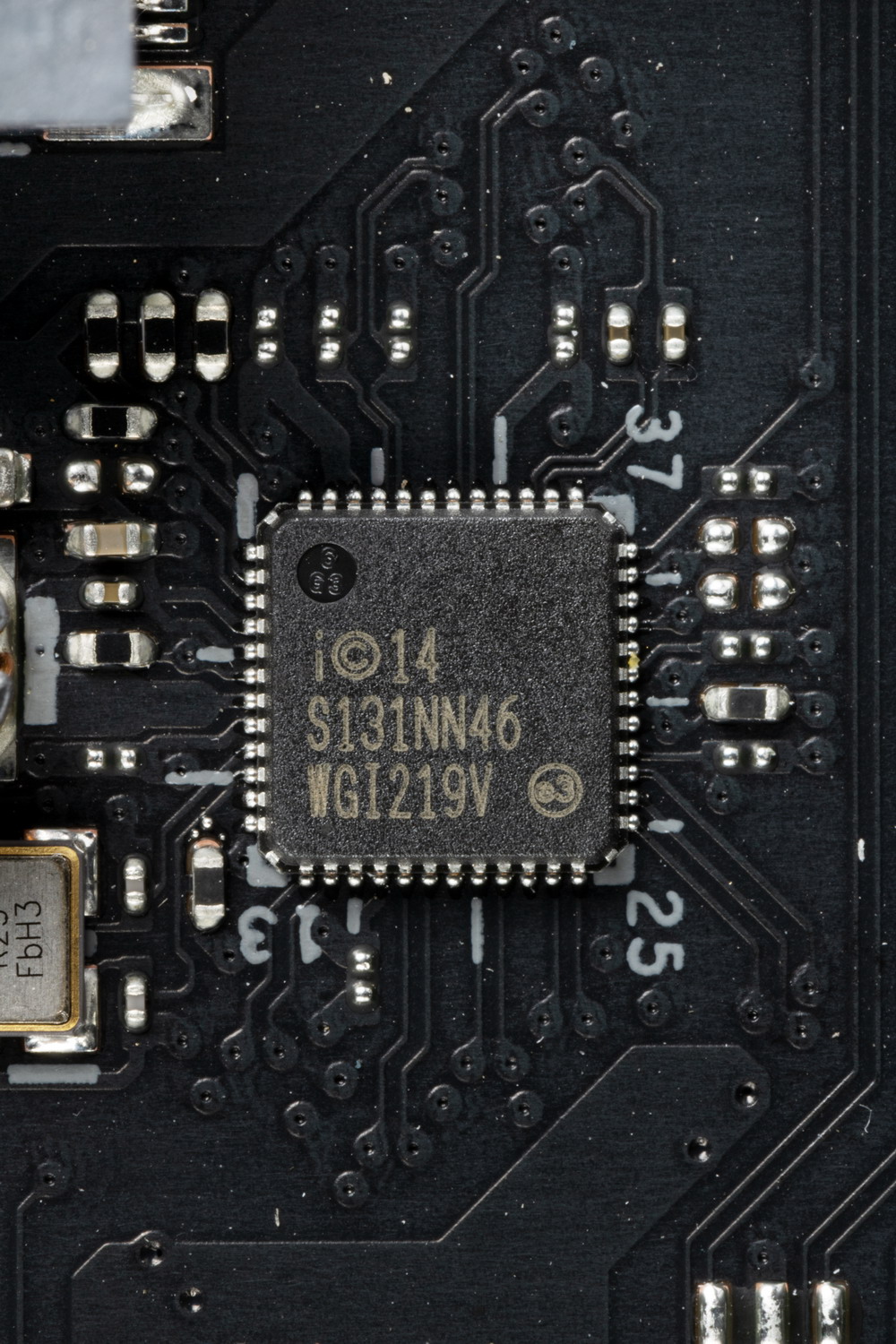

Имеется и второй Ethernet-контроллер на контроллере Intel WGi219-V, но уже на 1,0 Гбит/с.
Беспроводного контроллера нет, однако имеется слот M.2 (E-key) для подобного устройства (его можно отдельно приобрести).
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

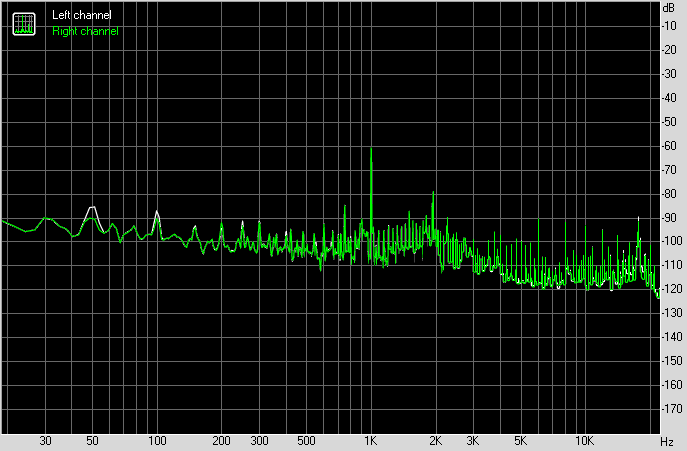

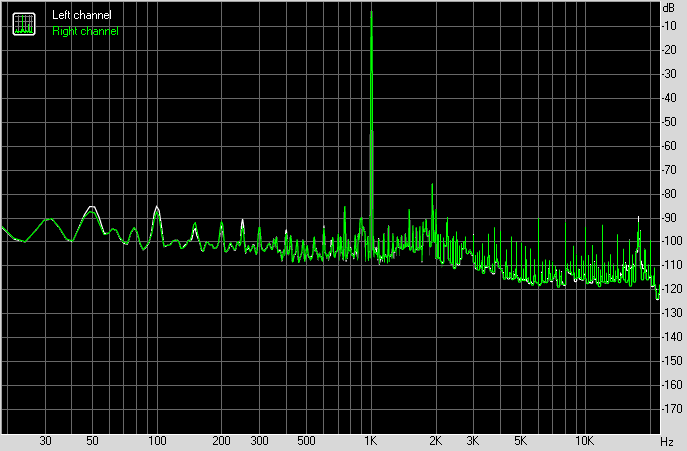

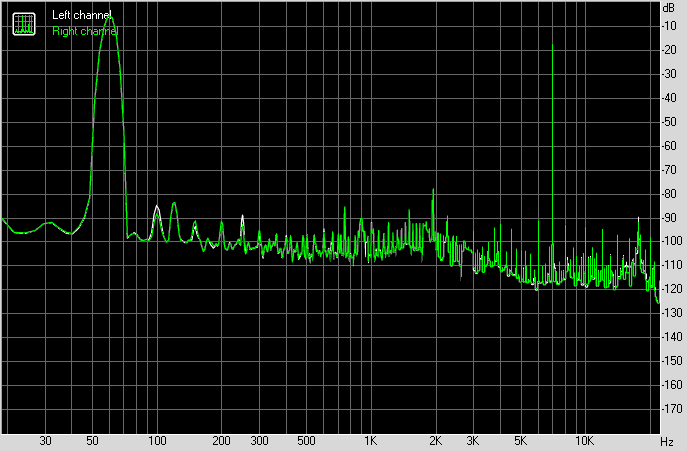

Много лет в большинстве современных материнских платах звуком заведуют аудиокодеки от Realtek семейства ALC, и долгое время это был ALC1220 (24 бит / 192 кГц), вот и сейчас под колпачком стоит именно он.

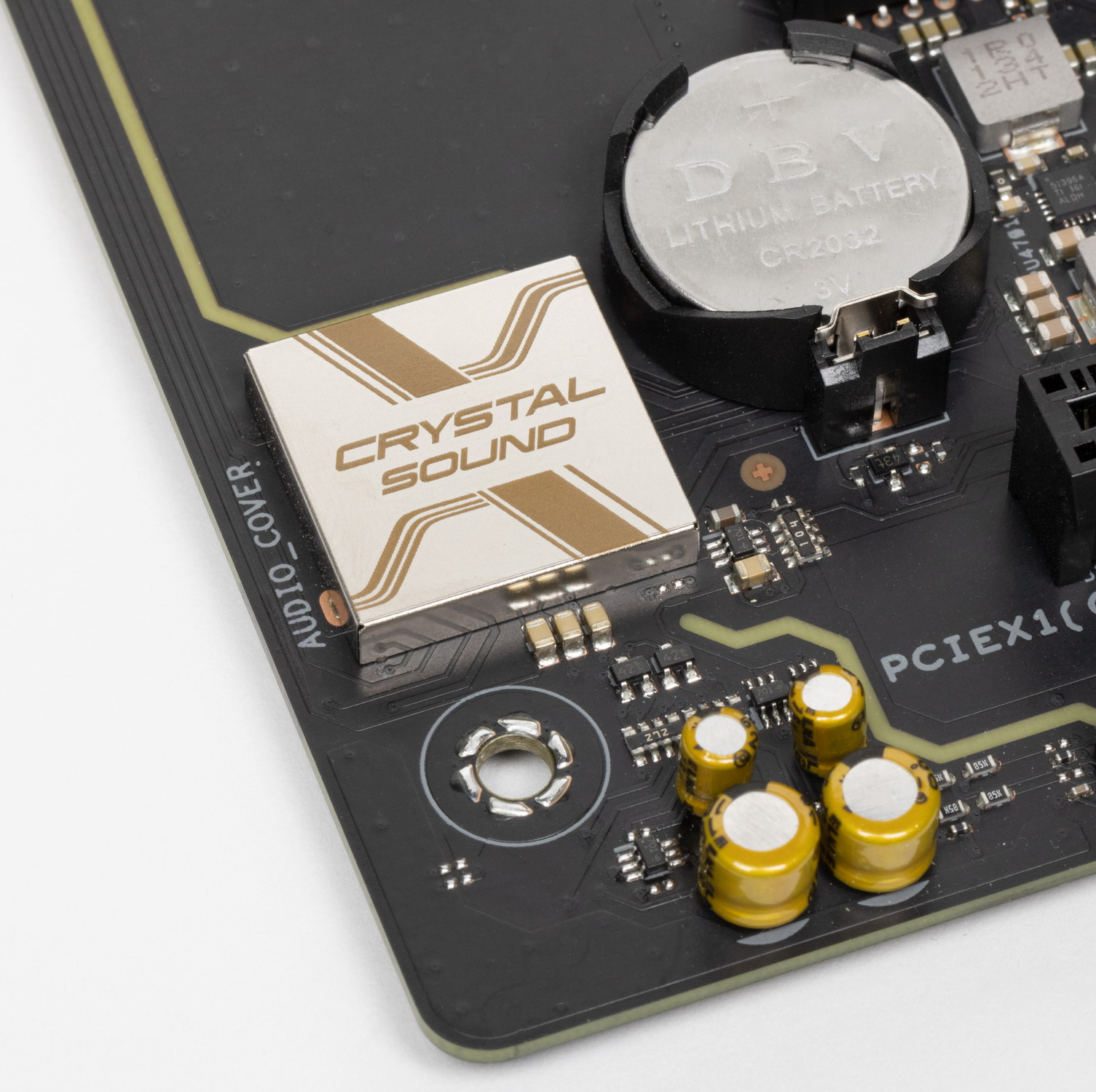

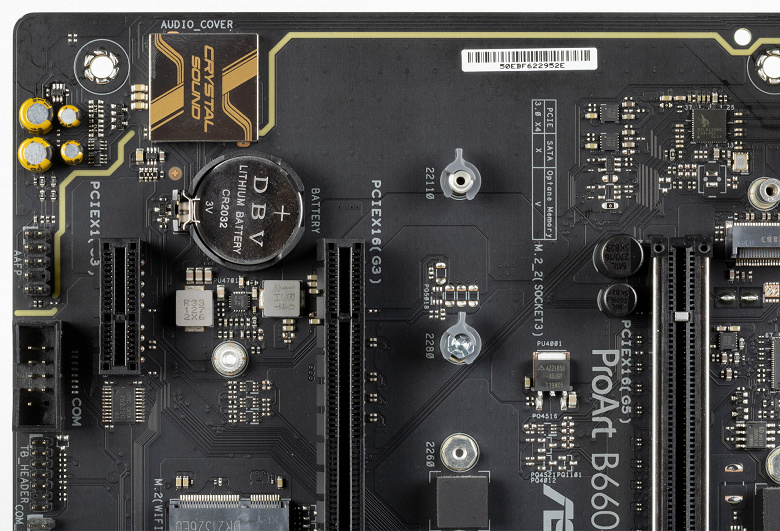

Никаких усилителей или ЦАП на плате нет. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

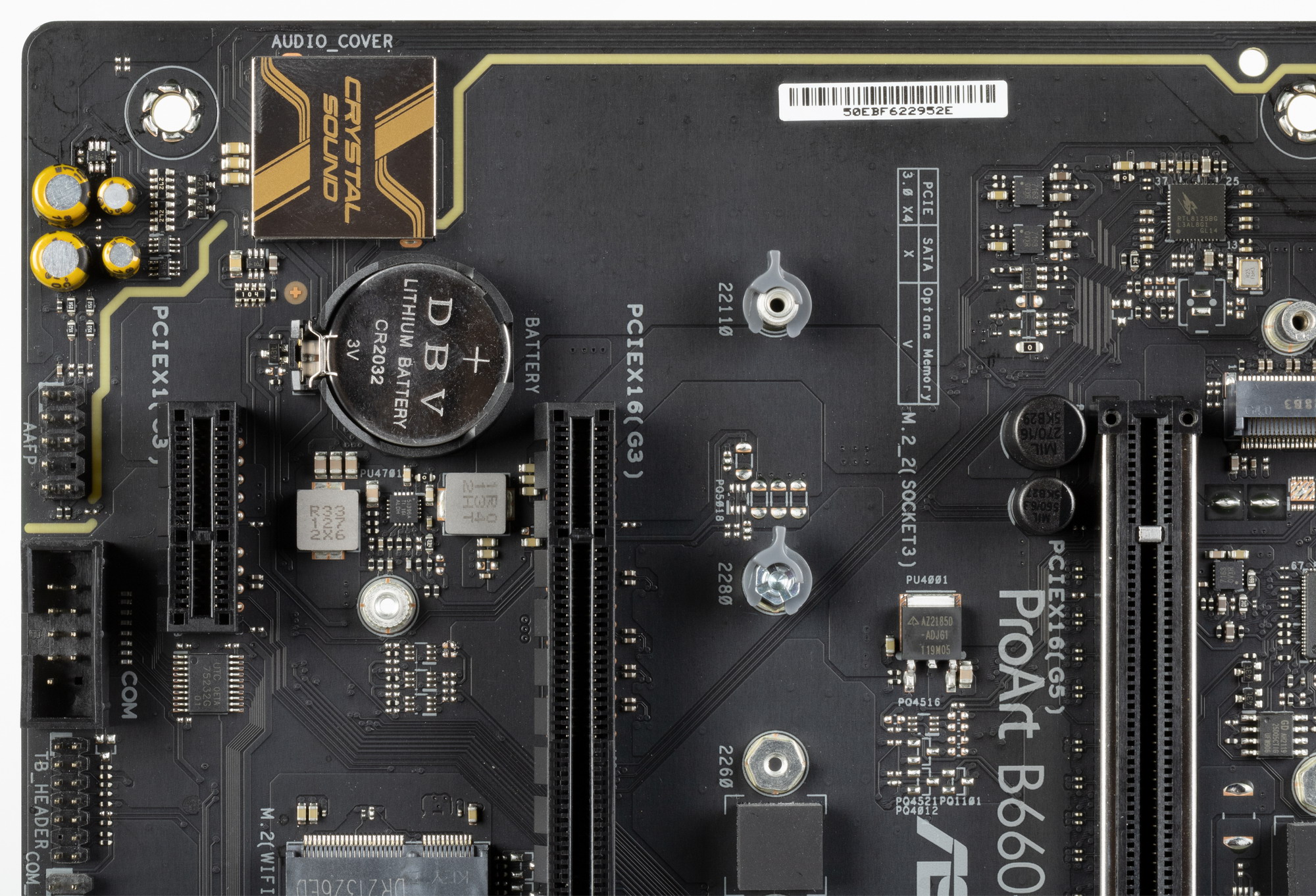

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.

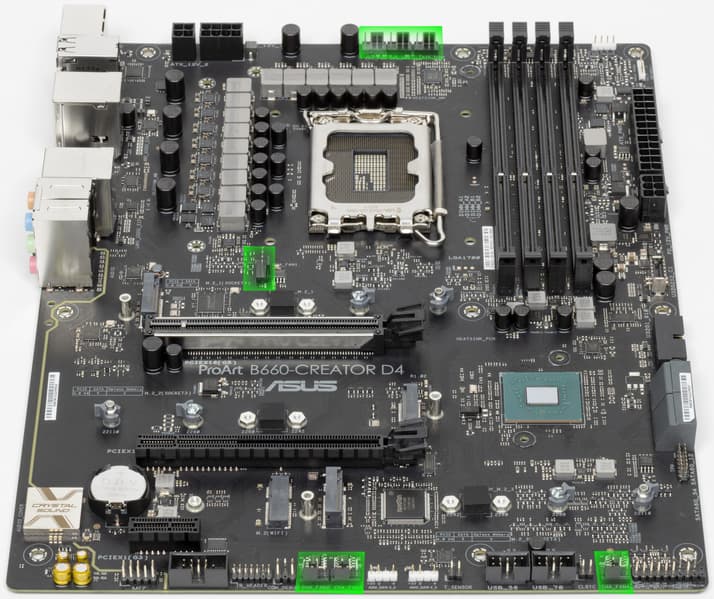

Питание, охлаждение

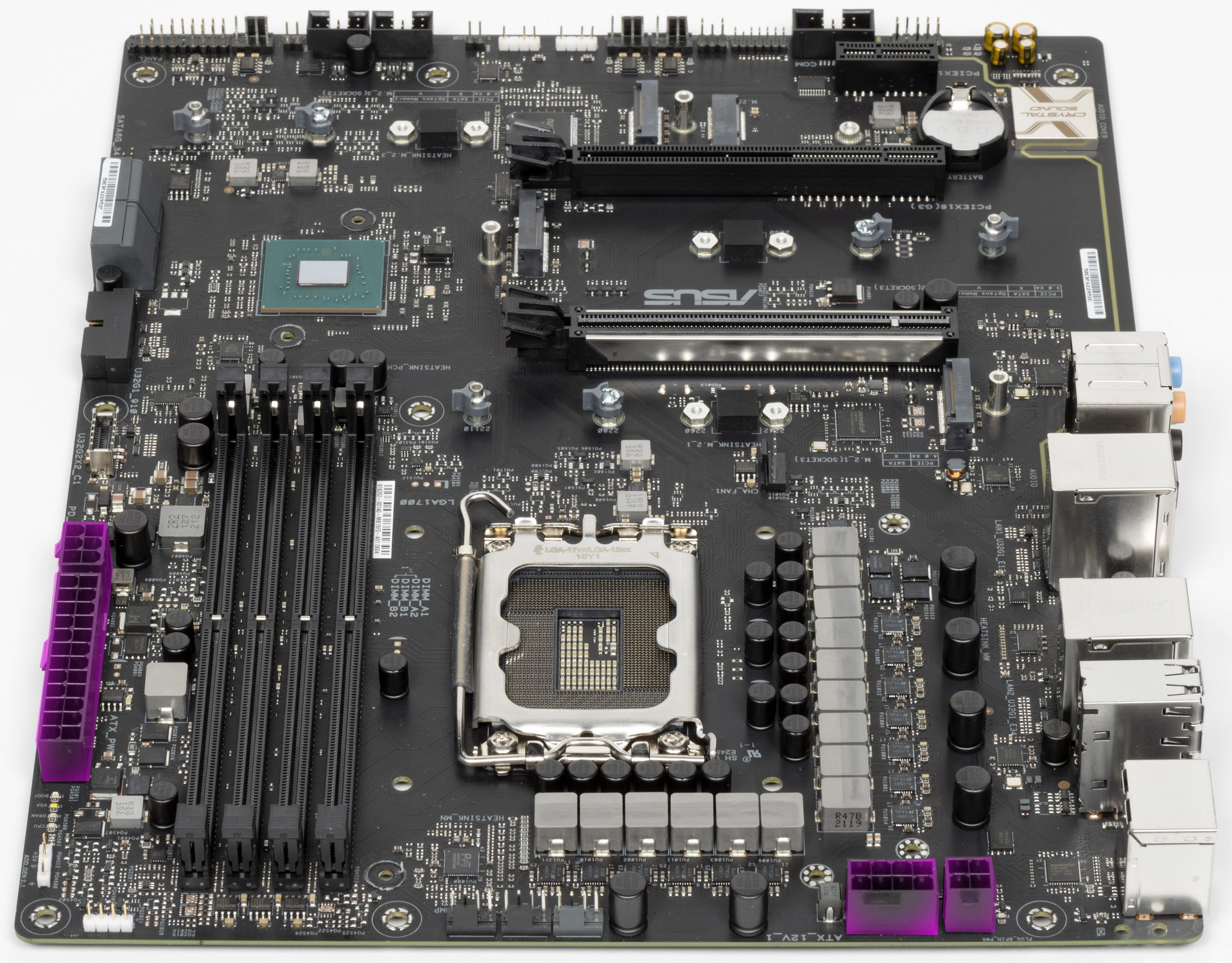

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный EPS12V, а также 6-контактный PCIe разъем для усиления питания внутреннего Type-C порта USB 3.2 Gen2x2 для быстрой зарядки мобильных устройств.

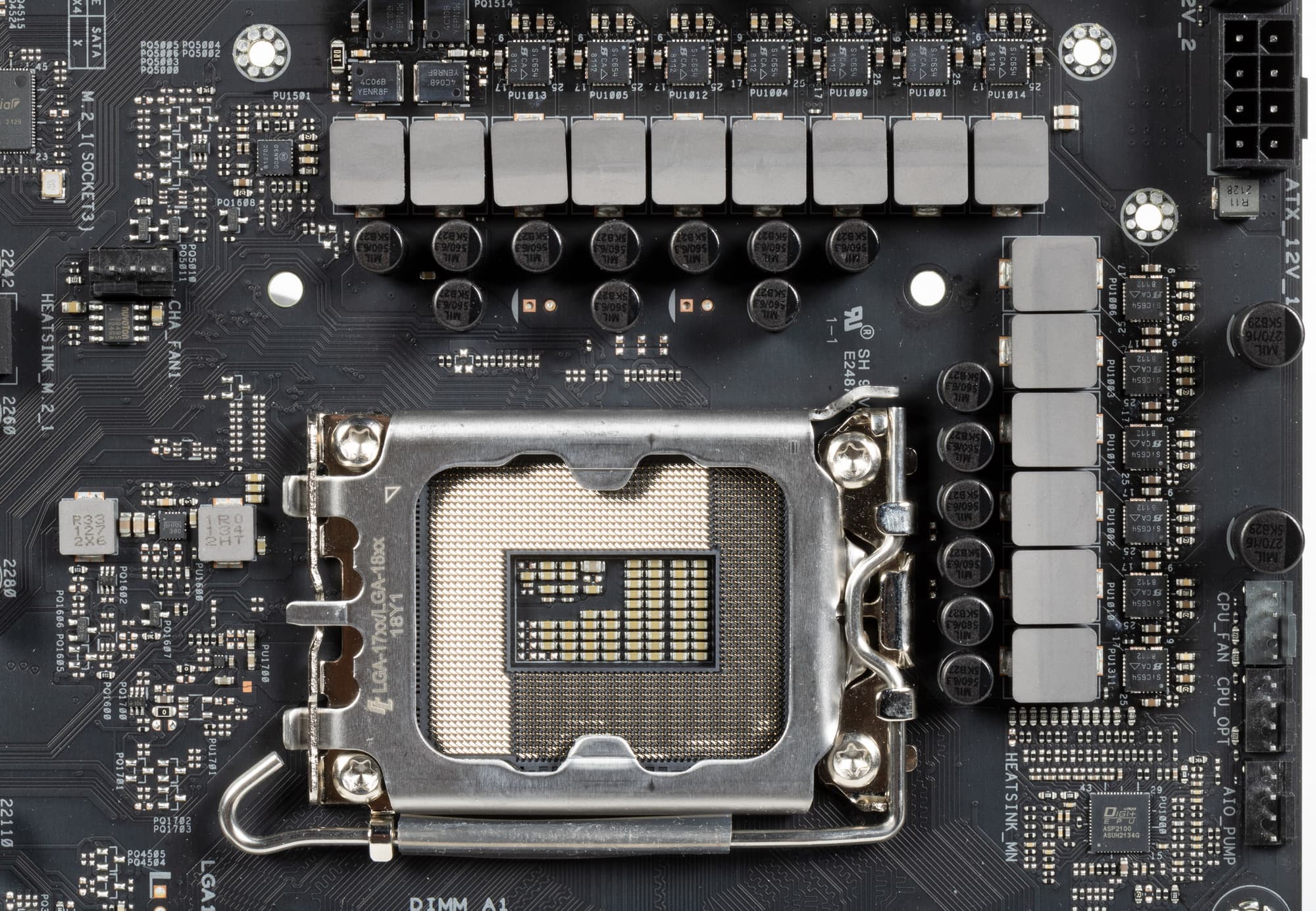

Схема питания процессора выполнена по схеме 2+12+1 (всего 15 фаз, 12 на VCore, 1 на iGPU и 2 на VCCIO).

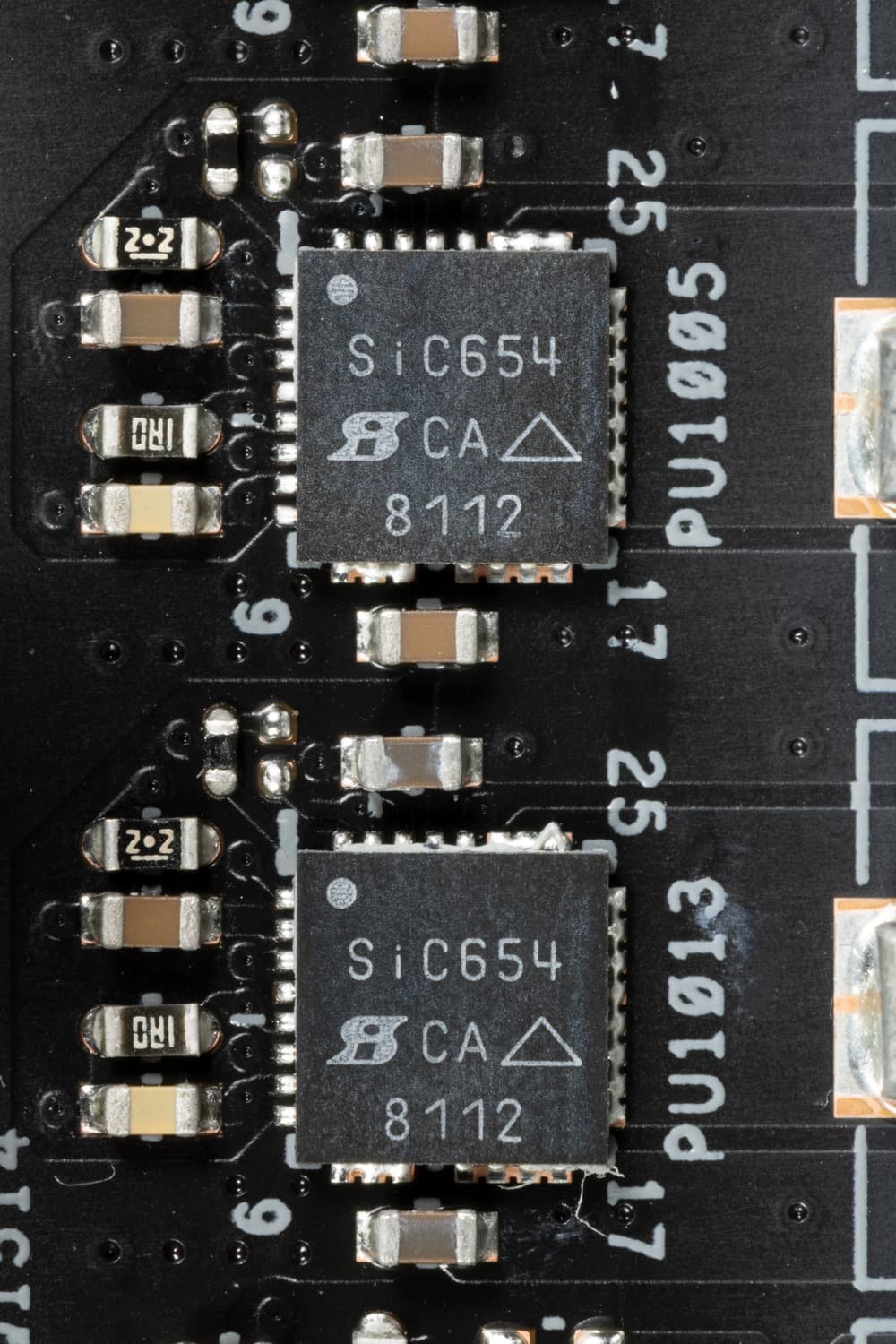

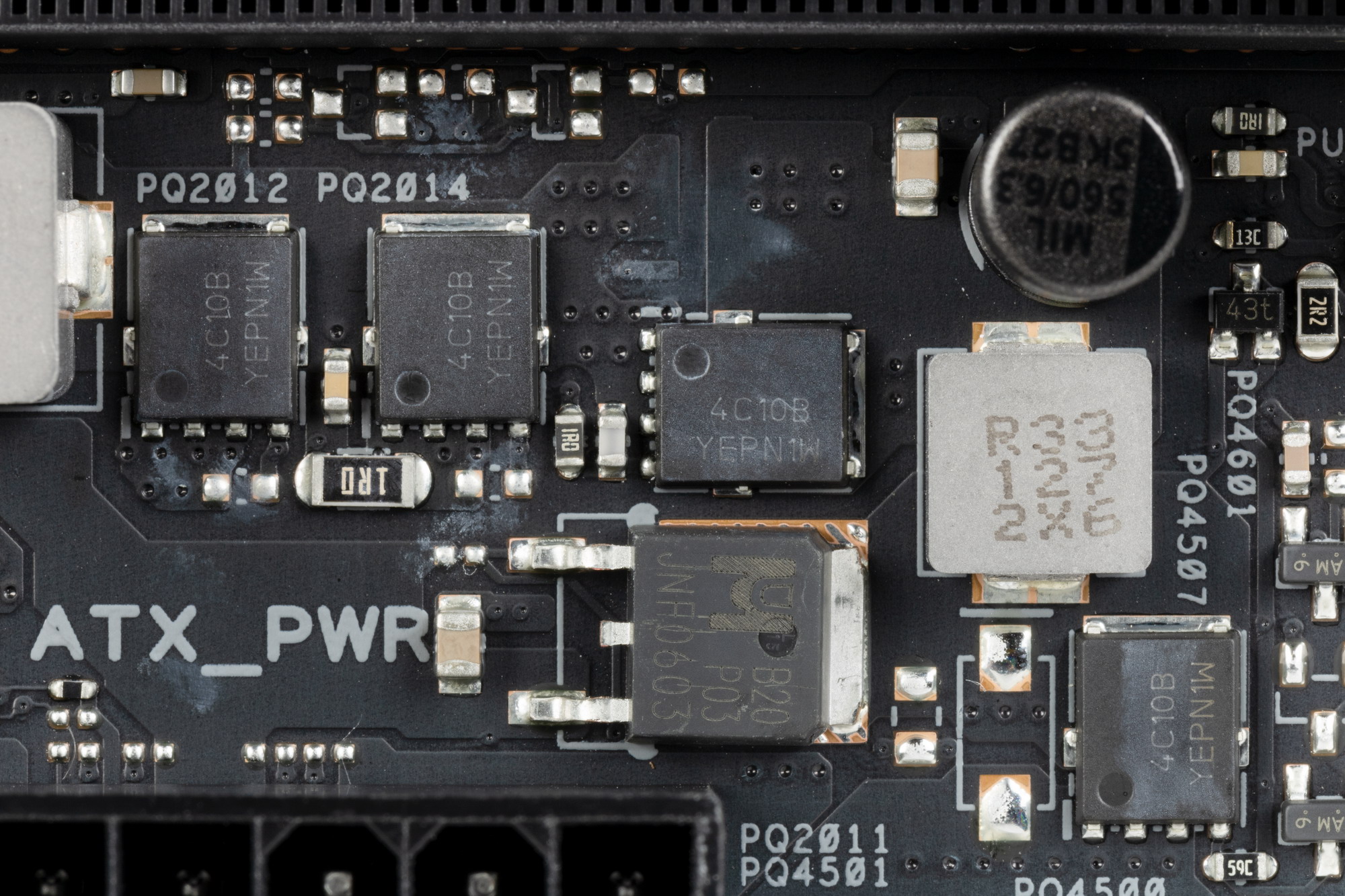

Каждый канал фазы имеет суперферритовый дроссель и SiC654 мосфеты от Vishay на 50А для VCore и встроенного графического ядра.

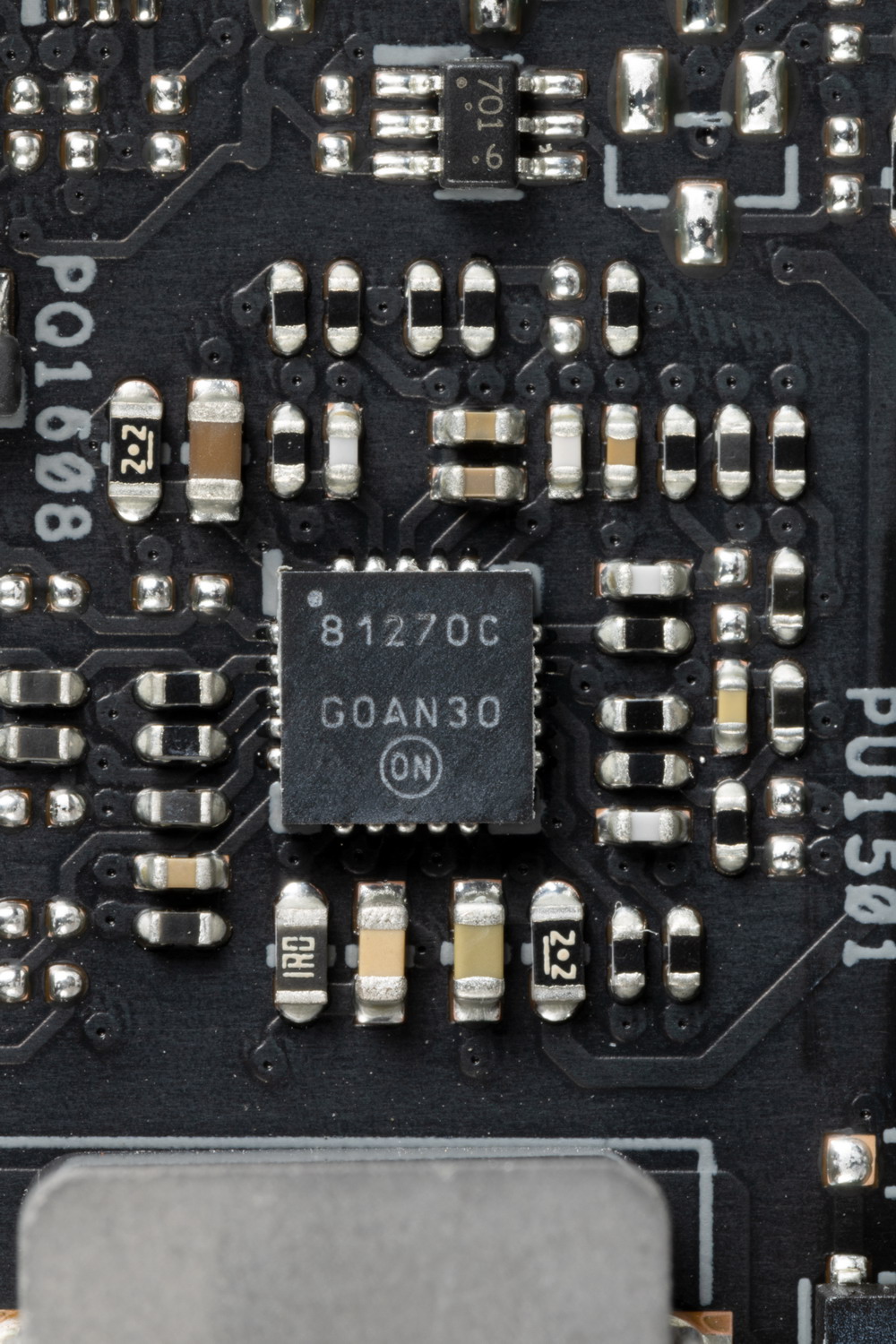

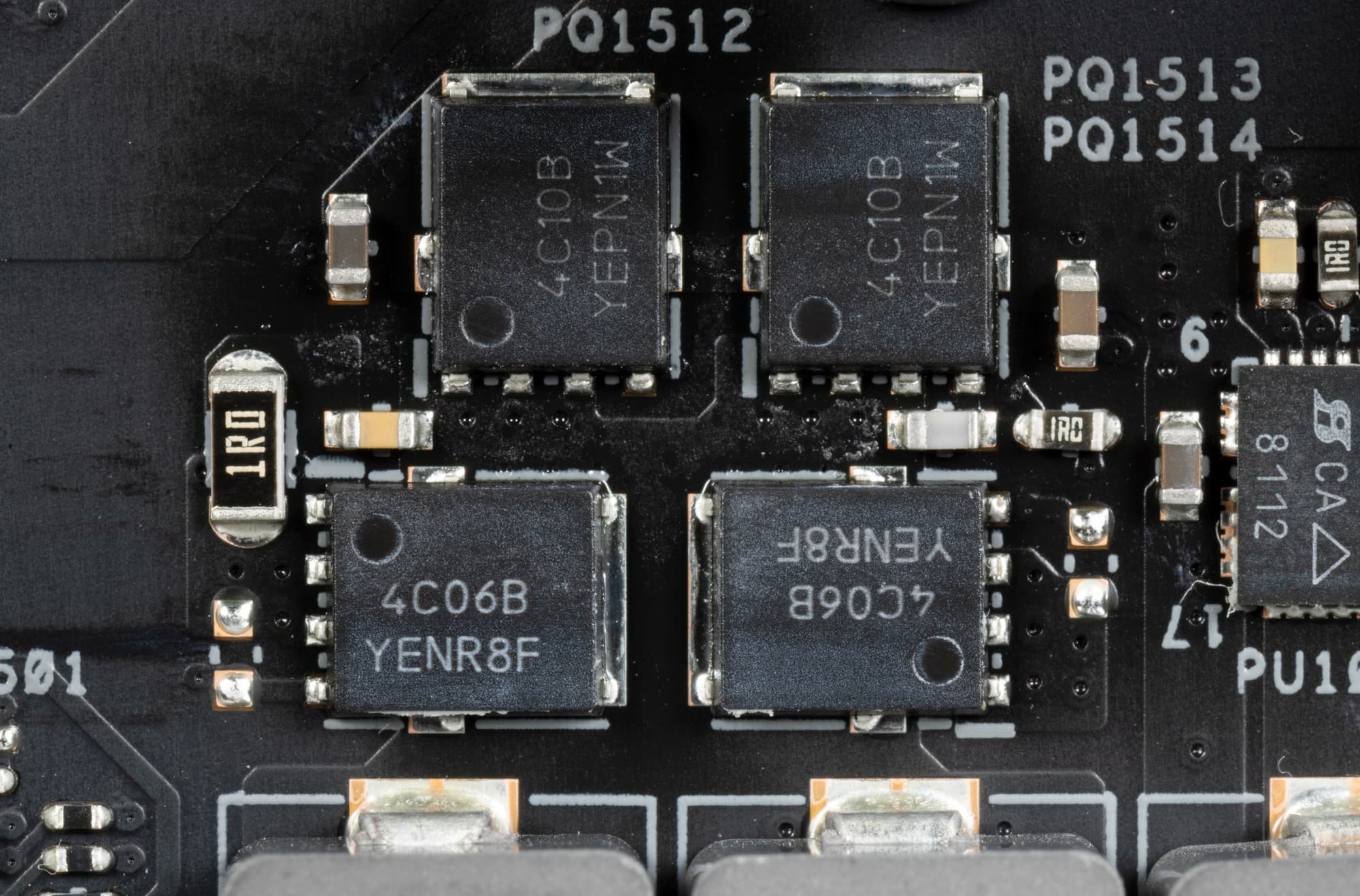

А также 4C10B от On Semi для VCCIO на 46А.

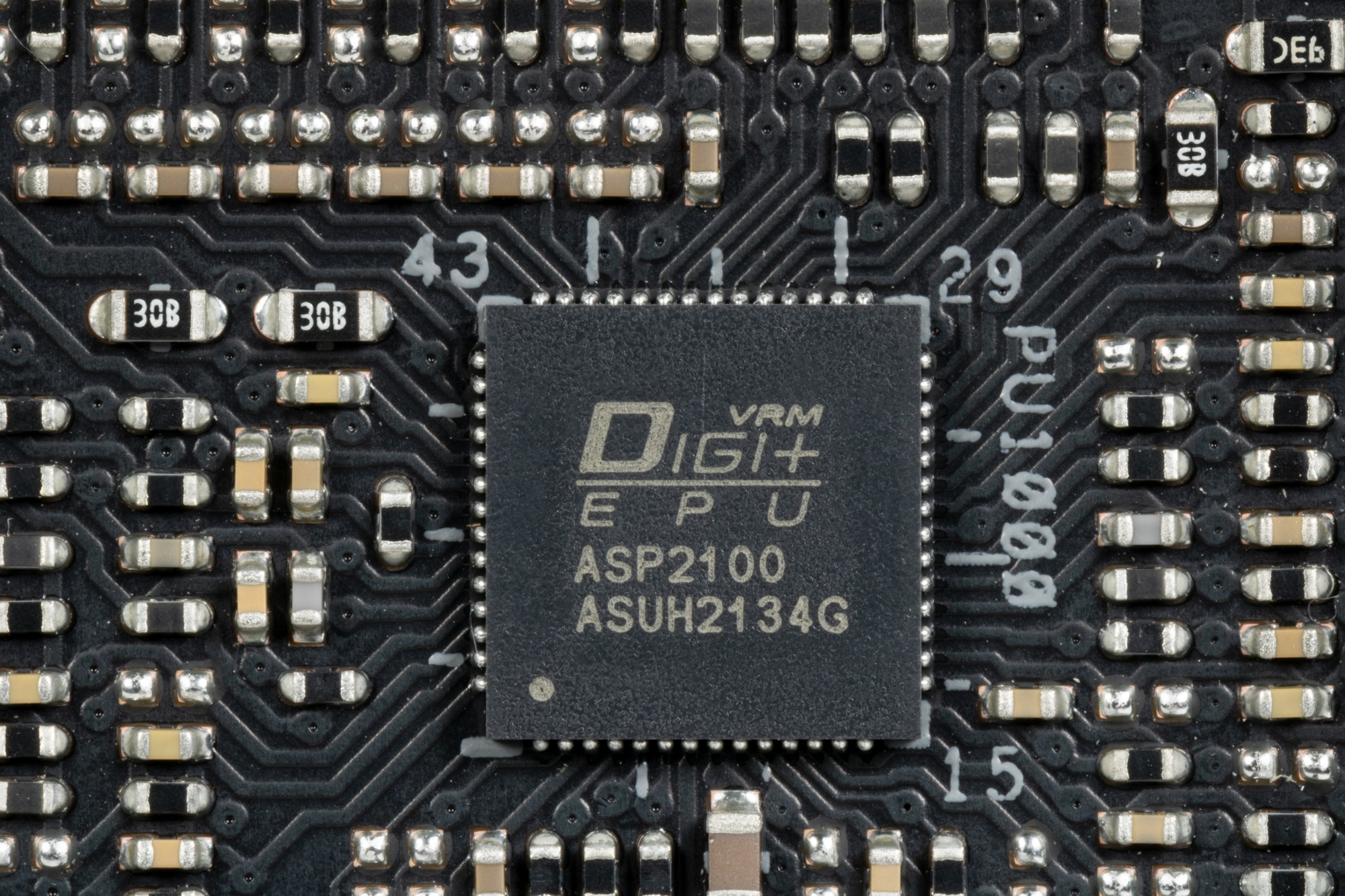

Управляет схемой питания VCore и iGPU фирменный ШИМ-контроллер Digi+ ASP2100.
Для фаз VCCIO имеется свой ШИМ-контроллер от On Semi.

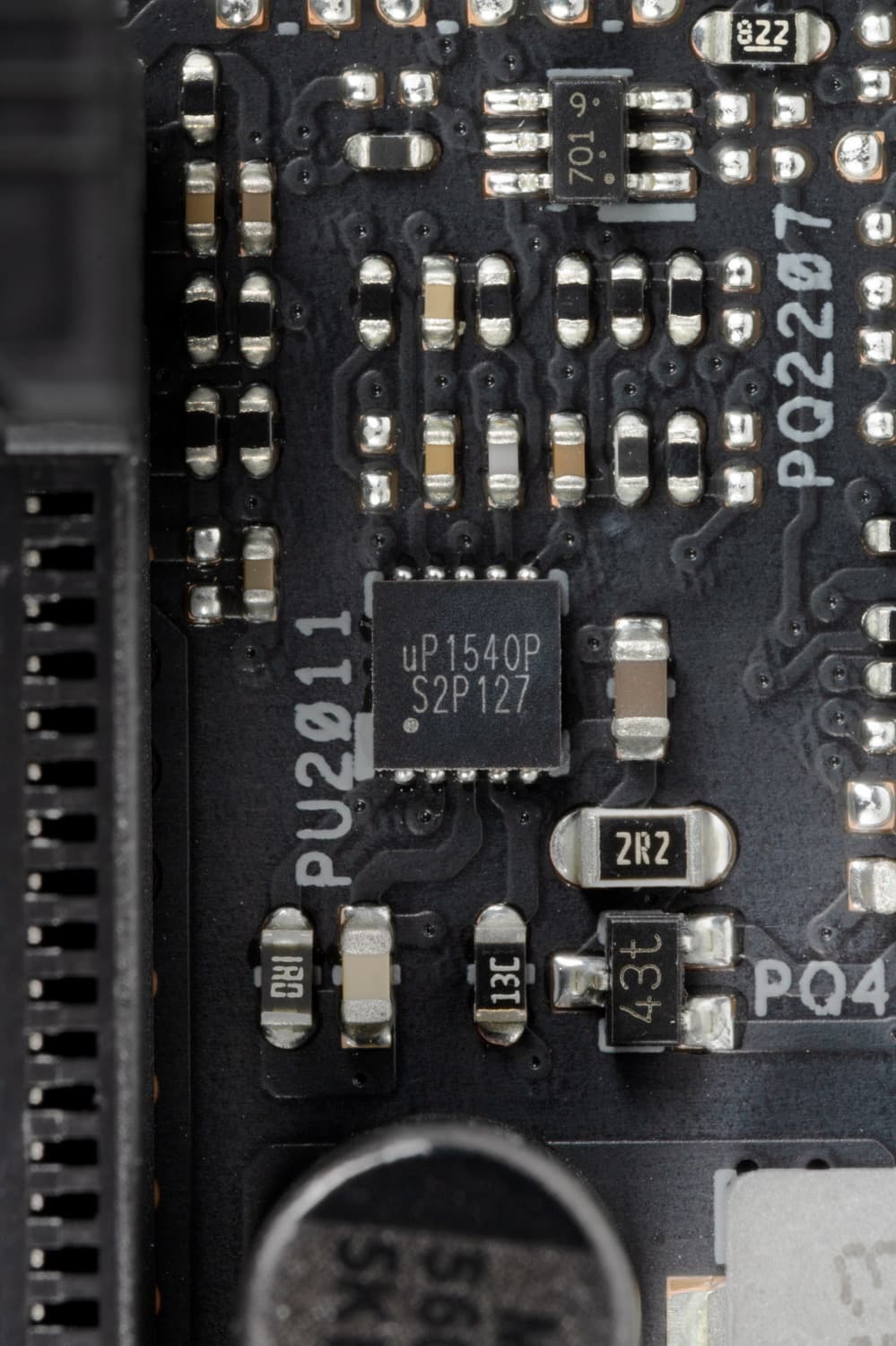

Питание VCCSA имеет намного более простую схему, как и питание модулей оперативной памяти также имеет однофазную схему.
Ею управляет ШИМ-контроллер от uPI Semiconductor.

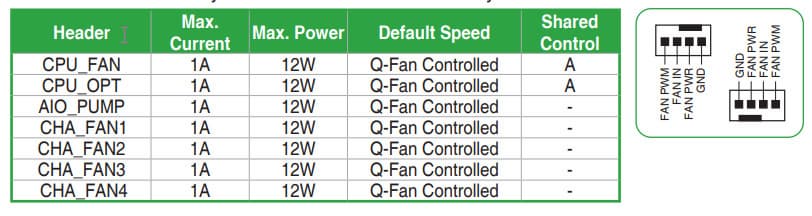

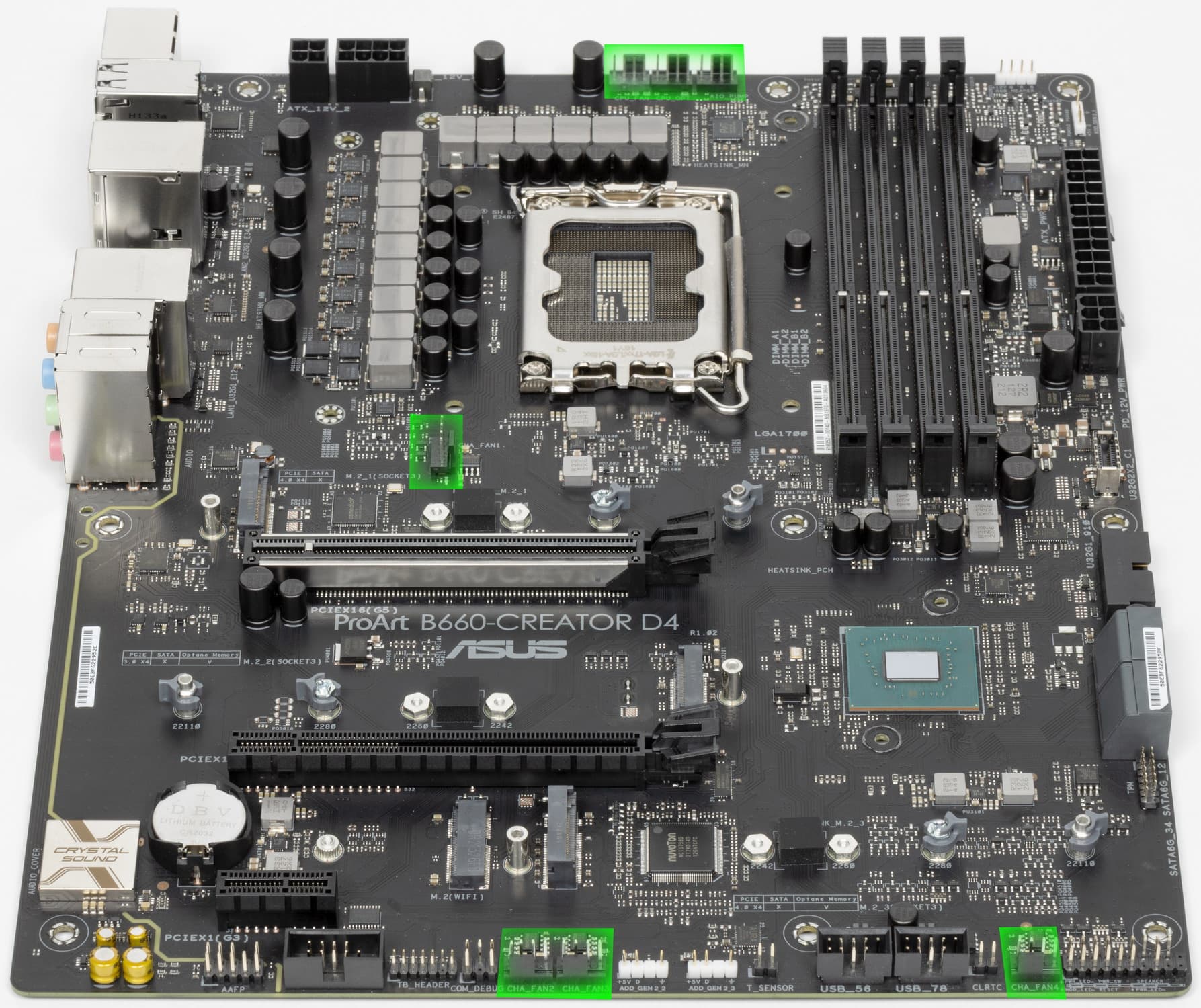

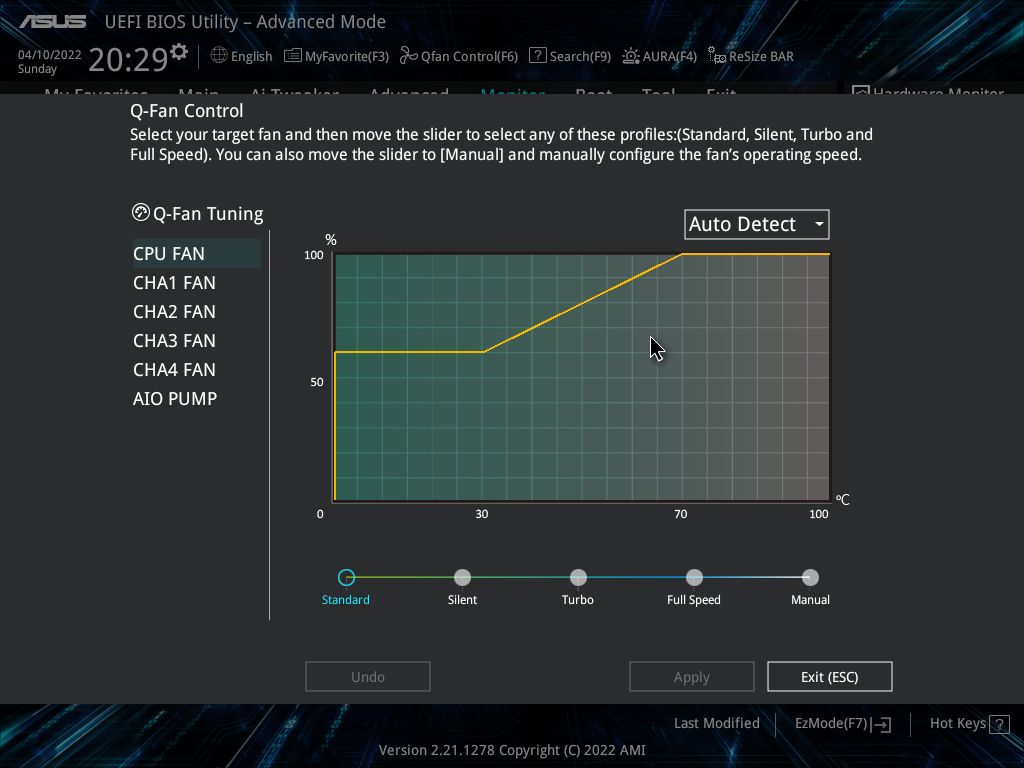

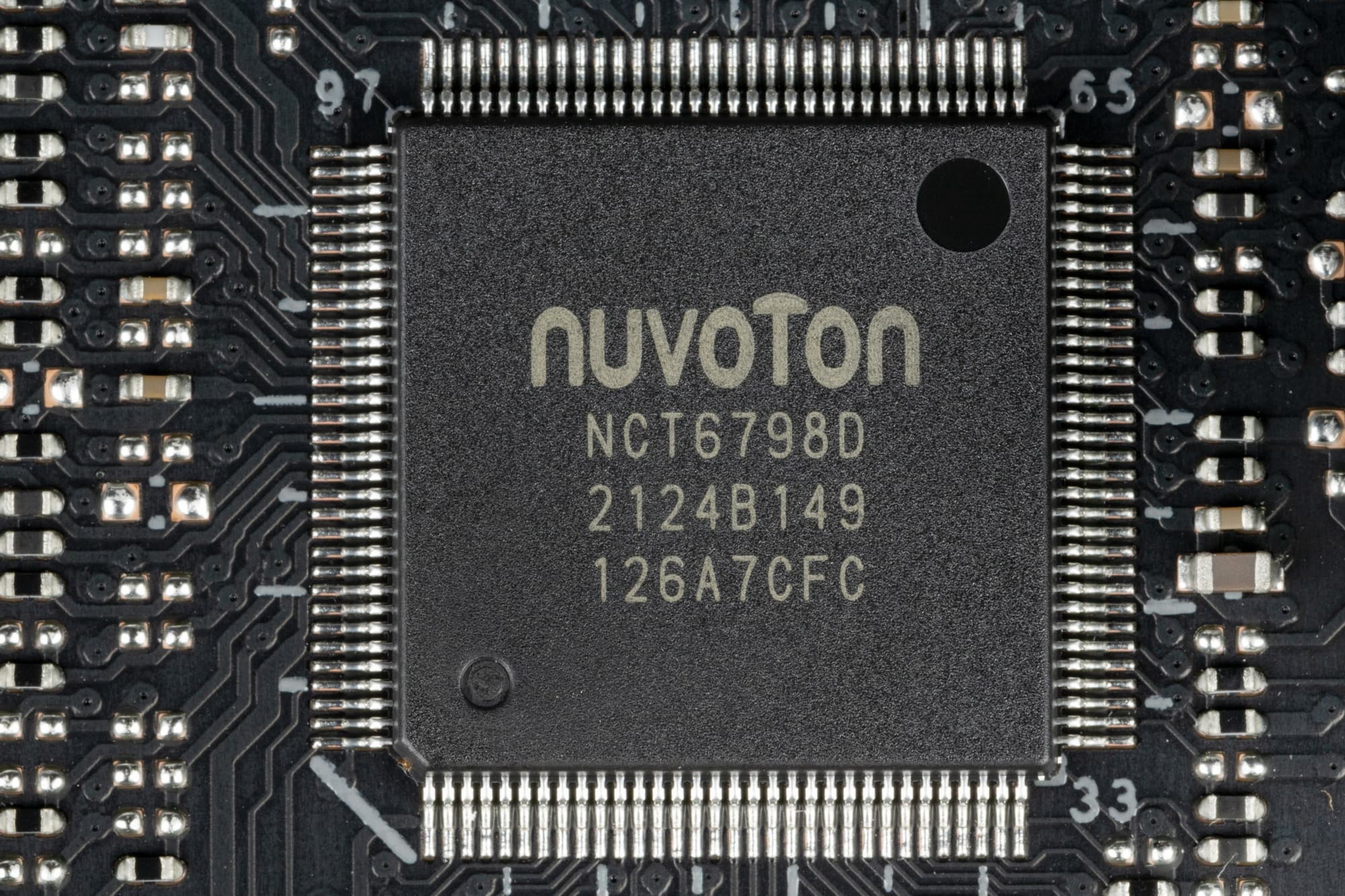

Теперь про охлаждение.

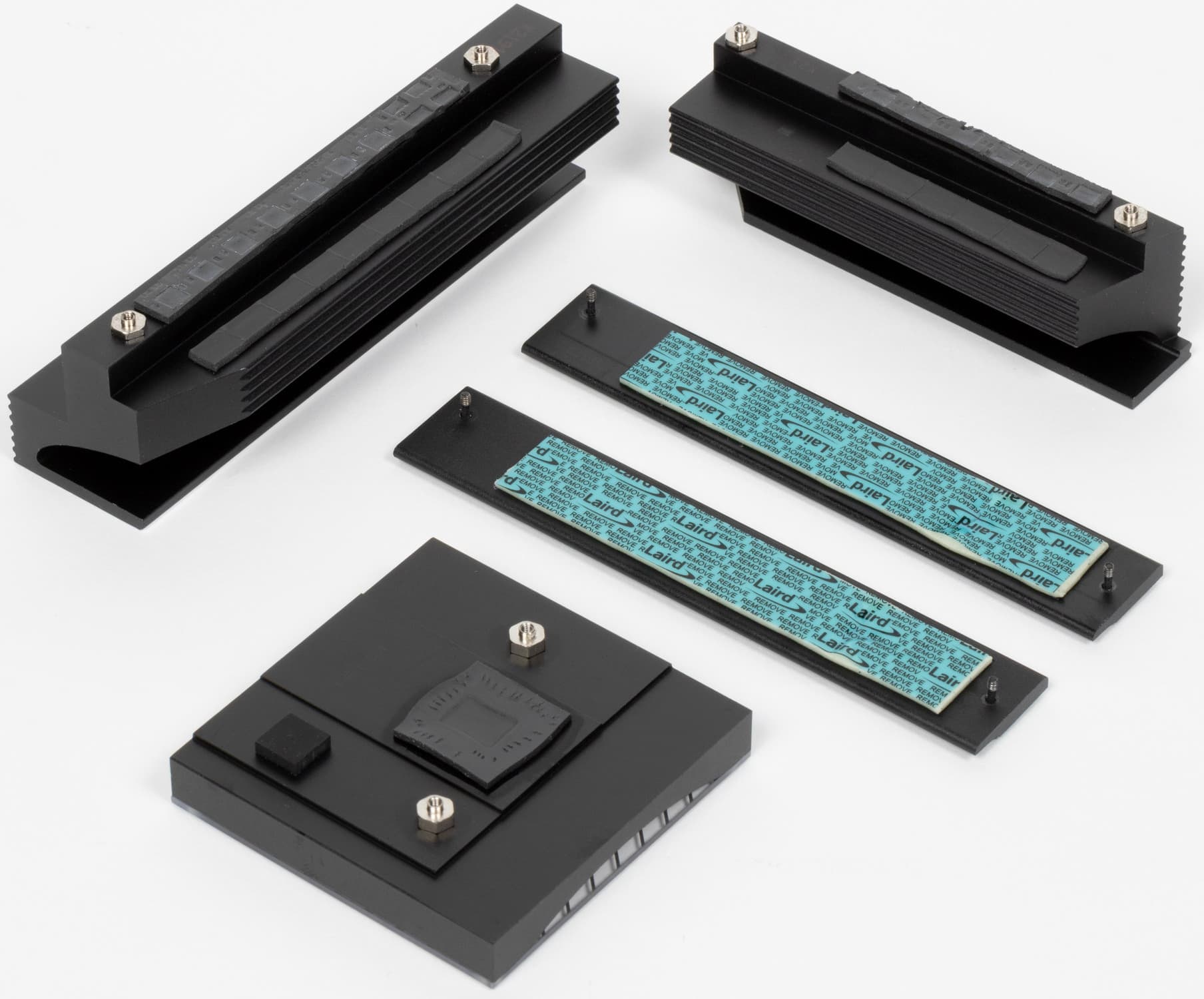

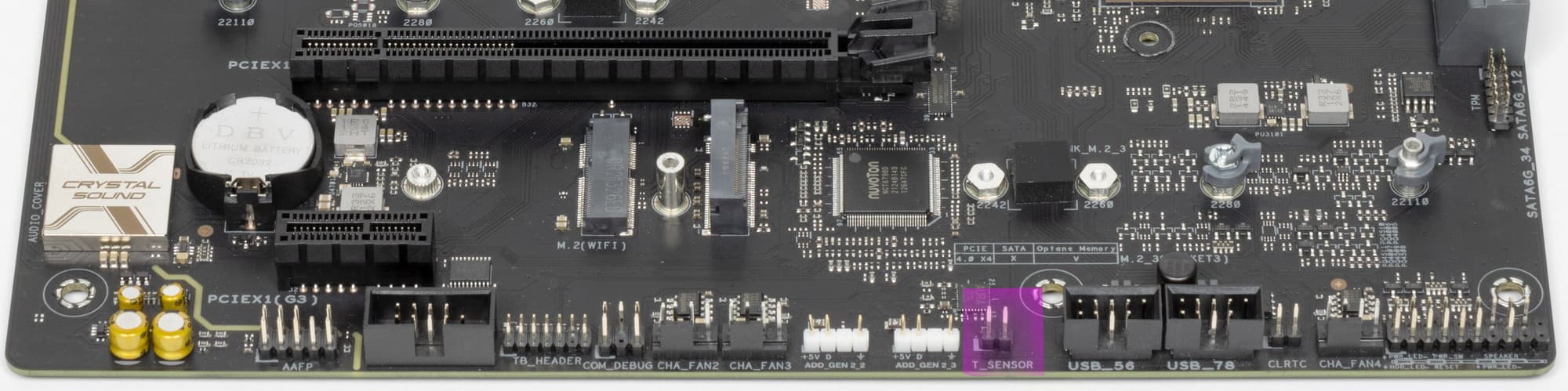

Все потенциально сильно греющиеся элементы (кроме одного М.2 слота) имеют свои собственные радиаторы.

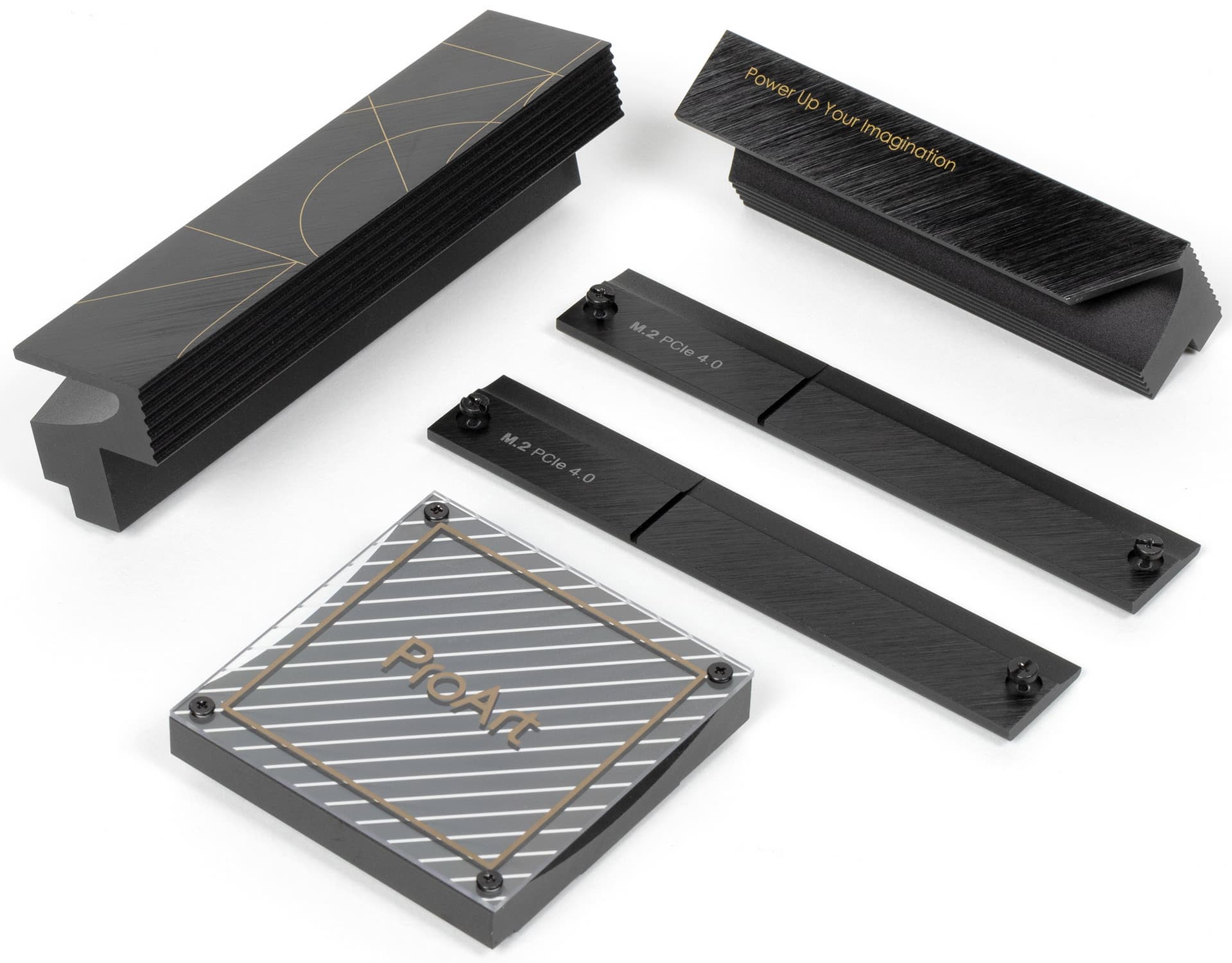

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Как я уже упоминал ранее, два M.2 слота имеют охлаждение (М.2_1 и М.2_3), а М.2_2 без охлаждения.
Задний блок портов имеет пластиковый кожух.

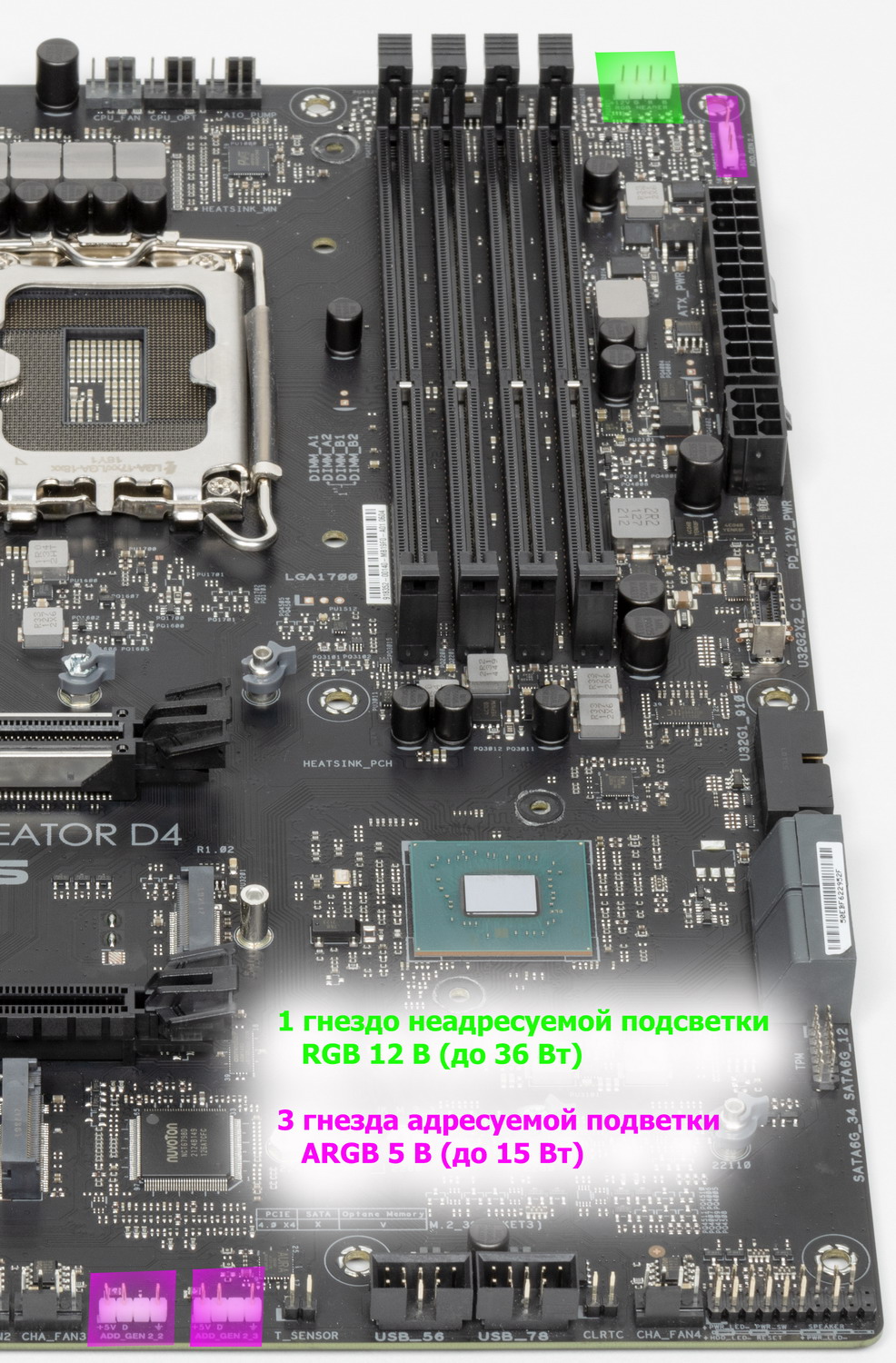

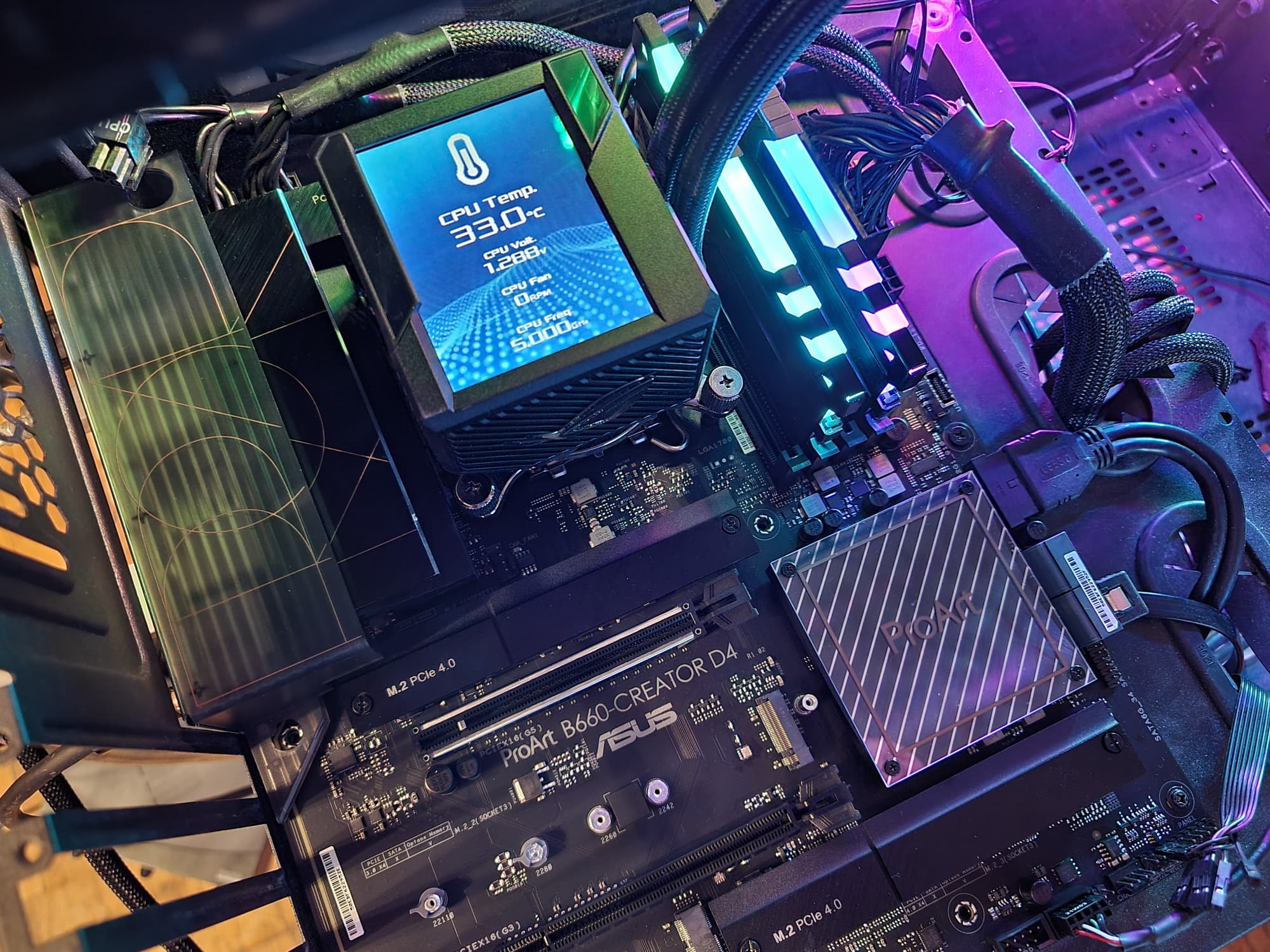

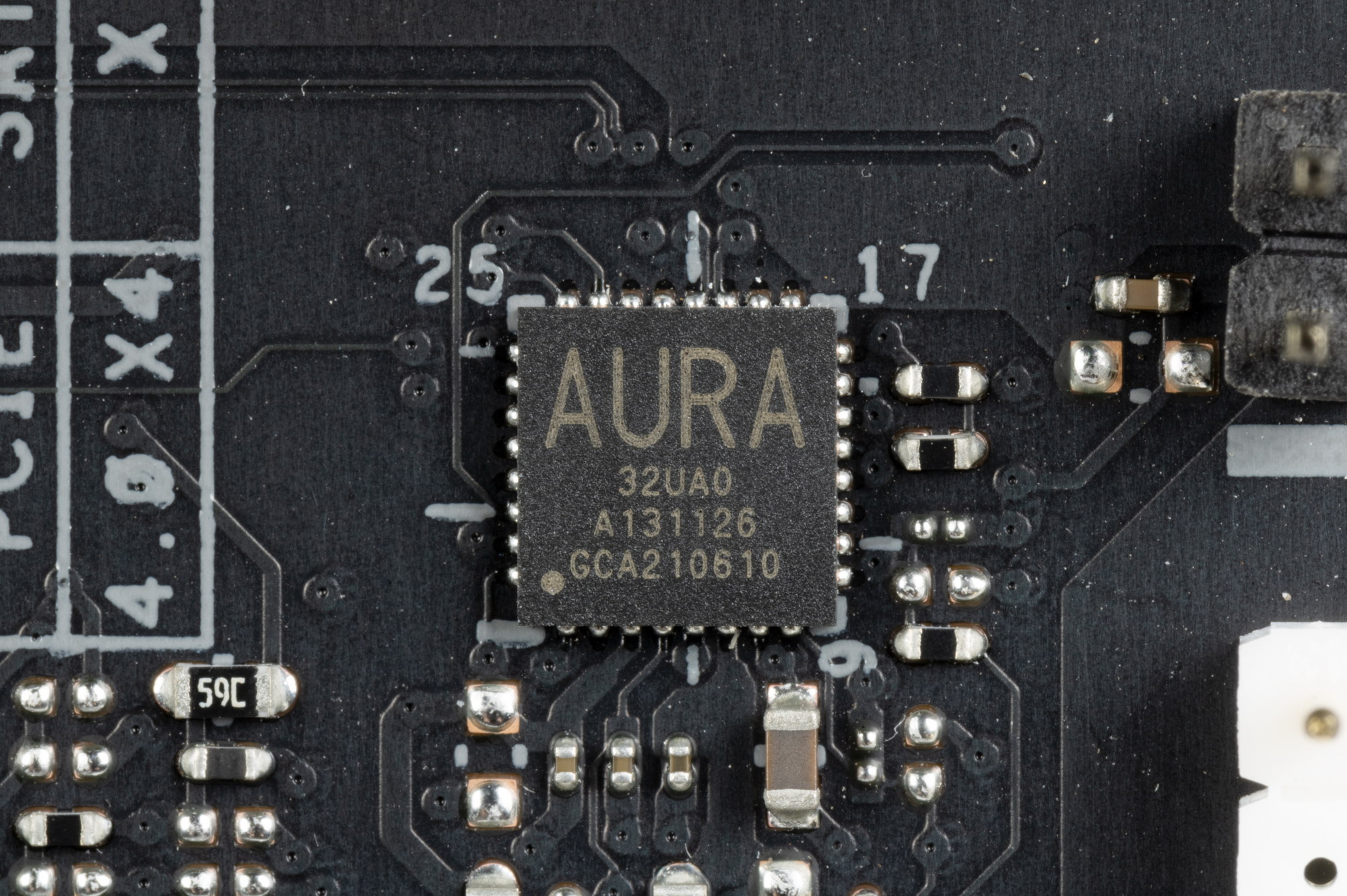

Подсветка

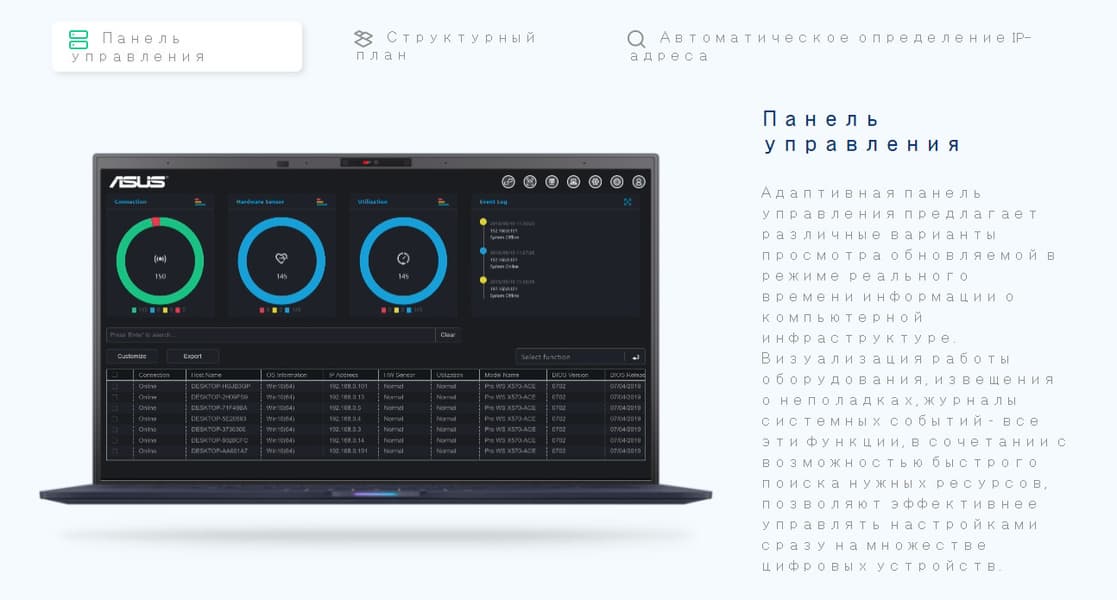

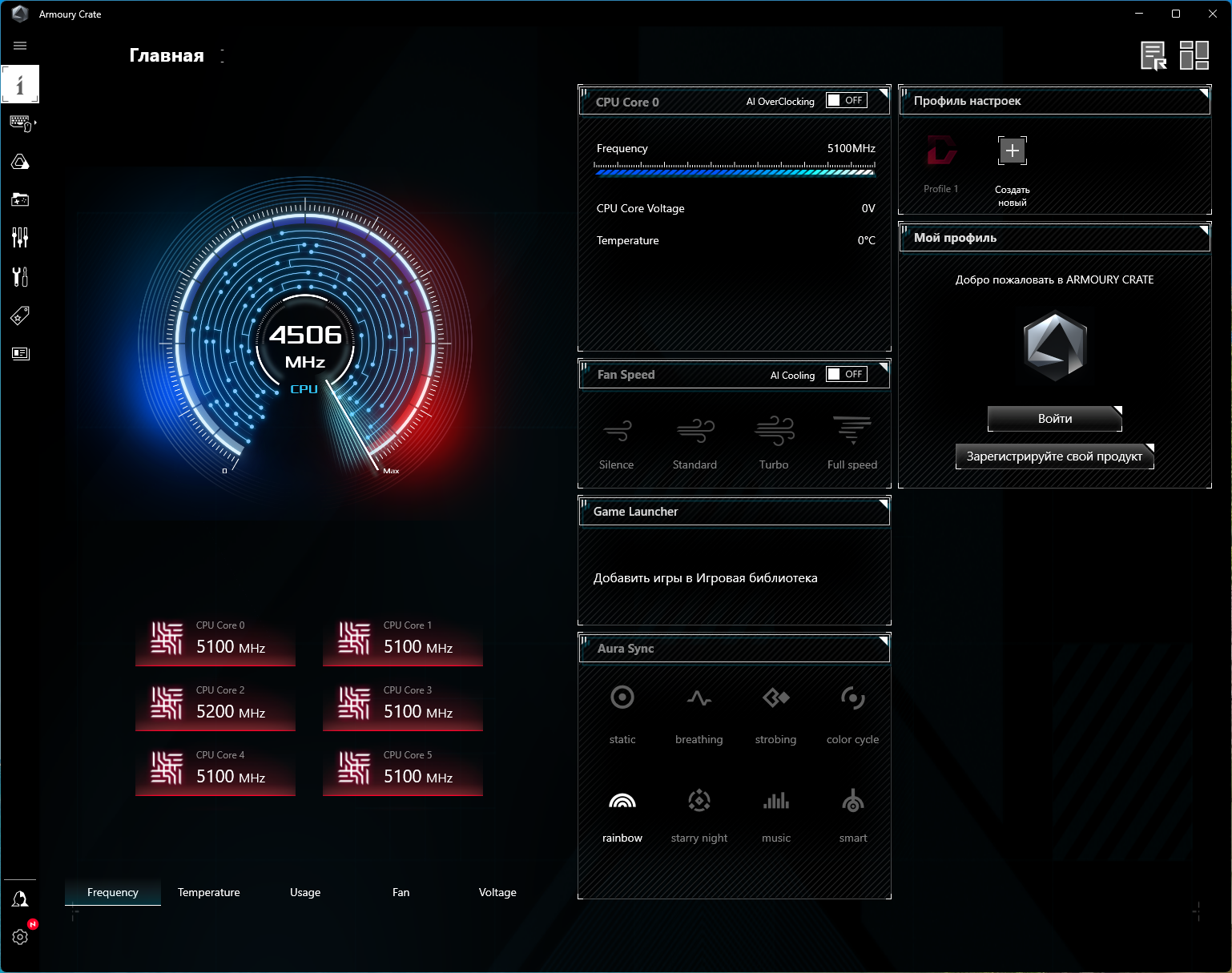

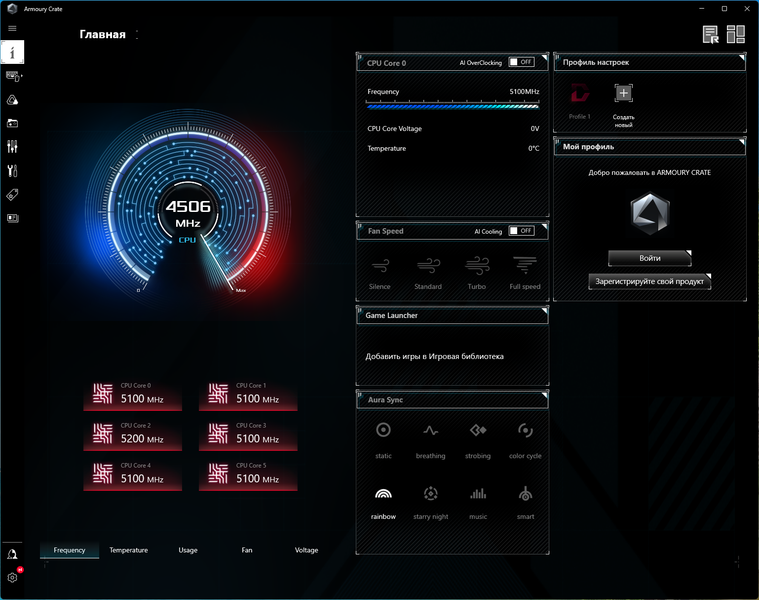

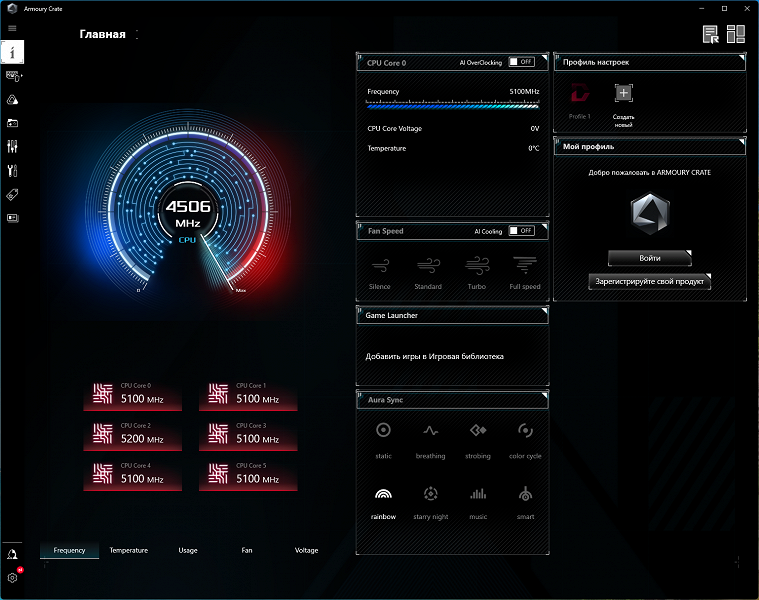

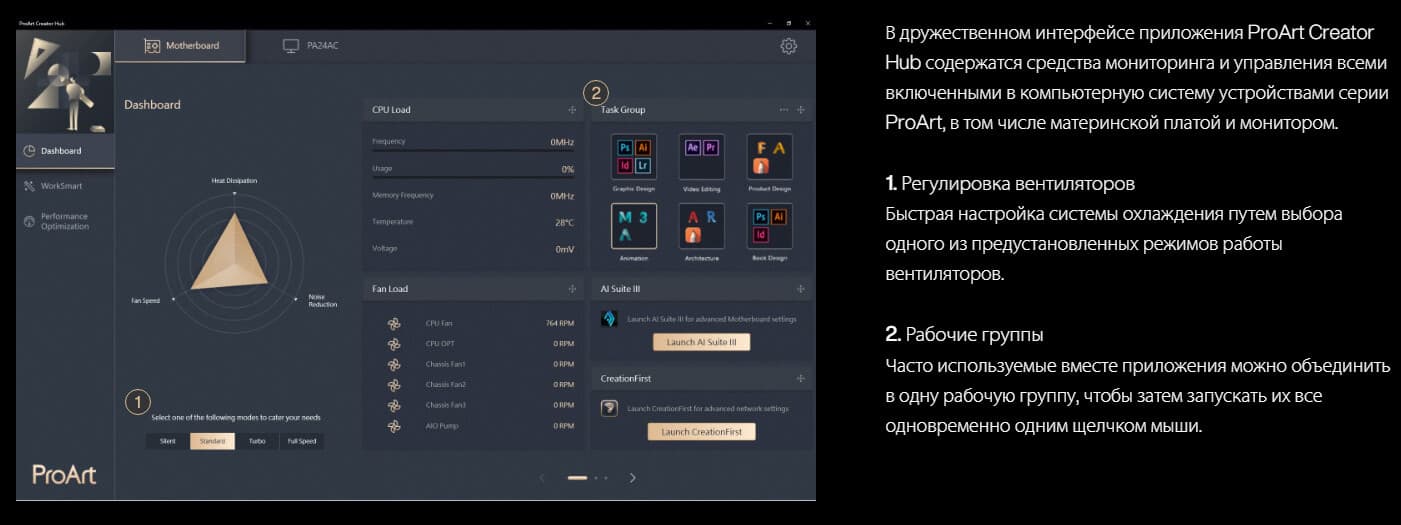

Программное обеспечение под Windows

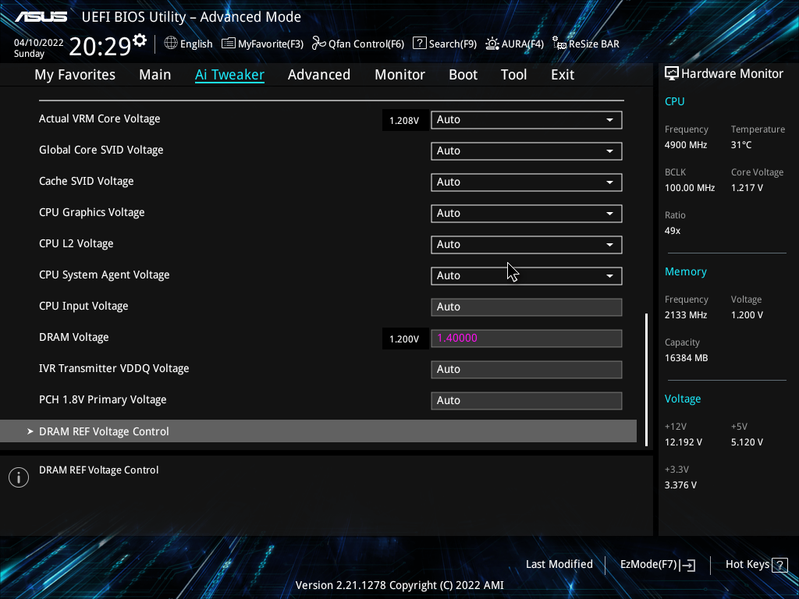

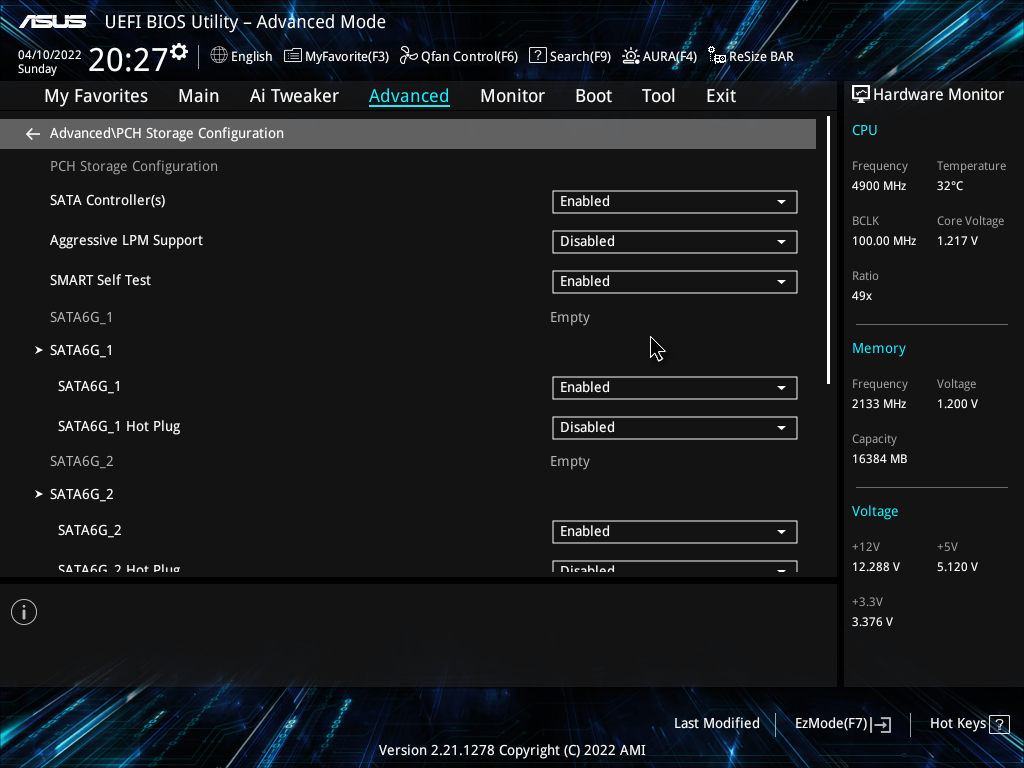

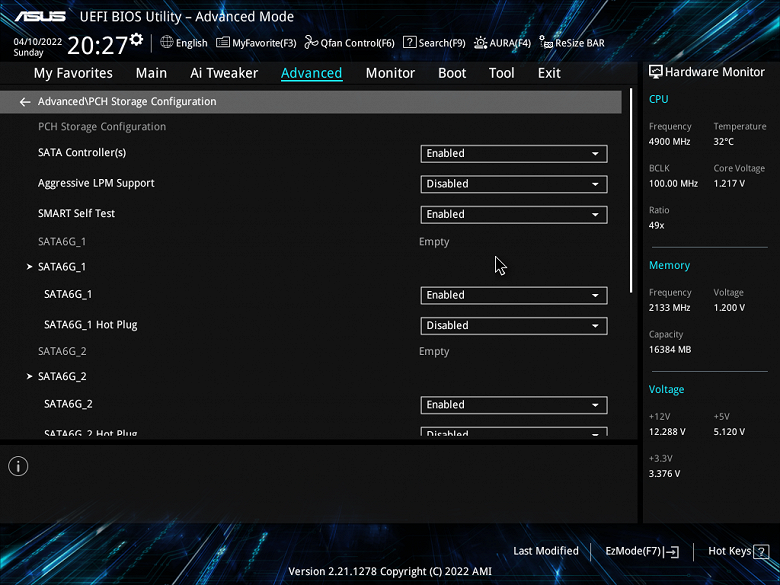

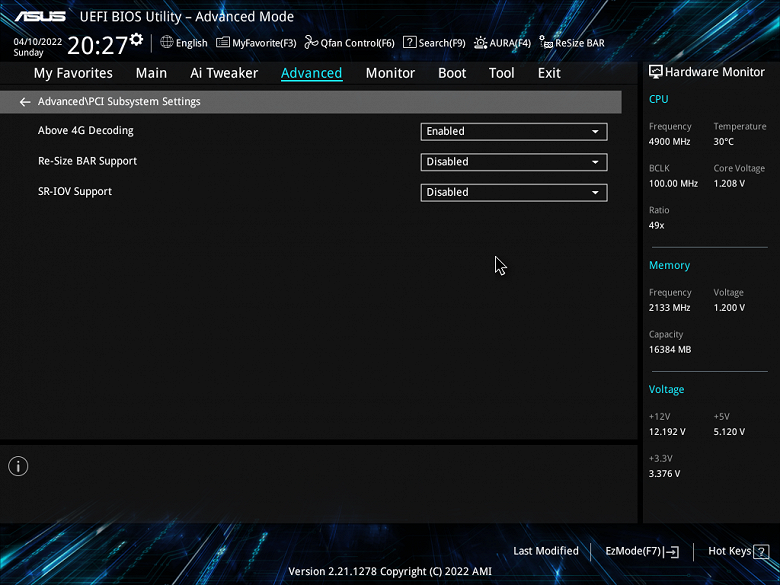

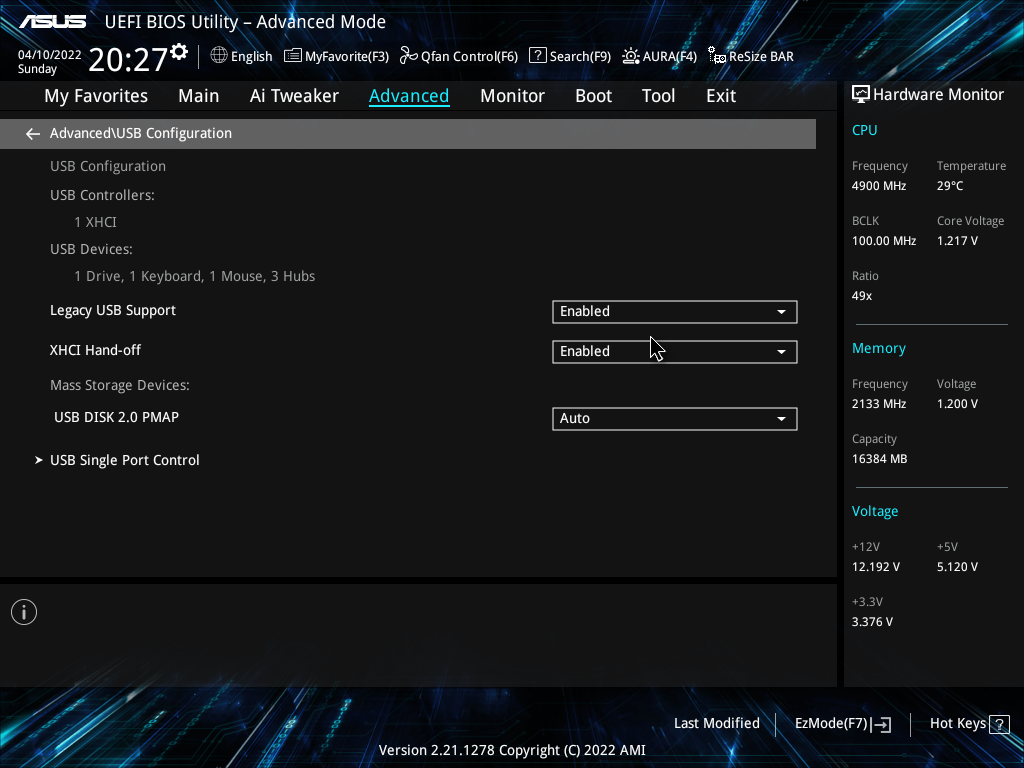

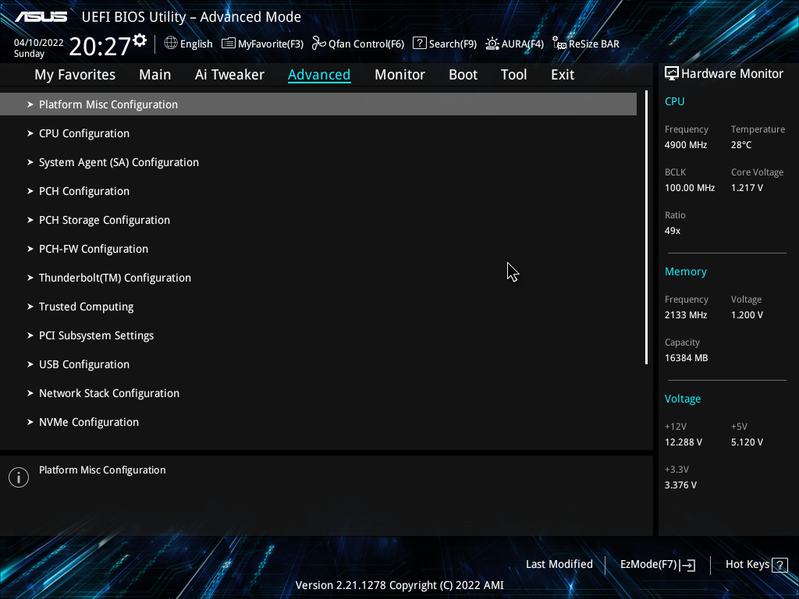

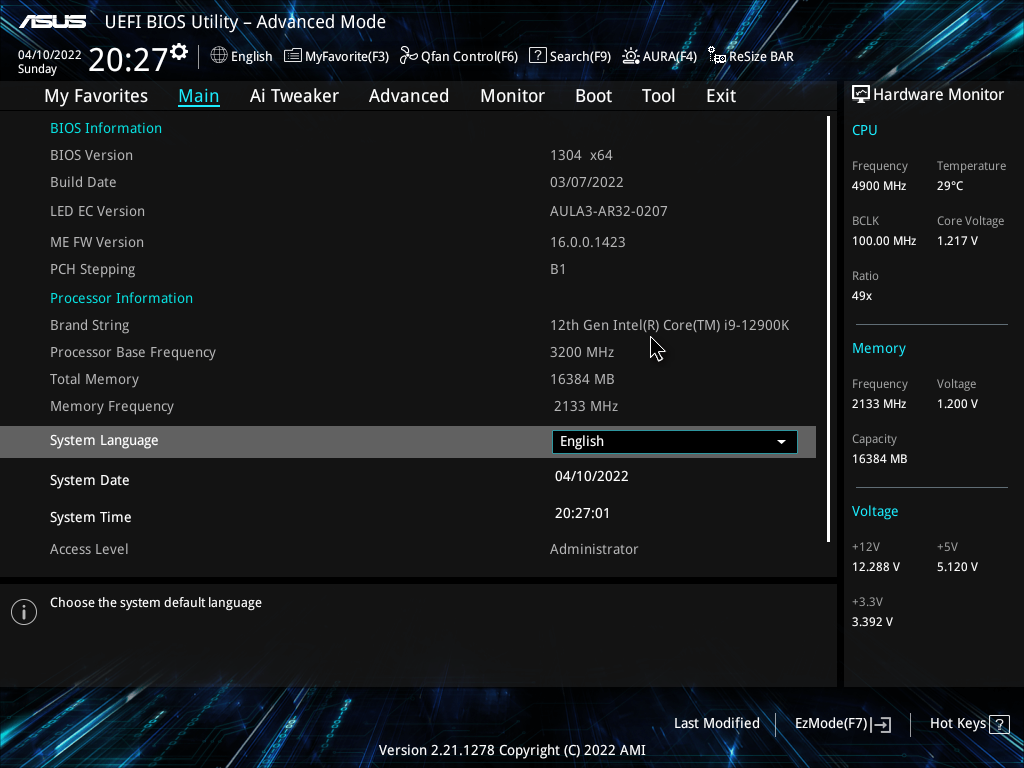

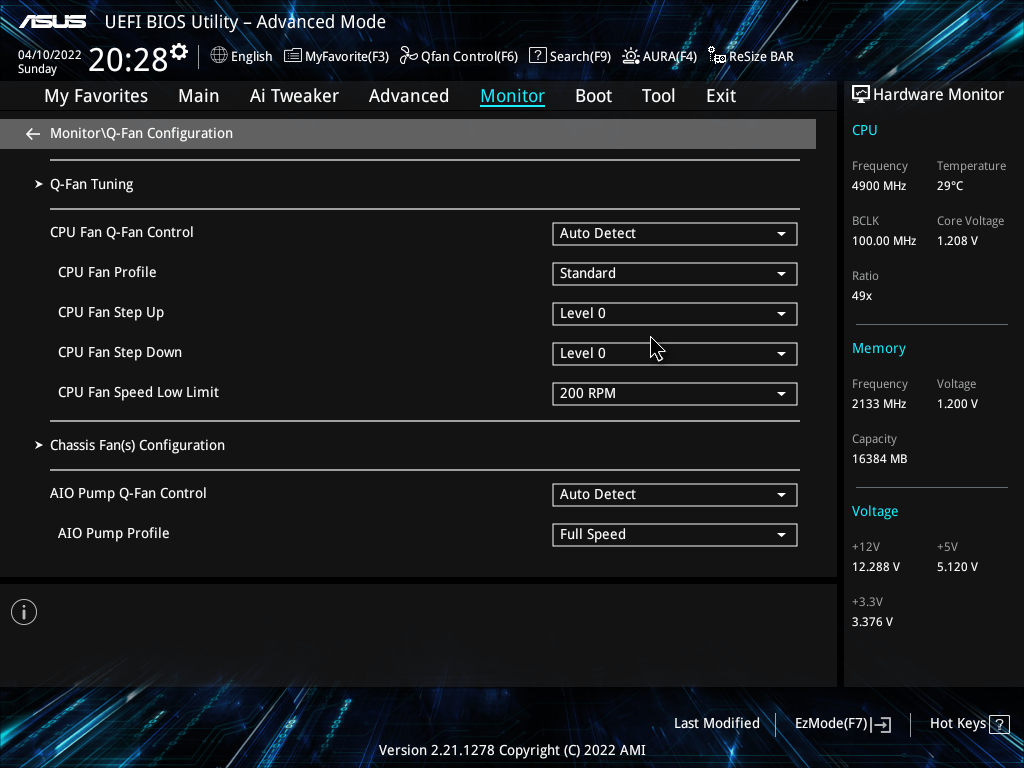

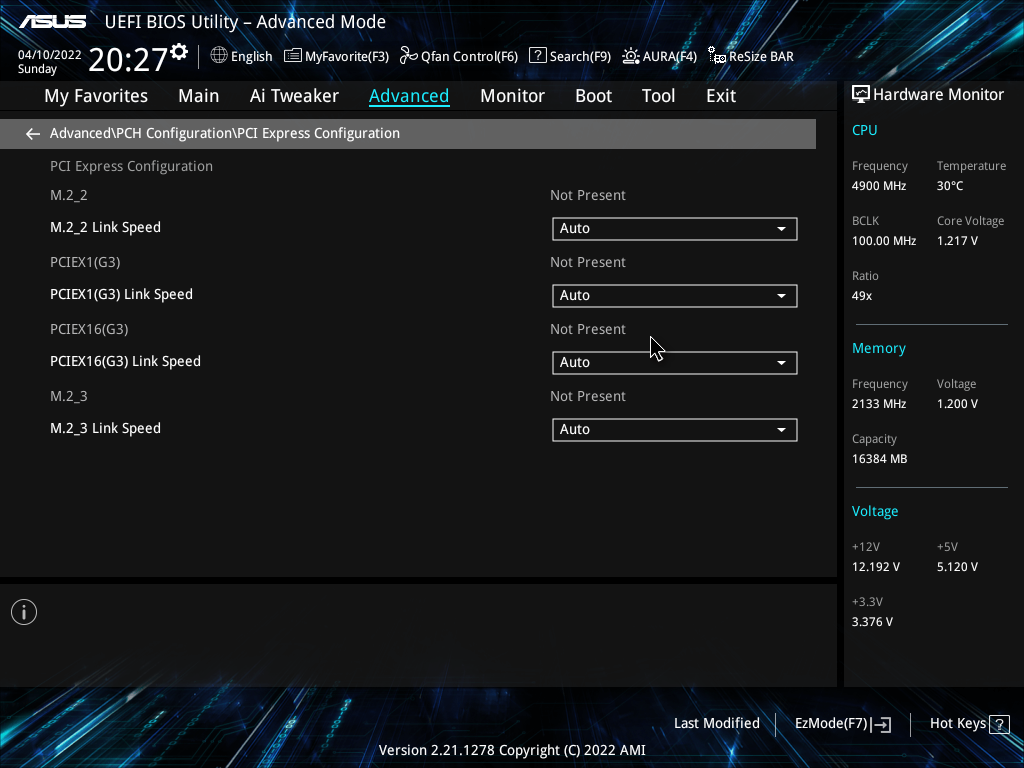

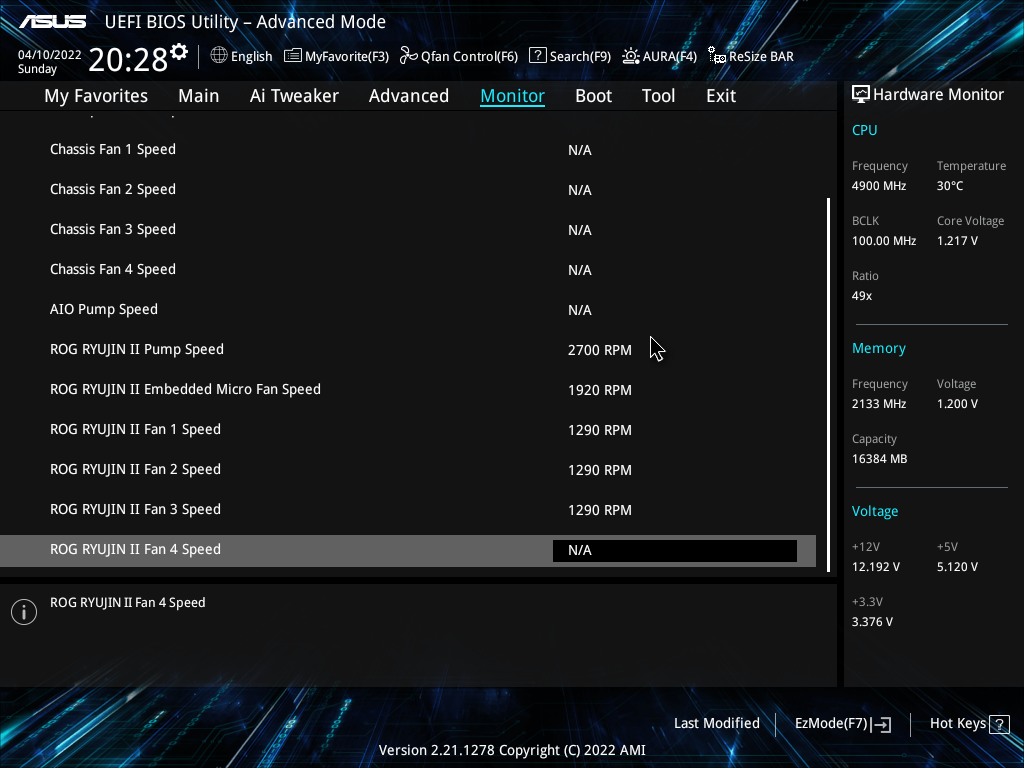

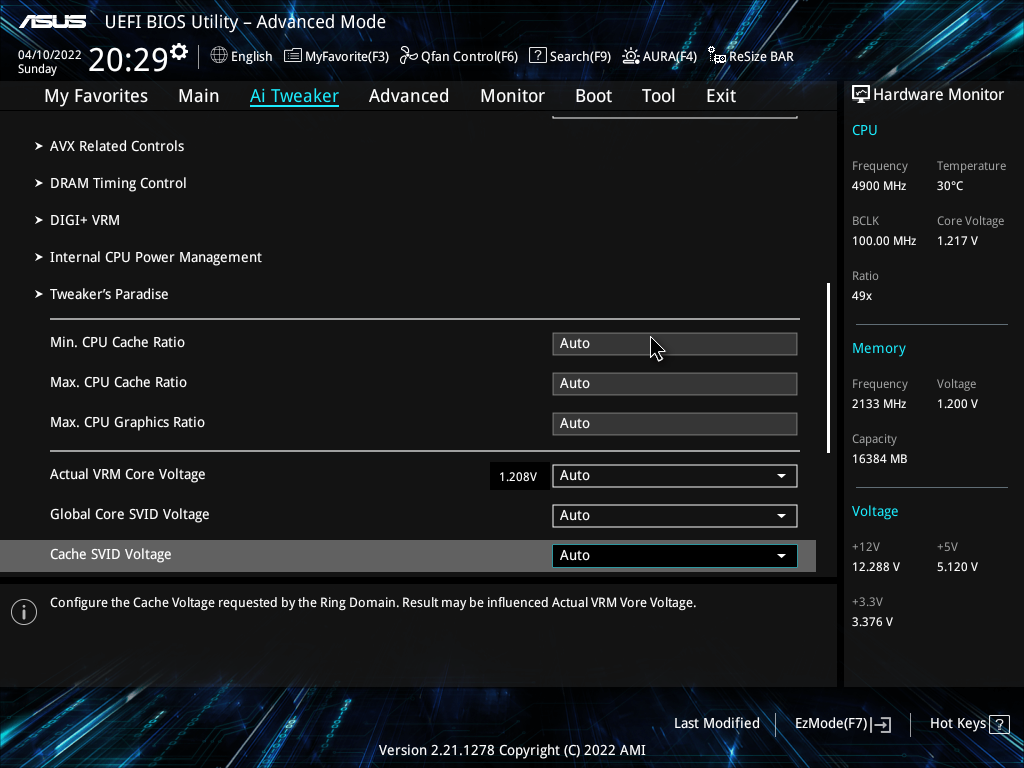

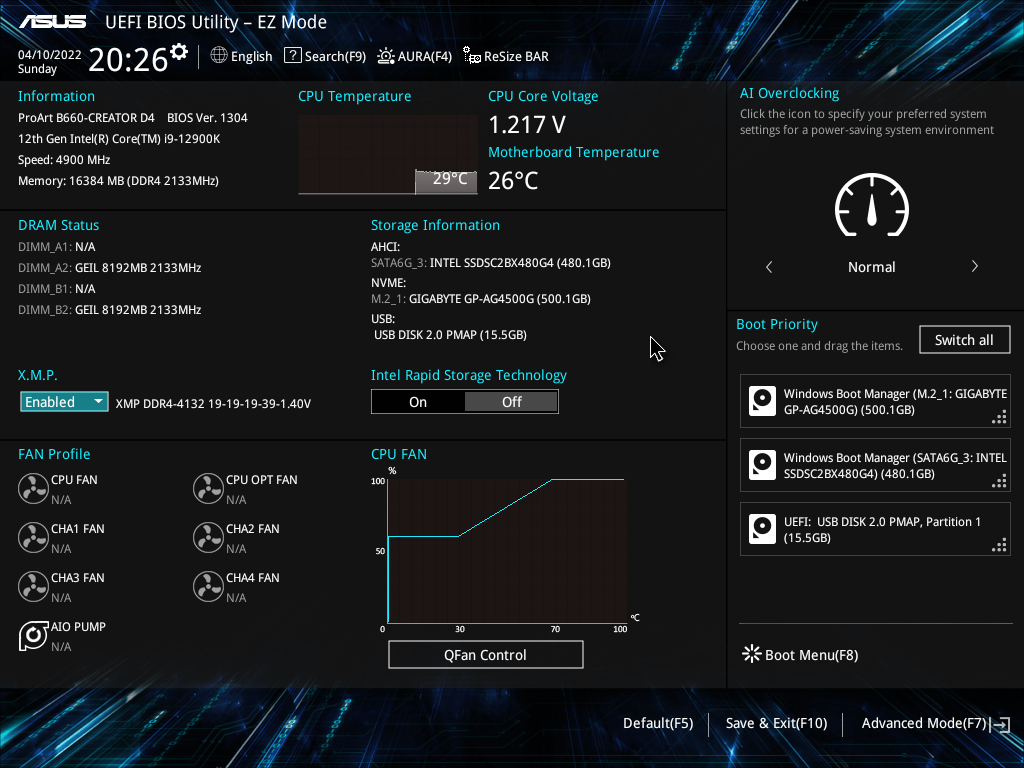

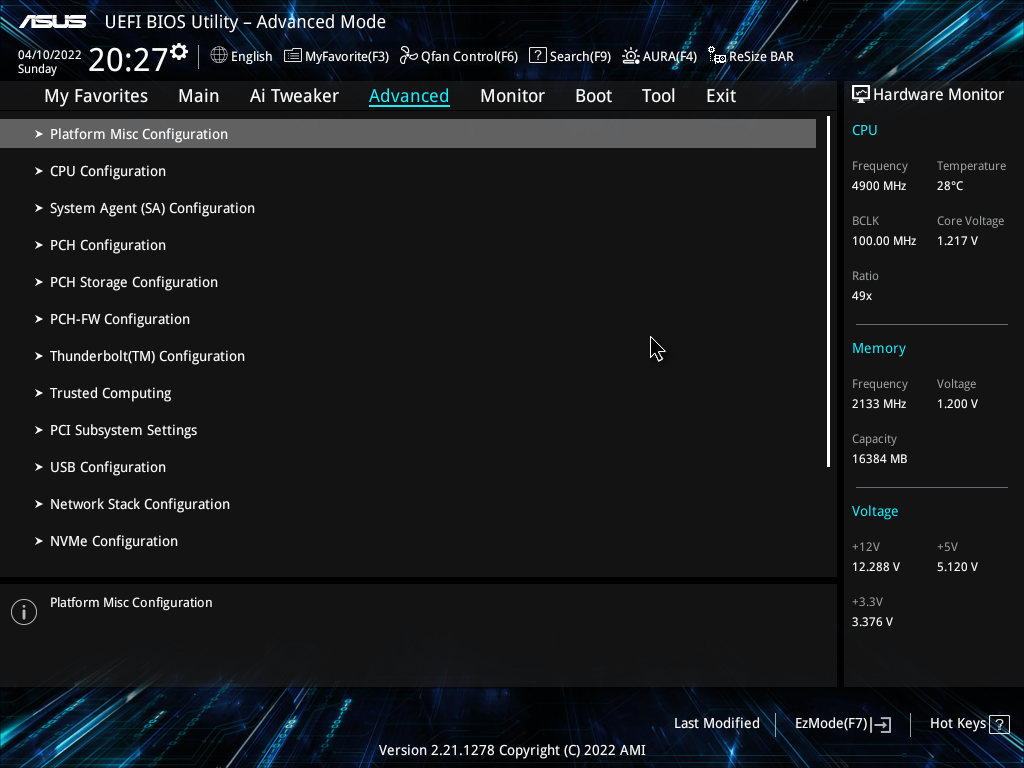

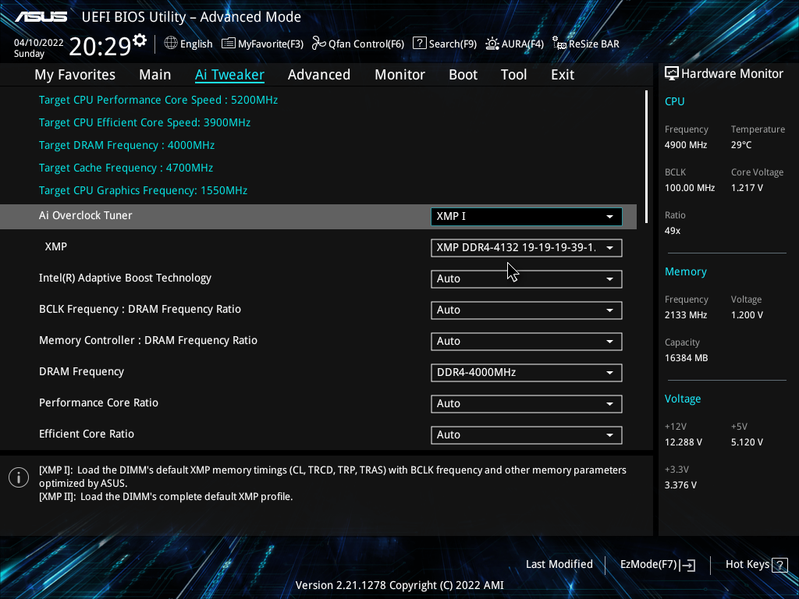

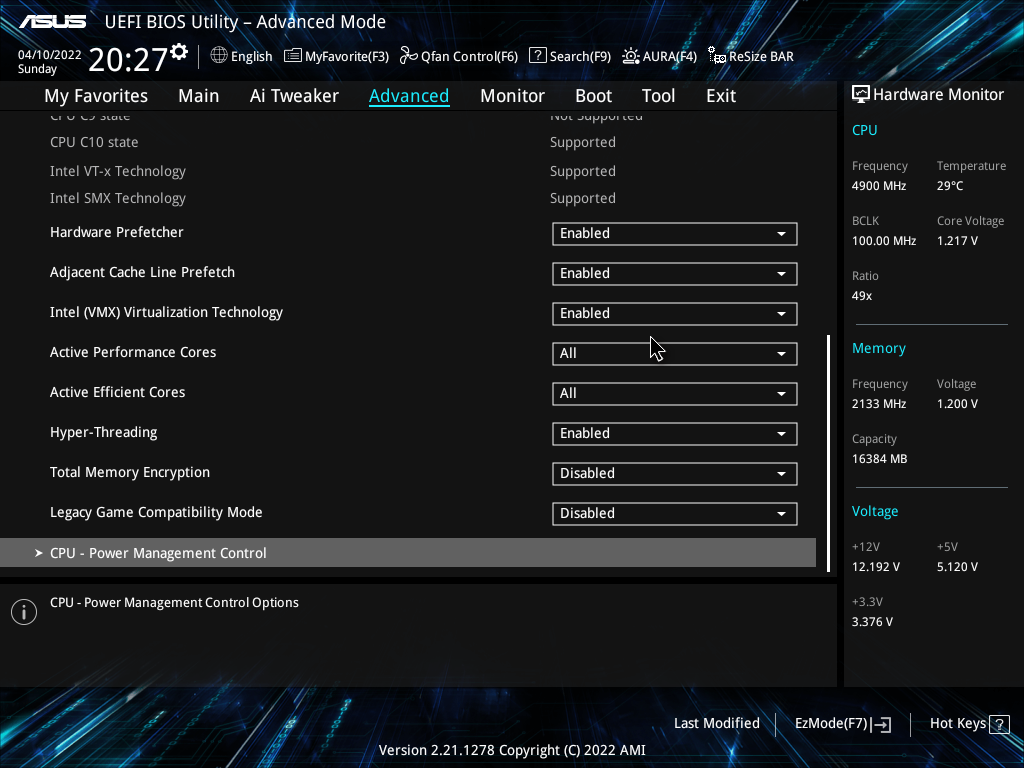

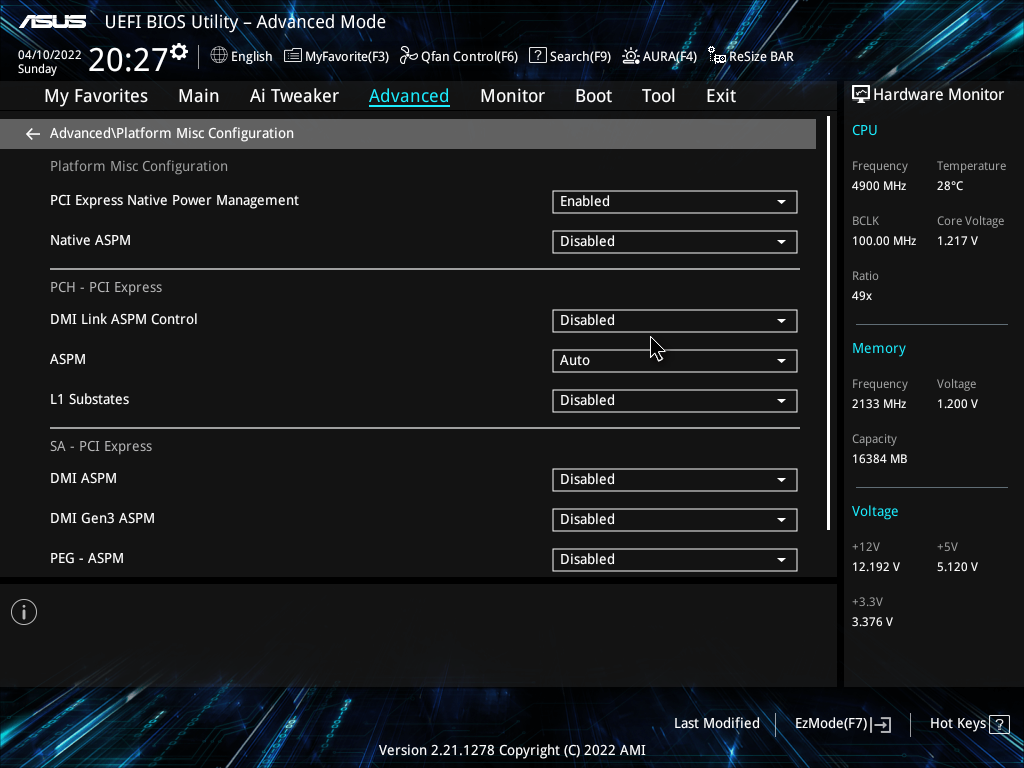

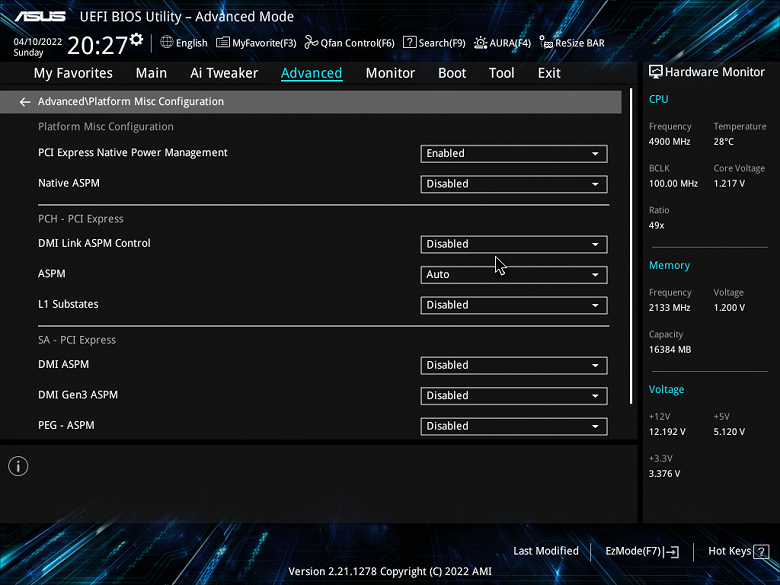

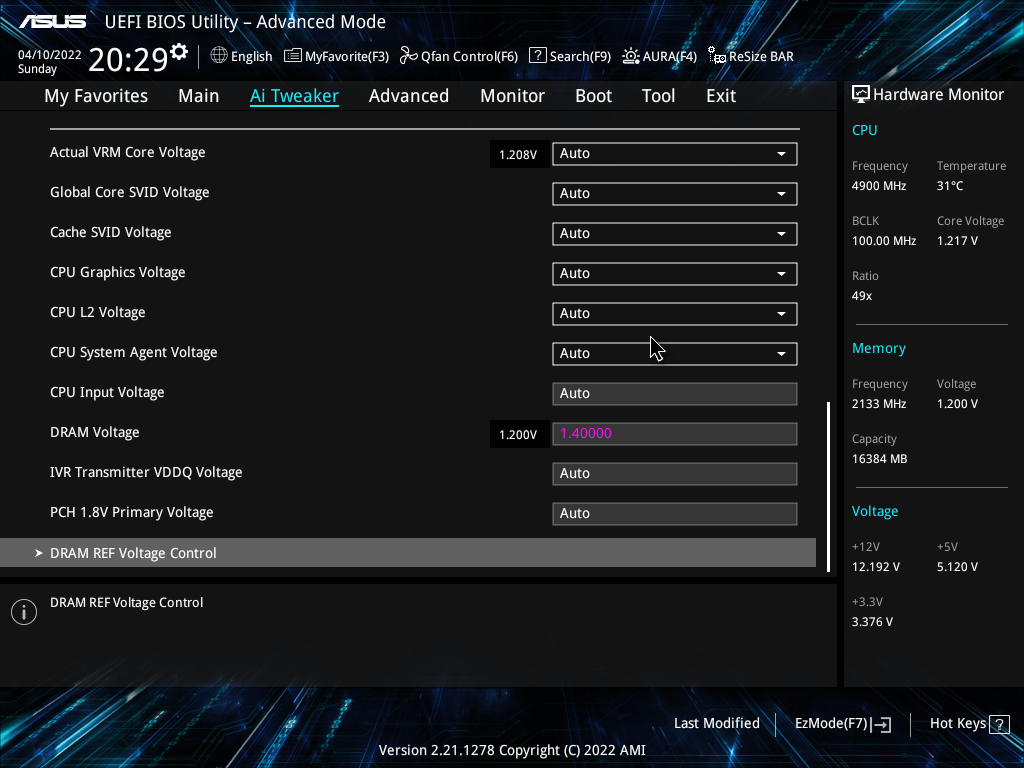

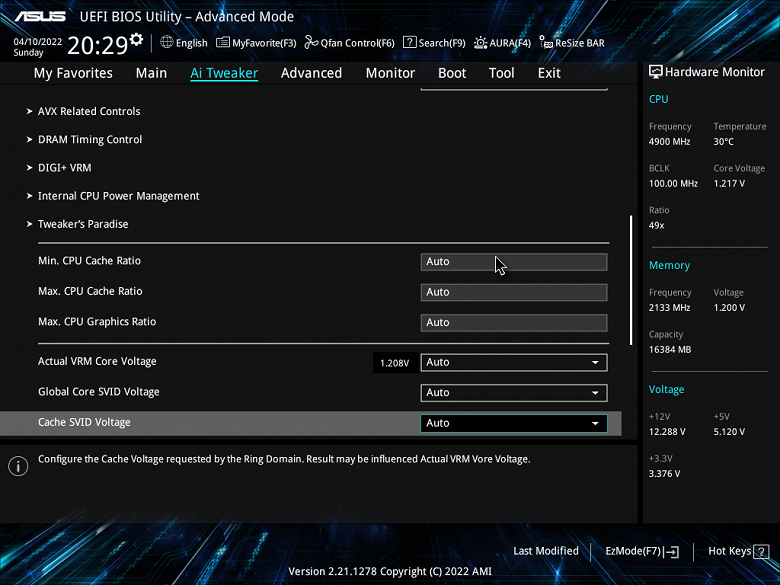

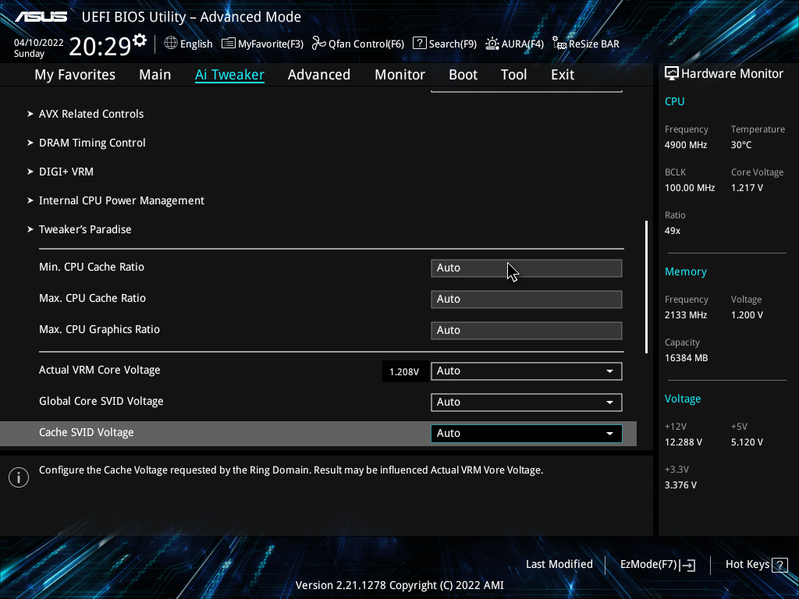

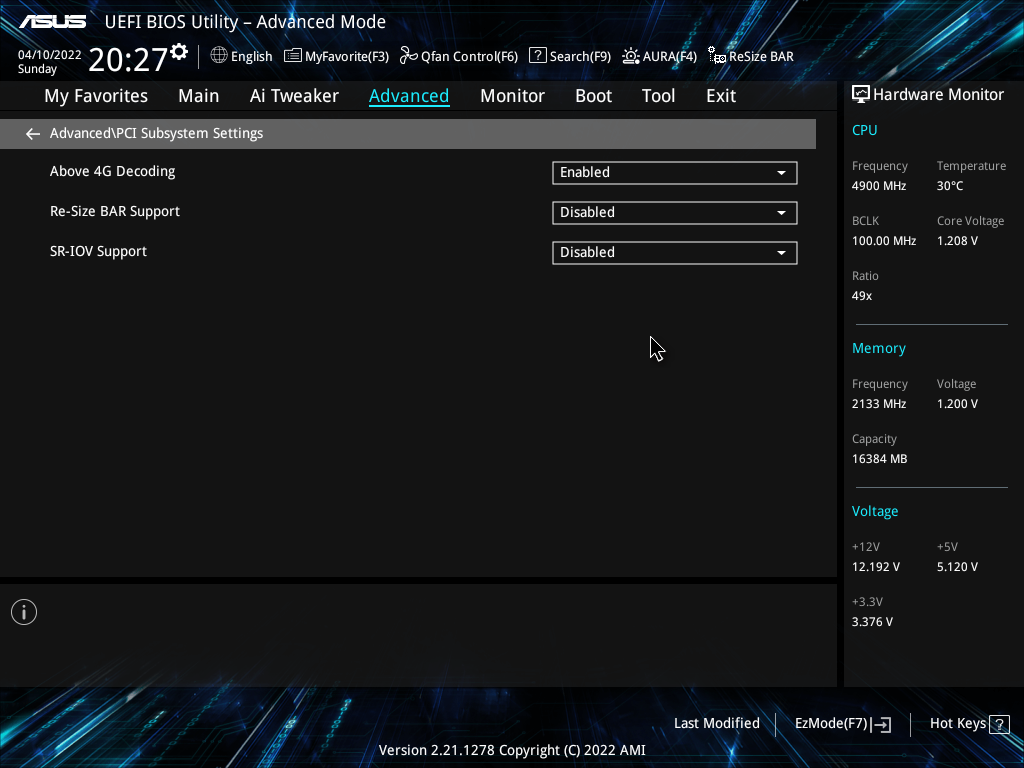

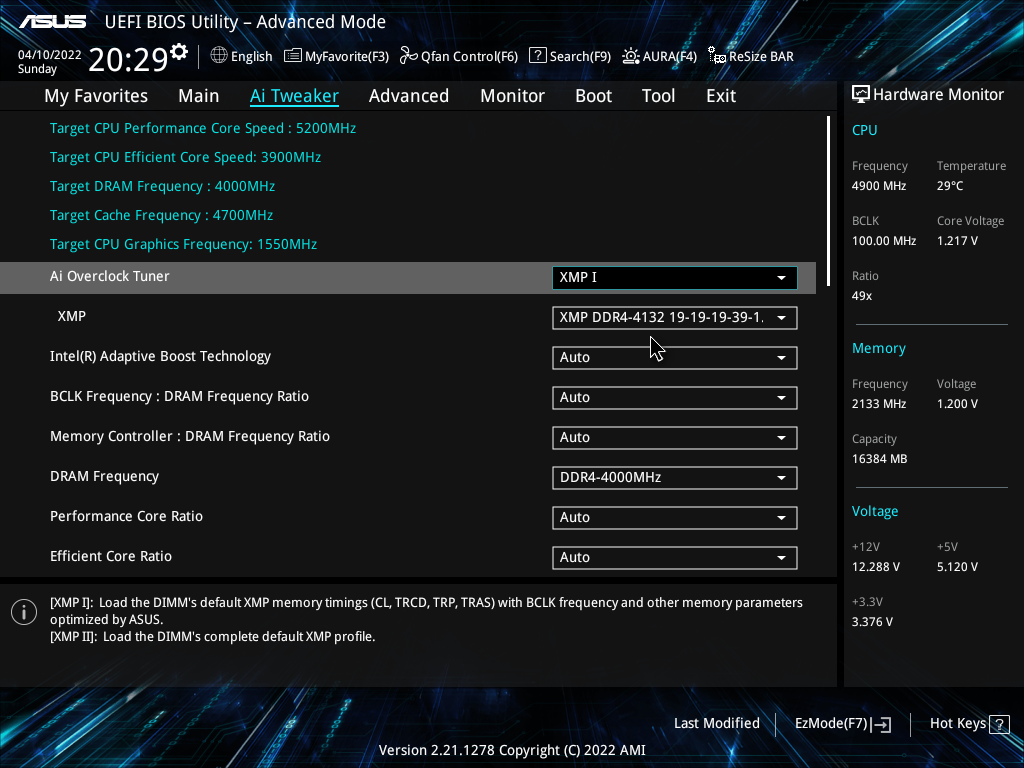

Настройки BIOS
Работоспособность (и разгон)

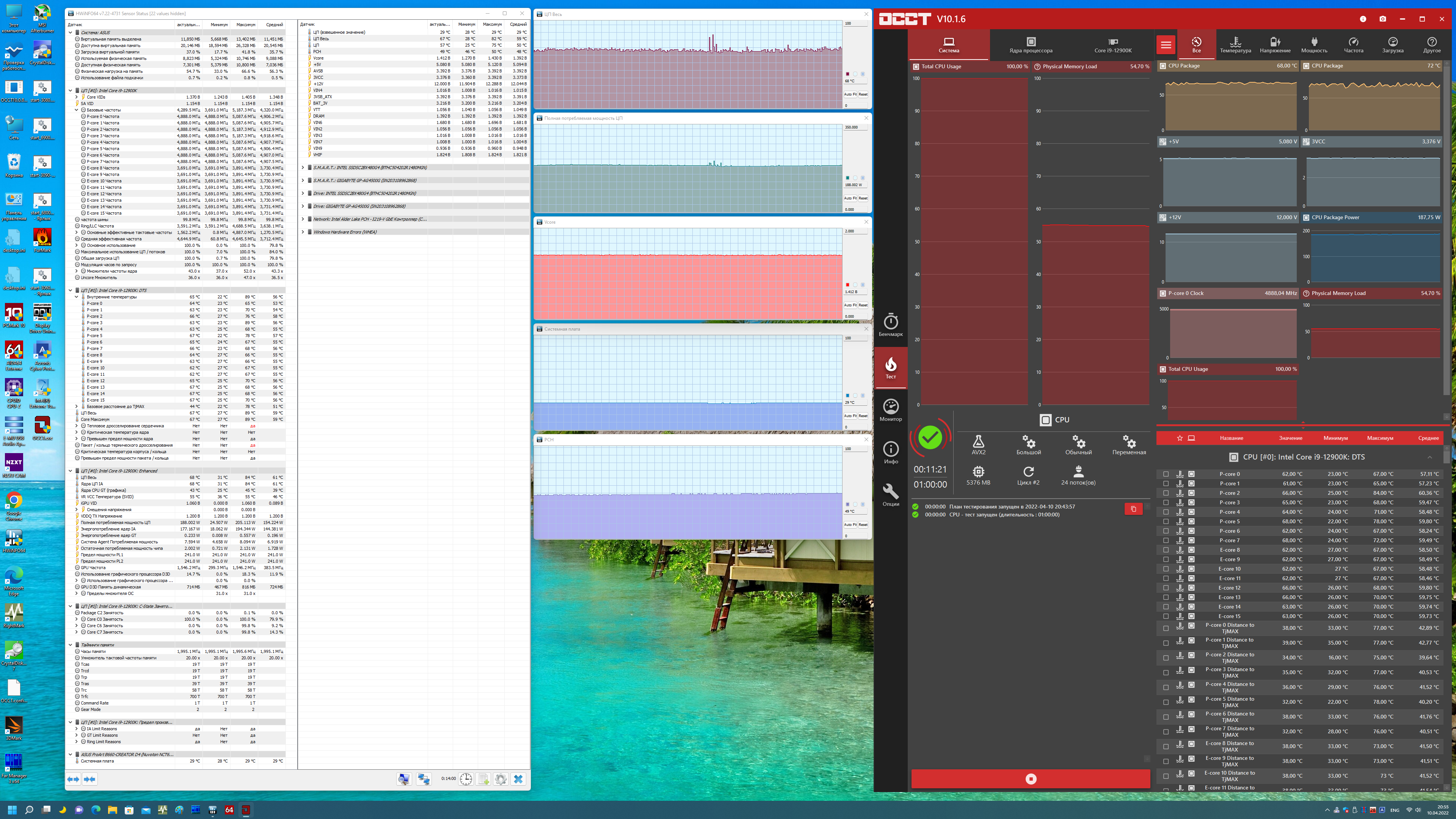

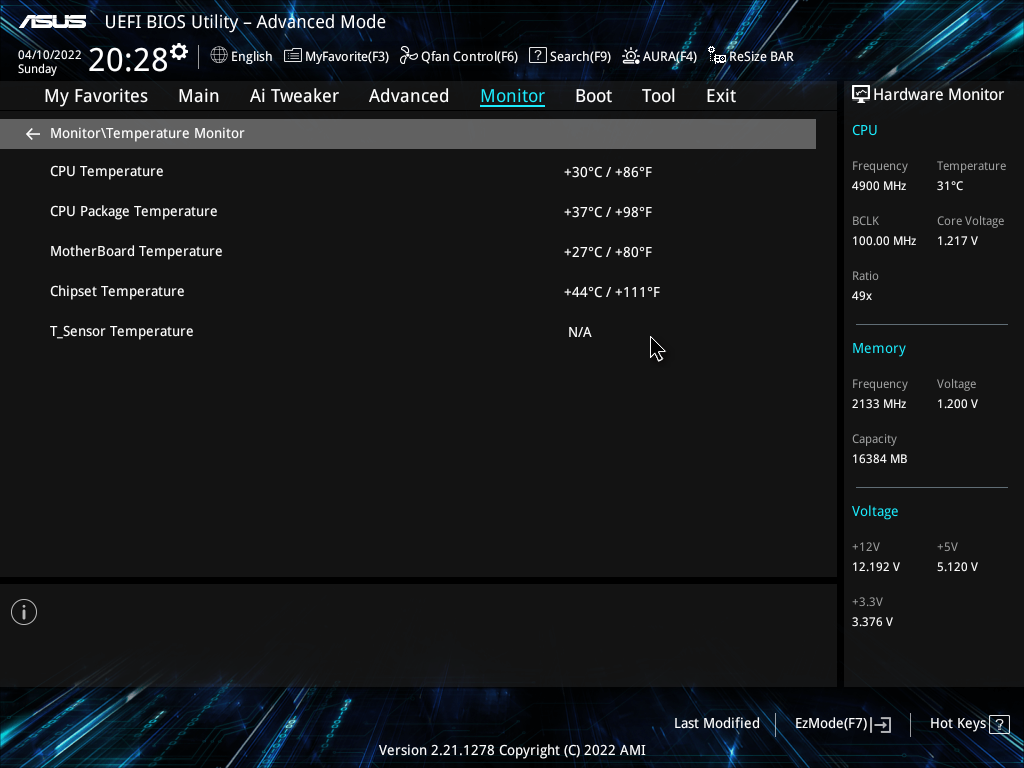

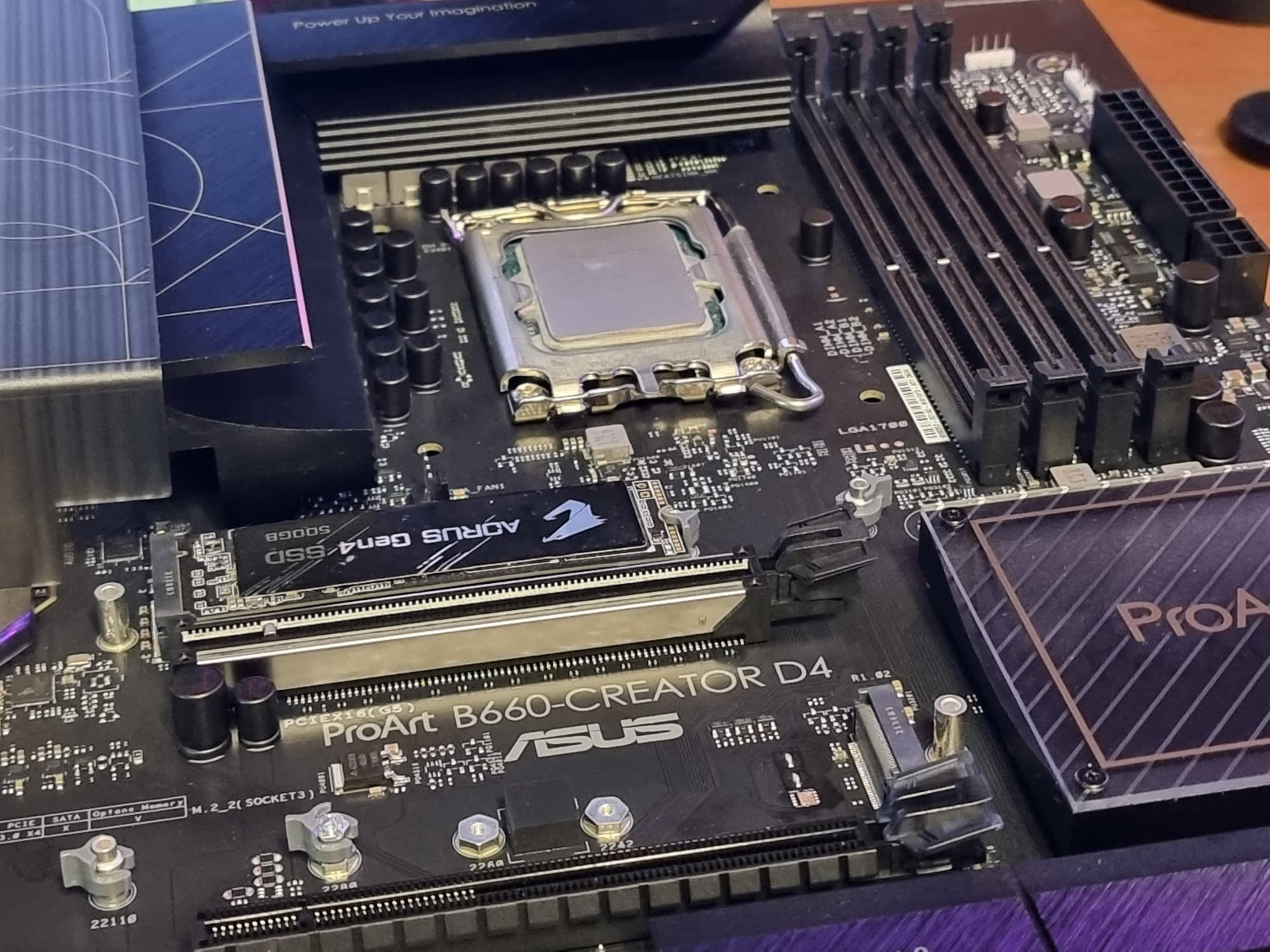

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.

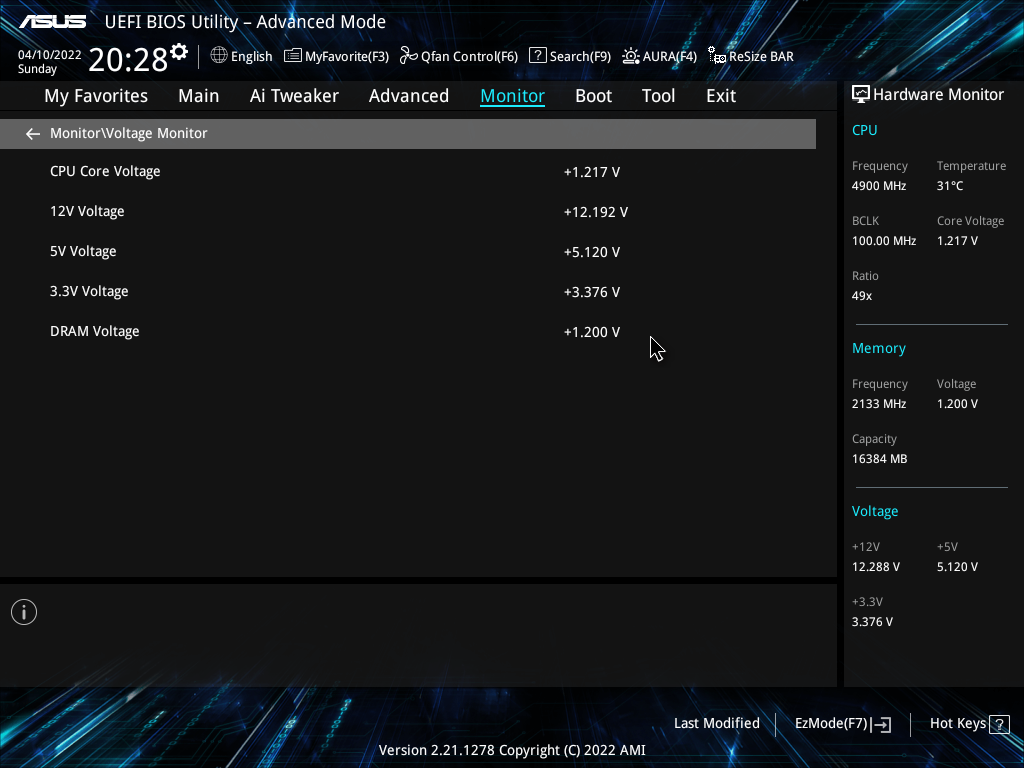

Как мы видим, автоматический разгон даже самого мощного на сегодня 12900К получился приличный: до 4,9/3,7 ГГц. При этом наша мощная СВО прекрасно справлялась с нагрузкой.
Собственно, мы получили уже обычные стандартные результаты авторазгона такого процессора, порукой тому – добротные и отличные системы питания. Разумеется, матплаты на B660 – вовсе не для таких топовых процессоров, как i9-12900K, но мы всегда проверяем систему питания на прочность даже с работой с флагманским CPU. Понятно, что если эту материнку использовать для работы вместе с процессорами средне- и малобюджетного сегментов типа Core i5 – 12400 и ниже, то уже такие процессоры смогут продемонстрировать даже более высокий уровень авторазгона: все дело в системе питания, а она в данном случае весьма хороша.
Выводы
Материнская плата Asus ProArt B660-Creator D4 может хорошо подойти для сборки относительно недорогих ПК, предназначенных для рабочих нужд (создания контента, проектирования, моделирования и пр.).
У платы 16 USB-портов, включая 1 быстрый USB 3.2 Gen2 и один самый быстрый USB 3.2 Gen2×2 (он пригоден для быстрой зарядки мобильных устройств благодаря повышенному питанию), плюс 6 портов USB 3.2 Gen1. У этой модели два «длинных» слота: один PCIe х16, получающий от процессора 16 линий PCIe, причем версии 5.0, и один PCIe x4. Также плата оснащена маленьким PCIe x1 и 3 слотами M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, два других подключены к чипсету B660 линиями PCIe 3.0/4.0. Еще у этой модели 4 порта SATA и 7 разъемов для вентиляторов. Сетевые возможности включают два проводных контроллера: обычный на 1 Гбит/с и более скоростной на 2,5 Гбит/с. Беспроводной Wi-Fi-контроллер можно приобрести дополнительно и установить в слот на плате. В числе плюсов можно упомянуть возможность подключения дополнительных ARGB/RGB-устройств подсветки, при этом на самой плате подсветки нет, так что раздражать она никого не будет.

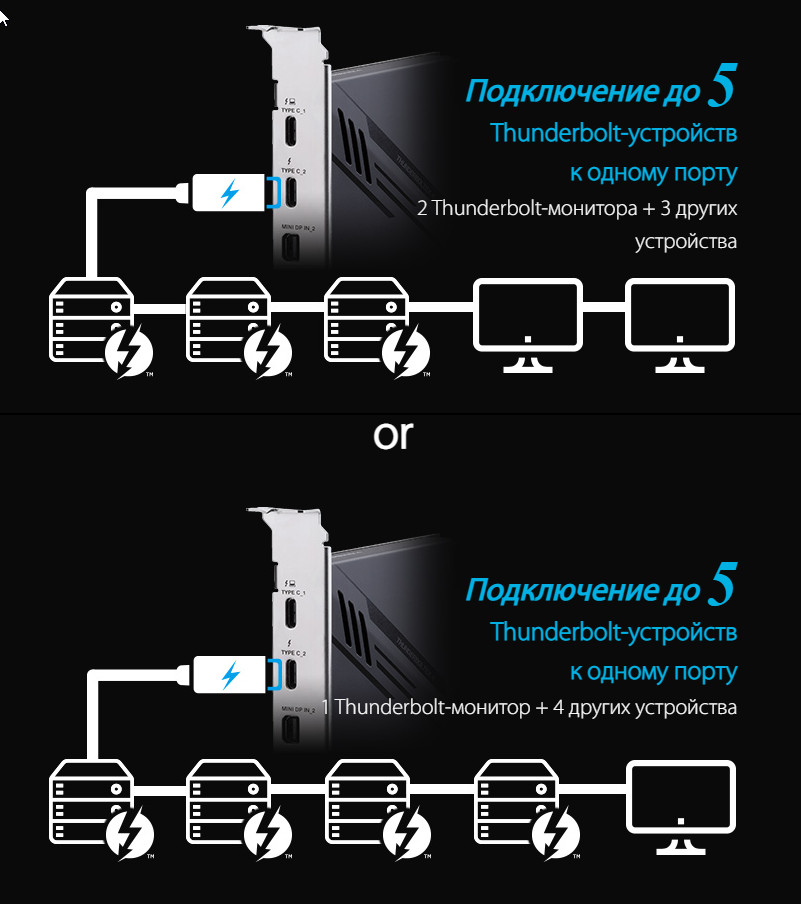

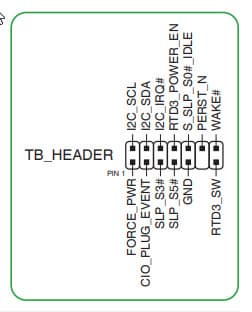

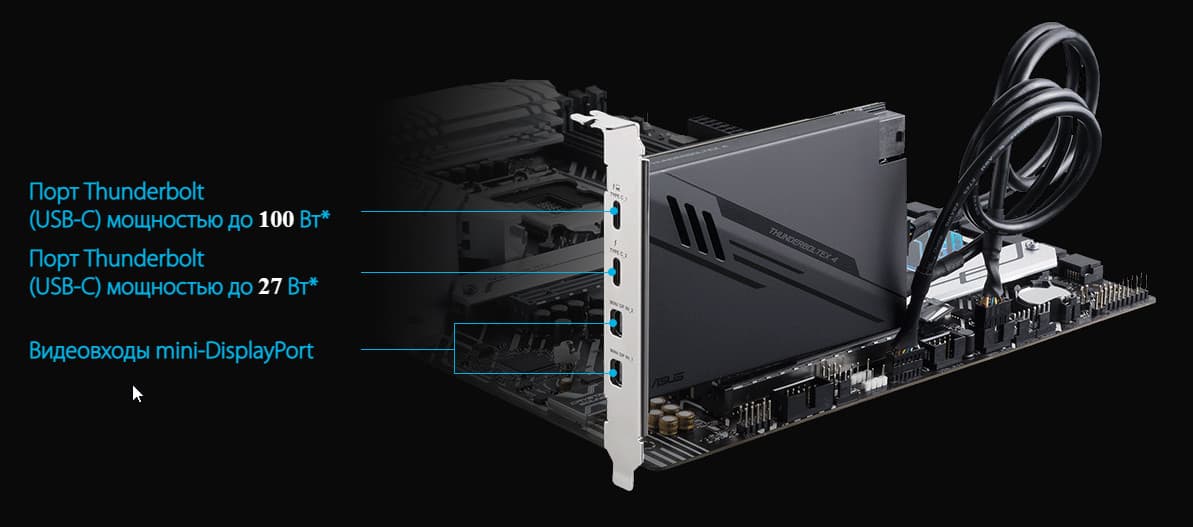

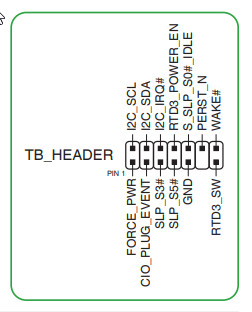

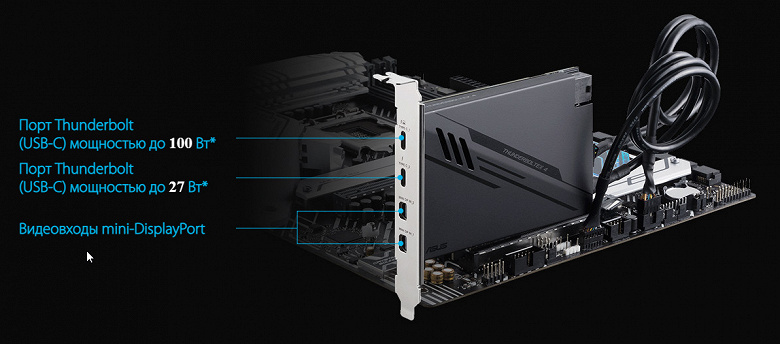

Asus ProArt B660-Creator D4 не относится к игровому или оверклокерскому семейству, но система питания процессора у нее весьма мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет эффективную систему охлаждения каждого потенциально греющегося элемента, включая накопители в двух слотах M.2. Стоит отметить и потенциальную поддержку Thunderbolt 4: для этого потребуется приобрести отдельный дискретный контроллер, но это позволит передавать данные на скорости 40 Гбит/с и выводить картинку на приемник с интерфейсом Thunderbolt 4.
