В разделе по материнским платам мы процессоры не тестируем, поэтому если кого интересует обзор непосредственно процессоров 12-го поколения от Intel, то имеется материал нашего автора Андрея Кожемяко. А здесь мы изучаем особенности той или иной материнской платы.
Обязательно повторим краткую таблицу отличий в чипсетах трех последних поколений.
| Особенности | Z690 | Z590 | Z490 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
| Количество линий PCIe (процессор) | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 | 3.0 |
| Количество линий PCIe (чипсет) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
| Версия DMI | 4.0 | 3.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x4 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 8 | 6 | 6 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 4 | 3 | 0 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 6 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |
У компании Asus в ассортименте материнских плат кроме игровых серий есть и особняком стоящая серия Prime. Трудно как-то в двух словах описать — зачем такая серия выделена вообще. Понятно, что если ProArt — это серия для «серьезных» ПК, предназначенных для создания контента, дизайнеров, модельеров, архитекторов и т.п., а ROG, ROG Strix, TUF Gaming — это для игровых ПК, то Prime — что-то среднее. Короче, если вы — инженер, или дизайнер, или проектировщик, но при этом не прочь поиграть в свободное время, плюс есть хобби — разгонять CPU и/или видеокарту, — то серия Prime как раз для вас, где собрано из соседних семейств всего понемножку.
Серия Prime чисто внешне давно выделена бело-серебристой расцветкой устройств охлаждения и довольно пестрым черно-белым рисунком/узором на самой печатной плате.

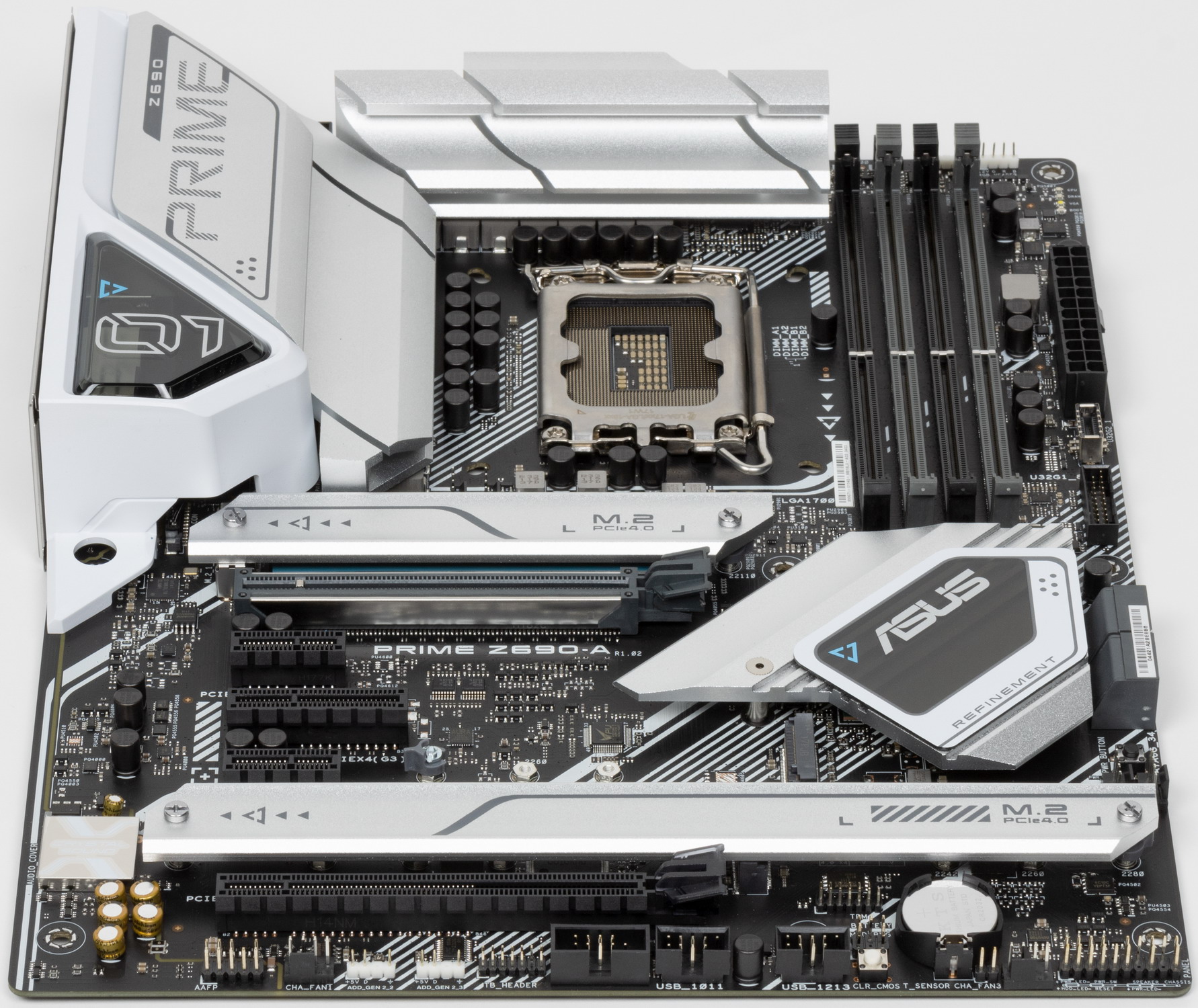

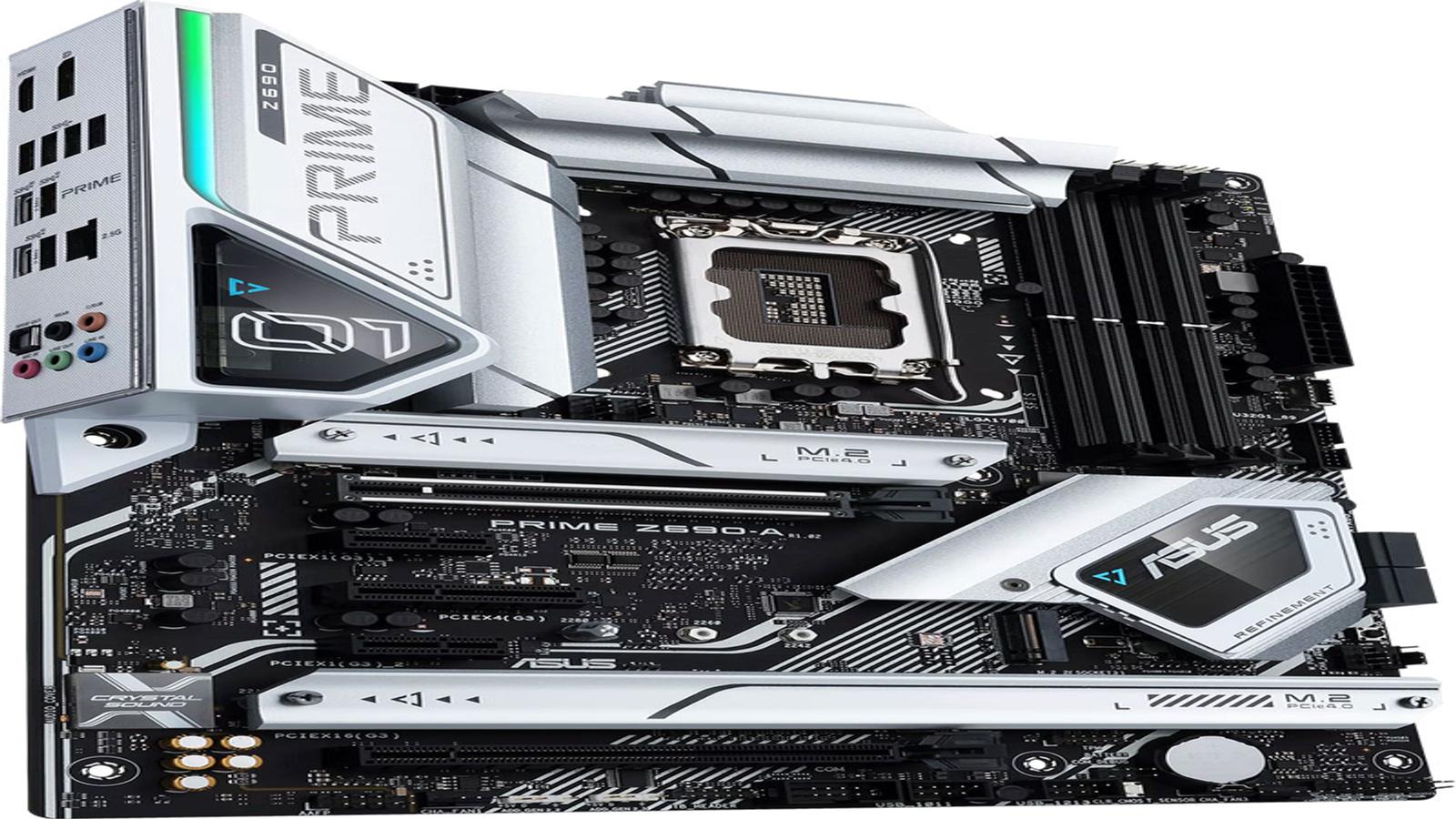

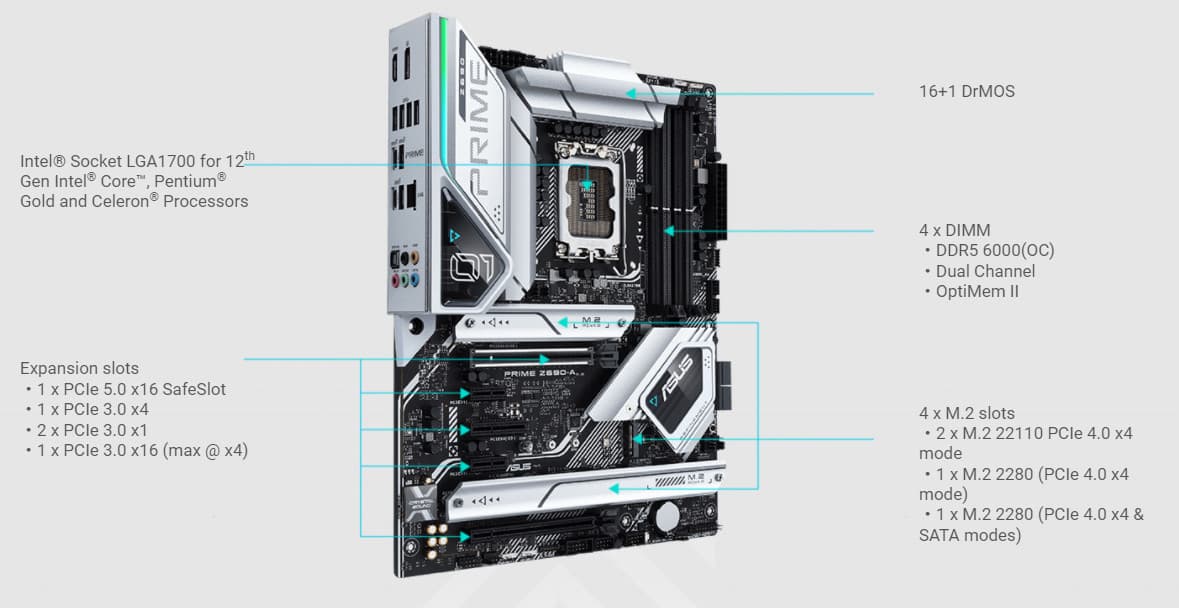

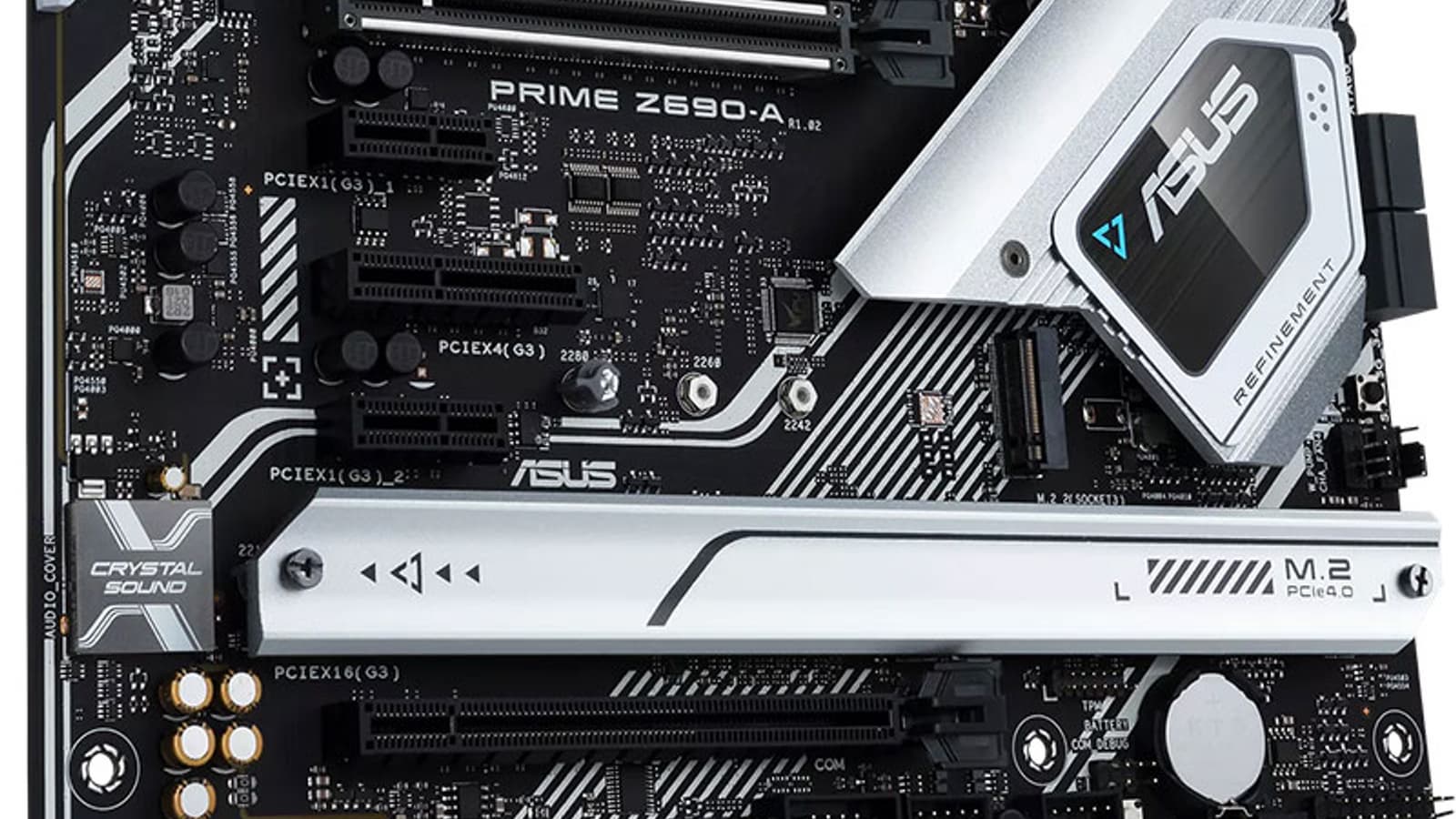

У нас сегодня на рассмотрении материнская плата, относящаяся к Prime, то есть явно не флагман. Да и даже поддержки беспроводных сетей у платы нет. Впрочем, не будем забегать вперед, переходим к изучению Asus Prime Z690-A.
Плата поставляется в стандартной коробке серого дизайна. Комплект размещен под платой в отдельном отсеке.

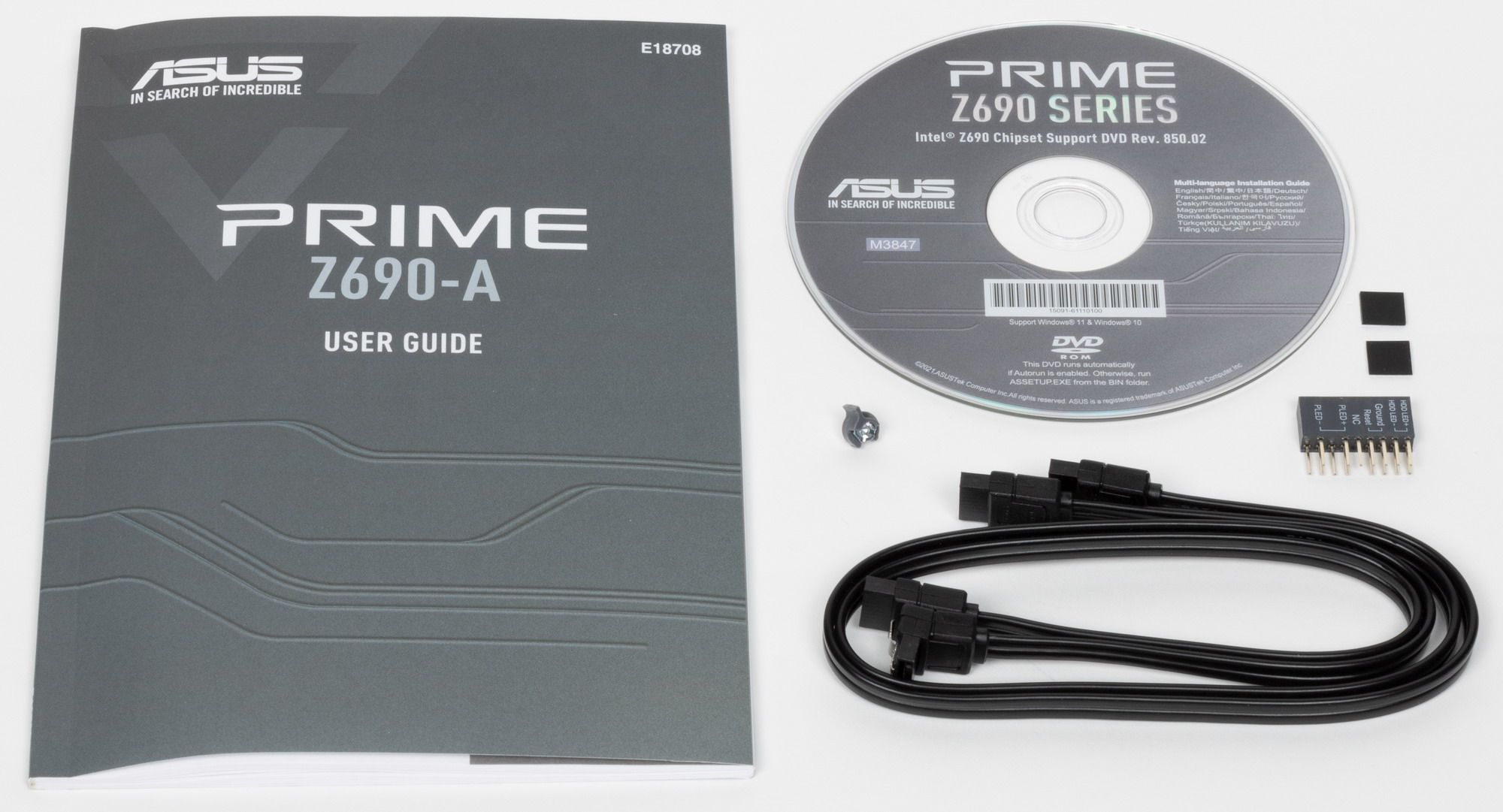

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает винтики для М.2 слотов, бонусные стикеры, накопитель с ПО и фирменный адаптер для подключения корпусных «хвостов».
ПО поставляется на CD (полный бред, конечно, однако все равно надо скачивать последние версии ПО с вебсайта компании).

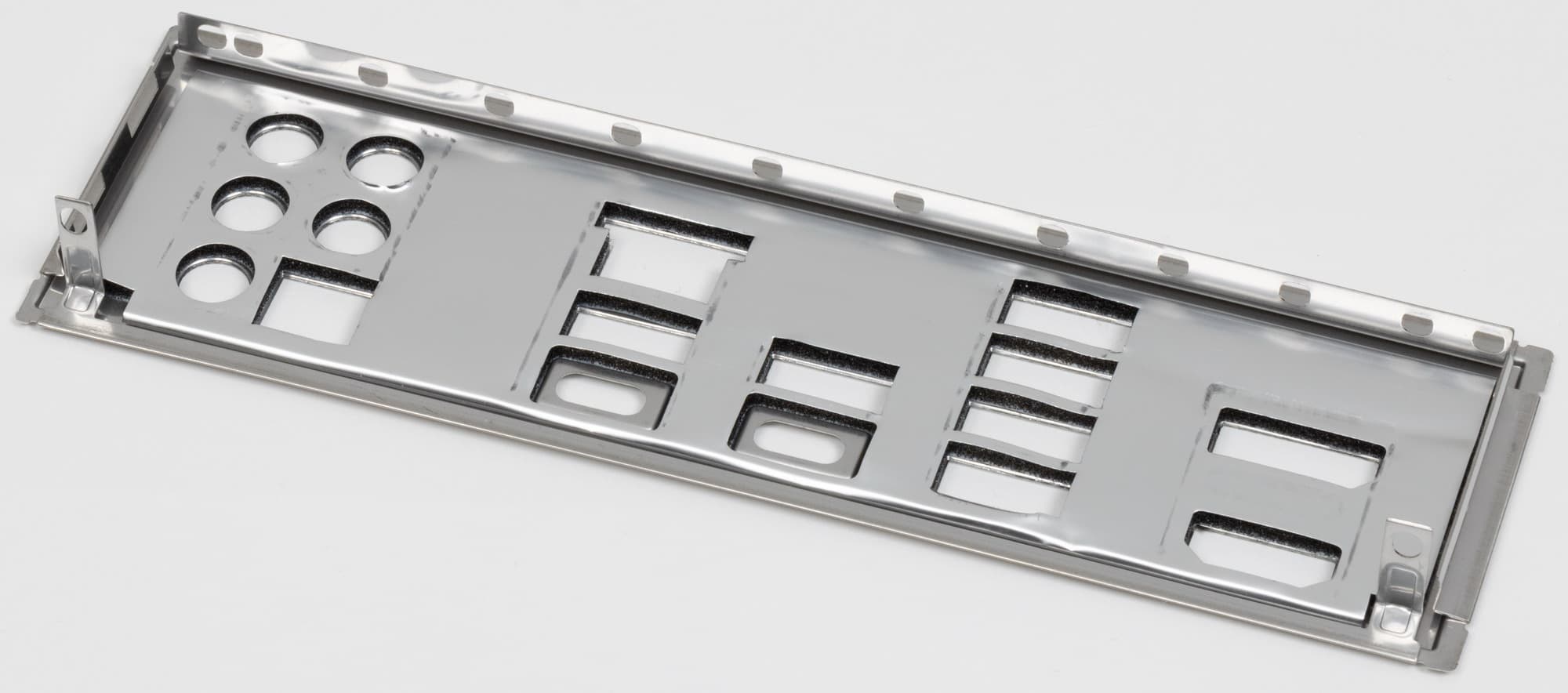

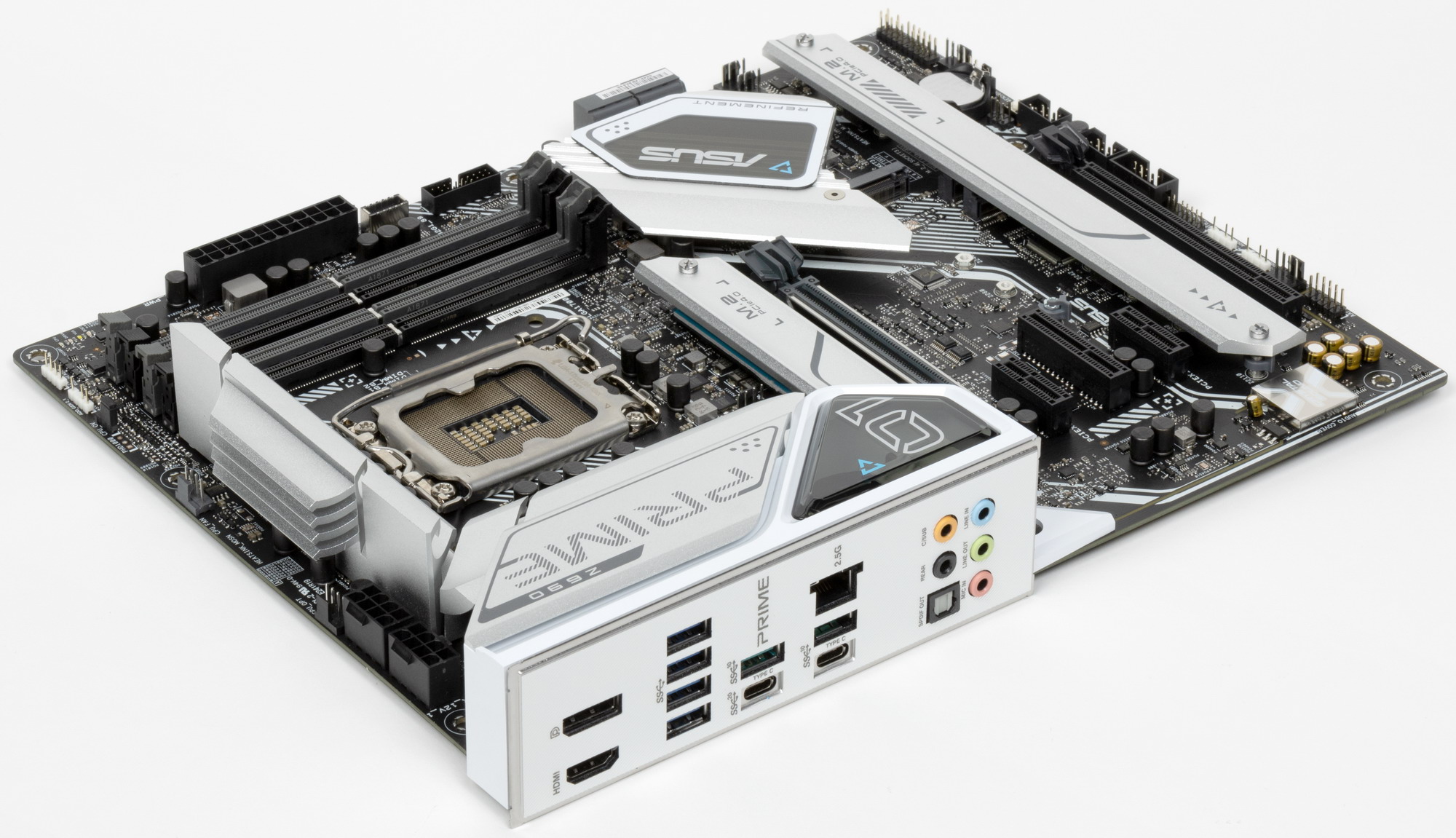

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

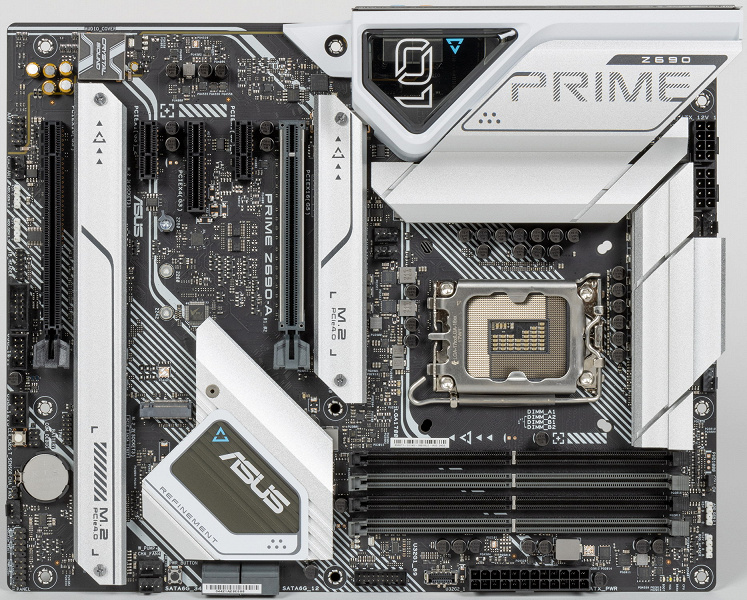

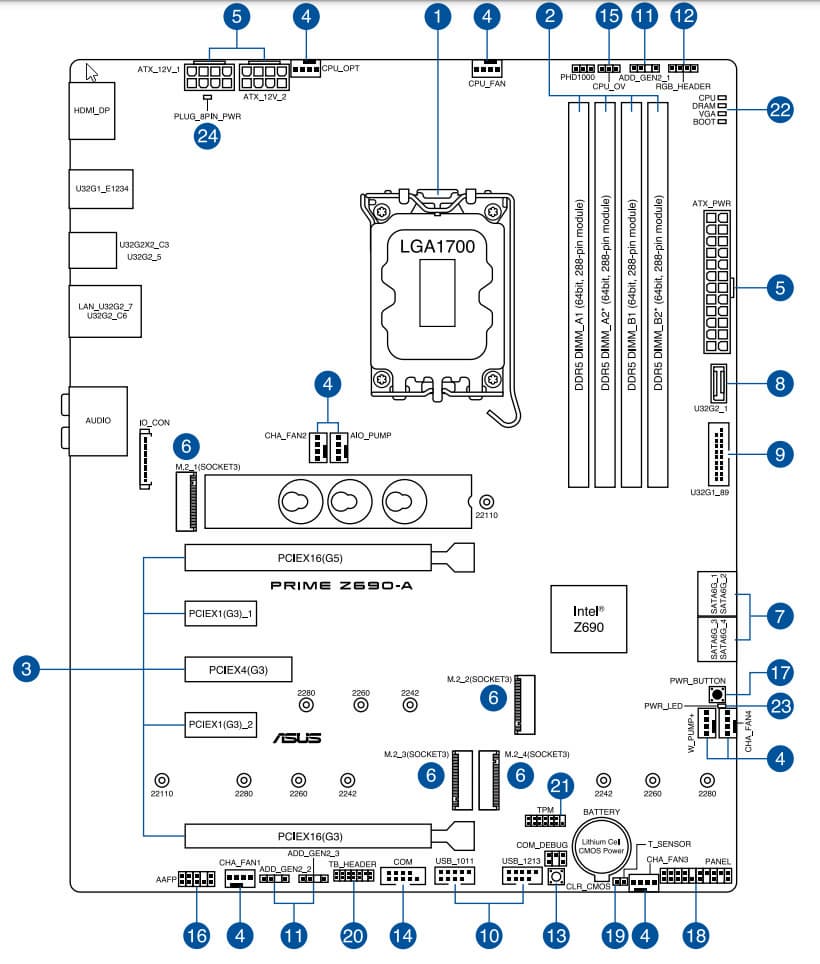

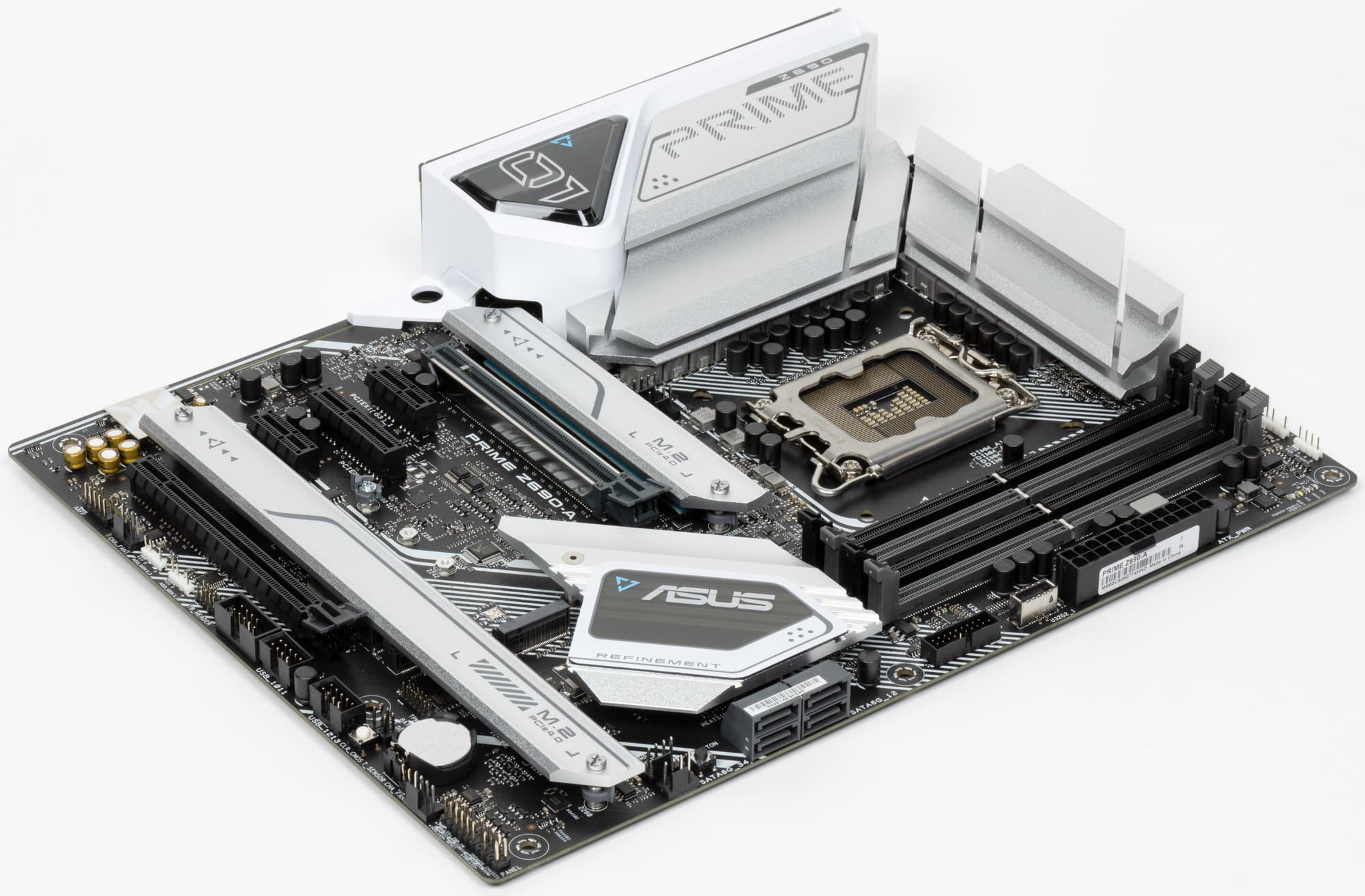

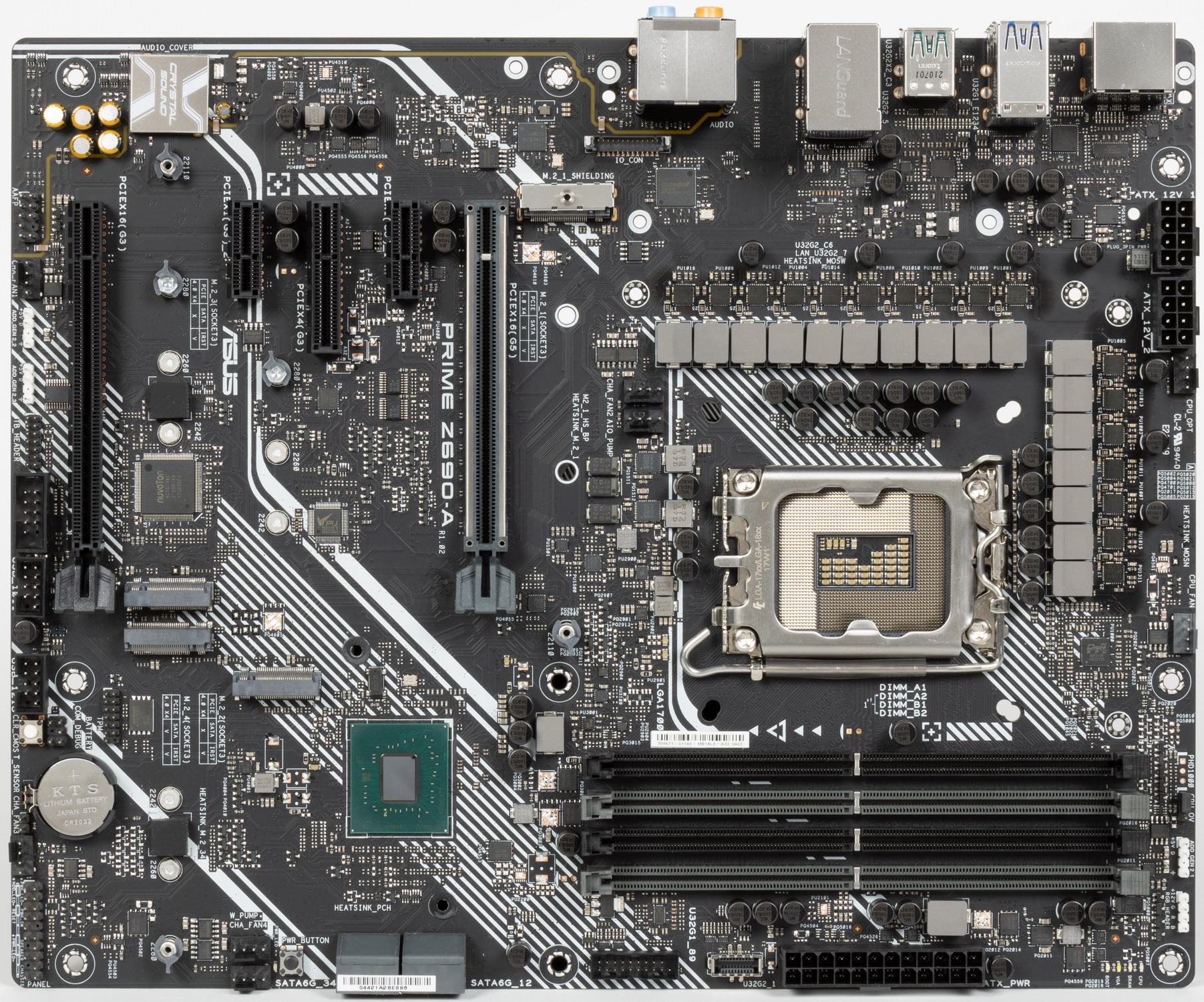

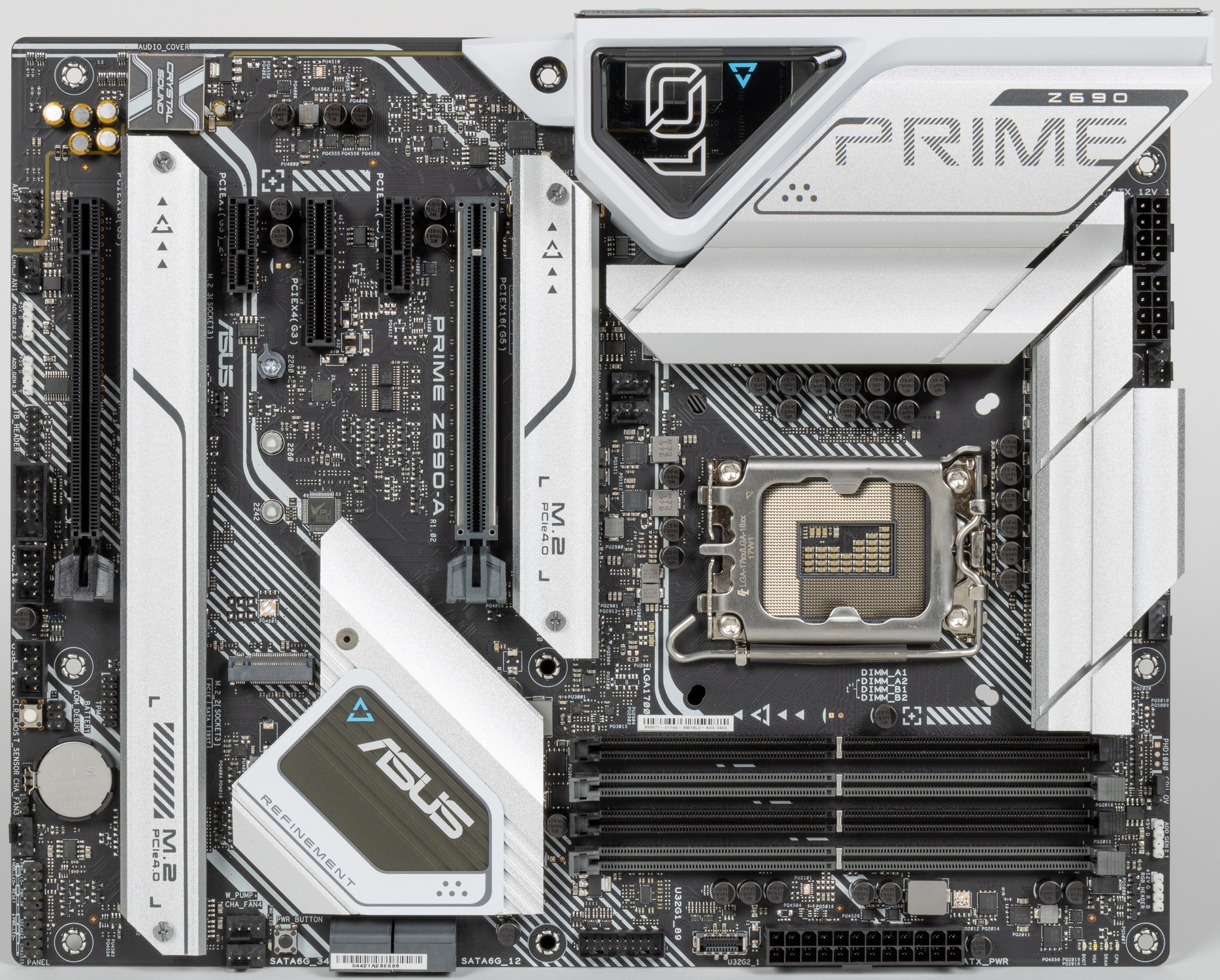

Форм-фактор

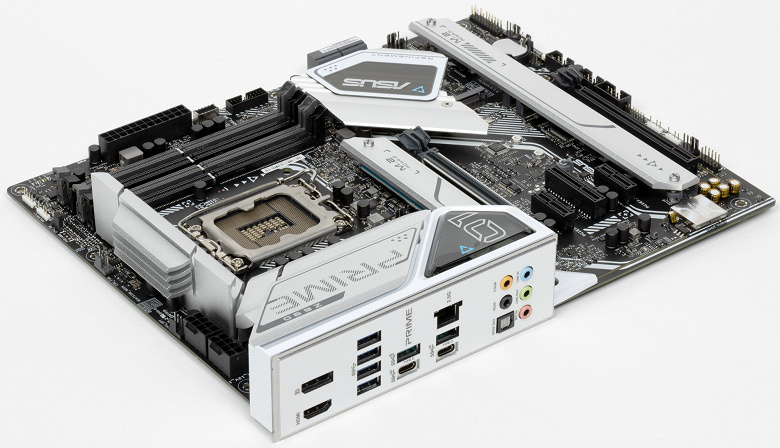

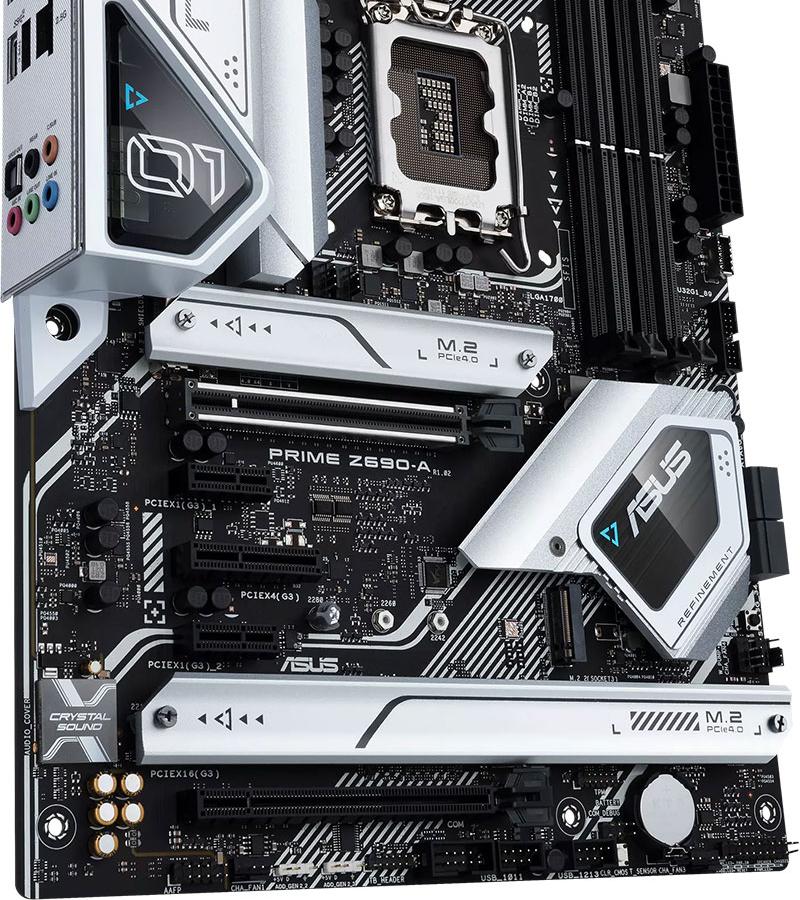

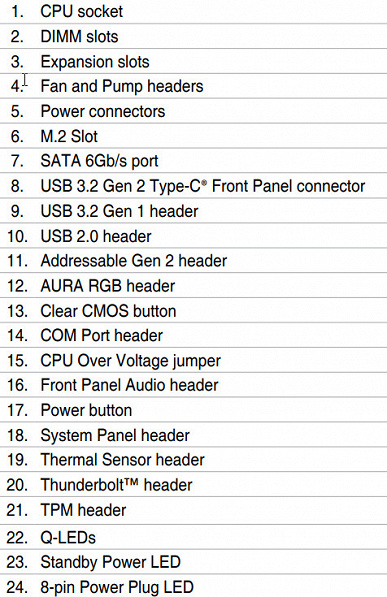

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime Z690-A имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

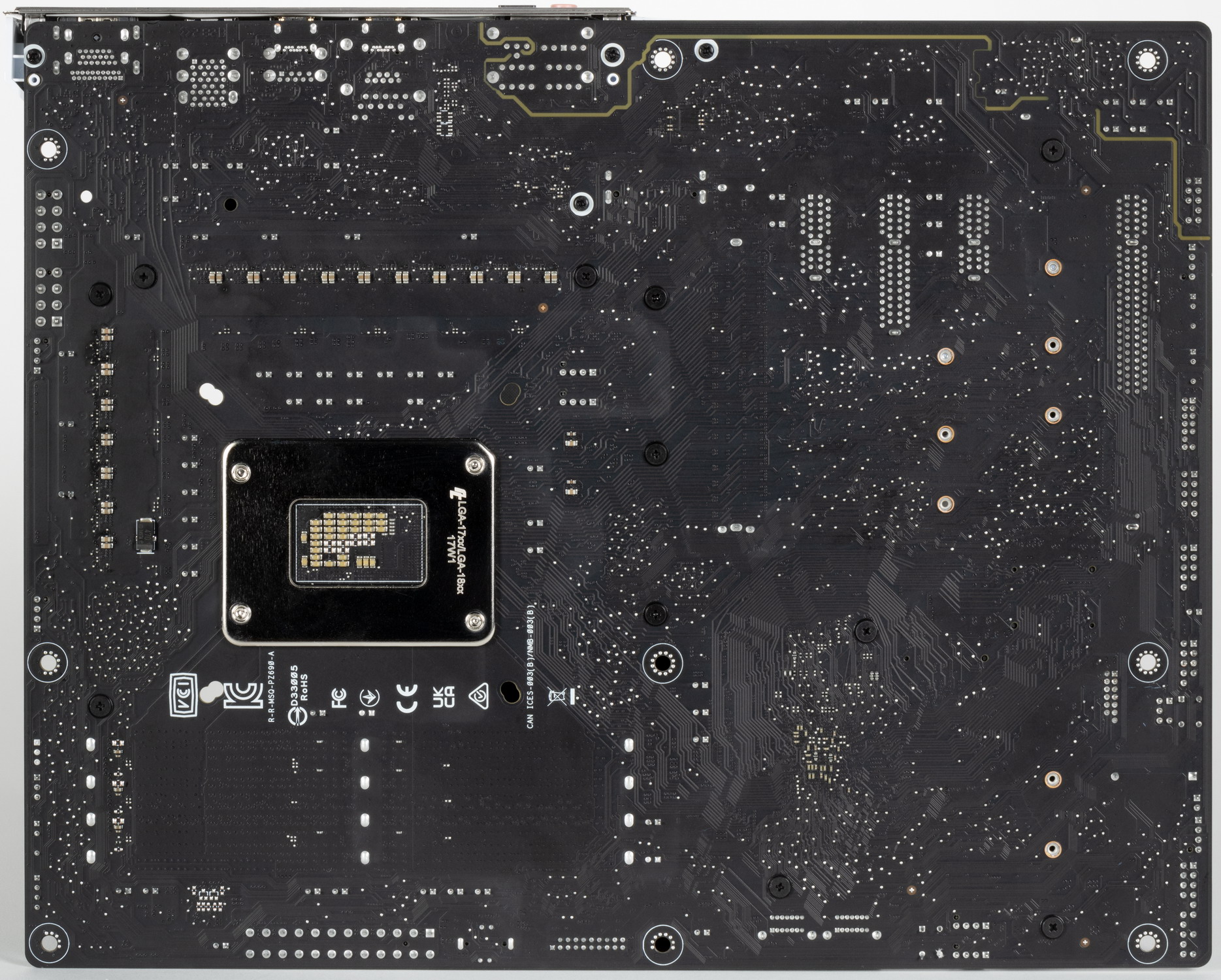

На оборотной стороне ничего по сути нет. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

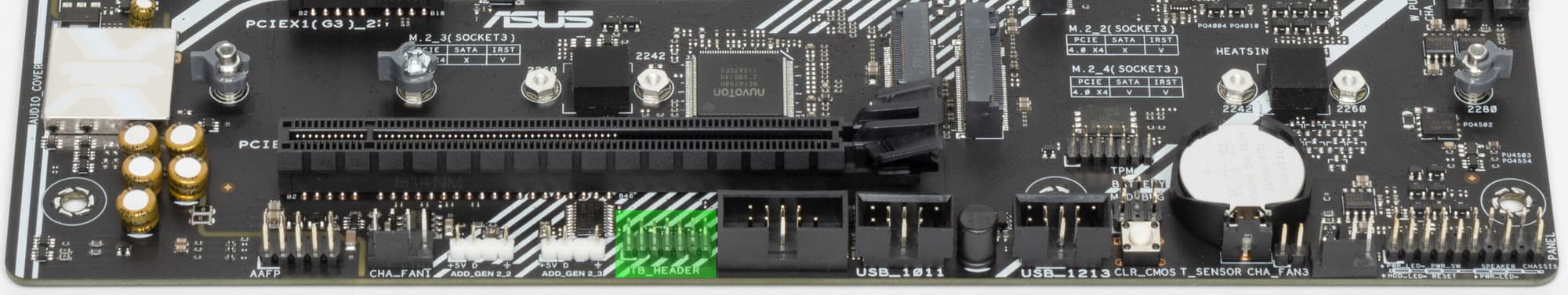

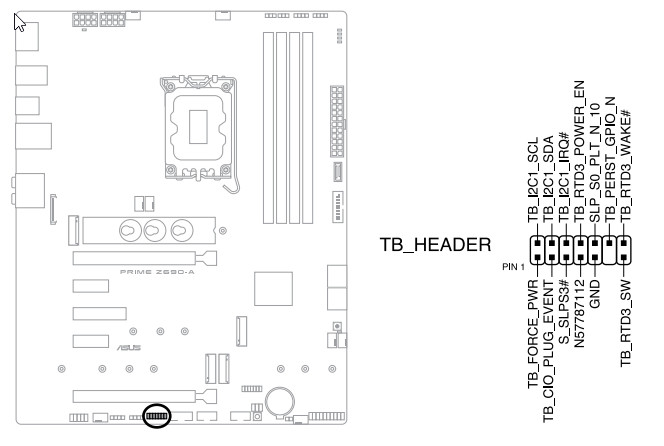

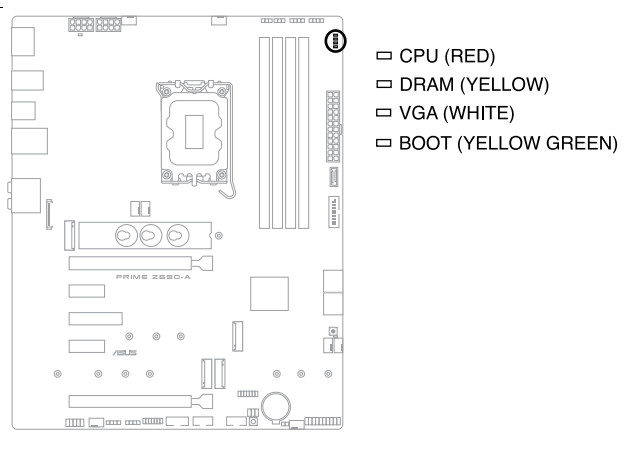

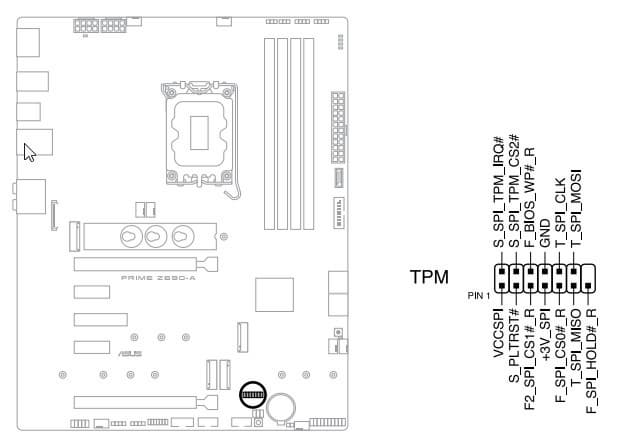

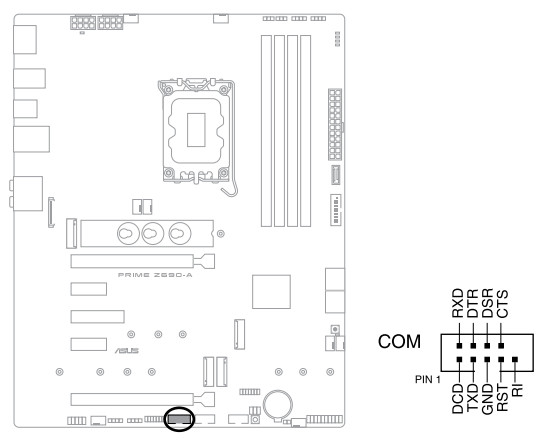

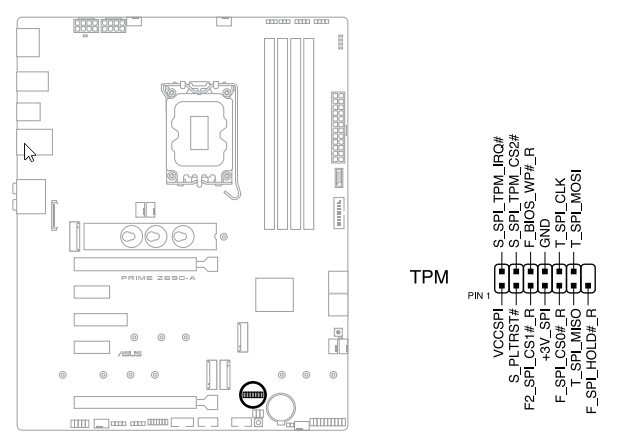

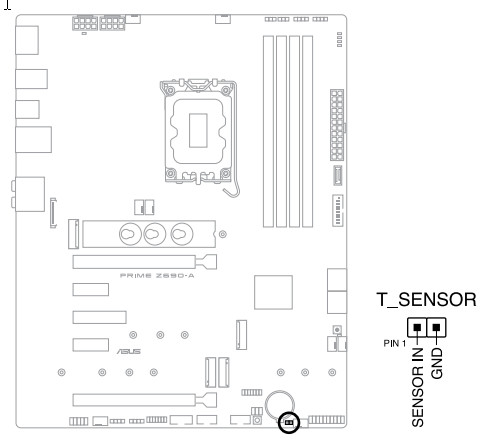

| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z690 |
| Память | 4 × DDR5, до 6000 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x16 (режим x4) 1 × PCIe 3.0 x4 2 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z690) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z690, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Z690) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z690) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z690) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (Realtek RTS5463+ITE IT8851) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (Z690) 2 × USB 3.2 Gen2: 2 порта Type-A (голубые) (Z690) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-C) 2 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 2.1 1 × DP 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем COM-port 1 разъем TPM для устройств безопасности 1 разъем для термодатчикa 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |

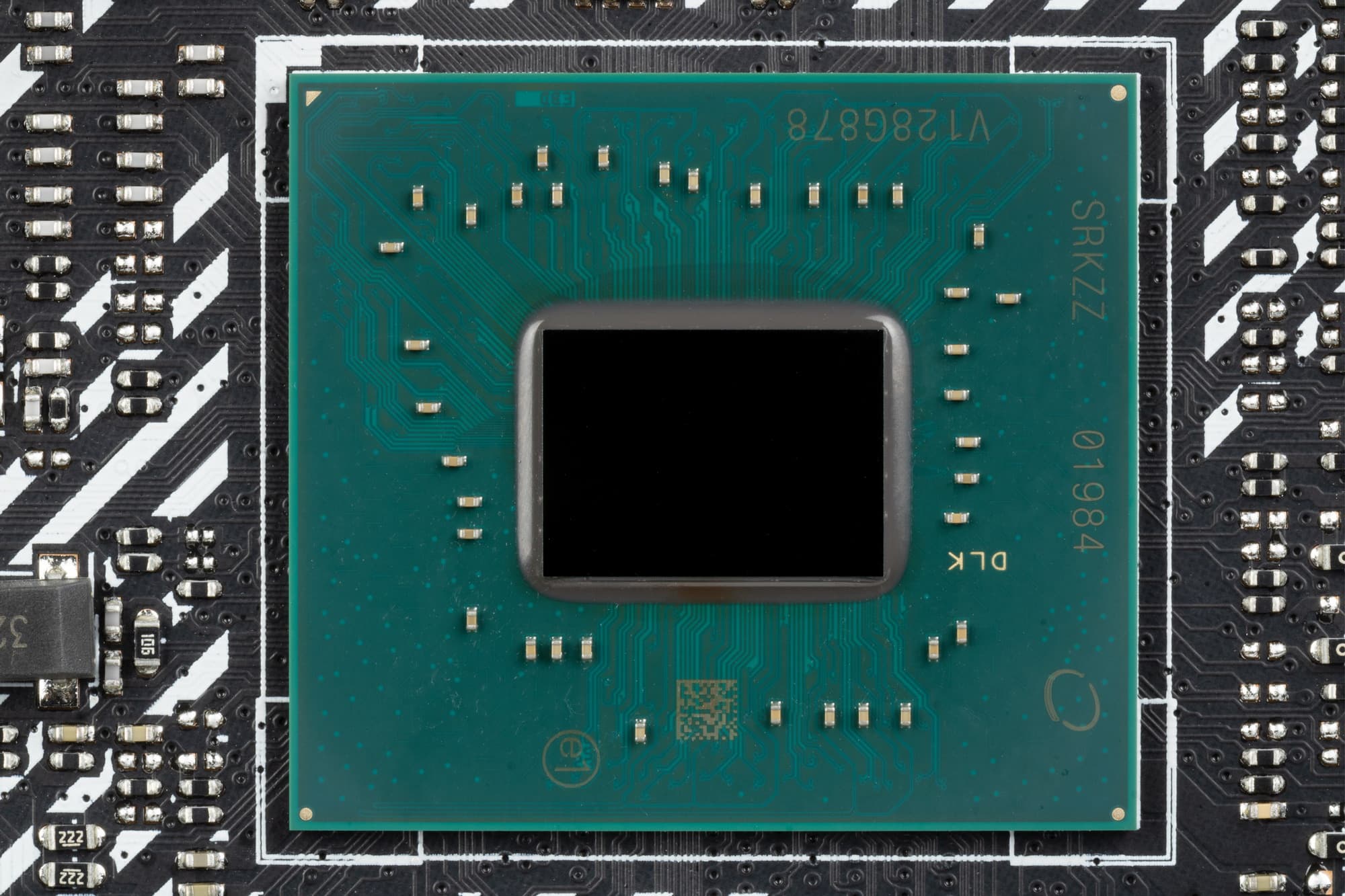

Основная функциональность: чипсет, процессор, память

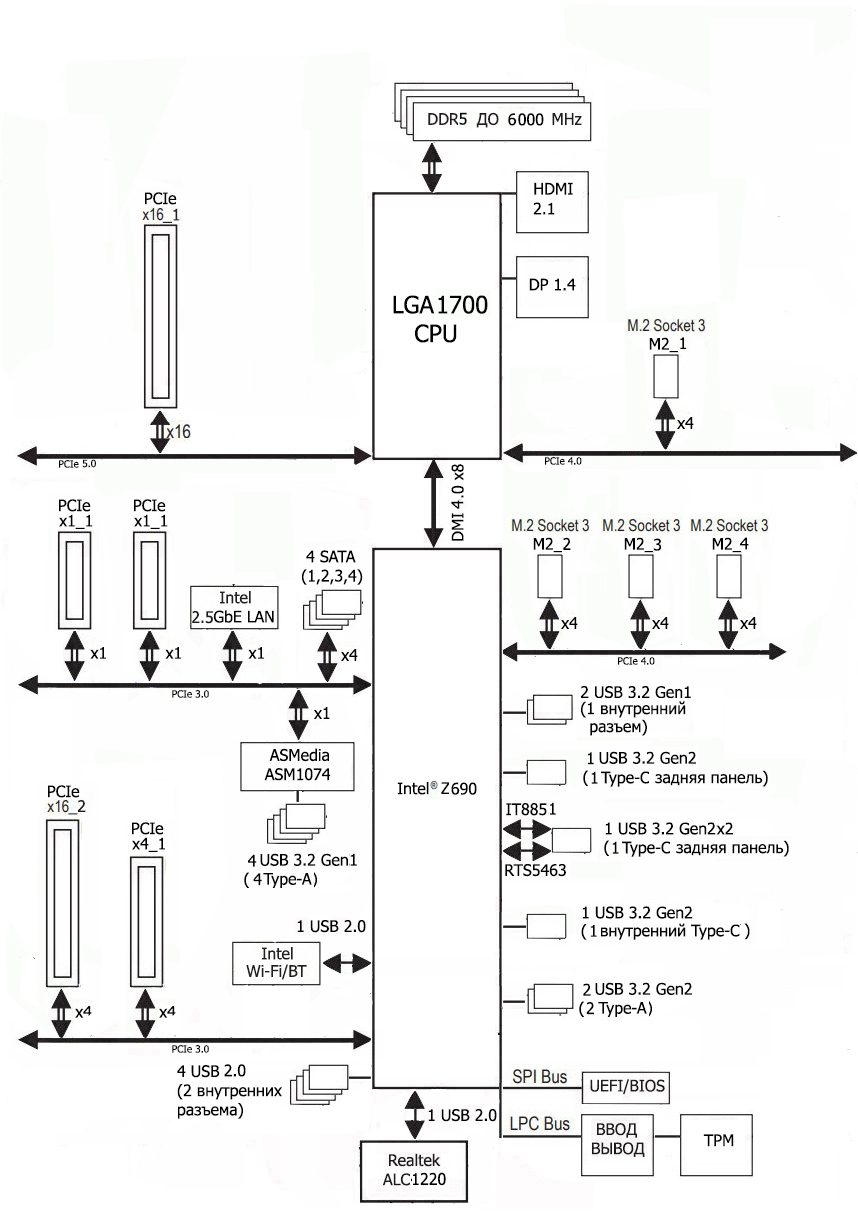

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 6000 МГц.

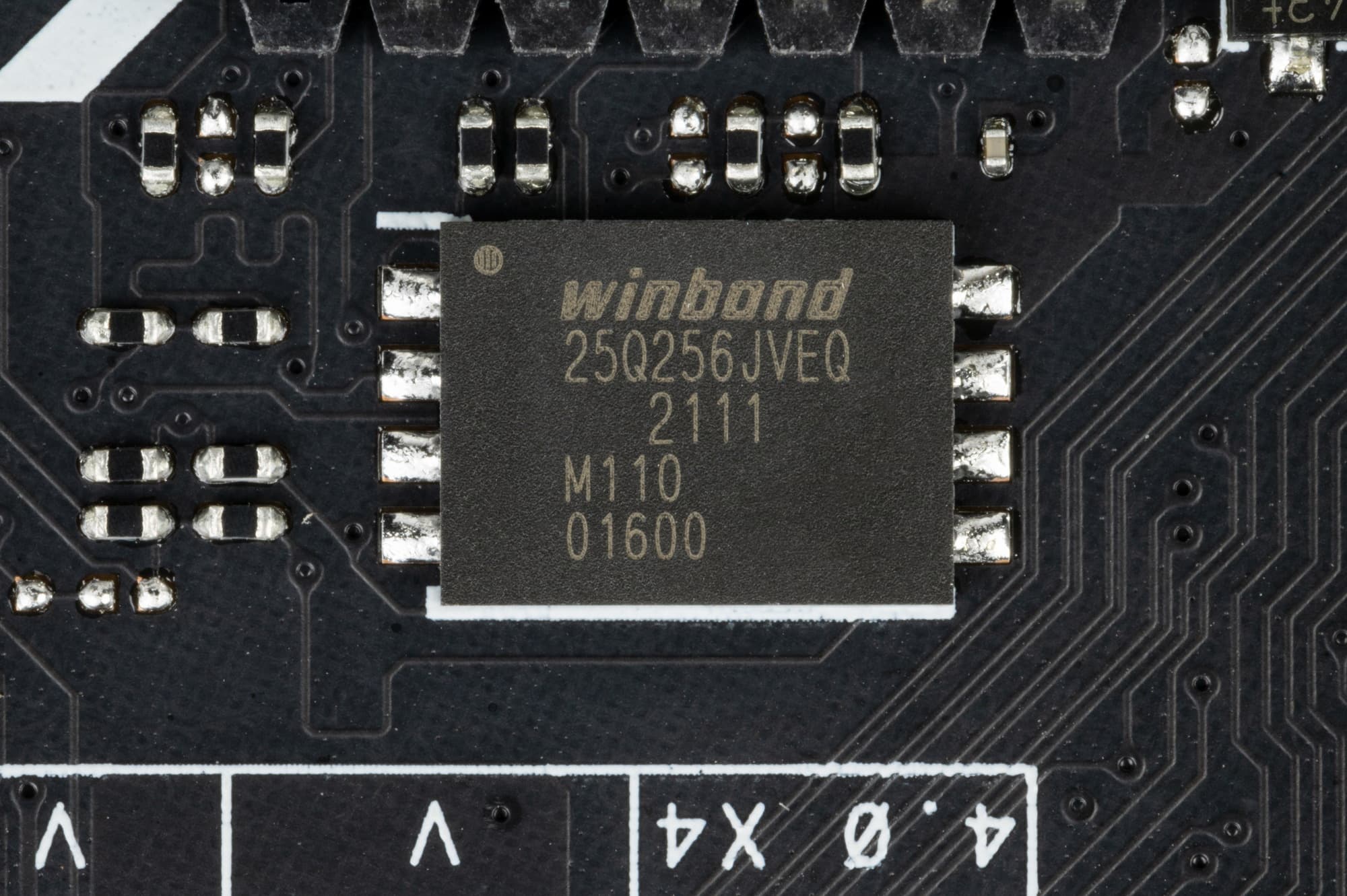

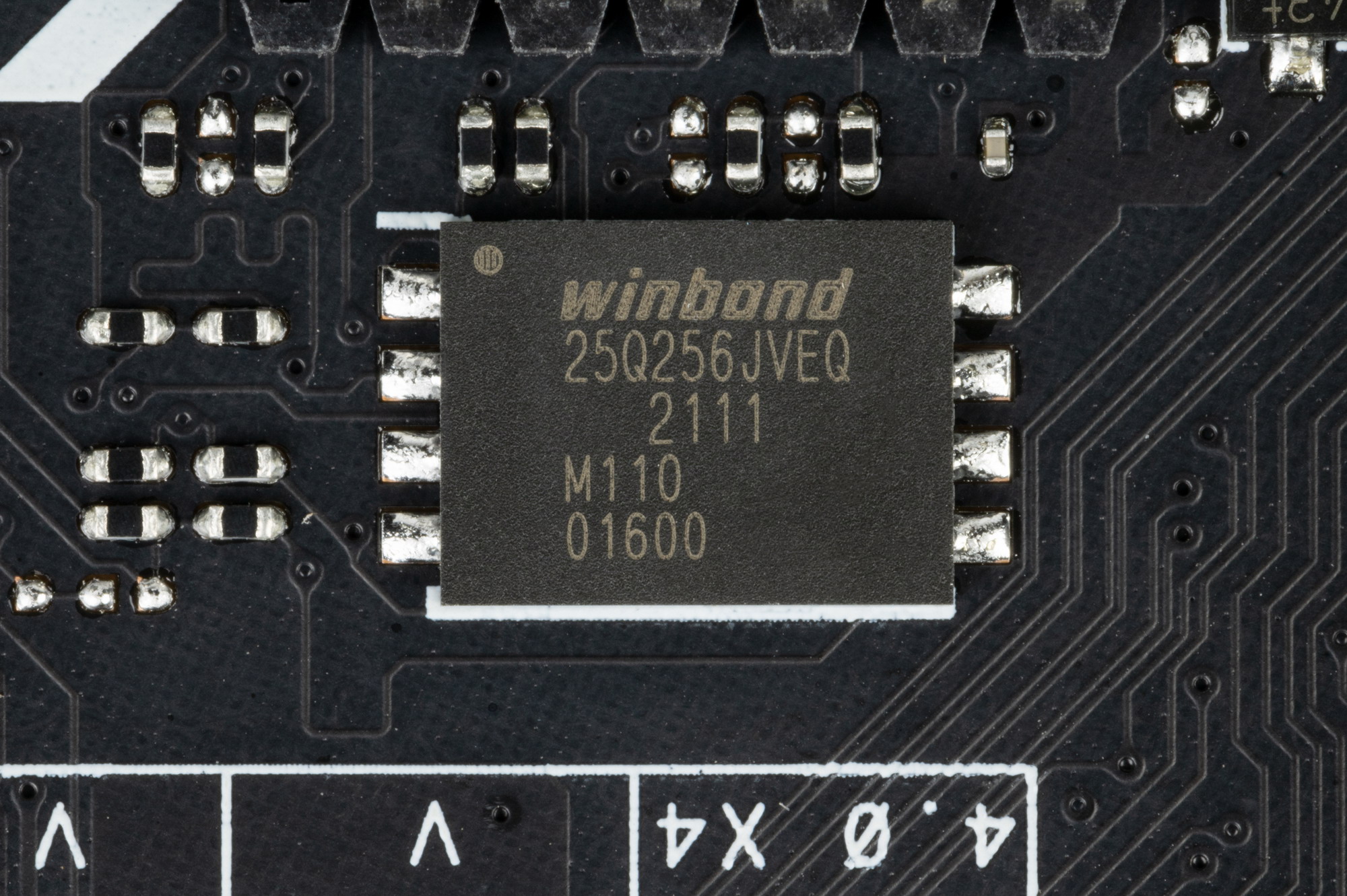

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

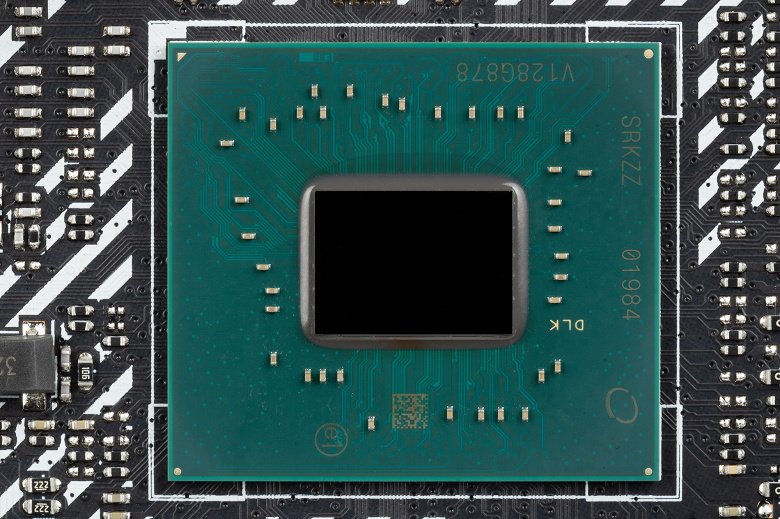

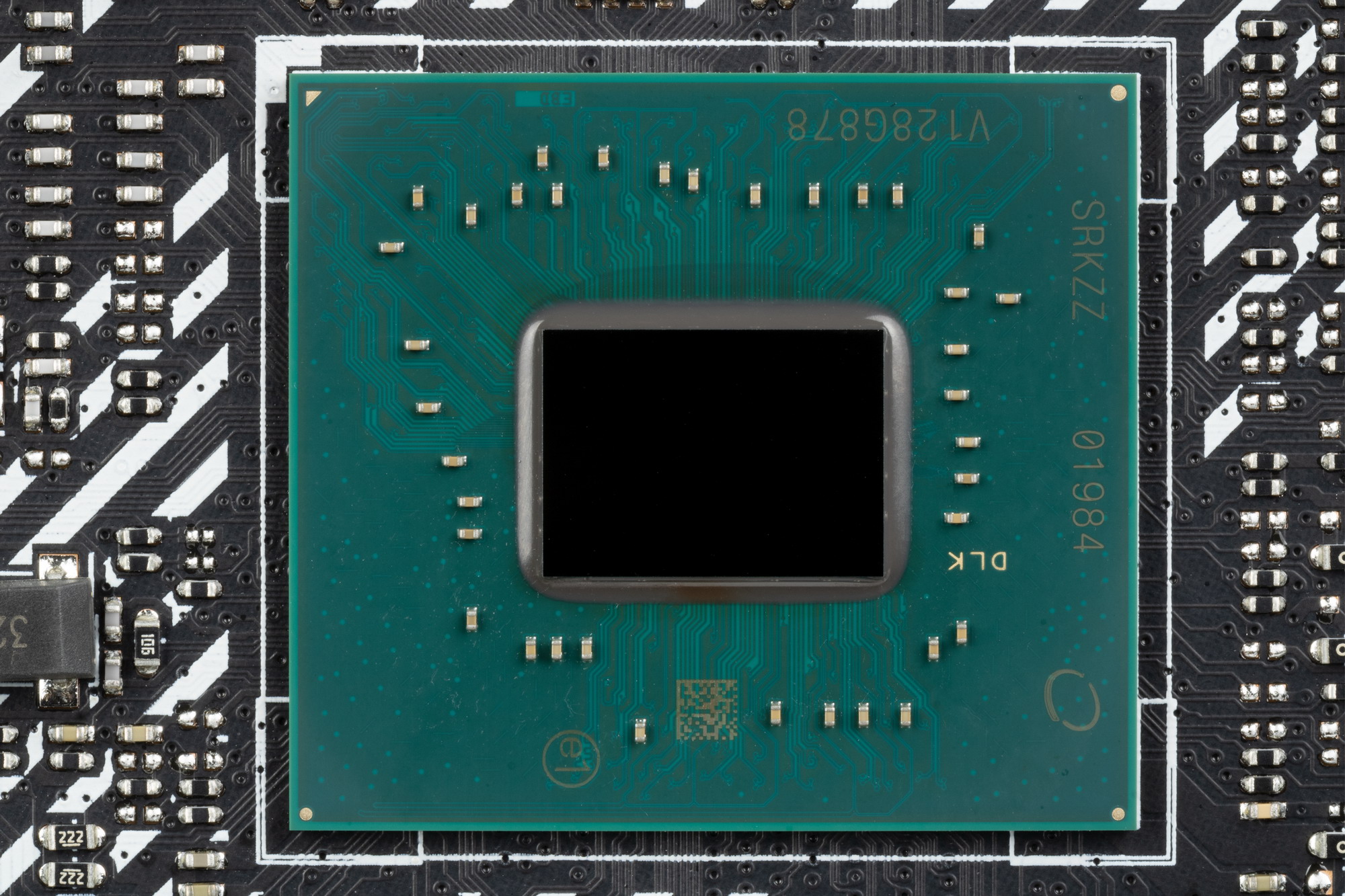

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

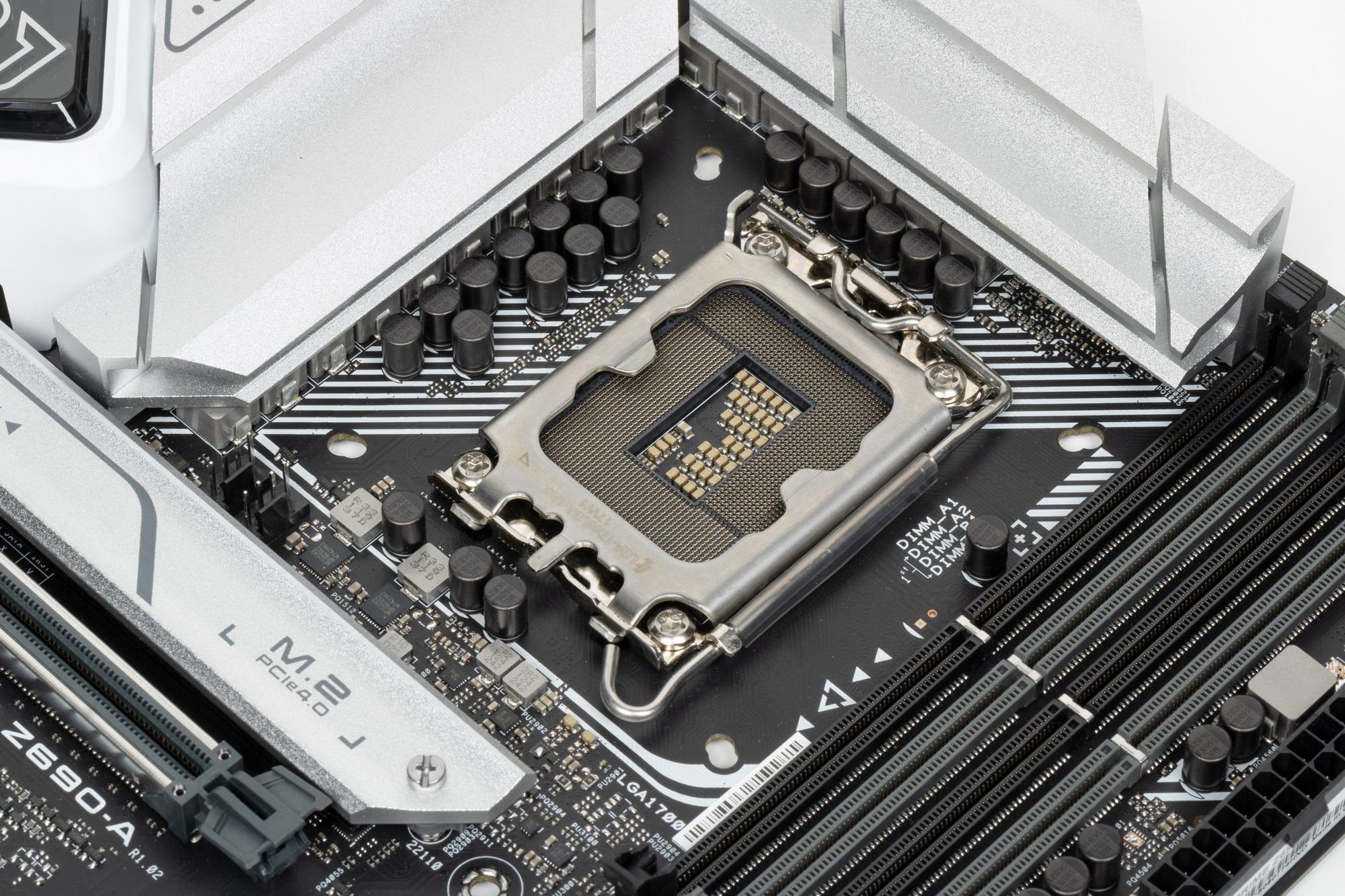

Еще раз надо напомнить, что Asus Prime Z690-A поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200. Для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета. Однако следует иметь в виду, что при использовании старых СО придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что новые процессоры 12ххх на 0.8 мм тоньше предшественников, и кулеры с жесткой установкой в матплате на фиксированную высоту просто не достанут до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор.

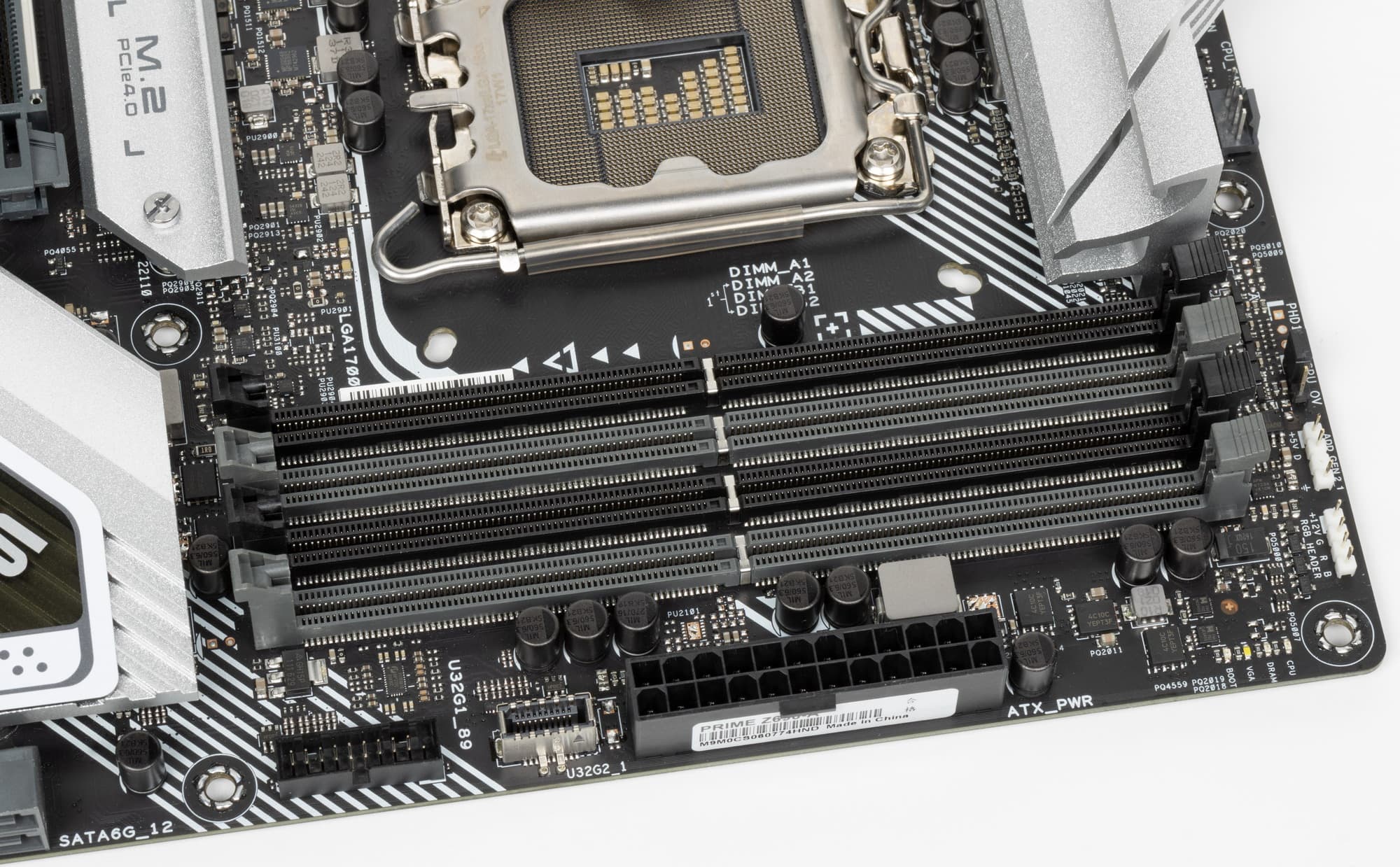

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.

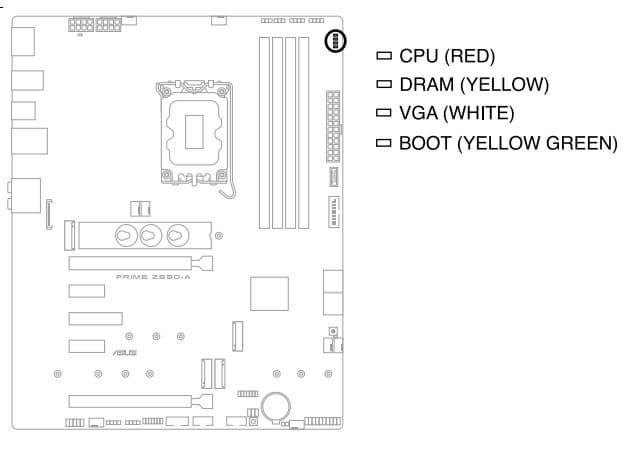

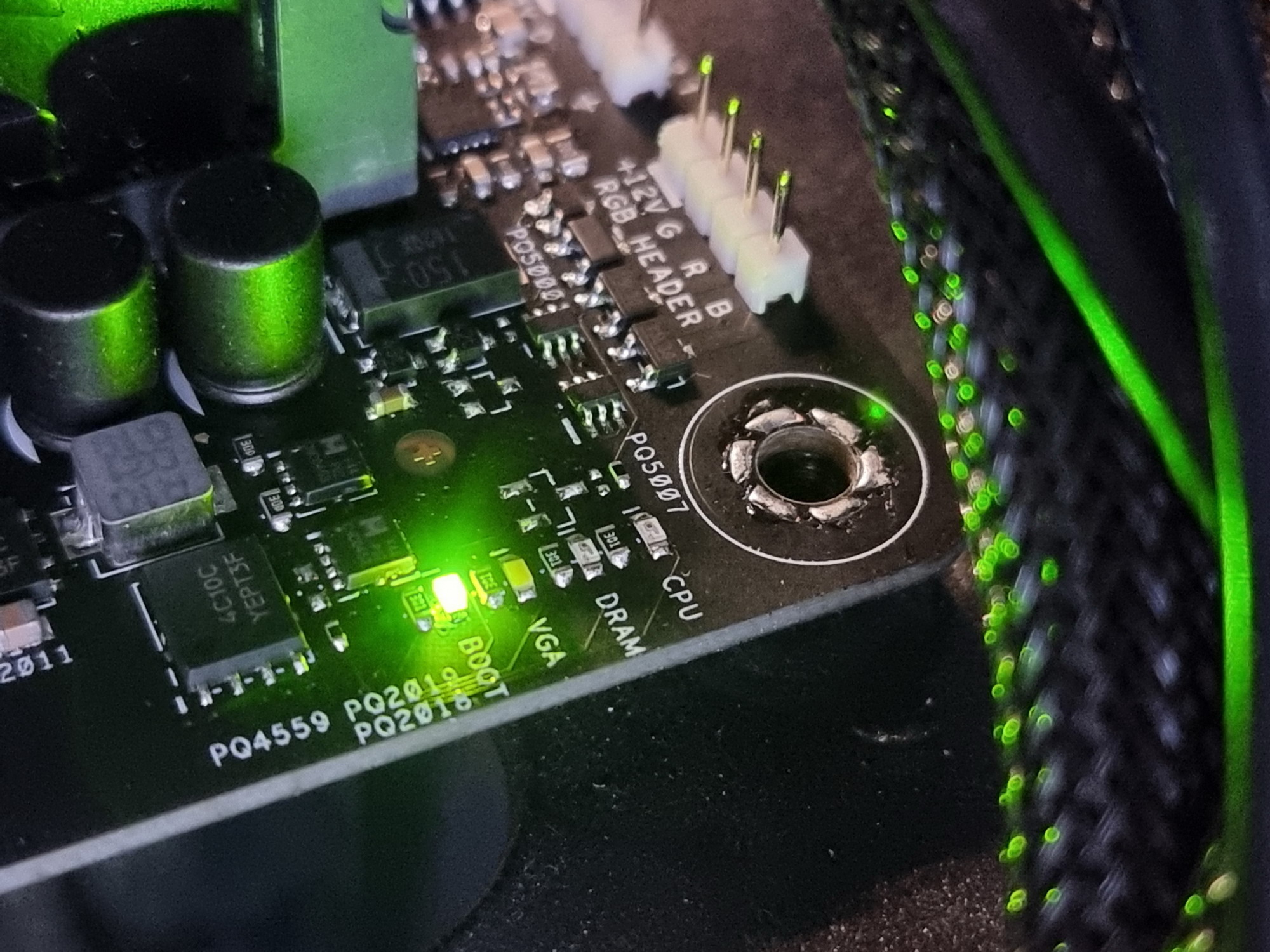

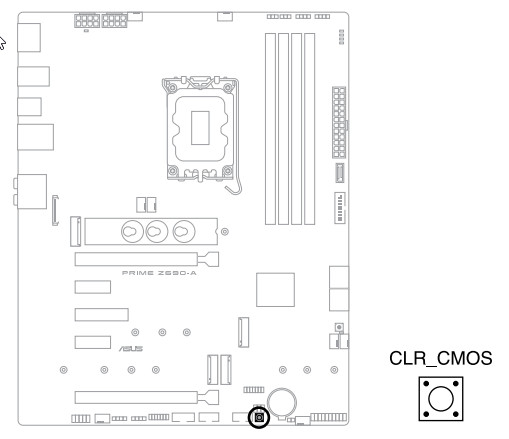

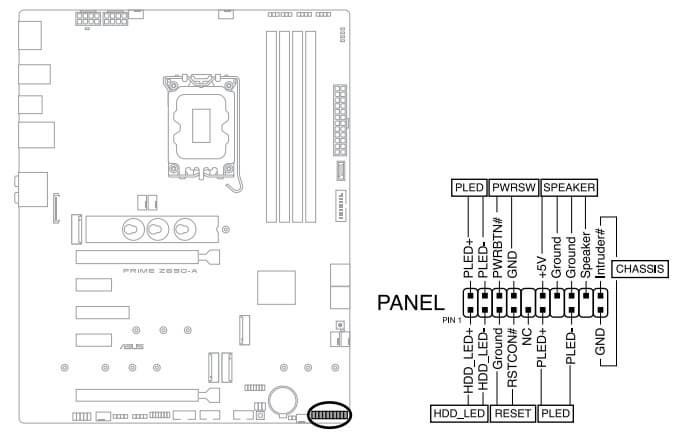

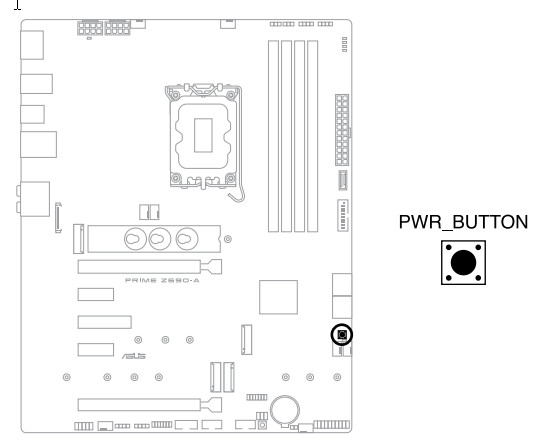

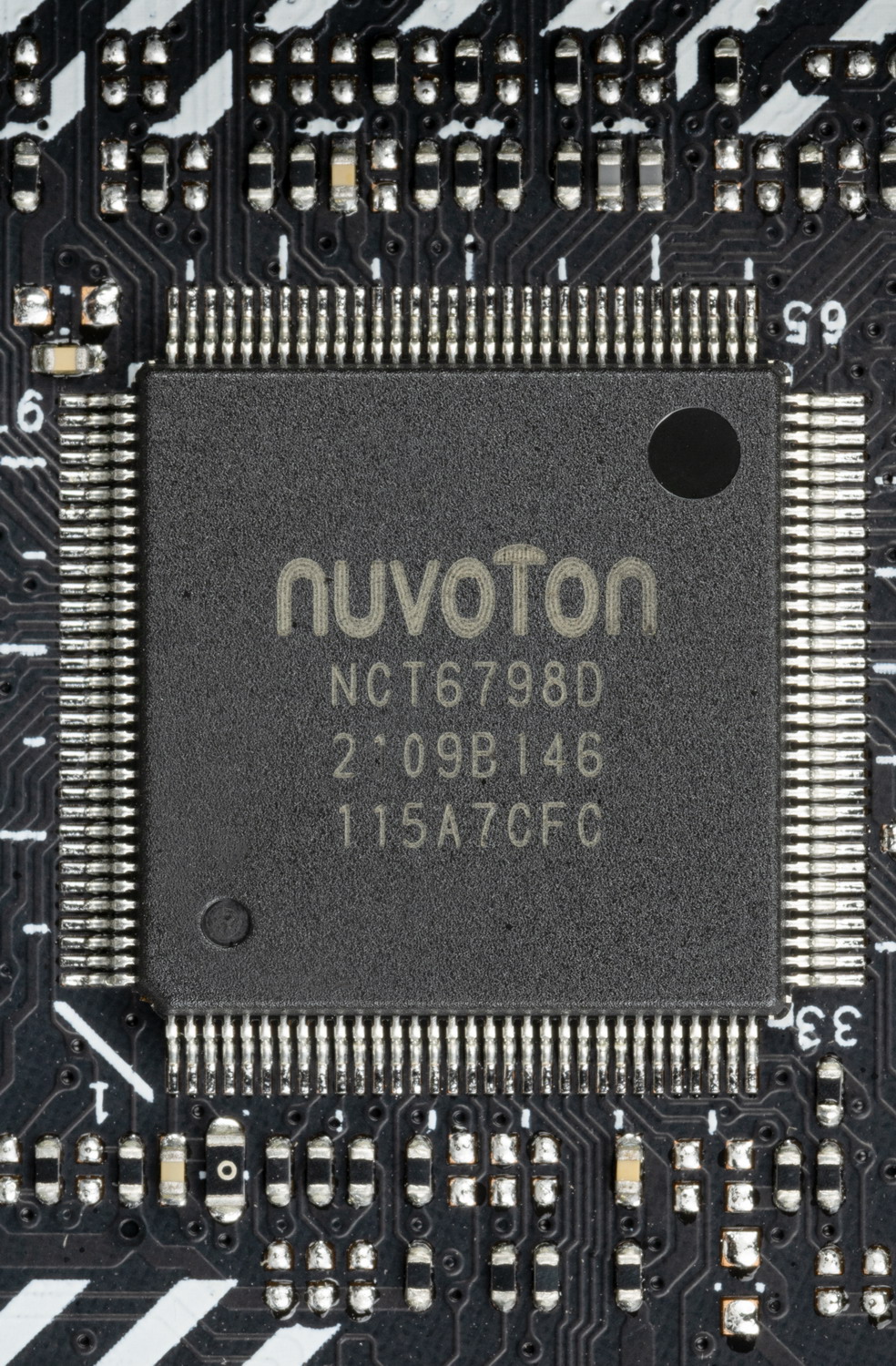

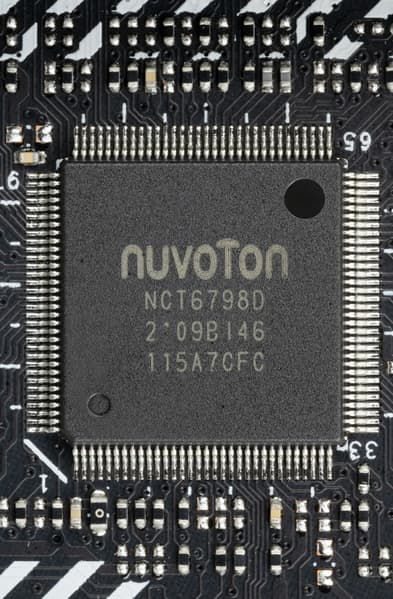

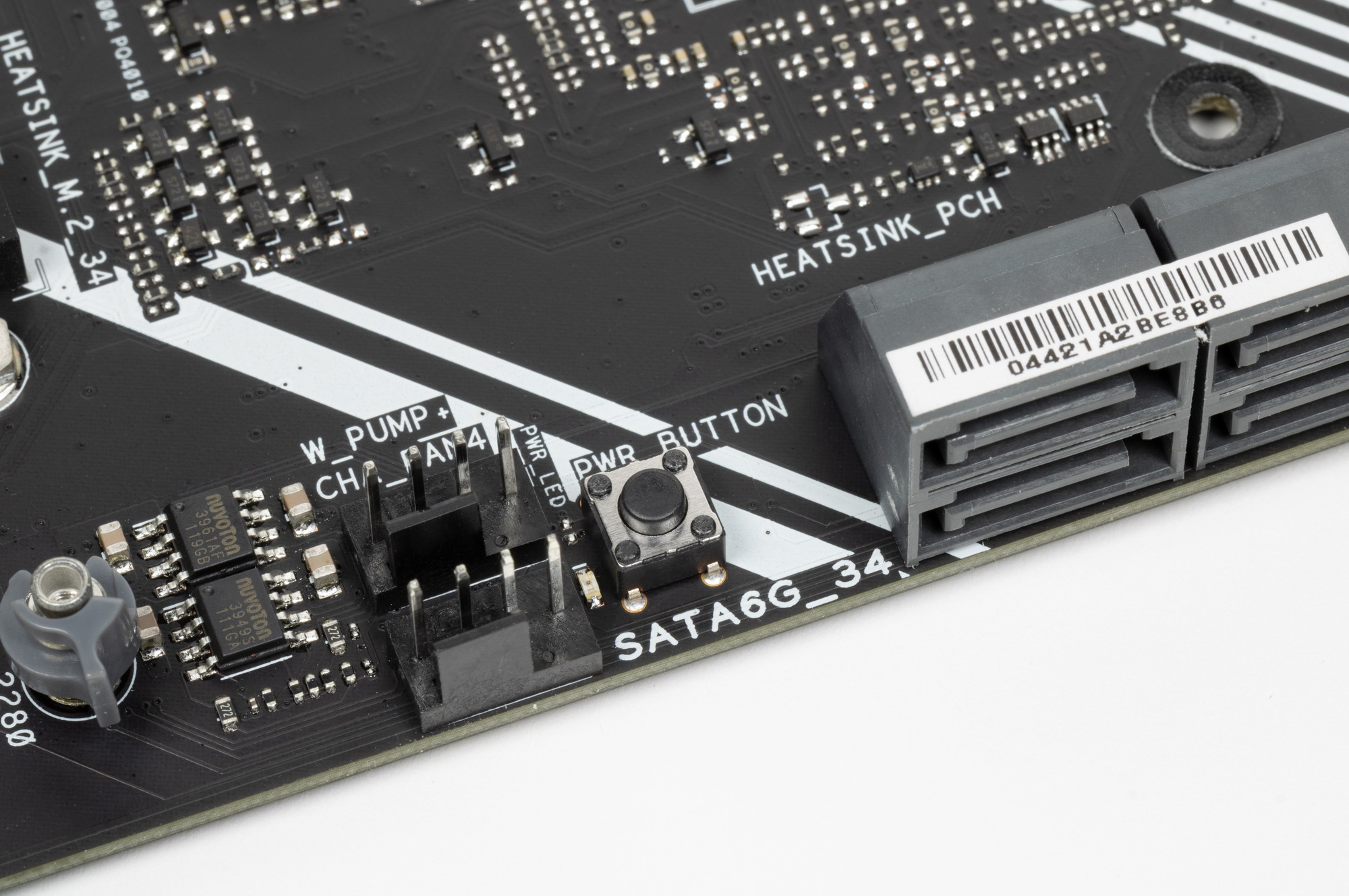

Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Слот PCIe x16_2 (4 линии PCIe 3.0);
- порты SATA_1/2/3/4: максимум 4 линии PCIe 3.0;
- Слот M.2_4 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 3.0);
- Слот PCIe x1_2 (1 линия PCIe 3.0);
- Слот PCIe x4_1 (4 линии PCIe 3.0);
- ASMedia ASM1074 (USB 3.2 Gen1 хаб) (1 линия PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0)
Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также одна линия USB 2.0 зарезервирована на поддержку BT (даже если нет слота M.2 (key E) для беспроводного адаптера). Ну и контроллеры RTS5463 и IT8851 для своих нужд использует сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.

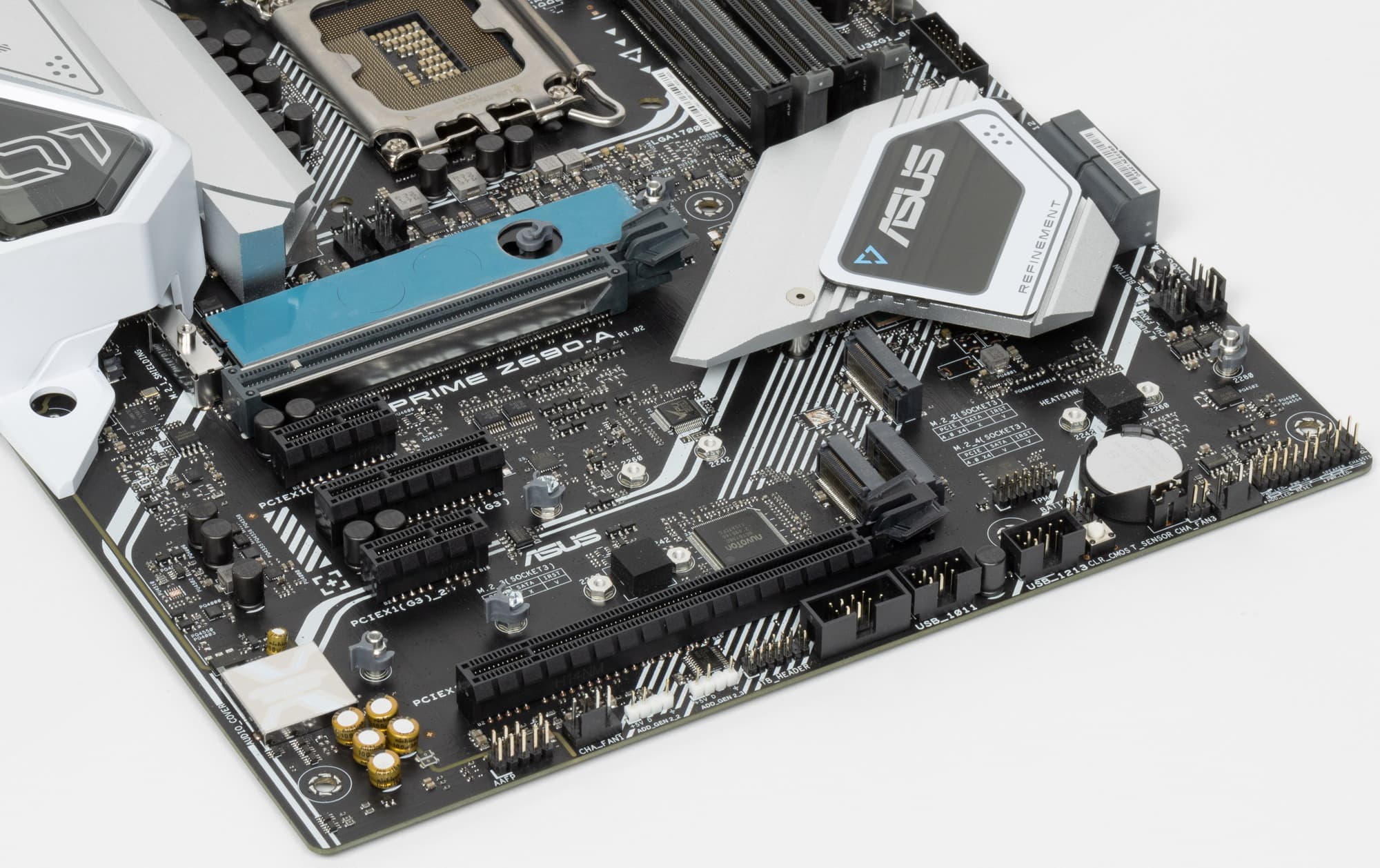

Теперь в целом про слоты PCIe. Всего на плате есть 5 слотов: два PCIe x16 (для видеокарт или других устройств), два PCIe x1 и один PCIe x4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 подключен к Z690, однако физически он получает лишь 4 линии PCIe 3.0.
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

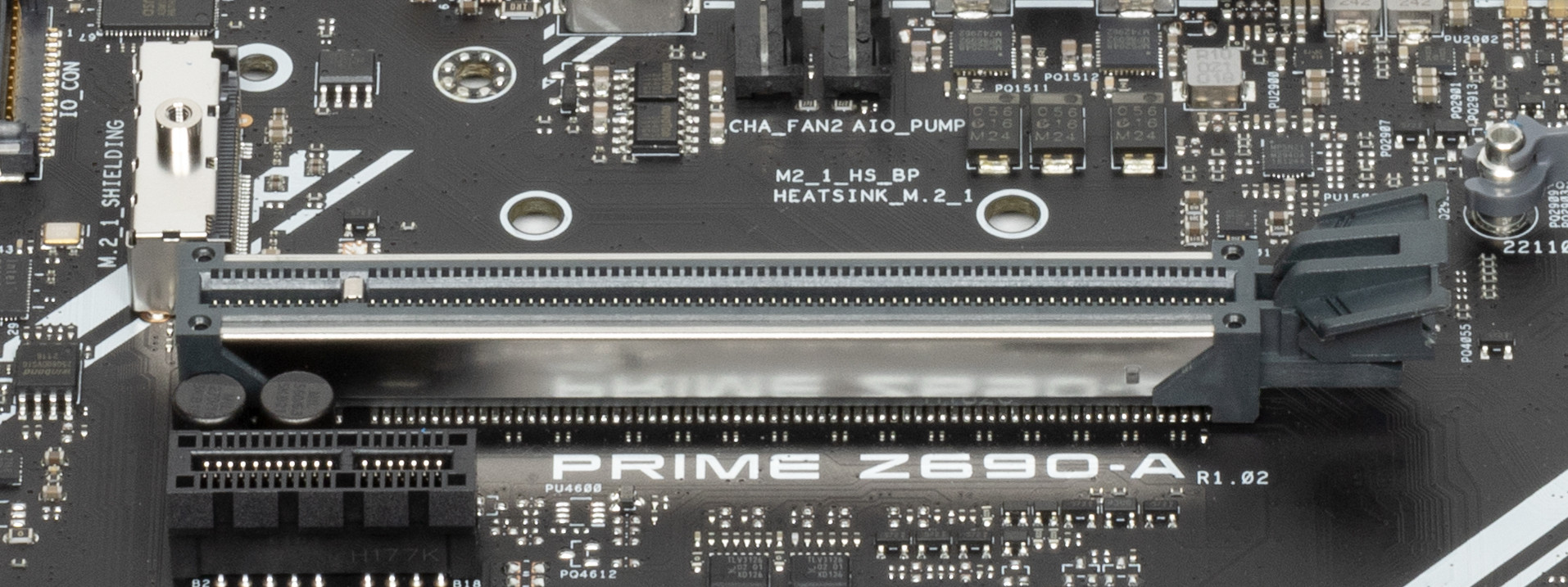

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

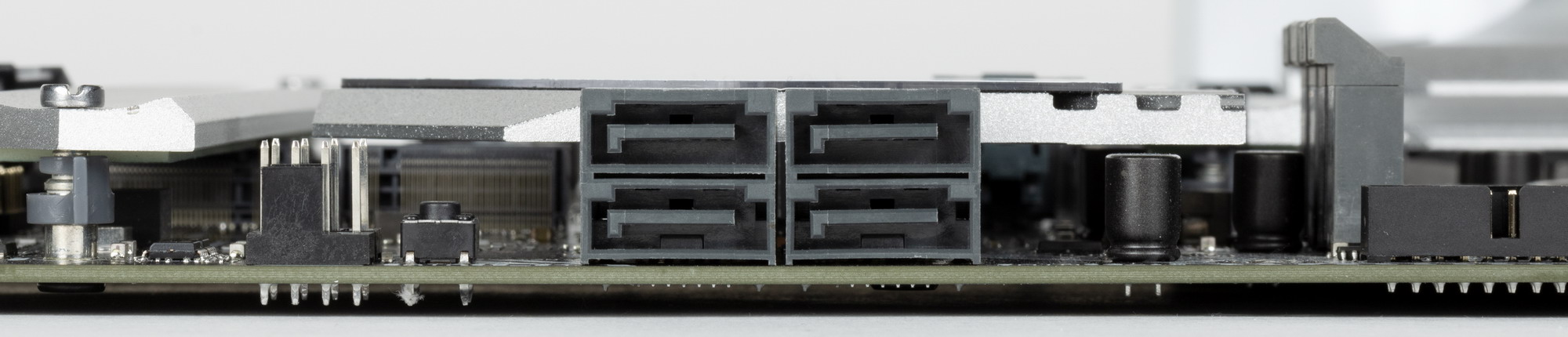

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID.
Материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2 (M2_2, M2_3, М2_4) получают данные от чипсета Z690, а первый — от CPU (PCIe 4.0). При этом только М2_4 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Никаких разделений ресурсов у слотов и портов нет.
Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.
Не все M.2 слоты имеют радиаторы. M2_1 обладает своим отдельным радиатором, при этом термопрокладки имеются с обеих сторон накопителя. Два нижних слота M2_3 и М2_4 имеют общий радиатор. А вот М.2_2 без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

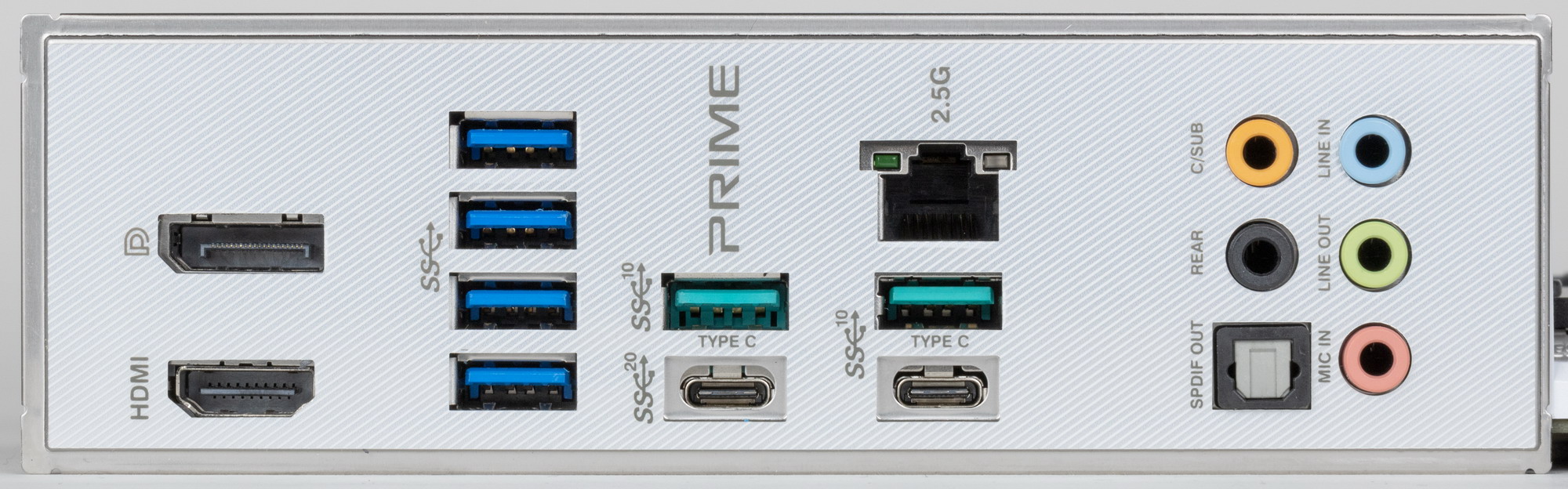

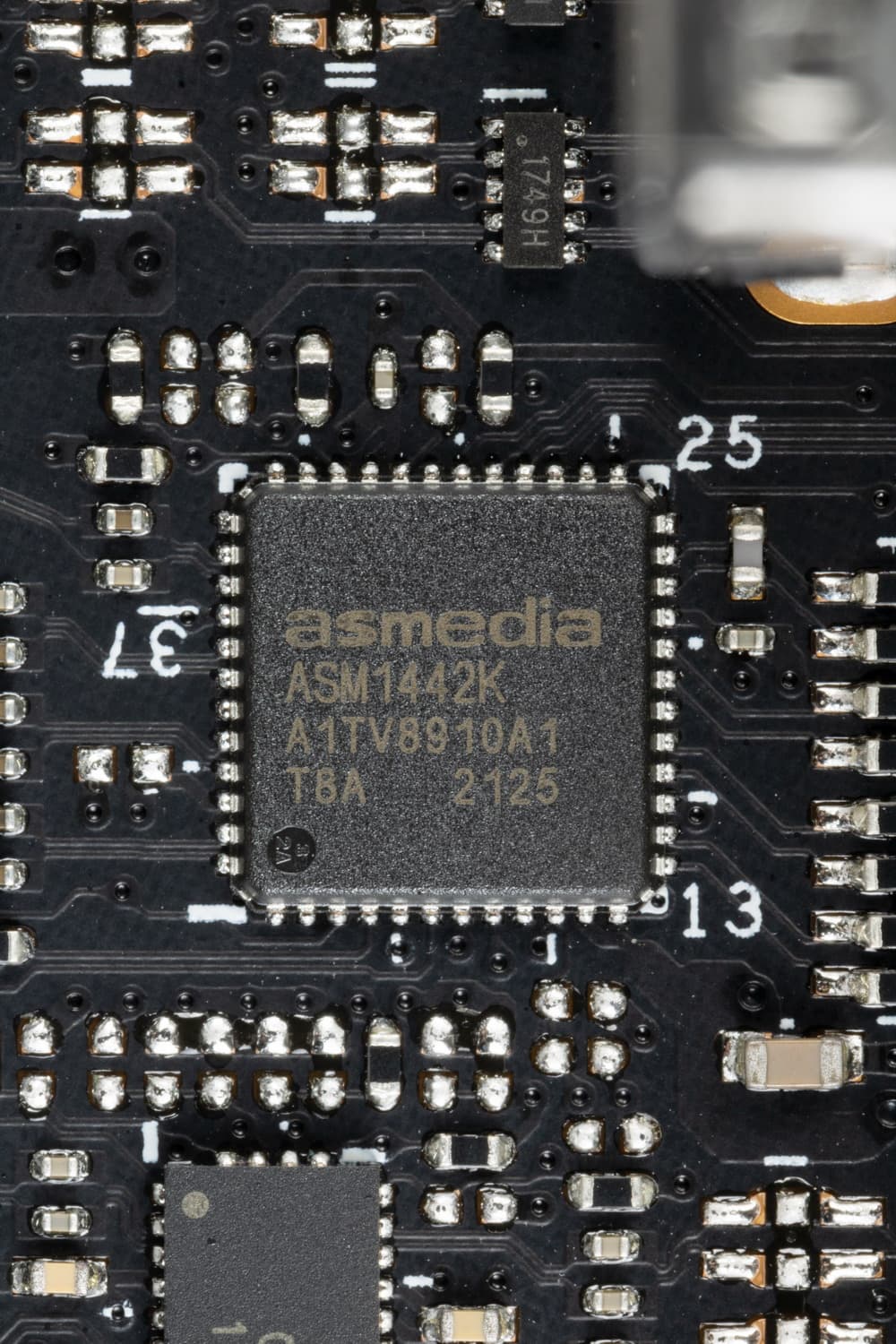

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:

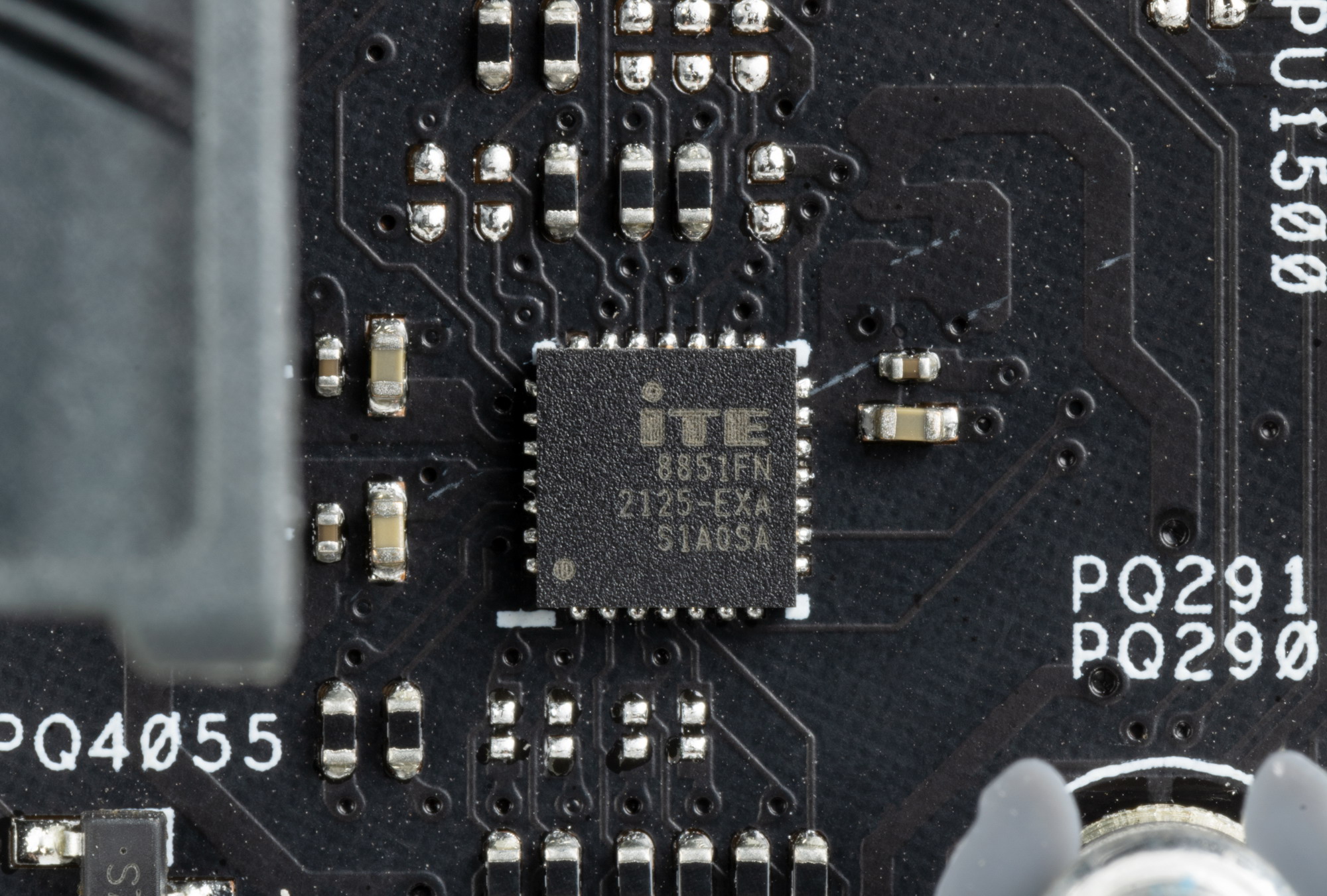

- 1 порт USB 3.2 Gen2x2: реализован с помощью двух хабов ITE IT8851

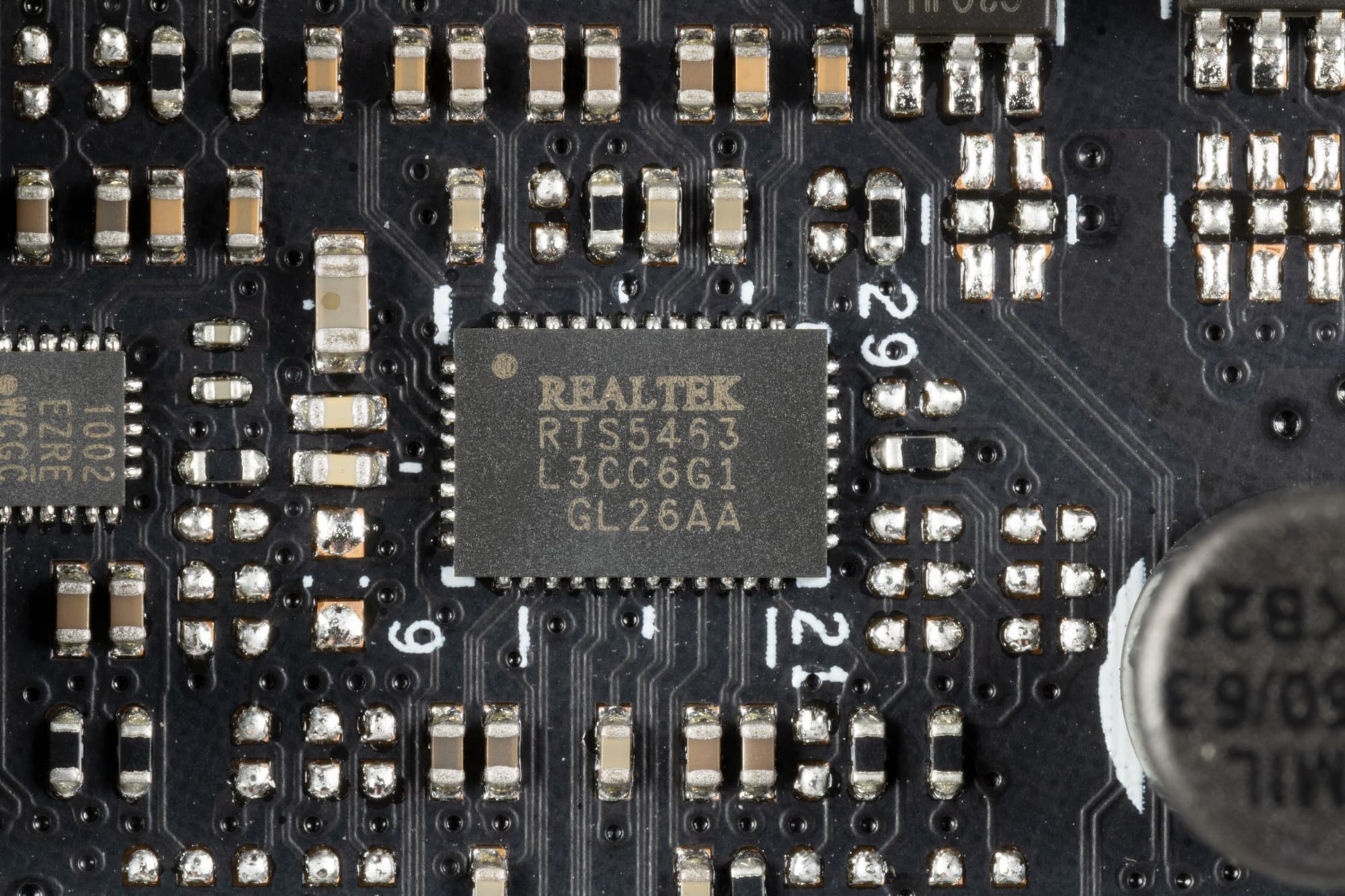

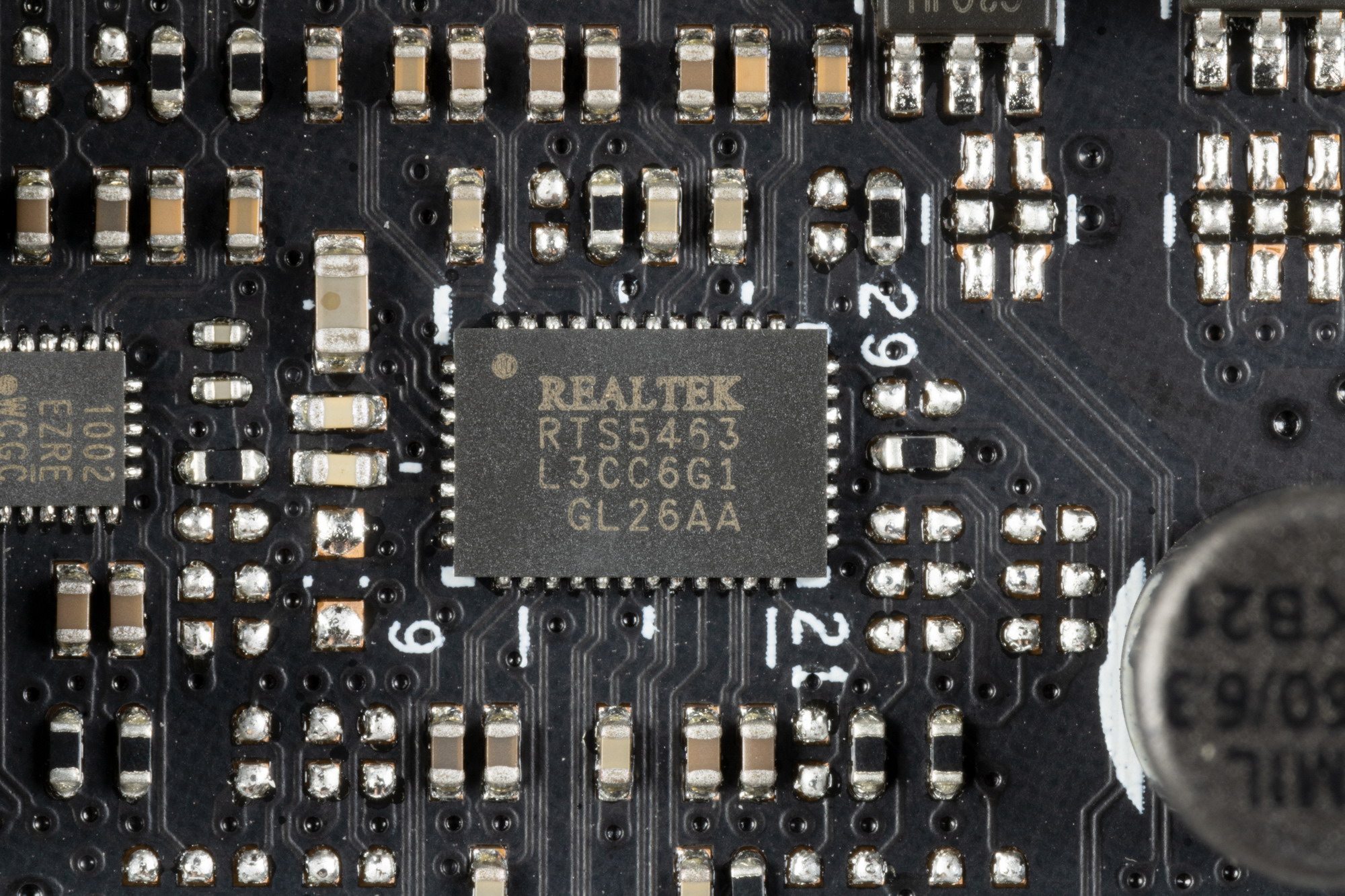

и Realtek RTS5463
(на них потрачены 2 линии USB 2.0) и представлен на задней панели портом Type-C;
- 4 порта USB 3.2 Gen2: все реализованы через Z690 и представлены: 2 - на задней панели портами Type-A (голубого цвета); 1 — на задней панели портом Type-C; 1 представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

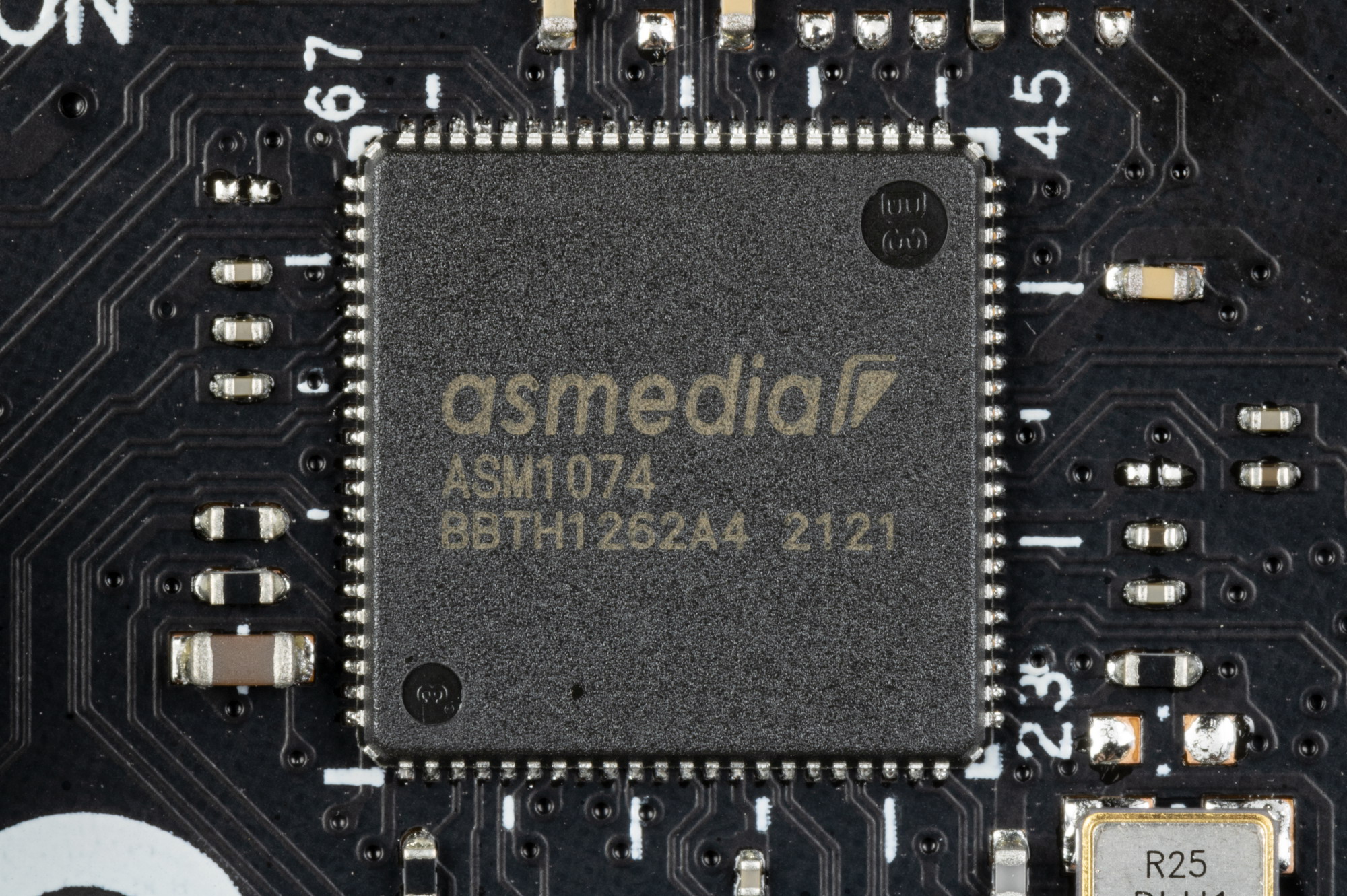

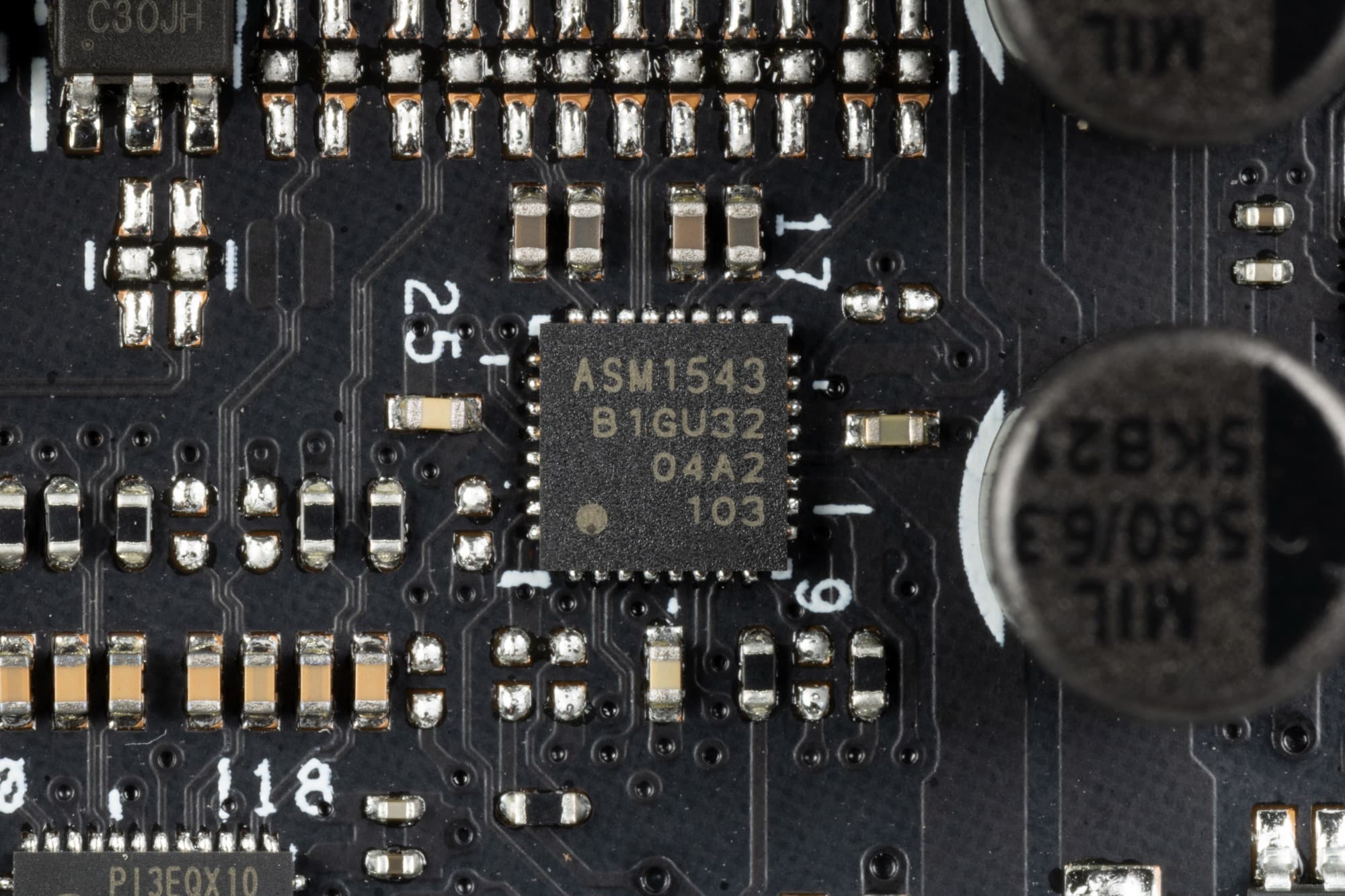

- 6 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия PCIe 3.0) и представлены 4 портами Type-A на задней панели (синего цвета); еще 2 реализованы через Z690 и представлены внутренним разъемом

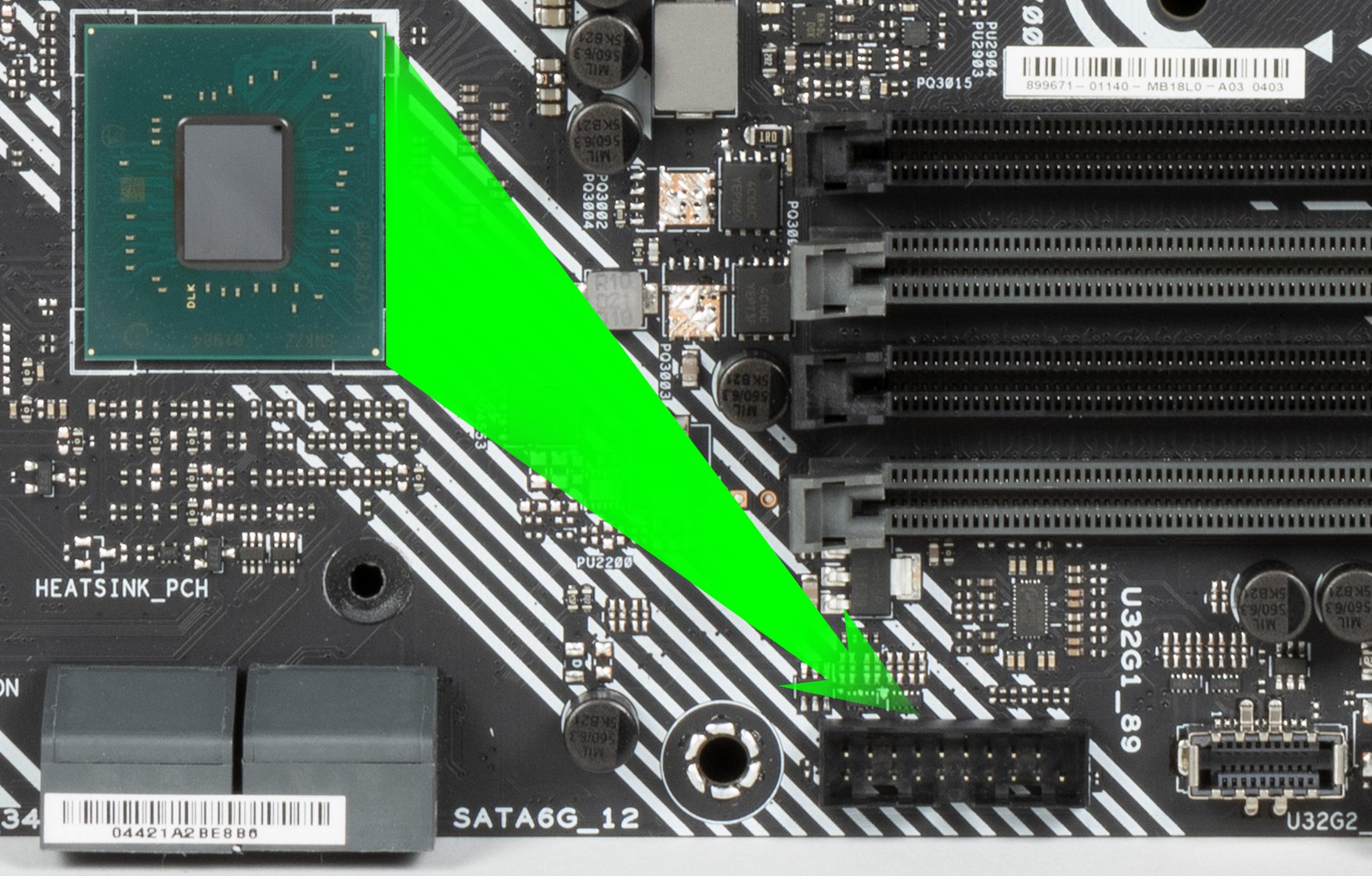

на материнской плате на 2 порта;

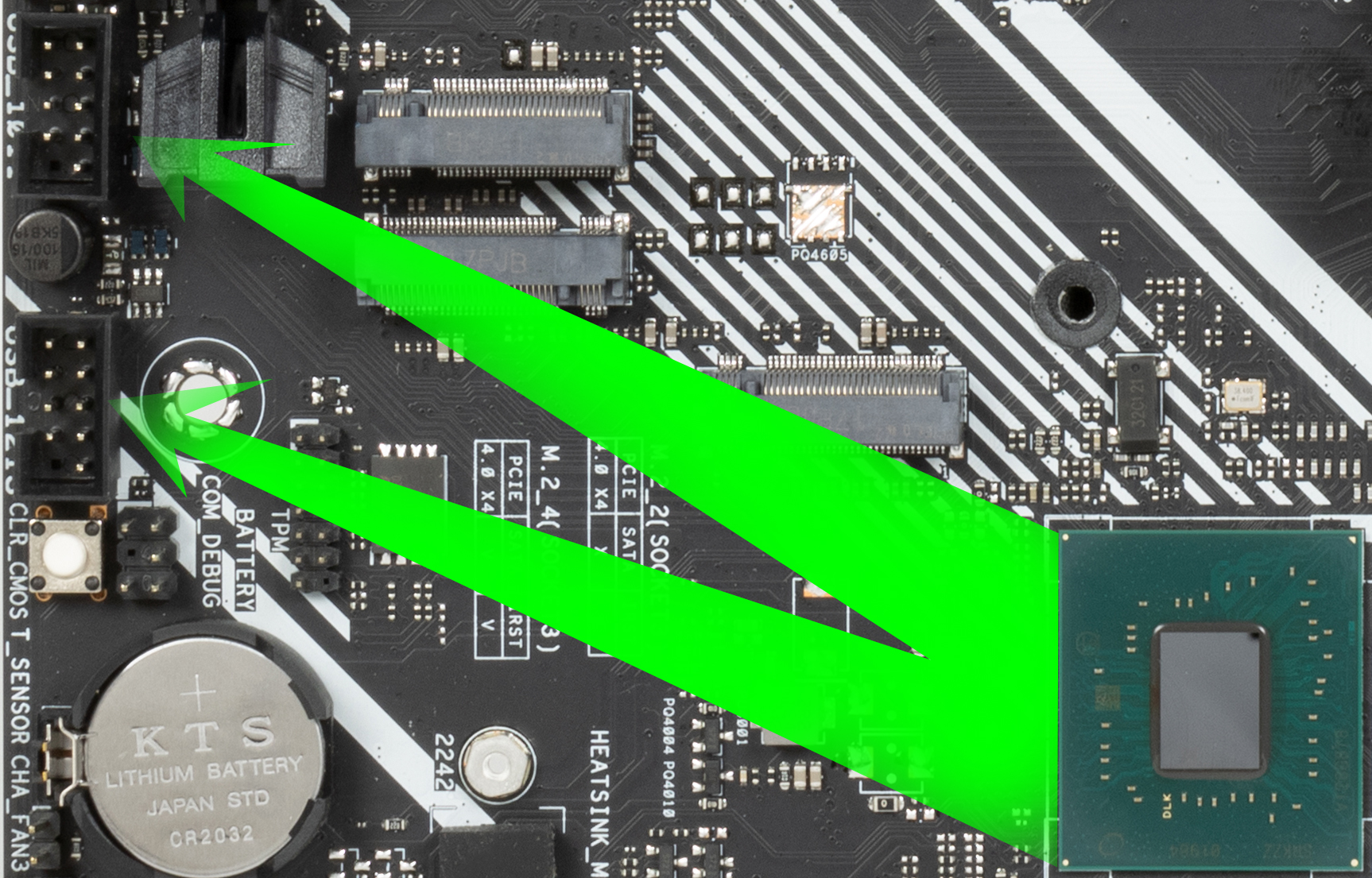

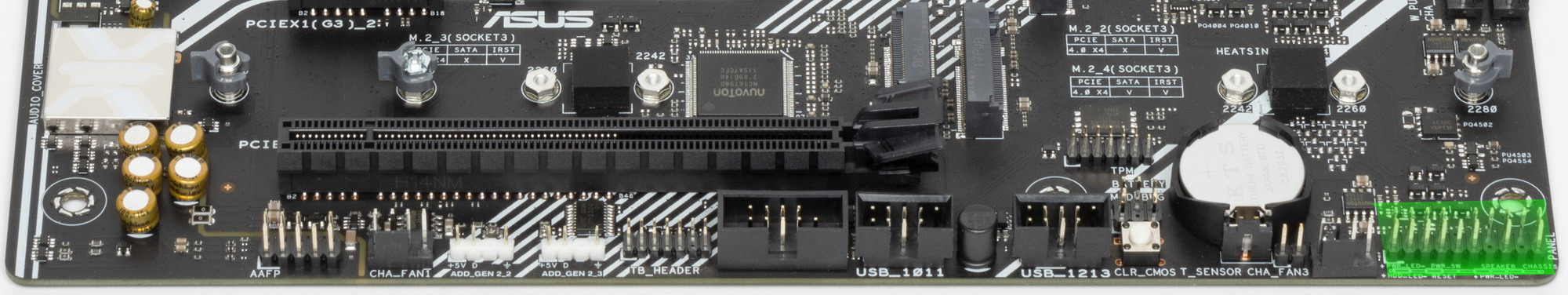

- 4 порта USB 2.0/1.1: 4 реализованы через Z690 и представлены двумя внутренними разъемами
(каждый на 2 порта).
Таким образом, у нас 4 контроллера используют USB линии:
- Realtek RTS5463 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
- ITE IT8851 (1 USB 3.2 Gen2 для порта 2х2) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth/WiFi (AX2хх) (1 линия USB 2.0 зарезервирована даже при отсутствии слота М.2 (Key E)).
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 4 выделенных USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 4 выделенных порта и 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализовано 34 высокоскоростных порта из 38.

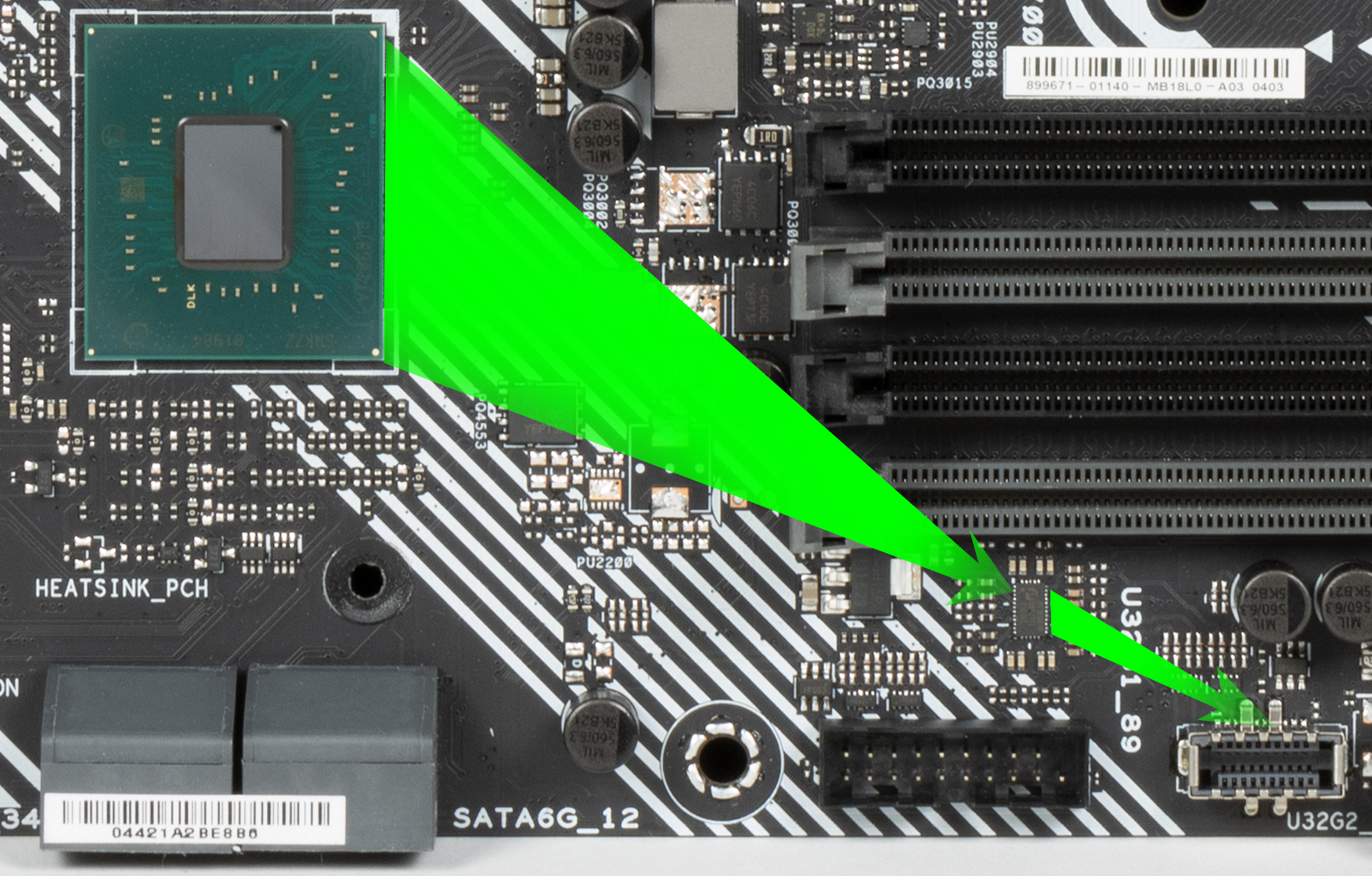

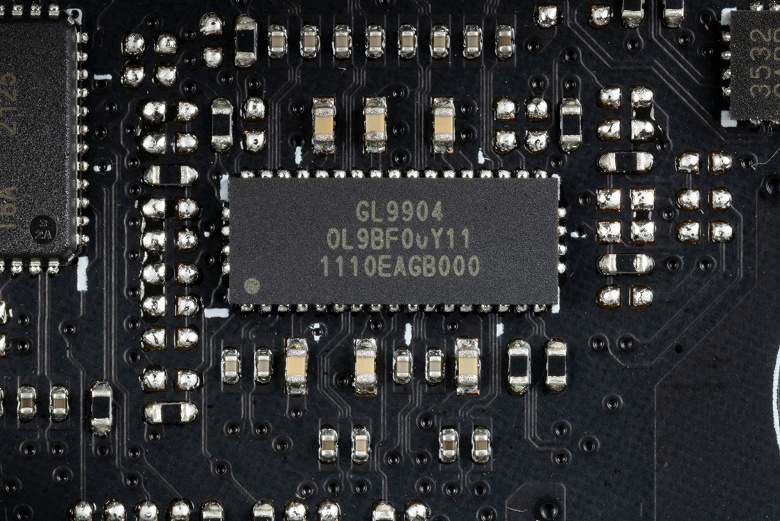

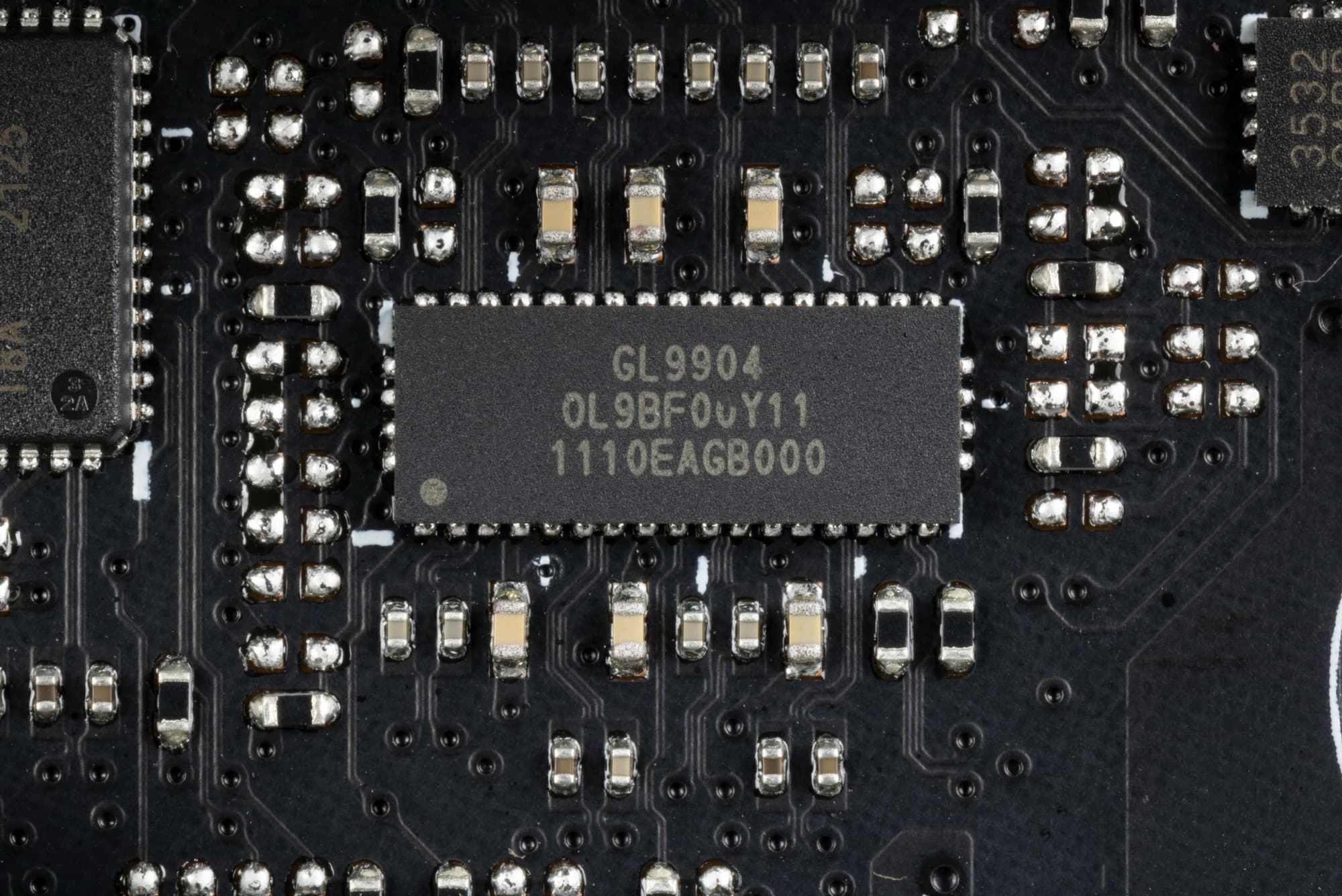

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

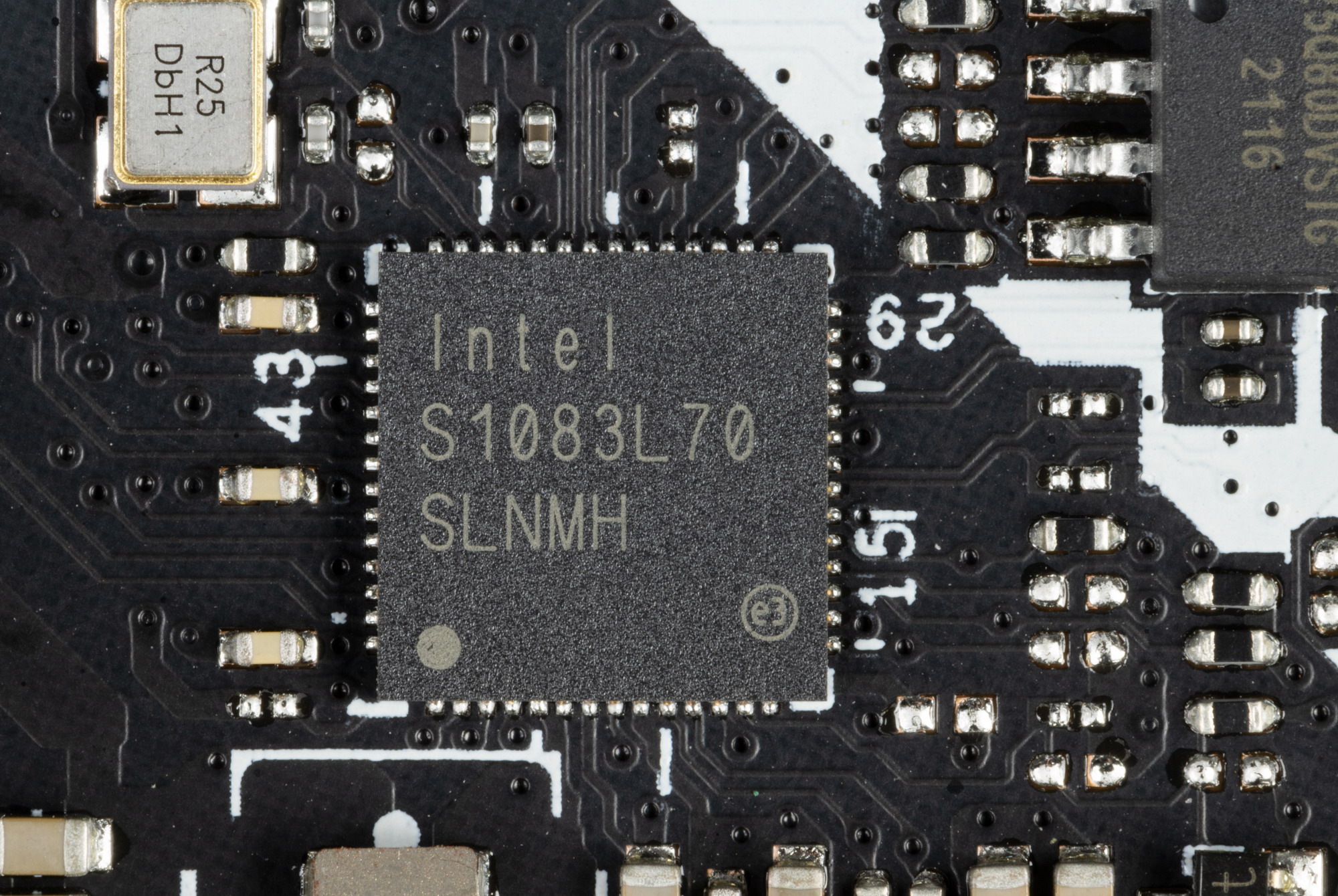

Материнская плата оснащена средствами связи посредственно. Имеется только один Ethernet-контроллер, но все же скоростной: Intel I225-V, способный работать по стандарту 2,5 Гбит/с.
Беспроводной связи нет и даже слота М.2 (Key E) для адаптера BT/WiFi нет.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

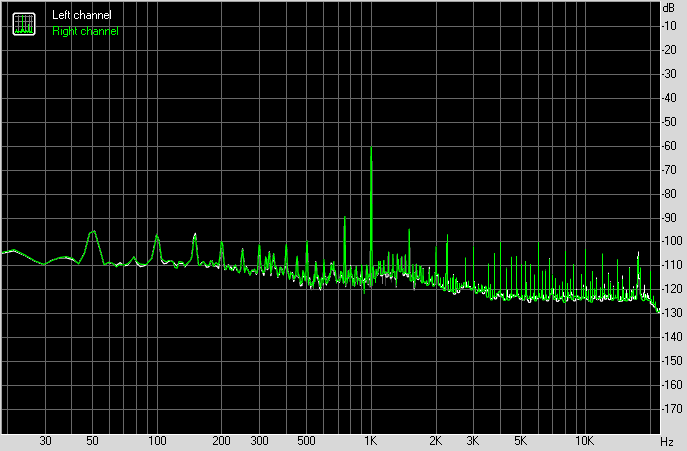

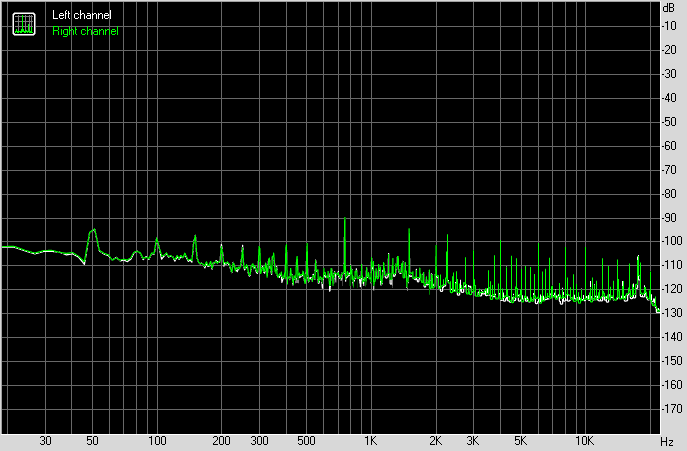

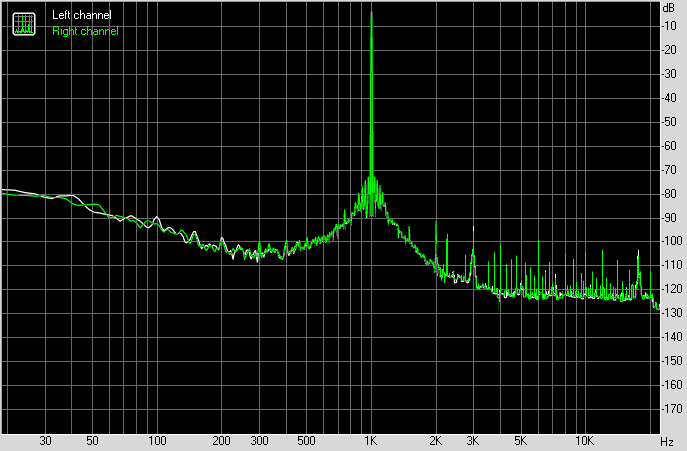

Аудиоподсистема

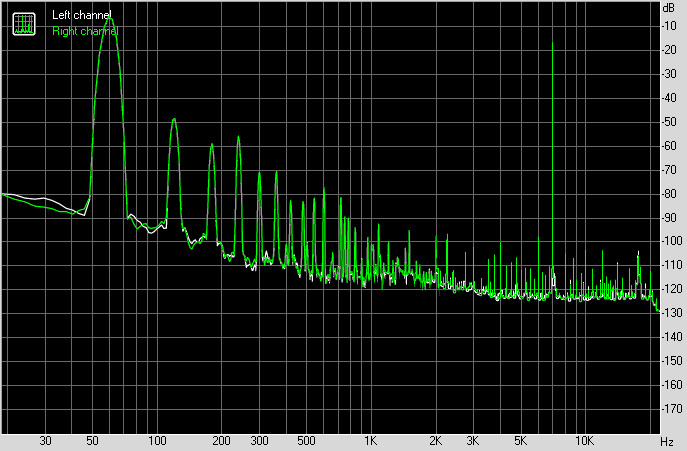

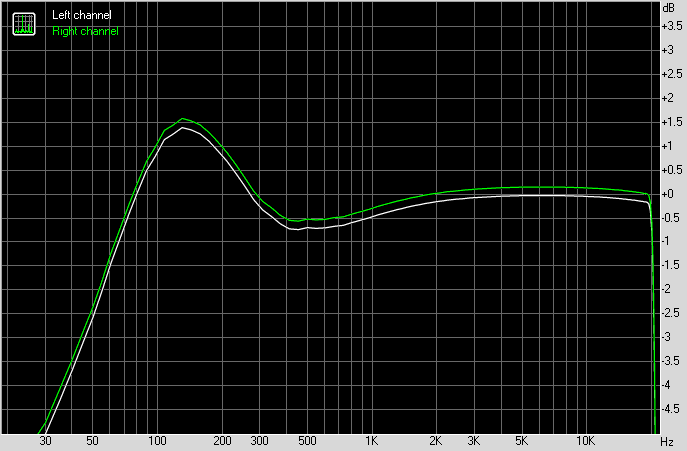

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен старый добрый Realtek ALC1220.
Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП. Ну понятно, матплата все же не игровая и не топовая.

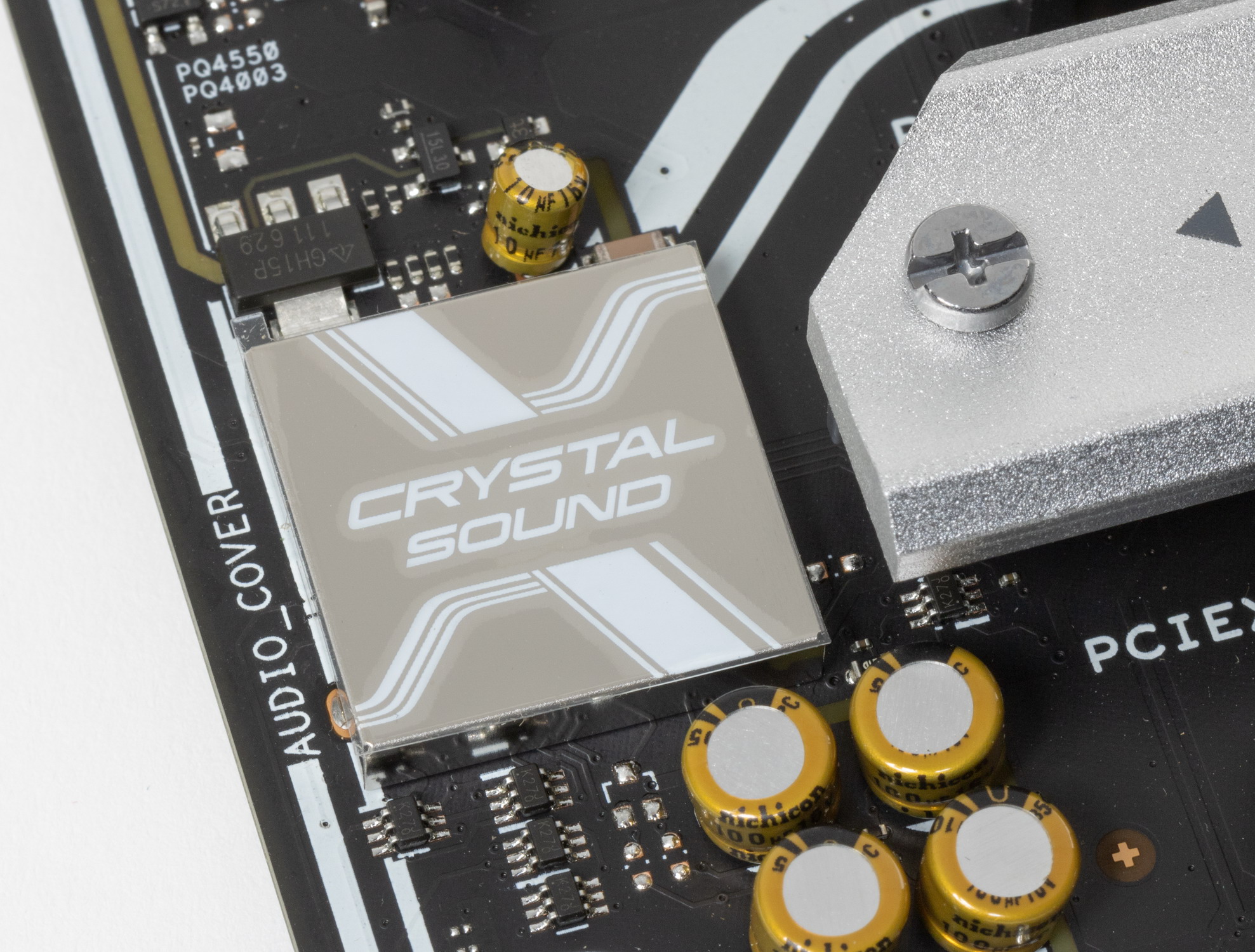

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

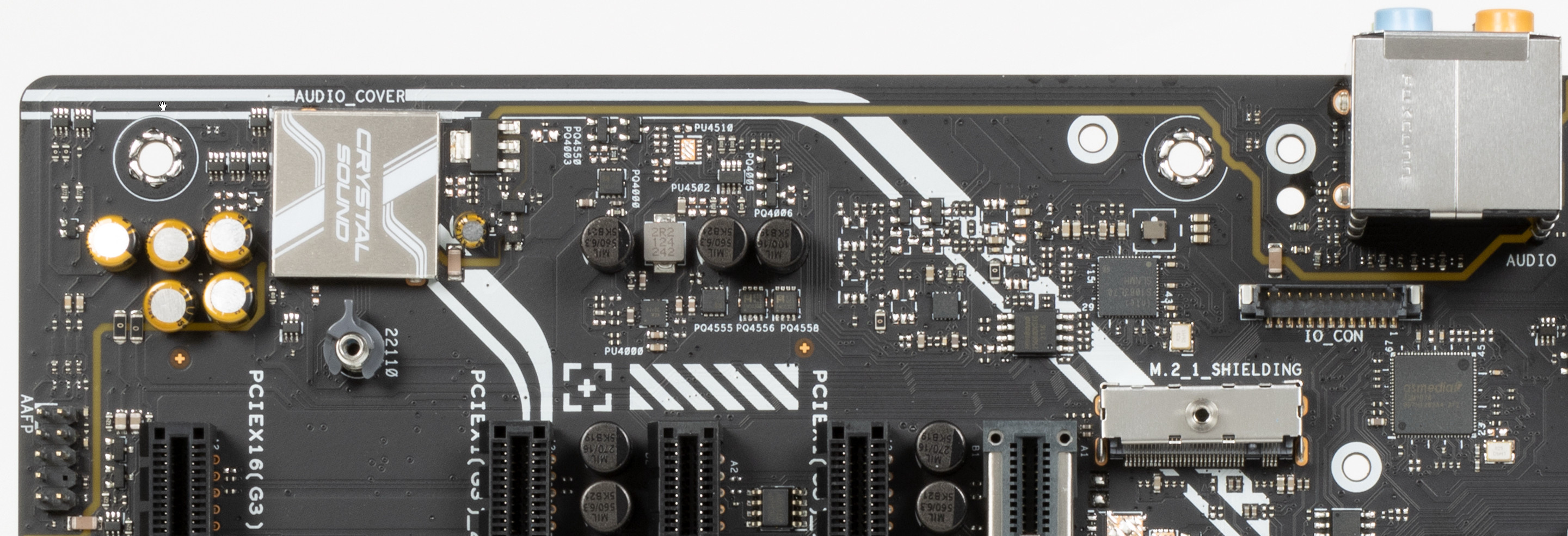

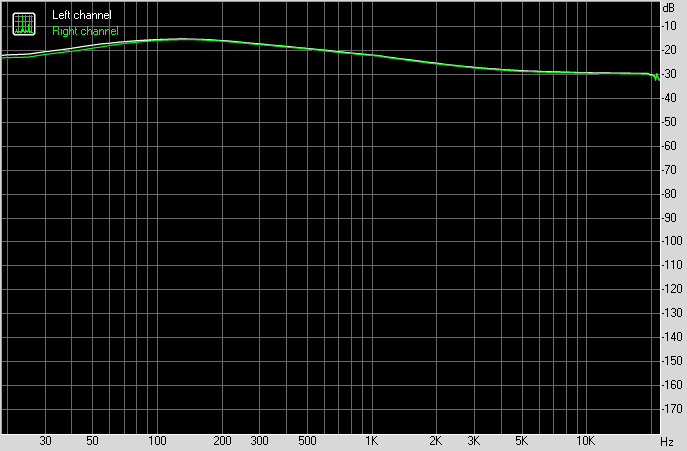

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

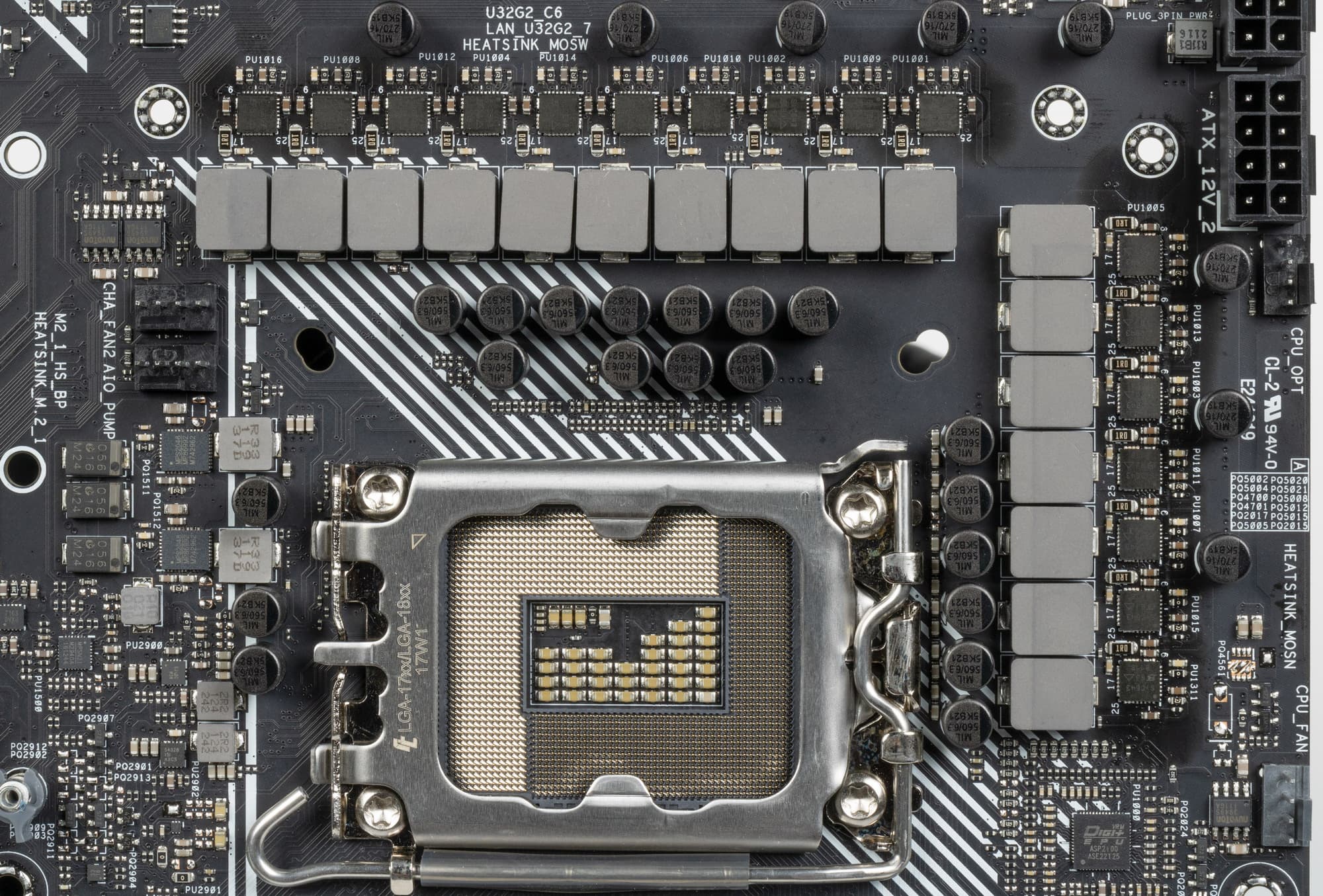

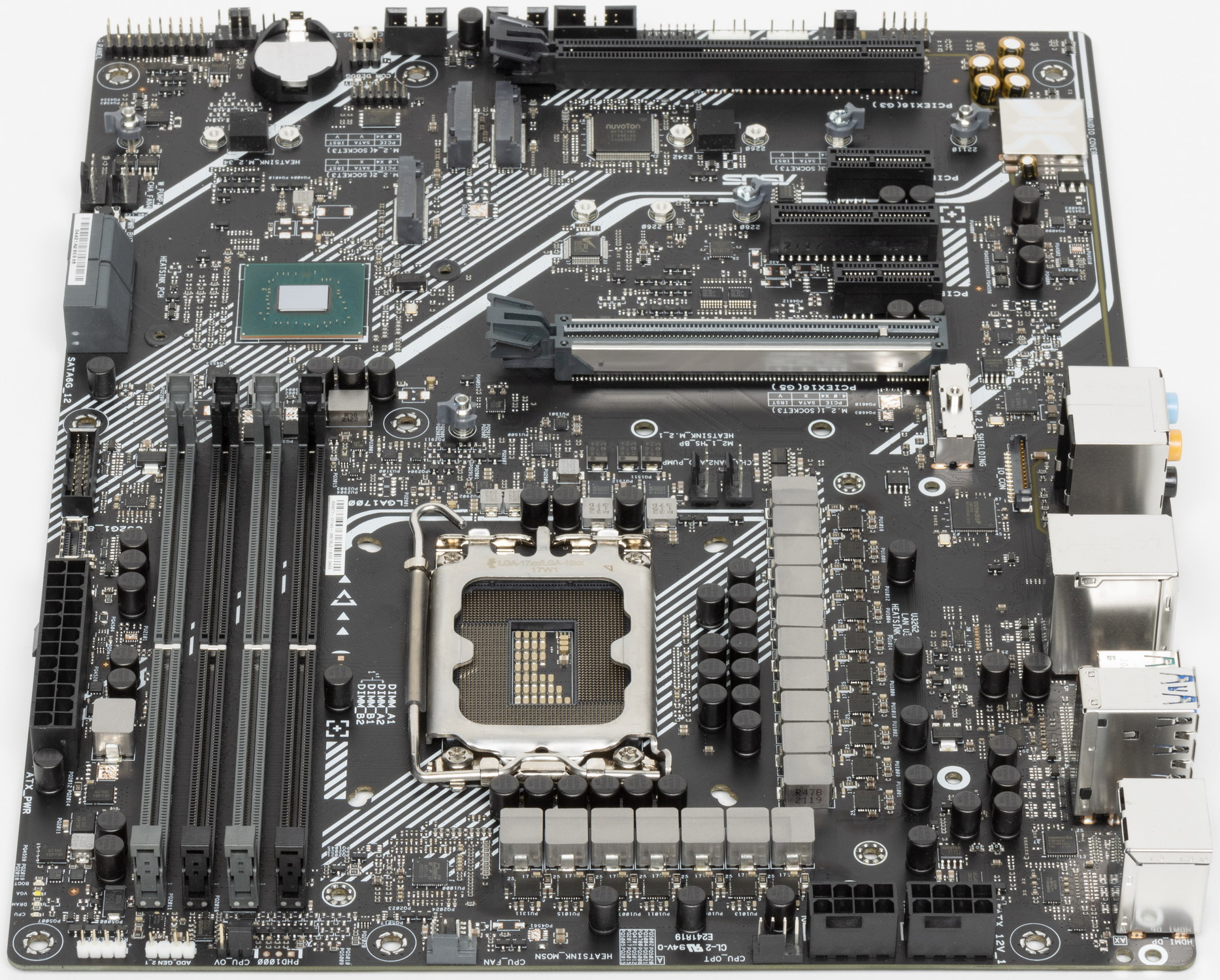

Схема питания процессора выполнена по схеме 16+1 (всего 17 фаз, 16 на VCore и 1 на интегрированное графическое ядро).

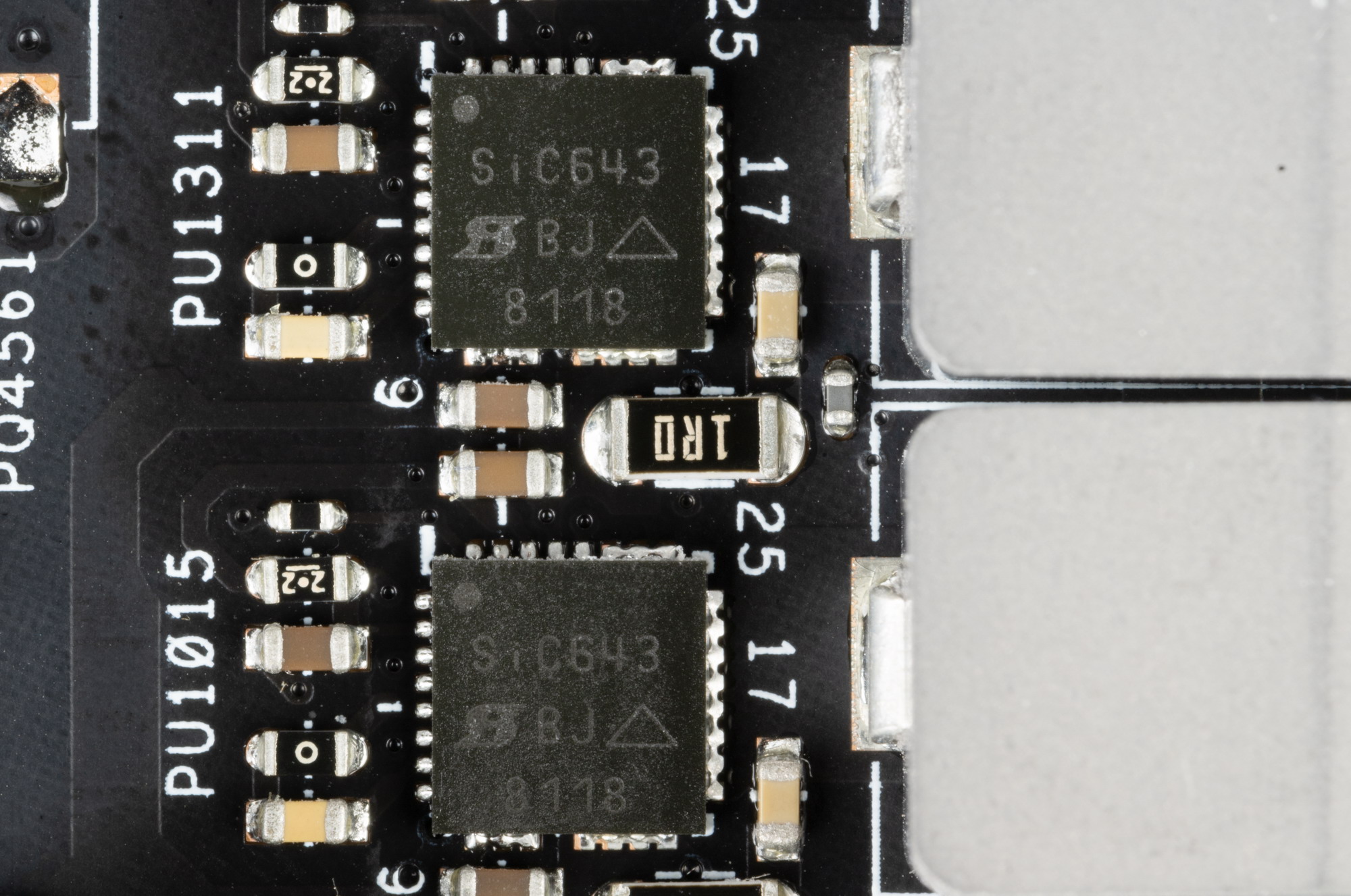

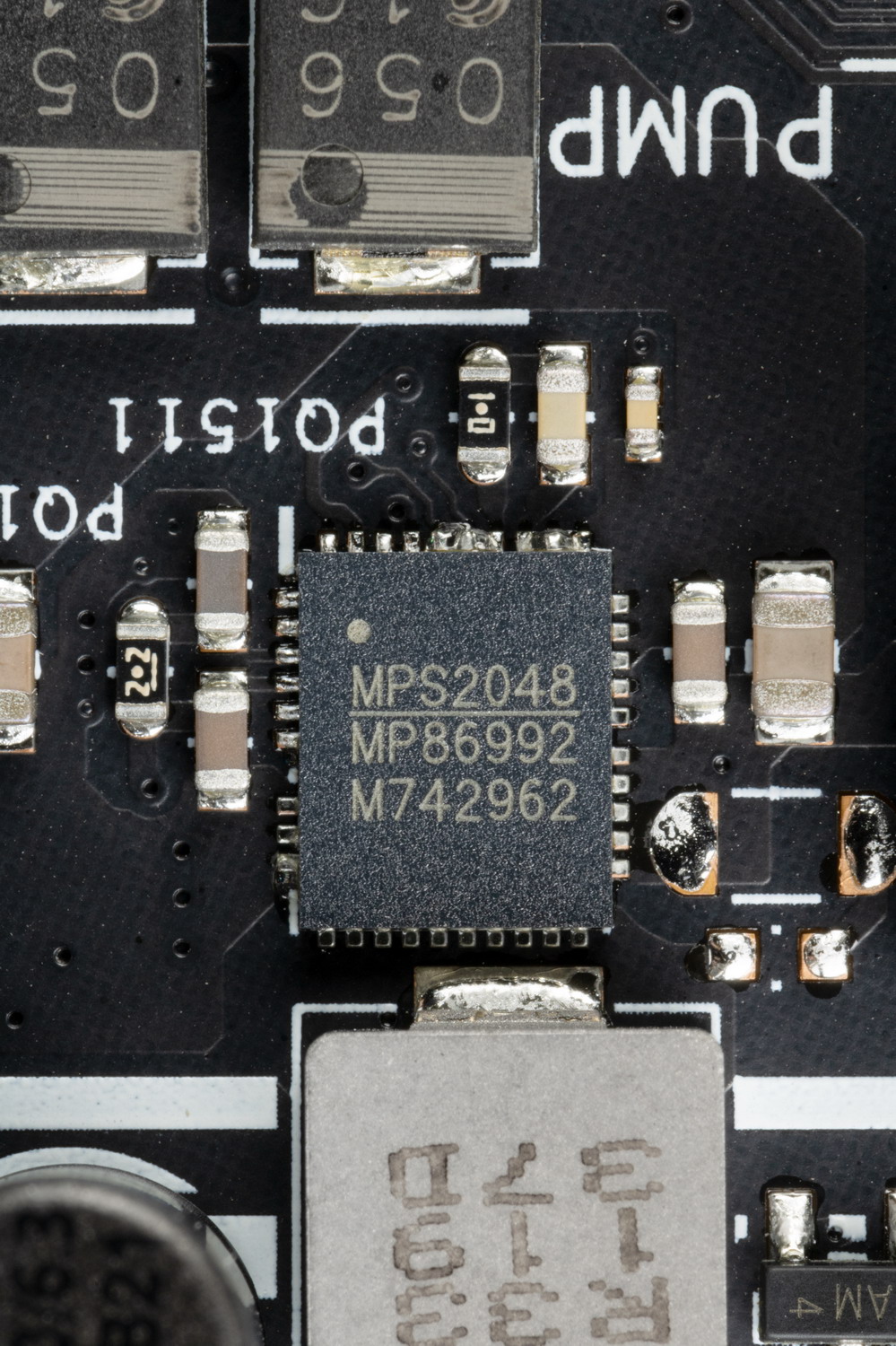

Каждый канал фазы имеет суперферритовый дроссель и SiC640 MOSFET от Vishay на 60 А.

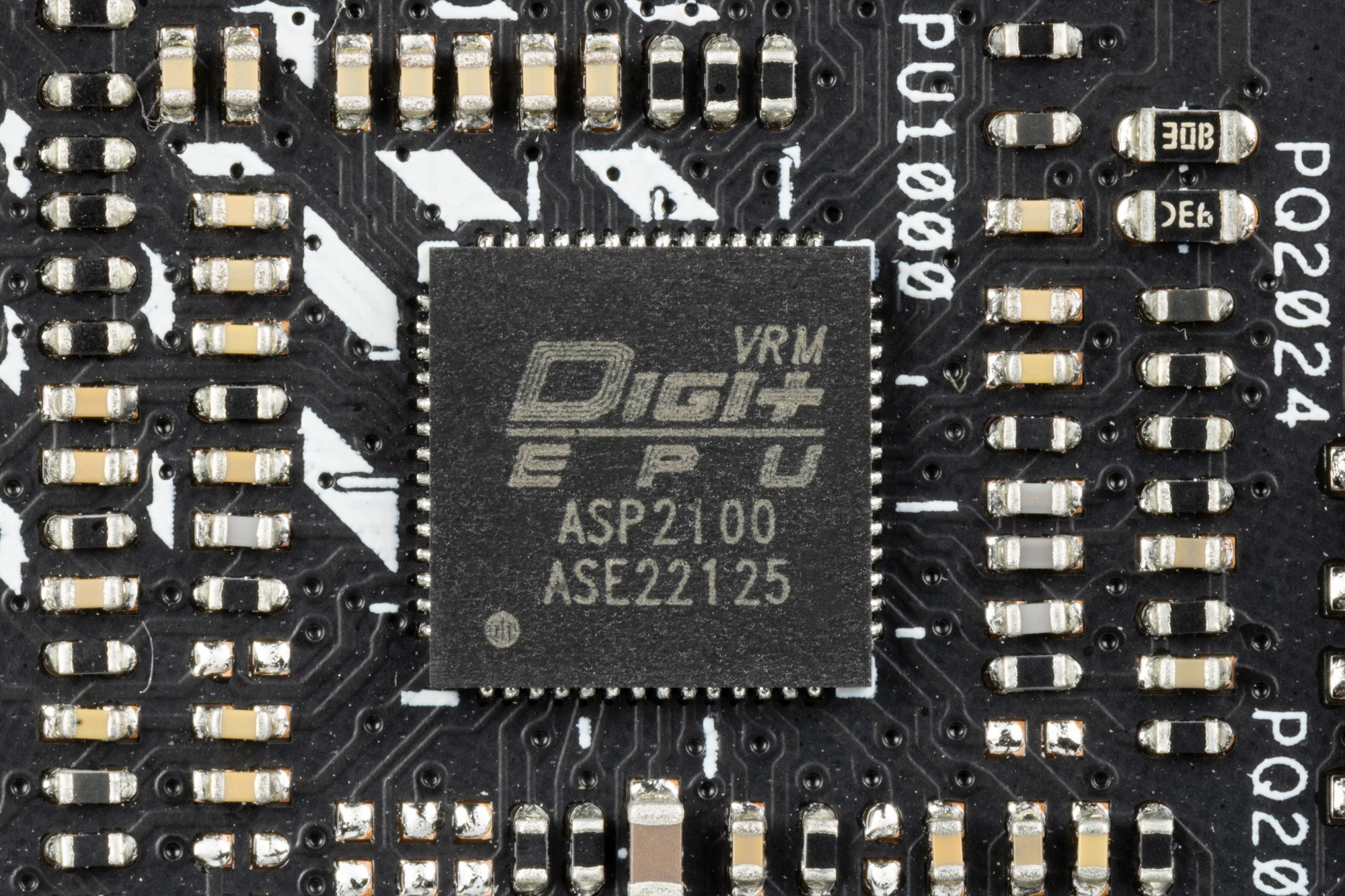

Управляет схемой фирменный ШИМ-контроллер DiGi+ ASP2100, рассчитанный максимум на 12 — 16 фаз (по разным сведениям).

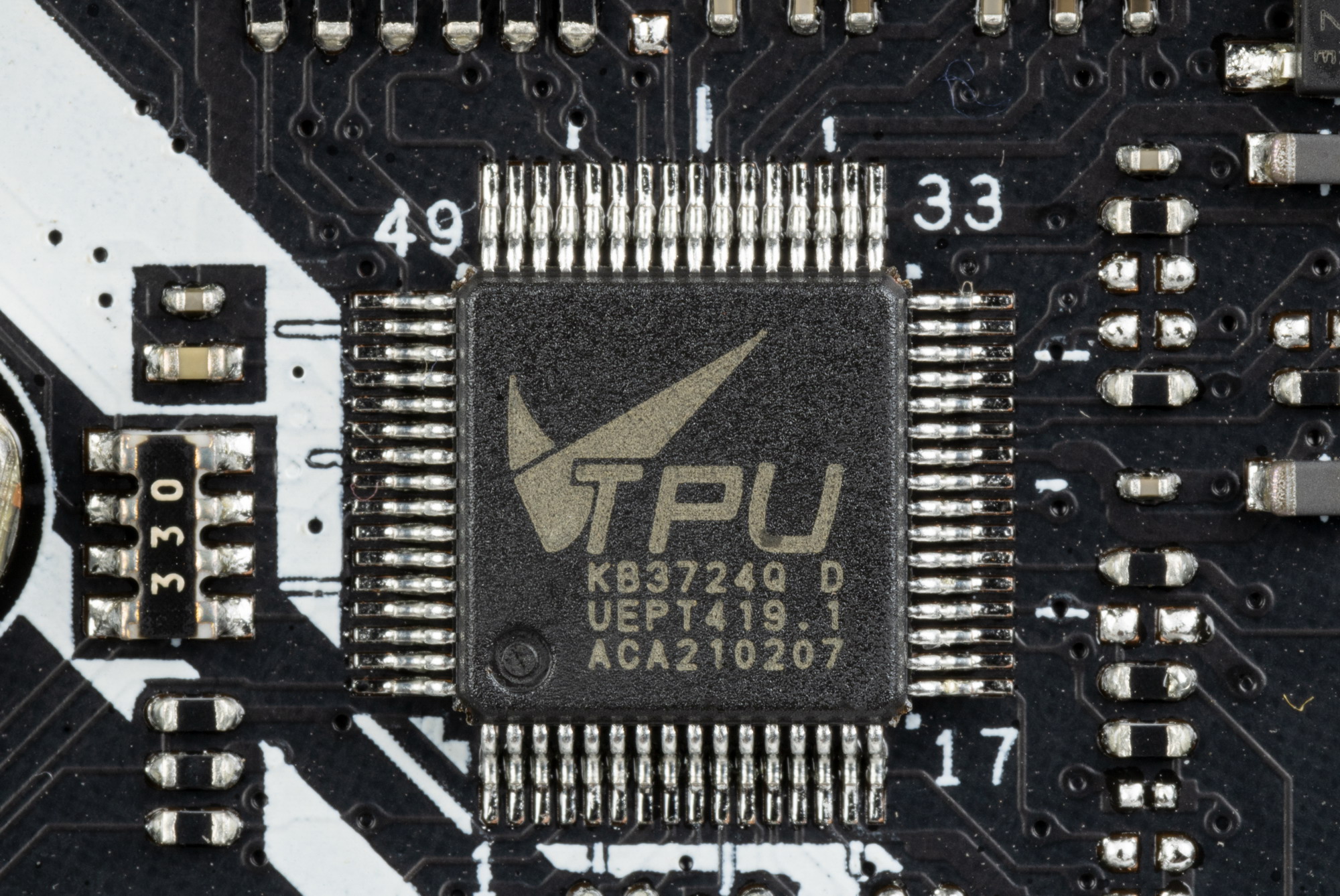

Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз, даже если количество фаз огромно и превышает возможности ШИМ-контроллеров, поэтому практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:

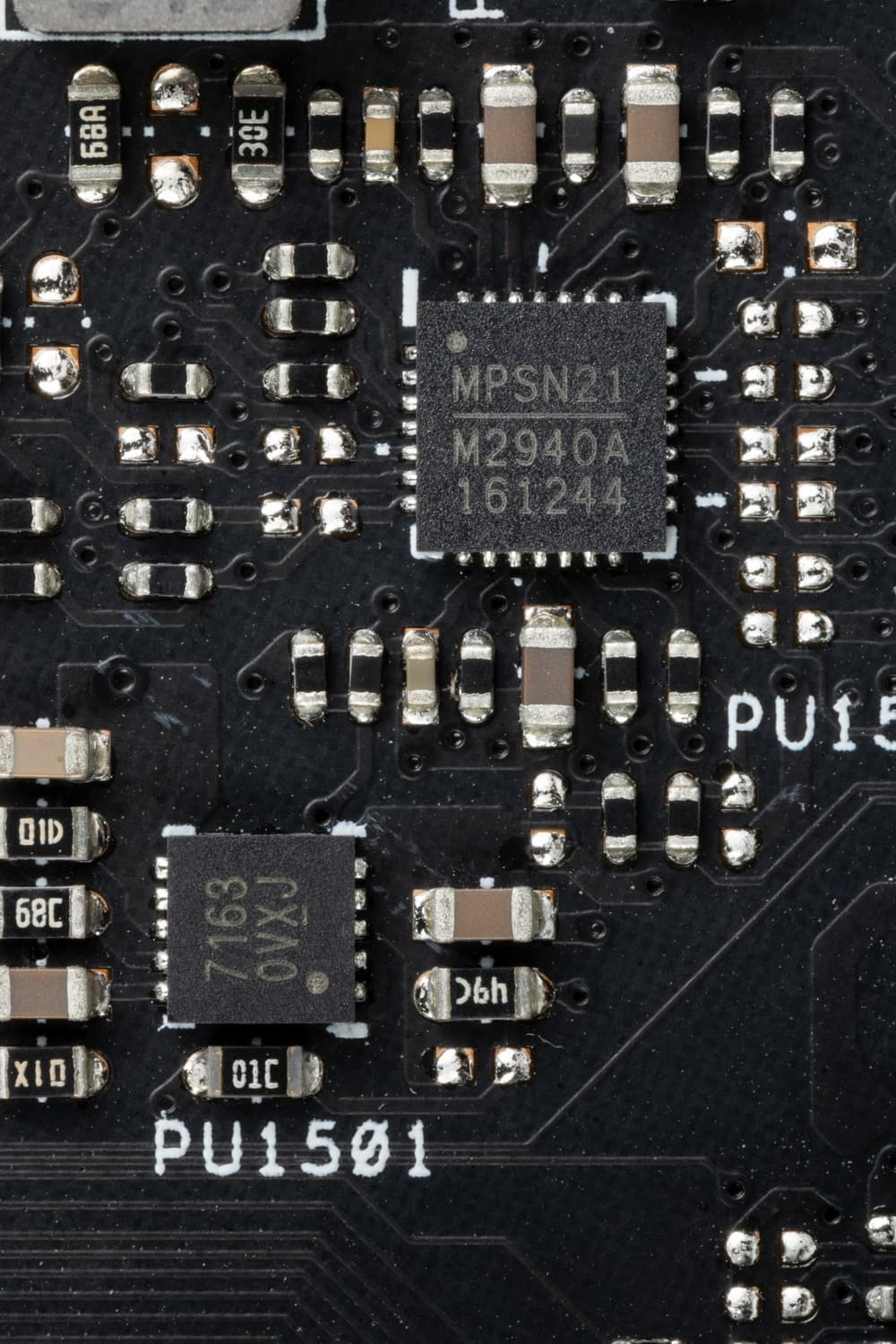

Блок VCCSA имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940A от Monolithic Power Systems.
Что касается модулей оперативной памяти, то здесь реализована однофазная схема.

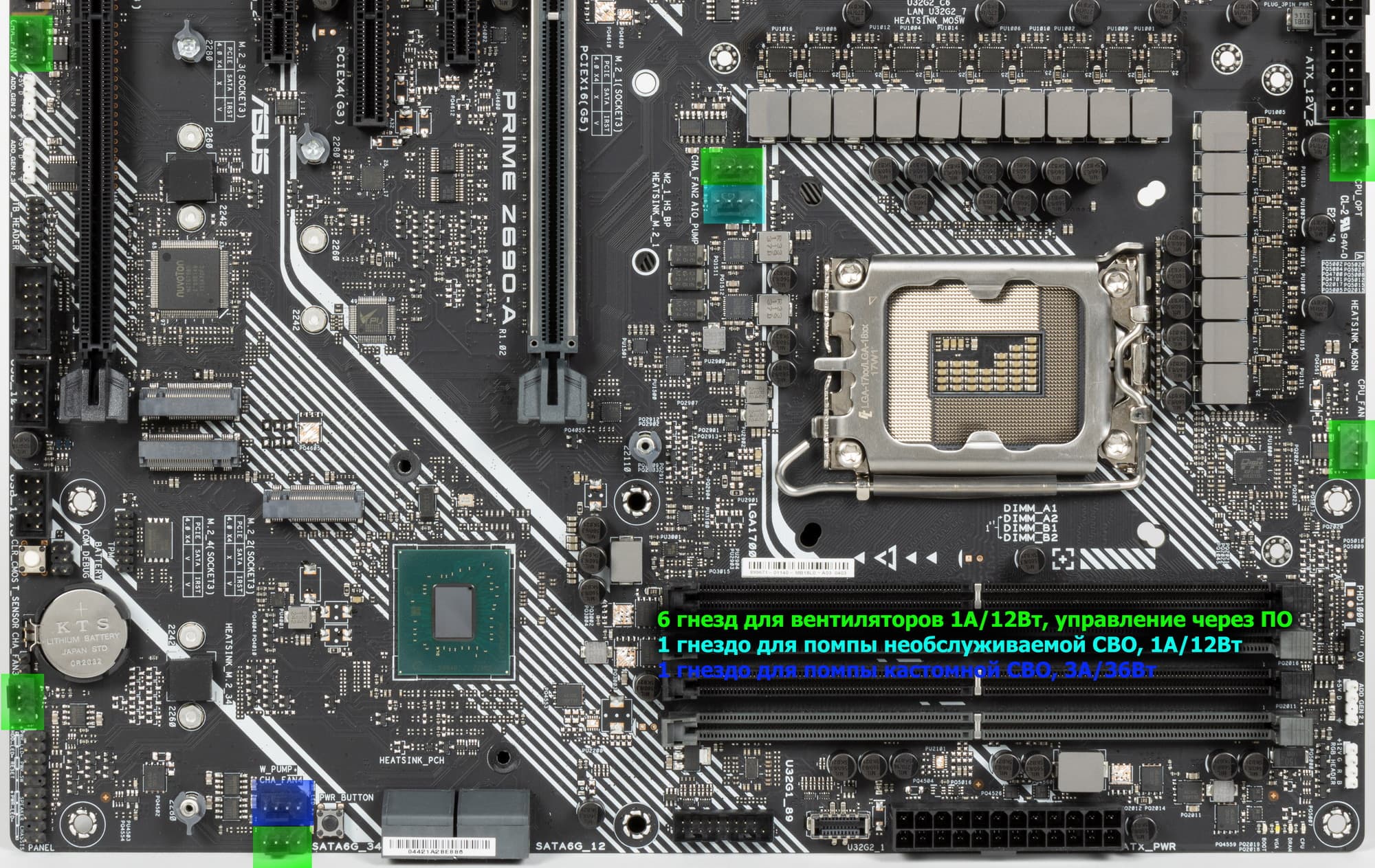

Теперь про охлаждение.
Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

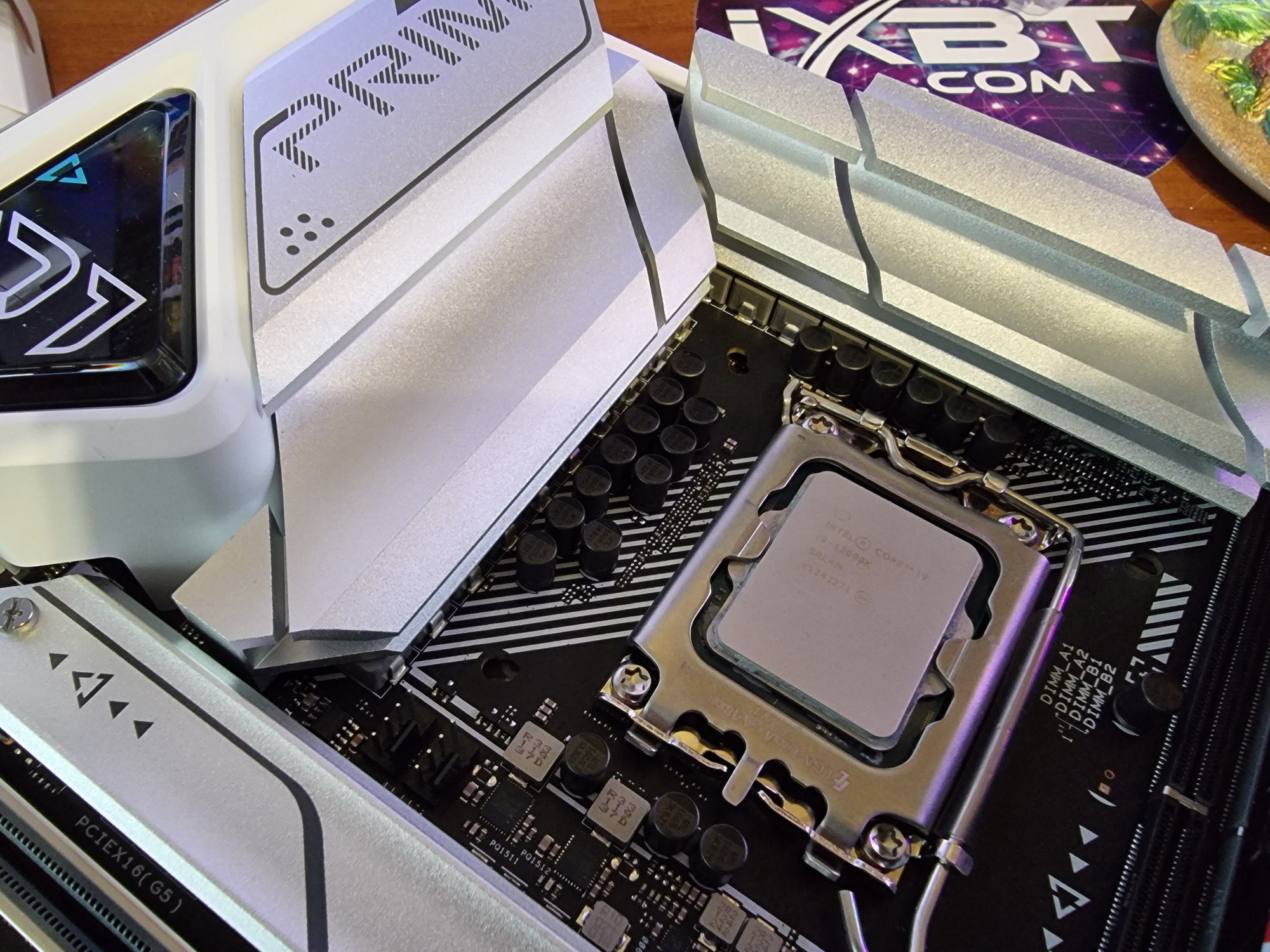

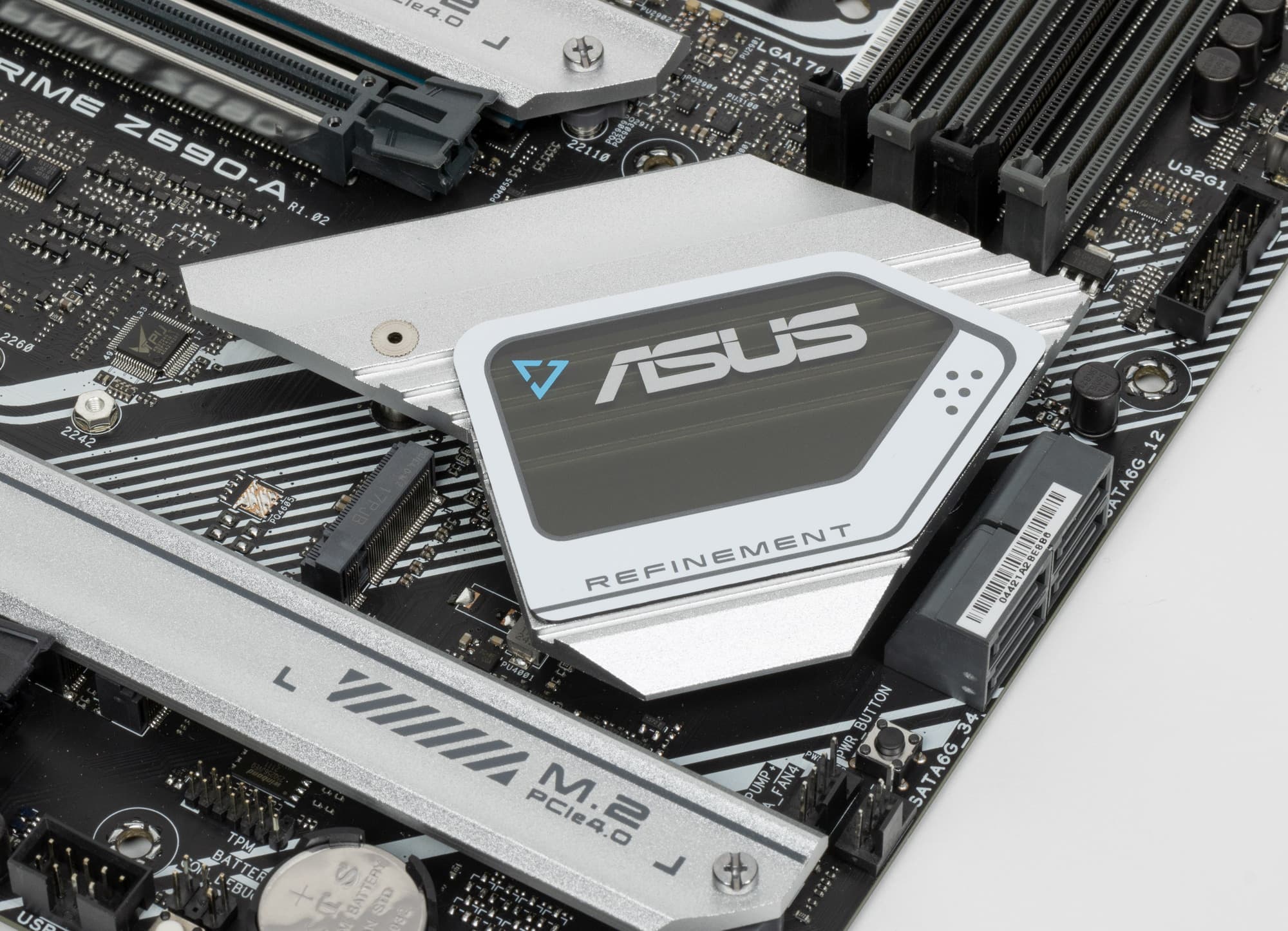

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и на сей раз они не соединены.

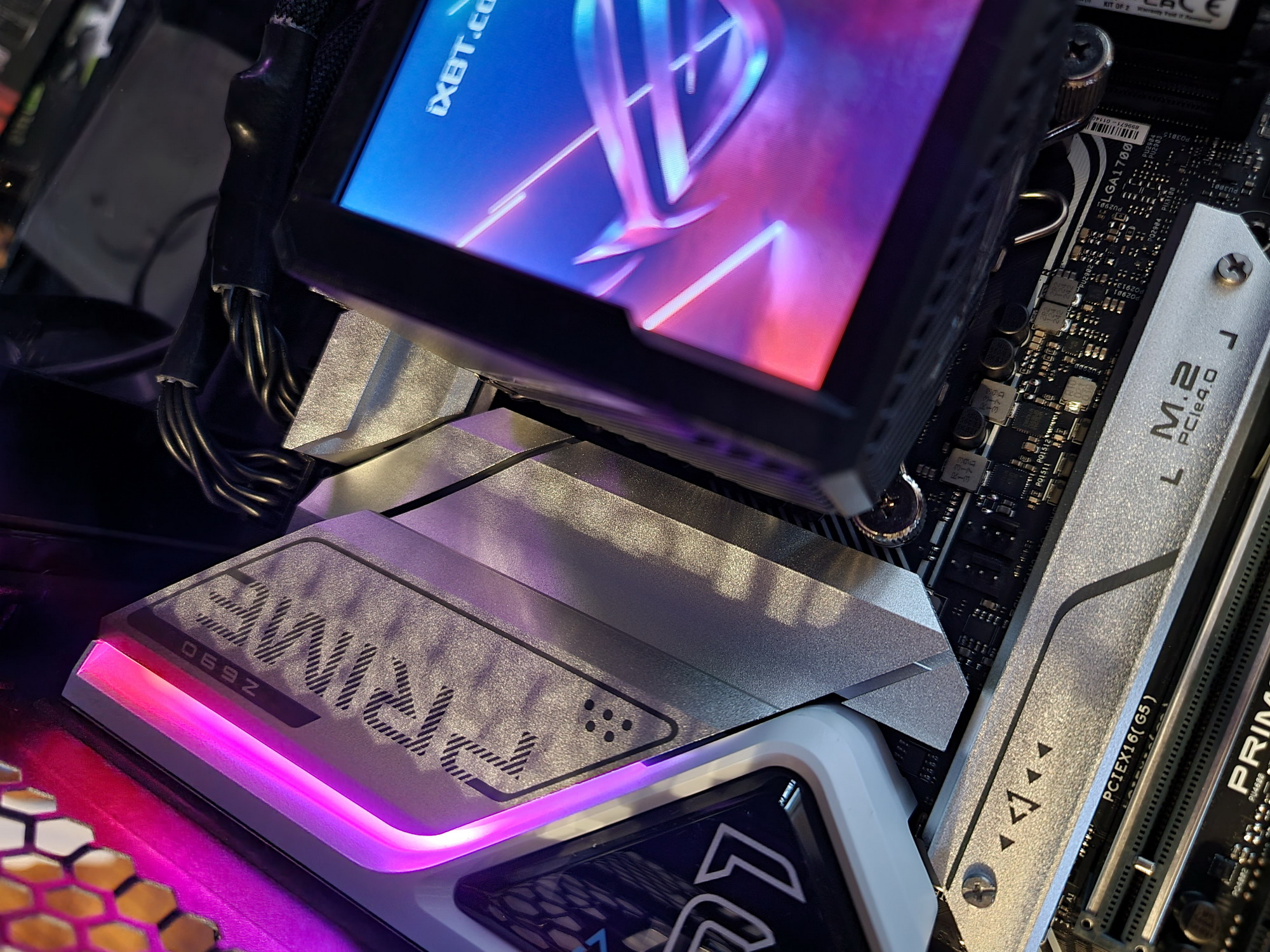

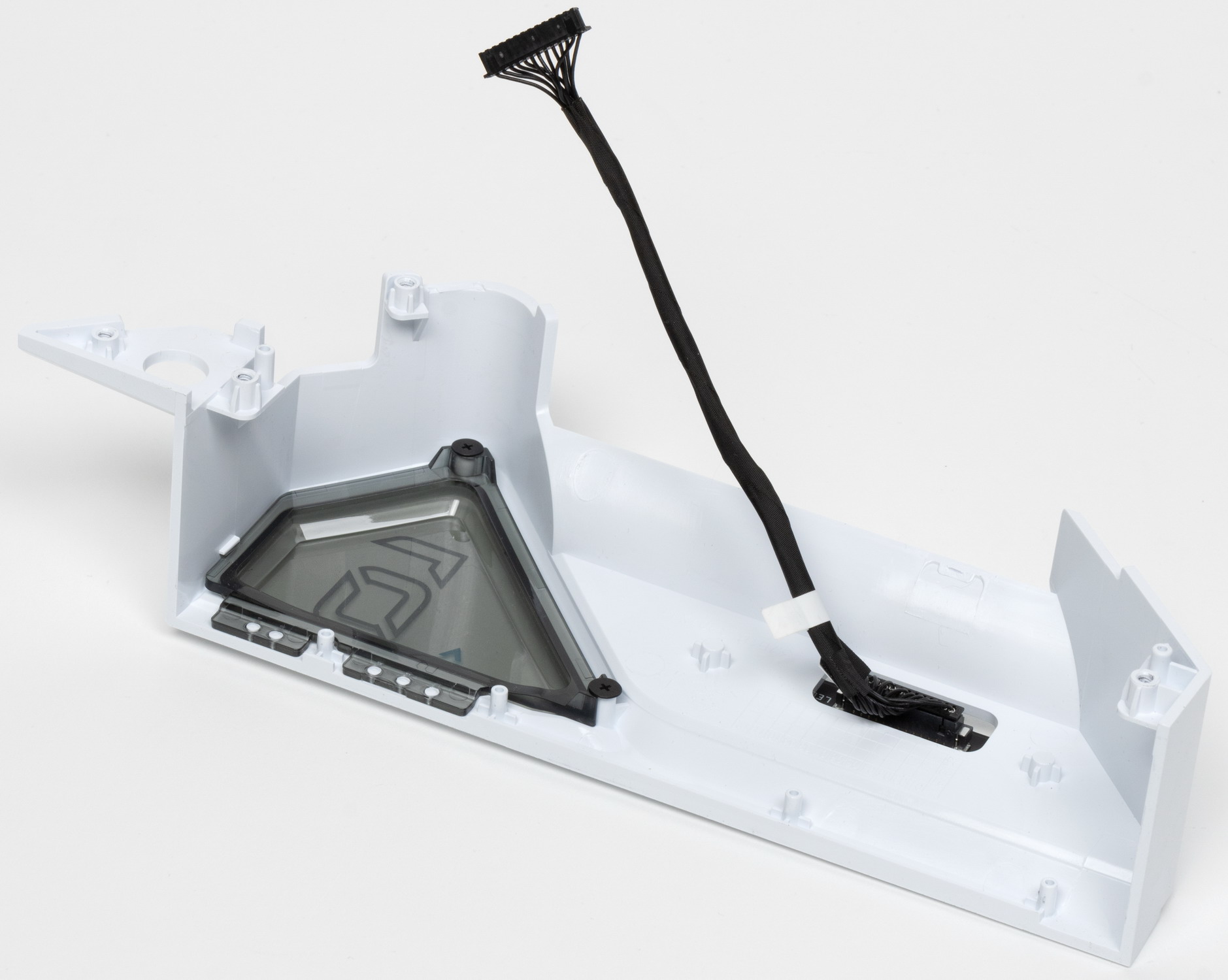

Радиатор VRM, идущий вдоль заднего блока портов, имеет пластиковый кожух, оснащенный подсветкой.

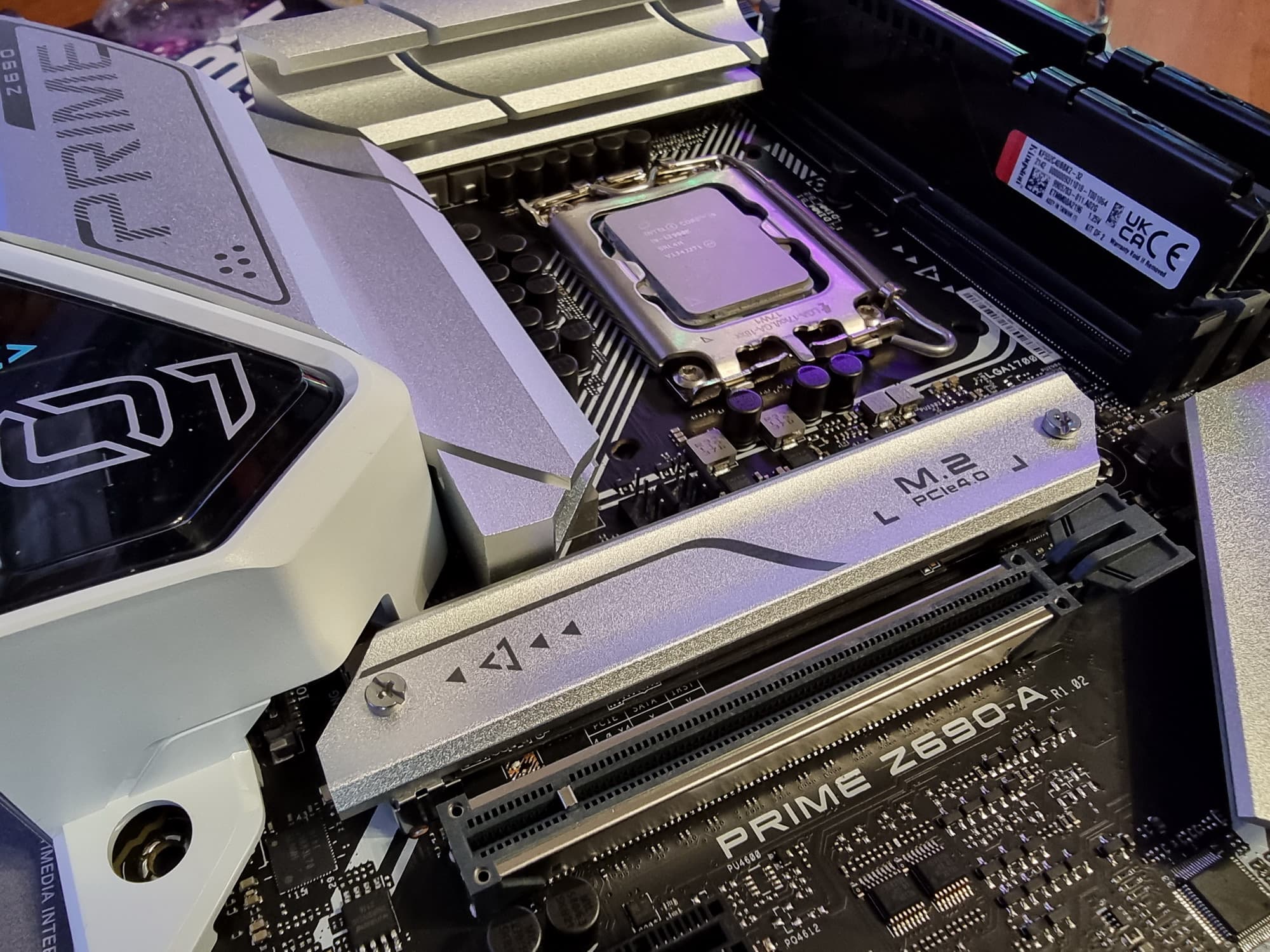

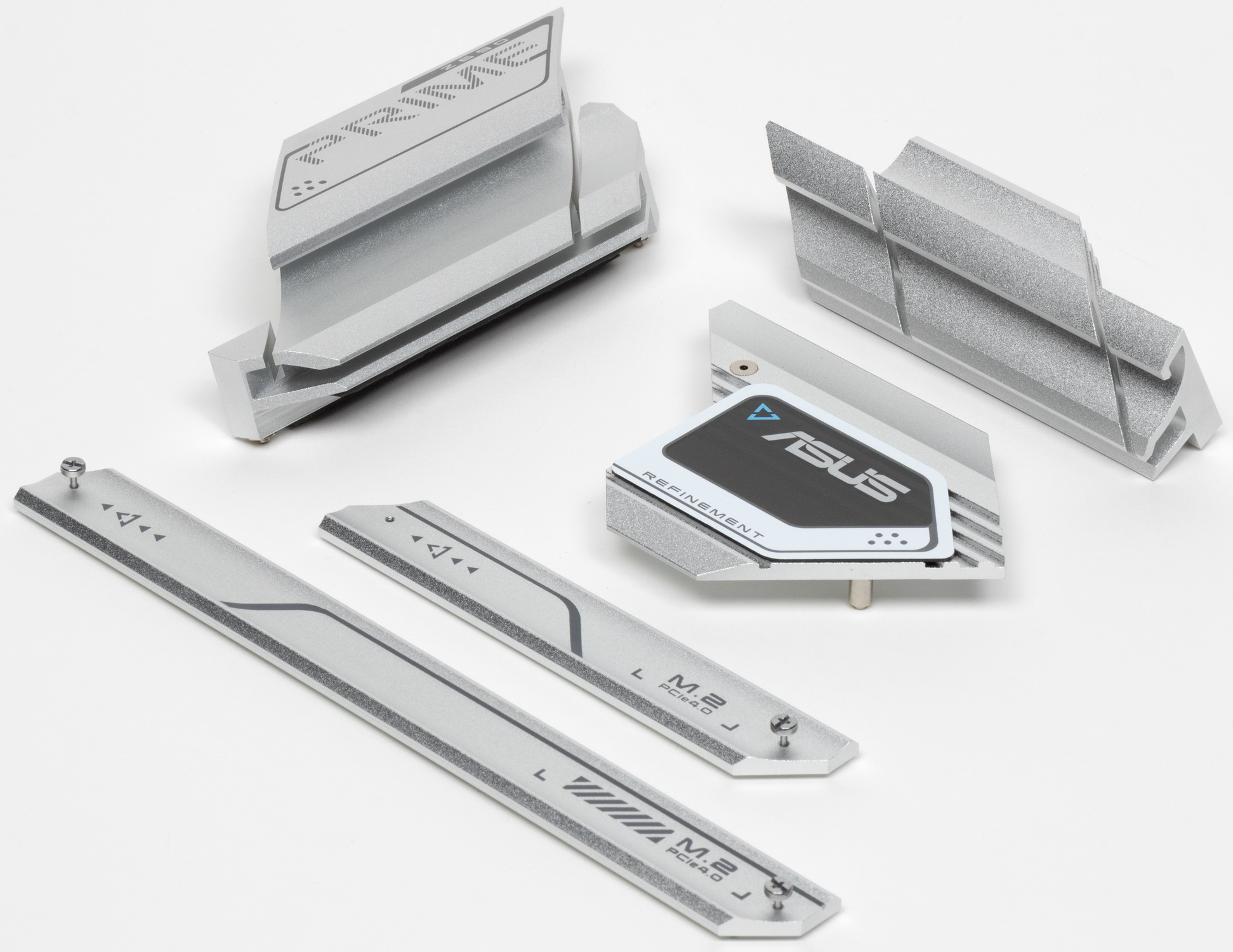

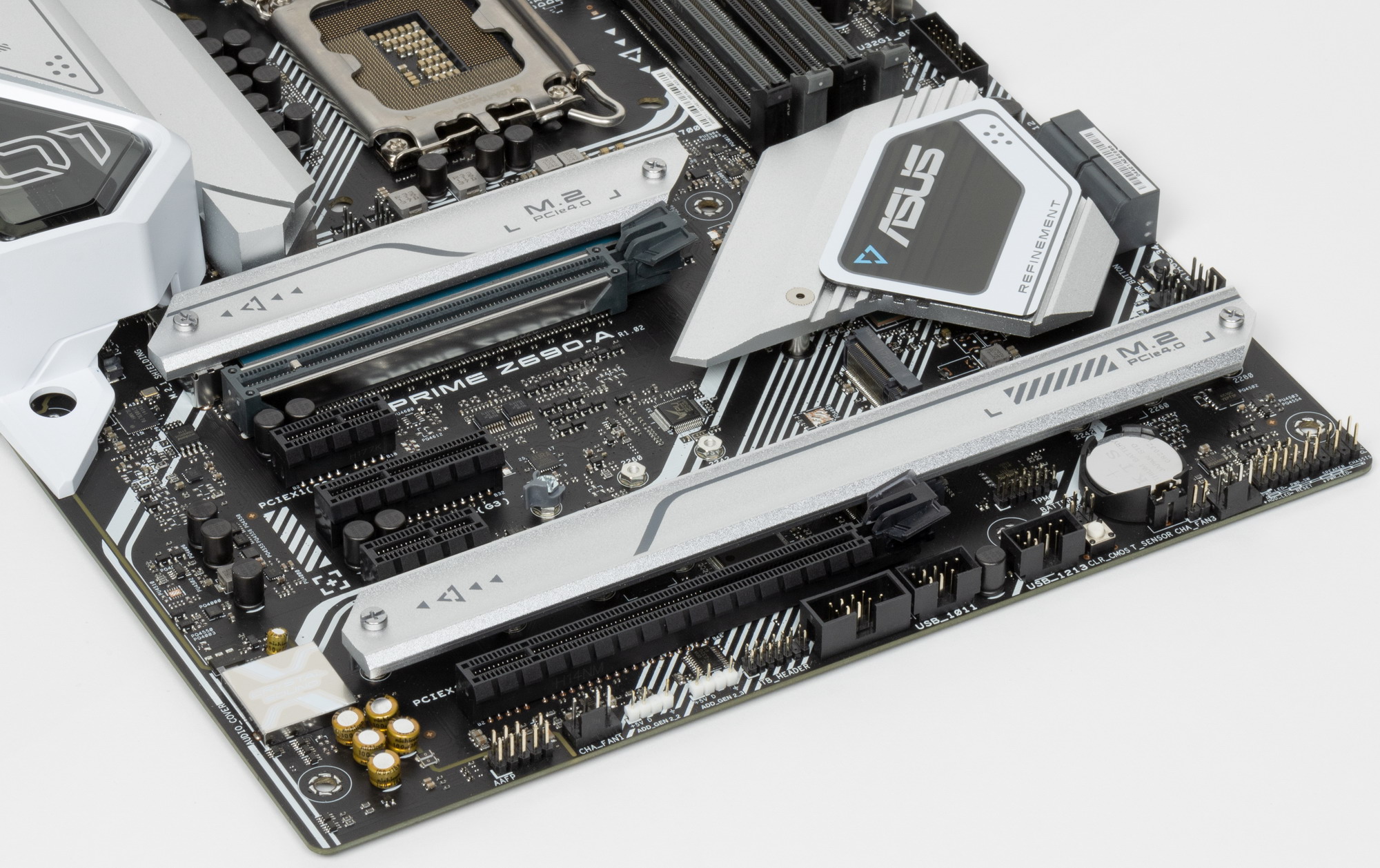

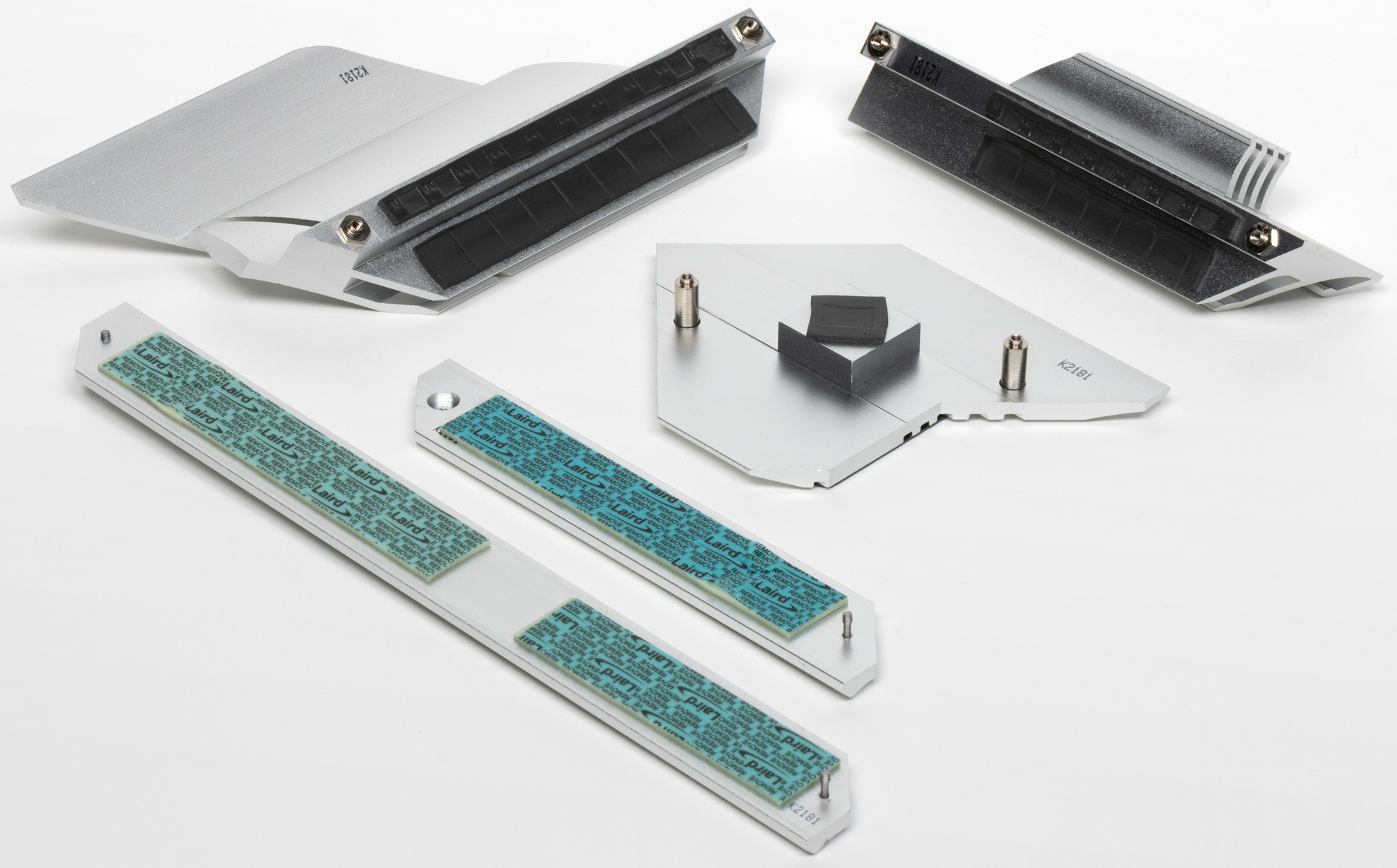

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух нижних — общий. М.2_2 — без охлаждения.

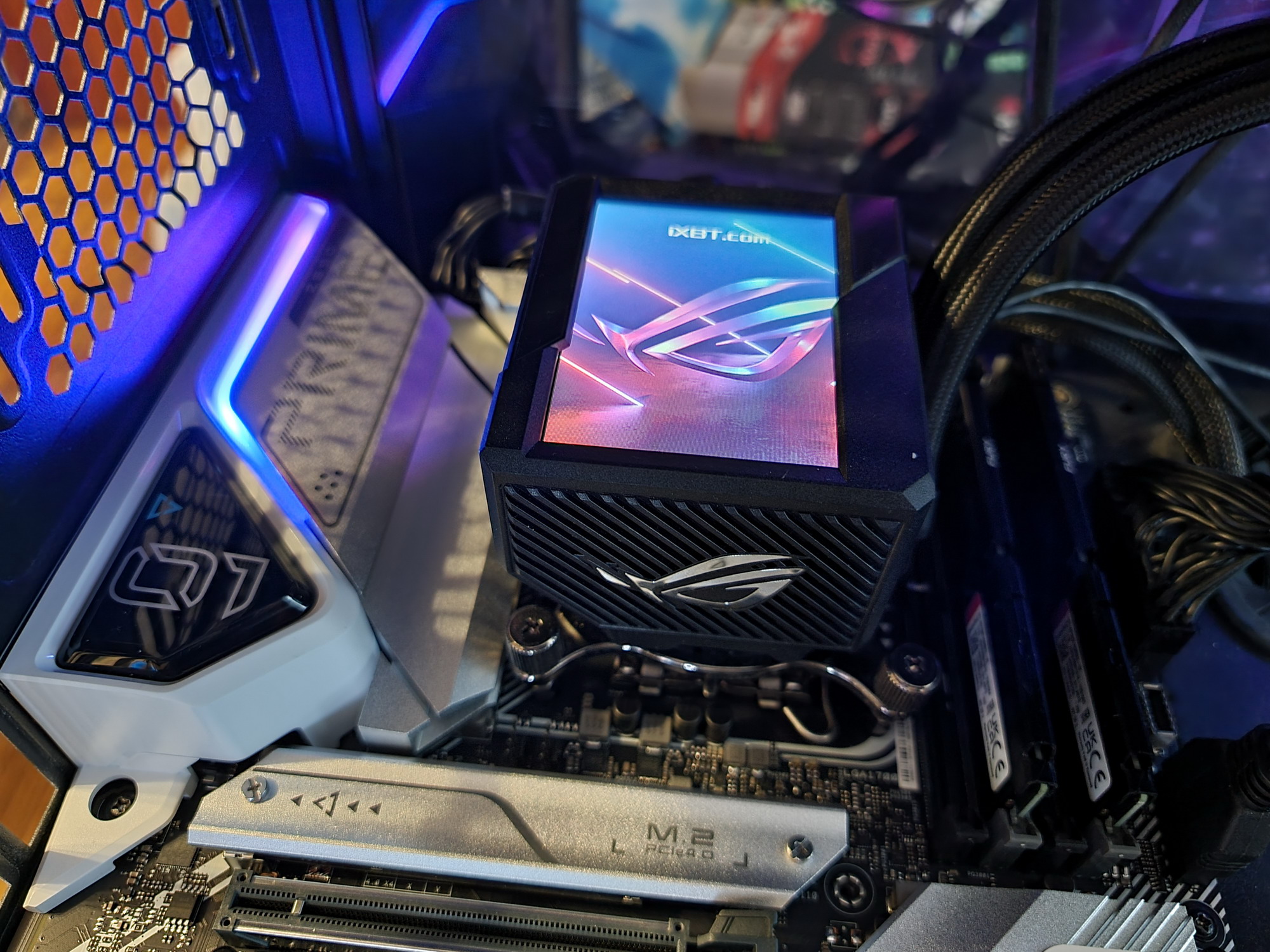

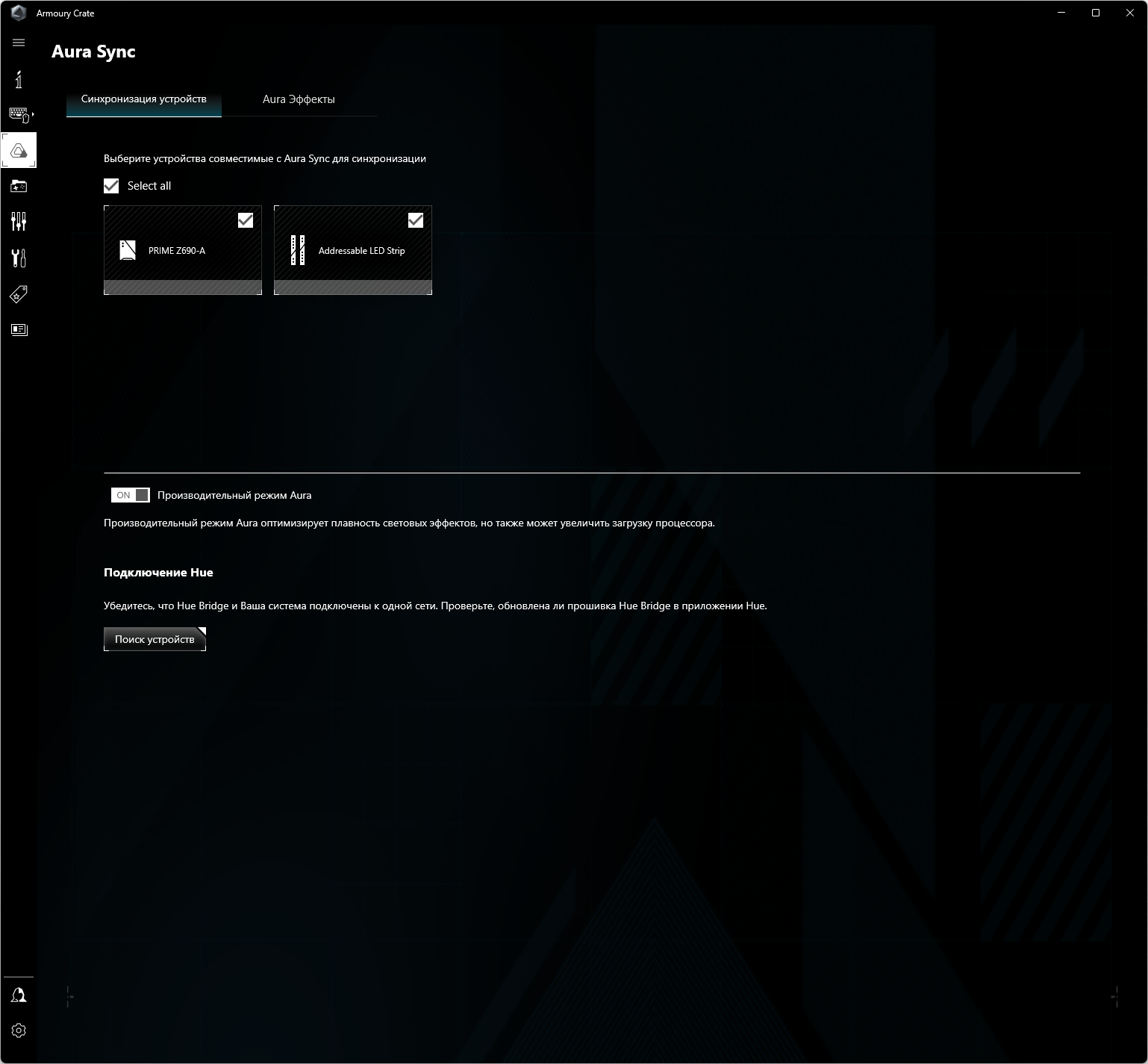

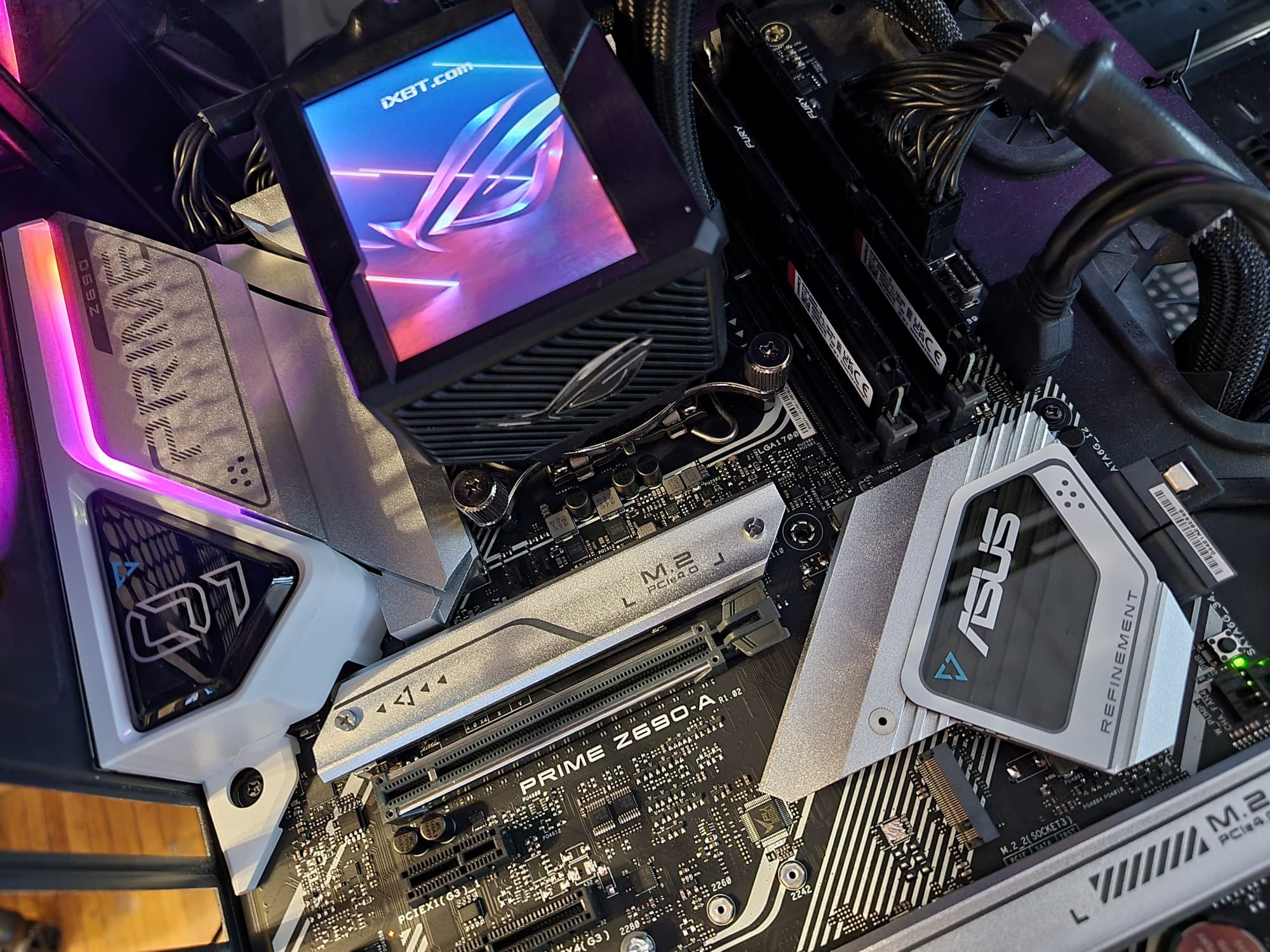

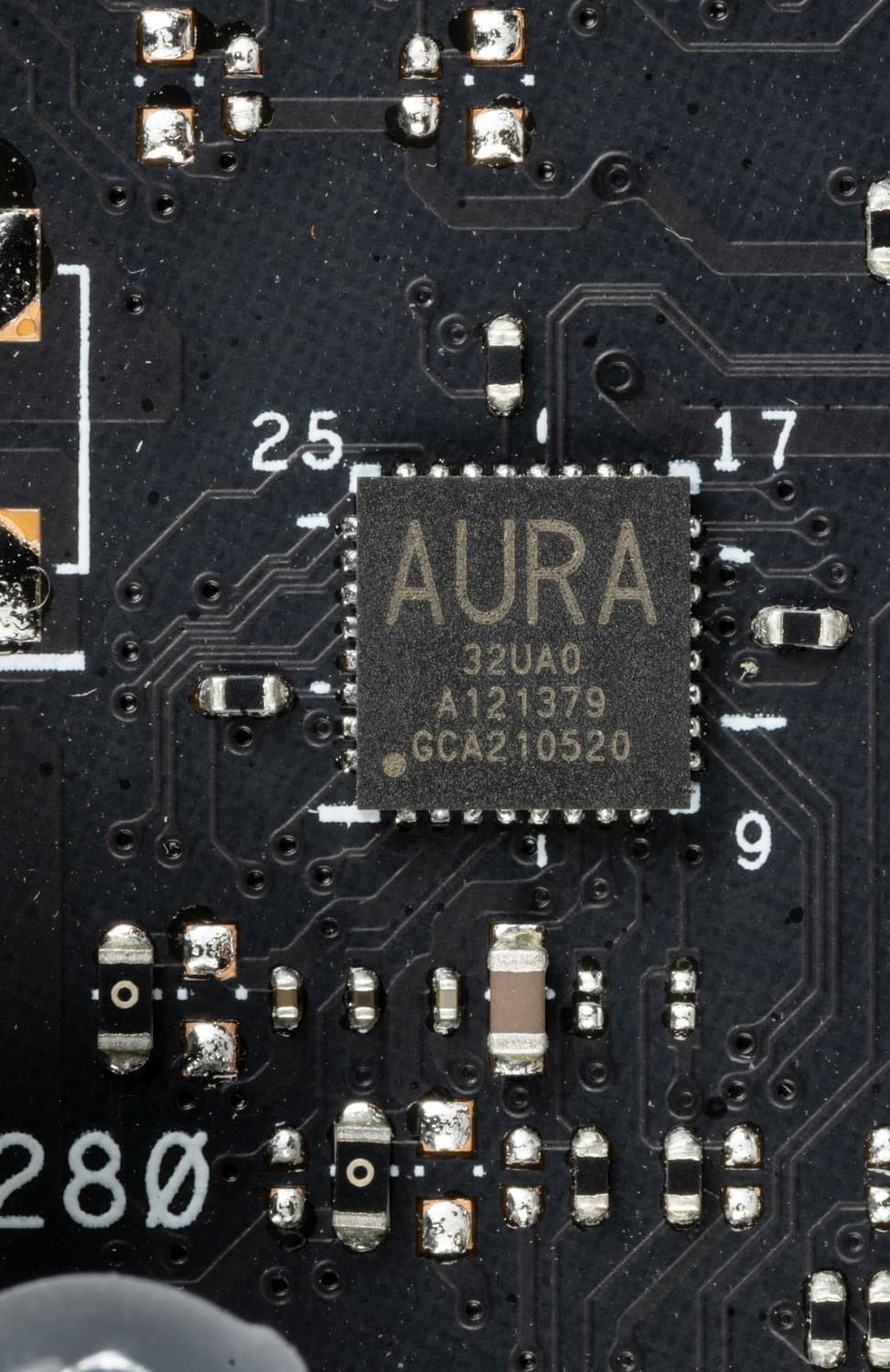

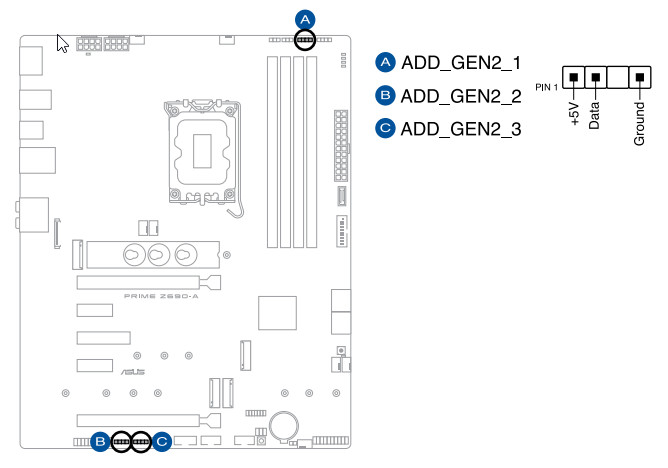

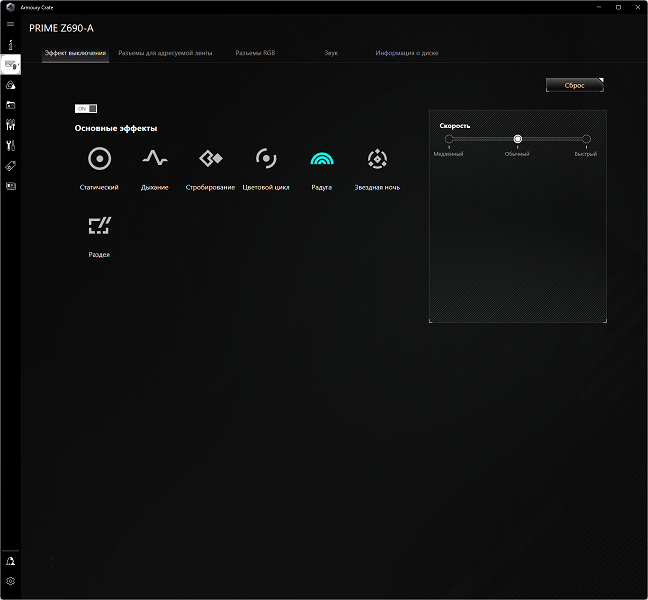

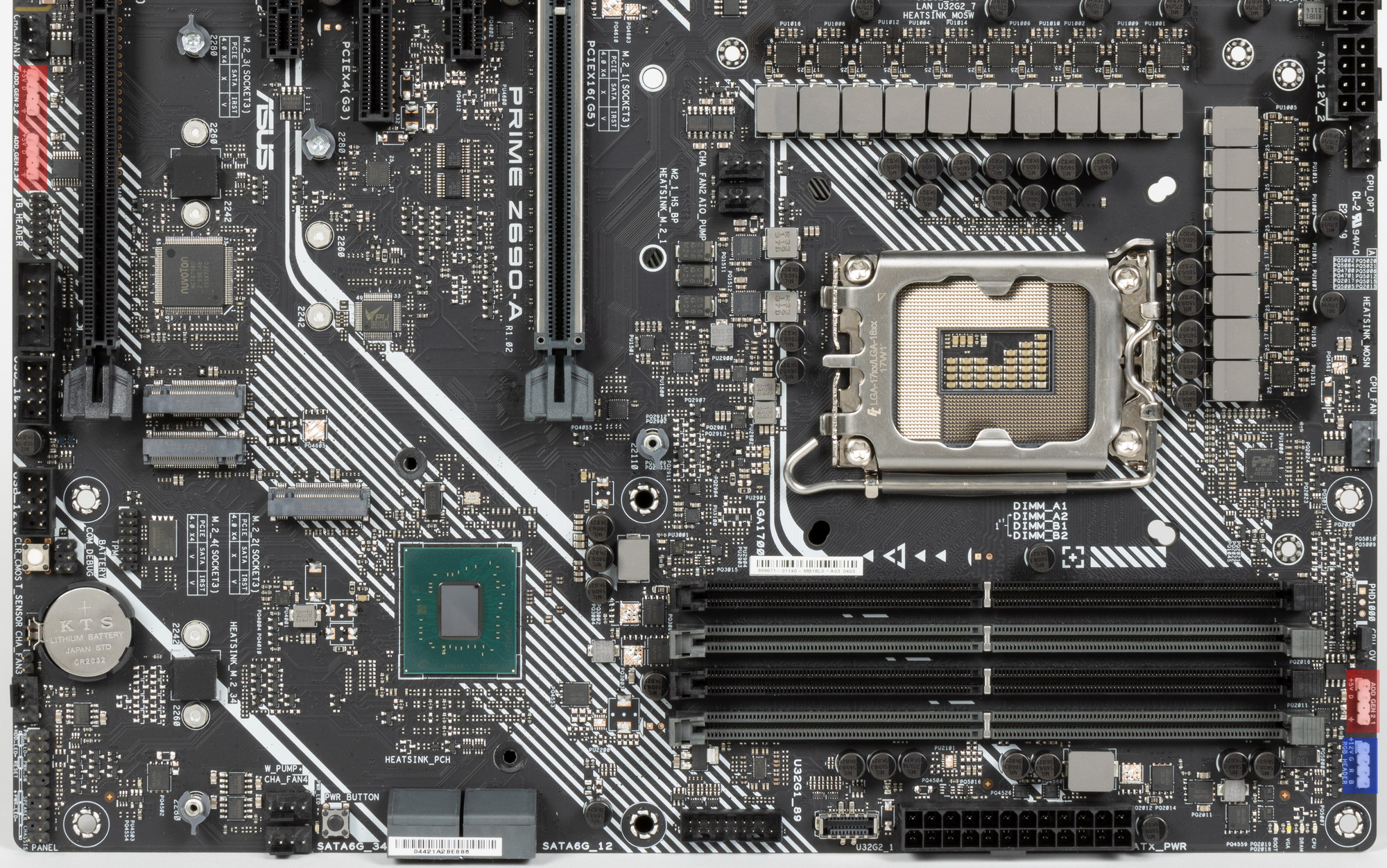

Подсветка

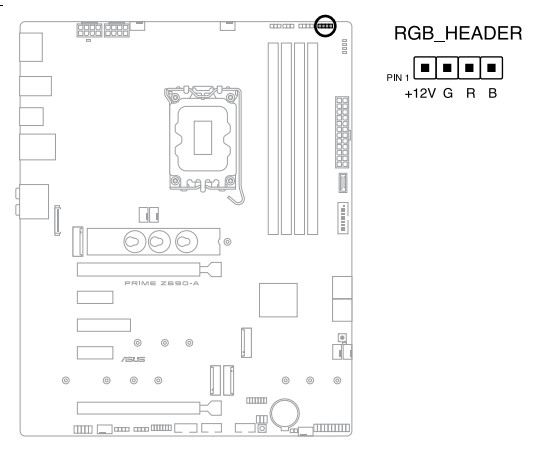

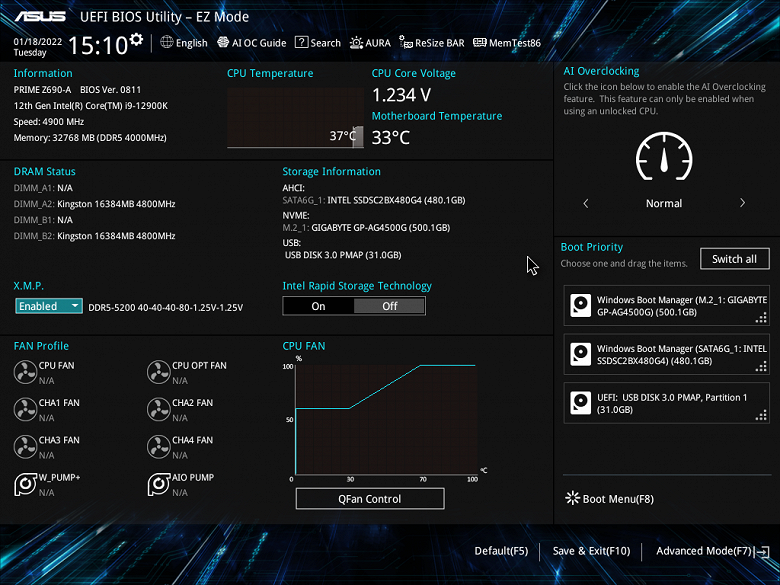

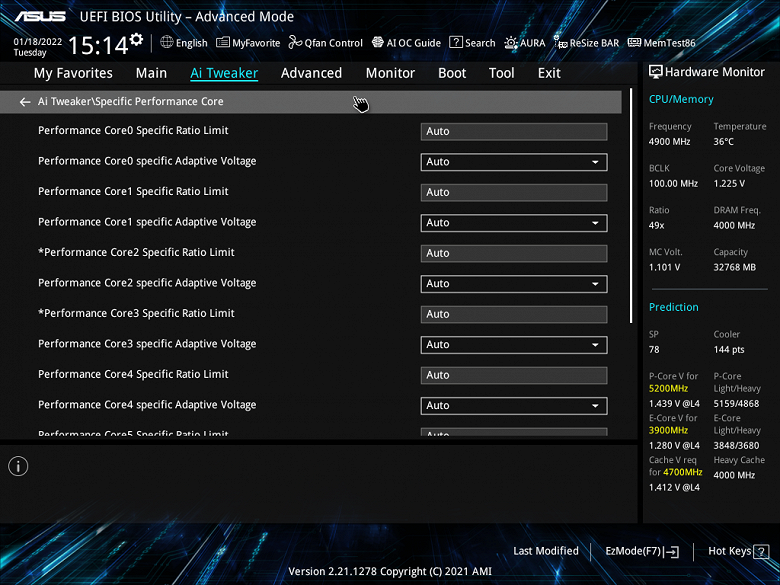

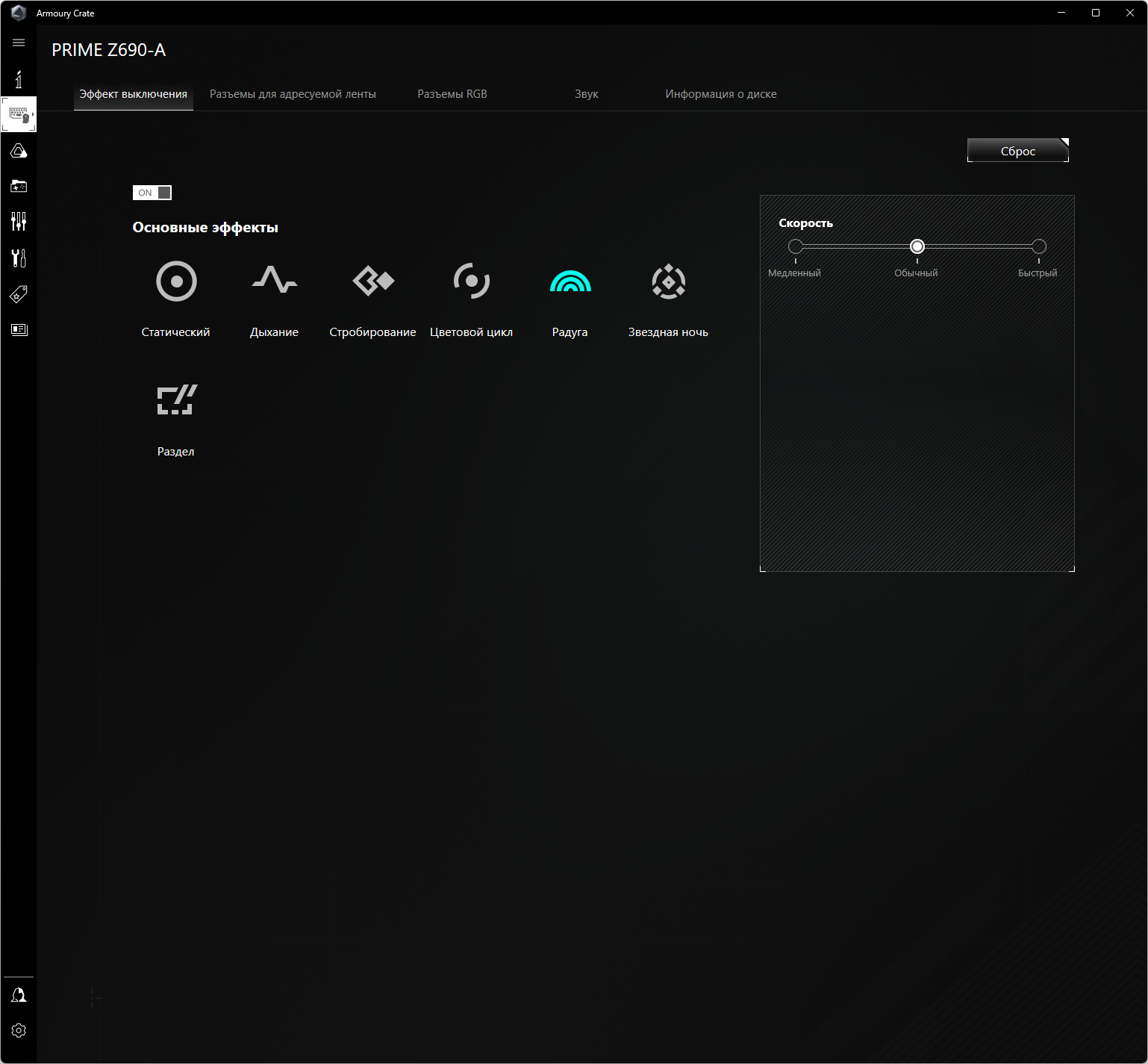

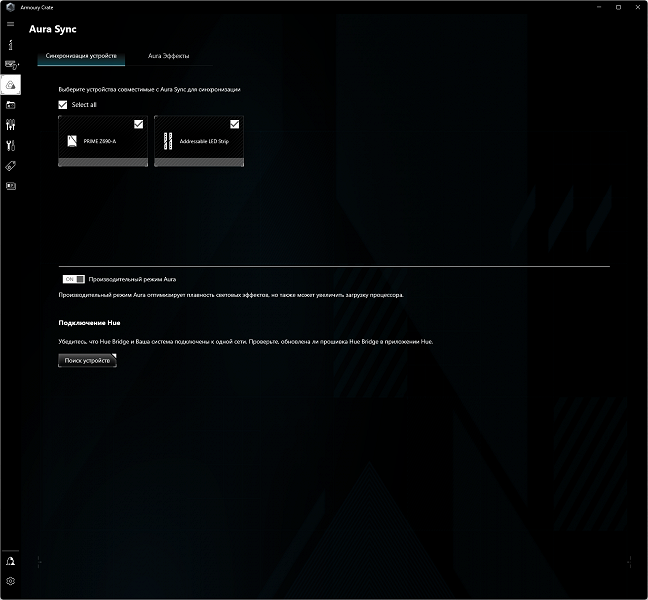

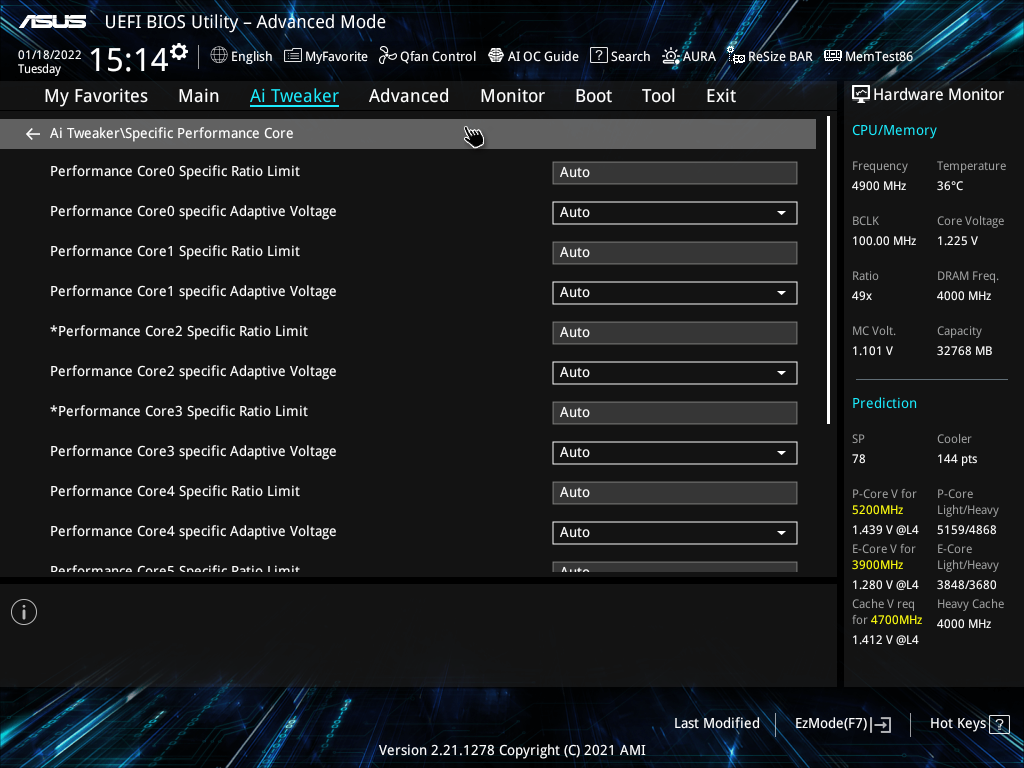

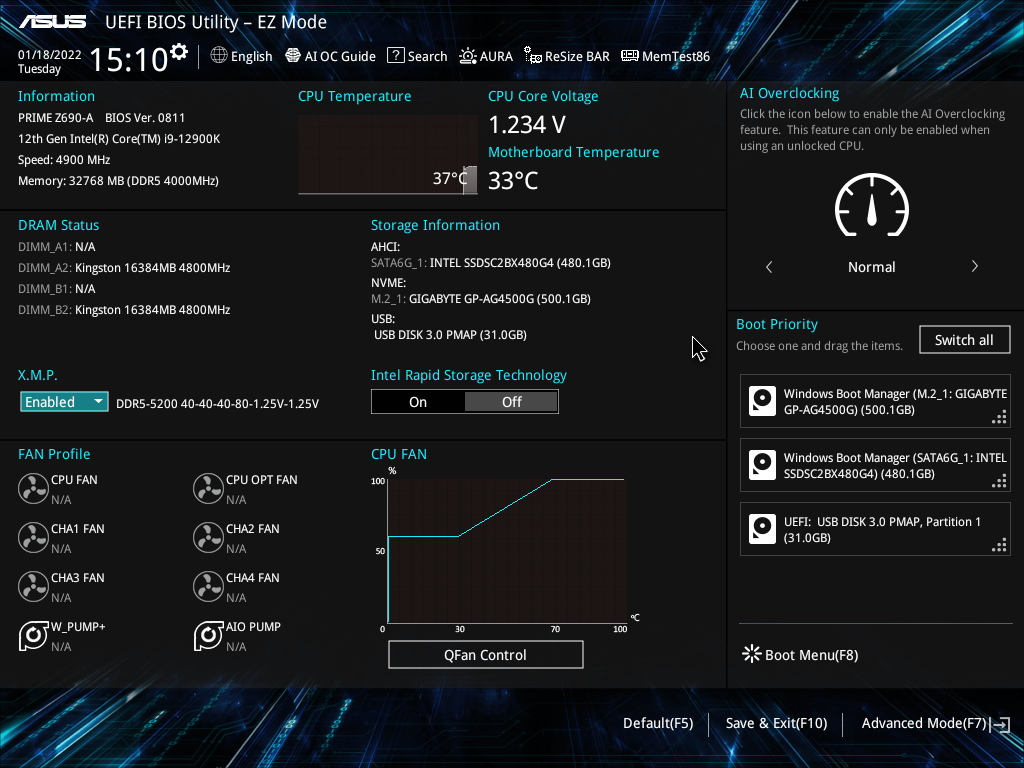

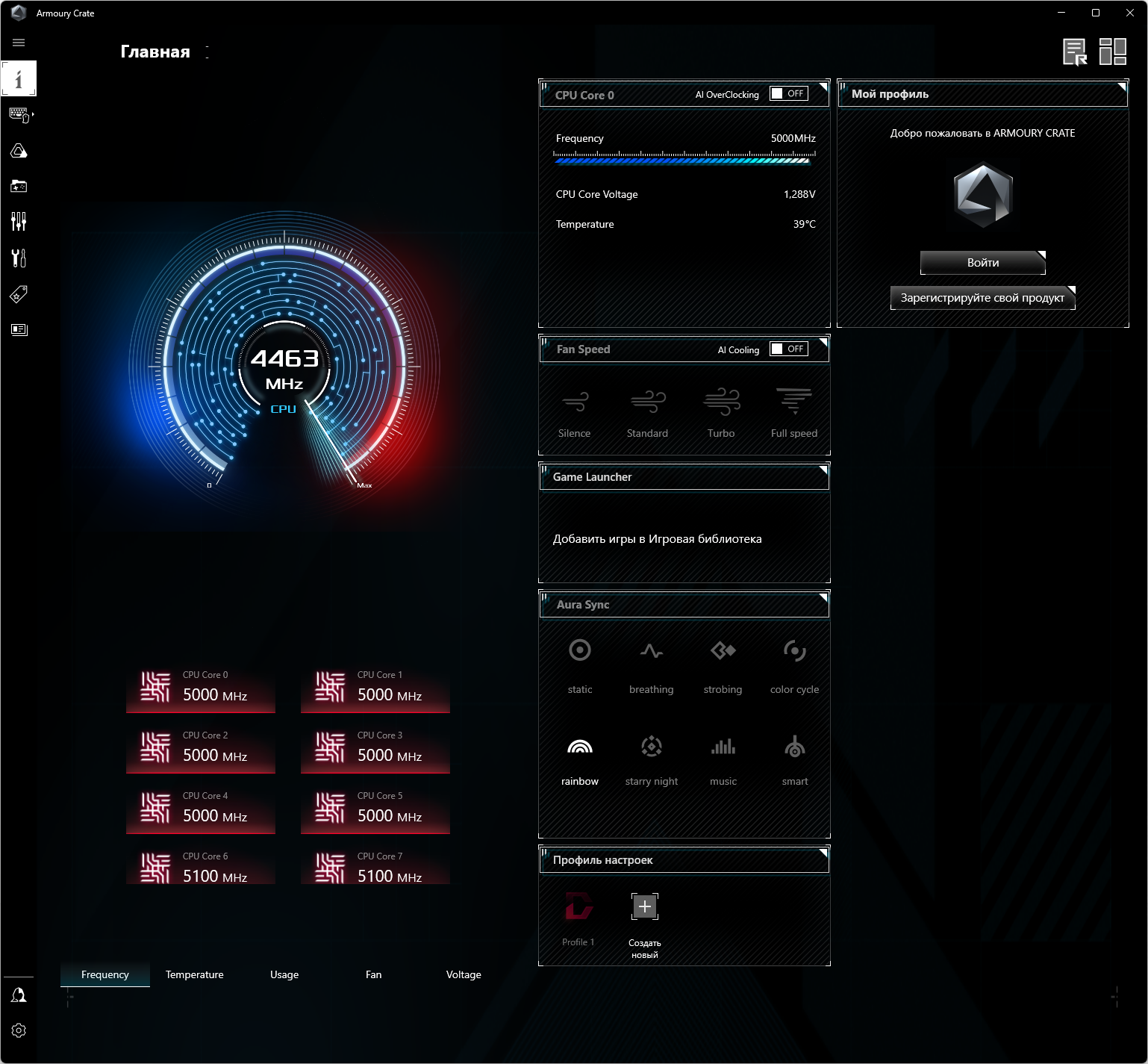

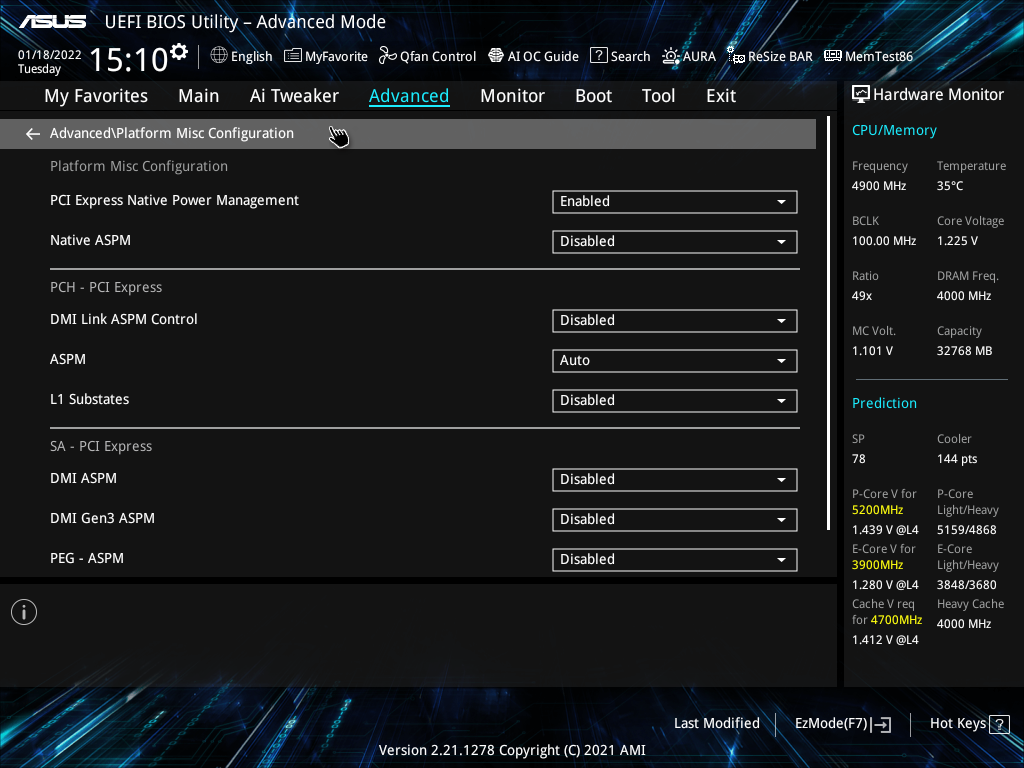

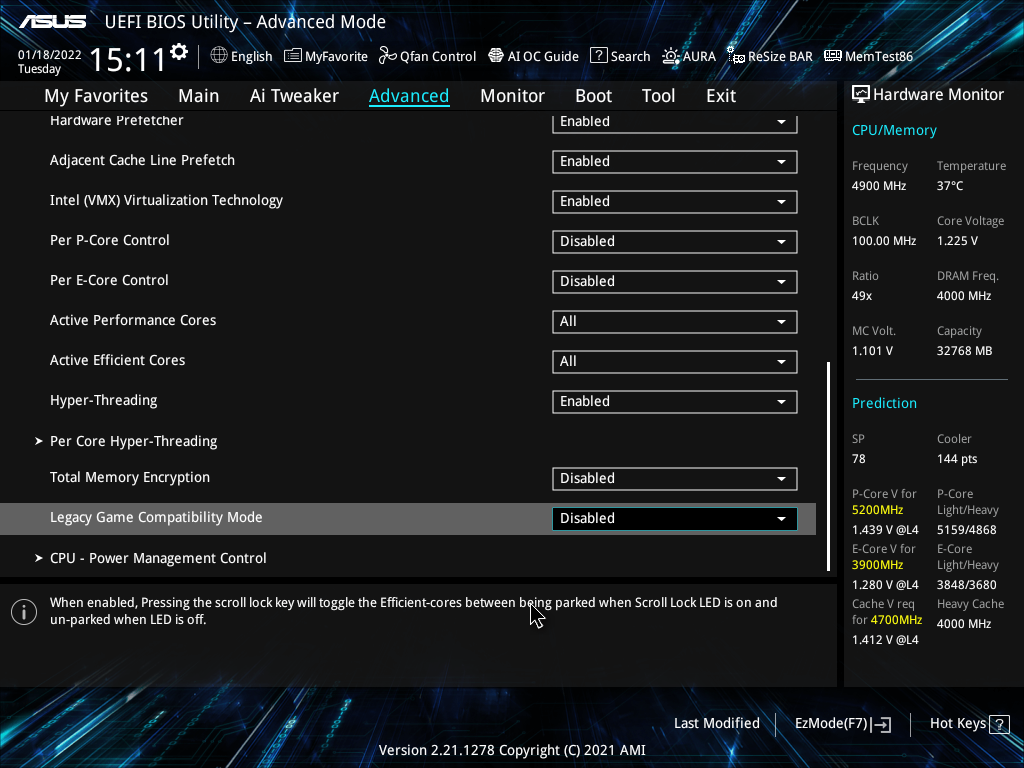

Программное обеспечение под Windows

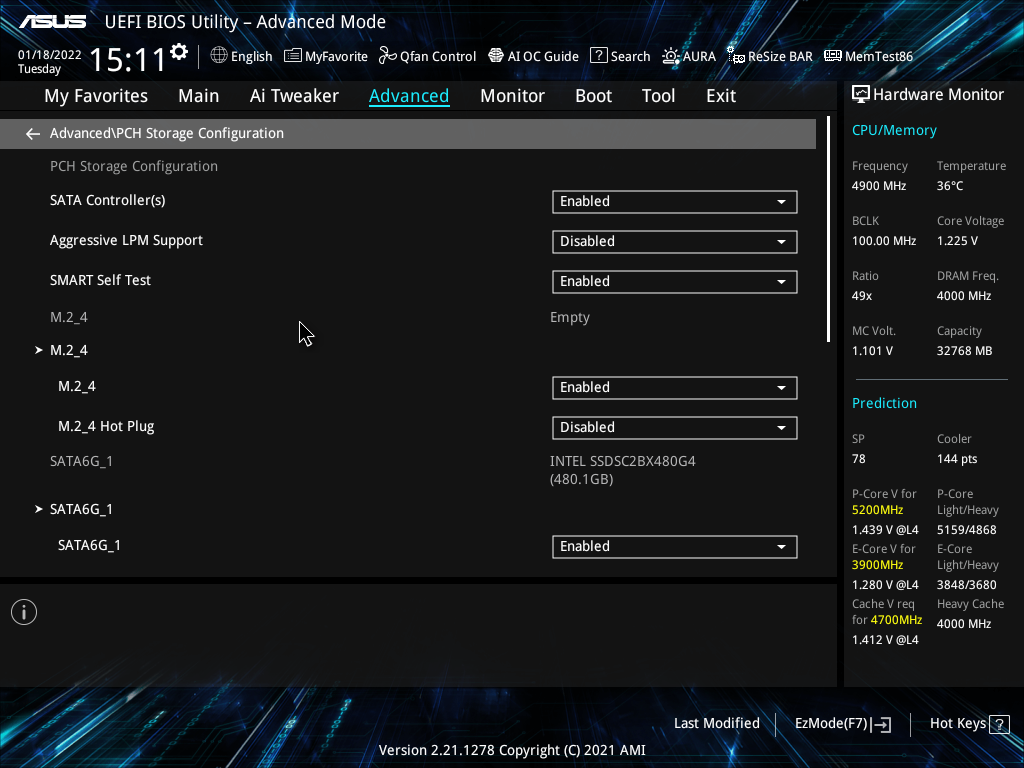

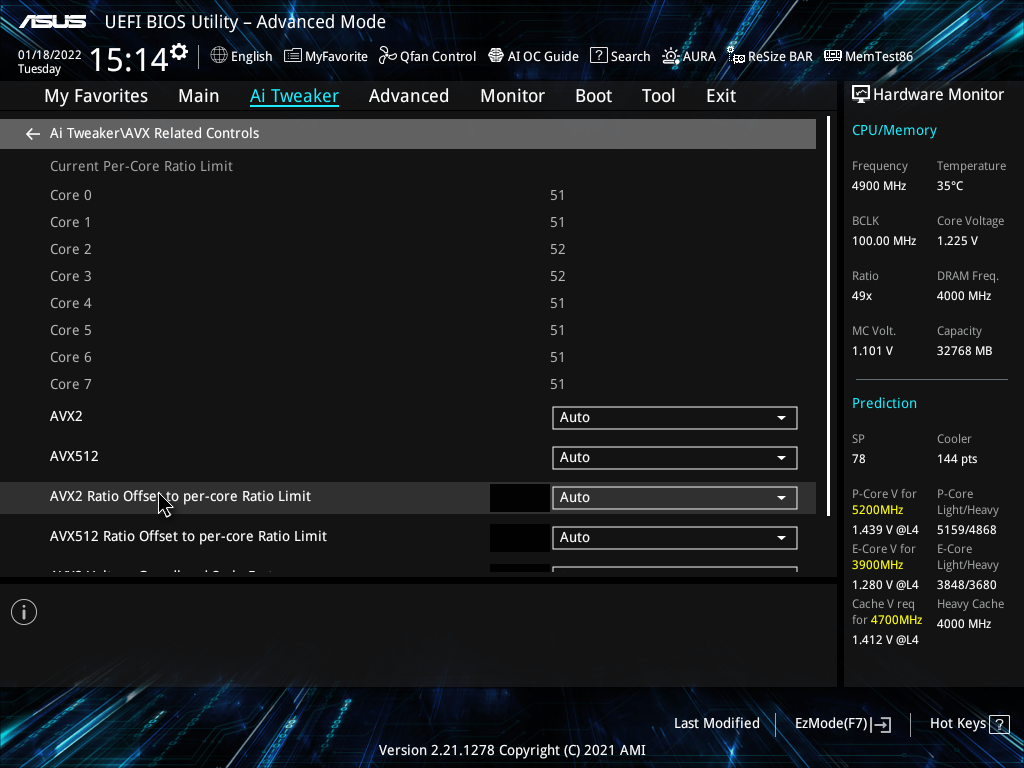

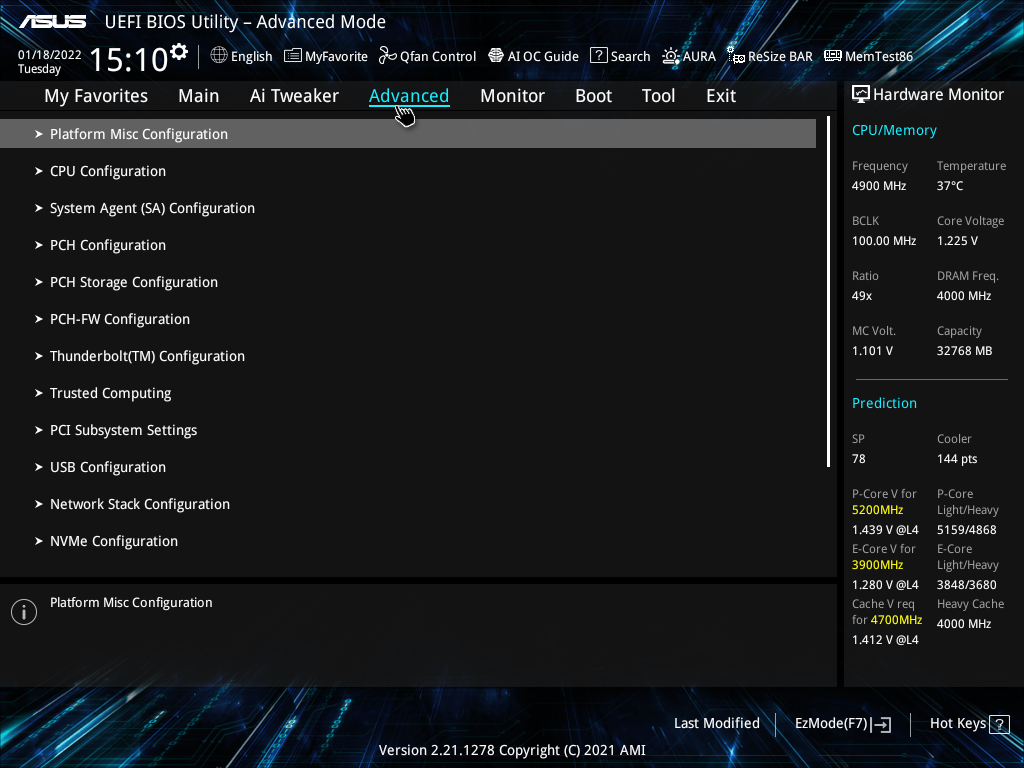

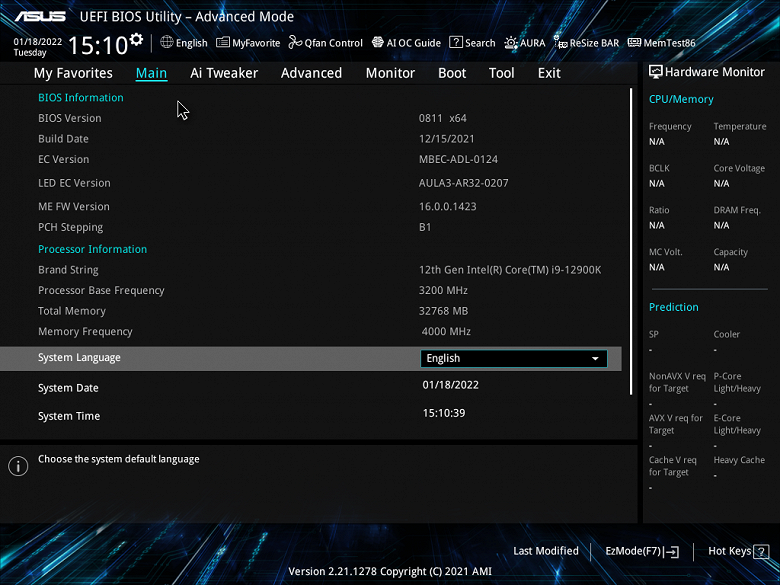

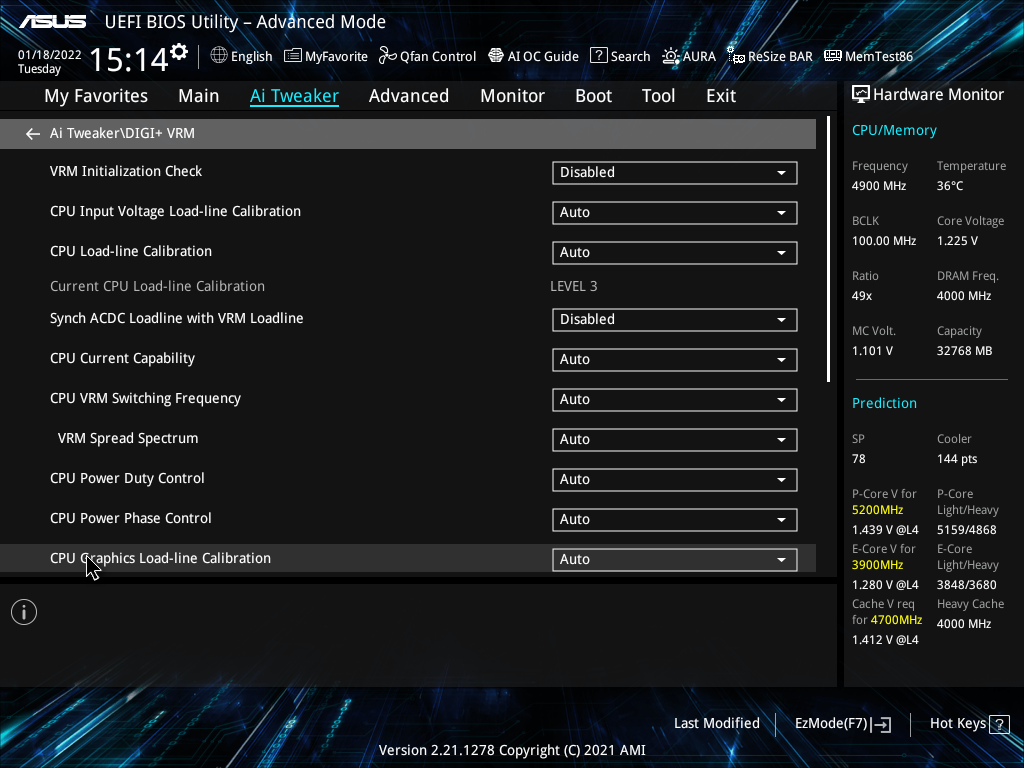

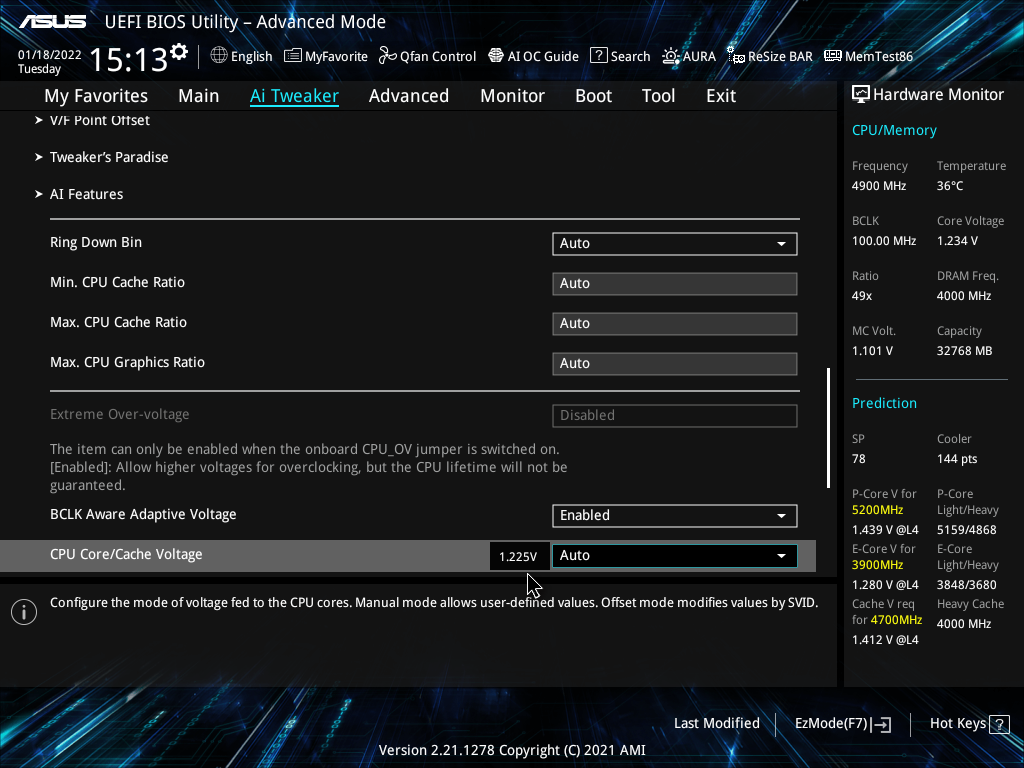

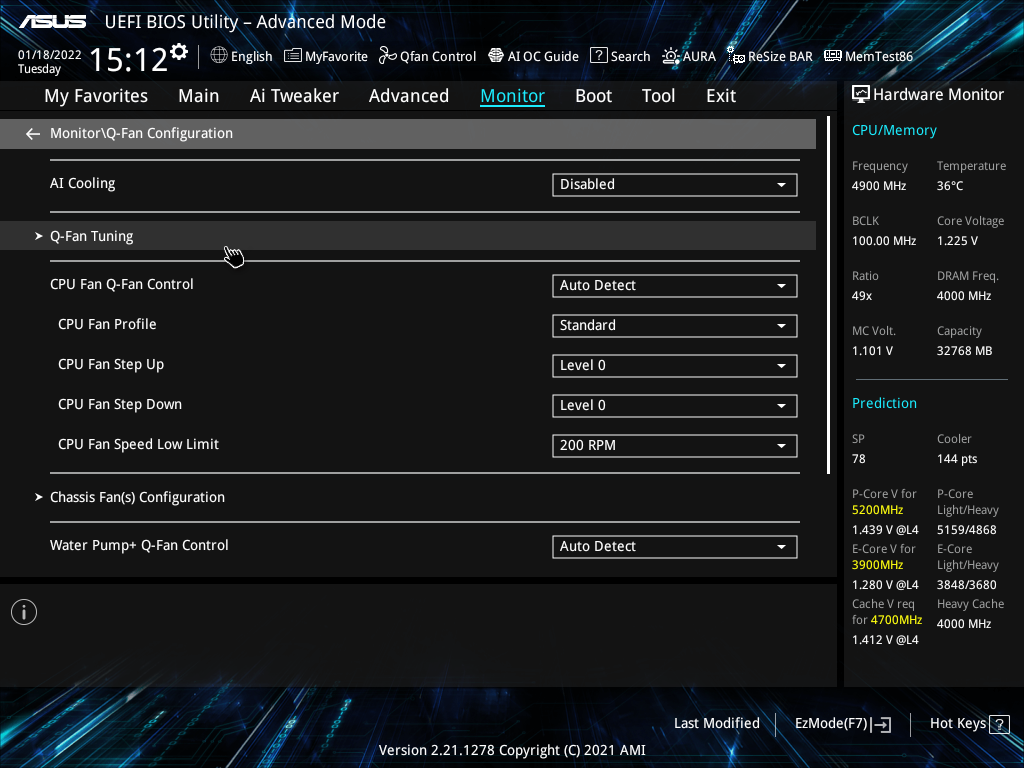

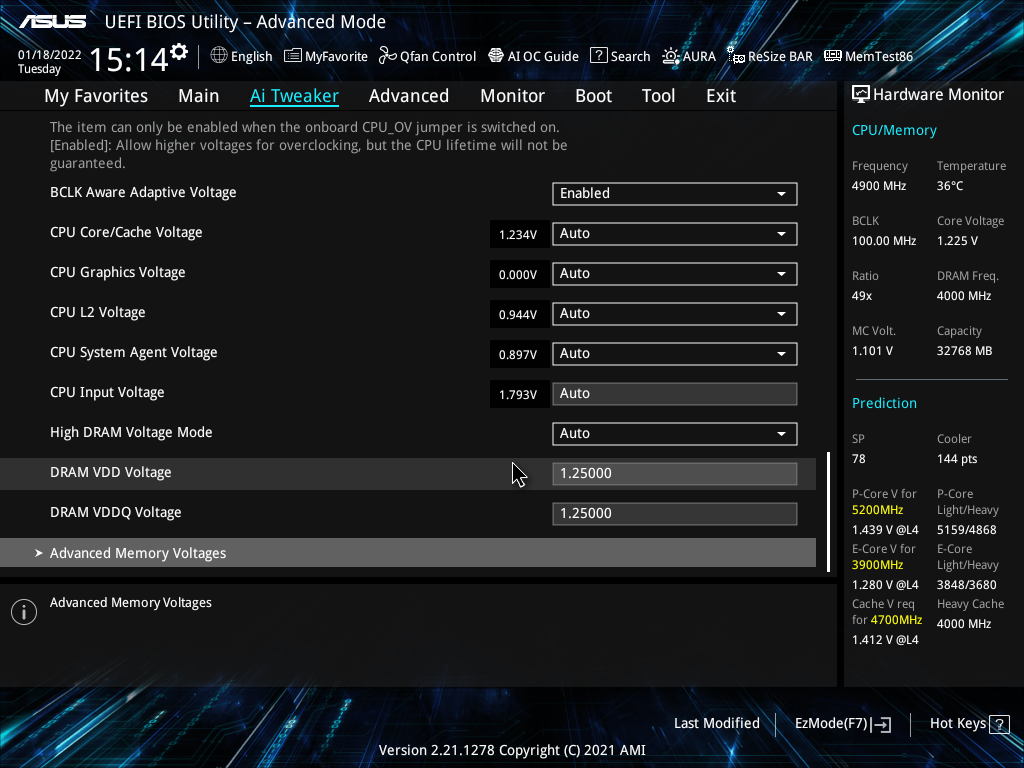

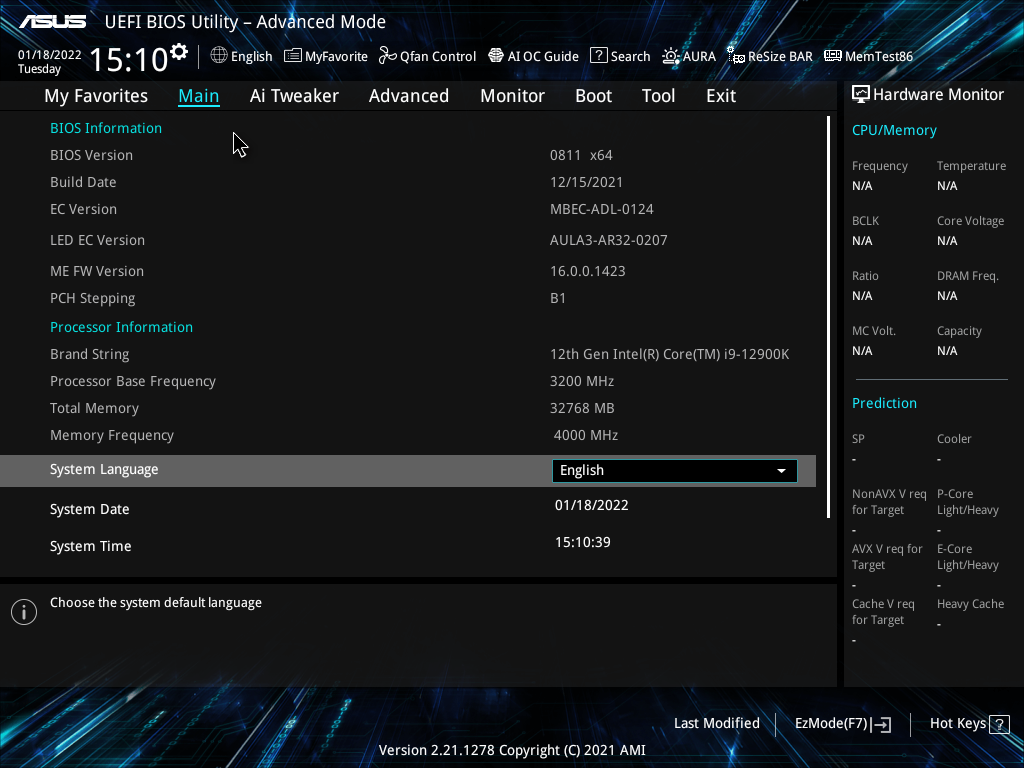

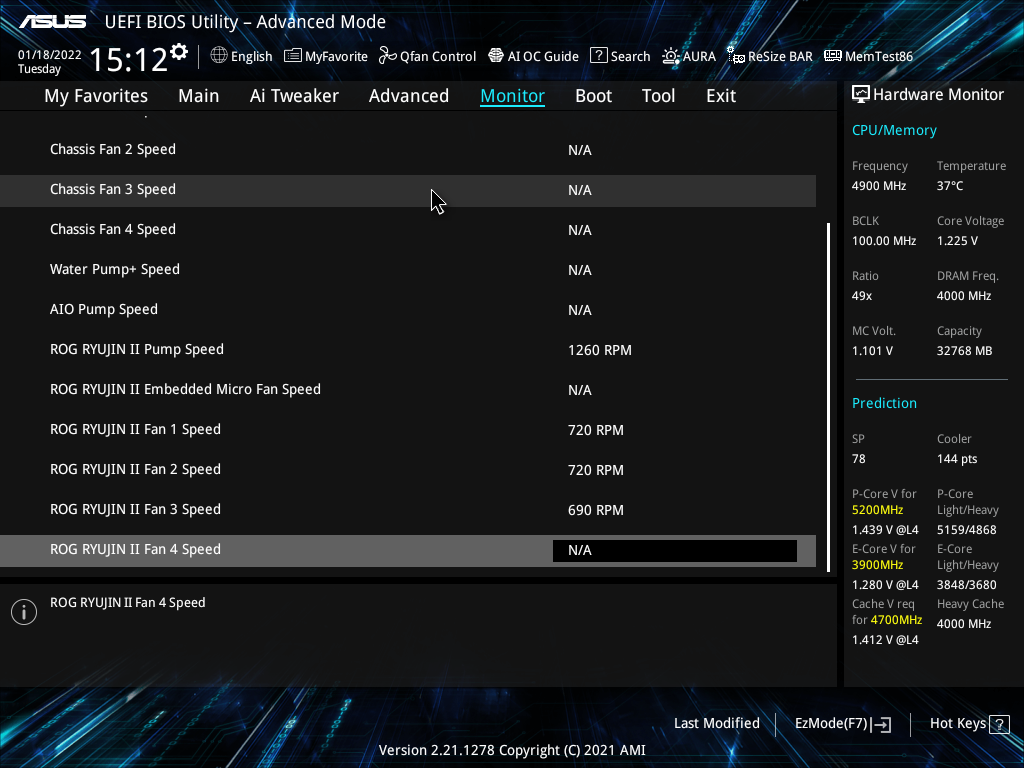

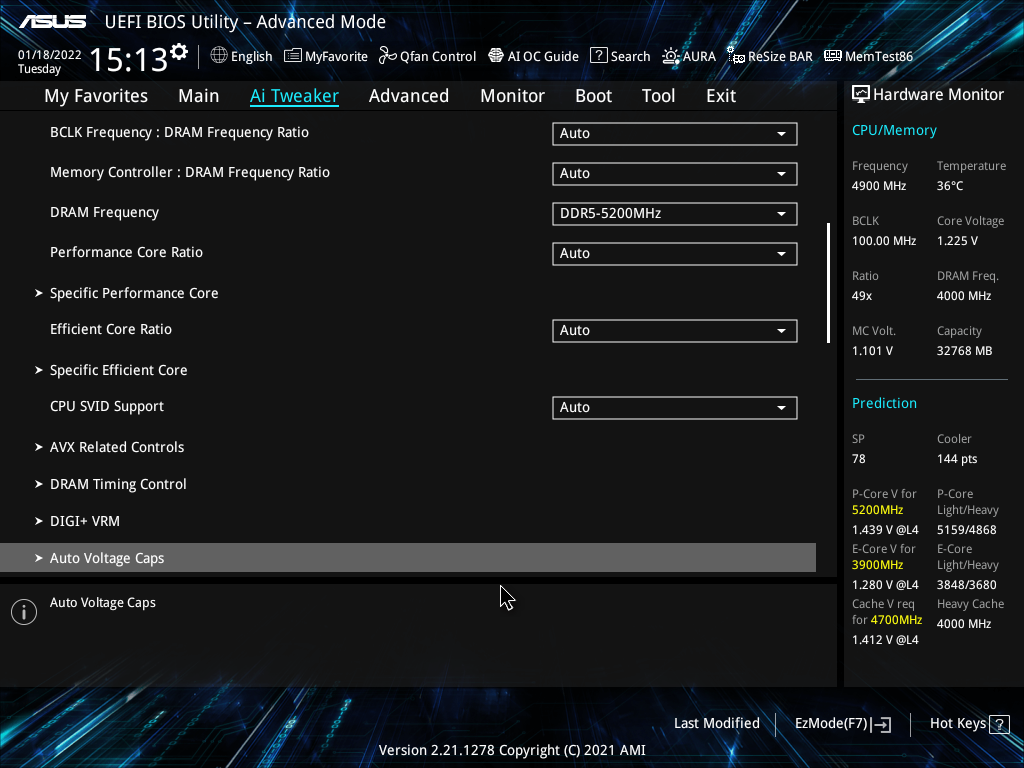

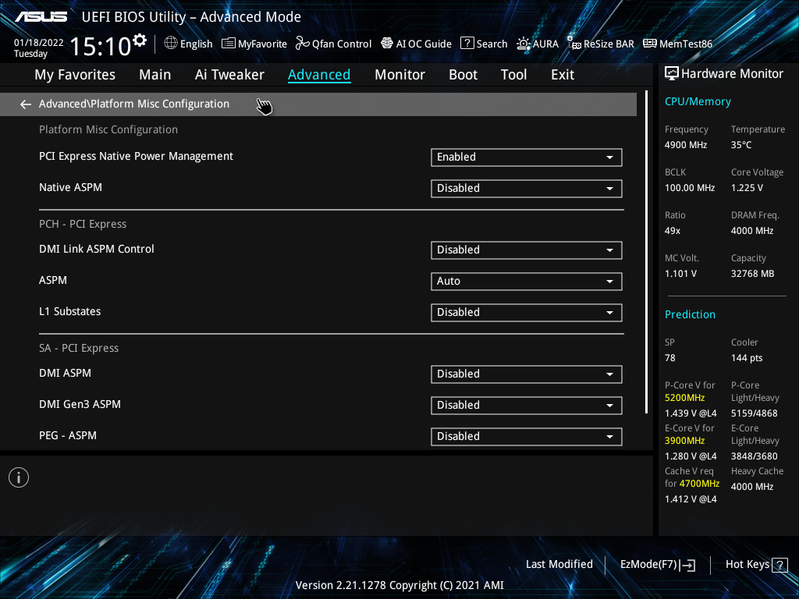

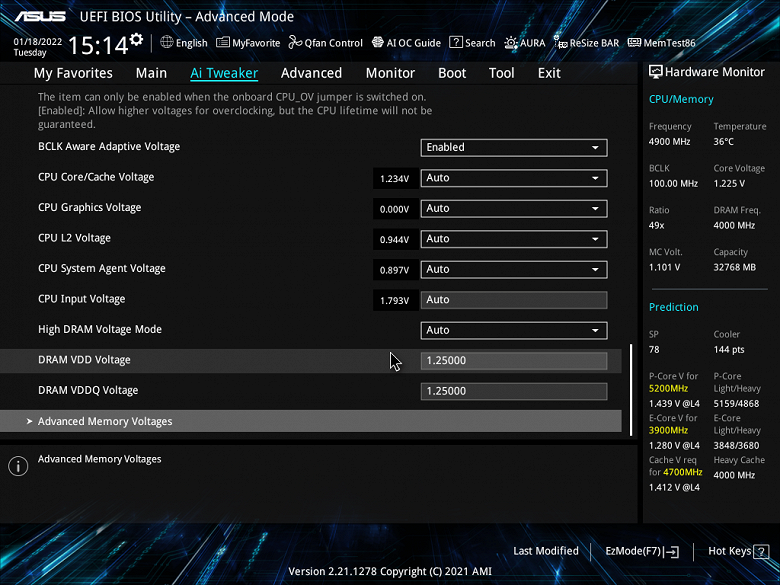

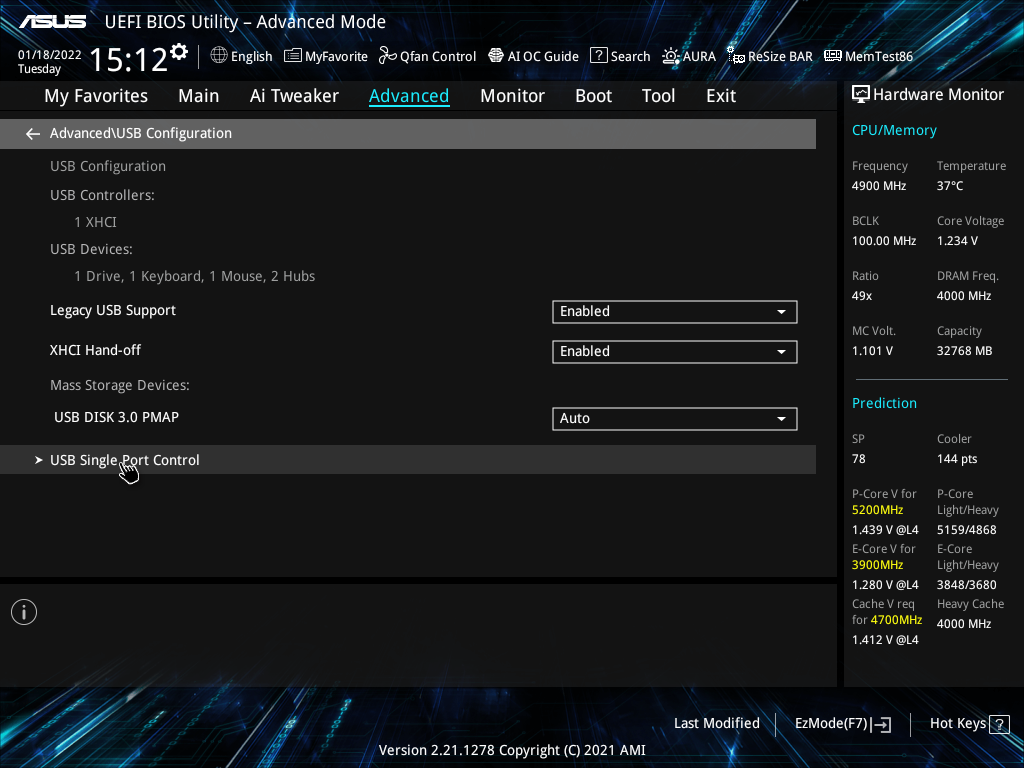

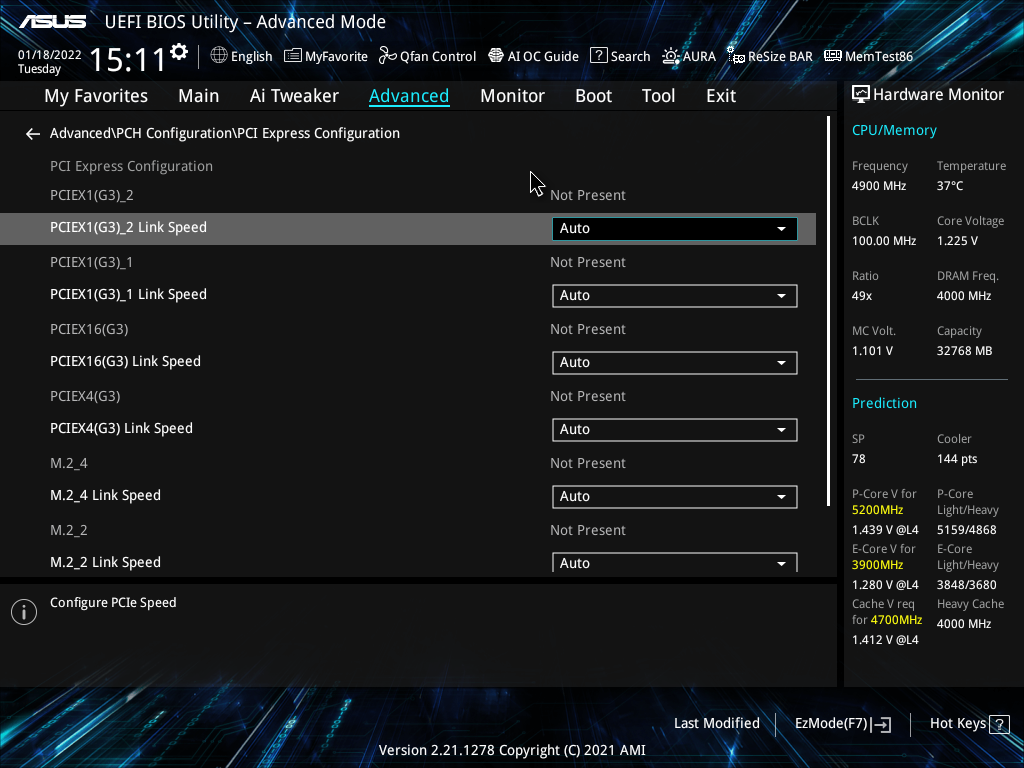

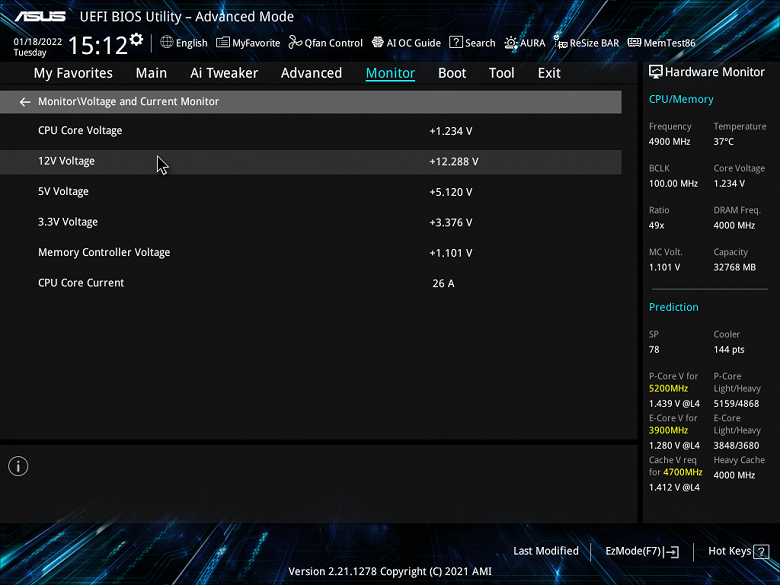

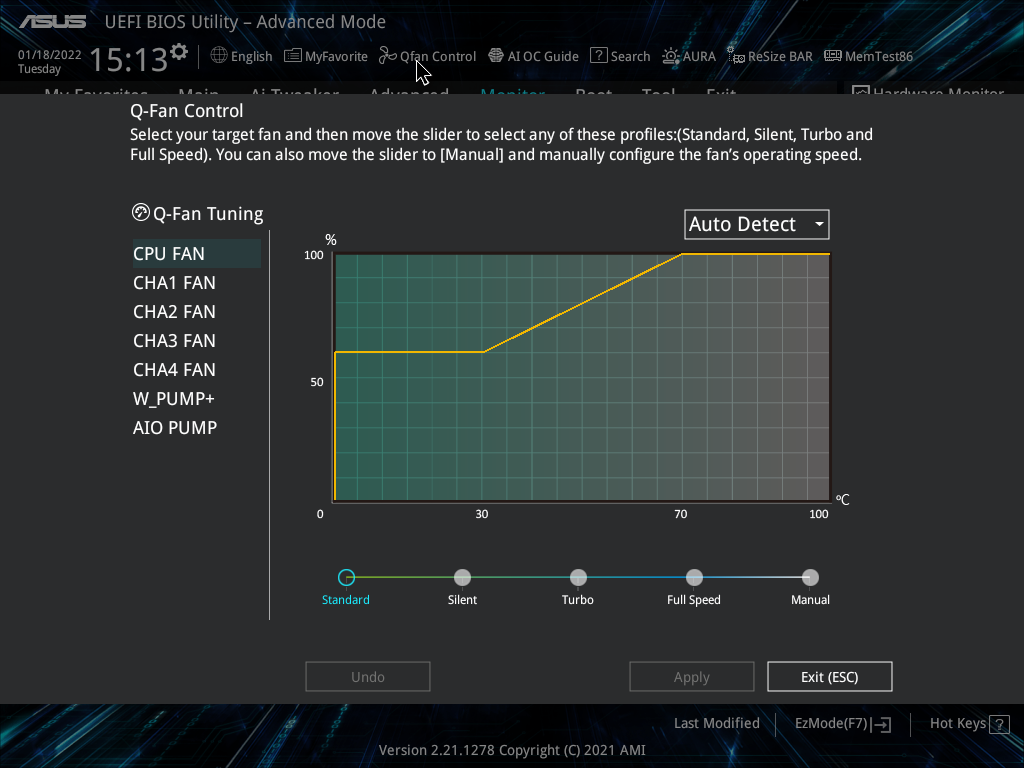

Настройки BIOS

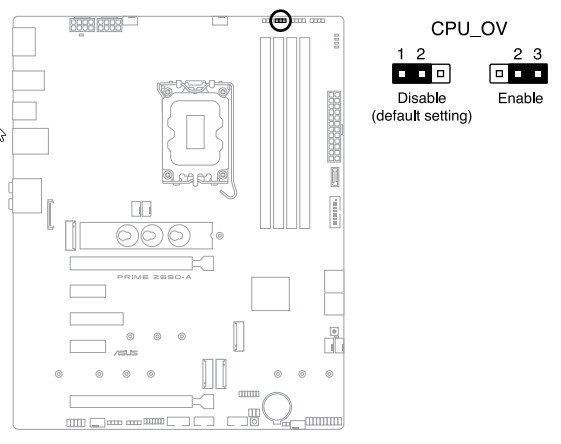

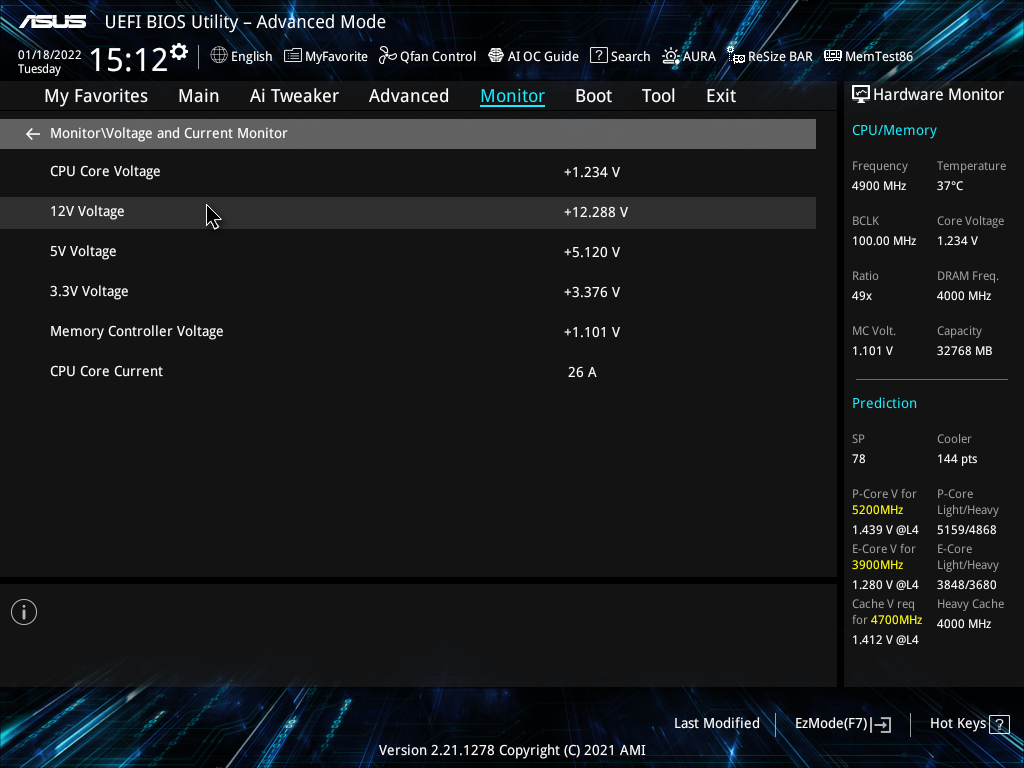

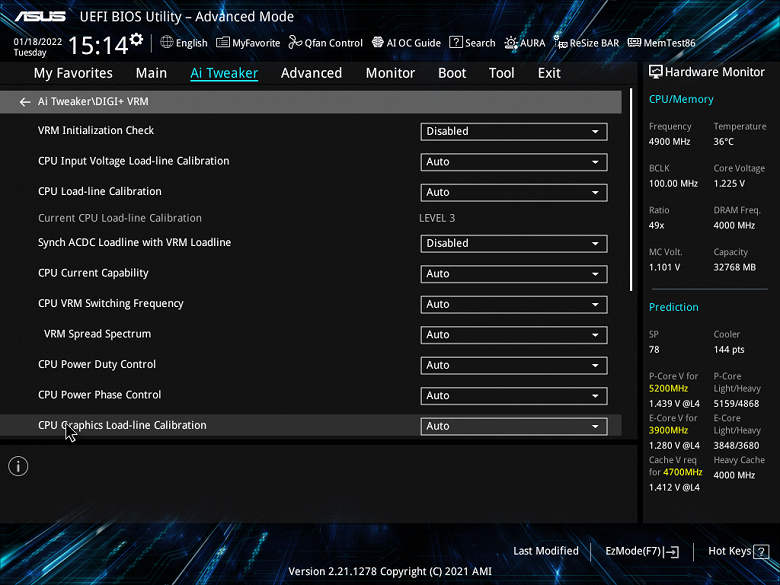

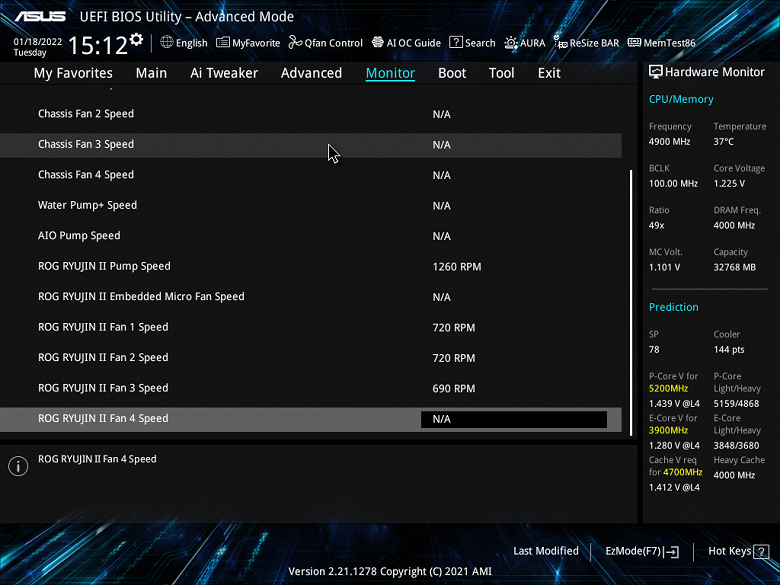

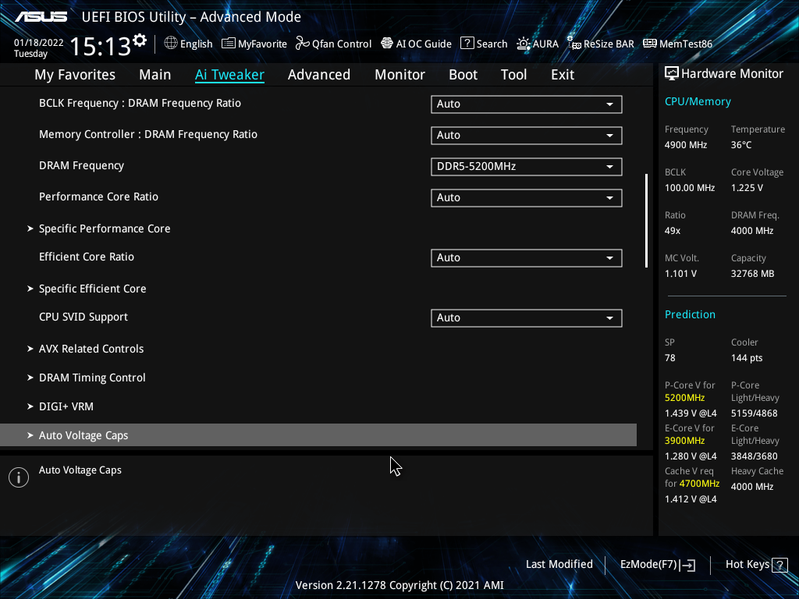

Работоспособность (и разгон)

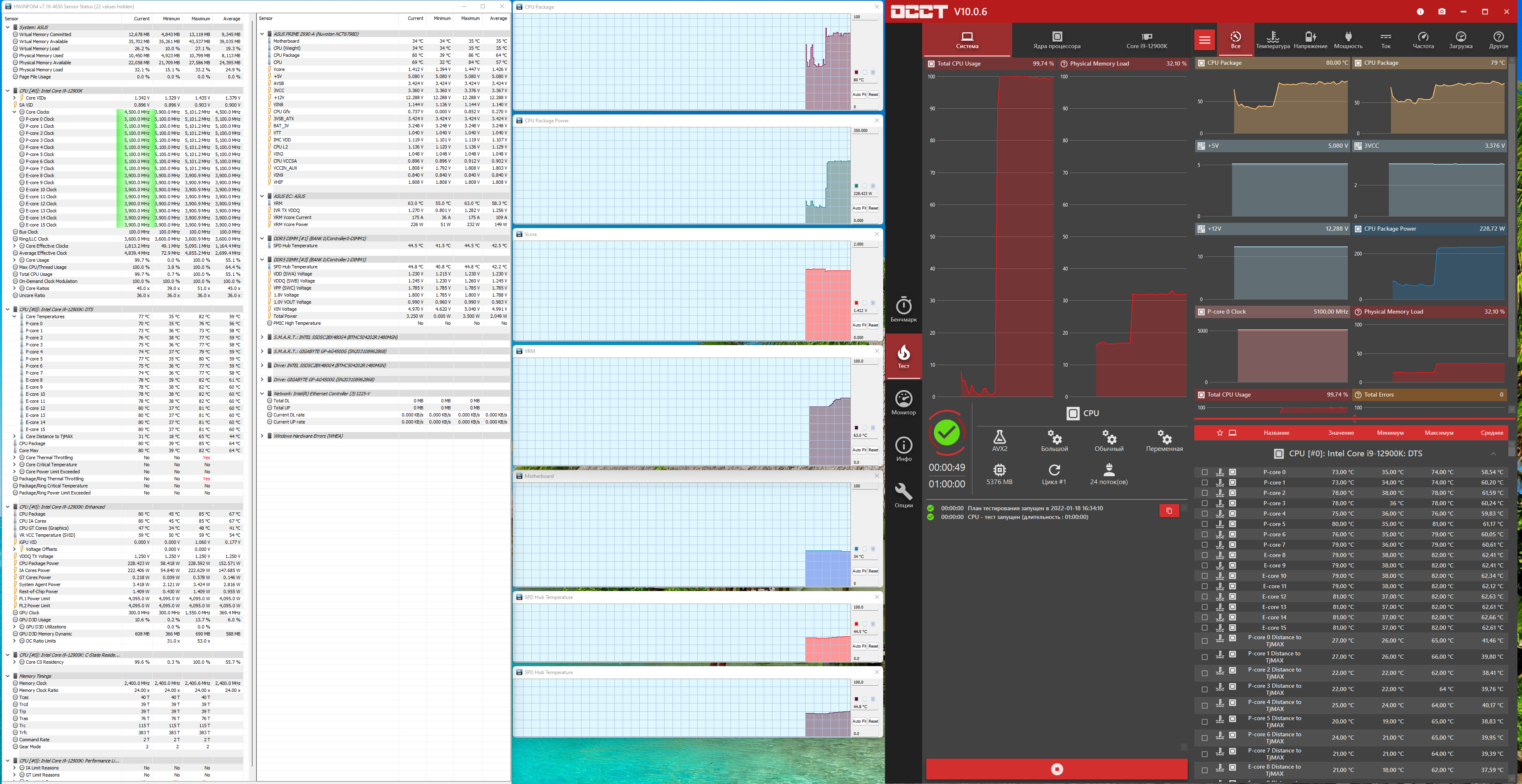

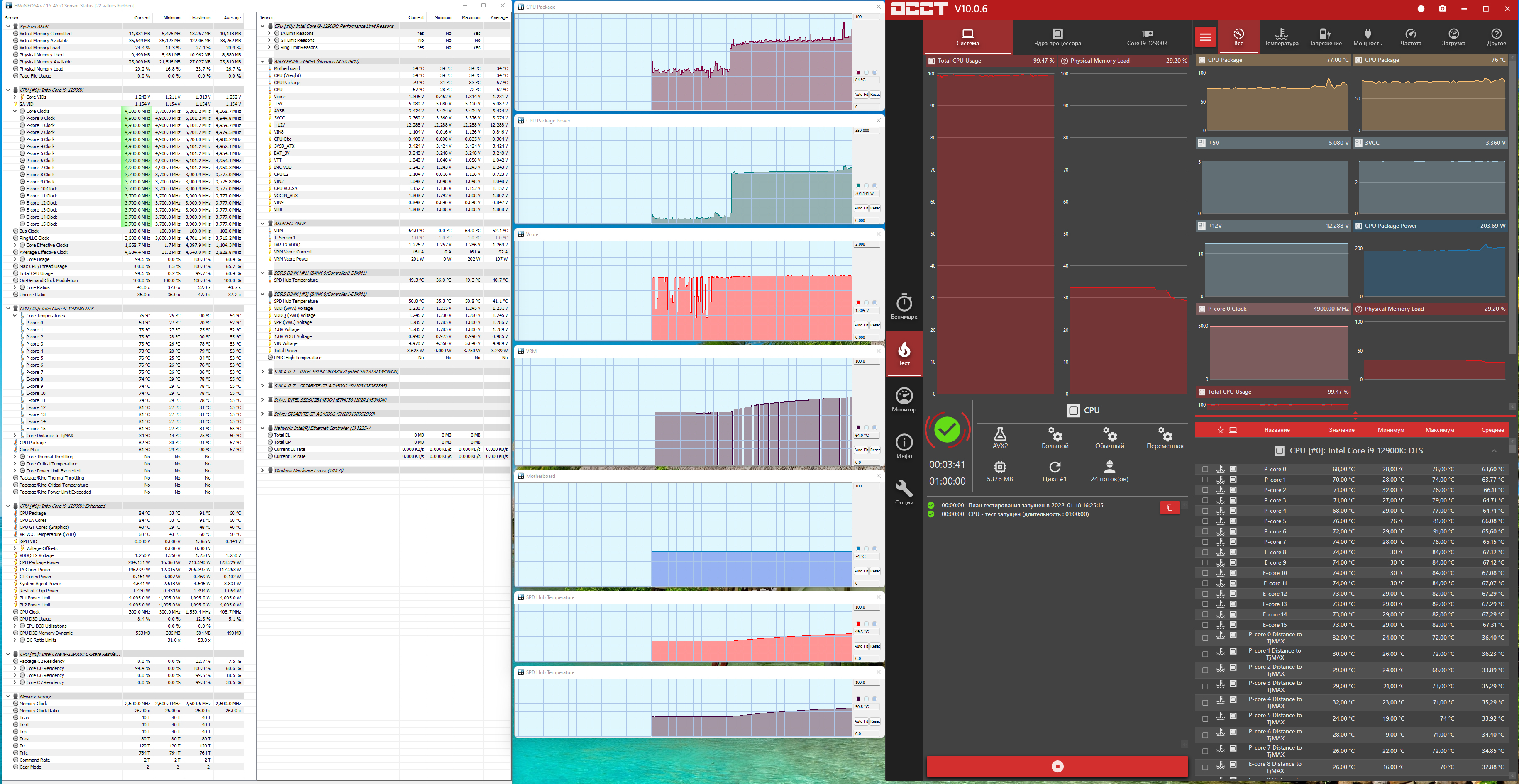

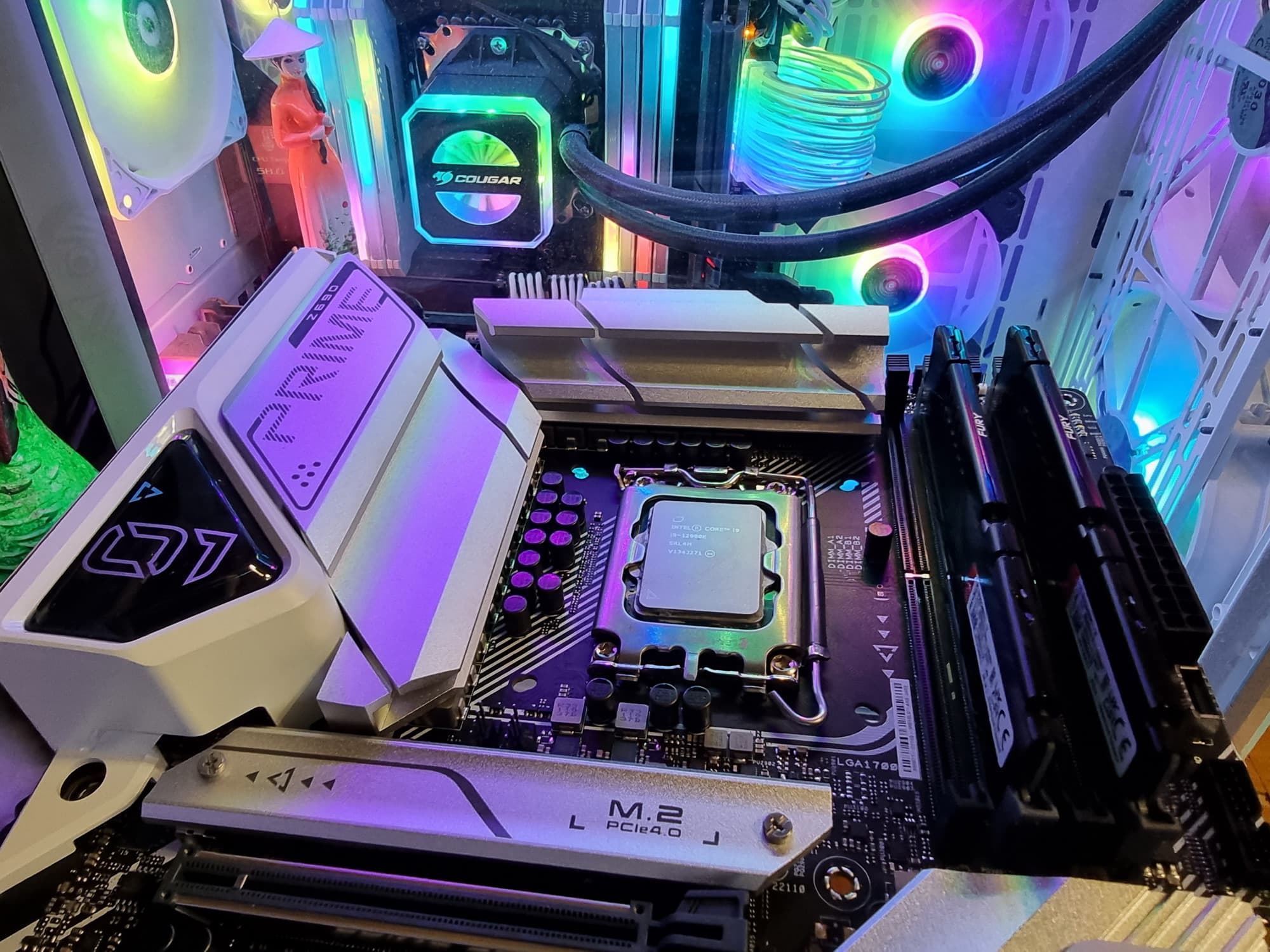

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.

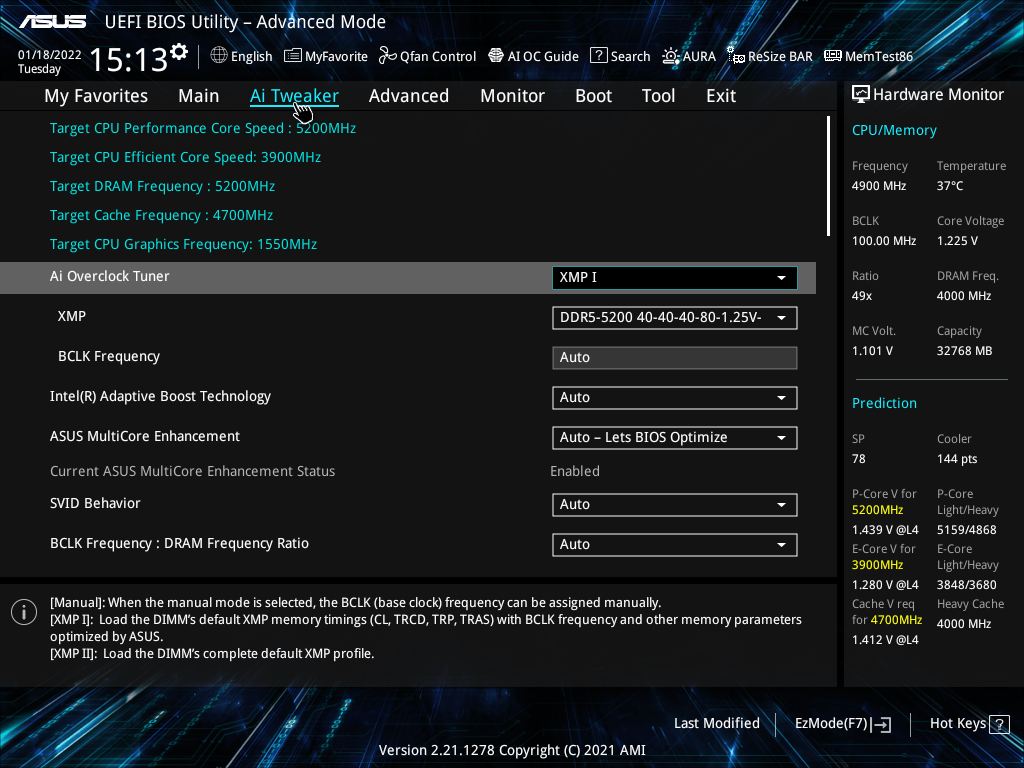

Ну что же, снова мы видим очень хороший авторазгон на прежнем уровне: 4,9 ГГц по всем Р-ядрам и 3,7 ГГц по всем Е-ядрам. То есть программная система TurboBoost, определив мощное питание, выставила очень высокие частоты работы.
И это на материнке, которая не входит во флагманскую серию ROG, которая сама по себе относится к среднему классу (ну относительно, конечно, ибо все же базируется на топовом Z690). Можно сказать, что шикарно! А как насчет 5.1 ГГц? До сего момента такая частота по Р-ядрам поддавалась только флагманам с очень высокой стоимостью.

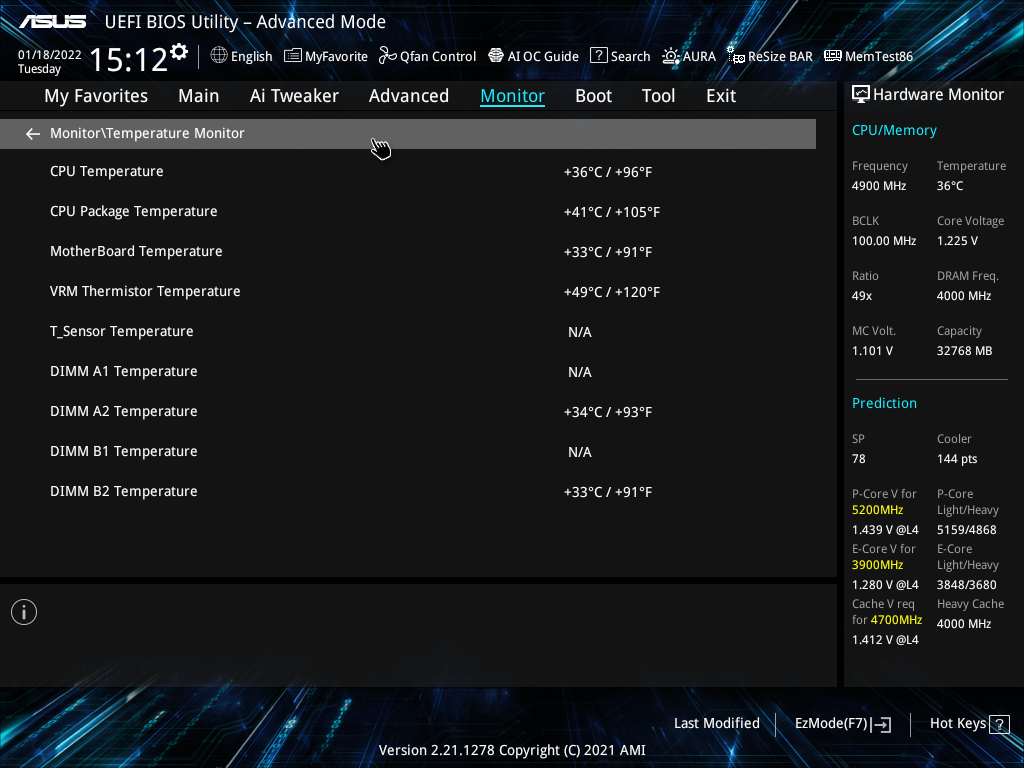

Я просто выставил нужные параметры в BIOS (автоматическая «умная» оптимизация AI от Asus через ту же программу AI-Suite в данном случае мало чего дала, ограничившись 4,9 — 5,0 ГГц по Р-ядрам). И что мы видим? — Да просто великолепная поддержка супероверклокинга! Процессор в стресс-тесте работал на 5,1/3,9 ГГц, потребляя более 230 Вт, фирменная СВО прекрасно справлялась с нагревом, критических отметок не было, VRM, чипсет также не нагревались до критических величин.
Выводы
Материнская плата Asus Prime Z690-A представляет собой универсальное решение стоимостью около 25 тысяч рублей на момент публикации обзора. В сравнении с флагманскими моделями ценник очень даже гуманный, однако сейчас вообще сложное время для любителей ПК, цены почти на все комплектующие сильно выросли или уже растут. Видеокарты, понятно, подорожали из-за спроса со стороны майнеров, а в отношении материнских плат производители уверяют, что в 2-3 раза выросли цены на микроконтроллеры и на доставку (логистику). В итоге стоимость материнских плат увеличилась в полтора раза минимум. Увы, таковы печальные реалии наших дней.
Тем не менее, вернемся к плате. У нее 15 портов USB разных видов (включая 1 самый быстрый USB 3.2 Gen2×2, а также 4 USB 3.2 Gen2), 2 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 5.0, а второй подключен к чипсету и работает в режиме х4), 2 слота PCIe x1, 1 слот PCIe x4, 4 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z690 линиями PCIe 4.0), 4 порта SATA и 8 разъемов для вентиляторов. В принципе, для модели среднего уровня набор периферии очень достойный. Непривычно, что вообще нет поддержки беспроводных сетей, даже слота М.2 для адаптера вроде AX201.
Система питания процессора способна обеспечить работу любых совместимых процессоров с запасом на очень хороший разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в слотах M.2 (однако один из них лишен охлаждения, а ведь могли бы поставить радиатор — копейки же стоит). В числе плюсов платы можно упомянуть неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств. К минусам надо отнести не очень высокого качества аудиотракт и всего 1 сетевой контроллер, пусть и 2,5 Гбит/с.
Тем не менее за отменную систему питания в номинации «Оригинальный дизайн» плата Asus Prime Z690-A получила награду:
Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату
Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда
Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W
