А я продолжаю знакомить читателей с материнскими платами на базе Intel Z790, которые можно приобрести на любом маркетплейсе (Яндекс, Озон, Авито).
Напомню различия между системными чипсетами последних 4х поколений.
| Особенности | Z790 | Z690 | Z590 | Z490 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | 13th/12th Gen Core | 13th/12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
| Количество линий PCIe (процессор) | 20 | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 | 3.0 |
| Количество линий PCIe (чипсет) | 28 (20 x 4.0 & 8 x 3.0) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
| Версия DMI | 4.0 | 4.0 | 3.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x4 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 6 | 6 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 4 | 3 | 0 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 10 | 6 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |
Чипсет Z790, как и Z690, обладает 38 высокоскоростными портами (High Speed In Out, HSIO) в сумме. В том числе у Z790 мы видим поддержку до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).
В свою очередь процессоры 12го и 13го поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора.
13е поколение (как и 12е) процессоров может работать как с DDR5, так и с DDR4
Сегодня в нашем тестлабе побывала весьма интересная материнская плата тайваньской компании ASRock, которая не относится к флагманским решениям (у компании для самых-самых навороченных матплат есть серия Taichi), но при этом очень оригинально раскрашена, может понравиться любителям моддинговых ПК, да и одна из самых дешевых на Z790.

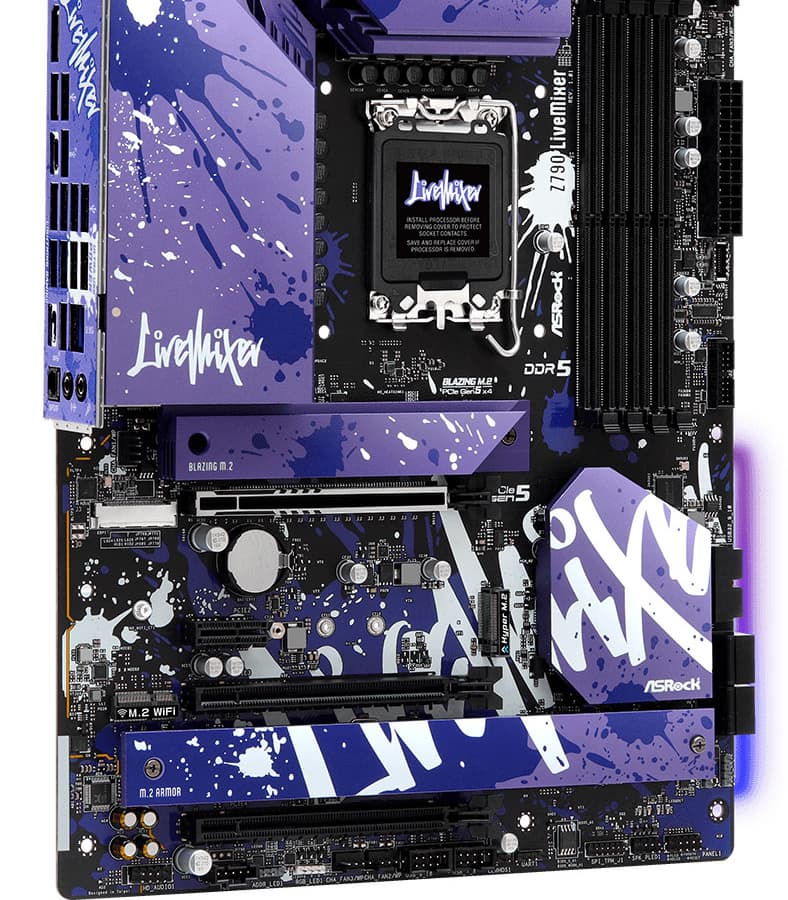

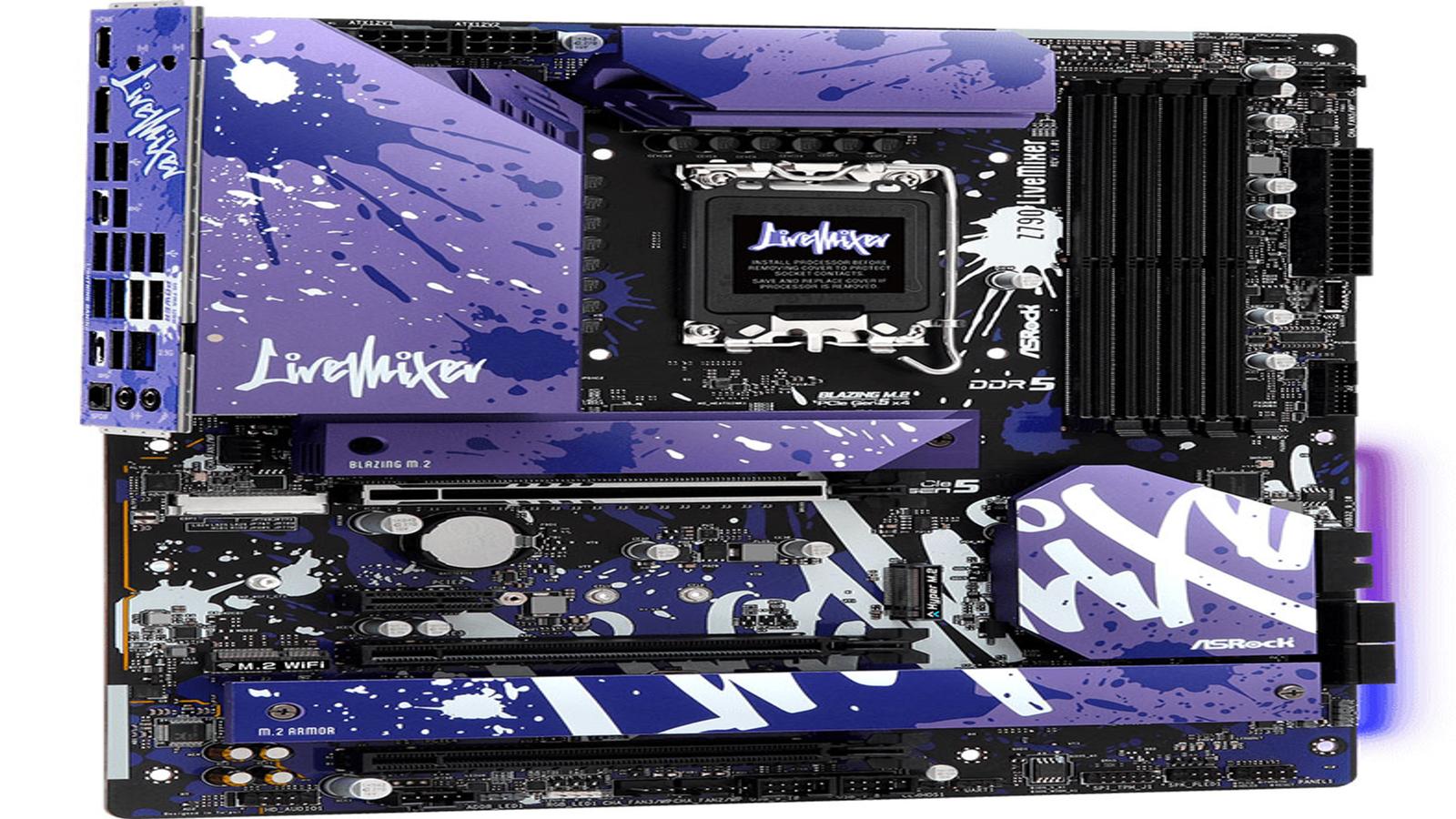

Это – ASRock Z790 LiveMixer.
У любой компании подчас есть свой почерк, по которому даже на ощупь можно определить и продукт, и производителя. Вот ASRock всегда свои матплаты на топовых чипсетах пакует в коробки из плотного картона, поверх которого обязательно имеется глянцевая супер-обложка.

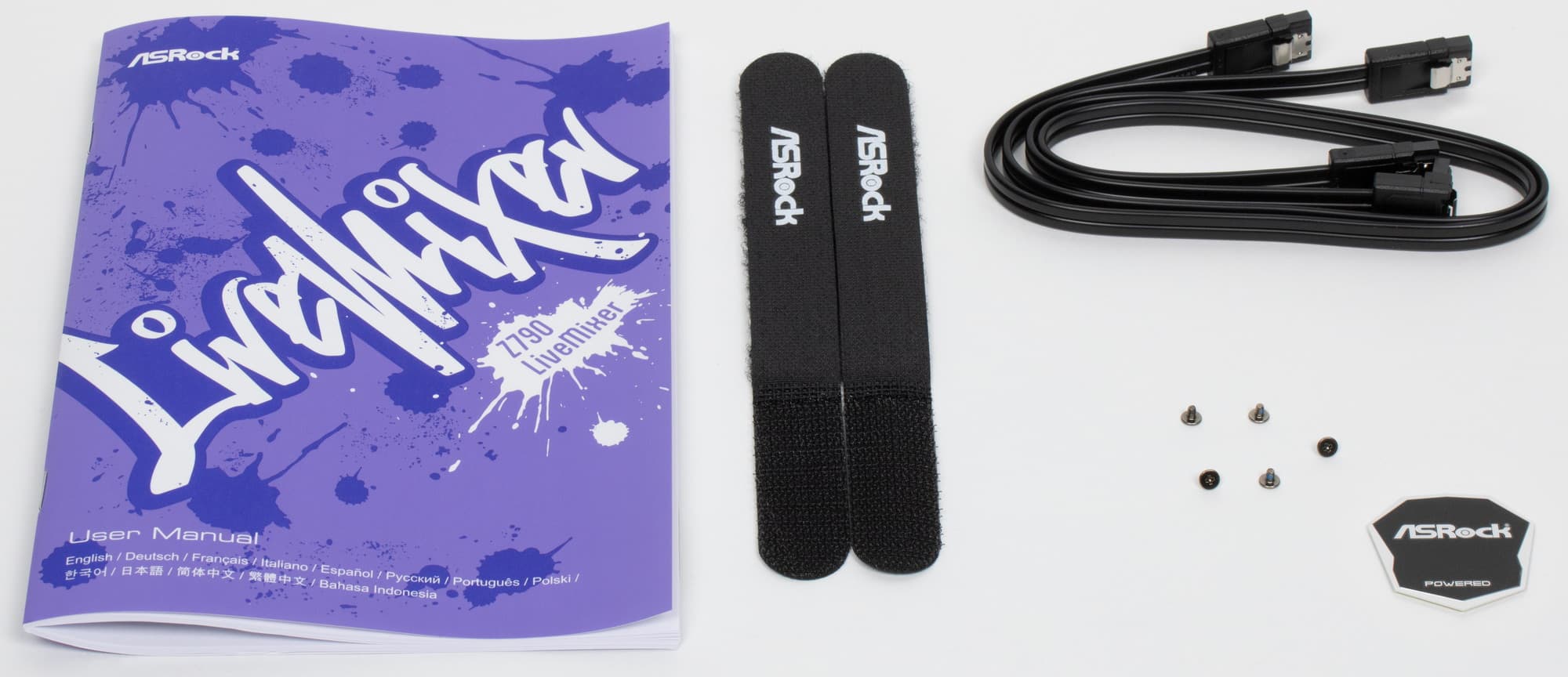

Вот и ASRock Z790 LiveMixer поставляется в такой упаковке. Комплект размещен под платой в отдельном отсеке.
Еще раз подчеркну, что хоть чипсет и топовый, но сама материнка не относится к флагманским сериям, так что комплект поставки весьма скромен: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются винтики для М.2 слотов, фирменные стяжки и бонусный стикер.
ПО не поставляется (все равно последние версии надо скачивать с вебсайта производителя).

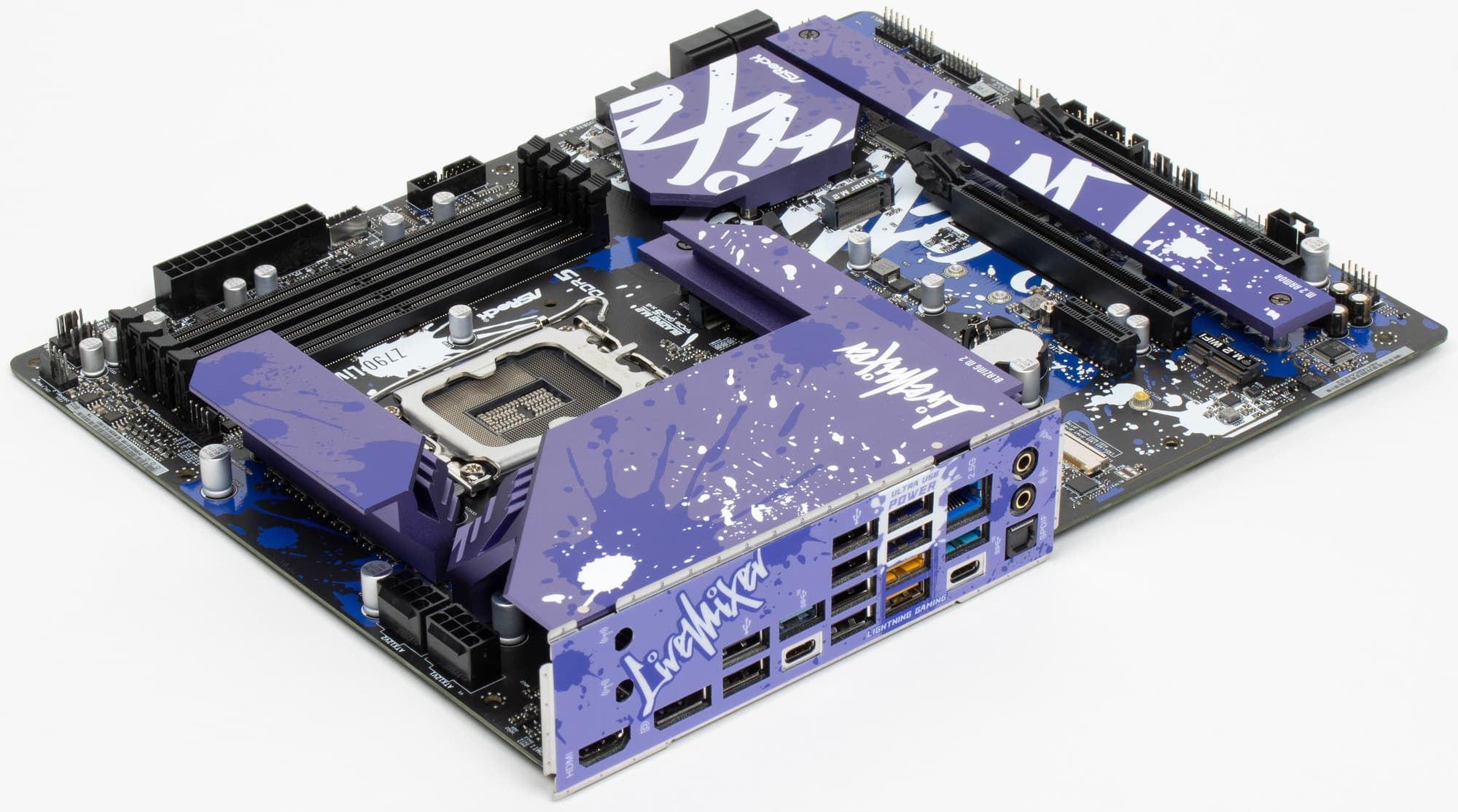

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

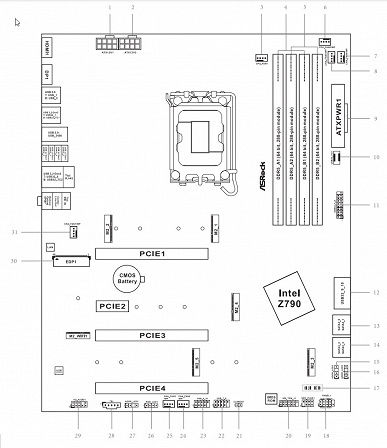

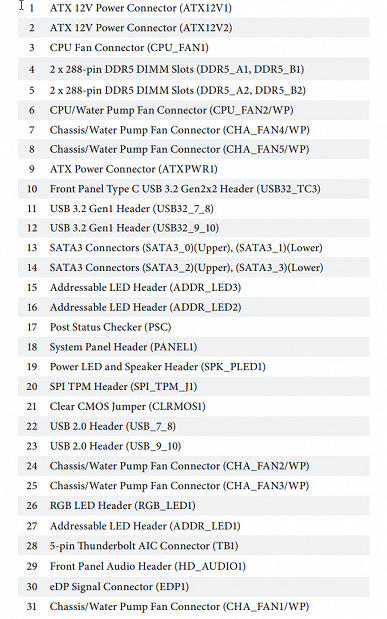

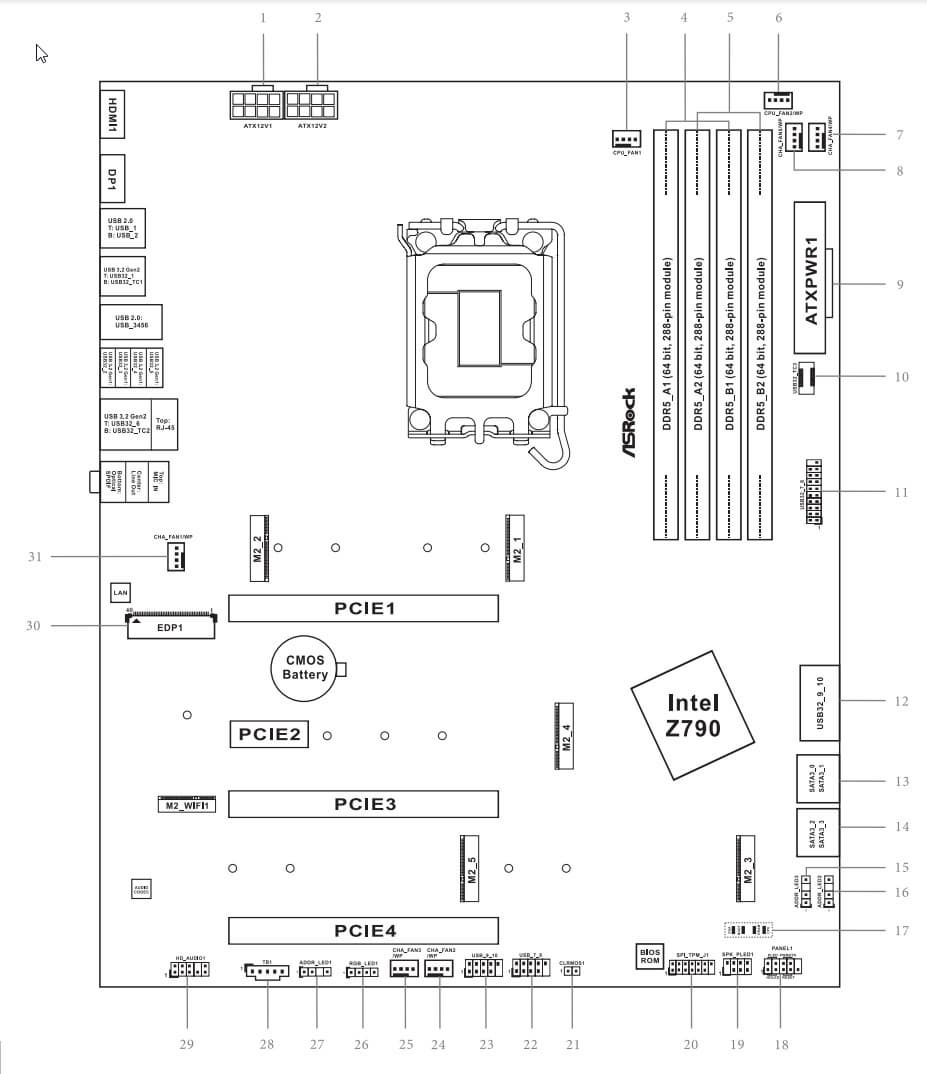

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock Z790 LiveMixer имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус.

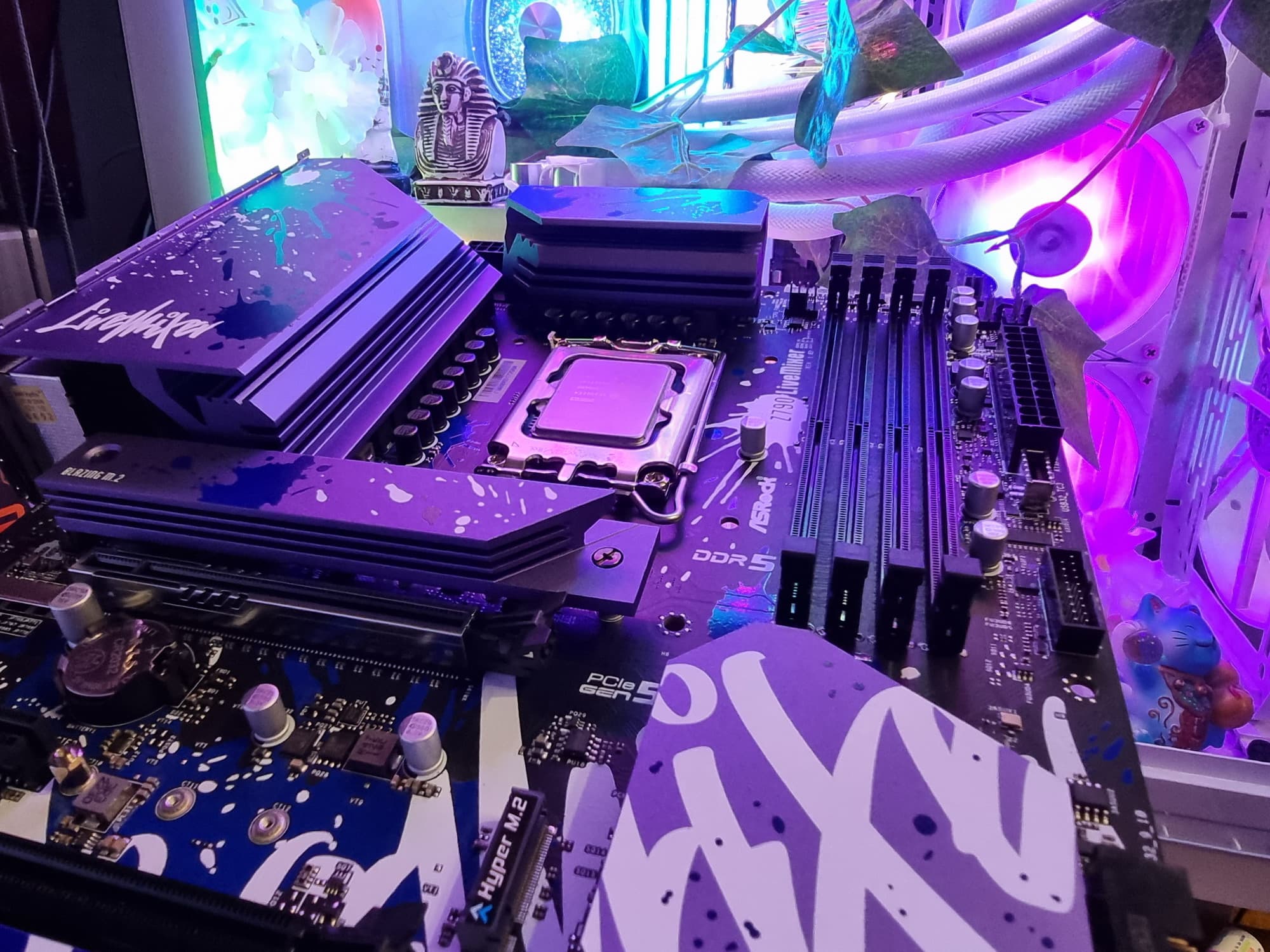

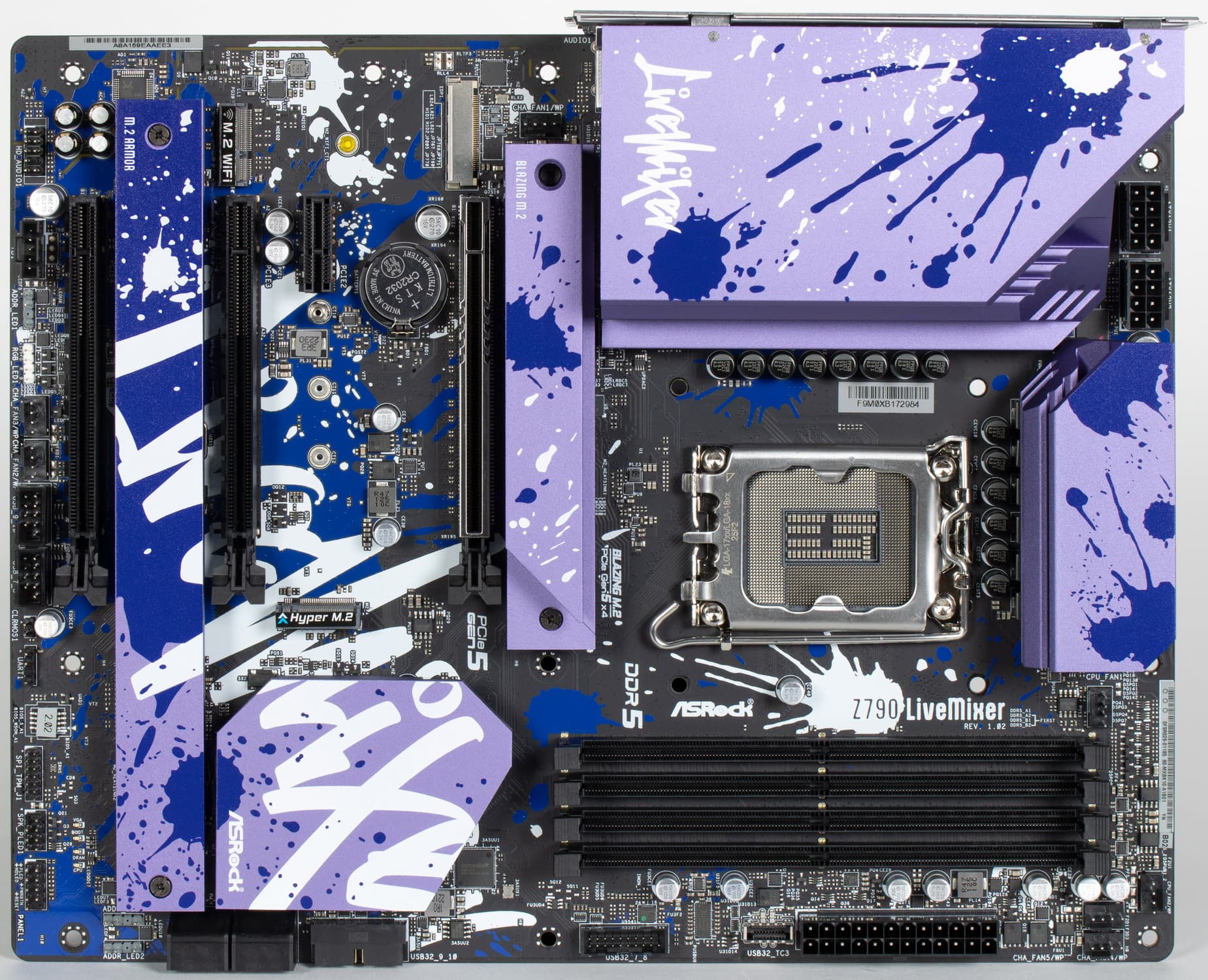

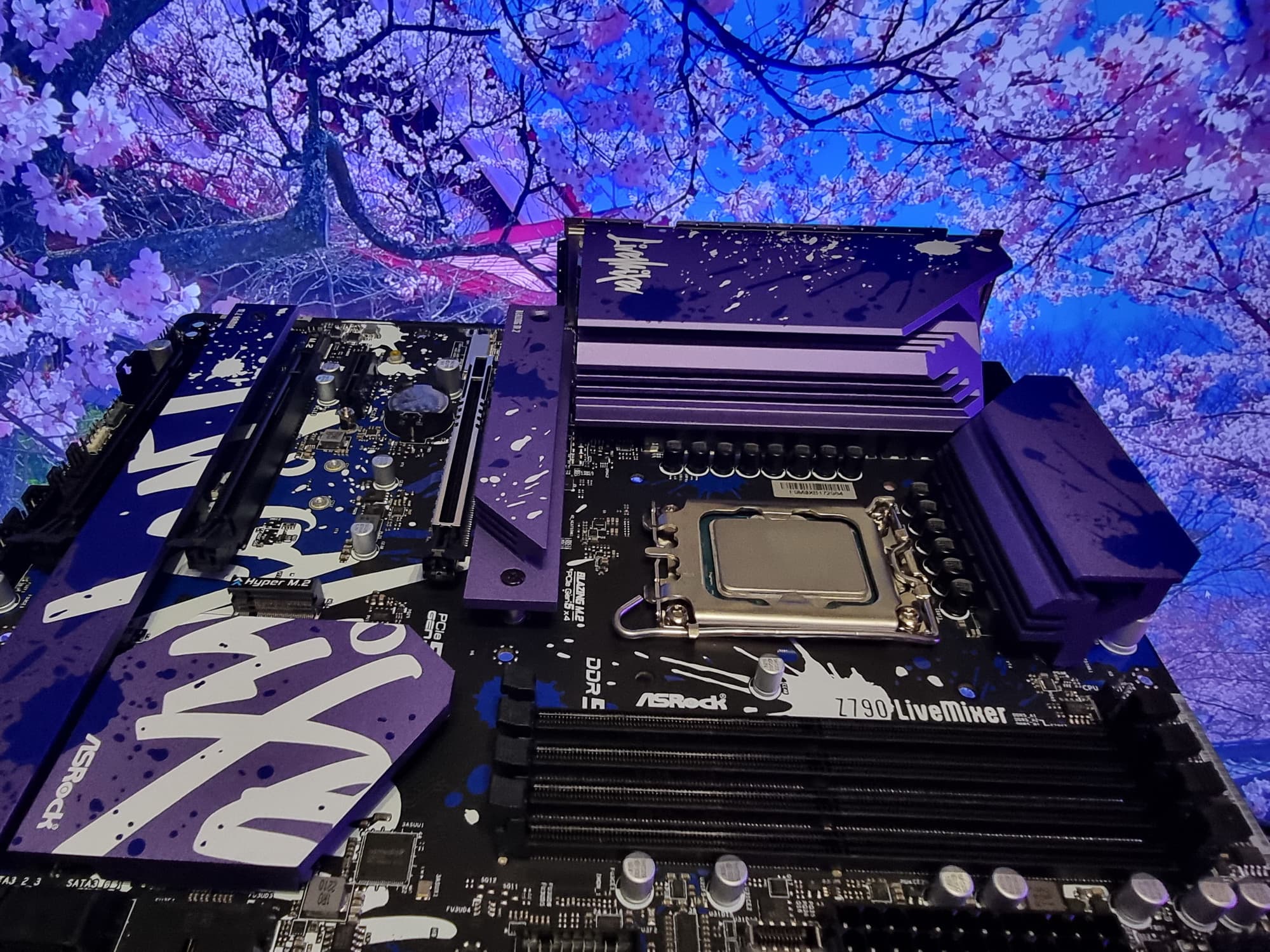

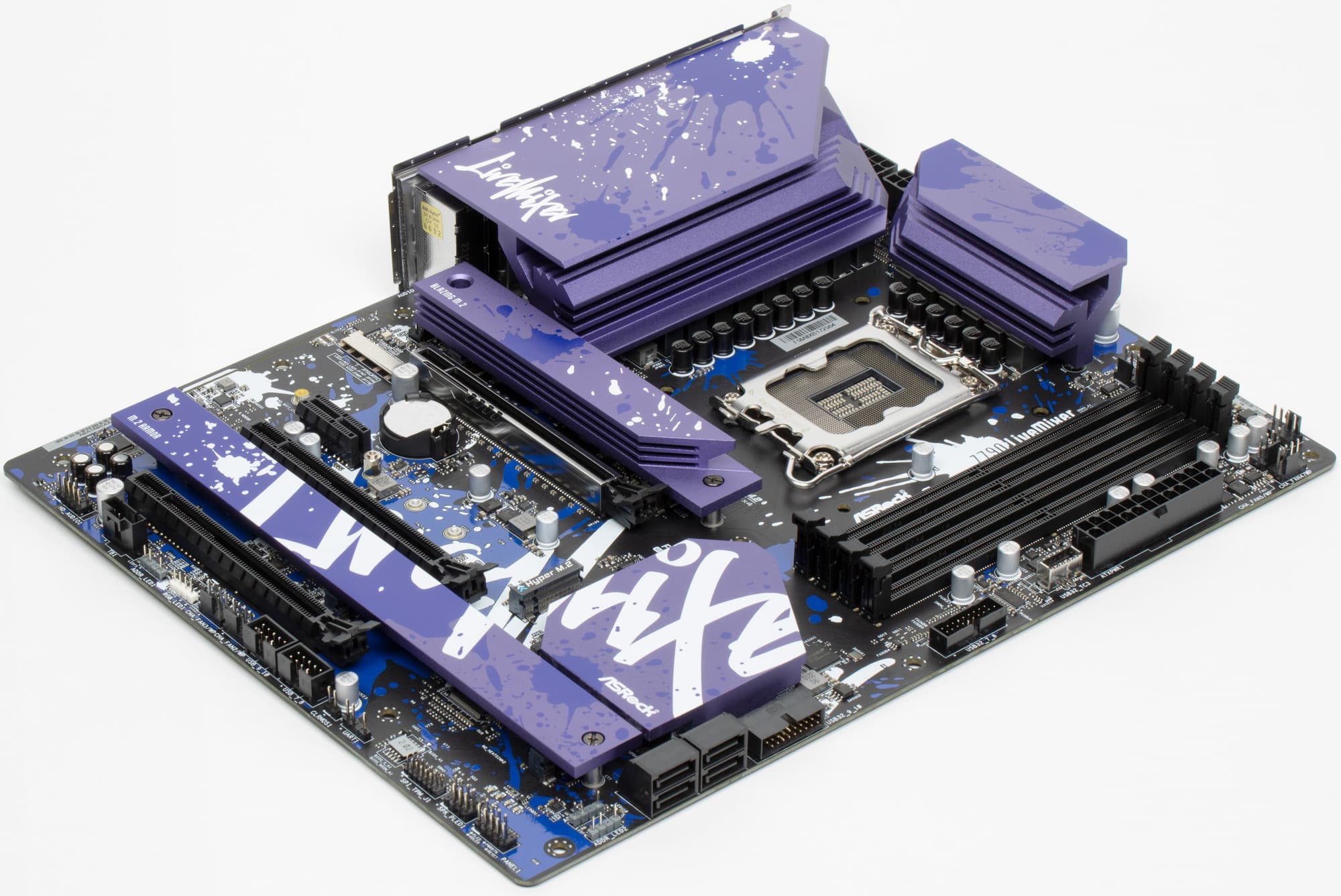

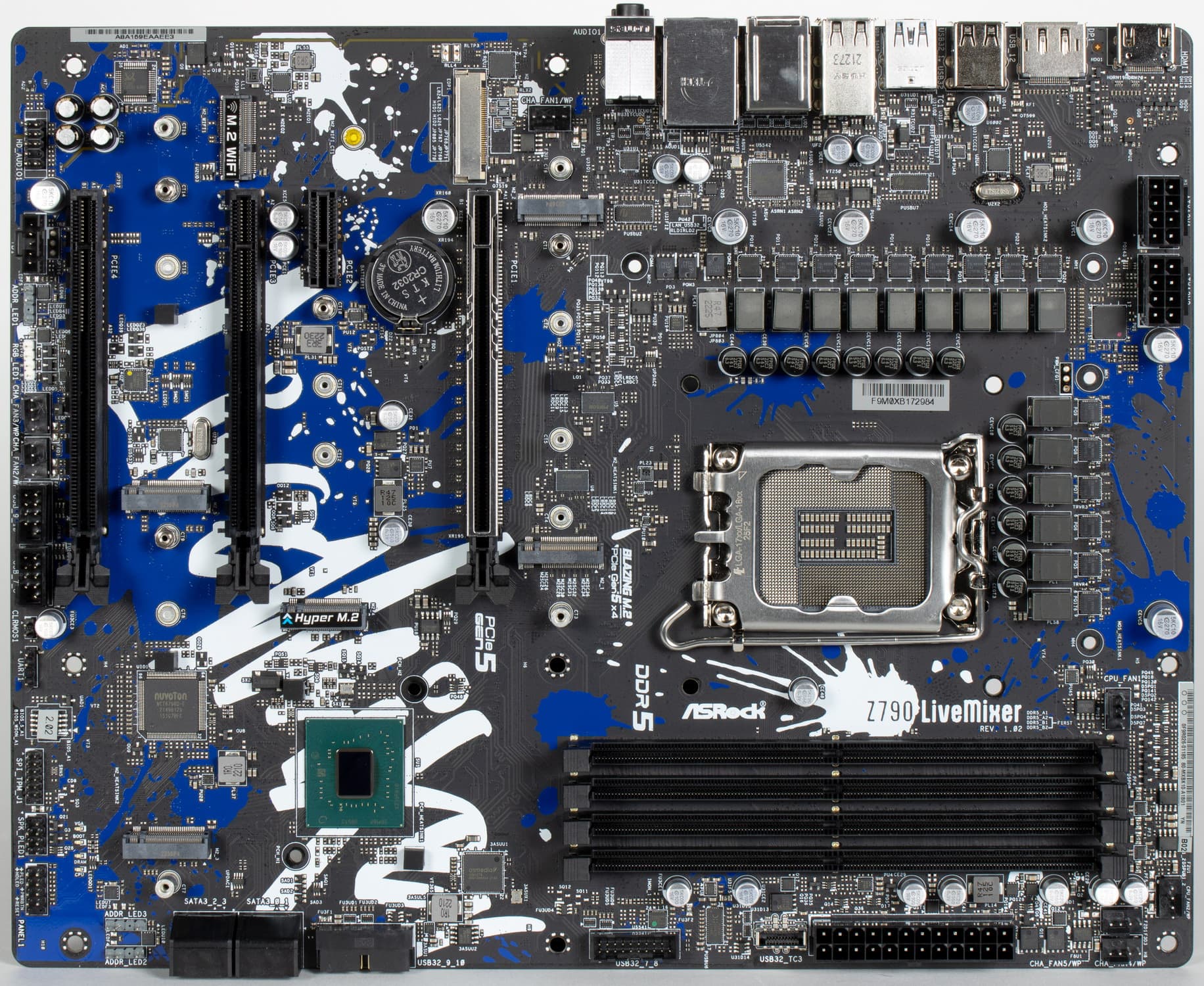

Как мы видим, художники реально постарались расписать матплату в стиле граффити.

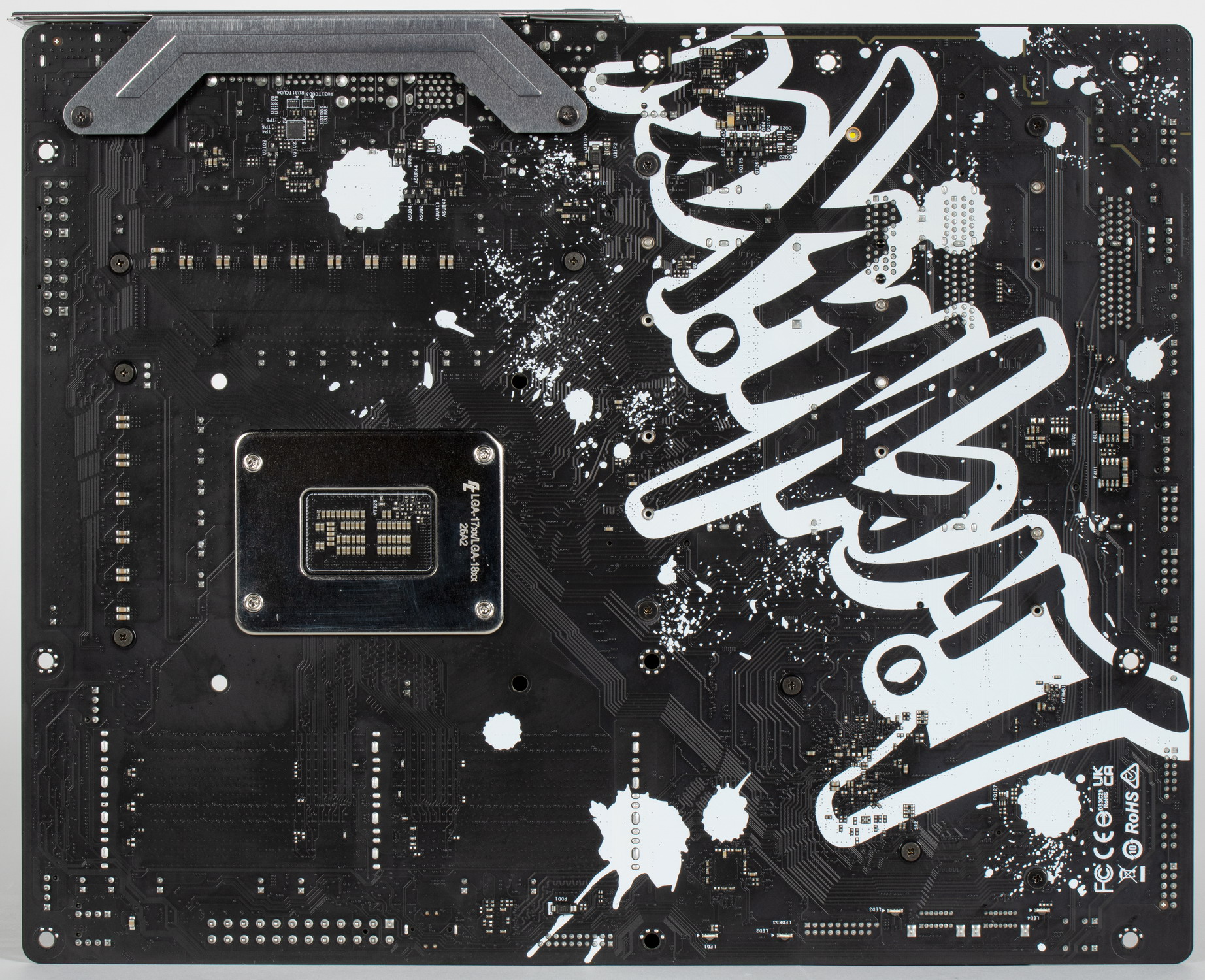

На оборотной стороне расположено несколько контроллеров и традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. Несмотря на то, что тыльная сторона матплаты всегда скрыта внутри корпуса, дизайнеры расписали и ее.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

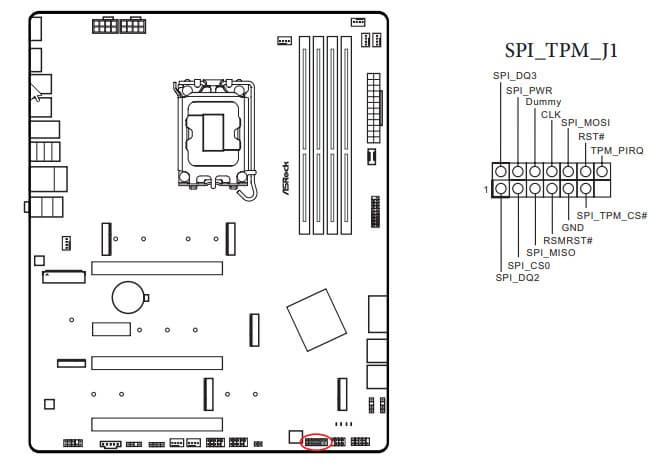

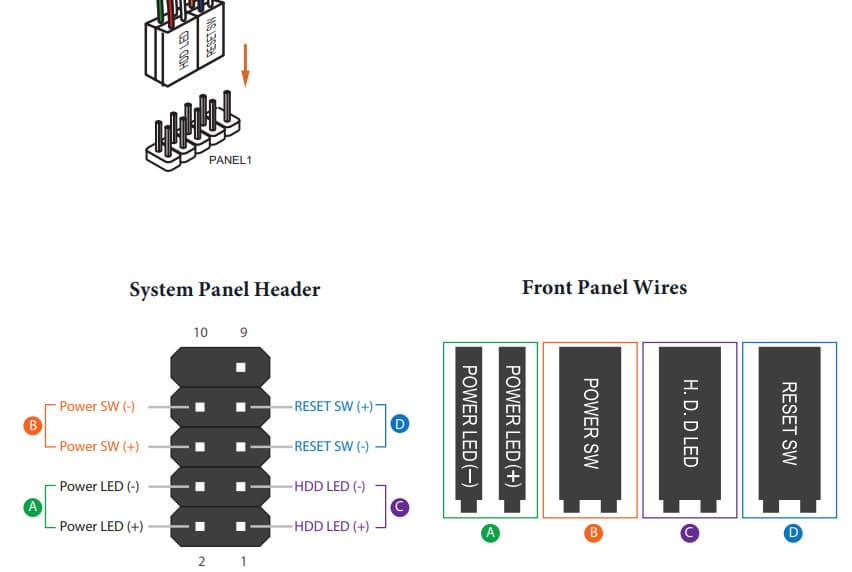

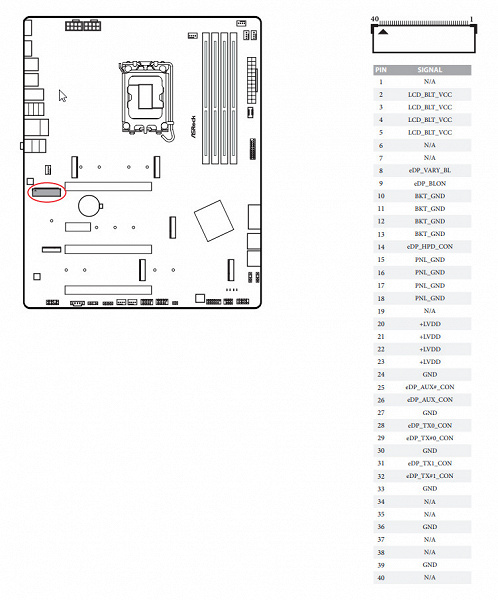

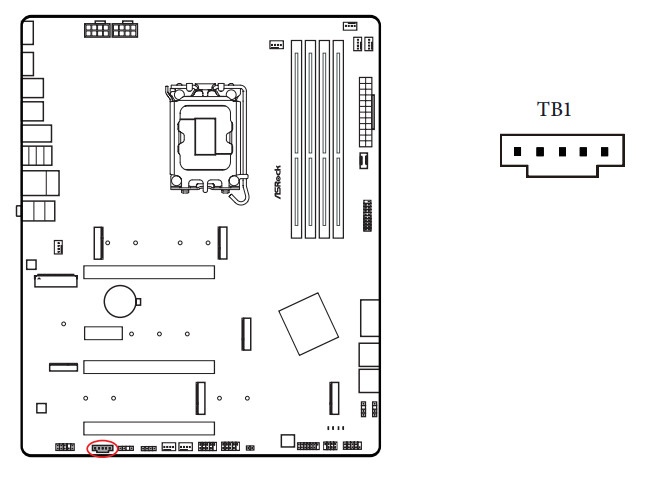

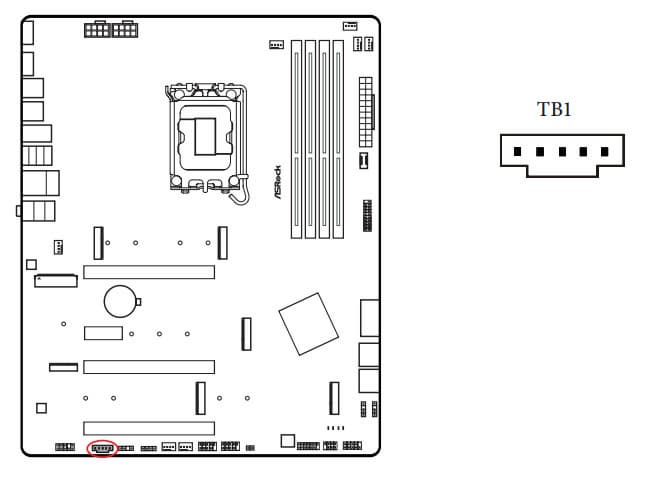

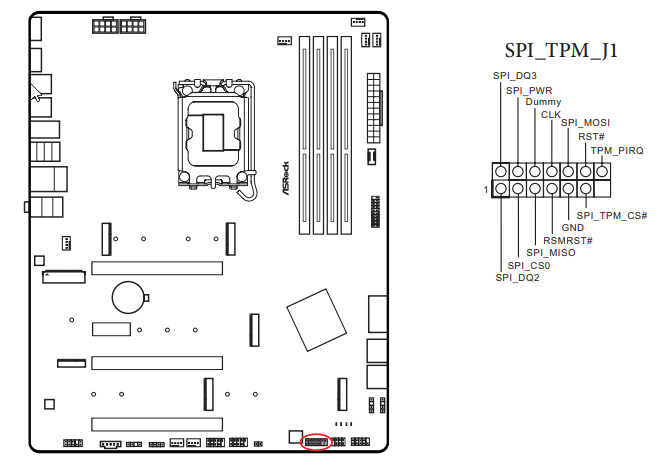

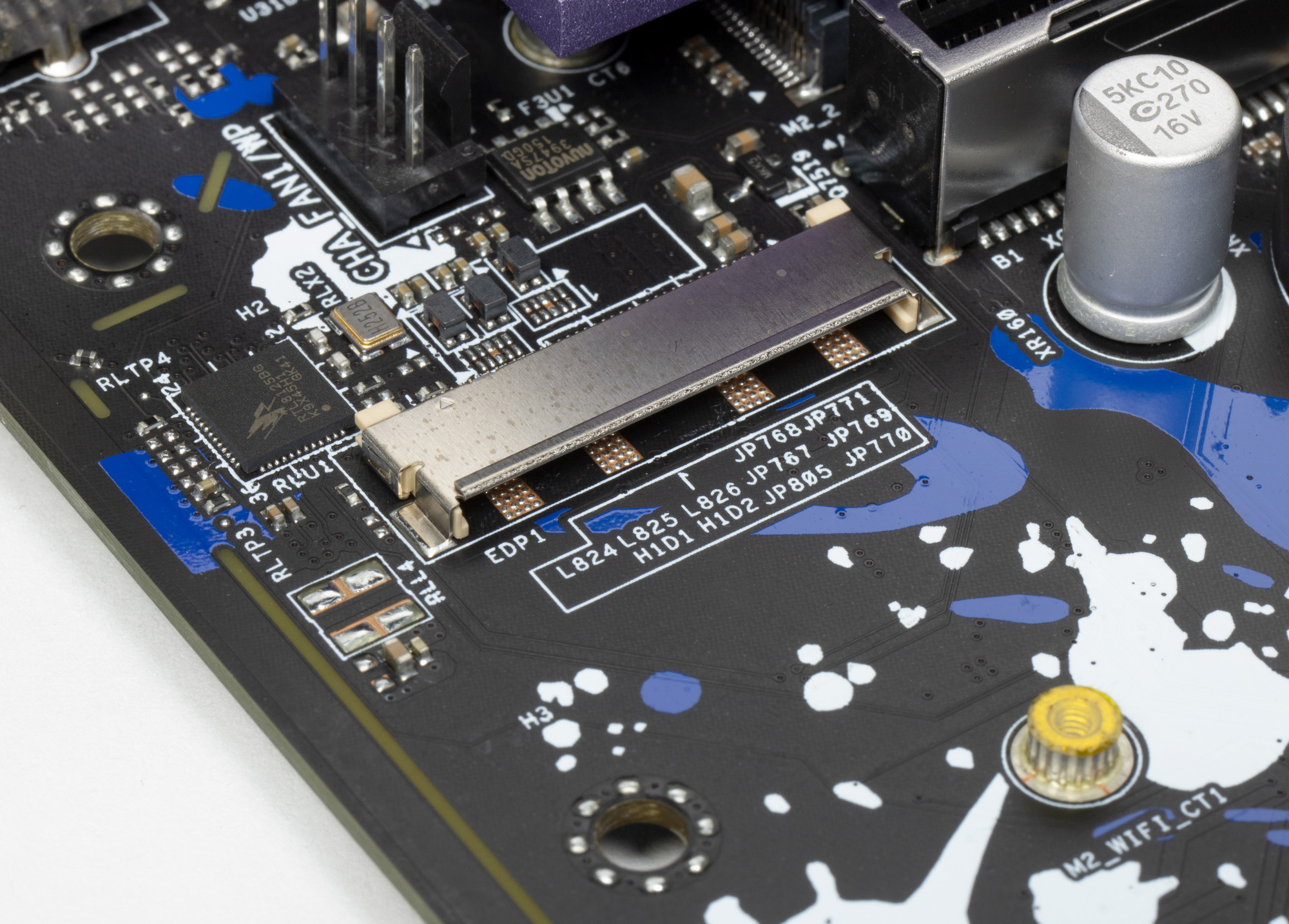

| Поддерживаемые процессоры | Intel Core 12/13-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR5, до 7200 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (5.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+M.2) 2 × PCIe 4.0 x16 (режим x4) 1 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z790) 1 × M.2 (или M.2_1, CPU, PCIe 5.0 x4, или M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_3, Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_4, Z790, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_5, Z790, PCIe 4.0 x4 для устройств формата 2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 6 × USB 2.0: 6 портов Type-A (GL850G+ASM3042+Z790) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 4 × USB 3.2 Gen1: 4 порта Type-A (ASM3042+Z790) 2 × USB 3.2 Gen2: 2 порта Type-C (Z790) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z790) 2 × USB 3.2 Gen2: 2 порта Type-A (голубые) (Z790) |
| Разъемы на задней панели | 2 × USB 3.2 Gen2 (Type-C) 2 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 6 × USB 2.0 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 × DP 1 × HDMI |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), под адаптер беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для устройств безопасности TPM 1 разъем для дискретных карт Thunderbolt 1 разъем для подключения управления с передней панели корпуса 1 разъем eDP для панели ASRock 13.3" Side Panel |
| Форм-фактор | ATX (305×244 мм) |
| Розничная стоимость | немногим больше 20 тысяч рублей на момент публикации обзора |
Основная функциональность: чипсет, процессор, память

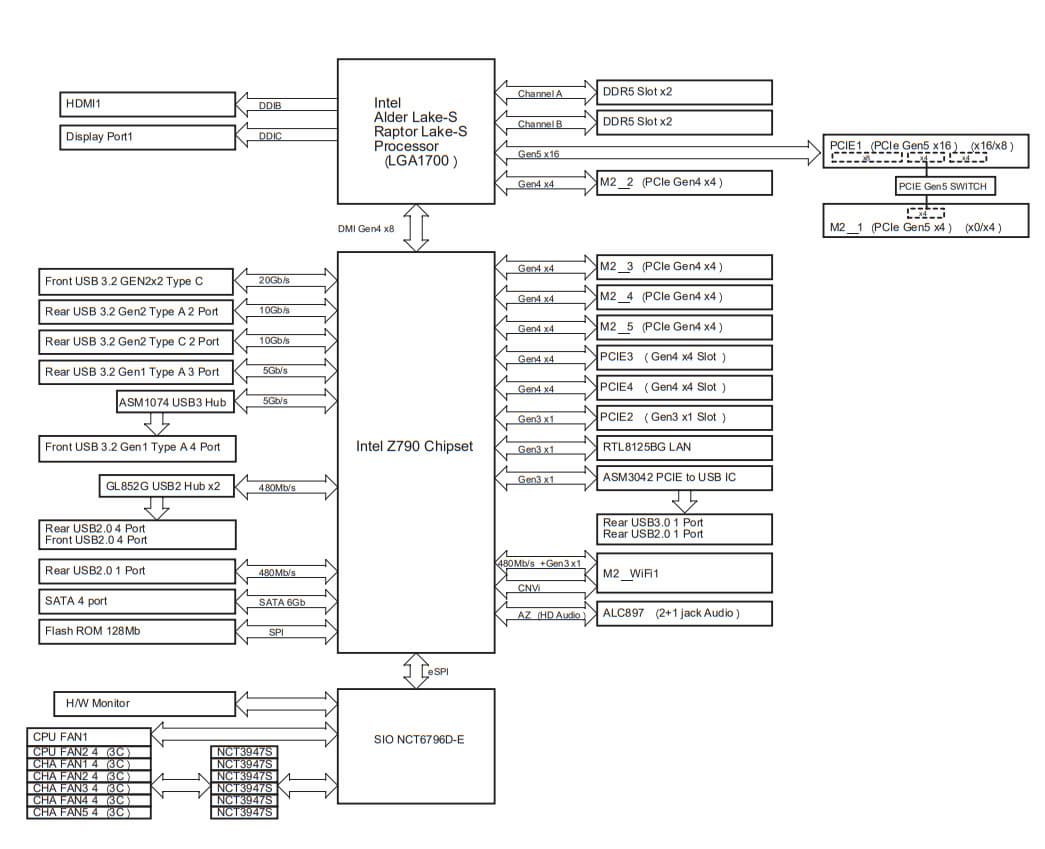

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 7000 и выше МГц. В частности данная плата поддерживает частоты до 7200 МГц.

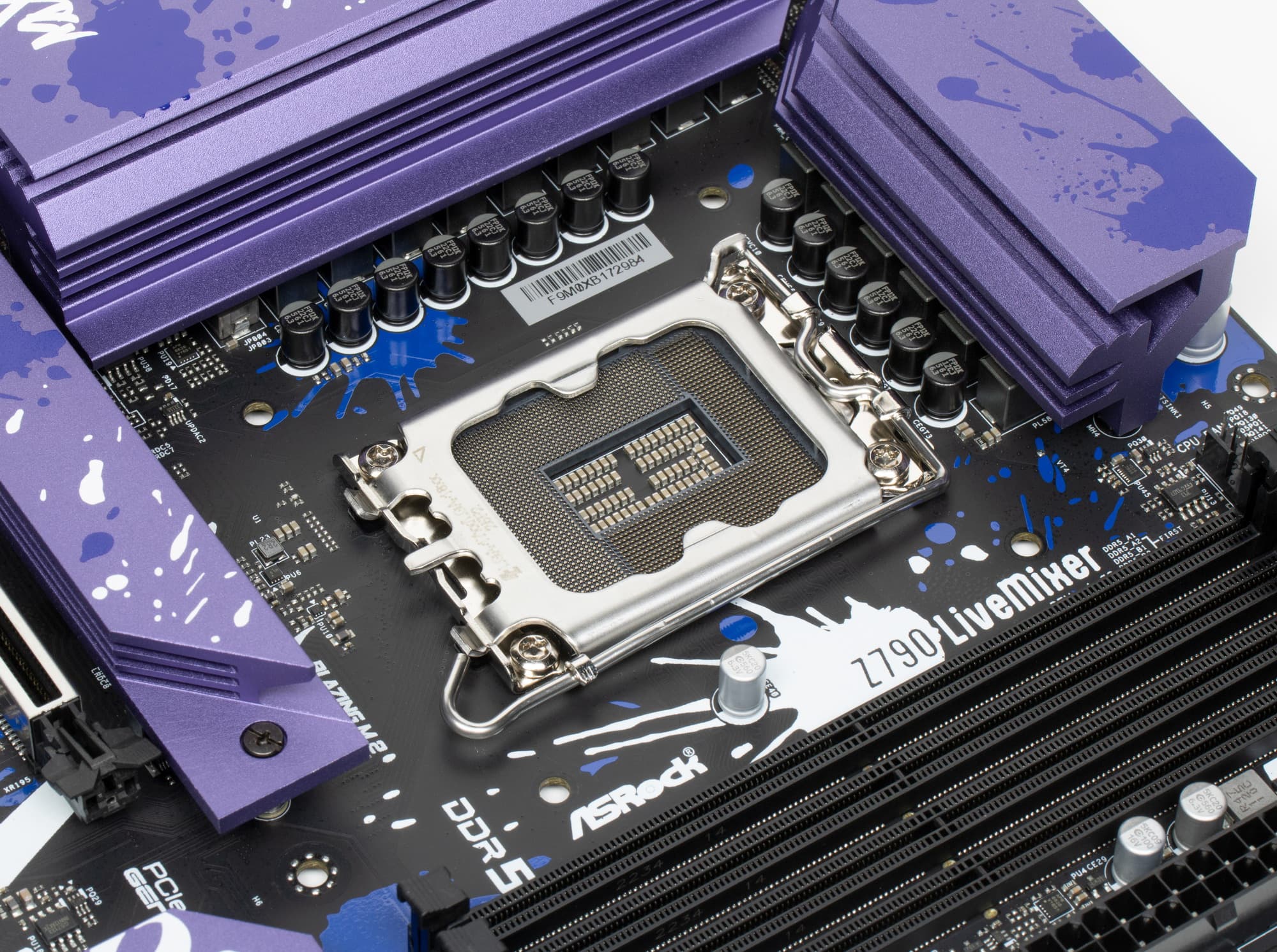

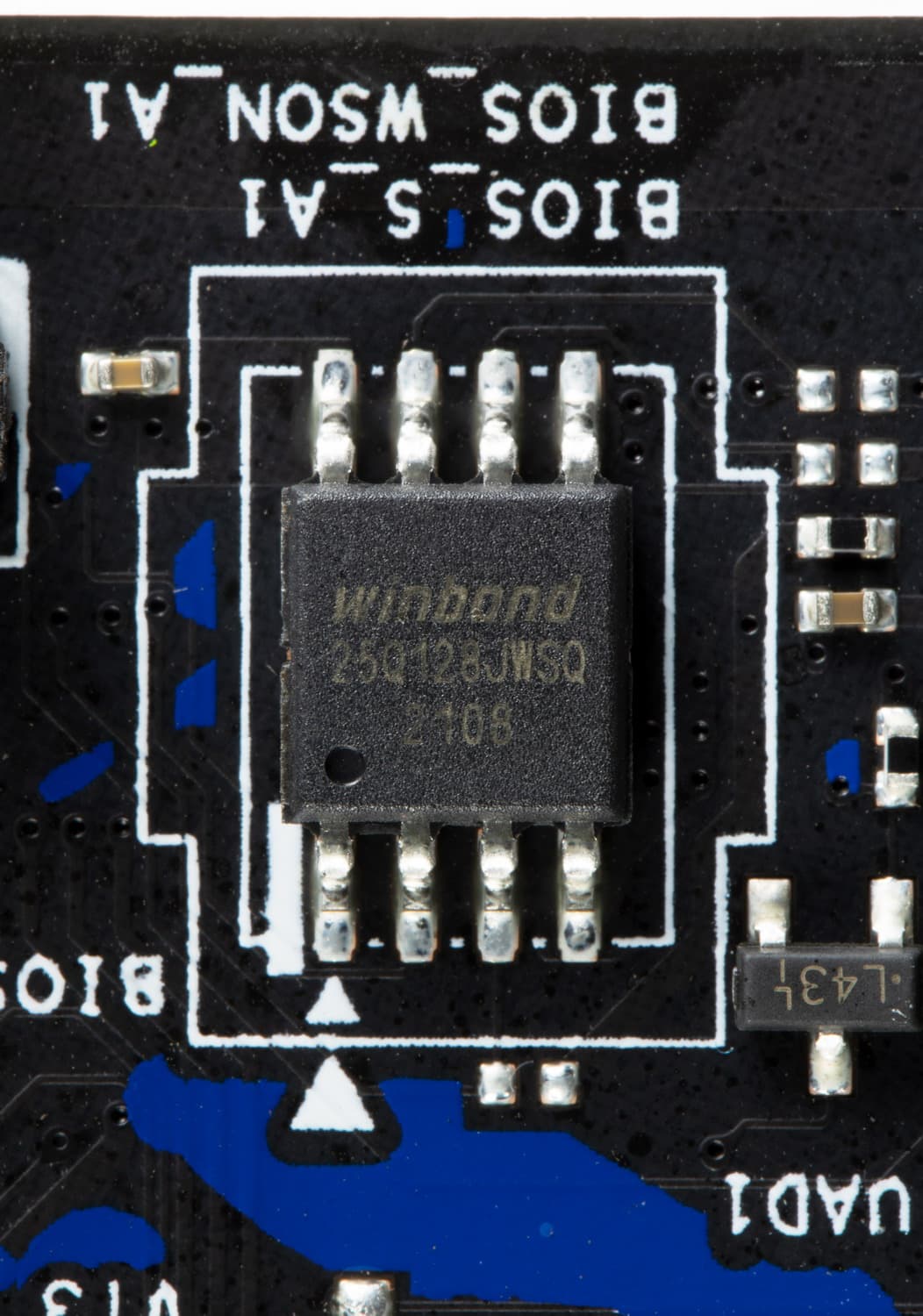

Процессоры Intel Core 13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).
Еще раз надо напомнить, что ASRock Z790 LiveMixer поддерживает процессоры Intel Core 12/13-го поколений, выполненные под разъем (сокет) LGA1700.

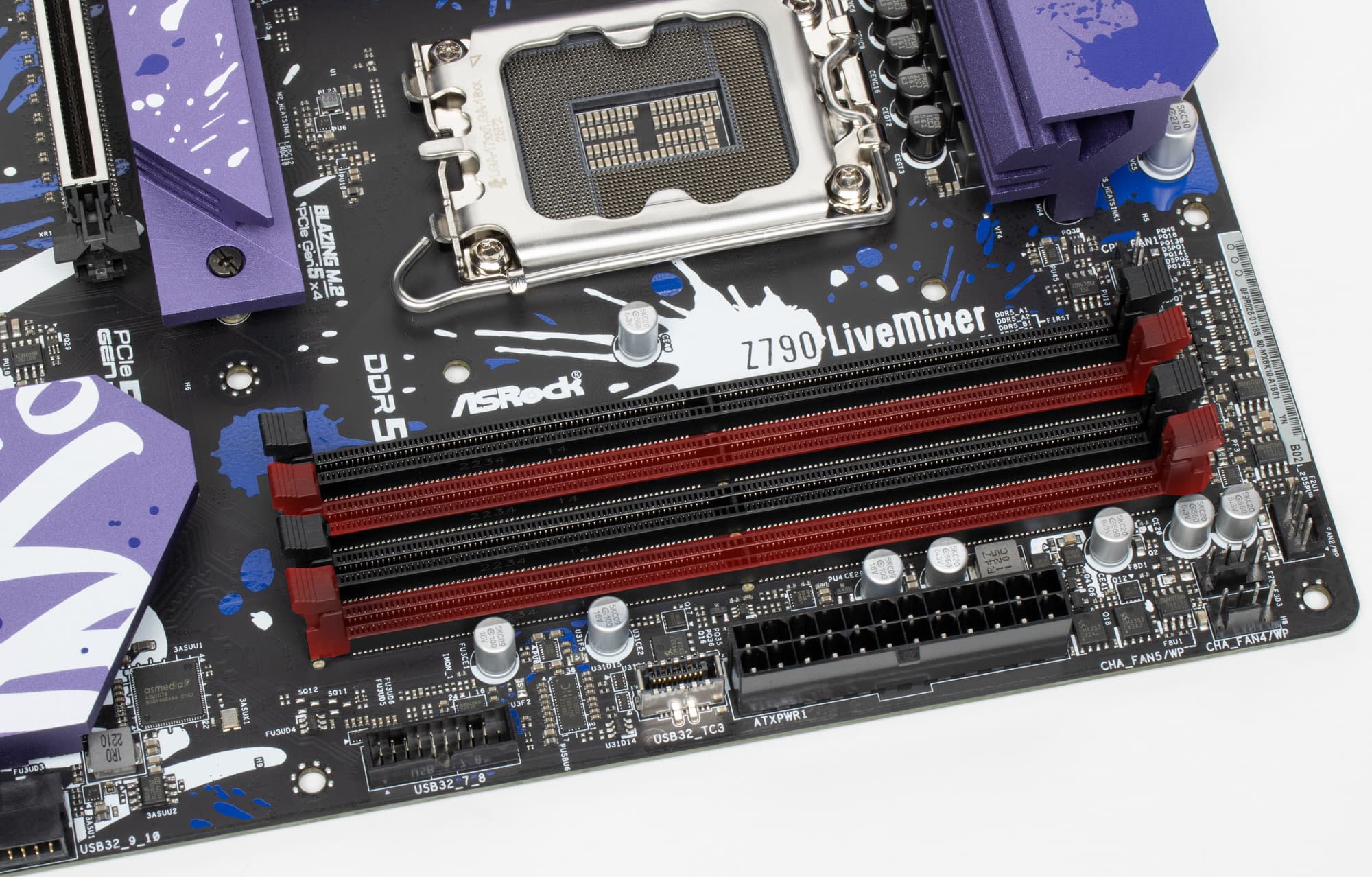

Для установки модулей памяти на плате ASRock имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот PCIe x16_3 (4 линии PCIe 4.0);
- Слот PCIe x1 (1 линия PCIe 3.0);
- порты SATA_1/2/3/4: (4 линии PCIe 3.0);
- Слот M.2 (M.2_3) (4 линии PCIe 4.0);
- Слот M.2 (M.2_4) (4 линии PCIe 4.0);
- Слот M.2 (M.2_5) (4 линии PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Слот М.2 (WIFI/BT (Wireless) (1 линия PCIe 3.0);

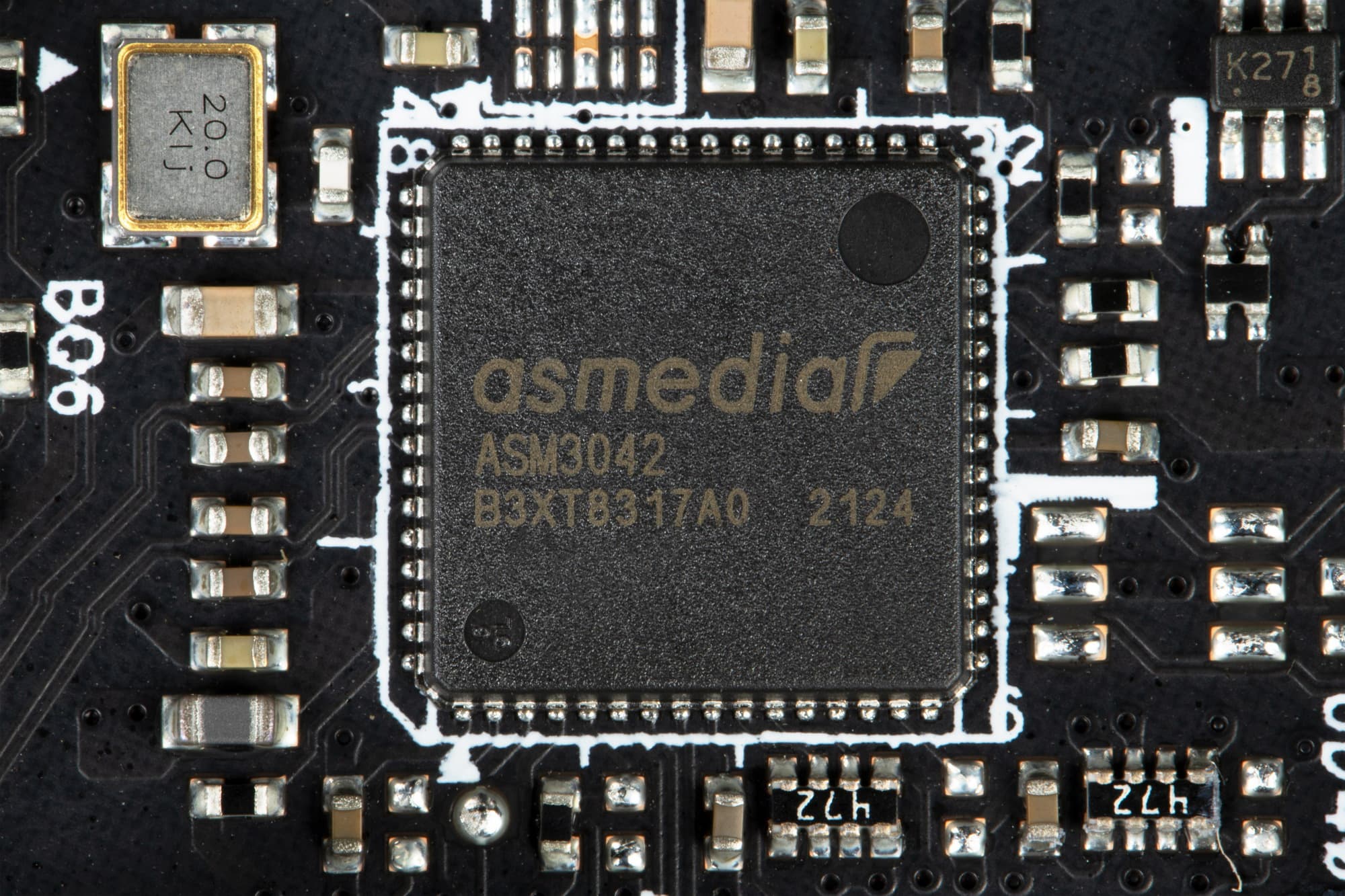

- ASMedia ASM3042 (контроллер USB 3.2 Gen1) (1 линия PCIe 3.0);
28 линий PCIe оказались занятыми (20 PCIe 4.0 + 8 PCIe 3.0). Связь с аудиокодеками уровня Realtek RTL408x идет через USB 2.0, а с кодеками уровня RTL1220 и ниже – через HDA (эмуляцию шины PCI), так что в данном случае линия USB 2.0 не расходуется. Но один USB 2.0 расходуется на поддержку BT, а также два контроллера GL850G для своих нужд используют сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 13/12-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_2). Оставшиеся 16 линий PCIe 5.0 надо делить на слот PCIe x16_1 и слот M.2 (M.2_1). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот M.2_1 отключен);
- Слот PCIe x16_1 имеет 8 линий, слот M.2_1 занимает до 4 линий

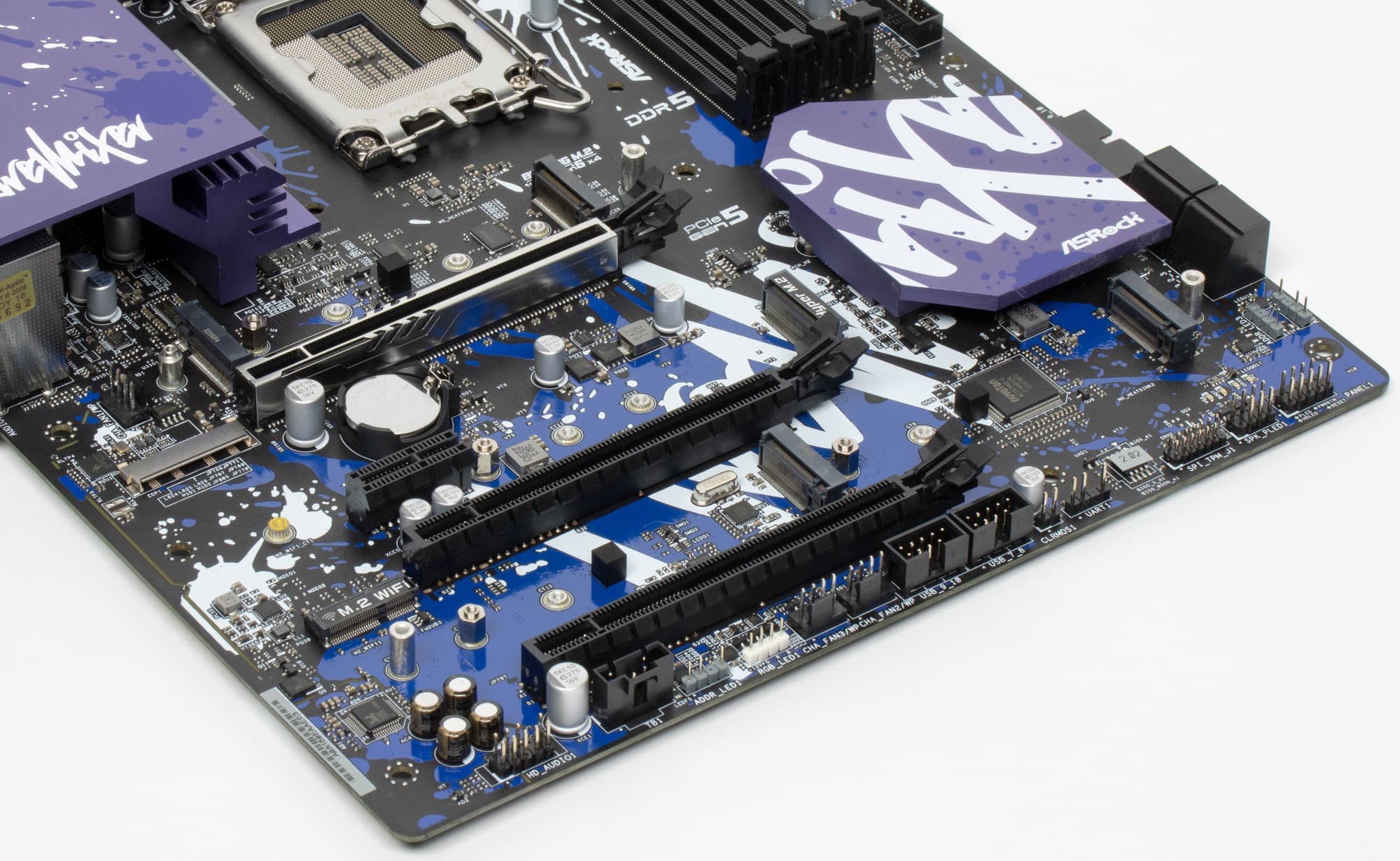

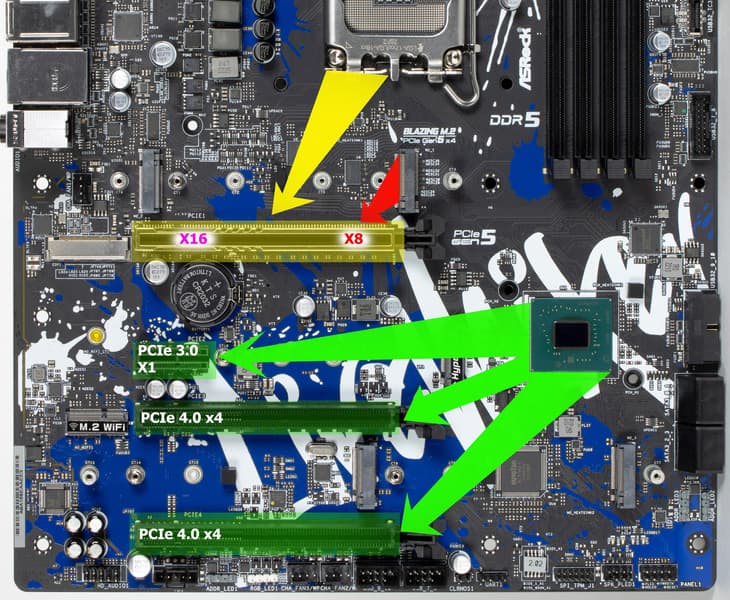

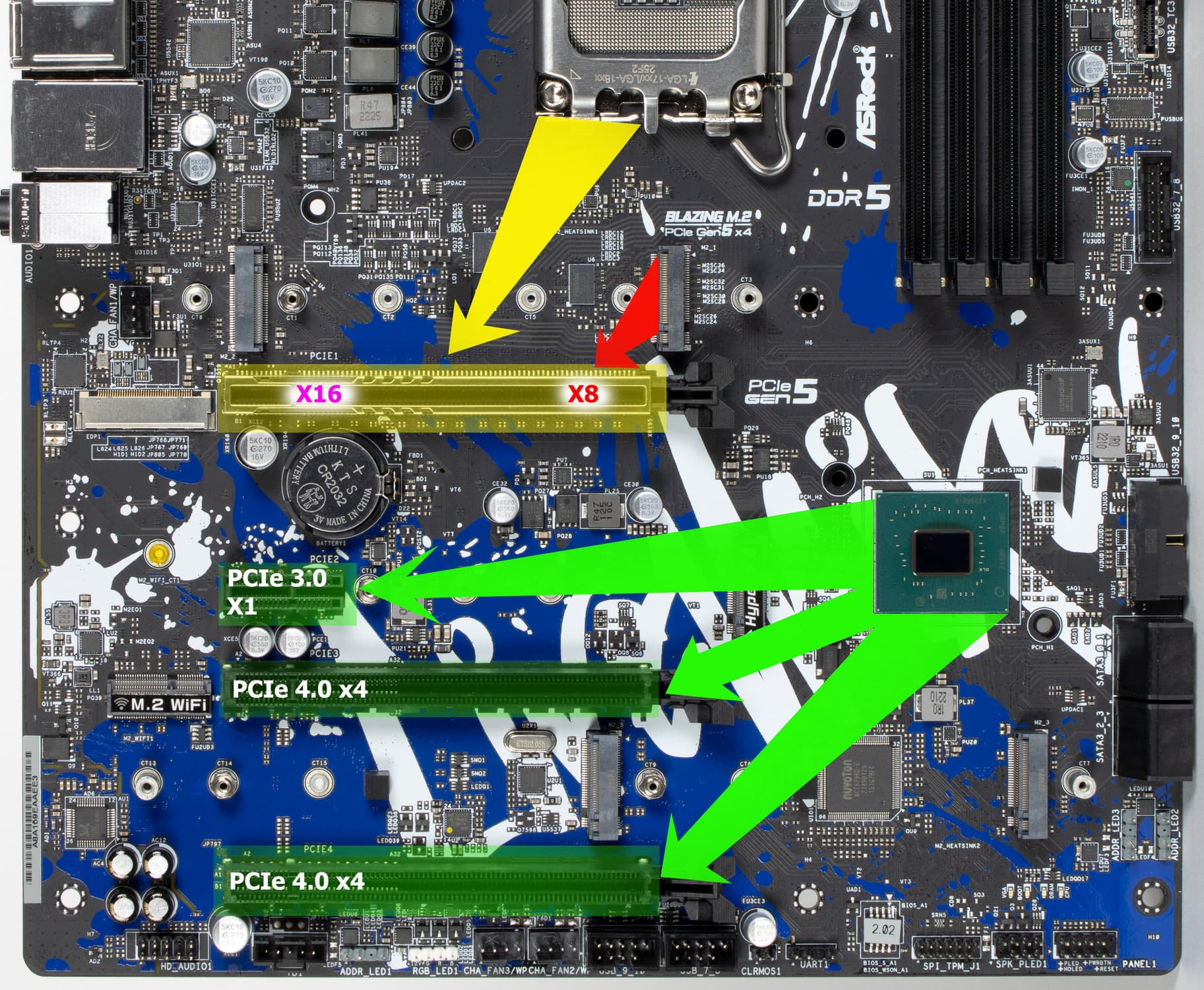

Теперь в целом про слоты PCIe.
Всего на плате есть 4 слота: один PCIe x16_1 (для видеокарт или других устройств), два PCIe x16_2/3 (но фактически имеющие по 4 линии каждый) и один PCIe x1.
Еще раз отмечу, что материнская плата имеет возможность обеспечить слот M.2_1 версией PCIe 5.0, но в случае занятости этого слота модулем SSD PCIe x16_1 получит всего 8 линий PCIe 5.0.
Как видим, перераспределение линий PCIe этой материнки имеется, поэтому востребованы мультиплексоры.
Выше я вел речь про первый PCIe x16_1, подключенный к процессору. Остальные два «длинных» PCIe x16 подключены к Z790, и, несмотря на их форм-фактор, работают в режимах x4.

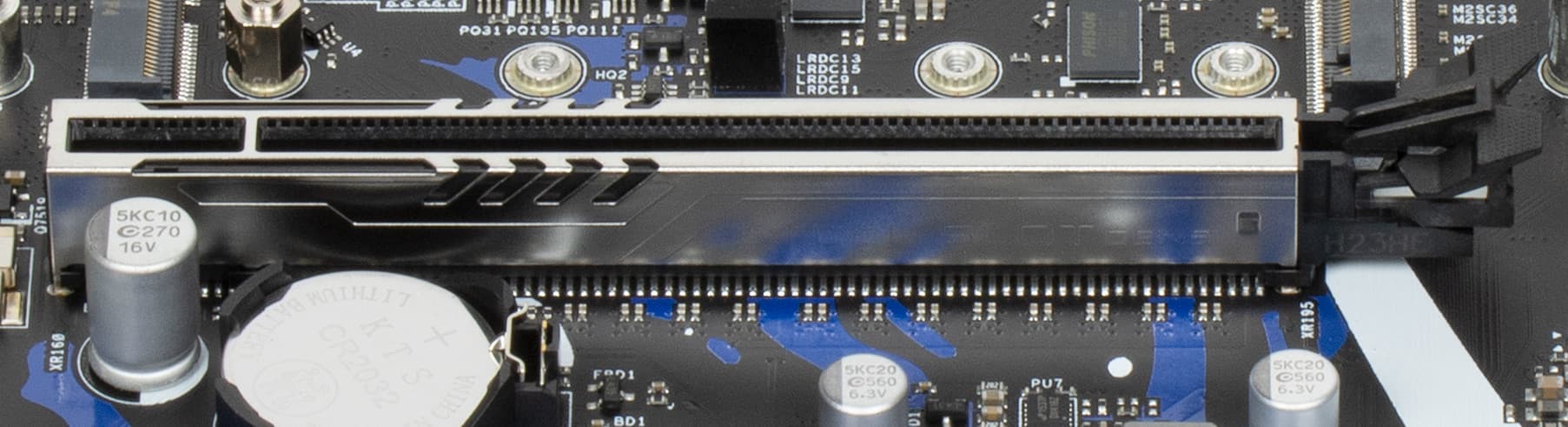

Первый слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

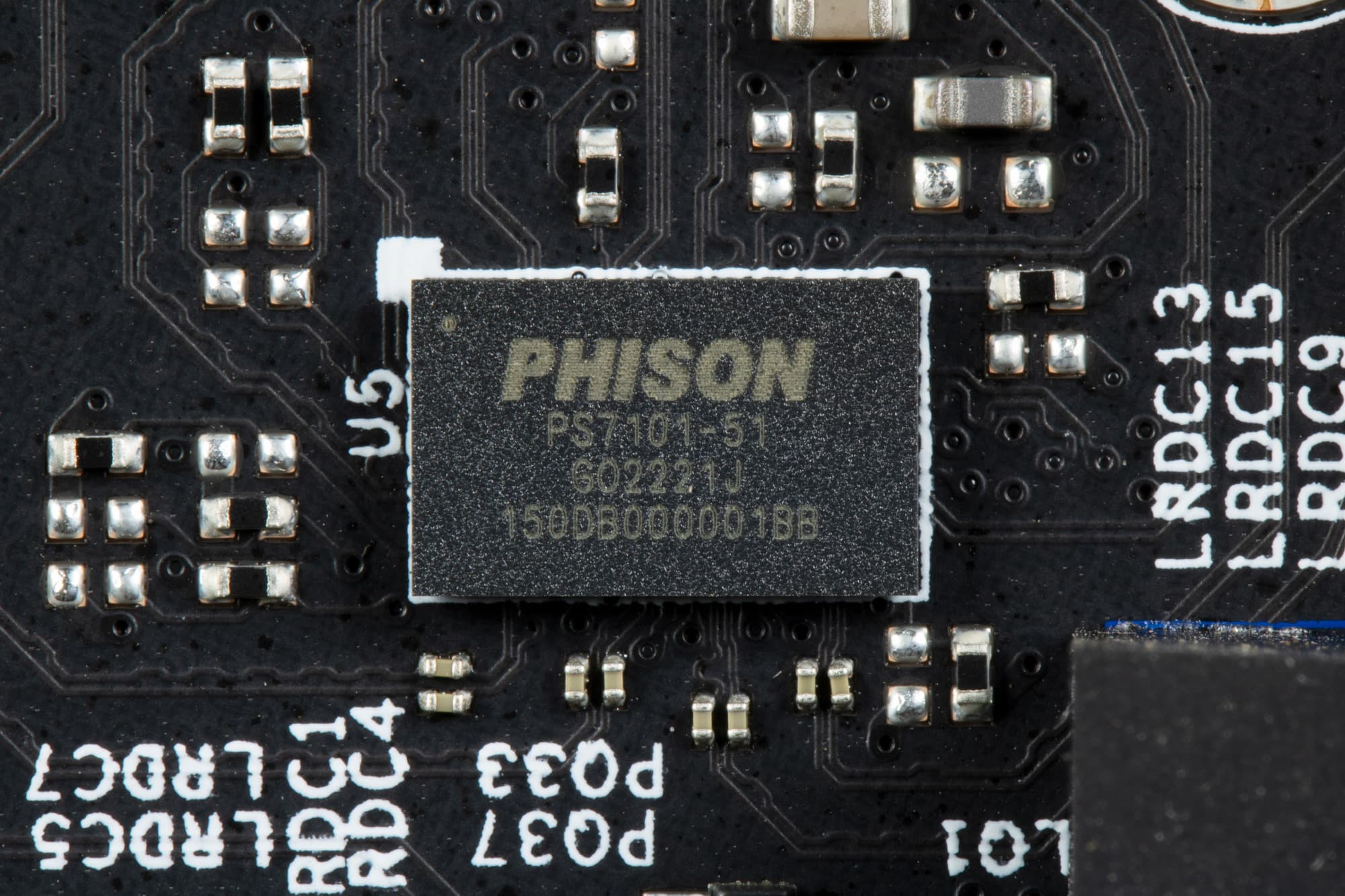

Для поддержания стабильных частот на шине PCIe имеются усилители (ре-драйверы) сигнала PCIe 5.0 от Phison.
На очереди — накопители.

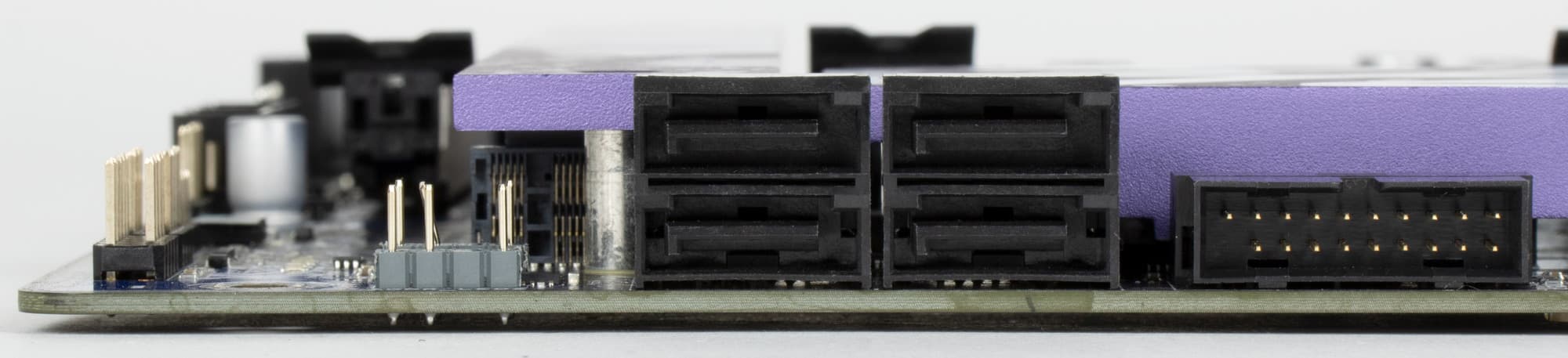

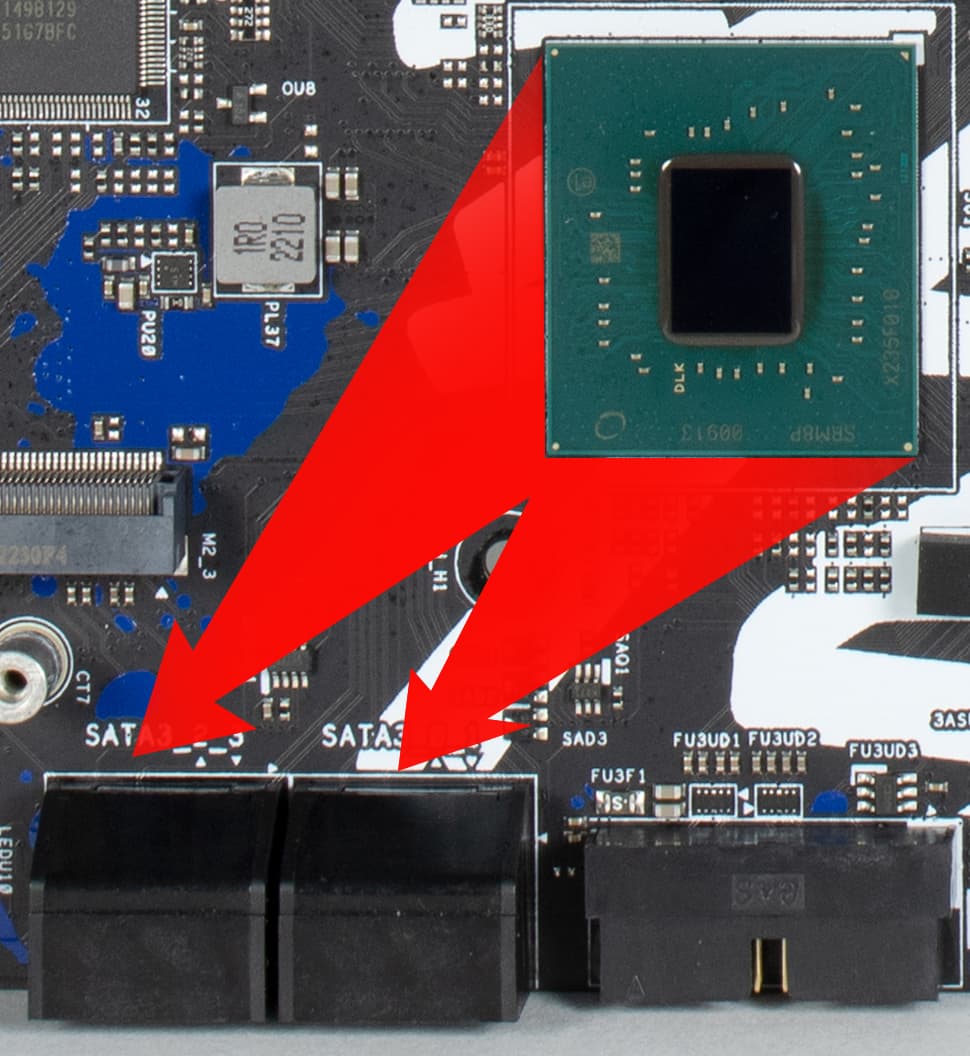

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z790 и поддерживают создание RAID.

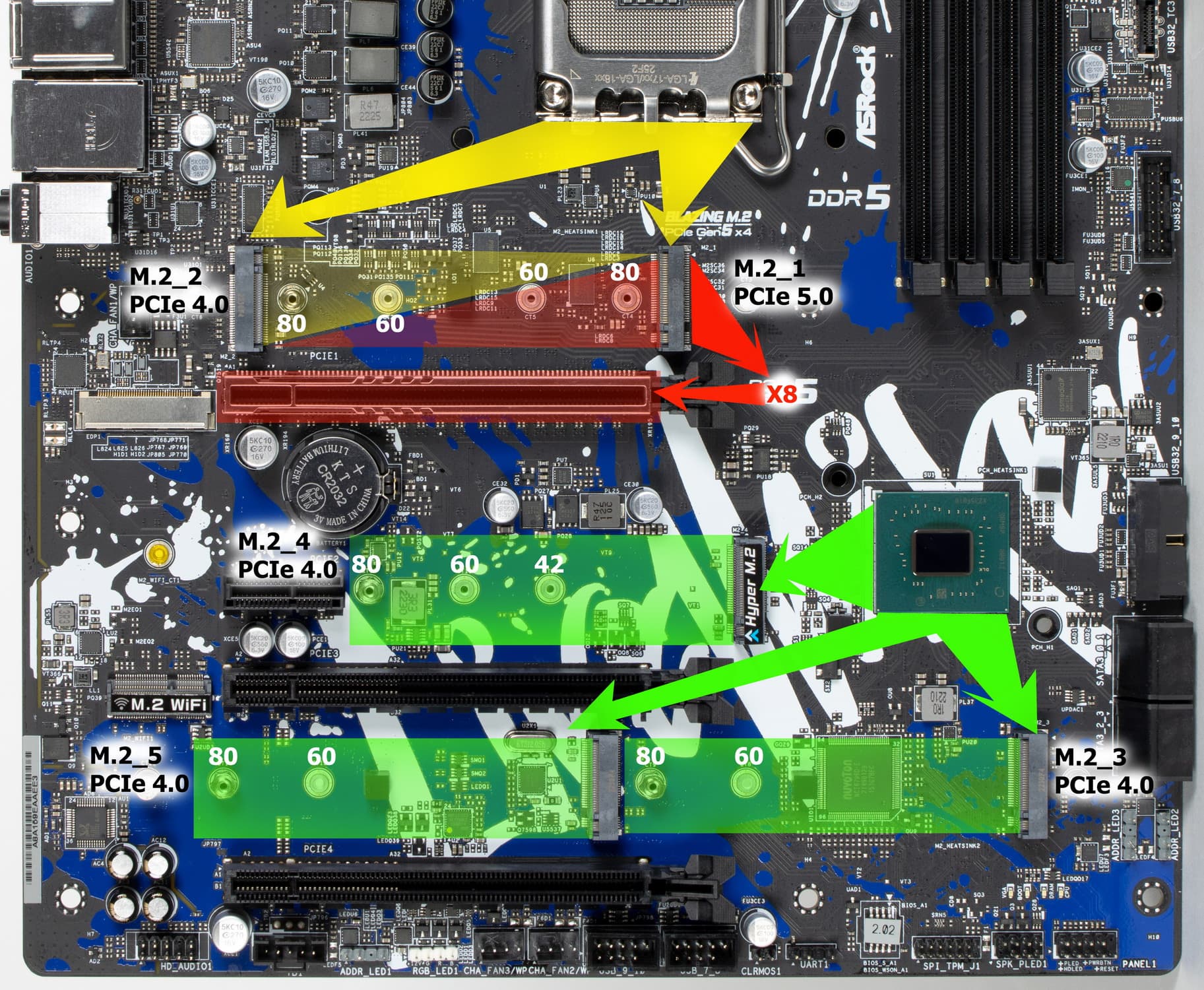

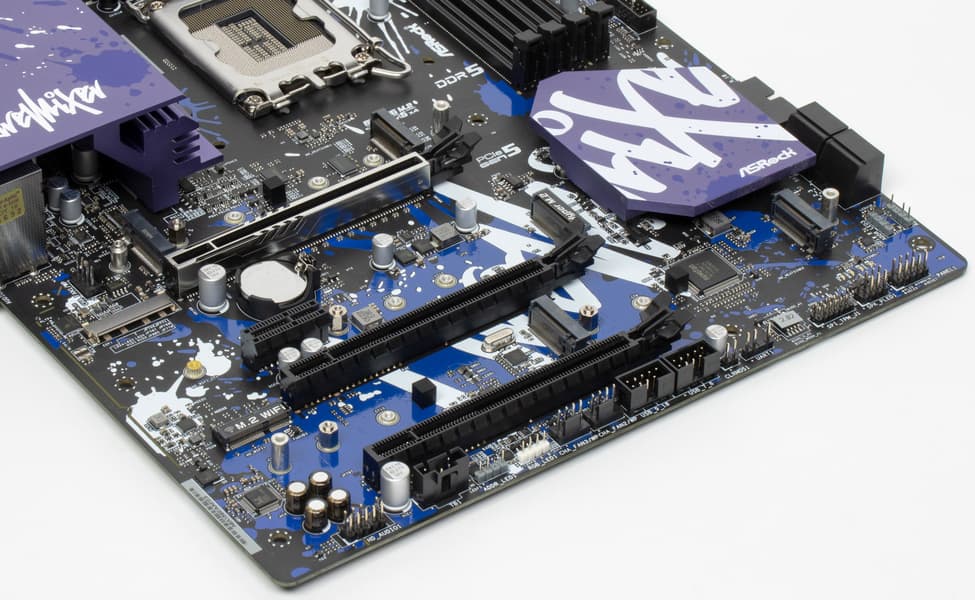

Материнская плата имеет 5 гнезд форм-фактора М.2.
Третий, четвертый и пятый слоты M.2 получают данные от чипсета Z790, а первые два — от CPU, при этом M.2_1 получает PCIe 5.0, деля ресурсы со слотом PCIe x16_1 (о чем я уже выше рассказывал), а M.2_2 штатно получает от процессора PCIe 4.0.
И вот тут внимание: хотя слотов М.2 и пять, но на практике одновременно установить в них можно только четыре модуля SSD. Ибо слоты М.2_1 и М.2_2 нельзя использовать одновременно! У них общее местоположение, хоть сами гнезда разнесены по сторонам. То есть, в случае использования SSD PCIe 5.0 в М.2_1 этот модуль не только «отнимет» восемь линий PCIe 5.0 у слота PCIe x16, но и не позволит установить модуль в М.2_2. То есть де-факто на матплате не пять, а четыре слота М.2
Все слоты М.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 поддерживают модули с размерами 2260 и 2280. Слот M.2_3 поддерживает еще и 2242.
На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory.
Не все M.2 слоты имеют радиаторы. Верхний совмещенный M.2_1/2_2 обладает отдельным радиатором, когда как слоты M.2_4/2_5 имеют общий радиатор. Слот М.2_3 – без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

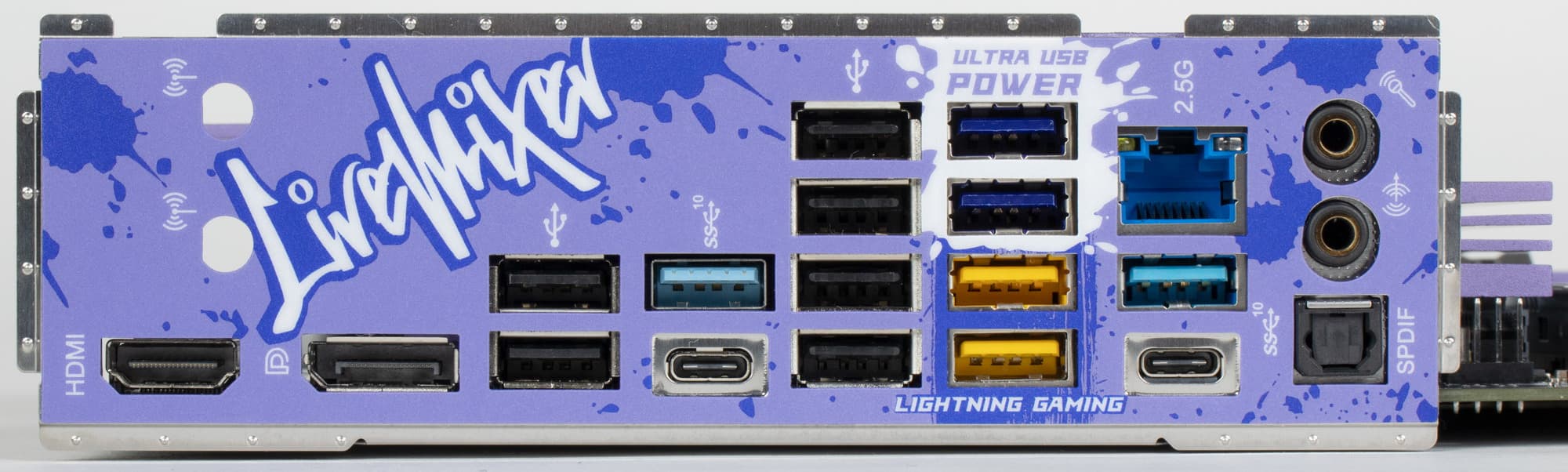

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 28 линий).
И что мы имеем? Всего на материнской плате — 23 порта USB:
- 1 порт USB 3.2 Gen2x2 реализован с помощью Z790 и представлен одним внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 4 порта USB 3.2 Gen2: все реализованы через Z790) и представлены на задней панели двумя портами Type-A (голубого цвета) и двумя портами Type-C;

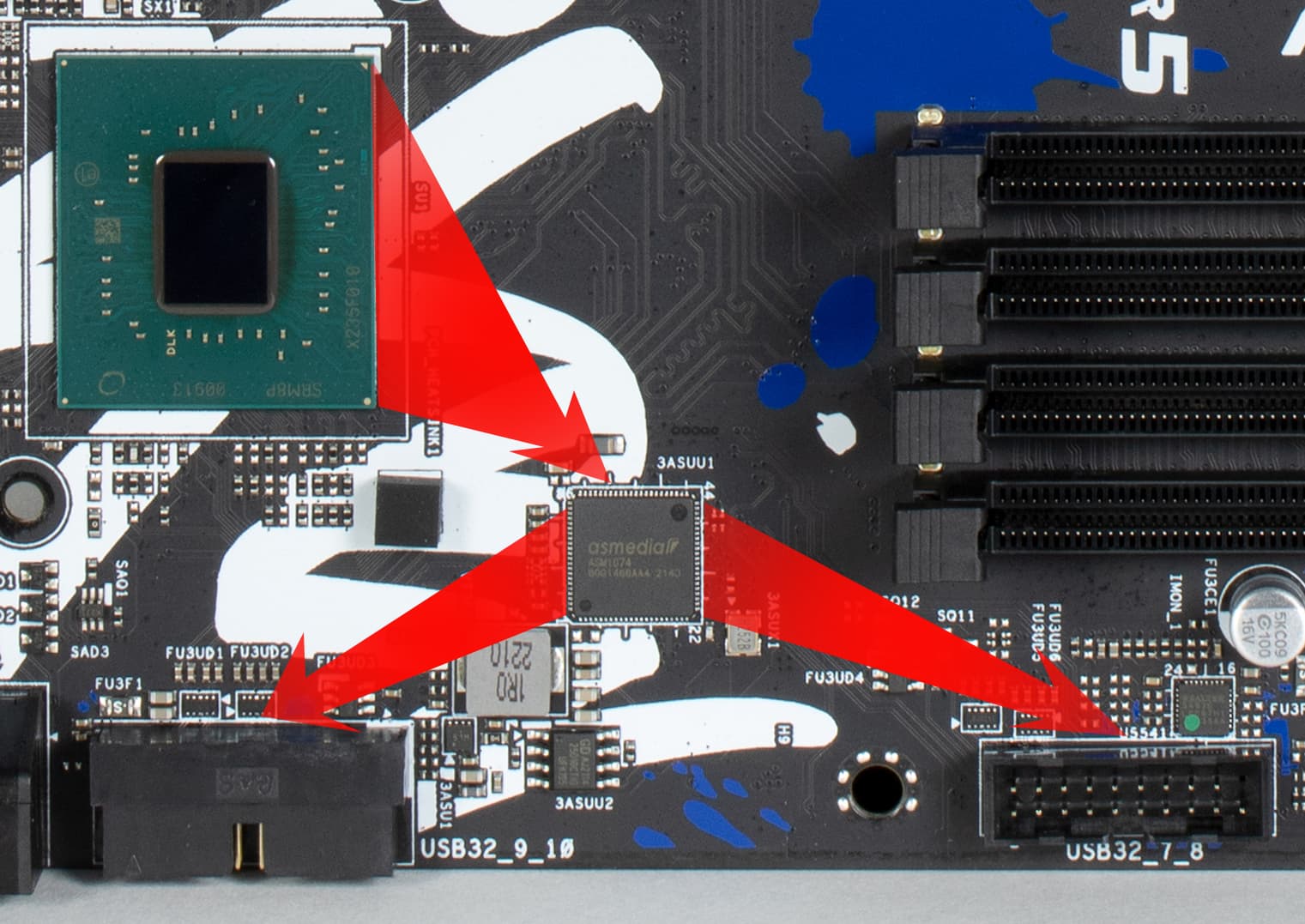

- 8 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 3.2 Gen1 от Z790) и представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта); еще 3 реализованы через Z790 и представлены на задней панели портами Type-A (два – синего цвета, один – желтого); и 1 порт реализован через контроллер ASMedia ASM3042
(на него потрачена 1 линия PCIe от Z790) и представлен на задней панели портом Type-A (желтого цвета);

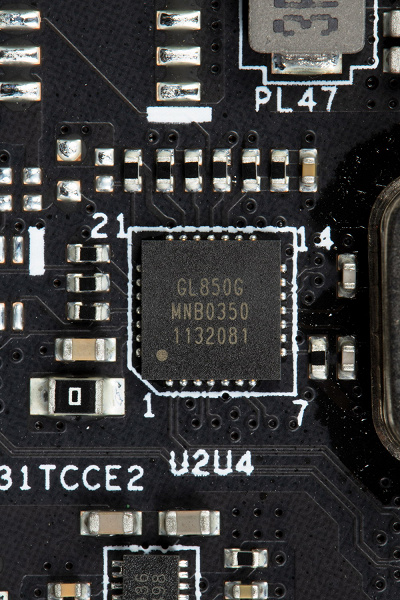

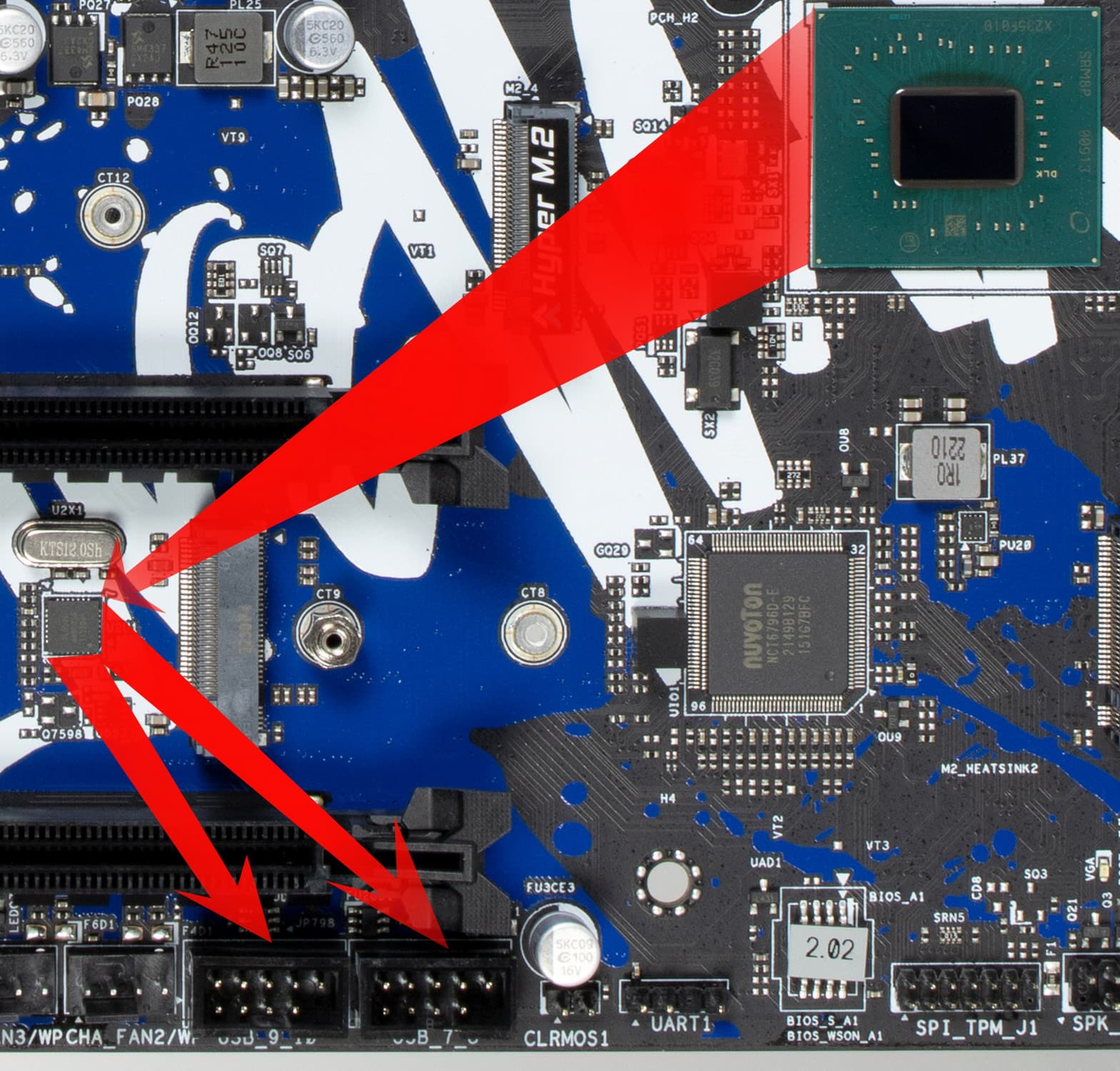

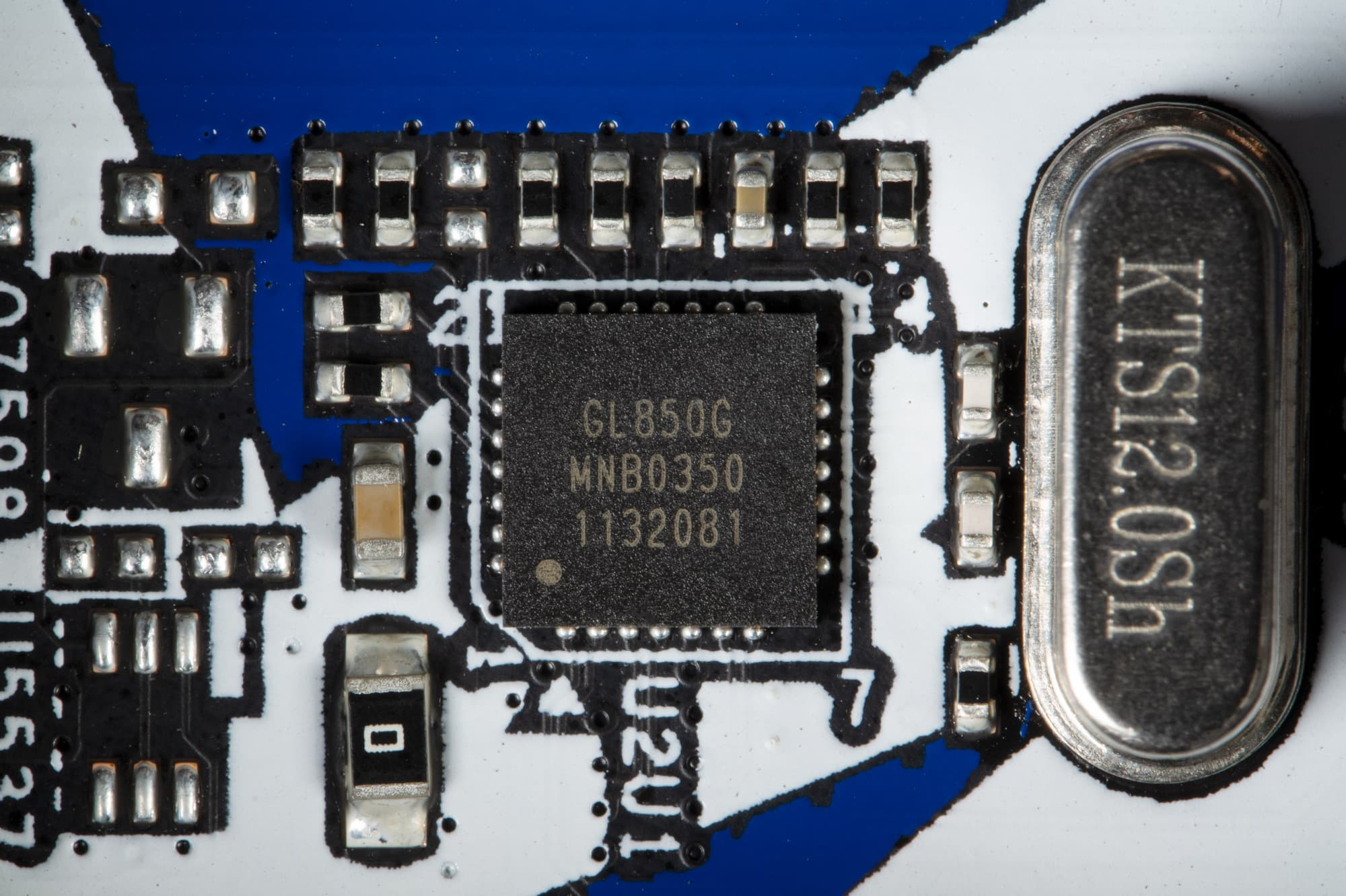

- 10 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от Z790) и представлены двумя внутренними разъемами
(каждый на 2 порта); другие 4 реализованы через второй контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от Z790) и представлены на задней панели портами Type-A (черного цвета); еще 1 реализован через вышеупомянутый контроллер ASMedia ASM3042 и также представлен портом Type-A (черный); и ну и последний реализован через Z790 и тоже представлен портом Type-A (черный).
Таким образом, у нас 4 контроллера используют USB линии от Z790:
- Genesys Logic GL850G (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
- Genesys Logic GL850G (4 USB 2.0 через порты Type-A) (1 линия USB 2.0);

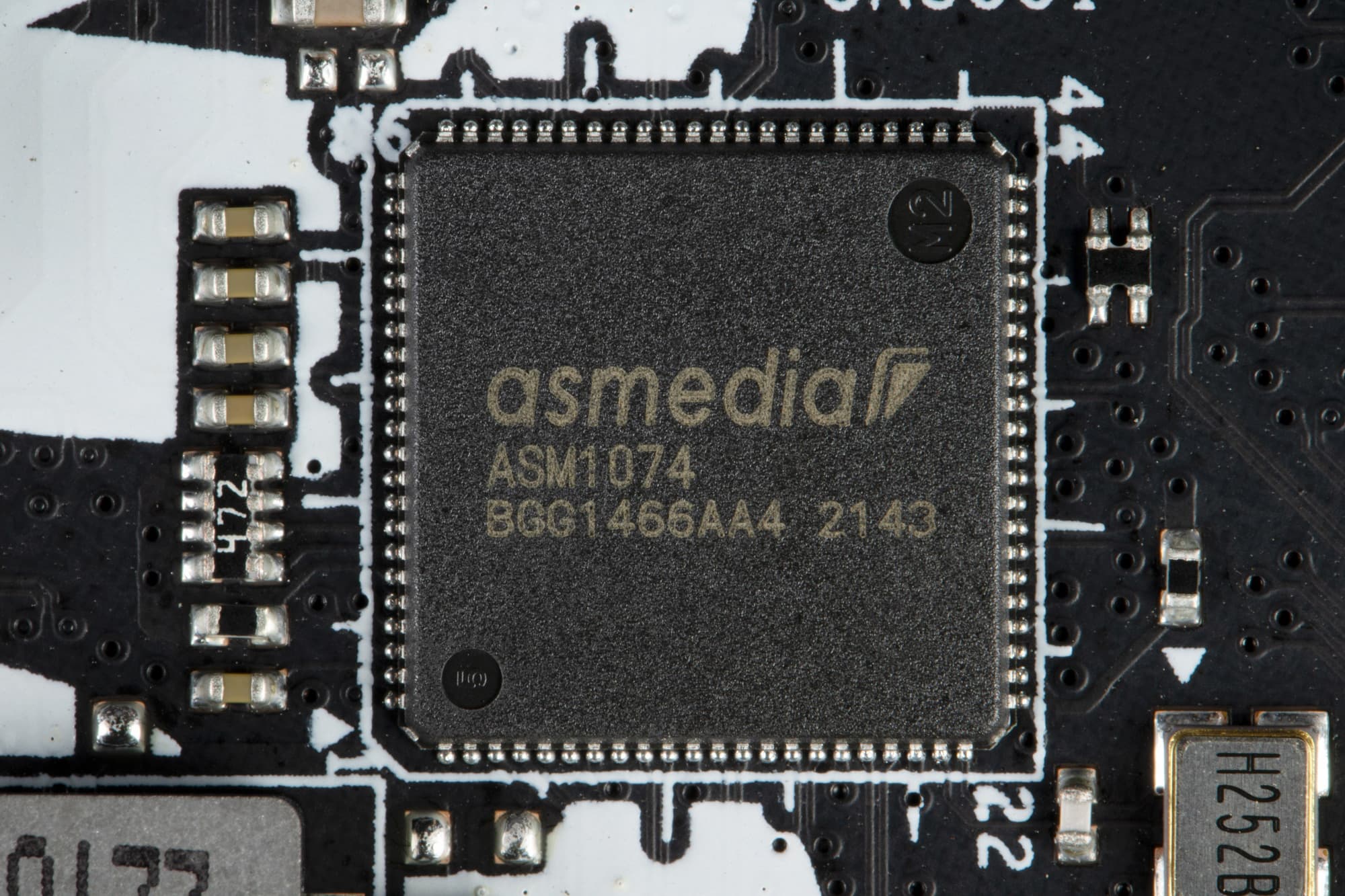

- ASMedia ASM1074 (4 USB 3.2 Gen1 через 2 внутренних разъема) (1 линия USB 3.2 Gen1);
- Слот M.2 (Key E) (для беспроводного контроллера сети) (1 линия USB 2.0).
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 4 выделенных USB 3.2 Gen2
- + 3 выделенных USB 3.2 Gen1
- + 2 USB 3.2 Gen2 на обеспечение USB 3.2 Gen2x2
- + 1 USB 3.2 Gen1 на обеспечение ASMedia ASM1074
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 3 порта USB 2.0 на обеспечение контроллеров и 1 порт USB 2.0 выделенный. Всего 14 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 38 высокоскоростных порта из 38.

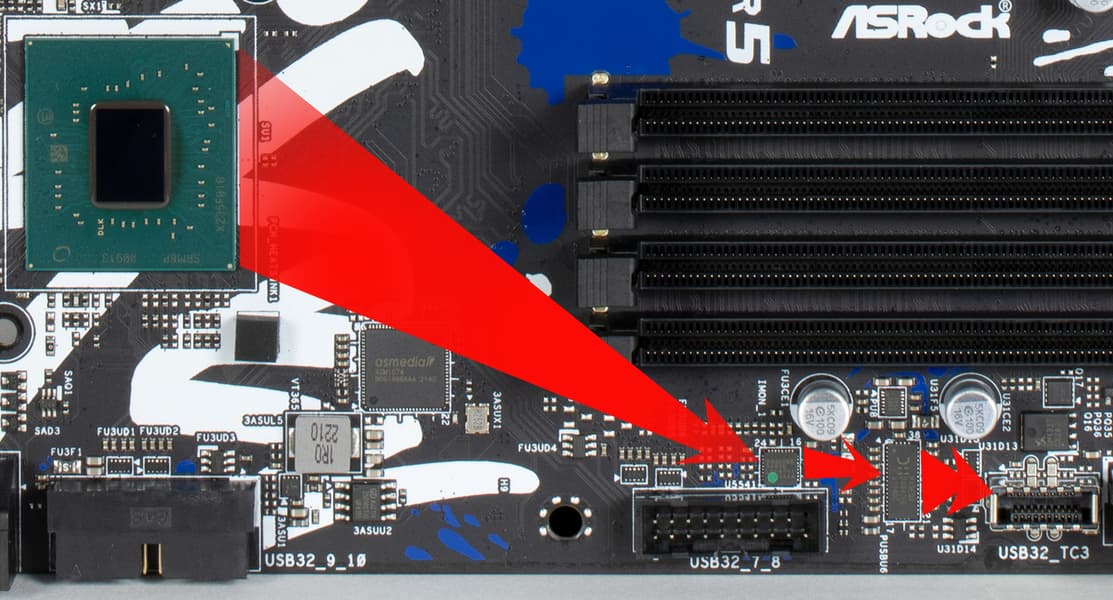

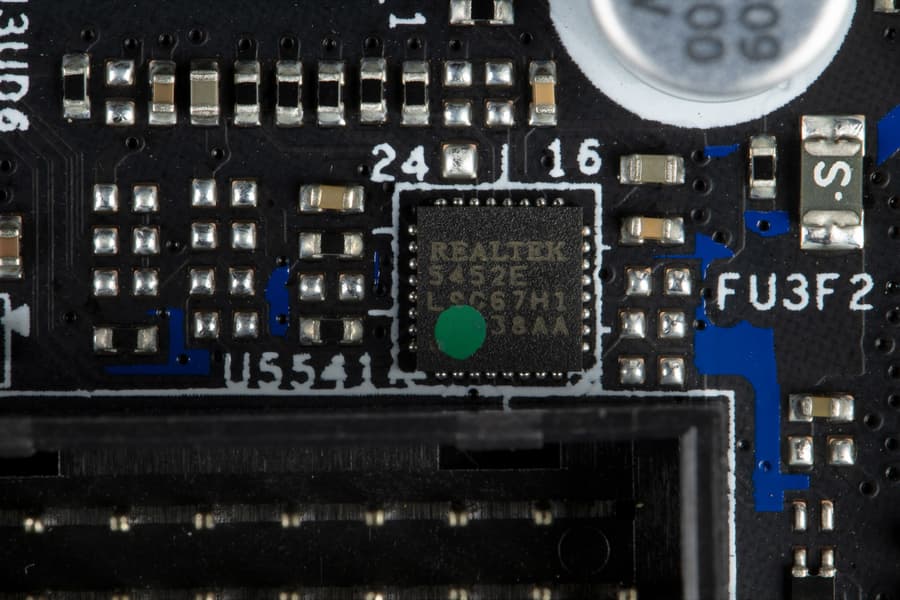

Все быстрые USB порты Type-C оснащены ре-драйверами, и контроллером от Realtek, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

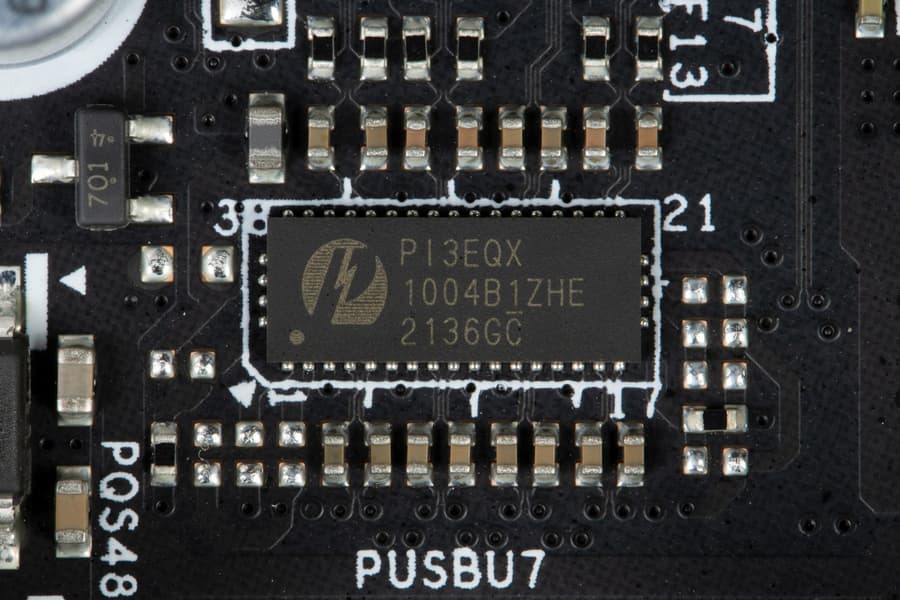

Также и порты Type-A имеют редрайверы для усиления питания, поэтому отмеченные синим цветом порты Type-A на задней панели также годны для зарядки мобильных устройств.
Теперь о сетевых делах.

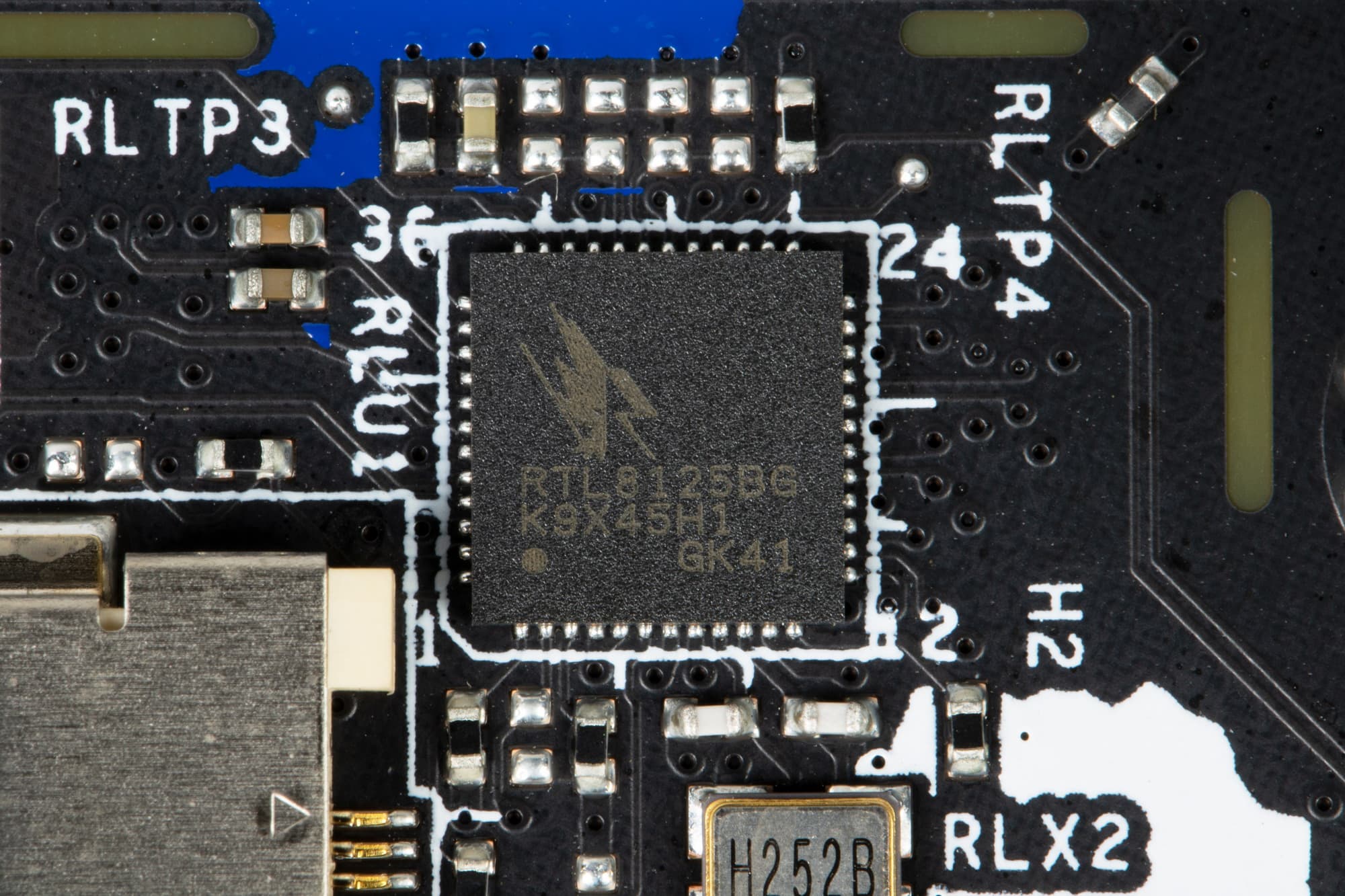

Материнская плата оснащена средствами связи удовлетворительно. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

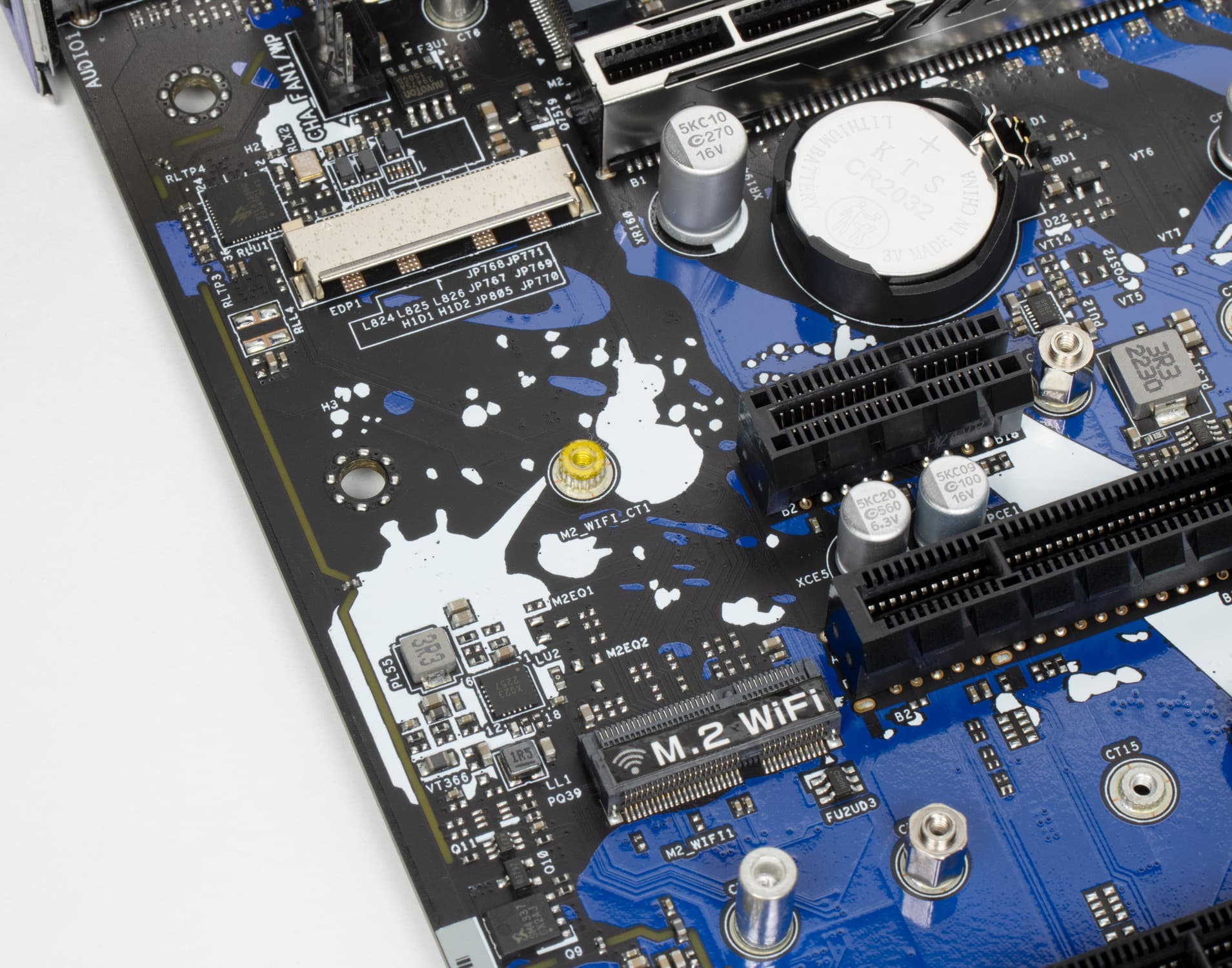

Беспроводного адаптера нет, однако для него на матплате имеется слот M.2 (E-key).

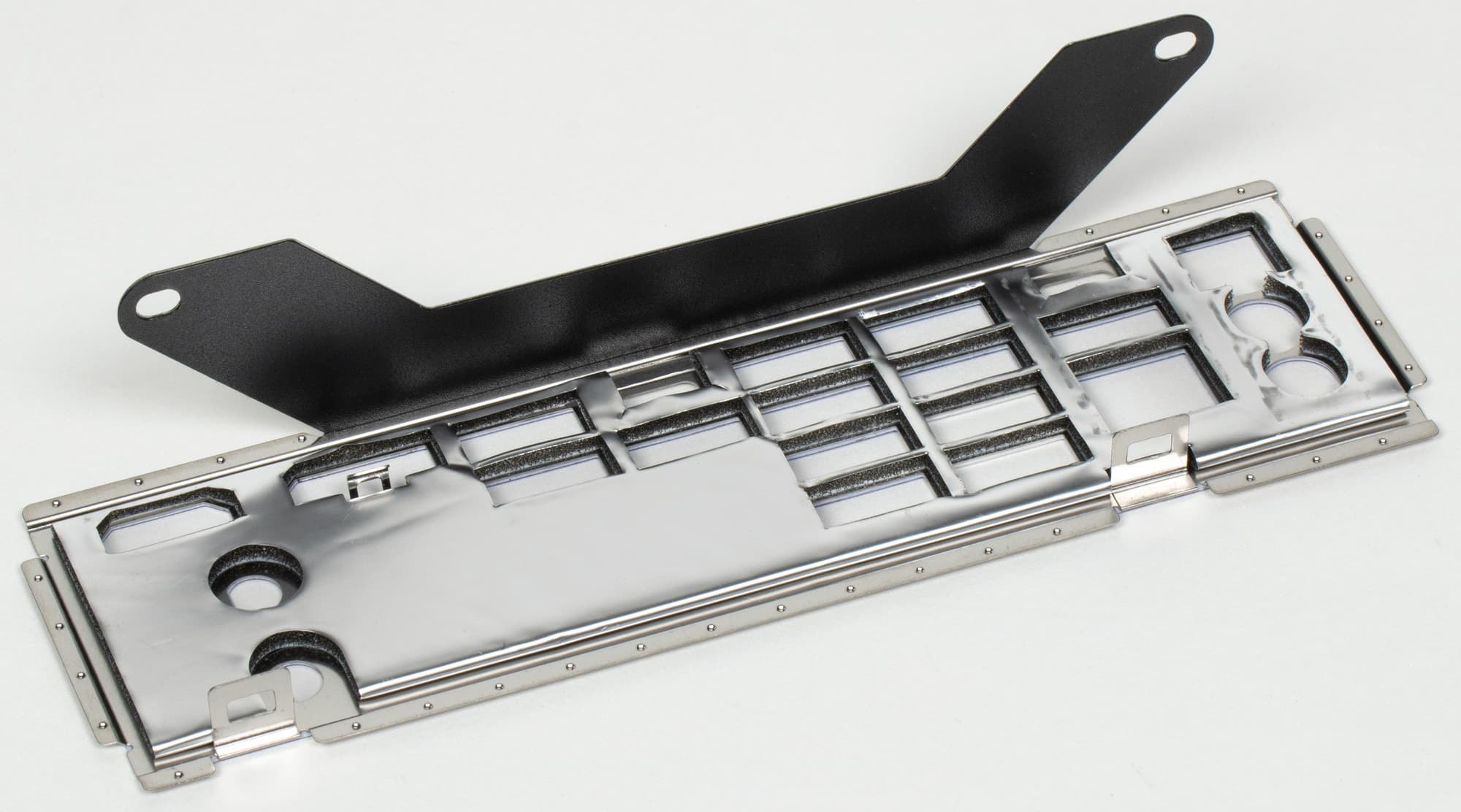

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

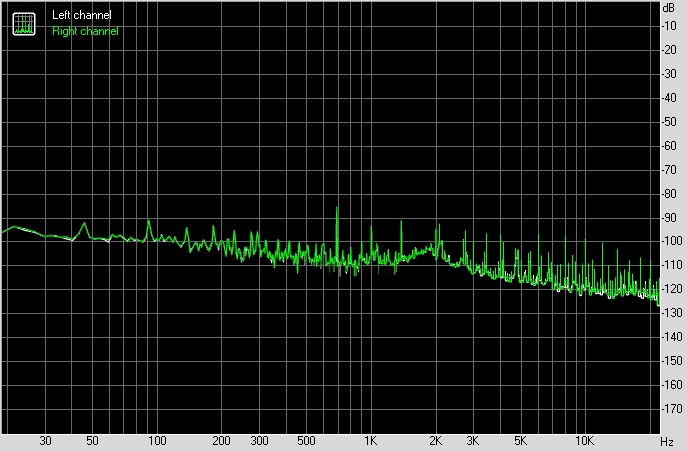

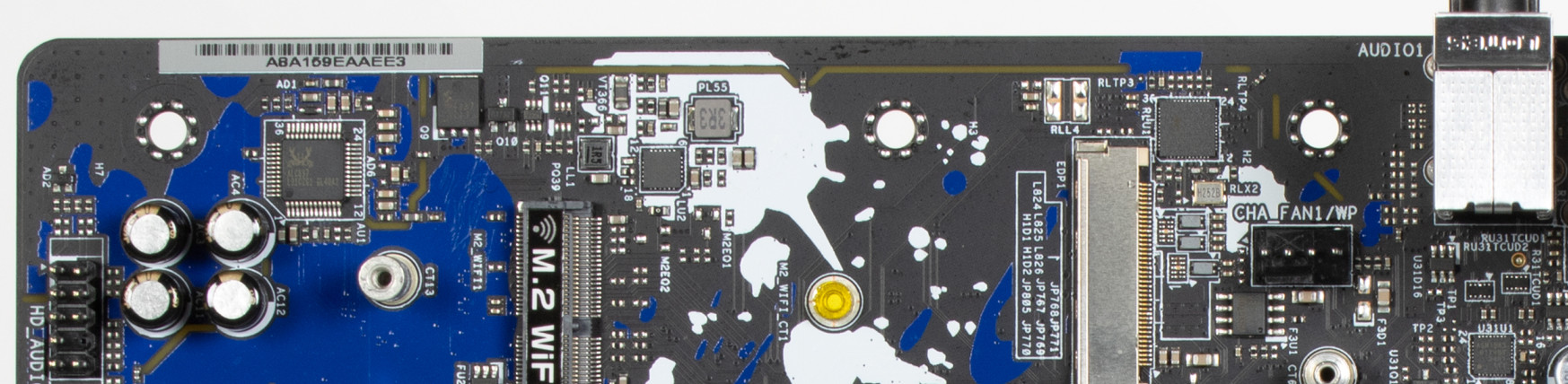

Аудиоподсистема

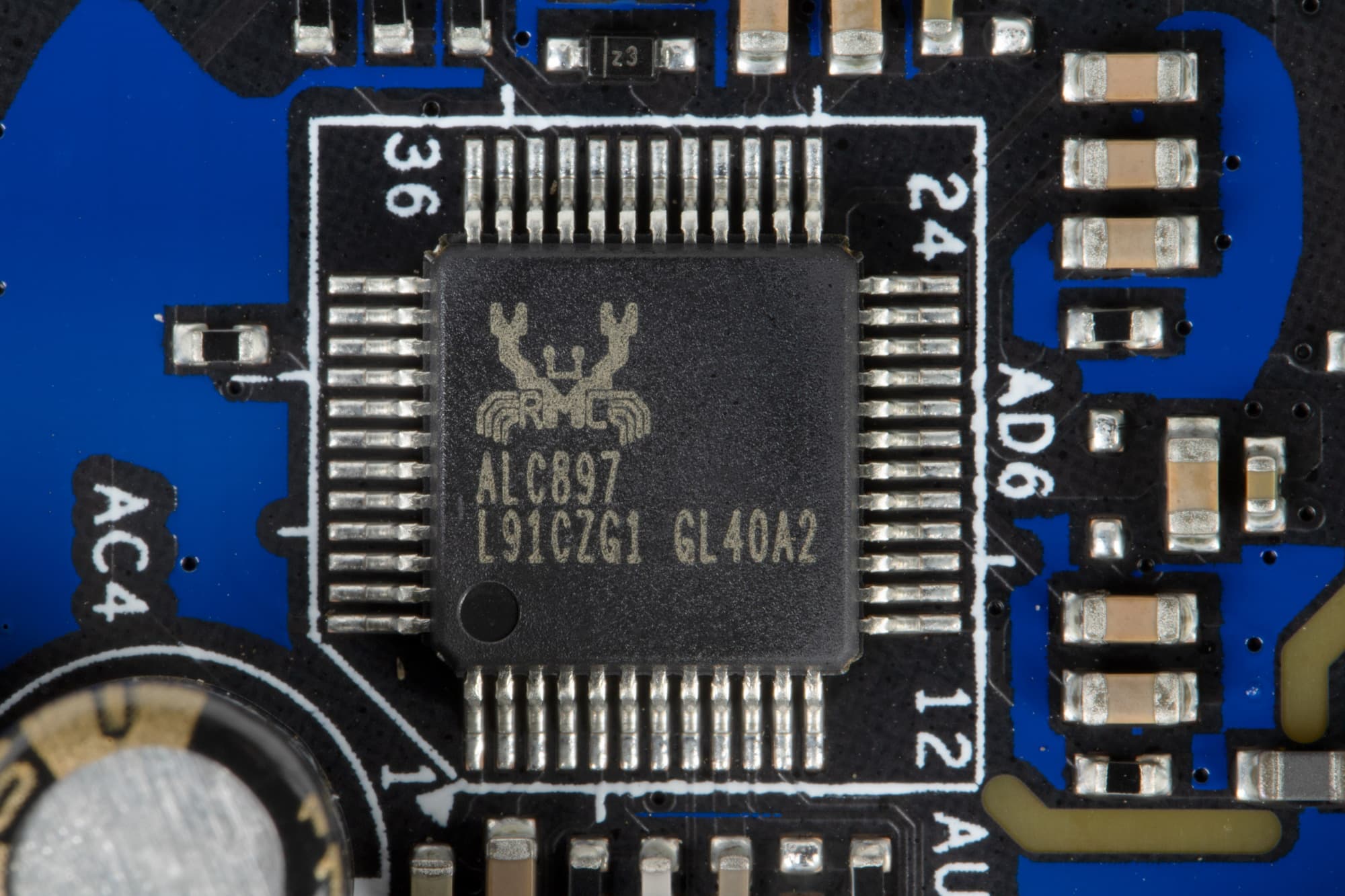

Для относительно простой материнской платы производитель выбрал уже весьма старый и простенький кодек Realtek ALC897. Он в целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц (только через S/PDIF).
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF. Вывод по схеме 7.1 возможен только через S/PDIF (аналоговая схема упрощена до стерео).
Питание, охлаждение

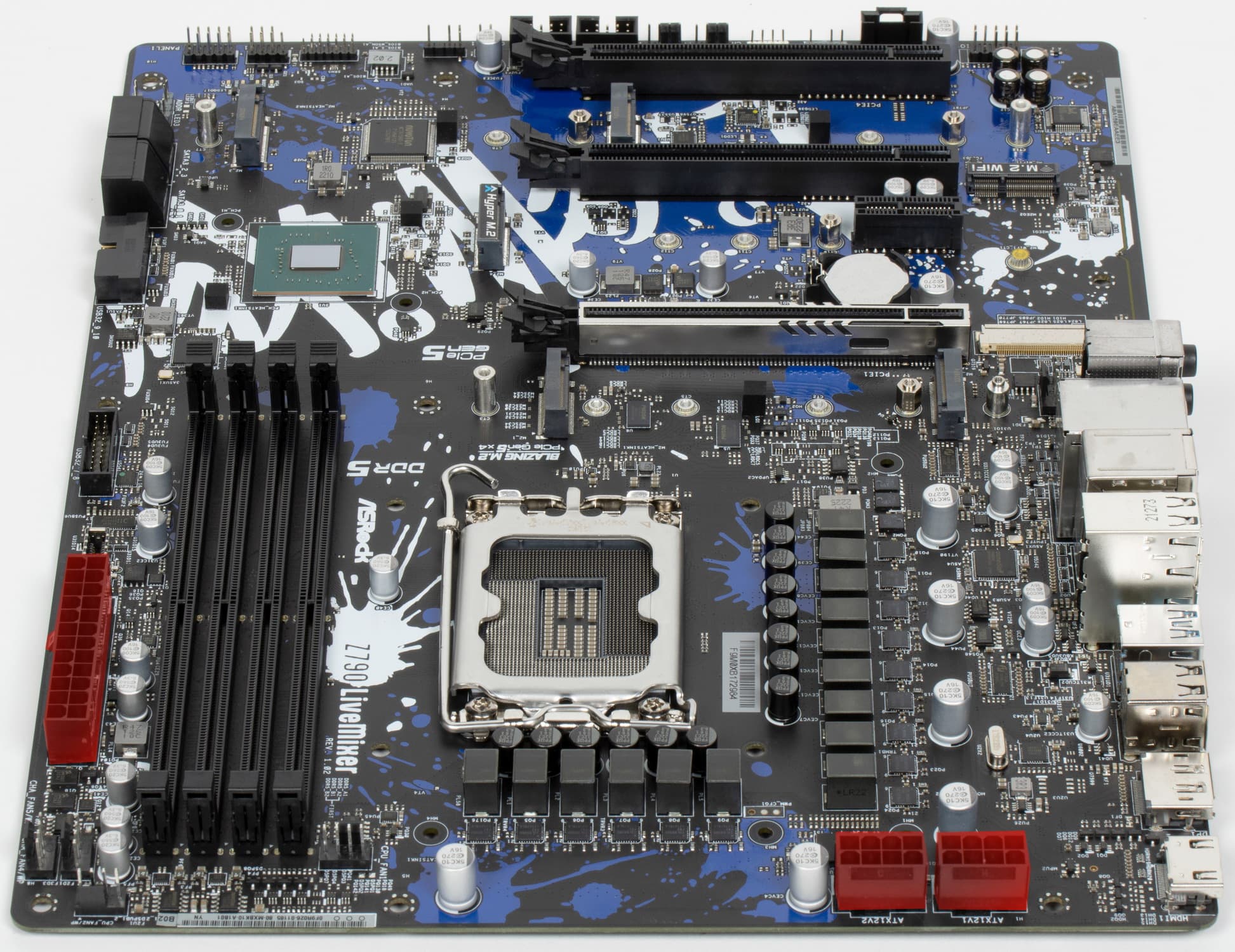

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

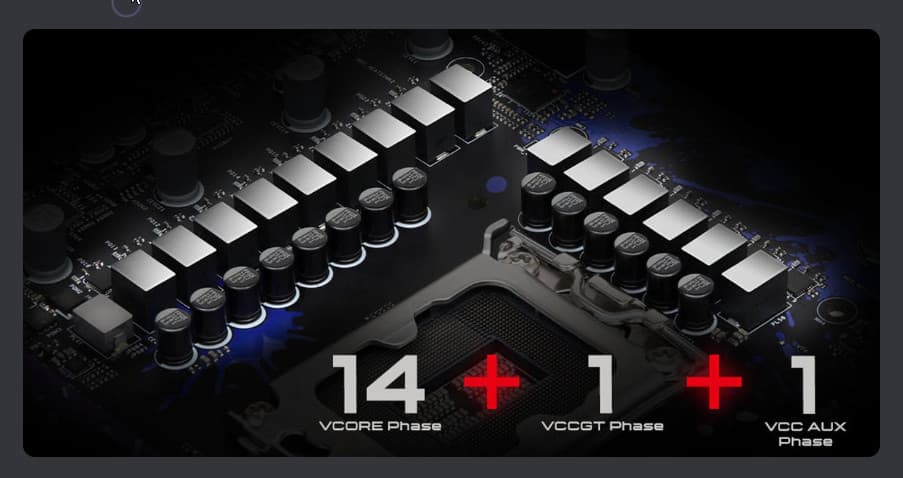

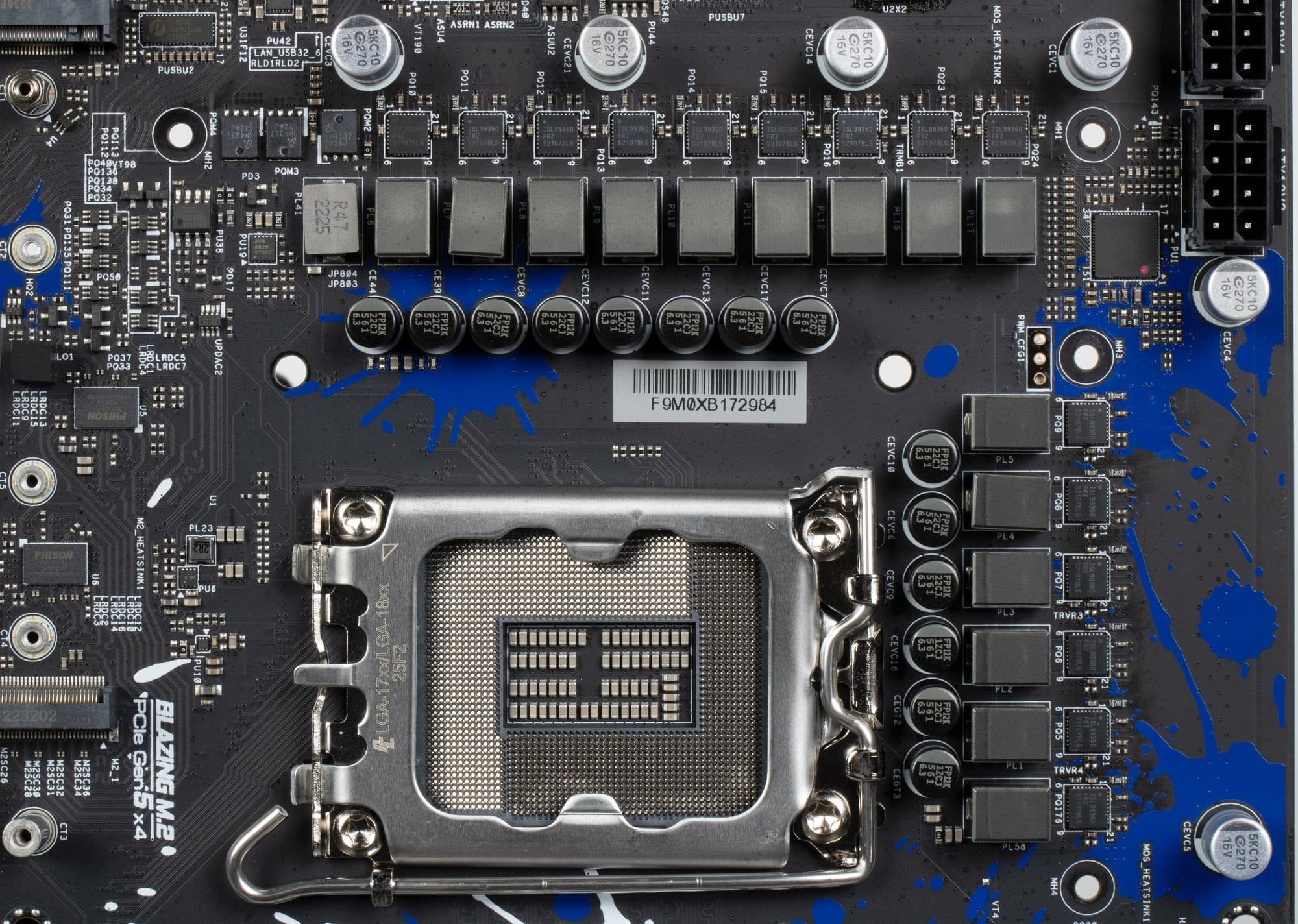

Схема питания процессора выполнена по схеме 14+1+1 (всего 16 фаз, 14 на VCore, 1 на VCCIO и 1 на интегрированное графическое ядро).

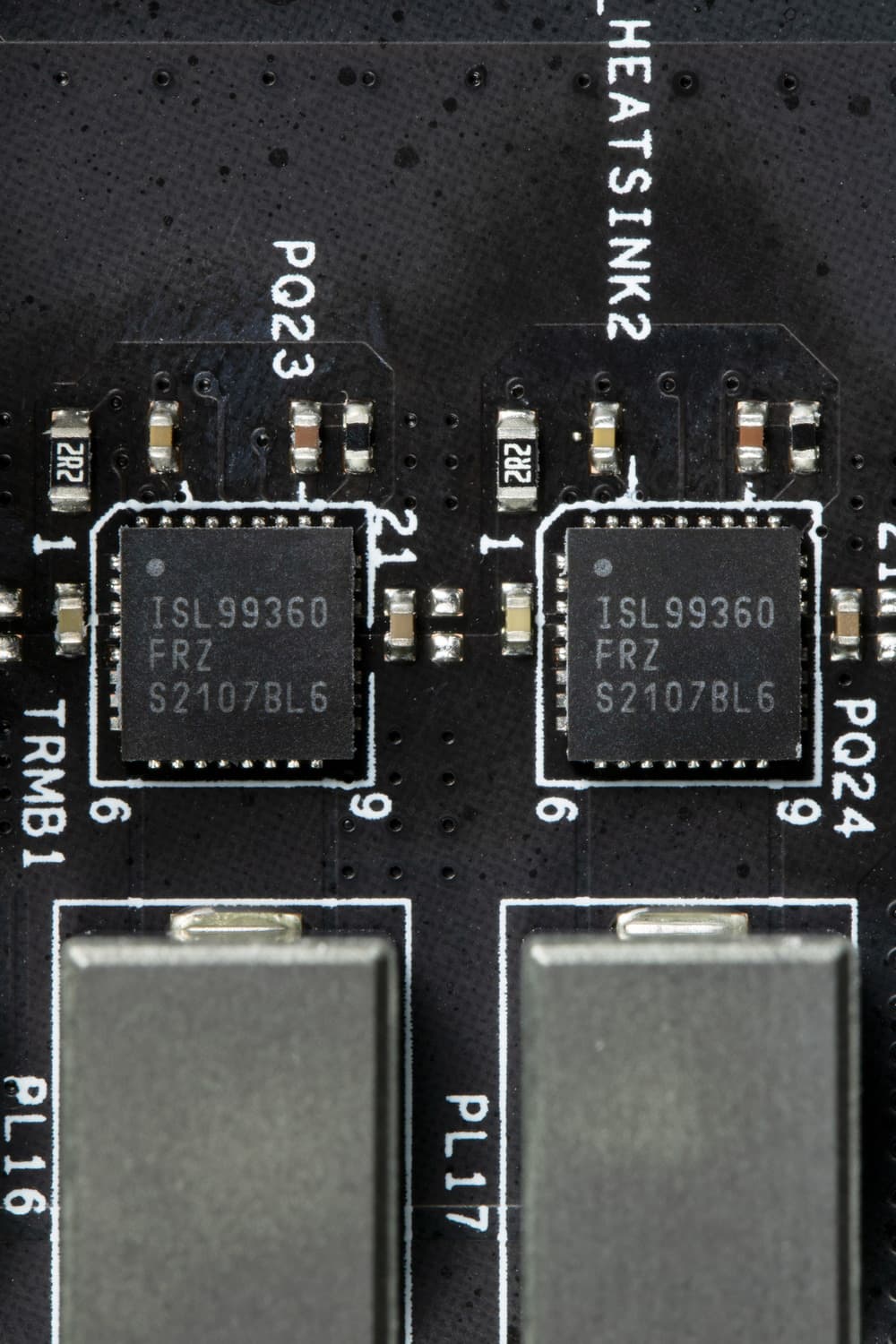

Каждый канал фазы имеет суперферритовый дроссель и ISL99360 DrMOS от Renesas на 60 А.

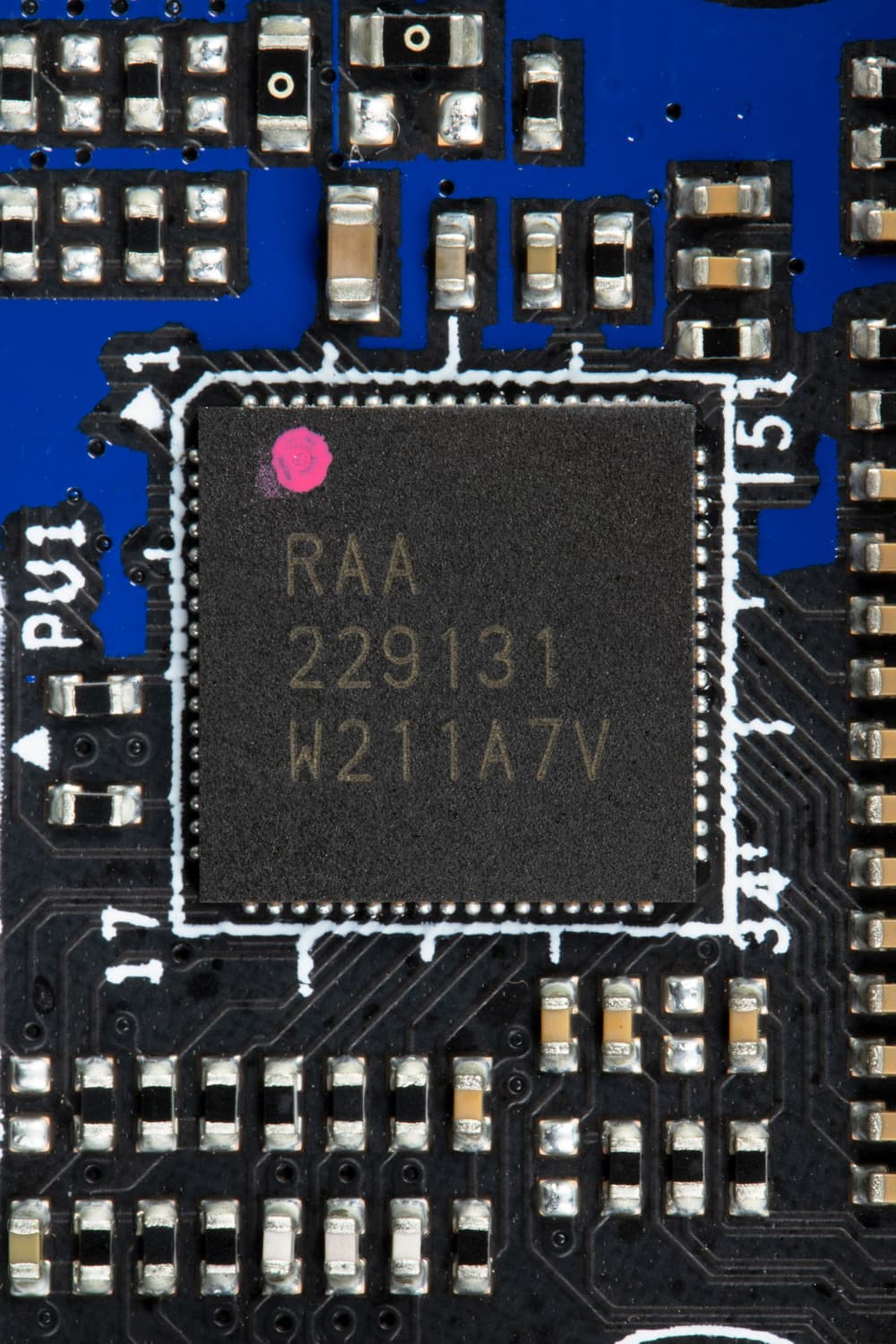

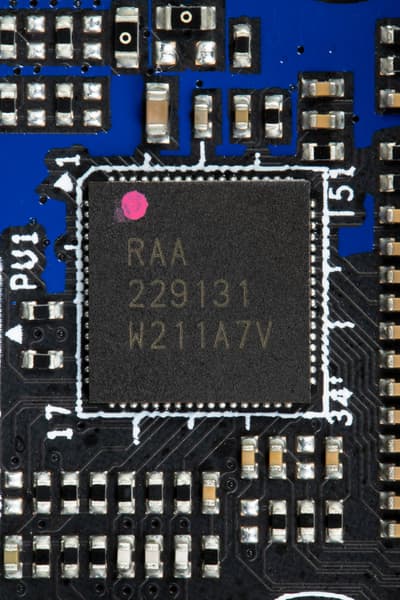

Управляет схемой ШИМ-контроллер RAA229131 от Renesas, который рассчитан максимум на 20 фаз.
Он уже управляет и двухфазной схемой блока VCCSA.

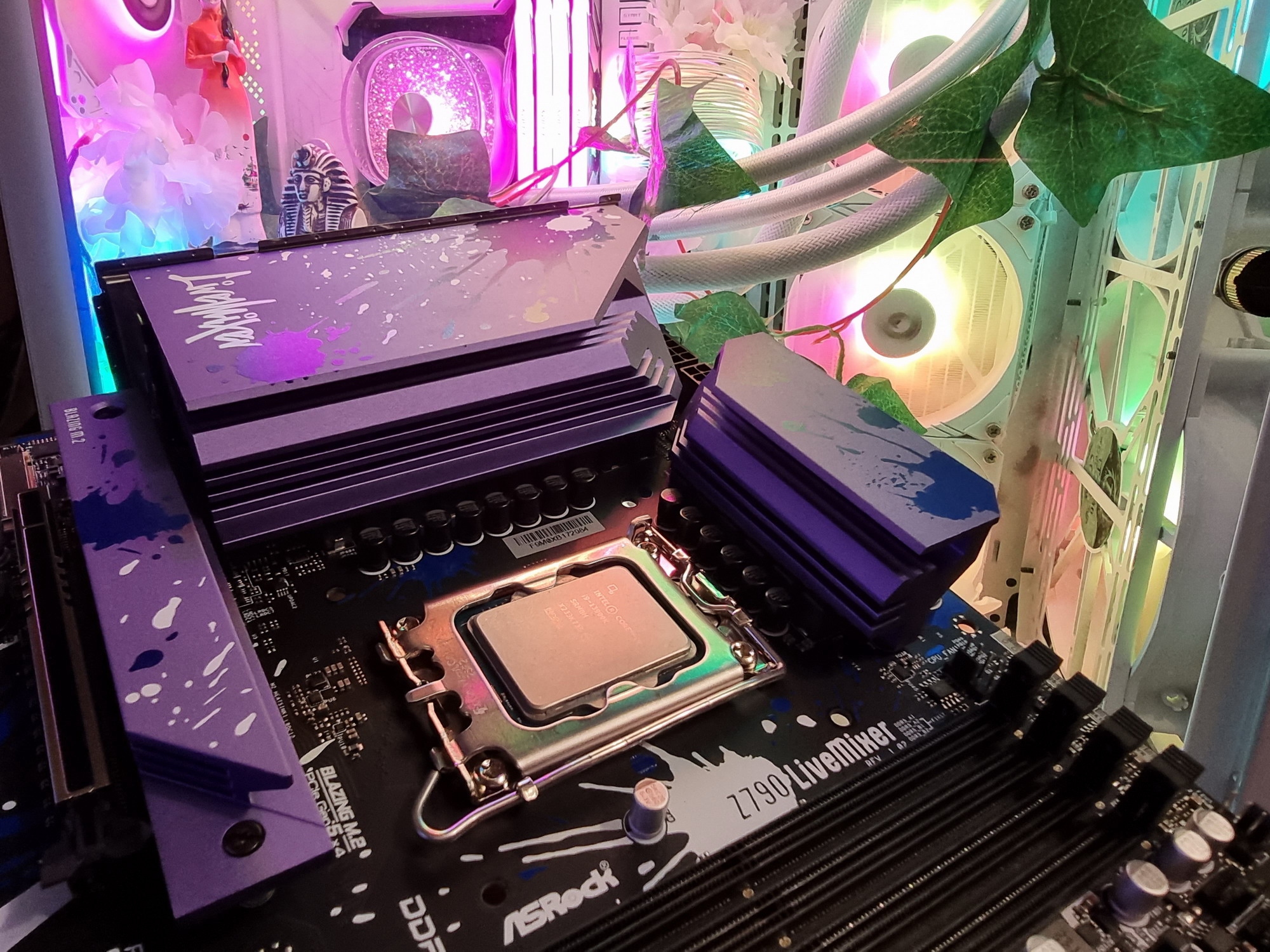

Теперь про охлаждение.

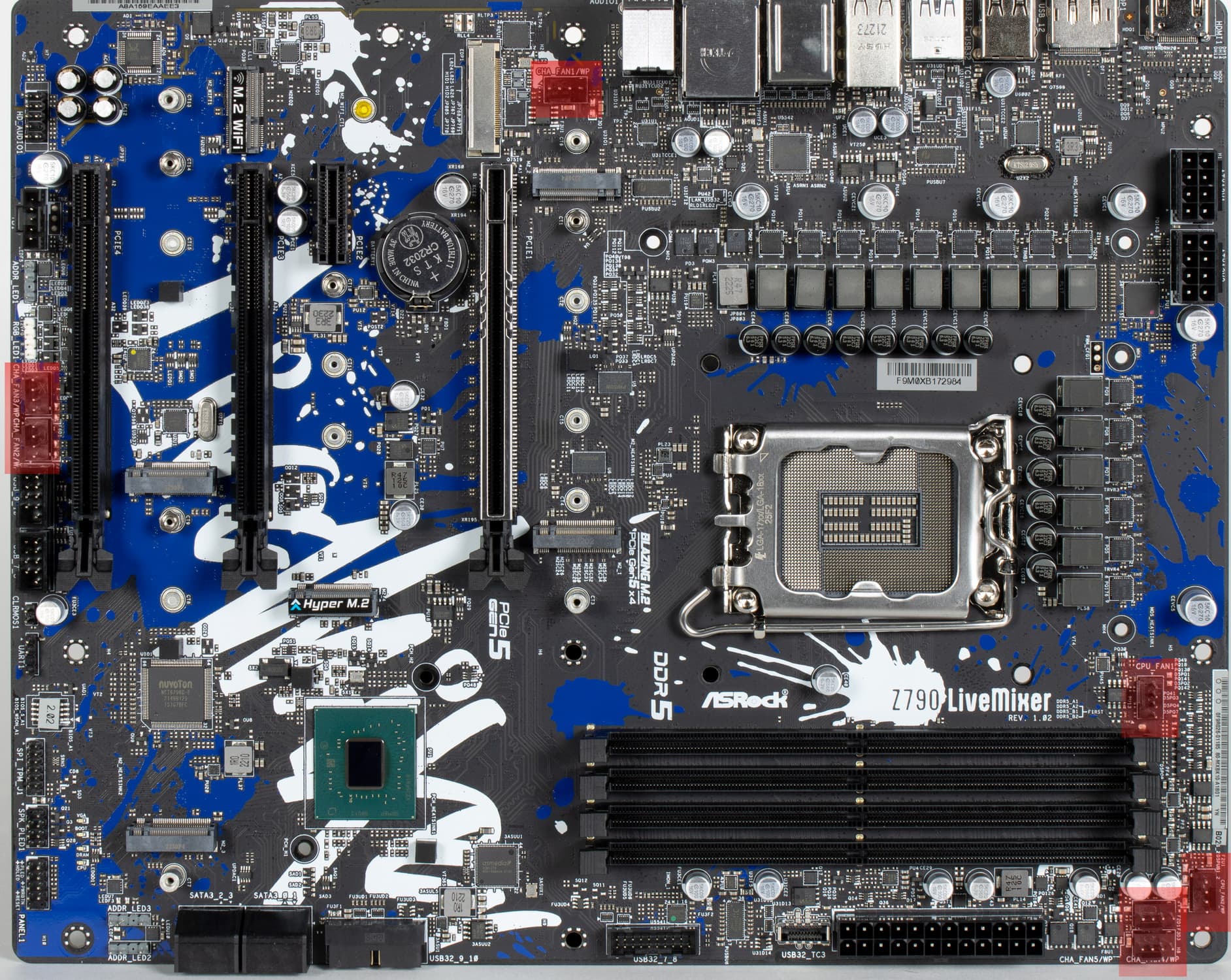

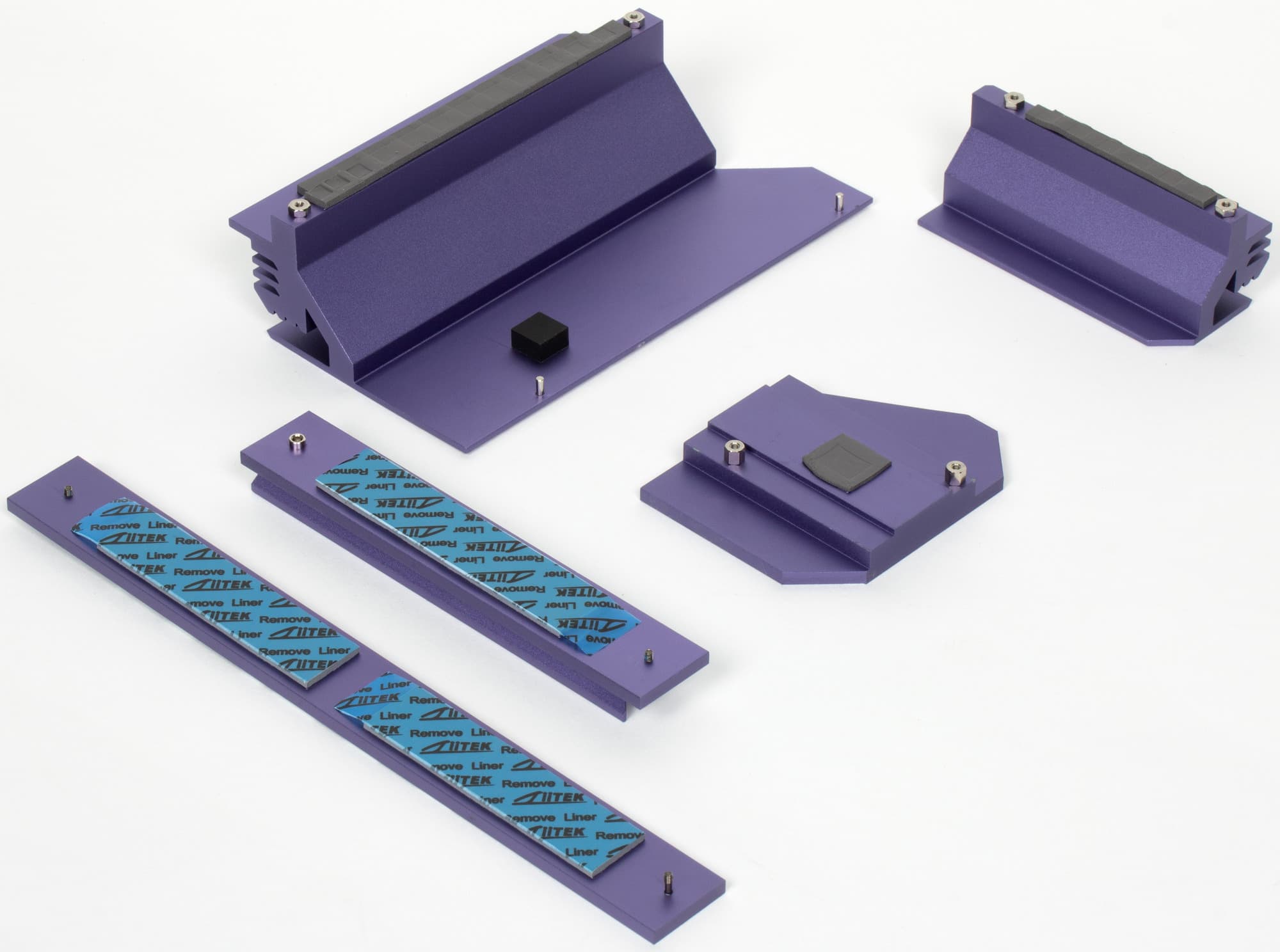

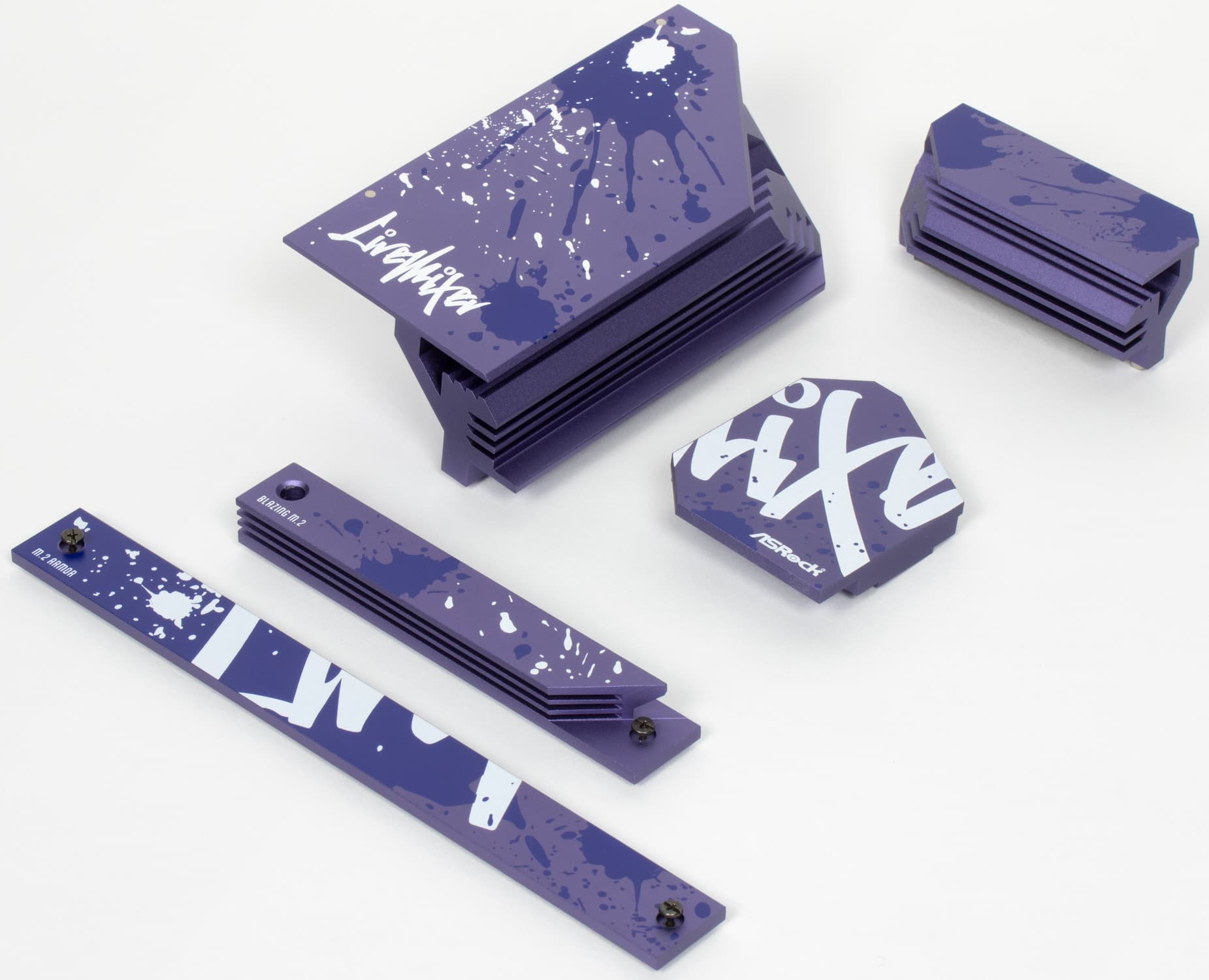

Почти все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

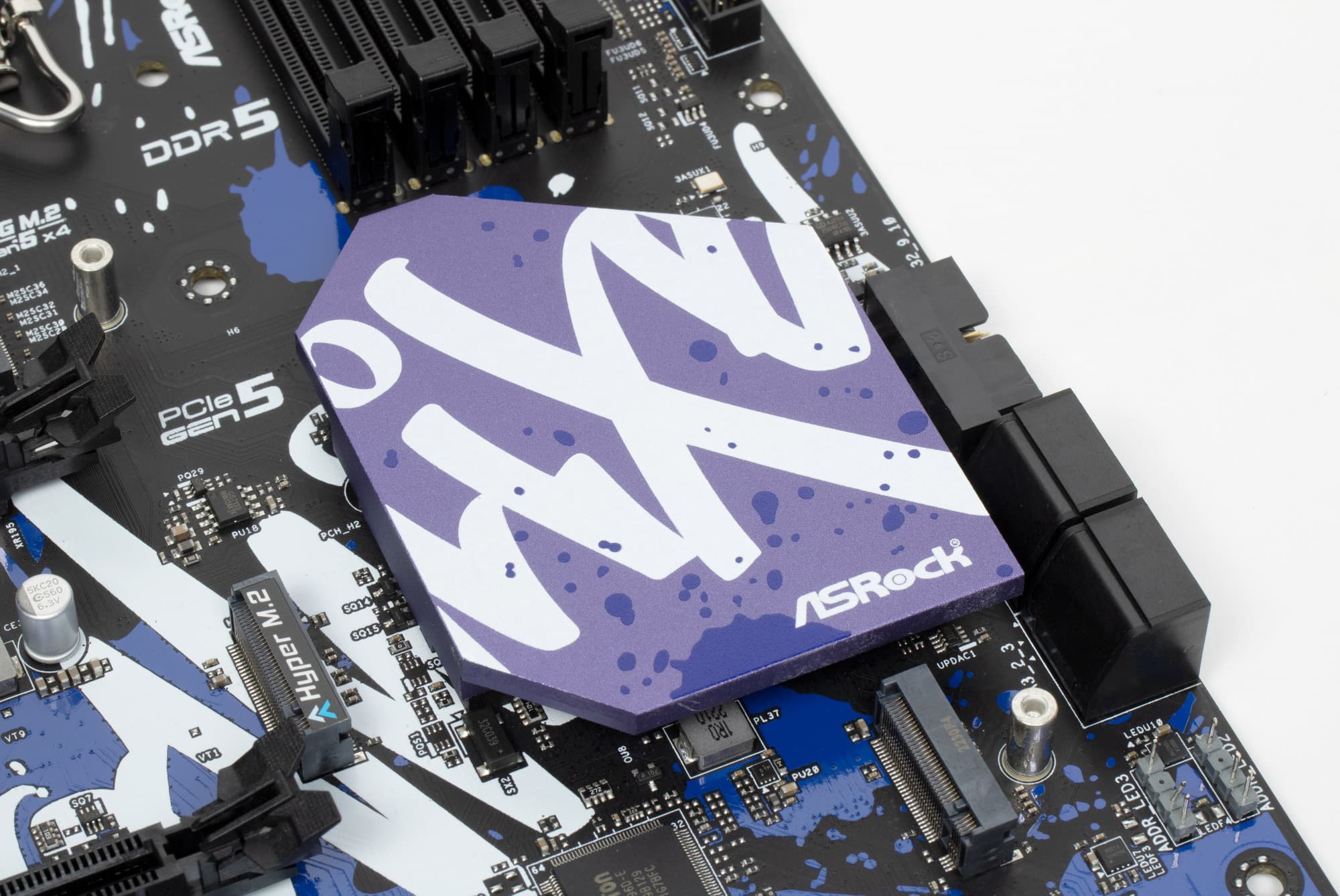

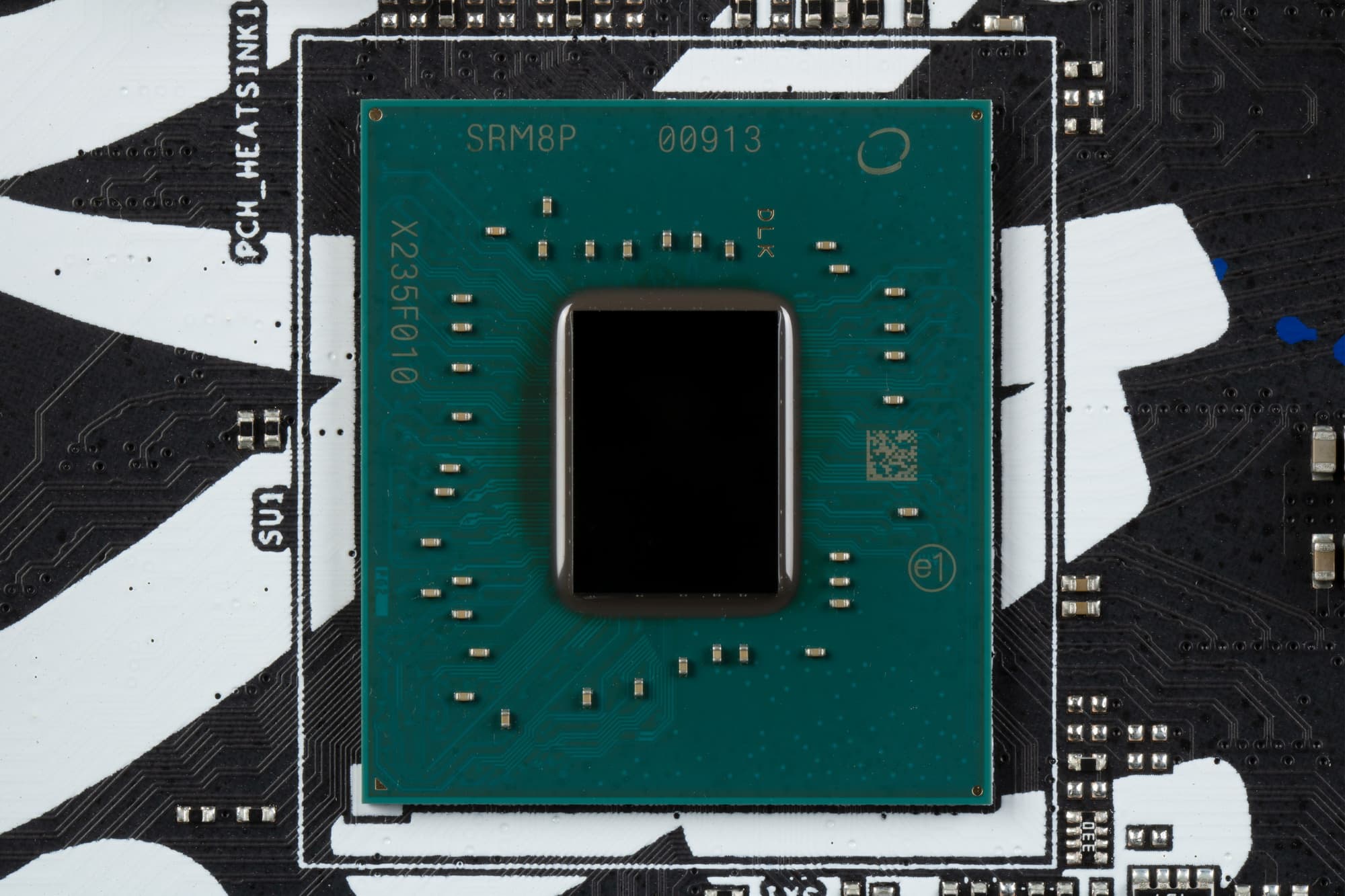

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

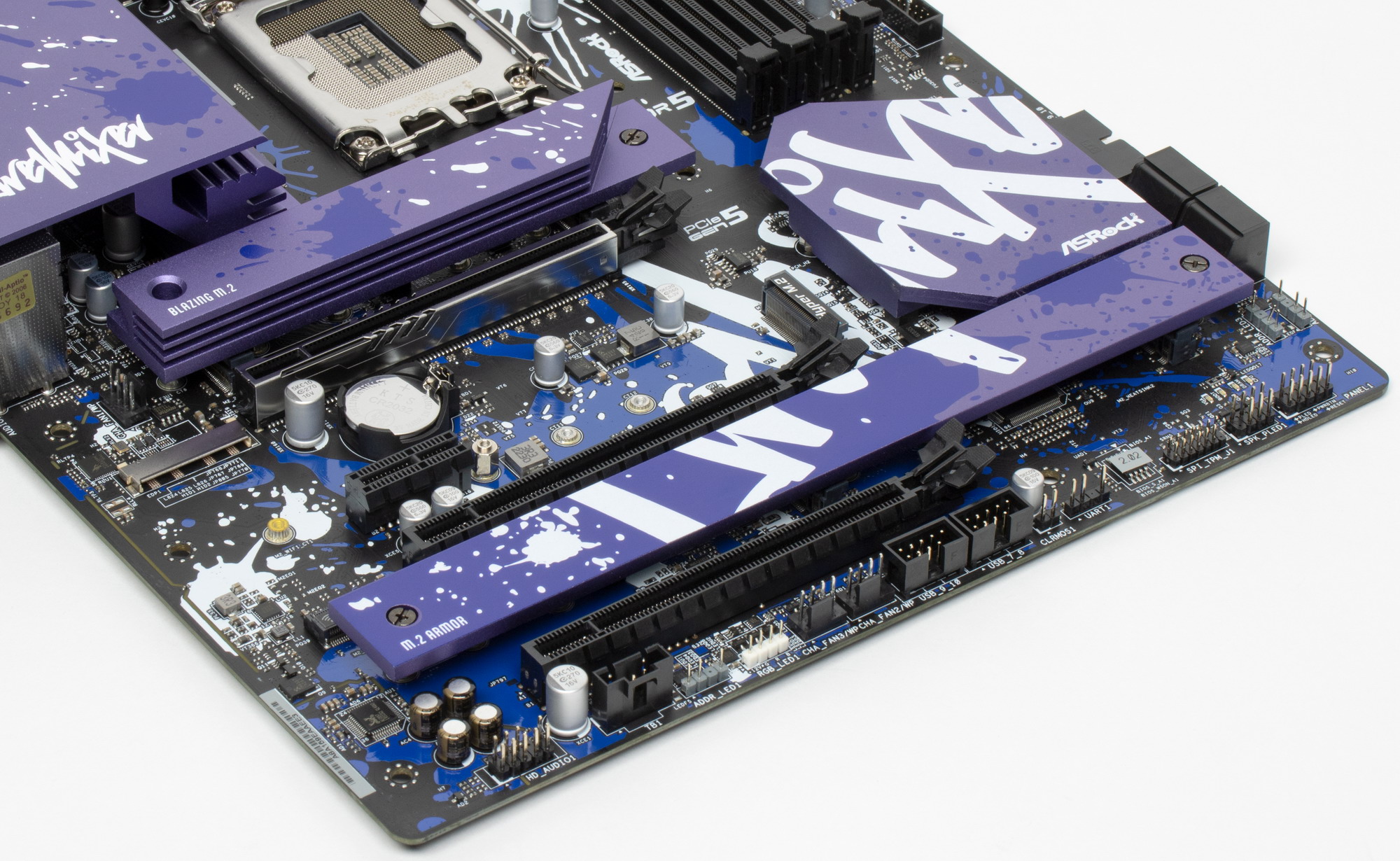

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух нижних — общий, а слот М.2_3 – без радиатора.
Материнская плата не имеет бэкплейта.

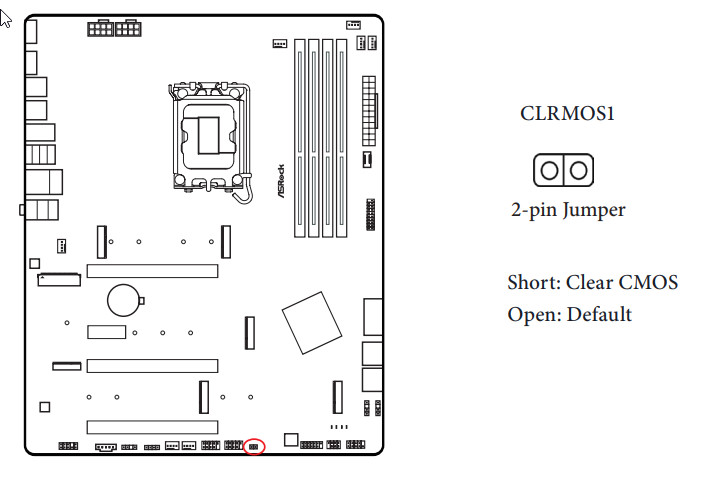

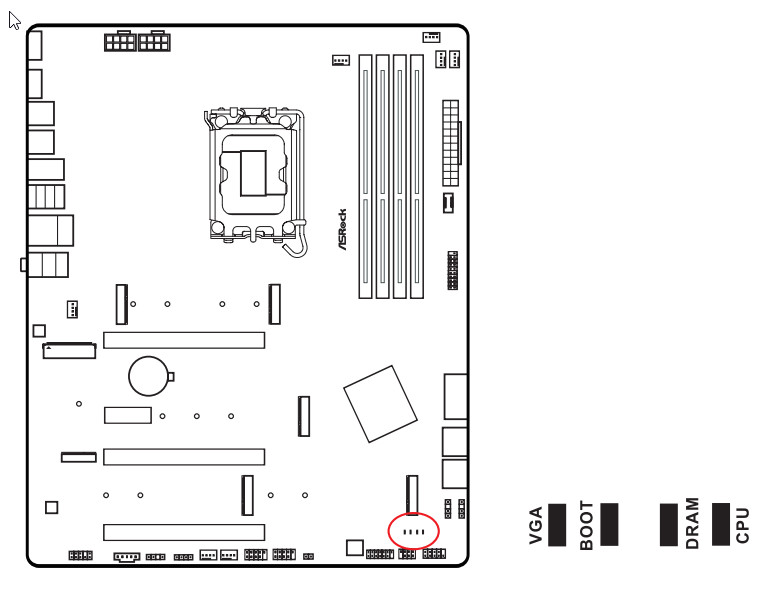

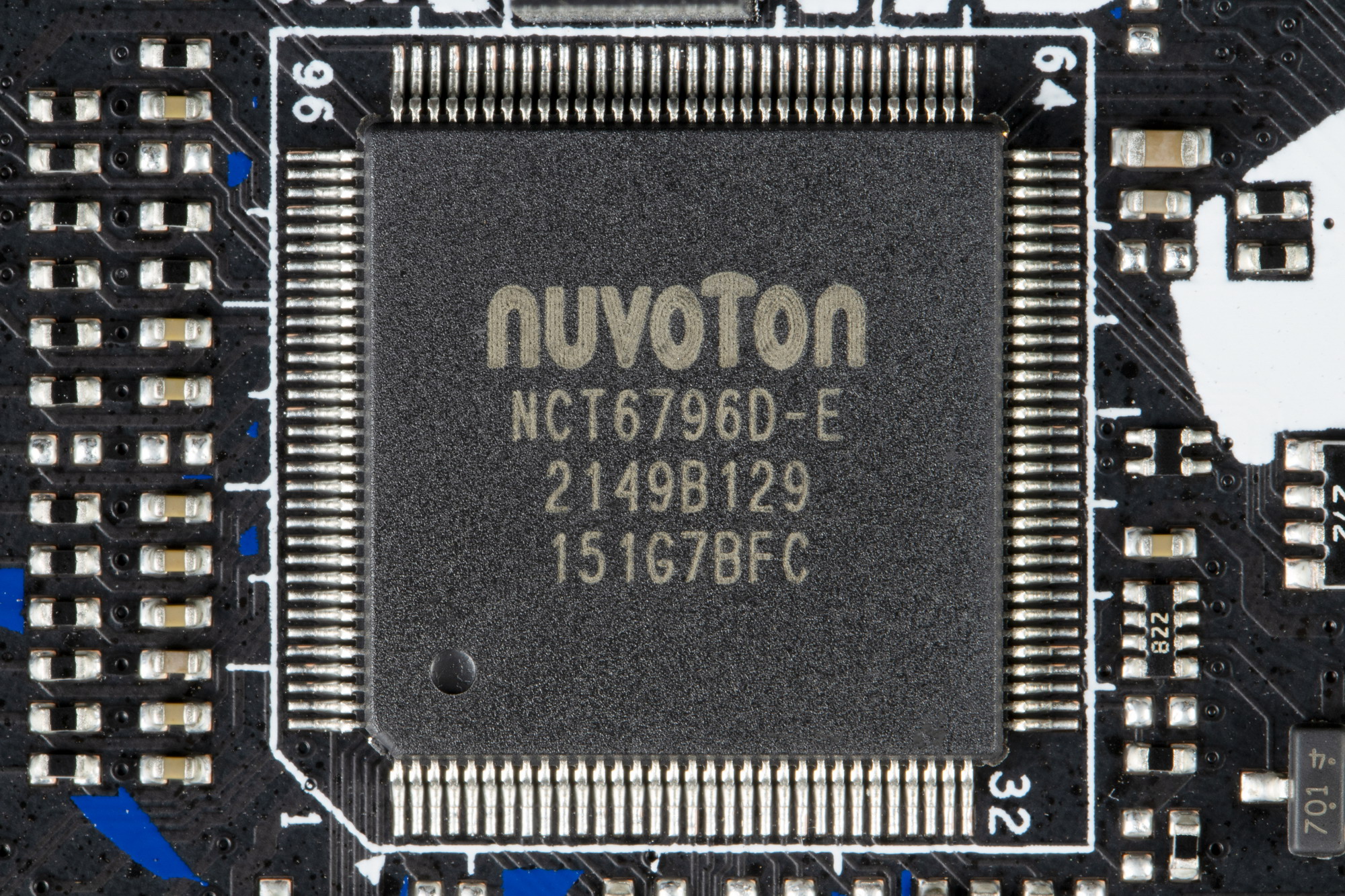

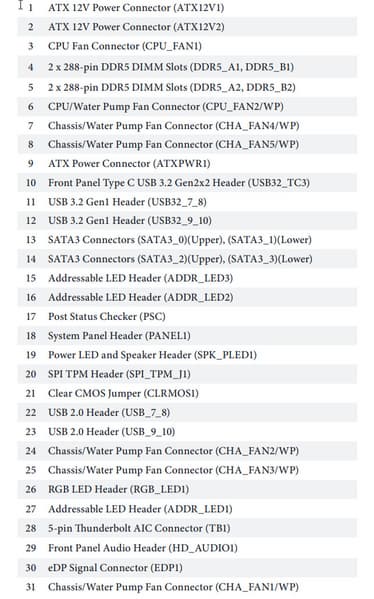

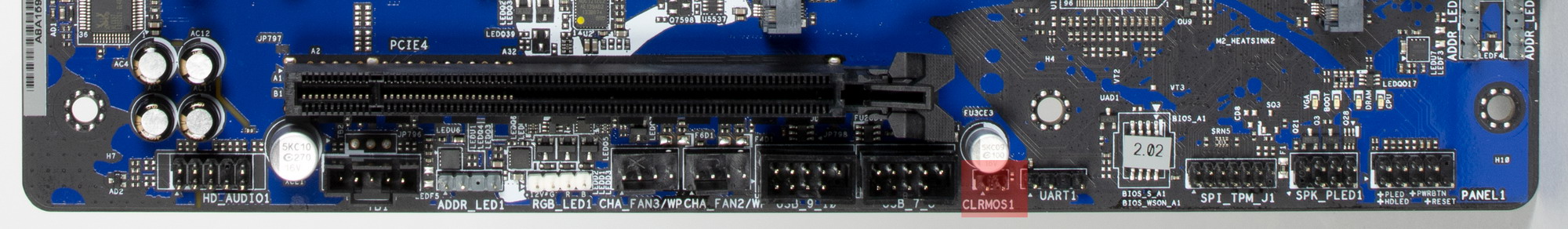

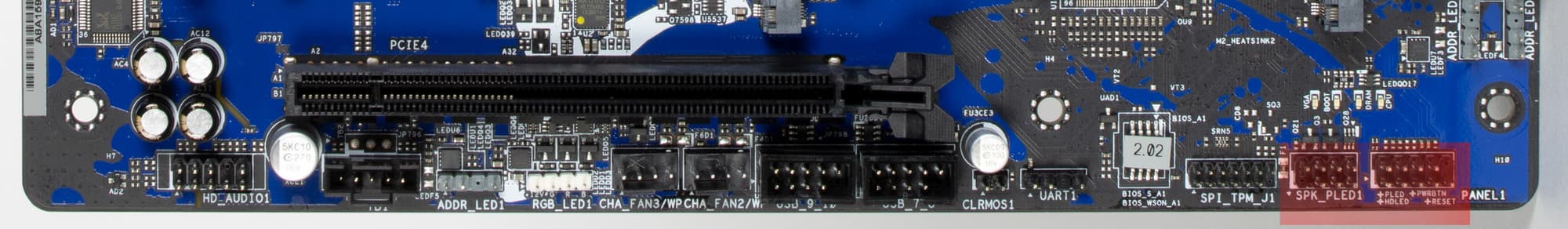

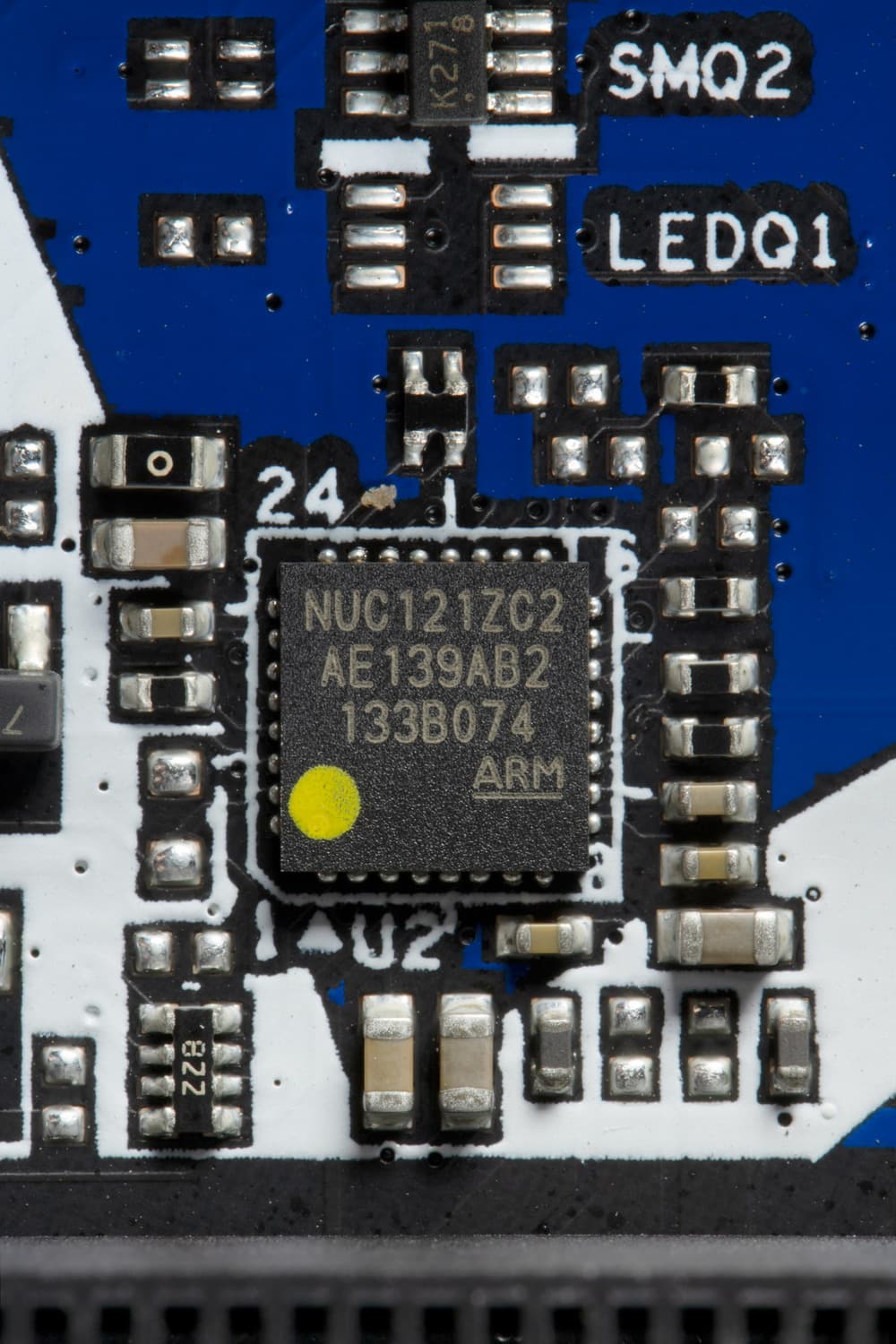

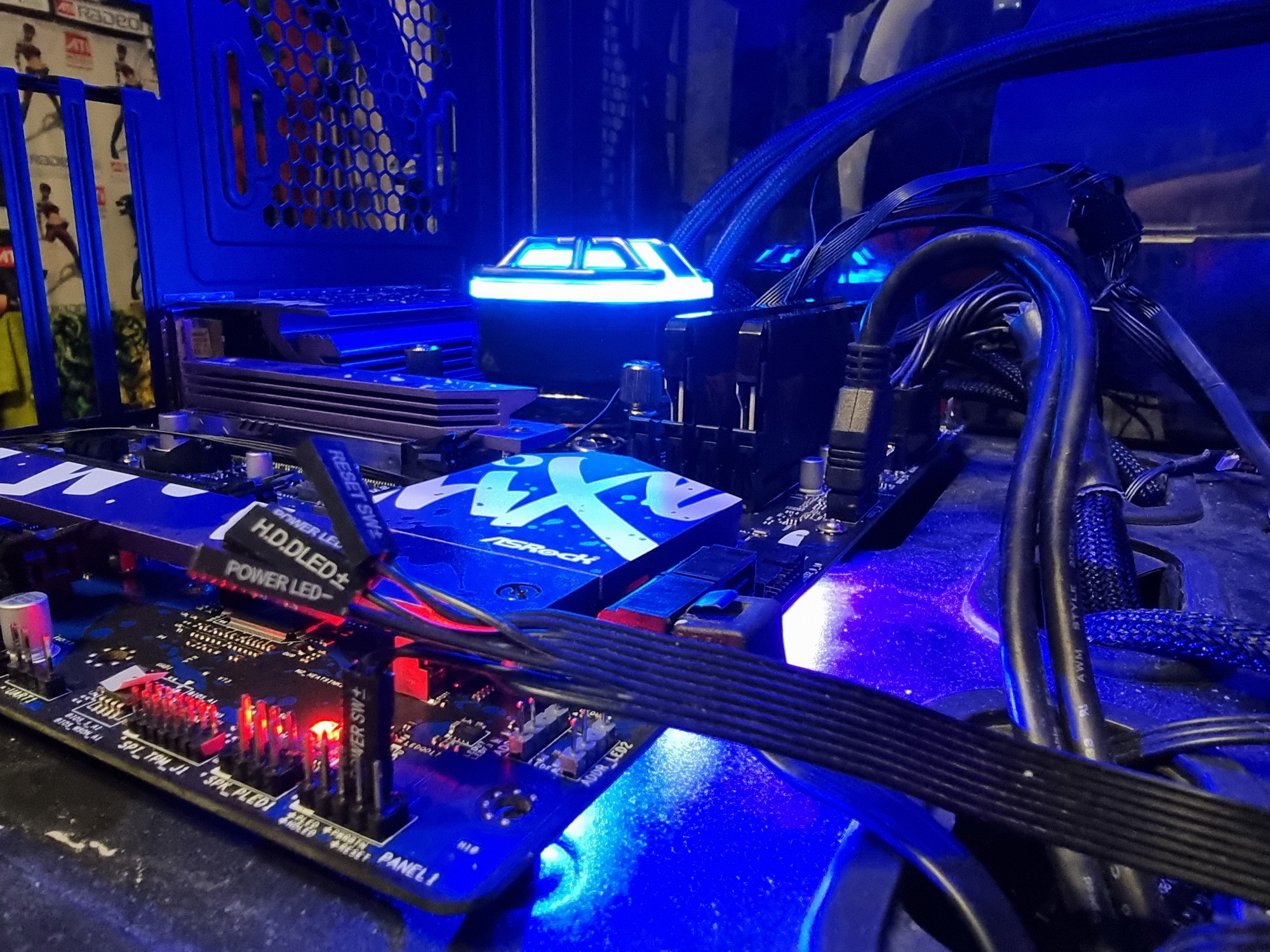

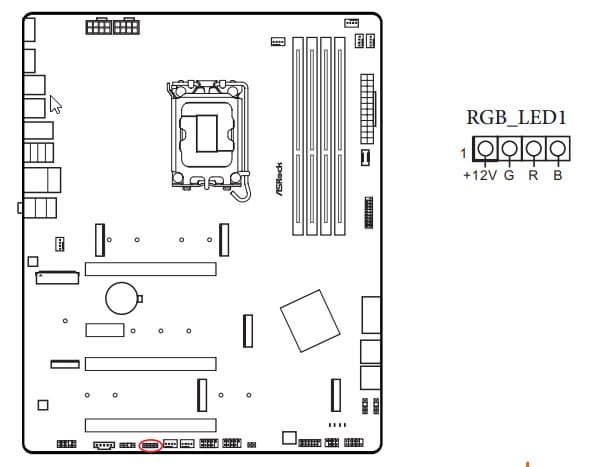

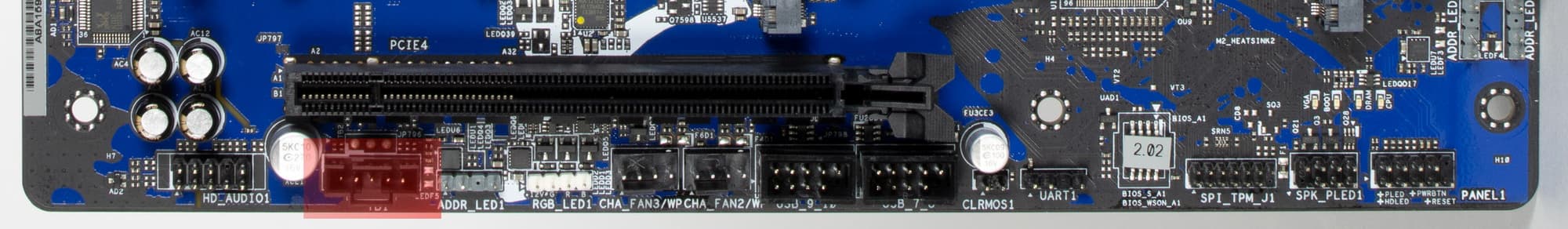

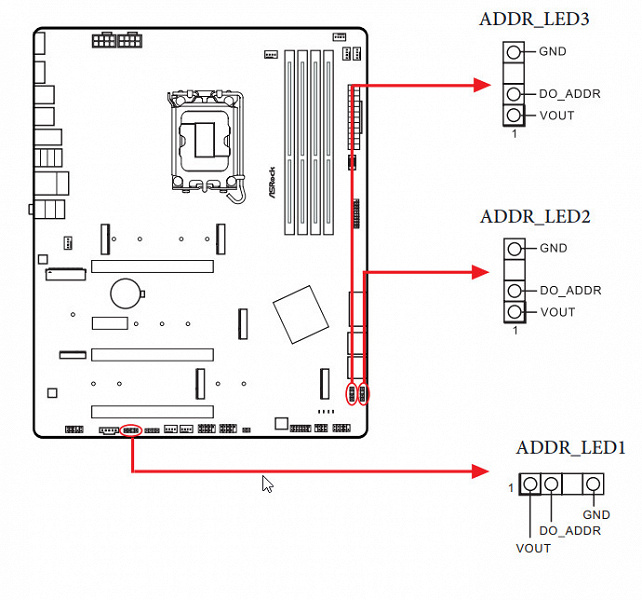

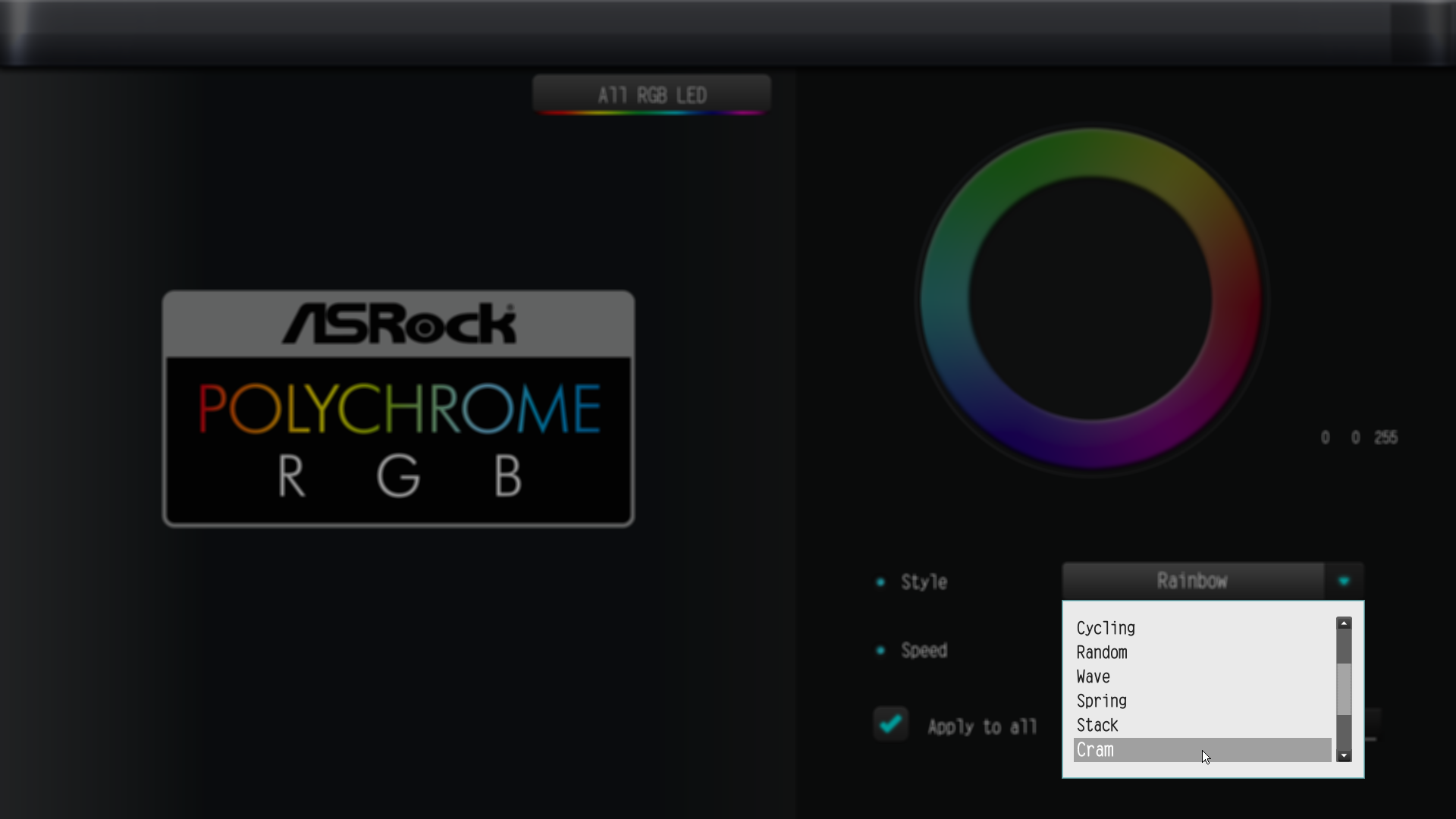

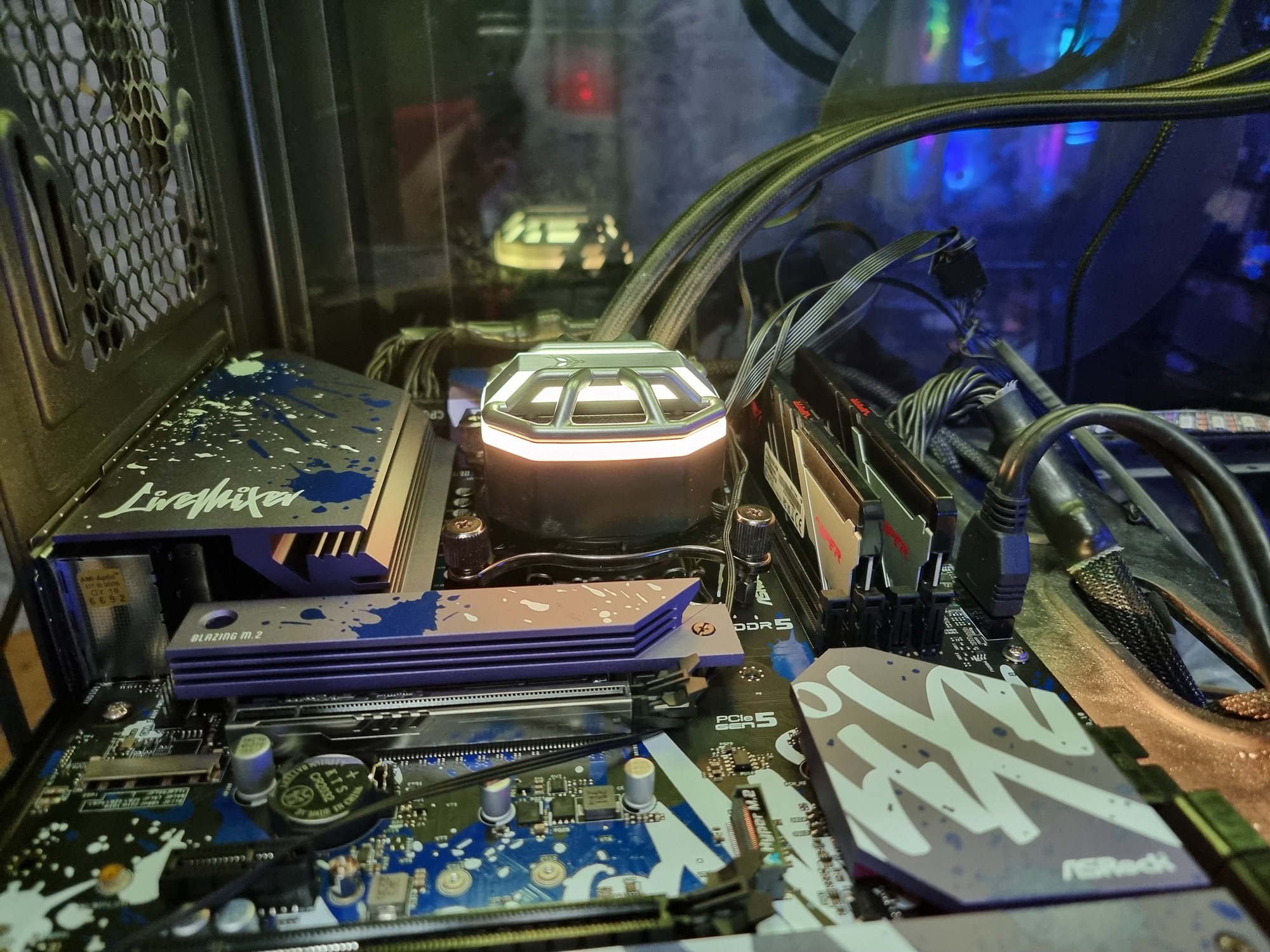

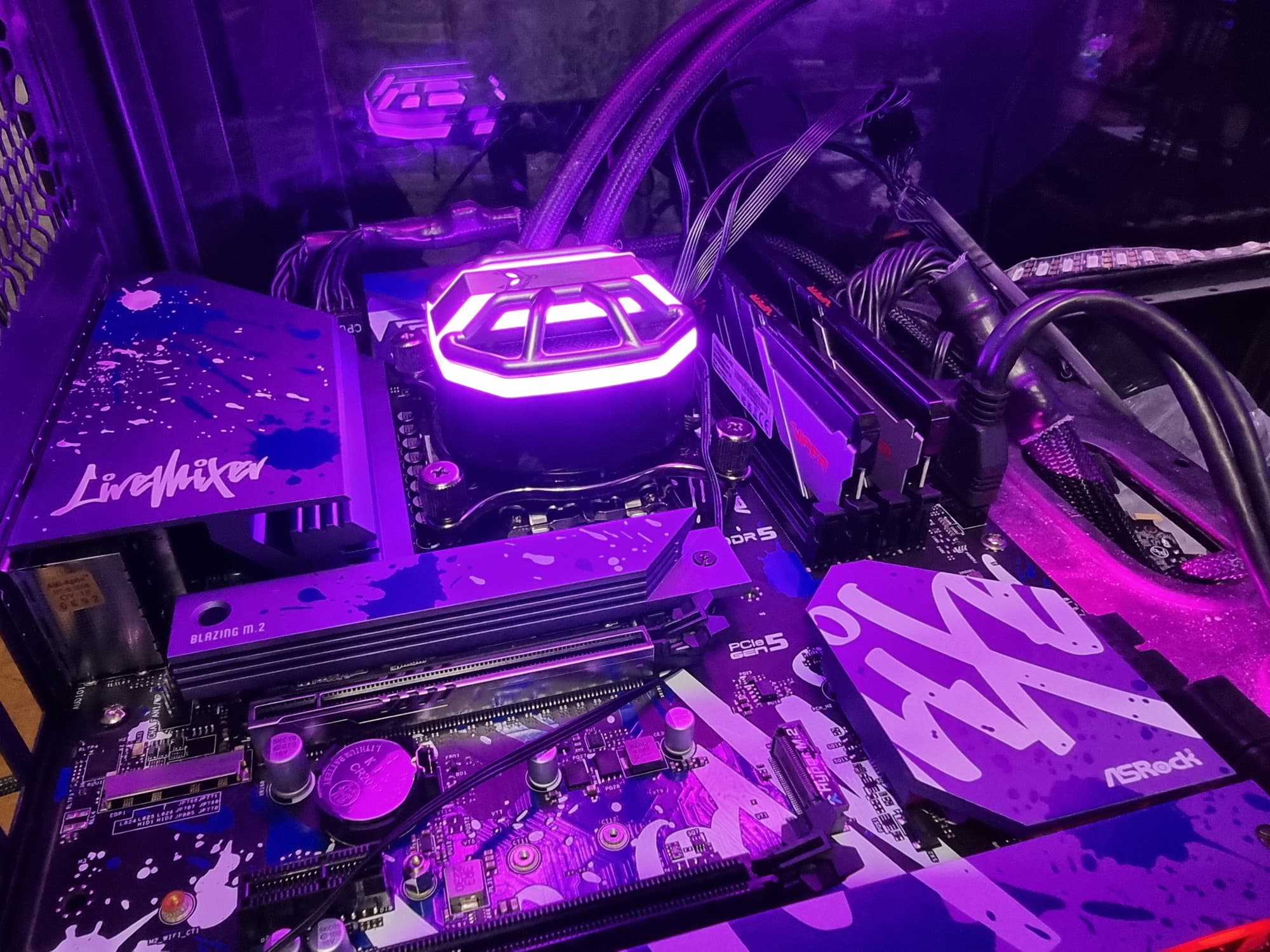

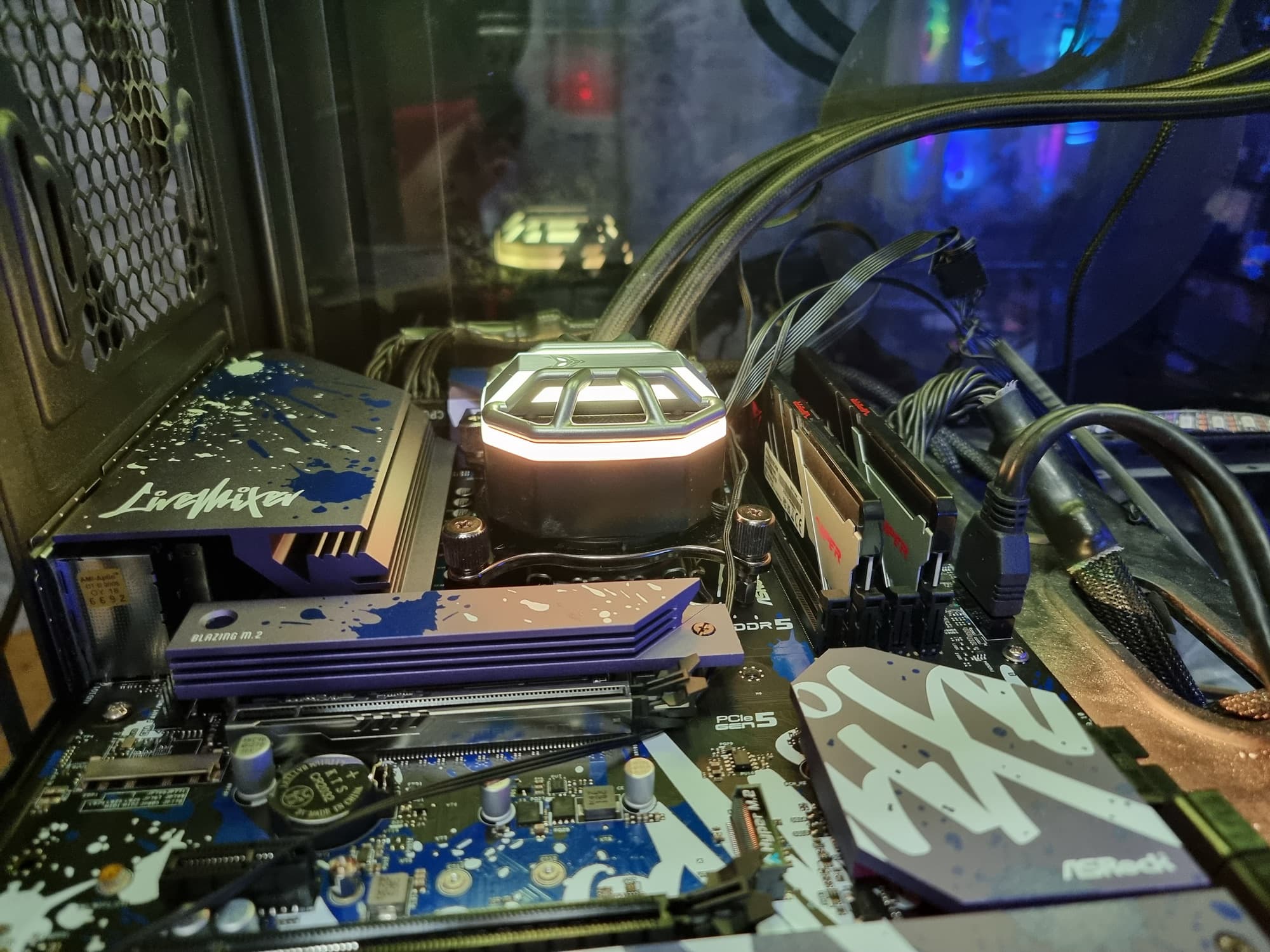

Подсветка

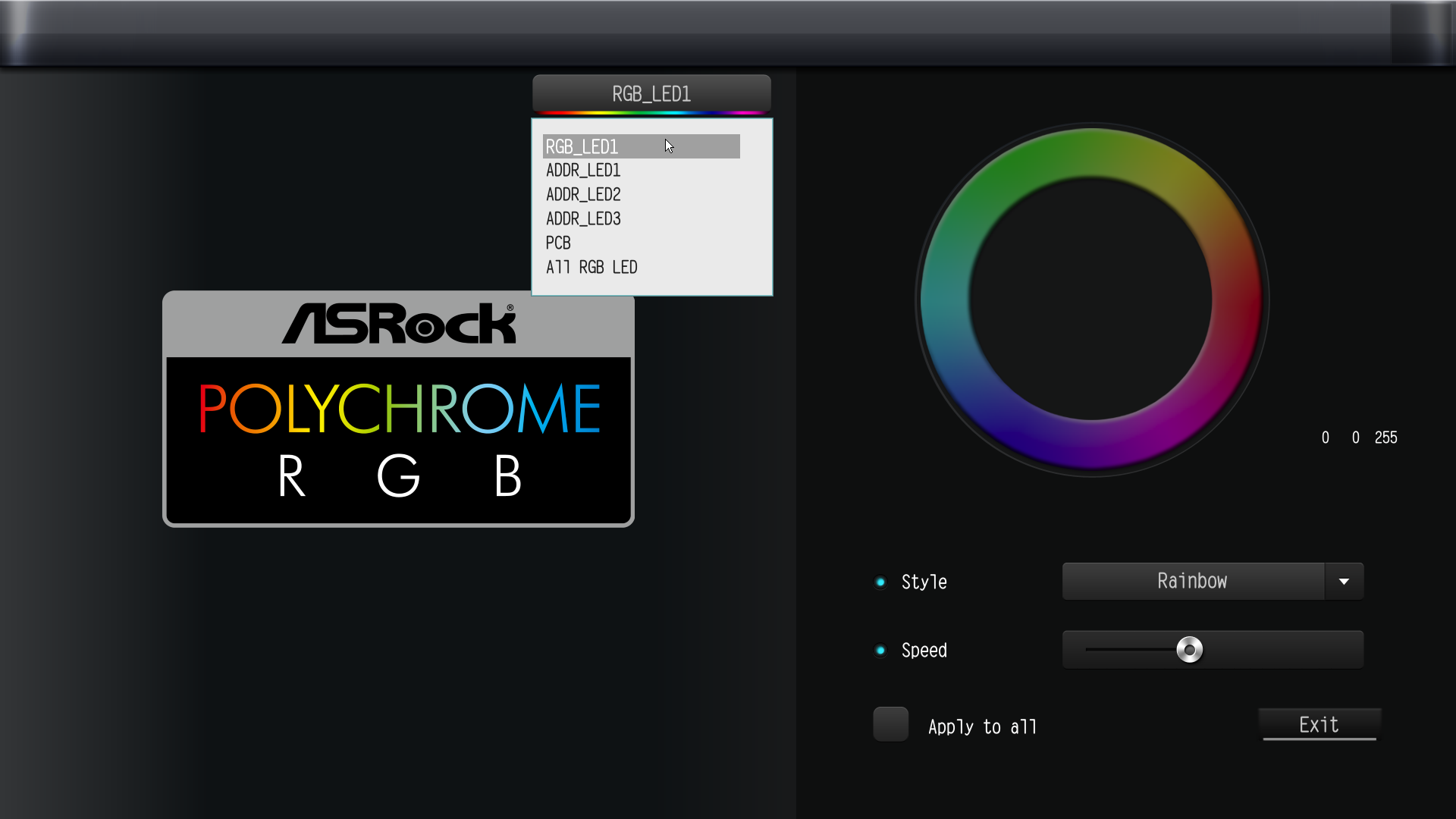

Программное обеспечение под Windows

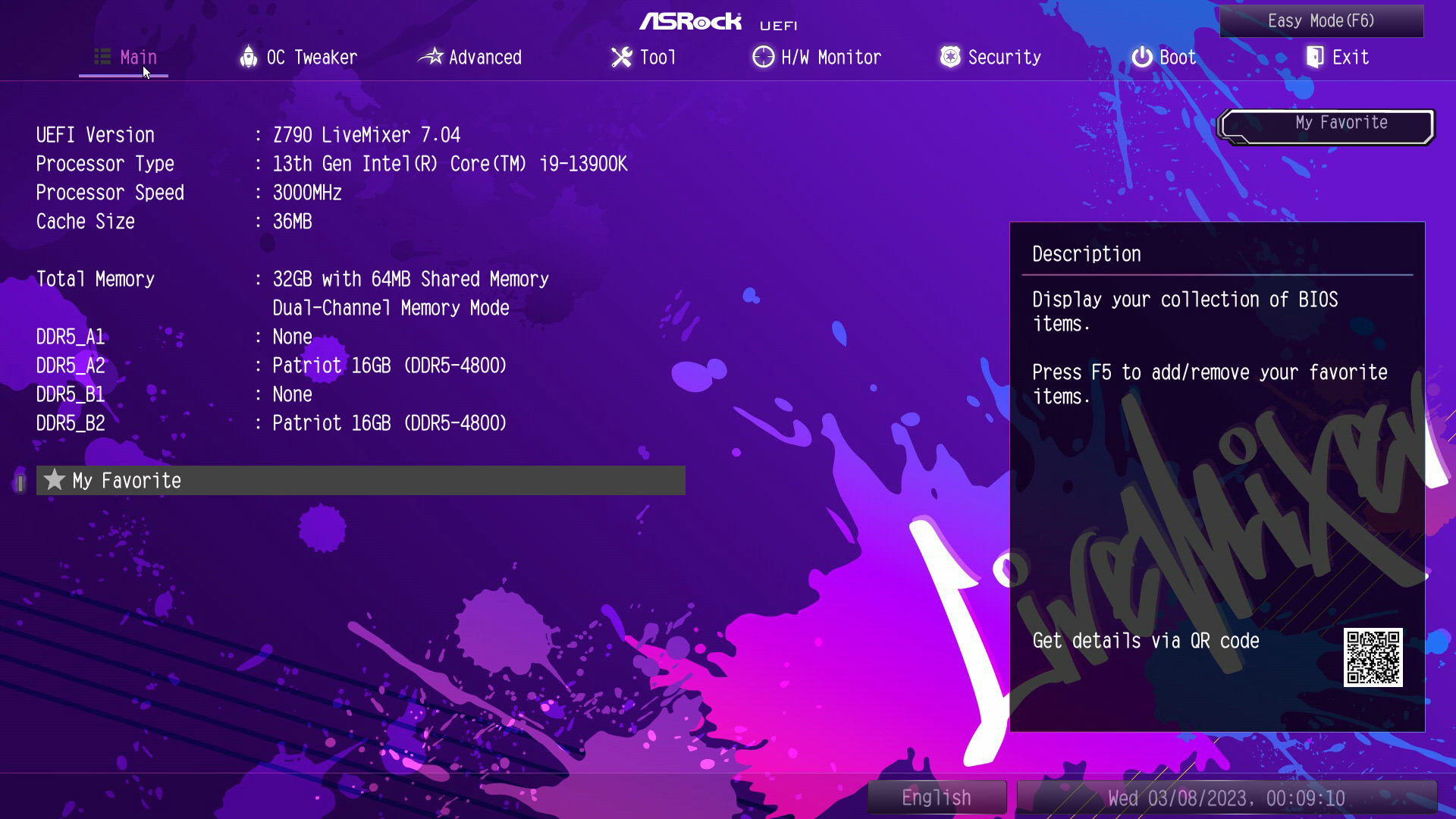

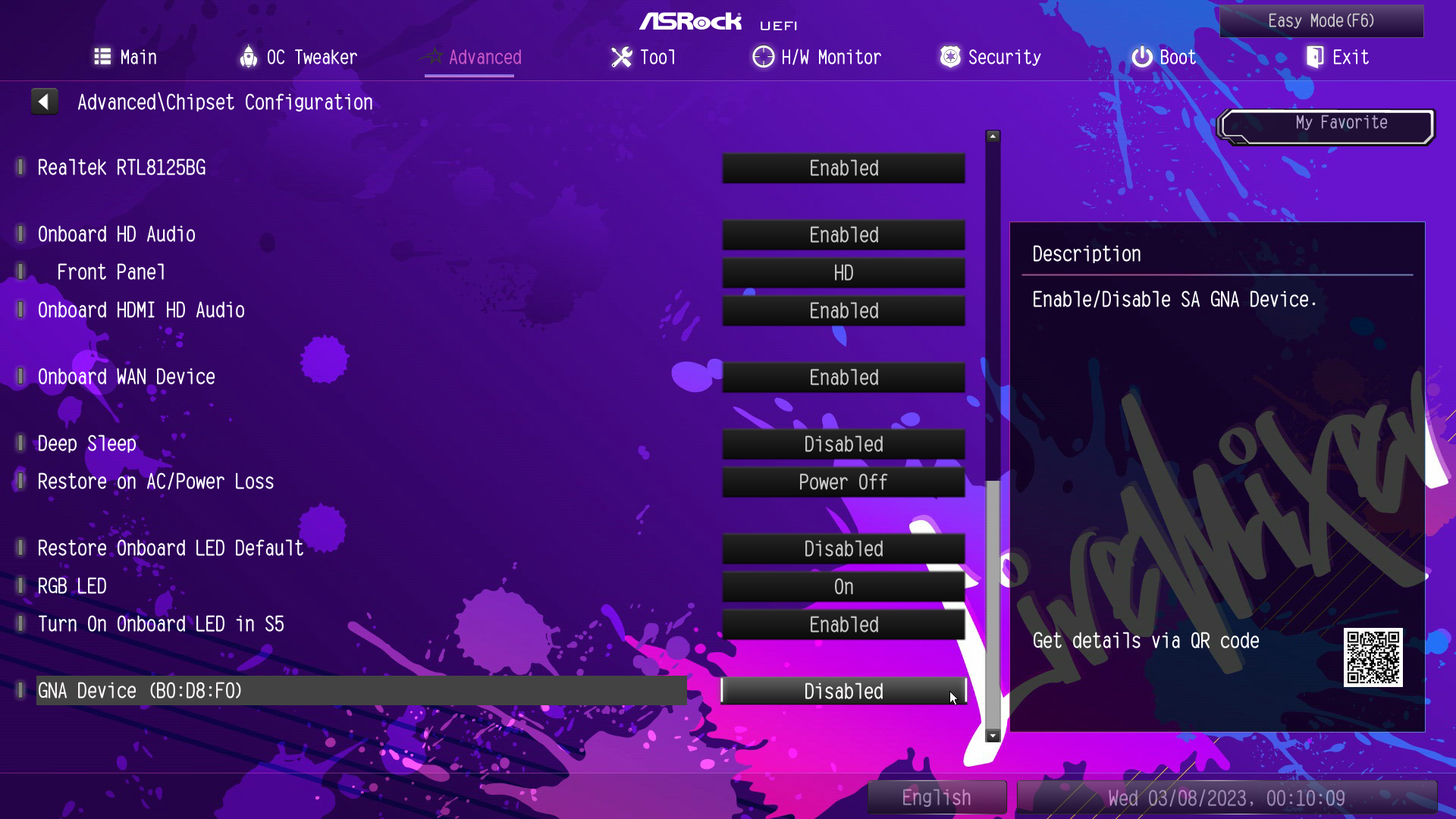

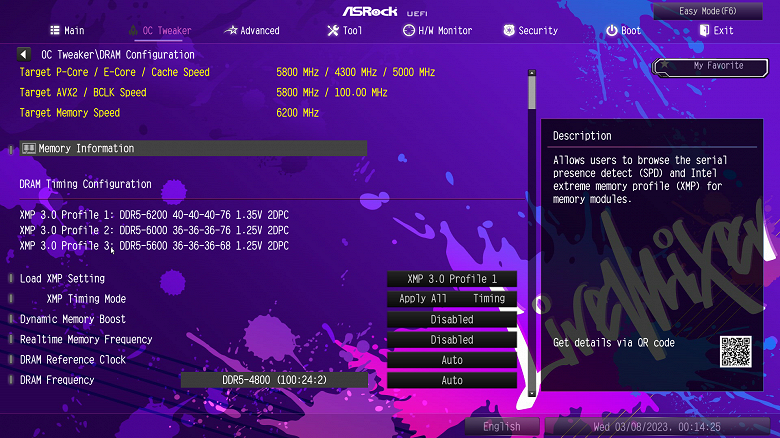

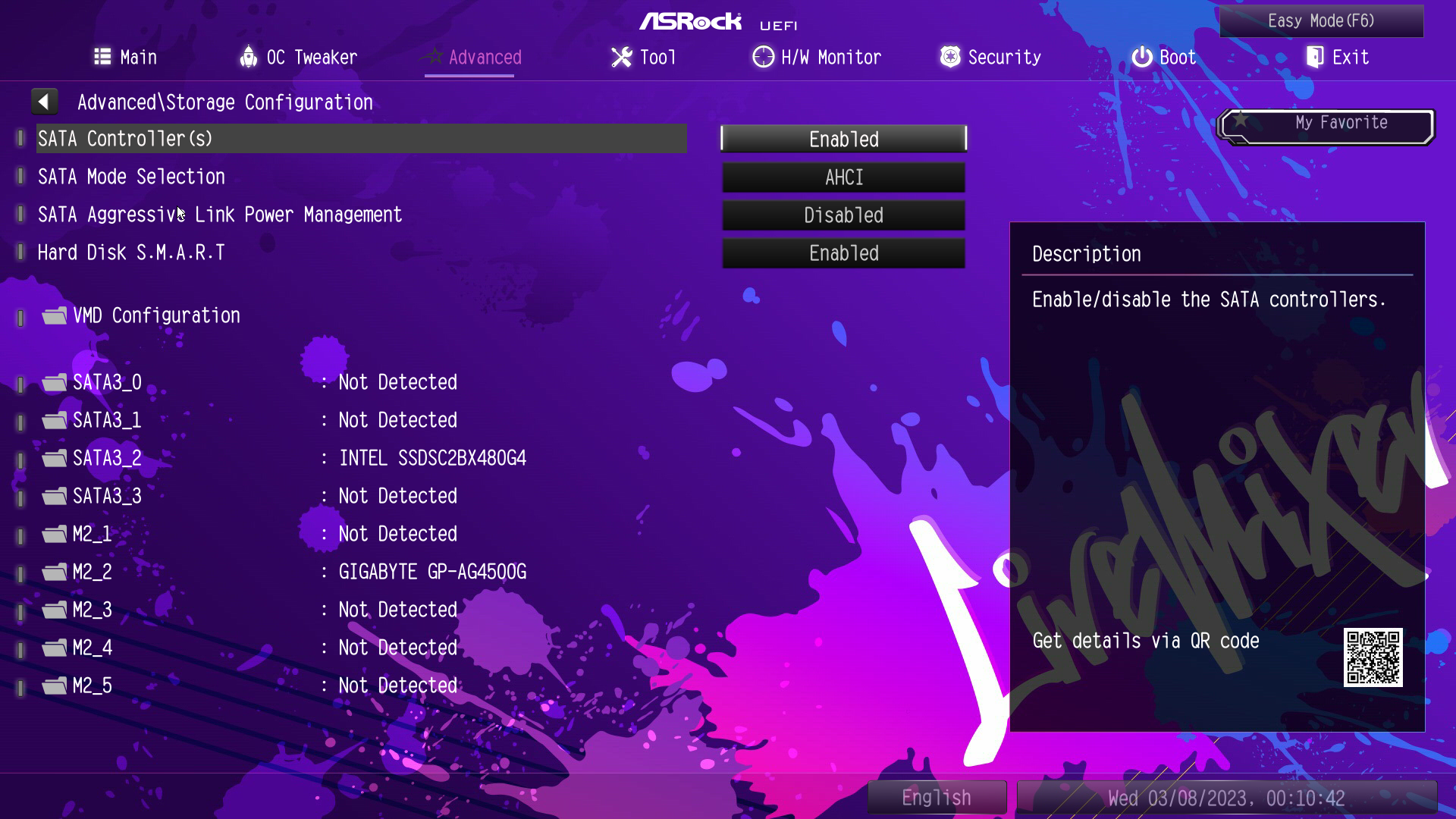

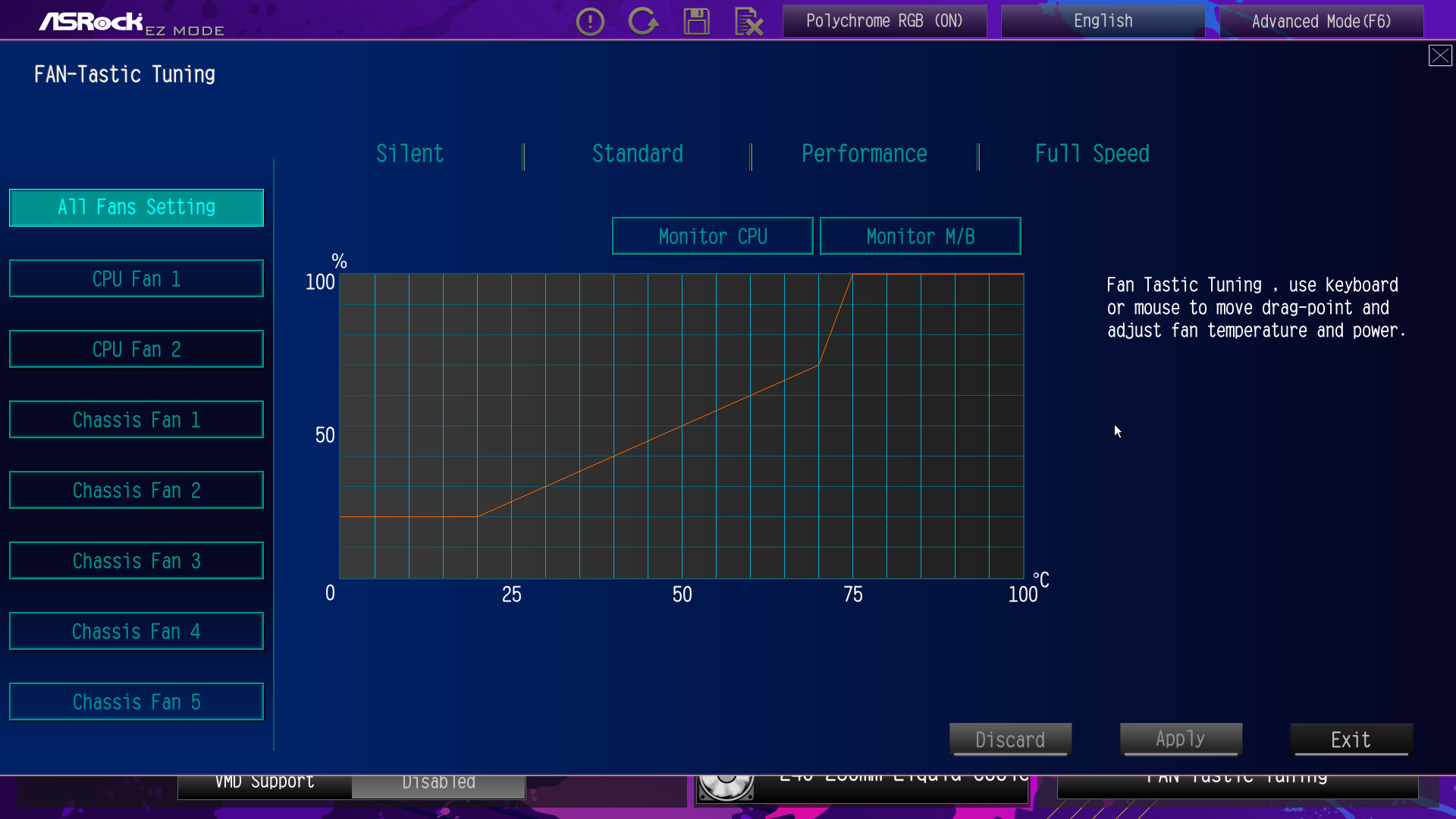

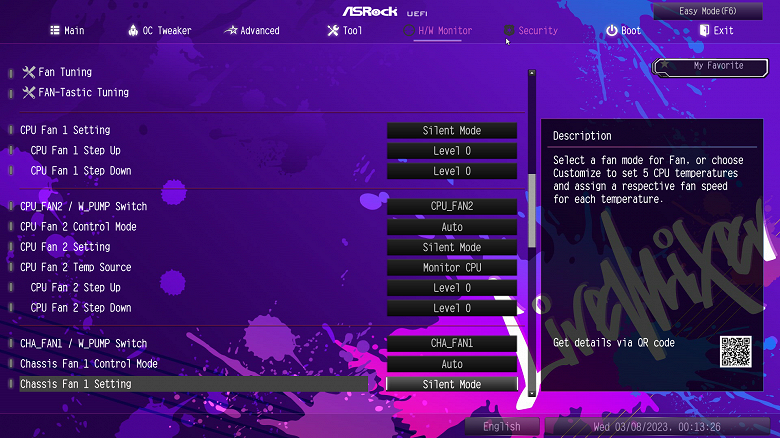

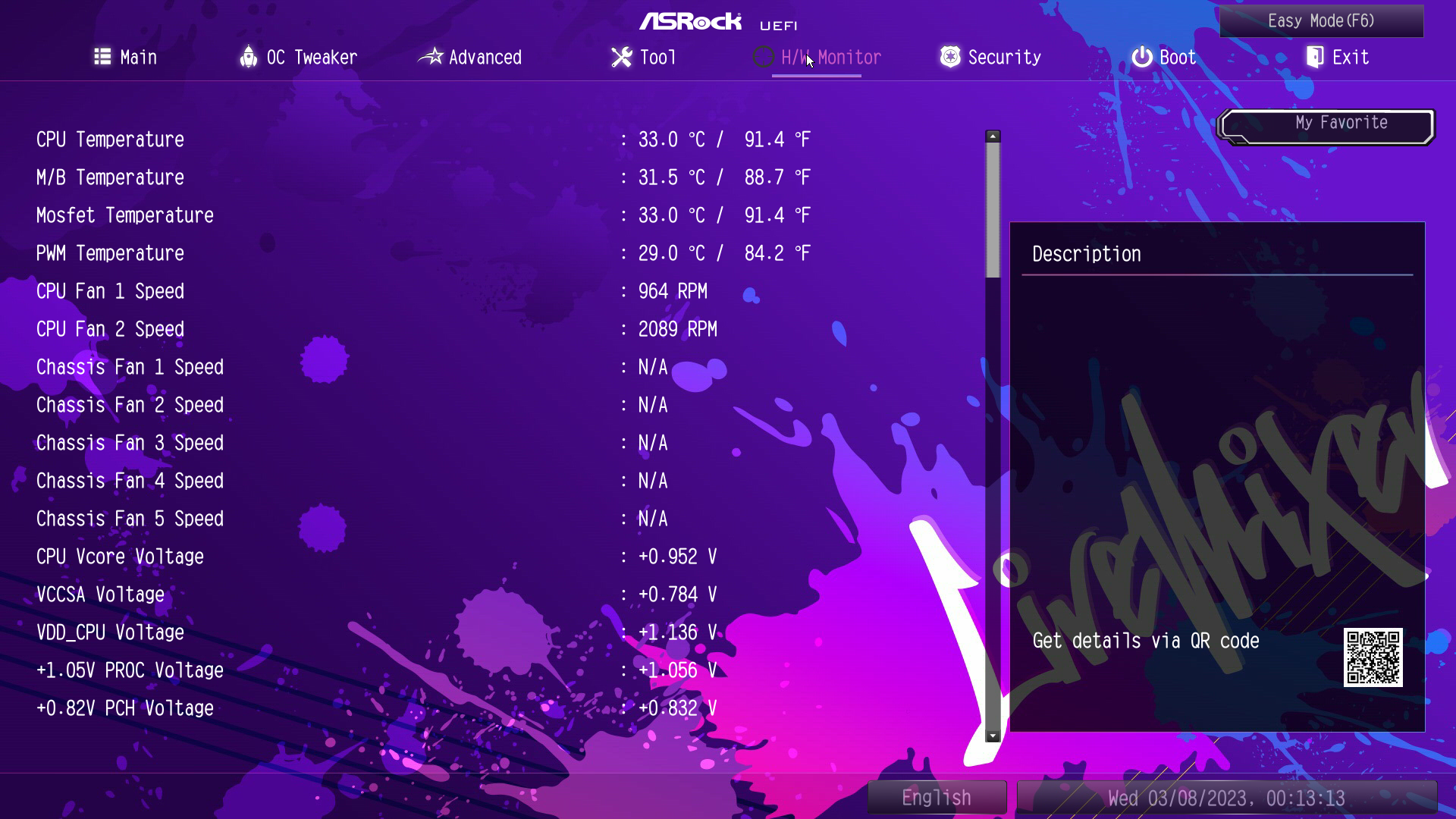

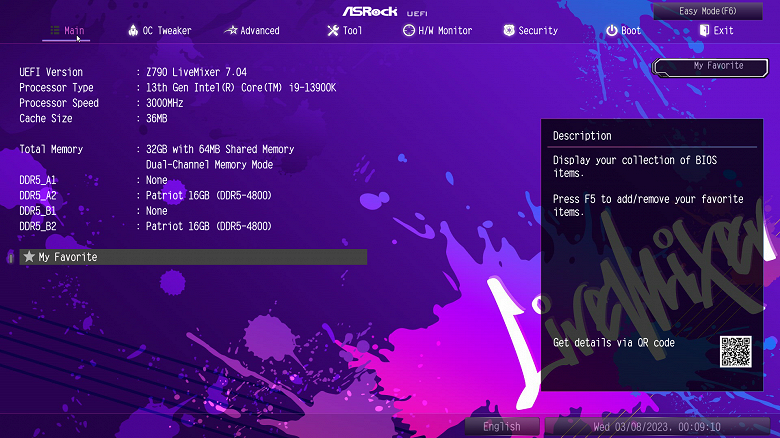

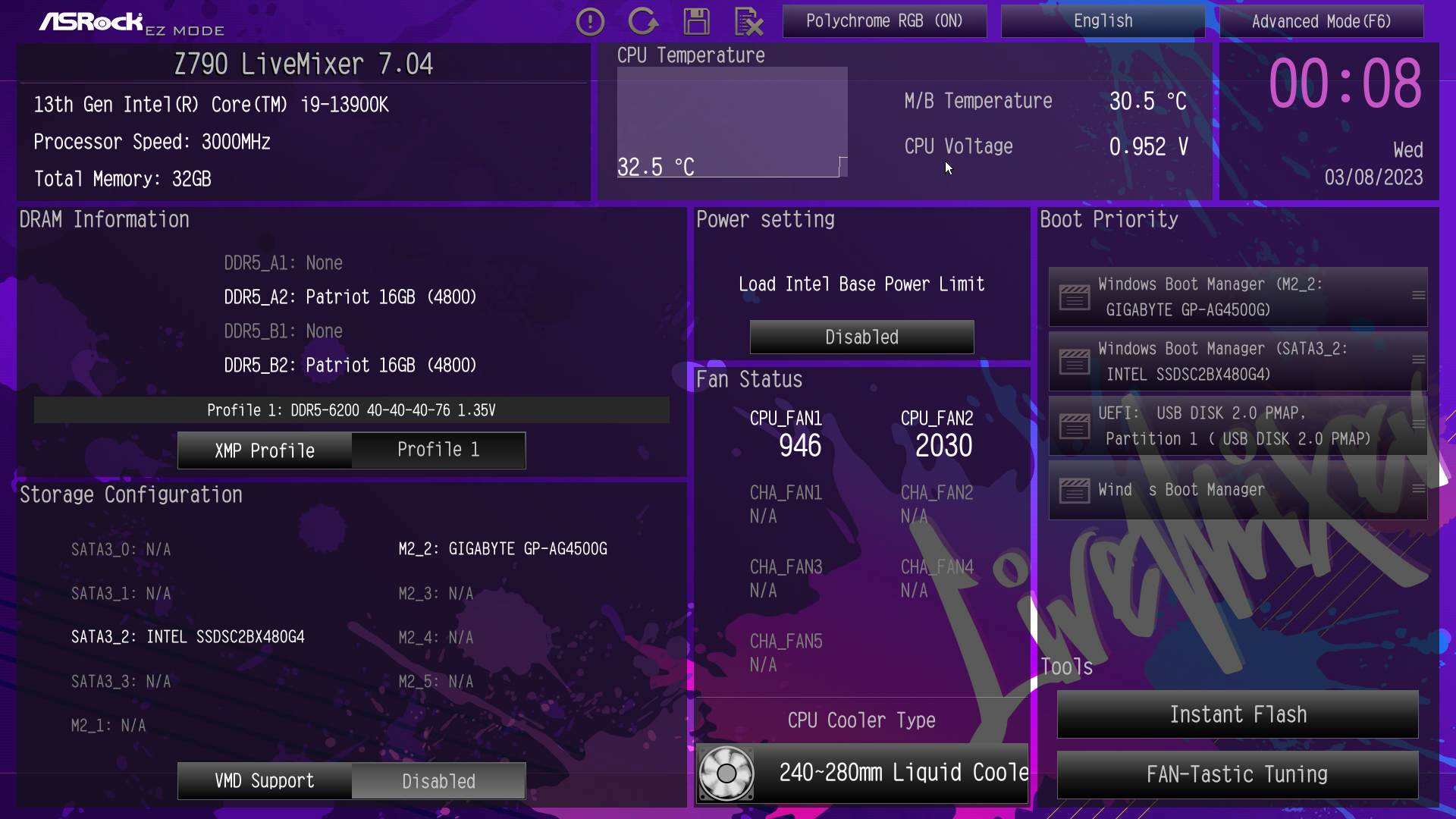

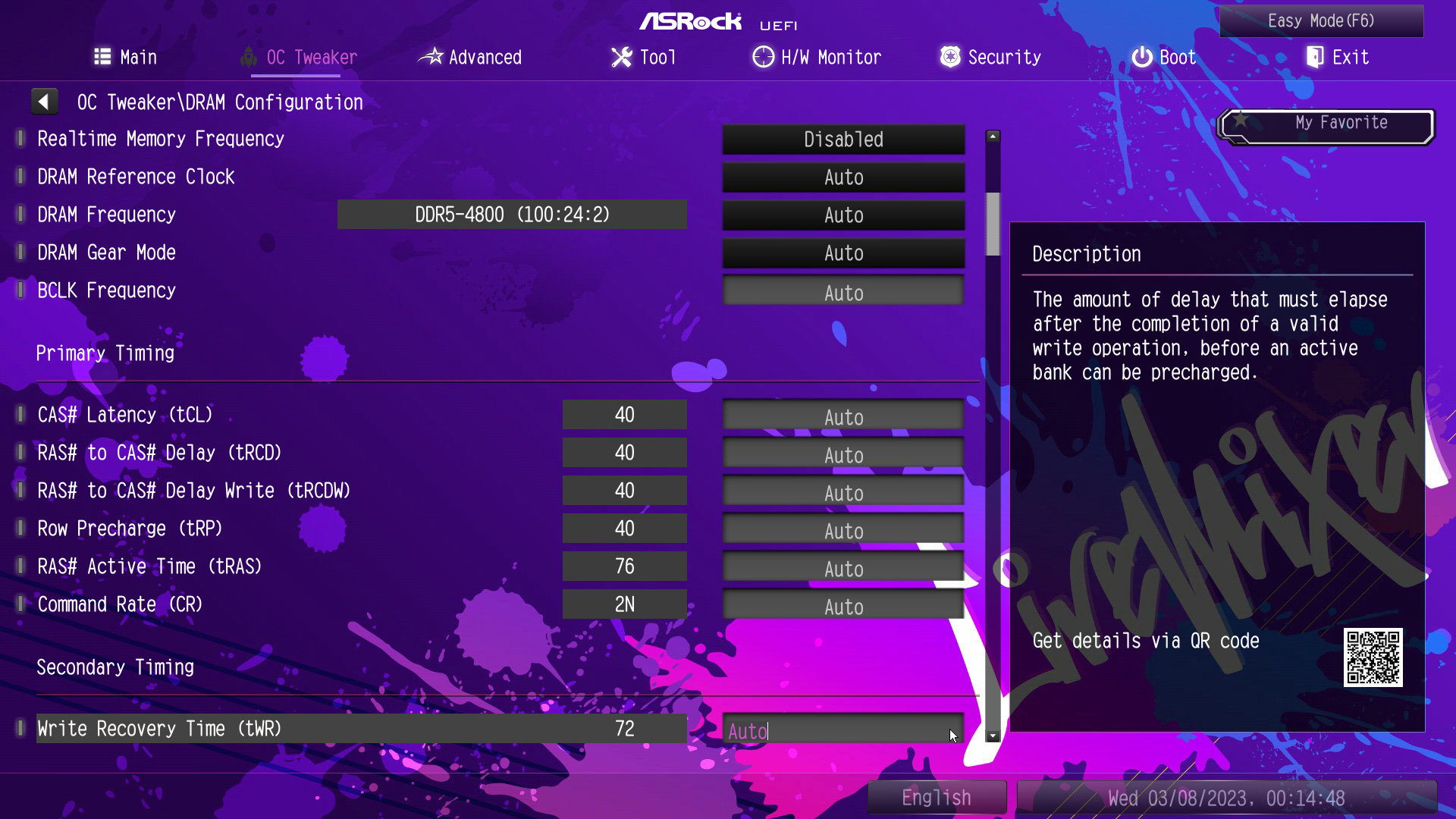

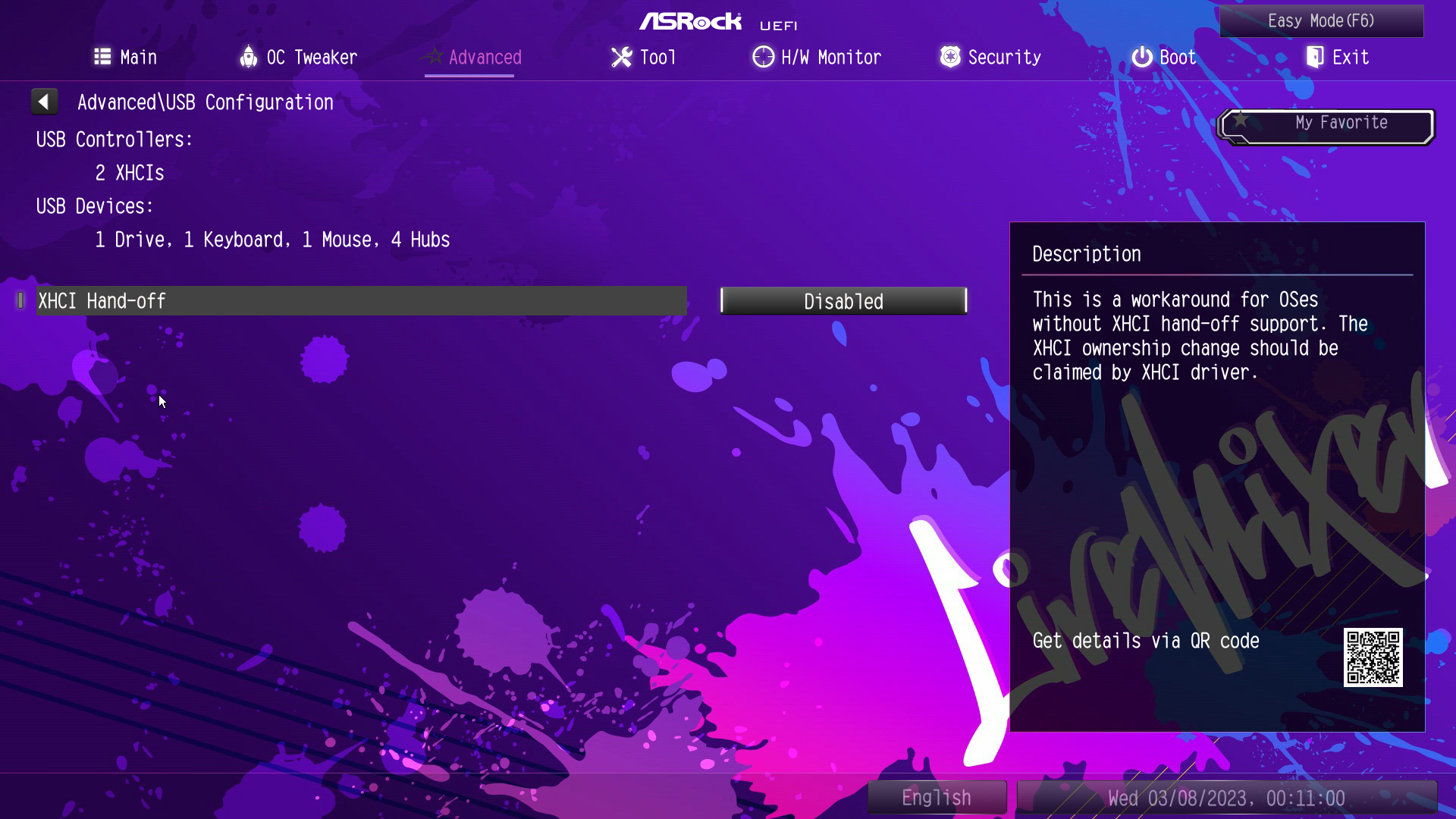

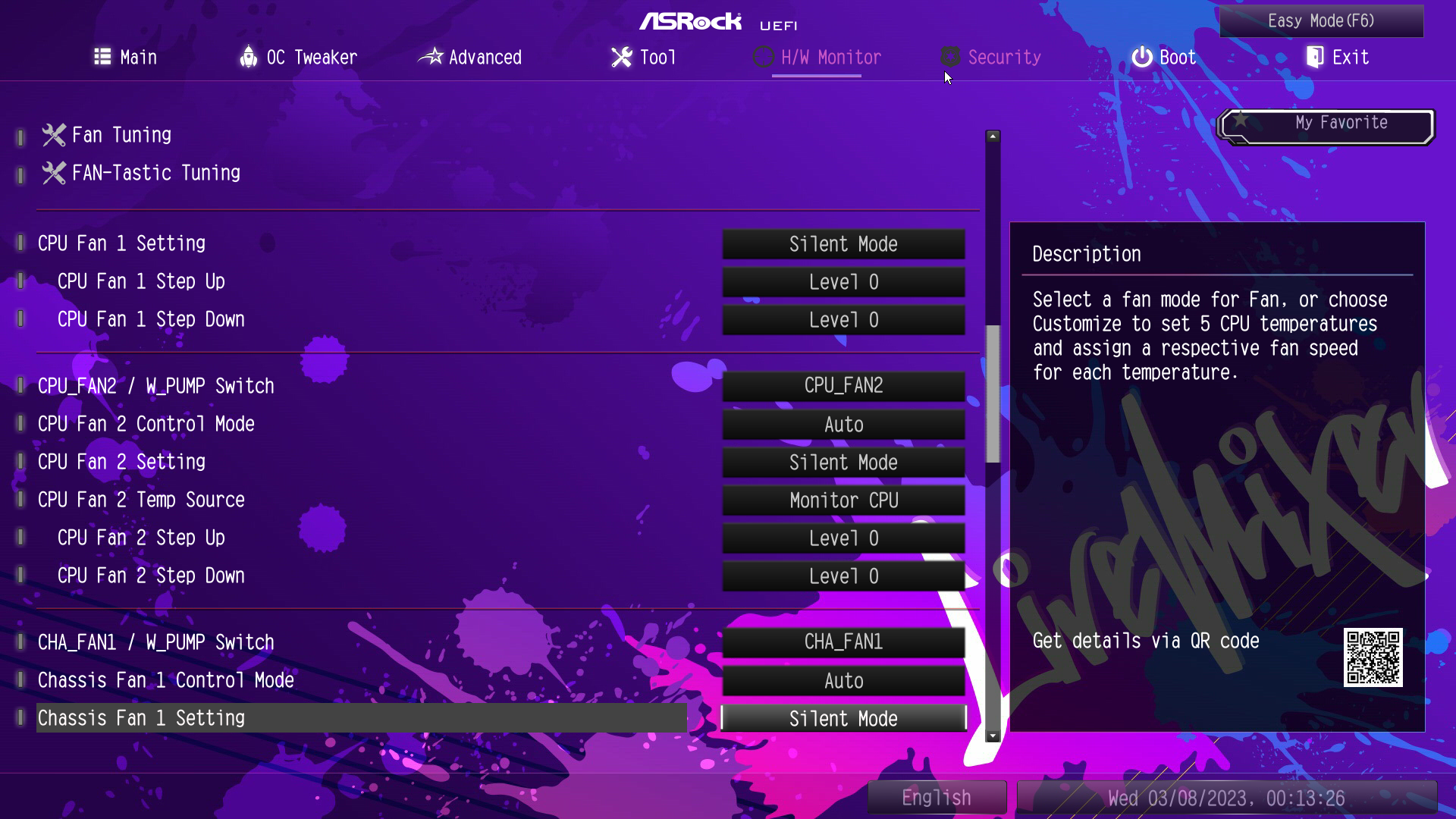

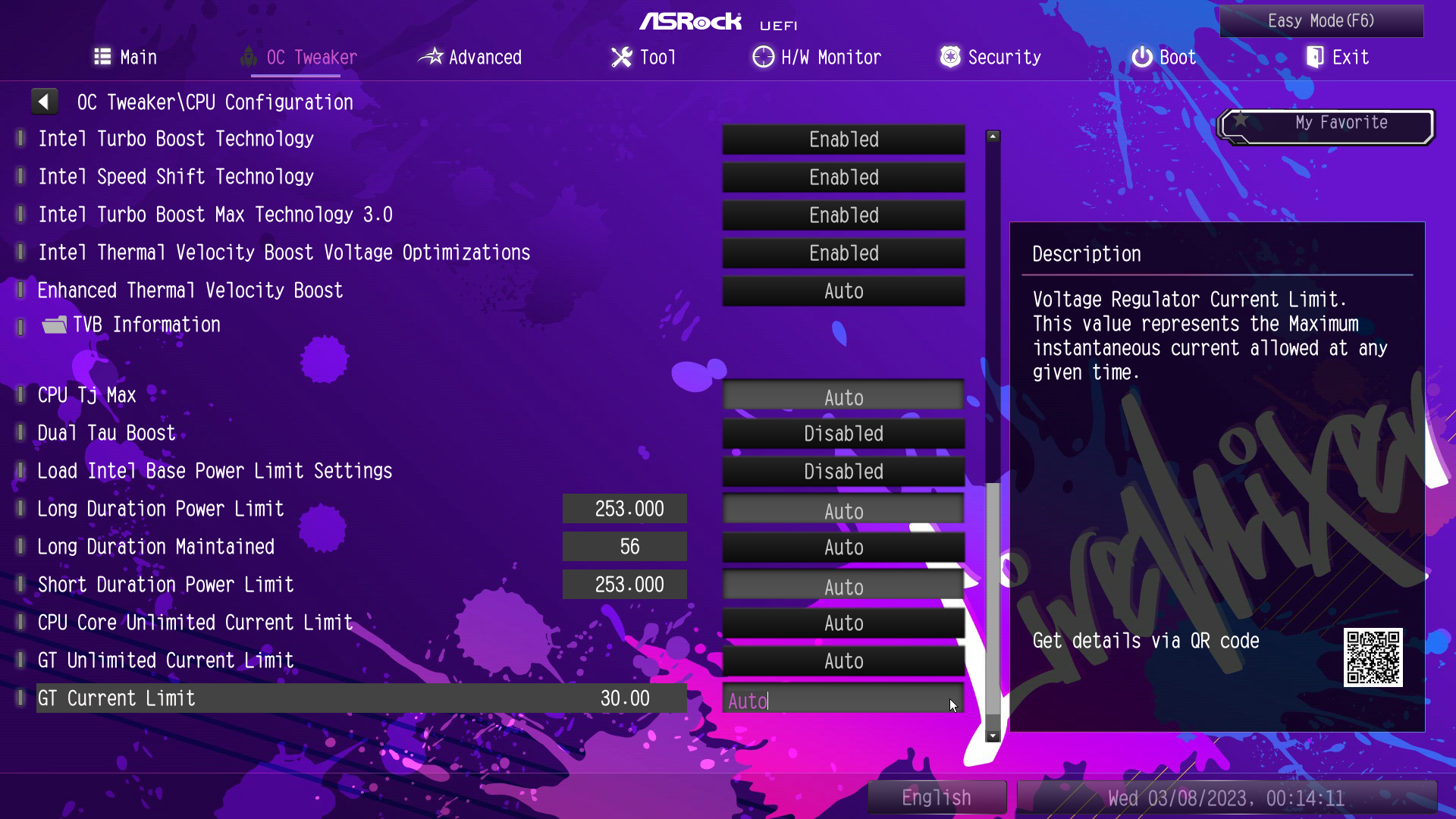

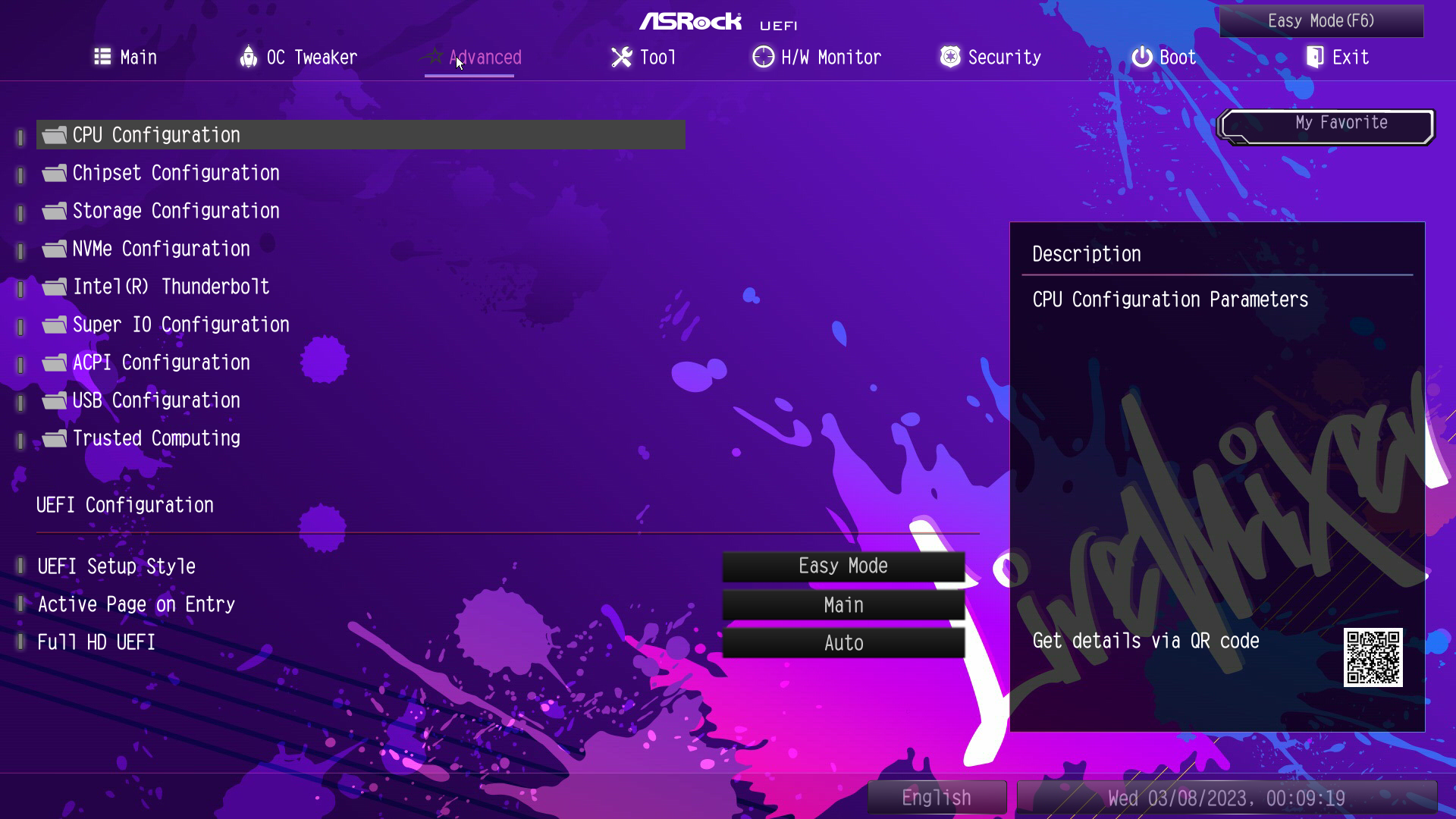

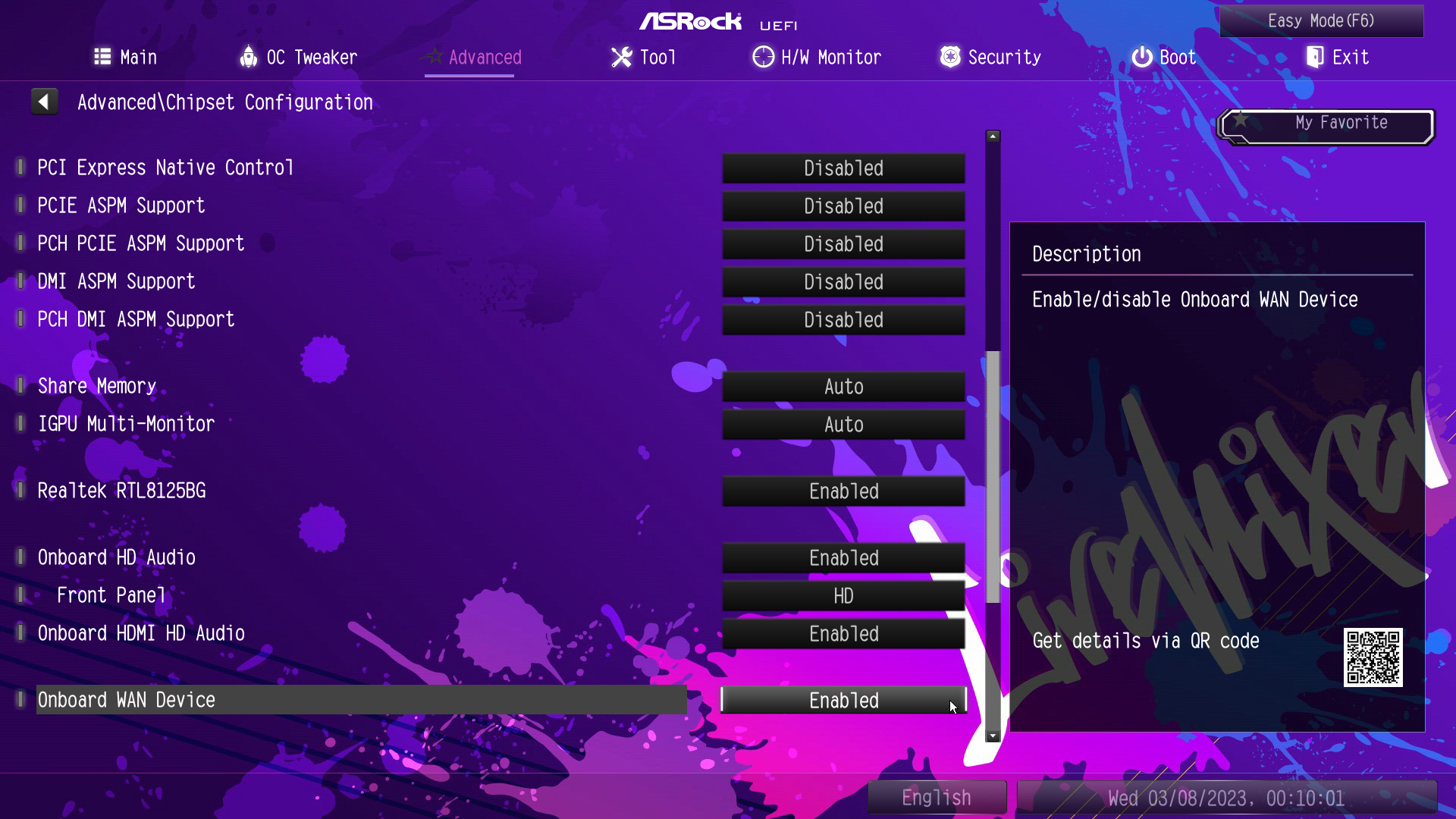

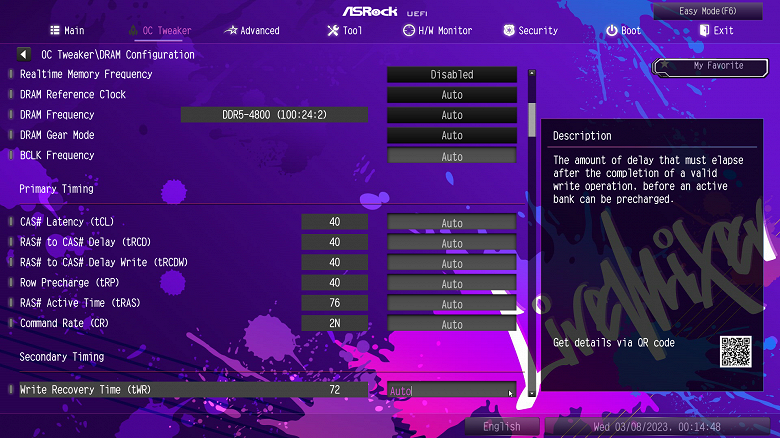

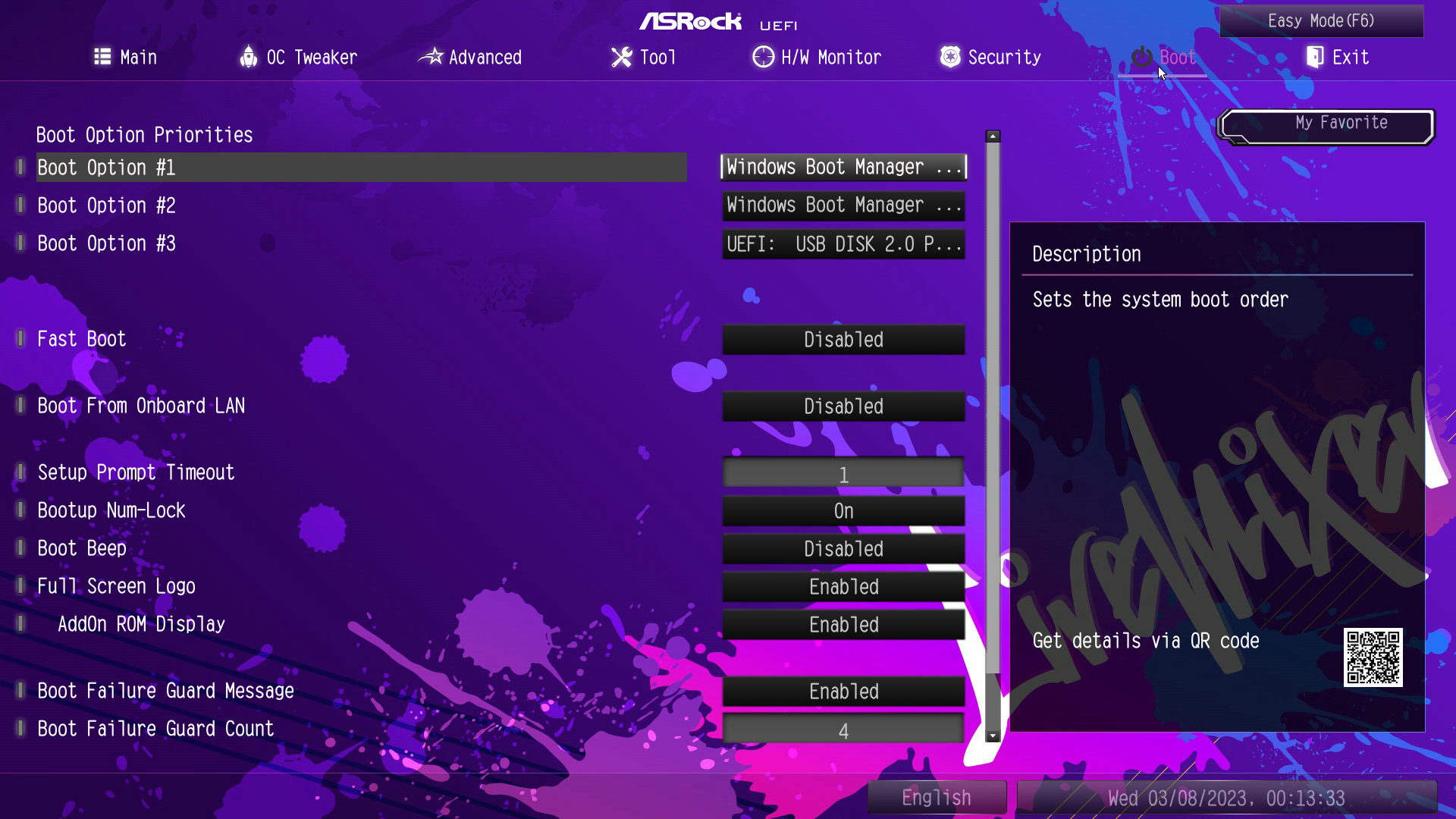

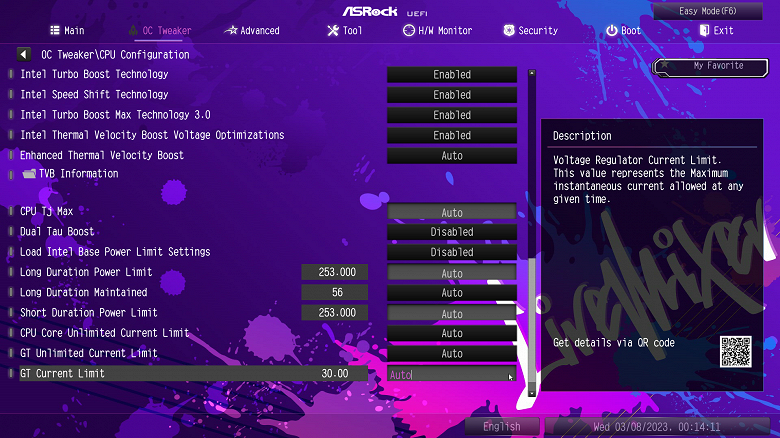

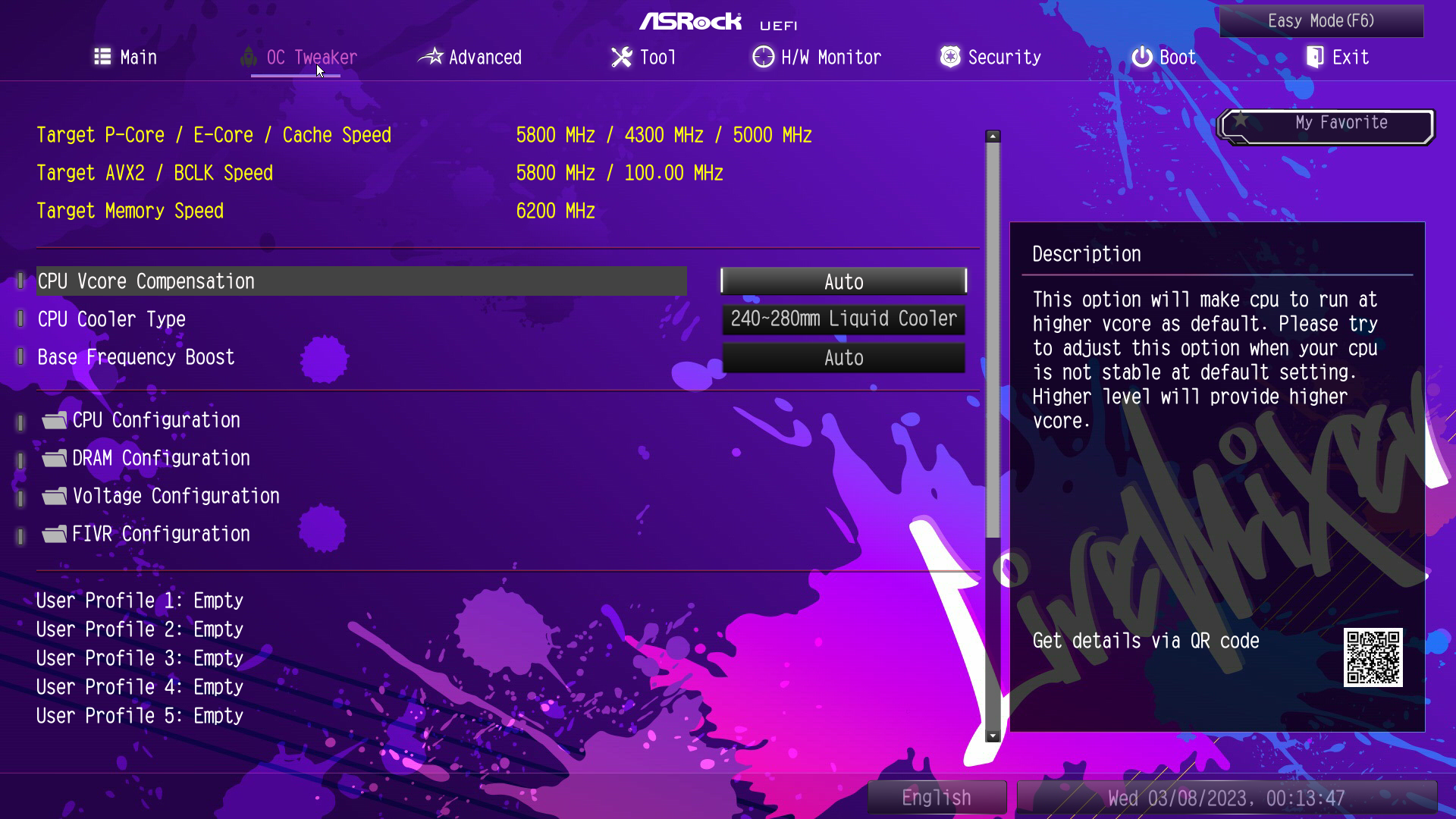

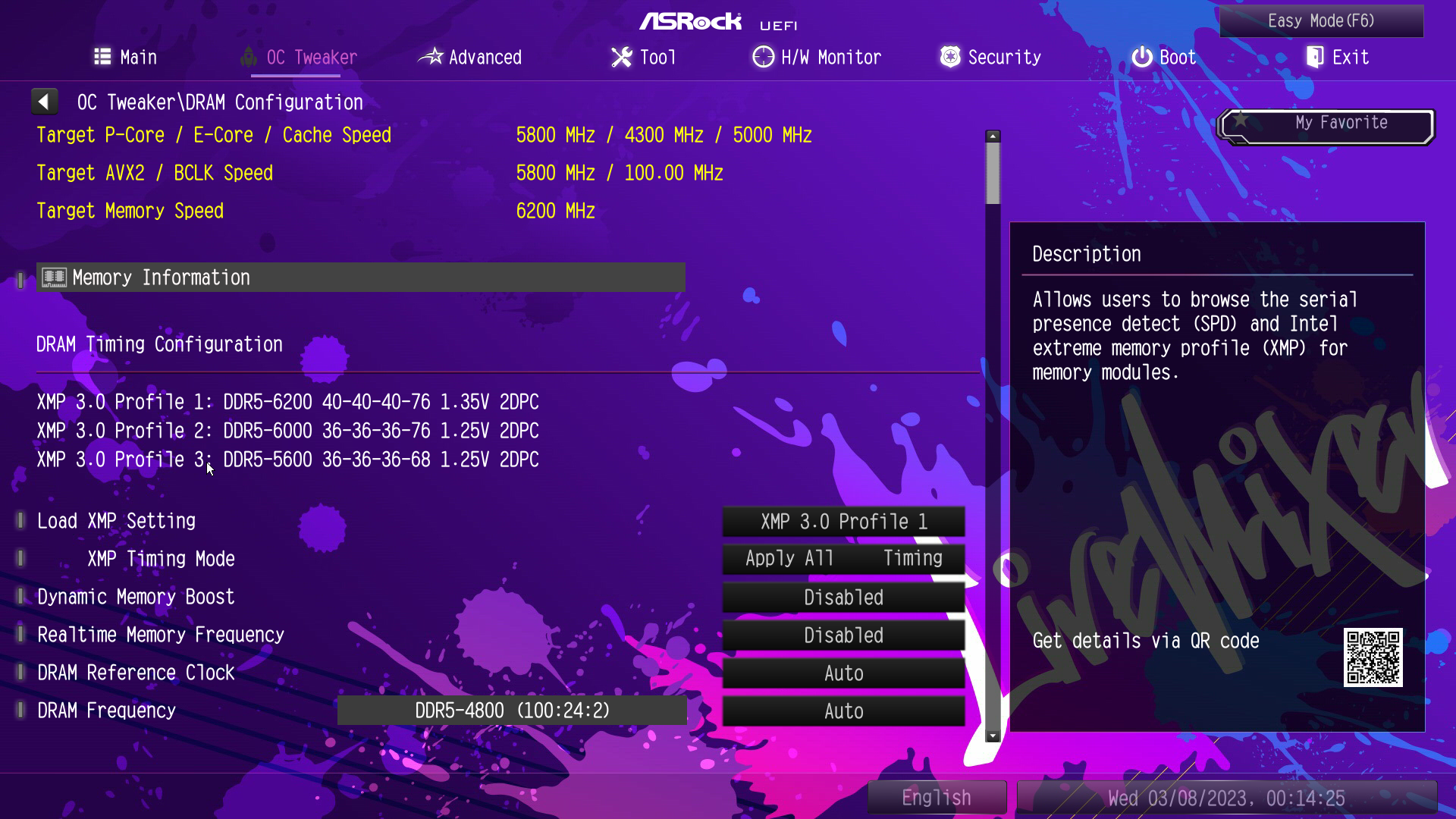

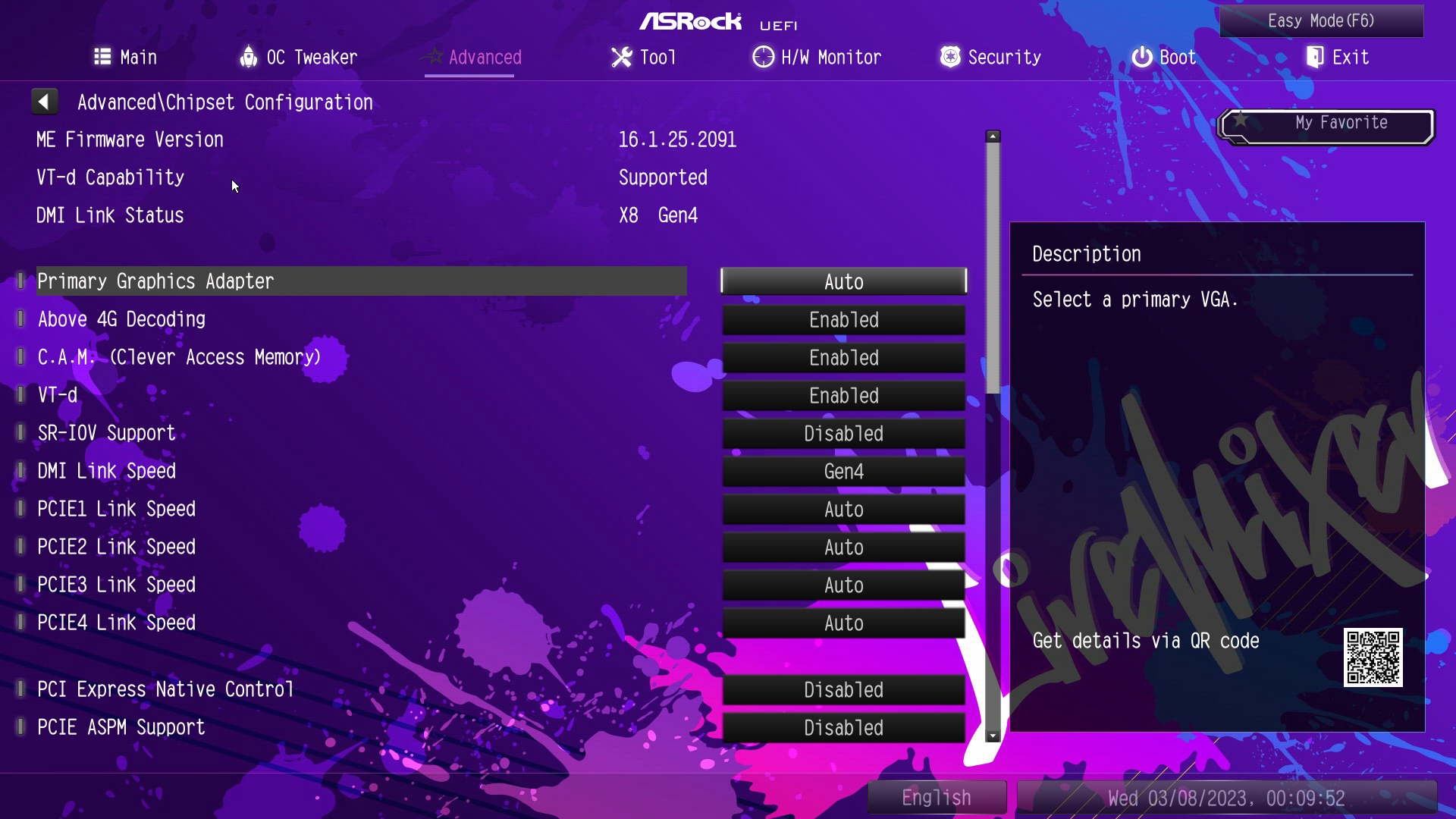

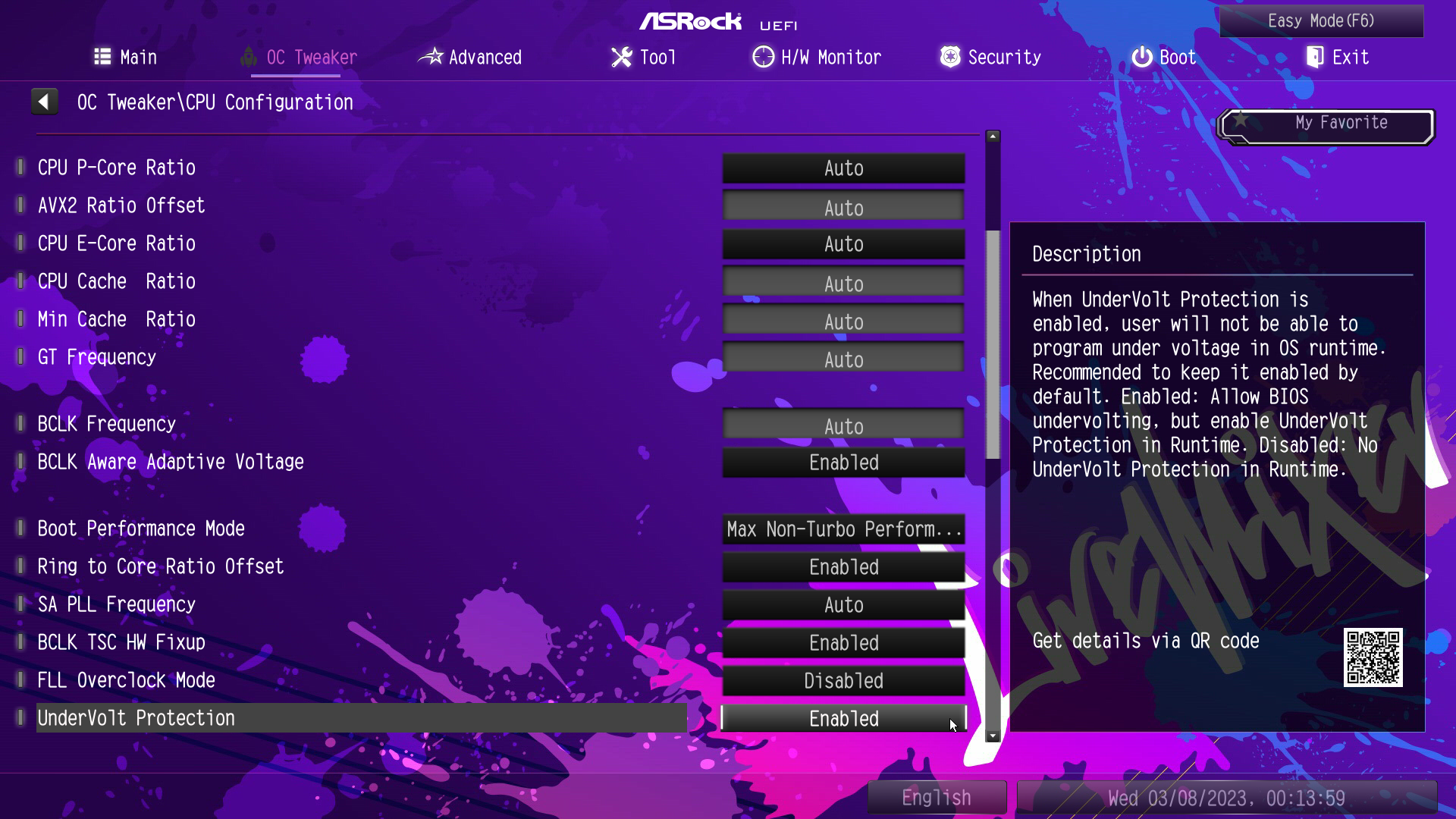

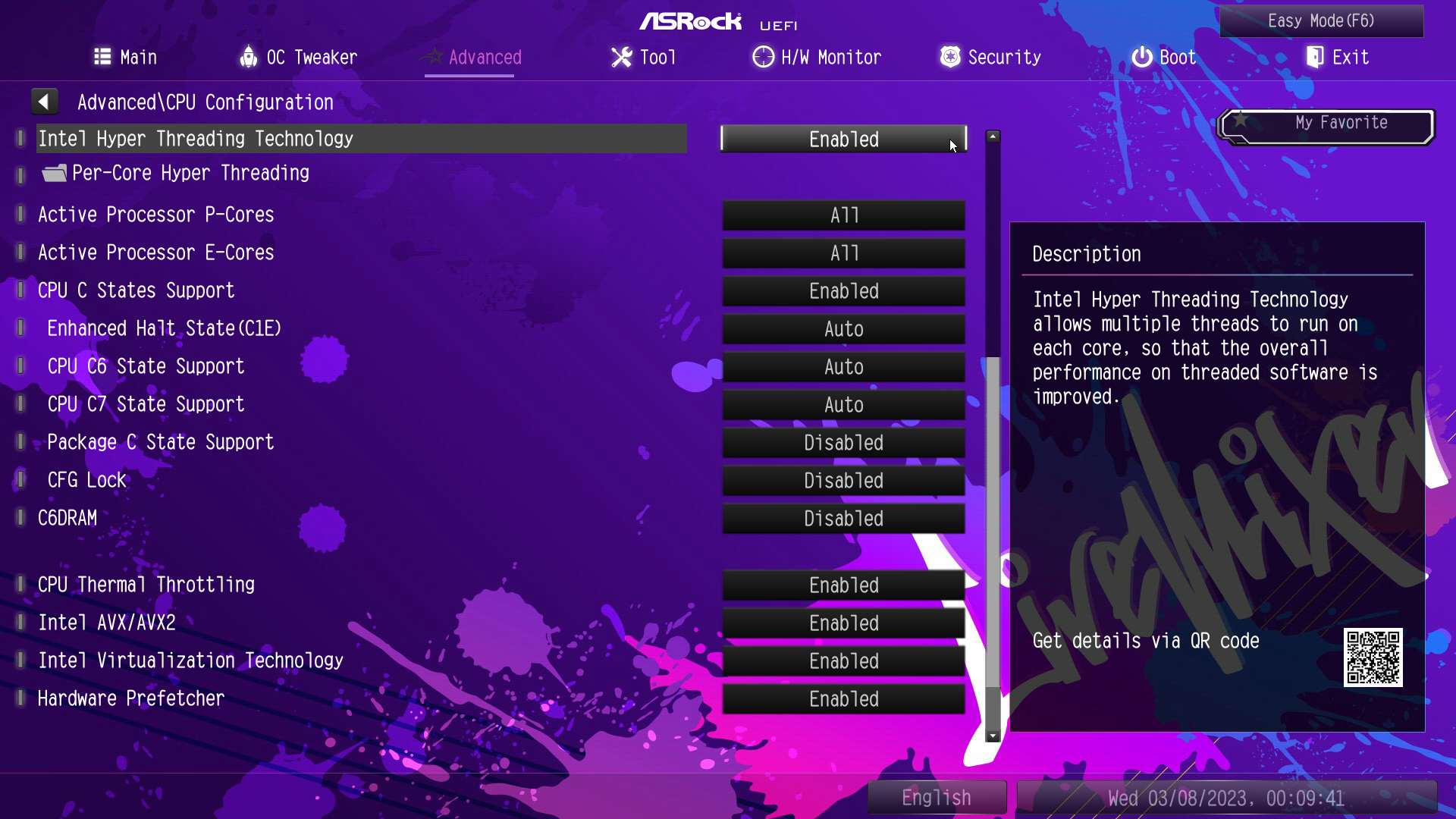

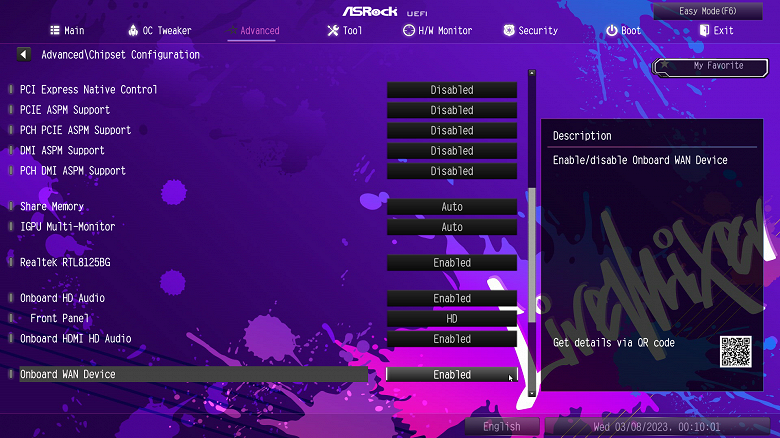

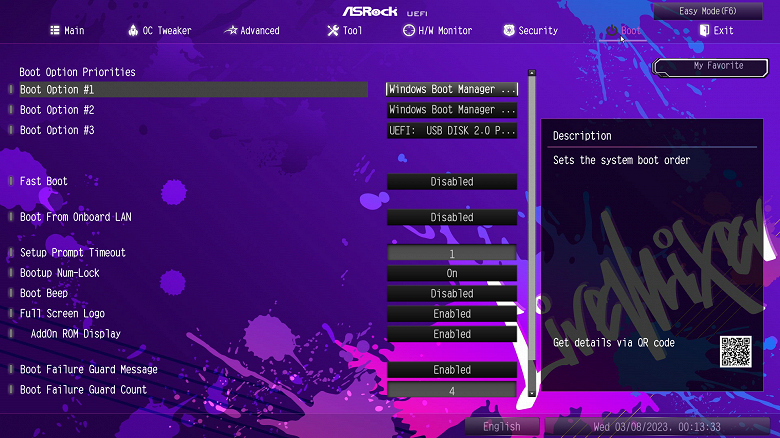

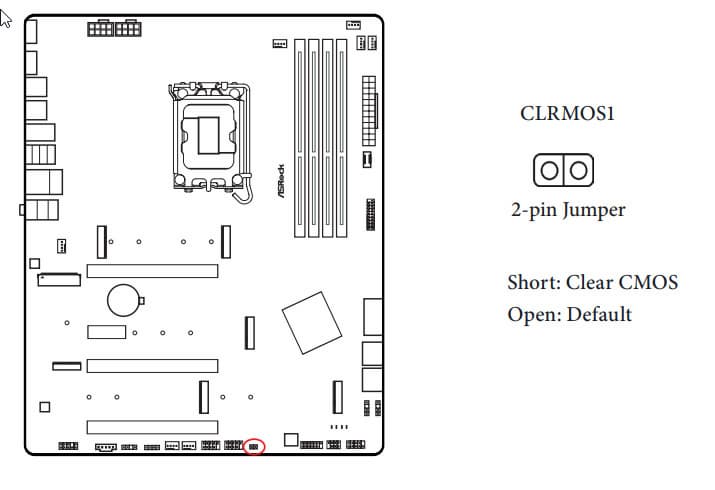

Настройки BIOS

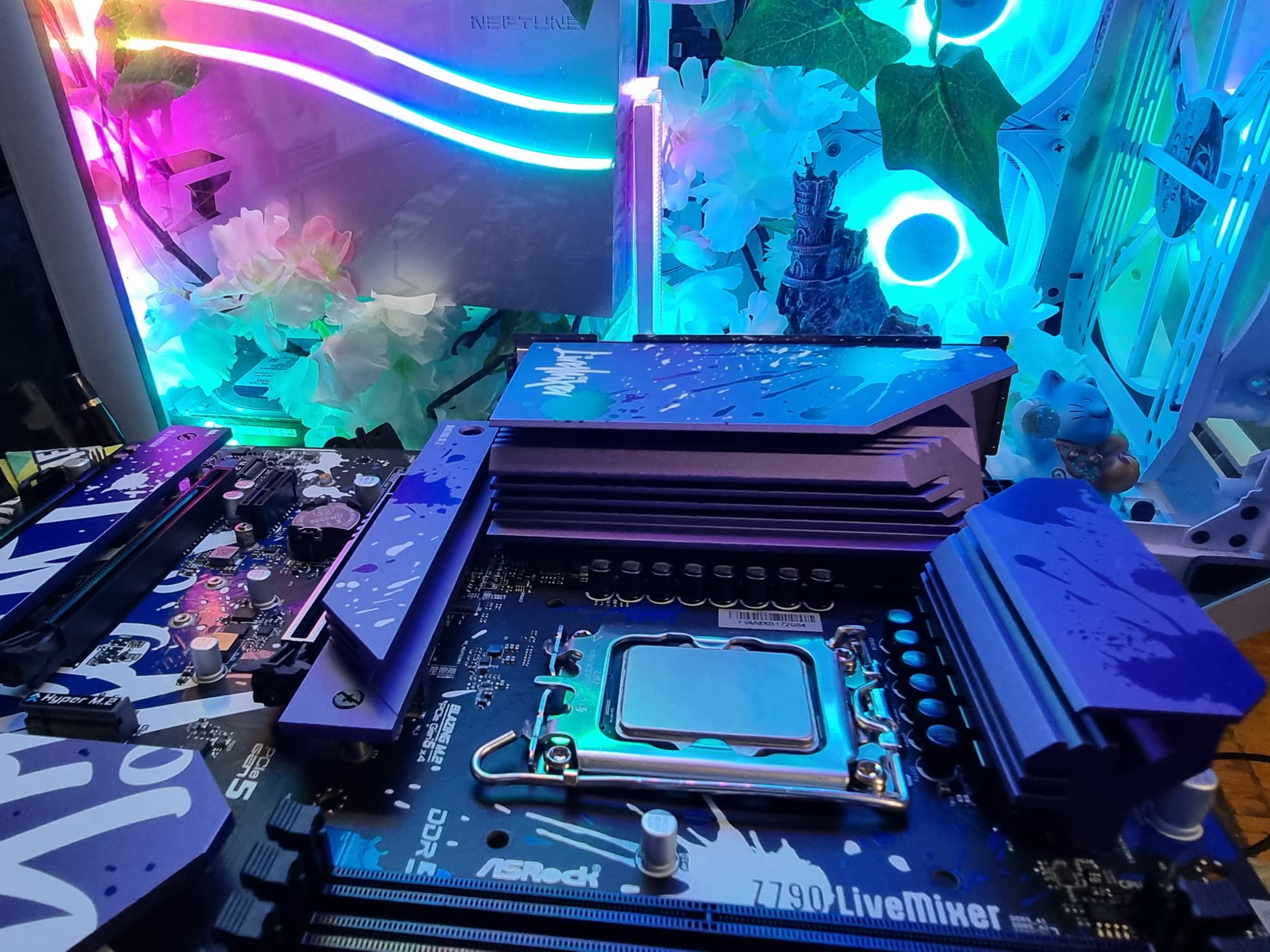

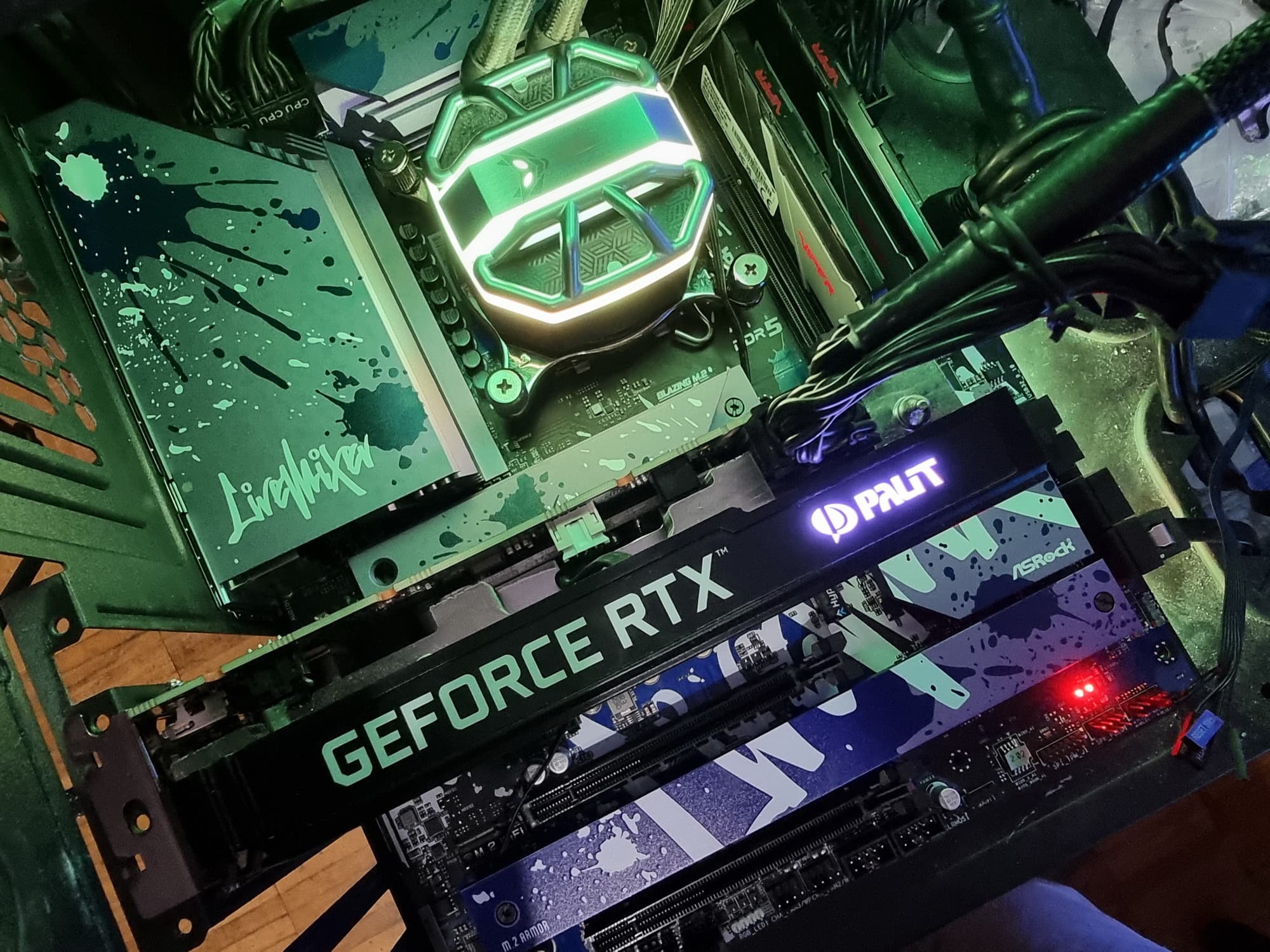

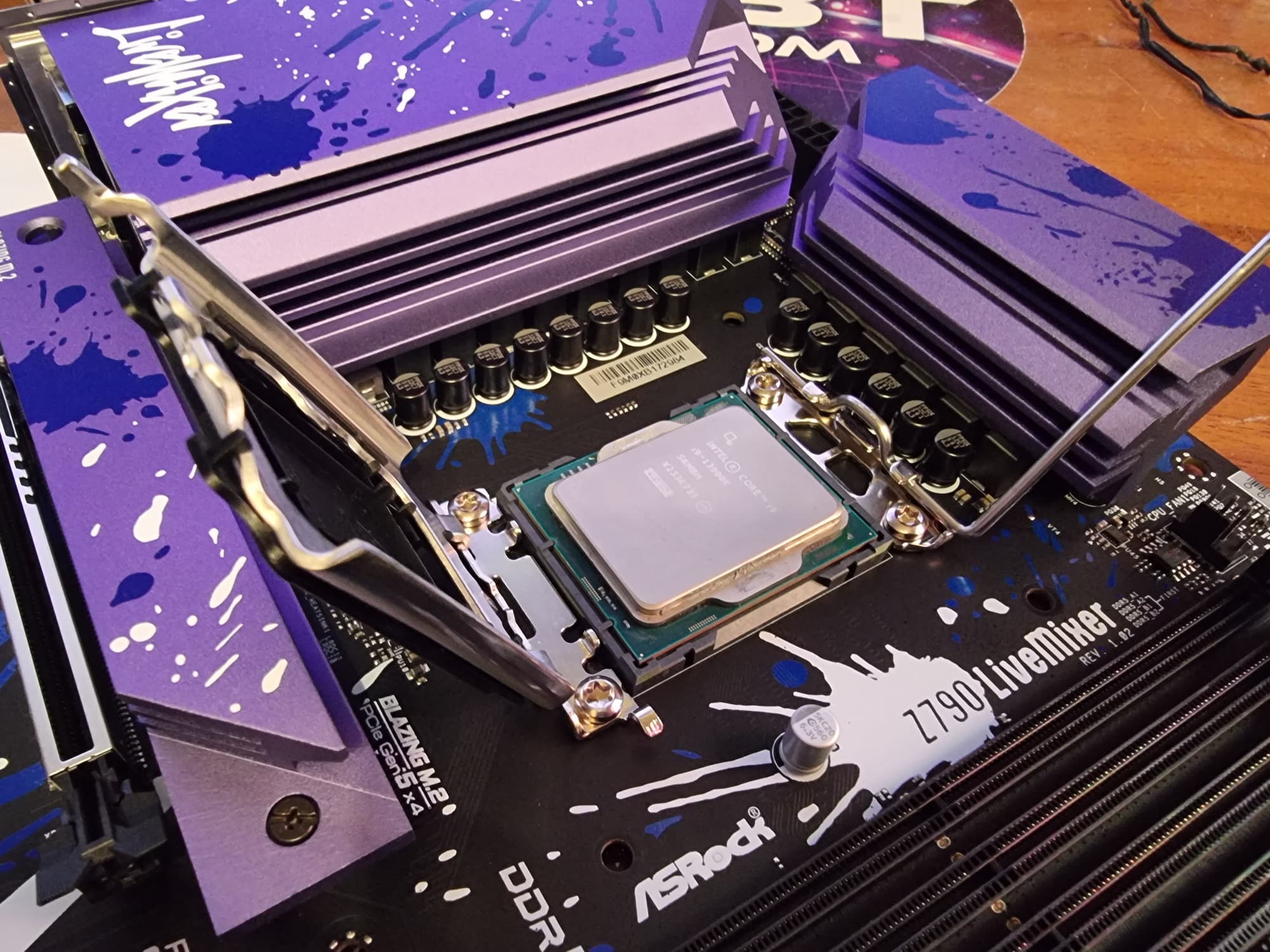

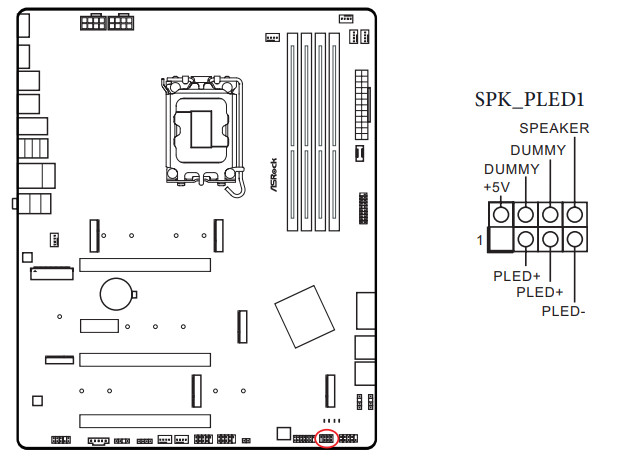

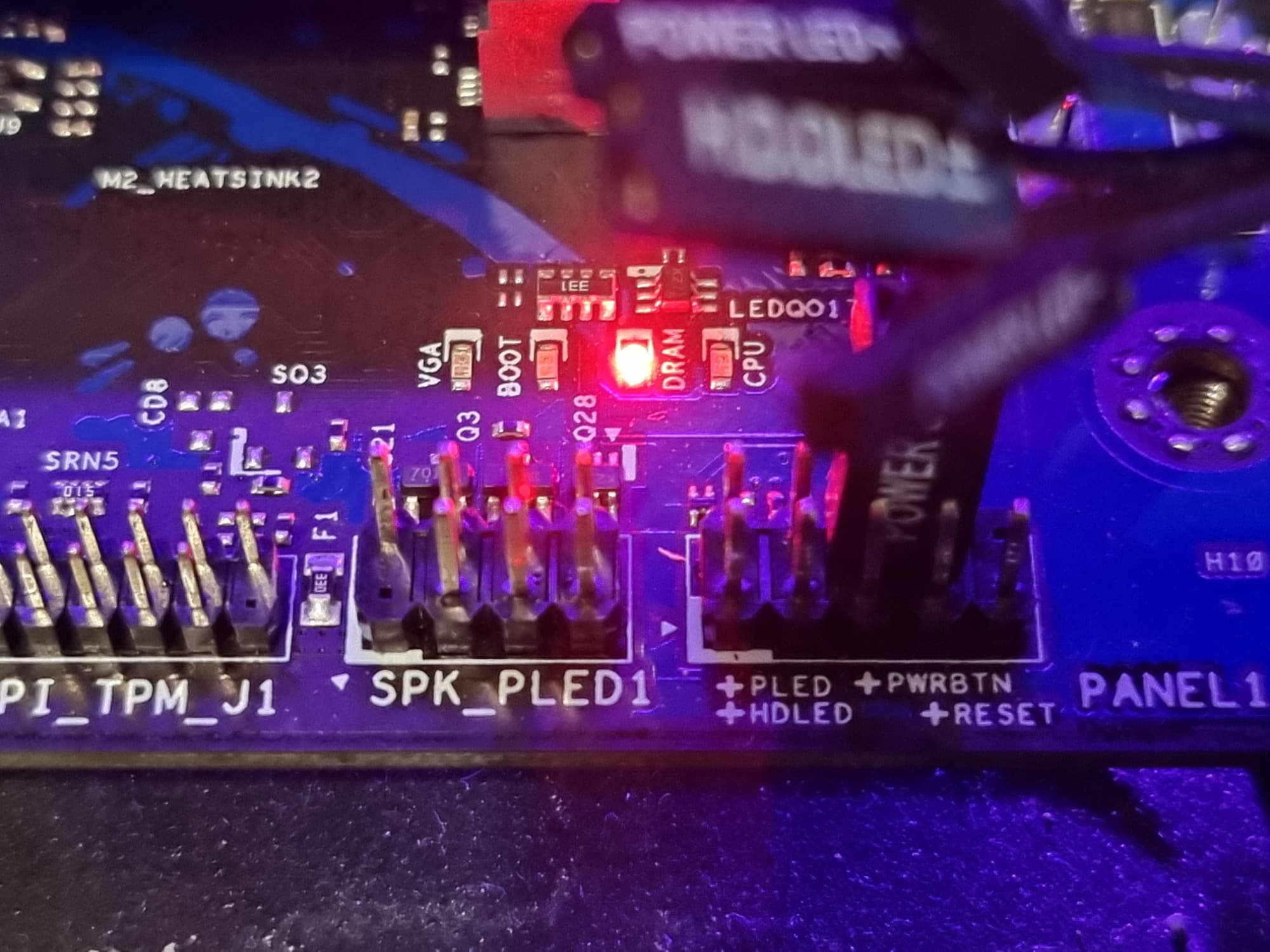

Работоспособность (и разгон)

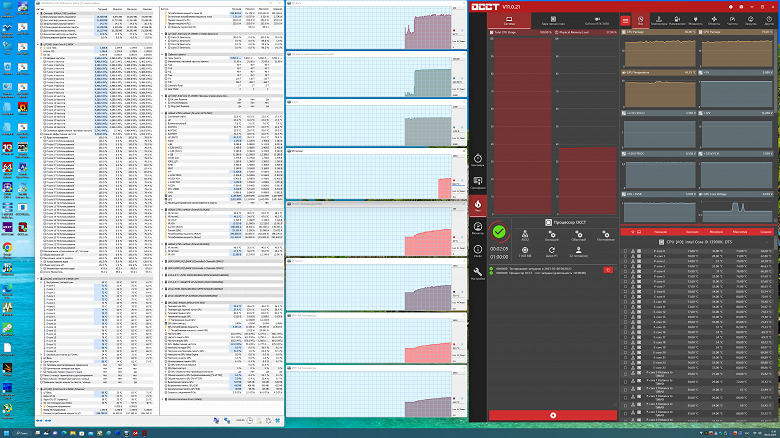

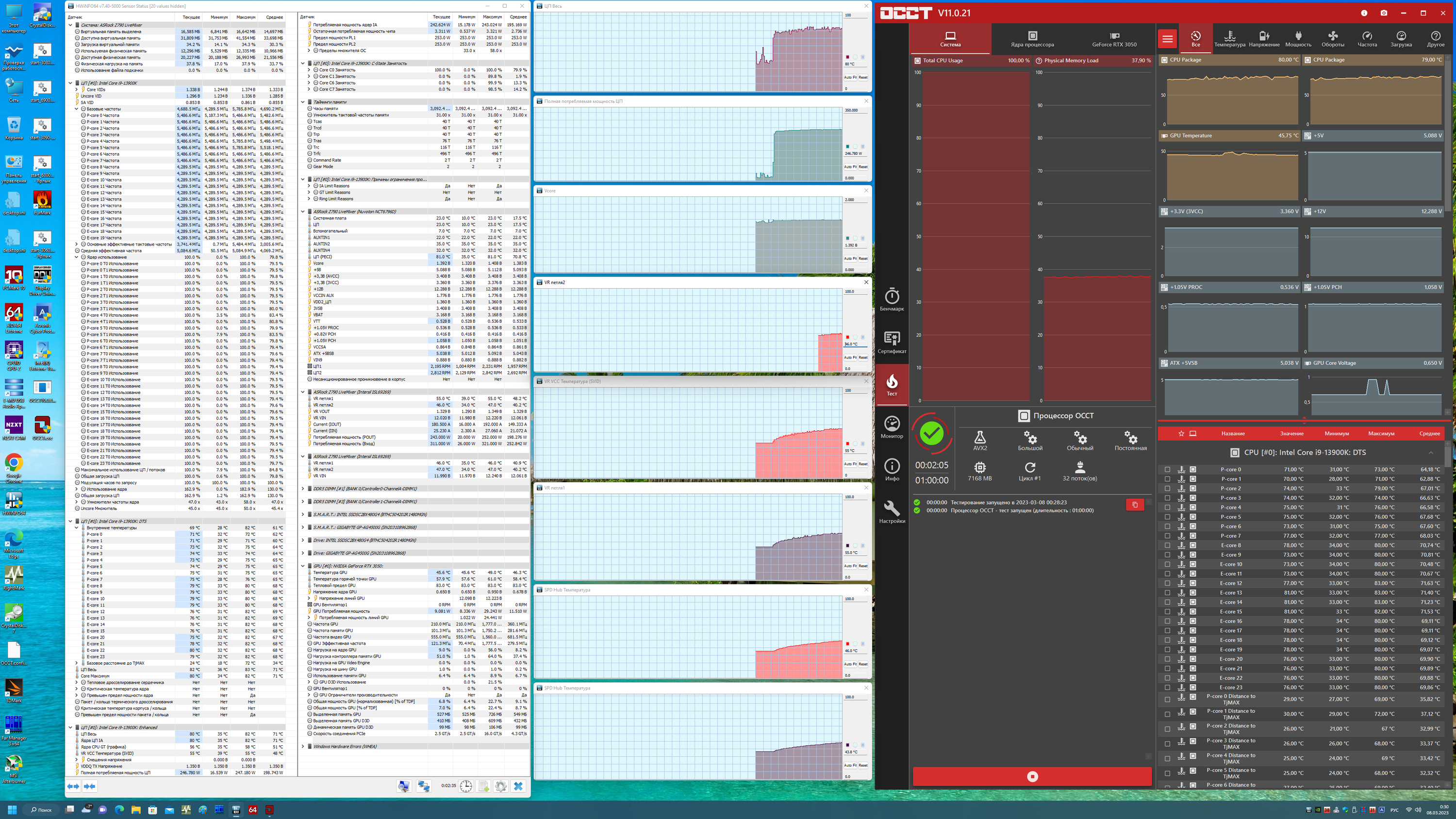

Запускаем все в режиме по умолчанию (MCE находится в автоматическом режиме). Затем нагружаем тестами.
В режиме авторазгона мы получили до 5,5 ГГц по всем P-ядрам, и 4.3 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку.
Скажу, что несмотря на то, что система питания у данной платы не самая мощная и навороченная, все же авторазгон получился весьма высоким. Мы знаем, что обычно система, определив мощное питание матплаты, выставляет очень приличные частоты. Что касается остальных параметров работы компонентов по нагреву, то все они были в норме. Потребление CPU переваливало за 240 Вт.
Выводы
Материнская плата ASRock Z790 LiveMixer — очень интересный и эффектный представитель моделей на топовом чипсете Intel Z790. Плата имеет минимальное количество наворотов, поэтому и стоимость ее минимум раза в 2 ниже, чем у флагманских моделей на том же чипсете. Тем не менее, это плата с поддержкой 12-го и 13-го поколений процессоров Intel Core, имеющая весьма обширную поддержку периферии.
У ASRock Z790 LiveMixer имеется 23 порта USB разных видов, включая 4 очень быстрых USB 3.2 Gen2, 8 USB 3.2 Gen1, а также один USB 3.2 Gen2×2. Плата предлагает 3 слота PCIe х16, один из которых получает от процессора 16 линий PCIe версии 5.0, а два других работают в режиме x4 (подключены к Z790), плюс слот PCIe x1. Также у платы формально 5 слотов M.2, но на деле — 4: 2 слота подключены напрямую к процессору, при этом один линиями PCIe 4.0, а другой делит линии PCIe 5.0 со слотом PCIe x16, вынуждая последний переходить в режим х8, и в эти два «процессорных» слота одновременно можно установить только один модуль. Три других слота М.2 подключены к чипсету Z790 линиями PCIe 4.0.
В арсенале платы также 4 порта SATA и 7 разъемов для вентиляторов. Система питания процессора не самая мощная, но все же способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. А вот сетевые возможности скромны: всего один проводной контроллер 2,5 Гбит/с и пустой слот M.2 (E-Key) для отдельно приобретаемого беспроводного контроллера. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
Ну и конечно же, дизайн самой материнской платы вызывает особый интерес, такое изделие может стать отменным подарком для фаната моддинга ПК.
В номинации «Оригинальный дизайн» плата ASRock Z790 LiveMixer получила награду:
