Продолжаем повествование о новых (и уже не очень новых) материнских платах на базе Intel Z590. Мы помним, что отличие 5хх от 4хх имеется, но не такое прямо существенное. А вот процессоры 11го поколения Intel отличаются от предшественников более кардинально: имеют уже не 16, а 20 линий PCIe, причем версии 4.0, а не 3.0.
Да, рядом производителей закладывалась возможность работы с 11ххх процессорами (после обновления BIOS, разумеется) на материнках с Z490: некоторые уже платы уже тогда имели М.2 слоты, отрекламированные как «для будущего поколения», то есть на тот момент они была выключены. То есть теперь можно просто купить процессор типа Core 11ххх и вставить в подобную материнскую плату, получив как заработавший М.2 слот, привязанный к процессору, так и поддержку PCIe 4.0 в слотах PCIe x16 для видеокарт. Конечно, остальные нововведения, касаемые Z590, там будут недоступны.
У компании ASRock есть несколько линеек материнских плат, и подчас крайне трудно понять — где, собственно, флагман. В зависимости от системного чипсета он перемещается из серии Taichi в Phantom Gaming и наоборот. Обе эти линейки очень схожи, Taichi — как бы просто топовая серия для всех и вся, а Phantom Gaming — для геймеров, как видно из названия. А вот серия Steel Legend как-то всегда шла особняком: она относительно дешева, упрощена система питания, меньше элементов периферии, но при этом все равно есть свои «изюминки» и сделан упор на дешево, но сердито и добротно.

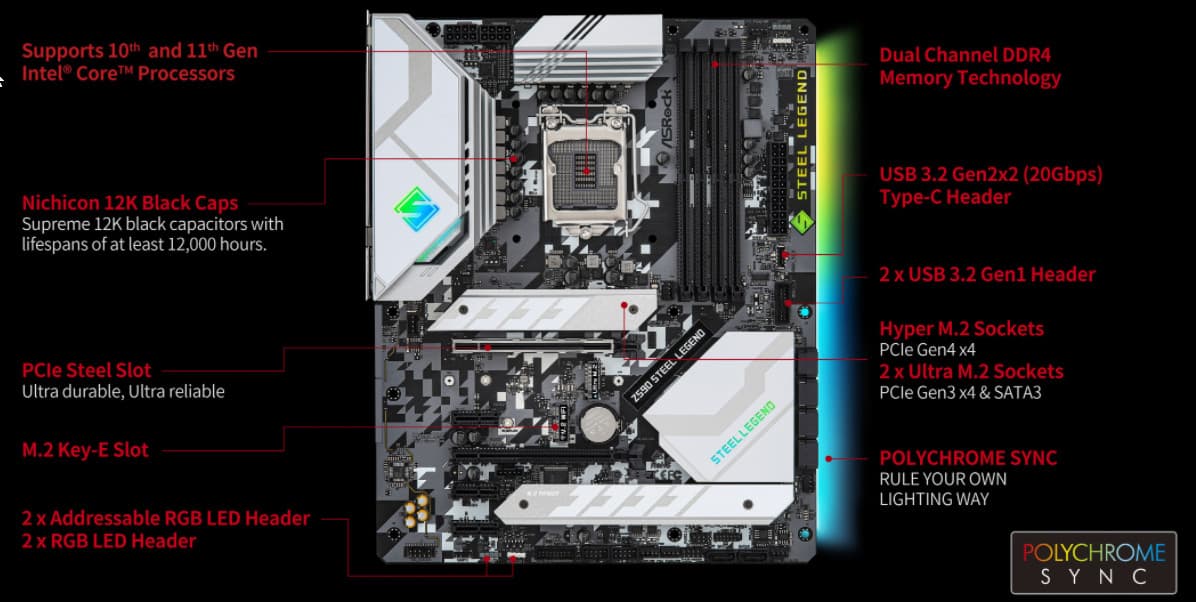

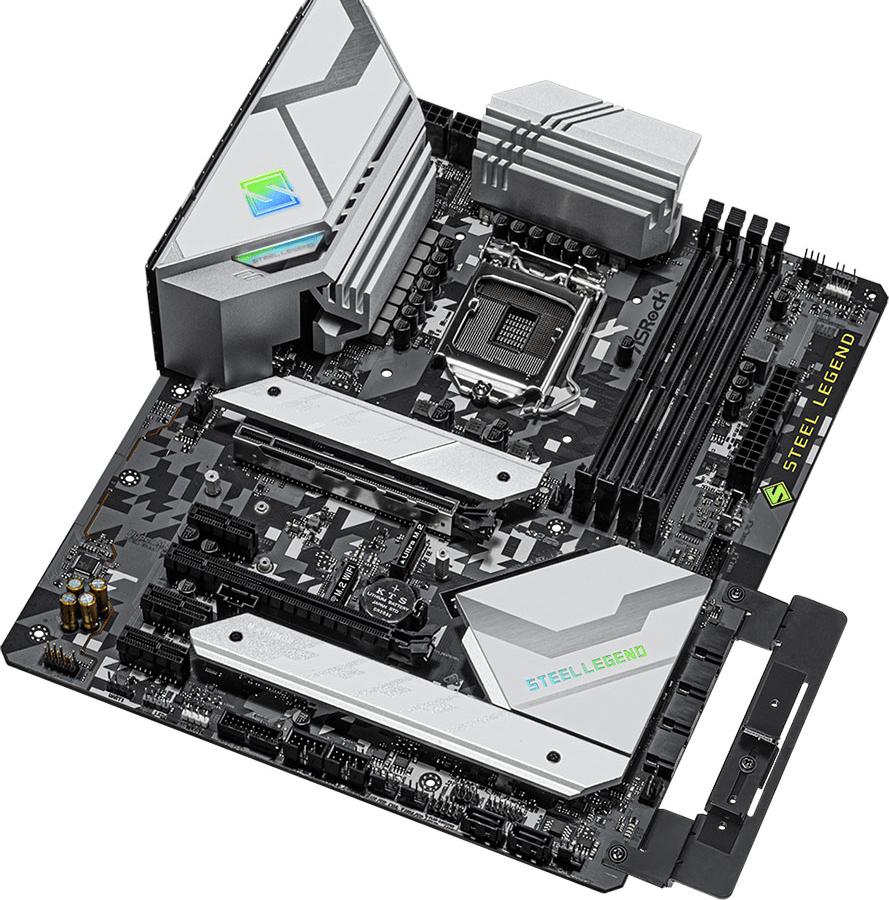

Сегодня у нас представитель серии Steel Legend на базе последнего топового чипсета Intel Z590. На фотографиях ниже будет хорошо виден этот особый «стальной» дизайн. Что-то где-то упрощено, но на красивый дизайн акцент явно поставлен.

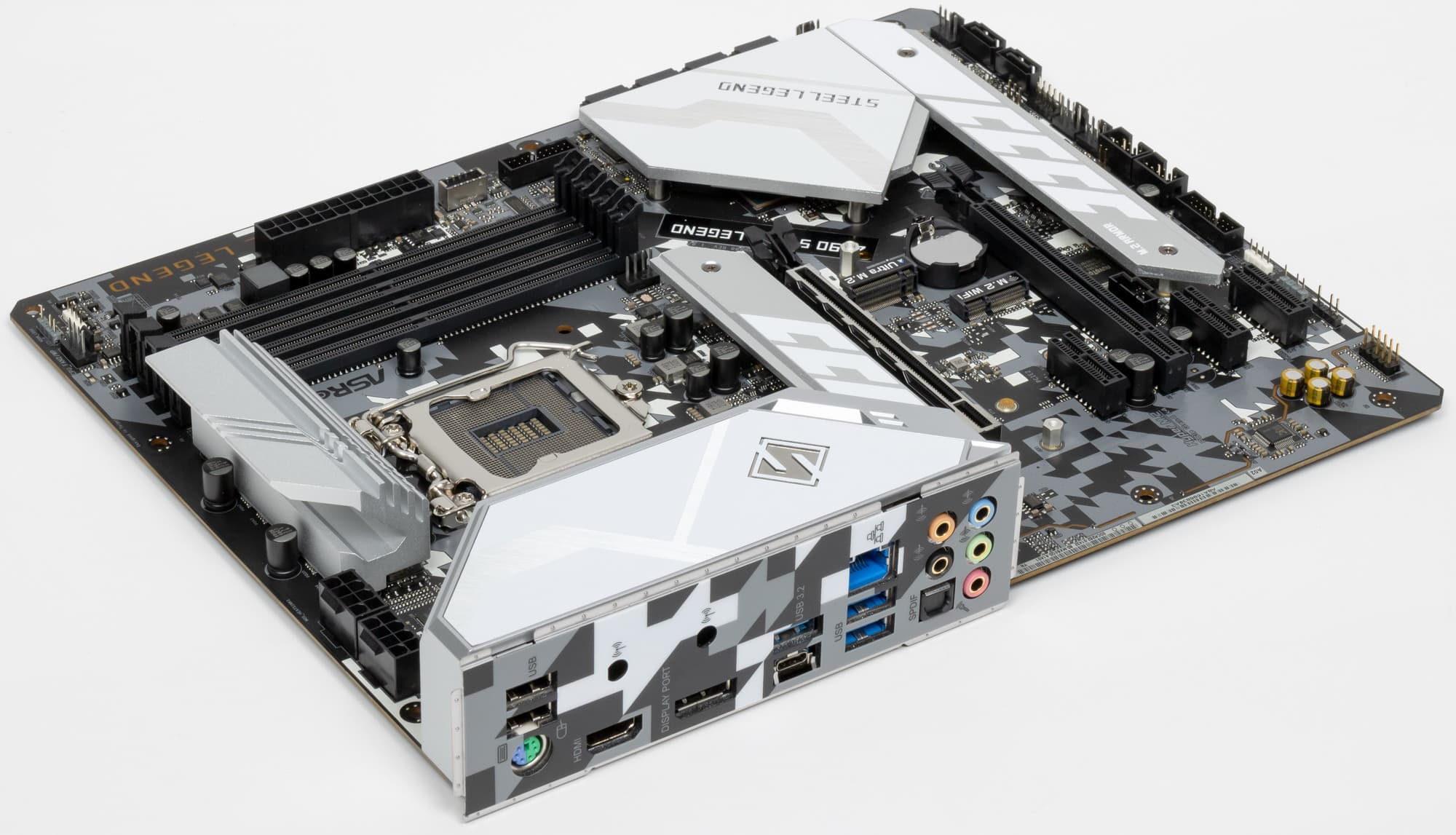

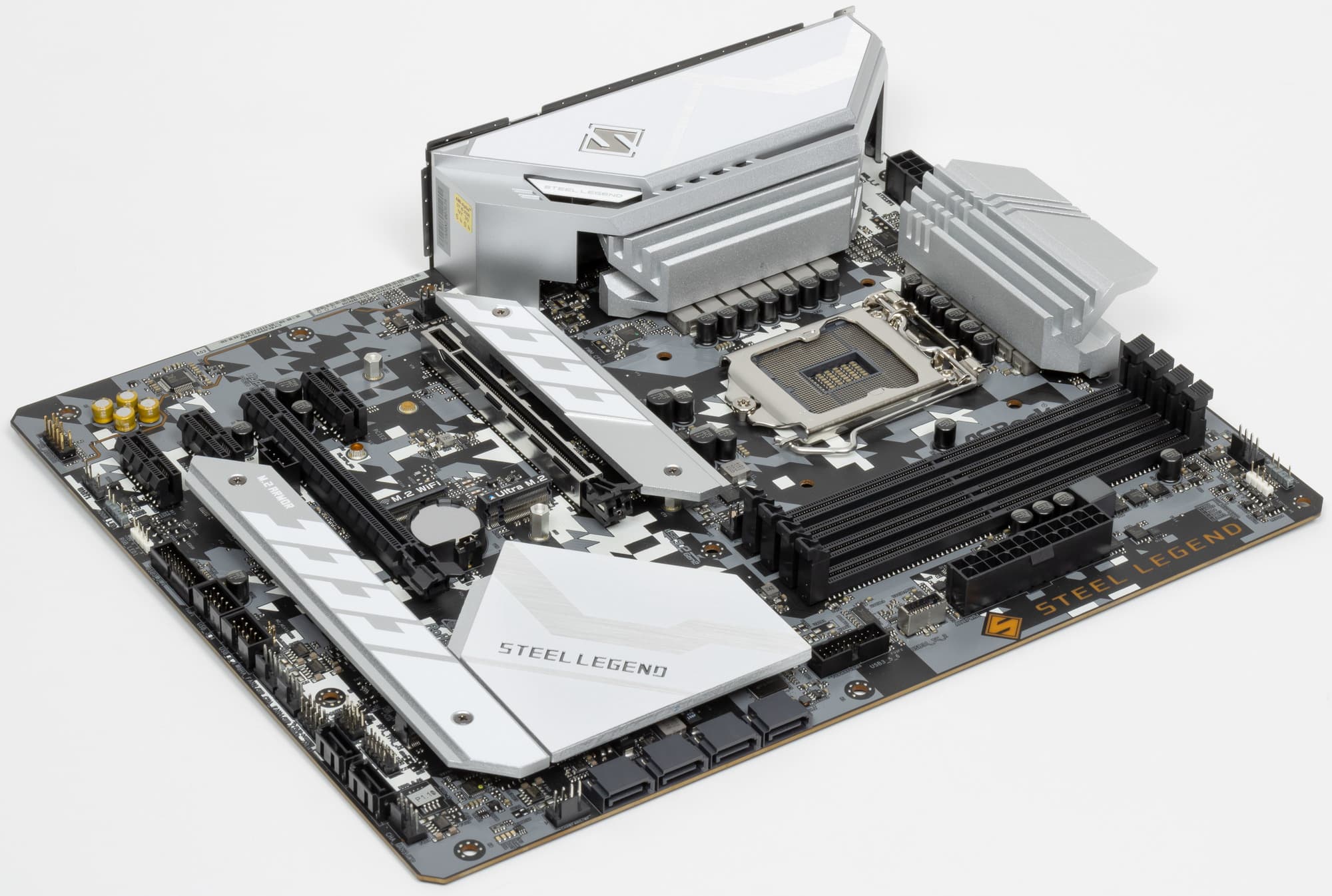

Итак, ASRock Z590 Steel Legend.
ASRock Z590 Steel Legend поставляется в стандартной коробке с фирменным голубовато-стальным дизайном серии Steel Legend. Внутри этой коробки есть традиционные отсеки: для самой материнской платы и остального комплекта.

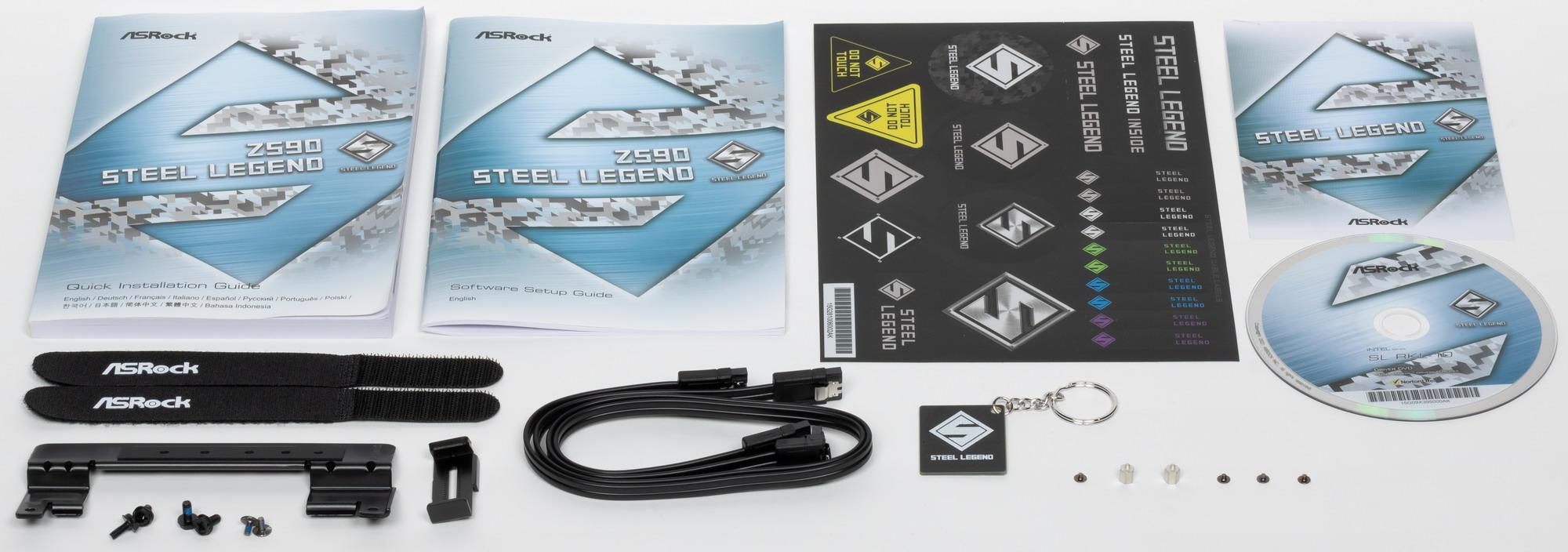

Кроме традиционных руководства пользователя и кабелей SATA, в комплекте поставки можно найти винтики для монтажа модулей M.2, накопитель с ПО, бонусные стикеры, брелок и стяжки, а также уникальный кронштейн для поддержки видеокарт.
ПО поставляется на CD (совершенно глупо в 2020 году). Впрочем, не стоит забывать, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

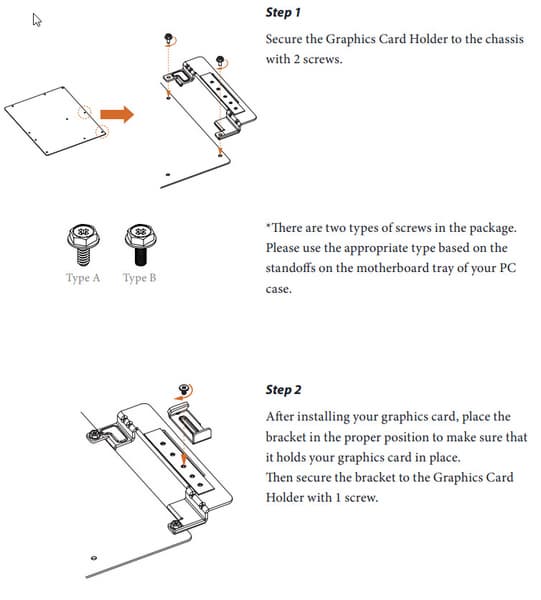

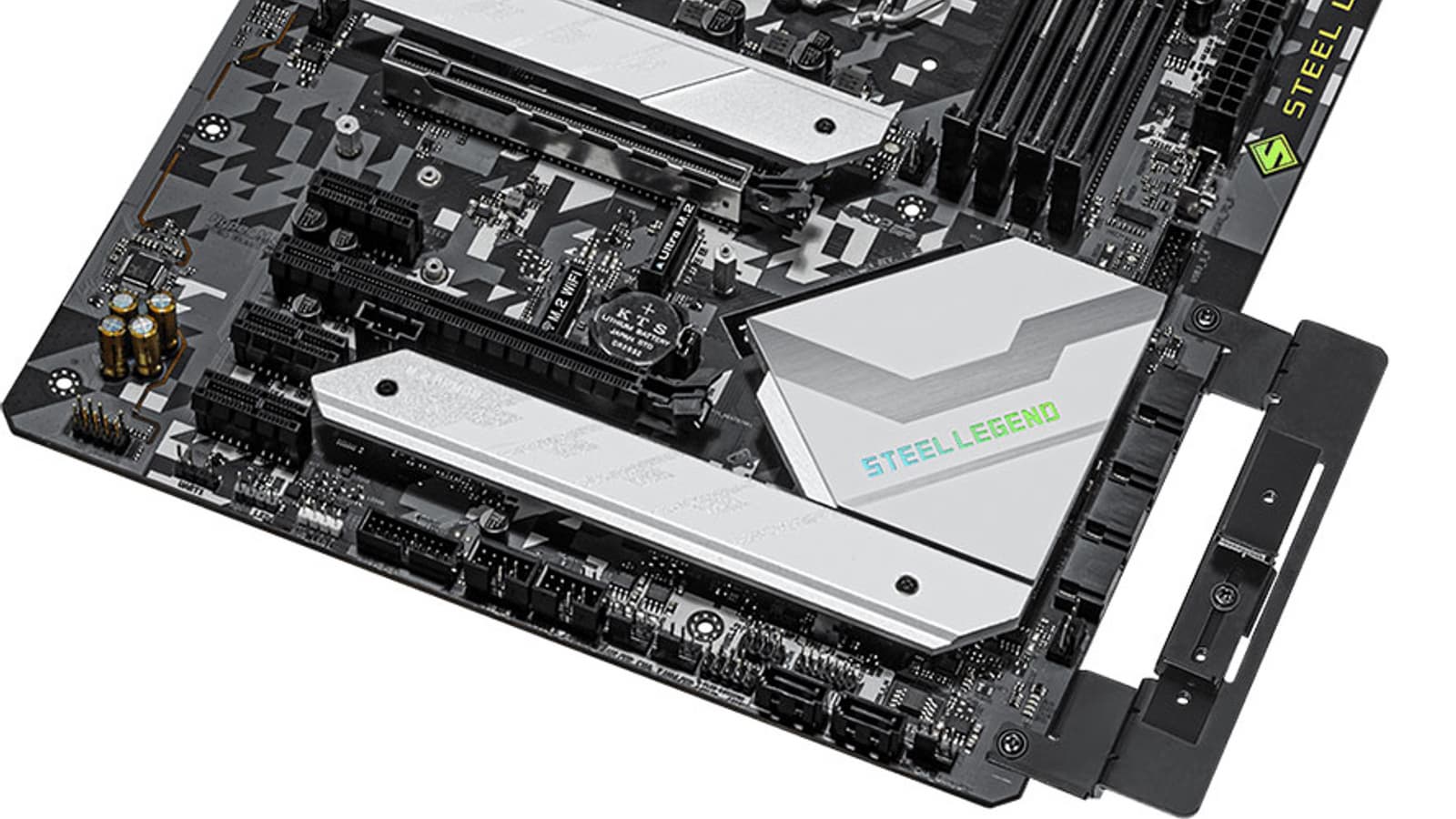

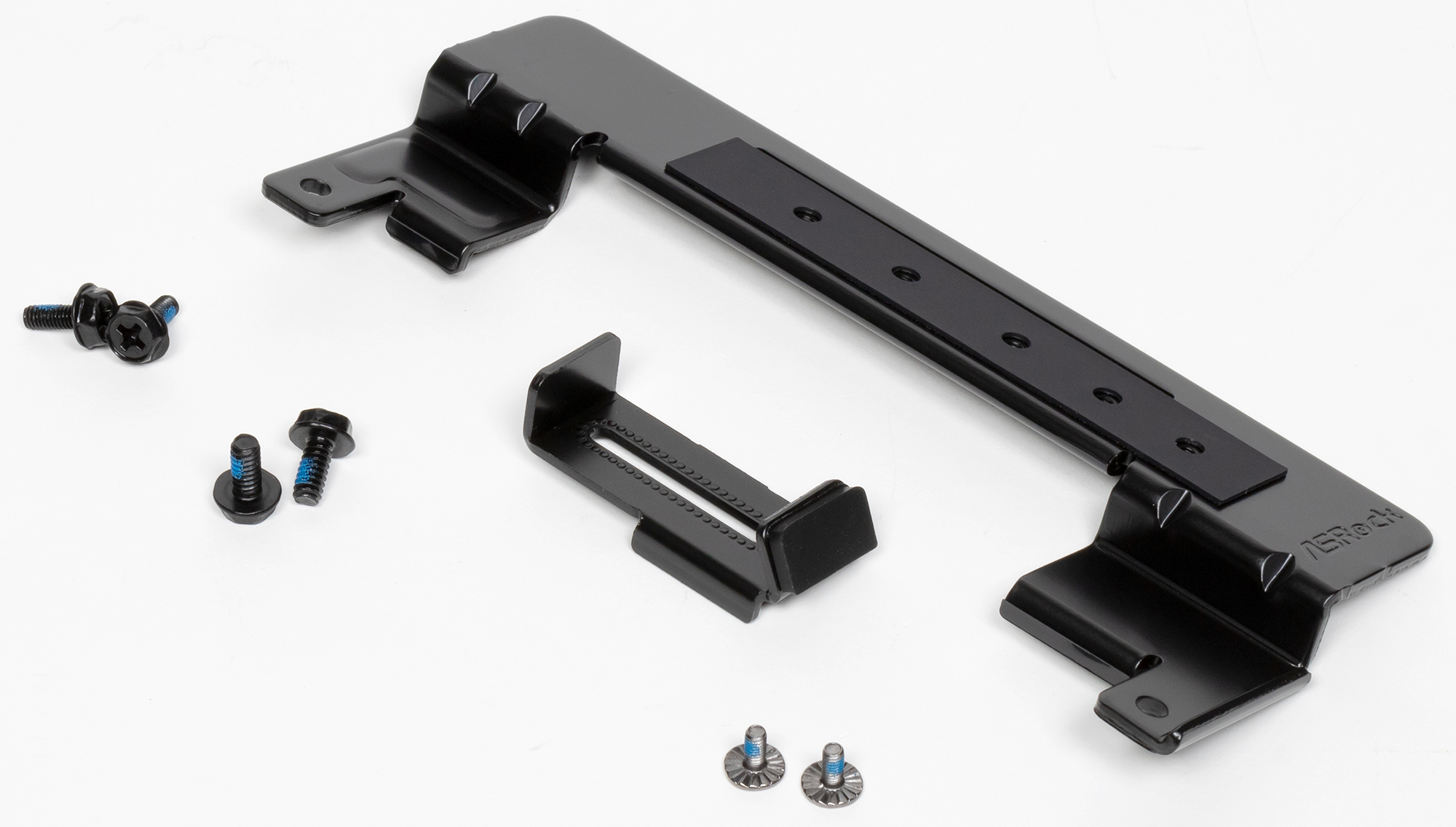

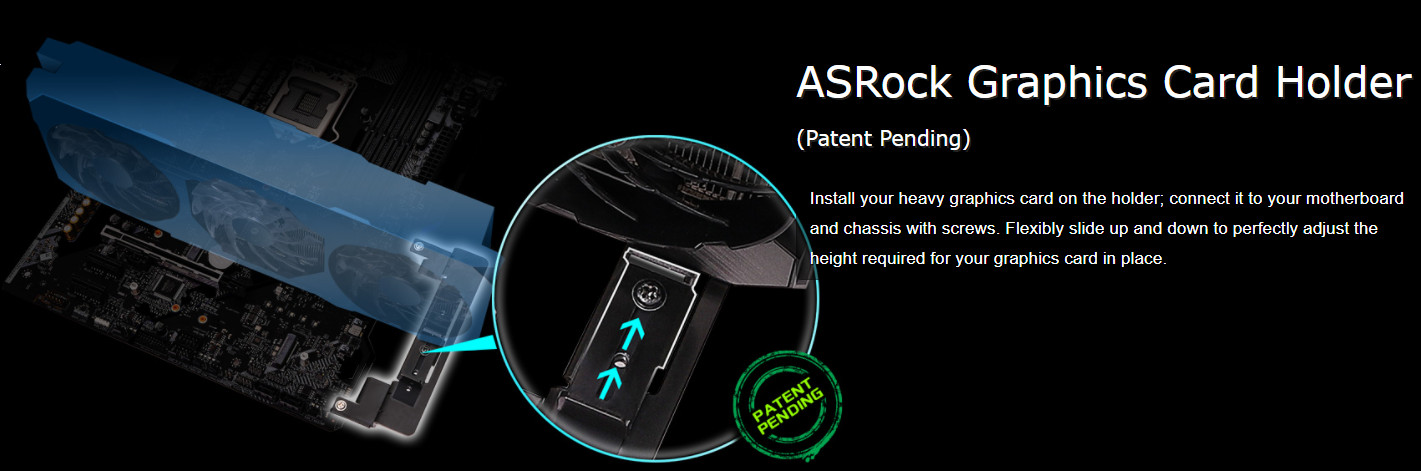

Подставка под видеокарту выполнена в уникальном запатентованном виде. Эта скоба крепится к корпусу под материнской платой, и ее ползунок с опорой под карту можно перемещать и настроить под разные матплаты.
Решение явно имеет минусы: во-первых, полно случаев, когда матплата размещена в углублении корпуса и даже впритык, и такой держатель просто не встанет. Во-вторых, он вряд ли подойдет совместно с E-ATX материнками (ну тут ладно, все же девайс поставляется с конкретной ATX-платой). В-третьих, подставка явно рассчитана только на очень длинные видеокарты, а есть много примеров видеокарт не столь длинных, но все равно очень тяжелых. И в-четвертых, опора размещена рядом со слотом, то есть не спасает от провисания самого дальнего от слота края видеокарты.
Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

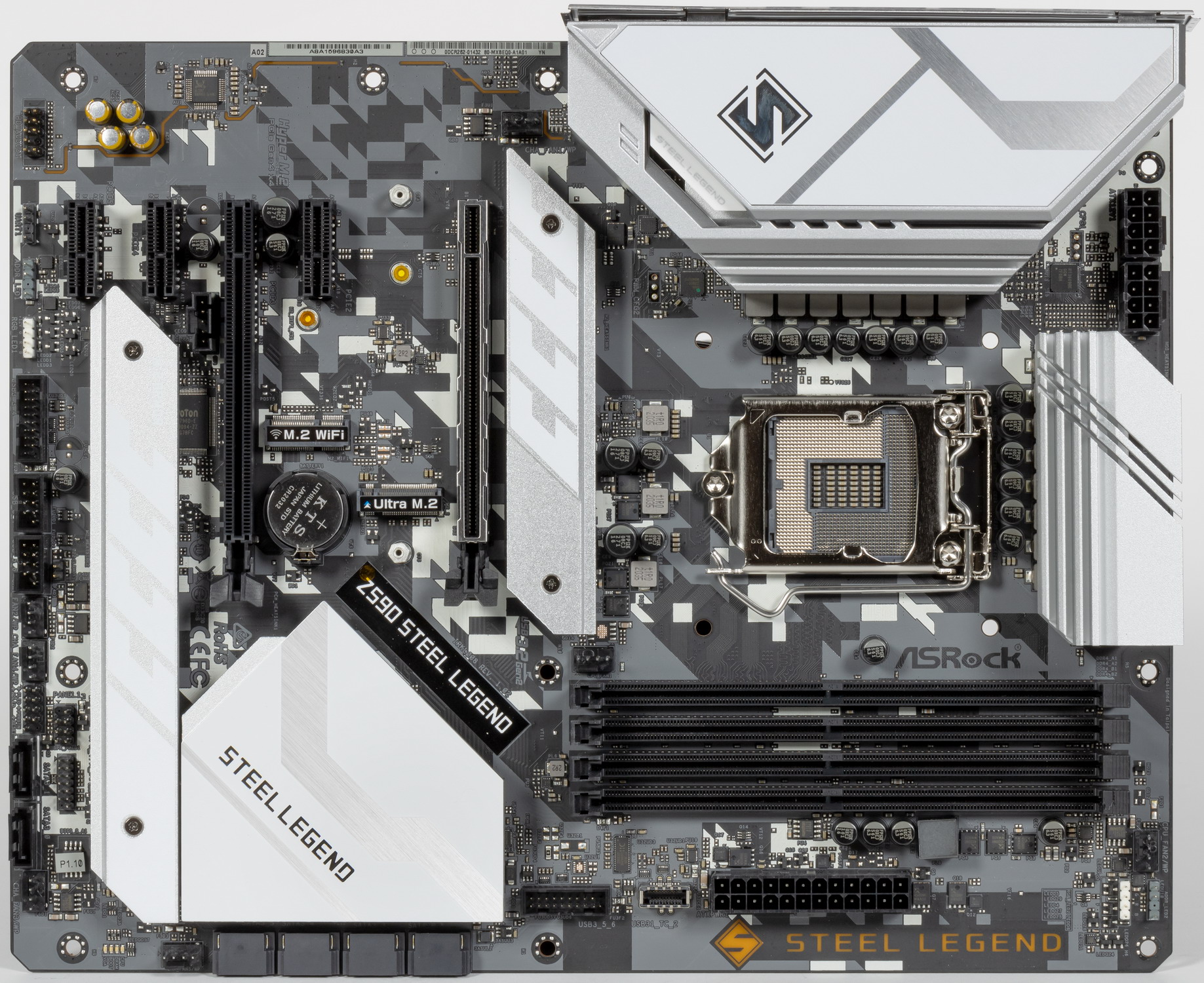

Форм-фактор

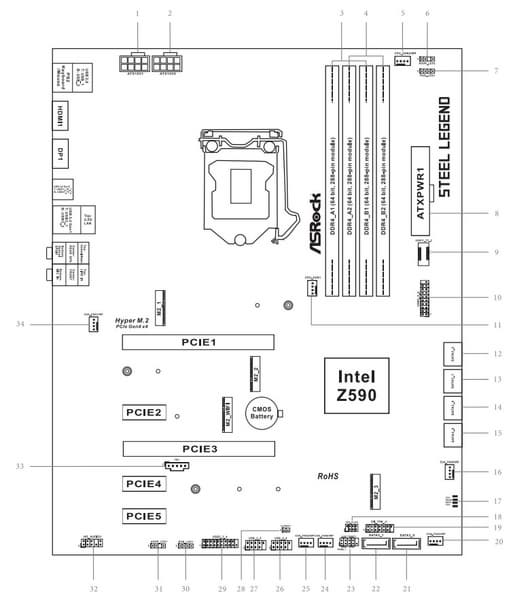

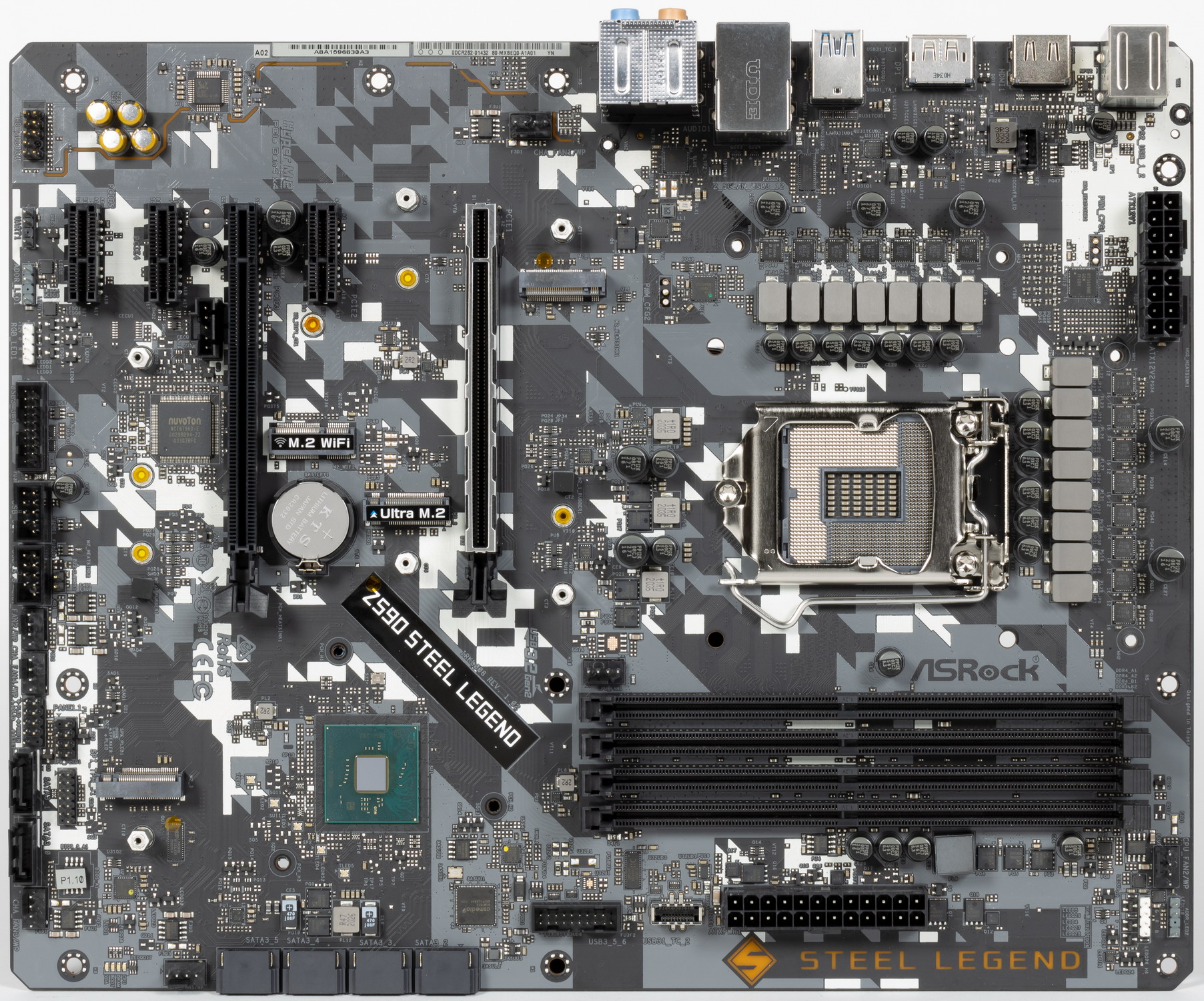

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock Z590 Steel Legend имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус. Печатная плата имеет 6 слоев.

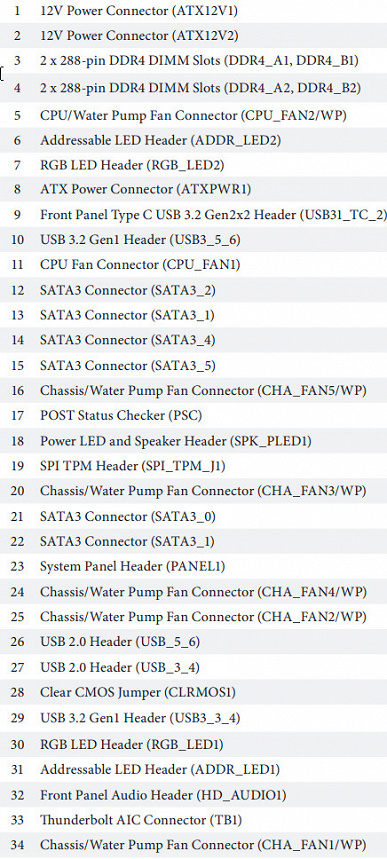

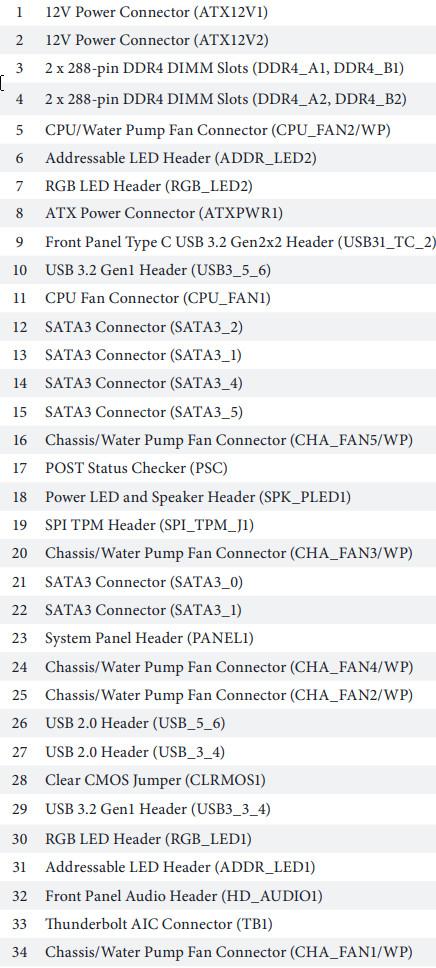

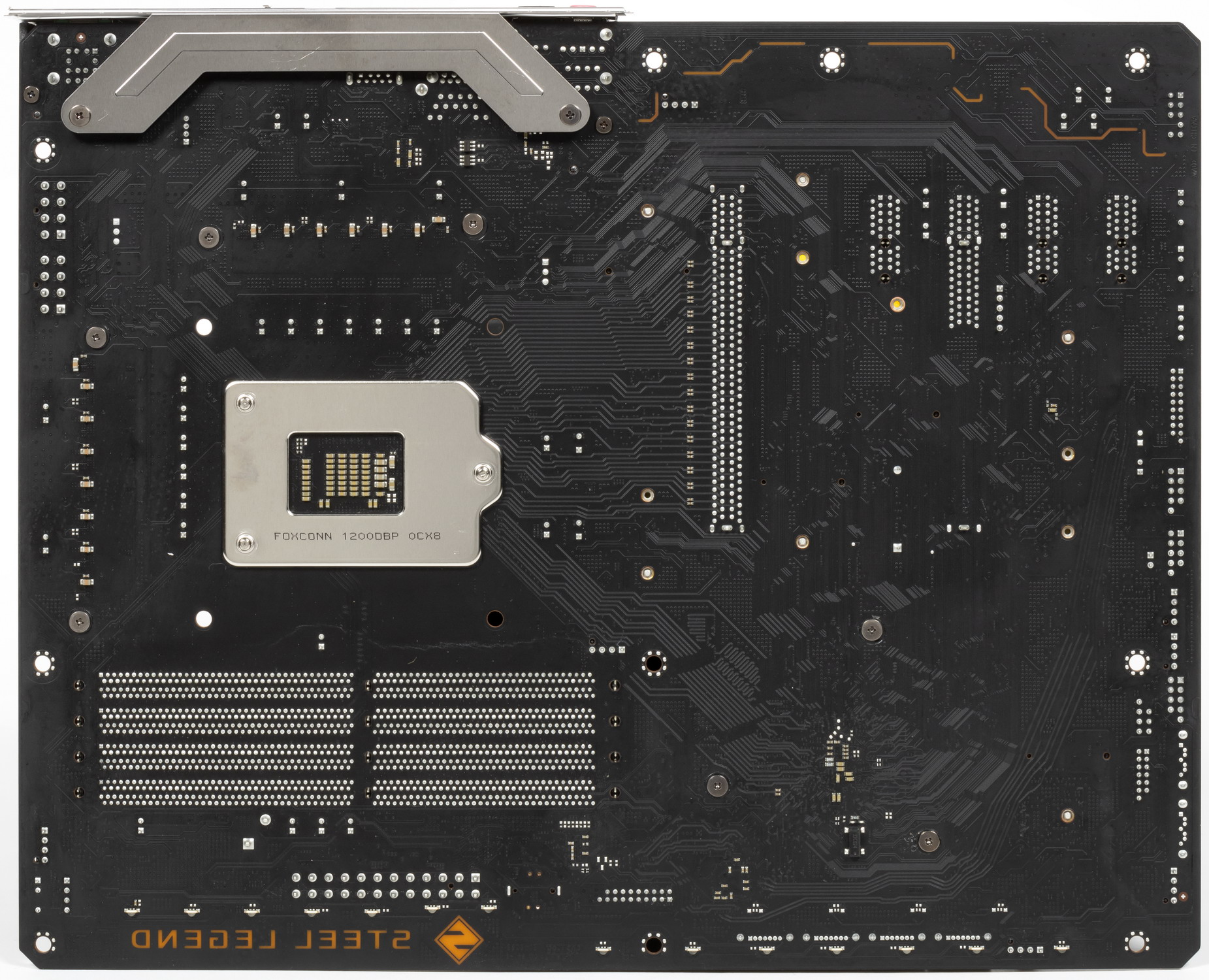

На оборотной стороне элементы имеются светодиоды подсветки и мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 10-го поколения |
|---|---|
| Процессорный разъем | LGA 1200 |
| Чипсет | Intel Z590 |
| Память | 4 × DDR4, до 128 ГБ, до DDR4-4266 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125B (Ethernet 2,5 Гбит/с) |
| Слоты расширения | 1 × PCI Express 4.0/3.0 x16 (режим x16) 1 × PCI Express 3.0 x16 (режим x4) 3 × PCI Express 3.0 x1 |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z590) 1 × M.2 (Z590, PCIe 3.0 x4/SATA для устройств формата 2260/2280/22110) 1 × M.2 (Z590, PCIe 3.0 x4/SATA для устройств формата 2260/2280) 1 × M.2 (CPU 11-го поколения, PCIe 4.0 x4 для устройств формата 2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Z590) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Z590) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (Z590) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 2 × USB 3.2 Gen2: 1 порт Type-A (голубой) и 1 порт Type-C на задней панели (Z590) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (RTS5452+GL9950) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × PS/2 комбинированный разъем 1 x HDMI 2.0b 1 x DisplayPort 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для подключения контроллера Intel Thunderbolt 1 разъем TPM 2 разъема для подключения управления с передней панели корпуса 1 разъем сброса CMOS |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

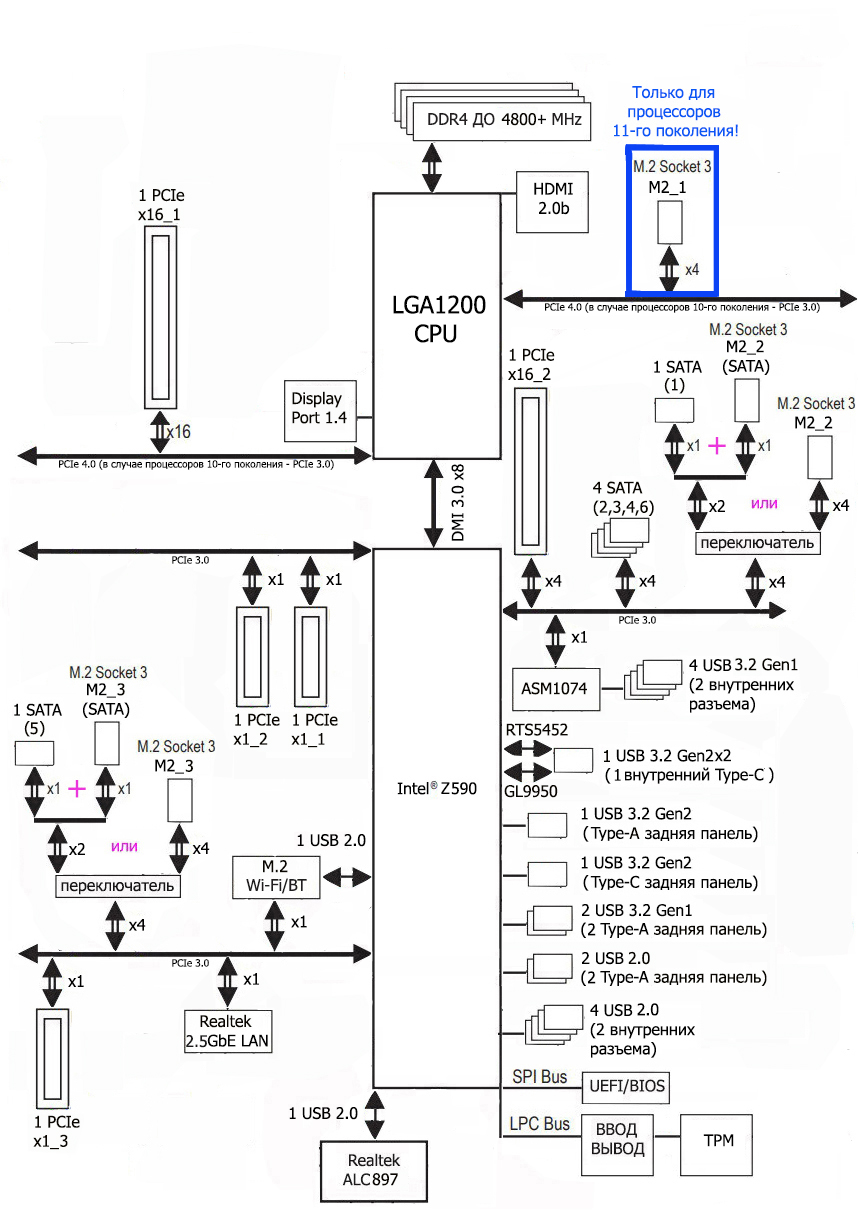

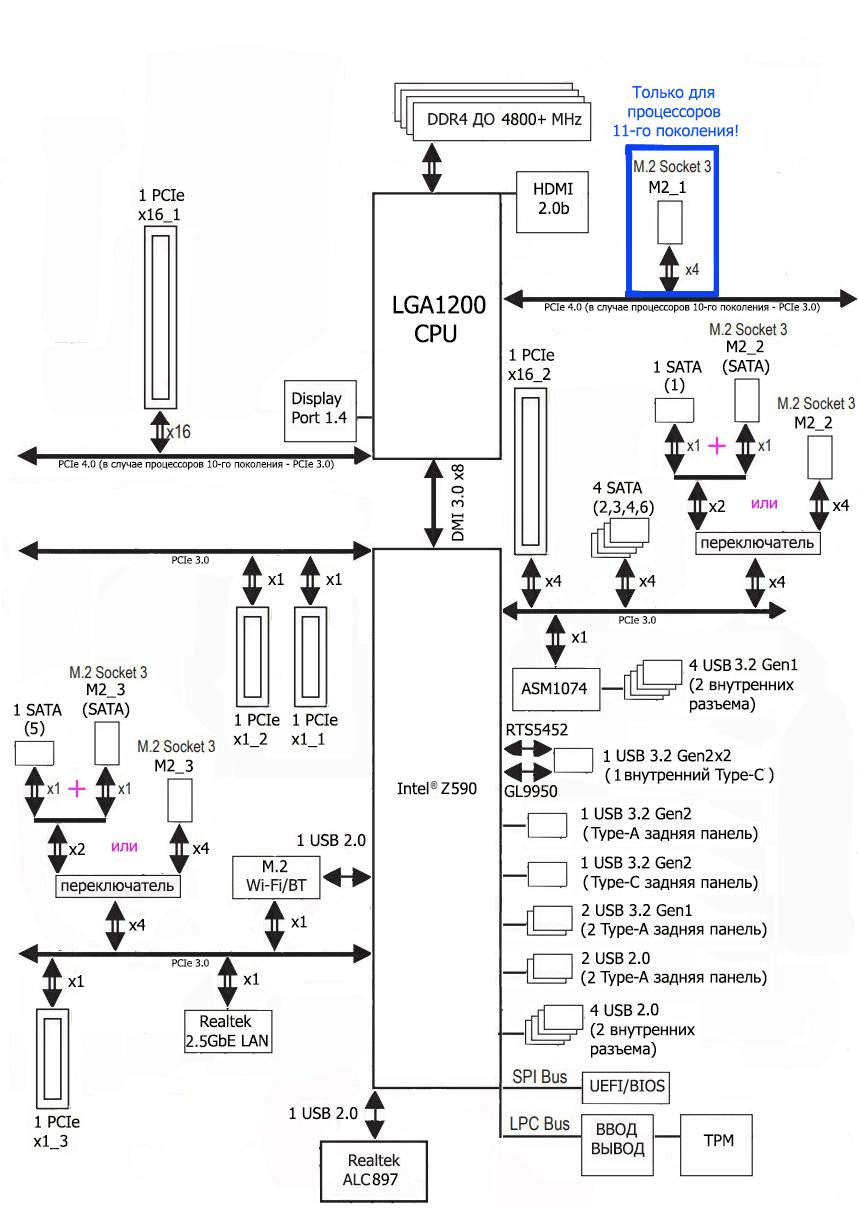

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 4800 и выше МГц. В частности данная плата поддерживает частоты до 4800 МГц.
Процессоры Intel Core 11-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z590) имеют 20 линий ввода-вывода PCIe 4.0, не имеют USB и SATA портов. При этом взаимодействие с Z590 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), который в Z590 ускорен в 2 раза. Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490/590) имеют 16 линий ввода-вывода PCIe 3.0, которые идут только на слоты расширения PCIe.

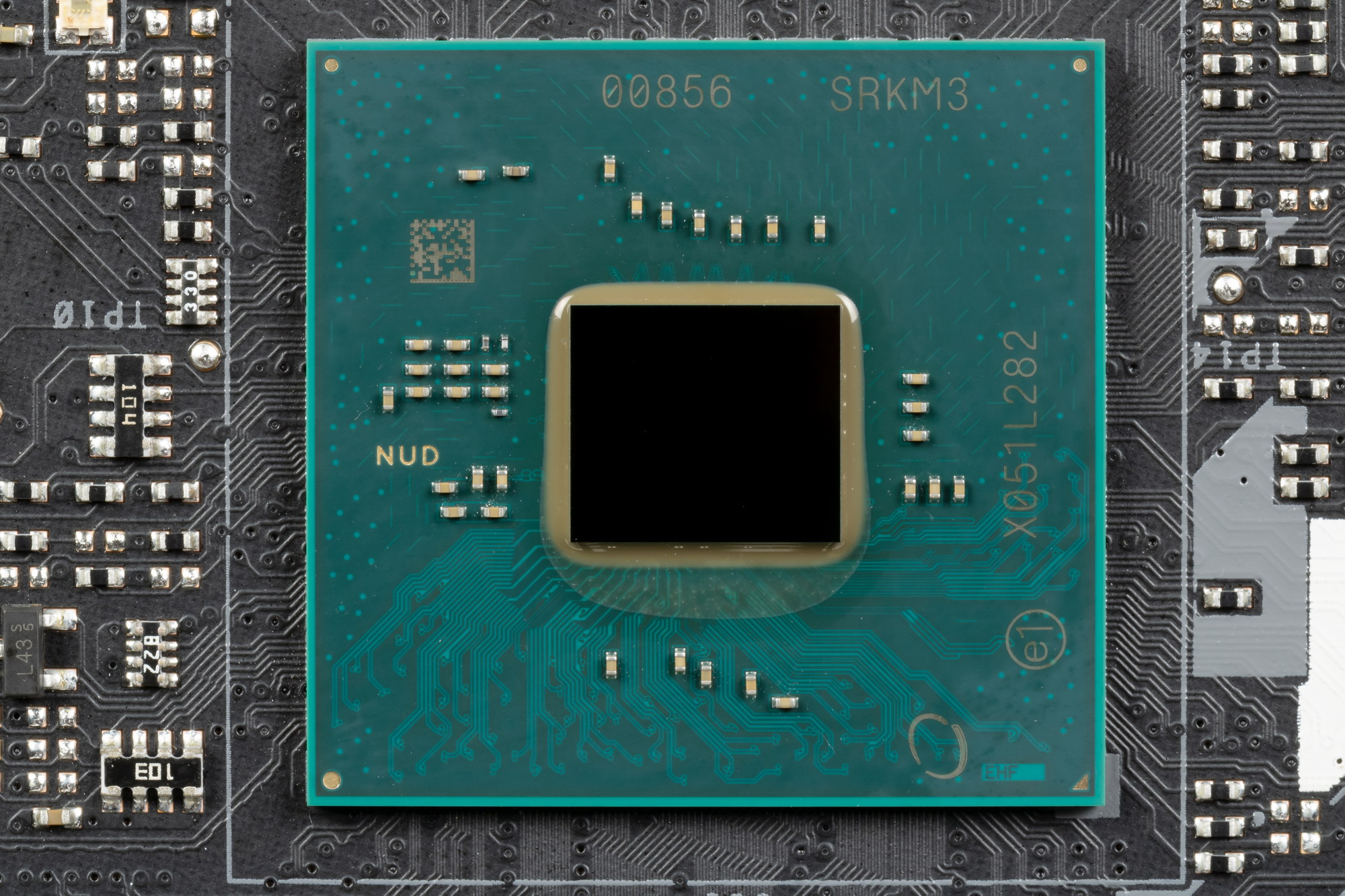

В свою очередь чипсет Z590 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 3 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 3.0.
Понятно, что если всего 30 портов у Z590, то все указанные выше порты должны укладываться в этот лимит, поэтому уже привычный дефицит линий PCIe будет иметь место и в данном случае.

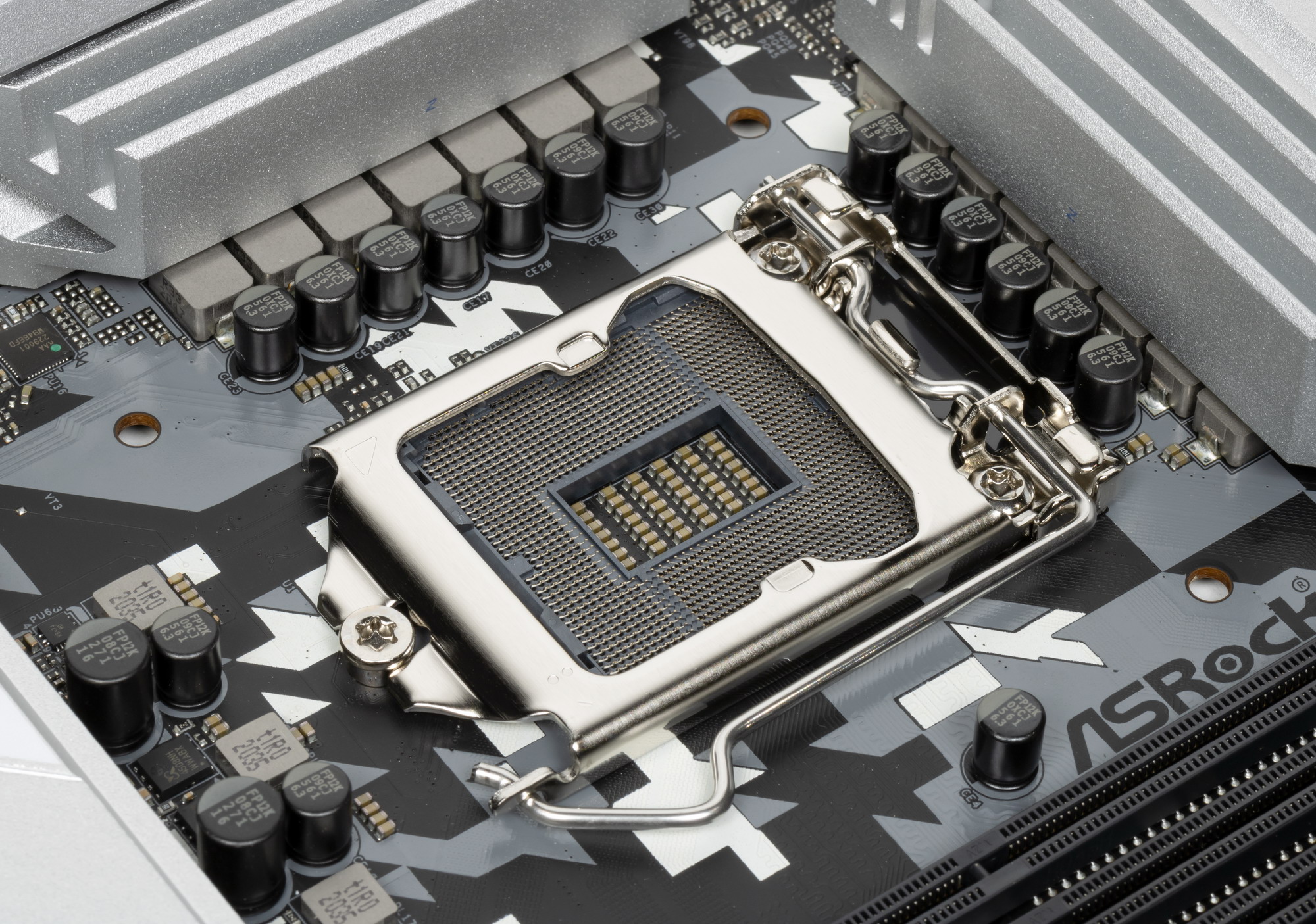

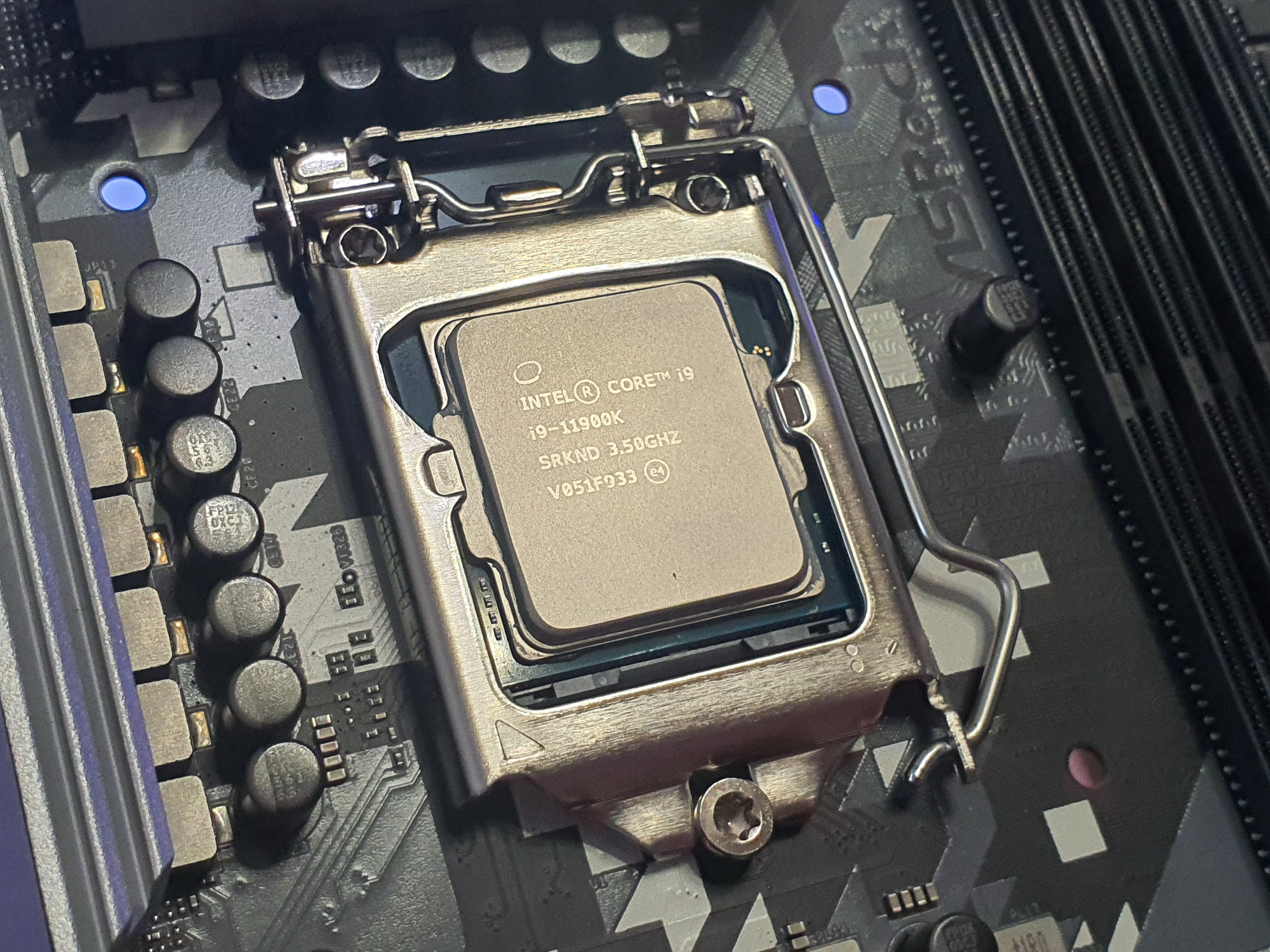

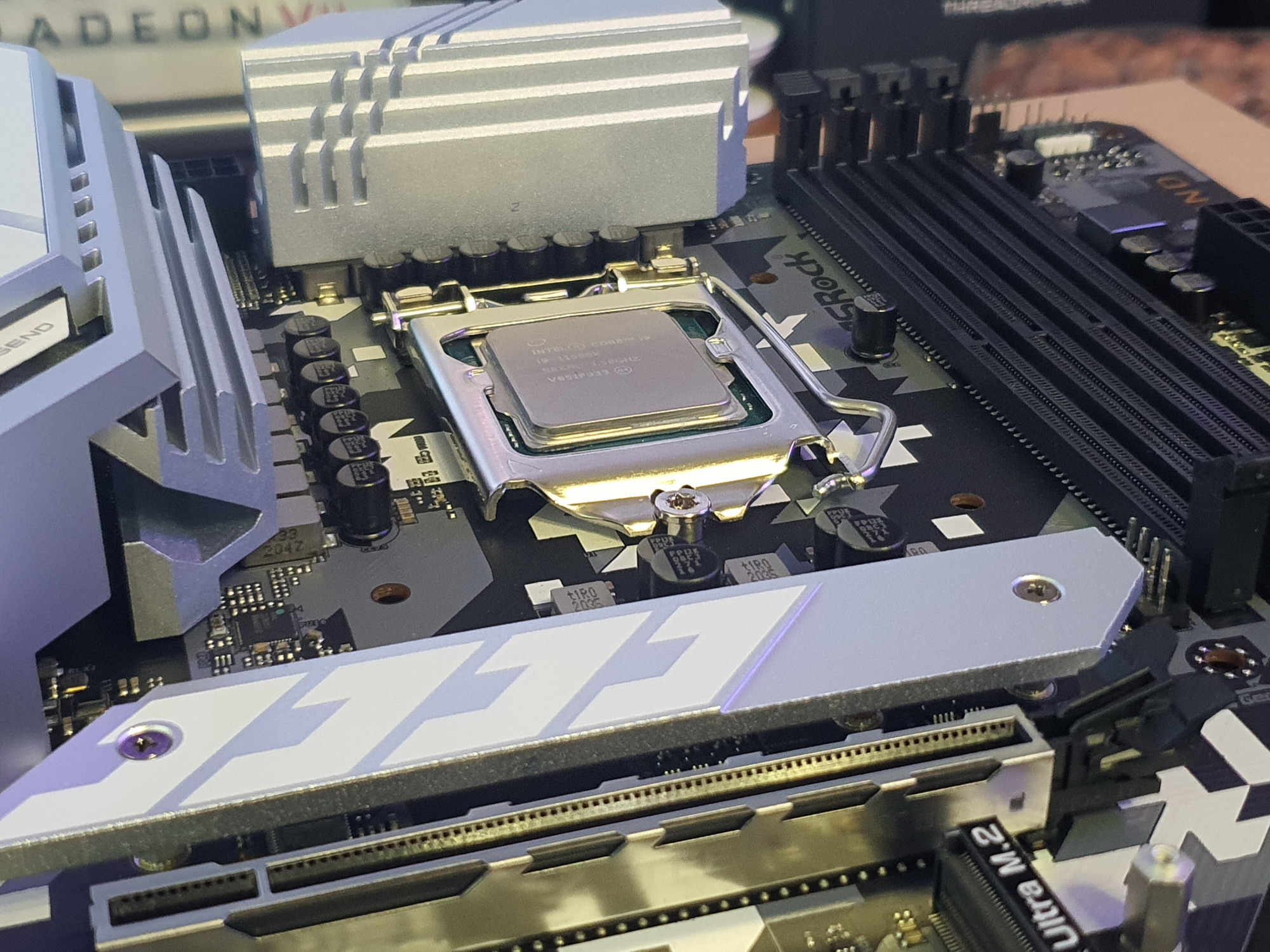

ASRock Z590 Steel Legend поддерживает процессоры Intel Core 11-го и 10-го поколений, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151.

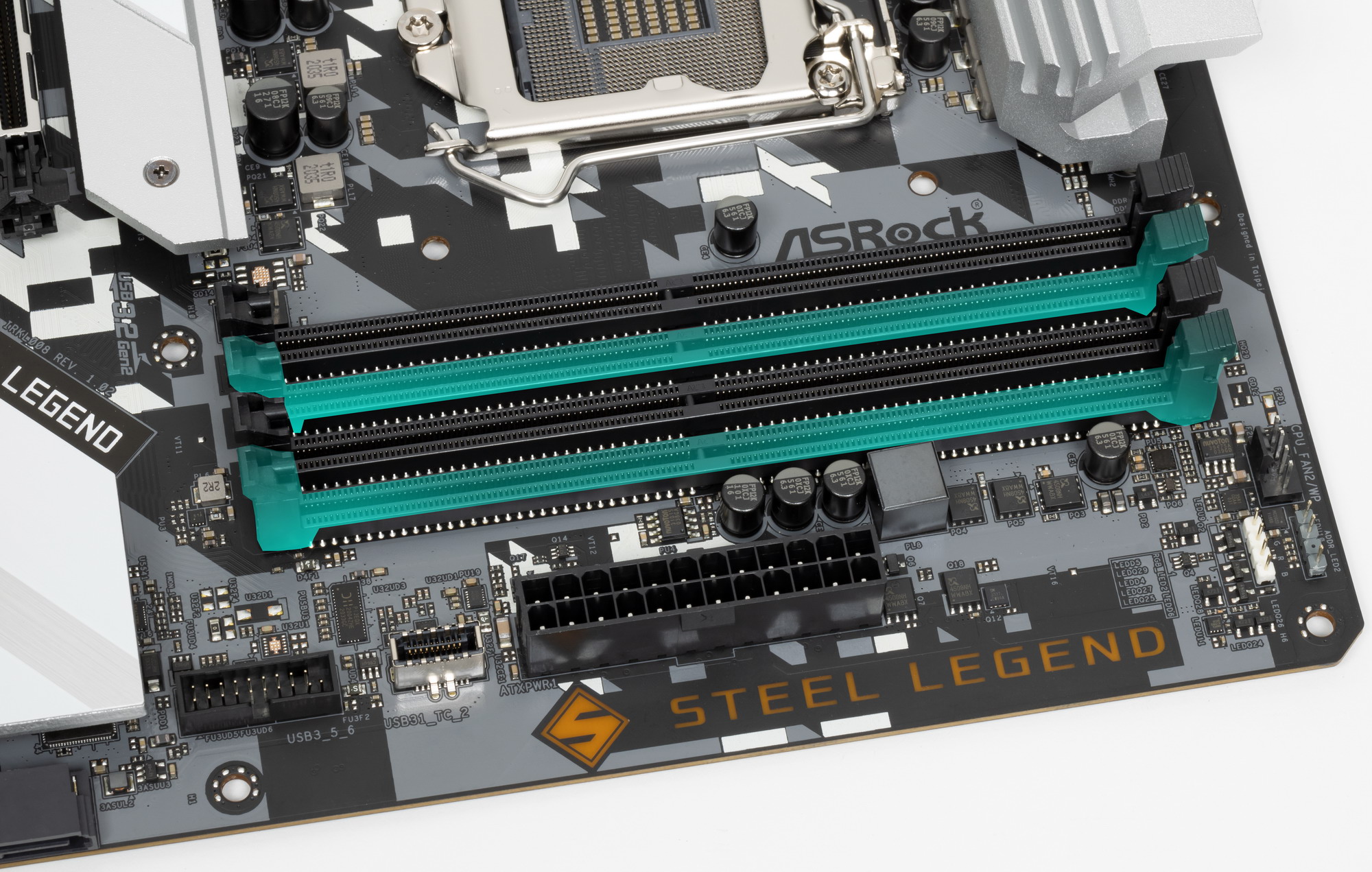

Для установки модулей памяти на плате ASRock имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью набора только у флагманских материнских плат.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z590+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z590 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):
- Переключатель: или порт SATA_1 (1 линия), или слот M.2_2 в режиме SATA (1 линия): максимум 4 линии;
- Переключатель: или порт SATA_5 (1 линия) или слот M.2_3 в режиме SATA (1 линия): максимум 4 линии;
- Слот PCIe x16_2 (4 линии);
- Слот PCIe x1_1 (1 линия);
- Слот PCIe x1_2 (1 линия);
- Слот PCIe x1_3 (1 линия);

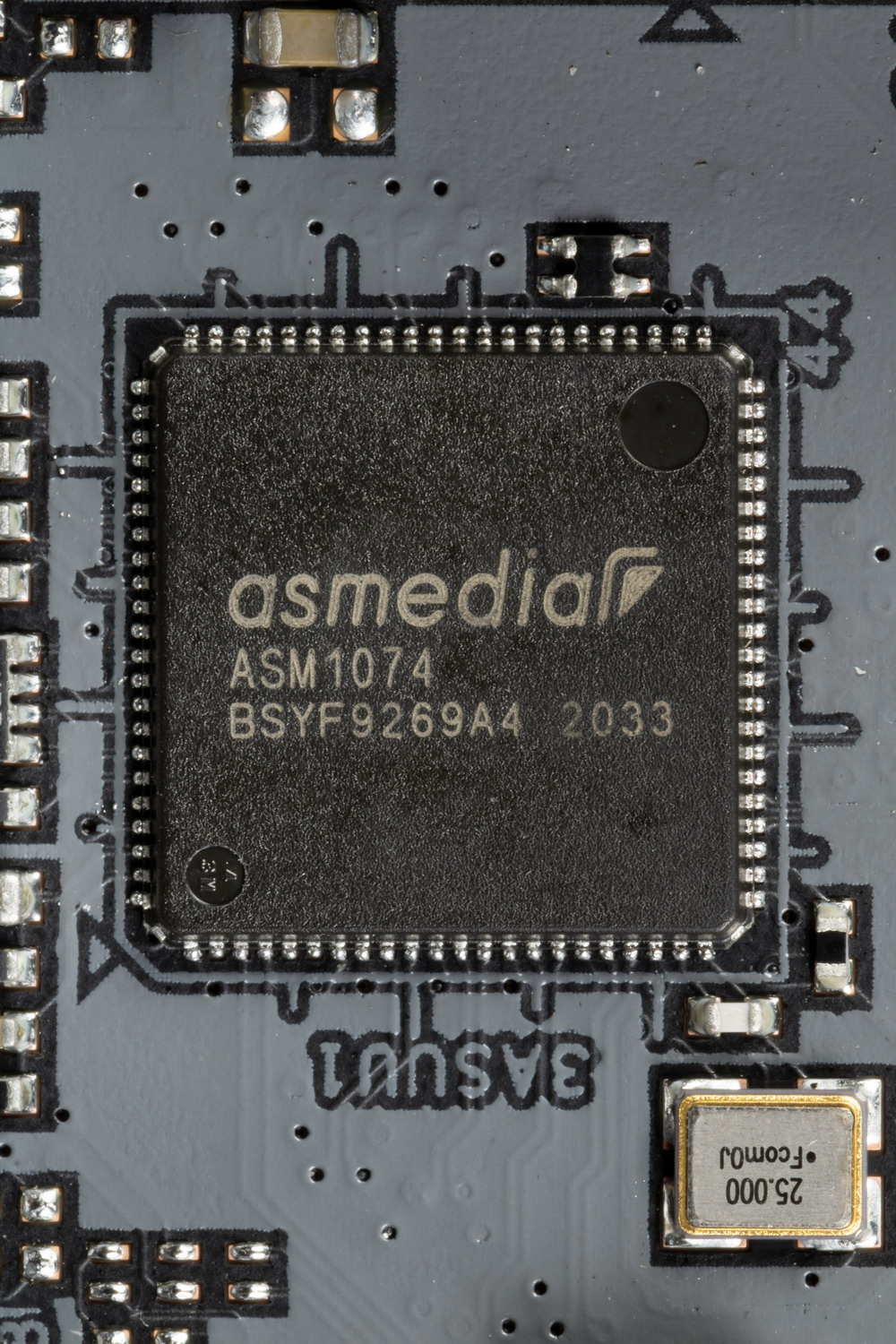

- ASMedia ASM1074 (4 USB 3.2 Gen1) (1 линия);
- Realtek RTL8125B (Ethernet 2,5 Gb/s) (1 линия);
- Порт М.2_WIFI (Wireless) (1 линия);
- 4 порта SATA_0,2,3,4 (4 линии)
Как видим, 22 линии PCIe оказались занятыми. В чипсете Z590 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллеры RTS5452 и GL9950 для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 11-го поколения всего 20 линий PCIe, 4 из них отведены на порт М.2 (M2_1). У CPU 10-го поколения всего 16 линий (нет выделения линий на М.2 порт). На плате всего один слот PCIe x16_1, работающий в режиме х16. Поэтому деления процессорных линий нет, но вариант мультиграфических решений имеется только для AMD CrossFire: слот PCIe x16_1 (x16) + слот PCIe x16_2 (x4).

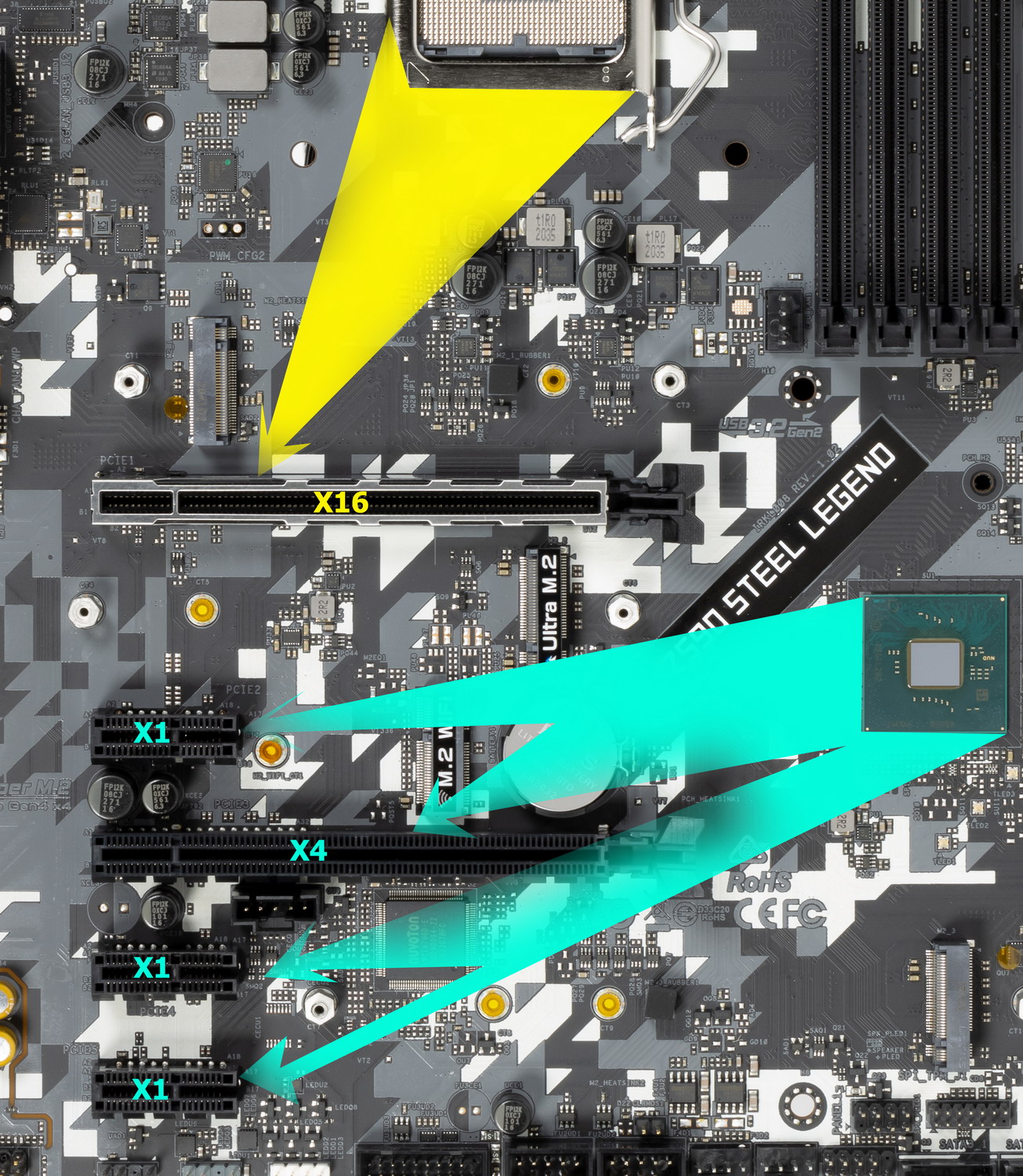

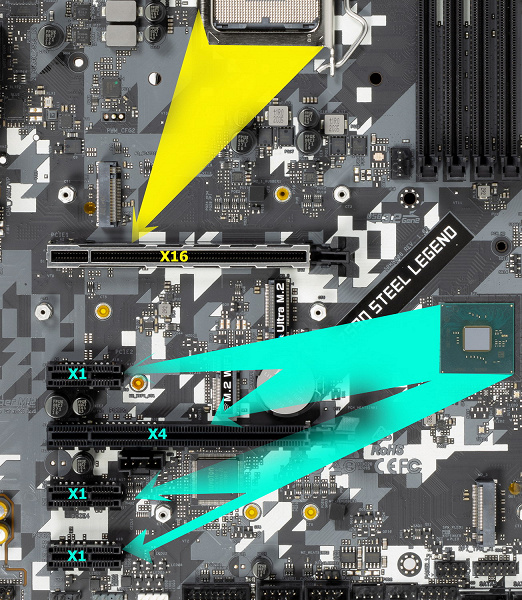

Распределение PCIe слотов в целом выглядит так:
Всего на плате есть 5 слотов PCIe: два PCIe x16 (для видеокарт или других устройств) и три «коротких» PCIe x1. Про первый PCIe x16 я выше уже рассказал (он подключен к CPU), а третий PCIe x16_2 (на деле он имеет всего 4 линии PCIe) подключен к Z590.
Варианта установки трех видеокарт — нет.
У данной платы перераспределения линий PCIe между слотами в случае использования более одной видеокарты нет, как и нет необходимости деления ресурсов между слотами PCIe и M.2_3, поэтому мультиплексоров нет.

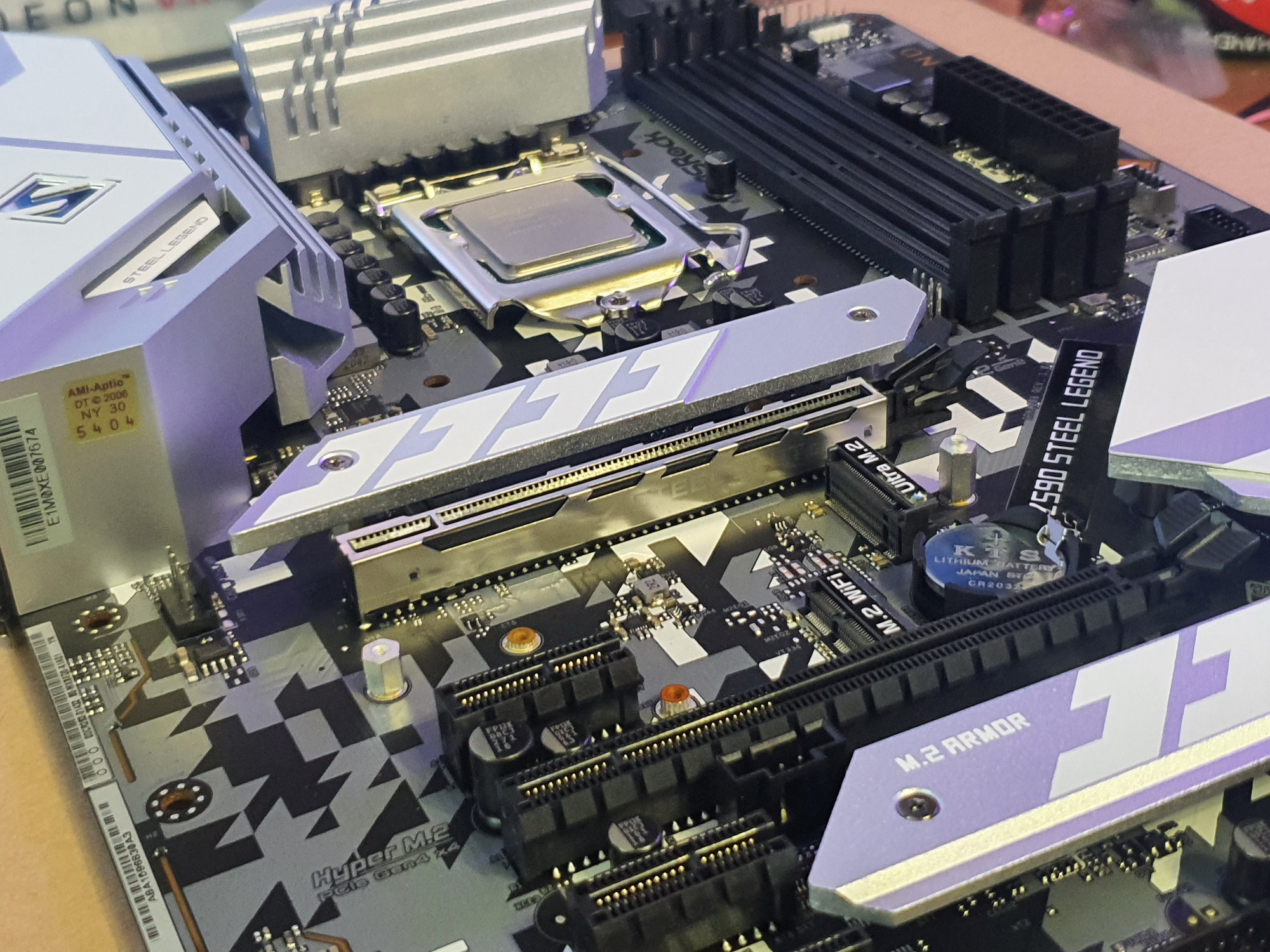

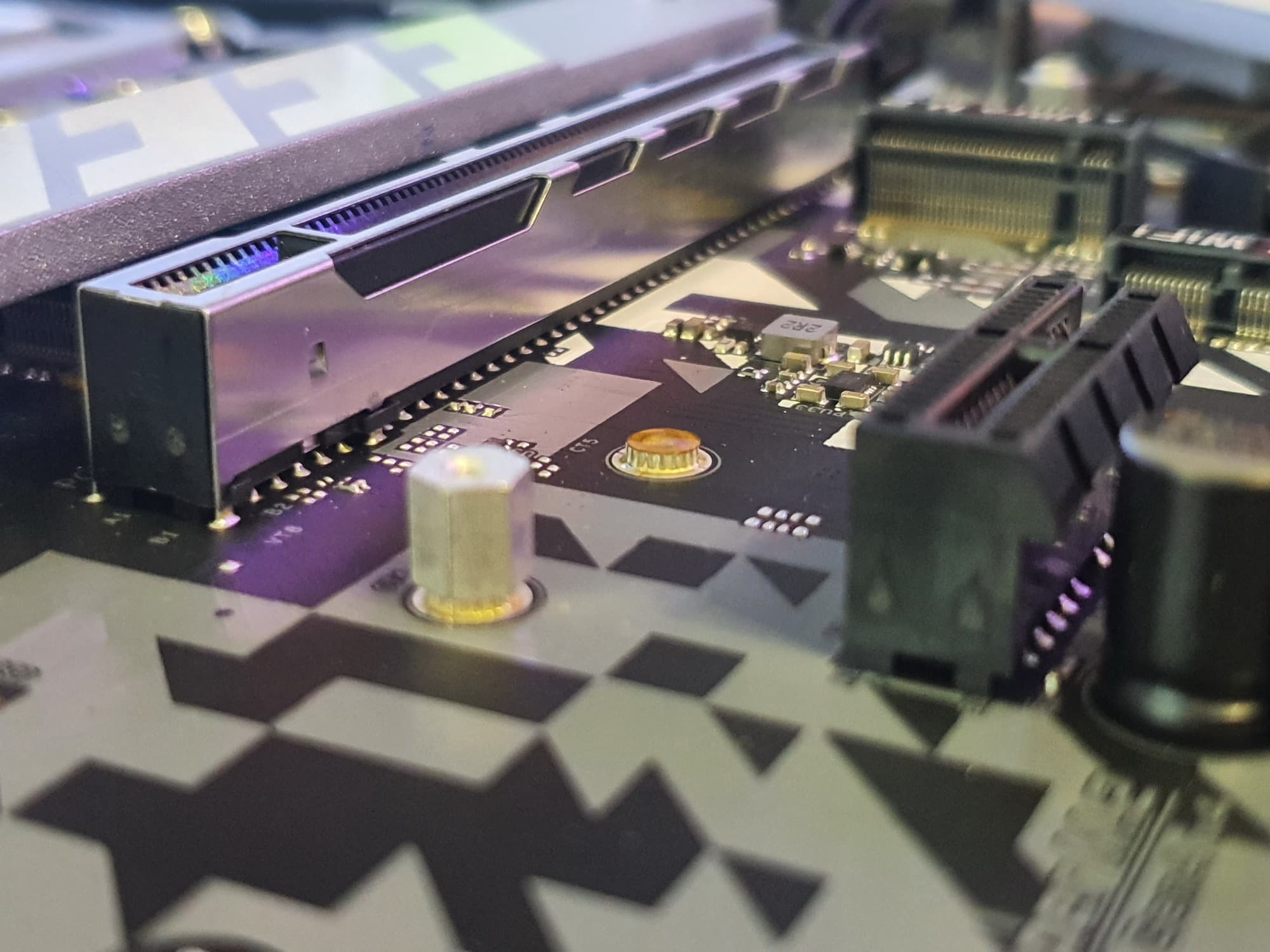

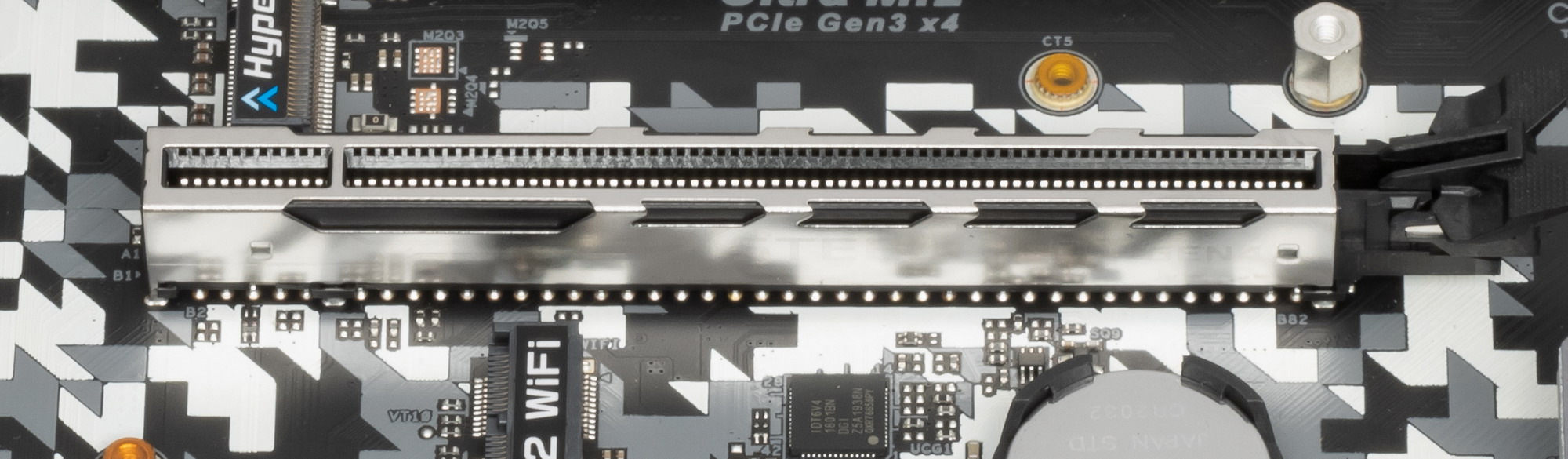

Слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слот от электромагнитных помех.
Расположение PCIe слотов в целом позволяет легко смонтировать СО любого уровня и класса.
Привычных уже усилителей (ре-драйверов) сигнала шины нет. Впрочем, плата все равно среднего уровня, не оверклокерская.

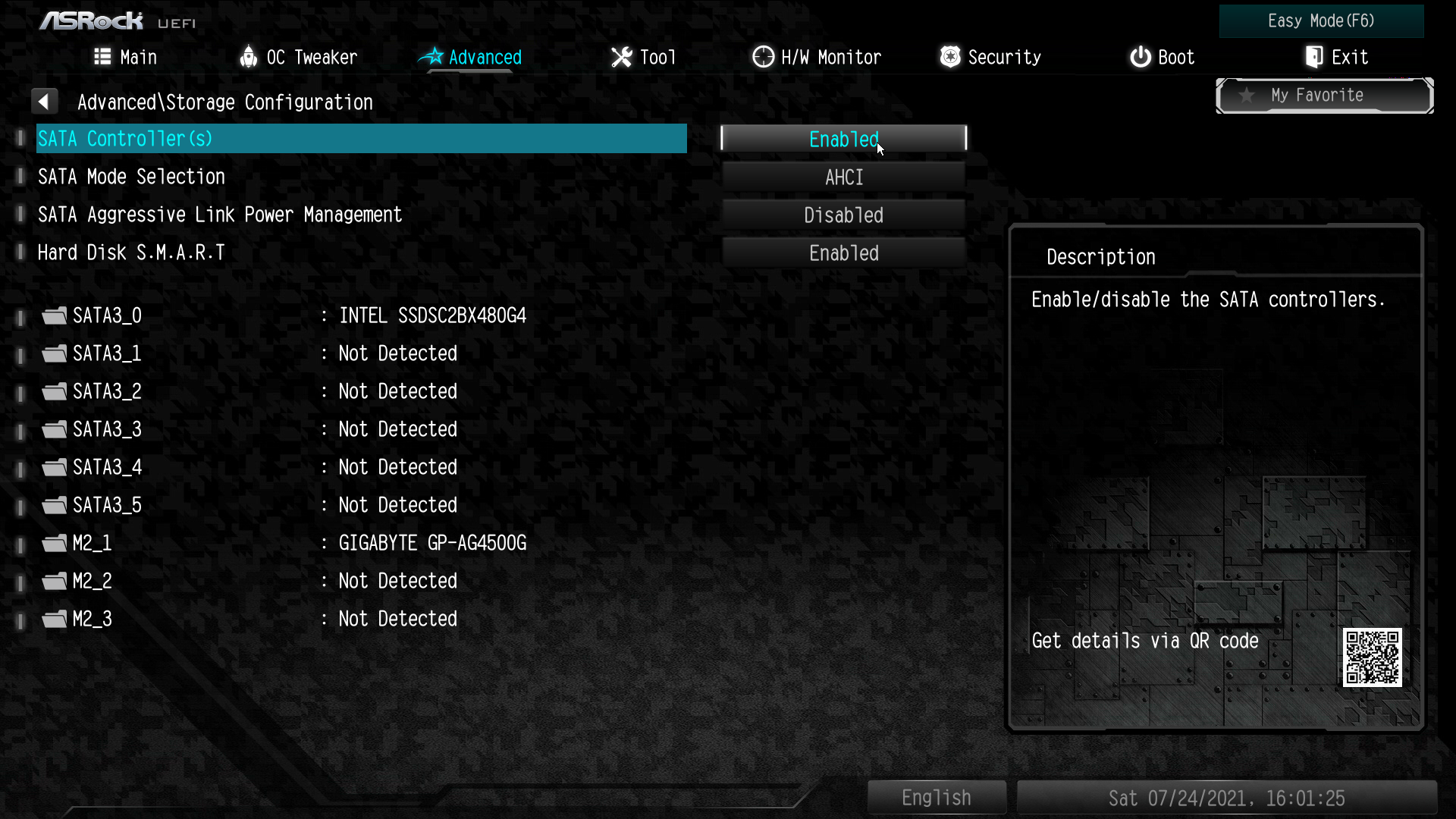

На очереди — накопители.

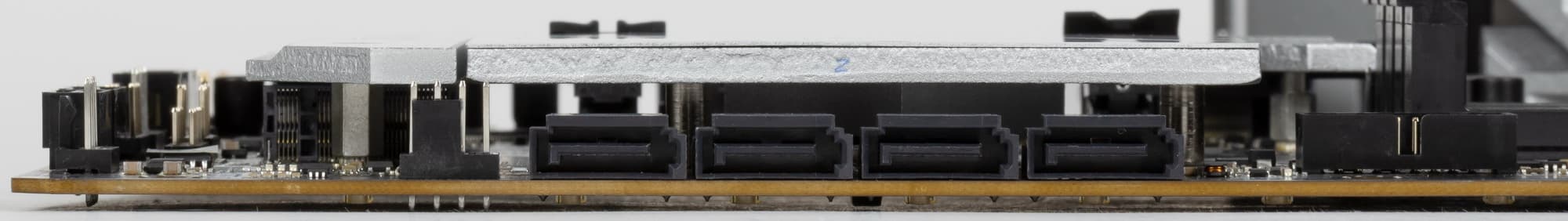

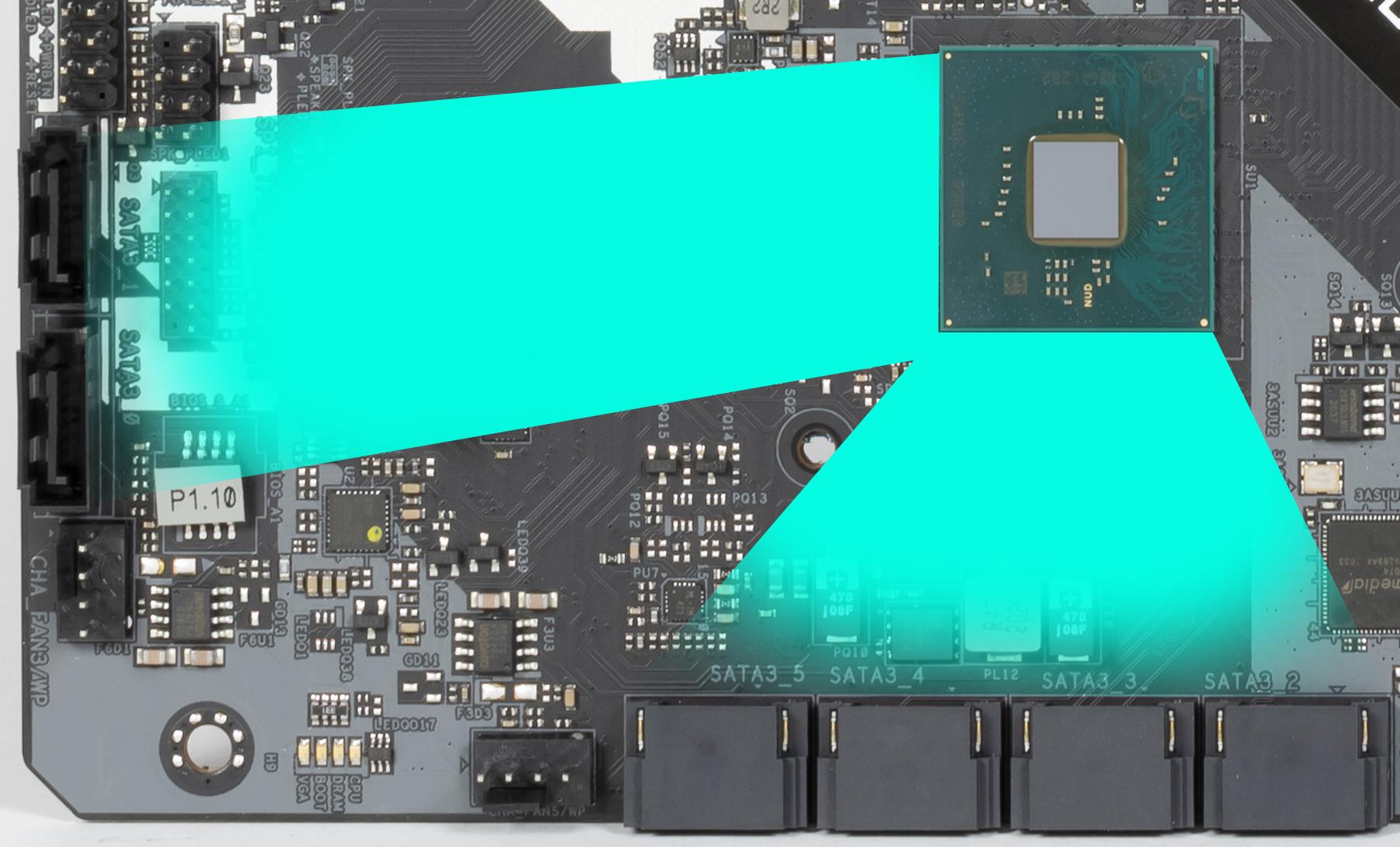

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. Еще один слот M.2 предназначен для контроллеров беспроводных сетей Wi-Fi/Bluetooth. Все порты SATA реализованы через чипсет Z590 и поддерживают создание RAID. 4 порта SATA размещены на боковой стороне и горизонтально ориентированы, а еще 2 порта — у нижней кромки и ориентированы вертикально.

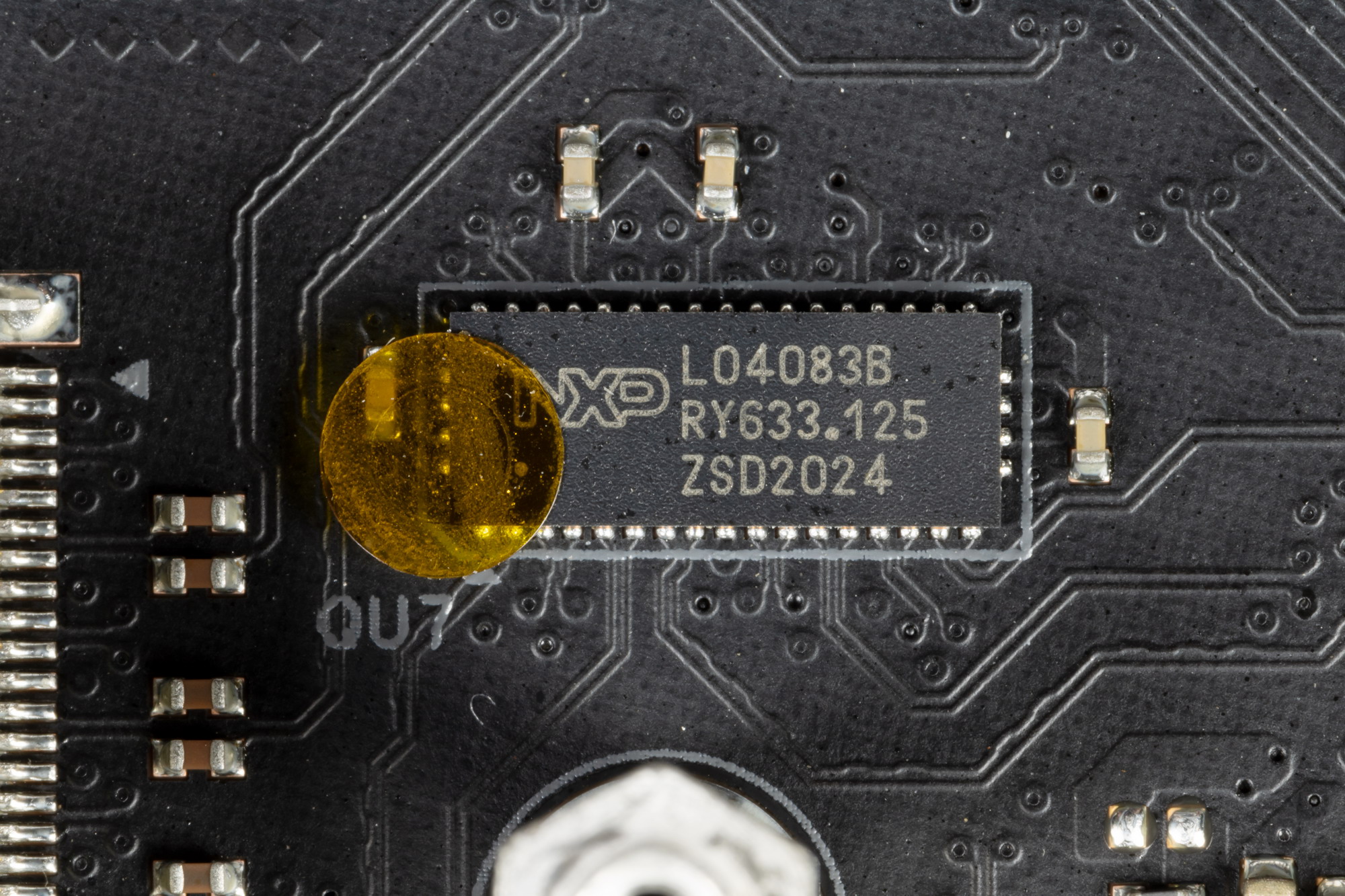

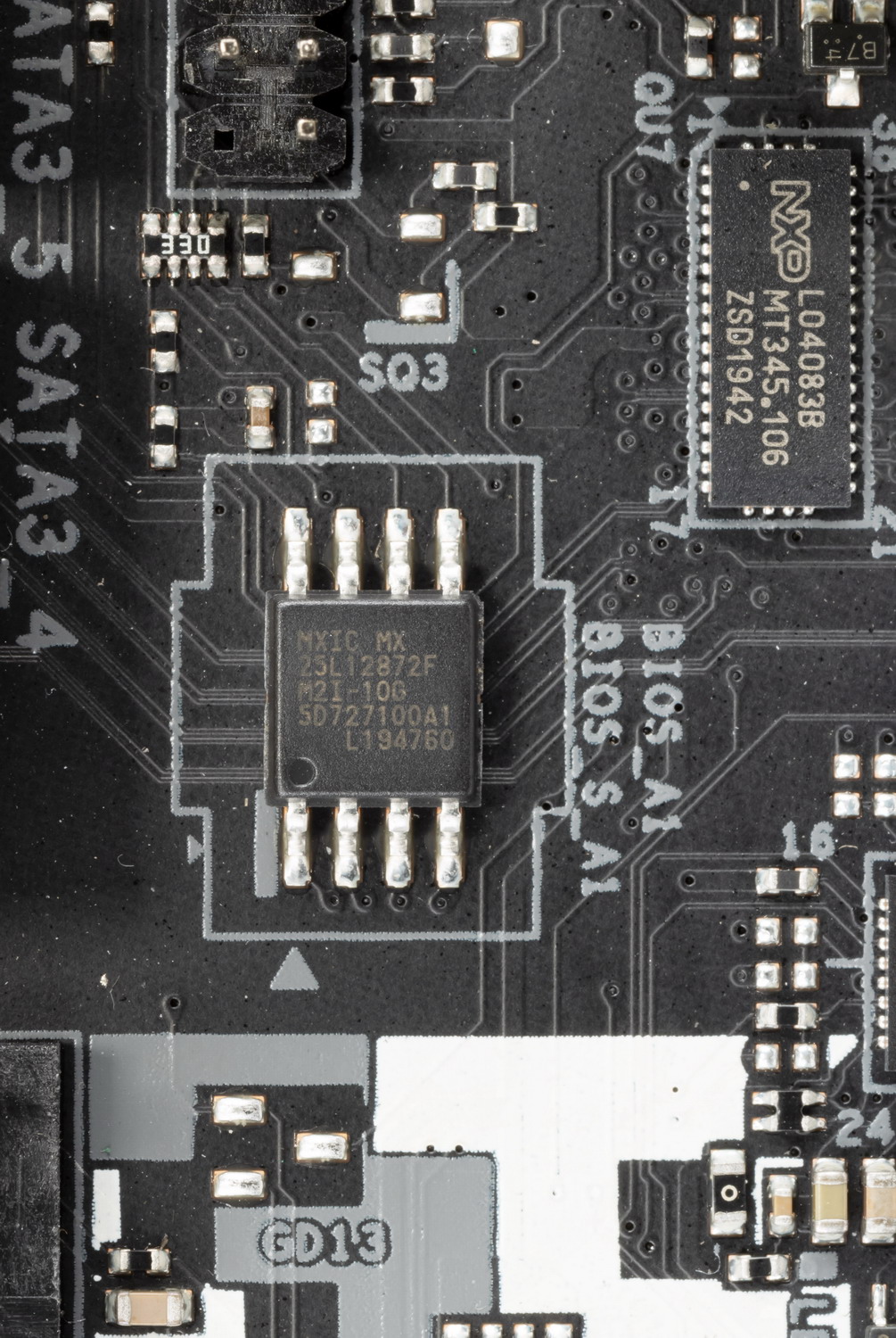

Напомню, что некоторые порты SATA делят ресурсы с портами M.2, поэтому имеются мультиплексоры LO04083B (NXP Semiconductors).

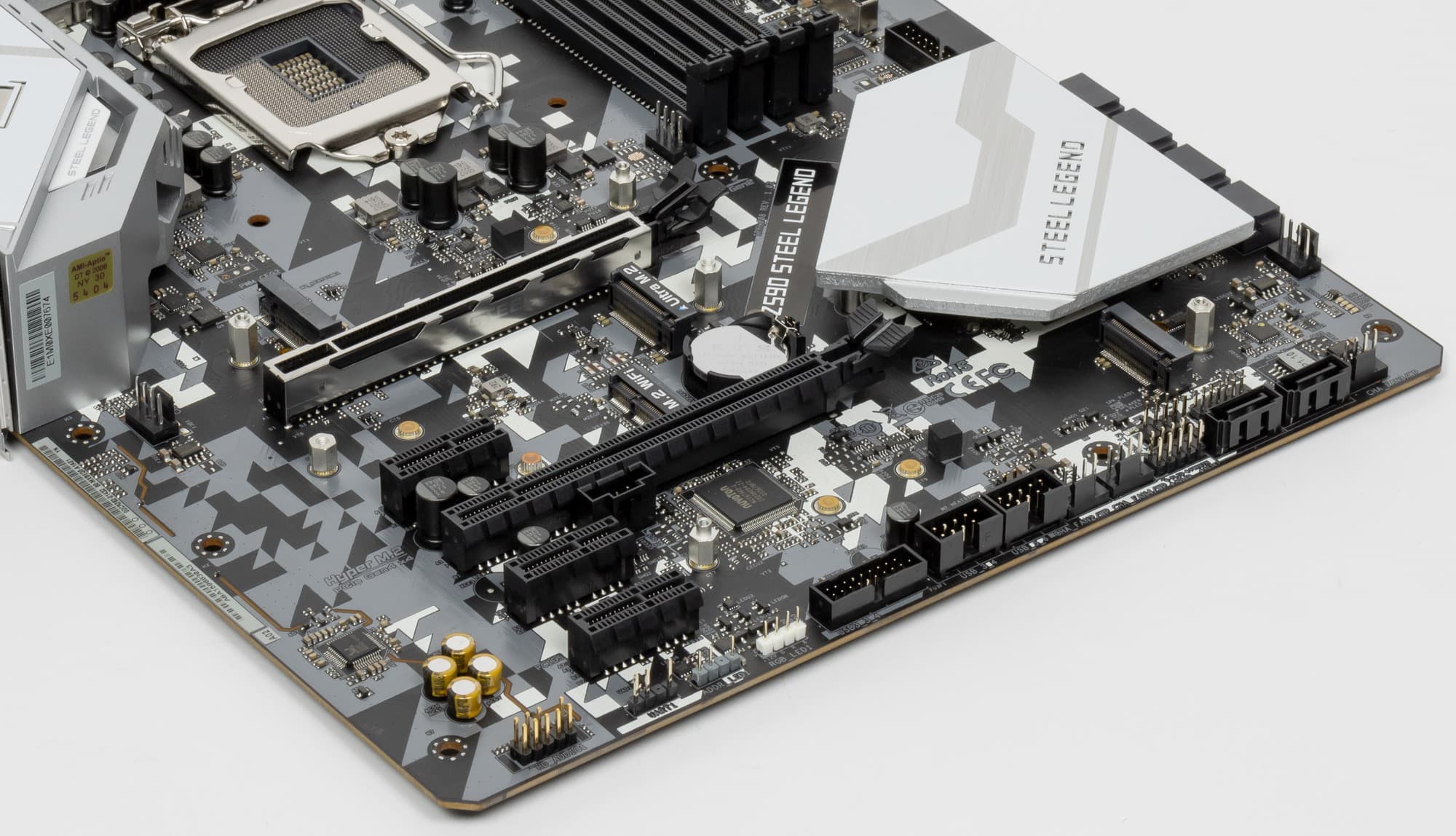

Теперь про M.2. Материнская плата имеет 3 гнезда такого форм-фактора.

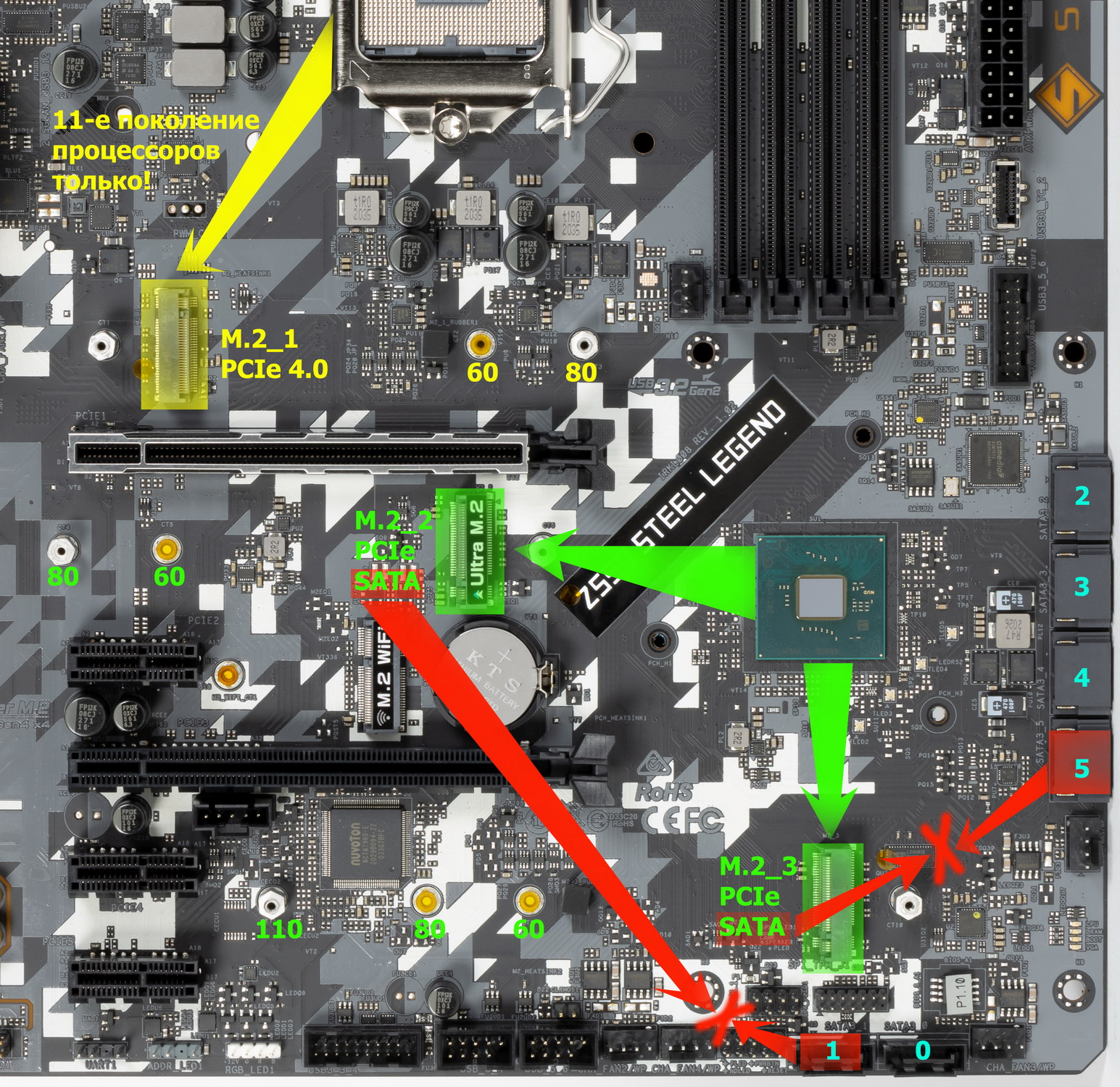

Два слота M.2_2 и M.2_3 поддерживает модули с любым интерфейсом, а M.2_1 — только с PCIe интерфейсом. M.2_2 и M.2_3 получают данные от чипсета Z590, также на них можно организовать RAID силами Z590 и использовать для Intel Optane Memory. При этом самый длинный модуль 22110 можно установить только в M.2_3, а M.2_2 и M.2_1 поддерживают до 2280.
Поскольку количество HSIO линий у Z590 ограничено тридцатью, то приходится делить ресурсы. В частности, если в слот M.2_2 вставлен накопитель с интерфейсом SATA, то это автоматом отключит порт SATA_1 (ну и наоборот, если последний задействован, то слот M.2_2 будет работать только в режиме PCIe x4). Такая же картина и в отношении портов M.2_3 и SATA_5.

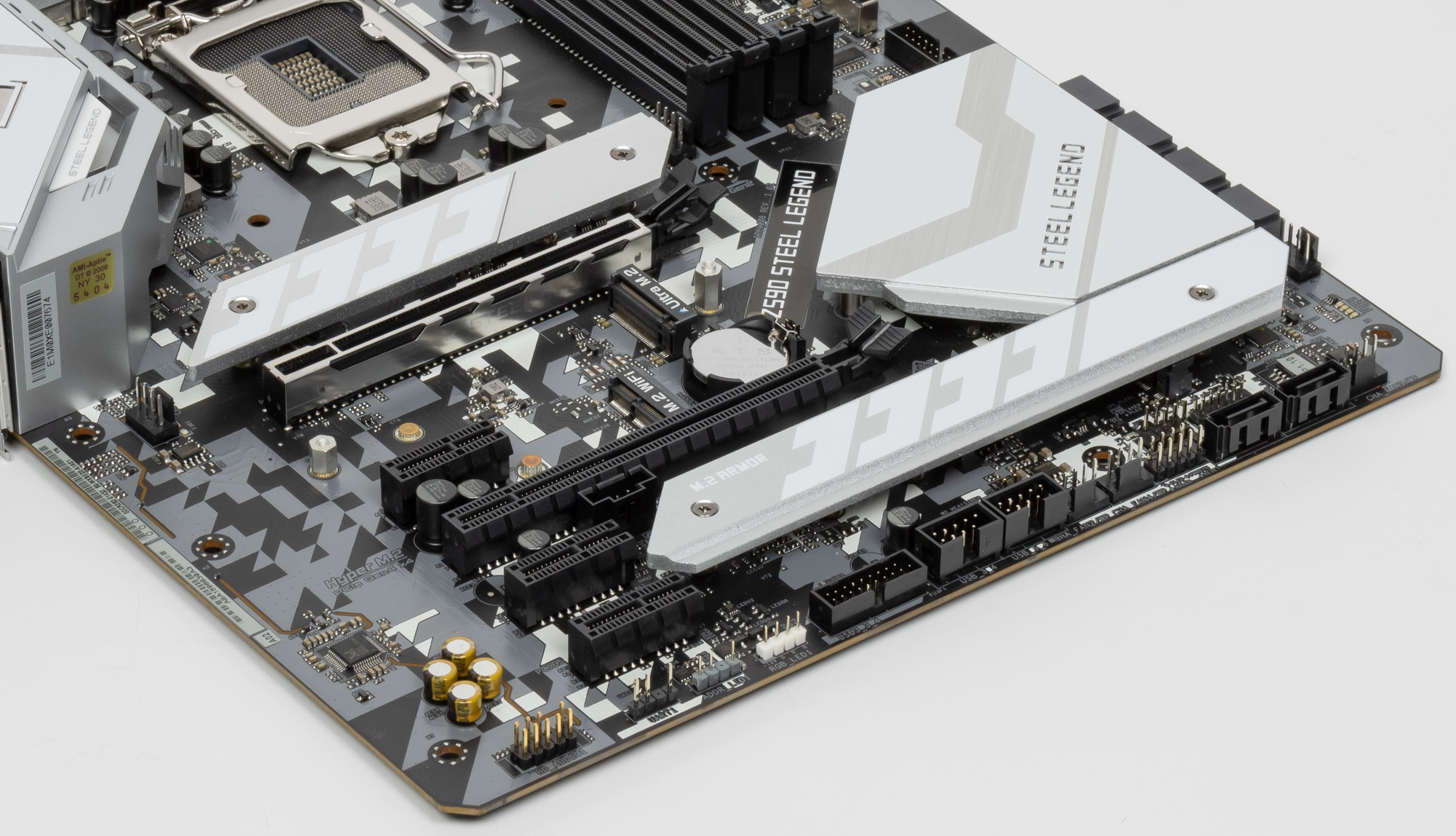

Два M.2 слота (M.2_1 и M.2_3) имеют свои отдельные радиаторы. А вот M.2_2 остался без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

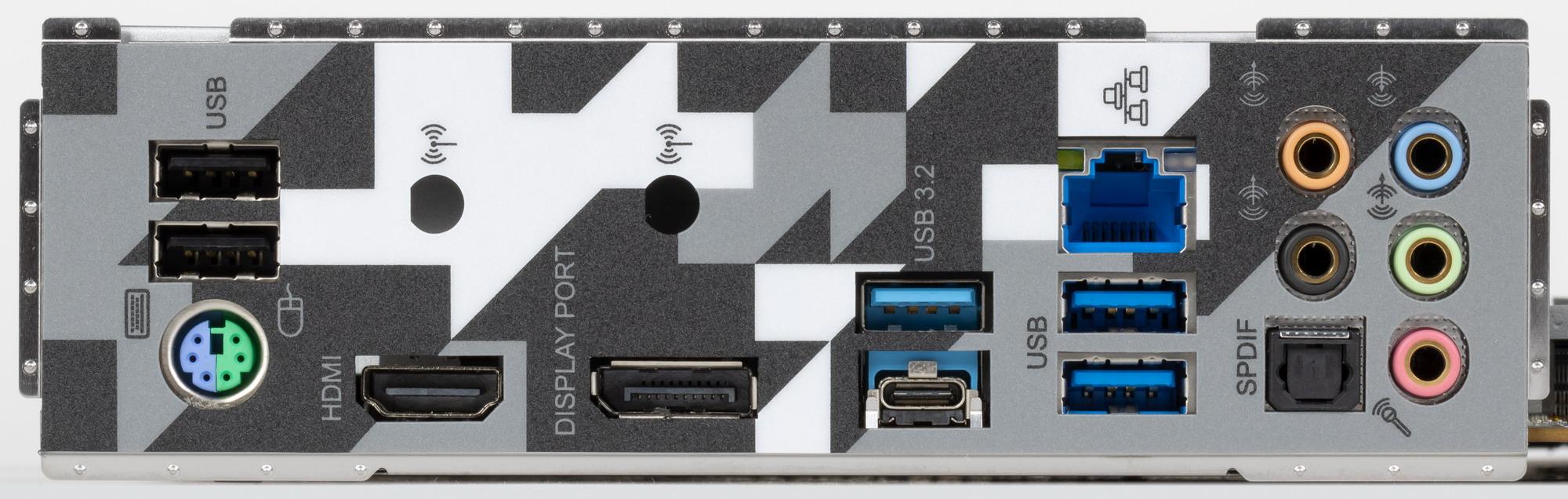

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z590 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 22 линии из 24).

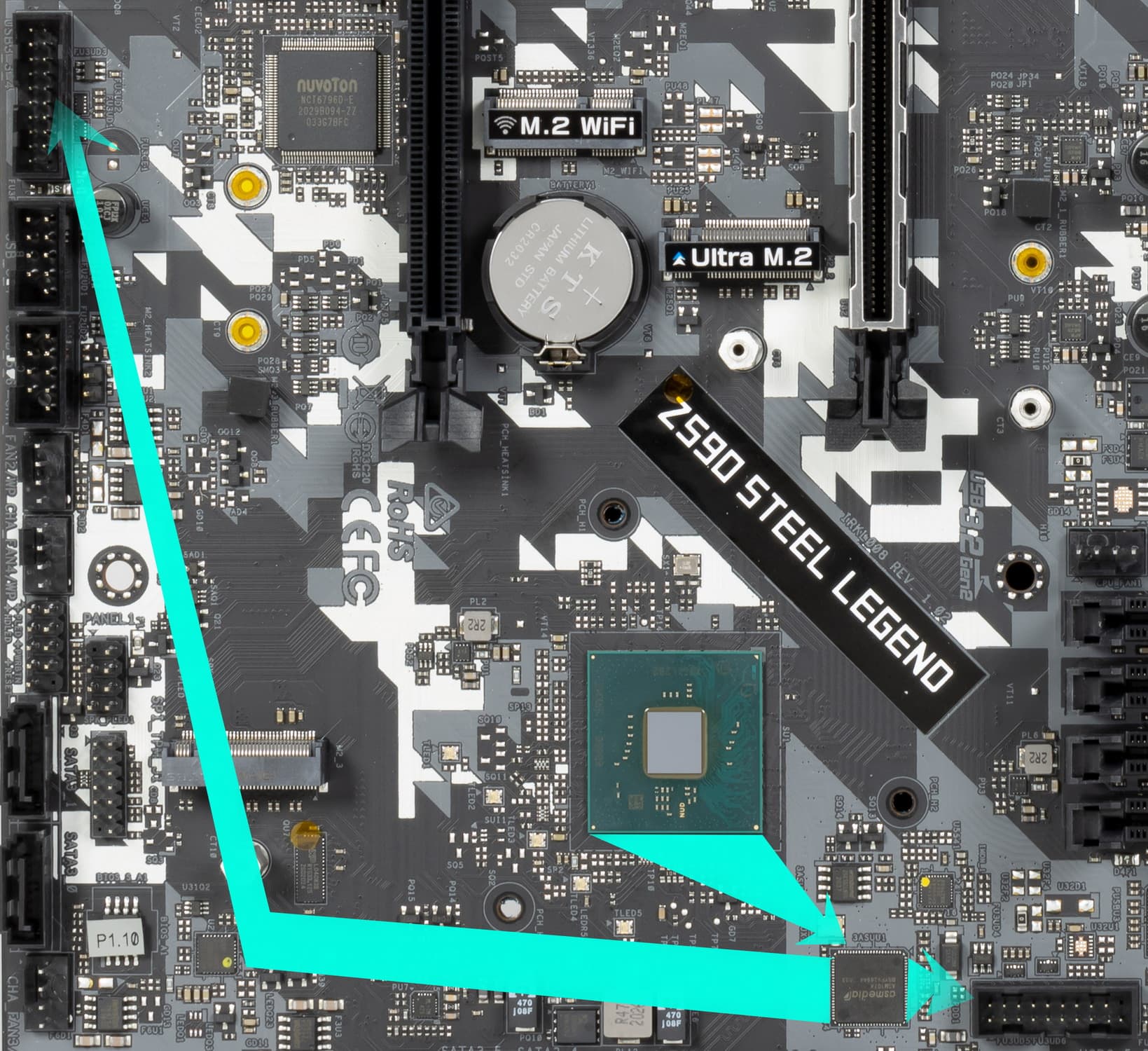

И что мы имеем? Всего на материнской плате — 15 портов USB:

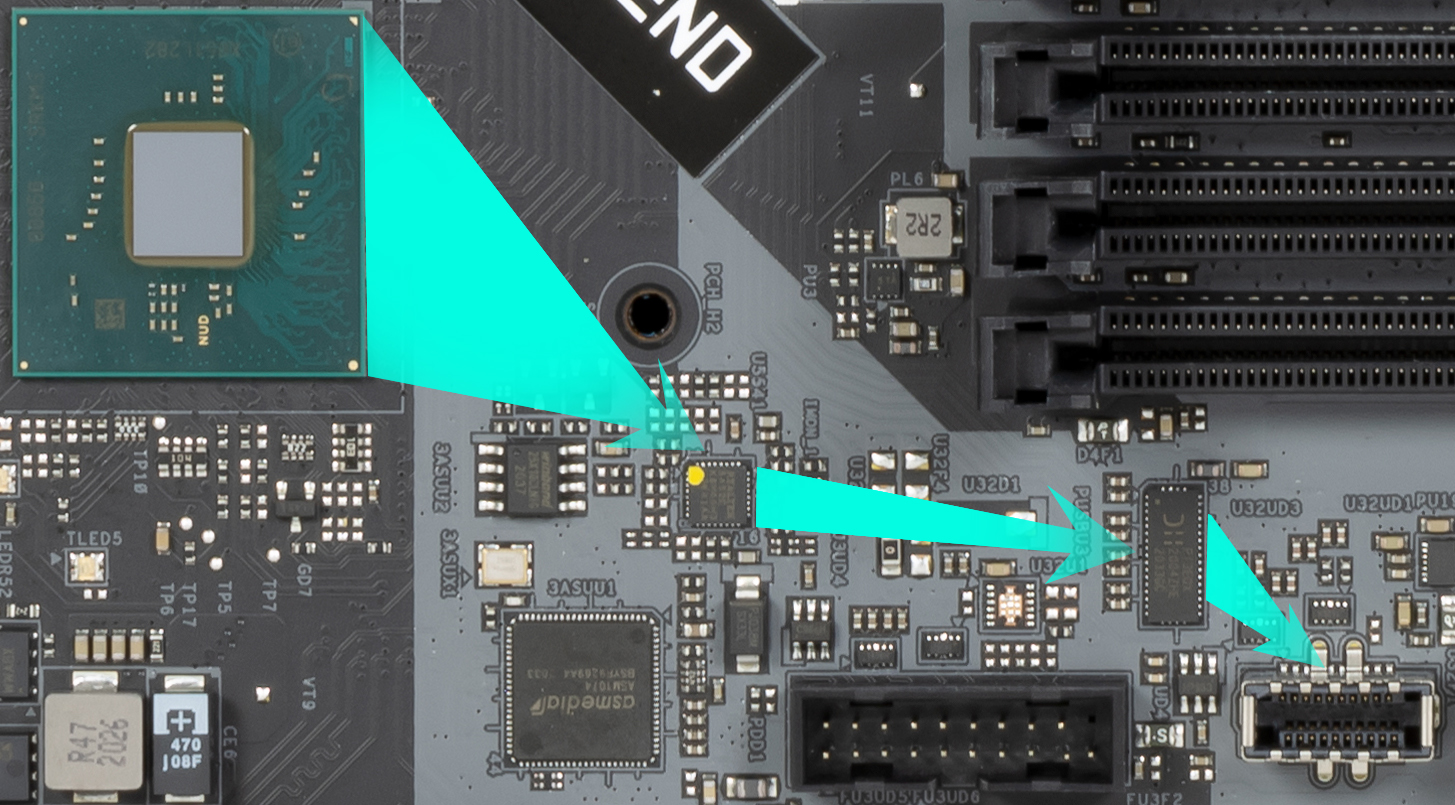

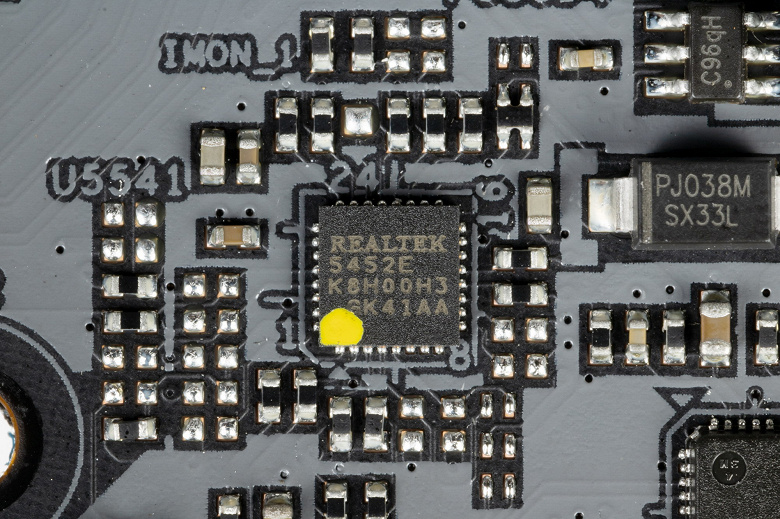

- 1 порт USB 3.2 Gen2x2: реализован с помощью контроллеров Realtek RTS 5452
и Genesys Logic GL9950
и представлен внутренним разъемом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 2 порта USB 3.2 Gen2: все реализованы через Z590: оба представлены на задней панели портами Type-A (голубого цвета) и Type-C;
- 6 портов USB 3.2 Gen1: 2 реализованы через Z590 и представлены портами Type-A на задней панели (синие); оставшиеся 4 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия PCIe) представлены двумя внутренними разъемами
(каждый на 2 порта);

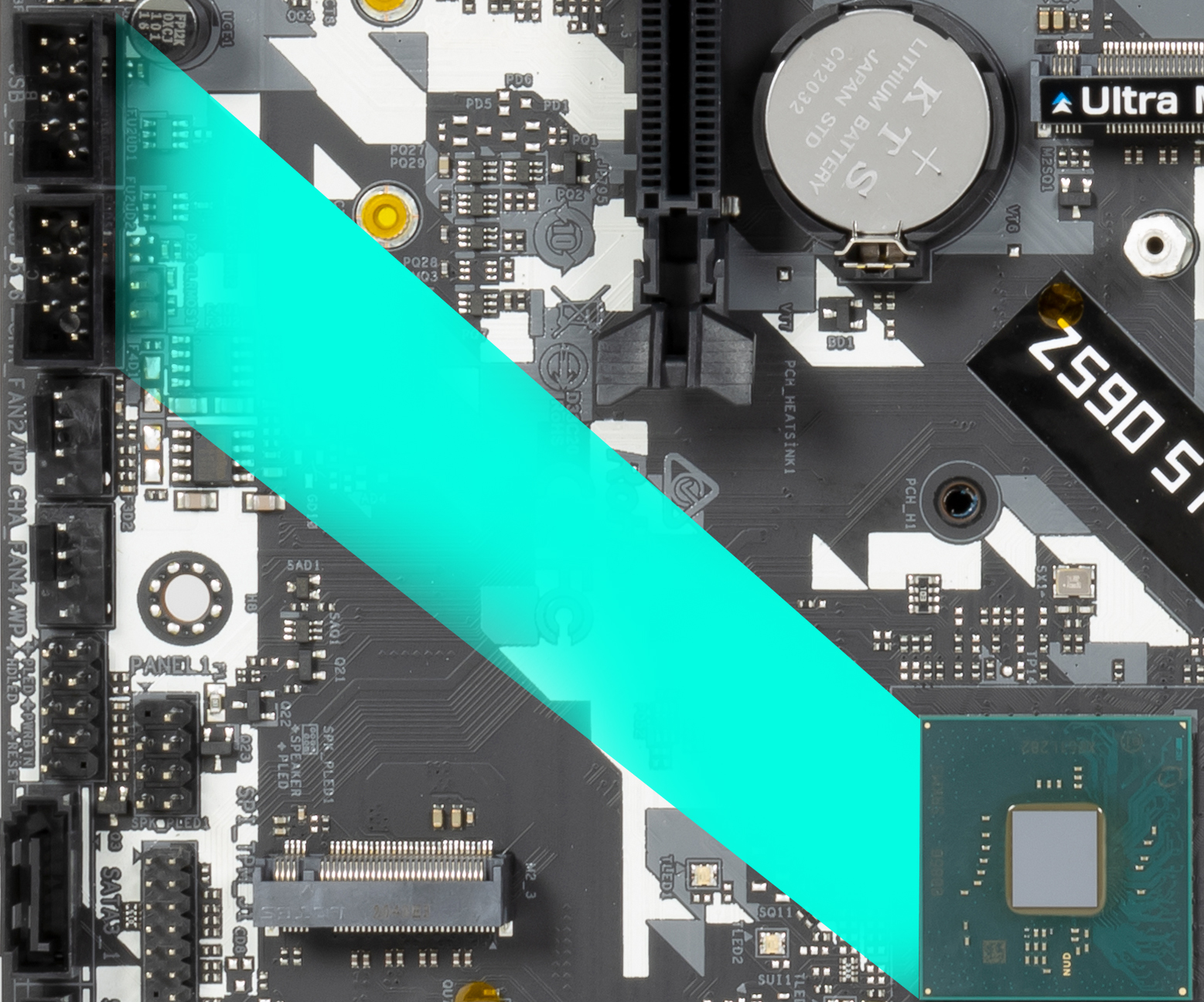

- 6 портов USB 2.0/1.1: все реализованы через Z590: 4 из них представлены двумя внутренними разъемами (каждый на 2 порта);
еще 2 представлены портами Type-A на задней панели (черные).
Таким образом, у нас 4 контроллера используют USB линии:
- Realtek RTS 5452 (реализация USB 3.2 Gen2 для обеспечения USB 3.2 Gen2x2) (1 линия USB 2.0);

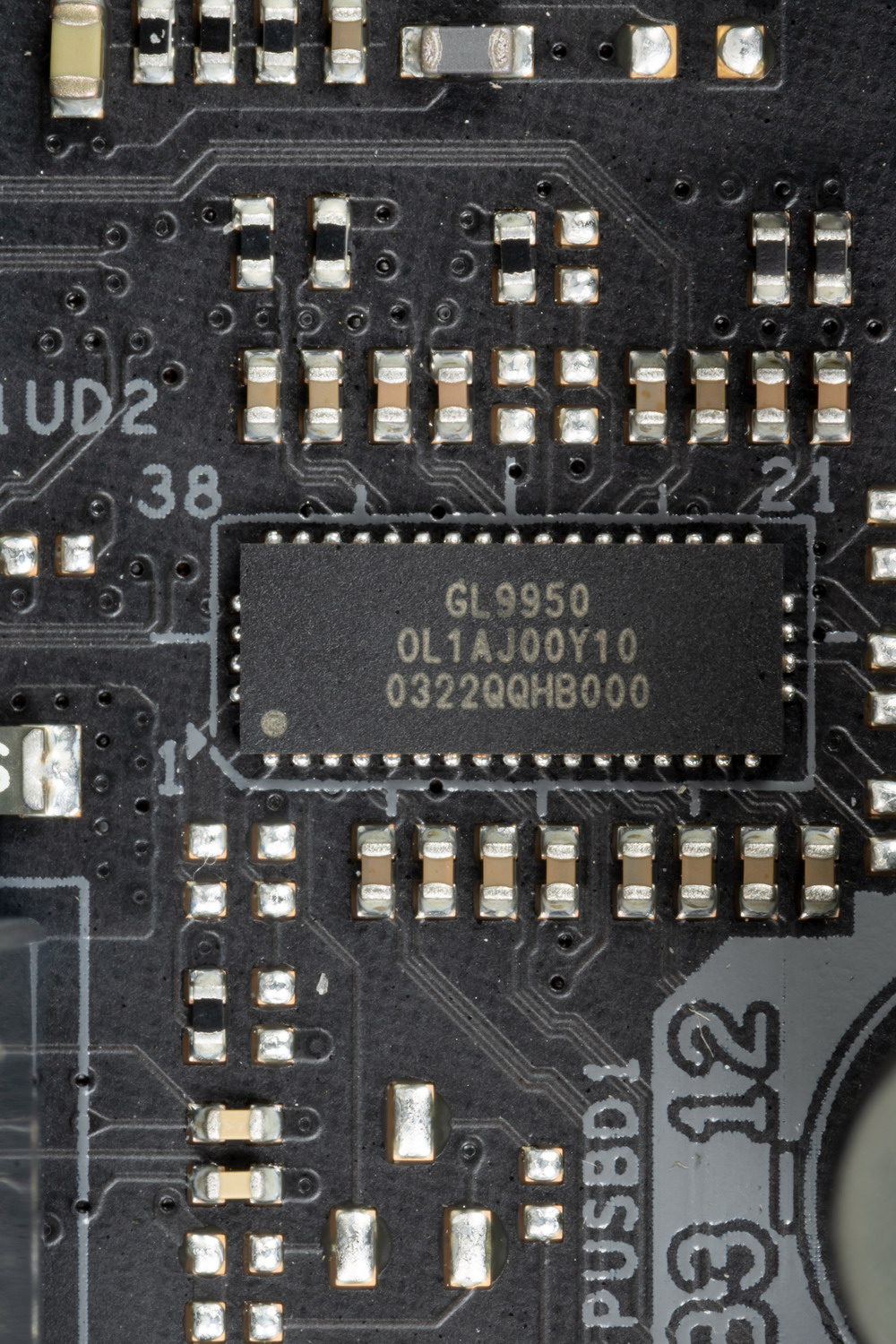

- Genesys Logic GL9950 (реализация USB 3.2 Gen2 для обеспечения USB 3.2 Gen2x2) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth/WiFi (AX210) (1 линия USB 2.0).
Итак, через чипсет Z590 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 2 выделенных USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
= 4 высокоскоростных порта. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 4 порта USB 2.0 также занято. Плюс 6 выделенных порта USB 2.0 и 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.
Ну и 22 линии PCIe, выделенных на поддержку иной периферии.
Итого у Z590 в данном случае реализовано 26 высокоскоростных портов из 30.

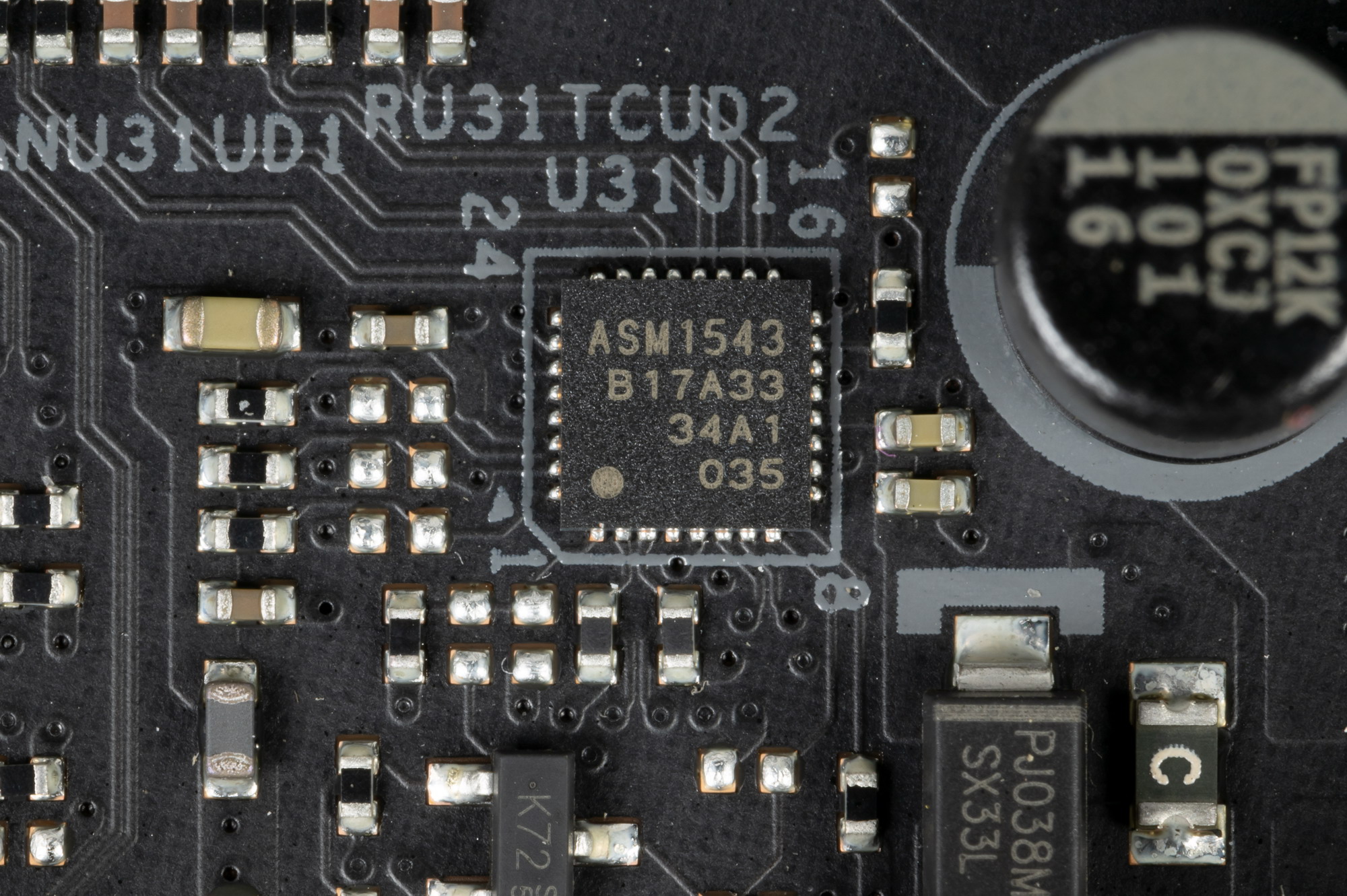

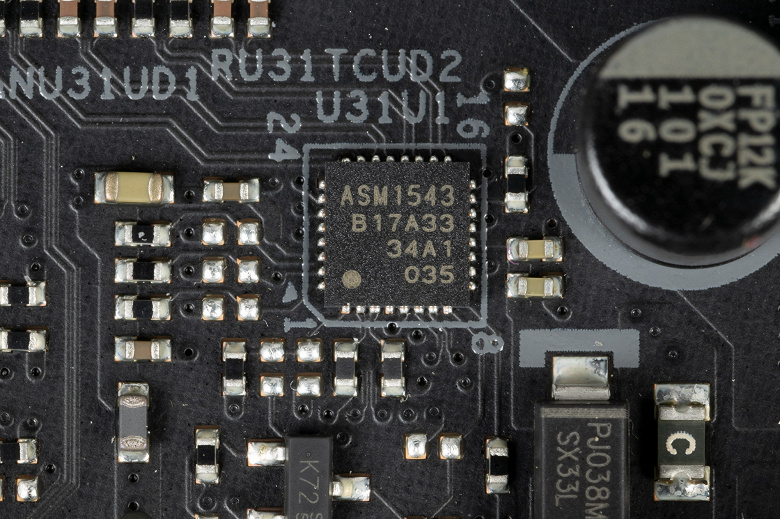

USB 3.2 Gen1 порты Type-A оснащены ре-драйвером ASM1543 от ASMedia,

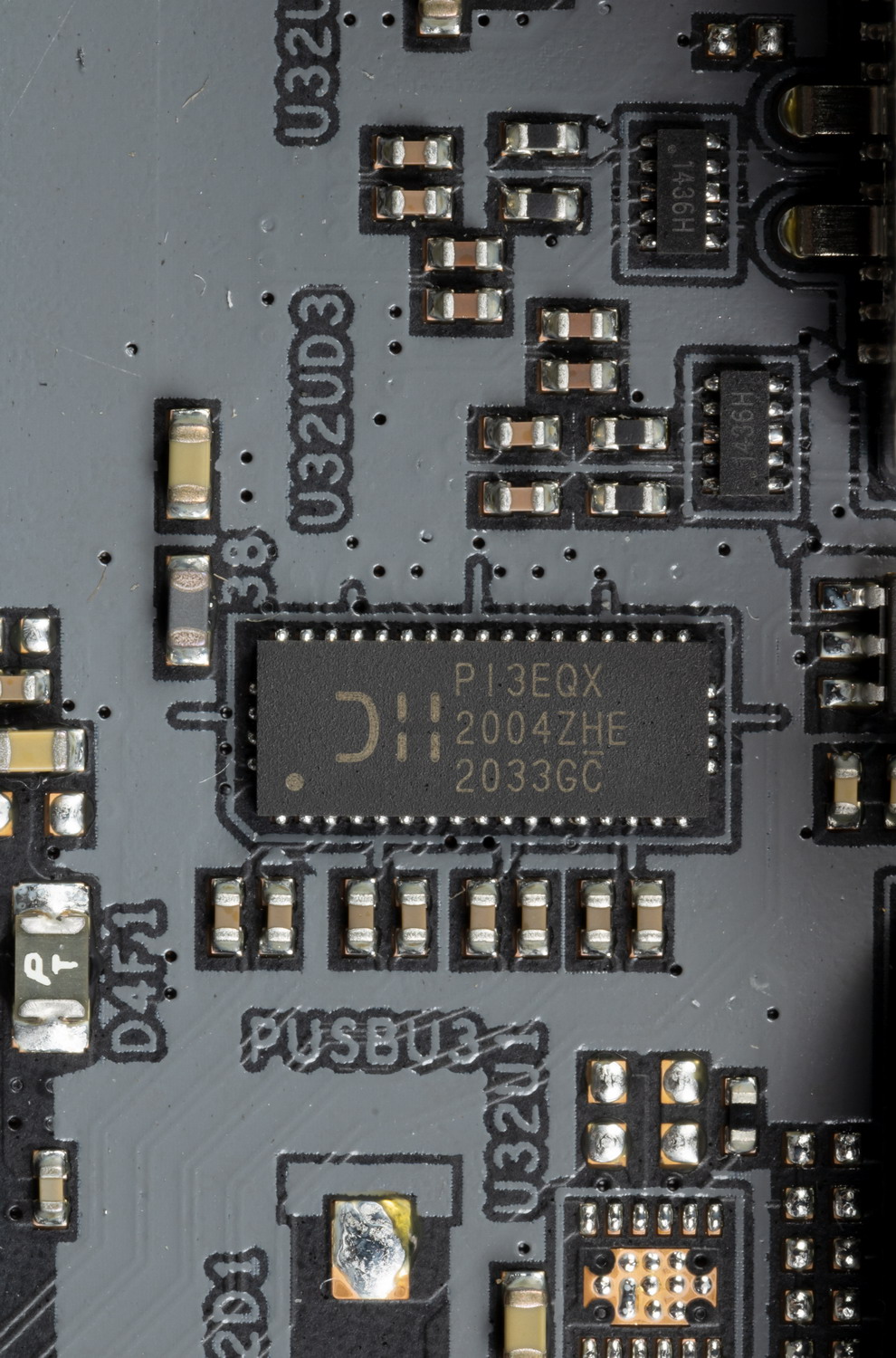

а USB 3.2 Gen2 порт Type-C оснащен ре-драйвером PI3EQX от Pericom/Diodes.
Теперь о сетевых делах.

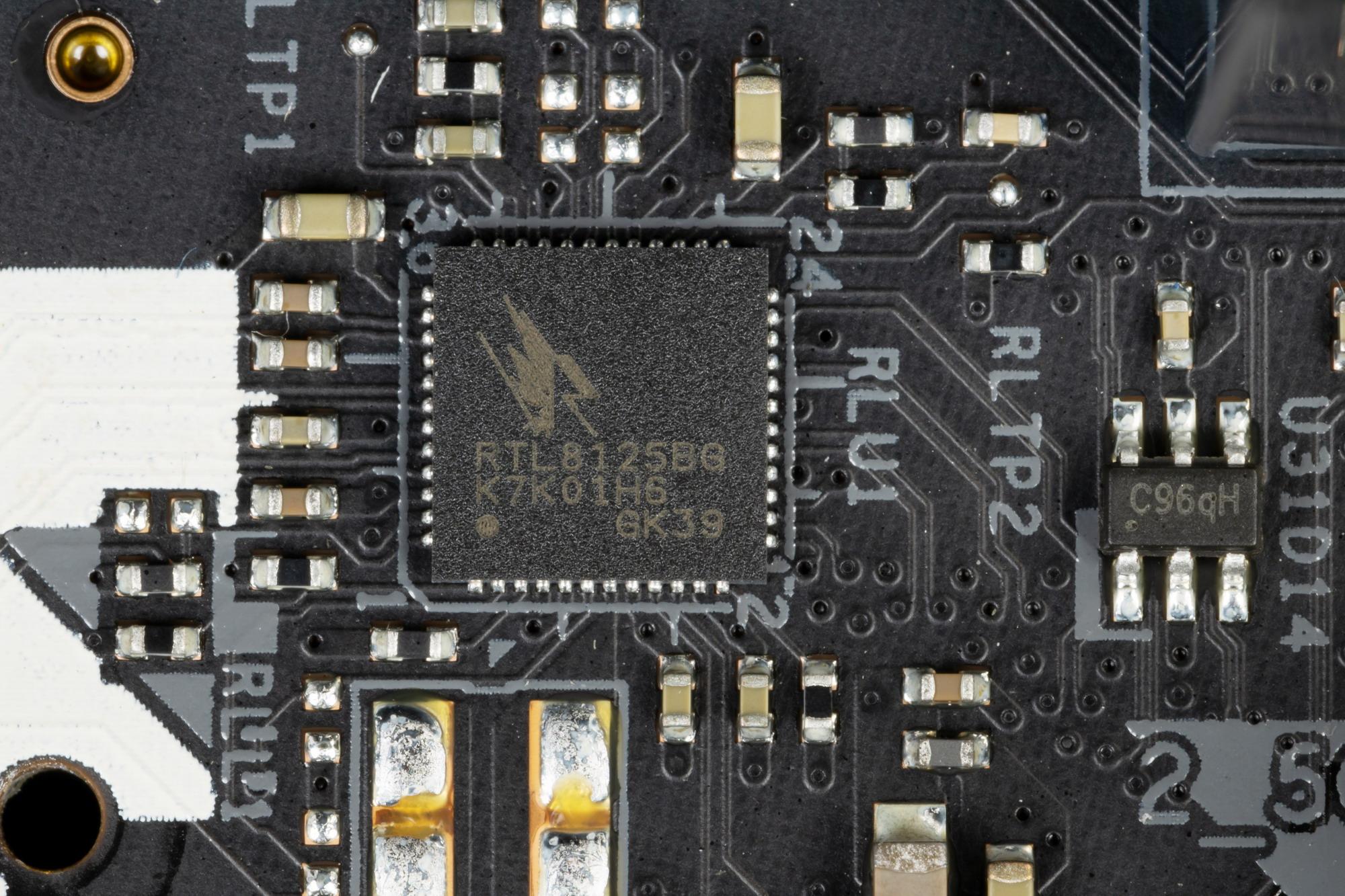

Материнская плата оснащена средствами связи скромно. Имеется скоростной Ethernet-контроллер RTL8125BG от Realtek, способный работать на скоростях до 2,5 Гбит/с.
На этом и все. Имеется слот M.2 для беспроводных адаптеров, но их самих в комплекте нет.

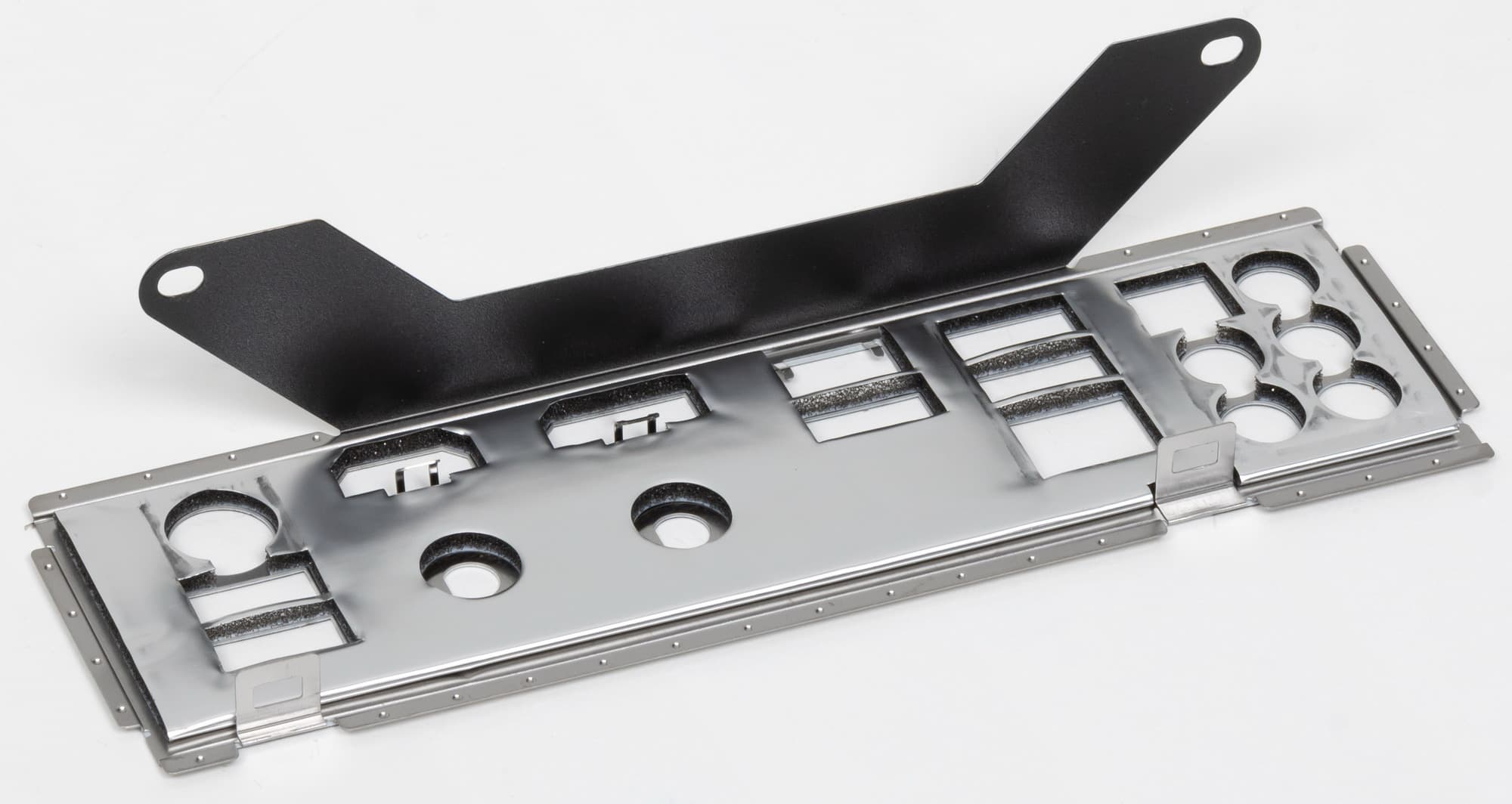

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

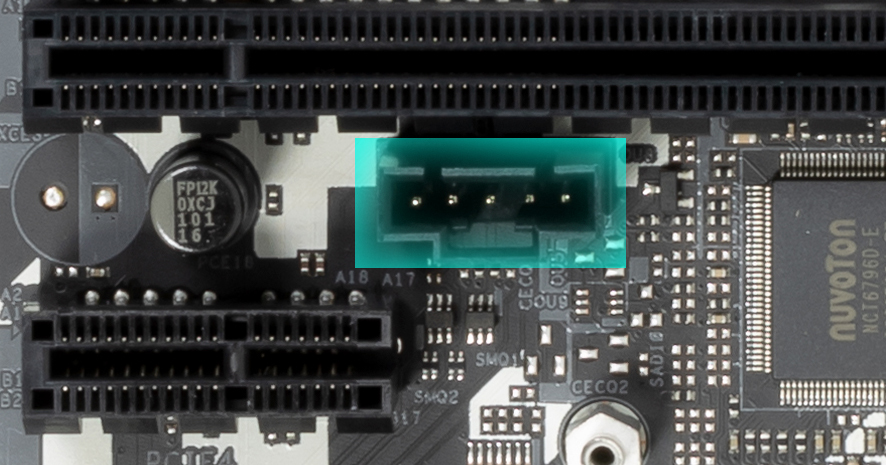

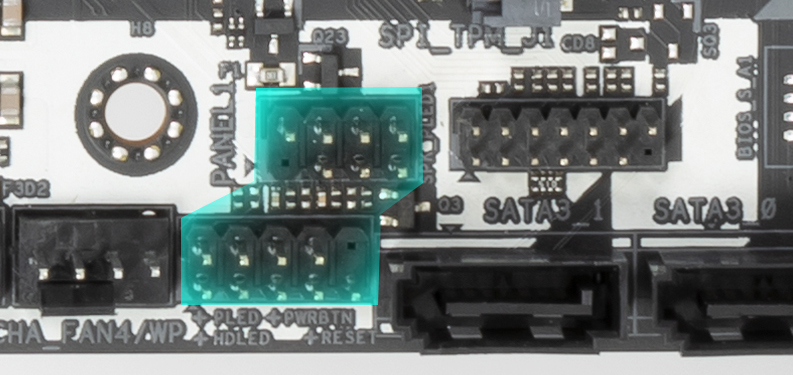

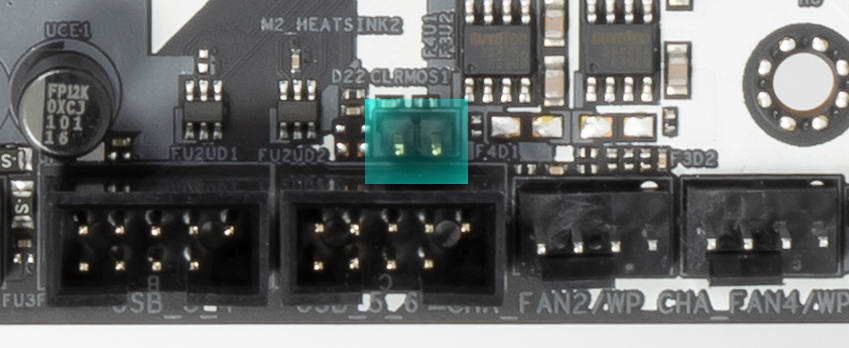

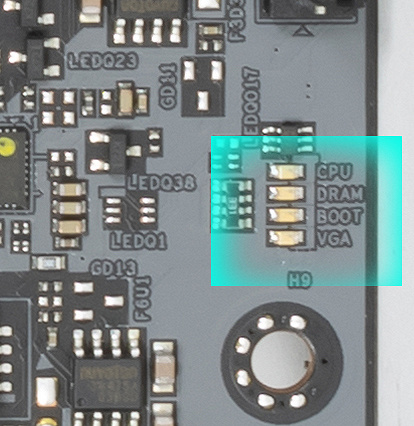

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

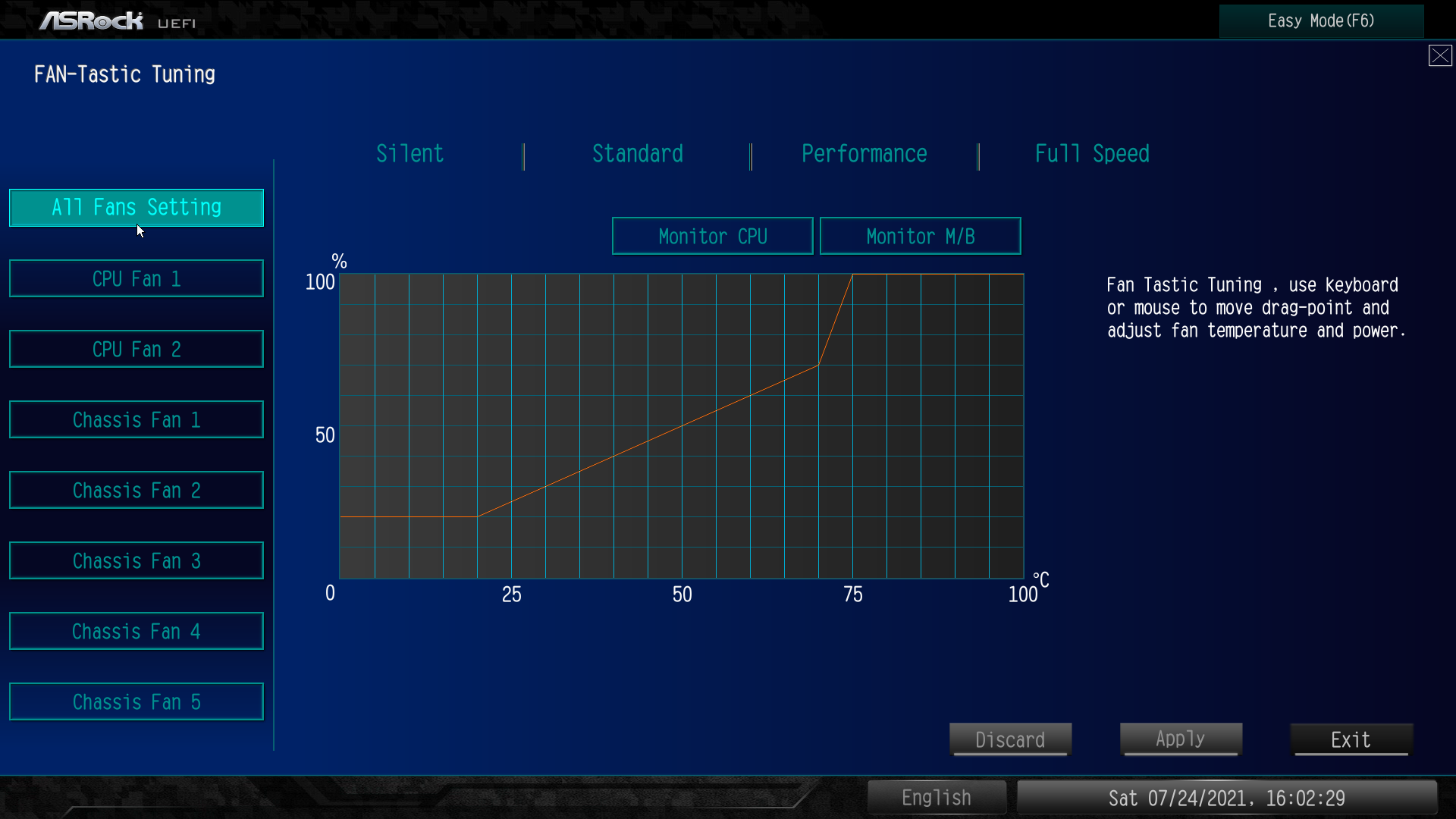

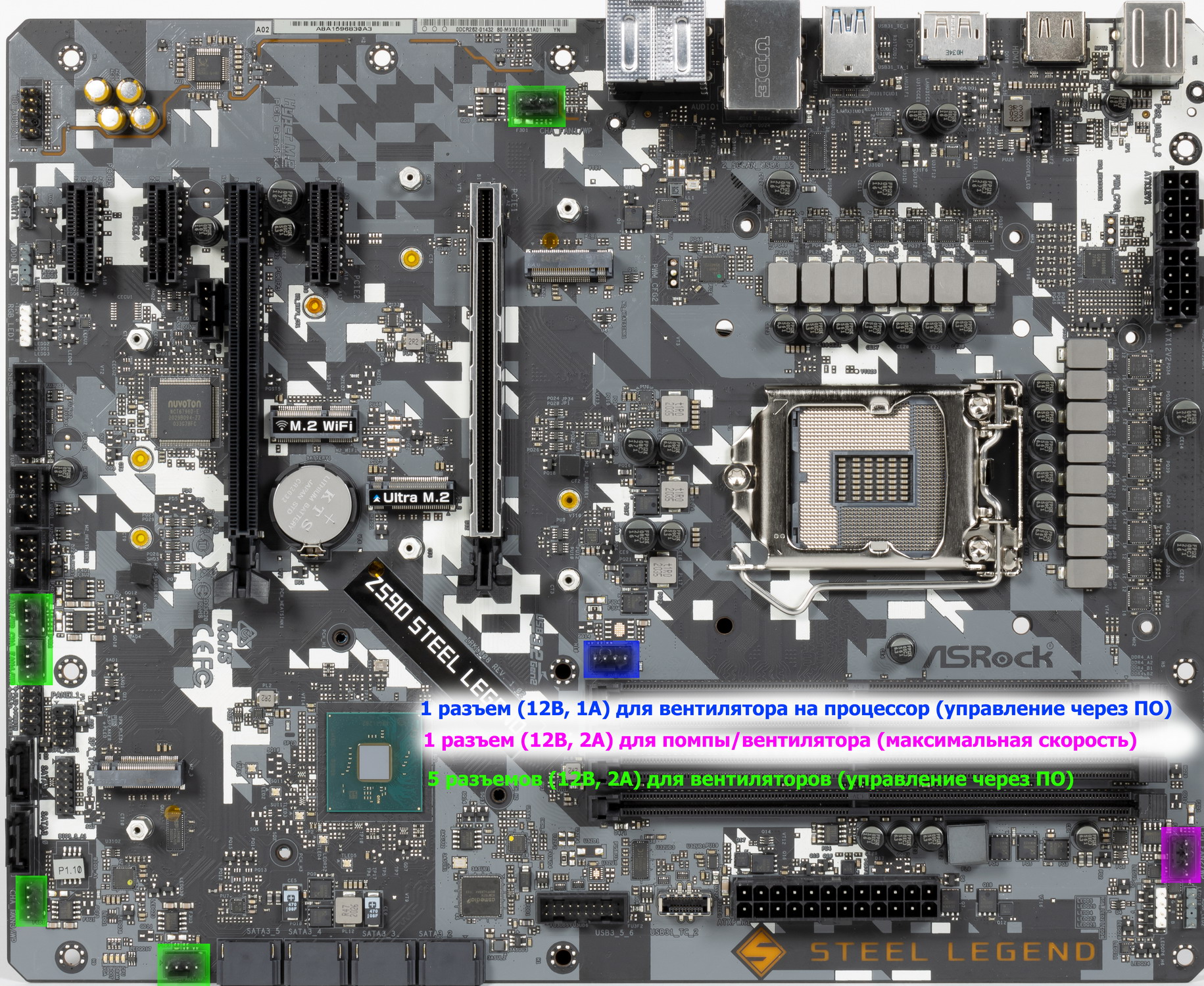

Через ПО или BIOS контролируется все 7 гнезд для подключения воздушных вентиляторов или помп: могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

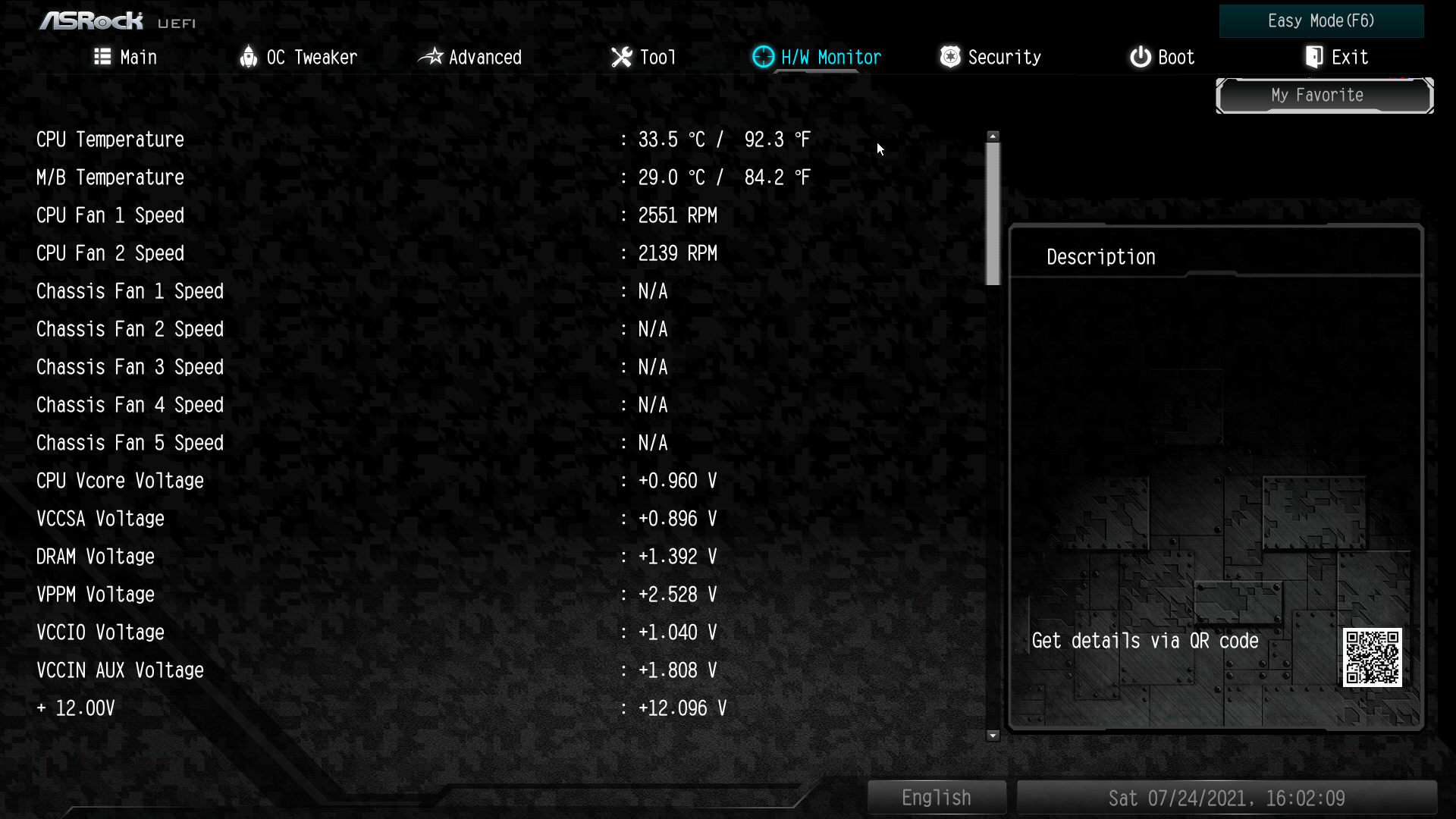

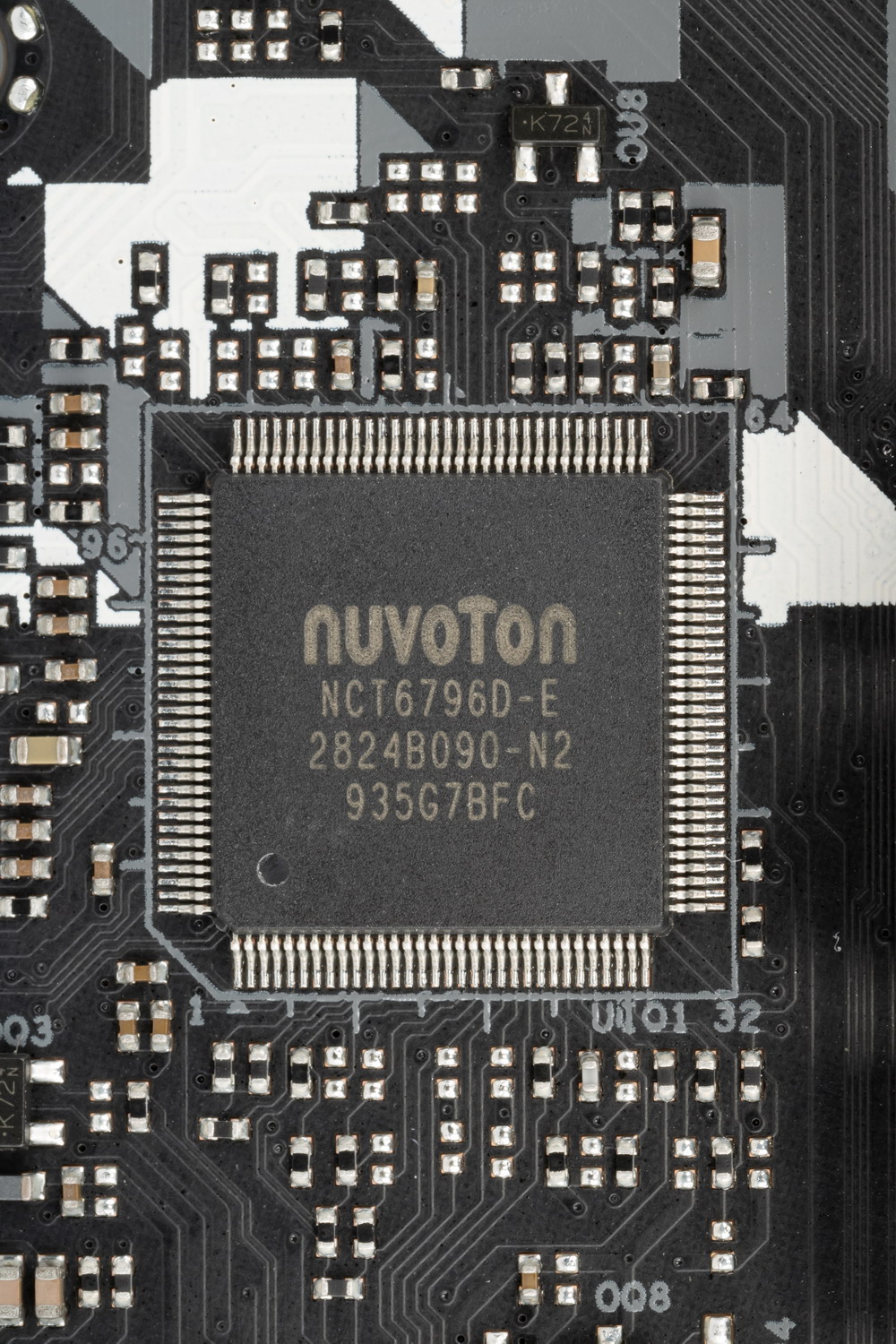

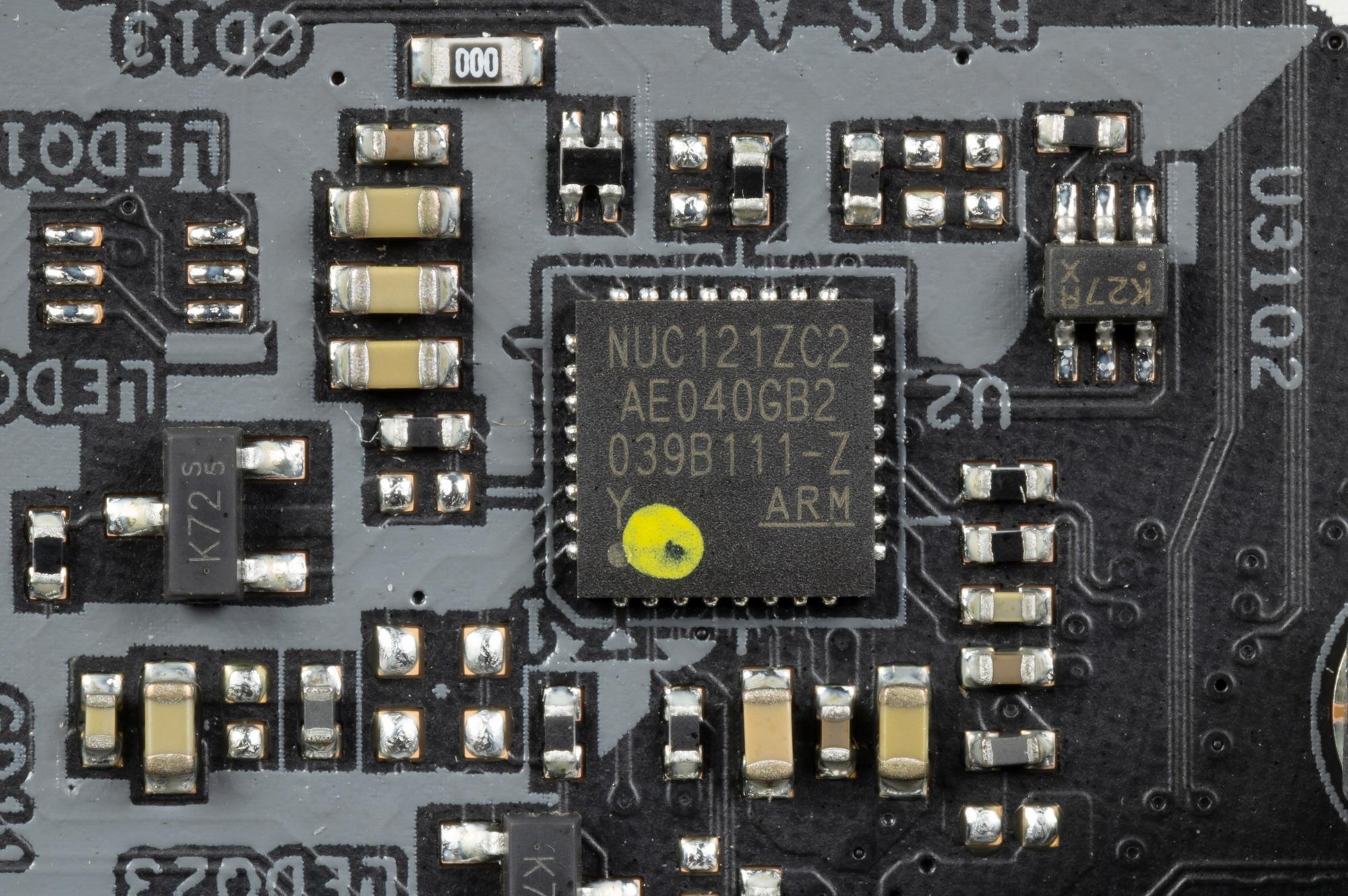

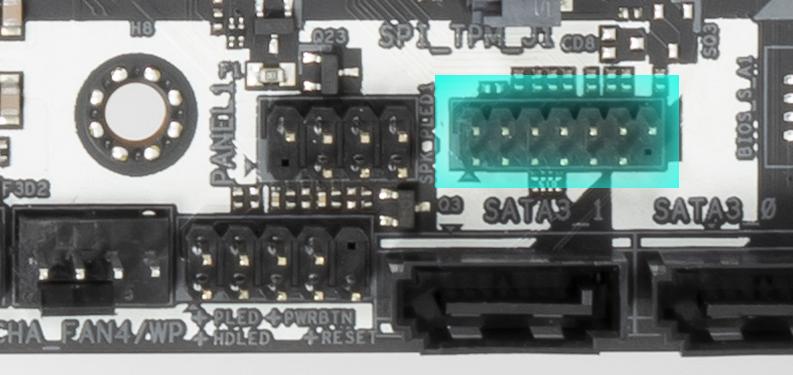

За мониторинг платы отвечают вышеупомянутый Nuvoton NUC121 и другой Nuvoton NCT6796D, который также контролирует работу всех гнезд СО, также в его ведении Multi I/O.
Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет два гнезда вывода: HDMI 1.4 и DP 1.2 (для процессоров 10-го поколения) и HDMI 2.0b и DP 1.4 (для процессоров 11го поколения).
Аудиоподсистема

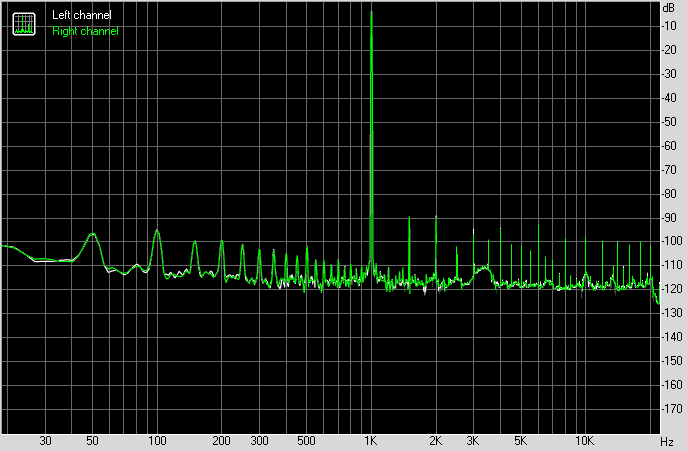

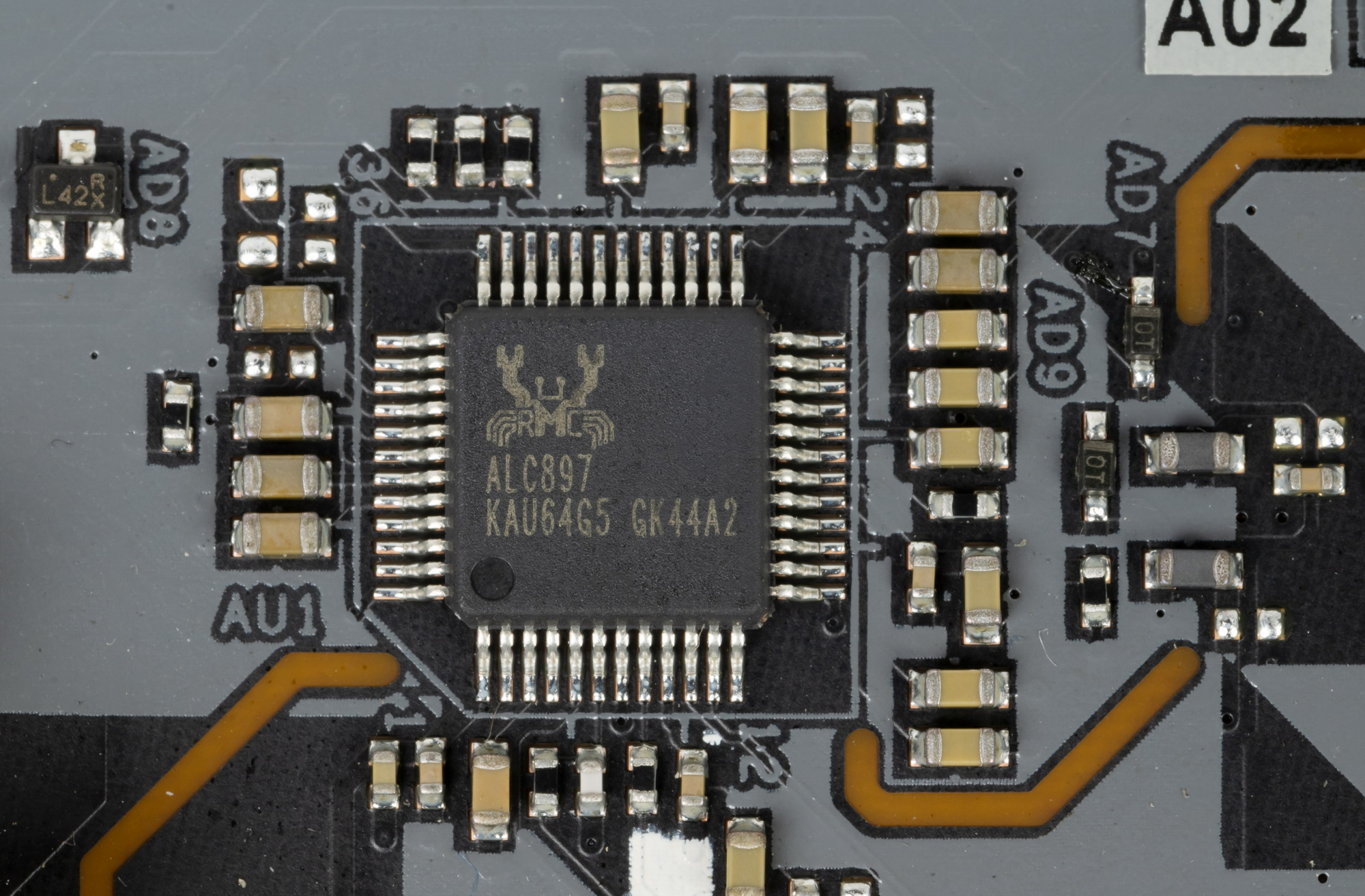

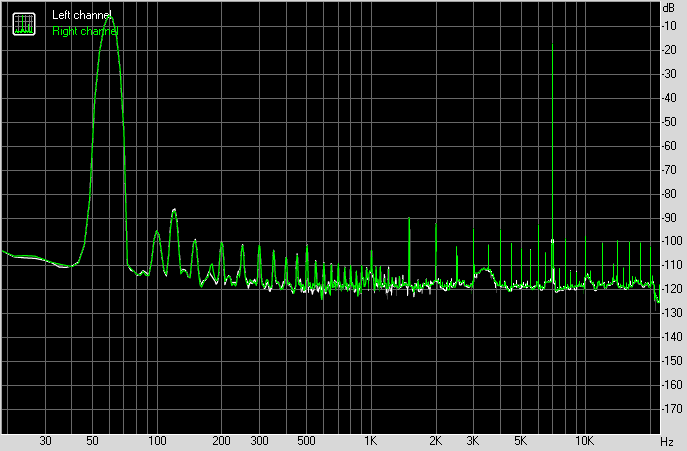

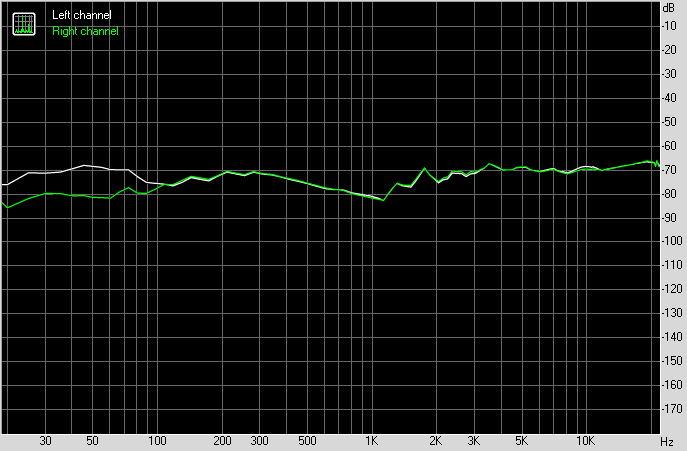

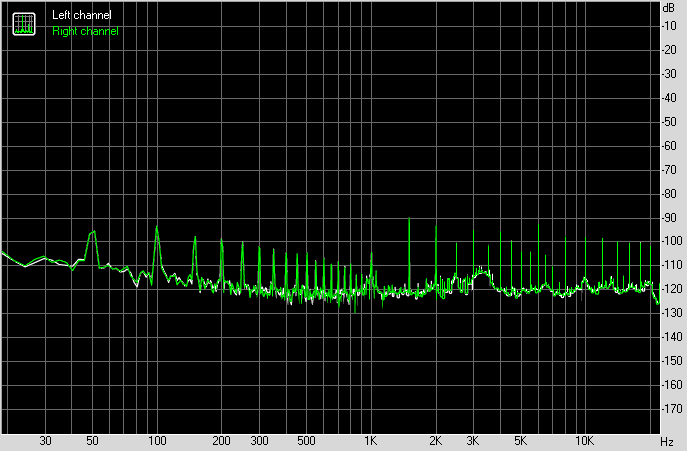

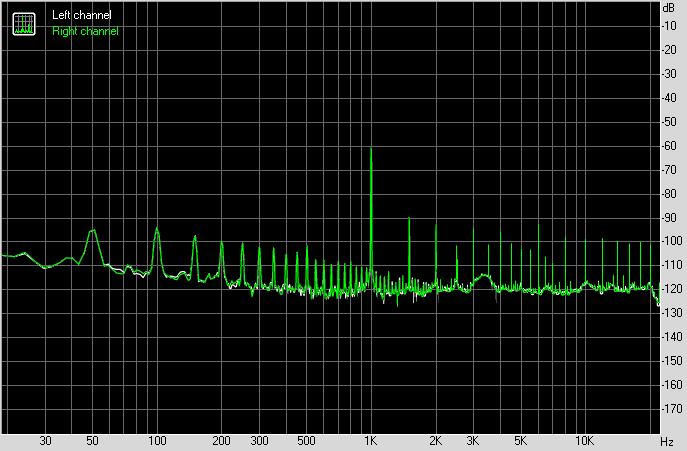

Данная аудиоподсистема мало чем отличается от традиционных. В данном случае звуком заведует аудиокодек Realtek ALC897. Он обеспечивает вывод звука по схемам до 7.1 (есть ряд ограничений).
Ни ЦАП, ни операционного усилителя нет. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold .

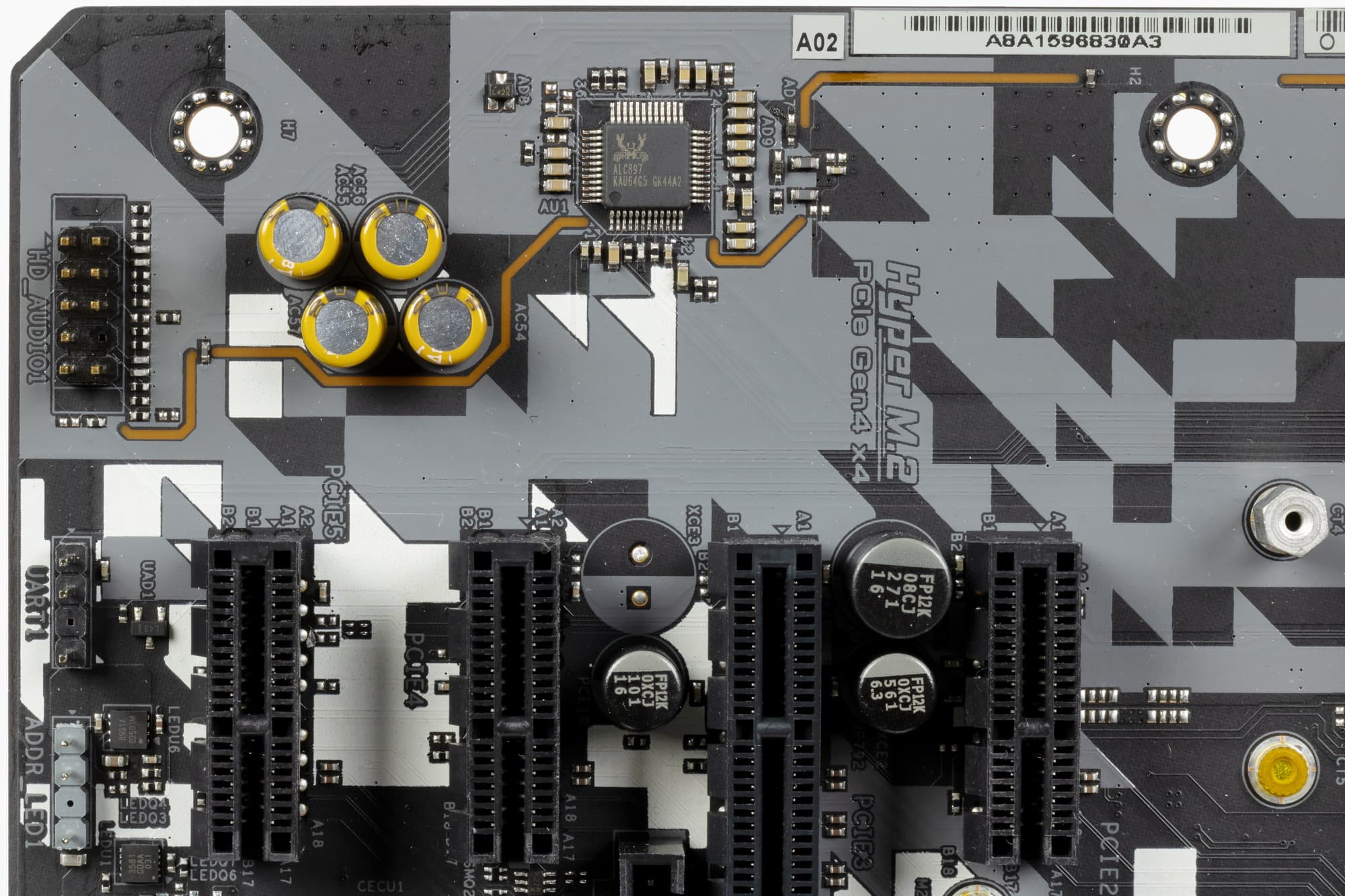

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную цветовую окраску разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование).
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (8-контактные) .

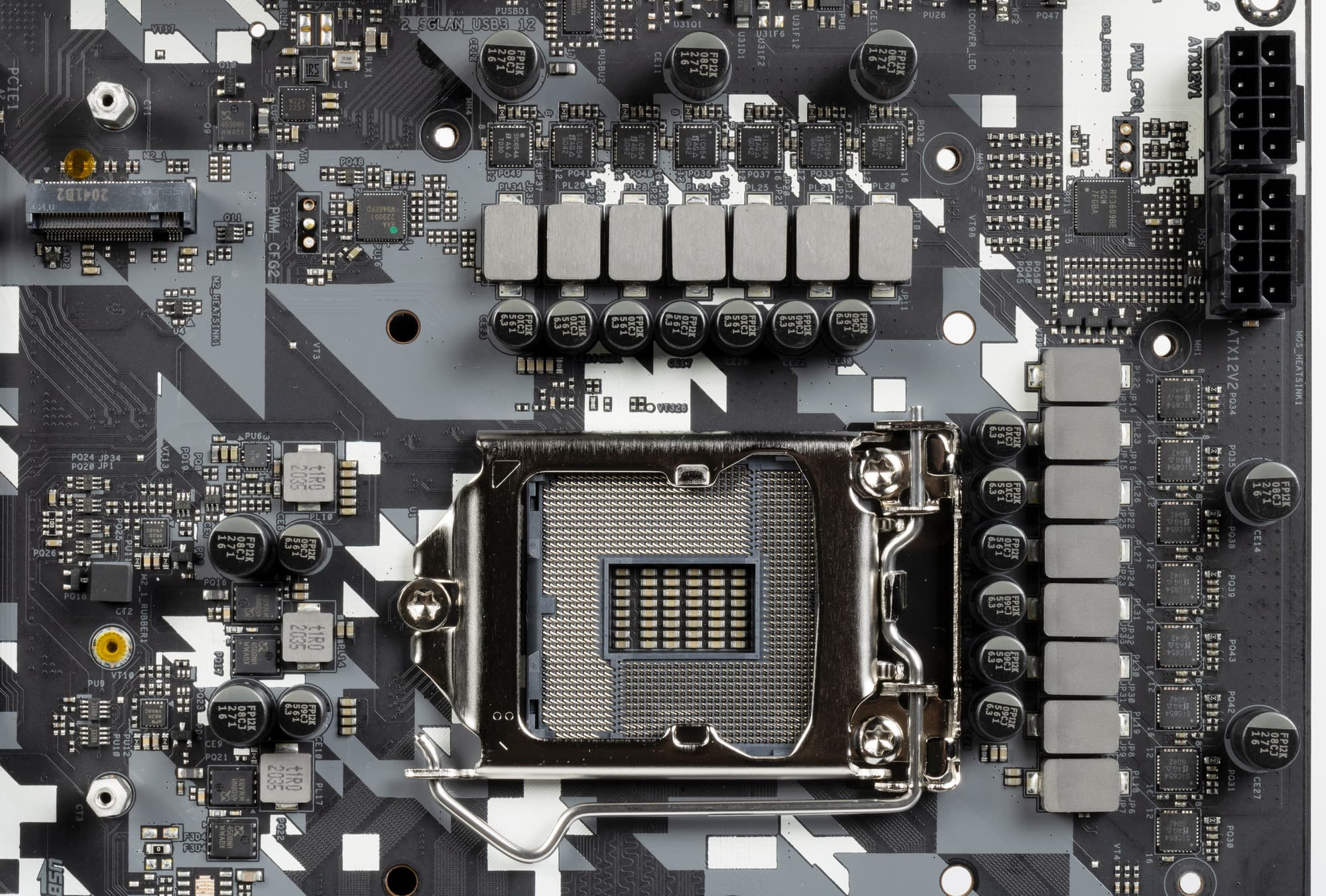

Система питания среднего уровня. Схема питания ядра выполнена по схеме (6*2)+1+2 = 15 фаз.

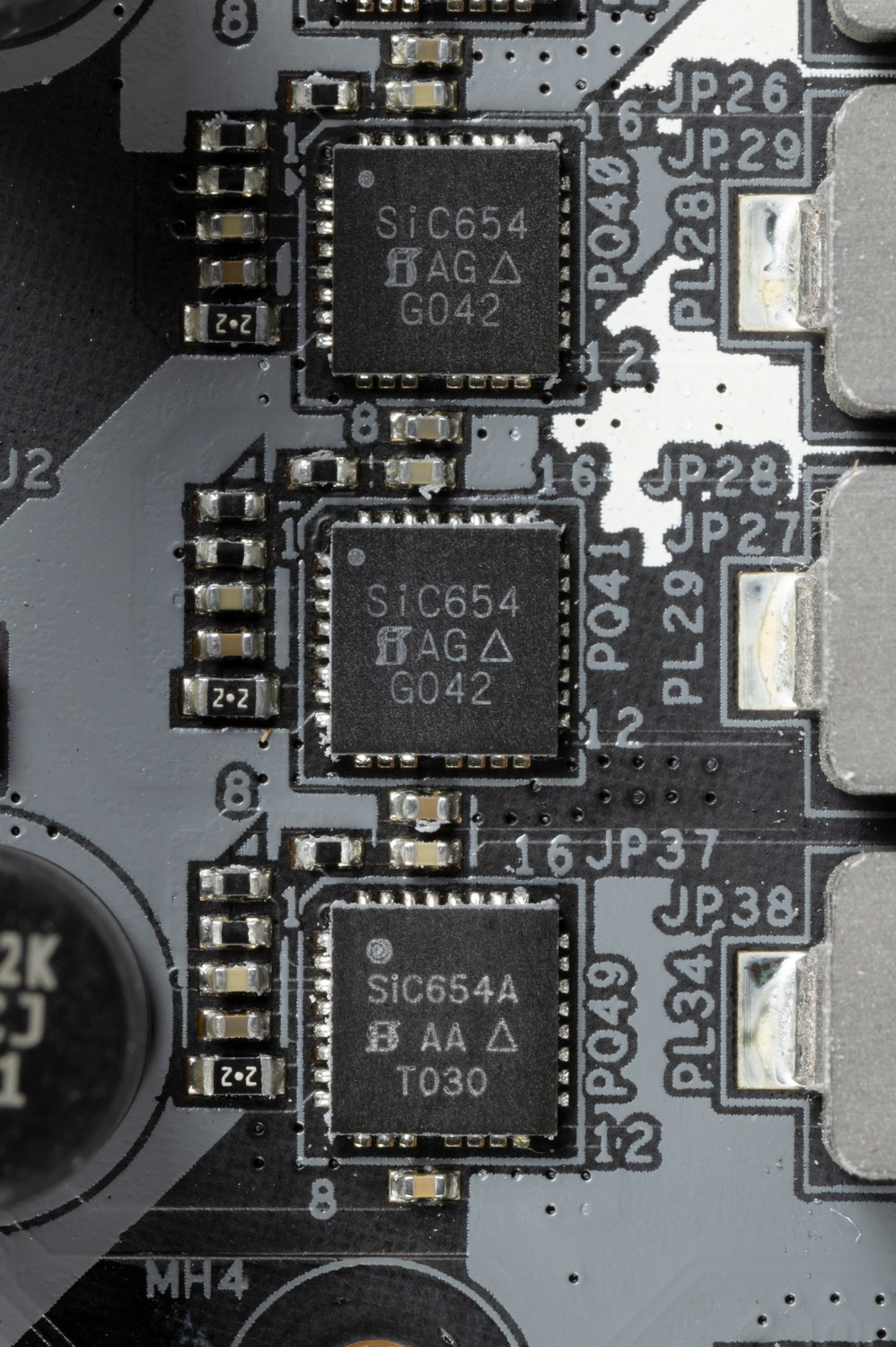

Каждый канал фазы имеет суперферритовую катушку и SiC654/654A MOSFET от Vishay на 50 А.

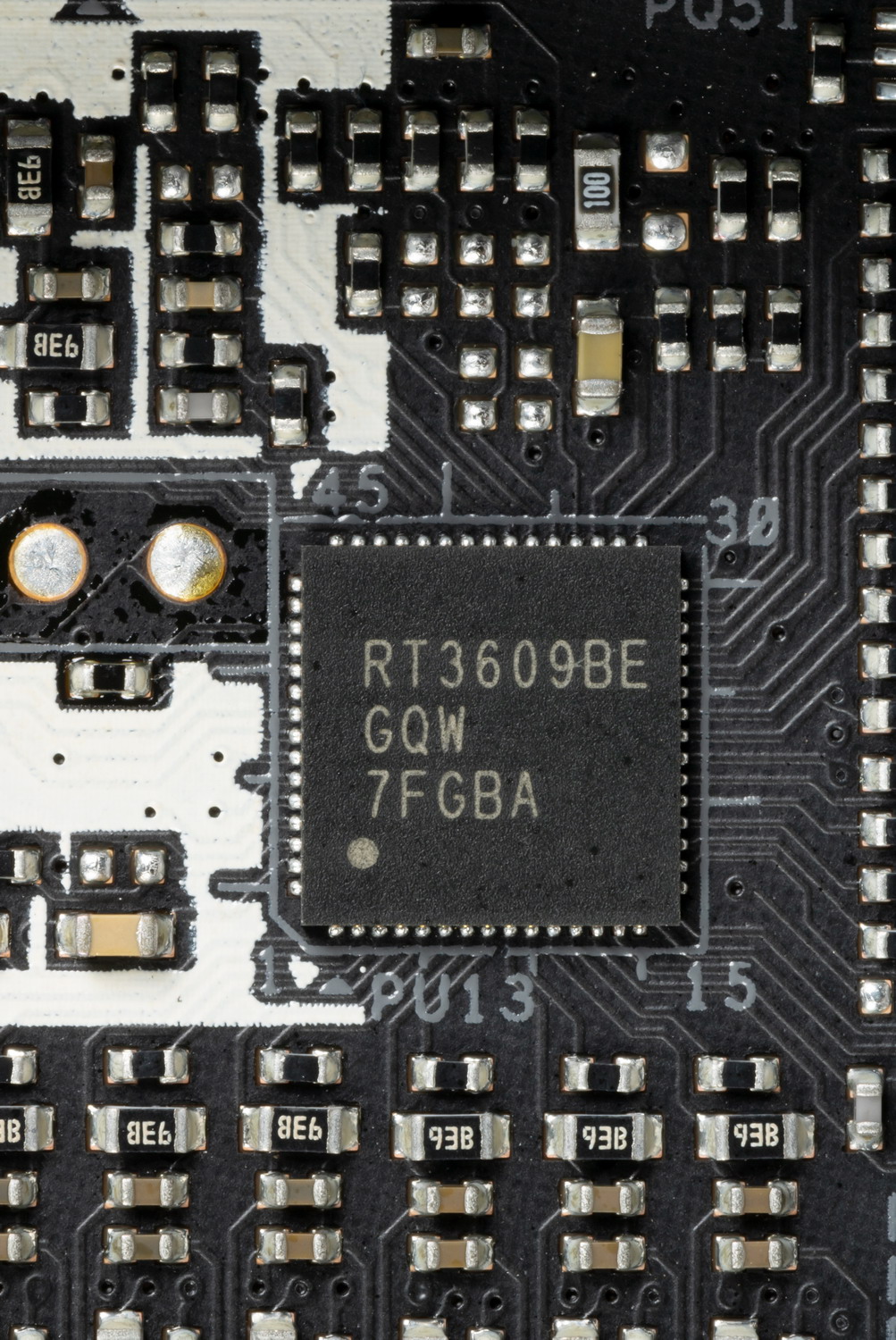

Для управления 12 фазами питания VCore используется ШИМ-контроллер RT3609BE от Richtek, и он работает с фазами по-парно (то есть по сути управляет 6-ю фазами). Он уже управляет и двумя фазами питания VCCSA.
Оставшаяся одна фаза уже относится к интегрированному GPU со своим ШИМ-контроллером от Richtek.

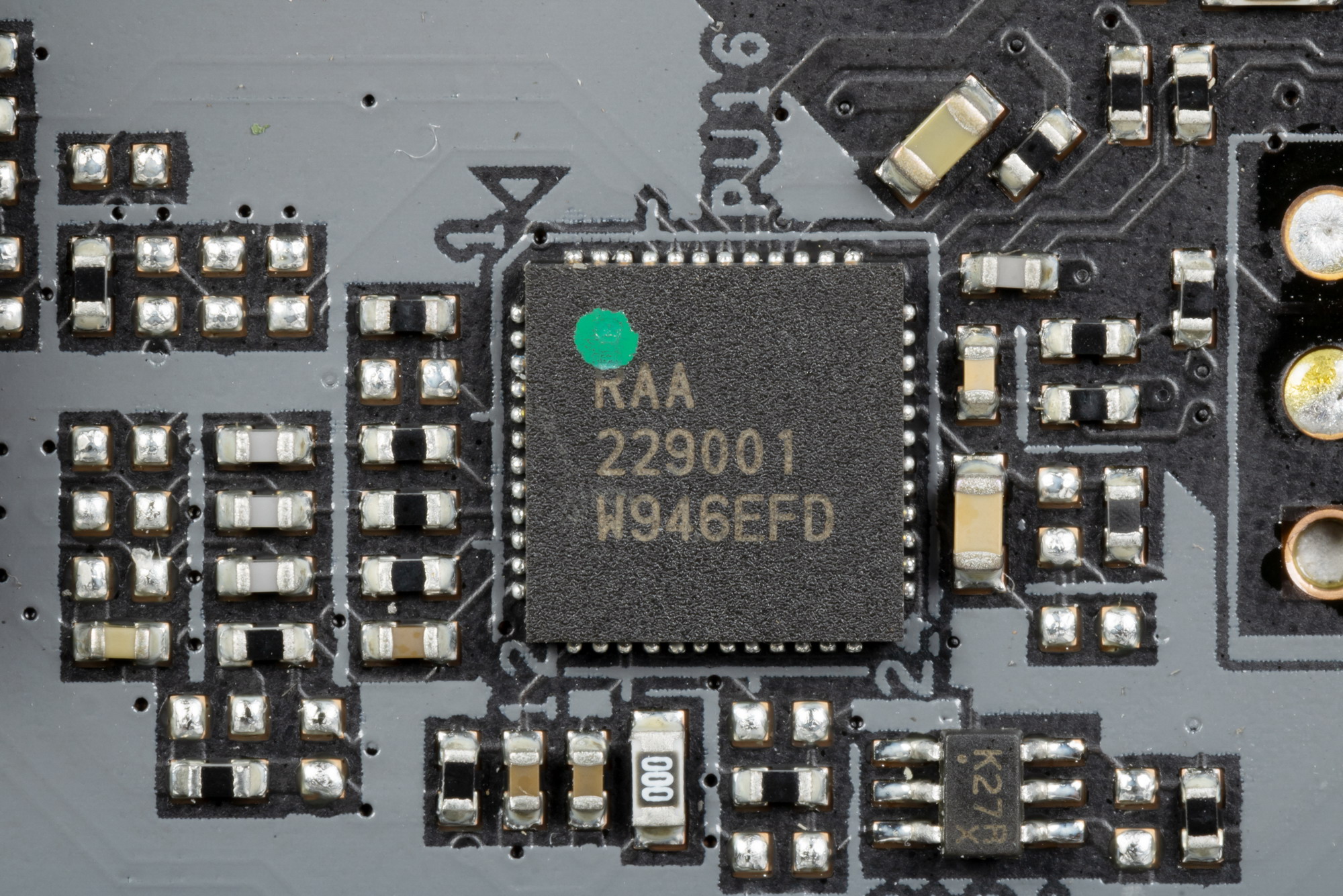

2 фазы питания VCCIO управляются своим контроллером от Renesas RAA 229001.
То есть в сумме такая система способна на работу с токами очень приличной величины, достаточной даже для самого мощного i9-11900K, но без особого запаса, так что вряд ли стоит ожидать, что Turbo Boost позволит поднять частоты работы ядер даже до 5 ГГц, не говоря уж о большем. В принципе, наверно такого рода платы больше годятся для 11600/11400 процессоров.

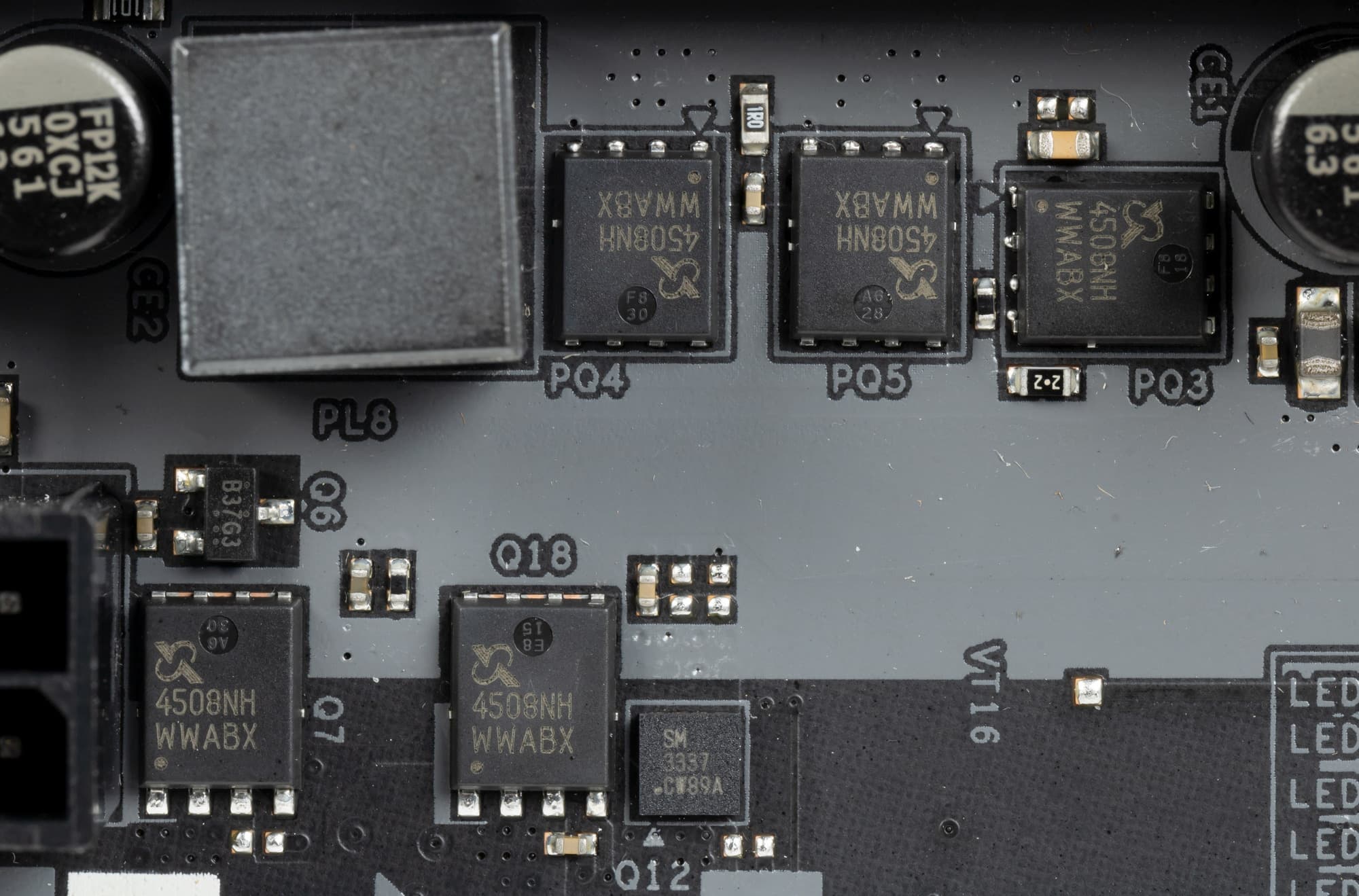

Что касается модулей оперативной памяти, то здесь реализована 1-фазная схема (на фото — справа). ШИМ-контроллер APW8828 от Anpec.
Теперь про охлаждение.

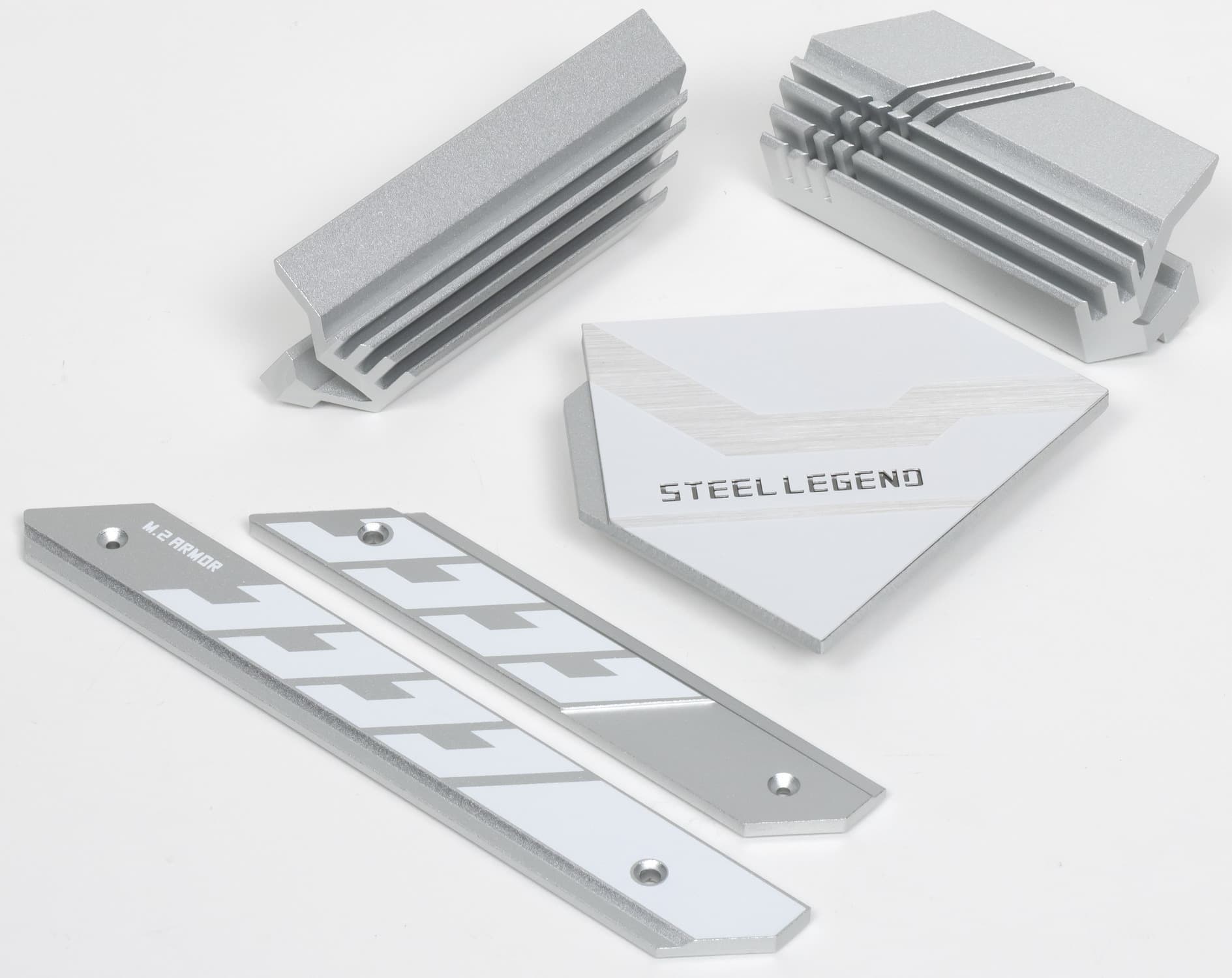

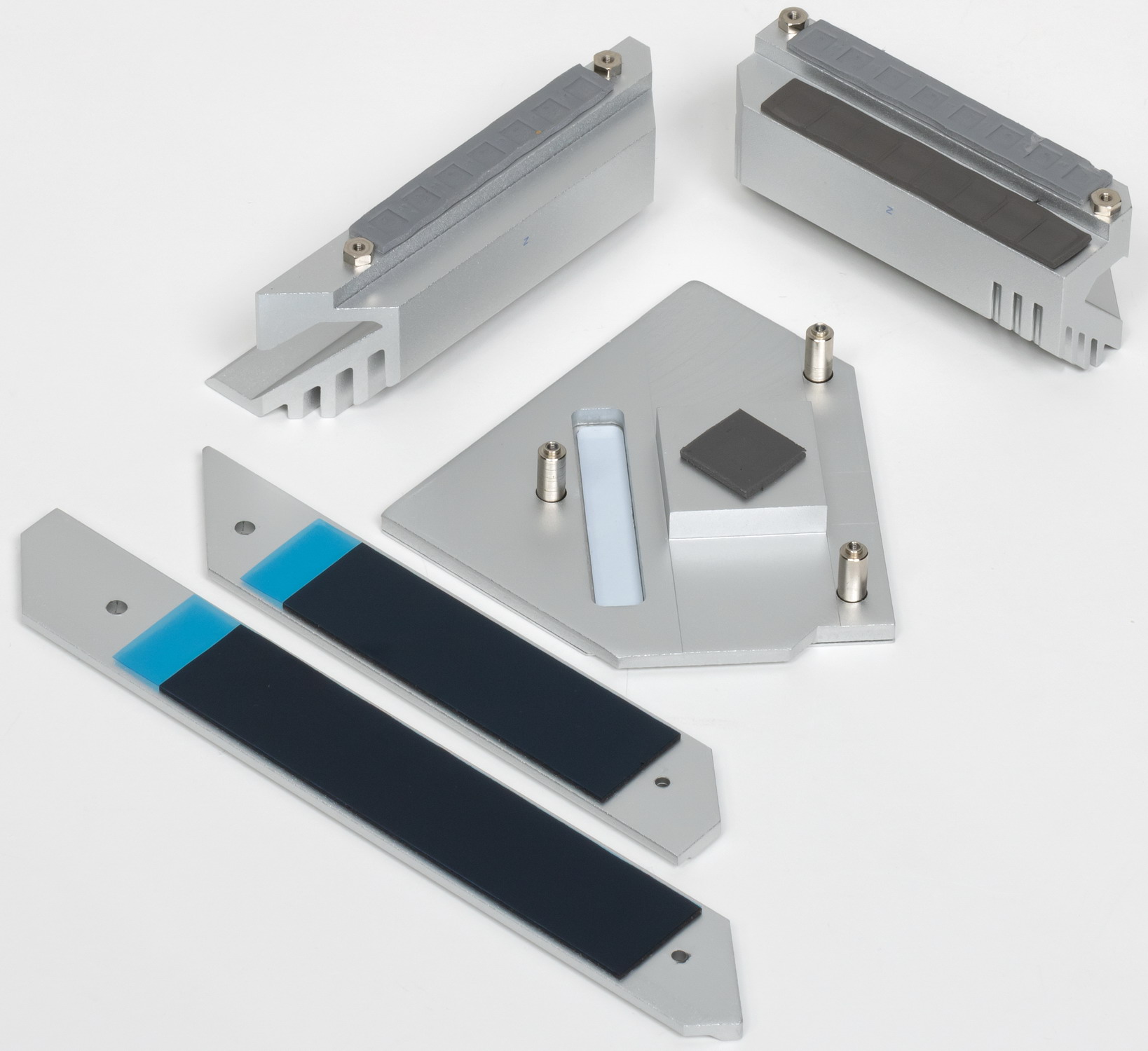

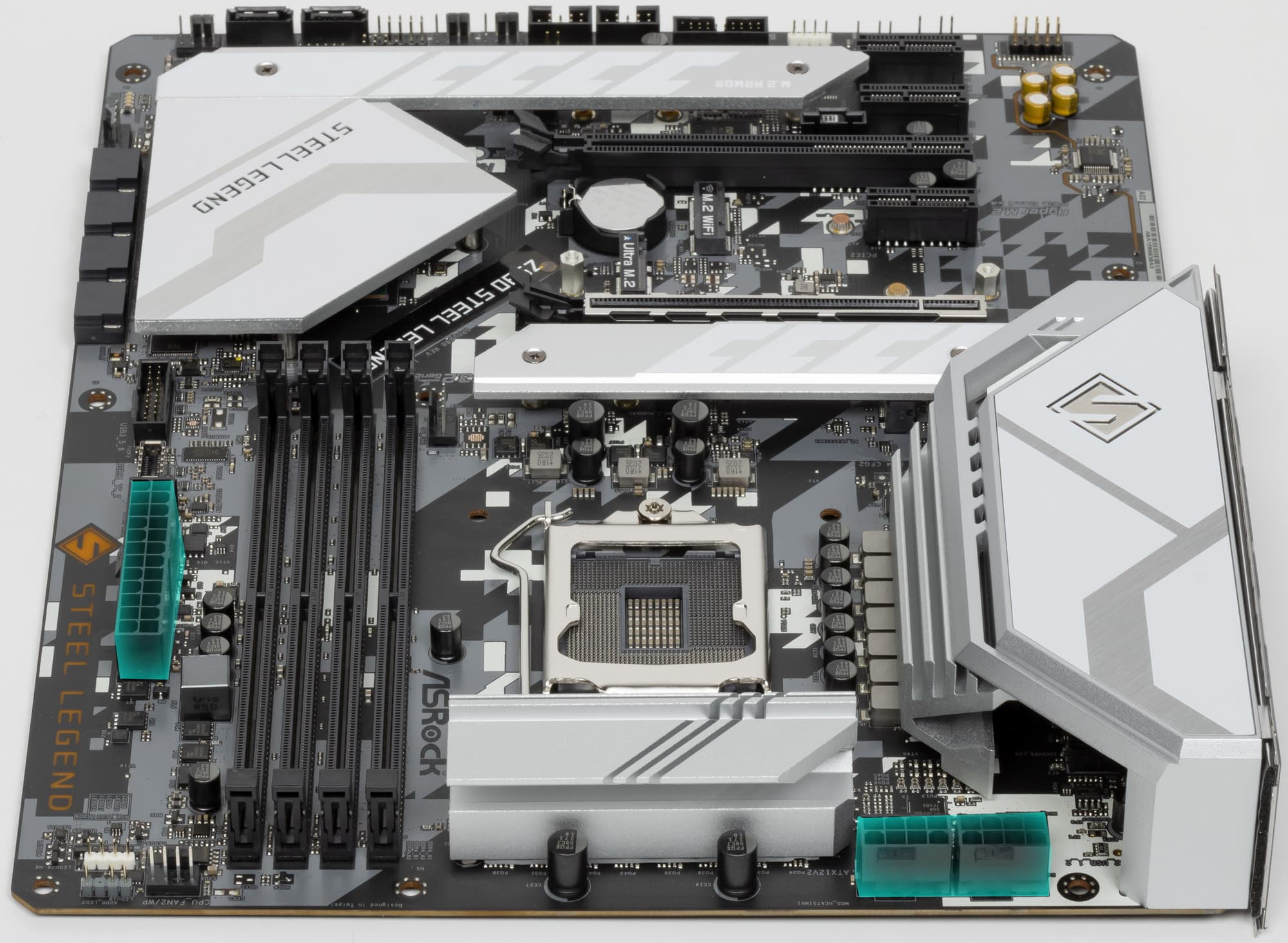

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

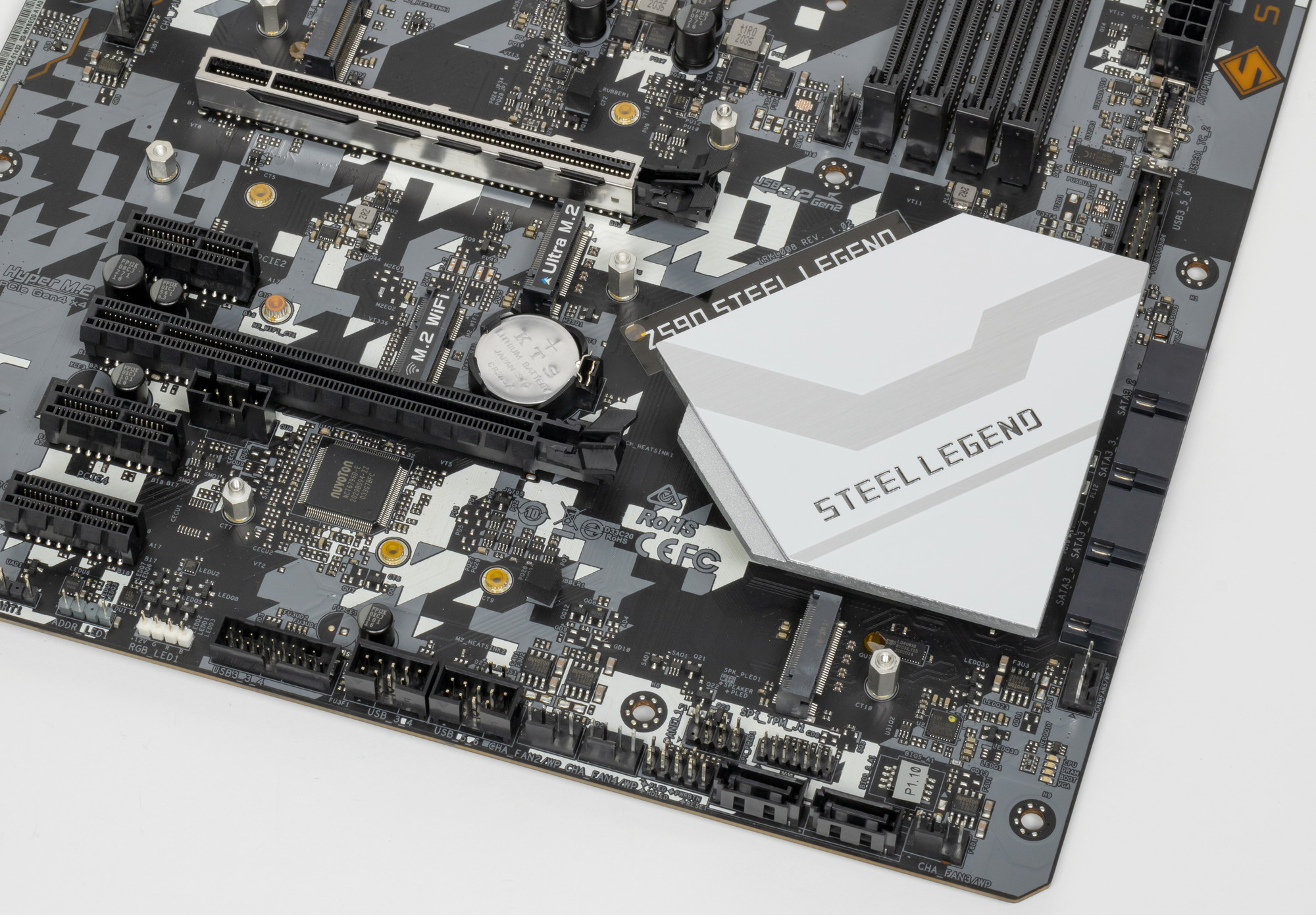

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, не связанные друг с другом.
Помните, я ранее говорил о том, что охлаждение у модулей M.2 организовано только на двух портах: М.2_1 и М.2_3. Средний М.2_1 не имеет радиатора.

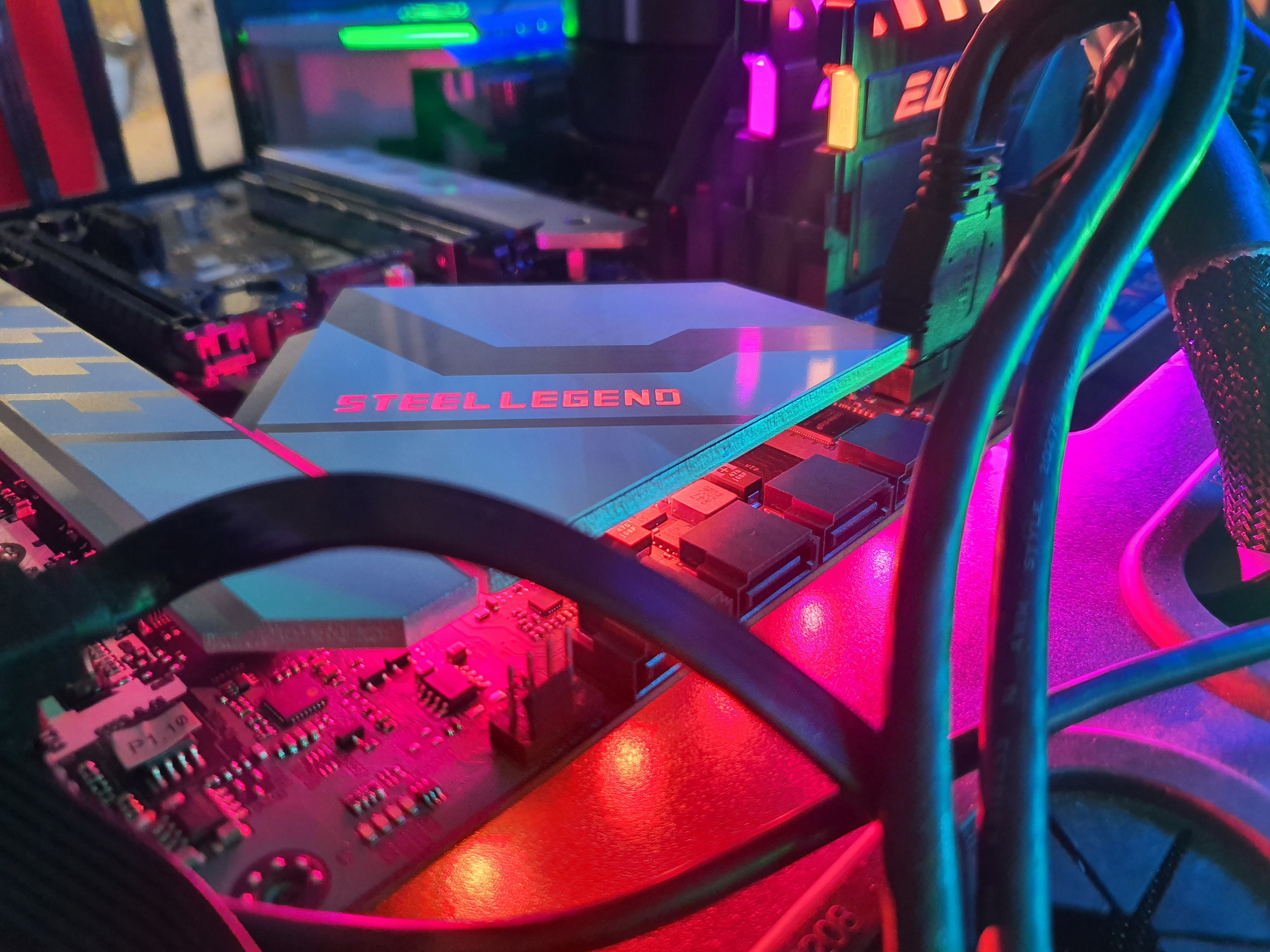

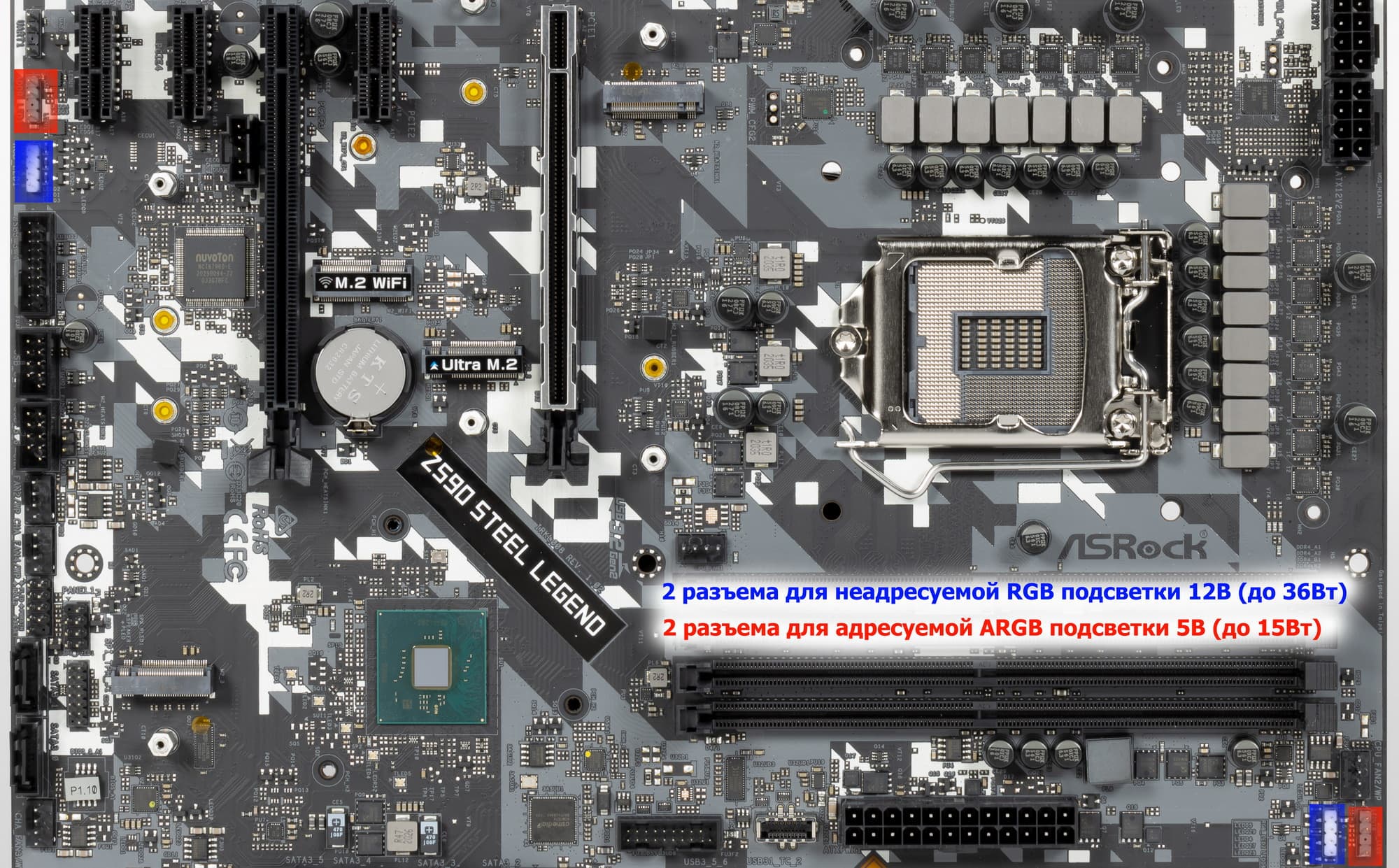

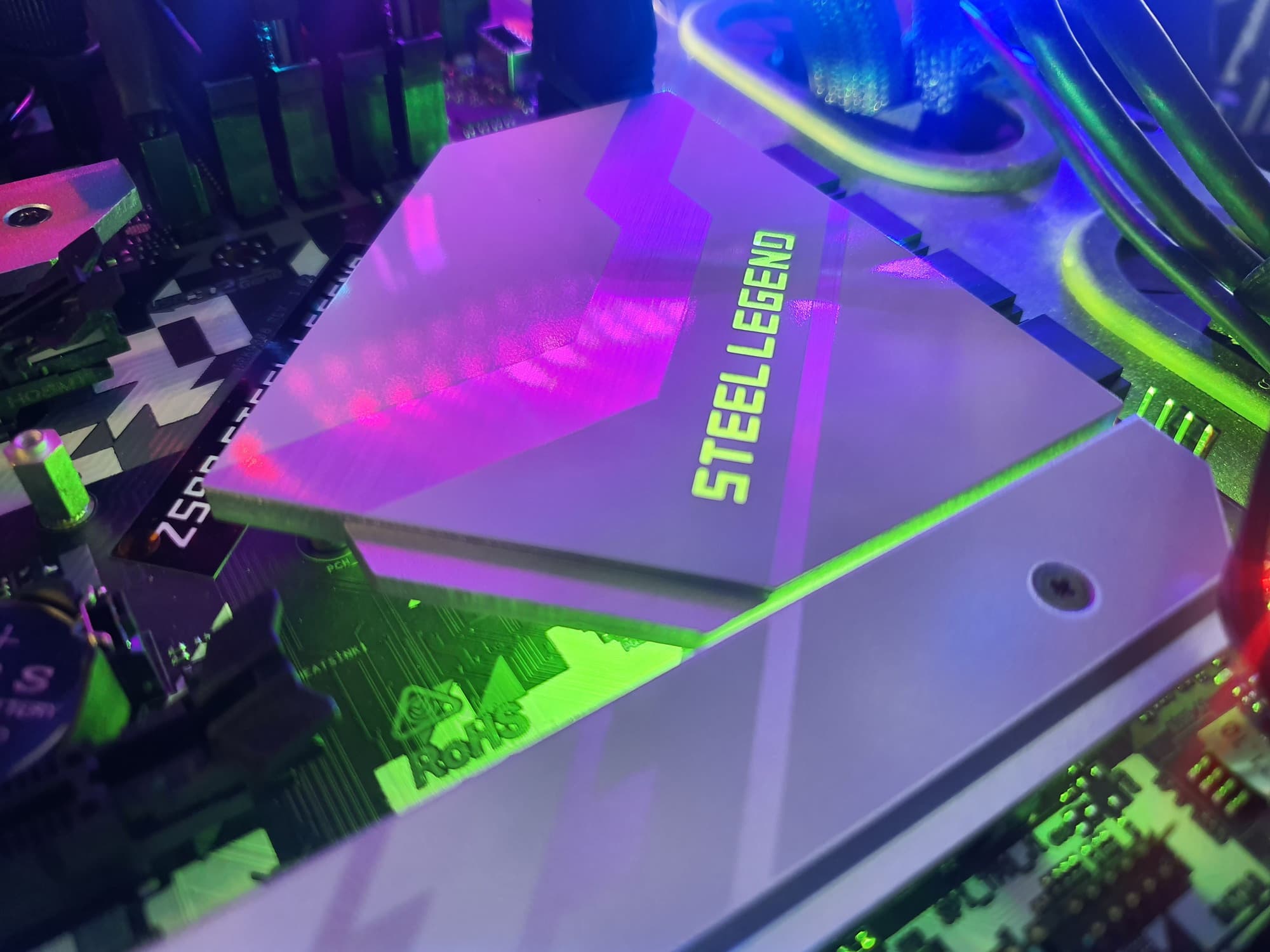

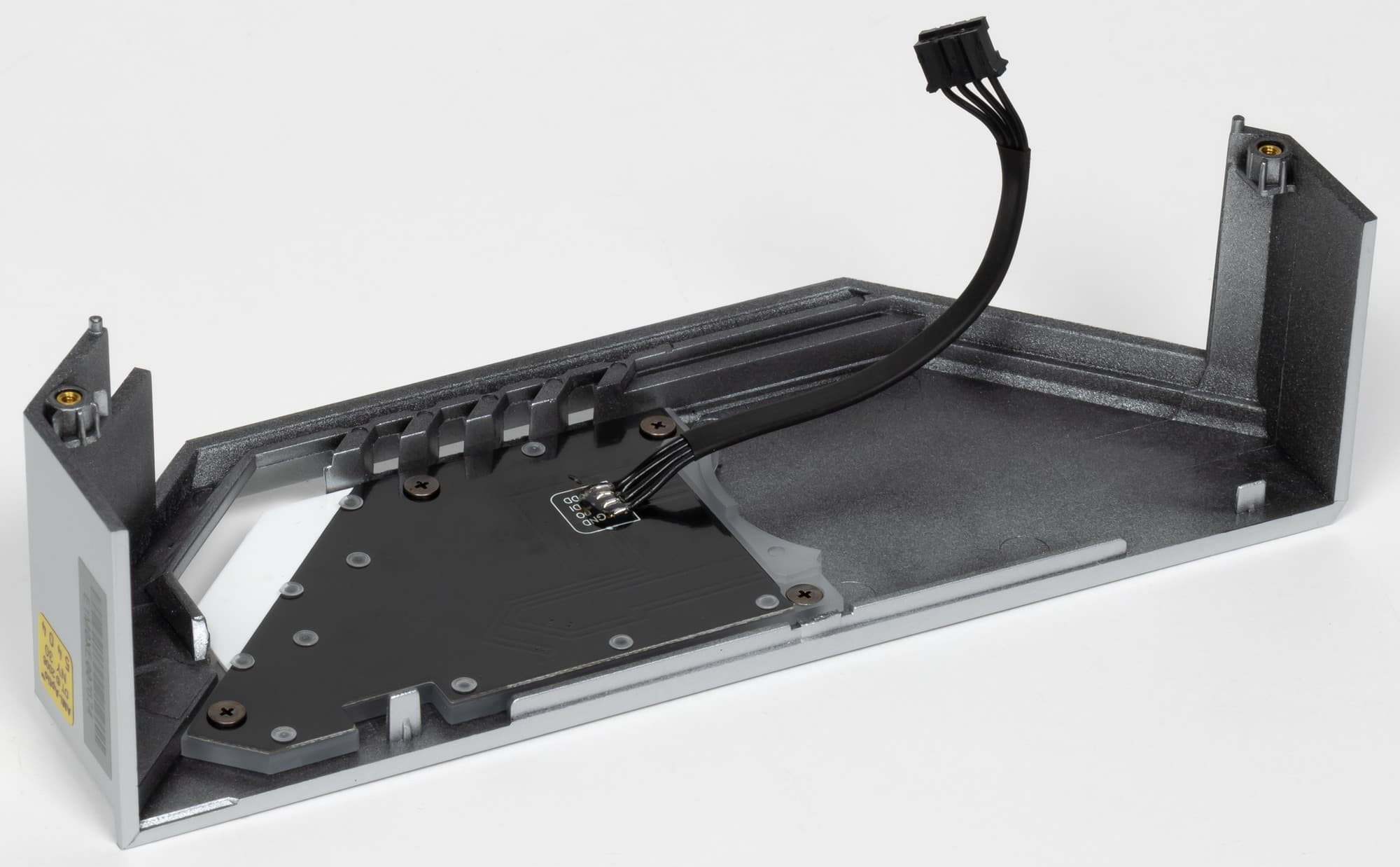

Сверху радиатора, идущего вдоль заднего блока разъемов, установлен кожух с подсветкой.

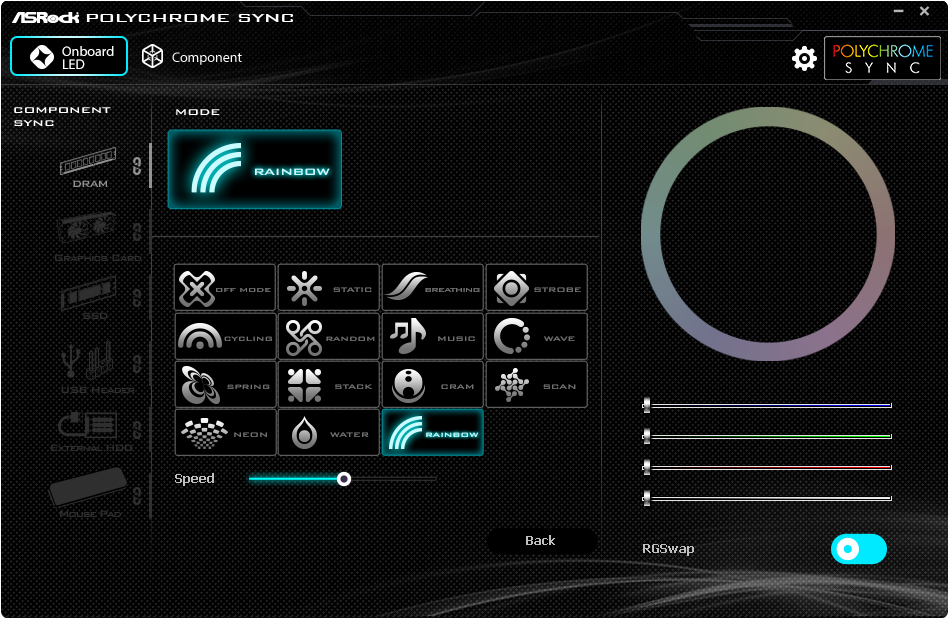

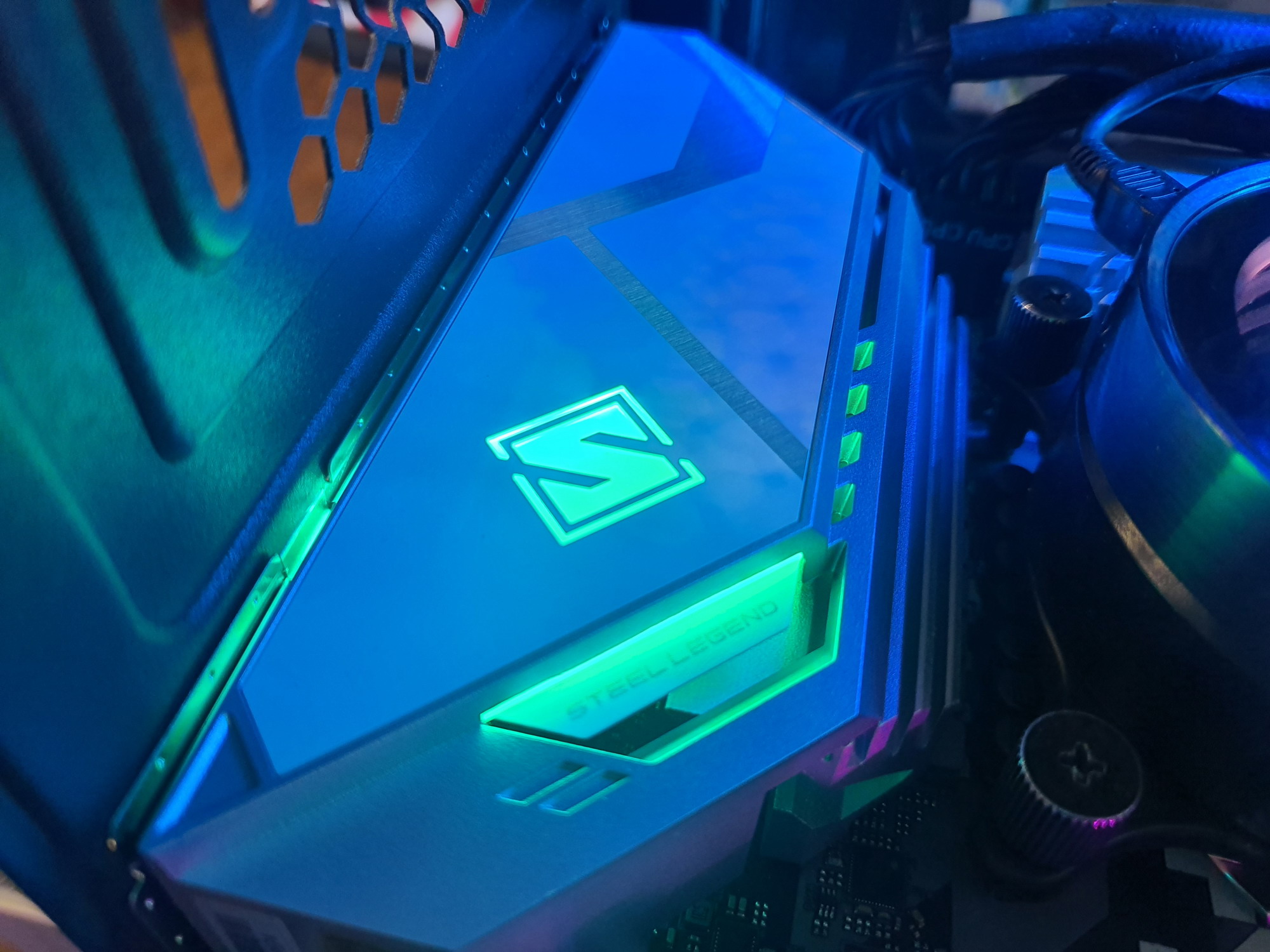

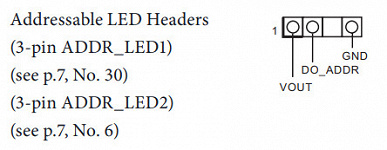

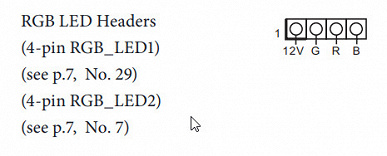

Подсветка

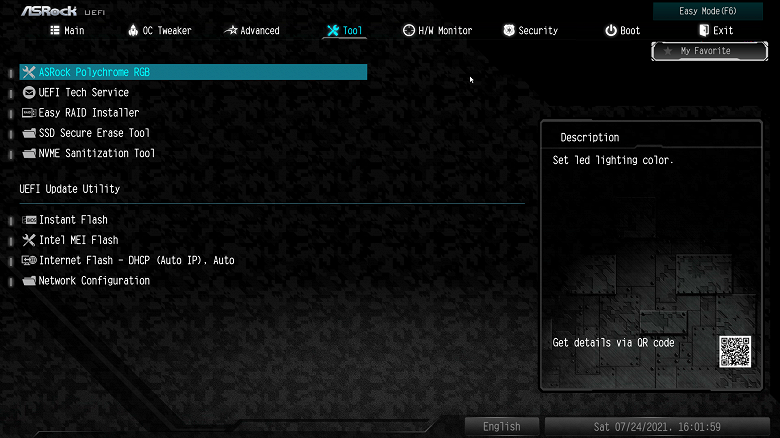

Программное обеспечение под Windows

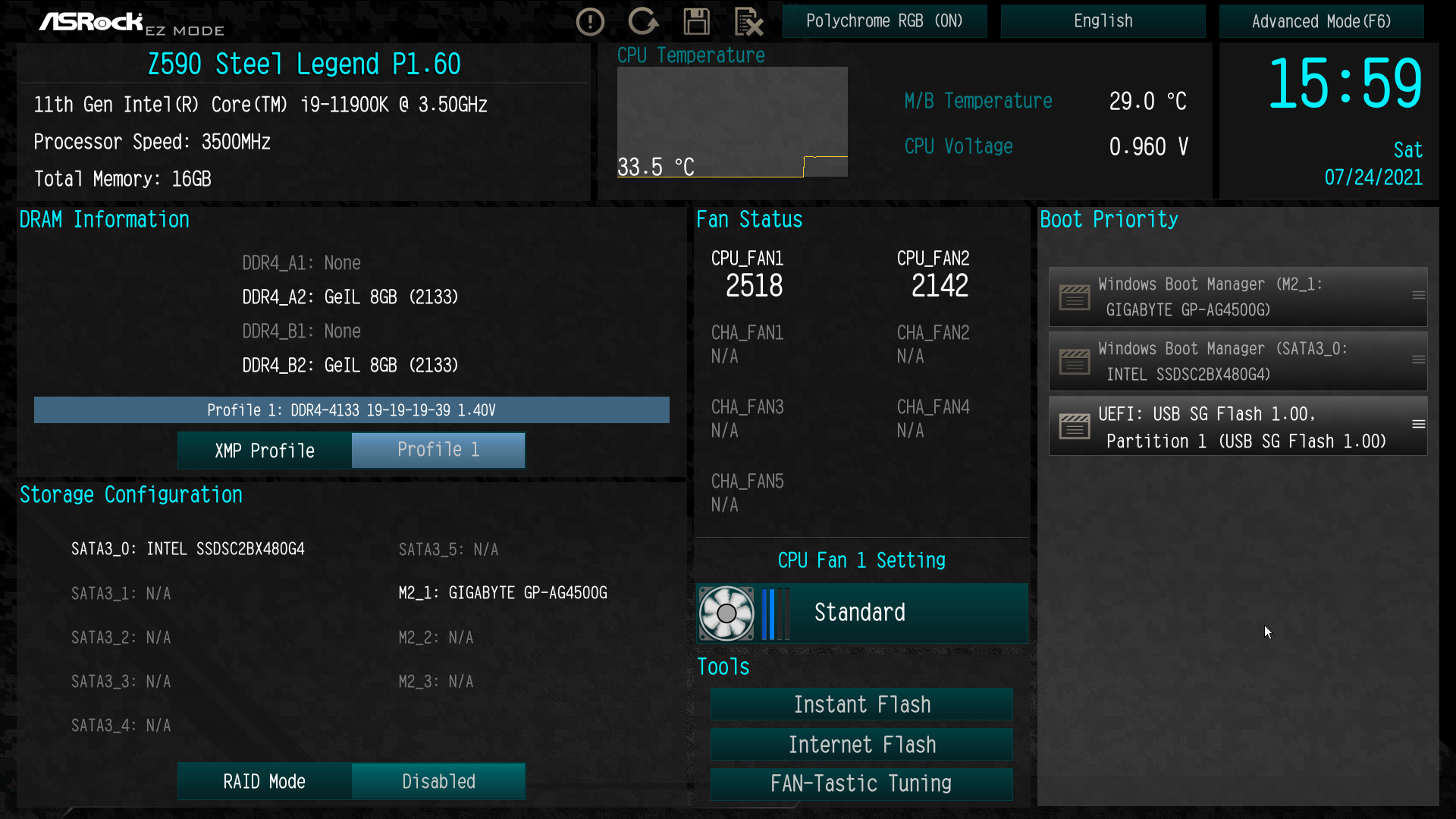

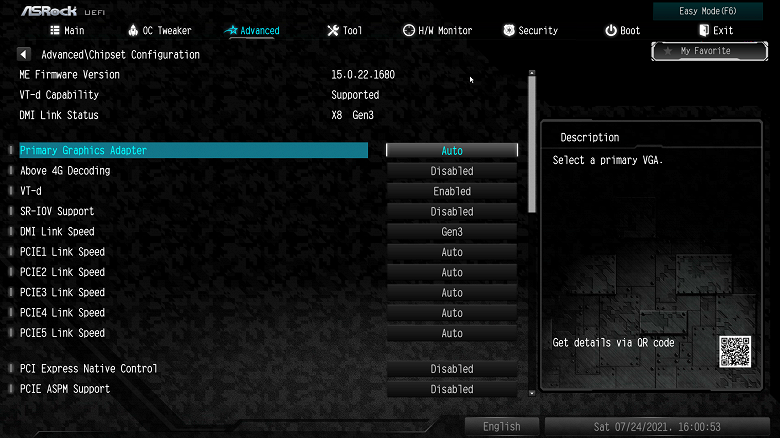

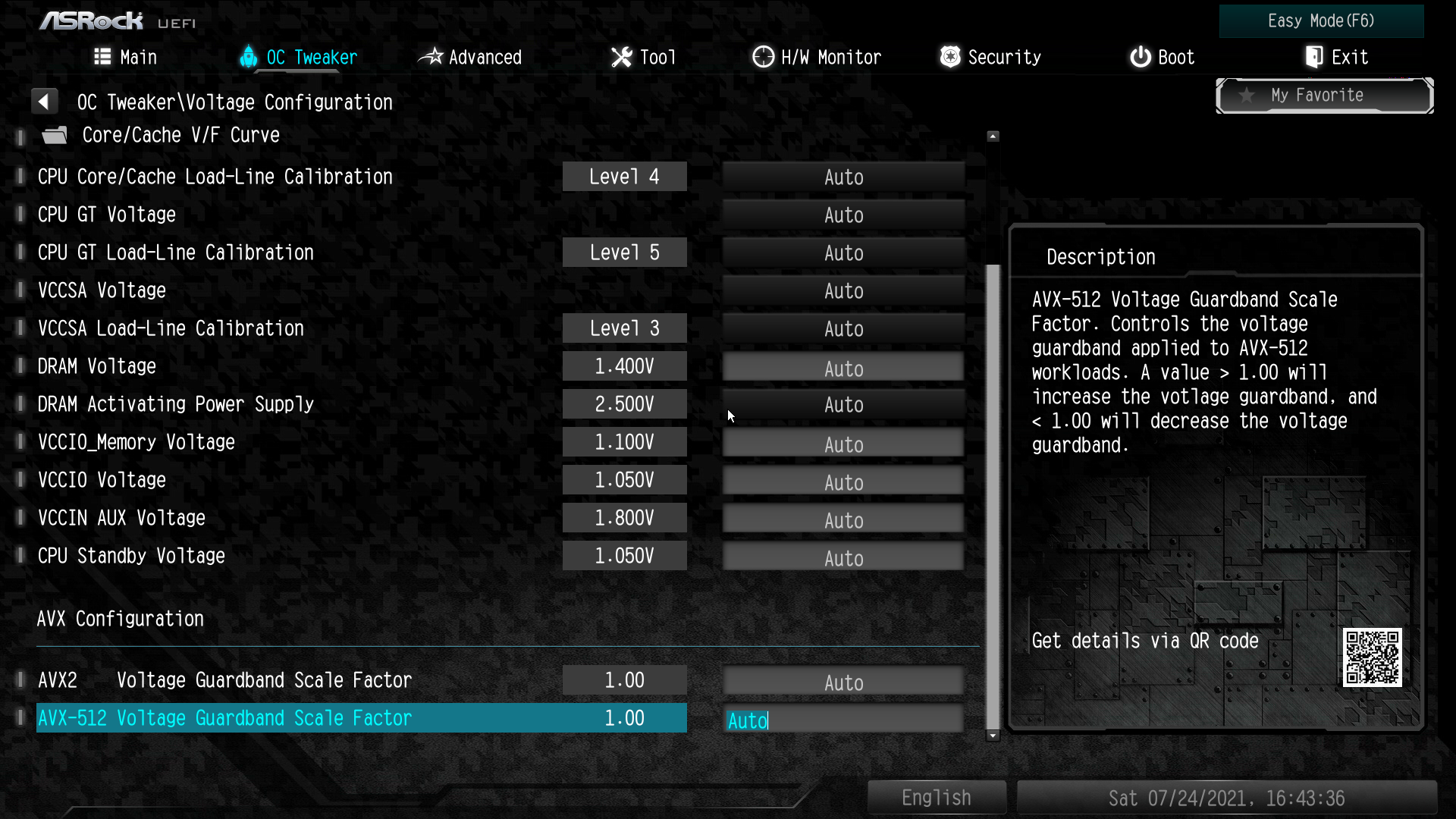

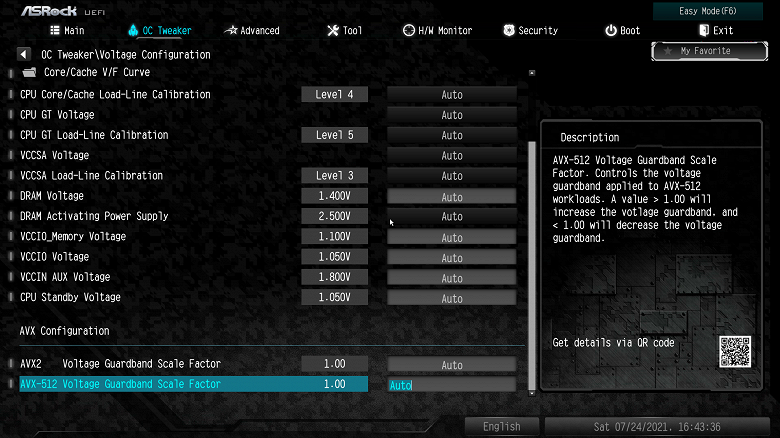

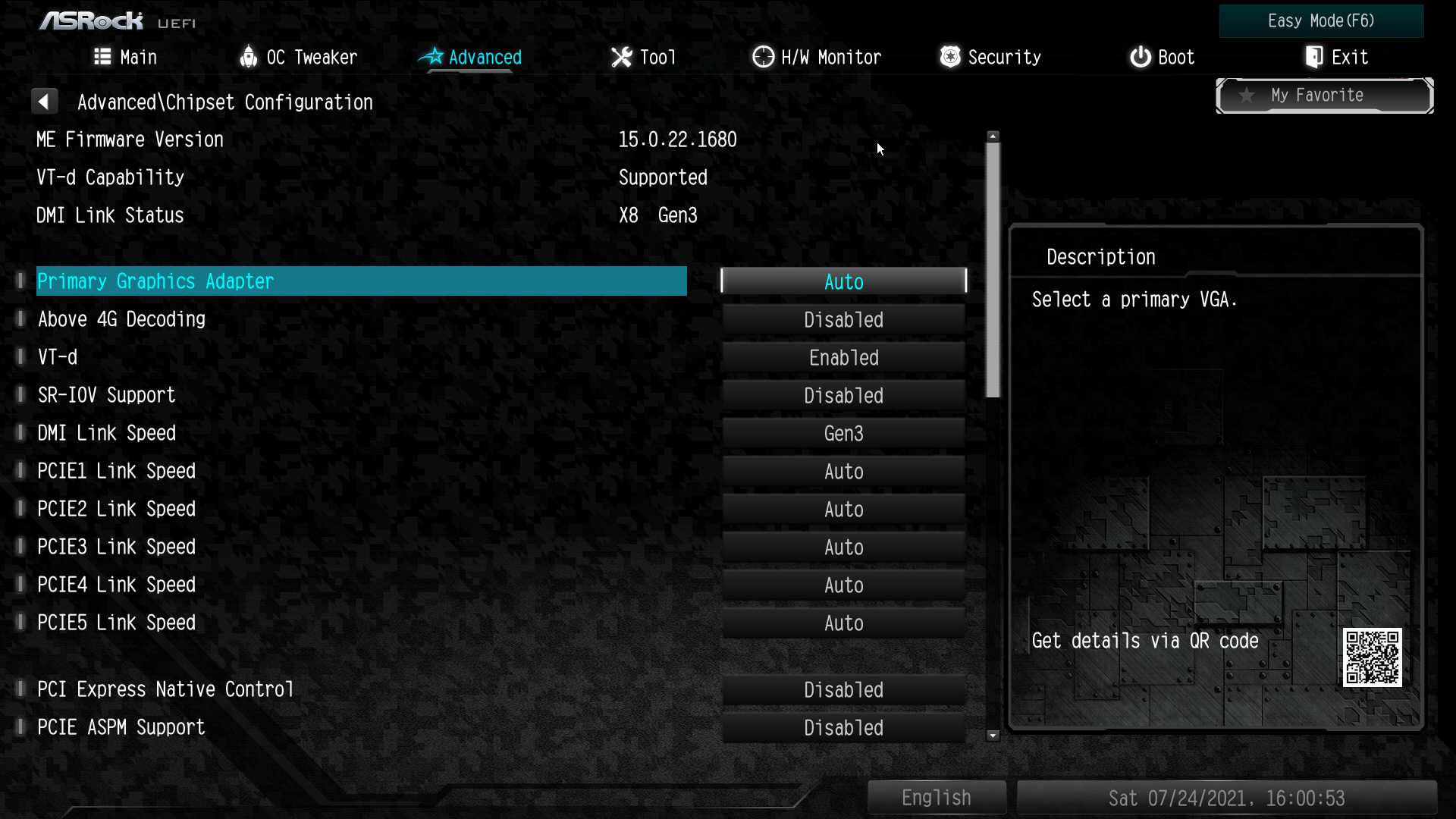

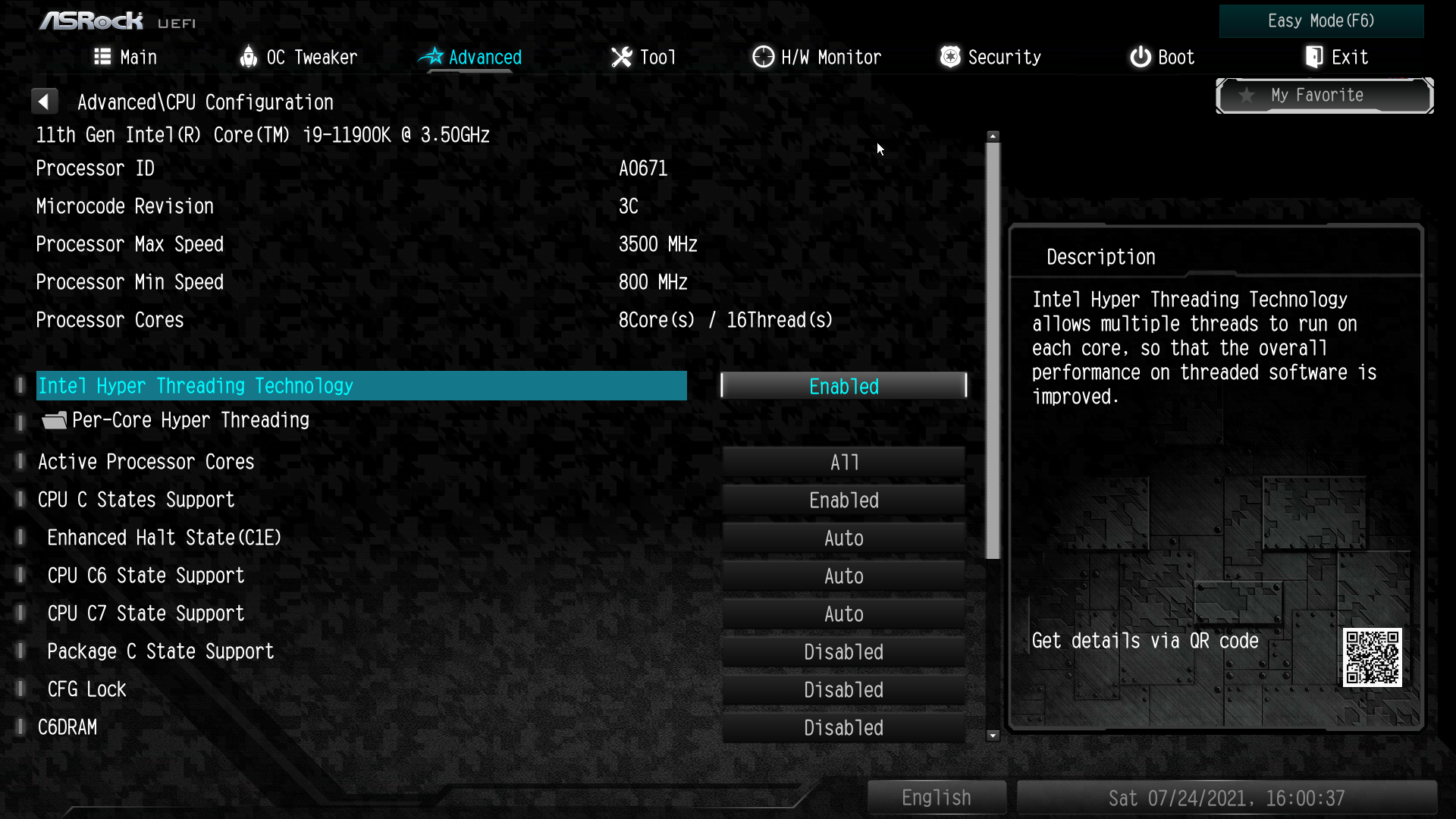

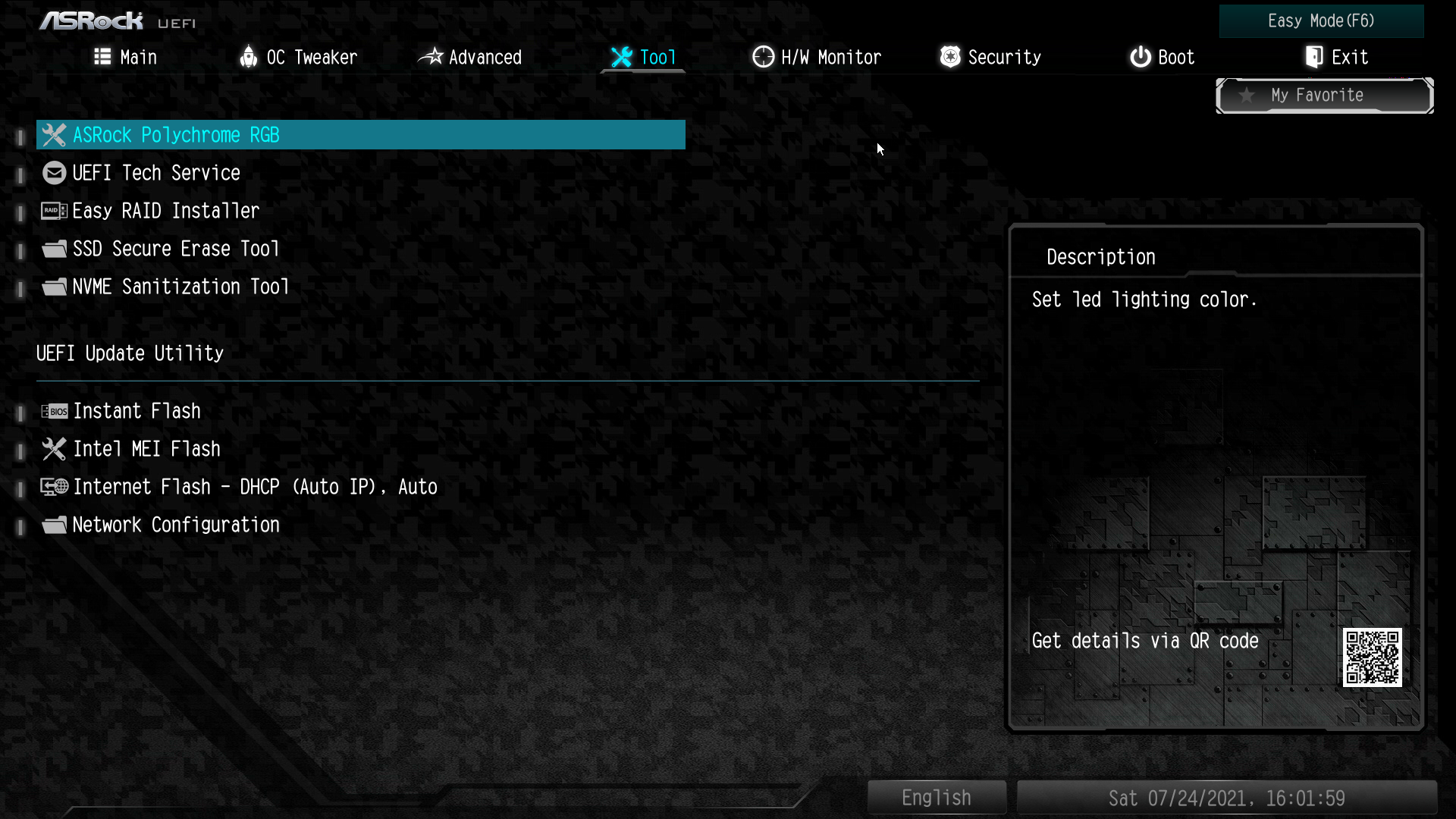

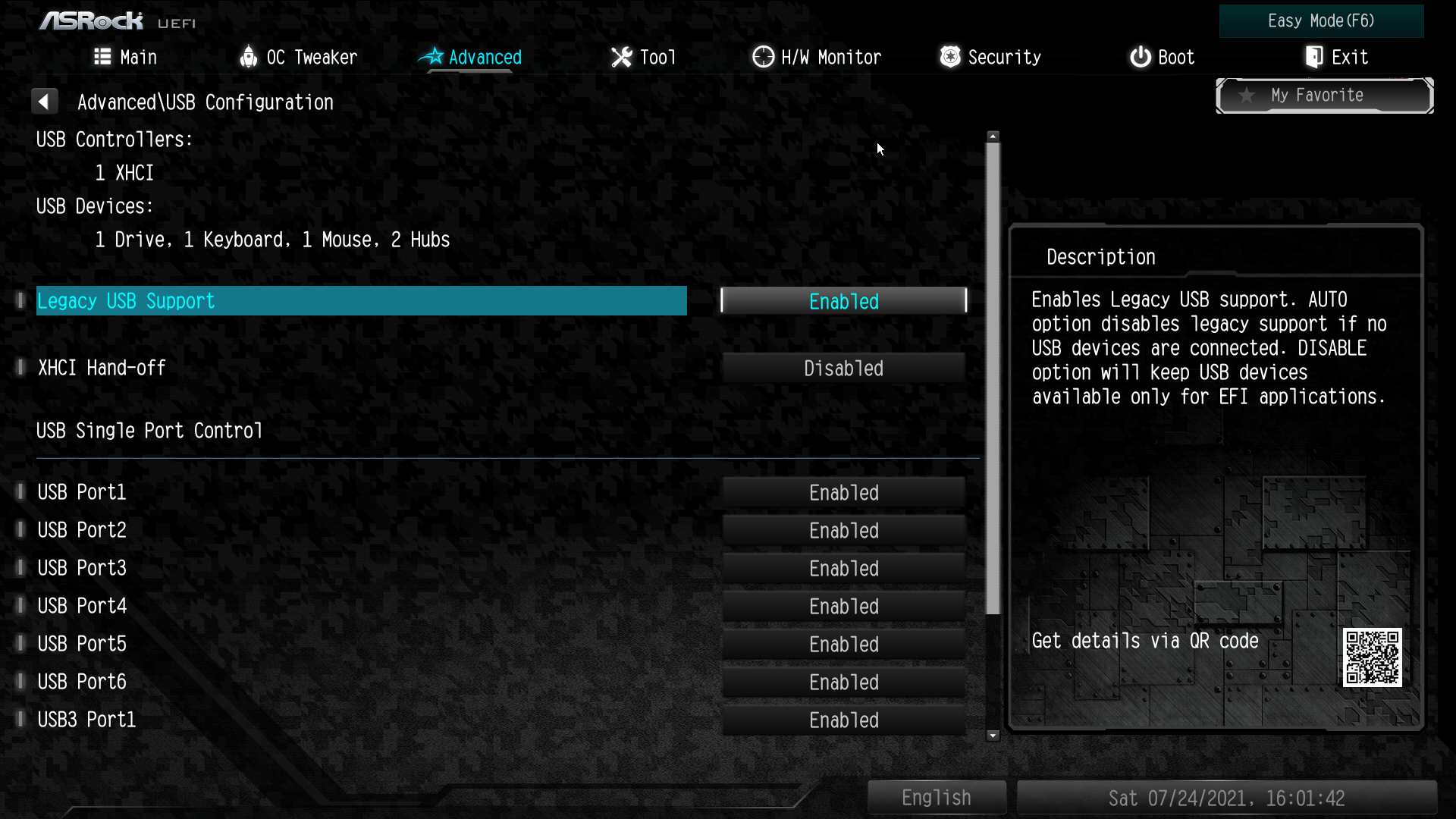

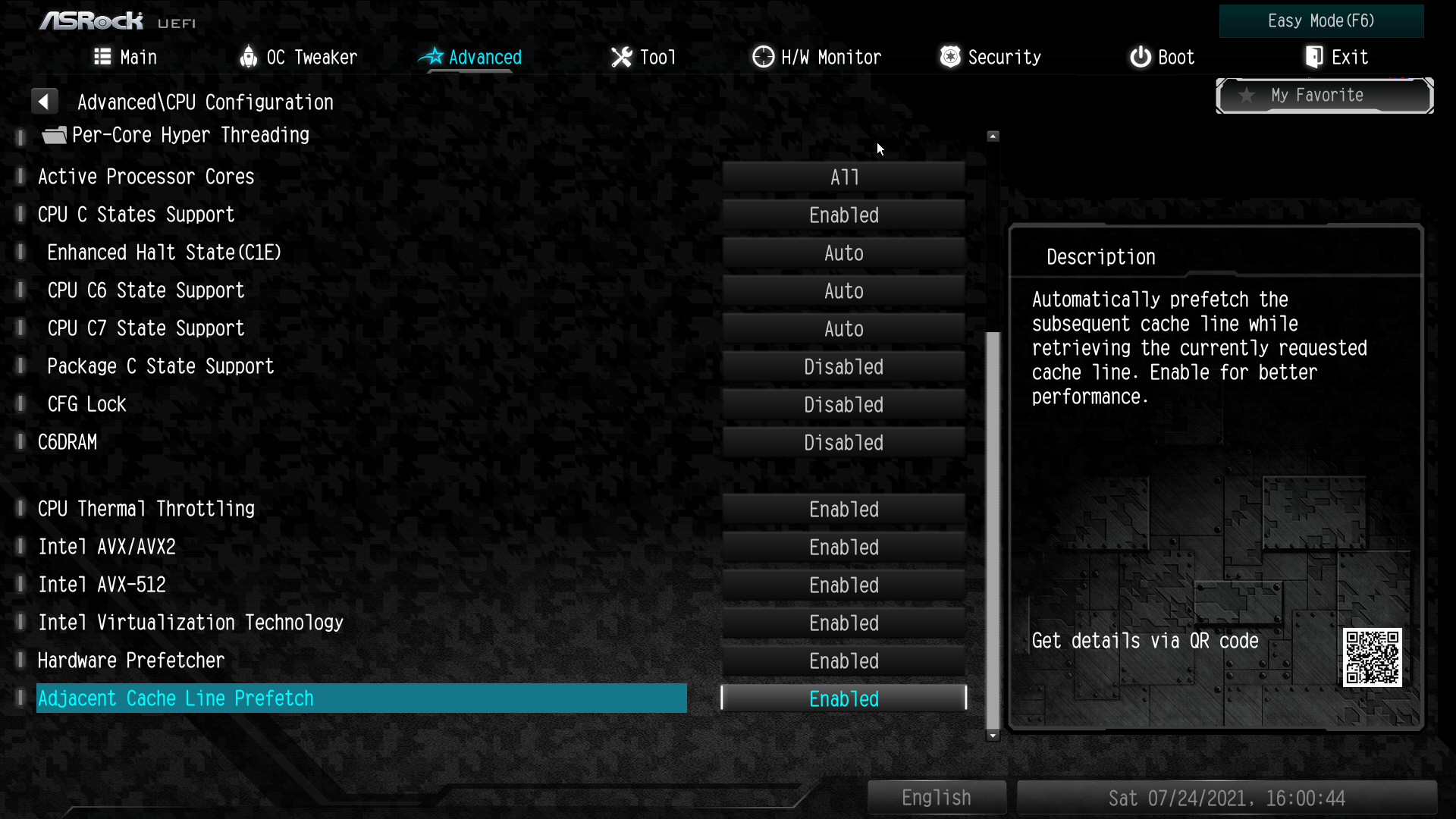

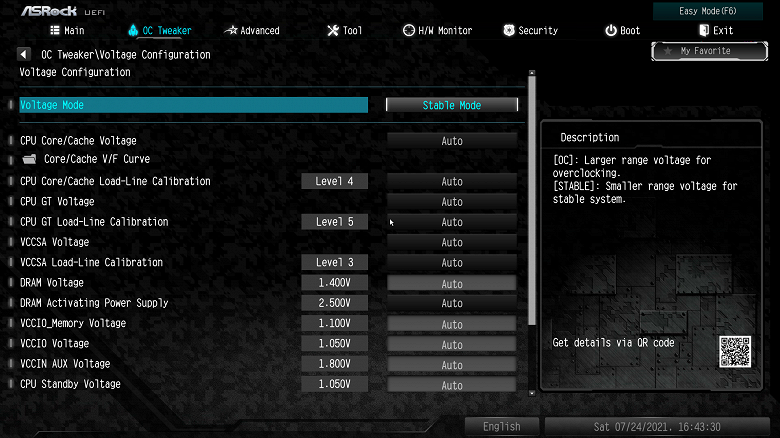

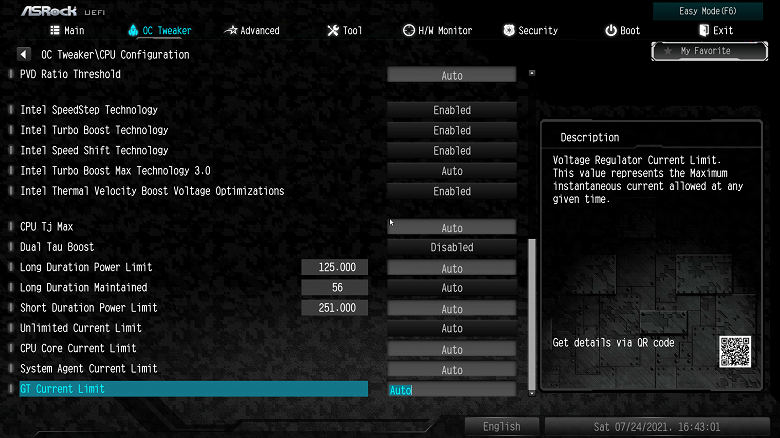

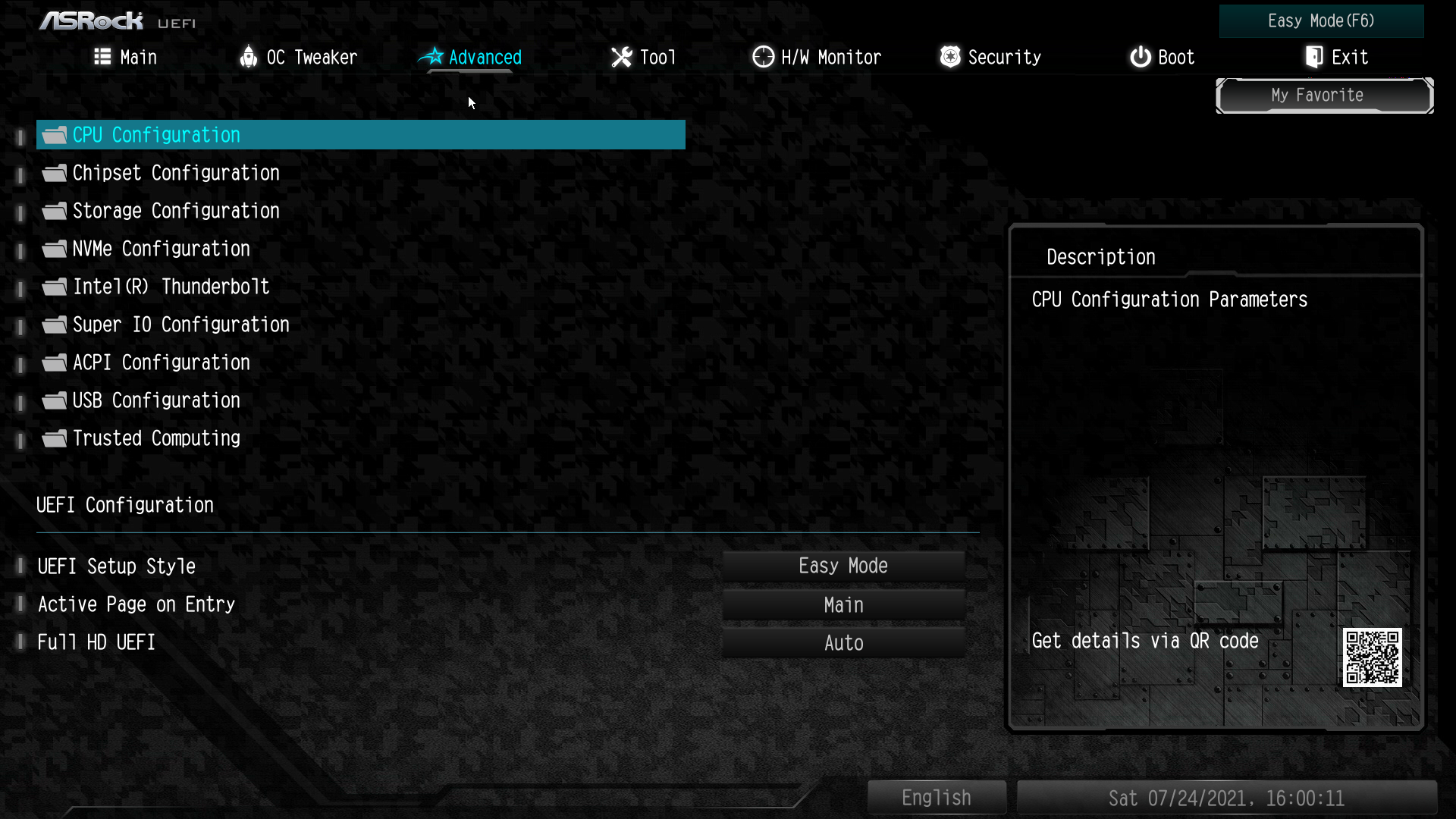

Настройки BIOS

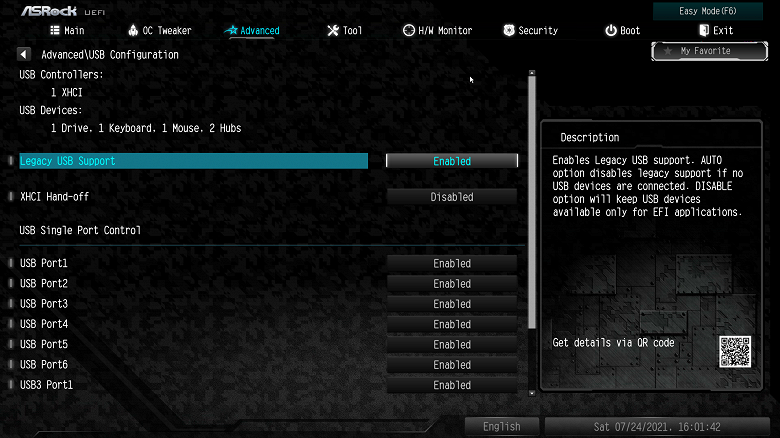

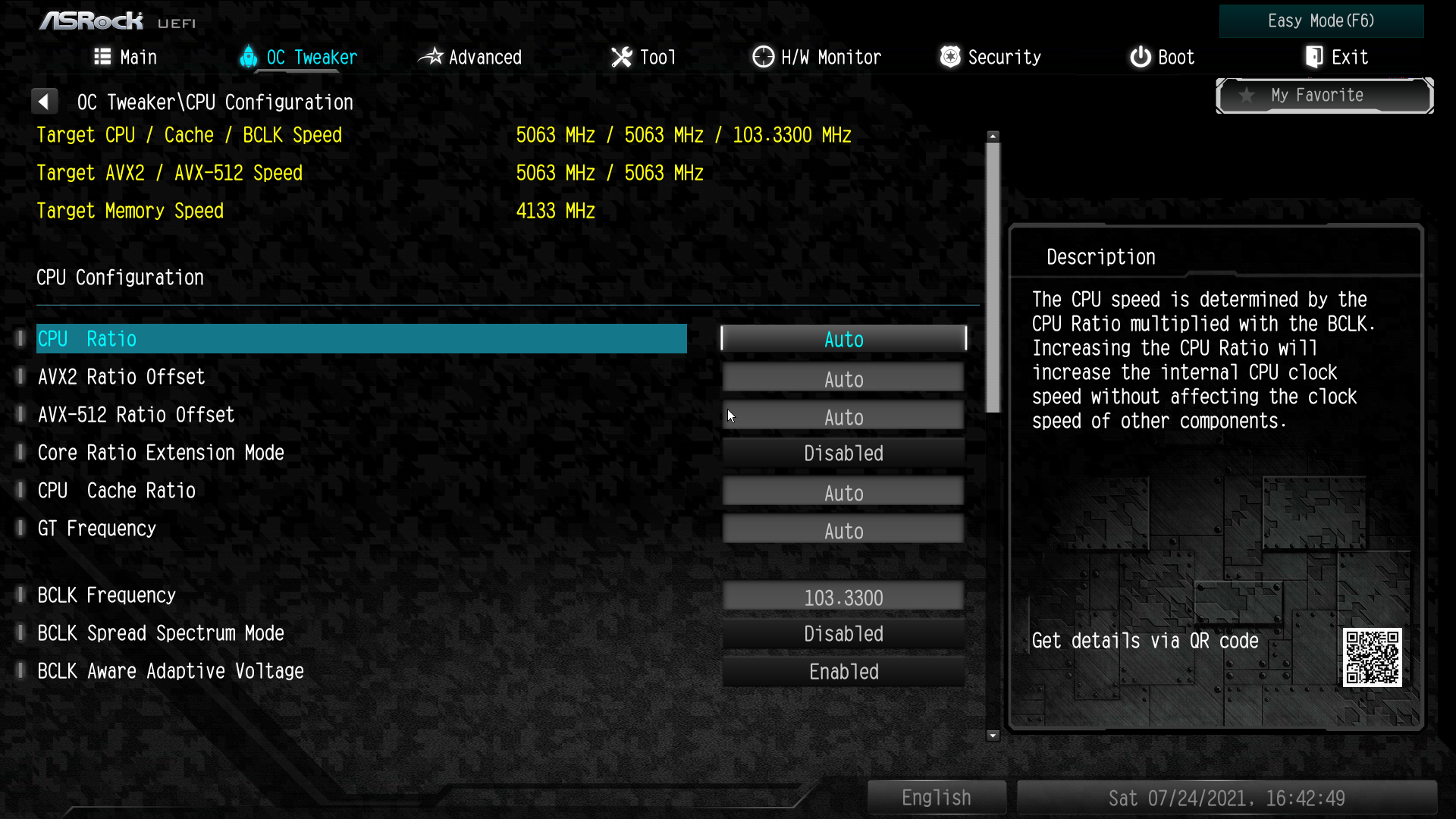

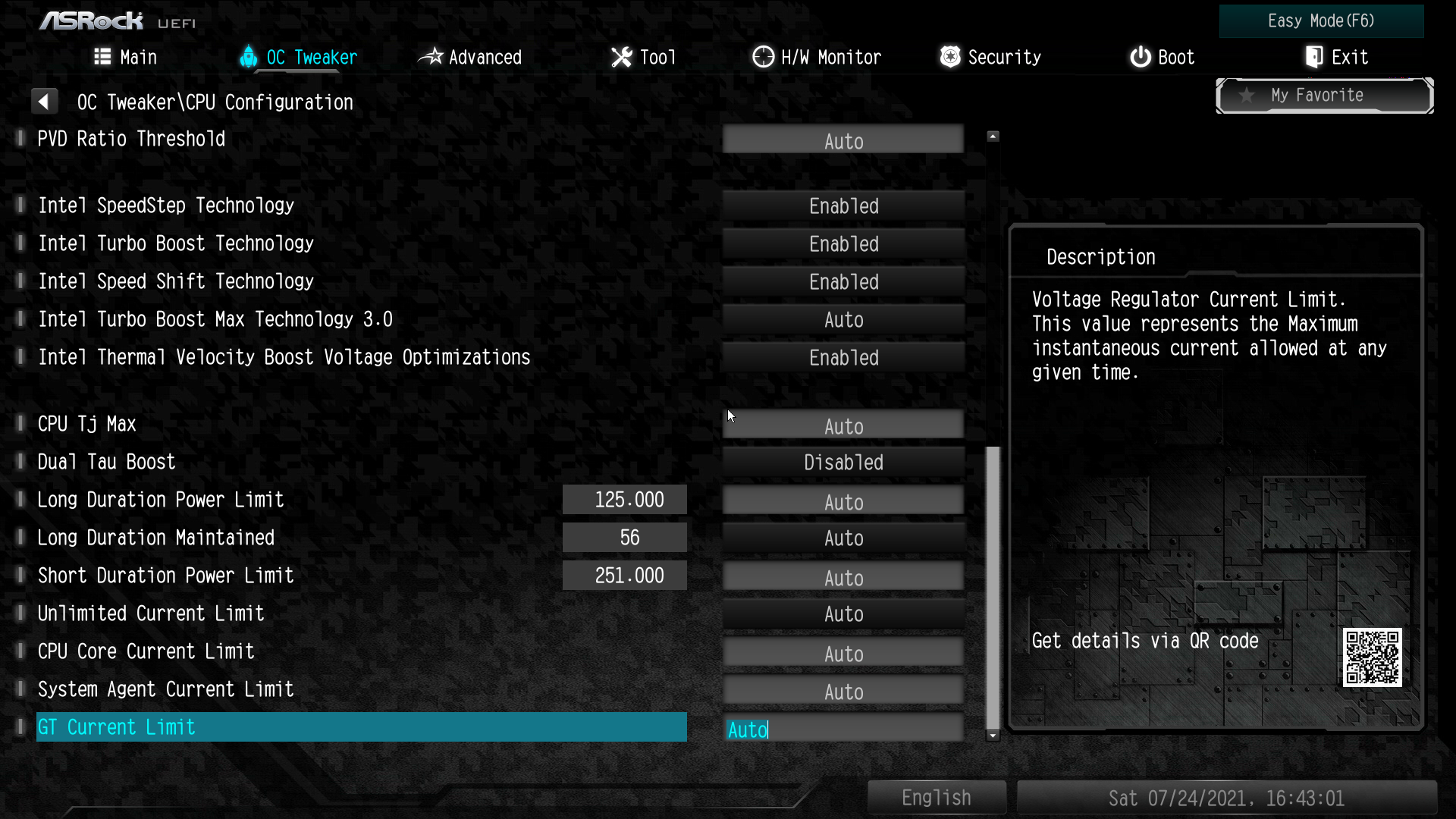

Работоспособность (и разгон)

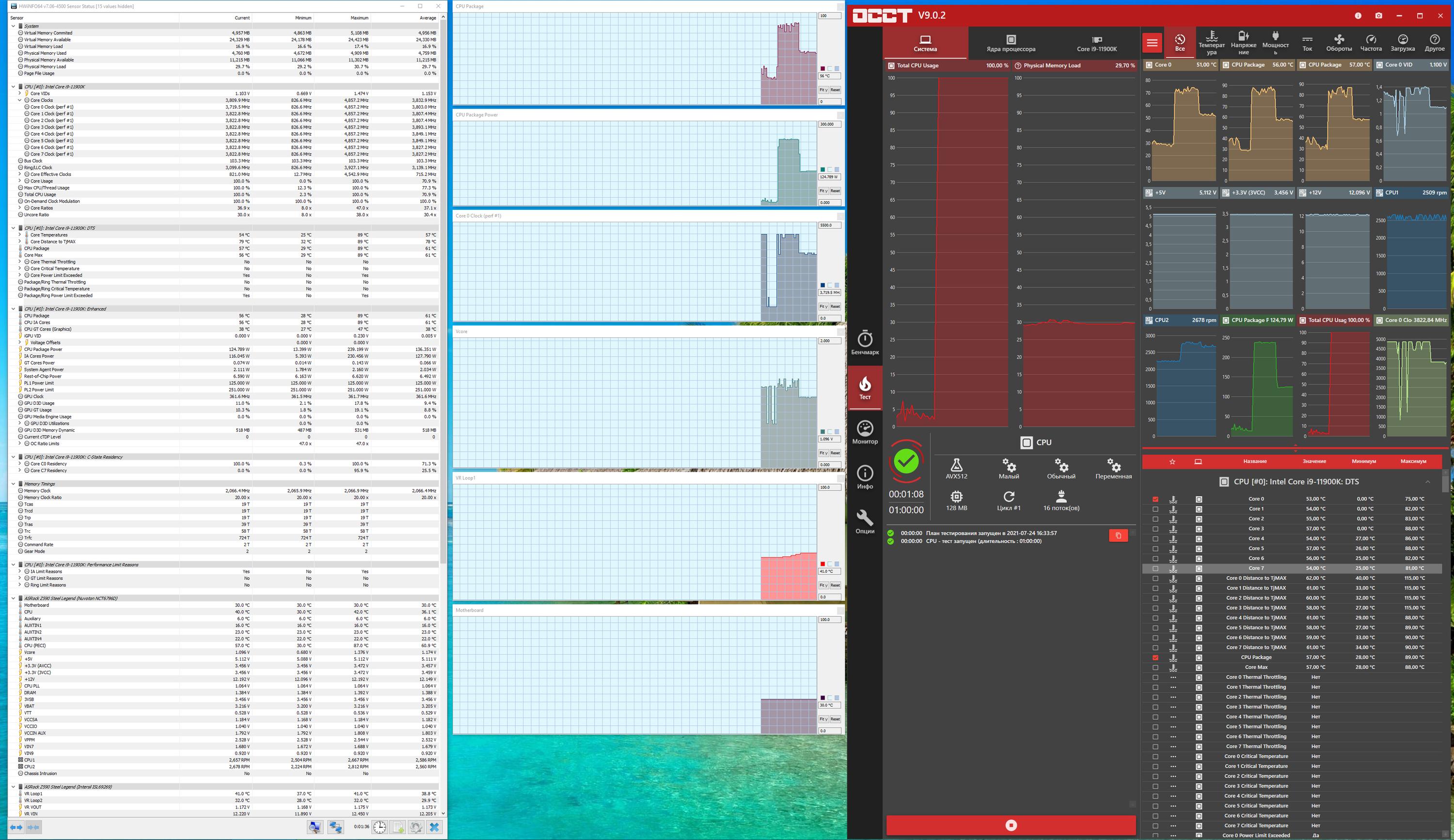

Запускаем все в режиме по умолчанию. При этом МСЕ не работает, TurboBoost поднимает частоты раздельно по ядрам до 4,85 ГГц, PL1 срабатывает, и через минуту частоты сбрасываются до 3,8 ГГц.
При этом все параметры работы держались в норме, необычных явлений не замечено. Максимальное потребление процессором достигло средней величины в 230 Вт. Процессор явно был далек от перегрева.

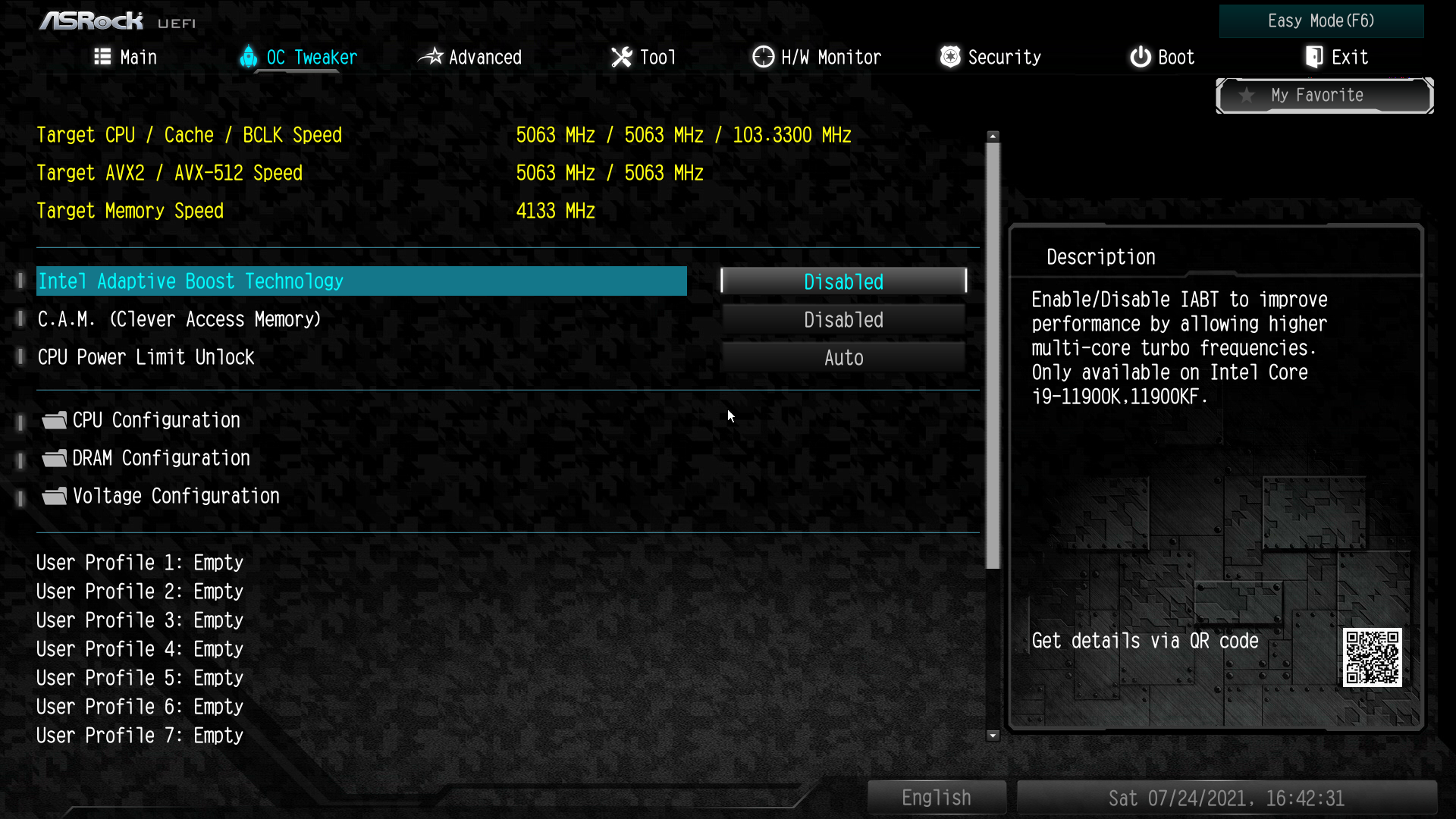

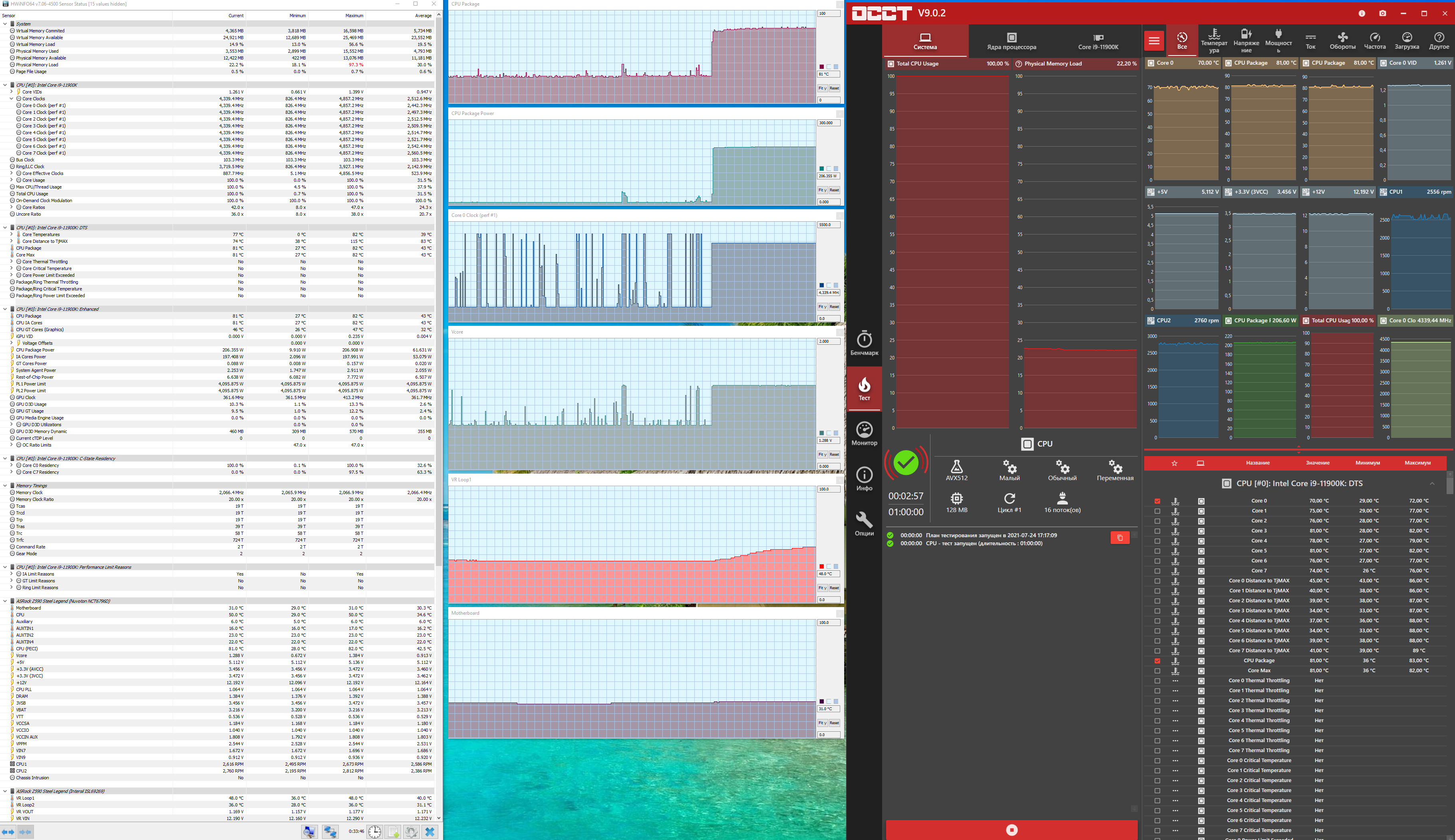

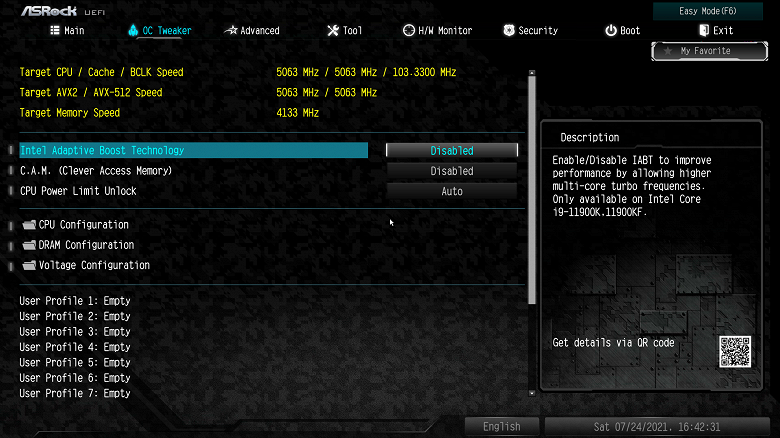

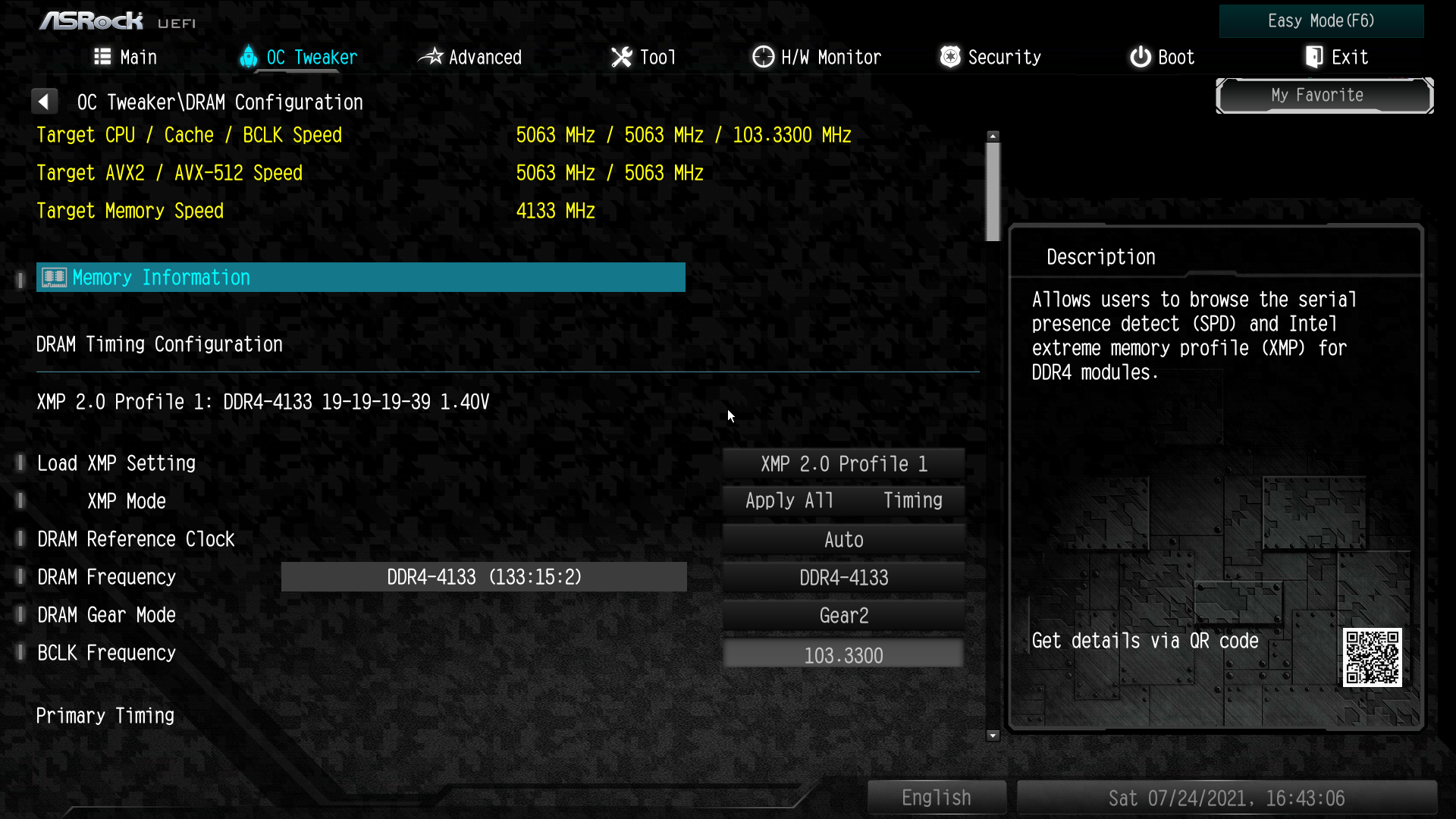

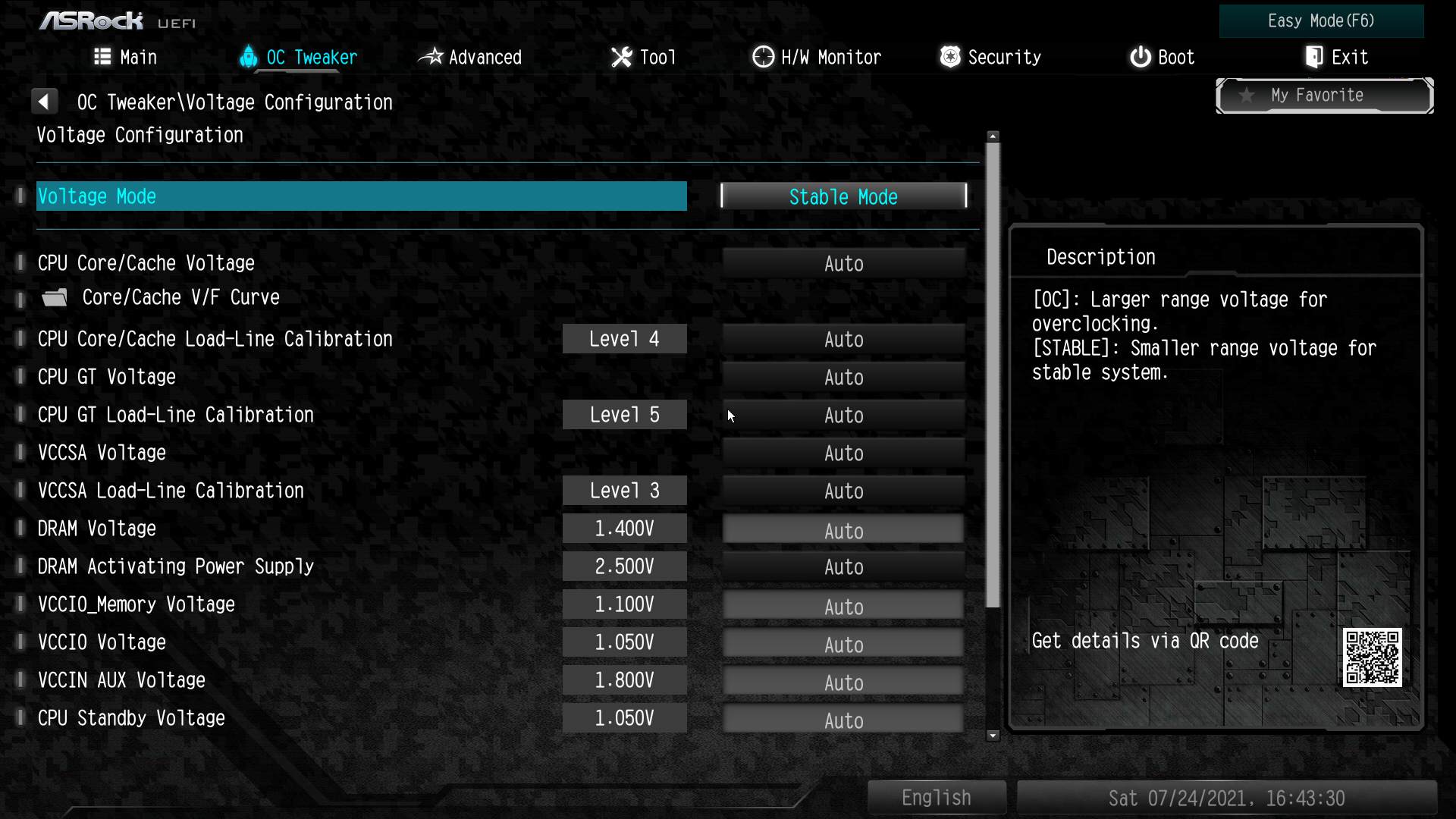

Включаем Intel Adaptive TurboBoost и выключаем лимиты потребления.
Ну что же, вот и показатель того, что матплата — не для максимальных частот даже по меркам Turbo Boost от Intel. Система питания по умолчанию блокирует работу CPU на максимальных для него частотах, несмотря на отсутствие перегрева, и получаем работу всех ядер на 4,3 ГГц. Разумеется, все тесты прошли стабильно, проблем не было.

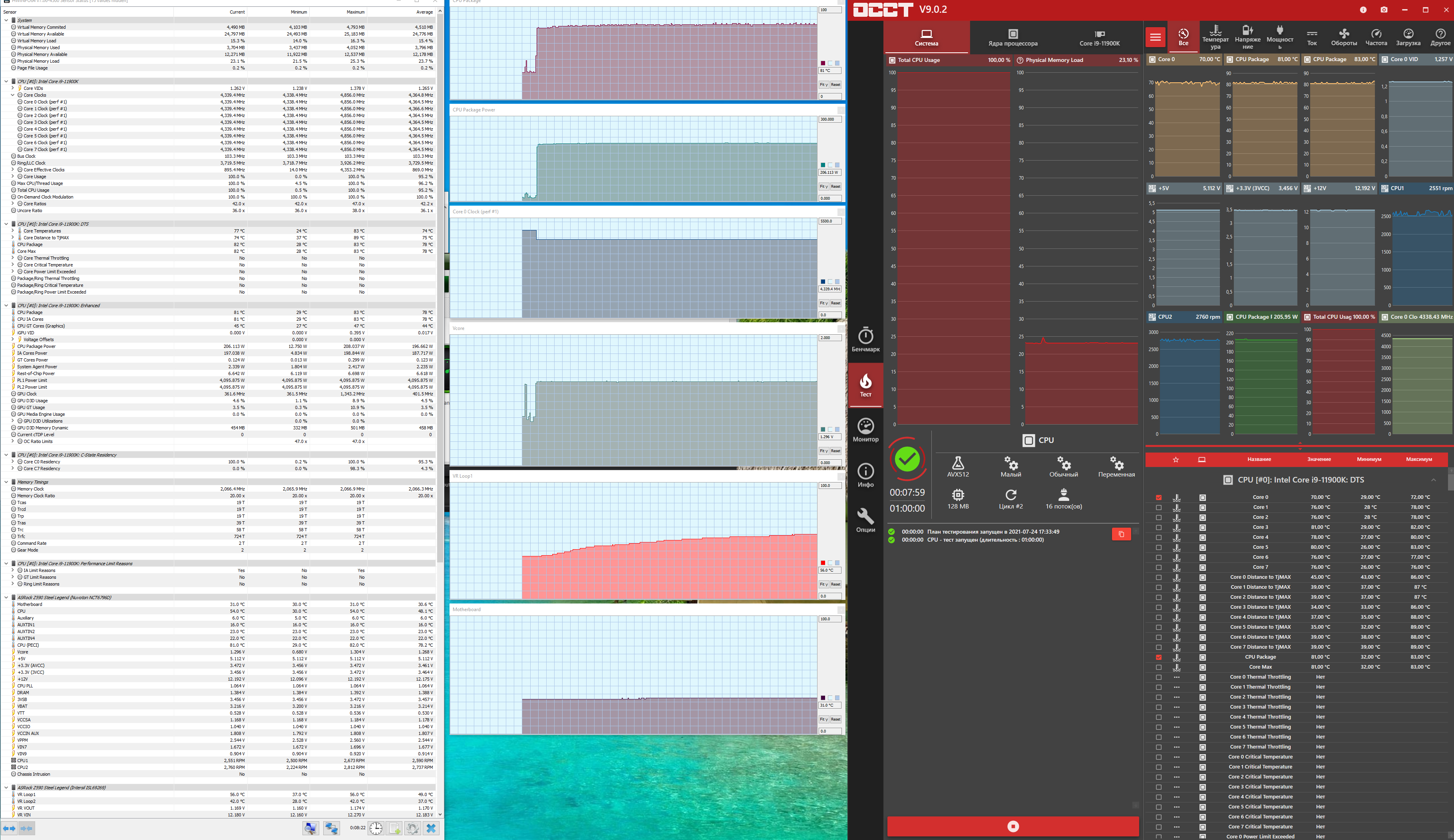

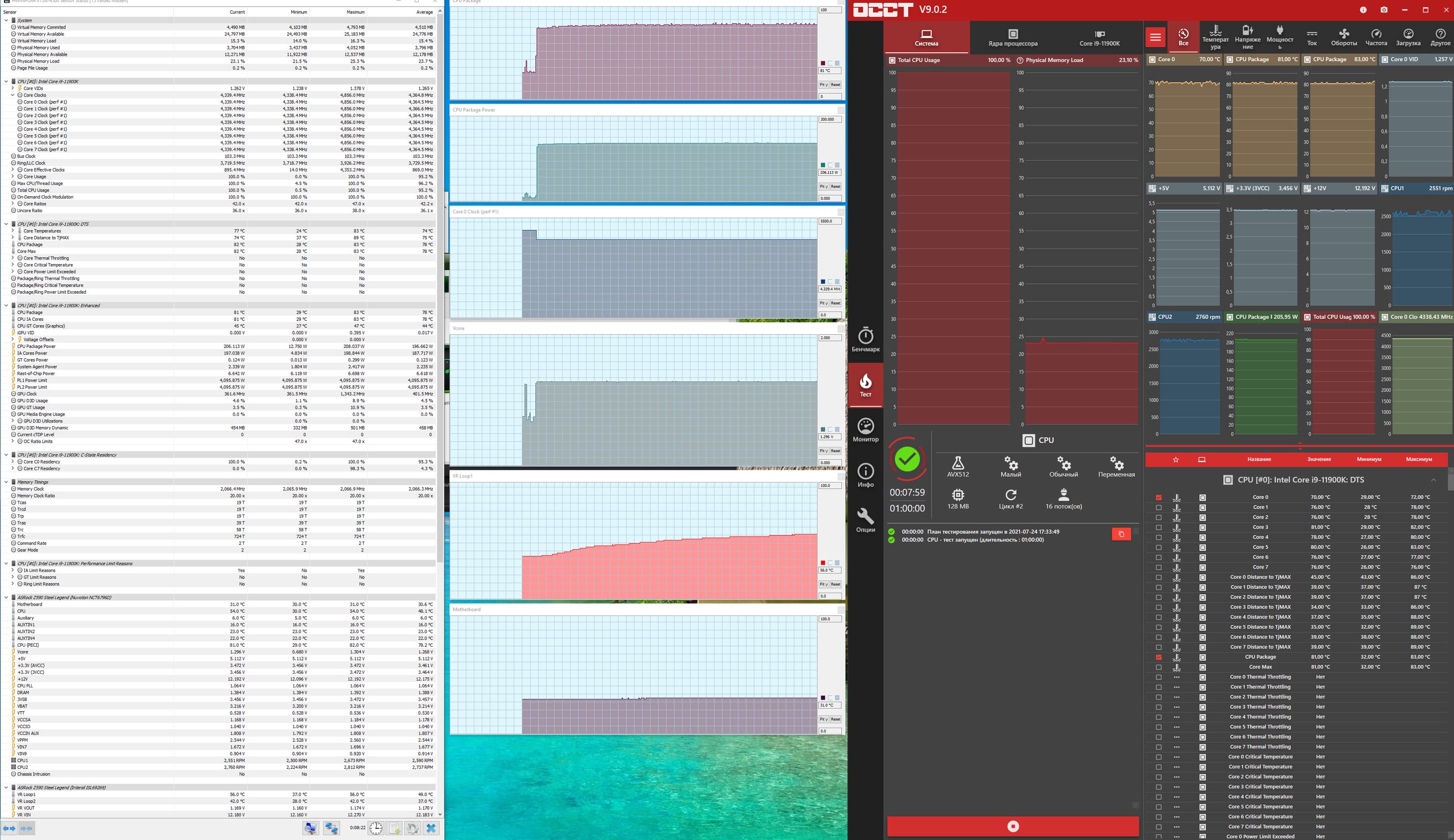

Попытка использовать программу A-Tuning для получения более высоких результатов в режиме Performance ни к чему не привела, мы получили практически идентичные показатели.
Нагрев VRM и чипсета также оставались в норме.
Очевидно, что у этой платы явно жестко лимитирован оверклокинг согласно возможностям ее системы питания.
Выводы
ASRock Z590 Steel Legend — плата среднебюджетной серии Steel Legend, рассчитанной на тех, кому не требуются разгон и уникальные возможности. Это такой крепкий середнячок.
Плата предлагает 15 портов USB, включая два USB 3.2 Gen2 (10 Гбит/с) и один USB 3.2 Gen2×2 (правда, внутренний Type-C — нужен вывод на переднюю панель), 2 слота PCIe х16 (при этом только первый получает 16 линий PCIe от процессора, а второй работает только в режиме х4), 3 слота M.2 (один из которых работает с 11-м поколением процессоров Intel Core и поддерживает PCIe 4.0) и 6 портов SATA. Система питания способна обеспечить работу любых совместимых процессоров для нового сокета LGA1200, но без особого разгона. Плата имеет стильный красивый «стальной» дизайн с эффектной подсветкой (есть возможность подключения дополнительных RGB-устройств), дополненный 7 разъемами для подключения вентиляторов и помп, а также радиаторами для накопителей в двух слотах M.2. Стоит упомянуть проводной 2,5-гигабитный контроллер Ethernet и приятные бонусы в виде кронштейна для поддержки тяжелых видеокарт, брелка и наклеек.
С учетом стоимости плата получилась интересной. Нелишне напомнить, что технологии авторазгона Intel и AMD тщательно тестируют систему питания и выставляют максимально возможные частоты работы только на платах премиального уровня. Также напомним, что процессорам вроде Core i9-11900K даже для авторазгона нужны очень приличные СО.
