Обзор материнской платы ASRock B450M Steel Legend на чипсете AMD B450

После череды материалов по материнским платам топового уровня снова настал черед «бюджетки», и сегодня мы уделим внимание дешевому решению на базе чипсета AMD B450 под процессоры AMD (socket AM4). Плата имеет формат microATX, то есть годится не только для установки в обычные корпуса, но и для сборки небольших ПК. Любопытно будет изучить, насколько ограничена функциональность у таких плат, потому что невысокая стоимость (около 6000 рублей на момент написания материала) явно свидетельствует о потенциальной популярности в компьютерах массового сегмента.

Итак, ASRock B450M Steel Legend — материнская плата, основанная на чипсете AMD B450 для процессоров AMD Ryzen 1-го и 2-го поколений, включая Ryzen со встроенной графикой Vega 8/11. Плата относится к бюджетному сегменту, поэтому может быть интересна широкому кругу читателей, так как она поддерживает самые производительные на сегодня процессоры AMD.

Здесь следует отметить, что у компании ASRock есть три основные линейки материнских плат: Taichi, Phantom Gaming, Steel Legend. Первые две включают в себя самые топовые продукты (разумеется, базируемые на не менее топовых системных чипсетах), в линейку Steel Legend входят продукты на чипсетах средне и даже малобюджетного сегментов. Впрочем, есть исключения, например имеется материнская плата на Intel Z390 в линейке Steel Legend. В целом, разведение позиционирования таково, что Taichi, Phantom Gaming — это крутых геймеров и оверклокеров, плюс там больше возможностей у периферии, ибо чипсеты топового уровня, а также самые широкие возможности по подсветке в угоду моддерам ПК. А вот Steel Legend — тут типа все более скромно, но со своим «шармом». (Напридумают производители красивых названий, а ты потом голову ломай — как объяснить юзерам — так чего же лучше).

Плата поставляется в небольшой коробке с упоминанием основных технологий и функций.

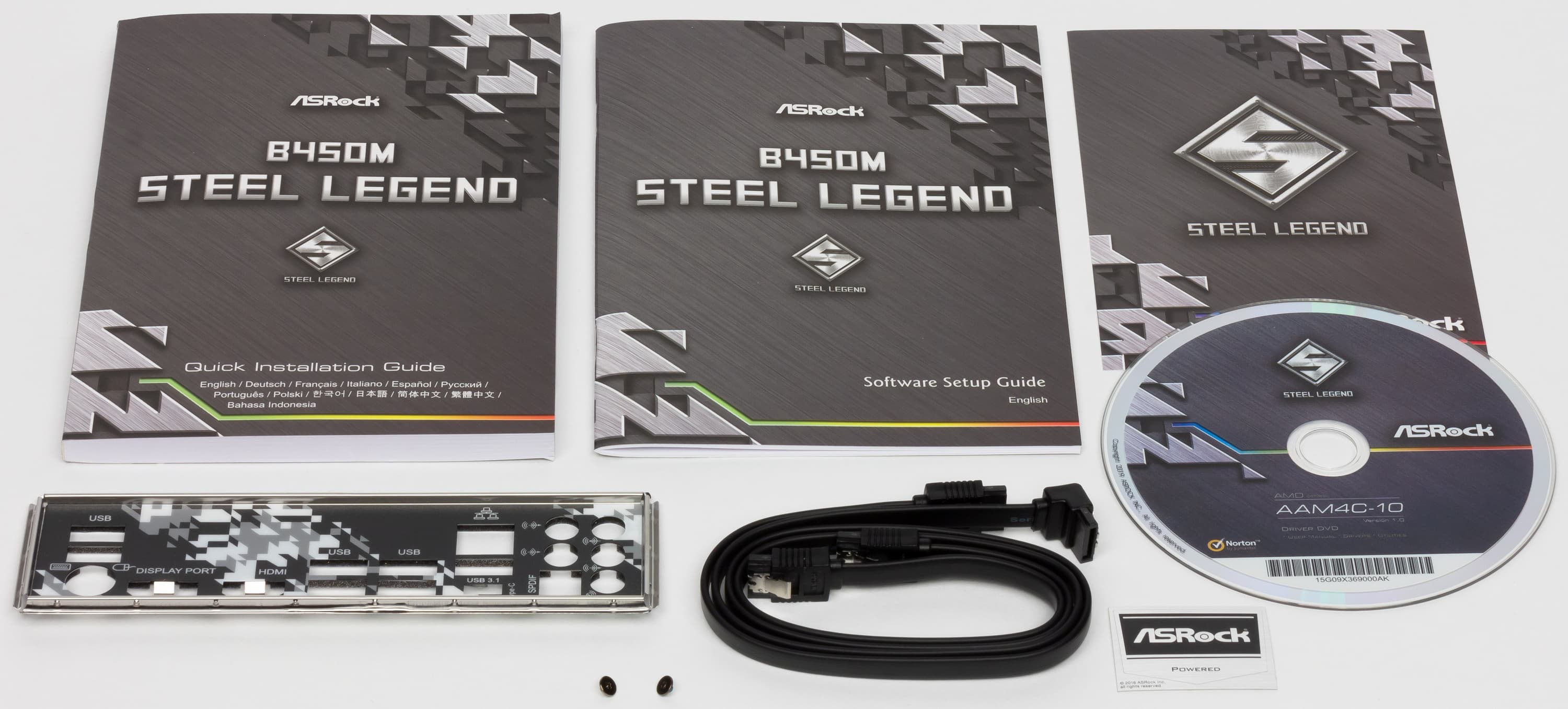

Перед нами очень скромный комплект поставки, содержащий тот минимум, что потребуется сборщику ПК: краткое руководство пользователя, винтики для монтажа накопителей M.2, заглушка для задней панели с разъемами, традиционные кабели SATA и диск (снова поворчу немного на тему — куда пихать этот самый диск, ибо во многих современных ПК уже нет оптических драйвов, давно могли бы софт помещать на USB-флешки).

Форм-фактор

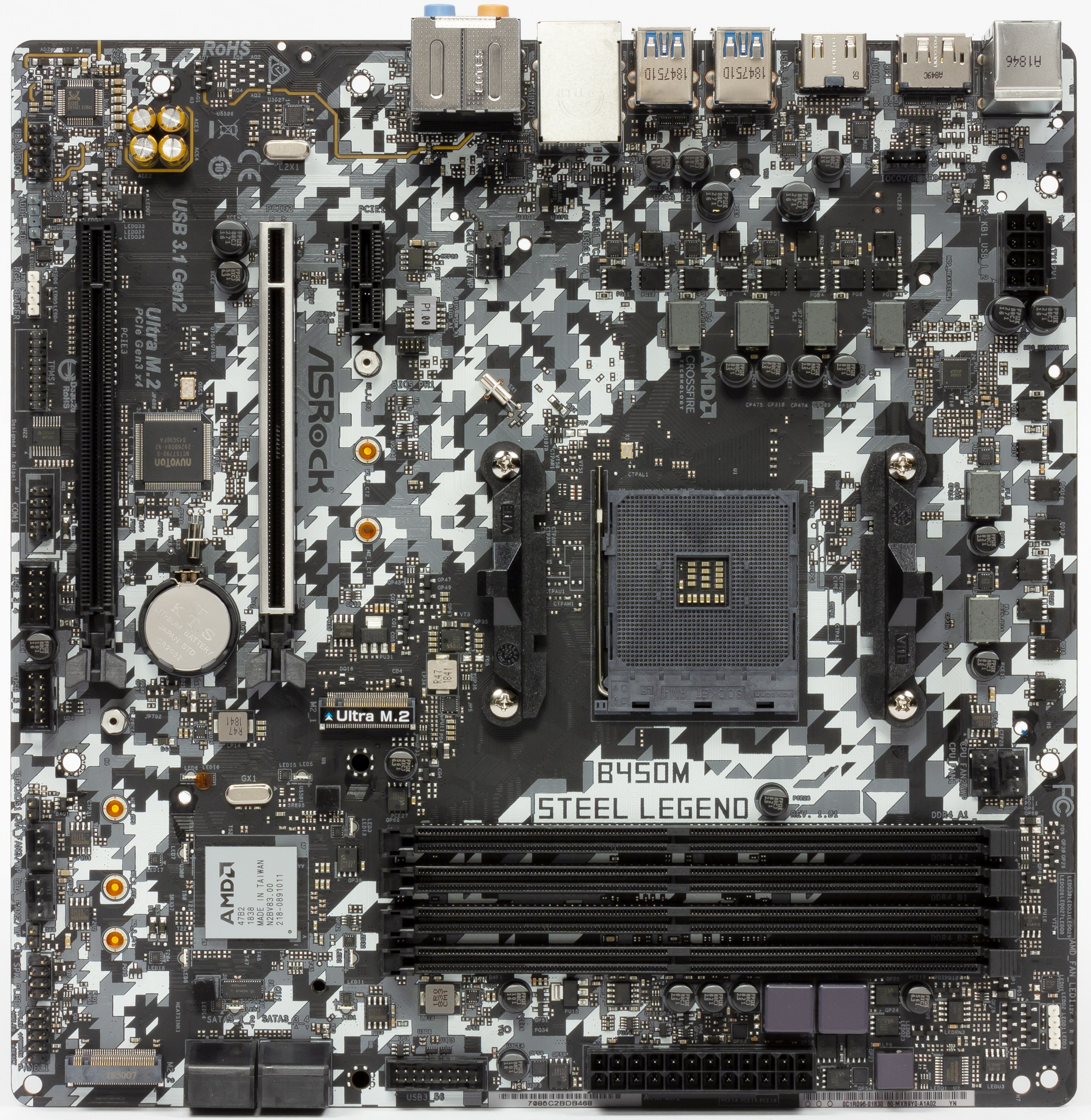

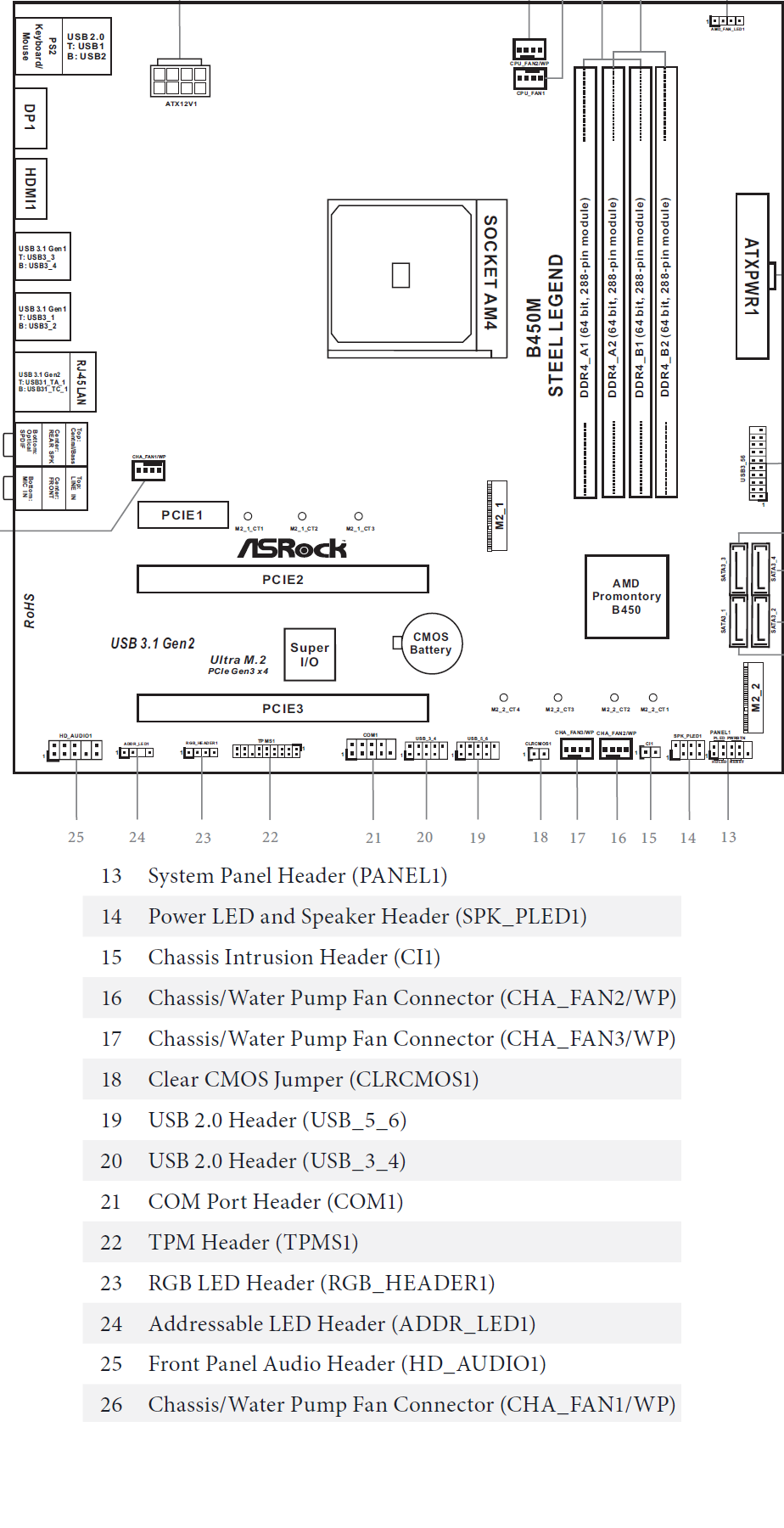

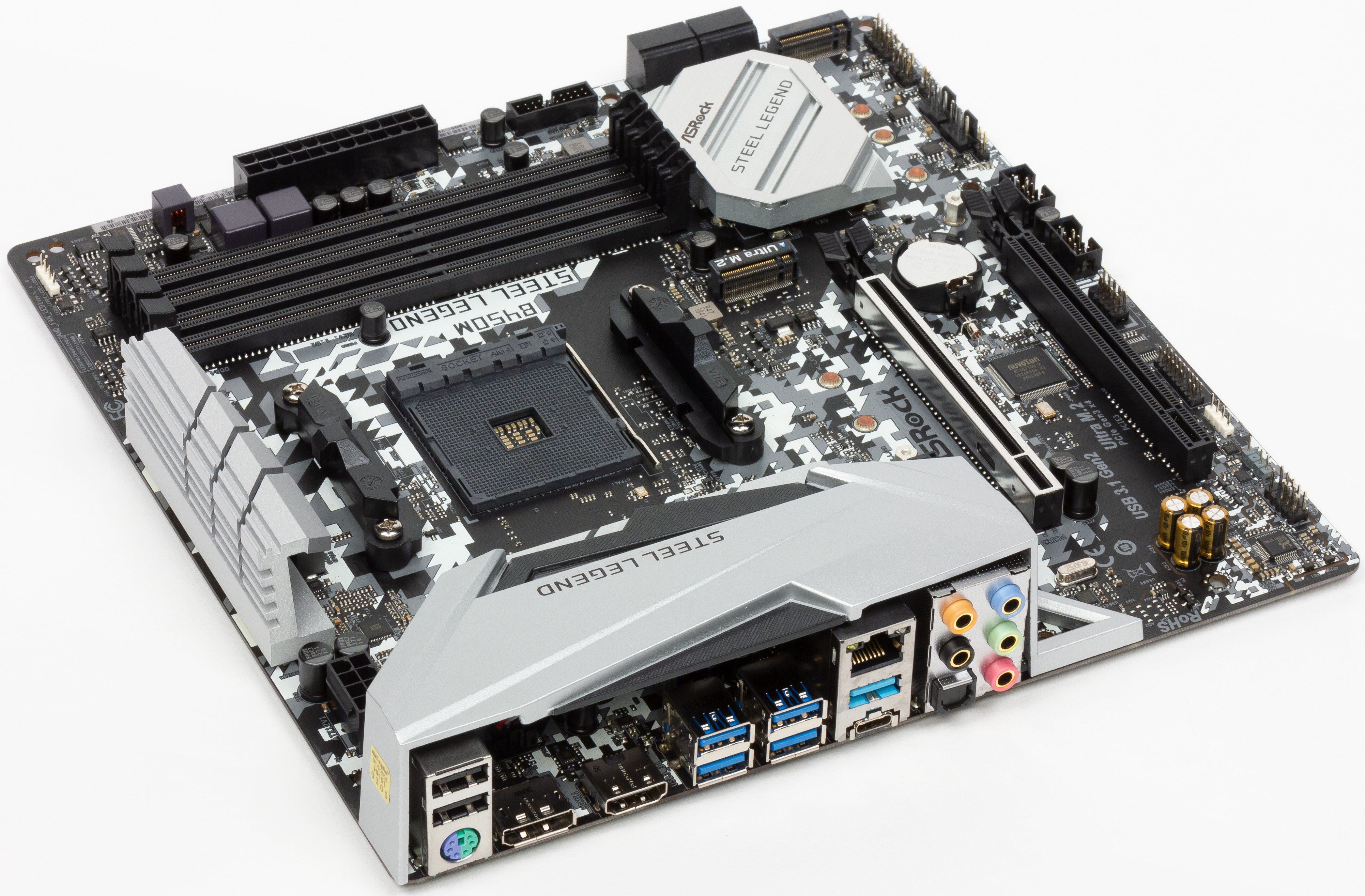

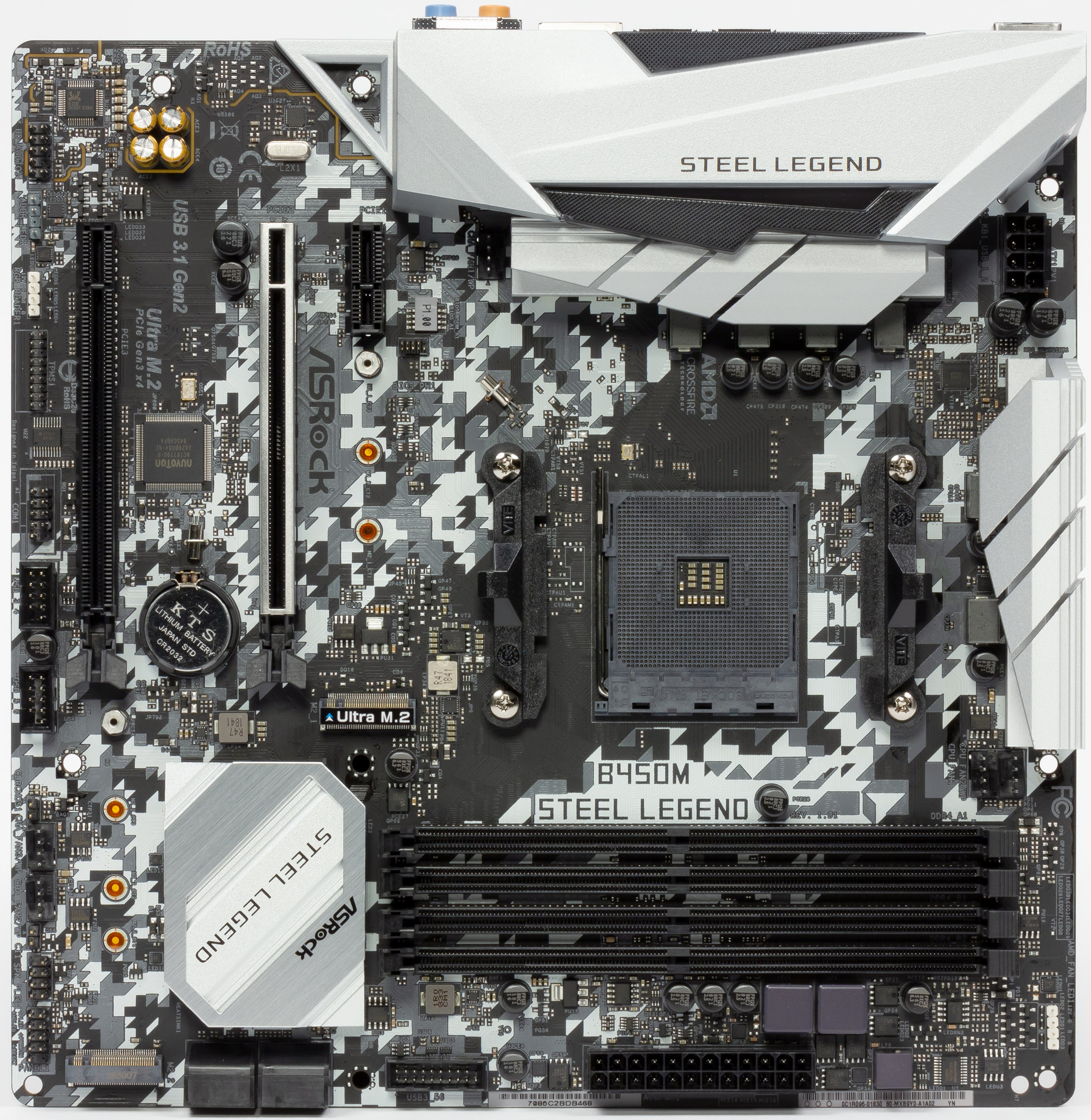

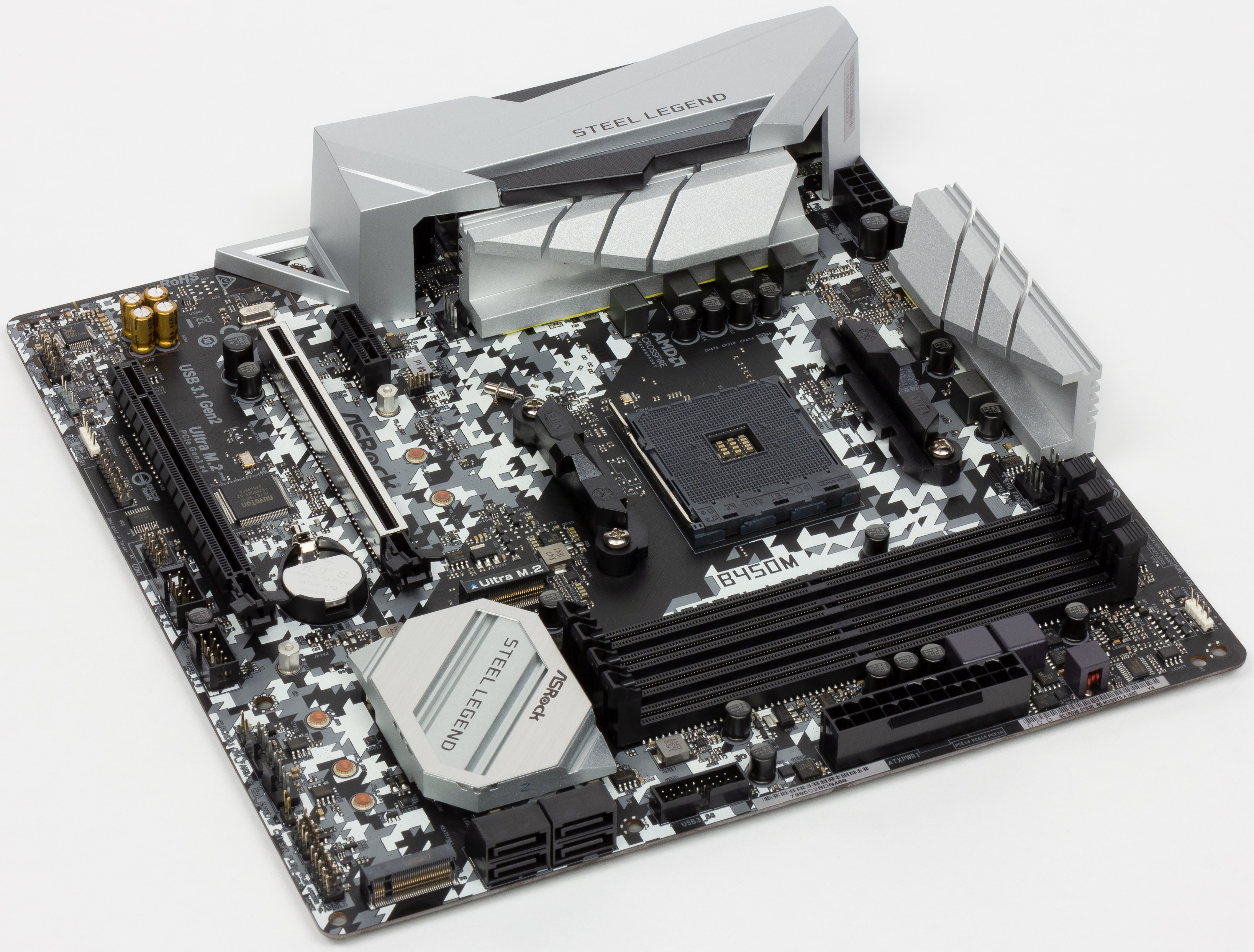

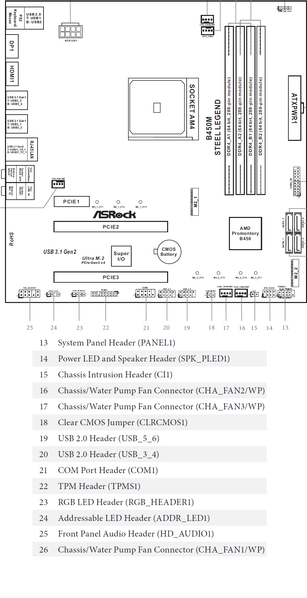

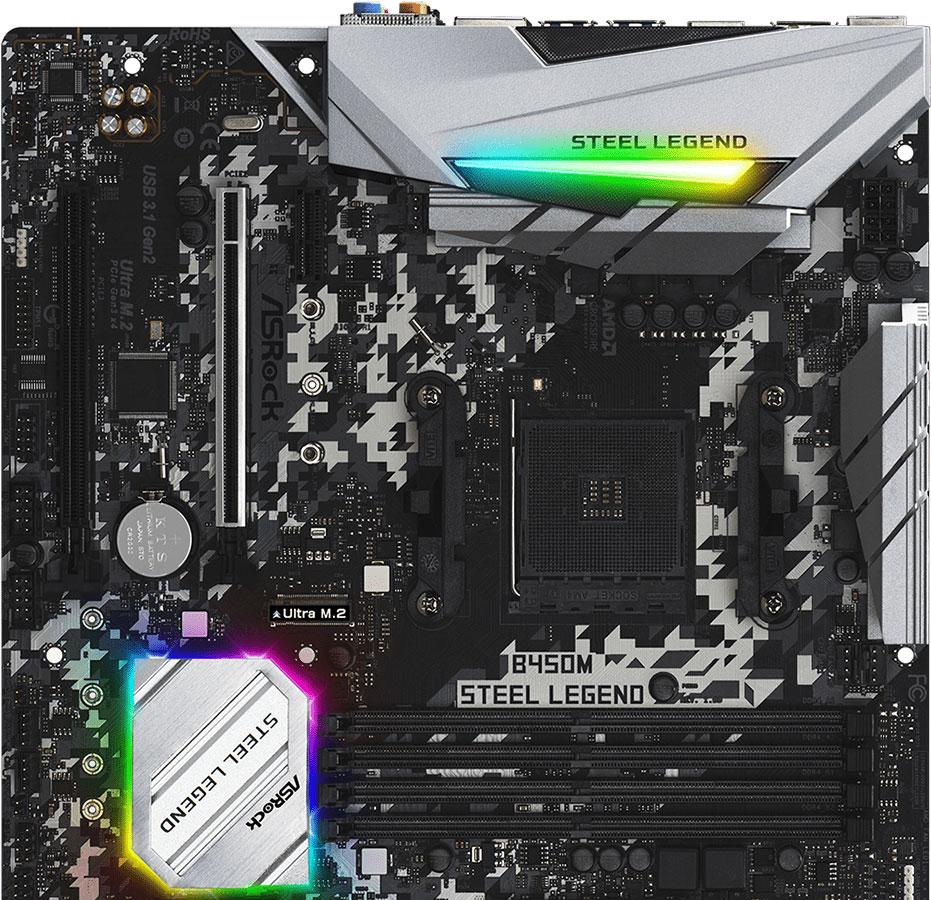

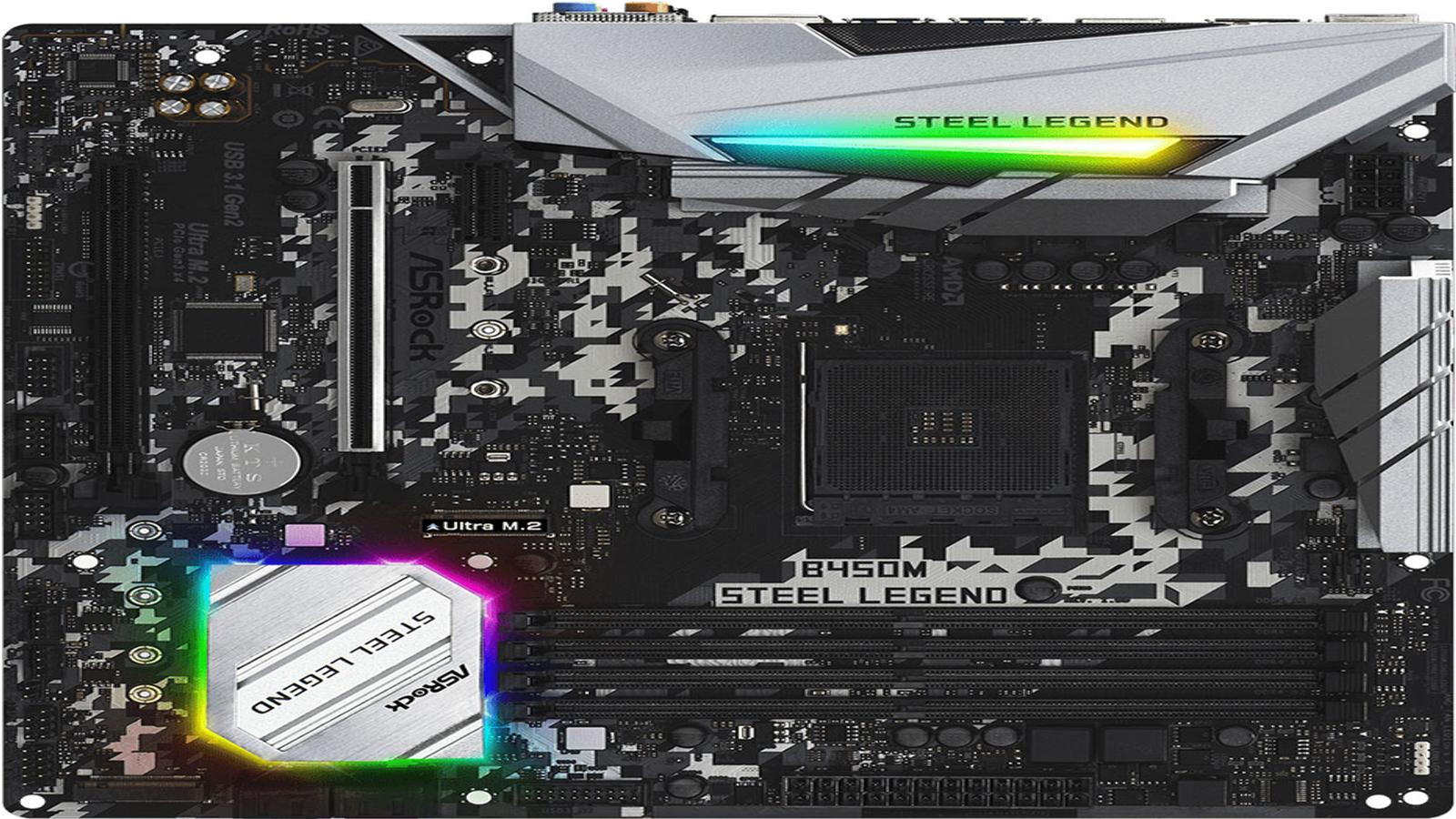

Материнская плата ASRock B450M Steel Legend выполнена в форм-факторе microATX, имеет размеры 245×240 мм и 8 монтажных отверстий для установки в корпус. Следует отметить, что практически все материнские платы у компании ASRock имеют дизайнерские окраски самих печатных плат. В серии Taichi — шестеренки вечной машины, Phantom — стрелы, а здесь мы видим серебристо-белый окрас с малопонятными хаотичными серыми вставками, причем общая канва дизайна — снова диагонально пересекающие плату линии.

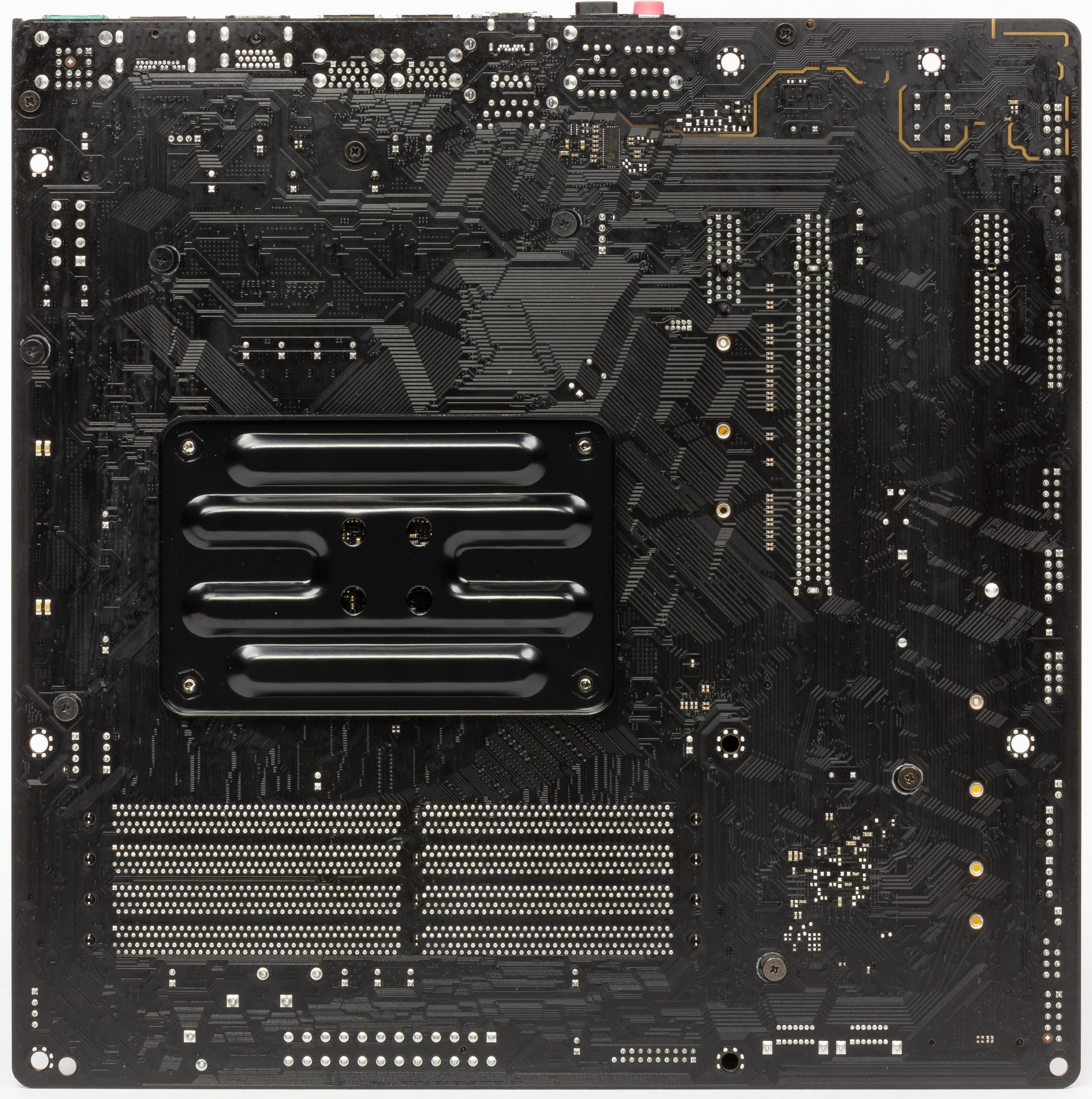

На оборотной стороне практически нет элементов, во всех точках пайки острые концы срезаны, поэтому если взять плату в руки, пораниться невозможно.

Технические характеристики

Таблица с перечислением ключевых функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 1-го и 2-го поколений, Athlon GE
Процессорный разъем AM4
Чипсет AMD B450
Память 4 × DDR4, до 64 ГБ, до DDR4-4600
Аудиоподсистема 1 × Realtek ALC892
Сетевые контроллеры 1 × Realtek RTL8111G (1 Гбит/с)
Слоты расширения 2 × PCI Express 3.0 x16 (режимы x16, x16+x4 (CrossFire))
1 × PCI Express 3.0 x1
Разъемы для накопителей 4 × SATA 6 Гбит/с (от чипсета)
2 × M.2 (от чипсета, для устройств формата 2242/2260/2280)
USB-порты 4 × USB 3.1 Gen1 Type-A на задней панели (от процессора)
2 × USB 3.1 Gen1: 1 внутренний разъем на 2 порта (от чипсета)
2 × USB 3.1 Gen2: Type-A и Type-C на задней панели (от чипсета)
6 × USB 2.0: 2 порта Type-A на задней панели и 2 внутренних разъема, каждый на 2 порта (от чипсета)
Разъемы на задней панели 4 × USB 3.1 Gen1 (Type-A)
2 × USB 2.0 (Type-A)
1 × USB 3.1 Gen2 (Type-A)
1 × USB 3.1 Gen2 (Type-С)
1 × RJ-45
1 × PS/2
5 аудиоразъемов типа миниджек
1 × аудиоразъем SP/DIF
1 × HDMI 2.0
1 × DisplayPort 1.2
Прочие внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания EPS12V
2 слота M.2
1 разъем для подключения 2 портов USB 3.1 Gen1
2 разъема для подключения 4 портов USB 2.0
5 разъемов для подключения 4-контактных вентиляторов
1 разъем Serial port
1 разъем для подключения неадресуемой RGB-ленты/подсветки
1 разъем для подключения неадресуемой RGB-подсветки кулера процессора
1 разъем для подключения адресуемой ARGB-ленты/подсветки
1 перемычка для сброса CMOS
1 разъем TPM (Trusted Platform Module)
1 разъем для подключения аудиовходов и выходов на корпусе системного блока
Форм-фактор microATX (245×240 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

Еще раз напомним, что данная плата относится даже не к среднему, а к бюджетному уровню, поэтому нет смысла ожидать от нее большого разнообразия и ассортимента портов и контроллеров.

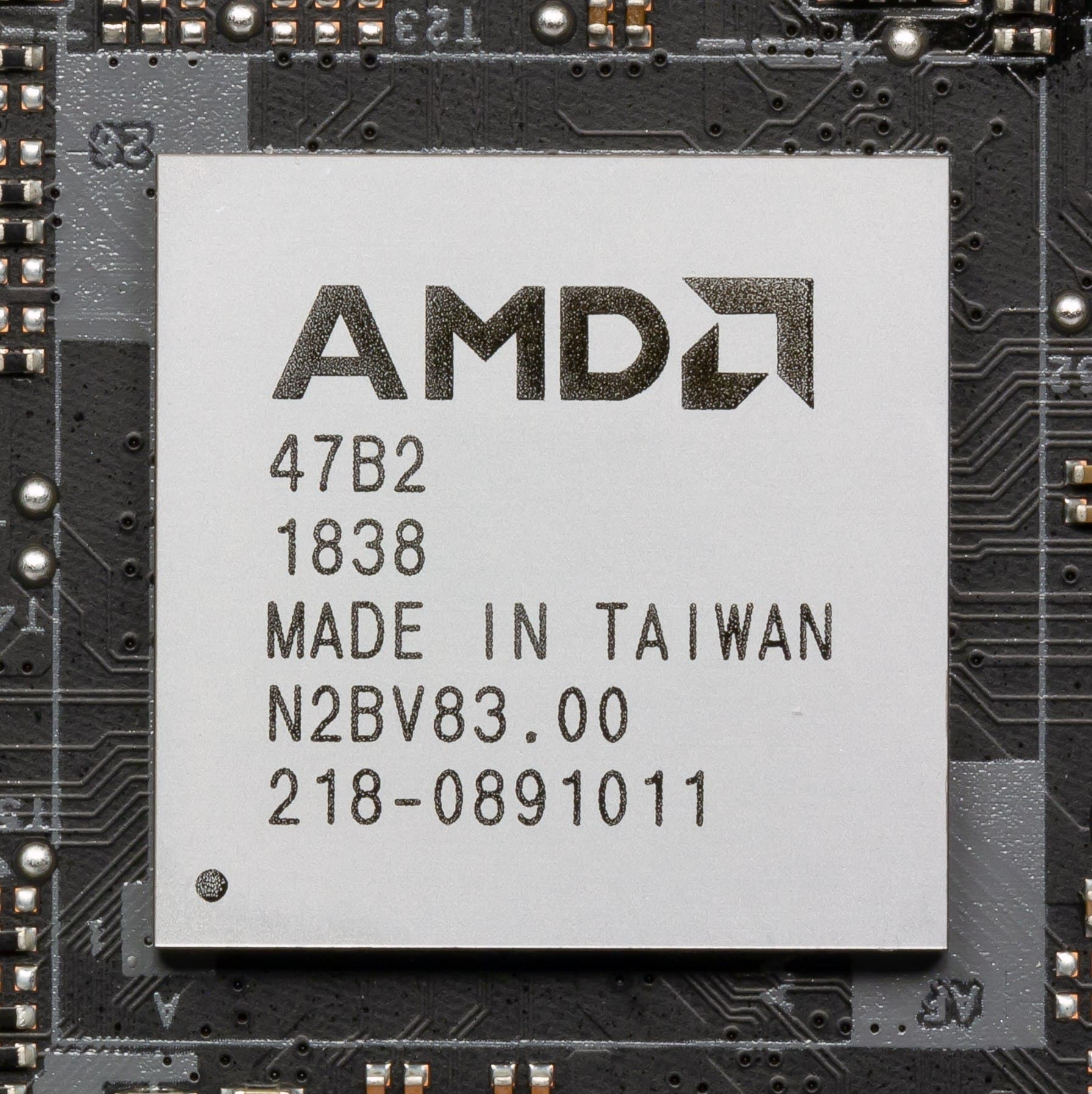

Чипсет AMD B450 поддерживает до 20 портов ввода-вывода, из которых до 6 отводится на PCI-E (2 линии PCI-E 3.0 и 4 линии PCI-E 2.0), всего может быть до 4 портов SATA 6 Гбит/с и суммарно до 10 портов USB 3.1 Gen2, 3.1 Gen1 (3.0) или 2.0 (2 порта USB 3.1 + 8 остальных).

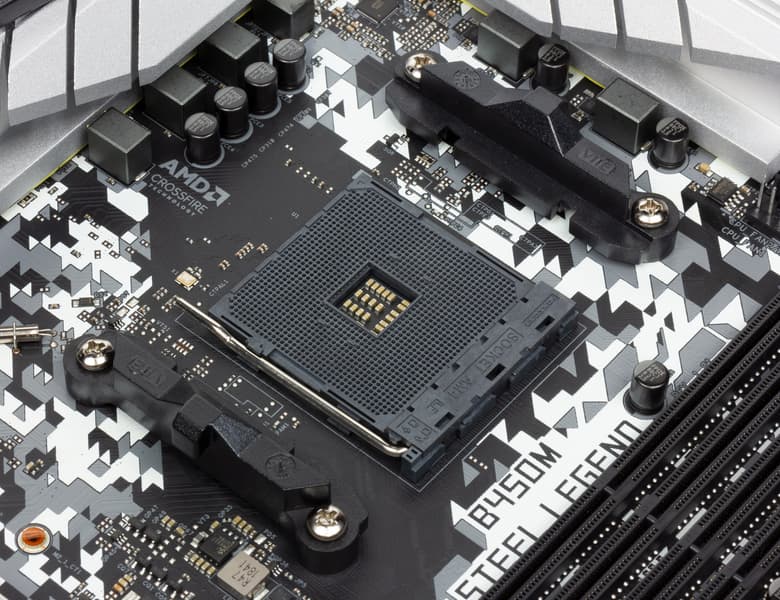

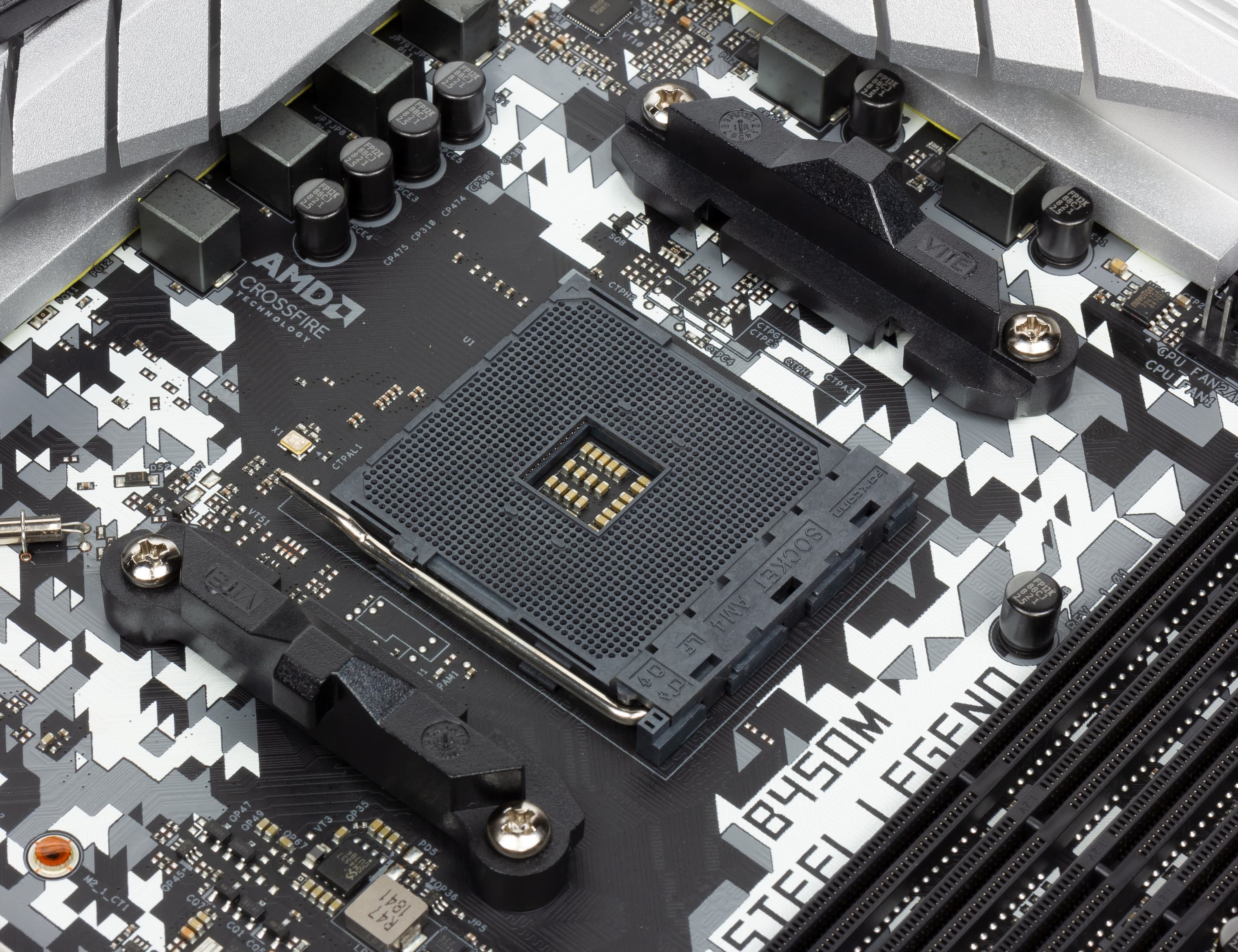

ASRock B450M Steel Legend поддерживает процессоры AMD Ryzen 1-го и 2-го поколений, выполненные под разъем (сокет) AM4. Конечно, имеется и поддержка новых Athlon GE.

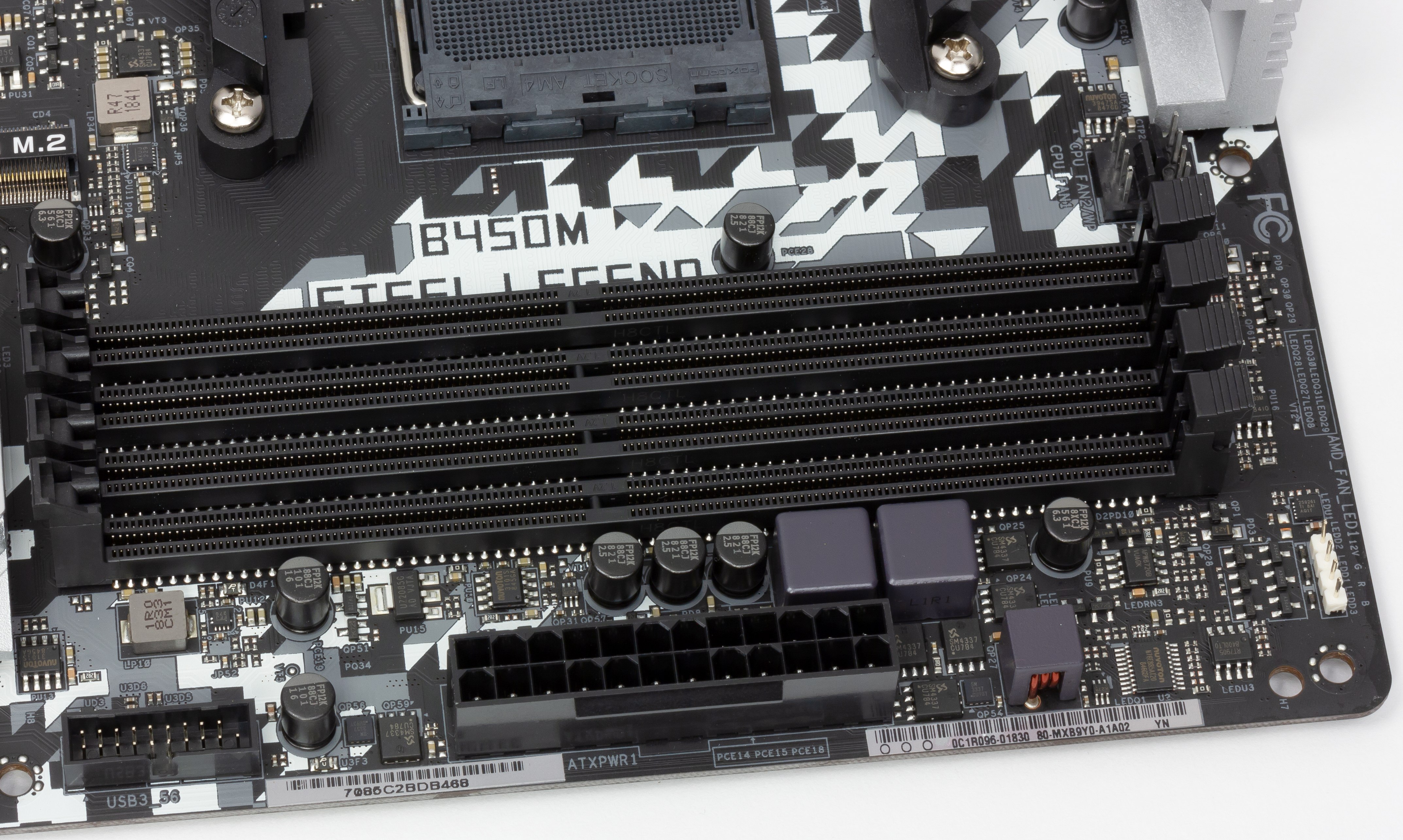

Для установки модулей памяти на плате имеется четыре DIMM-слота, для работы памяти в двухканальном режиме в случае использования всего 2 модулей их следует устанавливать в А1 и B1 или А2 и В2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). По идее, должна быть поддержка и модулей UDIMM на 32 ГБ, однако производитель пока ничего не говорит о такой возможности.

Дальше поговорим о периферийном ассортименте.

Периферийная функциональность: PCI-E, SATA, разные «прибамбасы»

Начинаем, как обычно, со слотов PCI-E.

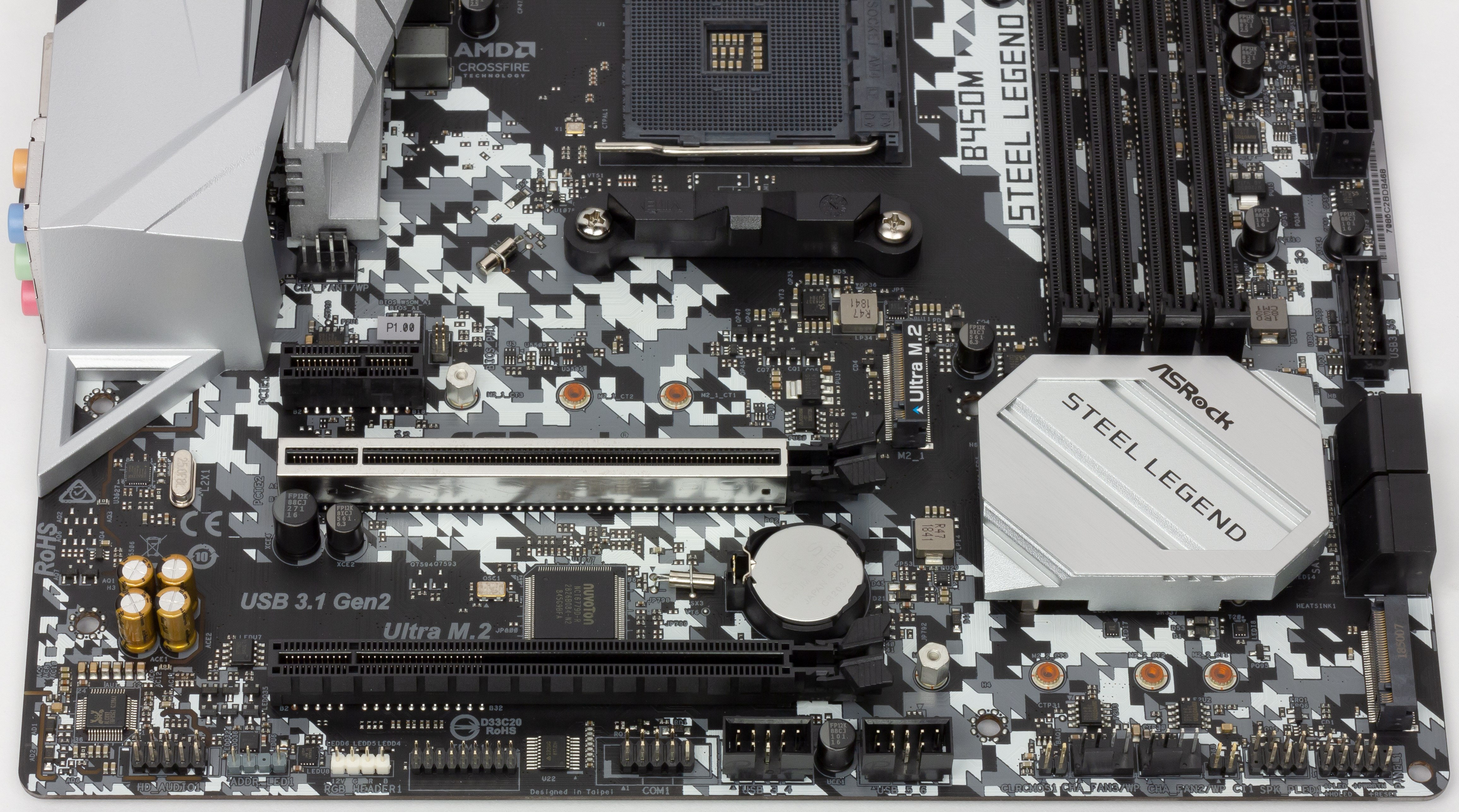

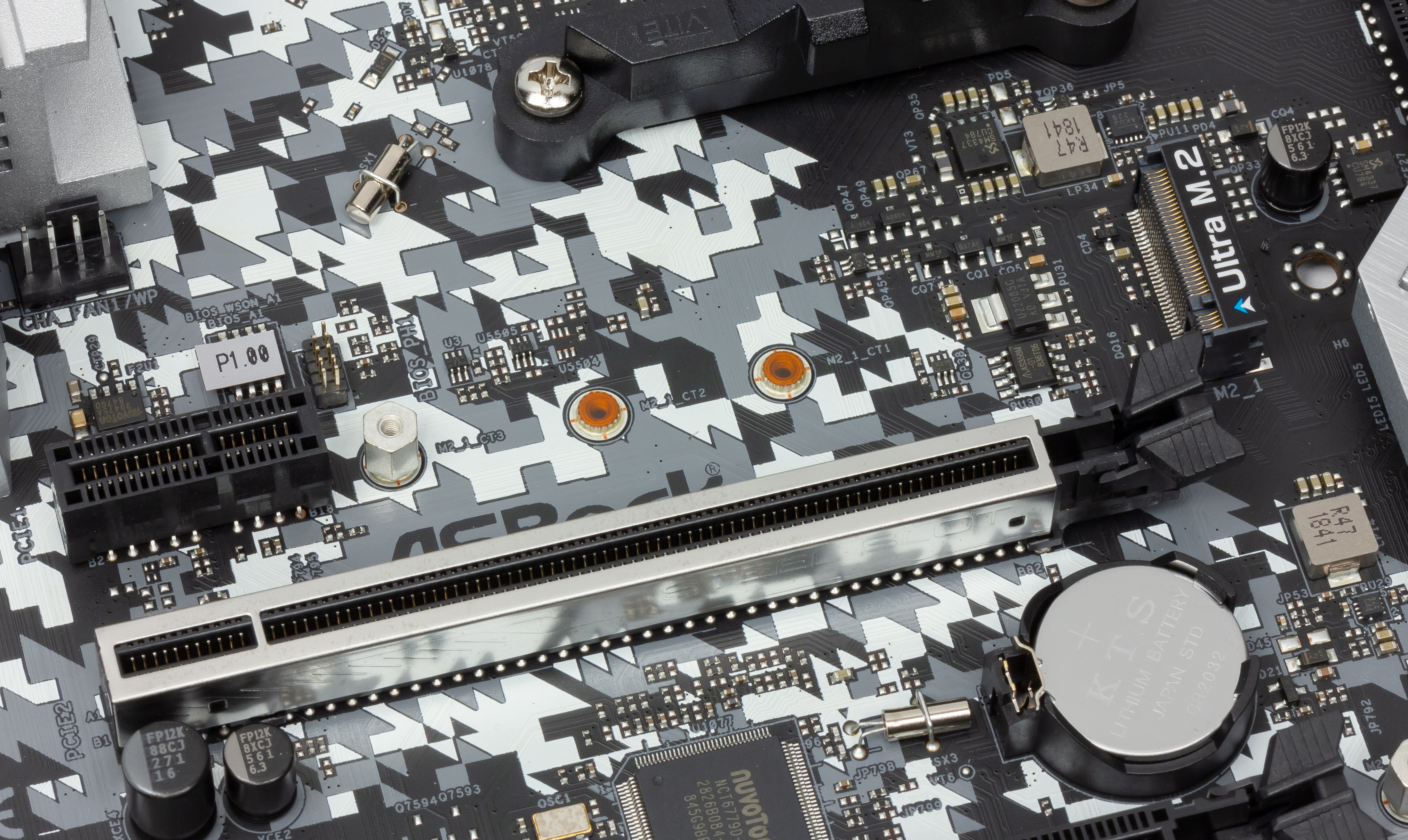

На плате установлены 3 слота: 2 PCI-E x16 и 1 PCI-E x1.

У процессора есть 16 линий PCI-E 3.0, они идут только на первый слот PCI-E x16. Второй «длинный» слот получает х4 от чипсета. Таким образом, полноценный слот для графики здесь только один и 16 линий PCI-E получит только одиночная видеокарта, а «дуэт» из двух видеокарт в режиме CrossFire получит 16+4 линий (Nvidia SLI не поддерживается). Второй слот PCI-E x16 имеет смысл использовать, например, для SSD-накопителей или какой-то специфической периферии.

Первый из слотов PCI-E x16 имеет металлическую обшивку (несмотря на то, что для бюджетной материнской платы это где-то роскошь, однако название «стальная легенда» обязывает :)) ). Армирование таких слотов, как известно, повышает их надежность в 1.8 раза (кто и как это подсчитывал — нам не раскрывают, верим на слово).

Теперь о накопителях.

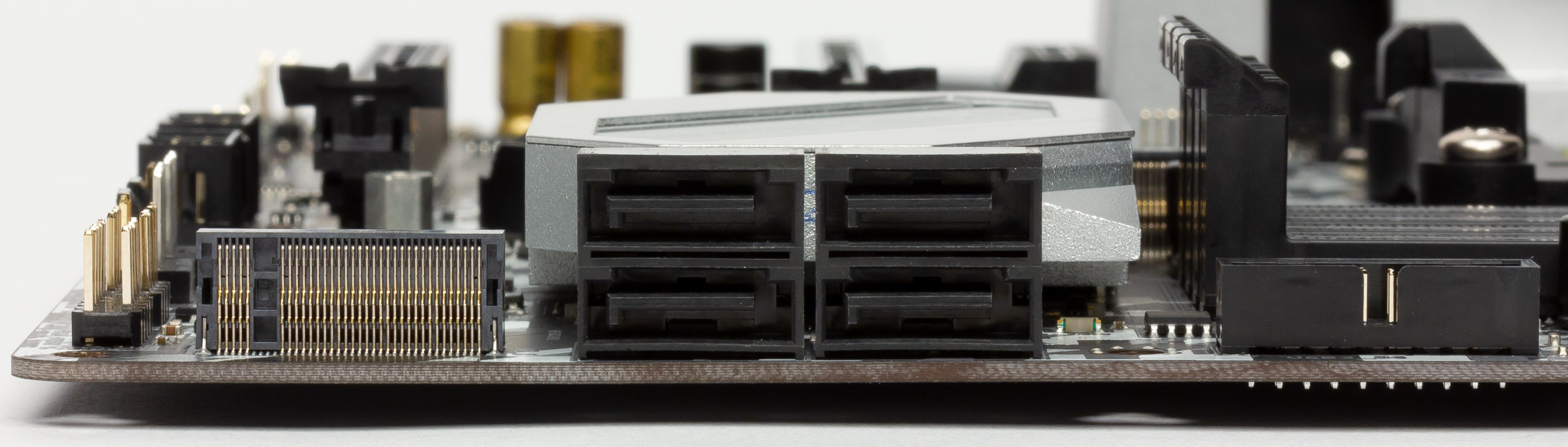

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота M.2 для накопителей. Все (кроме первого M.2.) реализовано средствами чипсета B450. Поддерживается создание массивов RAID 0, RAID 1 и RAID 10.

Первый слот M.2 (Ultra M.2 — его хорошо видно на картинке выше, рядом со слотом PCI-E x16) поддерживает все современные типы накопителей, с интерфейсом PCI-E 3.0 x4/x2 и с максимальным размером 2280. Этот слот расположен на уровне PCI-E x1 слота и выше первого слота PCI-E x16, так что установленная видеокарта не мешает работе с M.2-накопителем.

Второй слот M.2. расположен за вторым PCI-E x16 (его заднюю часть видно на снимке выше слева от SATA-портов). Он также поддерживает накопители с максимальным размером 2280, но уже только с интерфейсом SATA.

В данном случае HSIO-портов чуть не хватило на все, поэтому именно второй M.2. делит аппаратные ресурсы с SATA 3 (то есть либо — либо).

Теперь пройдемся по «фенечкам» (впрочем их у бюджетных материнок может не быть вообще, или крайне мало).

Среди прочего здесь имеется разъем TPM для подключения систем обеспечения безопасности.

Также есть перемычка, предназначенная для сбрасывания настроек CMOS в BIOS (на случай, если система с заданными вами настройками не способна загрузиться).

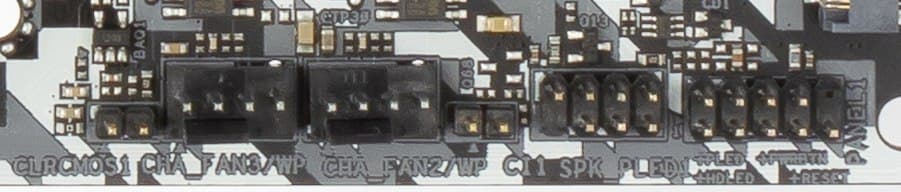

Перемычка сброса CMOS — слева

На картинке выше также видна традиционная панель штырьков для подключения к кнопкам и индикаторам на корпусе ПК.

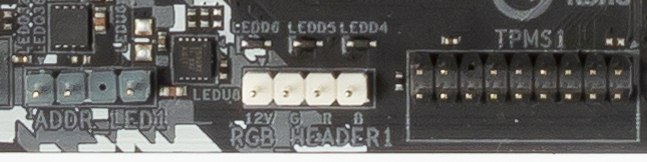

Несмотря на бюджетность материнской платы, она хорошо укомплектована набором разъемов для подключения светодиодной неадресуемой ленты RGB 12 В и адресуемой ARGB 5 B.

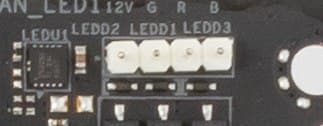

В верхней части платы есть еще один RGB-разъем для подсветки кулера процессора (сейчас современные воздушные кулеры от AMD имеют таковую подсветку). Разумеется, можно этот разъем использовать и для других RGB-элементов 12В.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Переходим к не менее важным USB-портам.

Чипсет B450 способен реализовать до 10 портов USB всех типов, но при этом не больше 2 USB 3.1 Gen2. Кроме того, контроллер USB 3.1 Gen1 на 4 порта есть в процессоре.

А что у нас? Всего на материнской плате — 14 USB-портов:

  • 2 порта USB 3.1 Gen2 реализованы через AMD B450 и представлены виде портов на задней панели: Type-A (голубого цвета) и Type-C;
  • 4 порта USB 3.1 Gen1 (3.0) реализованы через процессор и представлены в виде портов на задней панели Type-A (синего цвета);

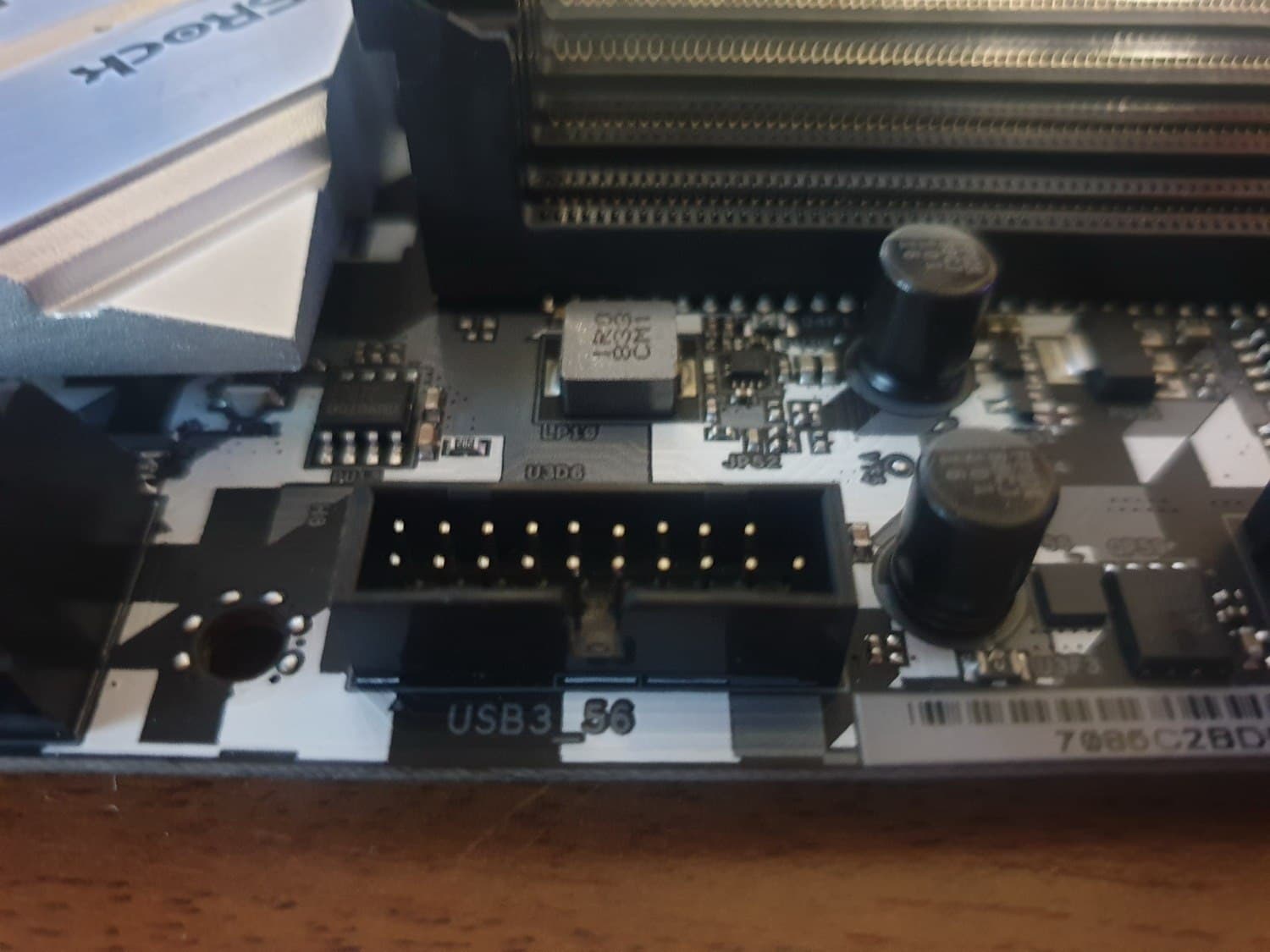

  • 2 порта USB 3.1 Gen1 (3.0) реализованы через AMD B450 и представлены в виде внутреннего разъема (на 2 порта);
  • 6 портов USB 2.0 реализованы через AMD B450 и представлены в виде двух портов Type-A (черного цвета) на задней панели и двух внутренних разъемов (каждый на 2 порта).

Таким макаром все потенциальные возможности чипсета+процессора по портам USB реализованы полностью.

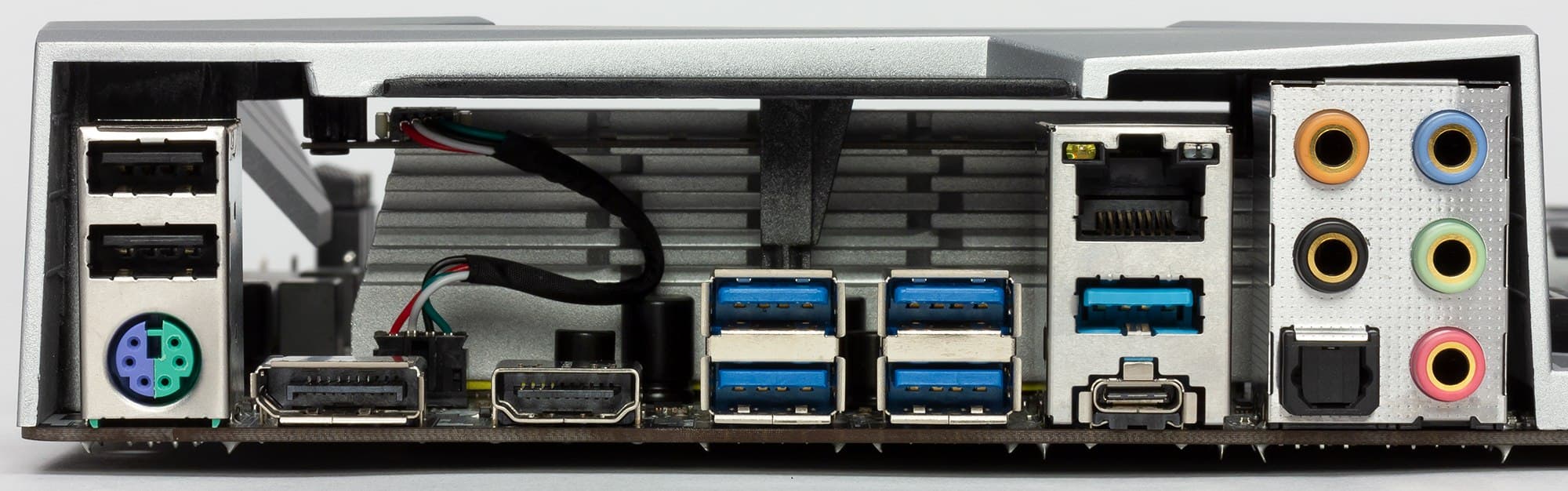

На задней панели платы нашлось место и для порта PS/2. Этот анахронизм может оказаться полезен, когда операционная система при установке не может использовать USB-устройства, и воткнутые в USB мышь и клавиатура оказываются недоступны. А вот PS/2-периферия работает всегда, если, конечно, она есть у вас под рукой.

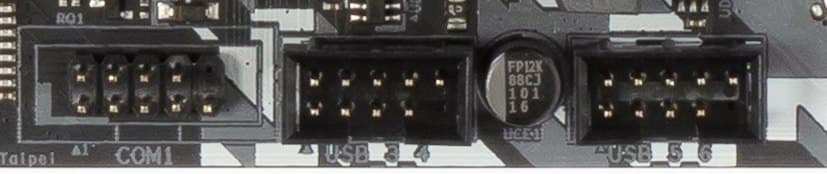

На картинке выше мы видим наличие COM-порта. Казалось бы, это устройство должно было давно отмереть за ненадобностью, однако же встречаются еще уникальные устройства, подключаемые к ПК только через COM-порт, поэтому ряд производителей продолжает поддерживать этот порт на матерях среднего и бюджетного уровней.

Также на задней панели имеются видеовыходы HDMI 2.0 и DisplayPort 1.2 для работы видеоядра, встроенного в AMD Ryzen 2-го поколения с графикой Vega.

Теперь про сетевую поддержку.

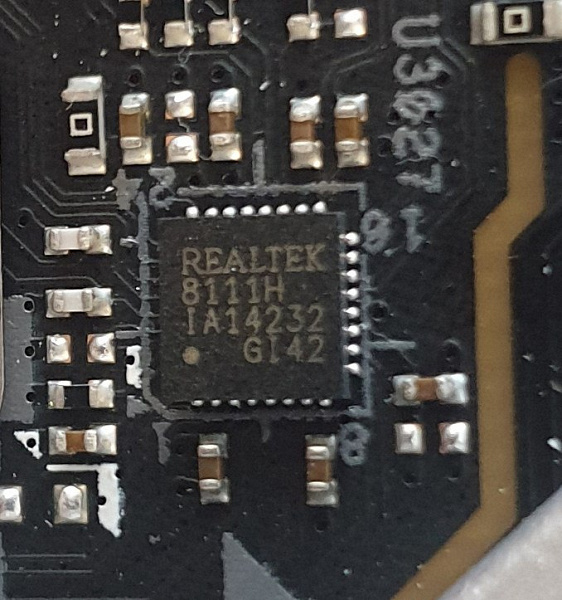

На плате распаян сетевой контроллер Realtek 8111H, его разъем RJ-45 тоже имеется на задней панели. Контроллер подключен к чипсету одной линией PCI-E.

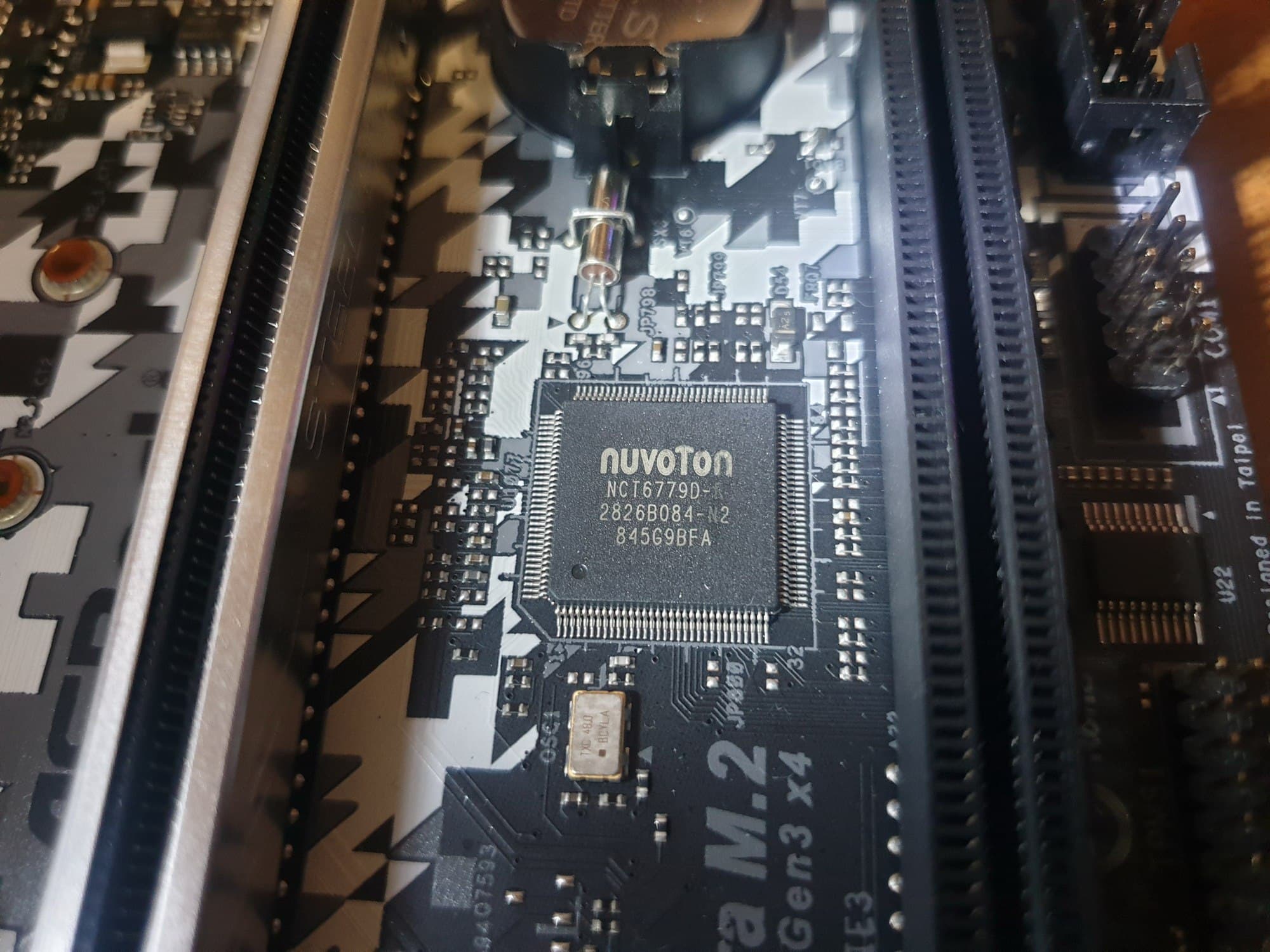

Напоследок — про разъемы для подключения вентиляторов, их на плате 5 штук. Мониторинг этих разъемов, а также работу порта PS/2 обеспечивает I/O-контроллер Nuvoton, расположенный между слотами PCI-E x16.

Аудиоподсистема

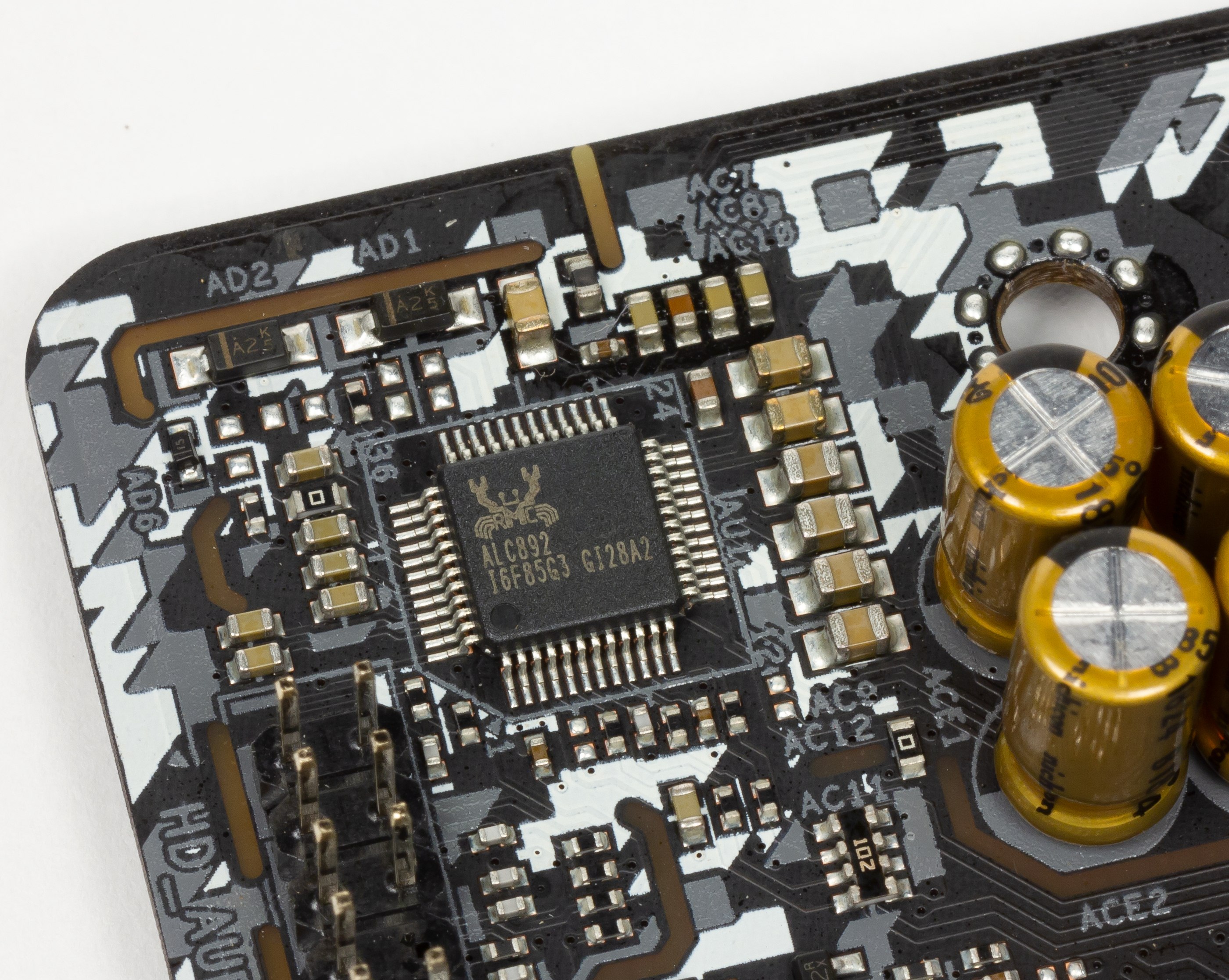

В отличие от дорогих материнских плат, звуком в данном случае заведует не Realtek ALC1220, а Realtek ALC892. Впрочем, для пользователя разница между этими решениями минимальна. Аудиокодек обеспечивает вывод звука по схемам до 7.1.

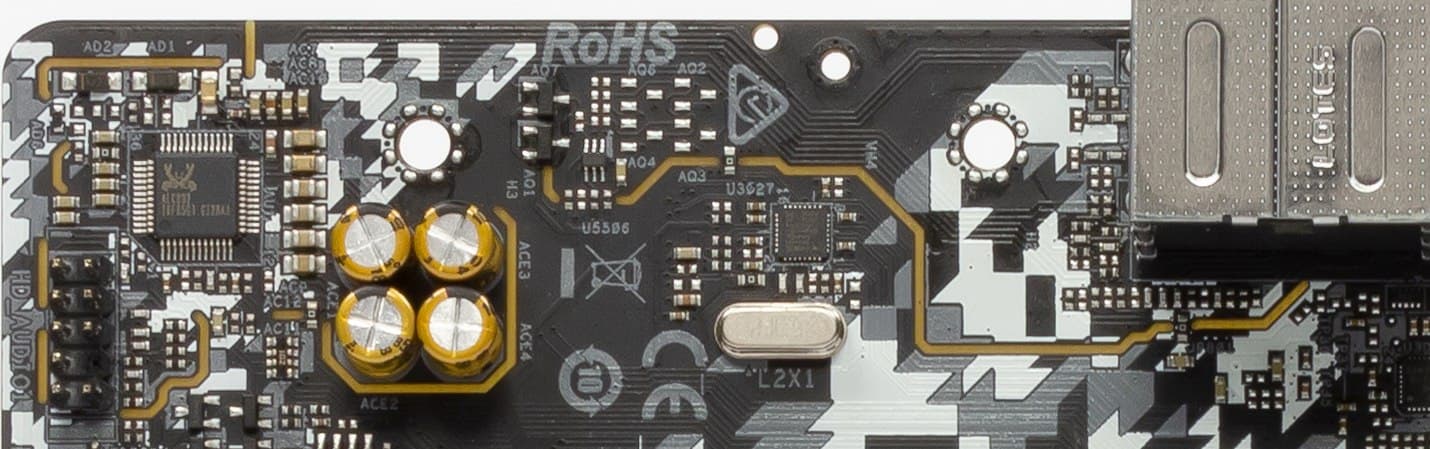

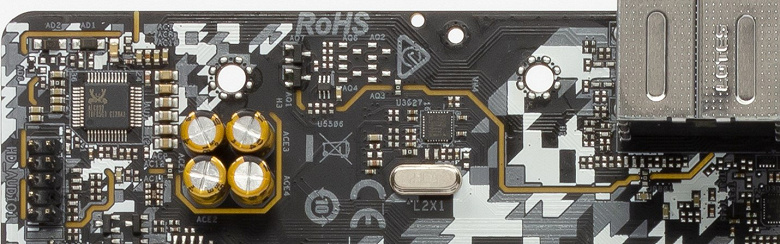

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Визуально он отделен полосой.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

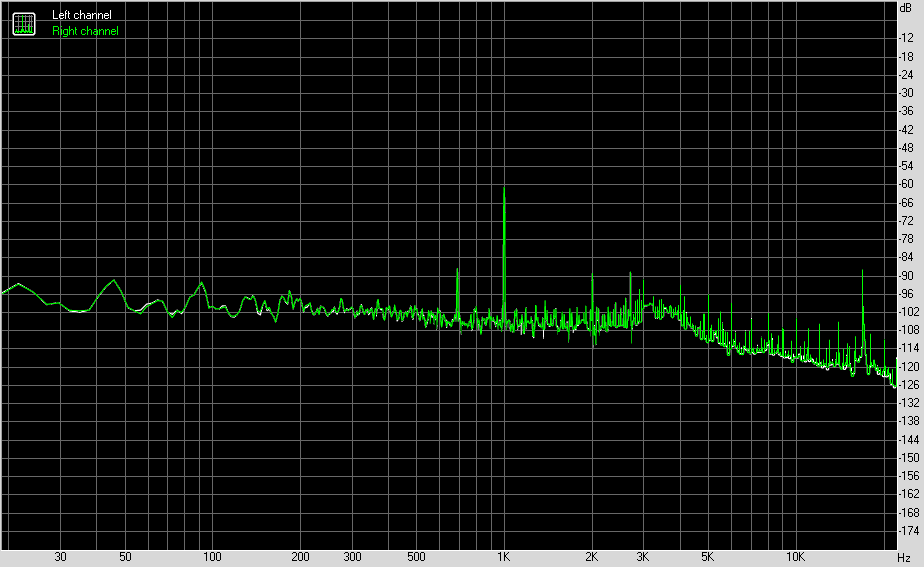

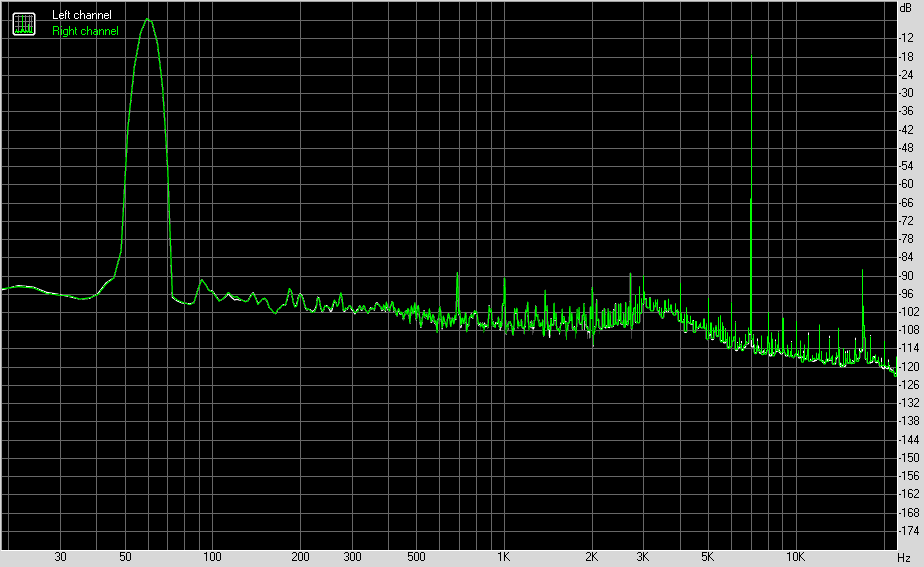

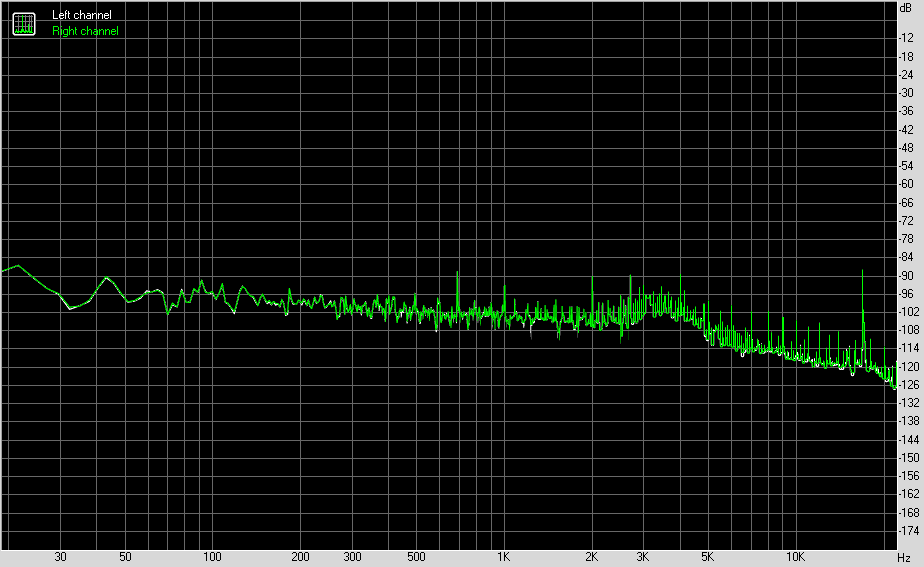

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

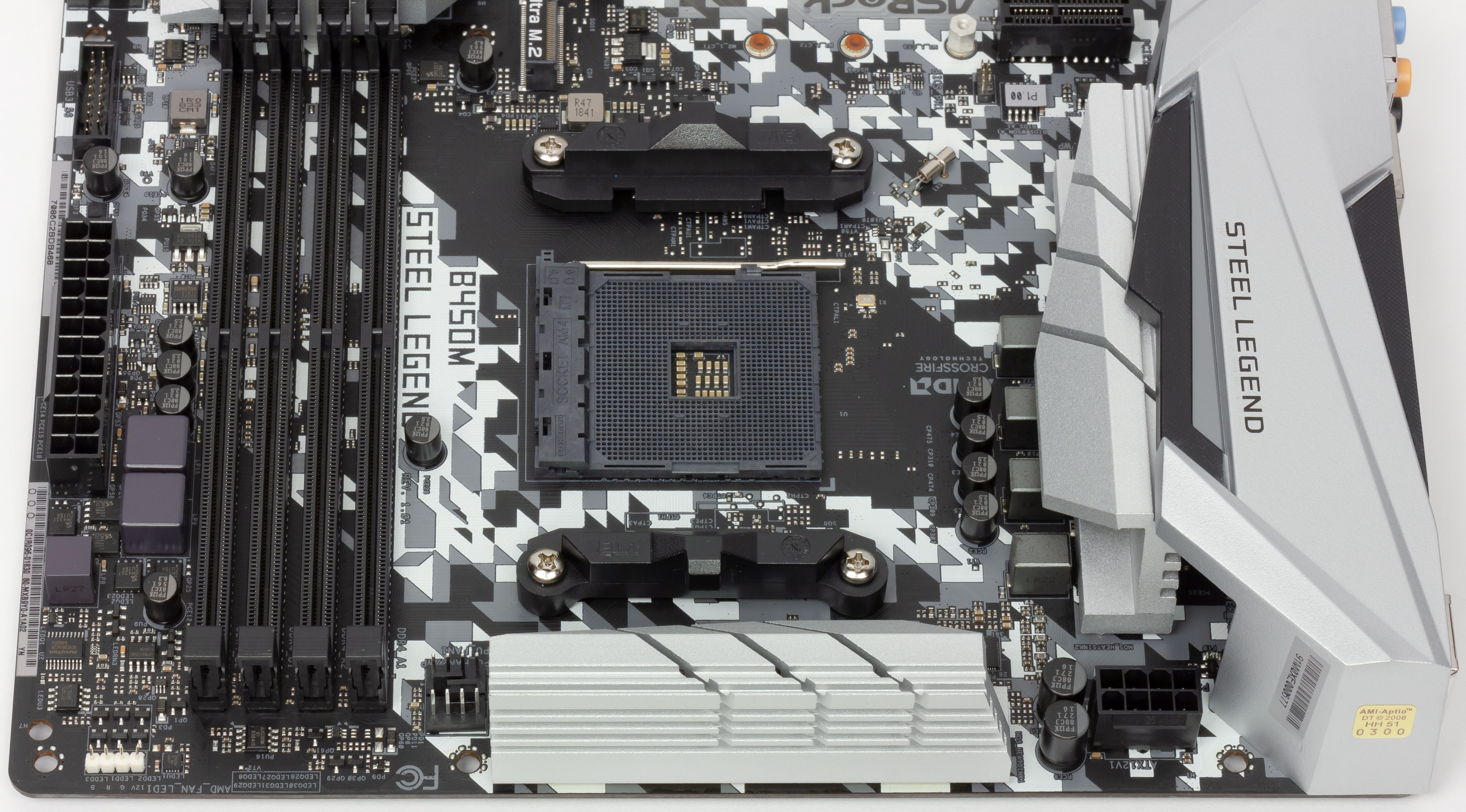

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь один 8-контактный EPS12V.

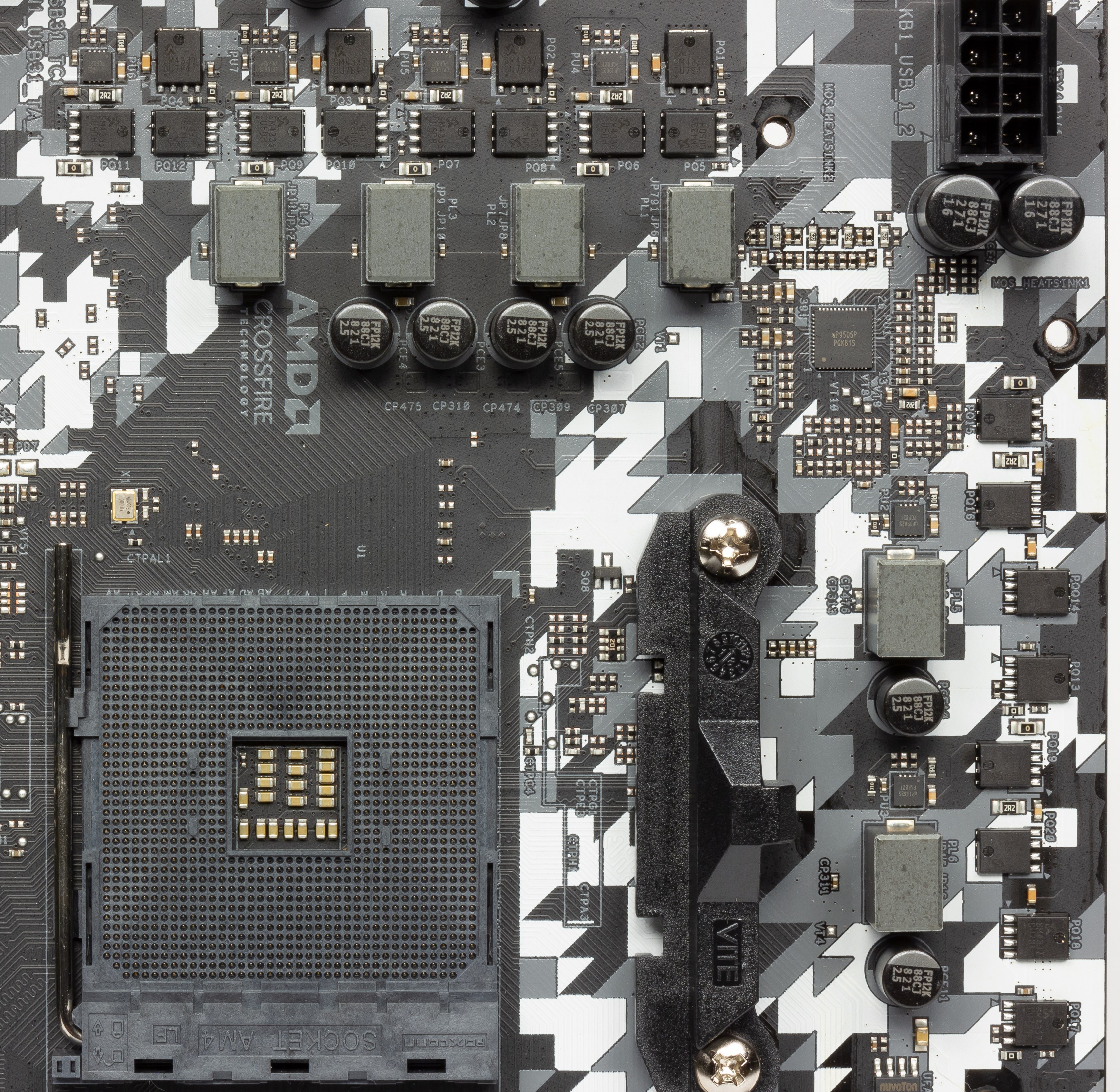

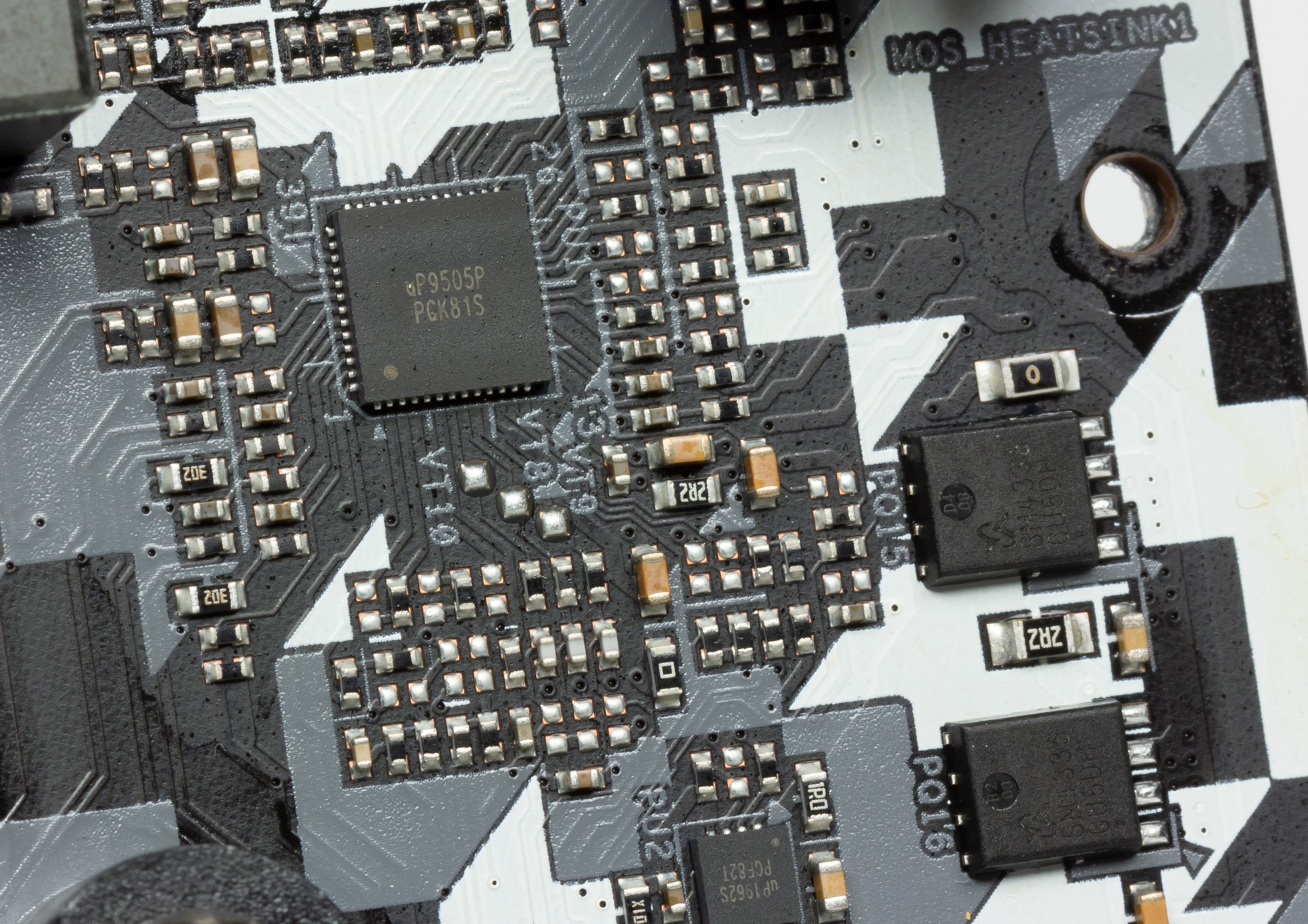

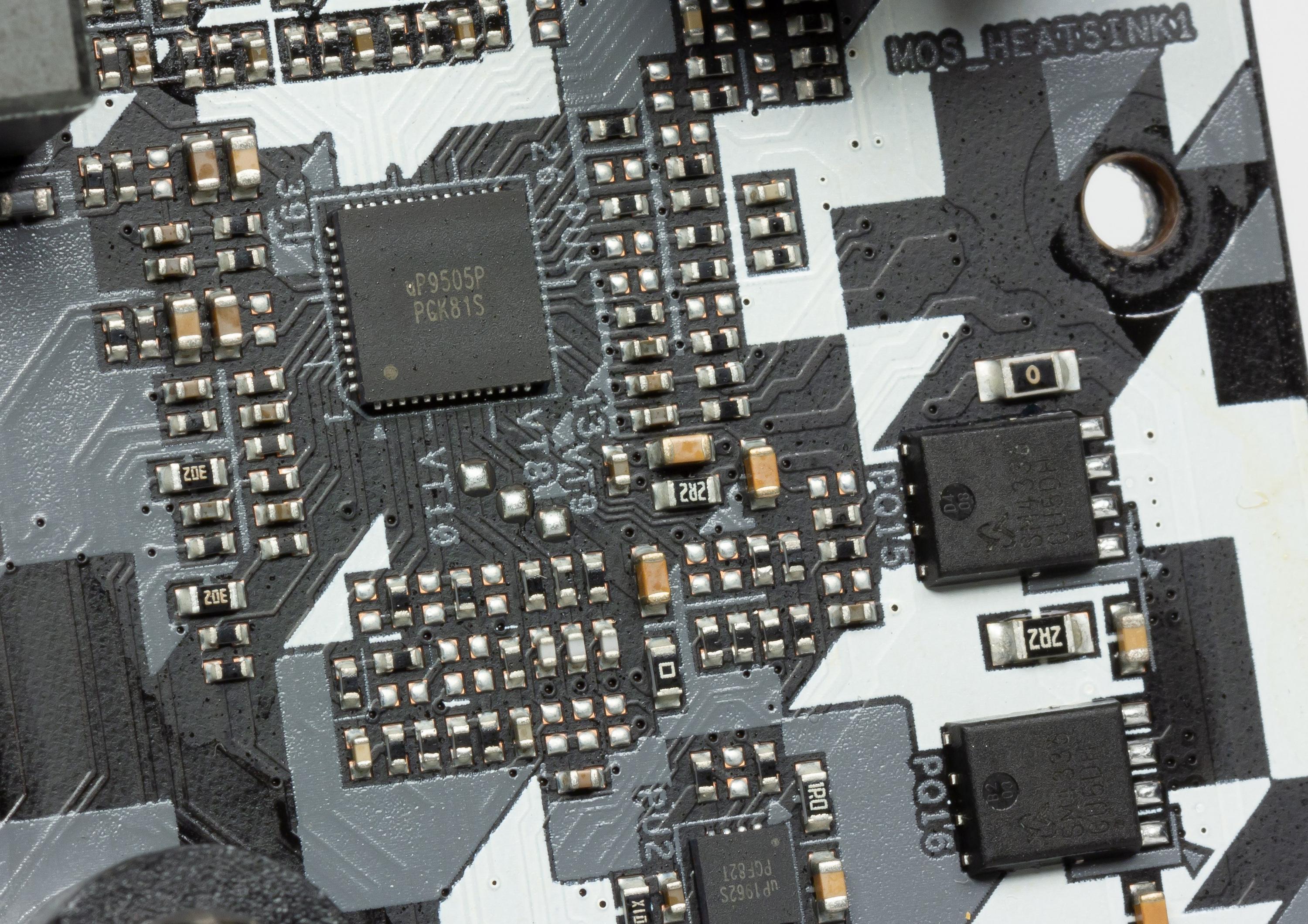

Система питания процессора организована по схеме 4 (ядра) + 2 (блоки ввода-вывода) фазы. Управляет схемой ШИМ-контроллер uPI uP9505P.

В каждом канале используются MOSFET-транзисторы SM4336NSKP и SM4337NSKP компании Sinopower. Катушки индуктивности супер-ферритовые, каждая держит до 60 А (согласно спецификациям).

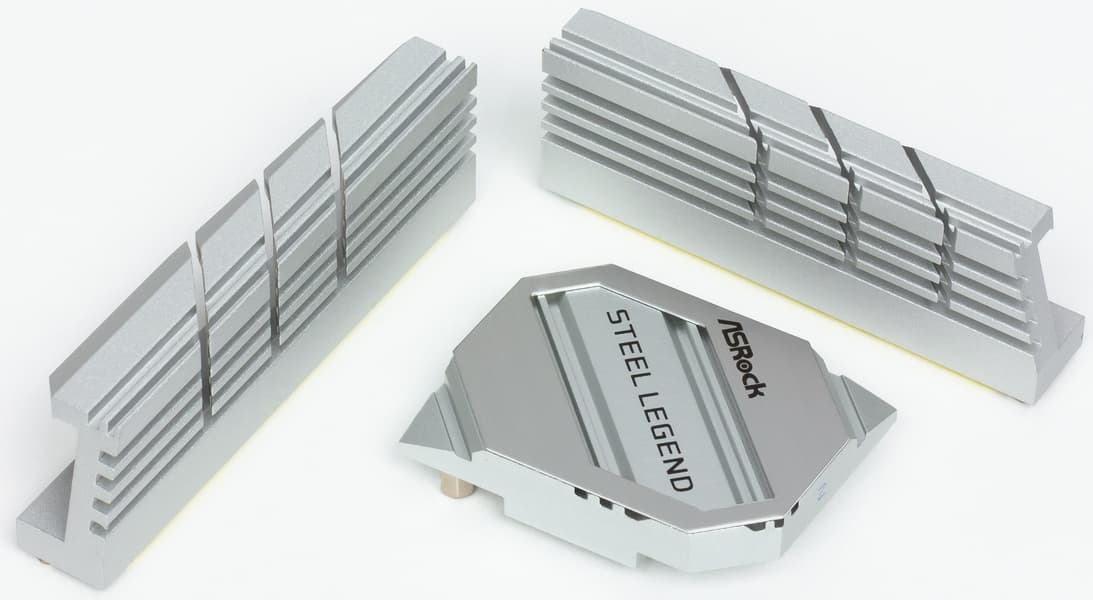

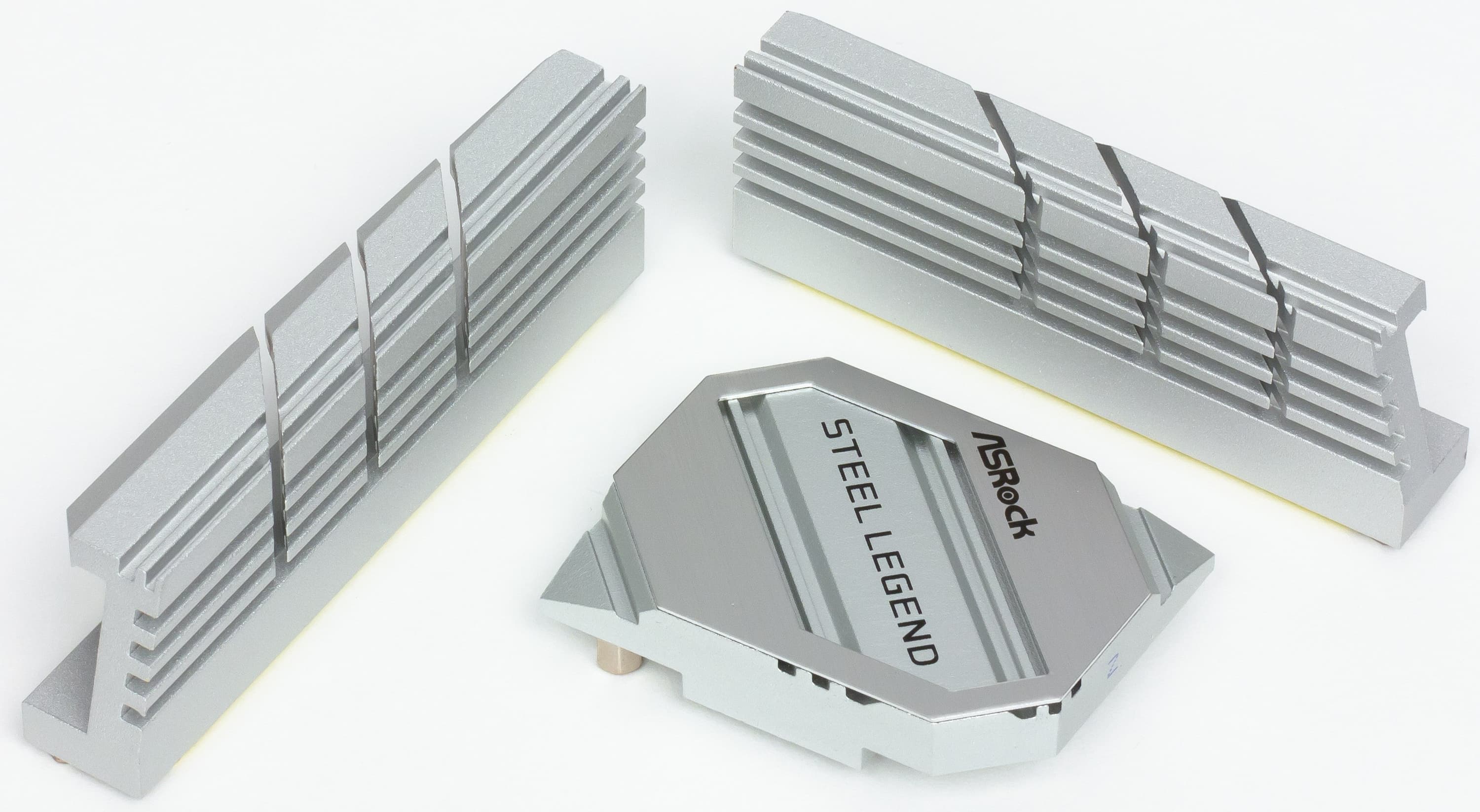

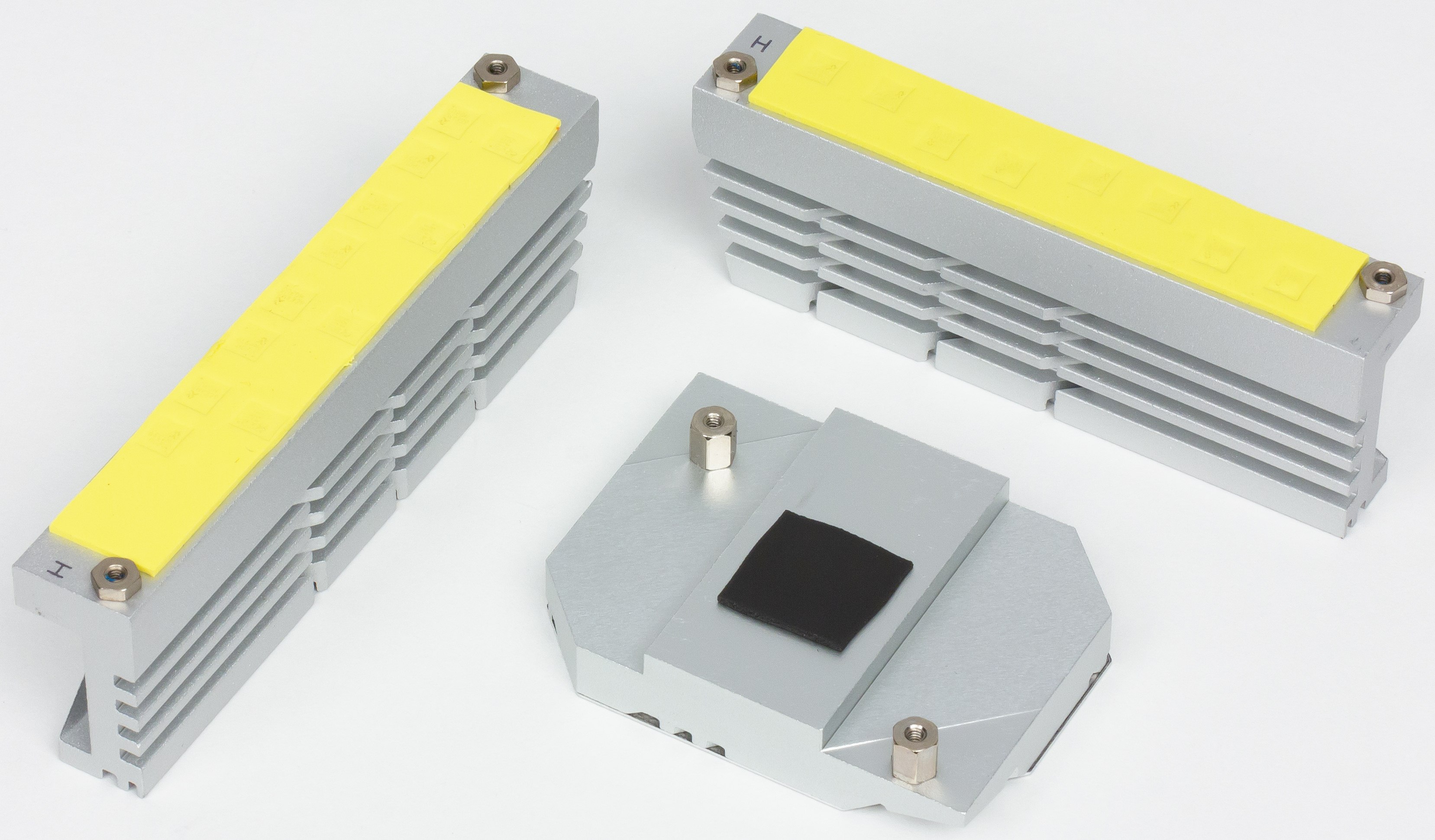

Все нагревающиеся элементы платы охлаждаются только радиаторами, вентиляторов нет.

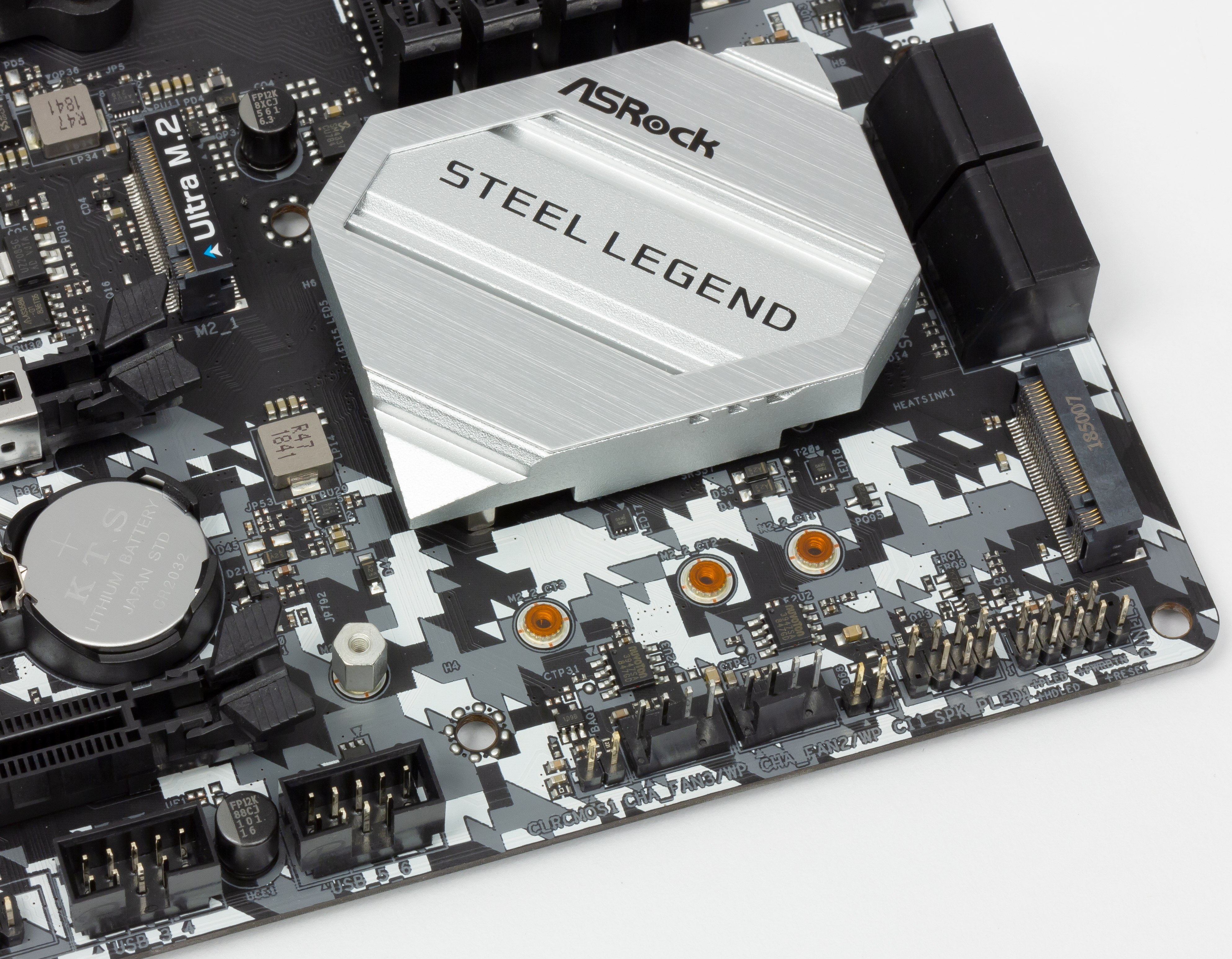

Чипсет имеет маленький прямоугольный радиатор. Для охлаждения B450 этого вполне достаточно.

Но все же стоит учитывать, что если установить высокую систему охлаждения на процессор, то доступ прохладного воздуха к радиаторам системы питания может быть ограничен, и последние могут легко нагреваться до температур выше обжига пальцев.

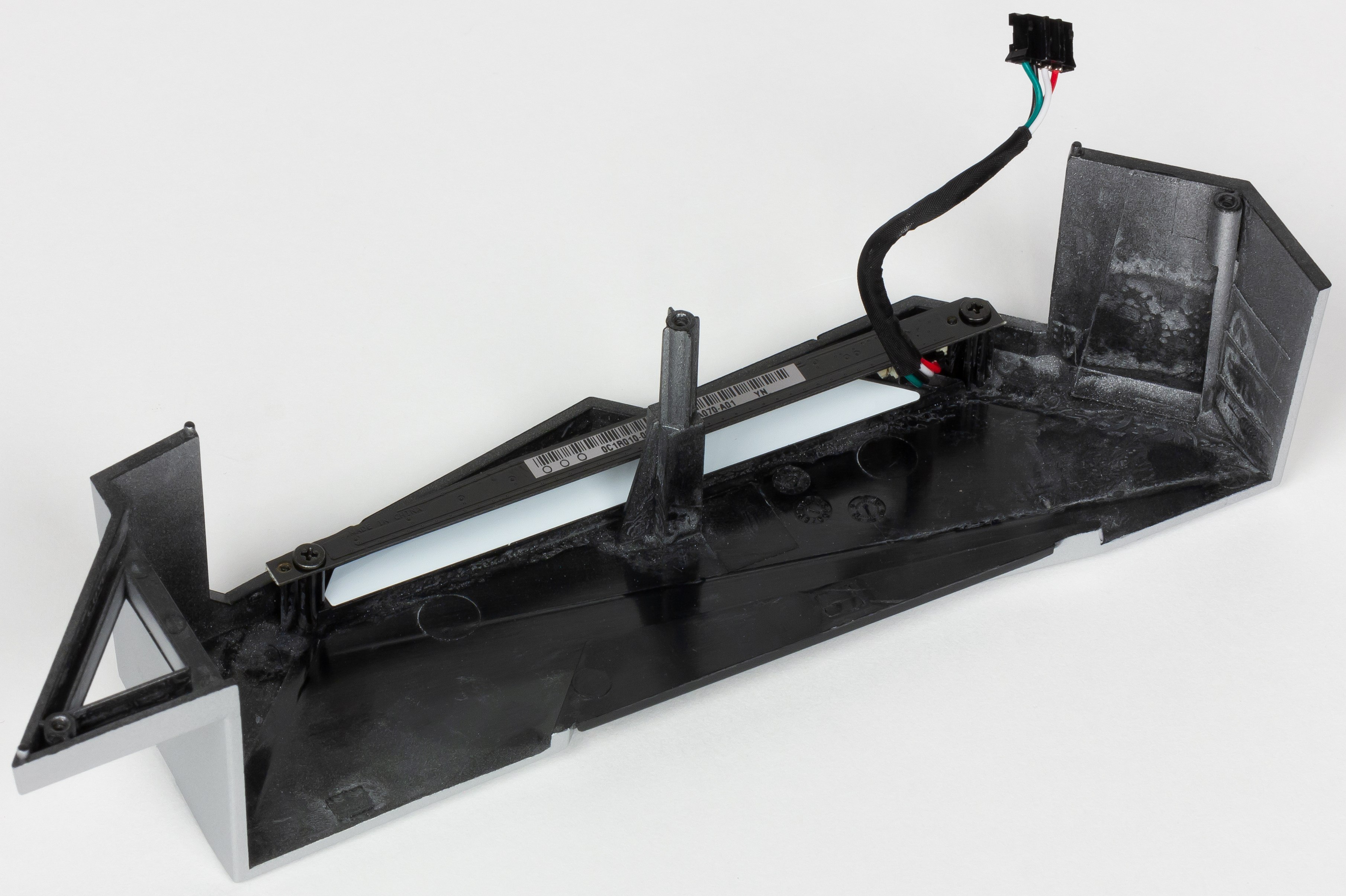

Кожух над портами задней панели не имеет функций охлаждения, а имеет лишь декоративную роль с подсветкой.

Подсветка

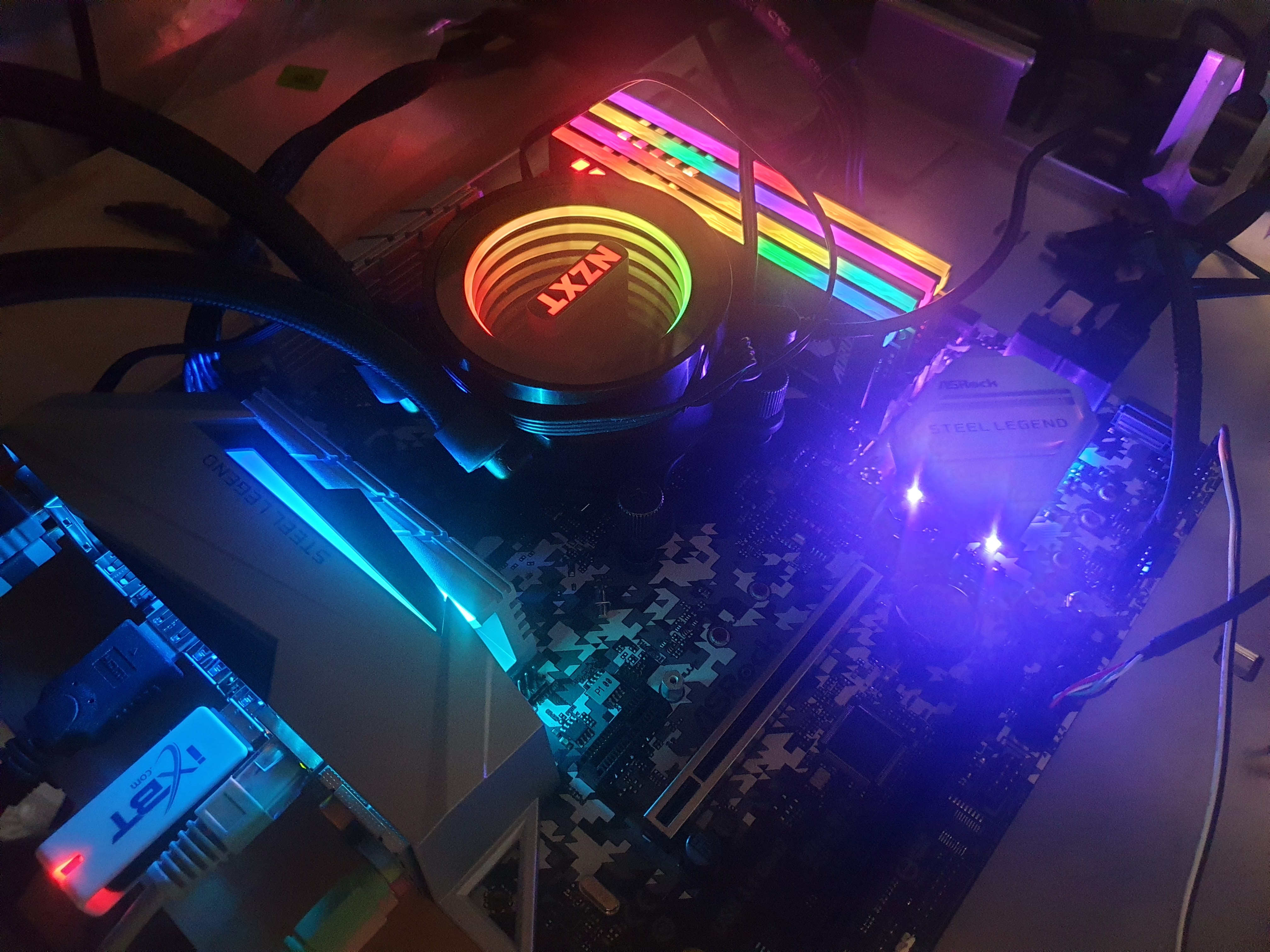

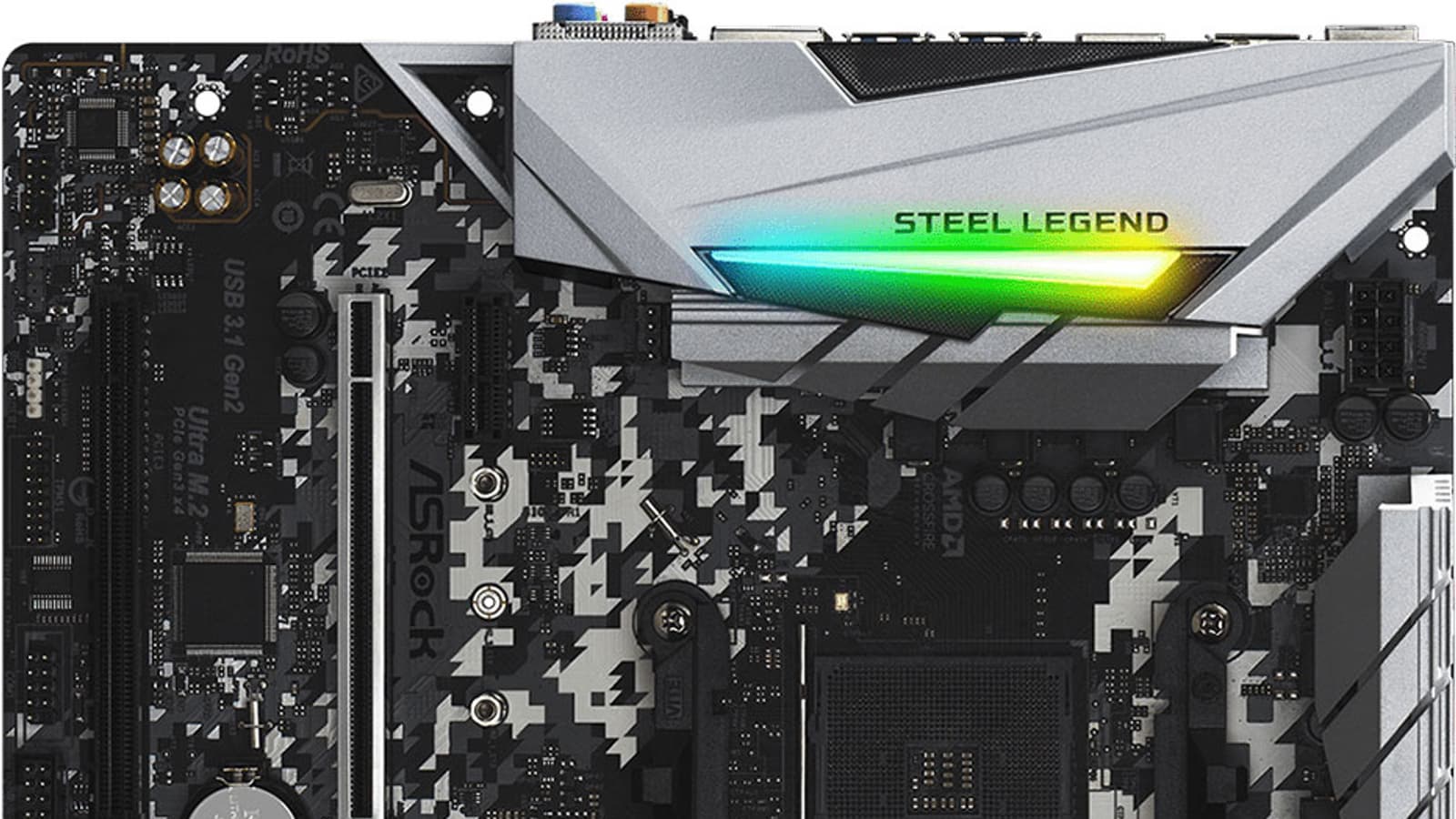

Нижеприведенный ролик в статье позволяет составить представление о системе подсветки. Вообще, следует отметить, что моддинг — это нормально, это красиво и стильно, если все подобрано со вкусом. У данной платы подсветка реализована почти на уровне топовых продуктов (несмотря на бюджетность) и смотрится красиво.

Кроме этого поддерживается подключение светодиодных лент к RGB- и ARGB-разъемам. Управляется все фирменным ПО, о котором пойдет речь ниже.

Программное обеспечение под Windows

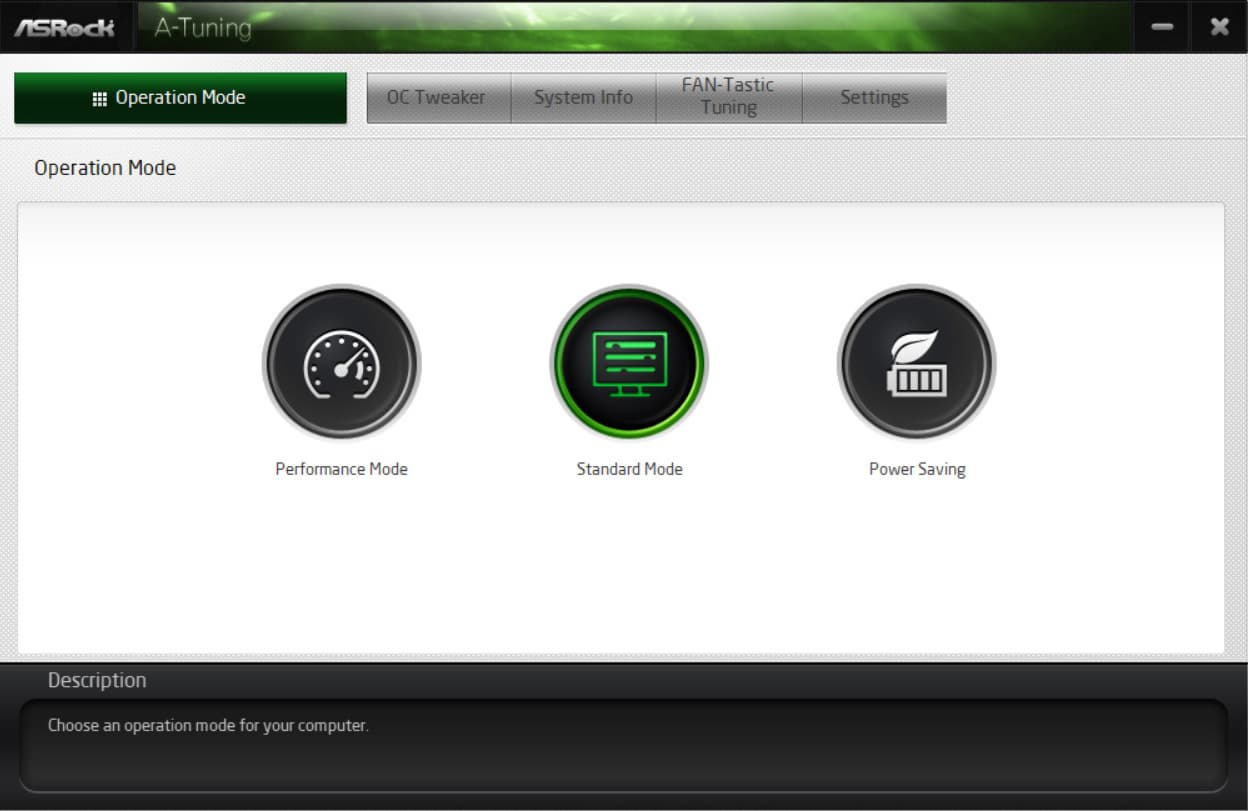

Все ПО можно сказать с сайта производителя: www.asrock.com. Основная программа по настройке параметров работы платы — A-Tuning.

Основное меню — выбор предустановленного режима: обычный без разгона (по умолчанию), с небольшим разгоном на 5% (слева) и энергосберегающий режим (с понижением частот работы CPU ниже штатных).

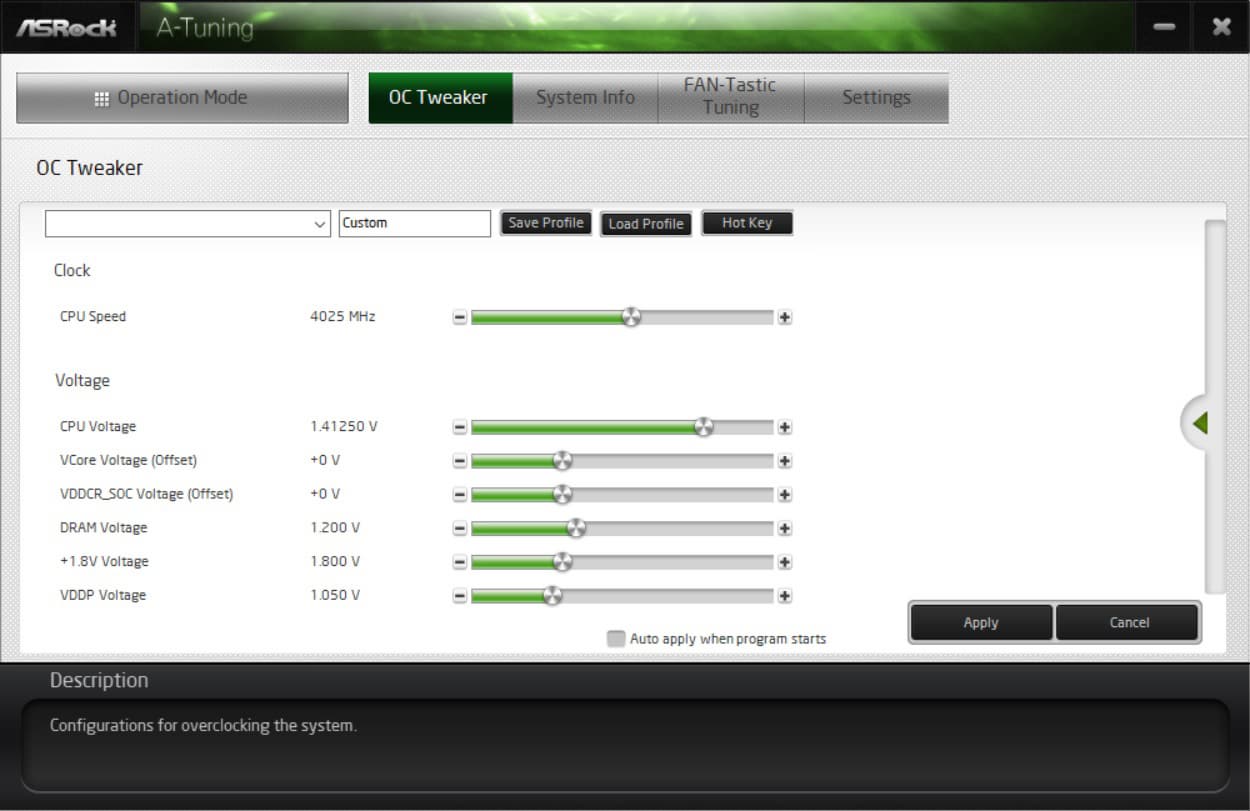

Меню разгона — и так все понятно, можно не только изменять частоты, но и вольтажи. Следует только помнить, что в отличие от технологии Intel, вводящей перегретый CPU в троттлинг, чтобы спасти от гибели, в случае с процессорами AMD при перегреве, как правило, все просто виснет (срабатывает защита), и надо вручную запустить перезагрузку.

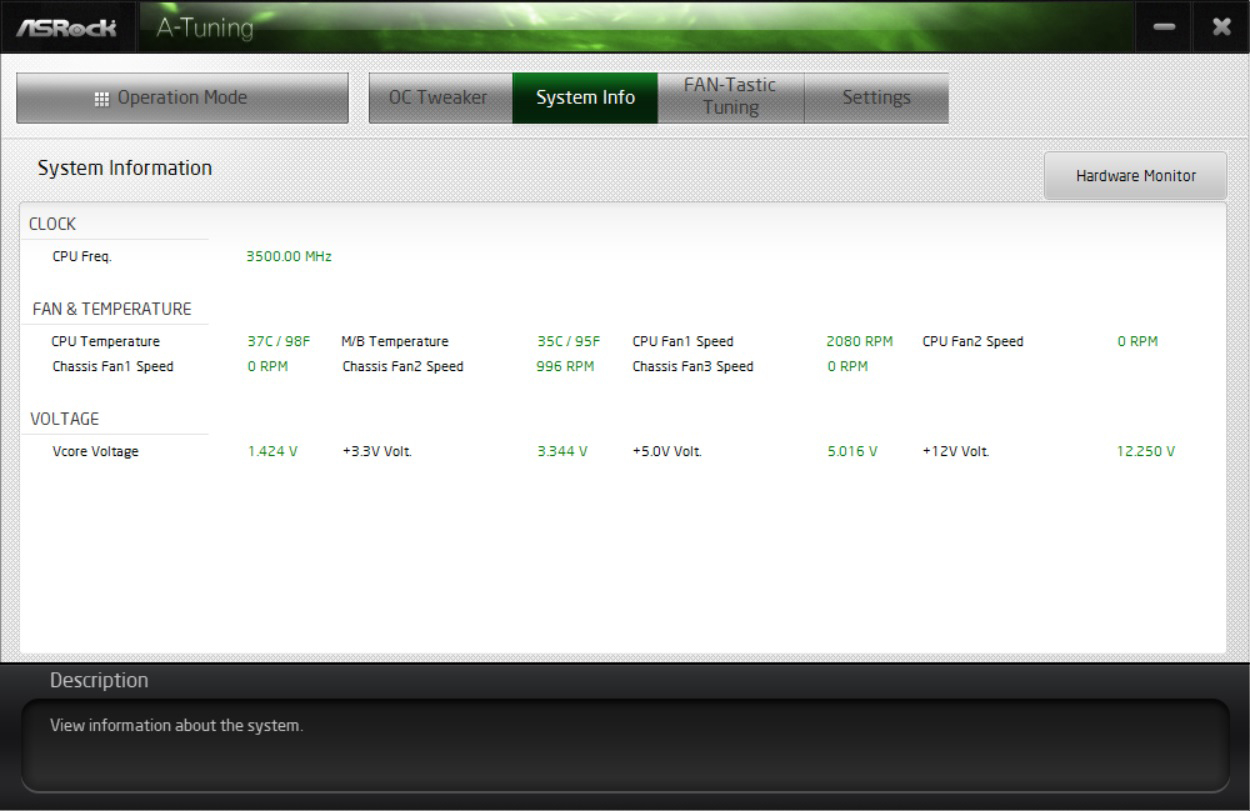

Про системную информацию и так все понятно.

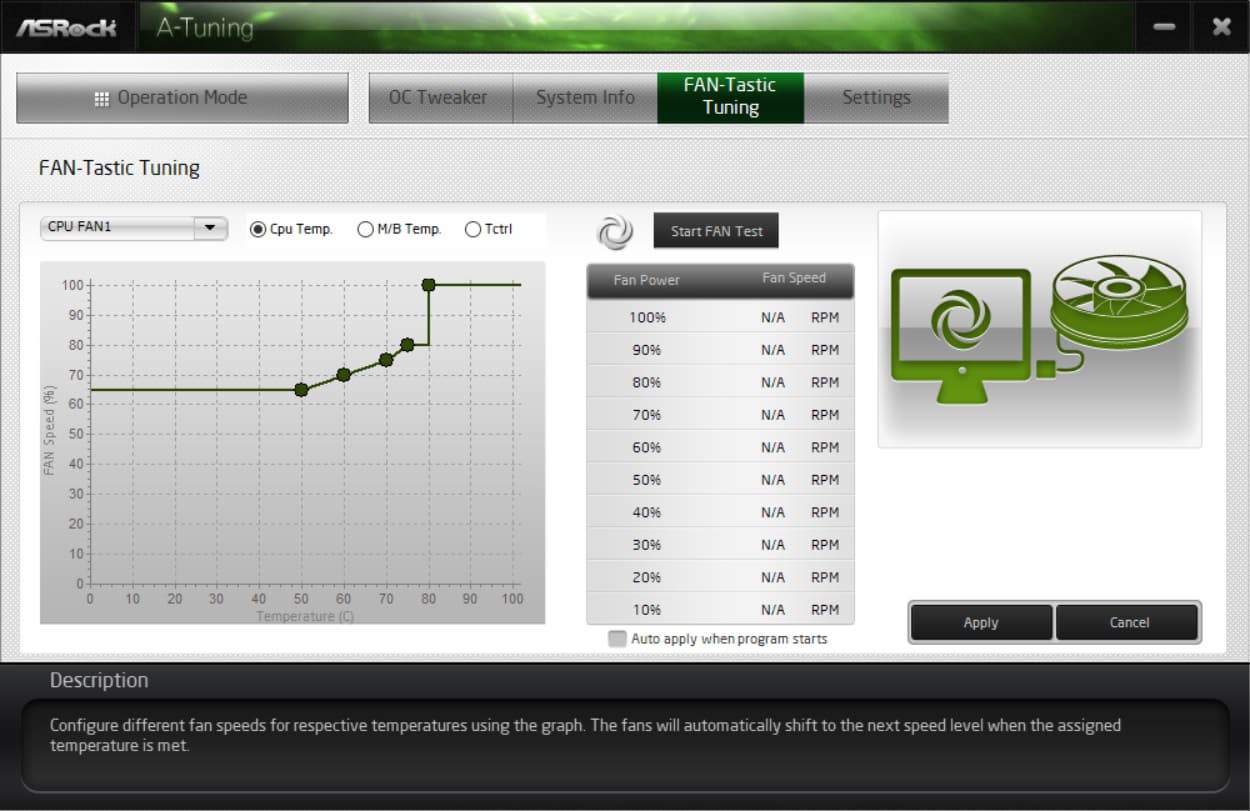

Как я выше уже говорил, на материнской плате есть пять гнезд для подключения вентиляторов. Каждое гнездо можно вот так настроить. Согласитесь, что опять же, для бюджетной платы это просто шикарно!

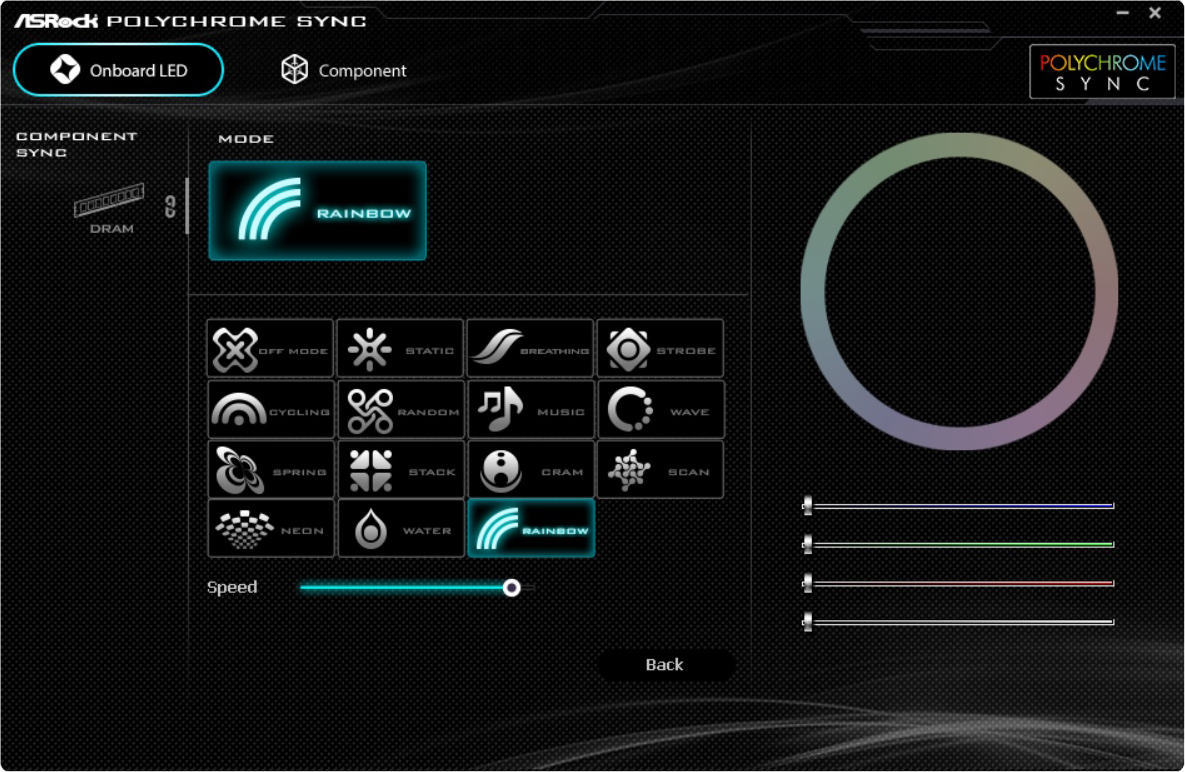

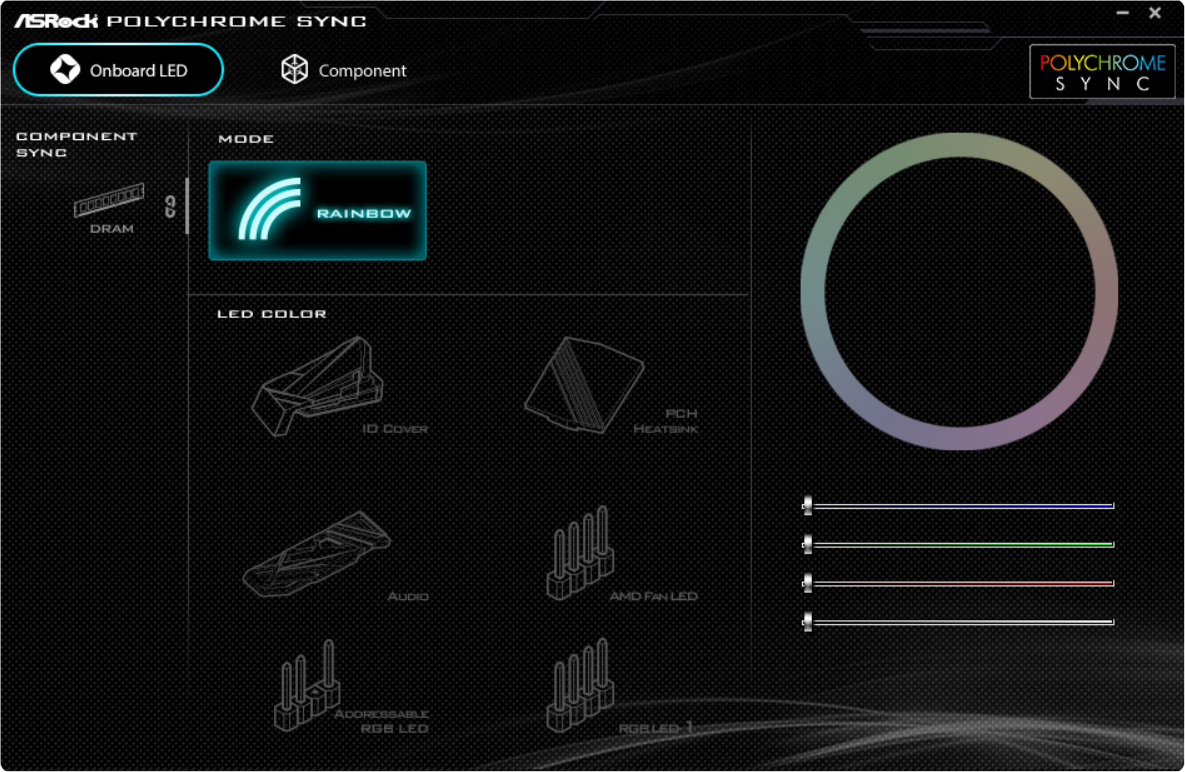

Далее идет программа, управляющая подсветкой: Polychrome Sync.

Утилита задает режимы работы подсветки самой платы и устройств (лент, вентиляторов и др), подключенных к выделенным разъемам (программа также распознает некоторые компоненты ПК с подсветкой типа модулей памяти или SSD). И получается такая красота.

Учитывая позиционирование данной материнки, особо тонким разгоном я не занимался, лишь попробовал получить устойчивую работу AMD Ryzen 3 2200G на 4 ГГц.

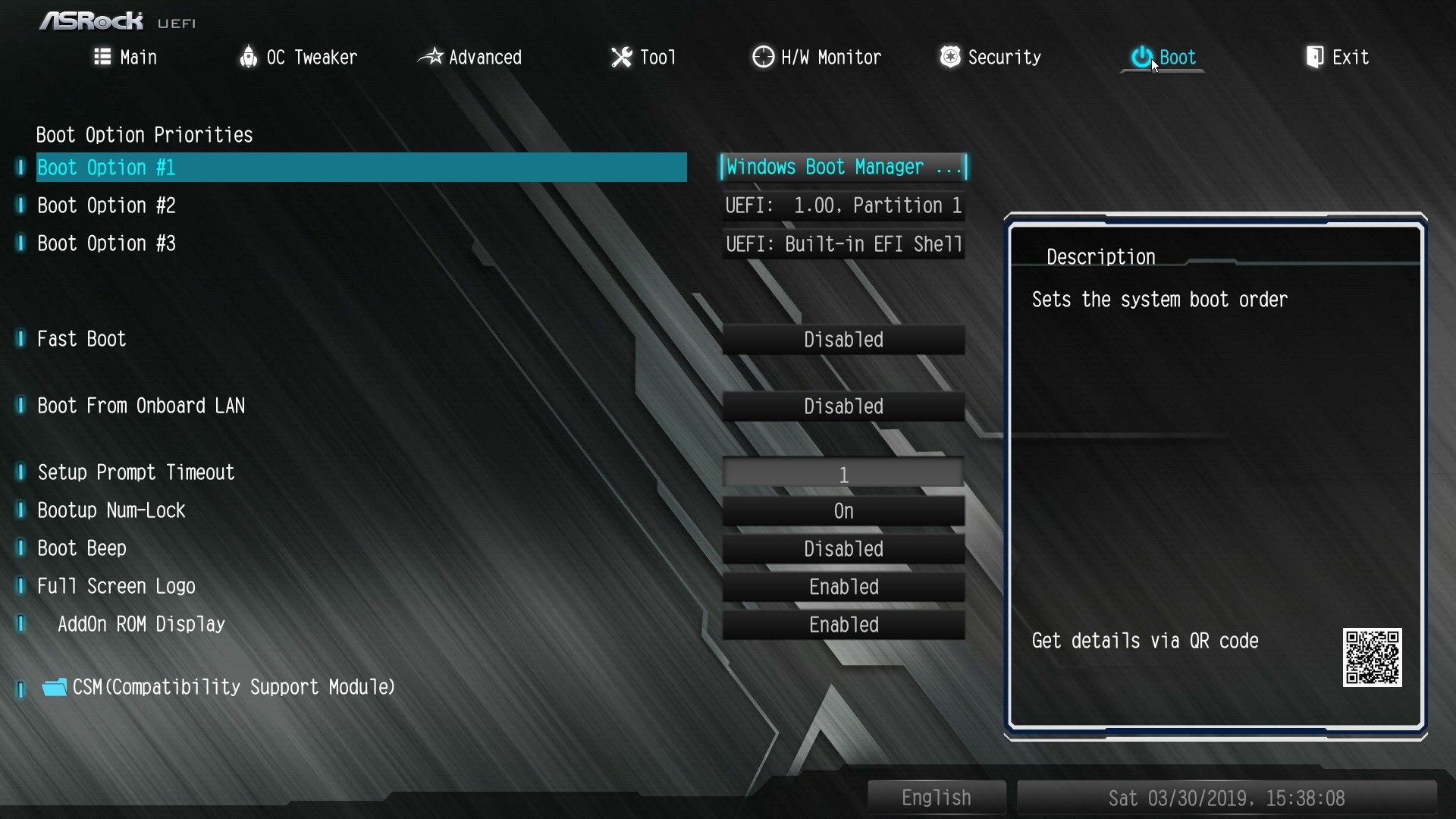

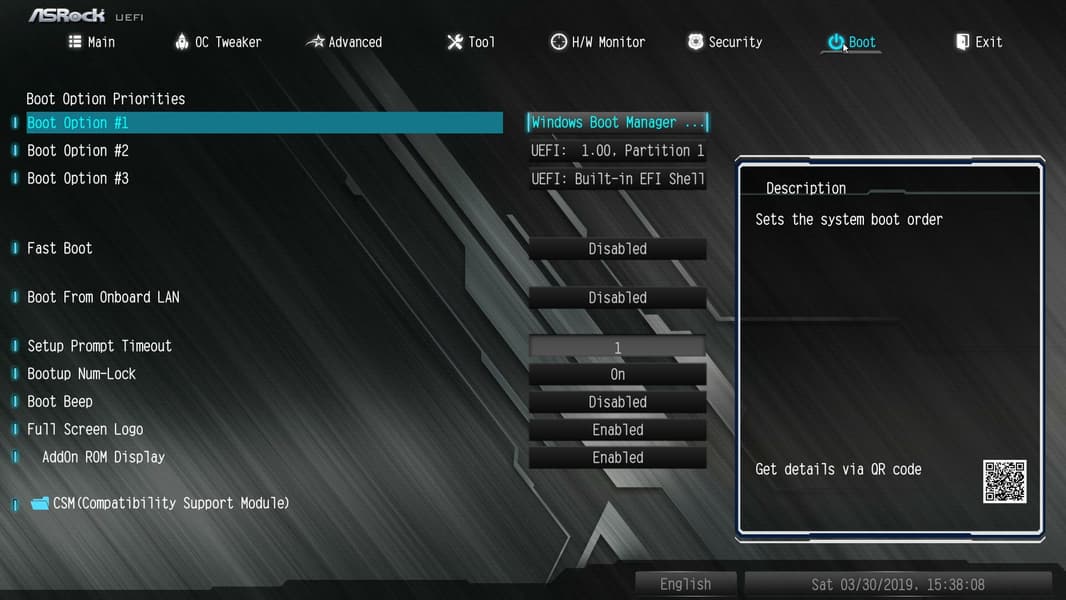

Настройки BIOS

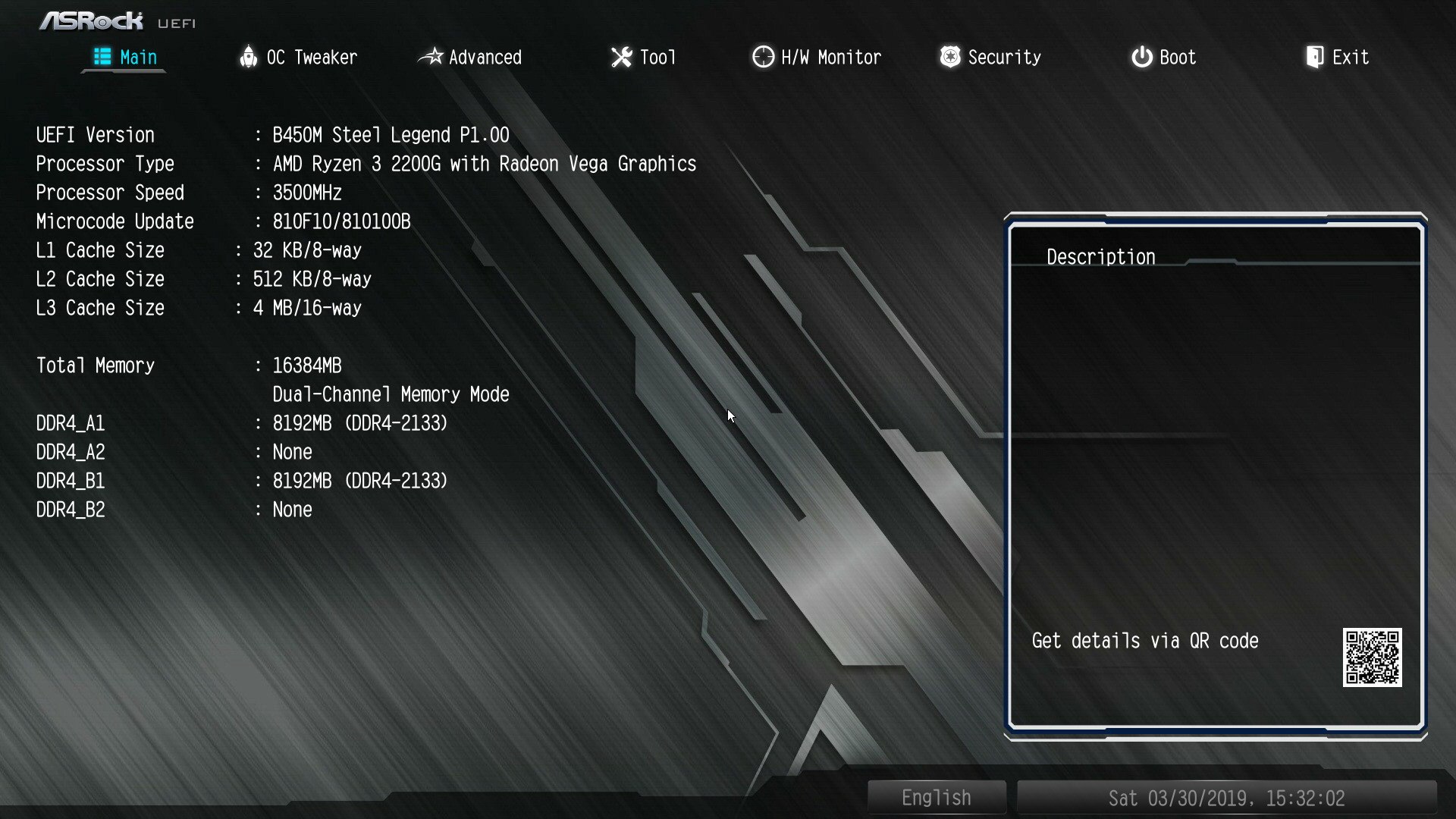

Стоит напомнить, что все современные «матери» имеют не устаревшие BIOS, а UEFI (Unified Extensible Firmware Interface), которые сильно расширили возможности предварительной настройки. По сути, это операционные системы (с приставкой микро-). Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

У данной платы нет «простого» режима Easy (EZ) Mode, а только расширенный с тонкими настройками.

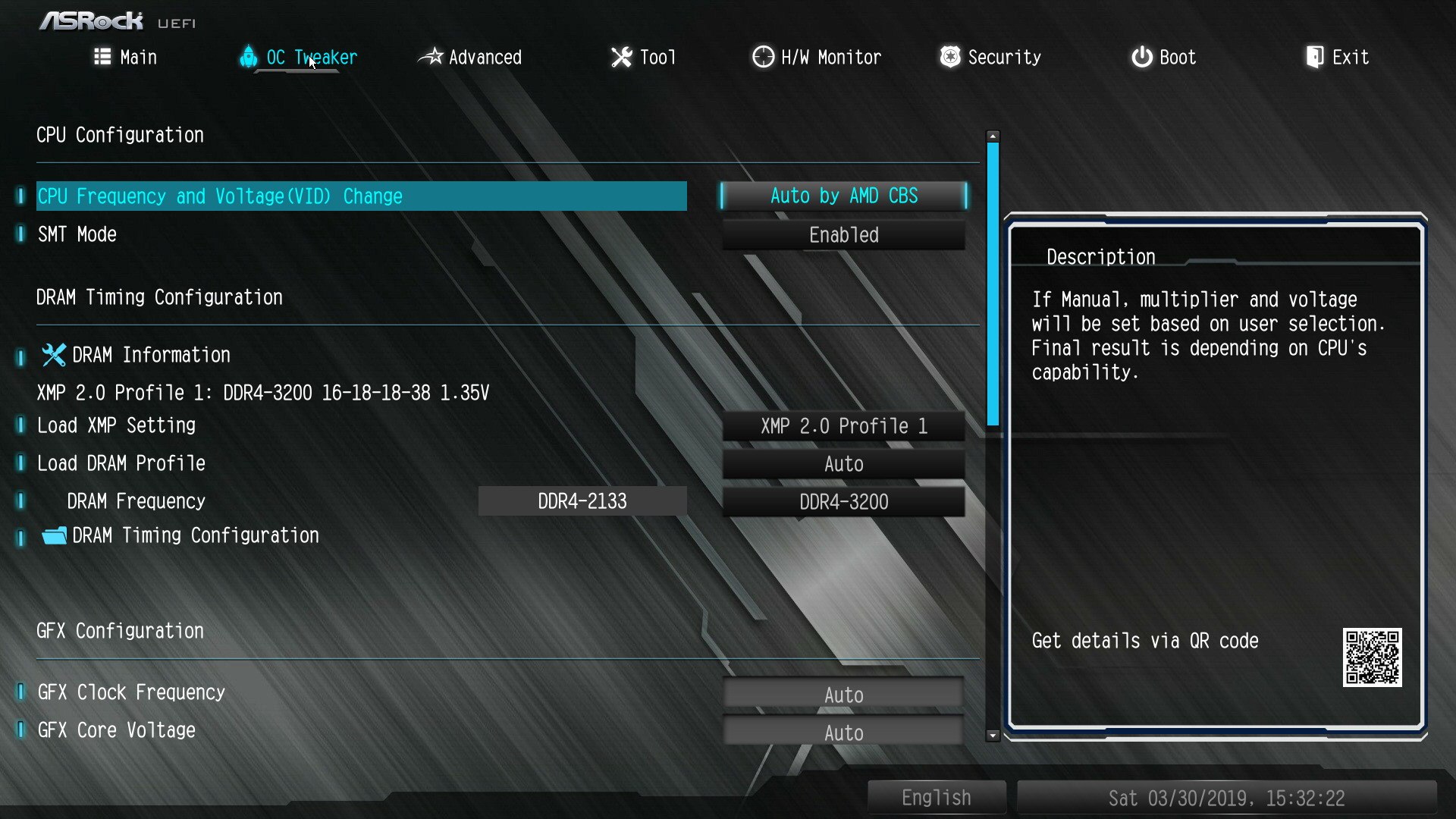

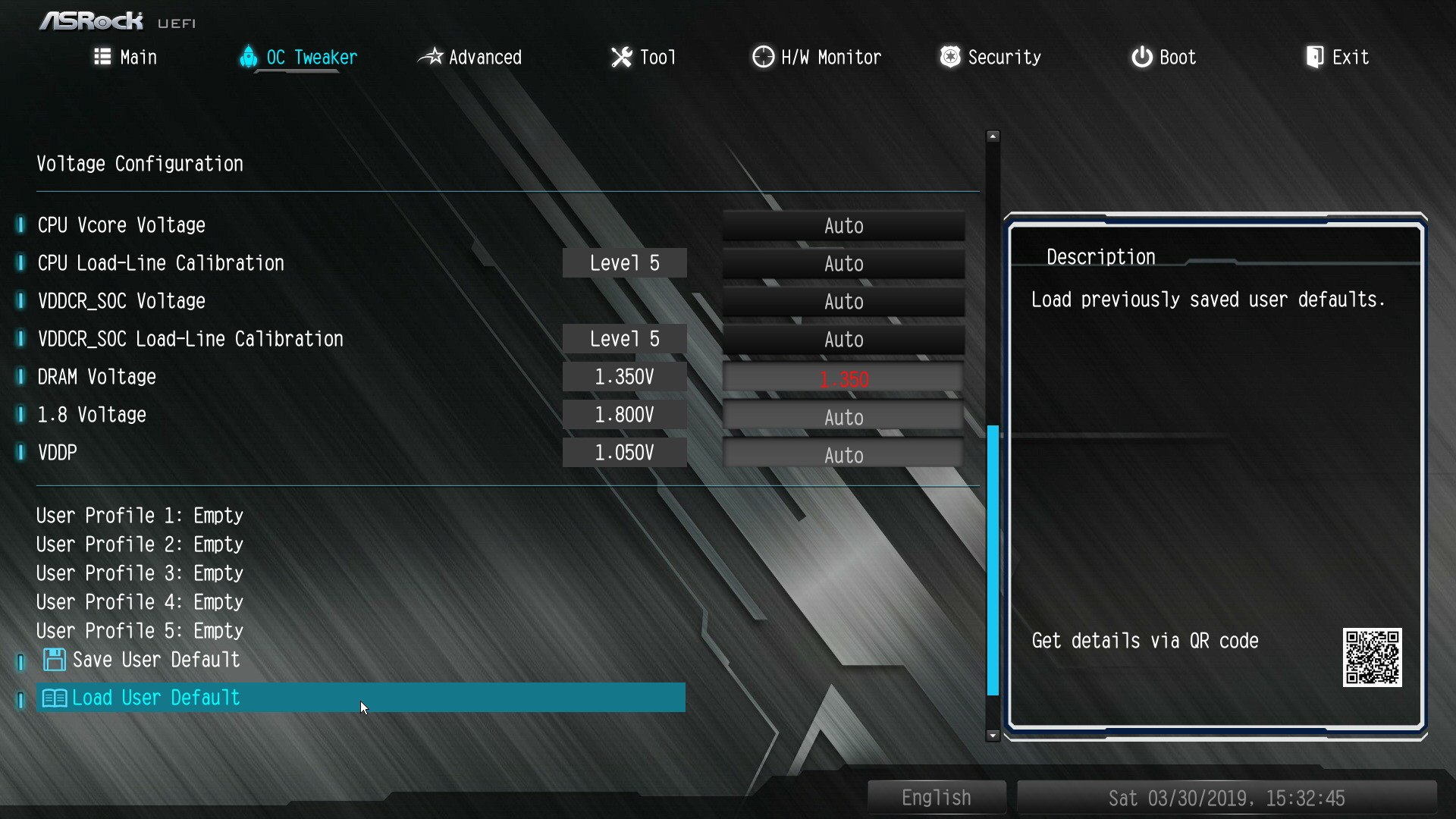

По разгону есть отдельное меню, собственно, оно ничем особо не отличается от многих ему подобных.

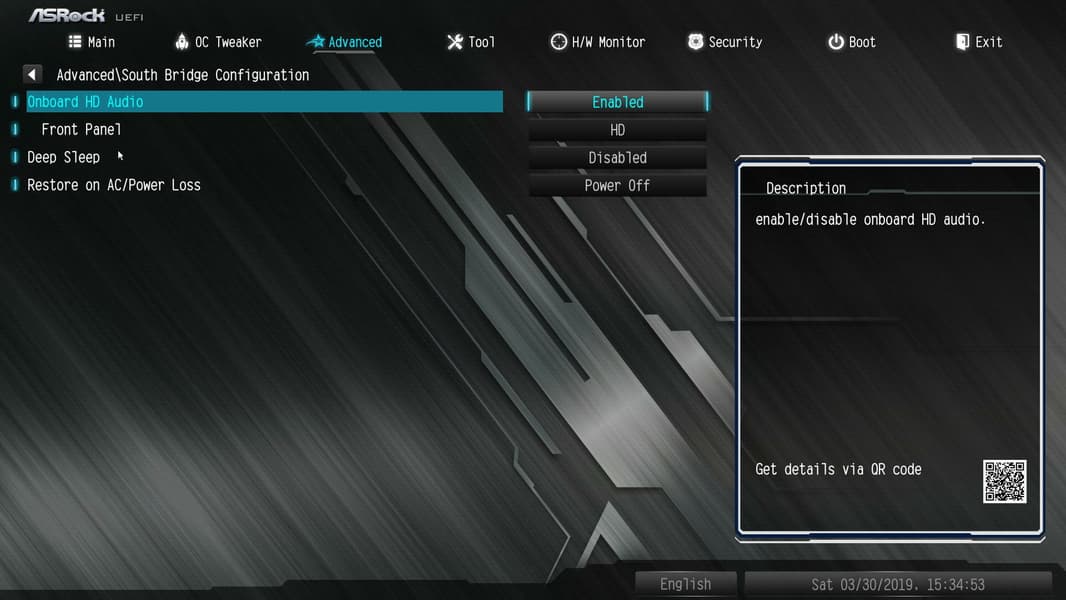

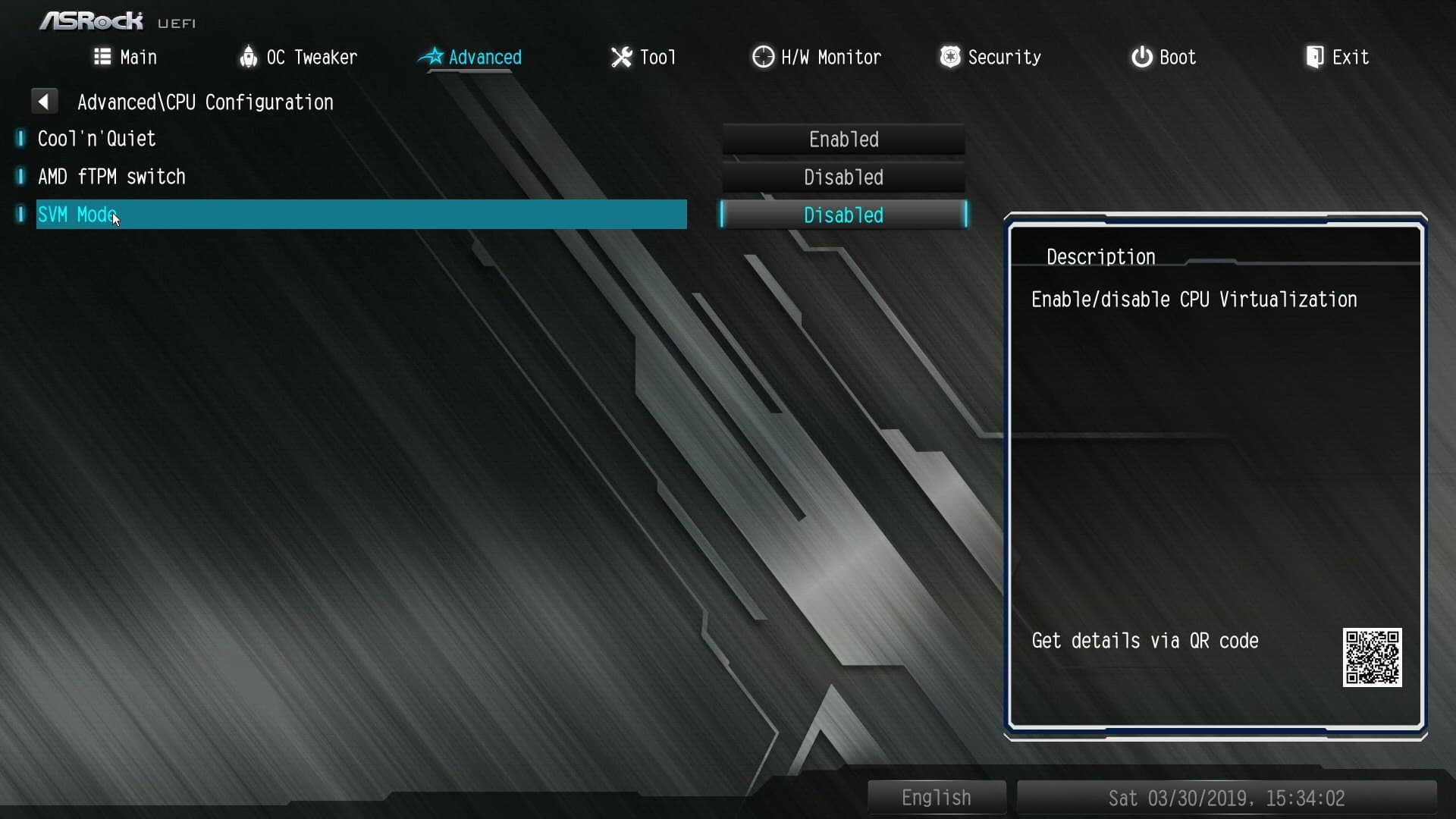

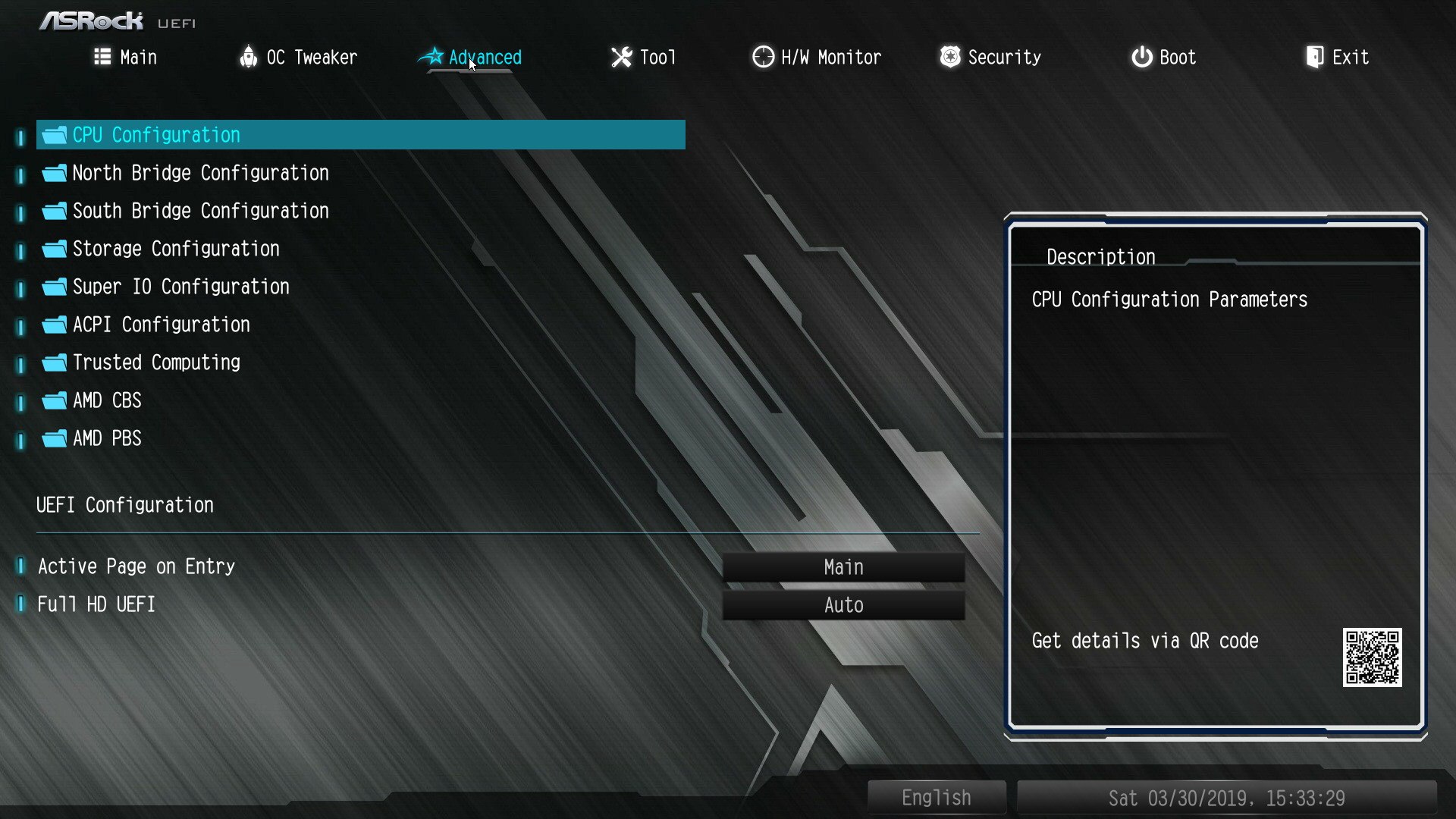

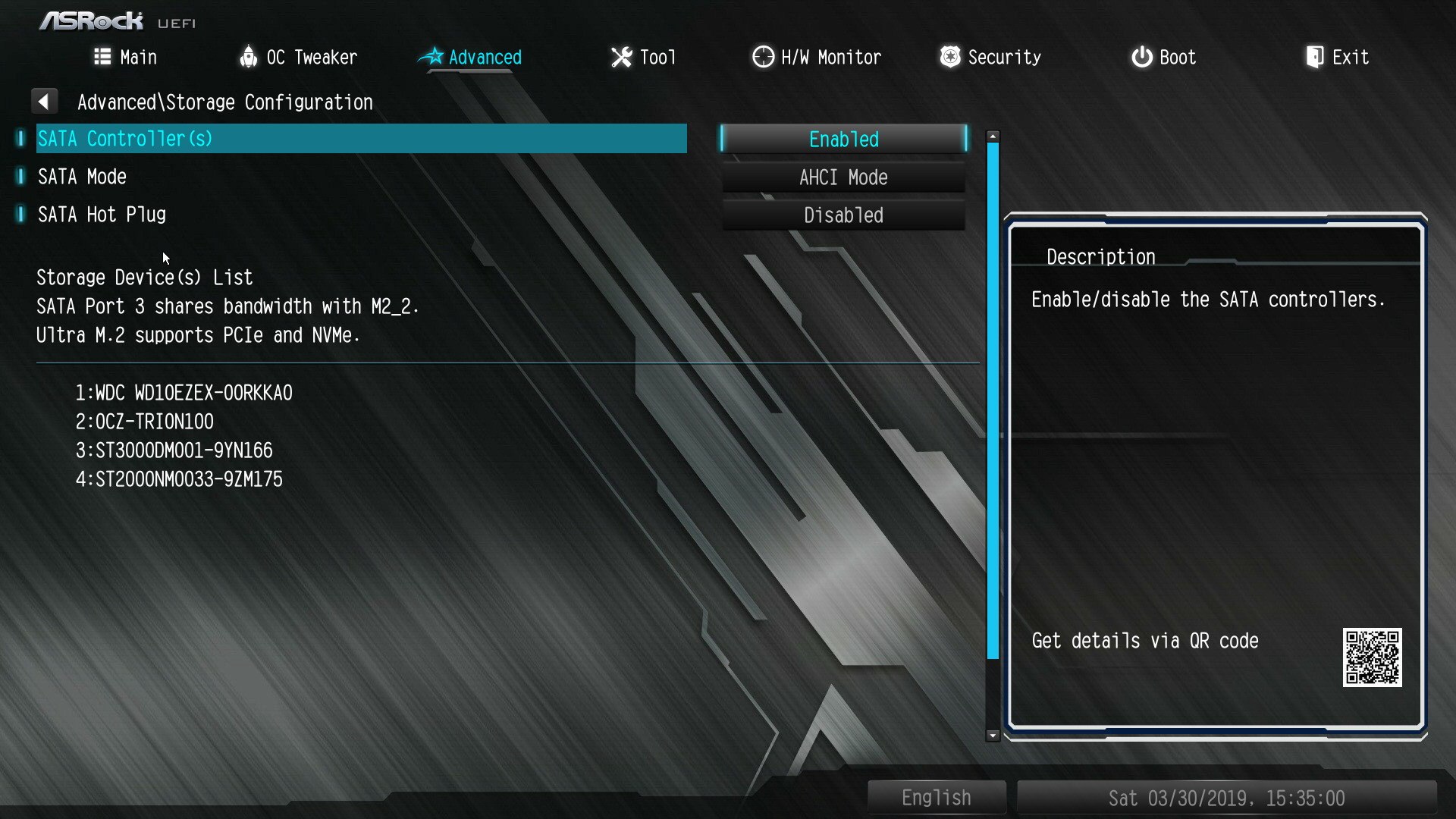

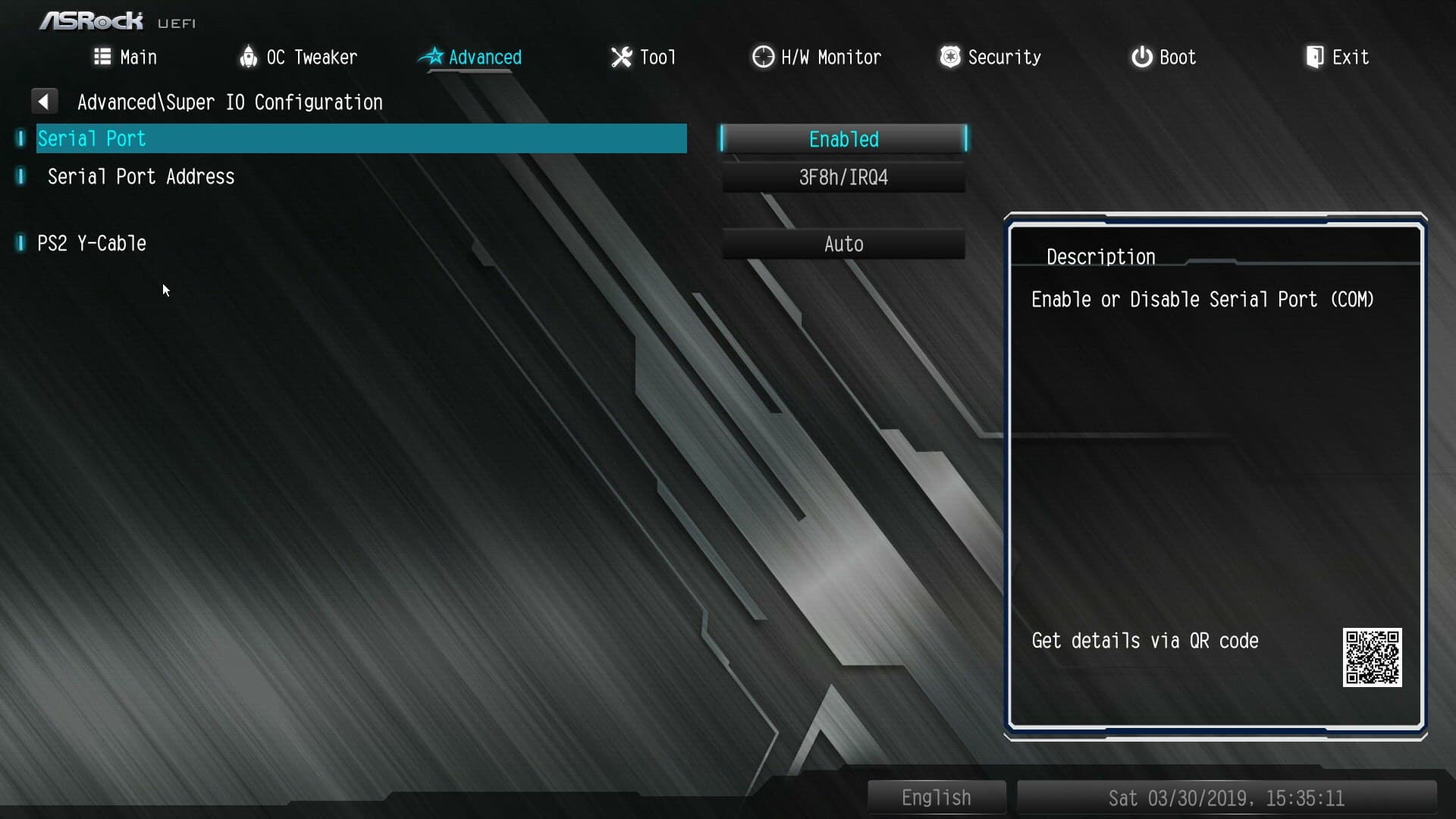

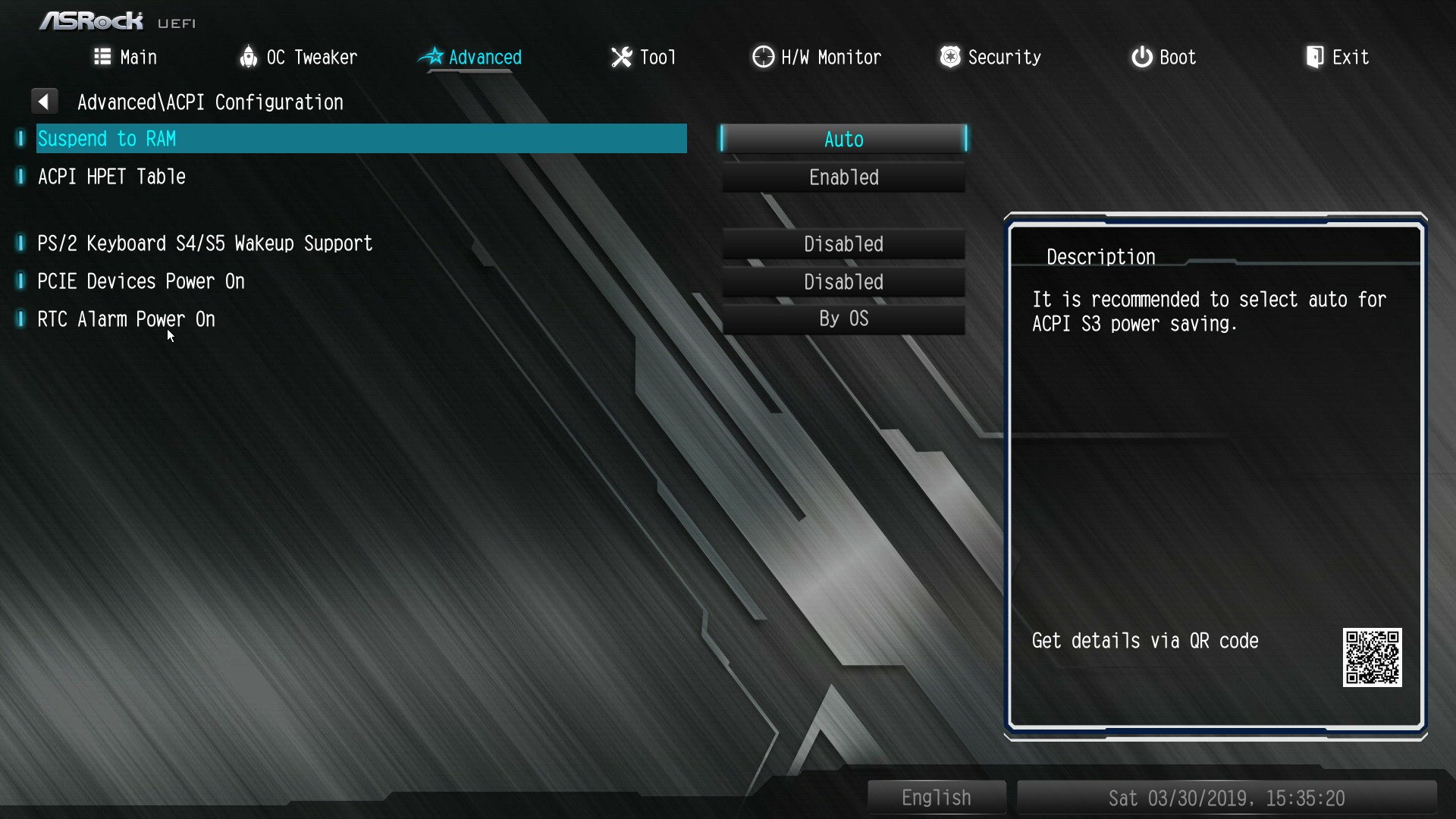

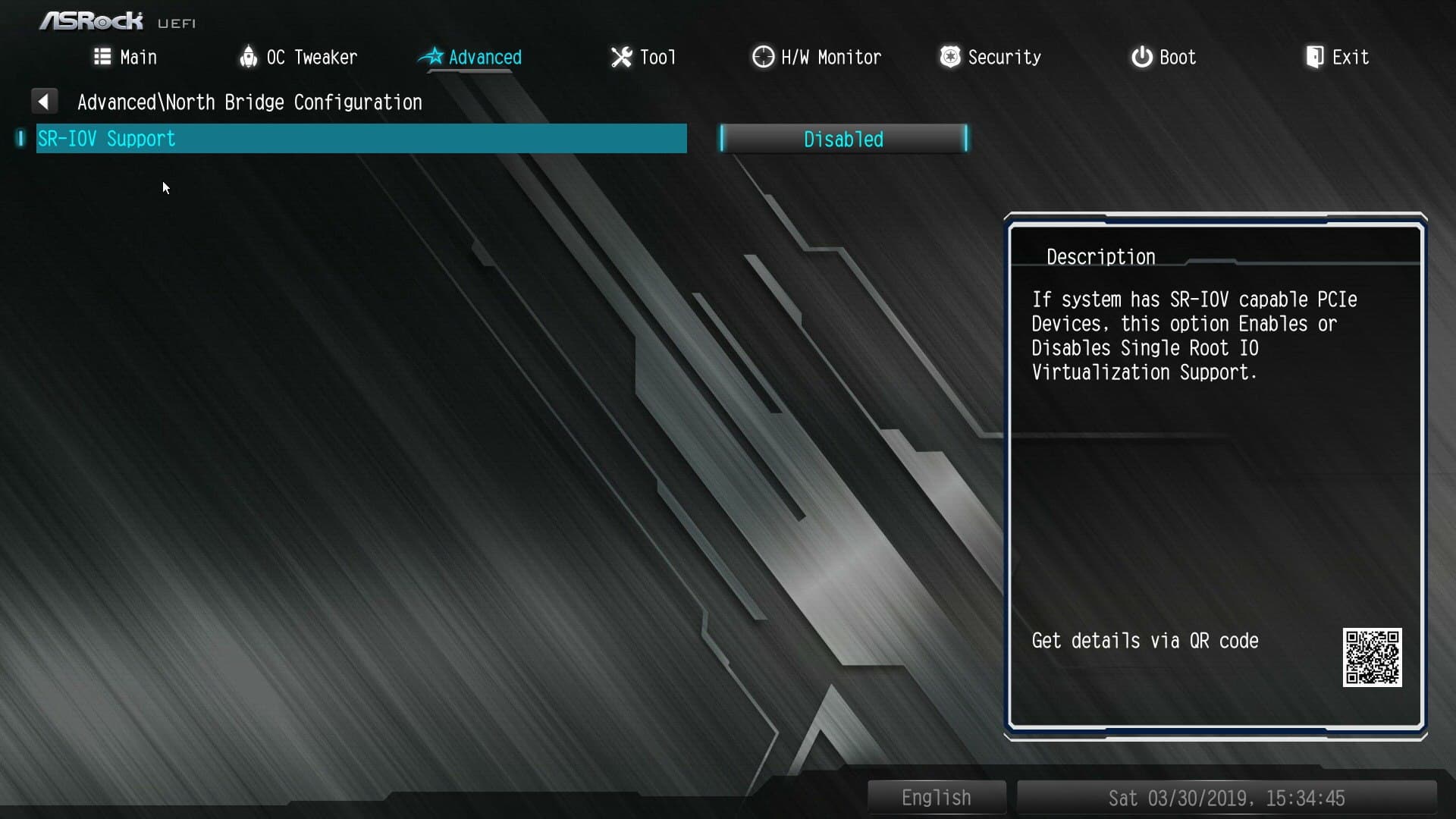

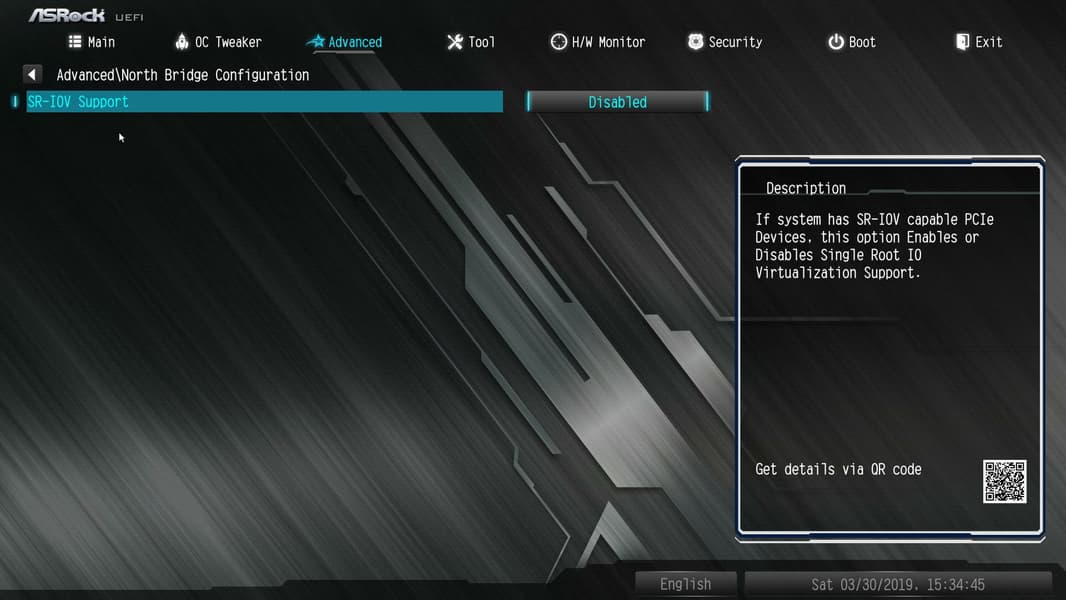

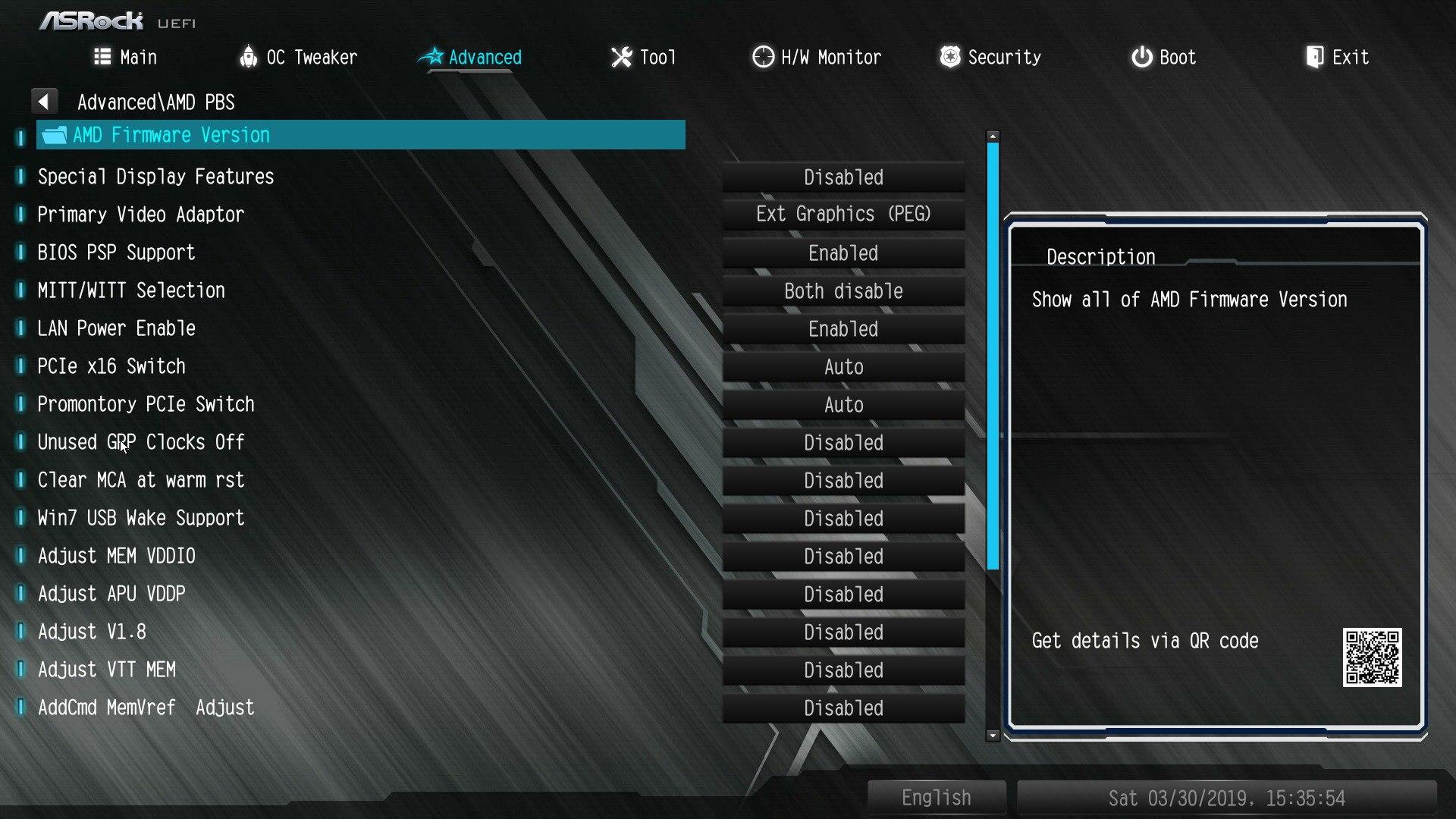

Расширенные настройки позволяют внедряться в детали работы CPU и чипсета, в общем, туда лучше нос не совать (если нет особых познаний и нужды).

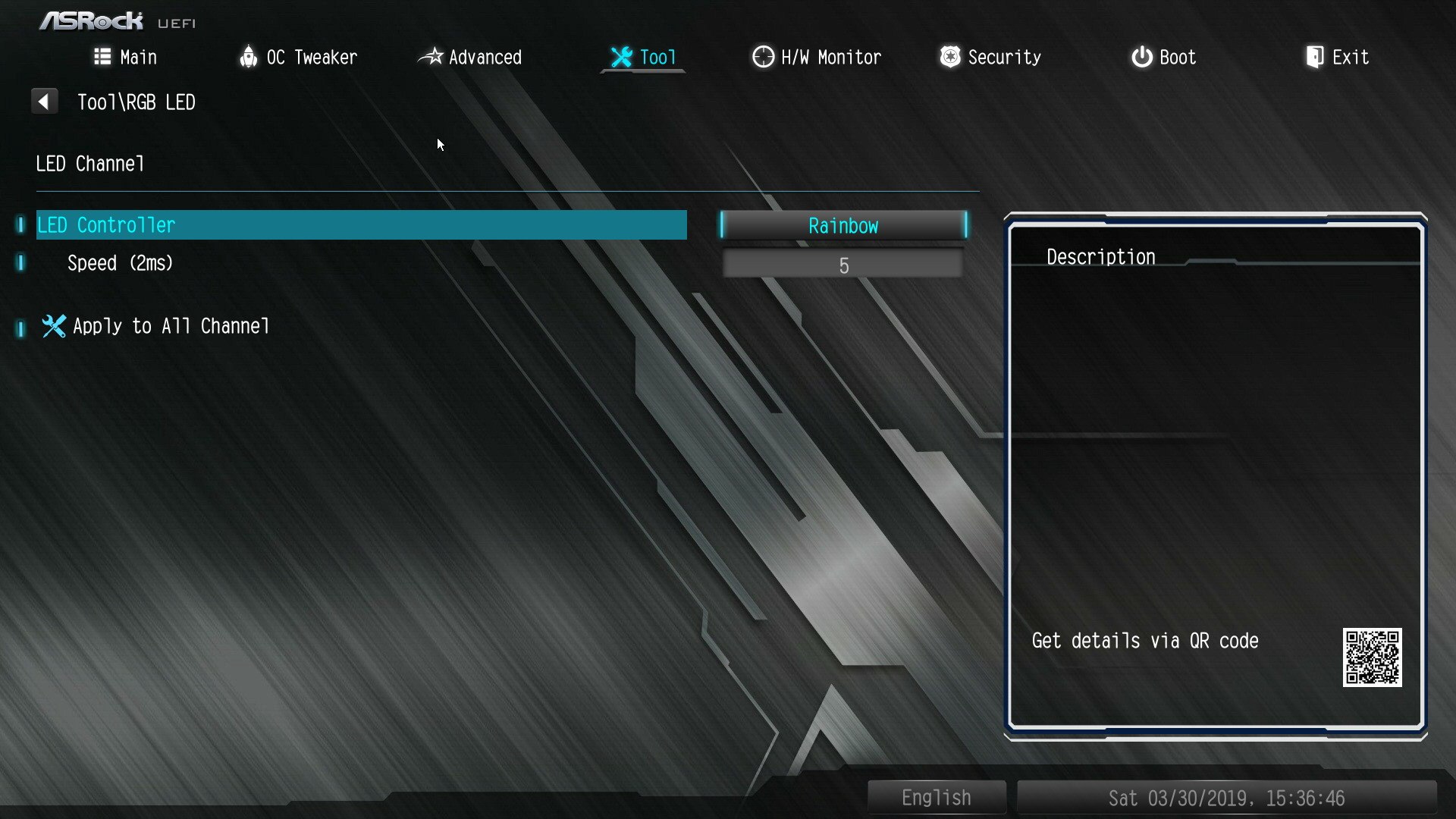

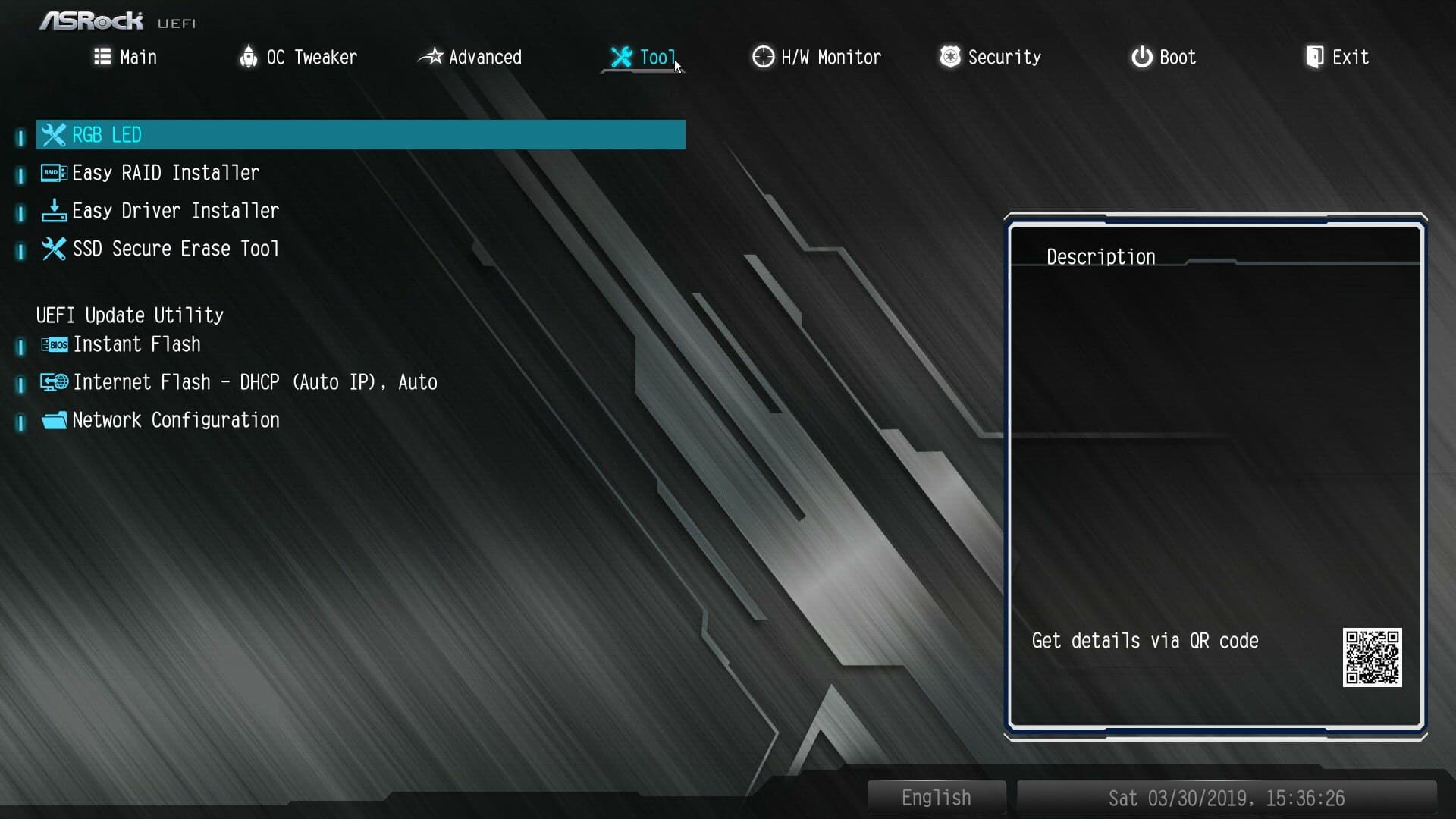

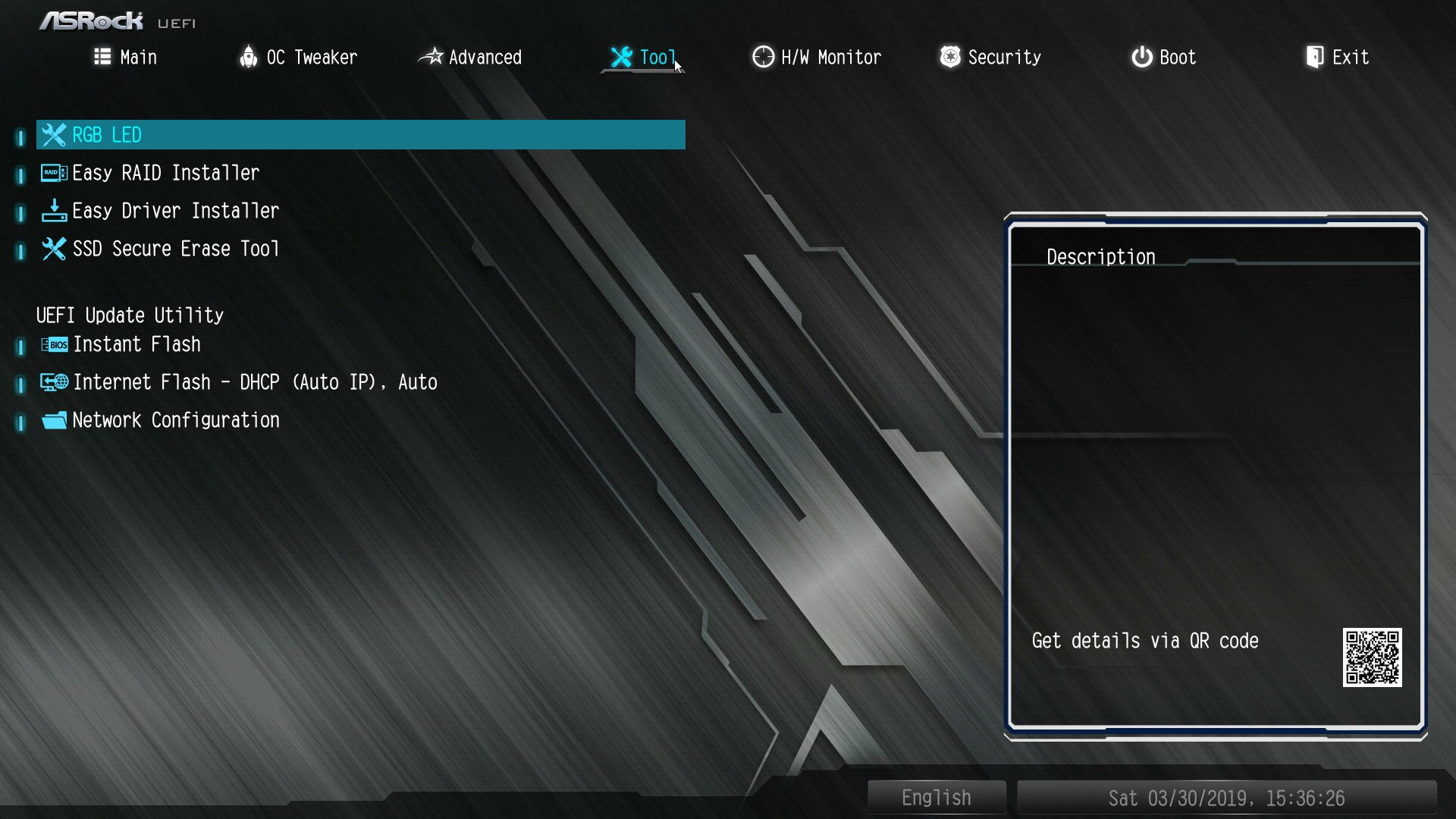

Меню утилит содержит настройку подсветки, однако здесь возможности настроек более скудные, чем у программы Polychrome Sync, так что рекомендую пользоваться последней.

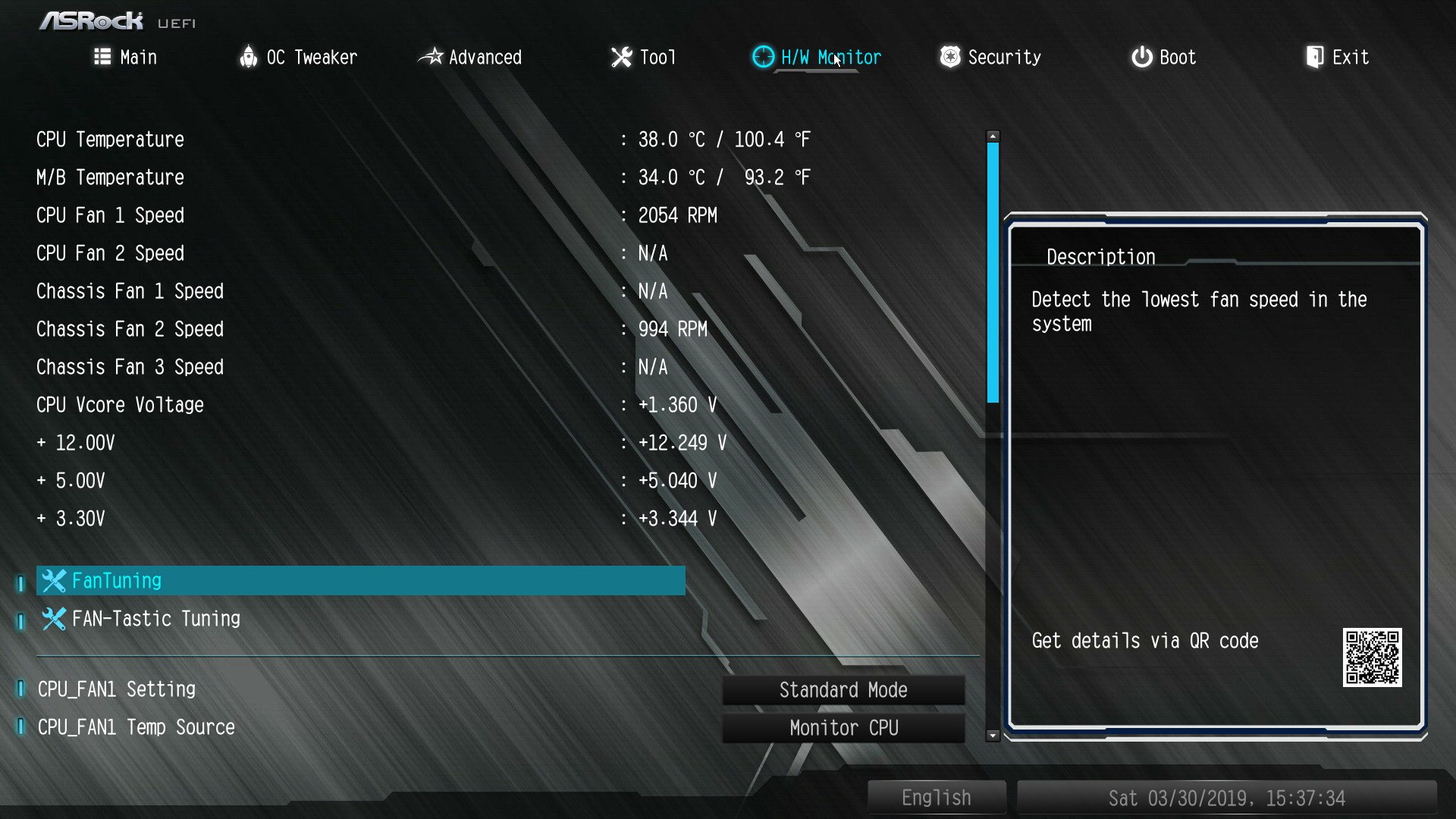

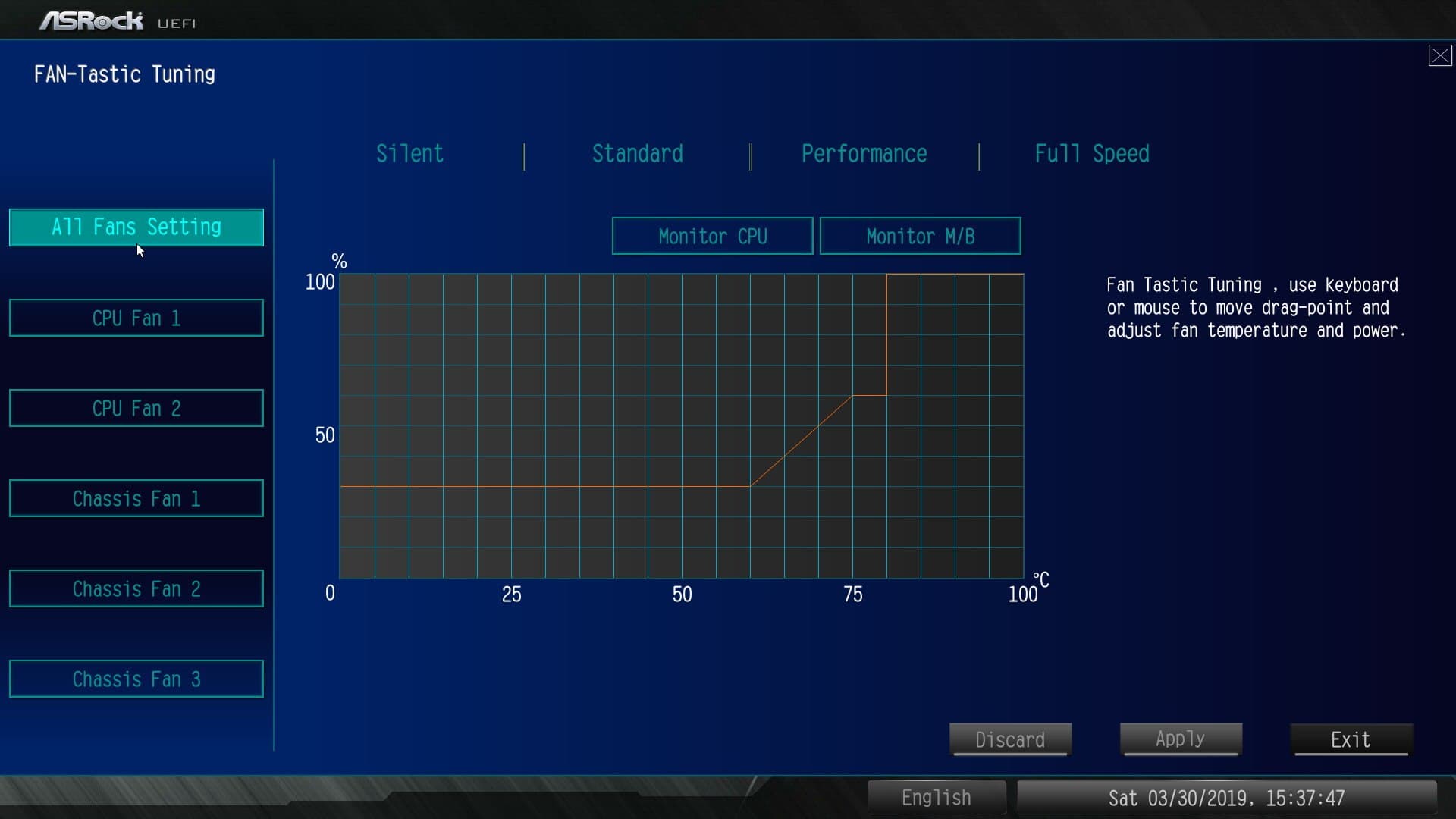

Оставшиеся настройки касаются работы вентиляторов (ничем не отличается от меню в программе A-Tuning), мониторинга в целом работы платы и опций загрузки.

Разгон

Полная конфигурация тестовой системы:

  • материнская плата ASRock B450M Steel Legend;
  • процессор AMD Ryzen 3 2200G 3,5 ГГц;
  • оперативная память Gigabyte Aorus RGB Memory 2×8 ГБ DDR4 (XMP 3200 МГц) + 2 RGB-вставки;
  • накопитель SSD OCZ TRN100 240 ГБ;
  • видеокарта встроенное графическое ядро AMD Radeon Vega 8 и Gigabyte GeForce RTX 2080 Ti Gaming;
  • блок питания ThermalTake RGB850W 850 Вт;
  • ЖСО NZXT Kurhen C720;
  • термопаста Noctua NT-H2;
  • телевизор LG 43UK6750 (43″ 4K HDR);
  • клавиатура и мышь Logitech;
  • операционная система Windows 10 Pro (v.1809), 64-битная.

Для проверки стабильности разгона я использовал программы:

  • AIDA 64 Extreme
  • HWiNF064
  • 3DMark Time Spy CPU benchmark
  • 3DMark Fire Strike Physics benchmark
  • 3DMark Night Raid CPU benchmark

Почему я взял именно такой процессор? Ну просто исходя из бюджетности самой материнской платы, чтобы стоимость CPU как-то коррелировала с ценой самой платы. Ну и еще раз скажу, что на данной плате запредельными разгонами заниматься нет смысла: она для этого не предназначена.

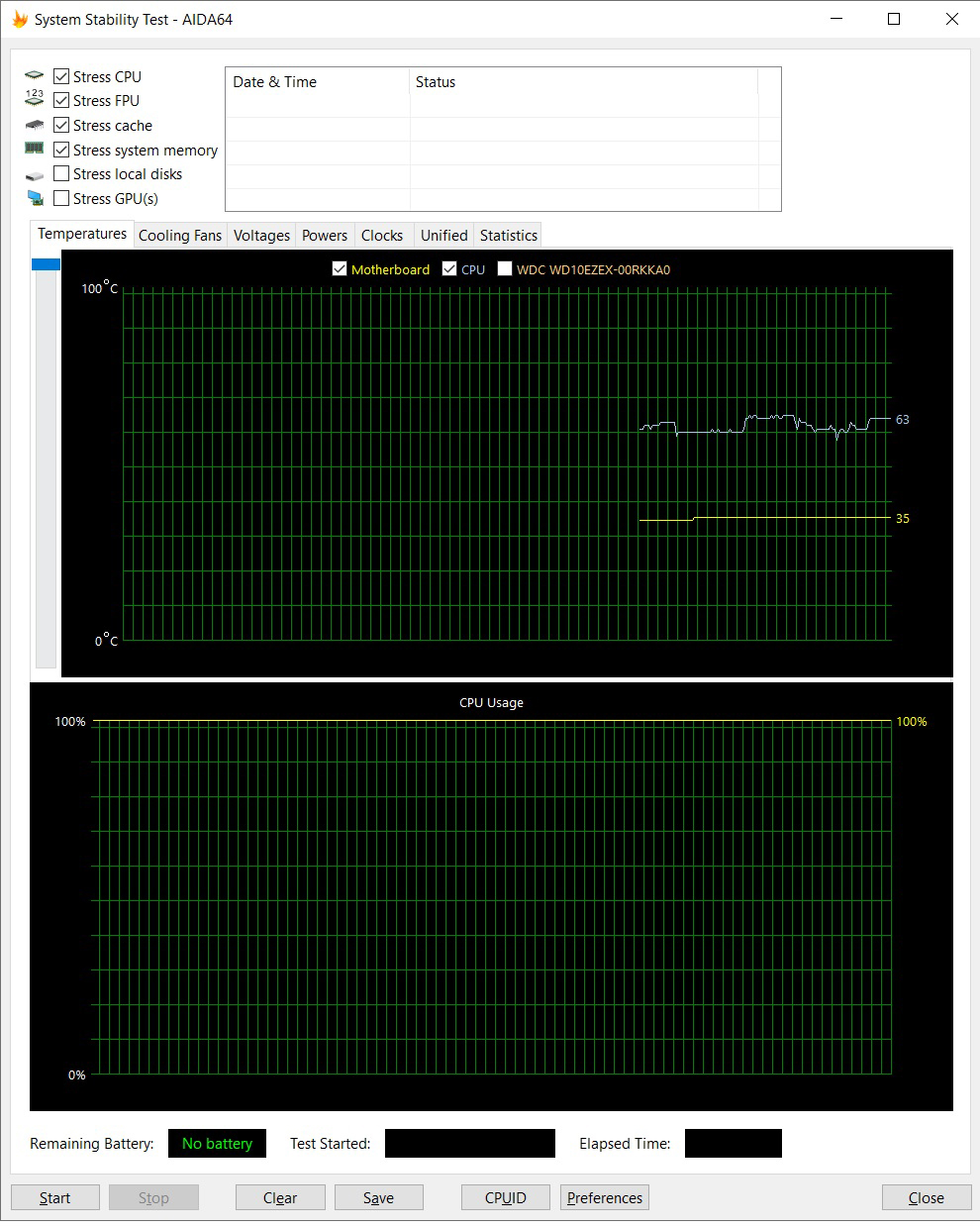

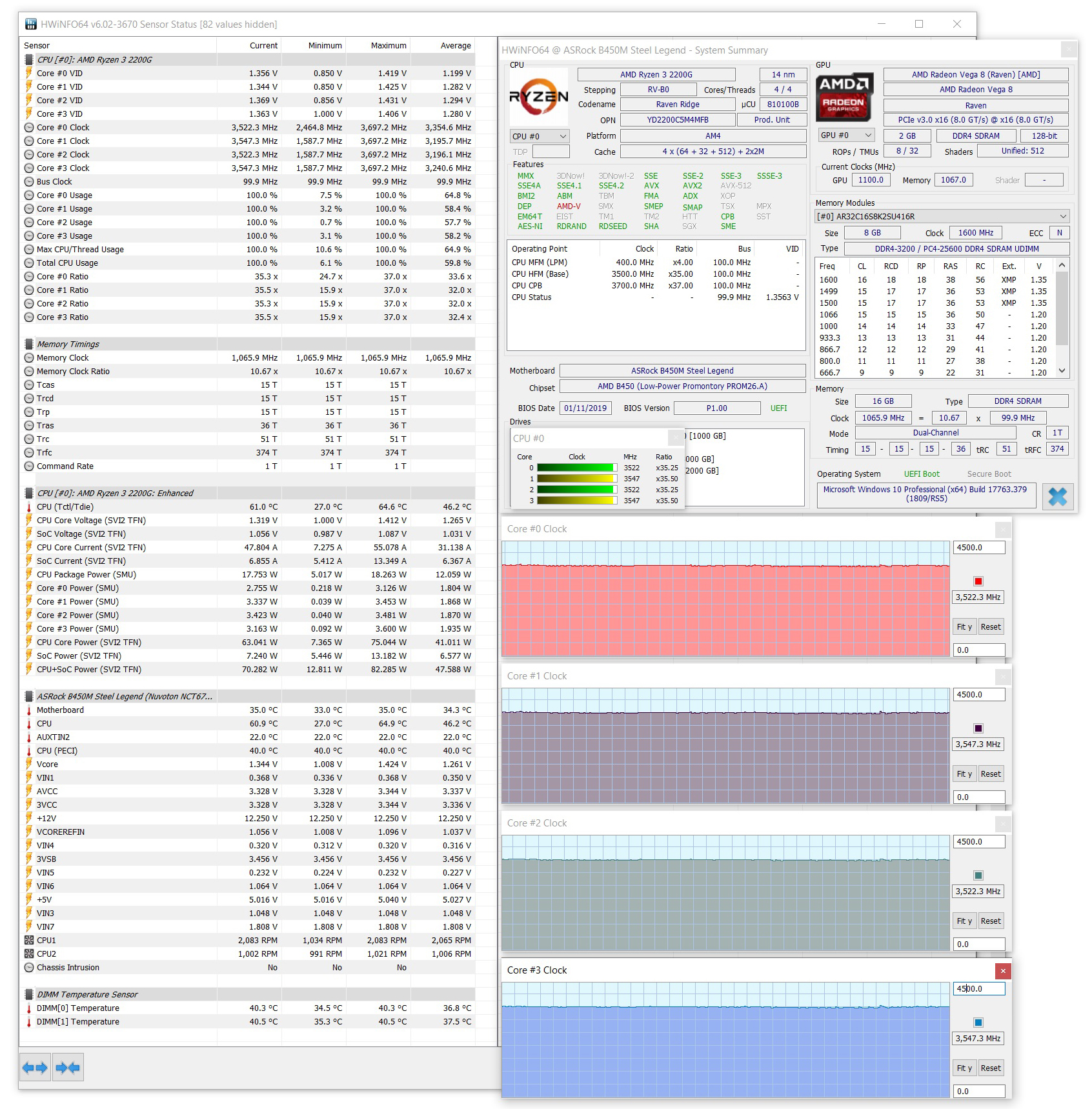

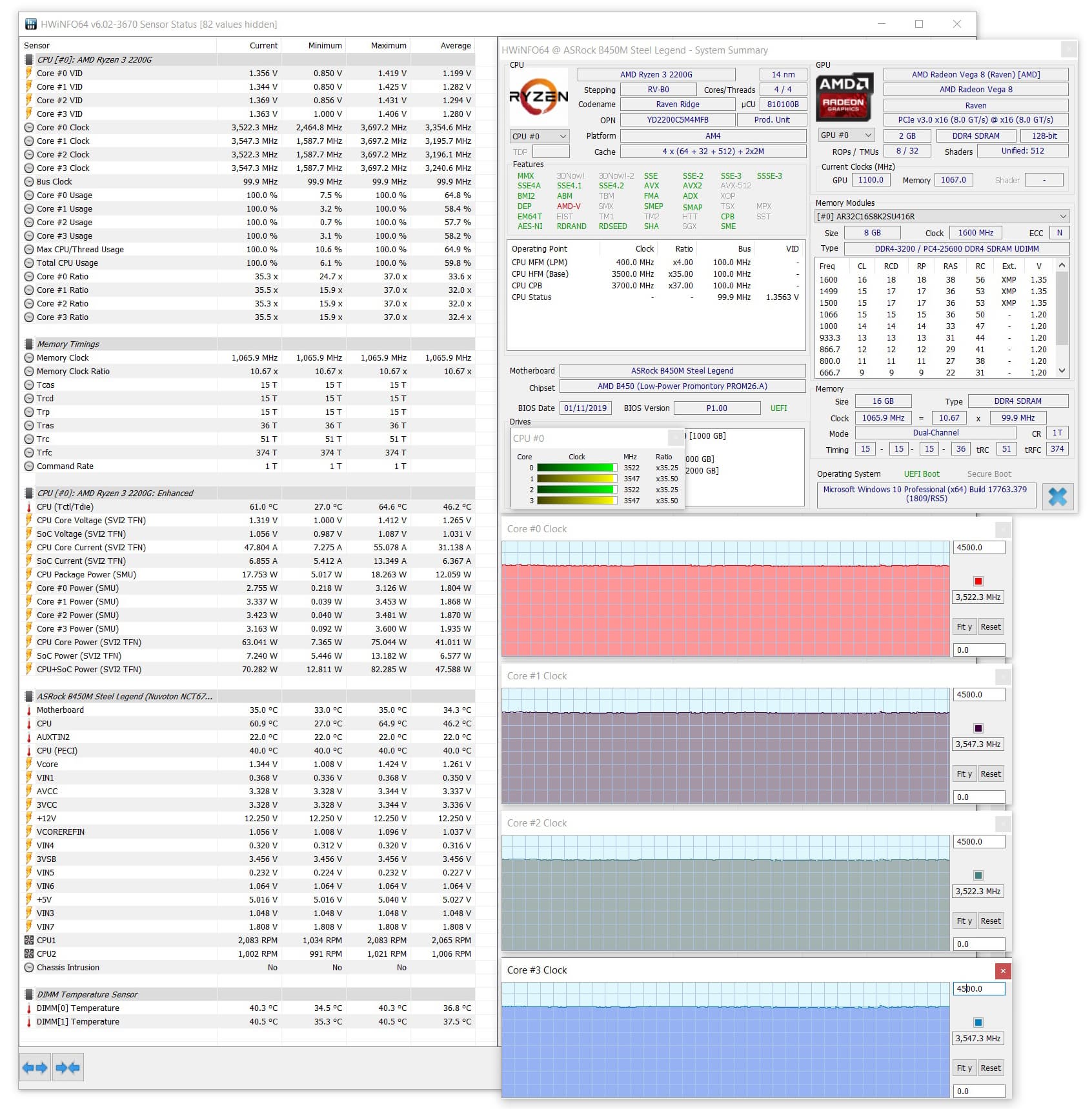

Вот какие были исходные данные, то есть при работе всех параметров по умолчанию:

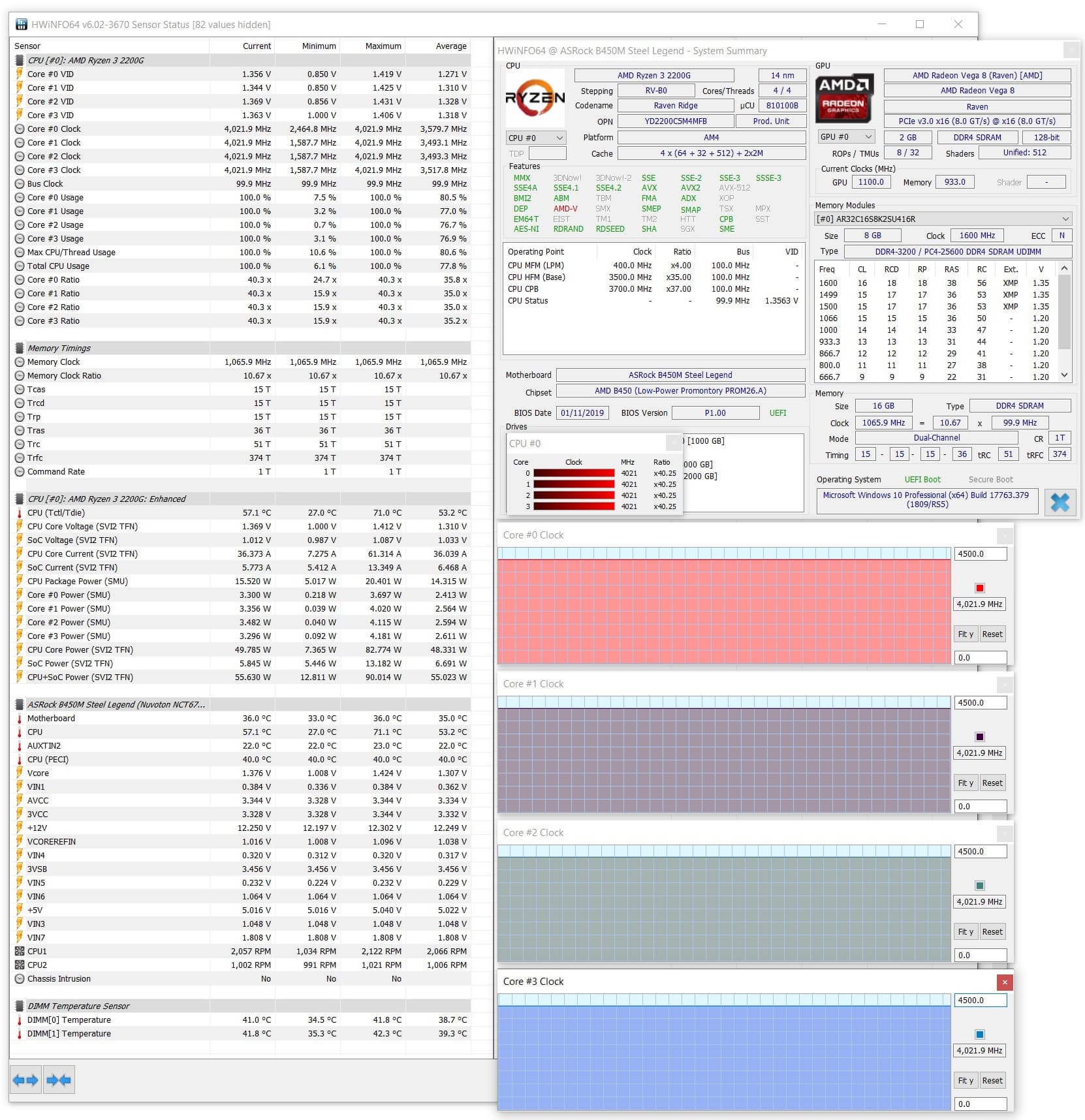

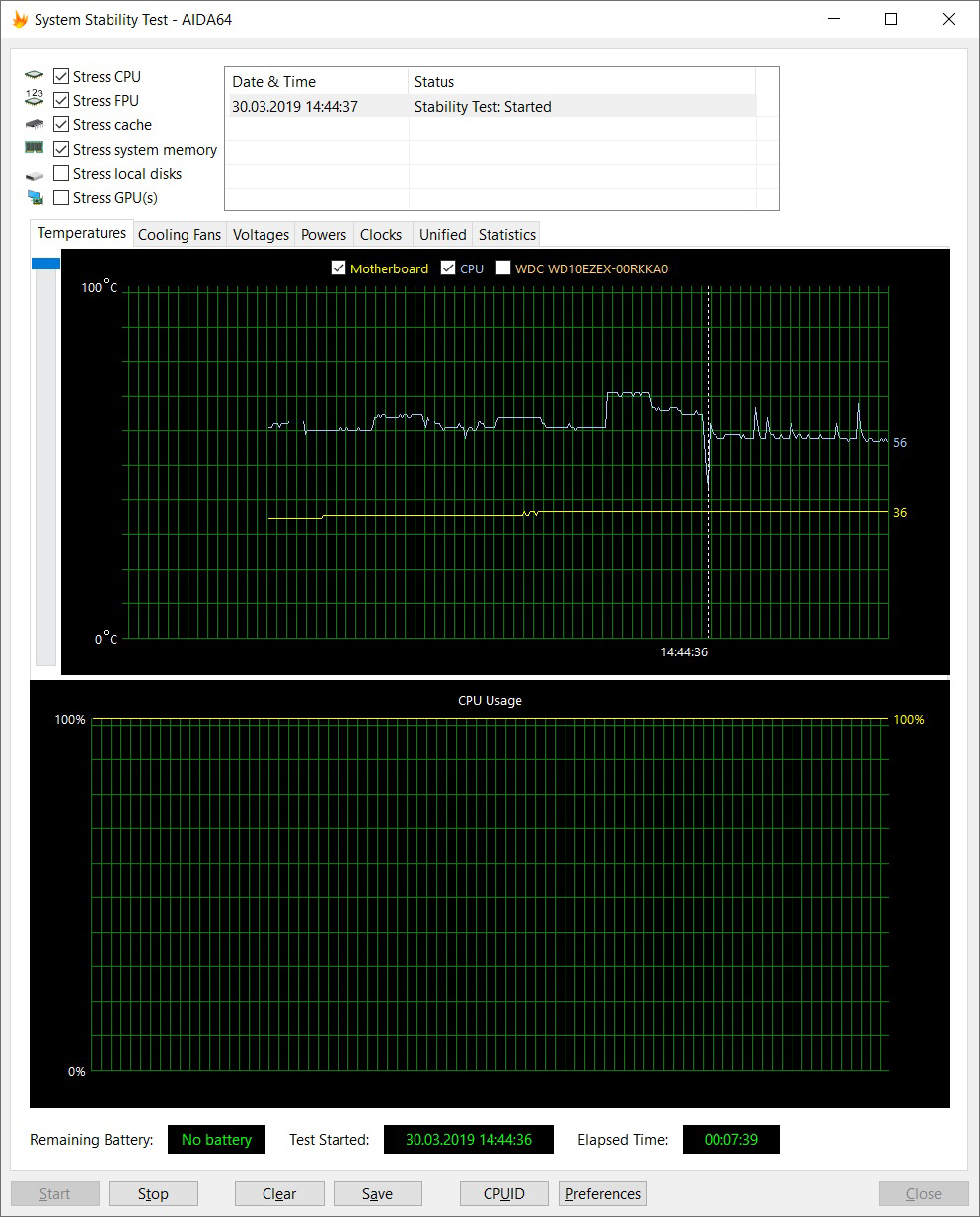

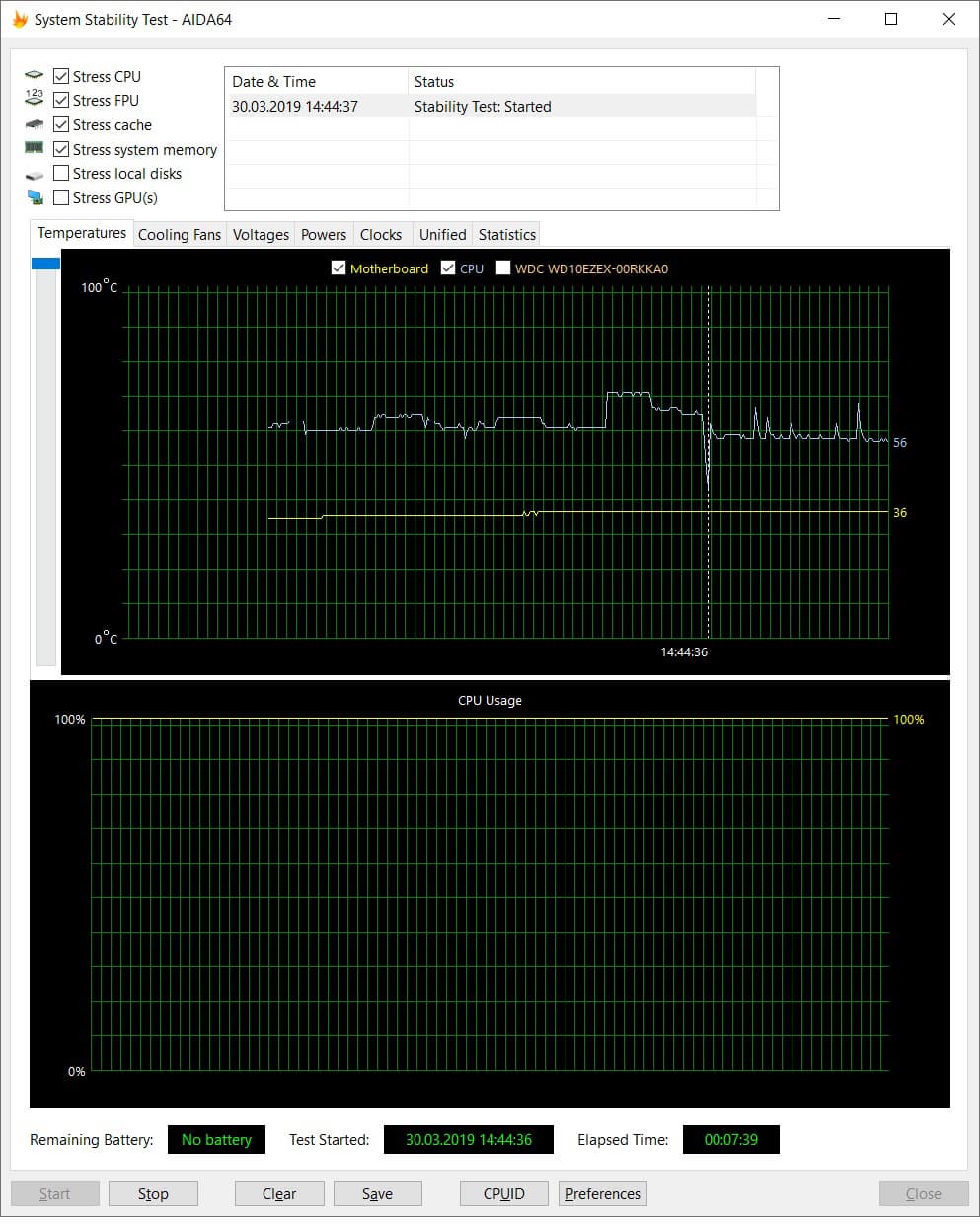

Ну самое банальное, что приходит в голову, разогнать процессор до 4 ГГц. Увы, разгон памяти практически не получился, выше каких-то 3666 МГц (при начальных 3200) работать система отказалась.

Более того, постоянно сбрасывался профиль XMP, и частота работы памяти выставлялась как 2133 МГц. Возможно это баг BIOS/UEFI, а может быть и особенность данной платы.

При поднятии частоты CPU с 3.5 до 4.0 ГГц был получен прирост производительности в тестах 3DMark в среднем на 5%-18% (огромный разброс по тестам). Нагрев процессора был лишь чуть выше номинального, нагрев области VRM был в пределах 65-68 градусов.

Выводы

Плата ASRock B450M Steel Legend получилась очень приятной и полностью адекватной своей цене (даже более чем!). Разумеется, возможности по сравнению с топовыми платами сильно урезаны: меньше портов и слотов, некоторых нет вообще, настройки для разгона скромные, система охлаждения VRM простенькая, схема питания процессора упрощенная, и т. д.). С другой стороны, все логично, так как дополнительные возможности принесены в жертву цене. Стоит отметить относительно невысокий нагрев области VRM и чипсета при обычной работе (без разгона): в пределах 55 градусов. Подсветка у платы на высоком уровне (несмотря на бюджетность материнки), плюс есть возможность установки дополнительных моддинговых элементов. Также к плюсам платы можно отнести наличие двух слотов M.2, а также возможность свободно установить накопитель в слот M.2 при установленной видеокарте. Несомненно, присутствие USB портов класса 3.1 Gen2, включая Type-C, тоже относится к плюсам. Свободное пространство вокруг процессорного сокета позволит смонтировать систему охлаждения любой сложности и конфигурации. Несмотря на бюджетность, у платы отличная поддержка со стороны фирменного программного обеспечения.

Как известно, процессоры AMD Ryzen среднего и низшего ценового диапазона позволяют относительно недорого собрать хороший домашний ПК с приличными возможностями и для игр (встроенное видеоядро процессора или дискретная видеокарта), и для всего остального. И для таких случаев рассмотренная материнская плата подойдет просто отлично, к тому же системный блок может быть очень компактным, рассчитанным на платы форм-фактора microATX.
