Недавно у нас уже был обзор по плате серии Phantom Gaming компании ASRock. Очень трудно понять зыбкую грань, отделяющую топовые серии от обычных, ведь в целом продукция ASRock изначально нацелена на средний и низкий бюджет. Поэтому их топовые модели могут иметь цены «середнячков» у Asus или MSI. При сравнении ASRock B365 Taichi и ASRock B365 Phantom Gaming 9 было ощущение, что модели примерно одного уровня, просто в Gaming 9 добавили пару «фишек».
Кроме Gaming 9, у компании есть еще серия Gaming 4. Мне лично очень странно видеть цифру «4» в названии, ведь у китайцев эта цифра ассоциируется со смертью, и поэтому в Китае стараются «4» по возможности пропускать: во многих отелях нет четвертых этажей, после третьего — сразу пятый (хотя физически это четвертый). Почему Gaming 9 и почему Gaming 4 — наверное, известно только основателям компании :)
И опять же... Известно, что Intel B365 — чипсет среднего (если не младшего) уровня, совершенно точно не топовый, призванный просто обеспечить работу современных процессоров Intel Core 8-го и 9-го поколений на материнских платах бюджетного сегмента. Чипсет лишен многих «штучек», связанных с разгоном и т. п. Поэтому серия Phantom Gaming с трудом сочетается с B365. Впрочем, это лишь мое мнение, производителю виднее.
Итак, ASRock B365M Phantom Gaming 4 — материнская плата, основанная на чипсете Intel B365 для процессоров Intel Core 8000-й и 9000-й серии. Плата весьма интересная, она относится к дешевым, но самым современным. Ведь компания Intel выпустила чипсет B365 в конце 2018 года именно для более широкой поддержки новых процессоров — относительно дешевых, которым нужны были и соответствующие материнские платы.
Плата поставляется в небольшой и стильной коробке.
Понятно, что комплект поставки скромный и соответствует позиционированию продукта.

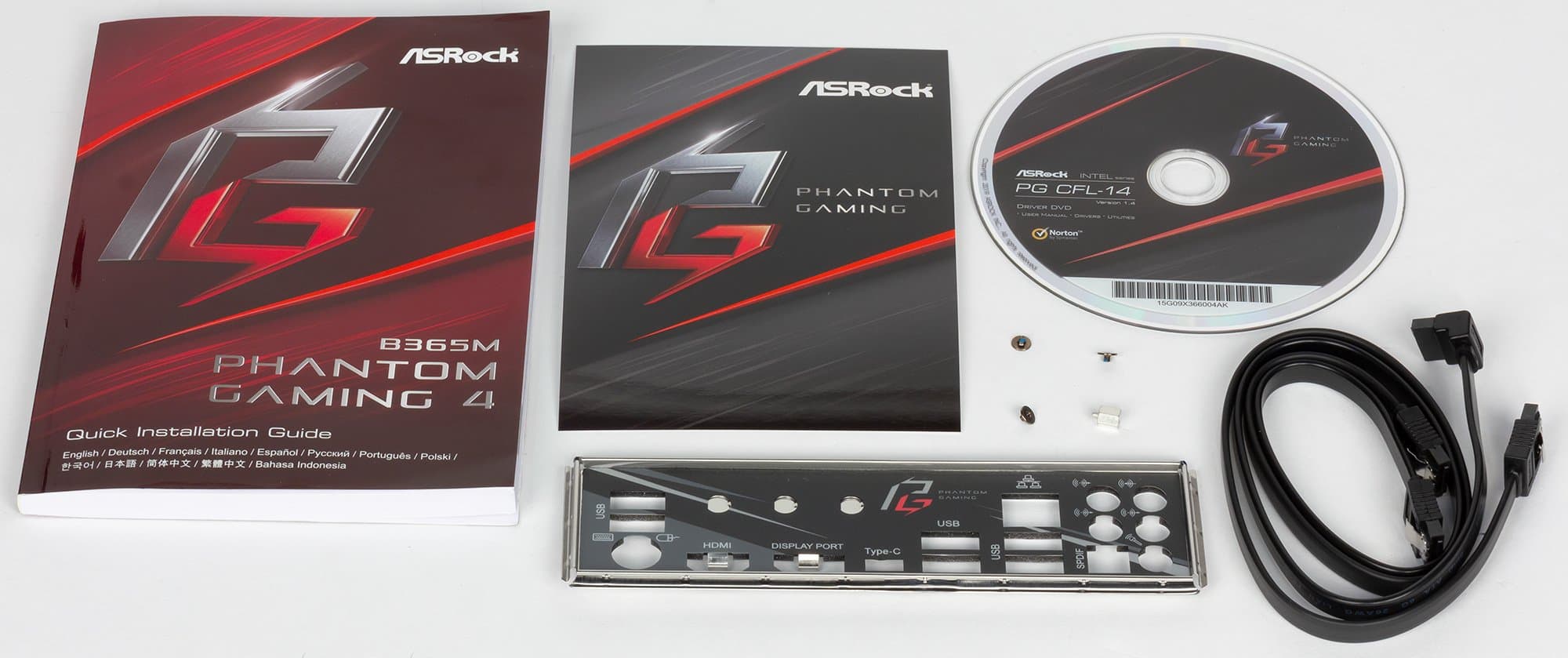

Кроме руководства пользователя и диска с ПО в комплекте можно найти традиционные SATA-кабели, винтики для крепления M.2-накопителей, «заглушку» на заднюю панель с разъемами.
Форм-фактор

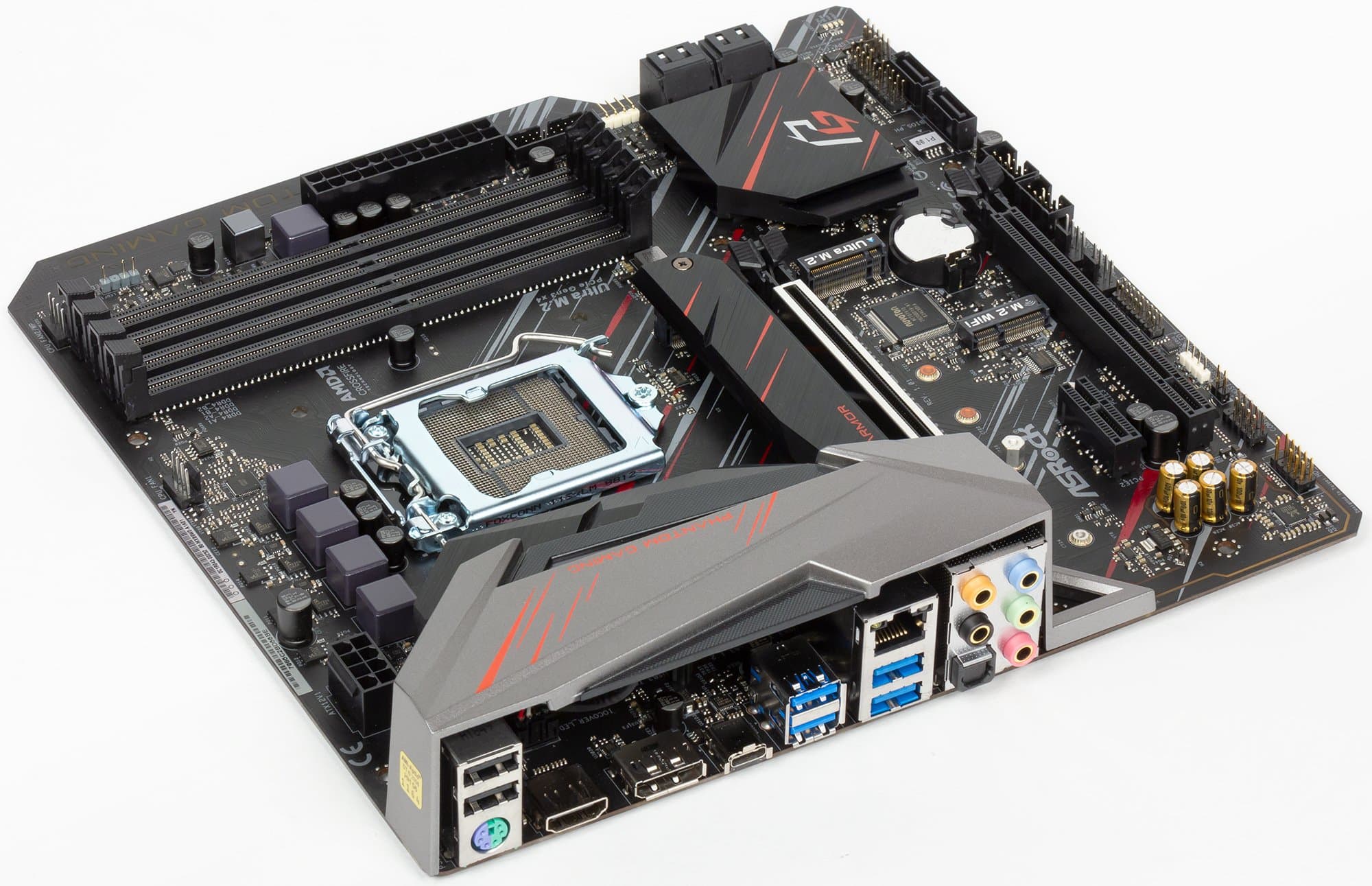

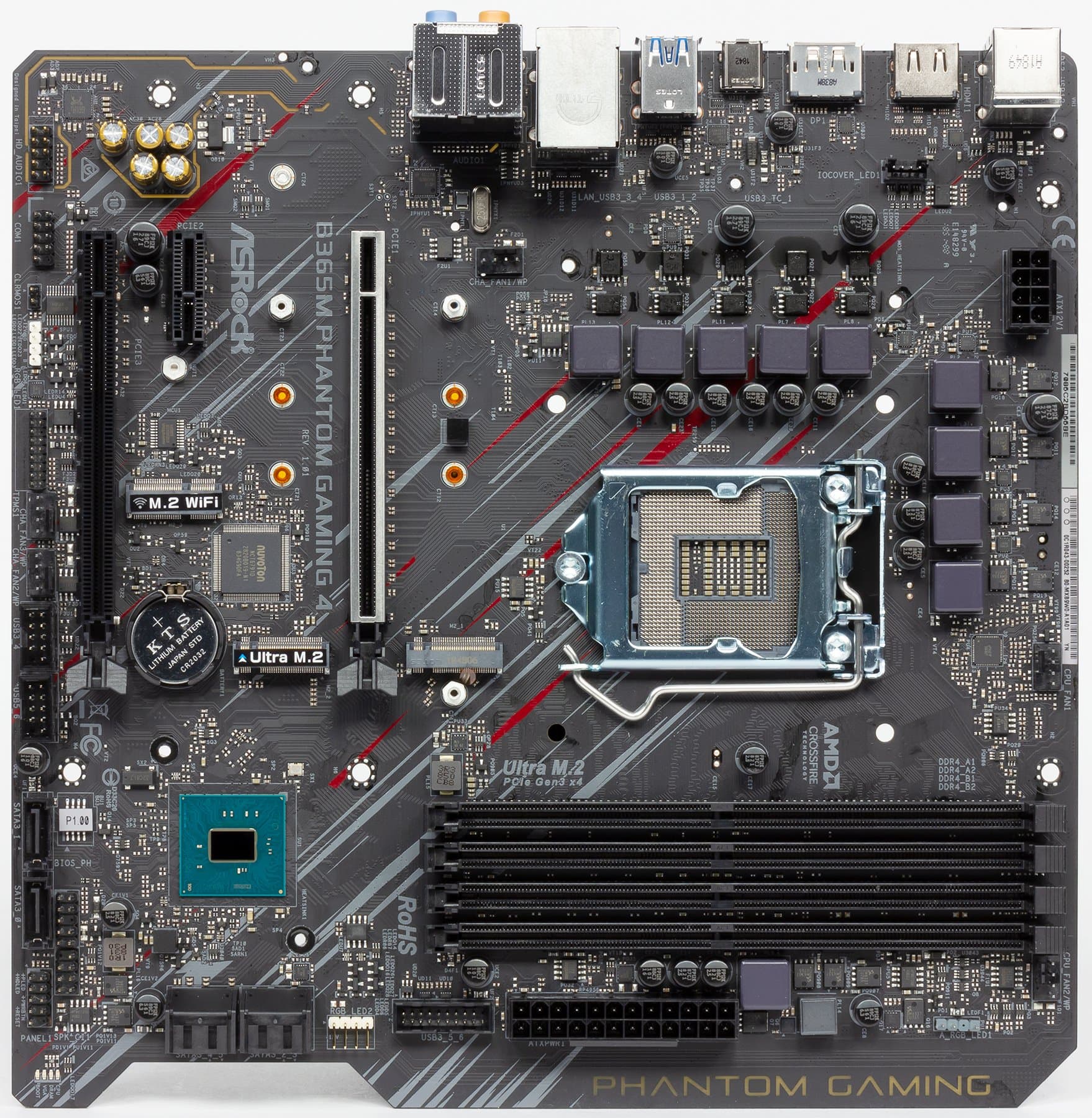

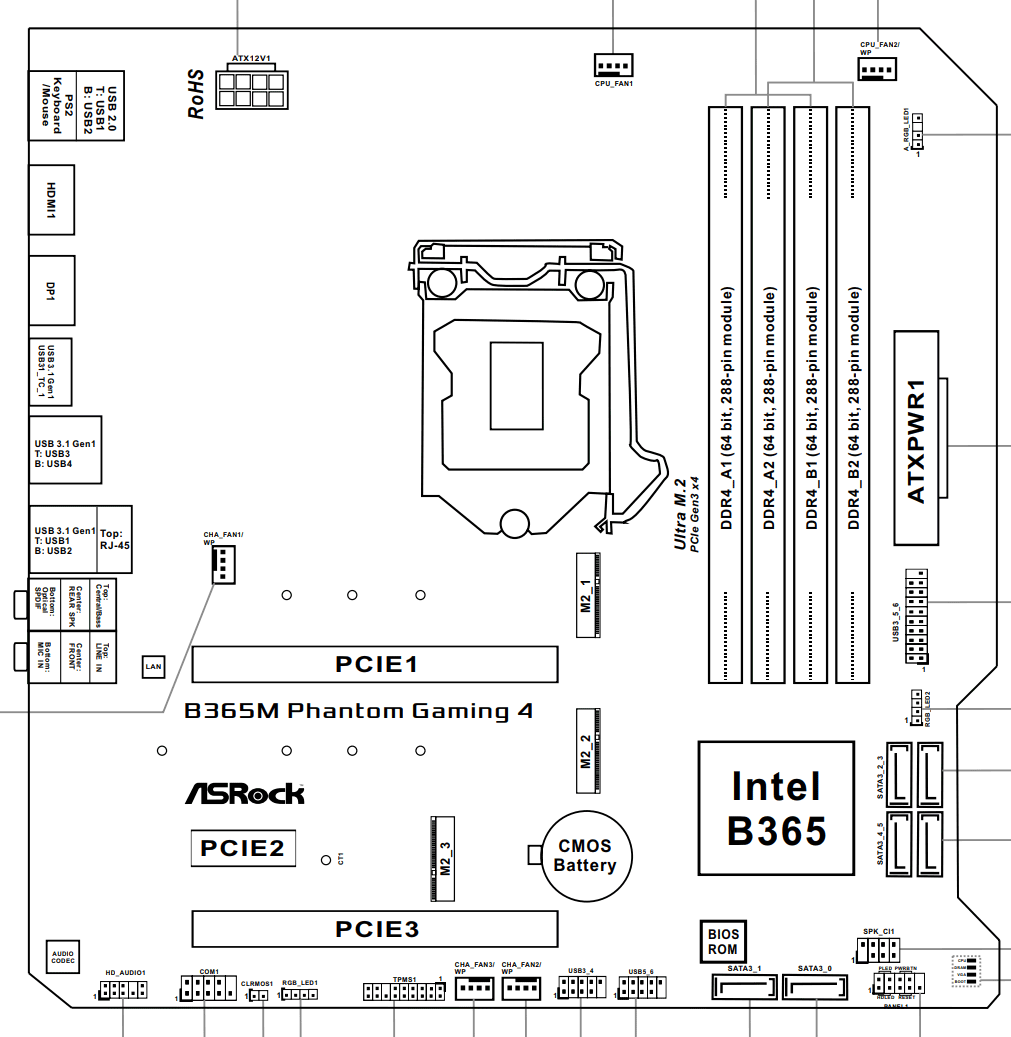

Материнская плата ASRock B365M Phantom Gaming 4 выполнена в форм-факторе microATX, имеет размеры 244×242 мм и 6 монтажных отверстий для установки в корпус.

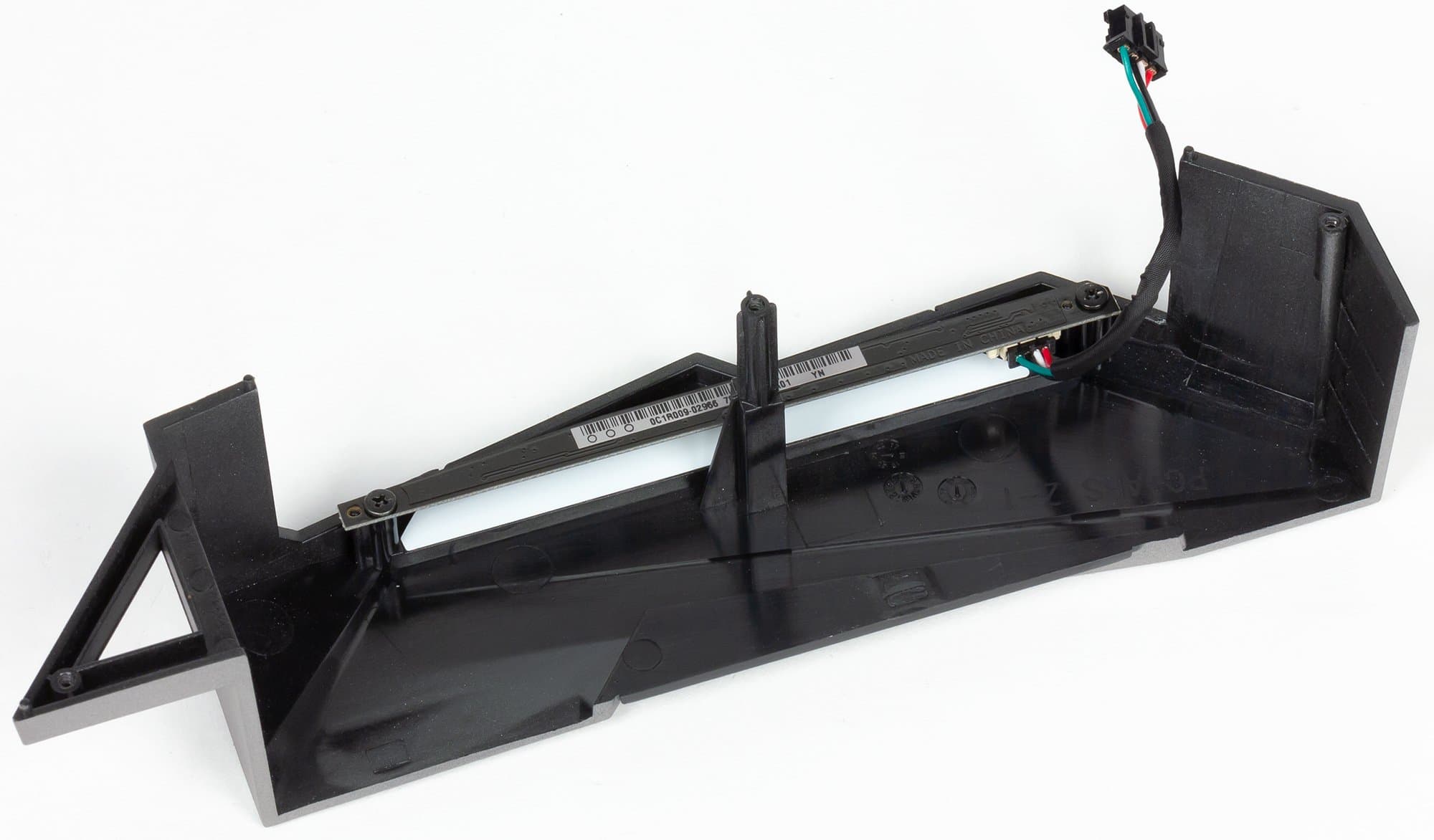

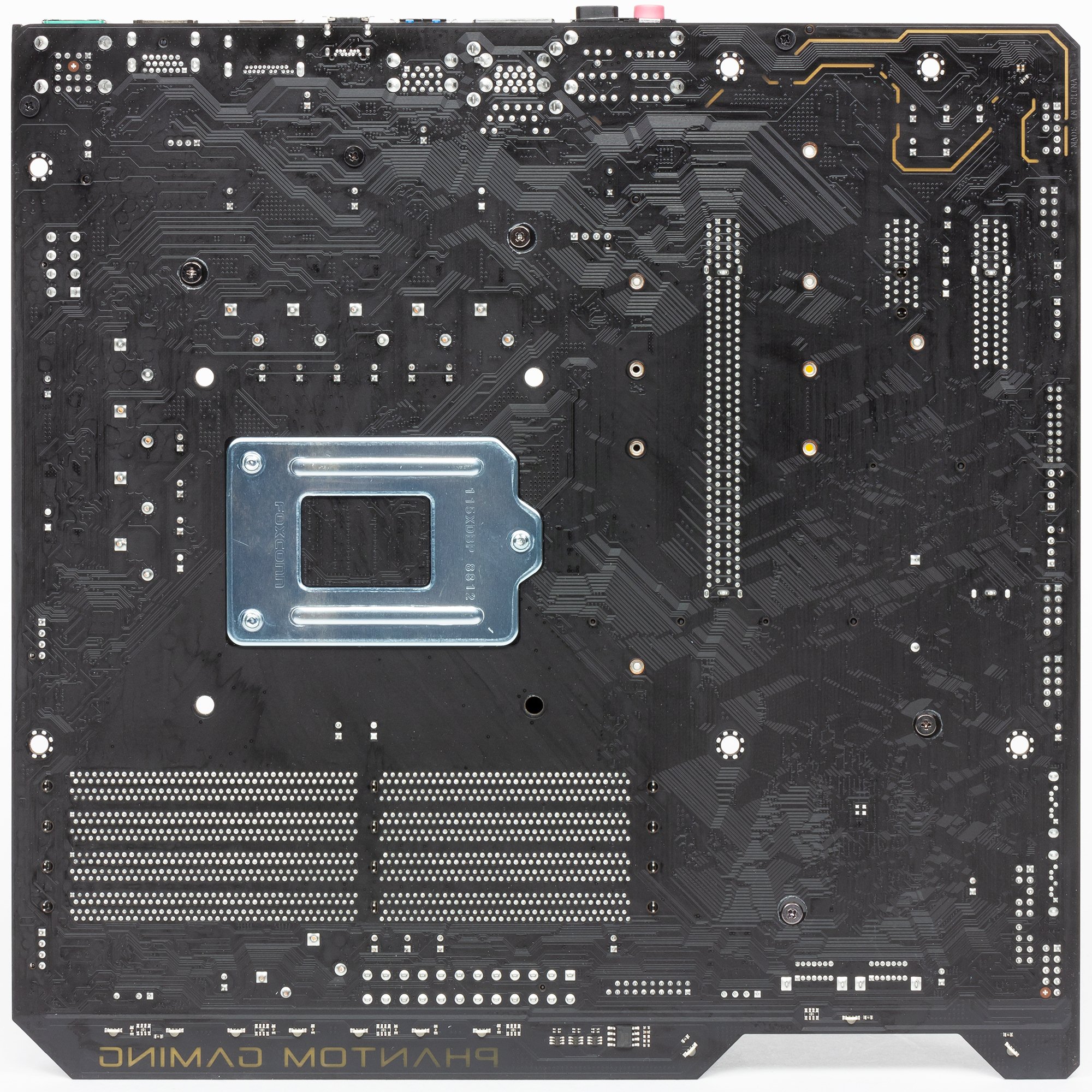

C оборотной стороны имеется пластина конструкции сокета и ряд светодиодов по ближнему краю.
Больше на оборотной стороне практически ничего нет. Плата обработана качественно, во всех точках пайки острые концы срезаны. Навесные элементы закреплены на винтах.
Несмотря на принадлежность к бюджетному сегменту, плата все же отнесена к серии Phantom, поэтому печатная плата имеет «премиальный» текстолит с более высокой плотностью.

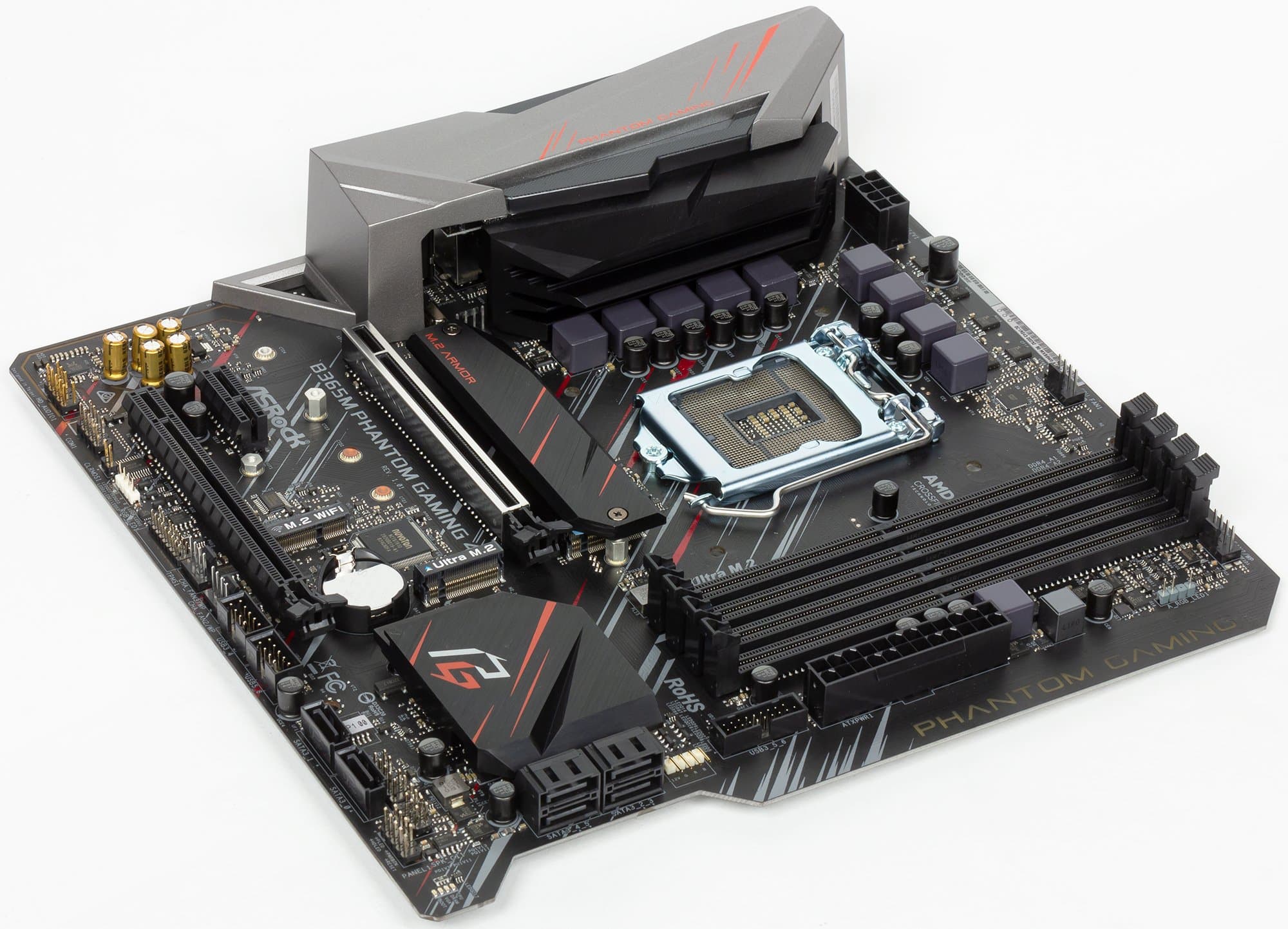

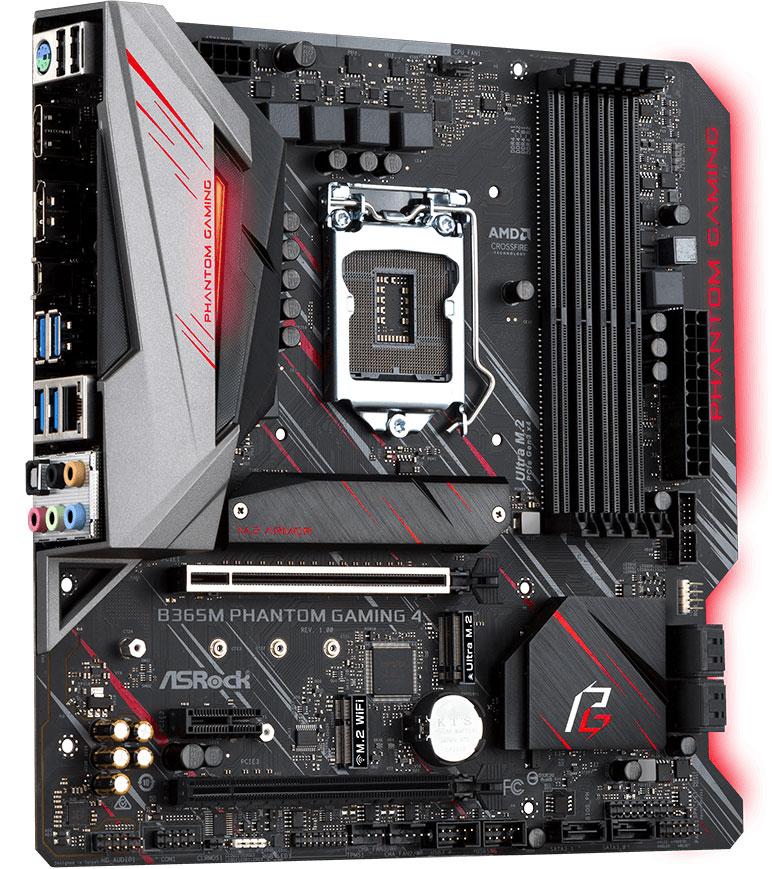

Интересен дизайн платы. Вообще, компания ASRock отличается тем, что каждая ее материнская плата имеет индивидуальный вариант раскраски лицевой стороны PCB. Если у серии Taichi мы видели некие абстракции на тему шестеренок и концентрических окружностей, то у серии Phantom — резкие прямые линии по диагонали, сочетание с красным и белым. При этом рисунок охватывает не только саму печатную плату, но и закрепленные на ней радиаторы и прочие элементы.
Отметим подсвеченную светодиодами линию на ближней кромке платы, а также вырез около группы портов SATA и скошенные углы. Ближний край платы никак не крепится (крепежных отверстий всего 6), однако он не провисает, как у некоторых microATX-плат, потому что образованные вырезами в текстолите углы аккуратно ложатся на опоры в корпусе (благо с оборотной стороны в этих местах просто пустой текстолит). Словом, можно вставлять модули памяти и подключать разъем питания без опасений сломать плату.
Технические характеристики
Традиционная таблица функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 8-го и 9-го поколений |
|---|---|
| Процессорный разъем | LGA1151v2 |
| Чипсет | Intel B365 |
| Память | 4 × DDR4, до 64 ГБ, до DDR4-4600, два канала |
| Аудиоподсистема | 1 × Realtek ALC1200 (7.1) |
| Сетевые контроллеры | 1 × Intel i219V (Ethernet 1 Гбит/с) |
| Слоты расширения | 2 × PCI Express 3.0 x16 (режимы x16 и x4 (CrossFire)) 1 × PCI Express 3.0 x1 |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (B365) 2 × M.2 (B365, для 1 устройства формата 2242/2260/2280/22110 и 1 устройства формата 2242/2260/2280) |
| USB-порты | 7 × USB 3.0: 4 порта Type-A и 1 порт Type-C на задней панели + 1 внутренний разъем на 2 порта (B365) 6 × USB 2.0: 2 порта Type-A на задней панели + 2 внутренних разъема, каждый на 2 порта (B365) |
| Разъемы на задней панели | 1 × USB 3.0 (Type-C) 4 × USB 3.0 (Type-A, синие) 2 × USB 2.0 (Type-A, черные) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 1.4 1 × Display Port 1.2 1 × PS/2 |
| Прочие внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX12V 1 слот M.2 (E-key) для адаптера беспроводных сетей 1 разъем для подключения 2 портов USB 3.0 2 разъема для подключения 4 портов USB 2.0 5 разъемов для подключения 4-контактных вентиляторов 1 разъем для подключения адресуемой RGB-ленты 2 разъема для подключения неадресуемой RGB-ленты 1 разъем для подключения аудиоразъемов на передней панели корпуса 1 разъем TPM (Trusted Platform Module) 1 разъем для вывода COM-порта |
| Форм-фактор | microATX (244×242 мм) |
| Средняя цена | 7-8 тысяч рублей на момент подготовки обзора |
Основная функциональность: чипсет, процессор, память
В принципе, для материнской платы такого калибра набор поддерживаемой периферии очень даже неплохой.

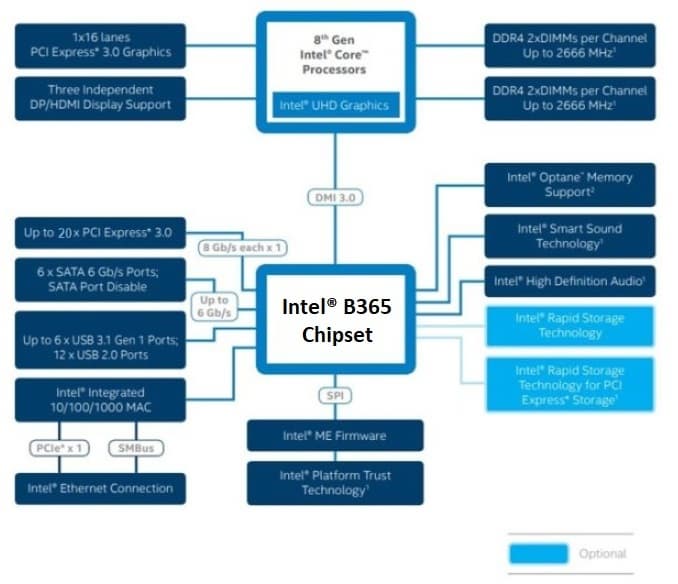

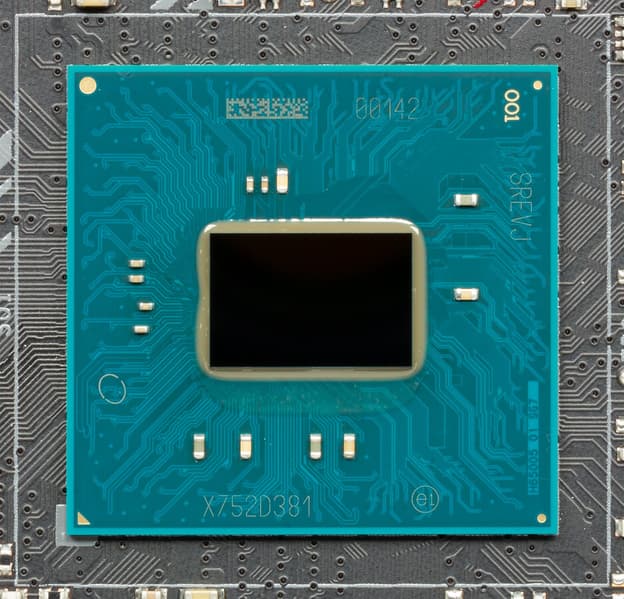

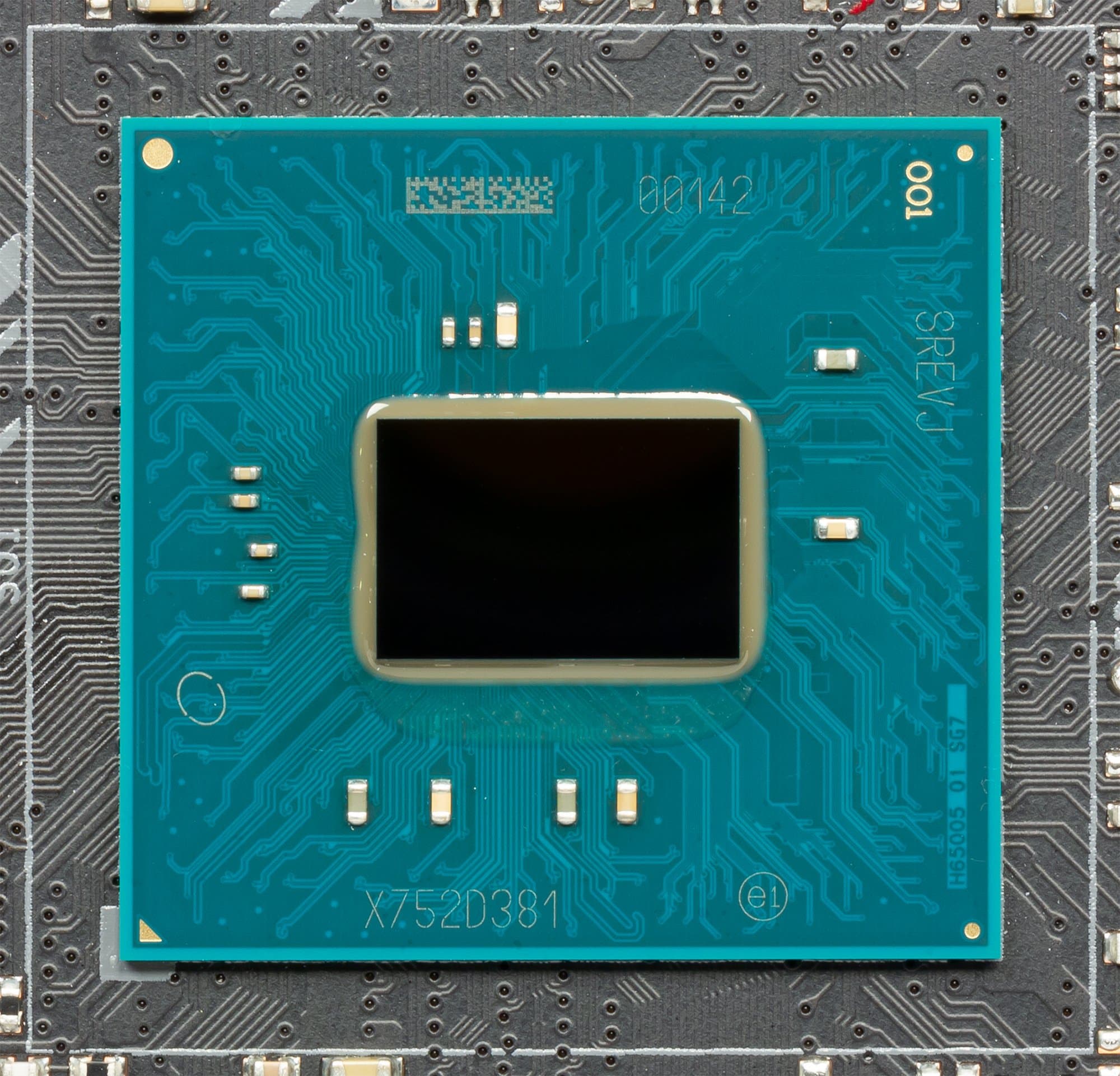

Итак, чипсет B365 поддерживает до 26 линий (портов) ввода-вывода, из которых до 20 отводится на PCI-E 3.0, всего может быть до 6 портов SATA 6 Гбит/с и суммарно до 14 портов USB 3.0/2.0, из которых не более 10 USB 3.0.

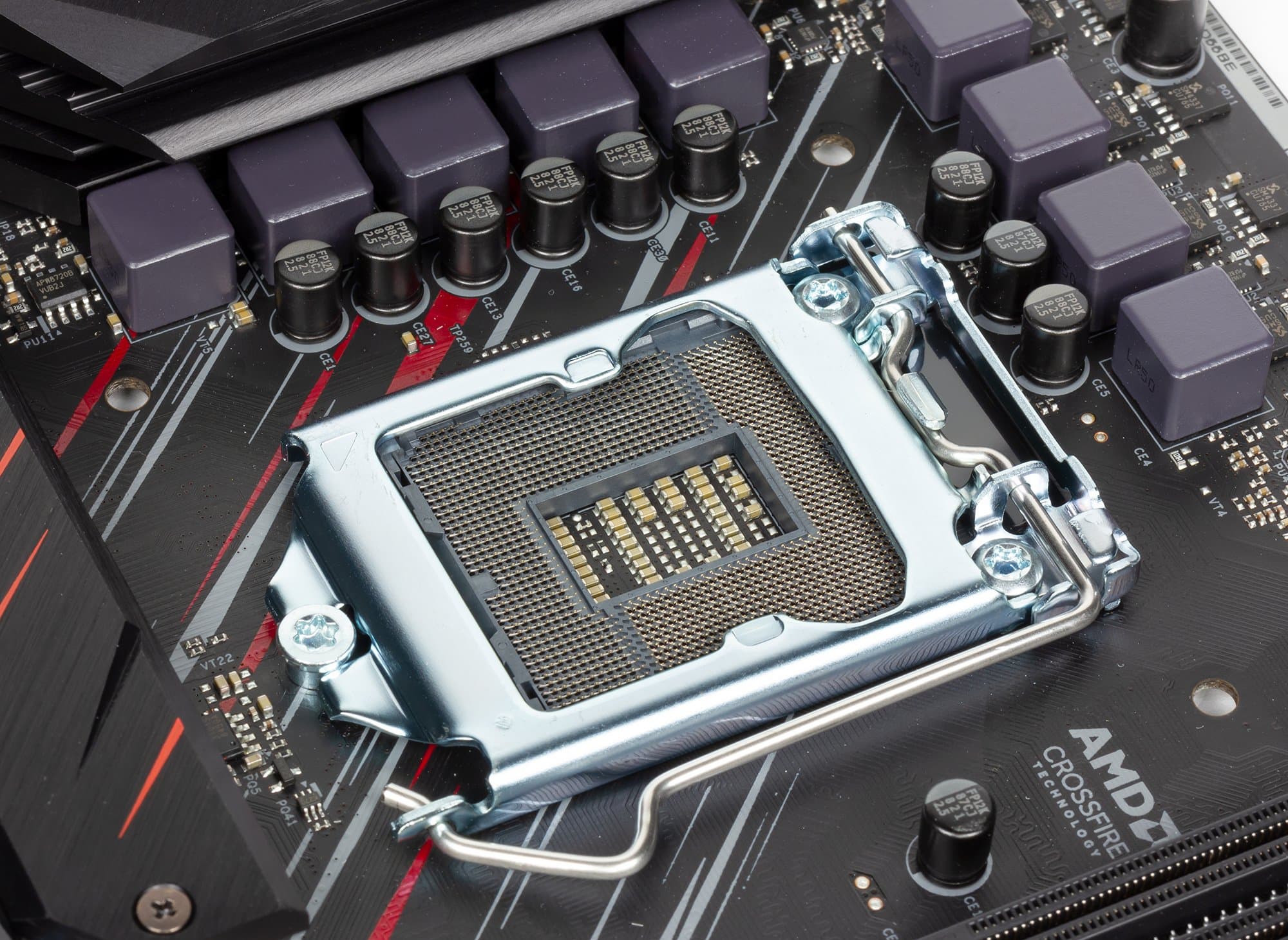

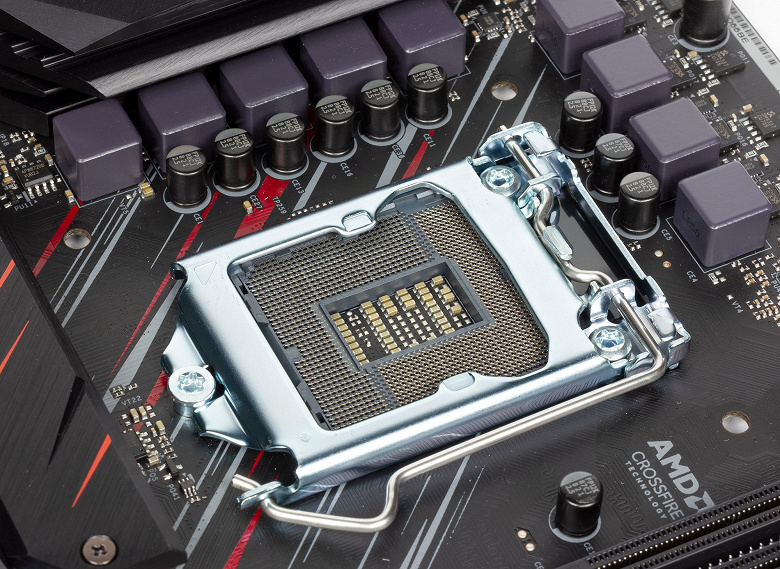

ASRock B365M Phantom Gaming 4 поддерживает процессоры Intel Core 8-го и 9-го поколений, выполненные под разъем (сокет) LGA1151v2 (имеются в виду все процессоры этих поколений, включая Celeron). Хотя физически отличий от старого LGA1151 нет, работать в LGA1151v1 новые процессоры не будут.

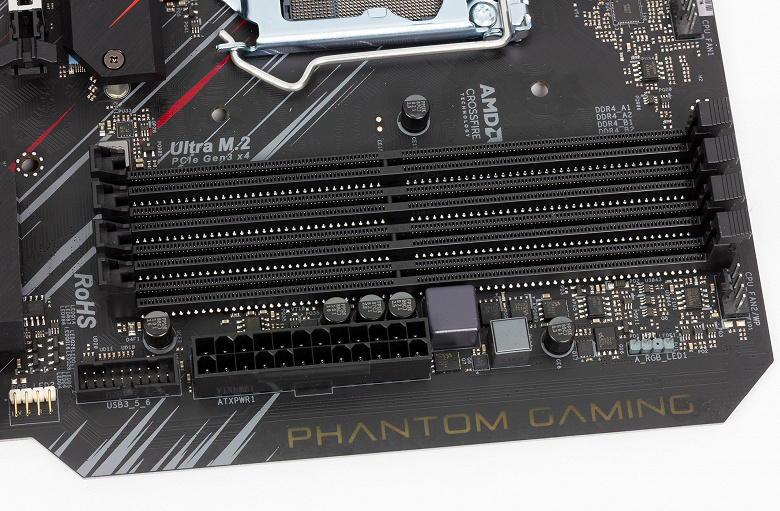

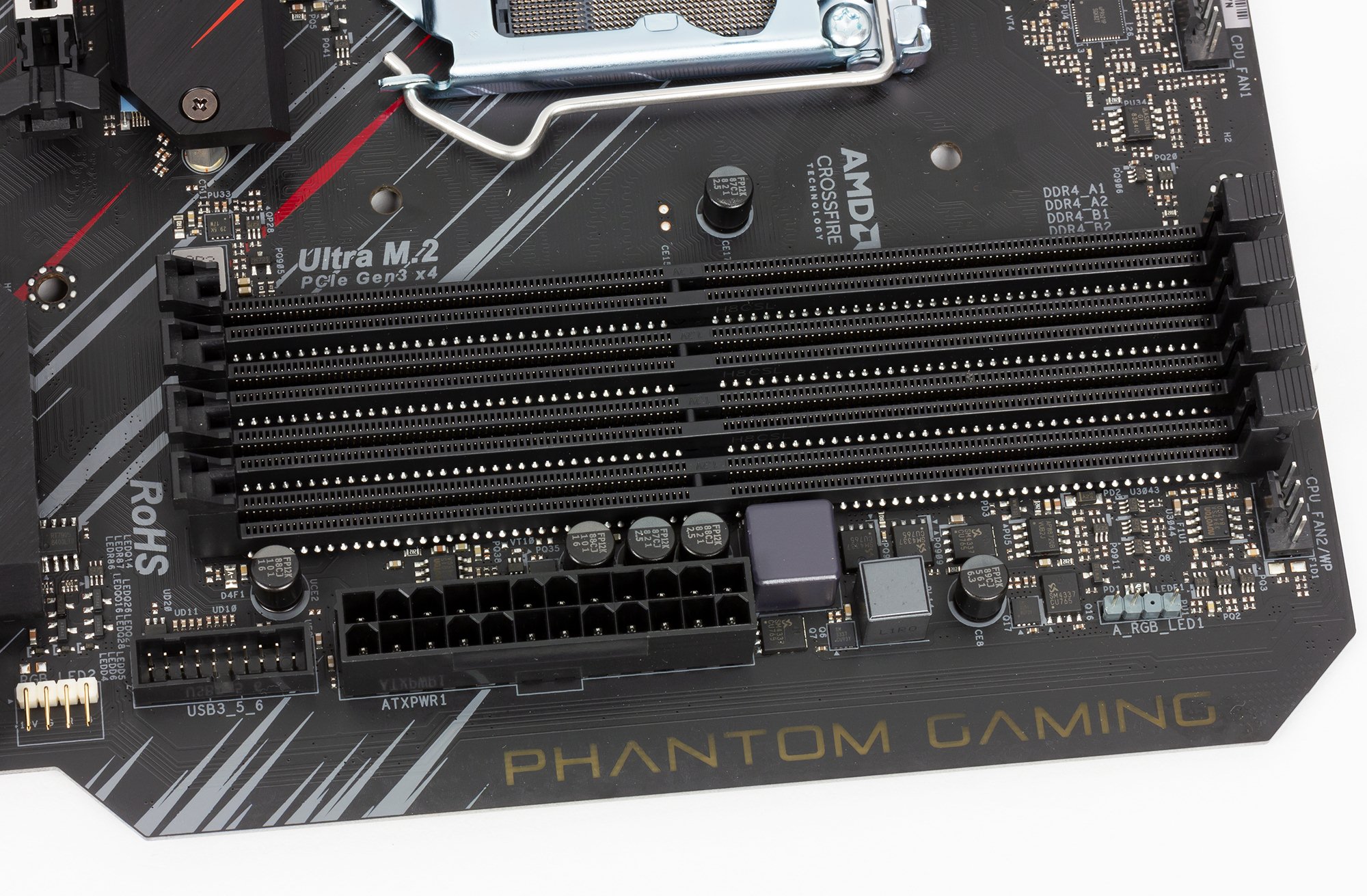

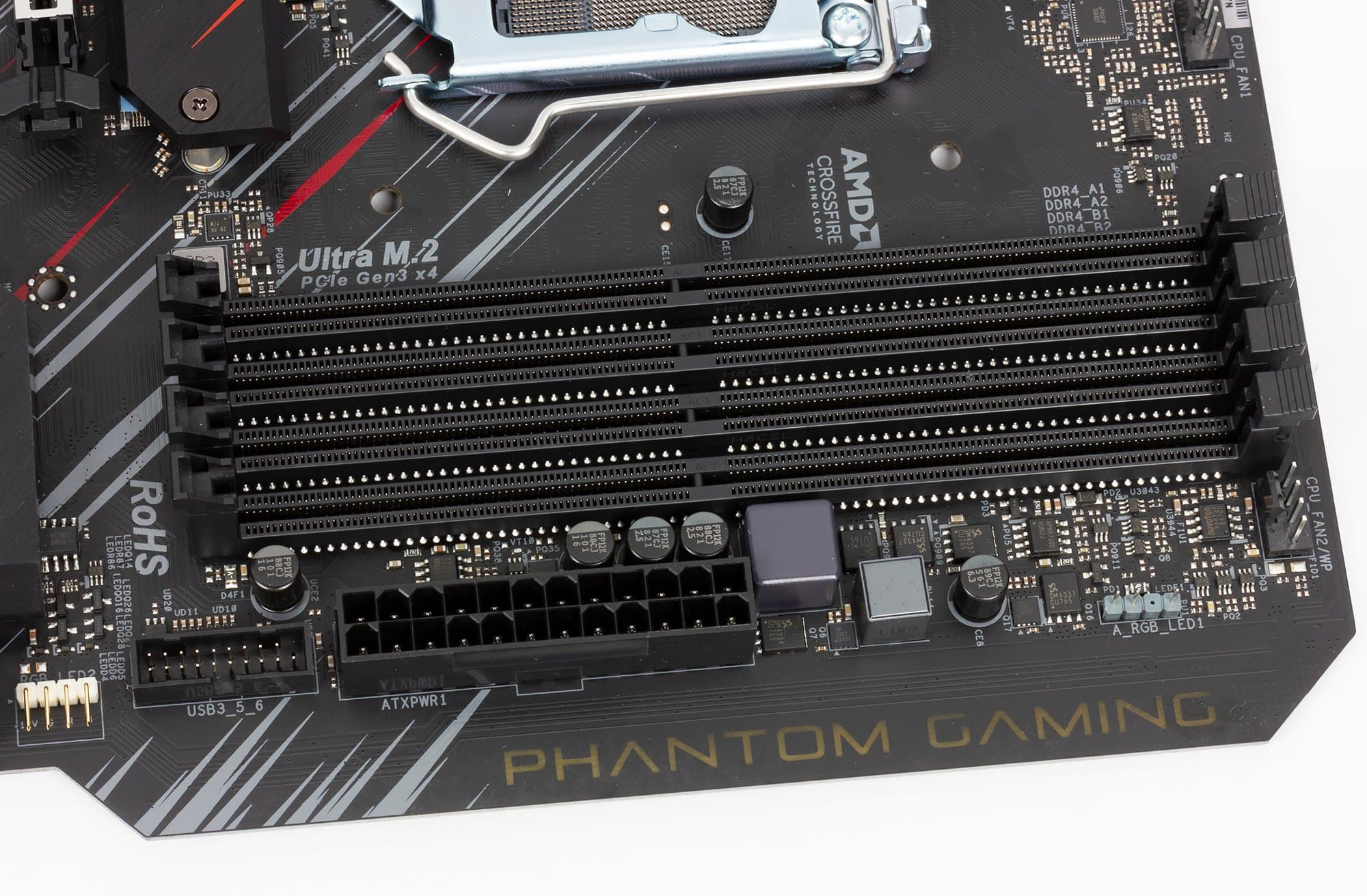

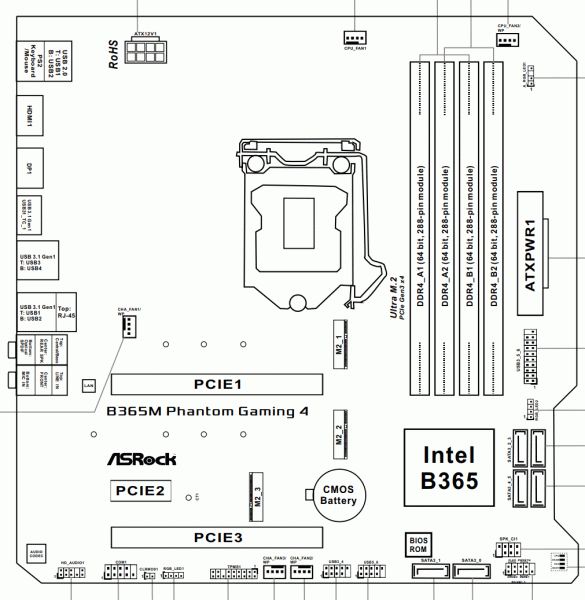

Для установки модулей памяти на плате имеется четыре DIMM-слота, для работы памяти в двухканальном режиме в случае использования всего 2 модулей их следует устанавливать в А1 и B1 (или А2 и В2). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Поддержка 128 ГБ модулями по 32 ГБ пока официально не заявлена.
Периферийная функциональность: PCI-E, SATA, прочее

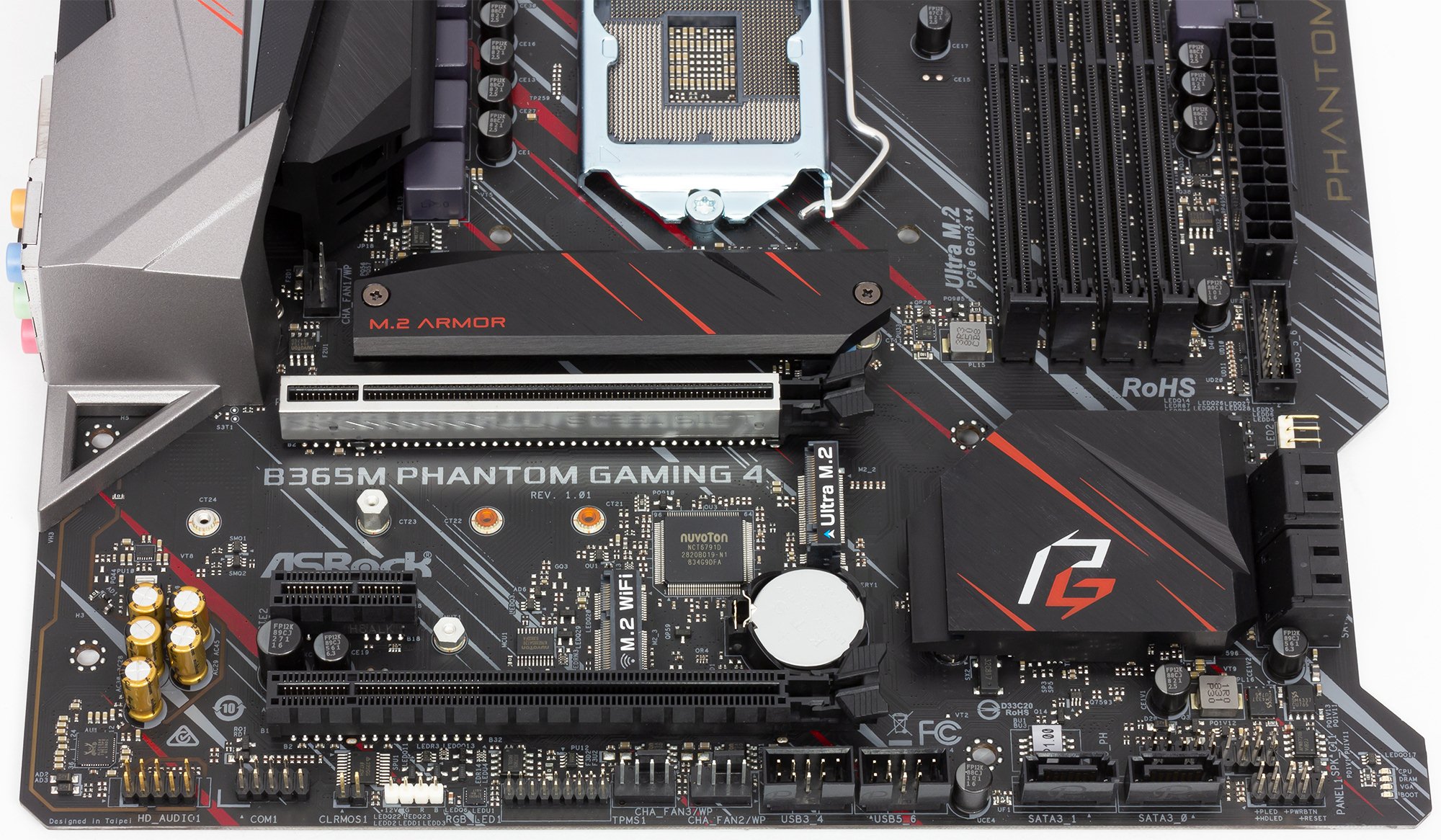

На плате есть 3 слота PCI-E: 2 PCI-E x16 (для видеокарт) и 1 PCI-E x1.
У процессора есть 16 линий PCI-E 3.0, они используются только для верхнего слота PCI-E x16, а нижний слот получает 4 линии от чипсета.
То есть полноценно получит 16 линий PCI-E только одиночная видеокарта, а «дуэт» из двух видеокарт в режиме CrossFire получит 16+4 линии (поддержки Nvidia SLI нет). Сильно ли снижение количества линий у второго слота ударит по производительности такого тандема? Да, весьма ощутимо — во всяком случае, прироста в 1,8-2 раза, как при полноценном CrossFire из двух одинаковых карт, уже можно не ждать.
Распределением линий PCI-E между слотами в случае использования более чем одной видеокарты заниматься не надо, поэтому соответствующие мультиплексоры на плате отсутствуют.
Основной слот PCI-E x16 имеет металлическую «оболочку» — это призвано увеличить срок его службы. Мы знаем, что мощные современные видеокарты могут быть весьма тяжелыми, а держателей-подставок в их комплекте поставки мы едва ли дождемся.
Теперь накопители.
Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Имеется еще один слот M.2 E-Key, который предназначен для контроллера беспроводных сетей Wi-Fi/Bluetooth.)

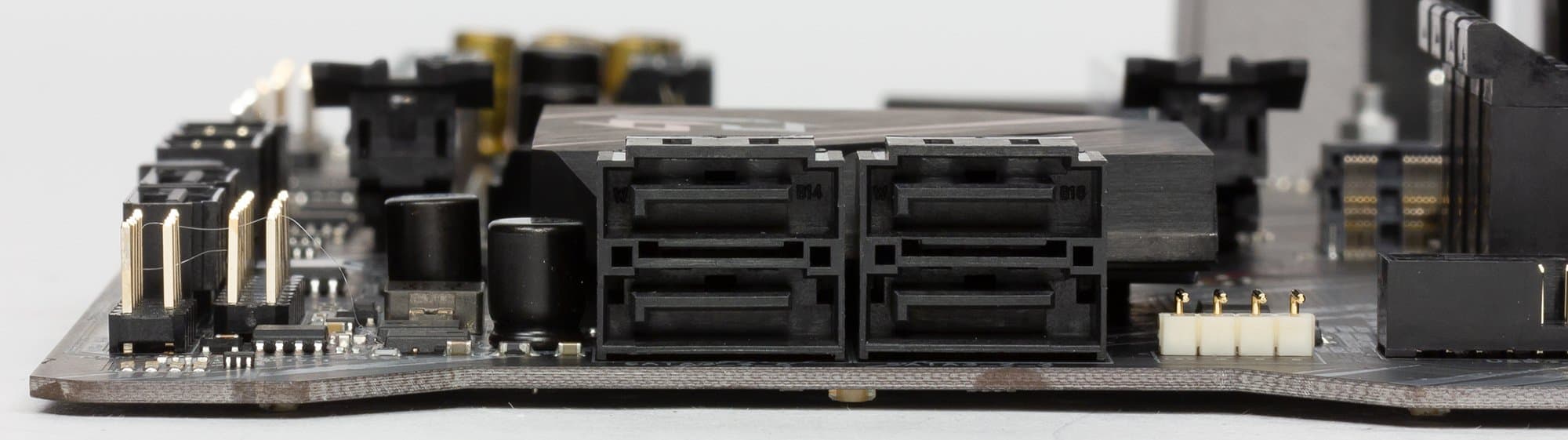

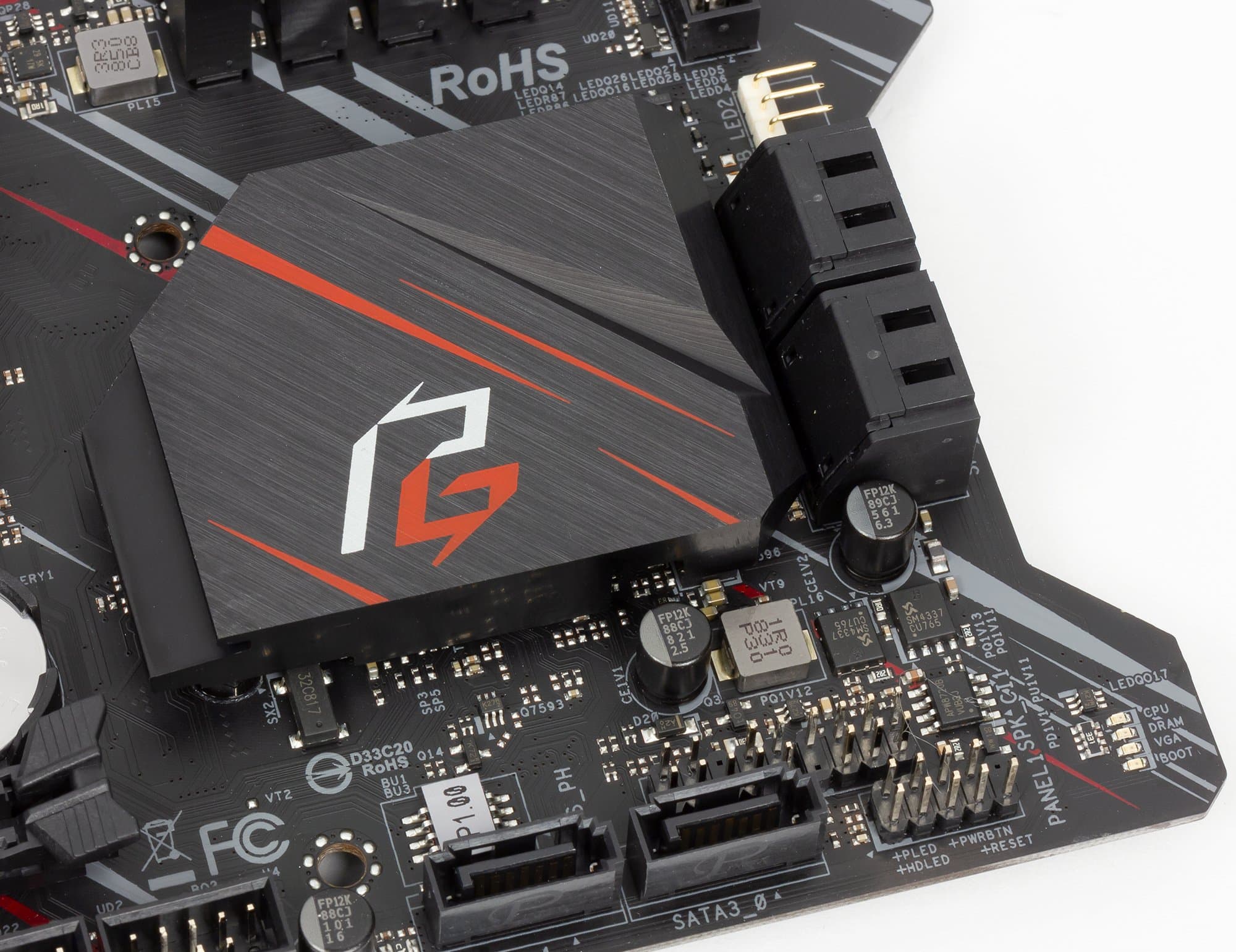

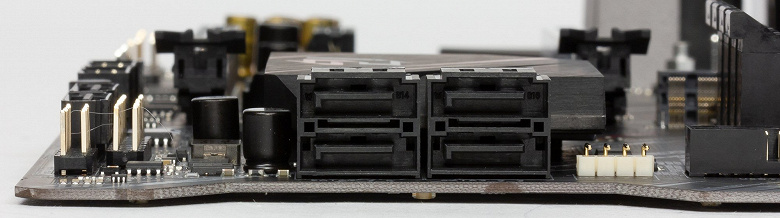

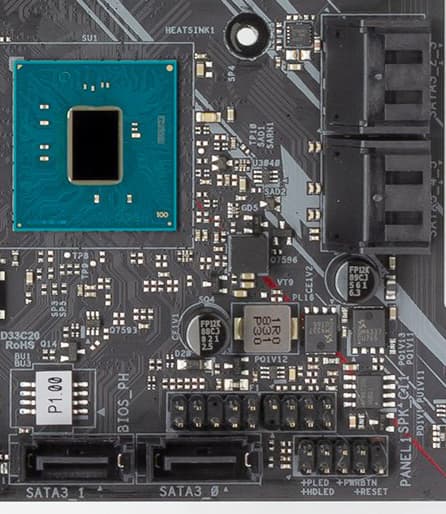

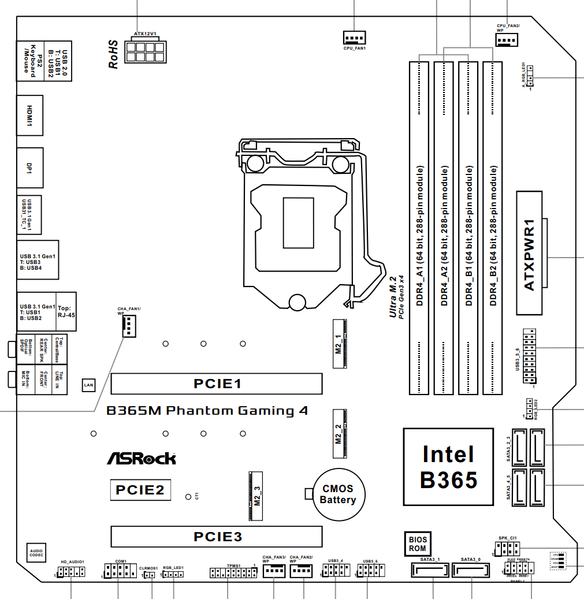

Все 6 портов SATA600 реализованы через чипсет B365 и расположены двумя блоками: первые два порта — вдоль нижней стороны, они перпендикулярны плоскости платы, остальные — у ближнего края за чипсетом и развернуты параллельно плоскости платы.

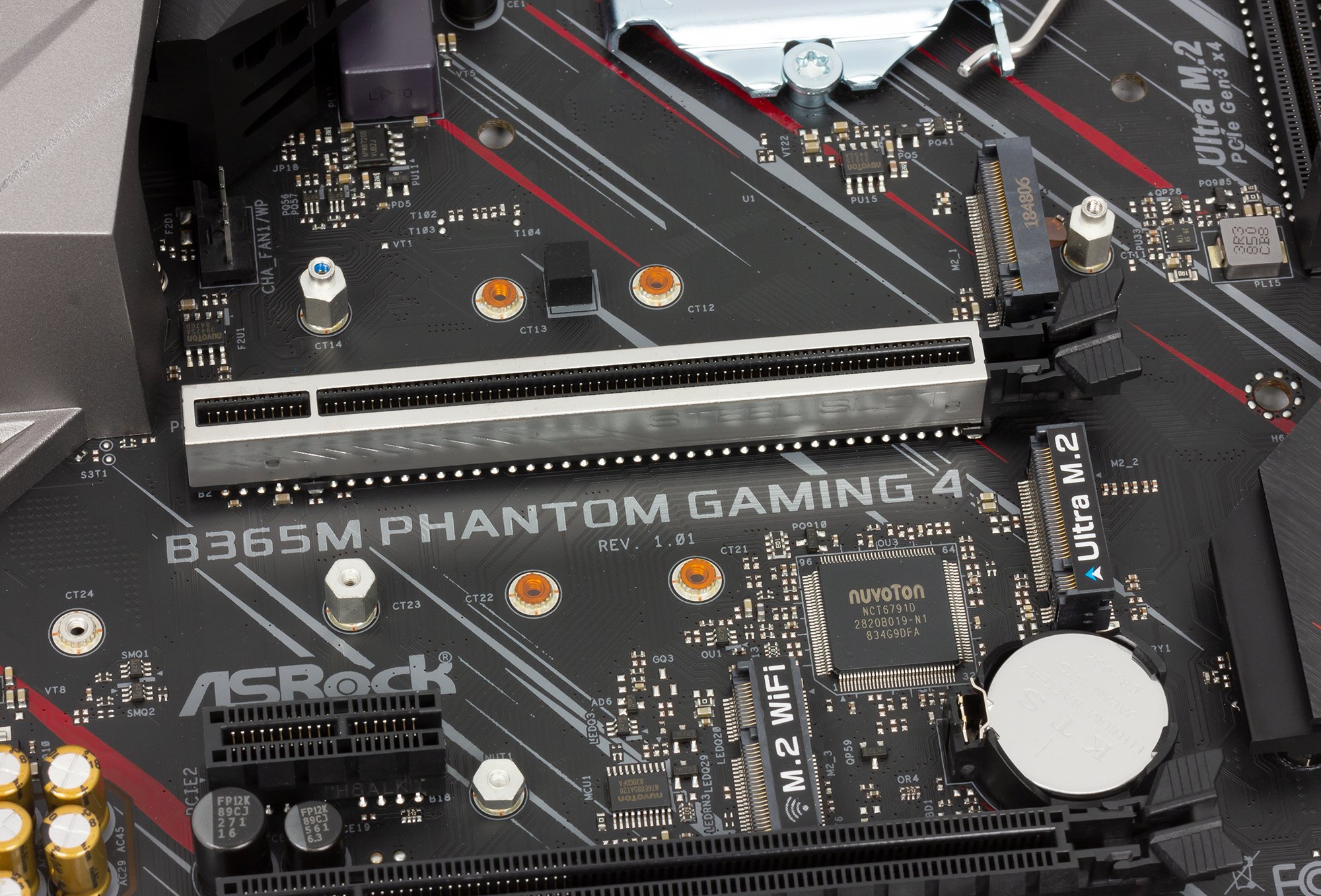

Еще есть два слота M.2, первый из которых (M.2_1) поддерживает накопители только с интерфейсом PCI-E. Второй слот M.2_2 поддерживает накопители с интерфейсами PCI-E и SATA.
Самые длинные M.2-модули (22100) можно устанавливать в нижний слот M.2_2. Верхний слот M.2_1 поддерживает модули длиной только до 2280.
Как обычно, портов чипсета на всех не хватает, поэтому что-то с чем-то должно делить аппаратные ресурсы. У данной платы второй слот M.2_2 делит линии с SATA3_0 в случае использования M.2-накопителя с интерфейсом SATA, так что SATA-накопитель можно подключить лишь к одному из этих портов одновременно.
Разумеется, в любой слот можно установить модули Intel Optane Memory.
Также имеется M.2-слот с ключом типа E для установки модуля беспроводных сетей (в комплект не входит).

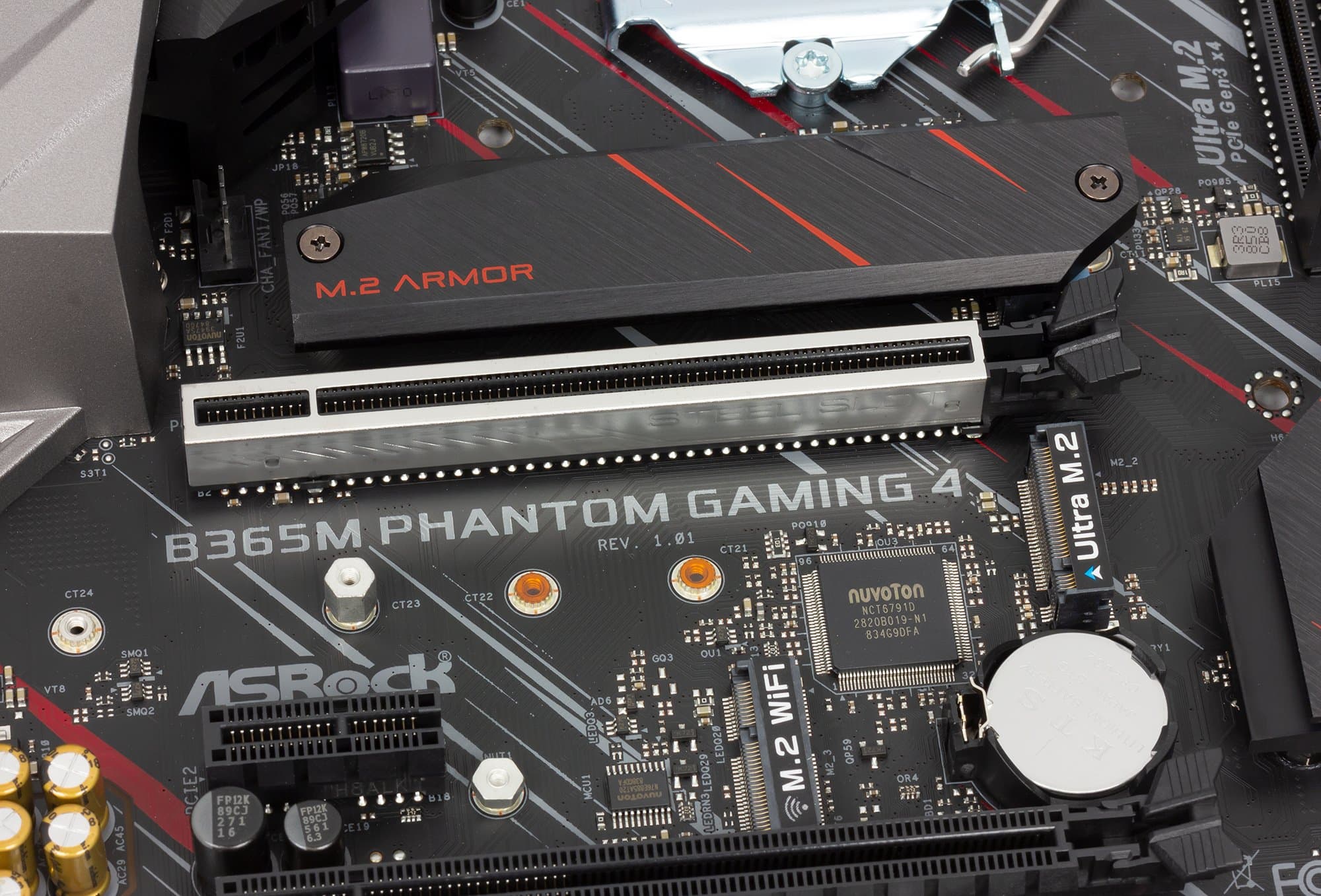

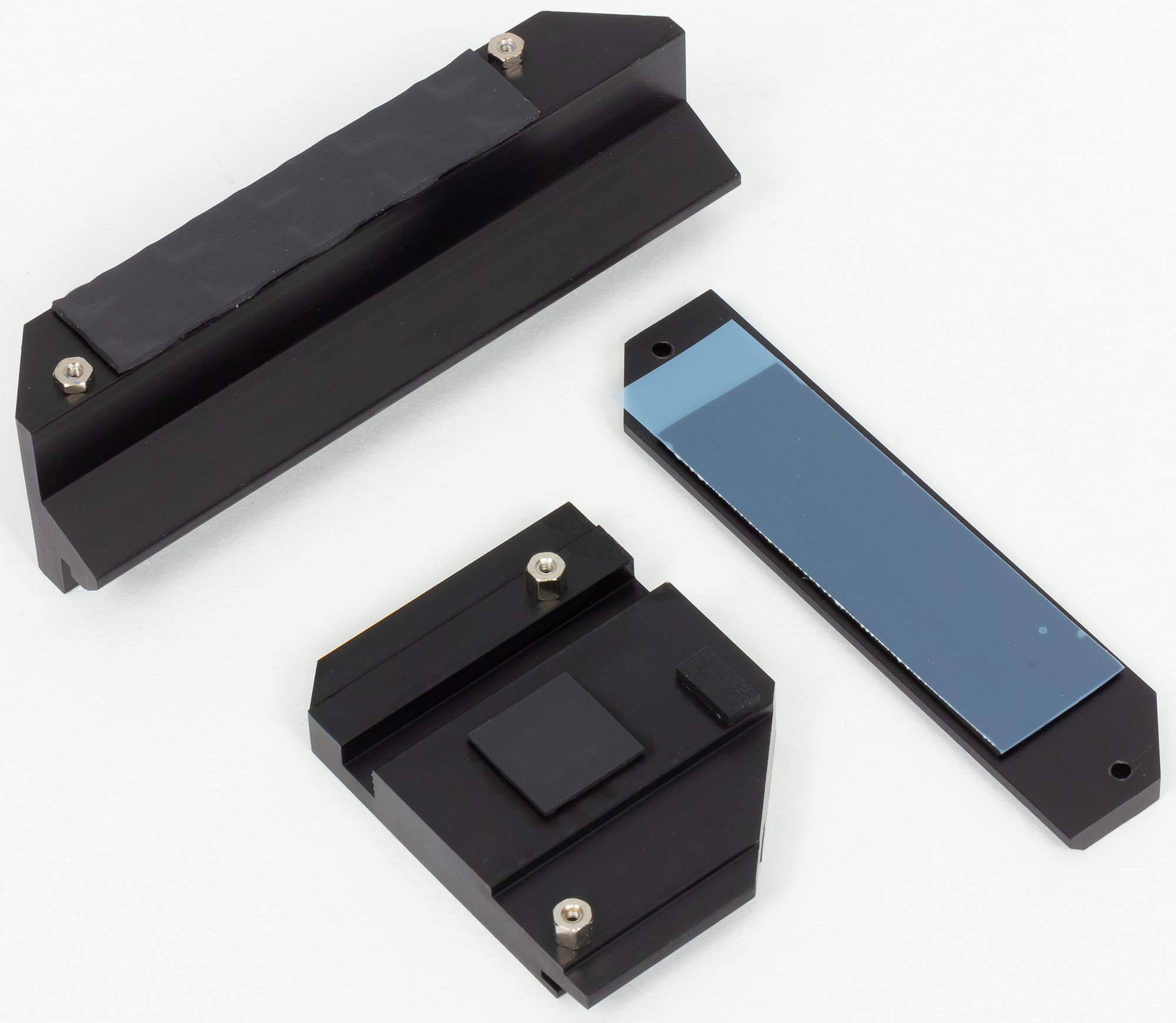

Длинный (верхний) слот M.2_1 имеет радиатор с термоинтерфейсом.
«Иногда они возвращаются...» Да, я это про COM-порт. Уже в который раз вижу возвращение «блудного» порта на материнские платы. Правда, на сей раз — лишь в виде внутреннего разъема, поскольку в этом интерфейсе нуждаются только специфические устройства.
Справа от COM-порта есть 2 контакта для очистки CMOS в случае… ну уж точно не переразгона :)

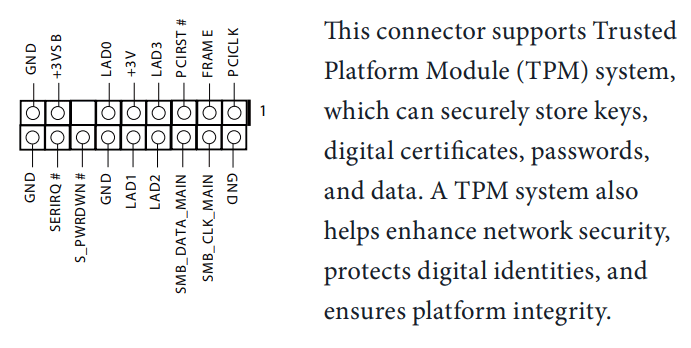

Из особенностей платы стоит выделить разъем TPM для подключения систем обеспечения безопасности.

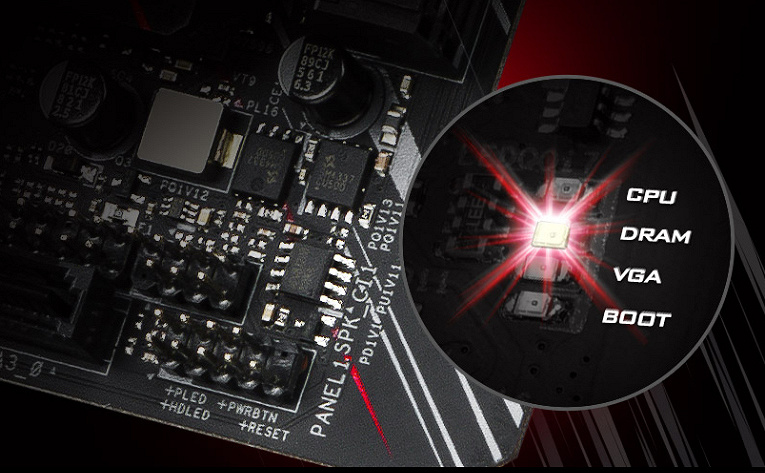

Еще стоит упомянуть наличие световых индикаторов в углу платы, сообщающих о проблемах с тем или иным компонентом системы при загрузке. Если после включения компьютера и до перехода к загрузке ОС все индикаторы погасли, то проблем нет.
Если уж мы заговорили о световых индикаторах, то надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Разъемы для подключения адресуемых (1 шт., 5 B/3 A, до 15 Вт) и неадресуемых (2 шт., 12 В/3 А, до 36 Вт) RGB-лент/устройств разнесены на противоположные стороны платы.
Периферийная функциональность: USB-порты, сетевые интерфейсы

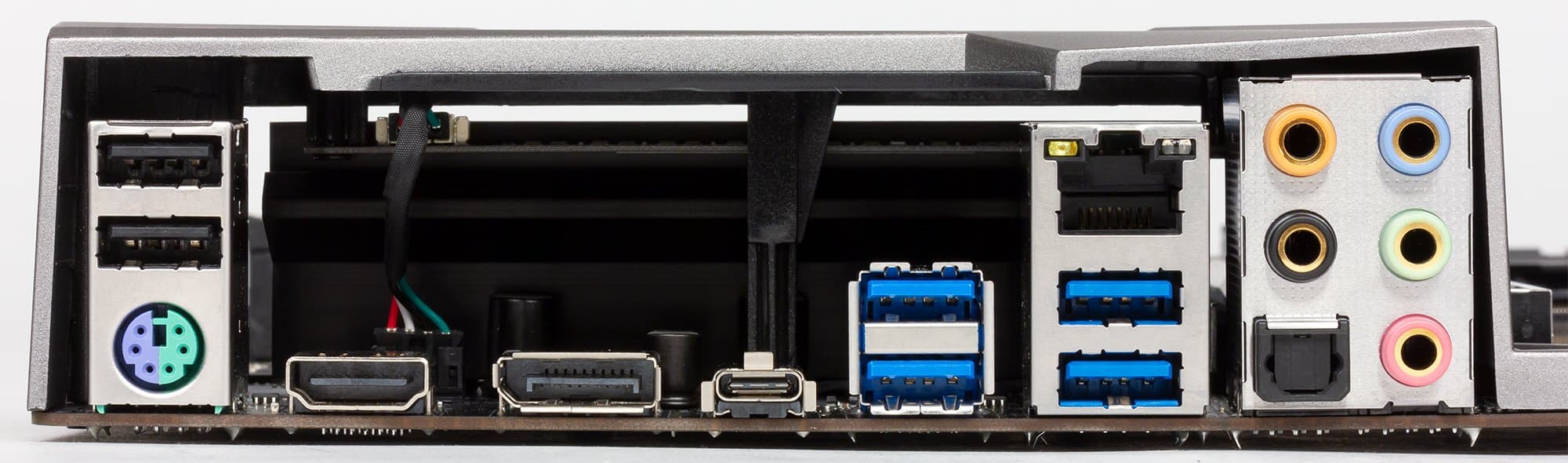

Займемся USB-портами. И начнем с задней панели, куда выведены большинство из них.
Как выше говорилось, чипсет B365 способен реализовать до 14 портов USB всех типов, но при этом USB 3.0 не должно быть больше 10.
А что мы имеем? Всего на материнской плате 13 портов USB:
- 1 порт USB 3.0 реализован через B365 и представлен разъемом Type-C на задней панели;
- 6 портов USB 3.0 реализованы через B365 и представлены 4 разъемами Type-A на задней панели (синего цвета) и 1 разъемом для подключения 2 портов на передней панели корпуса;
- 6 портов USB 2.0/1.1 реализованы через B365 и представлены в 2 разъемами Type-A на задней панели (черного цвета) и 2 разъемами для подключения 4 портов на передней панели корпуса.
Итак, все 13 портов реализованы через чипсет.
Теперь о сетевых делах.

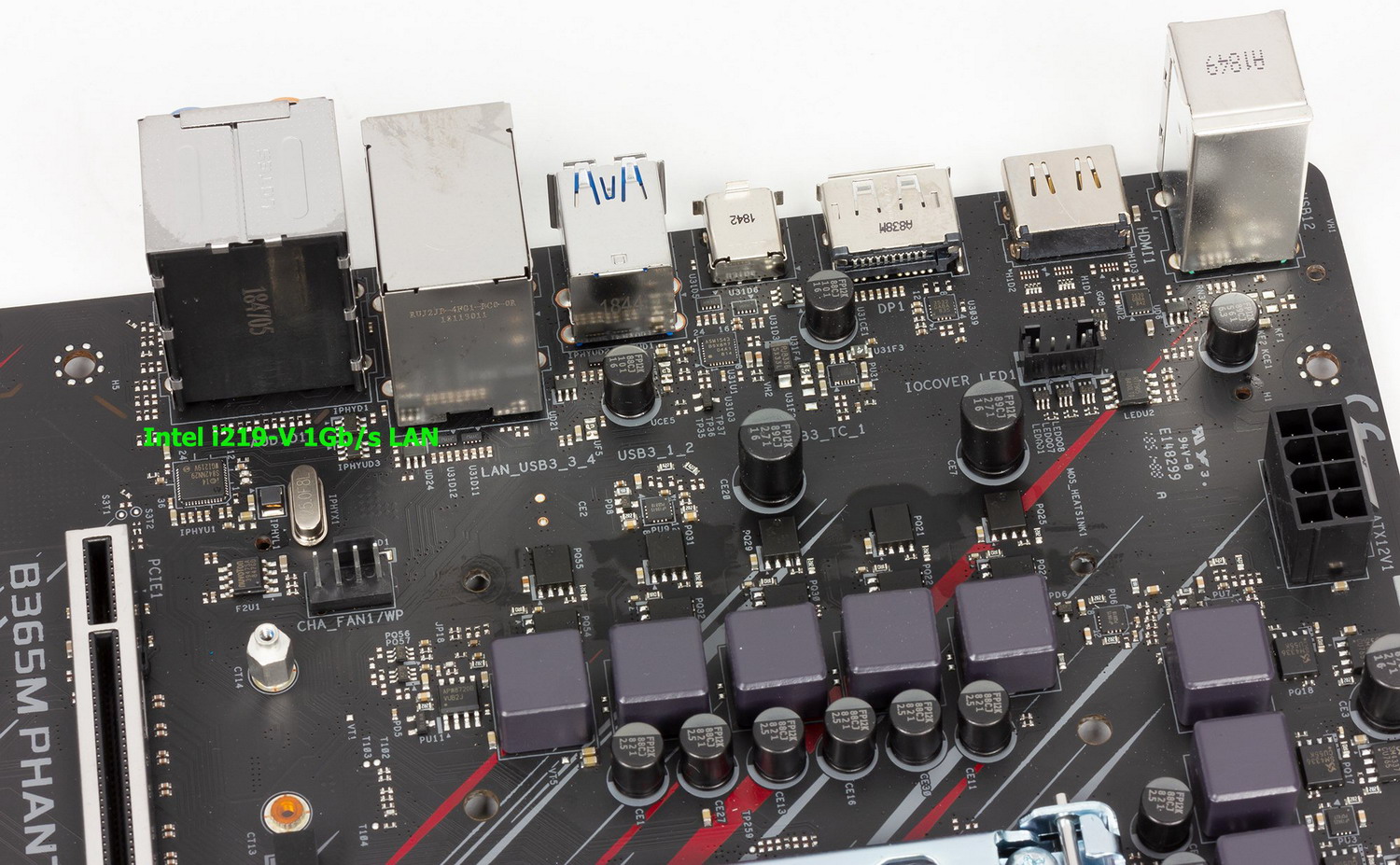

Традиционно имеется сетевой гигабитный контроллер Intel GigaPHY i219V, а в слот M.2 E-Key можно установить приобретаемый отдельно беспроводной контроллер.
Поддержкой работы порта PS/2, а также управлением разъемами для подключения вентиляторов занимается контроллер Nuvoton NCT6791D.
Кстати, разъемов для подключения вентиляторов на плате 5 штук, это весомый упрек в адрес некоторых производителей, ставящих иногда даже на полноразмерной дешевой плате всего три таких разъема.
Аудиоподсистема

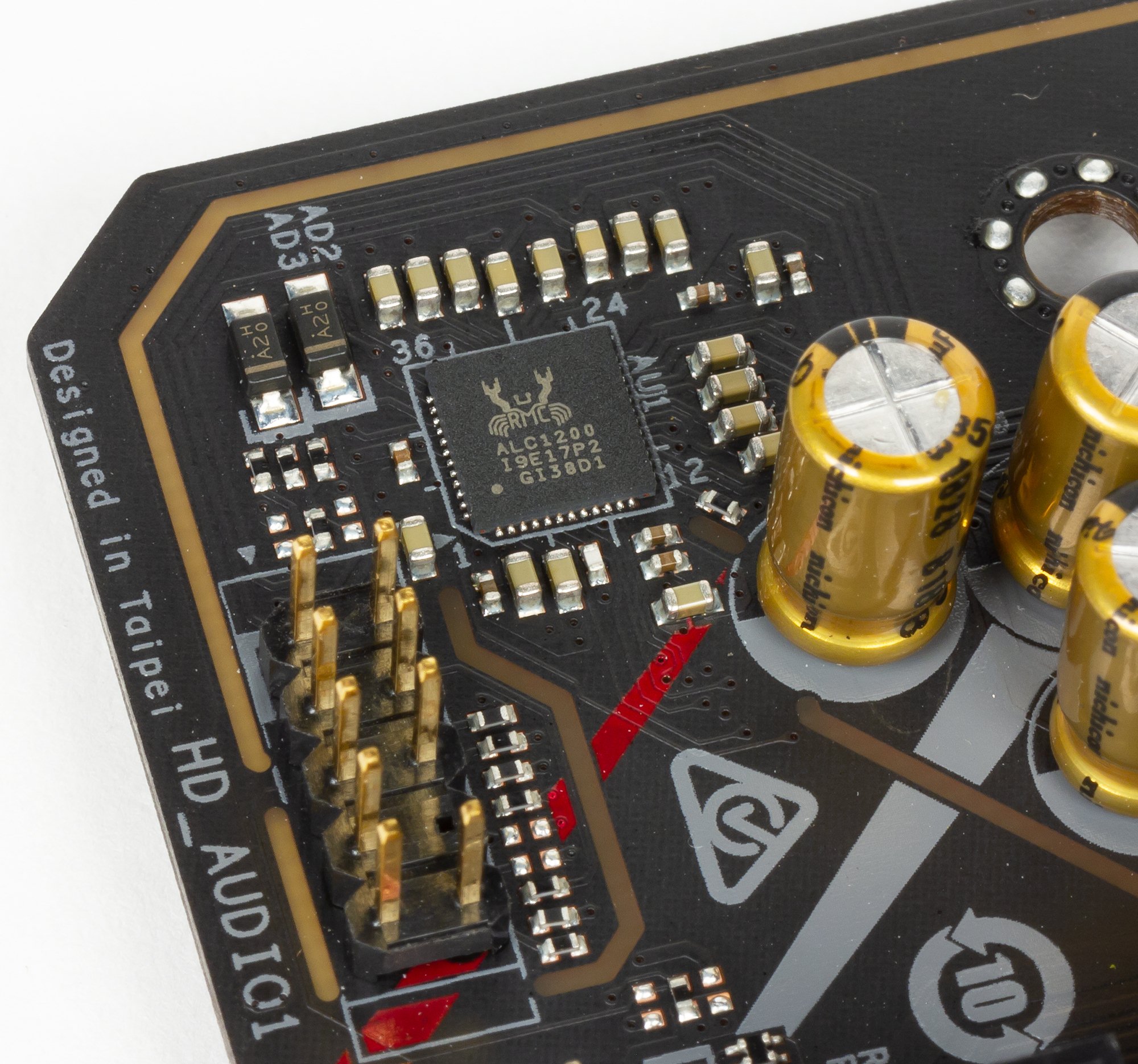

Как и практически у всех современных материнских плат, звуком заведует аудиокодек Realtek. В данном случае — привычный ALC1200. Он обеспечивает вывод звука по схемам до 7.1.
Понятно, что на бюджетной плате больше ничего ожидать не приходится, однако здесь все же используются Hi-Fi-аудиоконденсаторы Nichicon Fine Gold.

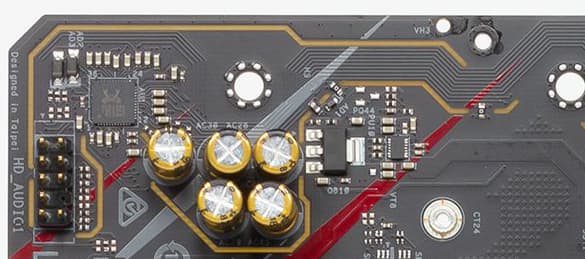

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Левый и правый каналы усилителя разведены по разным слоям печатной платы. В целом можно сказать, что это стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

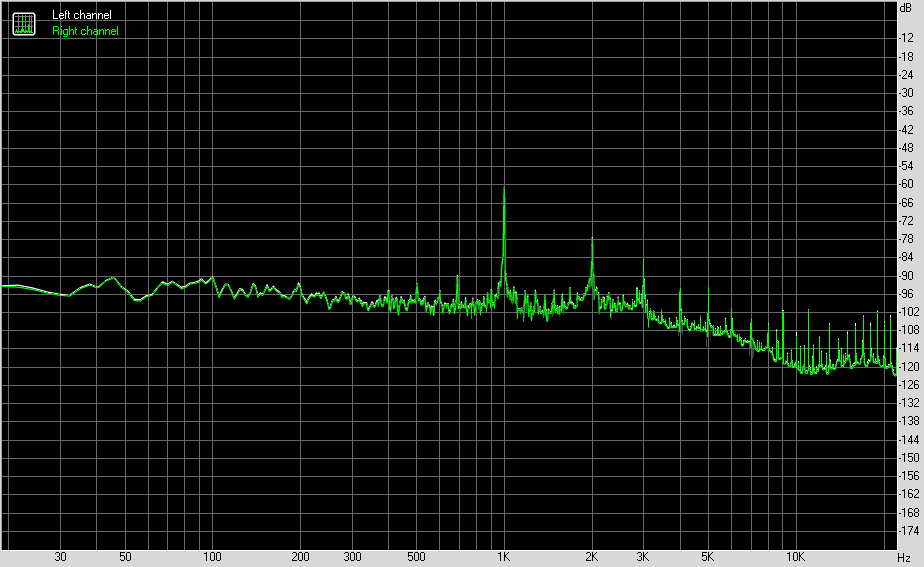

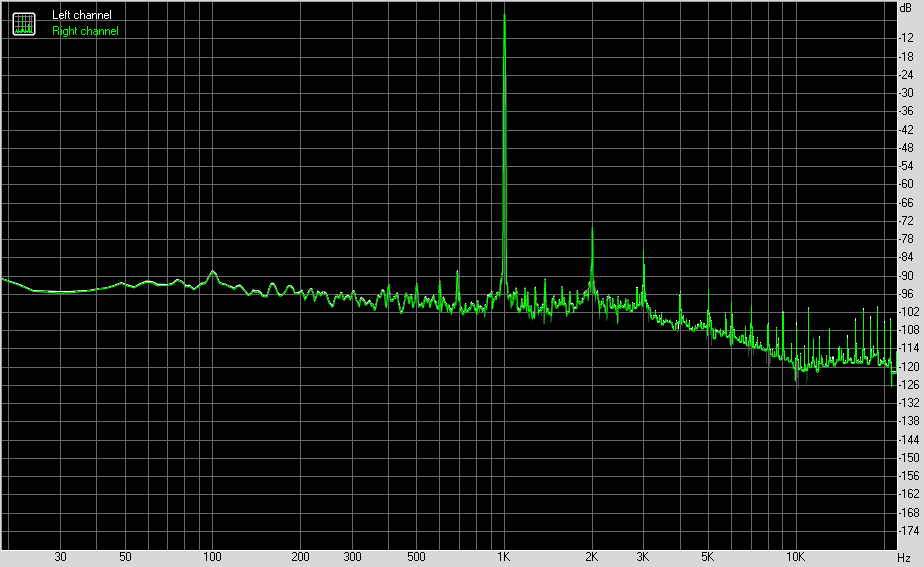

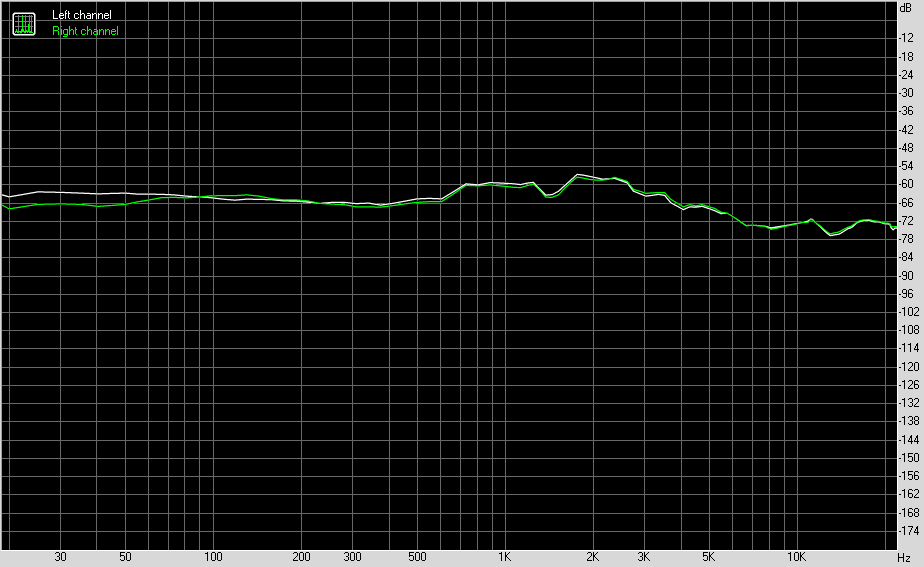

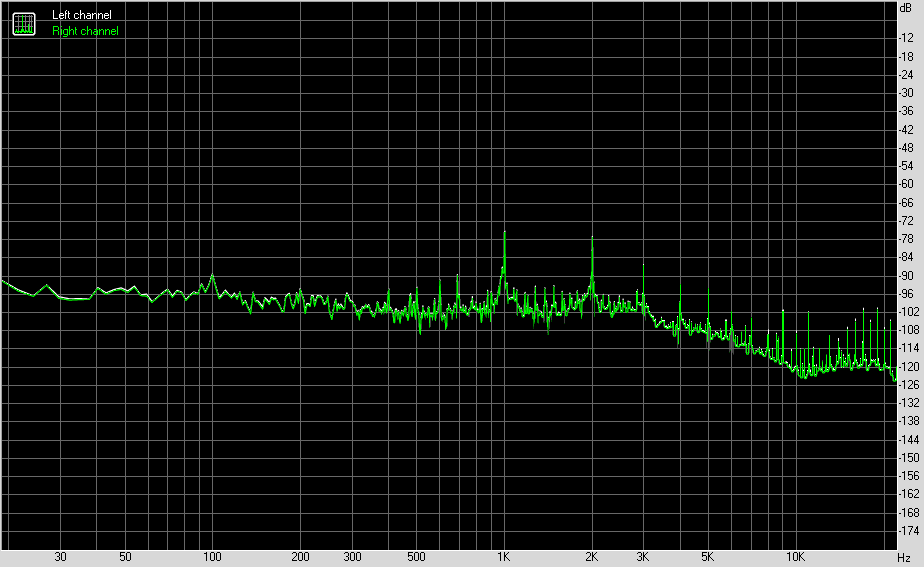

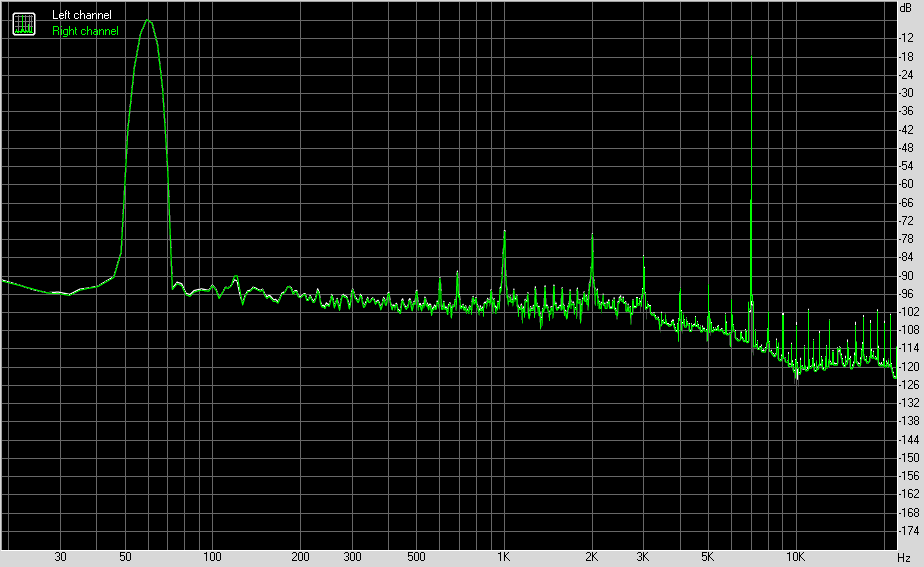

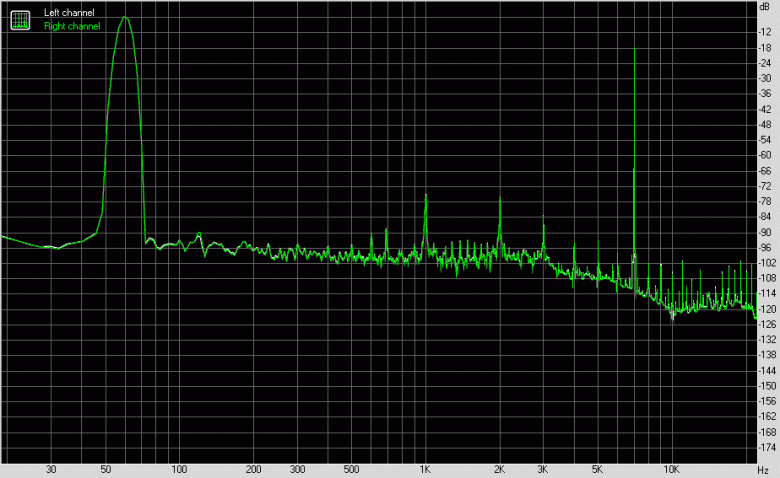

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Хорошо».
Питание, охлаждение
Для питания платы предусмотрены 2 разъема: 24-контактный ATX и 8-контактный ATX12V.
Система питания также соответствует позиционированию платы и потому относительно проста: зачем мудрить, если разгон все равно не поддерживается!

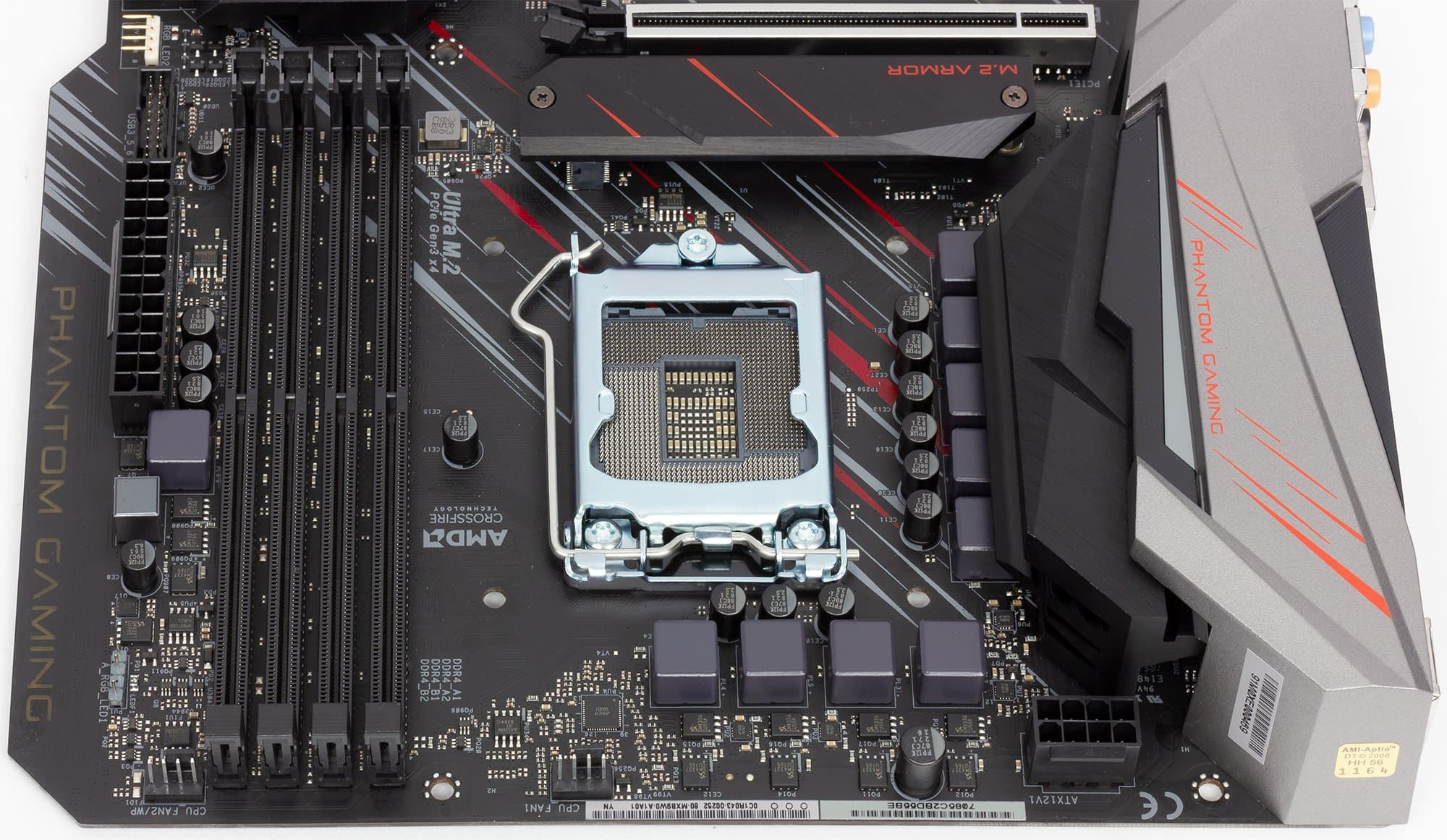

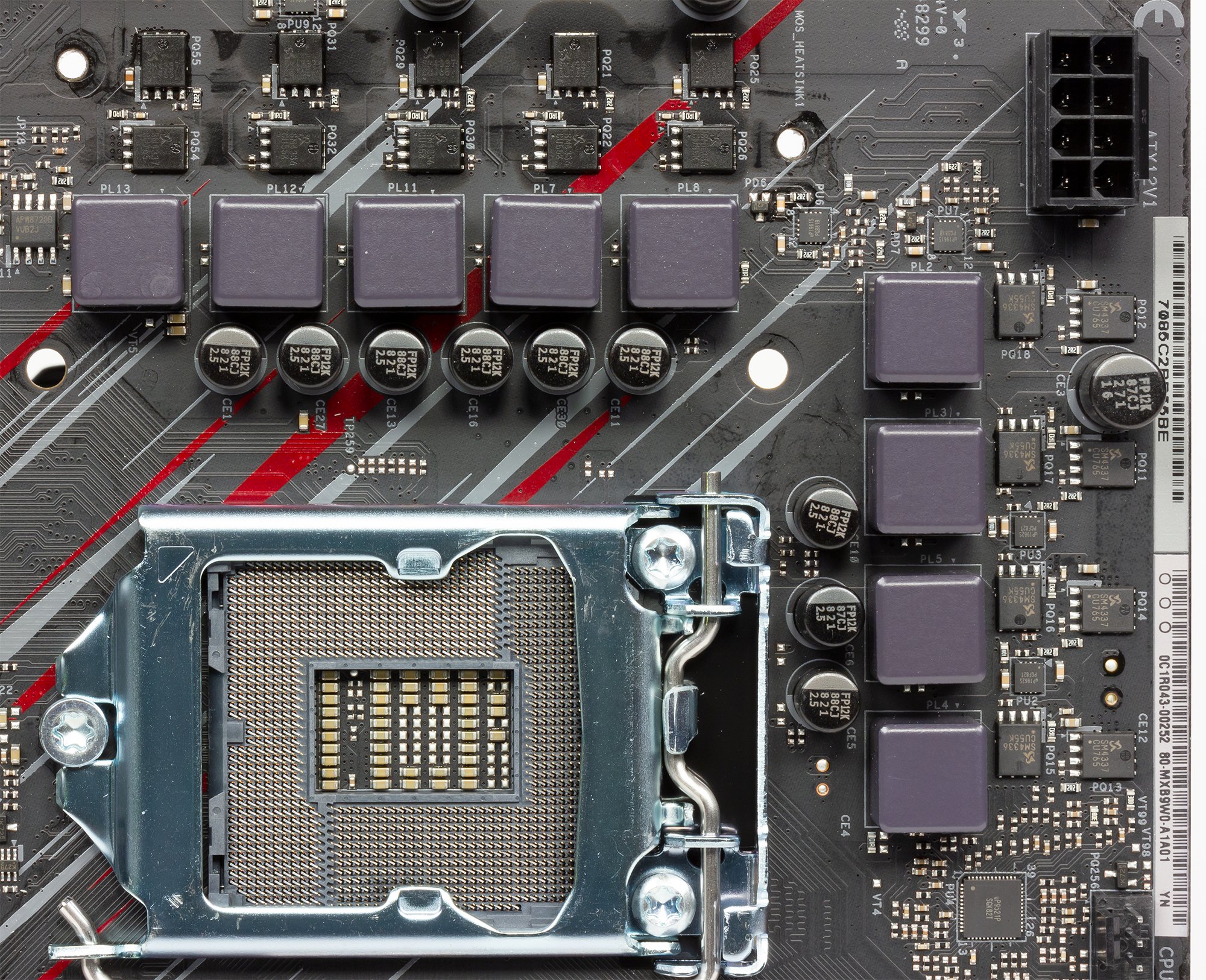

Мы видим 9 каналов конвертера, в составе каждого — силовые дроссели на 50 А и конденсаторы Nichicon 12K

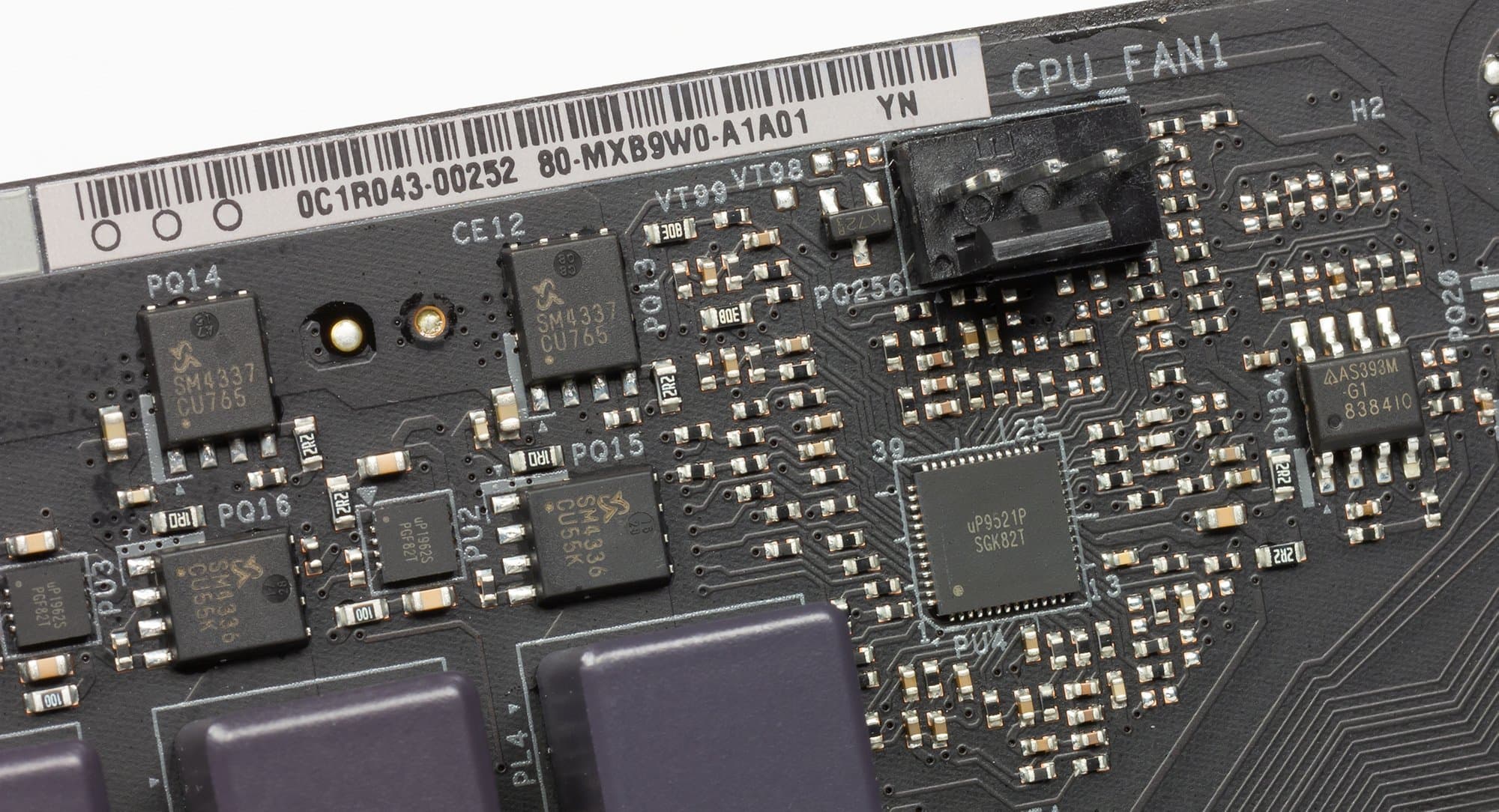

Из этих 9 каналов, которыми управляет контроллер uP9521P производства uPI, на питание ядер процессора идут 8. Не обошлось без дупликаторов фаз, потому что для Vcore данный ШИМ-контроллер выдает максимум 4 фазы.
9-й канал, скорее всего, питает интегрированную в CPU графику и прочие части процессора. Кстати, система питания памяти также проста и управляется 1-фазным контроллером.
Теперь про охлаждение.

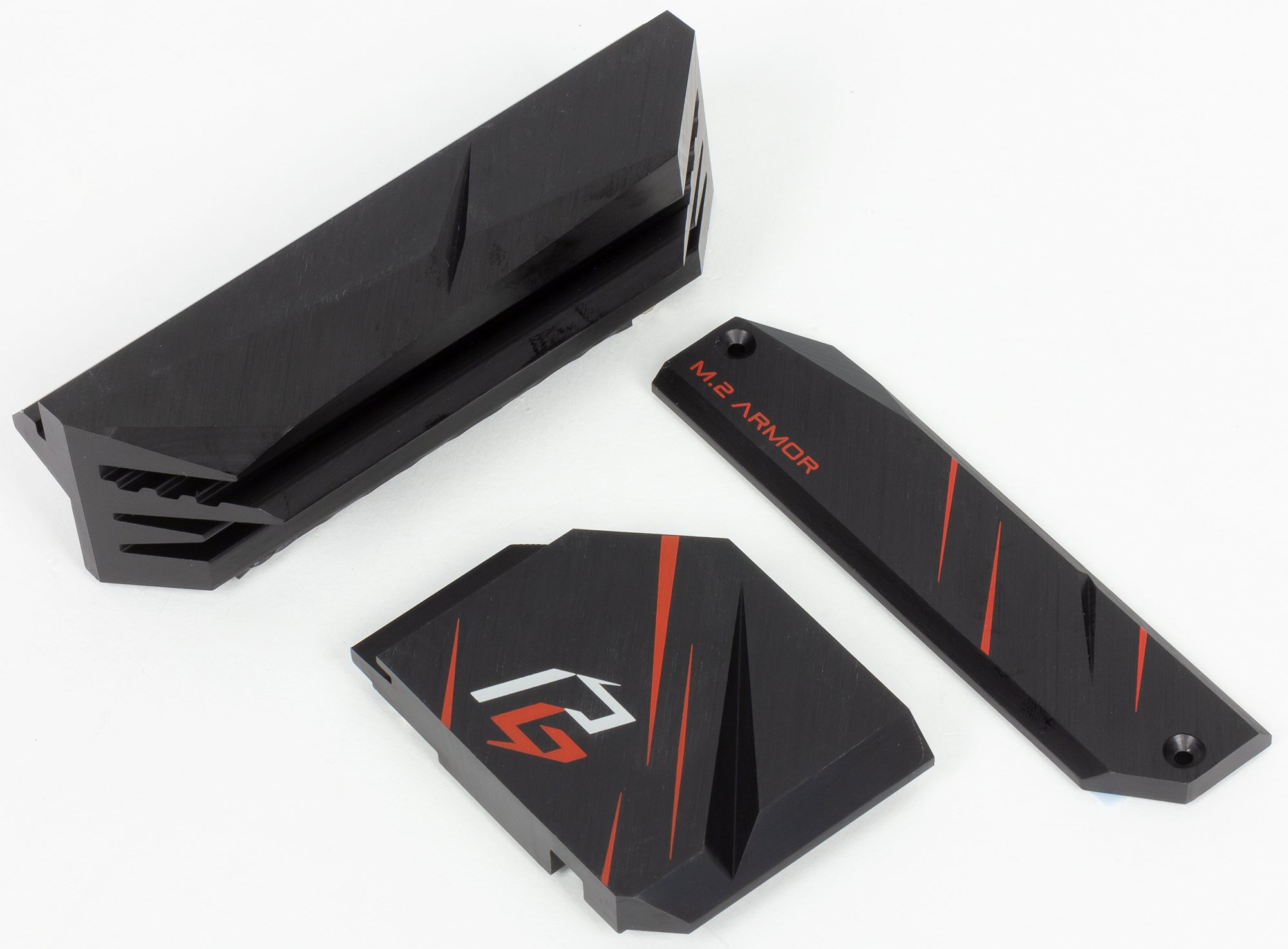

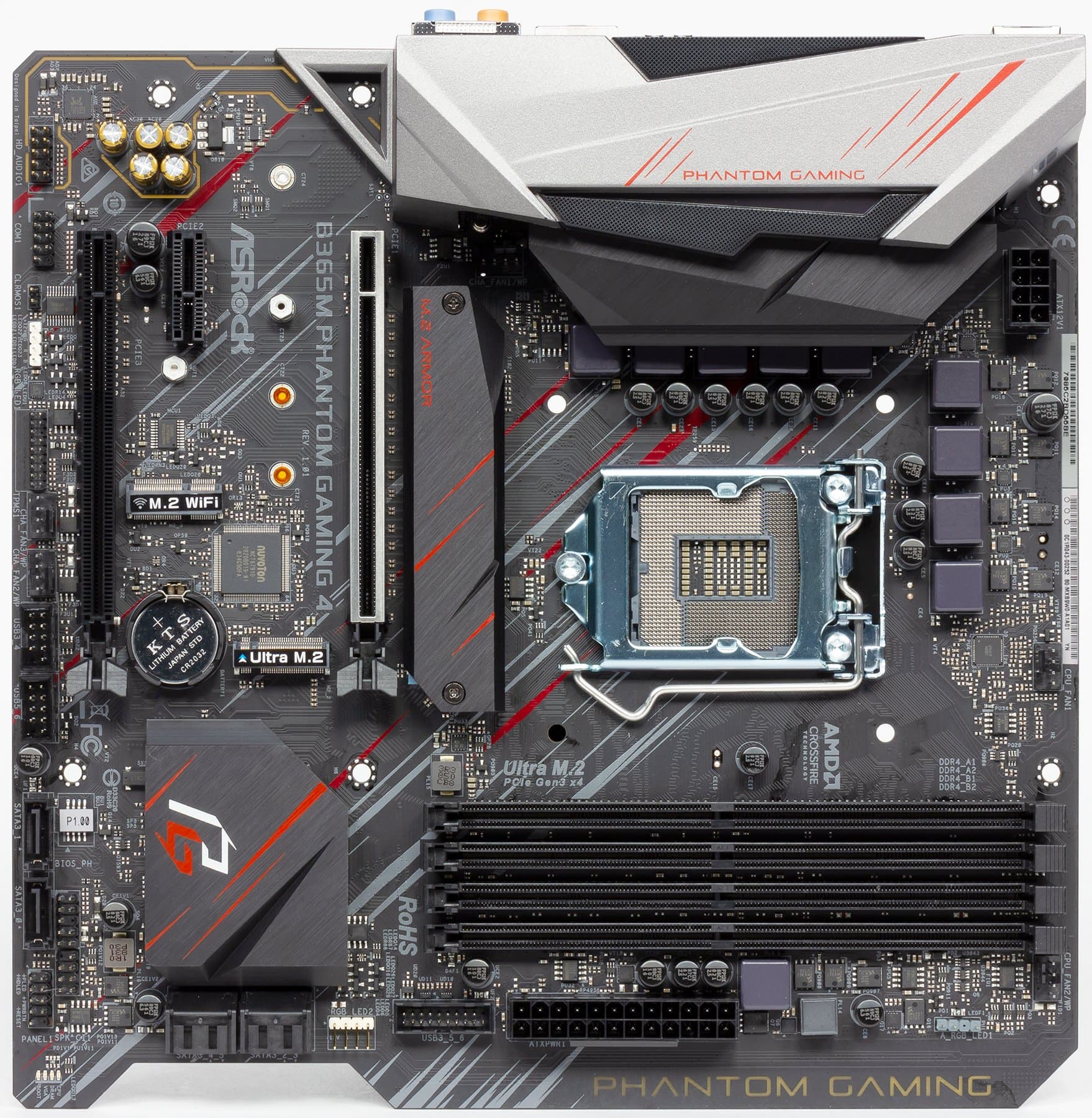

Собственно, вся система охлаждения на плате сводится к этим трем элементам: радиатор на чипсете, радиатор для модуля M.2 и приличный радиатор для части силовой цепи питания процессора.
Странно видеть, что элементы пяти из девяти каналов VRM имеют радиатор, а остальные — нет. Между тем, их нагрев даже при штатном напряжении весьма существенный.
Над блоком разъемов задней панели установлен пластиковый кожух с подсветкой, радиатор на элементах VRM расположен как раз под ним.
Подсветка

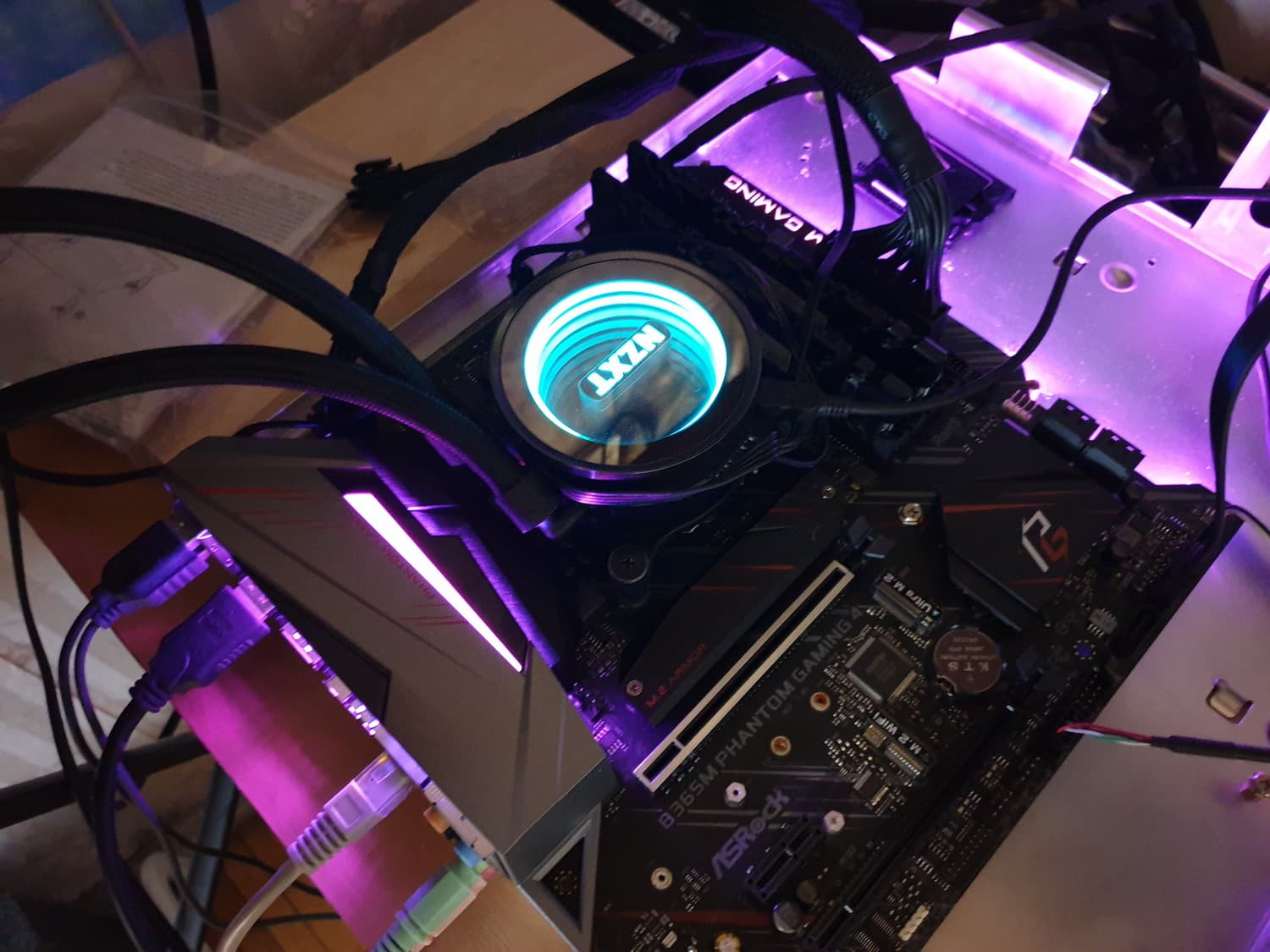

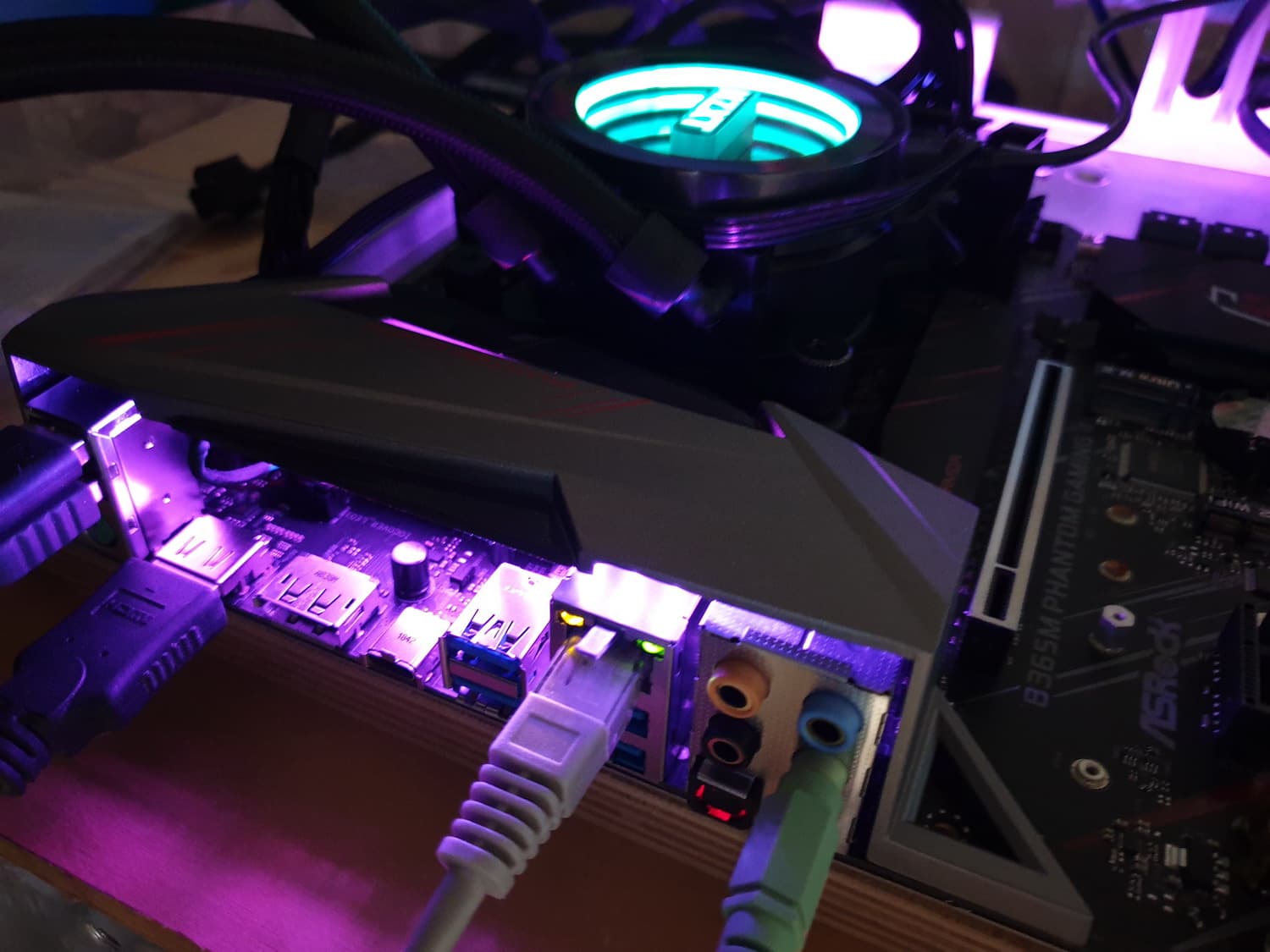

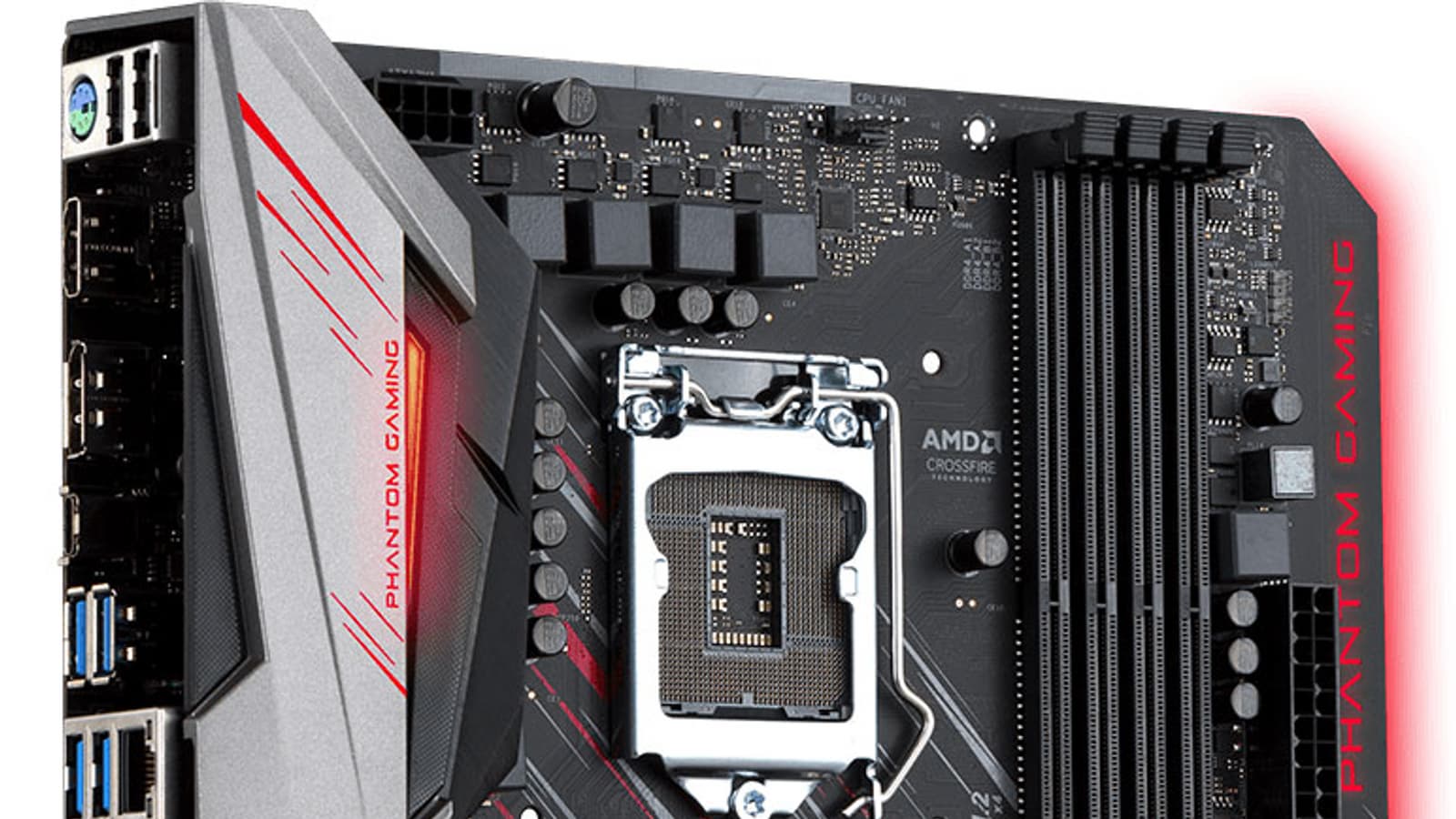

Начальный ролик в статье демонстрирует это довольно скромное решение. Конечно же, это не топовая материнская плата с богатыми возможностями подсветки. Однако даже здесь получилось красиво и даже стильно. Материнские платы в системных блоках видны подчас лишь небольшими участками, и подсветки вообще может быть не видно, однако производители сейчас снабжают ею даже самые бюджетные решения. У данной платы подсвечены области задней панели с разъемами и противоположный край.

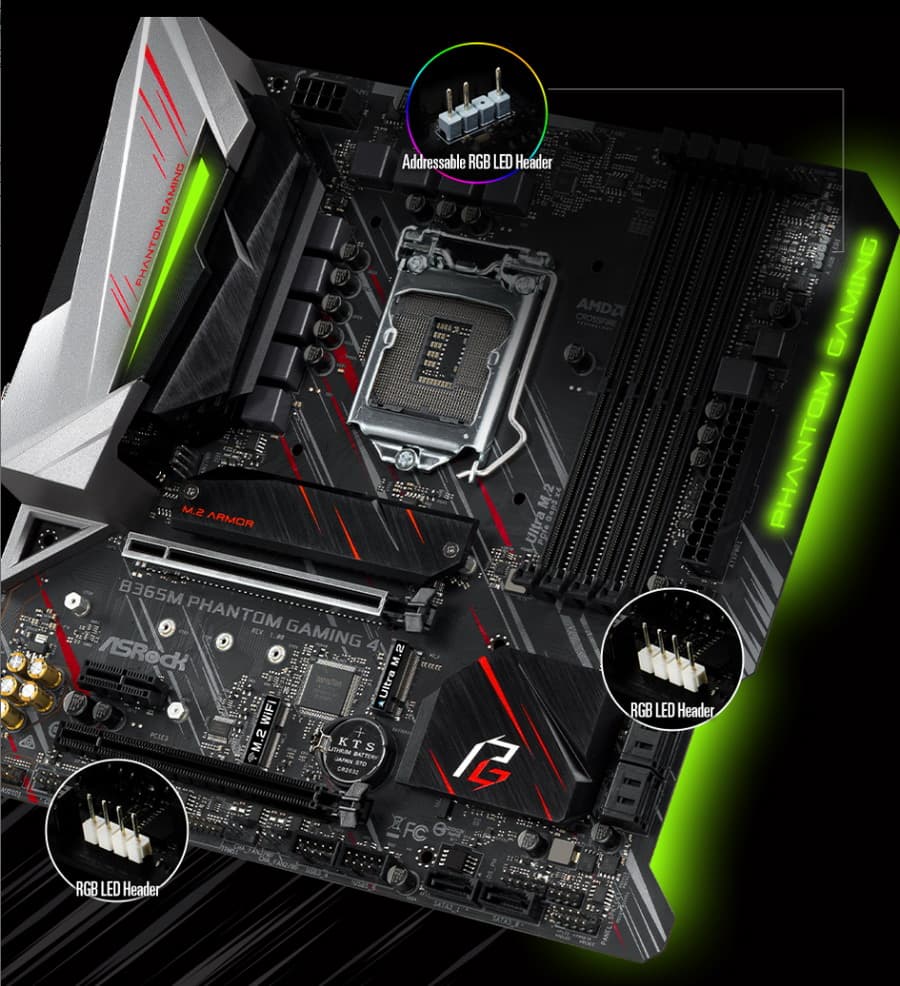

Кроме подсветки самой платы поддерживается подключение светодиодных RGB-лент к 3 разъемам. Управление всем этим комплексом осуществляется через утилиту ASRock RGB Polychrome, которую (среди прочих) мы рассмотрим в следующем разделе. Надо сказать, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая ASRock.
Программное обеспечение под Windows
Все программное обеспечение можно скачать с сайта производителя asrock.com. Основная программа (так сказать, менеджер всего «софта») — «магазин» AppShop. Его и следует установить первым.

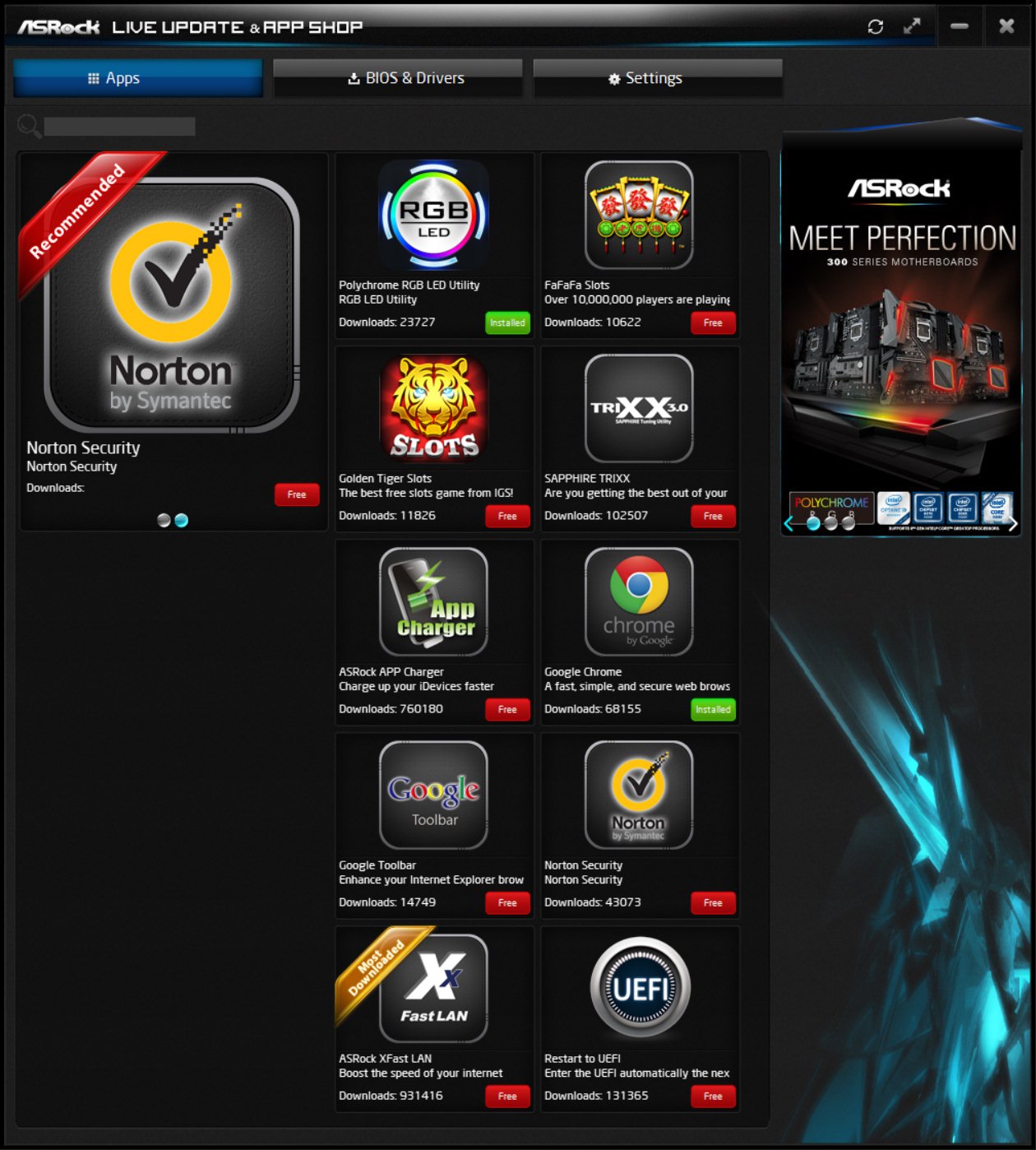

С помощью AppShop можно обновить все драйверы, установленные утилиты ASRock, а также прошивку BIOS материнской платы.

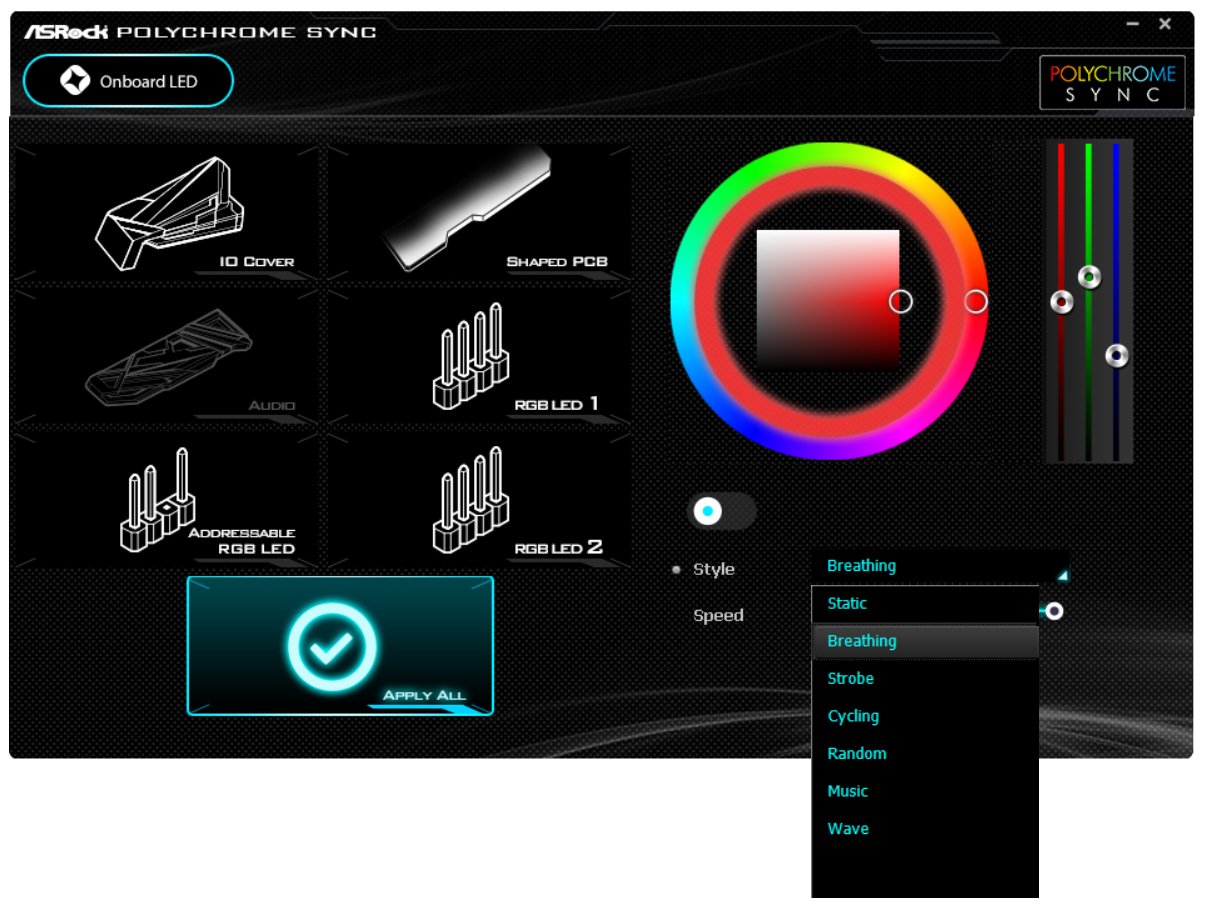

И первой в AppShop идет программа ASRock Polychrome Sync, управляющая подсветкой.
Утилита умеет распознавать все фирменные элементы, оснащенные подсветкой, а также модули памяти производителей, сотрудничающих с ASRock.
Можно задавать подсветку как для отдельных элементов, так и в целом для всей группы.

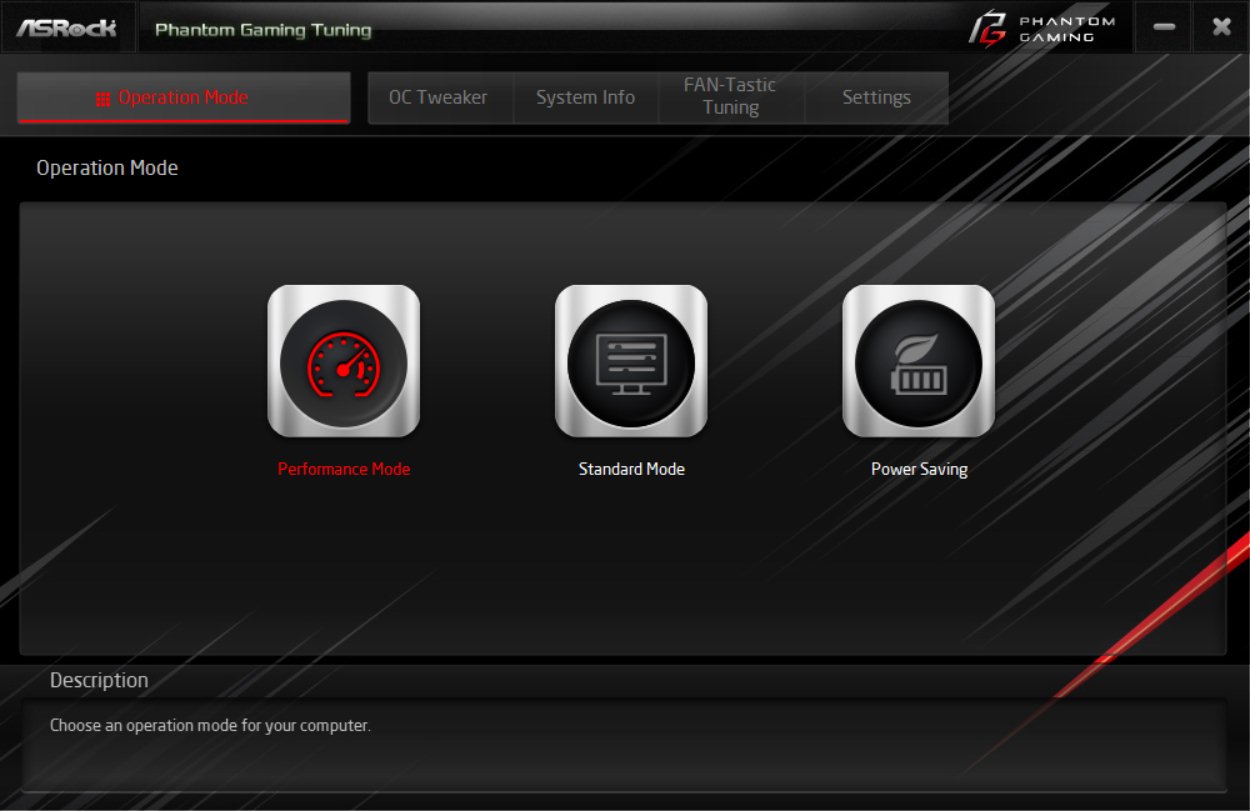

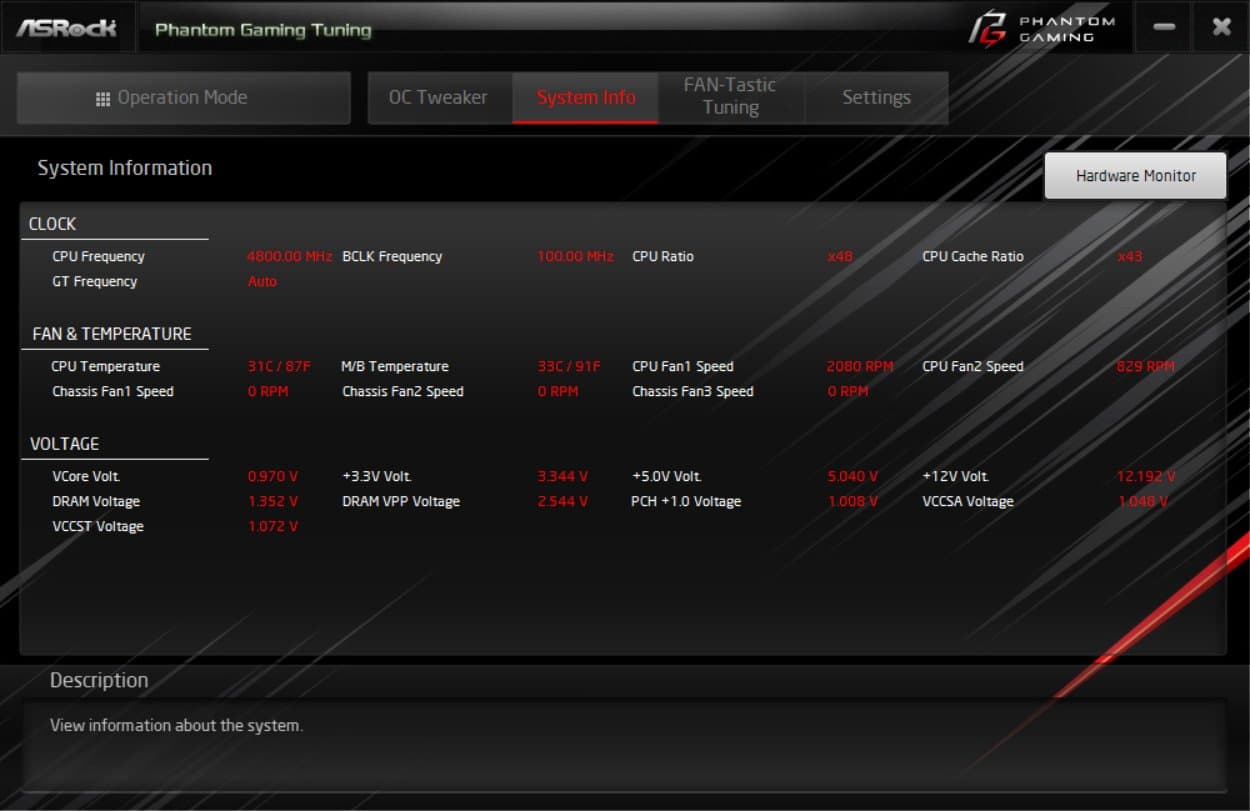

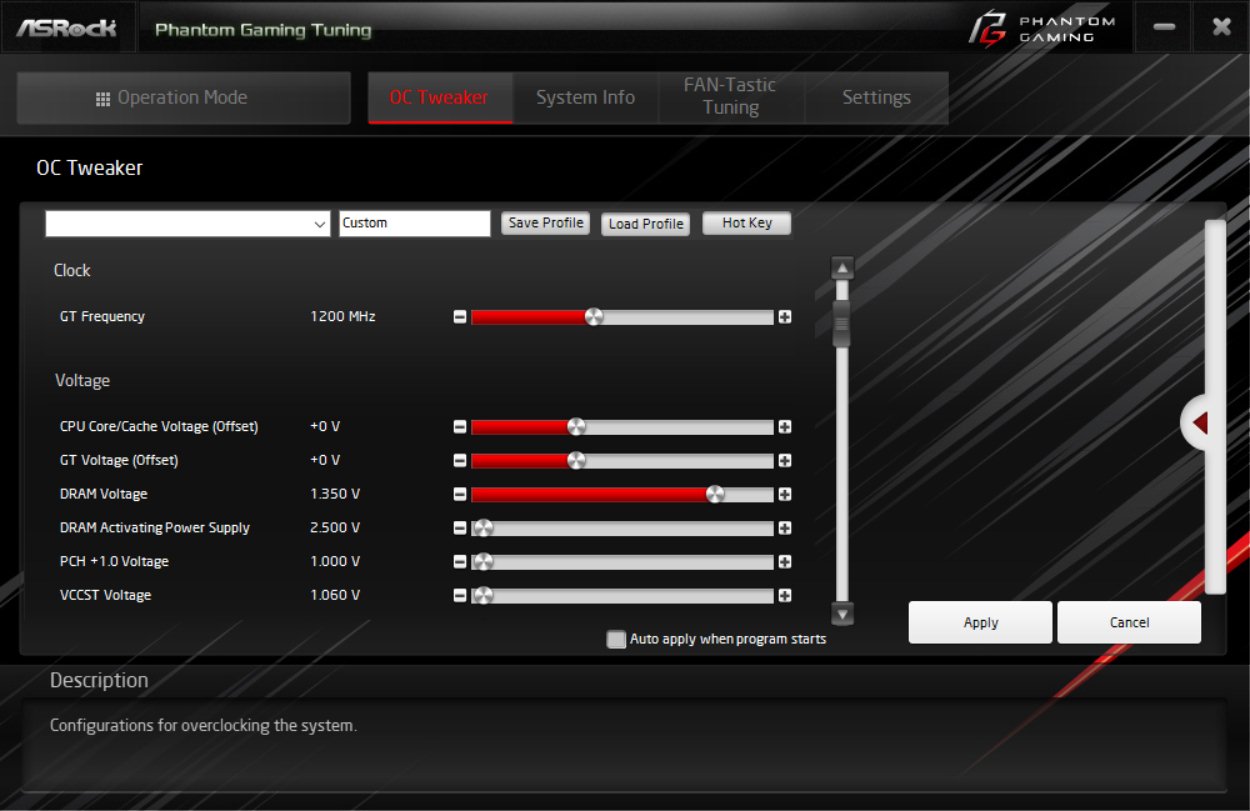

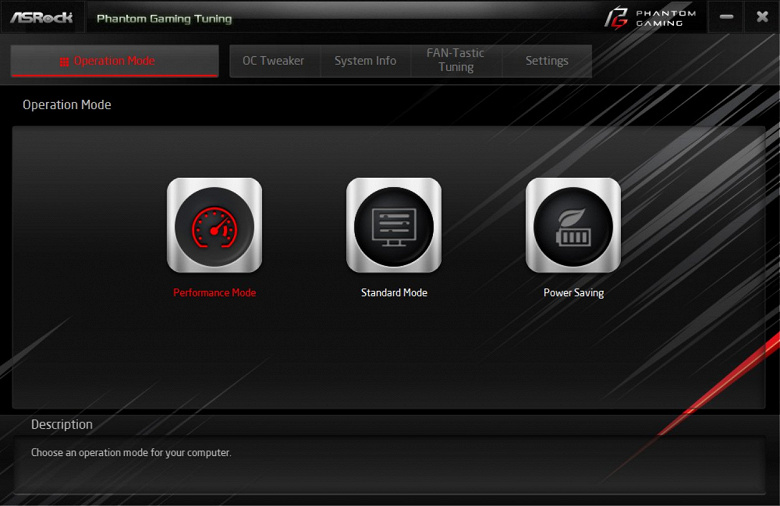

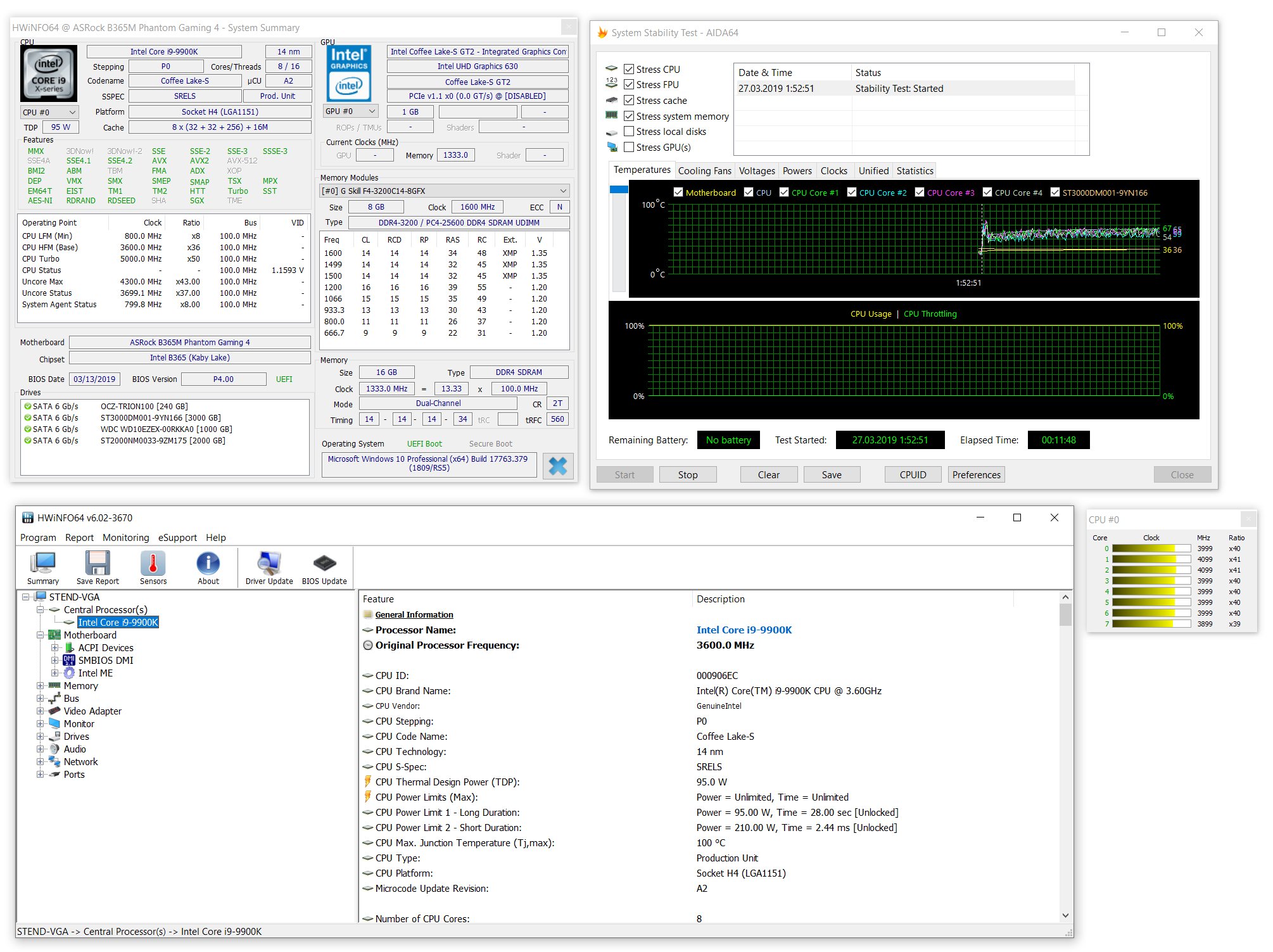

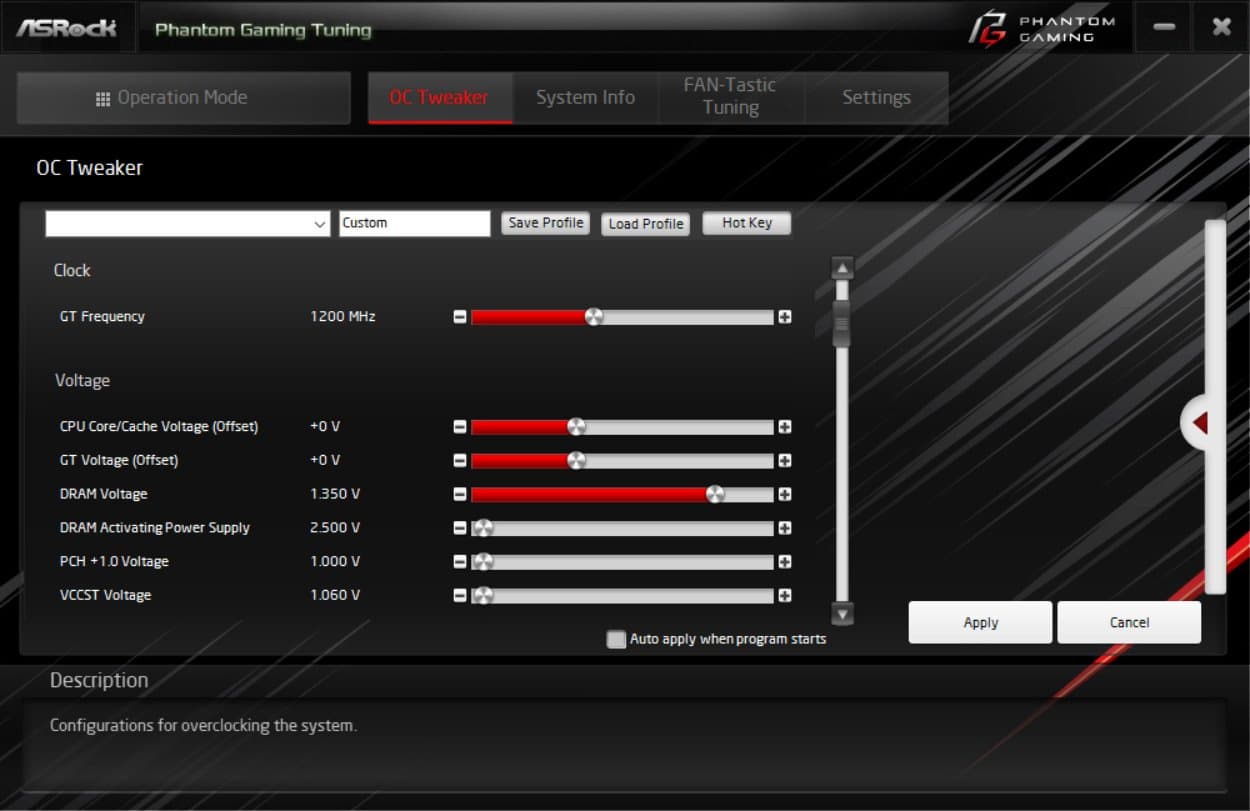

Далее идет основная программа управления работой материнской платы, включая мониторинг: Phantom Gaming Tuning.
Учитывая, что ручного разгона у данной платы нет, а автоматический через настройку режима Intel Turbo Boost сильно ограничен, то особой разницы между вышеуказанными пресетами нет.

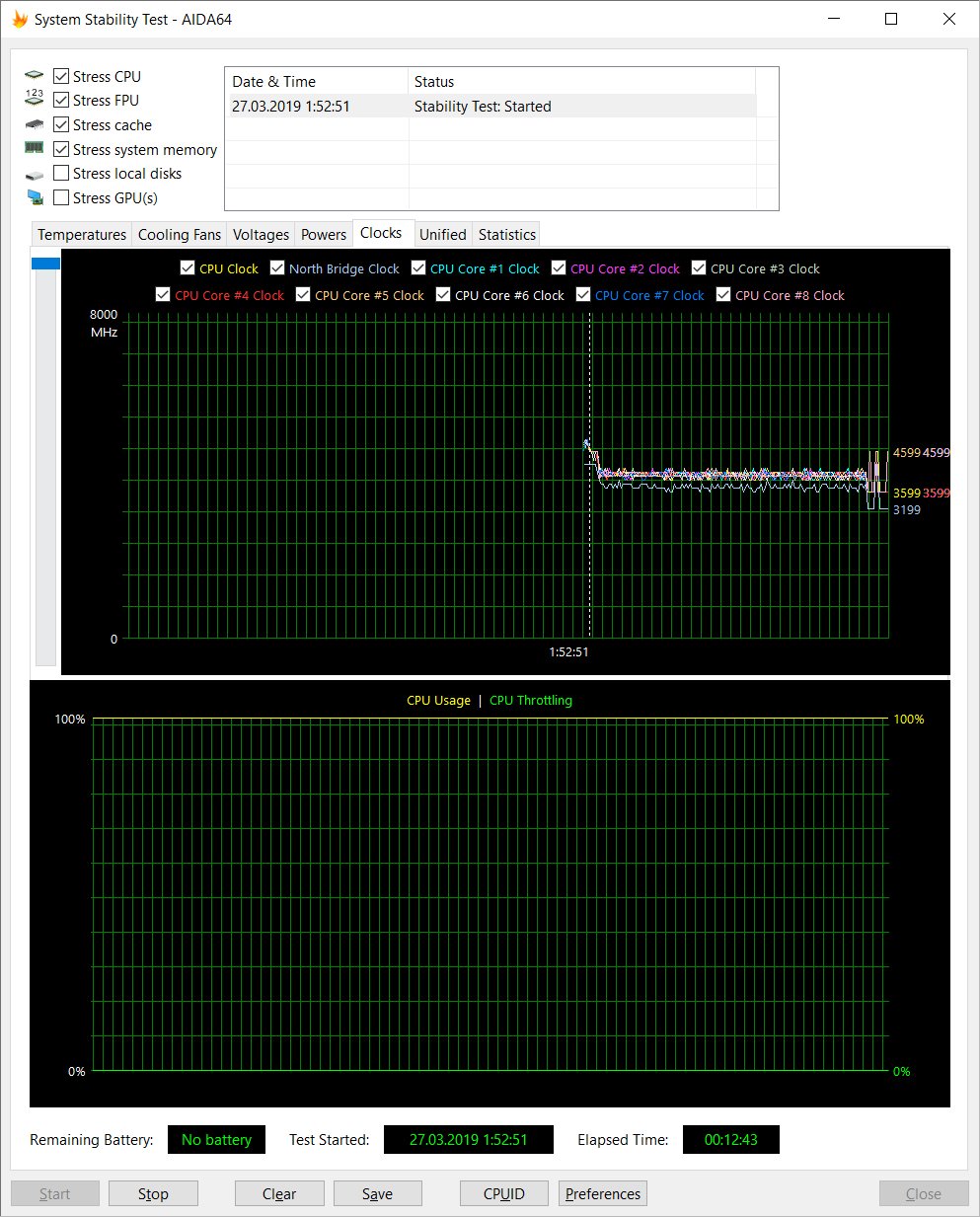

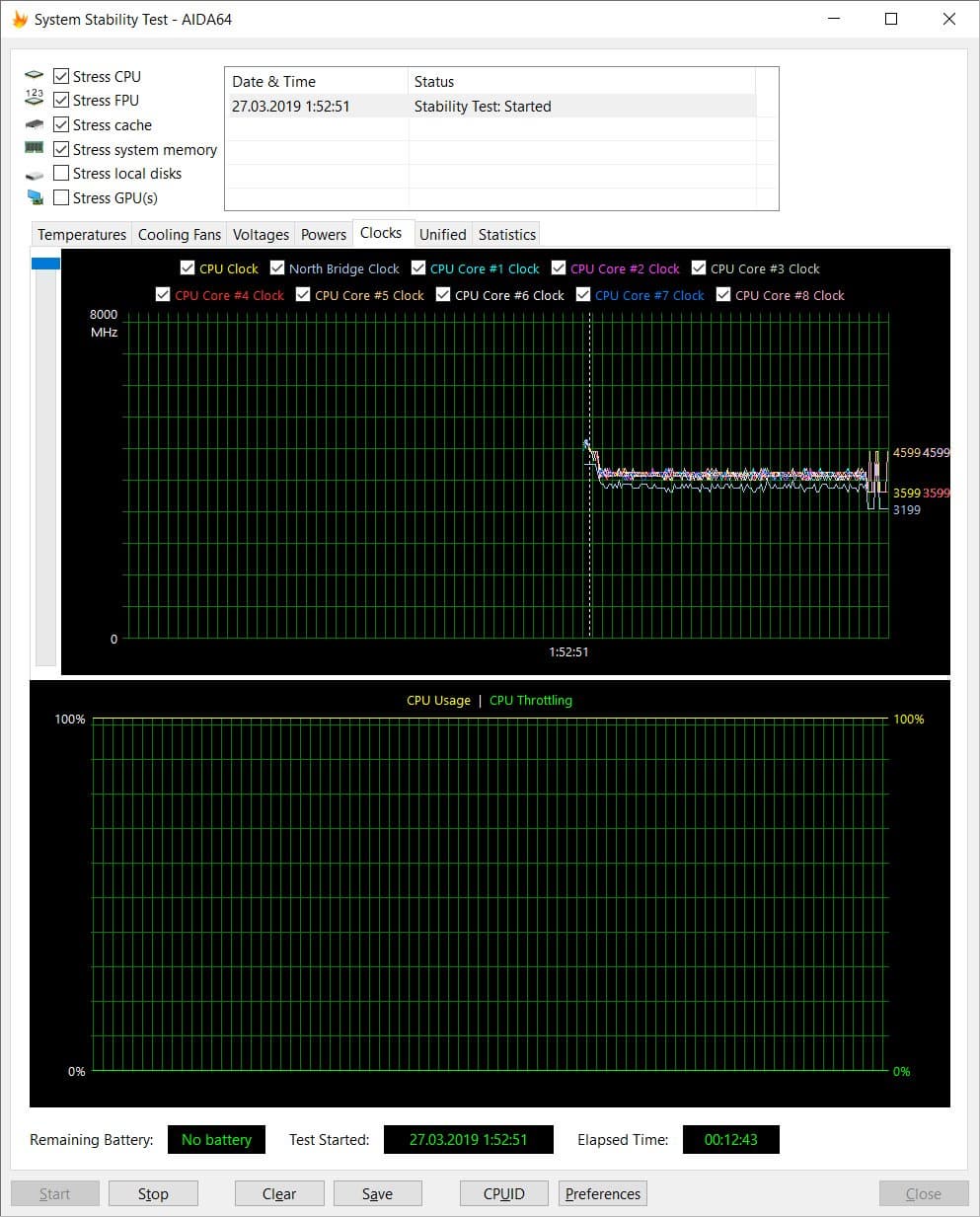

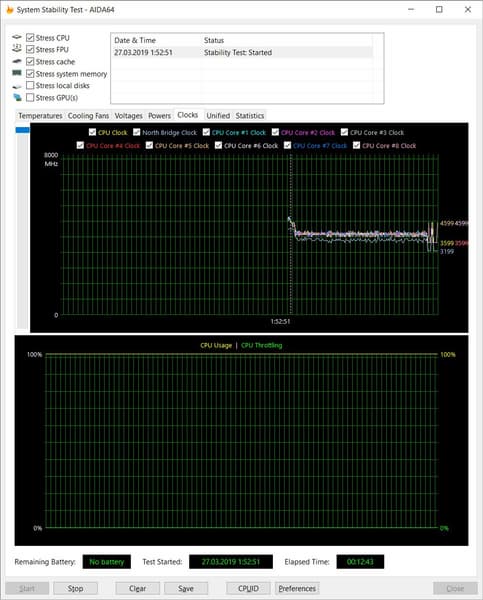

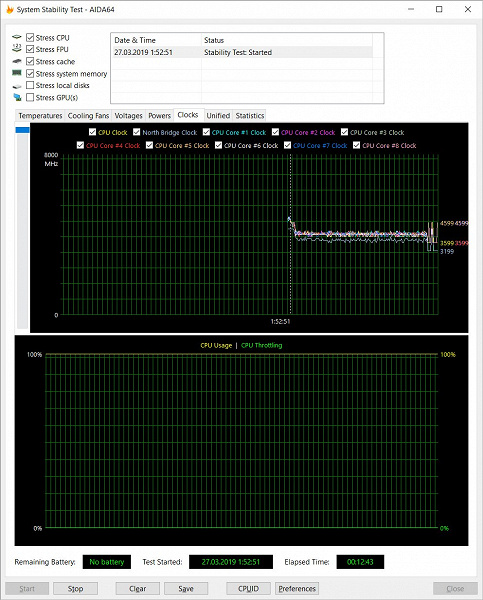

Наш процессор Core i9-9900K при заявленном потенциале в 5 ГГц система сумела разогнать до 4,6 ГГц. И даже эти 4,6 ГГц достигались крайне редко, в основном частота работы ядер процессора держалась ниже 4 ГГц.
И все же, некоторый разгон здесь достижим, ведь штатная частота ядер — 3,6 ГГц.
Следует отметить, что элементы VRM нагреваются при этом до 85 градусов, так что полноценная система охлаждения здесь не помешала бы. Чипсет имеет радиатор, его температура выше 45 градусов не поднималась.

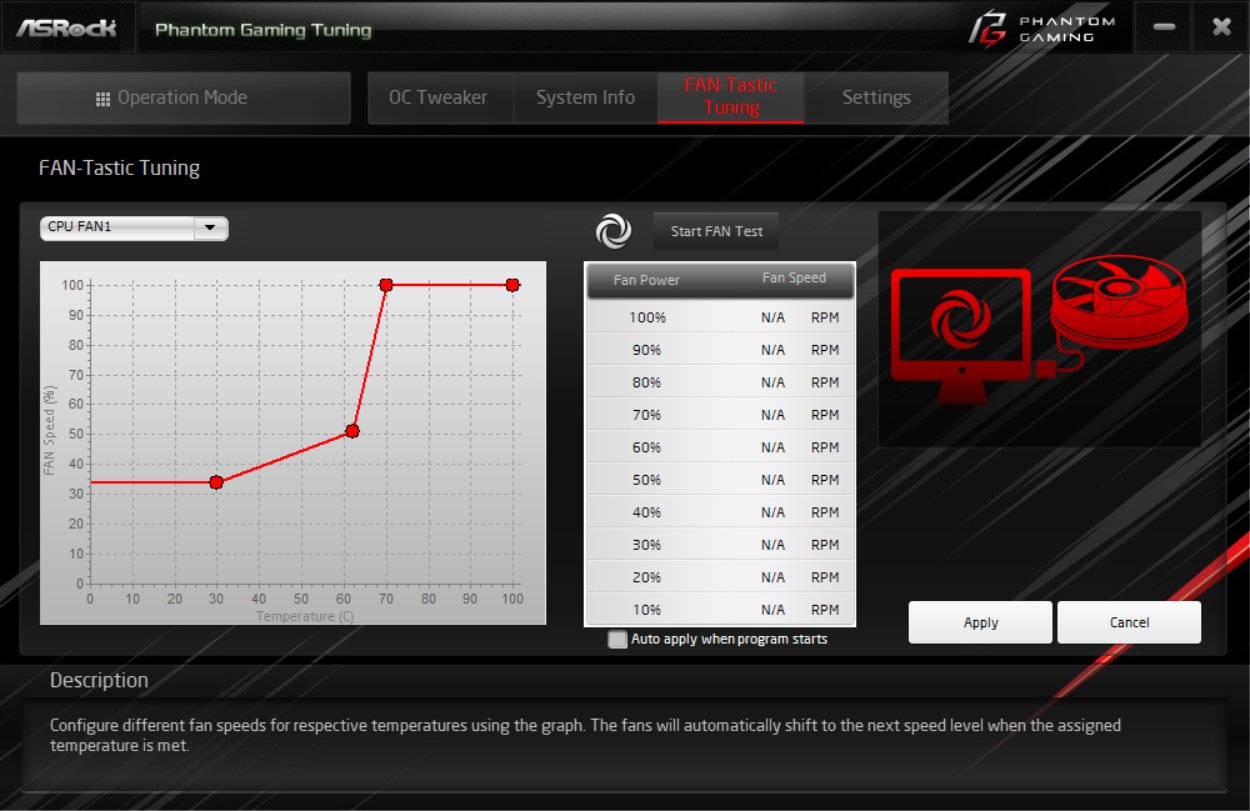

И вот, наверное, самая полезная вкладка данной программы в случае конкретной платы ASRock B365M Phantom Gaming 4. Здесь предлагается очень наглядная и удобная регулировка работы подключенных к плате вентиляторов. Можно выставить все параметры вручную либо запустить автоматический тест, по результатам которого система подберет режимы работы самостоятельно.
Настройки BIOS

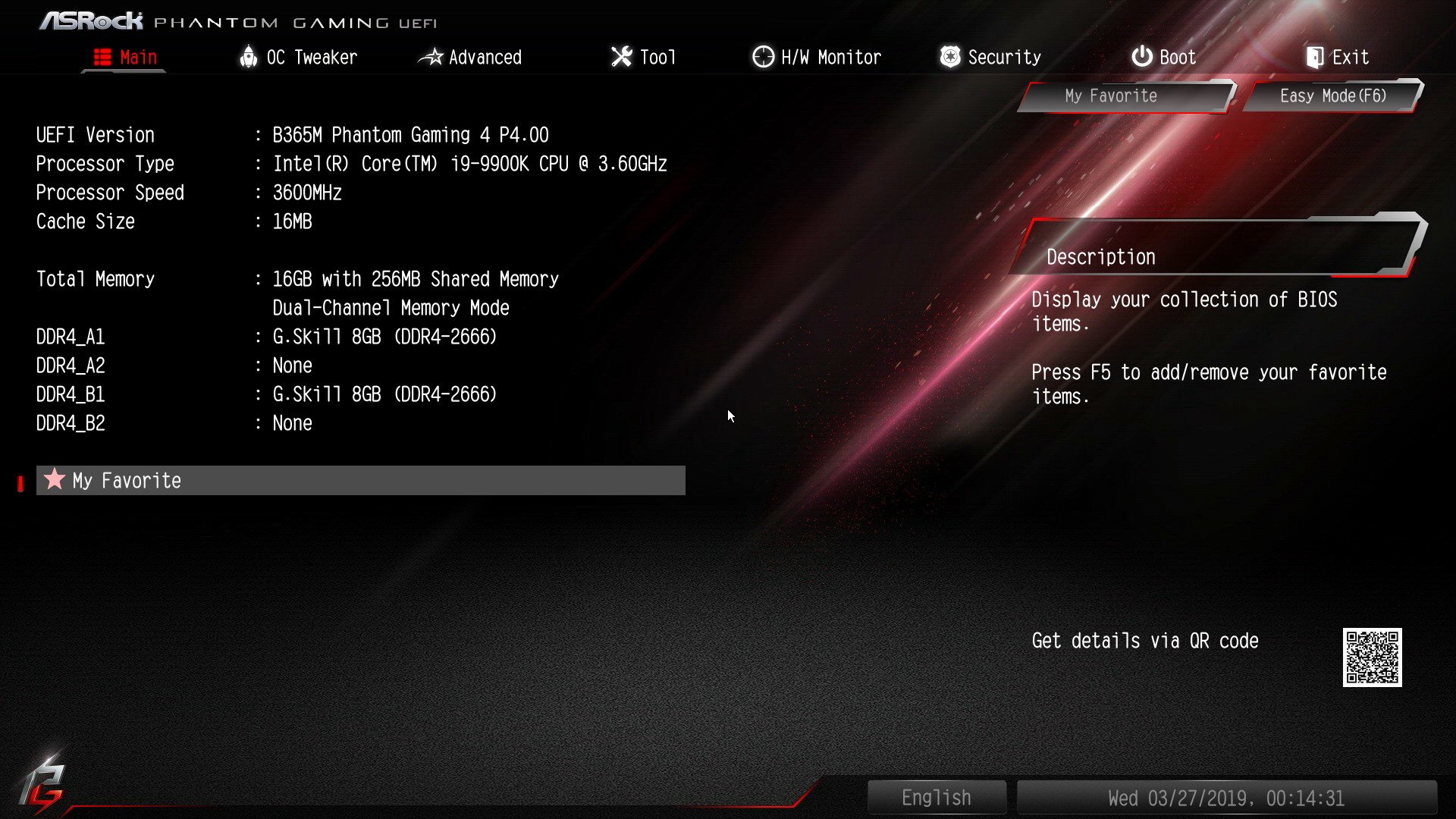

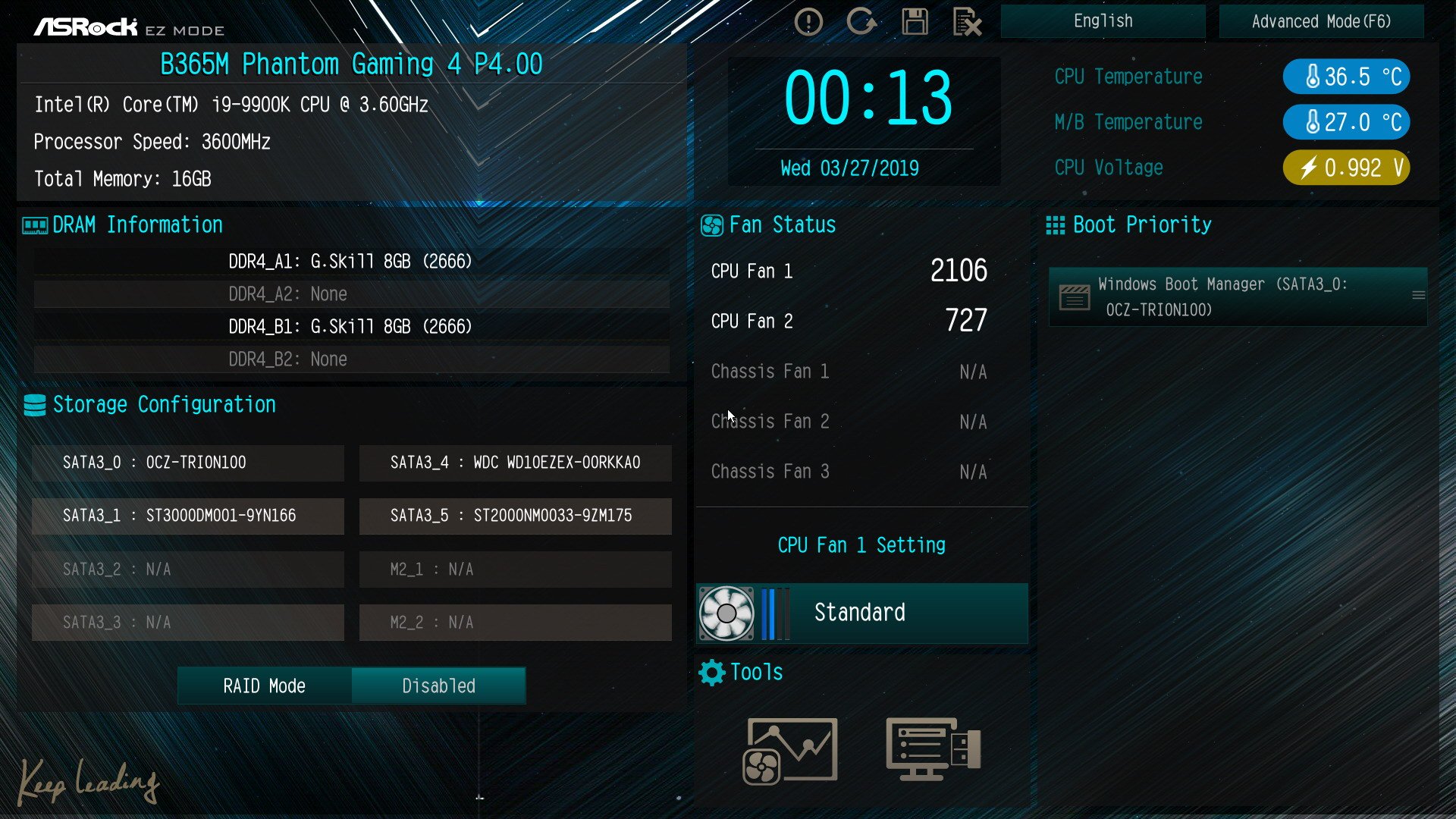

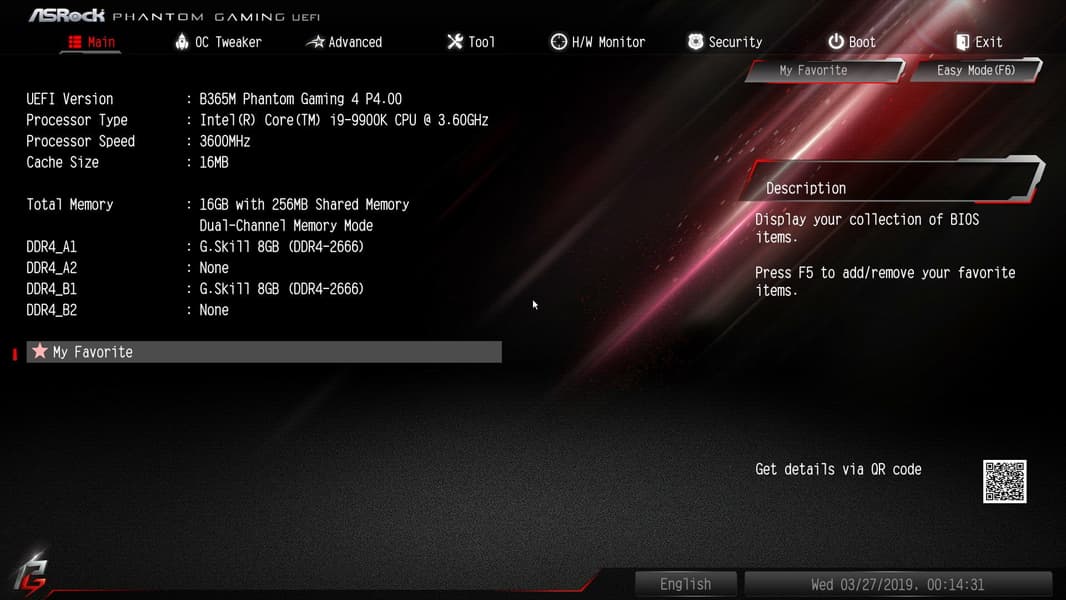

Все современные платы имеют UEFI (Unified Extensible Firmware Interface). Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

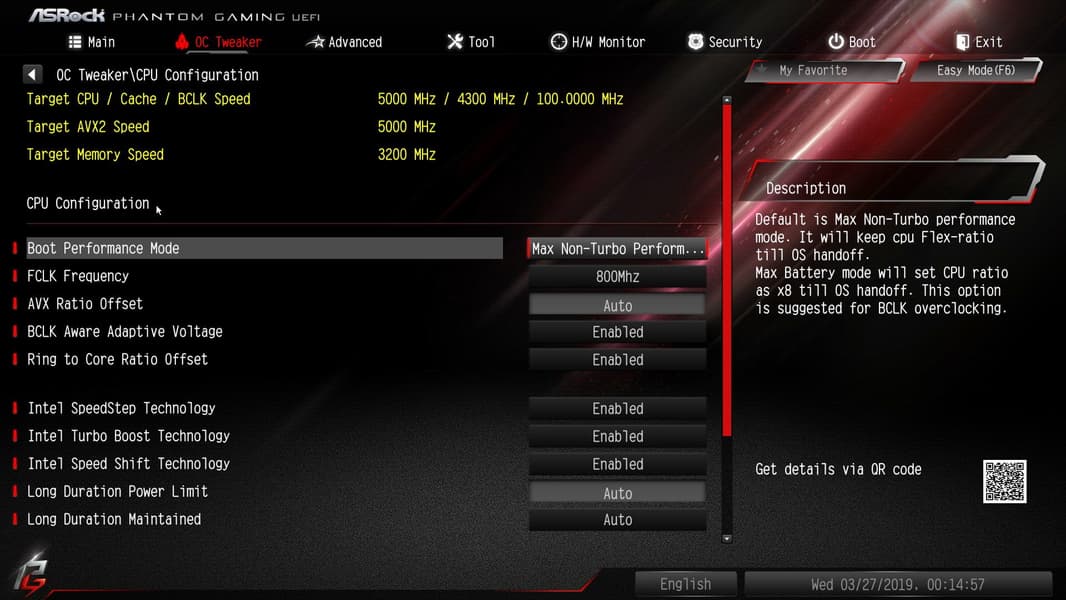

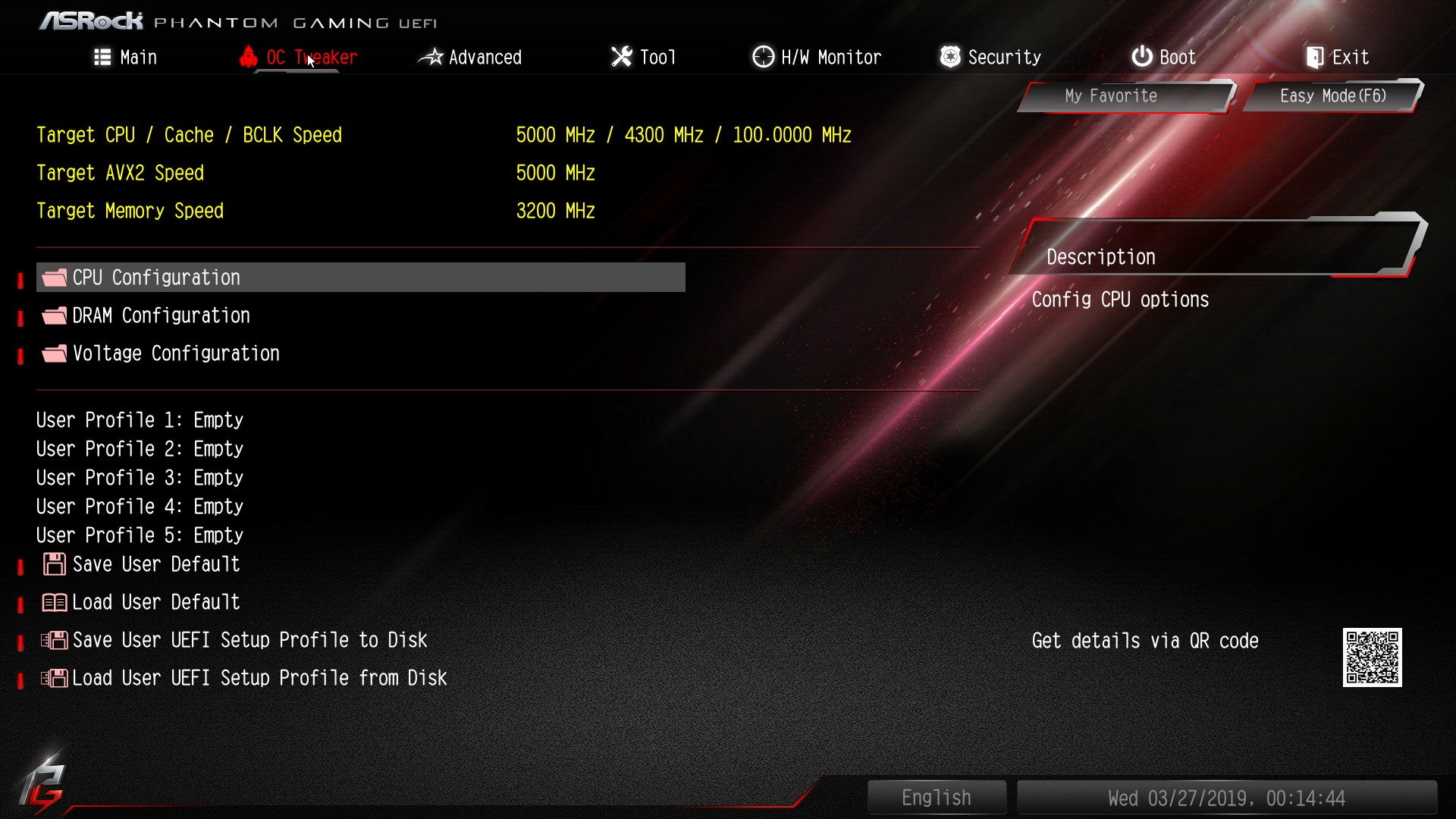

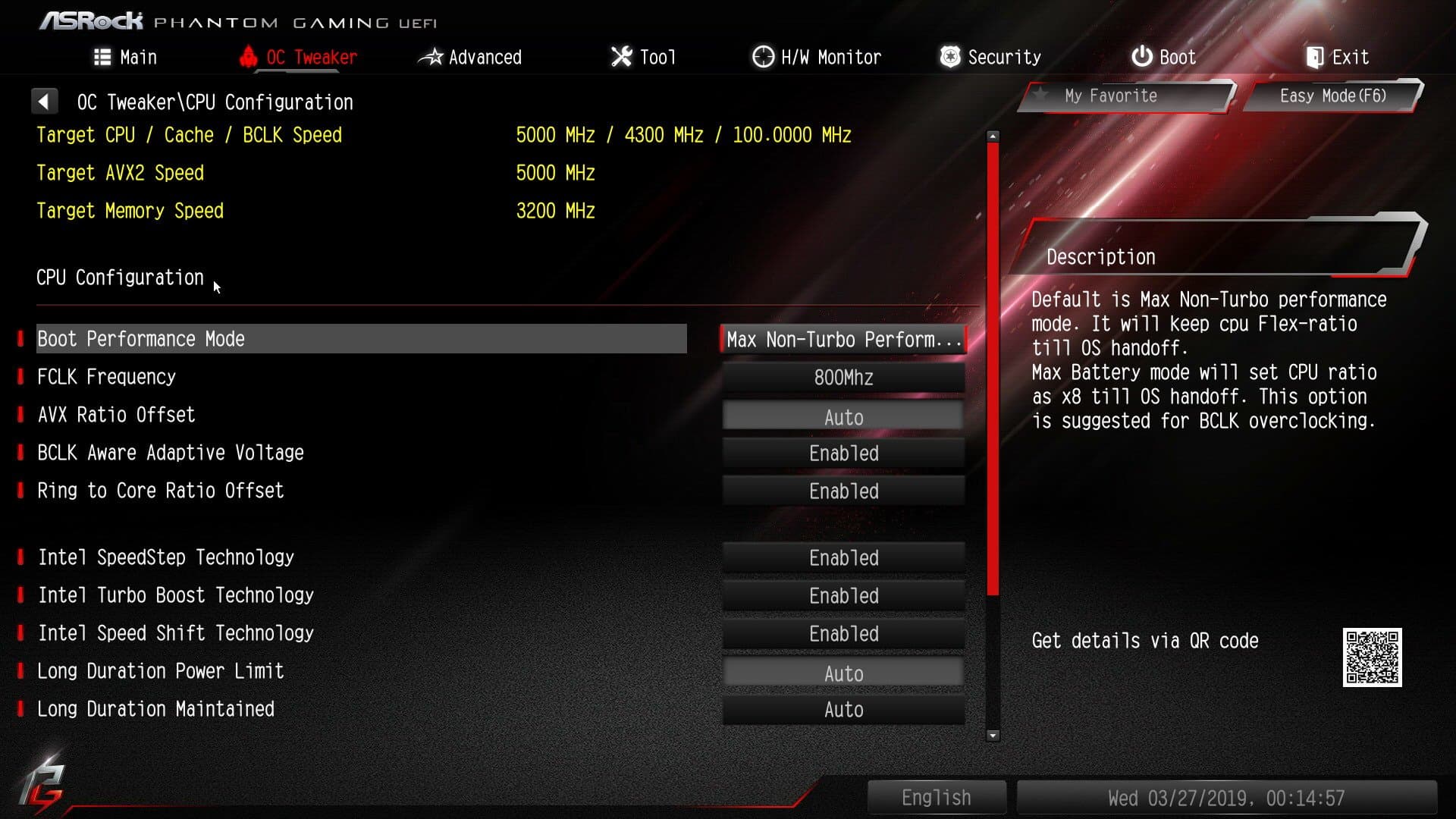

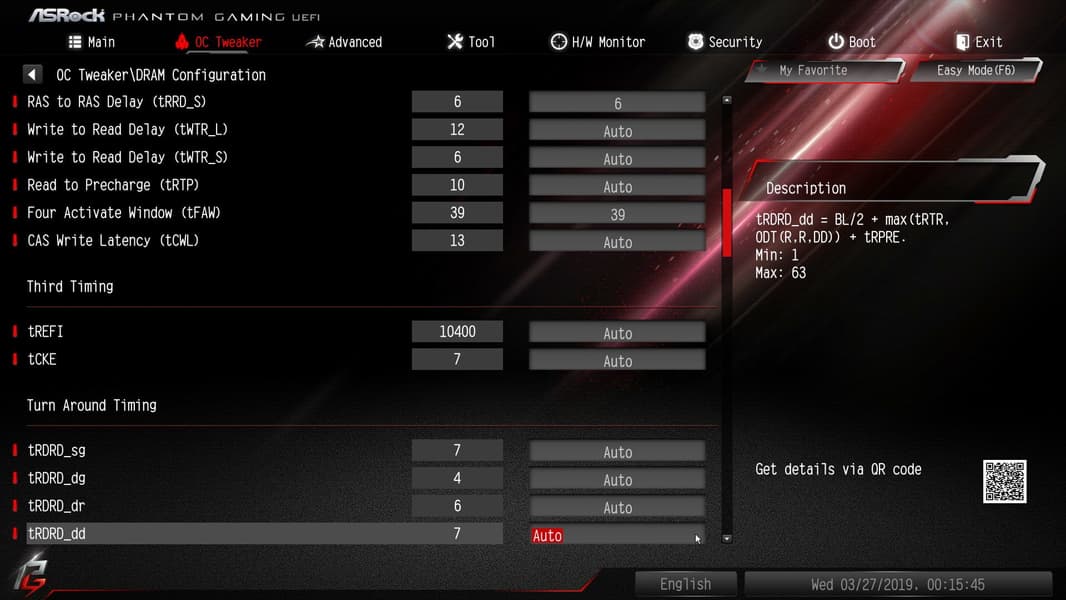

В этом режиме якобы можно регулировать параметры работы процессора и памяти. И даже указана частота в 5 ГГц, к которой будет стремиться Turbo Boost. Однако на деле все не так, и регулировки, даже если их выставить, все равно потом сбрасываются на значения по умолчанию.

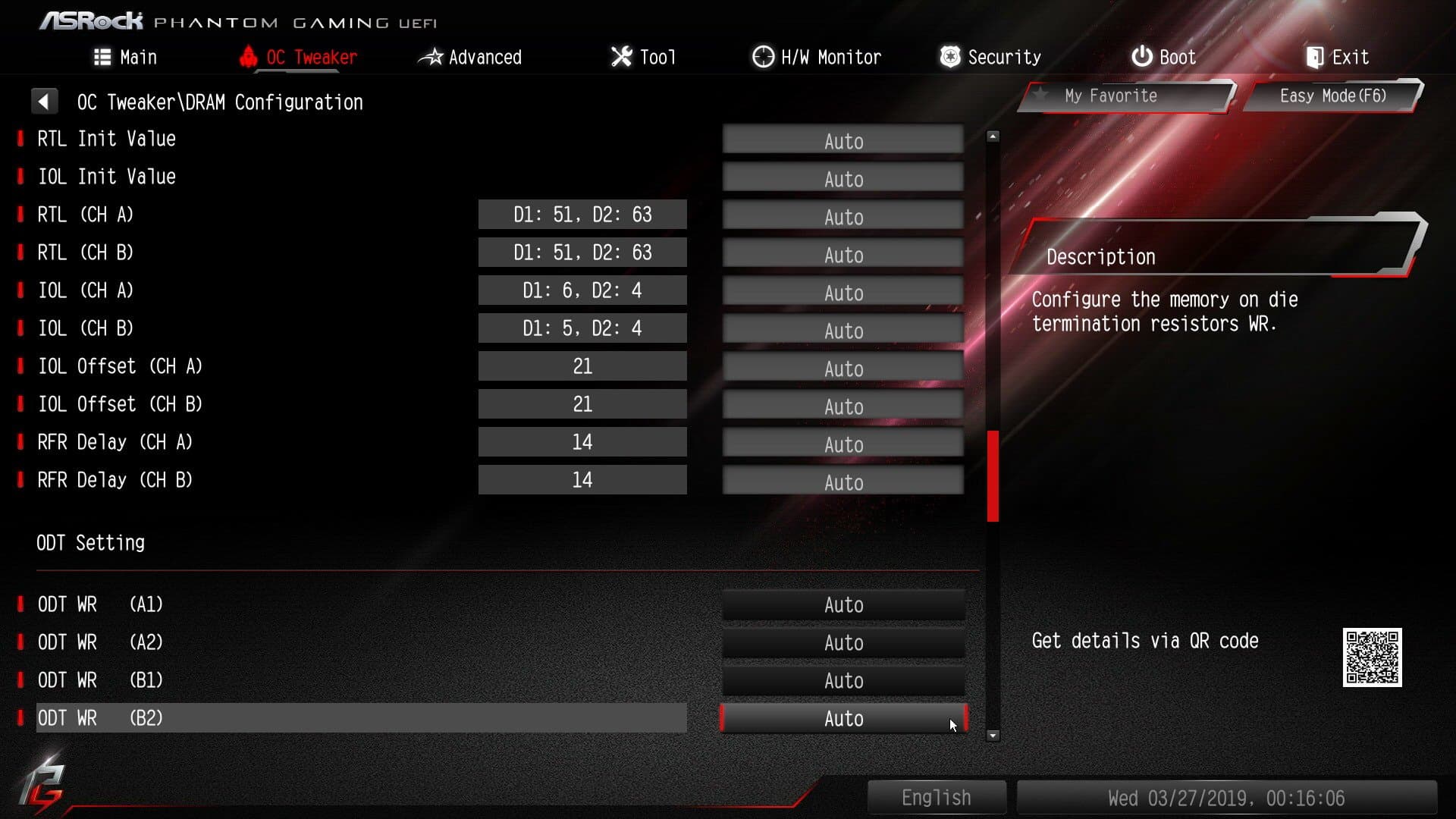

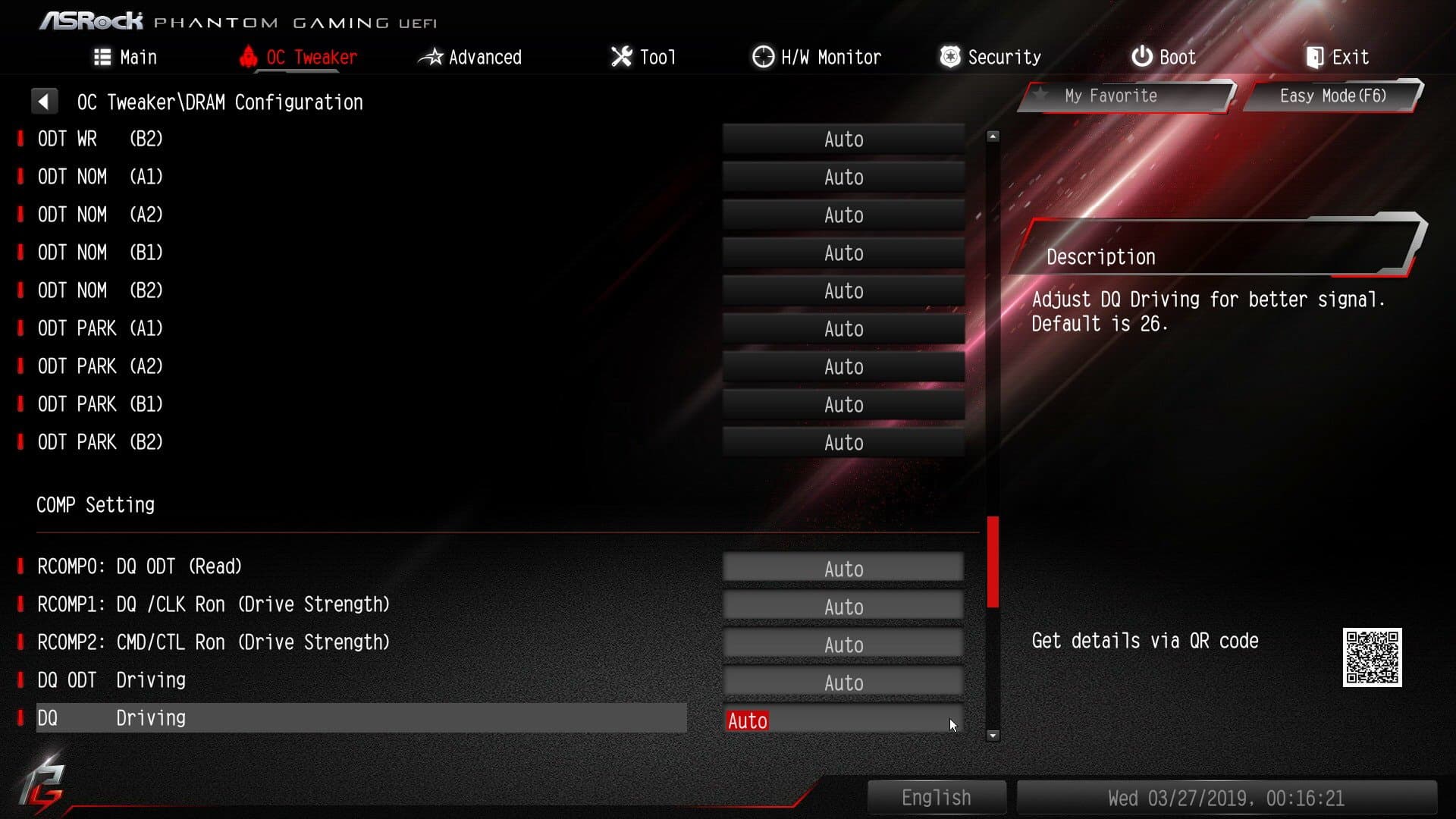

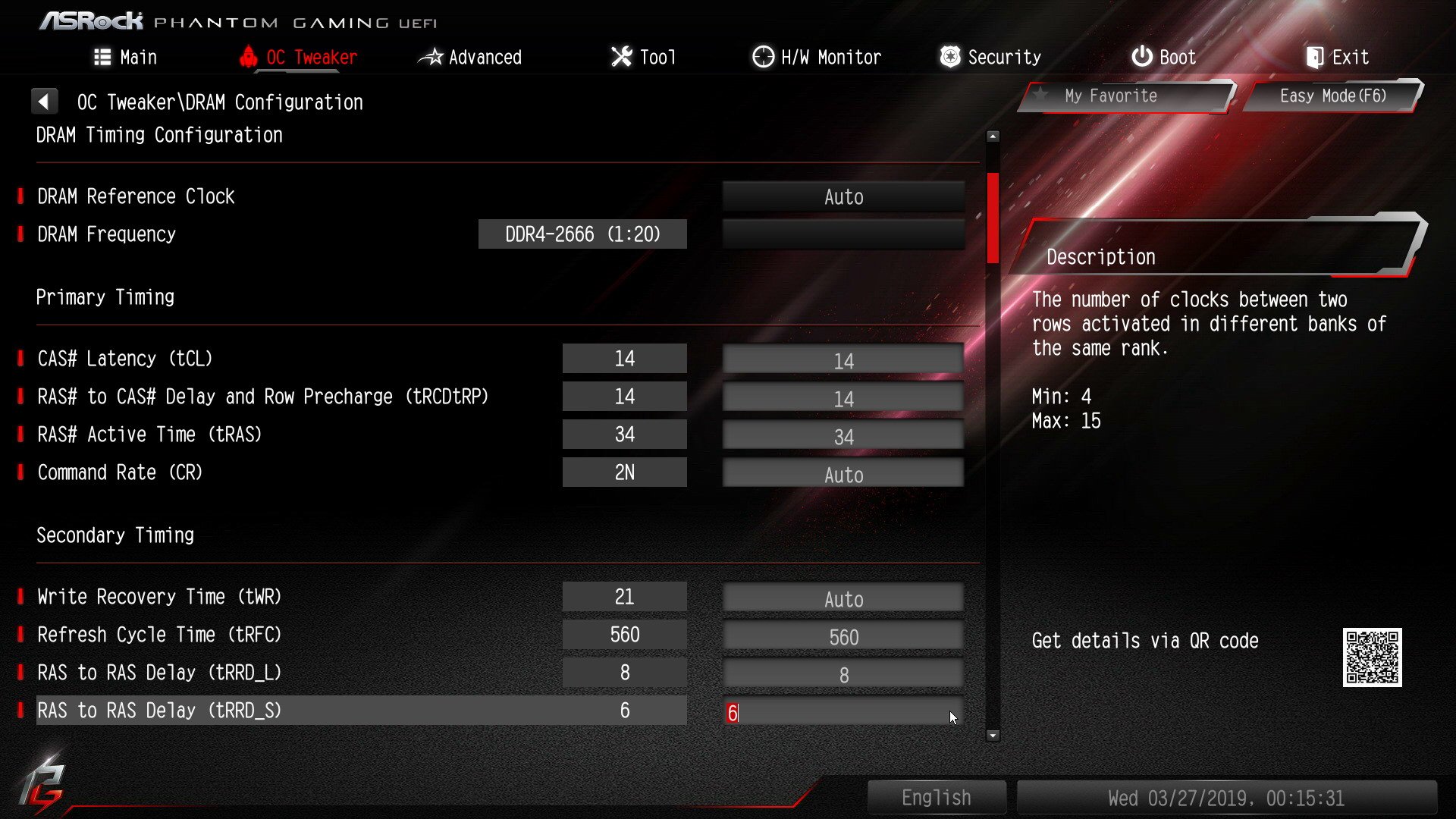

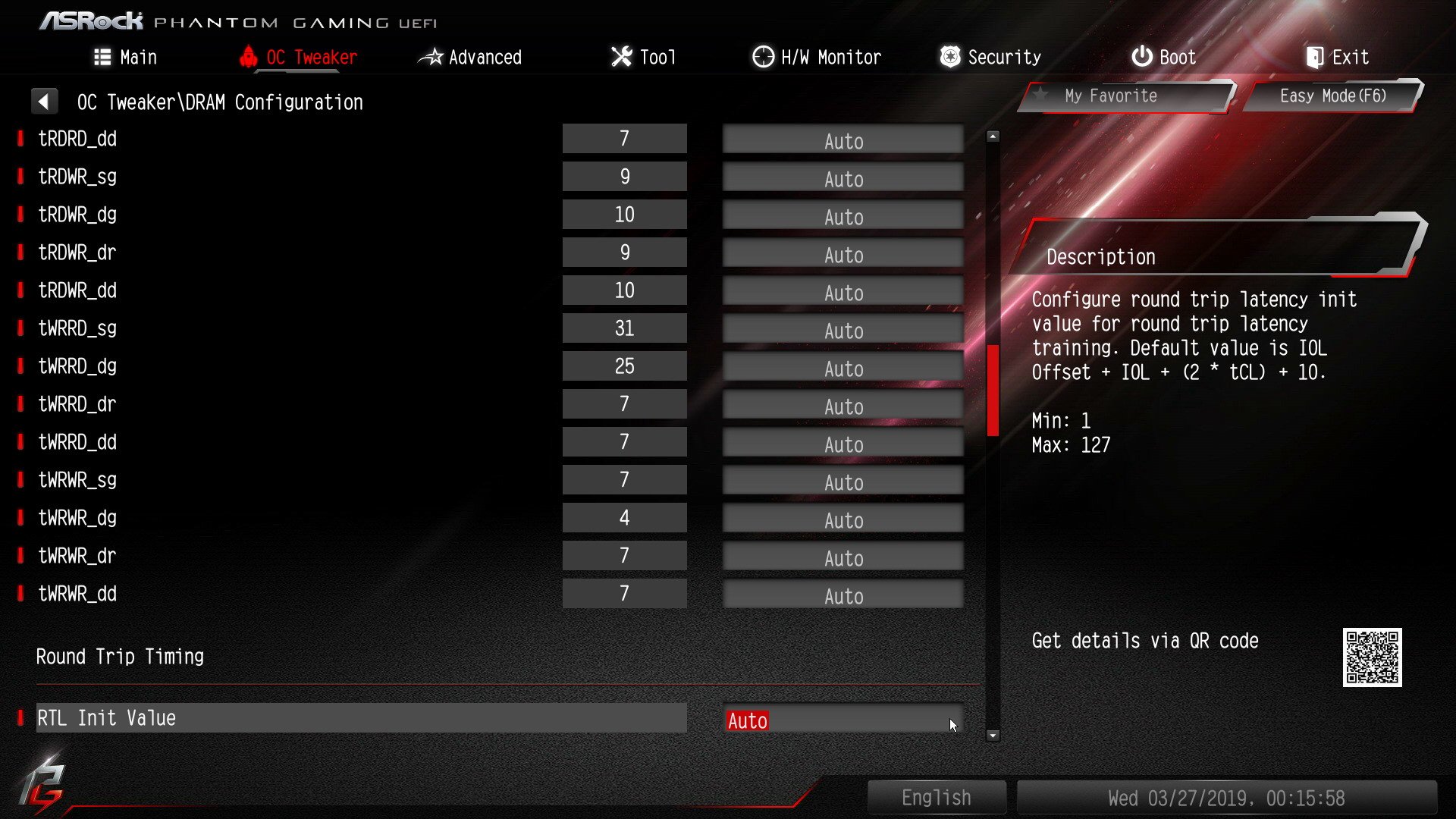

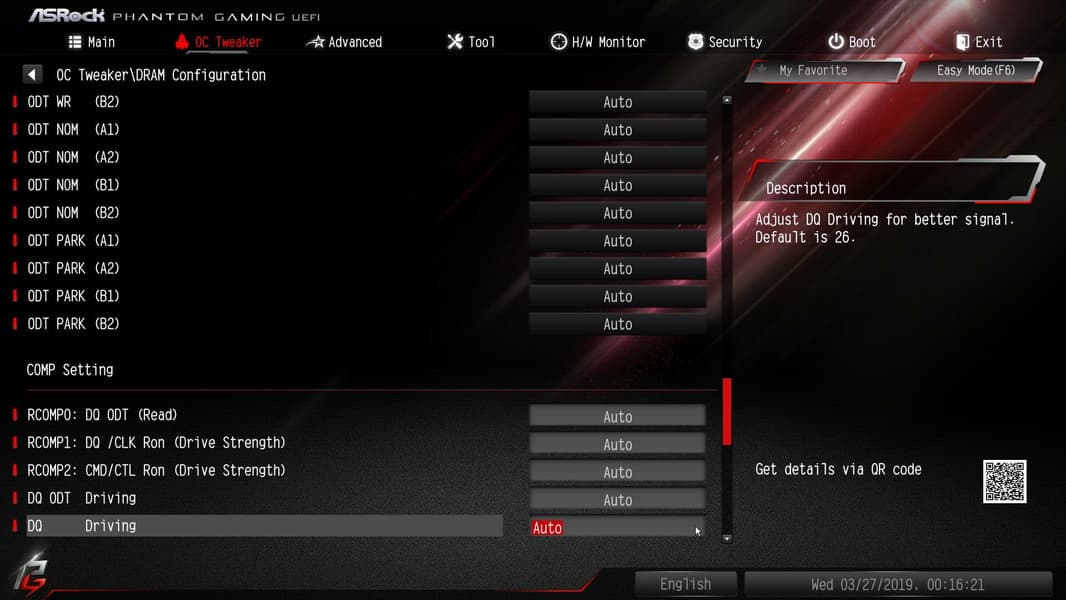

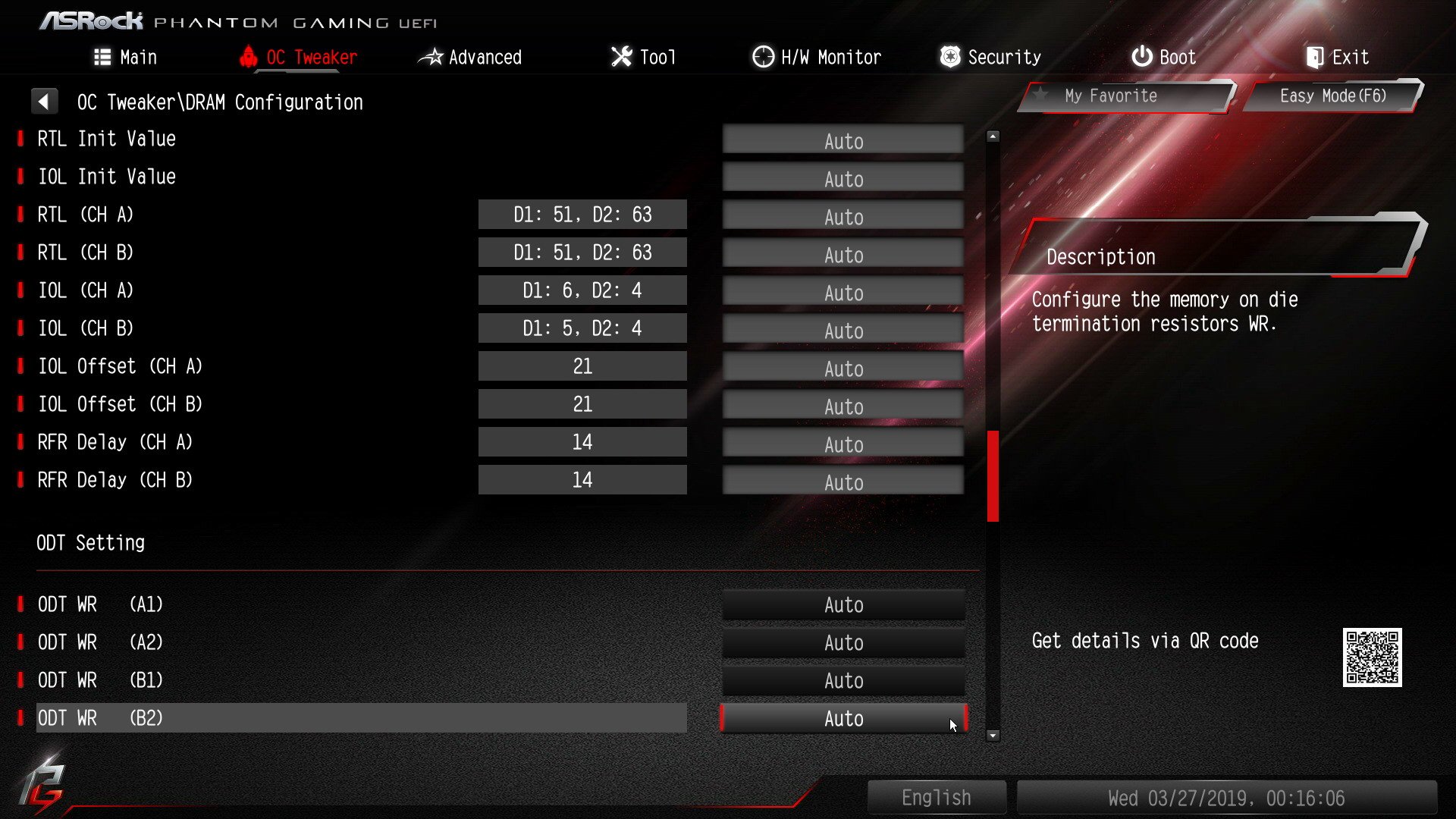

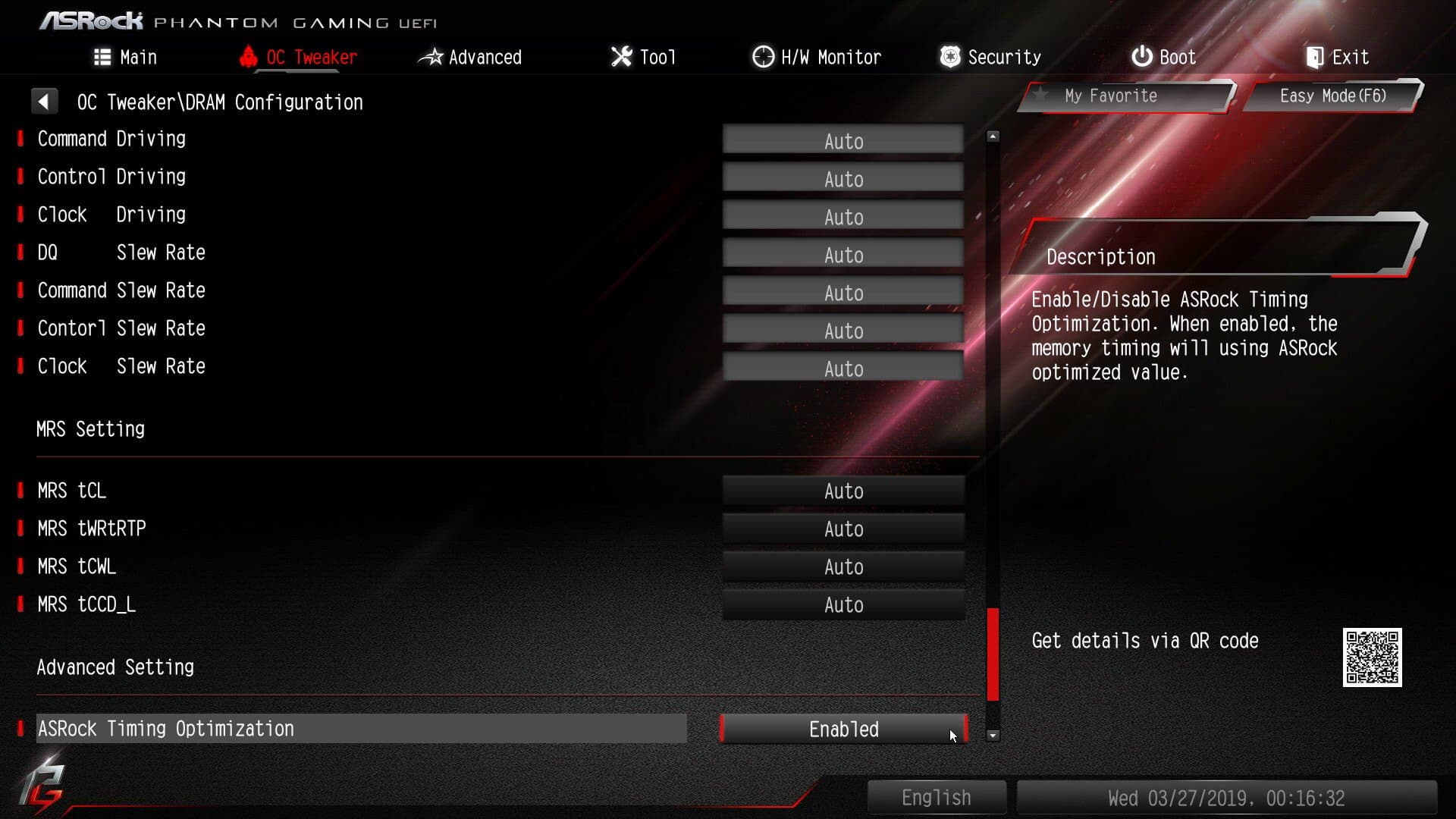

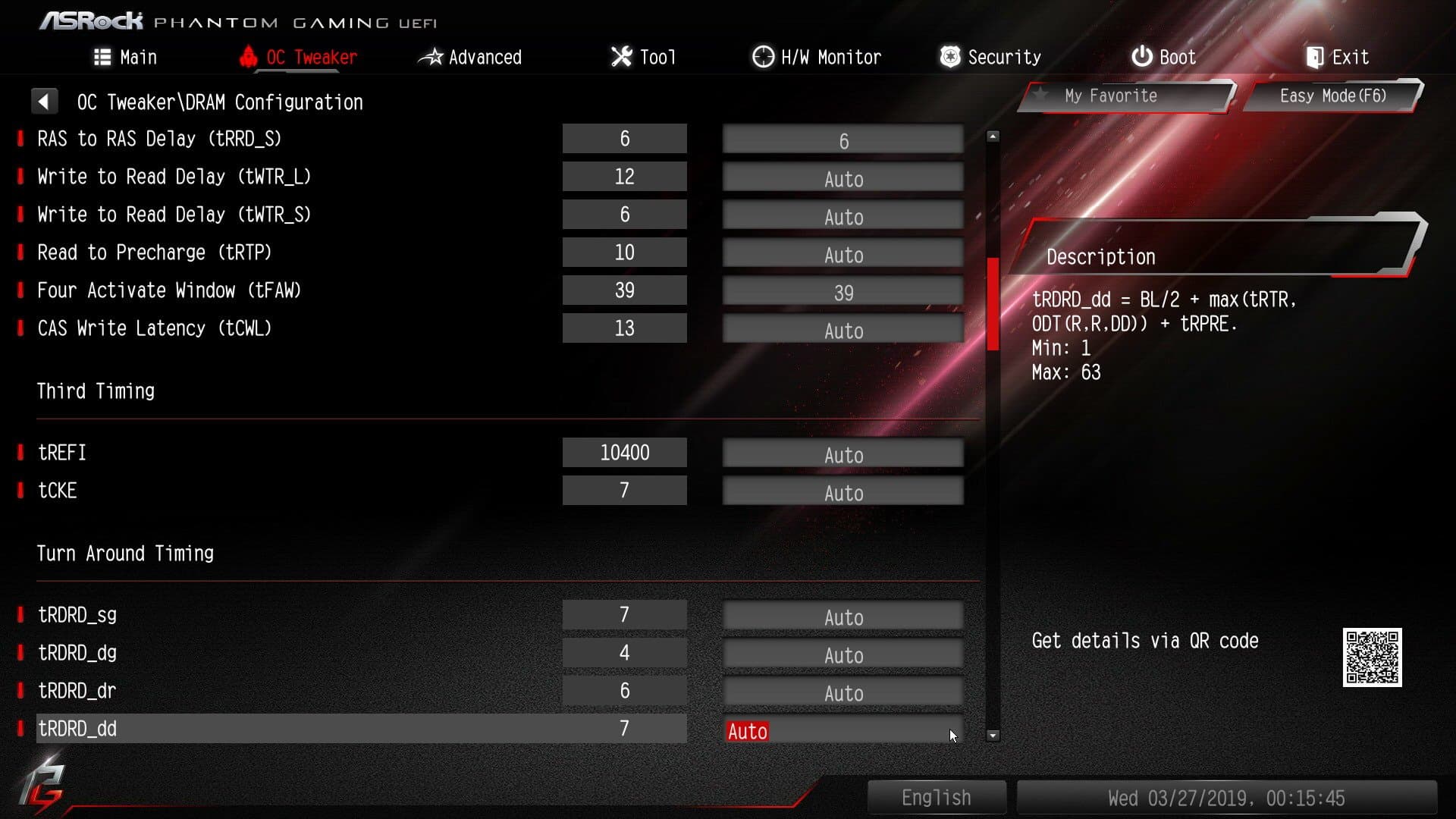

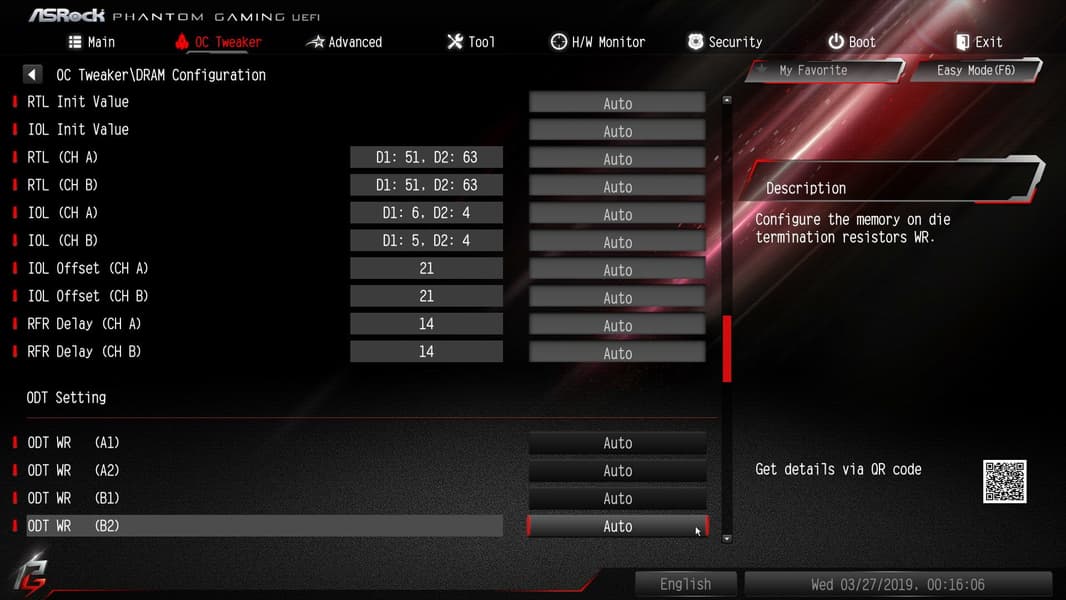

Зато просто море опций по настройке работы оперативной памяти, в них можно копаться днями. Но в итоге частота памяти все равно будет ограничена. Наша память имеет штатную частоту в 3200 МГц, реально она работала на частоте 2666 МГц.

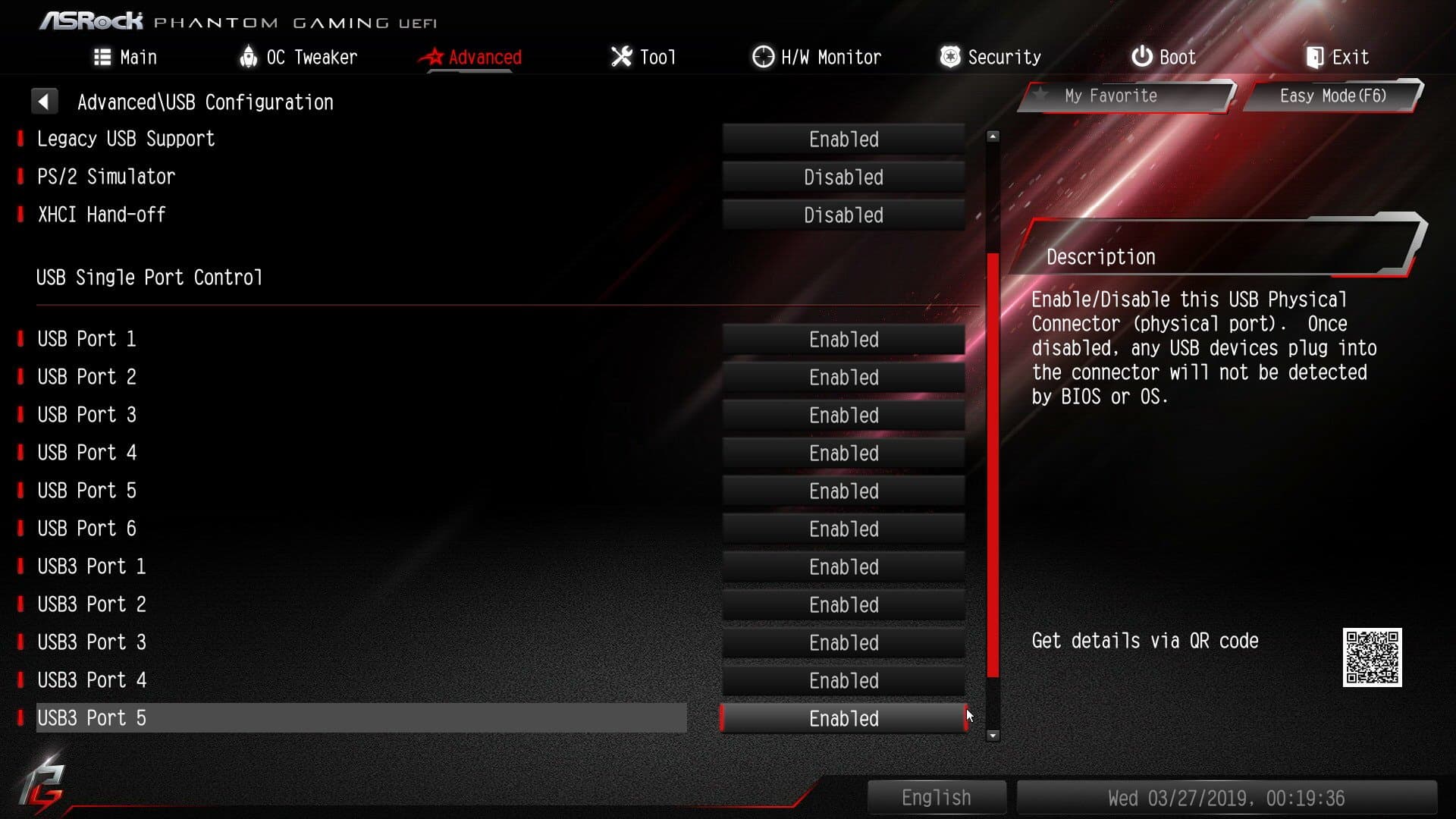

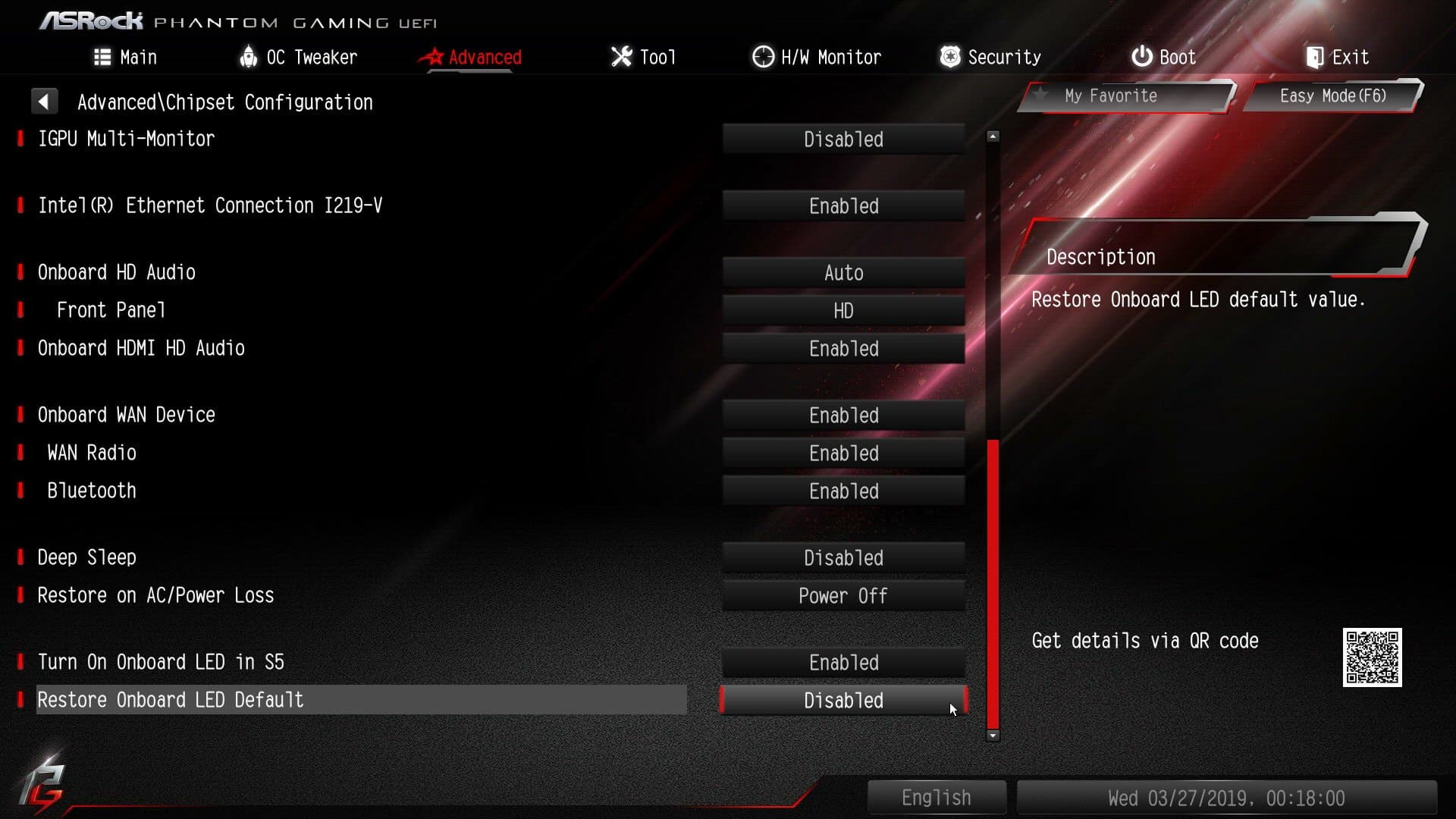

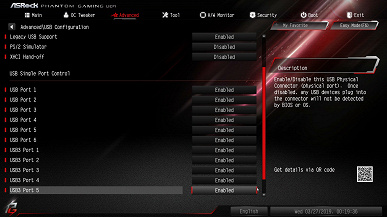

Из прочих настроек отмечу лишь возможность включения/отключения всех USB-портов через UEFI Setup, а также включение режима работы с несколькими мониторами (тогда можно задействовать одновременно и встроенное в процессор графическое ядро, и видеокарту, вставленную в нижний слот PCI-E x16 (режим работы у него — x4).
Вкладки с управлением подсветкой и вентиляторами ничем не отличаются от того, что предлагают утилиты под Windows.
Разгон
Здесь все просто: разгон невозможен. Вернее, невозможен полноценный разгон вручную, однако можно немного выиграть в производительности за счет конфигурации режима Turbo Boost.
Выводы
Плата ASRock B365M Phantom Gaming 4 получилась удачной за свои деньги. Стоимость ее на момент подготовки обзора составляла 7-8 тысяч рублей, а периферийная функциональность весьма богатая для форм-фактора microATX. Да, есть некоторые ограничения, накладываемые чипсетом, однако для обычных покупателей они не столь существенны.
Мы имеем 6 портов SATA, два слота M.2, потенциально можно докупить модуль M.2 для беспроводных сетей. Плата при своей бюджетности даже оснащена радиатором для одного из M.2-накопителей. Впрочем, есть и минусы: полноценный разгон на плате невозможен, поддержки USB 3.1 нет, а нагрев VRM оказался слишком высоким, следовало бы усилить его охлаждение.
Еще из плюсов надо отметить неплохую поддержку со стороны программного обеспечения. Однако хочется пожелать программистам ASRock или предлагать нормальные возможности для разгона, или прятать все эти опции. Какой смысл возиться с напряжениями (в настройках этих опций очень много), если нормально частоты поднять нельзя?
В целом плата очень понравилась, набор возможностей у нее неплохой, и при этом ее можно устанавливать в компактные корпуса. Дизайн приятный, есть подсветка.
