Обзор процессорного охладителя Arctic Freezer 33 TR, совместимого с процессорами AMD Ryzen Threadripper

Паспортные характеристики, комплект поставки и цена

Название модели Freezer 33 TR
Код модели ACFRE00038, UPC: 87276700913-4, EAN: 489521370022-1
Тип системы охлаждения для процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором
Совместимость мат. платы с процессорными разъемами:
Intel: 2066, 2011(-3); AMD: sTR4, SP3, AM4
Охлаждающая способность 320 Вт (рекомендовано для процессоров с TDP до 200 Вт)
Тип вентилятора осевой (аксиальный)
Модель вентилятора BioniX F120
Питание вентилятора 12 В, 0,2 А
Размеры вентилятора 120 мм
Скорость вращения вентилятора 200—1800 об/мин
Производительность вентилятора нет данных
Статическое давление вентилятора нет данных
Уровень шума охладителя 0,5 сона
Подшипник вентилятора скольжения (Fluid Dynamic Bearing)
Наработка вентилятора на отказ нет данных
Размеры охладителя (В×Ш×Г) 155×123×89 мм
Масса охладителя 705 г
Материал радиатора пластины из алюминия (49 шт. 0,5 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора)
Термоинтерфейс теплосъемника термопаста MX-4 в пакете
Подключение вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате
Особенности
  • увеличенное основание
  • трехфазный мотор
  • смещенные тепловые трубки
  • антивибрационные вставки
  • управление с помощью ШИМ
  • кабель в оплетке
Комплект поставки*
  • охладитель с вентилятором
  • комплект креплений на процессор
  • дополнительный комплект креплений вентилятора на радиатор
  • дополнительные антивибрационные вставки
  • термопаста (0,8 г) в пакете
  • карточка с кодом QR
* комплект поставки лучше уточнять перед покупкой
Ссылка на сайт производителя Freezer 33 TR
Средняя цена
Розничные предложения

Описание

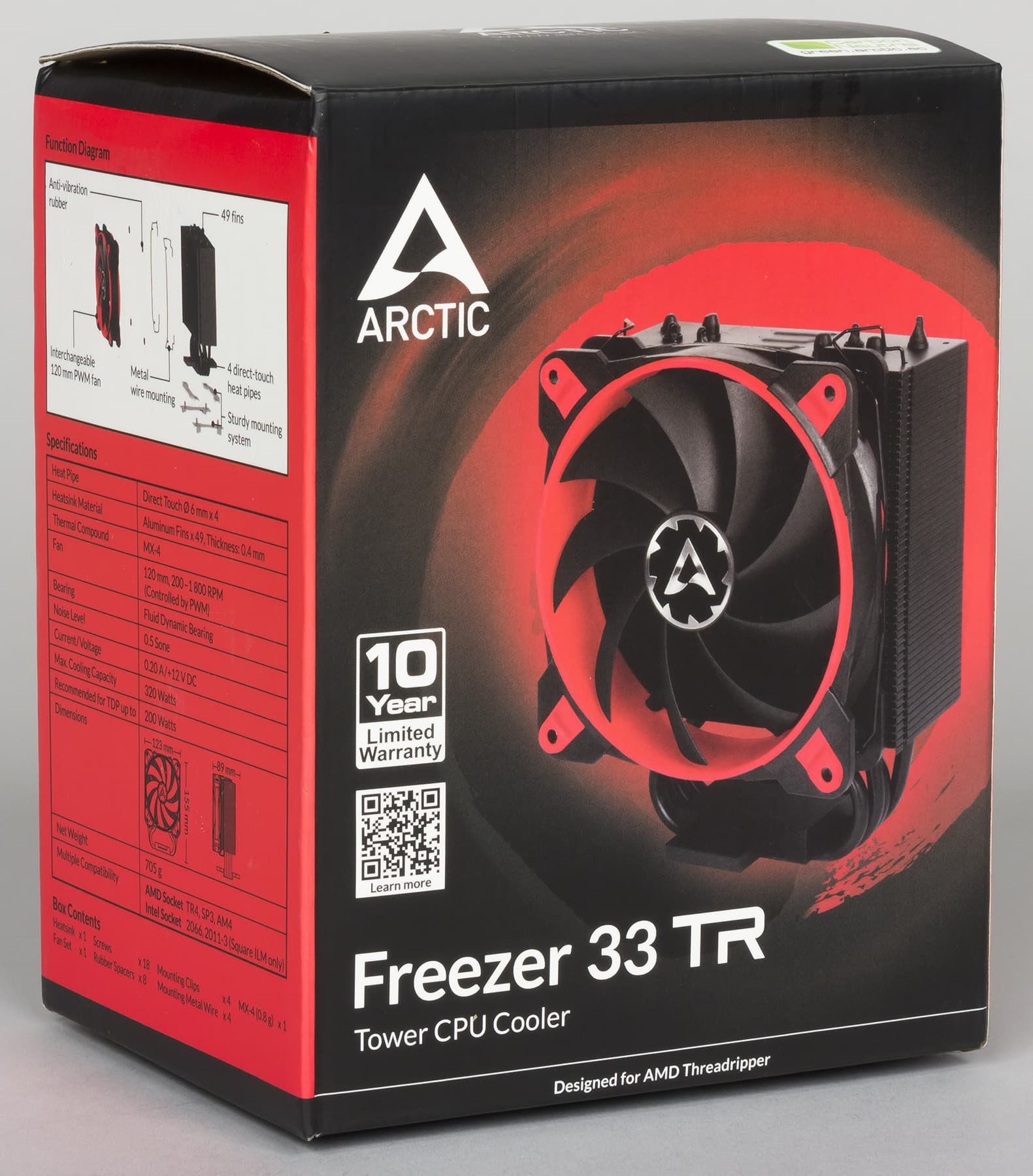

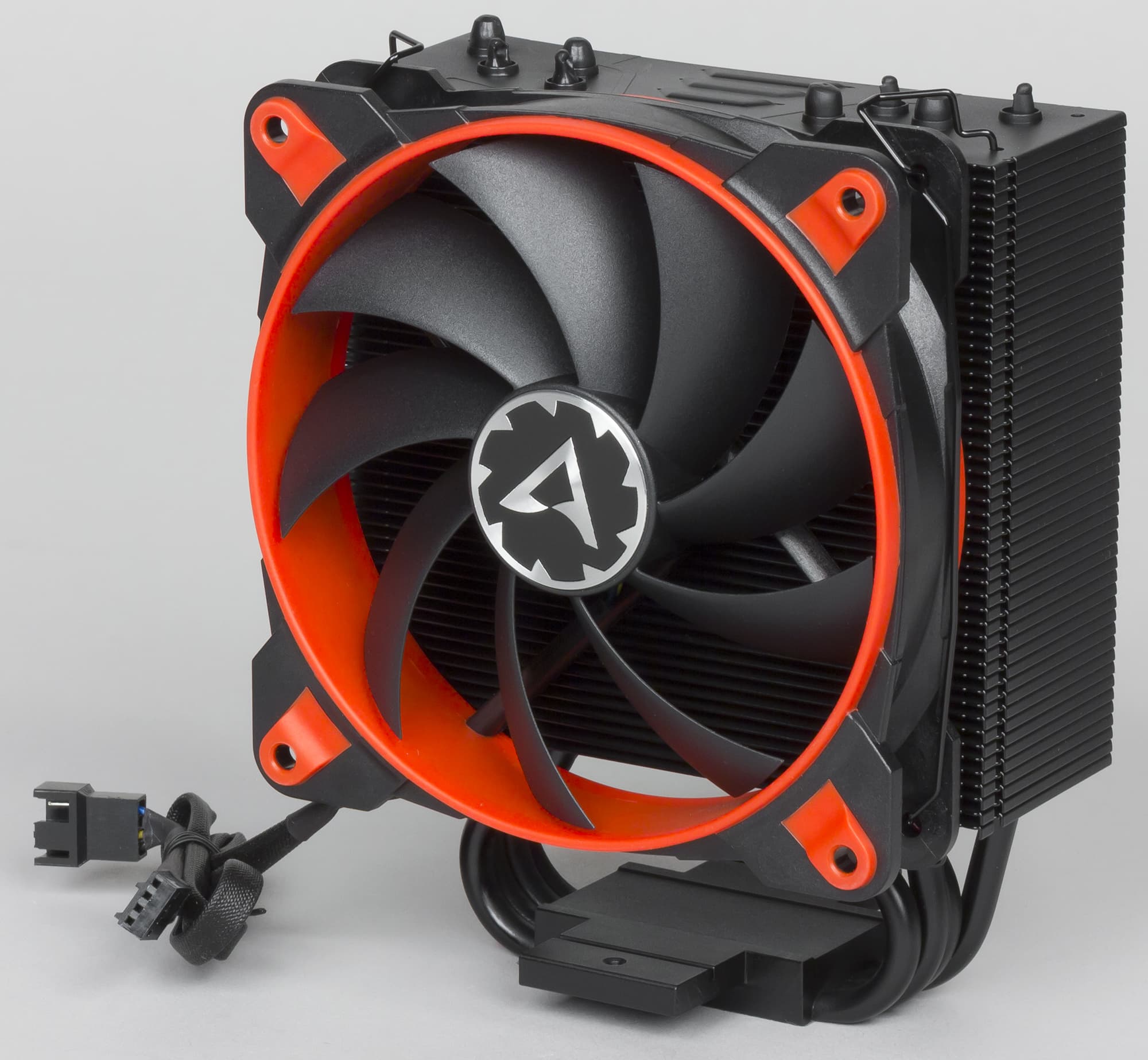

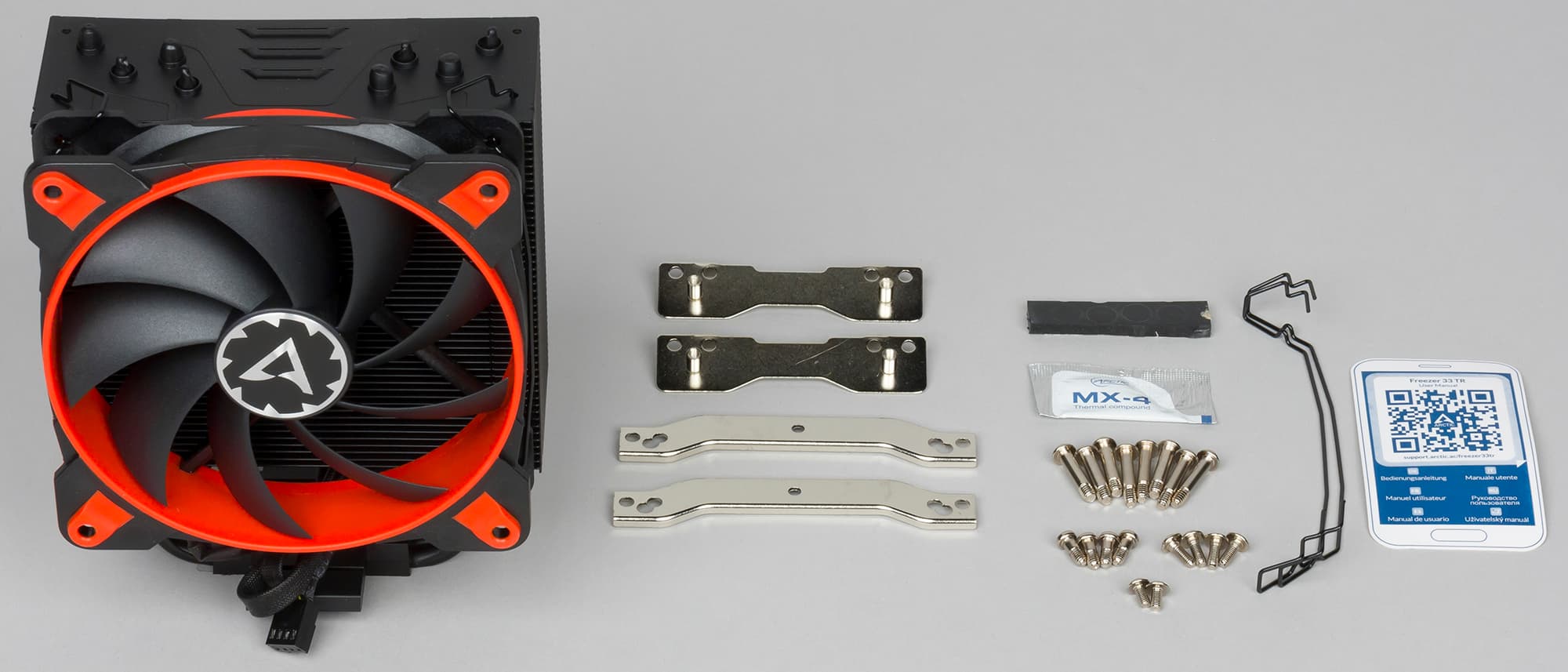

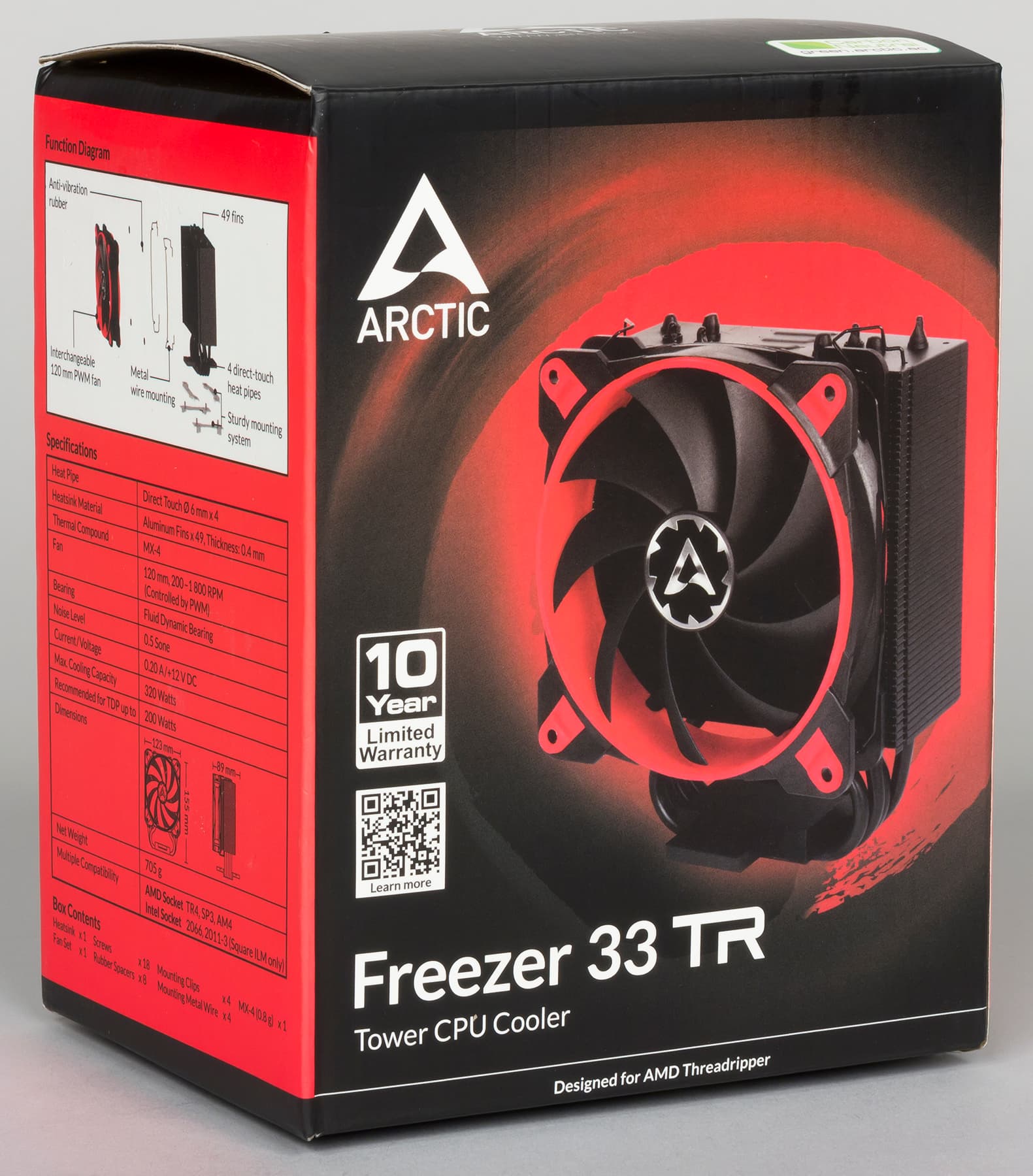

Поставляется процессорный охладитель Arctic Freezer 33 TR в красочно оформленной картонной коробке.

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание и технические характеристики. На особенности конструкции помогают обратить внимание рисунки и схемы. Надписи преимущественно на английском, но основные особенности перечислены на нескольких языках, в том числе и на русском. Изготовлена коробка из гофркартона средней толщины. В коробке находятся радиатор с закрепленным вентилятором, комплект крепежа, пакетик с термопастой и карточка с QR-кодом.

Напечатанной инструкции по установке нет, вместо нее предлагается посмотреть онлайн-руководство, зайдя на сайт производителя (видимо, ссылка зашифрована в QR-коде на карточке, мы не проверяли). Вариант инструкции на русском языке присутствует. Описание этапов понятное. На сайте компании также есть описание кулера, технические характеристики, фотографии продукта и раздел поддержки. С сайта также можно загрузить PDF-файл с описанием и характеристиками (на английском и немецком языках).

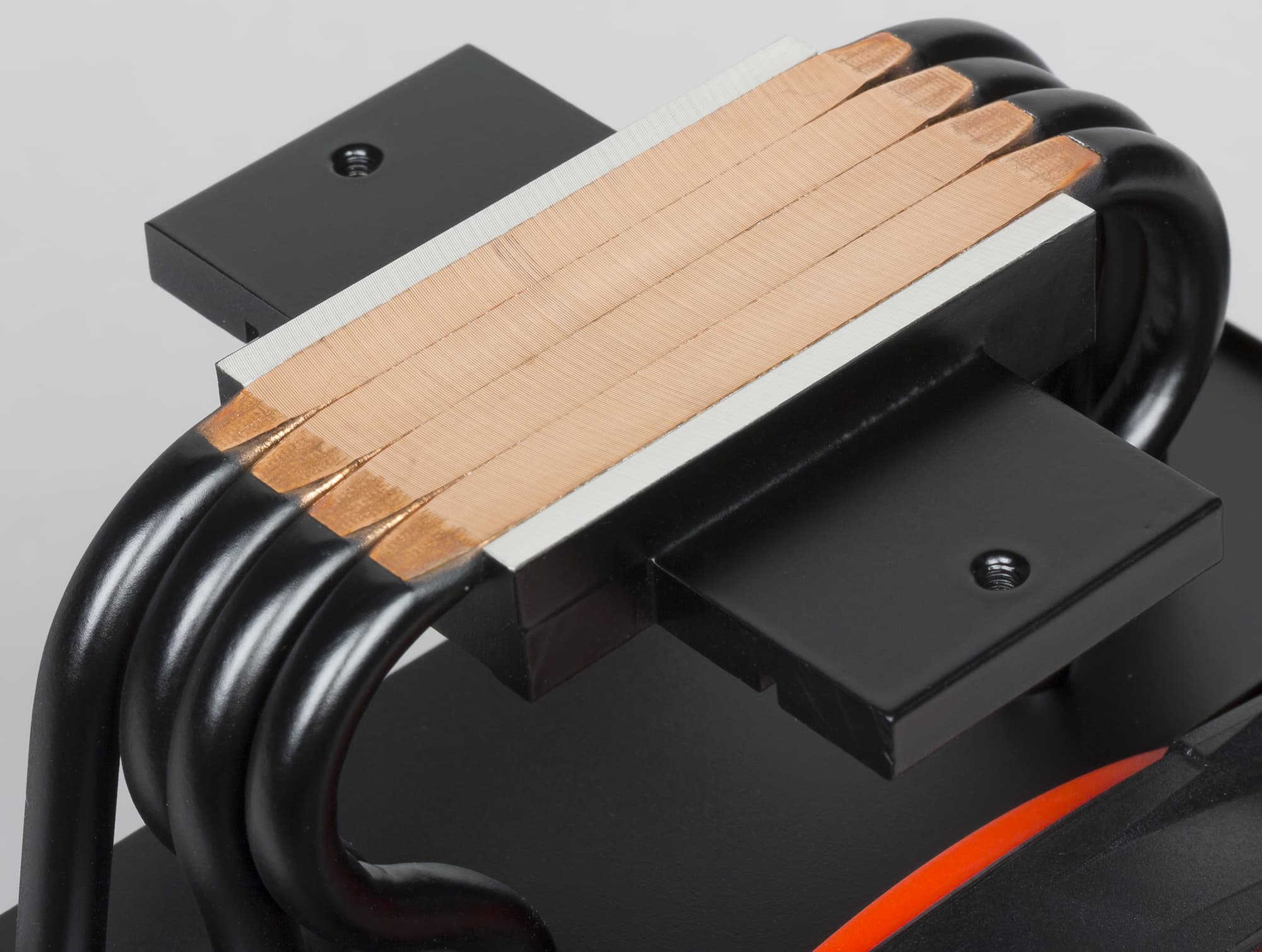

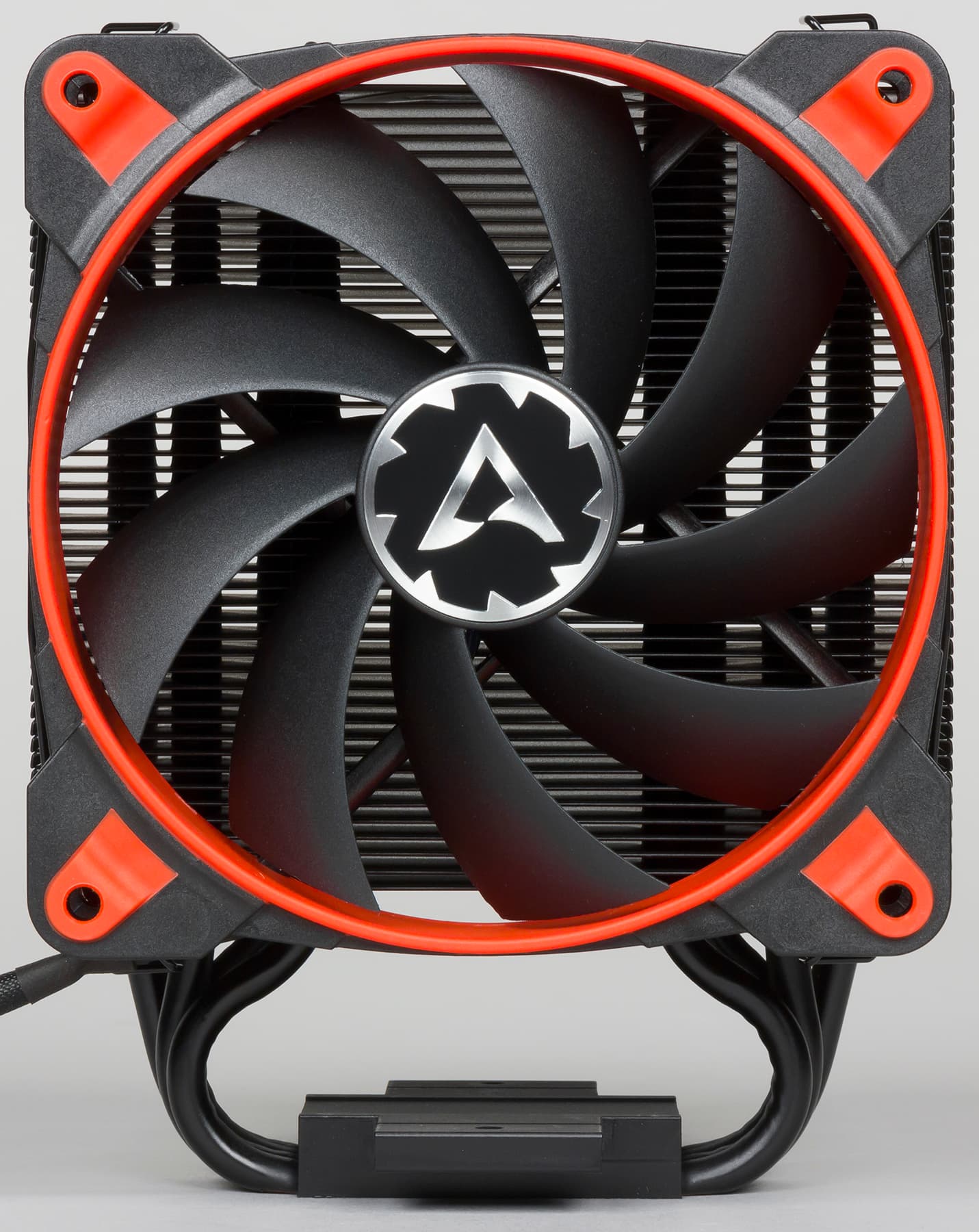

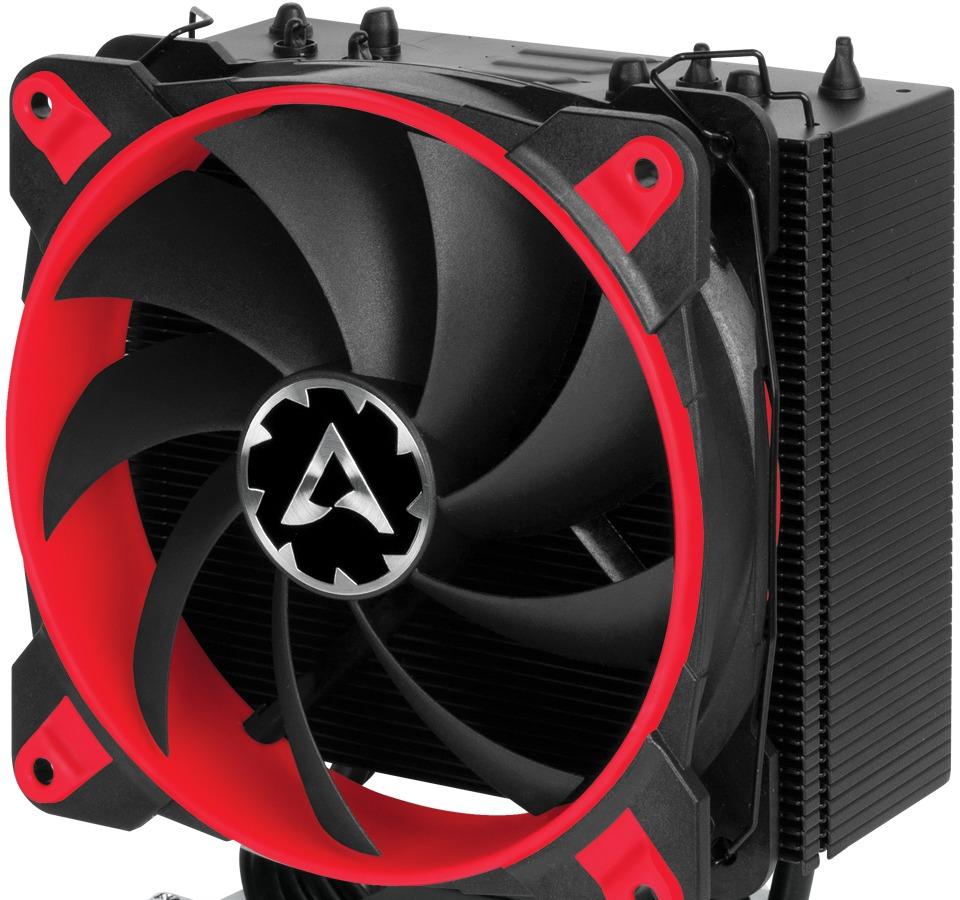

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину. Прилегающие к процессору плоскости трубок сошлифованы и слегка отполированы. На подошве теплосъемника канавки между трубками едва выражены. Подошва практически идеально плоская, до установки она защищена пластиковой пленкой.

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с термопастой MX-4. Термопасту рекомендуется наносить валиками по центру тепловых трубок на подошве. Сделать это с помощью комплектного пакетика весьма непросто, да и хватает его в лучшем случае на один раз.

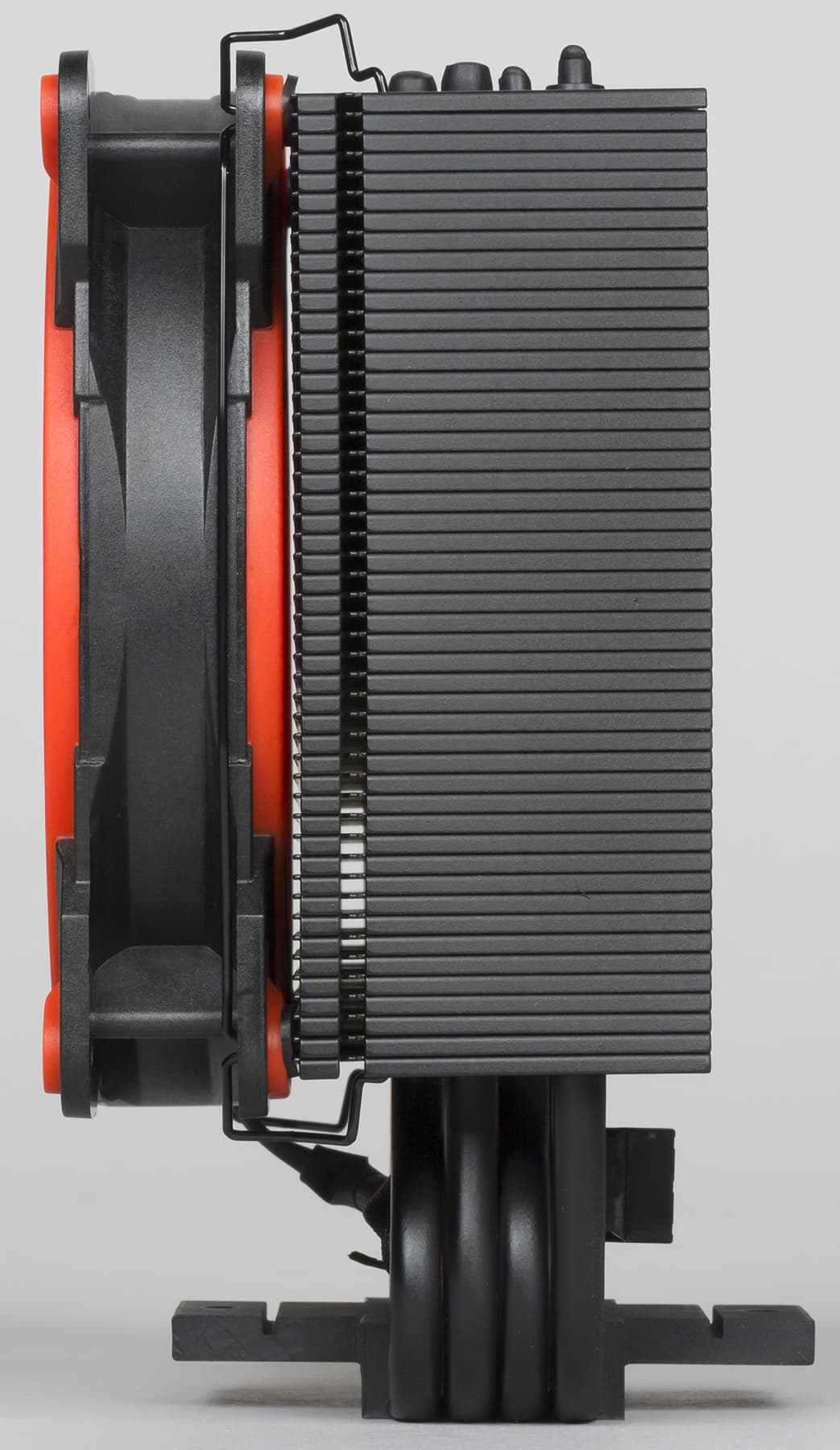

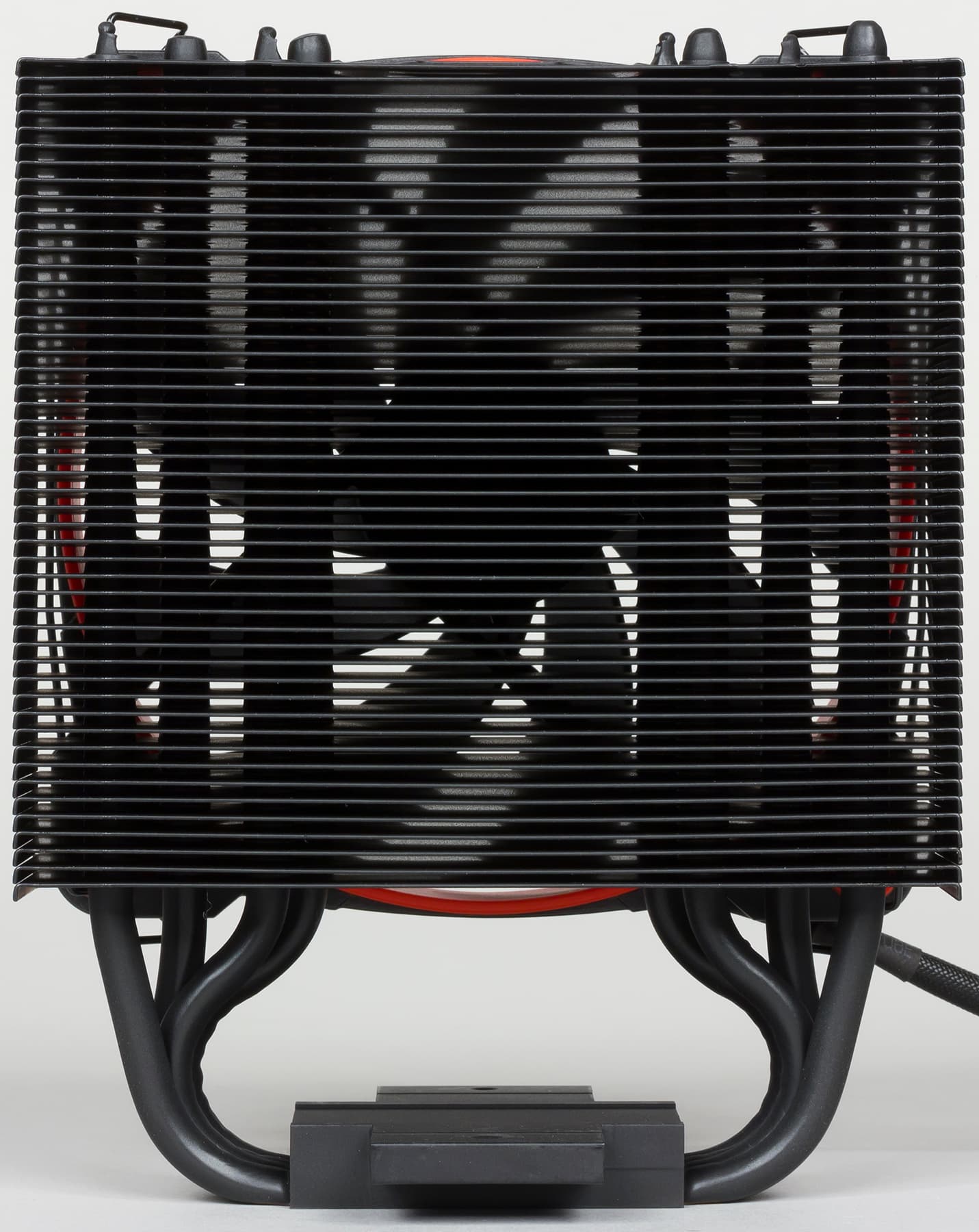

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

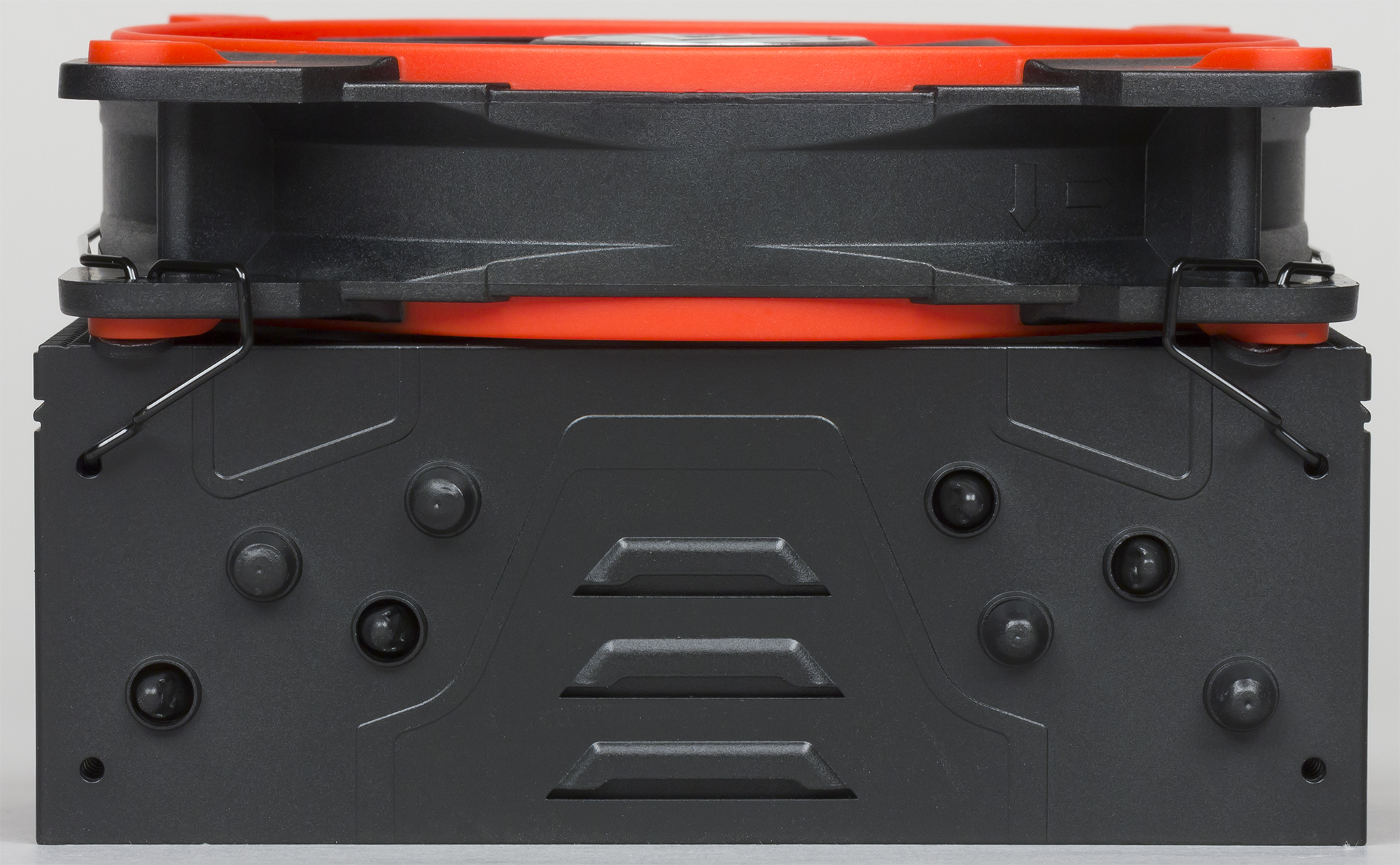

Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера.

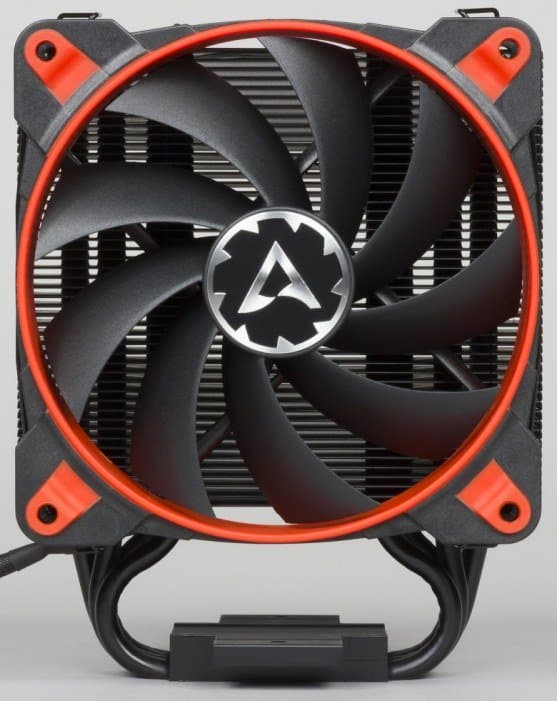

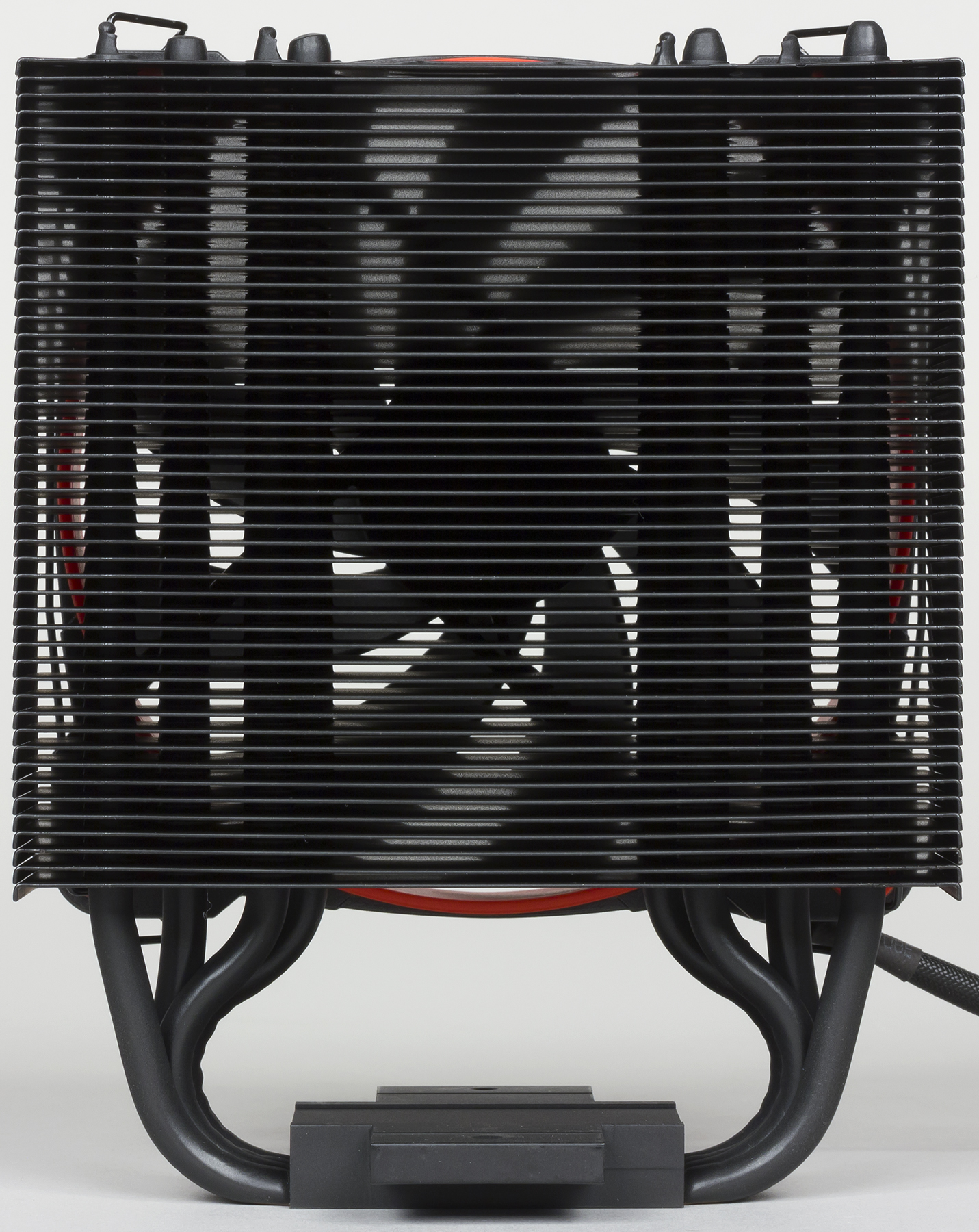

По ширине габариты вентилятора чуть меньше рабочей плоскости радиатора, а по высоте радиатор совсем немного меньше диаметра вентилятора, поэтому лишь пренебрежимо малая часть воздушного потока проходит мимо пластин.

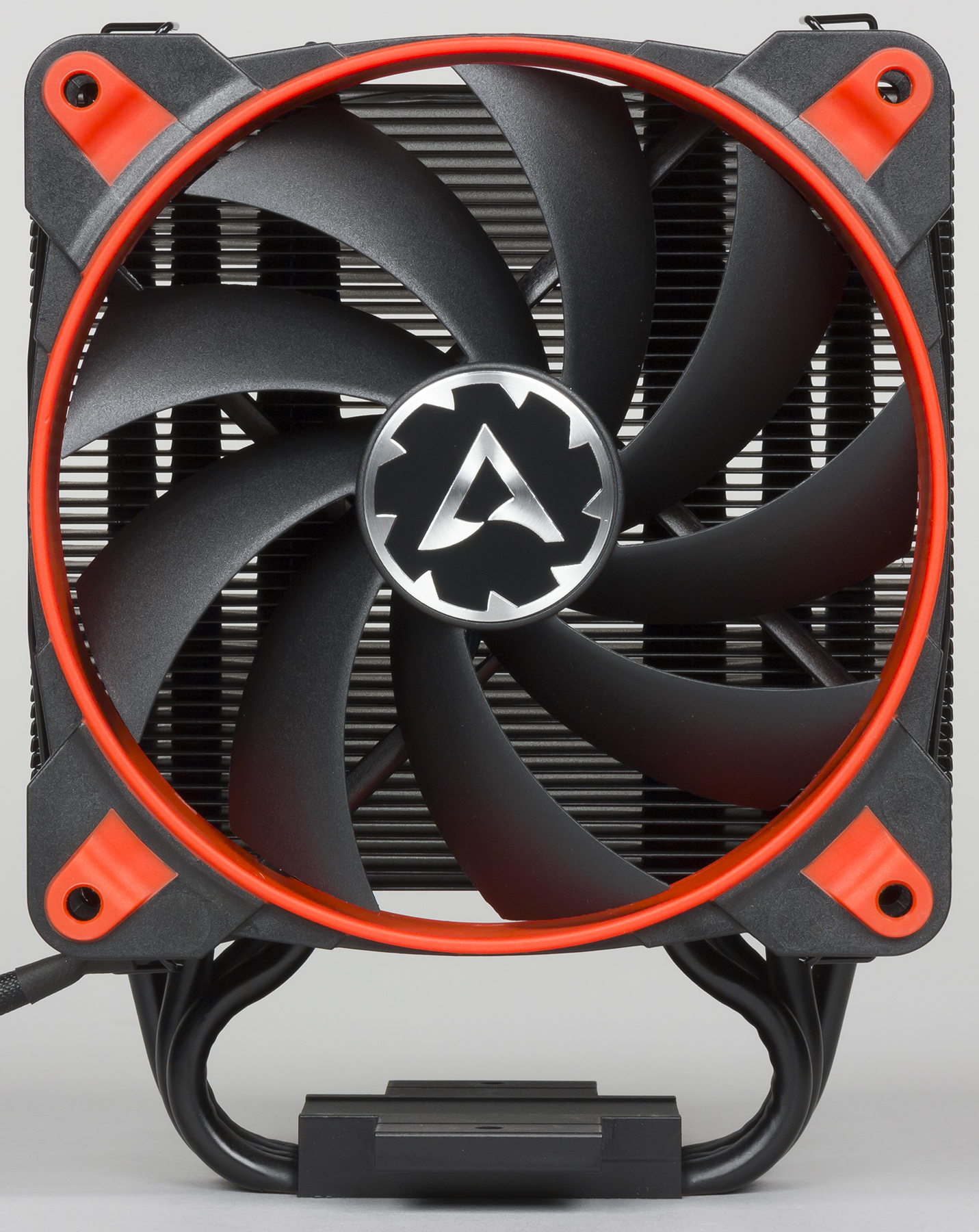

Пластины радиатора, несошлифованные поверхности трубок и подошвы имеют стойкое матовое черное покрытие. Типоразмер комплектного вентилятора 120 мм. Реальные габариты по рамки — 120,5×120,5×26,8 мм.

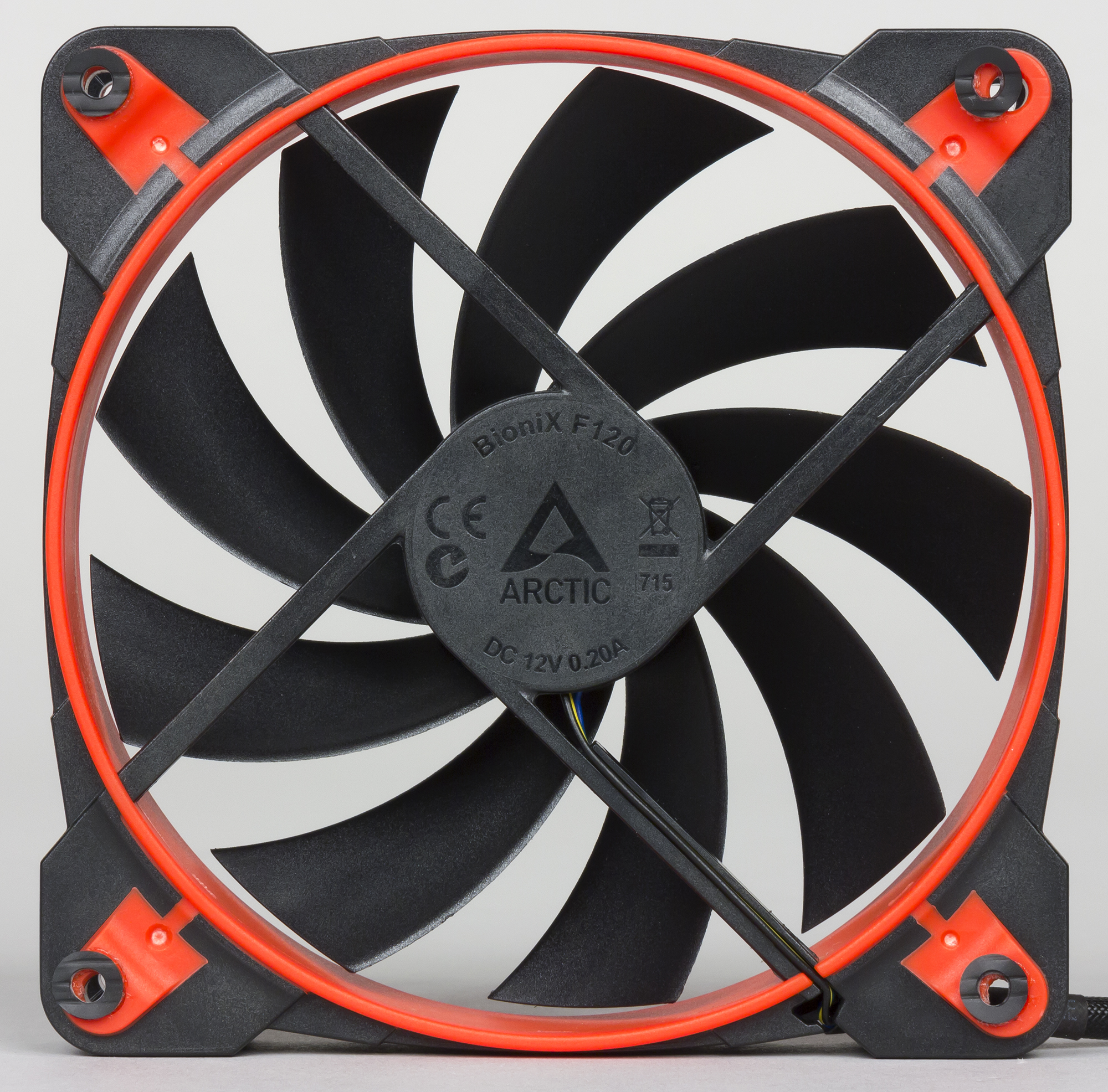

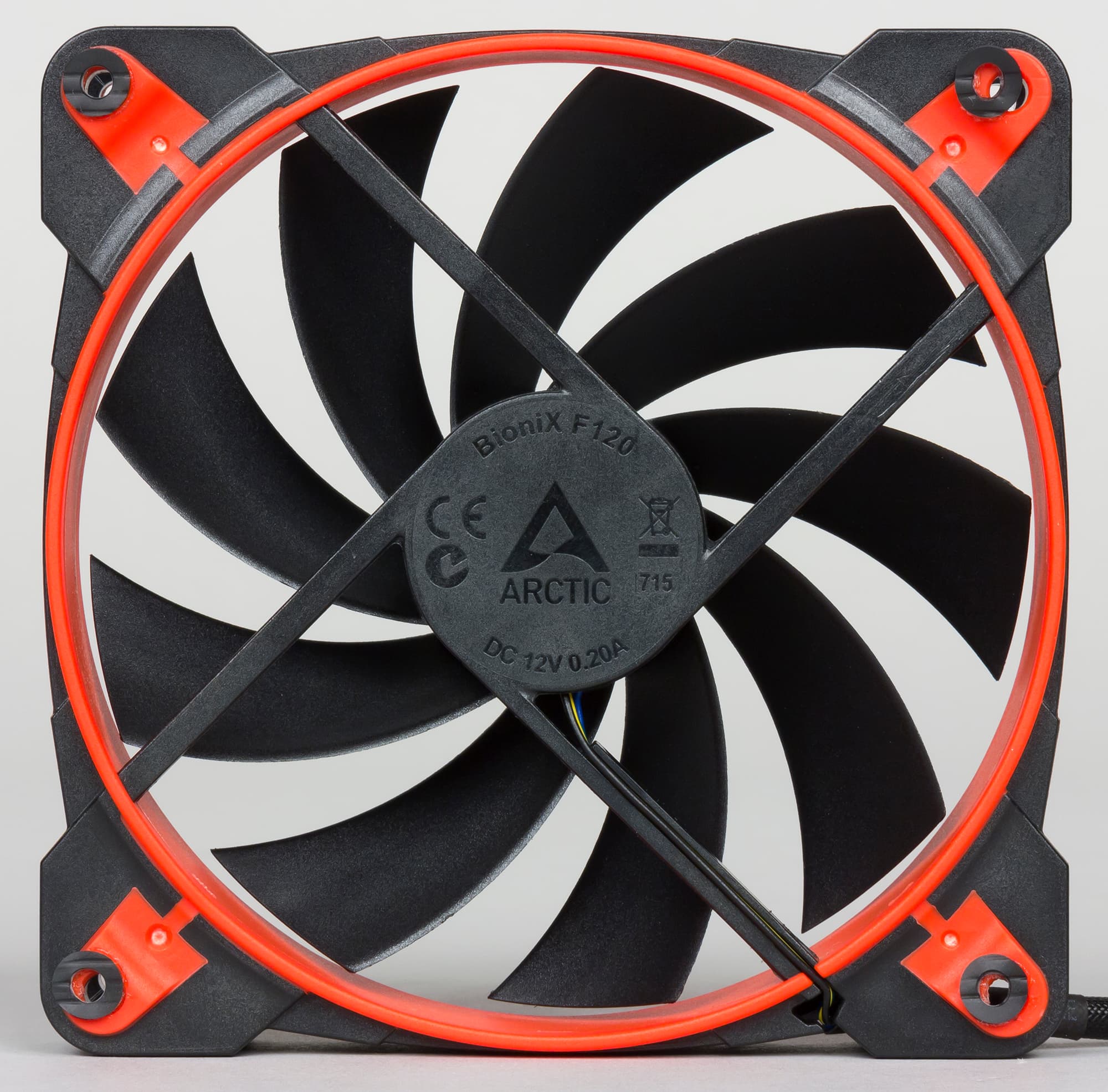

В центре крыльчатки вентилятора — кружок из алюминия с логотипом производителя. На крепежные отверстия вентилятора со стороны радиатора наклеены комплектные виброизолирующие прокладки в виде шайб из резины.

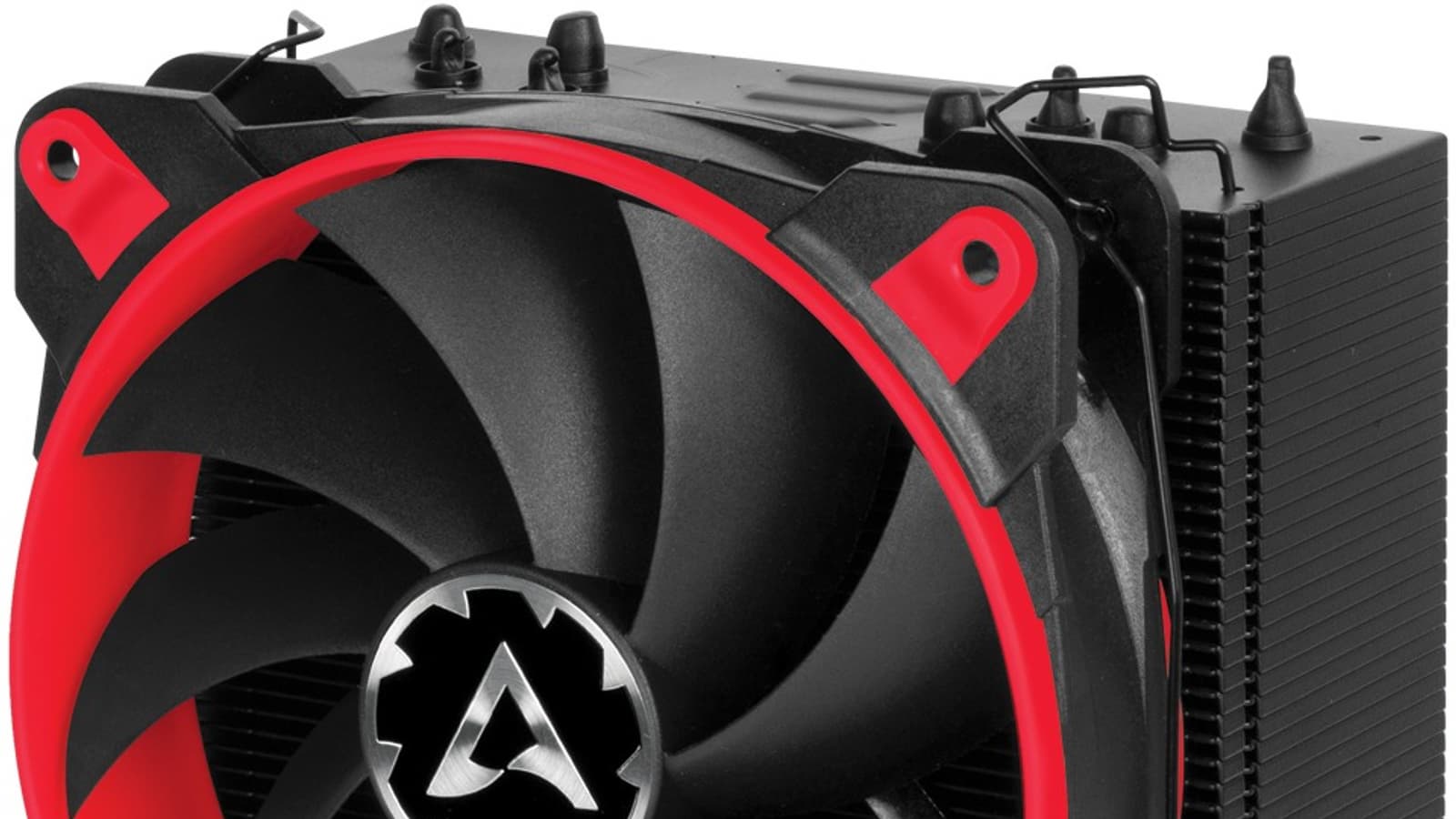

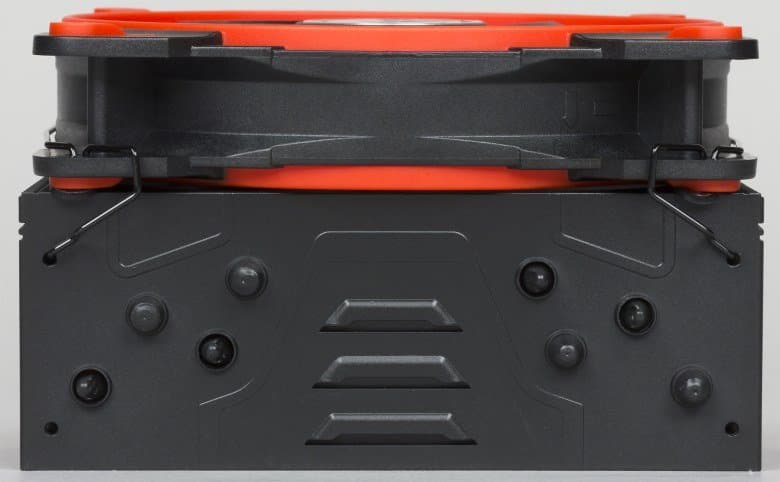

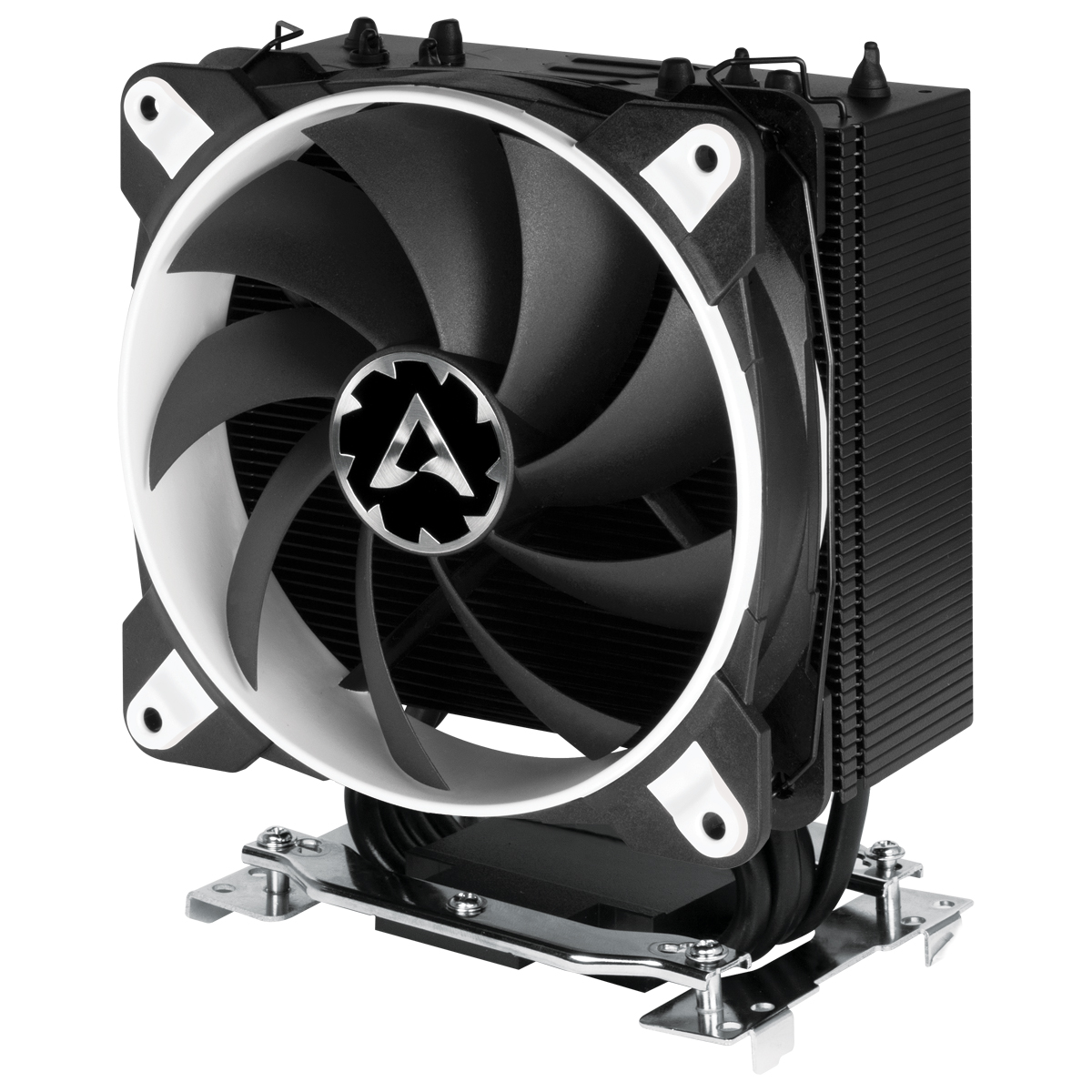

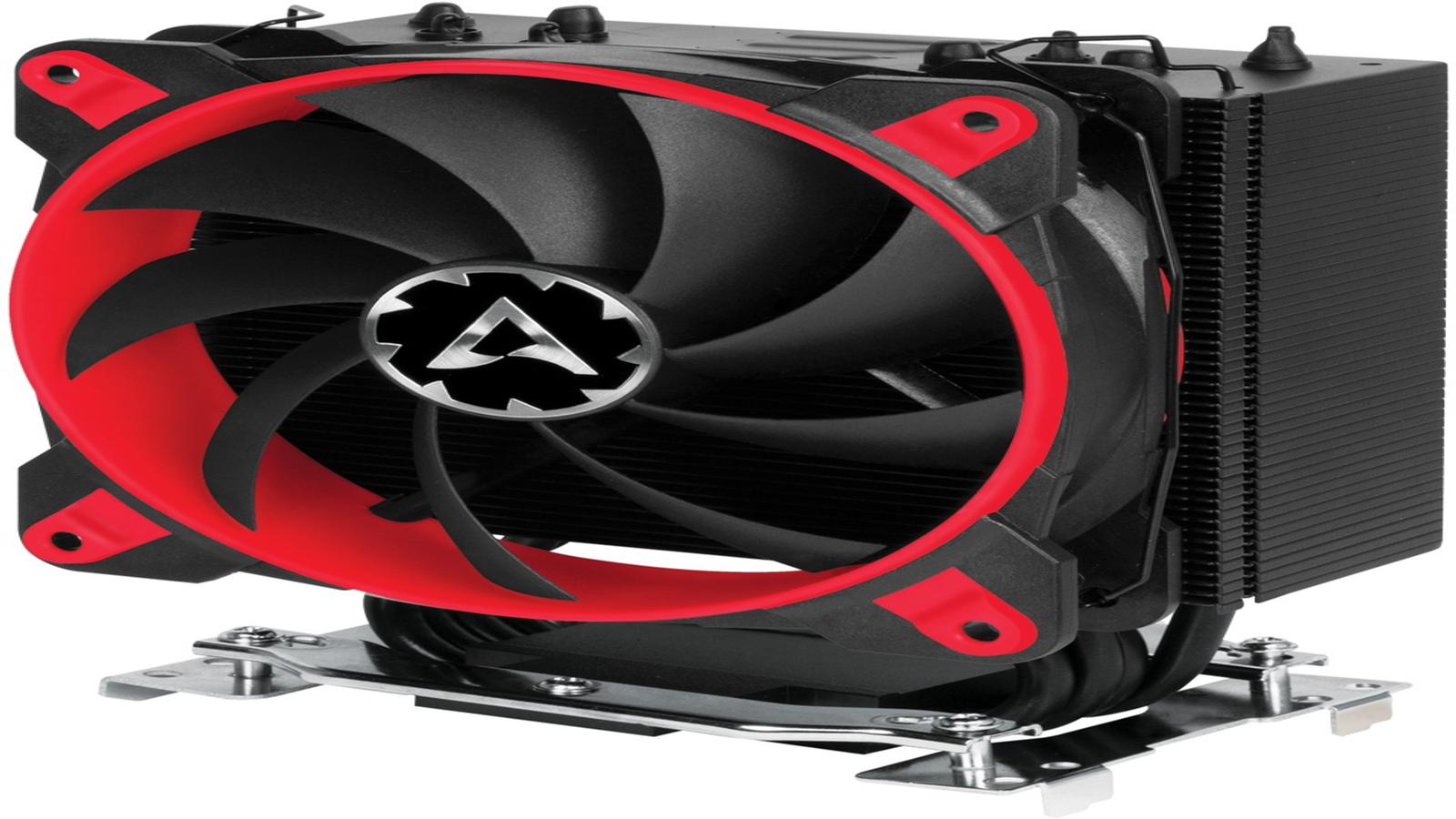

Есть второй комплект прижимных рамок и резиновых прокладок с клеящим слоем, они пригодятся для установки второго вентилятора, если пользователь посчитает, что одного мало. Рамка комплектного вентилятора двухкомпонентная. Черный пластик рамки — твердый, а красный — упругий с относительно высокой жесткостью. Также есть вариант кулера, оснащенного вентилятором, в котором эта часть не красная, а белая. Вот фотография с сайта производителя:

Коробка такого кулера оформлена по-другому:

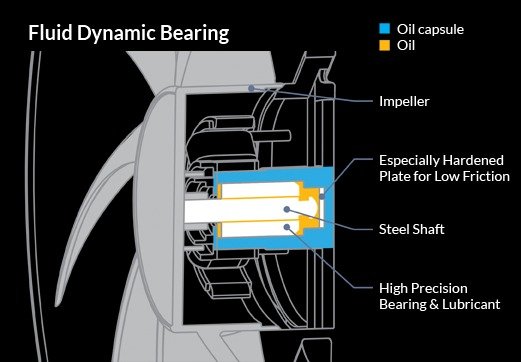

Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля, от которого идет короткий кабель с гнездом с тремя контактами (без выхода датчика вращения) под второй вентилятор. Провода вентилятора заключены в нескользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса. Разобрать вентилятор без потери его функциональности, скорее всего, у нас бы не получилось, поэтому мы поверили производителю, что в нем установлен подшипник скольжения особой конструкции с жидкой смазкой (Fluid Dynamic Bearing). Схема производителя:

Металлические детали крепежа на процессор изготовлены из закаленной стали и имеют стойкое гальваническое покрытие.

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров.

Высота, мм 157
Ширина, мм 124
Глубина, мм 47 + 26,8 (без теплосъемника)
Размеры рабочей плоскости теплосъемника, мм 52×30,6
Масса охладителя*, г 741
Высота оребрения, мм 108
Длина кабеля вентилятора, мм 395 + 52
* с комплектом креплений на LGA 2011

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года».

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

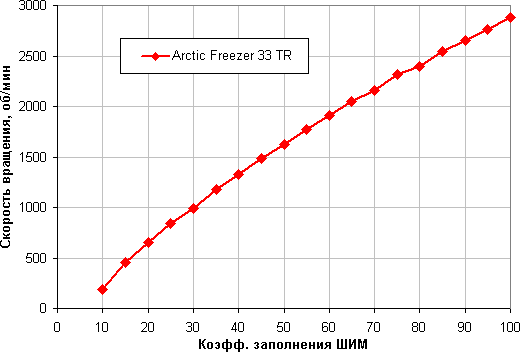

Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения от 10% до 100% и широкий диапазон регулировки. Вентилятор останавливается при снижении КЗ до 7% (при 8% периодически запускается и останавливается) и запускается при повышении КЗ до10 %. Это может пригодится в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке.

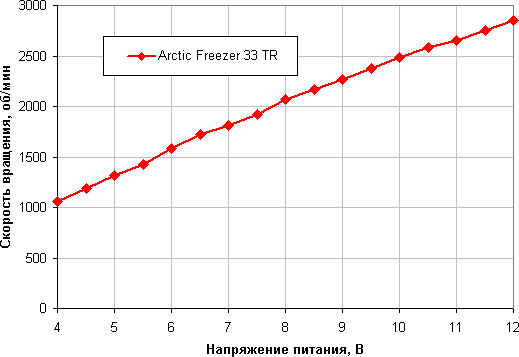

Диапазон регулировки с помощью напряжения заметно уже. Вентилятор останавливается при снижении напряжения до 3,8 В и запускается от 4,0 В.

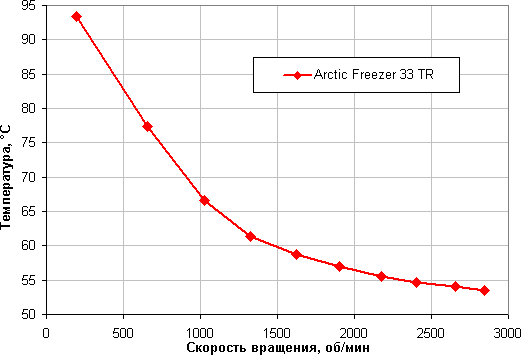

Этап 2. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентилятора (регулировка с помощью ШИМ), но максимальная температура приближается к критической.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

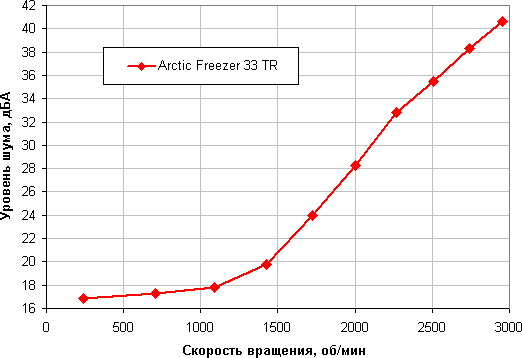

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается весь диапазон. Фоновый уровень был равен 16,9 дБА (условное значение, которое показывает шумомер).

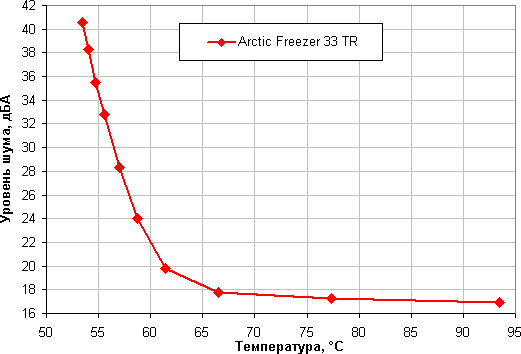

Этап 4. Построение зависимости уровня шума от температуры процессора при полной загрузке

Этап 5. Построение зависимости реальной максимальной мощности от уровня шума

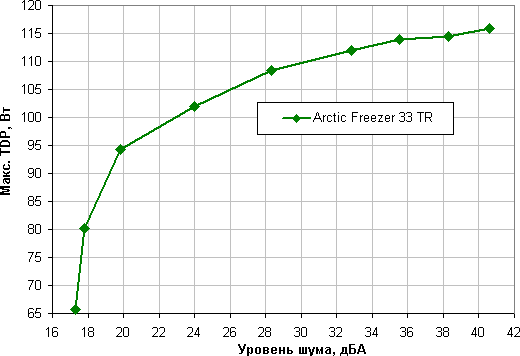

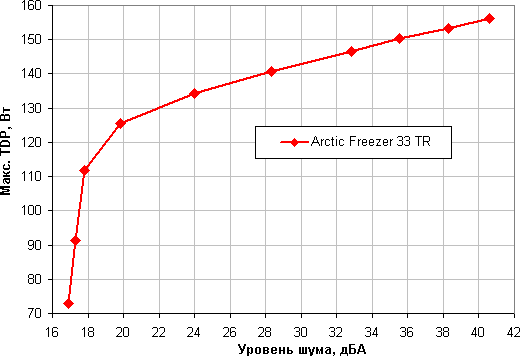

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором кулера, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 135 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 155 Вт.

Этап 6. Тестирование с процессором AMD Ryzen Threadripper 1920X

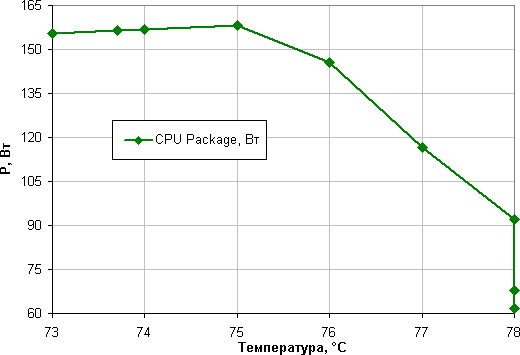

В качестве дополнительного теста мы решили посмотреть как кулер Arctic Freezer 33 TR справится с охлаждением процессора AMD Ryzen Threadripper 1920X. На этот процессор кулер устанавливается с использованием двух дополнительных крепежных пластин. Удобно, что затягивание винтов, крепящих кулер к этим пластинам, вначале проходит без усилия. Отметим, что максимальное потребление при частоте ядер 3,7 ГГц составляло порядка 160 Вт в сумме по двум разъемам 12 В для питания процессора (107 Вт по основному и 53 Вт по дополнительному). Однако при повышении температуры процессора выше 75 °C частота работы и потребление начинают снижаться, в итоге температура выше 78 °C не поднималась, а на минимальной для данного теста скорости вращения вентилятора (при КЗ 20%) частота опустилась до 2,1 ГГц и потребление до 62 Вт (по данным встроенного мониторинга).

С учетом обозначенных выше ограничений построим зависимость реальной максимальной мощности от уровня шума:

Видно, что для условно бесшумного уровня 25 дБА максимальная потребляемая мощность процессора AMD Ryzen Threadripper не должна превышать 103 Вт, а максимальная мощность без ограничения по уровню шума составляет всего порядка 115 Вт (напомним, это в гипотетической реальной системе в закрытом корпусе, а не на стенде). Можно сделать вывод о том, что несмотря на увеличенную рабочую площадь теплосъемника, данный кулер очень ограниченно подходит для процессоров AMD Ryzen Threadripper. Совместим фотографию, полученную с помощью теплокамеры во время начала работы процессора без кулера, с размерами теплосъемника кулера:

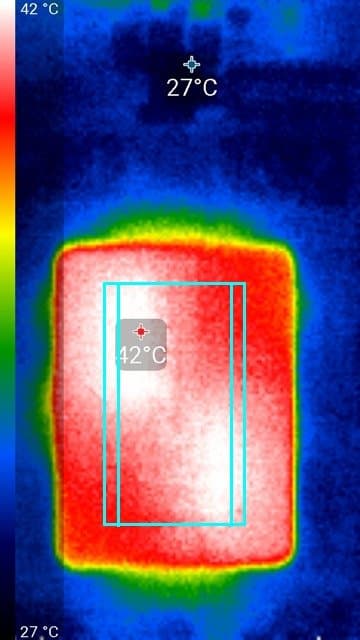

Границы теплосъемника примерно обозначены голубыми линиями, при этом линии внутри показывают границы пакета теплотрубок. Видно, что, в принципе, рабочая площадь теплосъемника захватывает сильно греющиеся области кристаллов, но, видимо, этого недостаточно для эффективного отвода тепла.

Выводы

Наше тестирование показало, что кулер Arctic Freezer 33 TR можно использовать с процессорами Intel, имеющими реальное потребление порядка 135 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. В случае процессоров AMD Ryzen Threadripper при тех же условиях граница по мощности существенно ниже и равна примерно 103 Вт. К достоинствам кулера следует отнести аккуратный дизайн, хорошее качество изготовления, антивибрационные прокладки под вентилятор, оплетку кабеля, а также широкий диапазон регулирования скорости вращения вентилятора с помощью ШИМ.

5 марта 2018 Г.
