Паспортные характеристики, комплект поставки и цена
| Производитель | AeroCool |
|---|---|
| Название модели, ссылка | Cylon 4 |
| Код модели | Cylon 4 ARGB PWM 4P; EAN: 4718009159600 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | мат. платы с процессорными разъемами: Intel: LGA 1700, 1200, 2066, 2011, 115x и 775; AMD: AM5, AM4, AM3+, AM3, AM2+, AM2, FM2, FM1 |
| Охлаждающая способность | TDP 145 Вт |
| Тип вентилятора | осевой (аксиальный), 1 шт. |
| Модель вентилятора | нет данных |
| Питание вентилятора | 12 В, 0,6 А |
| Размеры вентилятора | 120×120×25 мм |
| Скорость вращения вентилятора | 800—1800 об/мин |
| Производительность вентилятора | 44,3—89,2 м³/ч (26,1—52,5 фут³/мин) |
| Статическое давление вентилятора | 7,1—11,9 Па (0,72—1,21 мм вод. ст.) |
| Уровень шума | 14—26 дБА |
| Подшипник вентилятора | гидравлический |
| Среднее время наработки на отказ вентилятора | 60000 часов |
| Размеры охладителя (В×Ш×Г) | 160×127×76 мм |
| Материал радиатора | пластины из алюминия (0,4 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора) |
| Термоинтерфейс теплосъемника | термопаста в пакетике |
| Подключение | вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате; RGB-подсветка вентилятора: 3-контактный разъем (адресная светодиодная подсветка — общий, данные, питание 5 В) через переходник в разъем на мат. плате или на контроллере |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Розничные предложения |
Описание
Поставляется процессорный охладитель в красочно оформленной коробке из среднего по толщине гофрированного картона.

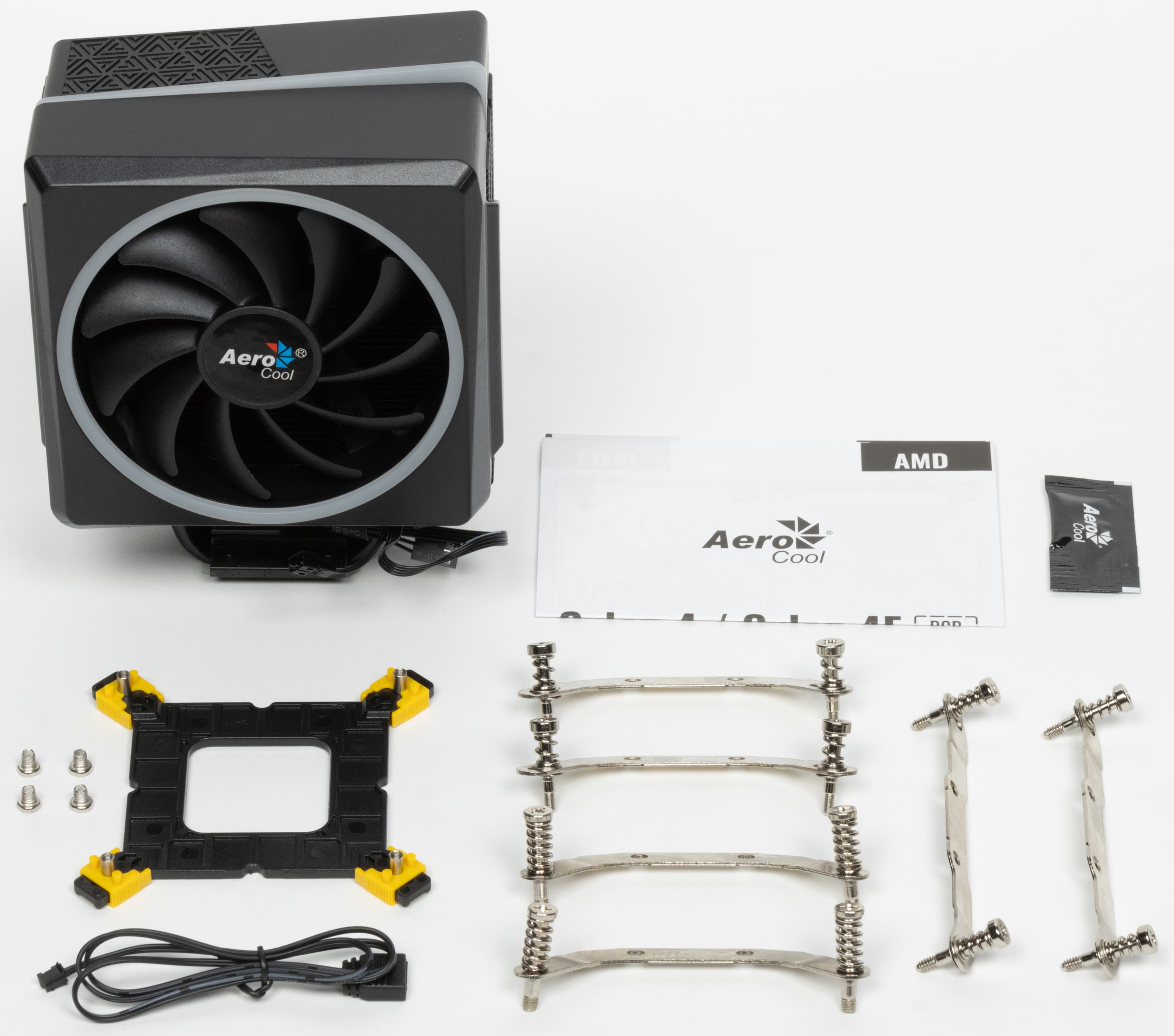

В комплекте есть инструкция по установке в картинках. Крепеж в основном изготовлен из закаленной стали и имеет стойкое гальваническое покрытие. Крепежная пластина на обратную сторону материнской платы выполнена из пластика.
Кулер оснащен вынесенным радиатором, к которому тепло от процессора передается по четырем тепловым трубкам. Трубки, разумеется, медные. У основания теплосъемника трубки сплющены и впрессованы в канавки. Теплосъемник изготовлен из алюминия.

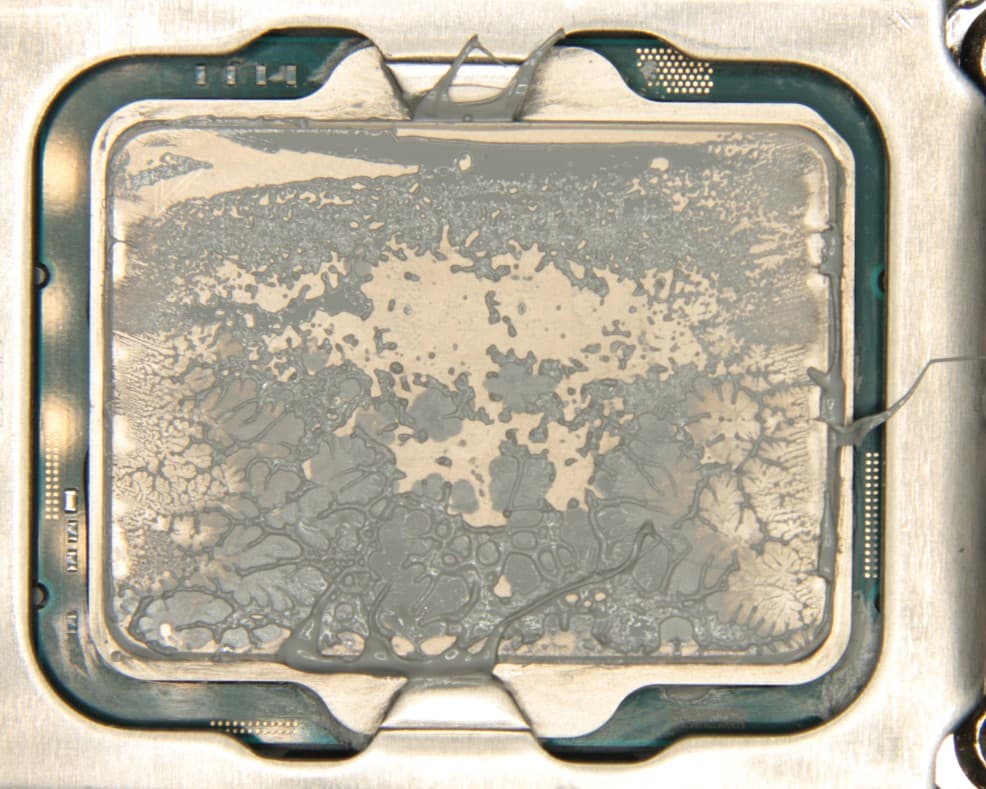

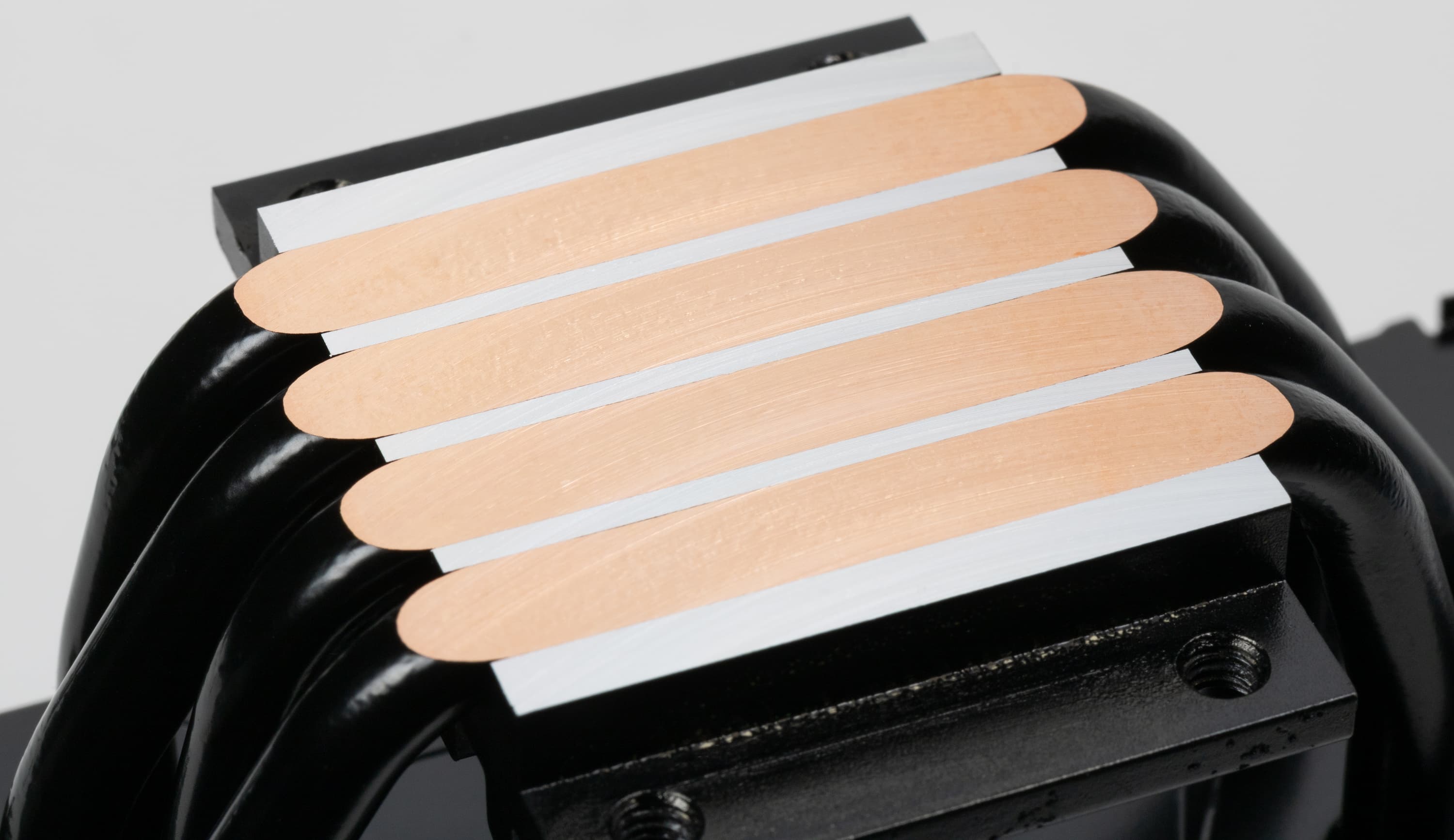

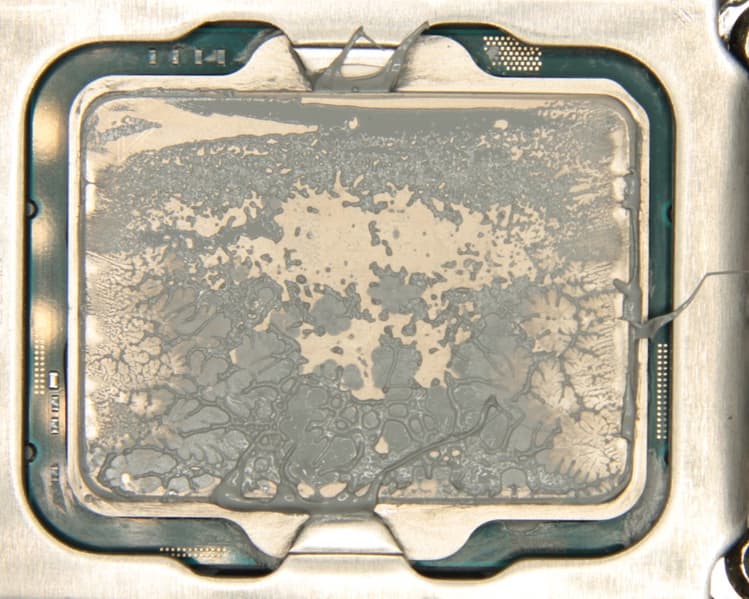

Трубки сошлифованы в плоскость вместе с основанием теплосъемника. Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

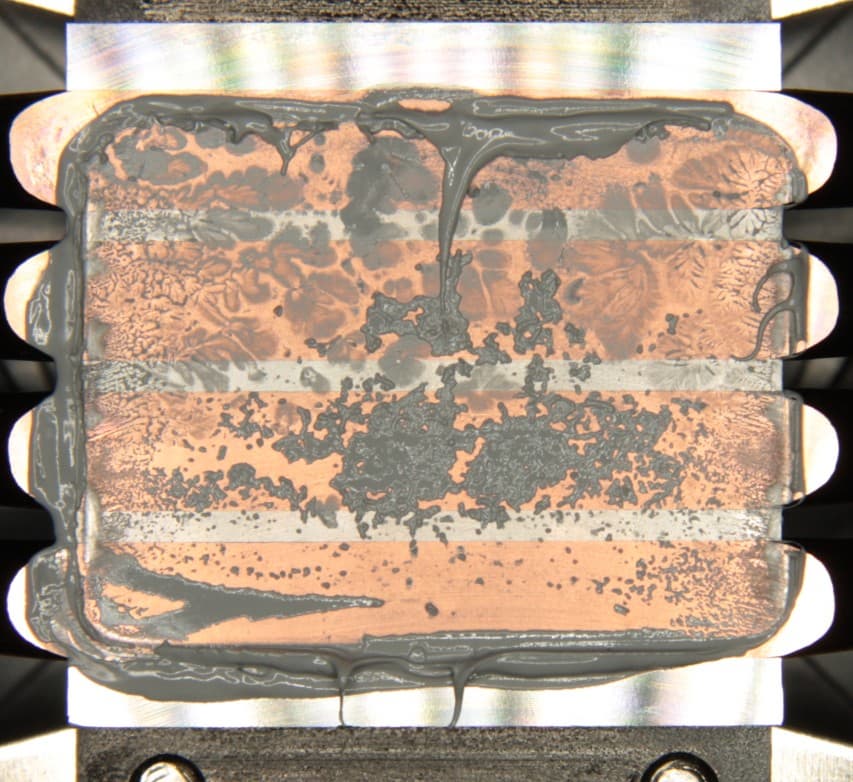

И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

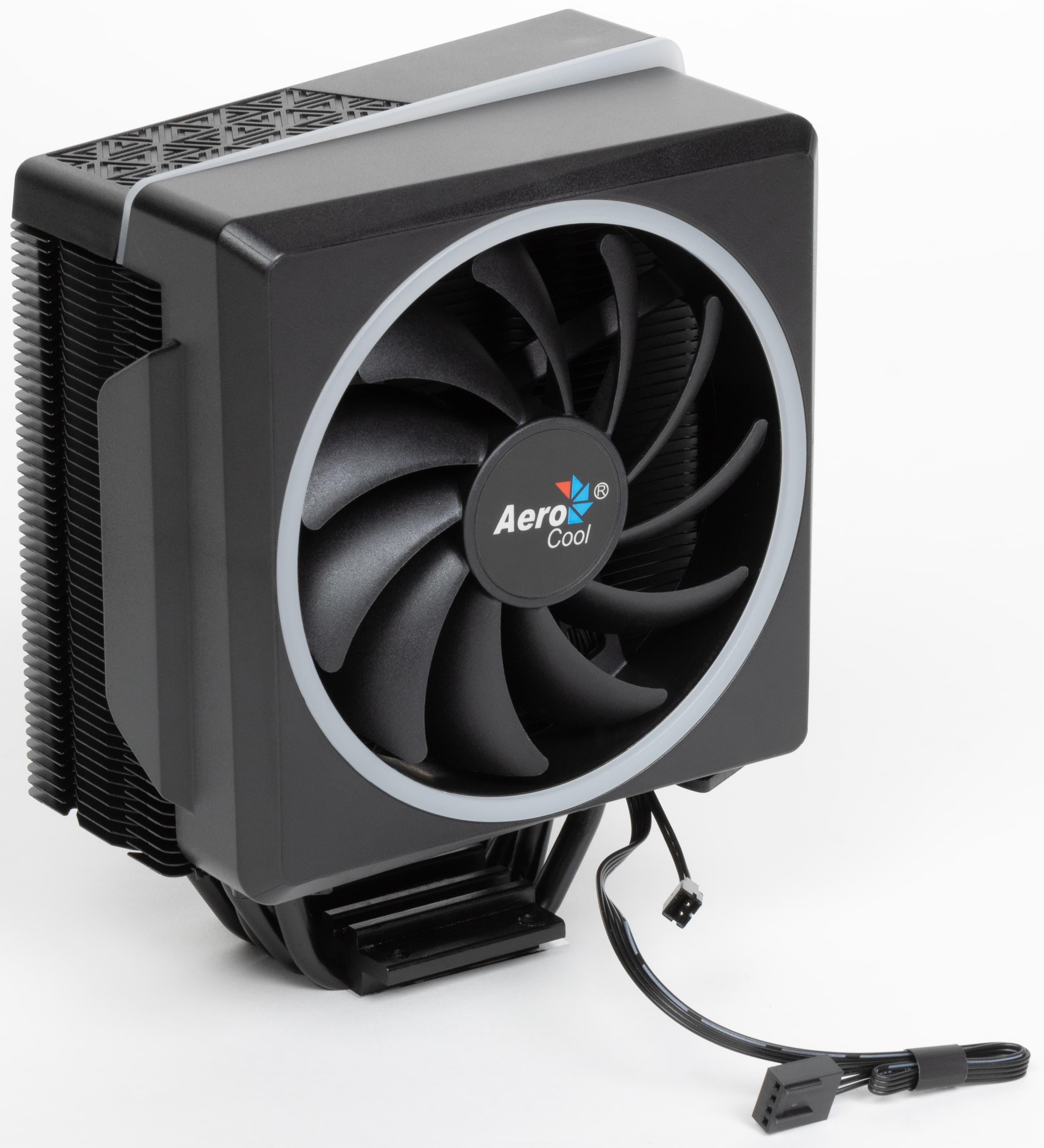

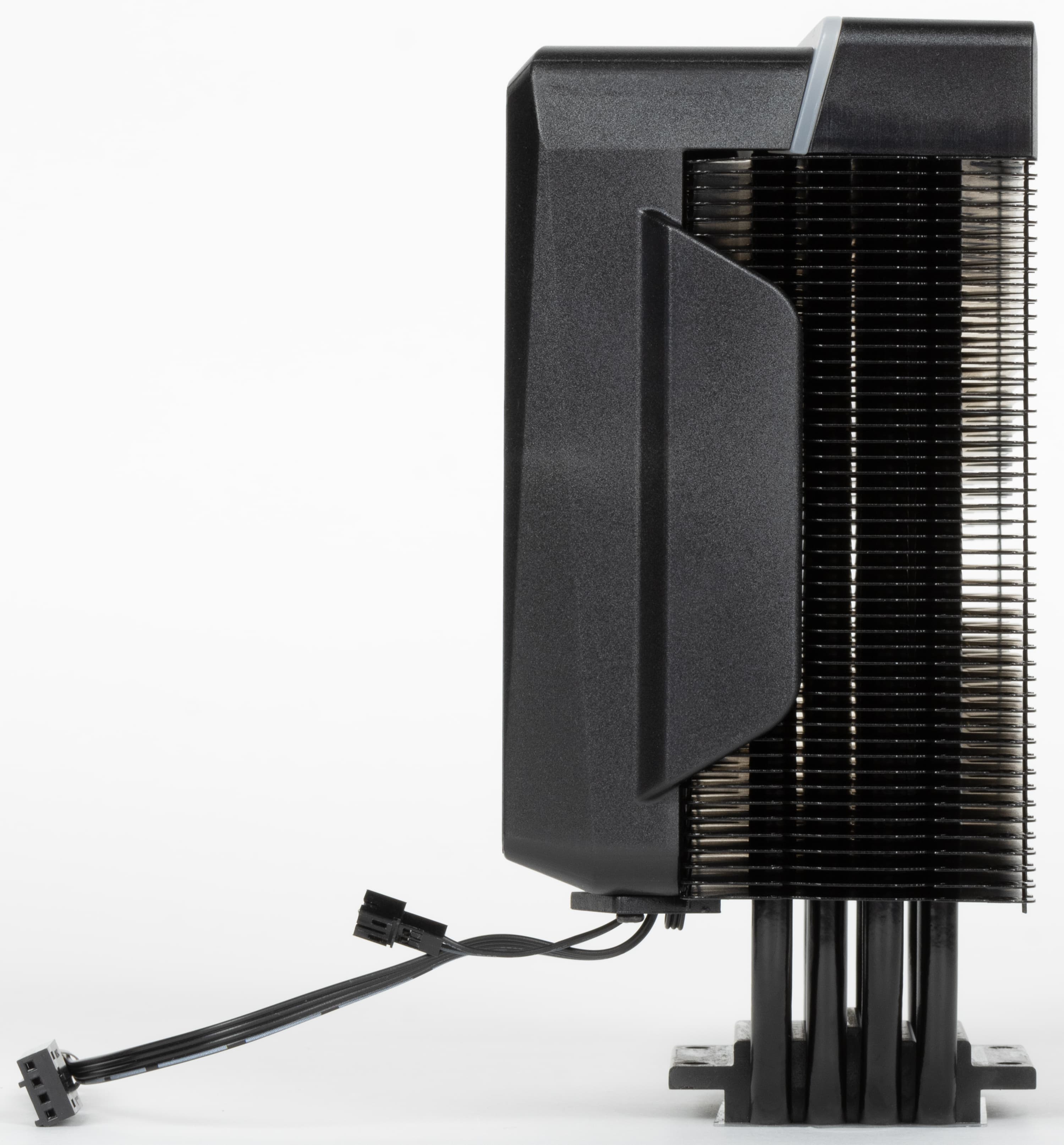

Вся поверхность радиатора, включая пластины, трубки и теплосъемник, но за исключением рабочей плоскости подошвы теплосъемника имеет черное полуматовое лакокрасочное покрытие. Это в какой-то степени улучшает теплоотдачу за счет излучения. Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки. Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера.

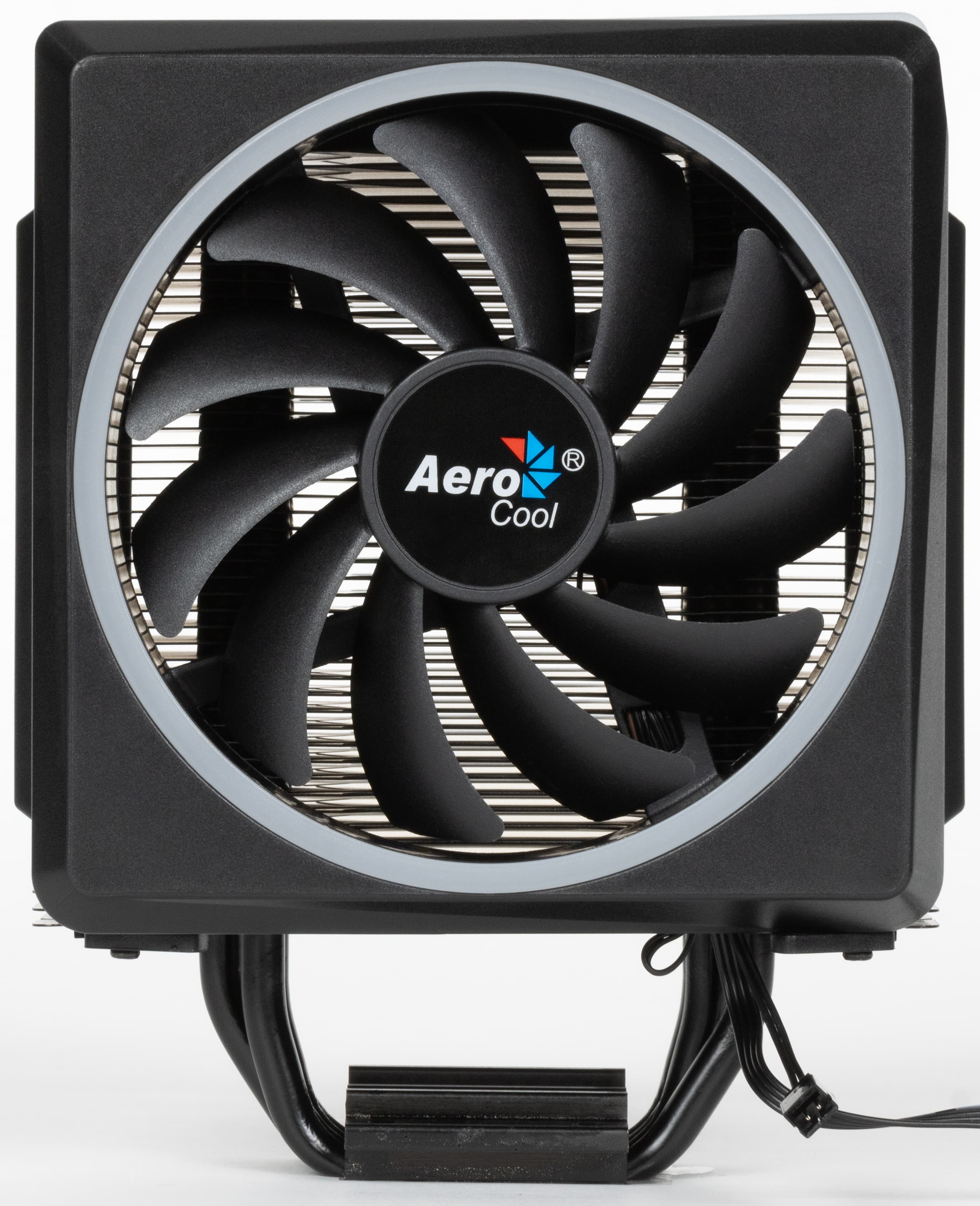

Условно можно считать, что типоразмер комплектного вентилятора 120 мм.

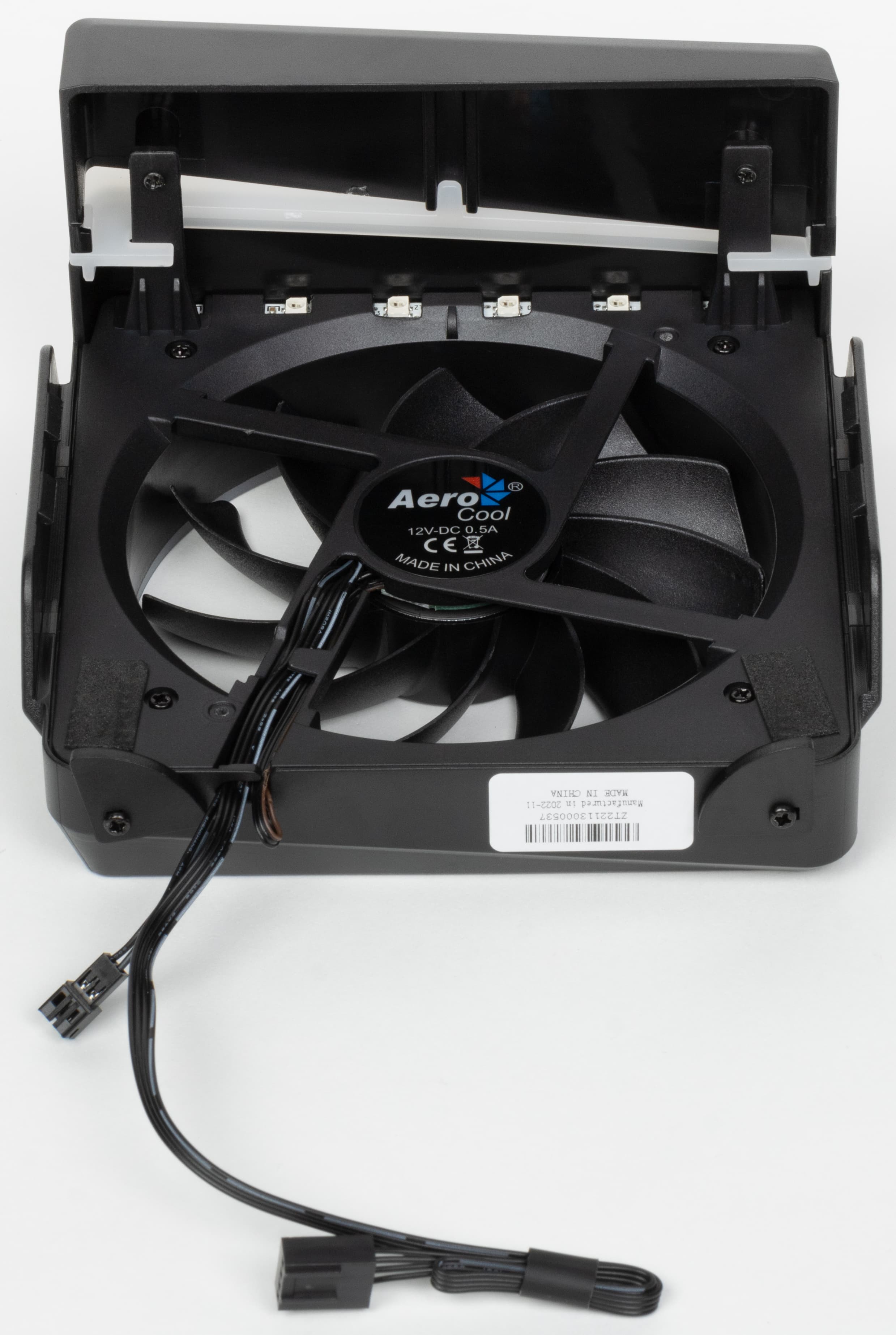

По факту диаметр крыльчатки этого вентилятора где-то на 5 мм меньше, чем у типичного вентилятора 120 мм. К тому же вентилятор интегрирован в кожух сложной конструкции, на котором есть крепежные крылья, поворотные фиксаторы, крышка радиатора, кольцевой и линейный светорассеиватели и несколько адресуемых многоцветных (ARGB) светодиодов.
После установки радиатора на процессор этот кожух с вентилятором надвигается сверху на радиатор и дополнительно закрепляется поворотными фиксаторами. Так как дополнительного прижима к радиатору нет, то, чтобы избежать дребезга, в месте прижима кожуха к радиатору есть две прокладки из пористой резины. Конструкция в целом спорная, с одной стороны такой способ установки вентилятора удобнее, чем типичные стальные скобки, но с другой вентилятор на этом кулере на стандартный уже не заменить.
Вентилятор поддерживает регулировку с помощью ШИМ.

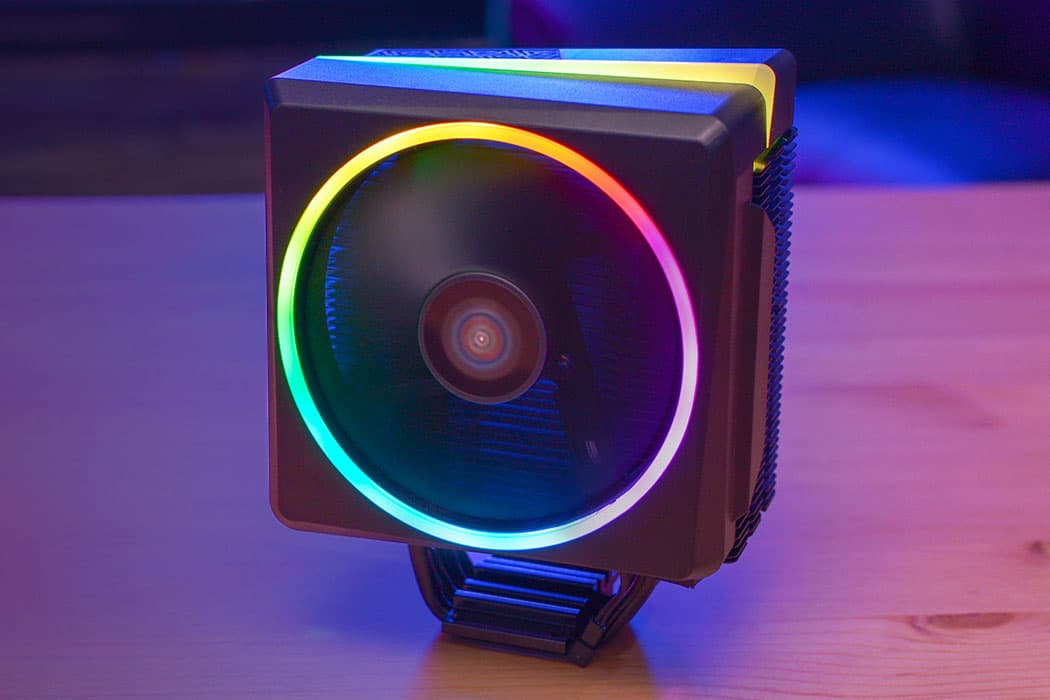

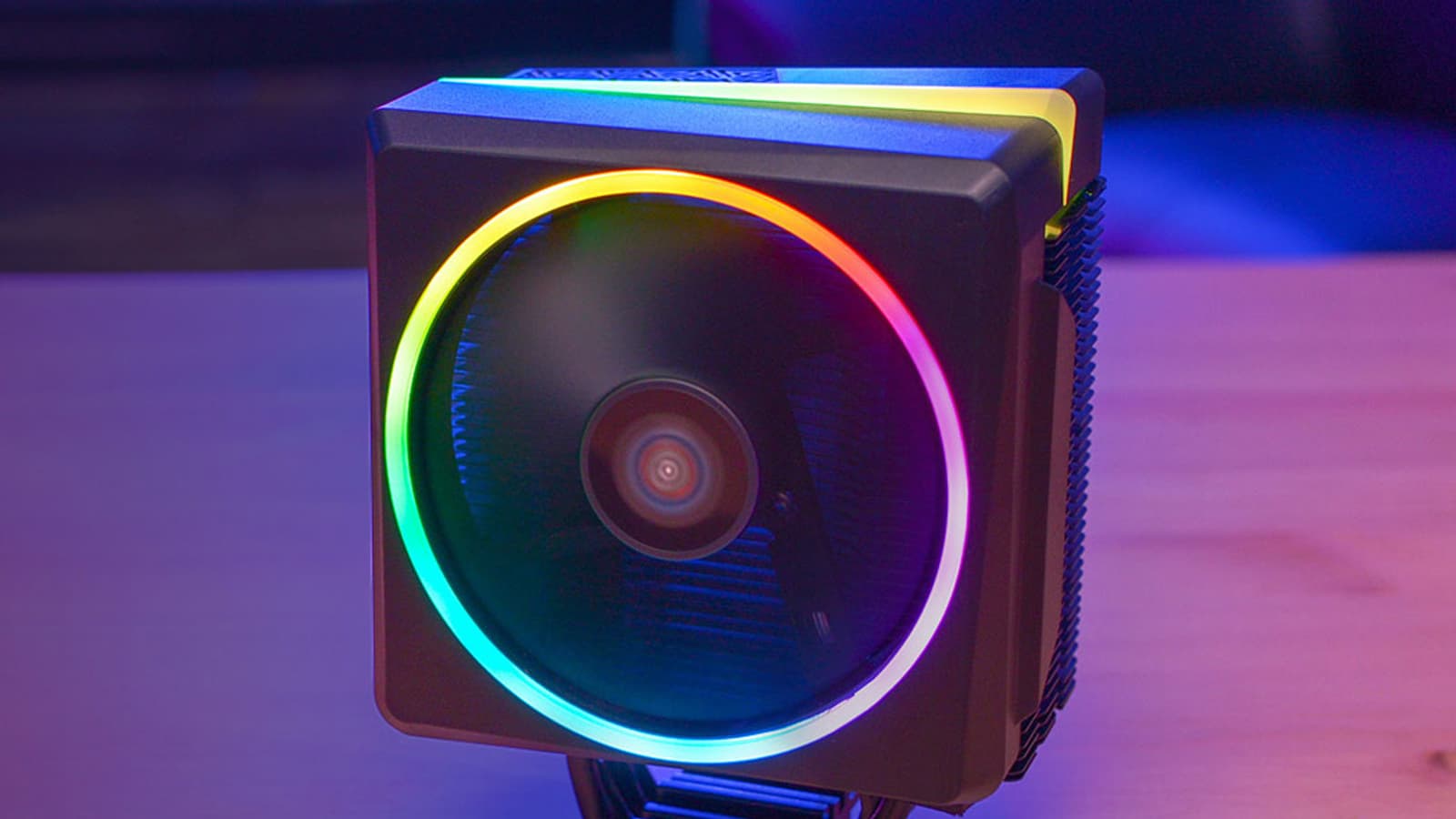

Для подключения ARGB-подсветки используется стандартный трехконтактный разъем, расположенный на конце кабеля-переходника. Режим подсветки в варианте по умолчанию (без подключения к материнской плате или к другому контроллеру) можно посмотреть на видео ниже:

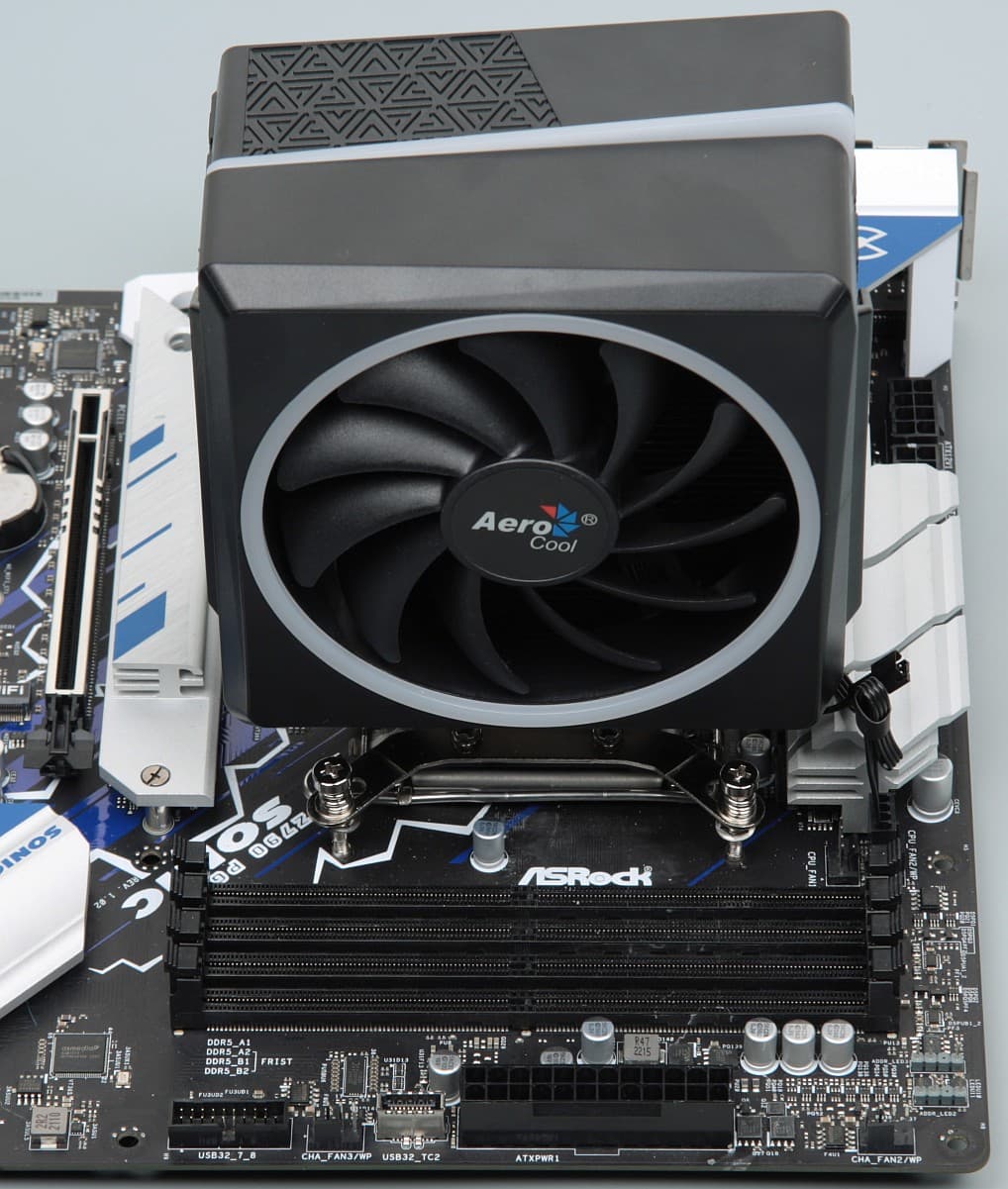

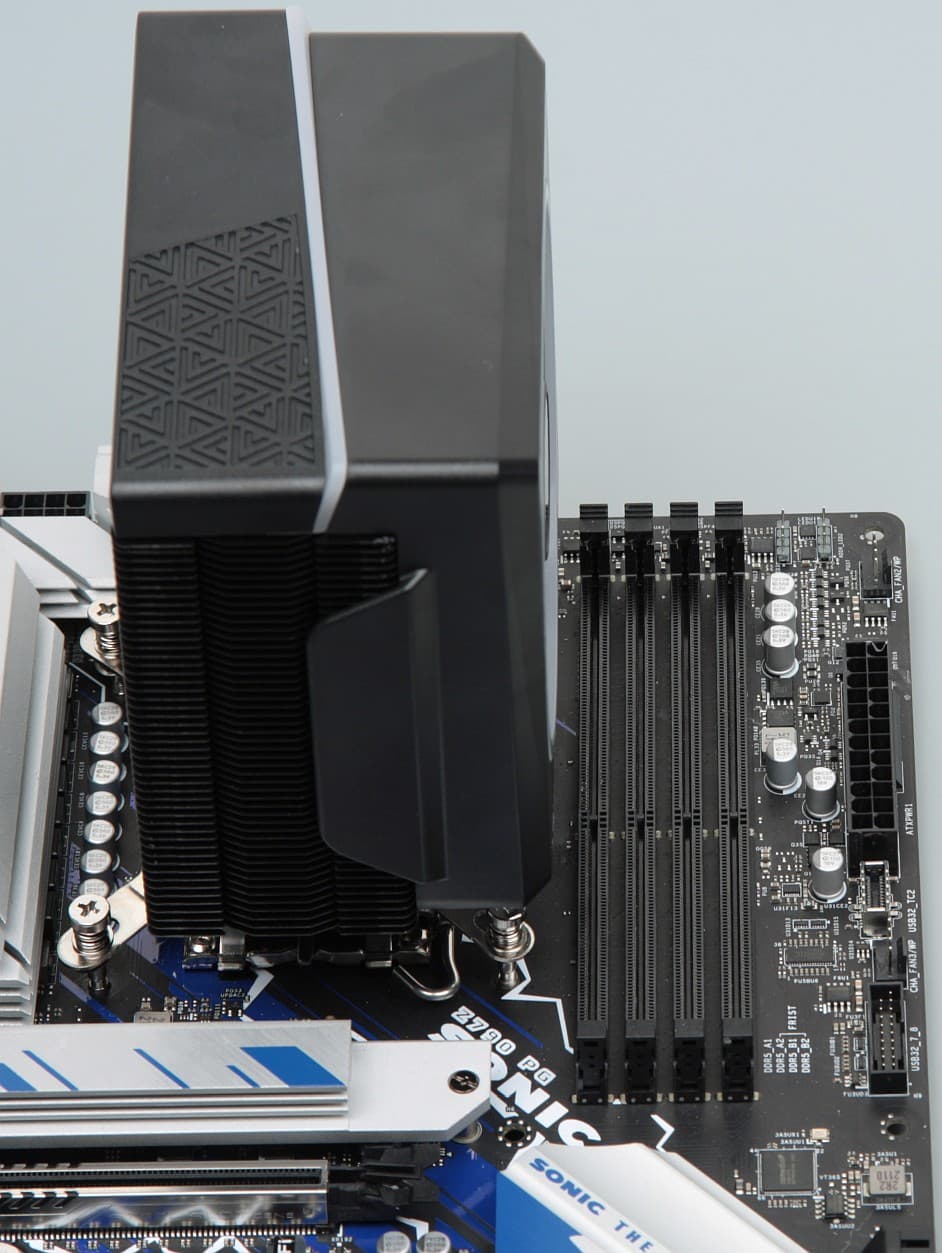

Глубина кулера небольшая, поэтому все разъемы для оперативной памяти сверху не перекрываются. Например в случае материнской платы ASRock Z790 PG Sonic:
Отметим, что конструкция крепежа не очень удачная — винты немного не достают до резьбовых гнезд, приходится продавливать жесткую пружину, удерживая радиатор на процессоре, к тому же прижим четырехточечный, что повышает вероятность перекоса.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.
| Масса охладителя (с комплектом креплений на LGA1700), г | 678 |
|---|---|
| Масса только радиатора, г | 448 |
| Размеры площадки теплосъемника, мм | 38×38 |
| Длина кабеля питания вентилятора, см | 25,5 |
| Длина кабеля подсветки вентилятора, см | 3,5 |
| Длина переходника подсветки, см | 60 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».
Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 30% до 100% и широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.
Диапазон регулировки с помощью напряжения в данном случае примерно такой же. Вентилятор останавливается при снижении напряжения до 3,2 В и запускается от 3,3 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.
Определение зависимости температуры процессора Intel Core i9-13900K при его полной загрузке от скорости вращения вентилятора(-ов) кулера
В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 3,7 ГГц.
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 45% (а это примерно 1100 об/мин) и ниже, так как некоторые ядра нагреваются до критической для этого процессора температуры в 100 °C. В условия данного теста максимум потребления по дополнительным разъемам 12 В на мат. плате достигает 202 Вт.
Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 15,9 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать не очень громким устройством.
Построение зависимости реальной максимальной мощности от уровня шума
Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это порядка 121 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 137 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и для максимальной температуры процессора в 80 °C (в принципе допустимо 100 °C). При снижении температуры воздуха или увеличении максимально допустимой температуры процессора указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.
Выводы
Для правильного понимания выводов, нужно вспомнить, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (или СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.
На основе воздушного кулера AeroCool Cylon 4 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 121 Вт, а температура воздуха внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора (можно до 100 °C) или менее жестких требованиях к уровню шума пределы мощности можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн и возможность использования совместно с высокими модулями памяти. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку, имеющую стандартное трехконтактное подключение.
