Вслед за телевизором UE65HU9000TXRU с изогнутым (конкретнее — вогнутым) экраном компания Samsung предоставила нам на тестирование «изогнутый» монитор S27D590CS. Интересно, что при диагонали более чем в два раза меньшей согласно нашим подсчетам радиус кривизны у этого монитора составляет те же 4,2 м, что и у 65-дюймового телевизора. Немного странно, так как сидеть в «фокусе» на расстоянии 4 м от монитора вряд ли кто будет в случае типичных сценариев работы за компьютером. Вообще, вогнутая поверхность экрана подразумевает индивидуальное использование, так как смотреть на экран оптимально из точки фокуса или хотя бы с линии от центра экрана. Впрочем, как раз монитор, в отличие от телевизора, с большей вероятностью будет использоваться одним пользователем/зрителем.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Микрофотографии матрицы
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | VA со светодиодной (WLED) подсветкой |
| Диагональ | 68 см (27 дюймов) |
| Отношение сторон | 16:9 (597,9×336,3 мм) |
| Разрешение | 1920×1080 пикселей (Full HD) |
| Шаг пикселей | 0,3114 мм |
| Яркость | Нет данных |
| Контрастность | Статическая 3000:1, динамическая Mega ∞ |
| Углы обзора | 178° (гор.) и 178° (верт.) |
| Время отклика | 4 мс (от серого к серому — GTG) |
| Количество отображаемых цветов | 16,7 млн. (24 бита) |
| Интерфейсы |
|
| Совместимые видеосигналы | VGA — до 1920×1080/60 Гц (Отчет MonInfo) HDMI — до 1920×1080/60 Гц (Отчет MonInfo) DisplayPort — до 1920×1080/60 Гц (Отчет MonInfo) |
| Акустическая система | Встроенные громкоговорители, 2×5 Вт |
| Особенности |
|
| Размеры (Ш×В×Г) | 623,5×366×59,5 мм без подставки 623,5×463×182 мм с подставкой |
| Масса | 5,0 кг без подставки 5,6 кг с подставкой |
| Потребляемая мощность | 24 Вт 0,3 Вт в режиме ожидания и выключенном состоянии |
| Напряжение питания (внешнего БП) | 100—240 В, 50/60 Гц |

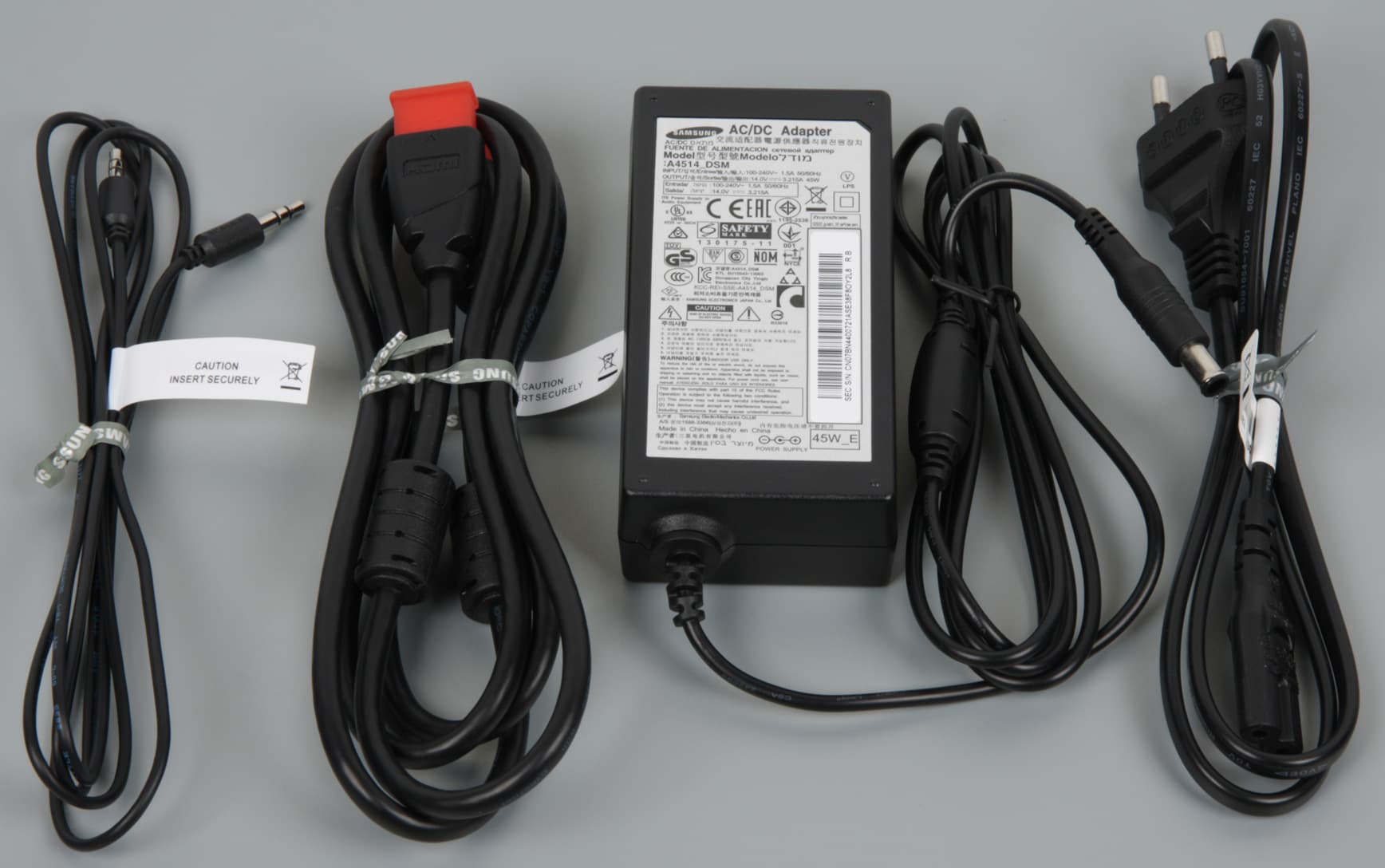

| Комплект поставки (необходимо уточнять перед покупкой) |
|
| Ссылка на сайт производителя | www.samsung.com/ru |
| Средняя цена по данным Яндекс.Маркет | T-11056666 |
| Предложения по данным Яндекс.Маркет | L-11056666-10 |
Внешний вид

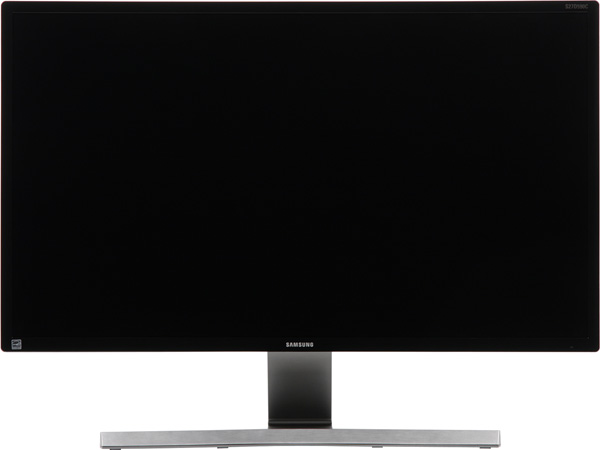

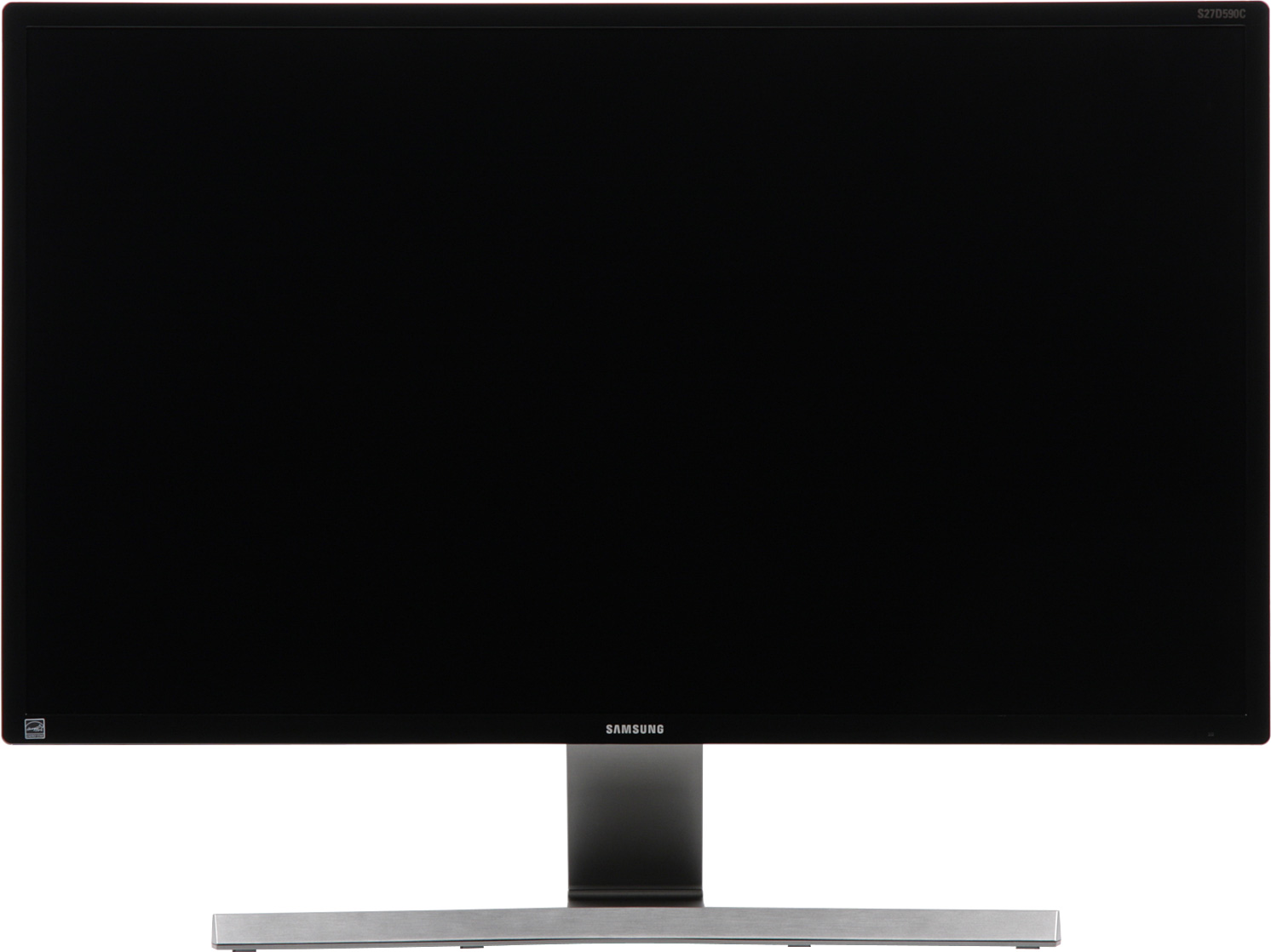

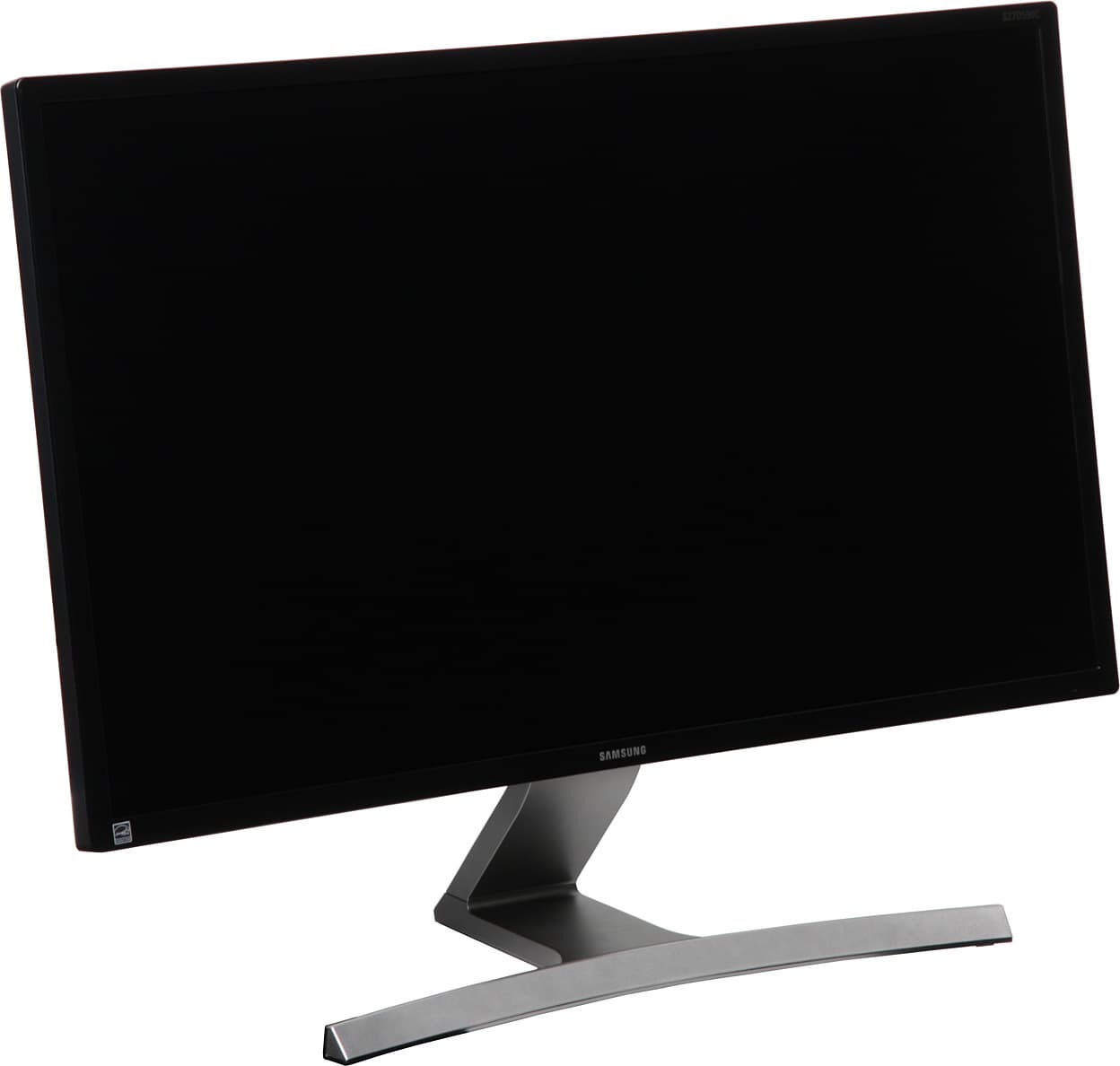

Дизайн строгий и подчеркнуто минималистичный, но благодаря особой форме подставки, фирменный стиль производителя определяется сразу. Внешние панели монитора, включая рамку вокруг экрана и подставку, изготовлены из пластика с разнообразной поверхностью. Фронтальная рамка — черный зеркально-гладкий пластик (видимо, без покрытия), неустойчивый к появлению царапин. Кромки с боков и сверху — окантовка с сребристой слегка матовой поверхностью. Задняя панель почти вся матовая черная с фактурой под неполированный металл. Нижний торец — это панель из черного матового пластика с разнесенными решетками, за которыми можно разглядеть громкоговорители с сильно вытянутыми диффузорами. Стойка и основание подставки снаружи матовые серебристые или серо-серебристые и тоже местами с фактурой под неполированный металл. Поверхность матрицы черная полуматовая (больше матовая, чем зеркальная) и относительно жесткая. Вид сверху дает представление о кривизне экрана (он смотрит вниз).

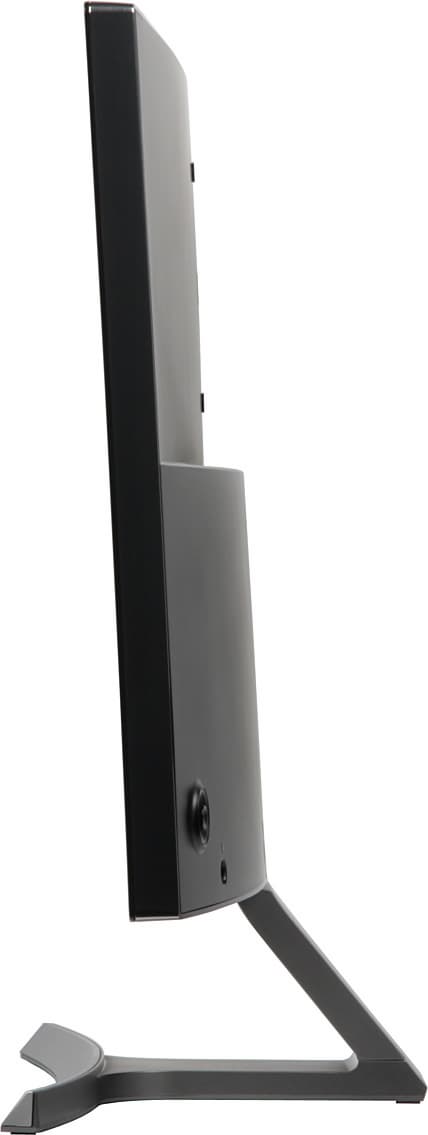

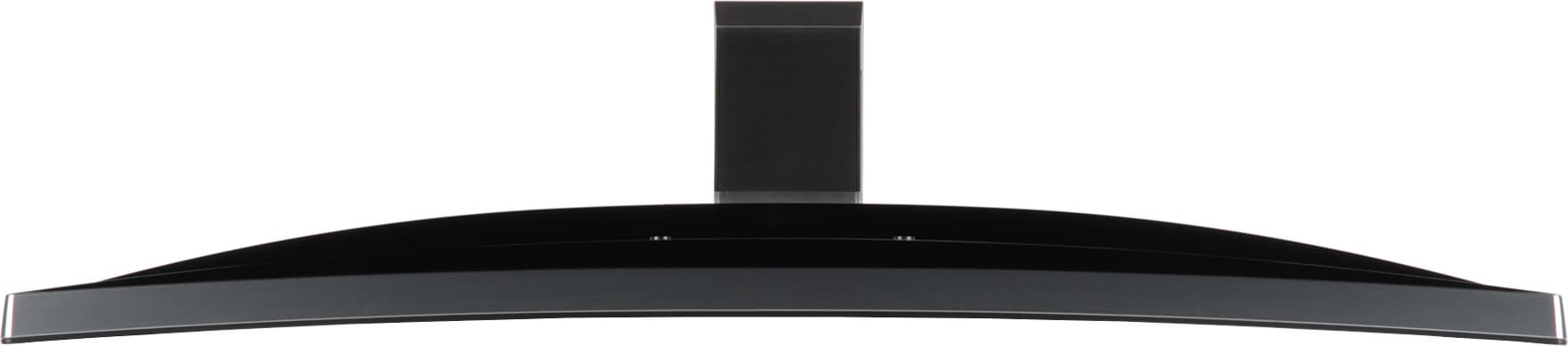

Она небольшая, поэтому экран можно назвать скорее лишь слегка изогнутым. В нижнем правом углу на фронтальной рамке находится крохотный индикатор состояния. Вместо привычных кнопок управления монитор оснащен одной единственной, но пятипозиционной (отклонения в стороны, вверх-вниз и нажатие) кнопкой-джойстиком, расположенной на задней панели в пределах доступности для указательного пальца правой руки.

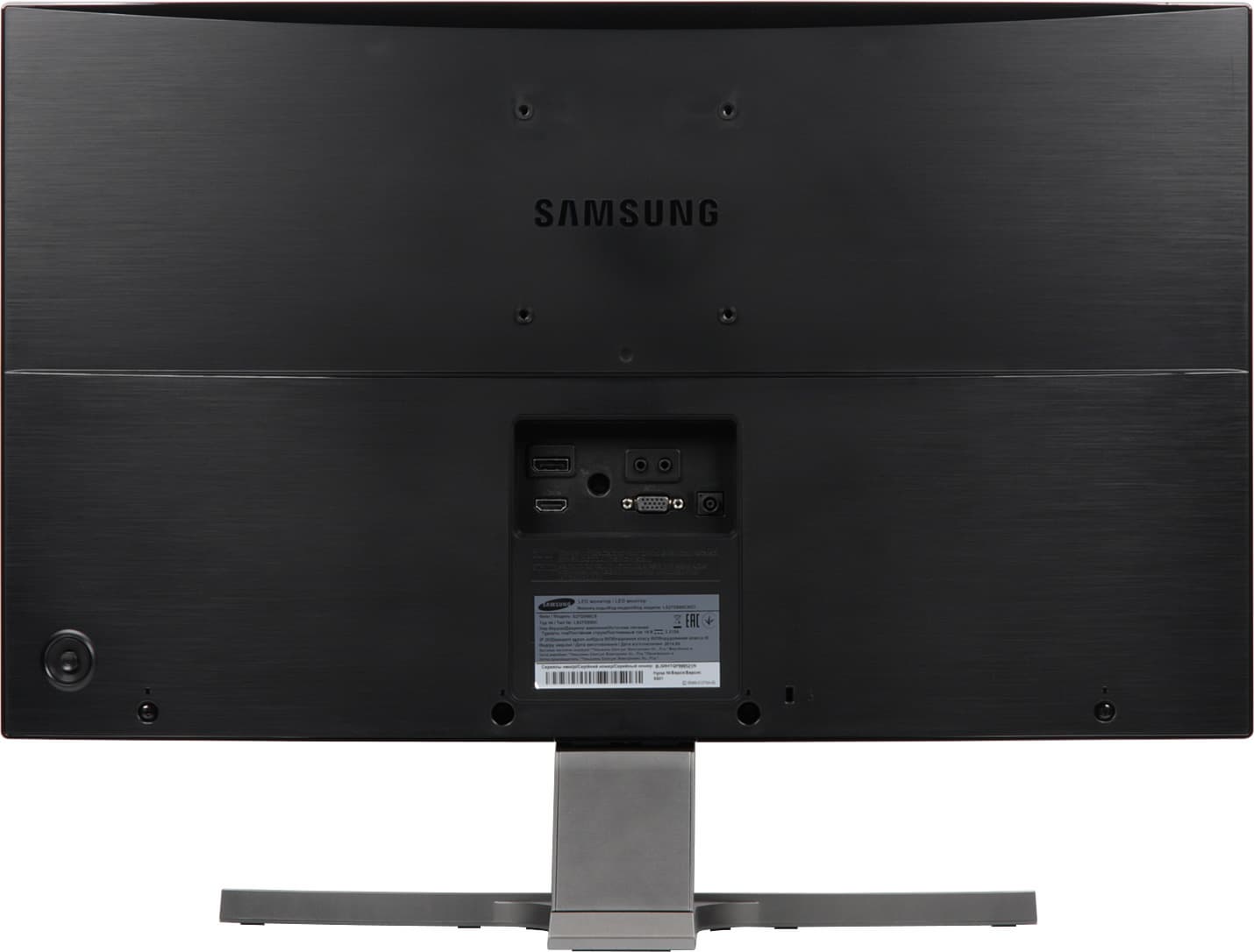

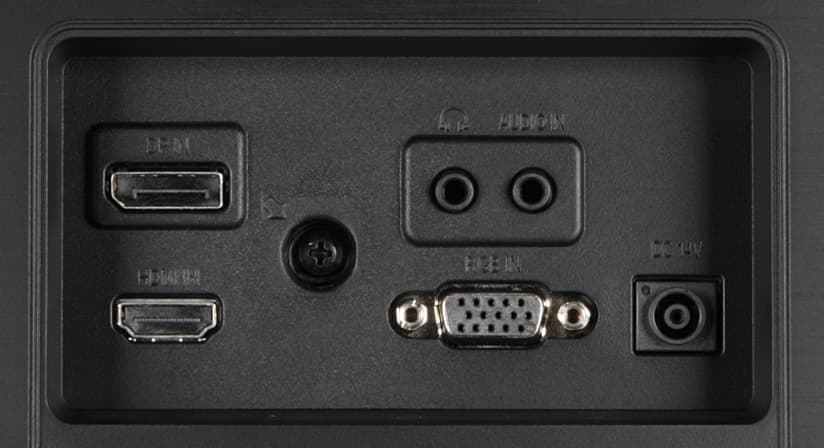

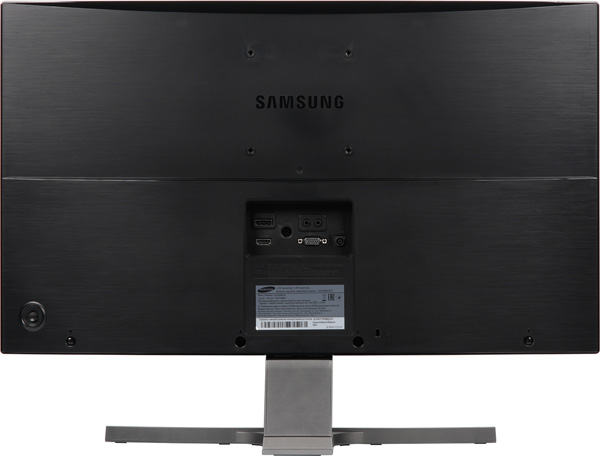

Разъем питания и интерфейсные разъемы расположены в неглубокой нише на задней панели и ориентированы назад. Ниже на задней панели можно обнаружить разъем для кенсингтонского замка.
Монитор оснащен внешним блоком питания.

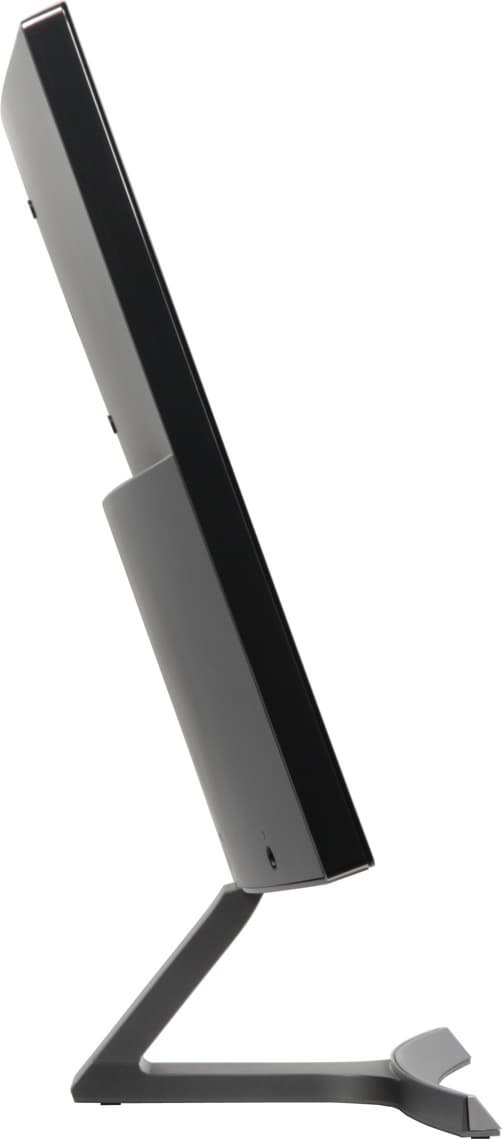

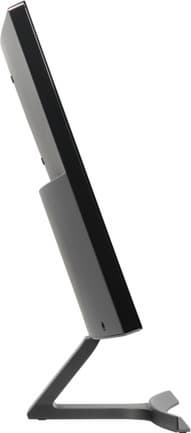

Штатная подставка позволяет блок экрана немного наклонить вперед и отклонить назад.
Основание подставки небольшое по площади, что повышает эффективность использования рабочей площади стола. При этом благодаря характерной Т-образной форме (в данном случае еще и с изогнутой перекладиной) стоит монитор относительно устойчиво.
Несмотря на изящность, конструкция подставки относительно жесткая, так как основные несущие элементы подставки изготовлены из стали и алюминиевого сплава, а пластиковые вылеты передней планки основания усилены ребрами жесткости. Резиновые накладки снизу на основании подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Стойка к основанию прикручивается двумя винтами с универсальной головкой — можно использовать или крестовую отвертку или монету. При необходимости штатную подставку можно отсоединить (или не подсоединять) и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм). Продается монитор в не очень большой и традиционно для Samsung тонкой коробке, оформленной в поддержку дизайна самого монитора — черный фон и художественно искаженная надпись Curved (изогнутый). В верхней плоскости коробки есть прорезная ручка для переноски, но особого доверия она не вызывает. Для транспортировки одним человеком лучше использовать багажный ремень или традиционную ручку из клейкой ленты.
Коммутация
Монитор оснащен тремя видеовходами: DisplayPort, HDMI и VGA. В дополнение к ручному выбору входа есть отключаемый режим с автоматическим поиском активного подключения. Входы HDMI и DisplayPort способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Звук в аналоговом виде можно завести через второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат относительно громко, без низких частот, с выраженным «пластиковым» призвуком (из-за резонансов корпуса), но в целом не очень плохо для этого класса источников звуковых волн. Мощности аудиовыхода хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ был большой запас по громкости. Качество звука в наушниках хорошее — воспроизводятся все частоты, в паузах шума не слышно, на субъективный взгляд звук приятный. Громкость регулируется в быстром меню, там же можно выбрать один из четырех профилей звучания и один из двух каналов, если стерео не нужно.
Меню, локализация и управление

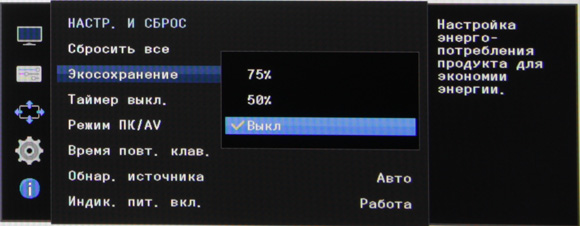

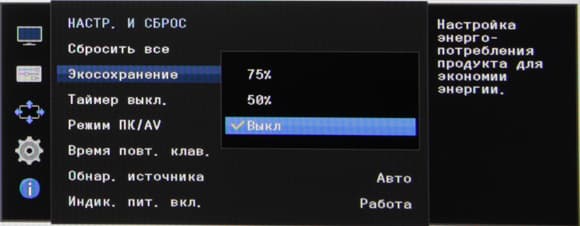

Индикатор питания при работе не горит, в режиме ожидания — неярко светится синим, и не горит, если монитор условно выключен. Если в меню изменить режим работы индикатора, то получим следующее — светится, не горит, не горит, соответственно. Настраивать монитор и управлять его режимами очень удобно благодаря эргономичной кнопке-джойстику и продуманной организации меню. Кнопка многофункциональная. Если монитор находится в режиме ожидания и/или отсутствует сигнал на текущем входе, то нажатие вверх-вниз переключает входы, а долгое нажатие в центр выключает монитор. Если монитор в рабочем режиме и на экране нет меню, то нажатие в центр выводит меню быстрого доступа из четырех пунктов — переключение входа, вызов основного меню, включение игрового режима и выключение монитора.

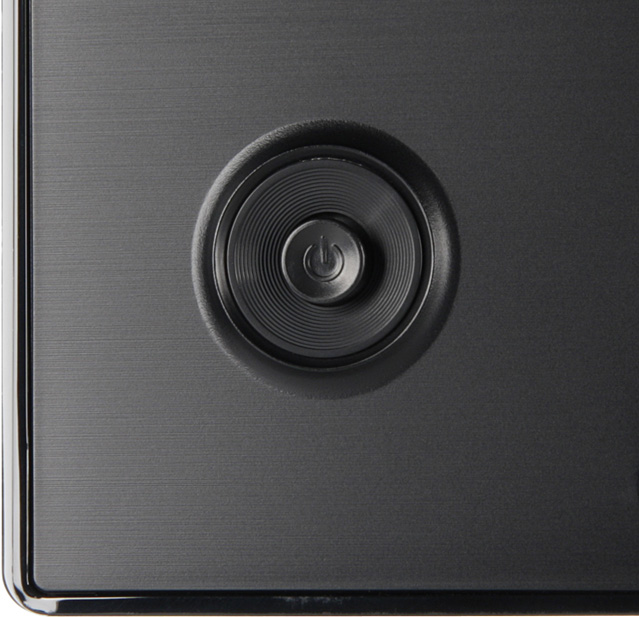

А отклонение кнопки в указанном состоянии монитора выводит другое короткое меню — быстрый доступ к настройкам яркости и контрастности, регулировка громкости, вход в описанное выше меню, включение игрового режима и в случае аналогового подключения запуск автоматической подстройки под параметры сигнала.

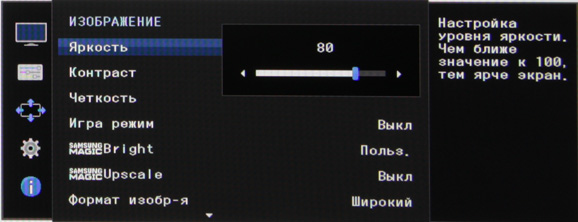

При активном меню кнопка-джойстик работает как удобный инструмент навигации. Меню относительно крупное.
В правой части меню выводится контекстная подсказка. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Можно выключить слабую прозрачность фона, установить тайм-аут автоматического выхода из меню, отрегулировать положение меню на экране и настроить режим повтора при удерживании кнопки. Присутствует таймер на выключение (1—23 часа). Есть русская версия экранного меню.

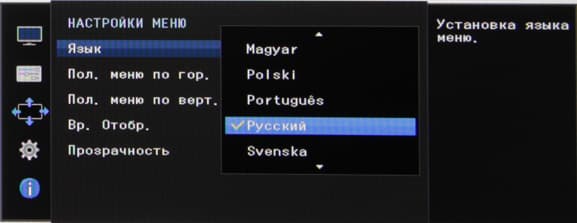

Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Кроме того, на этом диске есть драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании на странице продукта в разделе поддержки мы нашли ссылки на руководства и драйверы. Качество перевода руководства на русский язык хорошее, но само руководство очень «рыхлое» — много пустого места и излишне подробно расписана навигация по меню, — в итоге пользоваться им не очень удобно.

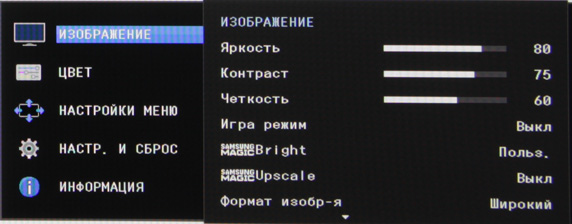

Есть настройки Яркость, Контраст и Четкость.
Список MagicBright — это два-три предустановленных профиля с сочетаниями Яркость/Контраст, один пользовательский, а при выборе профиля Автоконтраст блокируются большинство настроек, и включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных). Отдельно вынесен предустановленный профиль для игр, который от других профилей отличается увеличенной яркостью, контрастностью и четкостью. Присутствует функция Magic Upscale, с точки зрения производителя приносящая пользу в случае видеосигналов с низким разрешением. Параметр Время отклика отвечает за режимы разгона матрицы. Экосохранение — два профиля с пониженным энергопотреблением (то есть с принудительно пониженной яркостью подсветки).

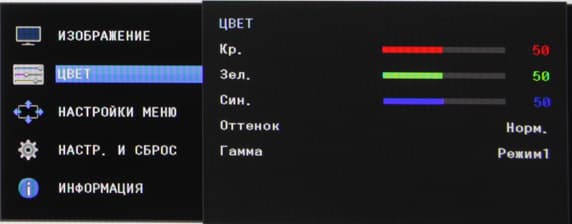

На странице Цвет можно выбрать один из предустановленных профилей цветовой температуры или самому отрегулировать усиление красного, зеленого и синего цветов. Настройка Гамма определяет текущий профиль гамма-коррекции.
Для каждого цифрового входа в отдельности можно выбрать режим ПК или AV, что определяет набор профилей и режимов геометрической трансформации. В случае ПК таких режимов всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); во втором изображение увеличивается до границ экрана с сохранением исходных пропорций (пропорции считаются по пикселям, поэтому картинка 4:3 PAL или NTSC слегка искажается). В случае AV режимов уже три: 4:3 (теперь с правильными пропорциями), 16:9 — вывод в соответствующем формате, оба с небольшим увеличением и с обрезкой по периметру и По размеру экрана — на весь экран и уже без обрезки. В случае HDMI в дополнение к ПК и AV есть еще режим DVI PC, видимо, с расширенным яркостным диапазоном.
При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 3 до 255. Как при VGA, так и при цифровых способах подключения поддерживается разрешение до 1920 на 1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет (если настройку Четкость не трогать).
Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576p, 480p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с не поддерживается. В случае чересстрочных сигналов картинка выводится по полям, с дрожащими горизонтальными границами. Тонкие градации оттенков различаются как в светах, так и в тенях для стандартного диапазона видео. Яркостная и цветовая четкости очень высокие. Интерполяция низких разрешений к разрешению матрицы выполняется без значимых артефактов.
«Кристаллический» эффект (микроскопическая вариация яркости) отсутствует. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.
Тестирование ЖК-матрицы
Микрофотографии матрицы

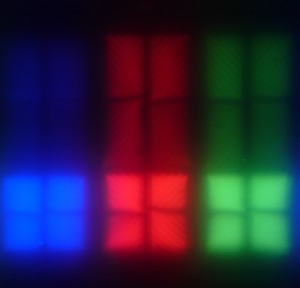

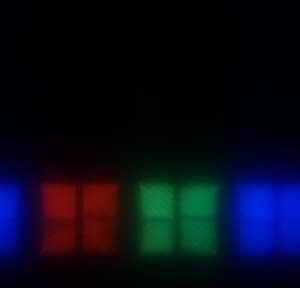

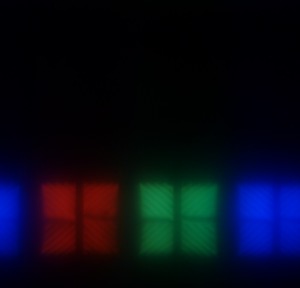

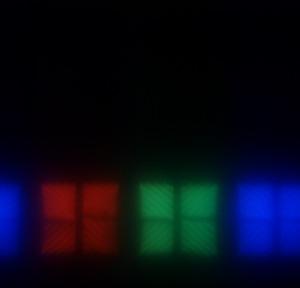

Выявленные характеристики экрана согласуются с тем, что в данном мониторе установлена матрица типа *VA. Микрофотографии не противоречат этому (ниже — вывод на экран темно-серого, серого и белого):

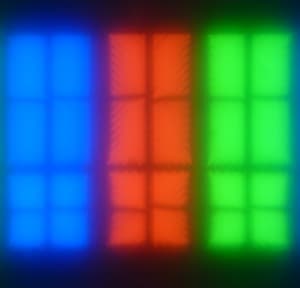

Видно, что субпиксели трех цветов (красного, зеленого и синего) поделены на две независимо управляемые области, каждая из которых разделена на четыре участка с доменами в различающейся ориентации. Такое сложное устройство в принципе способно обеспечить широкий динамический диапазон по количеству оттенков, так как с ростом яркости области включаются последовательно, и хорошие углы обзора, чему способствует вариация ориентации ЖК в доменах.

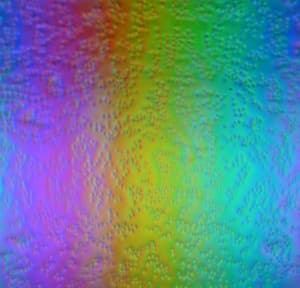

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:
Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.
Оценка качества цветопередачи

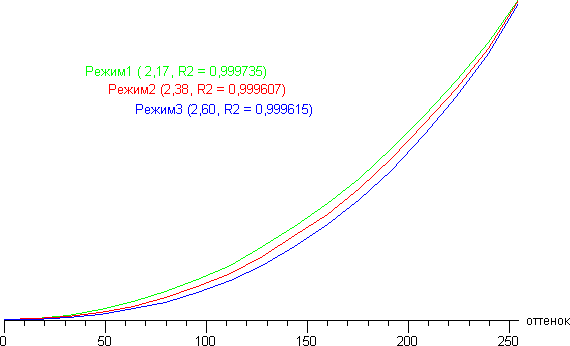

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях в скобках приведены показатель аппроксимирующей степенной функции и коэффициент детерминации):

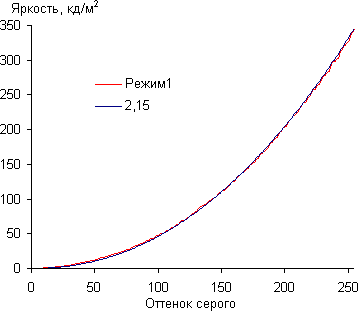

Реальная гамма-кривая ближе всего к стандартной при Режим1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 60, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

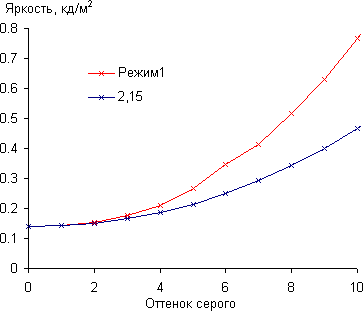

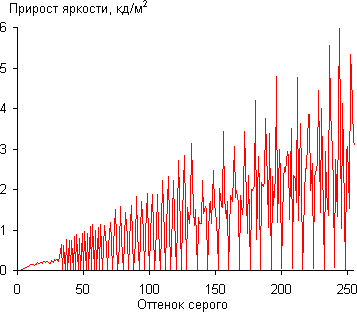

Рост прироста яркости в среднем более-менее равномерный, но, начиная с темно-серного оттенка, далеко не каждый следующий оттенок значимо ярче предыдущего. Однако в самой темной области сохраняется монотонный рост яркости сразу от черного цвета:
Аппроксимация полученной гамма-кривой дала показатель 2,15, что немного ниже стандартного значения 2,2, поэтому изображение слегка затемнено. При этом аппроксимирующая показательная функция мало отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват немного отличается от sRGB:

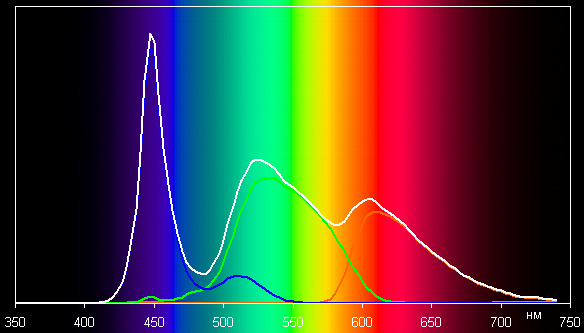

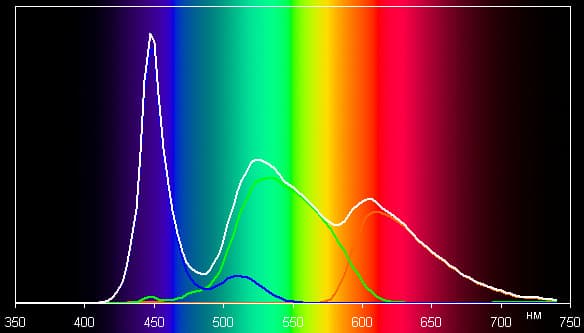

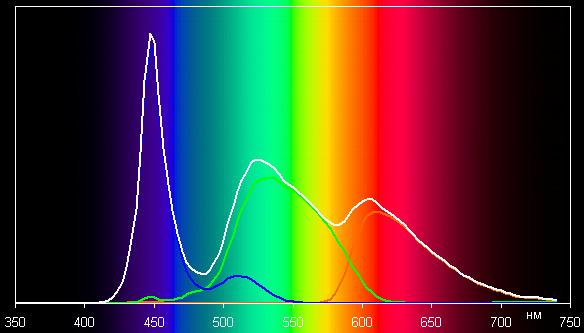

Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):
Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

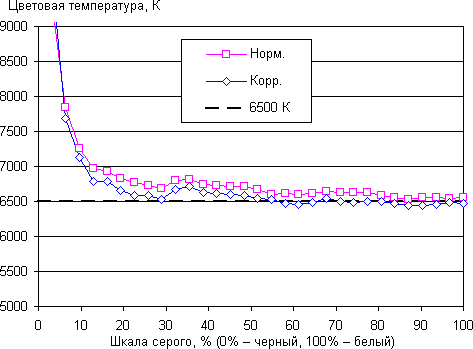

Цветопередача даже при выборе лучшего из предустановленных вариантов несколько отличается от стандартной (хотя и достаточно точной для потребительского использования), поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля Норм. в изначальном варианте и после ручной коррекции:
Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция существенно улучшила цветопередачу, по крайней мере, точка белого еще больше приблизилась к 6500 К и ΔE стала заметно меньше. Для дальнейшей коррекции цветопередачи нужно использовать другие средства, например, калибровку с правкой LUT-видеодрайвера и/или использование системы управления цветом на основе цветовых профилей.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,14 кд/м² | −15 | 23 |
| Яркость белого поля | 380 кд/м² | −9,6 | 7,6 |
| Контрастность | 2730:1 | −16 | 9,0 |

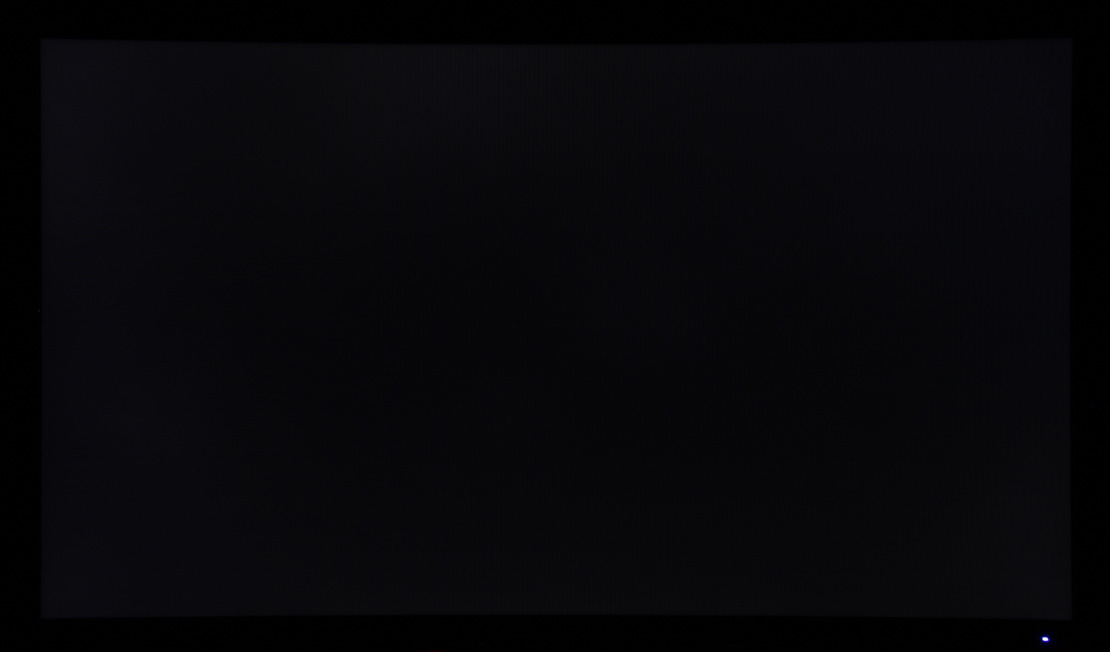

Аппаратные измерения показали хорошую равномерность белого поля, равномерность черного поля и как следствие контрастности несколько ниже. Визуально черное поле равномерное на большей части площади экрана и только к углам яркость немного повышается. Фотография ниже это демонстрирует (смотреть лучше увеличенный вариант и на экране с правильным уровнем черного):
Яркость белого поля в центре экрана и потребляемая от сети мощность:
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 383 | 31,7 |
| 50 | 217 | 20,7 |
| 0 | 41,5 | 10,7 |
В режиме ожидания и в выключенном состоянии монитор потребляет 0,2 Вт, блок питания просто включенный в сеть — 0,1 Вт.

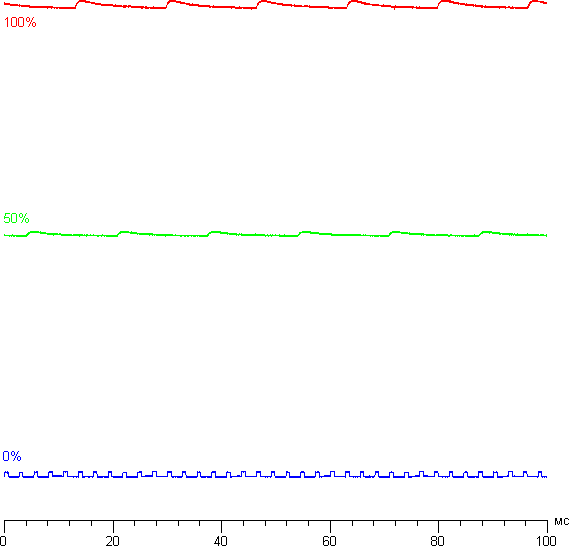

Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости модуляция настолько слабая, что можно говорить об ее отсутствии, поэтому нет и никакого мерцания экрана. Графики ниже демонстрирую зависимость яркости (вертикальная ось) от времени при различных значениях настройки Яркость:
Определение времени отклика и задержки вывода

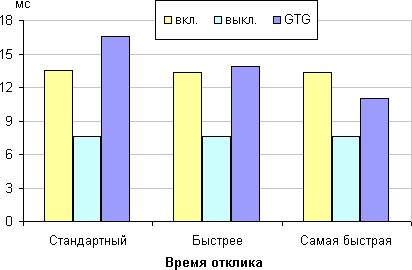

Время отклика зависит от значения одноименной настройки Время отклика, которая управляет разгоном матрицы. Ступени регулировки три. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между некоторыми полутонами (столбики GTG):

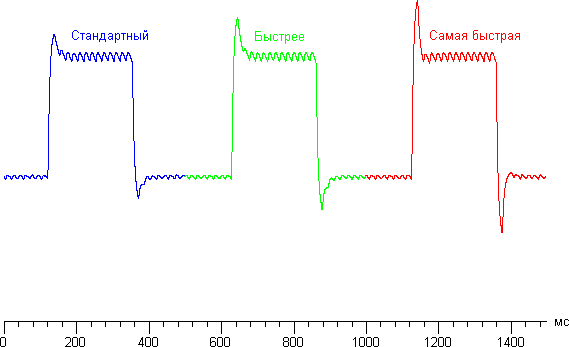

Так выглядят графики для перехода между оттенками 40% и 60% при различных значениях Время отклика (вертикальная ось — яркость, горизонтальная — время):
Оптимальным с нашей точки зрения является значение Стандартный, так как на ступени выше артефакты уже очень заметны. В целом с нашей точки зрения, такой скорости матрицы вполне достаточно даже для игр в динамичные игры.
Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключения страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянна/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила порядка 9-11 мс. С практической точки зрения можно считать, что изображение выводится без задержки.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля в процентах от максимальной яркости белого поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −33/32 |
| Горизонтальное | −47/46 |
| Диагональное | −41/40 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики яркости полутонов не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при отклонении от перпендикуляра к экрану возрастает, и при диагональном отклонении возрастает существенно, но всего до 0,4% с небольшим от максимальной яркости белого поля и только при очень большом отклонении (около 60°). Только лучшие варианты IPS-матриц могут похвастаться такой стабильностью черного поля. При этом оттенок черного поля остается близким к нейтрально-серому цвету. Контрастность в диапазоне углов ±82° для всех направлений значительно превышает 10:1.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, что при взгляде под углом большинство цветов существенно изменяются, что ожидаемо для матрицы типа VA* и является ее основным недостатком.
Выводы
С нашей точки зрения, изогнутая форма экрана в случае монитора Samsung S27D590CS является скорее некоторой особенностью дизайна, способной привлечь внимание. Впрочем, когда голова пользователя находится в нужном месте, то углы обзора к краям экрана будут ближе к перпендикулярным в сравнении с обычным плоским, что в случае матриц типа VA* имеет особенное значение — сдвиг цвета уменьшается. В целом по своим характеристикам монитор получился достаточно универсальным, его, разумеется, можно использовать для типичной офисной работы, для непрофессиональной обработки изображений, отлично подойдет монитор для индивидуального просмотра кинофильмов, да и поиграть за ним можно даже в динамичные игры, если у игрока нет экстремальных требований к поддерживаемой частоте обновления, к скорости матрицы и задержке вывода.
Достоинства:
- Строгий минималистичный, но привлекающий внимание дизайн
- Очень удобное управление
- Хорошее качество цветопередачи
- Отсутствие мерцания подсветки
- Три видеовхода
- Эффективный регулируемый разгон матрицы и небольшая задержка вывода
- Хорошее качество выхода на наушники
- Отключаемая подсветка индикатора
- VESA-площадка 100 на 100 мм
- Русифицированное меню
Недостатки:
- Не поддерживается сигнал с 24 кадр/с
Естественно, мы не можем не присудить данному устройству награду за оригинальный дизайн.
