AVerTV USB MCE — поддержка аппаратного сжатия в MPEG1/2 в лучших традициях TV-тюнеров AVerMedia Technologies с интерфейсом USB 2.0



Если в бизнесе два человека всегда во всем согласны,
в одном из них нет необходимости.
Неизвестный автор

Процесс насыщения рынка компьютерными TV-тюнерами, оснащёнными средствами аппаратного кодирования в MPEG1/2, стал заметен и на российских просторах. Время фактической монополии отечественной компании GOTVIEW, в немалой степени способствовавшей распространению таких устройств на российском рынке, закончилось. Но закончилось только для PCI-тюнеров, выбор устройств, использующих интерфейс USB 2.0, пока ещё крайне ограничен. Позволим себе небольшое историческое отступление. Первым подобным тюнером, доступным для обычных российских пользователей, стал YUAN DVD2Go MPB680, продвигаемый под брендом MaxSelect. Несмотря на определённую востребованность, поставки этой модели со временем постепенно прекратились. После выхода на наш рынок тайваньской Compro Technology стало возможным приобрести VideoMate Live USB2.0, но и этот вариант оказался не слишком удачным из-за прекращения поддержки производителем. Речь идёт не только о штатном ПО, имея подходящую элементную базу, тюнер так и не обзавёлся поддержкой Windows XP Media Center Edition. Выйти из заколдованного круга удалось вышеупомянутой компании GOTVIEW, год назад выпустившей USB2.0 DVD Deluxe, быстро ставший бестселлером благодаря современной схемотехнике и возможностям штатного ПО. Тем не менее, одна модель, пусть даже неплохая, это всего лишь одна модель, конкуренция, предоставляющая возможность выбора, необходима как пользователям, так и производителям.

В обзоре AVerTV PVR 150 Plus говорилось о том, что в линейке тюнеров AVerMedia Technologies Inc., предназначенных для работы с Windows XP MCE, эта модель является не единственной, существует и вариант с интерфейсом USB 2.0.

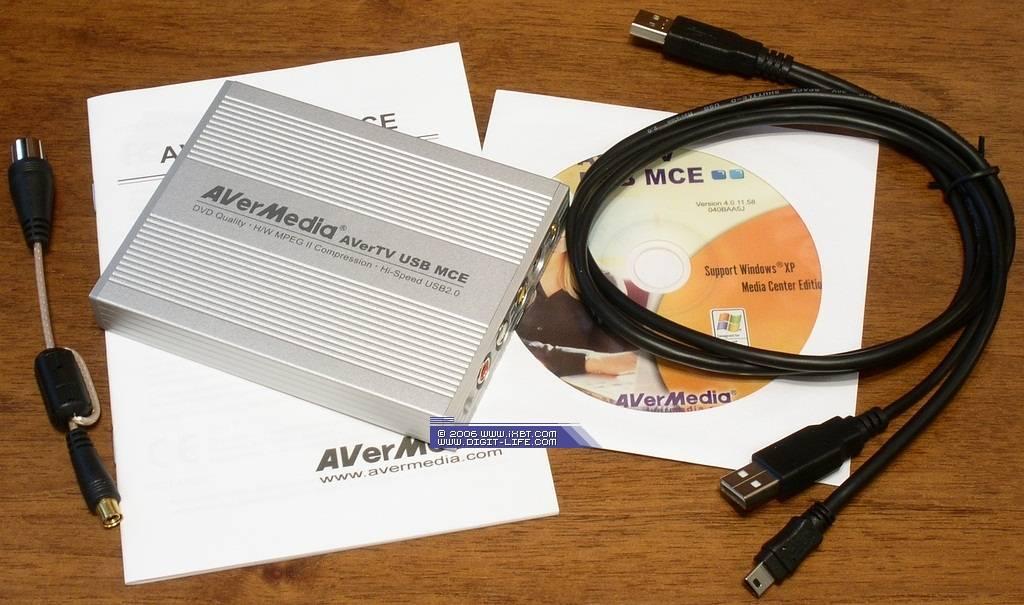

Комплект поставки

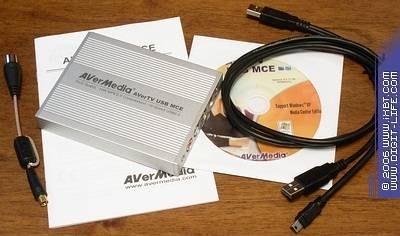

Как и AVerTV PVR 150 Plus, AVerTV USB MCE (внутреннее название M038) поставляется в белой картонной коробке. Впрочем, в будущем не исключено появление тюнера в более привычной для розничной продажи комплектации. Уже сейчас комплект поставки не столь ограничен, нежели у PCI-модели. В него входят:

  • Тюнер
  • Интерфейсный кабель 2 A — B
  • Антенный переходник под разъём IEC
  • CD с драйверами и программным обеспечением
  • Руководство по установке тюнера

Наличие дополнительных программ не является отличительной чертой продукции AVerMedia даже без учёта особенностей позиционирования рассматриваемой модели.

Конструкция и спецификации

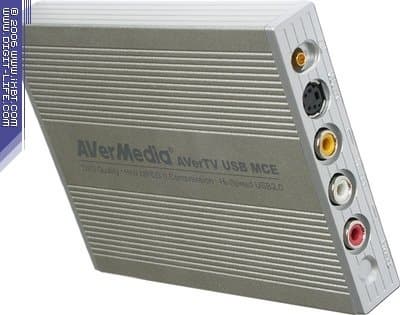

Дизайн тюнера продолжает традиции AVerTV USB 2.0 и AVerMedia AVerTV USB2.0 Plus. Строгий прямоугольный металлический корпус решает сразу две задачи — придаёт узнаваемый стиль и защищает тюнер от случайных механических повреждений.

На первый взгляд, отличить AVerTV USB MCE от моделей без аппаратных кодеров можно только по увеличившимся размерам (91,4×88,4×17,5 мм против 89,1×77,1×15 мм у предшественников). Более пристальный осмотр выявил изменения в коммутации. Так, на смену антенному mini-jack пришёл разъём, использующийся в PCMCIA-тюнерах компании. Антенный переходник получил ферритовое кольцо. Если вспомнить проблемы с переходником, обнаруженные при тестировании AVerTV USB2.0 Plus, то эта замена заслуживает только одобрения.

Если принять в качестве ориентира для определения «лицевой» стороны тюнера светодиодный индикатор, то вместе с ним на передней панели находится только интерфейсный разъём. Полный комплект стандартных видео- (RCA и S-Video) и аудиоразъёмов (2 RCA) размещён на противоположной стороне рядом с разъёмом для подключения антенны.

Надо сказать, что размещение антенного и интерфейсного разъёмов на противоположных сторонах представляется достаточно спорным решением. Следует также отметить яркость встроенного светодиода, послужившую поводом для критики не одной модели тюнеров от AVerMedia. Впрочем, при большом желании этот эффект можно нейтрализовать, например, банальным заклеиванием непрозрачной изоляционной лентой.

Второй USB-разъём на интерфейсном кабеле предназначен для подстраховки на случай возникновения проблем с питанием. Необходимости в его подключении в процессе тестирования не возникло.

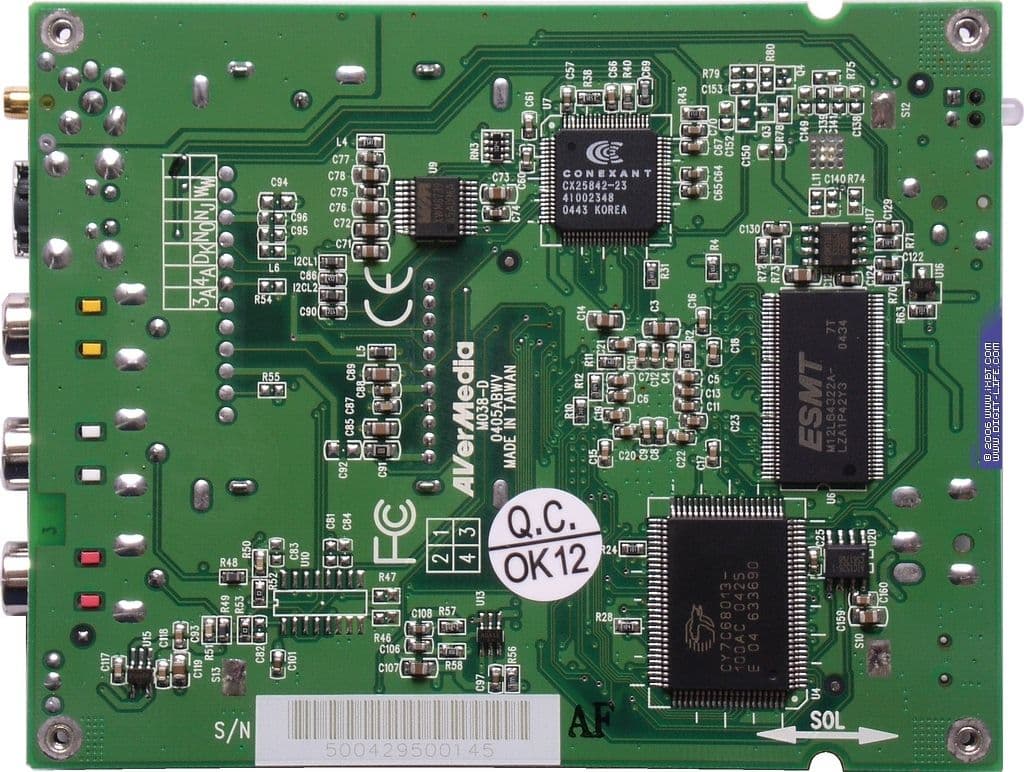

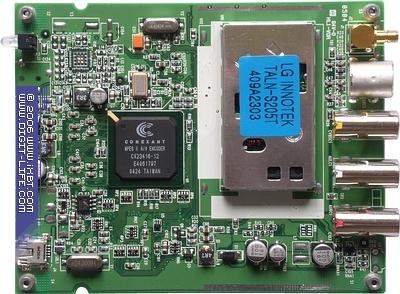

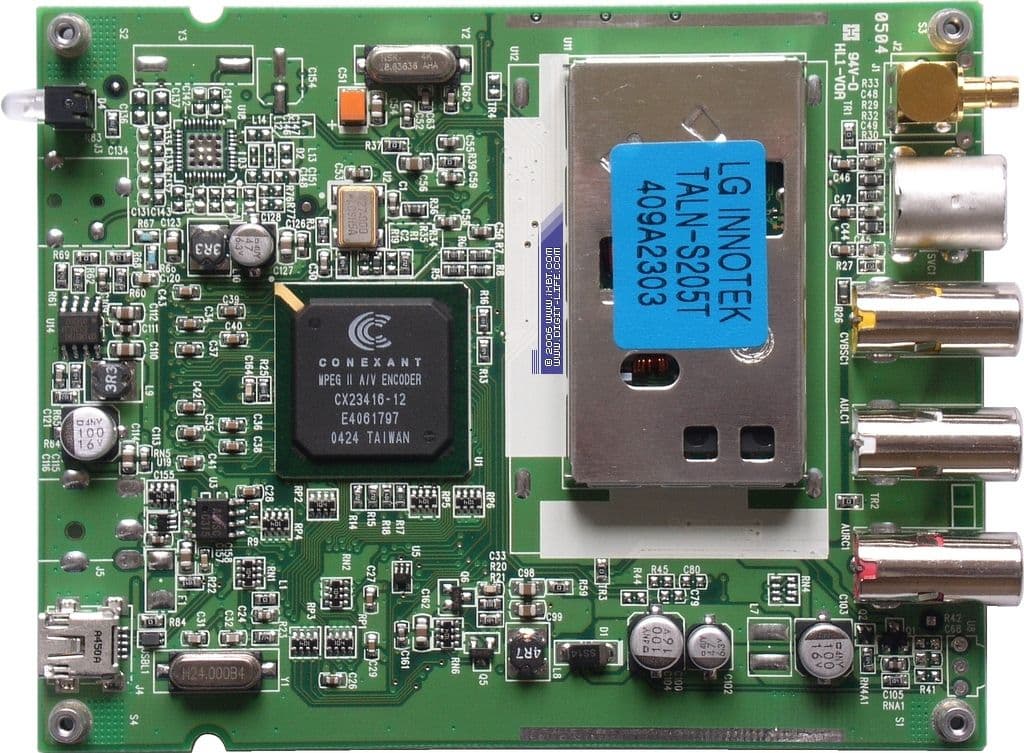

На плате можно заметить посадочное место под чип FM-тюнера. Очень жаль, что эта возможность не реализована, приём радиостанций предоставил бы AVerTV USB MCE неоспоримое конкурентное преимущество.

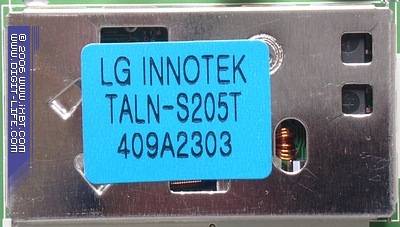

Как и в предыдущих моделях, за приём сигнала отвечает малогабаритный ВЧ-блок LG INNOTEK TALN-S205T.

На AVerTV USB MCE установлен тот же 10-битный АЦП CX25842-23 от Conexant Systems, Inc., что и на AVerTV PVR 150 Plus. Тюнеры поступили к нам в исполнении для европейского рынка, поэтому отсутствие имеющейся в CX25843 поддержки декодирования стереозвука в формате BTSC, EIA-J в этом случае оправдано.

Аппаратное сжатие реализовано при помощи устанавливаемого на большинство современных тюнеров этого класса MPEG1/2 энкодера Conexant CX23416-12.

Работа с USB2.0 стала возможна при помощи контроллера CY7C68013 производства Cypress Semiconductor.

Модуль памяти производства Elite Semiconductor Memory Technology Inc. ёмкостью 8 МБ используется под буфер MPEG1/2-кодировщика.

Позиционирование тюнера как устройства, предназначенного для работы с Windows XP MCE, ограничивает представленные на сайте спецификации соответствующими возможностями операционной системы. Отметим, разве что, упоминание о работе тюнера с такими программами как CyberLink Power Cinema, InterVideo Home Theater, SnapStream Beyond TV, SageTV и InterVideo DVD Creator. Однако, в отличие от AVerTV PVR 150 Plus, производитель более ответственно подошёл к работе USB 2.0 модели под обычной Windows XP, не имеющей встроенных средств для работы с TV-тюнерами. Тюнер официально поддерживается программой AVerTV 6, которая может поставляться в комплекте.

В список возможностей программы входят:

  • Автоматический поиск каналов
  • Настройки яркости, контраста, оттенка, насыщенности и чёткости
  • Изменяемый размер видеоокна
  • Пользовательские списки каналов
  • Режим отложенного просмотра TimeShift
  • 16-канальный предварительный просмотр
  • Изменяемый внешний вид панели управления
  • Поддержка широкоэкранного режима 16:9
  • Планировщик записи с включением компьютера из режимов Standby (S3) и Hibernate (S4)
  • Фоновая запись Silent Record

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • AВидеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

Список эфирных каналов при тестировании

Настройка

Особенности настройки TV-тюнеров для работы с Windows XP Media Center Edition описаны в статье Родиона Шингарева Windows XP Media Center Edition — установка и настройка. Рассмотрим работу ПО от производителя.

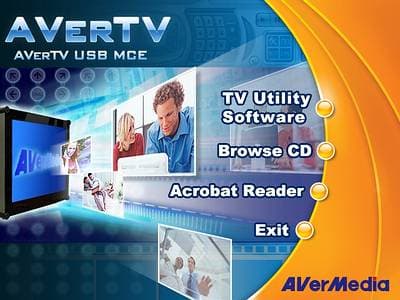

Автозапуск вызывает красиво оформленное одноуровневое установочное меню.

Пункт TV Utility Software отвечает за установку драйвера и ПО. Корректно работающая деинсталляция как программы, так и драйвера, реализованная программистами AVerMedia, к сожалению, присуща далеко не всем конкурирующим продуктам.

При тестировании использовались драйвер 4.0.12.73 и программа AVerTV версии 6.0.2.58.

После установки в разделе Sound, video and game controllers можно обнаружить устройство AVerTV USB MCE.

Резидентная программа Quick TV, иконка которой появляется в системном трее, обеспечивает работу планировщика.

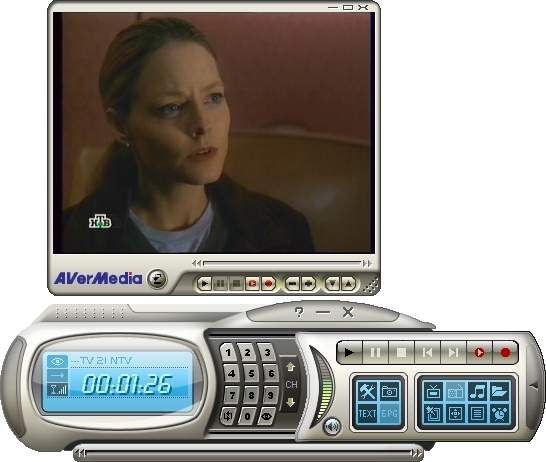

С программой AVerTV 6 мы уже встречались при тестировании AVerTV Hybrid+FM Cardbus и AVerTV DVB-T Volar.

Положительные эмоции, связанные с наличием русского интерфейса, несколько омрачают проблемы с отображением названия источника и русских названий каналов на основной панели и не совсем корректный перевод некоторых пунктов (Бесплатно вместо Свободное (Free) при выборе соотношения сторон или абсолютно не подходящая по смыслу Быстрая перемотка вместо Advance в настройках каналов). Впрочем, для пользователей, не знакомых с другими языками (программа мультиязычна), представленный вариант локализации вполне приемлем. К тому же, замеченные недостатки несложно устранить в будущем. Язык интерфейса зависит от региональных настроек операционной системы, возможность выбора языка в явном виде отсутствует. Для получения английского меню следует удалить файлы rcrus.lng и rcrus.dll в Program FilesAVerTV 6.0configlang.

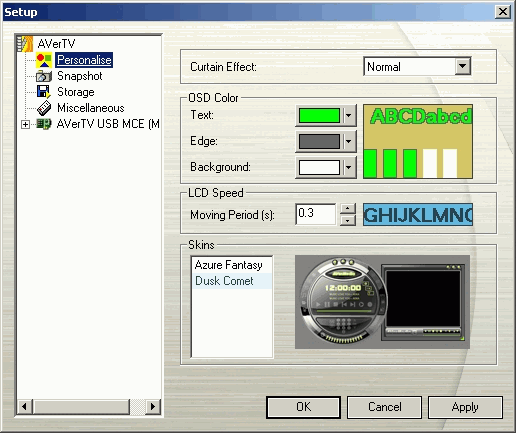

В разделе Personalise (Форма) находятся такие настройки интерфейса, как общее оформление (в наличии два варианта), цветовая гамма экранного меню (OSD) и эффект прозрачности при вызове главной панели.

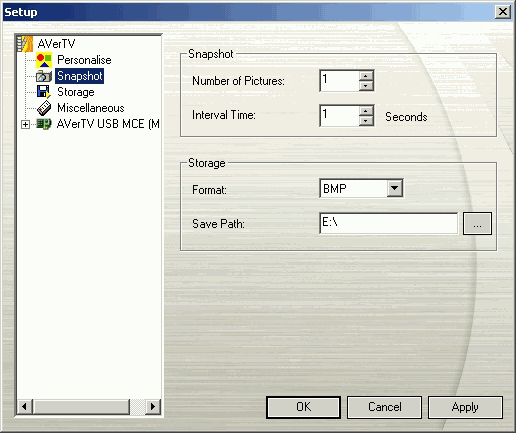

Захват кадров (одиночный или серия с произвольным интервалом) возможен в форматах BMP, TIFF и JPEG. Максимальное количество скриншотов в серии составляет 100.

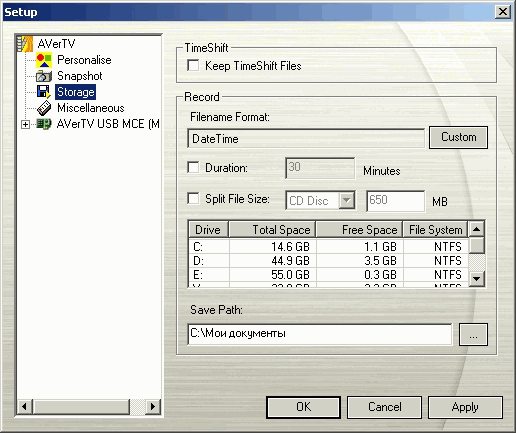

Настройки ограничения времени записи, разбиения файлов по размеру и опция сохранения буферного файла при работе в режиме отложенного просмотра доступны в разделе Storage (Сохранение файлов).

Здесь же настраиваются варианты префиксов в названиях полученных при записи файлов (дата, время, сигнал, программа, пользовательский).

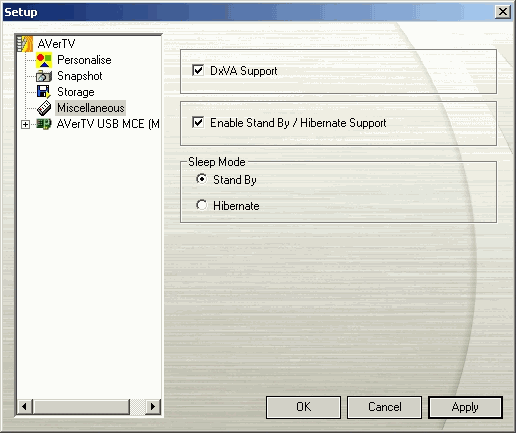

Раздел Miscellanious (Разное) содержит опции включения/отключении аппаратного ускорения видео DxVA и активацию поддержки режима ожидания/спящего режима.

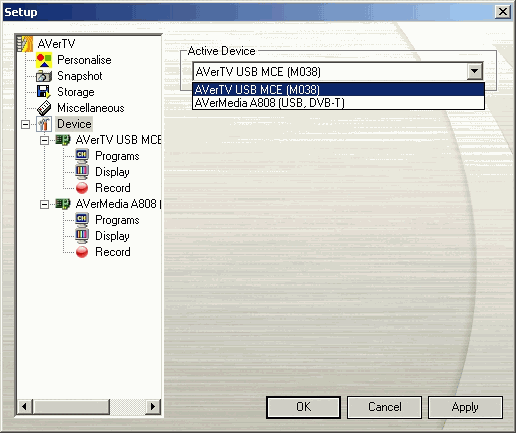

При наличии в системе других тюнеров, поддерживаемых AVerTV 6.0, программа используется для работы со всеми устройствами. Появляющийся при этом в раздел Device пункт Active Device позволяет выбрать тюнер по умолчанию.

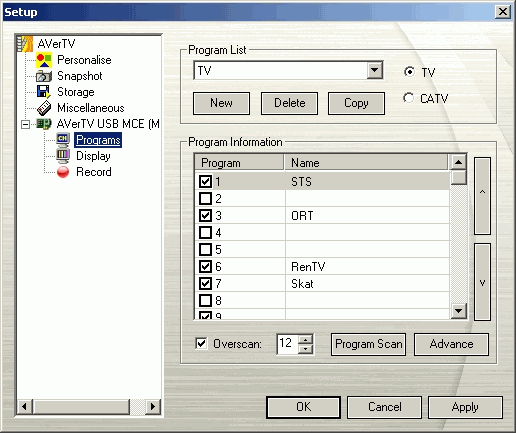

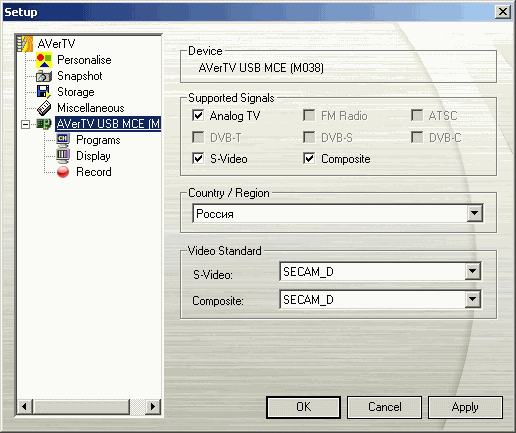

Настройки, имеющиеся в разделе AVerTV USB MCE позволяют выбрать регион и видеостандарты для низкочастотных входов (для S-Video и композитного входа отдельно).

Регулировка масштабирования Overscan осуществляется раздельно для каждого канала.

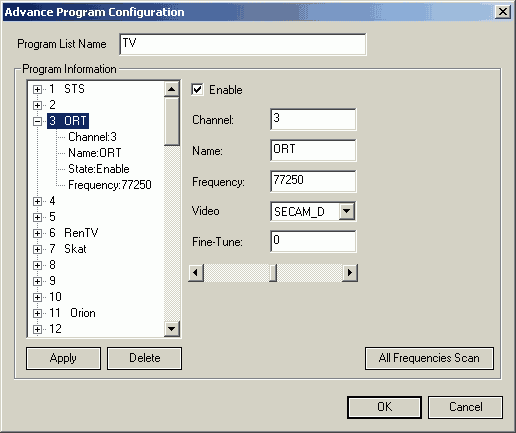

Несмотря на наличие выбора диапазона (антенный/кабельный), дополнительное меню, появляющееся после нажатия на кнопку Advance, содержит поиск по частоте. Возможна индивидуальная установка частоты и стандарта цветности для каждого канала. Озадачивает отсутствие в настройках каналов имеющихся в настройках видеовходов стандартов с поднесущими частотами звука, отличными от D/K. Впрочем, такие комбинации даже в наших непростых условиях встречаются крайне редко

Возможность сохранения нескольких списков каналов может быть полезна при поездках. Всё-таки, AVerrTV USB MCE является, прежде всего, мобильным устройством.

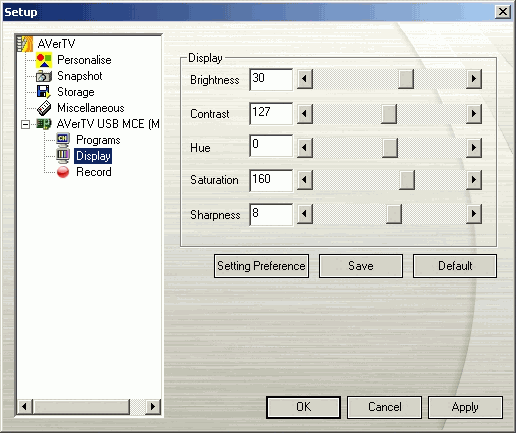

Настройки видеоизображения (яркость, контрастность, оттенок и насыщенность) применяются одновременно ко всем каналам. Доступно сохранение одного варианта пользовательских настроек с переключением между ним и заводскими параметрами.

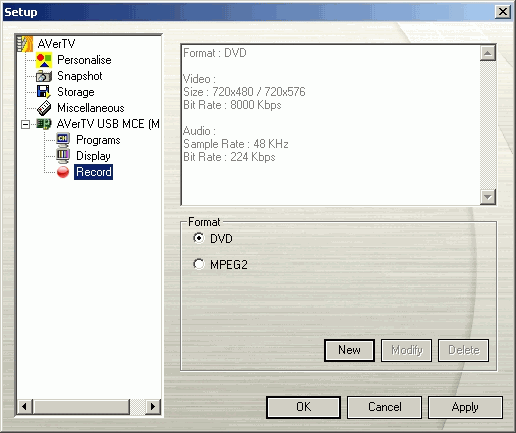

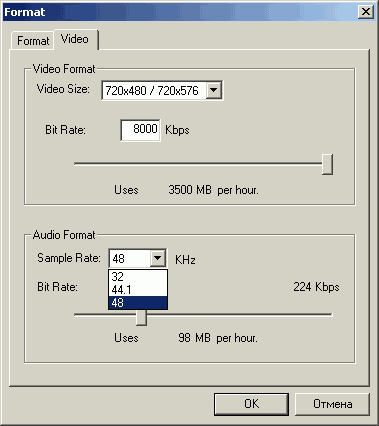

Программа поддерживает только запись в MPEG2 при помощи аппаратного кодера.

При этом минимальный видеобитрейт ограничен 5000 Кбит/с. Формат DVD отличается от MPEG2 заблокированной на 48 кГц частотой дискретизации звука. Возможно создание собственных профилей.

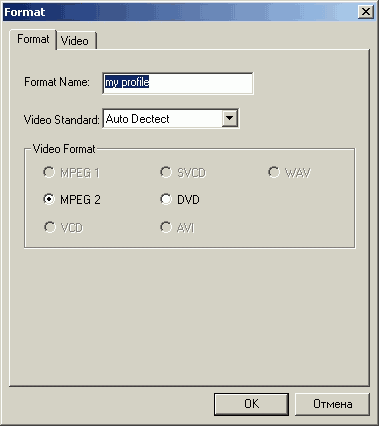

Доступны ручная установка разрешения, видео-, аудиобитрейта и частоты дискретизации. Как и у AVerTV PVR 150 Plus, поддержка переменного битрейта при записи отсутствует.

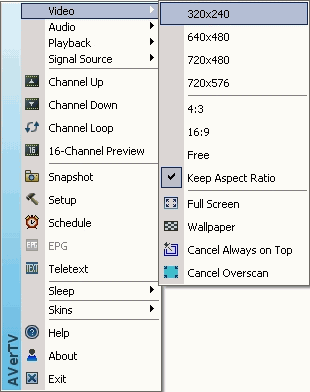

Разветвлённое контекстное меню с большим количеством доступных опций помогает справиться с управлением тюнером при отключенной панели управления.

Обойтись без нареканий на эргономику ПО не позволяют ограничение минимального размера видеоокна в 320×240 и отсутствие режима с отключенной рамкой (frameless mode).

В AVerTV 6 реализованы миниатюрная галерея захваченных файлов и режим 16-канального предварительного просмотра (работающий только в полноэкранном режиме).

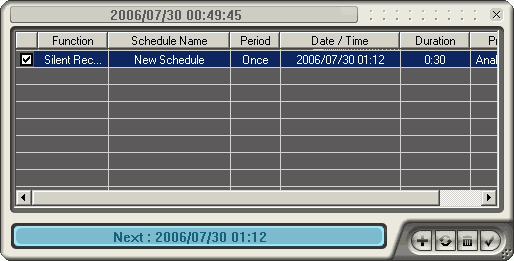

Планировщик поддерживает фоновую запись Silent Record, особенно полезную в сочетании с аппаратным кодером. Существует возможность отключения компьютера/перехода в энергосберегающий режим после выполнения запланированного задания.

Имеется таймер отключения до 2 часов с шагом 30 минут.

Качество

AVerTV USB MCE продемонстрировал хорошее качество автоматического поиска и приёма каналов. В штатном ПО используется просмотр декодированного при помощи собственного фильтра MPEG2-потока с битрейтом 5000 Кбит/с. Эти же параметры используются при работе в режиме отложенного просмотра Timeshift. Возможность вывода несжатого потока, реализованная в тюнерах от GOTVIEW, отсутствует. Если не учитывать это обстоятельство, то аппаратная часть тюнера позволяет отнести эту модель к лидерам в области качества изображения.

Рассинхронизация изображения и звука в процессе тестирования отсутствовала. Проблем с работой режима отложенного просмотра на звуковых картах семейства Creative Audigy не возникало. К разряду мелких неудобств можно отнести иногда возникающую задержку появления звука при переключении каналов и удивительное для тюнера c CX2584x отсутствие автоматического определения системаы цветности. Настройки штатной программы позволяют не обращать внимания на это обстоятельство, но при использовании тюнера с Windows XP MCE в наших условиях эта особенность способна стать причиной определенного неудобства.

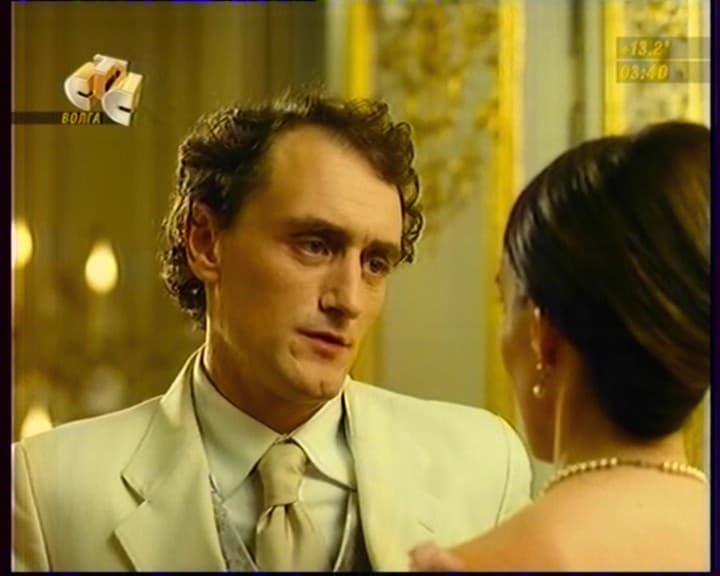

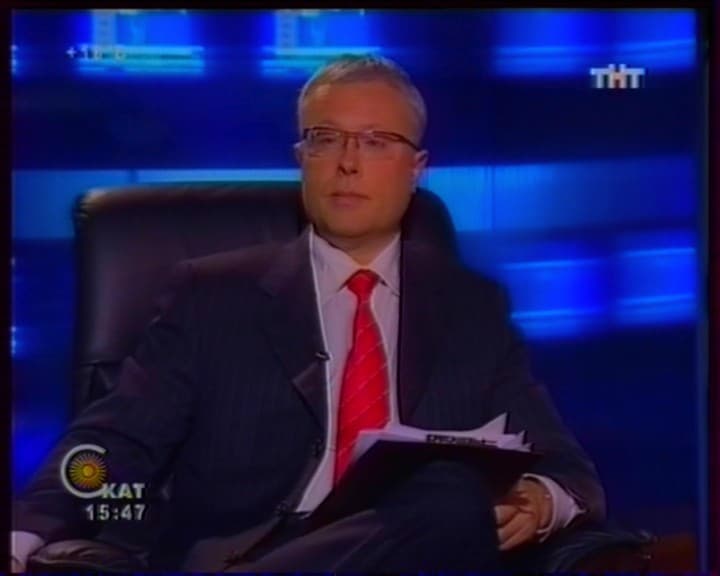

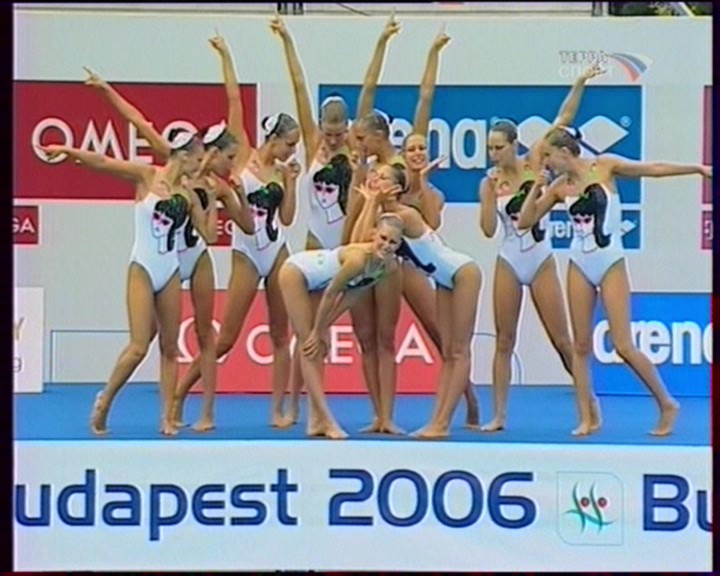

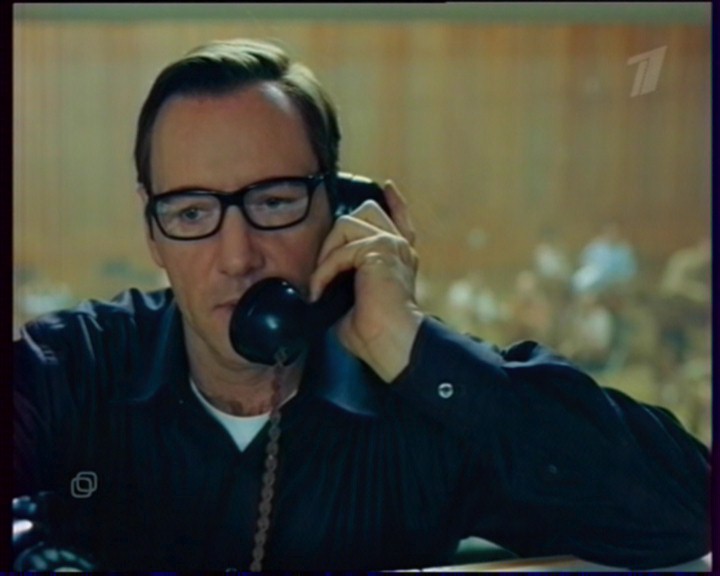

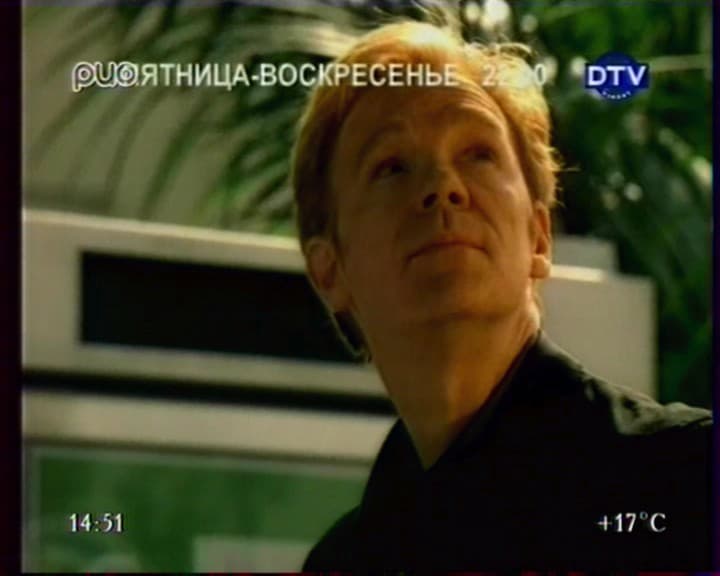

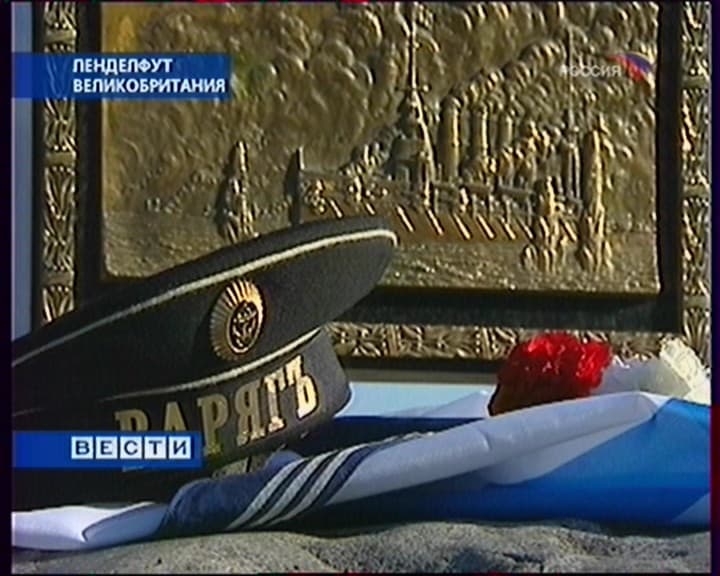

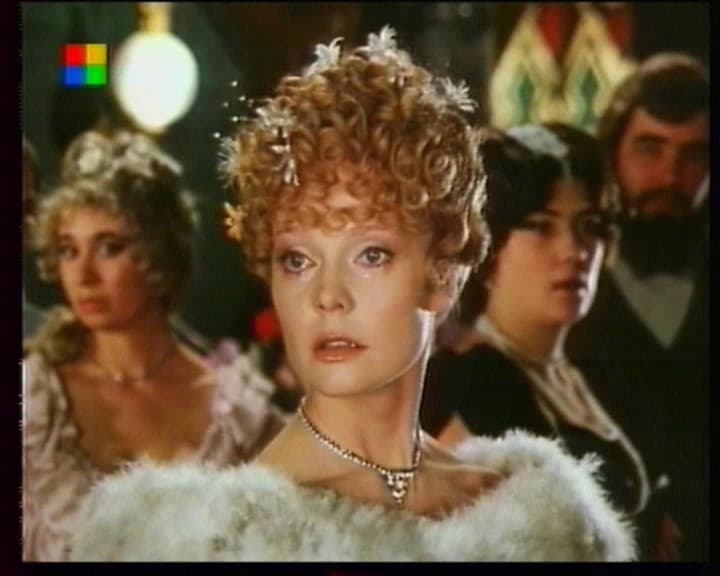

Записанные видеофрагменты продолжительностью 5 секунд доступны по следующим ссылкам:

Необычная ситуация сложилась с управлением системой аппаратного шумоподавления. Судя по изображению, шумоподавление включено постоянно, но узнать конкретные параметры драйвера не представляется возможным. Метод, опробованный на AVerTV PVR 150 Plus, результата не дал, так как настройки соответствующего фильтра не доступны ни в одной из программ, включая GraphEdit (!).

Последний замеченный недостаток адресуется одному из производителей видеокарт. Начиная с Catalyst 6.5, включение DxVA в настройках приводит к артефактам декодирования и появлению BSOD на видеокартах от ATI. Впрочем, отключение соответствующей настройки практически не сказывается на работе тюнера.

Нареканий на работу тюнера с Windows XP MCE, ChrisTV и SageTV/SageTV Recorder не возникло. Запись в альтернативных программах осуществляется с битрейтом 6000 Кбит/с.

Нагрев устройства при работе можно охарактеризовать как умеренный.

Выводы

Компактный размер, исполнение в металлическом корпусе, оригинальный внешний вид и хорошие технические характеристики позволяют присудить награду нашего сайта за дизайн.

Плюсы

  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Компактный размер
  • Аппаратная поддержка MPEG1/2
  • Режим отложенного просмотра Timeshift с использованием аппаратного кодировщика
  • Поддержка декодирования стереозвука
  • Передача звука посредством интерфейса
  • Отсутствие необходимости во внешнем питании
  • Индивидуальная настройка стандарта цветности и масштабирования для каждого канала
  • Изменяемый внешний вид панели управления
  • Поддержка широкоэкранного режима 16:9
  • 16-канальный предварительный просмотр
  • Фоновая запись Silent Record
  • Возможность отключения компьютера/перехода в спящий режим после выполнения запланированной задачи
  • Возможность работы в одной программе с DVB-T тюнерами производства AVerMedia
  • Поддержка сторонних программ, способных работать с тюнерами
  • Стильный дизайн
  • Поддержка русскоязычного интерфейса
  • Таймер отключения

Минусы

  • Ограничение минимального видеобитрейта в 5000 Кбит/с
  • Отсутствие регулировки видеобитрейта при работе в режиме просмотра
  • Отсутствие возможности вывода несжатого видеопотока
  • Отсутствие возможности записи с переменным битрейтом
  • Отсутствие доступа к настройкам шумоподавления
  • Отсутствие возможности программного сжатия с использованием сторонних кодеков
  • Отсутствие пульта ДУ
  • Ограничение минимального размера интерфейса 320×240
  • Отсутствие режима видеоокна без рамки
  • Отсутствие PAL/SECAM B/G в индивидуальных настройках каналов

В выводах хочется отметить следующий момент. AVer USB MCE с программой AVerTV 6 представляет собой пример подхода, прямо противоположного ориентации GOTVIEW на максимальную функциональность штатного ПО в ущерб его доступности и в некоторых случаях стабильности. Отмеченные в качестве недостатков отсутствие записи с переменным битрейтом или поддержки программного сжатия ничуть не влияют на просмотр телепрограмм и качественное аппаратное кодирование в MPEG2 при покупке тюнера неопытным пользователем, не имеющим желания разбираться с большим количеством настроек программы, малопонятных без вдумчивого изучения руководства и посещения специализированных сайтов. Такая стратегия в сочетании с приемлемой розничной ценой способна помочь популяризации устройств с аппаратными кодерами, от чего в конечном итоге выиграют как покупатели, так и производители.

Средняя текущая цена (количество предложений) AVerTV USB MCE в московской рознице: Н/Д(0)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер





5 сентября 2006 Г.
