Сравнительное тестирование системных плат на базе чипсета VIA Apollo KT266


На первый взгляд весьма противоречивый и как может показаться поначалу, не самый нужный сравнительный обзор плат на чипсете Pro266 выполнил свое предназначение — во-первых, заставил читателей задуматься о тех переменах, которые наступают в индустрии процессоров и системных плат, а во-вторых — пробудил начавший было угасать интерес к теме DDR памяти.

И действительно, тема противостояния чипсетов постепенно уступает пальму первенства теме противостояния процессоров. Производящиеся по старой, .18 микронной технологии процессоры Pentium 4, начали все стремительнее наращивать тактовые частоты и сбрасывать цены. Ни для кого уже не секрет, что в конце августа будет официально объявлен процессор Pentium 4 2ГГц, а цена на младшие и средние модели в линейке приблизятся к отметке 100 долларов. Стало совершенно очевидным, что вслед за Pentium III и ветвь AMD Athlon постепенно зашла в тупик — разрыв между конкурентами — P4 и Athlon — по частоте составляет порядка 500 мегагерц и будет только увеличиваться, так что Intel опять вышел в лидеры по производительности среди настольных систем.

Переход на полноценный технологический процесс .13 микрон затянулся, и весьма существенно, что, несомненно, сыграло на руку архитектуре NetBurst, на которой основан процессор Pentium 4. А вот "забуксовавший" AMD вынужден подогревать интерес к своей продукции в основном снижением цен и планировать объявление процессоров с новыми частотами очень аккуратно — "козырей" в рукавах осталось не так много, а до настоящего .13, который вдохнет новую жизнь в процессоры Athlon, еще очень нескоро. Подробнее с текущим положением вещей в процессорной индустрии в разрезе технологических и производственных сложностей можно познакомиться здесь.

Но для нас, конечных пользователей, все складывается как нельзя лучше. Дешевеющие до немыслимых пределов нижние модели процессоров Athlon, демонстрирующие при этом вполне достаточную для 90 процентов применений и пользователей производительность, а также DDR память, сравнявшаяся по цене с SDR, перевела самые производительные системы на базе процессоров AMD в разряд mainstream.

И если раньше вопрос выбора между DDR и SDR памятью при покупке новой системы волновал только избранных, то теперь буквально каждому, располагающему дополнительной суммой в $20-40, стоит задуматься — все же переход на DDR память дает обещанный прирост производительности в 10 процентов.

Осталось только определиться с выбором чипсета. Сегодня мы посмотрим, на что же все-таки способны серийные платы на базе чипсета VIA КТ266 сейчас, и на что они будут способны в дальнейшем, с выходом новых ревизий и BIOS.

Представляем участников тестирования.

Плата Epox 8KHA Soltek 75DRV Gigabyte 7VTX Chaintech 7VJD Chaintech 7VJD2 ASUS A7V266 MSI K7T266 Pro
Чипсет Северный мост – VT8366, южный мост – VT8233
Поддержка процессоров Socket 462, AMD Athlon & AMD Duron, FSB 200 & 266 MHz
Память 3 слота 2.5В DIMM DDR SDRAM 3 слота 2.5В DIMM DDR SDRAM 3 слота 2.5В DIMM DDR SDRAM 3 слота 2.5В DIMM DDR SDRAM 2 слота 2.5В DIMM DDR SDRAM, 2 слота 3.3В DIMM SDRAM 3 слота 2.5В DIMM DDR SDRAM 3 слота 2.5В DIMM DDR SDRAM
Разъем AGP с поддержкой режима AGP 4x и защелкой AGP Pro с поддержкой режима AGP4x AGP Pro с поддержкой режима AGP4x с поддержкой режима AGP 4x с поддержкой режима AGP 4x AGP Pro с поддержкой режима AGP4x с поддержкой режима AGP 4x и защелкой
слоты PCI 6 5 5 5 5 5 5
слоты расширения AMR/ACR/CNR - CNR AMR ACR, CNR ACR, CNR ACR CNR
порты ввода/вывода Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - //- - //- - //- - //- - //- - //-
USB 2 x USB порта на материнской плате, 2 разъема для 2 портов USB каждый на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, 2 разъема для 2 портов USB каждый на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, 2 разъема для 2 портов USB каждый на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, разъем для 2 портов USB на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, разъем для 2 портов USB на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, 2 разъема для 2 портов USB каждый на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, 2 разъема для 2 портов USB каждый на заднюю или переднюю панель компьютера
Интегрированный ATA100 IDE контроллер 2 канала ATA100 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) -//- -//- -//- -//- -//- -//-
Звук AC'97 codec, VIA VT 1611A AC'97 codec, VIA VT 1611A Creative CT5880 C-Media CMI8738/PCI-6ch-LX, 6-канальный звук C-Media CMI8738/PCI-6ch-LX, 6-канальный звук C-Media CMI8738/PCI-6ch-LX, 6-канальный звук AC'97 codec, VIA VT 1611A
BIOS 2-х мегабитный Flash EEPROM, AWARD BIOS v6.00PG, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AWARD BIOS v6.00PG, технологии Red Storm Overclocking, AntiBurn Shield, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AMI BIOS 1.24, технология DualBIOS поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AWARD BIOS v6.00PG, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AWARD BIOS v6.00PG, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AWARD MedallionBIOS v6.00, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AMI BIOS 1.24, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR
Форм-фактор, размеры ATX, 30.5x24.5 см ATX, 30.5x22см ATX, 30.5x24.5 см ATX, 30.5x24.2 см ATX, 30.5x24.2 см ATX, 30.5x24.5 см ATX, 30.5x23.5 см

Epox 8KHA

За последний год платы этой тайваньской компании приобрели популярность как среди российских сборщиков компьютеров, так и среди обычных пользователей. И популярность, надо заметить, заслуженную — высоки не только скоростные показатели материнских плат от этого производителя, но и их потребительские качества. Именно эта компания одной из первых стала предоставлять такие функции, как IDE RAID на плате и удобный мониторинг загрузки компьютера.

Сегодняшняя испытуемая нами плата также не выходит из строгих рамок требований компании — но про скорость работы логичнее будет написать после приведения результатов тестирования, а рассказать про саму на плату — самое время.

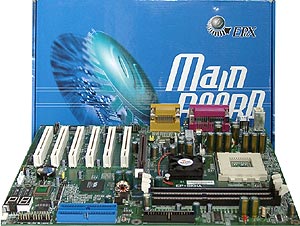

Итак, в стандартной коробке синего цвета помимо платы можно найти 40 и 80 жильные кабеля для подключения IDE устройств, кабель для подключения флоппи-дисковода и планку с двумя дополнительными разъемами USB для задней панели компьютера. Естественно, что в комплекте находится достаточно толстое описание платы на английском языке, в котором подробно освещены практически все вопросы, касающиеся установки платы и инсталляции драйверов. Также в коробке был найден компакт-диск с драйверами к плате и небольшим (по сегодняшним меркам) набором бесплатных программ. Среди них можно отметить привычные Adobe Acrobat Reader 4.05, Norton Antivirus 2001 и Norton Ghost 6.03. Также можно отметить утилиту для изменения частоты работы процессора из DOS или Windows — Boostek. Вроде бы не слишком богато, но видимо менеджеры компании делают ставку на привлечение покупателей другими способами.

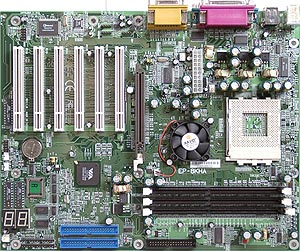

Что же касается собственно платы, то о ней можно сказать намного больше интересного. Начнем традиционно с разводки платы. Похоже, что стандартом у производителей плат стало помещение разъемов CD-in и AUX-in перед первыми слотами PCI — затрат на разработку платы, видимо, получается меньше:). Для человека, собирающего компьютер это явно не самое удобное место. Ну да Бог с ними, прислушиваться никто не хочет. Помимо такого расположения компания решила сэкономить и на пластмассе для этих разъемов — из платы торчат ничем не прикрытые штырьки. Об эстетике не говорю, но вот провода из таких разъемов выпадать точно будут. Мелочи, конечно, но все же. Зато наличие защелки на разъеме AGP и кулер от AAVID на северном мосту чипсета радуют — удобно и практично. Есть на плате и привычные два семисегментных светодиодных индикатора для отображения прохождения процедуры POST. Описание кодов, отображаемых на них, приводится в руководстве. В цепях питания применены 12 LowESR конденсаторов емкостью 2200uF каждый — неплохое подспорье оверклокеру. Переключателей на плате всего два — один для очистки содержимого CMOS, другой — для выбора базовой частоты, 100 или 133МГц. Все остальные настройки платы производятся из BIOS Setup, к описанию которого мы и переходим.

BIOS в этой материнской плате основан на версии 6.00 от Award, и включает в себя большое количество всевозможных настроек: огромное количество регулировок таймингов памяти, широкие возможности по регулированию работы шин AGP и PCI, а также возможность вручную распределять прерывания по слотам PCI. Но помимо этих настроек многих интересуют возможности по разгону системы — и здесь покупатель этой платы не будет разочарован. Частота FSB регулируется от 100 до 200МГц с шагом в 1МГц, и, что немаловажно, есть возможности по изменению напряжения питания ядра процессора: +/- 0.1В с шагом в 0.025В и изменению напряжения питания памяти — его можно поднять на 0.7В от номинала с шагом в 0.1В.

В общем, впечатления от платы остались очень неплохими — как кажется, многие покупатели смогли бы остановить свой выбор именно на ней. Но до окончательных выводов дойдем позже — после результатов тестирования.

Soltek 75DRV

Платы этой компании ранее были известны в нашей стране только достаточно узкому кругу пользователей, но, как правило, те, кто один раз попробовал продукцию Soltek в деле, "подсаживались" на нее достаточно плотно. А в последнее время поменялось и отношение компании к нашему достаточно динамично развивающемуся рынку, благодаря чему мы становимся свидетелями расцвета нового "брэнда" на нашем рынке. Пусть и сказано несколько громковато, но, по сути, все идет к этому — платы компании стали обладать всеми теми компонентами, которые позволяют подняться над средним уровнем, а вполне демократичные цены позволяют уверенно завоевывать новых поклонников в России.

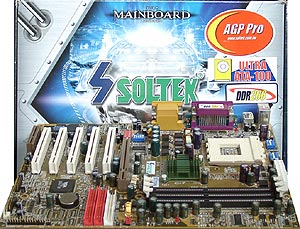

Разговор же о самой плате начнем, как и всегда, с комплектации и коробки — именно того, что видишь первым при покупке. Поскольку плата приехала достаточно давно, то коробка и комплектация у нее еще старая — а все платы, которые сейчас поставляются в Россию, упакованы в новые коробки и снабжены еще более богатым набором софта. Полюбоваться на новую коробку и узнать, что же изменилось в комплекте поставки, можно из обзора плат на чипсете Pro266.

Внутри старой коробки расположились: руководство пользователя на английском языке, отдельное описание набора бесплатного программного обеспечения, один кабель ATA66/100 (80-жильный) и кабель для подключения флоппи-дисковода. К сожалению, в комплекте нет ставшего привычными в последнее время второго IDE шлейфа (в новой поставке — есть) и кабеля с дополнительными разъемами USB — жалко, что на этих мелочах экономят. Также в комплекте есть два компакт-диска, на одном из них можно найти драйвера и описания к различным платам от Soltek, а также несколько программ, таких как Adobe Acrobat Reader и Virtual Drive. На втором же есть еще три программы — Norton Antivirus 2001, Norton Ghost 6.03 и Winfax Pro 9. Как я уже говорил, ко всем этим программам есть подробное описание на второй из брошюр, входящих в комплект. Что и говорить, дорогого стоит такая забота о пользователе!

На плате установлен разъем AGP Pro, что позволит вставить в него видеокарту с повышенным энергопотреблением, для улучшения стабильности работы платы в цепях питания применены 6 конденсаторов по 3300uF и 4 по 2200uF каждый. Особых огрехов в разводке нет — разве что не совсем удобно расположен разъем CD-in (между 1 и 2 слотами PCI). На плате находятся 3 блока дип-переключателей — они регулируют напряжение питания ядра процессора, коэффициент умножения и частоту FSB. Впрочем, две из этих настроек платы дублируются и в BIOS.

BIOS основан на версии 6.0 от Award, и содержит множество настроек, в частности, таких, как возможность тонко регулировать тайминги памяти и шины AGP. Помимо этого в нем применены две неплохо зарекомендовавшие фирменные технологии — Red Storm Overclocking и AntiBurn Shield. Первая позволяет в автоматическом режиме разгонять процессор, причем обладает, пожалуй, лучшей на сегодняшний день системой интеллектуального определения предельных частот без ущерба стабильности, а вторая не позволит процессору погибнуть при этом, а также выключит систему в случае таких неполадок, как например остановка вентилятора на кулере. Также не забыта и возможность вручную распределять прерывания по слотам PCI — очень полезная функция при большом количестве установленных в слоты карт расширения.

Подводя промежуточный этог, можно констатировать, что плата выглядит очень достойным соперником, как и все последние платы этой компании, которые попадали к нам в руки. Стоит отметить, что все они были основаны на чипсетах от VIA — именно эти платы являются "коньком" компании, и, судя по всему, оседлала она его всерьез и надолго.

Итак, функциональные возможности платы велики, посмотрим, что можно будет сказать после результатов тестирования.

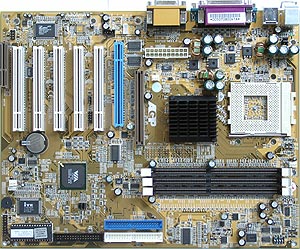

Chaintech 7VJD & 7VJD2

Платы этой компании зачастую ассоциируются с выпуском великолепных продуктов на базе мейнстрим чипсета двухлетней давности — i440BX. После того замечательного периода в истории компании, когда большое количество пользователей впадало в истерию при отсутствии этих плат на прилавках магазинов, дела шли не столь блестяще — авторитет компании в большинстве своем держался именно на прошлых заслугах, продукты же, выпускаемые компанией не вызывали того щенячьего восторга. Посмотрим, что же компания предлагает (и предлагает ли?) для пользователя в настоящем.

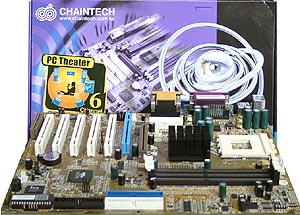

Поскольку платы практически одинаковы (за исключением наличия на второй разъемов для памяти DIMM SDR SDRAM), не отличаются по расположению функциональных элементов и имеют одинаковую комплектацию, то имеет смысл описывать их вместе.

Платы 7VJD и 7VJD2 представляют решение с 5 слотами PCI, 1 CNR и 1 ACR — решение спорное по причине практического отсутствия плат формата как CNR, так и ACR на полках магазинов. Кажется, имело бы смысл оставить лишь один из них на плате, добавив лишний слот PCI. Впрочем, оговорюсь, это частное мнение. В стандартной коробке сине-фиолетового цвета находятся помимо самих плат подробное описание платы и вопросов ее установки на английском языке, 80-ти жильный кабель ATA66/100, кабель для подключения флоппи-дисковода и кабель для использования 6 канальной акустики. Также в комплекте есть два компакт-диска.

На одном из дисков находятся драйвера к платам от Chaintech, а также утилита CPUBoost для изменения частоты работы процессора и некоторых других параметров системы прямо из Windows. К сожалению, она подходит лишь для тактовых генераторов частоты компании Realtek. На втором, названном "Value Pack 2001", находятся — Adobe Active Share (программа для просмотра фотографий, создания фотоальбомов и обмена ими через интернет), всем хорошо известный и часто встречаемый на подобных дисках от других производителей Norton Antivirus 2001, Adobe Acrobat Reader 4.05, программа для автоматического сохранения важных данных — AutoSave, Ewalla — программа, в какой-то мере заменяющая Ваш е-майл клиент с помощью забавных зверушек и машинок, проговаривающих голосом приходящие сообщения, Appio — персональный помощник при покупках в сети, а также X-Stop — приложение, позволяющее запрещать доступ к сайтам, и используемое, например, для того, чтобы Ваш ребенок не рассматривал картинки определенного жанра. Набор сколь богат, столь и необычен. Чаще производители предлагают утилиты для работы с жесткими дисками и т.д. Такой подход имеет как плюсы, так и минусы — он явно ориентирован на обычного пользователя, а не на профессионала.

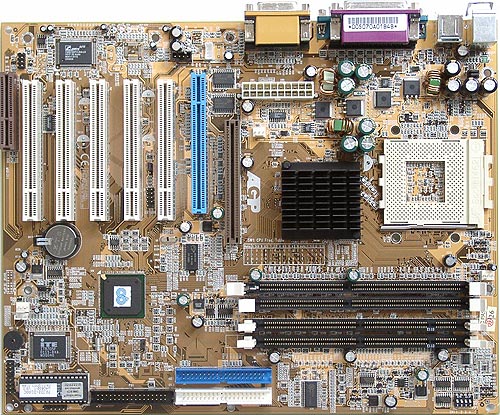

Сами же платы, как говорилось выше, отличаются несильно — на плате 7VJD2 слотов для модулей DDR SDRAM — 2, а на 7VJD — 3. Зато на первой из плат есть еще два разъема для все еще являющихся стандартом "де-факто" модулей SDRAM. Что, в общем-то, могло бы облегчить переход с одного типа памяти на другой — пользователь вставил бы имеющиеся у него модули, со временем сменив их на более производительный тип памяти DDR SDRAM. Но при нынешних ценах на память такой выбор может оказаться сомнительным. Впрочем, и память может подорожать — как после известного всем землетрясения на Тайване. Так что вопрос о целесообразности присутствия разъемов для обоих типов памяти на плате остается открытым. Что же до разводки платы — то выполнена она грамотно, за исключением небольших огрехов — разъемы питания и аудиовходов расположены не в самых удачных местах. Нельзя не отметить наличие на платах звукового решения от C-Media, которое позволяет прослушивать с помощью имеющейся в комплекте планки на заднюю панель компьютера звук на аудиосистемах формулы 5.1. В целях обеспечения стабильной работы плат применены 10 конденсаторов по 3300uF каждый. На платах присутствуют лишь несколько перемычек — одна для очистки содержимого CMOS, вторая для задания базовой частоты процессора — 100 или 133МГц, а третья представляет собой блок переключателей, с помощью которых можно менять коэффициент умножения. Все же остальные настройки системы делаются из BIOS Setup.

В BIOS, основанном на версии 6.00PG от Award, можно достаточно плотно поработать над тонким тюнингом вашего компьютера — настроить режимы работы памяти, шин AGP и PCI, вручную распределить прерывания PCI-устройствам, а также заняться зачастую выгодным делом — разгоном процессора. Для осуществления этой возможности к Вашим услугам регулируемое напряжение питания ядра процессора — его можно поднять на 0.35В с шагом в 0.025В, а также возможность поднимать частоту FSB с шагом в 1МГц до 166МГц.

Платы с первого взгляда неплохи, вроде бы на них есть почти все, что диктует мода — за исключением не всегда нужных IDE RAID, SmartCard Reader etc. Посмотреть же на них в работе и огласить результаты оной мы сможем после сравнительного тестирования.

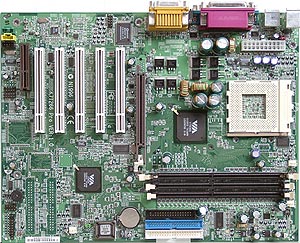

MSI K7T266 Pro

Платы одного из ведущих производителей этой продукции всегда отличались высоким качеством, но в тоже время этого нельзя сказать о стабильно высокой скорости работы на них. Попросту говоря, некоторые экземпляры плат (говорить о всех платах данной модели, за отсутствием необходимой статистики, нельзя) можно было бы признать неудачными — в сравнении с конкурентами они достаточно много проигрывали в скорости. На этот раз, забегая вперед, скажу, что плата попалась удачная — высоко как качество, так и скорость.

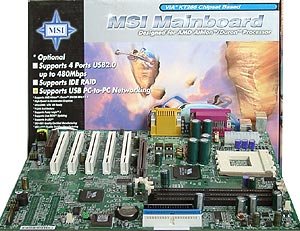

Что же мы получаем, покупая плату этого производителя, помимо вышеозначенных качества и скорости работы? Ведь за последние несколько лет мы успели привыкнуть, что производители помимо самой платы предлагают и что-то еще, какую-то изюминку, придающую пряный аромат пресному продукту. В коробке стандартного дизайна (стабильность — превыше всего!) находятся описание платы, планка на заднюю панель компьютера с двумя дополнительными портами USB, еще одна планка, с помощью которой реализуется фирменная технология PC2PC (соединение компьютеров в локальную сеть с помощью шины USB), 80-ти жильный кабель ATA100, кабель для дисковода и компакт-диск. На нем можно найти драйвера для материнских плат, видеокарт и т.д. производимых компанией MSI. Также на нем в формате .pdf можно найти описания практически всех материнских плат от MSI. Но все это столь привычно, что описание этой части программного обеспечения кажется уже слишком скучным. Из более интересного можно отметить — Adobe Acrobat Reader, утилиты от AMI и Award для работы с функцией плат Suspend-To-Disk, WinFlash от Award для прошивки BIOS из Windows. Есть на диске программы LiveBIOS (автоматическая прошивка BIOS в среде Windows) и Fuzzy Logic 3(утилита для разгона процессора из Windows), а также PC Alert — утилита мониторинга за состоянием температур и скоростей вращения вентиляторов. Стоит отметить, что Fuzzy Logic и PC Alert нельзя запускать одновременно. Также на диске есть программы MediaRing Talk для онлайн общения в интернете, VNC для дистанционного управления компьютером и X-Setup для настройки большого количества параметров Windows.

Плата выглядит очень аккуратной — все функциональные элементы расположены удобно, и при сборке компьютера рука сборщика не будет испытывать неудобства. На плате можно заметить несколько не распаянных микросхем и разъемов — дело в том, что PCB, как это часто встречается в последнее время, служит основой для нескольких моделей плат. Так, в других версиях на плате может быть установлен IDE RAID, а также напаян контроллер шины USB 2.0. Разъем AGP на плате оборудован защелкой, предотвращающей выпадение видеокарты из слота. На плате применены LowESR конденсаторы-исполины — 5 штук по 4700uF каждый. Что же, одни берут числом — используя пары конденсаторов обычной емкости, а другие ставят вместо пары по одному, но очень большому, что мы и видим в этом случае. Перемычек на плате всего две — одна приводит в исходное состояние CMOS, другая — задает базовую частоту процессора, 100 или 133 МГц. Все остальные возможности по настройке платы находятся в BIOS.

BIOS основан на версии 1.24 от AMI, и позволяет пользователю настроить плату под его нужды. А настроек хватает — большое количество регулировок шин AGP и PCI, широкие возможности по тонкой настройке памяти, и (а куда без этого?) функции, помогающие выжать максимум из процессора. В их ряду — возможности изменять напряжение питания памяти (от 2.5 до 2.7В, шаг 0.1В) и ядра процессора (от 1.475 до 1.85В, шаг 0.025В), задание коэффициента умножения (от х5 до х12.5), а также изменения частоты FSB до 153МГц с шагом 1МГц. Единственное, чего может не хватить, так это возможности ручного распределения прерываний по слотам PCI — жаль, но что же делать.

В общем, привычный набор возможностей от MSI, качественно выполненная плата без особых выдающихся возможностей. О таких часто говорят — "рабочая лошадка".

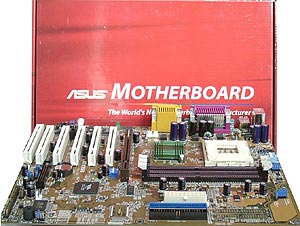

ASUS A7V266

Этот первый представитель семейства плат ASUS, основанного на чипсете KT266 от компании VIA, задержался с выходом. Практически все конкуренты уже давно анонсировали платы на этом чипсете, а вот крупнейший в мире производитель материнских плат ждал. Возможно, что тому виной было желание не выпускать сырой продукт — так посмотрим же, что из этого вышло. Плата, попавшая в нашу лабораторию, является предпродажным образцом. И говорить о какой либо комплектации было бы не совсем верно — ведь сравнивать сырое мясо и готовый шашлык сложно и неправильно. Но все же стоит отметить, что в комплекте мы нашли документацию к плате, пусть и распечатанную на принтере — но все же она была. Также в коробке красного цвета были уложены кабель ATA100, кабель для дисковода и CD-R диск. На нем находился стандартный набор программ от Asustek — драйвера к плате, Adobe Acrobat Reader 4.05, антивирусная программа PC-Cillin2000 v. 7.0 от Trend Micro, Power Player SE 5.0, PowerDVD Trial 3.0, VideoLive Mail 4.0 от CyberLink, программа 3Deep для настройки цветовой гаммы в играх, а также программы от самой компании ASUS — скринсейвер, ASUS Update — программа обновления BIOS из среды Windows и ASUS PCProbe — утилита мониторинга за состоянием системы.

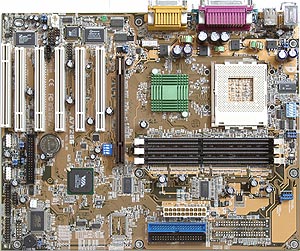

Мы не оговорились, говоря "первый из семейства" — на плате есть не распаянные микросхема и разъемы. На этом месте должны находиться контроллер IDE RAID от Promise с сопутствующими этому решению разъемами ATA100. Да, судя по всему, и у ASUS скоро появится плата с таким модным и относительно недорогим способом увеличения производительности дисковой подсистемы.

На плате A7V266 также, как и у плат компании Chaintech, применено внешнее звуковое решение — чип от C-Media с возможностью вывода звука по 6 каналам. Но здесь нет в комплекте планки на заднюю панель, и посредством драйверов выходами центрального и задних каналов становятся разъемы Line-In и Mic-In. Плата, несмотря на свой младенческий (если можно так выразится) статус, не представляла собой сделанный на коленке объект исследования — нет на ней часто встречающихся в таких изделиях навесных элементов, пайка выполнена явно в заводских условиях. Единственным минусом для платы может служить разъем для подключения кабеля дисковода — он расположен сзади 4 и 5 слотов PCI, и тянущийся через весь корпус шлейф явно не послужит наилучшей циркуляции воздуха. Случай же с полноразмерной PCI-картой рассматривать ныне нет смысла — они почти не встречаются в продаже. Ничего особенного, в сравнении с конкурентами, не представляют усилия инженеров компании по улучшению цепей питания ядра процессора — 4 конденсатора по 3300uF и 3 по 1500uF каждый. Присутствуют на плате и ставшие обычными в последнее время для продукции этой компании разъемы SMARTCARD и AFPANEL — первый для подключения считывателя смарт-карт, второй же для подключения описанной нами ранее ASUS iPanel. На плате достаточно много перемычек, а наибольший интерес собой представляют 4 блока переключателей — с их помощью можно задать базовую частоту процессора, коэффициент умножения и напряжение питания ядра процессора. С помощью же четвертого мы можем выбрать тип процессора — Athlon, Duron или Athlon 4 (Palomino). Большинство же настроек скрываются в BIOS Setup платы.

BIOS выполнен на версии Medallion 6.00 от Award — типичный выбор для Asustek. И уж в нем то душа может разгуляться на всю катушку — огромный выбор режимов работы памяти, шин AGP и PCI, ручное распределение прерываний по слотам и т.д. и т.п. Присутствуют и все возможности технологии "JumperFree" — именно такое наименование получила когда-то возможность изменять большое количество характеристик системы из BIOS Setup в версии от Asustek. Есть такие возможности, как: изменение напряжения ядра процессора (1.525-1.85В, шаг 0.025В), изменение коэффициента умножения (x5-x13), изменение частоты FSB (100-227MHz(!) с шагом 1MHz). Очень и очень неплохо — ради этого стоило потрудиться.

Плата имени Asustek не опозорила, влилась в поток, исходящий с конвейеров компании и стала еще одним ориентиром для других производителей — о скорости же ее работы чуть позже.

Gigabyte 7VTX

Эта плата уже была протестирована нами ранее в обзоре чипсета VIA KT266, и добавить чего-либо нового к ее описанию практически нечего. Но все же стоит кратко рассказать о ней и обозначить отличия от тестового образца платы, который защищал цвета KT266 еще несколько месяцев назад. Для сравнения с другими платами этого обзора это кажется не лишним.

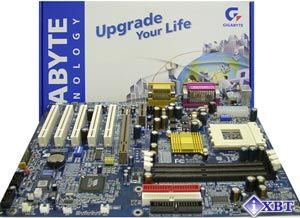

В коробке обычной сине-белой гаммы находятся сама плата, шлейф ATA66/100 и шлейф для подключения дисковода — это было и раньше. В стандартной серийной комплектации добавилось еще руководство платы и полноценный компакт-диск с драйверами и утилитами. В числе программ на диске есть EasyTune III — программа для разгона компьютера из Windows, @BIOS — с помощью этой утилиты можно прошивать новую версию BIOS также из среды Windows.

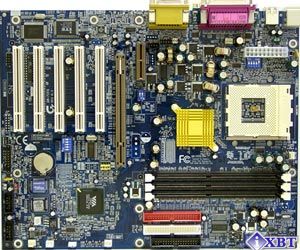

Сама же плата почти не претерпела никаких изменений — появился лишь не распаянный ранее разъем для дополнительного питания слота AGP, да на радиаторе, установленном на северном мосту чипсета появился вентилятор производства компании AVC. Насчет же разводки платы скажу, что всё доступно и удобно расположено. Еще хотелось бы отметить многоканальный источник напряжения питания процессора и наличие на плате 13 LowESR конденсаторов емкостью 1200uF каждый.

Приятным сюрпризом окажутся и блоки переключателей для изменения частоты FSB, а также для изменения коэффициента умножения и регулирования напряжения питания шины AGP и модулей памяти — не часто встретишь такие возможности на платах этого производителя.

BIOS платы основан на версии 1.24 от AMI, и предоставляет возможность достаточно гибко конфигурировать систему. Есть настройки таймингов памяти и шины AGP, можно изменять частоту FSB с шагом в один МГц в пределах до 180МГц, можно вручную задавать коэффициент соотношения частот AGP/PCI/FSB.

Как видим, не появилась возможность изменения напряжения на ядре процессора — и выглядит это достаточно странным, особенно на фоне не совсем привычных функций изменения напряжения AGP и памяти. Ну да Бог им судья — инженерам R&D отдела Gigabyte.

В прошлом тестировании плата показала себя отменно — и в этот раз нареканий она не вызвала. После результатов сравнительного тестирования подведем окончательные итоги.

Производительность

В сравнительном тестировании плат использовалось следующее оборудование:

  • Системные платы на базе VIA KT266:
    • Epox 8KHA
    • Soltek 75DRV
    • Gigabyte 7VTX
    • Chaintech 7VJD
    • Chaintech 7VJD2
    • ASUS A7V266
    • MSI K7T266 Pro
  • Процессор: 1.33ГГц AMD Athlon, FSB 266 MHz
  • Память: 256 Mb DDR SDRAM Mushkin, CL 2
  • Leadtek GeForce 3 64MB
  • Seagate Barracuda ATA III, ST340824A
  • CD-ROM: ASUS 50x speed

И программное обеспечение:

  • Windows 2000 Professional SP1
  • NVIDIA Detonator v12.41
  • BapCo & Mad Onion SysMark 2001 Internet Content Creation
  • BapCo & Mad Onion SysMark 2001 Office Productivity
  • idSoftware Quake III Arena v1.17 demo001.dm3
  • MadOnion 3Dmark 2001
  • SpecView Perf 6.1.2
  • 3D Studio MAX 3.1

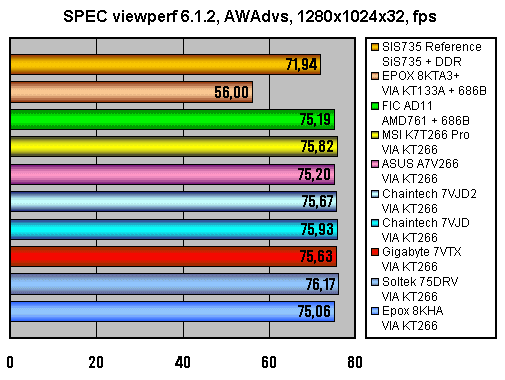

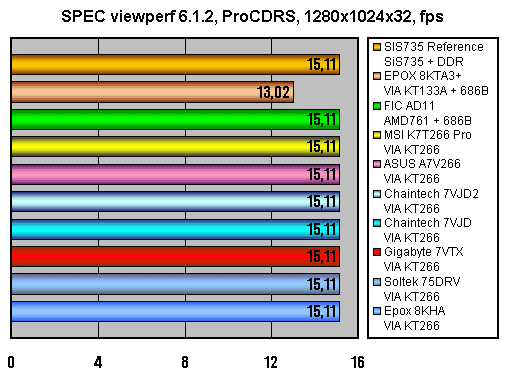

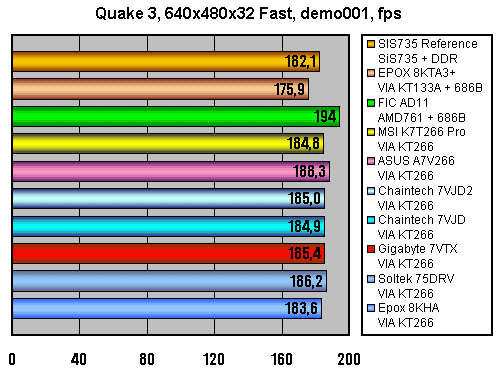

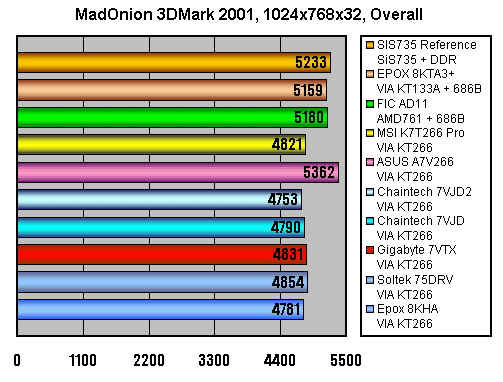

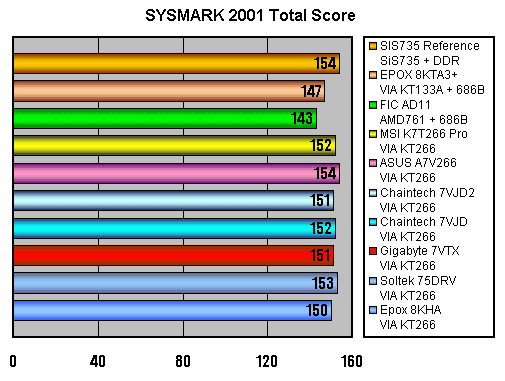

Мы включили в сравнительные диаграммы результаты, полученные нами на всех DDR чипсетах под Athlon, протестированных в нашей лаборатории. Тем не менее, хотя все дополнительное тестовое оборудование практически совпадает, серьезный временной разброс в два месяца позволяет оценивать результаты, полученные на всех чипсетах, кроме КТ266, как приблизительные. С другой стороны, с ними картина выглядит более полной, а сравнительное тестирование всех самых быстрых системных плат на всех современных чипсетах расставить окончательные точки над i.

Именно тот обзор будет содержать развернутые комментарии к каждому тесту, а этот направлен скорее на то, чтобы продемонстрировать производительность плат на чипсете KT266 в сравнении друг с другом.






Сначала прокомментируем полученные результаты, не принимая во внимание то, что продемонстрировала нам плата от ASUS. Что ж, тут все предельно просто — крайне плотные результаты, показанные всеми участниками, еще раз подтверждают их высокий класс. Но для наиболее пытливых читателей "разжуем": практически во всех тестах победа за платой Soltek 75DRV, немного отстала от соперников плата EPOX 8KHA, а платы Chaintech еще раз подтвердили следующий факт — платы с поддержкой двух типов памяти медленнее, причем порой весьма существенно, чем их сестрички с поддержкой только DDR SDRAM.

А вот теперь — ASUS A7V266. Что же это — новая ревизия чипсета или просто мастерский тюнинг, занявший у производителя столько времени? Официальная версия опровергает наличие новой ревизии чипстета, и объясняет такое увеличение производительности в 3D отточенным дизайном и тщательно доведенным BIOS. В таком случае, такого же скачка производительности можно ожидать и от других плат, а пока можно констатировать следующее — платы на KT266 все-таки стали тем, что от них все с нетерпением ждали, так что — все за покупками!!!

Вы можете удивиться отсутствию в диаграммах результатов производительности связки VIA KT266 + PC133 (ведь одна из таких плат присутствует в обзоре). Объяснение банально: выборочные тесты проводились (Quake III и 3DMark 2001), но в приведении их результатов нет никакой нужды, а столбиков и так слишком много, поэтому мы решили не добавлять вам ряби в глаза :) С поправкой на неизбежную разницу в производительности между разными материнскими платами, пара KT266 + PC133 работает так же как и KT133A + PC133 (иногда — чуть медленнее, не более чем на 2-3%, но будем помнить про то, что платы на KT266 и KT133A не от одного производителя).

С другой стороны, это лишний раз отражает нашу позицию в данном вопросе: при покупке платы на KT266 с поддержкой PC133 и PC2100 DDR, ориентироваться на ее производительность в паре с PC133 — абсолютно бессмысленно. Такая плата может быть нужна только для одной цели — "перетерпеть" на ней некоторое время, пока не будет куплена нормальная PC2100 DDR память. Ну а кого интересует производительность настолько временной конфигурации? Пожалуй, что никого. Главное, чтобы вообще работала, а с этим у нас проблем не возникло.

Выводы

Наверное, Вы все уже поняли, что пришло время покупать платы на КТ266, но еще не поняли, какую именно плату выбрать.

Придется подсказать — тем, кому требуется космическая производительность, причем прямо сейчас, а вопрос цены не стоит столь остро, имеет смысл обратить внимание на ASUS A7V266, а тем, кому необходимо решение с идеальным соотношением цена/качество, стоит взглянуть в сторону Soltek 75DRV и EPOX 8KHA.

Плата MSI K7T266 Pro предоставлена компанией IP Labs
Платы Gigabyte 7VTX и EPOX 8KHA предоставлены компанией Citilink
Платы Chaintech 7VJD и 7VJD2 предоставлены компанией ASBIS
Платы Soltek 75DRV и ASUS A7V266 предоставлены компанией ПИРИТ
