MSI KT6 Delta-FIS2R (MS-6590 Ver.2) — системная плата на базе чипсета VIA KT600


Один из образцов всеми нежно любимых (правда, большей частью издали) «монстриков» из серии «попробуйте угадать, чего нет на этой плате — не получится». Богатая комплектация; PCB, забитая под завязку микросхемами; вычурная накладка на кулере северного моста… Словом, плата достаточно стандартная для своего класса, а класс этот сейчас на рынке представлен очень и очень широко. Даже интересно: кому продаются эти «600-е Мерседесы» в таких количествах? :)

Разводка платы, вполне ожидаемо, не очень удобна: разъемы RAID расположены позади слотов PCI, а звуковые разъемы — перед ними, также может затруднить сборку скученность разъемов вокруг модулей памяти. Доступ к единственной имеющейся перемычке может быть затруднен при установке платы в корпус, краткое описание ее функциональности приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 2200 мкФ и 3 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (1 на 1000 мкФ и несколько менее емких). Из разведенных, но не распаянных элементов на плате можно отметить разъем для подключения дополнительной планки USB. Размеры платы — 305х245 мм (стандартный ATX, крепление к корпусу девятью винтами).

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Описываемая модель относится к серии KT6 Delta и является самым функциональным из четырех продуктов этой серии. Для сравнения приведем краткие характеристики всех плат этой линейки:

  • KT6 Delta-SR (Standard Version): SATA RAID 0/1 (южный мост);
  • KT6 Delta-LSR: SATA RAID 0/1 (южный мост); 10/100 Мбит Ethernet;
  • KT6 Delta-FISR: SATA RAID 0/1 (южный мост), Gigabit Ethernet, FireWire;
  • KT6 Delta-FIS2R: SATA RAID 0/1 (южный мост), SATA RAID 0/1/0+1 (Promise), Gigabit Ethernet, FireWire.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A);
  • 3 разъема под DDR SDRAM DIMM;
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Стандартные разъемы питания (ATX и 4-контактный для 12 В);
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 2 «чипсетных» и один за счет дополнительного RAID-контроллера;
  • 4 разъема Serial ATA — 2 «чипсетных» и 2 за счет дополнительного RAID-контроллера;
  • Разъем для подключения планки MSI D-Bracket (с двумя портами USB (2.0) и четырьмя светодиодами для индикации прохождения процедуры POST);
  • Разъем для подключения планки с дополнительными портами FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (2 с возможностью регулировки количества оборотов, к одному из которых подключен вентилятор на радиаторе северного моста чипсета).

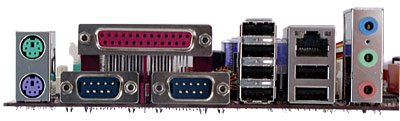

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT-порт, 2 COM-порта;
  • 4 разъема USB (2.0);
  • 2 разъема USB (2.0) и RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема.

Итого — 6 портов USB, чего, скорее всего, хватит практически любому пользователю, поэтому порты на дополнительной планке вряд ли понадобится задействовать. Правда, на этой планке расположены еще и светодиоды диагностики, так что стимул устанавливать ее все равно есть.

Комплект поставки

  • Упаковка: коробка привычного дизайна;
  • Документация: руководство пользователя материнской платы, описание SATA RAID — все на английском языке;
  • Кабель ATA66/100/133 и шлейф для подключения дисковода — оба убраны в сетчатый экран;
  • 4 кабеля Serial ATA (с переходниками питания);
  • Планка S-Bracket (аудиоразъемы, включая S/PDIF);
  • Планка D-Bracket (2 порта USB (2.0) и 4 светодиода для индикации прохождения процедуры POST);
  • Планка на заднюю панель компьютера с 3 разъемами FireWire;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Дискета с драйверами к SATA/IDE RAID;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • VNC;
    • 3Deep;
    • DirectX 9.0a;
    • PC-cillin 2002;
    • X-Setup;
    • MSI CoreCenter;
    • MSI DMI Browser;
    • MSI FuzzyLogic;
    • MSI GoodMem;
    • MSI InfoView;
    • MSI i-Speeder;
    • MSI LiveUpdate;
    • MSI LockBox;
    • MSI PCAlert;
    • MSI PWKeeper;
    • MSI SecureDoc;
    • MSI SmartKey;
    • MSI WMIinfo.

Как мы уже писали ранее, основной упор Micro-Star делает не на «бонусное» ПО от других производителей, а на свое собственное, представленное в довольно большом ассортименте. С одной стороны, приятно, что вместе с платой получаешь целых 13 фирменных утилит, так или иначе предназначенных для работы с ее аппаратной начинкой или ухода за ней. С другой — большинство этих программ можно скачать с сайта MSI, а вот «честные», лицензионные копии коммерческого ПО (прилагаемые к платам некоторых других производителей) ни с какого сайта не скачаешь.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека C-Media CMI9739A с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • Сетевой, на базе чипа Broadcom BCM5788KFB, с поддержкой 10/100/1000 Base-T (Gigabit Ethernet);
  • IDE/SATA RAID, на базе микросхемы Promise PDC20378, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133/SATA150;
  • FireWire, на базе микросхемы VIA VT6306, с поддержкой 3 портов.

Фирменные технологии

  • CoreCenter;
  • Live Update 2 (включает в себя Live OSD, Live BIOS, Live Driver, Live VGA BIOS, Live VGA Driver, Live Utility).

CoreCenter фактически представляет собой вариацию на тему «продвинутого» системного мониторинга и тонкого тюнинга. LiveUpdate можно назвать «плато-независимой» технологией, так как это просто реализация возможности централизованного обновления драйверов и BIOS с помощью специального ПО от самой MSI.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+CAS Latency, Row Precharge Time, RAS Pulse Width, RAS to CAS Delay, Write Recovery Cycle, Bank Interleave, Burst Length, 1T Command, System Performance, Fast R-2-R Turnaround
Выбор частоты работы памяти+Auto, 200, 266, 333, 400 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—280 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x6—x15
Изменение напряжения ядра процессора+Auto, 1,35—2,3 В с шагом 0,025 В (с шагом 0,15 В выше 1,85 В)
Изменение напряжения памяти+Auto, 2,55—3,3 В с шагом 0,05 В
Изменение напряжения чипсета+Auto, 2,6—2,8 В с шагом 0,1 В
Изменение напряжения шины AGP+Auto, 1,55—2,1 В с шагом 0,05 В

Использовалась версия BIOS 5.1, как последняя из доступных на время проведения тестирования.

Результаты тестов:





22 сентября 2003 г. Автор Дмитрий Майоров, Станислав Гарматюк
