Одна из самых функциональных моделей под Socket 754 (напомним, что о производительности в этом случае упоминать глупо) к тому же прекрасно укомплектована. Хотя будущего в качестве топовых продуктов платы с этим сокетом не имеют, на текущий момент Gigabyte K8NSNXP все еще может являться основой для компьютера с превосходной скоростью работы.

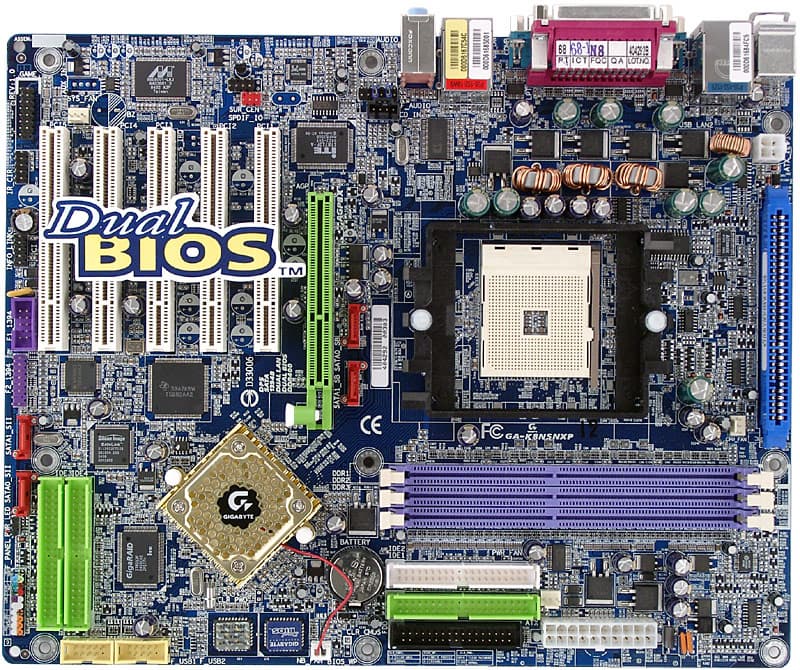

Единственный чип набора системной логики от NVIDIA вроде бы должен был улучшить разводку платы, но на практике она далека от идеальной — слишком много всего интегрировано. Неудобно для подключения кабелей расположен ряд разъемов вдоль левого края платы; разъемы аудиовходов перед слотами PCI, разъемы IDE RAID позади них и разъемы SATA рядом со слотом AGP затрудняют установку карт расширения и препятствуют удобному размещению кабелей в корпусе. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы. При установке видеокарты с напряжением питания +3,3 В загорится светодиод, информирующий о недопустимости применения этой модели, а второй светодиод извещает о наличии напряжения на разъемах памяти. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и 4 по 1500 мкФ, а при установке фирменного модуля K8 DPS схема VRM дополняется до 6-канальной. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 4 конденсатора по 1000 мкФ и несколько менее емких) и памяти (6 по 1000 мкФ).
Модель Gigabyte K8NSNXP является топовой в линейке продуктов компании на nForce3 250, поэтому неудивительно отсутствие разведенных, но не распаянных функциональных элементов у этой платы (хотя некоторые мелкие элементы, общие для остальных моделей линейки, все же отсутствуют — перемычки защиты BIOS от записи и сброса пароля, дополнительный звуковой вход). Две другие платы в серии — K8NS и K8NS Pro. Первая является базовой, у нее есть только сетевой контроллер и аудиокодек, а вот вторая достаточно близка к K8NSNXP по функциональности (у нее только один (гигабитный) сетевой адаптер и контроллер FireWire вместо GigaWire), но лишена всяких «излишеств» вроде модуля DPS и планки для подключения внешних SATA-устройств. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:
- напряжения процессора, памяти, +3,3 и +12 В;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

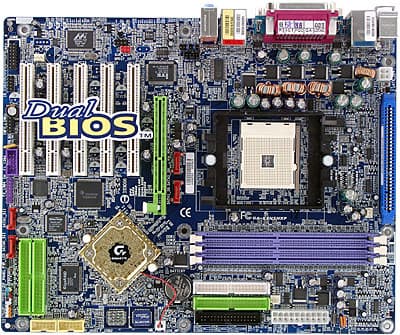

Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 754);
- 3 разъема под DDR SDRAM DIMM (до 3 ГБ DDR266/333/400);
- Слот AGP (с защелкой);
- 5 слотов PCI;
- Разъемы питания: стандартный ATX и 4-контактный для 12 В;
- Разъем для установки модуля K8 DPS;
- Разъем FDD;
- 4 разъема IDE (Parallel ATA) — 2 из них «чипсетные», а еще 2 функционируют за счет дополнительного контроллера IDE RAID, так что подключаемые к последним диски могут быть объединены в RAID-массив уровней 0, 1 и 0+1;
- 4 разъема SATA (Serial ATA) RAID — 2 из них «чипсетные», а еще 2 функционируют за счет дополнительного контроллера SATA RAID; подключаемые к каждой паре диски могут быть объединены в RAID-массив уровней 0 и 1;
- 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
- 2 разъема для подключения планок на 3 порта GigaWire;
- Разъем для подключения Game-порта;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем для подключения стандартного IrDA-модуля;
- Разъем для подключения SMBus-устройств;
- Разъем для подключения датчика открытия корпуса;
- Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF-In/Out;
- 4 разъема для подключения вентиляторов (3 из них с возможностью контроля количества оборотов, к четвертому подключен вентилятор на радиаторе чипсета).

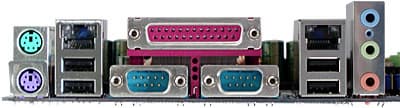

Задняя панель платы (слева направо, по блокам)

- Порты PS/2 для мыши и клавиатуры;
- 2 порта USB и 1 RJ-45 (Fast Ethernet);
- 1 LPT и 2 COM-порта;
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 3 аудиоразъема (Mic-In, Line-In, Front).
Комплект поставки

- Упаковка: коробка стандартного дизайна серии K8 Triton;
- Документация: руководство пользователя материнской платы, руководство по настройке IDE RAID, руководство по настройке SATA RAID и плакат с краткой инструкцией по настройке и установке платы — все на английском языке;
- Кабели: 2 Serial ATA, 3 ATA66/100/133 и шлейф для подключения дисковода;
- Планка на заднюю панель компьютера для подключения внешних SATA-устройств (с переходником питания);
- Планка на заднюю панель компьютера с 2 портами USB;
- Планка на заднюю панель компьютера с 2 портами USB и 2 портами GigaWire;
- Планка на заднюю панель компьютера с разъемами Center/Sub, Rear, Side, S/PDIF-Out типов Toslink и Coaxial;
- Модуль Gigabyte K8 DPS;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с программным обеспечением:
- необходимые для работы платы драйверы;
- Adobe Acrobat Reader;
- DirectX 9.0;
- Norton Internet Security;
- Gigabyte @BIOS;
- Gigabyte DMIView;
- Gigabyte EasyTune4;
- Gigabyte FaceWizard;
- Gigabyte Windows Utility Manager;
- Gigabyte IA Panel;
- Gigabyte Management Tools;
- Gigabyte System Information Viewer.
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека Avance Logic ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
- 2 сетевых, один из которых реализован на базе чипсета и PHY-контроллера ICS 1883, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet), а второй — на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
- GigaWire (FireWire-800, IEEE 1394b), на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 3 портов;
- IDE RAID, на базе микросхемы ITE IT8212F, с поддержкой 4 устройств PATA и возможностью создания RAID уровней 0, 1, 0+1 и JBOD;
- SATA RAID, на базе микросхемы Silicon Image SiI3512CT128, c поддержкой 2 разъемов SATA и возможностью создания RAID уровней 0 и 1.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.08, -0.91 | Хорошо |
| Уровень шума, дБ (А): | -84.3 | Хорошо |
| Динамический диапазон, дБ (А): | 84.3 | Хорошо |
| Нелин. искажения, %: | 0.042 | Хорошо |
| Интермод. искажения, %: | 0.067 | Хорошо |
| Взаимопроникновение каналов, дБ: | -82.3 | Очень хорошо |
Общая оценка: Хорошо (подробнее). Неплохое качество встроенного аудио сочетается у этой платы с поддержкой 8 каналов, что вполне может удовлетворить некоторых покупателей. Напомним, однако, что это все еще звук стандарта AC'97, а не HDA — функциональность последнего на Gigabyte K8NSNXP достижима лишь с использованием внешней звуковой карты.
Фирменные технологии
- Gigabyte DualBIOS (на плате есть резервная микросхема Flash EEPROM с копией BIOS);
- Gigabyte K8 DPS (в комплекте с платой идет дополнительный модуль VRM, устанавливающийся в специальный разъем);
- Q-Flash и @BIOS (утилиты для прошивки новых версий BIOS без необходимости загружаться в DOS);
- EasyTune 4 (фирменная утилита под Windows для разгона и контроля параметров в реальном времени);
- Xpress Recovery (утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных);
- Xpress Install (автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD).
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, Min. RAS Active Time, Row Precharge Delay, Refresh Period |
| Выбор частоты работы памяти | + | Auto, 100, 133, 150, 166, 200 МГц | |
| Настройка работы шины HT | - | ||
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шины PCI | + | AGP(PCIx2) = 66—100 МГц с шагом 1 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 200—300 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения ядра процессора | + | Normal, 0,8—1,7 В с шагом 0,025 В до 1,55 В и с шагом 0,05 В выше | |
| Изменение напряжения памяти | + | Normal, +0,1, +0,2 В | |
| Изменение напряжения чипсета | + | Normal, +0,1, +0,2, +0,3 В | |
| Изменение напряжения шины HT | + | Normal, +0,1, +0,2, +0,3 В | |
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS F2, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Производительность
Результаты тестов:
