EPoX 4BEAR ? системная плата на базе чипсета i845E


«Маска, а я вас знаю!» — так и хочется сказать после первого взгляда на эту плату. Характерные семисегментные светодиоды POST-контроллера, и привычный для EPoX IDE RAID на микросхеме от HighPoint выдают ее авторство. Рассмотрим же эту вроде бы знакомую плату поподробнее.

Комплект поставки включает:

  • Упаковку: коробка нового дизайна, выполненная в охряных тонах;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с Game-портом;
  • Заглушку на заднюю панель платы;
  • Дискету с драйверами для IDE RAID;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • несколько программ для мониторинга системы;
    • DirectX 7.0a;
    • Adobe Acrobat Reader;
    • Boostek;
    • Norton Ghost 7.0;
    • PC-Cillin 2000;
    • Power Quest Drive Image 4.0;
    • Power Quest Partition Magic SE 6.0.

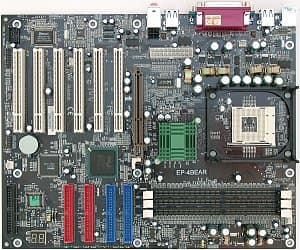

Разводка платы не самая удобная: разъемы IDE RAID находятся позади, а аудиоразъемы — перед слотами PCI. Кроме того, вынос разъема FDD к левому краю платы затруднит охлаждение компьютера, а вставленная в слот видеокарта может помешать удобству работы с модулями памяти. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и 3 по 2200 мкФ (довольно высокий показатель).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемом SPDIF;
  • контроллер IDE RAID, реализованный на базе микросхемы HighPoint HPT372, с возможностью создания RAID уровней 0, 1 и 0+1 по протоколу ATA133.

На плате размещены два семисегментных светодиода, реализующих функцию POST-контроллера.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

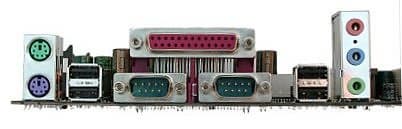

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для выбора напряжения модулей памяти2,5, 2,6 (Default), 2,7, 2,8 и 2,9 В
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, CPU:DRAM=1:1, 3:4
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Auto, AGP (PCIx2) = 66 МГц, 2/3 FSB
Ручное распределение прерываний по слотам+
Изменение частоты FSB+90 — 200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8 — x50
Изменение напряжения ядра процессора+от -0,1 до +0,35 В с шагом 0,025 В
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP+от +0,1 до +0,4 В с шагом 0,1 В

Использовалась версия BIOS от 22/07/2002, как последняя из доступных на время проведения тестирования.

Назвать обычной эту плату язык не поворачивается, но в тоже время она традиционна для компании: неплохая функциональность совмещена с привычно богатым набором настроек.

Результаты тестов:





17 октября 2002 Г.
