ECS RS400-A — системная плата на базе чипсета ATI Radeon Xpress 200 (Intel Edition)


С момента появления модулей оперативной памяти DDR2 мы неоднократно сталкивались с платами, которые позволяли бы перейти на новый тип памяти плавно, благодаря поддержке как DDR, так и DDR2. Поскольку стоимость DDR2 на момент начала продаж была заметно выше, чем у DDR, то для многих такой подход мог оказаться актуальным. Но, если вдуматься, в области графических интерфейсов с AGP и PCI Express имеет место похожая ситуация, и разработчики из компании ECS резонно подумали: «А почему бы не разместить на одной плате слоты не только под два типа памяти, но и PCIEx16 одновременно с AGP (в дополнение к встроенной графике чипсета)?» Подумали и сделали, но поскольку чипсет ATI Xpress 200 (под обе платформы) не поддерживает шину AGP, а чудес на свете не бывает, то удивительный слот «AGP Express» оказался переделанным слотом PCI (то есть к чипсету он подключен по шине PCI и лишь выполнен в форм-факторе AGP 4x/8x). Разумеется, это очень пагубно сказывается на производительности системы с AGP-видеоускорителем в современных играх — мы уже исследовали этот вопрос подробно, а сегодня ограничимся небольшим количеством тестов для подтверждения. Таким образом, «AGP» на RS400-A может оказаться полезным только в том случае, если у вас уже есть AGP-видеокарта, а на покупку ускорителя с интерфейсом PCI Express пока не хватает денег (или же вас вообще не интересует скорость системы в 3D). Обратите внимание, что для так называемого «AGP Express» не гарантирована поддержка всех видеокарт, список проверенных на совместимость моделей приведен в руководстве пользователя и на сайте компании.

Возможность использовать память двух типов (не одновременно) и выбрать один из трех(!) видов графических адаптеров заслуживает награды нашего сайта за оригинальный дизайн:

Довольно весомым минусом платы является возможность установить всего 2 модуля [выбранного типа] памяти суммарным объемом не более 2 ГБ, и это в то время, когда большинство современных решений поддерживает 4 модуля/8 (а то и 16) ГБ системной памяти. То есть на роль основы для производительной рабочей станции ECS RS400-A явно не претендует, скорее это решение для домашнего пользователя, производящего поэтапную модернизацию своего компьютера. Отметим очень скромные функциональные возможности платы: отсутствуют дополнительные контроллеры IDE и SATA, а также поддержка FireWire (хотя место для этого контроллера предусмотрено, то есть в какой-то необъявленной пока модели поддержка все же возможна); сетевой адаптер ограничен скоростью передачи всего 10/100 Мбит/с (Fast Ethernet), звуковая подсистема основана на AC'97-кодеке, при достаточно уже широкой распространенности HDA. Однако конечная цена продукта оправдывает все эти недостатки в глазах многих покупателей.

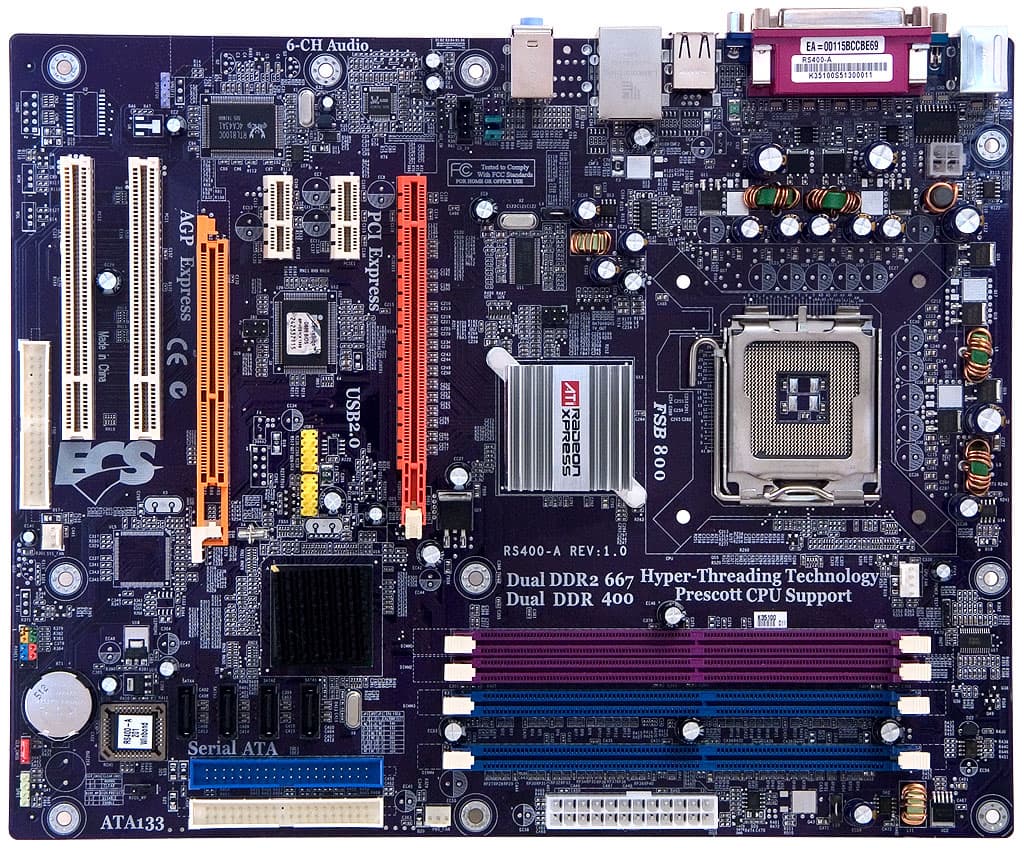

Пожалуй, единственный недостаток в разводке не перенасыщенной интегрированными контроллерами и разъемами платы — это расположение разъема FDD за последним слотом PCI: при установке в этот слот высокой карты расширения очень трудно манипулировать со шлейфом FDD, к тому же в высоком корпусе длины этого шлейфа может просто не хватить. Доступ к перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 13 конденсаторов (обладающей не слишком хорошей репутацией компании OST) по 1500 мФ. Стабилизатор напряжения памяти включает 4 конденсатора по 1000 мкФ и усилен применением индуктивных элементов.

На плате разведен, но не распаян контроллер FireWire, разъем для подключения планки с соответствующими портами, разъемы WOL, WOM и разъем для подключения планки с дополнительным COM-портом. Размер платы — 305х245 мм (стандартный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы).

Системный мониторинг (ITE IT8712F-A):

  • напряжения процессора, батарейки, +3,3 В, +5 В и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми одноядерными процессорами Intel с частотой шины не выше 800 МГц: Celeron D (345), Pentium 4 (570 и 660), Pentium 4 Extreme Edition (3,4 ГГц));
  • 2 разъема под DDR (DDR266/333/400 без ECC) SDRAM DIMM и 2 разъема под DDR2 (DDR2-400/533/667 без ECC) SDRAM DIMM (суммарно до 2 ГБ; одновременно использовать DDR и DDR2 нельзя; поддерживается двухканальный режим работы);
  • Слот PCIEx16 для видеоускорителей;
  • Слот «AGP Express» для видеоускорителей (слот форм-фактора AGP 4x/8x, возможны проблемы с использованием некоторых AGP-карт, список проверенных моделей приведен в руководстве пользователя и дан по ссылке выше);
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 «чипсетных» разъема IDE (Parallel ATA) на 4 устройства ATA133;
  • 4 «чипсетных» разъема SATA (Serial ATA) на 4 устройства SATA150, которые могут быть попарно объединены в RAID-массивы уровней 0 и 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Дополнительный звуковой вход (AUX-In);
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем S/PDIF-Out;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения ТВ-выходов на планке (в разъеме присутствуют композитный и два компонентных канала);
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

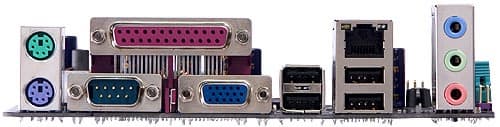

Задняя панель платы (слева направо, по блокам)

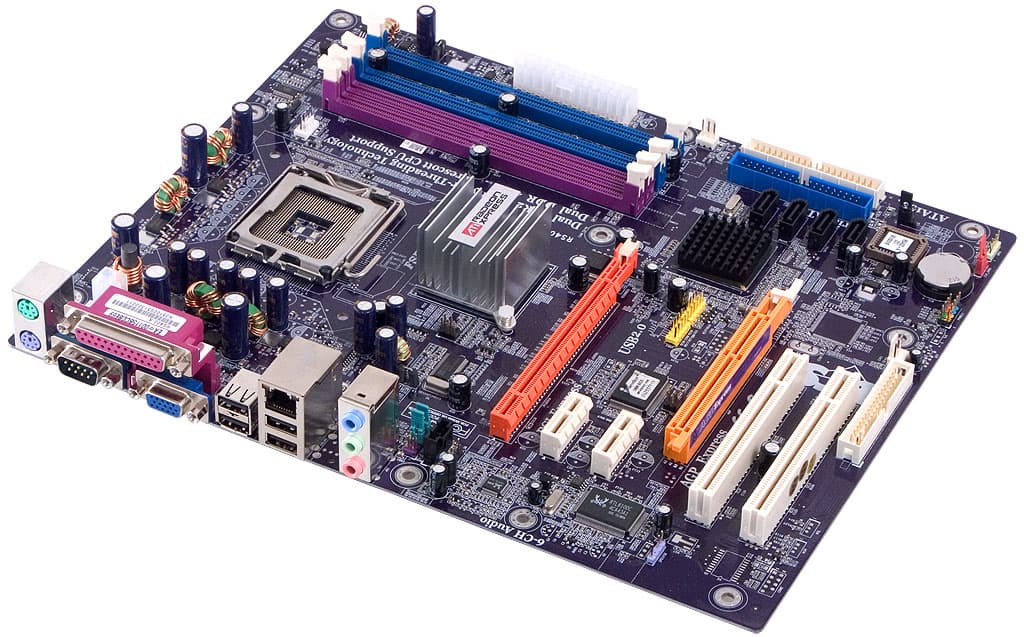

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 VGA (D-Sub);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка обычного размера стандартно-кошмарного вида;
  • Документация: руководство пользователя на английском языке;
  • Кабели: 1 SATA (с переходником питания на 1 устройство), 1 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с необходимыми драйверами.

Комплектация по скудности вполне соответствует функциональности модели, но, с другой стороны, работает на низкую продажную стоимость платы.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, на базе микросхемы Realtek RTL8100C, с поддержкой скоростей 10/100 Мбит/с (Fast Ethernet);

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,28, -0,47Хорошо
Уровень шума, дБ (А):-84,0Хорошо
Динамический диапазон, дБ (А):83,5Хорошо
Гармонические искажения, %:0,041Хорошо
Интермодуляционные искажения + шум, %:0,222Средне
Взаимопроникновение каналов, дБ:-83,4Очень хорошо
Интермодуляции на 10 кГц, %:0,218Средне

Общая оценка: Хорошо (подробнее). Уровень интермодуляционных искажений при аналоговом выводе звука платой не заслуживает одобрительных комментариев, в остальном же все неплохо.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты BIOS от перезаписи
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+Огромное количество настроек с малопонятными названиями, которые не представляется возможным соотнести с обычными настройками этого типа
Выбор частоты работы памяти+DDR: Auto, 266/333/400 МГц
DDR2: Auto, 400/533/667 МГц
Возможность задания частоты для периферийных шин-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—511 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+Normal, +3%, +6%, +9%
Изменение напряжения памяти+Normal, +50, +100, +150 мВ
Изменение напряжения чипсета-
Изменение напряжения FSB-
Изменение напряжения шины PCI-E-

Использовалась версия BIOS от 1.0e, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • Процессор:
    • Intel Pentium 4 EE 3,46 ГГц (FSB 1066 МГц)
    • Pentium 4 560 (3,6 ГГц, FSB 800 МГц)
    • Pentium 4 550 (3,4 ГГц, FSB 800 МГц)
  • Память:
    • 2 модуля Corsair XMS2-5400 CM2X512-5400C4 (DDR2-675, 4-4-4-12)
    • 2 модуля Corsair XMS3200 CMX512RE-3200LL (DDR400, 2-2-2-5)
  • Внешняя видеокарта:
    • [PCIEx16] ATI Radeon X800 XT 256 МБ
    • [AGP 8x] Manli ATI Radeon 9800 Pro 256 МБ
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • ОС: Windows XP SP2
  • БП: FSP AX500-A

В приведенной ниже таблице представлены результаты, которые показала исследуемая плата при использовании процессора Intel Pentium 4 EE 3,46 ГГц. Действительно, формально чипсет не поддерживает FSB 1066 МГц, однако после установки этот процессор был корректно определен и запущен на «родной» частоте — не впервые мы сталкиваемся с тем, что ATI «мудрит» с заявленной поддержкой частот FSB. Как нам удалось выяснить из полуофициальных источников, ATI просто еще не успела «договориться» с Intel об официальной поддержке FSB 1066 МГц (на это требуется отдельная лицензия), поэтому в официальных спецификациях чипсета факт работоспособности этой частоты FSB скромно замалчивается. Сравнили мы ECS RS400-A с самой быстрой (по данным сравнительного тестирования шести материнских плат) представительницей i925XE — системной платой Gigabyte 8AENXP-D.

ТестGigabyte 8AENXP-D (i925XE, DDR2-533)ECS RS400-A (ATI Xpress 200 IE, DDR2-667)
Архивирование в 7-Zip, мин:сек7:187:49
Кодирование MPEG4 (XviD), мин:сек5:155:32
Обработка изображений в Photoshop, мин:сек33:0535:44
Unreal Tournament 2004 (Lowest@640x480x32), fps72,668,5
Unreal Tournament 2004 (Medium@800x600x32), fps68,164,3

Что ж, i925XE заметно быстрее, разница порядка 5—8% в наших тестах. Впрочем, вряд ли это кого-то отпугнет от покупки ECS RS400-A — эта плата изначально не ориентирована на любителей топовых решений.

Еще раз напомним, что мы уже подробно исследовали падение скорости при установке видеокарты в слот AGP Express по сравнению с нормальным AGP. Тем не менее, убедиться, что падение никуда не делось, все же стоило. В данном случае мы ограничились имеющимися у нас результатами платы ECS 865PE-A7 на i865PE (с «родным» AGP 8x) — они получены с процессором Pentium 4 560 (3,6 ГГц), а ECS RS400-A пришлось тестировать с имевшимся под рукой Pentium 4 550 (3,4 ГГц). Таким образом, формально системы в неравном положении, но взгляните на результаты в низких разрешениях игр, полученные с одной из самых мощных AGP-видеокарт — ATI Radeon 9800 Pro.

ТестECS 865PE-A7 (i865PE, DDR400)ECS RS400-A (ATI Xpress 200 IE, DDR400)ECS RS400-A (ATI Xpress 200 IE, DDR2-667)
Архивирование в 7-Zip, мин:сек7:348:288:19
FarCry (Lowest@640x480x32, demo volcano), fps224100102
FarCry (Medium@800x600x32, demo volcano), fps1556769
FarCry (Lowest@640x480x32, demo training), fps209105108
FarCry (Medium@800x600x32, demo training), fps1236868
Unreal Tournament 2004 (Lowest@640x480x32), fps67,344,144,5
Unreal Tournament 2004 (Medium@800x600x32), fps63,639,840,2

Как говорится, комментарии излишни. Ясно, что лишние 200 МГц частоты процессора и более быстрый в целом чипсет не могут оправдать 30—50-процентного отставания варианта «AGP Express». Впрочем, даже при проигрыше в использовании двух графических интерфейсов у ECS RS400-A остается сильный козырь в лице интегрированного графического ядра чипсета, аналога ATI Radeon X300 (ATI Radeon 9600). Конечно, высоких скоростей в тяжелых игровых режимах от встроенного видео ждать не приходится, но все же это одно их самых привлекательных интегрированных решений, обладающее игровой производительностью начального уровня. Подробнее возможности ATI Xpress 200 IE в сравнении с конкурирующими встроенными ускорителями мы рассмотрим в отдельной статье в ближайшее время.

Выводы

ECS RS400-A — плата, которая разрабатывалась специально для плавного и как можно более дешевого перехода к новым стандартам домашних и офисных ПК, и которая, надо сказать, вполне справляется с этой возложенной на нее задачей. Повторимся, что использовать ее для чего-то большего мы не рекомендуем. Единственным однозначным плюсом данной модели является неплохая интегрированная графика чипсета ATI Radeon Xpress 200, минусом — производительность при использовании внешнего видеоускорителя. Скудные функциональность и комплектация — это разумный компромисс ради снижения стоимости. Оригинальный дизайн платы позволяет без проблем применять любой из двух типов памяти, а вот за возможность использования AGP-видеокарты приходится платить снижением скорости.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем




28 июня 2005 Г.
