За почти полтора года, миновавшие со времен последнего обзора barebone-комплекта Shuttle на нашем сайте, линейка продукции этой компании не претерпела серьезных изменений, ограничиваясь выпуском продуктов на новых чипсетах. В то же время, маркетологи Shuttle решили разделить единую линейку на несколько серий, явно обозначив позиционирование анонсируемых моделей. В серию для игровых и рабочих станций XPC Prima зачисляются barebone-комплекты в новом корпусе P2 (ориентированном на усиленное охлаждение и возможность установки мощных комплектующих), основная масса моделей теперь относится к серии XPC Glamor (в том числе, встал в строй новый корпус G6, модель в котором мы обязательно постараемся поближе рассмотреть в будущем), а также в отдельную серию выделены модели с углубленной ориентацией на работу в качестве медиацентра.
Данная серия носит название «D’VO», что Shuttle расшифровывает как «Digital Visualize Opera». По сути, это хорошо знакомые нам модели в корпусе G5, однако корпус слегка модифицирован (и называется G5M), а в комплекте прилагается пульт ДУ. К нам на тестирование попала модель Shuttle SG33G5M Deluxe, так что рассмотрим подробнее, каковы же отличия нового корпуса и вообще особенности barebone-систем серии D’VO.
Внешний вид

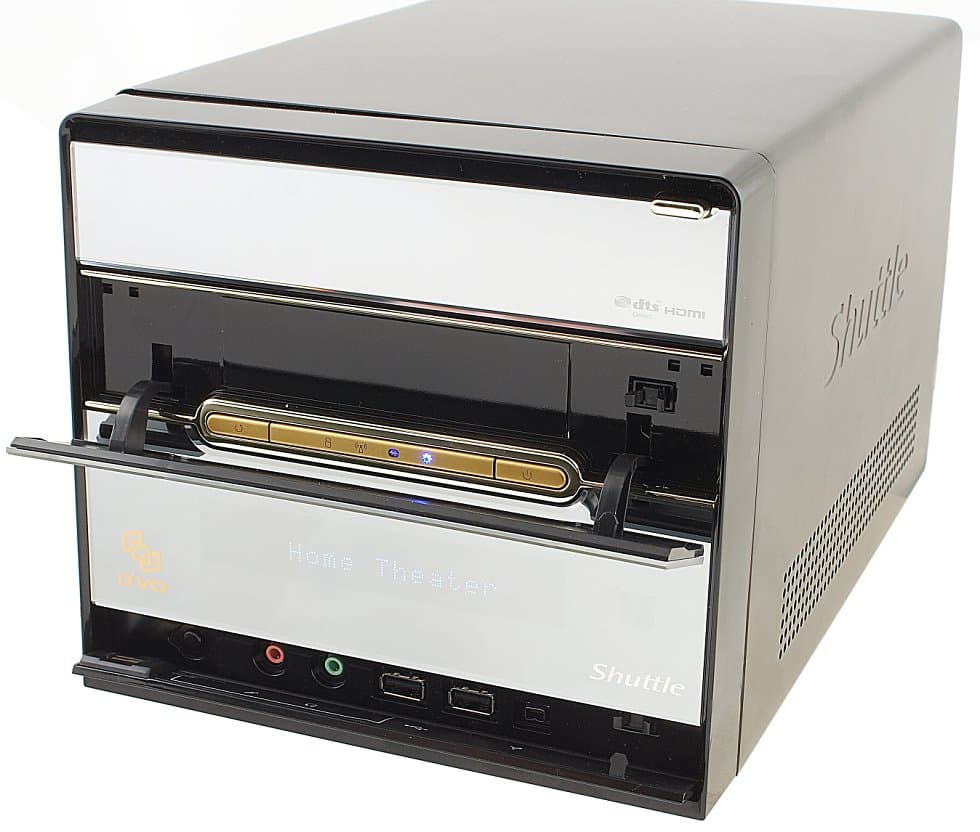

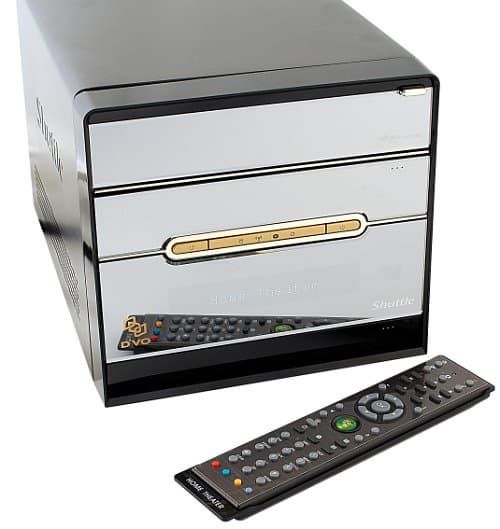

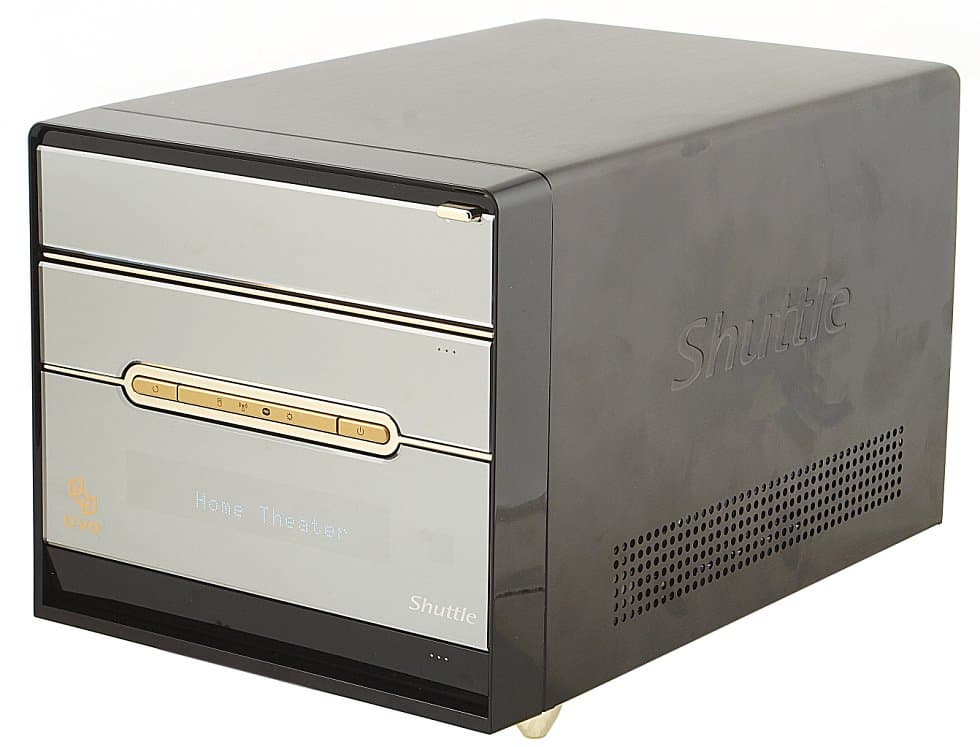

Во внешнем виде передней панели применение корпуса G5 означает наличие откидывающихся крышек на отсеках для дисковых накопителей и интерфейсных разъемов. Крышка 5-дюймового отсека традиционно для таких решений подпружинена, так что распахивается при выдвижении лотка CD/DVD-привода и автоматически закрывается после загрузки диска. Корпус (как и всегда) алюминиевый, черного цвета (как у большинства моделей), однако в случае G5M пластиковая накладка на переднюю панель выполнена из прозрачного пластика с зеркальной подложкой. Необходимость в прозрачном пластике обусловлена использованием специального дисплея, который монтируется внутри корпуса и виден через отверстие в накладке — зеркальность помогает сохранять единый внешний вид передней панели. Размер корпуса стандартный (для Shuttle XPC) — 200×310×185 мм (Ш×Г×В).
Помимо непривычного вида передней панели, дизайнеры Shuttle поэкспериментировали и с цветовым решением: отказались от привычного сочетания «черный с серебром» в пользу «черного с золотом». Это сочетание само по себе тоже очень достойное, только роль «серебра» в отделке с успехом может исполнить любой белый металл, а для «золота» подобрать материалы сложнее. В итоге полоска в центре передней панели с кнопками и индикаторами выполнена из тускло-золотого пластика, а окантовка вокруг — из светло-золотистого металла. Из такого же металла выполнены и ножки-подставки, которые можно привинтить к днищу спереди корпуса, так что корпус немного запрокинется назад.

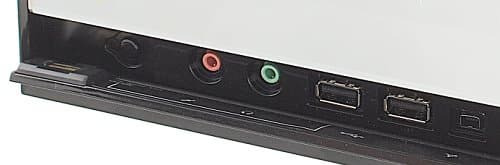

Крышка на трехдюймовом внешнем отсеке и крышка для группы разъемов передней панели открываются вручную, между ними располагаются золотистые кнопки включения и перезагрузки системы, а также индикаторы включенного состояния системы, дисковой активности и включения радиоинтерфейсов (по раздельности Wi-Fi и Bluetooth), причем использование ярких светодиодов приводит к паразитной засветке соседних индикаторов. Набор интерфейсных разъемов типичен для современных моделей: два стандартных аудиоразъема (микрофонный вход и выход на наушники), 2 порта USB и один mini-FireWire (4-контактный, без питания). Все они продублированы на задней панели комплекта, что позволяет использовать разъемы передней панели только при кратковременных подключениях (с откинутыми крышками внешний вид не столь привлекателен).
Однако здесь же можно наблюдать и два весьма необычных (для такого типа компьютерных систем) технологических решения. Во-первых, слева (на откидывающейся крышке) расположен дактилоскопический сканер — решение, достаточно популярное у производителей ноутбуков, но не у создателей настольных систем (во всяком случае, в качестве интегрированного в корпус, а не подключаемого отдельно модуля). После установки соответствующего ПО владелец barebone-комплекта сможет идентифицироваться, например, при входе в систему или открытии защищенных файлов не по паролю, а по отпечатку пальца, что существенно облегчает жизнь.
Вторая интересная технология вызывается к жизни нажатием на кнопку справа от дактилоскопического сканера. При этом управление обозначенным USB-портом передней панели перехватывает микроконтроллер, после чего можно установить прямое соединение между двумя компьютерами при помощи обычного USB-кабеля. Конечно, история компьютерной техники знает немало других решений, начиная от самописных драйверов для обмена файлами при соединении через параллельный порт (LPT) и заканчивая абсолютно промышленной и современной организацией сети по Ethernet- и по FireWire-кабелю. (Это не говоря уже о напрашивающихся беспроводных сетях, которые, впрочем, могут не подойти для некоторых применений вследствие низкой пропускной способности канала.) Тем не менее, в ряде случаев такое соединение по USB (с учетом наличия почти в каждом доме стандартного USB-кабеля A-A) вполне может быть более удобно, да и достается оно, фактически задаром…
Впрочем, к сожалению, не совсем. Во-первых, полноценной эмуляции локальной сети такой способ не предлагает — передачу файлов можно осуществлять только через специальное программное обеспечение (USB Speed-Link) с далеко не самым удобным интерфейсом. Во-вторых, что гораздо хуже, вышеозначенный USB-порт передней панели по ведомой только инженерам Shuttle причине (возможно, этого требует схема коммутации «перехватывающего» микроконтроллера) всегда работает в режиме USB 1.1 (он же USB 2.0 Full Speed) и с пониженной мощностью, так что к этому порту невозможно подключить большинство дисковых накопителей (как флэш-, так и винчестеров). (Кстати, Shuttle неофициально распространяет способ полного отключения технологии Speed-Link с возвращением USB-порта к нормальному функционированию.)
Функциональность дисплея на передней панели включает отображение рабочей информации при использовании программы Windows Media Center (входит в состав Windows XP Media Center Edition и Windows Vista) — например, при проигрывании музыки отображается номер трека, режим (проигрывание/перемотка/пауза и т. п.) и время/длительность. В общем, примеры подобной информации знакомы каждому, кто видел хоть один медиацентр — это стандартный набор. Однако Shuttle может предложить и кое-что фирменное: утилита XPC Tools позволяет, помимо своих прочих достоинств (низкоуровневый мониторинг системных параметров, разгон «на лету», управление работой вентиляторов и пр.), выводить на дисплей температуры и скорости вращения вентиляторов с отслеживаемых датчиков, системную дату и время, а также произвольный текст.

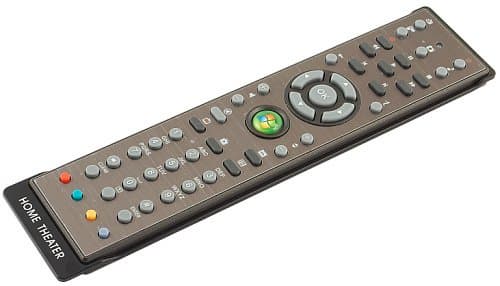

Привязка к программе Windows Media Center не случайна: именно это приложение, по замыслу Microsoft, наиболее подходит для управления работой медиацентра при помощи экрана телевизора и пульта ДУ. Телевизор вам придется использовать собственный, а подходящий пульт в комплекте SG33G5M Deluxe есть. Выглядит он довольно изящно, хотя в использовании не очень удобен: кнопки слишком маленькие и слишком гибкие (не говоря уж об отсутствии нормальной обратной связи), так что факт нажатия приходится контролировать по светодиоду на пульте. Зато выполнять с его помощью все необходимые действия, включая усыпление/пробуждение компьютера и старт приложения Windows Media Center, можно без проблем. Демонстрацию работы с SG33G5M Deluxe при помощи пульта, а также краткий рассказ о процессе сборки этого barebone-комплекта и его возможностях вы можете увидеть в нашем видеообзоре.

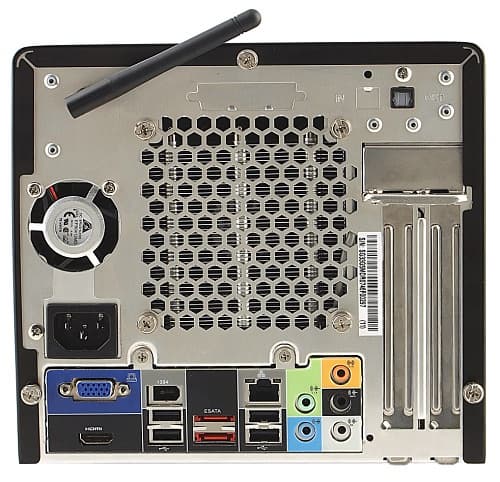

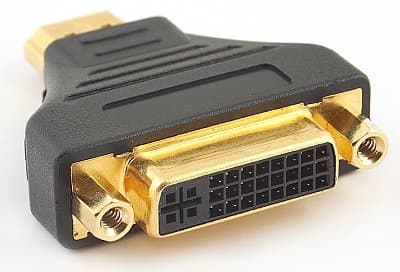

Задняя панель выглядит так же, как и у большинства современных barebone-комплектов, но существенно (в том числе и по сравнению с прежними моделями Shuttle) переработан набор интерфейсных разъемов. Во-первых, конечно, у модели, претендующей на использование в качестве медиацентра, расширена поддержка вывода видео: к стандартному аналоговому VGA-выходу добавлен универсальный цифровой выход HDMI, при помощи комплектного переходника превращаемый в DVI. Звук при этом может выводиться либо через тот же HDMI, либо через 5 аналоговых аудиоразъемов (для вывода 8-канального звука), либо через цифровой оптический S/PDIF. В перечне стандартных интерфейсных разъемов PS/2-порты заменены на пару e-SATA, также в наличии порт FireWire, 4 разъема USB и сетевая розетка (Gigabit Ethernet). Материнская плата комплекта позволяет реализовать дополнительно параллельный порт (LPT) и порты PS/2, которые выводятся на специальное место посередине задней панели (но этот модуль приобретается отдельно). Между аудиоразъемами и местом вывода карт расширения в задней стенке корпуса есть маленькая дырочка — это уже знакомое нашим читателям отверстие для доступа к кнопке сброса CMOS (пользоваться очень удобно).
Внутреннее устройство и функциональность

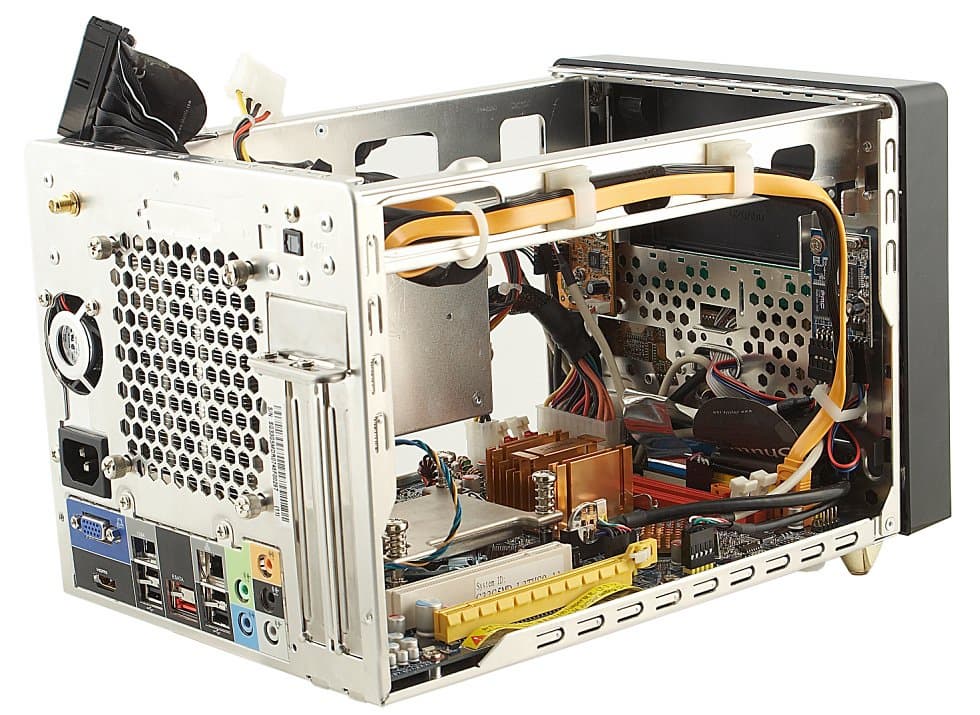

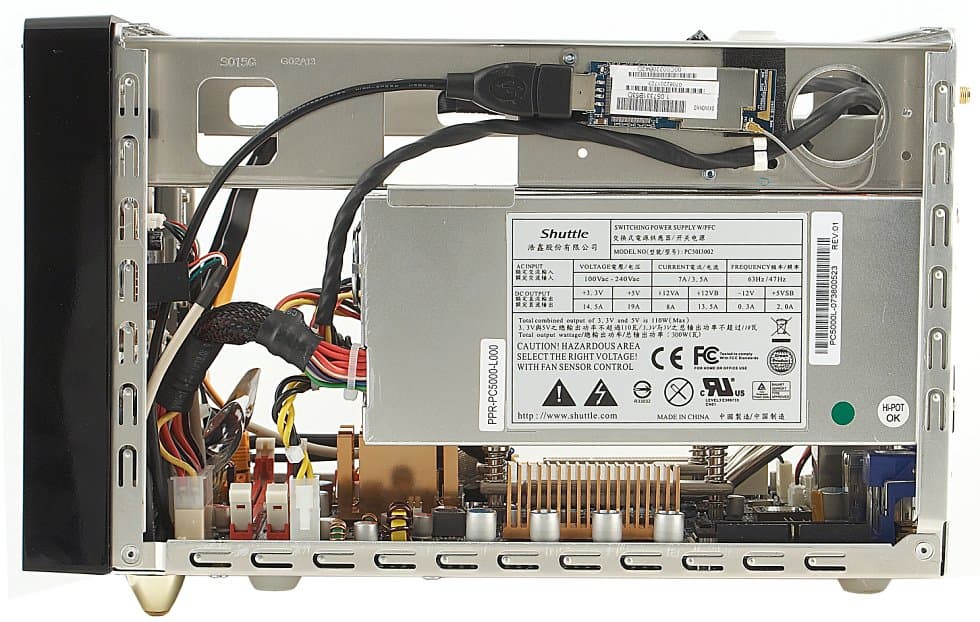

Внутри корпус G5M практически ничем не отличается от G5 (за исключением дисплея передней панели, который монтируется на переднюю стенку корпуса), так что наши постоянные читатели ничего нового для себя из представления «внутренностей» SG33G5M Deluxe не почерпнут. Интересно разве что обратить внимание на смонтированные на стойках модули радиосвязи (Wi-Fi и Bluetooth) — они включены в стандартную поставку варианта модели Deluxe.

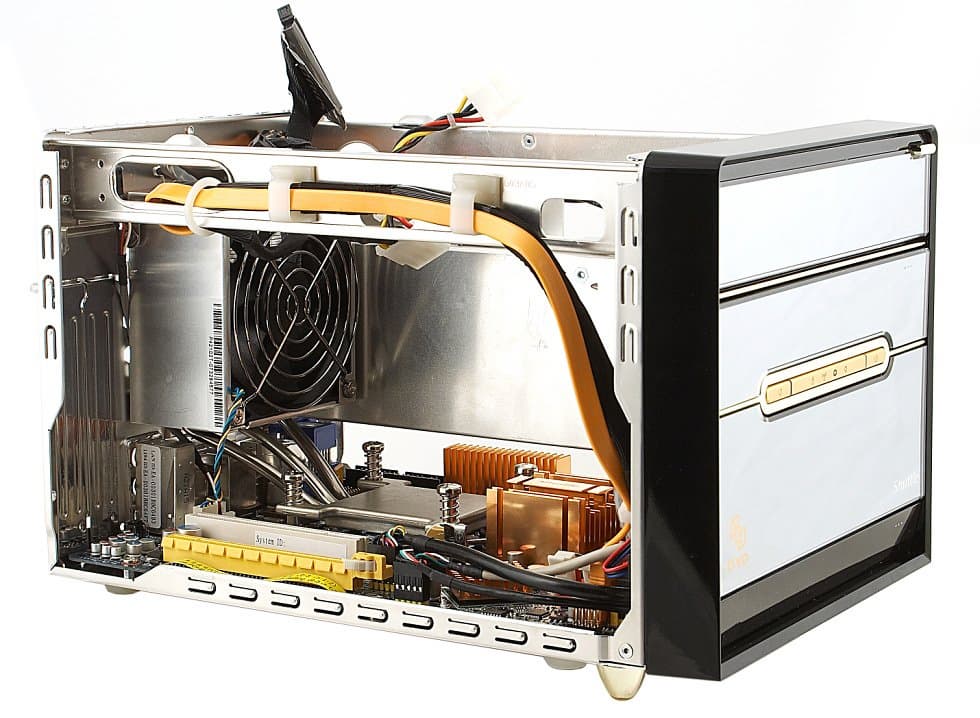

Как обычно, для снятия крышки с корпуса SG33G5M достаточно открутить три винта-барашка сзади, еще два винта — чтобы вынуть дисковую корзину, а четыре защелки удерживают на месте переднюю панель. Таким образом, за считанные секунды, практически без возни с отверткой, вы можете получить полностью готовую к сборке и модернизации систему.
Дисковая корзина стандартная, она позволяет без проблем установить два винчестера или винчестер и картовод/флоппи-дисковод, после чего ее лучше вернуть на место в корпус и уже тогда монтировать CD/DVD-привод в верхний отсек. Корзина снабжена изолирующий прокладкой на том месте, которым она может касаться карты расширения, снизу корзины есть удобный держатель для прокладки кабелей.
Доступ к 5-дюймовому отсеку изнутри позволяет отрегулировать передатчик нажатия на кнопку выдвижения лотка, если эта кнопка на передней панели CD/DVD-привода расположена в нестандартном месте. Кроме того, можно заменить стандартный набалдашник этого рычага на больший, который идет в комплекте.

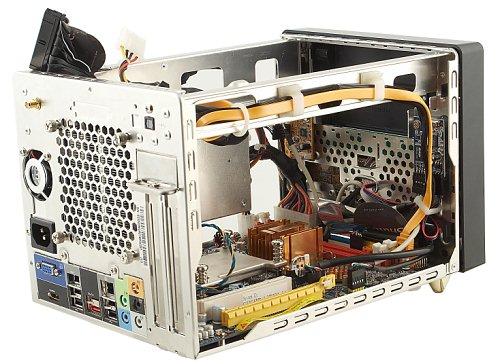

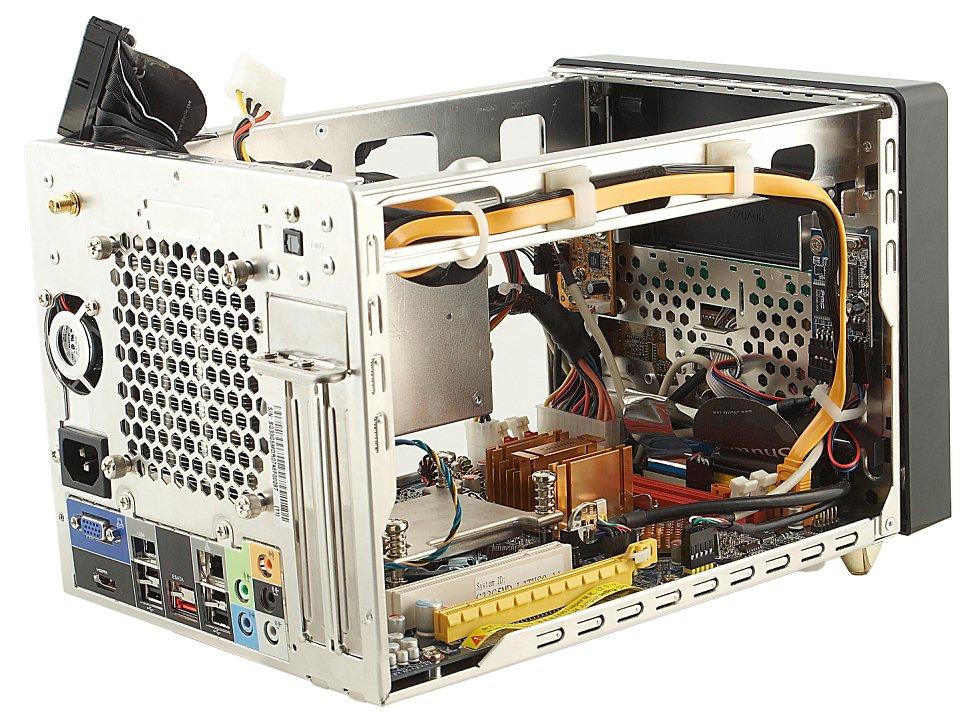

Замечательной особенностью внутреннего дизайна G5 является полное отсутствие путаницы проводов и кабелей, характерной для предыдущих поколений корпусов Shuttle. Интерфейсные разъемы для передней панели продуманно разводятся у переднего края платы, а выходы для подключения кабелей S/PDIF и звуковые входы, как и разъем для процессорного вентилятора, — у задней. Более того, barebone-комплект продается с уже предустановленными шлейфами для дисковых накопителей, а «хвосты» разъемов питания от БП продуманно разделены, проложены по стойкам корпуса (к предполагаемому месту использования) и закреплены стяжками. Повторимся, внутренний дизайн G5, на наш взгляд, очень удачен и вполне подстать внешнему виду корпуса.

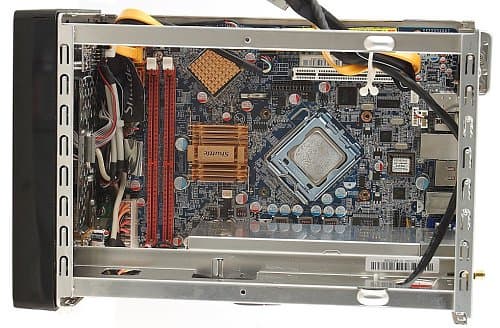

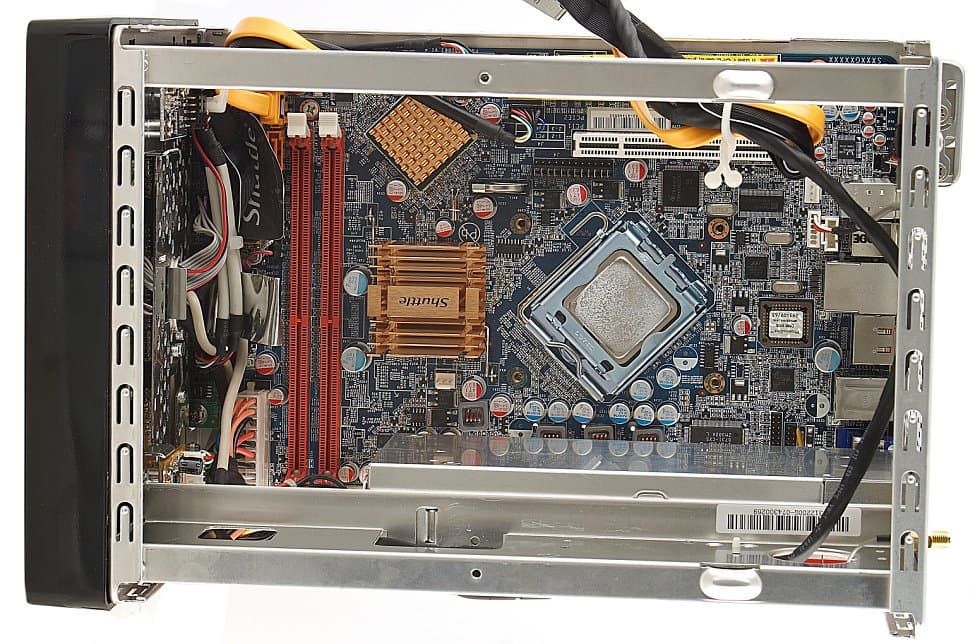

В основе SG33G5M лежит материнская плата Shuttle FG33 на чипсете Intel G33. Функциональность материнской платы комплекта, обусловленная возможностями примененной чипсетной связки, выглядит так: поддержка процессоров Intel Pentium 4/D (только с шиной от 800 МГц), Celeron 4xx, Celeron Dual-Core E1xxx, Pentium Dual-Core E2xxx и Core 2 Duo/Quad (Socket 775), до 4 ГБ памяти DDR2-667/800 (на плате всего 2 слота DIMM) с возможностью работы в двухканальном режиме, интегрированная графика Intel GMA 3100, порт PCIEx16 для внешних видеоускорителей (при его использовании выход HDMI встроенной графики отключается!), 3 порта SATA-II (и 2 e-SATA) без функции RAID, 6 доступных портов USB 2.0 и 8-канальный звук HDA. Функциональность интегрированного звука обеспечивает кодек Realtek ALC888DD, поддерживающий технологии DTS Neo:PC (разложение обычного стереосигнала на 4-8 каналов для создания эффекта объемного звука при аналоговом подключении многоканальной аудиосистемы), DTS Interactive (передача кодированного DTS-сигнала на внешний декодер по S/PDIF), Dolby Digital Live (кодирование аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF) и цифровой вывод PCM-звука по S/PDIF. К тому же на плате распаяны контроллеры для поддержки 1 канала UATA133 (на 2 устройства), Texas Instruments TSB43AB22A, благодаря которому осуществляется функционирование 2 портов FireWire, и сетевой адаптер Marvell 88E8056 (10/100/1000 Мбит/с PCI-E Gigabit Ethernet).
Стандартно для моделей Shuttle в наличии один слот для видеокарты (PCIEx16) и один PCI, причем PCIEx16 расположен ближе к краю платы, что исключает возможность применения видеоускорителей с громоздкой системой охлаждения. На плате распаяны звуковые входы CD-In и AUX-In, есть два разъема для подключения вентиляторов (один из них занят). Shuttle FG33, привычно для современных barebone-систем, обладает достойной функциональностью для разгона, предлагая возможность изменять тайминги и частоту работы памяти, частоту FSB, частоту PCI-E, напряжение процессора, памяти, чипсета и шины FSB. Вполне в русле современных тенденций использование в стабилизаторе напряжения питания процессора только полимерных конденсаторов, что вполне актуально для миниатюрных системных блоков: разгоном их владельцы занимаются очень редко, а вот повышенные температуры в маленьком корпусе — не редкость.
Система охлаждения и температурный режим
Бороться с повышением температуры выше допустимых пределов помогает система охлаждения barebone-комплекта. Компания Shuttle не изменяет себе, и по-прежнему мы видим полтора устройства охлаждения в XPC: процессорный и общесистемный кулер ICE, а также блок питания Silent X.
Silent X — серия БП Shuttle с повышенной мощностью и улучшенной системой охлаждения при очень невысоком уровне производимого шума. В данной модели применен БП мощностью 300 Вт (у модели «просто» SG33G5M — 250 Вт), что далеко не рекорд, но мы в нашем тестировании ни с какими проблемами не столкнулись, да и вообще выход процессоров с микроархитектурой Core в значительной степени снял этот вопрос. Silent X PC50I3002 имеет два разъема питания SATA, а вот 6-контактного разъема питания для PCIE-видеокарт он лишен — вообще, видеокарты предоставлены сами себе, видимо, в уверенности, что в данную модель топовый видеоускоритель ставить не будут. Блок питания имеет по вентилятору на обоих торцах, что обеспечивает лучший продув его внутренностей, а заодно улучшает охлаждение передней части barebone-комплекта. Используются вентиляторы уважаемой фирмы Delta (EFB0412MD: 40×40×20 мм, 7,17 CFM, 24 дБА), очень тихие, с автоматически регулируемой частотой вращения. Поскольку мосты чипсета и полевые транзисторы в цепи питания процессора на плате прикрыты лишь радиаторами, иные источники шума в системе отсутствуют.
В качестве процессорного кулера в Shuttle SG33G5M используется традиционная для всех barebone-комплектов компании система ICE, в модификации, которая применяется для корпусов G5/M. Принцип ее функционирования стандартный: радиатор с впрессованной в днище медной пластиной снимает тепло с процессора и по тепловым трубкам передает его верхнему радиатору, который крепится у решетки на задней панели корпуса. К верхнему радиатору крепится мощный вентилятор, который одновременно вытягивает горячий воздух из корпуса и продувает, охлаждая, пластинчатые ребра этого радиатора. Увеличенный до 92 мм диаметр вентилятора (Shuttle AD0912UX-A7BGL) выгодно выделяет эту систему на фоне решений конкурентов (и старых моделей Shuttle XPC), поскольку уровень шума/производительность этого кулера просто превосходны, и в наших тестах раскрутить его до максимальных, действительно шумных оборотов не удалось.
Максимальная скорость вращения крыльчатки кулера составляет ~3800 об/мин, но у SG33G5M, как и во всех прочих моделях Shuttle XPC, в BIOS реализовано интеллектуальное управление этим параметром — технология Smart Fan. Можно выбрать один из трех режимов работы: всегда максимальная скорость (с возможностью отрегулировать ее позже утилитами под Windows, включая Shuttle XPC Tools и универсальный SpeedFan); увеличивать до максимальной по достижении определенной температуры, а до тех пор держать скорость ~900 об/мин (режим Ultra-Low), ~1550 об/мин (режим Low) или ~2250 об/мин (режим Mid); или собственно Smart Fan. В последнем, наиболее интересном и применимом, случае частота вращения автоматически меняется ступенчато: до достижения задаваемой в BIOS температуры (в пределах 25—75 °C) обороты минимальны (~950 об/мин), а далее за каждый градус повышения температуры определенным образом (на 100—200 об/мин) увеличивается скорость вращения. При этом система обладает достаточной инерционностью, чтобы не сваливаться в непрерывное изменение частоты вращения (±1 °C в цикле), да и отличия соседних режимов на слух минимальны.
Поскольку это первая модель barebone-комплекта, которую мы тестируем с использованием процессора Core 2 Duo (применение Pentium 4 в данном случае было возможно, но совершенно неинтересно с пользовательской точки зрения), мы не приводим абсолютные температурные показатели — они могут иметь смысл лишь при прямом сравнении моделей. Наши постоянные читатели могут прикинуть уровень охлаждения по ситуации со старыми моделями в корпусе G5 — очевидно, что в случае G5M он остался прежним. На словах отметим, что barebone-комплекты Shuttle в корпусах G5/G5M — самые тихие в своем классе устройств при безупречной работе режима Smart Fan, обеспечивающего достаточное охлаждение для всех компонентов системы.
Комплектация и краткие характеристики barebone-комплекта
Если для большинства обычных моделей Shuttle предлагает множество дополнительных аксессуаров, но за отдельные деньги, стараясь удержать отпускную цену пониже, то в данном случае, учитывая позиционирование модели и то, что это все-таки Deluxe-вариант, комплект существенно расширен: предустановлены модули беспроводной связи, приложен пульт ДУ. Ну и, разумеется, на месте все необходимые мелочи, помогающие в сборке системы, как-то: стяжки для проводов, кусочки липкой ленты для закрепления проводов на стойках корпуса, винты, термопаста и т. п.
В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.
- Комплектация: корпус, БП, плата, модуль беспроводной сети Wi-Fi с внешней антенной (PN20), модуль Bluetooth (BT12), процессорный кулер, 2 CD, руководства, «узкий» предустановленный шлейф ATA66 и шлейф FDD с язычками на разъемах для облегчения манипуляций с кабелями, предустановленный шлейф SATA, крепежные винты, стяжки для кабелей, кусочки изоляционного пластика, 2 золотистые ножки, пакетик с термопастой, переходник HDMI-DVI, тряпочка для протирки зеркальных элементов передней панели, кабель питания комплекта, универсальный набор из трех переходников для штекера кабеля питания (правда, в нашем случае в комплекте находился кабель с обычным «европейским» штекером), пульт ДУ с батарейками (RC11B), кабель USB
- Формат корпуса: «кубик»
- Размеры корпуса (Ш×Г×В): 200×310×185 мм
- Отсеки: 1 внутренний и 1 внешний 3,5", 1 внешний 5,25"
- БП: Shuttle Silent X (PC50I3002), 300 Вт (маркировка)
- Плата, чипсет: Shuttle FG33, Intel G33 (G33+ICH9DH)
- Видео: встроенная графика Intel GMA 3100 (G33)
- Аудио: HDA-кодек Realtek ALC888DD
- Сеть: 10/100/1000 Мбит/с Gigabit Ethernet, Marvell 88E8056
- Слоты расширения: 1 PCIEx16 (для полноразмерных карт одинарной ширины) и 1 PCI
- Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (один из них — с функцией Speed-Link), 1 mini-FireWire
- Разъемы на задней панели: 1 VGA, 1 HDMI/DVI, 4 USB, 2 e-SATA, 1 FireWire, 1 LAN, S/PDIF-Out (Toslink), 5 Audio
- Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, частота PCI-E, напряжение процессора, памяти, чипсета и шины FSB
Исследование производительности
Уже достаточно давно мы не наблюдали существенной разницы в производительности между платами на одном чипсете. В данном случае вполне можно было и вовсе опустить раздел исследования производительности, так как он заведомо примерно соответствует таковому у других плат на G33, примерно соответствуя, таким образом, и платам на чипсетах i965. Интересным нам показались лишь результаты теста встроенной графики в играх — и то не ради относительных, а именно ради абсолютных показателей.
Тестовый стенд:
- Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
- Материнские платы:
- Shuttle FG33 на чипсете Intel G33 в составе Shuttle SG33G5M
- Gigabyte G33M-DS2R на чипсете Intel G33
- Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
- Жесткий диск: Seagate Barracuda 7200.7 (SATA), 7200 об/мин
Сравнение двух плат по скорости работы архиваторов лишь подтверждает замечание о примерном равенстве систем.
Doom 3 — пример игрушки с актуальным и поныне движком, но в существенно устаревшей уже реализации. К сожалению, интегрированное видео Shuttle FG33 не обеспечит вам комфортной игры даже при минимальных настройках графики.
В камерных сценах еще более старой игрушки, FarCry, GMA 3100 может быть признан годным к употреблению (хотя открытые сцены со множеством объектов легко просаживают показатель fps с 80 до 30), но и это лишь до минимально интересных по нынешним временам разрешений при хоть сколько-нибудь серьезном качестве графики.
Заключение
К рассмотренной сегодня модели SG33G5M Deluxe применимы те же комплименты и замечания, что и к обычным barebone-комплектам Shuttle в корпусе G5. Из наиболее очевидных вещей отметим прекрасный с эстетической и функциональной точек зрения корпус, обеспечивающий комфортный терморежим при минимальном уровне шума; поддержку всех топовых процессоров (правда, не видеокарт); широкие возможности вывода видео и звука (включая двухмониторность); предустановленные и интегрированные в систему модули беспроводной связи; сканер отпечатков пальцев. К сожалению, аналогичным образом возросли и недостатки, главным (и чуть ли не единственным) из которых у barebone-комплектов Shuttle является цена: в данном случае средняя текущая цена (количество предложений) модели SG33G5M Deluxe в московской рознице составляет Н/Д(0) (Н/Д(0) — для модели в варианте SG33G5M). На момент подготовки статьи цена Deluxe-варианта была в районе 500 долларов за рубежом и примерно в районе 700 — в Москве.
Однако если при описании «обычного» barebone-комплекта Shuttle здесь следовало бы грустно улыбнуться, облизнуться и поставить точку, то в данном случае не забудьте и про другие достоинства SG33G5M Deluxe. Фактически, при покупке данной модели вы получите (после выбора и приобретения процессора, памяти и, при необходимости видеокарты и прочих карт расширения) готовый медиацентр, с взаимозаменяемыми десктопными комплектующими, но одновременно с приложенным пультом ДУ и информационным дисплеем, которые уже «настроены» для поддержки Windows Media Center. Гибкость такого решения удовлетворит многих, а высокая стоимость частично сглаживается богатой функциональностью, которую в случае решений конкурентов вам придется реализовывать за отдельные деньги.
 | В любом случае рассмотренная модель получает заслуженную награду нашего сайта за оригинальный дизайн, правда, награждаем мы не конкретно SG33G5M Deluxe, а корпус G5M, так что все аналогичные модели Shuttle повторно отмечаться не будут. |
В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.
Плюсы:
- Стильный дизайн, с сохранением внешнего вида лицевой панели даже после установки накопителей
- Удобная сборка/разборка
- Возможность установки высокопрофильных плат PCIEx16 (только одинарной ширины) и PCI
- Наличие интегрированной графики с поддержкой двухмониторности даже без карт расширения
- Порт HDMI/DVI
- Наличие оптического выхода S/PDIF
- Поддержка FireWire и e-SATA
- Высокий уровень производительности и поддержка всех современных процессоров
- Очень низкий уровень шума системы охлаждения при достаточной эффективности
- Один из лучших БП в своем классе — мощный и эффективный
- Отличный процессорный кулер в комплекте
- Информационный дисплей на передней панели, штатно работающий с Windows Media Center и XPC Tools
- Пульт ДУ в комплекте, штатно работающий с Windows Media Center
- Наличие предустановленного дактилоскопического сканера
- Наличие предустановленных модулей Wi-Fi и Bluetooth
- Предустановленные шлейфы
- Широкий выбор дополнительных аксессуаров
- (?) Добротные возможности для разгона
Минусы:
- Очень высокая стоимость barebone-системы
Модель SG33G5M Deluxe на сайте производителя (русское зеркало)
Модель SG33G5M на сайте производителя (русское зеркало)
