С тех пор, как мы первый раз пересчитывали семейство материнских плат на чипсете Intel Z77 у компании ASUS, прошло каких-то четыре месяца. Но за это время оно еще подросло — теперь в списке почти два десятка наименований. И даже если ограничить рассмотрение «обычными» полноразмерными вариантами P8Z77-V с различными суффиксами, их останется «всего» девять. Два продукта мы уже рассмотрели, а в этой статье познакомимся с версией Premium, которая заметно выделяется как своими функциональными возможностями и комплектацией, так и стоимостью.
После знакомства с модификацией Deluxe казалось, что придумать что-либо еще будет очень сложно. Однако инженеры ASUS и ранее удивляли нас своими уникальными разработками. В этот раз они решили реализовать на плате четыре полноскоростных графических порта, добавить мост Thunderbolt, интегрировать два гигабитных сетевых контроллера на чипах Intel и установить в слот mSATA флэш-диск на 32 ГБ для реализации технологий ускорения работы накопителей. Интересно, что и руководство, и другие отделы поддержали инженеров — стоимость продукта составляет более $400. Видимо, вера в лояльность покупателей настолько велика, что производитель готов тратить ресурсы на разработку и производство решений в этой ценовой категории, рассчитывая на значительный уровень продаж.
Конечно, не забыли и про мощную цифровую систему питания процессора и других блоков, беспроводной контроллер Wi-Fi+Bluetooth, комплектацию блоком для вывода двух портов USB 3.0, дополнительные порты SATA и полезные фирменные технологии, такие как USB BIOS Flashback, Wi-Fi Go! и Fan Xpert 2. Посмотрим, насколько хорошо удалось совместить все это в модификации Premium.
Комплектация и фирменные утилиты

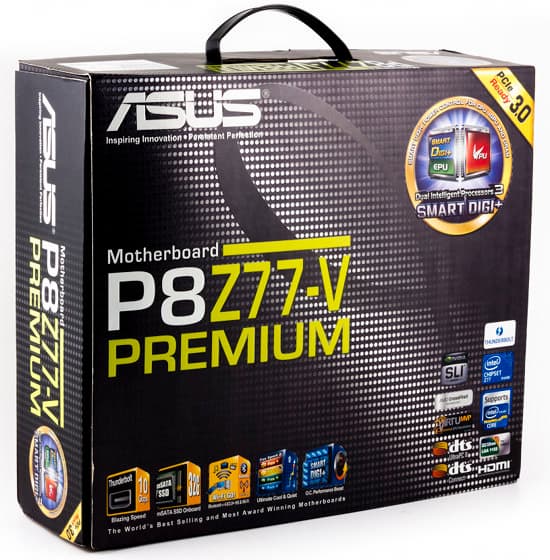

Упаковка рассматриваемой платы сочетает в себе строгость цветового оформления массовых продуктов и элементы престижной серии ROG. Она заметно крупнее, чем у других моделей, имеет ручку для транспортировки и прозрачное окно под дополнительной верхней крышкой.
Информация на коробке традиционная — фотографии, описания фирменных особенностей, немного технической информации, логотипы компаний и технологий и тому подобное. Все это представлено исключительно на английском языке, а для отечественных покупателей есть буквально пара предложений.

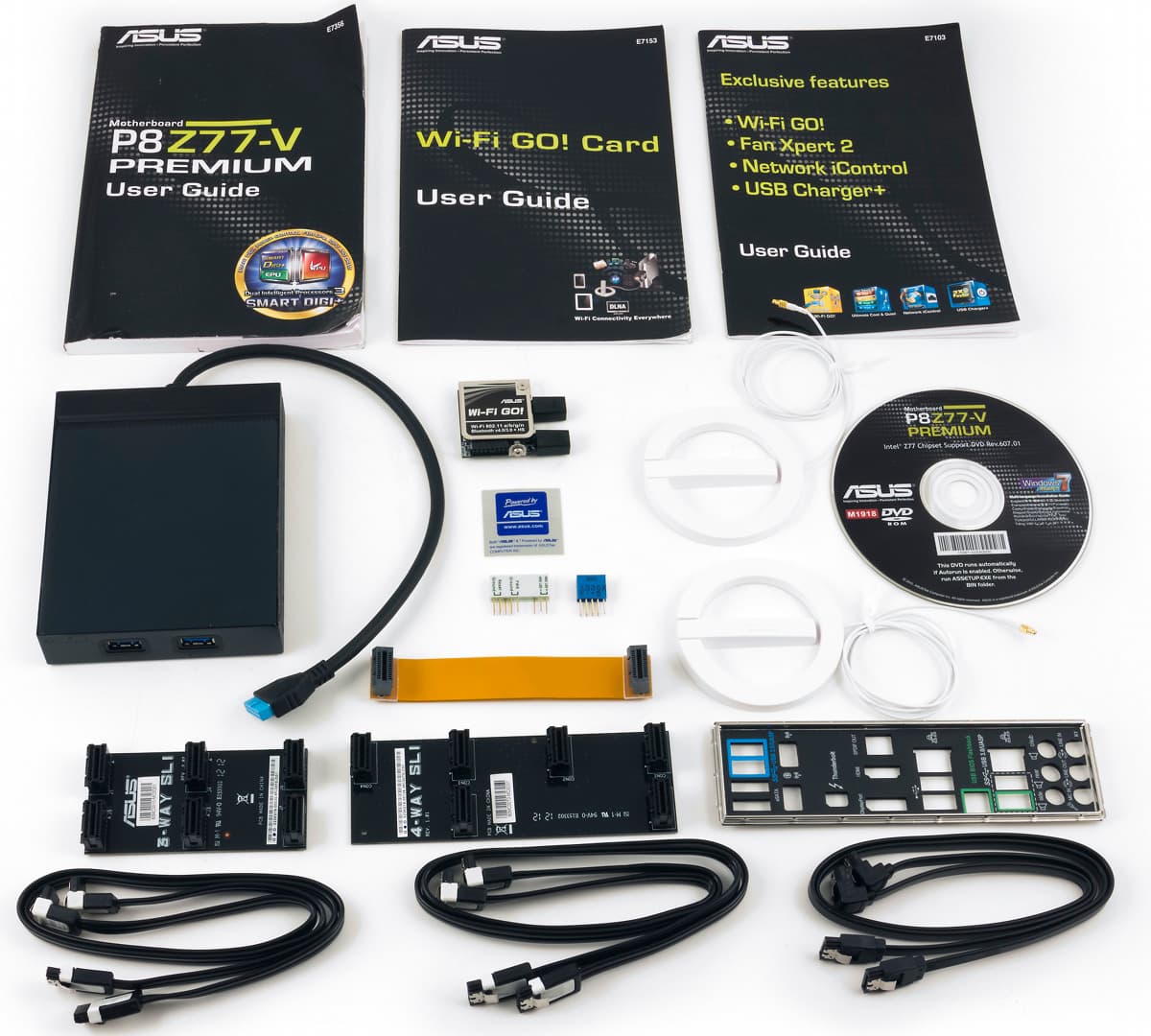

Как уже было понятно по размерам коробки, комплектация данного продукта должна быть интересной. К обычному набору из платы, заглушки на заднюю панель, руководств пользователя (основного и двух по технологиям), диска с драйверами и программами, кабелей SATA (в данном случае два на 3 Гбит/с и четыре на 6 Гбит/с, все с угловыми разъемами с одной стороны и защелками) и наклейки с логотипом компании добавили: комплект Q-Connect для упрощения подключения кабелей корпуса, фирменный беспроводной контроллер (Wi-Fi и Bluetooth) с двумя антеннами, большой и красивый блок с парой портов USB 3.0 для отсека 3,5″ (правда, кабель у него не очень длинный — всего 32 см), гибкий мост SLI для двух видеокарт, жесткие мосты SLI для трех и четырех видеокарт.
На комплектном компакт-диске находится привычный набор драйверов, документации, фирменного программного обеспечения ASUS и утилит других компаний. Для упрощения выбора и установки всё это собрано в русифицированную оболочку с автозапуском. Упомянем наличие у рассматриваемой модели отметки «Windows 8 Ready», при этом в разделе техподдержки сайта представлены драйвера и для этой операционной системы.
Особенности платы

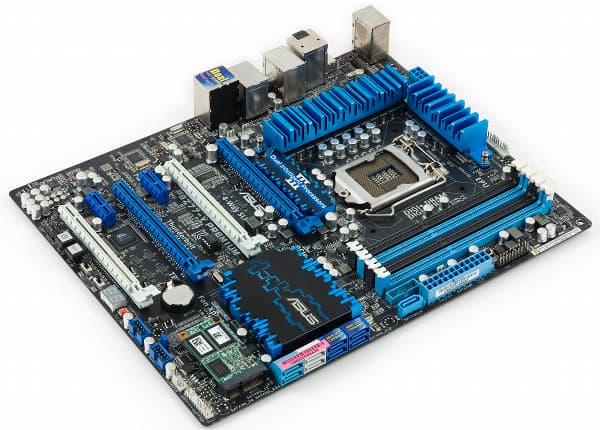

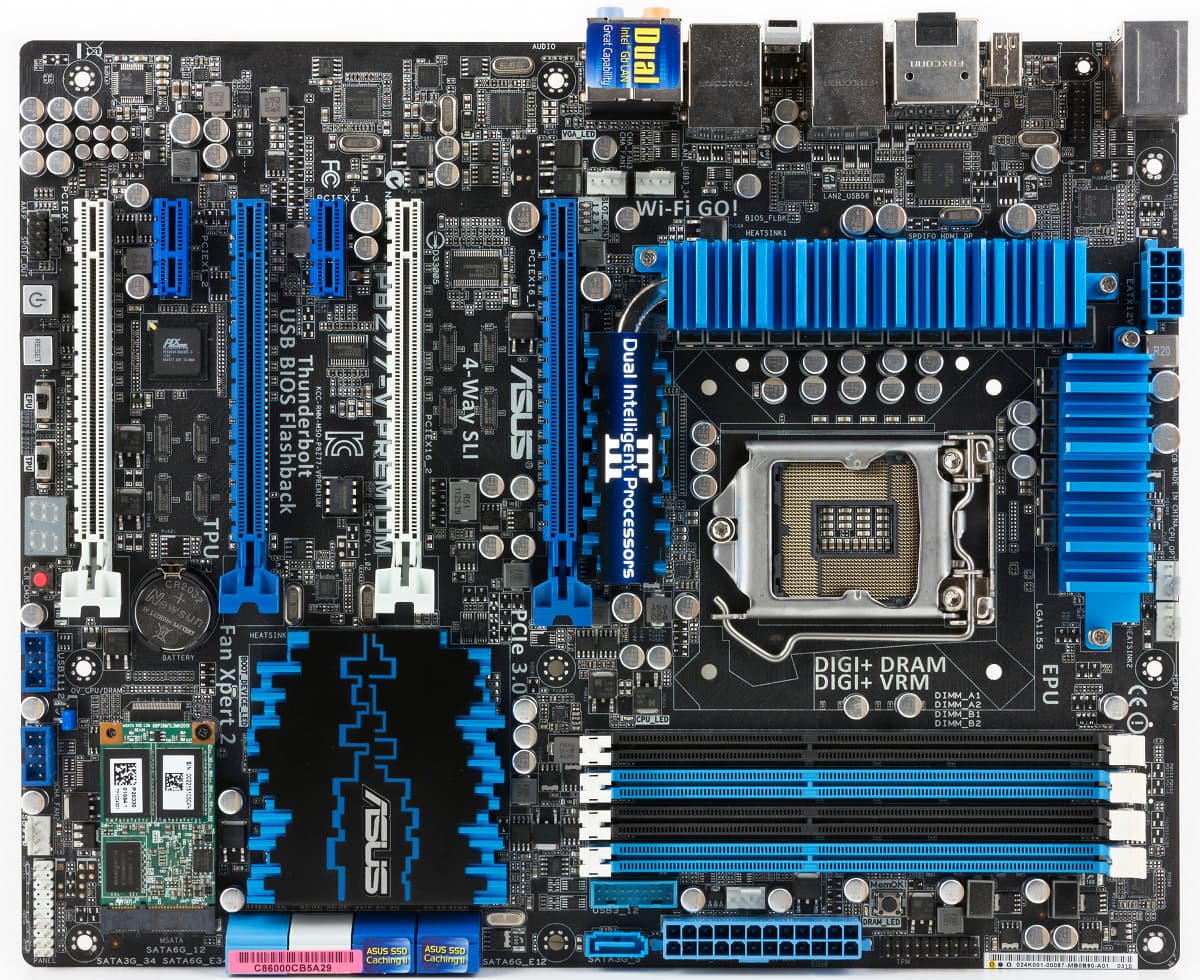

Внешний вид и цветовое оформление продукта мало отличаются от рассмотренных ранее моделей (за исключением серии ROG). Используется черный текстолит, а также белый, голубой, синий и черный цвета для разъемов и других конструктивных элементов. При более внимательном рассмотрении можно заметить матовую поверхность текстолита, что придает некоторую строгость дизайну. Размер и крепление у платы стандартны для формата ATX — 304×244 мм, девять винтов.

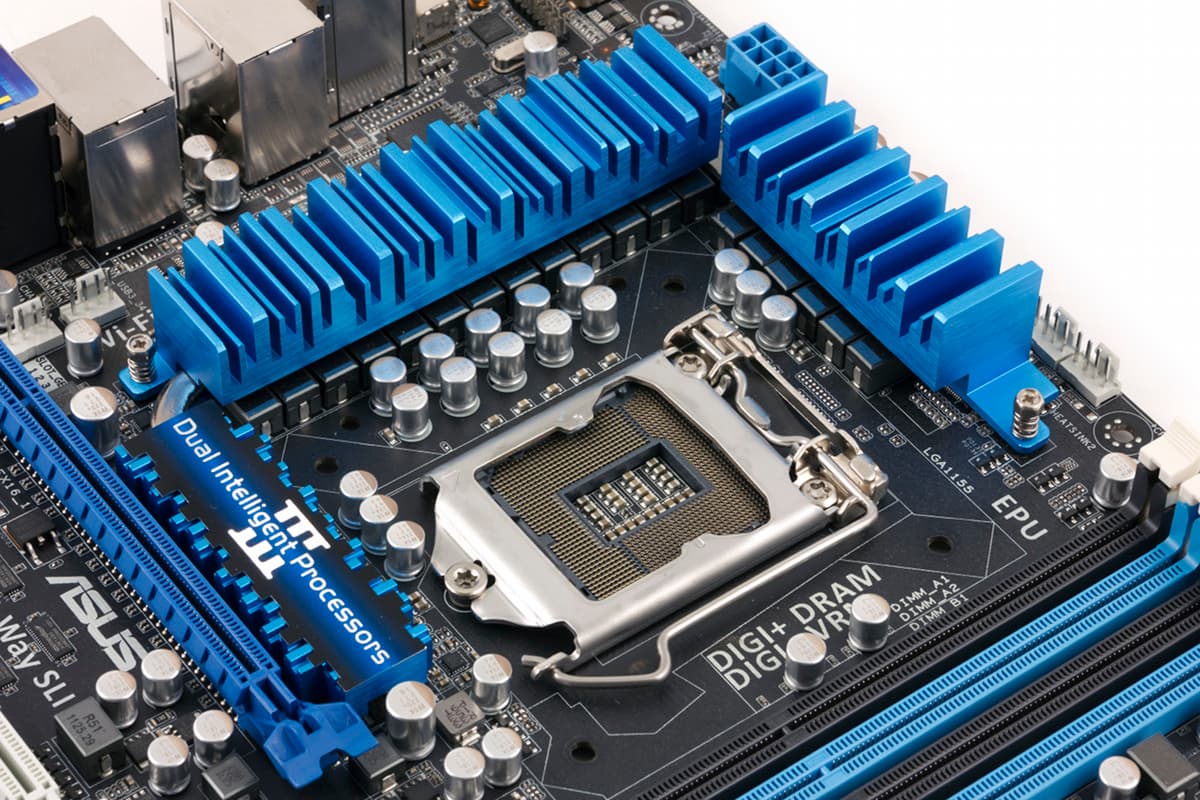

Процессорный разъем находится на традиционном месте. Он поддерживает все современные процессоры Intel для сокета LGA1155. Обратить внимание здесь стоит на установку ближайшего к нему слота PCIe — расстояние между центром процессорного разъема и обратной стороной видеокарты составляет немногим более 70 мм. Да и до модулей оперативной памяти тоже недалеко — около 55 мм от центра разъема до начала первого слота (в плате такого уровня, скорее всего, будут использоваться все четыре разъема, поэтому считаем именно до первого). Так что на поиски подходящей системы охлаждения придется потратить время. Немного упрощают задачу не очень высокие радиаторы на цепях питания.
Большинство полноразмерных системных плат с чипсетом Intel Z77 имеют одинаковые параметры для установки оперативной памяти — четыре слота DDR3 с максимальным объемом 32 ГБ и поддержкой 1600 МГц и выше. В частности, для рассматриваемого продукта производитель заявляет о 2800 МГц в режимах разгона. Плата также поддерживает профили XMP, и наши тестовые модули без проблем запустились на частоте 2133 МГц. Слоты имеют односторонние защелки, что похвально: на обычной плате установка видеокарты может помешать замене модулей. Не забыли и про кнопку «MemOK!» для решения проблем с запуском системы при установке нестандартных модулей памяти.

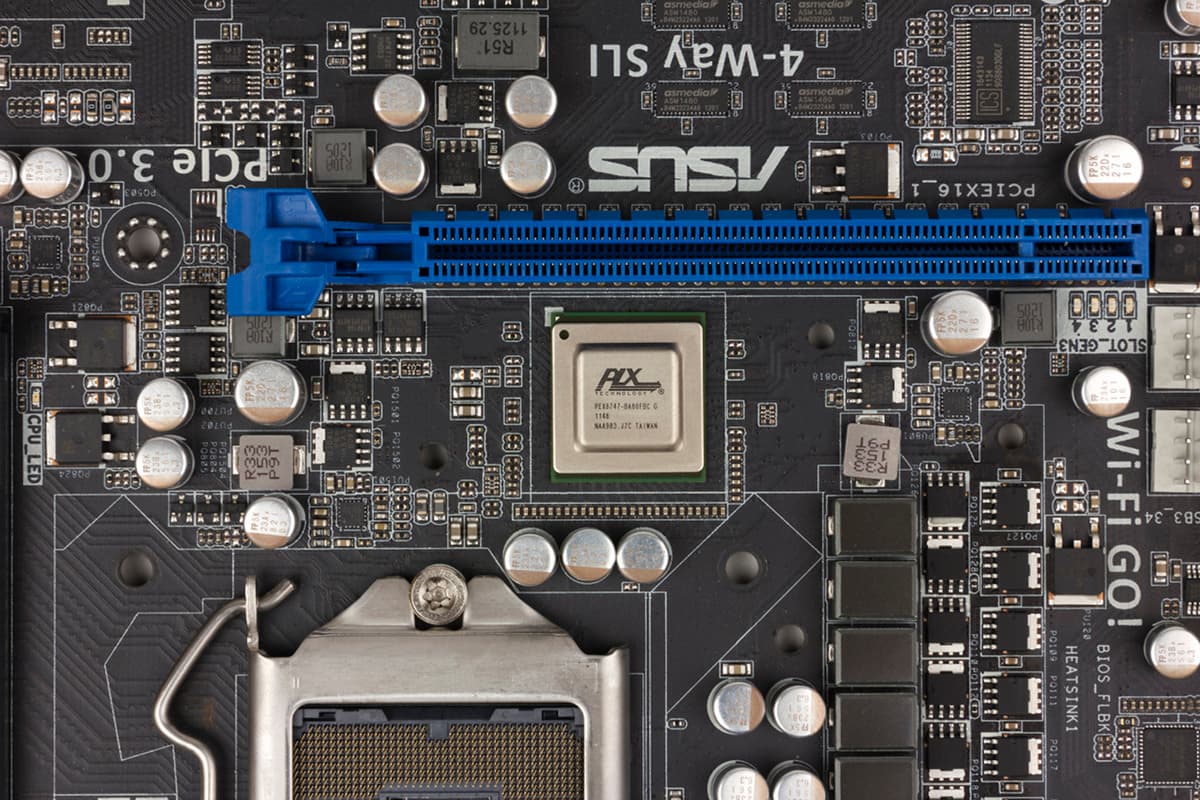

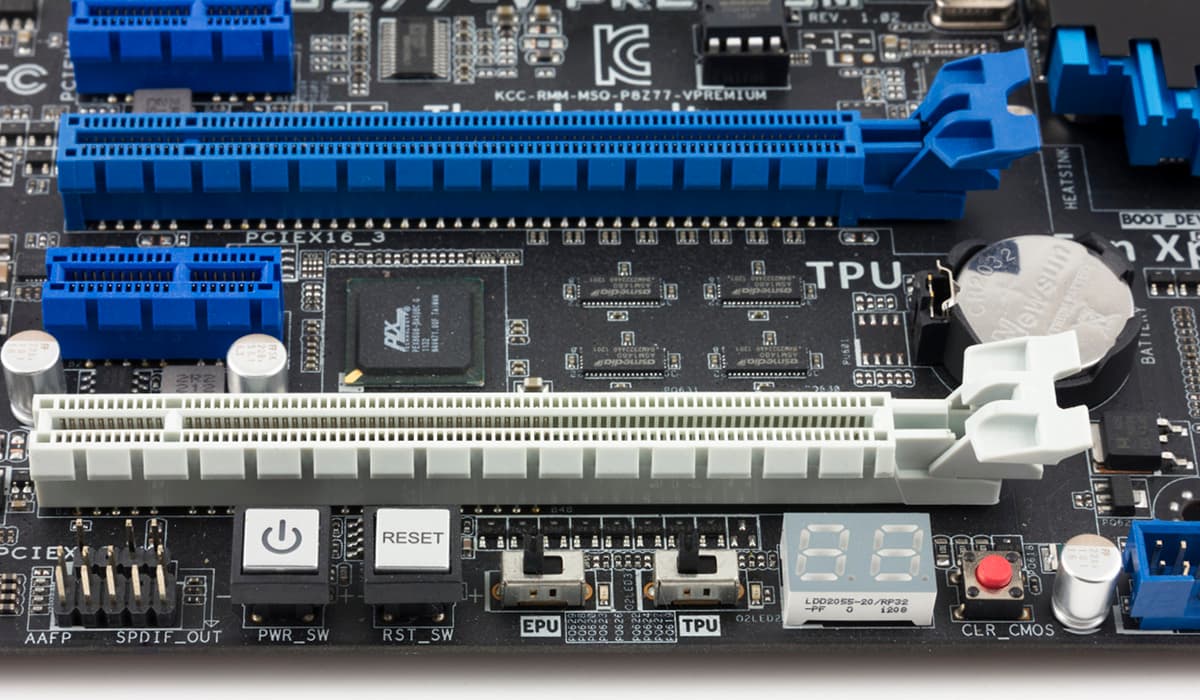

На плате используются шесть из семи предусмотренных мест для размещения слотов для плат расширения. Четыре заняты разъемами PCIe x16 с поддержкой версии 3.0 при установке соответствующего процессора. Благодаря специальному коммутатору PLX PEX8747 поддерживаются конфигурации из нескольких (вплоть до 4) видеокарт (SLI и CrossFireX), которые могут использовать режимы 16, 16+16, 16+8+8 и 8+8+8+8. При этом можно установить четыре видеокарты с двухслотовыми системами охлаждения (при наличии большого корпуса). А если требуется только одна или две, то можно сказать, что ограничений на размеры СО нет. Традиционно упомянем поддержку технологии LucidLogix Virtu MVP.
Оставшиеся два места занимают слоты PCIe x1 чипсетного контроллера. Отметим, что эти слоты могут быть заблокированы при установке габаритных видеокарт. Впрочем, если карта только одна, то проблем не будет. Установленная микросхема PLX PEX8608 позволяет использовать одновременно и слоты расширения, и многочисленные установленные на плате дополнительные контроллеры.
Как и другие продукты этой серии, плата ASUS P8Z77-V Premium имеет поддержку прошивки BIOS с использованием функции USB BIOS Flashback, для которой не требуется процессор и оперативная память. Но саму микросхему все-таки установили на панельку.
Для контроля процесса загрузки системы используются светодиоды около ключевых элементов, а также стандартный двухзначный сегментный индикатор кодов POST. Плата имеет выделенные кнопки включения и перезагрузки, подсвеченные светодиодами, а также кнопку сброса настроек CMOS. Они находятся на нижнем краю платы, и доступность их будет зависеть от конструкции корпуса. Рядом с ними можно заметить переключатели EPU и TPU, работающие совместно со специальными чипами и программным обеспечением для контроля и управления за режимами энергосбережения и разгона соответственно.
Несмотря на расширенные установкой дополнительных контроллеров возможности, плата не пестрит внутренними разъемами. Основная часть из них находится на традиционном месте по нижнему краю, а выбиваются из этой группы только один SATA 3 Гбит/с и один USB 3.0 на два порта. Их установили в не очень удобном месте — между слотами оперативной памяти, основным разъемом питания и передним краем платы. За исключением последнего момента к компоновке платы замечаний нет.
Схемы питания и охлаждения

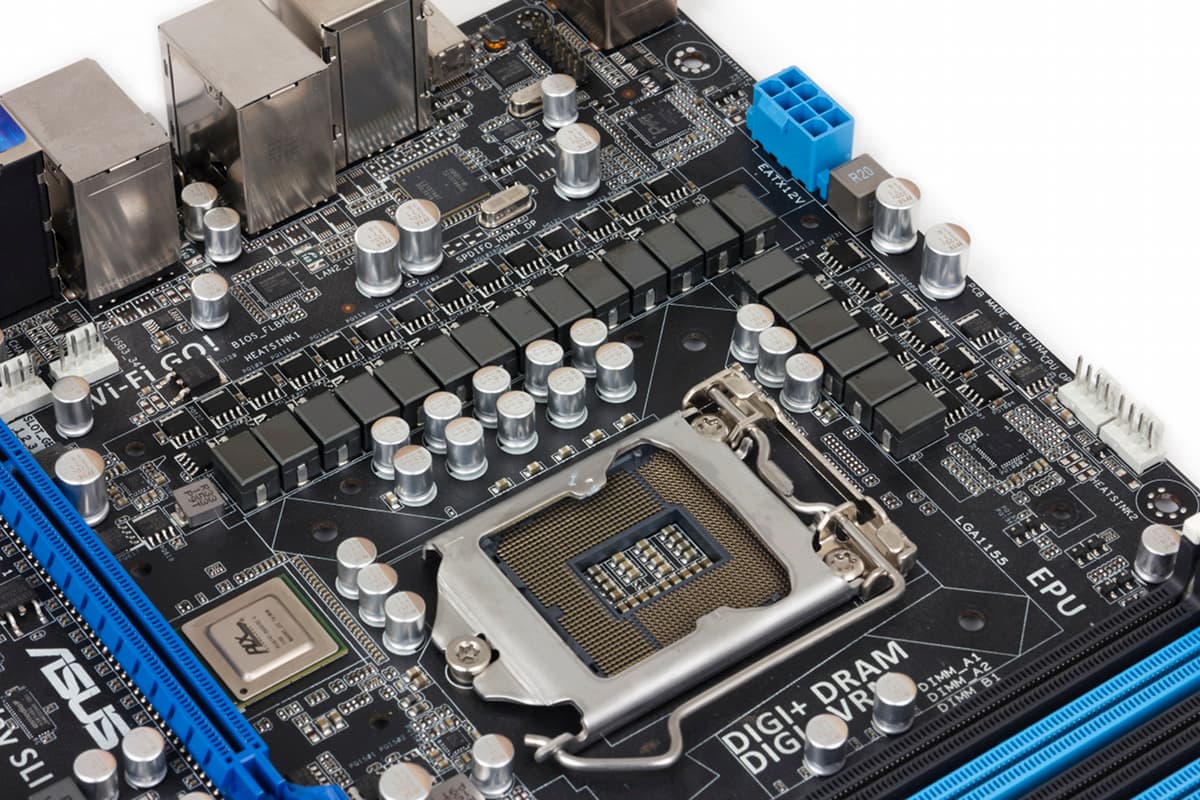

Для топовых продуктов установка конфигурации разъемов питания 24+8 является стандартной. Первый находится на традиционном месте — почти в центре переднего края платы. А второй установили на верхний край. Так что если у вас не очень крупный корпус, и блок питания находится в его верхней части, то подключить разъем будет непросто. Схема фаз системы питания повторяет использованную в ASUS P8Z77-V Deluxe: 16 на процессор, 4 на графическое ядро, 2 на оперативную память. Используются цифровые контроллеры Digi+, а все вместе это называется «Dual Intelligent Processors 3». Учитывая позиционирование продукта, возможности схемы питания более чем достаточные.
Система охлаждения платы также повторяет вариант от модификации Deluxe и состоит из четырех радиаторов достаточно скромного вида. Для цепей питания установлены две алюминиевых детали, закрепленные с обратной стороны винтами и пластинами. Производитель не стал придумывать ничего нового — радиаторы получились массивные (толстые) на вид. Основной из них соединен тепловой трубкой с дополнительным элементом, который в этот раз уже не носит декоративную функцию, а помогает охладить горячий нрав коммутатора PCIe. Эта микросхема нагревается, даже если не используется ни одна видеокарта. Получается, что радиатор цепи питания процессора помогает ей, а не наоборот. В штатном режиме эксплуатации с процессором Intel Core i7-3770K под нагрузкой программы LinX радиаторы нагреваются незначительно даже без дополнительного обдува.

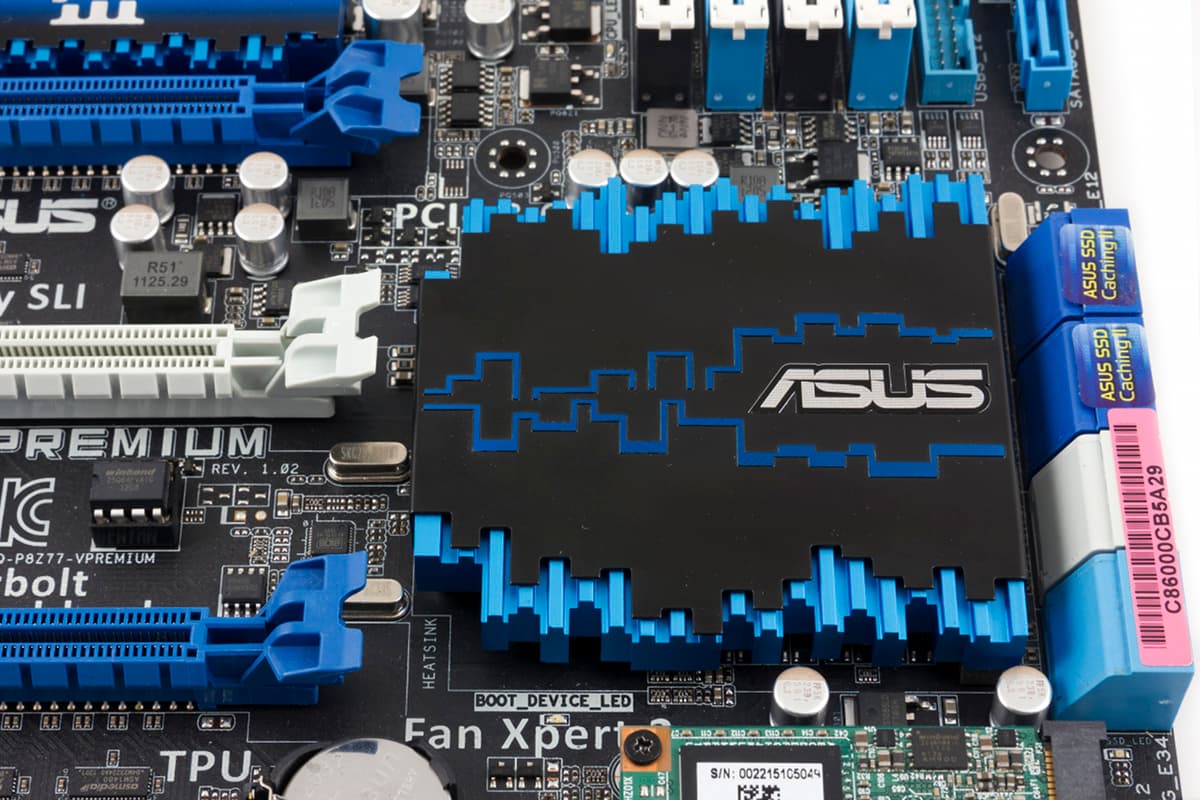

Последний, четвертый, радиатор установлен на чипсете. В нем смонтирован голубой светодиод для подсветки логотипа производителя. Конструкция достаточно компактная и не мешает установке плат расширения. Хотя надо отметить, что нагревается радиатор достаточно сильно даже без нагрузки.
Как и ее сестры, Premium-версия имеет поддержку технологии Fan Xpert 2 для интеллектуального управления вентиляторами. Для их подключения на плате есть 6 четырехконтактных разъемов: 2 для процессора и 4 для корпуса. Все поддерживают контроль оборотов и управление скоростью. Однако есть одна тонкость: два процессорных разъема с точки зрения регулировки скорости работают совместно, и возможно это только с PWM. Корпусные коннекторы позволяют работать как с 3- так и с 4-проводными вентиляторами. Расположение большинства разъемов удобное: 2 для процессора на верхней кромке, 2 около задней панели, 1 снизу. Только до шестого, который установили между слотами оперативной памяти и основным разъемом питания, может быть трудно добраться в собранном ПК. Что касается мониторинга, то поддерживается отслеживание показаний с одного датчика температуры платы и возможность проверки четырех напряжений (процессорных ядер и трех основных с блока питания).
BIOS
Версии BIOS неэкстремальных моделей на чипсете Intel Z77 у компании ASUS очень похожи, и отличия касаются обычно только параметров дополнительных контроллеров и фирменных технологий. В BIOS Setup есть поддержка мыши и перевод графического интерфейса на несколько языков, включая русский.

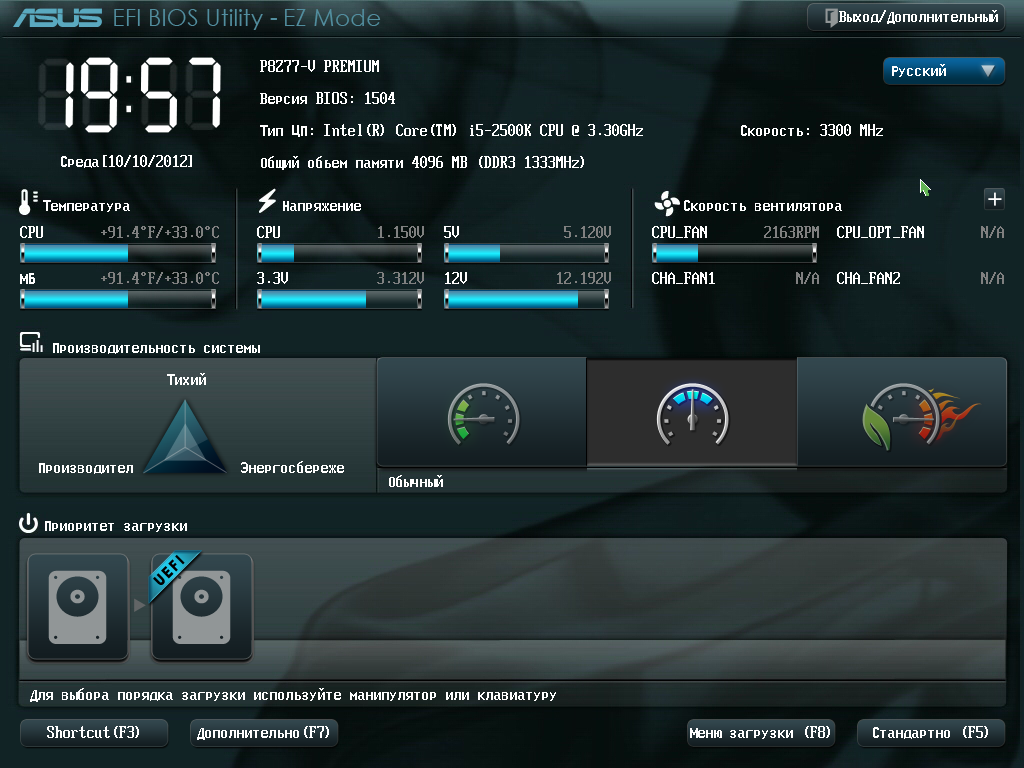

Во многих случаях может оказаться достаточным использование упрощенной одностраничной версии «EZ Mode». В нем отображается информация о текущей конфигурации, есть переключатель общего режима (экономный, нормальный, оптимальный) и выбор загрузочного устройства.

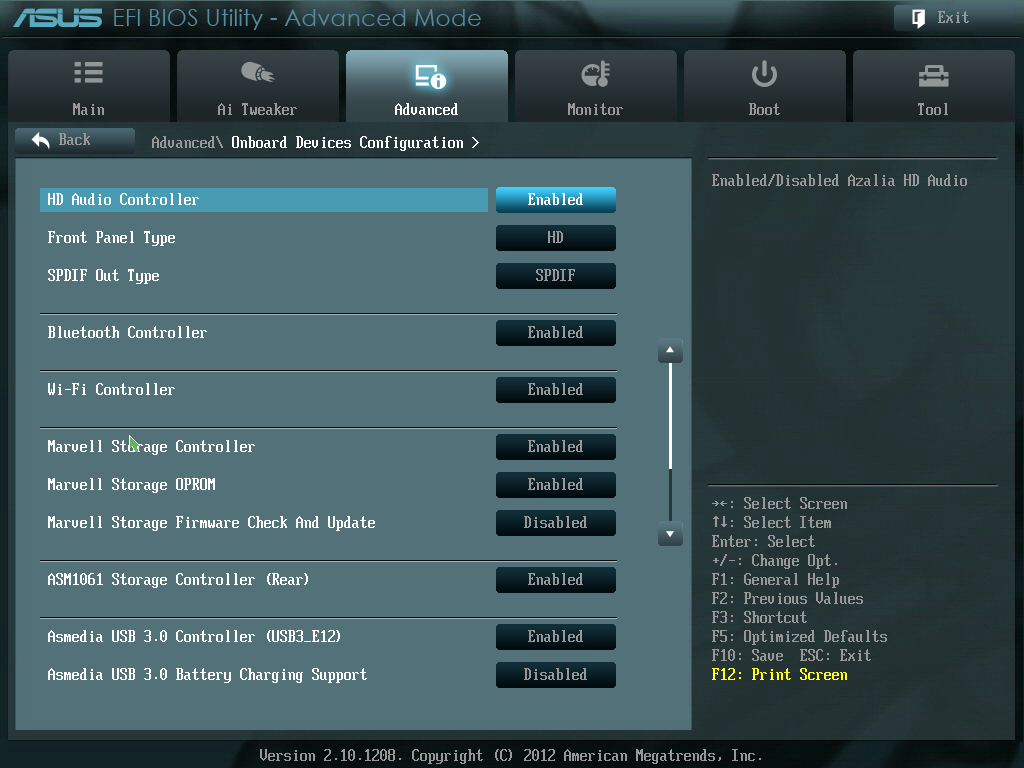

Полная версия («Advanced Mode»), как обычно, состоит из нескольких групп настроек:
- Main — установка даты, времени, паролей доступа;
- Ai Tweaker — настройка частот, напряжений, множителей, таймингов, опций системы питания;
- Advanced — настройка периферийных контроллеров, процессора, встроенного графического ядра, чипсета;
- Monitor — проверка состояния системы, настройка алгоритмов управления скоростью вентиляторов;
- Boot — опции загрузки системы, выбор порядка устройств;
- Tool — просмотр информации SPD, загрузка встроенного модуля прошивки BIOS, профили разгона системы.
Ничего нового или необычного мы здесь не встретили. Разобраться с настройками будет несложно любой категории пользователей.
Тестирование проводилось с версией BIOS 1504.
Функциональность
При разработке ASUS P8Z77-V Premium инженерам компании пришлось постараться: кроме возможности работы с четырьмя видеокартами, на этой плате есть также большое число дополнительных контроллеров. Если сравнивать с версией Deluxe, то можно говорить о том, что выполнено смещение от «массовых» портов USB к более профессиональным SATA. При этом базовые функции были возложены на топовый чипсет этой платформы — Intel Z77. На плате использованы все шесть его портов SATA: два со скоростью работы 6 Гбит/с и три на 3 Гбит/с реализованы стандартными разъемами, а последний (на 3 Гбит/с) представлен в виде слота mSATA. Причем SSD такого формата (емкостью 32 ГБ) входит в комплект поставки. Предполагается, что он будет использован с технологией Intel Smart Response Technology. Интересно, что для него даже есть свой индикатор активности в виде голубого светодиода на плате. Дополняют этот список микросхема Marvell 88E9230 с четырьмя внутренними портами SATA 6 Гбит/с и ASMedia ASM1061 с парой eSATA с поддержкой скорости 6 Гбит/с и мультипликаторов портов. Первый из дополнительных контроллеров поддерживает реализацию массивов RAID 0, 1 и 10, а также специальной технологии кеширования с использованием SSD. Подробнее о работе с накопителями на этой плате мы поговорим чуть позже.
Контроллер USB в чипсете позволяет реализовать 6 портов USB 2.0 — 2 на задней панели и 4 через пару двойных коннекторов для корпуса. Пожалуй, это единственное, про что можно сказать «маловато будет». С другой стороны, на мышку и клавиатуру хватит, а остальное можно и в порты USB 3.0 подключить. Разъемов этого стандарта на плате 6: 2 чипсетных на задней панели, еще 2 от ASMedia ASM1042 тоже сзади и 2 чипсетных для вывода на корпус. Порты поддерживают технологии «увеличения производительности» ASUS USB 3.0 Boost и «ускорения зарядки» ASUS USB Charger+ и ASUS Ai Charge+.
К сожалению, у нас не нашлось адаптера с поддержкой UASP, так что мы смогли проверить только режим «Turbo» для USB 3.0 Boost. В качестве внешнего диска использовался SSD Corsair Force GT с адаптером Seagate GoFlex Desk.
Скорость чтения в «обычном» режиме у контроллеров находится на уровне 200 МБ/с, а активация турбо-режима позволяет получить существенную прибавку — около 50%. Скорость записи в данном случае ограничивается накопителем, и с ней такого увеличения не происходит.
Два гигабитных сетевых контроллера используют микросхемы Intel — 82579V и 82583V. Первый на самом деле только дополняет встроенный в чипсет MAC-контроллер, а второй уже является «настоящим» внешним адаптером, работающим на шине PCIe x1. Используя фирменные драйвера Intel PROset, возможно использование этих адаптеров в режиме агрегации каналов. Контроллеры поддерживают Jumbo Frames, VLAN, WOL и много других полезных функций. Поскольку адаптеров два, то вопрос, какой из них быстрее, может возникнуть у многих пользователей. Конечно, можно сказать, что старшая модель должна быть быстрее, но лучше подтвердить это цифрами. Так что мы провели короткий тест скорости с использованием серверных адаптеров Intel I350-T2. Сетевые карты соединялись через гигабитный коммутатор. В настройках драйверов только включалась опция Jumbo Frames. Тестирование проводилось с шестнадцатью потоками в каждом направлении и в полном дуплексе (по восемь потоков в каждую сторону).
Цифры показывают, что 82583V действительно работает быстрее, однако и он немного отстает от серверной карты. В реальной жизни, конечно, и 82579V будет вполне достаточно большинству пользователей. Но если есть «бесплатная» возможность выбора — почему бы ей не воспользоваться?
С фирменными беспроводными контроллерами для линейки плат ASUS на чипсете Intel Z77 мы уже пару раз встречались. Предлагаемое решение является уникальным и может быть использовано только на совместимых материнских платах. Причина этого — фирменный разъем для подключения. В нем сочетается интерфейс PCIe x1 для контроллера Wi-Fi и USB 2.0 для адаптера Bluetooth. Главное — не забыть закрепить модуль до установки материнской платы в корпус, поскольку для этого предусмотрен один винт, закручивающийся с обратной стороны платы.
В версии модуля для платы ASUS P8Z77-V Premium установлена карта AzureWave с интерфейсом miniPCIe, половинного формата, номер модели — AW-NB111H (совпадает с комплектацией версии Deluxe). На ней находится многофункциональная микросхема Broadcom, реализующая 802.11a/b/g/n со скоростью работы до 300 Мбит/с и Bluetooth 3.0/4.0. Производитель также говорит о поддержке 3.0+HS, но и в этот раз нам, к сожалению, не удалось подтвердить работоспособность этого режима из-за отсутствия парного устройства. Для подключения двух антенн используются специальные компактные разъемы. Полупрозрачные корпуса выступов с антенными коннекторами имеют внутри себя светодиоды состояния интерфейсов. Благодаря магнитам в основании антенн, их удобно прикреплять на корпус компьютера. Для реализации стека Bluetooth используется известный продукт Widcomm. Комплектное программное обеспечение ASUS позволяет реализовать с использованием беспроводного контроллера несколько дополнительных сценариев работы: точку доступа, обмен файлами с мобильными устройствами, подключение к рабочему столу с телефона или планшета, проигрывание файлов по протоколу DLNA.
Возможности звукового контроллера не являются приоритетными при выборе продукта данного класса. Так что здесь мы снова видим все тот же HDA-кодек Realtek ALC898 с выводом аналогового звука до 7.1 и оптического цифрового S/PDIF через разъемы на задней панели, стандартными колодками для подключения разъемов корпуса и выходом S/PDIF в виде разъема на текстолите. Как и на других платах, реализована также работа через выход HDMI встроенного графического ядра процессора, передача дорожек с Blu-ray и поддержка технологий DTS Ultra PC II и DTS Connect.

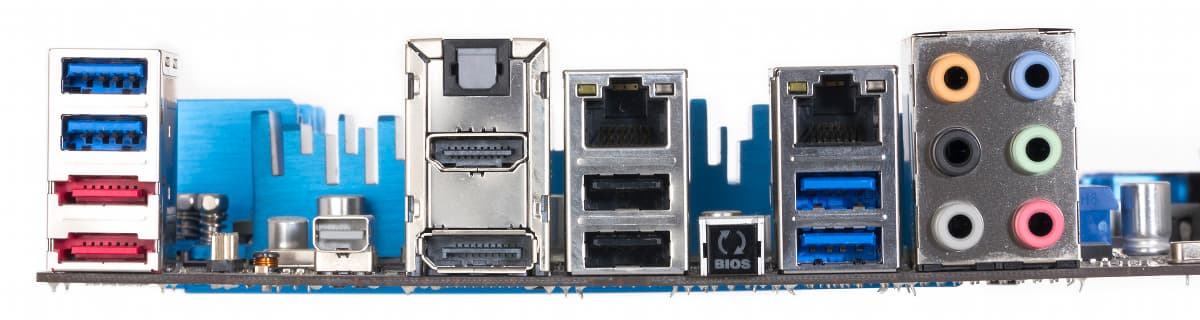

Что касается вариантов подключения мониторов, то на плате есть исключительно цифровые выходы — HDMI 1.4a, DiplayPort 1.1a и Mini-DisplayPort. Последний используется также контроллером Thunderbolt, реализованным на микросхеме Intel DSL3310, относящейся ко второму поколению мостов. Она поддерживает две линии PCIe и один порт Mini-DisplayPort.
Общий список возможностей платы получится вполне современным и привлекательным для построения высокопроизводительной рабочей станции:
- 6 портов USB 3.0: два чипсетных на задней панели, два чипсетных на внутреннем разъеме, два на базе микросхемы ASMedia ASM1042 (PCIe x1) на задней панели;
- 6 портов USB 2.0: все на базе основного чипсета, два на задней панели, два по два на внутренних разъемах;
- 6 внутренних портов SATA 6 Гбит/с: два чипсетных, четыре на базе микросхемы Marvell 88SE9230 (PCIe x1);
- 3 внутренних чипсетных порта SATA 3 Гбит/с;
- 1 внутренний чипсетный порт mSATA 3 Гбит/с;
- 2 порта eSATA 6 Гбит/с на задней панели на базе микросхемы ASMedia ASM1061 (PCIe x1);
- гигабитный сетевой контроллер на базе MAC в чипсете и микросхемы Intel 82579V (PHY);
- гигабитный сетевой контроллер на базе микросхемы Intel 82583V (PCIe x1);
- интегрированный звук формата 7.1 на базе HDA-кодека Realtek ALC898, с аналоговыми выходами и оптическим цифровым разъемом на задней панели платы, дополнительным разъемом S/PDIF-Out на текстолите и универсальным разъемом для подключения разъемов на корпусе;
- один порт Thunderbolt;
- контроллеры Bluetooth и Wi-Fi (два диапазона, до 300 Мбит/с) на специальной плате (используются микросхемы Broadcom BCM20702 (USB) и BCM43228 (PCIe x1) соответственно).
Если сравнивать по этому списку версию Premium с Deluxe, то можно увидеть, что стало меньше USB, больше SATA, и был установлен более привлекательный второй сетевой контроллер. Однако сложно однозначно оценить эти изменения с точки зрения позиционирования платы, поэтому предлагаем пользователям самим решить, что им более важно.
Возможности разгона
Данный раздел можно было бы полностью переписать из прошлой статьи, поскольку и аппаратное, и программное обеспечение этих плат одинаково. Так что мы только коротко проверим работу штатной утилиты разгона TurboV EVO и настроек BIOS с процессорами Intel Core i5-2500K и Intel Core i7-3770K. Напомним, что мы используем систему охлаждения Corsair Hydro Series H100, модули памяти Kingston DDR3-2133, блок питания Enermax Revolution 87+ 750 Вт и дополнительный вентилятор CoolerMaster для цепей питания. Проверка результатов проводится программой LinX со стандартными настройками.
С процессором Ivy Bridge автоматические режимы Fast и Extreme показали результаты в 4,223 ГГц (103×41) и 4,429 ГГц (103×43) соответственно. Ручная установка параметров в BIOS позволила получить наши обычные 4,7 ГГц (100×47). Автоматический разгон Intel Core i5-2500K показал немного другие цифры для Fast — 4,326 ГГц (103×42). Extreme замахнулся на 5,15 ГГц (103×50), но не смог обеспечить их стабильность в LinX. Однако ручная установка на 5 ГГц (100×50) с повышением напряжения помогла пройти нагрузочный тест.
Так что рассматриваемый продукт вполне можно рекомендовать и для неэкстремального разгона процессоров с целью повышения производительности в требуемых задачах. От своей младшей сестры ASUS P8Z77-V Premium по этому параметру отличается мало. Но производитель, видимо, рассчитывает также на получение рекордов с этой платой и в экстремальных режимах — на плате есть два переключателя, расширяющих пределы регулировки напряжений на процессоре и оперативной памяти до 1,92 и 2,3 В соответственно.
Возможности и производительность дисковой подсистемы
На плате присутствуют порты SATA, реализованные тремя разными контроллерами — Intel, Marvell и ASMedia. Так что у нас есть шанс провести сравнение их возможностей, заодно добавив в тест Thunderbolt. Упомянем также фирменные технологии Intel Smart Response Technology и Marvell HyperDuo, и станет понятно, что графиков можно нарисовать очень много.
В тестах будут участвовать SSD Corsair Force GT на 120 ГБ и жесткий диск Western Digital WD1002FAEX серии WD Black на 1 ТБ. Инструментами будут выступать некоторые из программ методики тестирования накопителей. Но поскольку платформа другая, то напрямую сравнивать результаты с разделом «Носители информации» не стоит. Результаты тестов представлены в МБ/с (большинство тестов), мс (время доступа в AS SSD) и баллах (PCMark 7). Драйвера для контроллеров были использованы последние на момент проведения тестов. SSD тестировались в «использованном» состоянии, как более приближенном к реальности.

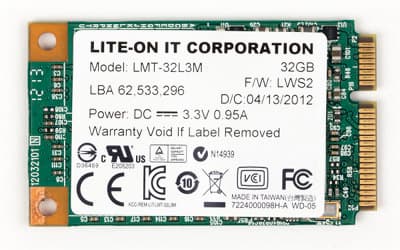

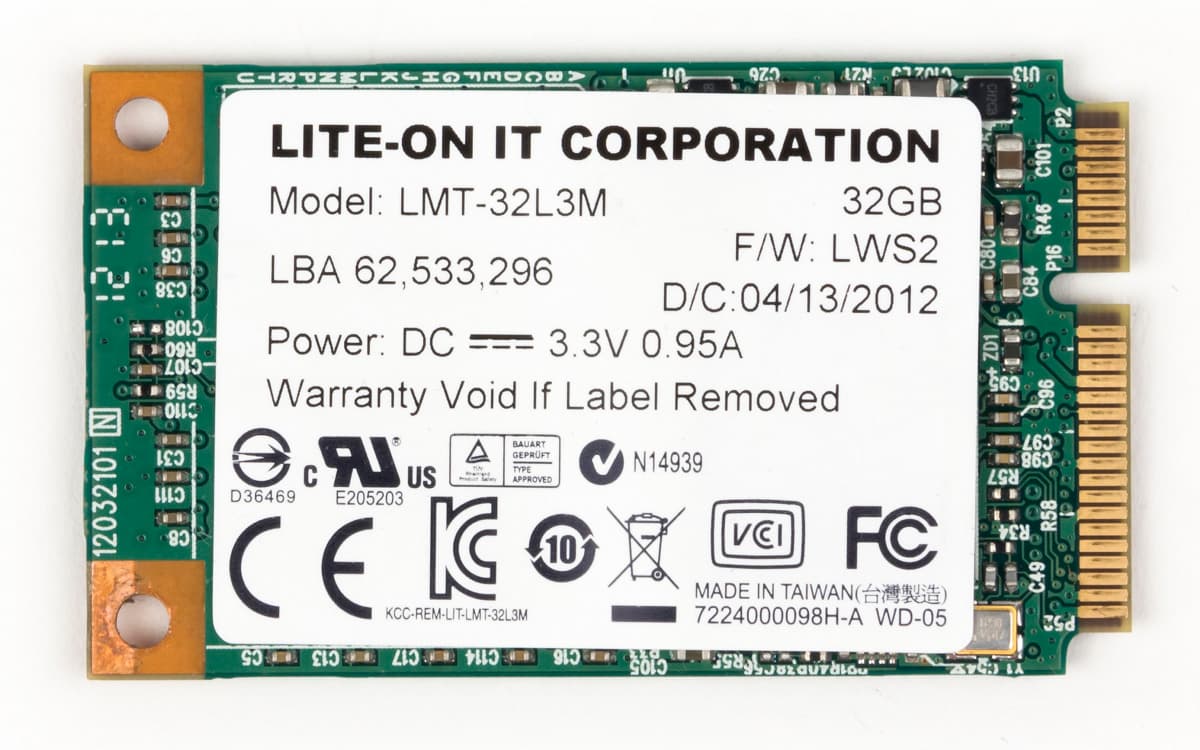

Начнем с проверки производительности комплектного SSD — Lite-On IT LMT-32L3M. Учитывая его «бесплатность», рекордов мы не ждем. Накопитель основан на контроллере Marvell 88SS9175, имеет 128 МБ кэш-памяти, 1 МБ флэша для прошивки и пару чипов Toshiba основной памяти. Все накопители подключались к чипсетным портам, были установлены AHCI-драйвера Intel.
| Lite-On | Corsair Force GT | Corsair Force GT (3 Гбит/с) | WD Black | |
| AS SSD | ||||
| SeqRead | 266,58 | 513,79 | 265,91 | 120,56 |
|---|---|---|---|---|
| SeqWrite | 91,16 | 127,96 | 119,4 | 118,86 |
| 4K Read | 27,26 | 21,77 | 19,05 | 0,66 |
| 4K Write | 46,69 | 67,33 | 57,8 | 0,86 |
| 4K-64Thrd Read | 152,16 | 110,34 | 108,04 | 1,57 |
| 4K-64Thrd Write | 80,81 | 115,55 | 122,2 | 0,89 |
| Acc.Time Read | 0,07 | 0,141 | 0,154 | 13,904 |
| Acc.Time Write | 0,079 | 0,24 | 0,24 | 4,581 |
| CrystalDiskMark | ||||
| SeqRead | 275,8 | 489 | 269,8 | 130,4 |
| SeqWrite | 95,17 | 146 | 141,1 | 124,6 |
| 512K Read | 222,7 | 444,6 | 255,5 | 50,07 |
| 512K Write | 95,11 | 140,4 | 141,5 | 74,56 |
| 4K Read | 30,97 | 33,64 | 32,46 | 0,683 |
| 4K Write | 67,66 | 96,52 | 79,83 | 1,054 |
| 4K QD32 Read | 169,8 | 107 | 112,3 | 1,446 |
| 4K QD32 Write | 95,12 | 123,6 | 128,9 | 1,081 |
| PCMark 7 | ||||
| Overal scores | 4824 | 5344 | 5045 | 2102 |

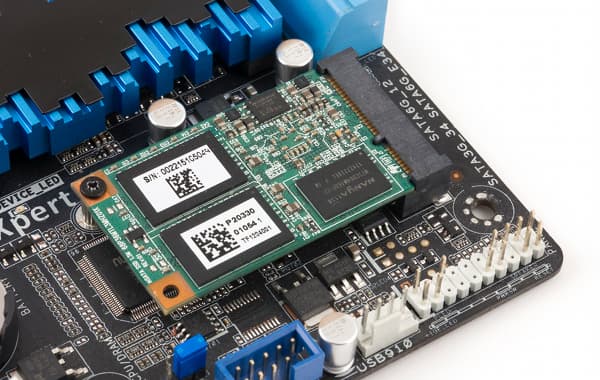

Интересно, что контроллер у комплектного SSD, видимо, поддерживает 6 Гбит/с, однако порт mSATA на плате способен только на 3 Гбит/с, что ограничивает скорость чтения. А записывать устройство может примерно на 90 МБ/с, что даже медленнее использованного для сравнения винчестера. Если говорить об интегральной оценке PCMark 7, то комплектный накопитель быстрее жесткого диска более чем в два раза, но немного отстает от своего соперника, даже если последний работает на порту 3 Гбит/с.
Сравнивать реализации контроллеров SATA в применении к жесткому диску не имеет смысла: его максимальная скорость чтения с поверхности на уровне 120 МБ/с доступна любому из них. А вот для SSD уже может быть разница. Так что используем Corsair Force GT и проверим, как он отнесется к разным вариантам подключения. Обратите внимание, что для работы с Thunderbolt использовался внешний накопитель WD My Book Thunderbolt Duo (штатные диски были заменены на SSD), в котором установлен точно такой же чип ASMedia, как и на исследуемой материнской плате.
| Intel, 6 Гбит/с | Intel, 3 Гбит/с | Marvell, 6 Гбит/с | ASMedia, 6 Гбит/с | Thunderbolt | |
| AS SSD | |||||
| SeqRead | 513,79 | 265,91 | 485,48 | 375,37 | 361,56 |
|---|---|---|---|---|---|
| SeqWrite | 127,96 | 119,4 | 137,64 | 138,46 | 117,48 |
| 4K Read | 21,77 | 19,05 | 19,05 | 18,99 | 14,74 |
| 4K Write | 67,33 | 57,8 | 48,15 | 47,6 | 30,17 |
| 4K-64Thrd Read | 110,34 | 108,04 | 106,69 | 110,63 | 101,51 |
| 4K-64Thrd Write | 115,55 | 122,2 | 89,69 | 112,28 | 81,78 |
| Acc.Time Read | 0,141 | 0,154 | 0,166 | 0,166 | 0,204 |
| Acc.Time Write | 0,24 | 0,24 | 0,287 | 0,277 | 0,313 |
| CrystalDiskMark | |||||
| SeqRead | 489 | 269,8 | 449,1 | 366,8 | 359,4 |
| SeqWrite | 146 | 141,1 | 134,3 | 144 | 145,5 |
| 512K Read | 444,6 | 255,5 | 416,2 | 345,6 | 343,7 |
| 512K Write | 140,4 | 141,5 | 138,6 | 140,6 | 133 |
| 4K Read | 33,64 | 32,46 | 27,45 | 29,03 | 22,52 |
| 4K Write | 96,52 | 79,83 | 62 | 50,94 | 36,11 |
| 4K QD32 Read | 107 | 112,3 | 110 | 111,4 | 106,2 |
| 4K QD32 Write | 123,6 | 128,9 | 134,9 | 135,2 | 84,11 |
| PCMark 7 | |||||
| Overal scores | 5344 | 5045 | 5257 | 5198 | 5095 |
В общем зачете с небольшим отрывом побеждает контроллер чипсета Intel Z77: он обеспечивает максимальные скорости потокового чтения и записи. Для рассматриваемого SSD установка на порт 3 Гбит/с заметно ограничивает скорость чтения, но на интегральных показателях теста PCMark 7 это сказывается не очень сильно. Что касается работы с Thunderbolt, то можно отметить его отставание от контроллера, установленного на материнскую плату — в зависимости от режима оно составляет до 40%. Этот интерфейс только начинает появляться, и конечно, пока сложно давать окончательные оценки его реализации. Но с увеличением числа материнских плат с этим контроллером ситуация должна проясниться.
В следующем тесте мы проверим работу технологий Intel и Marvell для совместного использования винчестера и SSD. В таблице представлены результаты простого жесткого диска и реализаций кеширующих режимов с комплектным SSD и Corsair Force GT. Напомним, что Intel SRT имеет два режима — Enhanced и Maximized, а у Marvell есть выбор между Safe и Capacity.
| HDD | SRT(e), Lite-On | SRT(m), Lite-On | SRT(e), Corsair | SRT(m), Corsair | HyperDuo(s), Corsair | HyperDuo(c), Corsair | |
| AS SSD | |||||||
| SeqRead | 120,56 | 227,54 | 227,36 | 482,61 | 436,3 | 482,01 | 481,38 |
|---|---|---|---|---|---|---|---|
| SeqWrite | 118,86 | 90,03 | 90,71 | 96,7 | 104,77 | 118,87 | 124,09 |
| 4K Read | 0,66 | 24,75 | 25,01 | 20 | 20,19 | 17,84 | 18,67 |
| 4K Write | 0,86 | 0,8 | 41,24 | 0,49 | 50,58 | 0,83 | 42,59 |
| 4K-64Thrd Read | 1,57 | 42,11 | 156,02 | 37,97 | 94,79 | 36,7 | 105,32 |
| 4K-64Thrd Write | 0,89 | 0,9 | 77,59 | 0,94 | 105,33 | 0,9 | 132,01 |
| Acc.Time Read | 13,904 | 13,219 | 13,271 | 13,319 | 13,281 | 11,621 | 12,068 |
| Acc.Time Write | 4,581 | 4,608 | 0,083 | 7,534 | 0,248 | 4,635 | 0,274 |
| CrystalDiskMark | |||||||
| SeqRead | 130,4 | 257,2 | 268,1 | 441,5 | 453,5 | 447 | 452,8 |
| SeqWrite | 124,6 | 93,38 | 94,75 | 61,84 | 137,2 | 120,6 | 138 |
| 512K Read | 50,07 | 202,5 | 216,1 | 407,6 | 420,6 | 406,6 | 412,8 |
| 512K Write | 74,56 | 69,31 | 95,21 | 40,93 | 125,1 | 70,23 | 142 |
| 4K Read | 0,683 | 27,78 | 27,58 | 31,86 | 31,01 | 28,11 | 22,75 |
| 4K Write | 1,054 | 1,094 | 49,83 | 0,591 | 62,23 | 1,005 | 49,8 |
| 4K QD32 Read | 1,446 | 169,5 | 169,5 | 199,8 | 108,9 | 175,3 | 110 |
| 4K QD32 Write | 1,081 | 1,14 | 94,8 | 1,241 | 128,2 | 1,045 | 128,8 |
| PCMark 7 | |||||||
| Overal scores | 2102 | 4634 | 4682 | 3246 | 5153 | 4912 | 5195 |
Если судить по тестам, эти технологии действительно могут быть полезны пользователям с точки зрения улучшения скоростных характеристик жестких дисков. Вопрос об удобстве включения и настройки решен достаточно неплохо — по крайней мере, в тестировании никаких сложностей мы с этим не встретили. Некоторое опасение может вызывать сам факт использования двух устройств вместо одного и потенциальные сложности доступа к данным в случае отказа одного из накопителей. Впрочем, второй вопрос решается регулярным резервным копированием, а надежность современного оборудования известных брендов обычно позволяет использовать его даже после морального устаревания.
Однако что касается именно реализации SRT с комплектным SSD на рассматриваемой материнской плате, мы бы поспорили с эффективностью данного решения. Lite-On LMT-32L3M имеет невысокую скорость записи, подключен на порт 3 Гбит/с, да и объемом не выделяется. Так что в данном случае более уместно его использование в качестве загрузочного диска для операционной системы, чем выделение под кэш. По крайней мере, этот вариант более понятен и прост в реализации. В сравнении SRT и HyperDuo сложно выделить победителя, тем более что у первой есть ограничение на объем кэширующего раздела. Но в целом второй вариант немного быстрее, хотя интегральные оценки PCMark 7 очень близки.
Заключение
Современные материнские платы представляют собой сложные инженерные произведения, которые невозможно оценить однозначно. Наиболее важным в данном случае будет соответствие конкретным техническим требованиям пользователя и его задач — конфигурация слотов расширения, контроллеры, порты и тому подобное. Материнская плата ASUS P8Z77-V Premium в данном случае интересна, прежде всего, реализацией четырех графических портов, что может быть важно в играх и специализированных приложениях. Вторым ее отличительным признаком является реализация интерфейса Thunderbolt, который, однако, в настоящее время не очень широко распространен в периферийных устройствах. Также можно обратить внимание на шесть дополнительных портов SATA, два сетевых контроллера, два дополнительных USB 3.0 и порт mSATA с установленным накопителем.
Никаких вопросов по качеству изготовления и надежности работы в штатных режимах к продукту такого уровня быть не должно. При этом, благодаря качественной системе питания и удобным инструментам, вполне возможно использование данной материнской платы в режимах разгона процессора. А если вы можете обойтись без площадок контроля напряжений мультиметром, то есть шанс установить рекорды в графических тестах с экстремальным разгоном. Но нам этот продукт видится, скорее, в игровой системе или высокопроизводительной рабочей станции с использованием технологий GPGPU.
За комплектацию модулем SSD, беспроводным контроллером и блоком для фронтальных портов USB 3.0 материнская плата ASUS P8Z77-V Premium получает нашу награду Excellent Package.
